THERMOSTAT 1T.91
DEUTSCH
INHALTSVERZEICHNIS
ABMESSUNGEN Seite 2
INSTALLATION Seite 2
EINSCHALTEN DES DISPLAYS Seite 6
THERMOSTAT AUSSCHALTEN Seite 6
BESCHREIBUNG DER TASTEN UND SYMBOLE Seite 7
EINSTELLUNG DER TAGES- ODER NACHTTEMPERATUR Seite 8
AUS-ZUSTAND & FROSTSCHUTZFUNKTION Seite 9
SOMMER/WINTER EINSTELLUNG Seite 9
THERMOSTAT SPERREN/ENTSPERREN Seite 10
TECHNISCHE EIGENSCH AFTEN Seite 11
1
ABMESSUNGEN
INSTALLATION
SICHERHEITSANFORDERUNGEN
Die Installation und Montage von elektrischen Geräten muss von
fachkundigem Personal durchgeführt werden.
Vor dem Anschließen des Thermostats ist sicherzustellen, dass die Last
(Pumpen, Ventile, Kessel usw.) nicht eingeschaltet ist und innerhalb der
Schaltleistung des Kontaktes liegt.
POSITIONIERUNG
Installieren Sie das Thermostat nicht in der Nähe von Wärmequellen
(Heizkörper, direkte Sonneneinstrahlung, Küchen) und Türen/Fenstern.
Montieren Sie ihn etwa 1.5 Meter über dem Boden.
MONTAGE
Verwenden Sie Schrauben mit einem Durchmesser von 3.5 mm.
Achten Sie bei der Befestigung darauf, die Schrauben nicht zu stark
anzuziehen, um eine Verformung der Grundplatte zu vermeiden.
HINWEIS
Verwenden Sie zur Reinigung nur ein feuchtes Tuch.
2
1
2
3
3
+ +– –
4

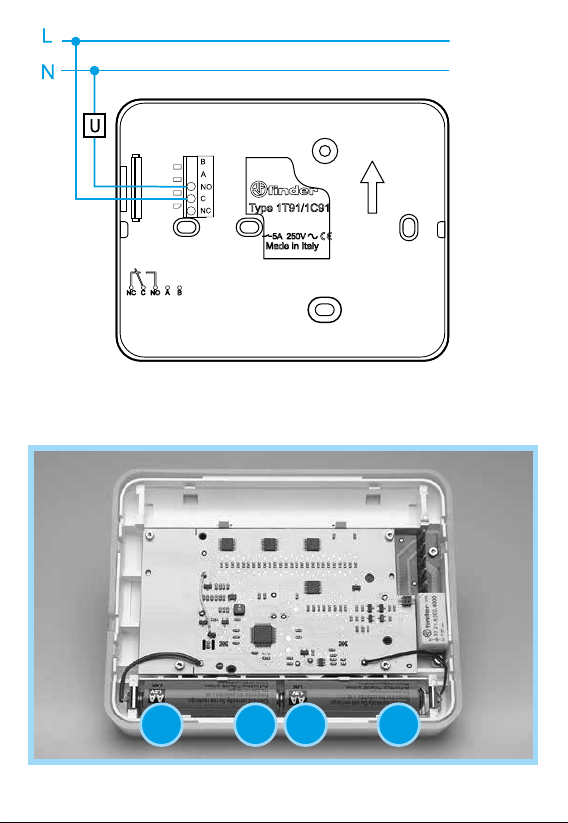

Legen Sie die Batterien in das Batteriefach ein und beachten Sie dabei die
angegebenen Polaritäten.
VORSICHT Bei falscher Positionierung der Batterien (Polaritätsumkehrung)
kann das Thermostat beschädigt werden.

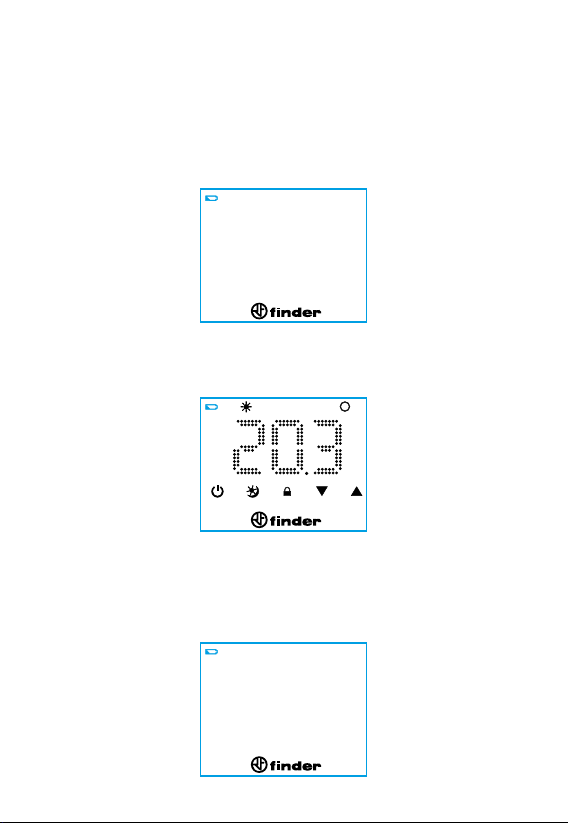

Das Thermostat ist mit 2 Batterieschwellenwerten ausgestattet: der erste
Schwellenwert zeigt an, dass die Batterien schwach sind und ersetzt werden
müssen. In diesem Zustand wird das ausgeschaltete Display alle 5 Sekunden
ein blinkendes Batteriesymbol anzeigen.
Nach dem Berühren der Finder-Taste und dem Einschalten des Displays blinkt
das Batteriesymbol weiterhin.
Bei der zweiten Schwelle schaltet das Thermostat ab, das Ausgangsrelais
wird auf AUS gesetzt und es ist nicht mehr möglich, weitere Einstellungen
vorzunehmen. In diesem Zustand ist das blinkende Batteriesymbol alle 5
Sekunden zu sehen (bis die Batterien vollständig entladen sind).
5

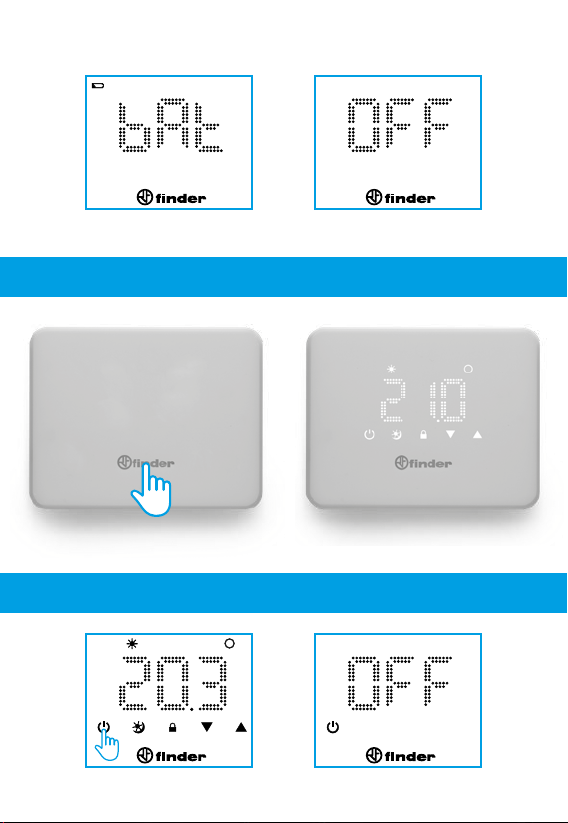

Das Berühren des Wortes “Finder” zum Einschalten des Thermostats führt
dazu, dass auf dem Display abwechselnd BAT und OFF angezeigt wird.
EINSCHALTEN DES DISPLAYS
THERMOSTAT AUSSCHALTEN
6
BESCHREIBUNG DER TASTEN UND SYMBOLE
Anzeige einschalten/bestätigen
Drücken Sie für 2“ zum Speichern und beenden
Thermostat Ein-/Ausschalten
Drücken Sie für 3“ um auf Einstellungen zuzugreifen
Modus TAG /NACHT ändern
Thermostat sperren/entsperren
Erhöhen
Verringern
Niedriger Batteriestand
Ausgang EIN (SOMMER Einstellung)
Tageinstellung
Nachteinstellung
Ausgang EIN (WINTER Einstellung)
Grad Celsius
7

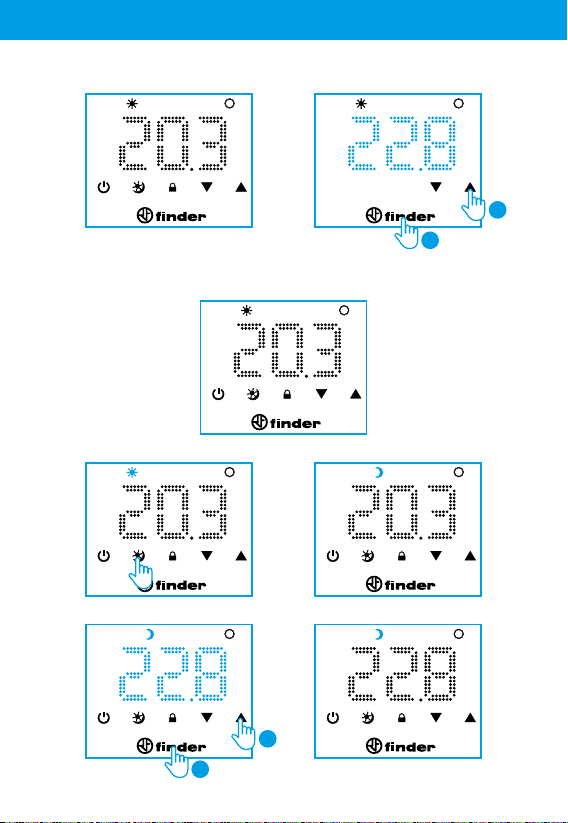

EINSTELLUNG DER TAGES- ODER NACHTTEMPERATUR
Beispiel: Tagestemperatureinstellung
2
Beispiel: Nachttemperatureinstellung
1
1
2
8
AUS-ZUSTAND & FROSTSCHUTZFUNKTION

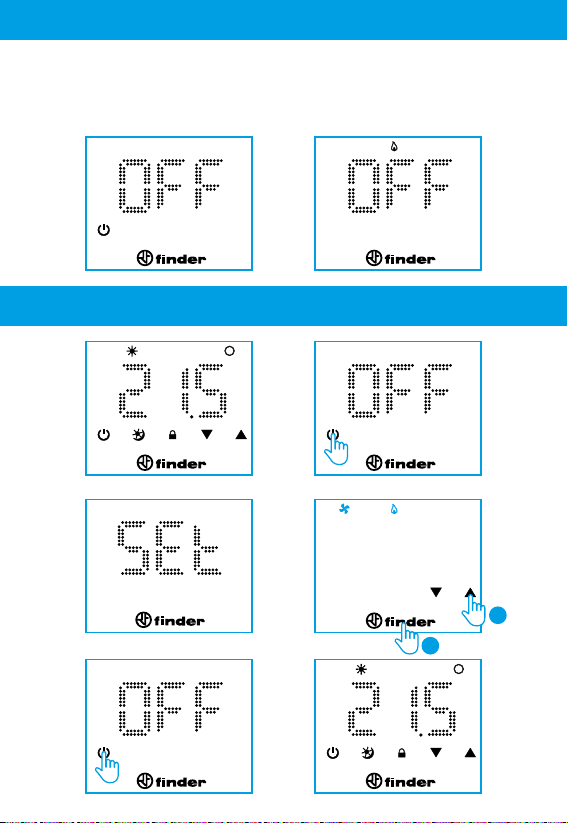

Wenn das Thermostat ausgeschaltet ist, zeigt das Display das Wort OFF an.
In diesem Zustand bleibt die Frostschutzfunktion jedoch aktiv.
Wenn die Raumtemperatur unter die Frostschutztemperatur fällt, erscheint
das Flammensymbol zusammen mit dem Wort OFF.
SOMMER/WINTER EINSTELLUNG
3”
1
2
9

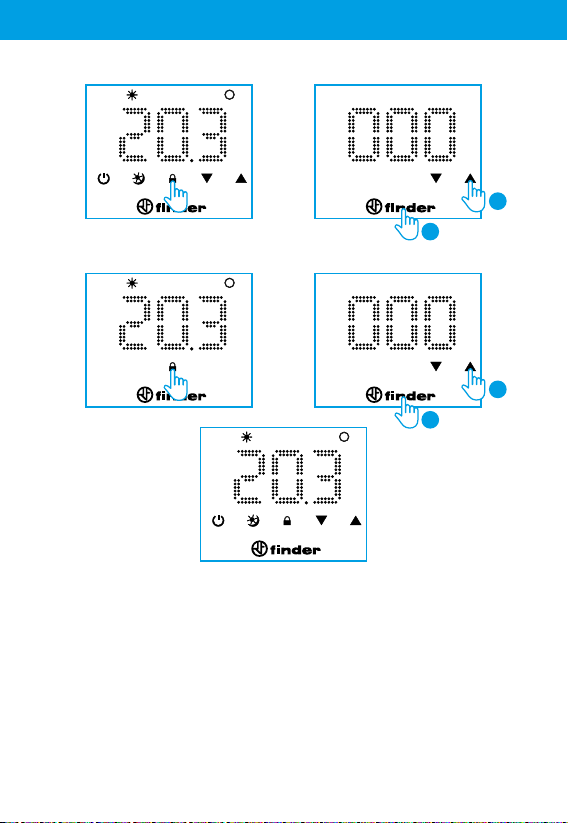

THERMOSTAT SPERREN/ENTSPERREN
Thermostat sperren
3”
2
Thermostat entsperren
3”
2
Vorsicht
Durch die Eingabe einer falschen PIN zeigt das Thermostat für einen Moment
“Err” an und stellt dann wieder die gesperrte Anzeige dar.
Nach dreimaliger Eingabe eine falschen PIN bleibt das Thermostat 20 Sekunden
lang gesperrt, wobei “Err” angezeigt wird (die Anzeige schaltet sich nach 5
Sekunden ab, um die Batterien zu schonen). Dieser Vorgang wird bei jedem
weiteren Versuch, die falsche PIN einzugeben, wiederholt.
HINWEIS
Durch das Entfernen der Batterien wird die Sperre nicht aufgehoben.
Wenn Sie Ihre PIN vergessen haben, verwenden Sie den Code 513, um das
Produkt zu entsperren.
1
1
10
TECHNISCHE EIGENSCHAFTEN
Spannungsversorgung: 2 Alkaline-Batterien 1.5 V Typ AA
Temperatureinstellung WINTER/SOMMER - NACHT/TAG: (+5…+37)°C
Anzeigegenauigkeit: 0.1°C
Toleranz: +/– 0.5°C bei 20°C
Temperaturdierenz: 0.2°C selbstregelnd
Betriebsarten: Sommer - Winter - Tag - Nacht
Schutzart: IP20
PIN-Sperre: Ja, 3-stellige PIN
Ausgang: 5 A/250 V AC, potentialfreier Wechselkontakt
Montage: Wandmontage
STANDARDPARAMETER
Jahreszeit Winter
Frostschutz Fest eingestellt auf 5°C
(Lebensdauer ca. 2 Jahre)
11
