013B9
4
A
C
D1
B
D2
PORTUGUÊS

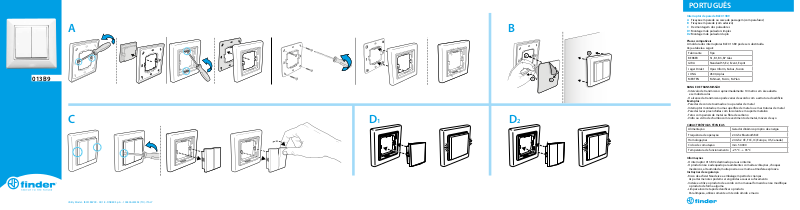

Interruptor de parede BLE 013B9
A Fixação em parede ou caixa de passagem (com parafusos)
B Fixação em parede (com adesivo)
C Desmontagem dos pulsadores
D1 Montagem de pulsador simples
D2 Montagem de pulsador duplo
Placas compatíveis
A moldura dos interruptores BLE 013.B9 pode ser substituída.
Veja a tabela a seguir:
4
2
2
1
1
3
3
4
Fabricante Tipo
BERKER S1, B1, B3, B7 Glas
GIRA Standard55, E2, Event, Esprit
Jäger Direkt Opus Inform, Kubus, Fusion
JUNG A500, Aplus
MERTEN M-Smart, M-Arc, M-Plan
RANGE DE TRANSMISSÃO
- Intervalo de transmissão: aproximadamente 10 metros em área aberta
e sem obstáculos
- O alcance da transmissão pode variar de acordo com a estrutura do edifício
Exemplos:
- Paredes de concreto armado e/ou paredes de metal
- Interruptor montado em uma superfície de metal ou em estruturas de metal
- Paredes leves preenchidas com lã isolante em suporte metálico
- Tetos com painéis de metal ou bra de carbono
- Vidro ou vidro de chumbo com revestimento de metal, móveis de aço
CARACTERÍSTICAS TÉCNICAS
Alimentação Gerador dinâmico próprio de energia
Frequência de operação
Homologações 2.4 Ghz: CE, FCC, IC (Europe, US, Canada)
Ciclos de comutação min. 50.000
Temperatura de funcionamento –25°C ... +65°C
2.4 Ghz Bluetooth BLE
Informações
- O interruptor 013.B9 é destinado para uso interno
- O produto não é adequado para ambientes com altas vibrações, choques
mecânicos, alta umidade, muita poeira ou em uma atmosfera explosiva
Instruções de segurança
- Risco de asxia! Não deixe a embalagem perto de crianças.
As partes menores podem ser engolidas a causar sufocamento
- Instale e utilize o produto de acordo com o manual fornecido e não modique
o produto de forma alguma
- Limpeza incorreta pode danicar o produto.
Para limpeza, utilize somente um tecido úmido e macio
Utility Model - IB013B9VXX - 05/18 - FINDER S.p.A. - 10040 ALMESE (TO) - ITALY
