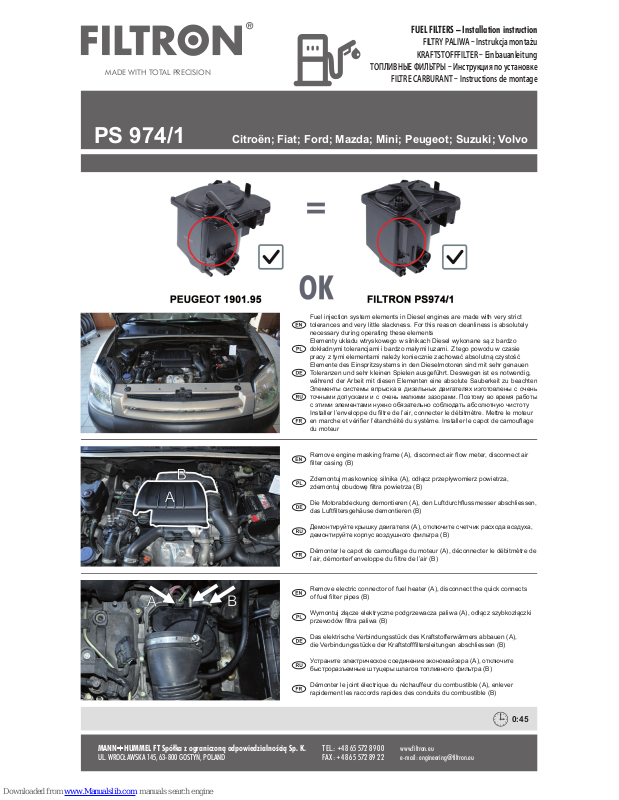

FILTRON PS 974/1 Installation Instruction

MADE WITH TOTAL PRECISION

MANN+HUMMEL FT Spółka z ograniczoną odpowiedzialnością Sp. K.

UL. WROCŁAWSKA 145, 63-800 GOSTYŃ, POLAND

TEL.:

+

48 65 572 89 00

FAX:

+

48 65 572 89 22

www.filtron.eu

e-mail: [e-mail]

FUEL FILTERS – Installation instruction

FILTRY PALIWA – Instrukcja montażu

KRAFTSTOFFFILTER – Einbauanleitung

ТОПЛИВНЫЕ ФИЛЬТРЫ – Инструкция по установке

FILTRE CARBURANT – Instructions de montage

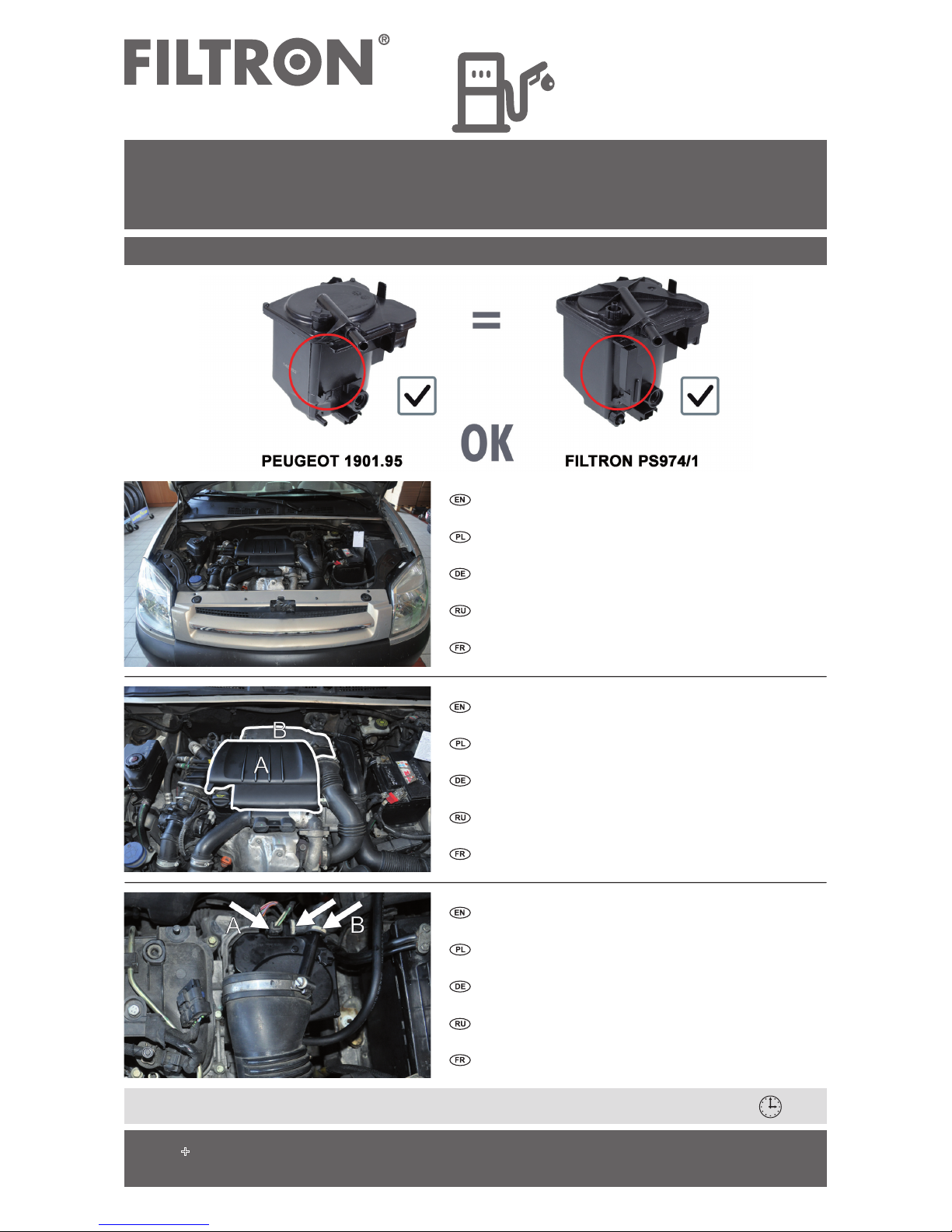

PS 974/1

Citroën; Fiat; Ford; Mazda; Mini; Peugeot; Suzuki; Volvo

0:45

Fuel injection system elements in Diesel engines are made with very strict
tolerances and very little slackness. For this reason cleanliness is absolutely
necessary during operating these elements

Elementy układu wtryskowego w silnikach Diesel wykonane są z bardzo
dokładnymi tolerancjami i bardzo małymi luzami. Z tego powodu w czasie
pracy z tymi elementami należy koniecznie zachować absolutną czystość
Elemente des Einspritzsystems in den Dieselmotoren sind mit sehr genauen
Toleranzen und sehr kleinen Spielen ausgeführt. Deswegen ist es notwendig,
während der Arbeit mit diesen Elementen eine absolute Sauberkeit zu beachten
Элементы системы впрыска в дизельных двигателях изготовлены с очень
точными допусками и с очень мелкими зазорами. Поэтому во время работы
с этими элементами нужно обязательно соблюдать абсолютную чистоту
Installer l’enveloppe du ltre de l’air, connecter le débitmètre. Mettre le moteur
en marche et vérier l’étanchéité du système. Installer le capot de camouage

du moteur

Remove engine masking frame (A), disconnect air ow meter, disconnect air
lter casing (B)

Zdemontuj maskownicę silnika (A), odłącz przepływomierz powietrza,
zdemontuj obudowę ltra powietrza (B)

Die Motorabdeckung demontieren (A), den Luftdurchussmesser abschliessen,
das Luftltersgehäuse demontieren (B)

Демонтируйте крышку двигателя (А), отключите счетчик расхода воздуха,
демонтируйте корпус воздушного фильтра (В)

Démonter le capot de camouage du moteur (A), déconnecter le débitmètre de
l’air, démonterl’enveloppe du ltre de l’air (B)

Remove electric connector of fuel heater (A), disconnect the quick connects
of fuel lter pipes (B)

Wymontuj złącze elektryczne podgrzewacza paliwa (A), odłącz szybkozłączki
przewodów ltra paliwa (B)

Das elektrische Verbindungsstück des Kraftstofferwärmers abbauen (A),
die Verbindungsstücke der Kraftstoffltersleitungen abschliessen (B)

Устраните электрическое соединение экономайзера (А), отключите
быстроразъемные штуцеры шлагов топливного фильтра (В)

Démonter le joint électrique du réchauffeur du combustible (A), enlever
rapidement les raccords rapides des conduits du combustible (B)

MANN+HUMMEL FT Spółka z ograniczoną odpowiedzialnością Sp. K.

UL. WROCŁAWSKA 145, 63-800 GOSTYŃ, POLAND

TEL.:

+

48 65 572 89 00

FAX:

+

48 65 572 89 22

www.filtron.eu

e-mail: [e-mail]

FUEL FILTERS – Installation instruction

FILTRY PALIWA – Instrukcja montażu · KRAFTSTOFFFILTER – Einbauanleitung · ТОПЛИВНЫЕ ФИЛЬТРЫ – Инструкция по установке · FILTRE CARBURANT – Instructions de montage

PS 974/1

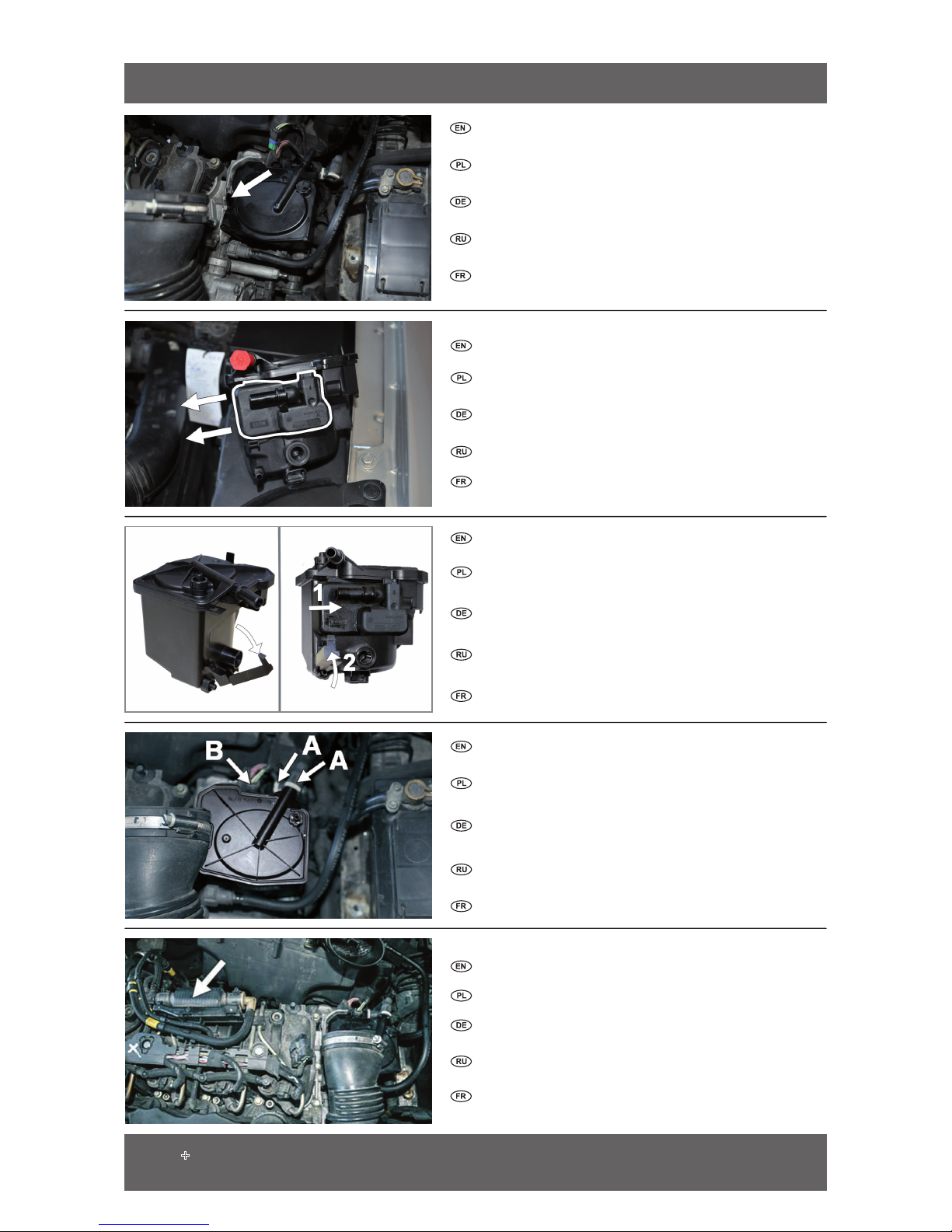

Press lter safety mandrel, take lter out*

Wciśnij trzpień zabezpieczający ltr, wymontuj ltr*

Den Filterabsicherungsbolzen drücken, den Filter abbauen*

Нажмите защитный стержень фильтра, выньте фильтр*

Presser à l’intérieur le tige de protection du ltre, démonter le ltre*

Remove heater element from used lter in direction shown in the drawing

Ze zużytego ltra zdemontuj element podgrzewacza paliwa w kierunku
zaznaczonym na rysunku

Aus dem ausgenutzten Filter das Kraftstofferwärmerselement in derauf der

Abbildung bemerkten Richtung demontieren

Из использованного фильтра выньте элемент экономайзера
в направлении, указанном на рисунке

Retirer l’élément rechauffant du ltre usagé dans le sens des èches

First open a holder in new lter, next install fuel heater element in new lter,
remember to change and lubricate the sealings (1) and close a holder (2)

Najpierw otwórz uchwyt w nowym ltrze, następnie zamontuj element
podgrzewacza paliwa w nowym ltrze, pamiętaj o wymianie i nasmarowaniu
uszczelek (1) i zamknij uchwyt (2)

Zuerst den Halter in den neuen Filter öffnen. Anschließend das Kraftstoff­erwärmerselement in den neuen Filter montieren, vergessen Sie bitte nicht,
die Dichtungen zu wechseln und zu schmieren (1) und den Halter zumachen (2)

Сначала открой блокировку в новом фильтре, потом установи
подогревающий элемент в новом фильтре, не забудьте поменять
и смазать уплотнители (1) и закрой блокировку (2)

Abaisser la poignée, monter l’élément du réchauffeur du combustible sur
le nouveau ltre, penser à changer le joint et à bien le lubrier (1) et remettre
la poignée en place (2)

Install lter in seat, remove safety plugs, connect fuel pipes (A), connect heater
connector (B)**

Zamontuj ltr w gnieździe, usuń zaślepki zabezpieczające, podłącz przewody
paliwa(A), podłącz złącze podgrzewacza(B)**

Den Filter in den Sockel montieren, die Absicherungsblenden entfernen,
die Kraftstofeitungen anschliessen (A), das Erwärmersverbindungsstück
anschliessen (B)**

Установите фильтр в гнезде, устраните защитные заглушки, подключите
топливные шланги (А), подключите соединения экономайзера (В)**

Installer le ltre dans l’assise, démonter les tapes de protection, connecter les
conduits du combustible (A), connecter le joint du réchauffeur (B)**

Pump the fuel with manual pump till resistance is felt

Pompuj paliwo pompką ręczną, aż do wyczucia oporu

Den Kraftstoff mit einer Handpumpe bis zum Widerstand aufpumpen

Закачивайте топливо ручным насосом, пока не почувствуете
сопротивление

Pomper le combustible en utilisant la pompe à main jusqu’à la résistance

MANN+HUMMEL FT Spółka z ograniczoną odpowiedzialnością Sp. K.

UL. WROCŁAWSKA 145, 63-800 GOSTYŃ, POLAND

TEL.:

+

48 65 572 89 00

FAX:

+

48 65 572 89 22

www.filtron.eu

e-mail: [e-mail]

FUEL FILTERS – Installation instruction

FILTRY PALIWA – Instrukcja montażu · KRAFTSTOFFFILTER – Einbauanleitung · ТОПЛИВНЫЕ ФИЛЬТРЫ – Инструкция по установке · FILTRE CARBURANT – Instructions de montage

PS 974/1

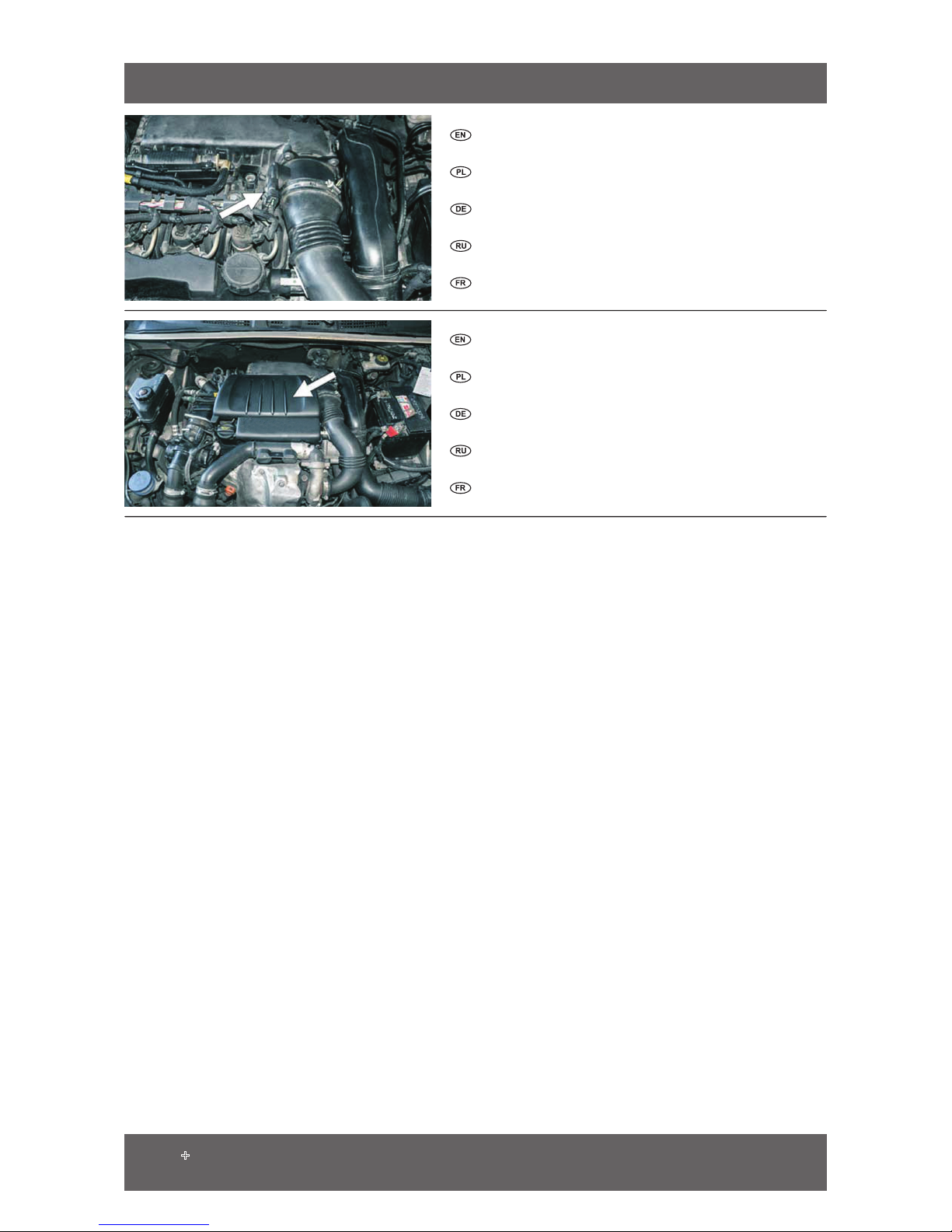

Install air lter casing, connect ow meter. Start engine, check system for

leakage

Zainstaluj obudowę ltra powietrza, podłącz przepływomierz. Uruchom silnik,
sprawdź szczelność układu

Das Luftltersgehäuse installieren, den Durchussmesser anschliessen.
Den Motor anlassen, Systemsdichtheit prüfen

Установите крышку воздушного фильтра, подключите датчик расхода.
Запустите двигатель, проверьте непроницаемость системы

Installer l’enveloppe du ltre de l’air, connecter le débitmètre. Mettre le moteur
en marche et vérier l’étanchéité du système

Fix engine masking frame

Zamontuj maskownicę silnika

Die Motorabdeckung montieren

Установите крышку двигателя

Installer le capot de camouage du moteur

** - some car models are equipped with electronic indicator of water in lter. In this case it is
recommended to install water sensor in lter. Remember to change and lubricate the sealings.
During installation the sensor seat plug in lter is pushed in, which has no negative result on fuel
ltration process
** - niektóre modele pojazdów wyposażone są w elektroniczny wskaźnik obecności wody w ltrze.
W takim przypadku należy dodatkowo zamontować czujnik obecności wody znajdujący się w ltrze.
Pamiętaj o wymianie i nasmarowaniu uszczelek. Podczas montażu zaślepka gniazda czujnika
w ltrze zostanie wciśnięta do wnętrza, co nie ma negatywnego wpływu na proces ltracji paliwa
** - manche Fahrzeugmodelle sind mit einer elektronischen Anzeige der Wasseranwesenheit im
Filter ausgestattet. In einem solchen Fall soll man zusätzlich den sich im Filter bendenden Sensor
der Wasseranwesenheit montieren. Vergessen Sie bitte nicht, die Dichtungen zu wechseln und zu
schmieren. Beider Montage wird die Blende des Filtersensorssockels nach innen eingedrückt, was
den Kraftstoffltrierungsprozess nicht beeinträchtigt
** - некоторые модели транспортных средств оснащены электронным датчиком наличия воды
в фильтре. В таком случае следует дополнительно установить датчикналичия воды, который
находится в фильтре. Не забудьте поменять и смазать уплотнители. Во время установки
заглушка гнезда датчика в фильтре будет вдавлена внутрь. Это не влияет на процесс
фильтрации топлива
** - certains modeles de vehicules sont equipes d’un indicateur electronique pour signaler la pre­sence d’eau dans le ltre. Si tel est le cas, il faut activer le detecteur d'eau localise sur le ltre.
Penser à changer le joint et à bien le lubrier. Au cours du montage presser l’element vers l’interieur.
Cette operation n'a pas aucune inuence negative sur le processus de ltration du combustible

* - some car models are equipped with electronic indicator of water in lter.
In this case it is recommended to remove water sensor from lter
* - niektóre modele pojazdów wyposażone są w elektroniczny wskaźnik
obecności wody w ltrze. W takim przypadku należy dodatkowo zdemontować
czujnik obecności wody znajdujący się w ltrze
* - manche Fahrzeugmodelle sind mit einer elektronischen Anzeige der

Wasseranwesenheit im Filter ausgestattet. In einem solchen Fall soll man

zusätzlich den sich im Filter bendenden Sensor der Wasseranwesenheit

abbauen

* - некоторые модели транспортных средств оснащены электронным
датчиком наличия воды в фильтре. В таком случае следует
дополнительно демонтировать датчик наличия воды, который находится
в фильтре
* - certains modeles de vehicules sont equipes d’un indicateur electronique pour
signaler la presence d’eau dans le ltre. Si tel est le cas, il faut activer le
detecteur d'eau localise sur le ltre
