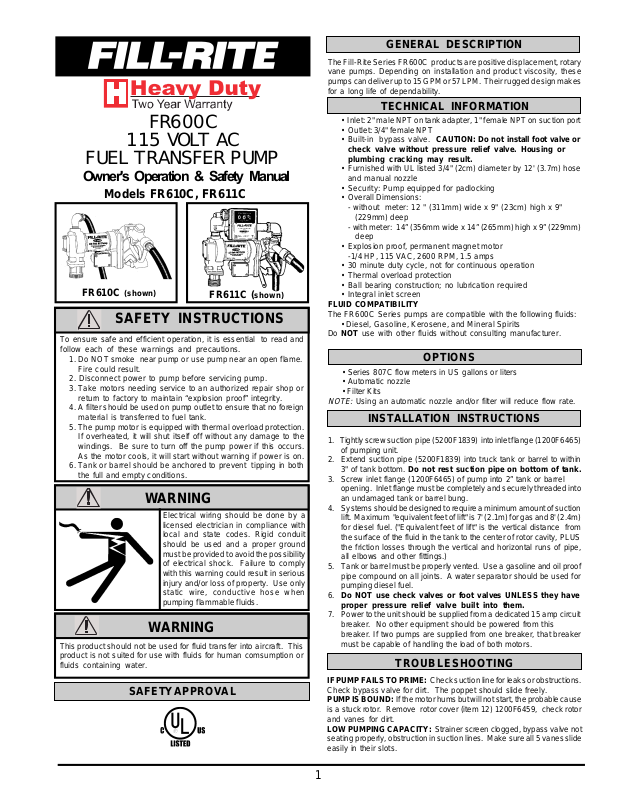

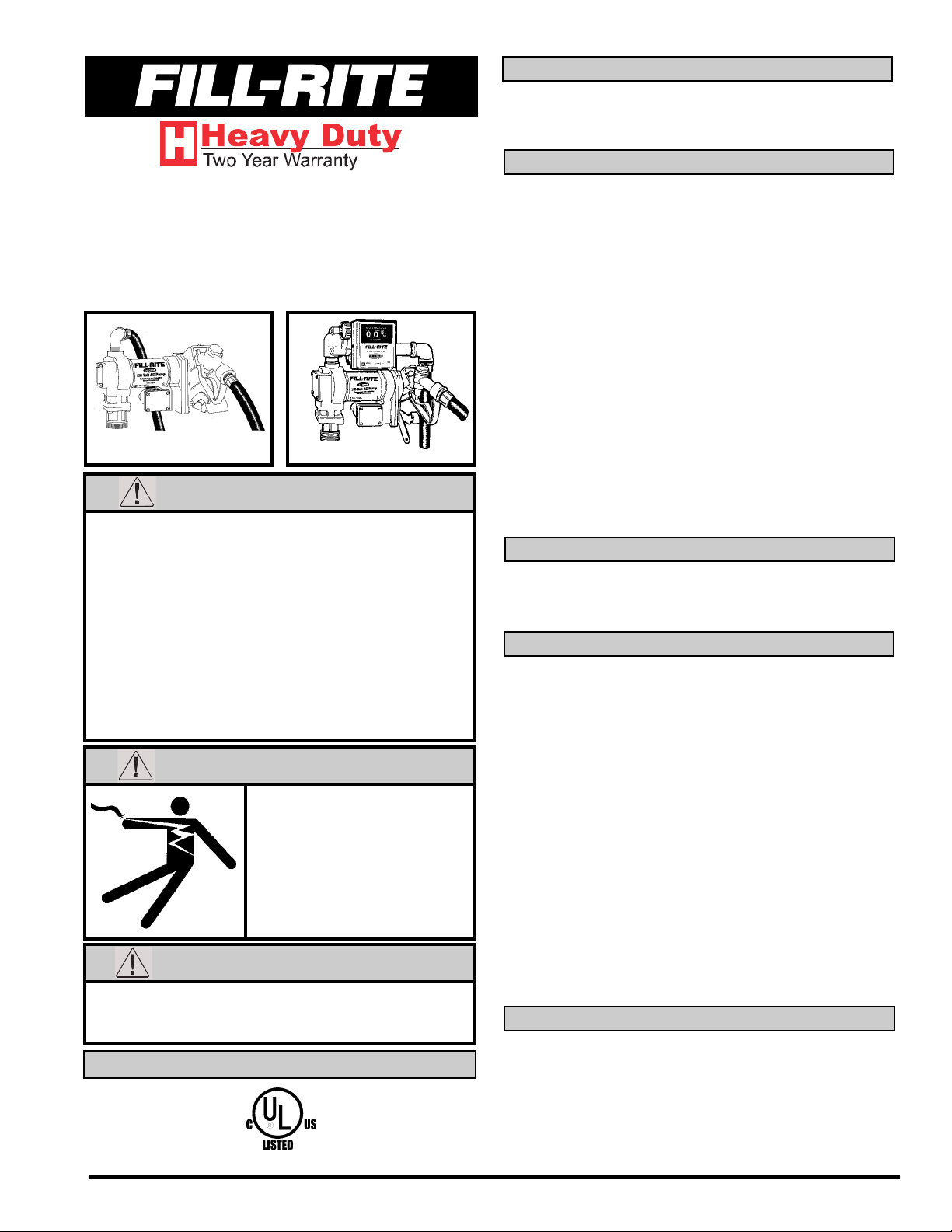

Page 1

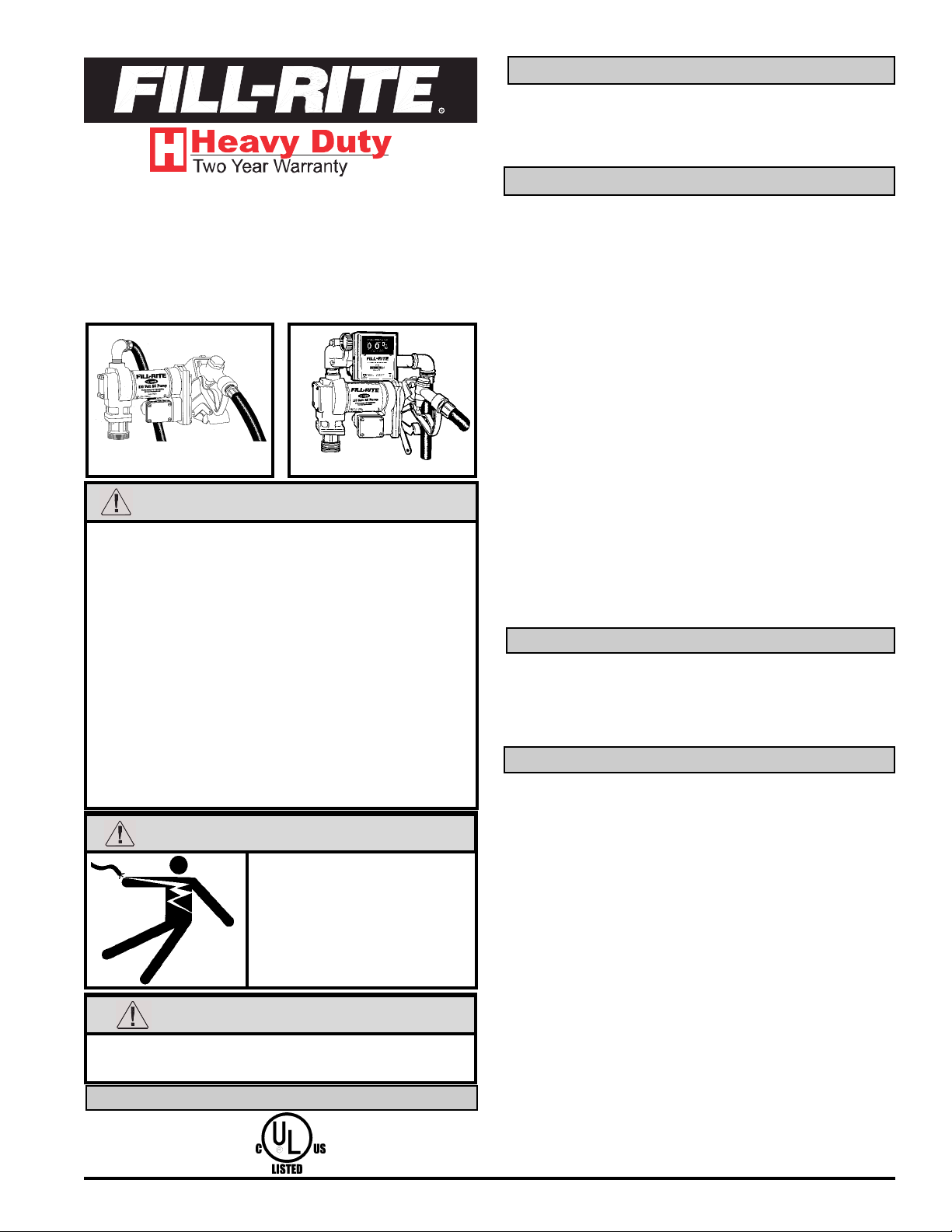

FR600C
115 VOLT AC
FUEL TRANSFER PUMP
Owner's Operation & Safety Manual
Models FR610C, FR611C
FR610C (shown)
SAFETY INSTRUCTIONS
To ensure safe and efficient operation, it is essential to read and
follow each of these warnings and precautions.
1. Do NOT smoke near pump or use pump near an open flame.
Fire could result.
2. Disconnect power to pump before servicing pump.
3. Take motors needing service to an authorized repair shop or
return to factory to maintain “explosion proof” integrity.
4. A filter should be used on pump outlet to ensure that no foreign
material is transferred to fuel tank.
5. The pump motor is equipped with thermal overload protection.
If overheated, it will shut itself off without any damage to the
windings. Be sure to turn off the pump power if this occurs.
As the motor cools, it will start without warning if power is on.
6. Tank or barrel should be anchored to prevent tipping in both
the full and empty conditions.
WARNING
Electrical wiring should be done by a
licensed electrician in compliance with
local and state codes. Rigid conduit
should be used and a proper ground
must be provided to avoid the possibility
of electrical shock. Failure to comply
with this warning could result in serious
injury and/or loss of property. Use only
static wire, conductive hose when
pumping flammable fluids.
W ARNING
This product should not be used for fluid transfer into aircraft. This
product is not suited for use with fluids for human comsumption or
fluids containing water.
SAFETY APPROVAL
FR611C (shown)
GENERAL DESCRIPTION
The Fill-Rite Series FR600C products are positive displacement, rotary
vane pumps. Depending on installation and product viscosity, these
pumps can deliver up to 15 GPM or 57 LPM. Their rugged design makes
for a long life of dependability.
TECHNICAL INFORMATION
• Inlet: 2" male NPT on tank adapter, 1" female NPT on suction port
• Outlet: 3/4" female NPT
• Built-in bypass valve. CAUTION: Do not install foot valve or
check valve without pressure relief valve. Housing or
plumbing cracking may result.
• Furnished with UL listed 3/4" (2cm) diameter by 12' (3.7m) hose
and manual nozzle
• Security: Pump equipped for padlocking
• Overall Dimensions:
- without meter: 12 " (311mm) wide x 9" (23cm) high x 9"
(229mm) deep
- with meter: 14” (356mm wide x 14” (265mm) high x 9” (229mm)
deep
• Explosion proof, permanent magnet motor
-1/4 HP, 115 VAC, 2600 RPM, 1.5 amps
• 30 minute duty cycle, not for continuous operation
• Thermal overload protection
• Ball bearing construction; no lubrication required
• Integral inlet screen
FLUID COMPATIBILITY
The FR600C Series pumps are compatible with the following fluids:
• Diesel, Gasoline, Kerosene, and Mineral Spirits
Do NOT use with other fluids without consulting manufacturer.
OPTIONS
• Series 807C flow meters in US gallons or liters
• Automatic nozzle
• Filter Kits
NOTE:
Using an automatic nozzle and/or filter will reduce flow rate.
INSTALLATION INSTRUCTIONS
1. Tightly screw suction pipe (5200F1839) into inlet flange (1200F6465)
of pumping unit.
2. Extend suction pipe (5200F1839) into truck tank or barrel to within
3" of tank bottom. Do not rest suction pipe on bottom of tank.
3. Screw inlet flange (1200F6465) of pump into 2” tank or barrel
opening. Inlet flange must be completely and securely threaded into
an undamaged tank or barrel bung.
4. Systems should be designed to require a minimum amount of suction
lift. Maximum "equivalent feet of lift" is 7' (2.1m) for gas and 8' (2.4m)
for diesel fuel. ("Equivalent feet of lift" is the vertical distance from
the surface of the fluid in the tank to the center of rotor cavity, PLUS
the friction losses through the vertical and horizontal runs of pipe,
all elbows and other fittings.)
5. Tank or barrel must be properly vented. Use a gasoline and oil proof
pipe compound on all joints. A water separator should be used for
pumping diesel fuel.
6. Do NOT use check valves or foot valves UNLESS they have
proper pressure relief valve built into them.
7. Power to the unit should be supplied from a dedicated 15 amp circuit
breaker. No other equipment should be powered from this
breaker. If two pumps are supplied from one breaker, that breaker
must be capable of handling the load of both motors.
TROUBLESHOOTING
IF PUMP FAILS TO PRIME: Check suction line for leaks or obstructions.
Check bypass valve for dirt. The poppet should slide freely.
PUMP IS BOUND: If the motor hums but will not start, the probable cause
is a stuck rotor. Remove rotor cover (item 12) 1200F6459, check rotor
and vanes for dirt.
LOW PUMPING CAPACITY: Strainer screen clogged, bypass valve not
seating properly, obstruction in suction lines. Make sure all 5 vanes slide
easily in their slots.
1
Page 2

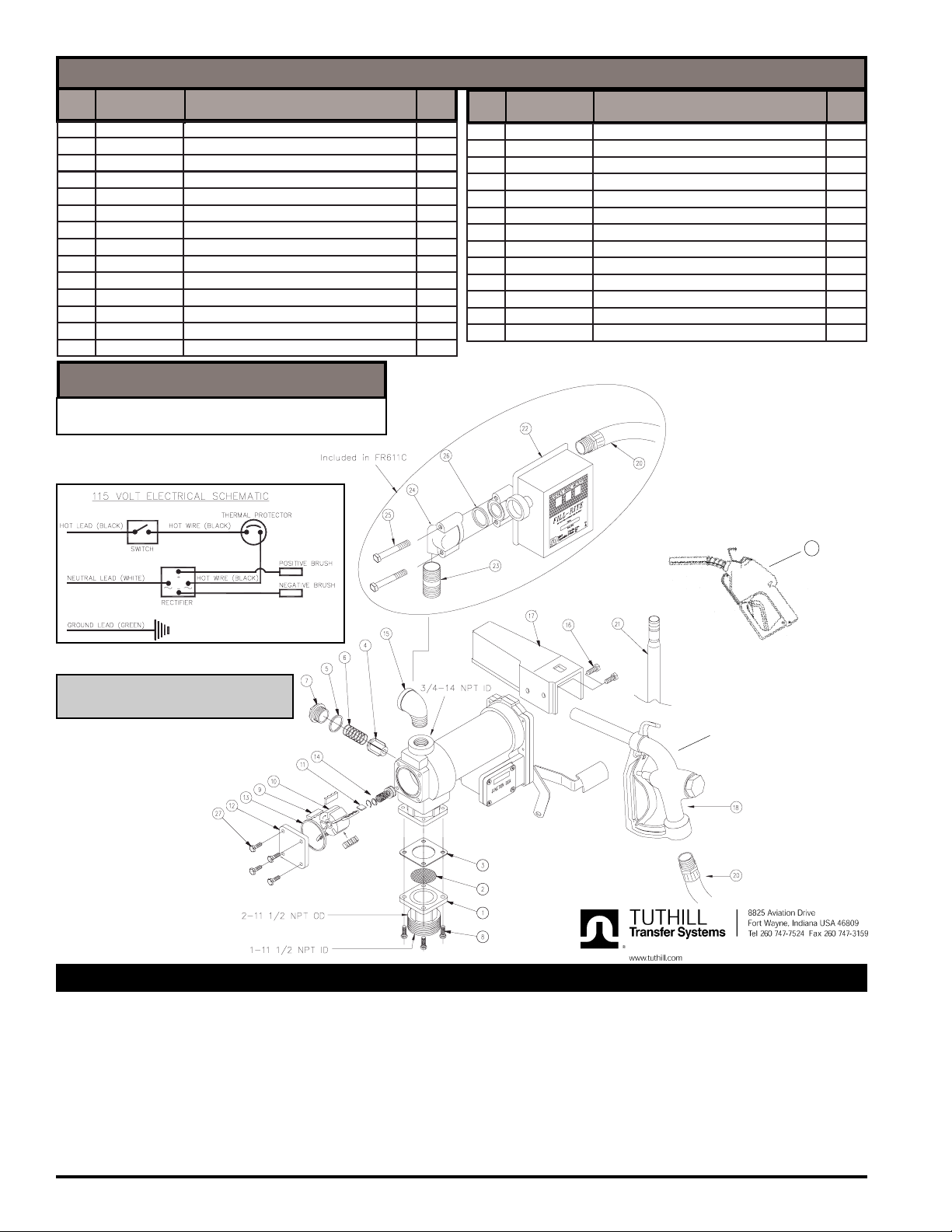

SERIES FR600C PUMP PARTS LIST
ITM. PART
NO. NO. DESCRIPTION QTY.
1 1200F6465 Inlet Flange 1
2 100F0760 Screen 1
3 100F0790 Inlet Gasket 1
4 1200F2756 Bypass Valve 1
5 1200F6455 Bypass Gasket (-121) 1
6 1200F2770 Bypass Spring 1
7 1200F6464 Bypass Cap 1
8 1200F6721 1/4-20 x 3/4 HHCS 4
9 4200F7365 Vane, Carbon 5
10 4200G8381 Rotor 1
11 1200F6440 Rotor Key 1
12 1200F6459 Rotor Cover 1
13 1200F6505 Rotor Cover Gasket (-138) 1
14 1200KTF6446 Seal Assembly 1
FR600C REPAIR KIT 4200KTF8739
Includes Items 2, 3, 4, 5, 6, 9, 10, 11, 12, 13, 14
ITM. PART
NO. NO. DESCRIPTION QTY.
15 702F3400 3/4" Streel El 1
16 600F2220 5/16-18 x 1/2 HHCS 2
17 700F6688 Nozzle Cover 1
18 6U075 3/4" Manual Nozzle 1
19 700F3144 3/4" Automatic Nozzle 1
20 700F3135 12' UL Listed Hose 1
21 5200F1839 Suction Pipe Steel 1
22 807C Meter
1
23 800F3972 3/4 x 2 1/2 Nipple 1
24 1200F6470 Fitting Meter 1
25 800F2300 Screw 5/16-18x1 3/4 HHCS CAD PLT 2
26 700F2800 O-ring Custom Buna-N 1
27 5200F1470 1/4-20 x 1/2 HHCS 4
**For more information go to www.fillrite.com
Date of Manufacture can be found on the
motor nameplate.
PRODUCT WARRANTY
Tuthill Transfer Systems (“Manufacturer”) warrants to each consumer buyer of its Fill-Rite
products (the “Buyer”), from the date of invoice or sales receipt, that goods of its manufacture
(“Goods”) will be free from defects of material and workmanship. Duration of this warranty is as
follows:
• Heavy Duty Products - Two years
• Standard Duty Products – One year
• Economy Duty Products – One year
• Cabinet pumps, Parts, and Accessories - One year
Manufacturer’s sole obligation under the foregoing warranties will be limited to either, at
Manufacturers’ option, replacing or repairing defective Goods (subject to limitations
hereinafter provided) or refunding the purchase price for such Goods theretofore paid by the
Buyer, and Buyer’s exclusive remedy for breach of any such warranties will be enforcement of
such obligations of Manufacturer. If Manufacturer so requests the return of the Goods, the
19
Representative
Illustration
Goods will be redelivered to Manufacturer in accordance with Manufacturer’s instructions
F.O.B. Factory. The remedies contained herein shall constitute the sole recourse of the
Buyer against Manufacturer for breach of warranty. IN NO EVENT SHALL
MANUFACTURER’S LIABILITY ON ANY CLAIM FOR DAMAGES ARISING OUT OF THE
MANUFACTURE SALE, DELIVERY OR USE OF THE GOODS EXCEED THE
PURCHASE PRICE OF THE GOODS. The foregoing warranties will not extend to Goods
subjected to misuse, neglect, accident or improper installation or maintenance, or which have
been altered or repaired by anyone other than Manufacturer or its authorized representative.
THE FOREGOING WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL OTHER
WARRANTIES OF MERCHANTABILITY, FITNESS FOR PURPOSE OF ANY OTHER
TYPE, WHETHER EXPRESS OR IMPLIED. No person may vary the foregoing warranties
and remedies except in writing signed by a duly authorized officer of Manufacturer.
Warranties or remedies that differ from the foregoing shall not otherwise be binding on
Manufacturer. The Buyer’s acceptance of delivery of the Goods constitutes acceptance of the
foregoing warranties and remedies, and all conditions and limitations thereof.
2
600G8822 REV. 0
Page 3

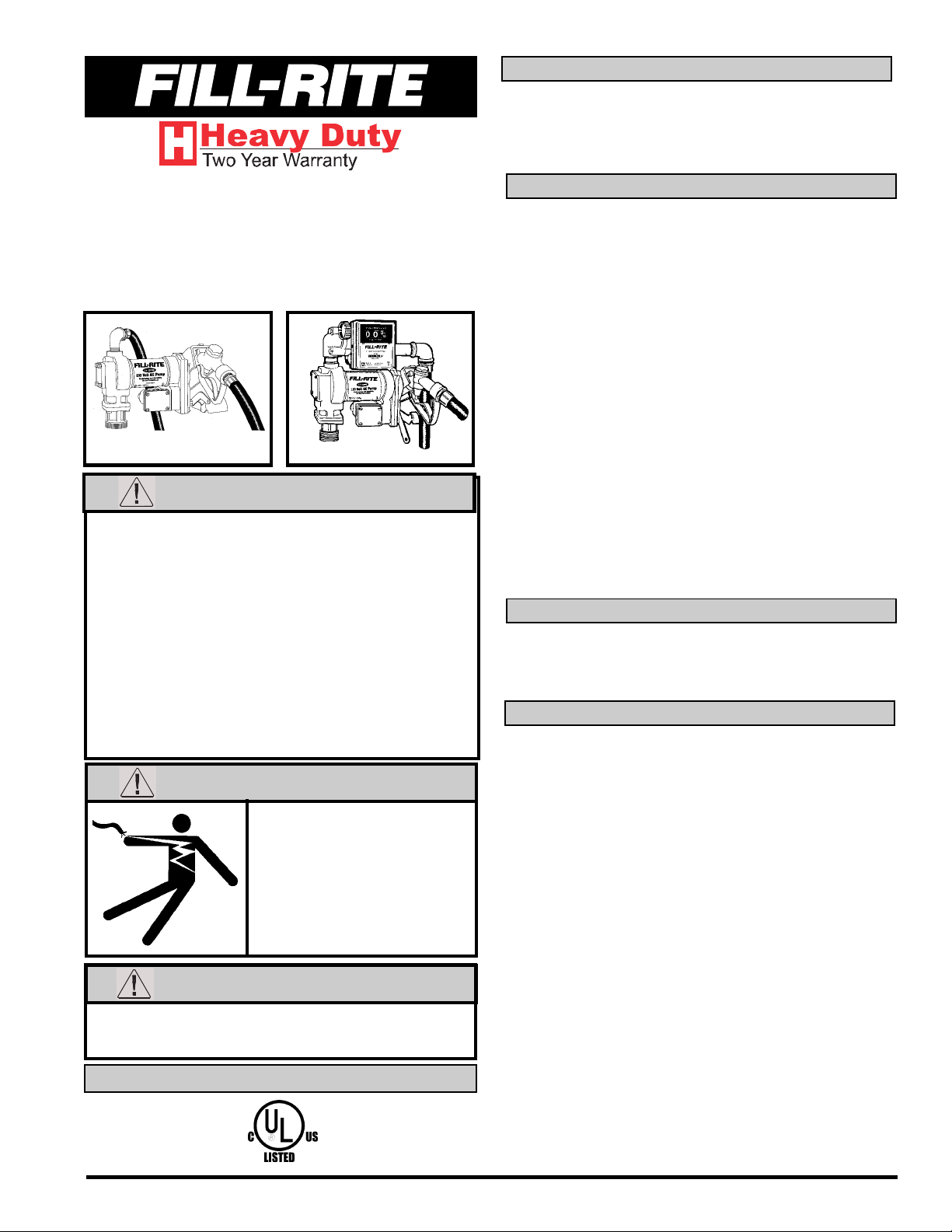

DESCRIPCIÓN GENERAL
Las bombas Fill-Rite de Serie FR610C y FR611C son bombas de tipo
paleta rotativa, de acoplamiento directo y desplazamiento positivo.
Dependiendo de la instalación y la viscosidad del producto, estas
bombas pueden bombear hasta 15 GPM (57 LPM) de líquido por minuto.
Su diseño robusto pero liviano permite una vida larga y confiable.
FR600C
115 VOLT AC
FUEL TRANSFER PUMP
Manual de operación y seguridad
Models FR610C, FR611C
FR610C (mostrado)
INSTRUCCIONES DE SEGURIDAD
Para asegurar un funcionamiento seguro y eficiente, es esencial leer
y seguir cada una de esas advertencias y precauciones:
1. NO fume cerca de la bomba ni use la bomba cerca de una llama.
Podría ocurrir un incendio.
2. Desconecte la corriente antes atender la bomba.
3. Lleve los motores que necesiten atención a un taller de
reparaciones autorizado o devuélvalo a la fábrica para mantener
la integridad “a prueba de explosiones”.
4. Se deberá usar un filtro en la salida de la bomba para asegurare
de que no se transfieren materiales extraños al tanque de
combustible.
5 El motor de la bomba está equipado con una protección contra
la sobrecarga térmica. Si se sobrecalienta, se apagará sola sin
ningún daño a los bobinados. Asegúrese de cortar la corriente
a la bomba si esto ocurriera. A medida que el motor se enfría,
arrancará sin advertencia alguna si la corriente está conectada.
6. El tanque o el barril deberá estar anclado con el fin de evitar que
se ladee, tanto lleno como desocupado.
ADVERTENCIA
Las conexiones eléctricas deberán ser
realizadas por un electricista con
licencia de acuerdo con los códigos
eléctricos aprobados. La bomba deberá
tener una descarga a tierra apropiada y
un conducto rígido deberá usarse
cuando se instalan los cables eléctricos.
El uso o instalación inadecuado de este
producto puede causar
lesiones serias o fatales.
ADVERTENCIA
Este producto no debe usarse para transferir líquidos a aeronaves.
Este producto no es apto para ser usados con líquidos para consumo
humano o líquidos que contengan agua.
SEGURIDAD APROBACIÓN
FR611C ( mostrado)
INFORMACIÓN TÉCNICA
•Entrada: NPT macho de 2 pulg. en el adaptador del tapón, NPT
hembra de 1 pulgada en el puerto de aspiración
•Salida: NPT hembra de 3/4 de plugada
•Válvula de desvío y válvula de expansión térmica; no se necesita
ninguna válvula de retención o de pedal adicional. PRECAUCIÓN:
NO instale vávulas de retención o de pedal durante la
instalació. Podrían ocurrir fisuras en la plomeríao
armazón.
•Entregada con una boquilla manual y manguera de 3,65 m
aprobada por UL
•Seguridad: La bomba está equipada para aceptar cerrojos.
•Dimensiones generales:
- sin medidor: 311mm de ancho x 229mm de alto x 229mm de
profundidad
- con medidor: 356mm de ancho x 356mm de alto x 229mm
de profundidad
•Motor con magneto permanente, a prueba de explosión
- 1/4 HP, 115 VAC, 2600 RPM, 20 amperios
•Ciclo de trabajo de 30 minutos, no para operación continua.
• Protección contra sobrecarga térmica
•Construcción con cojinetes de bola; no se requiere lubricación
•Rejilla de entrada integral
COMPATIBILIDAD DE LÍQUIDOS
Las bombas serie FR600C son compatibles con los siguientes líquidos:
•Diesel, gasolina, queroseno, y alcoholes minerales.
No el uso con otros líquidos sin el fabricante consultador.
OPCIONES
• Medidores de flujo en galones EE.UU. o litros
• Boquillas automáticas
• Filtro Kits
NOTA: El uso de una boquilla automática y/o filtro reducirá la tasa de flujo.
INSTALACIÓN
1. Ajuste apretadamente la tubería de aspiración en la brida de entrada
(1200F6465) de la unidad de bombeo.
2. Extienda la tubería de aspiración hacia el tanque del camión o barril
hasta alcanzar a 8cm del fondo del tanque. No apoye la tubería de
aspiración en el fondo del tanque.
3. Enrosque la brida de entrada de la bomba en la abertura del tanque
o barril. La brida de entrada debe estar completamente y totalmente
asegurada en un adaptador del tapón del tanque o barril sin daño.
4. El sistema deberá ser diseñado para requerir una cantidad mínima
de levantamiento por aspiración. El equivalente máximo de levante
en pies es de 7' (2,1 m) para gasolina y 8' (2,4 m) para combustible
diesel. (“El equivalente de levantamiento en pies es equivalente a
l a distancia vertical desde la superficie del fluido en el tanque hasta
la entrada de las bombas, MÁS las pérdidas por fricción a través
de los tubos verticales y horizontales, todos los codos y otros
acoples).
5. El tanque o barril deberá ser ventilado apropiadamente. Use un
compuesto para tuberías resistente a gasolina y aceite en todos los
acoples roscados. Un separador de agua deberá ser usado para
bombear combustible diesel.
6. NO use válvulas de retenció adicionales o válvulas de
pedalamenos que tengan válvulas de presión adecuadas
incorporadas.
7. La energía de la unidad deberá ser suministrada a través de un
disyuntor de 15 amperios dedicado. Ningún otro equipo deberá ser
energizado a través de este disyuntor. Si dos bombas son
alimentadas a través del mismo disyuntor, tal disyuntor deberá ser
capaz de manejar la carga de los dos motores.
3
Page 4

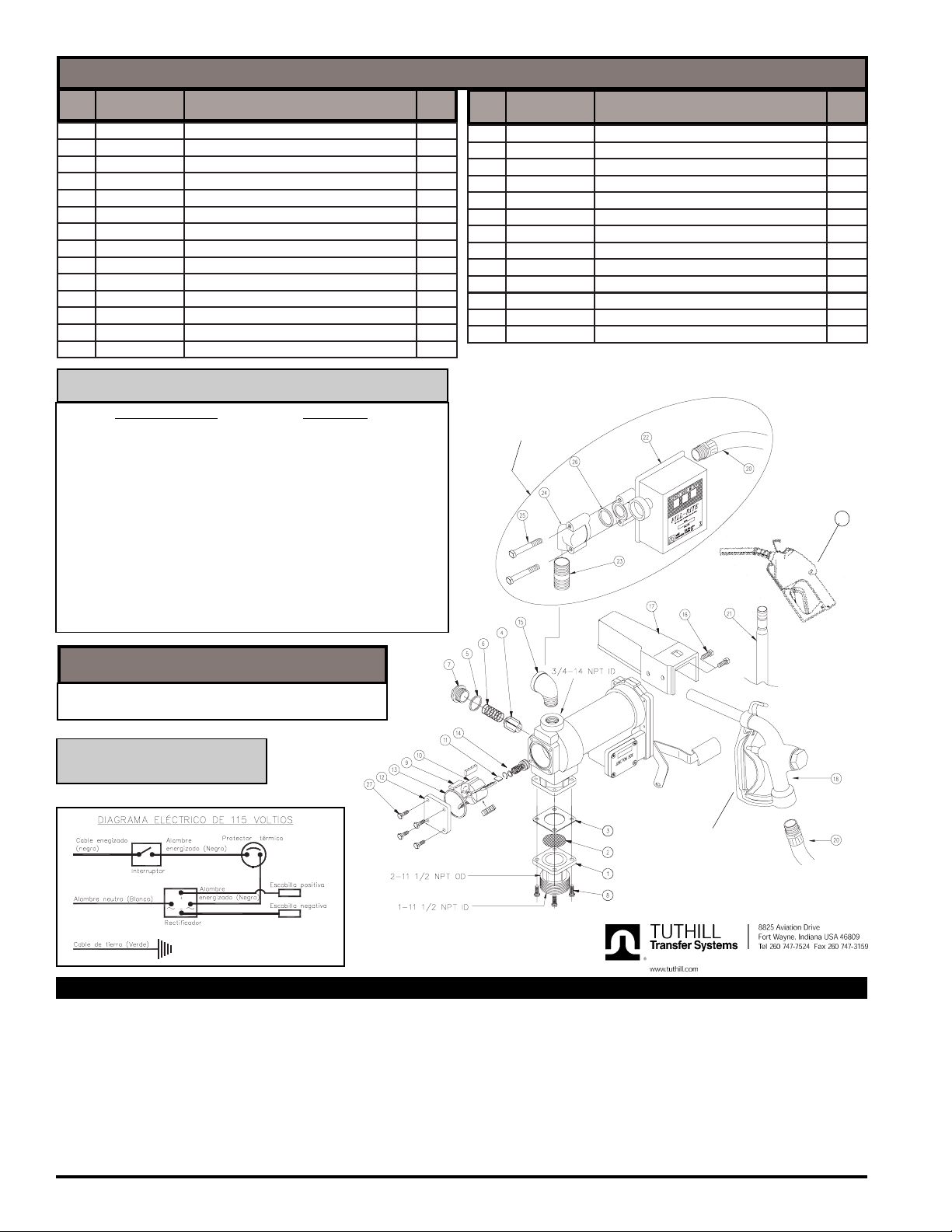

LISTA DE PIEZAS BOMBA DE SERIE FR600C
ITM. PIEZA
NO. NO. DESCRIPIÓN QTY.
1 1200F6465 Brida de entrada 1
2 100F0760 Rejilla 1
3 100F0790 Junta de entrada 1
4 1200F2756 Válvula de desvio 1
5 1200F6455 Junta de desvio (-121) 1
6 1200F2770 Resorte de desvio 1
7 1200F6464 Tapa de desvio 1
8 1200F6721 HHCS 1/4-20 x 3/4 4
9 4200F7365 Paleta, carbono 5
10 4200G8381 Rotor 1
11 1200F6440 Cuña del rotor 1
12 1200F6459 Tapa del rotor 1
13 1200F6505 Junta de la tapa del rotor (-138) 1
14 1200KTF6446 Juego de sellos 1
GUÍA DE DESPERFECTPOS
CAUSA POSIBLE SOLUCIÓN
No se puede cebar labomba
1. Problema en la línea de aspiración Verifique si hay pérdidas
2. Válvula de desvío abierta Saque y inspeccione la
La bomba suena pero no funciana
1. Suciedad en la cavidad de la bomba Limpie la cavidad de la
Baja capacidad
1. Excesivo tierra en la rejilla Saque y limpie la rejilla
2. Problema en la línea de aspiración Inspeccione la línea de
3. Se pega la válvula de desvio Saque e inspeccione la
válvula
en la línea de aspiración
válvula
bomba
aspiración para determinar
si hay pérdidas o
restricciones.
ITM. PIEZA
NO. NO. DESCRIPIÓN QTY.
15 702F3400 Codo urbano de 3/4 1
16 600F2220 HHCS 5/16-18 x 3/4 2
17 700F6688 Tapa de la boquilla 1
18 6U075 Boquilla manual 3/4" 1
19 700F3144
Boquilla automática de 3/4
20 700F3135 Manguera listada por UL de 12 pies 1
21 5200F1839
Tubo de aspiración, acero
22 Medidor 807C 1
23 800F3972 Niple de 3/4 x 2 1/2" 1
24 1200F6470 Acople del medidor 1
25 800F2300 HHCS 5/16-18x1 3/4 2
26 700F2800 Junta tórica 1
27 5200F1470 HHCS 1/4-20 x 1/2 4
**Para más información va al www.fillrite.com
Incluido en FR611C
1
1
19
FR600C KIT DE REPARACIÓ 4200KTF8739
Includlos ítemes 2, 3, 4, 5, 6, 9, 10, 11, 12, 13, 14
La fecha de Fabrica puede ser
encontrado en el nameplate motor.
Tuthill Transfer Systems ("Fabricant") garantit à l'acheteru de ses produits Fill-Rite
("Acheteur") à compter de la date de facturation ou du recu de vente que les produits fabriqués
("Produits") sont exempts de défauts de matériaux ou de main-d'oeuvre. La durée de la garantie
est la suivante:
• Produits à usage dur - 2 ans
• Produits à usage normal - 1 an
• Produits Duty Economie - 1 an
• Pompes, piéces et accessoiries - 1 an
La seule obligation incombant au Fabricant selon cette Garantie sera, à son seul choix,
d’échanger ou de réparer les Matériels (sujet aux limitations exposées ici), ou bien de
rembourser le prix d’achat payé par l’Acquéreur. Le seul recours de l’Acquéreur aux termes de
cette Garantie sera la mise en vigueur de ces obligations incombant au Fabricant. Si celui-ci
GARANTIE
exige le retour des matériels, ceux-ci seront renvoyés au Fabricant selon ses instructions F.O.B.
usine. LE FABRICANT NE SERA EN AUCUN CAS TENU RESPONSABLE DE DOMMAGES
INDIRECTS OU SECONDAIRES ET SA SEULE RESPONSABILITE SUITE A LA
FABRICATION, LA VENTE, LA LIVRAISON OU L’UTILISATION DES MATERIELS SERA
LIMITEE AU PRIX D’ACHAT DE CES MATERIELS. Cette garantie ne s’appliquera pas à des
matériels objets d’abus, de négligence, d’accident, d’installation ou d’entretien non conformes, ou
à des matériels qui auront été modifiés ou réparés par des personnes autres que celles autorisées
par le Fabricant ou ses représentants autorisés. LES GARANTIES CI-DESSUS SONT EXCLUSIVES ET REMPLACENT TOUTES AUTRES GARANTIES DE COMMERCIALISATION,
D’APTITUDE A L’USAGE OU TOUT AUTRE TYPE DE GARANTIE IMPLICITE OU EXPLICITE.
Nul ne pourra modifier les termes de garantie et de recours ci-dessus excepté par un document
écrit signé par le Fabricant. Des garanties ou recours différents de ceux ci-dessus ne seront pas
imposables au Fabricant. L’Acquéreur, prenant livraison des Matériels, accepte implicitement les
termes de cette garantie et des recours ainsi que toutes les conditions et limitations y afférents.
La illustración
representativa
4
600G8822 REV. 0
Page 5
FR600C
115 VOLT AC
FUEL TRANSFER PUMP
Manual d’itilisation et de sécurité
Models FR610C, FR611C
FR610C (montré)
INSTRUCTIONS DE SECURITE
Pour s'assurer une opération efficace et sûre, il est essentiel de lire
et de suivre tous les instructions et toutes les précautions cidessous.
1.Ne PAS fumer près d'une pompe ou utiliser une pompe
près d'une flamme. un feu peut en résulter.
2.Débrancher le pouvoir pour pomper avant d’entretenir la
pompe.
3.Pour toutes réparations addressez-vous à un réparateur
agrée ou retournez le produit au fabricant pour maintenir la
qualité anti-déflagrante.
4. Un filtre doit être utilisé à la sortie de la pompe pour éviter la rentrée
de corps étrangers dans le réservoir de combustible.
5. Le moteur de la pompe est équipé d'une protection contre le
surchauffage. En cas de surchauffage, le moteur s'éteint
automatiquement sans endommager le bobinage. Prenez le soin
de débrancher la pompe sinon le moteur va redémarrer une fois
refroidi.
6. Le réservoir ou baril doit être ancré pour éviter le renversement
aussi bien dans l' état plein ou vide.
ADVERTENCIA
Le branchement électrique doit être fait
par un professionel selon les normes
électriques approuvées. La pompe doit
être pourvue d'une mise à terre et un
conduit rigide doit être utilisé lors du
branchement électrique. Une utilisation
ou une installation incorrecte peut
causer de sérieux accidents et même la
mort.
ADVERTENCIA
Ce produit ne doit pas être utilisé pour transférer des fluides dans des
avions. Ce produit n'est pas adapté pour l'utilisation avec des fluides
alimentaires ou des fluides contenant de l'eau.
SECURITE APPROBATION
FR611C (monyté)
DESCRIPCION GENERAL
Las bombas listadas Fill-Rite Serie FR600C son bombas tipo paleta
rotatitva, de impulsor directo y desplazamiento positivo. Dependiendo
de la instalación y viscosidad del producto, estas bombas pueden
bombear hasta 15 galones (57 litres) de líquido por minuto. Su diseño
robusto pero liviano permite una larga vida de confiabilidad.
INFORMATION TECHNIQUE
•Entrée: fileté NPT 2" sur adapteur mâle, NPT 1" femelle d'aspiration
•Sortie: 3/4" NPT femelle
•Soupape de retenue, bypass et soupape d'expansion thermique
sont incorporés; pas besoin de soupape de pied ou soupape de
retenue. ATTENTION: Ne pas installer de soupape de pied ou
soupape de retenue additionnelles pendant l'installation sans
soupape de surpression le corpsou les conduites peuvent
craquer.
•Fournies avec un flexible de 3,7 m et un pistolet manuel
•Sécurité: pompe equipée d'un cadenas
•Dimensions hors-tout:
- sans compteur: 311mm largeur x 229mm hauteur x 229mm
profondeur
- avec compteur: 356mm largeur x 356mm hauteur x 229mm
profondeur
•Anti-déflagrant, moteur à électro-aimant permanent
- 1/4 cv, 115 V ca, 2600 T/M, 1,5 A
•Cycle de marche de 30minutes, opération non continue
•Protection contre la surchauffe
•Construction á roulements à billes; pas besoin de lubrification
•Filtre d’entrée intégral
COMPATIBILITÉ DES FLUIDES
Les pompes de Séries FR600C sont compatibles avec les fluides
suivants:
• Mazout, Essence, Kérosène, et Combustibles minéraux.
Ne pas utiliser avec les autres liquides sans consulte le fabricant.
OPCIONES
• Débimètres avec gallones US ou litres
• Pistolets automatique
• Kits de filtres
NOTE:
L'utilisation d'un pistolet automatique réduira le débit.
INSTALLIATION
1.Visser à fond le tuyau d’aspiration dans la bride (1200F6465)
d’entrée de l’unité de pompage.
2.Allonger le tuyau d’aspiration dans la citerne du camion ou dans le
baril jusqu’à 8 cm du fond. Ne pas laisser le tuyau d’aspiration
atteindre le fond.
3.Visser la bride d’entrée de la pompe au réservoir ou au baril. La bride
d’entrée doit être complètement et fermement vissée à un réservoir
non endommagé.
4. Les systèmes doivent être conçus pour nécessiter une hauteur
d’aspiration minimum. Hauteur d’aspiration équivalente maximum de
2,1 m (7 pi) pour les gaz et 2,4 m (8 pi) pour le carburant diesel (La
hauteur d’aspiration équivalente est la distance verticale de la
surface du fluide dans le réservoir à l’entrée de la pompe, PLUS les
pertes de charge dans les tuyaux verticaux et horizontaux, les
coudes et les autres raccords).
5.Le réservoir ou la cuve doivent être correctement mis à l’évent.
Utilisez du mastic pour joint de tubes résistant à l’essence et à l’huile
sur tous les joints. Il faut utiliser un séparateur d’eau pour pomper
le carburant diesel.
6.Ne pas utiliser de soupapes de retenue ou desoupapes de
pie additionnelles a moins qu'elles n'aint des soupapes de
pression incorporees.
7.L’appareil doit être alimenté par un disjoncteur 15 A dédié Ce
disjoncteur ne doit alimenter aucun autre équipement. Si deux
pompes sont alimentés par un disjoncteur, ce disjoncteur doit
pouvoir tenir la charge des deux moteurs.
5
Page 6

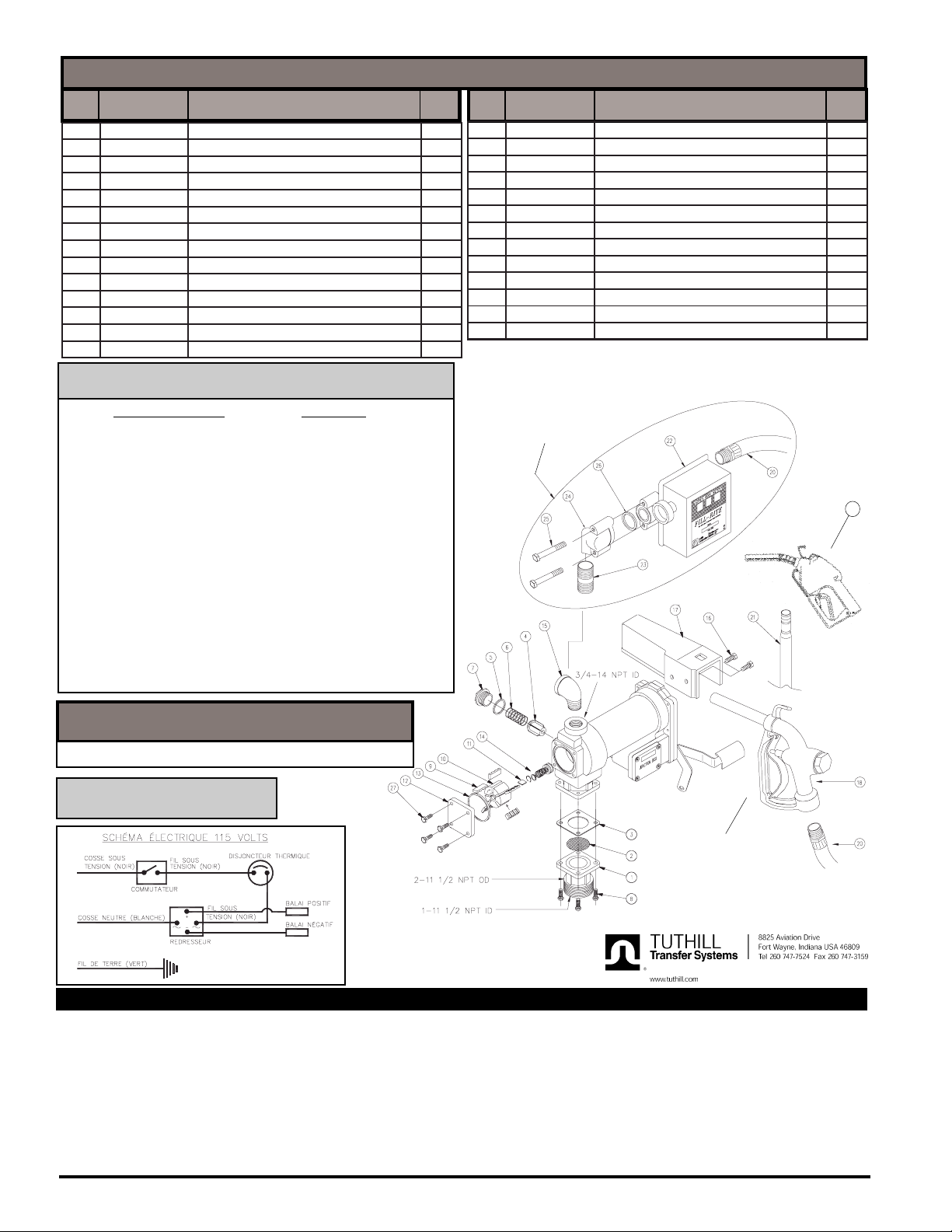

LES PARTIES DE POMPE DE FEUILLETION DE SERIE FR600C
ITM. PART
NO. NO. DESCRIPIÓN QTY.
1 1200F6465 Bride d'entrée 1
2 100F0760 Grille 1
3 100F0790 Joint d'entrée 1
4 1200F2756 By-pass 1
5 1200F6455 Joint de by-pass (-121) 1
6 1200F2770 Ressort de by-pass 1
7 1200F6464 Couvercle de by-pass 1
8 1200F6721 1/4-20 x 3/4 HHCS 4
9 4200F7365 Ailette, Carbone 5
10 4200G8381 Rotor 1
11 1200F6440 Clé du rotor 1
12 1200F6459 Couvercle du rotor 1
13 1200F6505 Joint du couvercle du rotor (-138) 1
14 1200KTF6446 Assemblage de joint d'étanchéité 1
GUIDE DE SOLUTIONS AUX TROUBLES EVENTUELS
CAUSE POSSIBLE SOLUTION
Pompe ne s'amorce pas
1. Problème dans la ligne d'aspiration Vérifier s'il n' y a ligne
d'aspiration
2. By-pass ouvert Enlever et inspecter la
soupape
La pompe ronfle mais ne fontionne pas
1. Saleté dans la cavité de pompe Nettoyer la cavité de la
pompe
Faible capacité
1. Excès de saleté dans la crépine Enlever at nettoyer la
crépine
2. Problème dans la ligne d'aspiration Véifier la ligne d'aspiration
pour pertes ou
étranglements, elle peut
être petite, trop longue
non hermétique
3. By-pass collé Enlever et inspecter la
soupape
ITM. PART
NO. NO. DESCRIPIÓN QTY.
15 702F3400 Coude de 3/4" 1
16 600F2220 5/16-18 x 3/4 HHCS 2
17 700F6688 Support de pistolet 1
18 6U075 Buse manuelle 3/4 po 1
19 700F3144
Buse automatique 3/4 po
1
20 700F3135 Tuyau agrée par UL de 12' 1
21 5200F1839
Tube d'aspiration, Acier
1
22 Compteur 807C 1
23 800F3972 Raccord de 3/4 x 2 1/2" 1
24 1200F6470 Raccord de débitmètre 1
25 800F2300 5/16-18x1 3/4 HHCS 2
26 700F2800 Joint torique 1
27 5200F1470 1/4-20 x 1/2 HHCS 4
**Pour plus amples renseignements aller à
www.fillrite.com
Inclus dans FR611C
19
FR600C NÉCESSAIRE DE RÉPARATION
4200KTF8739
Comporte les articles 2, 3, 4, 5, 6, 9, 10, 11, 12, 13, 14
La date de Fabrique peut être fonde
sur le nameplate de moteur.
GARANTíA
Tuthill Transfer Systems ("Fabricante") garantiaz a cada comprador consumidor de sus
productos Fill-Rite (el "Comprador"), a contar de la facturacion o boleta de venta, que la
mercancía de su fabricación ("Mercancía") estará libres de defectos enel material y fabricación.
La duración de esta garantía es la siguiente:
• Productos para trabajos pesados - Dos años
• Productos para trabajos estandar - Un año
• Productos duty econonomicos - Un año
• Bombas de armario, piezas y accesorios - Un año
La única responsabilidad del fabricante bajo la garantía anterior estará limitada a, a opción del
fabricante, el reemplazo o reparación de las mercaderías defectuosas (sujeta a las limitaciones
indicadas en la presente) o el reembolso del precio de compra de dichos Productos pagados por
el Comprador y el recurso exclusivo del Comprador por el incumplimiento de dichas garantías
será el cumplimiento de dichas obligaciones del Fabricante. Si el Fabricante requiere la
devolución de los Productos, los Productos serán entregados al Fabricante de acuerdo con las
Representative
Illustration
instrucciones del Fabricante F.O.B. Fábrica. EN NINGÚN CASO SERÁ EL FABRICANTE
RESPONSABLE POR DAÑOS CONSECUENTES, NI SERÁ EL
FABRICANTERESPONSABLE POR RECLAMACIONES DE DAÑOS QUE SURJAN DE LA
FABRICACIÓN, VENTA, ENTREGA O USO DE LOS PRODUCTOS QUE EXCEDAN EL
PRECIO DE COMPRA DE LOS PRODUCTOS. Las garantías anteriores no se extenderán a
Productos sujetos a mal trato, negligencia, accidente o instalación o mantenimiento
inadecuados, o los cuales han sido alterados o reparados por alguna otra persona que no sea
el Fabricante o su representante autorizado. LAS GARANTÍAS ANTERIORES SON
EXCLUSIVAS Y EN LUGAR DE TODAS LAS OTRAS GARANTÍAS DE COMERCIABILIDAD,
APTITUD PARA EL PROPÓSITO Y DE CUALQUIER OTRO TIPO, EXPRESA O IMPLÍCITA.
Ninguna persona podrá cambiar las garantías anteriores y las soluciones excepto por escrito y
firmado por un funcionario debidamente autorizado del Fabricante. Las garantías o soluciones
que son diferentes de lo anterior no serán obligatorias para el Fabricante. La aceptación de la
entrega de los productos por parte del Comprador constituye la aceptación de las garantías y
soluciones anteriores, y todas las condiciones y limitaciones incluidas.
6
600G8822 REV. 0

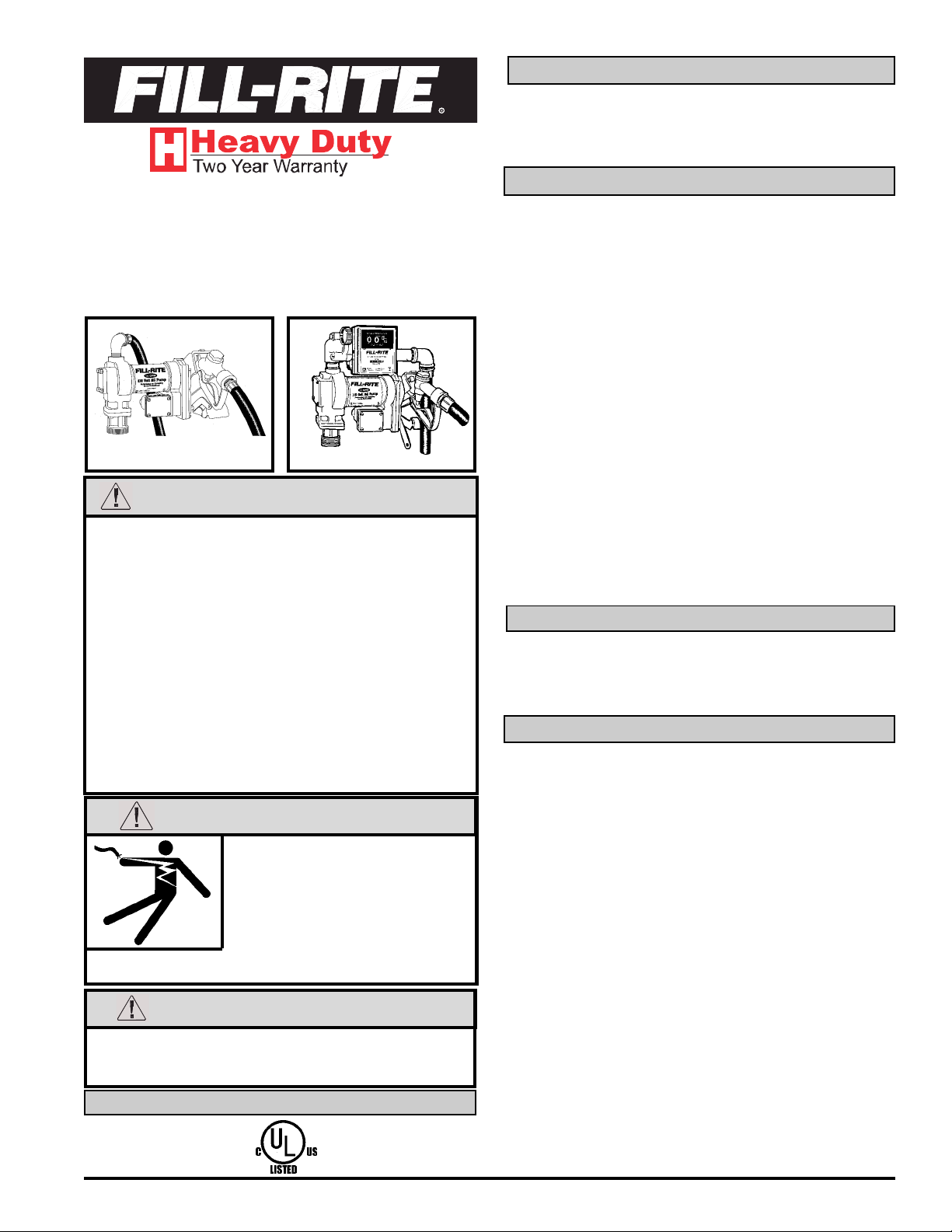

Page 7
FR600C
115 VOLT AC
FUEL TRANSFER PUMP
Gebrauchsaneisung und Sicherheitsvorschriften
Models FR610C, FR611C
FR610C (Gezeigt)
SICHERHEITSVORSCHRIFTEN
Für sicheren und leistungsstarken Betrieb die folgenden Warnungen
und Vorsichtsmaßregeln unbedingt beachten.
1. Bei Betrieb der Pumpe NICHT rauchen oder Pumpe in der Nähe
von offenem Feuer betreiben. Brandgefahr!
2. Vor Wartung der Pumpe Strom abschalten.
3. Reparaturbedürftige Motoren zu einer autorisierten
Reparaturwerkstatt bringen oder an die Fabrik zurücksenden,
um Explosionsschutz nicht zu verletzen.
4. Pumpenauslaß mit einem Filter versehen, um das Eindringen von
Fremdstoffen in den Brennstofftank zu verhindern.
5. Der Motor ist mit einem thermischen Überlastschutz ausgerüstet.
Wenn Überhitzung eintritt, schaltet er sich ohne Beschädigung
der Windungen selbst aus. In dieser Situation muß die
Stromzufuhr der Pumpe abgeschaltet werden. Bleibt der Strom
eingeschaltet, startet der Motor ohne Warnung, wenn er sich
genügend abgekühlt hat.
6. Tank oder Tonne müssen im vollen und leeren Zustand verankert
sein, um Umkippen zu verhindern.
Die elektrische Beschaltung sollte von einem
lizensierten Elektriker den
entsprechendenelektrischen Vorschriften
gemäß vorgenommen werden. Die
Pumpemuß vorschriftsmäßig geerdet
werden und für die Installation der
elektrischen Leitungen sollte ein steifes
Kabelrohr benutzt werden. Unsachgemäßer
Installation dieses Produktes kann zu lebensgefährlichen
Verletzungen führen.
Gebrauch oder unvorschriftsmäßige
WARNUNG
Dieses Produkt nicht zur Überführung von Kraftstoff in Flugzeuge
benutzen. Dieses Produkt ist nicht zum Gebrauch mit Flüssigkeiten
für menschlichen Verzehr oder Flüssigkeiten, die Wasser enthalten,
geeignet.
SICHERHEITSGENEHMIGUNG
FR611C (Gezeigt)
ALLGEMEINES
Fill-Rite-Pumpen der Serie FR600C sind Verdrängerpumpen mit
Direktantrieb und Rotationsschiebern. Je nach Installation und
Materialviskosität können diese Pumpen bis zu 57 Liter Flüssigkeit pro
Minute fördern. Ihre robuste und gleichzeitig leichte Ausführung stellt
hohe Zuverlässigkeit bei langer Lebensdauer zur Verfügung.
TECHNISCHE ANGABEN
• Einlaß: 2-Zoll NPT-Stecker am Spundlochadapter, 1-Zoll NPT Buchse am Ansauganschluß
•Auslaß: 3/4-Zoll NPT-Buchse
• Eingebautes Rückschlag-,Sicherheits- und
Wärmedehnungsventil;keine zusätzlichen Boden-oder
Rückschlagventile werden benötigt. VORSICHT: Keine
zusätzlichen boden-oder rückschlagventile bei installation ohne
sicherheitsventil montieren. Kann risse im gehäuse oder in den
rohrleitungen verursachen.
•Ausgestattet mit 3,7m langem UL- eingetragenem Schlauch und
handbetriebener Zapfpistole
•Sicherheit: Pumpe kann mit Vorhängeschloß gesichert werden
•Gesamtabmessungen:
-ohne Anzeigegerät: 311mm breit x 229mm hoch x 229mm tief
-mit Anzeigegerät: 356mm breit x 356mm hoch x 229mm tief
•Explosionsgeschützter Motor mit Dauermagnet
- 0,25 PS,115V Wechselstrom, 2600 U/min, 1,5 A
• Arbeitszyklus: 30 Minuten; nicht für andauernden Gebrauch
•Thermischer Überlastschutz
•Kugellager; schmierungsfrei
•Eingebautes Einlaßsieb
Kompatibilität mit Flüssigkeiten
Die Pumpen der Serie FR600C sind mit folgenden Flüssigkeiten
kompatibel:
• Dieselkraftstoff, Benzin, Kerosin, und Leichtbenzine
Benutzen Sie mit anderen Flüssigkeiten nicht, ohne Hersteller zu
konsultieren.
OPTIONEN
• Durchflussmesser für Liter oder U.S.-Gallonen
• Automatische Zapfpistolen
• Filtersatz
HINWEIS:
Flußrate reduziert.
Bei Gebrauch automatischer Zapfpistolen wird die
INSTALLIATION
1. Ansaugrohr fest in den Einlaßflansch (1200F6465) der Pumpe
einschrauben.
2. Ansaugrohr bis auf 8cm über dem Boden des Tanks in den Tank
oder die Tonne einführen. Ansaugrohr nicht auf dem Boden des
Tanks aufliegen lassen.
3. Einlaßflansch der Pumpe in die Öffnung des Tanks oder der Tonne
einschrauben. Einlaßflansch muß vollständig und gesichert in ein
unbeschädigtes Tank- oder Tonnenspund-loch eingeführt
werden.
4. Systeme sollten so ausgelegt werden, daß sie niedrigste
Ansaughöhe erfordern. Maximaler „äquivalenter Hub“ ist 2,1 m für
Benzin und 2,4 m für Dieselkraftstoff. („Äquivalenter Hub“ ist der
senkrechte Abstand der Flüssigkeitsoberfläche im Tank zum Einlaß
der Pumpe, PLUS den Reibungsverlusten durch die senkrechten
und waagerechten Röhrengänge, alle Krümmer und andere
Rohrverbindungen.)
5. Tank oder Tonne müssen vorschriftsmäßig belüftet sein. Benzin- und
ölundurchlässige Röhrenverbundmasse an allen Verbindungsstellen
benutzen. Beim Pumpen von Dieselkraftstoff einen Wasserabscheider
verwenden.
6. Zusätzliche rückschlag - oder bodenventile nur dann
verwenden, wenn die entpsrechenden überduck ventile in
diese eingebaut sind.
7. Stromversorgung zur Pumpe sollte durch einen dedizierten 15
Ampere-Unterbrecherkontakt hergestellt werden. Keine anderen
Geräte durch diesen Kontakt versorgen. Bei der Versorgung von
zwei Pumpen durch einen Unterbrecherkontakt muss der Kontakt
in der Lage sein, die Last beider Motoren aushalten zu können.
7

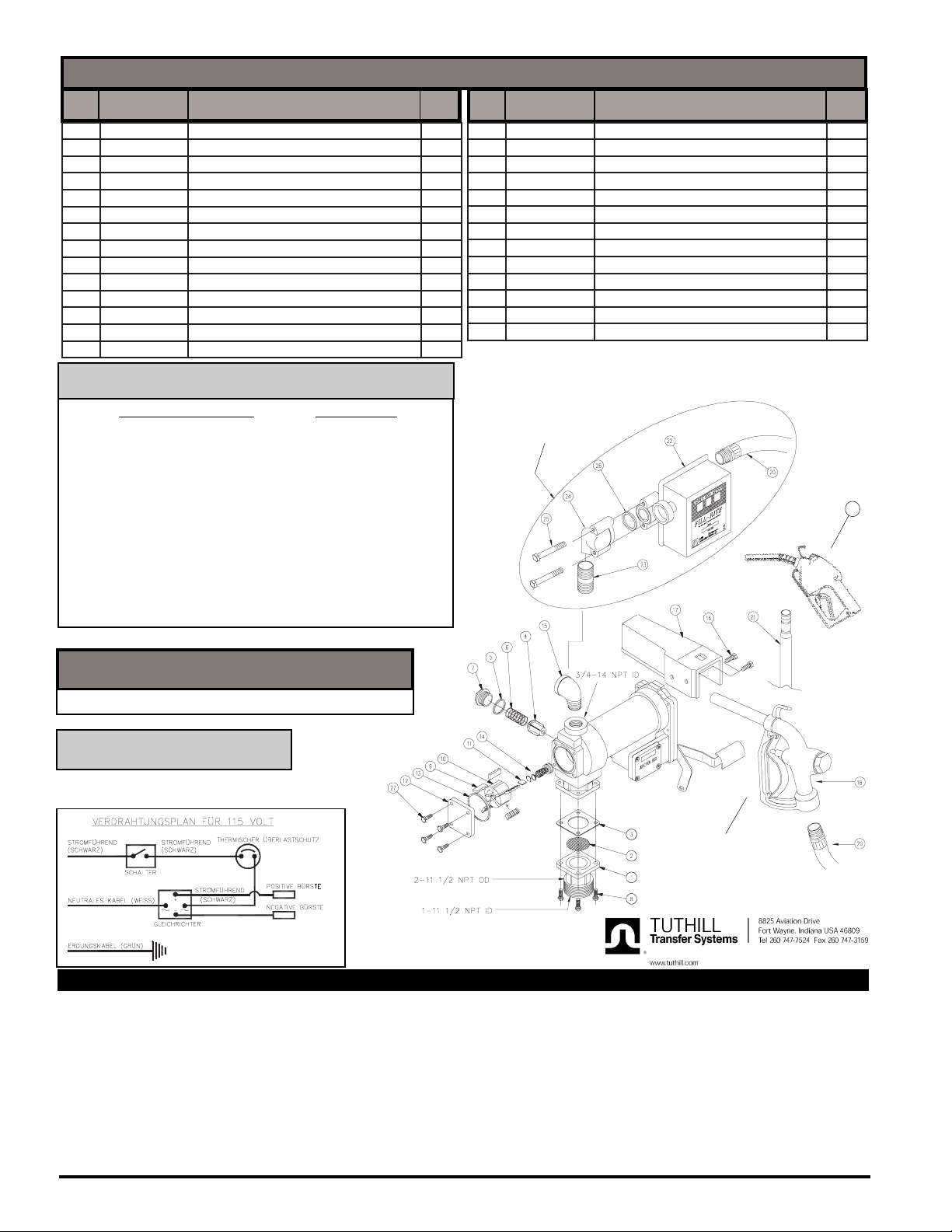

Page 8
FR600C SERIE PUMPE ERSATZTELLISTE
ITM. PART
NO. NO. BESCREIBUNG QTY.
1 1200F6465 Einlaßflansch 1
2 100F0760 Sieb 1
3 100F0790 Einlaßdichtung 1
4 1200F2756 Sicherheitsventil 1
5 1200F6455 Sicherheitsventildichtung (-121) 1
6 1200F2770 Sicherheitsventilfeder 1
7 1200F6464 Sicherheitsventilkappe 1
8 1200F6721 1/4-20 x 3/4 HHCS 4
9 4200F7365 Schieber, Kohlenstoff 5
10 4200G8381 Rotor 1
11 1200F6440 Rotorschlüssel 1
12 1200F6459 Rotorabdeckplatte 1
13 1200F6505 Rotorabdeckplattedichtung (-138) 1
14 1200KTF6446 Dichtung 1
BEHEBUNG VON STÖRUNGEN
ITM. PART
NO. NO. BESCREIBUNG QTY.
15 702F3400 3/4" Krümmer El 1
16 600F2220 5/16-18 x 3/4 HHCS 2
17 700F6688 Düsenabdeckung 1
18 6U075 3/4" bleifreie Zapfpistole 1
19 700F3144
Automatikdüse, 3/4-Zoll
1
20 700F3135 12' UL-eingetragener Schlauch 1
21 5200F1839
Ansaugrohr, Stahl
1
22 Anzeigegerät 807C 1
23 800F3972 3/4 x 2 1/2" Nippel 1
24 1200F6470 Anschlußstutzen für Messanzeige 1
25 800F2300 5/16-18x1 3/4 HHCS 2
26 700F2800 O-ring 1
27 5200F1470 1/4-20 x 1/2 HHCS 4
**Für mehr informationen gehen sie zu
www.fillrite.com
MÖGLICHE URSACHE MASSNAHME
Pumpe saugt nicht an
1. Störung in der Ansaugleitung Ansaugleitung auf Lecks
2. Sicherheitsventil geöffnet Ventil herausnehmen und
überprüfen
überprüfen
Motor brummt, läuft aber nicht
1. Verschmutzung des Pumpenhohlram säubern
Pumpenhohlrams
Niedrages Fördervolumen
1. Starke Verschmutzung des Filtersieb herausnehmen
Filtersiebes und säubern
2. Störung im Ansaugrohr Ansaugrohr auf undichte
Stellen und Blockierungen
3. Sichereitsventil bleibt stecken Ventil herausnehemn un
überprüfen
REPARATURSATZ FR600C
4200KTF8739
Comporte les articles 2, 3, 4, 5, 6, 9, 10, 11, 12, 13, 14
Datum der Herstellung kann auf dem
Motornamensschild gefunden werden
Miteingeschlossen in
FR611C
19
Representative
Illustration
Tuthill Transfer Systems ("Hersteller") garantiert jedem Endverbraucer als Käufer ("Käufer") seinor
GARANTIE
Fill-Rite-Prokukte ab Rechnungsdatum oder Datum der Verkaufsquittung, dass die Güter des
Herstellers ("Güter") frei von Material-und Herstellungsfehlern sid. Die Garantiedauer ist wie folgt:
• Hochleistungsprodukte - Zwei Jahre
• Standardleistungsprokukte - Ein Jahr
• Wirschaftliche Duty-Produkte Ein Jahr
• Zapfsäulen, Teile und Zubehör - Ein Jahr
Die einzige Verpflichtung des Herstellers unter der vorliegenden Garantie beschränkt sich auf
entweder, der Meinung des Herstellers zufolge, den Austausch oder die Reparatur defekter Güter
(unterliegt Einschränkungen die nachstehend angegeben sind) oder die Rückerstattung des
Kaufpreises für genannte Güter, die vorher vom Käufer bezahlt wurden, wobei die ausschließliche
Abhilfe des Käufers bei Verletzungen genannter Garantien die Geltendmachung der Verpflichtungen
des Herstellers ist. Bei vom Hersteller angeforderter Rücksendung der Güter, sind die Güter den
Anweisungen des Herstellers, gemäß F.O.B. Factory zurückzusenden. HERSTELLER IST IN
KEINEM FALL FÜR FOLGESCHÄDEN VERANTWORTLICH. DIE HAFTPFLICHT DES
HERSTELLERS FÜR SCHADENSANSPRÜCHE, DIE AUS DER HERSTELLUNG, DEM
VERKAUF ODER DER LIEFERUNG BZW. DEM GEBRAUCH DER GÜTER ENTSTEHEN,
ÜBERSCHREITET DEN KAUFPREIS DER GÜTER NICHT. Vorstehende Garantie trifft nicht
auf Güter zu, die Mißbrauch, Vernachlässigung, Unfall oder unvorschriftsmäßiger Installation
oder Wartung ausgesetzt wurden, oder von anderen Personen als dem Hersteller oder dessen
autorisierten Beauftragten geändert oder repariert wurden. DIE VORSTEHENDEN GARANTIEN
SIND EXKLUSIV UND NEHMEN DIE STELLE ALLER ANDEREN GARANTIEN ZUR
GEWÄHRLEISTUNG, DASS DIE GÜTER VON DURCHSCHNITTLICHER QUALITÄT UND
FÜR DEN NORMALEN GEBRAUCH BESTIMMT SIND, GEWÄHRLEISTUNG DER EIGNUNG
FÜR EINEN BESTIMMTEN ZWECK SOWIE ALLER ANDEREN ARTEN VON GARANTIE EIN,
EXPLIZIT ODER IMPLIZIT. Keiner Person ist es erlaubt, die vorstehenden Garantien und Abhilfen
zu ändern, mit Ausnahme schriftlicher, von einem vorschriftsmäßig autorisierten
Vorstandsmitglied des Herstellers unterzeichnete, Änderungen. Garantien und Abhilfen, die sich
von der vorstehenden Garantie unterscheiden, werden vom Hersteller nicht als bindend angesehen.
Die Empfangnahme gelieferter Güter durch den Käufer setzt die Akzeptierung vorstehender
Garantien und Abhilfen sowie aller darin enthaltenen Bedingungen und Einschränkungen in Kraft.
8
600G8822 REV. 0
Loading...
