Page 1
Quick Start Guide
Mode D’emploi Rapide
MATRIX
Page 2
Table of Contents
What’s In The Box
Parts Diagram
Basic Operation
Rear Panel Interface Operation
Accessories Overview
Optional Compatible Accessories
Specifications
Error Codes
For Your Safety
Warranty
1
2
3
4
5
6
7
7
7
8
Sommaire
Contenu de la boîte
Schéma des pièces
Fonctions de base
Fonctionnement de l’interface du panneau arrière
Vue d’ensemble des accessoires
Accessoires compatibles en option
Spécifications
Codes d’erreurs
Sécurité
Garantie légale un an
9
10
11
12
13
14
15
15
15
16
Page 3

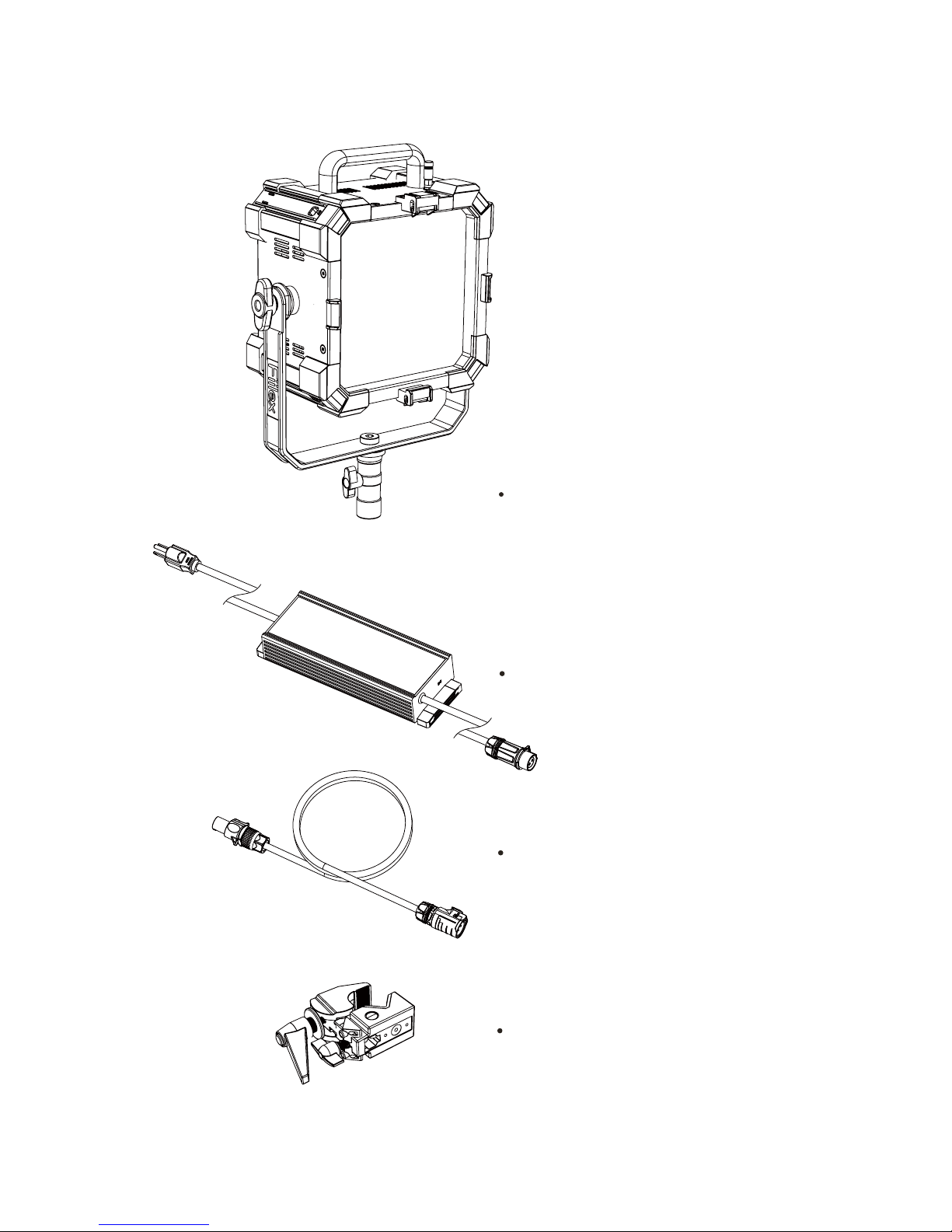

What’s In The Box
1
Matrix Light
Clamp Mount
External Power Adapter
20’ DC Cable
Page 4
2

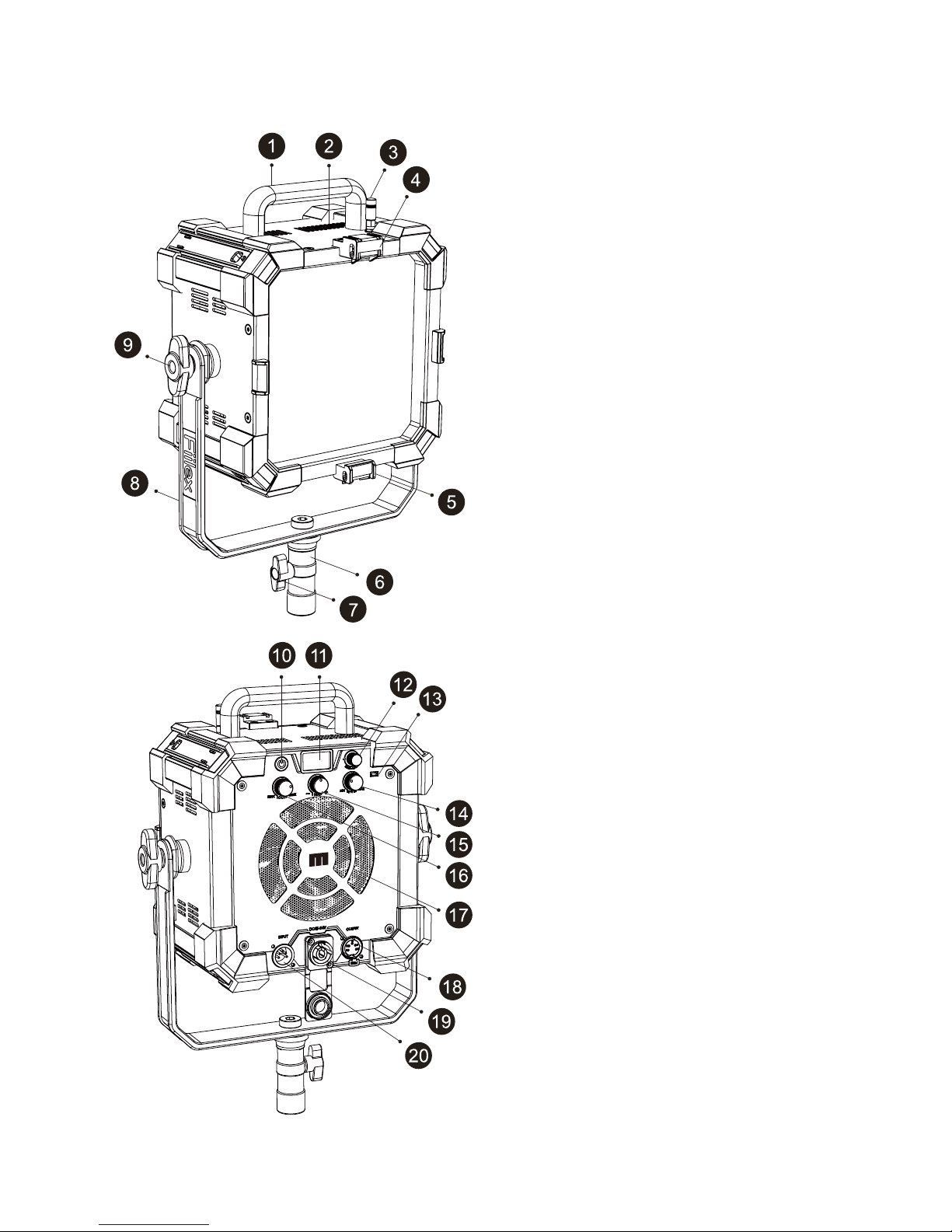

Parts Diagram
Handle
Fan Outlet
Antenna
Top Latch
Bottom Latch
Combo Pin Receiver
Locking Knob
Yoke
Yoke Knob
On / Off Button
LCD Display
DMX Address / WiFi Knob
1
2
3
4
5
6
7
8
9
10
11
12
USB Port (Mini USB)
Intensity Control Knob
HUE Tuning Knob
CCT Tuning Knob
Fan Inlet
13
14
15
16
17
DMX Output (XLR-Female 5-Pin)
PowerCon Connection Port
DMX Input (XLR-Male 5-Pin)
18
19
20
Page 5
Basic Operation
3
• Turning the Light On
Insert the PowerCon Cable into the PowerCon Connection Port (19). Rotate clockwise
to lock in place. Plug in the light. Press the On / Off Button (10) to turn the light on.
• Positioning the Matrix
Loosen the Yoke Knob (9) to adjust the Matrix to the desired position. Tighten the Yoke
Knob (9) to secure.
• Mounting the Matrix
The Matrix can be mounted to baby and/or junior stands with the combo pin. Secure
the light by tightening the Locking Knob (7).
• DMX Interface
The Matrix is equipped with two DMX interfaces (18, 20). XLR ports are used to send
the DMX signal to the lamps. Both interfaces include in/out ports for the purpose of
daisy-chaining the DMX line through to the next light.
• USB Interface
The Matrix is equipped with a mini USB Port (13) for updating the Matrix’s firmware.
Please register your product at www.fiilex.com to be informed when firmware updates
are available.
• WiFi Controllability
The Matrix is WiFi ready for remote control. Use smart device app to connect up to
four Matrix lights and operate them remotely. App can set intensity, CCT, hue, and
customized effects.
Page 6

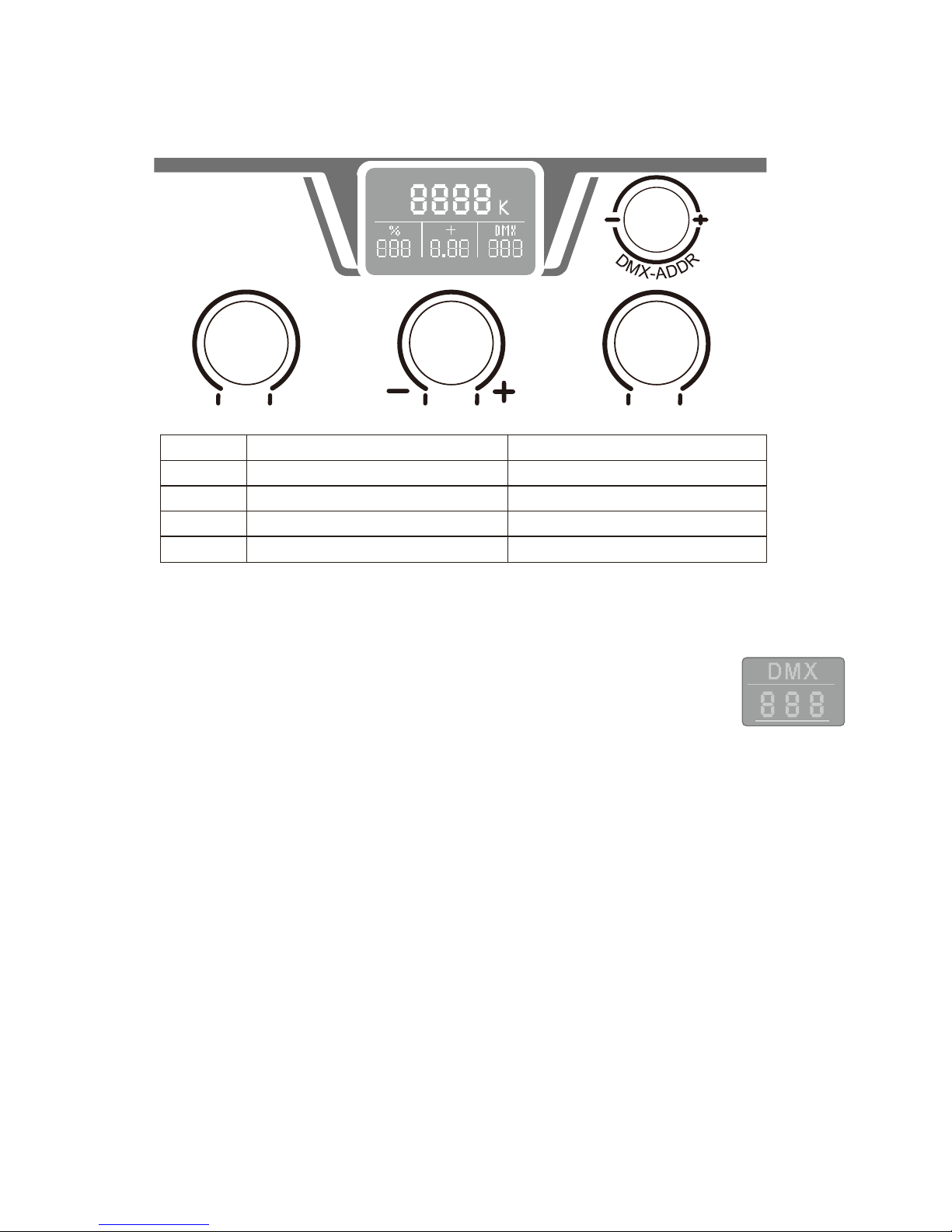

Rear Panel Interface Operation
4
KNOB
CCT
PWR
HUE
DMX
RANGE
2800K~6500K
100%-0%
± .25 Magenta / Green
001 ~ 510
FUNCTION
Set color temperature
Set intensity
Set hue value
Set DMX address
Set DMX Address:
1. Double click the DMX Address / WiFi Knob (12) to activate the DMX
address setting function on the LCD Display (11). Once activated, a
blinking line will appear below the DMX address.
2. Rotate the
knob until desired address appears.
3. Once the desired address is selected, click the knob to complete the setting or the value
will be saved in 5 seconds automatically.
4. By default, when a DMX address is selected, the Matrix assigns the next two addresses.
The occupied addresses control the functions in following order:
(1) Intensity (2) CCT (3) Hue
DMX mode always takes the precedence over WiFi control mode.
The Matrix light is also operable via the Fiilex WiFi app. Please visit Fiilex.com for more info.
MAXMIN
PWR
HUE
6500K2800K
CCT
Page 7

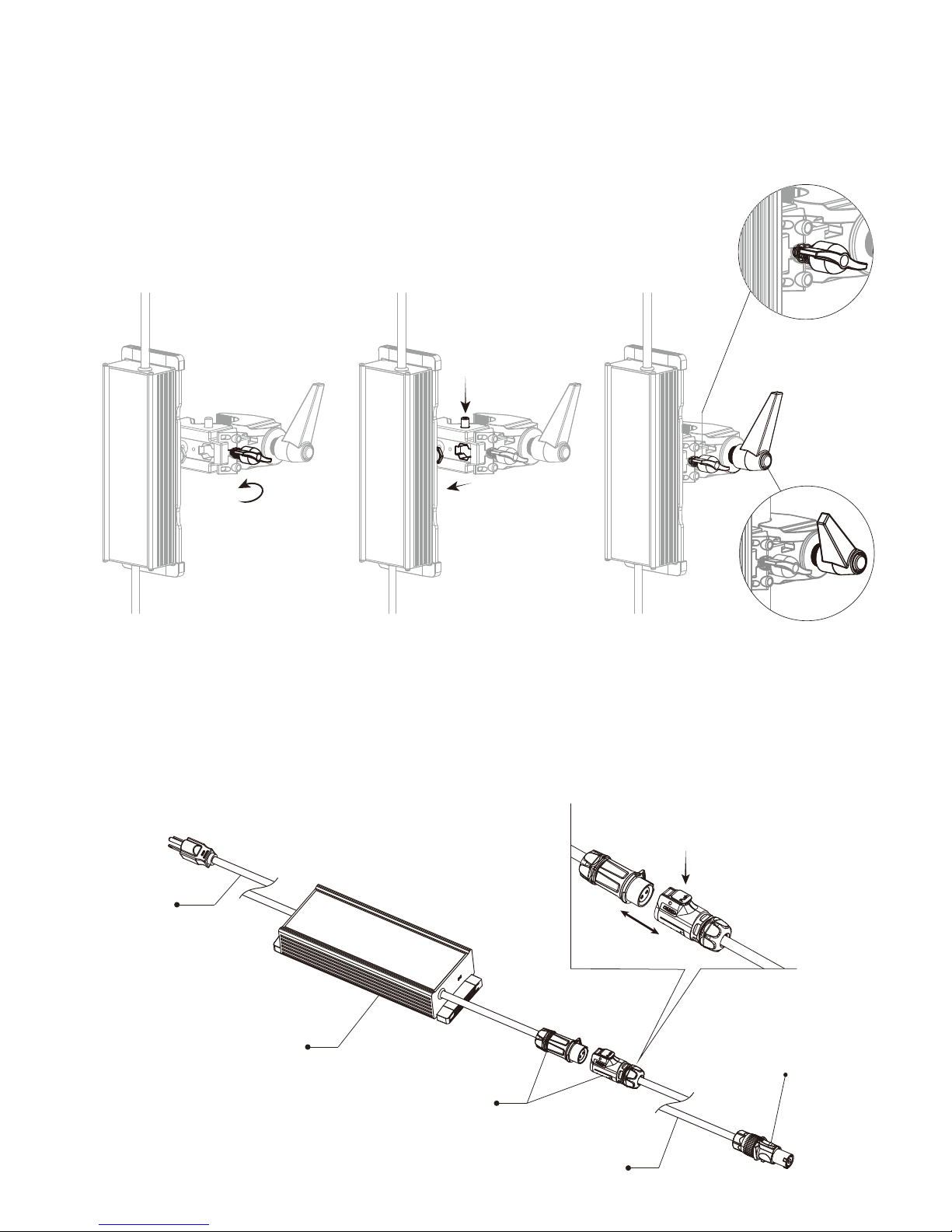

Accessories Overview
5
Press the silver button and slide the Clamp Mount into the back
of Power Adapter. Tighten the lock knob clockwise to secure
the Clamp Mount on the Power Adapter.
Unlock the lock knob on
the Clamp Mount.
Push the button and slide it
into the Power Adapter.
Lock the lock knob
on the Clamp Mount.
Set Clamp Mount
Connect DC Power Adapter to Matrix PowerCon Connection Port (19)
Push
Slide
Unlock
Loosen the lock handle
and fix it on the pole.
320W / 54V Power Adapter
Push
DC Connecter
Connect to Matrix Light Body
20’ DC Cable
AC Cable
To disconnect the joint body,
just push the button.
Page 8
6

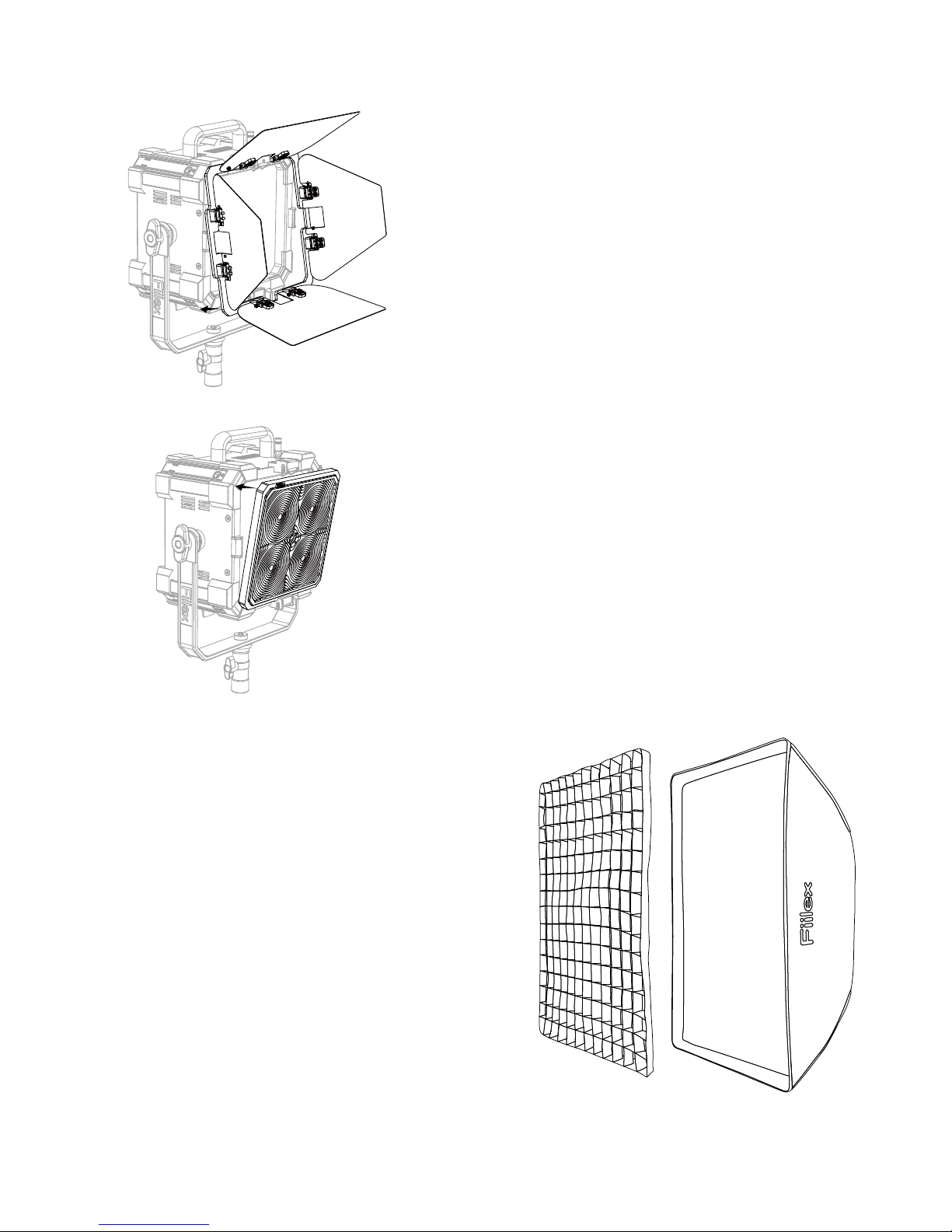

Optional Compatible Accessories
Matrix Barndoor
Hang the recessed topside of the barndoor on the
Top Latch (4) of the Matrix head, and then push the
bottom side towards Matrix until the Bottom Latch
(5) clicks.
Matrix Fresnel Lens
Place recessed bottom of the fresnel lens on the
Bottom Latch (5) of Matrix head, and then push the
top side towards Matrix until the Top Latch (4) clicks.
The Matrix features built-in rod mounts so that
the softbox attaches directly to the light head
with no speed ring required. The level of
diffusion is adjustable with included inner and
outer baffles.
The optional Grid accessory attaches via Velcro
to the front of the softbox, reducing the spread
of the light and resulting in illumination that
creates a more dramatic and shadowed effect.
Matrix Softbox and Grid
See website for additional accessories. www.fiilex.com
Page 9
Input Port
Detachable PowerCon Cable
7
Beam Angle
Mounting
Tilt Angle
DMX Control
Mini USB Interface
Housing Colors
IP Rating
LED Lifetime
Certifications
42,000 Hours
IP24
Black
For Firmware Upgrades
110° / 30° with Matrix Fresnel Lens (Not Included)
2 XLR Ports (512 Addresses)
+/- 90°
Baby Stud 5/8" Female (16mm) and Junior Stud 1-1/8" Male (28mm)
CE, UL, FCC
Size (Without Barndoor)
Weight (Includes Yoke)
LED
Thermal Design
CCT Range
Hue Control
Power Consumption
Operating Temperature
32-104ºF / 0-40º C (Over Temperature Protection)
4x Dense Matrix LED
Weight (Power Adapter)
5.1 lbs / 2.3kg
2800-6500K Continuous Tuning
±.25 Magenta / Green
CRI ≥ 93 (3000K-5600K)
320W Max AC / 300W Max DC / Comparable in Output to 1500W Tungsten
Input Voltage
AC Power: 100-240V AC, 50~60Hz, Max 340W / DC Power: 45-54V DC, Max 300W
Advanced Vapor Cooling System
9.5 lbs / 4.3kg
L 6.7″ x W 11.6″ x H 16.5″ / 171mm X 294mm x 418mm (With Yoke)
01
OVERHEAT
Over Voltage Protection
Under Voltage Protection
02
Display and Control Board Conjunction Error
05
14 / 24 / 34 / 44
16 / 26 / 36 / 46
03
Fan Error
Array 1 / 2 / 3 / 4 Thermistor Conjuction Error
PCBA 1 / 2 / 3 / 4 Thermistor Conjuction Error
Array or PCBA Overheat
Specifications
For Your Safety
Error Codes
• CAUTION! High Beam Intensity! - Do NOT look into the light source of the fixture.
• Do NOT point the light at combustible or flammable materials.
• Do NOT attempt to disassemble the body of Matrix. Doing so will void the warranty.
• Do NOT install Matrix in a damp or wet area.
• Do NOT cover/block the side and back air vents.
• Use only the included power supply. Failure to do so may cause damage to the light.
• Use only a soft, dry towel to gently clean the exterior of the light.
• Do NOT lift or suspend the light by the power cable.
• Do NOT use the Matrix or accessories if they display any physical damage.
• Before first use, make sure to remove all protective membranes.
Page 10
8
Fiilex.com
1689 Regatta Blvd., Richmond, CA 94804
(510)-620-5155 | [email protected]
Information and Specifications in this document are subject to change without notice. DiCon Lighting, Inc. assumes no
responsibility or liability for any error or inaccuracies that may appear in this manual. Unlawful reproduction or distribution in any
manner without the written permission of DiCon Lighting, is strictly prohibited.
© DiCon Lighting 1996-2016. All rights reserved.
Unless otherwise stated, your product is covered by a one year parts and labor limited
warranty. Fiilex guarantees, to the original buyer, that this product is to be free of defects
in both workmanship and material for a period of one year from the date of shipment. This
warranty extends to all products which have proved defective through normal use but
excludes products that have been disassembled, modified or misused by the buyer or any
other person. This warranty is in lieu of all other warranties, and disclaims all warranties
expressed or implied, including any warranty of merchantability, fitness for a particular
purpose, or arising from the course of dealing between the parties or usage of trade.
Returning an Item Under Warranty for Repair
It is necessary to obtain a Return Authorization Number (RA#) from your dealer/ point of
purchase BEFORE any units are returned for repair. Fiilex will make the final determination as to whether or not the unit is covered by warranty. Fiilex will replace or repair to
proper working condition any products that are returned under warranty. Products
repaired or replaced under warranty are under warranty only for the remaining unexpired
period of time of the original warranty.
Any Product unit or part returned to Fiilex must be packaged in a suitable manner to
ensure the protection of such Product unit or parts. The package must be clearly and
prominently marked to indicate that the package contains returned product units or parts
with a Return Authorization (RA#) number. All returned product units or parts must be
accompanied by a written explanation of the alleged problem or malfunction.
1 Year Limited Warranty
Page 11
Contenu de la boîte
9
Lampe Matrix
Super pince
Adaptateur d’alimentation externe
Câble DC 20’
Page 12
10
Schéma des pièces
Poignée
Sortie ventilateur
Antenne
Loquet supérieur
Loquet inférieur
Récepteur de broches combo
Bouton de serrage
Support
Bouton de serrage
Bouton Marche / Arrêt
Affichage LCD
Adresse DMX / Bouton WiFi
1
2
3
4
5
6
7
8
9
10
11
12
Prise USB (Mini USB)
Bouton de contrôle d’intensité
Bouton de réglage de la teinte
Bouton de réglage CCT
Entrée ventilateur
13
14
15
16
17
Sortie DMX
(XLR-Prise femelle – 5 fiches)
Prise de branchement
Entrée DMX
(XLR-Prise mâle – 5 fiches)
18
19
20
Page 13
Fonctions de base
11
• Pour allumer la lampe
Insérez le câble de branchement dans la prise de branchement (19). Pour verrouiller,
tournez dans le sens des aiguilles d’une montre. Branchez la lampe. Appuyez sur le
bouton Marche / Arrêt (10) afin d’allumer la lampe.
• Positionnement de la lampe Matrix
Desserrez le bouton (9) pour régler la lampe Matrix dans la position désirée. Serrez le
bouton (9) pour maintenir dans la position choisie.
• Montage de la lampe Matrix
La lampe Matrix peut être positionnée verticalement avec le récepteur de broches
combo. Pour placer la lampe, insérez le petit tube C-support dans le tube récepteur (6)
et fixez en serrant le bouton de verrouillage (7).
• Interface DMX
La lampe Matrix est équipée de deux interfaces (18, 20). Les prises XLR sont utilisées
pour envoyer le signal aux lampes DMX. Les deux interfaces comprennent une prise
entrée et une prise sortie pour l’enchaînement de la ligne DMX jusqu’à la prochaine
lumière.
• Interface USB
La lampe Matrix est équipée d’une mini prise USB (13) pour la mise à jour du
programme du Matrix. Veuillez enregistrer votre produit en ligne sur le site
www.fiilex.com, pour être informé qu’une mise à jour est disponible.
• Contrôle WiFi
La lampe Matrix est prête pour fonctionner avec la WiFi à distance. Utilisez
l’application intelligente de l’appareil pour connecter jusqu’à quatre lumières Matrix
différentes et les exploiter à distance. Des applications permettent le contrôle de
l’intensité, CCT, de la teinte et d’effets personnalisés.
Page 14
Fonctionnement de l’interface
du panneau arrière
12
BOUTON
CCT
PWR
HUE
DMX
ÉCHELLE
2800K~6500K
100%-0%
± .25 Magenta / Vert
001 ~ 510
FONCTION
Température de la couleur
Intensité
Nuance de la teinte
Adresse DMX
Installez l’adresse DMX:
1. Double cliquez sur le bouton Adresse DMX / WiFi (12) pour activer la
fonction de réglage de l'adresse DMX sur l'écran LCD (11). Une fois
activée, une ligne clignotante apparaîtra sous l'adresse DMX.
2. Tournez le bouton jusqu'à ce que l'adresse désirée apparaisse.
3. Une fois que l’adresse désirée est sélectionnée, cliquez sur le bouton pour terminer le
réglage et les données seront enregistrées automatiquement en 5 secondes.
4. Par défaut, lorsqu'une adresse DMX est sélectionnée, Matrix attribue les deux adresses
suivantes. Les adresses occupées contrôlent les fonctions dans l'ordre suivant:
(1) Intensité (2) CCT (3) Teinte
Le mode DMX prend toujours la priorité sur le mode de contrôle WiFi.
MAXMIN
PWR
HUE
6500K2800K
CCT
La lumière de la matrice est également utilisable via l'application Fiilex WiFi . S'il vous plaît
visitez Fiilex.com pour en savoir plus .
Page 15
Vue d’ensemble des accessoires
13
Appuyez sur le bouton en argent et faites glisser la pince au
dos de l’adaptateur d’alimentation. Tournez le bouton de
serrage dans le sens des aiguilles d’une montre pour fixer la
pince sur l’adaptateur.
Dévissez le bouton de
serrage de la pince.
Pousser le bouton et la glissez sur
l’adaptateur d’alimentation.
Vissez le bouton de
serrage de la pince.
Installation de la super pince d’attache
Branchez l’Adaptateur DC à la prise d’alimentation de la lampe Matrix (19)
Pousser
Glisser
Ouvrir
Desserrez la poignée
de verrouillage et la
fixer sur le support.
Adaptateur d’alimentation
320W / 54V
Pousser
Connecteur DC
Branchez au corps de la lampe Matrix
Câble DC 20’
Câble AC
Appuyez sur le bouton pour
détacher les prises.
Page 16
14
Accessoires compatibles en option
Coupe Flux Rotatif 4 Volets Matrix
Encastrez la partie supérieure du cadre des volets
sur la partie supérieure (4) de la tête de lampe
Matrix, puis appuyez sur le côté inférieur vers
Matrix jusqu'au clic de fermeture du loquet (5).
Lentilles de Fresnel Matrix
Placez le bas de la lentille dans l’encastrement du
loquet inférieur (5) de la tête de la lampe Matrix,
puis appuyez sur le côté supérieur vers la lampe
jusqu’au clic de fermeture du loquet supérieur (4).
La lampe Matrix comprend un système de
montage permettant d’installer le porte filtre
directement à la tête de la lampe sans le besoin
d’un collier d’attache. Le niveau de diffusion est
réglable grâce à des chicanes internes et
externes et l’accessoire en option du filtre
permet de mieux travailler la mise en forme de
la lumière.
La grille se fixe à l’avant du porte grille avec du
Velcro, réduisant ainsi la propagation de la
lumière et permettant de créer un effet plus
dramatique et ombré.
Le Porte Filtre et le Filtre Matrix
Consultez le site Internet suivant pour d’autres accessoires : www.fiilex.com
Page 17
Prise d’entrée
Câble détachable PowerCon
15
Angle de faisceau
Montage
Angle d’inclinaison
Contrôle DMX
Mini USB Interface
Couleur
Protection
Durée de vie LED
Certifications
42.000 hrs
IP24
Boîtier Noir
Pour mise à niveau du micrologiciel
110° / 30° avec lentille de Fresnel Matrix (Non inclus)
2 Prises XLR (512 Adresses)
+/- 90°
Petit Montant 5/8" Femelle (16mm) et Grand Montant 1-1/8" Mâle (28mm)
CE, UL, FCC
Taille (Sans le Coupe Flux)
Poids (Avec pied)
LED
Système de refroidissement
thermique
Portée CCT
Contrôle Teinte
Consommation électrique
Température de fonctionnement
32-104ºF / 0-40º C (Protection pour températures supérieures)
4x Dense Matrix LED
Poids (Adaptateur d’alimentation)
5.1 lbs / 2.3kg
2800-6500K en continu
±.25 Magenta / Vert
CRI
≥ 93 (3000K-5600K)
320W Max AC / 300W Max DC / Comparable à une sortie de 1500W en Tungsten
Tension d’entrée
Puissance AC: 100-240V AC, 50~60Hz, Max 340W / Puissance DC: 54V DC, Max 300W
Avancé avec vapeur
9.5 lbs / 4.3kg
L 6.7″ x W 11.6″ x H 16.5″ / 171mm X 294mm x 418mm (avec le pied)
01
OVERHEAT
Protection contre les surtensions
Sous protection contre les surtensions
02
Erreur d’affichage et de connexion au tableau de contrôle
05
14 / 24 / 34 / 44
16 / 26 / 36 / 46
03
Erreur de ventilation
Tableau 1 / 2 / 3 / 4 Erreur de connexion thermistor
PCBA 1 / 2 / 3 / 4 Erreur de connexion thermistor
Tableau ou PCBA
Spécifications
Sécurité
Codes d’erreur
• PRUDENCE! Faisceau haute intensité – Ne pas regarder dans la source de lumière de l’appareil.
• Ne pas diriger la lumière sur des matériaux combustibles ou inflammables.
• Ne pas démonter la lampe Matrix. La garantie ne sera plus valable.
• Ne pas installer la lampe Matrix dans un endroit humide.
• Ne pas couvrir les bouches d’aération.
• Utilisez uniquement le bloc d’alimentation fourni. Un autre bloc pourrait endommager la lampe.
• Utilisez uniquement un chiffon doux et sec pour nettoyer l’extérieur de la lampe.
• Ne pas lever ou suspendre la lampe par le câble d’alimentation.
• Ne pas utiliser la lampe Matrix ou les accessoires si ils présentent des dommages.
• Avant la première utilisation, assurez-vous d’avoir enlevé tous les films de protections.
Page 18
16
Fiilex.com
1689 Regatta Blvd., Richmond, CA 94804
(510) 620-5155 | [email protected]
Les informations et spécifications contenues dans ce document sont sujettes à modification sans préavis. DiCon Lighting, Inc.
décline toute responsabilité pour toute erreur ou inexactitudes qui peuvent apparaître dans ce manuel. La reproduction ou
distribution, de quelque manière que ce soit sans l'autorisation écrite de DiCon Lighting, est illicite et est strictement interdite.
© DiCon Lighting 1996-2016. Tous droits réservés
Sauf indication contraire, votre produit est couvert d’une garantie limitée d’un an pour les
pièces et la main d’œuvre. La compagnie Fiilex garantie à l’acheteur original que ses
produits sont exempts de défauts de fabrication et de matériaux pour une période d’un an
à partir de la date d’expédition du produit. Cette garantie s’applique sur tous les produits
qui se sont révélés défectueux lors d’une utilisation normale, mais exclut les produits qui
ont été démontés, modifiés ou mal utilisés par l’acheteur ou toute autre personne. Cette
garantie est la seule valable et la compagnie décline toutes les autres garanties y
comprise celle de qualité marchand, concernant un usage particulier ou découlant d’un
usage entre parties ou d’un usage commercial.
Retourner un article sous garantie pour réparation
Il est nécessaire d’obtenir un numéro d’autorisation de retour (RA#) auprès de votre
revendeur ou point d’achat avant de retourner un produit pour le faire réparer. Fiilex
prendra la décision finale quant à savoir si le produit est encore couvert par la garantie.
Fiilex ne remplacera ou réparera pour remettre le produit en état de fonctionnement que
les produits qui sont retournés sous garantie. Les produits réparés ou remplacés sous
garantie sont seulement garantis que pour la période restante à couvrir par rapport au
temps restant de la garantie d’origine.
Toute pièce ou produit retourné à Fiilex doit être emballé d’une manière appropriée pour
éviter tout dommage lors du transport. Le paquet doit être clairement et lisiblement
marqué pour indiquer qu’il contient bien un produit retourné avec un numéro
d’autorisation de retour (RA#). Tout produit retourné doit être accompagné d’une explication écrite du problème ou du disfonctionnement en question.
Garantie légale un an
Loading...
