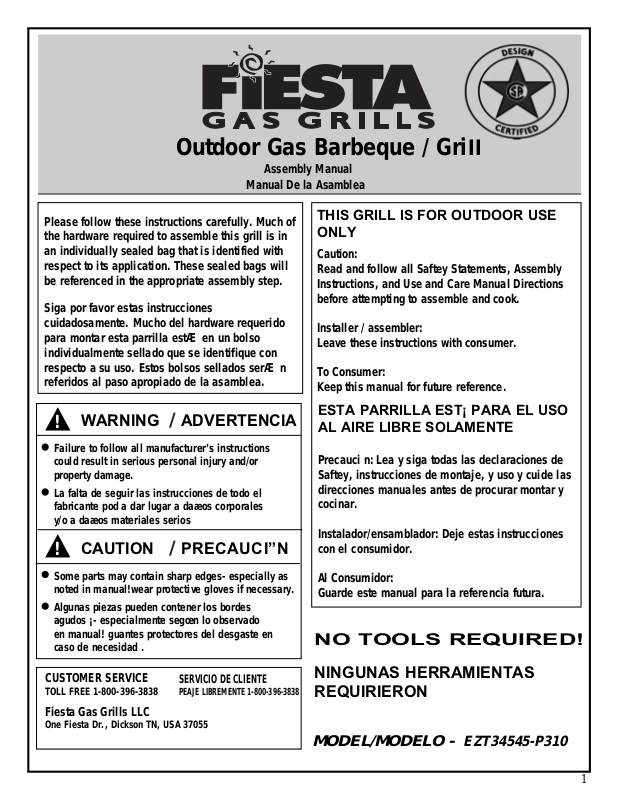

Page 1
Outdoor Gas Barbeque / Grill
Assembly Manual
Manual De la Asamblea
Please follow these instructions carefully. Much of
the hardware required to assemble this grill is in
an individually sealed bag that is identified with
respect to its application. These sealed bags will
be referenced in the appropriate assembly step.
Siga por favor estas instrucciones
cuidadosamente. Mucho del hardware requerido
para montar esta parrilla estÆ en un bolso
individualmente sellado que se identifique con
respecto a su uso. Estos bolsos sellados serÆ n
referidos al paso apropiado de la asamblea.
WARNING ADVERTENCIA
!
Failure to follow all manufacturer’s instructions
could result in serious personal injury and/or
property damage.
La falta de seguir las instrucciones de todo el
fabricante pod a dar lugar a daæos corporales
y/o a daæos materiales serios
CAUTION
!
/
/
PRECAUCI”N
THIS GRILL IS FOR OUTDOOR USE
ONLY
Caution:
Read and follow all Saftey Statements, Assembly
Instructions, and Use and Care Manual Directions
before attempting to assemble and cook.
Installer / assembler:
Leave these instructions with consumer.
To Consumer:
Keep this manual for future reference.
ESTA PARRILLA EST¡ PARA EL USO
AL AIRE LIBRE SOLAMENTE
Precauci n: Lea y siga todas las declaraciones de
Saftey, instrucciones de montaje, y uso y cuide las
direcciones manuales antes de procurar montar y
cocinar.
Instalador/ensamblador: Deje estas instrucciones
con el consumidor.
Some parts may contain sharp edges- especially as
noted in manual!wear protective gloves if necessary.
Algunas piezas pueden contener los bordes
agudos ¡- especialmente segœn lo observado
en manual! guantes protectores del desgaste en
caso de necesidad .
CUSTOMER SERVICE
TOLL FREE 1-800-396-3838
Fiesta Gas Grills LLC
One Fiesta Dr., Dickson TN, USA 37055
SERVICIO DE CLIENTE
PEAJE LIBREMENTE 1-800-396-3838
Al Consumidor:
Guarde este manual para la referencia futura.
NO TOOLS REQUIRED!
NINGUNAS HERRAMIENTAS
REQUIRIERON
MODEL/MODELO -
EZT34545-P310
1
Page 2
Install Wheels.
Instalará las ruedas
Axle
árbol
Place Axle Through Wheel Center.
Push Axle into Clip Until it Snaps
in Place.
Coloque el árbol a través de centro de la
rueda. Empuje el árbol en el clip hasta que se
encaja a presión en lugar.
Leg Extensions
extensiones de la
pierna
Wheel
Rueda
Axle
·rbol
Wheel
Rueda
Tank Support
Ayuda del Tanque
Install Leg Extensions.
Position LEFT LEG ASSEMBLY
as Shown and Insert Leg Extensions.
Turn Assembly Over and Tap Leg
Extensions Against a Hard Surface
(If Necessary) Until Fully Seated.
Instale las extensiones de la
pierna. Coloque el ensamblaje
izquierdo de la pierna según lo
mostrado e inserte las extensiones
de la pierna. Dé vuelta al
ensamblaje las extensiones
excesivas y de la etiqueta de la
pierna contra una superficie dura
(en caso de necesidad) hasta que
está asentado completamente.
2
Page 3
Install Cross Member as Shown.
Instale a miembro cruzado según lo mostrado.
Left End
Bottom Support
ayuda del fondo
del extremo
izquierdo
perno del carro
Carriage Bolt
Right End (Tank)
tanque del extremo
(derecho)
arandela de la taza
Cup W asher
Cross Member
Wing Nut
tuerca de ala
miembro cruzado
Channel Clamp Installed
Abrazadera Del Canal Instalada
tuerca de ala
Wing Nut
Channel Clamp
abrazadera del canal
1/4" - 20 X 2-1/2" Carriage Bolt
1/4” - 20 x 2-1/2” perno del carro
Cup W asher
arandela de la taza
1/4" Wing Nut
tuerca de ala
3
Page 4
Install Front Panel.
Instalar el Panel Delantero.
Install Back Support
Instale Detrás La Ayuda
#10-24 X 1-3/4" Carriage Bolt
#10-24 X 1-3/4" el cerrojo del coche
#10-24 Wing Nut
#10-24 la muez del ala
4
Page 5
Soup Can not
Supplied with Grill.
La sopa no puede
provisto de la parrilla.
Install Base Casting and Grease Cup Clip
Instalar el bastidor bajo y engrase el clip de la taza
Grease Cup Clip
clip de la taza
Base Casting
bastidor bajo
1/4" Wing Nut
La Nuez del ala
5
Page 6

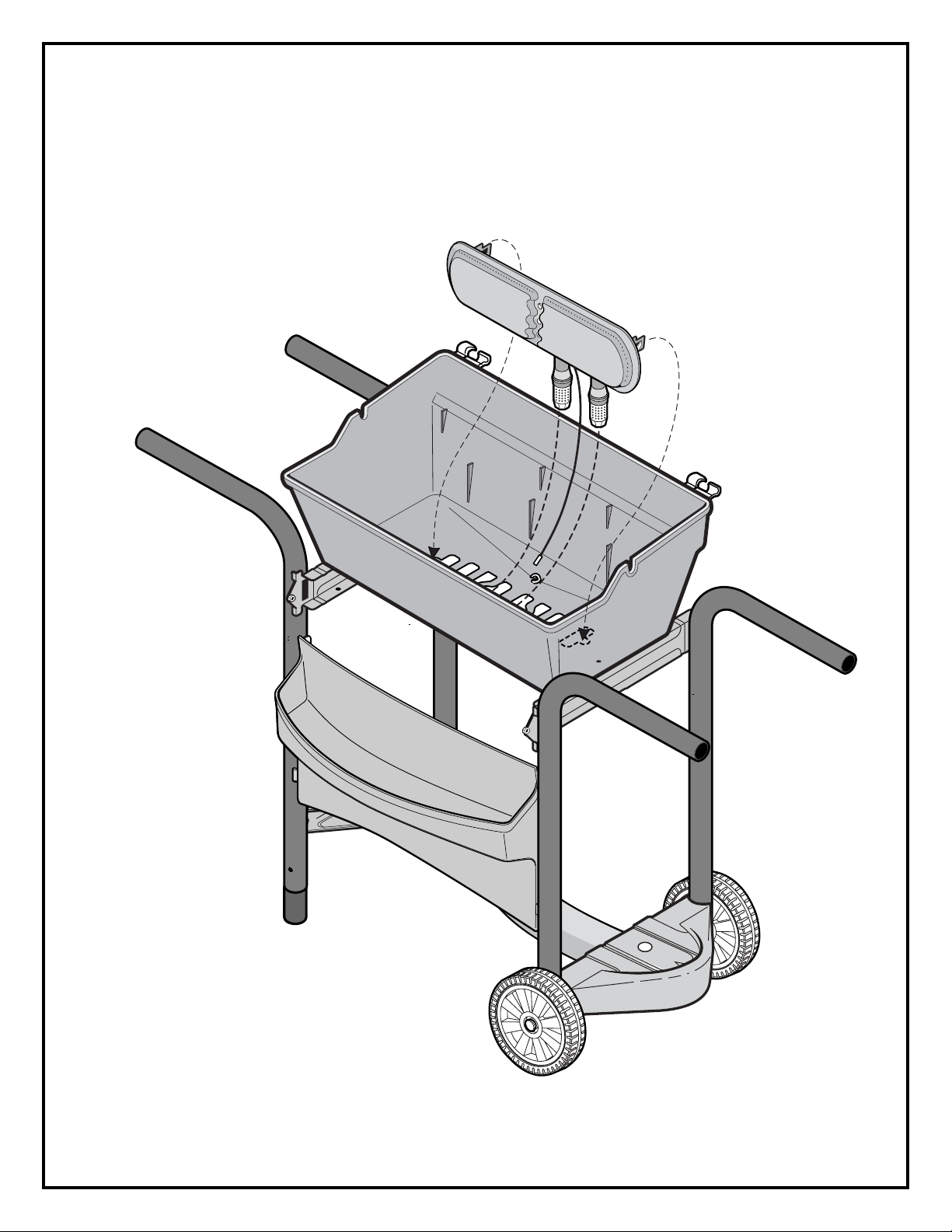

Install Bar Burner as Shown.
Instale hornilla de la barra según lo
mostrado.
6
Page 7

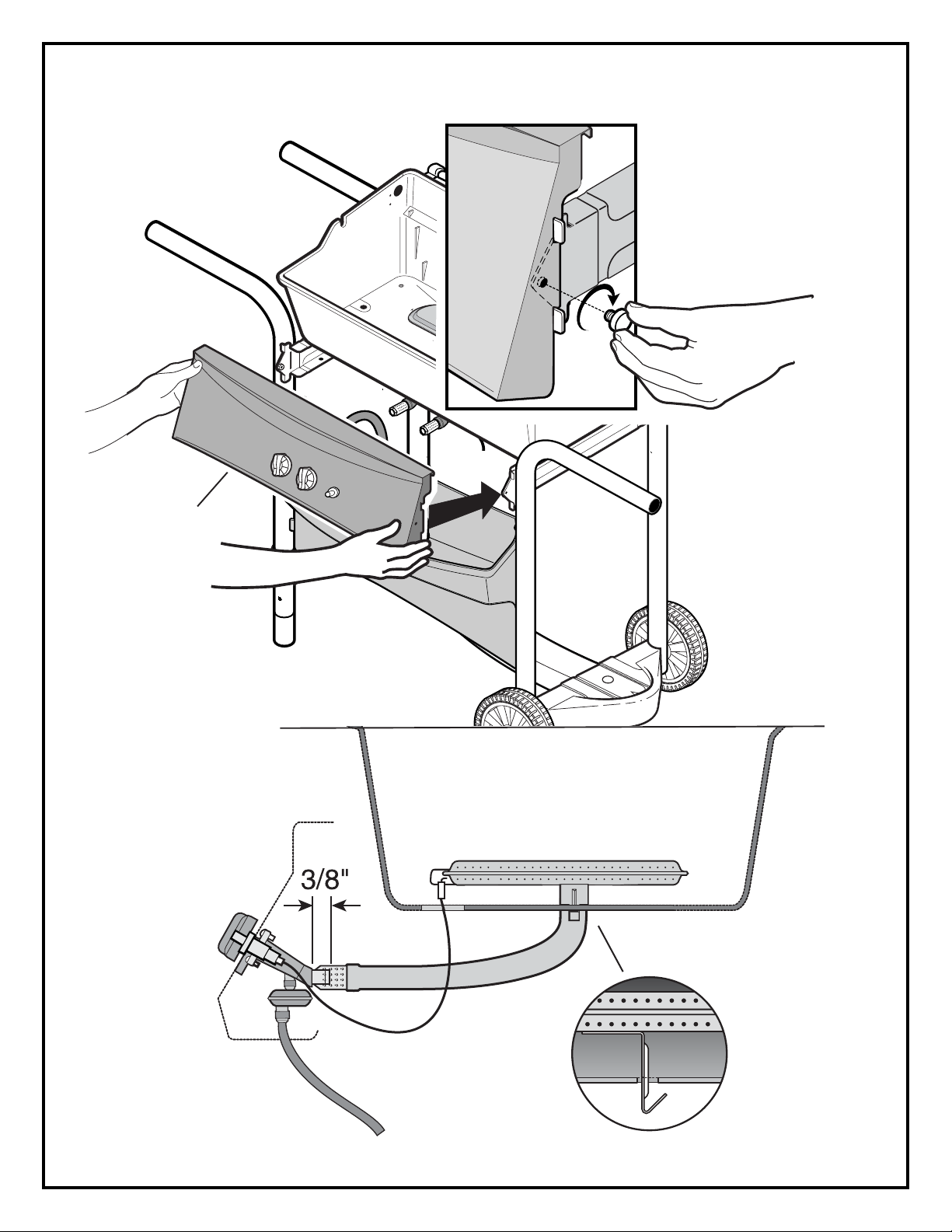

Install Console
as Shown.
Installation of Console to Leg Assembly.
Instalación de la consola al ensamblaje de la pierna.
Attach Screw as Shown.
To rnillo según lo mostrado.
Instale consola
según lo mostrado.
Note: Be Sure Valves Fit
into Burner Tubes During
Console Installation.
Nota: Este seguro que las
válvulas encaje bien durante la
instalación de la consola.
Enlarged View of
Burner Installed.
Vista agrandada de la
hornilla instalada.
Hook Electrode Wire to the
Igniter.
Enganche el alambre del
electrodo al encendedor.
7
Page 8

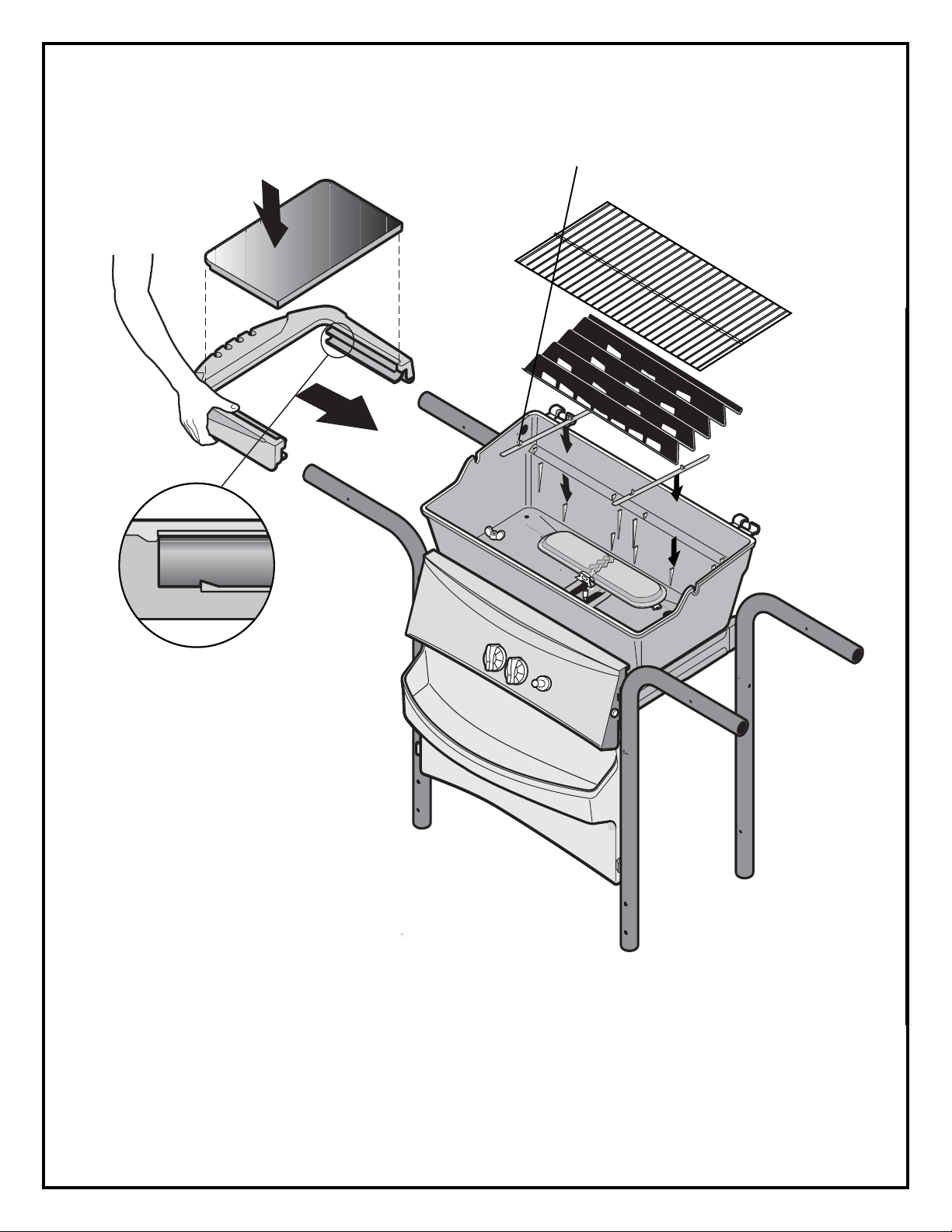

Install Side Shelf, Flame Trap and Cooking Grid.
Instale el estante lateral, las placas de la distribucion
del calor, y cocinar rejilla.
Install Two Support Rods and Flame
Trap as Shown.
Instala dos varillas de ayuda y
trampa de fuego como mostrador.
Slide Shelf onto Legs.
Tabs on Underside of
Shelf will Snap into
Notches as Shown.
Resbale el estante sobre
las piernas. Las
tabulaciones en el
superficie inferior del
estante se encajarán a
presión hacia muescas
según lo mostrado.
8
Page 9

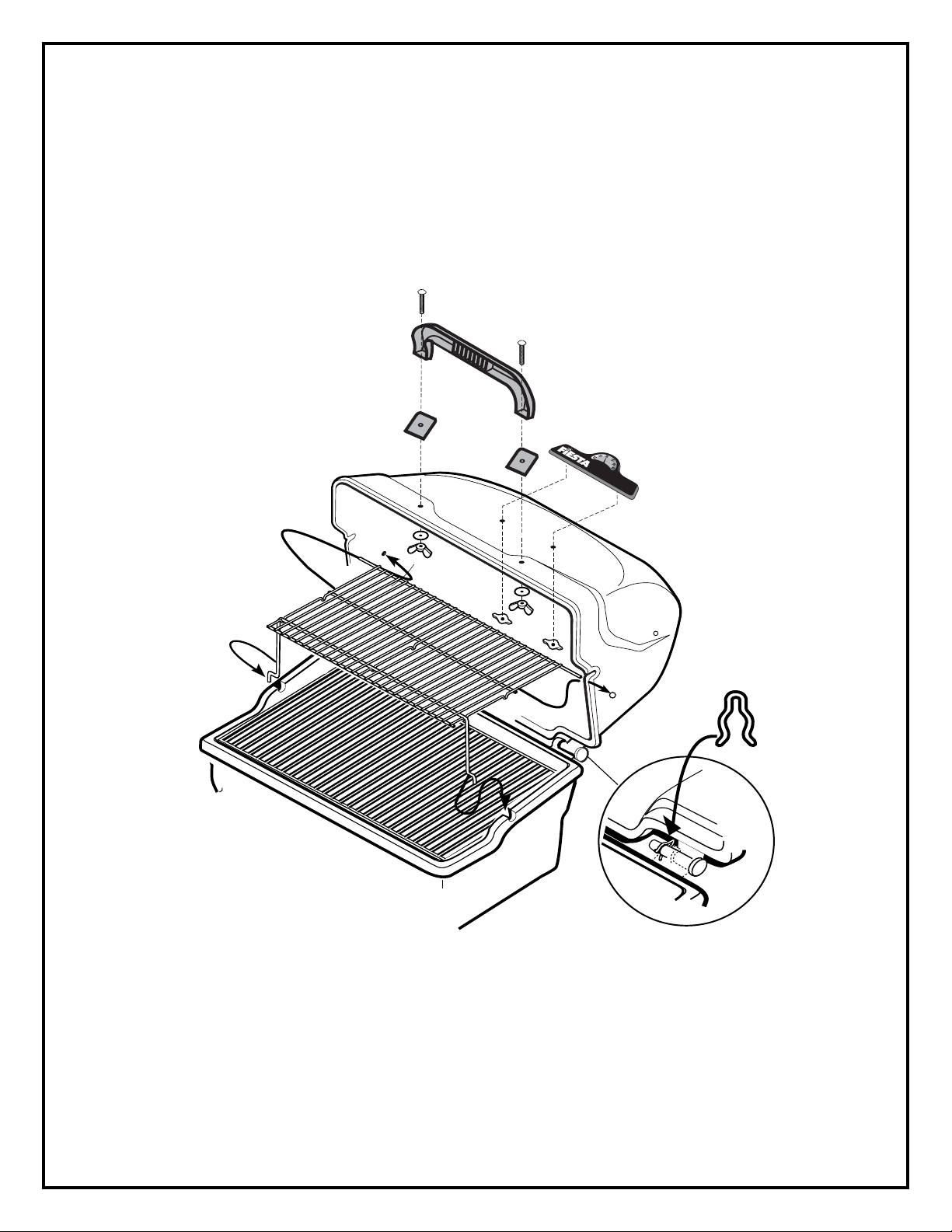

Install Lid, Handle, Logo, Warming Rack, and Hinge Clip.
Instalar el desvío lateral del estante y de llama. Para hacer esto,
resbale el estante sobre las piernas. Las tabulaciones en el superficie
inferior del estante se encajarán a presión hacia muescas según lo
mostrado.
9
Page 10

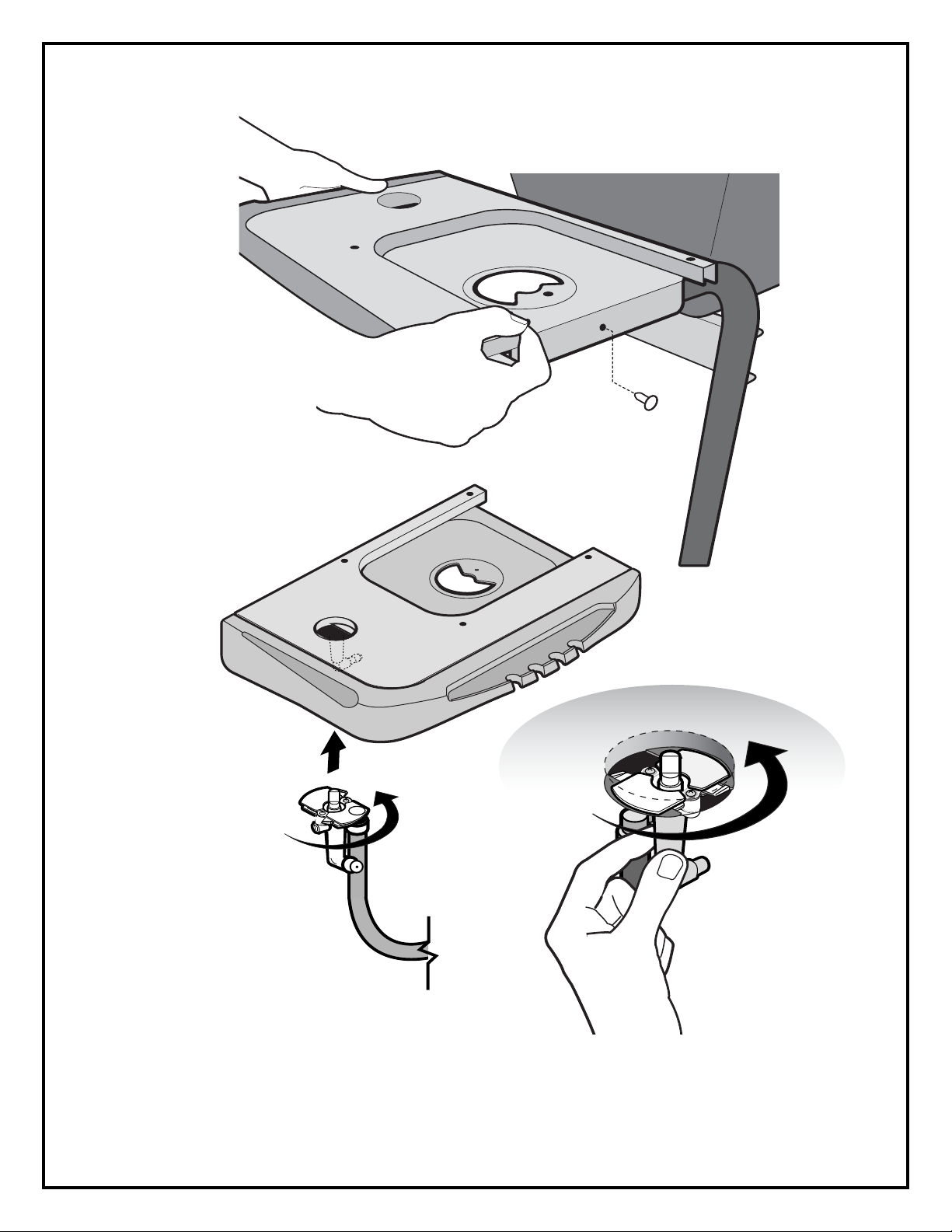

Install Side Burner Base Assembly
and Valve Attachment.
Instale la conexión
lateral del
ensamblaje y de la
válvula de la
hornilla.
Slide Side Burner Base
Assembly Over Legs Until
Front Trim Snaps into Place.
(Reference Side Shelf
Installation.)
Las piernas
excesivas de la
hornilla de la
diapositiva del
ensamblaje lateral
de la base hasta
ajuste delantero se
encajan a presión
hacia lugar.
(Instalación lateral
del estante de la
referencia.)
Install Push Pin Through
Rear Burner Base into
Leg as Shown.
Instalar el contacto
del empuje a través
de base posterior
de la hornilla en la
pierna según lo
mostrado.
Note:
Remove regulator and
side burner valve from
poly bag (assembly is
factory attached to the
rear of the console).
Nota:
Quite el regulador y la
válvula lateral de la
hornilla de bolso poly (el
ensamblaje es fábrica
asociada en la parte
trasera de la consola).
Install Side Burner Valve
Bracket in Opening and
Rotate 90 Degrees CounterClockwise to Snap into
Place.
Instalar el corchete lateral de la válvula de la hornilla en la
apertura y rote 90 grados contrario en sentido de las agujas del
reloj al broche de presión en lugar.
10
Page 11

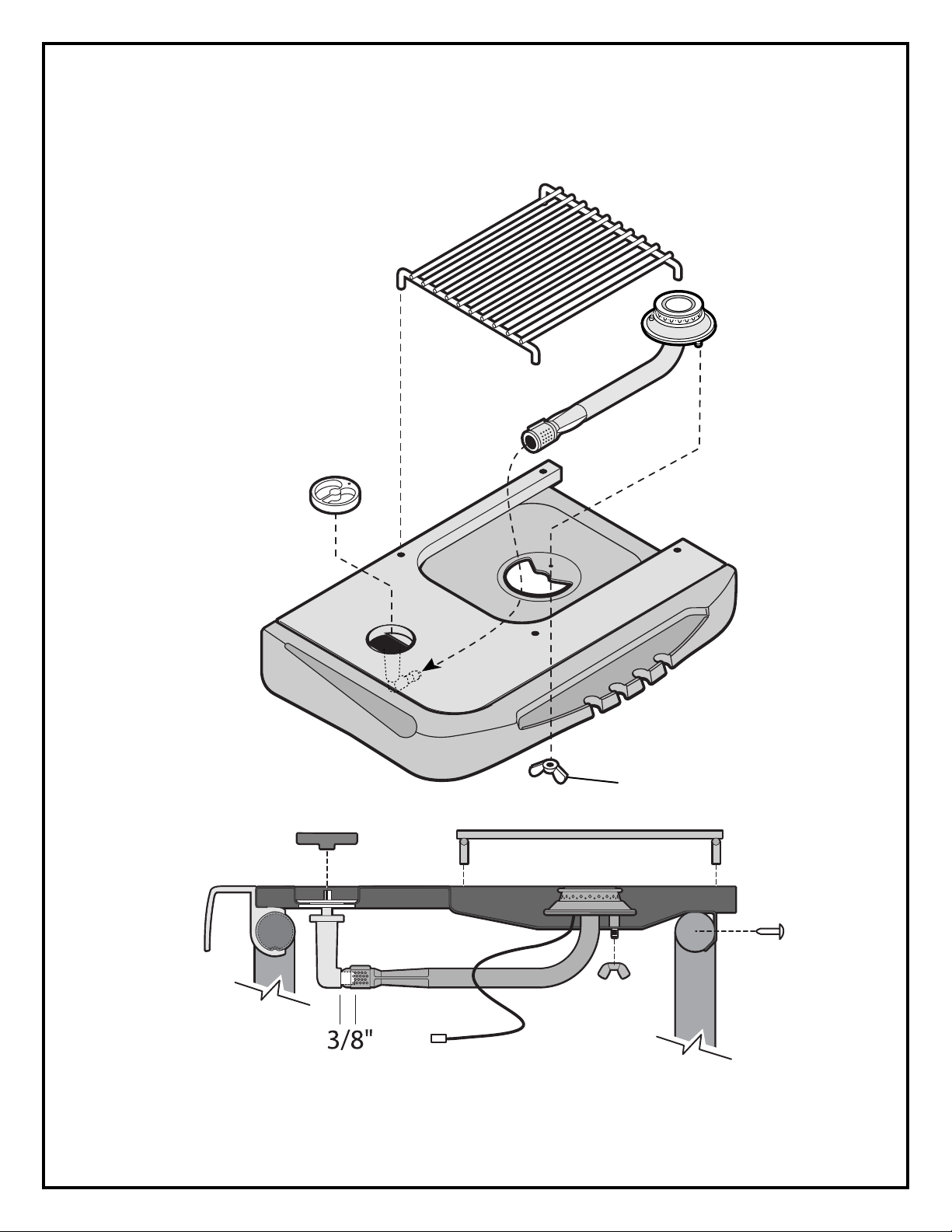

Install Side Burner.
Instalar la conexión lateral
#10-24 Wing Nut
Note: Hook Side Burner Electrode Wire to Igniter
Wire. (Rear Side of Console)
Nota: Conecta el electrodo del quemador del lado al
el alambre de encender. (Consola de atras)
11
Page 12

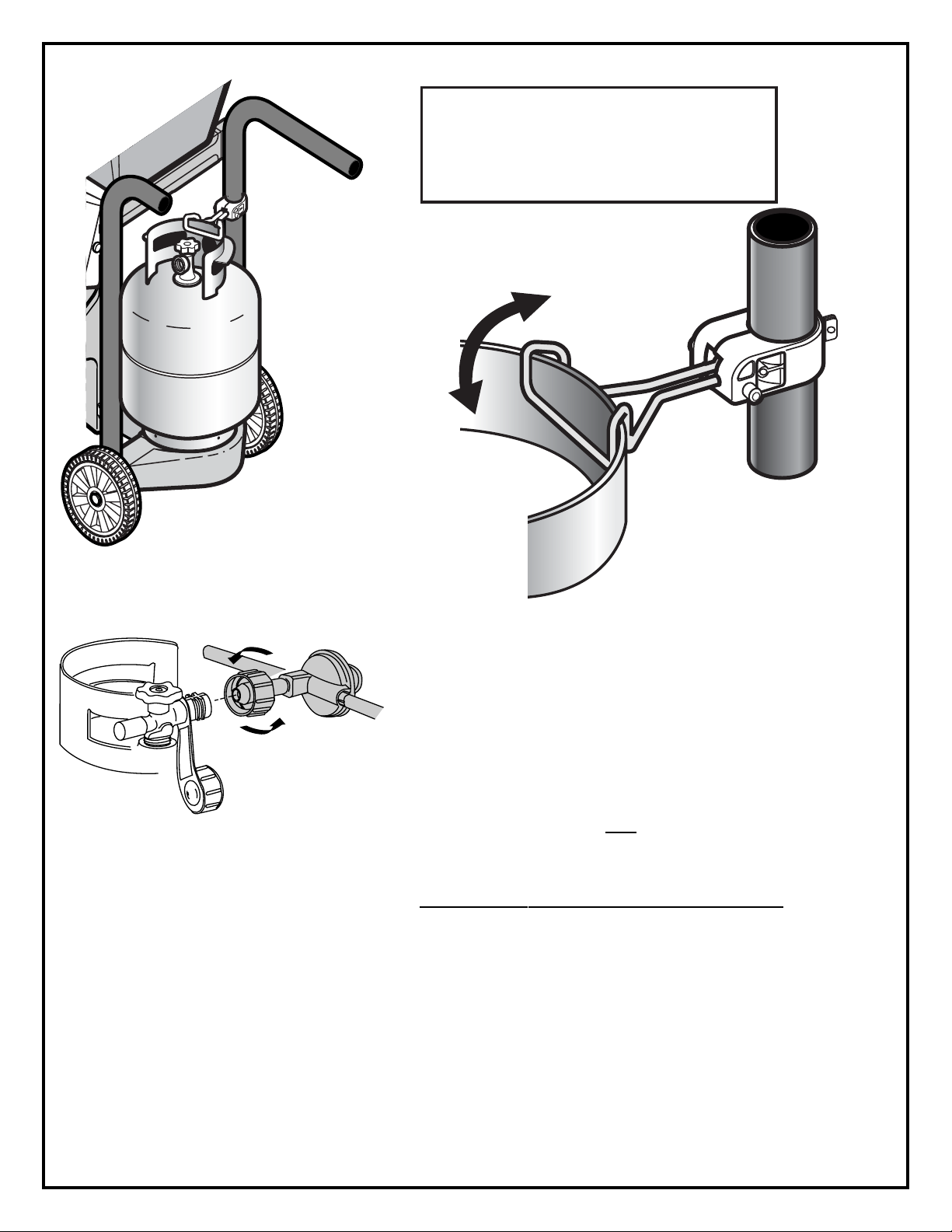

NOTE: SQUEZZE WIRES TOGETHER
TO ROTATE UPWARD.
Nota: El apretón ala con alambre junto
rotar hacia arriba.
x
x
IMPORTANT:
Ensure hose
assembly does not contact the casting,
or any other parts which will get hot.
IMPORTANTE: asegure el ensamblaje de
manguera no entra en contacto con el bastidor,
o ningunas otras piezas que consigan calientes.
WARNING: Before proceeding with the following steps, ensure you
have read L.P. Gas Cylinder Hose and Regulator sections of the USE
AND CARE INSTRUCTIONS located at the front of this manual. The
L.P. cylinder, if supplied with your grill, has been shipped empty for safety
reasons. The cylinder must be purged of air and filled prior to use. Follow
all directions under L.P. Gas Cylinder Filling section of the USE AND
CARE INSTRUCTIONS.
Before attaching hose/regulator to tank, be sure cylinder valve and appliance valves are OFF. The Q.C.C.1 cylinder valve has an
internal back module which will not allow gas to flow until a connection has been made. The valve is turned off by rotating the
handwheel (Fig. 2B, Use and Care) clockwise (left to right) until it stops. When attaching regulator to tank, make sure that the
small probe in the nipple is centered in the mating Q.C.C.1 cylinder valve and turn the right hand threaded Q.C.C.1 nut onto the
valve in a clockwise motion until there is a positive stop. DO NOT USE A WRENCH. HAND TIGHTEN ONLY.
ALERTA: Antes de proceder con los pasos de progresión siguientes, asegúrele han leído las secciones de la manguera
y del regulador del cilindro de gas de L.p. de las INSTRUCCIONES del USO Y del CUIDADO situadas en el frente de
este manual. El cilindro de L.p., si está provisto de su parrilla, ha sido vacío enviado por razones de seguridad. El
cilindro se debe purgar del aire y llenar antes de uso. Siga todas las direcciones bajo sección que llena del cilindro de
gas de L.p. de las INSTRUCCIONES del USO Y del CUIDADO.
Antes de hose/regulator que asocia al tanque, sea seguro que las válvulas de la válvula y de la aplicación del cilindro
está apagado. La válvula del cilindro Q.c.c.1 tiene un módulo posterior interno que no permita que fluya el gas hasta
que se ha hecho una conexión. La válvula es dada vuelta apagado rotando el manubrio (fig. 2B, el uso y el cuidado) en
sentido de las agujas del reloj (a la izquierda a la derecha) hasta que para. Al asociar el regulador al tanque, cerciórese
de que la punta de prueba pequeña en la entrerrosca está centrada en la válvula de acoplamiento del cilindro Q.c.c.1 y
dé vuelta a la tuerca roscada mano derecha Q.c.c.1 sobre la válvula en un movimiento a la derecha hasta que hay una
parada positiva. No utilice Una Llave. LA MANO APRIETA SOLAMENTE.
12
Page 13
SP 104-3
1 PC COOKING GRID
cocinando del rejilla
SP 24-9G SMART BAR
barra elegante
SP 38-9P
MDF INSERT
SM68-6
SMART ROD
SM 182-12
BAR BURNER
hornilla de la barra
SP 135-3
COOKING GRID
SP16B-20
IGNITOR CLIP

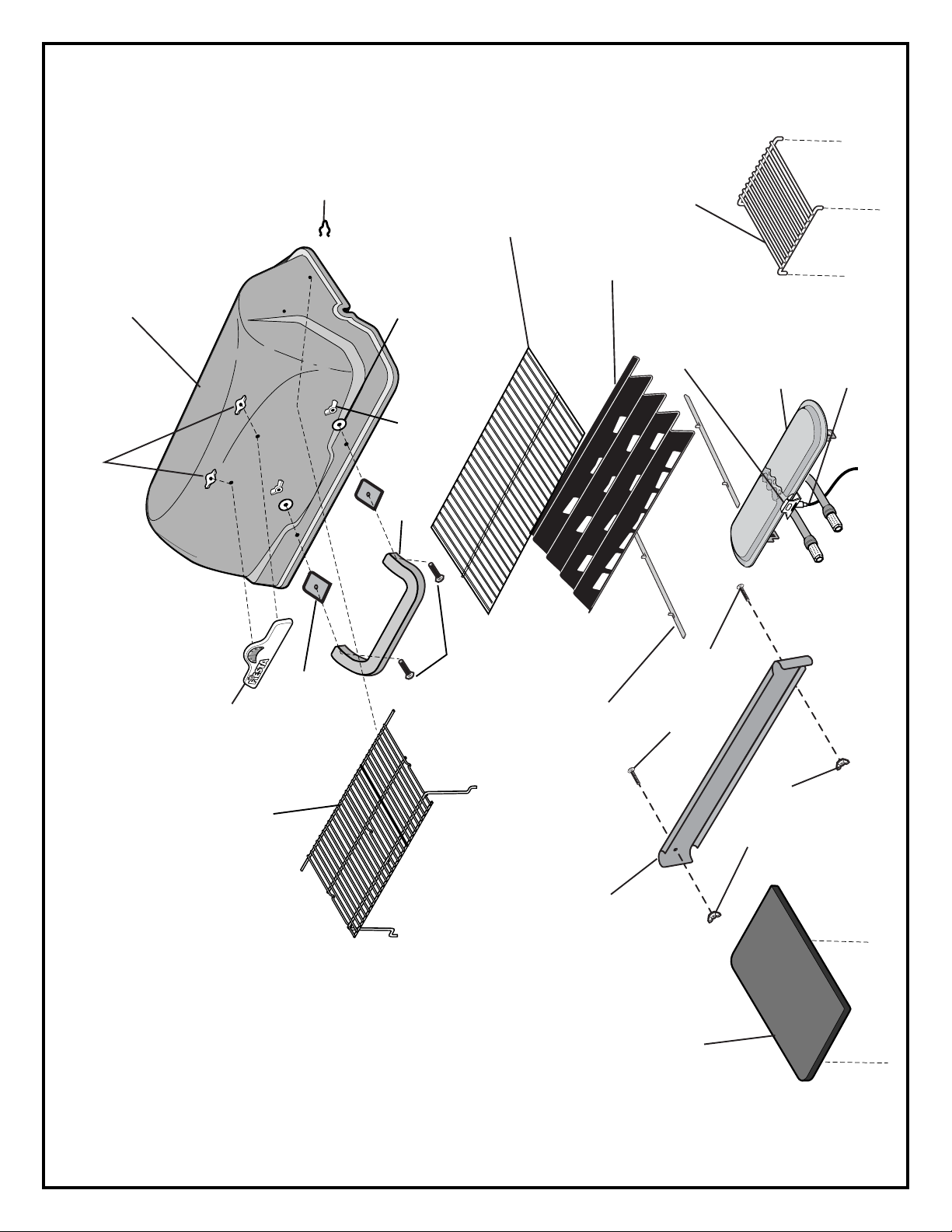

Replacement Parts
SP9A-20
ELECTRODE
clip del ignitor
cocinando la rejilla
barra elegante
separador de millares
SP 4-15 HAIR PIN
El Alfiler del cabello
"T" LID
La Tapa T
gala de logo
LOGO
PUSH NUT
Empuje nuez
WARMING RACK
El Anaquel calentador
electrodo
SP33-16
SM49-1P
SP11-30
SP128-3
SP68-18
CARRIAGE BOLT
Perno del Carro
SM5001-6P
BACK SUPPORT
Posterior A yuda
SP18-16
WING NUT
Tuerca De Ala
Piezas De Recambio
CARRIAGE BOLT
El Cerrojo del coche
HANDLE Wing Nut
El esidero La Nuez del ala
Gasket
junta
SP24-16
SP31-19
SP64-18
SP10-14
SP4-17
LOCK WASHER
Arandela de Bloqueo
13

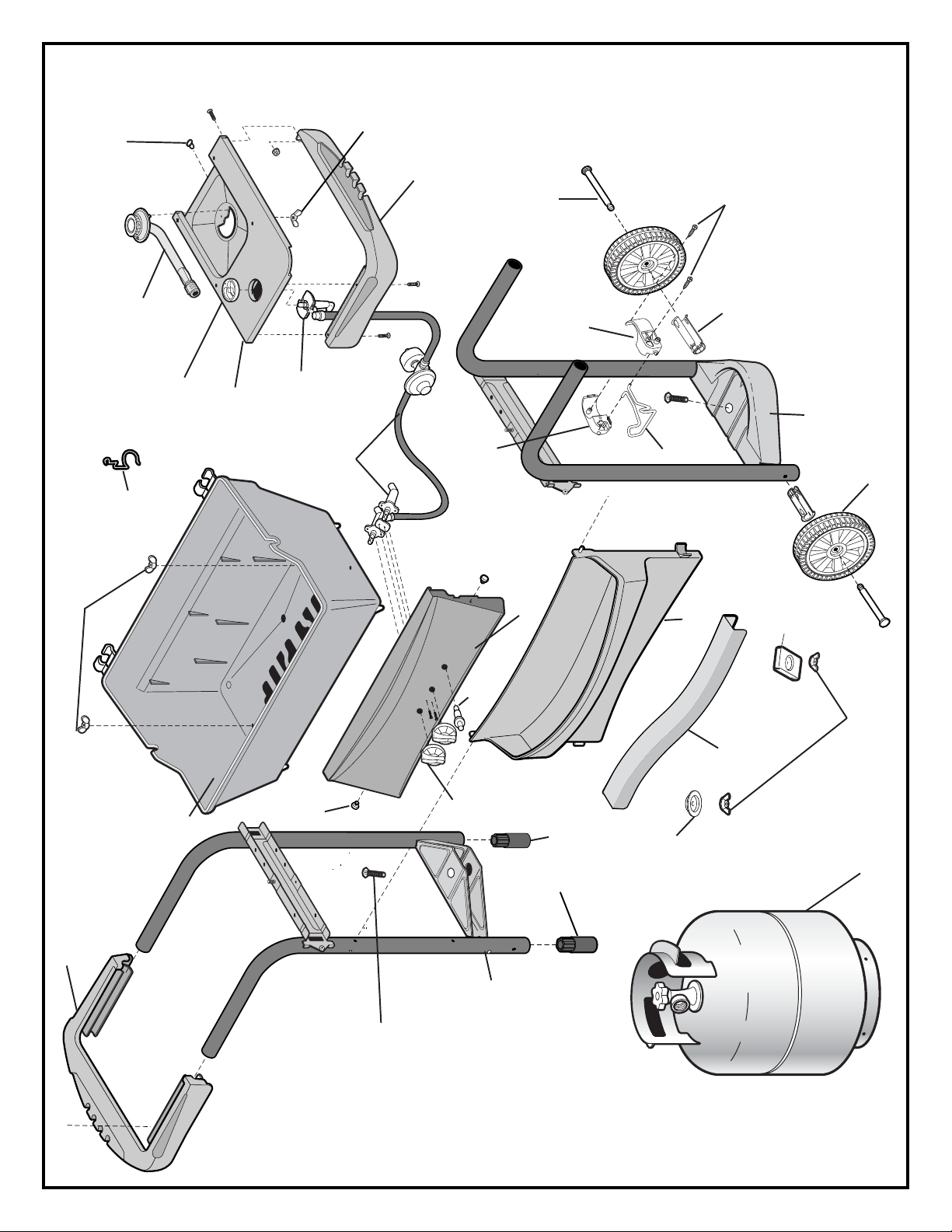

Page 14
SM 34-2P
BASE
La base
SP 52-12
SIDE BURNER
hornilla lateral
SP 9-7
S.B. KNOB
SP30-16
PUSH
PIN
SP 26-9P SIDE
BURNER TRIM
SP 55-18
AXLE
SP 30-15
AXLE CLIP
SP 19-22PF WHEEL
SP 29-9P
FRONT PANEL
GG20-27 T ANK
SP 23-33 LEG
EXTENSION
SP 32-15
TANK CLIP
SP 136-3
TANK
WIRE
SP 33-15
TANK CLIP
SM 326A-42P
R.H. LADDER ASSEMBLY
SM 57-8P
CHANNEL
SP 25-16
WING NUT
SM 87-6
CHANNEL
CLAMP
SP 1-17
CUP W ASHER
SM 5024-42P
CONSOLE ASSM.
SM 327A-42P
L. H. LADDER
ASSEMBLY
SP 148-4
HVR
SP 47-18
THUMB
SCREW
SM 5009-42P
S.B. BASE
S.B. la base
SP 7-7
KNOB
SP 22-6 VALVE
BRACKET
SP25-16
WING NUT
La Nuez del ala
SP24-16
WING NUT
SP27-9P
INSERT SHELF
SP12-20
Push Button Ignitor
El Pulsador Ignitor
tornillo de pulgar
perilla
clip del tanque
SP51-18
CARRIAGE BOLT
El Cerrojode coche
Tanque
Tuerca de ala
Canal
Abrazadera del canal
Rueda
R.H. ensamblaje de la escala
Delantero Panel
ExtensiÛn de la pierna
Arandela de la taza
Perilla
Tanque de
puente
Clip del ·rbol
·rbol
ajuste de la hornilla
Tuerca de ala
Tanque de
puente
corchete de la valvula
Ensamblaje de la
consola
empuje el contacto
Inserte El Estante
L.H. ensamblaje de la escala
SCREW
tornillo
SP33-21
clip de la taza de la grasa
GREASE
CUP CLIP
SP6-15
14
Loading...
