FIESTA EA30046 ADVANTIS User Manual [fr]

FIESTA BARBEQUES™ LIMITED

2 Walker Drive, Brampton, Ontario L6T 5E1

NO TOOLS REQUIRED!

AUCUN OUTIL N’EST NÉCESSAIRE!

info

MODEL EA30046

THIS GRILL IS FOR
OUTDOOR USE ONLY

Caution:

Read and follow all Safety Statements,
Assembly Instructions, and Use and
Care Manual Directions before
attempting to assemble and cook.

Installer / assembler:
Leave these instructions with consumer.

To Consumer:
Keep this manual for future reference.

WARNING

!

• Failure to follow all manufacturer’s
instructions could result in serious
personal injury and/or property
damage.

CAUTION

!

• Some parts may contain sharp edges

-especially as noted in manual!
Wear protective gloves if necessary.

CET APPAREIL NE DOIT ÊTRE

UTILISÉ QU’À L’EXTÉRIEUR

Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
d’usage et d’entretien avant de
procéder au montage et à l’utilisation
de l’appareil.

À l’intention de l’installateur / monteur:
Laissez ces directives au
consommateur.

Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.

AVERTISSEMENT

!

• Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.

ATTENTION

!

• Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
manuel le souligne. Au besoin, portez
des gants.

SP761A-37

TANK NOT

INCLUDED

RÉSERVOIR

NON COMPRIS

1

2

3

4

5

6

7

8

10

11

13

17

14

19

18

20

21

24

28

29

30

31

33

32

34

35

36

37

38

39

43

57

44

22

23

25

15

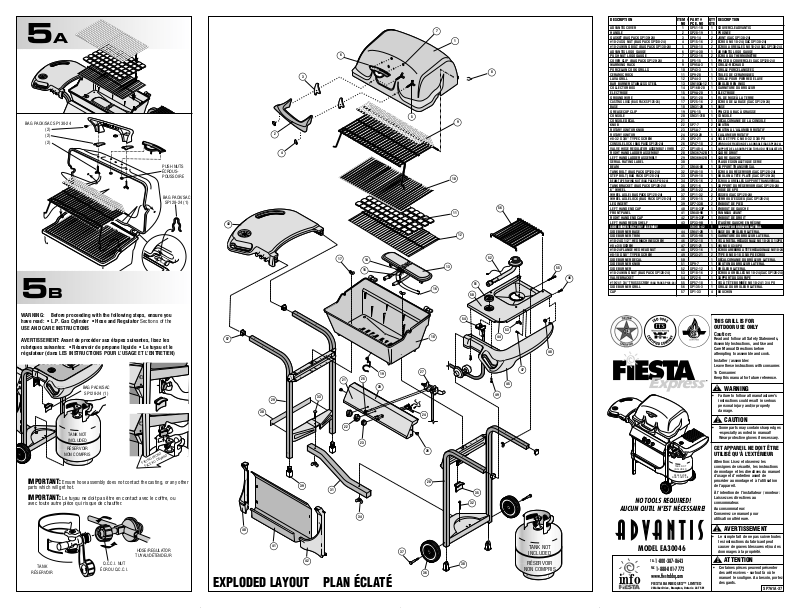

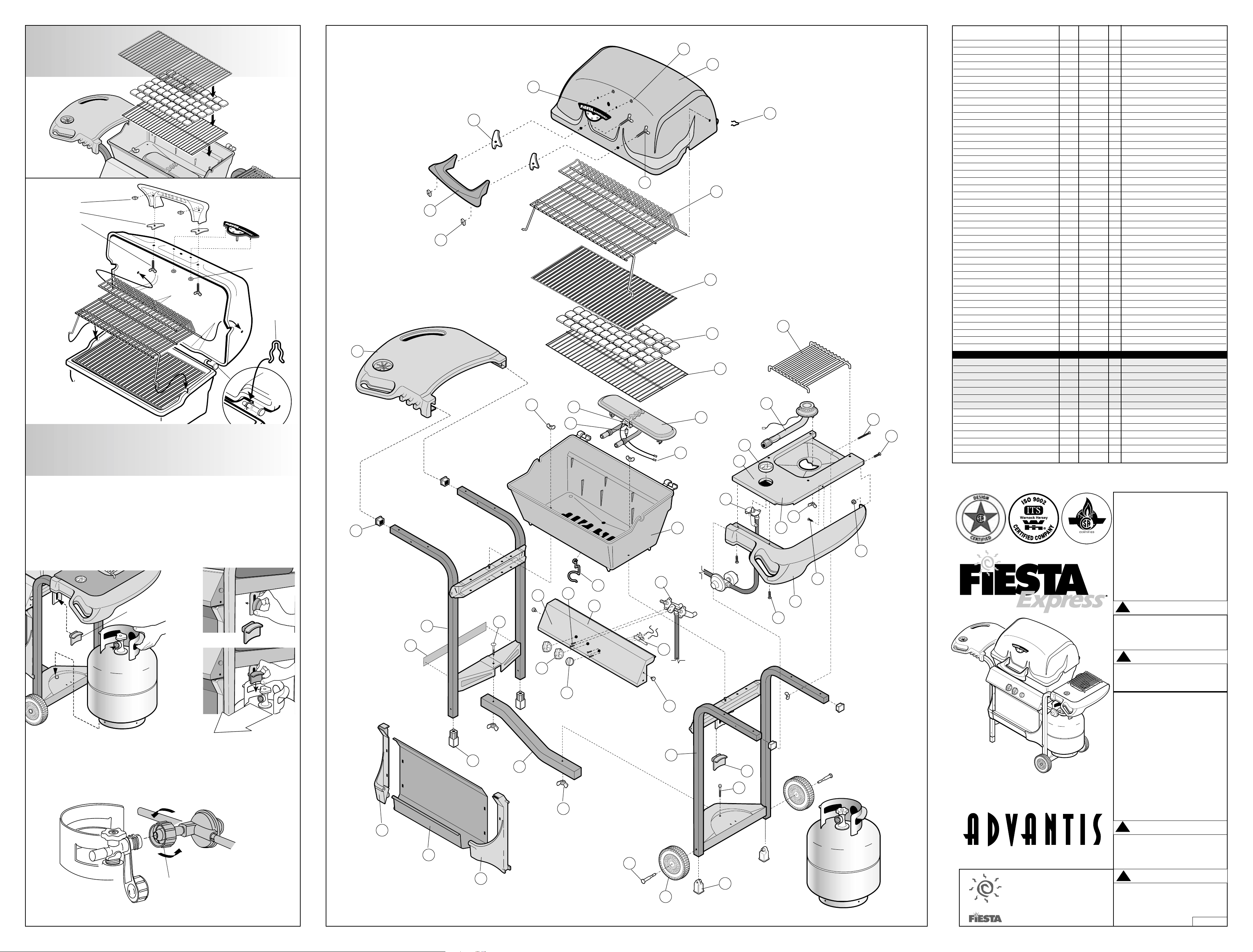

EXPLODED LAYOUT PLAN ÉCLATÉ

TANK NOT
INCLUDED

RÉSERVOIR

NON COMPRIS

52

9

42

41

40

27

DESCRIPTION ITEM # PART # QTY DESCRIPTION

NO PCE. NO QTE

ADVANTIS COVER 1 SP51-1B 1 COUVERCLE ADVANTIS
HANDLE 2 SP28-19 1 POIGNÉE
GASKET (BAG PACK SP130-24) 3 SP8-14 2 JOINT (SAC SP130-24)
#10-24 SQ NUT (BAG PACK SP130-24) 4 SP15-16 2 ÉCROU NO 10-24 (SAC SP130-24)
#10-24 WING BOLT (BAG PACK SP130-24) 5 SP60-18 2

ÉCROU À OREILLES NO 10-24 (SAC SP130-24)
ADVANTIS LOGO GAUGE 6 SP14-30 1 ADVANTIS LOGO GAUGE
PUSH NUT LOGO GAUGE 7 SP33-16 2 ÉCROU DU THERMOMÈTRE
COVER CLIP (BAG PACK SP128-24) 8 SP5-15 1 PINCE DU COUVERCLE (SAC SP128-24)
WARMING RACK 9 SP95A-3 1 GRILLE-RÉCHAUD
PORCELAIN COOK GRILLS 10 SP43-3 1 GRILLE PORCELANISÉES
CERAMIC ROCK 11 SP9-28 1 TUILES DE CERAMIQUES
LAVA GRILL 12 SP44-3 1 GRILLE POUR PIERRE DE LAVE
BAR BURNER STAINLESS STEEL 13 SM103A-12 1 BRÛLEUR EN INOX
COLLECTOR BOX 14 SP16B-20 1 GARNITURE DU BRÛLEUR
ELECTRODE 15 SP9A-20 1 ÉLECTRODE
GROUND WIRE 16 SP31-20 1 FIL DE MISE À LA TERRE
CASTING LOCK (BAG PACK SP128-24)

17 SP25-16 2 ÉCROU DE LA BASE (SAC SP128-24)
BASE 18 SM31-2B 1 BASE
GREASE CUP CLIP 19 SP6-15 1 PINCE DU BAC À GRAISSE
CONSOLE 20 SM31-31B 1 CONSOLE
CONSOLE DECAL 21 1 DÉCALCOMANIE DE LA CONSOLE

KNOB 22 SP7-7 2 BOUTON
ROTARY IGNITOR KNOB 23 SP5A-7 1 BOUTON À L’ALLUMEUR ROTATIF
ROTARY IGNITOR 24 SP33-20 1 L’ALLUMEUR ROTATIF

#8-32 X 3/8” TYPE C SCREW 25 SP2-21 4 VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP128-24)

26 SP47-18 2

VERROU DE FIXATION DE LA CONSOLE (SAC SP128-24)

VALVE HOSE REGULATOR ASSEMBLY (VHR) 27 SP148-4 1

SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR

RIGHT HAND LADDER ASSEMBLY 28 SM367-42B 1 CADRE DROIT
LEFT HAND LADDER ASSEMBLY 29 SM366-42B 1 CADRE GAUCHE
SERIAL RATING LABEL 30 1 PLAQUE SIGNALÉTIQUE SÉRIE
BEAM 31 SM46-8B 1 SUPPORT TRANSVERSAL
TANK BOLT (BAG PACK SP128-24) 32 SP48-18 1 ÉCROU DU RÉSERVOIR (SAC SP128-24)
STEP BOLT (BAG PACK SP128-24) 33 SP49-18 1 BOULON À TÊTE PLATE (SAC SP128-24)

BEAM TAPER WING NUT (BAG PACK SP128-24)

34 SP26-16 2 ÉCROU À OREILLES SUPPORT TRANSVERSAL
TANK BRACKET (BAG PACK SP128-24) 35 SP21-6 1 SUPPORT DU RÉSERVOIR (SAC SP128-24)
6” WHEEL 36 SP15-22 2 ROUE DE 6 PO
WHEEL AXLE (BAG PACK SP128-24) 37 SP11-32 2 ESSIEU (SAC SP128-24)
WHEEL AXLE LOCK (BAG PACK SP128-24) 38 SP28-15 2 VERROU D’ESSIEU (SAC SP128-24)
LEG INSERT 39 SP7-33B 2 EMBOUT DE PIED
LEFT HAND END CAP 40 SP18-33P 1 EMBOUT DE GAUCHE
FRONT PANEL 41 SM40-9B 1 PANNEAU AVANT
RIGHT HAND END CAP 42 SP19-33P 1 EMBOUT DE DROIT
LEFT HAND RESIN SHELF 43 SP33-9B 1 ÉTAGÈRE GAUCHE EN RÉSINE

SIDE BURNER FACTORY ASSEMBLY SM386-42 1 SUPPORT DU BRÛLEUR LATÉRAL

SIDE BURNER BASE 44 SM41-2B 1 BASE DU BRÛLEUR LATÉRAL
SIDE BURNER TRIM 45 SP35-9B 1 GARNITURE DU BRÛLEUR LATÉRAL
#10-24 X 1/2” HEX MACHINE SCREW 46 SP32-18 1 VIS À MÉTAL HEXAGONALE NO 10-24 X 1/2PO
#8 x 3/8 SCREW 47 SP21-21 1 VIS NO 8 X 3/8 PO
#10-24 FLANGE HEX HEAD NUT 48 SP23-16 1 ÉCROU À REBORD À TÊTE HEXAGONALE NO 10-24
#8-18 X 5/8” TYPE B SCREW 49 SP33-21 2 TYPE B NO 8-18 X 5/8 PO ÉCROU
SIDE BURNER DECAL 50 1 DÉCALCOMANIE DU BRÛLEUR LATERAL
SIDE BURNER KNOB 51 SP9-7 1 BOUTON DU BRÛLEUR LATERAL
SIDE BURNER 52 SP52-12 1 BRÛLEUR LATERAL
#10-24 WING NUT (BAG PACK SP128-24) 53 SP18-16 2 ÉCROU À OREILLES NO 10-24 (SAC SP128-24)
VALVE BRACKET 54 SP22-6 1 SUPPORT DU SOUPAPE
#10-24 1 3/4” TRUSS SCREW (BAG PACK SP128-24)

55 SP57-18 1 VIS À TÊTE BOMBÉE NO 10-24 1 3/4 PO
SIDE BURNER GRILL 56 SP135-3 1 GRILLE DU BRÛLEUR LATERAL
CAP 57 SP1-33 4 BOUCHON

12

26

45

47

48

46

55

51

50

56

49

53

5A

TANK NOT
INCLUDED

RÉSERVOIR

NON COMPRIS

5B

AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le
régulateur (dans LES INSTRUCTIONS POUR L’USAGE ET L’ENTRETIEN)

BAG PACK/SAC SP130-24

(2)
(2)
(2)

BAG PACK/SAC

SP128-24 (1)

BAG PACK/SAC

SP128-24 (1)

WARNING: Before proceeding with the following steps, ensure you
have read: • L.P. Gas Cylinder • Hose and Regulator Sections of the
USE AND CARE INSTRUCTIONS

IMPORTANT:

Ensure hose assembly does not contact the casting, or any other

parts which will get hot.

IMPORTANT:

Le tuyau ne doit pas être en contact avec le coffre, ou

avec toute autre pièce qui risque de chauffer.

PUSH NUTS
ÉCROUS­POUSSOIRE

HOSE/REGULATOR

TUYAU/DÉTENDEUR

Q.C.C.I. NUT

ÉCROU Q.C.C.I.

TANK

RÉSERVOIR

54

16

T

N

T

O

N

R

A

F

V

G

E

N

I

D

U

A

E

C

C

A

F

A

F

TEL.

1-800-387-8643

FAX

1-888-801-7772

www.fiestabbq.com

SEE USE & CARE MANUAL FOR IMPORTANT SAFETY INSTRUCTIONS BEFORE USING. CONSULTER, DANS LE MANUEL D’USAGE ET D’ENTRETIEN, LES CONSIGNES DE SÉCRITÉ À RESPECTER AVANT D’UTILISER L’APPAREIL.

3A

BAG PACK/SAC
SP128-24 (2)

2B

CAUTION Failure to install can in clip will cause hot

grease to drip from bottom of grill with risk of fire or
property damage. Use an empty soup can (not included) to
hang from grease clip.

ATTENTION Le fait de pas intaller un contenant dans

la pince permettra à la graisse chaude de dégoutter du fond
de l’appareil, risquant ainsi de provoquer un incendie ainsi
que des dommages à la propriété. Installez une boîte de
soupe vide (non incluse) dans la pince.

WHITE COLOUR
COULEUR BLANCHE

BAG PACK/SAC
SP128-24 (2)

3B

Ensure venturi position over
valves before locking burner

into base.

Voyez à ce que les tubes
venturi soient bien situés
au-dessus des soupapes avant

de fixer le brûleur sur la base.

1

BAG PACK/SAC
SP128-24 (2)

BLACK COLOUR
COULEUR NOIRE

BAG PACK/SAC

SP128-24 (2)

BAG PACK

SAC

SP128-24

(1)

BAG PACK / SAC

SP128-24 (1)

BAG PACK/SAC

SP128-24 (2)

2A

FRONT PANEL
PANNEAU AVANT

LOCKING TABS
LANGUETTE DE
BLOCAGE

RESIN END CAP
EMBOUT RÉSINE

4B4A

BAG PACK/SAC

SP128-24

BAG PACK/SAC

SP128-24 (2)

BAG PACK/SAC

SP128-24 (1)

SHELF LOCK
VERROU DE L’ÉTAGÈRE

VALVE LOCK

VERROU DE LA SOUPAPE

SP761A-37

BURNER LOCK
VERROU DU BRÛLEUR

ATTACH IGNITOR WIRE
FIXEZ LE FIL DE L’ALLUMEUR

ATTACH IGNITOR WIRE
AND GROUND WIRE.

ATTACHER LE FIL DE
L'ALLUMEUR AU FIL DE
MISE À LA TERRE.

IMPORTANTPosition

Axle Locks (2) as shown.
Placez les dispositifs

de calage de l’essieu
tel qu’illustré.

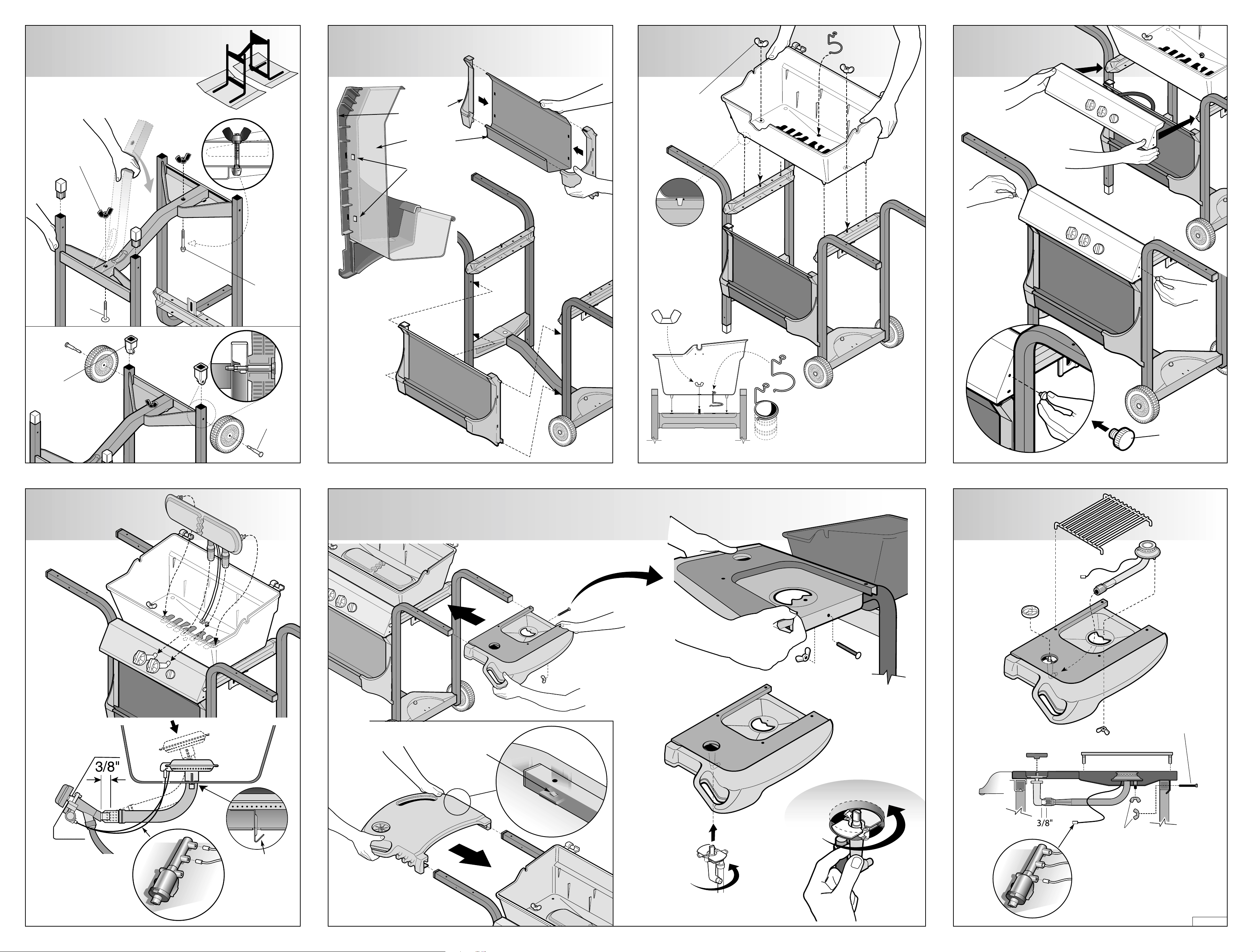

Review parts list and exploded layout before assembly.
Étudiez la liste des pièces et le plan éclaté avant de

procéder au montage.

IMPORTANT:

To protect paint finish, assemble legs

on cardboard inserts from packaging as shown.

IMPORTANT:

afin de protéger la peinture,
montez les pattes sur des cartons provenant
de l'emballage, tel qu'illustré.
