FZV 4010 E
Obsah
15
ELEKTRICKÝ VERTIKUTÁTOR
NÁVOD K OBSLUZE
Vážená zákaznice, vážený zákazníku,
děkujeme mnohokrát za projevenou důvěru!
Před prvním uvedením přístroje do provozu si bezpodmínečně přečtěte tento návod na
obsluhu! Naleznete v něm všechny pokyny pro bezpečné používání a dlouhou životnost
přístroje. Bezpodmínečně dodržujte všechny bezpečnostní pokyny uvedené v tomto návodu!
OBSAH
1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY ...........................................................................................................16
Důležitá bezpečnostní upozornění..................................................................................................................16
Obal .................................................................................................................................................................................16
Návod k použití ..........................................................................................................................................................16
2. SYMBOLY ........................................................................................................................................................................16
3. BEZPEČNOSTNÍ POKYNY .........................................................................................................................................18
Kontroly před každým použitím .........................................................................................................................18
Správné používaní / Zodpovědnost ...............................................................................................................18
Přerušení práce ..........................................................................................................................................................18
Elektrická bezpečnost ............................................................................................................................................19
4. ÚČEL POUŽITÍ ................................................................................................................................................................19
Zamýšlené použití .....................................................................................................................................................19
5. POPIS STROJE ............................................................................................................................................................. 20
6. MONTÁŽ STROJE .......................................................................................................................................................21
7. VÝMĚNA NOŽŮ ..........................................................................................................................................................23
8. NASTAVENÍ VERTIKUTÁTORU ...............................................................................................................................24
Seřízení po opotřebení ..........................................................................................................................................24
9. UVEDENÍ DO PROVOZU ..........................................................................................................................................24
Spuštění ..........................................................................................................................................................................24
Vypnutí ............................................................................................................................................................................24
10. ÚDRŽBA .......................................................................................................................................................................... 25
Čištění vertikutátoru ............................................................................................................................................... 25
11. VERTIKUTACE / PROVZDUŠNĚNÍ ...................................................................................................................... 25
12. TECHNICKÉ ÚDAJE .................................................................................................................................................... 26
13. LIKVIDACE ..................................................................................................................................................................... 26
PROHLÁŠENÍ O SHODĚ CE ............................................................................................................................................27
CZ
CZ15
ELEKTRICKÝ VERTIKUTÁTOR NÁVOD K OBSLUZE
CZ 16
CZ 16
Všeobecné bezpečnostní předpisy / Symboly
1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY
Důležitá bezpečnostní upozornění
Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než najdete
všechny součásti výrobku.
Výrobek uchovávejte na suchém místě mimo dosah dětí.
Čtěte všechna upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za
následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Obal
Výrobek je umístěn v obalu bránícím poškozením při transportu. Tento obal je surovinou a lze jej proto ode-
vzdat k recyklaci.
Návod k použití
Než začnete se strojem pracovat, přečtěte si následující bezpečnostní předpisy a pokyny k používání. Se-
znamte se s obslužnými prvky a správným používáním zařízení. Návod pečlivě uschovejte pro případ pozdější
potřeby. Minimálně po dobu záruky doporučujeme uschovat originální obal včetně vnitřního balicího materiá-
lu, pokladní doklad a záruční list.
V případě přepravy zabalte stroj zpět do originální krabice od výrobce, zajistíte si tak maximální ochranu
výrobku při případném transportu (např. stěhování nebo odeslání do servisního střediska).
POZNÁMKA: Předáváte-li stroj dalším osobám, předejte jej společně s návodem.
Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsa-
huje rovněž pokyny pro obsluhu, údržbu a opravy.
Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu.
2. SYMBOLY
POZOR! Před uvedením do provozu si pozorně přečtěte návod k obsluze a všeobecné bezpečnostní pokyny!
Nepracuje za deště, ani za zhoršených klimatických podmínek!
POZOR! Po vypnutí vertikutátoru se nůž ještě chvíli otáčí!
Udržujte bezpečnou vzdálenost!
Pozor, rotující nože!
FZV 4010 E
Symboly
17
Pozor! Před uvedením do provozu si pozorně přečtěte návod k obsluze a všeobecné bezpečnostní
pokyny!
Nepracuje za deště, ani za zhoršených klimatických podmínek!
Pozor, po vypnutí vertikutátoru se nůž ještě chvíli
otáčí!
Udržujte bezpečnou vzdálenost!
CZ
CZ17
Pozor, rotující nože! Ostrý(é) nůž (nože). Chraňte
se před poraněním a ztrátou prstů končetin!
Před provedením nastavení stroje nebo jeho údržby, nebo pokud se elektrické přívodní vedení zachytilo nebo je poškozené, vypněte vždy motor
a vytáhněte vidlici ze zásuvky elektrické sítě!
Při práci používejte ochranné pomůcky.
Před provedením práce na stroji vytáhněte kabel
ze sítě elektrického napětí.
ELEKTRICKÝ VERTIKUTÁTOR NÁVOD K OBSLUZE
CZ 18
CZ 18
Bezpečnostní pokyny
3. BEZPEČNOSTNÍ POKYNY
Děkujeme Vám, že jste si zakoupili tento zahradní vertikutátor. Než jej začnete používat, přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití.
Kontroly před každým použitím
Zkontrolujte elektricky vertikutátor před každým použitím.
Nepoužívejte elektricky vertikutátor, jsou-li poškozena nebo opotřebena bezpečnostní zařízeni (spouštěcí páč-
ka, bezpečnostní blokovaní, zadní viko nebo kryt).
Nikdy přistroj nepoužívejte se zablokovanými nebo chybějícími bezpečnostními zařízeními.
POZNÁMKA: Dbejte, aby byly dotaženy všechny matice a šrouby a aby byl vertikutátor v dobrem provozním stavu.
Před zahájením práce proveďte prohlídku prostoru, který má byt provzdušněn.
Zkontrolujte pracovní oblast, zda v ni nejsou cizí předměty (např. kameny, větve, provazy), a případně je odstraňte.
Správné používaní / Zodpovědnost
POZOR! Nebezpečí! Nebezpečí úrazu! Vertikutátor může způsobit vážná zranění!
Nedávejte ruce nebo nohy do blízkosti válce vertikutátoru.
Zodpovídáte za bezpečnost způsobů použití uvedených v těchto pokynech.
Pracujte pouze za dobré viditelnosti.
Během používaní neotevírejte zadní víko.
Seznamte se s okolím Vašeho pracovního prostoru. Zkontrolujte případná nebezpečí, která nemusí byt kvůli
hluku zařízení slyšitelná.
Pro ochranu Vašich nohou noste pevnou obuv a dlouhé kalhoty.
Dbejte, aby Vaše nohy byly v bezpečné vzdálenosti od pohybujících se částí.
Dbejte, aby nikde v blízkosti pracovní oblasti nebyli žádní jiní lidé (zejména děti) nebo zvířata.
Vertikutátor tlačte vždy rychlostí chůze.
Provozní poloha: dbejte, abyste měli při práci bezpečnou nožní oporu.
Buďte obzvláště opatrní při změně směru na svahu.
POZOR! Buďte mimořádně opatrní při chůzi vzad. Mohli byste klopýtnout!
Nepoužívejte elektricky vertikutátor za deště nebo za vlhkých či mokrých podmínek.
Nepracujte s vertikutátorem v blízkosti okrajů bazénů nebo zahradních jezírek.
Dodržujte prosím veškerá místní omezeni tykající se hlučnosti.
Přerušení práce
POZOR! Nikdy nenechávejte elektricky vertikutátor v pracovním prostoru bez dozoru.
FZV 4010 E
Bezpečnostni pokyny / Účel použití
Přerušíte-li práci, uložte zařízení na bezpečné místo. Odpojte ze síťové zástrčky! Přerušíte-li práci, abyste se
mohli přesunout do jiného pracovního prostoru, vždy během přesunu vypněte elektrický vertikutátor. Přesuňte
páku pro vyrovnávaní opotřebení do transportní polohy.
Narazíte-li během kypření na překážku, vypněte elektrický vertikutátor a odstraňte překážku.
Zkontrolujte elektrický vertikutátor, zda není poškozen a v případě potřeby jej nechte opravit.
Elektrická bezpečnost
Držte prodlužovací kabel z dosahu válce vertikutátoru!
Nikdy nepoužívejte elektrický vertikutátor za deště.
Dodržujte prosím předepsané místní doby klidu.
Je třeba pravidelně kontrolovat přípojný / prodlužovací kabel, zda není poškozen a zda nevykazuje známky
opotřebení.
Je-li poškozen přípojný / prodlužovací kabel, okamžitě odpojte síťovou přípojku.
Prodlužovací zásuvka pro prodlužovací kabel musí být vodovzdorná, aby chránila proti stříkání vody, nebo
musí být propojovací zásuvky pro prodlužovací kabely vyrobeny z gumy nebo musí mít gumový obal.
Prodlužovací kabely musí splňovat požadavky DIN VDE 0620.
Používejte pouze schválené prodlužovací kabely s odpovídajícím průřezem kabelu. Poraďte se svým elektro-
technikem.
Pro prodlužovací kabely je třeba používat připojovací příslušenství.
Pro přenosná zařízení používaná venku doporučujeme používat proudové chrániče s hodnotou zbytkového
proudu 30 mA. Ve Švýcarsku je používání proudových chráničů povinné.
19
CZ
CZ19
4. ÚČEL POUŽITÍ
Zamýšlené použití
Elektrický vertikutátor FZV 4010 E je určen k provzdušňování trávníků a travnatých ploch v soukromých domá-
cích zahradách a zahrádkách. Není určen pro použití ve veřejných zařízeních, parcích, sportovních hřištích,
na komunikacích, v zemědělství a lesnictví.
POZOR! Aby nedošlo k úrazu, nesmí být elektrický vertikutátor používán k prořezávání keřů, živých plotů
a křovin. Dále nesmí být elektrický vertikutátor používán k vyrovnávání nerovností půdy.
ELEKTRICKÝ VERTIKUTÁTOR NÁVOD K OBSLUZE
CZ 20
CZ 20
Popis stroje
5. POPIS STROJE (OBR. 1)
1
1 Hlavní spínač
2 Pojistka hlavního spínače
3 Síťový kabel
4 Jistící hák kabelu
5 Horní díl madla
6 Střední díl madla
7 Spodní díl madla
8 Ovládání nastavení pracovní hloubky
9 Koš
0 Kryt koše
qa Rám koše
qs Kabelový klip
qd & qf Rychloupínací páka
qh Šroub madla
qj Tisíci-hran nastavení výšky madla
qk Podložka šroubu madla
FZV 4010 E
Montáž stroje
21

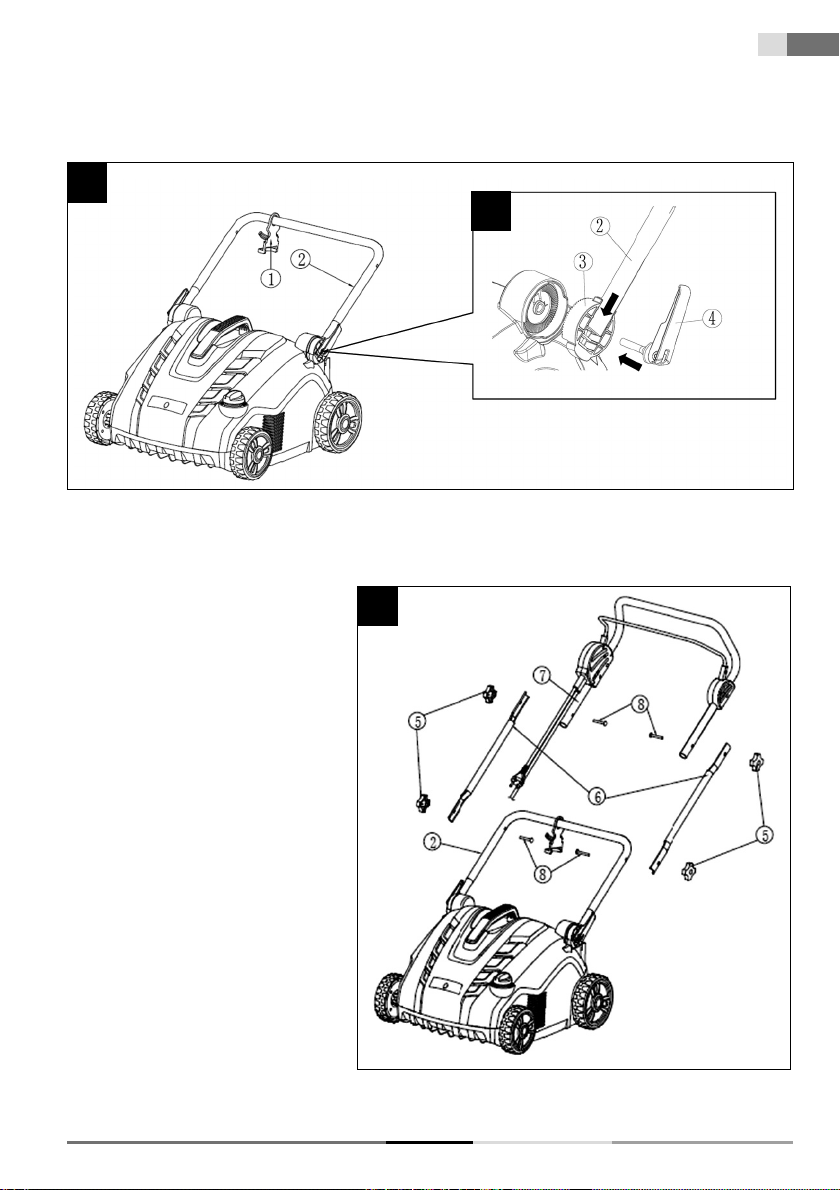

6. MONTÁŽ STROJE
2
3
1. Nasuňte jistící hák kabelu 1 na spodní díl madla 2 (obr. 2).
2. Zasuňte spodní díl madla 2 do otočné jednotky 3. Poté zvenku našroubujte páku rychloupínáku 4 k tělu
vertikutátoru (obr. 3).
3. Zasuňte dva zajišťovací šrouby 8
zevnitř otvorem ve spodním madle
2 a zajistěte je ke střednímu madlu
6 dvěma křídlovými maticemi 5
(obr. 4).
4. Zasuňte dva zajišťovací šrouby 8
zevnitř otvorem v horním madle 7
a zajistěte je ke střednímu madlu
6 dvěma křídlovými maticemi 5
(obr. 4).
4
CZ
CZ21
ELEKTRICKÝ VERTIKUTÁTOR NÁVOD K OBSLUZE
CZ 22
CZ 22
Montáž stroje
5. Vložte kovový rám 0 do látkového sběrného koše 9 a připevněte všechny příchytky
na levou, pravou a zadní tyč rámu.
Ujistěte se, že jsou všechny příchytky správ-
ně zajištěné (obr. 6).
6. Montáž zcela sestaveného sběrného koše
na vertikutátor (obr. 7).
A. Nadzvedněte ochranný kryt qa.
B. Ujistěte se, že je vyhazovací komín
čistý a bez nečistot.
C. Umístěte úplně sestavený sběrný koš
na upevňovací body v zadní části šasi
tak, jak je znázorněno.
D. Na vrch sběrného koše umístěte
ochranný kryt qa. Zkontrolujte správné usazení sběrného koše.
6
7
POZNÁMKA: Pro použití bez sběru posečené trávy může být vertikutátor používán bez sběrného koše
s ochranným krytem qa ve spodní poloze.
FZV 4010 E
7. VÝMĚNA NOŽŮ
NEBEZPEČÍ!
Válce můžou způsobit zranění!
Před výměnou, odpojte stroj od elektrické sítě a vyčkejte, dokud se válec nepřestane točit.
Při výměně používejte pracovní rukavice.
Výměna nožů
23
CZ
CZ23
1. Vyšroubujte šrouby 1 na spodní straně
šasi (obr. 8).
2. Válec 3 zdvihněte pod úhlem a vytáh-
něte jej (obr. 9).
3. Sejměte domeček ložiska 2 z hřídele
válce (obr. 9).
4. Nasuňte domeček ložiska 2 na druhý
válec.
5. Nasuňte druhý válec na hnací hřídel tak,
aby čep 5 zapadl do odpovídající části
v hnacím hřídeli 4 (obr. 10).
6. Přišroubujte domeček ložiska 2 ke
spodní části pláště, přičemž jej neutahujte příliš.
8
9
10
ELEKTRICKÝ VERTIKUTÁTOR NÁVOD K OBSLUZE
CZ 24
Nastavení vertikutátoru / Uvedení do provozu
8. NASTAVENÍ VERTIKUTÁTORU
POZOR!
Pracovní hloubka s vertikutačním válcem by měla být max. 3 mm. Provzdušňovací válec
s pružinami by měl při práci kopírovat povrch země. Nastavením přílišné pracovní hloubky bez viditelného
opotřebení nožů/pružin může způsobit poškození válce vertikutátoru nebo přetížení a zničení motoru.
Poškodit může také trávník.
Seřízení po opotřebení
Pro zachování doporučené pracovní hloubky použijte Ovládání nastavení pracovní hloubky (obr. 1, bod 8).
POZNÁMKA: Nože a pružiny vertikutátoru podléhají při používání opotřebení v důsledku způsobu, jakým
pracuje. Čím intenzivněji je vertikutátor používán, tím větší je opotřebení nožů či pružin.
Tvrdá nebo velmi suchá půda urychluje proces opotřebení, stejně jako nadměrné používání. Budou-li v důsledku opotřebení nožů výsledky Vaší práce s aerátorem stále horší, lze válce vertikutátoru nastavit tak, aby
byla vždy dodržena pracovní hloubka uvedená výše.
9. UVEDENÍ DO PROVOZU (OBR. 11)
Před opětovným spuštěním se ujistěte, že se nůž přestal točit.
Rychle nezapínejte a nevypínejte.
Spuštění
1. Stiskněte a podržte bezpečnostní tla-
čítko 1. Přitáhněte spouštěcí páku 2
k madlu.
2. Uvolněte bezpečnostní tlačítko.
Vypnutí
Uvolněte spouštěcí páku 2.
11
12
FZV 4010 E
Údržba / Vertikutace / Provzdušnění
10. ÚDRŽBA
Čištění vertikutátoru
POZOR! Nebezpečí! Válec vertikutátoru může způsobit zranění!
POZOR! Před údržbou odpojte zařízení od sítě a vyčkejte, dokud se válec vertikutátoru nezastaví.
POZOR! Při provádění údržby používejte pracovní rukavice.
Vertikutátor by měl být čištěn po každém použití.
POZOR! Nebezpečí úrazu a hmotné škody.
POZOR! Vertikutátor nečistěte pod tekoucí vodou (zejména pod vysokým tlakem).
POZOR! K čištění vertikutátoru nepoužívejte tvrdé nebo špičaté předměty.
Odstraňte trávu a nánosy z kol, válce vertikutátoru a krytu.
11. VERTIKUTACE / PROVZDUŠNĚNÍ
Pro pohodlnou práci s vertikutátorem je nejlepší začít pracovat v místě, které je nejblíže k napájecímu zdroji,
a postupovat směrem od napájecího zdroje.
Trávník vertikutujte / provzdušňujte v pravém úhlu od napájecího zdroje a umístěte napájecí kabel na tu stra-
nu, která již byla ošetřena.
25
CZ
POZOR! Při práci nenechávejte motor příliš namáhat, zvláště v těžkých podmínkách. Je-li motor namáhán,
poklesnou otáčky motoru a Vy uslyšíte změnu zvuku motoru. Jakmile se to stane, přestaňte pracovat, uvolněte spínací páku a snižte hloubku vertikutace / provzdušňování.
Pokud tak neučiníte, mohlo by dojít k poškození stroje.
POZNÁMKA: Motor je chráněn bezpečnostní pojistkou, která se aktivuje v okamžiku, kdy dojde k zadření
listů nebo dojde-li k přetížení motoru. Jakmile se tak stane, vypněte stroj a vytáhněte zástrčku z napájecího
zdroje. Bezpečnostní pojistka se zresetuje pouze v případě, je-li uvolněna spínací páka. Odstraňte veškeré
překážky a vyčkejte několik minut, než se zresetuje bezpečnostní pojistka, a Vy jste mohli pokračovat v práci.
V tomto okamžiku nemanipulujte se spínací pákou, protože to prodlužuje dobu resetu bezpečnostní pojistky.
Dojde-li k opětovnému vypnutí stroje, zvyšte opět hloubku vertikutace / provzdušnění, čímž snížíte zatížení
motoru.
ELEKTRICKÝ VERTIKUTÁTOR NÁVOD K OBSLUZE
CZ 26
Technické údaje / Likvidace
12. TECHNICKÉ ÚDAJE
Elektrický vertikutátor ........................................................................................................................................................... FZV 4010-E
Jmenovitý výkon .......................................................................................................................................................................... 1800 W
Pracovní záběr .................................................................................................................................................................................40 cm
Pracovní hloubka ........................................................................................................................................................... +6 až –12 mm
Objem koše ............................................................................................................................................................................................55 l
Hmotnost .........................................................................................................................................................................................12,8 kg
Třída ochrany ......................................................................................................................................................................................IPX4
Pracovní otáčky válce .....................................................................................................................................................3 000 ot./min
Hladina akustického tlaku.................................................................................................................L
Garantovaná hladina akustického výkonu ...........................................................................................................L
Vibrace ...........................................................................................................................................................5,508 m/s
= 85,56 dB(A) K=3 dB(A)
pa
= 104 dB(A)
wa
2
K=1,5 m/s
13. LIKVIDACE
POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM
Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.
2
Stroj a jeho příslušenství jsou vyrobeny z různých materiálů, např. z kovu a plastů.
Poškozené součástky odevzdejte do tříděného sběru. Informujte se u příslušného úřadu.
Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.
Změny v textu, designu a technických specifi kací se mohou měnit bez předchozího upozornění
a vyhrazujeme si právo na jejich změnu.
Návod k použití v originálním jazyce.
FZV 4010 E
Prohlášení o shodě CE
PROHLÁŠENÍ O SHODĚ
Výrobce:
FAST ČR, a.s.
Černokostelecká 2111, 100 00 Praha 10, Česká republika
DIČ: CZ26726548
Produkt/značka: ELEKTRICKÝ PROVZDUŠŇOVAČ TRÁVNÍKU A VERTIKUTÁTOR /
FIELDMANN
Typ /model: FZV 4010 E
230–240 V stříd., 50 Hz, 1800 W, IPX4
Tento produkt splňuje požadavky níže uvedených směrnic a předpisů:
Směrnice Rady ES pro strojní zařízení 2006/42/ES
Směrnice ES pro elektromagnetickou kompatibilitu EMC 2014/30/EU
Směrnice ES o omezení používání některých nebezpečných látek v elektrických
a elektronických zařízeních 2011/65/EU
a norem:
EN 60335-1:2012+A11
EN 50636-2-92:2014
EN 62233:2008
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:2015
EN 61000-3-11:2000
EN 61000-3-2:2014
27
CZ
Místo vydání: Praha Jméno: Ing. Zdeněk Pech
Předseda představenstva
Datum vydání: 1. 5. 2018 Podpis:
ELEKTRICKÝ VERTIKUTÁTOR NÁVOD K OBSLUZE
CZ 28
FZV 4010 E
Loading...
