Fieldmann FZS 3003 User Manual

FZS 3003 B

English .................................................................................................................................................................................3–24

Čeština .............................................................................................................................................................................25–46

Slovenčina .....................................................................................................................................................................47–68

Magyarul ........................................................................................................................................................................69–90

Polski ................................................................................................................................................................................91–112

Slovenščina ...............................................................................................................................................................113–136

FZS 3003 B

Table of Contents

Petrol brush cutter

USER’S MANUAL

Thank you for purchasing this petrol brush cutter. Before you start using it, please carefully read this user’s manual and save it for possible future use.

CONTENTS

1. GENERAL SAFETY INSTRUCTIONS ..........................................................................................................................5

Important safety information .................................................................................................................................5

Packaging .......................................................................................................................................................................5

User’s manual .................................................................................................................................................................5

2. EXPLANATION OF INSTRUCTION LABELS ON THE MACHINE ...................................................................6

3. OPERATING INSTRUCTIONS ......................................................................................................................................7

Safety instructions ........................................................................................................................................................ 7

Safety instructions – fuel ........................................................................................................................................... 7

Safety instructions – cutting tools .........................................................................................................................8

4. DESCRIPTION OF THE MACHINE ..........................................................................................................................9

Included contents .......................................................................................................................................................9

5. ASSEMBLY ........................................................................................................................................................................10

Installing the string trimmer head ......................................................................................................................11

Winding string trimmer line on to the trimmer head ...............................................................................11

Installing the metal three tooth blade ............................................................................................................12

6. MIXING THE FUEL MIX ...............................................................................................................................................12

Storing fuel .....................................................................................................................................................................13

7. PREPARING FOR OPERATION ...............................................................................................................................13

Points to check before starting work ...............................................................................................................13

8. STARTING THE BRUSH CUTTER ..............................................................................................................................13

Procedures for starting and stopping the engine ....................................................................................14

Starting a cold engine ....................................................................................................................................14

Starting a warm engine ..................................................................................................................................14

Controlling the speed of the string trimmer head / metal three tooth blade ..................15

Stopping the engine ........................................................................................................................................15

9. CUTTING...........................................................................................................................................................................15

Cutting with the nylon string trimmer head .................................................................................................16

Trimming grass .....................................................................................................................................................16

Clearing and trimming edges ....................................................................................................................16

Cutting using the blade..................................................................................................................................17

Cutting weeds ......................................................................................................................................................17

PETROL BRUSH CUTTER USER'S MANUAL

EN 4

Table of Contents

10. MAINTENANCE AND STORAGE ............................................................................................................................18

Maintaining the machine .....................................................................................................................................18

Servicing .........................................................................................................................................................................18

Warranty does not cover: ......................................................................................................................................18

Storage ............................................................................................................................................................................18

11. WHAT TO DO “WHEN”... ............................................................................................................................................19

12. DISPOSAL ........................................................................................................................................................................21

13. DECLARATION OF CONFORMITY ......................................................................................................................22

14. TECHNICAL SPECIFICATIONS .................................................................................................................................23

FZS 3003 B

General safety instructions

1. GENERAL SAFETY INSTRUCTIONS

Important safety notice

Carefully unpack the product and take care not to throw away any part of the packaging before you ﬁ nd all

the parts of the product. Store the product in a dry place out of reach of children. Read all warnings and instructions. Not following warnings or instructions may lead to injury by electrical

shock, a ﬁ re and/or serious injuries.

Packaging

The product is packed in a package that prevents damage during transport. This package is a resource and so can be handed over for recycling.

User’s Manual

Before you start working with the machine, read the following safety and usage instructions. Acquaint yourself with the operating elements and the correct use of the machine. Keep the user’s manual in a safe place where it can be easily retrieved for future use. Save the original packaging, including the internal packing material, warranty card and proof of purchase receipt at least for the duration of the warranty. If you need to ship this machine, pack it in the original cardboard box to ensure maximum protection during shipping or transport (e.g. when moving or when you need to send this product for repair).

Note: If you hand over the machine to somebody else, do so together with the user’s manual.

Following the instructions in the included user’s manual is a prerequisite for the proper use of the machine.

The user’s manual also contains operating, maintenance and repair instructions.

The manufacturer takes no responsibility for accidents or damages resulting from not following the instructions in this manual.

PETROL BRUSH CUTTER USER'S MANUAL

EN 6

Explanation of instruction labels on the machine

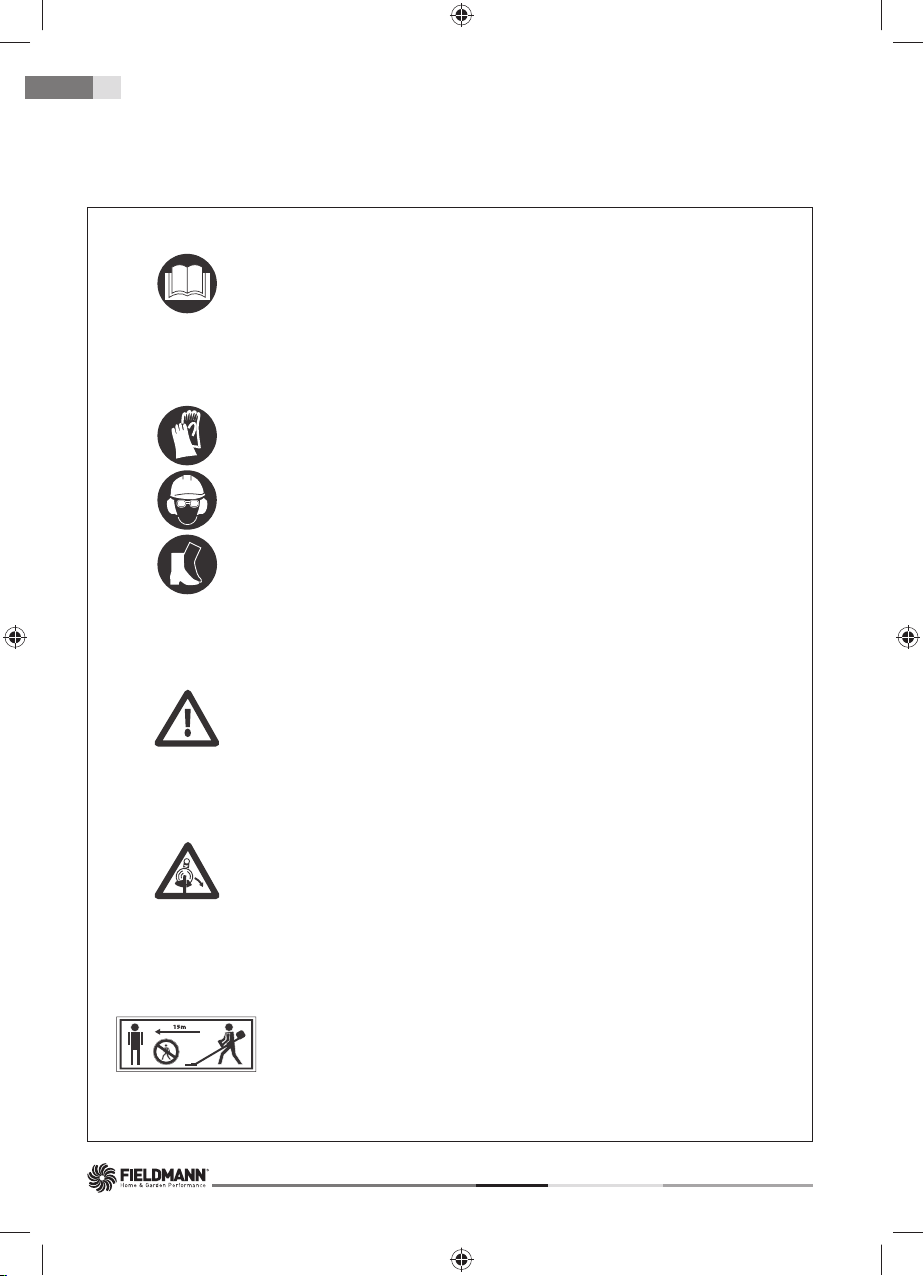

2. EXPLANATION OF INSTRUCTION LABELS ON THE MACHINE

Carefully read the manual before use

While working use protective aids

General danger warnings!

Caution, recoil!

Keep other persons (particularly children) and animals out of range, at least 15 m from the working area.

FZS 3003 B

Operating instructions

3. OPERATING INSTRUCTIONS

Safety instructions Read carefully!

Always wear a safety helmet, safety gloves, protective clothing (cut-resistant trousers) and safety footwear. Keep the machine out of children’s reach. Never run the engine if there is only petrol in the petrol tank. Never pour in fuel if the engine is running or if it is still hot. Only ﬁ ll up the engine when it is cold. Store fuel in a closed container in a dry and cool place. Adhere to safety directives. Check the work area prior to every use. Remove items that could be deﬂ ected or that could jam in the

machine. When working, all other persons must be outside the range of at least 15 meters. Never use the machine without the protective cover (of the cutting blade) installed. Never ﬁ ll up the petrol tank so that it is completely full. The fuel tank cap must be ﬁ rmly tightened to prevent fuel from leaking out. Do not permit the machine to run at full speed if the petrol tank is empty.

Never turn off the machine suddenly if it is running at full speed.

Do not use the machine if it is damaged in any way. Contact a qualiﬁ ed service centre. When carrying, hold the entire machine because holding it only by the fuel tank is dangerous and may result

in damage to the petrol tank and a ﬁ re. Always hold the brush cutter with both hands. Never place a hot brush cutter on to dry grass. Smoking is forbidden when working with the machine.

Safety instructions Fuel

During transport, the fuel tank of the brush cutter must be empty. Only transport fuel in approved canisters. Regularly inspect the fuel tank cap. It must be tightened and fuel must not leak out Protect the environment: take care to avoid a fuel spill and soil contamination. Start the machine at least 3 metres away from where you ﬁ lled it up with fuel. Never ﬁ ll up fuel in closed rooms. There must be sufﬁ cient ventilation in the room, risk of an explosion. Do not inhale fuel vapours. Wear safety gloves when pouring in fuel. Regularly replace and clean your protective clothing.

PETROL BRUSH CUTTER USER'S MANUAL

EN 8

Operating instructions

Safety instructions Cutting tools

When installing the cutting tool, check the condition of the blade. If it is damaged (cracked, bent, broken off,

etc.), replace it. After installing the blade, check again that the hole in the blade is level with the arm of the blade tang. Spin the blade, check again that the blade has no tendency to rotate irregularly. Check that the blade is installed with the sharp edge moving in the direction of rotation. Never install it the

other way around. Check that the cutting tool is properly assembled by turning it without load (1 minute is enough). An appropriate blade must be selected for the material that is to be cut. Never push the blade against objects when in operation. Material must be cut at reasonable speed. If you hear an unusual noise or the machine vibrates abnormally, stop working and identify the cause. Do not stop the machine while the blade is cutting a material. There is a danger of damaging the machine.

The cutting tool must be ﬁ tted with an appropriate guard.

ATTENTION! If instructions are not followed, there is a danger of a serious or even fatal

Injury to persons!

Acquaint all persons working with this machine with the operation of the machine and the safety

instructions.

FZS 3003 B

Description of the machine

4. DESCRIPTION OF THE MACHINE

1. Semi-automatic string trimmer head

2. Trimmer line cutter

3. Protective safety guard

4. Handle mount

5. Throttle trigger

6. Half throttle lock

7. Power switch

8. Throttle safety switch

Included contents:

String trimmer head, metal three tooth blade, shoulder strap, calibrated fuel mixing container, spare spark plug, hex key 4mm, hex key 5mm, 4x hex screw 5mm, 4x hex screw 4mm with nut (installed on the plastic guard mount), 2x draw bands, screwdriver, wrench 8/10, tubular wrench with a Philips screwdriver.

PETROL BRUSH CUTTER USER'S MANUAL

9. Engine

10. Fuel tank cap

11. Fuel tank

12. Shoulder strap hitch

13. Choke control lever

14. Fuel primer bulb

EN 10

Assembly

5. ASSEMBLY

Using the four included screws, attach the engine

of the brush cutter to the shaft (see ﬁ g. 2).

Install the protective guard on to the shaft using

the supplied screws and nuts (see ﬁ g. 3)

Install the handle into the mount (see ﬁ g. 4). The

handle can be moved along the shaft. In this

way, everybody can select the ideal comfortable

working position. After selecting the ideal working

position, tighten the screws.

Fasten the control cable to the shaft using the

supplied draw bands.

Fig. 2

Screw

Fig. 3

Fig. 4

Nut

FZS 3003 B

Assembly

Installing the string trimmer head

Lock the shaft in place by inserting the 4 mm hex

key (see ﬁ g. 5). To achieve this, it is necessary to align the hole in the protective guard with the hole in the shaft and insert the hex key. Align the holes by turning the protective guard.

Install the individual components in the following

order:

1. cogged retaining washer A (also equipped with a retaining hole)

2. string trimmer head

Please screw the string trimmer head on the shaft

by turning anticlockwise (mind the reverse thread) and tighten properly.

Take the hex key out of the retaining hole.

Winding string trimmer line on to the trimmer head

1. Push in the retaining latches on the side of the head and take off the cover (see ﬁ g. A and B)

2. Take the spool out of the string trimmer head. Prepare about 2-3 m of string trimmer line with a diameter of 2.4 mm.

3. Bend the string trimmer line in the middle and secure the bend in the groove (see ﬁ g. C)

4. Wind both ends in parallel on to the spool in a clockwise direction. Secure the ends of the wound on string trimmer line into the prepared holes (see ﬁ g. D)

5. Return the spool back into the string trimmer head and secure in place with the cover (see ﬁ g. E and F)

Hex key 4mm

Fig. 5

Shaft

Safety guard

Cogged retaining washer A

Retaining hole

String trimmer head

WARNING!

Use only good quality nylon string trimmer line with a diameter of 2.4 mm. Never use wire or wirereinforced string trimmer line instead of the nylon

string trimmer line. Only use the original string trimmer head.

E F

PETROL BRUSH CUTTER USER'S MANUAL

EN 12

Assembly | Mixing the fuel mixture

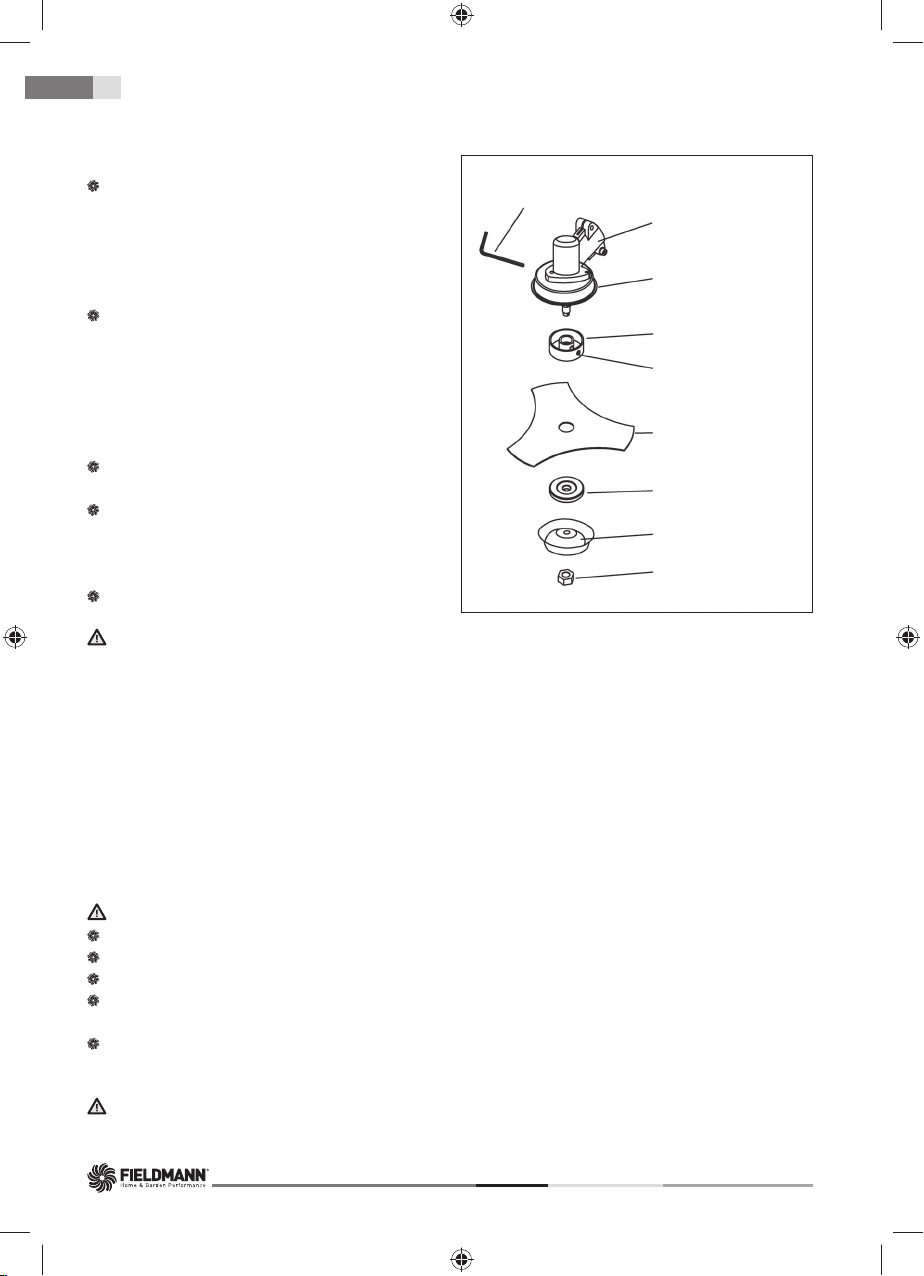

Installing the metal three tooth blade

Lock the shaft in place by inserting the 4 mm hex

key (see ﬁ g. 6). To achieve this, it is necessary to

Hex key 4mm

align the hole in the protective guard with the hole in the shaft and insert the hex key. Align the holes by turning the protective guard.

Install the individual components in the following

order:

1. Cogged retaining washer A (also equipped with a retaining hole)

2. metal three tooth blade

3. retaining washer B

4. cup cover

5. lock nut

Make sure that the blade is correctly seated in the

distancing part of the cogged retaining washer A

Using the attached socket wrench, turn the knife’s

ﬁ xing nut anticlockwise (mind the reverse thread) until securely tightened.

Take the hex key out of the retaining hole.

WARNING!

IN THE EVENT OF EXCESSIVE VIBRATIONS – IMMEDIATELY STOP THE ENGINE

Shaft

Safety guard

Cogged retaining washer A

Retaining hole

Metal three tooth blade

Retaining washer B

Cup cover

Lock nut

Fig. 6

Excessive vibrations of the blade mean that this blade is not installed correctly. Immediately turn off the engine and check the blade. An incorrectly installed blade may cause injuries. Only use original accessories when performing maintenance or servicing this product.

6. MIXING THE FUEL MIX

WARNING!

Never pour fuel into the fuel tank in a closed and unventilated location. Do not pour fuel in the vicinity of an open ﬂ ame or a source of sparks. Do not overﬁ ll the petrol tank. Before starting the engine, make sure that all spilt fuel is wiped away. If the engine is hot, DO NOT POUR IN FUEL.

For this type of two-stroke engine a mixture of lead-free petrol and two-stroke engine oil is used at a ratio

of 25 : 1.

ATTENTION! A fuel mix that is mixed at a ratio other than 25 : 1 may damage the engine. Make sure that

this fuel mix is mixed correctly.

FZS 3003 B

Mixing the fuel mixture | Preparing for operation | Starting the brush cutter

When mixing petrol with two-stroke engine oil, use only petrol containing NO ETHANOL or METHANOL (types

of alcohols).

Use quality petrol with an octane number of 95 or higher. This will help prevent possible damage to the fuel

system and other parts of the engine. We recommend the use of the calibrated container supplied with the brush cutter for mixing the fuel mix. DO NOT MIX THE PETROL AND OIL DIRECTLY IN THE FUEL TANK.

Storing fuel

Only store fuel in a clear, safe and approved canister. Inform yourself about and adhere to local directives related to the type and storage of canisters ﬁ lled with fuel.

IMPORTANT

Fuel for two-stroke engines may separate. Prior to every use, thoroughly shake the canister with fuel. Stored fuel ages. Do not mix more fuel than you expect to consume within one month.

7. PREPARING FOR OPERATION

IMPORTANT:

Follow instructions for preparing the fuel mix! Not following these instruction may damage the engine! Do not use fuel that has been stored for longer than two months. A fuel mix stored for longer than two months will cause problems at start up and lower engine performance. If the fuel mix is stored for longer than two months, it should be removed and new fuel must be used.

Points to check before starting work

1. Check whether any screws, nuts and installation elements are loose. Tighten any loose screws.

2. Check whether the air ﬁ lter is dirty. Prior to starting work, remove all dirt from the air ﬁ lter.

3. Make sure that the plastic head guard and the blade is securely fastened in place.

4. Check the fuel tank for leaks.

5. Check the blade or the string trimmer head for damage.

8. STARTING THE BRUSH CUTTER

WARNING!

Prior to starting the engine, make sure that the cutting blade/string trimmer head can move freely and is not

touching any foreign objects.

When the engine is idling, the cutting tool must not be turning. Otherwise, contact an authorised service

centre to perform an inspection and remedy the problem.

Prior to starting the engine, make sure that the throttle trigger moves freely.

PETROL BRUSH CUTTER USER'S MANUAL

EN 14

Starting the brush cutter

ATTENTION: Hold the brush cutter ﬁ rmly with both hands. Always stand so that your body is on the left of

the shaft tube. Never hold the handle with crossed arms. These instructions also apply to left-handers.

ATTENTION: Exposure to vibrations may damage the health of persons that suffer from circulatory or

nerve system problems. If any physical problems become evident, such as desensitisation, loss of sensitivity, loss of usual strength or changes in skin colour, please contact a doctor. These systems usually manifest themselves on ﬁ ngers, hands or wrists.

PROCEDURES FOR STARTING AND STOPPING THE ENGINE

Starting a cold engine

1. Set the power switch to the “START” position.

Power switch

(see ﬁ g. 7)

2. Repeatedly push down the fuel primer bulb (5 to 10 presses), until the fuel gets to the carburettor. (see ﬁ g. 8)

3. Move the choke lever upwards to the “OFF” position (=air supply turned off, i.e. choke turned on). (see ﬁ g. 8)

4. Lean the brush cutter against the ground so that it is stable and pull on the handle of the starting

Throttle safety switch

Throttle trigger

cord until the engine rotates (the engine will show signs of attempting to start).

5. At this point, push the choke lever downwards to the “ON” position (=air supply turned on, i.e. choke turned off) and start the engine by repeatedly pulling on the starting cord.

Fig. 7

ATTENTION! Rotating the engine for too long

with the choke lever in the OFF position will result in ﬂ ooding of the engine and problems with starting it up.

6. Prior to starting work, leave the engine to warm up for a few minutes to get up to operating temperature.

Starting a warm engine

1. Set the power switch to the “START” position.

2. Pull on the handle of the starting cord until the engine starts up. DO NOT USE THE CHOKE!

Choke control lever

Fuel primer bulb

Fig. 8

FZS 3003 B

Starting the brush cutter | Cutting

ATTENTION! In the event that the fuel in the fuel tank was completely used up, after pouring in fuel, repeat

the steps for STARTING A COLD ENGINE.

Controlling the speed of the string trimmer head / metal three tooth blade

To increase speed, ﬁ rst use the palm of your hand to push down the throttle safety switch and then use your

ﬁ nger to pull on the throttle trigger (see ﬁ g. 7) The throttle trigger can be locked in place using the half-throttle lock (ﬁ g. 1, bod 6) To lower the speed, release the throttle trigger

Stopping the engine

Move the power switch to the STOP position.

WARNING!

The engine exhaust fumes contain chemical substances that are damaging to health. Never inhale these fumes. Always start the brush cutter outdoors.

9. CUTTING

WARNING!

When working with any string trimmer or brush cutter model, there is a danger of deﬂ ecting stones, metal or small objects and the cut material. Carefully read all the safety directives. Follow all the instructions provided in this user’s manual.

WARNING!

Use head, eye, face and hearing protection. Use appropriate footwear that will protect your feet and which will ensure a ﬁ rm stance on slippery surfaces. Do not wear ties, jewellery or loose clothing that could become caught in the moving parts of the tool. Do not wear footwear with an open tip. Do not work barefoot or with bare legs. In certain situations you must use full face and head protection. Take care to avoid recoil and jamming of the blade.

WARNING

Always use the shoulder strap. Set the shoulder strap and its hitch on the tool so that the brush cutter is suspended several centimetres above the terrain. The head of the brush cutter and the metal guard must be level in all directions. Hang the brush cutter on the right side of the body.

DANGER ZONE

NOBODY APART FROM THE OPERATOR MAY ENTER THE DANGER ZONE OF A 15 METRE RADIUS. THE OPERATOR MUST USE APPROPRIATE EYE, HEARING, FACE, FOOT, LEG AND BODY PROTECTION. PERSONS LOCATED IN THE DANGER ZONE OR IN THE RISK ZONE AFTER THE DANGER ZONE MUST USE EYE PROTECTION AGAINST DEFLECTED OBJECTS. THE RISK IS REDUCED WITH INCREASING DISTANCE FROM THE DANGER ZONE.

PETROL BRUSH CUTTER USER'S MANUAL

EN 16

Cutting

CUTTING WITH THE NYLON STRING TRIMMER HEAD

The string trimmer head rotates CLOCKWISE.

The trimmer line is extended out semi-automatically. While trimming, simply gently tap the head on the

ground, which will push down the button on the underside of the head and the string trimmer line will slide out. The string trimmer line is then shortened to the maximum permitted length on the blade integrated in the plastic guard.

Trimming grass

During this activity, carefully move the trimmer into the material that you wish to trim. Slowly tilt the head so

that the trimmed material is ejected away from you. If you are trimming all the way up to obstacles such as fences, walls and trees, then approach at such an angle that all material is ejected away from you. Slowly move the head with the nylon string trimmer line from right to left until the grass is trimmed all the way to the obstacle but avoid the string trimmer line coming into contact with the obstacle.

When trimming in the vicinity of a wire fence or enclosure, proceed carefully so as not to come into contact

with the wires. If you exceed the minimum distance from the fence, the string trimmer line will be shortened after impact.

When cutting weeds, it is possible to cut one stem at a time. Place the trimmer head with string trimmer line

at the bottom part of the weed - never the top because the stem may start quivering and the string trimmer line may become caught in it. Rather than attempting to cut the weed directly, it is better to use only the end of the string trimmer line and to cut the stem slowly.

Clearing and trimming edges

Both these tasks are performed using the head with the nylon line tilted at large angle. Clearing means

removing the top vegetation after which only soil remains. Trimming edges means trimming the grass at the edge of lawns that extends on to footpaths and roads. While clearing and trimming edges, hold the tool at a steep angle and in a position where dirt, cut material

and stones will not be ejected backwards towards you in the event that they ricochet from a hard surface.

Despite the pictures showing how to perform clearing and trimming of edges, every user must ﬁ nd their own

position that will suit their body dimensions and working conditions.

WARNING

If a head with a nylon line is used, the correct protective guard must be ﬁ tted. If the nylon line extends out too far, it may start ﬂ uttering. If you use a head with a nylon line, always use the protective plastic guard with the cutter blade.

WARNING

Be very careful when working above soil or gravel because the nylon line may deﬂ ect small stones at a very high speed. The protective guard on this tool cannot stop objects that ricochet off hard surfaces.

WARNING

Do not trim in places where there are wires and wire mesh. Use protective aids. Do not trim in locations where you cannot see what the trimmer is trimming.

FZS 3003 B

Cutting

CUTTING USING THE BLADE

Cutting weeds

This is cutting performed by a pendular movement of the blade in an arch shape. In this way you can quickly

clear a large area of dense grass and weed. Brush cutting should be used for cutting large and tough weeds or woody vegetation.

Brush cutting may be performed in both directions or only in one direction, which will mean that the cut

material will be ejected away from you. With this type of cutting, the part of the blade moving away from you will do the work. Slightly tilt the blade down to the same side. If you will be brush cutting in both directions, you will be hit by some deﬂ ected material.

Note: Do not use the brush cutter blade for cutting trees with a diameter larger than 12 mm.

WARNING

DO NOT TOUCH THE FOLLOWING OBJECTS WITH THE BLADE: METAL POLES, ELECTRICAL WIRE, RUBBER, MASONRY, STONES, FENCES

WARNING

Do not cut if the metal blade is blunt, cracked or damaged. Before starting to cut, check that there are no obstacles in the work area such as rocks, metal poles or wound up wires. If you cannot remove these obstacles, mark them out so that they do not come in contact with the blade. Rocks or metal objects will blunt or damage the blade. Wires may wind on to the blade head or may be deﬂ ected and cause injuries.

PETROL BRUSH CUTTER USER'S MANUAL

EN 18

Maintenance and storage

10. MAINTENANCE AND STORAGE

Maintaining the machine

Before every use:

– Check that all nuts and bolts are tightened.

– Check that no fuel is leaking from the fuel tank.

– Lubricate the gearbox with grease. After every 20 hours of operation (For this purpose we recommend you contact an authorised service

centre):

– Clean the air ﬁ lter.

– Clean the fuel ﬁ lter. After every 50 hours of operation (For this purpose we recommend you contact an authorised service

centre):

– Clean the spark plug and adjust the gap between the electrodes to a distance of 0.6–0.7 mm.

– Clean out deposits from the exhaust and mufﬂ er.

– Disconnect the shaft and lubricate with quality lubricant. Check the installation after performing maintenance and check that all nuts and bolts are pulled tight.

Service

In the event that after purchasing the product you ﬁ nd any kind of defect, contact the service department.

When using the product, follow the instructions contained in the included user’s manual. A complaint will not be accepted if you modiﬁ ed the product or if you did not follow the instructions in the

user’s manual.

Warranty does not cover:

Normal wear and tear of operating parts of the machine as a result of its use Servicing tasks related to standard maintenance of the machine (e.g. cleaning, lubrication, tuning, etc.) Defects caused by external effects (e.g. climatic conditions, dustiness, inappropriate use, etc.) Mechanical damage resulting from the machine being dropped, impact, etc. Damages resulting from unprofessional handling, overloading, use of incorrect parts, inappropriate tools,

etc. On returned products that were not properly protected against mechanical damage during transport, the

risk of potential damage is borne exclusively by the owner.

Storage

ATTENTION! If you will not be using the machine for an extended period of time, store it according to the

following instructions. This will extend the lifetime of the machine.

Fully drain fuel from the fuel tank and the carburettor. Close the choke and pull on the cord 3 to 5 times. Screw out the spark plug and pour a small amount of motor oil into the socket. Gently pull the pull cord

2 to 3 times. Use a clean cloth to clean the exterior surfaces. Store the machine in a clean dry location.

FZS 3003 B

11. WHAT TO DO “WHEN”...

The engine will not start Possible cause Remedy

1. Check the fuel. There is no fuel in the fuel tank or carburettor.

The fuel contains water. Incorrect ratio of the fuel mix. Drain the fuel tank and carburettor.

2. Remove and check the

spark plug.

3. Take the motor to

a qualiﬁ ed service centre or to the vendor.

Faulty or dirty spark plug. Replace the spark plug Incorrect gap between the electrodes. The spark plug is too damp, in contact

with petrol (ﬂ ooded engine). Clogged fuel ﬁ lter, carburettor defect,

starting defect, clogged valves, etc.

Add fuel.

Fill the fuel tank with new fuel.

Slide the spark plug out and reinstall.

Replace or repair the faulty parts.

What to do "when"...

Engine performance is insufﬁ cient

1. Check the air ﬁ lter. Dirty air ﬁ lter. Clean or replace the air ﬁ lter insert.

2. Check the fuel. The fuel contains water. Drain the fuel tank and carburettor.

3. Check the choke setting

and the throttle controls.

4. Take the motor to

a qualiﬁ ed service centre or to the vendor.

Cause of the malfunction Correction

Incorrect ratio of the fuel mix. The throttle is not fully open. Adjust the setting. Poorly adjusted throttle cable. Clogged fuel ﬁ lter, carburettor defect,

starting defect, clogged valves, etc.

Fill the fuel tank with new fuel.

Replace or repair the faulty parts.

PETROL BRUSH CUTTER USER'S MANUAL

EN 20

What to do "when"...

The motor starts

Possible cause Remedy

and dies immediately

1. Check the fuel. Fuel ran out. Add fuel. The fuel contains water. Drain the fuel tank and carburettor.

Fill the fuel tank with new fuel.

2. Remove and check the

spark plug.

Incorrect ratio of the fuel mix. Faulty or dirty spark plug. Replace the spark plug. Incorrect gap between the electrodes.

3. Check the air ﬁ lter. Dirty the air ﬁ lter. Clogged air ﬁ lter. Clean or replace the air ﬁ lter insert.

4. Take the motor to

a qualiﬁ ed service centre or to the vendor.

Clogged air bleed valve. Replace or repair the faulty parts. Clogged fuel ﬁ lter, carburettor defect,

starting defect, clogged valves, etc.

FZS 3003 B

Disposal

12. DISPOSAL

INSTRUCTIONS AND INFORMATION REGARDING THE DISPOSAL OF USED PACKAGING MATERIALS

Dispose of used packaging material at a site designated for waste in your municipality.

The machine and its accessories are manufactured from various materials, e.g. metal and plastic. Take damaged parts to a recycling centre. Inquire at the relevant government department.

This product meets all the basic requirements of EU directives that apply to it.

Changes in the text, design and technical speciﬁ cations may be made without prior notice and we reserve the right to make these changes.

User s manual in the original language.

PETROL BRUSH CUTTER USER'S MANUAL

EN 22

Declaration of Conformity

13. DECLARATION OF CONFORMITY

FAST ČR, a. s.

Černokostelecká 1621, 251 01 Říčany, Česká republika tel.: +420 323 204 111, fax: +420 323 204 110

DECLARATION OF CONFORMITY

Manufacturer:

FAST ČR, a. s. Černokostelecká 2111, 100 00 Praha 10, Czech Republic VAT no: CZ26726548

Product/ brand: GASOLINE BRUSH CUTTER AND GRASS TRIMMER/ FIELDMANN

Type/model: FZS 3003-B Engine parameters: 25.4 ccm; 0.7 kW/ 6500 rpm; max. 8500 rpm

This declaration of conformity is issued under the sole responsibility of the manufacturer.

The object of the declaration described above is in conformity with the relevant Union harmonisation legislation:

Directive 2012/46/EU Directive Machinery 2006/42/EC Directive EMC 2014/30/EU

The relevant harmonised standards and the other technical speciﬁ cations:

EN ISO 11806-1:2011 EN ISO 14982:2009

Place of issuance: Prague Name: Ing. Zdeněk Pech

Date of issuance: 1. 4. 2017 Signature:

ID: 26 72 65 48, DIČ: CZ-26 72 65 48

Banka: Komerční banka Praha 1, č. ú. 89309011/0100, Česká spořitelna Praha 4, č. ú. 2375682/0800,

ČSOB Praha 1, č. ú. 8010-0116233383/0300

Chairman of the Board

FZS 3003 B

14. TECHNICAL SPECIFICATIONS

Technical specifications

Model. ........................................................................................................................................................................................ FZS 3003 B

Displacement ............................................................................................................................................................................... 25.4 cm

Maximum power output of engine .......................................................................................................................................... 0.70 kW

Length of shaft ............................................................................................................................................................................ 1500 mm

Type of motor .............................................................................................................................................................. 2-stroke air cooled

Recommended maximum speed without load ...............................................................................................................8500 rpm

Trimmer line diameter ...................................................................................................................................................................2.4 mm

Spark plug ..........................................................................................................................................................................................L6(LD)

Fuel tank volume ............................................................................................................................................................................. 800 ml

Fuel mix ratio (oil for 2-stroke engines/Lead-free 95) ............................................................................................................. 1:25

Weight without fuel and cutting tools ......................................................................................................................................... 6.6 kg

Acoustic power level, guaranteed LWA ..............................................................................................................................112 dB(A)

Sound pressure level, maximum LPAav ..........................................................................................................................94.5 dB (A)

Vibration level - string head, left handle ................................................................................................................................ 8.9 m/s²

Vibration level - string head, right handle ............................................................................................................................. 9.8 m/s²

Vibration level - trident, left handle..........................................................................................................................................4.5 m/s²

Vibration level - trident, right handle .......................................................................................................................................3.7 m/s²

Deviation .................................................................................................................................................................................K = 1.5 m/s²

PETROL BRUSH CUTTER USER'S MANUAL

EN 24

Notes

FZS 3003 B

Obsah

Benzínový křovinořez

NÁVOD K OBSLUZE

Děkujeme vám, že jste si zakoupili tento benzínový křovinořez. Než jej začnete používat, přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití.

OBSAH

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY ..........................................................................................................27

Důležitá bezpečnostní upozornění .................................................................................................................27

Obal ..................................................................................................................................................................................27

Návod k použití ...........................................................................................................................................................27

2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI ......................................................................................................28

3. POKYNY K POUŽITÍ .....................................................................................................................................................29

Bezpečnostní instrukce ..........................................................................................................................................29

Bezpečnostní instrukce – palivo .......................................................................................................................29

Bezpečnostní instrukce – řezací nástroje .................................................................................................... 30

4. POPIS STROJE...............................................................................................................................................................31

Obsah balení ...............................................................................................................................................................31

5. SESTAVENÍ .......................................................................................................................................................................32

Montáž strunového hlavy .....................................................................................................................................33

Doplnění struny do strunové hlavy ..................................................................................................................33

Montáž ocelového trojzubce .............................................................................................................................34

6. PŘÍPRAVA PALIVOVÉ SMĚSI .................................................................................................................................34

Skladování paliva......................................................................................................................................................35

7. PŘÍPRAVA NA POUŽITÍ ..............................................................................................................................................35

Kontrolované body před zahájením práce ...............................................................................................35

8. SPUŠTĚNÍ KŘOVINOŘEZU .......................................................................................................................................35

Postupy pro startování a zastavení motoru ................................................................................................36

Startování studeného motoru ....................................................................................................................36

Startování zahřátého motoru ......................................................................................................................36

Regulace otáček strunové hlavy / ocelového trojzubce ..........................................................37

Zastavení motoru ...............................................................................................................................................37

9. SEČENÍ ..............................................................................................................................................................................37

Sekání pomocí hlavy s nylonovou strunou .................................................................................................38

Zastřihování trávy ..............................................................................................................................................38

Osekávání a sekání okrajů ..........................................................................................................................38

Sekání pomocí nože ........................................................................................................................................39

Kosení plevelů .....................................................................................................................................................39

BENZÍNOVÝ KŘOVINOŘEZ NÁVO D K OBSLUZE

CZ 26

Obsah

10. ÚDRŽBA A USKLADNĚNÍ ......................................................................................................................................... 40

Údržba stroje ............................................................................................................................................................... 40

Servis ................................................................................................................................................................................ 40

Záruka se nevztahuje: ............................................................................................................................................ 40

Uskladnění .................................................................................................................................................................... 40

11. CO DĚLAT „KDYŽ“... ....................................................................................................................................................41

12. LIKVIDACE ......................................................................................................................................................................43

13. PROHLÁŠENÍ O SHODĚ ......................................................................................................................................... 44

14. TECHNICKÉ ÚDAJE .....................................................................................................................................................45

FZS 3 003 B

Všeobecné bezpečnostní předpisy

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY

Důležitá bezpečnostní upozornění

Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než

najdete všechny součásti výrobku. Výrobek uchovávejte na suchém místě mimo dosah dětí. Čtěte všechna upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít

za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Obal

Výrobek je umístěn v obalu bránícím poškozením při transpor tu. Tento obal je surovinou a lze jej proto odevzdat k recyklaci.

Návod k použití

Než začnete se strojem pracovat, přečtěte si následující bezpečnostní předpisy a pokyny k používání. Seznamte se s obslužnými prvky a správným používáním zařízení. Návod pečlivě uschovejte pro případ pozdější potřeby. Minimálně po dobu záruky doporučujeme uschovat originální obal včetně vnitřního balicího materiálu, pokladní doklad a záruční list. V případě přepravy zabalte stroj zpět do originální krabice od výrobce, zajistíte si tak maximální ochranu výrobku při případném transportu (např. stěhování nebo odeslání do servisního střediska).

Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem.

Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze

obsahuje rovněž pokyny pro obsluhu, údržbu a opravy.

Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu.

BENZÍNOVÝ KŘOVINOŘEZ NÁVO D K OBSLUZE

CZ 28

Vysvětlení štítků spokyny na stroji

2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI

Před použitím si pečlivě přečtěte návod

Při práci používejte ochranné pomůcky

Všeobecné upozornění na nebezpečí!

Pozor, zpětný ráz!

Udržujte ostatní osoby (zejména děti) a zvířata z dosahu min 15 m od pracovní plochy.

FZS 3 003 B

Pokyny kpoužití

3. POKYNY K POUŽITÍ

Bezpečnostní instrukce Čtěte pozorně!

Vždy noste bezpečnostní helmu, bezpečnostní rukavice, ochranný oděv (protiprořezové nohavice),

ochranné rukavice a bezpečnostní obuv. Stroj uchovávejte z dosahu dětí. Nikdy nepracujte s motorem, pokud je v palivové nádrži pouze benzín. Nikdy neplňte pohonné hmoty, pokud motor běží nebo je ještě horký. Motor doplňujte, pouze pokud je

motor studený. Pohonné hmoty skladujte v uzavřeném obalu na suchém a chladném místě. Dodržujte bezpečnostní předpisy. Před každým použitím překontrolujte pracovní prostor. Odstraňte předměty, které by se mohli odmrštit

nebo zaklínit do stroje. Při práci musí být všechny osoby z dosahu v okruhu minimálně 15 metrů Nikdy nepoužívejte stroj bez nasazeného ochranného kry tu (řezacího nože). Nikdy nenaplňujte palivovou nádrž, aby byla úplně plná. Uzávěr palivové nádrže musí být pevně dotažen, aby se zamezilo přetečení pohonné hmoty. Nenechte běžet stroj na plný plyn, pokud je palivová nádrž prázdná.

Nikdy stroj nevypínejte náhle, pokud běží na plný plyn.

Pokud je stroj jakkoli poškozen, nepoužívejte jej. Kontaktujte kvaliﬁ kovaný servis. Při přenášení uchopte zařízení celé, nošení za palivovou nádrž je nebezpečné, může dojít k poškození

palivové nádrže a požáru. Křovinořez vždy držte oběma rukama. Horký křovinořez nikdy nepokládejte do suché trávy. Při práci se strojem je zakázáno kouřit.

Bezpečnostní instrukce Palivo

Během přepravy křovinořezu musí být palivová nádrž prázdná. Pohonné hmoty přepravujte pouze ve schválených kanystrech. Pravidelně kontrolujte víčko palivové nádrže. Musí být dotažené a nesmí docházet k úniku palivové hmoty Chraňte životní prostředí: dávejte pozor, aby nedošlo k úniku palivových hmot a kon-taminaci půdy. Stroj startujte minimálně 3 metry od místa, kde jste doplňovali palivo. Palivo nikdy nedoplňujte v uzavřených místnostech. V místnosti musí být zajištěno dostatečné větrání,

nebezpečí výbuchu. Výpary z paliva nevdechujte. Palivo doplňujte v ochranných rukavicích. Ochranné oblečení pravidelně měňte a čistěte.

BENZÍNOVÝ KŘOVINOŘEZ NÁVO D K OBSLUZE

CZ 30

Pokyny kpoužití

Bezpečnostní instrukce Řezací nástroje

Pokud montujete řezací nástroj, zkontrolujte stav nože. Pokud je poškozen (prasklý, ohlý, ulomený apod.),

vyměňte jej. Po instalaci nože překontrolujte, zda je díra nože v rovině s ramenem unašeče nože. Roztočte nůž, překontrolujte, zda nůž nemá tendenci otáčet se nepravidelně. Překontrolujte, zda montujete nůž s ostřím po směru rotace. Nikdy jej nemontujte obráceně. Překontrolujte, zda byl řezací nástroj správně smontován, a to otočením bez zátěže (stačí 1 minuta). Nůž musí být vhodně vybrán pro daný řezací materiál. Nikdy netlačte nůž na předměty během provozu. Předměty musí bý t řezány mírnou rychlostí. Pokud během provozu uslyšíte neobvyklý zvuk nebo se stroj neobvykle třese, ukončete práci a zjistěte

příčinu. Nezastavujte stroj, pokud je nůž v řezaném objektu. Hrozí nebezpečí úrazu a poškození stroje.

Řezací nástroj musí být opatřen příslušným krytem.

POZOR! Při nedodržení instrukcí hrozí nebezpečí vážného až smrtelného

Zranění osob!

Seznamte všechny osoby pracující s tímto strojem s obsluhou stroje a bezpečnostními instrukcemi.

FZS 3 003 B

4. POPIS STROJE

Popis stroje

1. Poloautomatická strunová hlava

2. Nůž pro zaříznutí struny

3. Ochranný plastový kryt

4. Úchyt madel

5. Páčka ovládání plynu

6. Aretace polovičního plynu

7. V ypínač

8. Bezpečnostní pojistka plynu

Obsah balení:

Strunová hlava, ocelový trojzubec, ramenní popruh, kalibrovaná nádoba na míchání palivové směsi, náhradní zapalovací svíčka, šestihranný klíč 4mm, šestihranný klíč 5mm, 4x šestihranný šroub 5mm, 4x šestihranný šroub 4 mm s matkou (namontovány v úchytu plastového krytu), 2x ﬁ xační páska, šroubovák, stranový klíč 8/10, trubkový klíč s křížovým šroubovákem.

BENZÍNOVÝ KŘOVINOŘEZ NÁVO D K OBSLUZE

9. Motor

10. Víčko palivové nádrže

11. Palivová nádrž

12. Závěs ramenního popruhu

13. Páčka ovládání sytiče

14. Pumpička nástřiku paliva

CZ 32

Sestavení

5. SESTAVENÍ

Pomocí čtyř přiložených šroubů připevněte motor

křovinořezu ke hřídeli

(viz obr. 2).

Namontujte ochranný kryt na hřídel pomocí

přiložených šroubů a matek (viz obr. 3)

Namontujte rukojeť do držáku (viz obr. 4) Rukojeť

je možné po hřídeli posouvat. Každý tak může

zvolit ideální pozici pro pohodlnou práci. Po

zvolení ideální pracovní polohy dotáhněte šrouby.

Přívodní kabel zajistěte k hřídeli pomocí

přiložených stahovacích pásek.

Obr. 2

Šroub

Obr. 3

Obr. 4

Matka

FZS 3 003 B

Sestavení

Montáž strunové hlavy

Zablokujte hřídel přiloženým šestihranným

klíčem 4mm (viz obr. 5). Za tímto účelem je nutné srovnat otvor v ochranném kry tu s otvorem v hřídeli a zasunout šestihranný klíč. Srovnání otvorů docílíte otáčením ochranného krytu.

Jednotlivé díly namontujte v tomto pořadí:

1. ozubená aretační podložka A (také opatřena otvorem pro aretaci)

2. strunová hlava

Strunovou hlavu našroubujte na hřídel otáčením

proti směru pohybu hodinových ručiček (pozor obrácený závit) a řádně ji utáhněte.

Vyjměte šestihranný klíč z aretačního ot voru.

Doplnění struny do strunové hlavy

1. Na boku hlavy stačte aretační západky krytu a kryt sejměte (viz obr. A a B)

2. Vyjměte cívku ze strunové hlavy. Připravte si cca 2 -3 m struny o průměru 2,4 mm.

3. Strunu v polovině přehněte a ohyb zajistěte v drážce (viz obr. C)

4. Oba konce poté souběžně namotejte na cívku a to ve směru hodinových ručiček. Konce namotané struny zajistěte do připravených otvorů (viz obr. D)

5. Cívku umístěte zpět do strunové hlavy a zajistěte ji krytem (viz obr. E a F)

Šestihranný klíč 4 mm

Obr. 5

Hřídel

Ochranný kryt

Ozubená aretační podložka A

Aretační otvor

Strunová hlava

VAROVÁNÍ!

Používejte pouze kvalitní nylonovou strunu s průměrem 2,4 mm. Nikdy místo nylonové struny nepoužívejte drát nebo strunu vyztuženou drátem. Používejte pouze originální strunovou hlavu.

E F

BENZÍNOVÝ KŘOVINOŘEZ NÁVO D K OBSLUZE

CZ 34

Sestavení | Příprava palivové směsi

Montáž ocelového trojzubce

Zablokujte hřídel přiloženým šestihranným

klíčem 4mm (viz obr. 6). Za tímto účelem je nutné srovnat otvor v ochranném kry tu s otvorem v hřídeli a zasunout šestihranný klíč. Srovnání otvorů docílíte otáčením ochranného krytu.

Jednotlivé díly namontujte v tomto pořadí:

1. Ozubená aretační podložka A (také opatřena otvorem pro aretaci)

2. ocelový trojzubec

3. aretační podložka B

4. krycí miska

5. jistící matka

Ujistěte se, že nůž dosedá správně do

vymezovací části ozubené aretační podložky A

Pomocí přiloženého nástrčného klíče otáčejte

upevňovací maticí nože proti směru pohybu hodinových ručiček (pozor obrácený závit), dokud nedosáhnete bezpečného utažení.

Vyjměte šestihranný klíč z aretačního ot voru.

VAROVÁNÍ!

DOJDE-LI K NADMĚRNÝM VIBRACÍM – OKAMŽITĚ ZASTAVTE MOTOR

Šestihranný klíč 4 mm

Hřídel

Ochranný kryt

Ozubená aretační podložka A

Aretační otvor

Ocelov ý trojzubec

Aretační podložka B

Krycí miska

Jistící matka

Obr. 6

Nadměrné vibrace nože znamenají, že tento nůž není správně namontován. Okamžitě zastavte motor a zkontrolujte nůž. Nesprávně namontovaný nůž může způsobit zranění. Při provádění údržby a servisu tohoto výrobku používejte pouze originální příslušenství.

6. PŘÍPRAVA PALIVOVÉ SMĚSI

VAROVÁNÍ!

Nikdy nedoplňujte palivo do palivové nádrže na uzavřeném a nevětraném místě. Nedoplňujte palivo v blízkosti otevřeného plamene nebo zdroje jiskření. Nádrž nepřelijte. Před nastartováním motoru zajistěte, aby byly setřeny všechny zbytky rozlitého paliva. Je-li motor horký, NEDOPLŇUJTE PALIVO.

Pro tento typ dvoutaktního motoru je používán mix bezolovnatého benzínu s olejem pro dvoutaktní

motory v poměru 25 : 1.

POZOR! Palivová směs namíchaná v jiném poměru než 25 : 1 může způsobit poškození motoru. Ujistěte

se, zda je tato směs namíchaná správně.

FZS 3 003 B

Příprava palivové směsi | Příprava na použití | Spuštění křovinořezu

Při míchání benzínu s motorovým olejem pro dvoudobé motory používejte pouze benzín, který neobsahuje

ŽÁDNÝ ETANOL nebo METANOL (typy alkoholu).

Používejte kvalitní benzín s oktanovým číslem 95 nebo vyšším. Takto pomůžete zabránit možnému

poškození palivového systému a jiných částí motoru. Pro namíchání palivové směsi doporučujeme použít kalibrovanou nádobu přiloženou v balení křovinořezu. NEPROVÁDĚJTE MÍCHÁNÍ BENZÍNU A OLEJE PŘÍMO V PALIVOVÉ NÁDRŽI.

Skladování paliva

Skladujte palivo pouze v čistém, bezpečném a schváleném kanystru. Nastudujte si a dodržujte místní předpisy týkající se typu a umístění kanystrů s palivem.

DŮLEŽITÉ

Palivo pro dvoudobé motory se může separovat. Před každým použitím každý kanystr s palivem řádně protřepejte. Skladované palivo stárne. Nemíchejte si více paliva, než předpokládáte, že spotřebujete do jednoho měsíce.

7. P ŘÍPR AVA NA PO U ŽITÍ

DŮLEŽITÉ:

Dbejte pokynů pro přípravu palivové směsi! Nedodržení pokynů může vést k poškození motoru! Nepoužívejte palivo, které bylo skladováno déle než dva měsíce. Palivová směs skladovaná déle než dva měsíce způsobí problémy při startování a nižší výkon motoru. Bude-li palivová směs skladována déle než dva měsíce, měla by být odstraněna a musí být použito nové palivo.

Kontrolované body před zahájením práce

1. Zkontrolujte, zda nedošlo k uvolnění šroubů, matic a montážních prvků. Uvolněné šrouby dotáhněte.

2. Zkontrolujte, zda není znečištěn vzduchový ﬁ ltr. Před zahájením práce odstraňte ze vzduchového ﬁ ltru všechny nečistoty.

3. Ujistěte se, zda je plastový chránič hlavy či nože řádně upevněn na svém místě.

4. Ujistěte se, zda nedochází k únikům z palivové nádrže.

5. Ujistěte se, zda nedošlo k poškození nože či strunové hlavy.

8. SPUŠTĚNÍ KŘOVINOŘEZU

VAROVÁNÍ!

Před nastartováním motoru se ujistěte, že se řezný kotouč/strunová hlava volně pohybuje a nedotýká se

žádného cizího předmětu.

Při minimálních otáčkách motoru se řezací nástroj nesmí otáčet. V opačném případě kontaktujte

autorizované servisní středisko, aby provedlo kontrolu a problém odstranilo.

Před nastartováním motoru se ujistěte, že páčka plynu se pohybuje volně.

BENZÍNOVÝ KŘOVINOŘEZ NÁVO D K OBSLUZE

CZ 36

Spuštění křovinořezu

UPOROZNĚNÍ: Křovinořez držte pevně oběma rukama. Vždy stůjte tak, abyste měli tělo nalevo od

trubky hřídele. Nikdy nedržte rukojeť zkříženýma rukama. Tyto pokyny platí i pro leváky.

UPOROZNĚNÍ: Vystavení vibracím může způsobit poškození zdraví osob, které trpí problémy

oběhového systému nebo nervovými problémy. Pokud se projeví fyzické symptomy, jako znecitlivění, snížení citlivosti, snížení normální sily nebo změny zabarveni pokožky, obraťte se na lékaře. Tyto symptomy se obvykle projeví na prstech, rukou nebo zapěsti.

POSTUPY PRO STARTOVÁNÍ A ZASTAVENÍ MOTORU

Startování studeného motoru

1. Nastavte vypínač do polohy „START“. (viz obr. 7)

Vypínač

2. Opakovaně stlačujte pumpičku nástřiku paliva (5 až 10 stisknutí), dokud se palivo nedostane do karburátoru. (viz obr. 8)

3. Páčku sytiče přepněte směrem nahoru do polohy „OFF“ (=vypnutý přívod vzduchu, tzn. zapnutý sytič). (viz obr. 8)

4. Křovinořez opřete o zem, aby byl stabilní

Bezpečnostní pojistka plynu

a tahejte za rukojeť startovací šňůry, dokud nedojde k protočení motoru (motor projeví snahu nastartovat).

5. V tomto okamžiku stlačte páčku sytiče dolů do polohy „ON“ (= otevřený přívod vzduchu, tzn. vypnutý sytič) a opětovným taháním za startovací šňůru motor nastartujte.

Páčka ovládání plynu

Obr. 7

POZOR! Příliš dlouhé protáčené motoru

s páčkou sytiče v poloze OFF způsobí přeplavení motoru a problémy s jeho startováním.

6. Před zahájením práce nechejte motor několik minut zahřívat na provozní teplotu.

Startování zahřátého motoru

1. Nastavte vypínač do polohy „START“.

2. Tahejte za rukojeť startovací šňůry, dokud nedojde k nastartování motoru. NEPOUŽÍVEJTE SYTIČ!

Páčka ovládání sy tiče

Pumpička nástřiku paliva

Obr. 8

FZS 3 003 B

Spuštění křovinořezu | Sečení

POZOR! Došlo-li k úplnému spotřebování paliva v palivové nádrži, po doplnění paliva zopakujte kroky pro

STARTOVÁNÍ STUDENÉHO MOTORU.

Regulace otáček strunové hlavy / ocelového trojzubce

Pro zvýšení otáček stiskněte nejdříve dlaní bezpečnostní pojistku plynu a posléze palcem stlačte páčku

ovládaní plynu (viz obr. 7) Páčku plynu lze aretovat pomocí aretace půlplynu (obr. 1, bod 6) Pro snížení otáček uvolněte páčku ovládání plynu

Zastavení motoru

Přepněte vypínač do polohy STOP.

VAROVÁNÍ!

Výfukové plyny motoru obsahují chemické látky, které jsou zdraví škodlivé. Nikdy t yto plyny nevdechujte. Křovinořez vždy startujte mimo budovu.

9. SEČENÍ

VAROVÁNÍ!

Při práci se všemi modely strunových sekaček nebo křovinořezů může dojít k odmrštění kamenů, kovových nebo malých předmětů a také sekaného materiálu. Pečlivě si přečtěte všechny předpisy týkající se bezpečnosti. Dodržujte pokyny uvedené v tomto návodu k obsluze.

VAROVÁNÍ!

Používejte ochranu hlavy, zraku, tváře a sluchu. Používejte vhodnou obuv, která bude chránit vaše nohy a která zajistí pevný postoj na kluzkém povrchu. Nenoste kravat y, šperky nebo volné části oděvu, které by mohly být zachyceny pohybujícími se díly nářadí. Nenoste obuv s otevřenou špičkou. Nepracujte bosí nebo máte-li holé nohy. V určitých situacích musíte používat úplnou ochranu obličeje a hlavy. Dávejte pozor, aby nedošlo k zpětnému rázu a k zaseknutí nože.

VAROVÁNÍ

Vždy používejte ramenní popruh. Nastavte popruh a příchytku popruhu na nářadí tak, aby byla sekačka zavěšena několik centimetrů nad povrchem terénu. Hlava sekačky a kovový kryt musí být v každém směru zcela srovnány. Zavěste křovinořez na pravou část těla.

NEBEZPEČNÁ ZÓNA

DO NEBEZPEČNÉ ZÓNY S POLOMĚREM 15 METRŮ NESMÍ MIMO OBSLUHY VSTOUPIT ŽÁDNÉ OSOBY. OBSLUHA MUSÍ POUŽÍVAT VHODNOU OCHRANU ZRAKU, SLUCHU, TVÁŘE, CHODIDEL, NOHOU A TĚLA. OSOBY NACHÁZEJÍCÍ SE V NEBEZPEČNÉ ZÓNĚ NEBO V RIZIKOVÉ ZÓNĚ ZA NEBEZPEČNOU ZÓNOU MUSÍ POUŽÍVAT OCHRANU ZRAKU CHRÁNICÍ PŘED ODMRŠTĚNÝMI PŘEDMĚTY. RIZIKO SE SNIŽUJE S ROSTOUCÍ VZDÁLENOSTÍ OD NEBEZPEČNÉ ZÓNY.

BENZÍNOVÝ KŘOVINOŘEZ NÁVO D K OBSLUZE

CZ 38

Sečení

SEKÁNÍ POMOCÍ HLAVY S NYLONOVOU STRUNOU

Hlava se strunou se otáčí VE SMĚRU POHYBU HODINOVÝCH RUČIČEK. Posun struny je prováděn poloautomaticky. Při sečení pouze jemně poklepejte hlavou o povrch země,

tím dojde k stlačení tlačítka na spodní straně hlavy a povyjetí struny. Struna je poté do maximální přípustné délky zakrácena o nůž integrovaný v plastovém krytu.

Zastřihování trávy

Při této činnosti opatrně posunujte sekačku do materiálu, který chcete sekat. Pomalu nakloňte hlavu tak,

aby byl posekaný materiál odhazován směrem od vás. Provádíte-li sekání až k překážkám, jako jsou ploty, stěny a stromy, přibližujte se v takovém úhlu, aby se všechen odražený materiál pohyboval směrem od vás. Pomalu pohybujte hlavou s nylonovou strunou zprava do leva, dokud nebude tráva posekaná až k překážce, ale zabraňte tomu, aby se struna dostala do kontaktu s překážkou.

Při sekání v blízkosti drátěného plotu nebo ohrady opatrně postupujte tak, abyste se nedostali do kontaktu

s dráty. Překročíte-li minimální vzdálenost od plotu, struna se po nárazu do drátu zkrátí.

Při sekání plevelů může být prováděno sekání jednoho stonku po druhém. Umístěte hlavu sekačky se

strunou k spodní části plevele - nikdy k horní části, protože by mohlo dojít k roztřesení stonku a zachycení struny. Spíše než používat přímé přesekání plevelů, používejte raději pouze konec struny a přesekejte stonek pomalu.

Osekávání a sekání okrajů

Obě z těchto činností jsou prováděny s hlavou s nylonovou strunou nakloněnou ve velkém úhlu. Osekávání

je odstraňování horního porostu, po kterém zůstane pouze holá zem. Sekání okrajů je sekání trávy na okrajích záhonů, která přesahuje do chodníků a cest. Během osekávání i sekání okrajů držte nářadí v příkrém úhlu a v poloze, kdy nebudou nečistot y, posekaný

materiál a kamínky odhazovány dozadu směrem na vás, dojde-li k jejich odražení od tvrdého povrchu.

I když je na obrázcích zobrazeno, jak provádět osekávání i sekání okrajů, každý uživatel si musí najít

takovou polohu, která bude vyhovovat jeho tělesným proporcím a pracovním podmínkám.

VAROVÁNÍ

Je-li použita hlava s nylonovou strunou, na nářadí musí být použit správný ochranný kryt. Je-li nylonová struna vysunuta příliš, může docházet k jejímu třepetání. Používáte-li hlavy s nylonovou strunou, vždy použijte plastový ochranný kryt se zkracovacím nožem.

VAROVÁNÍ

Při práci prováděné nad holou plochou nebo nad štěrkem buďte velmi opatrní, protože nylonová struna může vysokou rychlostí odmrštit malé kamínky. Ochranný kryt na tomto nářadí nemůže zastavit předměty, které se odrazí od tvrdých povrchů.

VAROVÁNÍ

Neprovádějte sekání na místech, kde se nachází dráty a drátěné pletivo. Používejte bezpečnostní ochranné prvky. Neprovádějte sekání na místech, kde nemůžete vidět, co bude sekačka sekat.

FZS 3 003 B

Sečení

SEKÁNÍ POMOCÍ NOŽE

Kosení plevelů

Jedná se o sekání kývavým pohybem nože prováděné v oblouku. Tímto způsobem můžete rychle vyčistit

plochy zarostlé travinami a plevelem. Kosení by nemělo být používáno při sekání velkých a odolných plevelů nebo dřevitých porostů.

Kosení může být prováděno v obou směrech nebo pouze v jednom směru, což bude znamenat, že

posekaný materiál bude odhazován směrem od vás. Při tomto sekání bude pracovat ta část nože, která se otáčí směrem od vás. Nakloňte nůž mírně dolů na stejnou stranu. Budete-li provádět kosení v obou směrech, budete zasaženi některými nečistotami.

Poznámka: Nepoužívejte nůž na křoviny pro sekání stromků s průměrem, který je větší než 12 mm.

VAROVÁNÍ

NEDOTÝKEJTE SE NOŽEM PŘEDMĚTŮ TOHOTO TYPU: KOVOVÉ SLOUPKY, ELEKTRICKÉ DRÁTY, GUMA, ZDIVO, KAMENY, PLOTY

VAROVÁNÍ

Neprovádějte sekání, je-li ocelový nůž tupý, prasklý nebo poškozený. Před zahájením sekání proveďte kontrolu, zda se na pracovní ploše nenachází žádné překážky, jako jsou kameny, kovové sloupky nebo stočené dráty. Nemůžete-li tyto překážky odstranit, označte je tak, aby nedošlo k jejich kontaktu s nožem. Kameny nebo kovové předměty způsobí otupení nebo poškození nože. Drát y se mohou namotat na nožovou hlavu nebo mohou být odmrštěny a mohou způsobit zranění.

BENZÍNOVÝ KŘOVINOŘEZ NÁVO D K OBSLUZE

CZ 40

Údržba a uskladnění

10. ÚDRŽBA A USKLADNĚNÍ

Údržba stroje

Před každým použitím:

– Překontrolujte dotažení všech šroubů a matic.

– Překontrolujte, zda nevytéká z palivové nádrže pohonná hmota.

– Převodovku promažte mazivem. Po každých 20 hodinách provozu (Za tímto účelem doporučujeme kontaktovat autorizované servisní

středisko.):

– Vyčistěte vzduchový ﬁ ltr.

– Vyčistěte ﬁ ltr paliva. Po každých 50 hodinách provozu (Za tímto účelem doporučujeme kontaktovat autorizované servisní

středisko.):

– Vyčistěte zapalovací svíčku a seřiďte mezeru mezi elektrodami na vzdálenost 0,6–0,7 mm.

– Vyčistěte usazeniny z výfuku a tlumiče výfuku.

– Hřídel znovu odmontujte a promažte kvalitním mazivem. Překontrolujte montáž po provedení údržby a překontrolujte dotažení všech šroubů a matic.

Servis

V případě, že po zakoupení výrobku zjistíte jakoukoli závadu, kontaktujte servisní oddělení. Při použití

výrobku se řiďte pokyny uvedenými v přiloženém návodu k použití. Na reklamaci nebude brán zřetel, pokud jste výrobek pozměnili či jste se neřídili pokyny uvedenými

v návodu k použití.

Záruka se nevztahuje:

Na přirozené opotřebení funkční částí stroje v důsledku jeho používání Na servisní zásahy související se standardní údržbou stroje (např. čištění, mazání, seřízení apod.) Na závady způsobené vnějšími vlivy (např. klimatickými podmínkami, prašností, nevhodným použitím

apod.) Na mechanická poškození v důsledku pádu stroje, nárazu, úderu do něj apod. Na škody vzniklé neodborným zacházením, přetížením, použitím nesprávných dílů, nevhodných nástrojů

apod. U reklamovaných výrobků, které nebyly řádně zabezpečeny proti mechanickému poškození při

přepravě nese riziko případné škody výhradně majitel.

Uskladnění

POZOR! Pokud stroj delší dobu nepoužíváte, přístroj uskladněte dle následujících pokynů. Prodloužíte tak

životnost stroje.

Kompletně vylijte palivo z palivové nádrže a karburátoru. Zavřete sytič a 3 až 5krát potáhněte startér. Vyšroubujte zapalovací svíčku a nalijte do otvoru malé množství motorového oleje. Jemně potáhněte

2 až 3krát startér. Čistým hadrem vyčistěte vnější plochy. Stroj uskladněte na čistém a suchém místě.

FZS 3 003 B

11. CO DĚLAT „KDYŽ“...

Motor nestartuje Možná příčina Odstranění

1. Zkontrolujte palivo. V karburátoru nebo v nádrži není palivo.

Palivo obsahuje vodu. Nesprávný poměr směsi pohonné

hmoty.

2. Vyjměte a zkontrolujte

zapalovací svíčku.

3. Zavezte motor do

kvaliﬁ kovaného servisu, nebo k prodejci.

Vadná nebo znečištěná svíčka. Vyměňte zapalovací svíčku Nesprávná mezera mezi

elektrodami. Zapalovací svíčka je vlhká, zasažená

benzinem (zahlcený motor). Ucpaný palivový ﬁ ltr, porucha

karburátoru, porucha zapalování, ucpané ventily apod.

Doplňte palivo.

Vypusťte palivovou nádrž a karburátor. Naplňte nádrž novým palivem.

Vysušte a opět namontujte zapalovací svíčku.

Vyměňte nebo opravte vadné díly.

Co dělat „když“...

Nedostatečně funkční motor

1. Zkontrolujte

vzduchový ﬁ ltr.

2. Zkontrolujte palivo. Palivo obsahuje vodu. Vypusťte palivovou nádrž

3. Zkontrolujte nastavení

sytiče a ovládání plynu.

4. Zavezte motor do

kvaliﬁ kovaného servisu, nebo k prodejci.

BENZÍNOVÝ KŘOVINOŘEZ NÁVO D K OBSLUZE

Příčina poruchy Oprava

Znečištění vzduchového ﬁ ltru. Vyčistěte nebo vyměňte vložku

vzduchového ﬁ ltru.

Nesprávný poměr směsi pohonné hmoty.

Sytič nebyl úplně otevřen. Upravte nastavení. Špatně seřízené plynové lanko. Ucpaný palivový ﬁ ltr, porucha

karburátoru, porucha zapalování, ucpané ventily apod.

a karburátor. Naplňte nádrž novým palivem.

Vyměňte nebo opravte vadné díly.

CZ 42

Co dělat „když“...

Motor nastartuje

Možná příčina Odstranění

a hned zhasne

1. Zkontrolujte palivo. Došlo palivo. Doplňte palivo. Palivo obsahuje vodu. Vypusťte palivovou nádrž

a karburátor. Naplňte nádrž novým palivem.

2. Vyjměte a zkontrolujte

zapalovací svíčku.

Nesprávný poměr směsi pohonné hmoty.

Vadná nebo znečištěná svíčka. Vyměňte zapalovací svíčku. Nesprávná mezera

mezi elektrodami.

3. Zkontrolujte

vzduchový ﬁ ltr.

4. Zavezte motor do

kvaliﬁ kovaného servisu, nebo k prodejci.

Znečištěný vzduchový ﬁ ltr. Ucpaný vzduchový ﬁ ltr.

Vyčistěte nebo vyměňte vložku

vzduchového ﬁ ltru. Ucpaný odvzdušňovací ventil. Vyměňte nebo opravte vadné díly. Ucpaný palivový ﬁ ltr porucha

karburátoru, porucha zapalování, ucpané ventily apod.

FZS 3 003 B

12. LIKVIDACE

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

Stroj a jeho příslušenství jsou vyrobeny z různých materiálů, např. z kovu a plastů. Poškozené součástky odevzdejte do tříděného sběru. Informujte se u příslušného úřadu.

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.

Změny v textu, designu a technických speciﬁ kací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

Návod k použití v originálním jazyce.

Likvidace

BENZÍNOVÝ KŘOVINOŘEZ NÁVO D K OBSLUZE

CZ 44

Prohlášení o shodě

13. PROHLÁŠENÍ O SHODĚ

PROHLÁŠENÍ O SHODĚ

Výrobce:

FAST ČR, a. s . Černoko stelecká 2111, 10 0 00 Praha 10, Česká republika DIČ: CZ26726548

Produkt/značka: BENZÍNOV Ý KŘOVINOŘEZ A STRUNOVÁ SEK AČKA/ FIELD MANN

Typ/m odel: F Z S 3 0 0 3 - B Parametry mo toru: 25,4 ccm; 0,7 kW/6 500 ot/min; max. 8 500 ot/min

Toto prohlášení o s hodě je vydáno na výhradní odpovědn ost výrobce.

Výše uvedený př edmět tohoto pr ohlášení vyhovuje přísl ušným harmonizační m právním předpisům Unie:

Směrnice 2012/46/EU Směrnice o strojn ích zařízeních 200 6/42/ES Směrni ce EMC 2014/30/EU

Příslušené harmonizované nor my a ostatní technické speciﬁ kace:

E N I SO 118 06 -1 :2 011 EN ISO 14982:2009

FAST ČR, a. s.

Černokostelecká 1621, 251 01 Říčany, Česká republika tel.: +420 323 204 111, fax: +420 323 204 110

Místo v ydání: Praha Jméno: Ing. Zdeněk Pech

Datum v ydání: 1. 4. 2017 Podpis:

IČ: 26 72 65 48, DIČ: CZ-26 72 65 48

Banka: Komerční banka Praha 1, č. ú. 89309011/0100, Česká spořitelna Praha 4, č. ú. 2375682/0800,

ČSOB Praha 1, č. ú. 8010-0116233383/0300

Předseda představenstva

FZS 3 003 B

14. TECHNICKÉ ÚDAJE

Technické údaje

Objem válce ................................................................................................................................................................................. 25,4 cm

Maximální výkon motoru ........................................................................................................................................................... 0,70 kW

Délka hřídele ...............................................................................................................................................................................1500 mm

Typ motoru ............................................................................................................................................... 2taktní chlazený vzduchem

Doporučené maximální otáčky bez zatížení.............................................................................................................8500 ot/min

Průměr struny ................................................................................................................................................................................. 2,4 mm

Zapalovací svíčka ..........................................................................................................................................................................L6 (LD)

Objem palivové nádrže ................................................................................................................................................................ 800 ml

Poměr palivové směsi (olej pro 2taktní motory/Natural 95) ...............................................................................................1:25

Hmotnost bez paliva a žacích nástrojů ...................................................................................................................................6,6 kg

Hladina akustického výkonu, zaručená LWA .................................................................................................................112 dB(A)

Hladina akustického tlaku, maximální LPAav .............................................................................................................94,5 dB (A)

Úroveň vibrací - strunová hlava, levé madlo.....................................................................................................................8,9 m/s²

Úroveň vibrací - strunová hlava, pravé madlo ..................................................................................................................9,8 m/s²

Úroveň vibrací - trojzubec, levé madlo ................................................................................................................................. 4,5 m/s²

Úroveň vibrací - trojzubec, pravé madlo ............................................................................................................................. 3,7 m/s²

Odchylka ..................................................................................................................................................................................... K=1,5m/s²

BENZÍNOVÝ KŘOVINOŘEZ NÁVO D K OBSLUZE

CZ 46

Poznámky

FZS 3 003 B

Obsah

Benzínový krovinorez

NÁVOD NA OBSLUHU

Ďakujeme vám, že ste si kúpili tento benzínový krovinorez. Skôr ako ho začnete používať, prečítajte si, prosím, pozorne tento návod na obsluhu a uschovajte ho na prípad ďalšieho použitia.

OBSAH

1. VŠEOBECNÉ BEZPEČNOSTNÉ PREDPISY ...........................................................................................................49

Dôležité bezpečnostné upozornenia .............................................................................................................49

Obal ..................................................................................................................................................................................49

Návod na použitie .....................................................................................................................................................49

2. VYSVETLENIE ŠTÍTKOV S POKYNMI NA STROJI ...............................................................................................50

3. POKYNY NA POUŽITIE ............................................................................................................................................... 51

Bezpečnostné inštrukcie ........................................................................................................................................51

Bezpečnostné inštrukcie – palivo ......................................................................................................................51

Bezpečnostné inštrukcie – rezacie nástroje ................................................................................................52

4. POPIS STROJA ..............................................................................................................................................................53

Obsah balenia ............................................................................................................................................................53

5. ZOSTAVENIE ....................................................................................................................................................................54

Montáž strunovej hlavy ...........................................................................................................................................55

Doplnenie struny do strunovej hlavy ...............................................................................................................55

Montáž oceľového trojzubca ..............................................................................................................................56

6. PRÍPRAVA PALIVOVEJ ZMESI ................................................................................................................................56

Skladovanie paliva ...................................................................................................................................................57

7. PRÍPRAVA NA POUŽITIE ............................................................................................................................................57

Kontrolované body pred začatím práce ......................................................................................................57

8. SPUSTENIE KROVINOREZU ......................................................................................................................................57

Postupy na štartovanie a zastavenie motora .............................................................................................58

Štartovanie studeného motora ..................................................................................................................58

Štartovanie zahriateho motora ...................................................................................................................58

Regulácia otáčok strunovej hlavy/oceľového trojzubca ............................................................59

Zastavenie motora ............................................................................................................................................59

9. KOSENIE ...........................................................................................................................................................................59

Kosenie pomocou hlavy s nylonovou strunou ...........................................................................................60

Zastrihávanie trávy ............................................................................................................................................60

Osekávanie a kosenie okrajov ...................................................................................................................60

Kosenie pomocou noža .................................................................................................................................61

Kosenie buriny ...................................................................................................................................................... 61

BENZÍNOVÝ KROVINOREZ NÁVOD NA OBSLUHU

SK 48

Obsah

10. ÚDRŽBA A USKLADNENIE ........................................................................................................................................62

Údržba stroja .................................................................................................................................................................62

Servis .................................................................................................................................................................................62

Záruka sa nevzťahuje: .............................................................................................................................................62

Uskladnenie...................................................................................................................................................................62

11. ČO ROBIŤ, „KEĎ“... .......................................................................................................................................................63

12. LIKVIDÁCIA .....................................................................................................................................................................65

13. VYHLÁSENIE O ZHODE ............................................................................................................................................66

14. TECHNICKÉ ÚDAJE ...................................................................................................................................................... 67

FZS 3003 B

Všeobecné bezpečnostné predpisy

1. VŠEOBECNÉ BEZPEČNOSTNÉ PREDPISY

Dôležité bezpečnostné upozornenia

Výrobok starostlivo vybaľte a dajte pozor, aby ste nevyhodili žiadnu časť obalového materiálu, skôr ako

nájdete všetky súčasti výrobku. Výrobok uchovávajte na suchom mieste mimo dosahu detí. Čítajte všetky upozornenia a pokyny. Zanedbanie pri dodržiavaní varovných upozornení a pokynov môže mať

za následok úraz elektrickým prúdom, požiar a/alebo ťažké poranenia.

Obal

Výrobok je umiestnený v obale brániacom poškodeniu pri transporte. Tento obal je surovinou a je preto možné ho odovzdať na recykláciu.

Návod na použitie

Skôr ako začnete so strojom pracovať, prečítajte si nasledujúce bezpečnostné predpisy a pokyny na používanie. Oboznámte sa s obslužnými prvkami a správnym používaním zariadenia. Návod dôkladne uschovajte pre prípad neskoršej potreby. Minimálne počas záruky odporúčame uschovať originálny obal vrátane vnútorného baliaceho materiálu, pokladničný doklad a záručný list. V prípade prepravy zabaľte stroj späť do originálnej škatule od výrobcu, zaistíte si tak maximálnu ochranu výrobku pri prípadnom transporte (napr. sťahovanie alebo odoslanie do servisného strediska).

Poznámka: Ak odovzdávate stroj ďalším osobám, odovzdajte ho spoločne s návodom.

Dodržiavanie priloženého návodu na obsluhu je predpokladom riadneho používania stroja. Návod na

obsluhu obsahuje tiež pokyny na obsluhu, údržbu a opravy.

Výrobca nepreberá zodpovednosť za nehody alebo škody vzniknuté následkom nedodržiavania tohto návodu.

BENZÍNOVÝ KROVINOREZ NÁVOD NA OBSLUHU

SK 50

Vysvetlenie štítkov spokynmi na stroji

2. VYSVETLENIE ŠTÍTKOV S POKYNMI NA STROJI

Pred použitím si pozorne prečítajte návod

Pri práci používajte ochranné pomôcky

Všeobecné upozornenia na nebezpečenstvo!

Pozor, spätný ráz!

Udržujte ostatné osoby (najmä deti) a zvieratá z dosahu min. 15 m od pracovnej plochy.

FZS 3003 B

Pokyny napoužitie

3. POKYNY NA POUŽITIE

Bezpečnostné inštrukcie Čítajte pozorne!

Vždy noste bezpečnostnú helmu, bezpečnostné rukavice, ochranný odev (nohavice proti prerezaniu),

ochranné rukavice a bezpečnostnú obuv. Stroj uchovávajte z dosahu detí. Nikdy nepracujte s motorom, ak je v palivovej nádrži iba benzín. Nikdy neplňte pohonné hmoty, ak motor beží alebo je ešte horúci. Motor doplňujte, iba ak je motor studený. Pohonné hmoty skladujte v uzatvorenom obale na suchom a chladnom mieste. Dodržujte bezpečnostné predpisy. Pred každým použitím prekontrolujte pracovný priestor. Odstráňte predmety, ktoré by sa mohli vymrštiť alebo

zakliniť do stroja. Pri práci musia byť všetky osoby z dosahu v okruhu minimálne 15 metrov Nikdy nepoužívajte stroj bez nasadeného ochranného krytu (rezacieho noža). Nikdy nenaplňujte palivovú nádrž, aby bola úplne plná. Uzáver palivovej nádrže musí byť pevne dotiahnutý, aby sa zamedzilo pretečeniu pohonnej hmoty. Nenechajte bežať stroj na plný plyn, ak je palivová nádrž prázdna.

Nikdy stroj nevypínajte náhle, ak beží na plný plyn.

Ak je stroj akokoľvek poškodený, nepoužívajte ho. Kontaktujte kvaliﬁ kovaný servis. Pri prenášaní uchopte zariadenie celé, nosenie za palivovú nádrž je nebezpečné, môže dôjsť k poškodeniu

palivovej nádrže a požiaru. Krovinorez vždy držte oboma rukami. Horúci krovinorez nikdy neklaďte do suchej trávy. Pri práci so strojom je zakázané fajčiť.

Bezpečnostné inštrukcie Palivo

Počas prepravy krovinorezu musí byť palivová nádrž prázdna. Pohonné hmoty prepravujte iba v schválených kanistroch. Pravidelne kontrolujte viečko palivovej nádrže. Musí byť dotiahnuté a nesmie dochádzať k úniku palivovej

hmoty Chráňte životné prostredie: dávajte pozor, aby nedošlo k úniku palivových hmôt a kontaminácii pôdy. Stroj štartujte minimálne 3 metre od miesta, kde ste doplňovali palivo. Palivo nikdy nedoplňujte v uzatvorených miestnostiach. V miestnosti musí byť zaistené dostatočné vetranie,

nebezpečenstvo výbuchu. Výpary z paliva nevdychujte. Palivo doplňujte v ochranných rukaviciach. Ochranné oblečenie pravidelne meňte a čistite.

BENZÍNOVÝ KROVINOREZ NÁVOD NA OBSLUHU

SK 52

Pokyny napoužitie

Bezpečnostné inštrukcie Rezacie nástroje

Ak montujete rezací nástroj, skontrolujte stav noža. Ak je poškodený (prasknutý, ohnutý, odlomený a pod.),

vymeňte ho. Po inštalácii noža prekontrolujte, či je diera noža v rovine s ramenom unášača noža. Roztočte nôž, prekontrolujte, či nôž nemá tendenciu otáčať sa nepravidelne. Prekontrolujte, či montujete nôž s ostrím v smere rotácie. Nikdy ho nemontujte obrátene. Prekontrolujte, či bol rezací nástroj správne zmontovaný, a to otočením bez záťaže (stačí 1 minúta). Nôž musí byť vhodne vybraný pre daný rezací materiál. Nikdy netlačte nôž na predmety počas prevádzky. Predmety sa musia rezať miernou rýchlosťou. Ak počas prevádzky začujete neobvyklý zvuk alebo sa stroj neobvykle trasie, ukončite prácu a zistite príčinu. Nezastavujte stroj, ak je nôž v rezanom objekte. Hrozí nebezpečenstvo úrazu a poškodenie stroja.

Rezací nástroj musí byť opatrený príslušným krytom.

POZOR! Pri nedodržaní inštrukcií hrozí nebezpečenstvo vážneho až smrteľného

zranenia osôb!

Oboznámte všetky osoby pracujúce s týmto strojom s obsluhou stroja a bezpečnostnými inštrukciami.

FZS 3003 B

4. POPIS STROJA

Popis stroja

1. Poloautomatická strunová hlava

2. Nôž na zarezanie struny

3. Ochranný plastový kryt

4. Úchyt držadiel

5. Páčka ovládania plynu

6. Aretácia polovičného plynu

7. Vypínač

8. Bezpečnostná poistka plynu

Obsah balenia:

Strunová hlava, oceľový trojzubec, ramenný popruh, kalibrovaná nádoba na miešanie palivovej zmesi, náhradná zapaľovacia sviečka, šesťhranný kľúč 4 mm, šesťhranný kľúč 5 mm, 4× šesťhranná skrutka 5 mm, 4× šesťhranná skrutka 4 mm s maticou (namontované v úchyte plastového krytu), 2× ﬁ xačná páska, skrutkovač, stranový kľúč 8/10, rúrkový kľúč s krížovým skrutkovačom.

BENZÍNOVÝ KROVINOREZ NÁVOD NA OBSLUHU

9. Motor

10. Viečko palivovej nádrže

11. Palivová nádrž

12. Záves ramenného popruhu

13. Páčka ovládania sýtiča

14. Pumpička nástreku paliva

SK 54

Zostavenie

5. ZOSTAVENIE

Pomocou štyroch priložených skrutiek pripevnite

motor krovinorezu k hriadeľu

(pozrite obr. 2).

Namontujte ochranný kryt na hriadeľ pomocou

priložených skrutiek a matíc (pozrite obr. 3)

Namontujte rukoväť do držiaka (pozrite obr. 4)

Rukoväť je možné po hriadeli posúvať. Každý tak

môže zvoliť ideálnu pozíciu na pohodlnú prácu.

Po zvolení ideálnej pracovnej polohy dotiahnite

skrutky.

Prívodný kábel zaistite k hriadeľu pomocou

priložených sťahovacích pások.

Obr. 2

Skrutka

Obr. 3

Obr. 4

Matica

FZS 3003 B

Zostavenie

Montáž strunovej hlavy

Zablokujte hriadeľ priloženým šesťhranným

kľúčom 4 mm (pozrite obr. 5). Na tento účel je nutné zarovnať otvor v ochrannom kryte s otvorom v hriadeli a zasunúť šesťhranný kľúč. Zarovnanie otvorov docielite otáčaním ochranného krytu.

Jednotlivé diely namontujte v tomto poradí:

1. ozubená aretačná podložka A (takisto opatrená otvorom na aretáciu)

2. strunová hlava

Strunovú hlavu naskrutkujte na hriadeľ otáčaním

proti smeru pohybu hodinových ručičiek (pozor, obrátený závit) a riadne ju utiahnite.

Vyberte šesťhranný kľúč z aretačného otvoru.

Doplnenie struny do strunovej hlavy

1. Na boku hlavy stačte aretačné západky krytu a kryt odoberte (pozrite obr. A a B).

2. Vyberte cievku zo strunovej hlavy. Pripravte si cca 2 – 3 m struny s priemerom 2,4 mm.

3. Strunu v polovici prehnite a ohyb zaistite v drážke (pozrite obr. C).

4. Oba konce potom súbežne namotajte na cievku a to v smere hodinových ručičiek. Konce namotanej struny zaistite do pripravených otvorov (pozrite obr. D).

5. Cievku umiestnite späť do strunovej hlavy a zaistite ju krytom (pozrite obr. E a F)

Šesťhranný kľúč 4 mm

Obr. 5

Hriadeľ

Ochranný kryt

Ozubená aretačná podložka A

Aretačný otvor

Strunová hlava

VAROVANIE!

Používajte iba kvalitnú nylonovú strunu s priemerom 2,4 mm. Nikdy namiesto nylonovej struny nepoužívajte drôt alebo strunu vystuženú drôtom. Používajte iba originálnu strunovú hlavu.

E F

BENZÍNOVÝ KROVINOREZ NÁVOD NA OBSLUHU

SK 56

Zostavenie | Príprava palivovej zmesi

Montáž oceľového trojzubca

Zablokujte hriadeľ priloženým šesťhranným

kľúčom 4 mm (pozrite obr. 6). Na tento účel je nutné zarovnať otvor v ochrannom kryte s otvorom v hriadeli a zasunúť šesťhranný kľúč. Zarovnanie otvorov docielite otáčaním ochranného krytu.

Jednotlivé diely namontujte v tomto poradí:

1. Ozubená aretačná podložka A (takisto opatrená otvorom na aretáciu)

2. oceľový trojzubec

3. aretačná podložka B

4. krycia miska

5. istiaca matica

Uistite sa, či nôž dosadá správne do vymedzovacej

časti ozubenej aretačnej podložky A

Pomocou priloženého nástrčného kľúča otáčajte

upevňovacou maticou noža proti smeru pohybu hodinových ručičiek (pozor, obrátený závit), kým nedosiahnete bezpečné utiahnutie.

Vyberte šesťhranný kľúč z aretačného otvoru.

VAROVANIE!

AK DÔJDE K NADMERNÝM VIBRÁCIÁM – OKAMŽITE ZASTAVTE MOTOR

Šesťhranný kľúč 4 mm

Hriadeľ

Ochranný kryt

Ozubená aretačná podložka A

Aretačný otvor

Oceľový trojzubec

Aretačná podložka B

Krycia miska

Istiaca matica

Obr. 6

Nadmerné vibrácie noža znamenajú, že tento nôž nie je správne namontovaný. Okamžite zastavte motor a skontrolujte nôž. Nesprávne namontovaný nôž môže spôsobiť zranenie. Pri vykonávaní údržby a servisu tohto výrobku používajte iba originálne príslušenstvo.

6. PRÍPRAVA PALIVOVEJ ZMESI

VAROVANIE!

Nikdy nedoplňujte palivo do palivovej nádrže na uzatvorenom a nevetranom mieste. Nedoplňujte palivo v blízkosti otvoreného plameňa alebo zdroja iskrenia. Nádrž neprelejte. Pred naštartovaním motora zaistite, aby boli zotreté všetky zvyšky rozliateho paliva. Ak je motor horúci, NEDOPLŇUJTE PALIVO.

Pre tento typ dvojtaktného motora sa používa mix bezolovnatého benzínu s olejom pre dvojtaktné motory

v pomere 25 : 1.

POZOR! Palivová zmes namiešaná v inom pomere než 25 : 1 môže spôsobiť poškodenie motora. Uistite

sa, či je táto zmes namiešaná správne.

FZS 3003 B

Príprava palivovej zmesi | Príprava na použitie | Spustenie krovinorezu

Pri miešaní benzínu s motorovým olejom pre dvojtaktné motory používajte iba benzín, ktorý neobsahuje

ŽIADNY ETANOL alebo METANOL (typy alkoholu).

Používajte kvalitný benzín s oktánovým číslom 95 alebo vyšším. Takto pomôžete zabrániť možnému

poškodeniu palivového systému a iných častí motora. Na namiešanie palivovej zmesi odporúčame použiť kalibrovanú nádobu priloženú v balení krovinorezu. NEMIEŠAJTE BENZÍN A OLEJ PRIAMO V PALIVOVEJ NÁDRŽI.

Skladovanie paliva

Skladujte palivo iba v čistom, bezpečnom a schválenom kanistri. Naštudujte si a dodržujte miestne predpisy týkajúce sa typu a umiestnenia kanistrov s palivom.

DÔLEŽITÉ

Palivo pre dvojtaktné motory sa môže separovať. Pred každým použitím každý kanister s palivom riadne pretrepte. Skladované palivo starne. Nemiešajte si viac paliva, než predpokladáte, že spotrebujete do jedného mesiaca.

7. PRÍPRAVA NA POUŽITIE

DÔLEŽITÉ:

Dbajte na pokyny na prípravu palivovej zmesi! Nedodržanie pokynov môže viesť k poškodeniu motora! Nepoužívajte palivo, ktoré sa skladovalo dlhšie než dva mesiace. Palivová zmes skladovaná dlhšie než dva mesiace spôsobí problémy pri štartovaní a nižší výkon motora. Ak sa bude palivová zmes skladovať dlhšie než dva mesiace, mala by sa odstrániť a musí sa použiť nové palivo.

Kontrolované body pred začatím práce

1. Skontrolujte, či nedošlo k uvoľneniu skrutiek, matíc a montážnych prvkov. Uvoľnené skrutky dotiahnite.

2. Skontrolujte, či nie je znečistený vzduchový ﬁ lter. Pred začatím práce odstráňte zo vzduchového ﬁ ltra všetky nečistoty.

3. Uistite sa, či je plastový chránič hlavy či noža riadne upevnený na svojom mieste.

4. Uistite sa, či nedochádza k únikom z palivovej nádrže.

5. Uistite sa, či nedošlo k poškodeniu noža či strunovej hlavy.

8. SPUSTENIE KROVINOREZU

VAROVANIE!

Pred naštartovaním motora sa uistite, či sa rezný kotúč/strunová hlava voľne pohybuje a nedotýka sa

žiadneho cudzieho predmetu.

Pri minimálnych otáčkach motora sa rezací nástroj nesmie otáčať. V opačnom prípade kontaktujte

autorizované servisné stredisko, aby vykonalo kontrolu a problém odstránilo.

Pred naštartovaním motora sa uistite, či sa páčka plynu pohybuje voľne.

BENZÍNOVÝ KROVINOREZ NÁVOD NA OBSLUHU

SK 58

Spustenie krovinorezu

UPOZORNENIE: Krovinorez držte pevne oboma rukami. Vždy stojte tak, aby ste mali telo naľavo od rúrky

hriadeľa. Nikdy nedržte rukoväť skríženými rukami. Tieto pokyny platia aj pre ľavákov.

UPOZORNENIE: Vystavenie vibráciám môže spôsobiť poškodenie zdravia osôb, ktoré trpia problémami

obehového systému alebo nervovými problémami. Ak sa prejavia fyzické symptómy ako znecitlivenie, zníženie citlivosti, zníženie normálnej sily alebo zmeny zafarbenia pokožky, obráťte sa na lekára. Tieto symptómy sa obvykle prejavia na prstoch, rukách alebo zápästí.

POSTUPY PRE ŠTARTOVANIE A ZASTAVENIE MOTORA

Štartovanie studeného motora

1. Nastavte vypínač do polohy „ŠTART“.

Vypínač

(pozrite obr. 7).

2. Opakovane stláčajte pumpičku nástreku paliva (5 až 10 stlačení), kým sa palivo nedostane do karburátora. (pozrite obr. 8).

3. Páčku sýtiča prepnite smerom hore do polohy „OFF“ (= vypnutý prívod vzduchu, tzn. zapnutý sýtič). (pozrite obr. 8).

4. Krovinorez oprite o zem, aby bol stabilný a ťahajte za rukoväť štartovacej šnúry, kým nedôjde k pretočeniu motora (motor prejaví snahu

Bezpečnostná poistka plynu

Páčka ovládania plynu

naštartovať).

5. V tomto okamihu stlačte páčku sýtiča dole do polohy „ON“ (= otvorený prívod vzduchu, tzn. vypnutý sýtič) a opätovným ťahaním za štartovaciu šnúru motor naštartujte.

Obr. 7

POZOR! Príliš dlhé pretáčanie motora s páčkou

sýtiča v polohe OFF spôsobí preplavenie motora a problémy s jeho štartovaním.

6. Pred začatím práce nechajte motor niekoľko minút zahrievať na prevádzkovú teplotu.

Štartovanie zahriateho motora

1. Nastavte vypínač do polohy „ŠTART“.

2. Ťahajte za rukoväť štartovacej šnúry, kým nedôjde k naštartovaniu motora. NEPOUŽÍVAJTE SÝTIČ!

Páčka ovládania sýtiča

Pumpička nástreku paliva

Obr. 8

FZS 3003 B

Spustenie krovinorezu | Kosenie

POZOR! Ak došlo k úplnému spotrebovaniu paliva v palivovej nádrži, po doplnení paliva zopakujte kroky

pre ŠTARTOVANIE STUDENÉHO MOTORA.

Regulácia otáčok strunovej hlavy/oceľového trojzubca

Na zvýšenie otáčok stlačte najskôr dlaňou bezpečnostnú poistku plynu a následne palcom stlačte páčku

ovládania plynu (pozrite obr. 7) Páčku plynu je možné aretovať pomocou aretácie polplynu (obr. 1, bod 6) Na zníženie otáčok uvoľnite páčku ovládania plynu

Zastavenie motora

Prepnite vypínač do polohy STOP.

VAROVANIE!

Výfukové plyny motora obsahujú chemické látky, ktoré sú zdraviu škodlivé. Nikdy tieto plyny nevdychujte. Krovinorez vždy štartujte mimo budovy.

9. KOSENIE

VAROVANIE!

Pri práci so všetkými modelmi strunových kosačiek alebo krovinorezov môže dôjsť k vymršteniu kameňov, kovových alebo malých predmetov a tiež koseného materiálu. Pozorne si prečítajte všetky predpisy týkajúce sa bezpečnosti. Dodržujte pokyny uvedené v tomto návode na obsluhu.

VAROVANIE!

Používajte ochranu hlavy, zraku, tváre a sluchu. Používajte vhodnú obuv, ktorá bude chrániť vaše nohy a ktorá zaistí pevný postoj na klzkom povrchu. Nenoste kravaty, šperky alebo voľné časti odevu, ktoré by mohli byť zachytené pohybujúcimi sa dielmi náradia. Nenoste obuv s otvorenou špičkou. Nepracujte bosí alebo ak máte holé nohy. V určitých situáciách musíte používať úplnú ochranu tváre a hlavy. Dávajte pozor, aby nedošlo k spätnému rázu a k zaseknutiu noža.

VAROVANIE

Vždy používajte ramenný popruh. Nastavte popruh a príchytku popruhu na náradí tak, aby bola kosačka zavesená niekoľko centimetrov nad povrchom terénu. Hlava kosačky a kovový kryt musia byť v každom smere celkom zarovnané. Zaveste krovinorez na pravú časť tela.

NEBEZPEČNÁ ZÓNA

DO NEBEZPEČNEJ ZÓNY S POLOMEROM 15 METROV NESMÚ OKREM OBSLUHY VSTÚPIŤ ŽIADNE OSOBY. OBSLUHA MUSÍ POUŽÍVAŤ VHODNÚ OCHRANU ZRAKU, SLUCHU, TVÁRE, CHODIDIEL, NÔH A TELA. OSOBY NACHÁDZAJÚCE SA V NEBEZPEČNEJ ZÓNE ALEBO V RIZIKOVEJ ZÓNE ZA NEBEZPEČNOU ZÓNOU MUSIA POUŽÍVAŤ OCHRANU ZRAKU CHRÁNIACU PRED VYMRŠTENÝMI PREDMETMI. RIZIKO SA ZNIŽUJE S RASTÚCOU VZDIALENOSŤOU OD NEBEZPEČNEJ ZÓNY.

BENZÍNOVÝ KROVINOREZ NÁVOD NA OBSLUHU

SK 60

Kosenie

KOSENIE POMOCOU HLAVY S NYLONOVOU STRUNOU

Hlava so strunou sa otáča V SMERE POHYBU HODINOVÝCH RUČIČIEK.

Posun struny sa vykonáva poloautomaticky. Pri kosení iba jemne poklepte hlavou o povrch zeme, tým dôjde

k stlačeniu tlačidla na spodnej strane hlavy a miernemu vyjdeniu struny. Struna sa potom do maximálnej prípustnej dĺžky skráti o nôž integrovaný v plastovom kryte.

Zastrihávanie trávy

Pri tejto činnosti opatrne posúvajte kosačku do materiálu, ktorý chcete kosiť. Pomaly nakloňte hlavu tak, aby

sa pokosený materiál odhadzoval smerom od vás. Ak kosíte až k prekážkam, ako sú ploty, steny a stromy, približujte sa v takom uhle, aby sa všetok odrazený materiál pohyboval smerom od vás. Pomaly pohybujte hlavou s nylonovou strunou sprava doľava, kým nebude tráva pokosená až k prekážke, ale zabráňte tomu, aby sa struna dostala do kontaktu s prekážkou.

Pri kosení v blízkosti drôteného plota alebo ohrady opatrne postupujte tak, aby ste sa nedostali do kontaktu

s drôtmi. Ak prekročíte minimálnu vzdialenosť od plota, struna sa po náraze do drôtu skráti.

Pri kosení buriny sa môže kosiť jedna stonka po druhej. Umiestnite hlavu kosačky so strunou k spodnej časti

buriny – nikdy k hornej časti, pretože by mohlo dôjsť k roztraseniu stonky a zachyteniu struny. Namiesto priameho presekávania buriny používajte radšej iba koniec struny a presekajte stonku pomaly.

Osekávanie a kosenie okrajov

Obe z týchto činností sa vykonávajú s hlavou s nylonovou strunou naklonenou vo veľkom uhle. Osekávanie

je odstraňovanie horného porastu, po ktorom zostane iba holá zem. Kosenie okrajov je kosenie trávy na okrajoch záhonov, ktorá presahuje do chodníkov a ciest. Počas osekávania aj kosenia okrajov držte náradie v príkrom uhle a v polohe, keď sa nebudú nečistoty,

pokosený materiál a kamienky odhadzovať dozadu smerom na vás, ak dôjde k ich odrazeniu od tvrdého

povrchu. Aj keď je na obrázkoch zobrazené ako osekávať aj kosiť okraje, každý používateľ si musí nájsť takú

polohu, ktorá bude vyhovovať jeho telesným proporciám a pracovnom podmienkam.

VAROVANIE

Ak je použitá hlava s nylonovou strunou, na náradí musí byť použitý správny ochranný kryt. Ak je nylonová struna vysunutá príliš, môže dochádzať k jej trepotaniu. Ak používate hlavy s nylonovou strunou, vždy použite plastový ochranný kryt so skracovacím nožom.

VAROVANIE

Pri práci vykonávanej nad holou plochou alebo nad štrkom buďte veľmi opatrní, pretože nylonová struna môže vysokou rýchlosťou vymrštiť malé kamienky. Ochranný kryt na tomto náradí nemôže zastaviť predmety, ktoré sa odrazia od tvrdých povrchov.

VAROVANIE

Nekoste na miestach, kde sa nachádzajú drôty a drôtené pletivo. Používajte bezpečnostné ochranné prvky. Nekoste na miestach, kde nemôžete vidieť, čo bude kosačka kosiť.

FZS 3003 B

Kosenie

KOSENIE POMOCOU NOŽA

Kosenie buriny

Ide o kosenie kývavým pohybom noža vykonávané v oblúku. Týmto spôsobom môžete rýchlo vyčistiť plochy

zarastené travinami a burinou. Kosenie by sa nemalo používať pri sekaní veľkej a odolnej buriny alebo drevitého porastu.

Kosiť je možné v oboch smeroch alebo iba v jednom smere, čo bude znamenať, že pokosený materiál sa

bude odhadzovať smerom od vás. Pri tomto kosení bude pracovať tá časť noža, ktorá sa otáča smerom od vás. Nakloňte nôž mierne dole na rovnakú stranu. Ak budete kosiť v oboch smeroch, budete zasiahnutí niektorými nečistotami.

Poznámka: Nepoužívajte nôž na kroviny na kosenie stromčekov s priemerom, ktorý je väčší než 12 mm.

VAROVANIE

NEDOTÝKAJTE SA NOŽOM PREDMETOV TOHTO TYPU: KOVOVÉ STĹPIKY, ELEKTRICKÉ DRÔTY, GUMA, MURIVO, KAMENE, PLOTY

VAROVANIE

Nekoste, ak je oceľový nôž tupý, prasknutý alebo poškodený. Pred začatím kosenia urobte kontrolu, či sa na pracovnej ploche nenachádzajú žiadne prekážky, ako sú kamene, kovové stĺpiky alebo stočené drôty. Ak nemôžete tieto prekážky odstrániť, označte ich tak, aby nedošlo k ich kontaktu s nožom. Kamene alebo kovové predmety spôsobia otupenie alebo poškodenie noža. Drôty sa môžu namotať na nožovú hlavu alebo sa môžu vymrštiť a môžu spôsobiť zranenie.

BENZÍNOVÝ KROVINOREZ NÁVOD NA OBSLUHU

SK 62

Údržba auskladnenie

10. ÚDRŽBA A USKLADNENIE

Údržba stroja

Pred každým použitím:

– Prekontrolujte dotiahnutie všetkých skrutiek a matíc.

– Prekontrolujte, či nevyteká z palivovej nádrže pohonná hmota.

– Prevodovku premažte mazivom. Po každých 20 hodinách prevádzky (Na tento účel odporúčame kontaktovať autorizované servisné

stredisko.):

– Vyčistite vzduchový ﬁ lter.

– Vyčistite ﬁ lter paliva. Po každých 50 hodinách prevádzky (Na tento účel odporúčame kontaktovať autorizované servisné

stredisko.):

– Vyčistite zapaľovaciu sviečku a nastavte medzeru medzi elektródami na vzdialenosť 0,6 – 0,7 mm.

– Vyčistite usadeniny z výfuku a tlmiča výfuku.

– Hriadeľ znovu odmontujte a premažte kvalitným mazivom. Prekontrolujte montáž po vykonaní údržby a prekontrolujte dotiahnutie všetkých skrutiek a matíc.

Servis

V prípade, že po kúpe výrobku zistíte akúkoľvek poruchu, kontaktujte servisné oddelenie. Pri použití výrobku

sa riaďte pokynmi uvedenými v priloženom návode na použitie. Na reklamáciu sa nebude brať zreteľ, ak ste výrobok pozmenili či ste sa neriadili pokynmi uvedenými

v návode na použitie.

Záruka sa nevzťahuje:

Na prirodzené opotrebenie funkčnej časti stroja v dôsledku jeho používania Na servisné zásahy súvisiace so štandardnou údržbou stroja (napr. čistenie, mazanie, nastavenie a pod.) Na poruchy spôsobené vonkajšími vplyvmi (napr. klimatickými podmienkami, prašnosťou, nevhodným

použitím a pod.) Na mechanické poškodenia v dôsledku pádu stroja, nárazu, úderu doň a pod. Na škody vzniknuté neodborným zaobchádzaním, preťažením, použitím nesprávnych dielov, nevhodných

nástrojov a pod. Pri reklamovaných výrobkoch, ktoré neboli riadne zabezpečené proti mechanickému

poškodeniu pri preprave, nesie riziko prípadnej škody výhradne majiteľ.

Uskladnenie

POZOR! Ak stroj dlhší čas nepoužívate, prístroj uskladnite podľa nasledujúcich pokynov. Predĺžite tak

životnosť stroja.

Kompletne vylejte palivo z palivovej nádrže a karburátora. Zavrite sýtič a 3- až 5-krát potiahnite štartér. Vyskrutkujte zapaľovaciu sviečku a nalejte do otvoru malé množstvo motorového oleja. Jemne potiahnite

2- až 3-krát štartér. Čistou handrou vyčistite vonkajšie plochy. Stroj uskladnite na čistom a suchom mieste.

FZS 3003 B

Čo robiť, „keď“...

11. ČO ROBIŤ „KEĎ“...

Motor neštartuje Možná príčina Odstránenie

1. Skontrolujte palivo. V karburátore alebo v nádrži nie je palivo.

Palivo obsahuje vodu. Nesprávny pomer zmesi pohonnej

hmoty.

2. Vyberte a skontrolujte

zapaľovaciu sviečku.

3. Zavezte motor do

kvaliﬁ kovaného servisu, alebo k predajcovi.

Nedostatočne funkčný motor Príčina poruchy Oprava

1. Skontrolujte

vzduchový ﬁ lter.

2. Skontrolujte palivo. Palivo obsahuje vodu. Vypustite palivovú nádrž a karburátor.

3. Skontrolujte nastavenie

sýtiča a ovládania plynu.

4. Zavezte motor do

kvaliﬁ kovaného servisu, alebo k predajcovi.

Chybná alebo znečistená sviečka. Vymeňte zapaľovaciu sviečku Nesprávna medzera medzi

elektródami. Zapaľovacia sviečka je vlhká,

zasiahnutá benzínom (zahltený motor).

Upchatý palivový ﬁ lter, porucha karburátora, porucha zapaľovania, upchaté ventily a pod.

Znečistený vzduchový ﬁ lter. Vyčistite alebo vymeňte vložku

Nesprávny pomer zmesi pohonnej hmoty.

Sýtič nebol úplne otvorený. Upravte nastavenie. Zle nastavené plynové lanko. Upchatý palivový ﬁ lter, porucha

karburátora, porucha zapaľovania, upchaté ventily a pod.

Doplňte palivo.

Vypustite palivovú nádrž a karburátor. Naplňte nádrž novým palivom.

Vysušte a opäť namontujte zapaľovaciu sviečku.

Vymeňte alebo opravte chybné diely.

vzduchového ﬁ ltra.

Naplňte nádrž novým palivom.

Vymeňte alebo opravte chybné diely.

BENZÍNOVÝ KROVINOREZ NÁVOD NA OBSLUHU

SK 64

Čo robiť, „keď“...

Motor naštartuje

Možná príčina Odstránenie

a hneď zhasne

1. Skontrolujte palivo. Došlo palivo. Doplňte palivo. Palivo obsahuje vodu. Vypustite palivovú nádrž a karburátor. Nesprávny pomer zmesi pohonnej

Naplňte nádrž novým palivom.

hmoty.

2. Vyberte a skontrolujte

zapaľovaciu sviečku.

Chybná alebo znečistená sviečka. Vymeňte zapaľovaciu sviečku. Nesprávna medzera medzi

elektródami.

3. Skontrolujte

vzduchový ﬁ lter.

4. Zavezte motor do

kvaliﬁ kovaného servisu, alebo k predajcovi.

Znečistený vzduchový ﬁ lter. Upchatý vzduchový ﬁ lter.

Vyčistite alebo vymeňte vložku

vzduchového ﬁ ltra. Upchatý odvzdušňovací ventil. Vymeňte alebo opravte chybné diely. Upchatý palivový ﬁ lter, porucha

karburátora, porucha zapaľovania, upchaté ventily a pod.

FZS 3003 B

Likvidácia

12. LIKVIDÁCIA

POKYNY A INFORMÁCIE O ZAOBCHÁDZANÍ S POUŽITÝM OBALOM

Použitý obalový materiál odložte na miesto určené obcou na ukladanie odpadu.

Stroj a jeho príslušenstvo sú vyrobené z rôznych materiálov, napr. z kovu a plastov. Poškodené súčiastky odovzdajte do triedeného zberu. Informujte sa na príslušnom úrade.

Tento výrobok spĺňa všetky základné požiadavky smerníc EÚ, ktoré sa naň vzťahujú.

Zmeny v texte, dizajne a technických špeciﬁ káciách sa môžu meniť bez predchádzajúceho upozornenia a vyhradzujeme si právo na ich zmenu.

Návod na použitie v originálnom jazyku.

BENZÍNOVÝ KROVINOREZ NÁVOD NA OBSLUHU

SK 66

Vyhlásenie ozhode

13. VYHLÁSENIE O ZHODE

VYHLÁSENIE O ZHODE

Výrobca:

FAST ČR, a. s. Černokostelecká 2111, 100 00 Praha 10, Česká republika DIČ: CZ26726548

Produkt/značka: BENZÍNOVÝ KROVINOREZ A STRUNOVÁ KOSAČKA/FIELDMANN

Typ/model: FZS 3003-B Parametre motora: 25,4 ccm; 0,7 kW/6 500 ot/min; max. 8 500 ot./min.

Toto vyhlásenie o zhode je vydané na výhradnú zodpovednosť výrobcu.

Vyššie uvedený predmet tohto vyhlásenia vyhovuje príslušným harmonizačným právnym predpisom Únie:

Smernica 2012/46/EÚ Smernica o strojových zariadeniach 2006/42/ES Smernica EMC 2014/30/EÚ

Príslušné harmonizované normy a ostatné technické špeciﬁ kácie:

EN ISO 11806–1:2011 EN ISO 14982:2009

FAST ČR, a. s.

Černokostelecká 1621, 251 01 Říčany, Česká republika tel.: +420 323 204 111, fax: +420 323 204 110

Miesto vydania: Praha Meno: Ing. Zdeněk Pech

Dátum vydania: 1. 4. 2017 Podpis:

IČ: 26 72 65 48, DIČ: CZ-26 72 65 48

Banka: Komerční banka Praha 1, č. ú. 89309011/0100, Česká spořitelna Praha 4, č. ú. 2375682/0800,

ČSOB Praha 1, č. ú. 8010-0116233383/0300

Predseda predstavenstva

FZS 3003 B

14. TECHNICKÉ ÚDAJE

Technické údaje

Objem valca .................................................................................................................................................................................. 25,4 cm

Maximálny výkon motora ...........................................................................................................................................................0,70 kW

Dĺžka hriadeľa ............................................................................................................................................................................1 500 mm

Typ motora ..............................................................................................................................................2-taktný chladený vzduchom

Odporúčané maximálne otáčky bez zaťaženia.......................................................................................................8500 ot./min.

Priemer struny .................................................................................................................................................................................2,4 mm

Zapaľovacia sviečka ......................................................................................................................................................................L6 (LD)

Objem palivovej nádrže ................................................................................................................................................................ 800 ml

Pomer palivovej zmesi (olej pre 2-taktné motory/Natural 95) ............................................................................................. 1:25

Hmotnosť bez paliva a žacích nástrojov ................................................................................................................................... 6,6 kg

Hladina akustického výkonu, zaručená LWA ...................................................................................................................112 dB(A)

Hladina akustického tlaku, maximálny LPAav ..............................................................................................................94,5 dB (A)

Úroveň vibrácií – strunová hlava, ľavé držadlo ................................................................................................................. 8,9 m/s²

Úroveň vibrácií – strunová hlava, pravé držadlo ...............................................................................................................9,8 m/s²

Úroveň vibrácií – trojzubec, ľavé držadlo .............................................................................................................................4,5 m/s²

Úroveň vibrácií – trojzubec, pravé držadlo .......................................................................................................................... 3,7 m/s²

Odchýlka .................................................................................................................................................................................K = 1,5 m/s²

BENZÍNOVÝ KROVINOREZ NÁVOD NA OBSLUHU

SK 68

Poznámky

FZS 3003 B

Tartalom

Benzines bozótvágó

HASZNÁLATI ÚTMUTATÓ

Köszönjük, hogy megvásárolta ezt a benzines bozótvágót. Mielőtt használni kezdi, ﬁ gyelmesen olvassa el ezt a használati útmutatót és őrizze meg a későbbiekre.

TARTALOM

1. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK ...............................................................................................................71

Fontos biztonsági ﬁ gyelmeztetések ..................................................................................................................71

Csomagolás .................................................................................................................................................................71

Használati útmutató ..................................................................................................................................................71

2. A GÉPEN TALÁLHATÓ, UTASÍTÁSOKAT TARTALMAZÓ CÍMKÉK MAGYARÁZATA ............................72

3. HASZNÁLATI UTASÍTÁSOK ........................................................................................................................................73

Biztonsági utasítások .................................................................................................................................................73

Biztonsági utasítások – üzemanyag .................................................................................................................73

Biztonsági utasítások – vágóegységek .......................................................................................................... 74

4. A GÉP LEÍRÁSA ............................................................................................................................................................75

A csomag tartalma ..................................................................................................................................................75

5. ÖSSZESZERELÉS .............................................................................................................................................................76

A damilfej felszerelése .............................................................................................................................................77

Damilpótlás a damilfejen ......................................................................................................................................77

A háromágú acélkés felszerelése ....................................................................................................................78

6. AZ ÜZEMANYAGKEVERÉK ELKÉSZÍTÉSE ...........................................................................................................78

Az üzemanyag tárolása .........................................................................................................................................79

7. A HASZNÁLAT ELŐKÉSZÜLETEI ...............................................................................................................................79

A munka megkezdése előtt ellenőrzött pontok ........................................................................................79

8. A BOZÓTVÁGÓ ELINDÍTÁSA .................................................................................................................................79

A motor beindítása és megállítása ..................................................................................................................80

A hideg motor beindítása .............................................................................................................................80

A bemelegített motor indítása ....................................................................................................................80

A damilfej / háromágú acélkés forgásának szabályozása ....................................................... 81

A motor megállítása .........................................................................................................................................81

9. VÁGÁS ..............................................................................................................................................................................81

Vágás nejlonhúros fej segítségével .................................................................................................................82

A fű levágása .......................................................................................................................................................82

Csonkolás és peremek vágása..................................................................................................................82

Vágás kés segítségével ..................................................................................................................................83

A gaz lekaszálása ..............................................................................................................................................83

BENZINES BOZÓTVÁGÓ HASZNÁLATI ÚTMUTATÓ

HU 70

Tartalom

10. KARBANTARTÁS ÉS TÁROLÁS .................................................................................................................................84

A gép karbantartása ...............................................................................................................................................84

Szerviz ...............................................................................................................................................................................84

A jótállás nem vonatkozik: .....................................................................................................................................84

Tárolás ..............................................................................................................................................................................84

11. MIT TEGYEK, HA... .........................................................................................................................................................85

12. MEGSEMMISÍTÉS ..........................................................................................................................................................87

13. MEGFELELŐSÉGI NYILATKOZAT ..........................................................................................................................88

14. MŰSZAKI ADATOK .......................................................................................................................................................89

FZS 3003 B

Általános biztonsági előírások

1. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

Fontos biztonsági ﬁ gyelmeztetések

A terméket óvatosan csomagolja ki és ügyeljen arra, hogy a csomagolóanyag egyik részét se dobja ki

korábban, mint hogy megtalálja a termék összes részét. A gépet tartsa száraz helyen és gyermekektől távol. Olvassa el az összes ﬁ gyelmeztetést és utasítást. A ﬁ gyelmeztetések és utasítások ﬁ gyelmen kívül

hagyásának áramütés, tűz és/vagy komoly sérülés lehet a következménye.

Csomagolás

A terméket a csomagolása védi a szállítás közbeni sérüléstől. Ez a csomagolás újrahasznosítható anyagból készült.

Használati útmutató

Mielőtt használni kezdi a gépet, olvassa el a következő biztonsági előírásokat és a használati utasításokat. Ismerkedjen meg a kezelőelemekkel és a készülék helyes használatával. Az útmutatót gondosan őrizze meg későbbi szükség esetére. Javasoljuk, hogy legalább a jótállás idejére őrizze meg a termék eredeti dobozát, csomagolását, pénztárbizonylatát és jótállási jegyét. Szállítás esetén csomagolja vissza az eredeti gyári csomagolásba, így maximális védelmet biztosít számára (pl. költözés vagy szervizbe küldés esetén).

Megjegyzés: Ha a gépet újabb személynek adja el, az útmutatóval adja át.

A használati útmutató utasításainak betartása a gép helyes használatának alapja. A használati útmutató

a kezelésre, karbantartásra és javításra vonatkozó utasításokat is tartalmaz.

A gyártó nem felel az útmutató utasításainak be nem tartásából adódó balesetekért vagy károkért.

BENZINES BOZÓTVÁGÓ HASZNÁLATI ÚTMUTATÓ

HU 72

Agépen található, utasításokat tartalmazó címkék magyarázata

2. A GÉPEN TALÁLHATÓ, UTASÍTÁSOKAT TARTALMAZÓ CÍMKÉK MAGYARÁZATA

Használat előtt ﬁ gyelmesen olvassa el az útmutatót

Munka közben használjon védőeszközöket

Általános veszélyre ﬁ gyelmeztetés!

Vigyázat, visszarúg!

Az embereket (különösen a gyerekeket) és az állatokat tartsa legalább 15 méter távolságban a munkaterülettől.

FZS 3003 B

Használati utasítás

3. HASZNÁLATI UTASÍTÁSOK

Biztonsági utasítások Olvassa el ﬁ gyelmesen!

Mindig viseljen védősisakot, biztonsági kesztyűt, védőöltözetet (vágásbiztos nadrágot), védőkesztyűt és

védőcipőt. A gépet tartsa távol a gyermekektől. Soha ne használja a motort, ha az üzemanyagtartályban csak benzin van. Soha ne töltsön üzemanyagot, ha a motor jár, vagy még forró. A motort csak akkor töltse, ha hideg. Az üzemanyagot zárt csomagolásban, száraz és hűvös helyen tárolja. Tartsa be a biztonsági előírásokat. Minden használat előtt ellenőrizze a munkaterületet. Távolítsa el azokat a tárgyakat, amelyek kivágódhatnak

vagy beszorulhatnak a gépbe. Munka közben minden személynek legalább 15 méter távolságban kell tartózkodnia Soha ne használja a gépet a (vágókésre) felhelyezett biztonsági fedél nélkül. Soha ne töltse teljesen tele az üzemanyagtartályt. Az üzemanyagtartály tetejét erősen be kell tekerni, nehogy az üzemanyag kifolyjon. Ne hagyja a gépet teljes gázzal menni, ha az üzemanyagtartály üres.

Soha ne kapcsolja ki hirtelen a gépet, ha teljes gázzal megy.

Ha a gép meghibásodik, ne használja. Lépjen kapcsolatba a szakszervizzel. Áthelyezéskor az egész gépet fogja meg, ha az üzemanyagtartálynál fogva tartja, az az üzemanyagtartály

sérüléséhez és tűzhöz vezethet. A bozótvágót mindig mindkét kezével tartsa. A forró bozótvágót ne tegye száraz fűre. A gép használata közben tilos a dohányzás.

Biztonsági utasítások Üzemanyag

A bozótvágó szállításakor az üzemanyagtartálynak üresnek kell lennie. Az üzemanyagot csak engedélyezett kannában szállítsa. Rendszeresen ellenőrizze az üzemanyagtartály fedelét. Meg kell húzni, nehogy szökjön az üzemanyag Kímélje a környezetet: ﬁ gyeljen rá, nehogy szökjön az üzemanyag, és beszennyezze a talajt. A gépet legalább 3 méterre attól a helytől indítsa be, ahol az üzemanyagot beletöltötte. Soha ne zárt helyen töltse az üzemanyagot. A helyiségben biztosítani kell a megfelelő szellőzést

a robbanásveszély elkerülése érdekében. Ne lélegezze be az üzemanyag kipárolgását. Az üzemanyagot védőkesztyűben töltse. A védőöltözetet rendszeresen cserélje és tisztítsa.

BENZINES BOZÓTVÁGÓ HASZNÁLATI ÚTMUTATÓ

HU 74

Használati utasítás

Biztonsági utasítások Vágóegységek

A vágóegység felszerelésekor ellenőrizze a kés állapotát. Ha sérült (repedt, meghajlott, eltört, stb.),

cserélje ki. A kés felszerelése után ellenőrizze, hogy a késlyuk egy szinten van-e a késforgató karral. Forgassa meg a kést, ellenőrizze, hogy nem forog-e szabálytalanul. Ellenőrizze, hogy a kést úgy szerelte-e fel, hogy az éle forgásirányba legyen. Soha ne szerelje fel fordítva. Ellenőrizze, hogy a vágóegység helyesen van-e felszerelve, mégpedig terhelés nélkül forgatva (elég 1 perc). Az adott vágási feladatra alkalmas kést kell kiválasztani. Soha ne nyomja hozzá a kést semmilyen tárgyhoz működés közben. A tárgyakat alacsony sebességgel kell

vágni. Ha a működés során szokatlan hangot hall, vagy a gép szokatlanul rázkódik, szakítsa meg a munkát, és

állapítsa meg az okát. Ne állítsa meg a gépet, amíg a kés a vágott tárgyban van. Ez sérüléshez és a gép meghibásodásához

vezethet.

A vágóegységet megfelelő fedéllel kell ellátni.

FIGYELEM! Az utasítások be nem tartása súlyos, akár halálos személyi sérülést okozhat!

Minden személyt, aki ezzel a géppel dolgozik, ismertessen meg a gép használatával és a biztonsági

előírásokkal.

FZS 3003 B

4. A GÉP LEÍRÁSA

Agép leírása

1. Félautomatikus damilfej

2. Kés a damil elvágásához

3. Műanyag védőburkolat

4. A fogantyú rögzítése

5. Gázadagoló kar

6. Félgáz rögzítése

7. Kapcsoló

8. A gáz biztonsági biztosítéka

A csomag tartalma:

Damilfej, háromágú acélkés, vállpánt, kalibrált edény az üzemanyag-keverék elkészítésére, tartalék gyújtógyertya, hatszögletű kulcs 4 mm, hatszögletű kulcs 5 mm, 4x hatszögletű csavar 5 mm, 4x hatszögletű csavar 4 mm anyával (a műanyag fedél fogójához szerelve), 2x rögzítőszalag, csavarhúzó, villáskulcs 8/10, csőkulcs keresztfejű csavarhúzóval.

BENZINES BOZÓTVÁGÓ HASZNÁLATI ÚTMUTATÓ

9. Motor

10. Az üzemanyagtartály fedele

11. Üzemanyagtartály

12. A vállpánt rögzítése

13. A hidegindító karja

14. Üzemanyag-befecskendező pumpa

HU 76

Összeszerelés

5. ÖSSZESZERELÉS

A négy mellékelt csavar segítségével erősítse

a bozótvágó motorját a tengelyhez (ld. 2. ábra).

Szerelje fel a védőfedelet a tengelyre a mellékelt

csavarok és anyák segítségével (ld. 3. ábra)

Szerelje a fogantyút a tartóra (ld. 4. ábra)

A fogantyút a tengelye mentén el lehet tolni. Így

mindenki ideális helyzetbe állíthatja a kényelmes

munkához. Az ideális pozíció kiválasztása után

húzza meg a csavarokat.

A tápkábelt rögzítse a mellékelt rögzítőszalagok

segítségével.

2. ábra

csavar

3. ábra

4. ábra

anya

FZS 3003 B

Összeszerelés

A damilfej felszerelése

Rögzítse a tengelyt a mellékelt 4 mm-es

hatszögletű kulccsal (ld. 5. ábra). Ehhez a védőfedélen található nyílást rá kell illeszteni a tengelyen lévő nyílásra, majd a hatszögletű kulcsot bele kell dugni. A két nyílás összeillesztéséhez forgassa el a védőfedelet.

Az egyes alkatrészeket a következő sorrendben

szerelje fel:

1. az A fogazott rögzítőalátétet (ez is el van látva egy nyílással a rögzítéshez)

2. damilfej

A damilfejet csavarja fel a tengelyre az óramutató

járásával ellentétes irányban (vigyázat, fordított menet), és alaposan húzza meg.

Vegye ki a hatszögletű kulcsot a rögzítőnyílásból.

Damilpótlás a damilfejen

1. A fej oldalán nyomja össze a fedél biztonsági reteszeit, és vegye le a fedelet (ld. A és B ábra)

2. Vegye ki a damilfejből a tárcsát. Készítsen elő egy kb. 2 - 3 m hosszú 2,4 mm átmérőjű damilt.

3. A damilt a közepén hajlítsa meg, és a hajlatot rögzítse a vájatban (ld. C ábra)

4. Mindkét végét ezután tekerje fel a tárcsára, mégpedig az óramutató járásával megegyező irányban. A feltekert damil végeit rögzítse az előkészített nyílásokba. (ld. D ábra)

5. A tárcsát helyezze vissza a damilfejbe, és rögzítse a fedéllel (ld. E és F ábra)

hatszögletű kulcs 4 mm

5. ábra

tengely

védőburkolat

A fogazott rögzítőalátét

nyílás a rögzítéshez

damilfej

FIGYELMEZTETÉS!

Csak jó minőségű, 2,4 mm átmérőjű nejlondamilt használjon. A nejlondamil helyett soha nem használjon drótot vagy dróttal merevített damilt. Csak eredeti damilfejet használjon.

E F

BENZINES BOZÓTVÁGÓ HASZNÁLATI ÚTMUTATÓ

HU 78

Összeszerelés | Az üzemanyag-keverék elkészítése

A háromágú acélkés felszerelése

Rögzítse a tengelyt a mellékelt 4 mm-es hatszögletű

kulccsal (ld. 6. ábra). Ehhez a védőfedélen található nyílást rá kell illeszteni a tengelyen lévő nyílásra, majd a hatszögletű kulcsot bele kell dugni. A két nyílás összeillesztéséhez forgassa el a védőfedelet.

Az egyes alkatrészeket a következő sorrendben

szerelje fel:

1. A fogazott rögzítőalátét (ez is el van látva egy nyílással a rögzítéshez)

2. háromágú acélkés

3. B rögzítőalátét

4. fedőtálka

5. biztosító anya

Bizonyosodjon meg róla, hogy a kés megfelelően

beilleszkedik-e az A rögzítőalátét távtartó részébe

A mellékelt dugókulcs segítségével forgassa

a rögzítőanyát az óramutató járásával ellentétes irányba (vigyázat, fordított menet), amíg biztonságosan nem tart.

Vegye ki a hatszögletű kulcsot a rögzítőnyílásból.

FIGYELMEZTETÉS!

HA TÚLZOTT REMEGÉST ÉRZÉKEL – AZONNAL ÁLLÍTSA LE A MOTORT

hatszögletű kulcs 4 mm

tengely

védőburkolat

A fogazott rögzítőalátét

nyílás a rögzítéshez

háromágú acélkés

B rögzítőalátét

fedőtálka

biztosító anya

6. ábra

A kés túlzott remegése azt jelenti, hogy ez a kés nincs jól felszerelve. Azonnal állítsa meg a motort és ellenőrizze a kést. A hibásan felszerelt kés sérülést okozhat. A termék javítása vagy karbantartása során csak eredeti alkatrészt használjon.

6. AZ ÜZEMANYAG-KEVERÉK ELKÉSZÍTÉSE

FIGYELMEZTETÉS!

Soha ne töltsön üzemanyagot az üzemanyagtartályba zárt és nem szellőző helyiségben. Ne töltsön üzemanyagot nyílt láng vagy szikraforrás közelében. Ne töltse túl a tartályt. Mielőtt elindítja a motort, győződjön meg róla, hogy eltávolította a kifolyt üzemanyag

maradványait.

Ha a motor forró, NE TÖLTSÖN BELE ÜZEMANYAGOT.

Az ilyen típusú kétütemű motorhoz olajmentes benzin és kétütemű motorhoz való olaj 25 : 1 arányú

keverékét használjuk.

FIGYELEM! Ha a keverék aránya eltér a 25 : 1 aránytól, a motor meghibásodhat. Bizonyosodjon meg róla,

hogy a keverék megfelelő arányú-e.

FZS 3003 B

Az üzemanyag-keverék elkészítése | Ahasználat előkészítése | Abozótvágó elindítása

Ha kétütemű motor számára benzint és motorolajat kever össze, csak olyan benzint használjon, amely nem

tartalmaz ETANOLT vagy METANOLT (alkoholtípusok).

95-ös vagy magasabb oktánszámú jó minőségű benzint használjon. Ezzel megakadályozza az

üzemanyagrendszer vagy a motor más részeinek meghibásodását. Az üzemanyag-keverék elkészítéshez javasoljuk, hogy a bozótvágó csomagolásában mellékelt kalibrált edényt használja. NE KEVERJE A BENZINT ÉS OLAJAT KÖZVETLENÜL AZ ÜZEMANYAG TARTÁLYBAN.

Az üzemanyag tárolása

Az üzemanyagot csak tiszta, biztonságos, engedélyezett kannában tárolja. Tanulmányozza át és tartsa be az üzemanyagkanna típusára és elhelyezésére vonatkozó helyi előírásokat.

FONTOS

A kétütemű motorokhoz való üzemanyag szétválhat. Minden használat előtt minden üzemanyagkannát alaposan rázzon fel. A tárolt üzemanyag elöregszik. Ne keverjen össze több üzemanyagot, mint amennyit feltételezhetően egy hónap alatt elhasznál.

7. A HASZNÁLAT ELŐKÉSZÜLETEI

FONTOS:

Ügyeljen az üzemanyag-keverék készítésére vonatkozó előírásokra! Az előírások be nem tartása a motor meghibásodásához vezethet! Ne használjon olyan üzemanyagot,.amelyet már több mint két hónapja tárol. A két hónapon túl tárolt üzemanyag-keverék problémát okozhat indításkor, és a motor gyengébb teljesítményéhez vezethet. Ha az üzemanyag-keveréket több mint két hónapig tárolta, távolítsa el, és használjon új keveréket.

A munka megkezdése előtt ellenőrizendő pontok

1. Ellenőrizze, nem lazult-e ki egy csavar, anya vagy alkatrész. A kilazult csavarokat húzza meg. Ellenőrizze, nem szennyeződött-e a légszűrő. A munka megkezdése előtt a légszűrőből távolítson el minden szennyeződést.

3. Győződjön meg róla, hogy a műanyag fejvédő és a kések megfelelően rögzítve vannak-e a helyükön.

4. Győződjön meg róla, nem szökik-e az üzemanyag a tartályból.

5. Győződjön meg róla, nem sérült-e meg a kés vagy a damilfej.

8. A BOZÓTVÁGÓ ELINDÍTÁSA

FIGYELMEZTETÉS!

Mielőtt beindítja a motort, győződjön meg róla, hogy a vágókorong/damilfej szabadon mozog, és nem

érintkezik semmilyen idegen tárggyal.

A motor minimális fordulata mellett a vágóegységnek nem szabad forognia. Ellenkező esetben forduljon

szakszervizhez, hogy ellenőrizzék, és elhárítsák a problémát.

Mielőtt beindítja a motort, győződjön meg róla, hogy a gázkar szabadon mozog.

BENZINES BOZÓTVÁGÓ HASZNÁLATI ÚTMUTATÓ

HU 80

Abozótvágó elindítása

FIGYELMEZTETÉS: A bozótvágót mindig két kézzel tartsa. Mindig úgy álljon, hogy a teste balra legyen

a tengely csövétől. Soha ne tartsa a fogantyút keresztbe tett kézzel. Ezek az utasítások a balkezesekre is vonatkoznak.

FIGYELMEZTETÉS: A rázkódás árthat annak, akinek a keringési rendszerével vagy idegrendszerével

problémái vannak. Ha ﬁ zikai tünetek jelennek meg, például az elérzéketlenedés, az érzékenység csökkenése, erőtlenség, vagy színelváltozás a bőrön, forduljon orvoshoz. Ezek a szimptómák általában az ujjakon, a kézen és a csuklón jelennek meg.

A MOTOR BEINDÍTÁSA ÉS MEGÁLLÍTÁSA

A hideg motor beindítása

1. Állítsa a kapcsolót "START" állásba. (lásd 7. ábra)

2. Nyomogassa az üzemanyag-befecskendező pumpát (5 -10 nyomás), amíg az üzemanyag el nem jut a karburátorba. (lásd 8. ábra)

3. A hidegindító karját állítsa felfelé "OFF" állásba (= kikapcsolt légbevezetés, azaz bekapcsolt hidegindító). (lásd 8. ábra)

4. A bozótvágót támassza neki a földnek, hogy stabil legyen, és húzza meg az indítózsinórt, amíg a motor fel nem pörög (a motor készül beindulni).

5. Ebben a pillanatban nyomja le a hidegindító karját "ON" állásba (= bekapcsolt légbevezetés, azaz kikapcsolt hidegindító), és az indítózsinór többszöri meghúzásával indítsa be a motort.

FIGYELEM! A motor túl hosszú ideig tartó

forgatása OFF állásban lévő hidegindítókarral a motor elárasztása miatt problémát okoz az indításnál.

6. A munka megkezdése előtt hagyja, hogy a motor néhány perc alatt üzemi hőfokra melegedjen.

A bemelegített motor indítása

1. Állítsa a kapcsolót "START" állásba.

2. Húzza meg az indítózsinórt, amíg a motor be nem indul. NE HASZNÁLJON HIDEGINDÍTÓT!

a gáz biztonsági biztosítéka

a hidegindító karja

kapcsoló

gázadagoló kar

7. ábra

üzemanyagbefecskendező pumpa

8. ábra

FZS 3003 B

Abozótvágó elindítása | Vágás

FIGYELEM! Ha az üzemanyagtartályból teljesen kifogyott az üzemanyag, feltöltés után A HIDEG MOTOR

BEINDÍTÁSÁRA szolgáló lépéseket ismételje meg.

A damilfej / háromágú acélkés forgásának szabályozása

A fordulatszám növeléséhez először nyomja meg a tenyerével a gáz biztonsági biztosítékát, majd

a hüvelykujjával nyomja meg a gázkezelő kart (ld. 7. ábra) A gázkart a félgáz rögzítésével rögzítheti (1. ábra, 6. pont) A fordulatszám csökkentéséhez engedje el a gázkezelő kart

A motor megállítása

Állítsa át a kapcsolót STOP állásba.

FIGYELMEZTETÉS!

A motorból származó kipufogógáz az egészségre ártalmas vegyi anyagokat tartalmaz. Soha ne lélegezze be ezt a gázt. A bozótvágót mindig épületen kívül indítsa be.

9. VÁGÁS

FIGYELMEZTETÉS!

A damilos fűnyírók vagy bozótvágók bármelyik típusának használata közben kivágódhatnak kövek, fém- vagy egyéb kisméretű tárgyak és a vágott anyag. Figyelmesen olvassa el valamennyi biztonsági előírást. Kérjük tartsa be az ebben az útmutatóban található utasításokat.

FIGYELMEZTETÉS!

Használjon védőeszközöket a feje, szeme, arca és hallása védelmében. Megfelelő lábbelit viseljen, amely megvédi a lábát és csúszós felületen is stabil állást biztosít. Ne viseljen nyakkendőt, ékszert vagy laza ruhadarabot, amelyeket elkaphatnak a szerszám mozgó alkatrészei. Ne viseljen nyitott orrú lábbelit. Ne dolgozzon mezítláb vagy csupasz lábszárral. Bizonyos helyzetekben teljes arc- és fejvédelmet kell használni. Vigyázzon, hogy elkerülje a visszaütést és a kés beakadását.

FIGYELMEZTETÉS

Mindig használja a vállpántot. A vállpántot úgy állítsa be, hogy a fűnyíró néhány centiméterrel a talaj felett legyen. A fűnyíró feje és a fémburkolat minden irányban teljesen egy szintben legyen. A bozótvágót a teste jobb oldalára akassza.

VESZÉLYES ÖVEZET

A 15 M ÁTMÉRŐJŰ VESZÉLYES ÖVEZETBE A GÉP KEZELŐJÉN KÍVÜL SENKI NEM LÉPHET BE. A GÉPKEZELŐNEK MEGFELELŐ SZEM-, FÜL-, ARC-, TALP-, LÁB- ÉS TESTVÉDŐ ESZKÖZÖKET KELL HASZNÁLNIA. A VESZÉLYES ÖVEZETBEN, VAGY A VESZÉLYES ÖVEZET MÖGÖTTI KOCKÁZATOS ÖVEZETBEN LEVŐ SZEMÉLYEKNEK VÉDENIÜK KELL A SZEMÜKET A KIVÁGÓDÓ TÁRGYAKTÓL. A KOCKÁZAT A VESZÉLYES ÖVEZETTŐL VALÓ TÁVOLSÁG NÖVEKEDÉSÉVEL CSÖKKEN.

BENZINES BOZÓTVÁGÓ HASZNÁLATI ÚTMUTATÓ

HU 82

Vágás

VÁGÁS NEJLONHÚROS FEJ SEGÍTSÉGÉVEL

A damilfej AZ ÓRAMUTATÓ JÁRÁSÁVAL MEGEGYEZŐ IRÁNYBAN forog.

A damil kiengedése félautomatikusan történik. A vágás közben csak kissé ütögesse a fejet a földhöz, ezzel

benyomódik a fej alsó részén levő gomb és kijön a damil. A damilt ezután a műanyag burkolatba beépített kés a megfelelő méretre vágja.

A fű levágása

Ennél a munkánál óvatosan csúsztassa a gépet a vágni kívánt anyagba. Lassan döntse meg a fejet úgy,

hogy a gép a vágott anyagot Öntől távolódó irányba dobja. Ha kerítések, falak, fák, vagy egyéb akadályok közvetlen közelében végzi a vágást, olyan szögben közelítsen, hogy minden vágott anyag Öntől távolodó irányba repüljön. Lassan mozgassa a fejet a damillal jobbról balra, amíg le nem vágta a füvet egészen az akadályig, de ügyeljen rá, nehogy a damil az akadállyal érintkezzen.

Drótkerítés közelében óvatosan járjon el, úgy, hogy ne érjen a drótokhoz. Ha túl közel kerül a kerítéshez,

a damil a grótba ütközve rövidebb lesz.

Gyomok vágásakor egyesével is kivághatja a szárakat. Helyezze a damilfejet a gyom alsó részéhez - ne

a felsőhöz, mert különben a széthasadhat és a damil elakad. A gyomok közvetlen átvágása helyett inkább csak a damil végét használja és lassan vágja át a szárat.

Csonkolás és peremek vágása

Mindkét tevékenységet nagy szögben megdöntött damilfejjel kell végezni. A csonkolás a felső növényzet

eltávolítása, ami után csak a csupasz föld marad. A peremek vágása az ágyások peremén levő, a járdára és az útra ránövő fű levágása. Csonkoláskor és a peremek vágásakor a szerszámot meredek szögben tartsa, olyan helyzetben, hogy

a kemény felülethez történő ütközéskor esetleg kivágódó szennyeződések, levágott anyag és kavicsok ne

hátra, Ön felé repüljenek. Ha a képek mutatják is, hogyan végezze a csonkolást és a peremek vágását,

minden felhasználónak magának kell megtalálnia a testméreteinek és a munkakörülményeknek megfelelő

helyzetet.

FIGYELMEZTETÉS

Nejlonhúros fej használata esetén a megfelelő védőburkolatot kell használni. Ha a nejlonhúr túlságosan ki van húzva, csapkodhat. Ha nejlonhúros fejet használ, mindig használjon rövidítő késsel felszerelt műanyag védőburkolatot.

FIGYELMEZTETÉS

Csupasz vagy kavicsos felület felett nagyon óvatosan járjonel, mert a nejlonhúr nagy sebességgel vághatja ki az apró kavicsokat. A szerszán védőburkolata nem képes a kemény felületről visszapattanó tárgyakat megállítani.

FIGYELMEZTETÉS

Ne végezzen vágást olyan helyen, ahol drótok vagy drótkerítés van. Használjon biztonsági védőeszközöket. Ne végezzen vágást olyan helyeken, ahol nem láthatja, mit vág.

FZS 3003 B

Vágás

VÁGÁS KÉS SEGÍTSÉGÉVEL

A gaz lekaszálása

Íves, lengető mozdulatokkal végzett vágásról van szó. Ezzel a módszerrel gyorsan kitisztíthatja a fűvel,

gazzal benőtt területeket. Ne használja a kaszáló módszert nagy és ellenálló gyomok vagy fás növényzet vágására.

A kaszálást végezheti mindkét irányába, vagy csak egy irányba, ami azt jelenti, hogy a levágott anyag Öntől

távolodó irányba repül. Az ilyen vágáskor a késnek az a része dolgozik, amely Öntől távolodó irányban forog. Döntse meg kissé a kést ugyanarra az oldalra. Ha mindkét irányba végzi a kaszálást, szennyeződés fogja érni.

Megjegyzés: Ne használja a bozótvágó kést 12 mm-nél nagyobb átmérőjű fácskák vágására.

FIGYELMEZTETÉS

NE ÉRJEN A KÉSSEL A KÖVETKEZŐ TÍPUSÚ TÁRGYAKHOZ: FÉMOSZLOPOK, VILLANYVEZETÉKEK, GUMI, FAL, KÖVEK, KERÍTÉSEK

FIGYELMEZTETÉS

Ne végezzen vágást, ha az acélkés tompa, repedt vagy sérült. A vágás megkezdése előtt ellenőrizze, hogy a munkafelületen nincsenek-e akadályok, mint pl. kövek, fémoszlopok vagy összetekert drótok. Ha az ilyen akadályokat nem tudja eltávolítani, jelölje meg őket úgy, hogy ne kerüljenek érintkezésbe a késsel. A kövek vagy fémtárgyak kicsorbíthatják vagy megrongálhatják a kést. A drótok feltekeredhetnek a késfejre vagy kivágódhatnak és ezáltal sérülést okozhatnak.

BENZINES BOZÓTVÁGÓ HASZNÁLATI ÚTMUTATÓ

HU 84

Karbantartás és tárolás

10. KARBANTARTÁS ÉS TÁROLÁS

A gép karbantartása

Minden használat előtt:

– Ellenőrizze, hogy valamennyi csavar és anya megfelelően meg van-e húzva.

– Ellenőrizze, hogy nem folyik-e a tartályból üzemanyag.

– A váltóművet kenje meg kenőanyaggal. Minden 20 óra működés után (E célból javasoljuk, hogy lépjen kapcsolatba szakszervizzel.):

– Tisztítsa ki a légszűrőt.

– Tisztítsa ki az üzemanyagszűrőt. Minden 50 óra működés után (E célból javasoljuk, hogy lépjen kapcsolatba szakszervizzel.):

– Tisztítsa meg a gyújtógyertyát és állítsa be az elektródák közti rést 0,6 - 0,7 mm-re.

– Távolítsa el a lerakódásokat a kipufogóból és a kipufogó fojtásából.

– Újra szerelje le a tengelyt és kenje meg jó minőségű kenőanyaggal. A karbantartás elvégzése után ellenőrizze az összeszerelést, és hogy meg van-e húzva valamennyi csavar

és anya.

Szerviz

Amennyiben a termék megvásárlása után bármilyen hibát tapasztal, vegye fel a kapcsolatot

a szervizrészleggel. A termék használata során tartsa be a mellékelt használati útmutató utasításait. A reklamáció elutasításra kerül, ha a terméket módosította, vagy nem tartotta be a használati útmutató

utasításait.

A jótállás nem vonatkozik:

A gép funkcionális részeinek használat közbeni természetes elhasználódására A gép rendes karbantartásával összefüggő szerviz-beavatkozásokra (pl. tisztítás, kenés, beállítás, stb.) A külső hatások (pl. éghajlati viszonyok, por, nem megfelelő használat, stb.) által okozott hibákra A gép leesése, ütődése és hasonlók miatti mechanikus sérülésekre, stb. A nem szakszerű bánásmód, túlterhelés, nem megfelelő alkatrészek, nem alkalmas szerszámok használata

és hasonlók által okozott károkra. Az olyan reklamált termékek esetén, amelyek nem voltak megfelelően

biztosítva a szállítás során a mechanikus sérülések ellen, az esetleges károkért kizárólag a tulajdonos

felelős.

Tárolás

FIGYELEM! Ha a gépet hosszabb ideig nem használja, az alábbi utasítások alapján tárolja. Ezzel

meghosszabbítja a gép élettartamát.

Teljesen engedje ki az üzemanyagot a tartályból és a karburátorból. Zárja le a hidegindítót és 3-5-ször húzza

meg az indítókart. Csavarja ki a gyújtógyertyát és a nyílásba öntsön egy kevés motorolajat. Finoman húzza meg az

indítózsinórt 2-3-szor.

Egy tiszta ronggyal tisztítsa meg a külső felületeket. A gépet tiszta és száraz helyen tárolja.

FZS 3003 B

Mit tegyek, ha...

11. MIT TEGYEK, HA...

A motor nem indul be Lehetséges ok Elhárítása

1. Ellenőrizze az üzemanyagot.

2. Vegye ki és ellenőrizze a gyújtógyertyát.

3. Vigye el a motort szakszervizbe vagy az eladóhoz.

Elégtelenül működő motor A hiba oka Javítás

1. Ellenőrizze a légszűrőt. Szennyeződött légszűrő. Tisztítsa ki vagy cserélje ki a légszűrő

2. Ellenőrizze az üzemanyagot.

3. Ellenőrizze a hidegindító beállításait és a gázvezérlést.

4. Vigye el a motort szakszervizbe vagy az eladóhoz.

A karburátorban vagy a tartályban nincs üzemanyag.

Az üzemanyag vizet tartalmaz. Az üzemanyag-keverék nem

megfelelő arányú.

Hibás vagy szennyezett gyújtógyertya. Vegye ki a gyújtógyertyát Nem megfelelő rés az elektródák

között. A gyújtógyertya nedves, benzinnel

szennyezett (elárasztott motor). Eldugult üzemanyag-szűrő,

karburátor meghibásodása, gyújtás meghibásodása, eldugult szelepek stb.

Az üzemanyag vizet tartalmaz. Ürítse ki az üzemanyagtartályt és Az üzemanyag-keverék nem

megfelelő arányú. A hidegindító nincs teljesen kinyitva. Módosítsa a beállítást. Rosszul beállított gázkábel.

Eldugult üzemanyag-szűrő, karburátor meghibásodása, gyújtás meghibásodása, eldugult szelepek stb.

Töltsön bele üzemanyagot.

Ürítse ki az üzemanyagtartályt és a karburátort. Töltse fel a tartályt új üzemanyaggal.

Szárítsa meg és szerelje vissza a gyújtógyertyát.

Cserélje ki vagy javítsa meg a hibás alkatrészeket.

betétjét.

a karburátort. Töltse fel a tartályt új üzemanyaggal.

Cserélje ki vagy javítsa meg a hibás alkatrészeket.

BENZINES BOZÓTVÁGÓ HASZNÁLATI ÚTMUTATÓ

HU 86

Mit tegyek, ha...

A motor beindul, és azonnal

Lehetséges ok Elhárítása

le is áll

1. Ellenőrizze az üzemanyagot.

Elfogyott az üzemanyag. Töltsön bele üzemanyagot. Az üzemanyag vizet tartalmaz. Ürítse ki az üzemanyagtartályt és Az üzemanyag-keverék nem

megfelelő arányú.

2. Vegye ki és ellenőrizze a gyújtógyertyát.

Hibás vagy szennyezett gyújtógyertya. Vegye ki a gyújtógyertyát. Nem megfelelő rés az elektródák

között.

3. Ellenőrizze a légszűrőt. Szennyeződött légszűrő. Eldugult

légszűrő.

4. Vigye el a motort szakszervizbe vagy az eladóhoz.

Eldugult légtelenítő szelep. Cserélje ki vagy javítsa meg a hibás Eldugult üzemanyag-szűrő,

karburátor meghibásodása, gyújtás meghibásodása, eldugult szelepek stb.

a karburátort. Töltse fel a tartályt új üzemanyaggal.

Tisztítsa ki vagy cserélje ki a légszűrő betétjét.

alkatrészeket.

FZS 3003 B

Megsemmisítés

12. MEGSEMMISÍTÉS

A HASZNÁLT CSOMAGOLÓANYAGOKRA VONATKOZÓ UTASÍTÁSOK ÉS TÁJÉKOZTATÓ

A használt csomagolóanyagot az önkormányzat által kijelölt hulladékgyűjtő helyen adja le.

A gép és tartozékai különböző anyagokból, pl. fémből és műanyagból készültek. A sérült alkatrészeket adja le szelektív gyűjtőhelyen. Tájékozódjon az illetékes hivatalnál.

Ez a termék teljesíti az összes rá vonatkozó EU irányelv követelményeit.

Változtatások a szövegben, a kivitelben és a műszaki jellemzőkben előzetes ﬁ gyelmeztetés nélkül történhetnek, a módosításra vonatkozó jog fenntartva.

Használati útmutató az eredeti nyelven.

BENZINES BOZÓTVÁGÓ HASZNÁLATI ÚTMUTATÓ

HU 88

Megfelelőségi nyilatkozat

13. MEGFELELŐSÉGI NYILATKOZAT

FAST ČR, a. s.

Černokostelecká 1621, 251 01 Říčany, Česká republika tel.: +420 323 204 111, fax: +420 323 204 110

MEGFELELŐSÉGI NYILATKOZAT

Gyártó:

FAST ČR, a. s. Černokostelecká 2111, 100 00 Praha 10, Cseh Köztársaság Adóazonosító: CZ26726548

Termék/márka: BENZINES BOZÓTVÁGÓ ÉS DAMILOS FŰNYÍRÓ/ FIELDMAN

Típus/modell: FZS 3003-B A motor paraméterei: 25,4 ccm; 0,7 kW/6 500 ford./perc; max. 8500 ford./perc

Ezt a megfelelőségi nyilatkozatot a gyártó kizárólagos felelősségére adták ki.

E nyilatkozat fenti tárgya megfelel az Unió vonatkozó harmonizációs jogszabályainak:

2012/46/EK irányelv A gépi berendezésekre vonatkozó 2006/42/EK számú irányelv EMC 2014/30/EU irányelv

A vonatkozó harmonizált normák és egyéb műszaki speciﬁ káció:

EN ISO 11806-1:2011 EN ISO 14982:2009

A kiadás helye: Prága Név: Ing. Zdeněk Pech

A kiadás dátuma: 1. 4. 2017. Aláírás:

Azonosító szám: 26 72 65 48, Adóazonosító: CZ-26 72 65 48

Bank: Komerční banka Praha 1, számlaszám 89309011/0100, Česká spořitelna Praha 4, számlaszám 2375682/0800,

ČSOB Praha 1, számlaszám 8010-0116233383/0300

Az igazgatóság elnöke

FZS 3003 B

14. MŰSZAKI ADATOK

MŰSZAKI ADATOK

Modell .........................................................................................................................................................................................FZS 3003 B

Hengertérfogat ............................................................................................................................................................................ 25,4 cm

A motor maximális teljesítménye ............................................................................................................................................ 0,70 kW

A tengely hossza ........................................................................................................................................................................1500 mm

A motor típusa ........................................................................................................................................................kétütemű léghűtéses

Ajánlott maximális forgási sebesség terhelés nélkül..........................................................................................8500 ford/perc

A damil átmérője ............................................................................................................................................................................ 2,4 mm

Gyújtógyertya ...................................................................................................................................................................................L6 (LD)

Az üzemanyagtartály térfogata ................................................................................................................................................. 800 ml

Az üzemanyag-keverék aránya (kétütemű motorba való olaj/Natural 95) ..................................................................... 1:25

Üzemanyag és vágóegységek nélküli tömeg .......................................................................................................................... 6,6 kg

LWA által garantált akusztikai teljesítményszint ..............................................................................................................112 dB(A)

Akusztikai nyomásszint, maximális LPAav ....................................................................................................................94,5 dB (A)

Rezgéskibocsátás szintje - damilfej, bal fogantyú ............................................................................................................ 8,9 m/s²

Rezgéskibocsátás szintje - damilfej, jobb fogantyú ......................................................................................................... 9,8 m/s²

Rezgéskibocsátás szintje - háromágú kés, bal fogantyú ...............................................................................................4,5 m/s²

Rezgéskibocsátás szintje - háromágú kés, bal fogantyú ...............................................................................................3,7 m/s²

Eltérés ......................................................................................................................................................................................K = 1,5 m/s²

BENZINES BOZÓTVÁGÓ HASZNÁLATI ÚTMUTATÓ

HU 90

Megjegyzések

FZS 3003 B

Spis treści

Podkaszarka spalinowa

INSTRUKCJA OBSŁUGI

Dziękujemy Państwu za dokonanie zakupu tej podkaszarki spalinowej. Zanim zaczniesz z niej korzystać, przeczytaj uważnie niniejszą instrukcję obsługi i zachowaj ją do wglądu.

SPIS TREŚCI

1. OGÓLNE ZASADY BEZPIECZEŃSTWA ................................................................................................................93

Ważne ostrzeżenia dotyczące bezpieczeństwa ......................................................................................93

Opakowanie .................................................................................................................................................................93

Instrukcja obsługi ........................................................................................................................................................93

2. WYJAŚNIENIE TABLICZEK ZE WSKAZÓWKAMI ZNAJDUJĄCYCH SIĘ NA MASZYNIE ....................94

3. WSKAZÓWKI DOTYCZĄCE UŻYCIA .....................................................................................................................95

Instrukcja bezpieczeństwa ....................................................................................................................................95

Instrukcja bezpieczeństwa – paliwo ................................................................................................................95

Instrukcja bezpieczeństwa – narzędzia tnące ..........................................................................................96

4. OPIS URZĄDZENIA ......................................................................................................................................................97

Zawartość opakowania .........................................................................................................................................97

5. MONTAŻ...........................................................................................................................................................................98

Montaż głowicy żyłkowej .......................................................................................................................................99

Uzupełnianie żyłki w głowicy żyłkowej ............................................................................................................99

Montaż stalowej tarczy trójzębnej .................................................................................................................. 100

6. PRZYGOTOWANIE MIESZANKI PALIWOWEJ .............................................................................................. 100

Przechowywanie paliwa ......................................................................................................................................101

7. PRZYGOTOWANIE DO UŻYTKU ...........................................................................................................................101

Punkty kontrolowane przed rozpoczęciem pracy .................................................................................101

8. URUCHAMIANIE PODKASZARKI .......................................................................................................................101

Postępowanie podczas włączania i zatrzymywania silnika ...........................................................102

Uruchamianie zimnego silnika ................................................................................................................102

Uruchamianie rozgrzanego silnika ........................................................................................................102

Regulacja obrotów głowicy żyłkowej / stalowej tarczy trójzębnej ....................................... 103

Zatrzymanie silnika .........................................................................................................................................103

9. KOSZENIE ...................................................................................................................................................................... 103

Koszenie za pomocą głowicy z żyłką nylonową....................................................................................104

Przycinanie trawy ............................................................................................................................................ 104

Skalpowanie i podkaszanie krawędzi ................................................................................................. 104

Koszenie za pomocą noża ........................................................................................................................ 105

Koszenie chwastów ........................................................................................................................................ 105

PODKASZARKA SPALINOWA INSTRUKCJA OBSŁUGI

PL 92

Spis treści

10. KONSERWACJA I PRZECHOWYWANIE .......................................................................................................... 106

Konserwacja urządzenia ....................................................................................................................................106

Serwis .............................................................................................................................................................................106

Gwarancja nie dotyczy: ...................................................................................................................................... 106

Przechowywanie ..................................................................................................................................................... 106

11. CO ZROBIĆ, JEŻELI... ............................................................................................................................................... 107

12. LIKWIDACJA................................................................................................................................................................ 109

13. DEKLARACJA ZGODNOŚCI ................................................................................................................................110

14. DANE TECHNICZNE .................................................................................................................................................. 111

FZS 3003 B

Ogólne zasady bezpieczeństwa

1. OGÓLNE ZASADY BEZPIECZEŃSTWA

Ważne instrukcje dotyczące bezpieczeństwa

Starannie rozpakuj wyrób, zwracając uwagę, by nie wyrzucić żadnej części materiału opakowaniowego,

zanim nie znajdziesz wszystkich elementów produktu. Przechowuj wyrób w suchym miejscu z dala od dzieci. Przeczytaj wszystkie uwagi i wskazówki. Nieprzestrzeganie ostrzeżeń i wskazówek może spowodować

porażenie prądem elektrycznym, pożar lub ciężkie obrażenia.

Opakowanie

Wyrób został umieszczony w opakowaniu chroniącym je przed uszkodzeniem podczas transportu. Opakowanie to jest surowcem i dlatego podlega recyklingowi.

Instrukcja obsługi

Zanim rozpoczniesz pracę z urządzeniem, przeczytaj następujące zasady bezpieczeństwa i wskazówki dotyczące użytkowania. Zapoznaj się z elementami sterowania i prawidłowym użyciem urządzenia. Instrukcję należy starannie zachować do wglądu. Co najmniej w okresie gwarancyjnym zalecamy zachowanie oryginalnego opakowania łącznie z wewnętrznym materiałem opakowaniowym, dokument kasowy i kartę gwarancyjną. W razie transportu zapakuj maszynę z powrotem do oryginalnego pudełka dostarczonego przez producenta, zapewniając w ten sposób maksymalną ochronę produktu podczas ewentualnego transportu (np. przeprowadzki lub wysyłki do serwisu).

Uwaga: Jeśli przekazujesz maszynę innym osobom, przekaż ją razem z instrukcją.

Przestrzeganie załączonej instrukcji obsługi stanowi założenie prawidłowego użycia urządzenia. Instrukcja

obsługi zawiera również wskazówki dotyczące obsługi, konserwacji i naprawy.

Producent nie ponosi odpowiedzialności za wypadki lub szkody powstałe na skutek nieprzestrzegania niniejszej instrukcji.

PODKASZARKA SPALINOWA INSTRUKCJA OBSŁUGI

PL 94

Wyjaśnienie tabliczek ze wskazówkami znajdujących się na urządzeniu

2. WYJAŚNIENIE TABLICZEK ZE WSKAZÓWKAMI ZNAJDUJĄCYCH SIĘ NA MASZYNIE

Przed użyciem przeczytaj dokładnie instrukcję.

Podczas pracy należy używać ochraniaczy.

Ogólne ostrzeżenie przed niebezpieczeństwem!

Uwaga, odrzut!

Utrzymuj osoby trzecie (w szczególności dzieci) oraz zwierzęta w odległości min 15 m od powierzchni roboczej.

FZS 3003 B

Wskazówki dotyczące użycia

3. WSKAZÓWKI DOTYCZĄCE UŻYCIA

Wskazówki bezpieczeństwa Czytaj uważnie!

Noś zawsze kask bezpieczeństwa, rękawice i odzież ochronną (z nogawkami antyprzecięciowymi),

rękawice i obuwie ochronne. Przechowuj maszynę z dala od dzieci. Nigdy nie uruchamiaj silnika, jeśli w zbiorniku paliwa znajduje się wyłącznie benzyna. Nigdy nie dolewaj paliwa przy uruchomionym lub gorącym silniku. Dolewaj paliwo wyłącznie przy zimnym

silniku. Przechowuj paliwo w zamkniętym opakowaniu w suchym i chłodnym miejscu. Przestrzegaj przepisów bezpieczeństwa. Przed każdym użyciem sprawdź przestrzeń roboczą. Usuń przedmioty, które mogłyby zostać odrzucone lub

zaklinowane w urządzeniu. Podczas pracy wszystkie osoby trzecie powinny się znajdować w odległości co najmniej 15 metrów. Nigdy nie korzystaj z urządzenia bez założonej pokrywy ochronnej (noża tnącego). Nigdy nie napełniaj zbiornika paliwa do samego końca. Należy dokładnie dokręcić korek zbiornika paliwa, aby nie dopuścić do wycieku paliwa. Nie pozwól, by urządzenie pracowało na pełnych obrotach, jeśli zbiornik paliwa jest pusty.

Nigdy nie wyłączaj urządzenia gwałtownie, jeśli pracuje na pełnych obrotach.

Jeśli urządzenie jest w dowolny sposób uszkodzone, nie używaj go. Skontaktuj się z wykwaliﬁ kowanym

serwisem. Podczas przenoszenia przytrzymuj całe urządzenie. Trzymanie urządzenia za zbiornik paliwa jest

niebezpieczne, może dojść do jej uszkodzenia i wybuchu pożaru. Zawsze trzymaj podkaszarkę obiema rękami. Nie kładź gorącej podkaszarki na suchą trawę. Podczas pracy z urządzeniem nie wolno palić papierosów.

Wskazówki bezpieczeństwa Paliwo

Zbiornik paliwa powinien być pusty podczas transportu. Paliwo należy przewozić wyłącznie w zalecanych kanistrach. Sprawdzaj regularnie korek zbiornika paliwa. Musi być dokręcony i nie należy dopuścić do wycieku paliwa. Chroń środowisko naturalne: uważaj, aby nie doszło do wycieku paliwa i zanieczyszczenia gleby. uruchamiaj maszynę w odległości co najmniej 3 metrów od miejsca, w którym dolewałeś paliwo. Nigdy nie dolewaj paliwa w pomieszczeniu zamkniętym. W pomieszczeniu należy zapewnić dostateczną

wentylację - niebezpieczeństwo wybuchu. Nie wdychaj oparów paliwa. Dolewaj paliwo w rękawicach ochronnych. Regularnie wymieniaj i czyść odzież ochronną.

PODKASZARKA SPALINOWA INSTRUKCJA OBSŁUGI

PL 96

Wskazówki dotyczące użycia

Wskazówki bezpieczeństwa Narzędzia tnące

Podczas montażu narzędzia tnącego sprawdź stan noża. Jeśli jest on uszkodzony (pęknięty, zgięty,

złamany itp.), wymień go. Po instalacji noża sprawdź, czy otwór w nożu jest wyrównany z ramieniem podnośnika noża. Rozkręć nóż. Sprawdź, czy nóż nie ma tendencji obracać się z przerwami. Sprawdź, czy montujesz nóż z ostrzem zgodnie z kierunkiem obrotów. Nigdy nie montuj go odwrotnie. Sprawdź, czy narzędzie tnące zostało zamontowane prawidłowo, obracając je bez obciążenia (wystarczy

przez 1 minutę). Należy wybrać nóż odpowiedni do danego materiału. Podczas pracy nigdy nie naciskaj nożem na przedmioty. Przedmioty należy ciąć z umiarkowaną prędkością. Jeśli podczas pracy usłyszysz niestandardowy dźwięk lub jeśli urządzenie zacznie się trząść, zakończ pracę

i sprawdź, jaka jest przyczyna. Nie zatrzymuj urządzenia, jeśli nóż znajduje się w ciętym obiekcie. Ryzyko obrażeń i uszkodzenia

urządzenia.

Narzędzie tnące musi być osłonięte odpowiednią pokrywą.

UWAGA! Przy nieprzestrzeganiu instrukcji grozi niebezpieczeństwo poważnych a nawet śmiertelnych

obrażeń osób!

Zapoznaj wszystkie osoby pracujące z tym urządzeniem z jego obsługą i instrukcją bezpieczeństwa.

FZS 3003 B

4. OPIS URZĄDZENIA

Opis urządzenia

1. Półautomatyczna głowica żyłkowa

2. Nóż do przycinania żyłki

3. Plastikowa pokrywa ochronna

4. Uchwyt

5. Dźwignia gazu

6. Blokada gazu

7. Wyłącznik

8. Bezpiecznik gazu

Zawartość opakowania:

Głowica żyłkowa, stalowy nóż trójzębny, pasek na ramię, skalibrowany pojemnik do przygotowania mieszanki paliwowej, zapasowa świeca zapłonowa, klucz sześciokątny 4mm, klucz sześciokątny 5mm, 4x śruba z łbem sześciokątnym 5mm, 4x śruba z łbem sześciokątnym 4 mm z nakrętką (zamontowana na uchwycie plastikowej pokrywy), 2x taśma mocująca, śrubokręt, klucz płaski 8/10, klucz rurkowy ze śrubokrętem krzyżakowym.

PODKASZARKA SPALINOWA INSTRUKCJA OBSŁUGI

9. Silnik

10. Korek zbiornika paliwa

11. Zbiornik paliwa

12. Uchwyt paska na ramię

13. Dźwignia ssania

14. Pompka wtrysku paliwa

PL 98

Montaż

5. MONTAŻ

Za pomocą czterech dołączonych śrub przymocuj

silnik podkaszarki do wału

(por. rys. 2).

Za pomocą dołączonych śrub i nakrętek zamontuj

na wale pokrywę ochronną (por. rys. 3)

Zamontuj rękojeść na uchwycie (por. rys. 4).

Rękojeść można przesuwać po wale. Dzięki

temu można wybrać optymalną pozycję do

komfortowej pracy. Po wybraniu najlepszej pozycji

roboczej dokręć śruby.

Zabezpiecz kabel doprowadzający za pomocą

dołączonych taśm ściągających.

Rys. 2

Śruba

Rys. 3

Rys. 4

Nakrętka

FZS 3003 B

Montaż

Montaż głowicy żyłkowej

Zablokuj wał za pomocą dołączonego klucza

sześciokątnego 4mm (por. rys. 5). W tym celu należy wyrównać otwór w pokrywie ochronnej z otworem w wale i wsunąć klucz sześciokątny. Aby wyrównać otwory, przekręcaj pokrywę ochronną.

Zamontuj poszczególne części w następującej

kolejności:

1. zębata podkładka blokująca A (zawierająca również otwór umożliwiający blokadę)

2. głowica żyłkowa

Nakręć głowicę żyłkową na wał w kierunku

przeciwnym do kierunku ruchu wskazówek zegara (uwaga odwrotny gwint) i mocno ją dokręć.

Wyjmij klucz sześciokątny z otworu blokującego.

Uzupełnianie żyłki w głowicy żyłkowej

1. Wciśnij zatrzaski blokujące pokrywy znajdujące się z boku głowicy i zdejmij pokrywę (por. rys. A i B).

2. Wyjmij szpulę z głowicy żyłkowej. Przygotuj ok. 2 -3 m żyłki o średnicy 2,4 mm.

3. Zegnij żyłkę w połowie i umieść zgięte miejsce w koleinie (por. rys. C).

4. Następnie nawiń jednocześnie oba końce na szpulę w kierunku zgodnym z ruchem wskazówek zegara. Wsuń końce nawiniętej żyłki do przygotowanych otworów (por. rys. D).

5. Umieść z powrotem szpulę w głowicy żyłkowej i zabezpiecz ją pokrywą (por. rys. E i F).

Kluci sześciokątny 4 mm

Rys. 5

Wał

Pokrywa ochronna

Zębata podkładka blokująca A

Otwór blokujący

Głowica żyłkowa

OSTRZEŻENIE!

Korzystaj wyłącznie z wysokiej jakości żyłki nylonowej o średnicy 2,4 mm. Zamiast nylonowej żyłki nie używaj nigdy drutu ani żyłki wzmocnionej drutem. Używaj

wyłącznie oryginalnej głowicy żyłkowej.

E F

PODKASZARKA SPALINOWA INSTRUKCJA OBSŁUGI

PL 100

Montaż | Przygotowanie mieszanki paliwowej

Montaż stalowej tarczy trójzębnej

Zablokuj wał za pomocą dołączonego klucza

sześciokątnego 4mm (por. rys. 6). W tym celu

Kluci sześciokątny 4 mm

należy wyrównać otwór w pokrywie ochronnej z otworem w wale i wsunąć klucz sześciokątny. Aby wyrównać otwory, przekręcaj pokrywę ochronną.

Zamontuj poszczególne części w następującej

kolejności:

1. zębata podkładka blokująca A (zawierająca również otwór umożliwiający blokadę)

2. stalowa tarcza trójzębna

3. podkładka blokująca B

4. miska zakrywająca

5. nakrętka zabezpieczająca

Upewnij się, że tarcza jest prawidłowo osadzona na

części ograniczającej zębatej podkładki blokującej A Przy pomocy załączonego klucza nasadowego dokręć nakrętkę mocującą nóż w kierunku przeciwnym do kierunku ruchu wskazówek zegara (uwaga odwrotny gwint) z odpowiednią siłą, aby zapewnić bezpieczną pracę.

Wyjmij klucz sześciokątny z otworu blokującego.

OSTRZEŻENIE!

JEŚLI DOJDZIE DO NADMIERNYCH WIBRACJI, NATYCHMIAST ZATRZYMAJ SILNIK.

Wał

Pokrywa ochronna

Zębata podkładka blokująca A

Otwór blokujący

Stalowa tarcza trójzębna

Zębata podkładka blokująca B

Miska kryjąca

Nakrętka zabezpieczająca

Rys. 6

Nadmierne wibracje tarczy oznaczają, że nie została ona prawidłowo zamontowana. Natychmiast zatrzymaj silnik i skontroluj tarczę. Nieprawidłowo zamontowana tarcza może spowodować obrażenia. Podczas dokonywana konserwacji i serwisu tego produktu korzystaj wyłącznie z oryginalnego wyposażenia.

6. PRZYGOTOWANIE MIESZANKI PALIWOWEJ

OSTRZEŻENIE!

Nigdy nie dolewaj paliwa do zbiornika w zamkniętym, nie wentylowanym pomieszczeniu. Nie dolewaj paliwa w pobliżu otwartego ognia lub źródła iskrzenia. Nie przepełniaj zbiornika. Przed uruchomieniem silnika wytrzyj wszystkie resztki rozlanego paliwa. Jeśli silnik jest gorący, NIE DOLEWAJ PALIWA.

W tym typie silnika dwusuwowego używana jest mieszanka benzyny bezołowiowej i oleju do silników

dwusuwowych w proporcjach 25 : 1.

UWAGA! Mieszanka paliwowa przygotowana z użyciem innych proporcji niż 25 : 1 może spowodować

uszkodzenie silnika. Upewnij się, czy mieszanka została przygotowana prawidłowo.

FZS 3003 B

Fieldmann FZS 3003 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
