Fieldmann FZS 3002-B User Manual

FZS 3002-B

Obsah

Benzínový křovinořez

NÁVOD K OBSLUZE

Děkujeme vám, že jste si zakoupili tento benzínový křovinořez. Než jej začnete používat, přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití.

OBSAH

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY ..........................................................................................................27

Důležitá bezpečnostní upozornění .................................................................................................................27

Obal ..................................................................................................................................................................................27

Návod k použití ...........................................................................................................................................................27

2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI ......................................................................................................28

3. POKYNY K POUŽITÍ .....................................................................................................................................................29

Bezpečnostní instrukce ..........................................................................................................................................29

Bezpečnostní instrukce – palivo .......................................................................................................................29

Bezpečnostní instrukce – řezací nástroje .................................................................................................... 30

4. POPIS STROJE...............................................................................................................................................................31

Obsah balení ...............................................................................................................................................................31

5. SESTAVENÍ .......................................................................................................................................................................32

Montáž strunového hlavy .....................................................................................................................................33

Doplnění struny do strunové hlavy ..................................................................................................................33

Montáž ocelového trojzubce .............................................................................................................................34

6. PŘÍPRAVA PALIVOVÉ SMĚSI .................................................................................................................................34

Skladování paliva......................................................................................................................................................35

7. PŘÍPRAVA NA POUŽITÍ ..............................................................................................................................................35

Kontrolované body před zahájením práce ...............................................................................................35

8. SPUŠTĚNÍ KŘOVINOŘEZU .......................................................................................................................................35

Postupy pro startování a zastavení motoru ................................................................................................36

Startování studeného motoru ....................................................................................................................36

Startování zahřátého motoru ......................................................................................................................36

Regulace otáček strunové hlavy / ocelového trojzubce ..........................................................37

Zastavení motoru ...............................................................................................................................................37

9. SEČENÍ ..............................................................................................................................................................................37

Sekání pomocí hlavy s nylonovou strunou .................................................................................................38

Zastřihování trávy ..............................................................................................................................................38

Osekávání a sekání okrajů ..........................................................................................................................38

Sekání pomocí nože ........................................................................................................................................39

Kosení plevelů .....................................................................................................................................................39

BENZÍNOVÝ KŘOVINOŘEZ NÁVOD K OBSLUZE

CZ 26

Obsah

10. ÚDRŽBA A USKLADNĚNÍ ......................................................................................................................................... 40

Údržba stroje ............................................................................................................................................................... 40

Servis ................................................................................................................................................................................ 40

Záruka se nevztahuje: ............................................................................................................................................ 40

Uskladnění .................................................................................................................................................................... 40

11. CO DĚLAT „KDYŽ“... ....................................................................................................................................................41

12. LIKVIDACE ......................................................................................................................................................................43

13. PROHLÁŠENÍ O SHODĚ ......................................................................................................................................... 44

14. TECHNICKÉ ÚDAJE .....................................................................................................................................................45

FZS 3002-B

Všeobecné bezpečnostní předpisy

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY

Důležitá bezpečnostní upozornění

Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než

najdete všechny součásti výrobku. Výrobek uchovávejte na suchém místě mimo dosah dětí. Čtěte všechna upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít

za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Obal

Výrobek je umístěn v obalu bránícím poškozením při transportu. Tento obal je surovinou a lze jej proto odevzdat k recyklaci.

Návod k použití

Než začnete se strojem pracovat, přečtěte si následující bezpečnostní předpisy a pokyny k používání. Seznamte se s obslužnými prvky a správným používáním zařízení. Návod pečlivě uschovejte pro případ pozdější potřeby. Minimálně po dobu záruky doporučujeme uschovat originální obal včetně vnitřního balicího materiálu, pokladní doklad a záruční list. V případě přepravy zabalte stroj zpět do originální krabice od výrobce, zajistíte si tak maximální ochranu výrobku při případném transportu (např. stěhování nebo odeslání do servisního střediska).

Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem.

Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze

obsahuje rovněž pokyny pro obsluhu, údržbu a opravy.

Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu.

BENZÍNOVÝ KŘOVINOŘEZ NÁVOD K OBSLUZE

CZ 28

Vysvětlení štítků spokyny na stroji

2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI

Před použitím si pečlivě přečtěte návod

Při práci používejte ochranné pomůcky

Všeobecné upozornění na nebezpečí!

Pozor, zpětný ráz!

Udržujte ostatní osoby (zejména děti) a zvířata z dosahu min 15 m od pracovní plochy.

FZS 3002-B

Pokyny kpoužití

3. POKYNY K POUŽITÍ

Bezpečnostní instrukce Čtěte pozorně!

Vždy noste bezpečnostní helmu, bezpečnostní rukavice, ochranný oděv (protiprořezové nohavice),

ochranné rukavice a bezpečnostní obuv. Stroj uchovávejte z dosahu dětí. Nikdy nepracujte s motorem, pokud je v palivové nádrži pouze benzín. Nikdy neplňte pohonné hmoty, pokud motor běží nebo je ještě horký. Motor doplňujte, pouze pokud je

motor studený. Pohonné hmoty skladujte v uzavřeném obalu na suchém a chladném místě. Dodržujte bezpečnostní předpisy. Před každým použitím překontrolujte pracovní prostor. Odstraňte předměty, které by se mohli odmrštit

nebo zaklínit do stroje. Při práci musí být všechny osoby z dosahu v okruhu minimálně 15 metrů Nikdy nepoužívejte stroj bez nasazeného ochranného krytu (řezacího nože). Nikdy nenaplňujte palivovou nádrž, aby byla úplně plná. Uzávěr palivové nádrže musí být pevně dotažen, aby se zamezilo přetečení pohonné hmoty. Nenechte běžet stroj na plný plyn, pokud je palivová nádrž prázdná.

Nikdy stroj nevypínejte náhle, pokud běží na plný plyn.

Pokud je stroj jakkoli poškozen, nepoužívejte jej. Kontaktujte kvaliﬁ kovaný servis. Při přenášení uchopte zařízení celé, nošení za palivovou nádrž je nebezpečné, může dojít k poškození

palivové nádrže a požáru. Křovinořez vždy držte oběma rukama. Horký křovinořez nikdy nepokládejte do suché trávy. Při práci se strojem je zakázáno kouřit.

Bezpečnostní instrukce Palivo

Během přepravy křovinořezu musí být palivová nádrž prázdná. Pohonné hmoty přepravujte pouze ve schválených kanystrech. Pravidelně kontrolujte víčko palivové nádrže. Musí být dotažené a nesmí docházet k úniku palivové hmoty Chraňte životní prostředí: dávejte pozor, aby nedošlo k úniku palivových hmot a kon-taminaci půdy. Stroj startujte minimálně 3 metry od místa, kde jste doplňovali palivo. Palivo nikdy nedoplňujte v uzavřených místnostech. V místnosti musí být zajištěno dostatečné větrání,

nebezpečí výbuchu. Výpary z paliva nevdechujte. Palivo doplňujte v ochranných rukavicích. Ochranné oblečení pravidelně měňte a čistěte.

BENZÍNOVÝ KŘOVINOŘEZ NÁVOD K OBSLUZE

CZ 30

Pokyny kpoužití

Bezpečnostní instrukce

Řezací nástroje

Pokud montujete řezací nástroj, zkontrolujte stav nože. Pokud je poškozen (prasklý, ohlý, ulomený apod.),

vyměňte jej. Po instalaci nože překontrolujte, zda je díra nože v rovině s ramenem unašeče nože. Roztočte nůž, překontrolujte, zda nůž nemá tendenci otáčet se nepravidelně. Překontrolujte, zda montujete nůž s ostřím po směru rotace. Nikdy jej nemontujte obráceně. Překontrolujte, zda byl řezací nástroj správně smontován, a to otočením bez zátěže (stačí 1 minuta). Nůž musí být vhodně vybrán pro daný řezací materiál. Nikdy netlačte nůž na předměty během provozu. Předměty musí být řezány mírnou rychlostí. Pokud během provozu uslyšíte neobvyklý zvuk nebo se stroj neobvykle třese, ukončete práci a zjistěte

příčinu. Nezastavujte stroj, pokud je nůž v řezaném objektu. Hrozí nebezpečí úrazu a poškození stroje.

Řezací nástroj musí být opatřen příslušným krytem.

POZOR! Při nedodržení instrukcí hrozí nebezpečí vážného až smrtelného

Zranění osob!

Seznamte všechny osoby pracující s tímto strojem s obsluhou stroje a bezpečnostními instrukcemi.

FZS 3002-B

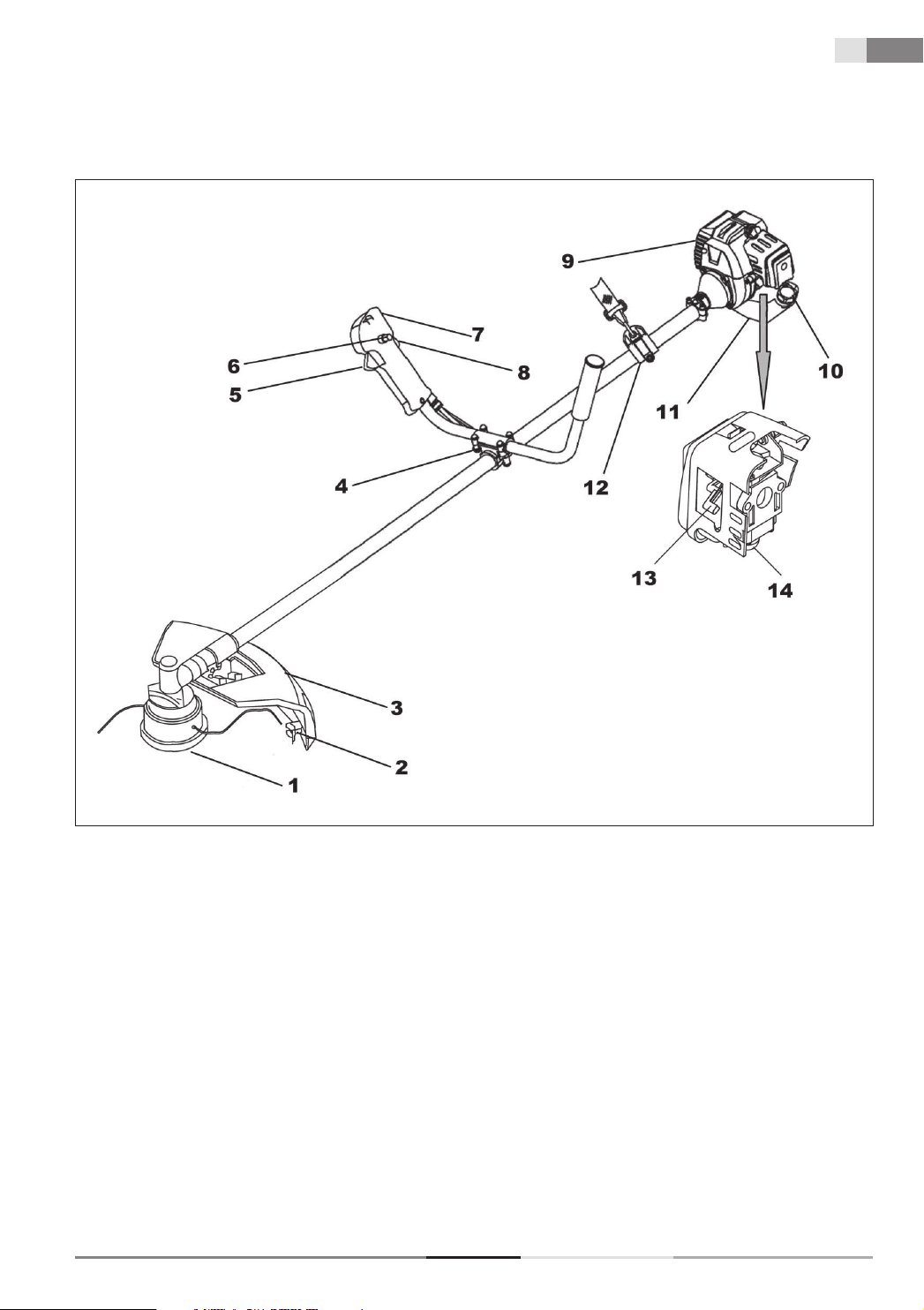

4. POPIS STROJE

Popis stroje

1. Poloautomatická strunová hlava

2. Nůž pro zaříznutí struny

3. Ochranný plastový kryt

4. Úchyt madel

5. Páčka ovládání plynu

6. Aretace polovičního plynu

7. Vypínač

8. Bezpečnostní pojistka plynu

Obsah balení:

Strunová hlava, ocelový trojzubec, ramenní popruh, kalibrovaná nádoba na míchání palivové směsi, náhradní zapalovací svíčka, šestihranný klíč 4mm, šestihranný klíč 5mm, 4x šestihranný šroub 5mm, 4x šestihranný šroub 4 mm s matkou (namontovány v úchytu plastového krytu), 2x ﬁ xační páska, šroubovák, stranový klíč 8/10, trubkový klíč s křížovým šroubovákem.

BENZÍNOVÝ KŘOVINOŘEZ NÁVOD K OBSLUZE

9. Motor

10. Víčko palivové nádrže

11. Palivová nádrž

12. Závěs ramenního popruhu

13. Páčka ovládání sytiče

14. Pumpička nástřiku paliva

CZ 32

Sestavení

5. SESTAVENÍ

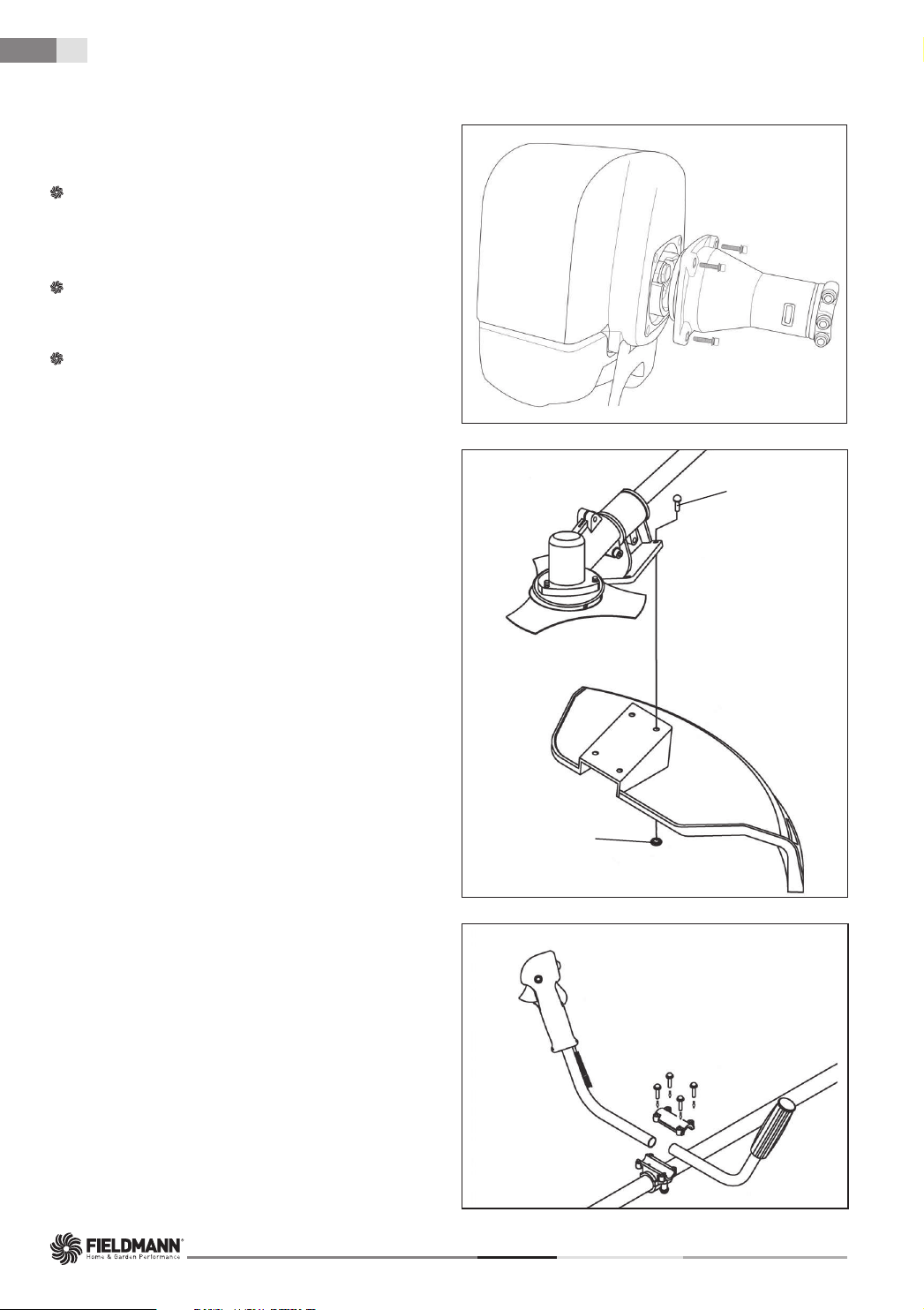

Pomocí čtyř přiložených šroubů připevněte motor

křovinořezu ke hřídeli

(viz obr. 2).

Namontujte ochranný kryt na hřídel pomocí

přiložených šroubů a matek (viz obr. 3)

Namontujte rukojeť do držáku (viz obr. 4) Rukojeť

je možné po hřídeli posouvat. Každý tak může

zvolit ideální pozici pro pohodlnou práci. Po

zvolení ideální pracovní polohy dotáhněte šrouby.

Přívodní kabel zajistěte k hřídeli pomocí

přiložených stahovacích pásek.

Obr. 2

Šroub

Obr. 3

Obr. 4

Matka

FZS 3002-B

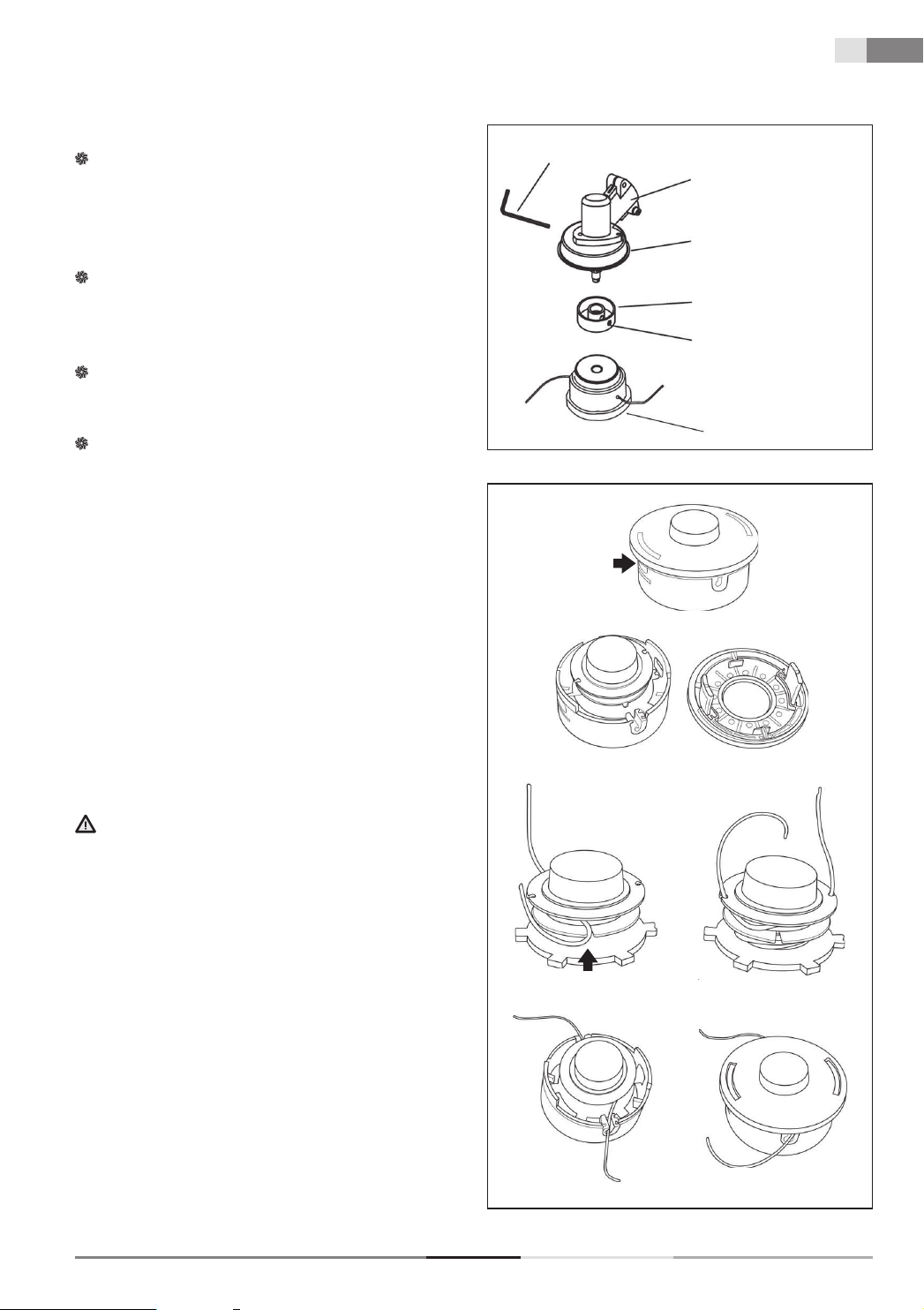

Montáž strunové hlavy

Zablokujte hřídel přiloženým šestihranným

klíčem 4mm (viz obr. 5). Za tímto účelem je nutné srovnat otvor v ochranném krytu s otvorem v hřídeli a zasunout šestihranný klíč. Srovnání otvorů docílíte otáčením ochranného krytu.

Jednotlivé díly namontujte v tomto pořadí:

1. ozubená aretační podložka A (také opatřena otvorem pro aretaci)

2. strunová hlava

Strunovou hlavu našroubujte na hřídel otáčením

ve směru pohybu hodinových ručiček (pozor obrácený závit) a řádně ji utáhněte.

Vyjměte šestihranný klíč z aretačního otvoru.

Doplnění struny do strunové hlavy

1. Na boku hlavy stačte aretační západky krytu a kryt sejměte (viz obr. A a B)

2. Vyjměte cívku ze strunové hlavy. Připravte si cca 2 -3 m struny o průměru 2,4 mm.

3. Strunu v polovině přehněte a ohyb zajistěte v drážce (viz obr. C)

4. Oba konce poté souběžně namotejte na cívku a to ve směru hodinových ručiček. Konce namotané struny zajistěte do připravených otvorů (viz obr. D)

5. Cívku umístěte zpět do strunové hlavy a zajistěte ji krytem (viz obr. E a F)

Šestihranný klíč 4 mm

Obr. 5

Sestavení

Hřídel

Ochranný kryt

Ozubená aretační podložka A

Aretační otvor

Strunová hlava

VAROVÁNÍ!

Používejte pouze kvalitní nylonovou strunu s průměrem 2,4 mm. Nikdy místo nylonové struny nepoužívejte drát nebo strunu vyztuženou drátem. Používejte pouze originální strunovou hlavu.

E F

BENZÍNOVÝ KŘOVINOŘEZ NÁVOD K OBSLUZE

CZ 34

Sestavení | Příprava palivové směsi

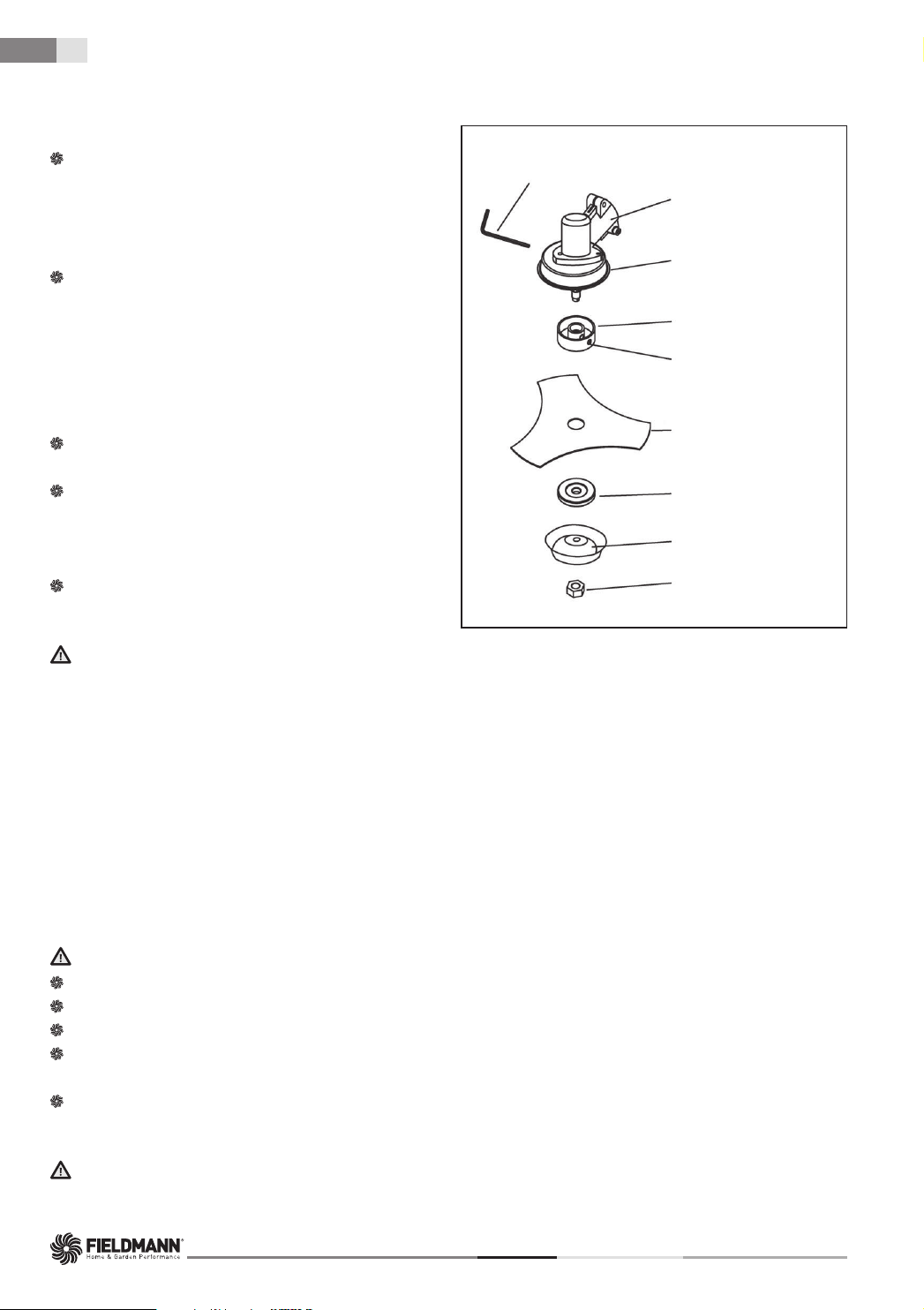

Montáž ocelového trojzubce

Zablokujte hřídel přiloženým šestihranným

klíčem 4mm (viz obr. 6). Za tímto účelem je nutné srovnat otvor v ochranném krytu s otvorem v hřídeli a zasunout šestihranný klíč. Srovnání otvorů docílíte otáčením ochranného krytu.

Jednotlivé díly namontujte v tomto pořadí:

1. Ozubená aretační podložka A (také opatřena otvorem pro aretaci)

2. ocelový trojzubec

3. aretační podložka B

4. krycí miska

5. jistící matka

Ujistěte se, že nůž dosedá správně do

vymezovací části ozubené aretační podložky A

Pomocí přiloženého nástrčného klíče otáčejte

upevňovací maticí nože ve směru pohybu hodinových ručiček (pozor obrácený závit), dokud nedosáhnete bezpečného utažení.

Vyjměte šestihranný klíč z aretačního otvoru.

Šestihranný klíč 4 mm

Hřídel

Ochranný kryt

Ozubená aretační podložka A

Aretační otvor

Ocelový trojzubec

Aretační podložka B

Krycí miska

Jistící matka

Obr. 6

VAROVÁNÍ!

DOJDE-LI K NADMĚRNÝM VIBRACÍM – OKAMŽITĚ ZASTAVTE MOTOR

Nadměrné vibrace nože znamenají, že tento nůž není správně namontován. Okamžitě zastavte motor a zkontrolujte nůž. Nesprávně namontovaný nůž může způsobit zranění. Při provádění údržby a servisu tohoto výrobku používejte pouze originální příslušenství.

6. PŘÍPRAVA PALIVOVÉ SMĚSI

VAROVÁNÍ!

Nikdy nedoplňujte palivo do palivové nádrže na uzavřeném a nevětraném místě. Nedoplňujte palivo v blízkosti otevřeného plamene nebo zdroje jiskření. Nádrž nepřelijte. Před nastartováním motoru zajistěte, aby byly setřeny všechny zbytky rozlitého paliva. Je-li motor horký, NEDOPLŇUJTE PALIVO.

Pro tento typ dvoutaktního motoru je používán mix bezolovnatého benzínu s olejem pro dvoutaktní

motory v poměru 25 : 1.

POZOR! Palivová směs namíchaná v jiném poměru než 25 : 1 může způsobit poškození motoru. Ujistěte

se, zda je tato směs namíchaná správně.

FZS 3002-B

Příprava palivové směsi | Příprava na použití | Spuštění křovinořezu

Při míchání benzínu s motorovým olejem pro dvoudobé motory používejte pouze benzín, který neobsahuje

ŽÁDNÝ ETANOL nebo METANOL (typy alkoholu).

Používejte kvalitní benzín s oktanovým číslem 95 nebo vyšším. Takto pomůžete zabránit možnému

poškození palivového systému a jiných částí motoru. Pro namíchání palivové směsi doporučujeme použít kalibrovanou nádobu přiloženou v balení křovinořezu. NEPROVÁDĚJTE MÍCHÁNÍ BENZÍNU A OLEJE PŘÍMO V PALIVOVÉ NÁDRŽI.

Skladování paliva

Skladujte palivo pouze v čistém, bezpečném a schváleném kanystru. Nastudujte si a dodržujte místní předpisy týkající se typu a umístění kanystrů s palivem.

DŮLEŽITÉ

Palivo pro dvoudobé motory se může separovat. Před každým použitím každý kanystr s palivem řádně protřepejte. Skladované palivo stárne. Nemíchejte si více paliva, než předpokládáte, že spotřebujete do jednoho měsíce.

7. PŘÍPRAVA NA POUŽITÍ

DŮLEŽITÉ:

Dbejte pokynů pro přípravu palivové směsi! Nedodržení pokynů může vést k poškození motoru! Nepoužívejte palivo, které bylo skladováno déle než dva měsíce. Palivová směs skladovaná déle než dva měsíce způsobí problémy při startování a nižší výkon motoru. Bude-li palivová směs skladována déle než dva měsíce, měla by být odstraněna a musí být použito nové palivo.

Kontrolované body před zahájením práce

1. Zkontrolujte, zda nedošlo k uvolnění šroubů, matic a montážních prvků. Uvolněné šrouby dotáhněte.

2. Zkontrolujte, zda není znečištěn vzduchový ﬁ ltr. Před zahájením práce odstraňte ze vzduchového ﬁ ltru všechny nečistoty.

3. Ujistěte se, zda je plastový chránič hlavy či nože řádně upevněn na svém místě.

4. Ujistěte se, zda nedochází k únikům z palivové nádrže.

5. Ujistěte se, zda nedošlo k poškození nože či strunové hlavy.

8. SPUŠTĚNÍ KŘOVINOŘEZU

VAROVÁNÍ!

Před nastartováním motoru se ujistěte, že se řezný kotouč/strunová hlava volně pohybuje a nedotýká se

žádného cizího předmětu.

Při minimálních otáčkách motoru se řezací nástroj nesmí otáčet. V opačném případě kontaktujte

autorizované servisní středisko, aby provedlo kontrolu a problém odstranilo.

Před nastartováním motoru se ujistěte, že páčka plynu se pohybuje volně.

BENZÍNOVÝ KŘOVINOŘEZ NÁVOD K OBSLUZE

CZ 36

Spuštění křovinořezu

UPOROZNĚNÍ: Křovinořez držte pevně oběma rukama. Vždy stůjte tak, abyste měli tělo nalevo od

trubky hřídele. Nikdy nedržte rukojeť zkříženýma rukama. Tyto pokyny platí i pro leváky.

UPOROZNĚNÍ: Vystavení vibracím může způsobit poškození zdraví osob, které trpí problémy

oběhového systému nebo nervovými problémy. Pokud se projeví fyzické symptomy, jako znecitlivění, snížení citlivosti, snížení normální sily nebo změny zabarveni pokožky, obraťte se na lékaře. Tyto symptomy se obvykle projeví na prstech, rukou nebo zapěsti.

POSTUPY PRO STARTOVÁNÍ A ZASTAVENÍ MOTORU

Startování studeného motoru

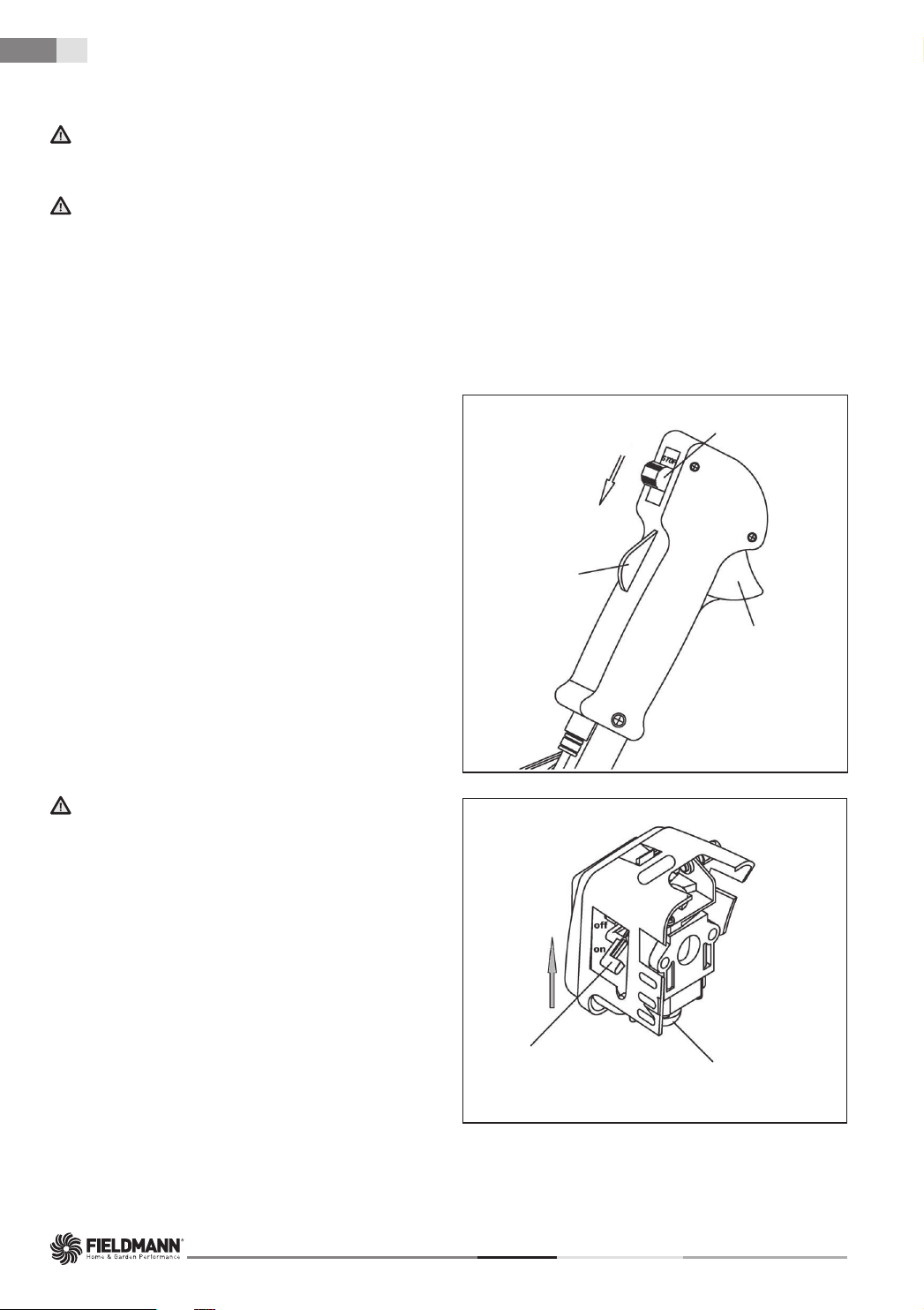

1. Nastavte vypínač do polohy „START“. (viz obr. 7)

2. Opakovaně stlačujte pumpičku nástřiku paliva (5 až 10 stisknutí), dokud se palivo nedostane do karburátoru. (viz obr. 8)

3. Páčku sytiče přepněte směrem nahoru do polohy „OFF“ (=vypnutý přívod vzduchu, tzn. zapnutý sytič). (viz obr. 8)

4. Křovinořez opřete o zem, aby byl stabilní

Bezpečnostní pojistka plynu

a tahejte za rukojeť startovací šňůry, dokud nedojde k protočení motoru (motor projeví snahu nastartovat).

5. V tomto okamžiku stlačte páčku sytiče dolů do polohy „ON“ (= otevřený přívod vzduchu, tzn. vypnutý sytič) a opětovným taháním za startovací šňůru motor nastartujte.

Vypínač

Páčka ovládání plynu

Obr. 7

POZOR! Příliš dlouhé protáčené motoru

s páčkou sytiče v poloze OFF způsobí přeplavení motoru a problémy s jeho startováním.

6. Před zahájením práce nechejte motor několik minut zahřívat na provozní teplotu.

Startování zahřátého motoru

1. Nastavte vypínač do polohy „START“.

2. Tahejte za rukojeť startovací šňůry, dokud nedojde k nastartování motoru. NEPOUŽÍVEJTE SYTIČ!

Páčka ovládání sytiče

Pumpička nástřiku paliva

Obr. 8

FZS 3002-B

Spuštění křovinořezu | Sečení

POZOR! Došlo-li k úplnému spotřebování paliva v palivové nádrži, po doplnění paliva zopakujte kroky pro

STARTOVÁNÍ STUDENÉHO MOTORU.

Regulace otáček strunové hlavy / ocelového trojzubce

Pro zvýšení otáček stiskněte nejdříve dlaní bezpečnostní pojistku plynu a posléze palcem stlačte páčku

ovládaní plynu (viz obr. 7) Páčku plynu lze aretovat pomocí aretace půlplynu (obr. 1, bod 6) Pro snížení otáček uvolněte páčku ovládání plynu

Zastavení motoru

Přepněte vypínač do polohy STOP.

VAROVÁNÍ!

Výfukové plyny motoru obsahují chemické látky, které jsou zdraví škodlivé. Nikdy tyto plyny nevdechujte. Křovinořez vždy startujte mimo budovu.

9. SEČENÍ

VAROVÁNÍ!

Při práci se všemi modely strunových sekaček nebo křovinořezů může dojít k odmrštění kamenů, kovových nebo malých předmětů a také sekaného materiálu. Pečlivě si přečtěte všechny předpisy týkající se bezpečnosti. Dodržujte pokyny uvedené v tomto návodu k obsluze.

VAROVÁNÍ!

Používejte ochranu hlavy, zraku, tváře a sluchu. Používejte vhodnou obuv, která bude chránit vaše nohy a která zajistí pevný postoj na kluzkém povrchu. Nenoste kravaty, šperky nebo volné části oděvu, které by mohly být zachyceny pohybujícími se díly nářadí. Nenoste obuv s otevřenou špičkou. Nepracujte bosí nebo máte-li holé nohy. V určitých situacích musíte používat úplnou ochranu obličeje a hlavy. Dávejte pozor, aby nedošlo k zpětnému rázu a k zaseknutí nože.

VAROVÁNÍ

Vždy používejte ramenní popruh. Nastavte popruh a příchytku popruhu na nářadí tak, aby byla sekačka zavěšena několik centimetrů nad povrchem terénu. Hlava sekačky a kovový kryt musí být v každém směru zcela srovnány. Zavěste křovinořez na pravou část těla.

NEBEZPEČNÁ ZÓNA

DO NEBEZPEČNÉ ZÓNY S POLOMĚREM 15 METRŮ NESMÍ MIMO OBSLUHY VSTOUPIT ŽÁDNÉ OSOBY. OBSLUHA MUSÍ POUŽÍVAT VHODNOU OCHRANU ZRAKU, SLUCHU, TVÁŘE, CHODIDEL, NOHOU A TĚLA. OSOBY NACHÁZEJÍCÍ SE V NEBEZPEČNÉ ZÓNĚ NEBO V RIZIKOVÉ ZÓNĚ ZA NEBEZPEČNOU ZÓNOU MUSÍ POUŽÍVAT OCHRANU ZRAKU CHRÁNICÍ PŘED ODMRŠTĚNÝMI PŘEDMĚTY. RIZIKO SE SNIŽUJE S ROSTOUCÍ VZDÁLENOSTÍ OD NEBEZPEČNÉ ZÓNY.

BENZÍNOVÝ KŘOVINOŘEZ NÁVOD K OBSLUZE

CZ 38

Sečení

SEKÁNÍ POMOCÍ HLAVY S NYLONOVOU STRUNOU

Hlava se strunou se otáčí VE SMĚRU POHYBU HODINOVÝCH RUČIČEK. Posun struny je prováděn poloautomaticky. Při sečení pouze jemně poklepejte hlavou o povrch země,

tím dojde k stlačení tlačítka na spodní straně hlavy a povyjetí struny. Struna je poté do maximální přípustné délky zakrácena o nůž integrovaný v plastovém krytu.

Zastřihování trávy

Při této činnosti opatrně posunujte sekačku do materiálu, který chcete sekat. Pomalu nakloňte hlavu tak,

aby byl posekaný materiál odhazován směrem od vás. Provádíte-li sekání až k překážkám, jako jsou ploty, stěny a stromy, přibližujte se v takovém úhlu, aby se všechen odražený materiál pohyboval směrem od vás. Pomalu pohybujte hlavou s nylonovou strunou zprava do leva, dokud nebude tráva posekaná až k překážce, ale zabraňte tomu, aby se struna dostala do kontaktu s překážkou.

Při sekání v blízkosti drátěného plotu nebo ohrady opatrně postupujte tak, abyste se nedostali do kontaktu

s dráty. Překročíte-li minimální vzdálenost od plotu, struna se po nárazu do drátu zkrátí.

Při sekání plevelů může být prováděno sekání jednoho stonku po druhém. Umístěte hlavu sekačky se

strunou k spodní části plevele - nikdy k horní části, protože by mohlo dojít k roztřesení stonku a zachycení struny. Spíše než používat přímé přesekání plevelů, používejte raději pouze konec struny a přesekejte stonek pomalu.

Osekávání a sekání okrajů

Obě z těchto činností jsou prováděny s hlavou s nylonovou strunou nakloněnou ve velkém úhlu. Osekávání

je odstraňování horního porostu, po kterém zůstane pouze holá zem. Sekání okrajů je sekání trávy na okrajích záhonů, která přesahuje do chodníků a cest. Během osekávání i sekání okrajů držte nářadí v příkrém úhlu a v poloze, kdy nebudou nečistoty, posekaný

materiál a kamínky odhazovány dozadu směrem na vás, dojde-li k jejich odražení od tvrdého povrchu.

I když je na obrázcích zobrazeno, jak provádět osekávání i sekání okrajů, každý uživatel si musí najít

takovou polohu, která bude vyhovovat jeho tělesným proporcím a pracovním podmínkám.

VAROVÁNÍ

Je-li použita hlava s nylonovou strunou, na nářadí musí být použit správný ochranný kryt. Je-li nylonová struna vysunuta příliš, může docházet k jejímu třepetání. Používáte-li hlavy s nylonovou strunou, vždy použijte plastový ochranný kryt se zkracovacím nožem.

VAROVÁNÍ

Při práci prováděné nad holou plochou nebo nad štěrkem buďte velmi opatrní, protože nylonová struna může vysokou rychlostí odmrštit malé kamínky. Ochranný kryt na tomto nářadí nemůže zastavit předměty, které se odrazí od tvrdých povrchů.

VAROVÁNÍ

Neprovádějte sekání na místech, kde se nachází dráty a drátěné pletivo. Používejte bezpečnostní ochranné prvky. Neprovádějte sekání na místech, kde nemůžete vidět, co bude sekačka sekat.

FZS 3002-B

Sečení

SEKÁNÍ POMOCÍ NOŽE

Kosení plevelů

Jedná se o sekání kývavým pohybem nože prováděné v oblouku. Tímto způsobem můžete rychle vyčistit

plochy zarostlé travinami a plevelem. Kosení by nemělo být používáno při sekání velkých a odolných plevelů nebo dřevitých porostů.

Kosení může být prováděno v obou směrech nebo pouze v jednom směru, což bude znamenat, že

posekaný materiál bude odhazován směrem od vás. Při tomto sekání bude pracovat ta část nože, která

se otáčí směrem od vás. Nakloňte nůž mírně dolů na stejnou stranu. Budete-li provádět kosení v obou směrech, budete zasaženi některými nečistotami.

Poznámka: Nepoužívejte nůž na křoviny pro sekání stromků s průměrem, který je větší než 12 mm.

VAROVÁNÍ

NEDOTÝKEJTE SE NOŽEM PŘEDMĚTŮ TOHOTO TYPU: KOVOVÉ SLOUPKY, ELEKTRICKÉ DRÁTY, GUMA, ZDIVO, KAMENY, PLOTY

VAROVÁNÍ

Neprovádějte sekání, je-li ocelový nůž tupý, prasklý nebo poškozený. Před zahájením sekání proveďte kontrolu, zda se na pracovní ploše nenachází žádné překážky, jako jsou kameny, kovové sloupky nebo stočené dráty. Nemůžete-li tyto překážky odstranit, označte je tak, aby nedošlo k jejich kontaktu s nožem. Kameny nebo kovové předměty způsobí otupení nebo poškození nože. Dráty se mohou namotat na nožovou hlavu nebo mohou být odmrštěny a mohou způsobit zranění.

BENZÍNOVÝ KŘOVINOŘEZ NÁVOD K OBSLUZE

CZ 40

Údržba a uskladnění

10. ÚDRŽBA A USKLADNĚNÍ

Údržba stroje

Před každým použitím:

– Překontrolujte dotažení všech šroubů a matic.

– Překontrolujte, zda nevytéká z palivové nádrže pohonná hmota.

– Převodovku promažte mazivem. Po každých 20 hodinách provozu (Za tímto účelem doporučujeme kontaktovat autorizované servisní

středisko.):

– Vyčistěte vzduchový ﬁ ltr.

– Vyčistěte ﬁ ltr paliva. Po každých 50 hodinách provozu (Za tímto účelem doporučujeme kontaktovat autorizované servisní

středisko.):

– Vyčistěte zapalovací svíčku a seřiďte mezeru mezi elektrodami na vzdálenost 0,6–0,7 mm.

– Vyčistěte usazeniny z výfuku a tlumiče výfuku.

– Hřídel znovu odmontujte a promažte kvalitním mazivem. Překontrolujte montáž po provedení údržby a překontrolujte dotažení všech šroubů a matic.

Servis

V případě, že po zakoupení výrobku zjistíte jakoukoli závadu, kontaktujte servisní oddělení. Při použití

výrobku se řiďte pokyny uvedenými v přiloženém návodu k použití. Na reklamaci nebude brán zřetel, pokud jste výrobek pozměnili či jste se neřídili pokyny uvedenými

v návodu k použití.

Záruka se nevztahuje:

Na přirozené opotřebení funkční částí stroje v důsledku jeho používání Na servisní zásahy související se standardní údržbou stroje (např. čištění, mazání, seřízení apod.) Na závady způsobené vnějšími vlivy (např. klimatickými podmínkami, prašností, nevhodným použitím

apod.) Na mechanická poškození v důsledku pádu stroje, nárazu, úderu do něj apod. Na škody vzniklé neodborným zacházením, přetížením, použitím nesprávných dílů, nevhodných nástrojů

apod. U reklamovaných výrobků, které nebyly řádně zabezpečeny proti mechanickému poškození při

přepravě nese riziko případné škody výhradně majitel.

Uskladnění

POZOR! Pokud stroj delší dobu nepoužíváte, přístroj uskladněte dle následujících pokynů. Prodloužíte tak

životnost stroje.

Kompletně vylijte palivo z palivové nádrže a karburátoru. Zavřete sytič a 3 až 5krát potáhněte startér. Vyšroubujte zapalovací svíčku a nalijte do otvoru malé množství motorového oleje. Jemně potáhněte

2 až 3krát startér. Čistým hadrem vyčistěte vnější plochy. Stroj uskladněte na čistém a suchém místě.

FZS 3002-B

11. CO DĚLAT „KDYŽ“...

Motor nestartuje Možná příčina Odstranění

Co dělat „když“...

1. Zkontrolujte palivo. V karburátoru nebo v nádrži není palivo.

Palivo obsahuje vodu. Nesprávný poměr směsi pohonné

hmoty.

2. Vyjměte a zkontrolujte

zapalovací svíčku.

3. Zavezte motor do

kvaliﬁ kovaného servisu, nebo k prodejci.

Nedostatečně funkční motor

1. Zkontrolujte

vzduchový ﬁ ltr.

Vadná nebo znečištěná svíčka. Vyměňte zapalovací svíčku Nesprávná mezera mezi

elektrodami. Zapalovací svíčka je vlhká, zasažená

benzinem (zahlcený motor). Ucpaný palivový ﬁ ltr, porucha

karburátoru, porucha zapalování, ucpané ventily apod.

Příčina poruchy Oprava

Znečištění vzduchového ﬁ ltru. Vyčistěte nebo vyměňte vložku

Doplňte palivo.

Vypusťte palivovou nádrž a karburátor. Naplňte nádrž novým palivem.

Vysušte a opět namontujte zapalovací svíčku.

Vyměňte nebo opravte vadné díly.

vzduchového ﬁ ltru.

2. Zkontrolujte palivo. Palivo obsahuje vodu. Vypusťte palivovou nádrž Nesprávný poměr směsi pohonné

hmoty.

3. Zkontrolujte nastavení

sytiče a ovládání plynu.

4. Zavezte motor do

kvaliﬁ kovaného servisu, nebo k prodejci.

BENZÍNOVÝ KŘOVINOŘEZ NÁVOD K OBSLUZE

Sytič nebyl úplně otevřen. Upravte nastavení. Špatně seřízené plynové lanko. Ucpaný palivový ﬁ ltr, porucha

karburátoru, porucha zapalování, ucpané ventily apod.

a karburátor. Naplňte nádrž novým palivem.

Vyměňte nebo opravte vadné díly.

CZ 42

Co dělat „když“...

Motor nastartuje

Možná příčina Odstranění

a hned zhasne

1. Zkontrolujte palivo. Došlo palivo. Doplňte palivo.

Palivo obsahuje vodu. Vypusťte palivovou nádrž

a karburátor. Naplňte nádrž novým palivem.

2. Vyjměte a zkontrolujte zapalovací svíčku.

Nesprávný poměr směsi pohonné hmoty.

Vadná nebo znečištěná svíčka. Vyměňte zapalovací svíčku.

Nesprávná mezera mezi elektrodami.

3. Zkontrolujte vzduchový ﬁ ltr.

4. Zavezte motor do kvaliﬁ kovaného servisu, nebo k prodejci.

Znečištěný vzduchový ﬁ ltr. Ucpaný vzduchový ﬁ ltr.

Vyčistěte nebo vyměňte vložku vzduchového ﬁ ltru.

Ucpaný odvzdušňovací ventil. Vyměňte nebo opravte vadné díly.

Ucpaný palivový ﬁ ltr porucha karburátoru, porucha zapalování, ucpané ventily apod.

FZS 3002-B

12. LIKVIDACE

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

Stroj a jeho příslušenství jsou vyrobeny z různých materiálů, např. z kovu a plastů. Poškozené součástky odevzdejte do tříděného sběru. Informujte se u příslušného úřadu.

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.

Změny v textu, designu a technických speciﬁ kací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

Návod k použití v originálním jazyce.

Likvidace

BENZÍNOVÝ KŘOVINOŘEZ NÁVOD K OBSLUZE

CZ 44

Prohlášení o shodě

13. PROHLÁŠENÍ O SHODĚ

ES Prohlášení o shodě

Fast ČR, a.s., Černokostelecká 251 01 Říčany u Prahy, tel.: 323 204 111, závazně prohlašuje, že křovinořez Fieldmann FZS 3002-B (rok výroby je vyznačen na typovém štítku a je následován výrobním číslem stroje), splňuje předpisy SMĚRNICE RADY:

2004/26/EC, 98/37/EC, 2004/108/EC, 97/38/EC.

Schvalovací číslo e11*97/68SA*2004/26*0644*00. Pro informaci ohledně emisí hluku viz kapitola Technické údaje. K posouzení shody byly uplatněny následující standardní normy: EN ISO 12100-2:2003, EN ISO 11806:1997

Firma FAST ČR, a.s. je oprávněna jednat jménem výrobce.

CE label: 12

V Říčanech dne 29. 12. 2011

ing. Zdeněk Pech předseda představenstva

FZS 3002-B

14. TECHNICKÉ ÚDAJE

Technické údaje

Model. ....................................................................................................................................................................................... FZS 3002-B

Objem válce ................................................................................................................................................................................. 25,4 cm

Maximální výkon motoru ...........................................................................................................................................................0,75 kW

Délka hřídele ...............................................................................................................................................................................1500 mm

Typ motoru ............................................................................................................................................... 2taktní chlazený vzduchem

Otáčky chodu bez zátěže .................................................................................................................................................3000 ot/min

Doporučené maximální otáčky bez zatížení.............................................................................................................9000 ot/min

Průměr struny ................................................................................................................................................................................. 2,4 mm

Zapalovací svíčka ..........................................................................................................................................................................L6 (LD)

Objem palivové nádrže ................................................................................................................................................................600 ml

Poměr palivové směsi (olej pro 2taktní motory/Natural 95) ...............................................................................................1:25

Hmotnost bez paliva a žacích nástrojů ...................................................................................................................................5,8 kg

Hladina akustického výkonu, zaručená LWA ...................................................................................................................96 dB(A)

BENZÍNOVÝ KŘOVINOŘEZ NÁVOD K OBSLUZE

CZ 46

Poznámky

FZS 3002-B

Fieldmann FZS 3002-B User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
