Elektryczna kosiarka żyłkowa
INSTRUKCJA OBSŁUGI
Dziękujemy za zakupienie tej kosiarki żyłkowej do trawy. Zanim zaczniesz z niej korzystać,
przeczytaj uważnie niniejszą instrukcję obsługi i zachowaj ją do wglądu.
SPIS TREŚCI
1. OGÓLNE ZASADY BEZPIECZEŃSTWA ................................................................................................................60
2. WYJAŚNIENIE TABLICZEK ZE WSKAZÓWKAMI ZNAJDUJĄCYCH SIĘ NA MASZYNIE ....................61
3. WSKAZÓWKI BEZPIECZEŃSTWA ............................................................................................................................63
4. OPIS URZĄDZENIA .......................................................................................................................................................64
5. MONTAŻ...........................................................................................................................................................................65
6. URUCHAMIANIE PODCINARKI ..............................................................................................................................67
7. KOSZENIE .........................................................................................................................................................................67
8. KONSERWACJA............................................................................................................................................................69
9. LIKWIDACJA...................................................................................................................................................................69
10. DEKLARACJA ZGODNOŚCI ...................................................................................................................................70
11. DANE TECHNICZNE ....................................................................................................................................................71
PL
ELEKTRYCZNA KOSIARKA ŻYŁKOWA INSTRUKCJA OBSŁUGI
PL 60
Ogólne zasady bezpieczeństwa
1. OGÓLNE ZASADY BEZPIECZEŃSTWA
Ważne instrukcje dotyczące bezpieczeństwa
Starannie rozpakuj wyrób, zwracając uwagę, by nie wyrzucić żadnej części materiału opakowaniowego,
zanim nie znajdziesz wszystkich elementów produktu.
Przechowuj wyrób w suchym miejscu z dala od dzieci.
Przeczytaj wszystkie uwagi i wskazówki. Nieprzestrzeganie ostrzeżeń i wskazówek może spowodować
porażenie prądem elektrycznym, pożar lub ciężkie obrażenia.
Opakowanie
Wyrób został umieszczony w opakowaniu chroniącym go przed uszkodzeniem podczas transportu.
Opakowanie to jest surowcem i dlatego podlega recyklingowi.
Instrukcja obsługi
Zanim rozpoczniesz pracę z urządzeniem, przeczytaj następujące zasady bezpieczeństwa i wskazówki
dotyczące użytkowania. Zapoznaj się z elementami sterowania i prawidłowym użyciem urządzenia. Instrukcję
należy starannie zachować do wglądu. Co najmniej w okresie gwarancyjnym zalecamy zachowanie
oryginalnego opakowania łącznie z wewnętrznym materiałem opakowaniowym, dokument kasowy i kartę
gwarancyjną. W razie transportu zapakuj maszynę z powrotem do oryginalnego pudełka dostarczonego przez
producenta, zapewniając w ten sposób maksymalną ochronę produktu podczas ewentualnego transportu (np.
przeprowadzki lub wysyłki do serwisu).
Uwaga: Jeśli przekazujesz maszynę innym osobom, przekaż ją razem z instrukcją. Przestrzeganie
załączonej instrukcji obsługi stanowi podstawę prawidłowego użycia urządzenia. Instrukcja obsługi
zawiera również wskazówki dotyczące obsługi, konserwacji i naprawy.
Producent nie ponosi odpowiedzialności za wypadki lub szkody powstałe na skutek
nieprzestrzegania niniejszej instrukcji.
FZS 2505 E
Wyjaśnienie tabliczek ze wskazówkami znajdujących się na maszynie
61

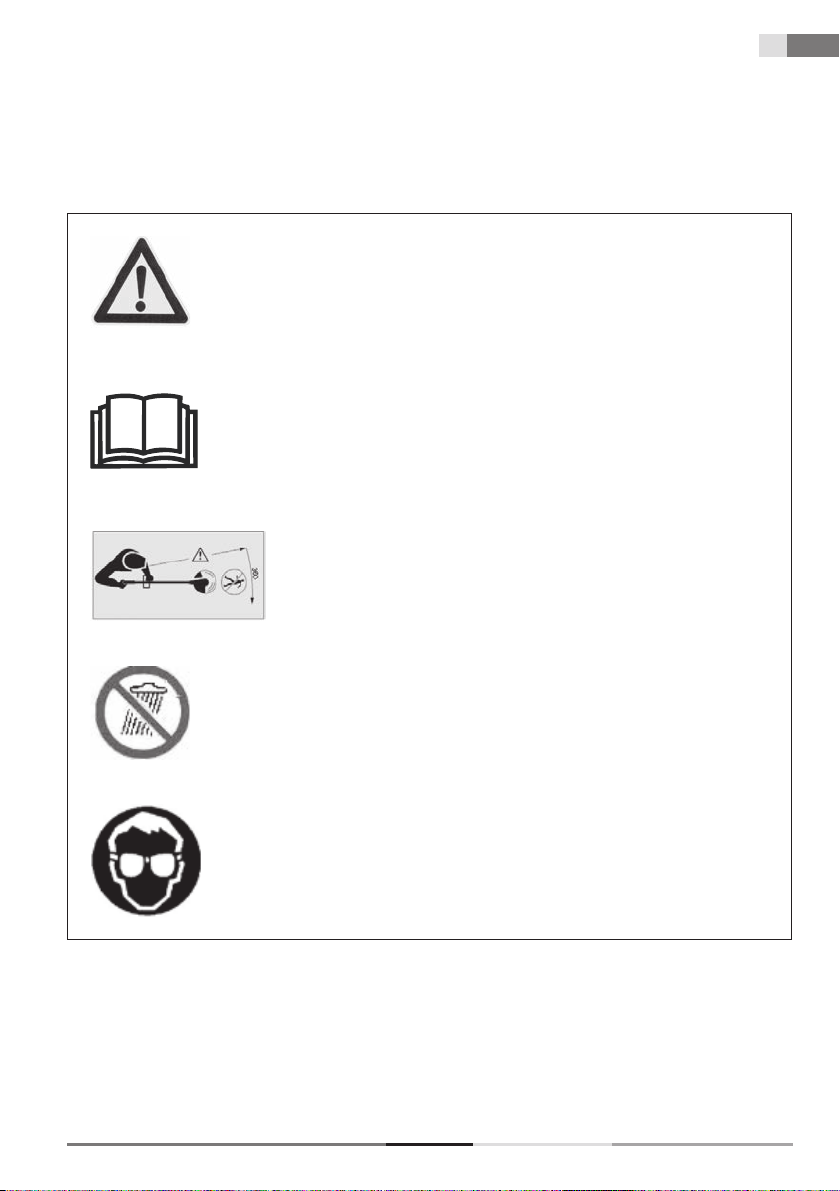

2. WYJAŚNIENIE TABLICZEK ZE WSKAZÓWKAMI
ZNAJDUJĄCYCH SIĘ NA MASZYNIE
Ostrzeżenie!
Przed pierwszym użyciem przeczytaj instrukcję.
Utrzymuj pozostałe osoby w dostatecznej
odległości!
PL
Nie używaj urządzenia podczas deszczu lub
kiedy jest mokro!
Zawsze stosuj ochronę oczu.
ELEKTRYCZNA KOSIARKA ŻYŁKOWA INSTRUKCJA OBSŁUGI
PL 62
Wyjaśnienie tabliczek ze wskazówkami znajdujących się na maszynie

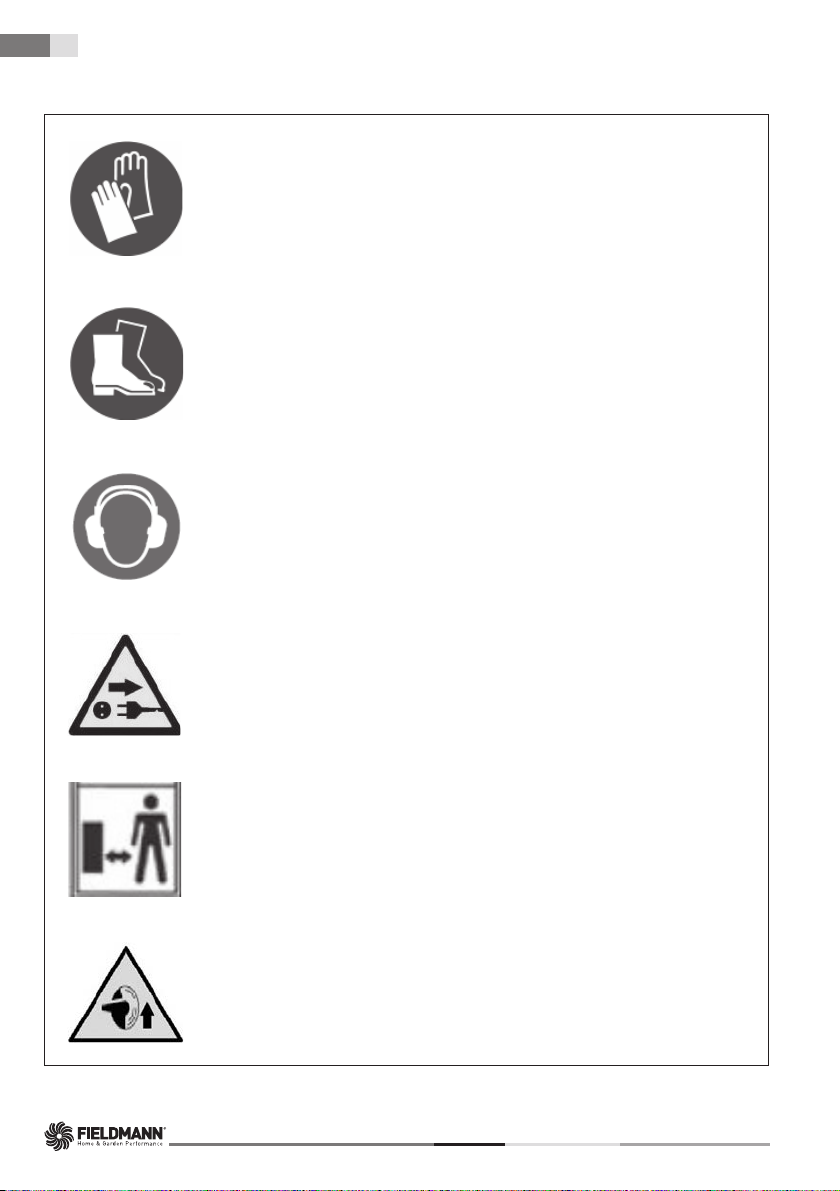

Podczas pracy należy używać rękawic
ochronnych.
Używaj mocnego izolacyjnego obuwia
roboczego.
Używaj ochronników słuchu.
W razie uszkodzenia kabla zasilającego
natychmiast odłącz urządzenie od źródła
zasilania.
NIEBEZPIECZEŃSTWO! Nie uruchamiaj narzędzia,
jeśli w pobliżu znajdują się dzieci, inne osoby lub
zwierzęta.
Uważaj na odrzucane przedmioty.
FZS 2505 E
Wskazówki bezpieczeństwa
3. WSKAZÓWKI BEZPIECZEŃSTWA
UWAGA!
Podczas używania tego urządzenia przestrzegaj zasad bezpieczeństwa. Dla własnego bezpieczeństwa
oraz bezpieczeństwa pozostałych osób przed użyciem tego urządzenia przeczytaj niniejsze zalecenia.
Przechowuj niniejsze zalecenia do ewentualnego użytku w przyszłości.
Podczas pracy z tym urządzeniem noś okulary ochronne.
Podczas pracy z tym urządzeniem noś rękawice.
Nie narażaj tego urządzenia na oddziaływanie deszczu lub wysokiej wilgotności.
Zapoznaj się z obsługą i prawidłową eksploatacją tej kosiarki.
Nigdy nie pozwól, aby z tej kosiarki korzystały dzieci lub osoby, które nie zostały zapoznane z niniejszymi
zaleceniami.
Nie pozwól, aby dzieci, pozostałe osoby oraz zwierzęta domowe zbliżały się do tej kosiarki. Koszona trawa
rozrzucana w otoczeniu może zawierać kamienie lub odłamki innych materiałów. Jeśli w pobliżu znajdują
się inne osoby, a w szczególności dzieci, przerwij używanie kosiarki.
Podczas pracy z kosiarką nie pozwól, aby pozostałe osoby lub zwierzęta zbliżyły się na odległość poniżej 15 m.
Używaj kosiarki wyłącznie przy świetle dziennym lub przy dobrym sztucznym oświetleniu.
Przed użyciem kosiarki lub po jakimkolwiek uderzeniu sprawdź ślady zużycia lub uszkodzenia i jeśli to
konieczne, dokonaj naprawy. Nie używaj kosiarki, jeśli narzędzie tnące nie jest prawidłowo zabezpieczone
lub jest uszkodzone.
Zawsze sprawdzaj, czy kosiarka jest w dobrym stanie i czy nie może zagrażać użytkownikowi.
Podczas użycia kosiarki żyłkowej korzystaj zawsze z pokryw ochronnych.
Nie używaj kosiarki, jeśli pokrywy ochronne są uszkodzone.
Usuń z powierzchni roboczej kamienie, metalowe części, korzenie, pozostałe twarde przedmioty, plastikowe
torebki, nylonowe sznurki i inne przedmioty, których nie można przeciąć.
Przed uruchomieniem kosiarki upewnij się, że nylonowe ostrze nie dotyka kamieni lub odłamków innych
materiałów.
Nigdy nie zbliżaj rąk ani nóg do koszonej powierzchni, w szczególności w chwili uruchamiania silnika.
Chroń się przed zranieniami powodowanymi przez ostrze tnące na długości żyłki tnącej. Po nawinięciu
nowej żyłki tnącej i przed uruchomieniem urządzenia umieść zawsze kosiarkę w normalnej pozycji roboczej.
Nie korzystaj z części zamiennych lub wyposażenia nie dostarczonego lub nie zalecanego przez
producenta.
Zadbaj zawsze o to, aby w otworach wentylacyjnych nie znajdowały się odłamki materiałów.
Aby nie dopuścić do nieumyślnego uruchomienia urządzenia, nie przenoś go z palcem umieszczonym na
włączniku.
Podczas pracy z kosiarką utrzymuj zawsze stabilną i bezpieczną pozycję.
Usuń z obszaru, na którym zamierzasz pracować, druty, kamienie i odłamki materiałów.
Nie koś twardych przedmiotów. Mogłoby to spowodować obrażenia lub uszkodzenie kosiarki.
UWAGA!
Elementy tnące obracają się nadal po wyłączeniu silnika!
Nie próbuj zatrzymać narzędzia tnącego (nylonowej żyłki) rękami. Poczekaj zawsze, aż zatrzyma się sama.
Zasada ta obowiązuje również dla tarczy trójzębnej.
Nie używaj kosiarki do koszenia trawy, która nie rośnie na ziemi, ale np. na murkach czy w ogródkach
skalnych itd.
Nie przechodź przez drogi lub żwirowe ścieżki z włączoną kosiarką.
63
PL
ELEKTRYCZNA KOSIARKA ŻYŁKOWA INSTRUKCJA OBSŁUGI
PL 64
Opis urządzenia
4. OPIS URZĄDZENIA
1. Regulowany uchwyt
2. Wyłącznik główny
3. Bezpiecznik wyłącznika głównego
4. Przewód zasilający
5. Blokada uchwytu teleskopowego
6. Blokada ustawień kąta głowicy tnącej
7. Osłona głowicy żyłkowej
8. Głowica żyłkowa
9. Prowadnica ochronna
Rys. 1
FZS 2505 E
Montaż
5. MONTAŻ
Rozłóż plastikową osłonę głowicy żyłkowej, podłącz do niej prowadnicę chroniącą przed przypadkowym
skoszeniem kwiatów i podłącz całą osłonę do silnika kosiarki strunowej, patrz Rys. 2.
Rys. 2
Podłącz regulowaną rękojeść, patrz rys. 3. Najpierw zdemontuj śrubę z uchwytu, uchwyt załóż na kosiarkę i
ponownie dokręć śrubę.
Rys. 3
USTAWIENIA KĄTA UCHWYTU
Po odkręceniu śruby systemem szybkozłączki można ustawić kąt uchwytu, patrz Obr. 4.
Rys. 4
65
PL
USTAWIENIE KĄTA GŁOWICY TNĄCEJ
Po wciśnięciu przycisku, patrz rys. 5, można ustawić kąt głowicy tnącej
Rys. 5
USTAWIENIE OPTYMALNEJ DŁUGOŚCI KOSIARKI STRUNOWEJ
Po odblokowaniu blokady drążka teleskopowego, patrz Rys. 6, można dostosować kosiarkę do wysokości
obsługi
Rys. 6
ELEKTRYCZNA KOSIARKA ŻYŁKOWA INSTRUKCJA OBSŁUGI
PL 66
Montaż
Uzupełnianie żyłki w głowicy żyłkowej
1. Wciśnij zatrzaski blokujące pokrywy znajdujące
się z boku głowicy i zdejmij pokrywę (por. rys. 7,
punkty A i B).
2. Wyjmij szpulę z głowicy żyłkowej. Przygotuj
ok. 2 m żyłki o średnicy 1,4 mm.
3. Zegnij żyłkę w połowie i umieść zgięte miejsce
w koleinie (por. rys. 7, punkt C).
4. Następnie nawiń jednocześnie oba końce
na szpulę w kierunku zgodnym z ruchem
wskazówek zegara. Wsuń końce nawiniętej żyłki
do przygotowanych otworów (por. rys. 7,
punkt D).
5. Umieść z powrotem szpulę w głowicy żyłkowej
i zabezpiecz ją pokrywą (por. rys. 7, punkty E i F).
OSTRZEŻENIE
Korzystaj wyłącznie z wysokiej jakości żyłki
nylonowej o średnicy 1,4 mm. Zamiast nylonowej
żyłki nie używaj nigdy drutu ani żyłki wzmocnionej
drutem. Używaj wyłącznie oryginalnej głowicy
żyłkowej.
Rys. 7
C
A
B
D
E F
FZS 2505 E
Uruchamianie podcinarki | Koszenie
67
6. URUCHAMIANIE PODCINARKI
PUNKTY KONTROLOWANE PRZED ROZPOCZĘCIEM PRACY
1. Sprawdź, czy nie doszło do poluzowania śrub, nakrętek i elementów montażowych. Dokręć poluzowane śruby.
2. Upewnij się, że plastikowa pokrywa głowicy jest prawidłowo przymocowana na swoim miejscu.
3. Upewnij się, czy nie doszło do uszkodzenia głowicy strunowej.
OSTRZEŻENIE
Przed uruchomieniem przycinarki upewnij się, że głowica strunowa porusza się swobodnie i nie dotyka
żadnego przedmiotu obcego.
Trzymaj mocno kosiarkę strunową obiema rękami. Stój zawsze tak, aby Twoje ciało znajdowało się na
lewo od rurki wału. Nigdy nie trzymaj rękojeści skrzyżowanymi rękami. Zasada ta dotyczy również osób
leworęcznych.
UWAGA: Narażanie się na wibracje może spowodować problemy zdrowotne u osób cierpiących na choroby
układu krążenia lub układu nerwowego. W przypadku pojawienia się takich objawów jak drętwienie, obniżenie
wrażliwości, obniżenie normalnej siły lub zmiany zabarwienia skóry, należy zwrócić się o pomoc do lekarza.
Objawy te dotyczą zazwyczaj palców, rąk lub nadgarstków.
URUCHAMIANIE PODCINARKI
Wciśnij zabezpieczenie włącznika głównego, Rys. 1, punkt 3, a następnie wciśnij włącznik główny, Rys. 2, punkt 2.
WYŁĄCZANIE SILNIKA
Zwolnij wyłącznik główny (rys. 1, punkt 2).
PL
7. KOSZENIE
OSTRZEŻENIE!
Podczas pracy z wszelkimi modelami kosiarek lub podkaszarek żyłkowych może dojść do odrzucenia
kamieni, małych przedmiotów lub skoszonego materiału. Przeczytaj dokładnie wszystkie przepisy dotyczące
bezpieczeństwa. Przestrzegaj wskazówek podanych w niniejszej instrukcji obsługi.
OSTRZEŻENIE!
Korzystaj z ochrony głowy, wzroku, twarzy i słuchu. Używaj odpowiedniego obuwia chroniącego nogi
i zapewniającego stabilność na śliskich powierzchniach. Nie noś krawatów, biżuterii lub luźnej odzieży, która
mogłaby zostać wciągnięta przez ruchome części narzędzi. Nie noś obuwia z otwartymi czubkami. Nie pracuj
na boso lub z gołymi nogami. W pewnych sytuacjach należy korzystać z całkowitej ochrony twarzy i głowy.
Uważaj, aby nie doszło do odrzutu i zaklinowania noża.
STREFA ZAGROŻENIA
W STREFIE ZAGROŻENIA O PROMIENIU 15 METRÓW NIE MOGĄ SIĘ ZNAJDOWAĆ ŻADNE OSOBY Z WYJĄTKIEM
OBSŁUGI. OBSŁUHA MUSI KORZYSTAĆ Z ODPOWIEDNIEJ OCHRONY WZROKU, SŁUCHU, TWARZY, STÓP,
NÓG I CIAŁA. OSOBY ZNAJDUJĄCE SIĘ W STREFIE ZAGROŻENIA LUB STREFIE RYZYKA ZNAJDUJĄCEJ SIĘ ZA
STREFĄ ZAGROŻENIA MUSZĄ KORZYSTAĆ Z OCHRONY WZROKU ZABEZPIECZAJĄCEJ JE PRZEZ ODRZUCANYMI
PRZEDMIOTAMI. RYZYKO MALEJE WRAZ ZE WZROSTEM ODLEGŁOŚCI OD STREFY ZAGROŻENIA.
ELEKTRYCZNA KOSIARKA ŻYŁKOWA INSTRUKCJA OBSŁUGI
PL 68
Koszenie
KOSZENIE ZA POMOCĄ GŁOWICY Z ŻYŁKĄ NYLONOWĄ
Głowica z żyłką obraca się W KIERUNKU ZGODNYM Z RUCHEM WSKAZÓWEK ZEGARA.
Przesuwanie żyłki dokonuje się półautomatycznie. Podczas koszenia wystarczy delikatnie stuknąć głowicą
w ziemię, dzięki czemu dojdzie do wciśnięcia przycisku znajdującego się na spodzie głowicy i wysunięcia
żyłki. Żyłka zostanie następnie skrócona na maksymalną dopuszczalną długość za pomocą noża
znajdującego się w plastikowej osłonie.
PRZYCINANIE TRAWY
Podczas tej czynności delikatnie przysuń podkaszarkę do materiału, który chcesz kosić. Powoli pochyl
głowicę tak, aby skoszony materiał był odrzucany w kierunku od Ciebie. Jeśli kosić aż do przeszkód takich
jak płoty, ściany i drzewa, zbliżaj się do nich pod takim kątem, aby cały koszony materiał był wyrzucany
w kierunku od Ciebie. Powoli poruszaj głowicą z żyłką nylonową z prawej strony do lewej, dopóki trawa
nie zostanie skoszona aż do przeszkody, nie dopuszczając jednocześnie do tego, aby żyłka dotknęła
przeszkody.
Podczas koszenia w pobliżu drucianego płotu lub ogrodzenia postępuj ostrożnie tak, aby nie dotykać
drutów. Jeśli przekroczysz minimalną odległość od płotu, żyłka po uderzeniu w drut zostanie skrócona.
Podczas skoszenia chwastów możesz kosić jedną łodygę po drugiej. Umieść głowicę podkaszarki
żyłkowej przy spodniej części chwasta - nigdy przy górnej części, ponieważ mogłoby dojść do drgania
łodygi i uchwycenia żyłki. Nie dokonuj bezpośredniego koszenia chwastów, ale używaj raczej końca żyłki
i przecinaj łodygę powoli.
SKALPOWANIE I PODKASZANIE KRAWĘDZI
Obie z tych czynności należy wykonywać za pomocą głowicy z nylonową żyłką pochyloną pod dużym
kątem. Skalpowanie to usuwanie górnych części roślin, po którym pozostaje wyłącznie goła ziemia.
Podkaszanie krawędzi to koszenie trawy na krawędziach grządek, które sięgają na chodniki i drogi.
Podczas skalpowania i podkaszania krawędzi należy trzymać narzędzia pod kątem ostrym w pozycji,
w której zanieczyszczenia, skoszony materiał i kamienie nie będą odrzucane w Twoim kierunku, jeśli dojdzie
do ich odbicia od twardej powierzchni. Pomimo tego że rysunki pokazują, jak dokonywać skalpowania
i podkaszania krawędzi, każdy użytkownik musi znaleźć sam taką pozycję, która będzie najbardziej
odpowiadać proporcjom jego ciała i warunkom pracy.
OSTRZEŻENIE
Jeśli korzystasz z głowicy z nylonową żyłką, należy założyć na narzędzie odpowiednią pokrywę ochronną. Jeśli
żyłka nylonowa jest wysunięta zbyt mocno, może dojść do jej drgania. Jeśli korzystasz z głowicy z nylonową
żyłką, używaj zawsze plastikowej pokrywy ochronnej z nożem przycinającym.
OSTRZEŻENIE
Podczas pracy wykonywanej nad gołą powierzchnią lub nad żwirem zachowaj szczególną ostrożność,
ponieważ nylonowa żyłka może z dużą prędkością odrzucać drobne kamyki.
Pokrywa ochronna na tym urządzeniu nie może zatrzymać przedmiotów, które odbiją się od twardych powierzchni.
OSTRZEŻENIE
Nie dokonuj koszenia w miejscach, gdzie znajdują się druty lub siatka druciana. Należy korzystać z środków
ochrony. Nie dokonuj koszenia w miejscach, w których nie można zobaczyć, co zostanie skoszone.
FZS 2505 E
Konserwacja | Likwidacja
8. KONSERWACJA
Żyłka kosiarki może po pewnym czasie wyschnąć. Aby była utrzymywana stale w doskonałym stanie, należy
przechowywać nawinięte szpule lub wolną żyłkę w plastikowej torebce z łyżeczką wody.
Do czyszczenia urządzenia należy używać wyłącznie delikatnego mydła i wilgotnej ściereczki. Nie zanurzaj
urządzenia w wodzie ani nie pryskaj na nie wężem. Nie pozwól, aby do środka przedostała się jakakolwiek
ciecz. Nie czyść wodą pod ciśnieniem.
Przycinacz żyłki na krawędzi pokrywy ochronnej może się po pewnym czasie stępić. Zalecamy regularne
ostrzenie za pomocą pilnika.
9. LIKWIDACJA
WSKAZÓWKI I INFORMACJE DOTYCZĄCE GOSPODARKI ZUŻYTYM OPAKOWANIEM
Zużyty materiał z opakowania należy przekazać na gminne wysypisko odpadów.
Maszyna i jej wyposażenie są wyprodukowane z różnych materiałów, np. z metalu i plastiku.
Uszkodzone części należy oddać do punktu selektywnej zbiórki. Szczegółowych informacji
udziela odpowiedni urząd.
Zastrzegamy sobie możliwość dokonywania zmian tekstu, designu i danych technicznych wyrobu bez
uprzedzenia.
69
PL
Instrukcja użytkownika w języku oryginalnym.
ELEKTRYCZNA KOSIARKA ŻYŁKOWA INSTRUKCJA OBSŁUGI
PL 70
Deklaracja zgodności
10. DEKLARACJA ZGODNOŚCI
Producent:
FAST ČR, a. s.
Černokostelecká 2111, 100 00 Praha 10, Česká republika
DIČ (NIP): CZ26726548
Produkt/marka: Elektryczna ogrodowa kosiarka strunowa / FIELDMANN
Typ/model: FZS 2505 E
230-240V~, 50Hz, 550W
Produkt spełnia wymagania poniższych dyrektyw i przepisów:
Dyrektywa maszynowa Rady WE 2006/42/WE
Dyrektywa WE odnosząca się do kompatybilności elektromagnetycznej 2014/30/UE
Dyrektywa Parlamentu Europejskiego i Rady w sprawie ograniczenia stosowania niektórych niebezpiecznych
substancji w sprzęcie elektrycznym i elektronicznym 2011/65/UE
i norm:
EN 60335-1: 2012 + A11
EN 50636-2-91: 2014
EN 62233:2008
EN 55014-1:2006+A1+A2
EN 55014-2:1997+A1:2002+A2
EN 61000-3-2:2014
EN 61000-3-3:2013
Miejsce wydania: Praga Imię i nazwisko: Ing. Zdeněk Pech
Prezes zarządu
Data wydania: 1. 8. 2017
Podpis:
FZS 2505 E
Dane techniczne
71
11. DANE TECHNICZNE
Model ..........................................................................................................................................................................................FZS 2505 E
Napięcie/Częstotliwość .........................................................................................................................................230-240V~/50Hz
Pobór mocy silnika elektrycznego .............................................................................................................................................550 W
Szerokość koszenia .........................................................................................................................................................................30 cm
Typ głowicy żyłkowej ..................................................................................................................................................Półautomatyczna
Obroty jałowe silnika ....................................................................................................................................................10 000 obr./min
Średnica żyłki ...................................................................................................................................................................................1,4 mm
Ciężar bez paliwa i narzędzi tnących ........................................................................................................................................2,3 kg
Poziom ciśnienia akustycznego .....................................................................................................LpA: 84,4 dB (A), K= 3 dB (A)
Gwarantowany poziom mocy akustycznej .............................................................................................................LwA: 96 dB(A)
Wibracje ..............................................................................................................................................................4,56 m/s² K= 1,5 m/s²
PL
ELEKTRYCZNA KOSIARKA ŻYŁKOWA INSTRUKCJA OBSŁUGI
PL 72
Uwagi
FZS 2505 E
Loading...
