Elektrický vyžínač
NÁVOD K OBSLUZE
Děkujeme vám, že jste si zakoupili tuto strunovou sekačku na trávu. Než ji začnete
používat, přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ
dalšího použití.
OBSAH
1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY ............................................................................................................18
2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI ......................................................................................................19
3. BEZPEČNOSTNÍ POKYNY ..........................................................................................................................................21
4. POPIS STROJE ................................................................................................................................................................22
5. SESTAVENÍ ........................................................................................................................................................................23
6. SPUŠTĚNÍ VYŽÍNAČE ...................................................................................................................................................25
7. SEČENÍ ..............................................................................................................................................................................25
8. ÚDRŽBA ............................................................................................................................................................................27
9. LIKVIDACE .......................................................................................................................................................................27
10. PROHLÁŠENÍ O SHODĚ ............................................................................................................................................28
11. TECHNICKÉ ÚDAJE ......................................................................................................................................................29
CZ
ELEKTRICKÝ VYŽÍNAČ NÁVO D K OBSLUZE
CZ 18
Všeobecné bezpečnostní předpisy
1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY
Důležitá bezpečnostní upozornění
Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než najdete
všechny součásti výrobku.
Výrobek uchovávejte na suchém místě mimo dosah dětí.
Čtěte všechna upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít
za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Obal
Výrobek je umístěn v obalu bránícím poškozením při transportu. Tento obal je surovinou a lze jej proto odevzdat
k recyklaci.
Návod k použití
Než začnete se strojem pracovat, přečtěte si následující bezpečnostní předpisy a pokyny k používání. Seznamte
se s obslužnými prvky a správným používáním zařízení. Návod pečlivě uschovejte pro případ pozdější potřeby.
Minimálně po dobu záruky doporučujeme uschovat originální obal včetně vnitřního balicího materiálu, pokladní
doklad a záruční list. V případě přepravy zabalte stroj zpět do originální krabice od výrobce, zajistíte si tak
maximální ochranu výrobku při případném transportu (např. stěhování nebo odeslání do servisního místa).
Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem. Dodržování přiloženého
návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje rovněž pokyny pro
obsluhu, údržbu a opravy.
Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem
nedodržování tohoto návodu.
FZS 2 505 E
Vysvětlení štítků s pokyny na stroji
2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI
Varování!
Před použitím si přečtěte uživatelskou příručku.
Udržujte jiné osoby v dostatečné vzdálenosti!
19
CZ
Nepoužívejte za deště nebo za mokra.
Vždy používejte ochranu očí.
ELEKTRICKÝ VYŽÍNAČ NÁVO D K OBSLUZE
CZ 20
Vysvětlení štítků s pokyny na stroji
Při práci používejte ochranné rukavice.
Používejte pevnou izolační pracovní obuv.
Používejte ochranu sluchu.
V případě poškození napájecího kabelu ihned
nářadí odpojte od napájení.
NEBEZPEČÍ! Nespouštějte nářadí, pokud se ve
vaší blízkosti nacházejí děti, jiné osoby či zvířata.
Pozor na vymrštěné předměty.
FZS 2 505 E
Bezpečnostní pokyny
3. BEZPEČNOSTNÍ POKYNY
POZOR!
Při používání tohoto stroje dodržujte bezpečnostní pravidla. Pro vaši bezpečnost a bezpečnost ostatních osob
si před použitím tohoto stroje laskavě přečtěte tyto pokyny. Uschovejte laskavě tyto pokyny pro možné použití
v budoucnu.
Při práci s tímto přístrojem noste bezpečnostní brýle.
Při práci s tímto přístrojem noste rukavice.
Nevystavujte tento přístroj dešti nebo vysoké vlhkosti.
Seznamte se s ovládáním a správným použitím této sekačky.
Nikdy nedovolte dětem nebo osobám neseznámeným s těmito pokyny používat tuto sekačku.
Zamezte dětem, ostatním osobám a domácím zvířatům přibližovat se k této sekačce; tráva, jež se přistřihává
a rozlétá do okolí, může obsahovat kameny nebo úlomky. Pokud jsou v blízkosti jiné osoby, obzvláště děti,
zastavte používání sekačky.
Při práci se sekačkou nedovolte ostatním osobám nebo zvířatům přiblížit se do vzdálenosti bližší než 15 m.
Sekačku vždy používejte pouze za denního světla nebo při dobrém umělém osvětlení.
Před použitím sekačky nebo po jakémkoli nárazu ji vždy zkontrolujte na známky opotřebení nebo poškození,
a pokud je nutno, opravte ji. Nepoužívejte sekačku, není-li řezný nástroj správně zajištěn nebo je poškozen.
Vždy zkontrolujte, je-li sekačka v dobrém pracovním stavu; není-li, může to ohrozit uživatele.
Při použití strunové sekačky vždy používejte ochranné kryty.
Nepoužívejte sekačku, jsou-li ochranné kryty poškozeny.
Odstraňte z pracovního prostoru kameny, kovové částečky, kořeny, ostatní tvrdé předměty a plastové sáčky,
nylonové šňůry a jiné předměty, jež nelze rozsekat.
Před nastartováním sekačky se ujistěte, že se nylonový břit nedotýká kamenů nebo úlomků.
Nikdy nepřibližujte ruce a nohy do prostoru pokosu a obzvláště ne, když startujete motor.
Chraňte se před poraněním způsobeným řezným ostřím v délce řezné struny. Po natažení nové řezné struny,
před spuštěním, vždy vraťte sekačku do její normální provozní pozice.
Nepoužívejte náhradní součástky nebo doplňky nedodané nebo nedoporučené výrobcem.
Vždy zajistěte, aby větrací otvory byly zbavené úlomků.
Abyste zamezili neúmyslnému spuštění, nepřenášejte stroj s prstem na spínači pro zapnutí vypnutí.
Při práci se sekačkou udržujte stabilní a bezpečnou pozici.
Oblast, na níž budete pracovat, zbavte drátů, kamenů a úlomků.
Nesekejte tvrdé předměty. To by mohlo způsobit úraz nebo poškození sekačky.
POZOR!
Řezné prvky se po vypnutí motoru dál otáčejí!
Nepokoušejte se zastavit řezný nástroj (nylonovou strunu) rukama. Vždy ji nechejte, až se zastaví sama.
Toto platí i pro ocelové trojzubce.
Nepoužívejte sekačku pro sekání trávy, jež se nedotýká země, například trávy na zídkách nebo skalkách atd.
Nepřecházejte přes cesty nebo štěrkové stezky se sekačkou stále v chodu.
21
CZ
ELEKTRICKÝ VYŽÍNAČ NÁVO D K OBSLUZE
CZ 22
Popis stroje
4. POPIS STROJE
1. Nastavitelné madlo
2. Hlavní spínač
3. Pojistka hlavního spínače
4. Přívodní kabel
5. Zajištění teleskopické rukojeti
6. Pojistka nastavení úhlu žací hlavy
7. Kryt strunové hlavy
8. Strunová hlava
9. Ochranné vodítko
Obr. 1
FZS 2 505 E
Sestavení
5. SESTAVENÍ
Rozložte plastový kryt strunové hlavy, připojte k němu ochranné vodítko proti nechtěnému posečení květin
a celý kryt připojte motoru strunové sekačky, viz Obr 2.
Obr. 2
Připojte nastavitelnou rukojeť, viz obr 3. Nejprve demontujte šroub z rukojeti, rukojeť nasaďte na sekačku
a opět zajistěte šroubem.
Obr. 3
NASTAVENÍ ÚHLU MADLA
Po odjištění šroubu s rychloupínacím systémem lze nastavit úhel madla, viz Obr 4.
Obr. 4
23
CZ
NASTAVENÍ ÚHLU ŽACÍ HLAVY
Po stisknutí tlačítka, viz obr 5, lze nastavit úhel žací halvy
Obr. 5
NASTAVENÍ OPTIMÁLNÍ DÉLKY STRUNOVÉ SEKAČKY
Po odjištění pojistky teleskopické tyče, viz Obr 6, lze sekačku přizpůsobit výšce obsluhy
Obr. 6
ELEKTRICKÝ VYŽÍNAČ NÁVO D K OBSLUZE
CZ 24
Sestavení

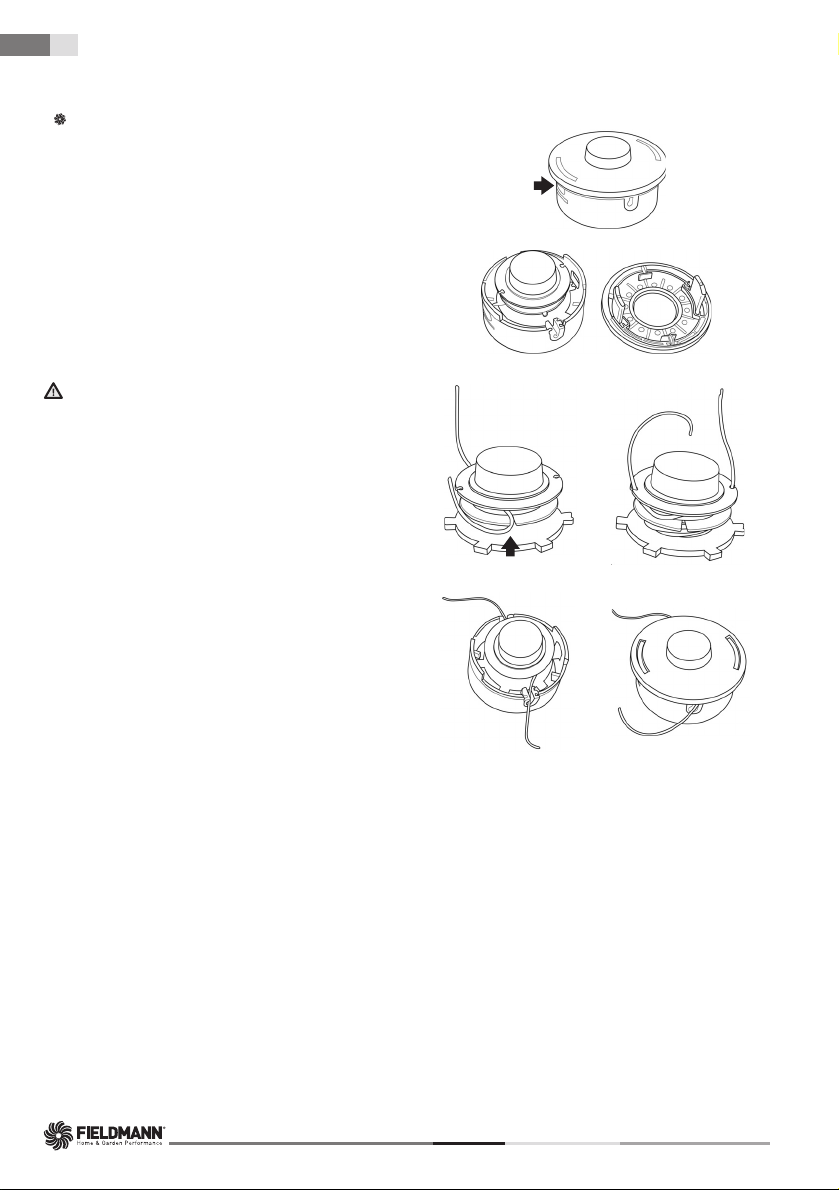

Doplnění struny do strunové hlavy
1. Na boku hlavy stačte aretační západky krytu
a kryt sejměte (viz obr 7, body A&B)
2. Vyjměte cívku ze strunové hlavy. Připravte si
cca 2 m struny o poměru 1,4 mm.
3. Strunu v polovině přehněte a ohyb zajistěte
v drážce (viz obr 7, bod C)
4. Oba konce poté souběžně namotejte na cívku
a to ve směru hodinových ručiček. Konce
namotané struny zajistěte do připravených
otvorů (viz obr 7, bod D)
5. Cívku umístěte zpět do strunové hlavy a zajistěte
ji krytem (viz obr 7, bod E&F)
VAROVÁNÍ
Používejte pouze kvalitní nylonovou strunu
s průměrem 1,4 mm. Nikdy místo nylonové struny
nepoužívejte drát nebo strunu vyztuženou drátem.
Používejte pouze originální strunovou hlavu.
Obr. 7
C
A
B
D
E F
FZS 2 505 E
Spuštění vyžínače | Sečení
25
6. SPUŠTĚNÍ VYŽÍNAČE
KONTROLOVANÉ BODY PŘED ZAHÁJENÍM PRÁCE
1. Zkontrolujte, zda nedošlo k uvolnění šroubů, matic a montážních prvků. Uvolněné šrouby dotáhněte.
2. Ujistěte se, zda je plastový kryt hlavy řádně upevněn na svém místě.
3. Ujistěte se, zda nedošlo k poškození strunové hlavy.
VAROVÁNÍ
Před spuštěním vyžínače se ujistěte, že se strunová hlava volně pohybuje a nedotýká se žádného cizího
předmětu.
Strunovou sekačku držte pevně oběma rukama. Vždy stůjte tak, abyste měli tělo nalevo od trubky
hřídele. Nikdy nedržte rukojeť zkříženýma rukama. Tyto pokyny platí i pro leváky.
UPOZORNĚNÍ: Vystavení vibracím může způsobit poškození zdraví osob, které trpí problémy oběhového
systému nebo nervovými problémy. Pokud se projeví fyzické symptomy, jako znecitlivění, snížení citlivosti, snížení
normální sily nebo změny zabarveni pokožky, obraťte se na lékaře. Tyto symptomy se obvykle projeví na prstech,
rukou nebo zapěsti.
SPUŠTĚNÍ VYŽÍNAČE
Stiskněte pojistku hlavního spínače, Obr 1, bod 3, a poté stiskněte hlavní spínač, Obr 2, bod 2.
VYPNUTÍ MOTORU
Uvolněte hlavní spínač (obr 1, bod 2)
CZ
7. SEČENÍ
VAROVÁNÍ!
Při práci se všemi modely strunových sekaček nebo křovinořezů může dojít k odmrštění kamenů, kovových nebo
malých předmětů a také sekaného materiálu. Pečlivě si přečtěte všechny předpisy týkající se bezpečnosti.
Dodržujte pokyny uvedené v tomto návodu k obsluze.
VAROVÁNÍ!
Používejte ochranu hlavy, zraku, tváře a sluchu. Používejte vhodnou obuv, která bude chránit vaše nohy a která
zajistí pevný postoj na kluzkém povrchu. Nenoste kravaty, šperky nebo volné části oděvu, které by mohly být
zachyceny pohybujícími se díly nářadí. Nenoste obuv s otevřenou špičkou. Nepracujte bosí nebo máte-li holé
nohy. V určitých situacích musíte používat úplnou ochranu obličeje a hlavy.
Dávejte pozor, aby nedošlo k zpětnému rázu a k zaseknutí nože.
NEBEZPEČNÁ ZÓNA
DO NEBEZPEČNÉ ZÓNY S POLOMĚREM 15 METRŮ NESMÍ MIMO OBSLUHY VSTOUPIT ŽÁDNÉ OSOBY. OBSLUHA
MUSÍ POUŽÍVAT VHODNOU OCHRANU ZRAKU, SLUCHU, TVÁŘE, CHODIDEL, NOHOU A TĚLA. OSOBY NACHÁZEJÍCÍ
SE V NEBEZPEČNÉ ZÓNĚ NEBO V RIZIKOVÉ ZÓNĚ ZA NEBEZPEČNOU ZÓNOU MUSÍ POUŽÍVAT OCHRANU ZRAKU
CHRÁNICÍ PŘED ODMRŠTĚNÝMI PŘEDMĚTY. RIZIKO SE SNIŽUJE S ROSTOUCÍ VZDÁLENOSTÍ OD NEBEZPEČNÉ
ZÓNY.
ELEKTRICKÝ VYŽÍNAČ NÁVO D K OBSLUZE
CZ 26
Sečení
SEKÁNÍ POMOCÍ HLAVY S NYLONOVOU STRUNOU
Hlava se strunou se otáčí VE SMĚRU POHYBU HODINOVÝCH RUČIČEK.
Posun struny je prováděn poloautomaticky. Při sečení pouze jemně poklepejte hlavou o povrch země, tím
dojde k stlačení tlačítka na spodní straně hlavy a povyjetí struny. Struna je poté do maximální přípustné
délky zakrácena o nůž integrovaný v plastovém krytu.
ZASTŘIHOVÁNÍ TRÁVY
Při této činnosti opatrně posunujte sekačku do materiálu, který chcete sekat. Pomalu nakloňte hlavu tak,
aby byl posekaný materiál odhazován směrem od vás. Provádíte-li sekání až k překážkám, jako jsou ploty,
stěny a stromy, přibližujte se v takovém úhlu, aby se všechen odražený materiál pohyboval směrem od vás.
Pomalu pohybujte hlavou s nylonovou strunou zprava do leva, dokud nebude tráva posekaná až k překážce,
ale zabraňte tomu, aby se struna dostala do kontaktu s překážkou.
Při sekání v blízkosti drátěného plotu nebo ohrady opatrně postupujte tak, abyste se nedostali do kontaktu
s dráty. Překročíte-li minimální vzdálenost od plotu, struna se po nárazu do drátu zkrátí.
Při sekání plevelů může být prováděno sekání jednoho stonku po druhém. Umístěte hlavu sekačky se strunou
k spodní části plevele - nikdy k horní části, protože by mohlo dojít k roztřesení stonku a zachycení struny. Spíše
než používat přímé přesekání plevelů, používejte raději pouze konec struny a přesekejte stonek pomalu.
OSEKÁVÁNÍ A SEKÁNÍ OKRAJŮ
Obě z těchto činností jsou prováděny s hlavou s nylonovou strunou nakloněnou ve velkém úhlu. Osekávání je
odstraňování horního porostu, po kterém zůstane pouze holá zem.
Sekání okrajů je sekání trávy na okrajích záhonů, která přesahuje do chodníků a cest.
Během osekávání i sekání okrajů držte nářadí v příkrém úhlu a v poloze, kdy nebudou nečistoty, posekaný
materiál a kamínky odhazovány dozadu směrem na vás, dojde-li k jejich odražení od tvrdého povrchu. I když
je na obrázcích zobrazeno, jak provádět osekávání i sekání okrajů, každý uživatel si musí najít takovou
polohu, která bude vyhovovat jeho tělesným proporcím a pracovním podmínkám.
VAROVÁNÍ
Je-li použita hlava s nylonovou strunou, na nářadí musí být použit správný ochranný kryt. Je-li nylonová struna
vysunuta příliš, může docházet k jejímu třepetání. Používáte-li hlavy s nylonovou strunou, vždy použijte plastový
ochranný kryt se zkracovacím nožem.
VAROVÁNÍ
Při práci prováděné nad holou plochou nebo nad štěrkem buďte velmi opatrní, protože nylonová struna může
vysokou rychlostí odmrštit malé kamínky.
Ochranný kryt na tomto nářadí nemůže zastavit předměty, které se odrazí od tvrdých povrchů.
VAROVÁNÍ
Neprovádějte sekání na místech, kde se nachází dráty a drátěné pletivo. Používejte bezpečnostní ochranné prvky.
Neprovádějte sekání na místech, kde nemůžete vidět, co bude sekačka sekat.
FZS 2 505 E
Údržba | Likvidace
8. ÚDRŽBA
Struna sekačky může časem vyschnout. Abyste ji udržovali stále ve výborném stavu, skladujte náhradní
předvinuté cívky nebo volnou strunu v plastovém sáčku se lžičkou vody.
Pro čištění přístroje používejte pouze jemné mýdlo a vlhký hadřík. Neponořujte přístroj do vody, ani jej
neostříkávejte hadicí. Nedovolte, aby se dovnitř dostala jakákoli tekutina. Nečistěte tlakovou vodou.
Strunový řezač na okraji ochranného krytu se může po čase otupit. Doporučujeme pravidelně obnovovat
ostrost pilníkem.
9. LIKVIDACE
POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM
Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.
Stroj a jeho příslušenství jsou vyrobeny z různých materiálů, např. z kovu a plastů.
Poškozené součástky odevzdejte do tříděného sběru. Informujte se u příslušného úřadu.
Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.
Změny v textu, designu a technických specifi kací se mohou měnit bez předchozího upozornění
a vyhrazujeme si právo na jejich změnu.
27
CZ
Návod k použití v originálním jazyce.
ELEKTRICKÝ VYŽÍNAČ NÁVO D K OBSLUZE
CZ 28
Prohlášení o shodě
10. PROHLÁŠENÍ O SHODĚ
Výrobce:
FAST ČR, a. s.
Černokostelecká 2111, 100 00 Praha 10, Česká republika
DIČ: CZ26726548
Produkt/značka: Elektrická zahradní strunová sekačka/FIELDMANN
Typ/model: FZS 2505 E
230-240V~, 50Hz, 550W
Tento produkt splňuje požadavky níže uvedených směrnic a předpisů:
Směrnice Rady ES 2006/42/ES pro strojní zařízení
Směrnice ES pro elektromagnetickou kompatibilitu 2014/30/EU
Směrnice Rady ES o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních
2011/65/EU (RoHS)
a norem:
EN 60335-1: 2012 + A11
EN 50636-2-91: 2014
EN 62233:2008
EN 55014-1:2006+A1+A2
EN 55014-2:1997+A1:2002+A2
EN 61000-3-2:2014
EN 61000-3-3:2013
Místo vydání: Praha Jméno: Ing. Zdeněk Pech
Předseda představenstva
Datum vydání: 1. 8. 2017 Podpis:
FZS 2 505 E
Technické údaje
29
11. TECHNICKÉ ÚDAJE
Model ..........................................................................................................................................................................................FZS 2505 E
Napětí/Frekvence ......................................................................................................................................................230-240V~/50Hz
Příkon elektromotoru ......................................................................................................................................................................550 W
Záběr sečení .......................................................................................................................................................................................30 cm
Typ strunové hlavy .......................................................................................................................................................Poloautomatická
Otáčky chodu bez zátěže ...............................................................................................................................................10 000 ot/min
Průměr struny ...................................................................................................................................................................................1,4 mm
Hmotnost bez paliva a žacích nástrojů .....................................................................................................................................2,3 kg
Hladina akustickeho tlaku ......................................................................................................................LpA: 84,4dB(A), K=3dB(A)
Garantovana hladina akustickeho vykonu ................................................................................................................LwA: 96dB(A)
Vibrace ...................................................................................................................................................................4,56m/s² K=1,5m/s²
CZ
ELEKTRICKÝ VYŽÍNAČ NÁVO D K OBSLUZE
CZ 30
Poznámky
FZS 2 505 E
Loading...
