FZR 4210 B
Obsah
21
Benzínová sekačka na trávu
NÁVOD K OBSLUZE
Děkujeme vám, že jste si zakoupili tuto zahradní benzínovou rotační sekačku. Než ji
začnete používat přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro
případ dalšího použití.
OBSAH
1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY ..........................................................................................................22
Důležitá bezpečnostní upozornění ................................................................................................................ 22
Obal ................................................................................................................................................................................ 22
Návod k použití ......................................................................................................................................................... 22
2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI ..................................................................................................... 23
3. POPIS SEKAČKY.......................................................................................................................................................... 25
4. SESTAVENÍ/PŘÍPRAVA ............................................................................................................................................. 25
Vyjměte sekačku z kartonového obalu .......................................................................................................25
5. SESTAVENÍ SEKAČKY ................................................................................................................................................26
6. PŘED SPUŠTĚNÍM SEKAČKY .................................................................................................................................. 27
Nalití oleje .....................................................................................................................................................................27
Doplnění paliva ........................................................................................................................................................ 27
7. OVLÁDÁNÍ A PROVOZ SEKAČKY ......................................................................................................................28
Start sekačky ............................................................................................................................................................... 28
Ovládání pojezdu .................................................................................................................................................... 29
Rozsah použití benzínové sekačky ................................................................................................................. 29
Sečení se sběrem trávy do koše ...................................................................................................................... 29
Sečení se zadním výhozem ............................................................................................................................... 29
Mulčování .................................................................................................................................................................... 30
Nastavení výšky sečení ......................................................................................................................................... 30
Výměna žacích nožů ............................................................................................................................................. 30
Výměna motorového oleje ................................................................................................................................ 31
8. BEZPEČNOSTNÍ POKYNY .......................................................................................................................................31
Všeobecné bezpečnostní pokyny ................................................................................................................. 31
Pokyny k používání .................................................................................................................................................. 31
9. ÚDRŽBA .......................................................................................................................................................................... 33
Péče o trávník ............................................................................................................................................................ 33
Údržba ............................................................................................................................................................................ 33
Servis................................................................................................................................................................................ 34
Záruka se nevztahuje ............................................................................................................................................34
Uskladnění ................................................................................................................................................................... 34
10. TECHNICKÉ ÚDAJE ................................................................................................................................................... 35
11. INTERVAL PRAVIDELNÉ ÚDRŽBY......................................................................................................................... 36
12. DETEKCE A ODSTRANĚNÝ PROBLÉMŮ ........................................................................................................... 37
13. LIKVIDACE ..................................................................................................................................................................... 38
CZ
BENZ ÍNOVÁ SEK AČKA N A TRÁVU NÁVO D K OBSLUZE
CZ 22
Všeobecné bezpečnostní předpisy
1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY
DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ
Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než najdete
všechny součásti výrobku.
Stroj uchovávejte na suchém místě mimo dosah dětí.
Čtěte všechna upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít
za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
OBAL
Výrobek je umístěn v obalu bránícím poškozením při transportu. Tento obal je surovinou a lze jej proto odevzdat
k recyklaci.
NÁVOD K POUŽITÍ
Než začnete se strojem pracovat, přečtěte si následující bezpečnostní předpisy a pokyny k používání.
Seznamte se s obslužnými prvky a správným používáním zařízení. Návod pečlivě uschovejte pro případ pozdější
potřeby. Minimálně po dobu záruky doporučujeme uschovat originální obal včetně vnitřního balicího materiálu,
pokladní doklad a záruční list.
V případě přepravy zabalte stroj zpět do originální krabice od výrobce, zajistíte si tak maximální ochranu výrobku
při případném transportu (např. stěhování nebo odeslání do servisního střediska).
Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem. Dodržování přiloženého
návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje rovněž pokyny pro
obsluhu, údržbu a opravy.
Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování
tohoto návodu.
FZR 4 210 B
Vysvětlení štítků spokyny na stroji
2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI
Před uvedením do provozu si prosím pozorně
přečtěte návod k obsluze.
Udržujte ostatní osoby mimo pracovní oblast.
Pozor, rotující nože! Chraňte se před nebezpečím
poranění končetin.
Emise toxických plynů. Benzínovou sekačku
nepoužívejte v uzavřených či neventilovaných
prostorách.
23
CZ
Horké povrchy, hrozí nebezpečí popálenin!
Před prováděním údržby vypněte motor a odpojte
zapalovací svíčku.
Nikdy nedoplňujte palivo, pokud je motor
spuštěný.
BENZ ÍNOVÁ SEK AČKA N A TRÁVU NÁVO D K OBSLUZE
CZ 24
Vysvětlení štítků spokyny na stroji
Upozorňuje, že v případě nedodržení pokynů hrozí
nebezpečí zranění osob, smrti nebo poškození nástroje.
Používejte ochranu sluchu.
Používejte ochranu zraku.
Používejte ochranu dýchacích orgánů.
Neustále udržujte odstup od pohybujících se dílů.
Pohybujte se svahem po vrstevnici, ne nahoru a dolů.
Vyhovuje všem příslušným evropským směrnicím.
Benzín je extrémně hořlavý a proto před doplňováním
paliva nechte motor 2 minuty vychladnout.
FZR 4 210 B
Popis sekačky | Sestavení/Příprava
25
CZ
3. POPIS SEKAČKY
1. Páka pojezdu
2. Spínací / brzdová páka
3. Horní díl madla
4. Šrouby s křídlovou matkou
5. Spodní díl madla
6. Kryt vzduchového fi ltru
7. Pumpička nástřiku paliva - Primer
8. Přední madlo
9. Zátka s měrkou oleje
10. Páka nastavení výšky sečení
11. Koš
12. Kryt koše
4. SESTAVENÍ/PŘÍPRAVA
Před sestavením a spuštěním benzínové sekačky si pečlivě přečtěte celý návod k obsluze a v něm uvedené
pokyny.
DŮLEŽITÁ INFORMACE: Sekačka se dodává BEZ PALIVA A OLEJE v motoru.
Vaše nová travní sekačka byla vyzkoušena ve výrobním závodě, proto se v motoru může nacházet minimální
zbytkové množství oleje.
Obr. 1
VYJMĚTE SEKAČKU Z KARTONOVÉHO OBALU
Vyjměte sekačku z kartonového obalu a zkontrolujte, zda v obalu nezůstaly volné díly.
BENZ ÍNOVÁ SEK AČKA N A TRÁVU NÁVO D K OBSLUZE
CZ 26
Sestavení sekačky
5. SESTAVENÍ SEKAČKY
DŮLEŽITÁ INFORMACE: Opatrně rozložte rukojeť sekačky a neskřípněte či nepoškoďte ovládací lanka
sekačky.
1. SESTAVENÍ MADLA
1. Zasuňte spodní část madla (Obr 2a) do příslušných otvorů na sekačce (viz šipka) a zajistěte
šroubem.
2. Připojte horní část madla (Obr 1 – bod 3) ke spodní části madla (Obr. 1 - bod 5) pomocí přiložených šroubů
s rychloupínákem a křídlovými matkami (Obr 2b).
Obr. 2a
Obr. 2b
FZR 4 210 B
Sestavení sekačky | Před spuštěním sekačky
2. SESTAVENI KOŠE
Zajistěte plastové háčky zakončení textilní části koše do ocelové konstrukce (obr 4.)
Obr. 4
DŮLEŽITÉ UPOZORNĚNÍ: Koš je vybaven ukazatelem zaplnění. Jedná se o plastovou klapku v zadní
části koše. Není-li koš zaplněn, klapka je přizvednutá. Při jejím zavření je nutné koš vysypat.
6. PŘED SPUŠTĚNÍM SEKAČKY
27
CZ
NALITÍ OLEJE
Sekačka se dodává bez motorového oleje. Před
prvním startem nalijte motorový olej SAE30 nebo
15W-40 (cca 600 ml) dle následujících pokynů.
1. Při nalévání oleje postavte sekačku na rovnou plochu.
2. Vyjměte zátku s měrkou oleje z otvoru pro dolévání oleje
(Obr 5).
3. Po doplnění oleje měrku umístěte zpět do otvoru
a dotáhněte ji.
4. Hladina oleje se musí pohybovat mezi horní (MAX)
a dolní (MIN) mezí (Obr 5).
Upozornění! NEPŘEPLŇTE zásobník oleje, jinak
z výfuku po nastartování sekačky vyjde velké množství
kouře.
DŮLEŽITÁ INFORMACE: Hladinu oleje kontrolujte před každým použitím sekačky. V případě potřeby olej
doplňte. Olej doplňte po rysku MAX na měrce oleje.
DŮLEŽITÁ INFORMACE: Olej vyměňte po prvních 5 hodinách provozu a následně po každých
25 provozních hodinách
DOPLNĚNÍ PALIVA
Vhodné palivo pro tento typ motoru je NATURAL 95
Po odšroubování víčka palivové nádrže doplňte palivo, palivo dolijte až po hrdlo palivové nádrže, ale nádrž
nepřeplňte.
Vždy doplňujte čerstvý, čistý a schválený bezolovnatý benzín s oktanovým číslem min 95.
Obr. 5
BENZ ÍNOVÁ SEK AČKA N A TRÁVU NÁVO D K OBSLUZE
CZ 28
Před spuštěním sekačky | Ovládání a provoz sekačky
Upozornění! V případě, že při dolévání oleje či paliva sekačku potřísníte, ihned ji otřete.
Palivo neskladujte, nedoplňujte ani s ním nemanipulujte v blízkosti otevřeného ohně
Upozornění! Paliva smíchaná s alkoholem či paliva s příměsí etanolu či metanu na sebe mohou vázat
vlhkost, což může během skladování vést k separaci a tvorbě kyselin. Během skladování pak mohou výpary
kyselin poškodit palivový systém motoru sekačky. Tyto paliva nesmějí být v sekačce používána.
DŮLEŽITÁ INFORMACE: Pokud nebudete sekačku používat déle než 30 dní, vypusťte palivovou nádrž,
nastartujte motor a nechejte jej běžet, dokud nedojde k vyprázdnění palivového potrubí a karburátoru
(motor sám zhasne). Tento postup zabrání budoucím potížím s motorem.
Před opětovným použitím do nádrže dolijte čerstvé palivo.
7. OVLÁDÁNÍ A PROVOZ SEKAČKY
START SEKAČKY
1. Není-li motor zahřátý 2-3 stiskněte pumpičku nástřiku paliva (Obr 6 – bod 1).
Je – li motor zahřátý, již není třeba používat pumpičky nástřiku paliva.
2. Přitáhněte spínací/brzdovou páku k madlu a držte ji (Obr 6 – bod 2), poté zatáhněte za startovací lanko
(Obr 6 – bod 3). Motor by měl nejpozději po 3-4 zataženích naskočit.
3. Motor vypnete uvolněním spínací/brzdové páky.
Obr. 6
Upozornění! Po prvním nastartování motoru může dojít k mírnému výskytu kouře z důvodu vypalování
ochranných vrstev v motoru. Jedná se o zcela běžnou situaci, která nepředstavuje žádný problém.
FZR 4 210 B
Ovládání a provoz sekačky
OVLÁDÁNÍ POJEZDU
Pojezd se ovládá pomocí páky pojezdu (Obr 7 – bod 1) Po přitáhnutí páky k madlu se sekačka rozjede.
Pro zastavení páku opět uvolněte. Tato sekačka má jednu, konstantní rychlost.
Obr. 7
ROZSAH POUŽITÍ BENZÍNOVÉ SEKAČKY
Sečení se sběrem posečené trávy do travního koše
Sečení se zadním výhozem posečené trávy
Mulčování - sečení s volným ukládáním posečené trávy na trávník
Upozornění! Nepoužívejte sekačku na svazích s větším sklonem než 20°, hrozí
zadření motoru!
SEČENÍ SE SBĚREM TRÁVY DO KOŠE
S nasazeným sběrným košem proudí posečená tráva do koše.
29
CZ
Upozornění! Při špatném sběru posekané trávy zvyšte výšku sečení a zkontrolujte zda není trávník vlhký.
SEČENÍ SE ZADNÍM VÝHOZEM
Bez nasazeného sběrného koše slouží kryt koše jako tzv. defl ektor, který usměrňuje pohyb posečené trávy
směrem k zemi. Za sekačkou tak vzniká řádek posečené trávy.
BENZ ÍNOVÁ SEK AČKA N A TRÁVU NÁVO D K OBSLUZE
CZ 30
Ovládání a provoz sekačky
MULČOVÁNÍ
Upozornění! Mulčovací záslepku instalujte a odnímejte výhradně při vypnutém motoru.
Upozornění! Při mulčování používejte výhradně originální mulčovací příslušenství.
1. Sejměte koš a rukou přidržte plastový kryt koše
(Obr 9 – bod 1).
2. Nasaďte mulčovací záslepku do výhozového tunelu
(Obr 9 – bod 2) a ujistěte se, že usazena opravdu pevně.
DŮLEŽITÁ INFORMACE: Nemulčujte přerostlou
trávu najednou, zabráníte tím přetížení mechanismu
sekačky a motoru.
NASTAVENÍ VÝŠKY SEČENÍ
Výšku sečení nastavíte centrálně pomocí páky centrálního nastavení výšky sečení (Obr 1 – bod 10)
Volit můžete v rozsahu 25 - 75 mm. Pro sečení většiny trávníků je nejvhodnější střední výška sečení.
Při nastavení nejnižší výšky může dojít k poškození trávníku.
Upozornění! Pro dosažení maximální efektivity trávu zkracujte vždy pouze o 1/3 její délky.
Přerostlou trávu sekejte postupně a po každém sečení snižte nastavení výšky o jeden stupeň.
Chcete-li zachovat kvalitní trávník, nepoužívejte nastavení na nejnižší výšku sečení.
VÝMĚNA ŽACÍCH NOŽŮ
Upozornění! Za tímto účelem doporučujeme kontaktovat autorizované servisní středisko.
Chcete-li vyměnit žací nůž, demontujte šroub (Obr 10). Proveďte montáž podle uvedeného obrázku.
Dotáhněte šroub. Utahovací moment činí 40 Nm. Při výměně nože současně vyměňte upínací šroub nože.
Obr. 10
Obr. 9
FZR 4 210 B
Ovládání a provoz sekačky | Bezpečnostní pokyny
VÝMĚNA MOTOROVÉHO OLEJE
Upozornění! Za tímto účelem doporučujeme kontaktovat autorizované servisní středisko.
Vypouštěcí zátka se nachází pod motorem (Obr 11 – bod 1). Umístěte pod motor vhodnou nádobu na zachycení
použitého oleje a sejměte zátku. Nakloňte sekačku tak, aby mohl vytéci všechen olej ze zásobníku.
Po vypuštění oleje umístěte zátku zpět do otvoru, ujistěte se, že je zátka umístěna řádně na svém místě, a otřete
případné kapky rozlitého oleje.
Doplňte do zásobníku olej typu SAE30 nebo 15W-40.
Po vložení měrky oleje do otvoru a jejím utažením by měla být hladina oleje mezi ryskami Min a Max
(Obr 11). Nepřeplňte zásobník oleje.
Spusťte motor a nechte jej krátce běžet. Zastavte motor, počkejte 1 minutu a přeměřte hladinu oleje v zásobníku.
V případě potřeby doplňte olej na požadovanou úroveň.
31
Obr. 11
CZ
8. BEZPEČNOSTNÍ POKYNY
VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY
Tento výrobek slouží výlučně k sečení trávy. Nepoužívejte jej k jiným účelům, než pro který je určen.
V opačném případě hrozí jeho poškození či úraz.
Nikdy nedovolte dětem ani osobám neznalým tohoto návodu k použití se zařízením pracovat.
Osoba, která obsluhuje sekačku, zodpovídá za bezpečnost osob v pracovním prostoru.
Sekačku nikdy nepoužívejte v těsné blízkosti ostatních osob, dětí nebo volně pobíhajícího zvířectva.
Před zahájením sečení zkontrolujte terén, na němž má být sekačka použita, a odstraňte z ní kameny, dráty,
klacky, střepy, kosti a ostatní cizí tělesa, která by mohla být zachycena nebo vymrštěna a způsobit zranění.
POKYNY K POUŽÍVÁNÍ
Všechny matky, svorníky a šrouby musí být řádně dotaženy tak, aby zařízení bylo v bezpečném
a provozuschopném stavu.
Sekačku nikdy nepoužívejte bez sběrného koše nebo ochranného krytu.
BENZ ÍNOVÁ SEK AČKA N A TRÁVU NÁVO D K OBSLUZE
CZ 32
Bezpečnostní pokyny
Sekačku nikdy nepoužívejte s uvolněnými čepelemi nože. Vždy se předem ujistěte, že jsou příslušné šrouby
dobře utažené. Ztupené čepele musejí být nabroušeny, a to rovnoměrně.
Nože spoškozenými čepelemi je potřeba vyměnit.
Při práci se sekačkou používejte kalhoty s dlouhými nohavicemi a pevnou obuv.
Sekačku nikdy nestartujte v uzavřených anebo špatně větraných prostorách, kde se mohou hromadit výpary.
Emise vycházející z motoru obsahují oxid uhelnatý, který je životu nebezpečný.
Pracujte pouze při dostatečném osvětlení (za denního světla nebo při dostatečném umělém osvětlení).
Sekačku nepoužívejte za deště nebo je-li tráva mokrá.
Zvláště opatrně postupujte při sekání ve zvýšeném terénu (svah). Vždy sekejte napříč svahem, paralelně
k vrstevnici, a nikoliv shora/zdola kolmo na ni.
Sekačku zásadně nenechávejte běžet bez obsluhy, pokud sekačku opustíte, vypněte motor.
Při startování nikdy nenadzdvihujte zadní část sekačky a nikdy nepřibližujte končetiny k podvozku či do otvoru
pro zadní výhoz trávy, pokud je motor zapnutý.
Nikdy neměňte nastavení rychlosti motoru.
U sekaček s pojezdem, uvolněte pojezd před spuštěním motoru.
Sekačku nikdy nepřemisťujte se spuštěným motorem.
Zastavte motor a odpojte zapalovací svíčku v následujících případech:
- před prováděním jakékoliv činnosti pod krytem sečení či otvorem pro zadní výhoz trávy.
- před prováděním údržby, opravy či kontroly stroje.
- před přenášením, zvedáním či přemisťováním sekačky.
- ponecháváte-li sekačku bez dozoru anebo se chystáte upravit nastavení výšky sečení.
- před demontáží a vyprazdňováním sběrného vaku.
- dojde-li ke kolizi s cizím předmětem, zastavte motor a sekačku pečlivě prohlédněte, abyste vyloučili
možnost poškození. V případě poškození, dopravte sekačku do specializovaného servisu za účelem
opravy.
POZOR: Po vypnutí motoru se žací nůž několik sekund i nadále točí.
- v případě abnormálních vibrací sekačky (okamžitě zjistěte a zajistěte odstranění příčiny vibrace).
- Za účelem zajistění bezpečného provozu pravidelně kontrolujte řádné utažení čepů, šroubů a matic na
sekačce.
POZOR: PALIVO JE VYSOCE HOŘLAVÁ KAPALINA.
Palivo uchovávejte v nádobě k tomu určené.
Palivo doplňujte pouze na otevřeném či dobře větraném prostranství. Při manipulaci s palivem nekuřte, ani
nepoužívejte mobilní telefon.
Palivo doplňujte pouze za předpokladu, že je motor vypnutý. Nikdy neotvírejte palivovou nádrž a palivo
nedoplňujte, je-li motor horký anebo v chodu.
Pokud dojde k rozlití benzínu, motor nestartujte. Odstraňte sekačku z místa, kde bylo palivo rozlito, a vyvarujte
se možného vznícení. V práci pokračujte až po odpaření rozlitého paliva a rozptýlení palivových výparů;
Po doplnění paliva dobře utáhněte kryt palivové nádrže i víko kanystru s palivem.
POZOR: Před prováděním údržby nebo opravy zastavte motor a odpojte zapalovací svíčku.
FZR 4 210 B
Údržba
9. ÚDRŽBA
PÉČE O TRÁVNÍK
Dle druhu trávnaté plochy je zapotřebí použít různé způsoby péče;
Proto po každé si přečtěte pokyny uvedené v baleních osiv, týkající se výšky sečení vzhledem k podmínkám
růstu v dané oblasti.
Je třeba mít stále na paměti, že větší část trávy je složena ze stébla a jednoho nebo více listů.
Při úplném odseknutí listů dojde k poškození trávníku a obnovení růstu bude mnohem obtížnější.
Všeobecně platí následující pokyny:
– příliš nízké sečení způsobuje narušení kořenů a následně „skvrnitým“ vzhledem;
– v létě musí být sečení vyšší, aby se zabránilo vysychání půdy;
– sečení mokré trávy může způsobit snížení účinnosti nože následkem zachytávání trávy na noži
a vytrhávání travnatého porostu;
– v případě mimořádně vysoké trávy je vhodné provést první sečení s maximální dovolenou výškou stroje
a poté provést druhé sečení až po dvou nebo třech dnech.
Trávník bude mít lepší vzhled pravidelným a celoplošným posekem stejné výšky a dodržováním střídání dvou
směrů.
ÚDRŽBA
Upozornění! Sekačku vždy naklánějte pouze na stranu madla (zadní část sekačky).
Všechny matky, svorníky a šrouby musí být řádně dotaženy tak, aby zařízení bylo v bezpečném
a provozuschopném stavu. Pravidelná údržba je základním předpokladem pro zajištění bezpečnosti
uživatele, zachování provozuschopnosti a vysokého výkonu sekačky.
Zařízení s benzínem v nádrži nikdy neuskladňujte uvnitř budovy, kde by se výpary mohly dostat do dosahu
otevřeného ohně, jiskry nebo zdroje vysoké teploty
Před uskladněním v jakémkoliv uzavřeném prostoru nechte motor vychladnout.
Z důvodu snížení rizika požáru zajistěte, aby sekačka a obzvláště motor, tlumič výfuku, baterie a také místo
uložení náhradního benzínu byly zbaveny zbytků trávy, listí anebo nadměrného množství maziva.
Kontrolujte pravidelně stav defl ektoru a sběrného koše; v případě poškození je vyměňte.
Vypouštění paliva provádějte v dobře větraném prostoru při vychladlém motoru.
Při snímání či instalaci žacího nože používejte silné pracovní rukavice.
Po každém nabroušení čepele žacího nože je nutné překontrolovat jeho vyvážení.
33
CZ
POZOR: Před prováděním údržby nebo opravy zastavte motor a odpojte zapalovací svíčku.
Pravidelně sekačku kontrolujte a zajistěte, aby byly všechny nánosy trávy ve spodní části podvozku
odstraňovány.
Pravidelně mazejte osu podvozku a ložiska vhodným mazivem.
Kontrolujte pravidelně stav nožů, protože mají podstatný vliv na výkon sekačky. Nože by měly být vždy ostré
a vyvážené.
V pravidelných intervalech kontrolujte dotažení všech šroubů a matic. Opotřebované nebo špatně dotažené
matice a šrouby mohou způsobit vážná poškození motoru nebo rámu.
Pokud nůž prudce zasáhne překážku, sekačku zastavte a odvezte ji do autorizovaného servisu.
BENZ ÍNOVÁ SEK AČKA N A TRÁVU NÁVO D K OBSLUZE
CZ 34
Údržba
NŮŽ: nůž je vyroben z lisované oceli. Abyste docílili co nejlepšího sečení, pravidelně nůž bruste,přibližně
po každých 25 hodinách provozu. Ujistěte se, že je nůž vždy správně vyvážený. Za tímtoúčelem vložte do
středového otvoru nože železnou osičku (o průměru 2-3 mm). Je-li nůž správně vyvážen, osa se udrží
v horizontální poloze.
Pokud se nůž neudrží v horizontální poloze, vyměňte jej.
Při demontáži nože odšroubujte šroub, zkontrolujte nosnou část nože. Pokud jsou části opotřebené nebo
poškozené, vyměňte je.
POZOR: Používejte pouze originální náhradní díly. Nekvalitní náhradní díly mohou způsobit vážná
poškození sekačky a ohrozit vaši bezpečnost.
SERVIS
V případě, že po zakoupení výrobku zjistíte jakoukoli závadu, kontaktujte servisní oddělení. Při použití výrobku
se řiďte pokyny uvedenými v přiloženém návodu k použití.
Na reklamaci nebude brán zřetel, pokud jste výrobek pozměnili či jste se neřídili pokyny uvedenými v návodu
k použití.
ZÁRUKA SE NEVZTAHUJE
Na přirozené opotřebení funkční částí stroje v důsledku jeho používání
Na servisní zásahy související se standardní údržbou stroje (např. čištění, mazání, seřízení apod.).
Na závady způsobené vnějšími vlivy (např. klimatickými podmínkami, prašností, nevhodným použitím apod.)
Na mechanická poškození v důsledku pádu stroje, nárazu, úderu do něj apod.
Na škody vzniklé neodborným zacházením, přetížením, použitím nesprávných dílů, nevhodných nástrojů
apod.
U reklamovaných výrobků, které nebyly řádně zabezpečeny proti mechanickému poškození při přepravě nese
riziko případné škody výhradně majitel.
USKLADNĚNÍ
Pokud stroj delší dobu nepoužíváte, přístroj uskladněte dle následujících pokynů. Prodloužíte tak životnost
stroje.
Kompletně vylijte palivo z palivové nádrže a karburátoru.
Vyšroubujte zapalovací svíčku a nalijte do otvoru malé množství motorového oleje. Jemně potáhněte
2 až 3krát startér.
Čistým hadrem vyčistěte vnější plochy. Stroj uskladněte na čistém a suchém místě.
FZR 4 210 B
Technické údaje
10. TECHNICKÉ ÚDAJE
Motor RATO RV125-S
Typ motoru OHV, vzduchem chlazený, 4 taktní
Nominální výkon 1,9 kW
Otáčky motoru 2900 ot./min
Zdvihový objem 127 cm
Startování Tahem
Objem palivové nádrže 1,0 l
Doporučené palivo Benzín- bezolovnatý, min 95 oktanů
Objem olejové nádrže 0,5 l
Doporučený olej SAE30, 15W-40
Nastavení výšky sečení Centrálně, 6 pozic
Nastavitelný rozsah výšky sečení 25-75 mm
Záběr sečení 420 mm
Velikost kol Přední 150 mm, zadní 200 mm
Kapacita sběrného koše 45 l
Šasi ocel
Deklarovaná úroveň hluku 96 dB(A)
Hmotnost 21,7 kg
Změna textu a technických parametrů vyhrazena.
3
35
CZ
Změny v textu, designu a technických specifi kací se mohou měnit bez předchozího upozornění a vyhrazujeme
si právo na jejich změnu.
BENZ ÍNOVÁ SEK AČKA N A TRÁVU NÁVO D K OBSLUZE
CZ 36
Interval pravidelné údržby
11. INTERVAL PRAVIDELNÉ ÚDRŽBY
Interval pravidelné údržby, provádějte
vždy v měsíční nebo hodinovém intervalu, dle
toho co nastane dříve
Očištění stroje,
dotažení spojovacích
šroubů
Motorový olej
Vzduchový fi ltr
Svíčka
Kontrola mechanismu
pojezdu
Volnoběh Kontrola&seřízení X(*)
Vůle ventilů Kontrola&seřízení X(*)
Spalovací komora Čištění X(*)
Palivové potrubí Kontrola&čištění X(*)
Celková preventivní
kontrola
* tuto údržbu svěřte autorizovanému servisu
Kontrola hladiny X
Výměna X X
Kontrola X
Čištění X
Výměna X
Kontrola&čištění X
Výměna X
Kontrola X(*)
Před každým
použitím
X
U nového
stroje po
5 hodinách
provozu
Každých
6 měsíců
nebo po 25h
provozu
Každý rok
X(*)
Upozornění! V případě používání sekačky v náročných podmínkách nebo prašném prostředí, provádějte
výmeněu oleje a čištění vzduchováho fi ltu v častějších intervalech.
FZR 4 210 B
Detekce a odstraněný problémů
12. DETEKCE A ODSTRANĚNÝ PROBLÉMŮ
Problém Pravděpodobná příčina Opatření
Klapka sytiče v nesprávné poloze Přesuňte páku sytiče do správné polohy
Palivová nádrž je prázdná Naplňte nádrž palivem
Vzduchový fi ltr je znečištěný Vyčistěte vzduchový fi ltr
Motor nelze
nastarovat
Motor se obtížně
startuje nebo ztrácí
výkon
Motor běží
nepravidelně
Motor běží na
volnoběh špatně
Motor se zastavuje
při vysokých
otáčkách
Motor se přehřívá
Sekačka silně
vibruje
Uvolněná zapalovací svíčka Utáhněte zapalovací svíčku na 25-30 Nm
Zapalovací kabel je uvolněný nebo odpojen
od zapalovací svíčky
Nesprávná mezera mezi elektrodami svíčky
Vadný zapalovací modul Kontaktujte servis
Nečistota, voda nebo staré palivo v nádrži
Ucpaný vzduchový průduch ve víčku
palivové nádrže
Vzduchový fi ltr je znečištěný Vyčistěte vzduchový fi ltr
Nečistota, voda nebo staré palivo v nádrži
Ucpaný vzduchový průduch ve víčku
palivové nádrže
Vzduchový fi ltr je znečištěný Vyčistěte zduchový fi ltr
Vadná zapalovací svíčka
Nesprávná mezera mezi elektrodami
Vzduchový fi ltr je znečištěný Vyčistěte vzduchový fi ltr
Vzduchový fi ltr je znečištěný Vyčistěte vzduchový fi ltr
Vzduchové mezery v krytu motoru jsou
ucpané
Chladicí žebra a průchody vzduchu pod
ventilátorem motoru jsou ucpané
Příliš malá mezera mezi elektrodami na
zapalovací svíčce
Omezený průtok vzduchu
Nevhodná zapalovací svíčka
Řezací jednotka je uvolněná Utáhněte žací nůž
Řezací jednotka není vyvážená Je potřeba vyvážit žací nůž
Ohnutá kliková hřídel Kontaktujte servis
Namontujte zapalovací kabel na zapalovací
svíčku
Namontujte novou zapalovací svíčku se
správnou mezerou mezi elektrodami
Vypusťte palivo a vyčistěte nádrž. Naplňte
nádrž čerstvým čistým palivem
Vyčistěte nebo vyměňte víčko palivové
nádrže
Vypusťte palivo a vyčistěte nádrž. Naplňte
nádrž čerstvým čistým palivem
Vyčistěte nebo vyměňte víčko palivové
nádrže
Namontujte novou zapalovací svíčku se
správnou mezerou mezi elektrodami
Nastavte mezeru mezi elektrodami na
0,7 až 0,8 mm
Odstraňte nečistoty z mezer
Odstraňte nečistoty z chladicích žeber
a průchodů vzduchu
Nastavte mezeru 0,7 až 0,8 mm
Odstraňte veškeré nečistoty z mezer na
krytu motoru, krytu ventilátoru a z průchodů
vzduchu
Namontujte novou zapalovací svíčku se
správnou mezerou mezi elektrodami
37
CZ
BENZ ÍNOVÁ SEK AČKA N A TRÁVU NÁVO D K OBSLUZE
CZ 38
Likvidace
13. LIKVIDACE
POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM
Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.
Stroj a jeho příslušenství jsou vyrobeny z různých materiálů, např. z kovu a plastů.
Poškozené součástky odevzdejte do tříděného sběru. Informujte se u příslušného úřadu.
Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.
Změny v textu, designu a technických specifi kací se mohou měnit bez předchozího upozornění
a vyhrazujeme si právo na jejich změnu.
Návod k použití v originálním jazyce.
FZR 4 210 B

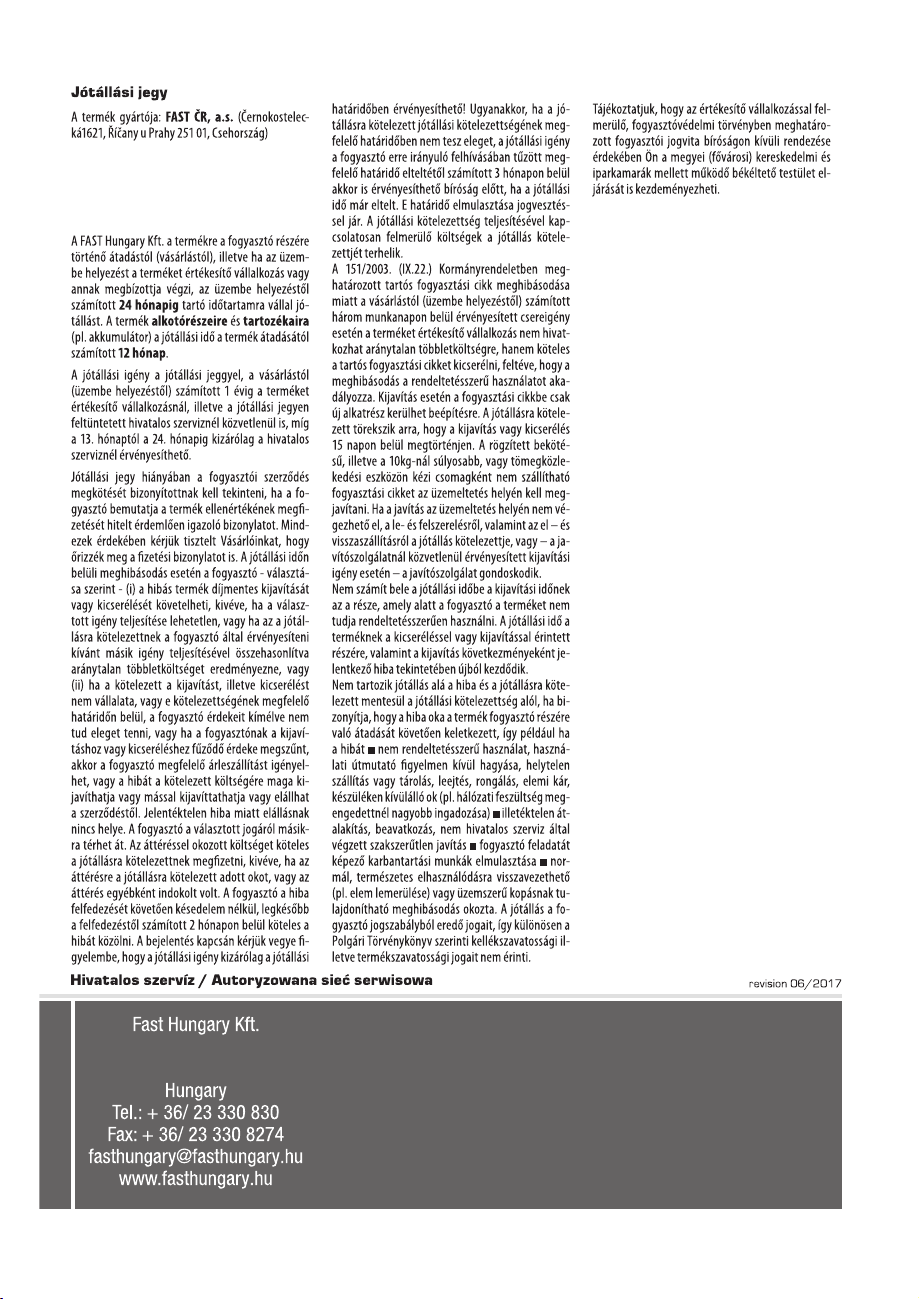

A FAST Hungary Kft. (2310, Szigetszentmiklós,
Kántor u. 10) mint a termék magyarországi im
portőrea jótállási jegyen feltüntetett típusú és gyártási számú készülékre jótállást biztosít a fogyasztók
számára az alábbi feltételek szerint:
-
2310, Szigetszentmiklós
Kántor u. 10
Loading...
