Fieldmann 41012390 User guide

EN

1

FZG 3013

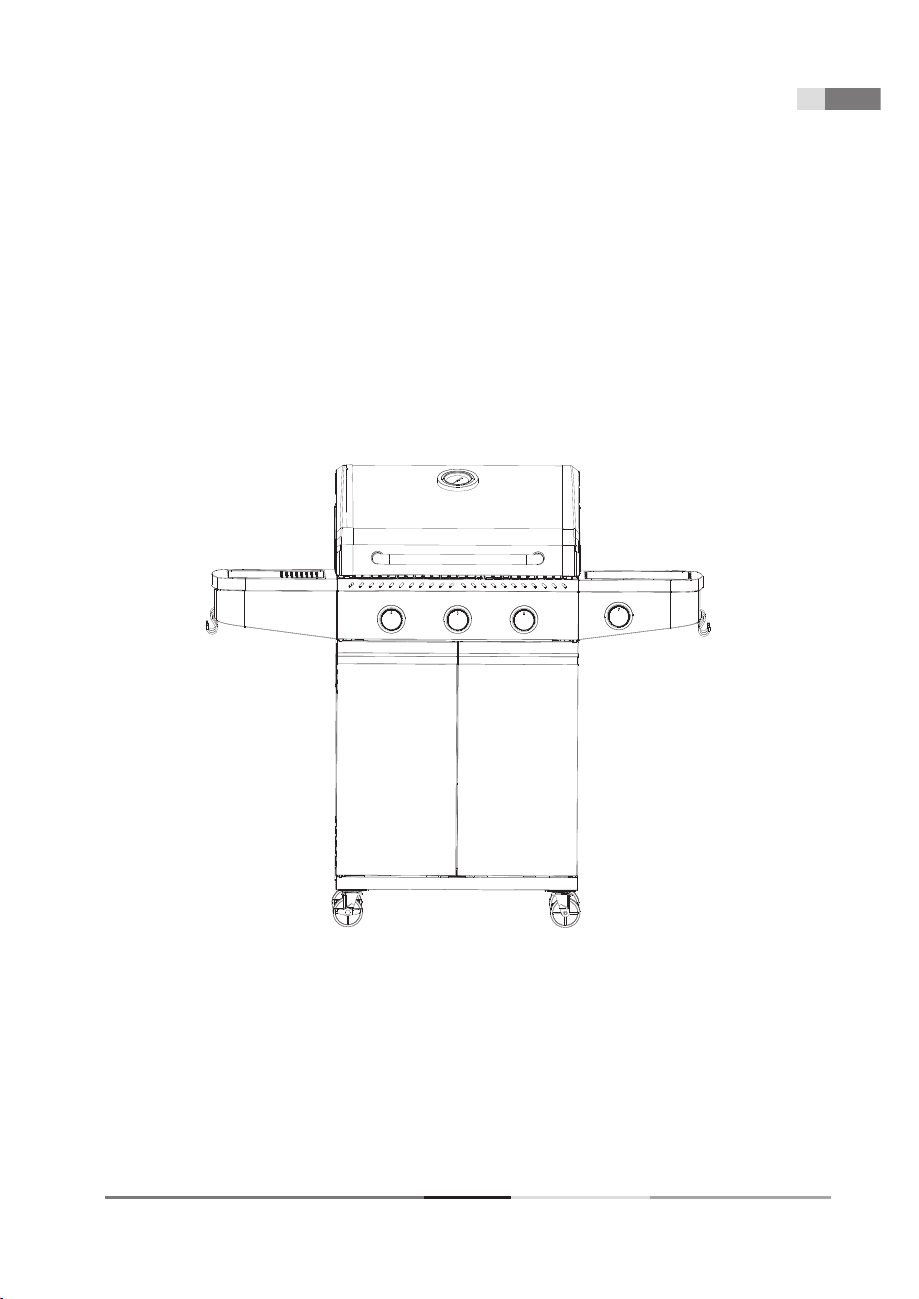

GAS GRILL USER'S MANUAL

Obsah

25

PLYNOVÝ GRIL

UŽIVATELSKÁ PŘÍRUČKA

Děkujeme vám za zakoupení tohoto plynového grilu. Před jeho použitím si prosím
pozorně přečtěte tuto uživatelskou příručku a uschovejte ji pro případné pozdější použití.

OBSAH

1. OBECNÉ BEZPEČNOSTNÍ POKYNY ....................................................................................................................26

Bezpečnost především! ..........................................................................................................................................26

OBECNÉ INFORMACE ...............................................................................................................................................28

2. UŽIVATELSKÁ PŘÍRUČKA .........................................................................................................................................29

Umístění grilu a tlakové láhve na plyn ............................................................................................................29

Barbecue gril ................................................................................................................................................................29

Tlaková láhev na plyn .............................................................................................................................................29

Připojení tlakové láhve ............................................................................................................................................29

Test úniku plynu ...........................................................................................................................................................31

Pokyny pro zapalování pro barbecue gril ...................................................................................................32

Na co pamatovat před použitím barbecue grilu ....................................................................................33

Čištění a údržba .........................................................................................................................................................33

Uskladnění .....................................................................................................................................................................33

SERVIS ...............................................................................................................................................................................34

ŘEŠENÍ PROBLÉMŮ ......................................................................................................................................................34

Technické údaje .........................................................................................................................................................34

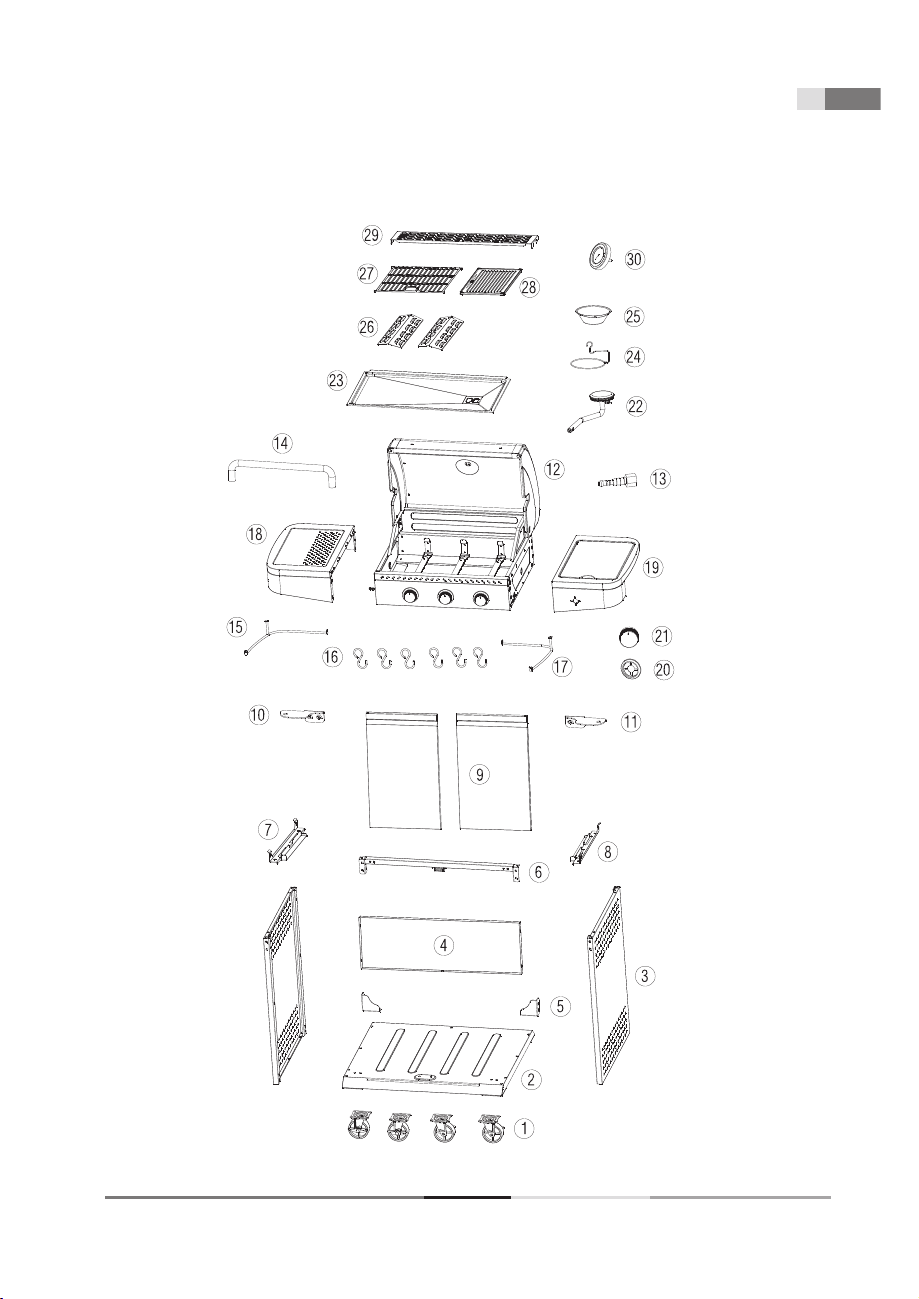

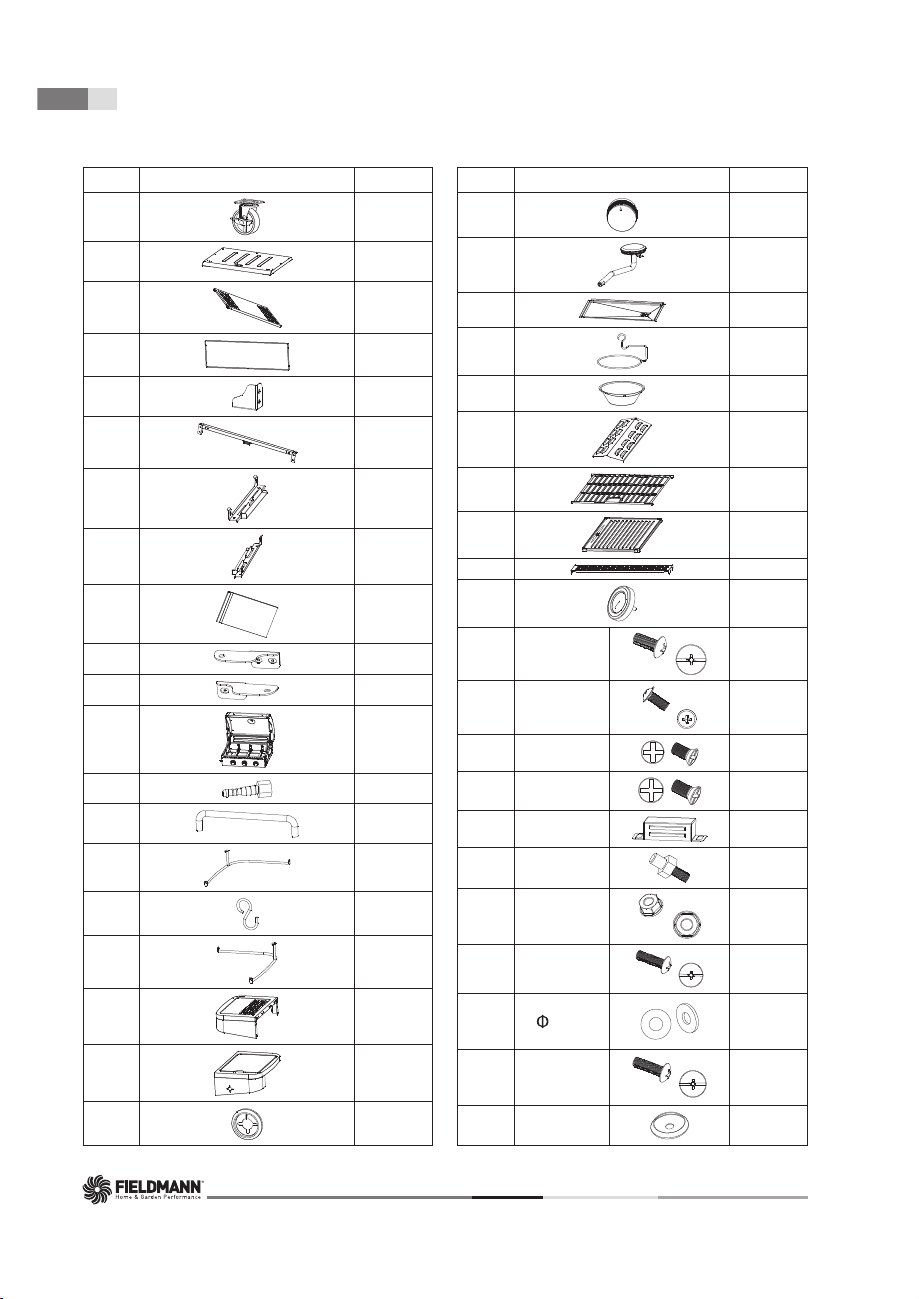

3. SCHÉMA DÍLŮ PRO FZG 3013 ...............................................................................................................................35

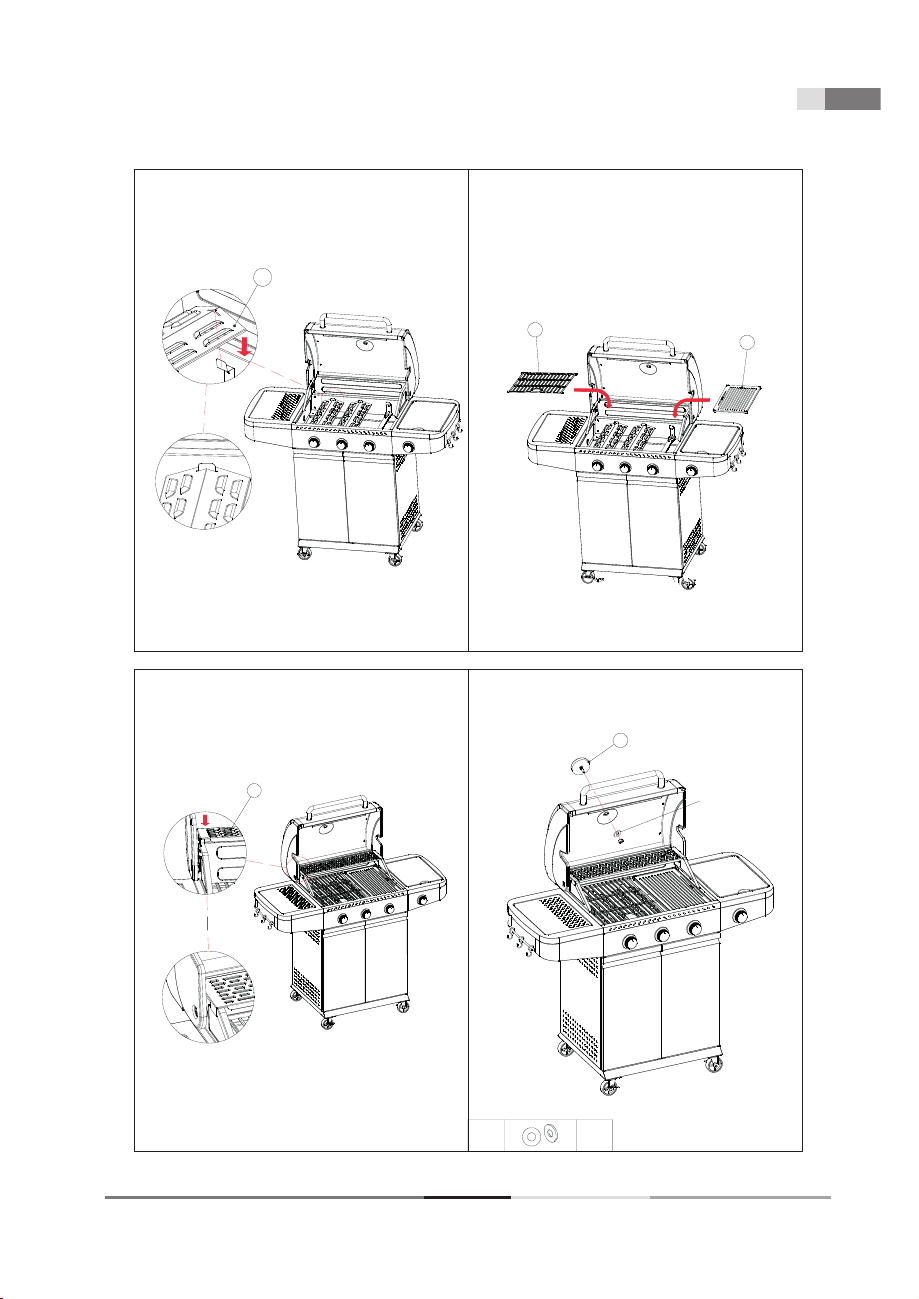

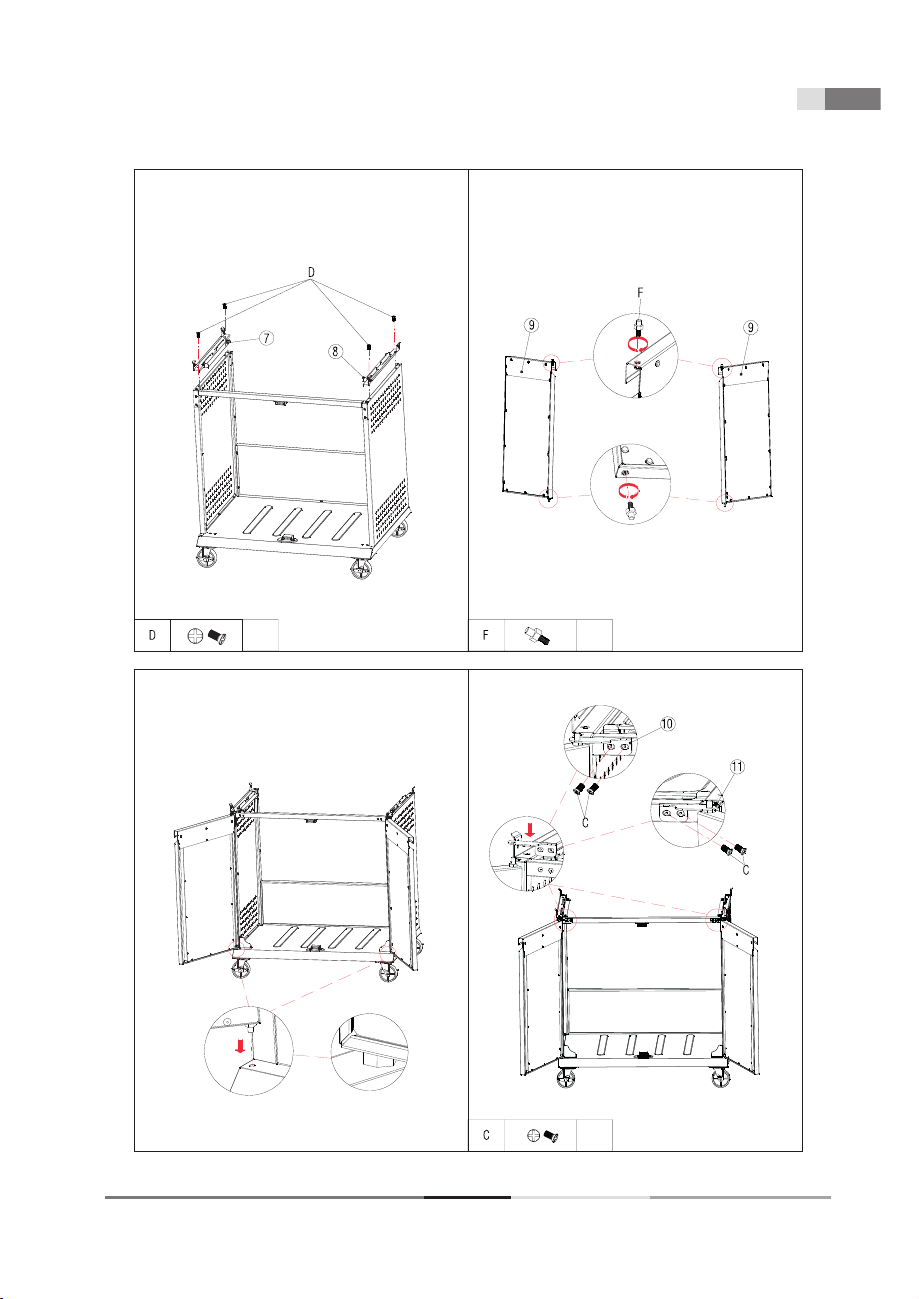

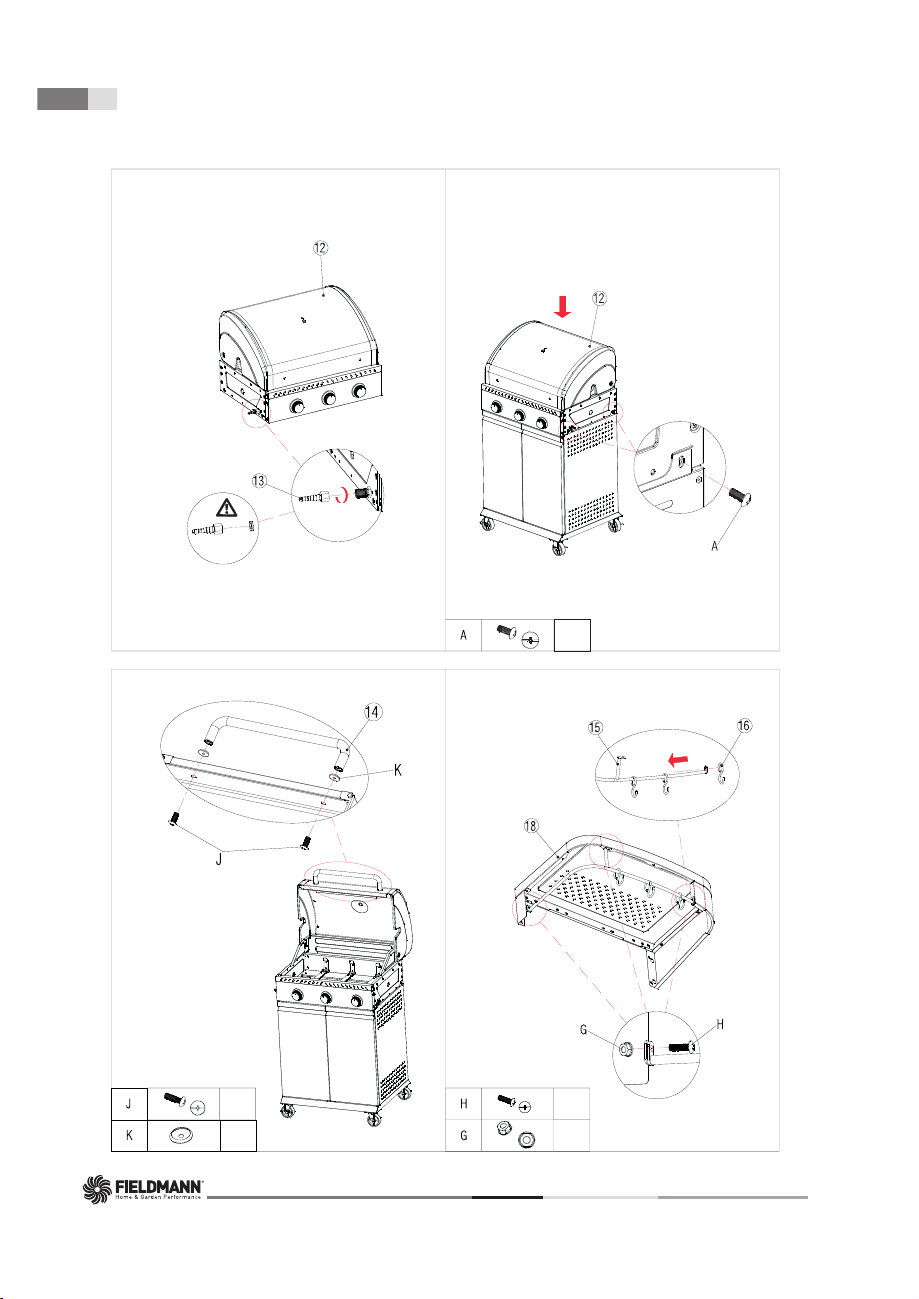

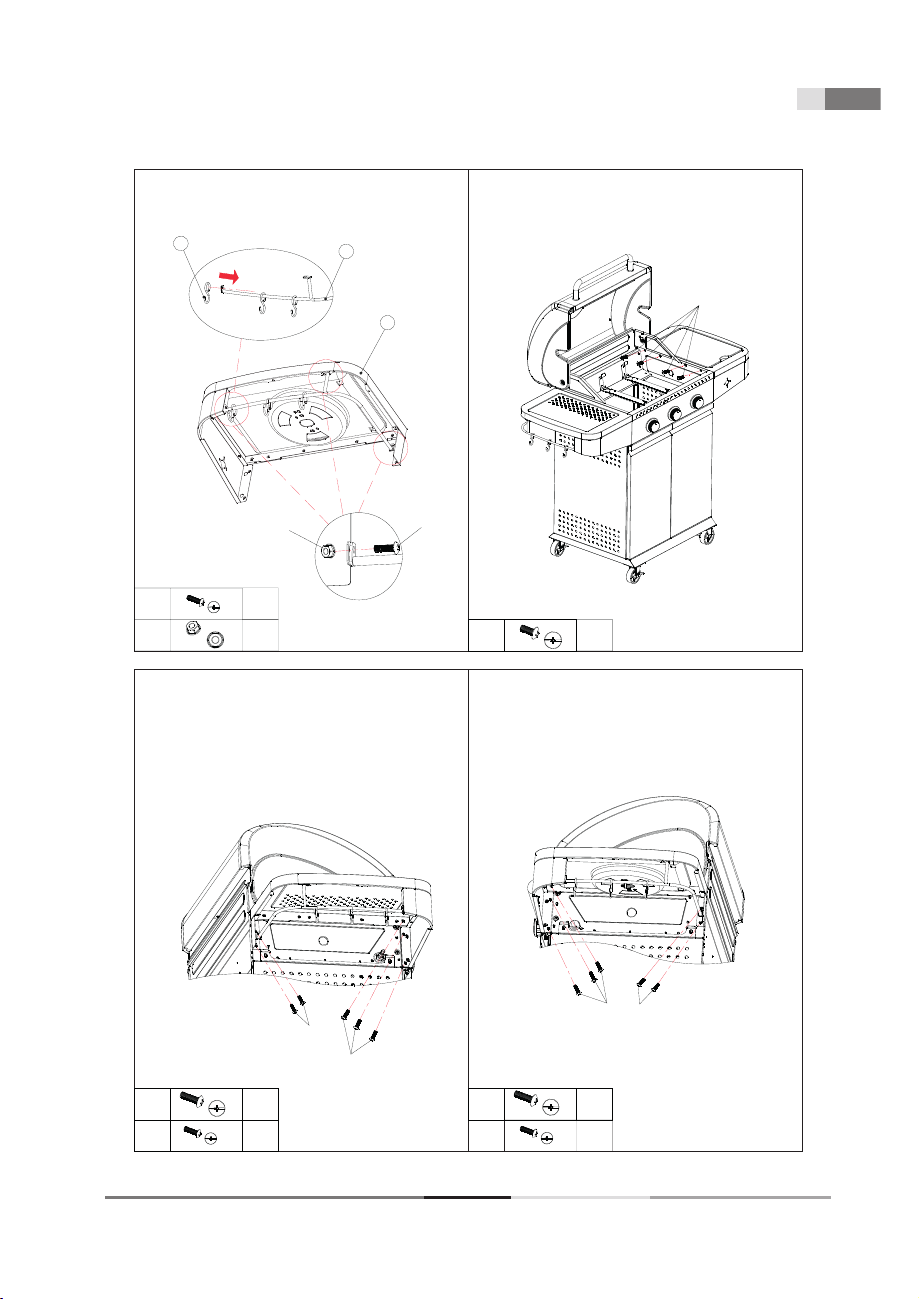

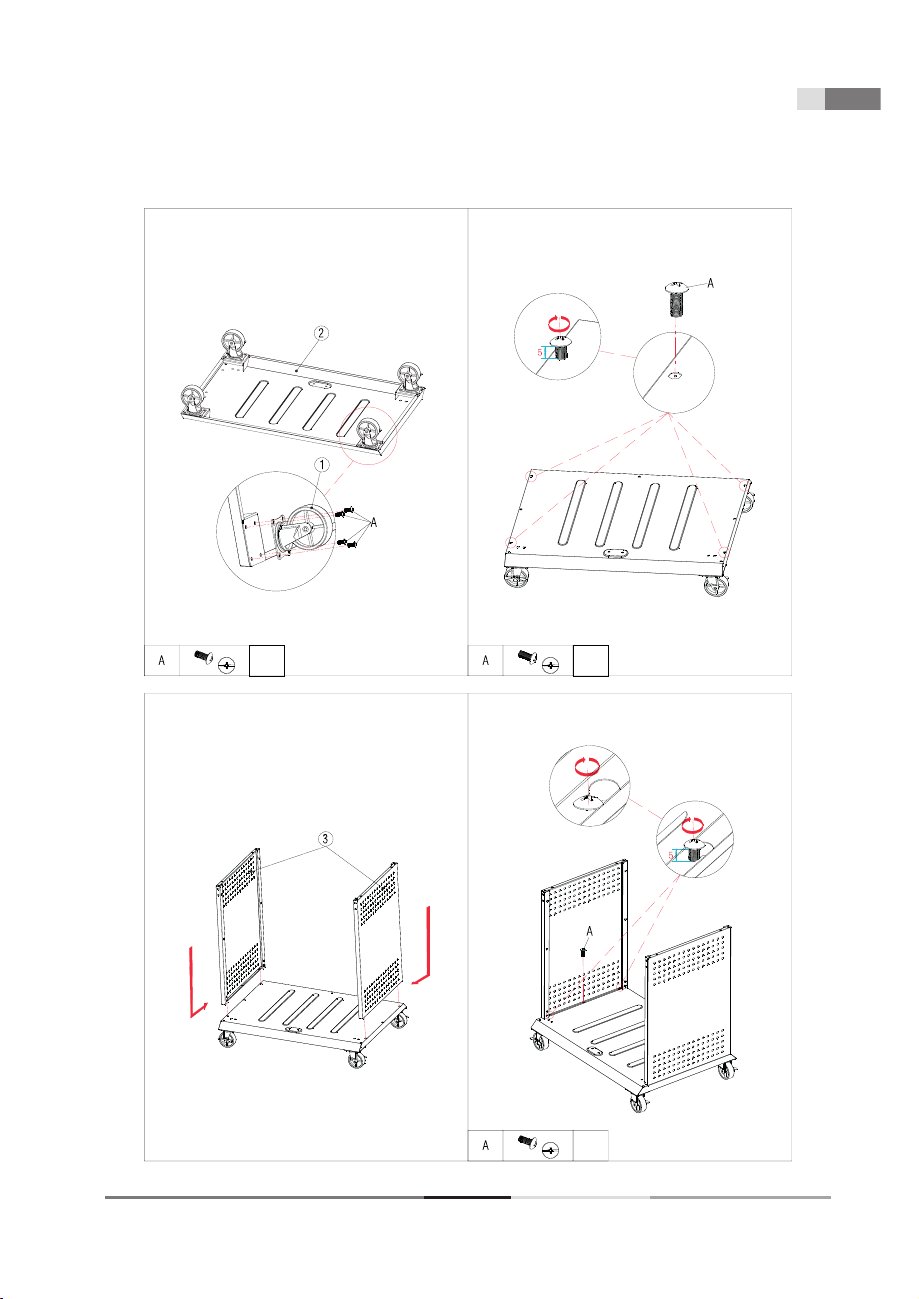

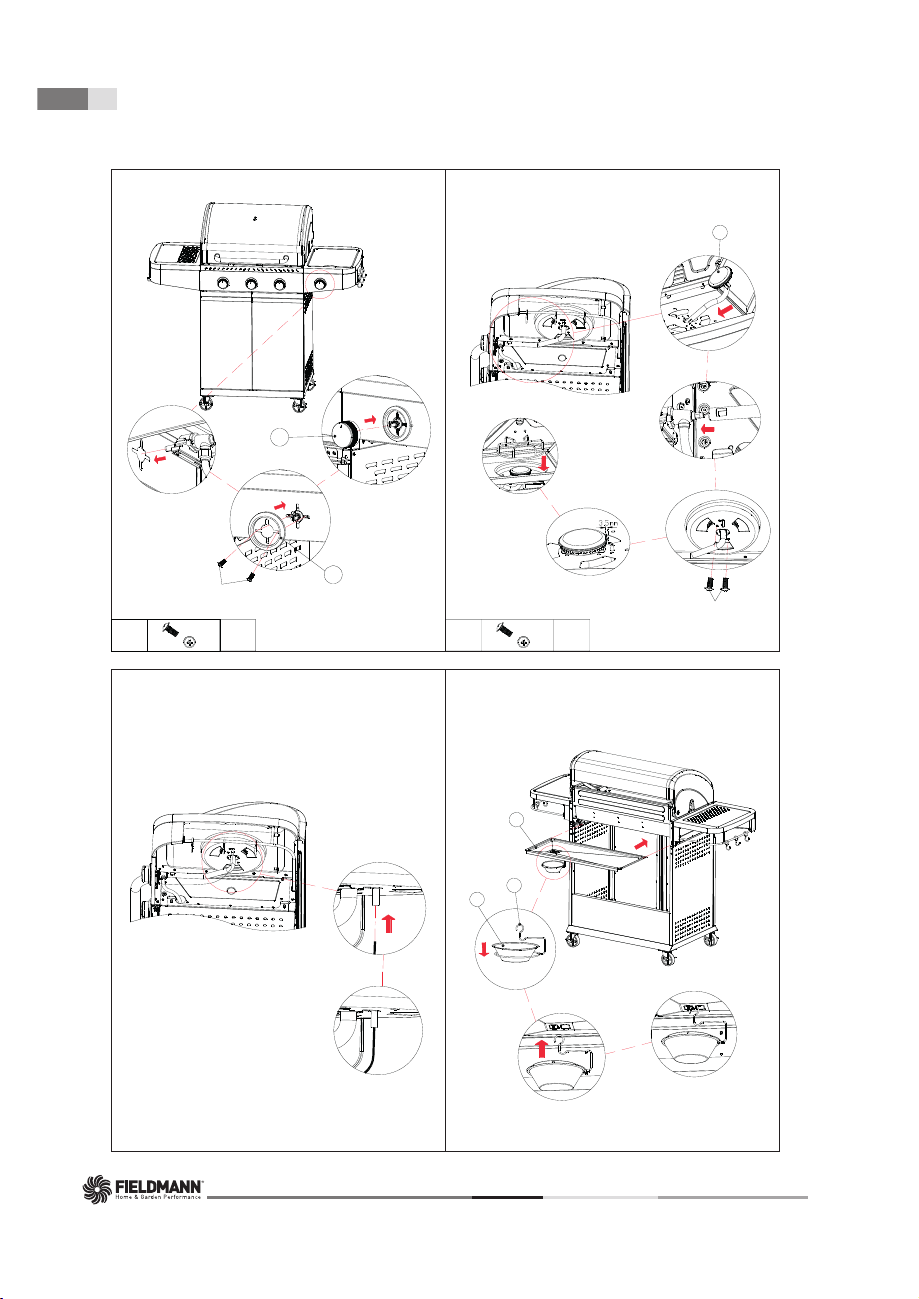

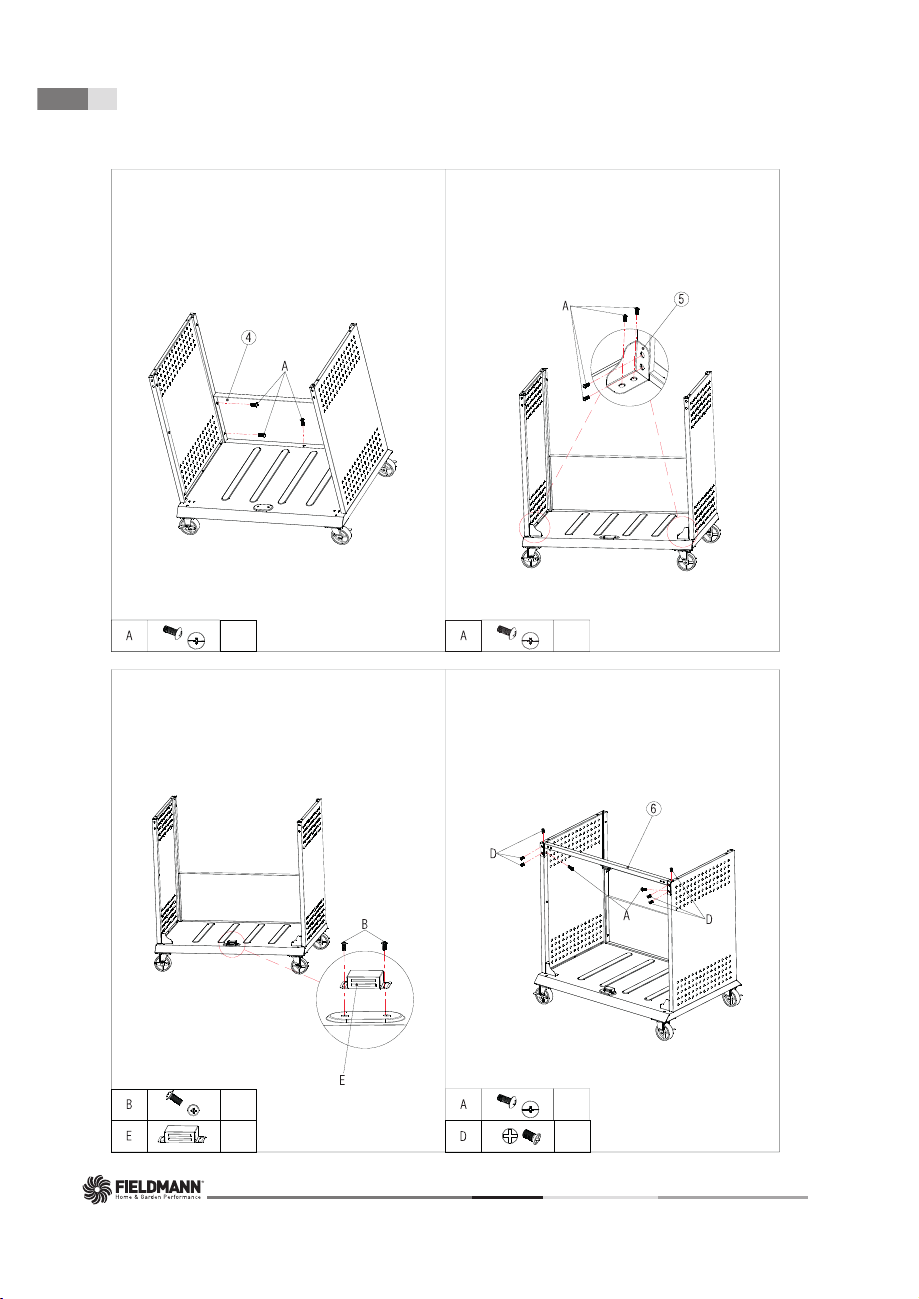

4. SESTAVENÍ .......................................................................................................................................................................37

5. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ ..................................................................................................................45

6. LIKVIDACE ......................................................................................................................................................................45

7. TECHNICKÉ ÚDAJE .....................................................................................................................................................46

CZ

PLYNOVÝ GRIL UŽIVATELSKÁ PŘÍRUČKA

CZ 26

Obecné bezpečnostní pokyny

1. OBECNÉ BEZPEČNOSTNÍ POKYNY

NEBEZPEČÍ

Pokud cítíte plyn:

1. Uzavřete přívod plynu do spotřebiče.

2. Uhaste jakýkoli otevřený oheň.

3. Otevřete víko.

4. Pokud zápach přetrvává, okamžitě zavolejte vašemu dodavateli plynu nebo požárnímu sboru.

VAROVÁNÍ!

Nesprávná instalace, seřízení, úpravy, servis nebo údržba mohou způsobit zranění nebo poškození majetku.
Před instalací nebo servisem tohoto zařízení si důkladně přečtěte pokyny pro instalaci, ovládání a údržbu.
Při nedodržení těchto pokynů by mohlo dojít k požáru nebo výbuchu, který by mohl způsobit poškození

majetku, zranění osob nebo smrt

NEBEZPEČÍ!

NEPOUŽÍVEJTE plynový gril pro vaření nebo ohřívání ve vnitřních prostorách. Mohly by se nahromadit JEDOVATÉ
výpary, které by mohly způsobit udušení.
NEPOUŽÍVEJTE zařízení uvnitř nebo na palubách lodí, nebo v karavanech.
TYTO POKYNY USCHOVEJTE PRO POZDĚJŠÍ POUŽITÍ. POKUD SESTAVUJETE TENTO SPOTŘEBIČ PRO NĚKOHO
JINÉHO, PŘEDEJTE MU TUTO PŘÍRUČKU, ABY JI MOHL USCHOVAT PRO POZDĚJŠÍ POUŽITÍ.

DŮLEŽITÉ UPOZORNĚNÍ: PŘED SESTAVENÍM A POUŽITÍM SI PŘEČTĚTE VŠECHNY POKYNY!

VAROVÁNÍ

V blízkosti tohoto spotřebiče nebo jakéhokoli jiného spotřebiče NESKLADUJTE a NEPOUŽÍVEJTE benzín ani jiné
hořlavé látky a tekutiny.

Tlaková láhev na plyn nepřipojená pro používání NESMÍ být skladována v blízkosti tohoto nebo jakéhokoli jiného
spotřebiče.

Bezpečnost především!

Před použitím tohoto grilu si přečtěte všechna varování a bezpečnostní opatření a ujistěte se, že jim rozumíte.

NEBEZPEČÍ

Aby nehrozilo během testování úniku plynu nebezpečí požáru nebo výbuchu:

1. Vždy proveďte „test úniku plynu“ před zapálením grilu, při každém připojení tlakové láhve pro používání.

2. Nekuřte. Během provádění testu úniku plynu v daném místě nepoužívejte ani neskladujte zdroje, které mohou
způsobit vznícení.

3. Provádějte test úniku plynu venku na dobře větraném místě.

4. Nepoužívejte pro kontrolu úniku plynu zápalky, zapalovače nebo plameny.

5. Nepoužívejte tento gril, dokud neodstraníte veškeré úniky plynu. Pokud nedokážete únik plynu zastavit,
odpojte přívod propanu. Zavolejte servisního technika plynových spotřebičů nebo vašeho místního
dodavatele propanového plynu.

FZG 3013

Obecné bezpečnostní pokyny

27

VAROVÁNÍ

1. Tento gril je určen pouze pro venkovní použití a nesmí být používán uvnitř budov, garáží nebo na jakémkoli
jiném uzavřeném místě.

2. Tento gril je určen výhradně k použití s propanovým plynem (tlaková láhev na propanový plyn není součástí
příslušenství).

3. Nikdy se nepokoušejte tento gril připojit k samostatnému propanovému systému karavanu, obytného vozu
nebo domu

4. Nikdy nepoužívejte dřevěné uhlí nebo tekutý podpalovač.

5. Požití alkoholu nebo léků na předpis či bez předpisu může zhoršit vaši schopnost správně sestavit
a bezpečně používat tento spotřebič.

6. Nepoužívejte pro zapalování benzín, petrolej nebo líh!

7. Víko grilu otevírejte vždy opatrně a pomalu, protože teplo a pára nahromaděné uvnitř grilu by vás mohly
vážně popálit.

8. Gril vždy umístěte na tvrdý a rovný povrch dostatečně vzdálený od hořlavých látek. Pro tento účel nemusí být
vhodný asfaltový nebo asfaltobetonový povrch.

9. NEPOKOUŠEJTE se zapálený gril přemísťovat.

10. Nenechávejte zapálený gril bez dozoru a udržujte zejména děti a domácí mazlíčky neustále v dostatečné
vzdálenosti od grilu.

11. Tento gril není stolního typu, a proto jej nestavte na jakýkoli typ povrchu stolu.

12. Nepoužívejte tento gril za silného větru.

13. Nepoužívejte tento gril, jestliže není KOMPLETNĚ sestaven a jestliže nejsou všechny díly bezpečně připevněny
a dotaženy.

14. Udržujte všechny hořlavé předměty a povrchy neustále ve vzdálenosti minimálně 61 cm (24 palců) od
grilu. NEPOUŽÍVEJTE tento plynový gril nebo jakýkoli plynový produkt pod jakýmkoli stropem nebo v blízkosti
jakýchkoli nechráněných hořlavých konstrukcí

15. Když tlakovou láhev nepoužíváte, umístěte na výstup ventilu tlakové láhve krytku proti prachu. Nainstalujte na
výstup ventilu tlakové láhve pouze takový typ krytky proti prachu, který je dodáván k ventilu tlakové láhve. Jiné
typy krytek nebo zátek mohou způsobit únik propanu.

CZ

VAROVÁNÍ

1. Neskladujte náhradní tlakovou láhev na LP plyn blíže, než 3 m (10 stop) od tohoto spotřebiče

2. Neskladujte a nepoužívejte benzín nebo jiné hořlavé tekutiny či látky blíže, než 8 m (25 stop) od tohoto
spotřebiče.

3. Při vaření s olejem/tukem nedovolte, aby teplota oleje/tuku překročila 177 °C (350 °F).

4. Nenechávejte olej/tuk bez dozoru.

UPOZORNĚNÍ

Dokud gril zcela nevychladne (přibližně 45 min), nedotýkejte se kovových dílů grilu. Jinak hrozí nebezpečí

popálení v případě, že nenosíte ochranné pomůcky (chňapky, rukavice, palčáky pro grily, apod.).

Nepoužívejte ve výbušném prostředí. Udržujte místo grilování čisté a zbavené hořlavých materiálů, benzínu

a jiných hořlavých látek a tekutin.

Gril žádným způsobem neupravujte.
Před každým použitím spotřebiče očistěte a zkontrolujte hadici. Pokud se objeví známky odření, opotřebení,

pořezání nebo úniku plynu, musíte hadici před použitím spotřebiče vyměnit. Celek náhradní hadice musí
odpovídat specifi kacím výrobce.

PLYNOVÝ GRIL UŽIVATELSKÁ PŘÍRUČKA

CZ 28

Obecné bezpečnostní pokyny

Přesuňte plynové hadice co nejdál od horkých povrchů a kapajícího horkého tuku.
Nikdy neuchovávejte naplněnou nádobu v rozpáleném autě nebo v kufru auta. Teplo by způsobilo zvýšení

tlaku plynu, což by mohlo otevřít pojistný ventil a způsobit únik plynu.

UPOZORNĚNÍ

Tekutý propanový (LP – Liquid propane) plyn je hořlavý a v případě nesprávného používání nebezpečný.

Před použitím jakéhokoli LP produktu si buďte vědomi jeho charakteristických vlastností.

Charakteristické vlastnosti LP: Hořlavý, pod tlakem výbušný, těžší než vzduch, usazuje se a hromadí

v nízkých oblastech.

Ve svém přirozeném stavu nemá propan žádný zápach. Z bezpečnostních důvodů je přidáván odorant, který

je cítit po shnilém zelí.
Kontakt s LP může způsobit popálení pokožky mrazem.
Tento gril je od výrobce nastaven POUZE pro použití s LP plynem.
Nikdy nepoužívejte tlakovou láhev na LP plyn s poškozeným tělem, ventilem, límcem nebo základnou.
Promáčknuté nebo zkorodované tlakové láhve na LP plyn mohou být nebezpečné a měly by být

zkontrolovány vaším dodavatelem LP plynu.

UPOZORNĚNÍ

Na tomto grilu je nezbytné udržovat prostor ventilů, hořáky a průchody pro cirkulaci vzduchu v čistotě.
Před každým použitím gril zkontrolujte.

OBECNÉ INFORMACE

POŽADOVANÁ TLAKOVÁ LÁHEV NA PROPANOVÝ PLYN:
Tento plynový gril NENÍ určen pro komerční použití!

Jednotky tekutého propanu musí být používány pouze s 10kg tlakovou láhví.
Pokud plynový spotřebič pro venkovní vaření nepoužíváte, MUSÍTE uzavřít plyn na zásobovací tlakové láhvi.
MUSÍTE používat regulátor tlaku a celek hadice dodávaný k tomuto plynovému grilu. Náhradní regulátory

a celky hadic musí být dodány výrobcem. Podívejte se prosím na stránce dílů na náhradní díl č. 16.

FZG 3013

Uživatelská příručka

2. UŽIVATELSKÁ PŘÍRUČKA

Umístění grilu a tlakové láhve na plyn

Barbecue gril

Umístěte barbecue gril na pevný, rovný a ohnivzdorný povrch.
Zajistěte, aby byla dodržena bezpečnostní vzdálenost alespoň 60 cm od blízkých hořlavých povrchů.
Nikdy nepřemísťujte tento barbecue gril, jestliže je zapálený nebo stále horký po grilování.

Tlaková láhev na plyn

Umístěte tlakovou láhev na plyn tak, aby nebyla vystavena nepřetržitému slunečnímu světlu nebo jiným

zdrojům tepla.

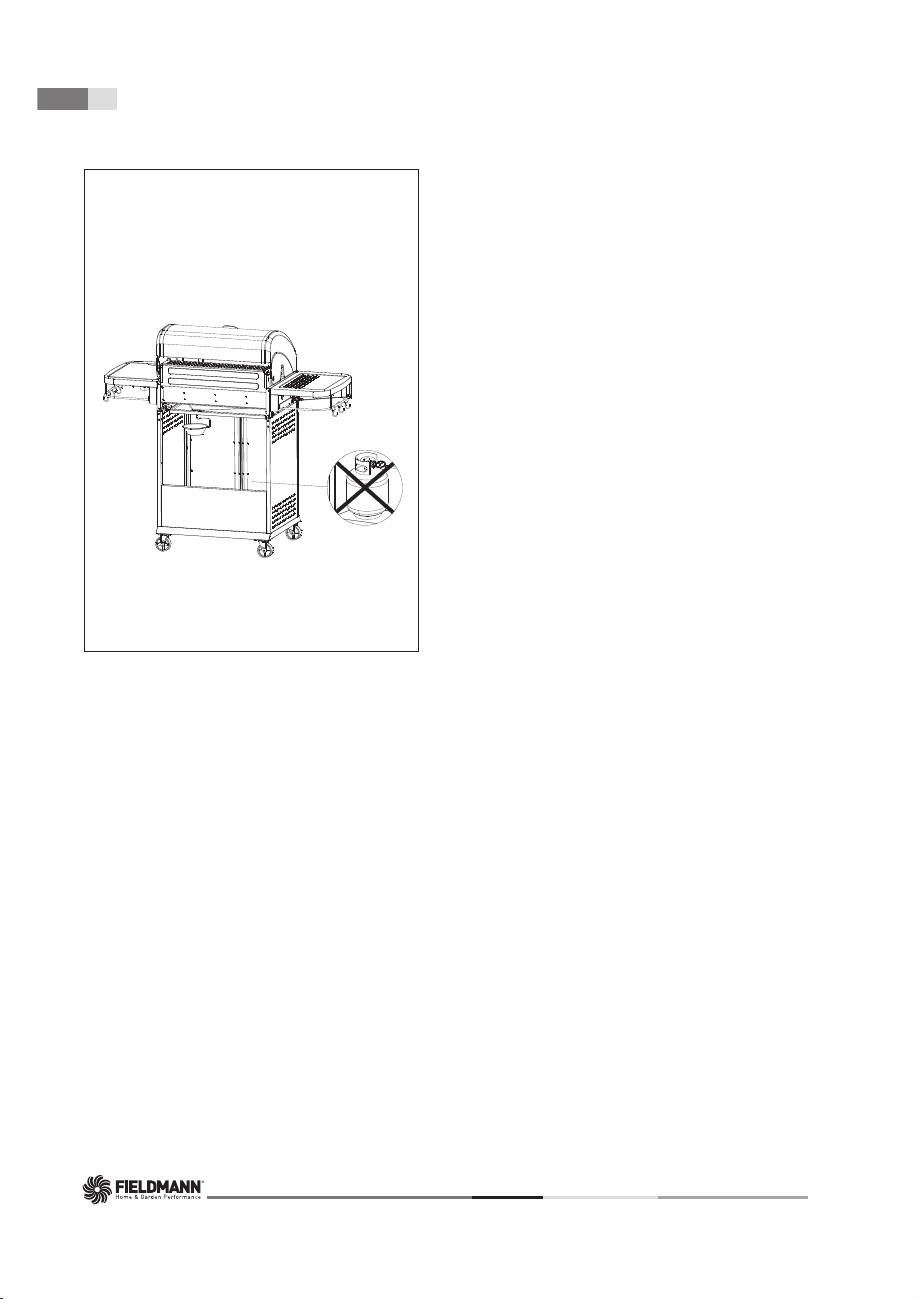

Tlaková láhev na plyn by měla být během používání umístěna vedle barbecue grilu, nikoli pod ním.
Zajistěte, aby se plynová hadice nedostala do kontaktu s jakýmkoli dílem barbecue grilu, který se během

používání zahřívá. Zajistěte, aby nebyla napnutá, zkroucená a aby nehrozilo nebezpečí jejího poškození

jinými předměty.
Během používání neuchovávejte uvnitř barbecue vozíku žádnou tlakovou láhev na plyn. Je zakázáno

vkládat/pokládat tlakovou láhev na plyn do spotřebiče.

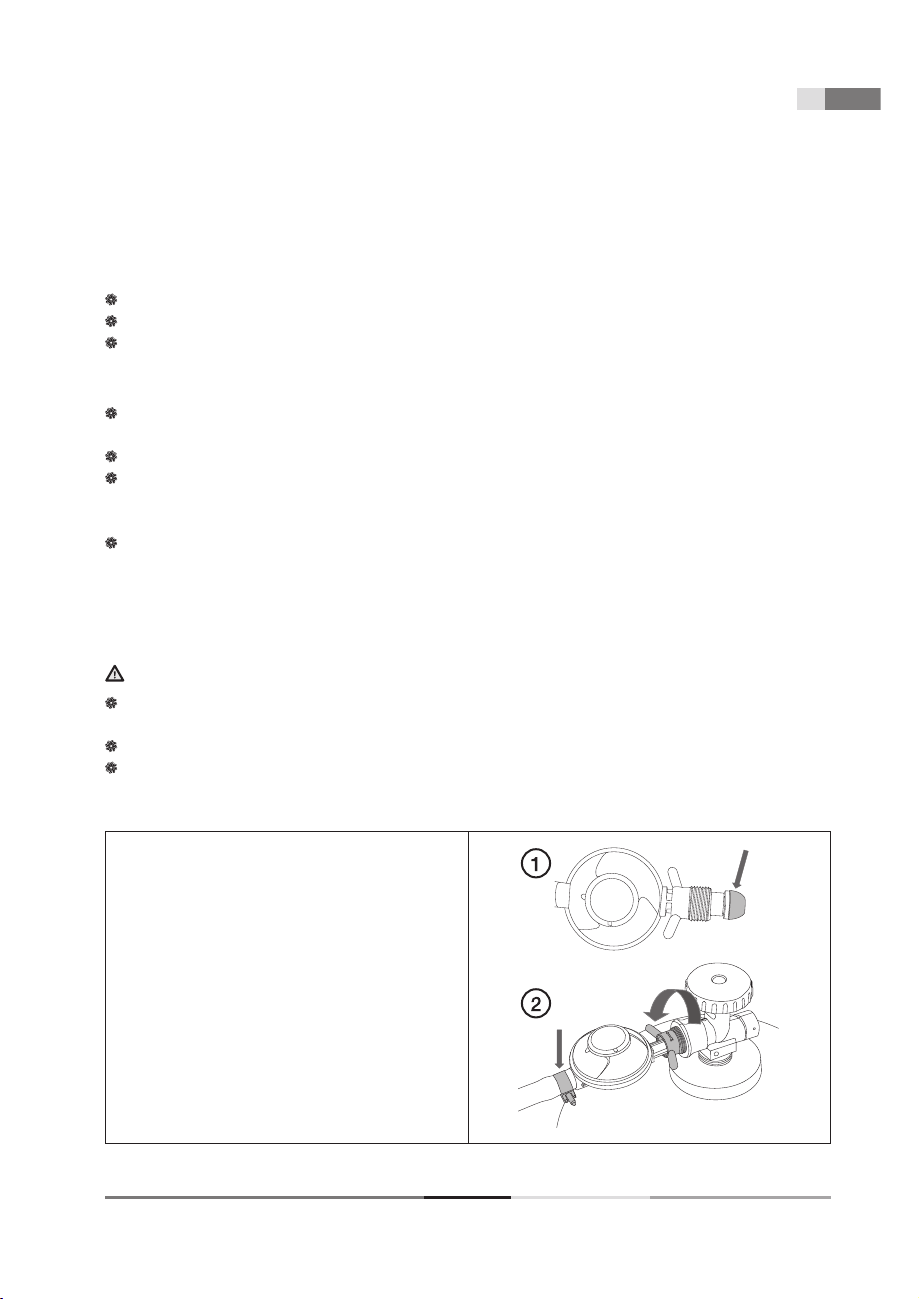

Připojení tlakové láhve

Důležité:

Před zahájením připojování tlakové láhve na plyn zajistěte, aby byl regulátor nastaven do polohy OFF

(Vypnuto).
Vzhled regulátorů a způsob jejich připojení se v jednotlivých zemích liší.
Následující tabulka popisuje připojení 6 typů regulátorů (A–F).

29

CZ

1.

A

1. Zkontrolujte pryžové těsnění na regulátoru. Pokud
bylo jakkoli poškozeno, musíte regulátor vyměnit.

2. Připojte plynovou hadici k regulátoru (pokud ještě
není připojena) a dotáhněte hadicovou svorku.
Připojte regulátor k tlakové láhvi na plyn jeho
přišroubováním na konektor ventilu. Regulátor
uvedený na obrázku má levý závit.

PLYNOVÝ GRIL UŽIVATELSKÁ PŘÍRUČKA

CZ 30

Uživatelská příručka

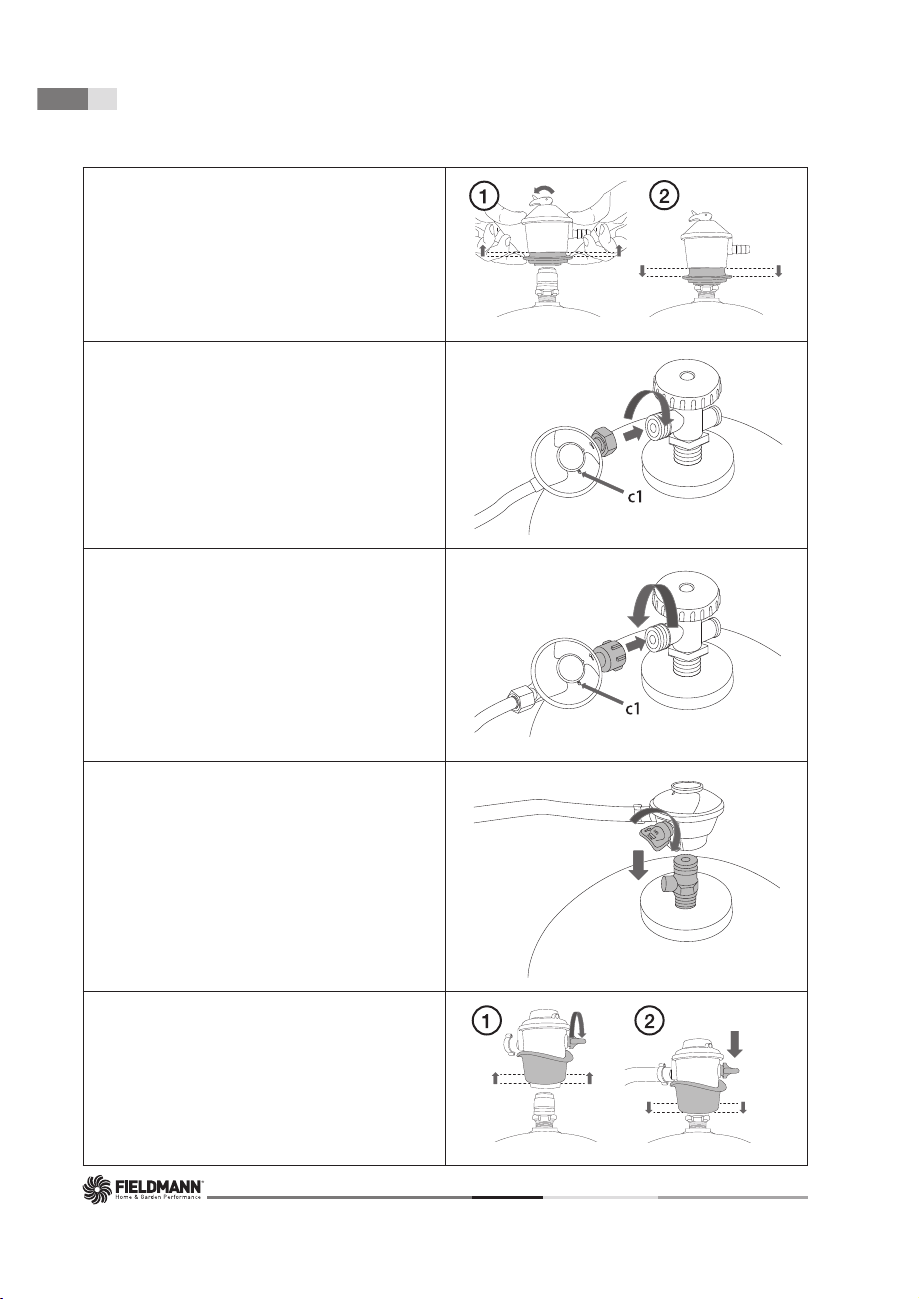

B

1. Ujistěte se, že je regulátor nastaven do polohy
OFF (Vypnuto). Nadzvedněte pružinový
zajišťovací límec a připevněte regulátor na horní
část tlakové láhve na plyn.

2. Tlačte zajišťovací límec dolů, dokud neuslyšíte
cvaknutí.

C

Připojte regulátor k tlakové láhvi na plyn otočením
zajišťovací matice ve směru hodinových
ručiček.
Otočte regulátor tak, aby byl větrací otvor (c1) dole.

D

Připojte regulátor k tlakové láhvi na plyn otočením
zajišťovací matice proti směru hodinových
ručiček.
Otočte regulátor tak, aby byl větrací otvor (c1) dole.

E

Ujistěte se, že je regulátor nastaven do polohy OFF
(Vypnuto).
Tlačte regulátor dolů na ventil, dokud nezacvakne na
své místo.

F

1. Ujistěte se, že je regulátor nastaven do polohy
OFF (Vypnuto). Nadzvedněte pružinový
zajišťovací límec a tlačte regulátor dolů na
tlakovou láhev na plyn.

2. Zatlačte zajišťovací límec dolů pro zajištění
regulátoru na tlakové láhvi na plyn.

FZG 3013

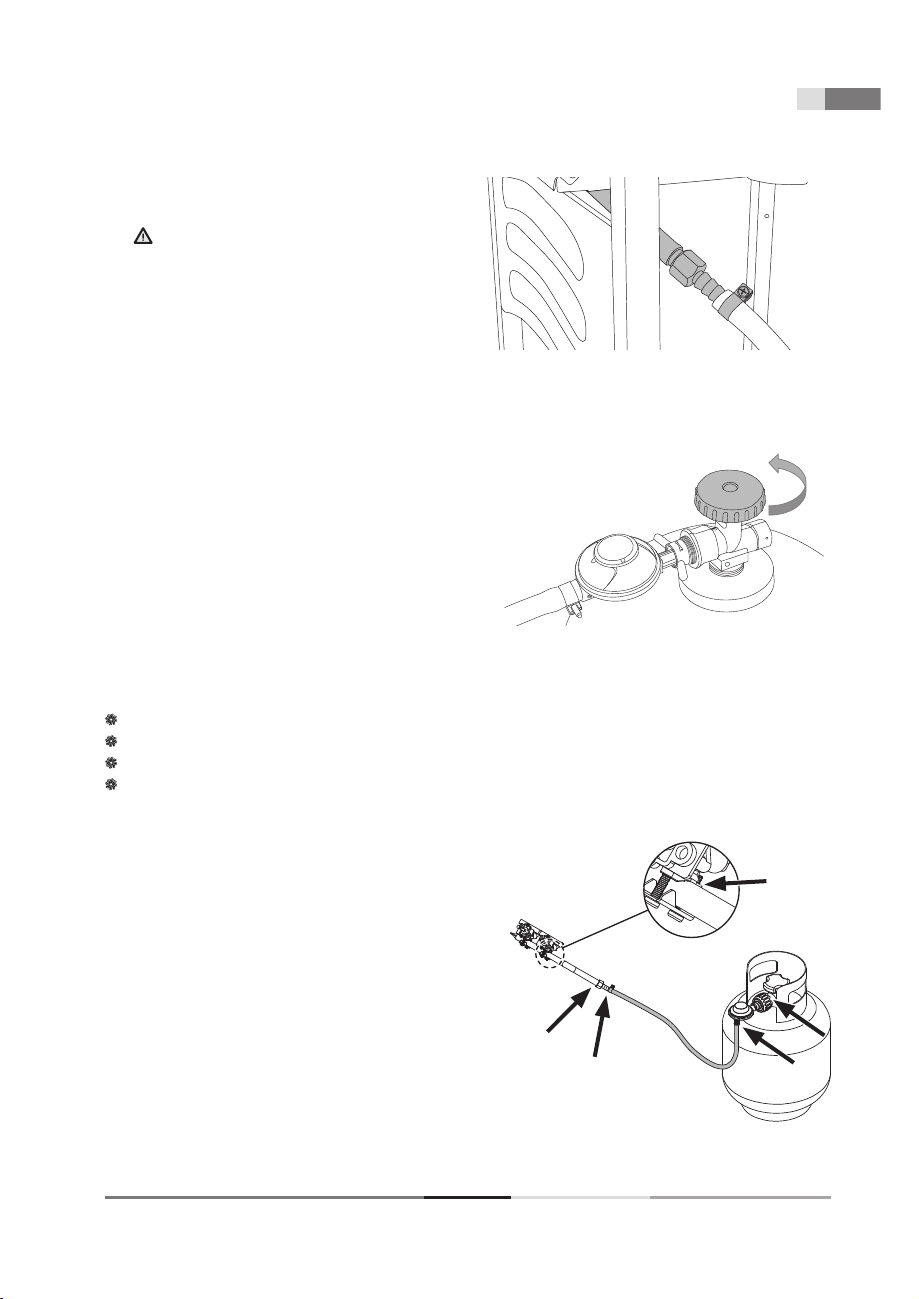

2. Připojte plynovou hadici k barbecue grilu
a dotáhněte hadicovou svorku.

Na obrázku je znázorněno připojení plynové

hadice podle švédských norem. V některých
zemích má plynová hadice větší průměr a je zcela
zatlačena na konektor.

3. Otevřete víko a zajistěte, aby byly ovládací knofl íky
plynu nastaveny do polohy OFF (Vypnuto).

4. Otevřete tlakovou láhev na plyn otočením ručního
kolečka proti směru hodinových ručiček.

Uživatelská příručka

31

CZ

Test úniku plynu

Před použitím tohoto barbecue grilu po připojení tlakové láhve na plyn vždy otestujte únik plynu.
Během kontroly úniku plynu nekuřte.
Provádějte test úniku plynu ve venkovním prostředí.
Nikdy nepoužívejte pro zjištění úniku plynu zapálené zápalky, zapalovače cigaret nebo jiné zdroje otevřeného

ohně.

Jak provést test úniku plynu:

1. Mícháním připravte roztok vody s trochou tekutiny
na mytí nádobí.

2. Stříkáním nebo kartáčkem naneste trochu roztoku
mýdlové vody na místa uvedená na obrázku.

Pokud zjistíte jakékoli úniky (pokud se objevují bubliny),
musíte příslušná místa před použitím tohoto produktu
utěsnit. Pokud si nejste jisti, jak tento barbecue
gril používat, kontaktujte před použitím tohoto
produktu kvalifi kovaného servisního technika.

PLYNOVÝ GRIL UŽIVATELSKÁ PŘÍRUČKA

CZ 32

Uživatelská příručka

Pokyny pro zapalování pro barbecue gril

1. Předtím, než se pokusíte zapálit hořáky, otevřete poklop barbecue grilu.

2. Otočte všechny ovládací knofl íky ve směru hodinových ručiček do polohy „OFF“ (Vypnuto).

3. Připojte regulátor k láhvi na plyn. Otevřete dodávku plynu („ON“) u regulátoru. Pomocí mýdlové vody zjistěte
jakýkoli únik plynu mezi láhví a regulátorem.

4. Stlačte levý přední ovládací knofl ík a podržte jej stisknutý, zatímco jej otáčíte proti směru hodinových ručiček
do polohy „HIGH“ (Vysoký plamen) (uslyšíte cvaknutí), abyste zapálili levý hořák. Zkontrolujte, zda se hořák
zapálil. Pokud ne, zopakujte tento postup.

5. Pokud se hořák ani po opakovaném pokusu nezapálil, počkejte 5 minut a zopakujte krok 4.

6. Upravte množství tepla otočením knofl íku do polohy High/Low (Vysoký/Nízký plamen).

7. Pokud se hořák nezapálí. Zapalte spotřebič pomocí zápalky s využitím zapalovacího otvoru na boku
spotřebiče. Požádejte vašeho prodejce plynu o opravu zapalování.

8. Pro zapálení zbývajících hořáků v pořadí zleva doprava zopakujte výše uvedený krok 4.

9. Pro vypnutí („OFF“) barbecue grilu otočte ventil tlakové láhve nebo přepínač regulátoru do polohy „OFF“
(Vypnuto) a pak otočte ovládací knofl ík na spotřebiči ve směru hodinových ručiček do polohy „OFF“
(Vypnuto).

VAROVÁNÍ!

Pokud se hořák nepodaří zapálit, otočte ovládací knofl ík (ve směru hodinových ručiček) do polohy vypnuto
a rovněž uzavřete ventil tlakové láhve. Před pokusem o opětovné zapálení pomocí postupu pro zapalování
počkejte pět minut.

Před prvním vařením používejte barbecue gril po dobu přibližně 15 minut s uzavřeným víkem a nastavením
plynu na LOW (Nízký plamen). Tím provedete „tepelné vyčištění“ vnitřních dílů a odstraníte zápach
z natřených povrchů.

PO KAŽDÉM použití barbecue gril očistěte. NEPOUŽÍVEJTE čisticí prostředky s brusným účinkem nebo
hořlavé čisticí prostředky, protože by mohlo dojít k poškození dílů tohoto produktu a ke vzniku požáru. Pro
čištění použijte teplou mýdlovou vodu.

VAROVÁNÍ: Přístupné části mohou být velmi horké. Udržujte malé děti neustále v dostatečné vzdálenosti od
horkého spotřebiče (i během ochlazování!).

Doporučujeme vám, abyste při manipulaci s obzvlášť horkými díly používali
ochranné rukavice (např. rukavice do trouby).

FZG 3013

Uživatelská příručka

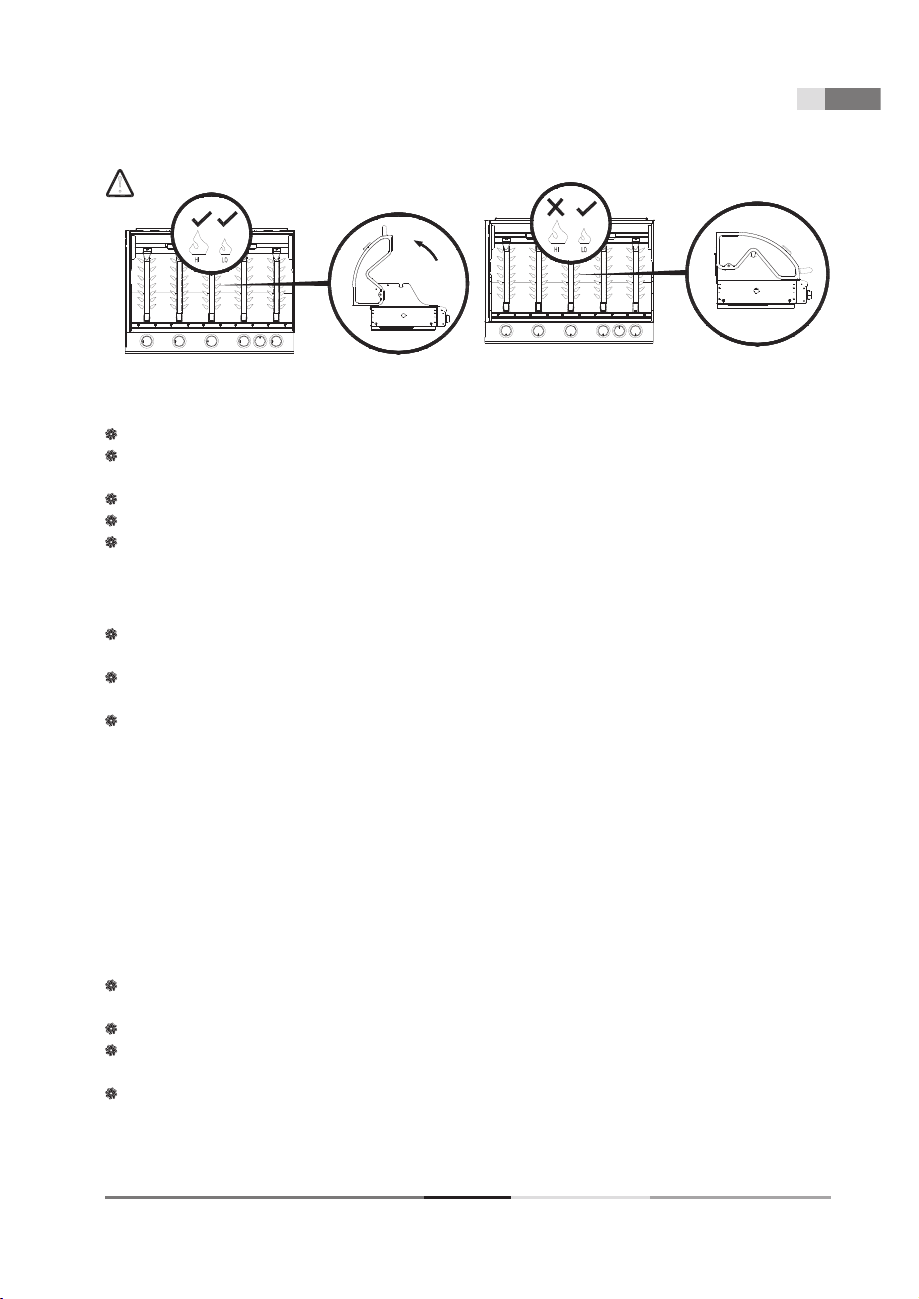

Na co pamatovat před použitím barbecue grilu

Nebezpečí popálení – noste ochranné rukavice.
Zajistěte, aby byl tento barbecue gril umístěn v otevřené oblasti. Nikdy jej nepoužívejte v uzavřeném prostoru

nebo pod střechou.
Udržujte děti a domácí mazlíčky v bezpečné vzdálenosti od tohoto barbecue grilu.
Nikdy nenechávejte tento barbecue gril během používání bez dozoru.
Víko nesmí být během používání barbecue grilu nikdy uzavřeno déle, než pět minut najednou, jinak hrozí

nebezpečí poškození a změny barvy.

Čištění a údržba

Nechte barbecue gril zcela vychladnout a očistěte vnější povrchy vlhkým hadříkem. Používejte pouze jemné

čisticí prostředky; nikdy nepoužívejte rozpouštědla nebo žíravé chemikálie.
Pravidelně kontrolujte neporušenost plynové hadice jejím ohnutím. Pokud zjistíte jakékoli praskliny, vyměňte

před dalším použitím barbecue grilu hadici.
V případě potřeby barbecue gril důkladně očistěte:

- Odstraňte regulátor z tlakové láhve na plyn a položte jej na jednu stranu.

- Vyjměte rošt na pečení a opatrně jej ručně umyjte.

- Vyjměte desku tepelného štítu nad hořákem a v případě potřeby ji odstraňte. Pokud jsou zablokovány
výstupy plynu, můžete pomocí vhodného předmětu opatrně odstranit jakékoli nečistoty nebo zbytky.

- Opatrně seškrábněte jakýkoli nadbytečný tuk z vnitřního prostoru barbecue grilu pomocí plastového
nebo dřevěného nástroje.

- Můžete rovněž opatrně umýt a vysušit vnitřní prostory barbecue grilu vodou a jemným čisticím
prostředkem. Zajistěte, aby se do plynové hadice a hořáku nedostala žádná voda.

- V případě potřeby odstraňte a umyjte misku používanou pro zachytávání tuku.

33

CZ

Uskladnění

Během barbecue sezóny byste měli nepoužívaný barbecue gril přemístit na venkovní místo chráněné proti

větru.
Když v zimě přemísťujete barbecue gril do budovy, očistěte jej podle pokynů v části Čištění a údržba.
Odstraňte tlakovou láhev na plyn a zajistěte, aby nebyla plynová hadice ohnutá nebo poškozená jinými

předměty.
Tento barbecue gril skladujte v suchém bezprašném prostředí mimo dosah dětí.

PLYNOVÝ GRIL UŽIVATELSKÁ PŘÍRUČKA

CZ 34

Uživatelská příručka

SERVIS

Kompetentní registrovaná osoba by měla každý rok provést servis vašeho plynového barbecue grilu.

ŘEŠENÍ PROBLÉMŮ

PROBLÉM MOŽNÁ PŘÍČINA ŘEŠENÍ

Hořáky se pomocí
systému zapalování
nezapálí

1. Tlaková láhev na LP plyn je prázdná 1. Vyměňte ji za plnou tlakovou láhev

2. Vadný regulátor

2. Nechte regulátor zkontrolovat nebo vyměnit

3. Překážky v hořáku 3. Vyčistěte hořák

4. Překážky v plynových tryskách

4. Vyčistěte trysky a plynovou hadici

nebo v plynové hadici

5. Vodič elektrody je na elektrodě

5. Znovu připojte vodič
nebo zapalovací jednotce uvolněný
nebo odpojený

Hořák nejde zapálit
zápalkou

6. Elektroda nebo vodič je poškozen.
Vadný tlačítkový zapalovač

1. Tlaková láhev na LP plyn je prázdná 1. Vyměňte ji za plnou tlakovou láhev

2. Vadný regulátor 2. Nechte regulátor zkontrolovat nebo

6. Vyměňte elektrodu a vodič. Vyměňte
zapalovač

vyměnit

3. Překážky v hořáku 3. Vyčistěte hořák

4. Překážky v plynových tryskách

4. Vyčistěte trysky a plynovou hadici

nebo v plynové hadici

Nízký plamen nebo
zpětný šleh plamene
(oheň v trubici
hořáku – může být
slyšet syčení nebo
hukot)

1. Tlaková láhev na LP plyn je příliš

1. Použijte větší tlakovou láhev

malá

2. Překážky v hořáku 2. Vyčistěte hořák

3. Překážky v plynových tryskách

3. Vyčistěte trysky a plynovou hadici

nebo v plynové hadici

4. Větrné počasí 4. Používejte gril na lépe chráněném místě

Technické údaje

CZ

Plyn (LPG) I3+ (28-30/37) G30 Butan 28-30 mbar G31 Propan 37 mbar
Tlak a typ plynu Butan 28-30 mbar / Propan 37 mbar
Výkon 3 x 3 kW + 2,5 kW = 11,5 kW
Spotřeba Butan: 836 (g/h) a Propan: 820 (g/h)
Regulátor Používaný regulátor musí být schválen CE
Plynová hadice Používaná plynová hadice musí být schválena CE (max. délka 1,5 m)
Zapalování Integrované zapalování
Rozměry grilu 60 x 42 cm
Rozměry 122 x 57 x 112 cm

FZG 3013

3. SCHÉMA DÍLŮ PRO FZG 3013

Schéma dílů pro FZG 3013

35

CZ

PLYNOVÝ GRIL UŽIVATELSKÁ PŘÍRUČKA

CZ 36

Schéma dílů pro FZG 3013

č. Díl Množství

1

2

3

4

5

6

7

8

9

10

11

× 4

× 1

× 2

× 1

× 2

× 1

× 1(L)

× 1(R)

× 2

× 1(L)
× 1(R)

12 × 1

č. Díl Množství

21

22

23

24

25

26

27

× 1

× 1

× 1

× 1

× 1

× 2

× 1

28 × 1

29

30

AM5–10

BM4–8

CM4–8

× 1

× 1

× 49

× 6

× 4

13

14

× 1

× 1

15 × 1(L)

16

17

18

19

20

× 6

× 1(R)

× 1

× 1

× 1

DM5–12

E

F

GM4

HM4–12

I

28–2

JM5–16

K

× 10

× 1

× 4

× 6

× 12

× 1

× 6

× 2

FZG 3013

4. SESTAVENÍ

Sestavení

37

CZ

Krok 1

Krok 3

×16

Krok 2

×4

Krok 4

×2

PLYNOVÝ GRIL UŽIVATELSKÁ PŘÍRUČKA

CZ 38

Sestavení

Krok 5

Krok 7

×5

Krok 6

×8

Krok 8

×2

×1 × 6

×2

FZG 3013

Sestavení

39

CZ

Krok 9

Krok 11

×4

Krok 10

×4

Krok 12

×4

PLYNOVÝ GRIL UŽIVATELSKÁ PŘÍRUČKA

CZ 40

Sestavení

Krok 13

Krok 15

Krok 14

×4

Krok 16

×2

×2 ×3

×3

FZG 3013

Sestavení

41

CZ

Krok 17

16

H

G

Krok 19

×3

×3

Krok 18

17

A

19

G

H

A

×8

Krok 20

H

J

J

H

J

H

PLYNOVÝ GRIL UŽIVATELSKÁ PŘÍRUČKA

×2
×3 ×3

J

H

×2

CZ 42

Sestavení

Krok 21

21

1

2

B

B B

×2

20

Krok 23

Krok 22

22

B

×2

Krok 24

23

24

25

FZG 3013

Sestavení

43

CZ

Krok 25

Krok 27

Krok 26

26

27

28

Krok 28

30

29

,

PLYNOVÝ GRIL UŽIVATELSKÁ PŘÍRUČKA

×1

,

CZ 44

Sestavení

Krok 29

FZG 3013

Ochrana životního prostředí

45

5. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Varování! Nevyhazujte elektrická a elektronická zařízení do běžného netříděného odpadu. Použijte

kontejnery na tříděný odpad.

Další informace o recyklaci tohoto elektrického zařízení získáte u autorizovaného prodejce nebo ve sběrném

dvoře.

6. LIKVIDACE

POKYNY A INFORMACE K LIKVIDACI VYŘAZENÝCH OBALOVÝCH MATERIÁLŮ

Vyřazený obalový materiál zlikvidujte v místě určeném pro likvidaci odpadů ve vašem bydlišti.

Toto zařízení a jeho příslušenství je vyrobeno z různých materiálů, jako například z kovu
a plastů.
Poškozené díly odneste do recyklačního střediska. Dotazy směřujte na příslušné vládní
oddělení.

Tento produkt splňuje všechny základní požadavky všech příslušných směrnic EU.

Text, design a technické údaje se mohou změnit bez předchozího upozornění a vyhrazujeme si právo
provádět změny.

CZ

PLYNOVÝ GRIL UŽIVATELSKÁ PŘÍRUČKA

CZ 46

Technické údaje

0063CN7292

0063-20

Series 12/2020

FZG 3013 Plynový gril

FZG 3013 Gas grill

FZG 3013 Plynový gril

FZG 3013 Grill gazowy

modelu

Típusszám

FZG 3013 Gáz grill

PL AT, CH, DE, SK

I3B/P(30) I3P(37) I3P(50)

7. TECHNICKÉ ÚDAJE

Zhejiang Province, China

Ningbo Huige Outdoor Products Co., Ltd

FAST ČR, a.s.; Černokostelecká 1621, 251 01 Říčany,Czech Republic

Producent/Gyártó

Dovozce/Importer/Dovozca/

Výrobce/Manufacturer/Výrobca

Modelové označenie/Numer

Modelové označení/Model number

www.fi eldmann.eu

Grill gazowy/Gáztűzhely

Plynový gril/Gas grill/Plynový gril

Importer/Importőr

Název výrobku/Product name

Názov výrobku/Nazwa produktu

Terméknév

I3+(28-30/37) 5

Kategorie plynu/Gas category

Category plyn/Kategoria gazu

Butane / Propane mixture at 30 mbar Propane at 37 mbar Propane at 50 mbar

Propane at 37 mbar

Butane at 28-30 mbar and

Gáz kategória

pressure/Druh plynu a tlaku

Rodzaj gazu i ciśnienie/Kategoria

Druh plynu a tlaku/Type of gas and

gazu

SI, SK, RO, HR, TR, BG, LU, MT

BE, CY, DK, EE, FI, HU, LT, NL, NO, SE,

LT, LU, LV, PT, SK, SI

BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT,

Kraj/Ország

Stát /Country /stáť

: 11,5 kW / Butan: 836 (g/h) a Propan: 820 (g/h)

: 11,5 kW / Butane: 836 (g/h) and Propane: 820 (g/h)

N

N

∑Q

∑Q

0.86mm 0.86mm 0.82mm 0.75mm

Total heat output

Celkový tepelný výkon

ø główny dysza wtryskiwaczy

ø injection nozzles main burner

ø vstřikovací trysky do hl.hořáku

ø vstrekovacie tryska do hl. horáka

ø befecskendező fúvókák fő égő

: 11,5 kW / bután: 836 (g / h) a propán: 820 (g / h)

: 11,5 kW / Butan: 836 (g / h) i propan: 820 (g / h)

: 11,5 kW / bután: 836 (g / h) és propán: 820 (g / h)

N

N

N

∑Q

∑Q

∑Q

Vyrobeno v Číně/Made in China/Vyrobeno v Číne/Wyprodukowano w Chinach/Kínában készült

Teljes hőteljesítmény

Celkový tepelný výkon

Całkowita moc cieplna

FZG 3013
