FIAP Fountain Active

FIAP Fountain Active

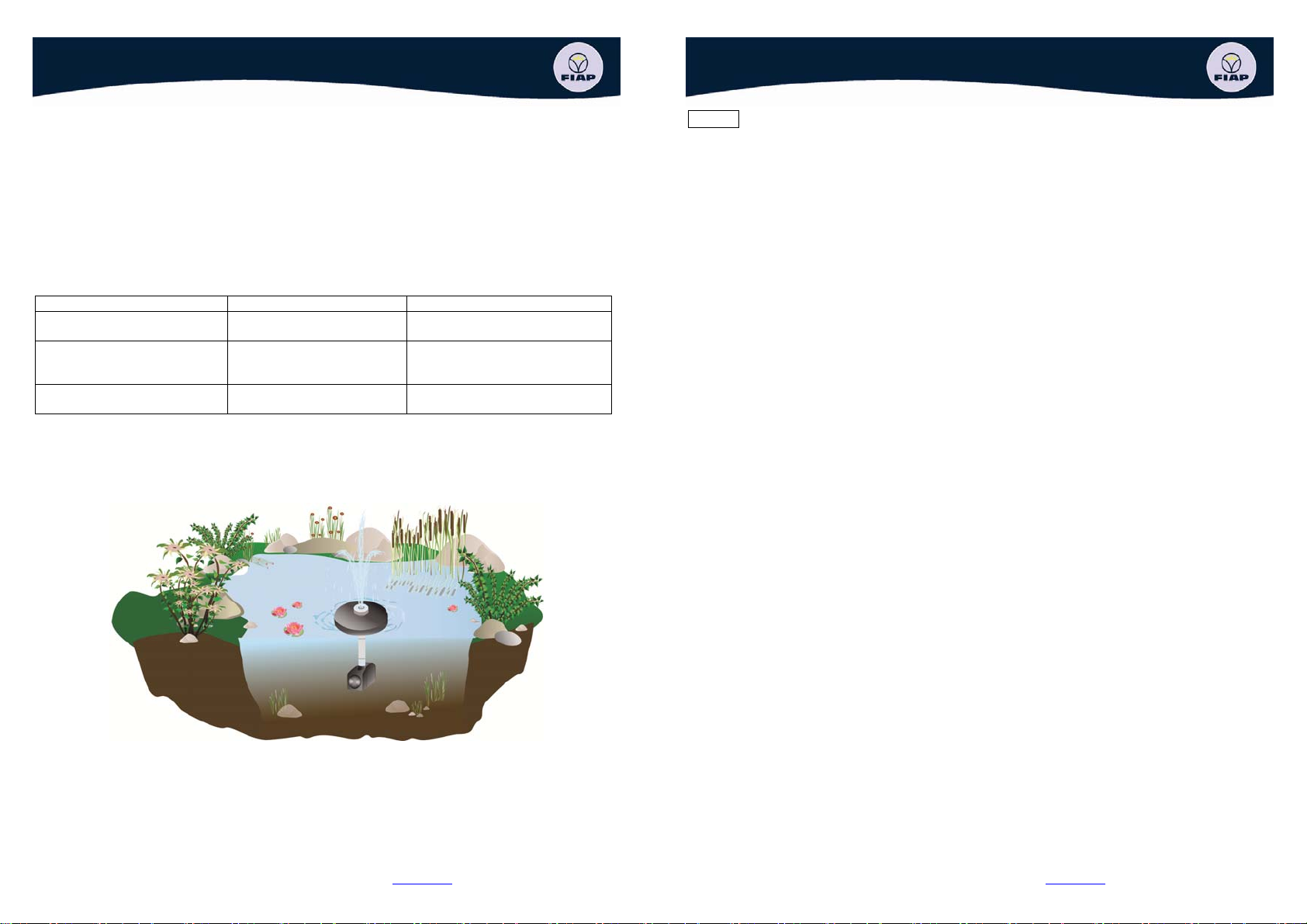

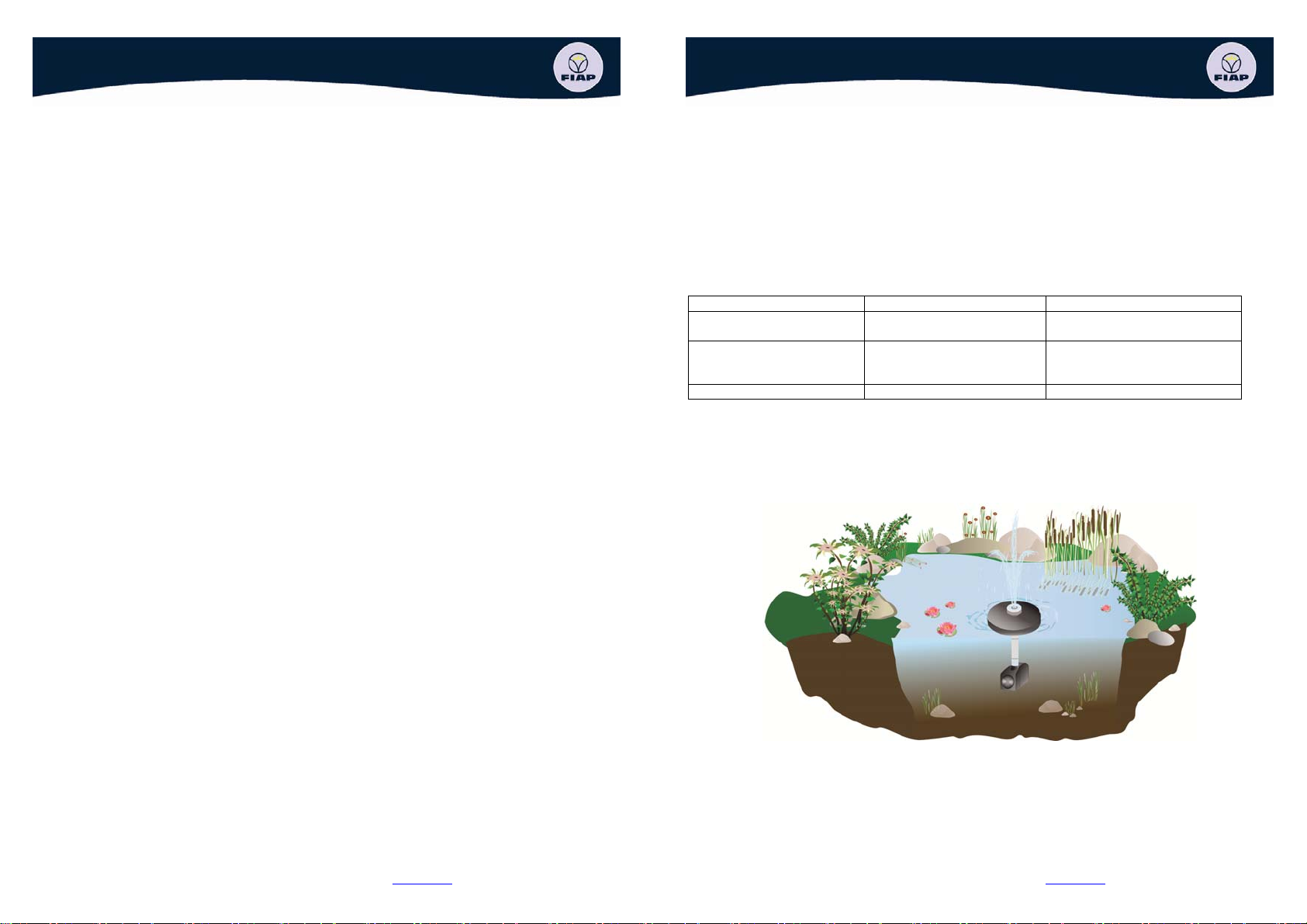

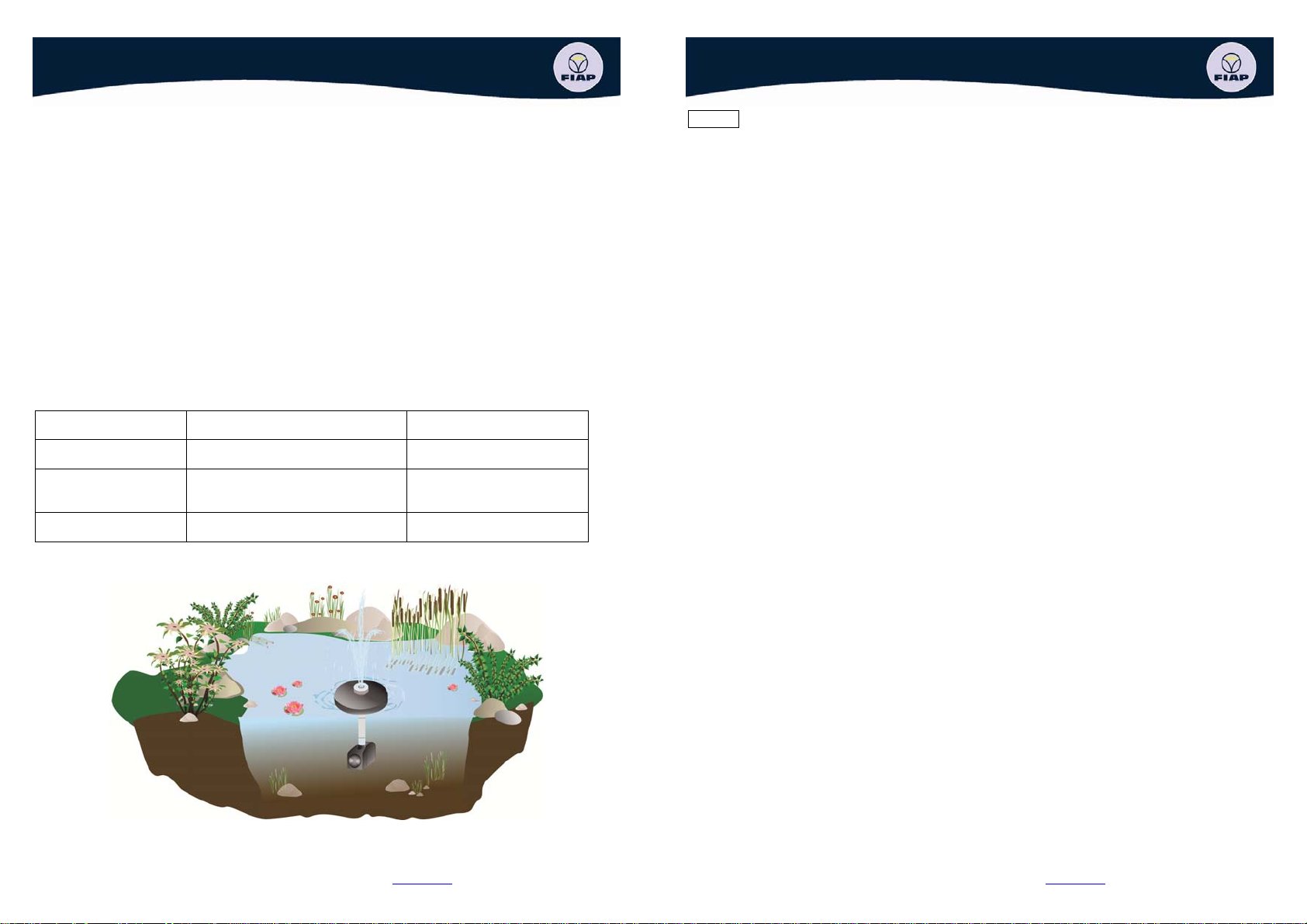

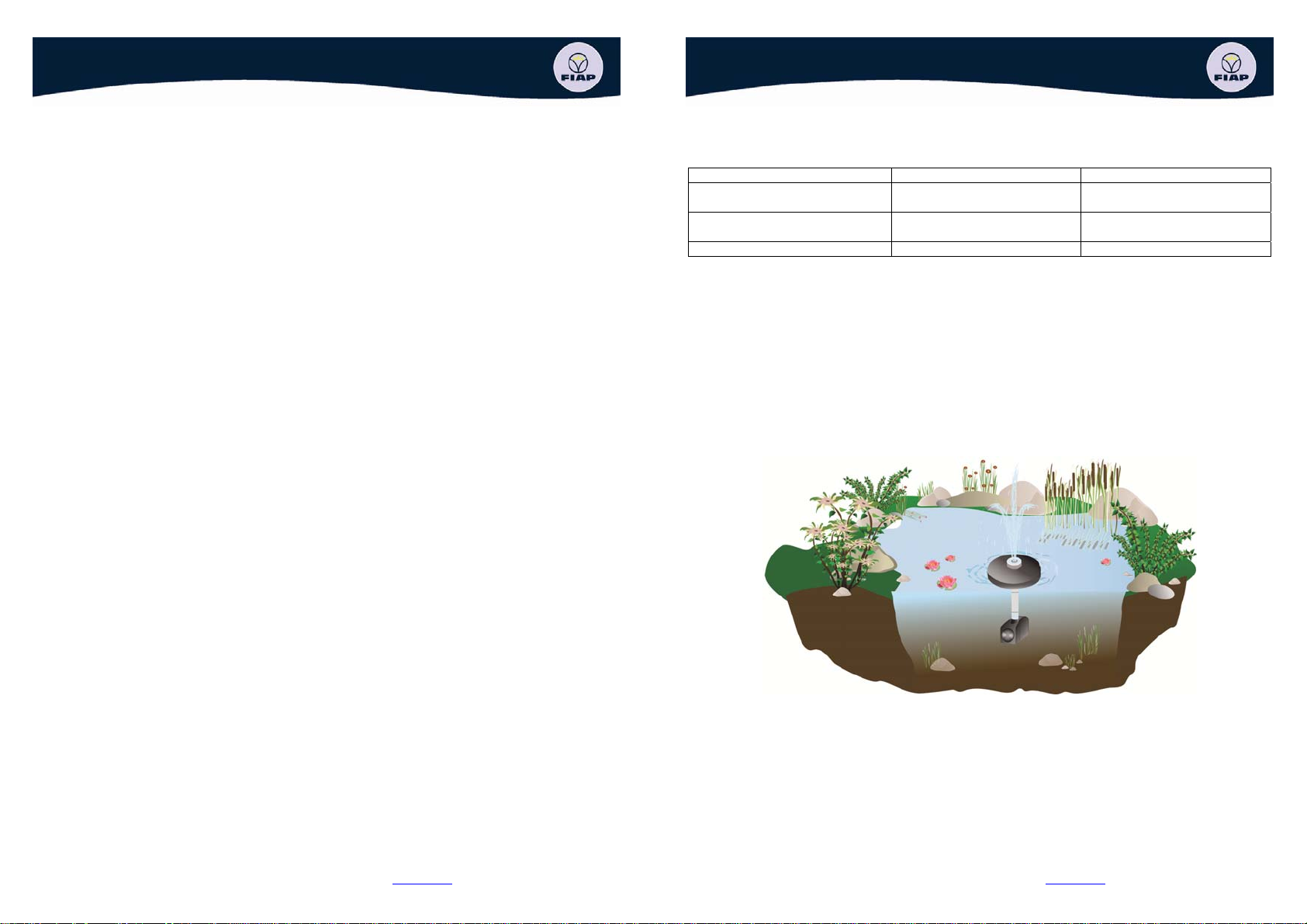

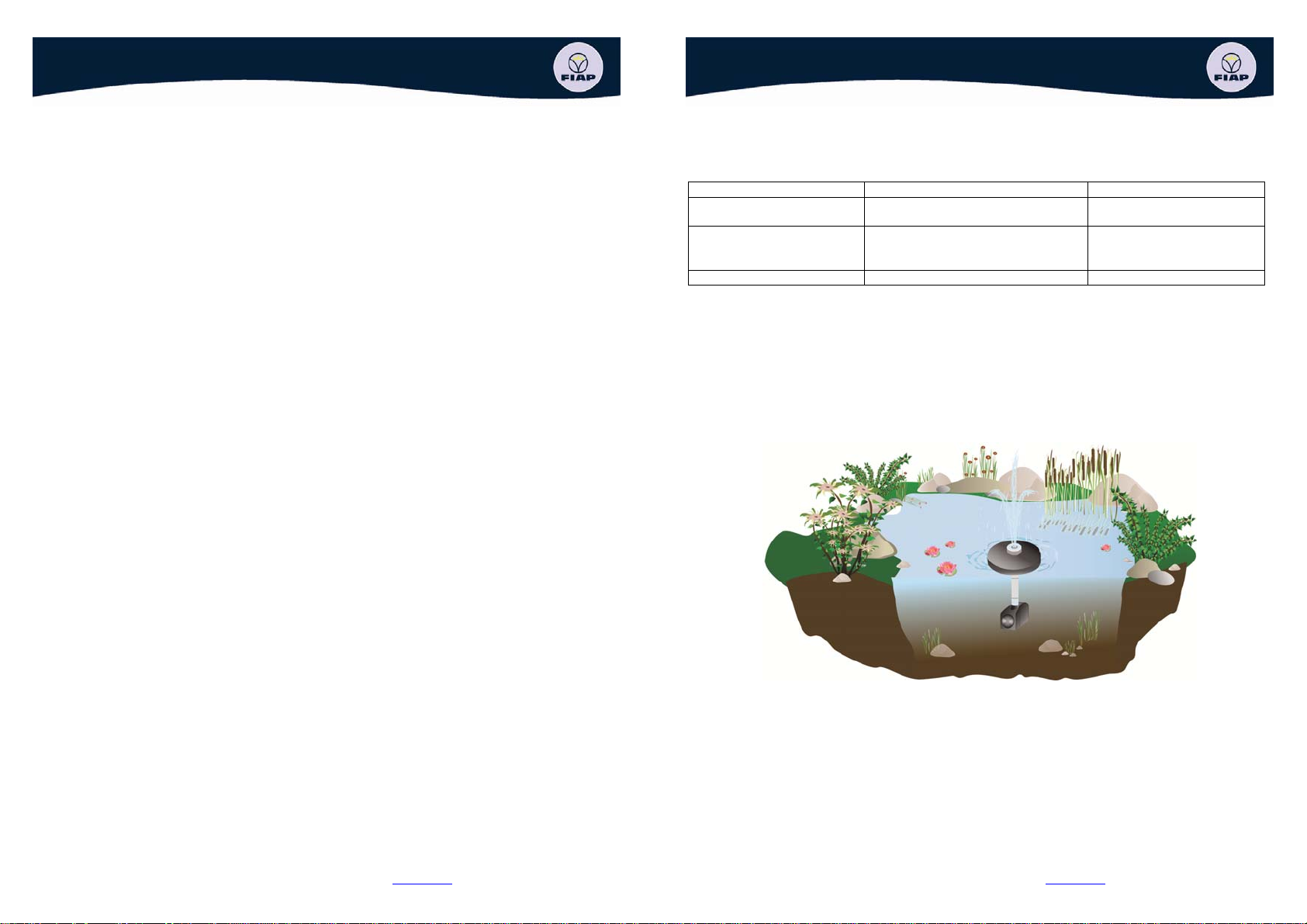

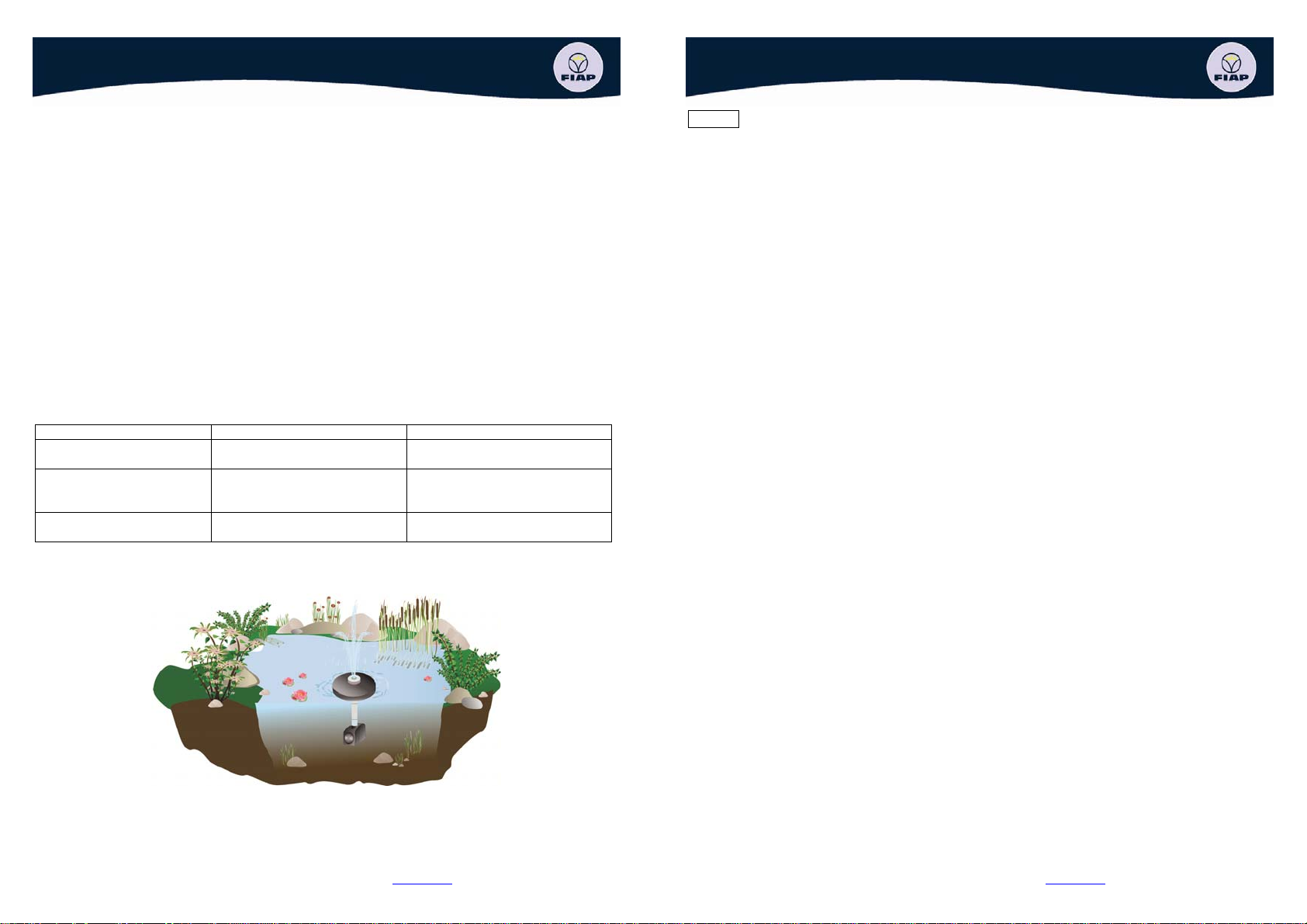

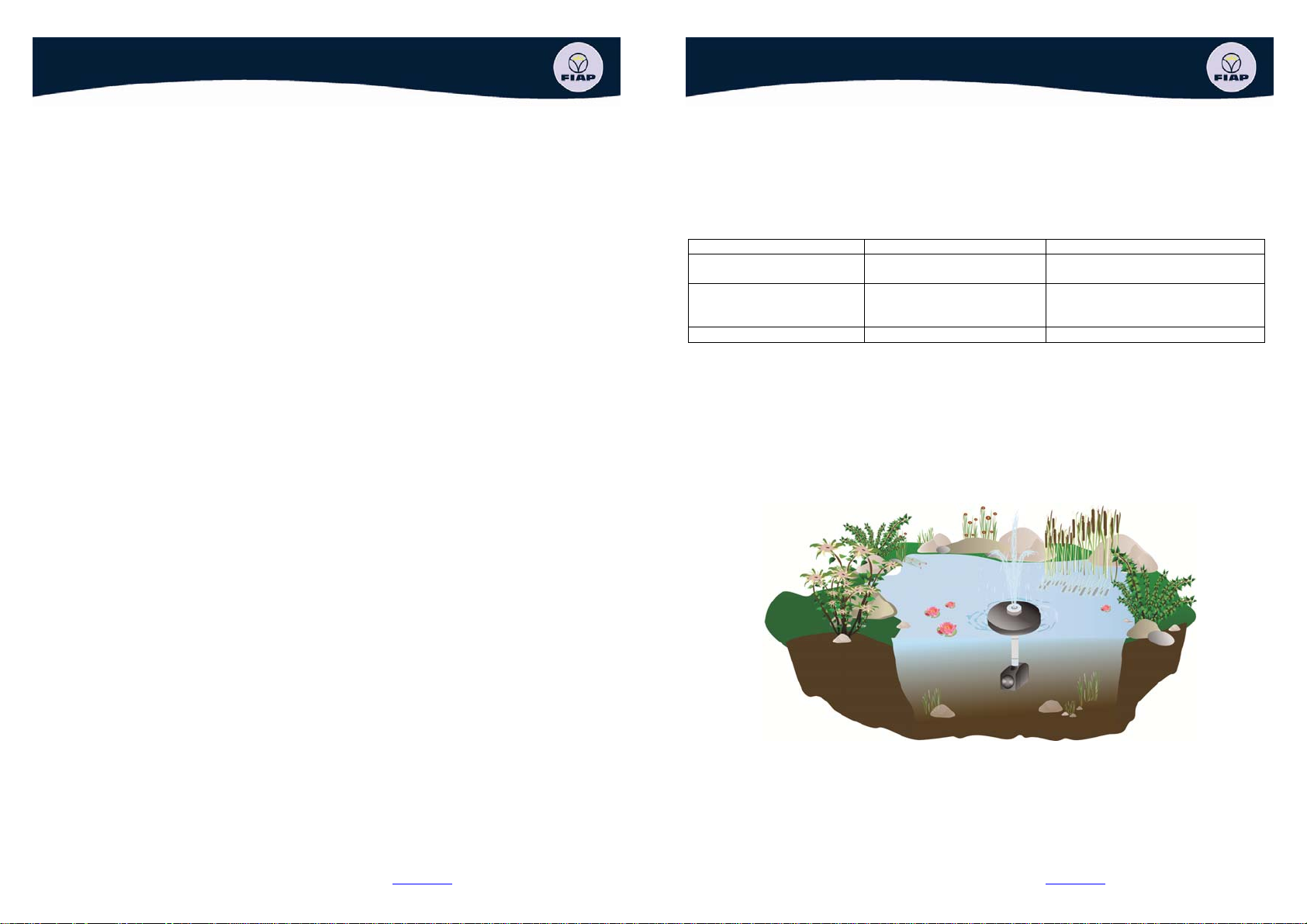

Art. Nr. Bezeichnung Förderleistung H-max. Stromart
Art. No. Description Capacity Voltage

2768 FIAP Fountain

Active

2.500 l / h 1,2 m Pumpe 230 V / 50 – 60 Hz
LED 12 V Adapter

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 1

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 2

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Fountain Active

D

Hinweise zu dieser Gebrauchsanweisung

Vor der ersten Benutzung lesen Sie bitte die Gebrauchsanweisung und machen sich mit dem Gerät
vertraut. Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.
Bitte bewahren Sie diese Gebrauchsanweisung sorgfältig auf! Bei Besitzerwechsel geben Sie die
Gebrauchsanweisung weiter. Alle Arbeiten mit diesem Gerät dürfen nur gemäß der vorliegenden
Anleitung durchgeführt werden.

Bestimmungsgemäße Verwendung
Die Baureihe FIAP Fountain Active, im weiteren Gerät genannt, ist eine schwimmfähige
Wasserspielfontäne mit LED Beleuchtung. Das Gerät darf ausschließlich in normalem Teichwasser mit
einer Wassertemperatur von +4 °C bis +35 °C betrieben werden.
Das Gerät ist geeignet für den Einsatz in Teichen, Schwimm- und Badeteichen unter Einhaltung der
nationalen Errichtervorschriften und in Wassergefäßen auf Terrassen.

Nicht bestimmungsgemäße Verwendung Pos: 15 /Alle Produkte/ Nicht bestimmungs gemäße Verwendung - Gerät @ 7\mod_1204017770961_ 6.doc @ 44565

Es können bei nicht bestimmungsgemäßer Verwendung und unsachgemäßer Behandlung Gefahren
von diesem Gerät für Personen entstehen. Bei nicht bestimmungsgemäßer Verwendung erlischt die
Haftung unsererseits sowie die allgemeine Betriebserlaubnis.

CE-Herstellererklärung
Im Sinne der EG-Richtlinie EMV-Richtlinie (2004/108/EG) sowie der Niederspannungsrichtlinie
(2006/95/EG) erklären wir die Konformität. Folgende harmonisierte Normen wurden angewandt:
EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-41, EN 60598-1, EN 60598-2-18, EN 61000-3-2,
EN 61000-3-3, EN 61558-2-6

Lieferumfang

• Schwimmer,

• Düsenhalter mit Fontäne,

• Pumpe FIAP Aqua Active 2.500,

• 2 Schlauchschellen,

• 1 Silikonschlauch,

• 1 LED Ring 14,4 W mit 48 weißen LEDs

Sicherheitshinweise

Die Firma FIAP hat dieses Gerät nach dem aktuellen Stand der Technik und den bestehenden
Sicherheitsvorschriften gebaut. Trotzdem können von diesem Gerät Gefahren für Personen und
Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck
entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die
mögliche Gefahren nicht erkennen können oder nicht mit dieser Gebrauchsanweisung vertraut
sind, dieses Gerät nicht benutzen.
Gefahren durch die Kombination von Wasser und Elektrizität.

Die Kombination von Wasser und Elektrizität kann bei nicht vorschriftsmäßigem Anschluss oder
unsachgemäßer Handhabung zum Tod oder zu schweren Verletzungen durch Stromschlag führen.
Bevor Sie ins Wasser greifen, immer die Netzstecker aller im Wasser befindlichen Geräte ziehen.

Pos: 20 /Alle Produkte/Sicherheit/SIC Sicherheitshinweise Einleitung @ 7\mod_1205310799730_6.doc @ 45452

FIAP Fountain Active

Vorschriftsmäßige elektrische Installationen
Elektrische Installationen an Gartenteichen müssen den internationalen und nationalen
Errichterbestimmungen entsprechen. Beachten Sie insbesondere die DIN VDE 0100 und DIN VDE

0702. Verwenden Sie nur Kabel, die für den Außeneinsatz zugelassen sind und der DIN VDE 0620
genügen. Stellen Sie sicher, dass der Trafo über eine Fehlerstrom-Schutzeinrichtung mit einem
Bemessungsfehlerstrom von maximal 30 mA gesichert ist. Schließen Sie den Trafo nur an, wenn die
elektrischen Daten der Stromversorgung mit den elektrischen Daten auf dem Typenschild
übereinstimmen. Betreiben Sie den Trafo nur an einer vorschriftsmäßig installierten Steckdose. Bei
Fragen und Problemen wenden Sie sich zu Ihrer eigenen Sicherheit an eine Elektrofachkraft.

Sicherer Betrieb des Gerätes
Halten Sie die Steckdose und den Netzstecker trocken. Verlegen Sie die Anschlussleitungen
geschützt, so dass Beschädigungen ausgeschlossen sind. Tragen oder ziehen Sie die Geräte nicht an
den Anschlussleitungen. Die Anschlussleitungen können nicht ersetzt werden. Bei Beschädigung der
Leitung ist das Gerät zu entsorgen. Betreiben Sie die Pumpe niemals ohne Wasserdurchfluss. Die
Pumpe wird zerstört. Fördern Sie niemals andere Flüssigkeiten als Wasser. Andere Flüssigkeiten
können das Gerät zerstören. Öffnen Sie niemals das Gerät oder dessen zugehörigen Teile, wenn nicht
ausdrücklich in der Gebrauchsanweisung darauf hingewiesen wird. Nehmen Sie niemals technische
Änderungen an dem Gerät vor. Verwenden Sie nur Original-Ersatzteile und Original-Zubehör für das
Gerät. Lassen Sie Reparaturen nur von autorisierten Kundendienststellen durchführen. Schauen Sie
niemals direkt in die Lichtquelle des Gerätes. Der Lichtstrahl ist so intensiv, dass eine bleibende
Schädigung der Netzhaut möglich ist.

Aufstellen, Anschließen und Ausrichtung
Achtung! Gefährliche elektrische Spannung.
Mögliche Folgen: Tod oder schwere Verletzungen. Bei der Verwendung muss der Trafo in einem

Sicherheitsabstand von mindestens 2 m vom Ufer aufgestellt werden. Stellen Sie den Trafo trocken
und vor Spritzwasser geschützt auf.
Schützen Sie den Trafo zusätzlich vor Sonneneinstrahlung (max. 40 °C).

Inbetriebnahme
Anschließen

Verbinden Sie Gerät und Trafo durch den zweipoligen Stecker. Schrauben Sie den Stecker mit der
Überwurfmutter fest.

Gerät einschalten: Netzstecker des Trafos in die Steckdose stecken.
Gerät ausschalten: Netzstecker des Trafos ziehen.

Hinweis:

Achten Sie darauf, dass der Wasserzufluss an der Unterseite des Gerätes nicht behindert wird.

Reinigung und Wartung
Vor Arbeiten an dem Gerät Netzstecker aller im Wasser befindlichen Geräte ziehen!
Gerät reinigen.

Die Pumpe nach oben abziehen. Den Pumpendeckel seitlich abziehen und das Laufrad heraus ziehen.
Alle Teile unter fließendem Wasser reinigen. Zum Reinigen der Düse den Düsenhalter mit einer
leichten Drehung aus dem Deckel herausnehmen.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 3

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 4

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Fountain Active

Gerät zusammenbauen:

Gerät in umgekehrter Reihenfolge zusammenbauen.

Lagern / Überwintern

Bei Frost muss das Gerät deinstalliert werden. Führen Sie eine gründliche Reinigung durch, prüfen Sie
das Gerät auf Beschädigung. Bewahren Sie das FIAP Fountain Active getaucht und frostfrei in einem
Behälter mit Wasser auf. Der Stecker darf nicht überflutet werden.

Entsorgung
Das Gerät ist gemäß den nationalen gesetzlichen Bestimmungen zu entsorgen.
Fragen Sie Ihren Fachhändler.

Störungsbeseitigung

Störung Ursache Abhilfe

Pumpe schaltet nicht ein Netzspannung fehlt Netzspannung überprüfen

Zuleitung kontrollieren
Fontänenhöhe ungenügend Laufrad blockiert oder verschmutzt Laufrad reinigen
Gerät schwimmt auf Filterschale verschmutzt Filterschale reinigen

FIAP Fountain Active

GB

Information about this operating manual

Please read the operating instructions and familiarise yourself with the unit prior to using it for the first
time. Adhere to the safety information for the correct and safe use of the unit. Please keep these
operating instructions in a safe place! Also hand over the operating instructions when passing the
unit on to a new owner. Ensure that all work with this unit is only carried out in accordance with these
instructions.

Intended use
The FIAP Fountain Active series, referred to as unit in the following, is a floating water feature fountain
with LED lighting. Only operate the unit with normal pond water at a water temperature between
+4 °C and +35 °C. The unit is suitable to operate in swimming ponds while respecting the national
regulations for installers, and in water basins on patios.

Use other than that intended

Danger to persons can emanate from this unit if it is not used in accordance with the intended use and
in the case of misuse. If used for purposes other than that intended, our warranty and operating permit
will become null and void.

CE Manufacturer's Declaration
We declare conformity in the sense of the EC directive, EMC directive (2004/108/EC) as well as the
low voltage directive (2006/95/EC). The following harmonised standards apply:
EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-41, EN 60598-1, EN 60598-2-18, EN 61000-3-2,
EN 61000-3-3, EN 61558-2-6

Packaging

• Floats,

• Nozzle holder with fountain,

• Pump FIAP Aqua Active 2.500,

• 2 hose clip,

• 1 silicone hose,

• 1 LED ring 14,4 W with 48 white LEDs

Safety information

The company FIAP has built this unit according to the state of the art and the valid safety regulations.
Despite the above, hazards for persons and assets can emanate from this unit if it is used in an
improper manner or not in accordance with its intended use, or if the safety instructions are ignored.

For safety reasons, children and young persons under 16 years of age as well as persons who
cannot recognise possible danger or who are not familiar with these operating instructions, are
not permitted to use the unit. Hazards encountered by the combination of water and electricity.

The combination of water and electricity can lead to death or severe injury from electrocution, if the unit
is incorrectly connected or misused. Prior to reaching into the water, always disconnect the power
supply to all units used in the water.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 5

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 6

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Fountain Active

Correct electrical installation

Electrical installations at garden ponds must meet the international and national regulations valid for
installers. Especially adhere to DIN VDE 0100 and DIN VDE 0702. Only use cabes admitted for
external use and meeting DIN VDE 0620. Ensure that the transformer is protected by a rated fault
current of max. 30 mA via a fault current protection device. Only connect the transformer when the
electrical data of the power supply is identical to that on the type plate. Only operate the transformer
when plugged into a correctly fitted socket. For your own safety, consult a qualified electrician when
you have questions or encounter problems.

Safe operation of the unit
Keep socket and power plug dry. Route the power cables so that damage is excluded. Do not carry or
pull the units by the connection cables. The power connection cables cannot be replaced. If the cable
is damaged, the entire unit has to be disposed of. Never run the pump without water! Otherwise the
pump will be destroyed. Never use the pump for fluids other than water. Other fluids could destroy the
unit. Never open the unit or its attendant components, unless this is explicitly mentioned in the
operating instructions. Never carry out technical modifications to the unit. Only use original spare parts
and original accessories for the unit. Only have repairs carried out by authorised customer service
points. Never look directly into the light source of the unit. The light beam's intensity could irreversibly
damage the retina.

Installation, connection and alignment
Attention! Dangerous electrical voltage.
Possible consequences: Death or severe injury. For use, install the transformer at a minimum safety

distance of 2 m from the bank. Choose an installation place for the transformer that is splash-water
protected. Also protect the transformer against sun radiation (max. 40 °C).

Start-up
Connection
Connect the unit and the transformer using the two-pole plug. Fasten the plug using the union nut.

Switching on the unit: Plug the transformer power plug into the socket.
Switching of the unit: Disconnect the transformer power plug.

Note:
Ensure that the water inlet at the unit underside is not impaired.

Maintenance and cleaning
Prior to starting work on the unit, disconnect the power plugs of all units in the water!
Cleaning the unit.

Pull the individual pump upward and off. Pull off the pump lid sideways and pull out the impeller. Clean
all parts under running water. For cleaning the nozzle, remove the nozzle holder from the lid with a
slight twist.

Reassembling the unit

Reassemble the unit in the reverse order.

Storage/Over-wintering

Remove the unit at temperatures below zero degrees centigrade. Thoroughly clean and check the unit
for damage. Store the Water Starlet frost protected and submersed in a water filled container. Do not
immerse the plug.

FIAP Fountain Active

Disposal
Dispose of the unit in accordance with the national legal regulations.

Remedy of faults

Pump does not switch on No mains voltage Check mains voltage

Insufficient fountain height Impeller blocked or soiled

The unit floats up Strainer casing soiled Clean strainer casing

Malfunction Cause Remedy

Check supply lines

Nozzles soiled

Clean impeller
Clean nozzles

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 7

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 8

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Fountain Active

F

Remarques concernant cette notice d’emploi

Avant la première utilisation, lire attentivement cette notice d'emploi et se familiariser avec l'appareil.
Respecter impérativement les indications de sécurité relatives à une utilisation correcte et en toute
sécurité. Prière de conserver soigneusement cette notice d'emploi ! Lors d'un changement de
propriétaire, transmettre également cette notice d'emploi. Tous les travaux effectués avec cet appareil
devront être exécutés conformément aux directives ci-jointes.

Utilisation conforme à la finalité
La série FIAP Fountain Active, nommée par la suite « appareil », est une fontaine flottante à jeux d’eau
avec éclairage à diode DEL. L’appareil ne peut être exploité exclusivement qu’avec de l’eau de bassin
normale à une température de +4 C à +35 C.
Cet appareil est conçu pour être utilisé dans des pièces d'eau, des bassins et des piscines dans le
respect de prescriptions nationales de construction et dans des récipients sur des terrasses.

@ 7\

Utilisation non conforme à la finalité

En cas d'utilisation non conforme à la finalité et de manipulation non appropriée de cet appareil, des
risques pour les personnes peuvent en résulter. Toute utilisation non conforme à la finalité entraîne
l'annulation de notre responsabilité ainsi que celle de l'autorisation d'exploitation générale.

Déclaration du fabricant CE
Nous déclarons la conformité par rapport à la directive CE concernant la compatibilité
électromagnétique (2004/108/EC) ainsi que par rapport à la directive basse tension (2006/95/EC).
Les normes harmonisées suivantes ont été appliquées :d_1154089560536_0.doc @ 20884
EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-41, EN 60598-1, EN 60598-2-18, EN 61000-3-2,
EN 61000-3-3, EN 61558-2-6

Fournitures

• Flotteur,

• Ajutage,

• Pompe FIAP Aqua Active 2.500,

• 2 Clochettes de tuyau flexible,

• 1 Tuyau flexible de silicone,

• 1 lutte 14,4 W contre 48 LED blancs

Consignes de sécurité

La sociétè FIAP a construit cet appareil selon l'état actuel des connaissances techniques et les
consignes de sécurité en vigueur. Toutefois des dangers pour les personnes et les biens peuvent
émaner de cet appareil lorsque celui-ci est utilisé de manière non appropriée voire non conforme à sa
finalité ou lorsque les informations de sécurité ne sont pas respectées.

Pos: 79 /Alle Produkte/Sicherheit/SIC K inder und Jugen dliche unter 16 Jahren @ 6\mod_119635650295 1_200.doc @ 41195

Pour des raisons de sécurité, les enfants et les mineurs de moins de 16 ans ainsi que les
personnes n'étant pas en mesure de reconnaître les dangers ou n'ayant pas pris connaissance
de cette notice d'emploi ne sont pas autorisés à utiliser cet appareil !

Pos: 80 /Alle Produkte/Sicherheit/SIC G efahr durch Kombination von Wasser und Elek trizität @ 8\mod_1219222159989_ 200.doc @ 50034

Dangers dus à la combinaison d’eau et d’électricité

La combinaison d'eau et d'électricité peut entraîner des blessures graves ou la mort par électrocution
lors d'une utilisation avec des raccordements non conformes ou une utilisation inappropriée. Toujours
retirer la fiche de secteur de tous les appareils se trouvant dans l'eau avant tout contact avec l’eau.

FIAP Fountain Active

Installations électriques correspondant aux prescriptions

Les installations électriques des étangs/bassins de jardin doivent correspondre aux règlements
d'installation internationaux et nationaux. Tenir particulièrement compte des directives DIN VDE 0100
et DIN VDE 0702. N'employer que des câbles réservés à une utilisation en extérieur. S'assurer que le
transformateur est équipé d'une protection différentielle de 30 mA maximum. Ne raccorder le
transformateur que si les données électriques du réseau d’alimentation correspondent à celles
indiquées sur la plaque signalétique de l’appareil. Utiliser le transformateur uniquement sur une prise
de courant installée conformément à la réglementation. En cas de questions et de problèmes, prière
de s'adresser à un électricien et ce, pour votre propre sécurité.

Utilisation sécurisée de l’appareil

Tenir la prise de courant et la prise de secteur au sec. Protéger les câbles de raccordement afin qu'ils
ne soient pas endommagés. Ne pas porter, ni tirer les appareils par les câbles de raccordement. Les
câbles de raccordement ne sont pas interchangeables. Ne plus utiliser l'appareil en cas
d'endommagement de la ligne. Ne jamais exploiter la pompe sans débit d'eau. La pompe en serait
détruite. Ne jamais refouler de liquides autres que de l'eau. D’autres liquides peuvent détruire
l’appareil. Ne jamais ouvrir l’appareil ou les parties y appartenant si cela n'est pas expressément
indiqué dans la notice d'emploi. Ne jamais procéder à des modifications techniques sur l’appareil.
N’utiliser que des pièces de rechange et des accessoires d’origine pour l’appareil. Ne faire effectuer
les reparations que par le SAV autorisé. Ne jamais regarder directement dans la source de lumière de
l’appareil. Le rayon lumineux est si intense qu'il pourrait provoquer des blessures irréversibles de la
rétine.

Mise en place, raccordement et ajustage
Attention ! Tension électrique dangereuse.
Conséquences éventuelles : mort ou blessures graves. En utilisation, le transformateur doit être

installé à une distance de sécurité d’au moins 2 m de la berge. Mettre le transformateur en place au
sec afin qu’il soit protégé des éclaboussures. Protéger en plus le transformateur des rayons
du soleil (max. 40 C).

Mise en service
Raccordement

Raccorder l'appareil et le transformateur à l'aide de la fiche mâle bipolaire. Visser la fiche fixement
avec l'écrou d'accouplement.

Mise en circuit de l'appareil : brancher la prise de secteur du transformateur dans la prise de
courant.

Mise hors service de l'appareil: retirer la prise de secteur du transformateur.

Remarque :

Veiller à ce que l'alimentation en eau au niveau de la partie inférieure de l'appareil ne soit pas
entravée.

Nettoyage et entretien8\mod_1219145205833_200.doc @ 49930
Avant le début des travaux avec l'appareil, retirer les prises de secteur de tous les appareils se
trouvant dans l’eau!
Nettoyage de l'appareil

Retirer la pompe correspondante vers le haut. Faire glisser le couvercle de la pompe latéralement et
sortir la turbine. Nettoyer toutes les pièces à l'eau courante. Pour nettoyer la buse, retirer le support de
buse du couvercle en effectuant une légère rotation.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 9

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 10

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com
