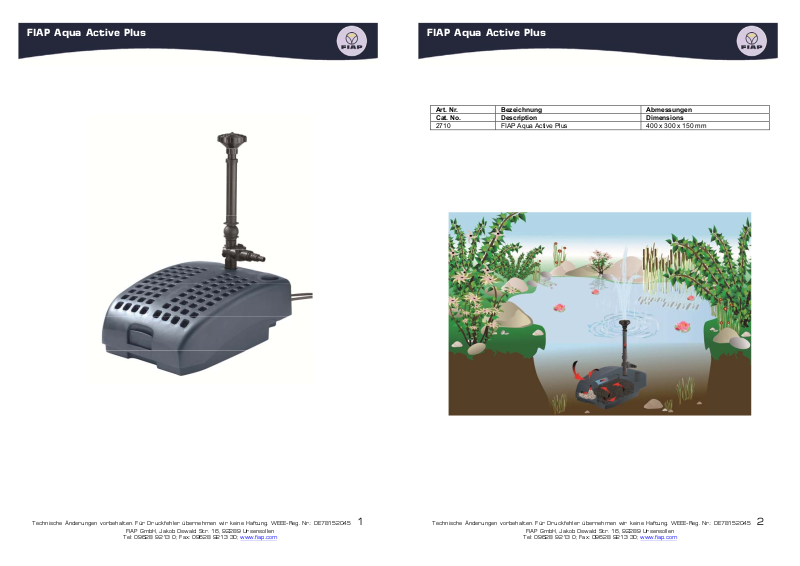

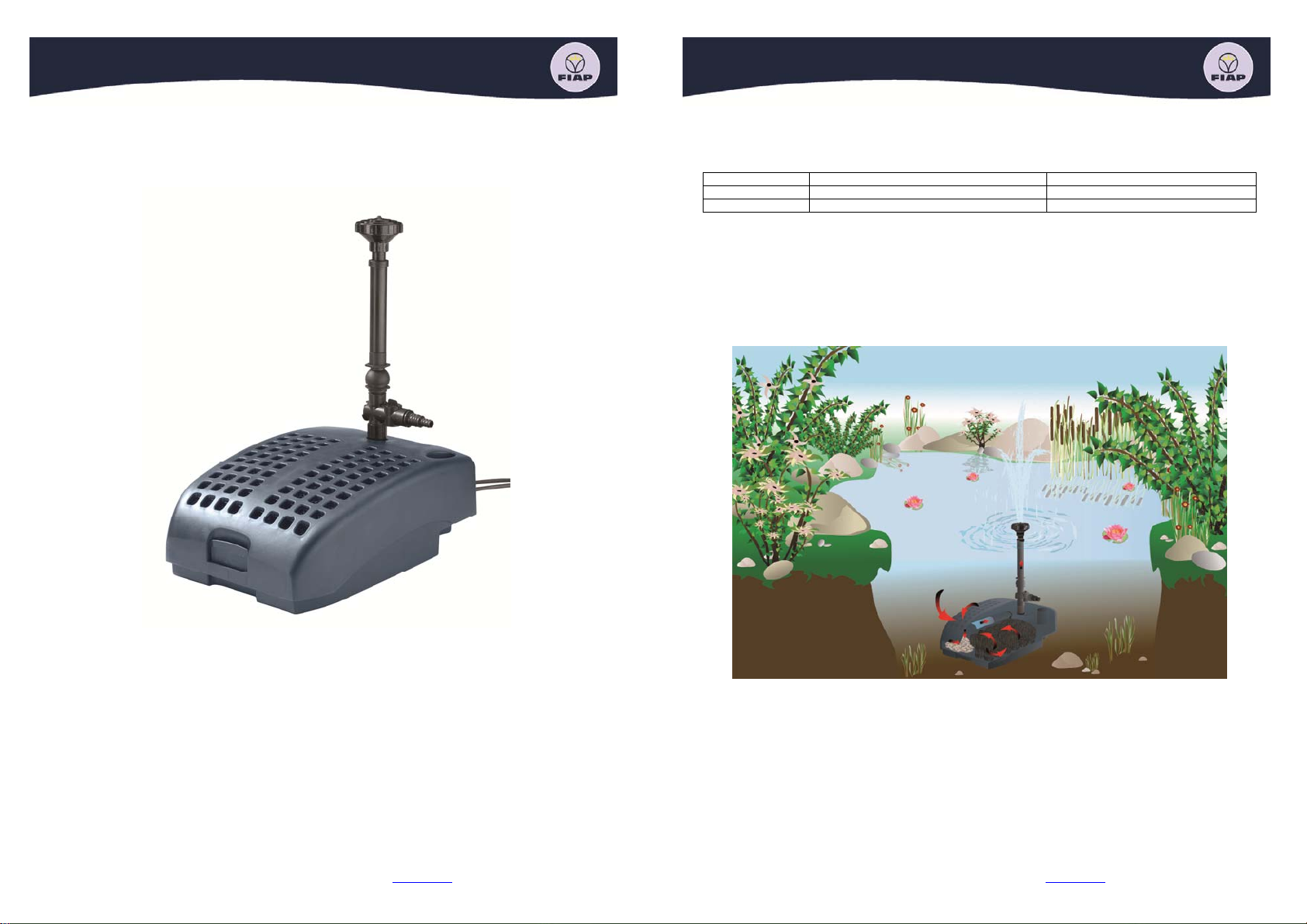

FIAP Aqua Active Plus

Art. Nr. Bezeichnung Abmessungen Cat. No. Description Dimensions

2710 FIAP Aqua Active Plus 400 x 300 x 150 mm

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 1

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 2

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Page 2

FIAP Aqua Active Plus

Hinweise zu dieser Gebrauchsanweisung

Vor der ersten Benutzung lesen Sie bitte die Gebrauchsanweisung und machen sich mit dem Gerät vertraut. Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch. Bitte bewahren Sie diese Gebrauchsanweisung sorgfältig auf! Bei Besitzerwechsel geben Sie die Gebrauchsanweisung weiter. Alle Arbeiten mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.

Bestimmungsgemäße Verwendung

Die Baureihe FIAP Aqua Active Plus, im weiteren Gerät genannt, ist eine Filtereinheit mit integriertem UVC-Vorklärgerät zur Reinigung von normalem Teichwasser mit einer Wassertemperatur von +4 bis +35 °C. Das Gerät ist nur für den privaten Einsatz geeignet und darf ausschließlich in Teichen mit oder ohne Fischbesatz verwendet werden. Die Verwendung in Schwimmteichen ist verboten.

Nicht bestimmungsgemäße Verwendung

Es können bei nicht bestimmungsgemäßer Verwendung und unsachgemäßer Behandlung Gefahren von diesem Gerät für Personen entstehen. Bei nicht bestimmungsgemäßer Verwendung erlischt die Haftung unsererseits sowie die allgemeine Betriebserlaubnis.

CE-Herstellererklärung

Im Sinne der EG-Richtlinie EMV-Richtlinie (89/336/EWG) sowie der Niederspannungsrichtlinie (73/23/EWG) erklären wir die Konformität. Folgende harmonisierte Normen wurden angewandt: EN 55015, EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Sicherheitshinweise Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die mögliche Gefahren nicht erkennen können oder die nicht mit dieser Gebrauchsanweisung vertraut sind, dieses Gerät nicht benutzen!

Die Kombination von Wasser und Elektrizität kann bei nicht vorschriftsmäßigem Anschluss oder unsachgemäßer Handhabung zu ernsthafter Gefahr für Leib und Leben führen. Betreiben Sie das Gerät nicht, wenn sich Personen im Wasser aufhalten! Bevor Sie in das Wasser greifen und bevor Sie Arbeiten am Gerät durchführen, immer die Netzstecker aller im Wasser befindlichen Geräte und von diesem Gerät ziehen! Vergleichen Sie die elektrischen Daten der Stromversorgung mit dem Typenschild auf der Verpackung bzw. auf dem Gerät. Betreiben Sie das Gerät nur an einer Steckdose mit Schutzkontakt. Diese muss nach den jeweils gültigen nationalen Vorschriften errichtetet sein. Stellen Sie sicher, dass der Schutzleiter durchgehend bis zum Gerät geführt wird. Verwenden Sie ausschließlich Installationen, Adapter, Verlängerungs- oder Anschlussleitungen mit Schutzkontakt, die für den Außeneinsatz zugelassen sind! Netzanschlussleitungen dürfen keinen geringeren Querschnitt haben als Gummischlauchleitungen mit dem Kurzzeichen H05-RNF. Verlängerungsleitungen müssen der DIN VDE 0620 genügen. Stellen Sie sicher, dass das Gerät über eine FehlerstromSchutzeinrichtung (FI, bzw. RCD) mit einem Bemessungs-Fehlerstrom von maximal 30 mA gesichert ist. Halten Sie den Netzstecker und alle Anschlussstellen trocken! Verlegen Sie die Anschlussleitung geschützt, so dass Beschädigungen ausgeschlossen sind. Elektrische Installationen an Gartenteichen müssen den internationalen und nationalen Errichterbestimmungen entsprechen. Tragen oder ziehen Sie das Gerät nicht an der Anschlussleitung! Bei defektem Kabel oder Gehäuse darf das Gerät nicht betrieben werden! Ein Wechsel der Netzanschlussleitung ist nicht möglich, bei Beschädigung der

FIAP Aqua Active Plus

Leitung ist das Gerät zu entsorgen! Niemals das Gerät oder deren zugehörigen Teile öffnen, wenn nicht ausdrücklich in der Gebrauchsanweisung darauf hingewiesen wird. Niemals technische Änderungen am Gerät vornehmen. Nur Ersatzteile gemäß den angegebenen Spezifikationen und Original-Zubehör verwenden. Reparaturen nur von FIAP oder autorisierten Kundendienststellen durchführen lassen. Bei Fragen und Problemen wenden Sie sich zu Ihrer eigenen Sicherheit an einen Elektrofachmann!

Achtung! Gefährliche ultraviolette Strahlung.

Die Strahlung der UVC-Lampe ist auch in geringen Dosierungen gefährlich für Augen und Haut! Die UVC-Lampe iemals in einem defekten Gehäuse oder außerhalb des Gehäuses betreiben.

Montage und Aufstellen

Filtergehäuse öffnen: Auf beiden Seiten die Klammern an der Filter-Unterschale zur Seite ziehen und Filter-Oberschale nach oben abheben.

Gerät aufstellen

Das Gerät im Teich waagerecht auf einen festen, schlammfreien Untergrund aufstellen, so dass es komplett mit Wasser bedeckt ist.

Düsenrohr einstellen

Düsenrohr auf die gewünschte Länge ziehen. Klemmschraube lösen, Düsenrohr senkrecht ausrichten und Klemmschraube handfest anziehen. Stellen Sie die Höhe der Fontäne mit dem Regler ein. Stellen Sie die Wassermenge für den zweiten Abgang mit dem Regler ein.

Einschalten / Ausschalten Achtung! Gefährliche elektrische Spannung.

Bei defekten Leitungen oder Bauteilen können Geräteteile und Teichwasser gefährliche elektrische Spannung führen.

Mögliche Folgen: Tod oder schwere Verletzungen durch Stromschlag. Schutzmaßnahmen: Bevor Sie ins Wasser greifen und vor Arbeiten am Gerät Netzstecker ziehen.

Das Gerät niemals ohne Wasserdurchfluss oder ohne Pumpenfilter betreiben.

Ein eingebauter Temperaturwächter schaltet die UVC-Lampe bei Überhitzung automatisch aus, nach Abkühlung wird die UVC-Lampe automatisch wieder eingeschaltet. Das Gerät schaltet sich automatisch ein, wenn die Stromverbindung hergestellt ist.

Einschalten: Netzstecker in die Steckdose stecken. Ausschalten: Netzstecker ziehen.

Reinigung und Wartung, Wechseln der UVC-Lampe Achtung! Gefährliche elektrische Spannung.

Bei defekten Leitungen oder Bauteilen können Geräteteile und Teichwasser gefährliche elektrische Spannung führen.

Mögliche Folgen: Tod oder schwere Verletzungen durch Stromschlag. Schutzmaßnahmen: Bevor Sie ins Wasser greifen und vor Arbeiten am Gerät Netzstecker ziehen.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 3

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 4

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

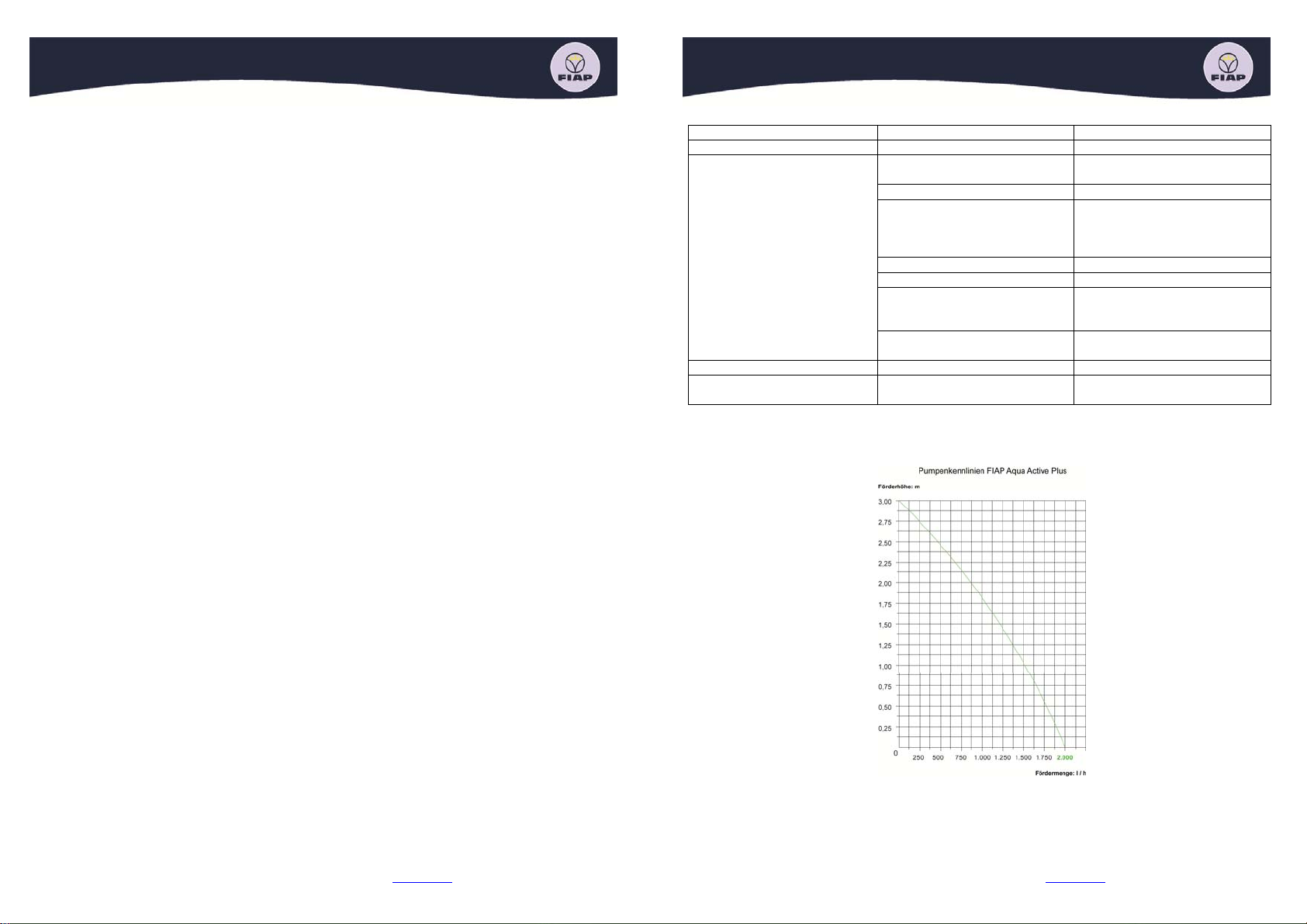

Page 3

FIAP Aqua Active Plus

Filtergehäuse öffnen

Erst Stufenschlauchtülle, dann Abzweigventil abschrauben. Auf beiden Seiten die Klammern an der Filterunterschale zur Seite ziehen und Filter-Oberschale nach oben abheben. UVC-Vorklärgerät mit Pumpe entnehmen. Filter-Unterschale und Filter-Oberschale mit klarem Wasser und einer Bürste reinigen.

Pumpe reinigen

Pumpe vom UVC-Wassergehäuse abschrauben. Pumpendeckel gegen den Uhrzeigersinn aufdrehen und Rotor entnehmen. Alle Teile mit klarem Wasser und einer Bürste reinigen. Nach dem Reinigen die Pumpe in umgekehrter Reihenfolge zusammenbauen.

UVC-Lampe wechseln

Für eine optimale Filterleistung sollten Sie die UVC-Lampe nach ca. 8000 Betriebsstunden wechseln. Wichtig: Verwenden Sie nur Lampen, deren Bezeichnung und Leistungsangabe mit den Angaben auf dem Typenschild übereinstimmen.

Gerät zusammenbauen

Pumpe mit Überwurfmutter am UVC-Wassergehäuse festschrauben. Der Schlauch darf nicht knicken. UVC-Vorklärgerät mit Pumpe einsetzen. Filter-Oberschale aufsetzen und auf die Filter-Unterschale drücken, bis die Klammern an der Filterunterschale einrasten. Wichtig: Anschlussleitung durch die Kabelöffnung an der Filter-Unterschale führen und so verlegen, dass sie nicht gequetscht wird.

Lagern/Überwintern

Bei Frost muss das Gerät deinstalliert werden. Führen Sie eine gründliche Reinigung durch und prüfen Sie das Gerät auf Beschädigungen. Bewahren Sie es in Wasser getaucht oder mit Wasser befüllt und frostfrei auf. Den Stecker nicht überfluten!

Verschleißteile

Die UVC-Lampe und der Rotor sind Verschleißteile und unterliegen nicht der Gewährleistung.

Entsorgung

Das Gerät ist gemäß den nationalen gesetzlichen Bestimmungen zu entsorgen. Die UVC-Lampe ist gesondert zu entsorgen. Fragen Sie Ihren Fachhändler.

FIAP Aqua Active Plus

Störungen Störung Ursache Abhilfe

Das Gerät läuft nicht Netzspannung fehlt Netzspannung überprüfen Förderleistung bzw. Fontänenhöhe ungenügend oder unregelmäßig, Wasser nicht klar

UVC-Lampe leuchtet nicht UVC-Lampe defekt UVC-Lampe austauschen Gerät schaltet nach kurzer Laufzeit ab

Durchflussregler zu weit zugedreht Düse verstopft Düse reinigen Zu hohe Druckverluste in den Leitungen

Einlassöffnung verstopft Gehäuse reinigen Rotor blockiert Rotor reinigen Teich ist extrem verschmutzt Algen und Blätter aus dem

Quarzglasrohr ist verschmutzt UVC-Filter ausbauen und

Wassertemperatur zu hoch Maximale Wassertemperatur

Durchflussregler einstellen

Schlauchlänge und Verbindungsteile auf Minimum reduzieren, Schläuche möglichst gerade verlegen

Teich entfernen, Wasser tauschen

Quarzglasrohr reinigen

von + 35 °C einhalten

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 5

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 6

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Page 4

FIAP Aqua Active Plus

Information about this operating manual

Please read the operating instructions and familiarise yourself with the unit prior to using it for the first time. Adhere to the safety information for the correct and safe use of the unit. Please keep these operating instructions in a safe place! Also hand over the operating instructions when passing the unit on to a new owner. Ensure that all work with this unit is only carried out in accordance with these instructions.

Intended use

The FIAP Aqua Active Plus series, in the following termed unit, is a filter unit with integrated UVC clarifying unit for cleaning normal pond water at a water temperature of +4 to +35 °C. The unit is exclusively intended for private use and may only be employed in ponds with or without fish population. The use in swimming ponds is forbidden.

Use other than that intended

Danger to persons can emanate from this unit if it is not used in accordance with the intended use and in the case of misuse. If used for purposes other than that intended, our warranty and operating permit will become null and void.

CE Manufacturer's Declaration

We declare conformity in the sense of the EC directive, EMC directive (89/336/EEC) as well as the low voltage directive (73/23/EEC). The following harmonised standards apply: EN 55015, EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Safety information For safety reasons, children and young persons under 16 years of age as well as persons who cannot recognise possible danger or who are not familiar with these operating instructions, are not permitted to use the unit!

The combination of water and electricity can lead to danger to life and limb, if the unit is incorrectly connected or misused. Do not operate the unit if persons are in the water! Always disconnect the power plugs from all units in the water and from this unit prior to reaching into the water and starting work on the unit! Compare the electrical values of the power supply with those on the type plate on the packaging or on the unit itself. Only operate the unit when plugged into an earthed socket. The latter must have been installed in accordance with the valid national regulations. Ensure that the protective earth wire is led to the unit. Only use electrical equipment, adapters, extension or connection cables with an earthed contact which are approved for outside use. The cross section of power connection cables must not be smaller than the rubber cables identified with H05-RNF. Extension cables must meet DIN VDE 0620. Ensure that the unit is fused for a rated residual current of max. 30 mA via a residual current-operating system (FI or RCD resp.). Keep the power plug and all connection points dry! Protect the connection cable when burying to avoid damage. Electrical installations at garden ponds must meet the international and national regulations valid for installers. Do not carry or pull the unit by the connection cable! Never operate the unit if the cable or housing are defective! Dispose of the entire unit if the cable is damaged, as the latter cannot be replaced individually. Never open the unit or its component parts, unless this is explicitly mentioned in the operating instructions. Never carry out technical changes to the unit. Only use spare parts meeting the quoted specifications and original accessories. Only allow FIAP authorised customer service outlets to perform repairs. For your own safety, consult a qualified electrician if you have questions or encounter problems!

FIAP Aqua Active Plus

Attention! Dangerous ultra-violet radiation.

The radiation of the UVC lamp, even in small doses, is dangerous for eyes and skin! Never operate the UVC lamp in a defective housing or outside of the housing.

Assembly and installation

Opening the filter housing: Pull the clamps on both sides of the bottom strainer casing to the side and lift off the top strainer casing.

Set-up the unit

Place the unit in the pond on a horizontal, firm and sludge free ground and ensure that it is completely covered by water.

Inserting the nozzle tube

Pull the nozzle tube to the desired length. Undo the clamping screw, vertically align the nozzle tube and fasten the clamping screw hand tight. Adjust the fountain height by means of the regulator. Set the water quantity for the second connection point by means of the regulator.

Switching on / switching off Attention! Dangerous electrical voltage.

If cables or components are defective, unit components and pond water can carry dangerous electrical voltage.

Possible consequences: Death or severe injury by electrocution. Protective measures: Disconnect the power plug prior to reaching into the water and commencing

work.

Never operate the unit without water or without pump filter!

In the event of overheating, a fitted temperature monitor switches the UVC lamp off automatically, the lamp automatically switches on again once it has cooled down. The unit switches on automatically when power connection is established.

Switching on: Plug the power plug into the socket. Switching off: Disconnect the power plug.

Cleaning and maintenance, changing the UVC lamp Attention! Dangerous electrical voltage.

If cables or components are defective, unit components and pond water can carry dangerous electrical voltage.

Possible consequences: Death or severe injury from electrocution. Protective measures: Disconnect the power plug prior to reaching into the water and commencing

work.

Opening the filter housing

Unscrew the stepped hose adapter prior to removing the branch valve. Pull the clamps on both sides of the bottom strainer casing to the side and lift off the top strainer casing. Remove the UVC clarifying unit including pump. Clean the bottom strainer casing and the top strainer casing with clear water using a brush.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 7

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 8

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Page 5

FIAP Aqua Active Plus

Cleaning the pump

Unscrew the pump from the UVC water housing. Unscrew the pump lid by turning counter-clockwise, then remove the rotor. Clean all components using clean water and a brush. After cleaning the pump, reassemble in the reverse order.

Replacing the UVC lamp

For an optimum filter performance, we recommend to replace the UVC lamp after approx. 8000 operating hours. Important: Only use lamps the identification and capacity data of which correspond to the information on the type plate.

Assembly of the unit

Tighten the pump at the UVC water housing using the union nut. Ensure that the hose is not kinked. Insert the UVC clarifying unit including the pump. Attach the top strainer casing and press it onto the bottom strainer casing until the clamps engage in the bottom strainer casing. Important: Lead the connection cable through the cable opening in the bottom strainer casing and route the cable such that pinching is avoided.

Storage/Over-wintering

Remove the unit at temperatures below zero degrees centigrade. Thoroughly clean and check the unit for damage. Store the unit immersed in water or filled with water at a frost-free place. Do not flood the power plug!

Wearing parts

The UVC lamp and the rotor are wear parts and are excluded from the warranty.

Disposal

Dispose of the unit in accordance with the national legal regulations. The UVC lamp needs special disposal. Ask your specialist dealer.

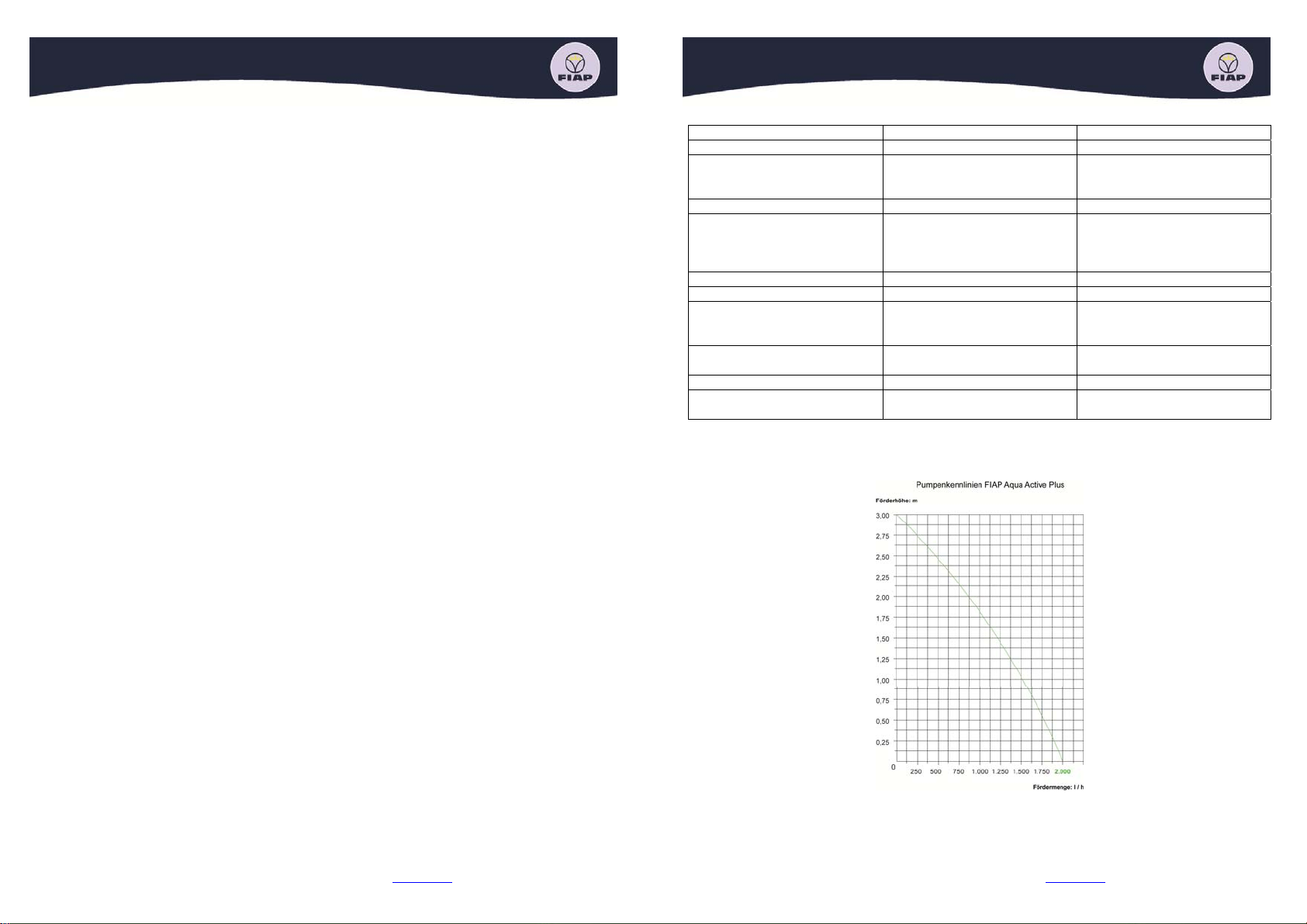

FIAP Aqua Active Plus

Malfunctions Malfunction Cause Remedy

The unit is not operating No mains voltage Check mains voltage Delivery or fountain height insufficient or not consistent, cloudy water Nozzle blocked Clean nozzle Excessive pressure losses in

Intake openings blocked Clean housing Rotor blocked Clean rotor Pond extremely dirty Remove algae and leaves from

Quartz glass tube soiled Remove UVC filter and clean

UVC lamp does not light up UVC lamp defective Replace the UVC lamp Unit switches off after a short running period

Flow regulator excessively throttled

the hoses

Water temperature too high Note maximum water

Set flow regulator

Reduce hose length and connecting parts to a minimum, route hoses as straight as possible

the pond, perform a partial water change

the quartz glass tube

temperature of + 35 °C

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 9

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 10

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Page 6

FIAP Aqua Active Plus

Remarques concernant cette notice d’emploi

Avant la première utilisation, lire attentivement cette notice d'emploi et se familiariser avec l'appareil. Respecter impérativement les indications de sécurité relatives à une utilisation correcte et en toute sécurité. Prière de conserver soigneusement cette notice d'emploi ! Lors d'un changement de propriétaire, transmettre également cette notice d'emploi. Tous les travaux effectués avec cet appareil devront être exécutés conformément aux directives ci-jointes.

Utilisation conforme à la finalité

La série FIAP Aqua Active Plus, appelée par la suite « appareil », est une unité filtrante avec un appareil de préclarification à UVC intégré pour le nettoyage de l'eau normale d'étangs, pour des températures comprises entre +4°C et + 35 °C. L’appareil est exclusivement prévu à des fins privées dans des bassins avec ou sans poissons. Il est interdit de l’utiliser dans des piscines naturelles.

Utilisation non conforme à la finalité

En cas d'utilisation non conforme à la finalité et de manipulation non appropriée de cet appareil, des risques pour les personnes peuvent en résulter. Toute utilisation non conforme à la finalité entraîne l'annulation de notre responsabilité ainsi que de l'autorisation d'exploitation générale.

Déclaration du fabricant CE

Nous déclarons la conformité par rapport à la directive CE concernant la compatibilité électromagnétique (89/336/CEE) ainsi que par rapport à la directive basse tension (73/23/CEE). Les normes harmonisées suivantes ont été appliquées : EN 55015, EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Indications de sécurité Pour des raisons de sécurité, les enfants et les mineurs de moins de 16 ans ainsi que les personnes n'étant pas en mesure de reconnaître les dangers ou n'ayant pas pris connaissance de cette notice d'emploi ne sont pas autorisés à utiliser cet appareil!

La combinaison d'eau et d'électricité peut entraîner des dangers sérieux pour la santé et la vie des personnes lors d'une utilisation avec des raccordements non conformes ou une utilisation inappropriée. Ne pas utiliser l'appareil lorsque des personnes se trouvent dans l'eau ! Toujours retirer la prise de secteur de tous les appareils se trouvant dans l'eau et de cet appareil avant tout contact avec l’eau et avant de procéder à des travaux sur cet appareil ! Comparer les données électriques du réseau d'alimentation avec celles indiquées sur la plaque signalétique de l’emballage ou sur l'appareil. Utiliser cet appareil uniquement sur une prise de courant équipée d'un contact de mise à la terre. Cette dernière devra être installée selon les règlements nationaux en vigueur. Prière de s'assurer que la prise de terre soit connectée jusqu'à l'appareil. N'employer que des installations, des adaptateurs, des conduites de prolongement et de raccordement avec contact de mise à la terre, réservés à une utilisation en extérieur ! Les câbles de raccordement au secteur ne doivent pas présenter une section inférieure à celle des câbles souples sous caoutchouc portant l'identification H05 RNF. Les lignes de rallonge doivent être conformes à DIN VDE 0620. S'assurer que l'installation électrique (FI, voire RCD) est équipée d'une protection différentielle de 30 mA maximum. Maintenir la fiche de secteur et tous les points de raccordement au sec ! Protéger le câble de raccordement afin qu'il ne soit pas endommagé. Les installations électriques des étangs de jardins doivent correspondre aux règlements d'installation internationaux et nationaux. Ne pas porter ni tirer l'appareil par le câble de raccordement ! Ne pas utiliser l'appareil avec un câble ou un carter défectueux ! Un remplacement de la ligne de

FIAP Aqua Active Plus

raccordement au réseau est impossible, recycler l'appareil en cas d'endommagements de la ligne ! Ne jamais ouvrir l'appareil ou des parties y appartenant si cela n'est pas expressément indiqué dans la notice d'emploi. Ne jamais procéder à des modifications techniques sur l’appareil. N'utiliser que des pièces de rechange et des accessoires d'origine conformément aux spécifications indiquées. Ne faire effectuer les réparations que par FIAP ou le SAV autorisé. En cas de questions et de problèmes, prière de vous adresser à un électricien et ce, pour votre propre sécurité !

Attention ! Rayonnement ultraviolet dangereux !

Le rayonnement de la lampe UVC est dangereux pour les yeux et la peau même à faibles doses ! Ne jamais utiliser la lampe UVC dans un carter défectueux ou en dehors du carter.

Montage et mise en place

Ouvrir le carter du filtre: tirer latéralement sur les fixations sur les deux côtés de la coque inférieure du filtre et soulever la coque supérieure du filtre.

Mise en place de l'appareil

Mettre en place l'appareil en position horizontale dans l'étang, et ce, sur une surface stable et exempte de vase, de manière à ce qu'il soit totalement immergé.

Nettoyage du tuyau d’ajutage

Tirer sur le tuyau d’ajutage pour lui donner la longueur voulue. Desserrer la vis de serrage, placer le tuyau d’ajutage en position verticale et serrer fermement à la main la vis de serrage. Régler la hauteur du jet à l’aide du régulateur. Régler le débit d'eau pour la deuxième sortie à l’aide du régulateur.

Mise en circuit / mise hors circuit Attention ! Tension électrique dangereuse.

Des conduites ou des éléments de construction défectueux risquent d’entraîner une mise sous tension de parties de l'appareil et de l’eau du bassin.

Conséquences éventuelles : mort ou blessures graves par électrocution. Mesures de protection : toujours retirer la fiche de secteur (19) de l’appareil avant tout contact avec

l’eau et avant de procéder à des travaux.

Ne jamais utiliser l'appareil sans débit d'eau ou sans filtre de pompe.

Un contrôleur de température intégré coupe automatiquement la lampe UVC en cas de surchauffe et la rallume automatiquement après refroidissement. L'appareil se met automatiquement en marche dès que la connexion avec le réseau est établie.

Mise en circuit : brancher la fiche de secteur dans la prise de courant. Mise hors circuit : retirer la fiche de secteur.

Nettoyage et entretien, remplacement de la lampe UVC Attention ! Tension électrique dangereuse.

Des conduites ou des éléments de construction défectueux risquent d’entraîner une mise sous tension de parties de l'appareil et de l’eau du bassin.

Conséquences éventuelles : mort ou blessures graves par électrocution. Mesures de protection : toujours retirer la fiche de secteur de l’appareil avant tout contact avec l’eau

et avant de procéder à des travaux.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 11

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 12

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

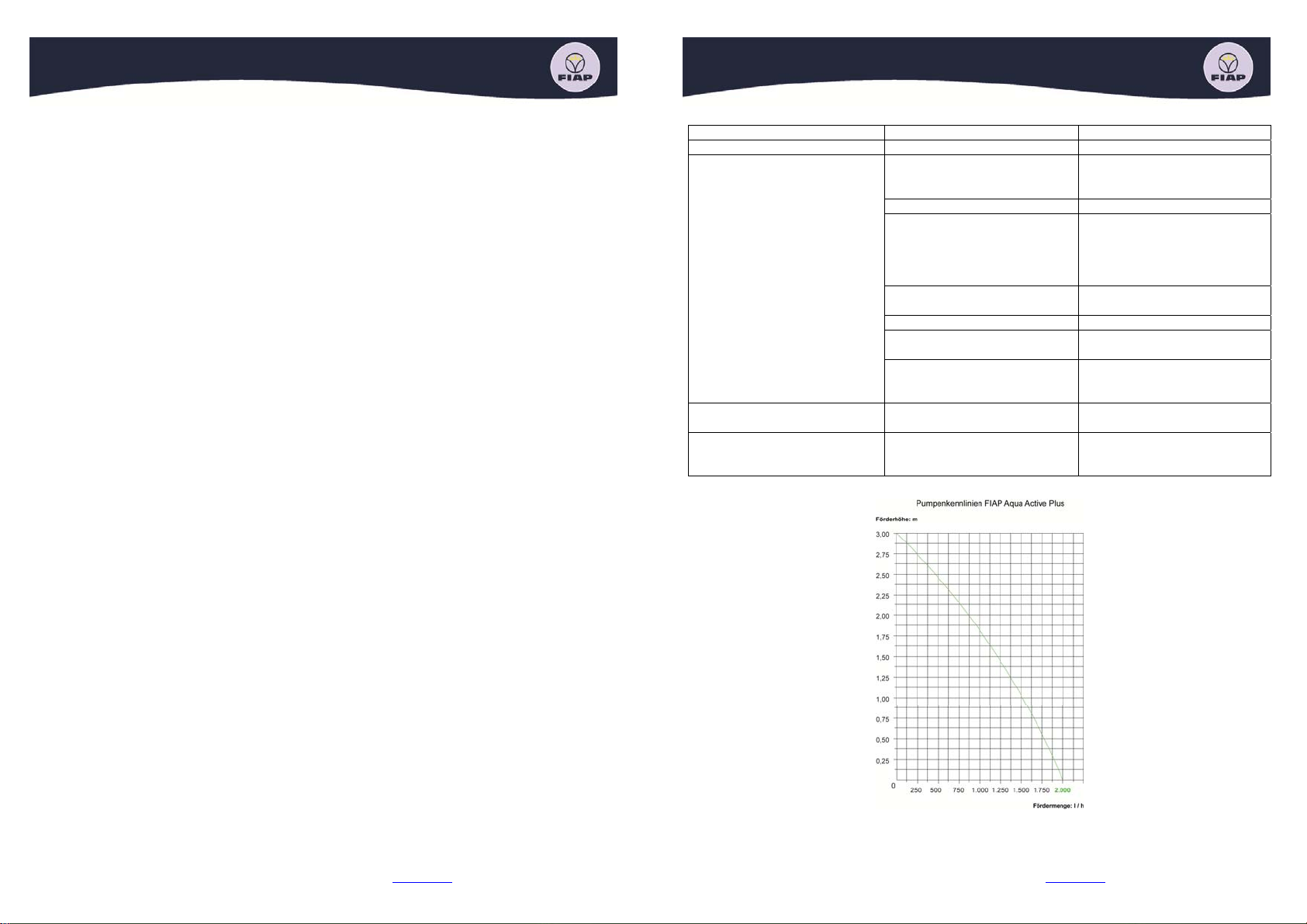

Page 7

FIAP Aqua Active Plus

Ouvrir le carter du filtre

Dévisser tout d’abord l’embout à étages, puis la soupape d’embranchement. Tirer latéralement sur les fixations sur les deux côtés de la coque inférieure du filtre et soulever la coque supérieure du filtre. Retirer l’appareil de préclarification à UVC avec la pompe. Nettoyer la coque inférieure du filtre et la coque supérieure du filtre à l'eau claire et avec une brosse.

Nettoyage de la pompe

Dévisser la pompe du carter d’eau UVC. Dévisser le couvercle de la pompe dans le sens anti-horaire et retirer le rotor. Nettoyer toutes les pièces à l'eau claire et avec une brosse. À la suite du nettoyage, remonter la pompe dans le sens inverse.

Remplacement de la lampe UVC

Pour un rendement de filtrage optimal, il est nécessaire de remplacer la lampe UVC après environ 8000 heures de service. Important : n'employer que des lampes dont la désignation et la puissance correspondent aux indications fournies sur la plaque signalétique.

Assemblage de l’appareil

Visser la pompe à fond avec l’écrou de raccordement sur le carter d’eau UVC. Éviter de plier le tuyau. Placer l’appareil de préclarification à UVC avec la pompe. Placer la coque supérieure du filtre et effectuer une pression sur la coque inférieure du filtre jusqu’à ce que les fixations sur la coque inférieure du filtre soient encliquetées. Important : faire passer le câble de raccordement par l’ouverture prévue sur la coque inférieure du filtre et le poser de façon à ce qu’il ne soit pas écrasé.

Stockage/Entreposage pour l'hiver

Il est nécessaire de retirer l'appareil en cas de gel. Effectuer un nettoyage approfondi et contrôler la présence éventuelle de dommages sur l’appareil. Le conserver immergé dans l’eau ou rempli d’eau et à l’abri du gel. La prise ne doit pas se trouver sous l’eau !

Pièces d'usure

La lampe UVC et le rotor sont des pièces d'usure et ne sont pas couvertes par la garantie.

Recyclage

Recycler l'appareil conformément aux réglementations nationales légales en vigueur. La lampe UVC doit être recyclée séparément. Adressez-vous à votre distributeur spécialisé.

FIAP Aqua Active Plus

Problèmes Dérangement Cause Remède

L’appareil ne fonctionne pas Aucune tension de secteur Vérifier la tension de secteur La capacité de refoulement ou la hauteur du jet d'eau sont insuffisantes ou irrégulières L'eau n'est pas claire

La lampe UVC ne fonctionne pas L’appareil s’arrête après une courte période

Le débit au niveau du régulateur de débit est trop important L'ajutage est bouché Nettoyer l'ajutage Pertes de pression trop importantes dans lesconduites

Ouvertures d'admission bouchées Le rotor est bloqué Nettoyer le rotor L’étang est extrêmement pollué Retirer les algues et les feuilles

Le tube en verre à quartz est sale

La lampe UVC est défectueuse Remplacer la lampe UVC

La température de l'eau est trop élevée

Régler le régulateur de débit

Réduire au minimum la longueur des tuyaux et les éléments de connexion, et poser si possible le tuyau bien droit Nettoyer le carter

du bassin, remplacer l'eau Démonter le filtre UVC et nettoyer le tube en verre à quartz

Maintenir la température maximale de l'eau de + 35°C

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 13

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 14

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Page 8

FIAP Aqua Active Plus

Opmerkingen over deze gebruiksaanwijzing

Voordat u het apparaat voor het eerst gebruikt, moet u de gebruiksaanwijzing doorlezen en vertrouwd raken met het apparaat. Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsinstructies. Bewaar deze gebruiksaanwijzing zorgvuldig! Als u het apparaat verkoopt, moet u de gebruiksaanwijzing ook aan de nieuwe eigenaar geven. Alle werkzaamheden met dit apparaat mogen uitsluitend verricht worden als ze conform de onderhavige handleiding zijn.

Beoogd gebruik

De serie FIAP Aqua Active Plus, hierna 'het apparaat' genoemd, is een filtereenheid met geïntegreerd UVCvoorzuiveringsapparaat, voor het reinigen van normaal vijverwater met een watertemperatuur van +4 tot +35 °C. Dit apparaat is alleen geschikt voor privégebruik en mag uitsluitend worden gebruikt voor het reinigen van tuinvijvers met of zonder visbestand. Toepassing in zwemvijvers is verboden.

Ondoelmatig gebruik

Bij ondoelmatig gebruik en onoordeelkundige omgang met het apparaat kan het apparaat gevaarlijk zijn voor personen. In geval van ondoelmatig gebruik vervalt onze aansprakelijkheid alsook de algemene typegoedkeuring.

CE-fabrikantverklaring

In de betekenis van de EG-Richtlijn EMC-Richtlijn (89/336/EEG) alsook van de Laagspanningsrichtlijn (73/23/EEG) verklaren wij de conformiteit. De volgende geharmoniseerde normen zijn toegepast: EN 55015, EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Veiligheidsinstructies Kinderen en jongeren onder de 16 jaar alsook personen, die mogelijke gevaren niet kunnen inschatten of die niet op de hoogte zijn van de inhoud van deze gebruiksaanwijzing, mogen dit apparaat om veiligheidsredenen niet gebruiken!

De combinatie van water en elektriciteit kan in geval van een niet volgens de voorschriften gemaakte aansluiting of onoordeelkundig gebruik levensgevaarlijk zijn. Gebruik het apparaat niet als er zich personen in het water bevinden! Trek voordat u werkzaamheden aan het apparaat uitvoert of voordat u in aanraking komt met het water altijd de stekkers van dit apparaat en van alle apparaten en die zich in het water bevinden uit het stopcontact! Vergelijk de elektrische gegevens van de stroomtoevoer met het typeplaatje op de verpakking c.q. op het apparaat. Gebruik het apparaat uitsluitend in combinatie met een contactdoos met randaarde. Deze moet conform de geldende nationale voorschriften zijn aangebracht. Zorg er voor dat de aarding doorloopt tot in het apparaat. Gebruik uitsluitend installaties, adapters, verleng- of aansluitkabels met randaarde die goedgekeurd zijn voor gebruik buitenshuis. De diameter van stroomkabels mag niet kleiner zijn dan die van rubberen slangleidingen die de afkorting H05-RNF dragen. Verlengkabels moeten voldoen aan DIN VDE 0620. Zorg er voor dat het apparaat beveiligd is met een lekstroombeveiliging (Fl, c.q. RCD) voor een gemeten lekstroom van maximaal 30 mA. Houd de stekker en alle aansluitpunten droog! Leg de aansluitkabel beschermd aan, zodat beschadigingen uitgesloten zijn. Elektrische installaties aan tuinvijvers moeten voldoen aan de internationale en nationale installateursvoorwaarden. Draag of trek het apparaat niet aan de kabel! Als de kabel of de behuizing defect is, mag het apparaat niet worden gebruikt! De voedingskabel kan niet worden vervangen. Als de kabel beschadigd is, moet het apparaat tot afval worden verwerkt! Maak de behuizing van het apparaat of onderdelen ervan nooit open tenzij daar in de gebruiksaanwijzing uitdrukkelijk op wordt gewezen. Breng nooit technische veranderingen aan het apparaat aan. Gebruik alleen onderdelen die voldoen aan de aangegeven specificaties en originele reserveonderdelen. Laat

FIAP Aqua Active Plus

reparaties uitsluitend door FIAP of door bevoegde serviceafdelingen verrichten. Als u vragen of moeilijkheden mocht hebben, neem dan voor uw eigen veiligheid contact op met een vakkundige elektricien!

Let op! Gevaarlijke ultraviolette straling.

De straling van de UVC-lamp is ook in lage doseringen gevaarlijk voor de ogen en de huid! Gebruik de UVC-lamp nooit in een defecte behuizing of buiten de behuizing.

Montage en plaatsing

Openen van het filterhuis: Trek aan beide kanten de klemmen op de onderste filterkorf opzij en til de bovenste filterkorf er naar boven toe af.

Het plaatsen van het apparaat

Zet het apparaat zo horizontaal mogelijk op een vaste, slibvrije ondergrond in de vijver, zodat het volledig met water bedekt is.

Afstellen van de straalbuis

Trek de straalbuis uit, tot deze de gewenste lengte heeft. Draai de klemschroef los, breng de straalbuis verticaal in de juiste stand en draai de klemschroef handvast aan. Stel de hoogte van de fontein in met de regelaar. Stel het waterdebiet voor de tweede lozing met de regelaar in.

In- en uitschakelen Let op! Gevaarlijke elektrische spanning!

Bij defecte bekabeling of componenten kan er gevaarlijke elektrische spanning komen te staan op (delen van) apparaten en/of vijverwater.

Mogelijke gevolgen: ernstig letsel of zelfs overlijden door elektrische schokken. Veiligheidsmaatregelen: neem de stekker uit de contactdoos voordat u in het water grijpt of

werkzaamheden aan het apparaat uitvoert.

Gebruik het apparaat nooit zonder dat er water doorheen stroomt of zonder pompfilter.

Een ingebouwde temperatuursensor schakelt de UVC-lamp in geval van oververhitting automatisch uit; als de UVClamp weer is afgekoeld, wordt ze automatisch ingeschakeld. Het apparaat schakelt zichzelf automatisch in als de elektrische aansluiting tot stand wordt gebracht.

Inschakelen: steek de netstekker in de contactdoos. Uitschakelen: trek de stekker uit het stopcontact.

Reiniging en onderhoud, vervangen van de UVC-lamp Let op! Gevaarlijke elektrische spanning!

Bij defecte bekabeling of componenten kan er gevaarlijke elektrische spanning komen te staan op (delen van) apparaten en/of vijverwater.

Mogelijke gevolgen: ernstig letsel of zelfs overlijden door elektrische schokken. Veiligheidsmaatregelen: neem de stekker uit de contactdoos voordat u in het water grijpt of

werkzaamheden aan het apparaat uitvoert.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 15

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 16

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

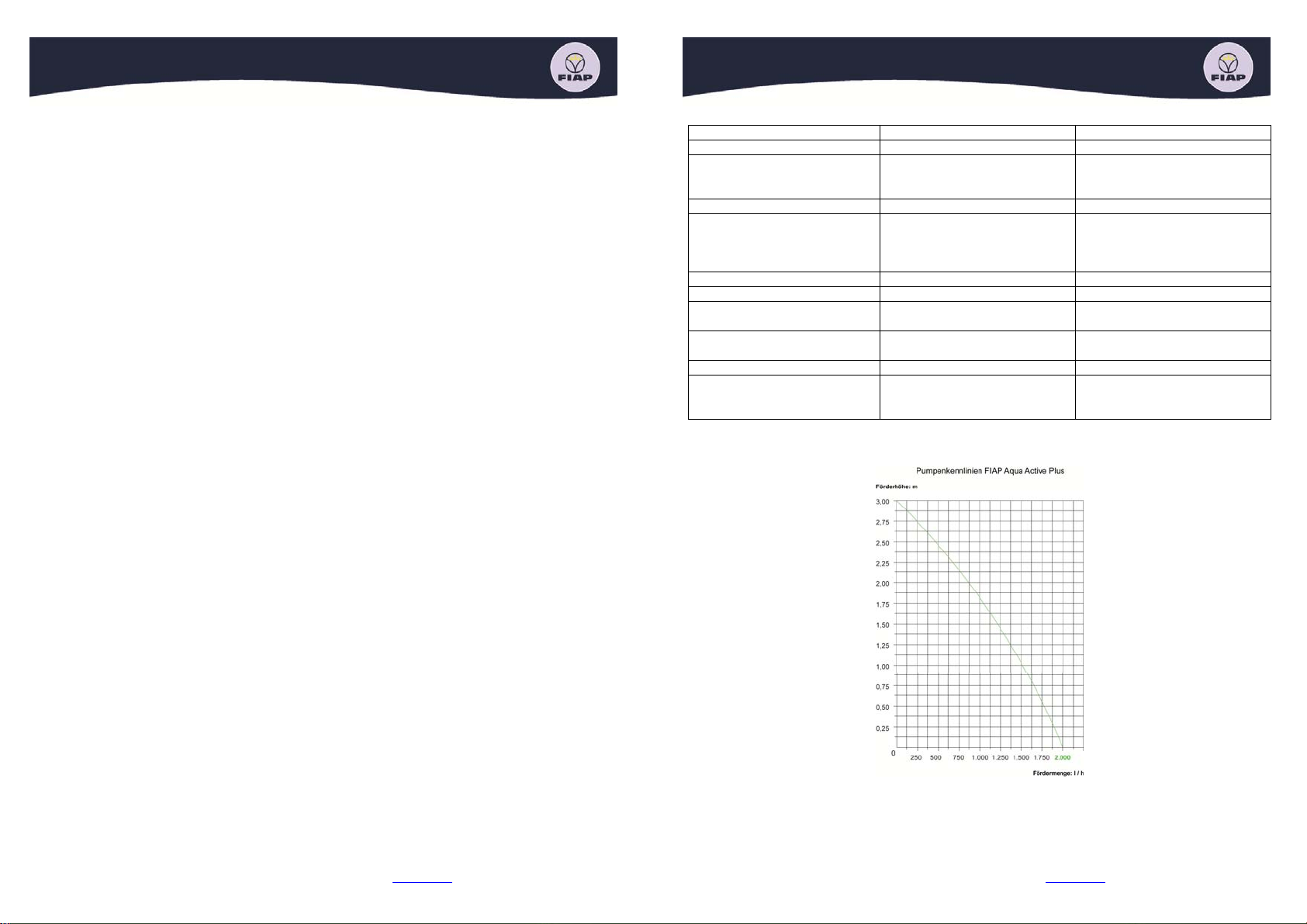

Page 9

FIAP Aqua Active Plus

Openen van het filterhuis

Schroef eerst de reductieslangpilaar, daarna de omleidingsklep eraf. Trek aan beide kanten de klemmen op de onderste filterkorf opzij en til de bovenste filterkorf er naar boven toe af. Neem het UVCvoorzuiveringsapparaat incl. pomp. Reinig de onderste en bovenste filterschaal met behulp van schoon water en een borstel.

Het reinigen van de pomp

Schroef de pomp van het UVC-waterreservoir. Draai het deksel van de pomp tegen de wijzers van de klok in open en neem de rotor er uit. Reinig alle delen met schoon water en een borstel. Zet na het reinigen de pomp in omgekeerde volgorde weer in

Vervangen van de UVC-lamp

Voor een optimale filterwerking moet u de UVC-lamp na ca. 8000 bedrijfsuren vervangen. Belangrijk: gebruik alleen lampen waarvan de omschrijving en het vermogen overeenkomen met die op het typeplaatje.

In elkaar zetten van het apparaat

Schroef het pomphuis met de wartelmoer vast op het UVC-waterreservoir. De slang mag niet geknikt worden. Plaats het UVC-voorzuiveringsapparaat met pomp. Zet de bovenste filterschaal erop en druk het op de onderste, tot de klemmen op de onderste filterschaal vastklikken. Belangrijk: leid de stroomkabel door de kabelopening van de onderste filterschaal en leg hem zo dat hij niet bekneld kan raken.

Opslaan en overwinteren

Bij vorst moet u het apparaat uit elkaar nemen. Maak het apparaat grondig schoon en controleer het op beschadigingen. Bewaar het ondergedompeld in of gevuld met water, op een vorstvrije plaats. Laat de stekker niet overstromen!

Niet-slijtvaste onderdelen

De UVC-lamp en de rotor zijn niet-slijtvaste onderdelen en vallen niet onder de garantie.

Tot afval verwerken

Het apparaat dient volgens de nationale wettelijke bepalingen tot afval te worden verwerkt. De UVClamp moet u apart tot afval verwerken. Neem voor vragen contact op met uw vakhandel.

FIAP Aqua Active Plus

Storingen Storing Oorzaak Remedie

Het apparaat loopt niet Geen netspanning Controleer de netspanning Wateropbrengst of fonteinhoogte onvoldoende of onregelmatig Water niet helder Sproeier verstopt Reinig de sproeier Te veel drukverlies in de

Inlaatopeningen verstopt Behuizing reinigen Rotor geblokkeerd Reinig de rotor Vijver extreem vervuild Verwijder algen en bladeren uit

De kwartsglazen buis is

De UVC-lamp brandt niet. UVC-lamp defect Vervang de UVC-lamp. Apparaat schakelt na korte tijd uit

Debietregeling te ver dichtgedraaid

leidingen

verontreinigd.

Watertemperatuur te hoog Zorg dat de maximale

Debietregeling instellen

Gebruik een minimale slanglengte en zo weinig mogelijk verloopstukken, leg de slang zo recht mogelijk uit.

de vijver, ververs het water. Verwijder het UVC-filter en reinig de kwartsglazen buis.

watertemperatuur van +35 °C niet overschreden wordt.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 17

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 18

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Page 10

FIAP Aqua Active Plus

Indicaciones sobre este manual de instrucciones de uso

Antes de utilizar por primera vez el equipo lea las instrucciones de uso y familiarícese con el mismo. Tenga necesariamente en cuenta las indicaciones de seguridad para garantizar un uso correcto y seguro del equipo. Guarde cuidadosamente estas instrucciones de uso. Entregue estas instrucciones de uso al nuevo propietario en caso de cambio de propietario. Todos los trabajos con este equipo sólo se deben ejecutar conforme a estas instrucciones.

Uso conforme a lo prescrito

La serie de construcción FIAP Aqua Active Plus, denominada a continuación equipo, es una unidad de filtraje con equipo preclarificador UVC integrado para limpiar el agua de estanque normal con una temperatura del agua de +4 a +35 °C. El equipo sólo está concebido para el uso privado y se debe emplear exclusivamente en estanques con o sin peces. Está prohibido emplear el equipo en estanques de natación.

Uso no conforme a lo prescrito

En caso de un uso no conforme a lo prescrito y un tratamiento inadecuado puede poner en peligro el equipo las personas. En caso de un uso no conforme a lo prescrito expira nuestra garantía así como el permiso de servicio general.

Declaración del fabricante CE

Declaramos la conformidad en el sentido de la directiva CE relacionada con la compatibilidad electromagnética (89/336/CEE) así como la directiva de baja tensión (73/23/CEE). Se emplearon las siguientes normas armonizadas: EN 55015, EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Indicaciones de seguridad Por razones de seguridad no deben usar este equipo niños, jóvenes menores de 16 años ni personas que no estén en condiciones de reconocer los peligros o que no se hayan familiarizado con estas instrucciones de servicio.

En caso de contacto con agua y electricidad puede conllevar una conexión no conforme a lo prescrito o una manipulación inadecuada a graves peligros para el cuerpo y la vida. No utilice el equipo cuando hayan personas en el agua. Antes de tocar el agua y ejecutar trabajos en el equipo saque siempre la clavija de red de todos los equipos que se encuentran en el agua y también de este equipo. Compare los datos eléctricos de la alimentación de corriente con los datos en la placa de datos técnicos del embalaje o equipo. Opere sólo el equipo conectado a un tomacorriente con contacto de puesta a tierra. Éste tiene que estar montado conforme a las prescripciones nacionales vigentes. Asegure que el conductor de puesta a tierra conduzca directamente hasta el equipo. Emplee sólo instalaciones, adaptadores, líneas de extensión o de conexión con contacto de seguridad que estén autorizados para el uso exterior. La sección de las líneas de conexión a la red no debe ser más pequeña que la de los cables protegidos por goma con el símbolo H05-RNF. Las líneas de prolongación tienen que cumplir la norma DIN VDE 0620. Asegure que el equipo esté protegido con un dispositivo de protección (FI o RCD) contra corriente de fuga máxima asignada de 30 mA. Mantenga secos la clavija de red y todos los puntos de conexión. Coloque la línea de conexión protegida para que no se dañe. Las instalaciones eléctricas en los estanques de jardín deben satisfacer las prescripciones de montaje internacionales y nacionales. No transporte ni tire el equipo por la línea de conexión. El equipo no se debe operar si está defectuoso el cable o la caja. En este equipo no se puede cambiar la línea de

FIAP Aqua Active Plus

conexión de red. Deseche el equipo en caso que esté dañada la línea. No abra nunca el equipo o sus componentes a no ser que esto se autorice expresamente en las instrucciones de uso. No realice nunca modificaciones técnicas en el equipo. Emplee sólo las piezas de recambio conforme a las especificaciones indicadas y los accesorios originales. Encargue los trabajos de reparación sólo a FIAP o departamentos de servicio al cliente autorizados. En caso de preguntas y problemas diríjase para su propia seguridad a una persona especializada en eléctrica.

¡Atención! Radiación ultravioleta peligrosa.

La radiación de la lámpara UVC es también peligrosa para los ojos y la piel en pequeñas dosificaciones. No opere nunca la lámpara UVC con una carcasa defectuosa o fuera de la carcasa.

Montaje y emplazamiento

Abertura de la carcasa del filtro: Tire por ambos lados de las grapas en la parte inferior del filtro y saque la parte superior del filtro por arriba.

Emplazamiento del equipo

Coloque el equipo horizontal en el estanque sobre un fondo resistente y exento de lodo, de forma que esté cubierto completamente con agua.

Ajuste del tubo de surtidor

Adapte el tubo de surtidor a la longitud deseada. Afloje el tornillo de apriete, alinee el tubo de surtidor en la posición vertical y apriete el tornillo de apriete con la mano. Ajuste la altura del surtidor con el regulador. Ajuste la cantidad de agua para la segunda salida con el regulador.

Conexión / desconexión ¡Atención! Tensión eléctrica peligrosa.

En caso de líneas eléctricas o componentes defectuosos pueden conducir estos y el agua del estanque una tensión eléctrica peligrosa.

Posibles consecuencias: La muerte o lesiones graves por choque eléctrico. Medidas de protección: Saque la clavija de la red antes de tocar el agua y realizar trabajos en el

equipo.

No opere nunca el equipo sin circulación de agua o sin filtro de bomba.

Un controlador de temperatura integrado desconecta automáticamente la lámpara UVC en caso de un calentamiento excesivo. La lámpara UVC se conecta automáticamente de nuevo después del enfriamiento. El equipo se conecta automáticamente cuando se haya realizado la conexión eléctrica.

Conexión: Enchufe la clavija de red en el tomacorriente. Desconexión: Saque la clavija de la red.

Limpieza y mantenimiento, sustitución de la lámpara UVC ¡Atención! Tensión eléctrica peligrosa.

En caso de líneas eléctricas o componentes defectuosos pueden conducir estos y el agua del estanque una tensión eléctrica peligrosa.

Posibles consecuencias: La muerte o lesiones graves por choque eléctrico. Medidas de protección: Saque la clavija de la red antes de tocar el agua y realizar

trabajos en el equipo.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 19

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 20

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Page 11

FIAP Aqua Active Plus

Abertura de la carcasa de filtro

Desenrosque primero la boquilla portatubo escalonada y después la válvula de derivación. Tire por ambos lados de las grapas en la parte inferior del filtro y saque la parte superior del filtro por arriba. Saque el equipo preclarificador UVC con la bomba. Limpie la parte inferior del filtro y la parte superior del filtro con agua limpia y un cepillo.

Limpieza de la bomba

Desenroque la bomba de la caja de agua UVC. Abra la tapa de la bomba girándola en sentido contrario a las agujas del reloj y saque el rotor. Limpie todas las piezas con agua limpia y un cepillo. Monte la bomba en secuencia contraria después de la limpieza.

Sustitución de la lámpara UVC

Para una potencia de filtraje óptima se debe cambiar la lámpara UVC después de aprox. 8000 horas de servicio. Importante: Emplee sólo lámparas cuya denominación y especificación de potencia se correspondan con las especificaciones en la placa de datos técnicos.

Montaje del equipo

Atornille la bomba con la tuerca racor en la caja de agua UVC. No doble el tubo flexible. Coloque el equipo preclarificador UVC con la bomba. Coloque la parte superior del filtro y presiónela sobre la parte inferior del filtro hasta que se enclaven las grapas en la parte inferior del filtro. Importante: Coloque la tubería de empalme por la abertura para el cable en la parte inferior del filtro y tiéndala de forma que no se aplaste.

Almacenamiento / Conservación durante el invierno

Desinstale el equipo en caso de heladas. Limpie minuciosamente el equipo y compruebe si está dañado. Guarde el equipo sumergido en el agua o llenado de agua y protéjalo contra las heladas. ¡No sumerja el enchufe en el agua!

Piezas de desgaste

La lámpara UVC y el rotor son piezas de desgaste y no entran en la prestación de garantía.

Desecho

Deseche el equipo conforme a las prescripciones legales nacionales. Deseche la lámpara UVC por separado. Consulte su comerciante especializado.

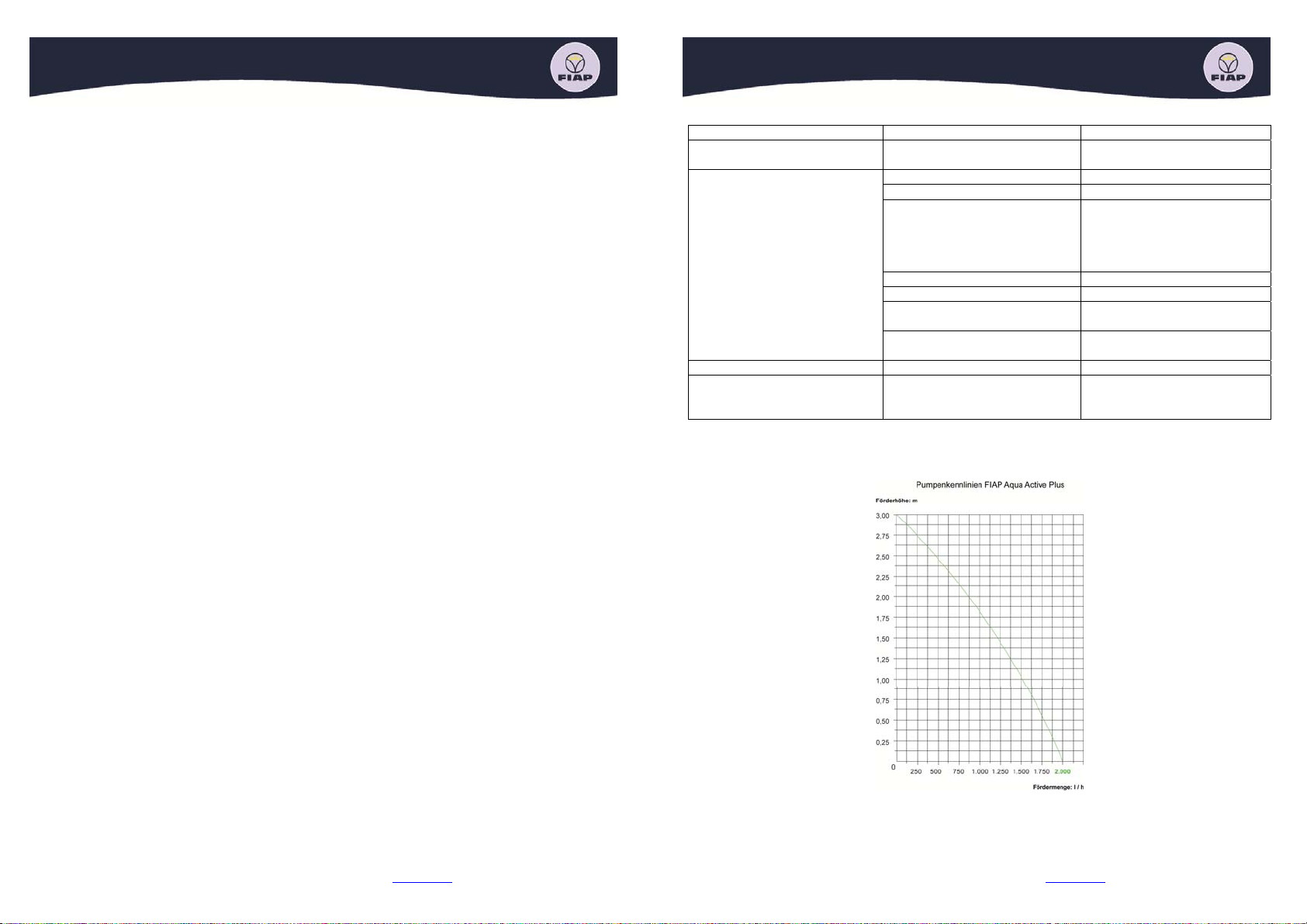

FIAP Aqua Active Plus

Fallos Fallo Causa Ayuda

El equipo no funciona No hay tensión de alimentación Compruebe la tensión de

La capacidad de elevación o la altura del surtidor es insuficiente o irregular, Agua turbia

La lámpara UVC no se ilumina Lámpara UVC defectuosa Cambie la lámpara UVC El equipo se desconecta después de un corto tiempo de funcionamiento

Regulador del paso muy cerrado Ajuste el regulador de paso Tobera obstruida Limpie la tobera Pérdidas excesivas de presión en las tuberías

Aberturas de entrada obstruidas Limpie la carcasa Rotor bloqueado Limpie el rotor Estanque extremadamente sucio Tubo de vidrio cuarzoso sucio Desmonte el filtro UVC y limpie

Temperatura del agua muy alta Mantenga la temperatura

alimentación

Reduzca las longitudes de tubo flexible y los adaptadores a un mínimo. Tienda los tubos flexibles lo más rectos posibles.

Elimine las algas y hojas del estanque. Cambie el agua

el tubo de vidrio cuarzoso

máxima del agua de +35°C

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 21

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 22

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Page 12

FIAP Aqua Active Plus

Henvisninger vedrørende denne brugsvejledning

Læs denne brugsanvisning og sæt dig ind i enhedens funktioner, før du anvender den første gang. Følg altid sikkerhedsanvisningerne, så enheden bruges rigtigt og sikkert. Opbevar denne brugsanvisning omhyggeligt! Ved ejerskifte gives brugsanvisningen videre. Alle arbejder med denne enhed må kun udføres iht. foreliggende vejledning.

Bestemmelsesmæssig anvendelse

Serien FIAP Aqua Active Plus, i det følgende kaldet apparatet, er en filterenhed med integreret UVCforrenseenhed til rensning af almindeligt bassinvand med en vandtemperatur på +4 til +35 °C. Apparatet egner sig kun til privat brug og må udelukkende benyttes til rensning af havedamme/bassiner med eller uden fiskebestand. Det er ikke tilladt at anvende apparatet i svømmebassiner.

Ikke bestemmelsesmæssig anvendelse

Ved ikke bestemmelsesmæssig anvendelse og usagkyndig behandling kan enheden medføre fare for personer. Ved ikke bestemmelsesmæssig anvendelse ophører vores ansvar samt den almindelige driftstilladelse.

CE-erklæring

Vi erklærer herved, at apparatet er i overensstemmelse med EU-direktiv (89/336EØF) samt lavspændingsdirektivet (72/23/EØF). Der er anvendt følgende harmoniserede standarder: EN 55015, EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Sikkerhedsanvisninger Børn og unge under 16 år samt personer, der ikke kan registrere de mulige farer eller ikke er fortrolige med brugsanvisningen, må af sikkerhedsgrunde ikke benytte enheden!

Kombinationen af vand og elektricitet kan medføre alvorlig fare for liv og førlighed, hvis enheden ikke tilsluttes i overensstemmelse med forskrifterne eller håndteres usagkyndigt. Brug ikke enheden, når der er personer i vandet! Træk altid stikket ud på alle apparater, som befinder sig i vandet, samt på denne enhed, før du stikker hånden ned i vandet, og før du udfører arbejde på enheden. Sammenlign de elektriske data for strømforsyningen med typeskiltet på emballagen eller på enheden. Brug kun enheden, hvis den er tilsluttet en stikdåse med beskyttelseskontakt. Denne beskyttelseskontakt skal være installeret iht. gældende nationale forskrifter. Vær sikker på, at preltråden føres uafbrudt hen til apparatet. Anvend kun installationer, adaptere, forlænger- og tilslutningsledninger med beskyttelseskontakt, der er tilladt til udendørs brug! Nettilslutningsledninger må ikke have et mindre tværsnit end gummislangeledninger med betegnelsen H05-RNF. Forlængerledninger skal opfylde kravene iht. DIN VDE 0620. Sørg for, at enheden via et fejlstrømsrelæ (FI eller RCD) er sikret med en nominel fejlstrøm på maks. 30 mA. Hold netstikket og alle tilslutningssteder tørre! Læg tilslutningsledningen beskyttet, så den ikke kan beskadiges. Elektriske installationer til havebassiner skal leve op til internationale og nationale installationsbestemmelser. Bær og træk ikke apparatet i tilslutningsledningen! Hvis kabel eller hus er defekt, må enheden ikke bruges! Det er ikke muligt at udskifte nettilslutningsledningen. Hvis ledningen beskadiges, skal enheden bortskaffes! Åbn aldrig enheden eller dertil hørende dele, medmindre brugsanvisningen udtrykkeligt foreskriver dette. Foretag aldrig tekniske ændringer på enheden. Brug kun reservedele, der opfylder de angivne specifikationer, og originaltilbehør. Lad kun FIAP eller autoriserede kundeserviceafdelinger foretage reparationer. Kontakt for din egen sikkerheds skyld en elektriker, hvis du har problemer og spørgsmål!

FIAP Aqua Active Plus

OBS! Farlig ultraviolet stråling.

Strålingen fra UVC-lampen er farlig for øjne og hud, også i små doser! Anvend aldrig UVC-lampen i et defekt hus eller uden for huset.

Montering og opstilling

Åbning af filterhuset: Træk krogene på filterunderskålen til side på begge sider, og løft filteroverskålen op og ud.

Opstilling af apparatet

Opstil apparatet så vandret som muligt i dammen på et fast, slamfrit underlag, så det er helt dækket med vand.

Indstilling af dyserør

Træk dyserøret i den ønskede længde. Løsn spændeskruen, juster dyserøret lodret, og spænd spændeskruen fast med hånden. Indstil fontænens højde ved hjælp af regulatoren. Indstil vandmængden for den anden afgang ved hjælp af regulatoren.

Tænding/slukning OBS! Farlig elektrisk spænding.

Ved defekte ledninger eller komponenter kan dele af apparatet og bassinvand føre farlig elektrisk spænding.

Mulige følger: Død eller svære kvæstelser pga. elektrisk stød. Beskyttelsesforanstaltninger: Træk netstikket ud, før du stikker hånden ned i vandet, og før du

udfører arbejde på apparatet.

Brug aldrig apparatet uden vandgennemstrømning eller uden pumpefilter.

En indbygget temperaturovervågning slukker automatisk for UVC-pæren ved overhedning; når pæren er kølet af, tændes der automatisk for den igen. Apparatet tænder automatisk, når strømmen er sluttet til.

Tænd: Sæt netstikket i stikkontakten. Sluk: Træk netstikket ud.

Rengøring og vedligeholdelse, udskiftning af UVC-pære OBS! Farlig elektrisk spænding.

Ved defekte ledninger eller komponenter kan dele af apparatet og bassinvand føre farlig elektrisk spænding.

Mulige følger: Død eller svære kvæstelser pga. elektrisk stød. Beskyttelsesforanstaltninger: Træk netstikket ud, før du stikker hånden ned i vandet, og før du

udfører arbejde på apparatet.

Åbning af filterhus

Skru først trinslangetyllen og derefter forgreningsventilen af. Træk krogene på filterunderskålen til side på begge sider, og løft filteroverskålen op og ud. Tag UVC-forrenseenheden med pumpe. Rengør filterunderskål og filteroverskål med rent vand og en børste.

Rengøring af pumpe

Skru pumpen af UVC-vandhuset. Drej pumpedækslet på mod urets retning, og tag rotoren ud. Rengør alle dele med rent vand og en børste. Monter pumpen i omvendt rækkefølge efter rengøringen.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 23

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 24

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Page 13

FIAP Aqua Active Plus

Udskiftning af UVC-pære

For at sikre en optimal filtereffekt bør du udskifte UVC-pæren efter ca. 8.000 brugstimer. Vigtigt! Der må kun bruges pærer, hvis betegnelse og effektangivelse stemmer overens med oplysningerne på typeskiltet.

Samling af apparatet

Skru pumpen fast på UVC-vandhuset med en omløbermøtrik. Der må ikke være knæk på slangen. Indsæt UVC-forrenseenheden med pumpe. Sæt filteroverskålen på, og tryk den på filterunderskålen, indtil krogene går i indgreb i filterunderskålen. Vigtigt! Før tilslutningsledningen gennem filterunderskålens kabelåbning, og før den, så den ikke bliver klemt.

Opbevaring/overvintring

Hvis der er risiko for frost, skal apparatet afinstalleres. Foretag en grundig rengøring af apparatet, og kontrollér det for skader. Opbevar det nedsænket i vand eller påfyldt med vand, og opbevar det frostfrit. Stikket må ikke tildækkes med vand!

Sliddele

UVC-pæren og rotoren er sliddele og er ikke omfattet af garantien.

Bortskaffelse

Enheden skal bortskaffes i henhold til de nationale love. UVC-pæren skal bortskaffes særskilt. Spørg forhandleren.

Fejl Fejl Årsag Afhjælpning

Apparatet virker ikke. Netspænding mangler. Kontrollér netspændingen. Pumpemængde/fontænehøjde er utilstrækkelig eller uregelmæssig. Vandet er ikke rent.

UVC-pæren lyser ikke. UVC-pæren er defekt. Udskift UVC-pæren. Apparatet slår fra efter kort tids drift.

Gennemstrømningsregulatoren er skruet for meget til. Dysen er tilstoppet. Rengør dysen. For store tryktab i ledningerne. Afkort slangelængde og

Indløbsåbningerne er tilstoppede. Rotoren er blokeret. Rengør rotoren. Dammen er ekstremt tilsmudset. Fjern alger og blade fra

Kvartsglasrøret er tilsmudset. Afmonter UVC-filteret, og

Vandtemperaturen er for høj. Sørg for, at vandtemperaturen

Indstil gennemstrømningsregulatoren

forbindelsesdele til et minimum. Træk så vidt muligt slangerne lige. Rengør huset.

bassinet, udskift vandet.

rengør kvartsglasrøret.

ikke overstiger +35° C.

FIAP Aqua Active Plus

Przedmowa do instrukcji użytkowania

Przed pierwszym użyciem należy przeczytać instrukcję obsługi i dokładnie zapoznać się z urządzeniem. Bezwzględnie przestrzegać przepisów bezpieczeństwa pracy w odniesieniu do prawidłowego i bezpiecznego użytkowania. Starannie przechowywać instrukcję użytkowania! W przypadku sprzedaży urządzenia przekazać również instrukcję użytkowania. Wszelkie czynności z użyciem tego urządzenia wykonywać tylko według przedłożonej instrukcji.

Zastosowanie zgodne z przeznaczeniem

FIAP Aqua Active Plus - zwany dalej urządzeniem - jest filtrem ze zintegrowanym urządzeniem oczyszczającym z lampą ultrafioletową, przeznaczonym do zwykłej wody stawowej w zakresie temperatur od 4°C do +35°C. Urządzenie to nadaje się wyłącznie do oczyszczania prywatnych stawów z zarybieniem lub bez. Zastosowanie w basenach pływackich jest zabronione.

Zastosowanie niezgodne z przeznaczeniem

W razie zastosowania niezgodnego z przeznaczeniem lub niewł być źródłem zagrożenia dla ludzi. W przypadku zastosowania niezgodnego z przeznaczeniem wygasa prawo do roszczeń z tytułu odpowiedzialności producenta, a także traci swoją moc ogólne dopuszczenie do użytkowania.

Oświadczenie producenta dotyczące CE

W myśl przepisów UE, producent oświadcza zgodność wyrobów z wymaganiami Dyrektyw UE Kompatybilność elektromagnetyczna (89/336/EWG) oraz Sprzęt elektryczny niskonapięciowy (73/23/EWG). Zastosowano następujące normy zharmonizowane: EN 55015, EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Przepisy bezpieczeństwa pracy Z uwagi na ogólne bezpieczeństwo, niedozwolone jest użytkowanie urządzenia przez dzieci i młodzież poniżej 16 lat, a także przez osoby, które nie są w stanie rozpoznać ewentualnych zagrożeń albo nie zapoznały się z niniejszą instrukcją użytkowania!

Woda w połączeniu z prą nieprawidłowej obsługi jest poważnym zagrożeniem dla życia i zdrowia. Nie włączać urządzenia, gdy w wodzie przebywają osoby! Przed włożeniem rąk do wody i przystąpieniem do prac przy urządzeniu zawsze najpierw wyciągnąć jego wtyczkę, jak również wtyczki wszystkich innych urządzeń znajdujących się w wodzie! Porównać parametry elektryczne sieci zasilającej z danymi na tabliczce znamionowej na opakowaniu lub na urządzeniu. Urządzenie podłączyć tylko do gniazdka z zestykiem ochronnym. Musi ono spełniać wymogi przepisów obowiązujących w danym kraju. Upewnij się, że przewód ochronny jest poprowadzony bezpośrednio aż do urządzenia. Stosować tylko materiały instalacyjne, adaptery, przedłużacze i przewody przyłączeniowe z zestykiem ochronnym dopuszczone do użytkowania w niekorzystnych warunkach atmosferycznych. Przewody łączą mieć mniejszego przekroju poprzecznego niż przewody oponowe o oznaczeniu skrótowym H05-RNF. Przedłużacze muszą spełniać wymogi normy DIN VDE 0620. Upewnić się, że urządzenie jest zasilane z sieci posiadającej zabezpieczenie przed prądami upływowym (FI, lub RCD), wyzwalane przez prąd upływowy maksymalnie 30 mA. Wtyczkę sieciową i wszystkie przyłącza utrzymywać w suchym stanie! Przewód przyłączeniowy poprowadzić tak, aby był całkowicie zabezpieczony przed uszkodzeniami. Instalacje elektryczne stawów ogrodowych muszą spełniać wymagania przepisów międzynarodowych i lokalnych krajowych. Nie podnosić, nie ciągnąć urządzenia za kabel przyłączeniowy! Eksploatacja

dem elektrycznym w warunkach nieprzepisowo wykonanego podłączenia lub

aściwej obsługi, urządzenie to może

ce z siecią nie mogą

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 25

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 26

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Page 14

FIAP Aqua Active Plus

urządzenia z uszkodzonym kablem lub obudową jest zabroniona! Wymiana przewodu sieciowego nie jest możliwa, w razie uszkodzenia należy usunąć całe urządzenie! Nigdy nie otwierać obudowy urządzenia lub przynależnych podzespołów, o ile w instrukcji użytkowania wyraźnie nie sprecyzowano okoliczności. Nie dokonywać żadnych przeróbek technicznych urządzenia. Używać tylko części zamiennych wyszczególnionych w specyfikacji i oryginalnego wyposażenia dodatkowego. Wykonywanie napraw zlecać tylko FIAP lub autoryzowanym punktom serwisowym. W razie wystąpienia problemów i wątpliwości proszę się zwrócić - dla własnego bezpieczeństwa - do specjalisty elektryka!

Uwaga! Niebezpieczne promieniowanie ultrafioletowe.

Promieniowanie lampy ultrafioletowej jest niebezpiecznie dla oczu i skóry nawet w małych dawkach! Nigdy nie włączać lampy ultrafioletowej w znajdującej się w uszkodzonej obudowie lub na zewnątrz obudowy.

Montaż i ustawienie

Otwieranie obudowy filtra: Po obu stronach odciągnąć na bok zaczepy przy dolnej części obudowie filtra i podnieść do góry cz

Umiejscowienie urządzenia

Urządzenie ustawić poziomo w stawie na stabilnym, bezmułowym podłożu tak, aby było całkowicie zanurzone w wodzie.

Ustawienie rury dyszy

Rurę dyszy pociągnąć w wybrane położenie. Odkręcić nakrętkę zaciskającą, wyrównać pionowe ustawienie rury dyszy i dokręcić ręką nakrętkę zaciskającą. Wysokość fontanny nastawić regulatorem. Natężenie przepływu wody nastawić regulatorem przy drugim odgałęzieniu.

Włączenie / wyłączenie Uwaga! Niebezpieczne napięcie elektryczne.

Uszkodzenie przewodów lub podzespołów grozi wystąpieniem niebezpiecznego napięcia elektrycznego w częściach urządzenia i w wodzie stawu.

Możliwe skutki: Śmierć lub ciężkie obrażenia przez porażenie prądem. Środki zabezpieczające: Przed włożeniem rąk do wody i przystąpieniem do prac wyciągnąć wtyczkę

sieciową urządzenia.

Nigdy nie włączać urządzenia bez zapewnionego przepływu wody lub bez filtra pompy.

Zainstalowany czujnik temperatury wyłącza automatycznie lampę ultrafioletową, chroniąc ją przed przegrzaniem – po jej ochłodzeniu włącza się znów samoczynnie. Urządzenie włącza się automatycznie, gdy zostanie podłączone do sieci elektrycznej.

Włączenie: Włożyć wtyczkę urządzenia do gniazdka sieciowego. Wyłączenie: Wyciągnąć wtyczkę sieciową

Czyszczenie i konserwacja, wymiana lampy ultrafioletowej Uwaga! Niebezpieczne napięcie elektryczne.

Uszkodzenie przewodów lub podzespołów grozi wystąpieniem niebezpiecznego napięcia elektrycznego w częściach urządzenia i w wodzie stawu.

Możliwe skutki: Śmierć lub ciężkie obrażenia przez porażenie prądem. Środki zabezpieczające: Przed włożeniem rąk do wody i przystąpieniem do prac wyciągnąć wtyczkę

sieciową urządzenia.

ęść górną obudowę filtra.

FIAP Aqua Active Plus

Otwieranie obudowy filtra

Najpierw odkręcić stopniowaną końcówkę węża, potem zawór z odgałęzieniem. Po obu stronach odciągnąć na bok zaczepy przy dolnej części obudowie filtra i podnieść do góry część górną obudowę filtra. Wyjąć urządzenie oczyszczające z lampą ultrafioletową i pompą. Dolną i górną część obudowy filtra oczyścić czystą wodą i szczotką.

Czyszczenie pompy

Odkręcić pompę z obudowy lampy ultrafioletowej, przez którą przepływa woda. Przykręcić pokrywę pompy w kierunku przeciwnym do ruchu wskazówek zegara i wyjąć wirnik. Wszystkie części umyć czystą wodą i szczotką. Po oczyszczeniu złożyć pomp

Wymiana lampy ultrafioletowej

Utrzymanie optymalnej skuteczności filtrowanie wymaga dokonania wymiany lampy ultrafioletowej po ok. 8000 roboczogodzinach.

Ważne: Używać tylko takich lamp ultrafioletowych, których oznaczenie i podana moc pokrywa się z danymi na tabliczce znamionowej.

Złożenie urządzenia

Pompę przykręcić nakrętką łączącą do obudowy lampy ultrafioletowej, przez którą przepływa woda. Przy tym nie wolno zaginać węża. Włożyć urządzenie oczyszczające z lampą ultrafioletową wraz z pompą. Nałożyć górną część obudowę filtra i wcisnąć na dolną część obudowy filtra, aż zaczepy zahaczą się w dolnej części obudowy. Ważne: w dolnej części obudowy filtra w taki sposób, aby nie był zaciśnięty.

Magazynowanie / Przechowywanie w okresie zimowym

W przypadku wystąpienia mrozu urządzenie musi zostać zdemontowane. Przeprowadzić gruntowne oczyszczenie i skontrolować urządzenie pod względem uszkodzeń. Przechowywać je w sposób zanurzony lub napełniony wodą, w miejscu nie narażonym na działanie mrozu. Nie zanurzyć wtyczki w wodzie!

Części ulegające zużyciu

Lampa ultrafioletowa i wirnik to części ulegające zużyciu i dlatego nie są objęte gwarancją.

Usuwanie odpadów

Urządzenie należy usunąć w sposób zgodny z obowiązującymi przepisami. Lampę ultrafioletową należy odrębnie usunąć. Zasięgnąć informacji w handlu specjalistycznym.

ę w chronologicznie odwrotnej kolejności.

Kabel podłączeniowy poprowadzić przez przelot kabla

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 27

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 28

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

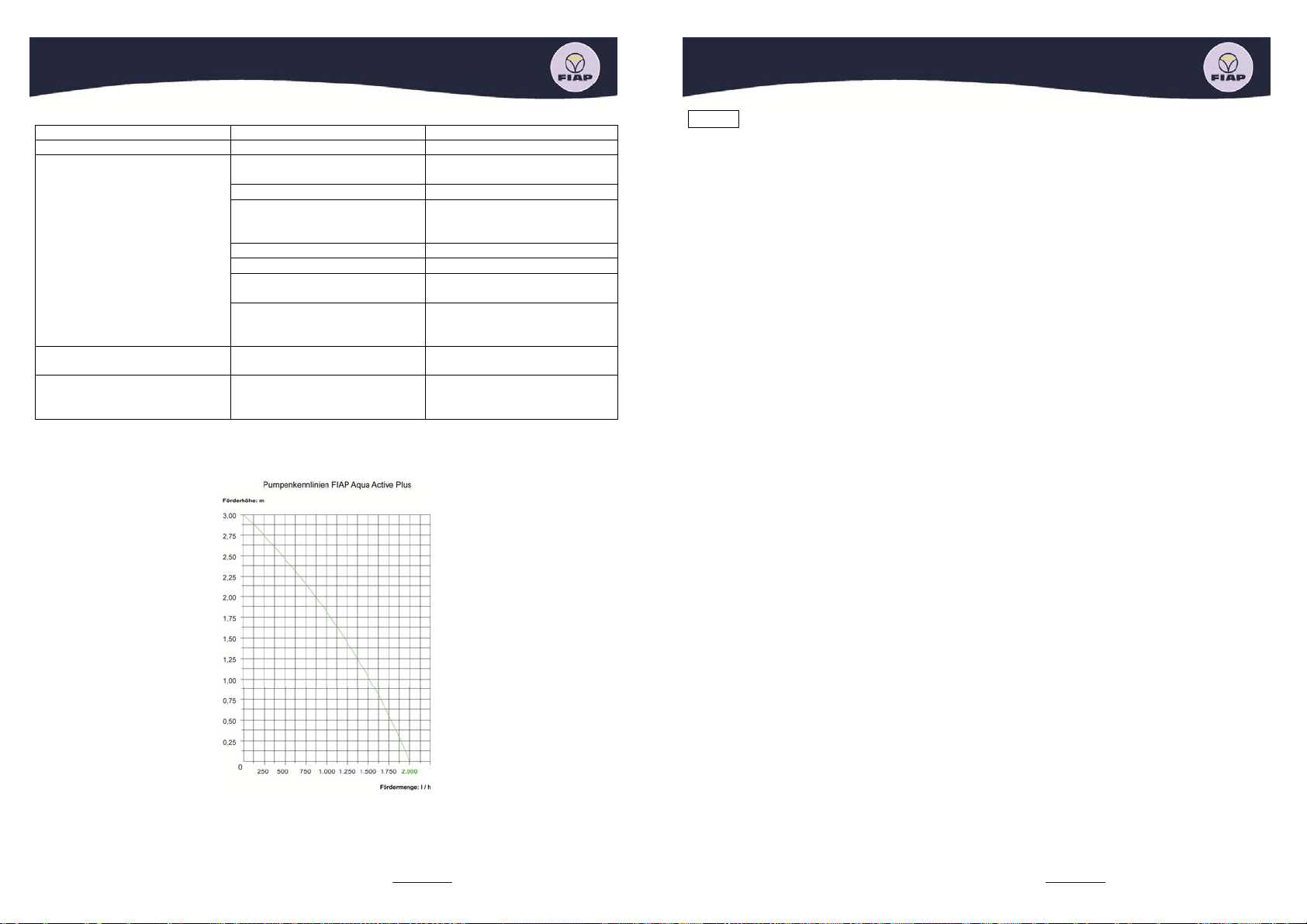

Page 15

FIAP Aqua Active Plus

Usterki Usterka Przyczyna Środki zaradcze

Urządzenie nie pracuje. Brak napięcia sieciowego Sprawdzić napięcie sieciowe Niewystarczająca wydajność wzgl. wysokość fontanny lub nieregularny strumień wody Woda nie jest klarowna

Lampa ultrafioletowa nie świeci się. Urządzenie wyłącza się po krótkim czasie pracy.

Za mocno zakręcony regulator przepływu Zatkana dysza Oczyścić dyszę Za duże opory przepływu w przewodach

Zatkane otwory wlotu Oczyścić obudową Wirnik zablokowany Oczyścić wirnik Staw bardzo mocno zabrudzony. Zanieczyszczona rura ze szkła kwarcowego.

Wadliwa lampa ultrafioletowa Wymiana lampy ultrafioletowej

Za wysoka temperatura wody Nie użytkować przy

Ustawić regulator przepływu

Zredukować długość węża do niezbędnego minimum, ułożyć je w miarę prosto

Usunąć wodorosty i liście ze stawu, wymienić wodę. Wymontować lampę utrafioletową filtra i wyczyścić rurę ze szkła kwarcowego.

temperaturze wody przekraczającej +35°

FIAP Aqua Active Plus

Pokyny k tomuto Návodu k použití

Před prvním použitím prosím přečtěte Návod k použití a seznamte se se zařízením. Bezpodmínečně dodržujte bezpečnostní pokyny pro správné a bezpečné používání. Prosím, tento Návod k použití pečlivě uschovejte! Při změně vlastníka předejte i Návod k použití. Všechny práce s tímto přístrojem smějí být prováděny jen podle přiloženého návodu.

Použití v souladu s určeným účelem

Konstruční řada FIAP Aqua Active Plus, dále nazývaná přístroj, je filtrační jednotka s integrovaným předřadným přístrojem UVC pro čištění normální rybniční vody při teplotě vody +4 až +35 C. Přístroj je vhodný jen pro soukromé použití a smí se používat výhradně k čištění zahradních jezírek s rybí obsádkou nebo bez ní. Použití v plaveckých bazénech je zakázáno.

Použití v rozporu s určeným účelem

Při používání v rozporu s určeným účelem a při nesprávné manipulaci m nebezpečí pro osoby. Při používání v rozporu s určeným účelem zaniká z naší strany záruka a všeobecné provozní povolení.

CE Prohlášení výrobce

Ve smyslu směrnice ES k elektromagnetické kompatibilitě (89/336/EWG) a směrnice k nízkému napětí (73/23/EWG) prohlašujeme shodu. Byly použity následující harmonizované normy: EN 55015, EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Bezpečnostní pokyny Z bezpečnostních důvodů nesmějí děti a mladiství mladší 16 let a osoby, které nemohou rozeznat možná nebezpečí nebo nejsou seznámeny s tímto Návodem k použití, tento přístroj používat!

Kombinace vody a elektrické energie může při připojení v rozporu s předpisy nebo nesprávné manipulaci vést k vážnému ohrožení zdraví a života. Neprovozujte přístroj, zdržují-li se ve vodě osoby! Dříve než sáhnete do vody a dříve než začnete provádět práce na přístroji, vždy vytáhněte síťové konektory všech přístrojů, které jsou ve vodě a tohoto přístroje! Porovnejte elektrické údaje napájení s typovým štítkem na obalu resp. na přístroji. Provozujte přístroj jen v zásuvce s ochranným kontaktem. Tato musí být zřízena vždy podle platných národních předpisů. Zajistěte, aby ochranný vodi veden průběžně až k přístroji. Používejte jen instalace, adaptéry, prodlužovací a připojovací vedení s ochranným kontaktem, schválené pro venkovní použití! Vedení sít’ových přípojek nesmějí mít menší průřez než vedení s gumovou izolací se zkratkou H05 RNF. Prodlužovací vedení musí vyhovovat DIN VDE 0620. Zajistěte, aby byl přístroj jištěn přes ochranné zařízení svodového proudu (Fl, resp. RCD) s konstrukčním svodovým proudem ne více než 30 mA. Udržujte vidlici a všechna připojovací místa v suchu! Veďte připojovací vedení chráněné tak, aby nedošlo k jeho poškození. Elektrické instalace na zahradních rybníčcích musí odpovídat mezinárodním a národním ustanovením pro zřizovatele. Nenoste nebo netahejte přístroj na přívodním vedení. V případě poškození kabelu nebo krytu se nesmí přístroj provozovat! Výměna připojovacího síťového vedení není možná, při poškození vedení se musí přístroj zlikvidovat! Neotevírejte nikdy kryt zařízení nebo částí jeho příslušenství, pokud to není vysloveně uvedeno v pokynech Návodu k použití. Nikdy neprovádějte technické změny na zařízení. Používejte jen náhradní díly podle uvedených specifikací a originální příslušenství. Opravy nechte provádět pouze firmou FIAP nebo autorizovanými servisními místy. Při dotazech a problémech se pro Vaši vlastní bezpečnost obraťte na odborníka v oboru elektrotechniky!

ůže být tento přístroj zdrojem

č byl

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 29

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 30

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Page 16

FIAP Aqua Active Plus

Pozor! Nebezpečné ultrafialové záření.

Záření zářivky UVC je nebezpečné pro oči a pokožku i v nízkých dávkách! Neprovozujte zářivku UVC nikdy v defektním krytu nebo mimo kryt.

Montáž a instalace

Otevřít kryt filtru: Na obou stranách spony na spodní misce filtru odtáhnout na stranu a horní misku filtru zvednout nahoru.

Instalace přístroje

Přístroj instalovat v jezírku vodorovně na pevný podklad nepokrytý bahnem tak, aby byl zcela ponořen ve vodě.

Nastavení tryskové trubice

Trubku trysky vytáhnout na požadovanou délku. Uvolnit upínací šroub, vyrovnat tryskovou trubici svisle a rukou utáhnout upínací šroub. Nastavte výšku fontány regulátorem. Nastavte množství vody pro druhý výstup regulátorem.

Zapínání / vypínání Pozor! Nebezpečné elektrické napětí.

V případě poškození vedení nebo součástí mohou části přístroje a voda v jezírku vést nebezpečné elektrické napětí.

Možné následky: Smrt nebo těžká zranění elektrickým proudem. Ochranná opatření: Dříve než budete sahat do vody a pracovat na přístroji, vytáhněte vidlici ze

zásuvky.

Nikdy přístroj neprovozujte bez průtoku vody nebo bez filtru čerpadla.

Namontované kontrolní čidlo teploty vypíná automaticky při přehřátí UVC zářivku, po ochlazení se UVC zářivka opět automaticky zapne. Přístroj se zapíná automaticky, když je zapojeno přívodní vedení elektrického proudu.

Zapínání: Zastrčit vidlici do zásuvky. Vypínání: Vytáhnout vidlici ze zásuvky.

Čištění a údržba, výměna zářivky UVC Pozor! Nebezpečné elektrické napětí.

V případě poškození vedení nebo součástí mohou části přístroje a voda v jezírku vést nebezpečné elektrické napětí.

Možné následky: Smrt nebo těžká zranění elektrickým proudem. Ochranná opatření: Dříve než budete sahat do vody a pracovat na přístroji, vytáhněte vidlici ze

zásuvky.

Otevřít kryt filtru

Nejprve odšroubovat stupňovité hadicové hrdlo, potom odbočkový ventil. Na obou stranách spony na spodní misce filtru odtáhnout na stranu a horní misku filtru zvednout nahoru. Vyjmout UVC přístroj s čerpadlem. Spodní misku filtru a horní misku filtru vyčistit čistou vodou a kartáčem.

Čištění čerpadla

Odšroubujte čerpadlo z obalu pod vodu UVC. Víko čerpadla otáčejte proti směru hodinových ručič sejměte rotor. Všechny díly vyčistěte čistou vodou a kartáčem. Po vyčištění čerpadlo sestavte v opačném pořadí.

ek a

FIAP Aqua Active Plus

Výměna UVC zářivky

Pro optimální výkon filtru byste měli UVC lampu vyměnit přibl. po 8000 hodinách provozu.

Důležité: Používat jen zářivky, jejichž označení a údaje o výkonu souhlasí s údaji na typovém štítku.

Sestavení přístroje

Čerpadlo pomocí převlečné matky pevně našroubujte na obal pod vodu UVC. Hadička nesmí být zalomená. Vložit UVC přístroj s čerpadlem. Nasadit horní misku filtru a přitisknout na spodní misku filtru, až spony na spodní misce filtru zapadnou. Důležité: Připojovací vedení vést otvorem pro kabel na spodní misce filtru a položit tak, aby nebylo přimáčknuté.

Uložení/Přezimování

Při mrazech se musí přístroj demontovat. Proveďte důkladné čištění a zkontrolujte přístroj na poškození. Uložte přístroj ponořený ve vodě nebo naplněný vodou při teplotě nad bodem mrazu., Neponořovat vidlici do vody!

Součásti podléhající opotřebení

Zářivka UVC a rotor jsou součásti podléhající opot

Likvidace

Přístroj se musí zlikvidovat podle národních zákonných ustanovení. Zářivka UVC se musí zlikvidovat zvlášt’ Informujte se u Vašeho odborného prodejce.

Poruchy Porucha Příčina Odstranění

Přístroj neběží Chybí síťové napětí Zkontrolovat síťové napětí Výkon čerpadla resp. výška fontány nedostatečné nebo nepravidelné, Voda není čirá

UVC zářivka nesvítí UVC zářivka je defektní Výměna UVC zářivky Přístroj po krátké době běhu vypne

Regulátor průtoku je příliš uzavřený Tryska je ucpaná Vyčistit trysku Příliš velké ztráty ve vedeních Zredukovat délku hadic a

Vstupní otvory ucpané Vyčistit kryt Rotor je zablokovaný Vyčistit rotor Rybníček extrémně znečištěný Odstraňte řasy a listí z jezírka,

Trubice z křemenného skla je znečištěná

Teplota vody je příliš vysoká Dodržovat maximální teplotu

řebení a nevztahuje se na ně záruka.

Nastavit regulátor průtoku

spojovacích dílů na minimum, hadice vést pokud možno přímo

vyměňte vodu Demontovat UVC filtr a vyčistit trubici z křemenného skla

vody +35°

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 31

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 32

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Page 17

FIAP Aqua Active Plus

Инструкция по эксплуатации

Перед использованием фильтрующего устройства прочитайте инструкцию по эксплуатации. Придерживайтесь информации по технике безопасности для правильного и безопасного использования насоса. Храните настоящую инструкцию по эксплуатации в безопасном месте! При передаче устройства новому владельцу, передайте также и инструкцию. Работа с устройством допускается только в соответствии с настоящей инструкцией.

Использование

FIAP Aqua Active Plus - это фильтрующее устройство со встроенным УФ осветлителем воды для очистки прудовой воды при температуре от +4 до +35 °C. Фильтрующее устройство предназначено исключительно для частного использования в прудах с или без содержания рыб. Использование в плавательных бассейнах запрещается.

Использование не по назначению

Фильтр может представлять опасность для людей, если используется случаях неправильной эксплуатации. Если фильтр используется не по назначению, наша гарантия и разрешение на эксплуатацию аннулируются.

Сертификаты изготовителя

Изделия соответствуют директивам EC: директиве (89/336/EEC) EMC, а также директиве (73/23/EEC) по изделиям для низковольтного (до 1000 В) напряжения. Изделия соответствуют стандартам: EN 55015, EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Инструкция по технике безопасности По соображениям безопасности, детям осознавать возможную опасность или не знакомы с настоящими инструкциями по эксплуатации, не разрешается пользоваться фильтром!

При неправильном использовании фильтра, комбинация воды и электричества может привести к опасности для жизни и здоровья человека. Не включайте фильтр если в воде находятся люди. Всегда находящиеся в пруду, в том числе и этот фильтр, перед контактом с водой пруда и выполнения работ с фильтром. Сравните электрические характеристики вашей электрической сети с характеристиками, нанесенными на пластинку, прикрепленную к фильтру, на упаковку или на сам фильтр. Подключайте фильтр только к заземленной розетке. Последняя должна быть соответствии действующими правилами. Убедитесь, что к корпусу фильтра подсоединен заземляющий провод. Используйте только электрическое оборудование, переходники или соединительные провода с заземлением допущенные для наружного применения. Поперечное сечение электрического провода должно быть не меньшим, чем у провода H05 RNF с резиновой изоляцией. Удлинительные провода должны соответствовать стандарту DIN VDE 0620. Убедитесь, что фильтр оборудован дифференциальным током максимум 30 мA. (системы FI или RCD). Следите, чтобы штепсель и все электрические соединения были всегда сухими. При прокладке провода электропитания в

по назначению

не по назначению и в

до 16 лет, а так же людям, которые не могут

отключайте все электроприборы,

установлена в

устройством защитного отключения с номинальным отключающим

FIAP Aqua Active Plus

земле, защитите его, чтобы избежать повреждения. Электрические приборы в садовых прудах должны отвечать действующим требованиям международных и национальных инструкций. Не носите и не тяните фильтр за провод электропитания. Не эксплуатируйте фильтр при поврежденном проводе или изоляции. Утилизируйте фильтр, при повреждении провода электропитания, поскольку последний не подлежит замене. Никогда не открывайте фильтра или его элементов, если это явно не упомянуто в инструкции по эксплуатации. Никогда не вносите в фильтр технические изменения. Используйте только оригинальные запасные части и принадлежности. Выполнение ремонта допускается только уполномоченным работником сервисных центров FIAP . Если у Вас появляются вопросы или Вы сталкиваетесь с проблемами, для вашей собственной безопасности

Внимание! Опасное ультрафиолетовое излучение.

Свет УФ лампы опасен для глаз и кожи даже в малых дозах! Никогда не включайте УФ лампу в поврежденном корпусе иле вне его.

Сборка и установка

Открывание корпуса фильтра: потяните с обеих сторон зажимы нижнего фильтра в стороны и поднимите верхнюю часть

Установка

Поместите фильтр в пруд на горизонтальном, твердом и чистом участке дна, так чтобы он был полностью покрыт водой.

Вставка фонтанной трубы

Вытяните фонтанную трубу на желаемую длину. Ослабьте зажимной винт, выровняйте трубу вертикально и затяните зажимной винт рукой. Установите высоту фонтана регулятором. Установите соотношение потоков воды подсоединения посредством регулятора.

Включение / выключение Внимание! Опасное электрическое напряжение.

Если провода или компоненты имеют дефекты, компоненты фильтра и прудовая вода могут оказаться под опасным электрическим напряжением.

Возможные последствия: Смерть ли серьезное повреждение от электрического тока. Защитные меры: отсоедините электропитания перед контактом с водой и началом

фильтром.

Никогда не эксплуатируйте фильтр без воды или без фильтра насоса!

В случае перегрева, встроенный температурный датчик выключит УФ лампу автоматически, как только лампа остынет, она автоматически включится снова. Фильтр включается автоматически, при подаче электрического питания.

Включение: Вставьте штепсель в розетку. Выключение: Выньте штепсель из розетки

Промывка и техническое обслуживание, Замена УФ лампы Внимание! Опасное электрическое напряжение.

Если кабели или компоненты имеют дефекты, компоненты фильтра и прудовая вода оказаться под опасным электрическим напряжением.

Возможные последствия: Смерть или серьезное повреждение от электрического тока. Защитные меры: отсоедините электропитание перед контактом с водой и началом работ

фильтром.

фильтра.

, консультируйтесь с компетентным электриком!

корпус

для второго

работ с

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 33

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 34

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

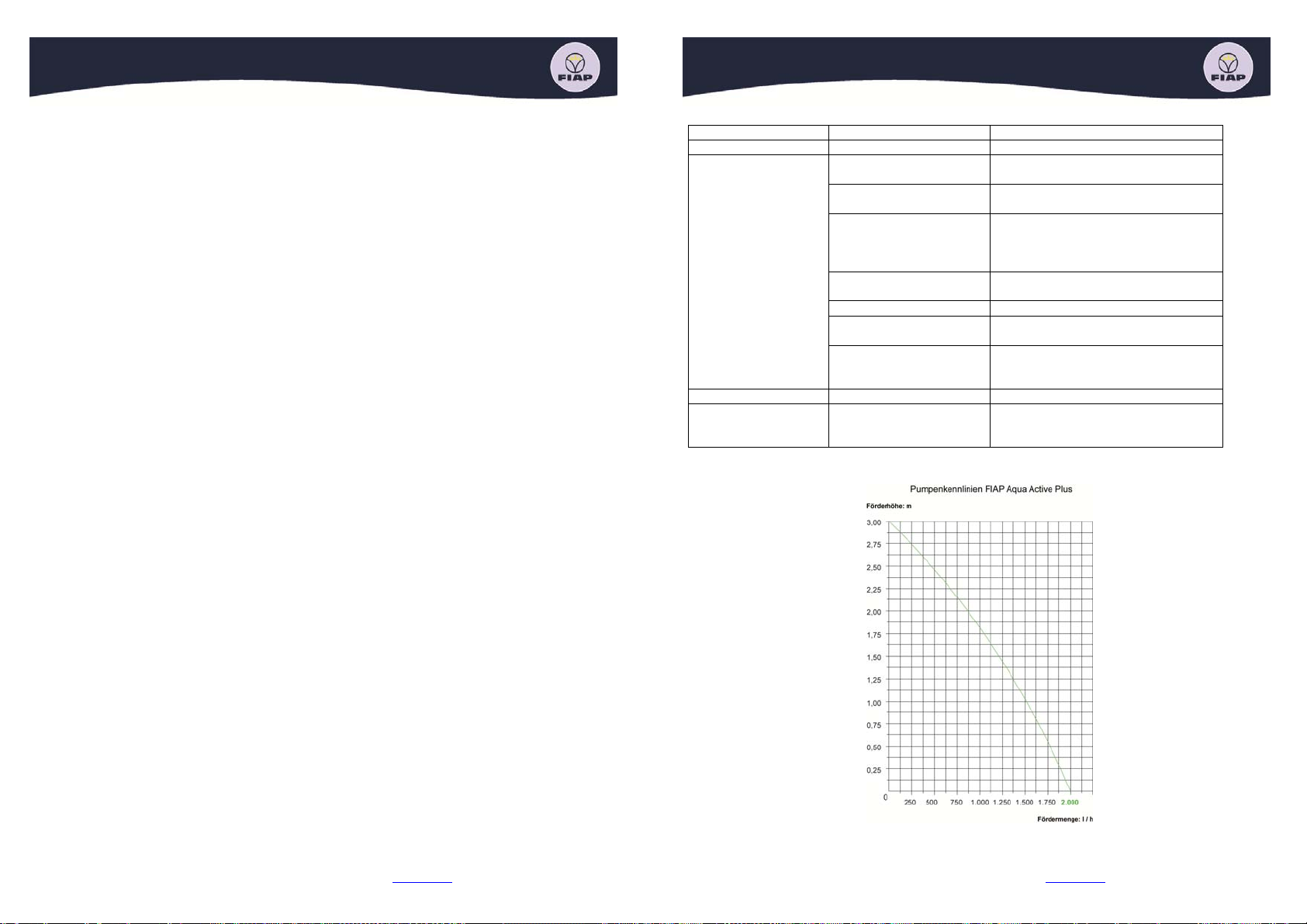

Page 18

FIAP Aqua Active Plus

Открывание корпуса фильтра

Отвинтите ступенчатый адаптер для шланга для того, чтобы вынуть разделяющий клапан. Потяните зажимы с обеих сторон корпуса нижнего фильтра в стороны и достаньте верхний фильтр. Выньте УФ осветлитель с насосом. Очистите нижний и верхний фильтры щеткой в чистой воде.

Промывка насоса

Отвинтите насос от корпуса УФ осветлителя часовой стрелки, затем удалите ротор. Почистите все компоненты, используя чистую воду и щетку. После чистки насоса, соберите его в обратном порядке.

Замена УФ лампы

Для оптимальной работы фильтра, мы рекомендуем заменить УФ лампу приблизительно после 8000 часов эксплуатации.

Внимание: Используйте только лампы, наименование и указанными на пластинке, прикрепленной к УФ осветлителю воды.

Сборка фильтра

Подсоедините насос к корпусу УФ осветлителя воды при помощи соединительной гайки. Убедитесь, что шланг расположен прямо. Вставьте УФ осветлитель с насосом. Приложите верхний фильтр к нижнему и прижмите так, чтобы защелкнулись зажимы на нижнем фильтре.

Внимание

и так, чтобы избежать защемления.

Зимнее хранение

Прекращайте эксплуатацию фильтра при температуре ниже нуля градусов по шкале Цельсия. Полностью очистите фильтр и проверьте на наличие повреждений. Храните фильтр, погруженную в воду или заполненный водой в теплом месте. Не погружайте в воду электрический штепсель!

Изнашивающиеся детали

УФ лампа и ротор – изнашивающиеся детали и исключены из гарантии.

Утилизация

Утилизируйте фильтр в соответствии с существующими инструкциями. УФ лампа подлежит специальной утилизации. Проконсультируйтесь с вашим дилером.

: Проложите соединительный провод, через кабельное отверстие в нижнем фильтре

. Отвинтите крышку насоса, поворачиваясь против

характеристики которых, совпадают с

FIAP Aqua Active Plus

Неисправности Неисправность Возможные причины Способ устранения

Фильтр не работает Нет напряжения в сети Проверьте электрическую. сеть Высота фонтанной струи недостаточна, вода мутная

УФ лампа не горит Уф лампа бракованная Замените УФ лампу Фильтр выключается после короткого периода работы

Регулятор потока открыт недостаточно Фонтанная труба засорилась Слишком большие потери на трение в шлангах

Входное отверстие засорилось Ротор засорился Прочистите ротор Вода в пруду очень грязная Цилиндр из кварцевого стекла грязный

Температура воды слишком высокая

Отрегулируйте поток

Прочистите трубу

Уменьшите длину шлангов и количество соединительных элементов, проложите шланг по кратчайшему пути Прочистите фильтр

Удалите водоросли, частично замените воду в пруду Выньте УФ осветлитель воды и прочистите цилиндр из кварцевого стекла

Имейте в виду: максимальная температура воды не должна превышать + 35 °C

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 35

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 36

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Page 19

FIAP Aqua Active Plus

Informaţii despre manualul de utilizare

Vă rugăm să citiţi instrucţiunile de utilizare pentru a vă familiariza cu unitatea înainte de prima folosire. Respectaţi informaţiile privind siguranţa produsului pentru o utilizare corectă şi în afara oricărui risc. Vă rugăm să păstraţi aceste instrucţiuni de utilizare într-un loc sigur! În caz de transferare a unităţii la un nou proprietar, ataşaţi şi instrucţiunile de utilizare. Asiguraţi-vă că fiecare procedură este efectuată exclusiv în conformitate cu prezentele instrucţiuni.

Destinaţie de utilizare

Seria FIAP Aqua Active Plus, numită în cele ce urmează “unitate”, este o unitate filtru cu UVC integrat de limpezire, pentru curăţarea apei normale din lacuri, la o temperatură a apei între 4°C şi +35°C. Unitatea are ca destinaţie exclusiv utilizarea privată şi poate fi folosită numai în iazuri, populate sau nu cu peşte. Este interzisă folosirea sa în bazine de înot.

utilizare decât cea indicată

Altă

Unitatea de faţă poate prezenta pericol dacă nu este folosită în conformitate cu destinaţia de utilizare sau în caz de utilizare greşită. Dacă este folosită pentru alte scopuri decât cele menţionate, certificatul de garanţie şi autorizaţia de funcţionare vor deveni nule şi neavenite.

Declaraţia Producătorului în conformitate cu normele europene (marcaj CE)

Certificăm că produsul este în conformitate cu directivele EC, EMC (89/336/EEC), precum şi cu directiva privind voltajul scăzut (73/23/EEC). Sunt aplicate următoarele standarde armonizate: EN 55015, EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Informaţii despre siguranţă Din motive de siguranţă, copiilor şi persoanelor sub 16 ani, precum si persoanelor care nu pot recunoaşte un pericol potenţial sau care nu sunt familiare cu aceste instrucţiuni de operare, le este interzis să folosească unitatea!

Combinaţia de apă şi electricitate poate pune în pericol viaţa şi membrele, daca unitatea este conectată sau folosită incorect. Activaţi unitatea numai dacă în apă nu se află nici o persoana! Înainte de intrarea în ap în apă. Comparaţi valorile electrice ale sursei de curent cu cele specificate pe plăcuţa de identificare de pe ambalaj sau pe unitatea însăşi. Folosiţi unitatea numai când este conectată la o priză cu pământare. Aceasta din urmă trebui să fie instalată în conformitate cu reglementările naţionale în vigoare. Asiguraţi-vă că firul de protecţie în pământ conduce la unitate. Folosiţi exclusiv echipament electric, adaptoare, extensii sau cabluri de conectare cu pământare care sunt aprobate spre folosirea în spaţiu deschis. Secţiunea transversală a cablurilor de alimentare nu trebuie să fie mai mică decât cablurile de cauciuc identificate cu H05-RNF. Cablurile de extensie trebuie să corespundă standardului DIN VDE 0620. Asiguraţi-vă că unitatea este amorsată pentru un curent rezidual de max. 30 mA via, într-un sistem de operare cu curent residual (FI sau RCD). Păstraţi uscate ştecherul şi punctele de conectare! Protejaţi cablul de alimentare când îl îngropaţi, pentru a evita deteriorarea. Instalaţiile electrice pentru iazurile de gră regulamentele internaţionale şi naţionale în vigoare privind instalatorii. Nu transportaţi sau trageţi unitatea de cablul de alimentare! Nu folosiţi niciodată aparatul când cablul sau învelişul sunt defecte! Evacuaţi întreaga unitate la o defecţiune a cablului, deoarece acesta din urmă nu poate fi înlocuit.

ă, deconectaţi întotdeauna alimentarea electrică pentru toate unităţile folosite

dină trebuie să fie conforme cu

FIAP Aqua Active Plus

Nu deschideţi niciodată carcasa unităţii sau componentele sale anexe, decât dacă acest lucru este menţionat explicit în instrucţiunile de utilizare. Nu faceţi niciodată modificări tehnice ale unităţii. Folosiţi numai părţile de schimb şi accesoriile originale. Permiteţi numai personalului de service autorizat FIAP să efectueze reparaţiile. Pentru siguranţa dumneavoastră, consultaţi un electrician calificat dacă aveţi întrebări sau întâmpinaţi probleme!

Atenţie! Radiaţii ultraviolete periculoase.

Radiaţia unei lămpi UVC, chiar în doze mici, este primejdioasă pentru ochi şi piele! Nu folosiţi niciodată lampa UVC într-o carcasă defectă sau în afara carcasei.

Asamblare şi instalare

Deschiderea carcasei filtrului: Desfaceţi clamele de pe ambele părţi ale carcasei inferioare a filtrului şi ridicaţi carcasa superioară a filtrului.

Fixarea unităţii

Plasaţi unitatea în iaz pe un teren orizontal, solid şi fără nămol şi asiguraţi-vă că este complet acoperită de apă.

Introducerea tubului cu duză

Trageţi tubul cu duză la lungimea dorită. Scoateţi şurubul bridei, îndreptaţi vertical tubul cu duză şi fixaţi strâns brida. Ajustaţi înălţimea fântânii cu ajutorul repartitorului. Fixaţi cantitatea apei pentru al doilea punct de conectare cu ajutorul repartitorului.

Pornirea / oprirea Atenţie! Voltaj electric periculos.

În cazul în care cablurile sau componentele prezintă defecţiuni, componentele unităţii şi apa din iaz pot fi încărcate cu un voltaj electric periculos.

Consecinţe posibile: Moartea sau rănirea gravă prin electrocutare. Măsuri de protecţie: Deconectaţi ştecherul înainte de a ajunge la apă şi de a începe lucrul.

Nu folosiţi niciodată unitatea fă

În cazul supraîncălzirii, un monitor de temperatură inclus stinge automat lampa UVC, iar aceasta se aprinde din nou automat după ce s-a răcit. Unitatea porneşte automat când se stabileşte conectarea la curent.

Pornire: Introduceţi ştecherul în priză. Oprire: Deconectaţi ştecherul.

Curăţare şi întreţinere, schimbarea lămpii UVC Atenţie! Voltaj electric periculos.

În cazul în care cablurile sau componentele prezintă defecţiuni, componentele unităţii şi apa din iaz pot fi încărcate cu un voltaj electric periculos.

Consecinţe posibile: Moartea sau rănirea gravă prin electrocutare. Măsuri de protecţie: Deconectaţi ştecherul înainte de a ajunge la apă şi de a începe lucrul.

Deschiderea carcasei filtrului

Deşurubaţi racordul în trepte al furtunului înainte de a detaşa valva. Trageţi lateral clemele de pe ambele părţi ale carcasei filtrului inferior limpezire UVC, incluzând pompa. Curăţaţi carcasa filtrului inferior şi carcasa filtrului superior cu apă curată, folosind o perie.

ră apă sau fără filtrul pompei!

şi ridicaţi carcasa filtrului superior. Scoateţi unitatea de

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 37

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 38

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com

Page 20

FIAP Aqua Active Plus

Curăţarea pompei

Deşurubaţi pompa din carcasa dispozitivului UVC. Deşurubaţi capacul pompei prin rotire în sens invers acelor de ceas, apoi detaşaţi rotorul. Curăţaţi toate componentele folosind apă curată şi o perie. După curăţarea pompei, reasamblaţi în ordine inversă.

Înlocuirea lămpii UVC

Pentru o performanţă optimă a filtrului, vă recomandăm să înlocuiţi lampa după aproximativ 8000 ore de folosire. Important: Folosiţi numai lămpi ale căror parametri de capacitate corespund celor de pe plăcuţele de identificare.

Asamblarea unităţii

Fixaţi pompa la carcasa dispozitivului UVC folosind piuliţa de unire. Asiguraţi-vă că furtunul nu este înnodat. Introduceţi dispozitivul de limpezire UVC incluzând pompa. Ataşaţi carcasa filtrului superior şi presaţi-o către carcasa filtrului inferior până cand clamele se prind în carcasa filtrului inferior.

Important: Treceţi cablul de conectare prin deschizătura corespunzătoare din carcasa filtrului inferior şi rotiţi cablul astfel încât să evitaţi prinderea.

Depozitare în timpul iernii

Scoateţi unitatea la temperaturi sub 0 ° Celsius. Curăţaţi cu mare atenţie şi verificaţi eventualele deteriorări. Depozitaţi unitatea în ap

ă sau umplută cu apă într-un mediu unde nu poate surveni

îngheţul. Nu puneţi ştecherul în apă!

Părţi consumabile

Lampa UVC şi rotorul sunt considerate părţi consumabile şi, ca urmare, nu oferim garanţie pentru ele.

Evacuare

Evacuarea unităţii se face în conformitate cu reglementările naţionale legale. Lampa UVC necesită o evacuare specială. Consultaţi furnizorul de specialitate.

Defecţiuni Defecţiune Cauză Remediu

Unitatea nu funcţionează Nu e alimentare la reţea Verificaţi voltajul reţelei Debitul sau înălţimea fântănii sunt insuficiente sau, apă tulbure

Distribuitorul de debit este prea strâns Duză blocată Curăţaţi duza Pierderi excesive de presiune în furtunuri

Sunt blocate gurile de admisie Curăţaţi carcasa Rotorul e blocat Curăţaţi rotorul Iazul e foarte murdar Îndepărtaţi algele şi frunzele din

Tubul din sticlă de cuarţ e

murdar Lampa UVC nu se aprinde Lampa UVC e defectă Înlocuiţi lampa UVC Unitatea se stinge după o perioadă scurtă de funcţionare

Temperatura apei e prea ridicată Menţineţi temperatura maximă

Reglaţi distribuitorul de debit

Reduceţi lungimea furtunului şi părţile component la minimum, întindeţi furtunurile cât se poate de drept

iaz, faceţi o schimbare parţială de apă. Scoateţi filtrul UVC şi curăţaţi tubul din sticlă de cuarţ

a apei de + 35 °C

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 39

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: 09628 9213 0; Fax: 09628 9213 30; www.fiap.com
