FIAP 2769, Fungal Active User guide [ml]

FIAP Fungal Active

FIAP Fungal Active

Art. Nr. Bezeichnung Förderleistung Stromart
Cat. No. Description Capacity Voltage

2769 FIAP Fungal Active 2.500 l / h 230 V / 50 -60 Hz

LED 12 V Adapter
Nebler 12 V Adapter

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 1

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 2

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Fungal Active

D

Hinweise zu dieser Gebrauchsanweisung

Vor der ersten Benutzung lesen Sie bitte die Gebrauchsanweisung und machen sich mit dem Gerät
vertraut. Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.
Bitte bewahren Sie diese Gebrauchsanweisung sorgfältig auf! Bei Besitzerwechsel geben Sie die
Gebrauchsanweisung weiter. Alle Arbeiten mit diesem Gerät dürfen nur gemäß der vorliegenden
Anleitung durchgeführt werden.

Bestimmungsgemäße Verwendung
Die Baureihe FIAP Fungal Active, im weiteren Gerät genannt, ist eine schwimmfähige
Wasserspielfontäne mit LED Beleuchtung und Nebler. Das Gerät darf ausschließlich in normalem
Teichwasser mit einer Wassertemperatur von +4 °C bis +35 °C betrieben werden.
Das Gerät ist geeignet für den Einsatz in Teichen, Schwimm- und Badeteichen unter Einhaltung der
nationalen Errichtervorschriften und in Wassergefäßen auf Terrassen.

Nicht bestimmungsgemäße Verwendung Pos: 15 /Alle Produkte/Nicht bestimmungsge mäße Verwendung - Gerät @ 7\mod_12040177 70961_6.doc @ 44565

Es können bei nicht bestimmungsgemäßer Verwendung und unsachgemäßer Behandlung Gefahren
von diesem Gerät für Personen entstehen. Bei nicht bestimmungsgemäßer Verwendung erlischt die
Haftung unsererseits sowie die allgemeine Betriebserlaubnis.

CE-Herstellererklärung
Im Sinne der EG-Richtlinie EMV-Richtlinie (2004/108/EG) sowie der Niederspannungsrichtlinie
(2006/95/EG) erklären wir die Konformität. Folgende harmonisierte Normen wurden angewandt:
EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-41, EN 60598-1, EN 60598-2-18, EN 61000-3-2,
EN 61000-3-3, EN 61558-2-6, EN 60598-2-7, EN 61558-1, EN 60825-1

Sicherheitshinweise

Die Firma FIAP hat dieses Gerät nach dem aktuellen Stand der Technik und den bestehenden
Sicherheitsvorschriften gebaut. Trotzdem können von diesem Gerät Gefahren für Personen und
Sachwerte ausgehen, wenn diese unsachgemäß bzw. nicht dem Verwendungszweck entsprechend
eingesetzt werden oder wenn die Sicherheitshinweise nicht beachtet werden.

Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die
mögliche Gefahren nicht erkennen können oder die nicht mit dieser Gebrauchsanweisung
vertraut sind, dieses Gerät nicht benutzen!

Bitte bewahren Sie diese Gebrauchsanweisung sorgfältig auf! Bei Besitzerwechsel geben Sie die
Gebrauchsanweisung weiter. Alle Arbeiten mit diesem Gerät dürfen nur gemäß der vorliegenden
Anleitung durchgeführt werden. Die Kombination von Wasser und Elektrizität kann bei nicht
vorschriftsmäßigem Anschluss oder unsachgemäßer Handhabung zu ernsthafter Gefahr für Leib und
Leben führen. Achtung! Gefahr elektrischer Stromschläge. Auf eine trockene Umgebung der
Kabelanschlussstellen achten. Das Gerät darf nicht trocken laufen. Nachschwingungen können die
Keramikmembrane zerstören. Verlegen Sie die Anschlussleitung geschützt, so dass Beschädigungen
ausgeschlossen sind. Verwenden Sie nur Kabel, die für den Außeneinsatz zugelassen sind.
Netzanschlussleitungen dürfen keinen geringeren Querschnitt haben als Gummischlauchleitungen mit
dem Kurzzeichen H05RN-F. Verlängerungsleitungen müssen der DIN VDE 0620 genügen. Leitungen
nur im abgewickelten Zustand verwenden. Elektrische Installationen an Gartenteichen und
Schwimmbecken müssen den nationalen und internationalen Errichterbestimmungen entsprechen.
Vergleichen Sie die elektrischen Daten des Versorgungsnetzes mit denen des Typenschildes. Bei
defektem Kabel oder Gehäuse darf das Gerät nicht betrieben werden! Netzstecker ziehen! Tragen
bzw. ziehen Sie das Gerät nicht an der Anschlussleitung. Achtung! Der Sicherheitstransformator

FIAP Fungal Active

muss überflutungssicher aufgestellt sein und muss einen Mindestabstand von 2 m zum Teichrand
haben. Öffnen Sie niemals das Gehäuse des Gerätes oder dessen zugehörige Teile, wenn nicht
ausdrücklich in der Gebrauchsanweisung darauf hingewiesen wird. Ziehen Sie immer den Netzstecker
aller im Wasser befindlichen Geräte und von diesem Gerät, bevor Sie Arbeiten am Gerät durchführen!
Bei Fragen und Problemen wenden Sie sich zu Ihrer eigenen Sicherheit an einen Elektrofachmann!

Vorschriftsmäßige elektrische Installationen
Elektrische Installationen an Gartenteichen müssen den internationalen und nationalen
Errichterbestimmungen entsprechen. Beachten Sie insbesondere die DIN VDE 0100 und DIN VDE

0702. Verwenden Sie nur Kabel, die für den Außeneinsatz zugelassen sind und der DIN VDE 0620
genügen. Stellen Sie sicher, dass der Trafo über eine Fehlerstrom-Schutzeinrichtung mit einem
Bemessungsfehlerstrom von maximal 30 mA gesichert ist. Schließen Sie den Trafo nur an, wenn die
elektrischen Daten der Stromversorgung mit den elektrischen Daten auf dem Typenschild
übereinstimmen. Betreiben Sie den Trafo nur an einer vorschriftsmäßig installierten Steckdose. Bei
Fragen und Problemen wenden Sie sich zu Ihrer eigenen Sicherheit an eine Elektrofachkraft.
Sicherer Betrieb des Gerätes
Halten Sie die Steckdose und den Netzstecker trocken. Verlegen Sie die Anschlussleitungen
geschützt, so dass Beschädigungen ausgeschlossen sind. Tragen oder ziehen Sie die Geräte nicht an
den Anschlussleitungen. Die Anschlussleitungen können nicht ersetzt werden. Bei Beschädigung der
Leitung ist das Gerät zu entsorgen. Betreiben Sie die Pumpe niemals ohne Wasserdurchfluss. Die
Pumpe wird zerstört. Fördern Sie niemals andere Flüssigkeiten als Wasser. Andere Flüssigkeiten
können das Gerät zerstören. Öffnen Sie niemals das Gerät oder dessen zugehörigen Teile, wenn nicht
ausdrücklich in der Gebrauchsanweisung darauf hingewiesen wird. Nehmen Sie niemals technische
Änderungen an dem Gerät vor. Verwenden Sie nur Original-Ersatzteile und Original-Zubehör für das
Gerät. Lassen Sie Reparaturen nur von autorisierten Kundendienststellen durchführen. Schauen Sie
niemals direkt in die Lichtquelle des Gerätes. Der Lichtstrahl ist so intensiv, dass eine bleibende
Schädigung der Netzhaut möglich ist.
Bei Aufstellung über Wasser muss ein Sicherheitsabstand von mindestens 50 cm von brennbarem
Material eingehalten werden. Auf sicheren Stand achten. Abdeckungen vom Gerät nicht zulässig.
Brandgefahr! Positionieren Sie das Gerät so, dass es für niemanden eine Gefahr darstellt. Verbinden
Sie den Anschlussstecker des Teichneblers mit der Buchse des Trafos. Stecken Sie den Stecker des
Trafos in die Netzsteckdose. Kontrollieren Sie die Funktion des Teichneblers. Der
Ultraschallzerstäuber darf nur mit intakter Membrane betrieben werden. Schützen Sie das Netzteil vor
Feuchtigkeit. Achten Sie darauf, dass kein Wasser entlang der Zuleitung in das Netzteil gelangen
kann. Dies könnte einen Stromschlag oder Kurzschluss zur Folge haben. Halten Sie keine
Gegenstände oder Körperteile (Finger) während des Betriebes in die Wasserfontäne. über der
Keramikmembrane, da im direkten Umfeld der Membrane eine niedrige ungefährliche Spannung
ansteht, die jedoch lokal Schmerzen verursachen kann. Plazieren Sie den Ultraschallzerstäuber so im
Wasser, dass das Wasser mindestens 5 mm über die Wasserstandskontrolle reicht. Denn nur wenn
das Wasser diese Mindesthöhe hat, funktioniert der Nebler. Bei einem zu niedrigen Wasserstand
schaltet das Gerät ab. Die Höhe des Wasserspiegels wiederum sollte nicht mehr als 50 mm (bei
manchen Modellen nur bis 30 mm) über dem Nebler stehen. Sollte beim Wassereinfüllen die
Nebelleistung nachlassen, verringern Sie den Wasserstand geringfügig. Schließen Sie den
Ultraschallzerstäuber mittels dem beiliegenden Netzteil an einer geeigneten Wechselstrom-Steckdose
an. Mit Licht und Farbe lassen sich weiterhin sehr stimmungsvolle Effekte erzeugen. Im Durchschnitt
zerstäubt der Ultraschallzerstäuber pro Betriebsstunde ca. ¼ Liter Wasser (Nebler mit
Mehrfachmembranen entsprechend mehr). Die Keramikmembrane ist ein Verschleißteil. Ihre
Lebensdauer ist abhängig von Betriebsdauer, Wasserhärte und Wassereinheit. Die Membrane ist
daher nicht Bestandteil der Garantieleistungen. Sollte die Membrane defekt sein oder der Nebeleffekt
stark nachlassen, so sollten Sie die Keramikmembrane gegen eine neue ersetzen. Da diese

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 3

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 4

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

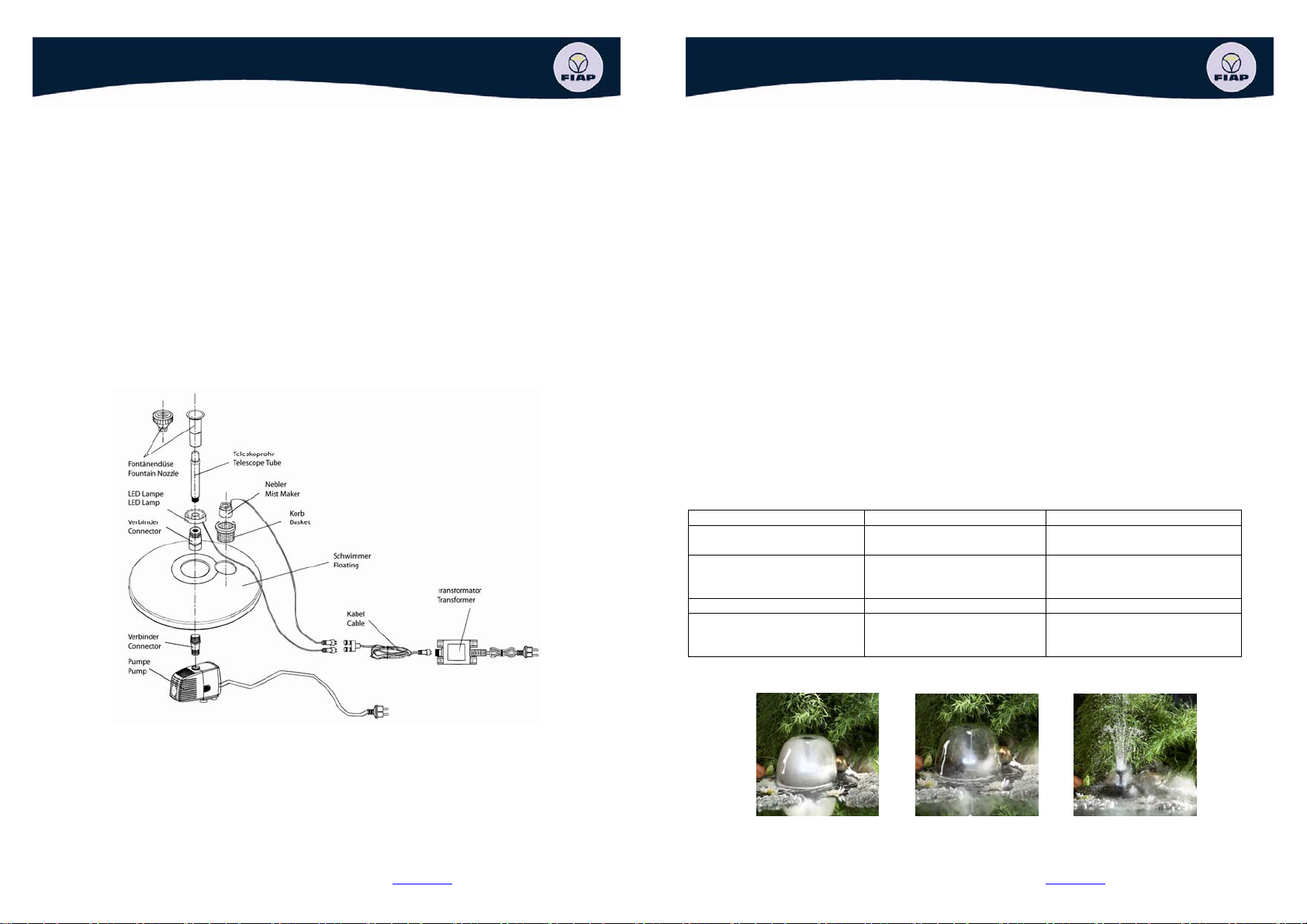

FIAP Fungal Active

Membranen sehr empfindlich sind, achten Sie darauf, dass die Membrane weder verkratzt noch
anderweitig beschädigt wird.

Aufstellen, Anschließen und Ausrichtung
Achtung! Gefährliche elektrische Spannung.
Mögliche Folgen: Tod oder schwere Verletzungen. Bei der Verwendung muss der Trafo in einem

Sicherheitsabstand von mindestens 2 m vom Ufer aufgestellt werden. Stellen Sie den Trafo trocken
und vor Spritzwasser geschützt auf.
Schützen Sie den Trafo zusätzlich vor Sonneneinstrahlung (max. 40 °C).

Inbetriebnahme
Anschließen

Verbinden Sie Gerät und Trafo durch den zweipoligen Stecker. Schrauben Sie den Stecker mit der
Überwurfmutter fest.

Gerät einschalten: Netzstecker des Trafos in die Steckdose stecken.
Gerät ausschalten: Netzstecker des Trafos ziehen.

Hinweis:

Achten Sie darauf, dass der Wasserzufluss an der Unterseite des Gerätes nicht behindert wird.

Reinigung und Wartung

Sicherheitshinweise beachten! Verwenden Sie nur Wasser und eine weiche Bürste. Beachten Sie,
dass keine Feuchtigkeit in das Gerät gelangt. Zur Aufrecherhaltung der Funktion empfehlen wir die
regelmäßige Reinigung, insbesondere der kontaktgebenden Metallspitze an der

FIAP Fungal Active

Wasserstandskontrolle. Entnehmen Sie den Nebler aus dem Wasserbehälter und entfernen Sie
vorsichtig die Ablagerungen. Kalkablagerungen lassen sich mit normalem Essig entfernen. Achten Sie
darauf, dass die Isolierung der Wasserstandskontrolle nicht beschädigt wird.

Vor Arbeiten an dem Gerät Netzstecker aller im Wasser befindlichen Geräte ziehen!
Gerät reinigen.

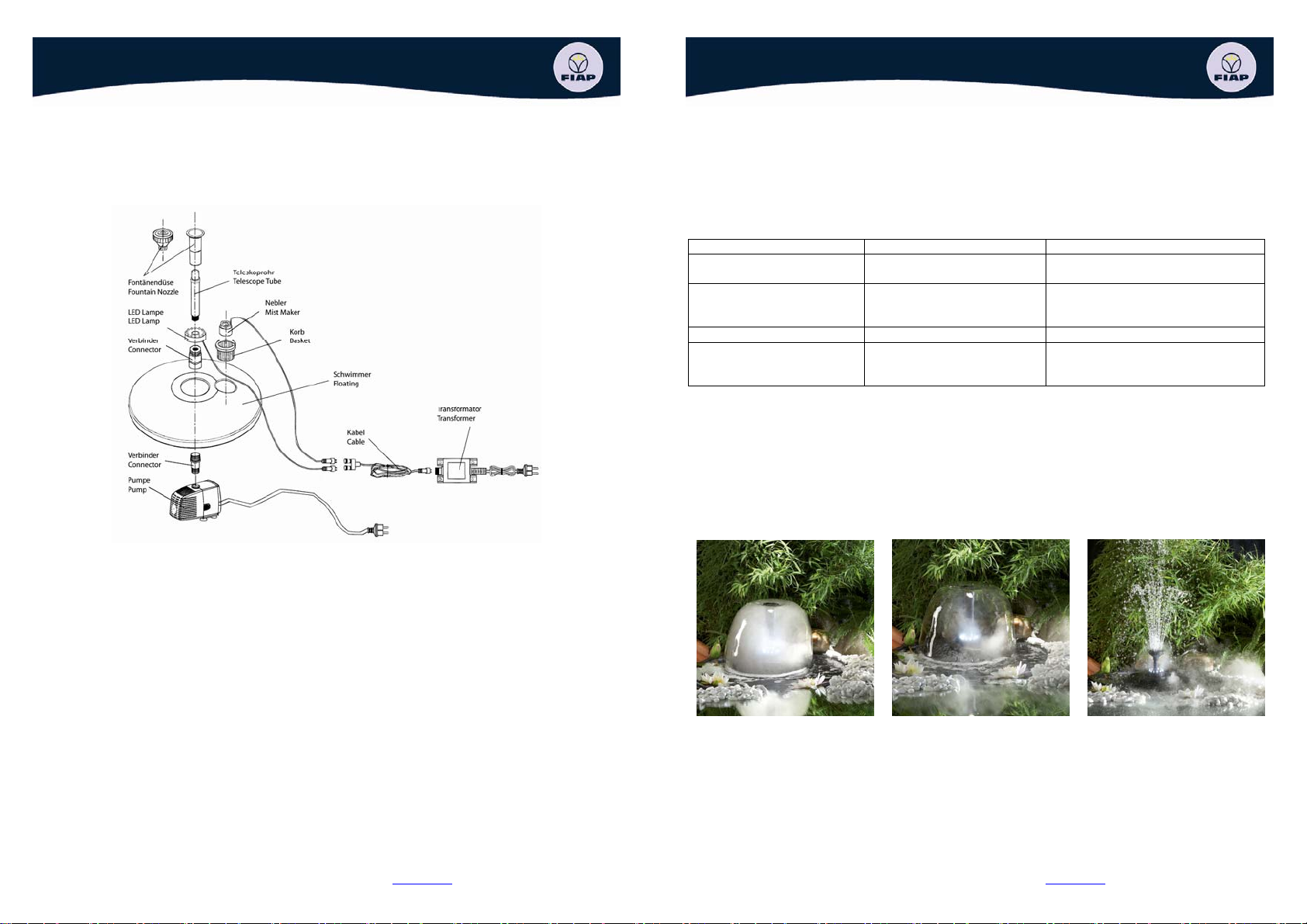

Die Pumpe nach oben abziehen. Den Pumpendeckel seitlich abziehen und das Laufrad heraus ziehen.
Alle Teile unter fließendem Wasser reinigen. Zum Reinigen der Düse den Düsenhalter mit einer
leichten Drehung aus dem Deckel herausnehmen.

Gerät zusammenbauen:

Gerät in umgekehrter Reihenfolge zusammenbauen.

Lagern / Überwintern

Bei Frost muss das Gerät deinstalliert werden. Führen Sie eine gründliche Reinigung durch, prüfen Sie
das Gerät auf Beschädigung. Bewahren Sie das FIAP Fountain Active getaucht und frostfrei in einem
Behälter mit Wasser auf. Der Stecker darf nicht überflutet werden.

Entsorgung
Das Gerät ist gemäß den nationalen gesetzlichen Bestimmungen zu entsorgen.
Fragen Sie Ihren Fachhändler.

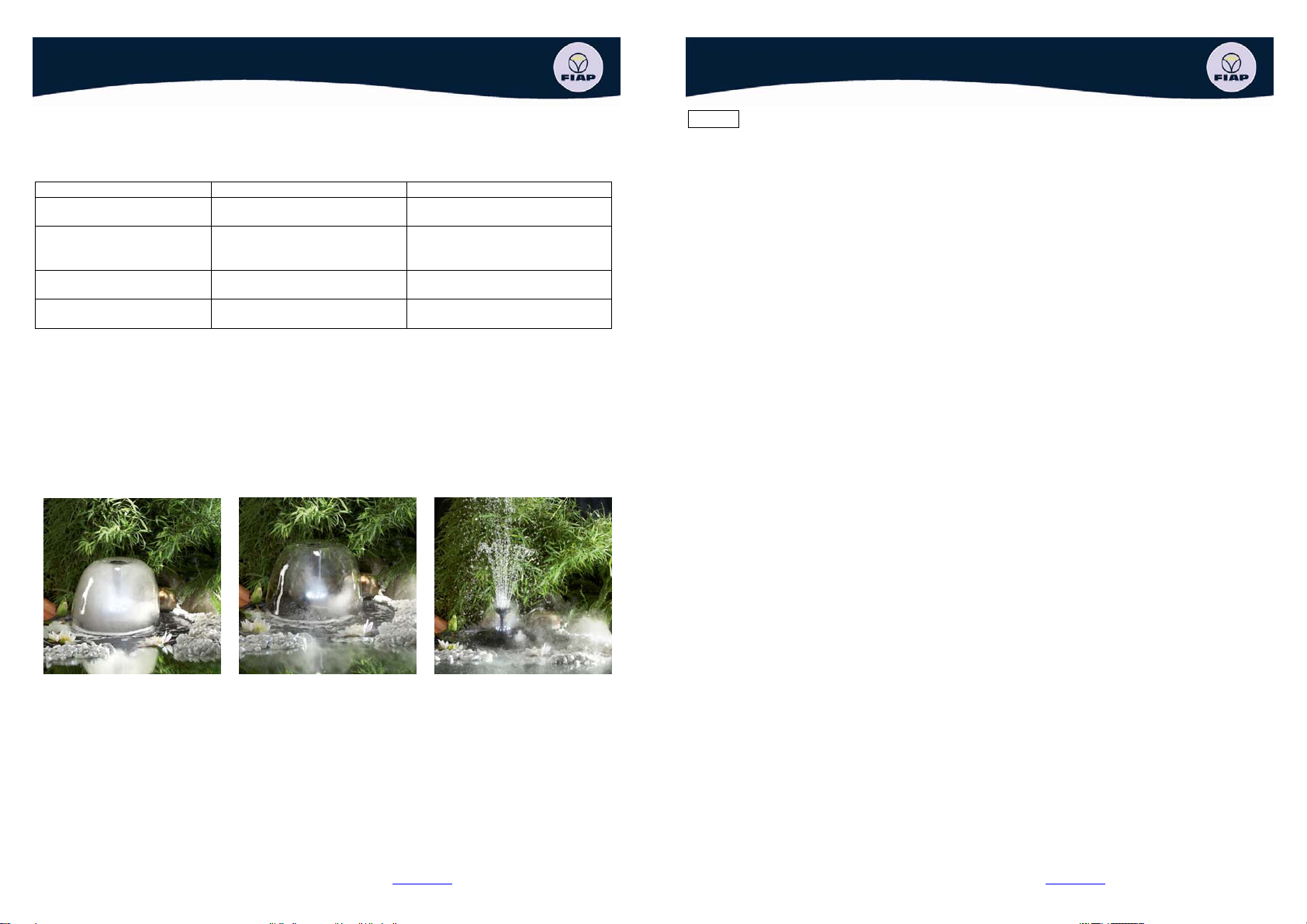

Störungsbeseitigung

Pumpe schaltet nicht ein Netzspannung fehlt Netzspannung überprüfen

Fontänenhöhe ungenügend Laufrad blockiert oder verschmutzt Laufrad reinigen
Gerät schwimmt auf Filterschale verschmutzt Filterschale reinigen
LED leuchtet nicht Stromzuführung unterbrochen

Störung Ursache Abhilfe

Zuleitung kontrollieren

Kontakte am Leuchtmittel korrodiert

Stromzuführung kontrollieren
Kontakte reinigen

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 5

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 6

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Fungal Active

GB

Information about this operating manual

Please read the operating instructions and familiarise yourself with the unit prior to using it for the first
time. Adhere to the safety information for the correct and safe use of the unit. Please keep these
operating instructions in a safe place! Also hand over the operating instructions when passing the
unit on to a new owner. Ensure that all work with this unit is only carried out in accordance with these
instructions.

Intended use
The FIAP Fungal Active series, referred to as unit in the following, is a floating water feature fountain
with LED lighting and mist maker. Only operate the unit with normal pond water at a water temperature
between +4 °C and +35 °C. The unit is suitable to operate in swimming ponds while respecting the
national regulations for installers, and in water basins on patios.

Use other than that intended

Danger to persons can emanate from this unit if it is not used in accordance with the intended use and
in the case of misuse. If used for purposes other than that intended, our warranty and operating permit
will become null and void.

CE Manufacturer's Declaration
We declare conformity in the sense of the EC directive, EMC directive (2004/108/EC) as well as the
low voltage directive (2006/95/EC). The following harmonised standards apply:
EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-41, EN 60598-1, EN 60598-2-18, EN 61000-3-2,
EN 61000-3-3, EN 61558-2-6, EN 60598-2-7, EN 61558-1, EN 60825-1

Safety information

FIAP has manufactured this unit to the current state of the art and the valid safety regulations. Despite
of the above, hazards for persons and assets can emanate from this unit if it is used in an improper
manner or not in accordance with its intended use, or if the safety instructions are ignored.

For safety reasons, children and young persons under 16 years of age as well as persons who
cannot recognise possible danger or who are not familiar with these operating instructions, are
not permitted to use the unit!

Please keep these operating instructions in a safe place! Also hand over the operating instructions
when passing the unit on to a new owner. Ensure that all work with this unit is only carried out in
accordance with these instructions.
The combination of water and electricity can lead to danger to life and limb, if the unit is incorrectly
connected or misused.

Attention! Danger of electric shock. Ensure that the cable connection points and their
surroundings are dry.

Do not let the device run dry. Vibrations can irreparably damage the ceramic membrane.
Protect the connection cable when burying to avoid damage. Only use cables approved for outside
use. Ensure that the power connection cable cross section is not smaller than that of the rubber sheath
with the identification H05RN-F. Extension cables must meet DIN VDE 0620. Only use unwound
cables. Electrical installations in garden ponds and swimming ponds must meet the national and
international regulations valid for installers. Compare the electrical data of the supply with those on the
unit type plate. This data must coincide.
Never operate the unit if the cable or housing are defective! Disconnect the power! Do not carry or pull
the unit by the connection cable.

FIAP Fungal Active

Attention! Install the safety transformer at a flood protected place and provide a minimum spacing of 2
m from the pond edge. Never open the unit housing or its attendant components, unless this is
explicitly mentioned in the operating instructions. Always disconnect the power supply of all units
located in water and of this unit prior to performing work on the unit! For your own safety, consult a
qualified electrician if you have questions or encounter problems!

Correct electrical installation

Electrical installations at garden ponds must meet the international and national regulations valid for
installers. Especially adhere to DIN VDE 0100 and DIN VDE 0702. Only use cabes admitted for
external use and meeting DIN VDE 0620. Ensure that the transformer is protected by a rated fault
current of max. 30 mA via a fault current protection device. Only connect the transformer when the
electrical data of the power supply is identical to that on the type plate. Only operate the transformer
when plugged into a correctly fitted socket. For your own safety, consult a qualified electrician when
you have questions or encounter problems.
Safe operation of the unit
Keep socket and power plug dry. Route the power cables so that damage is excluded. Do not carry or
pull the units by the connection cables. The power connection cables cannot be replaced. If the cable
is damaged, the entire unit has to be disposed of. Never run the pump without water! Otherwise the
pump will be destroyed. Never use the pump for fluids other than water. Other fluids could destroy the
unit. Never open the unit or its attendant components, unless this is explicitly mentioned in the
operating instructions. Never carry out technical modifications to the unit. Only use original spare parts
and original accessories for the unit. Only have repairs carried out by authorised customer service
points. Never look directly into the light source of the unit. The light beam's intensity could irreversibly
damage the retina.
Maintain a safety distance of at least 50 cm from combustible material. Ensure a safe seating. Do not
cover the unit. Danger of fire! Position the unit such that it does not present a hazard for anybody.
Connect the power plug of the pond foger to the socket of the transformer bush. Connect the
transformer to the power supply. Check the pond foger function. The ultrasonic diffuser may only be
operated with the membrane intact. Protect the power supply unit from frost. Make sure no water flows
down the lead into the power supply unit. This could cause an electric shock or short-circuit. While the
device is operating, do not dip any object or put your fingers into the water fountain above the ceramic
membrane, since there is a low voltage around the membrane which, even if not dangerous, can
cause localized pain. Place the ultrasonic diffuser in water so that it is a least 5 mm above the water
level monitor. This is because the diffuser can only work if the water reaches this minimum level. If the
water level falls too low, the device will switch off. However, the water level should not be more than 50
mm (in several models only up to 30 mm) above the diffuser. Should fog production decrease while
filling water, reduce the water quantity slightly. Connect the power supply unit of the ultrasonic diffuser
to a suitable AC socket. Light and colour can also be used to achieve interesting effects. On an
average, the ultrasonic diffuser diffuses approx. ¼ litre of water (diffuser with several more membranes
correspondingly) per operating hour. If necessary, you can occasionally add a small amount of
perfume or two or three drops of essential oil in order to create a pleasant odour in the room. The
ceramic membrane is subject to wear. Its service life depends upon the operating period, water
hardness and water purity. The membrane is therefore not covered by guarantee. If the membrane
becomes defective or the fog effect decreases to a large extent, replace the ceramic membrane with a
new one. Since the membrane is very sensitive, you must make sure it is not scratched or damaged in
any other way.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 7

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 8

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

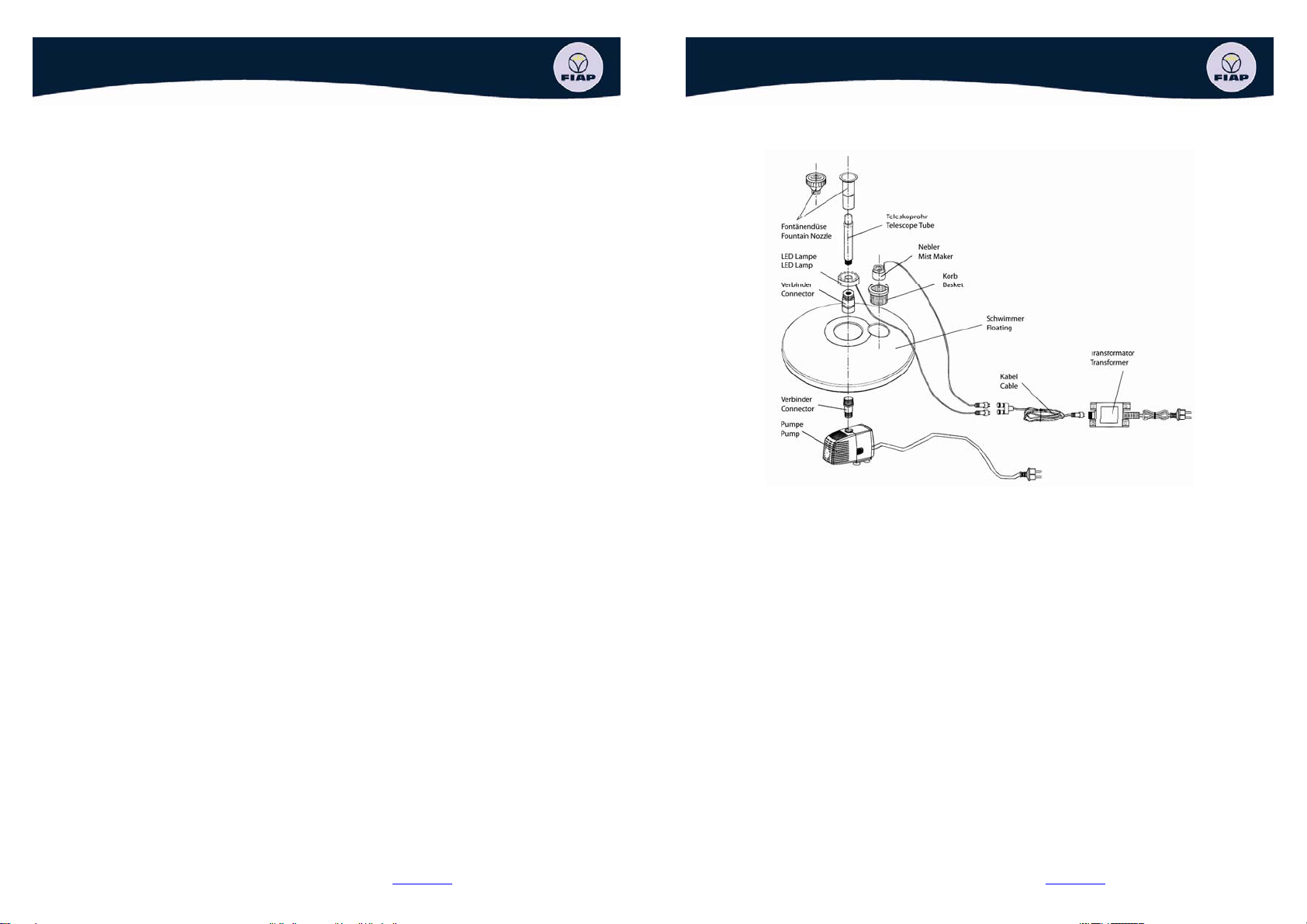

FIAP Fungal Active

Installation, connection and alignment
Attention! Dangerous electrical voltage.
Possible consequences: Death or severe injury. For use, install the transformer at a minimum safety

distance of 2 m from the bank. Choose an installation place for the transformer that is splash-water
protected. Also protect the transformer against sun radiation (max. 40 °C).

Start-up
Connection
Connect the unit and the transformer using the two-pole plug. Fasten the plug using the union nut.

Switching on the unit: Plug the transformer power plug into the socket.
Switching of the unit: Disconnect the transformer power plug.

Note:
Ensure that the water inlet at the unit underside is not impaired.

Maintenance and cleaning

Adhere to the safety instruction! Only use water and a soft brush. Ensure that no moisture can enter
the unit. In order to keep the device in proper working condition, we recommend regular cleaning,
especially of the metal tab that provides contact with the water level monitor. Take the diffuser out of
the water vessel and carefully remove any sediment. Calcium deposits can be removed using proof
vinegar. Be careful not to damage the insulation of the water level monitor while doing this.

Prior to starting work on the unit, disconnect the power plugs of all units in the water!
Cleaning the unit.

FIAP Fungal Active

Pull the individual pump upward and off. Pull off the pump lid sideways and pull out the impeller. Clean
all parts under running water. For cleaning the nozzle, remove the nozzle holder from the lid with a
slight twist.

Reassembling the unit

Reassemble the unit in the reverse order.

Storage/Over-wintering

Remove the unit at temperatures below zero degrees centigrade. Thoroughly clean and check the unit
for damage. Store the Water Starlet frost protected and submersed in a water filled container. Do not
immerse the plug.

Disposal
Dispose of the unit in accordance with the national legal regulations.

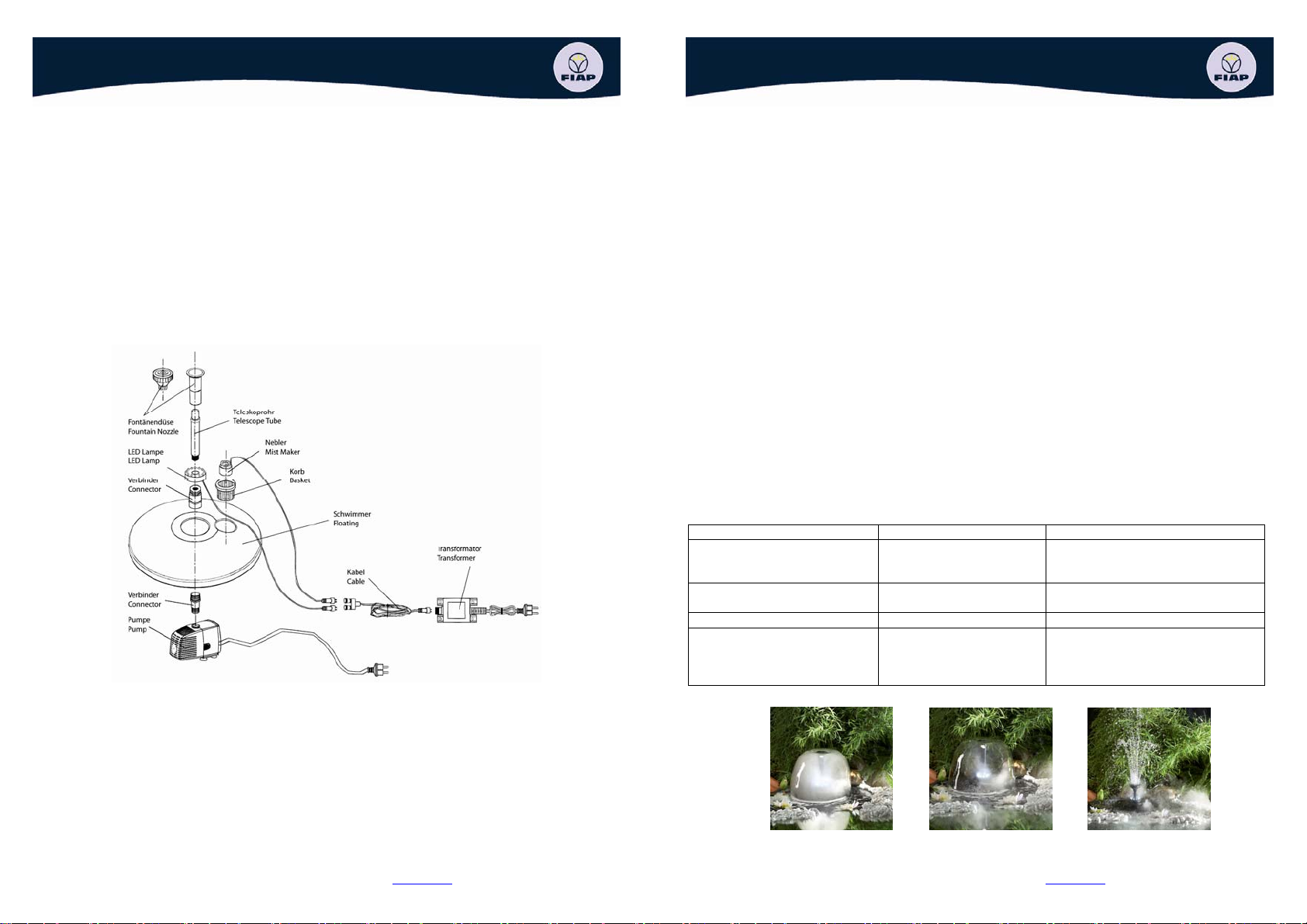

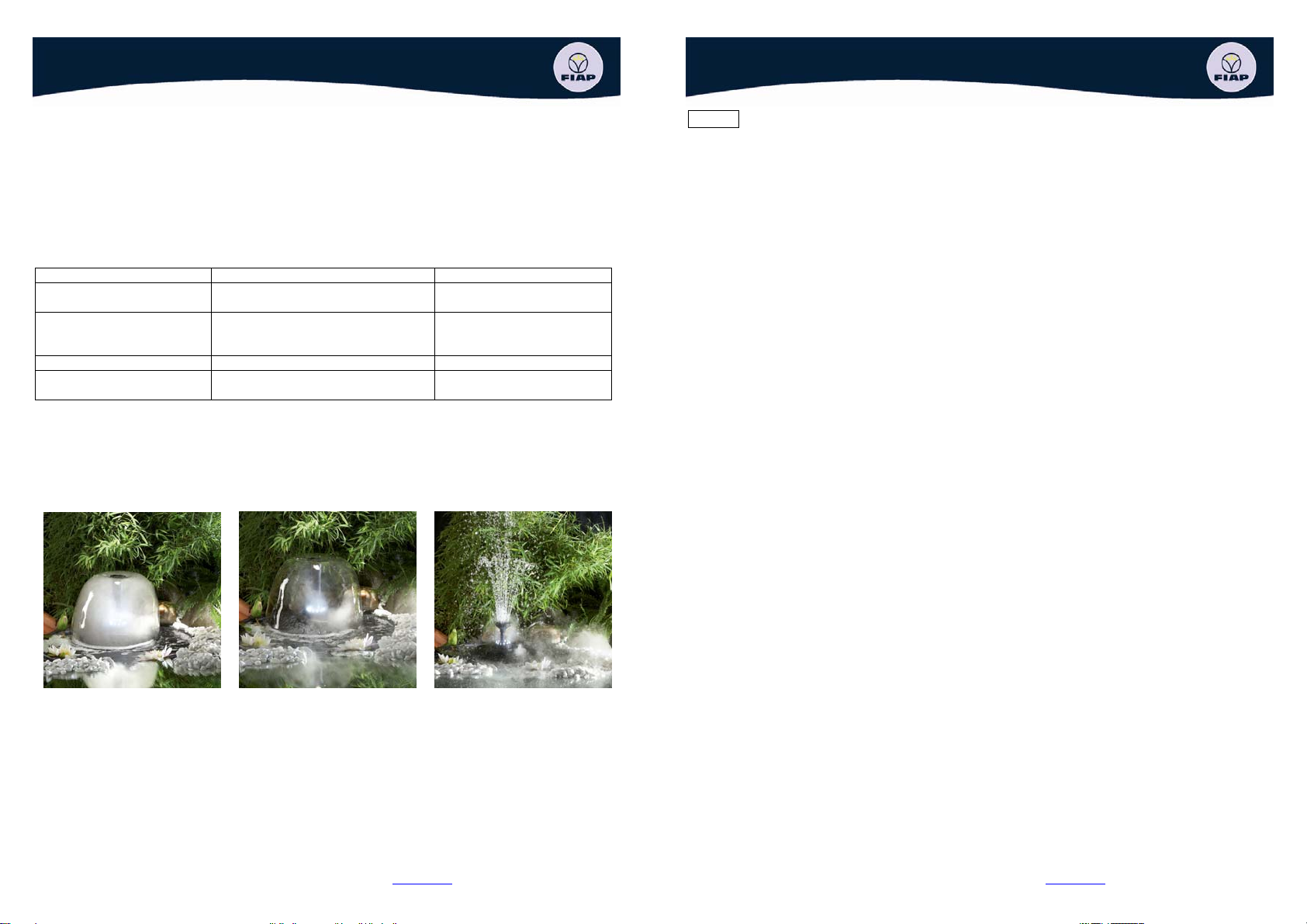

Remedy of faults

Pump does not switch on No mains voltage Check mains voltage

Insufficient fountain height Impeller blocked or soiled

The unit floats up Strainer casing soiled Clean strainer casing
LED does not light up Power supply interrupted

Malfunction Cause Remedy

Check supply lines

Nozzles soiled

Bulb contacts corroded

Clean impeller
Clean nozzles

Check power supply
Clean contacts

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 9

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 10

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Fungal Active

F

Remarques concernant cette notice d’emploi

Avant la première utilisation, lire attentivement cette notice d'emploi et se familiariser avec l'appareil.
Respecter impérativement les indications de sécurité relatives à une utilisation correcte et en toute
sécurité. Prière de conserver soigneusement cette notice d'emploi ! Lors d'un changement de
propriétaire, transmettre également cette notice d'emploi. Tous les travaux effectués avec cet appareil
devront être exécutés conformément aux directives ci-jointes.

Utilisation conforme à la finalité
La série FIAP Fungal Active, nommée par la suite « appareil », est une fontaine flottante à jeux d’eau
avec éclairage à diode DEL et brumisateur. L’appareil ne peut être exploité exclusivement qu’avec de
l’eau de bassin normale à une température de +4 C à +35 C.
Cet appareil est conçu pour être utilisé dans des pièces d'eau, des bassins et des piscines dans le
respect de prescriptions nationales de construction et dans des récipients sur des terrasses.

@ 7\

Utilisation non conforme à la finalité

En cas d'utilisation non conforme à la finalité et de manipulation non appropriée de cet appareil, des
risques pour les personnes peuvent en résulter. Toute utilisation non conforme à la finalité entraîne
l'annulation de notre responsabilité ainsi que celle de l'autorisation d'exploitation générale.

Déclaration du fabricant CE
Nous déclarons la conformité par rapport à la directive CE concernant la compatibilité
électromagnétique (2004/108/EC) ainsi que par rapport à la directive basse tension (2006/95/EC).
Les normes harmonisées suivantes ont été appliquées :d_1154089560536_0.doc @ 20884
EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-41, EN 60598-1, EN 60598-2-18, EN 61000-3-2,
EN 61000-3-3, EN 61558-2-6, EN 60598-2-7, EN 61558-1, EN 60825-1

Indications de sécurité

La société FIAP a construit cet appareil selon l’état actuel des connaissances techniques et les
consignes de sécurité en vigueur. Toutefois des dangers pour les personnes et les biens peuvent
émaner de cet appareil lorsque celui-ci est utilisé de manière non appropriée voire non-conforme à sa
finalité ou lorsque les informations de sécurité ne sont pas respectées.

Pour des raisons de sécurité, les enfants et les mineurs de moins de 16 ans ainsi que les
personnes n’étant pas en mesure de reconnaître les dangers ou n’ayant pas pris connaissance
de cette notice d’emploi ne sont pas autorisés à utiliser cet appareil!

Prière de conserver soigneusement cette notice d’emploi! Lors d’un changement de propriétaire,
transmettre également cette notice d’emploi. Tous les travaux effectués avec cet appareil devront être
exécutés conformément aux directives ci-jointes.
La combinaison d’eau et d’électricité peut entraîner des dangers sérieux pour la santé et la vie des
personnes lors d’une utilisation avec des raccordements non conformes ou une utilisation
inappropriée.

Attention! Danger d’électrocution. Veiller à ce que les points de branchement de câble soient
maintenus au sec.

L’ appareil ne doit pas être utilisé à sec. Des oscillations après l’impulsion peuvent détruire la
membrane en céramique.
Protéger le câble de raccordement afin qu’il ne soit pas endommagé. N’employer que des câbles
réservés à une utilisation en extérieur. La section des lignes de raccordement du secteur ne doit pas
être inférieure à celle des câbles souples sous caoutchouc portant l’identification H05RN-F. Les câbles

FIAP Fungal Active

de rallonge doivent être conformes à DIN VDE 0620. N’employer les lignes qu’en état déroulé. Les
installations électriques des étangs de jardins et des bassins doivent correspondre aux règlements
d’installation internationaux et nationaux. Comparer les données électriques du réseau d’alimentation
avec celles indiquées sur la plaque signalétique.
Ne pas utiliser l’appareil avec un câble ou un carter défectueux! Retirer la prise secteur! Ne pas porter
ni tirer l’appareil par le câble de raccordement.
Attention! Placer le transformateur de sécurité à l’abri de toute inondation et à une distance minimum
de 2 m par rapport au bord du bassin. Ne jamais ouvrir le carter d l’appareil ou des parties y
appartenant si cela n’est pas expressément indiqué dans la notice d’emploi. Toujours retirer la prise
secteur de tous les appareils se trouvant dans l’eau et de cet appareil avant de procéder à des travaux
sur cet appareil! En cas de questions et de problèmes, prière de vous adresser à un électricien et ce,
pour votre propre sécurité!

Installations électriques correspondant aux prescriptions

Les installations électriques des étangs/bassins de jardin doivent correspondre aux règlements
d'installation internationaux et nationaux. Tenir particulièrement compte des directives DIN VDE 0100
et DIN VDE 0702. N'employer que des câbles réservés à une utilisation en extérieur. S'assurer que le
transformateur est équipé d'une protection différentielle de 30 mA maximum. Ne raccorder le
transformateur que si les données électriques du réseau d’alimentation correspondent à celles
indiquées sur la plaque signalétique de l’appareil. Utiliser le transformateur uniquement sur une prise
de courant installée conformément à la réglementation. En cas de questions et de problèmes, prière
de s'adresser à un électricien et ce, pour votre propre sécurité.

Utilisation sécurisée de l’appareil

Tenir la prise de courant et la prise de secteur au sec. Protéger les câbles de raccordement afin qu'ils
ne soient pas endommagés. Ne pas porter, ni tirer les appareils par les câbles de raccordement. Les
câbles de raccordement ne sont pas interchangeables. Ne plus utiliser l'appareil en cas
d'endommagement de la ligne. Ne jamais exploiter la pompe sans débit d'eau. La pompe en serait
détruite. Ne jamais refouler de liquides autres que de l'eau. D’autres liquides peuvent détruire
l’appareil. Ne jamais ouvrir l’appareil ou les parties y appartenant si cela n'est pas expressément
indiqué dans la notice d'emploi. Ne jamais procéder à des modifications techniques sur l’appareil.
N’utiliser que des pièces de rechange et des accessoires d’origine pour l’appareil. Ne faire effectuer
les reparations que par le SAV autorisé. Ne jamais regarder directement dans la source de lumière de
l’appareil. Le rayon lumineux est si intense qu'il pourrait provoquer des blessures irréversibles de la
rétine.
Lors d’une installation hors de l’eau, il est nécessaire de respecter impérativement une distance de
sécurité d’au moins 50 cm par rapport à des matériaux combustibles. Veiller à une assise stable. Ne
pas recouvrir l’appareil. Danger d’incendie! Positionner l’appareil de telle sorte qu’il ne présente aucun
danger pour personne. Brancher la fiche de raccordement du étang brouillarder avec la douille du
transformateur. Brancher la fiche du transformateur dans une prise de secteur. Contrôler le
fonctionnement du étang brouillarder. Protégez l’appareil contre le froid. Le diffuseur à ultrasons ne
peut fonctionner sans une membrane en bon état. Protégez la prise contre l’humidité. Veillez à ce que
l’eau ne suinte pas le long des tuyaux et n’arrive pas ainsi dans la prise. Ceci risquerait de provoquer
une électrocution ou un court-circuit. Ne laissez aucun objet ni vos doigts sur la membrane en
céramique quand l’appareil est en fonctionnement dans la fontaine à eau. Dans le champ direct de la
membrane, il existe une faible tension sans danger pour la santé mais qui peut provoquer des
douleurs aux zones exposées. Placez le diffuseur à ultrasons dans l’eau de façon à ce que l’eau soit
au moins à 5 mm au-dessus de l’indicateur de niveau d’eau. Le brumisateur ne peut fonctionner que si
l’eau a atteint au moins son niveau minimum. Si le niveau d’eau est insuffisant, l’appareil s’arrête
automatiquement. Le niveau d’eau ne doit cependant pas atteindre plus de 50 mm pour certains
modèles 30 mm) au-dessus du brumisateur. Si, lors du remplissage en eau, l’effet de brume diminue,

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 11

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 12

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

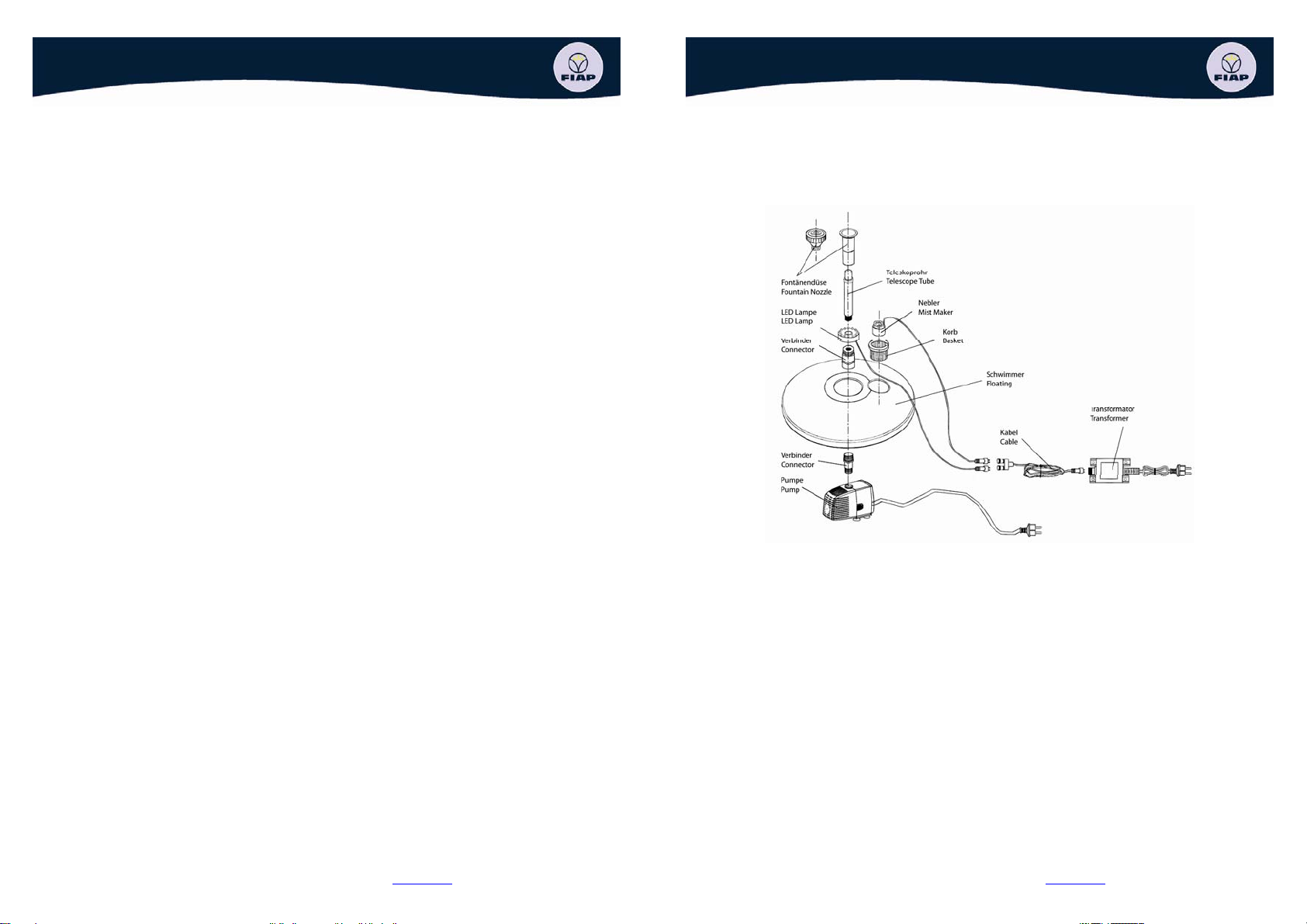

FIAP Fungal Active

réduisez légèrement le niveau d’eau. Raccordez le diffuseur à ultrasons en branchant sa prise sur
secteur alternatif. Lumière et couleur vous permettent de réaliser des effets d’ambiance
supplémentaires. Le diffuseur à ultrasons diffuse en moyenne environ ¼ de litre d’eau par heure de
fonctionnement (les brumisateurs avec membranes multiples en diffusent plus). La membrane en
céramique est une pièce d’usure. Sa durée de vie dépend du temps de fonctionnement, de la dureté et
de la propreté de l’eau. La membrane ne fait donc pas partie des pièces sous garantie. Si la
membrane présente des défauts ou si l’effet de brume diminue nettement, vous devez remplacer la
membrane usagée par une neuve. Comme ces membranes sont très sensibles, veillez à ce que la
membrane ne soit ni éraflée ni endommagée de quelconque façon.

Mise en place, raccordement et ajustage
Attention ! Tension électrique dangereuse.
Conséquences éventuelles : mort ou blessures graves. En utilisation, le transformateur doit être

installé à une distance de sécurité d’au moins 2 m de la berge. Mettre le transformateur en place au
sec afin qu’il soit protégé des éclaboussures. Protéger en plus le transformateur des rayons
du soleil (max. 40 C).

Mise en service
Raccordement

Raccorder l'appareil et le transformateur à l'aide de la fiche mâle bipolaire. Visser la fiche fixement
avec l'écrou d'accouplement.

Mise en circuit de l'appareil : brancher la prise de secteur du transformateur dans la prise de
courant.
Mise hors service de l'appareil: retirer la prise de secteur du transformateur.

FIAP Fungal Active

Remarque :

Veiller à ce que l'alimentation en eau au niveau de la partie inférieure de l'appareil ne soit pas
entravée.

Nettoyage et entretien8\mod_1219145205833_200.doc @ 49930

Dans gelée les truc doit être désinstaller. Réaliser une à travers nettoyage , le chèque les truc pour tort
et élever les pomper trempé ou remplir et gelée - libérer. L'en fichage Mai pas être torrent! UNE glacial
de les truc can être à la tête de à dommages-intérêts de les vertige corps et les pomper.

Avant le début des travaux avec l'appareil, retirer les prises de secteur de tous les appareils se
trouvant dans l’eau!
Nettoyage de l'appareil

Retirer la pompe correspondante vers le haut. Faire glisser le couvercle de la pompe latéralement et
sortir la turbine. Nettoyer toutes les pièces à l'eau courante. Pour nettoyer la buse, retirer le support de
buse du couvercle en effectuant une légère rotation.

Assemblage de l’appareil

Montage de l'appareil dans l'ordre inverse.

41496

Stockage/entreposage pour l'hiver8\mod_1219231515131_200.doc @ 50113

Il est nécessaire de désinstaller l'appareil en cas de gel. Effectuer un nettoyage approfondi et contrôler
la présence éventuelle de dommages sur l’appareil. Conserver le FIAP Fountain Active immergé et à
l'abri du gel dans un récipient rempli d'eau. La prise ne doit jamais se trouver sous l'eau.

\mod_1125578523312_200.doc @ 1408

Recyclage

Recycler l'appareil conformément aux réglementations nationales légales en vigueur. Adressez-vous à
votre distributeur spécialisé.

7\mod_1196625290699_200.doc @ 41522

Élimination des dérangements
Dérangement Cause Remède

La pompe ne se met pas en
circuit
Hauteur de jet insuffisante La turbine est bloquée ou

L’appareil flotte L’enveloppe filtrante est

La LED ne fonctionne pas Alimentation électrique

Aucune tension de secteur Vérifier la tension de secteur

encrassée
Les ajutages sont colmatés

encrassée

interrompue
Les contacts sur l’ampoule
sont corrodés

Contrôler les conduites d’amenée
Nettoyer la turbine
Nettoyer les ajutages

Nettoyer l’enveloppe filtrante

Contrôler l’alimentation électrique

Nettoyer les contacts

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 13

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 14

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com
