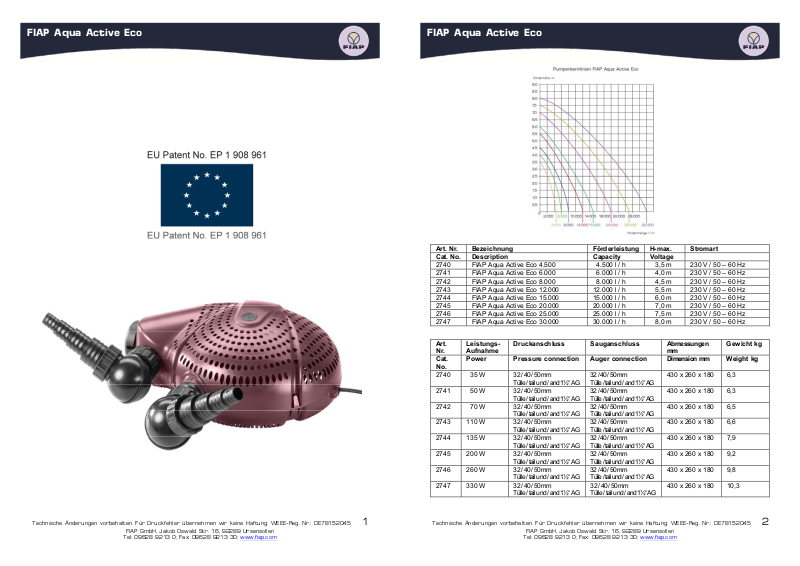

Fiap 2740, 2741, 2742, 2743, 2744 Operating Manual

FIAP Aqua Active Eco

FIAP Aqua Active Eco

Art. Nr. Bezeichnung Förderleistung H-max. Stromart
Cat. No. Description Capacity Voltage

2740 FIAP Aqua Active Eco 4.500 4.500 l / h 3,5 m 230 V / 50 – 60 Hz
2741 FIAP Aqua Active Eco 6.000 6.000 l / h 4,0 m 230 V / 50 – 60 Hz
2742 FIAP Aqua Active Eco 8.000 8.000 l / h 4,5 m 230 V / 50 – 60 Hz
2743 FIAP Aqua Active Eco 12.000 12.000 l / h 5,5 m 230 V / 50 – 60 Hz
2744 FIAP Aqua Active Eco 15.000 15.000 l / h 6,0 m 230 V / 50 – 60 Hz
2745 FIAP Aqua Active Eco 20.000 20.000 l / h 7,0 m 230 V / 50 – 60 Hz
2746 FIAP Aqua Active Eco 25.000 25.000 l / h 7,5 m 230 V / 50 – 60 Hz
2747 FIAP Aqua Active Eco 30.000 30.000 l / h 8,0 m 230 V / 50 – 60 Hz

Art.
Nr.
Cat.
No.

2740 35 W 32 / 40 / 50 mm

2741 50 W 32 / 40 / 50 mm

2742 70 W 32 / 40 / 50 mm

2743 110 W 32 / 40 / 50 mm

2744 135 W 32 / 40 / 50 mm

2745 200 W 32 / 40 / 50 mm

2746 260 W 32 / 40 / 50 mm

2747 330 W 32 / 40 / 50 mm

Leistungs­Aufnahme
Power Pressure connection Auger connection Dimension mm Weight kg

Druckanschluss Sauganschluss Abmessungen

Tülle / tail und / and 1½“ AG

Tülle / tail und / and 1½“ AG

Tülle / tail und / and 1½“ AG

Tülle / tail und / and 1½“ AG

Tülle / tail und / and 1½“ AG

Tülle / tail und / and 1½“ AG

Tülle / tail und / and 1½“ AG

Tülle / tail und / and 1½“ AG

32 / 40 / 50 mm
Tülle / tail und / and 1½“ AG
32 / 40 / 50 mm
Tülle / tail und / and 1½“ AG
32 / 40 / 50 mm
Tülle / tail und / and 1½“ AG
32 / 40 / 50 mm
Tülle / tail und / and 1½“ AG
32 / 40 / 50 mm
Tülle / tail und / and 1½“ AG
32 / 40 / 50 mm
Tülle / tail und / and 1½“ AG
32 / 40 / 50 mm
Tülle / tail und / and 1½“ AG
32 / 40 / 50 mm
Tülle / tail und / and 1½“AG

mm

430 x 260 x 180 6,3

430 x 260 x 180 6,3

430 x 260 x 180 6,5

430 x 260 x 180 6,6

430 x 260 x 180 7,9

430 x 260 x 180 9,2

430 x 260 x 180 9,8

430 x 260 x 180 10,3

Gewicht kg

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 1

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 2

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

DE

Hinweise zu dieser Gebrauchsanweisung

Vor der ersten Benutzung lesen Sie bitte die Gebrauchsanweisung und machen sich mit dem Gerät vertraut.
Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.

Bestimmungsgemäße Verwendung

FIAP Aqua Active Eco, im weiteren Gerät genannt, ist ausschließlich zum Pumpen von normalem Teichwasser für
Filter, Wasserfall und Bachlaufanlagen hergestellt worden und bei einer Wassertemperatur zwischen 4°C bis
+35°C zu verwenden. Die Leistung des Gerätes ist nur über ein FIAP Aqua Active Control Gerät regelbar. Das
Gerät ist frostsicher.

Das Gerät ist geeignet für den Einsatz an Schwimm- und Badeteichen unter Einhaltung der nationalen
Errichtervorschriften.

Nicht bestimmungsgemäße Verwendung

Es können bei nicht bestimmungsgemäßer Verwendung und unsachgemäßer Behandlung Gefahren von diesem
Gerät für Personen entstehen. Bei nicht bestimmungsgemäßer Verwendung erlischt die Haftung unsererseits
sowie die allgemeine Betriebserlaubnis.

CE-Herstellererklärung

Im Sinne der EG-Richtlinie EMV-Richtlinie (89/336/EWG) sowie der Niederspannungsrichtlinie (73/23/EWG)
erklären wir die Konformität. Folgende harmonisierte Normen wurden angewandt:
EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Sicherheitshinweise
Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die mögliche
Gefahren nicht erkennen können oder die nicht mit dieser Gebrauchsanweisung vertraut sind, dieses
Gerät nicht benutzen!

Bitte bewahren Sie diese Gebrauchsanweisung sorgfältig auf! Bei Besitzerwechsel geben Sie die
Gebrauchsanweisung weiter. Alle Arbeiten mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung
durchgeführt werden.
Die Kombination von Wasser und Elektrizität kann bei nicht vorschriftsmäßigem Anschluss oder unsachgemäßer
Handhabung zu ernsthafter Gefahr für Leib und Leben führen. Betreiben Sie das Gerät nur, wenn sich keine
Personen im Wasser aufhalten! Bevor Sie in das Wasser greifen, immer die Netzstecker aller im Wasser
befindlichen Geräte ziehen. Vergleichen Sie die elektrischen Daten der Stromversorgung mit dem Typenschild auf
der Verpackung bzw. auf dem Gerät. Stellen Sie sicher, dass das Gerät über eine Fehlerstromschutzeinrichtung
mit einem Bemessungs-Fehlerstrom von maximal 30 mA gesichert ist. Betreiben Sie das Gerät nur an einer
vorschriftsmäßig installierten Steckdose. Halten Sie den Netzstecker und alle Anschlussstellen trocken! Verlegen
Sie die Anschlussleitung geschützt, so dass Beschädigungen ausgeschlossen sind. Verwenden Sie nur Kabel,
Installationen, Adapter, Verlängerungs- oder Anschlussleitungen mit Schutzkontakt, die für den Außeneinsatz
zugelassen sind. Tragen oder ziehen Sie das Gerät nicht an der Anschlussleitung! Bei defektem Kabel oder
Gehäuse darf das Gerät nicht betrieben werden! Die Netzanschlussleitung dieses Gerätes kann nicht ersetzt
werden. Bei Beschädigung der Leitung ist das gerät zu entsorgen. Elektrische Installationen an Gartenteichen
müssen den internationalen und nationalen Errichterbestimmungen entsprechen. Öffnen Sie niemals das Gehäuse
des Gerätes oder deren zugehörigen Teile, wenn nicht ausdrücklich in der Gebrauchsanweisung darauf
hingewiesen wird. Niemals technische Änderungen am Gerät vornehmen. Nur Original-Ersatzteile und –Zubehör
verwenden. Reparaturen nur von autorisierten Kundendienststellen durchführen lassen. Betreiben Sie das Gerät

FIAP Aqua Active Eco

niemals ohne Wasserdurchfluss! Fördern Sie niemals andere Flüssigkeiten als Wasser! Bei Fragen und Problemen
wenden Sie sich zu Ihrer eigenen Sicherheit an einen Elektrofachmann!

Elektrischer Anschluss

Der elektrische Anschluss darf gemäß der EVU und VDE nur durch einen autorisierten Fachmann durchgeführt
werden. Für alle Installationen gilt die VDE 0100 Teil 702. Alle Leistungsdaten sind dem Typenschild zu
entnehmen. Alle Arbeiten am Gerät nur im stromlosen Zustand ausführen!

Inbetriebnahme
Achtung! Das Gerät niemals ohne Filterkorb und ohne Wasserdurchfluss betreiben!

Montage

Ziehen Sie den Netzstecker und sichern Sie das Gerät gegen Wiedereinschalten. Das Gerät ist nur
waagerecht zu betreiben und standsicher auf festem Untergrund aufzustellen. Das Gerät muss unter
der Wasseroberfläche positioniert sein und kann innerhalb (getaucht) oder außerhalb des Teiches
(trocken) aufgestellt werden.

Trockene Aufstellung

Öffnen Sie die Filterschalen, entnehmen Sie die Pumpe, und montieren Sie die Saug- und
Druckleitung. Montagezubehör in Form von Stufenschlauchtüllen, Dichtungen und Schlauchklemmen
befindet sich im Beipack.

Anschluss zum Wasserfilter

Schlauch (32/40/50 mm) auf Stufenschlauchtülle befestigen und ggf. mit Schlauchschelle sichern,
Stufenschlauchtülle in Pumpenausgang stecken, das andere Ende des Schlauches mit dem
Wasserfilter verbinden.

Anschluss zum Skimmer

Überwurfmutter über Stufenschlauchtülle stecken, Schlauch zum Skimmer auf Stufenschlauchtülle
befestigen, diese in den Einlassregler der Filterschale stecken, Überwurfmutter festziehen.

Achtung! Wenn Sie die Pumpe in der Filterschale unter Wasser betreiben, muss immer der
Skimmer am Einlassregler angeschlossen oder der Einlassregler ganz geschlossen (Stellung
„0“) sein! Zum Ausschalten des Gerätes Netzstecker ziehen.

Reinigung
Achtung! Vor Reinigungs- und Wartungsarbeiten immer den Netzstecker ziehen!

Entfernen Sie die Schläuche vom Gerät. Die Einrastpunkte an beiden Seiten der Auslassöffnung zum
Wasserfilter eindrücken und die Filterschale öffnen, die Pumpe aus der Filterschale nehmen, das
Pumpengehäuse abdrehen, das Laufrad mit einer Bürste reinigen.
Filterschalen, Schlauchtüllen mit klarem Wasser und einer Bürste reinigen. Montieren Sie das Gerät
nach erfolgter Reinigung in umgekehrter Reihenfolge.

Lagern/Überwintern

Das Gerät ist frostsicher bis minus 20 °C. Sollten Sie das Gerät außerhalb des Teiches lagern, führen
Sie eine gründliche Reinigung durch, prüfen Sie es auf Beschädigung und bewahren es getaucht oder
befüllt auf. Den Netzstecker nicht ins Wasser tauchen!

Entsorgung

Das Gerät ist gemäß den nationalen gesetzlichen Bestimmungen zu entsorgen. Fragen Sie Ihren
Fachhändler.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 3

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 4

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

GB

Information about this operating manual

Please read the operating instructions and familiarise yourself with the unit prior to using it for the first
time. Adhere to the safety information for the correct and safe use of the unit.

Intended use

FIAP Aqua Active Eco, in the following text termed unit, has been exclusively produced for pumping
normal pond water for filters, water falls and water courses and has to be used at a water temperature
of between 4°C and +35°C. The unit performance can only be controlled by an FIAP Aqua Active
Control. The unit is frost proof.

The unit is suitable for use for swimming and bathing ponds in accordance with the national installer
regulations.

Use other than that intended

Danger to persons can emanate from this unit if it is not used in accordance with the intended use and
in the case of misuse. If used for purposes other than that intended, our warranty and operating permit
will become null and void.

CE Manufacturer’s Declaration

We declare conformity in the sense of the EC directive, EMC directive (89/336/EEC) as well as the low
voltage directive (73/23/EEC). The following harmonised standards apply:
EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Safety information
For safety reasons, children and young persons under 16 years of age as well as persons who
cannot recognise possible danger or who are not familiar with these operating instructions, are
not permitted to use the unit!

Please keep these operating instructions in a safe place! Also hand over the operating instructions
when passing the unit on to a new owner. Ensure that all work with this unit is only carried out in
accordance with these instructions.
The combination of water and electricity can lead to danger to life and limb, if the unit is incorrectly
connected or misused. Only operate the unit if no persons are in the water! Prior to reaching into the
water, always disconnect the power supply to all units used in the water. Compare the electrical values
of the power supply with those on the type plate on the packaging or on the unit itself. Ensure that the
unit is fused for a rated residual current of max. 30 mA via a residual current-operating system. Only
operate the unit when plugged into a correctly fitted socket. Keep the power plug and all connection
points dry! Protect the connection cable when burying to avoid damage. Only use cables, equipment,
adapters, extension or connection cables with an earthed contact and approved for outside use. Do not
carry or pull the unit by the connection cable! Never operate the unit if the cable or housing are
defective! The power connection cable of this unit cannot be replaced. If the cable is damaged, the
entire unit has to be disposed of. Electrical installations at garden ponds must meet the international
and national regulations valid for installers. Never open the unit housing or its attendant components,
unless this is explicitly mentioned in the operating instructions. Never carry out technical changes to
the unit. Only use original spare parts and accessories. Only allow authorised customer service outlets
to perform repairs. Never run the unit without water! Never use the pump for fluids other than water!
For your own safety, consult a qualified electrician if you have questions or encounter problems!

FIAP Aqua Active Eco

Electrical connection

Only entrust an authorised expert to carry out the electrical connection in accordance with the German
EVU and VDE. VDE 0100 Part 702 is valid for all installations. Refer to the type plate for all capacity
parameters. Only perform any work on the unit when isolated!

Start-up
Attention! Never operate the unit without filter basket or without water!

Installation

Disconnect the power supply, then secure the unit to prevent unintentional switching on. Only use the
unit in its horizontal position and ensure stable installation on a firm ground. The unit must be
positioned below the water surface level and can be placed in (submerged) or outside of the pond
(dry).

Dry installation

Open the strainer casings, remove the pump, and fit the suction and pressure line. The installation
accessories in the form of stepped hose connection, seals and hose clips are part of the kit.

Connection to the water filter

Fasten hose (32/40/50 mm) on the stepped hose connection and, if necessary, fasten with the hose
clip, plug stepped hose connection into the pump outlet, tighten the union nut, then connect the other
end of the hose to the water filter.

Connection to the skimmer

Plug the union nut over the stepped hose connection, fasten the hose to the skimmer filter on the
stepped hose connection, insert he latter into the inlet regulator of the strainer casing, then fasten
union nut.

Attention! If you operate the pump in the strainer casing when submerged, ensure that the
skimmer is always connected to the inlet regulator or that the inlet regulator is completely
closed (“0” position)!

The power supply must be disconnected to switch off the unit.

Cleaning
Attention! Always disconnect the power supply prior to starting cleaning and maintenance
work!

Remove the hoses from the unit. Press in the engagement points on both sides of the outlet opening to
the water filter and open the strainer casing, remove the pump from the strainer casing, rotate the
pump housing, then clean the impeller vanes using a brush.
Clean strainer casings, hose connections using clear water and a brush. After cleaning, fit the unit in
the reverse order.

Storage/Over-wintering

The unit is frost resistant to minus 20 °C. Should you store the unit outside of the pond, clean it
thoroughly and check it for damage, then store immersed in water. Do not immerse the power plug in
the water!

Disposal

Dispose of the unit in accordance with the national legal regulations.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 5

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 6

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

FR

Remarques concernant cette notice d’emploi

Avant la première utilisation, lire attentivement cette notice d’emploi et se familiariser avec l’appareil.
Respecter impérativement les indications de sécurité relatives à une utilisation correcte et en toute
sécurité.

Utilisation conforme à la finalité

FIAP Aqua Active Eco, dénommée ci-après « appareil » est destinée uniquement au pompage d’eau
normale de bassin, pour des filtres, des cascades et des cours d’eau et pour une température de l’eau
allant de +4°C à +35°C. Le rendement de l’appareil est réglable uniquement au moyen d’un appareil FIAP
Aqua Active Control. L’appareil résiste au gel.

Cet appareil est conçu pour être utilisé dans des bassins et des piscines dans le respect de
prescriptions nationales de construction.

Utilisation non conforme à la finalité

En cas d’utilisation non conforme à la finalité et de manipulation non appropriée de cet appareil, des
risques pour les personnes peuvent en résulter. Toute utilisation non conforme à la finalité entraîne
l’annulation de notre responsabilité ainsi que de l’autorisation d’exploitation générale.

Déclaration du fabricant CE

Nous déclarons la conformité par rapport à la directive CE concernant la compatibilité électromagnétique
(89/336/CEE) ainsi que par rapport à la directive basse tension (73/23/CEE). Les normes harmonisées
suivantes ont été appliquées:
EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Indications de sécurité
Pour des raisons de sécurité, les enfants et les mineurs de moins de 16 ans ainsi que les
personnes n’étant pas en mesure de reconnaître les dangers ou n’ayant pas pris connaissance de
cette notice d’emploi ne sont pas autorisés à utiliser cet appareil!

Prière de conserver soigneusement cette notice d’emploi! Lors d’un changement de propriétaire,
transmettre également cette notice d’emploi. Tous les travaux effectués avec cet appareil devront être
exécutés conformément aux directives ci-jointes.
La combinaison d’eau et d’électricité peut entraîner des dangers sérieux pour la santé et la vie des
personnes lors d’une utilisation avec des raccordements non conformes ou une utilisation inappropriée.
Ne pas utiliser l’appareil lorsque des personnes se trouvent dans l’eau! Comparer les données
électriques du réseau d’alimentation avec celles indiquées sur la plaque signalétique de l’emballage ou
sur l’appareil. S’assurer que l’installation électrique est équipée d’une protection différentielle de 30 mA
maximum. Utiliser cet appareil uniquement sur une prise de courant installée conformément à la
réglementation. Maintenir la fiche de secteur et tous le points de raccordement au sec! Protéger le câble
de raccordement afin qu’il ne soit pas endommagé. N’employer que des câbles, des installations, des
adaptateurs, des conduites de prolongement et de raccordement avec contact de mise à la terre,
réservés à une utilisation en extérieur. Ne pas porter ni tirer l’appareil par le câble de raccordement! Ne
pas utiliser l’appareil avec un câble ou un carter défectueux! La ligne de raccordement au réseau de cet
appareil ne peut être remplacée. Ne plus utiliser l’appareil en cas d’endommagement de la ligne. Les
installations électriques des étangs de jardins doivent correspondre aux règlements d’installation
internationaux et nationaux. Ne jamais ouvrir le carter de l’appareil ou des parties y appartenant si cela
n’est pas expressément indiqué dans la notice d’emploi. Ne jamais procéder à des modifications

FIAP Aqua Active Eco

techniques sur l’appareil. N’utiliser que des pièces de rechange et des accessoires d’origine. Ne faire
effectuer les réparations que par le SAV autorisé. Ne jamais utiliser l’appareil sans débit d’eau! Ne jamais
refouler des liquides autres que de l’eau! En cas de questions et de problèmes, prière de vous adresser à
un électricien et ce, pour votre propre sécurité!

Raccordement électrique

Le raccordement électrique ne peut être effectué que par un spécialiste habilité selon les spécifications
VDE et EVU. Pour toutes les installations, la directive VDE 0100 partie 702 est en vigueur. Toutes les
données de puissance se trouvent sur la plaque signalétique. Pour tous les travaux à effectuer sur
l’appareil, ce dernier doit être débranché!

Mise en service
Attention! Ne jamais utiliser l’appareil sans panier de filtration ni sans débit d’eau!

Montage

Retirer la prise de secteur et protéger l’appareil contre la remise en marche. Utiliser l’appareil
uniquement en position horizontale et bien fixe sur une surface stable. L’appareil doit être positionné
sous la surface de l’eau et peut être mis en place à l’intérieur du bassin (immergé) ou à l’extérieur de
celui-ci (au sec).

Mise en place à sec

Ouvrir les enveloppes filtrantes, retirer la pompe, et monter ensuite la conduite d’aspiration et la
conduite de pression. Les accessoires de montage à savoir les embouts à étages, les joints
d’étanchéité et les colliers de serrage se trouvent dans le kit joint.

Raccordement au filtre d’eau

Fixer le tuyau (32/40/50 mm) sur l’embout à étages et, le cas échéant, le bloquer avec un collier de
serrage, introduire l’embout à étages dans la sortie de la pompe, raccorder l’autre extrémité du tuyau
au filtre d’eau.

Raccordement au skimmer

Placer l’écrou d’accouplement sur l’embout à étages, fixer le tuyau conduisant au skimmer sur
l’embout à étages, introduire ce dernier dans le régulateur d’admission de l’enveloppe filtrante, serrer à
fond l’écrou d’accouplement.

Attention! Si vous utilisez la pompe dans l’enveloppe filtrante sous l’eau, raccorder le skimmer
au régulateur d’admission ou fermer complètement le régulateur d’admission (position «0»)!

Débrancher l’appareil en retirant la fiche de contact.

Nettoyage
Attention! Toujours débrancher avant tout travail de nettoyage et d’entretien!

Enlever les tuyaux de l’appareil. Effectuer une pression sur les éléments verrouillants des deux côtés
de l’ouverture d’échappement vers le filtre d’eau et ouvrir l’enveloppe filtrante, en retirer la pompe,
dévisser le carter de la pompe, nettoyer la turbine avec une brosse.
Nettoyer les enveloppes filtrantes, les embouts de tuyau d’admission à l’eau claire et avec une brosse.
Remonter l’appareil dans l’ordre inverse après en avoir effectué le nettoyage.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 7

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 8

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

Stockage/Entreposage pour l’hiver

L’appareil résiste à des températures allant jusqu’à moins 20 °C. Si vous stockez l’appareil en dehors
de la pièce d’eau, en effectuer un nettoyage approfondi, contrôler la présence éventuelle de
dommages et le conserver immergé.
Ne pas immerger la fiche de contact!

Recyclage

Recycler l’appareil conformément aux réglementations nationales légales en vigueur. Adressez-vous à
votre distributeur spécialisé.

FIAP Aqua Active Eco

NL

Opmerkingen over deze gebruiksaanwijzing

Voordat u het apparaat voor het eerst gebruikt, moet u de gebruiksaanwijzing doorlezen en vertrouwd
raken met het apparaat. Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsinstructies.

Beoogd gebruik

FIAP Aqua Active Eco, hierna genoemd “apparaat”, is uitsluitend geproduceerd voor het verpompen van
normaal vijverwater voor filters, watervallen en waterlopen, en dient gebruikt te worden bij een
watertemperatuur van 4 tot 35°C. De capaciteit van het apparaat is regelbaar met een FIAP Aqua Active
Control. Het apparaat is vorstbestendig.

Het apparaat kan worden gebruikt voor zwem- en badvijvers met inachtneming van de nationale
bouwvoorschriften.

Ondoelmatig gebruik

Bij ondoelmatig gebruik en onoordeelkundige omgang met het apparaat kan het apparaat gevaarlijk zijn
voor personen. In geval van ondoelmatig gebruik vervalt onze aansprakelijkheid alsook de algemene
typegoedkeuring.

CE-fabrikantverklaring

In de betekenis van de EG-Richtlijn EMC-Richtlijn (89/336/EEG) alsook van de Laagspanningsrichtlijn
(73/23/EEG) verklaren wij de conformiteit. De volgende geharmoniseerde normen zijn toegepast:
EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Veiligheidsinstructies
Kinderen en jongeren onder de 16 jaar alsook personen, die mogelijk gevaren niet kunnen
inschatten of die niet op de hoogte zijn van de inhoud van deze gebruiksaanwijzing, mogen dit
apparaat om veiligheidsredenen niet gebruiken!

Bewaar deze gebruiksaanwijzing zorgvuldig! Als u het apparaat verkoopt, moet u de gebruiksaanwijzing
ook aan de nieuwe eigenaar geven. Alle werkzaamheden met dit apparaat mogen uitsluitend verricht
worden als ze conform de onderhavige handleiding zijn.
De combinatie van water en elektriciteit kan in geval van een niet volgens de voorschriften gemaakte
aansluiting of onoordeelkundig gebruik levensgevaarlijk zijn. Gebruik het apparaat uitsluitend, als er zich
geen personen in het water bevinden! Voordat u in het water grijpt, moet u van alle apparaten die zich in
het water bevinden altjid eerst de stekker uit het stopcontact verwijderen. Vergelijk de elektrische
gegevens van de stroomtoevoer met die op het typeplaatje van de verpakking of het apparaat. Zorg er
voor dat het apparaat beveilgd is met een lekstroombeveiliging voor een gemeten lekstroom van
maximaal 30 mA. Gebruik het apparaat uitsluitend op een volgens de voorschriften geinstalleerde
contactoos. Houd de stekker en alle aansluitpunten droog! Leg de aansluitkabel op een zodanige plaats
dat hij beschermd is en dat beschadigingen dus uitgesloten zijn. Gebruik uitsluitend kabels, installaties,
adapters, verleng- of aansluitkabels met randaarde, die goedgekeurd zijn voor gebruik buitenshuis. Draag
het apparaat niet aan de stroomkabel en trek niet aan die kabel! Als de kabel of de behuizing defect is,
mag het apparaat niet gebruikt worden! De stroomkabel van dit apparaat kan niet worden vervangen. Als
de kabel beschadigd is, moet u het apparaat afvoeren. Elektrische installaties van tuinvijvers moeten
voldoen aan de internationale en nationale installateursvoorwaarden. Maak de behuizing van het
apparaat of onderdelen daarvan nooit open, als daar in de gebruiksaanwijzing niet uitdrukkelijk op
gewezen wordt. Breng nooit technische veranderingen aan het apparaat aan. Gebruik uitsluitend originele
reserveonderdelen en toebehoren. Laat reparaties uitsluitend verrichten door bevoegde

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 9

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 10

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

serviceafdelingen. Gebruik het apparaat nooit zonder doorstromend water! Verpomp er nooit andere
vloeistoffen mee dan water! Als u vragen of moeilijkheden mocht hebben, neem dan voor uw eigen
veiligheid contact op met een erkende elektromonteur!

Elektrische aansluiting

De elektrische aansluiting mag volgens de EVU en de VDE uitsluitend gemaakt worden door een hiertoe
bevoegde vakman. Voor alle installaties geldt VDE 0100 deel 702. Alle vermogensgegevens vindt u op
het typeplaatje. Alle werkzaamheden aan het apparaat dienen in stroomloze toestand te worden verricht!

Ingebruikneming
Let op! Gebruik het apparaat nooit zonder filterkorf of zonder doorstromend water!

Montage

Trek de stekker uit het stopcontact en beveilig het apparaat tegen opnieuw inschakelen. Het apparaat
mag uitsluitend horizontaal worden gebruikt en u dient het op een vaste ondergrond te plaatsen, zodat
het stevig staat. Het apparaat moet zich onder het wateroppervlak bevinden en kan in
(ondergedompeld) of buiten de vijver (droog) worden geplaatst.

Plaatsing buiten de vijver

Open de filterhouders, neem de pomp uit, en monteer de zuig-/persleiding. Montagetoebehoren, in de
vorm van slangnippels, afdichtingen en slangklemmen, bevindt in de extra zending.

Aansluiting op het waterfilter

Breng de wartelmoer over de slangnippel, steek de slang (32/40/50 mm) op de slangnippel en zet hem
eventueel vast met een slangklem, steek de slangnippel in de pompuitgang, draai de wartelmoer vast
en verbind het andere einde van de slang met het waterfilter.

Aansluiting op de skimmer

Breng de wartelmoer over de slangnippel, bevestig de slang naar het skimmer op de slangnippel,
steek deze in de inlaatregelaar van de filterkorf en draai de wartelmoer vast.

Let op! Bij toepassing van de pomp in de filterkorf onder de warterspiegel, moet het skimmer
op de inlaatregelaar zijn aangesloten, of de inlaatregelaar moet helemaal gesloten zijn

Als u het apparaat wilt uitschakelen, moet u de stekker uit het stopcontact trekken.

Reinigen
Let op! Voordat u met reinigings- en onderhoudswerkzaamheden begint, moet u altijd eerst de
stekker uit het stopcontact trekken!

Verwijder de slangen van het apparaat. De vastklikpunten aan beide zijden van de uitlaatopening naar
het waterfilter indrukken en de filterkorf openen, de pomp uit de filterschaal nemen, de inlaatregelaar
uit zijn geleiding nemen, het pomphuis eraf draaien, het schoepenrad met een borstel reinigen.
Filterkorven, slangmondstukken met helder water en een borstel reinigen. Monteer het apparaat nadat
het is schoongemaakt in omgekeerde volgorde.

Bewaren/overwinteren

Het apparaat is vorstbestendig tot min 20 °C. Mocht u het apparaat buiten de vijver bewaren, maak het
dan grondig schoon, controleer het op beschadigingen en bewaar het dan gedompeld of gevuld. De
netstekker niet in het water dompelen!

Tot afval verwerken

Het apparaat dient volgens de nationale wettelijke bepalingen tot afval te worden verwerkt. Neem voor
vragen contact met uw vakhandel.

(“stand 0)!

FIAP Aqua Active Eco

ES

Indicaciones sobre este manual de instrucciones de uso

Antes de utilizar por primera vez el equipo lea las instrucciones de uso y familiarícese con el mismo.
Tenga necesariamente en cuenta las indicaciones de seguridad para garantizar un uso correcto y
seguro del equipo.

Uso conforme a lo prescrito

La serie de construcción FIAP Aqua Active Eco, denominada a continuación “equipo”, sólo se puede
utilizar como bomba de agua de estangque normal para filtros, cascadas e instalaciones de riachuelo
y se tiene que emplear a una temperatura del agua entre 4°C a +35°C. La potencia del equipo sólo se
puede regular a través de un equipo FIAP Aqua Active Control. El equipo está protegido contra
heladas.
El equipo se puede utilizar en piscinas cumpliendo las prescripciones de instalación nacionales.

Uso no conforme a lo prescrito

En caso de un uso no conforme a lo prescrito y un tratamiento inadecuado puede poner en peligro el
equipo las personas. En caso de un uso no conforme a lo prescrito expira nuestra garantía así como
el permiso de servicio general.

Declaración del fabricante CE

Declaramos la conformidad en el sentido de la directiva CE relacionada con la compatibilidad
electromagnética (89/336/CEE) así como la directiva de baja tensión (73/23/CEE). Se emplearon las
siguientes normas armonizadas:
EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Indicaciones de seguridad
Por razones de seguridad no deben usar este equipo ninos, jóvenes menores de 16 anos ni
personas que no estén en condiciones de reconocer los peligros o que no se hayan
familiarizado con estas instrucciones de servicio.

Guarde cuidadosamente estas instrucciones de uso. Entreque estas instrucciones de uso al nuevo
propietario en caso de cmbio de propietario. Todos los trabajos con este equipo sólo se deben
ejecutar conforme a estas instrucciones.
En caso de contacto con agua y electricidad puede conllevar una conexión no conforme a lo prescrito
o una manipulación inadecuada a graves peligros para el cuerpo y la vida. Utilice sólo el equipo
cuando no haya ninguna persona en el agua. Antes de tocar el agua saque siempre primero la clavija
de red de todos los equipos que se encuentran en el agua. Compare los datos eléctricos de la
alimentación de corriente con los datos en la placa de datos técnicos del embalaje o equipo. Asegure
que el equipo esté protegido con un dispositivo de protección para una corriente de defecto máxima
de 30 mA. Conecte sólo el equipo a un tomacorriente instalado conforme a las normas vigentes.
Mantenga secos la clavija de red y todos los puntos de conexión. Coloque la línea de conexión
protegida para que no se dane. Emplee sólo cables, instalaciones, adaptadores, líneas de extensión o
de conexión con contacto de seguridad que estén autorizados para el uso exterior. No transporte ni
tire el equipo por la línea de connexión. El equipo no se debe operar si está defectuoso el cable o la
caja. Deseche el equipo en caso que se haya danado la línea. Las instalaciones eléctricas en los
estanques de jardin deben satisfacer las prescripciones de montaje internacionales y nacionales. No
abra nunce la caja del queipo o sus componentes a no ser que esto se autorice expresamente en las
instrucciones de uso. No realice nunca modificaciones téchnicas en el equipo. Emplee sólo piezas y

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 11

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 12

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

accesorios de recambio originales. Encarque los trabajos de reparación sólo a empresas de servicio
autorizadas.
No opere nunca el equipo sin circulaión de agua. No transporte nunca otros líquidos a no ser el aqua.
En caso de preguntas y problemas diríjase para su propia seguridad a una persona especializada en
eléctrica.

Conexión eléctrica

Conforme a las normas alemanas EVU y VDE sólo se debe ejecutar la conexión eléctrica por personal
téchnico autorizado. Para todas las instalaciones es válido la norma VDE 0100 parte 702. Tome todos
los datos de potencia de la placa de datos téchnicos. Todos los trabajos en el equipo sólo se deben
ejecutar con el equipo desconectado de la corriente.

Puesta en marcha
Atención! No opere nunca el equipo sin cesto de filtro y sin circulación de agua.

Montaje

Saque la clavija de enchufe de la red y asegure el equipo contra conexión accidental. El equipo sólo
se puede operar en la posición horizontal y emplazar sobre un fondo compacto para que siempre
tenga buena estabilidad. El equipo tiene que estar posicionado debajo de la superficie del agua y se
puede emplazar dentro (sumergido) o fuera del estanque (seco).

Emplazamiento en seco

Abra las cubiertas del filtro, saque la bomba, y monte la tubería de aspiración y de presión. En un
paquete separado se encuentran los accesorios de montaje como p.e. boquillas portatubos
escalonadas, juntas y abrazaderas para tubo flexible.

Conexión con el filtro de agua

El tubo flexible (32/40/50 mm) en la boquilla portatubo escalonada y asegúrelo si fuera necesario con
la abrazadera de tubo flexible, en la salida de la bomba, apriete la tuerca racor y una el otro extremo
del tubo flexible con el filtro de agua.

Conexión con absorbedor

Coloque la tuerca racor en la boquilla portatubo escalonada, fije el tubo flexible al en la boquilla
portatubo escalonada, colóquela en el regulador de admisión de la cubierta del filtro y apriete la tuerca
racor.

Atención! Si se opera la bomba en la cubierta del filtro bajo agua siempre se tiene que conectar
el absorbedor al regulador de admisión o el regulador de admisión tiene que estar totalmente
cerrado (posición “0”).

Saque la clavija de la red para desconectar el equipo.

Limpieza
Atención! Saque siempre la clavija de la red antes de realizar los trabajos de limpieza y de
mantenimiento.

Quite los tubos flexibles del equipo. Presione los puntos de enclavamiento a ambos lados del orificio
de salida al filtro de agua y abra la cubierta del filtro, saque la bomba de la cubierta del filtro,
desenrosque la carcasa de la bomba y limpie la rueda de rodadura con un cepillo.
Limpie las cubiertas del filtro, las bosquillas portatubo de admisión con agua limpia y un cepillo. Monte
el equipo después de la limpieza en secuencia contraria.

FIAP Aqua Active Eco

Almacenamiento / Conservación durante el invierno

El equipo está protegido contra heladas hasta 20 °C por debajo de cero. Si se almacena el equipo
fuera del estanque límpielo minuciosamente, compruebe si está danado y almacénelo bajo agua o a
plena carga de agua. No sumerja la clavija de red en el agua.

Desecho

Deseche el equipo conforme a las prescripciones legales nacionales. Consulte su comerciante
especializado.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 13

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 14

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

IT

Informazioni su questo manuale

Si prega di leggere le istruzioni per l'uso e familiarizzare con l'apparecchio prima di usarlo per la prima
volta. Osservare le informazioni di sicurezza per l'uso corretto e sicuro della macchina.

Destinazione d'uso
FIAP Aqua attiva Eco, nell'unità seguente testo definito, è stato prodotto esclusivamente per il
pompaggio di acqua normale stagno per i filtri, cascate e corsi d'acqua e deve essere usato ad una
temperatura dell'acqua compresa tra 4 ° C e +35 ° C. Le prestazioni unità può essere controllata da un
controllo FIAP Aqua Active. L'unità è a prova di gelo.

L'unità è adatta per l'uso per nuotare e fare il bagno stagni in conformità con le normative
nazionali di installazione.

Uso diversi da quelli previsti

Pericolo per le persone possono derivare da questa unità se non viene utilizzato in conformità con la
destinazione d'uso e in caso di uso improprio. Se utilizzato per scopi diversi da quello previsto, la
nostra garanzia e la licenza di esercizio sarà nullo.

Dichiarazione CE del costruttore
Dichiariamo la conformità ai sensi della direttiva CE, direttiva EMC (89/336/CEE) e della Direttiva
Bassa Tensione (73/23/CEE). Le seguenti norme armonizzate si intende per:
EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Informazioni sulla sicurezza
Per motivi di sicurezza, bambini e giovani sotto i 16 anni di età e le persone che non riescono a
riconoscere un possibile pericolo o che non hanno familiarità con le istruzioni per l'uso, non
sono autorizzati a utilizzare l'unità!

Conservare le istruzioni in un luogo sicuro! Anche la consegna delle istruzioni per l'uso quando passa
l'unità su di un nuovo proprietario. Assicurarsi che tutti i lavori con questa unità è realizzata solo in
base a queste istruzioni.
La combinazione di acqua e di energia elettrica può comportare pericolo per la vita e la salute, se
l'unità è collegata in modo errato o improprio. Mettere in funzione l'unità se non le persone sono in
acqua! Prima di raggiungere in acqua, sempre scollegare l'alimentazione a tutte le unità utilizzate in
acqua. Confrontare i valori elettrici del sistema di alimentazione con quelli sulla targhetta sulla
confezione o sulla stessa unità. Assicurarsi che l'unità è fuso per una corrente differenziale nominale di
max. 30 mA con una corrente residua-sistema operativo. Mettere in funzione l'apparecchio, quando
collegato ad una presa di corrente correttamente montato. Tenere il cavo di alimentazione e tutti i punti
di connessione a secco! Proteggere il cavo di connessione quando seppellendo per evitare danni.
Utilizzare solo cavi, attrezzature, adattatori, prolunghe o cavi di collegamento con un contatto a terra e
approvato per uso esterno. Non portare o tirare l'apparecchio dal cavo di collegamento! Non utilizzare
mai l'apparecchio se il cavo o la custodia sono difettosi! Il cavo di collegamento di alimentazione di
questo apparecchio non può essere sostituito. Se il cavo è danneggiato, l'intera unità deve essere
smaltito. Impianti elettrici a laghetti da giardino devono rispondere alle normative internazionali e
nazionali valide per gli installatori. Non aprire mai l'unità immobiliare o dei suoi componenti che ne
conseguono, a meno che ciò è esplicitamente menzionato nelle istruzioni per l'uso. Non effettuare
modifiche tecniche all'unità. Utilizzare solo parti di ricambio originali e gli accessori. Solo da centri di
assistenza autorizzati dei clienti per effettuare le riparazioni. Non azionare la macchina senza acqua!

FIAP Aqua Active Eco

Non utilizzare mai la pompa per fluidi diversi dall'acqua! Per la vostra sicurezza, consultare un
elettricista qualificato se avete domande o problemi incontrano!

Collegamento elettrico
Solo affidare un esperto autorizzato ad effettuare il collegamento elettrico a norma con il tedesco EVU
e VDE. VDE 0100 parte 702 è valido per tutte le installazioni. Fare riferimento alla targa del modello
per tutti i parametri di capacità. Eseguire qualsiasi lavoro sull'unità quando isolato!

Start-up

Attenzione! Non utilizzare mai l'apparecchio senza cestello filtro o senza acqua!

Installazione

Scollegare l'alimentazione elettrica, quindi fissare l'unità per evitare involontaria. Utilizzare
l'apparecchio solo nella sua posizione orizzontale e garantire un corretto posizionamento su un terreno
solido. L'unità deve essere posizionato sotto il livello della superficie dell'acqua e può essere collocato
in (immersione) o al di fuori dello stagno (secco).

L'installazione a secco
Aprire i carter filtro, rimuovere la pompa, e montare l'aspirazione e la linea di pressione. Gli accessori
di montaggio a forma di tubo di collegamento a gradini, guarnizioni e fascette stringitubo fanno parte
del kit.

Collegamento al filtro per l'acqua
Fissare il tubo (32/40/50 mm) sul raccordo del tubo a gradini e, se necessario, fissare con la fascetta,
la spina entrò tubo di collegamento alla presa della pompa, stringere il dado, quindi collegare l'altra
estremità del tubo alla filtro acqua.

Collegamento al skimmer
Inserire il dado di raccordo sul tubo di collegamento a gradini, fissare il tubo al filtro skimmer sul
collegamento del tubo a gradini, si inserisce quest'ultimo nel regolatore di entrata della cassa filtro,
quindi serrare dado.
Attenzione! Se si aziona la pompa nel filtro telaio quando sommerso, affinché il skimmer è sempre
collegato al regolatore di entrata o che il regolatore di entrata è completamente chiusa (posizione "0")!
L'alimentazione deve essere scollegata per spegnere l'unità.

Pulizia

Attenzione! Scollegare sempre l'alimentazione prima di iniziare la pulizia e manutenzione!
Rimuovere i tubi dall'unità. Premere nei punti di aggancio su entrambi i lati del punto di apertura per il
filtro dell'acqua e aprire la scatola filtro, rimuovere la pompa dal corpo filtro, ruotare il corpo della
pompa, quindi pulire le pale della girante con un pennello.
Involucri Pulire il filtro, raccordi dei tubi con acqua limpida e una spazzola. Dopo la pulizia, montare
l'unità in ordine inverso.

Deposito / Over-svernamento
L'apparecchio è resistente al gelo a meno 20 ° C. In caso di riporre l'unità al di fuori dello stagno, pulire
accuratamente e controllare che non sia danneggiato, quindi memorizzare immerso in acqua. Non
immergere la spina di alimentazione in acqua!

Smaltimento

Smaltire l'unità in conformità con le norme di legge nazionali.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 15

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 16

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

HU

Információk a használati utasítás

Kérjük, olvassa el a használati utasítást, és ismerkedjen meg a készülék használata előtt, hogy az első
alkalommal. Tartsa be a biztonsági előírásokat a helyes és biztonságos használatára az egység.

Tervezett felhasználási terület

FIAP Aqua Active Eco, a következő szöveget nevezett egység, már kizárólag a termelt szivattyúk
normál tó víz szűrők, víz alá és vízfolyások és kell használni a víz hőmérséklete között 4 ° C és +35 °
C A készülék teljesítménye csak lehet szabályozni egy FIAP Aqua Active Control. A készülék fagyálló.

A készülék alkalmas az úszás és fürdőzés medencék összhangban a nemzeti telepítő
előírásoknak.

Használjon más, mint a tervezett

Veszély személyekre is származhatnak a készüléket, ha nem megfelelően használják a tervezett
felhasználás, valamint abban az esetben visszaélés. Ha más célra felhasználni, mint amit tervezett, a
garancia és a működési engedély lesz semmis.

CE Gyártó nyilatkozata

Kijelentjük megfelelőségi abban az értelemben, az EK-irányelv EMC irányelv (89/336/EGK), valamint a
kisfeszültségű irányelv (73/23/EGK). A következő harmonizált szabványok érvényesek:
EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Biztonsági információk
Biztonsági okokból, a gyermekek és fiatalok 16 év alatti életkor, valamint a személyek, akik nem
ismerik a lehetséges veszélye, vagy akik nem ismerik ezt a kezelési utasítást, nem
használhatják a készüléket!

Kérjük, őrizze meg ezt a kezelési utasítást egy biztonságos helyen! Szintén átadja a használati
utasítást, amikor elhaladnak a készüléket az új tulajdonosnak. Biztosítani kell, hogy minden munkát
ezzel az egységgel csak megfelelően végzik ezeket az utasításokat.
A kombináció a víz-és villamosenergia vezethet életveszélyt és testi épségét, ha az egység helytelenül
van csatlakoztatva, vagy visszaéltek. Csak használja a készüléket, ha nem személyek a vízben! Előtt
eléri a vízbe, mindig húzza ki a tápkábelt az összes használt mértékegységek a vízben. Hasonlítsa
össze az elektromos értékei tápegység azokkal az adattáblán a csomagoláson vagy a berendezés is.
Biztosítani kell, hogy a készülék fuzionált a névleges áram max. 30 mA keresztül áram-operációs
rendszer. Csak használja a készüléket, ha dugva egy megfelelően felszerelt aljzatba. Tartsa a
tápkábelt és az összes csatlakozási pontok szárazon! Védje a csatlakozó kábel, ha eltemetik a
károsodás elkerülése érdekében. Csak kábelek, berendezések, adapterek, hosszabbító vagy
csatlakozó kábelek egy földelt érintkezéskor és jóváhagyott külső használatra. Ne hordja vagy húzza ki
a készüléket a csatlakozó kábel! Soha ne működtesse a készüléket, ha a kábel vagy a burkolat nem
hibás! A hálózati csatlakozó kábel A készülék nem pótolható. Ha a kábel megsérül, az egész egységet
ki kell ártalmatlanítani. Villamos berendezések a kerti tavakban meg kell felelnie a nemzetközi és
nemzeti szabályozások érvényesek szerel
elemek, kivéve, ha ezt kifejezetten megemlítik a használati utasításokat. Soha ne végezzen műszaki
változtatások az egységet. Csak eredeti alkatrészeket és tartozékokat. Csak hogy a szerződéses
ügyfélszolgálati irodák az végezhet javításokat. Soha ne üzemeltesse a készüléket víz nélkül! Soha ne
használja a szivattyú folyadékok, víz! Saját biztonsága érdekében, hívjon villanyszerelőt ha kérdése
van, vagy találkozás probléma!

ők. Soha ne nyissa fel a készülék burkolatát vagy a kísérő

FIAP Aqua Active Eco

Elektromos csatlakozás
Csak megbízhat egy felhatalmazott szakértő végezze el az elektromos csatlakozót összhangban a
német EVSZ és VDE. VDE 0100 Part 702 érvényes összes létesítmény. Nézze meg a típustábla
minden kapacitási paraméterek. Csak valamilyen munkát végez a készülék, ha elszigetelt!

Start-up
Figyelem! Soha ne használja a készüléket szűrő nélkül kosár vagy víz nélkül!

Telepítés
Húzza ki a tápegység, majd rögzítse az egységet a véletlen bekapcsolás. Csak akkor használja a
készüléket vízszintes helyzetbe, és stabil telepítést szilárd talajon. A készüléket úgy kell elhelyezni a
vízfelszín alatt szint és lehet helyezni a (süllyesztett) vagy kívül a tó (száraz).

Száraz telepítés
Nyissa meg a szűrő belek, távolítsa el a szivattyút, és illik a szívó-és nyomóvezeték. A telepítés
tartozékok formájában lépcsős csőcsatlakozás, fókák és tömlőbilincsekkel része a készlet.

Csatlakozás a vízszűrő

Rögzítse tömlő (32/40/50 mm) a lépcsős csőcsatlakozás, és ha szükséges, rögzítse a Tömlőbilincs,
plug lépett csőcsatlakozás a szivattyú kimenetén, húzza meg a hollandi anyát, majd csatlakoztassa a
másik végét a tömlőt a vízszűrő.

Csatlakozás a lehabzó
Csatlakoztassa a hollandi anyát feletti lépcsős csőcsatlakozás, rögzítse a tömlőt a skimmer szűrő a
lépcsős csőcsatlakozás, helyezze azt ez utóbbi a bemeneti szabályozó a szűrő burkolat, majd rögzítse
hollandi anyával.
Figyelem! Ha működik a szivattyú a szűrő burkolat, amikor elmerült, hogy a skimmer mindig
csatlakozik a bemeneti szabályozó, illetve, hogy a belépő szabályozó teljesen zárt ("0" állásban)!
A tápfeszültséget le kell, hogy kapcsolja ki a készüléket.

Takarítás

Figyelem! Mindig húzza ki a tápegység megkezdése előtt takarítási és karbantartási munka!
Vegye le a tömlőket a készülékből. Nyomja meg az eljegyzési pontokat mindkét oldalán a nyílása a víz
szűrőt, és nyissa meg a szűrő ház, távolítsa el a szivattyút a szűrő burkolata forgassa a szivattyúház,
majd tisztítsa meg a járókerék lapátok ecsettel.
Clean szűrő burkolatok, tömlőcsatlakozások segítségével tiszta vizet és egy kefét. A tisztítás után illik
az egységet fordított sorrendben történik.

Tárolás / Over-telelő
Az egység fagyálló a mínusz 20 ° C- Ha tárolja a készüléket kívül a tó, alaposan tisztítsa meg és
ellenőrizze sérülések tekintetében, majd tárolja vízbe. Ne merítse a hálózati csatlakozót a vízben!

Ártalmatlanítás

Dobja a készüléket megfelelően a nemzeti jogi előírásoknak.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 17

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 18

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

PT

Informações sobre este manual de instruções

Por favor, leia as instruções de operação e familiarize-se com a unidade antes de usá-lo pela primeira
vez. Seguir as informações de segurança para o uso correto e seguro da unidade.

Uso pretendido

FIAP aqua ativo Eco, no texto que se segue denominada unidade, foi produzido exclusivamente para
o bombeamento de água da lagoa normal para filtros, quedas de água e cursos de água e tem que
ser utilizado a uma temperatura de água de entre 4 ° C e 35 ° C. O desempenho da unidade apenas
pode ser controlado por um controlo do Aqua FIAP Active. A unidade é a prova de geada.
A unidade é adequado para utilização para a natação e banhos tanques de acordo com os
regulamentos nacionais de instalação.

Use outro do que previsto
Perigo para as pessoas pode emanar de esta unidade se não for utilizado de acordo com o uso
pretendido e, no caso de uso indevido. Se utilizado para outros fins que não a destinada, a nossa
garantia e licença de operação será nula e sem efeito.

Declaração CE do fabricante

Nós declarar a conformidade, no sentido da directiva CE, a Directiva EMC (89/336/CEE), bem como a
directiva de baixa tensão (73/23/CEE). As seguintes normas harmonizadas aplicáveis:
EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Informações de segurança
Por razões de segurança, as crianças e jovens menores de 16 anos de idade, bem como
pessoas que não conseguem reconhecer o perigo possível ou que não estão familiarizados
com estas instruções de operação, não estão autorizados a utilizar a unidade!

Guarde estas instruções de operação em um lugar seguro! Também entregar as instruções ao passar
o aparelho a um novo proprietário. Garantir que todo o trabalho com esta unidade só é realizada em
conformidade com estas instruções. A combinação de água e energia elétrica pode levar a perigo a
vida ea integridade física, se o aparelho for conectado incorretamente ou mal. Só opere a unidade se
não pessoas estão na água! Antes de chegar à água, é necessário separar a fonte de energia para
todas as unidades usadas na água. Compare os valores elétricos da fonte de alimentação com os da
placa de identificação na embalagem ou na própria unidade. Garantir que a unidade é fundido para
uma corrente nominal residual de max. 30 mA através de um sistema operacional atual residual. Só
opere a unidade quando ligado a uma tomada correctamente. Mantenha o cabo de alimentação e
todos os pontos de conexão seco! Proteja o cabo de conexão quando enterrar para evitar danos. Só
use cabos, equipamentos, adaptadores, extensão ou cabos de ligação com um contato de ligação à
terra e aprovado para uso externo. Não transportar ou puxar a unidade pelo cabo de conexão! Nunca
utilize o aparelho se o cabo ou habitação estão com defeito! O cabo de conexão de energia desta
unidade não pode ser substituído. Se o cabo estiver danificado, toda a unidade tem de ser eliminado.
Instalações elétricas em lagos de jardim tem de cumprir os regulamentos internacionais e nacionais
válidos para instaladores. Nunca abra a unidade habitacional ou componentes que o acompanham, a
menos que seja explicitamente mencionado no manual de instruções. Nunca realizar mudanças
técnicas para a unidade. Só use peças originais e acessórios. Só permitem pontos de atendimento
autorizados de clientes para executar reparos. Nunca ligue o aparelho sem água! Nunca use a bomba
para líquidos com exclusão da água! Para sua própria segurança, consulte um eletricista qualificado
se você tiver dúvidas ou problemas!

FIAP Aqua Active Eco

Conexão elétrica

Apenas confiar um especialista autorizado a realizar a ligação elétrica de acordo com o EVU alemão e
VDE. VDE 0100, parte 702 é válida para todas as instalações. Consulte a placa de identificação para
todos os parâmetros de capacidade. Somente executar qualquer trabalho na unidade quando isolado!

Start-up

Atenção! Nunca opere a unidade sem filtro cesto ou sem água!

Instalação

Desligue o fornecimento de energia, em seguida, garantir a unidade para evitar a comutação sem
querer. Só use o aparelho na posição horizontal e garantir a instalação estável em terra firme. O
aparelho deve ser posicionado abaixo do nível da superfície da água e pode ser colocado na
(submersa) ou do lado de fora do tanque (a seco).

Instalação seca

Abrir as embalagens de coador, remover a bomba, e se ajustar a sucção e linha de pressão. Os
acessórios de instalação na forma de conexão da mangueira de nível, focas e braçadeiras são parte
do kit.

Conexão com o filtro de água

Apertem mangueira (32/40/50 mm) na conexão da mangueira com degraus e, se necessário, prenda
com o grampo da mangueira, plug pisou conexão da mangueira na saída da bomba, aperte a porca
de união, em seguida, conecte a outra extremidade da mangueira para a filtro de água.

Conexão com o skimmer
Ligue a porca sobre a conexão da mangueira de nível, fixe a mangueira do filtro skimmer sobre a
conexão da mangueira de nível, inserir ele no último regulador de entrada da caixa do filtro, em
seguida, apertar a porca de união.
Atenção! Se você operar a bomba na caixa do filtro quando submerso, garantir que o skimmer está
sempre conectado ao regulador de entrada ou de que o regulador de entrada está completamente
fechado (posição "0")!
A fonte de alimentação deve ser desconectado para desligar o aparelho.

Limpeza

Atenção! Sempre desconecte a fonte de alimentação antes de iniciar a limpeza e manutenção!
Retire os tubos da unidade. Prima nos pontos de acoplamento de ambos os lados da abertura de
saída para o filtro de água e de abrir a caixa do filtro, remover a bomba a partir da caixa do filtro, rodar
o corpo da bomba, em seguida, limpar as palhetas da turbina com um pincel.
Limpe tripas filtro, conexões da mangueira com água clara e uma escova. Após a limpeza, coloque a
unidade na ordem inversa.

Armazenamento / Over-invernada
A unidade é resistente à geada para menos de 20 ° C. Se você armazenar o aparelho fora da lagoa,
limpe-o completamente e verifique se há algum dano, em seguida, armazenar imerso em água. Não
mergulhe o cabo de alimentação na água!

Disposição

Descarte a unidade de acordo com as normas legais nacionais.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 19

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 20

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

TR

Bu kullanım kılavuzu ile ilgili bilgiler

Önce ilk defa kullanmaya kullanma talimatlarını okuyun ve birim tanıyın lütfen. Ünitenin doğru ve
güvenli kullanımı için güvenlik bilgilerine uyun.

Amaçlanan kullanım

FIAP Aqua Aktif Çevre, aşağıdaki metni olarak adlandırılan birim, sadece filtreleri, su düşüyor ve su
dersler için normal gölet su pompalanması için üretilen ve 4 ° C ile +35 ° C arasında bir su sıcaklığında
kullanılmak üzere sahiptir Birim performans sadece FIAP Aqua Aktif Kontrol ile kontrol edilebilir. Birim
don kanıtıdır.
Birim ulusal yükleyici düzenlemelere uygun olarak, yüzme havuzlarında ve banyo kullanımı için
uygundur.

O amaçlanan dışında kullanın
Bu kullanım amacına uygun olarak ve kötüye kullanım durumunda kullanılmaması durumunda kişi için
tehlike, bu birim, oluşturulacak olabilir. Amaçlanan dışındaki amaçlar için kullanılan, bizim garanti ve
işletme izni geçersiz ve hükümsüz olacaktır.

CE İmalatçı Bildirimi

Biz EC direktifi, EMC direktifi (89/336/EEC) yanı sıra alçak gerilim direktifi (73/23/EEC) anlamında
uygunluk beyan. Aşağıdaki harmonize standartlar geçerlidir:
EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Güvenlik bilgileri
16 yaş yanı sıra, olası tehlikenin farkına edemez veya bu işletim talimatları ile aşina olmayanlar
kişiler altında güvenlik nedenleriyle, çocuklar ve gençler için, üniteyi kullanmaya izin verilmez!

Güvenli bir yerde bu işletme kılavuzunda devam edin! Ayrıca yeni sahibine ilgili birim geçen kullanma
talimati teslim. Bu ünite ile tüm çalışmaları sadece bu talimatlara uygun olarak yapılır emin olun.
Birim yanlış bağlanmış veya yanlış ise su ve elektrik kombinasyonu, hayati tehlikeye yol açabilir. Hiçbir
kişi suda ise sadece üniteyi! Önce suya ulaşmak için, daima suda kullanılan tüm birimleri için güç
kaynağı bağlantısını kesin. Ambalaj üzerinde tip plakasında veya ünitenin kendisi olanlar ile güç

nın elektriksel değerleri karşılaştırın. Ünite max bir anma kaçak akım için sigortalı olduğundan

kaynağı
emin olun. Bir kaçak akım-işletim sistemi üzerinden 30 mA. Bir doğru takılmış prize takılı olduğunda
sadece ünite çalışır. Fişi tutun ve tüm bağlantı kuru işaret! Hasarı önlemek için gömme zaman bağlantı
kablosunu koruyun. Sadece bir topraklama temasından kabloları, ekipman, bağdaştırıcıları, uzatma ya
da bağlantı kablolarını kullanmayın ve dış kullanım için onaylanmıştır. Taşımayın veya bağ
kablosu ile birim çekmeyin! Kablo ya da konut arızalı ise üniteyi asla! Bu birimin güç bağlantı kablosu
değiştirilemez. Kablosunun hasar görmesi durumunda, tüm birim bertaraf edilmesi gerekmektedir.
Bahçe havuzları Elektrik tesisatları montajcılar için geçerli ulusal ve uluslararası mevzuata uygun
olmalıdır. Bu açıkça işletim talimatlarında belirtilen sürece, cihaz gövdesi veya görevlisi bileşenlerini
açmayın. Ünitenin teknik değişiklikleri yapmayın. Sadece orijinal yedek parça ve aksesuarlar kullanın.
Sadece yetkili müşteri hizmet satış onarımları gerçekleştirmek için izin verir. Susuz ünite çalışacak
Asla! Su haricindeki sıvılar için pompa asla kullanmayın! Eğer sorularınız veya sorunla karşılaşırsanız,
varsa kendi güvenliğiniz için, uzman bir elektrikçiye danışın!

lantı

FIAP Aqua Active Eco

Elektrik bağlantısı

Sadece Alman EVU ve VDE göre elektrik bağlantısı gerçekleştirmek için yetkili bir uzman emanet.
VDE 0100 Bölüm 702 Tüm yüklemeler için geçerlidir. Tüm kapasite parametreleri için tip plakasına
başvurun. Izole olduğunda Sadece ünite üzerinde herhangi bir çalışma gerçekleştirirken!

Start-up

Dikkat! Filtre sepeti olmadan veya su olmadan üniteyi asla!

Montaj
Güç kaynağı bağlantısını kesin, ardından istenmeyen anahtarlama önlemek için üniteyi sabitleyin.
Sadece yatay pozisyonda birimini kullanmak ve sağlam bir zemin üzerine sağlam montajdan
sağlamak. Birim su yüzeyinin seviyesinin altına konumlandırılan ve (batık) veya havuz (kuru) dışına
yerleştirilebilir.

Kuru yükleme
Süzgeç kovanları açın, pompa çıkarın ve emme ve basınç hattını uygun. Basamaklı bir hortum
bağlantı halinde montaj aksesuarlar, contalar ve hortum kelepçesi kitin bir parçası vardır.

Su filtresi bağlantısı

Sabitleyin basamaklı hortum bağlantı hortumu (32/40/50 mm) ve gerekiyorsa, hortum kelepçesi ile
sabitleyin, fiş pompa çıkışına hortumu bağlantısı attı, somunu sıkın, sonra için hortumun diğer ucunu
su filtresi.

Skimmer bağlantı

Basamaklı hortum bağlantısı üzerinden somununu takın, basamaklı hortum bağlantı skimmer filtresi
hortumu sabitleyin, süzgeç gövdesi girişinde regülatörü içine o ikincisi takın ve somunu sıkın.
Dikkat! Eğer batık olduğunda gövde süzgeç pompa çalışıyorsa, ("0" konumunda) skimmer daima giriş
regülatörü bağlı olduğu ya da giriş regülatörü tamamen kapalı olduğundan emin olun!
Güç kaynağı

Temizlik

Dikkat! Çalífltírmadan temizlik ve bakım çalışmaları öncesinde güç kaynağını ayırın!
Üniteden hortumlarını sökün. Su filtresi açılan çıkış her iki nişan noktaları tuşuna basın ve süzgeci
kasa açmak, süzgeç gövdesi üzerinde pompasını çıkarınız, pompa gövdesi döndürün, sonra bir fırça
kullanarak pervane kanatları temizleyin.
Temiz süzgeç muhafazaları, berrak su ve fırça kullanarak hortum bağlantıları. Temizlikten sonra,
tersten birim uyması.

Depolama / Over-kışlama

Birim eksi 20 donmaya karşı dayanıklı ° C'dir Eğer gölet dışında birim saklamak mı, iyice temizlemek
ve suya depolamak sonra, hasar olup olmadığın

Yok etme

Ulusal yasal düzenlemelere uygun birimini atın.

ünitesini kapatmak için ayrılmalıdır.

ı kontrol edin. Su elektrik fişine batırmayın!

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 21

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 22

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

FI

Tietoa tästä käyttöohje

Lue käyttöohjeet ja tutustu laitteeseen ennen kuin käytät sitä ensimmäistä kertaa. Noudata turvaohjeita
oikean ja turvallisen käytön yksikön.

Käyttötarkoitus

FIAP Aqua Aktiivinen Eco, seuraavassa tekstissä kutsutaan yksikköä, on tuotettu yksinomaan
pumppaamiseen normaalia lampi vettä suodattimet, vesi laskee ja vesistöjen, ja on käytettävä, kun
veden lämpötila on välillä 4 ° C ja +35 ° C. Yksikkö suorituskykyä voidaan ohjata vain FIAP Aqua
Active Control. Laite on jäätymään.
Laite soveltuu käytettäväksi uima ja uiminen lammet mukaisesti kansallisten asennusohjelman
asetukset.

Käyttää muita kuin aiottu

Vaaraa henkilöille voi johtua tästä laitteesta, jos sitä ei käytetä mukaisesti käyttötarkoituksen ja
väärinkäytöstapauksissa. Jos käytetään muuhun kuin on tarkoitettu, takuun ja toimilupa tulee mitätön.

CE valmistajan ilmoitus
Me julistamme vaatimustenmukaisuuden mielessä EY-direktiivin, EMC-direktiivin (89/336/EEC) sekä
pienjännitedirektiivin (73/23/ETY). Seuraavat yhdenmukaistetut standardit koskevat:
EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Turvallisuusohjeet
Turvallisuussyistä lapset ja nuoret alle 16-vuotiaat sekä henkilöt, jotka eivät tunnista
mahdollista vaaraa tai jotka eivät tunne näitä käyttöohjeita, eivät saa käyttää laitetta!

Säilytä tämä käyttöohje tallessa! Myös luovuttaa käyttöohje kulkiessaan yksikkö uudelle omistajalle.
Varmista, että kaikki toimi tämän laitteen kanssa vain suoritetaan näiden ohjeiden mukaisesti.
Yhdistelmä veden ja sähkön voi johtaa hengenvaaraan ja raajan, jos laite on kytketty väärin tai väärin.
Vain käytä laitetta, jos kukaan on vedessä! Ennen päästä veteen, irrota aina virtalähteestä kaikki
käytetyt yksiköt vedessä. Vertaa sähköiset arvot virtalähteen kanssa arvokilvessä pakkauksessa tai
laitteen itse. Varmista, että laite on sulatettu ja nimellinen vikavirta max. 30 mA kautta vikavirta­käyttöjärjestelmä. Vain käytä laitetta kytketty oikein asennettu pistorasia. Pidä pistoke ja kaikki
liitoskohdat kuiva! Suojaa liitäntäkaapeli kun hautaamiseen vahinkojen välttämiseksi. Käytä vain
kaapeleita, laitteita, sovittimet, laajentamista tai liitäntäkaapeleita maadoitettua kontakti ja hyväksytty
ulkokäyttöön. Älä kanna tai vedä yksikkö liitäntäkaapeli! Älä koskaan käytä laitetta, jos sen virtajohto
tai kotelo on viallinen! Virtakaapelin tätä laitetta ei voi vaihtaa. Jos kaapeli on vaurioitunut, koko laite on
hävitettävä. Sähköasennukset klo puutarhalammikoissa on täytettävä kansainväliset ja kansalliset
säännökset voimassa asentajille. Älä koskaan avaa laitteen koteloa tai sen hoitajan osia, ellei sitä
nimenomaisesti mainitaan käyttöohjeissa. Koskaan tehdä teknisiä muutoksia yksikköön. Käytä vain
alkuperäisiä varaosia ja tarvikkeita. Antakaa vain valtuutetun asiakaspalvelun myyntipisteistä tehdä
korjauksia. Älä koskaan käytä laitetta ilman vettä! Älä koskaan käytä pumppua nesteiden kuin veden!
Oman turvallisuuden, ota sähköasentajaan jos sinulla on kysyttävää tai kohtaat ongelmia!

Sähköliitäntä
Vain antaa luvan asiantuntija suorittaa sähköliitännän mukaisesti Saksan EVU ja VDE. VDE 0100 osa
702 on voimassa kaikissa laitoksissa. Katso tyyppikilvestä kaikkien kapasiteettia parametrit. Vain tee
mitään töitä laitteen kun eristetty!

FIAP Aqua Active Eco

Käynnistys

Huomio! Älä koskaan käytä laitetta ilman suodatinta kori tai ilman vettä!

Asennus

Irrota virtalähde, niin kiinnitä laite estää tahaton päällekytkentä. Käytä laitetta sen vaaka-asentoon ja
varmistaa vakaa asennuksen tukevalle alustalle. Laite on sijoitettu veden pinnan alla tasolla ja voidaan
sijoittaa (upoksissa) tai ulkopuolella lampi (kuiva).

Kuiva asennus

Avaa siivilä kotelot, poista pumppu ja asenna imu-ja paineputki. Asennustarvikkeet muodossa
porrastetun letkuliitäntä, tiivisteet ja letkunkiristimet ovat osa pakki.

Liitäntä vedensuodatin

Kiinnitä letku (32/40/50 mm) porrastetun letkuliitäntä ja tarvittaessa kiristä letkunkiristin, tulppa astui
letkuliitäntä pumpun pistorasiaan, kiristä mutteri, kytke toinen pää letkun vedensuodatin.

Liitäntä reikäkauhalla
Plug hattumutteri yli porrastetun letkuliitäntä, kiinnitä letku reikäkauhalla suodatin porrastetun
letkuliitäntä, aseta se jälkimmäinen tuloaukkoon säätelijä siivilä koteloon ja kiinnitä liitosmutteri.
Huomio! Jos käytät pumppua siivilä koteloon upotettuna, että reikäkauhalla on aina liitetty tulo
säätimen tai että sisääntulon säädin on täysin kiinni (asennossa "0")!
Virtalähde on irrotettu kytkeä pois päältä.

Puhdistus

Huomio! Irrota aina virtalähteestä ennen aloittamista puhdistus-ja huoltotyöt!
Irrota letkut yksiköstä. Paina sitoutumista pisteiden molemmin puolin ulostuloaukon jotta veden
suodattimen ja avaa siivilä koteloon, irrota pumppu suodattimen kotelo, käännä pumpun kotelo,
puhdista juoksupyörän siivet harjalla.
Puhdista siivilä kotelot, letkuliitokset käyttäen kirkasta vettä ja harjalla. Puhdistuksen jälkeen asenna
laite päinvastaisessa järjestyksessä.

Varastointi / Yli-talvehtiminen
Yksikkö on pakkasenkestävää miinus 20 ° C. Jos tallennat yksikön ulkopuolella lampi, puhdista se
huolellisesti ja tarkista se vaurioiden varalta ja säilytä upotetaan veteen. Älä upota virtajohtoa veteen!

Hävittäminen

Hävitä laite mukaisesti kansallisen lainsäädännön mukaisesti.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 23

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 24

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

SE

Information om denna bruksanvisning

Läs igenom bruksanvisningen och bekanta dig med enheten innan du använder den för första gången.
Ansluta sig till säkerhetsinformationen för korrekt och säker användning av enheten.

Avsedd användning
FIAP Aqua Aktiv Eco, i det följande benämnt text enhet, har exklusivt framtagen för pumpning av
normalt damm vatten filter, fall vatten och vattendrag och måste användas vid en vattentemperatur på
mellan 4 ° C och +35 ° C. Enheten prestanda kan endast styras av en FIAP Aqua Active Control.
Enheten är frostfritt.
Enheten är lämplig att använda för att bada dammar i enlighet med de nationella
installationsprogrammet föreskrifter.

Använd andra än avsedda
Fara för personer kan komma från den här enheten om den inte används i enlighet med den avsedda
användningen och i händelse av missbruk. Om den används för andra ändamål än det avsedda,
kommer vår garanti och drifttillstånd blir ogiltiga.

CE Tillverkarens deklaration
Vi försäkran om överensstämmelse i den mening som EG-direktivet, EMC-direktivet (89/336/EEG)
samt lågspänningsdirektivet (73/23/EEG). Följande harmoniserade standarder tillämpas:
EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Säkerhetsinformation
Av säkerhetsskäl får barn och ungdomar under 16 år samt personer som inte kan känna igen
möjlig fara eller som inte känner till denna bruksanvisning, inte får använda apparaten!

Förvara denna bruksanvisning på en säker plats! Också lämnar över bruksanvisningen när det
passerar enheten till en ny ägare. Se till att allt arbete med denna enhet endast sker i enlighet med
dessa instruktioner.
Kombinationen av vatten och el kan leda till fara för liv och lem, om enheten är felaktigt ansluten eller
missbrukas. Använd endast enheten om ingen person är i vattnet! Innan det når ner i vattnet, alltid
koppla bort strömförsörjningen till alla enheter som används i vattnet. Jämför de elektriska värden för
strömförsörjningen med dem på typskylten på förpackningen eller på själva enheten. Se till att enheten
är smält till en Märkfelström på max. 30 mA via en jordfelsbrytare-operativsystem. Endast använda
enheten när den är ansluten till en korrekt monterade uttag. Håll kontakten och alla anslutning pekar
torr! Skydda anslutningskabeln när begrava att undvika skador. Använd endast kablar, utrustning,
adaptrar, förlängning eller anslutningskablar med jordad kontakt och godkänd för utomhusbruk. Bär
inte eller dra enheten genom anslutningskabeln! Aldrig använda enheten om sladden eller höljet är
defekt! Kraften anslutningskabel av denna enhet kan inte ersättas. Om kabeln är skadad, måste hela
enheten kasseras. Elinstallationer i trädgårdsdammar måste uppfylla internationella och nationella
regler som gäller för installatörer. Öppna aldrig enhetens hölje eller dess komponenter tillhörande,
såvida detta inte uttryckligen nämns i bruksanvisningen. Utför aldrig tekniska ändringar på enheten.
Använd endast original reservdelar och tillbehör. Tillåt endast auktoriserade kundservice butiker för att
utföra reparationer. Kör aldrig apparaten utan vatten! Använd aldrig pumpen för andra vätskor än
vatten! För din egen säkerhet, kontakta en kvalificerad elektriker om du har frågor eller stöter på
problem!

FIAP Aqua Active Eco

Elanslutning
Endast anförtro en auktoriserad expert att utföra den elektriska anslutningen i enlighet med den tyska
EVU och VDE. VDE 0100 del 702 gäller för alla installationer. Se typskylten för alla kapacitet
parametrar. Utför endast arbete på enheten när isolerade!

Uppstart

Observera! Aldrig använda enheten utan filter korg eller utan vatten!

Installation
Koppla bort strömförsörjningen, därefter fast enheten för att förhindra oavsiktlig tillkoppling. Använd
endast enheten i sitt horisontella läge och säkerställa stabil montering på en fast grund. Enheten
måste placeras under vattenytan nivå och kan placeras i (nedsänkt) eller utanför dammen (torr).

Torr installation
Öppna silen höljen, ta bort pumpen och montera sug-och tryckledningen. Installationen tillbehör i form
av stegvis slanganslutning, tätningar och slangklämmor är en del av satsen.

Anslutning till vattenfiltret
Fäst slangen (32/40/50 mm) på den stegade slanganslutningen och vid behov, fäst med
slangklämman, klev plugg slanganslutning i pumputloppet, dra åt kopplingsmuttern och anslut sedan
den andra änden av slangen till vattenfilter.

Anslutning till skummaren
Anslut kopplingsmuttern över den stegade slanganslutning, fäst slangen till skummaren filtret på
stegade slanganslutningen sätter han senare i inloppet regulator av filtret höljet och sedan fästa
muttern.
Observera! Om du använder pumpen i silen hölje när nedsänkt, se till att skummaren alltid är ansluten
till inloppet tillsynsmyndighet eller att inloppet regulatorn är helt stängd ("0")!
Strömförsörjningen måste kopplas bort för att stänga av enheten.

Rengöring
Observera! Koppla alltid bort strömförsörjningen innan du börjar rengöring och underhåll!
Ta bort slangarna från enheten. Tryck i engagemang pekar på båda sidor om utloppsöppningen till
vattenfilter och öppna silen hölje, ta bort pumpen från filtret hölje, rotera pumphuset och sedan rengöra
impellerbladen med en borste.
Rengör sil höljen, slang anslutningar med klart vatten och en borste. Efter rengöring, montera enheten
i omvänd ordning.

Förvaring / övervintrande
Enheten är frostsäkert till minus 20 ° C. Skulle du lagra enheten utanför dammen, rengör den noggrant
och kontrollera att den är skadad, sedan lagra nedsänkt i vatten. Doppa inte strömsladden i vattnet!

Avfallshantering
Kassera enheten i enlighet med de nationella lagbestämmelserna.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 25

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 26

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

DK

Henvisninger vedrørende denne brugsvejledning

Læs denne brugsanvisning og sæt dig ind i enhedens funktioner, før du anvender den første gang.
Følg altid sikkerhedsanvisningerne, så enheden bruges rigtigt og sikkert.

Bestemmelsesmæssig anvendelse

Serien FIAP Aqua Active Eco, i det følgende benævnt apparatet, er udelukkende fremstillet til
pumpning af almindeligt bassinvand til filtre, vandfald og vandløbsanlæg og skal anvendes ved en
vandtemperatur mellem 4°C og +35°C. Apparatet kan kun reguleres med en FIAP Aqua Active
Control. Apparatet er frostsikkert.
Apparatet er egnet til brug i svømme- og badebassiner under overholdelse af de nationale
monteringsforskrifter.

Ikke bestemmelsesmæssig anvendelse

Ved ikke bestemmelsesmæssig anvendelse og usagkyndig behandling kan enheden medføre fare for
personer. Ved ikke bestemmelsesmæssig anvendelse ophører vores ansvar samt den almindelige
driftstilladelse.

CE-erklæring

Vi erklærer herved, at apparatet er i overensstemmelse med EU-direktiv (89/336/EØF) samt
lavspændingsdirektivet (72/23/EØF). Der er anvendt følgende harmoniserede standarder:
EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Sikkerhedsanvisninger
Børn og unge under 16 år samt personer, der ikke kann registrere de mulige farer eller ikke er
fortrolige med brugsanvisningen, må af sikkerhedsgrunde ikke benytte enheden!

Opbevar denne brugsanvisning omhyggeligt! Ved ejerskifte gives brugsanvisningen videre. Alle
arbejder med denne enhed må kun udføres iht. Foreliggende vejledning.
Kombinationen af vand og elektricitet kan medføre alvorlig fare for liv og førlighed, hvis apparatet ikke
tilsluttes i overensstemmelse med forskrifterne, eller hvis det håndteres usagkyndigt. Apparatet må kun
bruges, når der ikke er personer i vandet! Træk altid netstikket ud til alle enheder, der befinder sig i
vandet, før du stikker hånden ned i vandet. Sammenlign de elektriske data for strømforsyningen med
typeskiltet på emballagen eller på apparatet. Sørg for, at apparatet ved hjælp af et fejlstrømsrelæ er
sikret med en nominel fejlstrøm på maks. 30 mA. Brug kun apparatet, hvis det er sluttet til en stikdåse,
som er installeret i henhold til forskrifterne. Hold netstikket og alle tilsutningssteder tørre! Før
tilslutningsledningen beskyttet, så den ikke kan beskadiges. Anvend kun kabler, installationer,
adaptere, forlængerog tilslutningsledninger med beskytellseskontakt, der er tilladt til undendørs brug.
Bær og træk ikke apparatet i tilslutningsledningen! Hvis et kabel eller huset er defekt, må apparatet
ikke bruges! Nettilslutningsledningen til dette apparatet i tilslutningsledningen. Hvis ledningen
beskadiges, skal apparatet bortskaffes. Elektriske installationer til havebassiner skal opfylde de
internationale og nationale installationsbestemmelser. Åbn aldrig apparatets hus eller dertil hørende
dele, medmindre brugsanvisningen udtrykkeligt foreskriver dette. Foretag aldrig tekniske ændringer på
apparatet. Anvend kun originale reservedele og tilbehør. Lad kun autoriserede kundeserviceafdelinger
udføre reparationer. Brug aldrig apparatet uden vandgennemstrømning! Pump aldrig andre væsker
end vand gennem apparatet! Kontakt for din egen sikkerheds skyld en elektriker, hvis der opstår
spørgsmål eller problemer!

FIAP Aqua Active Eco

El-tilslutning

I henhold til de elektrotekniske bestemmelser må den elektriske tilslutning kun foretages af en
autoriseret fagmand. For alle installationer gælder VDE 0100 del 702. Alle effektdata ses på
typeskiltet. Udfør alle arbejder på apparatet i strømforbindelsen.

Ibrugtagning
OBS! Brug aldrig apparatet uden filterkurv eller uden vandgennemstrømning!

Montering

Træk netstikket ud, og sørg for at sikre apparatet mod genindkobling. Apparatet må kun bruges i
vandret position og skal opstilles, så det står sikkert på et fast underlag. Apparatet skal være anbragt
under vandoverfladen og kan opstilles i bassinet (neddykket) eller uden for bassinet (tørt).

Tør opstilling

bn filterskålene, tag pumpen ud, og monter suge- og trykledning. Monteringstilbehør i form af
trinslangetyller, tætninger og slangeklemmer findes vedlagt.

Tilslutning til vandfilter

Fastgør slangen (32/40/50 mm) på trinslangetyllen og arreter evt. med slangespændebåndet, sæt
trinslangetyllen i pumpeudgangen, forbind den anden ende af slangen med vandfilteret.

Tilslutning til skimmer

Sæt omløbermøtrikken over trinslangetyllen, fastgør slangen til skimmer på trinslangetyllen, stik denne
i indløbsregulatoren på filterskålen, spænd omløbermøtrikken.

OBS! Hvis pumpen i filterskålen bruges under vand, skimmeren altid tilsluttes
indløbsregulatoren, eller indløbsregulatoren skal være helt lukket (stilling ”0”)!

Træk netstikket ud for at slukke for enheden.

Rengøring
OBS! Træk altid netstikket ud før rengørings- og vedligeholdelsesarbejde!

Fjern slangerne fra apparatet. Tryk indgrebspunkterne på begge sider af udløbsåbningen mod
vandfilteret ind og åbn filerskålen, tag pumpen ud af filterskålen, skru pumpehuset af, rengør løbehjulet
med en børste.

Rengør filterskåle, slangestudser og indløbsregulator med rent vand og en børste. Monter efter
rengøringen apparatet i modsat rækkefølge.

Opbevaring/overvintring

Apparatet er frostsikkert indtil minus 20 °C. Hvis du opbevarer apparatet uden for bassinet, skal du
foretage en grundig rengøring, kontroller apparatet for beskadigelse og opbevar det i neddykket eller
fyldt tilstand. Stik ikke netstikket ned i vandet!

Bortskaffelse

Enheden skal bortskaffes i henhold til de nationale love. Spørg forhandleren.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 27

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 28

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

PL

Przedmowa do instrukcji użytkowania

Przed pierwszym użyciem należy przeczytać instrukcję obslugi i dokladnie zapoznać się z
urządzeniem. Bezwzględnie przestrzegać przepisόw bezpieczeństwa pracy w odniesieniu do
prawidlowego i bezpiecznego użytkowania.

Zastosowanie zgodne z przeznaczeniem

FIAP Aqua Active Eco – zwana dalej urządzeniem – jest przeznaczona wylącznie do pompowania
zwyklej wody stawowej do filtrόw, wodospadόw i strumieni, w zakresie temperatur od 4°C do +35°C.
Wydajność urządzenia może być regulowana tylko przy użyciu urządzenia FIAP Aqua Active Control.
Urządzenie jest odporne na działanie mrozu.
Urządzenie nadaje się do użytkowania w stawach plywackich i kąpielowych pod warunkiem
przestrzegania obowiązujących w danym kraju wlaściwych przepisόw.

Zastosowanie niezgodne z przeznaczeniem

W razie zastosowania niezgodnego z przeznaczeniem lub niewlaściwej obslugi, urządzenie to może
być źrόdlem zagrożenia dla ludzi. W przypadku zastosowania niezgodnego z przeznaczeniem wygasa
prawo do roszczeń z tytulu odpowiedzialno
dopuszczenie do użytkowania.

Oświadczenie producenta dotyczące CE

W myśl przepisόw UE, producent oświadcza zgodność wyrobόw z wymaganiami Dyrektyw UE
Kompatybilność elektromagnetyczna (89/336/EWG) oraz sprzęt elektryczny niskonapięciowy
(73/23/EWG). Zastosowano następujące normy zharmonizowane:
EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Przepisy bezpieczeństwa pracy
Z uwagi na ogόlne bezpieczeństwo, niedozwolone jest użytkowanie urządzenia przez dzieci i
młodzież poniżej 16 lat, a także przez osoby, ktόre nie są w stanie rozpoznać ewentualnych
zagrożeń albo nie zapoznały się z niniejszą instrukcją użytkowania!

Starannie przechowywać instrukcję użytkowania! W przypadku sprzedaży urządzenia przekazać
rόwnież instrukcję
według przedłożonej instrukcji.
Woda w połączeniu z prądem elektrycznym w warunkach nieprzepisowo wykonanego podłączenia lub
nieprawidłowej obsługi jest poważnym zagrożeniem dla życia i zdrowia. Nigdy nie włączać urządzenia,
gdy w wodzie przebywają ludzie! Przed zanurzeniem rąk w wodzie, zawsze odłączyć wszystkie
urządzenia znajdujące się w wodzie od źrόdła zasilania (poprzez wyciągnięcie wtyczki z gniazda).
Porόwnać parametry elektryczne sieci zasilającej z danymi na tabliczce znamionowej na opakowaniu
lub na urządzeniu. Upewnić się że urządzenie jest zasilane z sieci posiadającej zabezpieczenie przed
prądami upływowymi, wyzwalane przez prąd upływowy maksymalnie 30 mA. Urządzenie podłączy
tylko do przepisowo zainstalowanego gniazdka. Wtyczkę sieciową i wszystkie przyłącza utrzymywać w
suchym stanie! Przewόd przyłączeniowy poprowadzić tak, aby był całkowicie zabezpieczony przed
uszkodzeniami. Stosować tylko kable, materiały instalacyjne, adaptery, przedłużacze i przewody
przyłączeniowe dopuszczone do użytkowania w niekorzystnych warunkach atmosferycznych. Nie
podnosić, nie ciągnąć urz ądzenia za kabel przyłączeniowy! Eksploatacja urządzenia z uszkodzonym
kablem lub obudową jest zabroniona! Przewodu łączącego z siecią nie można wymienić. W razie
uszkodzenia przewodu sieciowego należy usunąć całe urządzenie. Instalacje elektryczne stawόw

użytkowania. Wszelkie czynności z użyciem tego urządzenia wykonywać tylko

ści producenta, a takż traci swoją moc ogόlne

ć

FIAP Aqua Active Eco

ogrodowych muszą spełniać wymagania przepisόw międzynarodowych i lokalnych krajowych.
Obudowę urządzenia lub
przynależnych podzespołόw otwierać tylko w okolicznościach wyraźnie sprecyzowanych w instrukcji
użytkowania. Nie dokonywać zadnych przerόbek technicznych urządzenia. Używać tylko oryginalnych
części zamiennych i oryginalnego wyposażenia dodatkowego. Wykonywanie napraw zlecać tylko
autoryzowanym punktom serwisowym. Nigdy nie włączać urządzenia bez zapewnionego obiegu wody!
Nie tłoczyć innych cieczy niż woda! W razie wystąpienia problemόw i wątpliwości proszę się zwrόcić –
dla własnego bezpieczeństwa – do specjalisty elektryka!

Przłącza elektryczne

Wykonanie podłączenia sieciowego według przepisόw lokalnego Zakładu Energetycznego i norm VDE
zlecić autoryzowanemu specjaliście. W stosunku do wszystkich instalacji obowi
część 702. Wszystkie parametry mocy są podane na tabliczce znamionowej. Wszelkie prace przy
urądzeniu wykonywać tylko w stanie beznapięciowym!

Uruchomienie
Uwaga! Nigdy nie włączać urządzenia bez kosza filtra oraz zapewnionego przepływu wody!

Montaż

Odłączyć wtyczkę urządzenia od gniazdka sieciowego i zabezpieczyć urządzenie przed ponownym
włączeniem. Urządzenie włączać tylko w pozycji poziomej, stabilnie ustawione na twardym podłożu.
Urządzenie musi się znajdować pod powierzchnią wody i może być ustawiane wewnątrz sadzawki (w
zanurzeniu) lub poza sadzawką (na sucho).

Ustawienie na sucho

Otworzyć części obudowy filtra, wyjąć pompę, i zamontować przewód ssący i przewód ciśnieniowy.
Akcesoria montażowe w postaci stopniowanych końcówek węża, uszczelek i zacisków znajdują się w
dołączonym opakowaniu.

Podłączanie do filtra wody

Przymocować wąż (32/40/50 mm) na stopniowanej końcówce i w razie potrzeby zabezpieczyć go
opaską zaciskową, włożyć końcówkę węża do wylotu pompy, dokręcić nakrętkę złądzkową drugi
koniec węża połączyć z filtrem wody.

Podłączanie do skimmera

Nakrętkę złączkową nałożyć na stopniowaną końcówkę węża wąż prowadzący do filtra peryferyjnego
przymocować do stopniowanej końcówki węża, którą należy włożyć do regulatora wlotowego obudowy
filtra, mocno dokr

Uwaga! Jeżeli pompa jest użytkowana w obudowie filtra lub skimmer musi być zawsze
podłączony do regulatora wlotowego albo regulator wlotowy musi być całkowicie zamknięty
(położenie „0”)!

W celu wyłączenia urządzenia odłączyć wtyczkę od gniazdka sieciowego.

Czyszczenie
Uwaga! Przed przystąpieniem do czyszczenia i konserwacji zawsze wyciągnąć wtyczkę
sieciową!

Odłączyć węże od urządzenia. Wcisnąć miejsca połączeń zapadkowych na obydwu stronach otworu
do filtra wody i otworzyć obudowę filtra, wyjąć pompę z obudowy, odkręcić obudowę pompy, wirnik
oczyścić szczotką.

ęcić nakrętkę złączkową.

ązuje norma VDE 0100

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 29

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 30

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

Części obudowy filtra, końcówki węża wlotu oczyścić czystą wodą i szczotką. Po oczyszczeniu
zmontować urządzenie w chronologicznie odwrotnej kolejności.

Magazynowanie / Przechowywanie w okresie zimowym

Urządzenie jest odporne na działanie mrozu do temperatury minus 20 °C. W razie konieczności
wyięcia urządzenia ze stawu przeprowadzić gruntowne oczysczenie, skontrolować urządzenie pod
względem uszkodzeń i przechowywać je w sposób zanurzony lub napełniony wodą. Nie zanurzać
wtyczki sieciowej w wodzie!

Usuwanie odpadów

Urządzenie należy usunąć w sposób zgodny z obowiązującymi przepisami. Zasięgnąć informacji w
handlu specjalistycznym.

FIAP Aqua Active Eco

CZ

Pokyny k tomuto Návodu k použití

Před prvním použitím prosím přečtěte Návod k použití a seznamte se se zařízením. Bezpodmínečně
dodržujte bezpečnostní pokyny pro správné používání.

Použití v souladu s určeným účelem

Konstrukční řada FIAP Aqua Active Eco, dále nazývaná přístroj, je určena výhradně pro čerpání
normální rybniční vody pro filtr, vodopád a zařízení potůčků a musí být provozována při teplotách vody
od 4°C do +35°C. Výkon přístroje je možné regulovat jen přes přístroj FIAP Aqua Active Control.
Přístroj je bezpečný i v mrazu.
Přístroj je vhodný pro použití v plaveckých a koupacích rybnících při dodržení národních předpisů
pro zřizovatele.

Použití v rozporu s určeným účelem

Při používání v rozporu s určeným účelem a při nesprávné manipulaci může být tento přistroj zdrojem
nebezpečí pro osoby. Při používání v rozporu s urč
všeobecné provozní povolení.

CE Prohlášení výrobce

Ve smyslu směrnice ES k elektromagnetické kompatibilitě (89/336/EWG) a směrnice k nízkěmu napětí
(73/23/EWG) prohlašujeme shodu. Byly použity následující harmonizované normy:
EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Bezpečnostní pokyny
Z bezpečnostních důvodů nesmějí a mladiství 16 let a osoby, které nemohou rozeznat možná
nebezpečí nebo nejsou seznámeny s tímto Návodem ka použití, tento přístroj používat!

Prosím, tento Návod k použití pečlivě uschovejte! Při změně vlastníka předejte i Návod k použití.
Všechny práce s tímo přistrojem smějí být prováděny jen podle přiloženého návodu.
Kombinace vody a elektrické energie může při připojení v rozporu s předpisy nebo nesprávné
manipulaci vést k vážnému ohrožení zdraví a života. Provozujte přístroj jen tehdy, nezdržují-li se ve
vodě žádné osoby! Dříve než sáhnete do vody, vždy vytáhněte vidlice všech přstrojů, které jsou ve
vodě, ze zásuvky. Porovnejte elektrické údaje napájení s typovým štítkem na obalu resp. na přístroji.
Zajistěte, aby byl přstroj jištěn prěs ochranné zařízení svodového proudu s konstrukčním svodovým
proudem ne více než 30 mA. Provozujte p
vidlici a všechna připojovací místa v suchu! Ved’te připojovací vedení chráněné tak, aby nedošlo k
jeho poškození. Používejte jen kabely, instalace, adaptéry, prodlužovací a připojovací vedení
s ochranným kontaktem, schválené pro venkovní použití. Nenoste nebo netahejte přistroj na přivodním
vedení! V připadě poškození kablu nebo krytu se nesmí přistroj provozovat! Přívodní sít’ové vedení
tohoto přístroje nelze vyměnit. Při poškození přívodního kaelu se přístroj musí zlikvidovat. Elektrické
instalace na zahradních rybníčcích musí odpovídat mezinárodním a národním ustanovením pro
zřizovatele. Neotevírejte nikdy kryt zařizení nebo části příslušenství, pokud to není vysloveně uvedeno
v pokynech Návodu k použití. Nikdy neprovádějte technické změny na zařzení. Používejte jen
originální náhradní díly a přislušenství. Opravy nechte provádět pouze autorizovanými servisními
místy. Nikdy přistroj neprovozujte bez průtoku vody! Nečerpejte nikdy jiné kapaliny než vodu! Při
dotazech a problémech se pro Vaši vlastní bezpečnost obrat’te na odborníka v oboru elektrotechniky!

řístroj jen v zásuvce, instalované podle předpisů. Udržujte

eným účelem zaniká z naši strany záruka a

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 31

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 32

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

Přípojka elektrické energie

Přípojka elektrické energie smí být provedena podle EVU a VDE jen autorizovaným odborníkem. Pro
všechny instalace platí VDE 0100 část 702. Všechna výkonová data jsou uvedena na typovém štítku.
Všechny práce na přístroji musí být prováděny jen v bezproudovém stavu!

Uvedení do provozu
Pozor! Nikdy přistroj neprovozujte bez filtračního koše a bez průtoku vody!

Montáž

Nejprve vytáhněte vidlici ze zásuvky a zajistěte přístroj proti opakovanému zapnutí. Přístroj se musí
provozovat a instalovat jen ve vodorovné a stabilní poloze na pevném podkladu. Přístroj musí být
umístěný pod hladinou vody a může být naistalován v jezírku (ponořeny) nebo mimo jezírko (na
suchu).

Instalace na suchu

Otevřete misky filtru, vyjměte čerpadlo, a namontujte sací a výtlačné vedení. Montážní příslušenství ve
formě stupnovitých hadicových hrdel, těsnění a hadicových spon je v přibaleném obalu.

Připojení k vodnímu filtru

Hadici (32/40/50 mm) upevnit na stupnovitém hadicovém hrdle a popř. zajistit hadicovou sponou,
stupnovité hadicové hrdlo nasadit do vystupu čerpadla, utáhnout převlečnou matku, druhý konec
hadice spojit s vodním filtrem.

Připojení k hladinovému sběrači

Převlečnou matku navléknou přes stupnovité hadicové hrdlo, upevnit hadici hadicové hrdlo, toto
zasunout do regulátoru vtoku misky filtru, utáhnout př

Pozor! Pokud provozujete čerpadlo v nádobě filtru pod vodou, musí být vždy na hladinový
sběrač nebo musí být regulátor na vstupu zcela uzavřen (ploha „0“).

Pro vypnutí přístroje vytáhněte vidlici ze zásuvky.

Čištění
Pozor! Před provádění prací při čištění a údržbě vždy vytáhněte vidlici ze zásuvky!

Odstraňte z přístroje hadice. Body se západkami na obou stranách výtokového otvoru zatlačte k
vodnímu filtru a otevřete misku filtru, vyjměte čerpadlo z misky filtru, otočením sejměte těleso čerpadla
a vyčistěte oběžné kolo kartáčem.
Misky filtru, hadicová hrdla vtoku vyčistěte čistou vodou a kartáčem. Po provedení čištění namontujte
přístroj v opačném pořadí.

Uložení/Přezimování

Přístroj je bezpečný v mrazu do minus 20 °C. Pokud byste př
důkladné vyčištění, zkontrolujte ho na poškození a uložte ho ponořený nebo naplněny. Vidlici
přívodního vedení neponořujte do vody!

Likvidace

Přístroj se musí zlikvidovat podle národních zákonných ustanovení. Informujte se u Vašeho odborného
prodejce.

evlečnou matku.

ístroj skladovali mimo jezírko, proved’te

FIAP Aqua Active Eco

RU

Инструкция по эксплуатации

Перед использованием насоса прочитайте инструкцию по эксплуатации. Придерживайтесь
информации по технике безопасности для правильного и безопасного использования насоса.

Использование по назначению

Насосы FIAP Aqua Active Eco разработаны для подачи прудовой воды в фильтры, водопады и
ручьи, работают от электрического напряжения 230 В и могут использоваться при температуре
воды от + 4°C до +35°C.
Работой
Control. Насос является морозостойким

Насосы можно использовать в прудах для купания в соответствии с национальными
инструкциями по монтажу.

Использование не по назначению

Насос может представлять опасность для людей, если используется не по назначению и в
случаях неправильной эксплуатации. Если насос используется не по
гарантия и разрешение на эксплуатацию аннулируются.

Сертификаты изготовителя

Изделия соответствуют директивам EC: директиве (89/336/EEC) EMC, а также директиве
(73/23/EEC) по изделиям для низковольтного напряжения. Изделия соответствуют стандартам:
EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Информация по технике безопасности
По соображениям безопасности, детям до 16 лет, а также людям, которые не могут
осознавать возможную опасность или не знакомы с настоящей
эксплуатации, не разрешается пользоваться изделием!

Храните настоящую инструкцию по эксплуатации в безопасном месте! При передаче насоса
новому владельцу, передайте также и инструкцию. Работа с насосом допускается только в
соответствии с настоящей инструкцией.
Комбинация воды и электричества может привести к опасности для жизни и здоровья, если
насос неправильно подсоединен или
если в воде не находятся люди! До контакта с водой, всегда отсоедините электропитание от
всех электроприборов, находящихся в воде. Сравните электрические показатели вашей сети
электропитания с показателями на пластине насоса, а упаковке или на самом насосе
непосредственно. Убедитесь, что насос оборудован устройством защитного отключения с
номинальным отключающим дифференциальным током максимум 30 мA. Включайте штепсель
насоса только в походящую розетку. Следите, чтобы все электрические соединения оставались
сухими. При прокладке электрического провода в земле, защитите его от повреждения.
Используйте только провода, оборудование, переходники, удлинители или соединительные
провода с контактом заземления и предназначенные для применения на открытом воздухе. Не
носите
поврежденном проводе или изоляции. Эектропровод насоса не может быть заменен. Если

насоса можно управлять только пультом дистанционного управления FIAP Aqua Active

назначению, наша

инструкцией по

неправильно используется. Управляйте насосом только

и не таскайте насос за электрический провод. Никогда не включайте насос при

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 33

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 34

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

провод поврежден, насос целиком подлежит утилизации. Электрические установки садовых
прудов должны отвечать международным и национальным инструкциям для монтажников.
Никогда не открывайте корпус насоса или его компонентов, если это специально не указано в
инструкции по эксплуатации. Никогда не проводите технические изменения насоса. Используйте
только оригинальные детали и вспомогательное оборудование. Ремонт производите
уполномоченных центрах обслуживания. Не запускайте насос без воды. Не используйте насос
для перекачки иных жидкостей, чем вода. Для Вашей собственной безопасности
консультируйтесь с квалифицированным электриком, если у вас появятся вопросы или
возникнут проблемы.

Подключение к электросети

Подключение к сети разрешается только уполномоченному эксперту, в соответствии с немецким

VDE. VDE 0100 Часть 702 действует для всех установок. Обратитесь к пластине

EVU и

прикрепленной к насосу, для ознакомлениями со всеми параметрами. Любую работу можно
выполнять с насосом, только когда он изолирован!

Пуск
Внимание! Никогда не включайте насос без корзины фильтра или без воды!

Установка

Отсоедините электропитание, затем обеспечьте непреднамеренное включение. Используйте
насос только в
грунте. Насос должен быть помещен ниже уровня воды в самом пруду (погруженный в воду)
или вне пруда (в сухом месте).

Установка в сухом месте

Откройте фильтр, выньте насос, и установите уровень напора и всасывания. Установочные
принадлежности в форме ступенчатого соединителя для шланга
в комплект поставки.

Подсоединение к фильтру воды

Закрепите шланг (32/40/50 мм) на ступенчатом соединителе и, в случае необходимости,
закрепите хомутом, вставьте ступенчатый соединитель шланга в выход насоса, затяните
соединительную гайку, затем подсоедините другой конец шланга к фильтру воды.

Родсоединение к скиммерум

Наденьте соединительную гайку на ступенчатый соединитель
скиммеру шланг на ступенчатом соединителе, вставьте последний во вход регулятора
фильтра, затем затяните соединительную гайку.

Внимание! Если Вы эксплуатируете насос, корпус которого представляет собой фильтр
предварительной очистки, убедитесь, что скиммер всегда подсоединен к входу
регулятора или что регулятор входного отверстия полностью закрыт (“0” положение)!

Для того, чтобы

горизонтальном положении и обеспечьте устойчивое размещение на твердом

, уплотнений и хомутов входят

для шланга, прикрепите к

выключить насос, надо отключить электропитание.

только в

FIAP Aqua Active Eco

Промывка
Внимание! Всегда отсоединяйте электропитание до начала работы обслуживания и
очистки!

Отсоедините от насоса шланги. Нажмите на точки зацепления открывающегося корпуса
фильтра, находящиеся с обеих сторон выхода, и откройте корпус фильтра, выньте насос из
корпуса фильтра, поверните корпус насоса, затем очистите лопасти рабочего колеса, используя
щетку.
Промойте корпус фильтра и
промывки, соберите насос в обратном порядке.

Зимнее хранение

Насос выдерживает температуру минус 20 °C. Если Вы храните насос вне пруда, полностью его
промойте, проверьте на наличие повреждений и храните погруженным в воду. Не погружайте в
воду электрический штепсель!

Утилизация

Утилизируйте насос в соответствии с

соединения шлангов, используя чистую воду и щетку. После

национальными инструкциями.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 35

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 36

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

UA

Інформація про це керівництво по експлуатації

Будь ласка, прочитайте інструкцію з експлуатації та ознайомтесь із пристроєм перед
використанням його в перший раз. Дотримуйтесь вказівок з техніки безпеки для правильного та
безпечного використання пристрою.

Використання за призначенням
FIAP Аква Еко активність, в наступному тексті називається пристрій, був спеціально

підготовлений для накачування
повинен бути використаний при температурі води від 4 ° C до +35 ° C. Блок продуктивністю
можна керувати тільки за допомогою FIAP Аква Active Control. Пристрій морозостійкий.
Пристрій підходить для використання для плавання і купання водойм у відповідності з
національними правилами установки.

Використовуйте крім того, що передбачуване

Небезпека для осіб може
передбачуваним використанням і в разі неправильного використання. Якщо застосовуватися
для інших цілей, ніж передбачалося, наші гарантії та дозвіл на експлуатацію стане недійсним.

CE Декларація виробника

Ми заявляємо про відповідність в сенсі директиви ЄС, директива (89/336/EEC), а також Low
Voltage Directive (73/23/EEC). Такі стандарти застосовуються
EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Інформація про безпеку
З міркувань безпеки дітей і молодих людей у віці до 16 років, а також особи, які не може
розпізнати можливі небезпеки або хто не знайомий з даною інструкцією по експлуатації,
не дозволяється використовувати пристрій!

Будь ласка, збережіть цю інструкцію в надійному місці! Також передають інструкції з експлуатації

проходженні блоку на нового власника. Переконайтеся, що всі роботи з цим пристроєм

при
здійснюється тільки у відповідності з цими інструкціями.
Поєднання води і електрики може призвести до небезпеки для життя і здоров'я, якщо апарат
неправильно підключений або неправильно. Тільки використовуйте пристрій, якщо жодна
людина не знаходиться у воді! До досягнення
пристроїв, що використовуються в воду. Порівняйте електричні параметри блоку живлення з
тими, на табличці на упаковці або на самому пристрої. Переконайтеся, що пристрій зливається
для номінального струму нульової послідовності з макс. 30 мА за допомогою залишкового
струму операційної системи. Тільки управляти пристроєм при підключенні до правильно
встановлені розетки. Тримайте вилку і всі точки підключення сухий! Захистіть з'єднувальний
кабель, коли ховали, щоб уникнути пошкоджень. Використовуйте тільки кабелі, обладнання,
адаптери, розширення або підключення кабелів із заземлювальним контактом і схвалені для
зовнішнього використання. Не переносьте і не тягніть прилад за кабель! Ніколи не вмикайте
прилад, якщо кабель або
може бути замінено. Якщо кабель пошкоджений, весь блок повинен бути знищений. Електричні
установки на садових ставків повинен відповідати міжнародним і національним правилам дійсні
для інсталяторів. Ніколи не відкривайте корпус блоку або його компонентів чергового, якщо це
спеціально вказаних в інструкції з експлуатації
Використовуйте лише оригінальні запасні частини та аксесуари. Тільки дозвольте

звичайній воді ставка для фільтрів, водоспади та водойми, і

виходити з цього блоку, якщо він не використовується у відповідності з

:

у воду, завжди відключайте харчування всіх

житла є дефектними! Кабель підключення живлення даного апарату не

. Ніколи не виконуйте технічних змін у пристрій.

FIAP Aqua Active Eco

уповноваженого точок обслуговування клієнтів, щоб виконати ремонт. Ніколи не запускайте
пристрій без води! Ніколи не використовуйте насос для рідин, крім води! Для вашої власної
безпеки, зверніться до кваліфікованого спеціаліста, якщо у вас є питання або стикаються з
проблемами!

Електричне з'єднання

Тільки доручити уповноваженим експертом для проведення електричного з'єднання
відповідності з німецьким EVU і VDE. VDE 0100 частина 702 дійсна для всіх установок.
Зверніться до табличці для всіх потужностей параметрів. Тільки виконання будь-яких робіт на
одиницю, якщо ізольований!

Пуск в експлуатацію

Увага! Ніколи не використовуйте прилад без фільтру корзини або без води!

Установка

Відключіть живлення, потім закріпіть блок для запобігання ненавмисного включення. Тільки
використовувати пристрій в горизонтальне положення і забезпечити стабільну установку на
тверду землю. Прилад повинен бути розташований нижче рівня поверхні води і може бути
поміщений в (занурений) або за межами ставка (сухий).

Суха установка

Відкрийте фільтр корпус, зніміть насос, і відповідати всмоктуючої та напірної лінії. Установка
аксесуарів у вигляді ступінчастого з'

Підключення до фільтр для води

Закріпити шланг (32/40/50 мм) на ступеневу підключення шланга і, при необхідності, закріпити
хомут, підключити шланг ступив на виході насоса, затягніть гайку, потім підключіть інший кінець
шланга до фільтр для води.

Підключення до скіммер

Вставте гайку на ступінчастий шланга,
підключення шланга, вставити його в останньому вході регулятора корпуса фільтра, потім
затягніть гайку.
Увага! Якщо Ви працюєте з насосом в корпусі фільтра при зануренні, переконайтеся, що скіммер
завжди підключений до входу регулятора або, що вхідна регулятор повністю закритий ("0")!
Блок живлення повинен бути відключений, щоб

Очищення

Увага! Завжди відключайте харчування перед початком чистки та технічного обслуговування
роботу!
Зніміть шланги від блоку. Натисніть на участь точках по обидві сторони випускного отвору для
води фільтр і фільтр відкрити корпус, зняти насос з фільтром корпусу, поверніть корпус насоса,
а потім очистіть лопатей робочого колеса за допомогою
Чистий корпус фільтра, шлангів з'єднання з використанням чистою водою і щіткою. Після
очищення підходять пристрій у зворотному порядку.

єднання шлангів, ущільнень і хомути входять в комплект.

закріпіть шланг до скіммер фільтра на ступеневу

вимкнути пристрій.

кисті.

у

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 37

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 38

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

Зберігання / Зимівля

Пристрій морозостійкістю до мінус 20 ° C. Якщо ви зберігайте пристрій за межами ставка,
ретельно очищайте його і перевірити його на наявність пошкоджень, потім зберігати у воді. Не
опускайте вилку у воду!

Розпорядження

Утилізуйте прилад у відповідності з національними правовими нормами.

FIAP Aqua Active Eco

RO

Informaţii despre manualul de utilizare

Vă rugăm să citiţi instrucţiunile de utilizare pentru a vă familiariza cu unitatea înainte de prima folosire.
Respectaţi informaţiile privind siguranţa produsului pentru o utilizare corectă şi în afara oricărui risc.

Destinaţie de utilizare

FIAP Aqua Active Eco, numit în cele ce urmează “unitate”, a fost produs exclusiv pentru pomparea
apei normale din iazuri, pentru filtre, cascade şi cursuri de apă şi trebuie folosit la o temperatură a apei
între 4°C şi +35°C. Randamentul unităţii poate fi controlat numai de un FIAP Aqua Active Control.
Unitatea este protejată împotriva îngheţului.

Unitatea este potrivită pentru utilizarea în iazuri pentru înot şi baie, în conformitate cu regulamentele
naţionale de instalare.

Altă utilizare decât cea indicată

Unitatea de faţă poate prezenta pericol dacă nu este folosită în conformitate cu destinaţia de utilizare
sau în caz de utilizare greşită. Dacă este folosită pentru alte scopuri decât cele menţionate, certificatul
de garanţie şi autorizaţia de funcţ

Declaraţia Producătorului în conformitate cu normele europene (marcaj CE)

Certificăm că produsul este în conformitate cu directivele EC, EMC (89/336/EEC), precum şi cu
directiva privind voltajul scăzut (73/23/EEC). Sunt aplicate următoarele standarde armonizate:
EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Informaţii despre siguranţă
Din motive de siguranţă, copiilor şi persoanelor sub 16 ani, precum si persoanelor care nu pot
recunoaşte un pericol potenţial sau care nu sunt familiare cu aceste instrucţiuni de operare, le
este interzis să folosească unitatea!

Vă rugăm să păstraţi aceste instrucţiuni de utilizare într-un loc sigur! Dacă transferaţi unitatea unui nou
proprietar, ataşaţi şi instrucţiunile. Asiguraţi-vă că fiecare procedură este efectuată exclusiv în
conformitate cu prezentele instrucţiuni.
Combinaţia de apă şi electricitate poate pune în pericol viaţa şi membrele, daca unitatea este
conectată sau folosită incorect. Activaţ
de intrarea în apă, deconectaţi întotdeauna alimentarea electrică pentru toate unităţile folosite în apă.
Comparaţi valorile electrice ale sursei de curent cu cele specificate pe plăcuţa de identificare de pe
ambalaj sau pe unitatea însăşi. Asiguraţi-vă că unitatea este asigurată pentru un curent rezidual de
max. 30 mA , într-un sistem de operare cu curent rezidual. Folosiţi unitatea numai când este conectată
la o priză potrivită. Păstraţi uscate ştecherul şi punctele de conectare! Protejaţi cablul de alimentare
când îl îngropaţi, pentru a evita deteriorarea. Folosiţi exclusiv cabluri, echipament, adaptoare, extensii
sau cabluri de alimentare cu pământare şi aprobate pentru utilizare în exterior. Nu transportaţi sau
trageţi unitatea de cablul de alimentare! Nu folosiţi niciodată aparatul când cablul sau învelişul sunt
defecte! FIAP Aqua Active Eco: În cazul în care cablul principal de alimentare al unităţii este deteriorat,
cereţi producătorului sau departamentului service să-l înlocuiască, pentru a preveni riscurile. În cazul
în care cablul este deteriorat, trebuie îndepărtată întreaga unitate. Instalaţiile electrice pentru iazurile

ădină trebuie să fie conforme cu regulamentele internaţionale şi naţionale în vigoare privind

de gr
instalatorii. Nu deschideţi niciodată carcasa unităţii sau componentele sale anexe, decât dacă acest
lucru este menţionat explicit în instrucţiunile de utilizare. Nu faceţi niciodată modificări tehnice ale
unităţii. Folosiţi numai părţile de schimb şi accesoriile originale. Permiteţi numai personalului de service

ionare vor deveni nule şi neavenite.

i unitatea numai dacă în apă nu se află nici o persoana! Înainte

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 39

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 40

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

autorizat să efectueze reparaţiile. Nu folosiţi niciodată unitatea fără apă! Nu folosiţi niciodată pompa
pentru alte lichide decât apa! Pentru siguranţa dumneavoastră, consultaţi un electrician calificat dacă
aveţi întrebări sau întâmpinaţi probleme!

Conexiune electrică

Permiteţi doar unui expert autorizat să efectueze conexiunea electrică, în conformitate cu standardele
germane EVU şi VDE. VDE 0100 Partea 702 se aplică tuturor instalaţiilor. Pentru orice informaţie
despre parametrii de capacitate consultaţi plăcuţa de identificare a produsului. Orice intervenţie asupra
unităţii se va face numai când este izolată!

Pornire
Atenţie! Nu folosiţi niciodată unitatea fără coşul de filtrare sau fără apă!

Instalare

Deconectaţi sursa de alimentare, apoi securizaţi unitatea pentru a preveni comutarea
accidentală. Folosi
solid. Unitatea trebuie să fie poziţionată sub nivelul de suprafaţă al apei şi poate fi plasată în iaz
(scufundată) sau în afara iazului (pe uscat).

Montare uscată

Deschideţi carcasa filtrului,scoateţi pompa şi potriviţi liniile de aspiraţie şi presiune. Accesoriile de
instalare - racordul de furtun în trepte, sigiliile şi bridele - fac parte din trusa de instalare.

Conectare la filtrul de apă

Fixaţi furtunul (32/40/50 mm) la racordul în trepte şi, dacă e necesar, prindeţi cu brida, prindeţi racordul
la evacuarea pompei, strângeţi piuliţa de unire, apoi conectaţi celălalt capăt al furtunului la filtrul de
apă.

Conectare la filtrul separator

Fixaţi piuliţa de unire peste racordul de furtun în trepte, fixaţi furtunul la filtrul separator pe racord, iar
pe acesta din urmă la regulatorul de admisie al filtrului, apoi strângeţi piuliţa de unire.

Atenţie! Dacă folosiţi pompa în carcasă atunci când e scufundată, asigura
întotdeauna conectat la regulatorul de admisie sau că regulatorul de admisie este complet
închis (poziţia “0”)!

Sursa de curent trebuie deconectată pentru a opri unitatea.

Curăţare
Atenţie! Deconectaţi întotdeauna sursa de curent înainte de a începe curăţarea şi întreţinerea!

Scoateţi furtunurile din unitate. Apăsaţi punctele de prindere de ambele părţi ale emisiei către filtrul de
apă şi dechideţi carcasa filtrului, scoateţi pompa din carcasa filtrului, rotiţi carcasa pompei, apoi
curăţaţi paletele rotorului folosind o perie.
Curăţaţi carcasa filtrului şi legăturile furtunurilor folosind apă curată şi o perie. După curăţare,
asamblaţi unitatea în ordine inversă.

Depozitare peste iarnă

Unitatea este rezistentă la îngheţ până la minus 20 °C. În caz de depozitare în afara iazului, curăţaţi cu
mare atenţie, verificaţ

Evacuare

Evacuarea unităţii se face în conformitate cu reglementările naţionale legale.

ţi unitatea numai în poziţie orizontală asiguraţi-i stabilitate pe un teren

ţi-vă că filtrul este

i eventualele deteriorări şi depozitaţi unitatea în apă. Nu puneţi ştecherul în apă!

FIAP Aqua Active Eco

BG

Информация за това ръководство за експлоатация

Моля, прочетете инструкциите за експлоатация и да се запознаете с устройството преди да го
използвате за първи път. Придържайте се към информацията за безопасност за правилното и
безопасно използване на уреда.

Предвидена употреба
FIAP Аква Active Eco, в следния текст нарича единица, е изключително произведени за

изпомпване на нормална езерна вода за филтри, водопади и водни пътища и трябва да се
използва при температура на водата между 4 ° C и 35 ° C. Представяне Устройството може да
бъде контролирана от FIAP Аква Активен контрол. Устройството е измръзване доказателство.

Уредът е подходящ за използване за плуване и къпане водоеми в съответствие с
националните

Използвайте различни от предвижданото

Опасност за хора може да произтича от тази единица, ако тя не се използва в съответствие с
предназначението и в случай на злоупотреба. Ако се използва за цели, различни от
предназначението нашата гаранция и разрешение за експлоатация ще стане нищожно.

CE Декларация на производителя

Ние декларираме съответствие по смисъла на Директивата на ЕС, Директивата за
електромагнитна съвместимост (89/336/ЕИО), както и на директивата за ниско напрежение

(73/23/ЕИО). Следните хармонизирани стандарти се прилагат:
EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Информация за безопасност
Съображения за безопасност, децата и младите хора на възраст под 16 години, както и
лица, които не могат да разпознаят
инструкции за работа, не се разрешава да използвате устройството!

Моля, пазете тези инструкции за работа на безопасно място! Също предаде инструкциите за
експлоатация, когато преминават устройството на нов собственик. Уверете се, че цялата работа
с този уред се извършва само в съответствие
Комбинацията от вода и електричество може да доведе до опасност за живота и здравето, ако
устройството е свързан правилно или неправилно. Само работете с устройството, ако не са във
водата! Преди да достигне във водата, винаги изключвайте захранването на всички единици,
използвани във водата. Сравнете електрически стойности
върху опаковката или върху самото устройство. Уверете се, че устройството е слято номинална
остатъчен ток макс. 30 mA чрез остатъчен ток операционната система. Уреда да работи само
когато е включен в правилно монтирано гнездо. Дръжте щепсела и всички точки на свързване
сухо! Защита на кабелна връзка, когато
кабели, оборудване, адаптери, удължители или свързващите кабели с заземен контакт и
одобрени за външна употреба. Не носете или издърпайте устройството от кабел за свързване!
Никога не работете с устройството, ако кабелът или жилища са дефектни! Захранващ кабел за
свързване на това устройство
единица трябва да се изхвърлят. Електрически инсталации в градинските езерца трябва да
отговарят на международните и националните разпоредби, валидни за монтажници. Никога не
отваряйте корпуса на устройството или неговите компоненти съпътстващите, освен ако това е

разпоредби на инсталатора.

възможна опасност или които не са запознати с тези

с тези инструкции.

на захранването с тези на табелката

се заравя да се избегне увреждане. Използвайте само

не може да бъде заменен. Ако кабелът е повреден, цялата

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 41

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 42

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

FIAP Aqua Active Eco

изрично посочено в инструкциите за експлоатация. Никога не се извършват технически промени
в устройството. Използват само оригинални резервни части и аксесоари. Позволи Само
оторизирани пунктове за обслужване на клиенти за извършване на ремонти. Никога не
оставяйте уреда без вода! Никога не използвайте помпа за течности, различни от вода! За ваша
собствена безопасност, консултирайте се с квалифициран електротехник, ако имате въпроси
или при евентуални проблеми!

Електрическо свързване

Само възложи на оторизиран експерт за извършване на свързването към електрическата мрежа
в съответствие с немския EVU и VDE. VDE 0100 част 702 е валидно за всички инсталации.
Обърнете се към типа плоча за всички параметрите на капацитета. Само
работа на устройството, когато изолирани!

Стартиране
Внимание! Никога не работете с уреда без филтър кошница или без вода!

Инсталация

Изключете захранването, след което фиксирайте единица за предотвратяване на
непреднамерено включване. Само да използвате устройството в хоризонтално положение и да
се гарантира стабилен монтаж върху твърда повърхност. Уредът
нивото на водата на повърхността и могат да бъдат поставени в (потопен) или извън езерото
(на сухо).

Сух монтаж

Отворете цедка черва, отстранете помпата и монтира на входа и налягането в тръбопроводите.
Монтаж на аксесоари във формата на стъпаловидна връзка за маркуч, уплътнения и маркучи
клипове са част от комплекта.

Връзка с воден филтър

Закрепете маркуча (32/40/50 mm) на стъпаловидна връзка маркуч и, ако е необходимо,
закрепете с маркуча клип, включете пристъпи свързване на маркуча на изхода на помпата,
затегнете гайка, след това свържете другия край на маркуча за воден филтър.

Връзка към скимера

Включете гайка стъпаловидно
стъпаловидно връзка маркуч, поставете той последния във входа регулатор на корпуса цедка,
след това затегнете гайка.
Внимание! Ако работите с помпа в цедка корпуса, когато потопени, гарантира, че скимера е
винаги свързан към входа регулатор или, че на входа на регулатора е
Захранването трябва да бъде изключен, за да изключите устройството.

Почистване

Внимание! Винаги изключвайте захранването преди да започне почистване и поддръжка!
Извадете маркучите от звеното. Натиснете ангажимента точки на двете страни на изхода за
откриване на воден филтър и отворите корпуса цедка, премахнете помпата от цедка корпус,
завъртете корпуса
на четка.
Чисти черва цедка, маркучи, връзки с чиста вода и четка. След почистване, поставете
устройството в обратен ред.

на помпата, след което почистете лопатки на работното колело, с помощта

връзка маркуч, затегнете маркуча към филтъра за скимера

трябва да бъде поставен под

изпълнявате някаква

напълно затворен ("0")!

FIAP Aqua Active Eco

Съхранение / Над зимуване

Уредът е устойчив на замръзване до минус 20 ° C. Ако държите устройството извън езерото,
почистете го добре и го проверете за повреди, след това се съхранява потопен във вода. Не
потапяйте щепсела на захранването във водата!

Разположение

Изхвърлете на устройството в съответствие с националните нормативни актове.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 43

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 44

FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen

Tel: [phone]; Fax: [phone]; www.fiap.com
