Page 1
SSLA
Batteriebaureihe SSLA
FIAMM.COM
Page 2

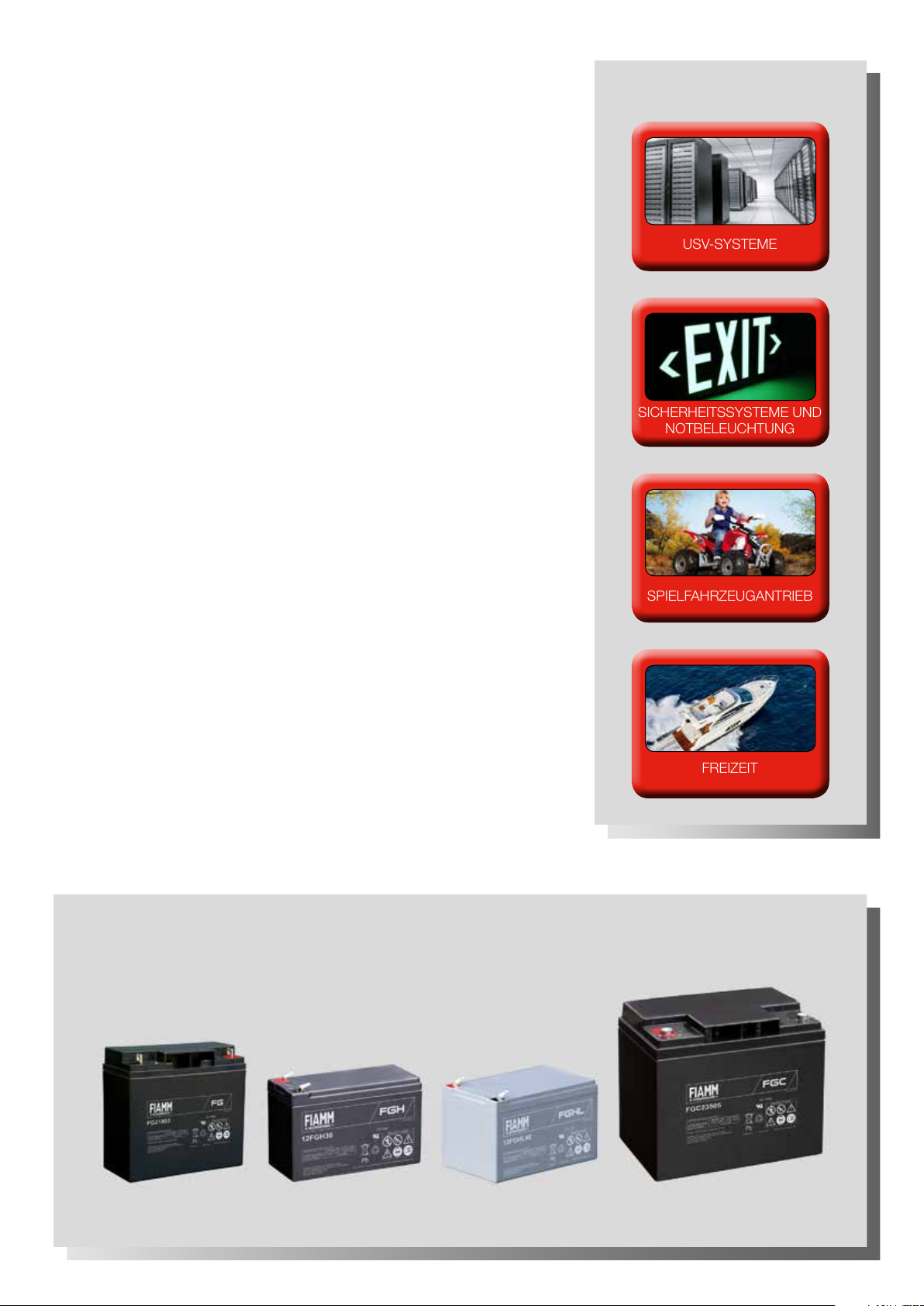

USV-SYSTEMEUSV-SYSTEME
SICHERHEITSSYSTEME UND
NOTBELEUCHTUNG
SICHERHEITSSYSTEME UND
NOTBELEUCHTUNG
SPIELFAHRZEUGANTRIEBSPIELFAHRZEUGANTRIEB
FREIZEIT FREIZEIT
DIE BAUREIHE WURDE FÜR EINE VIELZAHL VON ANWENDUNGSFÄLLEN
ENTWICKELT. DURCH DEN GERINGEN PLATZBEDARF DER
BATTERIEBLÖCKE EIGNEN SIE SICH IDEAL FÜR KRITISCHE ANLAGEN.
BEI KLEINEREN MODELLEN IST DAS ANSCHLIESSEN AUFGRUND DER
EINFACHEN „FAST-ON“-KLEMMEN LEICHT.
DIE FIAMM BAUREIHE SSLA UMFASST VIER VERSCHIEDENE PRODUKTFAMILIEN.
JEDE SOLL DIE BESTE LÖSUNG FÜR DEN JEWEILIGEN ANWENDUNGSFALL
OPTIMIEREN.
FG: FÜR MITTEL- BIS LANGFRISTIGE ENTLADUNGSRATEN, GEBRAUCHSDAUER
5 JAHRE. DIE BAUREIHE IST IN 6-V- ODER 12-V-BLÖCKEN MIT EINEM
KAPAZITÄTSBEREICH VON 1,2 - 70AH ERHÄLTLICH.
FGH FÜR MAXIMALE LEISTUNG IN KRITISCHEN ANWENDUNGEN WIE
USV-SYSTEMEN. DIE BAUREIHE IST IN 12-V-BLÖCKEN MIT EINEM
KAPAZITÄTSBEREICH VON 5 - 18AH ERHÄLTLICH.
FGHL KLASSIFIZIERT „LONG LIFE“ GEMÄSS EUROBAT-INDUSTRIENORM; DAS
BEDEUTET 10 JAHRE GEBRAUCHSDAUER. DIE BAUREIHE IST MIT EINEM
KAPAZITÄTSBEREICH VON 5 - 12AH ERHÄLTLICH .
FGC: DIE IDEALE LÖSUNG FÜR ZYKLISCHE ANWENDUNGEN MIT EINER
GEBRAUCHSDAUER VON 5 JAHREN. DIE BAUREIHE IST VON 12 - 42 AH
ERHÄLTLICH.
DIESE PRODUKTE SIND FÜR EIN BREITES SPEKTRUM AN LÖSUNGEN FÜR
ALLE ANWENDUNGSFÄLLE AUSGELEGT UND BIETEN UNÜBERTROFFENE
BEWÄHRTE ZUVERLÄSSIGKEIT UNTER EINHALTUNG STRENGSTER
INTERNATIONAL ANERKANNTER NORMEN. DURCH DIE BEI DER BAUREIHE
SSLA VERWENDETE VENTILREGULIERTE TECHNOLOGIE (VRLA) MIT 99%IGER
INTERNER REKOMBINATION SIND DIE BATTERIEBLÖCKE HINSICHTLICH
DES NACHFÜLLENS VON ELEKTROLYT WÄHREND DER GESAMTEN
GEBRAUCHSDAUER UNTER LADEERHALTUNG WARTUNGSFREI. DIE
BAUREIHE SSLA WIRD ALS UNGEFÄHRLICH EINGESTUFT, UNTERLIEGT KEINEN
TRANSPORTBESCHRÄNKUNGEN AUF DEM LAND-, LUFT- UND SEEWEG UND
IST 100 % RECYCELBAR. DIE BAUREIHE SSLA BESITZT NUR EINE GERINGE
SELBSTENTLADUNG VON UNTER 2% PRO MONAT UND ERMÖGLICHT SO EINE
HOHE LAGERFÄHIGKEIT OHNE NACHLADEN.
HAUPTEINSATZGEBIETE:
*SSLA (SMALL SEALED LEAD ACID) SIND BATTERIEN MIT EINER KAPAZITÄT BIS MAX. 24AH.
DIE FIAMM BAUREIHE SSLA UMFASST EINIGE BAUGRÖSSEN, DIE ÜBER DIESE WERTE
HINAUSGEHEN. EINIGE BAUGRÖSSEN BESITZEN JE NACH ANWENDUNGSFALL HÖHERE
KAPAZITÄTEN.
Page 3
Ø5.5
6.35
M5 M6
4.75
Ø6.5
TECHNISCHE MERKMALE
Spezielle Gitterplatten aus Blei-Calcium-Zinn-Legierung, die Korrosionsbeständigkeit und kurze Auadezeiten gewährleisten soll.
Ventilregulierte AGM-Technologie mit mikroporösen Glasfaser-Separatoren und geringem elektrischen Widerstand
Elektrolytdichte Poldurchführung, Faston-Klemmen, Flag-Klemmen und Innengewinde, hochgradig leitfähige Anschlussklemmen
ermöglichen höchste Leitfähigkeit und maximales Drehmoment
Einweg-Sicherheitsventile zum sicheren Abgasen verhindern das Eindringen von Sauerstoff
ABS-Kunststoff (bei Baureihe FGHL ammhemmender ABS-Kunststoff gemäßIEC 707FV0 und UL94 FV0 - LOI über 28%)
Batterien können in beliebiger Lage montiert werden (Überkopfmontage ausgeschlossen).

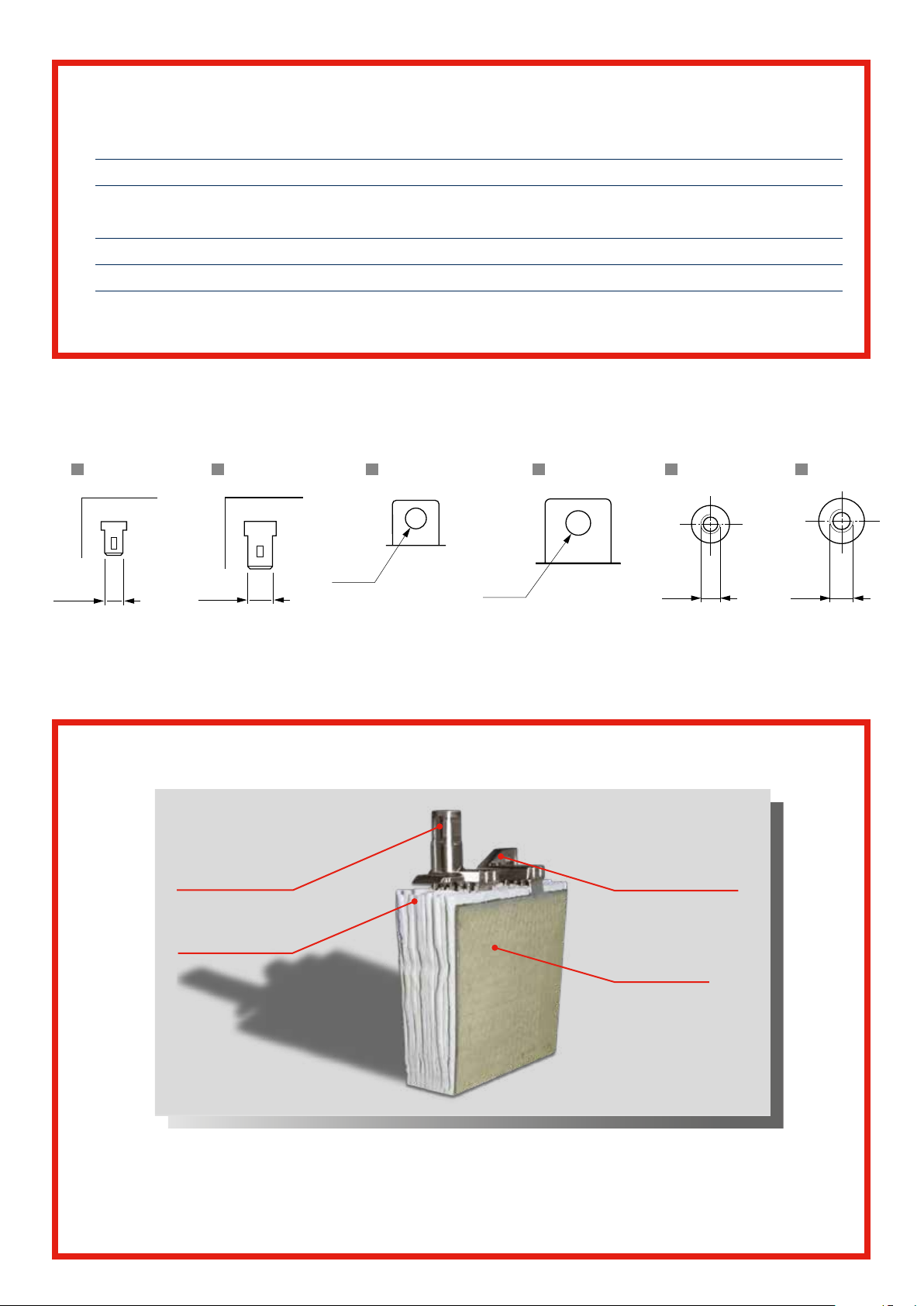

KLEMMENTYP
Faston 4,8 Faston 6,3 Flag Ø 5.5 Flag Ø 6.5 M5 rund M6 rund
TECHNOLOGIE
Interne
Pol
Separatoren
(Glasfaservlies)
Die Abbildung dient lediglich zur Veranschaulichung.
BEI DER BAUREIHE FIAMM SSLA WIRD DIE AGM-TECHNOLOGIE (ABSORBED GLASS MAT) EINGESETZT. DAS ELEKTROLYT
IST VOLLSTÄNDIG IN MIKROPORÖSEN GLASFASER-SEPARATOREN MIT 99% INTERNER GASREKOMBINATION GEBUNDEN.
GEHÄUSE SIND ROBUST, DICHT UND WARTUNGSFREI, SODASS WÄHREND DER GESAMTEN GEBRAUCHSDAUER KEIN
ELEKTROLYT NACHGEFÜLLT WERDEN MUSS. DIE GERINGE SELBSTENTLADUNG ERMÖGLICHT EINE LAGERFÄHIGKEIT VON
6MONATEN.
Zellenverbinder
Negative
Gitterplatte
Page 4
FG
KAPAZITÄT (Ah) ABMESSUNGEN (mm)
20 H - 1,75VPC
bei25°C
Länge Breite Höhe Ges.- Höhe**
GEWICHT
(kg)
KLEMMENTYP
•
•
•
•
•
•
•
•
•
•
NENNSPANNUNG:
(V)
6 3.0 134 33 60 66 0.60 Faston 4,8
6 12 151 50 93 99 1.8 Faston 4,8
6 12 151 50 93 99 1.8 Faston 6,3
12 1.2 97 48 51 57 0.54 Faston 4,8
12 2.0 178 35 60 65 0.80 Faston 4,8
12 7.2 151 65 95 100 2.3 Faston 4,8
12 7.2 151 65 95 100 2.3 Faston 6,3
12 12 151 98 95 100 3.7 Faston 4,8
12 12 151 98 95 100 3.7 Faston 6,3
12 18 181 76 167 163 5.6 Flag Ø5.5
BATTERIETYP VDS*
FG 10121 6 1.2 97 24 51 58 0.28 Faston 4,8
FG 10301
FG 10381 6 3.8 66 33 119 125 0.61 Faston 4,8
FG 10451 6 4.5 70 47 101 106 0.72 Faston 4,8
FG 10721 6 7.2 150 34 94 100 1.2 Faston 4,8
FG 11201
FG 11202
FG 20121
FG 20121A 12 1.2 97 43 51 58 0.52 Faston 4,8
FG 20201
FG 20271 12 2.7 79 56 99 105 1.1 Faston 4,8
FG 20341 12 3.4 134 65 60 66 1.3 Faston 4,8
FG 20451 12 4.5 90 70 101 107 1.5 Faston 4,8
FG 20721
FG 20722
FG 21201
FG 21202
FG 21803
FG 22703
FG 24204
FG 26504
* Modell auch mit VDS verfügbar
**Ges. Höhe = Gesamthöhe einschließlich Anschlussklemmen
•
•
•
12 27 166 175 125 123 8.2 Flag Ø5.5
12 42 197 165 170 168 13.5 Flag Ø6.5
12 65 348 167 177 175 21.0 Flag Ø6.5
FGC
BATTERIETYP
FGC 21202 12 12 151 98 95 100 4.0 Faston 6,3
FGC 21803 12 18 181 76 167 163 6.3 Flag Ø5.5
FGC 22705 12 27 166 175 125 116 9.3 M5 rund
FGC 23505 12 35 197 130 159 157 11.1 M5 rund
FGC 24207 12 42 197 165 171 153 13.4 M6 rund
*Ges. Höhe = Gesamthöhe einschließlich Anschlussklemmen
NENNSPANNUNG:
(V)
KAPAZITÄT (Ah) ABMESSUNGEN (mm)
20 H - 1,75VPC
bei25°C
Länge Breite Höhe Ges.- Höhe*
GEWICHT
(kg)
KLEMMENTYP
FIAMM Energy Technology behält sich das Recht vor, diese Publikation ohne vorherige Ankündigung zu überarbeiten oder zu ändern.
Batterien der Baureihe SSLA_2019_08
Page 5
FGH
BATTERIETYP
12 FGH 23 slim 12 5.0 151 51 95 100 1.9 Faston 4,8
12 FGH 23 12 5.0 90 70 101 107 1.8 Faston 6,3
12 FGH 36 12 9.0 151 65 95 100 2.7 Faston 6,3
12 FGH 50 12 12 151 98 95 100 3.8 Faston 6,3
12 FGH 65 12 18 181 76 167 165 5.6 Flag Ø5.5
*Ges. Höhe = Gesamthöhe einschließlich Anschlussklemmen
NENNSPANNUNG:
(V)
KAPAZITÄT (Ah) ABMESSUNGEN (mm)
20 H - 1,75VPC bei25°C Länge Breite Höhe Ges.- Höhe*
GEWICHT
(kg)
KLEMMENTYP
FGHL
BATTERIETYP
NENNSPANNUNG:
(V)
KAPAZITÄT (Ah) ABMESSUNGEN (mm)
20 H - 1,75VPC bei25°C Länge Breite Höhe Ges.- Höhe*
GEWICHT
(kg)
KLEMMENTYP
12 FGHL 22 12 5,0 90 70 101 107 2,1 Faston 6,3
12 FGHL 28 12 7,2 151 65 95 101 2,7 Faston 6,3
12 FGHL 34 12 8,4 151 65 95 101 2,8 Faston 6,3
12 FGHL 48 12 12 151 98 95 100 4,2 Faston 6,3
*Ges. Höhe = Gesamthöhe einschließlich Anschlussklemmen
ELEKTRISCHE EIGENSCHAFTEN
Ladeerhaltungsspannung: 2,25-2,30V/Z bei 25°C
Schnellladespannung für zyklischen Gebrauch: 2,40-2,50 V/Z bei 25°C
Ladeerhaltungsspannung Temperaturkompensation: -2,5mV/Z/°C
Selbstentladung bei 25°C: <2%/Monat
NORMEN UND STANDARDS
IEC 60896 Teil21 – VRLA-Prüfverfahren
IEC 60896 Teil22 – VRLA-Anforderungen
Eurobat „3-5 years standard commercial” für FG FGH FGC
und „10-12 years long life” für FGHL
UL-Zulassung
Page 6
ZERTIFIKATIONEN
50 %
50 %
50 %
Kapazität aufgeladen
Batteriespannung (V/Z)
ISO 9001
Qualitätsmanagementsystem
ISO 14001
Umweltmanagementsystem
OHSAS 18001
Arbeits- und Gesundheitsschutz

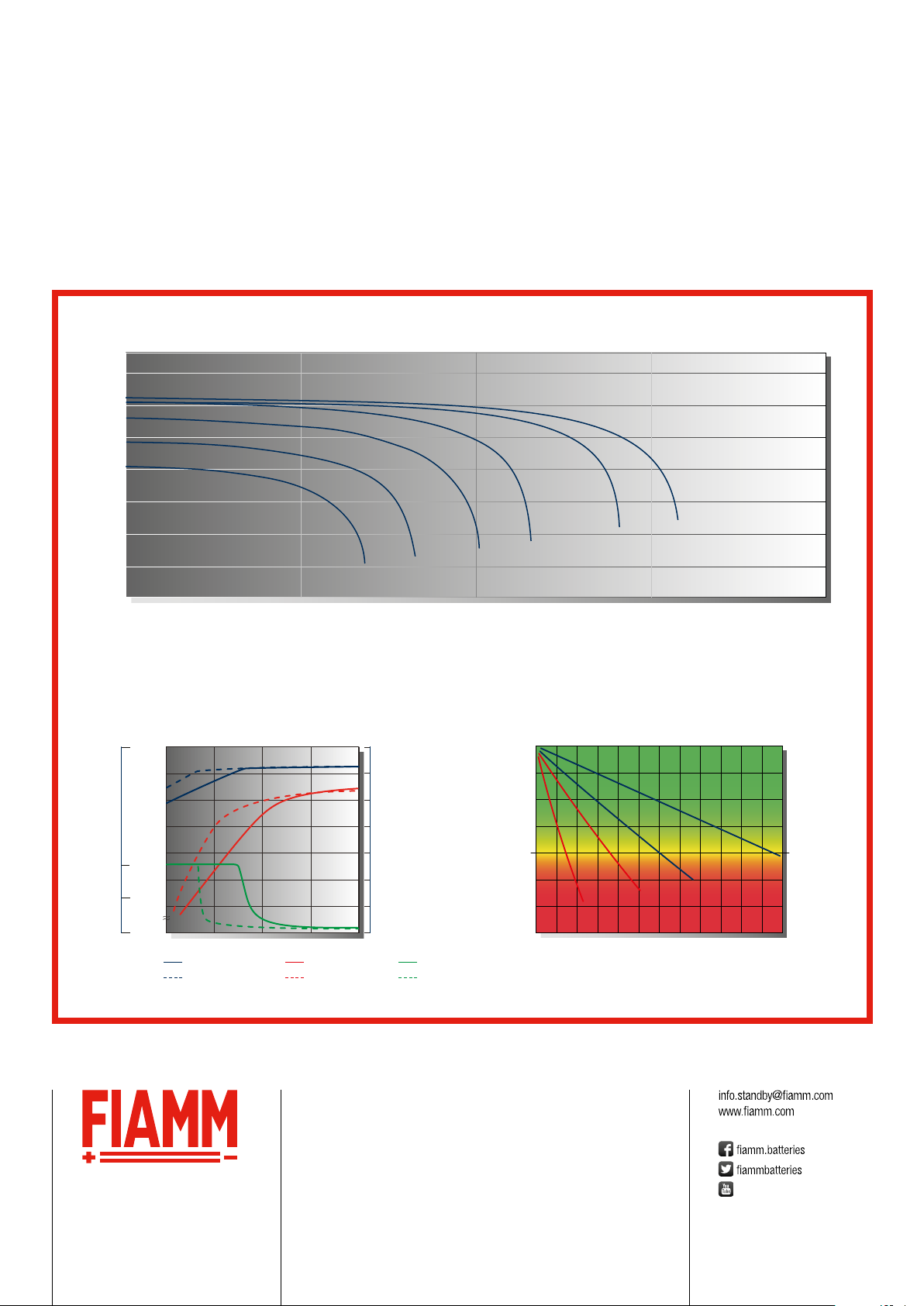

ENTLADEKURVEN für verschiedene Entladeströme / Entladeschlussspannungen (bei 25°C)
2,2
2,1
2,0
1,9
1,8
1,7
1,6
1,5C
1,0C
0,75C
1,5
1 10 100 1.000 10.000
Die Abbildung zeigt typische Entladekurven. Genaue Werte sind den Produktdatenblättern zu entnehmen.
0,26C
0,10C
0,05C
Entladezeit (min)
TYPISCHE LADEKURVEN LAGERUNG
Batteriespannung und Ladezeit im Standby-Betrieb (bei 25°C) Kapazitätsverlust während der Lagerung bei verschiedenen Temperaturen
Ladestromstärke
C10
0,10
0,05C10
0
Spannung
[V/Zelle][A]
2,4
2,2
2,0
1,8
Ladespannung
1,6
0
100 %
5
Kapazität
aufgeladen
10 200
100 %
[%]
140
Die Batterie kann ohne
Nachladen verwendet
Ein Nachladen der
Batterie mit 2,4 V/Z
über 24h (bei
20-25°C) sollte so
bald wie nöglich
durchgeführt werden.
Ein Nachladen der
Batterie mit 2,4 V/Z ist
gegebenfalls nicht
ausreichend die volle
Batteriekapazität
zurückzugewinnen.
Dieser Bereich ist zu
15
Stromstärke
120
100
80
60
40
20
0
[Stunden]
100 %
Headquarters
FIAMM Energy Technology S.p.A.
Viale Europa, 75
36075 Montecchio Maggiore (VI) - Italy
Tel. +39 0444 709311
Fax +39 0444 694178
A Hitachi Group Company
werden
vermeiden.
100
90
80
5°C
40°C
0
2 4 8 106 12
30°C
20°C
Restkapazität (%)
70
Lagerzeit (monate)
