Page 1
8

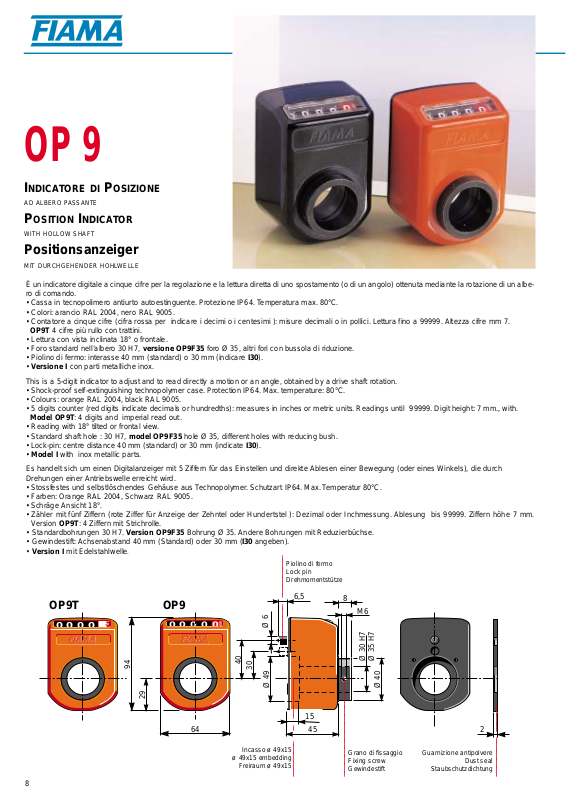

È un indicatore digitale a cinque cifre per la regolazione e la lettura diretta di uno spostamento (o di un angolo) ottenuta mediante la rotazione di un albero di comando.
• Cassa in tecnopolimero antiurto autoestinguente. Protezione IP64.Temperatura max. 80°C.
• Colori: arancio RAL 2004, nero RAL 9005.
• Contatore a cinque cifre (cifra rossa per indicare i decimi o i centesimi ): misure decimali o in pollici. Lettura fino a 99999.Altezza cifre mm 7.
OP9T 4 cifre più rullo con trattini.
• Lettura con vista inclinata 18° o frontale.
• Foro standard nell’albero 30 H7, versione OP9F35 foro Ø 35, altri fori con bussola di riduzione.
• Piolino di fermo: interasse 40 mm (standard) o 30 mm (indicare I30).
• Versione I con parti metalliche inox.
This is a 5-digit indicator to adjust and to read directly a motion or an angle, obtained by a drive shaft rotation.
• Shock-proof self-extinguishing technopolymer case.Protection IP64. Max. temperature: 80°C.
• Colours: orange RAL 2004, black RAL 9005.
• 5 digits counter (red digits indicate decimals or hundredths): measures in inches or metr ic units. Readings until 99999. Digit height: 7 mm., with.
Model OP9T: 4 digits and imper ial read out.
• Reading with 18° tilted or frontal view.
• Standard shaft hole : 30 H7, model OP9F35 hole Ø 35, different holes with reducing bush.
• Lock-pin: centre distance 40 mm (standard) or 30 mm (indicate I30).
• Model I with inox metallic parts.
Es handelt sich um einen Digitalanzeiger mit 5 Ziffern für das Einstellen und direkte Ablesen einer Bewegung (oder eines Winkels), die durch
Drehungen einer Antriebswelle erreicht wird.
• Stossfestes und selbstlöschendes Gehäuse aus Technopolymer.Schutzart IP64. Max. Temperatur 80°C.
• Farben:Orange RAL 2004, Schwarz RAL 9005.
• Schräge Ansicht 18°.
• Zähler mit fünf Ziffern (rote Ziffer für Anzeige der Zehntel oder Hundertstel ): Dezimal oder Inchmessung. Ablesung bis 99999. Ziffern höhe 7 mm.
Version OP9T:4 Ziffern mit Strichrolle.
• Standardbohrungen 30 H7. Version OP9F35 Bohrung Ø 35. Andere Bohrungen mit Reduzierbüchse.
• Gewindestift: Achsenabstand 40 mm (Standard) oder 30 mm (I30 angeben).
• Version I mit Edelstahlwelle
.
INDICATORE DI
POSIZIONE
AD ALBERO PASSANTE
POSITION I
NDICATOR
WITH HOLLOW SHAFT
Positionsanzeiger
MIT DURCHGEHENDER HOHLWELLE
OP 9

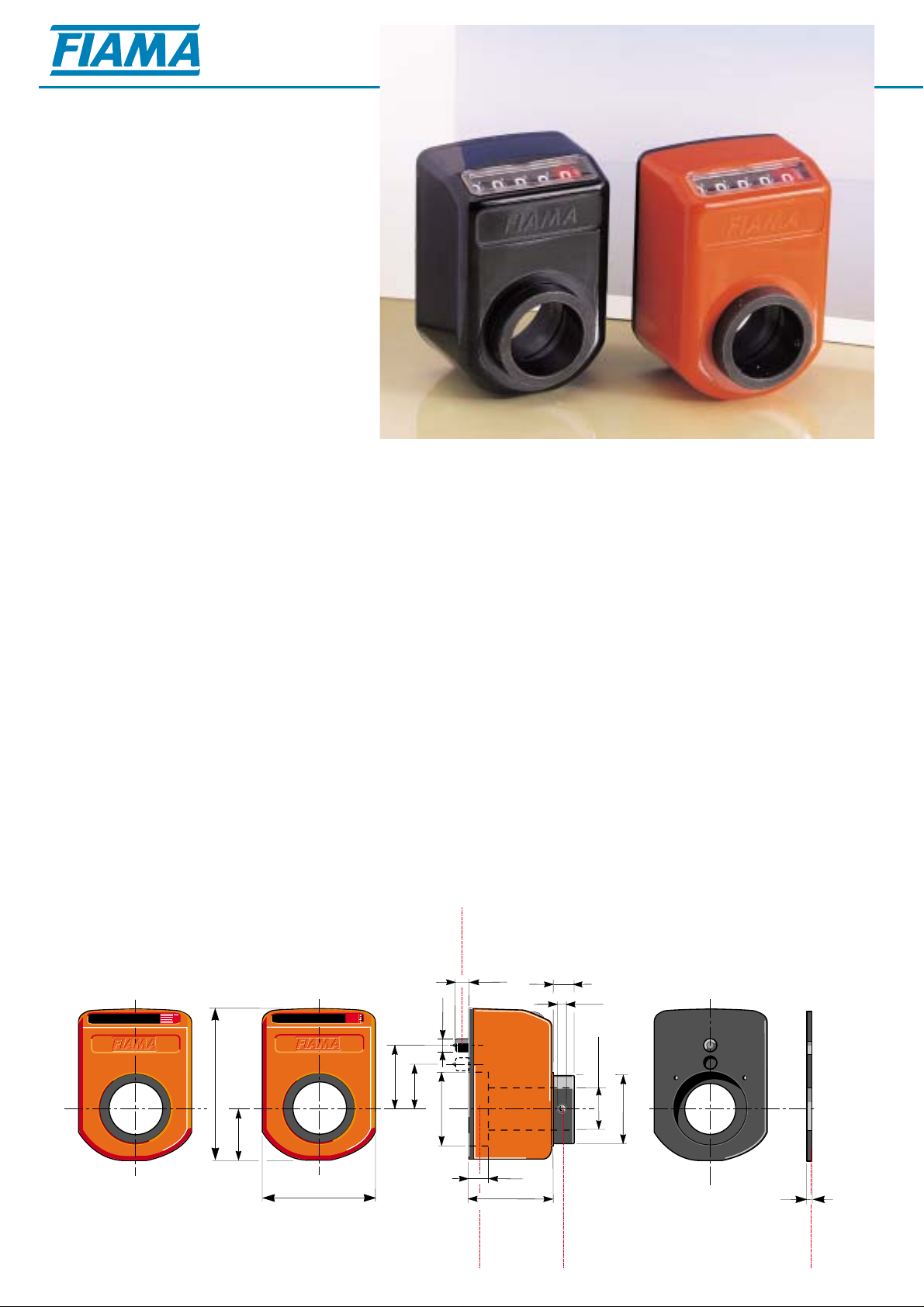

Piolino di fermo
Lock pin
Drehmomentstütze
Grano di fissaggio
Fixing screw
Gewindestift
Incasso ø 49x15
ø 49x15 embedding
Freiraum ø 49x15
Guarnizione antipolvere
Dust seal
Staubschutzdichtung
OP9
OP9T
6,5
0000
0
94
29
000 00
64
Ø 6
40
30
Ø 49
15
45
8
M6
Ø 35 H7
Ø 30 H7
Ø 40
2
Page 2
9
A B C D

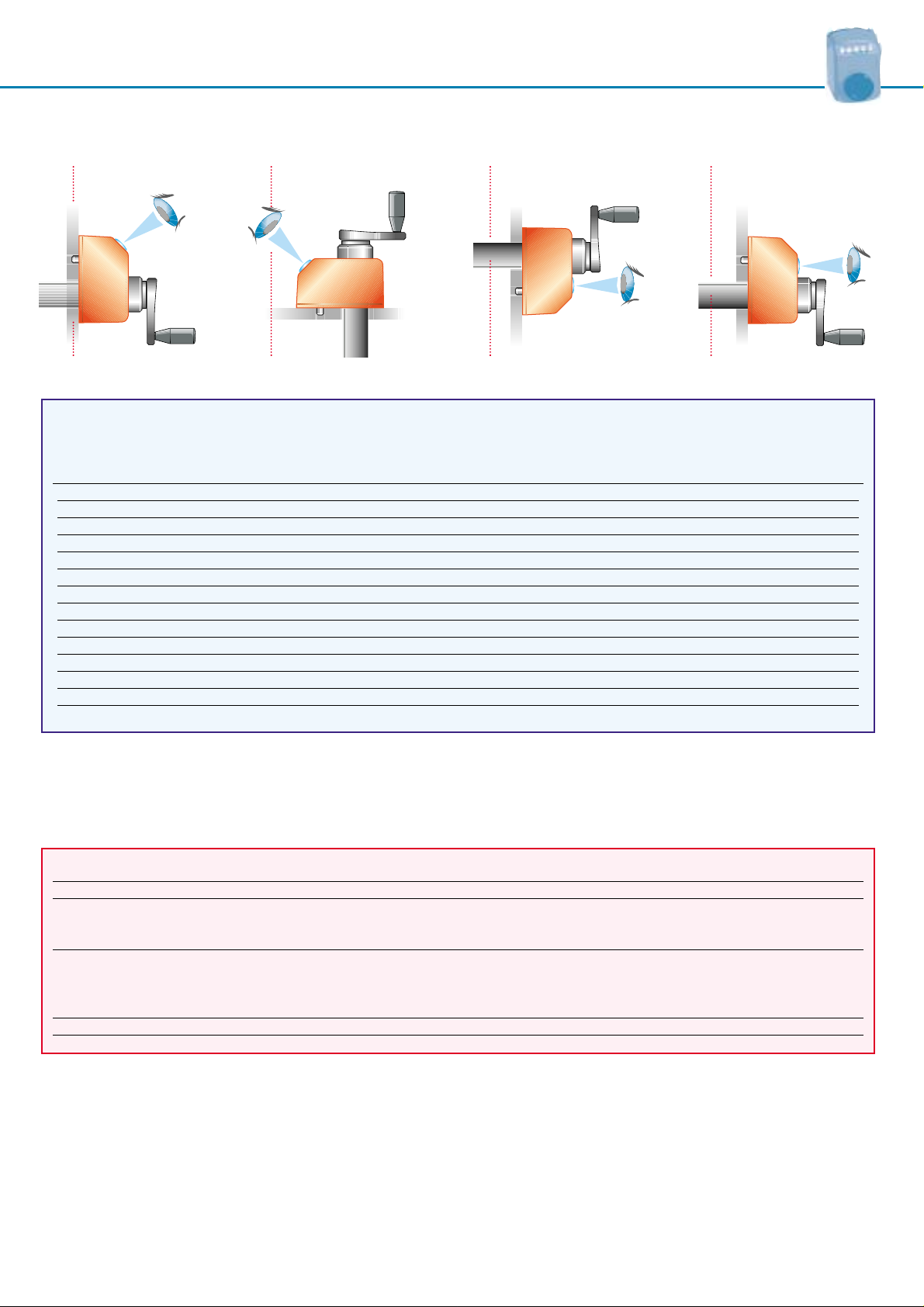

VISTA D - VIEW D - ANSICHT D
POSIZIONE DI MONTAGGIO - ASSEMBLING POSITION - EINBAULAGE
PASSO mm INDICAZIONE DOPO UN GIRO VELOCITA’ MASSIMA
PITCH mm INDICATION AFTER 1 REV. MAXIMUM SPEED
STEIGUNG mm ANZEIGE NACH EINER UMDREHUNG ZULÄSSIGE MAX. DREHZAHL
mm pollici - inches - Inch
1 001 00 100
1 0001 0 00039 300
1,5 0001 5 300
2 0002 0 00 078 300
2,5 0002 5 00 098 300
3 0003 0 000 11 300
4 0004 0 200
5 0005 0 000 19 200
6 0006 0 150
7,5 0007 5 100
8 0008 0 100
10 0010 0 100
12 0012 0 60
15 0015 0 40
TIPO - TYPE - TYP OP9 - OP9T
POSIZIONE DI MONTAGGIO - ASSEMBLING POSITION - EINBAULAGE
vista - view - Ansicht A - B - C - D
INDICAZIONE DELLA MISURA DOPO UN GIRO un giro =...
MEASURE INDICATION AFTER 1 REVOLUTION One revolution =...
ANZEIGE NACH EINER UMDREHUNG eine Umdrehung = .....
SENSO DI INCREMENTO DELLA MISURA DX (orario) - SX (antiorario)
DIRECTION OF MEASURE INCREASE DX (clockwise) - SX (anti-clockwise)
ZÄHLRICHTUNG DX (Uhrzeigersinn) - SX (gegen den Uhrzeigersinn)
FORO NELL’ALBERO - HOLE SHAFT - BOHRUNG F... (diam. foro) - F... (hole dia.) - F... (Durchmesser Bohrung) -
COLORE DELLA SCATOLA - BOX COLOUR - GEHÄUSEFARBE nero=G-arancione=R - black=G orange=R - Schwarz=G Orange=R
MONTAGGIO
Inserire l’indicatore attraverso l’albero cavo avendo cura che il piolino di ancoraggio entri nel foro diam. 6 predisposto.
Posizionare lo strumento sulla quota iniziale (zero) e bloccare il grano di fissaggio.
ASSEMBLING
Introduce the indicator through the hollow shaft and set the lock pin into the 6 dia. arranged hole.Set the instrument on the inner (zero) value and block
the security dowel.
MONTAGE
Setzen Sie das Gerät über die Hohlwelle und achten Sie darauf, dass die Drehmomentstütze in die vorhandene Bohrung eingesetzt wird. Stellen Sie
den Anzeigewert auf die Ausgangsposition (Null) und sichern Sie den Gewindestift.
VISTA C - VIEW C - ANSICHT CVISTA A - VIEW A - ANSICHT A VISTA B - VIEW B - ANSICHT B
E
SEMPIO DI ORDINAZIONE - ORDERING EXAMPLE
- B
ESTELLBEISPIEL
OP9 A 60 DX F30 R
IN FASE DI ORDINE PRECISARE - WHEN ORDERING,PLEASE INDICATE - BESTELLANGABEN
CARATTERISTICHE TECNICHE - OP9
TECHNICAL CHARACTERISTICS - OP9
TECHNISCHE MERKMALE - OP9
