Page 1

Installation guide

Notice d’installation

Page 2

Page 3

www.fhiaba.com · [email protected]

1.1

1.2

IMPORTANT INSTRUCTIONS

Important safety instructions Children safety

4 4

2.1

2.2

2.3

2.4

2.5

2.6

2.7

TECHNICAL REQUIREMENTS

Appliance features and installation requirements Installation niche features: Integrated Series Installation niche features: Integrated Series Installation niche features: StandPlus Installation niche features: X-Pro Installation niche features: Brilliance-Integrated Installation niche features: Brilliance-Classic

4 6 7 8 9 10 11

3.1

3.2

3.3

3.4

PREPARING THE INSTALLATION

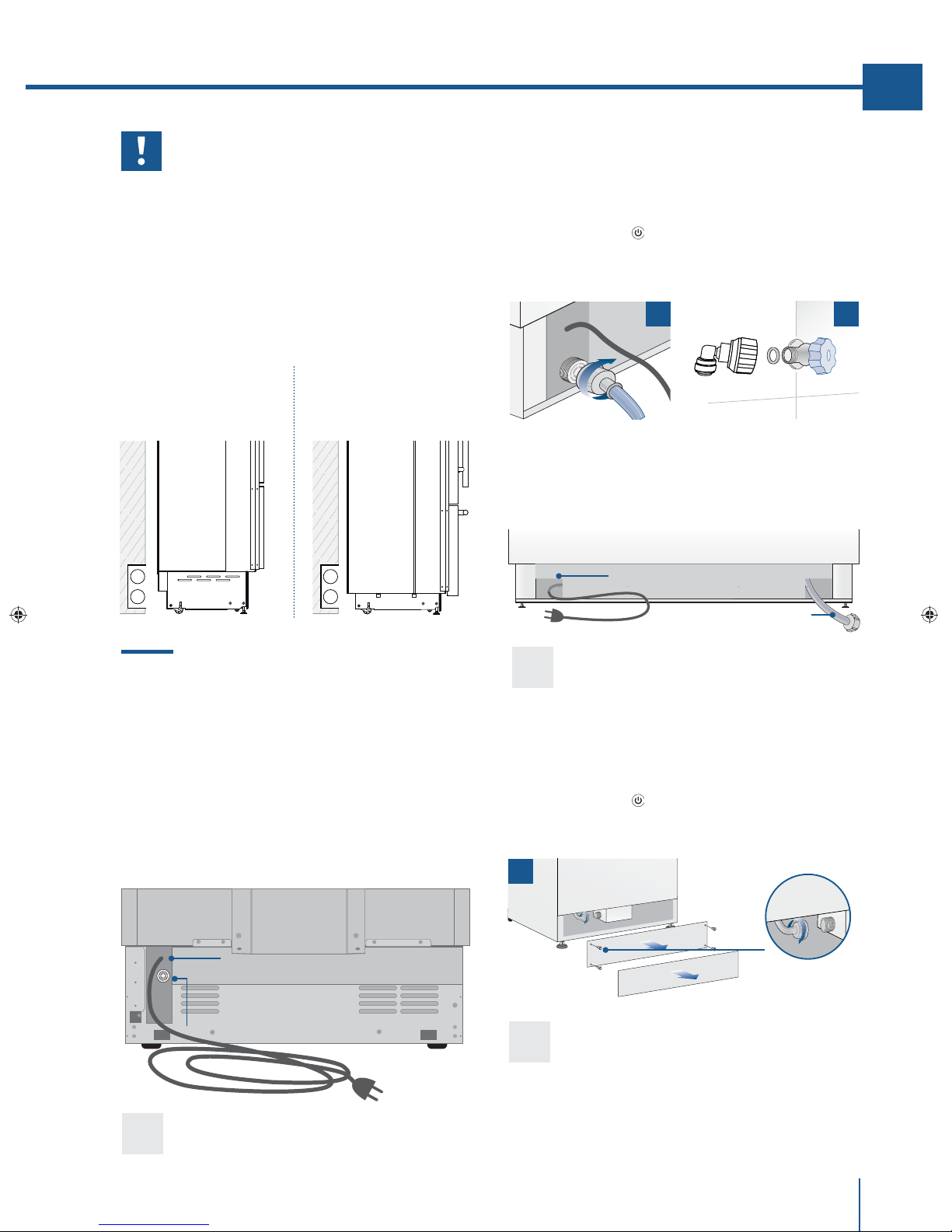

Transport to installation site and unpacking Electrical and Water connection Energy: Alternatives and Home Automation Levelling

12 12 13 14

4.1

4.2

4.3

4.4

4.5

NICHE DIMENSIONS

Niche Dimensions and Installation Styles: Integrated Series Niche Dimensions and Installation Styles: StandPlus and X-Pro Series Flush installation with standard aluminum trims Prominent installation with standard aluminum trims Stand-Proud (for StandPlus and X-Pro series)

14 15 15 15 16

5.1

5.2

5.3

5.4

5.5

5.6

5.7

5.8

5.9

5.10

5.11

5.12

5.13

PANELS MOUNTING

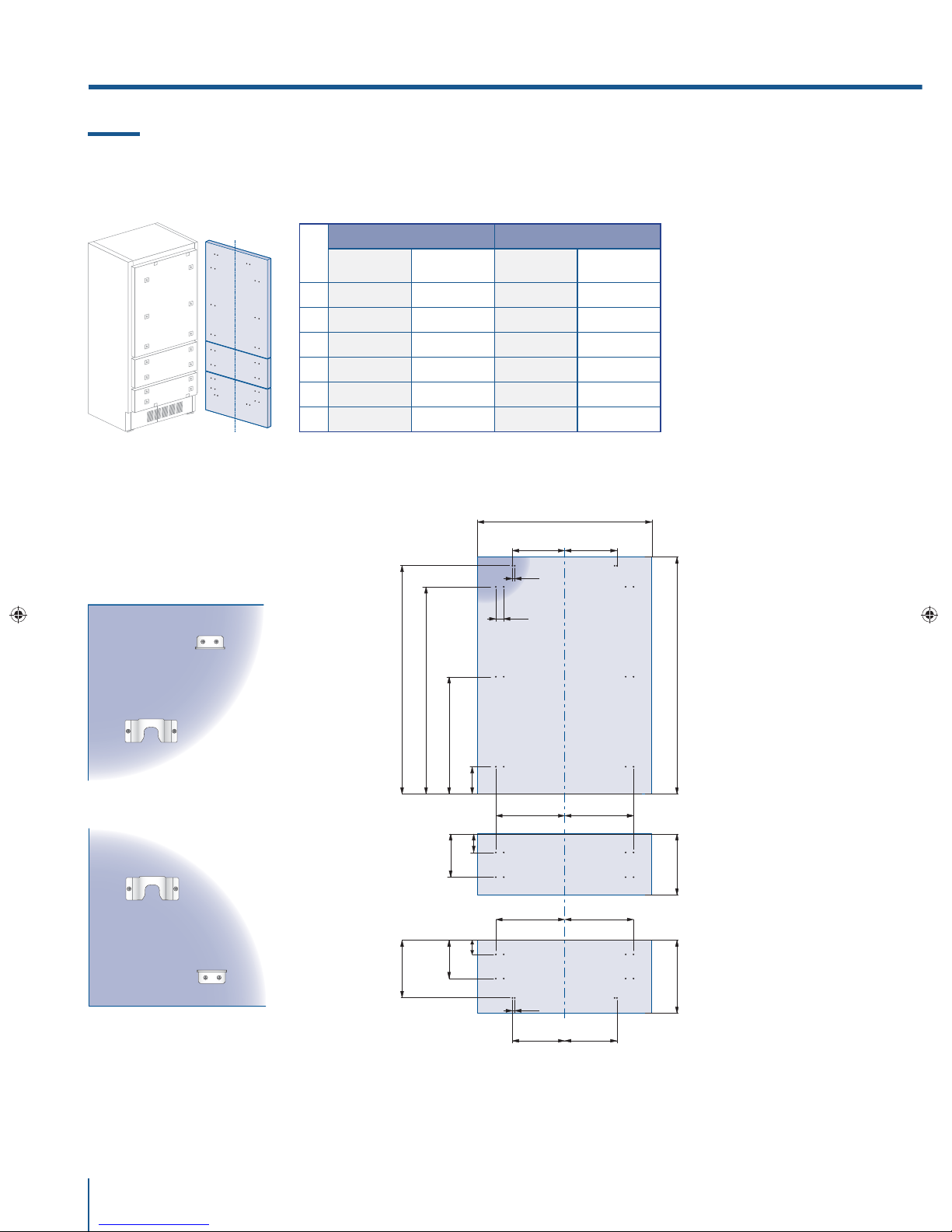

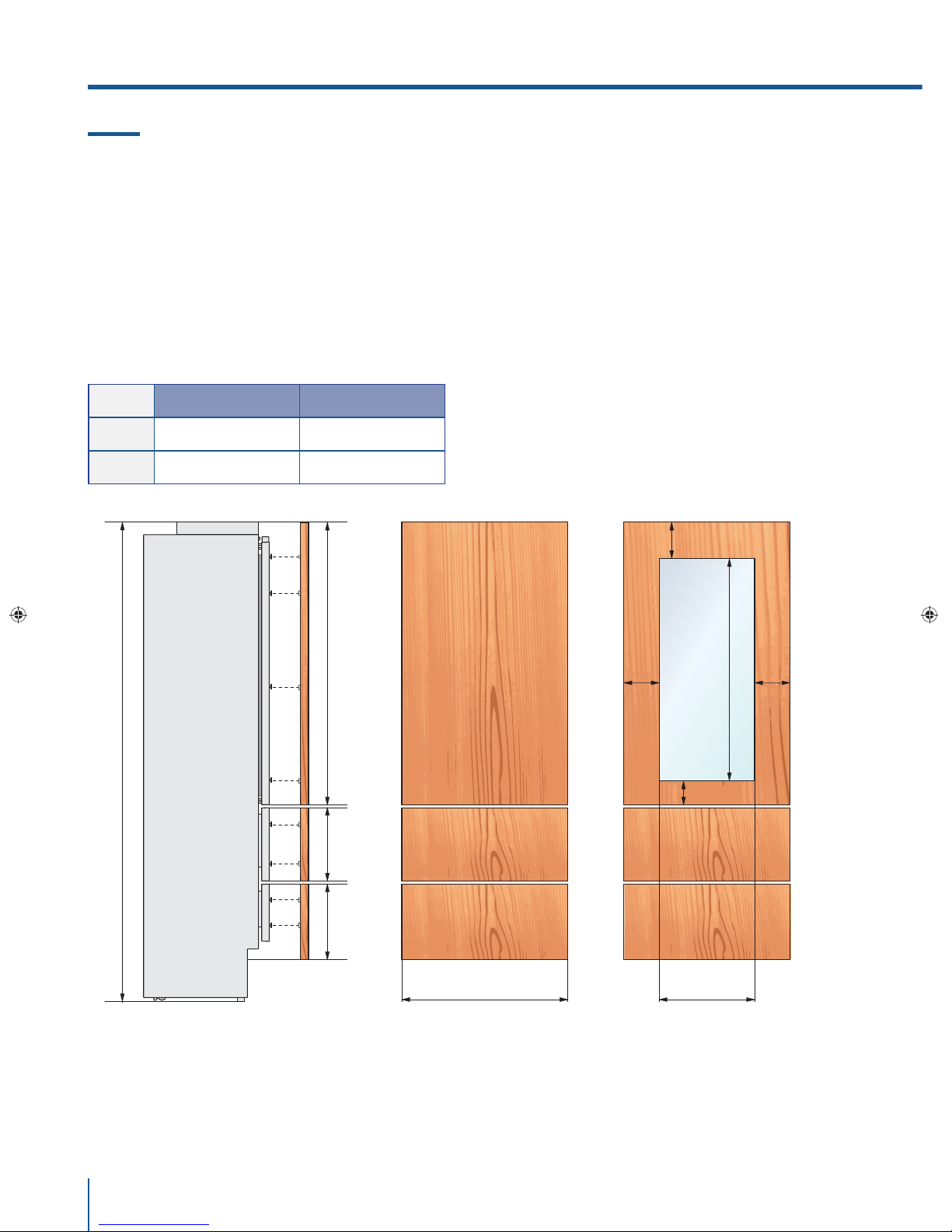

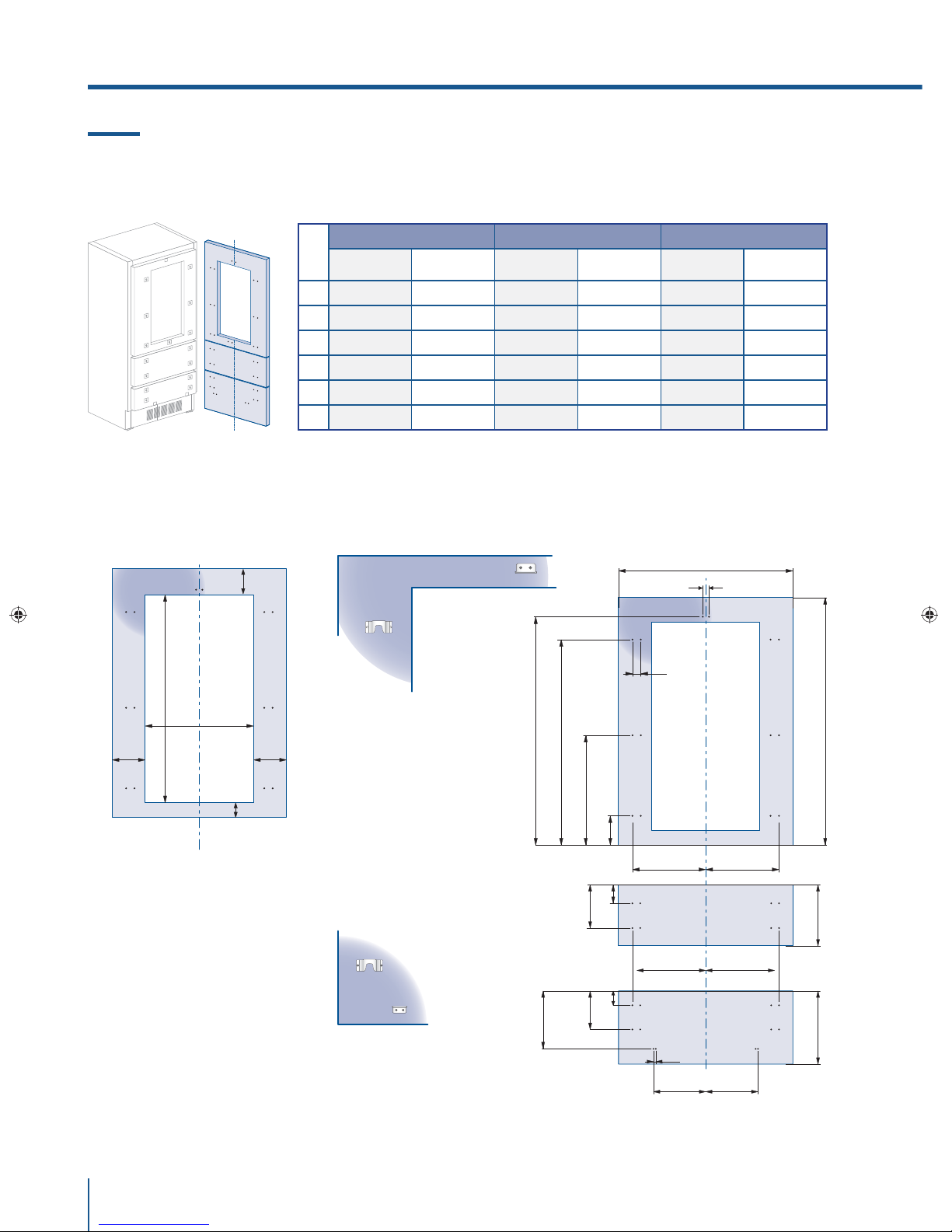

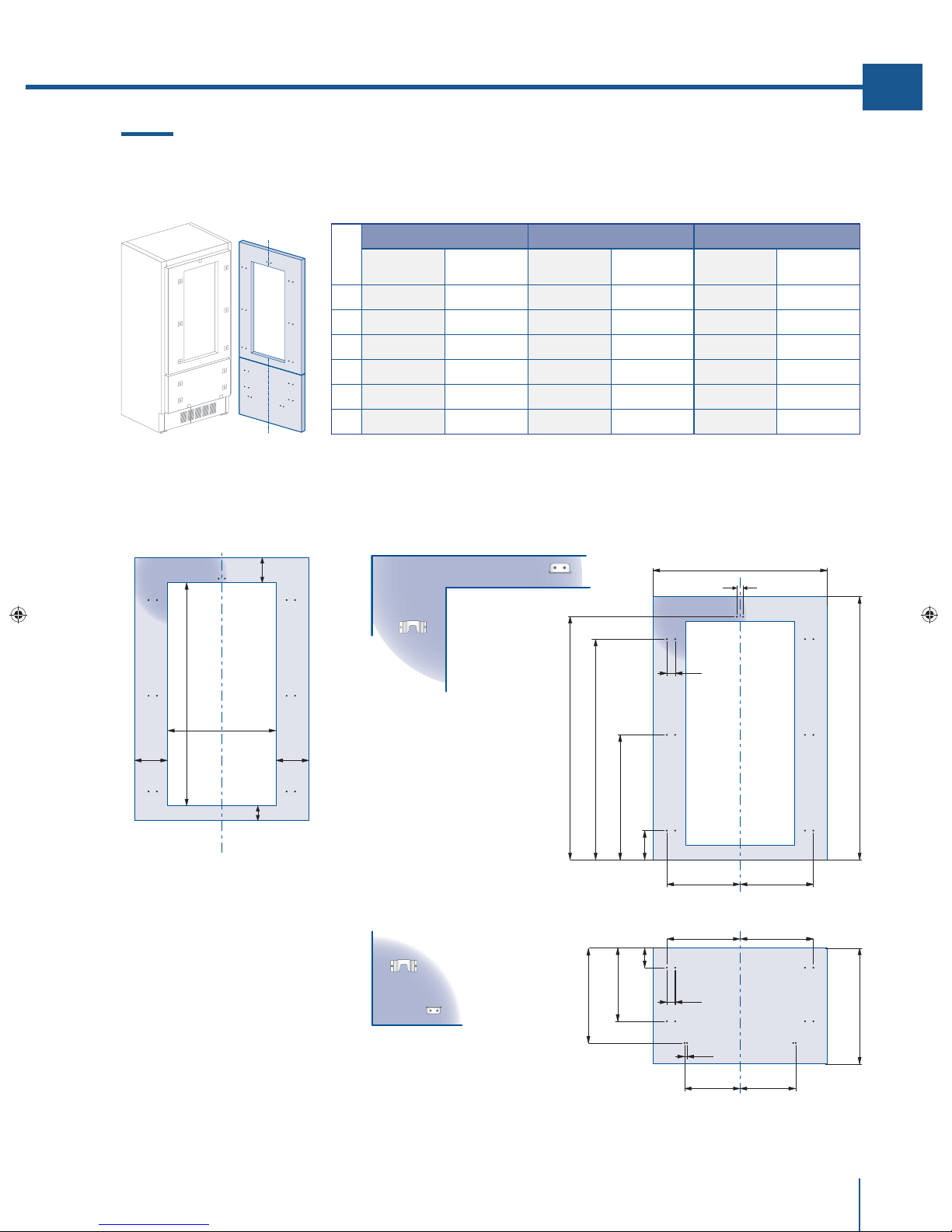

Decorative door and Bottom-Drawer panels layout Decorative panels layout for Fridge with one Bottom-Drawer Decorative panels layout for Fridge Brilliance Decorative panels layout for Fridge with two Bottom-Drawers Decorative panels layout for Fridge with Glass door and one Bottom-Drawer Decorative panels layout for Fridge with Glass door and two Bottom-Drawers Decorative panels layout for Fridge Column Decorative panels layout for Fridge column with glass door Panels Dimensions Single Bottom - Drawer Panels Dimensions Two Bottom - Drawers Panels Dimensions Column Models Mounting the handles Mounting panels to the door and the drawer

16 18 19 20 21 22 23 24 25 26 27 28 28

6.1

6.2

INSTALLATION

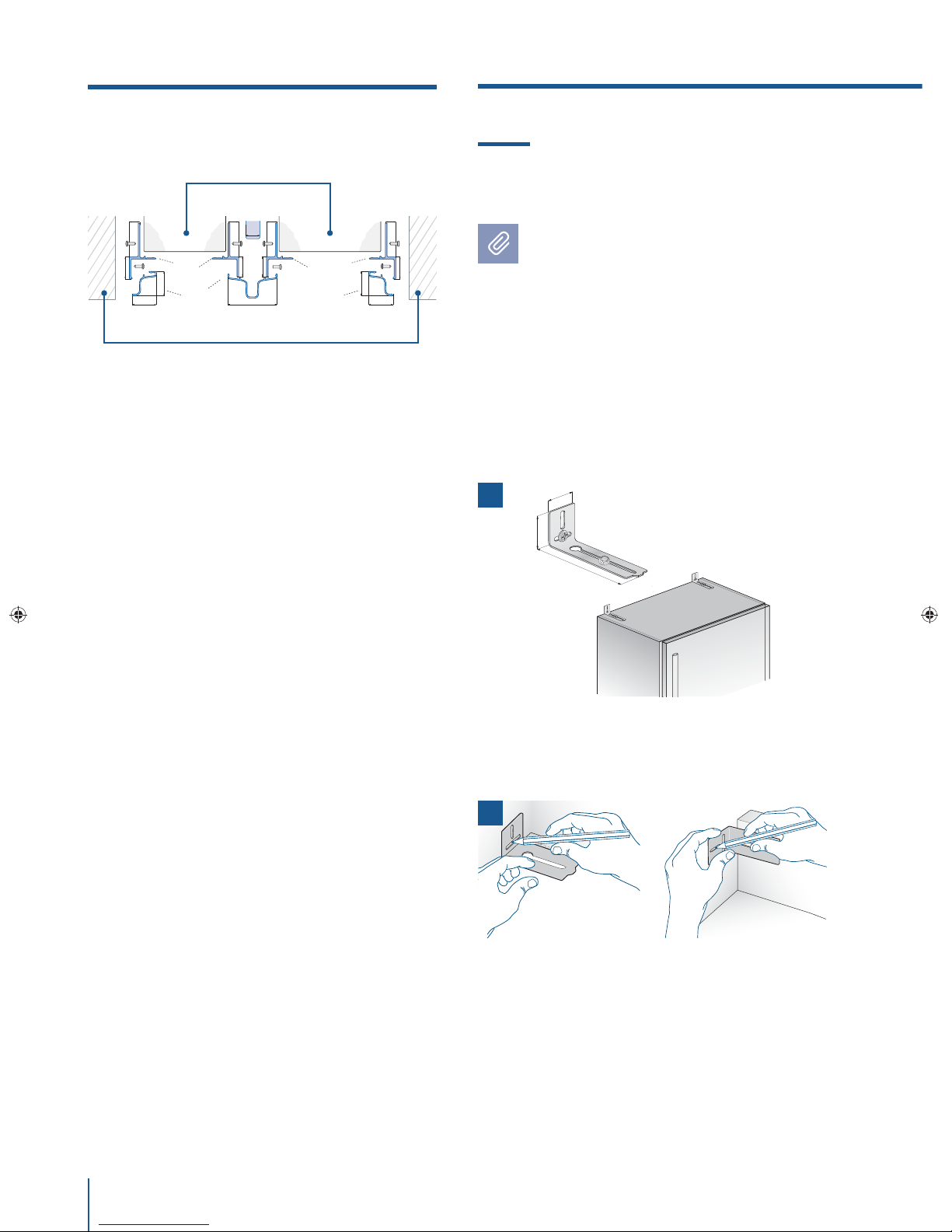

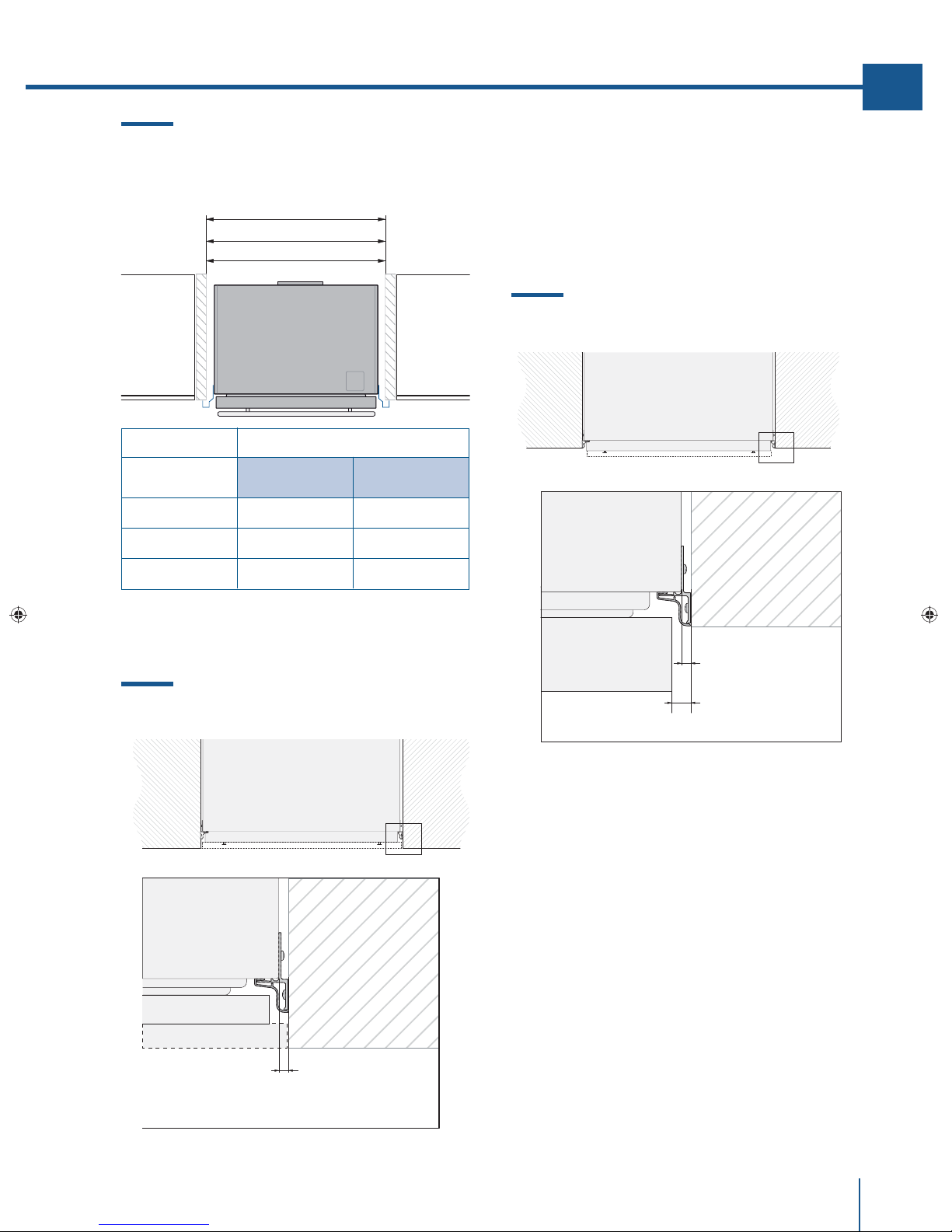

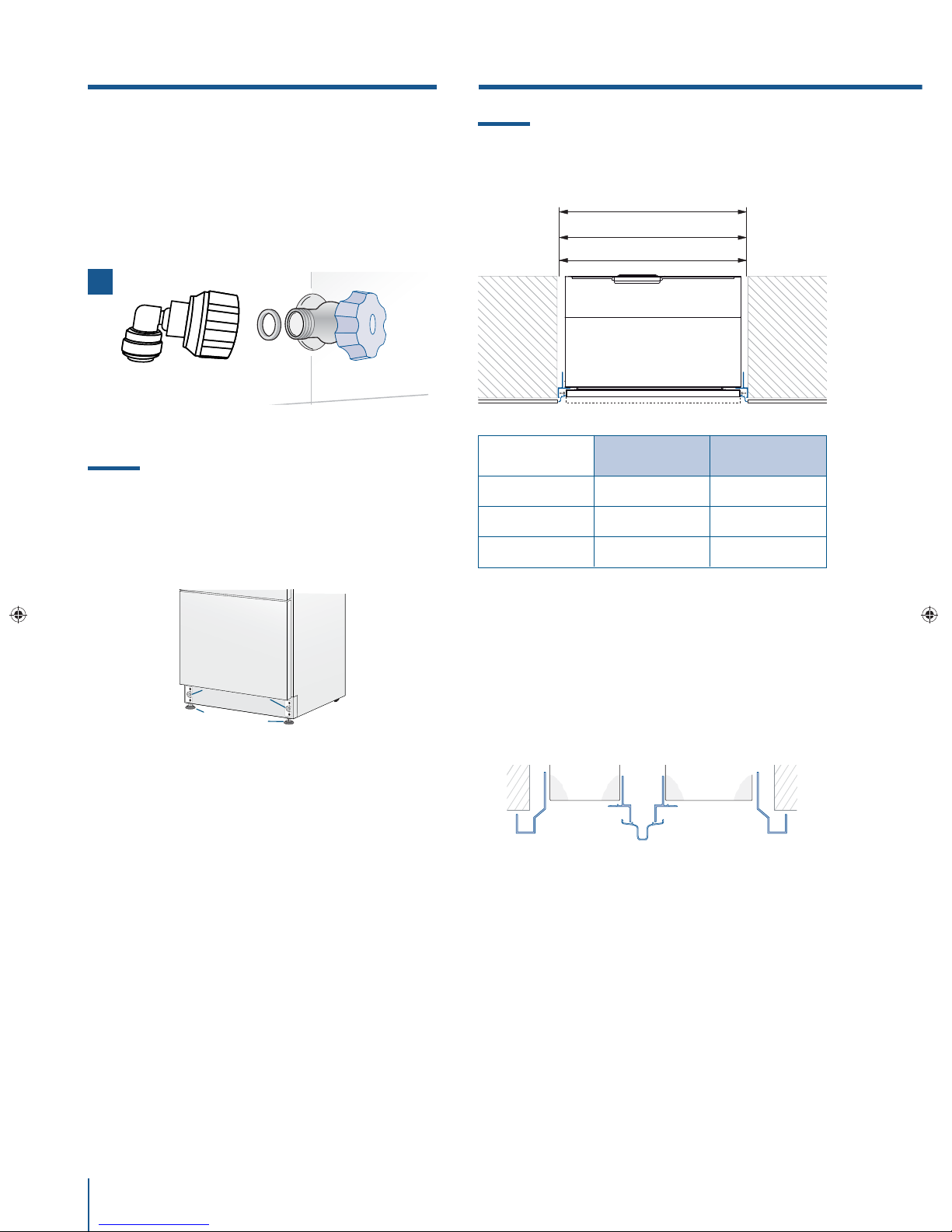

Built-in installation of single appliance Built-in installation of two or more appliances

30 30

7.1

7.2

7.3

7.4

7.5

COMPLETING THE INSTALLATION

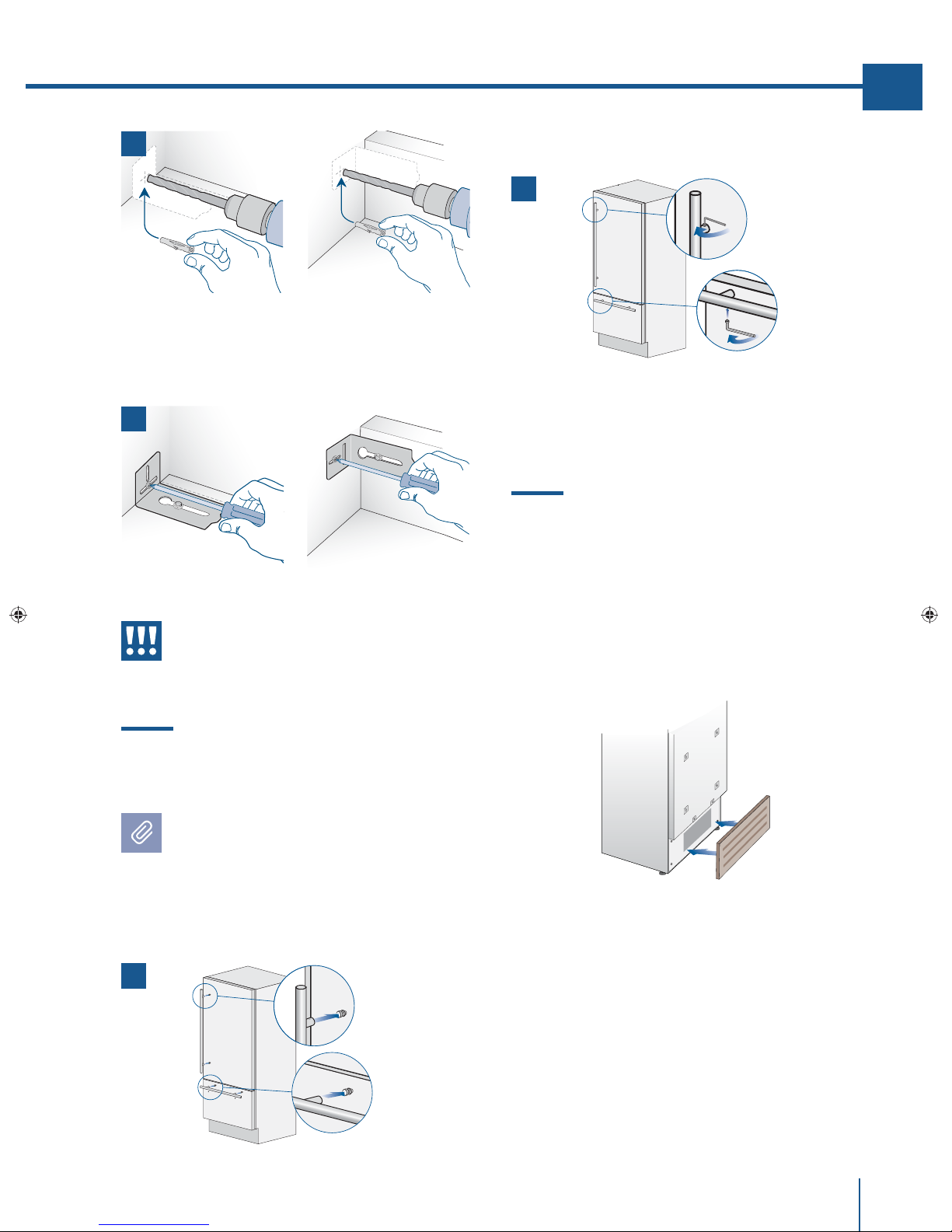

Anti-tipping safety assembly Mounting the handles on stainless front Ventilation Post installation control Start Up

32 33 33 34 34

INDEX

Page 4

www.fhiaba.com · [email protected]

1.1 Important safely instruction

Symbols used in the Guide:

Note

Tips for the correct use of the appliance

Important

Directions to avoid appliance damage

Warning

directions to prevent injury

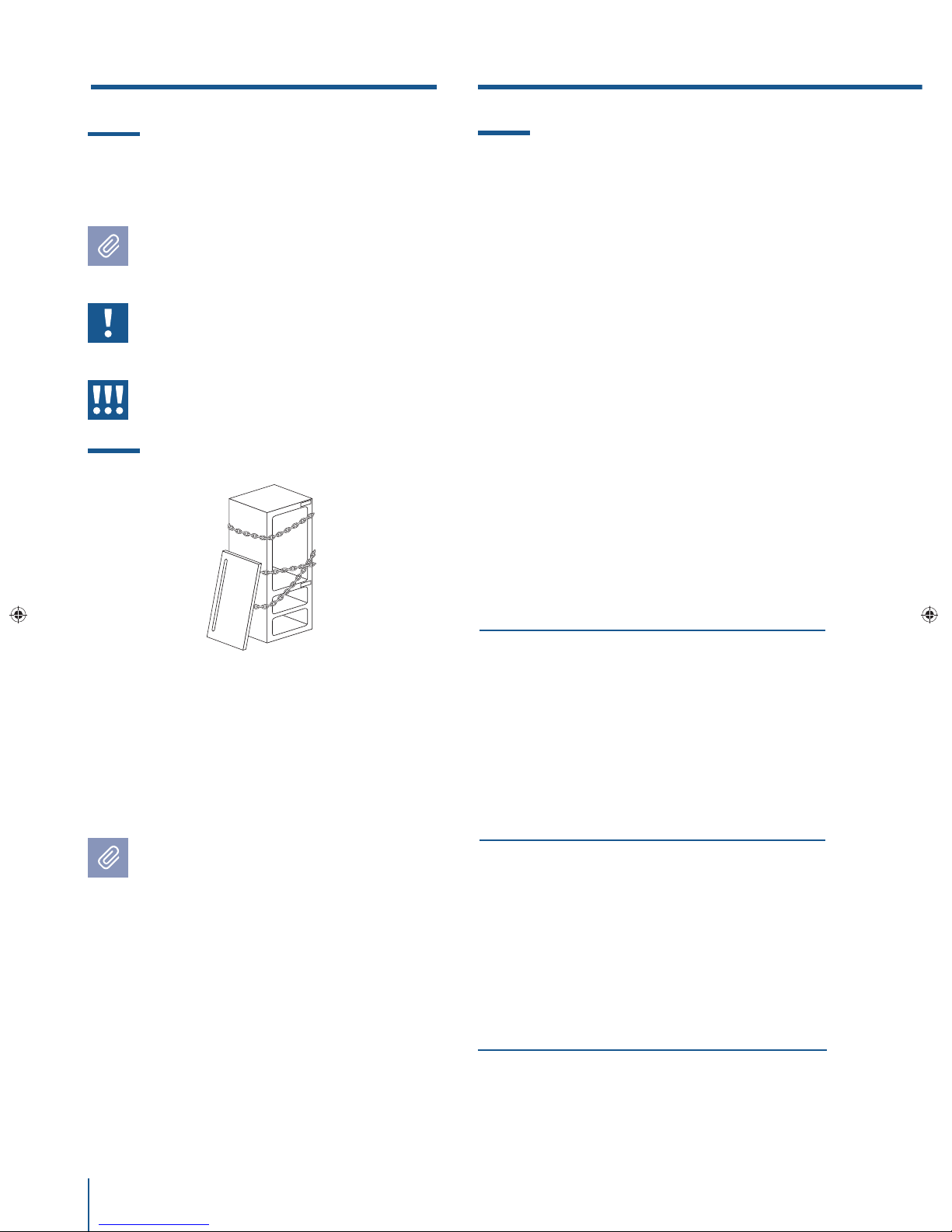

1.2 Children safety

DANGER: Risk of child entrapment. Before you throw away your old refrigerator or freezer:

> Take o the doors > Leave the shelves in place so that children may not

easily climb inside.

Important!

Dimensions in parentheses are in inches.

Weights in parentheses are in pounds.

Temperatures in parentheses are in Fahrenheit degrees.

1. IMPORTANT INSTRUCTIONS

Appliance dimensions Integrated

Series 599 / 24”

w: 599 mm (23 5/8”) h: 2120 mm (83 1/2”) d: 610 mm (24”)

Series 749 / 30”

w: 749 mm (29 1/2”) h: 2120 mm (83 1/2”) d: 610 mm (24”)

Series 899 / 36”

w: 899 mm (35 3/8”) h: 2120 mm (83 1/2”) d: 610 mm (24”)

Appliance dimensions StandPlus

Series 599 / 24”

w: 599 mm (23 5/8”) h: 2120 mm (83 1/2”) d: 629 mm (24 3/4”)

Series 749 / 30”

w: 749 mm (29 1/2”) h: 2120 mm (83 1/2”) d: 629 mm (24 3/4”)

Series 899 / 36”

w: 899 mm (35 3/8”) h: 2120 mm (83 1/2”) d: 629 mm (24 3/4”)

Appliance dimensions X-Pro

Series 599 / 24”

w: 599 mm (23 5/8”) h: 2120 mm (83 1/2”) d: 635 mm (25”)

Series 749 / 30”

w: 749 mm (29 1/2”) h: 2120 mm (83 1/2”) d: 635 mm (25”)

Series 899 / 36”

w: 899 mm (35 3/8”) h: 2120 mm (83 1/2”) d: 635 mm (25”)

Appliance dimensions Brilliance

-Integrated

Series 599 / 24”

w: 599 mm (23 5/8”) h: 2120 mm (83 1/2”) d: 610 mm (24”)

Series 749 / 30”

w: 749 mm (29 1/2”) h: 2120 mm (83 1/2”) d: 610 mm (24”)

Series 899 / 36”

w: 899 mm (35 3/8”) h: 2120 mm (83 1/2”) d: 610 mm (24”)

2.1 Appliance features and installation requirements

2. TECHNICAL REQUIREMENTS

Page 5

www.fhiaba.com · [email protected]

Appliance dimensions Brilliance-Classic

Series 599 / 24”

w: 599 mm (23 5/8”) h: 2120 mm (83 1/2”) d: 635 mm (25”)

Series 749 / 30”

w: 749 mm (29 1/2”) h: 2120 mm (83 1/2”) d: 635 mm (25”)

Series 899 / 36”

w: 899 mm (35 3/8”) h: 2120 mm (83 1/2”) d: 635 mm (25”)

Packaging dimensions Integrated / Brilliance

Series 599 / 24”

w: 650 mm (25 5/8”) h: 2210 mm (87”) d: 800 mm (31 1/2”)

Series 749 / 30”

w: 800 mm (31 1/2”) h: 2210 mm (87”) d: 800 mm (31 1/2”)

Series 899 / 36”

w: 950 mm (37,4 in) h: 2210 mm (87” d: 800 mm (31 1/2”)

Packaging dimensions StandPlus / X-Pro

Series 599 / 24”

w: 650 mm (25 5/8”) h: 2260 mm (89”) d: 800 mm (31 1/2”)

Series 749 / 30”

w: 800 mm (31 1/2”) h: 2260 mm (89”) d: 800 mm (31 1/2”)

Series 899 / 36”

w: 950 mm (37 3/8”) h: 2260 mm (89”) d: 800 mm (31 1/2”)

Weight with packaging

Series 599 / 24”

up to 230 kg (507 lb)

Series 749 / 30”

up to 275 kg (606 lb)

Series 899 / 36”

up to 295 kg (650 lb)

Voltage Europe Version:

AC 220-240V 50 Hz

North America Version:

110V 60Hz

Power supply cable

Europe Version:

Schuko 16 A plug

North America Version:

15 A

Potable water supply pressure

from 0.05 MPa to 0.5 MPa (0.5 Bar - 5 Bar)

Water supply tube

3/4” female attachment

Provided installation accessories

- Customized panels mounting Kit

- Anti-tipping Kit (B04000200)

- Lateral connecting kit (KCLIT/KCLIH)

- 4 mm (1/8”) allen wrench

Additional equipment necessary

- Phillips head screwdriver

- wood and percussion drill

- 2.5 mm (1/8”) bit for wood

- 8 mm (3/8”) bit for walls

- 17 mm (3/4”) wrench

Page 6

www.fhiaba.com · [email protected]

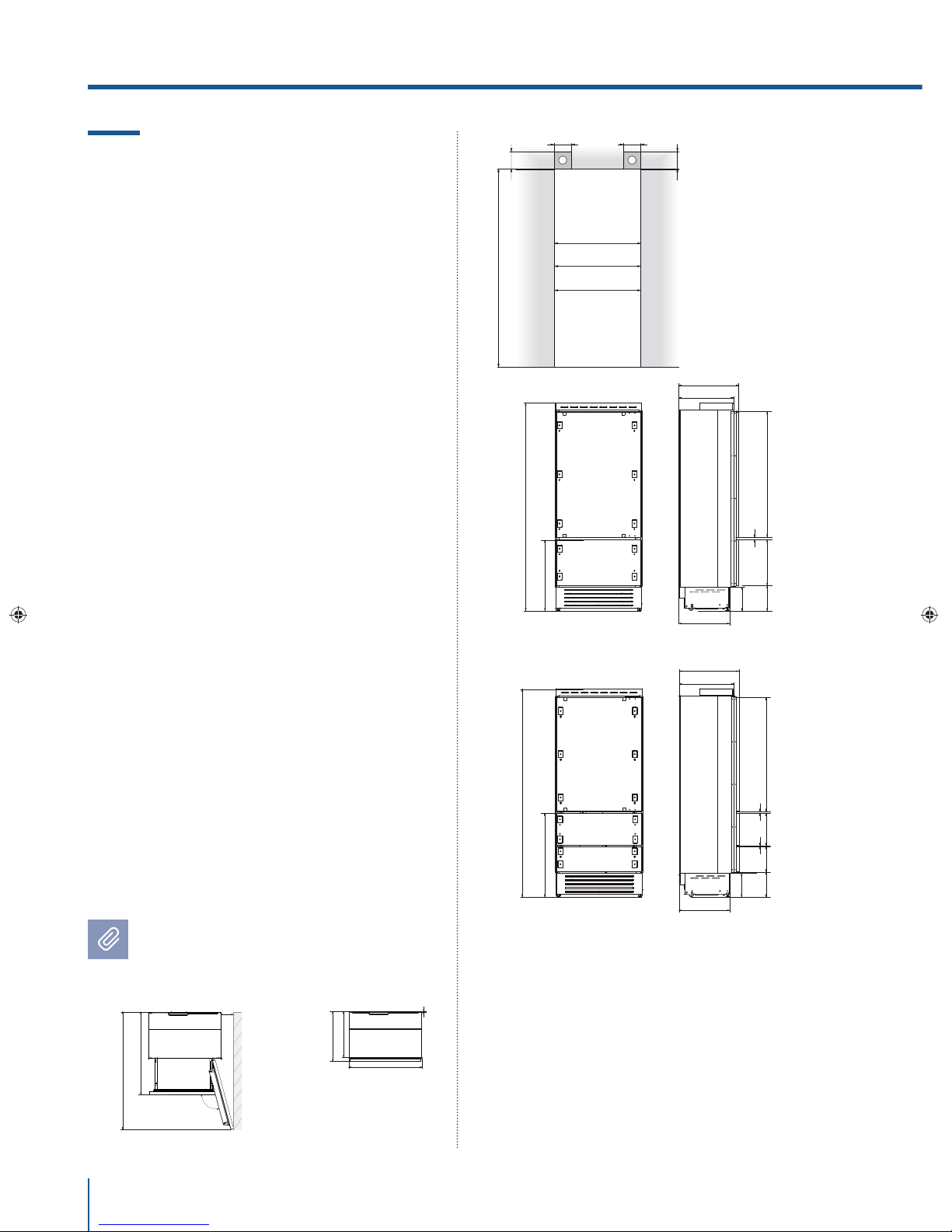

2.2 Installation niche features: Integrated Series

A - area to be left clear for the anti-tipping brackets

Minimum Niche Height

2134 mm (84”)

Minimum Niche Width

S899 / FI36: 900 mm (35 1/2”) S749 / FI30: 750 mm (29 5/8”) S599 / FI24: 600 mm (23 3/4”)

Minimum Niche Depth

650 mm (25 5/8”)

Door Swing Clearance

S899 / FI36: 1470 mm (57 7/8”) S749 / FI30: 1320 mm (52”) S599 / FI24: 1170 mm (46”)

Door Opening Angle

105°

Width

S899 / FI36: 899 mm (35 3/8”) S899 / FI36: 749 mm (29 1/2”) S899 / FI36: 599 mm (23 5/8”)

Height

2120 mm (83 1/2”) + 25 mm (1”)

Depth with door (without panel)

610 mm (24”)

Minimum distance from the wall (hinge side)

S899: 160 mm (6 1/4”) S749: 125 mm (5”) S599: 90 mm (3 1/2”)

Dimensions in parentheses are in inches.

2. TECHNICAL REQUIREMENTS

248 (9

¾”

)

+ 25 (1”)

330

(13”)

259

(10

¼”

)

min 2134 (84”)

A A

140 (5 ½”) 140 (5 ½”)

100 (4”)

S899 / FI36: 900 (35 ½”)

S599 /FI24: 600 (23 ¾”)

S749 / FI30: 750 (29 ⅝”)

610 (24”)

560 (22”)

610 (24”) 560 (22”)

1293 (50 ⅞” )

474

(18 ⅝”)

231 (9

⅛”

) +

25 (1”)

500 (19 ¾”)

248 (9

¾”

)

+ 25 (1”)

231 (9

⅛”

) +

25 (1”)

20 (¾”)

20 (¾”)10 (⅜”)

721 (28 ⅜”) +25 (1”)

2120 (83 ½”) +25 (1”)

846 (33 ¼”) +25 (1”)

2120 (83 ½”) +25 (1”)

1168(46”)

105°

560 (22”)

610 (24”)

899 / FI36: 899 (35 ⅜”) 749 / FI30: 749 (29 ½”) 599 / FI24: 599 (23 ⅝”)

10 (⅜”)

992 (39”)

899 / FI36: 1470 (57 ⅞”)

749 / FI30: 1320 (52”)

599 / FI24: 1170 (46”)

899 / FI36: 160 (6 ¼”) 749 / FI30: 125 (5”) 599 / FI24: 90 (3 ½”)

Page 7

www.fhiaba.com · [email protected]

2.3 Installation niche features: Integrated Series

A - area to be left clear for the anti-tipping brackets

Minimum Niche Height

2064 mm (81 1/4”)

Minimum Niche Width

S899 / FI36: 900 mm (35 1/2”) S749 / FI30: 750 mm (29 5/8”) S599 / FI24: 600 mm (23 3/4”)

Minimum Niche Depth

650 mm (25 5/8”)

Door Swing Clearance

S899 / FI36: 1475 mm (58”) S749 / FI30: 1325 mm (52 1/8”) S599 / FI24: 1175 mm (46 1/4”)

Door Opening Angle

105°

Width

S899 / FI36: 899 mm (35 3/8”) S899 / FI36: 749 mm (29 1/2”) S899 / FI36: 599 mm (23 5/8”)

Height

PPŘPPŘ

Depth with door (without panel)

615 mm (24 1/4”)

Minimum distance from the wall (hinge side)

S899: 160 mm (6 1/4”) S749: 125 mm (5”) S599: 90 mm (3 1/2”)

Dimensions in parentheses are in inches.

233 (9

¼”

)

+ 25 (1”)

min 2134 (84”)

A A

140 (5 ½”) 140 (5 ½”)

100 (4”)

S899 / FI36: 900 (35 ½”)

S599 /FI24: 600 (23 ¾”)

S749 / FI30: 750 (29 ⅝”)

610 (24”)

560 (22”)

1808 (71 ¼” )

231 (9

⅛”

) +

25 (1”)

500 (19 ¾”)

2120 (83 ½”) +25 (1”)

105°

992 (39 ¼”)

S899 / FI36: 1475 (58”)

S749 / FI30: 1325 (52 ⅛”)

S599 / FI24: 1175 (46 ¼”)

565 (22 ¼”)

615 (24 ¼”)

S899 / FI36: 899 (35 ⅜”) S749 / FI30: 749 (29 ½”) S599 / FI24: 599 (23 ⅝”)

10 (⅜”)

S899 / FI36: 160 (6 ¼”) S749 / FI30: 125 (5”) S599 / FI24: 90 (3 ½”)

Page 8

www.fhiaba.com · [email protected]

2. TECHNICAL REQUIREMENTS

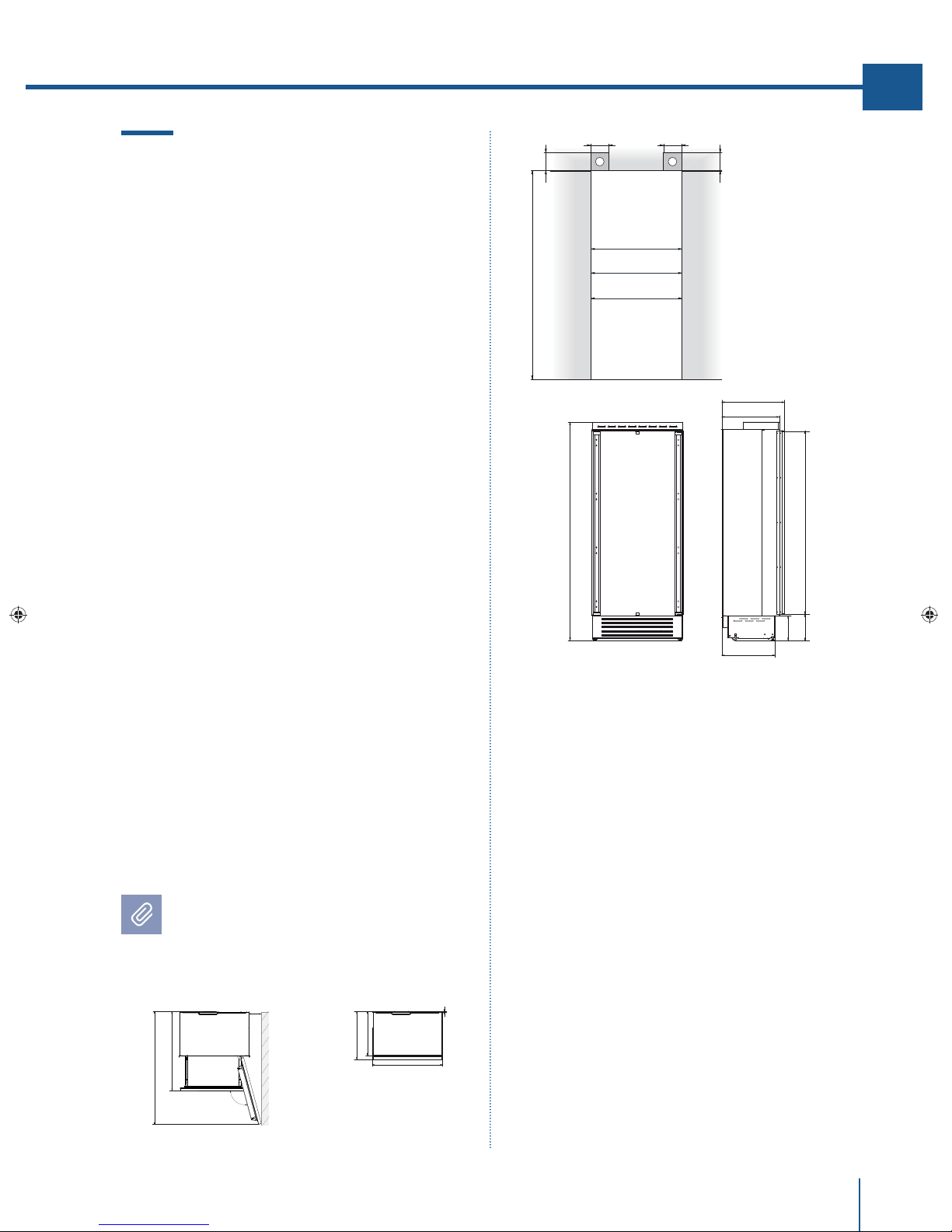

2.4 Installation niche features: StandPlus Series

A - area to be left clear for the anti-tipping brackets

Minimum Niche Height

2134 mm (84”)

Minimum Niche Width

MS899 / FM36: 900 mm (35 1/2”) MS599 / FM24: 600 mm (23 3/4”)

Door Swing Clearance

MS899 / FM36: 1470 mm (57 7/8”) MS599 / FM24: 1170 mm (46”)

Door Opening Angle

105°

Width

MS899 / FM36: 899 mm (35 3/8”) MS599 / FM24: 599 mm (23 5/8”)

Height

2120 mm (83 1/2”) + 25 mm (1”)

Depth with door

629 mm (24 3/4”)

Minimum distance from the wall (hinge side)

MS899 / FM36: 230 mm (9”) MS599 / FM24: 160 mm (6 1/4”)

Important!

If the units are to be installed inside a niche or within an enclosed structure, it is necessary to design a ventilation shaft at the back of the niche to assure proper ventilation at the back of the unit.

Dimensions in parentheses are in inches.

A A

140 (5 ½”) 140 (5 ½”)

100 (4”)

min 2134 (84”)

MS899 / FM36: 900 (35 ½”)

MS599 / FM24: 600 (23 ¾”)

560 (22”)

2120 (83 ½”) +25 (1”)

613 (24 ⅛”)+25 (1”)

629 (24 ¾”) 615 (24 ¼”)

666 (26 ¼”)

485 (19 ⅛”)

1296 (50”)

195 (7 ⅝”)

8 (⅜”)

128 (5)

+ 25 (1”)

min 10 (⅜”)

min 50 (2”)

105°

1010 (39 ¾”)

560 (22”)

MS899 / FM36: 899 (35 ⅜”) MS599 / FM24: 599 (23 ⅝”)

10 (⅜”)

629 (24 ¾”)

37 (1 ½”)

69 (2 ¾”)

MS899 / FM36: 1470 (57 ⅞”)

MS599 / FM24: 1170 (46”)

MS899 / FM36: 230 (9”) MS599 / FM24: 160 (6 ¼”)

Page 9

www.fhiaba.com · [email protected]

2.5 Installation niche features: X-Pro Series

A - area to be left clear for the anti-tipping brackets

Minimum Niche Height

2134 mm (84”)

Minimum Niche Width

XS899 / FP36: 900 mm (35 1/2”) XS749 / FP30: 750 mm (29 5/8”) XS599 / FP24: 600 mm (23 3/4”)

Door Swing Clearance

XS899 / FP36: 1470 mm (57 7/8”) XS749 / FP30: 1320 mm (52”) XS599 / FP24: 1170 mm (46”)

Door Opening Angle

105°

Width

XS899 / FP36: 899 mm (35 3/8”) XS749 / FP30: 749 mm (29 1/2”) XS599 / FP24: 599 mm (23 5/8”)

Height

2120 mm (83 1/2”) + 25 mm (1”)

Depth with door

635 mm (25 ”)

Minimum distance from the wall (hinge side)

XS899 / FP36: 230 mm (9”) XS749 / FP30: 195 mm (7 3/4”) XS599 / FP24: 160 mm (6 1/4”)

Important!

Dimensions in parentheses are in inches.

A A

140 (5 ½”) 140 (5 ½”)

100 (4”)

min 2134 (84”)

XS899 / FP36: 900 (35 ½”)

XS599 /FP24: 600 (23 ¾”)

XS749 / FP30: 750 (29 ⅝”)

560 (22”)

2120 (83 ½”) +25 (1”)

613 (24 ⅛”)+25 (1”)

635 (25”)

693 (27 ¼”)

516 (20 ⅜”)

1296 (50”)

195 (7 ⅝”)

8 (⅜”)

97 (3 ⅞”)

+ 25 (1”)

1016 (40”)

XS899 / FP36: 1470 (57 ⅞”)

XS749 / FP30: 1320 (52”)

XS599 / FP24: 1170 (46”)

560 (22”)

75 (3”)

XS899 / FP36: 899 (35 ⅝”) XS749 / FP30: 749 (29 ½”) XS599 / FP24: 599 (23 ⅝”)

10 (⅜”)

58 (2 ¼”)

105°

635 (25”)

XS899 / FP36: 230 (9”) XS749 / FP30: 195 (7 ¾”) XS599 / FP24: 160 (6 ¼”)

min 10 (⅜”)

min 50 (2”)

Page 10

www.fhiaba.com · [email protected]

2.6 Installation niche features: Brilliance-Integrated Series

A - area to be left clear for the anti-tipping brackets

Minimum Niche Height

2064 mm (81 1/4”)

Minimum Niche Width

899 / BI36: 900 mm (35 1/2”) 749 / BI30: 750 mm (29 5/8”)

Minimum Niche Depth

615 mm (24 1/4”)

Door Swing Clearance

899 /BI36: 1435 mm (56 1/2” in) 749 / BI30:: 1285 mm (50 5/8” in)

Door Opening Angle

105°

Width

899 /BI36: 899 mm (35 3/8”) 749 / BI30:: 749 mm (29 1/2”)

Height

PPŘPPŘ

Depth with door (without panel)

575 mm (22 5/8” in)

Minimum distance from the wall (hinge side)

899 /BI36: 160 mm (6 1/4”) 749 / BI30:: 125 mm (5”)

Dimensions in parentheses are in inches.

2. TECHNICAL REQUIREMENTS

105°

560 (22”)

610 (24”)

899 / BI36: 899 (35 ⅜”) 749 / BI30: 749 (29 ½”)

10 (⅜”)

992 (39”)

899 / BI36: 1470 (57 ⅞”)

749 / BI30: 1320 (52”)

899 / BI36: 160 (6 ¼”) 749 / BI30: 125 (5”)

A A

140 (5 ½”) 140 (5 ½”)

100 (4”)

min 2064 (81 ¼”)

899 / BI36: 900 (35 ½”)

749 / BI30: 750 (29 ⅝”)

610 (24”)

560 (22”)

1293 (50 ⅞” )

474

(18 ⅝”)

231 (9

⅛”

) +

25 (1”)

500 (19 ¾”)

248 (9

¾”

)

+ 25 (1”)

20 (¾”)

721 (28 ⅜”) +25 (1”)

2120 (83 ½”) +25 (1”)

Page 11

www.fhiaba.com · [email protected]

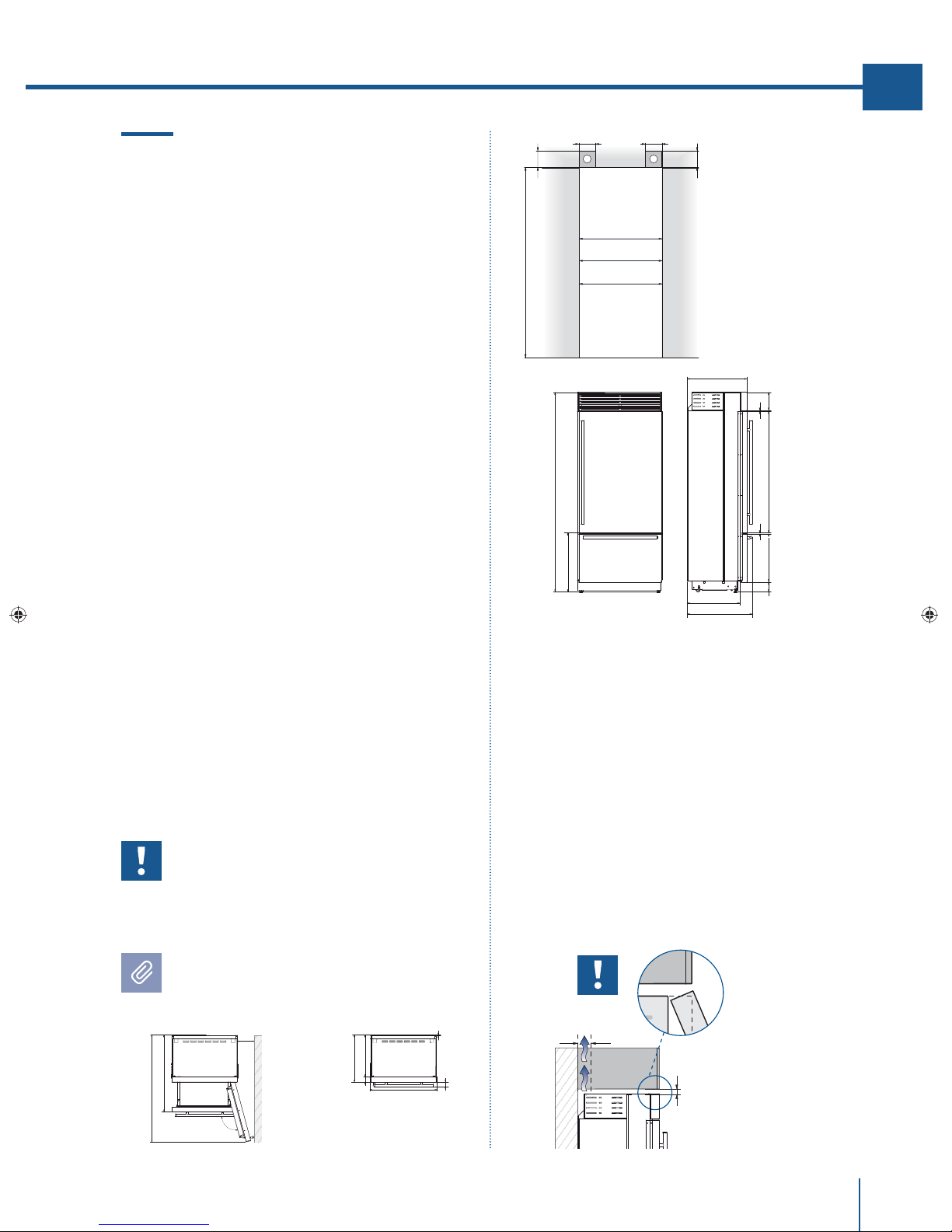

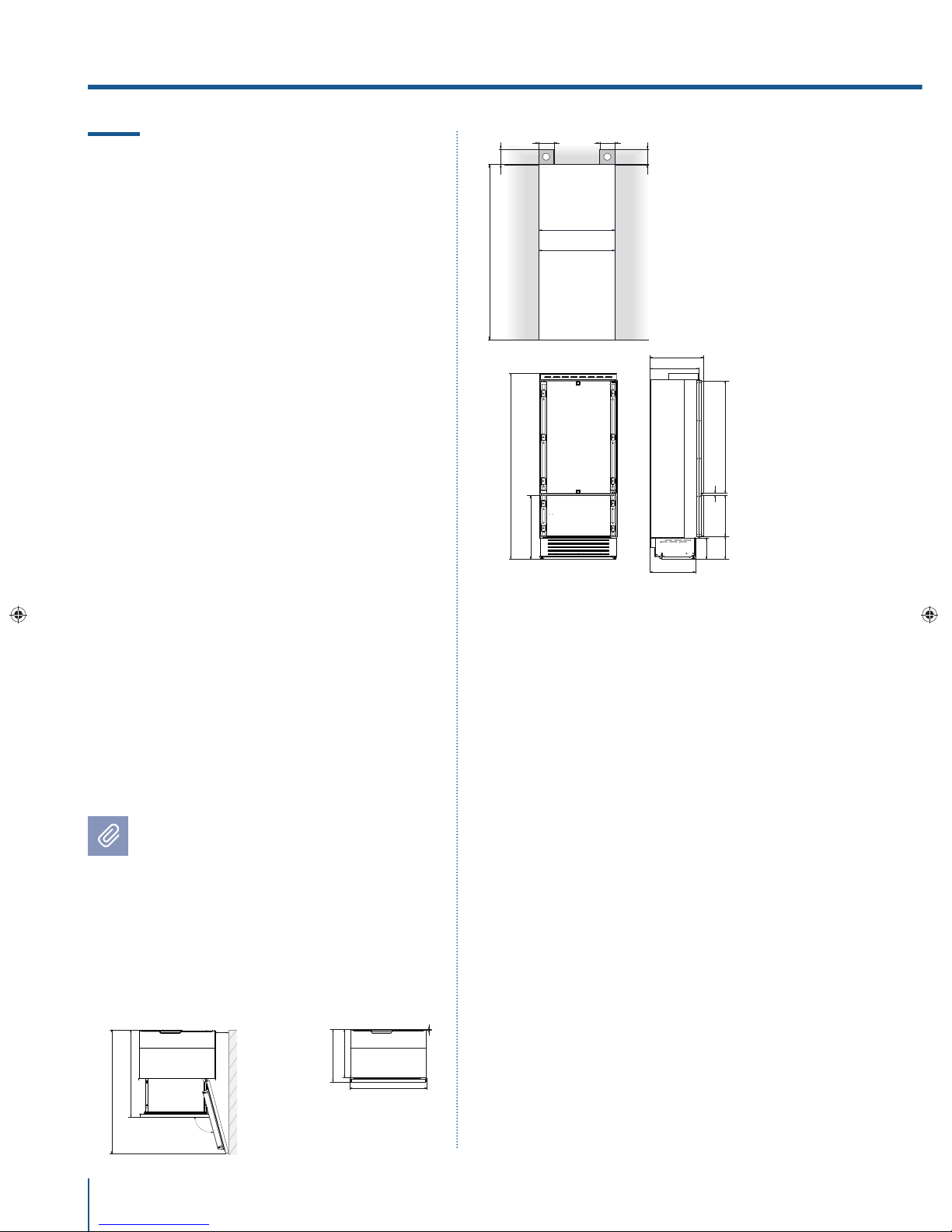

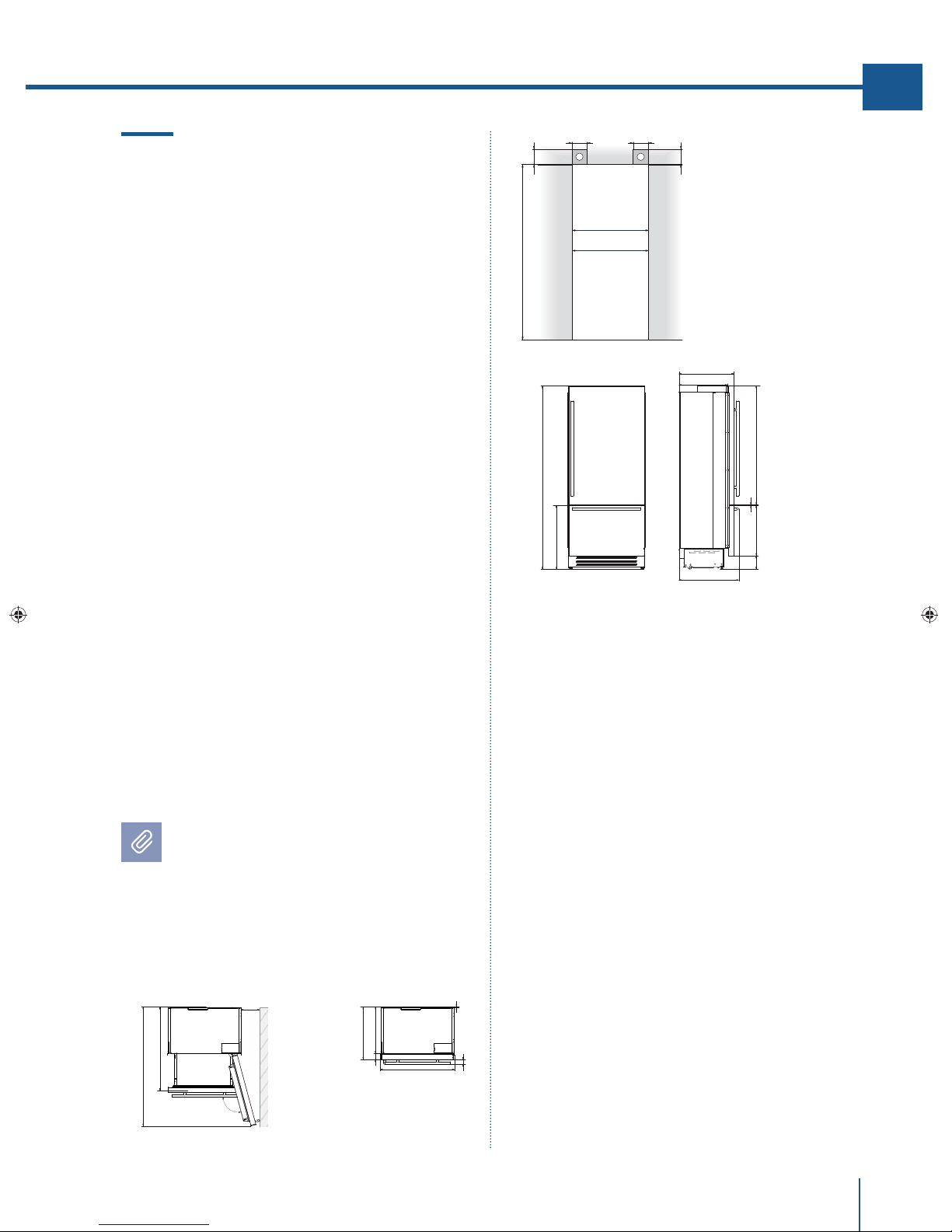

2.7 Installation niche features: Brilliance-Classic Series

A - area to be left clear for the anti-tipping brackets

Minimum Niche Height

2064 mm (81 1/4”)

Minimum Niche Width

899 / BKI36: 900 mm (35 1/2”) 749 / BKI30: 750 mm (29 5/8”)

Minimum Niche Depth

615 mm (24 1/4”)

Door Swing Clearance

899 / BKI36: 1435 mm (56 1/2” in) 749 / BKI30: 1285 mm (50 5/8” in)

Door Opening Angle

105°

Width

899 / BKI36: 899 mm (35 3/8”) 749 / BKI30: 749 mm (29 1/2”)

Height

PPŘPPŘ

Depth with door

600 mm (23 3/4” in)

Minimum distance from the wall (hinge side)

899 / BKI36: 230 mm (9”) 749 / BKI30: 195 mm (7 3/4”)

Dimensions in parentheses are in inches.

A A

140 (5 ½”) 140 (5 ½”)

100 (4”)

min 2134 (84”)

899 / BKI36: 900 (35 ½”)

749 / BKI30: 750 (29 ⅝”)

2120 (83 ½”) +25 (1”)

635 (25”)

560 (22”)

693 (27 ¼”)

1378 (54 ¼”)587 (23 ⅛”)

146 (5 ¾”)

+ 25(1”)

9 ( ⅜”)

732 (28 ⅞”)+25 (1”)

105°

899 / BKI36: 1470 (57 ⅞”)

749 / BKI30: 1320 (52”)

560 (22”)

635 (25”)

899 / BKI36: 899 (35 ⅜”) 749 / BKI30: 749 (29 ½”)

10 (⅜”)

75 (3”)

58 (2 ¼”)

899 / BKI36: 230 (9”) 749 / BKI30: 195 (7 ¾”)

1016 (40”)

Page 12

www.fhiaba.com · [email protected]

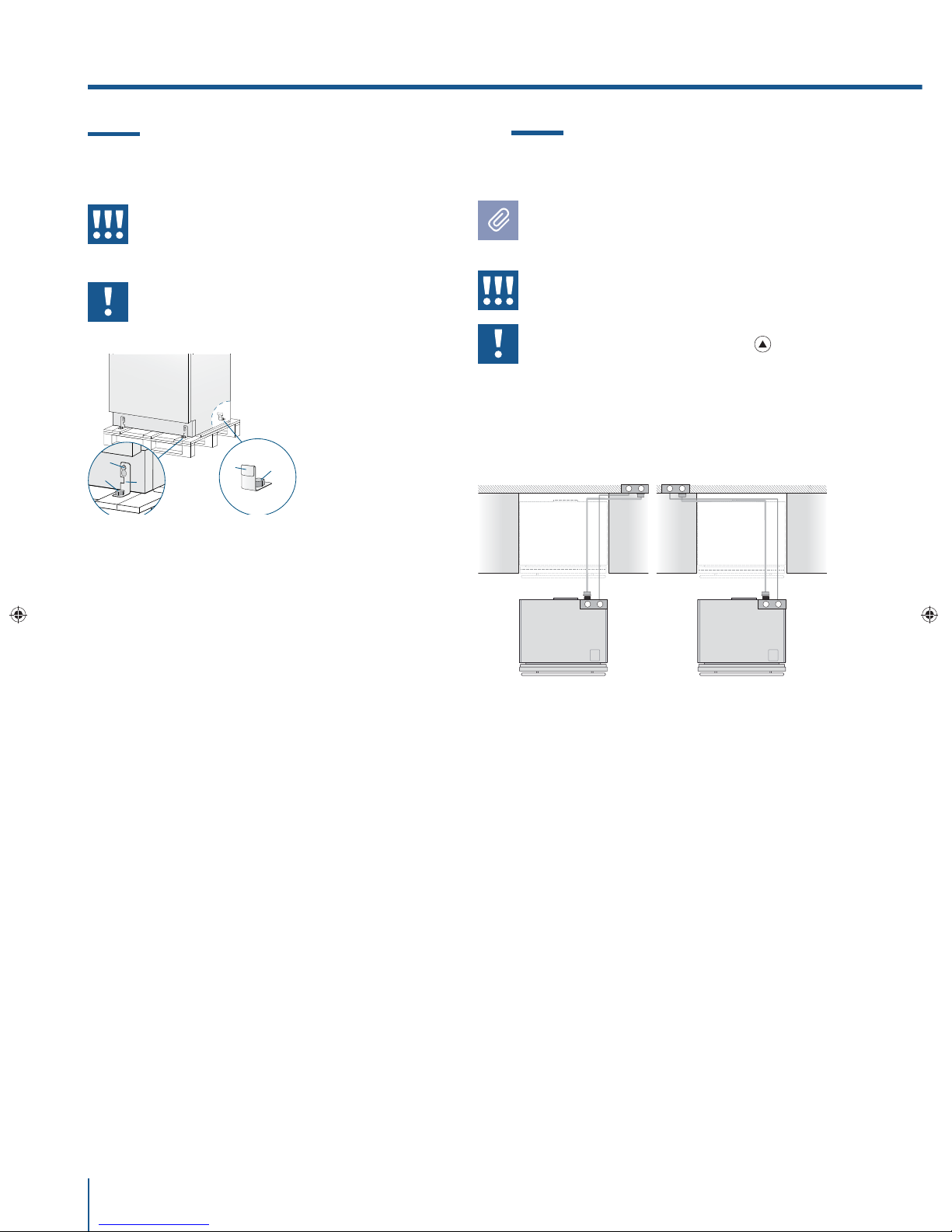

3.1 Transport to installation site and unpacking

The appliance is very heavy. Take maximum care during handling to avoid injury.

The appliance should always be transported in an erect position. Avoid at all costs leaning it on its front side.

Since this is a large and heavy appliance, before transporting the appliance, check the access to the location where it will be installed (door size, manoeuvring space in stairwells, etc.). The appliance is attached to the base of the packaging (pallet) through four bolts which can be removed using a 17 mm (3/4”) wrench. It is recommended to use a manual transporting device to move the appliance to the installation site, and only at this point to remove the base of the packaging. The appliance should always be transported in an erect position. If this is not possible, transport the appliance laying on its rear side. Once at the installation site, the appliance, which is equipped with four wheels, can be taken o the pallet and positioned in the installation area.

Operate as follows:

> Take o the four boltshsecuring [ 1 ] the appliance to

the pallet by means of a 17 mm (3/4”) open spanner.

> Remove the ﬁxing brackets [ 3 ] and [ 4 ] . > To remove the front ﬁxing bracket [ 3 ] , unscrew for

one or two turns the rear wheel adjusting bolt [ 2 ] by means of a 13 mm (1/2”) box spanner, avoiding too much strenght while thightening the nut, which could damage the leveling feet adjusting system.

> From the back of the unit and by means of a suit-

able, high duty hand trolley, take o the appliance and place it on the ﬂoor. Be very careful to avoid any damage to ﬂoors. Delicate ﬂoors should be protected with plywood, hard cardboard or similar material panels.

3. PREPARING THE INSTALLATION

3.2 Electrical and Water connection

The Built-in Fhiaba filter cannot make it safe to drink any water which is not suitable for human consumption.

The appliance should be connected only to a drinkable water supply system.

Do not use extension cords or adapters. Once the appliance is fully installed, connected to the water supply (if applicable) and operational, in the event that the water supply must be turned off,(touch the button

on control panel to switch it off) before the main water is shut off to prevent the appliance from entering a ‘NO WATER IN’ alarm state.

The appliances are delivered from the factory for operation at 110V-120V AC - 60Hz (US and Canada). They are provided with a suitable supply cable and plug to be connected to an appropriate 15A socket (US and Canada) provided with an eective grounding. A circuit breaker should also be installed and should be easily accessible so that it can be easily switched o before performing any installation or maintenance. To connect to the water supply system (for appliances equipped with ice makers) a 1/4” waterline with accessible shut-o valve must be supplied.

The appliance is provided with a water adapter elbow which is suitable for high water pressure and complies the Food Regulations. The water ﬁlter cartridge, which is provided with the appliance, should be installed according to the accompanying instructions. Use only the new adapter which is supplied with the appliance. The solenoid connection on the appliance is 3/4” diameter but is metric threaded. A standard garden hose threaded connector such as a braided stainless hose found at typical hardware stores will strip or damage the solenoid threads. Use only the supplied 1/4” quick connect

E WEWE W

Page 13

www.fhiaba.com · [email protected]

elbow adapter for connecting a 1/4” copper or polyethylene source water line to the appliance.

Do not use extension cords and/or multiple adapters for the power supply connection.

ELECTRICAL AND WATER SUPPLY BEHIND THE UNIT

INTEGRATED AND BRILLIANCE SERIES:

STANDPLUS AND X-PRO SERIES:

3.3 Energy: Alternatives and Home Automation

If energy is supplied through an alternative energy power source (solar, geothermal, etc..) or if home automation systems are installed, it is necessary to install the Alternative Energy Kit to integrate the unit into the power grid.

INTEGRATED AND BRILLIANCE SERIES:

ﬁg.1 Back of appliance

Operate as follows:

> Unwind the electric cable and connect it directly to

the wall socket.

> Make sure the appliance is in the Stand-by con-

dition and that all lights are o; should it be not so press the Unit button

to switch it o.

> Fit one end of the water hose onto the connector at

the appliance’s back [ 1 ] .

> Fit the other end of the hose to the water tap, use

the gaskets provided in the Owner’s Kit [ 2 ].

STANDPLUS AND X-PRO SERIES:

Operate as follows:

> Unwind the electric cable and connect it directly to

the wall socket.

> Make sure the appliance is in the Stand-by con-

dition and that all ights are o; should it be not so press the Unit button

to switch it o.

> Connect the water line to the threaded connection

at the base of the unit, as in ﬁgure

[ 1 ].

ﬁg.2 Back of appliance

ﬁg.3 Front of appliance

Water connection

Electrical connection

Water connection

1 2

Page 14

www.fhiaba.com · [email protected]

3.4 Levelling

Adjust the appliance level by means of the front levelling feet and the rear adjustable wheels.

Operate as follows:

> After removing the bottom plinth or grille (it is

kept in position by magnets), adjust the height of the levelling feet [ 1 ] by means of a 17 mm (3/4”) open spanner.

> Then adjust the height of the rear wheels by

turning the front adjusting bolts

[ 2 ] clockwise or

anticlockwise as it may be required.

> Remount the bottom plinth or grille.

4.1 Niche Dimensions and Installation Styles: Integrated Series

A - KCLITU: Lateral connection Kit

(not included - must be ordered as a separate accessory) B - KCCITU: Central connection Kit (not included - must be ordered as a separate accessory)

FI36

FI30

FI24

897 (35 1/4”)900 (35 1/2”)

750 (29 5/8”)

600 (23 3/4”)

747 (29 3/8”)

597 (23 1/2”)

Panels WidthNiche

Series

> Fit the other end of the hose to the water tap, use

the gaskets provided in the Owner’s Kit

[ 2 ].

Firmly tighten with ﬁngers - a tool / wrench should not be needed to make a proper seal. Turn on the water and ensure all connections are not leaking prior to pushing the unit into the niche.

4. NICHE DIMENSIONS

FI24: 600 (23 ¾”)

FI30: 750 (29 ⅝”)

FI36: 900 (35 ½”)

CCB

Page 15

www.fhiaba.com · [email protected]

4.2 Niche Dimensions and Installation Styles: StandPlus and X-Pro Series

Stand-Proud

KCLXB: Lateral connection Kit (not included - must be ordered as a separate accessory)

4.3 Flush installation with standard aluminum trims

4.4 Prominent installation with standard aluminum trims

A - KCLITU: Lateral connection Kit

(not included - must be ordered as a separate accessory) B - KCCITU: Central connection Kit (not included - must be ordered as a separate accessory)

6,5 (¼”)

10 (3⁄8”)

A - KCLITU: Lateral connection Kit (not included - must be ordered as a separate accessory) B - KCCITU: Central connection Kit (not included - must be ordered as a separate accessory)

900 (35 1/2”)

750 (29 5/8”)

600 (23 3/4”)

914 (36”

)

762 (30”)

610 (24”)

MAXMIN

Series

NICHE

24: 610 (24”)

30: 762 (30”)

36: 914 (36”)

Page 16

www.fhiaba.com · [email protected]

INTEGRATED SERIES

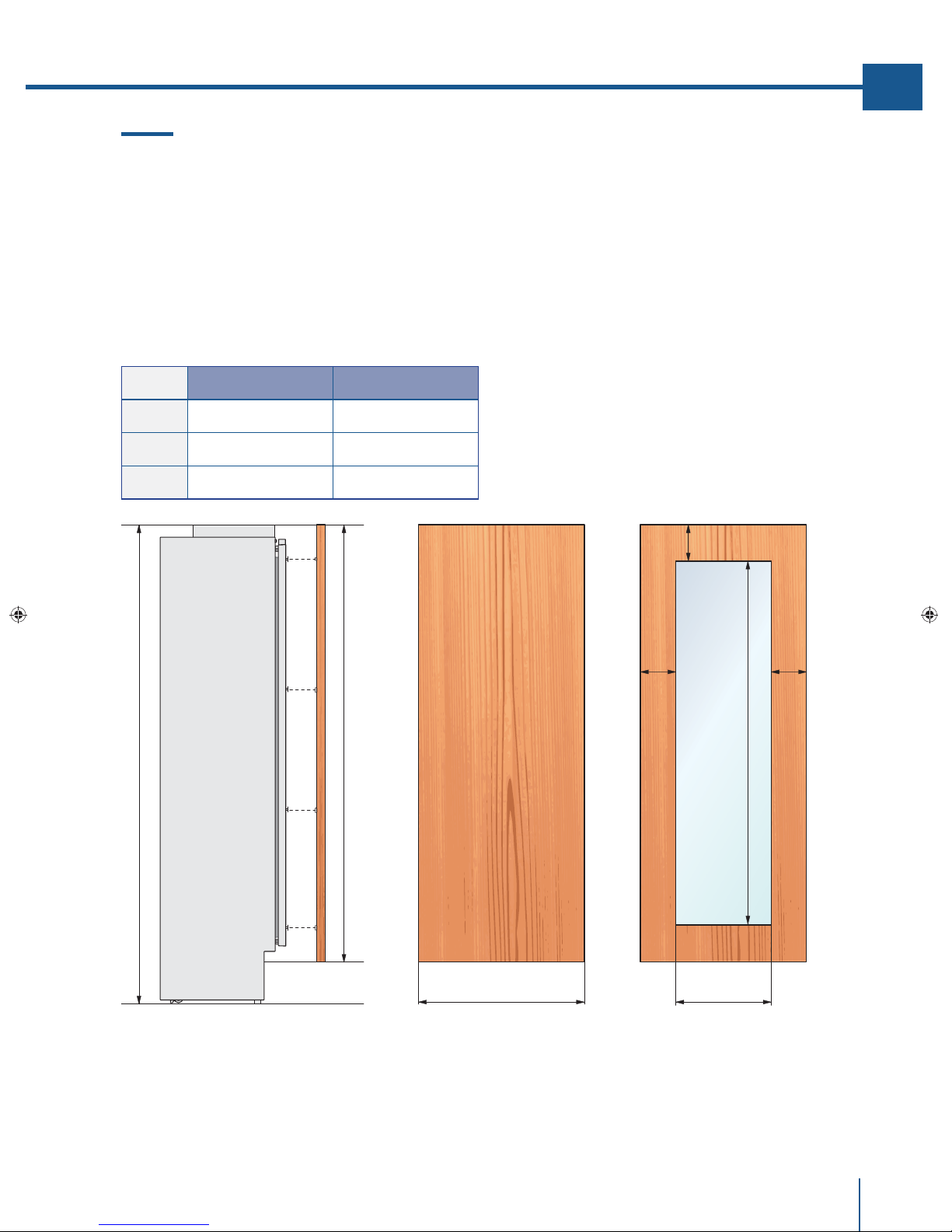

5.1 Decorative door and bottom-drawer panels layout

The dimensions of the panels are indicated in the table and drawings on next pages. Nevertheless, according to the requirements for aligning with other kitchen structures, the door panel can be higher than the upper edge of the refrigerator door, and the drawer panel can be lower than the edge of the drawer. The panels must be mounted using special braces which attach to adjustable devices provided on the door and drawer and with brackets that anchor and adjust the panel’s vertical direction. Braces, brackets and fixing screws are provided with the appliance and must be applied to the panel as indicated.

Operate as follows:

To prepare the panels to be mounted on the appliance, follow these steps, working on the back of the panel.

Door Panel

> Trace, a line dividing the panel width in half [ 1 ].

> Starting form the Bottom edge of the panel,

mark the positioning of the brackets [ 2 ].

5. PANELS MOUNTING

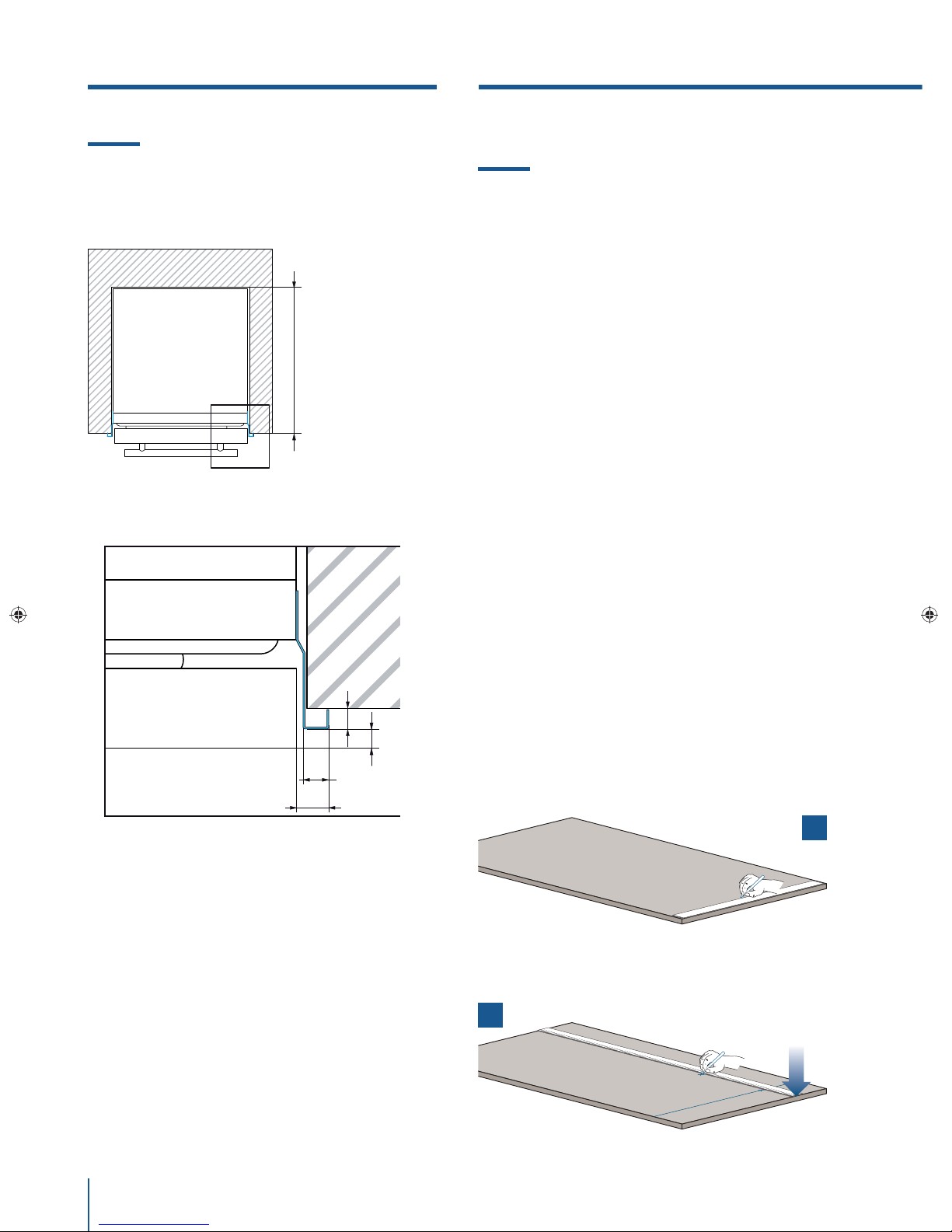

4.5 Stand-Proud (for StandPlus and X-Pro series)

Niche 610 mm (24”)

KCLXB: Lateral connection Kit (not included - must be ordered as a separate accessory)

25 (1”)

20 (¾”)

15 (

5⁄8”

)

10 (

3⁄8”

)

610 (24”)

Page 17

www.fhiaba.com · [email protected]

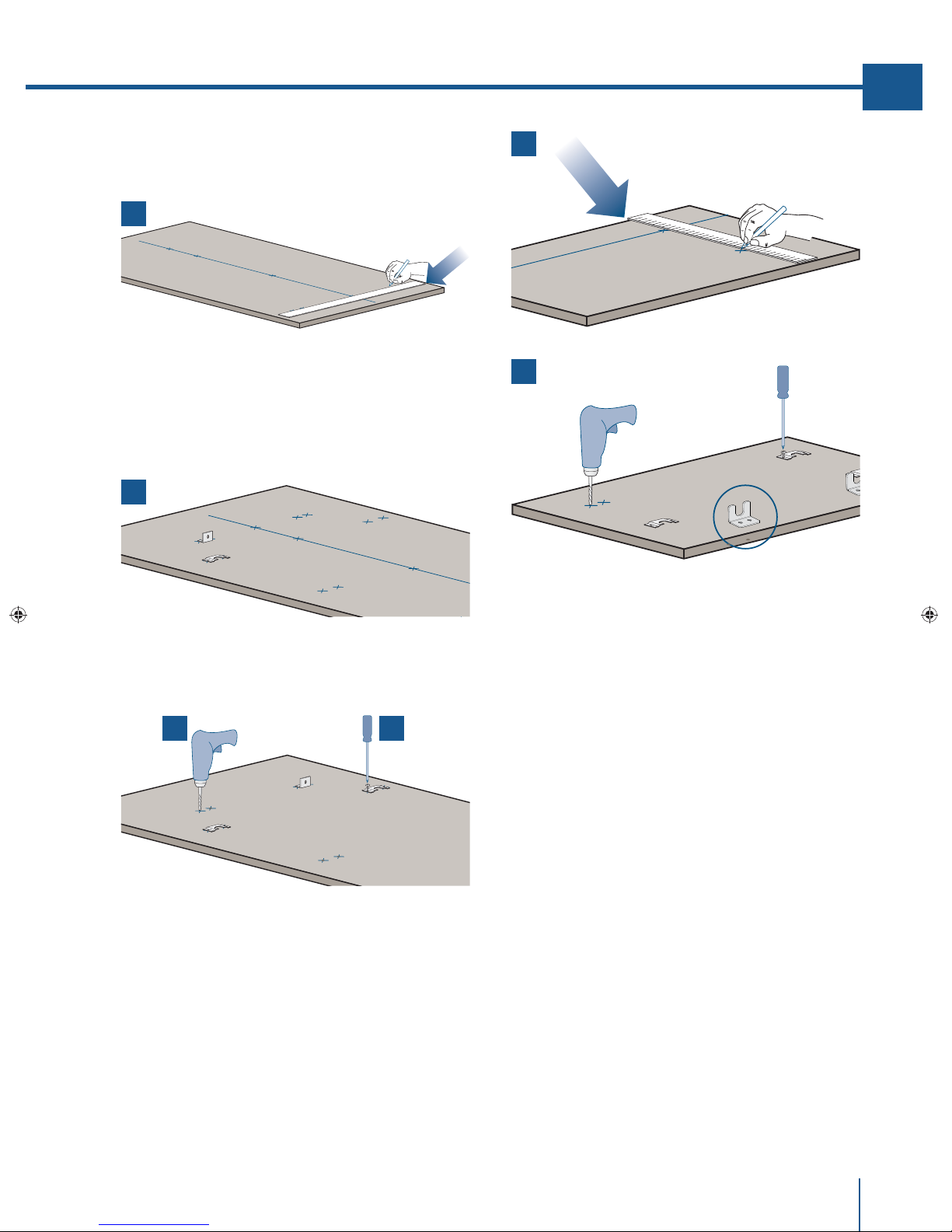

> Following the corresponding table, mark the

external and then the internal hole

[ 3 ].

> Position the brackets on each set of marks to

make sure they are aligned

[ 4 ], then drill holes

through the panel (pay close attention to the panel’s thickness) [ 5 ].

> Screw the brackets in place [ 6 ].

Drawer Panel

> When preparing the Drawer Panel, follow the

same instructions as per the door panel, but make sure measurements are taken starting from the top edge

[ 7 ].

The support bracket faces the opposite way

[ 8 ]

(note imgs 4 and 8).

Page 18

www.fhiaba.com · [email protected]

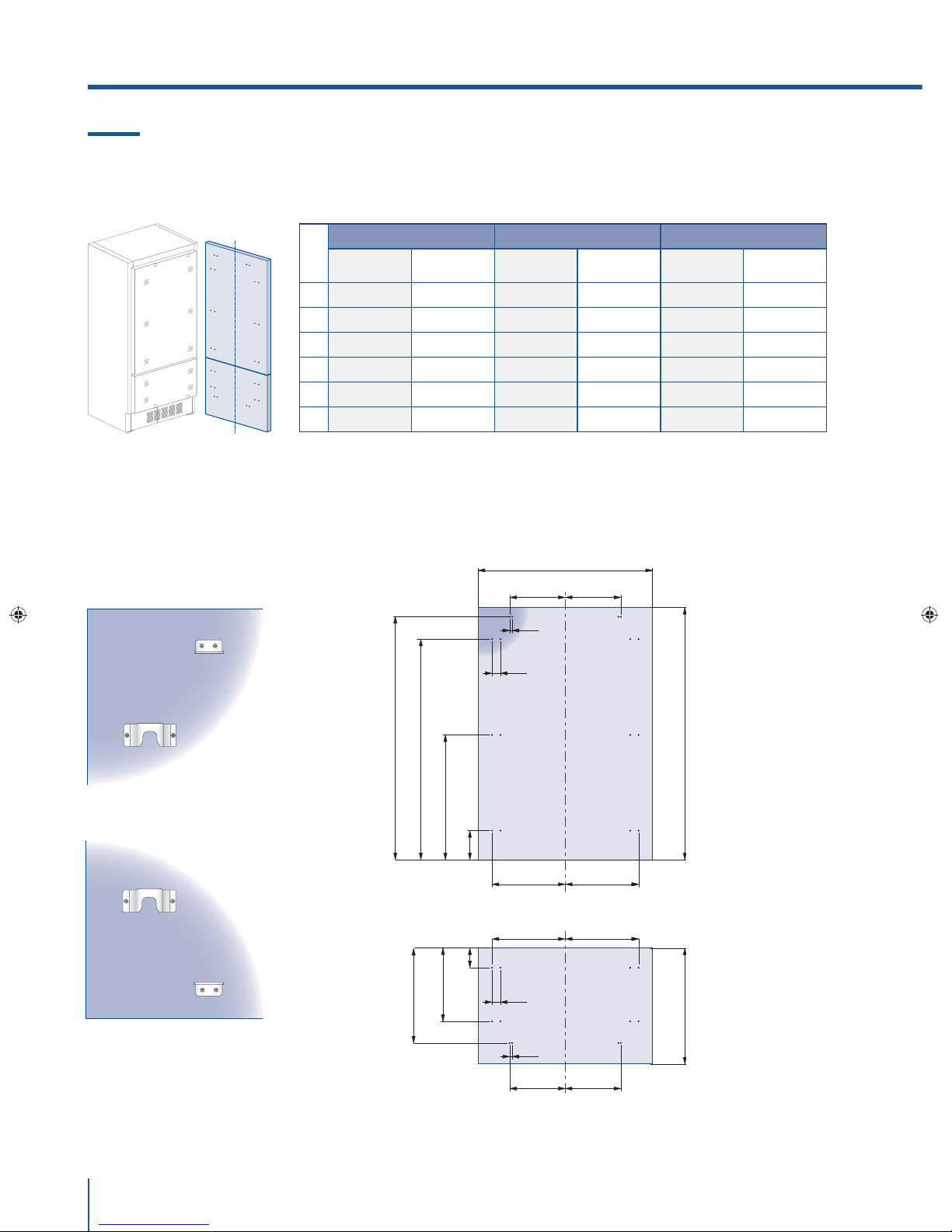

5.2 Decorative panels layout for Fridge with one Bottom-Drawer

SERIES 899 / 36” SERIES 749 / 30” SERIES 599 / 24”

HINGE LEFT HINGE RIGHT HINGE LEFT HINGE RIGHT HINGE LEFT HINGE RIGHT

A 897 (35 1/4”) 897 (35 1/4”) 747 (29 3/8”) 747 (29 3/8”) 597 (23 1/2”) 597 (23 1/2”)

B 355,5 (14”) 261 (10 1/4”) 279 (11”) 187 (7 3/8”) 205 (8 1/8”) 111 (4 3/8”)

C 261 (10 1/4”) 355,5 (14”) 187 (7 3/8”) 279 (11”) 111 (4 3/8”) 205 (8 1/8”)

D 418 (16 1/2”) 386 (15 1/4”) 343 (13 1/2”) 311 (12 1/4”) 276,5 (10 7/8”) 236,5 (9 3/8”)

E 386 (15 1/4”) 418 (16 1/2”) 311 (12 1/4”) 343 (13 1/2”) 236,5 (9 3/8”) 276,5 (10 7/8”)

F/G 354,5 (14”) 354,5 (14”) 279,5 (11”) 279,5 (11”) 203,5(8”) 203,5(8”)

Holes positions:

5. PANELS MOUNTING

D E

B C

F G

13 (½”)

13 (

½”)

34 (1

3⁄8”)

34 (1

3⁄8”)

1285 (50 5⁄8”)

1163 (45

¾”)

660 (26”)

157 (6

¼”

)

min 1390 (54

¾”)max 635 (25”)

507.5 (20”)

382 (15

1⁄8”)

100 (4”)

Page 19

www.fhiaba.com · [email protected]

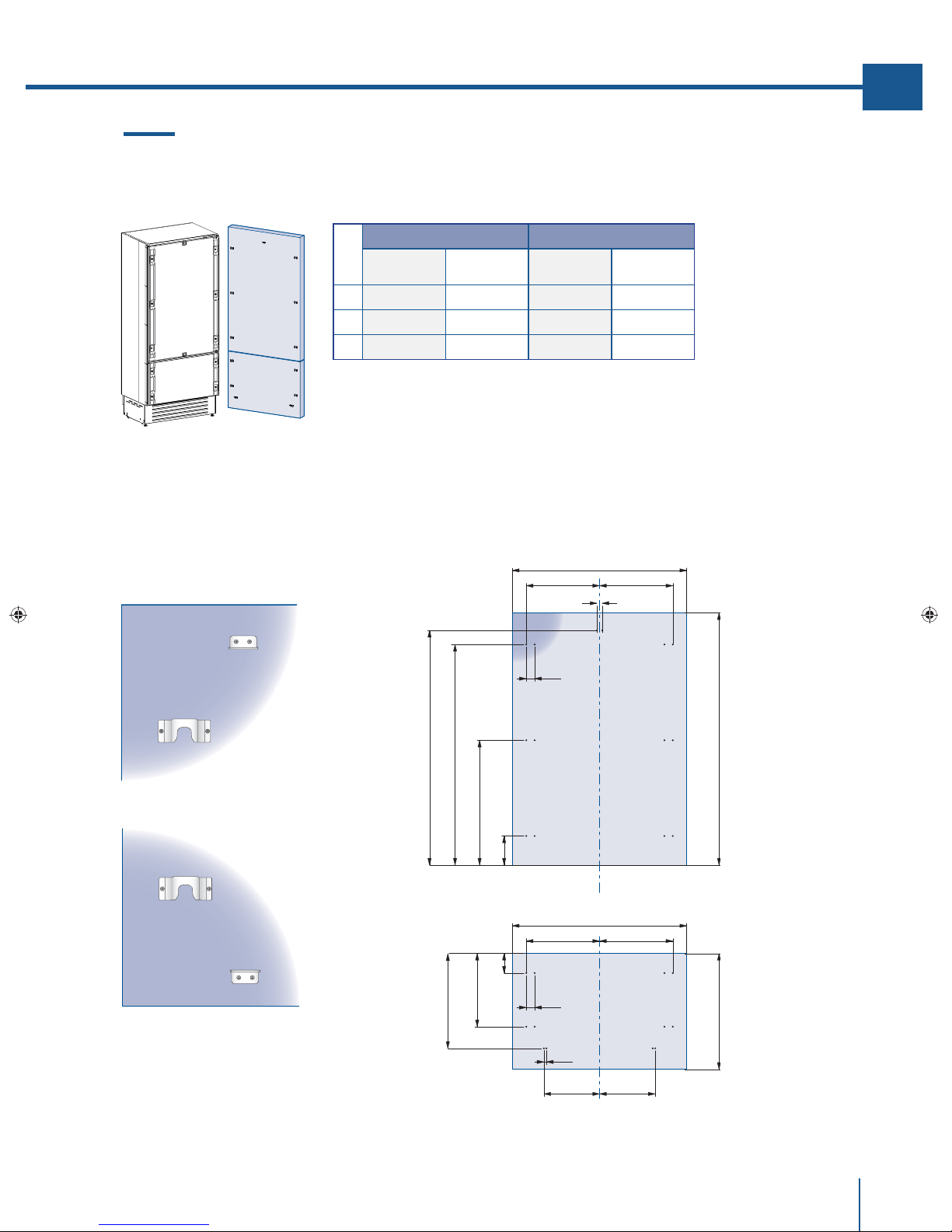

5.3 Decorative panels layout for Fridge Brilliance

SERIES 899 / 36” SERIES 749 / 30”

HINGE LEFT HINGE RIGHT HINGE LEFT HINGE RIGHT

A 897 (35 1/4”) 897 (35 1/4”) 747 (29 3/8”) 747 (29 3/8”)

B 417 (16 3/8”) 417 (16 3/8”) 342 (13 1/2”) 342 (13 1/2”)

C 354,5 (14”) 354,5 (14”) 279,5 (11”) 279,5 (11”)

Holes positions:

C C

13 (½”)

34 (1

3⁄8”)

6,5 (

¼”) 6,5 (¼”)

34 (1

3⁄8”)

1273 (50 1⁄8”)

1163 (45

¾”)

660 (26”)

157 (6

¼”)

min 1390 (54

¾”)max 635 (25”)

507.5 (20”)

382 (15

1⁄8”)

100 (4”)

Page 20

www.fhiaba.com · [email protected]

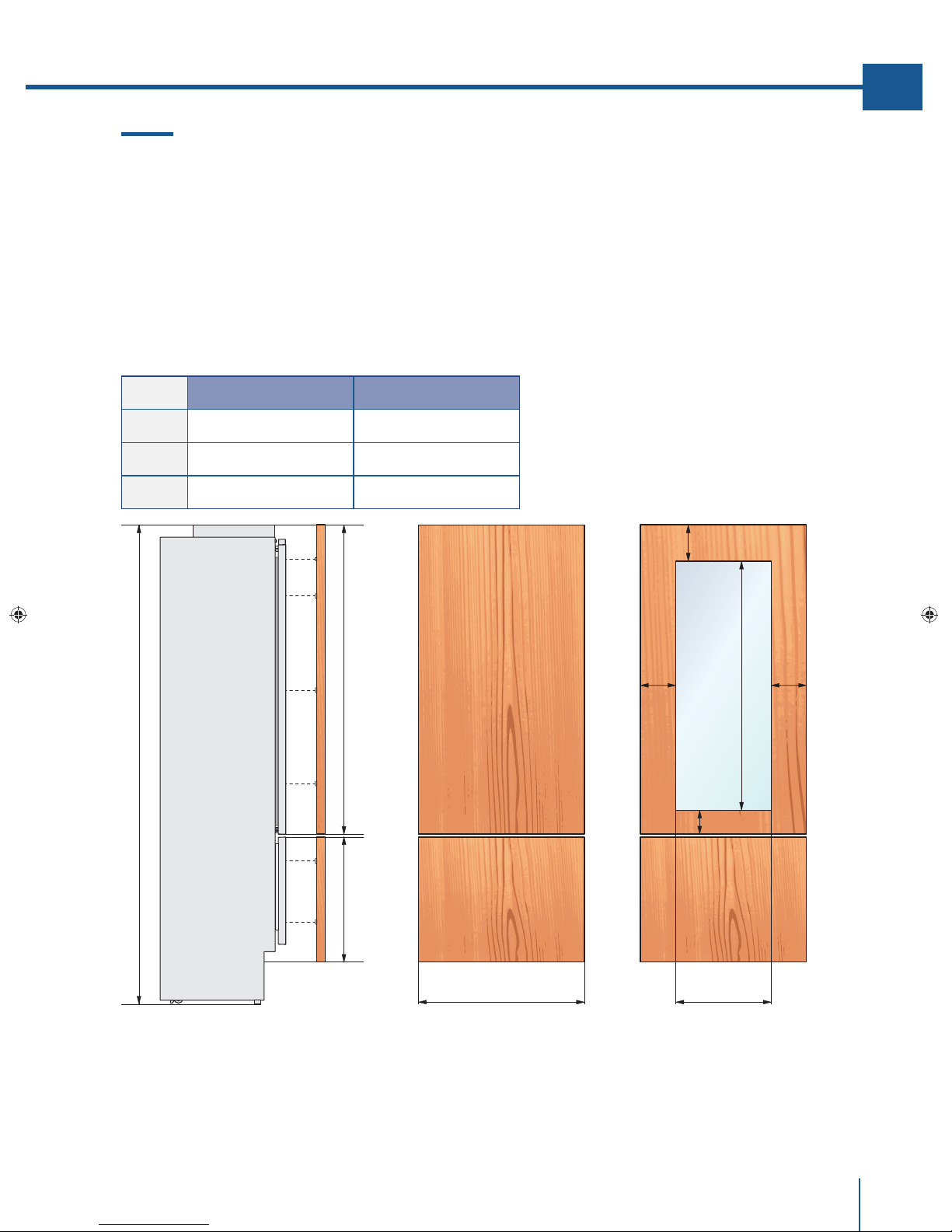

5.4 Decorative panels layout for Fridge with two Bottom-Drawers

SERIES 899 / 36” SERIES 749 / 30”

HINGE LEFT HINGE RIGHT HINGE LEFT HINGE RIGHT

A 897 (35 1/4”) 897 (35 1/4”) 747 (29 3/8”) 747 (29 3/8”)

B 355,5 (14”) 261 (10 1/4”) 279 (11”) 187 (7 3/8”)

C 261 (10 1/4”) 355,5 (14”) 187 (7 3/8”) 279 (11”)

D 418 (16 1/2”) 386 (15 1/4”) 343 (13 1/2”) 311 (12 1/4”)

E 386 (15 1/4”) 418 (16 1/2”) 311 (12 1/4”) 343 (13 1/2”)

F/G 354,5 (14”) 354,5 (14”) 279,5 (11”) 279,5 (11”)

Holes positions:

5. PANELS MOUNTING

D E

F G

D E

min 1265 (49 ¾”)

1160 (45

5⁄8”)

1044 (41

1⁄8”)

600 (23

5⁄8”)

268 (10

½”)

292,5 (11

½”)

183 (7

¼”)

73 (2

7⁄8”)

66 (2

5⁄8”) 157 (6 ¼”)

337 (13

¼”)max 415 (16 3⁄8”)

13 (½”)

13 (

½”

)

34 (1 3⁄8”)

Page 21

www.fhiaba.com · [email protected]

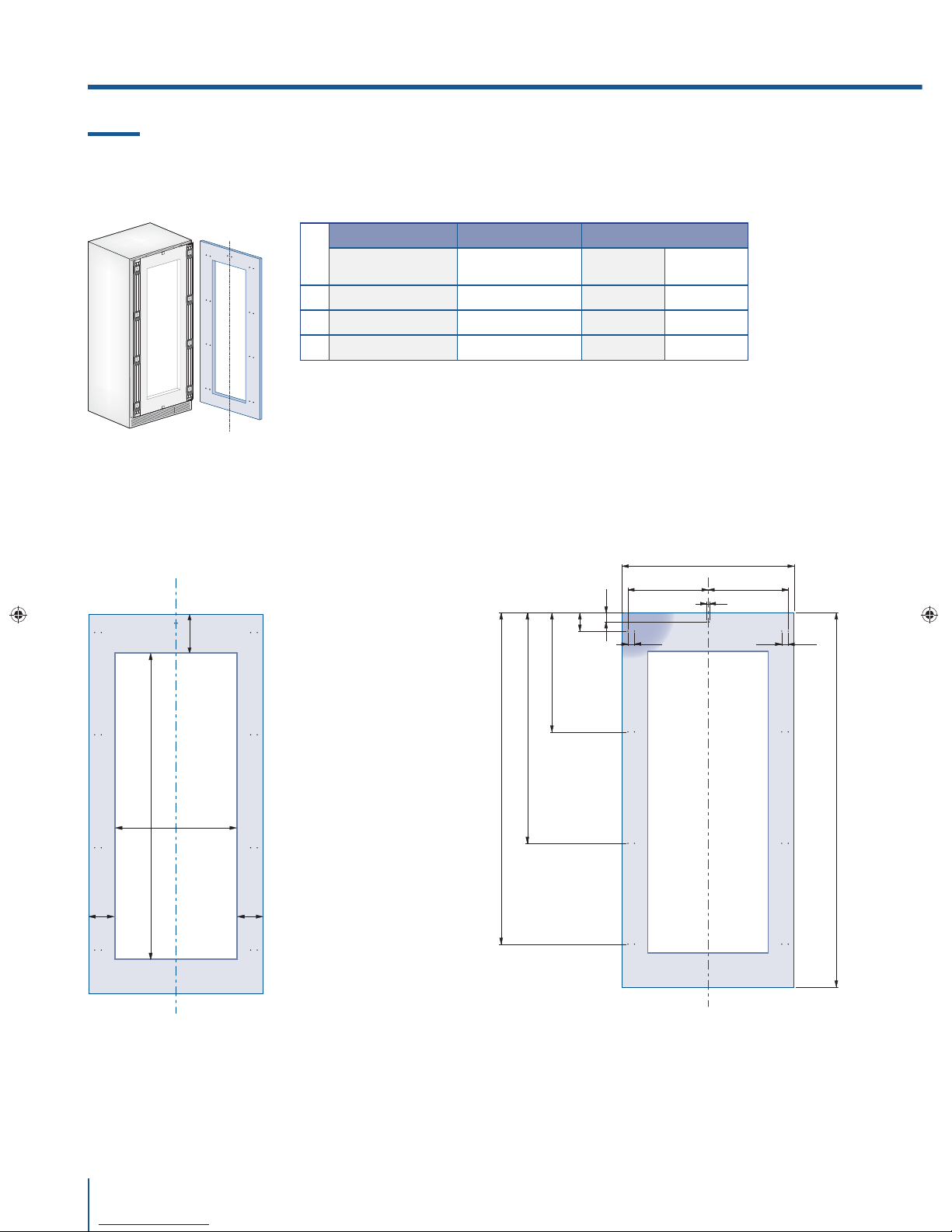

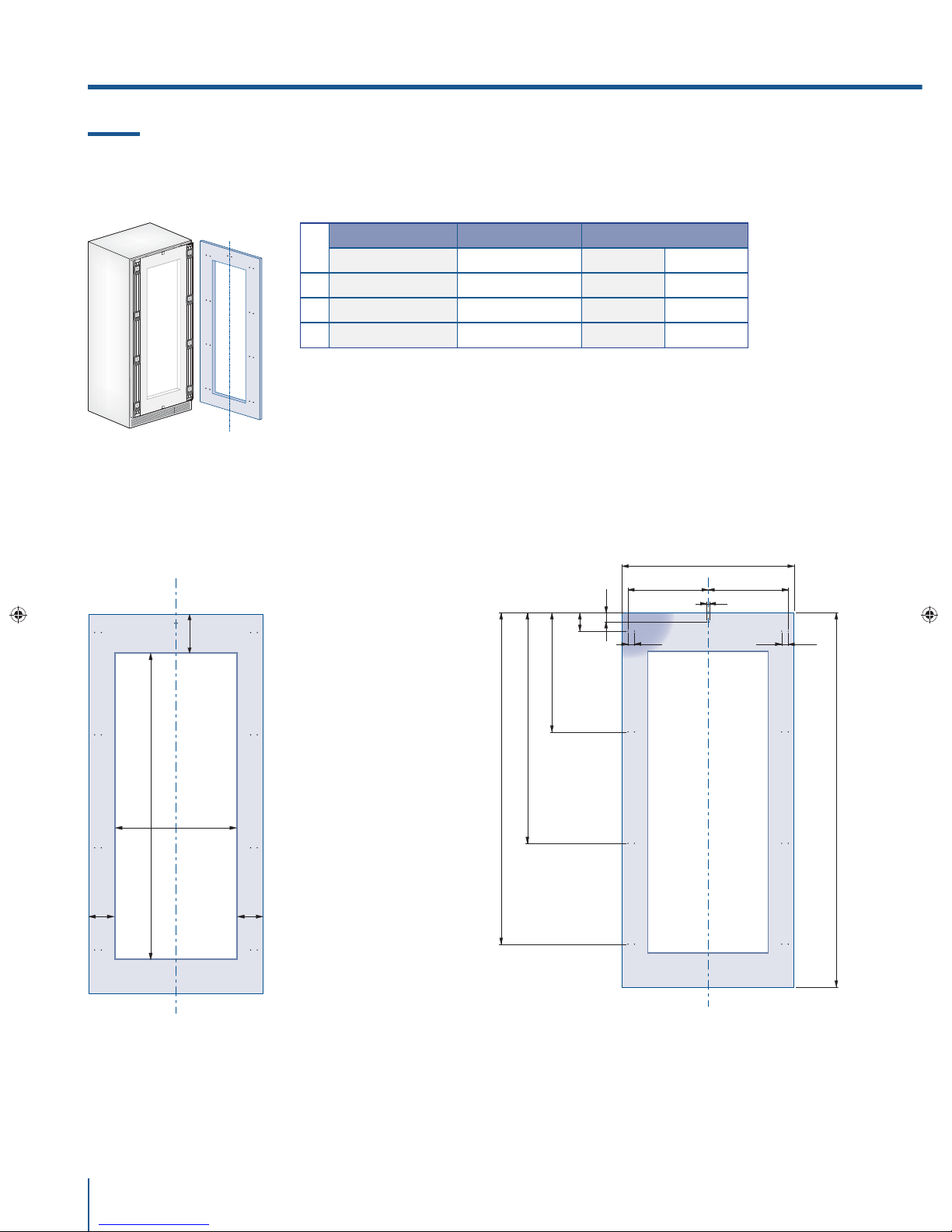

5.5 Decorative panels layout for Fridge with glass door and one Bottom-Drawer

SERIES 899 / 36” SERIES 749 / 30” SERIES 599 / 24”

HINGE LEFT HINGE RIGHT HINGE LEFT HINGE RIGHT HINGE LEFT HINGE RIGHT

A 897 (35 1/4”) 897 (35 1/4”) 747 (29 3/8”) 747 (29 3/8”) 597 (23 1/2”) 597 (23 1/2”)

D 418 (16 1/2”) 386 (15 1/4”) 343 (13 1/2”) 311 (12 1/4”) 276,5 (10 7/8”) 236,5 (9 3/8”)

E 386 (15 1/4”) 418 (16 1/2”) 311 (12 1/4”) 343 (13 1/2”) 236,5 (9 3/8”) 276,5 (10 7/8”)

F/G 354,5 (14”) 354,5 (14”) 279,5 (11”) 279,5 (11”) 203,5(8”) 203,5 (8”)

H 412 (16 1/4”) 380 (15”) 337 (13 1/4”) 305 (12”) 270,5 (10 5/8”) 230,5 (9 1/8”)

I 380 (15”) 412 (16 1/4”) 305 (12”) 337 (13 1/4”) 230,5 (9 1/8”) 270,5 (10 5/8”)

Holes positions:Door window dimensions:

H I

D E

F G

1286 (50 5⁄8”)

1152,5 (45

3⁄8”)

650,5 (25

5⁄8”)

148,5 (5

7⁄8”)

6,5 (¼”)

6,5 (

¼”)

13 (

½”)

34 (1

3⁄8”)

34 (1

3⁄8”)

min 1390 (54 ¾”)

max 635 (25”)

507,5 (20”)

382 (15

1⁄8”)

100 (4”)

36: 627 (24 ¾”) 30: 477 (18

¾”)

24: 327 (12

7⁄8”)

1075 (42 3⁄8”)

<200 (7 7⁄8”)

115 (4

½”)

135 (5

3⁄8”)

135 (5

3⁄8”)

Page 22

www.fhiaba.com · [email protected]

5.6 Decorative panels layout for Fridge with glass door and two Bottom-Drawers

SERIES 899 / 36” SERIES 749 / 30” SERIES 599 / 24”

HINGE LEFT HINGE RIGHT HINGE LEFT HINGE RIGHT HINGE LEFT HINGE RIGHT

A 897 (35 1/4”) 897 (35 1/4”) 747 (29 3/8”) 747 (29 3/8”) 597 (23 1/2”) 597 (23 1/2”)

D 418 (16 1/2”) 386 (15 1/4”) 343 (13 1/2”) 311 (12 1/4”) 276,5 (10 7/8”) 236,5 (9 3/8”)

E 386 (15 1/4”) 418 (16 1/2”) 311 (12 1/4”) 343 (13 1/2”) 236,5 (9 3/8”) 276,5 (10 7/8”)

F/G 354,5 (14”) 354,5 (14”) 279,5 (11”) 279,5 (11”) 203,5(8”) 203,5 (8”)

H 412 (16 1/4”) 380 (15”) 337 (13 1/4”) 305 (12”) 270,5 (10 5/8”) 230,5 (9 1/8”)

I 380 (15”) 412 (16 1/4”) 305 (12”) 337 (13 1/4”) 230,5 (9 1/8”) 270,5 (10 5/8”)

Holes positions:

5. PANELS MOUNTING

Door window dimensions:

F G

D E

H I

1161 (45 ¾”)

1026,7 (40

3⁄8”)

588 (23

1⁄8”)

149,5 (5

7⁄8”)

13 (½”)

34 (1

3⁄8”)

min 1265 (49 ¾”)

337 (13

¼”)

max 415 (16

3⁄8”)

6,5 (¼”)

6,5 (

¼”)

268 (10 ½”)

292,5 (11

½”)

183 (7

¼”)

73 (2

7⁄8”)

66 (2

5⁄8”)

950 (37 3⁄8”)

36: 627 (24 ¾”) 30: 477 (18

¾”)

24: 327 (12

7⁄8”)

115 (4

½”)

135 (5

3⁄8”)

135 (5

3⁄8”)

<200 (7 7⁄8”)

Page 23

www.fhiaba.com · [email protected]

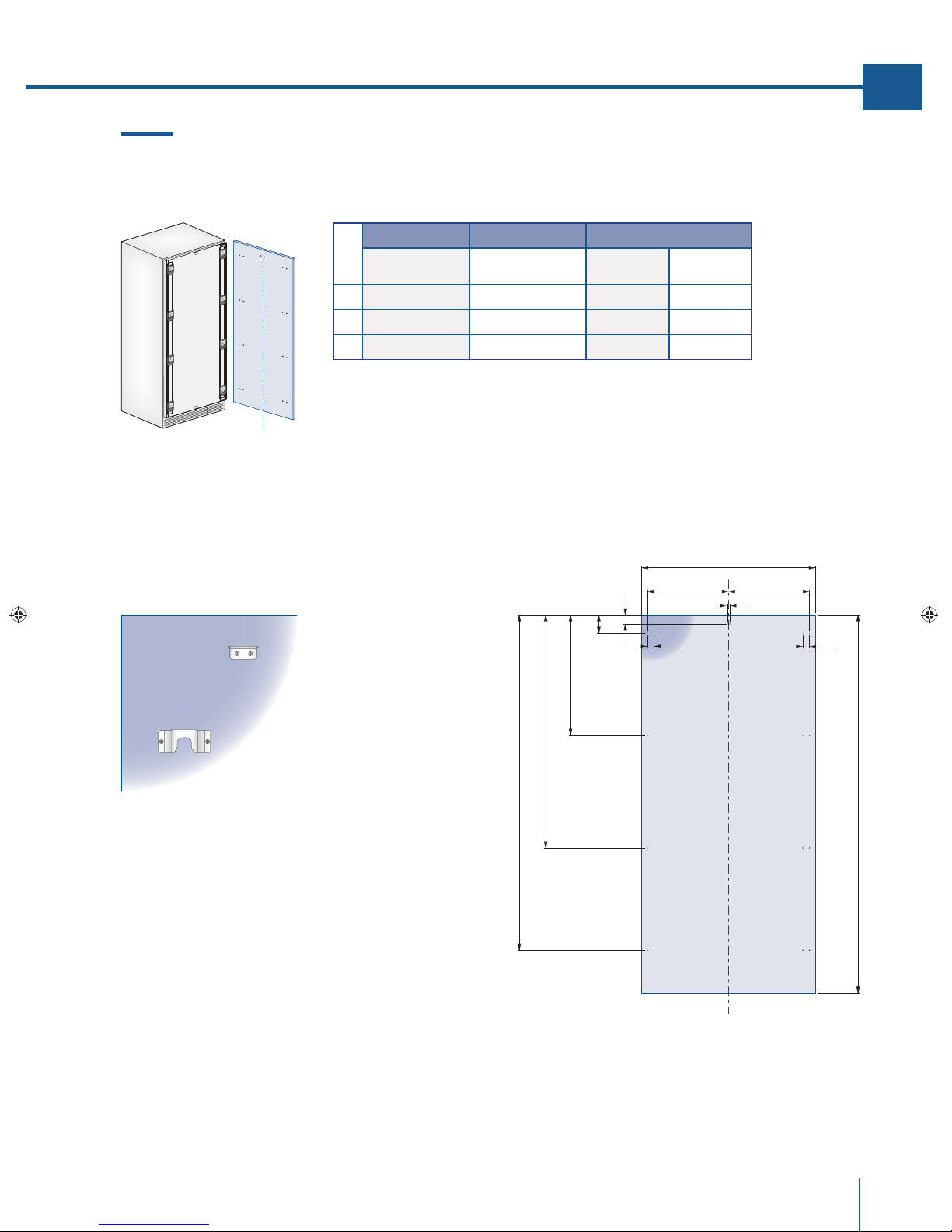

5.7 Decorative panels layout for Fridge Column

SERIES 899 / 36” SERIES 749 / 30” SERIES 599 / 24”

HINGE LEFT HINGE RIGHT

A 897 (35 1/4”) 747 (29 3/8”) 597 (23 1/2”) 597 (23 1/2”)

B 418 (16 1/2”) 343 (13 1/2”) 276,5 (10 7/8”) 268 (10 1/2”)

C 418 (16 1/2”) 343 (13 1/2”) 268 (10 ½”) 276,5 (10 7/8”)

Holes positions:

13 (½”)

1797 (70 ¾”)

B C

34 (1 3⁄8”) 34 (1 3⁄8”)

165 (6 ½”)

1271,5 (50”)

690,5 (27

¼”)

112 (4

3⁄8”)

min 1933 (76

1⁄8”)

Page 24

www.fhiaba.com · [email protected]

5. PANELS MOUNTING

5.8 Decorative panels layout for Fridge column with glass door

SERIES 899 / 36” SERIES 749 / 30” SERIES 599 / 24”

HINGE LEFT HINGE RIGHT

A 897 (35 1/4”) 747 (29 3/8”) 597 (23 1/2”) 597 (23 1/2”)

B 418 (16 1/2”) 343 (13 1/2”) 276,5 (10 7/8”) 268 (10 1/2”)

C 418 (16 1/2”) 343 (13 1/2”) 268 (10 ½”) 276,5 (10 7/8”)

Door window dimensions: Holes positions:

13 (½”)

B C

34 (1 3⁄8”) 34 (1 3⁄8”)

1797 (70 ¾”)

165 (6

½”)

1271,5 (50”)

690,5 (27

¼”)

112 (4

3⁄8”)

min 1933 (76

1⁄8”)

1572 (62”)

24: 327 (12 7⁄8”)

135 (5

3⁄8”)135 (5 3⁄8”)

min 200 (7

7⁄8”)

Page 25

www.fhiaba.com · [email protected]

5.9 Panels Dimensions Single Bottom - Drawer

Panels can have thickness ranging between 18 mm (3/4”) and 28 mm (1-1/8“). Door panels can have a maximum weight 23 kg (51 lbs) and drawer panels may be a maximum weight of 11kg (25 lbs) Exceeding these weights could void your warranty for any service issues which can be attributed to overweight panels.

The hinging mechanism on Fhiaba appliances is considered to be `Zero-clearance`. The door and drawer widths specified below assume the minimum niche width is being used and a 3.5mm (1/8”) reveal is desired around the panels. Adjust your panel dimensions accordingly to your own design criteria considering your niche width and your reveal. Minimum reveal / gap should not be less than 1.5mm (1/16”).

SERIES DOOR/DRAWER WIDTH A DOOR CUTOUT WIDTH B

899 / 36” 897 (35 1/4”) 627 (24 3/4”)

749 / 30” 747 (29 3/8”) 477 (18 3/4”)

599 / 24” 597 (23 1/2”) 327 (12 7/8”)

Example:

84” niche height 36” niche width 4” toe kick height 1/8” gap desired all around

Door panel:

Width: 35-3/4” Height: 54-3/4”

Drawer panel:

Width: 35-3/4” Height: 84”-1/8”-54-3/4”-1/8”-4”=25” If you want a 6” toe kick height then your bottom drawer panel height would be 23”

2121 (83 ½") + 25 (1")

min 540 (21 ¼”)

max 635 (25”)

A B

3 (1⁄8”)

1390 (54 ¾”)

115 (4 ½”)

min 200 (7 7⁄8”)

135

(5 3⁄8”)

135

(5 3⁄8”)

1075 (42 3⁄8”)

Page 26

www.fhiaba.com · [email protected]

5. PANELS MOUNTING

5.10 Panels Dimensions Two Bottom - Drawers

The hinging mechanism on Fhiaba appliances is considered to be `Zero-clearance`. The door and drawer widths speciﬁed below assume the minimum niche width is being used and a 3.5mm (1/8”) reveal is desired around the panels. Adjust your panel dimensions accordingly to your own design criteria considering your niche width and your reveal. Minimum reveal / gap should not be less than 1.5mm (1/16”).

SERIES DOOR/DRAWER WIDTH A DOOR CUTOUT WIDTH B

899 / 36” 897 (35 1/4”) 627 (24 3/4”)

749 / 30” 747 (29 3/8”) 477 (18 3/4”)

Example: 84” niche height 36” niche width 4” toe kick height 1/8” gap desired all around

Door panel: Width: 35-3/4” Height: 54-3/4” Drawer panel: Width: 35-3/4” Height: 84”-1/8”-54-3/4”-1/8”-4”=25” If you want a 6” toe kick height then your bottom drawer panel height would be 23”

min 325 (12 ¾”)

max 415 (16 3⁄8”)

337 (13 ¼”) 1265 (49 ¾”)

2121 (83 ½") + 25 (1")

A B

115 (4 ½”)

135

(5 3⁄8”)

135

(5 3⁄8”)

3 (1⁄8”)

min 200 (7 7⁄8”)

950 (37 3⁄8”)

Page 27

www.fhiaba.com · [email protected]

5.11 Panels Dimensions Column Models

Panels with width ranging between 18 mm (3/4 in) and 28 mm (1 1/8 in). Door panels with weight max of 34 kg (75 lb) Exceeding these weights could void your warranty for any service issues which can be attributed to overweight panels.

SERIES DOOR/DRAWER WIDTH A DOOR CUTOUT WIDTH B

899 / 36” 897 (35 1/4”) -

749 / 30” 747 (29 3/8”) -

599 / 24” 597 (23 1/2”) 327 (12 7/8”)

2121 (83 ½") + 25 (1")

min 1933 (76 1⁄8”)

max 2028 (79

7⁄8”)

A B

135

(5 3⁄8”)

135

(5 3⁄8”)

min 200(7 7⁄8”)

1572 (62”)

Page 28

www.fhiaba.com · [email protected]

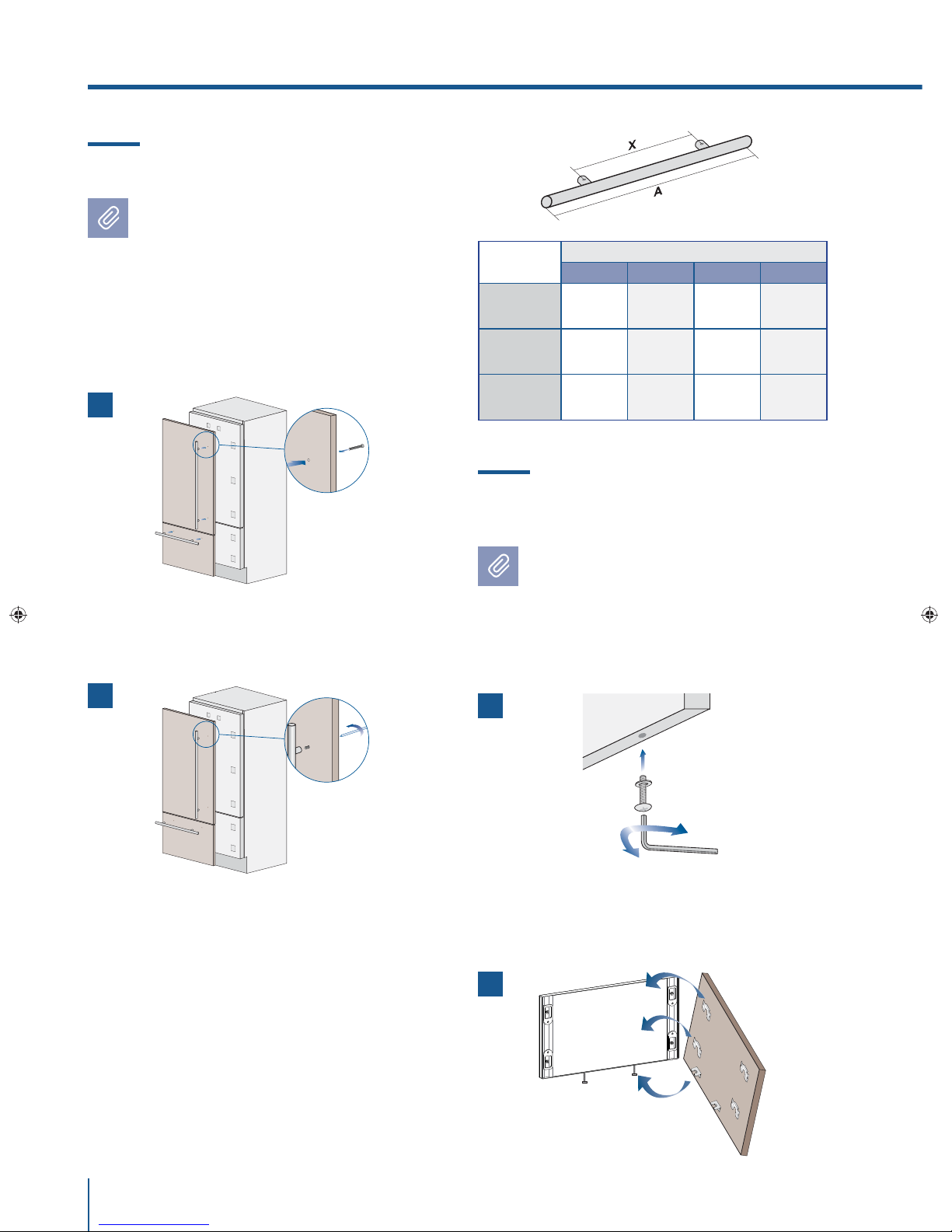

5.12 Mounting the handles

Handles will have to be mounted on the panels before they are applied to the fridge.

Operate as follows:

> Drill two holes on the back of the panels accor-

ding to the table below

[ 1 ].

> Place the handle on top of the holes and in-

sert the screws through the panel and into the handle support [ 2 ].

HANDLE PRODUCT CODE

HV HO8 H07 H05

Lenght

1104 mm

(43 1/2”)

794 mm

(31 1/4”)

644 mm

(25 3/8”)

494 mm

(19 5/8”)

Distance between

ﬁxing points X

900 mm

(35 1/2”)

480 mm

(18 7/8”)

490 mm

(19 1/4”)

340 mm

(13 3/8”)

Series

899 / 36” 749 / 30” 599 / 24”

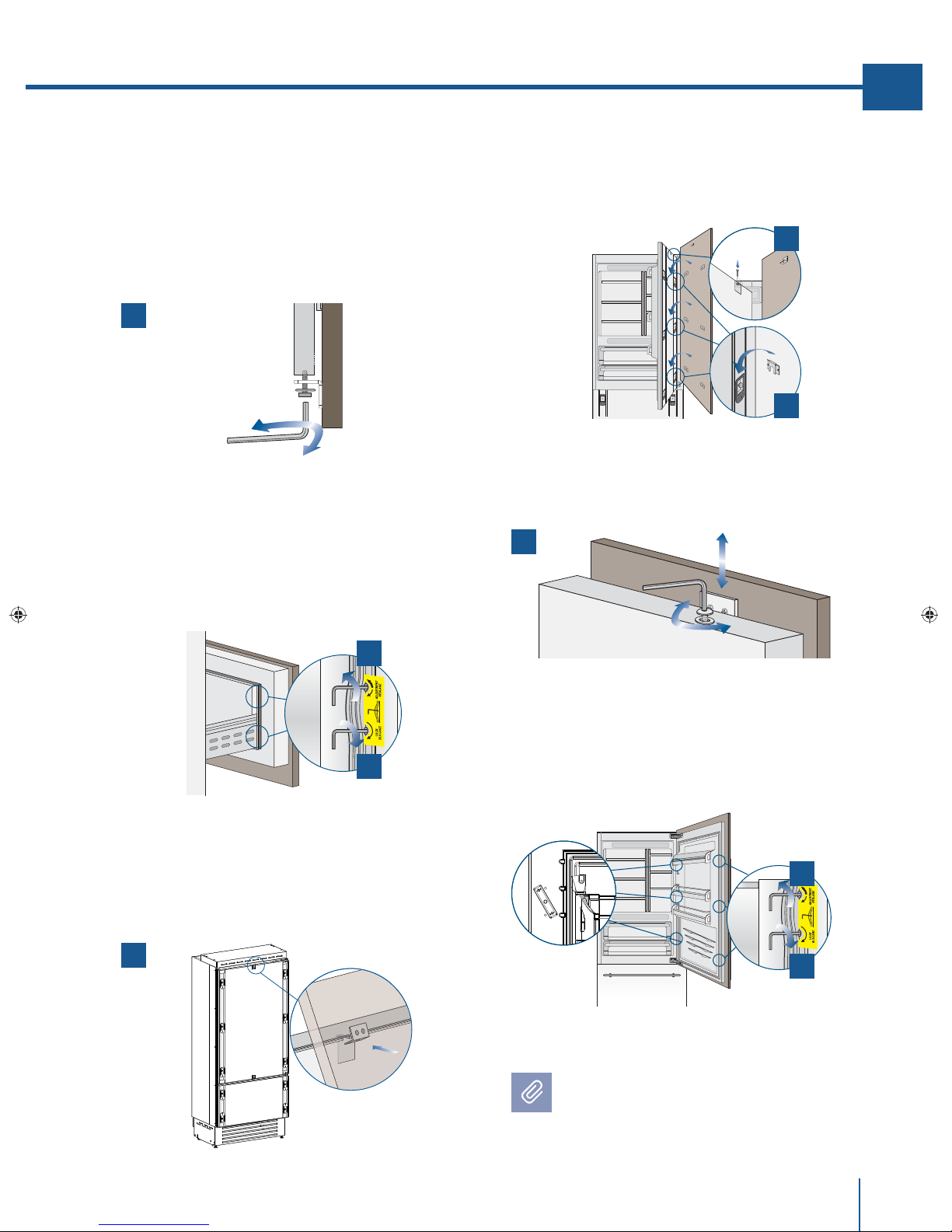

5.13 Mounting panels to the door and the drawer

Once all brackets and small brackets have been applied to the panels, you can begin installing the bottom drawer.

Operate as follows:

> Partially tighten the screw to the fixing [ 1 ].

> Hook the bottom drawer panel starting from the

fixings on the bottom

[ 2 ].

5. PANELS MOUNTING

Page 29

www.fhiaba.com · [email protected]

> It is now possible to align panels to adjacent

cabinets in height using the lower alignment brackets, [ 3 ] tightening or untightening the screws into position as needed. With the screw slighty tightened, move the panel sideways to align it to the other panels on the unit or other adjacent structures.

> Depth alignment: working from the inside of the

drawer, after lifting up the magnetic seal, adjust the panel position so it is closer to or further away from the door using the holes [ 4 ] and then secure the panel using the holes [ 5 ].

> Hook the panel to the fixing devices starting

from the top aligning brackets [ 6 ].

> At this point, alignment between the panel and

adjacent cabinets can be adjusted using the alignment brackets and small brackets [ 7] and [ 8 ].

> Vertical alignment: tighten or loosen the screw

in the brackets to raise or lower the panel

[ 9 ].

> Depth alignment: working from the inside of the

door, after lifting up the magnetic seal, adjust the panel position so it is closer to or further away from the door using the holes [ 10 ] and then fix the panel in position using the holes [ 11 ].

Once the front panel has been adjusted, check that the gasket has been repositioned correctly to assure the door/drawer are closing correctly and avoid operational errors of the unit.

Page 30

www.fhiaba.com · [email protected]

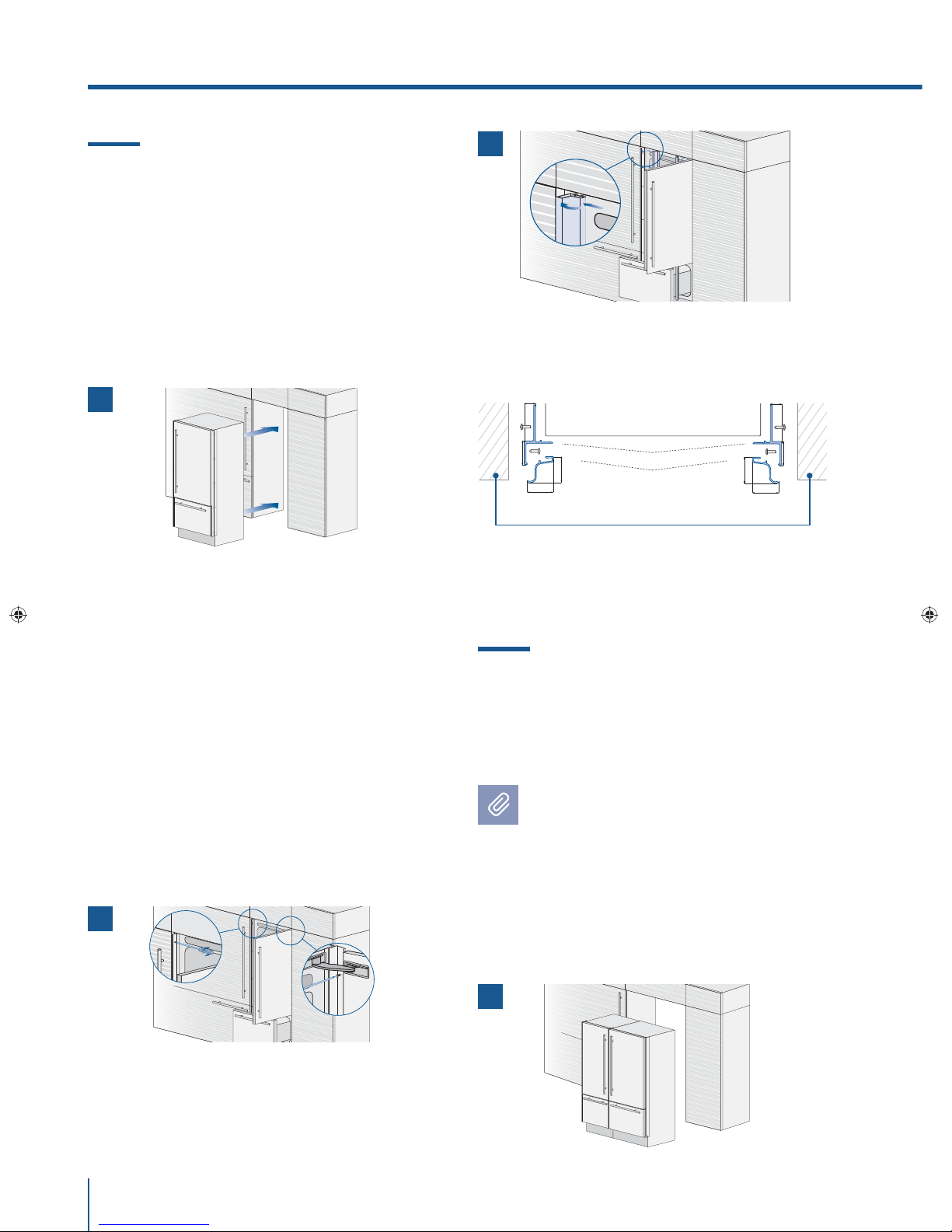

6.1 Built-in installation single appliance

For a built-in installation, to close gaps between the appliance and the adjacent cabinets, special side profiles and aluminum covering frames are provided.

Operate as follows:

> Push the appliance into the installation niche [ 1 ].

> If the unit is to be installed inside a niche or

within an enclosed structure, it is necessary to design a ventilation shaft at the back of the niche to assure proper ventilation at the back of the unit. A 5 mm gap is sufficient to prevent overheating. Always mount front panels on door and drawer before pushing the unit into its final position inside the niche or structure.

> Secure the appliance to the adjacent cabinets

by fixing to these the side profiles previously mounted on the appliance

[ 2 ].

To make this operation easier keep the door and the drawer open.

> Check the levelling of the appliance, adjusting

its feet and wheels to correct it.

> Mount the profiles the covering frames: first in-

sert them laterally and then push firmly until a “click” is heard

[ 3 ].

6. INSTALLATION

Side profiles mounting:

A Connecting element B Alluminium frame

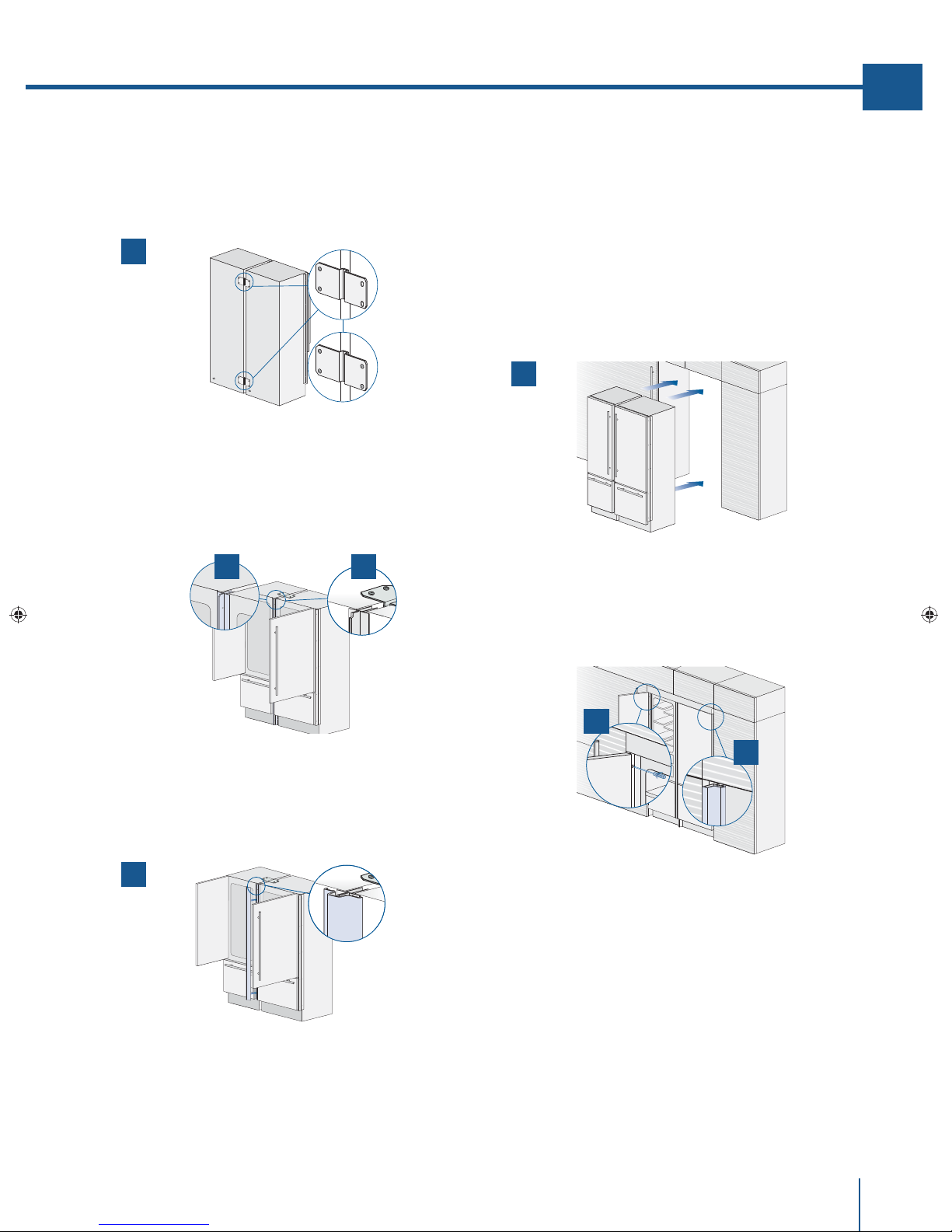

6.2 Built-in installation two or more appliances

Required accessories to be ordered separately:

> Central connection Kit (KCC)

Special side proﬁles and aluminum covering frames are provided for closing gaps between the appliance and the adjacent cabinets.

Operate as follows:

> Position the appliances in front of the installation

area, leaving enugh space to operate at their back

[ 1 ].

IMPORTANT: The following instruction for installation apply to all Fhiaba models.

6,5 (¼”) 6,5 (¼”)

20 (¾”)

22 (7⁄8”)

22 (7⁄8”) 22 (7⁄8”)

Appliance

Wall or furniture

Page 31

www.fhiaba.com · [email protected]

> Move at the back of the appliances to mount the

joining brackets: ﬁx on side of the top and lower brackets to one of the appliances and subsequently to the other

[ 2 ].

> Place the two units side by side and join them at

the front attaching the two proﬁ les with the supplied screws

[ 3 ] . Attach the bracket on top of the

units as per ﬁgure

[ 4 ].

> Finish o by mounting the central cover frame

onto the central proﬁles, by pushing it until a click is heard [ 5 ].

> Once completed the previous steps, push the

units in their ﬁnal position

[ 6 ].

If the units are to be installed inside a niche or within an enclosed structure, it is necessary to design a ventilation shaft at the back of the niche to

assure proper ventilation at the back of the unit of about 20mm. Always mount front panels on door and drawer before pushing the unit into its ﬁnal position inside the niche or structure.

> Check the levelling of the appliance, adjusting its

feet and wheels to correct it.

> Secure the appliance to the adjacent cabinets by

ﬁxing to these the side proﬁles previously mounted on the appliance [ 7 ]. To make this operation easier keep the door and the drawer open.

> Mount the covering frames onto the proﬁles, ﬁrst

insert them laterally and then push ﬁrmly until a “click” is heard

[ 8 ].

3 4

Page 32

www.fhiaba.com · [email protected]

Side and central proﬁles mounting:

A - Connecting element B - Alluminium frame D - Connecting element E - Aluminium frame

6. INSTALLATION

7.1 Anti-tipping safety assembly

To prevent the appliance from tipping over an extra-long kit is vailable up on request if the appliance needs to remain distanced from the wall, it is mandatory to install two brackets on the upper part of the appliance for ﬁxing it securely to the wall.

Operate as follows:

> The brackets should be applied as illustrated us-

ing the provided screws and expansion plugs. Place a bracket on the top of the appliance in correspondence to the ﬁxing holes and against the wall

[ 1 ].

> Mark up the holes position on the wall [ 2 ].

> Drill the wall with an 8 mm (3/8”) bit and insert

the expansion plug [ 3 ].

7. COMPLETING THE INSTALLATION

Appliance

Wall or furniture

6,5 (¼”) 6,5 (¼”)

20 (¾”)

22 (7⁄8”)

22 (7⁄8”) 22 (7⁄8”)

6,5 (¼”) 6,5 (¼”)

18 (¾”)

44,4 (1 ¾”)

18 (¾”)

13 (½”)

152 (6”)

59 (

3⁄8

”)

45 (1

5⁄8

”)

Page 33

www.fhiaba.com · [email protected]

> Reposition the bracket and ﬁx it ﬁrst to the cabi-

net and then to the wall [ 4 ].

To avoid danger of the appliance tipping over it is mandatory to secure the appliance to the wall by means of two special brackets.

7.2 Mounting the handles on stainless front

To mount the handles onto the door and the drawer operate as follows:

Operate as follows:

> Insert the two handle spacers onto the supports

already available on the door and the drawer

[ 1 ].

> Screw in the Allen screws available on the handle [ 2 ].

The screws must be tightened in by means of a

2.5 mm (1/8”) hex wrench.

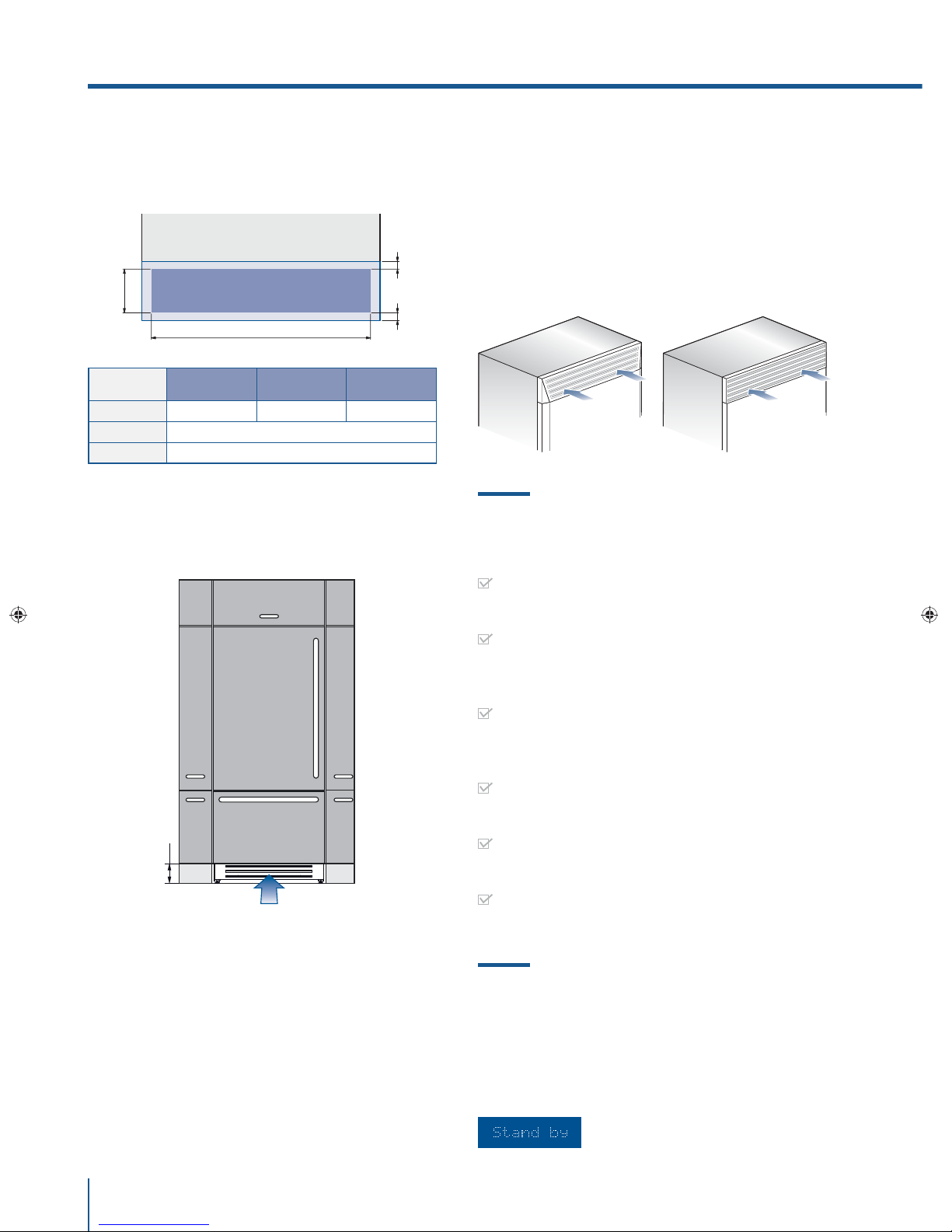

7.3 Ventilation

INTEGRATED AND CLASSIC SERIES

A forced air system assures ventilation through a grille positioned in the lower front part of the unit. If the kitchen design includes a kickplate, the latter has to be punched in order to maintain a satisfactory air ﬂow, as described in the drawing.

Holes can be in any shape and size, as long as the total area of the punched part equals 50% of the kickplate are. In this case, to guarantee a better air flow, it is advisable to remove the front grille included with the unit. The grille is secured to the unit with magnetic plates and can be easily removed even by the end user, to provide for regular cleaning procedures and remove dust. If the grille is partially covered by the kitchen kickplate, it is advisable to remove the grille in

Page 34

www.fhiaba.com · [email protected]

7. COMPLETING THE INSTALLATION

order to provide for a better airflow.

The air intake and outlet must not be blocked or covered in any way. They also need to be dusted/ cleaned on a regular basis.

SERIES 899 /

36”

SERIES 749

/30 “

SERIES 599

/24”

A 860 (33 7/8”) 740 (29 1/8”) 560 (22”) B > 100 (4”)

C 10 (3/8”)

STANDPLUS AND X-PRO SERIES:

Ventilation is insured by a forced air system through a grille located in the upper part of the appliance. This grille should never be covered by panels or any other devices that could reduce its efficiency. Please refer to page 5-6 to ensure correct air circulation.

7.4 Post installation control

Check that the front levelling feet have been pro-

perly installed.

Check that the connection to the water system does not have any leaks and that the closing tap is easily accessible.

Check that the electrical connection is correctly installed and that the multipole switch and socket are easily accessible.

Check the perfect alignment of the appliance with adjacent structures.

Check that all adhesive tape and external or internal temporary protective devices have been removed.

Check the perfect closing of the doors and the smooth sliding of the drawers and shelves.

7.5 Start up

> To start the appliance, connect the plug to the

electrical mains: at this point, when opening the door, the control panel will usually visualize the message “Stand by”, and all the panel keys be off

100 (4”)

Page 35

10-07-2018

www.fhiaba.com · [email protected]

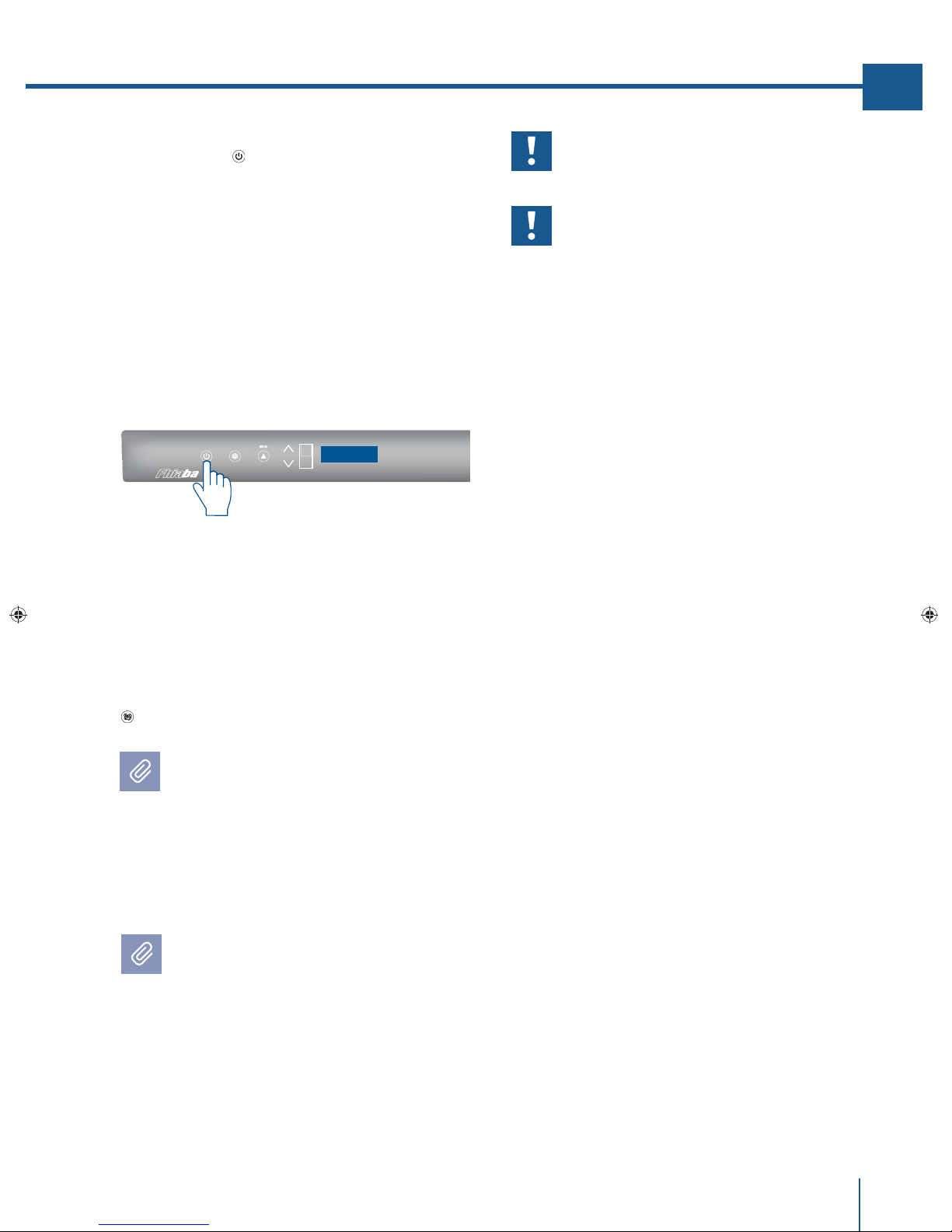

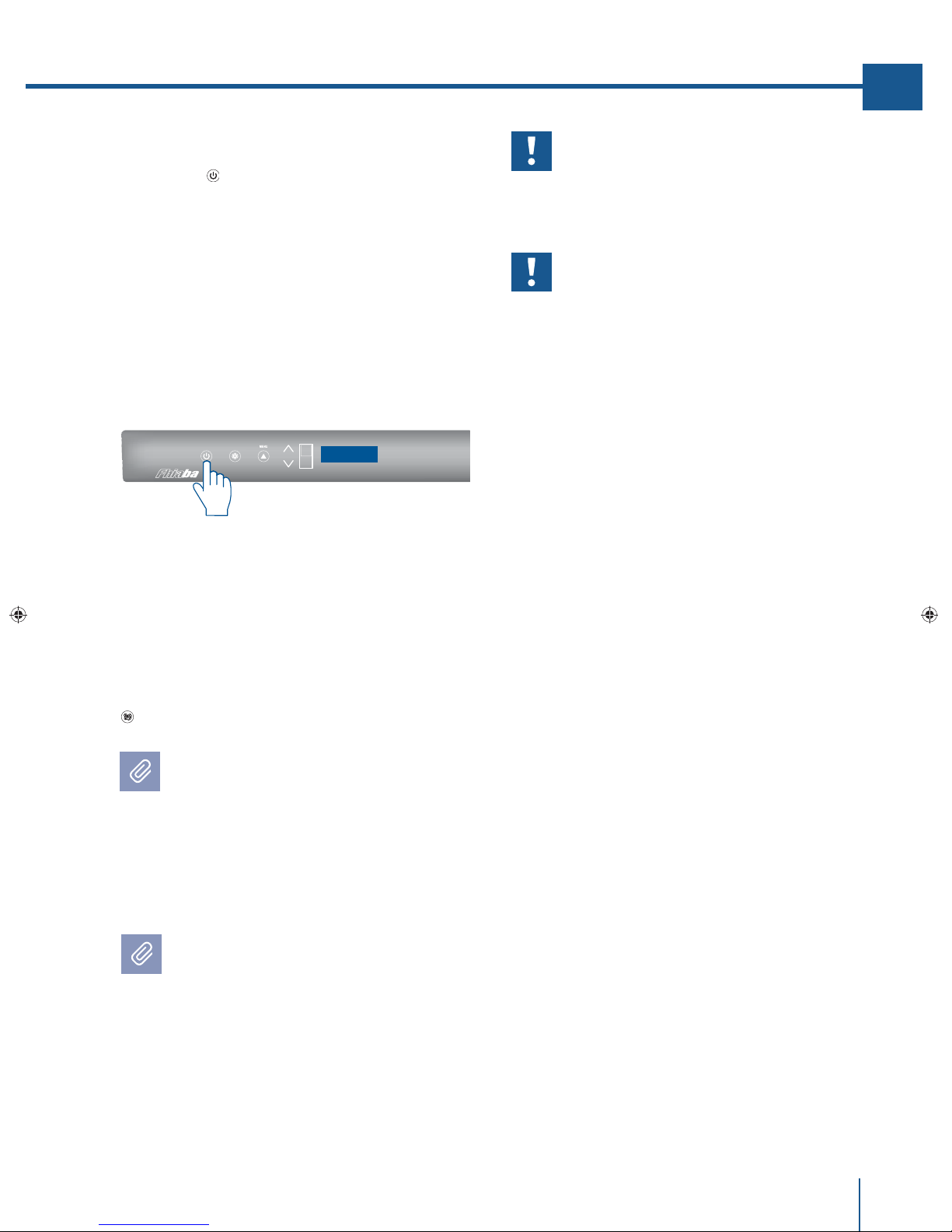

>To turn on all the appliance compartments,

press the Unit

button for three seconds. The display will show the message “Initial test” for approx. 2 minutes. After this phase the compressors will start up and remain on until the default temperature set up in the factory is reached. Do bear in mind that this condition could last several hours during which time the display will continue to flash the ‘Start Up Phase’ message.

> If the appliance is provided with an Ice Maker,

prior to switching it on make sure that the water filter cartridge is installed (unless water supply source is already filtered by other means such as reverse osmosis).

> Purge air from the water lines by enacting

the ‘Manual Clean’ function from the Menu>Functions->Water Filter options. You may need to complete this sequence several times until you stop hearing air sputtering from the ice maker fill tube.

> Once you are satisfied that the system is pur-

ged of air switch the Ice Maker on by touching the

button which will illuminate.

Note: If the TriMode drawer is conﬁgured as a Fridge or a Fresco compartment the ice maker will be disabled. Default mode for the TriMode drawer is Freezer.

> For further information about the appliance

operation, refer to the User Manual.

If at the ﬁrst start - up the message Stand by does not appear, but other messages appear, such as Fridge too warm, Fresco too warm, Freezer too warm, or sound signals are activated, it means that the appliance has already started the cooling process. If this is the case, deactivate any possible acoustic signals by pressing the Alarm button, close the door and wait until the set temperature is reached.

It is necessary to let the unit reach the correct temperature before foods are stored inside.

On models with a dedicated Fresco compartment, the Fresco compartment cools to the set temperature (default 0°C / 32°F) prior to the cooling system switching to the main refrigeration compartment.

Fhiaba is constantly researching new way to improve the features and the design of their products, therefore models are often upgraded and reviewed.

FRIDGE

Page 36

Page 37

www.fhiaba.com · [email protected]

1.1

1.2

INDICATIONS IMPORTANTES

Indications importantes concernant la sécurité Pour la sécurité des enfants

4 4

2.1

2.2

2.3

2.4

2.5

2.6

2.7

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques de l’appareil et conditions requises pour l’installation Caractéristiques de la niche d’installation: Série Integrated Caractéristiques de la niche d’installation: Série Integrated Caractéristiques de la niche d’installation: Série StandPlus Caractéristiques de la niche d’installation: Série X-Pro Caractéristiques de la niche d’installation: Série Brilliance-Integrated Caractéristiques de la niche d’installation: Série Brilliance-Classic

4 6 7 8 9 10 11

3.1

3.2

3.3

3.4

PRÉPARATION À L’INSTALLATION

Transport sur le lieu d’installation et déballage Raccordements électrique et hydraulique Énergies renouvelables et systèmes domotique Mise à niveau

12 12 13 14

4.1

4.2

4.3

4.4

4.5

DIMENSIONS DE L’ENCASTREMENT

Préparation des panneaux décoratifs pour la porte et Grands bacs Dimensions de l’encastrement et Styles d’installation: Série StandPlus et X-Pro Montage à ﬂeur avec des garnitures en aluminium standards L’installation Prominent avec des garnitures en aluminium standards Stand-Proud (pur Série StanPlus et X-Pro)

14 15 15 15 16

5.1

5.2

5.3

5.4

5.5

5.6

5.7

5.8

5.9

5.10

5.11

5.12

5.13

MONTAGE DES PANNEAUX

Decorative door and Bottom-Drawer panels layout Préparation des panneaux décoratifs pour Réfrigérateur avec un Grand bac Préparation des panneaux décoratifs pour Réfrigérateur Brilliance Préparation des panneaux décoratifs pour Réfrigérateur avec deux Grands bacs Préparation des panneaux décoratifs pour Réfrigérateur avec porte vitrée et un Grand bac Préparation des panneaux décoratifs pour Réfrigérateur avec porte vitrée et deux Grands bacs Préparation des panneaux décoratifs pour Réfrigérateur Column Préparation des panneaux décoratifs pour Réfrigérateur Column avec porte vitrée Dimensions des panneaux - Modèles avec un Grand Bac Dimensions des panneaux - Modèles avec deux Grands bacs Dimensions des panneaux - Modèles Column Montage des poignées Fixation des panneaux à la porte et au Grand bac

16 18 19 20 21 22 23 24 25 26 27 28 28

6.1

6.2

INSTALLATION

Encastrement appareil unique Encastrement combinaison

30 30

7.1

7.2

7.3

7.4

7.5

ACHÈVEMENT DE L’INSTALLATION

Montage de la sécurité anti-renversement Montage des poignées sur le devant inoxydable Circulation de l’air Contrôle de ﬁn d’installation mise en marche Mise en marche

32 33 33 34 34

SOMMAIRE

Page 38

www.fhiaba.com · [email protected]

1.1 Indications importantes concernant la sécurité

Symboles utilisés dans le manuel:

Note conseils pour une correcte utilisation de l’appareil

Important

Indications afin d’éviter tout endommagement de l’appareil

Attention indications afin d’éviter toute lésion aux personnes

1.2 Pour la sécurité des enfants

DANGER: Risque d’enfermement pour les enfants. Avant de jeter un vieux réfrigérateur ou congélateur:

> Retirer les portes > Laisser les étagères en place aﬁn d’empêcher que

des enfants grimpent dedans.

Important!

Les dimensions entre parentheses sont en pouces.

Les poids entre parenthèses sont en livres: kg(lb).

Les temperatures entre parentheses sont en °F: °C (°F).

1. INDICATIONS IMPORTANTES

Dimensions de l’appareil Integrated

Série 599 / 24”

l: 599 mm (23 5/8”) h: 2120 mm (83 1/2”) p: 610 mm (24”)

Série 749 / 30”

l: 749 mm (29 1/2”) h: 2120 mm (83 1/2”) p: 610 mm (24”)

Série 899 / 36”

l: 899 mm (35 3/8”) h: 2120 mm (83 1/2”) p: 610 mm (24”)

Dimensions de l’appareil StandPlus

Série 599 / 24”

l: 599 mm (23 5/8”) h: 2120 mm (83 1/2”) p: 629 mm (24 3/4”)

Série 749 / 30”

l: 749 mm (29 1/2”) h: 2120 mm (83 1/2”) p: 629 mm (24 3/4”)

Série 899 / 36”

l: 899 mm (35 3/8”) h: 2120 mm (83 1/2”) p: 629 mm (24 3/4”)

Dimensions de l’appareil X-Pro

Série 599 / 24”

l: 599 mm (23 5/8”) h: 2120 mm (83 1/2”) p: 635 mm (25”)

Série 749 / 30”

l: 749 mm (29 1/2”) h: 2120 mm (83 1/2”) p: 635 mm (25”)

Série 899 / 36”

l: 899 mm (35 3/8”) h: 2120 mm (83 1/2”) p: 635 mm (25”)

Dimensions de l’appareil Brilliance

-Integrated

Série 599 / 24”

l: 599 mm (23 5/8”) h: 2120 mm (83 1/2”) p: 610 mm (24”)

Série 749 / 30”

l: 749 mm (29 1/2”) h: 2120 mm (83 1/2”) p: 610 mm (24”)

Série 899 / 36”

l: 899 mm (35 3/8”) h: 2120 mm (83 1/2”) p: 610 mm (24”)

2.1 Caractéristiques de l’appareil et conditions requises pour l’installation

2. CARACTÉRISTIQUES TECHNIQUES

Page 39

www.fhiaba.com · [email protected]

Dimensions de l’appareil Brilliance-Classic

Série 599 / 24”

l: 599 mm (23 5/8”) h: 2120 mm (83 1/2”) p: 635 mm (25”)

Série 749 / 30”

l: 749 mm (29 1/2”) h: 2120 mm (83 1/2”) p: 635 mm (25”)

Série 899 / 36”

l: 899 mm (35 3/8”) h: 2120 mm (83 1/2”) p: 635 mm (25”)

Dimension de enballé Integrated / Brilliance

Série 599 / 24”

l: 650 mm (25 5/8”) h: 2210 mm (87”) p: 800 mm (31 1/2”)

Série 749 / 30”

l: 800 mm (31 1/2”) h: 2210 mm (87”) p: 800 mm (31 1/2”)

Série 899 / 36”

l: 950 mm (37,4 in) h: 2210 mm (87” p: 800 mm (31 1/2”)

Dimension de enballé StandPlus / X-Pro

Série 599 / 24”

l: 650 mm (25 5/8”) h: 2260 mm (89”) p: 800 mm (31 1/2”)

Série 749 / 30”

l: 800 mm (31 1/2”) h: 2260 mm (89”) p: 800 mm (31 1/2”)

Série 899 / 36”

l: 950 mm (37 3/8”) h: 2260 mm (89”) p: 800 mm (31 1/2”)

Poids avec emballage

Série 599 / 24”

max 230 kg (507 lb)

Série 749 / 30”

max 275 kg (606 lb)

Série 899 / 36”

max 295 kg (650 lb)

Tension d’alimentation

Modèle européen:

AC 220-240V 50 Hz

Modèle américain:

110V 60Hz

Câble d’alimentation

Modèle européen:

Schuko 16 A plug

Modèle américain:

15 A

Pression d’alimentation de l’eau potable

de 0.05 MPa à 0.5 MPa (0.5 Bar - 5 Bar)

Tuyau d’alimentation de l’eau

raccord femelle 3/4”

Équipement nécessaire

- kit ﬁxage des panneaux sur demande

- Kit Anti-renversement (B04000200)

- kit de raccordement latérale (KCLIT/KCLIH)

- clé à six pans de 4 mm (1/8”)

Réglage de la hauteur des rouleaux arrière

- tournevis cruciforme

- perceuse à bois et à percussion

- pointe pour bois de 2.5 mm (1/8”)

- pointe pour mur de 8 mm (3/8”)

- clé ouverte de 17 mm (3/4”)

Page 40

www.fhiaba.com · [email protected]

2.2 Caractéristiques de la niche d’installation: Série Integrated

A - espace à réserver aux équerres anti-renversement

Hauteur de l’encastrement

2134 mm (84”)

Largeur de l’encastrement

S899 / FI36: 900 mm (35 1/2”) S749 / FI30: 750 mm (29 5/8”) S599 / FI24: 600 mm (23 3/4”)

Profondeur minimale de l’encastrement

650 mm (25 5/8”)

Encombrement avec porte ouverte

S899 / FI36: 1470 mm (57 7/8”) S749 / FI30: 1320 mm (52”) S599 / FI24: 1170 mm (46”)

Angle d’ouverture de la porte

105°

Largeur

S899 / FI36: 899 mm (35 3/8”) S899 / FI36: 749 mm (29 1/2”) S899 / FI36: 599 mm (23 5/8”)

Hauteur

2120 mm (83 1/2”) + 25 mm (1”)

Profondeur avec la porte (sans panneau)

610 mm (24”)

Distance minimale du mur (côté de la charnière)

S899: 160 mm (6 1/4”) S749: 125 mm (5”) S599: 90 mm (3 1/2”)

Les dimensions entre parentheses sont en pouces

2. CARACTÉRISTIQUES TECHNIQUES

248 (9

¾”

)

+ 25 (1”)

330

(13”)

259

(10

¼”

)

min 2134 (84”)

A A

140 (5 ½”) 140 (5 ½”)

100 (4”)

S899 / FI36: 900 (35 ½”)

S599 /FI24: 600 (23 ¾”)

S749 / FI30: 750 (29 ⅝”)

610 (24”)

560 (22”)

610 (24”) 560 (22”)

1293 (50 ⅞” )

474

(18 ⅝”)

231 (9

⅛”

) +

25 (1”)

500 (19 ¾”)

248 (9

¾”

)

+ 25 (1”)

231 (9

⅛”

) +

25 (1”)

20 (¾”)

20 (¾”)10 (⅜”)

721 (28 ⅜”) +25 (1”)

2120 (83 ½”) +25 (1”)

846 (33 ¼”) +25 (1”)

2120 (83 ½”) +25 (1”)

1168(46”)

105°

560 (22”)

610 (24”)

899 / FI36: 899 (35 ⅜”) 749 / FI30: 749 (29 ½”) 599 / FI24: 599 (23 ⅝”)

10 (⅜”)

992 (39”)

899 / FI36: 1470 (57 ⅞”)

749 / FI30: 1320 (52”)

599 / FI24: 1170 (46”)

899 / FI36: 160 (6 ¼”)

749 / FI30: 125 (5”)

599 / FI24: 90 (3 ½”)

Page 41

www.fhiaba.com · [email protected]

2.3 Caractéristiques de la niche d’installation: Série Integrated

A - espace à réserver aux équerres anti-renversement

Hauteur de l’encastrement

2064 mm (81 1/4”)

Largeur de l’encastrement

S899 / FI36: 900 mm (35 1/2”) S749 / FI30: 750 mm (29 5/8”) S599 / FI24: 600 mm (23 3/4”)

Profondeur minimale de l’encastrement

650 mm (25 5/8”)

Encombrement avec porte ouverte

S899 / FI36: 1475 mm (58”) S749 / FI30: 1325 mm (52 1/8”) S599 / FI24: 1175 mm (46 1/4”)

Angle d’ouverture de la porte

105°

Largeur

S899 / FI36: 899 mm (35 3/8”) S899 / FI36: 749 mm (29 1/2”) S899 / FI36: 599 mm (23 5/8”)

Hauteur

PPŘPPŘ

Profondeur avec la porte (sans panneau)

615 mm (24 1/4”)

Distance minimale du mur (côté de la charnière)

S899: 160 mm (6 1/4”) S749: 125 mm (5”) S599: 90 mm (3 1/2”)

Les dimensions entre parentheses sont en pouces

233 (9

¼”

)

+ 25 (1”)

min 2134 (84”)

A A

140 (5 ½”) 140 (5 ½”)

100 (4”)

S899 / FI36: 900 (35 ½”)

S599 /FI24: 600 (23 ¾”)

S749 / FI30: 750 (29 ⅝”)

610 (24”)

560 (22”)

1808 (71 ¼” )

231 (9

⅛”

) +

25 (1”)

500 (19 ¾”)

2120 (83 ½”) +25 (1”)

105°

992 (39 ¼”)

S899 / FI36: 1475 (58”)

S749 / FI30: 1325 (52 ⅛”)

S599 / FI24: 1175 (46 ¼”)

565 (22 ¼”)

615 (24 ¼”)

S899 / FI36: 899 (35 ⅜”) S749 / FI30: 749 (29 ½”) S599 / FI24: 599 (23 ⅝”)

10 (⅜”)

S899 / FI36: 160 (6 ¼”) S749 / FI30: 125 (5”) S599 / FI24: 90 (3 ½”)

Page 42

www.fhiaba.com · [email protected]

2. CARACTÉRISTIQUES TECHNIQUES

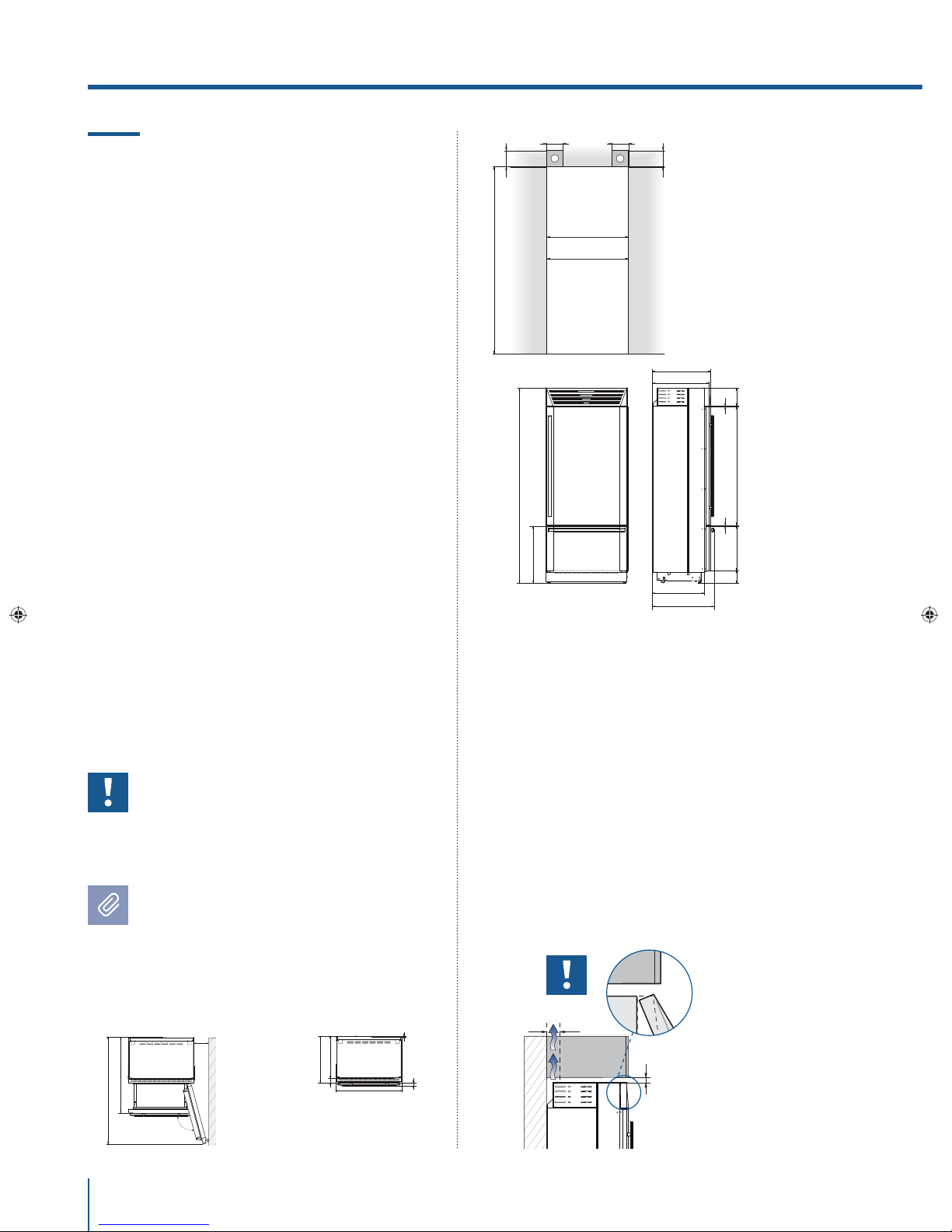

2.4 Caractéristiques de la niche d’installation: Série StandPlus

A - espace à réserver aux équerres anti-renversement

Hauteur de l’encastrement

2134 mm (84”)

Largeur de l’encastrement

MS899 / FM36: 900 mm (35 1/2”) MS599 / FM24: 600 mm (23 3/4”)

Encombrement avec porte ouverte

MS899 / FM36: 1470 mm (57 7/8”) MS599 / FM24: 1170 mm (46”)

Angle d’ouverture de la porte

105°

Largeur

MS899 / FM36: 899 mm (35 3/8”) MS599 / FM24: 599 mm (23 5/8”)

Hauteur

2120 mm (83 1/2”) + 25 mm (1”)

Profondeur avec la porte

629 mm (24 3/4”)

Distance minimale du mur (côté de la charnière)

MS899 / FM36: 230 mm (9”) MS599 / FM24: 160 mm (6 1/4”)

Important!

Si l’appareil doit être installé dans une niche ou à l’intérieur d’une structure fermée, il sera nécessaire de prévoir une cheminée de ventilation à l’arrière de la niche pour garantir une ventilation adèquate

Les dimensions entre parentheses sont en pouces

A A

140 (5 ½”) 140 (5 ½”)

100 (4”)

min 2134 (84”)

MS899 / FM36: 900 (35 ½”)

MS599 / FM24: 600 (23 ¾”)

560 (22”)

2120 (83 ½”) +25 (1”)

613 (24 ⅛”)+25 (1”)

629 (24 ¾”) 615 (24 ¼”)

666 (26 ¼”)

485 (19 ⅛”)

1296 (50”)

195 (7 ⅝”)

8 (⅜”)

128 (5)

+ 25 (1”)

min 10 (⅜”)

min 50 (2”)

105°

1010 (39 ¾”)

560 (22”)

MS899 / FM36: 899 (35 ⅜”) MS599 / FM24: 599 (23 ⅝”)

10 (⅜”)

629 (24 ¾”)

37 (1 ½”)

69 (2 ¾”)

MS899 / FM36: 1470 (57 ⅞”)

MS599 / FM24: 1170 (46”)

MS899 / FM36: 230 (9”) MS599 / FM24: 160 (6 ¼”)

Page 43

www.fhiaba.com · [email protected]

2.5 Caractéristiques de la niche d’installation: X-Pro Série

A - espace à réserver aux équerres anti-renversement

Hauteur de l’encastrement

2134 mm (84”)

Largeur de l’encastrement

XS899 / FP36: 900 mm (35 1/2”) XS749 / FP30: 750 mm (29 5/8”) XS599 / FP24: 600 mm (23 3/4”)

Encombrement avec porte ouverte

XS899 / FP36: 1470 mm (57 7/8”) XS749 / FP30: 1320 mm (52”) XS599 / FP24: 1170 mm (46”)

Angle d’ouverture de la porte

105°

Largeur

XS899 / FP36: 899 mm (35 3/8”) XS749 / FP30: 749 mm (29 1/2”) XS599 / FP24: 599 mm (23 5/8”)

Hauteur

2120 mm (83 1/2”) + 25 mm (1”)

Profondeur avec la porte

635 mm (25 ”)

Distance minimale du mur (côté de la charnière)

XS899 / FP36: 230 mm (9”) XS749 / FP30: 195 mm (7 3/4”) XS599 / FP24: 160 mm (6 1/4”)

Important!

Les dimensions entre parentheses sont en pouces

A A

140 (5 ½”) 140 (5 ½”)

100 (4”)

min 2134 (84”)

XS899 / FP36: 900 (35 ½”)

XS599 /FP24: 600 (23 ¾”)

XS749 / FP30: 750 (29 ⅝”)

560 (22”)

2120 (83 ½”) +25 (1”)

613 (24 ⅛”)+25 (1”)

635 (25”)

693 (27 ¼”)

516 (20 ⅜”)

1296 (50”)

195 (7 ⅝”)

8 (⅜”)

97 (3 ⅞”)

+ 25 (1”)

1016 (40”)

XS899 / FP36: 1470 (57 ⅞”)

XS749 / FP30: 1320 (52”)

XS599 / FP24: 1170 (46”)

560 (22”)

75 (3”)

XS899 / FP36: 899 (35 ⅝”) XS749 / FP30: 749 (29 ½”) XS599 / FP24: 599 (23 ⅝”)

10 (⅜”)

58 (2 ¼”)

105°

635 (25”)

XS899 / FP36: 230 (9”) XS749 / FP30: 195 (7 ¾”) XS599 / FP24: 160 (6 ¼”)

min 10 (⅜”)

min 50 (2”)

Page 44

www.fhiaba.com · [email protected]

2.6 Caractéristiques de la niche d’installation: Série Brilliance-Integrated

A - espace à réserver aux équerres anti-renversement

Hauteur de l’encastrement

2064 mm (81 1/4”)

Largeur de l’encastrement

899 / BI36: 900 mm (35 1/2”) 749 / BI30: 750 mm (29 5/8”)

Profondeur minimale de l’encastrement

615 mm (24 1/4”)

Encombrement avec porte ouverte

899 /BI36: 1435 mm (56 1/2” in) 749 / BI30:: 1285 mm (50 5/8” in)

Angle d’ouverture de la porte

105°

Largeur

899 /BI36: 899 mm (35 3/8”) 749 / BI30:: 749 mm (29 1/2”)

Hauteur

PPŘPPŘ

Profondeur avec la porte (sans panneau)

575 mm (22 5/8” in)

Distance minimale du mur (côté de la charnière)

899 /BI36: 160 mm (6 1/4”) 749 / BI30:: 125 mm (5”)

Les dimensions entre parentheses sont en pouces

2. CARACTÉRISTIQUES TECHNIQUES

105°

560 (22”)

610 (24”)

899 / BI36: 899 (35 ⅜”) 749 / BI30: 749 (29 ½”)

10 (⅜”)

992 (39”)

899 / BI36: 1470 (57 ⅞”)

749 / BI30: 1320 (52”)

899 / BI36: 160 (6 ¼”) 749 / BI30: 125 (5”)

A A

140 (5 ½”) 140 (5 ½”)

100 (4”)

min 2064 (81 ¼”)

899 / BI36: 900 (35 ½”)

749 / BI30: 750 (29 ⅝”)

610 (24”) 560 (22”)

1293 (50 ⅞” )

474

(18 ⅝”)

231 (9

⅛”

) +

25 (1”)

500 (19 ¾”)

248 (9

¾”

)

+ 25 (1”)

20 (¾”)

721 (28 ⅜”) +25 (1”)

2120 (83 ½”) +25 (1”)

Page 45

www.fhiaba.com · [email protected]

2.7 Caractéristiques de la niche d’installation: Série Brilliance-Classic

A - espace à réserver aux équerres anti-renversement

Hauteur de l’encastrement

2064 mm (81 1/4”)

Largeur de l’encastrement

899 / BKI36: 900 mm (35 1/2”) 749 / BKI30: 750 mm (29 5/8”)

Profondeur minimale de l’encastrement

615 mm (24 1/4”)

Encombrement avec porte ouverte

899 / BKI36: 1435 mm (56 1/2” in) 749 / BKI30: 1285 mm (50 5/8” in)

Angle d’ouverture de la porte

105°

Largeur

899 / BKI36: 899 mm (35 3/8”) 749 / BKI30: 749 mm (29 1/2”)

Hauteur

PPŘPPŘ

Profondeur avec la porte (sans panneau)

600 mm (23 3/4” in)

Distance minimale du mur (côté de la charnière)

899 / BKI36: 230 mm (9”) 749 / BKI30: 195 mm (7 3/4”)

Les dimensions entre parentheses sont en pouces

A A

140 (5 ½”) 140 (5 ½”)

100 (4”)

min 2134 (84”)

899 / BKI36: 900 (35 ½”)

749 / BKI30: 750 (29 ⅝”)

2120 (83 ½”) +25 (1”)

635 (25”)

560 (22”)

693 (27 ¼”)

1378 (54 ¼”)587 (23 ⅛”)

146 (5 ¾”)

+ 25(1”)

9 ( ⅜”)

732 (28 ⅞”)+25 (1”)

105°

899 / BKI36: 1470 (57 ⅞”)

749 / BKI30: 1320 (52”)

560 (22”)

635 (25”)

899 / BKI36: 899 (35 ⅜”) 749 / BKI30: 749 (29 ½”)

10 (⅜”)

75 (3”)

58 (2 ¼”)

899 / BKI36: 230 (9”) 749 / BKI30: 195 (7 ¾”)

1016 (40”)

Page 46

www.fhiaba.com · [email protected]

3.1 Transport sur le lieu d’installation et déballage

L’appareil est très lourd. Faire très attention durant la manipulation afin d’éviter tout dommage aux personnes et aux choses.

Transporter l’appareil en position verticale. Éviter de manière absolue le transport sur la partie frontale.

S’agissant d’un appareil lourd et de grandes dimensions, avant de transporter l’appareil, s’informer sur les modalités d’accès au lieu où il sera installé (dimensions des portes, espaces de mouvement dans les escaliers, etc.). L’appareil est ﬁxé à la base de l’emballage (palette) moyennant quatre boulons amovibles avec une clé de 17 mm (3/4”). Il est conseillé d’utiliser un transporteur manuel pour manutentionner l’appareil jusqu’à la zone où celuici sera installé et seulement alors retirer la base de l’emballage. L’appareil devrait toujours être transporté en position verticale. Si cela n’est pas possible, transporter l’appareil couché sur le dos. Une fois que l’on a atteint la zone prévue pour l’installation, enlever les emballages, faire descendre l’appareil de la palette emballages et faire descendre l’appareil de la palette.

Intervenir de la manière suivante:

> Enlever les quatre boulons [ 1 ] qui ﬁxent l’appareil à

la palette en utilisant une clé ouverte de 17 mm (3/4»).

> Retirer les crochets de ﬁxation [ 3 ] et [ 4 ] . > Pour retirer le crochet de ﬁxation [ 3 ] , dévis-

ser pour un ou deux tours le boulon de réglage

[ 2 ] de la roue arrière en utilisant une clé à douille

de 13 mm (1/2”) en prenant soin de ne pas forcer l’écrou pour éviter d’endommager les broches de commande du système de reglement.

> De l’arrière de l’unité et au moyen d’un chariot diable

de caractéristiques appropriées, retirer l’appareil et le poser sur le sol. Faire très attention aﬁn d’éviter tout dommage au sol. Les sols particulièrement délicats doivent être protégés avec des panneaux de faésite, compensé ou autre matériau adéquat.

3. PRÉPARATION À L’INSTALLATION

3.2 Raccordements électrique et hydraulique

Le filtre Fhiaba ne peut pas rendre potable de l’eau qui n’est pas destinée à la consommation alimentaire.

Ne pas utiliser de réductions ou de rallonges.

S’il faut fermer le robinet général, désactiver d’abord l’Ice Maker

à l’aide du Menu FhiabaAccess (faire référence au Manuel d’utilisation).

Les appareils sont livrés de l’usine pour le fonctionnement à 230V AC - 50Hz (Europe, Royaume Uni et autres Pays) ou 115V AC - 60Hz (Etats-Unis et Canada). Un câble d’alimentation avec ﬁche équipé d’un contact de terre sont fournis pour la connexion à une prise de 16A (Europe, Royaume Uni et autres Pays) ou de 15A (Etats-Unis et Canada) . Un disjoncteur doit également être installé et doit être facilement accessible aﬁn de mettre hors tension l’appareil avant d’eectuer toute installation ou maintenance.

Pour le raccordement hydraulique (pour les appareils équipés de fabricateur de glace) il faut prévoir un robinet avec raccord mâle de ¾”, facilement accessible même lorsque l’appareil est installé. Pour le raccordement au robinet, utiliser exclusivement le tuyau compris dans le Kit Utilisateur fourni avec l’appareil. L’appareil doit être raccordé au réseau d’eau potable, en tenant compte des dispositions en vigueur dans le pays où l’appareil est installé et en ayant soin d’installer la cartouche du ﬁltre à eau, fournie avec l’appareil, en suivant les instructions jointes.

E WEWE W

Page 47

www.fhiaba.com · [email protected]

N’utiliser ni rallonges ni adaptateurs multiples pour le branchement..

RACCORDEMENTS ÉLECTRIQUE ET HYDRAULIQUE DERRIÈRE L’UNITÉ

SÉRIE INTEGRATED ET BRILLIANCE:

SÉRIE STANDPLUS ET X-PRO:

3.3 Énergies renouvelables et systèmes domotique

Si l’énergie est fournie par une source d’alimentation d’énergie renouvelable (solaire, géothermique, etc.) ou si des systèmes domotiques sont installés, il faut installer le kit de énergie renouvelable au fin d’intégrer l’unité dans le réseau électrique.

SÉRIE INTEGRATED ET BRILLIANCE:

ﬁg.1 Arrière de l’appareil

Intervenir de la manière suivante:

> Dérouler le câble électrique et le brancher directe-

ment à la prise murale.

> Contrôler que l’appareil soit en stand-by et que les

voyants soient éteints; dans le cas contraire, appuyer sur la touche Unit

pour éteindre l’appareil.

> Raccorder le tuyau de l’eau au réfrigérateur dans

la zone arrière [ 1 ] .

> Raccorder le tuyau au robinet en utilisant les gar-

nitures comprises à l’intérieur du Kit Utilisateur [ 2 ].

SÉRIE STANDPLUS ET X-PRO:

Intervenir de la manière suivante:

> Dérouler le câble électrique et le brancher directe-

ment à la prise murale.

> Contrôler que l’appareil soit en stand-by et que les

voyants soient éteints; dans le cas contraire, appuyer sur la touche Unit

pour éteindre l’appareil.

> Reliez l’entrée d’eau avec la connection taraudée à

la base de l’appareil

[ 1 ].

ﬁg.2 Arrière de l’appareil

ﬁg.3 Avant de l’appareil

Raccordement Hydraulique

Branchement Électrique

Raccordement Hydraulique

1 2

Page 48

www.fhiaba.com · [email protected]

3.4 Mise à niveau

Mettre à niveau l’appareil en réglant les pieds et les roues arrière à la base de l’appareil.

Intervenir de la manière suivante:

> Après avoir enlevé le socle (ou grille) inférieur

(il est fixé par des aimants), régler l’hauteur des pieds de mise à niveau [ 1 ] en utilisant une clé ouverte de 17 mm (3/4»).

> Ensuite régler l’hauteur des roues arrière en

tournant les boulons de réglage [ 2 ] dans le sens horaire ou anti-horaire comme nécessaire.

> Remonter le socle (ou grille) inférieur ou la

grille.

4.1 Dimensions de l’encastrement et Styles d’installation: Série Integrated

A - KCLITU: Kit raccordement lateral

(non compris - doit être commandé comme accessoire séparé) B - KCCITU: Kit raccordement central (non compris - doit être commandé comme accessoire séparé)

FI36

FI30

FI24

897 (35 1/4”)900 (35 1/2”)

750 (29 5/8”)

600 (23 3/4”)

747 (29 3/8”)

597 (23 1/2”)

Largeur de

panneaux

Encastrement

Série

> Raccorder le tuyau au robinet en utilisant les gar-

nitures comprises à l’intérieur du Kit Utilisateur

[ 2 ].

4. DIMENSIONS DE L’ENCASTREMENT

FI24: 600 (23 ¾”)

FI30: 750 (29 ⅝”)

FI36: 900 (35 ½”)

CCB

Page 49

www.fhiaba.com · [email protected]

4.2 Dimensions de l’encastrement et Styles d’installation: Série StandPlus et X-Pro

Stand-Proud

KCLXB: Kit raccordement lateral (non compris - doit être commandé comme accessoire séparé)

4.3 Montage à ﬂeur avec des garnitures en aluminium standards

4.4 L’installation Prominent avec des garnitures en aluminium standards

A - KCLITU: Kit raccordement lateral

(non compris - doit être commandé comme accessoire séparé) B - KCCITU: Kit raccordement central (non compris - doit être commandé comme accessoire séparé)

6,5 (¼”)

10 (3⁄8”)

A - KCLITU: Kit raccordement lateral (non compris - doit être commandé comme accessoire séparé) B - KCCITU: Kit raccordement central (non compris - doit être commandé comme accessoire séparé)

900 (35 1/2”)

750 (29 5/8”)

600 (23 3/4”)

914 (36”

)

762 (30”)

610 (24”)

MAXMIN

Série

ENCASTREMENT

24: 610 (24”)

30: 762 (30”)

36: 914 (36”)

Page 50

www.fhiaba.com · [email protected]

SÉRIE INTEGRATED

5.1 Préparation des panneaux décoratifs pour la porte et Grands bacs

Les dimensions des panneaux sont indiquées dans le tableau et sur les dessins reportés cidessous. Selon les exigences d’alignement avec d’autres meubles de la cuisine, le panneau de la porte du réfrigérateur peut être plus haut par rapport à la ligne supérieure de la porte et le panneau inférieur peut être plus bas par rapport à la ligne inférieure du grand bac. Les panneaux sont montés moyennant des brides spéciales qui s’accrochent aux dispositifs de fixation réglables déjà prévus sur porte et grand bac et moyennant des équerres qui bloquent et règlent verticalement le panneau. Brides, équerres et vis de fixation correspondantes sont fournies avec l’appareil et sont appliquées au panneau en suivant le schéma de perçage reporté ci-dessous ou en utilisant le gabarit de perçage prévu à cet effet et fourni.

Intervenir de la manière suivante:

Pour appliquer les brides aux panneaux, procéder de la manière suivante. Il est recommandé de monter les équerres avant de monter la poignée.

Panneau de la porte

> Tracer une ligne qui divise verticalement le

panneau en deux parties égales[ 1 ].

> Partant du bas du panneau, marquer la hauteur

à laquelle pratiquer les trous (pour la distance des trous, [ 2 ].

5. MONTAGE DES PANNEAUX

4.5 Stand-Proud (pur Série StanPlus et X-Pro)

Niche 610 mm (24”)

KCLXB: Kit raccordement lateral (non compris - doit être commandé comme accessoire séparé)

25 (1”)

20 (¾”)

15 (

5⁄8”

)

10 (

3⁄8”

)

610 (24”)

Page 51

www.fhiaba.com · [email protected]

> Suivre les données du tableau correspondant

au modèle choisi, marquer d’abord le trou le plus externe et puis le plus interne [ 3 ].

> Vérifier la position des trous en appuyant les

équerres sur les marques

[ 4 ], puis pratiquer les

trous en faisant attention à l’épaisseur du panneau) [ 5 ].

> Visser les équerres [ 6 ].

Panneau du grand bac

> Pour le montage du panneau du grand bac, fai-

re référence au montage du panneau de la porte, avec la différence que les mesures doivent être prises en partant du côté supérieur du panneau et non pas du côté inférieur comme dans le cas de la porte [ 7 ]. et la bride est tournée de manière spéculaire à celle de la porte [ 8 ].

Page 52

www.fhiaba.com · [email protected]

5.2 Préparation des panneaux décoratifs pour Réfrigérateur avec un Grand bac

Série 899 / 36” Série 749 / 30” Série 599 / 24”

CHARNIÈRE

GAUCHE

CHARNIÈRE

DROITE

CHARNIÈRE

GAUCHE

CHARNIÈRE

DROITE

CHARNIÈRE

GAUCHE

CHARNIÈRE

DROITE

A 897 (35 1/4”) 897 (35 1/4”) 747 (29 3/8”) 747 (29 3/8”) 597 (23 1/2”) 597 (23 1/2”)

B 355,5 (14”) 261 (10 1/4”) 279 (11”) 187 (7 3/8”) 205 (8 1/8”) 111 (4 3/8”)

C 261 (10 1/4”) 355,5 (14”) 187 (7 3/8”) 279 (11”) 111 (4 3/8”) 205 (8 1/8”)

D 418 (16 1/2”) 386 (15 1/4”) 343 (13 1/2”) 311 (12 1/4”) 276,5 (10 7/8”) 236,5 (9 3/8”)

E 386 (15 1/4”) 418 (16 1/2”) 311 (12 1/4”) 343 (13 1/2”) 236,5 (9 3/8”) 276,5 (10 7/8”)

F/G 354,5 (14”) 354,5 (14”) 279,5 (11”) 279,5 (11”) 203,5(8”) 203,5(8”)

Positionnement des trous:

5. MONTAGE DES PANNEAUX

D E

B C

F G

13 (½”)

13 (

½”)

34 (1

3⁄8”)

34 (1

3⁄8”)

1285 (50 5⁄8”)

1163 (45

¾”)

660 (26”)

157 (6

¼”

)

min 1390 (54

¾”)max 635 (25”)

507.5 (20”)

382 (15

1⁄8”)

100 (4”)

Page 53

www.fhiaba.com · [email protected]

Positionnement des trous:

5.3 Préparation des panneaux décoratifs pour Réfrigérateur Brilliance

Série 899 / 36” Série 749 / 30”

CHARNIÈRE

GAUCHE

CHARNIÈRE

DROITE

CHARNIÈRE

GAUCHE

CHARNIÈRE

DROITE

A 897 (35 1/4”) 897 (35 1/4”) 747 (29 3/8”) 747 (29 3/8”)

B 417 (16 3/8”) 417 (16 3/8”) 342 (13 1/2”) 342 (13 1/2”)

C 354,5 (14”) 354,5 (14”) 279,5 (11”) 279,5 (11”)

C C

13 (½”)

34 (1

3⁄8”)

6,5 (

¼”) 6,5 (¼”)

34 (1

3⁄8”)

1273 (50 1⁄8”)

1163 (45

¾”)

660 (26”)

157 (6

¼”)

min 1390 (54

¾”)max 635 (25”)

507.5 (20”)

382 (15

1⁄8”)

100 (4”)

Page 54

www.fhiaba.com · [email protected]

5.4 Préparation des panneaux décoratifs pour Réfrigérateur avec deux Grands bacs

Série 899 / 36” Série 749 / 30”

CHARNIÈRE

GAUCHE

CHARNIÈRE

DROITE

CHARNIÈRE

GAUCHE

CHARNIÈRE

DROITE

A 897 (35 1/4”) 897 (35 1/4”) 747 (29 3/8”) 747 (29 3/8”)

B 355,5 (14”) 261 (10 1/4”) 279 (11”) 187 (7 3/8”)

C 261 (10 1/4”) 355,5 (14”) 187 (7 3/8”) 279 (11”)

D 418 (16 1/2”) 386 (15 1/4”) 343 (13 1/2”) 311 (12 1/4”)

E 386 (15 1/4”) 418 (16 1/2”) 311 (12 1/4”) 343 (13 1/2”)

F/G 354,5 (14”) 354,5 (14”) 279,5 (11”) 279,5 (11”)

5. MONTAGE DES PANNEAUX

D E

F G

D E

min 1265 (49 ¾”)

1160 (45

5⁄8”)

1044 (41

1⁄8”)

600 (23

5⁄8”)

268 (10

½”)

292,5 (11

½”)

183 (7

¼”)

73 (2

7⁄8”)

66 (2

5⁄8”) 157 (6 ¼”)

337 (13

¼”)max 415 (16 3⁄8”)

13 (½”)

13 (

½”

)

34 (1 3⁄8”)

Positionnement des trous:

Page 55

www.fhiaba.com · [email protected]

5.5 Préparation des panneaux décoratifs pour Réfrigérateur avec porte vitrée et un Grand bac

Série 899 / 36” Série 749 / 30” Série 599 / 24”

CHARNIÈRE

GAUCHE

CHARNIÈRE

DROITE

CHARNIÈRE

GAUCHE

CHARNIÈRE

DROITE

CHARNIÈRE

GAUCHE

CHARNIÈRE

DROITE

A 897 (35 1/4”) 897 (35 1/4”) 747 (29 3/8”) 747 (29 3/8”) 597 (23 1/2”) 597 (23 1/2”)

D 418 (16 1/2”) 386 (15 1/4”) 343 (13 1/2”) 311 (12 1/4”) 276,5 (10 7/8”) 236,5 (9 3/8”)

E 386 (15 1/4”) 418 (16 1/2”) 311 (12 1/4”) 343 (13 1/2”) 236,5 (9 3/8”) 276,5 (10 7/8”)

F/G 354,5 (14”) 354,5 (14”) 279,5 (11”) 279,5 (11”) 203,5(8”) 203,5 (8”)

H 412 (16 1/4”) 380 (15”) 337 (13 1/4”) 305 (12”) 270,5 (10 5/8”) 230,5 (9 1/8”)

I 380 (15”) 412 (16 1/4”) 305 (12”) 337 (13 1/4”) 230,5 (9 1/8”) 270,5 (10 5/8”)

Dimension trou pour porte: Positionnement des trous:

H I

D E

F G

1286 (50 5⁄8”)

1152,5 (45

3⁄8”)

650,5 (25

5⁄8”)

148,5 (5

7⁄8”)

6,5 (¼”)

6,5 (

¼”)

13 (

½”)

34 (1

3⁄8”)

34 (1

3⁄8”)

min 1390 (54 ¾”)

max 635 (25”)

507,5 (20”)

382 (15

1⁄8”)

100 (4”)

36: 627 (24 ¾”) 30: 477 (18

¾”)

24: 327 (12

7⁄8”)

1075 (42 3⁄8”)

<200 (7 7⁄8”)

115 (4

½”)

135 (5

3⁄8”)

135 (5

3⁄8”)

Page 56

www.fhiaba.com · [email protected]

5.6 Préparation des panneaux décoratifs pour Réfrigérateur avec porte vitrée et deux Grands bacs

Série 899 / 36” Série 749 / 30” Série 599 / 24”

CHARNIÈRE

GAUCHE

CHARNIÈRE

DROITE

CHARNIÈRE

GAUCHE

CHARNIÈRE

DROITE

CHARNIÈRE

GAUCHE

CHARNIÈRE

DROITE

897 (35 1/4”) 897 (35 1/4”) 747 (29 3/8”) 747 (29 3/8”) 597 (23 1/2”) 597 (23 1/2”)

D 418 (16 1/2”) 386 (15 1/4”) 343 (13 1/2”) 311 (12 1/4”) 276,5 (10 7/8”) 236,5 (9 3/8”)

E 386 (15 1/4”) 418 (16 1/2”) 311 (12 1/4”) 343 (13 1/2”) 236,5 (9 3/8”) 276,5 (10 7/8”)

F/G 354,5 (14”) 354,5 (14”) 279,5 (11”) 279,5 (11”) 203,5(8”) 203,5 (8”)

H 412 (16 1/4”) 380 (15”) 337 (13 1/4”) 305 (12”) 270,5 (10 5/8”) 230,5 (9 1/8”)

I 380 (15”) 412 (16 1/4”) 305 (12”) 337 (13 1/4”) 230,5 (9 1/8”) 270,5 (10 5/8”)

Positionnement des trous:

5. MONTAGE DES PANNEAUX

Dimension trou pour porte:

F G

D E

H I

1161 (45 ¾”)

1026,7 (40

3⁄8”)

588 (23

1⁄8”)

149,5 (5

7⁄8”)

13 (½”)

34 (1

3⁄8”)

min 1265 (49 ¾”)

337 (13

¼”)

max 415 (16

3⁄8”)

6,5 (¼”)

6,5 (

¼”)

268 (10 ½”)

292,5 (11

½”)

183 (7

¼”)

73 (2

7⁄8”)

66 (2

5⁄8”)

950 (37 3⁄8”)

36: 627 (24 ¾”) 30: 477 (18

¾”)

24: 327 (12

7⁄8”)

115 (4

½”)

135 (5

3⁄8”)

135 (5

3⁄8”)

<200 (7 7⁄8”)

Page 57

www.fhiaba.com · [email protected]

5.7 Préparation des panneaux décoratifs pour Réfrigérateur Column

Série 899 / 36” Série 749 / 30” Série 599 / 24”

CHARNIÈRE

GAUCHE

CHARNIÈRE

DROITE

897 (35 1/4”) 747 (29 3/8”) 597 (23 1/2”) 597 (23 1/2”)

B 418 (16 1/2”) 343 (13 1/2”) 276,5 (10 7/8”) 268 (10 1/2”)

C 418 (16 1/2”) 343 (13 1/2”) 268 (10 ½”) 276,5 (10 7/8”)

Positionnement des trous:

13 (½”)

1797 (70 ¾”)

B C

34 (1 3⁄8”) 34 (1 3⁄8”)

165 (6 ½”)

1271,5 (50”)

690,5 (27

¼”)

112 (4

3⁄8”)

min 1933 (76

1⁄8”)

Page 58

www.fhiaba.com · [email protected]

5. MONTAGE DES PANNEAUX

5.8 Préparation des panneaux décoratifs pour Réfrigérateur Column avec porte vitrée

Série 899 / 36” Série 749 / 30” Série 599 / 24”

CHARNIÈRE

GAUCHE

CHARNIÈRE

DROITE

897 (35 1/4”) 747 (29 3/8”) 597 (23 1/2”) 597 (23 1/2”)

B 418 (16 1/2”) 343 (13 1/2”) 276,5 (10 7/8”) 268 (10 1/2”)

C 418 (16 1/2”) 343 (13 1/2”) 268 (10 ½”) 276,5 (10 7/8”)

Dimension trou pour porte: Positionnement des trous:

13 (½”)

B C

34 (1 3⁄8”) 34 (1 3⁄8”)

1797 (70 ¾”)

165 (6

½”)

1271,5 (50”)

690,5 (27

¼”)

112 (4

3⁄8”)

min 1933 (76

1⁄8”)

1572 (62”)

24: 327 (12 7⁄8”)

135 (5

3⁄8”)135 (5 3⁄8”)

min 200 (7

7⁄8”)

Page 59

www.fhiaba.com · [email protected]

5.9 Dimensions des panneaux - Modèles avec un Grand Bac

Il est possible d’utiliser des panneaux avec des épaisseurs allant entre 18 mm (3/4 in) et 28 mm (1 1/8 in). Les panneaux de porte avec un poids max de 23 kg (51 lb) et panneaux de grand bac avec poids max de 11 kg (25 lb). Excéder ces poids pourrait annuler la garantie de tous les problèmes de services qui peuvent être attribués à des panneaux en surpoids.

Le mécanisme de charnière sur les appareils Fhiaba est considéré comme `zéro dégagement`. Les largeurs de portes et de tiroirs spécifiées ci-dessous supposent la largeur de niche minimum est utilisé et une de 3,5 mm (1/8 “) révèlent l’on souhaite autour des panneaux. Ajuster les dimensions de votre écran en fonction de vos propres critères de conception compte tenu de la largeur de votre créneau et votre révèlent. Jeu minimum / écart ne doit pas être inférieure à 1,5 mm (1/16 “).

SÉRIE

LARGEUR DE LA PORTE

ET DE TIROIR A

PORTE: LARGEUR

DE LA COUPURE B

899 / 36” 897 (35 1/4”) 627 (24 3/4”)

749 / 30” 747 (29 3/8”) 477 (18 3/4”)

599 / 24” 597 (23 1/2”) 327 (12 7/8”)

Exemples:

84” hauteur de l’encastrement 36” largeur de l’encastrement 4” hauteur de plinthe 1/8” distance désirée autour

Door panel: Largeur: 35-3/4” Hauteur: 54-3/4”

Drawer panel:

Largeur: 35-3/4” Hauteur: 84”-1/8”-54-3/4”-1/8”-4”=25” If you want a 6” toe kick height then your bottom drawer panel height would be 23”

2121 (83 ½") + 25 (1")

min 540 (21 ¼”)

max 635 (25”)

A B

3 (1⁄8”)

1390 (54 ¾”)

115 (4 ½”)

min 200 (7 7⁄8”)

135

(5 3⁄8”)

135

(5 3⁄8”)

1075 (42 3⁄8”)

Page 60

www.fhiaba.com · [email protected]

5. MONTAGE DES PANNEAUX

5.10 Dimensions des panneaux - Modèles avec deux Grands bacs

SÉRIE

LARGEUR DE LA PORTE

ET DE TIROIR A

PORTE: LARGEUR

DE LA COUPURE B

899 / 36” 897 (35 1/4”) 627 (24 3/4”)

749 / 30” 747 (29 3/8”) 477 (18 3/4”)

Exemples:

84” hauteur de l’encastrement 36” largeur de l’encastrement 4” hauteur de plinthe 1/8” distance désirée autour

Door panel: Largeur: 35-3/4” Hauteur: 54-3/4”

Drawer panel:

Largeur: 35-3/4” Hauteur: 84”-1/8”-54-3/4”-1/8”-4”=25” If you want a 6” toe kick height then your bottom drawer panel height would be 23”

min 325 (12 ¾”)

max 415 (16 3⁄8”)

337 (13 ¼”) 1265 (49 ¾”)

2121 (83 ½") + 25 (1")

A B

115 (4 ½”)

135

(5 3⁄8”)

135

(5 3⁄8”)

3 (1⁄8”)

min 200 (7 7⁄8”)

950 (37 3⁄8”)

Page 61

www.fhiaba.com · [email protected]

5.11 Dimensions des panneaux - Modèles Column

Il est possible d’utiliser des panneaux avec des épaisseurs allant entre 18 mm (3/4 in) ET 28 mm (1 1/8 in). Les panneaux de porte avec un poids max de 34 kg (75 lb). Excéder ces poids pourrait annuler la garantie de tous les problèmes de services qui peuvent être attribués à des panneaux en surpoids.

SÉRIE LARGEUR DE LA PORTE A

PORTE: LARGEUR

DE LA COUPURE B

899 / 36” 897 (35 1/4”) -

749 / 30” 747 (29 3/8”) -

599 / 24” 597 (23 1/2”) 327 (12 7/8”)

2121 (83 ½") + 25 (1")

min 1933 (76 1⁄8”)

max 2028 (79

7⁄8”)

A B

135

(5 3⁄8”)

135

(5 3⁄8”)

min 200(7 7⁄8”)

1572 (62”)

Page 62

www.fhiaba.com · [email protected]

5.12 Montage des poignées

Les poignées doivent être montées sur le panneau décoratif de la porte et du grand bac avant que les panneaux ne soient fixés au réfrigérateur..

Intervenir de la manière suivante:

> Après avoir pratiqué deux trous de 5 mm (1/4”)

sur le côté arrière des panneaux, insérer les vis fournies à la distance indiquée sur le tableau, reportée ci-dessous,[ 1 ].

> Positionner la poignée au niveau du trou sur

le côté avant du panneau; insérer par l’arrière du panneau la vis fournie, à travers le trou, et la visser à la poignée [ 2 ].

Utiliser la même procédure pour le montage des poignées horizontales sur les grands bacs. Pour la mesure de l’entraxe, faire référence au tableau joint.

CODE POIGNÉE

HV HO8 H07 H05

LONGUEUR

1104 mm

(43 1/2”)

794 mm

(31 1/4”)

644 mm

(25 3/8”)

494 mm

(19 5/8”)

ENTRAXE

900 mm

(35 1/2”)

480 mm

(18 7/8”)

490 mm

(19 1/4”)

340 mm

(13 3/8”)

SÉRIE

899 / 36” 749 / 30” 599 / 24”

5.13 Fixation des panneaux à la porte et au Grand bac

Aprés avoir appliqué les pattes de fixation et les équerres aux panneaux, commencer l’installation par le tiroir du bas.

Intervenir de la manière suivante:

> Serrer les vis que partiellement aux fixations

inférieures

[ 1 ].

> Fixer le panneau aux support du tiroir à partir

des crans de la partie inférieure de réglage

[ 2 ].

5. MONTAGE DES PANNEAUX

Page 63

www.fhiaba.com · [email protected]

> À ce point il est possible de régler la hauteur du

panneau avec les crans interieurs pour s’aligner,

[

3 ]

en serrant ou déssérant la vis. En tenant la vis un peu desserée, déplacer à droite ou à gauche le panneau pour le centrer au panneau de la porte ou au reste des meubles de la cuisine.

>Alignement en profondeur en travaillant de

l’intérieur du tiroir et après avoir soulevé le joint magnétique, rapprocher ou éloigner le panneau du tiroir à travers les trous [ 4 ] puis fixer le panneau toujours à travers les trous [ 5 ].

> Accrocher le panneau aux dispositifs de fixa-

tion en insérant dans les crans d’alignement supérieurs[ 6 ].

> Il est possible d’ajuster l’alignement du panne-

au par rapport aux meubles adjacents à l’aide des pattes et des équerres d’alignement [ 7] e [ 8 ].

> Il est possible d’ajuster l’alignement du pan-

neau par rapport aux meubles adjacents à l’aide des pattes et des équerres d’alignement

[ 9 ].n

vissant ou en dévissant la vis à l’équerre.

> Alignement en profondeur en travaillant de

l’intérieur de la porte à après avoir soulevé le joint magnétique, rapprocher ou éloigner le panneau à sa place toutjours à travers les trous [10] puis fixer le panneau à sa place toujours à travers les trous [ 11 ].

Une fois le panneau avant a été ajusté, vériﬁez que le joint a été repositionné correctement pour assurer la porte/ tiroir ferment correctement et éviter les erreurs opérationnelles de l’unité.

Page 64

www.fhiaba.com · [email protected]

6.1Encastrement appareil unique

Des profils en aluminium peuvent être utilisés pour fermer les espaces entre l’appareil et les meubles adjacents ou un autre appareil juxtaposé à celui-ci.

Intervenir de la manière suivante:

> Pousser l’appareil dans la niche d’installation [ 1 ].

> Si l’appareil doit être installé dans une niche ou

à l’intérieur d’une structure fermée, il sera nécessaire de prévoir une cheminée de ventilation à l’arrière de la niche pour garantir une ventilation adèquate. Un écart de 5 mm (1/4”) est suffisant pour éviter tout surchauffement. Assemblez toujours les panneaux frontaux à la porte et aux tiroirs avant de placer l’appareil dans sa position définitive dans la niche ou la structure.

> Fixer l’appareil aux meubles adjacents en vis-

sant à ces derniers les deux profils latéraux, déjà montés sur l’appareil [ 2 ]. Pour effectuer facilement l’opération, garder la porte et le grand bac ouverts.

> Vérifier que les pieds et les roues arrière soient

à niveau avant d’encastrer l’appareil.

> Monter sur les profils les corniches de cou-

verture, en les insérant latéralement et puis en poussant avec force jusqu’au “clic”

[ 3 ].

6. INSTALLATION

Schéma de montage profils latéraux:

A Proﬁl de raccordement B Corniche de couverture en aluminium

6.2 Encastrement combinaison

Accessoires nécessaires à commander séparément:

> Kit raccordement central (KCC)

Des proﬁls en aluminium peuvent être utilisés pour fermer les espaces entre l’appareil et les meubles adjacents ou un autre appareil juxtaposé à celui-ci.

Intervenir de la manière suivante:

> Positionner les appareils devant la niche en

laissant un espace suffisant pour intervenir sur l’arrière des appareils [ 1 ].

IMPORTANT: Les instructions suivantes pour l’installation s’appliquent à tous les modèles Fhiaba.

6,5 (¼”) 6,5 (¼”)

20 (¾”)

22 (7⁄8”)

22 (7⁄8”) 22 (7⁄8”)

Appareil

Paroi ou meuble

Page 65

www.fhiaba.com · [email protected]

> Passer à l’arrière des appareils pour le monta-

ge des équerres de connexion. Fixer un côté de l’équerre supérieure et inférieure, d’abord sur un des deux appareils et ensuite sur l’autre

[ 2 ].

> Visser entre eux les deux profils avec les rivets

fournis [ 3 ] . Fixer l’équerre supérieure [ 4 ]. Pour effectuer facilement l’opération, garder la porte et le grand bac ouverts.

> Fixer l’équerre supérieure l’inférieure [ 5 ]. d’a-

bord sur un appareil et puis sur l’autre. Compléter en montant la corniche de couverture centrale en poussant avec force jusqu’au “clic”.

> Une fois complétés les passages ci-dessus,

poussez les appareils dans leur position définitive

[ 6 ].

Il sera nécessaire de prévoir une cheminée de ventilation à l’arrière de la niche pour garantir une ventilation adèquate. Un écart de 5 mm est

suffisant pour éviter tout surchauffement. Assemblez toujours les panneaux frontaux à la porte et aux tiroirs avant de placer l’appareil dans sa position définitive dans la niche ou la structure.

> Vérifier que les pieds et les roues arrière soient

à niveau avant d’encastrer l’appareil.

> Fixer chaque appareil aux meubles adjacents

en vissant à ces derniers les profils latéraux, déjà montés sur les appareils [ 7 ]. Pour effectuer facilement l’opération, garder la porte et le grand bac ouverts.

> Monter sur les profils les corniches de cou-

verture, en les insérant latéralement et puis en poussant avec force jusqu’au “clic” (comme pour l’encastrement de l’appareil unique) [ 8 ].

3 4

Page 66

www.fhiaba.com · [email protected]

Schéma montage côtés et proﬁls centraux:

A - Profil de raccordement B - Corniche de couverture en aluminium D - Profil de raccordement centrale E - Corniche centrale en aluminium de couverture

6. INSTALLATION

7.1 Montage de la sécurité anti-renversement

Aﬁn d’éviter le risque de renversement de l’appareil lors de l’ouverture de la porte et des bacs à pleine charge, l’installation de deux équerres qui ﬁxent la partie supérieure de l’appareil au mur est obligatoire.

Intervenir de la manière suivante:

> Les équerres sont appliquées comme illustré à la

figure en utilisant les vis et les chevilles fournies. Placer l’équerre sur la partie supérieure de l’appareil en correspondance des trous de fixation et l’approcher au mur [ 1 ].

> Marquer la position des trous avec un crayon [ 2 ].

> Percer le mur avec une mèche de 8 mm (3/8”) et

insérer la vis tamponnée [ 3 ].

7. ACHÈVEMENT DE L’INSTALLATION

Appareil

Paroi ou meuble

6,5 (¼”) 6,5 (¼”)

20 (¾”)

22 (7⁄8”)

22 (7⁄8”) 22 (7⁄8”)

6,5 (¼”) 6,5 (¼”)

18 (¾”)

44,4 (1 ¾”)

18 (¾”)

13 (½”)

152 (6”)

59 (

3⁄8

”)

45 (1

5⁄8

”)

Page 67

www.fhiaba.com · [email protected]

> Replacer l’équerre et la fixer d’abord sur la par-

tie supérieure du meuble et, ensuite, au mur [ 4 ].

Aﬁn d’éviter tout risque de renversement de l’appareil, il est obligatoire de ﬁxer l’appareil au mur moyennant deux équerres prévues à cet eet.

7.2 Montage des poignées sur le devant inoxydable

Pour fixer les poignées à la porte et au grand bac, intervenir comme indiqué.

Intervenir de la manière suivante:

>Insérer les écarteurs sur les deux goujons

présents sur la porte et sur le grand bac

[ 1 ].

> Visser les vis à six pans présentes dans la poi-

gnée

[ 2 ].

Les vis de fixation seront serrées à fond, en utilisant une clé à six pans de 2,5 mm (1/4”).

7.3 Circulation de l’air

SÉRIE INTEGRATED ET BRILLIANCE:

Un système à air forcé assure la ventilation à travers la grille positionnée dans la dans la partie inférieure de l’appareil. Si l’aménagement de la cuisine prévoit une plinthe, cette dernière doit être trouée aﬁn de garder un niveau d’aréation satisfaisant, comme expliqué dans le dessin.

Les trous peuvent être de toute sorte de forme et dimension, à condition que la surface totale de la partie trouée est égale au 50% de la surface de la plinthe. Dans ce cas, pour permettre une meilleure aération, il est préferable de retirer la grille frontale de l’ensemble. La grille est accrochée à l’ensemble avec des plaques magnetiques et peut être facilement retirée par l’utilisateur ﬁnal, aﬁn d’être nettoyée régulièrement de la poussière.

Page 68

www.fhiaba.com · [email protected]

7. COMPLETING THE INSTALLATION

La grille de ventilation ne doit pas être bloqué ou couvert d’aucune manière. Il doit aussi être dépoussiéré / nettoyés régulièrement.

Série 899 / 36” Série 749 /30 “ Série 599 /24”

860 (33 7/8”) 740 (29 1/8”) 560 (22”)

B > 100 (4”)

C 10 (3/8”)

SÉRIE STANDPLUS ET X-PRO:

La ventilation est garantie par un système à air forcé à travers une grille positionnée dans la partie haute de l’appareil. Cette grille ne doit en aucun cas être couverte par des panneaux ou autres dispositifs qui pourraient en réduire l’ecacité. S’il vous plaît se référer à la page 5-6 pour assurer une circulation d’air correcte.

7.4 Contrôle de ﬁn d’installation mise en marche

Contrôler que les pieds sont correctement in-

stallés.

Contrôler que le raccordement à l’installation hydrique ne présente pas de fuites d’eau et que le robinet de fermeture est facilement accessible.

Contrôler que le branchement électrique soit correctement réalisé et que la ﬁche et l’interrupteur omnipolaire dédié soient facilement accessibles.

Contrôler le parfait alignement de l’appareil avec les meubles adjacents.

Contrôler que chaque ruban adhésif ou protection temporaire interne ou externe soit éliminé.

Contrôler la parfaite étanchéité des portes et le coulissement des bacs et des clayettes.

7.5 Mise en marche

> Pour mettre en marche l’appareil, brancher la

fiche au réseau électrique: lorsque la porte est ouverte, apparaît sur le panneau de commande le message “Stand-by”, alors que toutes les touches du panneau sont éteintes.

100 (4”)

Page 69

10-07-2018

www.fhiaba.com · [email protected]

>Pour mettre en marche tous les compartiments

de l’appareil, appuyer pendant 3 secondes sur la touche Unit . Le message “initial test” apparaîtra pendant environ 2 minutes, ensuite les compresseurs seront actifs jusqu’à attendre la température prévue en usine par défaut. Veuillez noter que cette opération pourrait durer plusieurs heures.

> Si l’appareil est fourni avec un appareil à

glaçons avant de le mettre en marche pour la première fois, veuillez vous assurer que la cartouche du filtre pour l’eau a bien été installée et effectuez un remplissage du circuit hydraulique.

> Purge air from the water lines by enacting

the ‘Manual Clean’ function from the Menu>Functions->Water Filter options. You may need to complete this sequence several times until you stop hearing air sputtering from the ice maker fill tube.

> Once you are satisfied that the system is pur-

ged of air switch the Ice Maker on by touching the

button which will illuminate.

Note: Si le tiroir TriMode est conﬁguré comme réfrigérateur ou comme Fresco, la machine à glaçons sera désactivée. Le mode par défaut pour le tiroir TriMode est Congélateur.

> Pour toute autre information concernant le fon-

ctionnement de l’appareil, se référer au Mode d’emploi.

Si lors de la première mise en marche, n’apparaît pas le message Stand-by, mais apparaissent Fridge too warm, Fresco too warm, Freezer too warm ou signaux sonores, cela signiﬁe que l’appareil a déjà commencé la procédure de refroidissement. Dans ce cas désactiver les éventuels messages sonores en eeurant la touche Alarm, refermer la porte et attendre que les températures programmées soient atteintes.

Il faut laisser l’unité atteindre la température de fonctionnement vide et avec la porte et un tiroir fermé avant que les aliments sont stockés à l’intérieur.

Sur les modèles avec un compartiment dédié Fresco, le compartiment Fresco refroidit à la température de consigne (par défaut 0°C / 32°F) avant la commutation du système de refroidissement du compartiment de réfrigération principale. Dans ce cas désactiver les éventuels messages sonores en eeurant la touche Alarm, refermer la porte et attendre que les températures programmées soient atteintes.

Fhiaba est constamment à la recherche de nouvelles solutions pour améliorer les caractéristiques et le design de ses propres produits et se réserve le droit d’apporter continuellement des modiﬁcations à ses modèles.

FRIDGE

Page 70

Page 71

Page 72

B0900709UL

www.fhiaba.com [email protected]
