Page 1
USER MANUAL
EN
MODE D’EMPLOI
FR
Page 2
Page 3
Page
10
12
Index
2
1
Important directions for safety and the environment
1.1
For your safety
1.2
Caring for the environment
1.3
Cleaning, sanitization and maintenance of the ice and/or water
dispenser (if present)
4
2
Installation
2.1
Installation
2.2
Connection to the electrical power supply
2.3
Connection to the water system
6
3
Before starting
3.1
Know your appliance
3.2
Main features
3.3
Main components
3.4
Electronic Control
3.5
Main control panel
3.6
Fresco control panel
4
Appliance switching on and off
4.1
Switching on and off
4.2
How to adjust the temperature for different requirements
4.3
Ice Maker activation
4.4
Information and malfunction messages on the display
5
Settings and Special Functions
5.1
Customization and language settings
5.2
Special functions activated through the Menu
5.3
Basic settings of the Menu
EnglishFrançais
17
19
21
22
26
27
28
6
Internal Layout
6.1
Internal Layout (positioning, adjustment, removal)
7
Activation and use of the Ice Maker
7.1
Activation and use of the Ice Maker
7.2

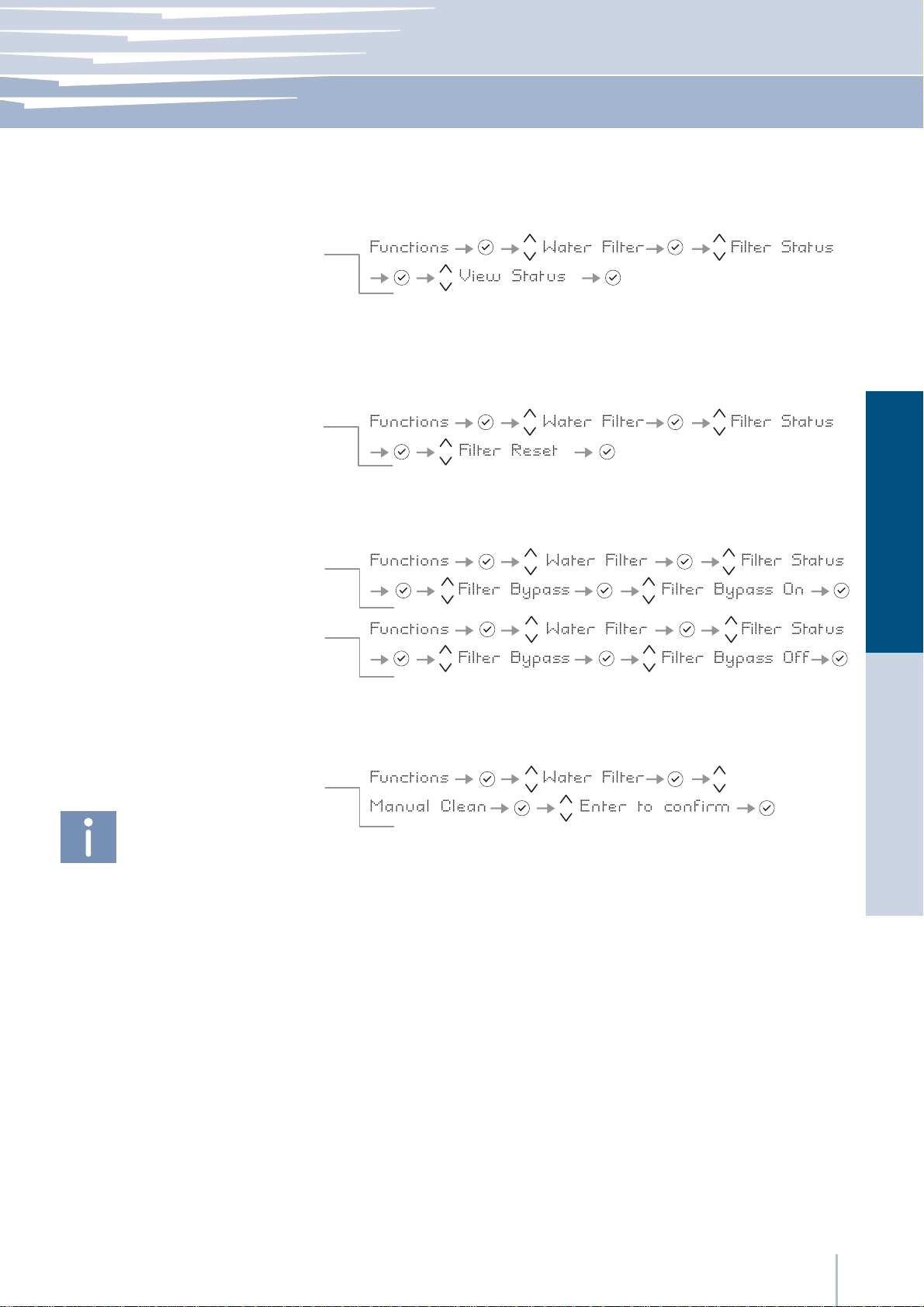

Water Filter
8
Lighting
8.1
Lighting
9
Food Preservation
9.1
General directions
9.2
How to maintain good food quality
9.3
Recommendations for preserving fresh food
9.4
Recommendations for preserving frozen food
10
Recommended times for food preservation
11
Care and Cleaning
11.1
Care and Cleaning
11.2
Condenser cleaning
11.3
Internal cleaning
12
Troubleshooting Guide
12.1
Troubleshooting Guide
12.2
Malfunction messages appearing on the display
30
31
13
Before calling for service
13.1
Before calling for service
14

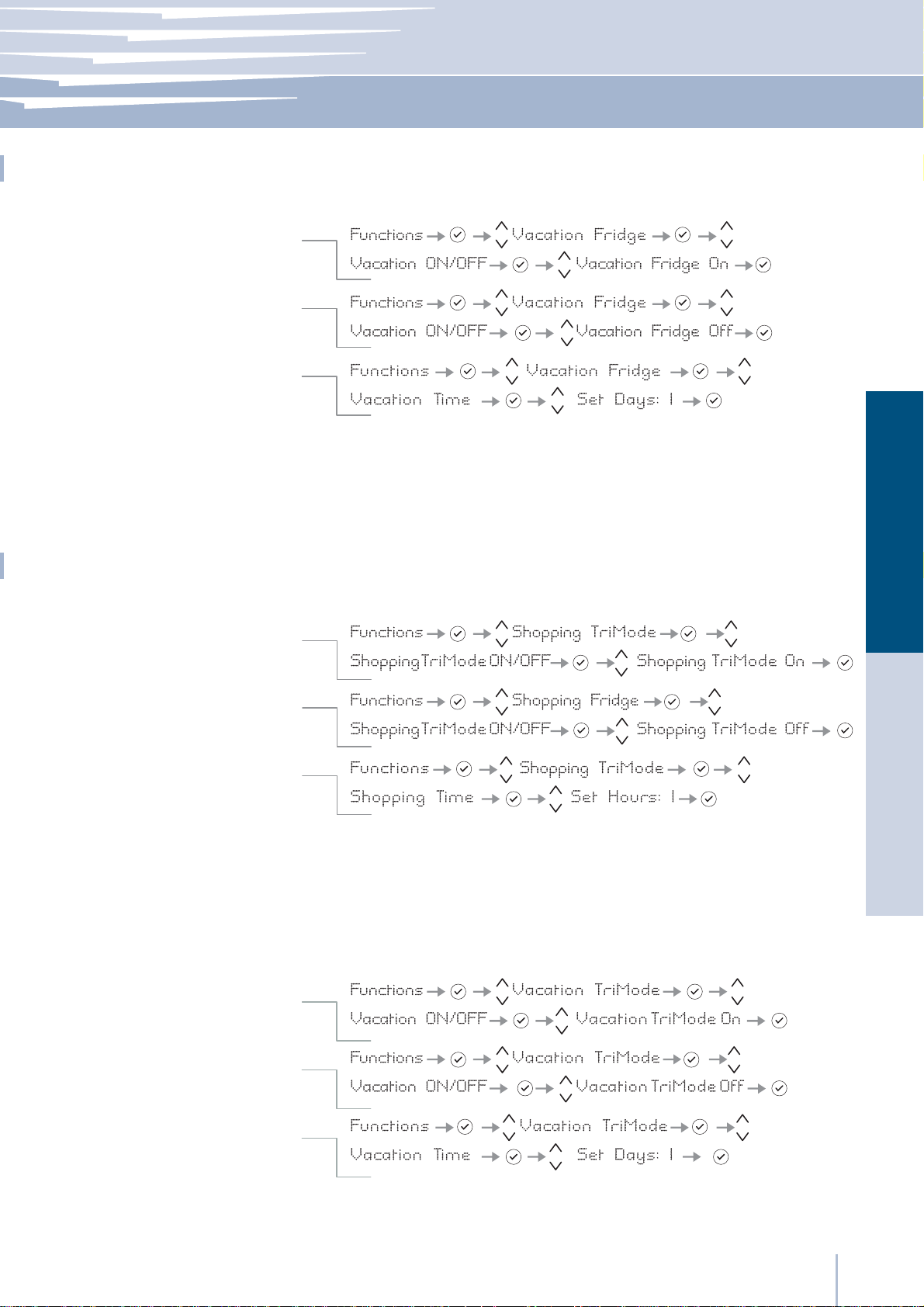

Menu Map
14.1
Functions
14.2
Setting
www.fhiaba.com ∙ www.thevettagroup.com
1
Page 4
Important directions for safety and the environment
1
1.1
For your safety
PRUDENZA:
NON FISSARE LA LAMPADA IN FUNZIONE.
PUÒ ESSERE DANNOSO PER GLI OCCHI.
CAUTION:
DO NOT STARE AT OPERATING LAMP.
MAY BE HARMFUL TO THE EYES.
Product tested in accordante with EN62471
Notes
Recommendations for correct
use of the appliance
Risk Group 2
B09001301
If this appliance is replacing an existing appliance which must be
removed or disposed of, make sure that it does not become a dangerous trap for children by cutting its power supply cable and rendering it impossible to close the door. Use the same caution at the
end of the lifespan of the new appliance.
This appliance is designed to refrigerate beverages and foods and
is intended for domestic use.
The appliance must be installed by following the instructions in the
Installation Guide, particular care should be taken not to obstruct the
vent openings of the appliance and of the built-in units.
The appliance features a concentrated lighting system with LED
lamps. Do not stare into these lamps when they are on to avoid possible eyesight damage.
This warning is also contained on the label attached to the inside of
the refrigerator door.
When the freezer is functioning do not touch the inner surfaces in
stainless steel with wet or damp hands, since skin may stick to the
very cold surfaces.
Do not use any type of electrical equipment inside of the food
conservation compartments.
When positioning the shelves, do not place fingers in the shelf
slide guides.
Important
Directions for avoiding
appliance damage
Warning
Indications for avoiding injury
to people
Do not position containers of flammable liquids near the appliance.
Completely switch off the appliance and unplug the power supply
cable during cleaning operations. If the plug is not easily reached, it
is a good idea to turn off the breaker or remove the fuse that controls
the socket that the appliance is connected to.
The packaging parts can be dangerous for children: do not allow
children to play with the plastic bags, plastic film or Styrofoam.
Any repairs must be performed by a qualified Fhiaba Service
technician.
This appliance is not intended for use by persons (including children)
with reduced physical, sensory or lack of experience and knowledge
unless they have been given supervision or instruction concerning use of
the appliance by a person responsible for their safety. Children should
be supervised to ensure that they do not play with the appliance.
Do not damage the appliance refrigerant circuit pipes.
Do not store explosive substances such as aerosol cans with a flam-
mable propellant in this appliance.
www.fhiaba.com ∙ www.thevettagroup.com
2
Page 5
Important directions for safety and the environment
1
Caring for the environment
Pay special attention to correct disposal procedure for all the pack-
aging materials.
The appliance must not be disposed of with urban waste. Contact lo-
cal waste disposal centers for on how to dispose of recyclable waste.
Prior to disposal, cut the power supply cord and make it impossible
to close the door.
During disposal, avoid damage to the refrigeration circuit.
The appliance does not contain hazardous substances for the atmos-
pheric ozone layer, neither in the refrigeration circuit nor in the insulation.
Cleaning, sanitization and maintenance of the ice and/or water dispenser (if present)
Failure to follow the instructions regarding sanitizing can compromise
the hygienic safety of the water dispensed.
When using the appliance for the first time and every time the filter
is changed, it is recommended to let the water flow in the circuit using
the “Manual Cleaning” and discard the ice produced in the first 24
hours.
1.2
1.3
EnglishFrançais
If the water dispenser has not been used for more than 4/5 days, it is
advisable to clean the circuit and run off the first litre of water.
Reposition the removable water dispenser (if present), ensuring your
hands are hygienically clean.
Clean the ice bucket or drawer regularly but using only drinking
water.
The filter must be changed when indicated on the control panel
or when the ice/water dispenser has not been used for more than 30
days.
With each filter replacement, sanitise the ice and/or water distribution system using a food grade disinfectant (with sodium hypochlorite), which does not alter the characteristics of the materials, or use
the “Sanitising Kit” available from the After-Sales Service. Rinse with at
least 2 litres of water before use.
Only original spare parts supplied by the manufacturer should be
used when replacing components in the ice and water dispenser.
Any work on the appliance must be carried out by a qualified technician or the After-sales Service.
www.fhiaba.com ∙ www.thevettagroup.com
3
Page 6
Installation
1
2.1
2.2
Installation
Make sure that installation is performed correctly, adhering to all directions in the specific installation manual provided with the appliance.
Connection to the electrical power supply
The appliance operates at 115 V AC, 60 Hz and is equipped with
a power supply cord with a 3-prong grounded plug, which must be
connected to a corresponding 3-prong (15 Amp) grounding-type
wall receptacle.
Do not use extension cords and/or multiple adapters for the power supply connection.
www.fhiaba.com ∙ www.thevettagroup.com
4
Page 7
Installation
2
The appliance should be supplied only
with drinkable water.
Make sure that installation is performed
correctly, according to all of the directions in the specific installation manual
provided with the appliance.
Connection to the water system
The models provided with Ice Maker require a connection to the
domestic water supply system. This can be executed through the
1/4” water line (copper or polyethylene)to the house water supply.
The system pressure must be between from 8 psi to 75 psi (between
0.5 bar and 5 bar).
Different pressures can cause malfunctions or leaks in the water system.
The appliance should be supplied only with drinkable water.
2.3
EnglishFrançais
Do not attempt to use a locally sourced
garden hose threaded adapter or braided supply line. It will strip the threads on
the appliance water connection solenoid.
www.fhiaba.com ∙ www.thevettagroup.com
5
Page 8
Before starting
3
3.1
Know your appliance
Congratulations for having purchased your new Fhiaba:
from now on you can use our innovative conservation system, which will allow you to keep all of your food in the
best way possible.
This manual will answer most of your questions about the
product’s features. Should you require further information,
please check our website
www.fhiaba.com
or write us an e-mail at
Before calling, write down the model type and serial
number which are available on the warranty certificate
and on the rating plate located on the bottom left-hand
corner of the appliance, behind the bottom drawer and
any messages which may have appeared on the display.
1-855-4-FHIABA (1-855-434-4222)
3.2
separation of internal compartments ensures maximum
freshness and offers excellent conservation of foods in the
three compartments: refrigerator, Crisper-Fresco and freezer
crease the flexibility of the appliance by making the freezer
compartment operate as a refrigerator or as a Crisper-Fresco compartment
and controlled humidity, providing excellent conservation in
superior preservation conditions for fresh foods
humidity levels set by the user and provides real-time compartment temperature readings.
ment of appliance functions and the visualization of functioning messages
Power save features to reduce consumption during vaca-
tion periods
Main features
Exclusive design by Giugiaro
The Fhiaba TriMode refrigeration system and the efficient
It is also possible, should there be a need, to further in-
The Crisper-Fresco compartment has a low temperature
Electronic control guarantees constant temperature and
An interactive menu (Menu) allows customized manage-
Ample drawer space with Soft self-closing systems in the Crisp-
er-Fresco area
Ice Maker for automatic ice production of variable cube
size
Easily replaceable water filter located inside the refrigera-
tor
Patented adjustable shelf system, with shelves that can be
positioned at any level inside of the refrigerator without having to be removed
Stainless steel surface both inside and outside, with fine
aluminum trim
Patented hinge system that permits automatic door closing
External drawers with to self-closing system
Localized lighting with LEDs
Anti-tipping system by means of wall mounting brackets
www.fhiaba.com ∙ www.thevettagroup.com
6
Page 9
Before starting
3
Main components
Single drawer Fridge
19
Fridge
Fresco
Crisper
TriMode
2
3
4
5
6
8
10
11
12
13
14
15
16
1 Stainless steel structure with
aluminum trim
2 Control panel with Menu
3 Water Filter
4 Patented shelf positioning
system
5 Control panel,
area
6
Crisper-Fresco compartment
with controlled humidity
7 “Low Temp” drawer with
controlled humidity
8 Automatic icemaker
9 Double refrigeration system
10 Temperature display
Crisper-Fresco
3.3
EnglishFrançais
Fridge
Low Temp
TriMode
11 Sound signals
1T Models
1
2
3
4
7
8
10
11
12
13
14
15
16
12 Vacation function
13 Spacious door shelves
14 Innovative lighting
15 Automatic door and
drawer closure
16 Frezer compartment that
can be transformed into a
refrigerator or Crisper-Fresco
compartment
(TriMode function)
9
0T Models
www.fhiaba.com ∙ www.thevettagroup.com
7
Page 10
Before starting
3
3.4
Electronic Control
The innovative electronic control system designed by Fhiaba maintains constant temperature in multiple compartments and
displays it on the control panel. It also allows user interaction making it possible to personalize settings of various functions and
to alert the user with sound and/or visual messages should any malfunction occur in the appliance.
3.5
UNIT
1234 5 67 98
1 Unit
2 Fridge
3 Menu
4
Up/down
Fridge
Main control panel
ICE
FRI
D
G
E
Switches the appliance (all compartments) between ON and STAND BY
(press for three seconds).
Allows switching on and off of only the refrigerator compartment
(press for three seconds).
Allows access to the appliance function menu
Using the Up and Down buttons, it is possible to change the set temperature of the refrigerator and navigate through the interactive menu.
E
NTE
MAKE
R
R
5 Display
Up/Down
6
Freezer
(TriMode)
7 Enter
8 Ice maker
9 Alarm
It shows the temperature of the refrigerator and freezer compartments,
the date and time, Menu functions and visual messages.
By selecting Up/Down the preset temperature can be changed according to the selected function mode (freezer, refrigerator, Crisper-Fresco).
Confirms activation or deactivation of the selections made in the
Menu.
Allows activating or deactivating the automatic ice production.
Blinks to signal user alerts such as door left open, also in combination with
a sound signal which can be deactivated by pressing the button.
www.fhiaba.com ∙ www.thevettagroup.com
8
Page 11
Before starting
3
11 Display
12 Up/Down
13 Crisper
Crisper-Fresco control panel
CR
ISP
E
R
10 11 12
Shows the temperature of the Crisper-Fresco compartment.
Using the Up and Down buttons, it is possible to change the
temperature set for the Crisper-Fresco compartment.
Allows switching on and off of only the Crisper-Fresco compartment
(press
for three seconds).
3.6
EnglishFrançais
www.fhiaba.com ∙ www.thevettagroup.com
9
Page 12
Appliance switching on and off
4
4.1
Switching on and off
First startup
Switching off the Refrigerator and Crisper-
Fresco compartments
Restarting
Switching off for long periods
When the appliance is connected to the electrical power supply but has
not yet been switched on, the display shows the message
This is a safety message to warn that the appliance is connected to the
mains, and all the panel buttons are off.
To switch on all the appliance compartments, press the Unit button
three seconds.
When the appliance is first switched on the TriMode compartment is set
to the “freezer” mode. After switching on it remains always on and can
be switched off only by switching off the complete appliance.
Press Unit
Use the same buttons to restart.
The freezer compartment always stays on and cannot be switched off
except by completely switching off the appliance by pressing the Unit
button for three seconds.
During long absence periods it is recommended to switch off the refrigerator by pressing the Unit button
ing the electrical plug or the breaker controlling the socket.
for three seconds.
for three seconds and disconnect-
for
If at the first startup the Standby message does
not appear, but another message appears, it
means that the appliance has already started
the cooling process. If this is the case, deactivate any possible sound signal by pressing the
Alarm button
the set temperature is reached.
During the first startup, it will not be possible to
use the Menu to modify the factory settings until
the preset temperature has been reached.
Each time the appliance is switched on it goes
trough a self-diagnosis procedure lasting three
minutes before completely starting up.
If only the refrigerator compartment or the Crisper-Fresco compartment is switched off, the specific fan will continue to operate to prevent the
formation of unpleasant odors and mold.
, close the door and wait until
Completely empty the refrigerator, clean and dry it and leave the doors
and drawers partially open to prevent unpleasant odors.
Before switching off the appliance for a long period of time, remove all of the items inside and
leave the doors and drawers open to prevent
the formation of unpleasant odors and mold.
www.fhiaba.com ∙ www.thevettagroup.com
10
Page 13
Appliance switching on and off
4
How to adjust the temperature for different requirements
Refrigeration Compartment
Crisper-Fresco Compartment
Freezer Compartment
(TriMode)
The temperature shown can vary slightly in respect to the set temperature following frequent
openings of the doors or insertion of room temperature foods or large quantities of foods.
4.2
Each model has been carefully tested before leaving the factory and is
adjusted in such a way to ensure high performance and low consumption. Usually, it is not necessary to modify the settings.
Nevertheless, according to special needs, it is possible to modify the set
temperatures as follows:
From +1°C to +7°C (from 33,8°F to 44,6°F), the recommended preset
temperature is +4°C (39,2°F).
To adjust the temperature use the Up/Down buttons
these buttons the newly set temperature will appear in the display. To
modify this temperature, use the buttons until reaching the desired temperature.
From -2°C to +2°C (from 28.4°F to 35.6°F), the recommended preset temperature is 0°C (32°F).
To adjust the temperature use the Up/Down buttons
these buttons the newly set temperature will appear in the display. To
modify this temperature, use the buttons until reaching the desired temperature.
From -13°C to -23°C (from 8,6°F to -9,4°F), the recommended temperature is preset at -18° (0°F).
To adjust the temperature use the Up/Down buttons
these buttons the newly set temperature will appear in the display. To
modify this temperature, use the buttons until reaching the desired temperature.
In case the compartment is used as refrigerator or Crisper-Fresco compartment (TriMode function) the recommended and preset temperatures
will correspond to those indicated for the respective compartments.
. Upon touching
. Upon touching
. Upon touching
EnglishFrançais
6 to 12 hours are necessary to reach the selected temperature.
Do not activate the Ice Maker unless the appliance is connected to the water mains.
Information and malfunction messages on the display
Ice Maker Activation
The Ice Maker button located on the main control panel permits activation of the automatic icemaker. The button is lighted when the icemaker is functioning.
4.3
4.4
An integrated control system provides information through light signals or
text messages visualized on the display.
The information signal is always visualized with a fixed text message, while
a malfunction signal is visualized with blinking text. The sound signal that
accompanies some malfunction signals can be deactivated by pressing
the Alarm button on the main control panel.
The list of malfunction signals is located at the back of this manual.
www.fhiaba.com ∙ www.thevettagroup.com
11
Page 14
Settings and Special Functions
5
5.1
To prevent an inadvertent change to the settings the keypad is automatically locked after
a certain period of time.
To re-activate the Menu function, press simultaneously the Menu button
button for at least three seconds.
5.2
Customization and language settings
and the Down
FR
U
NIT
ID
GE
Special functions activated through the Menu
It is possible to customize the functions of your Fhiaba to adapt it
to diverse usage needs, resetting the main parameters (Settings) or
activating special functions (Functions).
Functions are accessed on the main display by pressing the Menu
button .
The Up/Down buttons permit navigation of the available functions,
which can be selected by pressing the Enter button . The display shows
the current function status.
Using the Up/Down buttons , it is also possible to scroll through the
selected function’s sub-menu if applicable, activating or deactivating by pressing the Enter button
Once the function is confirmed, the display will automatically
step back to the main menu to allow selection of other functions.
At any time it is possible to return to the previous selection through the
FhiabaAccess button
The language of the messages appearing on the display can be
changed by operating as follows:
Enter the Menu by pressing the Menu button select Settings via
the Up/Down buttons and confirm via Enter . Then select the Language function and the desired language.
To use special functions, select the Menu button
button to access the menu, confirming the selection .
.
.
and use the Up/Down
Shopping Fridge
How to activate
How to deactivate
How to program timed activation
Vacation Fridge
The various Shopping Modes help prepare the cooling,
Fridge and TriMode compartments for the introduction
of a heat load which can consist of fresh food or other
items which may have warmed during transport. The
more quickly an item can be cooled or frozen the better it will be preserved.
This mode can also be effective at maintaining compartment temperatures while entertaining when higher than average door and drawer openings are anticipated.
www.fhiaba.com ∙ www.thevettagroup.com
12
The function lowers the refrigerator temperature to +2°C (35.6°F) for
12 hours, permitting more rapid cooling of food that has just been
placed in. Once the 12 hours have expired, the function deactivates
automatically, returning to the previously set temperature. It is possible to program a timed activation of the function. After a prolonged
interruption of electrical current, it is necessary to reactivate the function.
It is possible to program the function with a delay of 1 to 12 hours.
This function (recommended in case of prolonged absences since it allows
considerable energy savings) brings the refrigerator compartment
temperature to +14°C (57.2°F). It is possible to program the duration, or it
can be manually deactivated upon returning after a period of absence.
This function remains active even if during the period of absence there is
a prolonged interruption of electrical power.
Page 15
How to activate
How to deactivate upon re-entry
How to program the duration
Settings and Special Functions
It is possible to program a period from 1 to 90 days.
5
Shopping TriMode
How to activate
How to deactivate
How to program timed activation
Vacation TriMode
This function must be activated at least 24 hours before inserting room temperature items into the freezer, or several hours before placing into the freezer previously frozen items which have been subject to a slight temperature rise. This function is automatically deactivated when the programmed time period expires. It
is possible o program timed activation of the function.
If interrupted by a prolonged interruption of the electrical power, it is necessary
to reactivate the function.
It is possible to program the function with a delay of 1 to 12 hours.
This function (recommended in case of prolonged absences since it allows considerable energy savings) brings the TriMode compartment temperature to - 18°C
(46.4°F). It is possible to program the duration, or it can be manually deactivated
upon re-entry after a period of absence.
This function remains active even if during the period of absence there is a prolonged interruption of electrical power.
EnglishFrançais
How to activate
How to deactivate upon re-entry
How to program the duration
It is possible to program a period from 1 to 90 days.
www.fhiaba.com ∙ www.thevettagroup.com
13
Page 16
Settings and Special Functions
5

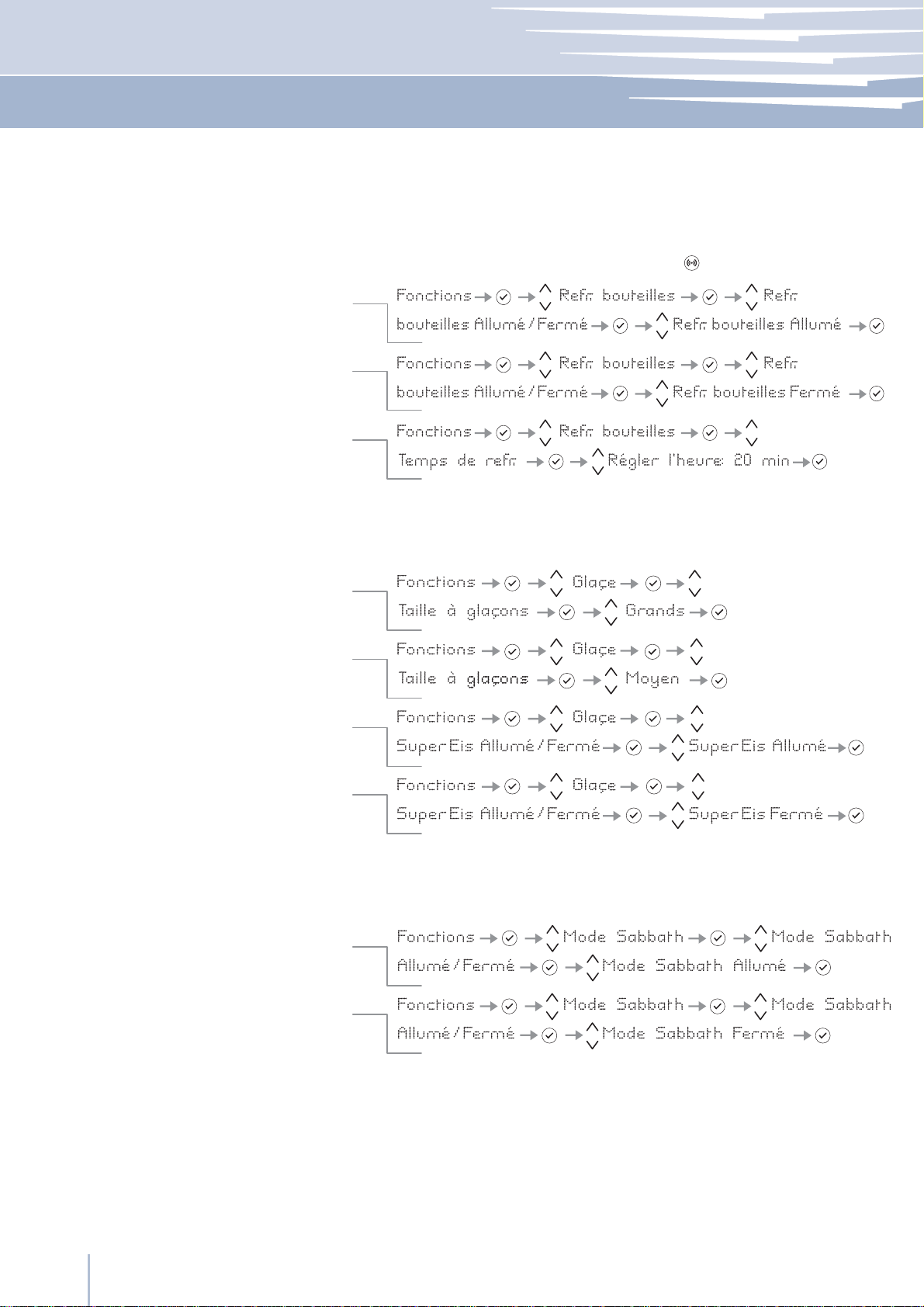

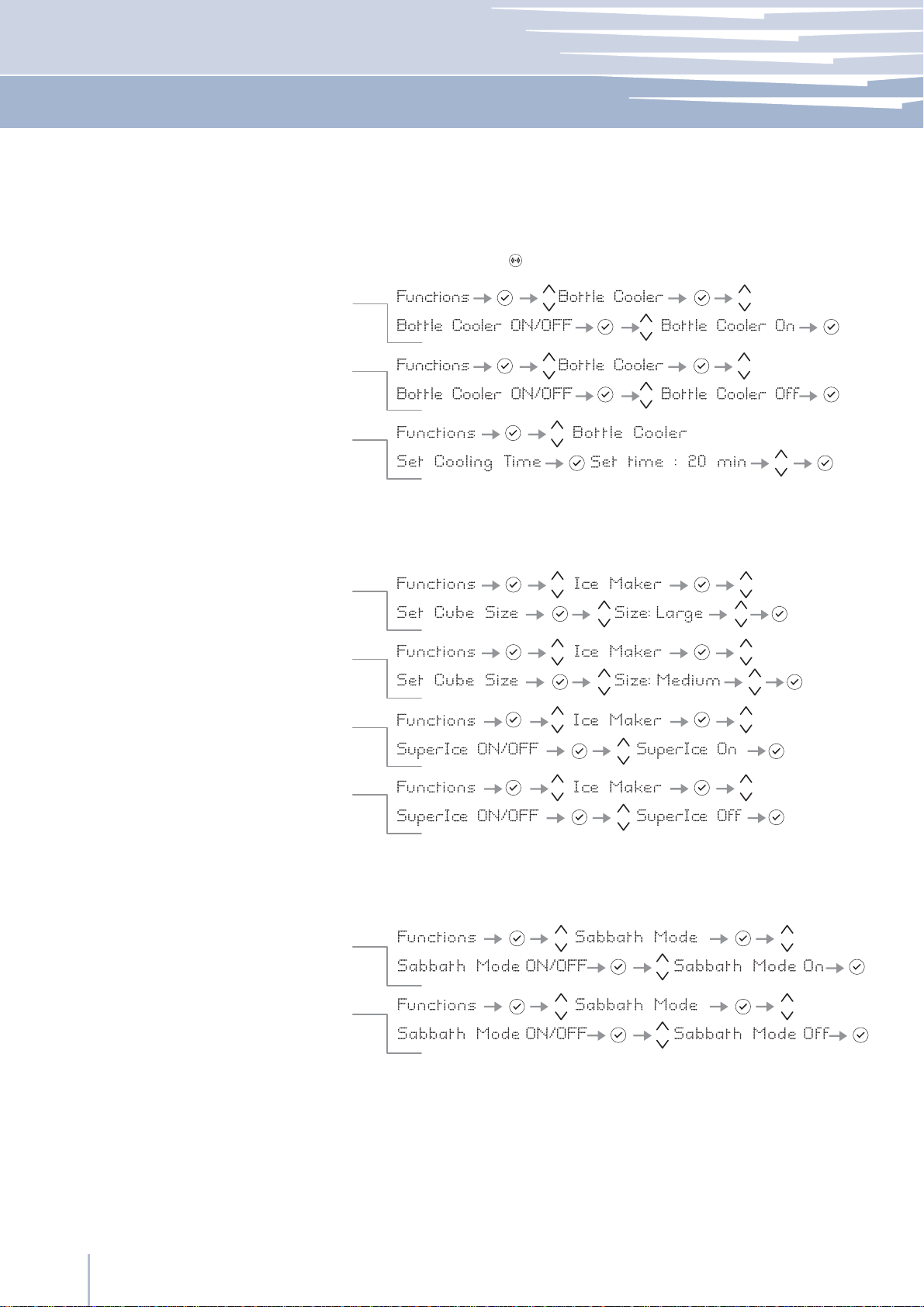

Bottle Cooler
How to activate
How to deactivate
How to program the duration
Ice Maker
How to activate the cube size function
This function can be activated when it is necessary to cool off beverages
quickly, by placing them inside the freezer compartment.
It is possible to select a duration of 1 to 45 minutes. A sound signal will indicated when the optimal temperature has been reached. After removing
the beverages, deactivate the sound signal by pressing
the Alarm button
The IceMaker function permits selecting the size of the ice cubes, by
choosing between Large (base setting) or Medium, and activation of
the SuperIce function, which increases the quantity of produced ice.
The SuperIce function deactivates automatically after 24 hours.
.
How to deactivate
How to activate the SuperIce function
How to deactivate
Sabbath Mode (Optional)
How to activate
How to deactivate
The function makes it possible to comply to certain religious observances
requiring that the operation of the appliance is not affected by the opening or closing of the doors (the thermostatic control, the inner lighting and
the ice maker are deactivated).
www.fhiaba.com ∙ www.thevettagroup.com
14
Page 17
Settings and Special Functions
5
Water Filter
How to check the status of the filter
Reset Filter
How to set the filtered water meter to zero
Bypass Filter
How to activate filter Bypass
The View Status function permits visualizing the time left before the filter needs
to be replaced.
The Reset Filter function sets to zero the time left before the filter needs to be
replaced. It is necessary to set the meter to zero each time the cartridge is replaced.
This function is to be activated when it is not necessary to filter the water,
because excellent quality water is already available from the home water
system.
EnglishFrançais
Manual Clean, Water Filter
How to manually clean the filter
Correctly position the ice tray or another suitable
container under the IceMaker to collect water,
then close the drawer. At the end of the operation,
wash the tray.
If ice production has been disabled or unused for a long period it is recommended to perform a Manual Clean function to flush out water which has
sat in the system during this period. Repeat the operation until the water
is clean.
www.fhiaba.com ∙ www.thevettagroup.com
15
Page 18
Settings and Special Functions
5
5.3
Basic settings of the Menu
TriMode Options
How to set the Fridge function
How to set the Crisper-Fresco function
How to revert to the Freezer function
Default Setting
How to reset default settings
Select the Menu button
to select .
The freezer compartment can, if required, be converted to refrigeration
or Crisper-Fresco operating mode.
This offers the possibility to reset default factory settings and cancels
any previous changes.
and used the Up/Down button
ATTENTION: If the default settings are restored, the
default mode of the TriMode compartment is freezer
mode. If it was previously being used in refrigerator
or Fresco mode be sure to set it back to your desired
setting.
Date
Set Date
How to set the date
Show Date
How to activate the date
How to deactivate the date
Time
Set Time
The display will show the date in the format dd:mm:yy (day:month:year),
the day will blink. Use the Up/Down buttons
firm with Enter to go on to the next setting; once the year is confirmed
the date will be set.
Using this function it is possible to deactivate/activate the date being
shown on the display.
The display shows the hours and minutes in the format hh:mm and with
hh: blinking. Use the Up/Down buttons to modify the setting and then
confirm by pressing Enter to go on to the next setting.
Once the minutes are confirmed, the time will be set.
to modify the setting, con-
www.fhiaba.com ∙ www.thevettagroup.com
16
How to set the time
Page 19
How to set the display to 12 h
How to set the display to 24 h
Internal Layout
This function selects the display at 12 or 24 h.Set 12/24
5-6
Show Time
How to activate the time display
How to deactivate
Language
Italian
English
French
German
Spanish
Set °C/°F
How to set the temperature in Centigrade
Through this function it is possible to activate/deactivate the constant
display of the time.
The function allows selection of the language for the display messages.
EnglishFrançais
This function permits showing the temperature in Centigrade or Fahrenheit degrees. Normally, the appliance is set for display in centigrade degrees.
How to set the temperature in Fahrenheit
Crisper-Fresco Drawer
TriMode Drawer
Internal Layout (positioning, adjustment, removal)
Fixed to the slide guides with two thumbscrews.
to remove the drawer, unscrew the thumbscrews and remove
the drawer.
The upper TriMode can be removed using the same method used
for the Fresco drawer
to remove the inner TriMode drawer unscrew the thumbscrews.
When replacing the drawers, make certain the back of the drawers
engage under the clips on the slide guides.
www.fhiaba.com ∙ www.thevettagroup.com
6.1
17
Page 20
Internal Layout
6
Ice Tray
Do not place hands or fingers near the Icemaker
when functioning
Shelves
Located in the upper drawer of the freezer compartment
after removal, make sure to reposition it correctly - small protrusions
from the bottom of the ice bin should align with holes in the upper
freezer drawer.
It is recommended that the shelves be emptied prior to adjusting the
position. The shelves are sliding and can be easily re-positioned by the
user as follows:
release the locking knob by turning it counter-clockwise
support the back of the shelf and tilt up at the front
lift or lower the shelf to the desired position
re-tighten the locking knob
to remove a shelf it is necessary to slide it up to the top
Door Shelves
2
1
The door shelves can be easily removed for cleaning
Hold the door shelf at the sides and push it upwards to release it from
its seat, then pull it outwards.
Reverse the procedure to reinstall.
www.fhiaba.com ∙ www.thevettagroup.com
18
Page 21
Activation and use of the Ice Maker
7
If the ice is not used frequently is advisable to
empty the ice bin once every 8-10 days.
It is normal that some ice cubes stick to one
another. If the ice is not frequently used, the
older cubes can become opaque, and will
have a strange flavor and become smaller.
The Icemaker automatically deactivates if the
Vacation function is activated.
When the Icemaker is started for the first time,
it is recommended to dispose of the first full
bin of ice.
If the equipment has been switched off for a
month or more, it is recommended to perform
a water cleaning cycle. (See section 5: Settings and Special Functions).
Activation and use of the Ice Maker
To activate the Ice Maker after installation of the appliance, press the
Icemaker button .
Please note that 12 to 24 hours are necessary before ice production
may begin. The production is of 10 cubes per cycle in approximately
10 cycles in 24 hours.
The yield depends on the temperature set in the freezer, the room
temperature and the frequency of door opening.
If the appliance is operating without being connected to the water
system, make sure that the Icemaker is deactivated by pressing the
button .
The Ice Maker produces ice until the ice tray is full and will automatically stop once the maximum level is reached.
With the SuperIce function, it is possible to increase the quantity of ice
produced a 24 hours, while the Set Cube Size function permits selection of the size of the produced ice cubes.
7.1
EnglishFrançais
The ice maker will only produce ice with the
TriMode compartment set to Freezer Mode.
The ice maker will continue to operate even
when the ice bin is not in position.
Do the ice cubes have an unusual odor?
Operating noises
Quite normal noises
At factory default settings Ice Maker can produce approx. 100 ice
cubes within 24 hours.
Ice is a porous material which can absorb odors from the environment.
Ice cubes which have been in the ice cube container for a long time
may absorb odors, stick together and slowly become smaller.
We recommend that old ice cubes not be used.
Other means of preventing odors:
The ice cube container should be cleaned occasionally with warm
water. Make sure that you switch off the ice maker before clearing the
container. Rinse out and wipe dry.
Check the contents of the freezer for spoiled or out-of-date food.
All odorous foods should be wrapped thoroughly or stored in airtight
containers to prevent the build-up of odors.
The water filter may have to be replaced in some models.
In some cases the quality of the water connection in the house
should be checked.
Grumbling: refrigerating unit is running. Fan in the recirculating air
system is running.
Bubbling, humming or gurgling noises: refrigerant is flowing through
the tubes.
Clicking: motor is switching on or off. Solenoid valve on the water
connection is opening/closing.
Rumbling: ice cubes are falling into the ice cube container.
Note: the appliance is powered by two independent compressors.
It is therefore normal to always have one of two compressors in operation.
Do not place any bottles or food for rapid cooling in the ice cube container. The ice maker may
become blocked and be damaged.
www.fhiaba.com ∙ www.thevettagroup.com
19
Page 22
Activation and use of the Ice Maker
7
7.2
Water Filter
Filter Replacement
The Water Filter makes available high-quality water for the production
of ice cubes. It provides up to 3000 liters of water for a maximum time
of 12 months.
When the filter is nearly expired the message “Replace Filter Cartridge”
will appear on the display.
The filter is located inside the refrigerator compartment, above the top
glass panel. Prior to changing the filter, switch off the Ice Maker by pressing the IceMaker button. Then enter the Fhiaba Access Menu and set
“Manual Clean” function. At the end of the cleaning cycle remove the
water from the ice tray and wipe it dry.
Open the top glass panel and carefully rotate the filter cartridge for a
quarter rotation in a counter clockwise direction until it detaches from its
housing. It is normal for a small quantity of water to come out. Remove
the cap of the new cartridge and insert it into the housing by gently rotating it for a quarter rotation in a clockwise direction until it locks into
place.
www.fhiaba.com ∙ www.thevettagroup.com
20
Page 23
Lighting
8
Lighting

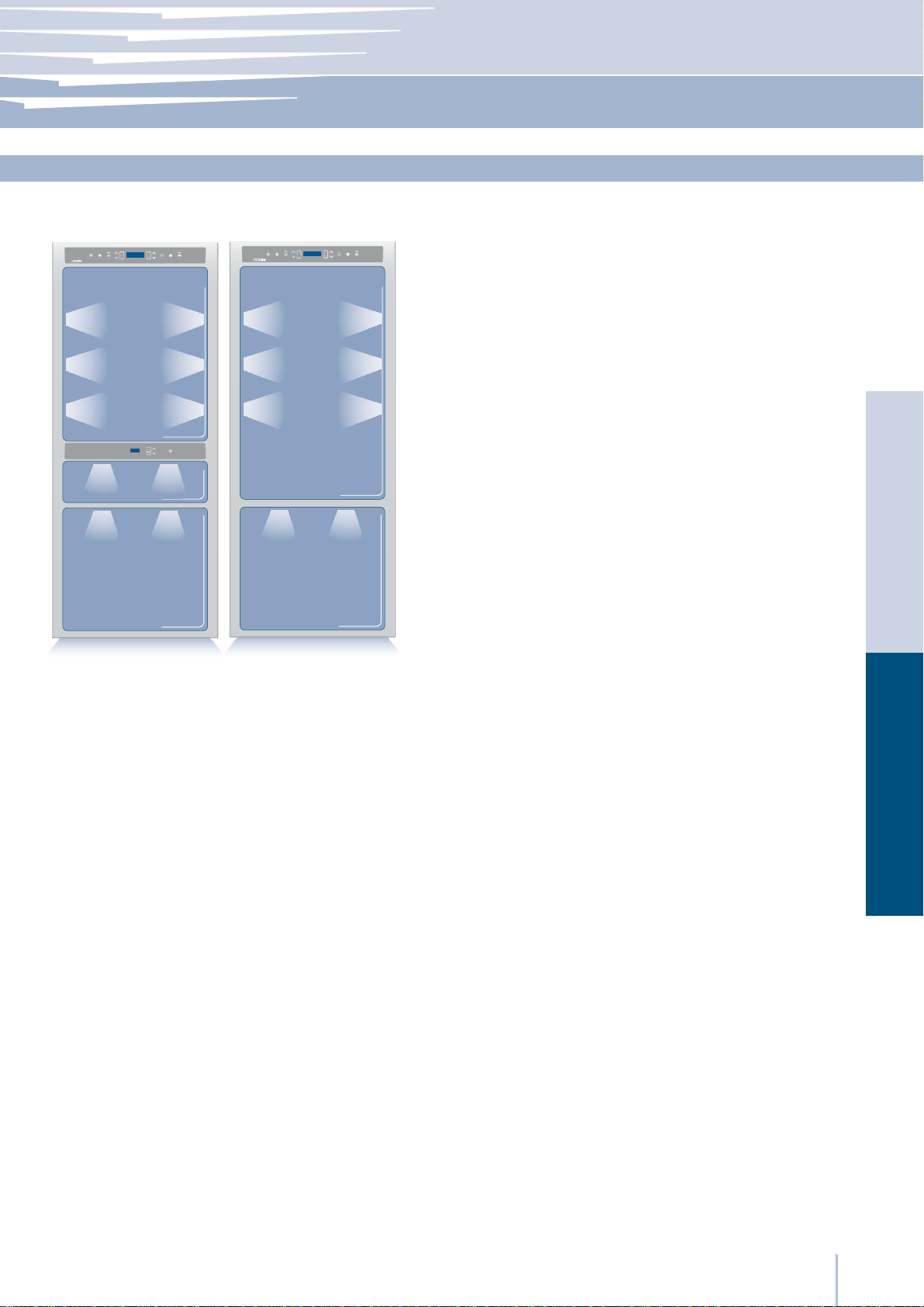

To provide optimum interior lighting, LED strips illuminate the refrigerator compartment from the top and sets of LED lights directly illuminate
different areas of the refrigerator compartment, of the Crisper-Fresco
drawers and the freezer drawer.
In case of malfunction and/or wearing out of the lighting system, the
repair should be carried out by a qualified Fhiaba Service technician.
8.1
EnglishFrançais
www.fhiaba.com ∙ www.thevettagroup.com
21
Page 24
9
Food Preservation
9.1
General directions
Fridge
from +2° to +8 °C
(from 35,6°F to 46,4°F)
Crisper - Fresco
from -2° to +2 °C
(from 28,4°F to 35,6°F)
Freezer
from -15° to -22 °C
(from 5°F to -7,6°F)
Your Fhiaba is designed to ensure precise, constant temperatures and
appropriate humidity levels in all compartments.
In addition, the double refrigeration ensures that frozen foods and
ice do not absorb the odor of fresh foods and that the humidity in the
refrigerator does not freeze and build up frost.
Nevertheless, to properly preserve all of your foods, it is not enough to
have an excellent refrigerator. It is also necessary to know the rules for
correct food preservation.
Do bear in mind that all foods will inevitably change their characteristics over the passage of time. This change begins long before the food
is consumed, since foods contain micro organisms which multiply and
can cause deterioration. This process occurs more rapidly due to improper handling, preservation temperatures and humidity levels.
It is therefore recommended to follow the directions presented below
which will permit using your refrigerator/freezer in the most effective and
safe manner to keep your foods in the best way for as long as possible.
Bear in mind that the Crisper-Fresco area is the area for preserving the
most delicate fresh foods, since it ensures constant average temperature near freezing.
Periodically check that all foods are in a perfect state of preservation. It is usually quite clear when a food item is deteriorated, due to
mold, unpleasant odor and unpleasant aspect. Nevertheless, there
are cases in which these conditions are not so evident. If you believe
that a food item was kept for an excessive period of time and may
be deteriorated, do not consume this item or even taste it, even if it
seems to still be healthy, since the bacteria that cause deterioration
of food can also cause poisoning and illness.
When in doubt, throw the food away.
www.fhiaba.com ∙ www.thevettagroup.com
22
Page 25
Food Conservation
9
How to maintain good food quality
When buying groceries
When placing foods in Check the refrigeration temperature of the various compartments on
When placing foods in
Always take the following precautions:
Place any packages of raw meat, fish or poultry in plastic bags so
that they do not drip on other foods.
Purchase meat, poultry and fish last. Do not leave your groceries in
a warm car after shopping. Keep a freezer bag in your car and use it
in case of very high temperatures or long trips.
Check the production dates and “best before” times on foods to be
sure that they are fresh.
Be very careful when buying fresh foods, and only buy a quantity
that can be consumed during your planned preservation period.
When possible, let warm foods adjust to room temperature for at
least two hours before placing them in the refrigerator, unless you
have activated the Shopping function before.
the control panel:
The refrigerator temperature must be 8°C (45°F) or lower and the
freezer temperature must be -18°C (0°F)
Follow the recommendations regarding the preservation times and
temperatures indicated in the tables to follow.
Keep raw meat, fish and poultry separate from other foods and
avoid any possible drippings.
To keep food in the freezer it is a good idea to use freezer containers,
with plastic freezer bags or aluminum foil around the freezer containers,
if you intend to preserve the food for more than two months. This
will minimize dehydration and deterioration.
When placing in the refrigerator your meat, fish or poultry, leave
these in their original packaging, unless the packaging is ripped or
punctured. Repeated handling could introduce bacteria into these
foods.
To keep food in the freezer is a good idea to use freezer containers,
with plastic freezer bags or aluminum foil around the freezer containers, if you intend to preserve the food for more than two months. This
will minimize dehydration and deterioration
Label and date the packages
To keep foods in the refrigerator, wrap these in plastic film or deposit
them in plastic containers or vacuum packed containers to avoid drying. Always mark with the date the packages or containers.
Be careful to correctly position the food items on the shelves in a way
that does not obstruct the air circulation vents inside the compartment.
9.2
EnglishFrançais
When preparing food
Wash all items that have come in contact with food
Carefully wash hands before and after contact with food
Sterilize containers, utensils and kitchen tools that have come into
contact with meat, fish and poultry.
Sterilize sponges used to wash kitchenware weekly.
Use plastic gloves if you have any hand condition.
Defrost foods in the refrigerator or in the microwave oven, not on
the countertop. If you use a microwave oven to defrost food, cook
the food immediately.
Marinate food only in the refrigerator.
Rinse fish and poultry before cooking.
Avoid contamination when preparing dishes. Keep raw meat, fish,
poultry and their liquids away from other food items.
For example, do not use the same surface or the same utensils for
preparing meat, fish, poultry and vegetables.
Keep your cutting boards perfectly clean, whether made from wood
or plastic.
Wash cutting boards with warm water and soap, and rinse with a
diluted disinfecting solution.
Defrost foods in the refrigerator or in the microwave oven, not on
the countertop. Bacterial growth can increase on the outside of partially
thawed food while the interior remains frozen if defrosting at room temperature for longer periods. If you use a microwave oven to defrost food, cook
the food immediately.
www.fhiaba.com ∙ www.thevettagroup.com
23
Page 26
Food Preservation
9
When cooking food
When you have leftovers
Do not taste raw or partially cooked meat, poultry, fish and eggs.
Cook meat at a temperature of 75°C (167°F) or higher.
For cuts of meat over 5 cm, use a meat thermometer to check the
temperature. For thinner cuts of meat, to check if it is cooked, check
the color of the juice and whether it is clear or pink.
If you are cooking meat which is not yet defrosted, increase the
cooking time one and half times the normal duration.
Bear in mind that roasted meat and poultry, when cooked in the
oven, need temperatures of 160°C (320°F) or higher.
Cook the egg whites and yolks until they are well done.
Do not use the same containers that have contained raw or partially cooked eggs.
If your oven or microwave is equipped with a probe for temperature
control, use it - internal temperatures are the best gauge for determining cooking completion.
Keep leftovers in the refrigerator or in the freezer in small closed
containers. Before placing them in the refrigerator, make sure that
they have cooled off. Therefore let at least two hours pass after cooking and make sure that there is adequate air circulation around the
container, so that the food can cool off quickly - this practice avoids
increasing the temperature in the fridge / freezer compartment and
subsequent cooling cycles as a result.
Date leftover containers and use them within the recommended
time.
Completely cover and heat leftovers before serving.
Boil sauces and soups. Consume leftovers after they have been
heated to a temperature of at least 75°C (167°F).
If you think the food is gone bad, or when in doubt, throw it away.
When a high level of humidity is present either in
the environment or in the foods placed in the Fresco drawers, the bottom of the Fresco compartment might be covered with some water or ice (if
the temperature is set between 0°C and -2C°).
Such condition is normal and it is due to the high
humidity levels of the Fresco compartment; high
humidity together with low temperatures is what
guarantees a longer preservation of foods.
Water or ice can disappear on its own if the air
humidity level should lower; it is also possible to
remove the water with a towel. If a thin layer of
ice has formed, set the temperature of the Fresco
compartment to +2°C and after one day remove
the water with a towel.
If the layer of ice is thicker, it might be necessary
to shut off the Fresco compartment for one day in
order to melt it.
A characteristic unique to Fhiaba products is the combination of
micro beaded stainless steel crisper drawers and the main stainless
steel interior liner that help generate and maintain optimum internal
humidity levels for extended preservation of fruit and vegetables.
A natural condition that may occur, is the accumulation of water on
the bottom of the refrigeration compartment below the bottom crisper. This is dependant on a number of factors, ambient temperature
and humidity levels in the surrounding environment, moisture levels
on fruit and vegetables placed in the refrigerator, frequency in which
the main door is opened and exposed to the ambient environment.
This temporary presence of water on the bottom is the result of the
high humidity environment maintained in the compartment and is
absolutely normal, and under normal operating conditions should be
eliminated. However, in rare occasions where there may be an excessive amount of condensation simply remove the bottom drawer and
wipe access water away.
www.fhiaba.com ∙ www.thevettagroup.com
24
Page 27
Food Preservation
9
Vegetables
Fruit
Packaged meat
Fresh meat, fish and poultry
Eggs
Milk, cream and fresh cheeses
Recommendations for preserving fresh food
Wash vegetables in cold water and dry well. Place vegetables in vacuum
packed containers, plastic containers or vegetable bags in a Crisper-Fresco
Drawer.
Wash and dry fresh fruit. Pack very aromatic fruit in plastic bags.
Fruit should be placed in the high humidity Crisper-Fresco compartment.
Place in the refrigerator in its original packaging.
After opening, wrap the remaining food in plastic bags or aluminum foil.
Remove the original packaging, then put in plastic bags or containers
and immediately place in the refrigerator.
Place the eggs in their package or container into the refrigerator without washing them. Check the “best before” date and at any rate use
the eggs within two weeks of purchasing.
These should be kept in their original closed packaging. Place these on
refrigerator shelves and consume these within five days of purchase.
9.3
EnglishFrançais
Cheeses
Leftovers
Frozen food
Ice cream
After a prolonged interruption of electrical
power, once the electrical power is reactivated, an audible signal will indicate if the
temperature has raised above normal levels. In addition to this the display will show
for one minute the highest temperature detected inside the compartments, to allow the
user to decide how to better use the food
items.
After one minute the display will resume normal operation, while the Alarm button will
continue to blink.
Press the Alarm button to display the highest recorded temperatures.
Place these in the Crisper-Fresco drawer in their original packaging.
Once opened, close these hermetically in plastic bags or aluminum foil.
Let these cool off and cover hermetically with aluminum foil or place
in sealed containers to prevent drying or the spread of odors.
Recommendations for preserving frozen food
Place food in plastic bags for the freezer. These bags must be hermetically
sealed against air and humidity. Do not refreeze defrosted meat.
The firmness of ice cream depends on the quantity of cream that it contains. In general, high-quality ice cream has large amounts of cream,
therefore a very low temperature in the freezer will be necessary to
maintain its firmness.
Consequently, ice cream without much firmness is not necessarily an
indication of a temperature problem as raised above normal levels.
9.4
www.fhiaba.com ∙ www.thevettagroup.com
25
Page 28
10
Recommended times for food preservation
Fresh foods Preservation area Time
Raw meats
Large cuts Crisper-Fresco Compartment 4 days
Beef steaks, poultry and wild game Crisper-Fresco Compartment 3 days
Ground meat Crisper-Fresco Compartment 1-2 days
Carpaccio Crisper-Fresco Compartment Immediately
Cooked meat
Boiled meat and roasted meat Refrigerator Compartment 2 days
Meat sauce Refrigerator Compartment 6 days
Fish
Raw and cooked fish Crisper-Fresco Compartment 2 days
Other
Soups and broths Refrigerator Compartment 2 days
Pasta Refrigerator Compartment 2 days
Opened cold cuts Crisper-Fresco Compartment 3 days
Fresh cheeses Crisper-Fresco Compartment 2-3 days
Well sealed aged cheeses Refrigerator Compartment Several months
Eggs (fresh and unwashed) Refrigerator Compartment 2 weeks
Opened cans Refrigerator Compartment 2-3 days
Raw vegetables (in perforated bags) Crisper-Fresco Compartment 1 week
Frozen foods Preservation area Time
Beef, veal, lamb and goat meat Freezer Compartment (steaks) 6-12 months
Beef, veal, lamb and goat meat Freezer Compartment (Meat with bone) 4-6 months
Ground beef Freezer Compartment 1-2 months
Pork Freezer Compartment (Without bones) 4-6 months
Pork Freezer Compartment (With bones) 2-3 months
Ground pork Freezer Compartment 1-2 months
Meat leftovers Freezer Compartment 2-3 months
Whole chicken and turkey Freezer Compartment 8-12 months
Goose, duck and pheasant Freezer Compartment 4-8 months
Fish Freezer Compartment 1-2 months
Shellfish Freezer Compartment 2-3 months
Cooked food Freezer Compartment 1-2 months
Vegetables Freezer Compartment 8-12 months
Fruit Freezer Compartment 6-12 months
Desserts and cakes Freezer Compartment 2-3 months
www.fhiaba.com ∙ www.thevettagroup.com
26
Page 29
Care and Cleaning
11
Scrupulously follow the detailed directions that
can be found in the provided kit and never
use abrasive or metallic products which could
scratch and damage the satin finishing on the
appliance permanently.
Before performing any sort of cleaning, disconnect the appliance from the electrical power
supply.
Make sure you do not damage the refrigerant
circuit in any way.
Care and Cleaning
To clean the parts made of steel use a microfiber cloth and the sponge
provided in the kit with the appliance. Always use the cloth and sponge
in the direction of the steel’s satin finish.
Every now and then, to polish the steel, wipe with a slightly damp microfiber cloth.
Do not use the sponge on aluminium parts, such as the handles and the
profiles of the glass shelves.
You should use special care to keep the ventilation openings in the appliance or in the cabinet that houses it free of obstructions.
Condenser cleaning
A ventilation grille is located either at the top of the appliance or at the
bottom according to the model type.
A foam filter i s pl aced behind the grille to protect f rom dust th e vent ilat ion
system (for only StandPlus series)
To clean it use a vacuum cleaner with a soft brush attachment at maximum power, sweeping it along the vent slits. In case of a significant dust
build up, the ventilation grille can be removed to allow a more accurate
cleaning of the filter.
Take care also to check the condition of the finned condenser and clean
it from dust if needed.
11.1
11.2
EnglishFrançais
The edges of the condenser are sharp, therefore
use adequate protection for the hands and arms
when cleaning the condenser.
Do not use water on the electrical parts, lights
and control panel.
Operate as follows:
Switch off the appliance by pressing the Unit button on the main
control panel for approx 3 seconds.
On models with ventilation at the base remove the grille at the bottom
(magnetically attached) and take it off. On models with ventilation lift the
grille as shown in the picture.
Thoroughly clean the grille and the foam filter, by means of a vacuum
cleaner and the soft brush attachment.
Wait approx 30 minutes, until the finned condenser cools down to room
temperature, then clean it thoroughly from any dust build up as shown in
the picture, taking care not to damage it.
Start up the appliance again, by pressing the Unit button on the main
control panel for approx 3 seconds.
Internal cleaning
Clean the internal and removable parts by washing them with a solution
of lukewarm water, a small amount of dishwashing detergent.
Rinse and dry right away.
Do not use mechanical devices or other methods to speed up defrosting.
11.3
Do not bring cold glass parts into contact with
boiling water.
Do not wash any parts of the refrigerator in a
dishwashing machine since this could damage
or irreparably deform the parts.
www.fhiaba.com ∙ www.thevettagroup.com
27
Page 30
12
Troubleshooting Guide
12.1
Troubleshooting Guide
Malfunction message
The refrigerator or the freezer does not work
The refrigerator or the freezer
is warmer than usual
The appliance remains in function
for a long time period
If you notice malfunctions in your appliance, use this guide before
calling for service: this guide can help you personally resolve the
problem or could provide important information to be conveyed to
the service technician to ensure rapid and effective repair.
A malfunction is usually indicated by a message on the display.
Problems that cannot be solved by the user are signaled through a
malfunction code.
Is the appliance connected to the electrical power supply?
Is electrical power available at the electricity socket?
Is the Unit button
Is the unit in ‘Demo’ Mode?
Does the display show a malfunction code?
Is the temperature adjusted correctly?
Were the doors or drawers open for a long period of time?
Were large quantities of food recently inserted?
Is the unit in ‘Demo’ Mode?
Bear in mind that during very hot weather and with very high temperatures in the room it is normal that the compressor remains on for
prolonged periods of time.
Were the doors or drawers open for a long period of time?
Were large quantities of food recently inserted?
Check that the doors are closed and that the food or containers do
not obstruct the perfect closure of the door.
Is one or more compartments in Shopping Mode?
activated?
If you hear unusual noises
Condensation inside and outside
of the refrigerator
Ice or frost build up inside the refrigerator
or freezer
Unpleasant odors inside the refrigerator
The doors are difficult to open
It is normal to hear noises from the ventilators or compressors during
operation or during the defrost phase.
Noise could be more marked depending on the position of the appliance and the surrounding environment.
If the climate is very humid, the formation of condensation is normal.
Opening the door or drawers for prolonged periods of time can contribute to the formation of condensation.
In any case, make sure that the doors are always perfectly closed.
Did you leave the doors open for a long period of time?
Do the doors close perfectly?
If the doors do not close perfectly, contact your installer.
In case of frost or ice build up in the Crisper-Fresco compartment,
due to frequent and prolonged opening of the doors, deactivate the
Crisper-Fresco function via the button on the control panel. Wait until
the frost or ice melt, then remove the drawer and dry the sides and
bottom of the compartment.
Clean the appliance completely according to the instructions.
Hermetically cover all the food. Do not conserve food for prolonged
periods of time.
The appliance is designed to ensure a fully hermetic closure. When
the door is closed, a vacuum condition can occur: in this case it is
necessary to wait a few seconds until the pressure balances before
opening the door.
Appliance is cooling but lights and display are
not working
www.fhiaba.com ∙ www.thevettagroup.com
28
Check to see if the appliance was accidently placed into Sabbath
Mode
Page 31
Troubleshooting Guide
12
The Ice Maker does not work
The Ice Maker does not produce
sufficient amounts of ice
The ice cubes freeze into one block
The ice has an unusual flavor or color
If the unit you purchased was used as a showroom
model it may be in a special energy-saving mode
called Demo Mode where the appliance appears
to be operating (lights work and false temperatures are displayed) but no cooling actually takes
place. If you suspect your appliance is in Demo
Mode please contact your point of purchase for
assistance with disabling this feature.
Make sure that the Ice Maker is on (Icemaker button
To switch on the Ice Maker press the button.
Make sure that the appliance is connected to the water supply.
On average, the Ice Maker produces approximately 10 cubes of ice
every two and half hours.
If the ice is not used frequently, it is possible that blocks of ice may form.
It is recommended to remove the block of ice cubes and then let the Ice
Maker fill the ice tray again.
When the Ice Maker is started for the first time, it is recommended to
empty the first full tray of ice cubes.
If the refrigerator was switched off for more than one month or if the cartridge was not changed for more than six months, it could be necessary to
replace the filter cartridge.
Contact a plumber or a water treatment expert to make sure that the
problem is not due to the water supply.
on).
Malfunction indications appearing on the display
EnglishFrançais
12.2
Display message Malfunction description
Power Failure!!
Door Fridge OPEN
TriMode OPEN
Replace filter
Fridge too warm
Fridge too cold
Fresco too warm
Fresco too cold
TriMode too warm
TriMode too cold
Prolonged interruption of electrical power
the appliance resumes operation automatically, the display shows the warmest temperatures achieved
Fridge door open
the message appears after a few minutes from the door opening
TriMode drawer open
the message appears after a few minutes from the drawer opening
Replace filter cartridge
message appears when only 30% of filter capacity is left
Fridge too warm
see Troubleshooting Guide
Fridge too cold
wait for 12 hours: if malfunction persists call Customer Care for advice
Crisper-Fresco Compartment too warm
see Troubleshooting Guide
Crisper-Fresco Compartment too cold
wait for 12 hours: if malfunction persists call Customer Care for advice
Freezer too warm
see Troubleshooting Guide
Freezer too cold
wait for 12 hours: if malfunction persists call Customer Care for advice
Error Code...
Functional problems
call Customer Care who may help you to salve the problem or put you in contact with
the nearest Service Agent
www.fhiaba.com ∙ www.thevettagroup.com
29
Page 32
13
Before calling for service
13.1
Before calling for service
If our recommendations were not sufficient to solve the problem,
please get in touch with our Customer Care Center for further support
via our website at
www.fhiaba.com
or by sending an email to
You can also contact us on the phone at
1-855-4-FHIABA (1-855-434-4222)
If necessary, we will place you in contact with the Fhiaba Service
Center nearest to you.
Before calling, write down the model type and serial number and any
messages which may have appeared on the display. As well, it would
be helpful to have your date of purchase and place of purchase
information.
This information is available on the warranty certificate and on the
rating plate which is located on the cabinet’s frame, on the bottom
left side, behind the bottom drawer.
Additional information and answers to frequently asked questions
(FAQs) as well as an electronic service request form are available at:
www.thevettagroup.com
www.fhiaba.com ∙ www.thevettagroup.com
30
Page 33
Fhiaba Access Menu Map
14
Shopping Fridge
Vacation Fridge
Shopping TriMode
Shopping ON/OFF
Shopping Time
Vacation ON/OFF
Vacation Time
Shopping ON/OFF
Shopping Time
Functions
Shopping Fridge Off
Shopping Fridge On
Set Hours: 1
Vacation Fridge Off
Vacation Fridge On
Set Hours: 1
Shopping TriMode Off
Shopping TriMode On
Set Hours: 1
14.1
EnglishFrançais
FUNCTIONS
Vacation TriMode
Bottle Cooler
Ice Maker
Set Sabbath Mode
Water Filter
Vacation ON/OFF
Vacation Time
Set Cooling Time
Cooler ON/OFF
Set Cube Size
Super Ice ON/OFF
Sabbath Mode Off
Sabbath Mode On
Status Filter
Manual Clean
Vacation TriMode Off
Vacation TriMode On
Set Hours: 1
Set Time: 20 min
Bottle Cooler Off
Bottle Cooler On
Size: LARGE
Super Ice Off
Super Ice On
View Status
Reset Filter
Bypass Filter
Bypass Filter Off
Bypass Filter On
www.fhiaba.com ∙ www.thevettagroup.com
31
Page 34
14
Fhiaba Access Menu Map
14.2
Setting
TriMode Options
Default Setting
Date
Freezer
Fresco
Fridge
Enter to Confirm
Set Date
Show Date
DATE: 01-01-2009
DATE: 01-01-2009 On
DATE: 01-01-2009 Off
SETTINGS
Time
Language
Set °C/°F
Set Time
Show Time
Set View
italiano
english
français
deutsch
español
Set °C
Set °F
TIME: 01:01
TIME: 01:01 On
TIME: 01:01 Off
Set: 24
Set: 12
www.fhiaba.com ∙ www.thevettagroup.com
32
Page 35
EnglishFrançais
Page 36
Page 37
Page
10
12
Sommaire
2
1
Indications importantes concernant la sécurité et l’environnement
1.1
Pour votre sécurité
1.2
Respect de l’environnement
1.3
Nettoyage, désinfection et entretien
du distributeur de glace et/ou d’eau (si présent)
4
2
Installation
2.1
Installation
2.2
Branchement au réseau électrique
2.3
Raccordement au réseau hydrique
6
3
Avant de commencer
3.1
Pour bien connaître l’appareil
3.2
Caractéristiques principales
3.3
Composants principaux
3.4
Contrôle Électronique
3.5
Panneau de commande principal
3.6
Panneau de commande du compartiment Fresco
4
Mise en marche et arrêt de l’appareil
4.1
Mise en marche et arrêt
4.2
Comment régler la température en fonction des différentes exigences
4.3
Activation de l’Appareil à glaçons
4.4
Signaux d’information et d’anomalie sur l’écran
5
Configurations et Fonctions Spéciales
5.1
Personnalisation et seléction de la langue
5.2
Fonctions spéciales pouvant être activées moyennant le Menu
5.3
Configurations de base du Menu
EnglishFrançais
17
19
21
22
26
27
28
6
Équipement interne
6.1
Équipement interne (positionnement, réglage, retrait)
7
Activation et utilisation de l’Appareil à glaçons
7.1
Activation et utilisation de l’Appareil à glaçons
7.2
Filtre pour l’Eau
8
Éclairage
8.1
Éclairage
9
Conservation des aliments
9.1
Indications générales
9.2
Comment maintenir la bonne qualité des aliments à consommer
9.3
Conseils pour une bonne conservation des aliments frais
9.4
Conseils pour une bonne conservation des aliments congelés
10
Temps recommandés pour la conservation des aliments
11
Entretien et Nettoyage
11.1
Entretien et Nettoyage
11.2
Nettoyage du condenseur
11.3
Nettoyage interne
12
Guide des solutions aux problèmes
12.1
Guide des solutions aux problèmes
12.2
Indications d’anomalie pouvant apparaître sur l’écran
30
31
13
Avant d’appeler le service d’assistance technique
13.1
Avant d’appeler le service d’assistance technique
14
Plan du Menu
14.1
Functions
14.2
Settings
www.fhiaba.com ∙ www.thevettagroup.com
1
Page 38
1
Indications importantes concernant
la sécurité et l’environnement
1.1
Pour votre sécurité
PRUDENZA:
NON FISSARE LA LAMPADA IN FUNZIONE.
PUÒ ESSERE DANNOSO PER GLI OCCHI.
CAUTION:
DO NOT STARE AT OPERATING LAMP.
MAY BE HARMFUL TO THE EYES.
Product tested in accordante with EN62471
Note
conseils pour une correcte
utilisation de l’appareil
Risk Group 2
B09001301
Si cet appareil remplace un autre appareil déjà existant qui doit être mis de
côté ou éliminé, veiller à ce que celui-ci ne devienne pas un dangereux piège
pour les enfants, en coupant le câble d’alimentation et en rendant impossible
la fermeture de la porte.
Prêter la même attention à la fin du cycle de vie du nouvel appareil.
Cet appareil est conçu pour refroidir les boissons et les aliments et est destiné
à un usage domestique.
L’appareil doit être installé en suivant les instructions reportées dans la Notice
d’installation. Les ouvertures prévues pour la ventilation de l’appareil ou dans
la structure à encastrement doivent rester libres.
L’appareil est doté d’un système d’éclairage à lumière concentrée moyennant des lampes à Led. Ne pas regarder à l’intérieur des lampes lorsque cellesci sont allumées afin d’éviter tout dommage à la vue.
Cette recommandation est également reportée sur l’étiquette collée à l’intérieur de la porte du réfrigérateur.
Lorsque le réfrigérateur fonctionne, ne pas toucher les surfaces internes en
acier avec les mains humides ou mouillées, la peau pourrait rester attachée
aux surfaces particulièrement froides.
N’utiliser aucun appareil électrique à l’intérieur des compartiments prévu
pour la conservation des aliments.
Lors du repositionnement des clayettes ne pas approcher les doigts des
coulisses de la clayette.
Important
Indications afin d’éviter tout
endommagement de l’appareil
Attention
indications afin d’éviter toute
lésion aux personnes
Ne pas positionner de récipients contenant des liquides inflammables près
de l’appareil.
Durant les opérations d’entretien, arrêter complètement l’appareil en le débranchant de la prise de courant. Si la fiche est difficile à atteindre, débrancher l’interrupteur omnipolaire correspondant à la prise à laquelle l’appareil
est branché.
Les composants de l’emballage peuvent être dangereux pour les enfants;
ne pas les laisser jouer avec les sachets, les films plastiques et le polystyrène.
Toute réparation doit être effectuée par un technicien qualifié.
Cet appareil ne doit pas être utilisé par des personnes (enfants compris)
présentant des capacités physiques, sensorielles ou mentales réduites, ou sans
expérience ni connaissance, sauf ci celles-ci sont contrôlées ou si elles ont été
auparavant formées pour utiliser l’appareil par une personne responsable de
leur sécurité. Les enfants devraient être contrôlé afin d’éviter qu’ils ne jouent
avec l’appareil.
N’endommagez pas les tubes du circuit réfrigérant du réfrigérateur.
Ne pas placer de vaporisateurs ou de récipients contenant des agents propulseurs ou des substances inflammables dans l’appareil.
www.fhiaba.com ∙ www.thevettagroup.com
2
Page 39
Indications importantes concernant
la sécurité et l’environnement
1
Respect de l’environnement
Faire très attention aux correctes modalités d’élimination de tous les
composants de l’emballage.
L’appareil ne doit pas être éliminé avec les déchets urbains.
S’informer auprès des centres de collecte pour l’élimination des matériaux recyclables.
En cas d’élimination, couper le câble d’alimentation et rendre impossible la fermeture de la porte.
Durant l’élimination, éviter d’endommager le circuit réfrigérant.
L’appareil ne contient pas, dans le circuit réfrigérant et dans l’isolation, de substances nocives pour la couche d’ozone atmosphérique.
Nettoyage, désinfection et entretien du distributeur de glace et/ou d’eau (si présent)
Le non-respect des instructions fournies pour la désinfection peut porter
préjudice à la sécurité sanitaire de l’eau distribuée.
Lors de la première utilisation de l’appareil, il est recommandé de faire
couler l’eau dans le circuit en utilisant le "Nettoyage manuel" et d’éliminer la glace produite au cours des premières 24 heures.
1.2
1.3
EnglishFrançais
Lorsque l’appareil n’est pas utilisé pendant une période supérieure à
4 à 5 jours, il est conseillé de laver le circuit en éliminant le premier litre
d’eau.
Repositionner le bec de tirage de l’eau extractible (s’il est présent)
uniquement avec des mains propres et désinfectées.
Nous conseillons de nettoyer périodiquement le bac ou le tiroir à glaçons à l’eau courante uniquement.
Le filtre doit obligatoirement être remplacé lorsque le bandeau de
commande le signale ou après une période de non utilisation du système de distribution de glace/d’eau supérieure à 30 jours.
Il est recommandé de désinfecter le distributeur de glace et/ou d’eau
à chaque remplacement du filtre avec des solutions désinfectantes
spéciales qui n’altèrent pas les matériaux en contact avec les aliments
(à base d’hypochlorite de sodium) ou le Kit de désinfection disponible auprès du Service après-vente. Rincez avec au moins 2 litres d’eau
avant usage.
Le remplacement des pièces du distributeur de glace et d’eau doit
être effectué en utilisant des pièces d’origine fournies par le fabricant.
Les interventions techniques doivent être réalisées uniquement par
des professionnels qualifiés ou par le personnel du Service Aprèsvente
agréé.
www.fhiaba.com ∙ www.thevettagroup.com
3
Page 40
1
Installation
2.1
2.2
Installation
Veiller à ce que l’installation soit correctement effectuée, en respectant toutes les indications reportées dans la notice d’installation fournie
avec l’appareil.
Branchement au réseau électrique
L’appareil est doté d’une fiche de type Schuko de 16A et doit être
branché au réseau électrique moyennant une prise Schuko correspondante.
N’utiliser ni rallonges ni adaptateurs multiples pour le branchement.
N’utiliser ni rallonges ni adaptateurs multiples
pour le branchement.
www.fhiaba.com ∙ www.thevettagroup.com
4
Page 41
Installation
2
L’appareil ne doit être alimenté qu’avec de
l’eau potable.
Veiller à ce que l’installation soit correctement
effectuée, en respectant toutes les indications
reportées dans le spécifique manuel d’installation fourni avec l’appareil.
Raccordement au réseau hydrique
Les modèles dotés de dispositif pour la production de glaçons (Appareil à glaçons) nécessitent d’un raccordement au réseau hydrique
domestique.
Celui doit être réalisé moyennant le tuyau de remplissage d’eau avec
un filet de ¾” fourni.
La pression du réseau doit être comprise entre 0.05 MPa et 0.5 MPa
(entre 0.5 Bar et 5 Bar).
Différentes pressions de fonctionnement peuvent entraîner des dysfonctionnements ou des pertes dans le circuit hydraulique.
L’appareil ne doit être alimenté qu’avec de l’eau potable.
2.3
EnglishFrançais
Ne pas tenter d’utiliser un adaptateur d’origine
locale de fil de tuyau d’arrosage ou ligne d’alimentation tressé. Il va priver les discussions sur
l’appareil de l’eau solénoïde de connexion.
www.fhiaba.com ∙ www.thevettagroup.com
5
Page 42
Avant de commencer
3
3.1
Pour bien connaître l’appareil
Congratulations pour avoir acheté votre nouveau Fhiaba:
vous pourrez maintenant utiliser notre innovant système de
conservation, qui vous permettra de préserver au mieux
tous les aliments que vous souhaitez.
Ce manuel d’utilisation répondra à la plupart de vos questions pour ce qui concerne les caractéristiques du produit.
Pour toute autre information, n’hésitez pas à nous contacter
à notre numéro vert
1-855-4-FHIABA (1-855-434-4222)
ou par e-mail à
Avant d’appeler prenez note du numéro de série de l’appareil, reporté sur le certificat de garantie et sur la plaque
signalétique qui se trouve dans le compartiment Réfrigérateur (sur les modèles avec Appareil à glaçons celui-ci se
trouve derrière le volet du filtre pour l’eau) et des éventuels
messages qui apparaissent sur l’écran.
3.2
séparation des compartiments internes assurent une Crisper-Fresco maximale tout en offrant une conservation
optimale des aliments dans les compartiments prévus à
cet effet: Réfrigérateur, compartiment Crisper-Fresco et
Congélateur.
faire fonctionner en mode Réfrigérateur ou Crisper-Fresco
le compartiment normalement utilisé comme Congélateur, en augmentant considérablement la flexibilité d’utilisation de l’appareil
humidité contrôlée permet la conservation optimale, dans
des conditions de sécurité maximales, des aliments frais.
des températures et du niveau d’humidité configurés par
l’usager.
Caractéristiques principales
Design exclusif conçu par Giugiaro
Le triple système de réfrigération Fhiaba et l’efficace
Il est par ailleurs possible, au cas où on le souhaiterait, de
Le compartiment Crisper-Fresco à basse température et
Le contrôle électronique garantit le maintien constant
Pour davantage d’informations concernant ce produit et
les autres produits de la série Fhiaba, visitez notre site
www.fhiaba.com
Amples bacs avec système d’auto-fermeture Soft situés
dans la zone Crisper-Fresco.
Appareil à glaçons pour la production automatique de
glaçons de la dimension souhaitée (sur certains modèles)
Filtre pour l’eau positionné à l’intérieur du réfrigérateur et
facilement remplaçable (sur certains modèles)
Système breveté de plans coulissants, repositionnables
à tout niveau à l’intérieur du compartiment réfrigérateur,
sans devoir les extraire
Surfaces en acier inox aussi bien à l’intérieur qu’à l’extérieur, avec finitions de qualité en aluminium
Système breveté de charnières permettant la fermeture
automatique des portes
Grands bacs externes avec système d’auto-fermeture Soft
Éclairage localisé à double système Led
Un menu interactif (Menu) permet la gestion personnalisée des fonctions de l’appareil et l’affichage de messages
relatifs au fonctionnement.
Optimisation des consommations durant les périodes de vacances.
www.fhiaba.com ∙ www.thevettagroup.com
6
Système anti-renversement avec bride pour la fixation
murale.
Page 43
Avant de commencer
3
Composants principaux
Réfrigérateur à un grand bac
19
2
3
4
Réfrigérateur
5
6
Fresco
Crisper
8
TriMode
10
11
12
13
14
15
16
1 Structure en acier inox avec
finitions en aluminium
2 Panneau de commandes
avec Menu
3 Filtre pour l’eau (*)
4 Système de repositionnement
des clayettes breveté
5 Panneau de commandes de
la zone Crisper
6 Compartiment Crisper à
humidité contrôlée
7 Low Temp à humidité
contrôlée
8 Producteur de glace
automatique (*)
3.3
EnglishFrançais
1
2
3
4
Réfrigérateur
7
Low Temp
8
TriMode
Modèle 1T
10
11
12
13
14
15
16
9 Double système de
réfrigération
10 Écran de température
11 Signaux sonores
12 Fonction Vacation
13 Grands balconnets
contre porte
14 Éclairage innovant
15 Fermeture automatique des
portes et des bacs
16 Compartiment Congélateur
transformable en
compartiment Réfrigérateur
ou compartiment Crisper-
Fresco
(fonction TriMode)
(*) sur certains modèles
9
Modèle 0T
www.fhiaba.com ∙ www.thevettagroup.com
7
Page 44
3
Avant de commencer
3.4
Contrôle électronique
L’innovant système de contrôle électronique mis au point par Fhiaba maintient constante la température des trois
compartiments et l’affiche sur l’écran du panneau de commande; il permet par ailleurs l’interaction de l’usager avec
le système de contrôle, moyennant la configuration personnalisée des différentes fonctions et l’envoi de messages sonores et/ou visuels, au cas où se vérifieraient des anomalies de fonctionnement de l’appareil.
UNIT
1234 5 67 98
1 Unit
2 Fridge
3 Menu
4
Up/down
Fridge
Panneau de commande principal
ICE
FRI
D
G
E
Permet l’arrêt complet et la mise en marche de l’appareil
(appuyer sur celui-ci pendant 3 secondes).
Permet l’arrêt et la mise en marche du compartiment réfrigérateur
seulement (appuyer sur celui-ci pendant 3 secondes).
Permet l’accès au menu des fonctions de l’appareil
En effleurant les touches Up (haut) et Down (bas), il est possible de
modifier la température déjà configurée pour le réfrigérateur et de se
déplacer à l’intérieur du menu interactif.
E
NTE
MAKE
R
R
3.5
5 Display
Up/Down
6
Freezer
(TriMode)
7 Enter
8 Ice maker
9 Alarm
Affiche les températures des compartiments réfrigérateur et congéla-
teur, la date et l’heure, les fonctions Menu et les messages visuels.
En effleurant les touches Up/Down, il est possible de modifier la température pré-configurée selon les choix d’utilisation du compartiment
(Congélateur, Réfrigérateur ou Crisper-Fresco).
Permet de confirmer l’activation ou la désactivation des sélections
opérées moyennant Menu.
Permet d’activer ou de désactiver la production automatique de glace.
Clignote pour signaler les éventuelles anomalies de fonctionnement,
également mises en évidence par un signal sonore. Désactivable
moyennant l’effleurage de la touche.
www.fhiaba.com ∙ www.thevettagroup.com
8
Page 45
Avant de commencer
3
11 Display
12 Up/Down
13 Crisper
Panneau de commande du compartiment Crisper-Fresco
CR
ISP
E
R
10 11 12
Affiche la température du compartiment Crisper-Fresco.
En effleurant les touches Up/Down, il est possible de modifier la température configurée pour le compartiment Crisper-Fresco.
Permet l’arrêt et la mise en marche du compartiment Crisper-Fresco seulement (appuyer sur celui-ci pendant 3 secondes).
3.6
EnglishFrançais
www.fhiaba.com ∙ www.thevettagroup.com
9
Page 46
Mise en marche et arrêt de l’appareil
4
4.1
Mise en marche et arrêt
Première mise en marche
Arrêt des compartiments Réfrigérateur et
Crisper-Fresco
Remise en marche
Arrêt pendant de longues périodes
Lorsque l’appareil est branché au réseau électrique mais n’a pas encore été mis en marche, sur l’écran s’affiche le message
(message de sécurité pour avertir que l’appareil est sous tension),
tandis que toutes les touches du panneau sont éteintes.
Pour mettre en marche tous les compartiments de l’appareil, appuyer
pendant 3 secondes sur la touche Unit
Lors de la première mise en marche, le compartiment TriMode est préparé en mode Congélateur. Celui-ci reste toujours allumé et ne peut
être éteint qu’en arrêtant complètement l’appareil
Appuyer pendant 3 secondes sur la touche Unit
Appuyer de nouveau sur les mêmes touches pour la remise en marche. Le compartiment Congélateur reste allumé et ne peut être éteint
qu’en arrêtant complètement l’appareil.
Appuyer pendant 3 secondes sur la touche Unit .
Durant de très longues périodes d’absence, il est conseillé d’arrêter le
réfrigérateur en appuyant sur la touche Unit
et en débranchant la fiche ou en appuyant sur l’interrupteur omnipolaire qui l’alimente.
.
.
pendant 3 secondes
Le vider complètement, le nettoyer et l’essuyer et laisser les portes et
les bacs partiellement ouverts afin d’éviter la formation de mauvaises
odeurs.
Si lors de la première mise en marche, n’apparaît pas
le message Stand-by, mais apparaissent d’autres messages, cela signifie que l’appareil a déjà commencé la
procédure de refroidissement.
Dans ce cas désactiver les éventuels messages sonores
en effleurant la touche Alarm , refermer la porte et attendre que les températures programmées soient atteintes.
Lors de la première mise en marche, il ne sera pas possible d’utiliser le Menu pour une éventuelle modification
des pré-configurations faites en usine tant que ne sera
pas atteinte la température pré-configurée. Il est toutefois possible de régler tout de suite l’heure et la date, des
paramètres nécessaires pour activer certaines fonctions
spéciales.
Lors de chaque allumage, l’appareil effectue une procédure d’auto-diagnostic de la durée de 3 minutes avant
de se mettre en marche complètement.
Si n’est arrêté que le compartiment Réfrigérateur ou le
compartiment Crisper-Fresco, le ventilateur correspondant continue à fonctionner de manière autonome afin
de prévenir la possible formation d’odeurs et de moisi.
Avant d’arrêter l’appareil pour une longue période, retirer tous les aliments conservés et laisser les portes et
les bacs ouverts afin d’éviter la formation de mauvaises odeurs et de moisi.
www.fhiaba.com ∙ www.thevettagroup.com
10
Page 47
Mise en marche de l’appareil
4
Comment régler la température en fonction des différentes exigences
Compartiment Réfrigérateur
Compartiment
Crisper-Fresco
Compartiment Congélateur
(TriMode)
La température affichée peut légèrement varier par rapport à celle configurée suite à une
ouverture continue des portes ou à l’introduction d’aliments à température ambiante ou en
grandes quantités.
4.2
Chaque modèle est attentivement testé avant de quitter l’usine et
réglé de manière à garantir de hautes performances et des consommations contenues. Il n’est donc pas nécessaire, en général, de modifier cette configuration.
Il est dans tous les cas possible, en fonction d’exigences particulières,
de reconfigurer les températures comme suit:
de +1°C à +7°C (de 33,8°F à 44,6°F), la température conseillée et préconfigurée est de +4°C (39,2°F).
Pour le réglage, effleurer les touches Up/Down
fleurage, apparaîtra sur l’écran la température configurée.
Pour la modifier, effleurer encore les touches jusqu’à atteindre la température souhaitée.
de -2°C à +2°C (de 28,4°F à 35,6°F), la température conseillée et préconfigurée est de 0°C (32°F).
Pour le réglage, effleurer les touches Up/Down
fleurage, apparaîtra sur l’écran la température configurée.
Pour la modifier, effleurer encore les touches jusqu’à atteindre la température souhaitée.
Compartiment Congélateur de -13°C à -23°C (de 8,6°F à -9,4°F), la
température conseillée et pré-configurée est de -18° (0°F).
Pour le réglage, effleurer les touches Up/Down
fleurage, apparaîtra sur l’écran la température configurée.
Pour la modifier, effleurer encore les touches jusqu’à atteindre la température souhaitée.
Au cas où le compartiment serait utilisé comme compartiment Réfrigérateur ou comme compartiment Crisper-Fresco (fonction TriMode),
les températures conseillées et pré-configurées seront celles correspondant aux compartiments respectifs.
. Lors du premier ef-
. Lors du premier ef-
. Lors du premier ef-
EnglishFrançais
6 à 12 heures peuvent être nécessaires pour
atteindre la température sélectionnée.
Ne pas activer l’Appareil à glaçons si l’appareil n’est pas raccordé au réseau hydrique.
Activation de l’Appareil à glaçons
La touche Appareil à glaçons positionnée sur le panneau de
contrôle principal permet l’activation du fabricateur automatique de
glace. Lorsque celui-ci fonctionne, la touche est allumée.
Signaux d’information et d’anomalie sur l’écran
Un système de contrôle intégré fournit des informations moyennant
des signaux lumineux ou des messages textuels visualisés sur l’écran.
Le signal d’information s’affiche avec un texte fixe tandis que le signal
d’anomalie s’affiche avec un texte clignotant. Le signal sonore qui
accompagne certains signaux d’anomalie peut être désactivé en effleurant la touche Alarm
La liste des signaux d’anomalie est reportée à la fin de ce manuel.
sur le panneau de commande principal.
4.3
4.4
www.fhiaba.com ∙ www.thevettagroup.com
11
Page 48
Configurations et Fonctions Spéciales
5
5.1
Afin d’éviter la modification accidentelle des
configurations, le clavier se bloque automatiquement après un certain temps et sur l’écran apparaît le message “keypad locked”.
Pour le réactiver, appuyer en même temps sur les
touches Menu
3 secondes.
5.2
Personnalisation et seléction de la langue
et Up/Down pendant au moins
FR
U
NIT
ID
GE
Fonctions spéciales pouvant être activées moyennant le Menu
Il est possible de personnaliser le fonctionnement de votre Fhiaba afin
de l’adapter aux différentes exigences d’utilisation, en reconfigurant
les paramètres principaux (Règlages) ou en activant les fonctions
spéciales (Fonctions).
Les fonctions apparaissent sur l’écran principal en effleurant la touche Menu .
Les touches Up/Down permettent le défilement des fonctions disponibles, sélectionnées en effleurant la touche Enter et sur l’écran
apparaît l’état actuel de la fonction.
Toujours moyennant les touches Up/Down , il est possible de se déplacer à l’intérieur de la fonction sélectionnée, en l’activant ou en la
désactivant en effleurant la touche Enter .
Une fois confirmée la fonction, sur l’écran apparaîtra automatiquement le menu principal pour choisir d’autres fonctions.
Il est à tout moment possible de retourner au choix précédent moyennant la touche Menu .
La langue des messages qui apparaissent sur l’écran peut être changée comme suit:
Entrer dans le menu en appuyant au même temps sur les touches Menu
et Enter , au moyen des touches Up/Down
après confirmer avec la touche Enter
Ensuite choisir la fonction Language (Langue) et la langue souhaitée.
Pour utiliser les fonctions spéciales, sélectionner la touche Menu
moyennant la touche Up/Down accéder au menu en confirmant
le choix .
.
choisir (Réglages) et
et
Shopping Réfrigérateur
Comment activer
Pour désactiver
Pour programmer par avance l’activation
Vacation Réfrigérateur
Les différent modes Shopping aident à préparer le
refroidissement, du refrigerator et du compartiment
TriMode pour l’introduction d’une charge de chaleur
qui peut être constitué d’aliments frais ou d’autres éléments qui peuvent avoir été chauffés pendant le transport. Le méthode la plus rapide peut-être de refroidir
ou congeler un article et il sera mieux préservé.
Ce mode peut aussi être efficace dans le maintien des
températures du compartiment lorsque l’ouverture de la
porte ou de gran bac est prévu.
www.fhiaba.com ∙ www.thevettagroup.com
12
La fonction baisse la température du Réfrigérateur à +2°C (35,6°F)
pendant 12 heures, afin de permettre un rafraîchissement plus rapide
des aliments à peine achetés et rangés. À la fin des 12 heures la fonction se désactive automatiquement, avec le rétablissement de la
température précédemment configurée. Il est possible de programmer par avance l’activation de la fonction. Après une interruption
prolongée du courant il est nécessaire de réactiver la fonction.
Il est possible de programmer avec une avance allant de 1 à 12 heures.
La fonction (recommandée en cas d’absences prolongées car elle
permet une importante économie d’énergie) amène la température
du compartiment réfrigérateur à +14°C (57.2°F). Il est possible d’en
programmer la durée, mais peut également être désactivée manuellement après une longue période d’absence. La fonction reste active
même si durant la période d’absence se vérifie une interruption prolongée du courant.
Page 49
Comment activer
Pour désactiver au retour des vacances
Pour programmer la durée
Configurations et Fonctions Spéciales
Il est possible de programmer une période allant de 1 à 90 jours.
5
Shopping TriMode
Comment activer
Pour désactiver
Pour programmer par avance l’activation
Vacation TriMode
La fonction doit être activée au moins 24 heures avant l’introduction dans
le TriMode d’aliments à température ambiante ou quelques heures avant
l’introduction d’aliments déjà congelés qui ont subi une augmentation modérée de la température.
La fonction se désactive automatiquement à la fin de la période de fonctionnement programmée. Il est possible de programmer par avance l’activation de la fonction.
Après une interruption prolongée de courant, il est nécessaire de réactiver
la fonction.
Il est possible de programmer avec une avance allant de 1 à 12 heures
La fonction (recommandée en cas d’absences prolongées car elle permet une
importante économie d’énergie) amène la température du compartiment TriMode à - 18°C (46.4°F) si le compartiment est configuré comme Congélateur
et à +14°C (57.2°F) si le compartiment est configuré comme Réfrigérateur. La
fonction ne peut pas être activée si le compartiment est configuré comme Crisper-Fresco. La fonction reste active même si se vérifie une longue interruption
du courant.
EnglishFrançais
Comment activer
Pour désactiver au retour des vacances
Pour programmer la durée
www.fhiaba.com ∙ www.thevettagroup.com
13
Page 50
5
Configurations et Fonctions Spéciales
Refr. Bouteilles
Comment activer
Pour désactiver
Pour programmer la durée
Machine à glaçons
Pour obtenir de grands glaçons
La fonction peut être activée pour refroidir rapidement des boissons, en
les mettant à l’intérieur du compartiment Congélateur.
Il est possible de sélectionner une durée du temps de refroidissement
allant de 1 à 45 minutes. Un signal sonore avertira que la température
optimale a été atteinte. Après avoir prélevé les boissons, désactiver le
signal sonore en effleurant la touche Alarm
La fonction Appareil à glaçons permet de sélectionner la dimension des
glaçons, en choisissant entre Large (configuration de base) et Medium, et
d’activer la fonction SuperIce, qui augmente la quantité de glace produite.
La fonction SuperIce se désactive automatiquement après 24 heures.
.
Pour obtenir de petits glaçons
Comment activer la fonction SuperIce
Pour désactiver
Mode Sabbath (Optional)
Comment activer
Pour désactiver
Cette fonction permet de respecter l’observance de certaines règles
religieuses qui demandent que l’appareil ne soit pas affecté par l’ouverture des portes (le fonctionnement thermostatique, l’éclairage intérieur
et la fabrication des glaçons ne sont pas opérationnels dans ce mode).
www.fhiaba.com ∙ www.thevettagroup.com
14
Page 51
Configurations et Fonctions Spéciales
5
Filtre de l’eau
Comment contrôler l’état du filtre
Reset Filtre
Comment remettre à zéro le comptage de l’eau
filtrée
Bypass Filtre
Comment activer le Bypass du filtre
Comm e n t désactiver l e B y p a s s d u filtre
La fonction État Filtre permet d’afficher le temps qui reste avant l’usure du
filtre.
La fonction Reset Filtre remet à zéro le temps écoulé depuis le dernier remplacement. Il est nécessaire de remettre à zéro le comptage après chaque
remplacement de la cartouche.
Cette fonction est activée lorsqu’il n’est pas nécessaire de filtrer l’eau,
car la qualité de l’eau de l’installation hydraulique domestique est déjà
excellente.
EnglishFrançais
Nettoyage Manuel
Comment effectuer le nettoyage manuel du filtre
Positionner correctement sous l’Appareil à
glaçons le bac à glace ou un récipient approprié pour récupérer l’eau et refermer le bac.
Enfin laver le bac.
Si la machine à glaçons est désactivée ou non utilisé pendant une longue période, il est conseillé d’effectuer une fonction de nettoyage manuel à éliminer l’eau qui a siégé dans le système pendant cette période. Répétez jusqu’à
ce que l’eau soit claire.
www.fhiaba.com ∙ www.thevettagroup.com
15
Page 52
5
Configurations et Fonctions Spéciales
5.3
Configurations de base du Menu
Options TriMode
Comment choisir la fonction Réfrigérateur
Comment choisir la fonction Crisper-Fresco
Comme rétablir la fonction Congélateur
Réglages de base
Pour rétablir les réglages de base
Sélectionner la touche Menu
choisir .
Le compartiment Congélateur peut au cas où fonctionner comme compartiment Réfrigérateur ou comme compartiment Crisper-Fresco et peut donc
opérer avec les températures les plus adéquates pour ces compartiments.
Cette fonction offre la possibilité de rétablir les réglages de base configu-
rées en usine en annulant toute modification effectuée par la suite.
et moyennant la touche Up/Down
ATTENTION: Si les paramètres de base du compartiment Trimode est le congélateur. Si vous avez déjà
utilisé la madalité refrigerateur ou Fresco s’assurer
de régler le nouveau réglage désiré.
Date
Régler la date
Comment configurer la date
Montrer la date
Comment activer la date
Comment désactiver la date
Heure
Régler l’heure
Comment configurer l’heure
L’écran affichera la date comme dd:mm:yy (jour:mois:année), le jour
clignotera. Avec les touches Up/Down
confirmer avec Enter pour passer à la configuration suivante; une fois
confirmée l’année, la date sera configurée.
Avec cette fonction il est possible de désactiver/activer l’affichage de
la date sur l’écran.
L’écran affiche l’heure et les minutes comme hh:mm et avec hh: clignotant.
Avec les touches Up/Down peut être modifiée la configuration qui doit
être confirmée moyennant la touche Enter
suivante ; lors de la confirmation des mm: l’heure sera configurée. Cette
fonction permet de choisir l’affichage à 12 ou 24 heures.
modifier la configuration,
pour passer à la configuration
www.fhiaba.com ∙ www.thevettagroup.com
16
Page 53
Comment configurer l’affichage à 12 h
Comment configurer l’affichage à 24 h
Fonctions Spéciales - Équipement interne
Cette fonction permet de choisir l’affichage à 12 ou 24 heures.Choisir 12/24
5-6
Montrer le temps
Comment activer l’heure permanente
Comment désactiver l’heure permanente
Langue
italiano
inglese
francese
tedesco
spagnolo
Choisir °C/°F
Avec cette fonction il est possible d’activer/désactiver l’affichage permanent de l’heure.
La fonction permet de choisir la langue dans laquelle sont visualisés les messages à l’écran.
EnglishFrançais
Cette fonction permet l’affichage de la température en degrés Centigrades ou en degrés Fahrenheit. En général, l’appareil est configurée pour un
affichage en degrés centigrades.
Comment configurer en degrés Centigrades
Comment configurer en degrés Fahrenheit
Bac Crisper-Fresco
Bac TriMode
Équipement interne (positionnement, réglage, retrait)
Il est simplement posé sur les coulisses de guidage.
pour retirer le bac, le soulever et l’extraire.
Le bac TriMode supérieur peut être retiré selon les mêmes modalités
que le bac Fresco.
pour retirer le bac intérieur dévisser les tourillons de fixation.
Avant de remplacer les bacs, s’assurer que le retour des bacs
s’engager sous les clips sur les guides coulissants.
www.fhiaba.com ∙ www.thevettagroup.com
6.1
17
Page 54
Équipement interne
6
Bac à Glace
Ne pas approcher les mains ou les doigts de
l’appareil à glaçons lorsque celui-ci fonctionne.
Clayettes
Positionné dans le bac supérieur du compartiment réfrigérateur
après l’extraction veiller à ce qu’il soit correctement repositionné.
Les clayettes sont coulissantes et facilement repositionnables pour
l’usager en opérant comme suit:
desserer légèrement le tourillon de sécurité arrière
soulever la partie frontale du plan et l’incliner
pour retirer une clayette faire glisser vers le haut et l’extraire.
Étagères de la Porte
2
1
Les étagères de la porte peuvent être facilement retirées pour le nettoyage.
Prendre l’étagère par les côtés, la pousser vers le haut jusqu’à la
décrocher de son logement et la tirer vers l’extérieur.
La remonter en opérant en sens inverse
www.fhiaba.com ∙ www.thevettagroup.com
18
Page 55
Activation et utilisation de l’Appareil à glaçons
7
Si le glaçe n’est pas utilizée est souvent conseillé
de vider le bac à glaçons une fois tous les 8-10
jours .
Si la glace n’est pas fréquemment utilisée, les vieux
glaçons perdront leur limpidité, auront une saveur
particulière et deviendront plus petits. Il est normal que certains glaçons s’attachent entre eux.
L’Appareil à glaçons se désactive automatiquement si la fonction Vacation est activée.
Lorsque l’Appareil à glaçons est mis en marche la
première fois, il est conseillé de vider le contenu
du bac après son premier remplissage.
Si l’unité est restée éteinte pendant un mois ou
plus, il est conseillé d’effectuer un cycle de lavage
du filtre pour l’eau.
La machine à glaçons produira la glace, si le
compartiment TriMode est réglé en mode congélateur. La machine à glaçons continuera de fonctionner même lorsque le bac à glaçons n’est pas
en place
Activation et utilisation de l’Appareil à glaçons
Pour activer l’Appareil à glaçons après l’installation de l’appareil, appuyer sur la touche Ice Maker .
Il faut compter de 12 à 24 heures avant d’avoir la production automatique de glace. La production est de 10 glaçons par cycle et d’environ 10 cycles toutes les 24 heures.
Le rendement de ce dispositif dépend de la température configurée
dans le congélateur, de la température ambiante et de la fréquence
d’ouverture des portes.
Si le réfrigérateur fonctionne sans être raccordé au réseau hydrique,
veiller à ce que l’Appareil à glaçons soit désactivé moyennant la touche correspondante .
L’Appareil à glaçons produit de la glace jusqu’à ce le bac soit complètement rempli et s’arrête automatiquement lorsque le niveau maximal admis est atteint.
Avec la fonction SuperIce, il est possible d’augmenter la quantité de
glace produite en 24 heures, tandis qu’avec la fonction Set Cube Size
il est possible de choisir la dimension des glaçons produits.
Le distributeur peut produire eviron 100 glaçons en 24 heures.
7.1
EnglishFrançais
Le glaçons dégagent-ils une odeur inhabituelle?
Bruits de fonctionnement
Bruits parfaitement normaux
La glace est un matériau poreux capable d’absorber les odeurs présentes dans son environnement. Les glaçons qui ont séjourné longtemps dans le bac à glaçons peuvent absorber de telles odeurs, rester
collés les uns aux autres et diminuer progressivement de volume.
Nous reccomandons de ne plus utiliser de tels glaçons.
Autres méthodes pour prévenir l’apparition d’odeurs:
Il faudrait nettoyer de temps en temps le bac à glaçons avec de
l’eau chaude. Veillez à éteindre le distributeur de glaçons avant de
nettoyer le bac. Rincez bien puis essuyez avec un chiffon sec.
Vérifiez si le congélateur contient des produits alimentaires abîmés
ou dont date de conservation est dépassée. Pour empêcher l’accumulation d’odeurs, il faudrait ranger dans des emballages hermétiques les aliments qui dégagent par nature une odeur.
Selon le modéle, vous deve peut-être remplacer le filtre à eau.
Dans certains cas, il faudra vérifier la qualité du raccordement de
l’eau dans la maison.
Ronflement: le groupe frigorifique fonctionne. Les ventilateurs intégrés dans le circuit de circulation d’air fonctionnent.
Gargouillis, bourdonnements ou clapotis léger: le fluide réfrigérant
circule dans le distributeur de glaçons.
Cliquetis sec: le moteur s’allume ou s’eteint. L’électrovanne équipant le raccord à eau s’ouvre ou se ferme.
Léger bruit de chute: le glaçons tombent dans le bac à glaçons.
Note: l’appareil est alimenté par deux compresseurs indépendants.
Il est donc normal d’avoir toujours un des deux compresseurs en fonctionnement.
Ne placez jamais de bouteilles ou d’aliments
dans le bac à glaçons pour les refroidir rapidement. Cela risque de bloquer et d’endommager
le distributeur de glaçons.
www.fhiaba.com ∙ www.thevettagroup.com
19
Page 56
Activation et utilisation de l’Appareil à glaçons
7
7.2
Filtre pour l’Eau
Remplacement du filtre
Le Filtre pour l’Eau garantit une qualité optimale de l’eau pour la production de glaçons, pour une quantité allant jusqu’à 3000 litres et pour
un temps maximal de 12 mois.
Lorsque le filtre sera presque complètement usé, apparaîtra le message ‘Replace Filter Cartridge’ sur l’écran.
Le filtre est situé derrière le verre rodé dans la partie supérieure du
réfrigérateur.
Avant de remplacer le filtre, veuillez désactiver l’appareil à glaçons en
appuyant sur le bouton Ice Maker.
Entrez donc dans le Menu et sélectionnez la fonction «Manual Clean».
Une fois le lavage terminé, enlevez l’eau résiduelle du bac et essuyezle.
Tirez les deux leviers sur le devant de la vitre pour libérer le mécanisme
de verrouillage et tirer vers le bas le verre, tourner enfin soigneusement
la cartouche du filtre d’un quart de tour dans le sens antihoraire pour
le libérer de son siège.
Il est normal que sorte une petite quantité d’eau.
Retirer le bouchon de la nouvelle cartouche et l’introduire dans son
logement en la tournant d’un quart de tour dans le sens des aiguilles
d’une montre jusqu’à la bloquer, sans forcer.
www.fhiaba.com ∙ www.thevettagroup.com
20
Page 57
Éclairage
8
Éclairage
Afin de permettre une vision interne optimale est prévue un système à
LED qui illumine directement différentes zones du compartiment Réfrigérateur, des bacs Crisper-Fresco et du bac Congélateur.
Sur certains modèles, est également prévu un système d’éclairage
externe situé à la base de l’appareil.
En cas d’anomalies et/ou de pannes du système d’éclairage, il est
nécessaire de s’adresser exclusivement au service d’assistance technique Fhiaba.
8.1
EnglishFrançais
www.fhiaba.com ∙ www.thevettagroup.com
21
Page 58
9
Conservation des aliments
9.1
Indications générales
Réfrigérateur
de +2° à +8 °C
(de 35,6°F à 46,4°F)
Crisper - Fresco
de -2° à +2 °C
(de 28,4°F à 35,6°F)
Tri-Mode
réglable comme
Réfrigérateur
Crisper - Fresco
Congélateur
de -15° à -22 °C
(de 5°F à -7,6°F)
Votre Fhiaba a été conçu pour garantir des températures précises et
constantes et des niveaux d’humidité appropriés à tous les compartiments. Par ailleurs, le double système de réfrigération évite que les
aliments surgelés ou la glace ne s’imprègnent de l’odeur des aliments
frais et que l’humidité présente dans le réfrigérateur ne se congèle
pas en formant du givre.
Toutefois, pour bien conserver tous vos aliments, il ne suffit pas d’avoir
un excellent réfrigérateur, il est aussi nécessaire de connaître les règles pour une correcte conservation des aliments.
Il ne faut pas oublier que tous les aliments modifient inévitablement
leurs caractéristiques au fil du temps. Leur changement commence
bien avant leur consommation, car ceux-ci contiennent à l’intérieur
des micro organismes qui en se multipliant en causent la détérioration. Celle-ci est encore plus rapide suite à des manipulations, des
températures de conservation et des conditions d’humidité inappropriées.
Il est par conséquent recommandé de suivre les indications reportées
ci-dessous. Celles-ci vous permettront d’utiliser de manière rationnelle
et sûre votre réfrigérateur-congélateur et de conserver longtemps et
le mieux possible tous vos aliments.
Ne pas oublier que la zone Crisper-Fresco est celle qui permet la
meilleure conservation des aliments frais les plus périssables, car elle
garantit le maintien d’une température moyenne inférieure ou égale
à 0°C (32°F).
Contrôler périodiquement que tous les aliments soient en parfait état
de conservation.
Il est souvent assez facile de comprendre lorsque un aliment est détérioré, car il moisit, sent mauvais et son aspect est désagréable. Il y
a toutefois des cas où la condition n’est pas si évidente. Si selon vous
un aliment a été conservé trop longtemps et qu’il pourrait être périmé, ne le consommez pas et le ne goûtez même pas pour contrôler,
même si il vous semble bon, car les bactéries qui provoquent la détérioration des aliments peuvent être la cause d’intoxications ou de
mal-être. En cas de doute, jeter l’aliment.
www.fhiaba.com ∙ www.thevettagroup.com
22
Page 59
Conservation des aliments
9
Comment maintenir la bonne qualité des aliments à consommer
Lorsque vous faites les courses
Lorsque vous rangez les aliments
Lorsque vous rangez les aliments
9.2
Observez toujours les précautions suivantes:
Mettez les paquets contenant de la viande crue, du poisson ou de la volaille dans des sachets en plastique de manière à ce qu’ils ne gouttent pas
sur d’autres aliments.
Achetez la viande, la volaille et le poisson en dernier. Ne les laissez pas
dans votre voiture chaude après avoir fait les courses. Laissez dans votre
voiture un sac thermique et utilisez-le en cas de températures trop élevées
ou de voyages trop longs.
Contrôlez les dates de production et de péremption des aliments afin
d’être sûrs qu’ils soient frais.
Faites très attention lorsque vous achetez des aliments frais, achetez seulement une quantité à consommer en 1 ou 2 jours.
Laissez à température ambiante les aliments chauds pendant au moins
deux heures, avant de les ranger dans le réfrigérateur.
Contrôlez les températures de réfrigération des différents compartiments
moyennant le panneau de commande:
La température du réfrigérateur doit être de 8°C (46,4°F) ou inférieure et
la température du congélateur doit être de -18°C (0°F)
Suivez les recommandations concernant les temps et les températures
de conservation indiqués dans les tableaux reportés ci-après.
Gardez la viande crue, le poisson et la volaille séparés des autres aliments
et évitez toute possibilité d’égouttement.
Lorsque vous rangez votre viande, votre poisson ou votre volaille, laissezles dans les sachets originaux, à moins que ceux-ci ne soient déchirés ou
percés. Des manipulations répétées pourraient introduire des bactéries dans
ces aliments.
Pour conserver dans le congélateur, utilisez les récipients prévus pour le
congélateur, des sachets en plastique pour congélateur ou des feuilles
d’aluminium appliqués sur les récipients si vous avez l’intention de conserver
l’aliment pendant plus de deux mois. Ceci minimisera la déshydratation et
la perte de qualité
Datez et étiquetez les paquets
Pour conserver les aliments dans le réfrigérateur, enroulez-les dans une
pellicule ou rangez-les dans des boîtes en plastique ou dans des récipients
sous-vide afin d’éviter que les aliments ne sèchent. Mettez toujours la date
sur les paquets ou sur les boîtes.
Faites attention à ranger correctement les aliments sur les clayettes de
manière à ne pas boucher les ouvertures prévues pour la circulation de l’air
froid à l’intérieur du compartiment.
EnglishFrançais
Lorsque vous préparez vos aliments
Lavez tout ce qui est entré en contact avec les aliments.
Lavez-vous soigneusement les mains avant et après chaque contact avec
les aliments.
Stérilisez les récipients, les couverts et les ustensiles qui sont entrés en contact
avec la viande, le poisson et la volaille.
Stérilisez les éponges avec lesquelles vous lavez la vaisselle chaque semaine
Utilisez des gants en plastique si vous avez des problèmes aux mains
Décongelez les aliments dans le réfrigérateur ou dans le four à micro-ondes
et non à l’extérieur sur des plans d’appui. Si vous les décongelez dans un four
à micro-ondes, cuisinez-les tout de suite.
Marinez les aliments dans le réfrigérateur uniquement
Rincez le poisson et la volaille avant de les cuisiner.
Évitez toute contamination en préparant les plats. Gardez la viande crue, le
poisson, la volaille et leurs liquides loin des autres aliments.
N’utilisez pas la même surface et les mêmes ustensiles pour préparer la
viande, le poisson, la volaille et les légumes.
Maintenez parfaitement propres vos planches à découper aussi celles en
plastique que celles en bois
Lavez-les avec de l’eau chaude et du savon et rincez-les avec une solution
désinfectante diluée.
www.fhiaba.com ∙ www.thevettagroup.com
23
Page 60
Conservation des aliments
9
Lorsque vous cuisinez vos aliments
Lorsque vous avez des restes
Ne goûtez pas la viande crue ou partiellement cuite, la volaille, le poisson
ou les œufs
Cuisinez la viande à une température de 75°C (167°F) ou plus.
Pour des morceaux de viande d’une épaisseur supérieure à 5 cm, utilisez un
thermomètre pour viande afin d’en contrôler la température.
Pour les morceaux plus fins, pour vérifier si ils sont cuits, contrôlez que la couleur du jus soit clair mais pas rose.
Si vous cuisinez de la viande pas encore décongelée, augmentez les temps
de cuisson d’une fois et demi par rapport aux temps normaux.
Les viandes et la volaille rôtie, cuisinés au four, nécessitent de températures
de 160°C (320°F) ou supérieures
Cuisinez le blanc et le jaune de l’œuf jusqu’à ce qu’ils soient bien cuits
N’utilisez pas les mêmes récipients qui ont contenu l’œuf cru ou
partiellement cuit
Si votre four ou le four à micro-ondes sont dotés d’une sonde pour le contrôle de la température, utilisez-la.
Conservez les restes dans le réfrigérateur ou dans le congélateur dans de
petits récipients couverts. Avant de les ranger dans le réfrigérateur, veillez à
ce qu’ils soient bien froids. Laissez passer au moins 2 heures après la cuisson
et veillez à ce qu’il y ait une adéquate circulation de l’air autour du récipient,
afin que les aliments puissent refroidir rapidement.
Datez les paquets des restes et consommez-les selon les dates limites de
conservations.
Couvrez et chauffez complètement les restes avant de les servir.
Faites bouillir les sauces et les soupes. Mangez les autres restes après les
avoir chauffés à une température d’au moins 75°C (167°F)
Si vous pensez que certains aliments soint périmés, jetez-les. Si vous avez des
doutes, éliminez-les.
Une caractéristique unique de produits Fhiaba ya des tiroirs et des cellules
métalliques qui aident à créer et à maintenir un taux d’humidité élevé à l’intérieur des tiroirs et des légumes des aliments frais.
Quand un haut niveau de l’humidité est présente soit dans l’environnement ou dans les aliments
placés dans les tiroirs Fresco, le fond du compartiment Fresco peuve être recouvert d’un peu
d’eau ou de glace (si la température est réglée
entre 0°C et -2°C).
Cette condition est normale et elle est due à des
niveaux élevés d’humidité du compartiment Fresco, l’humidité élevée associée à des températures basses est ce qui garantit une plus longue
conservation des aliments.
L’eau ou la glace peut disparaître de lui-même
si le niveau d’humidité de l’air devrait baisser, il
est également possible d’enlever l’eau avec une
serviette. Si une mince couche de glace s’est formée, régler la température du compartiment Fresco à +2°C et après un jour éliminer l’eau avec
une serviette.
Si la couche de glace est plus épaisse, il peut être
nécessaire de couper le compartiment Fresco
pour une journée afin de la faire fondre.
Un état naturel qui peut se produire, est l’accumulation d’eau sur le fond du
compartiment de réfrigération ci-dessous le bac à fond. Cela dépend d’un
certain nombre de facteurs, les niveaux ambiants de température et d’humidité dans le milieu environnant, les niveaux d’humidité des fruits et légumes
placés dans le réfrigérateur, la fréquence dans laquelle la porte principale est
ouverte et exposée à l’environnement ambiant.
Cette présence temporaire d’eau sur le fond est tout à fait normal, et dans
des conditions normales de fonctionnement devraient être éliminées. Cependant, dans de rares occasions où il peut y avoir une quantité excessive de
condensation il suffit de retirer le tiroir du bas et essuyer accès à l’eau de là.
www.fhiaba.com ∙ www.thevettagroup.com
24
Page 61
Conservation des aliments
9
Conseils pour une bonne conservation des aliments frais
Légumes
Fruits
Viande conditionnée
Viande, poisson et volaille frais
Œufs
Lait, crèmes et fromages frais
9.3
Lavez les légumes avec de l’eau froide et essuyez-les bien. Rangez-les
dans des récipients sous-vide, dans des bacs en plastique ou dans des
sachets perforés.
Lavez et essuyez les fruits frais. Mettez les fruits très parfumés dans des sachets en plastique. Les fruits devront être rangés dans le compartiment
Crisper-Fresco à basse humidité.
Rangez-la dans le réfrigérateur dans son emballage original.
Après l’ouverture, enveloppez hermétiquement les aliments restants
dans des sachets en plastique ou dans des feuilles d’aluminium.
Retirez l’enveloppe originale, mettez-les dans des sachets en plastique
et rangez-les immédiatement dans le réfrigérateur.
Rangez les œufs, sans les laver, dans leur carton ou dans le récipient
prévu à cet effet. Contrôlez-en la date de péremption et dans tous les
cas consommez-les dans les deux semaines qui suivent l’achat.
EnglishFrançais
Ils doivent être conservés dans leur boîte originale fermée. Positionnezles sur les clayettes du réfrigérateur et consommez-les dans les 5 jours.
Fromages
Restes
Conseils pour une bonne conservation des aliments surgelés.
Aliments surgelés
Glace
Lors du rétablissement du courant électrique,
après une interruption prolongée d’énergie, un
signal sonore indique que la température du réfrigérateur a dépassé le seuil de correcte température de conservation, tandis que les écrans
affichent pendant une minute les températures
les plus hautes relevées à l’intérieur des compartiments, ceci afin de permettre à l’usager
de décider comment mieux utiliser les aliments
conservés.
Une minute après, les écrans reprendront à fonctionner normalement, tandis que la touche Alarm
continuera à clignoter ; en effleurant la touche
Alarm
les températures enregistrées les plus hautes.
il sera possible de visualiser de nouveau
Rangez-les dans leur emballage original. Une fois ouverts, fermez-les hermétiquement dans des sachets en plastique ou dans des feuilles d’aluminium.
Laissez-les refroidir, couvrez-les hermétiquement avec une feuille d’aluminium et rangez-les dans des récipients hermétiques afin d’éviter qu’ils
ne sèchent et qu’ils ne dégagent une odeur.
9.4
Rangez les aliments dans les sachets en plastique prévus à cet effet pour
la surgélation. Ces sachets doivent être aussi bien hermétiques, qu’étanches. Ne recongelez pas la viande déjà décongelée.
La solidité de la glace dépend de la quantité de crème fraîche qu’elle
contient. En général, une bonne glace a un haut contenu de crème
fraîche et il faudra une température très basse dans le congélateur pour
maintenir sa solidité. La glace peu solide n’est par conséquent pas toujours indice d’un problème de température.
www.fhiaba.com ∙ www.thevettagroup.com
25
Page 62
10
Temps recommandés pour la conservation des aliments
Aliments frais Zone de conservation Temps
Viandes crues
Gros morceau Compartiment Fraîcheur 4 jours
Steaks, volaille et gibier Compartiment Fraîcheur 3 jours
Viande hachée Compartiment Fraîcheur 1-2 jours
Carpaccio Compartiment Fraîcheur tout de suite
Viandes cuites
Bouillies et rôties Compartiment Réfrigérateur 2 jours
Ragoût de viande Compartiment Réfrigérateur 6 jours
Autre
Poisson cru et cuit Compartiment Fraîcheur 2 jours
Soupes, soupe aux légumes et bouillon Compartiment Réfrigérateur 2 jours
Pâtes Compartiment Réfrigérateur 2 jours
Charcuterie ouverte Compartiment Crisper-Fresco 3 jours
Fromages frais Compartiment Crisper-Fresco 2-3 jours
Fromages secs bien protégés Compartiment Réfrigérateur quelques mois
Œufs (frais et non lavés) Compartiment Réfrigérateur 2 semaines
Boîte ouverte Compartiment Réfrigérateur 2-3 jours
Légumes crus (dans des sachets perforés) Compartiment Crisper-Fresco 1 semaine
Aliments congelés Zone de conservation Temps
Viandes de bœuf, d’agneau et de chevreau Compartiment Congélateur (steaks) 6-12 mois
Viandes de bœuf, d’agneau et de chevreau Compartiment Congélateur
Viande de bœuf hachée Compartiment Congélateur 1-2 mois
Viandes de porc Compartiment Congélateur (sans os) 4-6 mois
Viandes de porc Compartiment Congélateur (avec os) 2-3 mois
Viande de porc hachée Compartiment Congélateur 1-2 mois
Restes de viande Compartiment Congélateur 2-3 mois
Poule et dinde entiers Compartiment Congélateur 8-12 mois
Oie, canard et pintade Compartiment Congélateur 4-8 mois
(viandes avec os)
4-6 mois
Poisson Compartiment Congélateur 1-2 mois
Crustacés Compartiment Congélateur 2-3 mois
Aliments cuits Compartiment Congélateur 1-2 mois
Légumes Compartiment Congélateur 8-12 mois
Fruits Compartiment Congélateur 6-12 mois
Gâteaux et tartes Compartiment Congélateur 2-3 mois
www.fhiaba.com ∙ www.thevettagroup.com
26
Page 63
Entretien et Nettoyage
11
Suivre scrupuleusement les instructions détaillées
qui se trouvent dans el kit fourni et n’utiliser en
aucun cas des produits abrasifs ou métalliques
car ceux-ci pourraient rayer et endommager de
manière permanente la finition satinée de l’appareil.
Avant d’effectuer toute opération de nettoyage,
débrancher l’appareil du réseau électrique.
Faire très attention à ne pas endommager le circuit réfrigérant.
Entretien et Nettoyage
Pour le nettoyage des parties en acier, utiliser le chiffon en microfibres
et la petite éponge prévue à cet effet qui se trouvent dans le kit fourni
avec l’appareil.
Pour passer le chiffon et la petite éponge, suivre toujours le sens du
satinage de l’acier.
De temps en temps, pour rétablir le brillant de l’acier, passer le chiffon
en microfibre légèrement humidifié.
Ne pas utiliser la petite éponge sur les parties en aluminium, telles que,
par exemple, les poignées et les profils des clayettes en verre. Veiller
à ce que ne soient pas bouchées les ouvertures de ventilation de
l’appareil ou dans la structure à encastrement.
Nettoyage du condenseur
Selon le modèle, une grille de ventilation est située au dessus ou au dessous de l’électroménager.Un filtre à mousse est placé derrière la grille afin
de protéger le système de ventilation de la poussière (série StandPlus)
Pour le nettoyer, utilisez un aspirateur avec une brosse douce à la pleine
puissance, en balayant le long des ouvertures.
Si la quantité de poussière est importante, la grille de ventilation peut être
enlevée pour permettre un nettoyage plus profond du filtre.
Vérifiez aussi la condition du condensateur ailetté et nettoyez-le si nécessaire.
11.1
11.2
EnglishFrançais
Les ailettes du condenseur sont tranchantes, utiliser des protections adéquates pour les mains
et les bras pour nettoyer le condenseur en toute
sécurité.
Ne pas utiliser d’eau sur les parties électriques,
sur les lumières et sur les panneaux de contrôle.
Procédez comme suit:
Éteignez l’électroménager en appuyant sur le bouton Unit
de contrôle principal pour 3s environ.
Pour les modèles avec ventilation à la base, dévissez les vis de la grille
et enlevez-la. Pour les modèles avec ventilation au sommet, enlevez la
grille, qui est emboîtée par des crochets, en tirant vers vous.
Parfois vous aurez besoin de libérer la grille des crochets en faisant
levier sur le sommet.
Utilisez un tournevis à lame et, pour éviter d’endommager ou d’égratigner la grille, enveloppez la lame avec du ruban protecteur
nettoyez en profondeur la grille et le filtre à mousse en utilisant un aspirateur à brosse douce.
Attendez 30 minutes environ, jusqu’à ce que le condensateur ailetté se
refroidi à température ambiante.
Nettoyez-le à fond en évitant de l’endommager.
Réallumez l’électroménager en appuyant sur le bouton Unit
panel de contrôle principal.
Nettoyage interne
Laver les parties internes et les parties amovibles avec une solution
d’eau tiède, très peu de détergent à vaisselle.
Rincer et essuyer tout de suite.
Il est recommandé de ne pas utiliser de dispositifs mécaniques ou
d’autres moyens pour accélérer le processus de dégivrage.
du panel
sur le
11.3
Ne pas mettre d’eau bouillante sur les parties
froides en verre.
Ne laver aucune partie du réfrigérateur dans le
lave-vaisselle car celle-ci pourrait s’endommager ou se déformer de manière irréparable.
www.fhiaba.com ∙ www.thevettagroup.com
27
Page 64
12
Guide des solutions aux problèmes
12.1
Guide des solutions aux problèmes
Messages sur l’écran
Le Réfrigérateur ou le Congélateur
ne fonctionnent pas
Le Réfrigérateur ou le Congélateur est plus
chaud que la normale
L’appareil fonctionne pendant
une longue période de temps
En cas d’anomalies de fonctionnement de l’appareil, utiliser ce guide
avant d’appeler le service d’assistance: celui-ci aidera à résoudre
personnellement le problème ou fournira d’importantes informations à
transférer au service d’assistance afin d’assurer un service plus rapide
et efficace.
Les problèmes de fonctionnement sont en général indiqués sur l’écran.
Les problèmes qui ne peuvent pas être résolus par l’usager sont signalés
moyennant un code de panne.
L’appareil est branché au réseau d’alimentation électrique ?
Le courant arrive à la prise d’alimentation ?
la touche Unit
L’appareil est en mode ‘Demo’?
L’écran signale un code de panne ?
La température est réglé correctement ?
Les portes ou les bacs sont resté ouverts longtemps ?
Ont été récemment introduites de grandes quantités d’aliments ?
L’appareil est en mode ‘Demo’?
Durant les chaudes journées et avec des températures élevées dans
la pièce, il est normal que le compresseur fonctionne de manière prolongée.
Les portes ou les bacs sont restés ouverts longtemps ?
Ont été récemment introduites de grandes quantités d’aliments ?
Contrôler que les portes soient bien fermées et que les aliments ou les
récipients n’empêchent pas leur parfaite fermeture.
Est un ou plusieurs compartiments en mode shopping?
est activée ?
Perception de bruits étranges
Formation de condensation à l’intérieur et à
l’extérieur du Réfrigérateur
Le Réfrigérateur ou Congélateur présente
du givre ou de la glace
Apparition de mauvaises odeurs à l’intérieur
La porte s’ouvre avec difficulté
Il est normal que soient perçus des bruits liés au fonctionnement des ventilateurs ou des compresseurs ou durant la phase de dégivrage.
Le bruit peut également être plus accentué en fonction du positionnement de l’appareil et de l’espace environnant.
Si le climat est très humide, l’apparition d’un peu de condensation est
normale. L’ouverture de la porte ou des bacs de manière prolongée
peut contribuer à la formation de condensation.
Veiller dans tous les cas à ce que les portes soient toujours parfaitement
fermées.
Les portes sont restées ouvertes longtemps ?
Les portes ne se ferment par parfaitement ?
Si les portes ne se ferment pas parfaitement, contacter l’installateur.
En cas de formation de givre ou de glace dans le compartiment Fraîcheur, due
à des ouvertures fréquentes et prolongées des portes, désactiver pendant un
certain temps la fonction Fraîcheur en appuyant sur le bouton correspondant
du panneau de commande. Attendre que le givre ou la glace fondent, extraire le bac et essuyer les parois et le fond du compartiment.
Nettoyer entièrement l’appareil en suivant les instructions.
Couvrir hermétiquement tous les aliments.
Ne pas conserver de manière prolongée les aliments.
L’appareil a été conçu pour en permettre la fermeture hermétique. Lorsque la porte est fermée, il est possible que se vérifie une situation de
vide: dans ce cas, il est nécessaire d’attendre quelques secondes pour
que la pression se rééquilibre, avant d’ouvrir la porte.
Appareil se refroidit mais les lumières et
l’affichage ne fonctionnent pas
www.fhiaba.com ∙ www.thevettagroup.com
28
Vérifiez si l’appareil a été accidentellement placé dans le mode Sabbath
Page 65
Guide des solutions aux problèmes
12
Le fabricateur de glace ne fonctionne pas
Le fabricateur de glace ne produit pas de
grandes quantités de glace
La glace se congèle en bloc
La glace a une saveur ou une couleur insolite
Si l’appareil a été acheté a été utilisé comme un
modèle d’exposition peut être dans un mode
d’économie d’énergie spécial appelé mode de
démonstration dans lequel le dispositif semble fonctionner (lampes de travail et affiche des températures faux), mais pas de refroidissement est vraiment
. Si vous pensez que votre équipement est en mode
Demo, s’il vous plaît contactez votre revendeur pour
l’assistance à la désactivation de cette fonction.
Indications d’anomalie pouvant apparaître sur l’écran
Veiller à ce que l’Appareil à glaçons soit allumé (touche Ice Maker
allumée). Pour l’allumer, appuyer sur la touche rouge.
Veiller à ce que l’appareil soit raccordé à l’installation hydraulique.
En moyenne, la production de glace est d’environ 10 glaçons toutes les
deux heures.
Si la glace n’est pas fréquemment utilisée, il est possible qu’elle se congèle en blocs. Il est conseillé d’éliminer le bloc de glaçons et de laisser que
le bac se remplisse de nouveau.
Lorsque l’Appareil à glaçons est utilisé pour la première fois, il est conseillé
de vider le contenu du bac lors de son premier remplissage.
Il pourrait être nécessaire de remplacer la cartouche du filtre, surtout si le
réfrigérateur est resté arrêté pendant plus d’un mois ou si la cartouche n’a
pas été changée pendant plus de six mois. Contacter éventuellement un
plombier ou un expert de systèmes de traitement des eaux, pour contrôler
que le problème ne soit pas dû à l’eau d’alimentation.
12.2
EnglishFrançais
Message sur l’écran Description de l’Anomalie
PanneElectrique! Interruption prolongée de l’énergie électrique
RéfrPorteOuverte Porte du Réfrigérateur ouverte
TriMode ouverte TriMode ouverte
Changer filtre Remplacement du Filtre pour l’Eau
Réfr trop chaud Réfrigérateur trop chaud
Réfr trop froid Réfrigérateur trop froid
Fresco tropChaud Compartiment Fraîcheur trop chaud
Fresco tropFroid Compartiment Fraîcheur trop froid
TriModeTropChaud Congélateur trop chaud
TriModeTropFroid Congélateur trop froid
l’appareil se remet en marche automatiquement en signalant les températures en-
registrées les plus chaudes
le message apparaît après une minute d’ouverture de la porte
le message apparaît après une minute d’ouverture de la porte
le message apparaît lorsque ne reste que 20% de l’autonomie du filtre
voir guide des solutions aux problèmes
attendre 12 heures : si l’anomalie persiste, s’adresser au Service Après-Vente
voir guide des solutions aux problèmes
attendre 12 heures : si l’anomalie persiste, s’adresser au Service Après-Vente
voir guide des solutions aux problèmes
attendre 12 heures : si l’anomalie persiste, s’adresser au Service Après-Vente
Code de panne... Code de panne
s’adresser au Service Après-Vente
www.fhiaba.com ∙ www.thevettagroup.com
29
Page 66
13
Avant d’appeler le service d’assistance technique
13.1
Avant d’appeler le service d’assistance technique
Si les conseils susmentionnés ne suffisent pas à résoudre le problème,
contactez notre Service Après-Vente à travers le Numéro Vert
1-855-4-FHIABA (1-855-434-4222)
ou envoyez une e-mail à
ou à travers notre site
www.fhiaba.com
qui pourra vous mettre en contact avec le Centre d’Assistance Agréé
Fhiaba le plus proche de chez vous.
Avant d’appeler, prenez note du numéro de série de l’appareil, reporté sur le certificat de garantie et la plaque signalétique qui se trouve dans le compartiment réfrigérateur (sur les modèles avec Appareil
à glaçons celui-ci se trouve derrière le volet du filtre pour l’eau).
Indiquez également les éventuels codes de panne (Error Code … Call
Service) qui apparaissent sur l’écran. En outre, il serait utile d’avoir la
date d’achat et le lieu d’achat.
Informations et réponses aux questions fréquentes (FAQ) et un formulaire de demande de service électronique sont disponibles à:
www.thevettagroup.com
www.fhiaba.com ∙ www.thevettagroup.com
30
Page 67
Plan du Menu
14
Shopping
Réfrigérateur
Va ca ti o n
Réfrigérateur
Shopping
TriMode
Shopping Réfr.
Allumé/Fermé
Temps Shopping
Vacation Réfr.
Allumé/Fermé
Durée Vacation
Shopping TriMode
Allumé/Fermé
Temps Shopping
Fonctions
Shopping Réfr. Fermé
Shopping Réfr. Allumé
Régler l’heure: 1
Vacation Réfr. Fermé
Vacation Réfr. Allumé
Régler les jours: 1
Shopping TriMode Fermé
Shopping TriMode Allumé
Régler l’heure: 1
14.1
EnglishFrançais
FONCTIONS
Va ca ti o n
TriMode
Refr. Bouteilles
Machine à glaçons
Mode Sabbath
(Optional)
Filtre de l’eau
Vacation TriMode
Allumé/Fermé
Durée Vacation
Temps de refr.
Refr. Bouteilles
Allumé/Fermé
Taille à glaçons
Super Ice
Allumé/Fermé
Mode Sabbath Fermé
Mode Sabbath Allumé
État Filtre
Nettoyage Manuel
Vacation TriMode Off
Vacation TriMode On
Régler les jours: 1
Régler l’heure: 20 min
Refr. Bouteilles Fermé
Refr. Bouteilles Allumé
Size: GRANDS
Super Ice Fermé
Super Ice Allumé
Voir état
Reset Filtre
Bypass Filtre
Bypass Filtre Fermé
Bypass Filtre Allumé
www.fhiaba.com ∙ www.thevettagroup.com
31
Page 68
14
Plan du Menu
14.2
Réglages
Option TriMode
Réglages de base
Freezer
Fresco
Réfrigérateur
Enter > Confirmer
RÉGLAGES
Date
Heure
Langue
Régler la date
Montrer la date
Régler l’heure
Montrer l’heure
Choisir 12/24
italiano
english
français
deutsch
español
DATE: 01-01-2009
DATE: 01-01-2009 Allumé
DATE: 01-01-2009 Frermé
HEURE: 01:01
HEURE: 01:01 Allumé
HEURE: 01:01 Frermé
Choisir: 24
Choisir: 12
www.fhiaba.com ∙ www.thevettagroup.com
32
Réglages °C/°F
Choisir °C
Choisir °F
Page 69
EnglishFrançais
Page 70
Page 71
04-02-2015
EN
FR
Fhiaba srl is constantly researching new way to improve the features and the design of their products, therefore models
are often upgraded and reviewed.
Fhiaba est constamment à la recherche de nouvelles solutions pour améliorer les caractéristiques et le design de ses
propres produits et se réserve le droit d’apporter continuellement des modifications à ses modèles.
Fhiaba srl Via Fiumicino, 20 · 33082 · Azzano Decimo · PN · Italy · Tel +39 0434 420160 · Fax +39 0434 420161
E-mail: [email protected] · www.fhiaba.com · Info Line 800-Fhiaba (800-344222)
Page 72
B09000111 UL
www.fhiaba.com
Info Line
800 - Fhiaba . (800-344222)
Loading...
