Fhiaba FI36BIRO, FK36BIRS, FK30BIRS, FI36BILO, FK36BILS Installation guide

...

Download

Page 1

Installation guide

Notice d’installation

Guía de instalación

Page 2

INDEX

IMPORTANT INSTRUCTIONS

1.1

Important safety instructions.....................................................................................................................................

1.2

Children safety................................................................................................................................................................

TECHNICAL REQUIREMENTS

2.1

Appliance features and installation requiremens................................................................................................

2.2

Installation niche features: Integrated Series.......................................................................................................

2.3

Installation niche features: Integrated Series.......................................................................................................

2.4

Installation niche features: StandPlus Series.......................................................................................................

2.5

Installation niche features: X-Pro Series................................................................................................................

2.6

Installation niche features: Brilliance-Integrated Series...................................................................................

2.7

Installation niche features: Brilliance-Classic.......................................................................................................

PREPARING THE INSTALLATION

3.1

Transport to installation site and unpacking.........................................................................................................

3.2

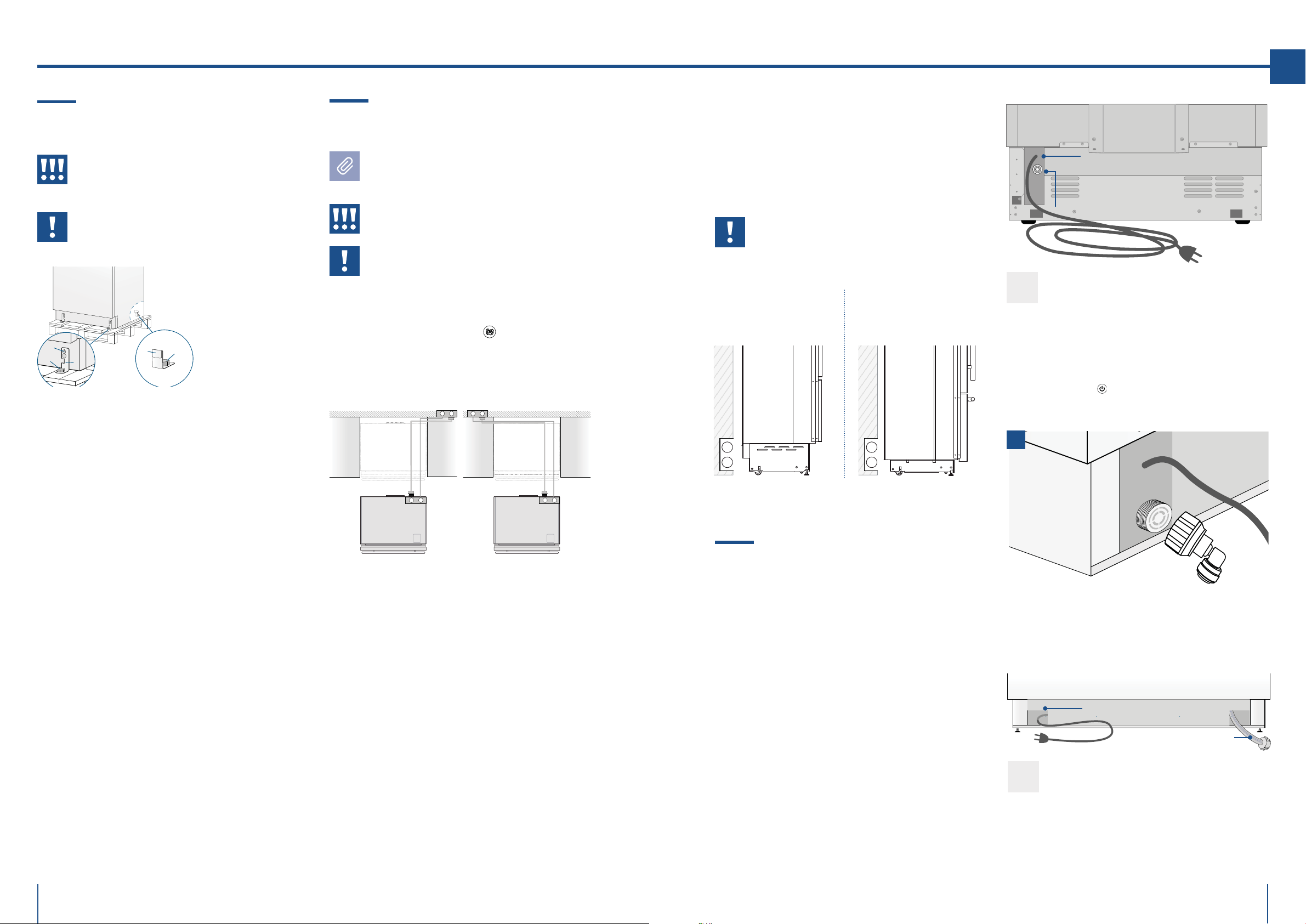

Electrical and Water connection................................................................................................................................

3.3

Energy: Alternatives and Home Automation.........................................................................................................

3.4

Levelling

NICHE DIMENSIONS

4.1

Niche Dimensions and Installation Styles: Integrated Series..........................................................................

4.2

Niche Dimensions and Installation Styles: StandPlus and X-Pro Series......................................................

4.3

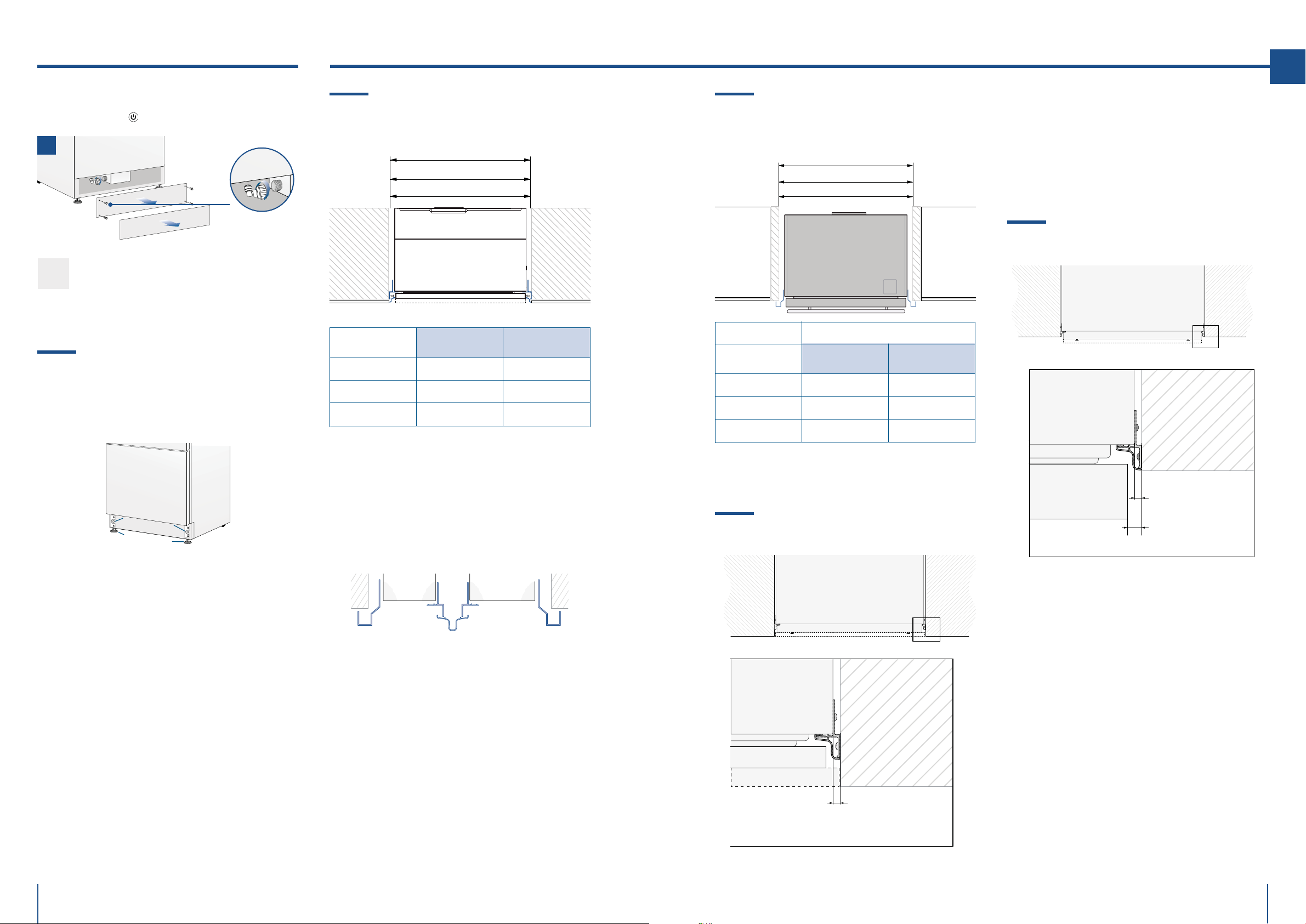

Flush installation with standard aluminum trims...............................................................................................

4.4

Prominent installation with standard aluminum trims......................................................................................

4.5

Stand-Proud (for StandPlus and X-Pro series).....................................................................................................

4 4

4 6 7 8 9 10 11

12 12 13 14

14 15 15 15 16

PANELS MOUNTING

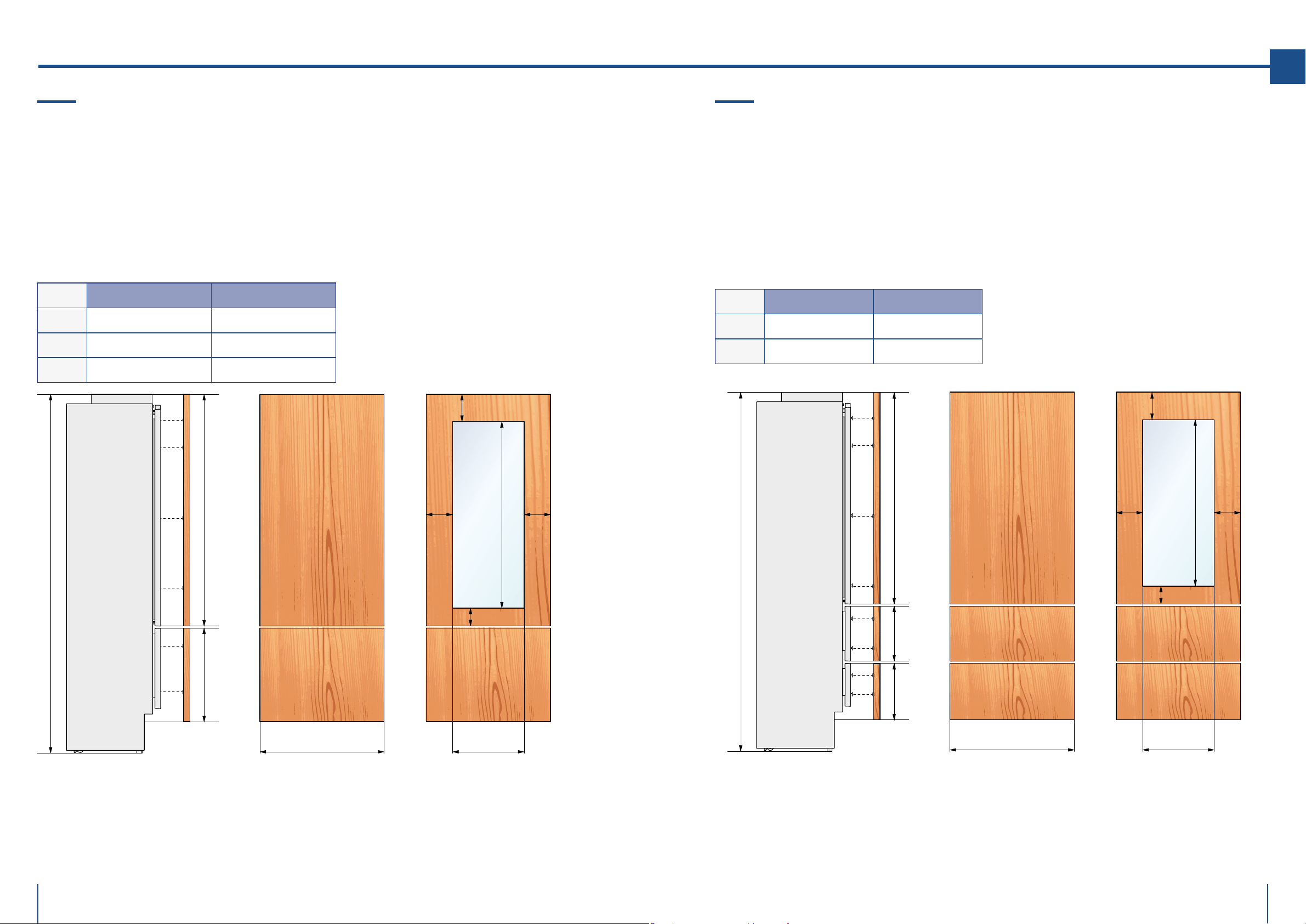

5.1

Decorative door and Bottom-Drawer panels layout............................................................................................

5.2

Decorative panels layout for fridge with one bottom-drawer.........................................................................

5.3

Decorative panels layout for fridge with two bottom-drawers......................................................................

5.4

Decorative panels layout for fridge with glass door and one bottom-drawer..........................................

5.5

Decorative panels layout for fridge with glass door and two bottom-drawers........................................

5.6

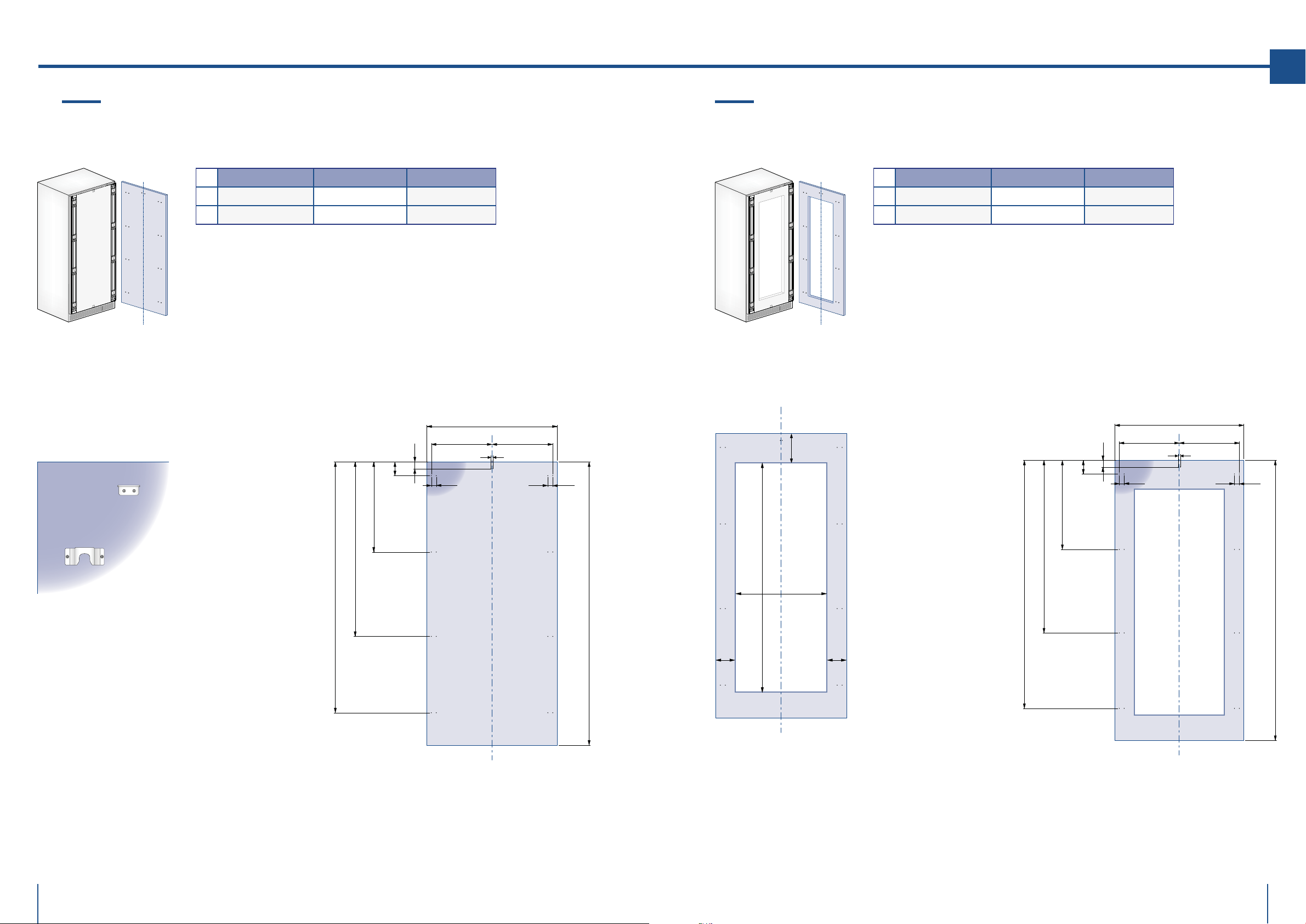

Decorative panels layout for fridge Column.........................................................................................................

5.7

Decorative panels layout for fridge column with glass door...........................................................................

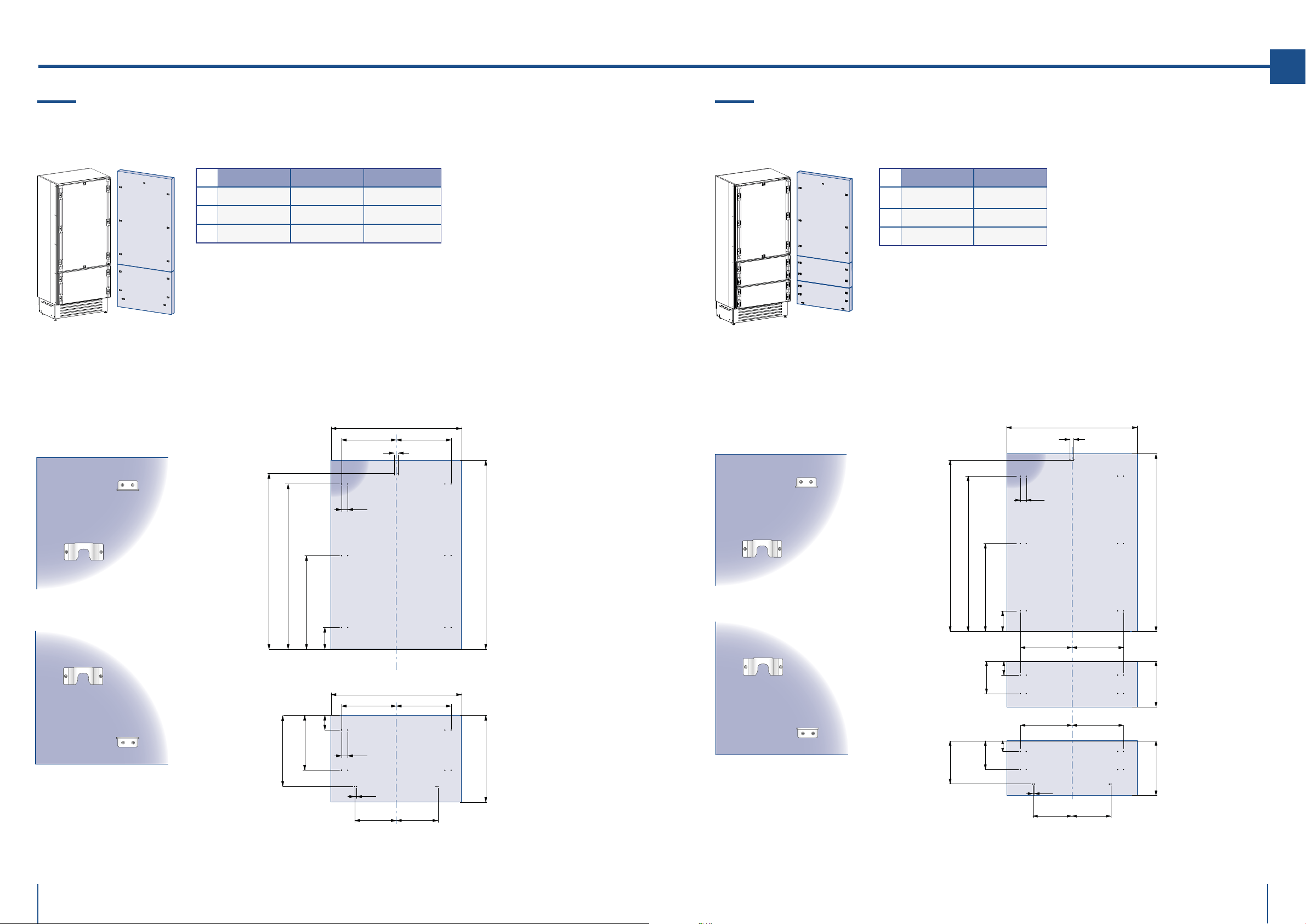

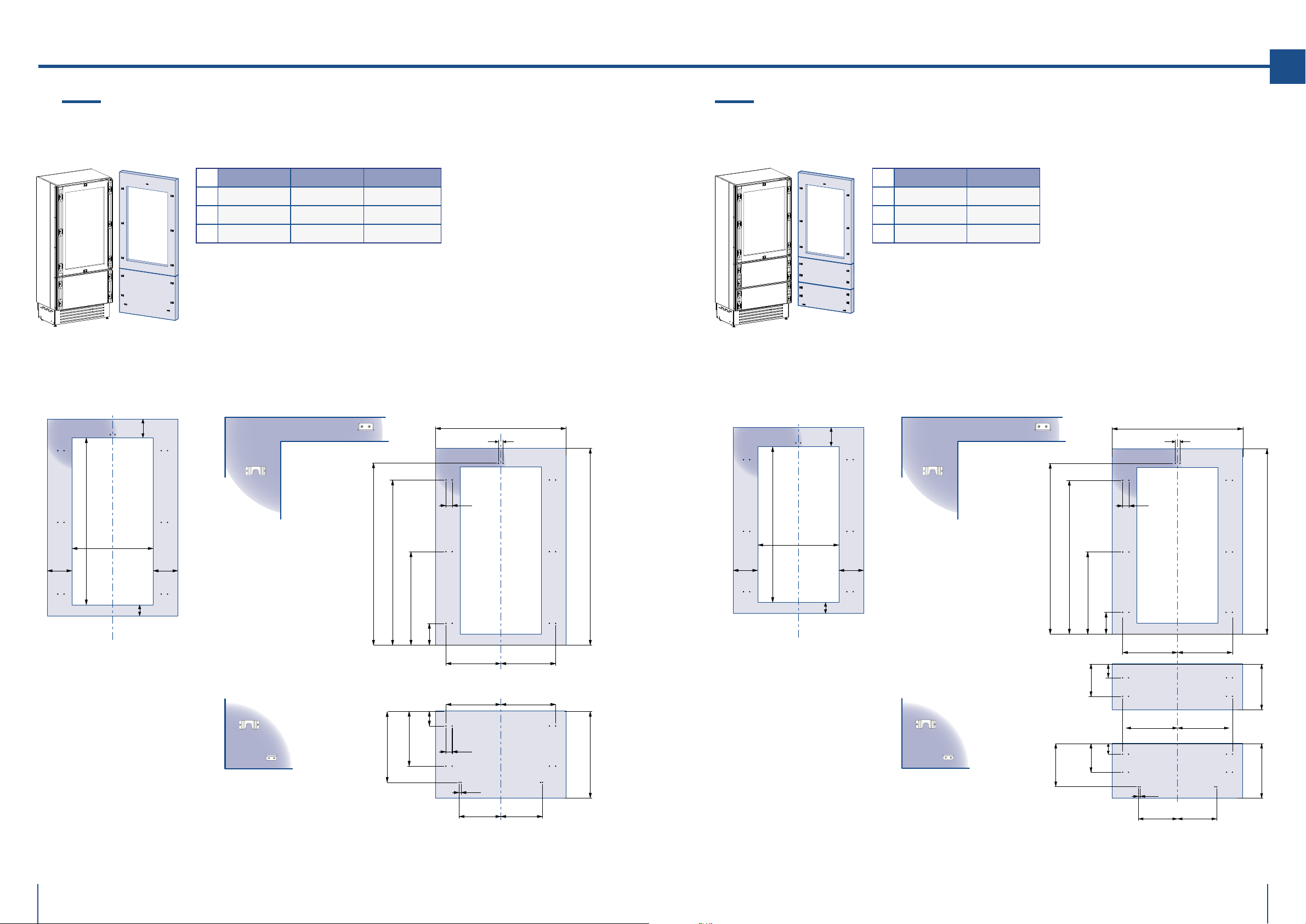

5.8

Panels Dimensions Single Bottom - Drawer.........................................................................................................

5.9

Panels Dimensions Two Bottom - Drawers...........................................................................................................

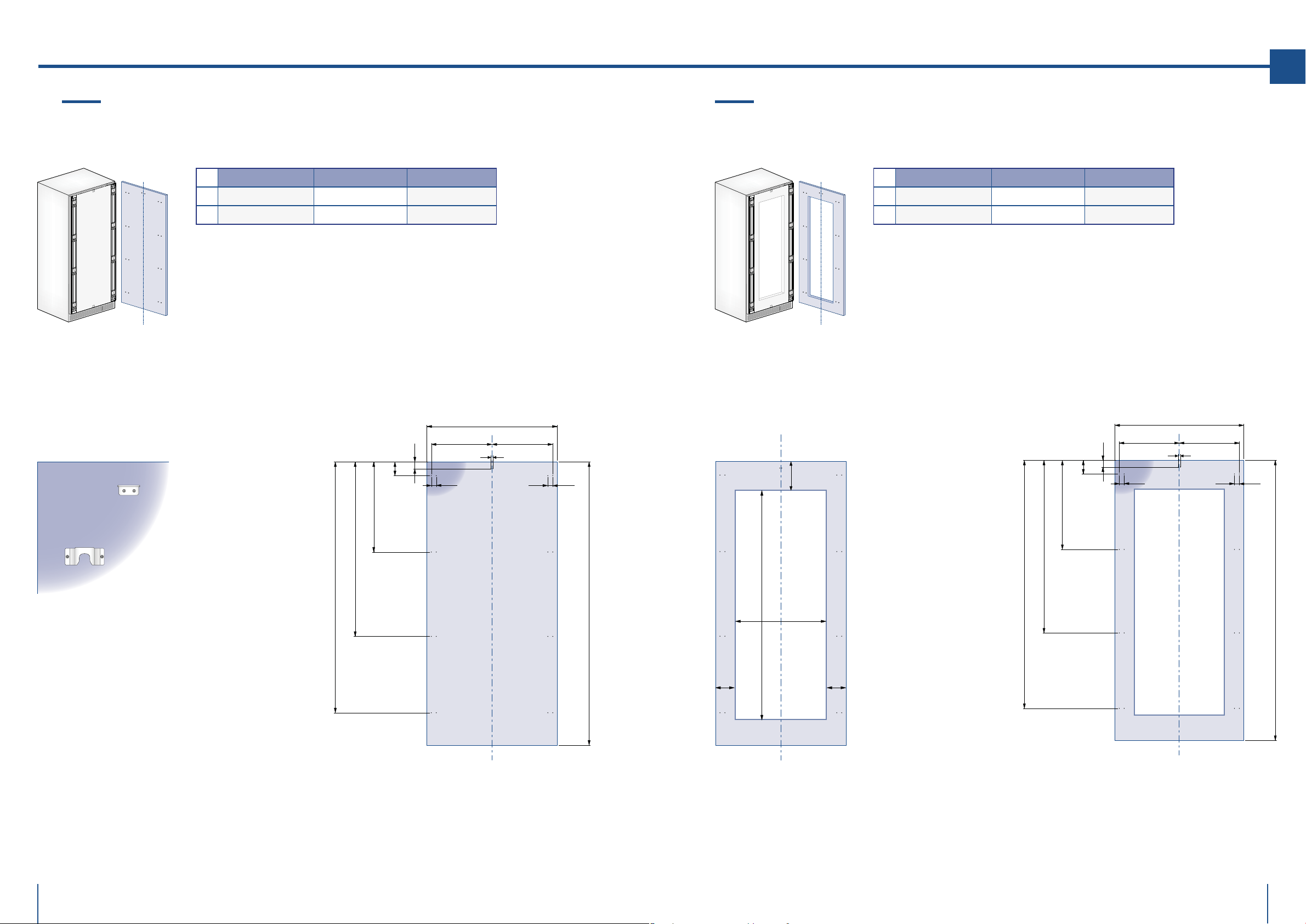

5.10

Panels Dimensions Column Models.........................................................................................................................

5.11

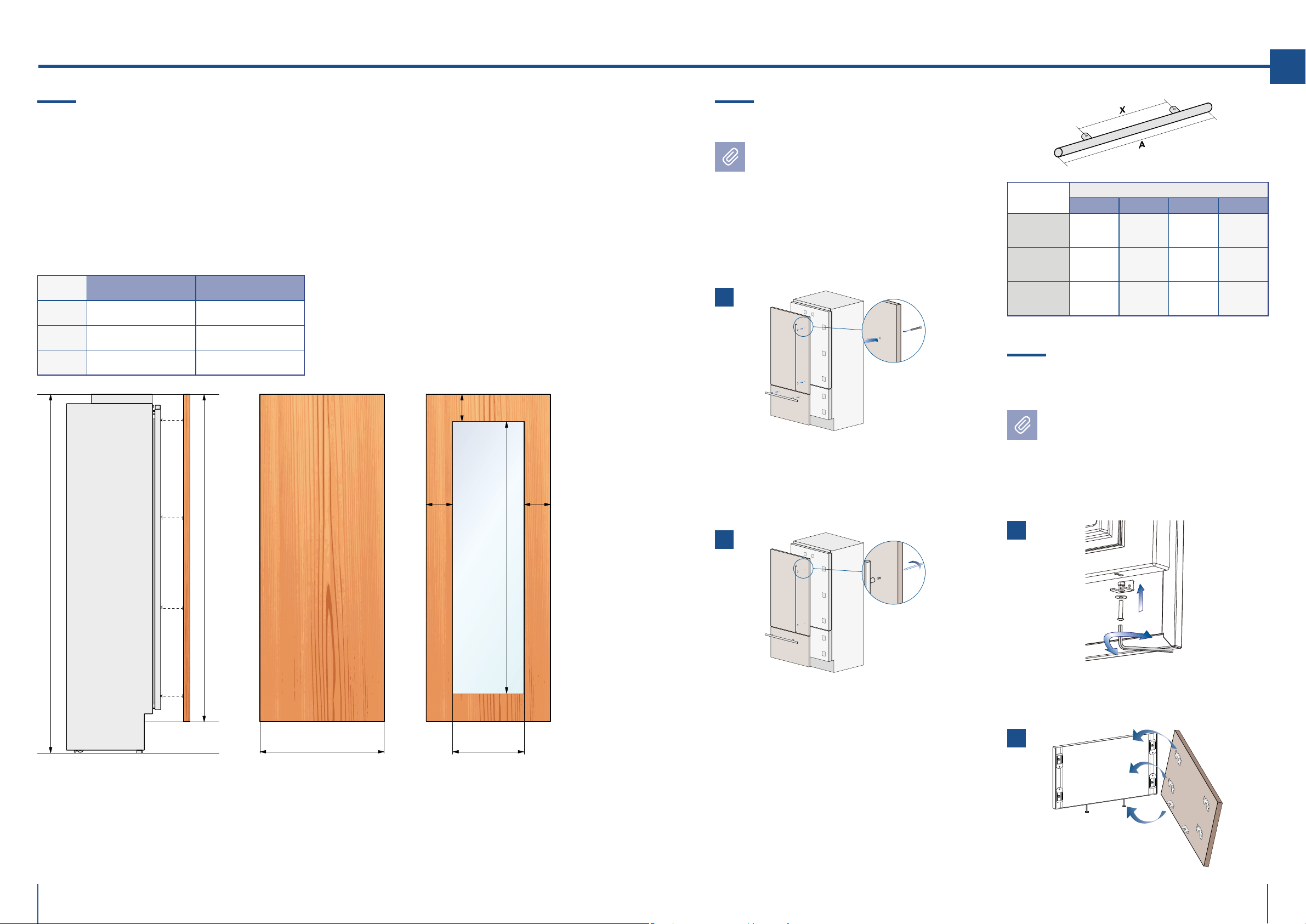

Mounting the handles...................................................................................................................................................

5.12

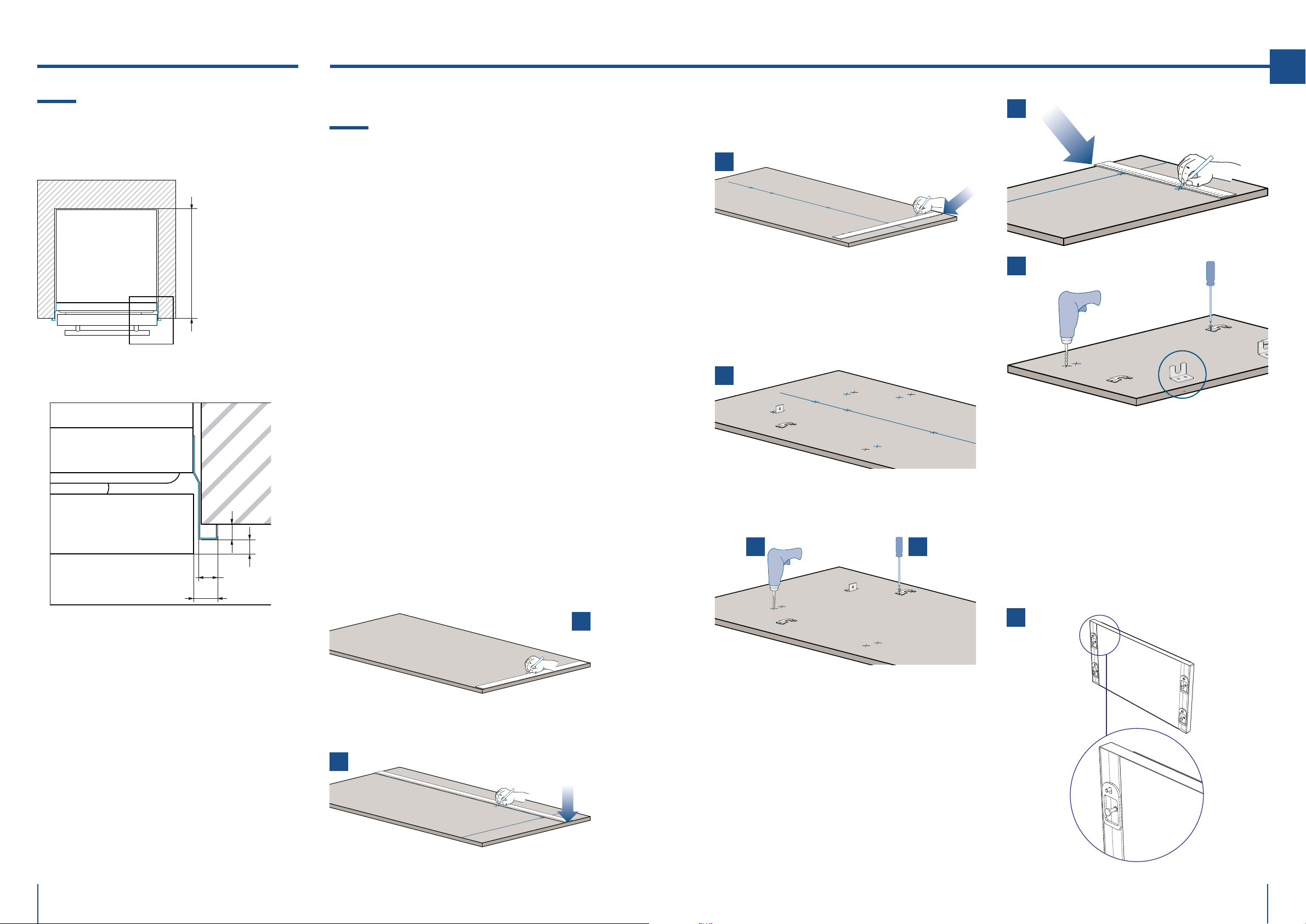

Mounting panels to the door and the drawer........................................................................................................

INSTALLATION

6.1

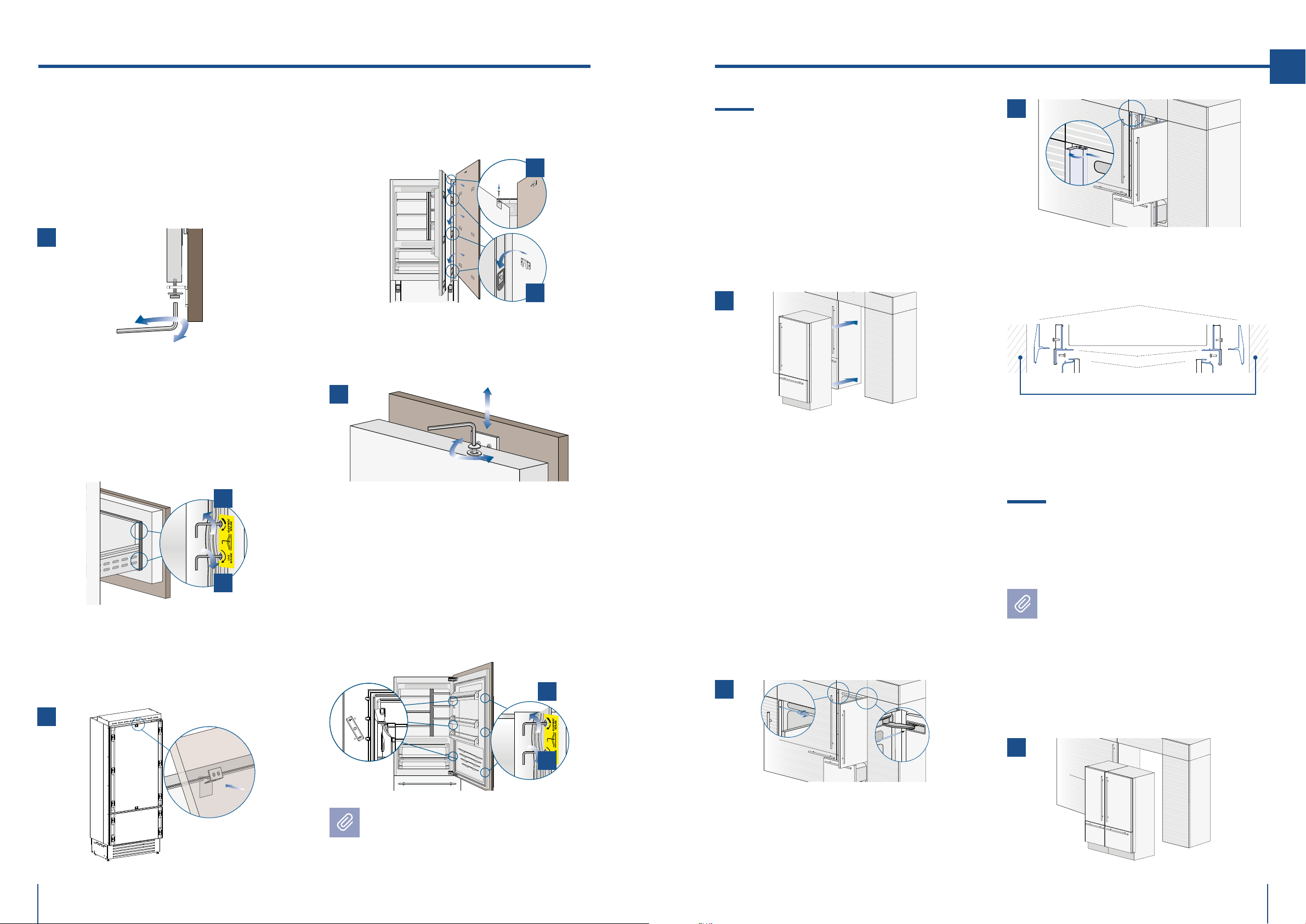

Built-in installation of single appliance...................................................................................................................

6.2

Built-in installation of two or more appliances.....................................................................................................

6.3

Maximum cabinet depth over “Integrated” refrigerator with single door panel..........................................

COMPLETING THE INSTALLATION

7.1

Anti-tipping safety assembly......................................................................................................................................

7.2

Mounting the handles on stainless front................................................................................................................

7.3

Ventilation........................................................................................................................................................................

7.4

Post installation control...............................................................................................................................................

7.5

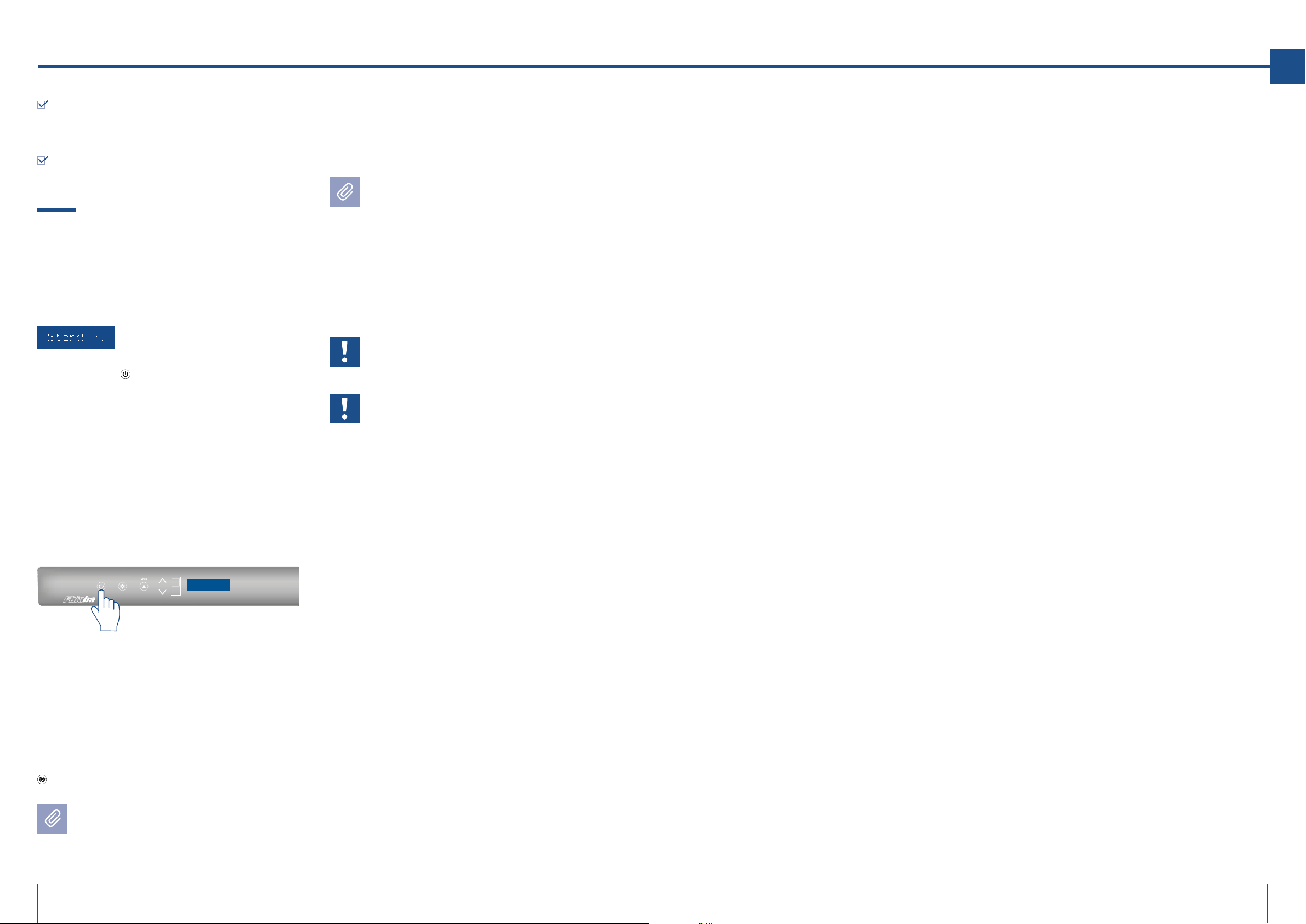

Start Up.............................................................................................................................................................................

16 18 19 20 21 22 23 24 25 26 27 27

29 29 31

32 32 33 33 34

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 3

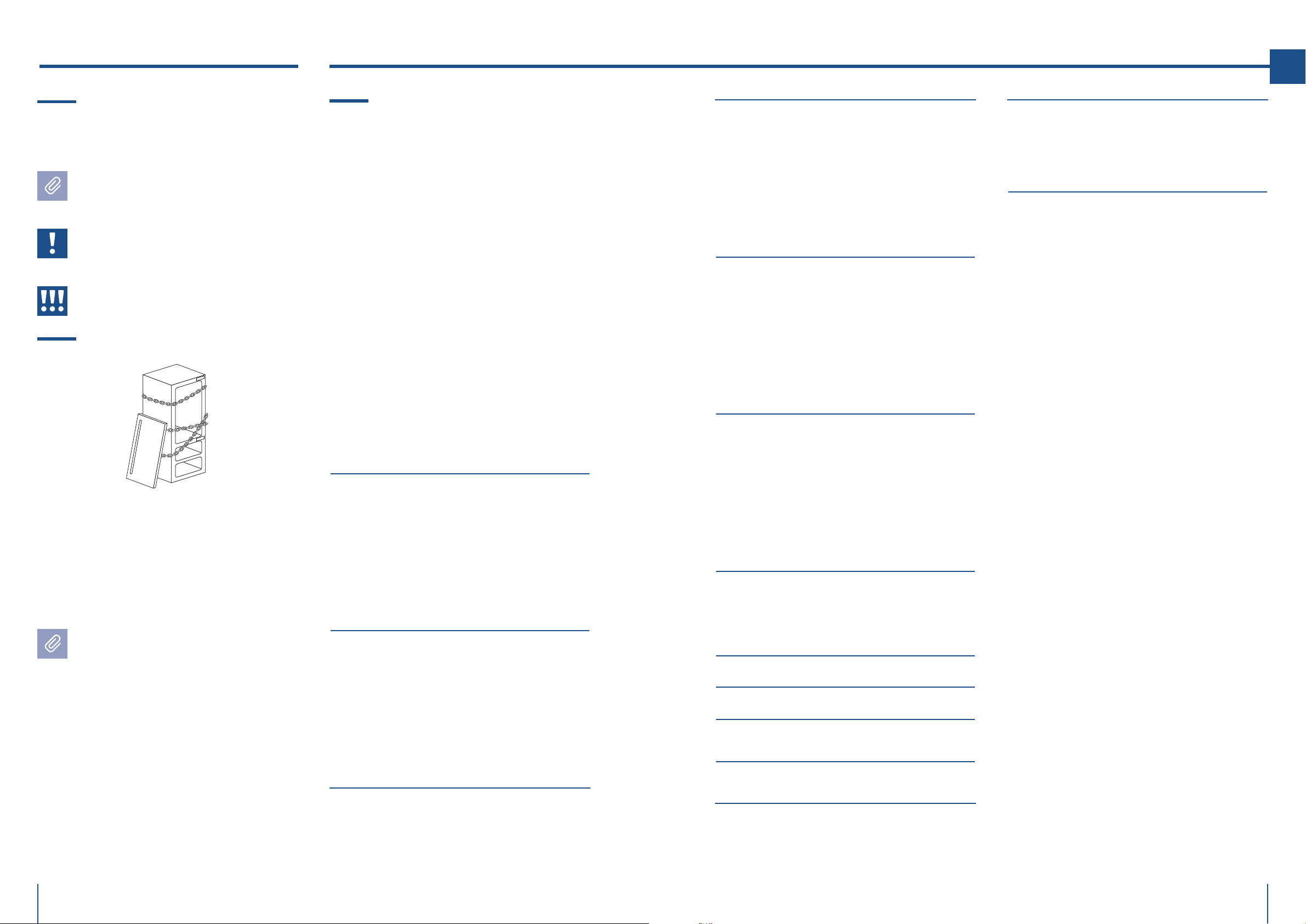

1. IMPORTANT INSTRUCTIONS

2. TECHNICAL REQUIREMENTS

1.1 Important safely instruction

Symbols used in the Guide:

Note

Tips for the correct use of the appliance

Important

Directions to avoid appliance damage

Warning

directions to prevent injury

1.2 Children safety

DANGER: Risk of child entrapment. Before you throw away your old refrigerator or freezer:

> Take o the doors > Leave the shelves in place so that children may not

easily climb inside.

Important!

Dimensions in parentheses are in inches.

Weights in parentheses are in pounds.

Temperatures in parentheses are in Fahrenheit degrees.

2.1 Appliance features and installation requirements

Appliance dimensions Integrated

Appliance dimensions StandPlus

Appliance dimensions X-Pro

Appliance dimensions Brilliance

-Integrated

Series 599 / 24”

w: 599 mm (23 5/8”) h: 2120 mm (83 1/2”) d: 610 mm (24”)

Series 749 / 30”

w: 749 mm (29 1/2”) h: 2120 mm (83 1/2”) d: 610 mm (24”)

Series 899 / 36”

w: 899 mm (35 3/8”) h: 2120 mm (83 1/2”) d: 610 mm (24”)

Series 599 / 24”

w: 599 mm (23 5/8”) h: 2120 mm (83 1/2”) d: 629 mm (24 3/4”)

Series 749 / 30”

w: 749 mm (29 1/2”) h: 2120 mm (83 1/2”) d: 629 mm (24 3/4”)

Series 899 / 36”

w: 899 mm (35 3/8”) h: 2120 mm (83 1/2”) d: 629 mm (24 3/4”)

Series 599 / 24”

w: 599 mm (23 5/8”) h: 2120 mm (83 1/2”) d: 635 mm (25”)

Series 749 / 30”

w: 749 mm (29 1/2”) h: 2120 mm (83 1/2”) d: 635 mm (25”)

Series 899 / 36”

w: 899 mm (35 3/8”) h: 2120 mm (83 1/2”) d: 635 mm (25”)

Series 599 / 24”

w: 599 mm (23 5/8”) h: 2120 mm (83 1/2”) d: 610 mm (24”)

Series 749 / 30”

w: 749 mm (29 1/2”) h: 2120 mm (83 1/2”) d: 610 mm (24”)

Series 899 / 36”

w: 899 mm (35 3/8”) h: 2120 mm (83 1/2”) d: 610 mm (24”)

Appliance dimensions Brilliance-Classic

Packaging dimensions Integrated / Brilliance

Packaging dimensions StandPlus / X-Pro

Weight with packaging

Voltage AC 110 - 120V 60Hz

Power supply cable

Potable water supply pressure

Water connection 3/4” NPT (1/4” elbow adap-

Series 599 / 24”

w: 599 mm (23 5/8”) h: 2120 mm (83 1/2”) d: 635 mm (25”)

Series 749 / 30”

w: 749 mm (29 1/2”) h: 2120 mm (83 1/2”) d: 635 mm (25”)

Series 899 / 36”

w: 899 mm (35 3/8”) h: 2120 mm (83 1/2”) d: 635 mm (25”)

Series 599 / 24”

w: 650 mm (25 5/8”) h: 2260 mm (89”) d: 800 mm (31 1/2”)

Series 749 / 30”

w: 800 mm (31 1/2”) h: 2260 mm (89”) d: 800 mm (31 1/2”)

Series 899 / 36”

w: 950 mm (37,4”) h: 2260 mm (89”) d: 800 mm (31 1/2”)

Series 599 / 24”

w: 650 mm (25 5/8”) h: 2260 mm (89”) d: 800 mm (31 1/2”)

Series 749 / 30”

w: 800 mm (31 1/2”) h: 2260 mm (89”) d: 800 mm (31 1/2”)

Series 899 / 36”

w: 950 mm (37 3/8”) h: 2260 mm (89”) d: 800 mm (31 1/2”)

Series 599 / 24”

up to 230 kg (507 lb)

Series 749 / 30”

up to 275 kg (606 lb)

Series 899 / 36”

up to 295 kg (650 lb)

90° Nema 5-15P

from 0.05 MPa to 0.5 MPa (0.5 Bar - 5 Bar)

ter included)

Provided installation accessories

Additional equipment necessary

- Customized panels mounting Kit

- Anti-tipping Kit (B04000200)

- Lateral connecting kit (KCLIT/KCLIH)

- 4 mm (1/8”) allen wrench

- Phillips head screwdriver

- wood drill

- 2.5 mm (1/8”) bit for wood

- 8 mm (3/8”) bit for walls

- 17 mm (11/16”) wrench

- 19 mm (3/4”) wrench

4 5

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 4

2. TECHNICAL REQUIREMENTS

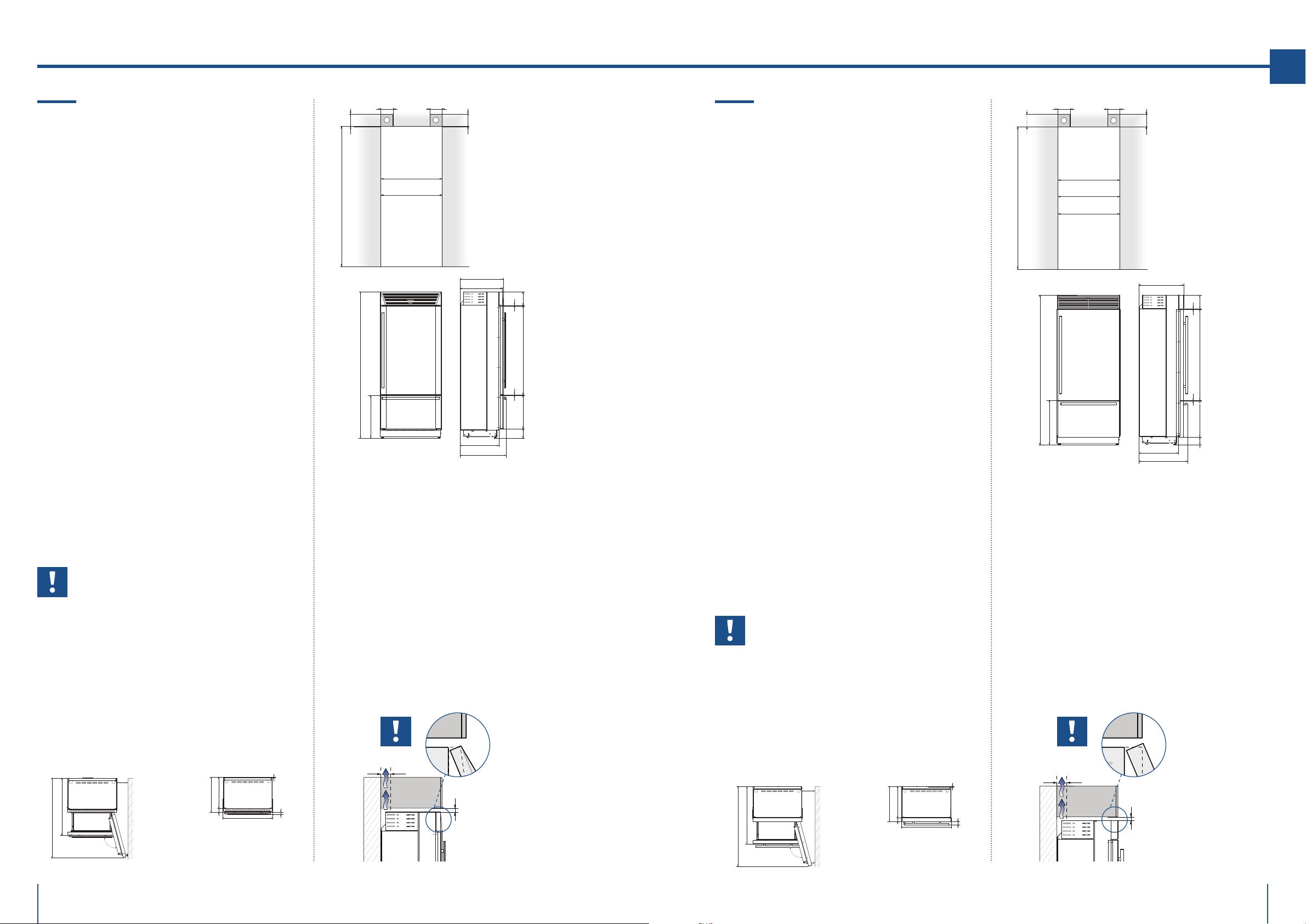

2.2 Installation niche features: Integrated Series

A - area to be left clear for the anti-tipping brackets

Minimum Niche Height

2134 mm (84”)

Minimum Niche Width

S899 / FI36: 902 mm (35 1/2”) S749 / FI30: 752 mm (29 5/8”) S599 / FI24: 602 mm (23 3/4”)

Minimum Niche Depth

610 mm (24”) + panel thickness for ﬂush install

Door Swing Clearance

S899 / FI36: 1470 mm (57 7/8”) S749 / FI30: 1320 mm (52”) S599 / FI24: 1170 mm (46”)

Door Opening Angle

105°

Width

S899 / FI36: 899 mm (35 3/8”) S899 / FI36: 749 mm (29 1/2”) S899 / FI36: 599 mm (23 5/8”)

Height

2120 mm (83 1/2”) + 25 mm (1”)

Depth with door (without panel)

610 mm (24”)

Minimum distance from the wall (hinge side)

S899: 160 mm (6 1/4”) S749: 125 mm (5”) S599: 90 mm (3 1/2”)

140 (5 ½”) 140 (5 ½”)

100 (4”)

min 2134 (84”)

A A

S899 / FI36: 902 (35 ½”)

S749 / FI30: 752 (29 ⅝”)

S599 /FI24: 602 (23 ¾”)

2120 (83 ½”) +25 (1”)

721 (28 ⅜”) +25 (1”)

2120 (83 ½”) +25 (1”)

846 (33 ¼”) +25 (1”)

100 (4”)

610 (24”)

560 (22”)

500 (19 ¾”)

610 (24”) 560 (22”)

500 (19 ¾”)

1293 (50 ⅞” )

20 (¾”)

25 (1”) ) +

⅛”

231 (9

1168(46”)

20 (¾”)10 (⅜”)

25 (1”) ) +

⅛”

231 (9

474

(18 ⅝”)

)

¾”

248 (9

330

(13”) )

¼”

259

(10

)

¾”

248 (9

+ 25 (1”)

2.3 Installation niche features: Integrated Series

A - area to be left clear for the anti-tipping brackets

Minimum Niche Height

2134 mm (84”)

Minimum Niche Width

S899 / FI36: 902 mm (35 1/2”) S749 / FI30: 752 mm (29 5/8”) S599 / FI24: 602 mm (23 3/4”)

Minimum Niche Depth

615 mm (24 1/4”) + panel thickness for ﬂush install

Door Swing Clearance

S899 / FI36: 1475 mm (58”) S749 / FI30: 1325 mm (52 1/8”) S599 / FI24: 1175 mm (46 1/4”)

Door Opening Angle

105°

Width

S899 / FI36: 899 mm (35 3/8”) S899 / FI36: 749 mm (29 1/2”) S899 / FI36: 599 mm (23 5/8”)

Height

2120 mm (83 1/2”) + 25 mm (1”)

Depth with door (without panel)

615 mm (24 1/4”)

Minimum distance from the wall (hinge side)

S899: 160 mm (6 1/4”) S749: 125 mm (5”) S599: 90 mm (3 1/2”)

140 (5 ½”) 140 (5 ½”)

100 (4”)

S899 / FI36: 902 (35 ½”)

S749 / FI30: 752 (29 ⅝”)

min 2134 (84”)

S599 /FI24: 602 (23 ¾”)

2120 (83 ½”) +25 (1”)

A A

100 (4”)

615 (24 ¼”)

565 (22 ¼” )

505 (19 ¾”)

1808 (71 ¼” )

25 (1”) ) +

⅛”

231 (9

)

¼”

233 (9

+ 25 (1”)

899 / FI36: 160 (6 ¼”) 749 / FI30: 125 (5”) 599 / FI24: 90 (3 ½”)

992 (39”)

749 / FI30: 1320 (52”)

599 / FI24: 1170 (46”)

899 / FI36: 1470 (57 ⅞”)

6 7

105°

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

560 (22”)

610 (24”)

899 / FI36: 899 (35 ⅜”) 749 / FI30: 749 (29 ½”) 599 / FI24: 599 (23 ⅝”)

10 (⅜”)

992 (39 ¼”)

S899 / FI36: 1475 (58”)

S599 / FI24: 1175 (46 ¼”)

S749 / FI30: 1325 (52 ⅛”)

105°

S899 / FI36: 160 (6 ¼”) S749 / FI30: 125 (5”) S599 / FI24: 90 (3 ½”)

565 (22 ¼”)

615 (24 ¼”)

S899 / FI36: 899 (35 ⅜”) S749 / FI30: 749 (29 ½”) S599 / FI24: 599 (23 ⅝”)

10 (⅜”)

Page 5

2. TECHNICAL REQUIREMENTS

2.4 Installation niche features: StandPlus Series

A - area to be left clear for the anti-tipping brackets

Minimum Niche Height

2134 mm (84”)

Minimum Niche Width

MS899 / FM36: 902 mm (35 1/2”) MS599 / FM24: 602 mm (23 3/4”)

Door Swing Clearance

MS899 / FM36: 1470 mm (57 7/8”) MS599 / FM24: 1170 mm (46”)

Door Opening Angle

105°

Width

MS899 / FM36: 899 mm (35 3/8”) MS599 / FM24: 599 mm (23 5/8”)

Height

2120 mm (83 1/2”) + 25 mm (1”)

Depth with door

629 mm (24 3/4”)

140 (5 ½”) 140 (5 ½”)

100 (4”)

MS899 / FM36: 902 (35 ½”)

MS599 / FM24: 602 (23 ¾”)

min 2134 (84”)

2120 (83 ½”) +25 (1”)

613 (24 ⅛”)+25 (1”)

A A

100 (4”)

629 (24 ¾”) 615 (24 ¼”)

560 (22”) 666 (26 ¼”)

8 (⅜”)

195 (7 ⅝”)

1296 (50”)

8 (⅜”)

485 (19 ⅛”)

128 (5)

+ 25 (1”)

2.5 Installation niche features: X-Pro Series

A - area to be left clear for the anti-tipping brackets

Minimum Niche Height

2134 mm (84”)

Minimum Niche Width

XS899 / FP36: 902 mm (35 1/2”) XS749 / FP30: 752 mm (29 5/8”) XS599 / FP24: 602 mm (23 3/4”)

Door Swing Clearance

XS899 / FP36: 1470 mm (57 7/8”) XS749 / FP30: 1320 mm (52”) XS599 / FP24: 1170 mm (46”)

Door Opening Angle

105°

Width

XS899 / FP36: 899 mm (35 3/8”) XS749 / FP30: 749 mm (29 1/2”) XS599 / FP24: 599 mm (23 5/8”)

Height

2120 mm (83 1/2”) + 25 mm (1”)

140 (5 ½”) 140 (5 ½”)

100 (4”)

XS899 / FP36: 902 (35 ½”)

XS749 / FP30: 752 (29 ⅝”)

min 2134 (84”)

XS599 /FP24: 602 (23 ¾”)

2120 (83 ½”) +25 (1”)

613 (24 ⅛”)+25 (1”)

A A

100 (4”)

635 (25”)

560 (22”) 693 (27 ¼”)

8 (⅜”)

195 (7 ⅝”)

1296 (50”)

8 (⅜”)

516 (20 ⅜”)

97 (3 ⅞”)

+ 25 (1”)

Minimum distance from the wall (hinge side)

MS899 / FM36: 230 mm (9”) MS599 / FM24: 160 mm (6 1/4”)

Important!

If the units are to be installed inside a niche or within an enclosed structure, it is necessary to design a ventilation shaft at the back of the niche to assure proper ventilation at the back of the unit. Cross-sectional chimney ventilation area should equal 200cm² (31in²)

MS899 / FM36: 230 (9”) MS599 / FM24: 160 (6 ¼”)

560 (22”)

629 (24 ¾”)

1010 (39 ¾”)

MS599 / FM24: 1170 (46”)

MS899 / FM36: 1470 (57 ⅞”)

105°

MS899 / FM36: 899 (35 ⅜”) MS599 / FM24: 599 (23 ⅝”)

69 (2 ¾”)

Depth with door

635 mm (25 ”)

Minimum distance from the wall (hinge side)

XS899 / FP36: 230 mm (9”) XS749 / FP30: 195 mm (7 3/4”) XS599 / FP24: 160 mm (6 1/4”)

Important!

min 50 (2”)

10 (⅜”)

37 (1 ½”)

1016 (40”)

min 10 (⅜”)

XS749 / FP30: 1320 (52”)

XS599 / FP24: 1170 (46”)

XS899 / FP36: 1470 (57 ⅞”)

105°

XS899 / FP36: 230 (9”) XS749 / FP30: 195 (7 ¾”) XS599 / FP24: 160 (6 ¼”)

635 (25”)

560 (22”)

XS899 / FP36: 899 (35 ⅝”)

75 (3”)

XS749 / FP30: 749 (29 ½”) XS599 / FP24: 599 (23 ⅝”)

10 (⅜”)

58 (2 ¼”)

min 50 (2”)

min 10 (⅜”)

8 9

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 6

2. TECHNICAL REQUIREMENTS

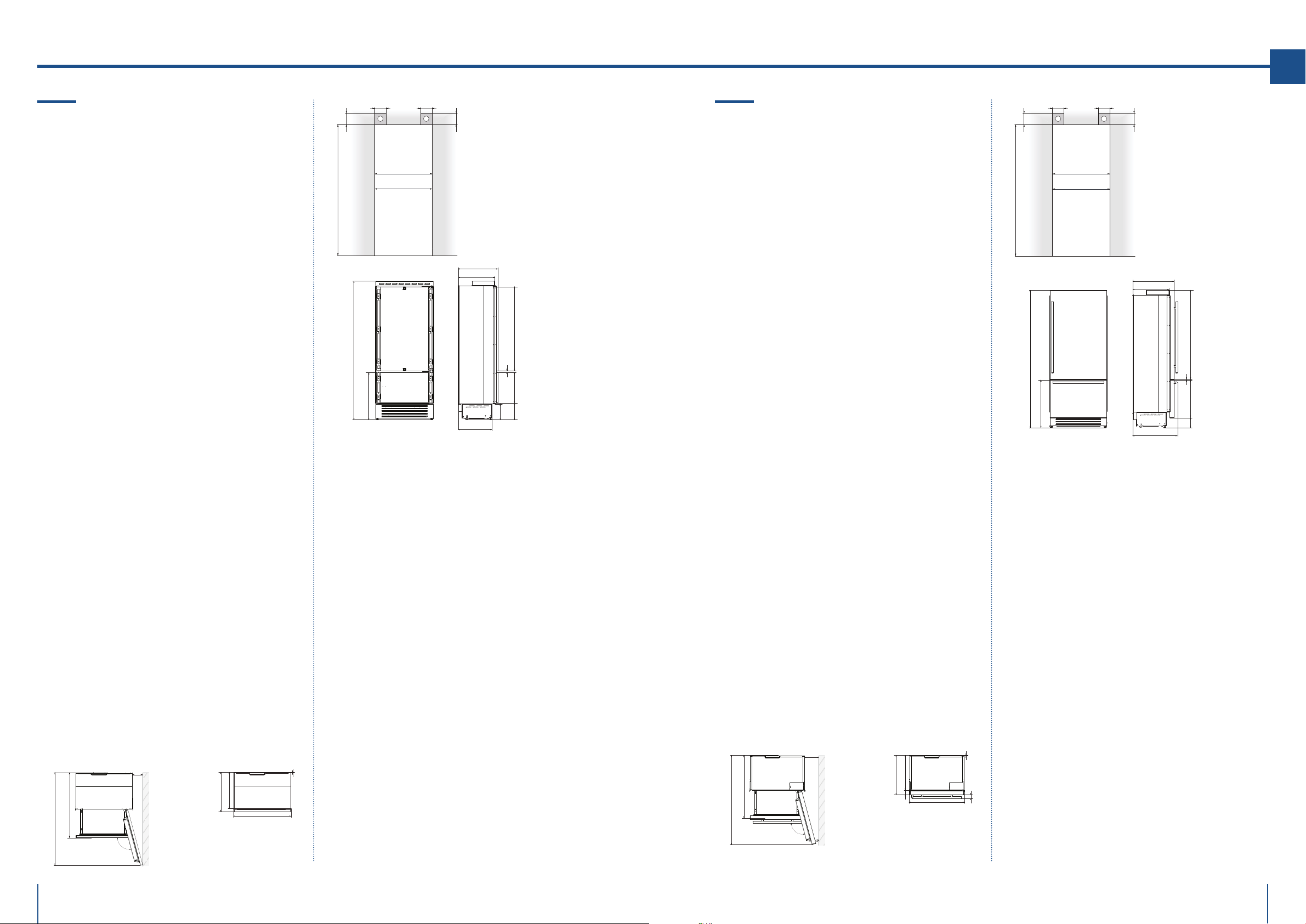

2.6 Installation niche features: Brilliance-Integrated Series

A - area to be left clear for the anti-tipping brackets

Minimum Niche Height

2134 mm (84”)

Minimum Niche Width

899 / BI36: 902 mm (35 1/2”) 749 / BI30: 752 mm (29 5/8”)

Minimum Niche Depth

610 mm (24”) + panel thickness for ﬂush install

Door Swing Clearance

899 /BI36: 1435 mm (56 1/2” in) 749 / BI30: 1285 mm (50 5/8” in)

Door Opening Angle

105°

Width

899 /BI36: 899 mm (35 3/8”) 749 / BI30: 749 mm (29 1/2”)

140 (5 ½”) 140 (5 ½”)

100 (4”)

min 2064 (81 ¼”)

A A

899 / BI36: 902 (35 ½”)

749 / BI30: 752 (29 ⅝”)

2120 (83 ½”) +25 (1”)

721 (28 ⅜”) +25 (1”)

100 (4”)

610 (24”) 560 (22”)

500 (19 ¾”)

1293 (50 ⅞” )

20 (¾”)

25 (1”) ) +

⅛”

231 (9

474 )

¾”

248 (9

(18 ⅝”)

+ 25 (1”)

2.7 Installation niche features: Brilliance-Classic Series

A - area to be left clear for the anti-tipping brackets

Minimum Niche Height

2134 mm (84”)

Minimum Niche Width

899 / BKI36: 902 mm (35 1/2”) 749 / BKI30: 752 mm (29 5/8”)

Minimum Niche Depth

650 mm (25 5/8”)

Door Swing Clearance

899 / BKI36: 1435 mm (56 1/2” in) 749 / BKI30: 1285 mm (50 5/8” in)

Door Opening Angle

105°

Width

899 / BKI36: 899 mm (35 3/8”) 749 / BKI30: 749 mm (29 1/2”)

140 (5 ½”) 140 (5 ½”)

100 (4”)

min 2134 (84”)

A A

899 / BKI36: 902 (35 ½”)

749 / BKI30: 752 (29 ⅝”)

2120 (83 ½”) +25 (1”)

732 (28 ⅞”)+25 (1”)

100 (4”)

635 (25”)

560 (22”)

693 (27 ¼”)

1378 (54 ¼”)587 (23 ⅛”)

9 ( ⅜”)

146 (5 ¾”)

+ 25(1”)

Height

2120 mm (83 1/2”) + 25 mm (1”)

Depth with door (without panel)

610 mm (24”)

Minimum distance from the wall (hinge side)

899 /BI36: 160 mm (6 1/4”) 749 / BI30: 125 mm (5”)

899 / BI36: 160 (6 ¼”) 749 / BI30: 125 (5”)

560 (22”)

610 (24”)

992 (39”)

749 / BI30: 1320 (52”)

899 / BI36: 1470 (57 ⅞”)

105°

899 / BI36: 899 (35 ⅜”) 749 / BI30: 749 (29 ½”)

Height

2120 mm (83 1/2”) + 25 mm (1”)

Depth with door

635 mm (25 ”)

Minimum distance from the wall (hinge side)

899 / BKI36: 230 mm (9”) 749 / BKI30: 195 mm (7 3/4”)

899 / BKI36: 230 (9”) 749 / BKI30: 195 (7 ¾”)

560 (22”)

10 (⅜”)

1016 (40”)

749 / BKI30: 1320 (52”)

899 / BKI36: 1470 (57 ⅞”)

105°

635 (25”)

899 / BKI36: 899 (35 ⅜”)

75 (3”)

749 / BKI30: 749 (29 ½”)

10 (⅜”)

58 (2 ¼”)

10 11

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 7

3. PREPARING THE INSTALLATION

3.1 Transport to installation site and unpacking

The appliance is very heavy. Take maximum care during handling to avoid injury.

The appliance should always be transported in an erect position. Avoid at all costs leaning it on its front side.

Since this is a large and heavy appliance, before transporting the appliance, check the access to the location where it will be installed (door size, manoeuvring space in stairwells, etc.). The appliance is attached to the base of the packaging (pallet) through four bolts which can be removed using a 19 mm (3/4”) wrench. It is recommended to use a manual transporting device to move the appliance to the installation site, and only at this point to remove the base of the packaging. The appliance should always be transported in an erect position. If this is not possible, transport the appliance laying on its rear side. Once at the installation site, the appliance, which is equipped with four wheels, can be taken o the pallet and positioned in the installation area.

Operate as follows:

> Take o the four boltshsecuring [ 1 ] the appliance to

the pallet by means of a 19 mm (3/4”) wrench or socket.

> Remove the ﬁxing brackets [ 3 ] and [ 4 ] . > To release the front ﬁxing bracket [ 3 ] , unscrew the

rear wheel adjusting bolt [ 2 ] by means of a 13 mm (1/2”) wrench or socket. Avoid straining this bolt at its stop points one way or the other so as to not damage the rear leveling system. Ensure the front leveling legs are retracted so that all 4 wheels are able to contact the ﬂoor for easiest maneuvering.

> From the back of the unit and by means of a suit-

able, high duty hand trolley, take o the appliance and place it on the ﬂoor. Be very careful to avoid any damage to ﬂoors. Delicate ﬂoors should be protected with plywood, hard cardboard or similar material panels.

3.2 Electrical and Water connection

The Built-in filter cannot make it safe to drink any water which is not suitable for human consumption.

The appliance should be connected only to a potable water supply system.

Do not use extension cords or adapters. Once the appliance is fully installed, connected to the water supply (if applicable) and operational, in the event that the water supply must be turned off, (touch the button ice maker) before the main water is shut off to prevent the appliance from entering a ‘NO WATER IN’ alarm state.

The appliances are delivered from the factory for operation at 110V-120V AC - 60Hz (US and Canada). They are provided with a suitable supply cable and plug to be connected to an appropriate 15A socket providing an eective grounding. A dedicated 15A circuit breaker should also be installed and should be easily accessible so that it can be easily switched o before performing any installation or maintenance. To connect to the water supply system (for appliances equipped with ice makers) a 1/4” waterline with accessible shut-o valve must be supplied.

The appliance is provided with a water adapter elbow which is suitable for the recommended water pressure and complies the applicable food and water regulations.. The water ﬁlter cartridge, which is provided with the appliance, should be installed according to the accompanying instructions. The solenoid connection on the appliance is 3/4” diameter but is metric threaded (NPT). A standard garden hose threaded connector such as a braided stainless hose found at typical hardware stores will strip or damage the solenoid threads. It is recommended to use only the supplied 1/4” quick connect elbow adapter for connecting a 1/4” copper

on control panel to disable the

E WEWE W

or polyethylene source water line to the appliance.

Do not use extension cords and/or multiple adapters for the power supply connection.

ELECTRICAL AND WATER SUPPLY BEHIND THE UNIT

INTEGRATED AND BRILLIANCE SERIES:

STANDPLUS AND X-PRO SERIES:

3.3 Energy: Alternatives and Home Automation

If energy is supplied through an alternative energy power source (solar, geothermal, etc..) or if home automation systems are installed with carrier signals in the power lines, it may be necessary to install an isolation transformer (not supplied) to prevent interference with the appliance’s electronics.

INTEGRATED AND BRILLIANCE SERIES:

Electrical connection

Water connection

ﬁg.1 Back of appliance

Operate as follows:

> Unwind the electric cable and connect it directly to

the wall socket.

> Make sure the appliance is in the Stand-by con-

dition and that all lights are o; should it be not so press the Unit button

to switch it o.

X-PRO AND STANDPLUS SERIES:

Electrical connection

Water connection

ﬁg.2 Back of appliance

Operate as follows:

> Unwind the electric cable and connect it directly to

the wall socket.

> Make sure the appliance is in the Stand-by con-

dition and that all ights are o; should it be not so press the Unit button

ﬁg.3 Front of appliance

to switch it o.

12 13

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 8

4. NICHE DIMENSIONS

> Firmly tighten with ﬁngers - a tool / wrench should

not be needed to make a proper seal. Turn on the water and ensure all connections are not leaking prior to pushing the unit into the niche.

3.4 Levelling

Adjust the appliance level by means of the front levelling feet and the rear adjustable wheels.

Operate as follows:

> If necessary, remove the bottom plinth or grille

(it is kept in position by magnets), adjust the height of the levelling feet [ 1 ] by means of a 17 mm (11/16”) wrench.

> Then adjust the height of the rear wheels by

turning the front adjusting bolts [ 2 ] clockwise (raise) or counter-clockwise as it may be required. Take care if using a power driver for this and lower the clutch to prevent damaging the leveling mechanism.

> Remount the bottom plinth or grille.

4.1 Niche Dimensions and Installation Styles: Integrated Series

FI36: 902 (35 ½”) FI30: 752 (29 ⅝”)

FI24: 602 (23 ¾”)

Series

FI36

FI30

FI24

752 (29 5/8”)

602 (23 3/4”)

A - KCLITU: Lateral connection Kit (included) B - KCCITU: Central connection Kit

(not included - must be ordered as a separate accessory)

CCB

Panels WidthNiche

897 (35 1/4”)902 (35 1/2”)

747 (29 3/8”)

597 (23 1/2”)

4.2 Niche Dimensions and Installation Styles: StandPlus and X-Pro Series

Stand-Proud

36: 914 (36”) 30: 762 (30”)

24: 610 (24”)

NICHE

Series

902 (35 1/2”)

752 (29 5/8”)

602 (23 3/4”)

MAXMIN

914 (36”

762 (30”)

610 (24”)

)

KCLXB: Lateral connection Kit (not included - must be ordered as a separate accessory)

4.3 Flush installation with standard aluminum trims

A - KCLITU: Lateral connection Kit (included) B - KCCITU: Central connection Kit

(for side-by-side installations) (not included - must be ordered as a separate accessory)

4.4 Prominent installation with standard aluminum trims

6,5 (¼”)

10 (3⁄8”)

A - KCLITU: Lateral connection Kit B - KCCITU: Central connection Kit

(for side-by-side installations) (not included - must be ordered as a separate accessory)

6,5 (¼”)

14 15

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 9

5. PANELS MOUNTING

4.5 Stand-Proud (for StandPlus and X-Pro series)

Niche 610 mm (24”)

610 (24”)

)

5⁄8”

15 (

)

20 (¾”)

25 (1”)

3⁄8”

10 (

INTEGRATED SERIES

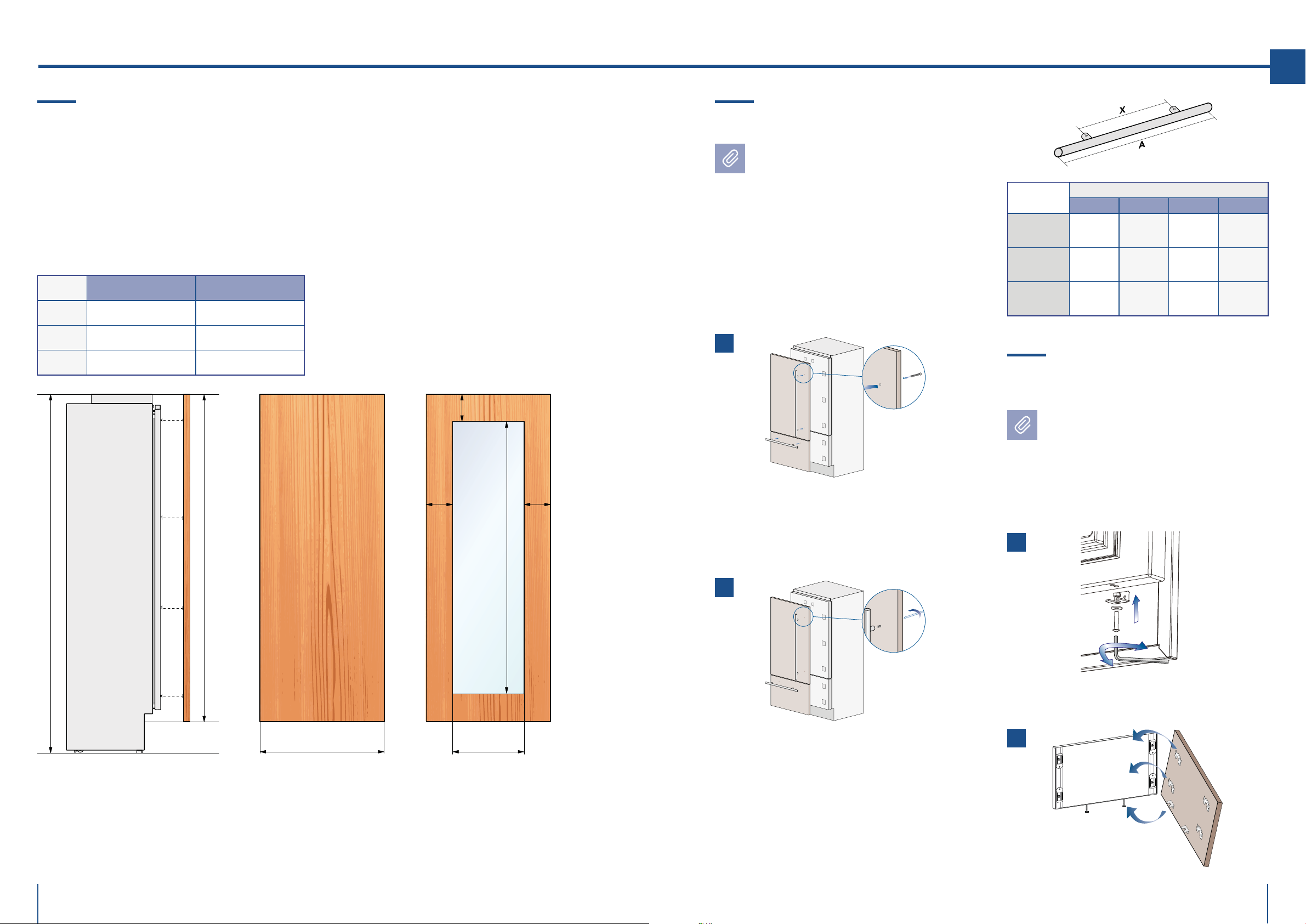

5.1 Decorative door and Bottom-Drawer panels layout

The dimensions of the panels are indicated in the table and drawings on subsequent pages. Nevertheless, according to the requirements for aligning with other kitchen structures, the door panel can be higher than the upper edge of the refrigerator door, and the drawer panel can be lower than the edge of the drawer. The panels must be mounted using special brackets which attach to adjustable devices provided on the door and drawer and with brackets that anchor and adjust the panel’s vertical direction. Brackets and fixing screws are provided with the appliance and must be applied to the panel as indicated.

Operate as follows:

To prepare the panels to be mounted on the appliance, follow these steps, working on the back of the panel.

Door Panel

> Draw a vertical center line on the panel from

top to bottom

1 ].

> Following the corresponding table, mark the

external and then the internal hole [ 3 ].

> Position the brackets on each set of marks to

make sure they are aligned [ 4 ], if you choose to drill small pilot holes for the screws pay special attention to not pass through the panel entirely.

[ 5 ].

> Screw the brackets in place [ 6 ].

> Prepare the appliance door (and drawer(s) if

applicable) for panel mounting by threading the shoulder bolts into the recessed receivers and the set screws into the other hole

[ 9 ]. Ensure

the end with the hex key socket is threaded into the door and not on the visible end. Thread this in far enough that it is flush with appliance door face so as not to interferece with hanging the panel. You will adjust these later.

KCLXB: Lateral connection Kit (not included - must be ordered as a separate accessory)

> Starting from the bottom edge of the panel,

mark the positioning of the brackets [ 2 ].

Drawer Panel

> When preparing the Drawer Panel, follow the

same instructions as per the door panel, but make sure measurements are taken starting from the top edge

[ 7 ].

The height-adjustment support brackets are oriented the opposite way

[ 8 ] (note imgs 4 and

8).

16 17

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 10

5. PANELS MOUNTING

5.2 Decorative panels layout for Fridge with one bottom-drawer

SERIES 899 / 36” SERIES 749 / 30” SERIES 599 / 24”

A 897 (35 1/4”) 747 (29 3/8”) 597 (23 1/2”)

B 417 (16 3/8”) 342 (13 1/2”) 276.5 (10 7/8”)

C 354.5 (14”) 279.5 (11”) 203.5 (8”)

Holes positions:

6,5 (

¼”) 6,5 (¼”)

5.3 Decorative panels layout for Fridge with two bottom-drawers

SERIES 899 / 36” SERIES 749 / 30”

A 897 (35 1/4”) 747 (29 3/8”)

B 417 (16 3/8”) 342 (13 1/2”)

C 354.5 (14”) 279.5 (11”)

Holes positions:

6,5 (¼”) 6,5 (¼”)

¾”)

1273 (50 1⁄8”)

1163 (45

507.5 (20”)

¼”)

660 (26”)

157 (6

1⁄8”)

100 (4”)

382 (15

34 (1

3⁄8”)

34 (1

3⁄8”)

13 (½”)

C C

¾”)max 635 (25”)

min 1390 (54

5⁄8”)

1⁄8”)

1160 (45

1044 (41

½”)

¼”)

183 (7

292,5 (11

5⁄8”)

600 (23

5⁄8”) 157 (6 ¼”)

½”)

66 (2

268 (10

7⁄8”)

73 (2

34 (1

3⁄8”)

13 (½”)

C C

min 1265 (49 ¾”)

¼”)max 415 (16 3⁄8”)

337 (13

18 19

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 11

5. PANELS MOUNTING

5.4 Decorative panels layout for Fridge with Glass door and one Bottom-Drawer

SERIES 899 / 36” SERIES 749 / 30” SERIES 599 / 24”

A 897 (35 1/4”) 747 (29 3/8”) 597 (23 1/2”)

B 417 (16 3/8”) 342 (13 1/2”) 276.5 (10 7/8”)

C 354.5 (14”) 279.5 (11”) 203.5 (8”)

<200 (7 7⁄8”)

5.5 Decorative panels layout for Fridge with Glass door and two Bottom-Drawers

SERIES 899 / 36” SERIES 749 / 30”

A 897 (35 1/4”) 747 (29 3/8”)

B 417 (16 3/8”) 342 (13 1/2”)

C 354.5 (14”) 279.5 (11”)

Holes positions:Door window dimensions:

¼”)

6,5 (

6,5 (¼”)

<200 (7 7⁄8”)

Holes positions:Door window dimensions:

¼”)

6,5 (

6,5 (¼”)

135 (5

1075 (42 3⁄8”)

36: 627 (24 ¾”) 30: 477 (18 24: 327 (12

3⁄8”)

¾”) 7⁄8”)

135 (5

115 (4

3⁄8”)

½”)

3⁄8”)

1286 (50 5⁄8”)

1152,5 (45

507,5 (20”)

5⁄8”)

7⁄8”)

650,5 (25

148,5 (5

1⁄8”)

100 (4”)

382 (15

3⁄8”)

34 (1

3⁄8”)

13 (

½”)

C C

min 1390 (54 ¾”)

max 635 (25”)

135 (5

3⁄8”)

950 (37 3⁄8”)

36: 627 (24 ¾”) 30: 477 (18

¾”)

135 (5

115 (4

3⁄8”)

½”)

3⁄8”)

1161 (45 ¾”)

1026,7 (40

½”)

292,5 (11

1⁄8”)

7⁄8”)

588 (23

149,5 (5

5⁄8”)

66 (2

268 (10 ½”)

7⁄8”)

73 (2

¼”)

183 (7

3⁄8”)

34 (1

13 (½”)

C C

min 1265 (49 ¾”)

¼”)

337 (13

3⁄8”)

max 415 (16

20 21

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 12

5. PANELS MOUNTING

5.6 Decorative panels layout for Fridge Column

SERIES 899 / 36” SERIES 749 / 30” SERIES 599 / 24”

A 897 (35 1/4”) 747 (29 3/8”) 597 (23 1/2”)

B 418 (16 1/2”) 343 (13 1/2”) 275 (10 13/16”)

¼”)

165 (6 ½”)

690,5 (27

Holes positions:

B B

6,5 (

34 (1 3⁄8”) 34 (1 3⁄8”)

3⁄8”)

112 (4

¼”)

6,5 (¼”)

5.7 Decorative panels layout for Fridge Column with glass door

SERIES 899 / 36” SERIES 749 / 30” SERIES 599 / 24”

Door window dimensions: Holes positions:

min 200

7⁄8”)

A 897 (35 1/4”) 747 (29 3/8”) 597 (23 1/2”)

B 418 (16 1/2”) 343 (13 1/2”) 275 (10 13/16”)

B B

6,5 (

½”)

¼”)

165 (6

690,5 (27

34 (1 3⁄8”) 34 (1 3⁄8”)

3⁄8”)

112 (4

¼”)

6,5 (¼”)

1271,5 (50”)

1797 (70 ¾”)

1⁄8”)

min 1933 (76

1572 (62”)

36”: 627 (24 30”: 477 (18 24”: 327 (12

¾”) ¾”) 7⁄8”)

1271,5 (50”)

1797 (70 ¾”)

135 (5 3⁄8”)135 (5 3⁄8”)

1⁄8”)

min 1933 (76

22 23

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 13

5. PANELS MOUNTING

5.8 Panels Dimensions Single Bottom - Drawer

Panels can have thickness ranging between 18 mm (3/4”) and 28 mm (1-1/8“). Door panels can have a maximum weight 23 kg (51 lbs) and drawer panels may be a maximum weight of 11kg (25 lbs) Exceeding these weights could void your warranty for any service issues which can be attributed to overweight panels.

The hinging mechanism on Fhiaba appliances is considered to be `Zero-clearance`. The door and drawer widths specified below assume the minimum niche width is being used and a 3.5mm (1/8”) reveal is desired around the panels. Adjust your panel dimensions accordingly to your own design criteria considering your niche width and your reveal. Minimum reveal / gap should not be less than 1.5mm (1/16”).

SERIES DOOR/DRAWER WIDTH A DOOR CUTOUT WIDTH B

899 / 36” 897 (35 1/4”) 627 (24 3/4”)

749 / 30” 747 (29 3/8”) 477 (18 3/4”)

599 / 24” 597 (23 1/2”) 327 (12 7/8”)

min 200 (7 7⁄8”)

5.9 Panels Dimensions Two Bottom - Drawers

The hinging mechanism on Fhiaba appliances is considered to be `Zero-clearance`. The door and drawer widths speciﬁed below assume the minimum niche width is being used and a 3.5mm (1/8”) reveal is desired around the panels. Adjust your panel dimensions accordingly to your own design criteria considering your niche width and your reveal. Minimum reveal / gap should not be less than 1.5mm (1/16”).

SERIES DOOR/DRAWER WIDTH A DOOR CUTOUT WIDTH B

899 / 36” 897 (35 1/4”) 627 (24 3/4”)

749 / 30” 747 (29 3/8”) 477 (18 3/4”)

min 200 (7 7⁄8”)

2121 (83 ½") + 25 (1")

Example: 84” niche height 36” niche width 4” toe kick height 1/8” gap desired all around

1390 (54 ¾”)

3 (1⁄8”)

max 635 (25”)

min 540 (21 ¼”)

135

(5 3⁄8”)

1075 (42 3⁄8”)

115 (4 ½”)

135

(5 3⁄8”)

A B

Door panel: Width: 35-3/4” Height: 54-3/4” Drawer panel: Width: 35-3/4” Height: 84”-1/8”-54-3/4”-1/8”-4”=25” If you want a 6” toe kick height then your bottom drawer panel height would be 23”

2121 (83 ½") + 25 (1")

Example: 84” niche height 36” niche width 4” toe kick height 1/8” gap desired all around

3 (1⁄8”)

337 (13 ¼”) 1265 (49 ¾”)

3 (1⁄8”)

min 325 (12 ¾”)

135

(5 3⁄8”)

115 (4 ½”)

max 415 (16 3⁄8”)

135

(5 3⁄8”)

950 (37 3⁄8”)

A B

24 25

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 14

5. PANELS MOUNTING

5.10 Panels Dimensions Column Models

Panels with width ranging between 18 mm (3/4 in) and 28 mm (1 1/8 in). Door panels with weight max of 34 kg (75 lb) Exceeding these weights could void your warranty for any service issues which can be attributed to overweight panels.

SERIES DOOR/DRAWER WIDTH A DOOR CUTOUT WIDTH B

899 / 36” 897 (35 1/4”) -

749 / 30” 747 (29 3/8”) -

599 / 24” 597 (23 1/2”) 327 (12 7/8”)

min 200(7 7⁄8”)

135

(5 3⁄8”)

135

(5 3⁄8”)

5.11 Mounting the handles

Handles will have to be mounted on the panels before they are applied to the fridge.

Operate as follows:

> Drill two holes on the back of the panels accor-

ding to the table below [ 1 ].

> Depending on the style of panel, it may be ne-

cessary to create tapered countersinks for the screw heads

> Place the handle on top of the holes and insert

the screws through the panel, supplied washer and into the threaded receivers in the handl [ 2 ].

> Snug firmly but do not over tighten as damage

may occur to the handle or the panel

HANDLE PRODUCT CODE

HV HO8 H07 H05

Length

Distance between

ﬁxing points X

Series

1104 mm

(43 1/2”)

900 mm (35 1/2”)

899 / 36” 749 / 30” 599 / 24”

794 mm

(31 1/4”)

480 mm

(18 7/8”)

899 / 36” 749 / 30” 599 / 24”

644 mm

(25 3/8”)

490 mm

(19 1/4”)

494 mm

(19 5/8”)

340 mm

(13 3/8”)

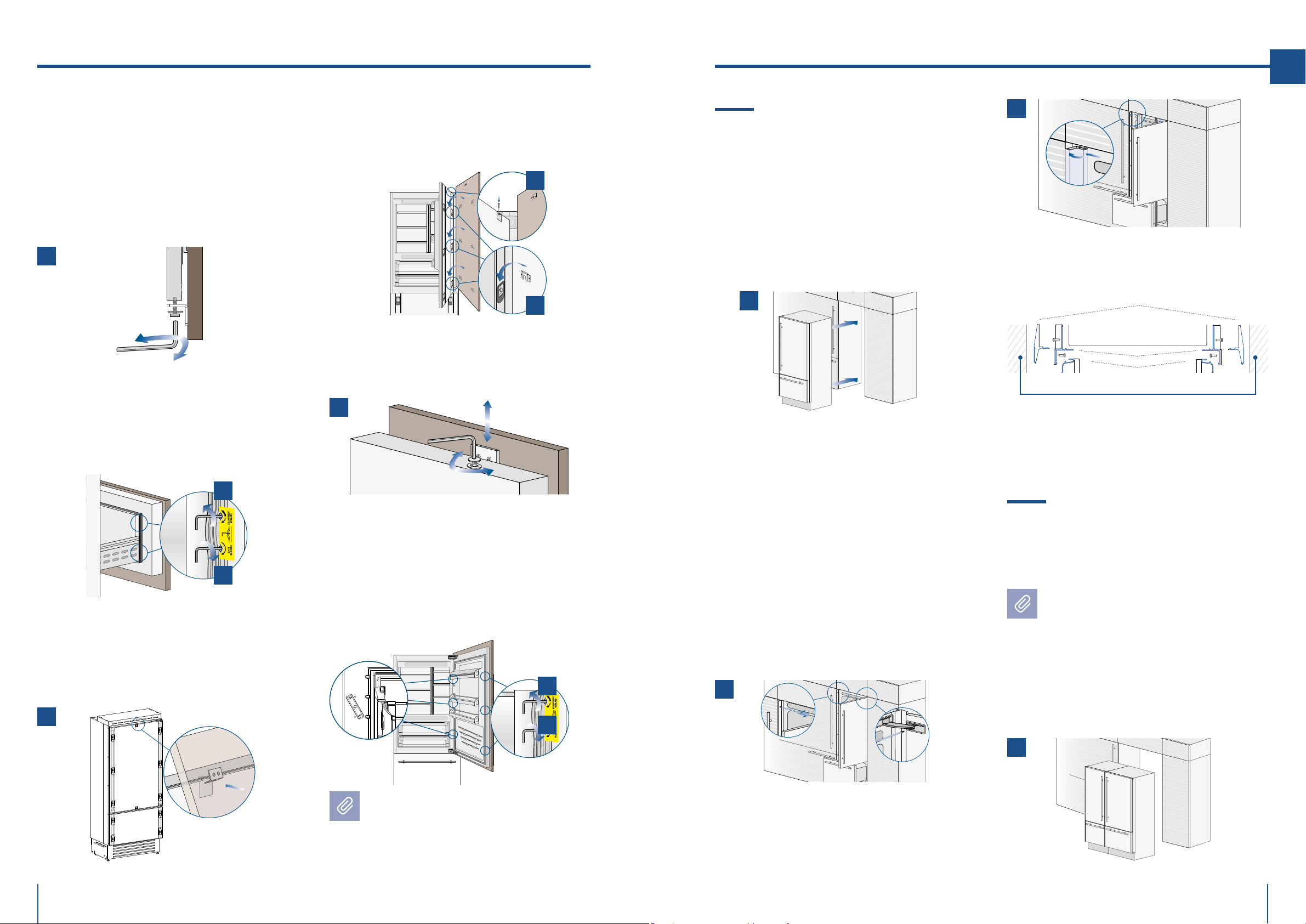

5.6 Mounting panels to the door and the drawer

Once all brackets and small brackets have been applied to the panels, you can begin installing the bottom drawer.

Operate as follows:

> Partially tighten the screw to the receiver [ 1 ].

2121 (83 ½") + 25 (1")

7⁄8”)

max 2028 (79

min 1933 (76 1⁄8”)

A B

1572 (62”)

> Hook the bottom drawer panel starting from the

adjustment bolts on the bottom

[ 2 ].

26 27

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 15

5. PANELS MOUNTING

6. INSTALLATION

IMPORTANT: The following instruction for installation apply to all Fhiaba models.

> It is now possible to align panels to adjacent ca-

binets in height using the lower alignment bolts and brackets, [ 3 ] tightening or untightening the screws into position as needed. With the screw slighty tightened, move the panel sideways to align it to the other panels on the unit or other adjacent structures. Set the bottom adjustment bolts using the lock nut once you are happy with the height alignment.

> Depth alignment: working from the inside of the

drawer, after lifting up the magnetic seal, adjust the panel position in the Z-direction by adjusting the shoulder bolts and setscrews with the 4mm hex key in conjunction with each other finally locking each mounting position in place [ 4 & 5 ].

> Hook the panel to the fixing devices starting

from the top aligning brackets [ 6 ].

> At this point, alignment between the panel and

adjacent cabinets can be adjusted using the alignment brackets and small brackets [ 7] and [ 8 ].

> Vertical alignment: tighten or loosen the screw

in the brackets to raise or lower the panel

[ 9 ].

> Depth alignment: working from the inside of

the door, after lifting up the magnetic seal on the handle side and rotating the plastic covers on the hinge side, adjust the panel position in the Z-direction by adjusting the shoulder bolts and setscrews with the 4mm hex key in conjunction with each other finally locking each mounting position in place. [ 10 & 11 ].

6.1 Built-in installation single appliance

For a built-in installation, to cover gaps between the appliance and the adjacent cabinets, special side profiles and aluminum covering frames are already factory installed.

Operate as follows:

> Push the appliance into the installation niche [ 1 ].

> If the unit is to be installed inside a niche or

within an enclosed structure, it is necessary to provide air flow at the back of the niche to assure proper ventilation at the back of the unit. A 5 mm gap is sufficient to prevent overheating. Always mount front panels on door and drawer before pushing the unit into its final position inside the niche or structure.

> Check the levelling of the appliance, adjusting

its feet and wheels to correct it.

> Secure the appliance to the adjacent cabinets by

fixing to these the side profiles factory-installed on the appliance [ 2 ]. To make this operation easier keep the door and the drawer open.

Side profiles mounting:

6,5 (¼”) 6,5 (¼”)

Appliance

20 (¾”)

22 (7⁄8”)

20 (¾”)

22 (7⁄8”)

Wall or furniture

A Proﬁle connection trim (screws for ﬁxing to cabinetry not included) C plastic connecting brackets B Proﬁle trim cover

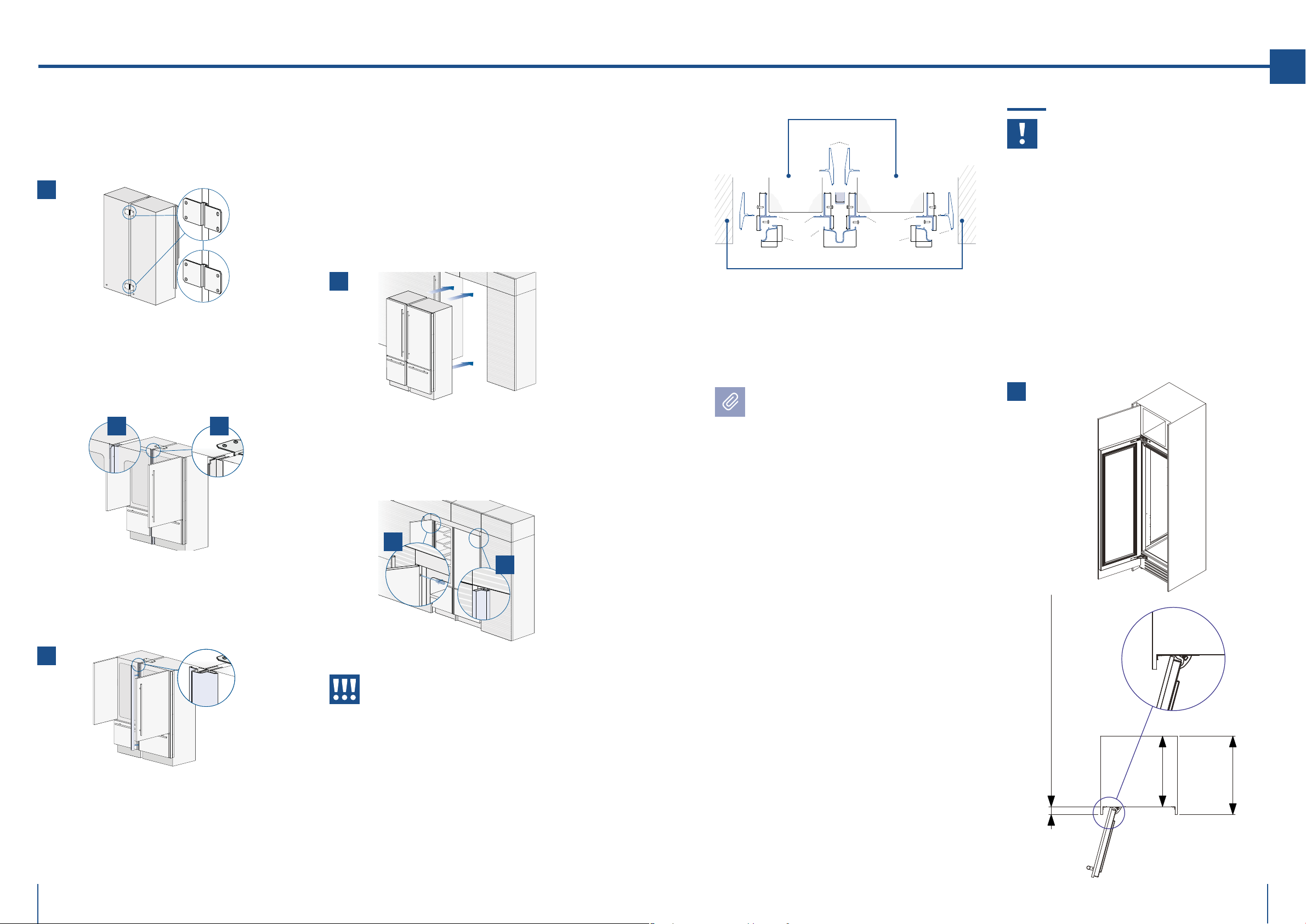

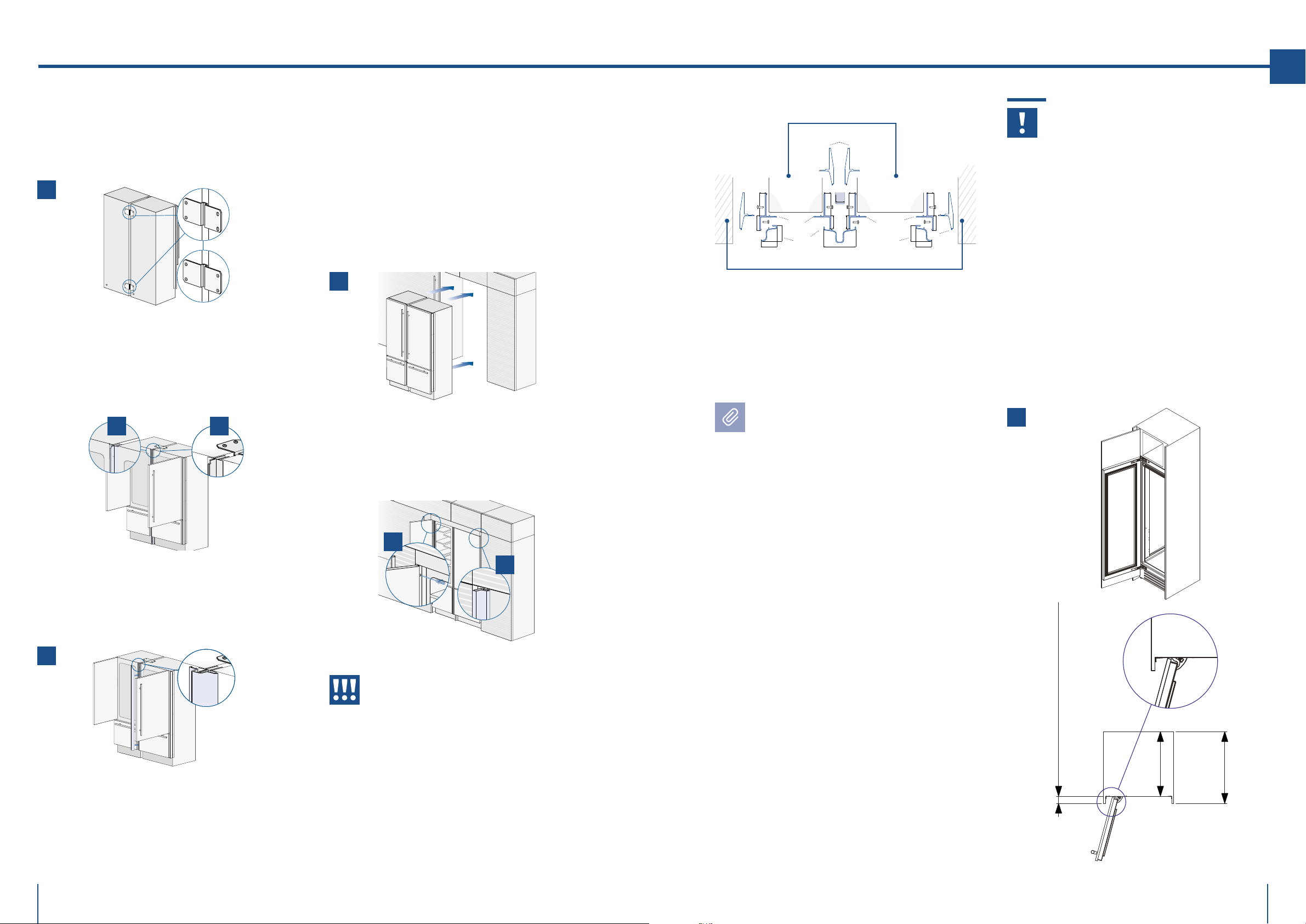

6.2 Built-in installation two or more appliances

Required accessories to be ordered separately:

> Central connection Kit (KCC)

Special side proﬁles and aluminum covering frames are provided for closing gaps between the appliance and the adjacent cabinets.

Operate as follows:

> Position the appliances in front of the installation

area, leaving enugh space to operate at their back

[ 1 ].

Once the front panel has been adjusted, check that the gasket has been repositioned correctly to assure the door/drawer are closing correctly and avoid operational errors of the unit.

28 29

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

> Mount the profiles the trim covers: first insert

them laterally and then push firmly until a “click” is heard

[ 3 ].

Page 16

6. INSTALLATION

> Access the back of the appliances to mount the

joining brackets: ﬁx one side of the top and lower brackets to one of the appliances and subsequently to the other

[ 2 ].

> Next join them at the front attaching the two

proﬁles with the supplied screws or rivets [ 3 ] . Attach the bracket on top of the units (if applicable) as per ﬁgure [ 4 ].

3 4

assure proper ventilation at the back of the unit of about 5mm. Always mount front panels on door and drawer before pushing the unit into its ﬁnal position inside the niche or structure.

> Check the levelling of the appliance, adjusting its

feet and wheels to correct it.

> Secure the appliance to the adjacent cabinets by

ﬁxing to these the side proﬁles trims factory-installed on the appliance [ 7 ]. To make this operation easier keep the door and the drawer open.

> Mount the covering frames onto the proﬁles, ﬁrst

insert them laterally and then push ﬁrmly until a “click” is heard

[ 8 ].

Side and central proﬁles mounting:

Appliance

6,5 (¼”) 6,5 (¼”)

20 (¾”)

22 (7⁄8”)

22 (7⁄8”) 22 (7⁄8”)

6,5 (¼”) 6,5 (¼”)

13 (½”)

18 (¾”)

44,4 (1 ¾”)

20 (¾”)

22 (7⁄8”)

Wall or furniture

A Proﬁle connection trim (screws for ﬁxing to cabinetry not included) C plastic connecting brackets

B Proﬁle trim cover

D - Connecting element E - Aluminum frame

In all cases, if installing into an opening that is wider than the width speciﬁed in this manual, the side proﬁle trims / frames can be removed, shimmed and reattached to eectively widen the appliance to match the width of the opening allowing for a perfect looking installation without gaps. Take this into account when making integrated panels for a wider opening to ensure your desired gap / reveal around the panels.

6.3 Maximum cabinet depth over “Integrated” refrigerator with single door panel

It is possible that the design of the kitchen and, in particular, of the niche where the “Integrated” refrigerator is going to be ﬁtted includes a cabinet right above the refrigerator itself that must be closed with the same panel mounted on the Integrated refrigerator door.”

In this case, the total depth of the cabinet without

the door (above the refrigerator) must not exceed the total depth of the refrigerator itself

This will allow the panel attached to the refrigerator door to open correctly without interference during its rotation up to 105°.

[ 1 ].

> Finish o by mounting the central proﬁle cover

onto the central proﬁles, by pushing it until a click is heard [ 5 ].

> Once completed, push the units into their ﬁnal po-

[ 6 ].

sition If the units are to be installed inside a niche or within an enclosed structure, it is necessary to accommodate air ﬂow at the back of the niche to

Take care as appliances will be frontheavy and may tip before they are se-

cured to the adjacent furniture.

Search YouTube for “Fhiaba Installation” for more information and tips.

47 (1 ⅞”) + front panel thickness

585 (23”)

650 (25 ⅝”)

30 31

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 17

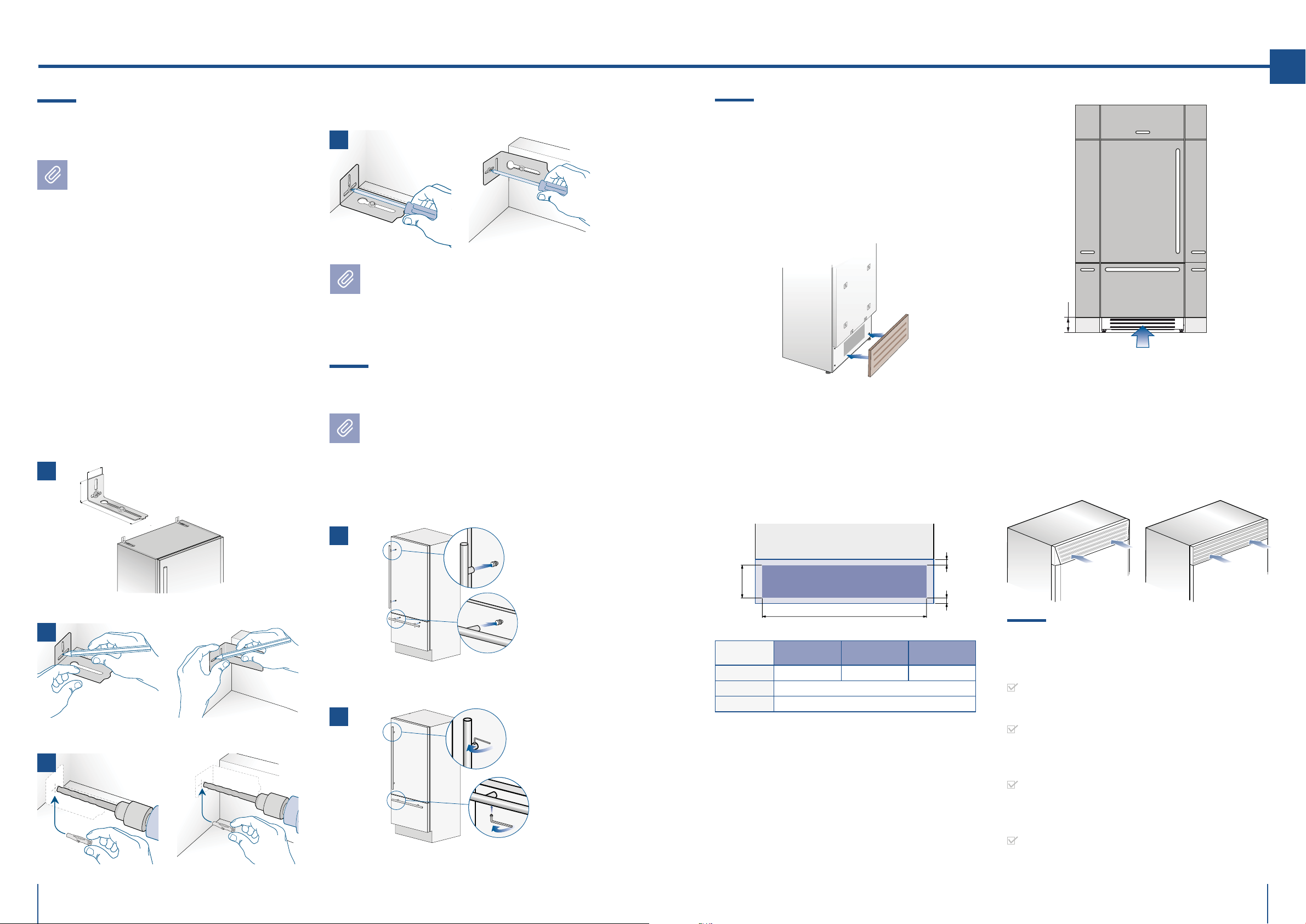

7. COMPLETING THE INSTALLATION

> Reposition the bracket and ﬁx it ﬁrst to the cabi-

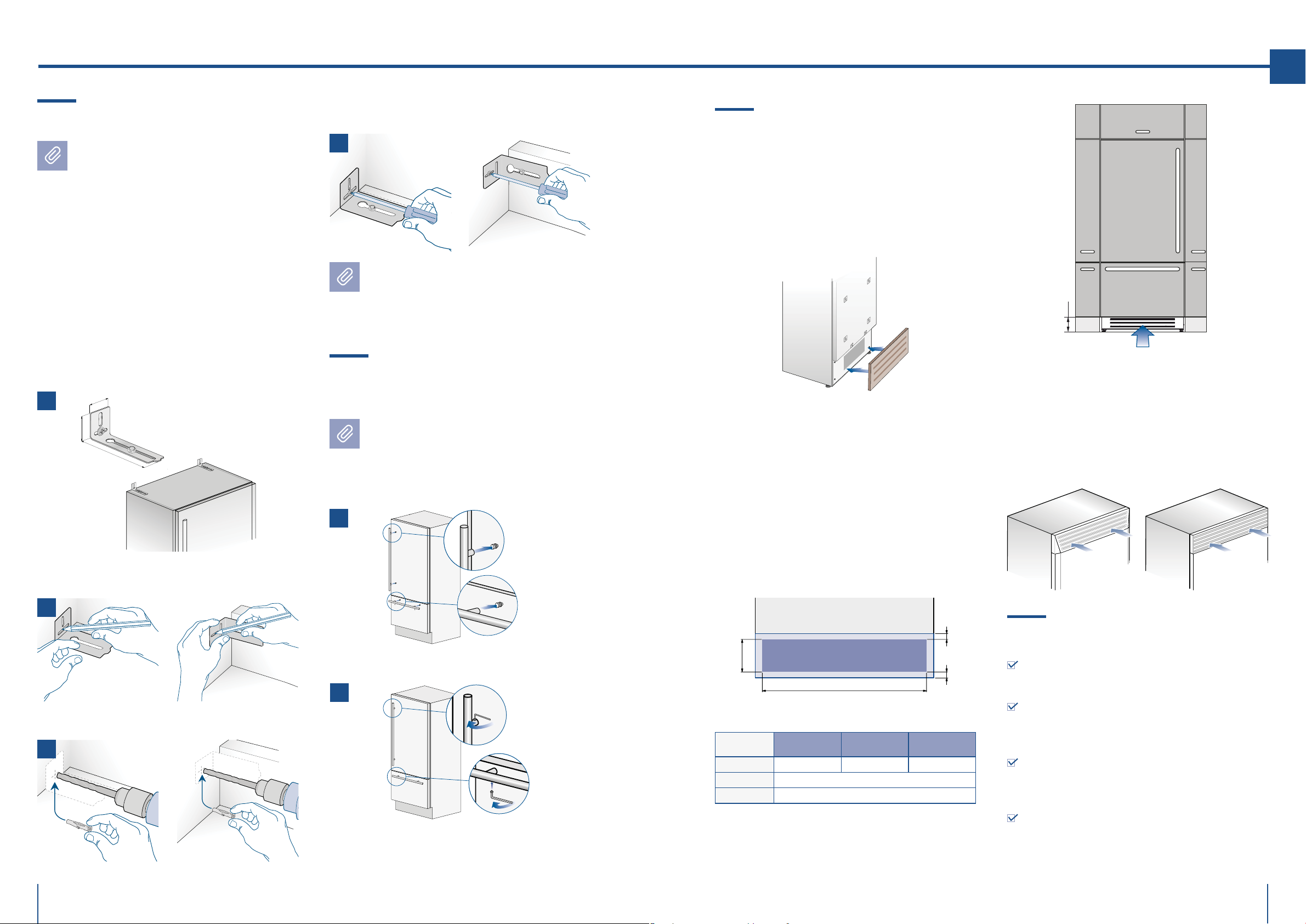

7.1 Anti-tipping safety assembly

If the appliance(s) is not connected through the side proﬁle trims to secured cabinetry you must install the anti-tip brackets to ensure the product does not fall forward during use and cause damage or injury. Failing to secure the appliance(s) securely will void any warranty claim attributable to a tipping situation.

Operate as follows:

> The brackets should be applied as illustrated us-

ing the provided screws If using the anti-tip brackets, lag into wood framing or concrete - drywall will not hold the weight of appliance. Place a bracket on the top of the appliance in correspondence to the ﬁxing holes and against the wall

[ 1 ].

”)

5⁄8

”)

3⁄8

2 59 (

45 (1

152 (6”)

> Mark up the holes position on the wall [ 2 ].

net and then to the wall

7.2 Mounting the handles on stainless front

Operate as follows:

> Insert the handle ends onto the supports alrea-

dy installed on the door and the drawer [ 1 ].

[ 4 ].

In order to use the anti-tip brackets on the top compressor models, it will be necessary to temporarily remove the top, metal ceiling / shield to access the bolting points for the brackets./ shield to access the bolting points for the brackets.

To mount the handles onto the door and the drawer operate as follows:

7.3 Ventilation

INTEGRATED AND CLASSIC SERIES

A forced air system assures ventilation through a grille positioned in the lower front part of the unit. If the kitchen design includes a kickplate, the latter has to be entirely in order to maintain a satisfactory air ﬂow, as described in the drawing.

Holes can be in any shape and size, as long as the total area of the area equals 50% of the kickplate area. In this case, to guarantee a better air flow, it is advisable to remove the front grille included with the unit. The grille is secured to the unit with magnetic plates and can be easily removed even by the end user, to provide for regular cleaning procedures and dust removal. If the grille is partially covered by the kitchen kickplate, it is advisable to remove the grille in order to provide for a better airflow.

100 (4”)

STANDPLUS AND X-PRO SERIES:

Ventilation is insured by a forced air system through a grille located in the upper part of the appliance. This grille should never be covered by panels or any other devices that could reduce its efficiency. Please refer to page 5-6 to ensure correct air circulation.

7.4 Post installation control

Check that the front levelling feet have been pro-

perly installed.

Check that the connection to the water system does not have any leaks and that the shut-o valve is easily accessible.

Check that the electrical connection is correctly installed and that the socket and / or breaker are easily accessible.

> Drill the wall with an 8 mm (3/8”) bit and insert

the expansion plug [ 3 ].

> Screw in the Allen screws available on the handle [ 2 ].

SERIES 899 /

36”

A 860 (33 7/8”) 740 (29 1/8”) 560 (22”) B > 100 (4”) C 10 (3/8”)

SERIES 749

/30 “

SERIES 599

/24”

Check the perfect alignment of the appliance

The air intake and outlet must not be blocked

The screws must be tightened in by means of a

2.5 mm (1/8”) hex wrench.

32 33

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

or covered entirely. The condenser must to be dusted/cleaned on a regular basis.

with adjacent structures.

Page 18

7. COMPLETING THE INSTALLATION

Check that all adhesive tape and external or internal temporary protective devices have been removed.

Check the perfect closing of the doors and the smooth sliding of the drawers and shelves.

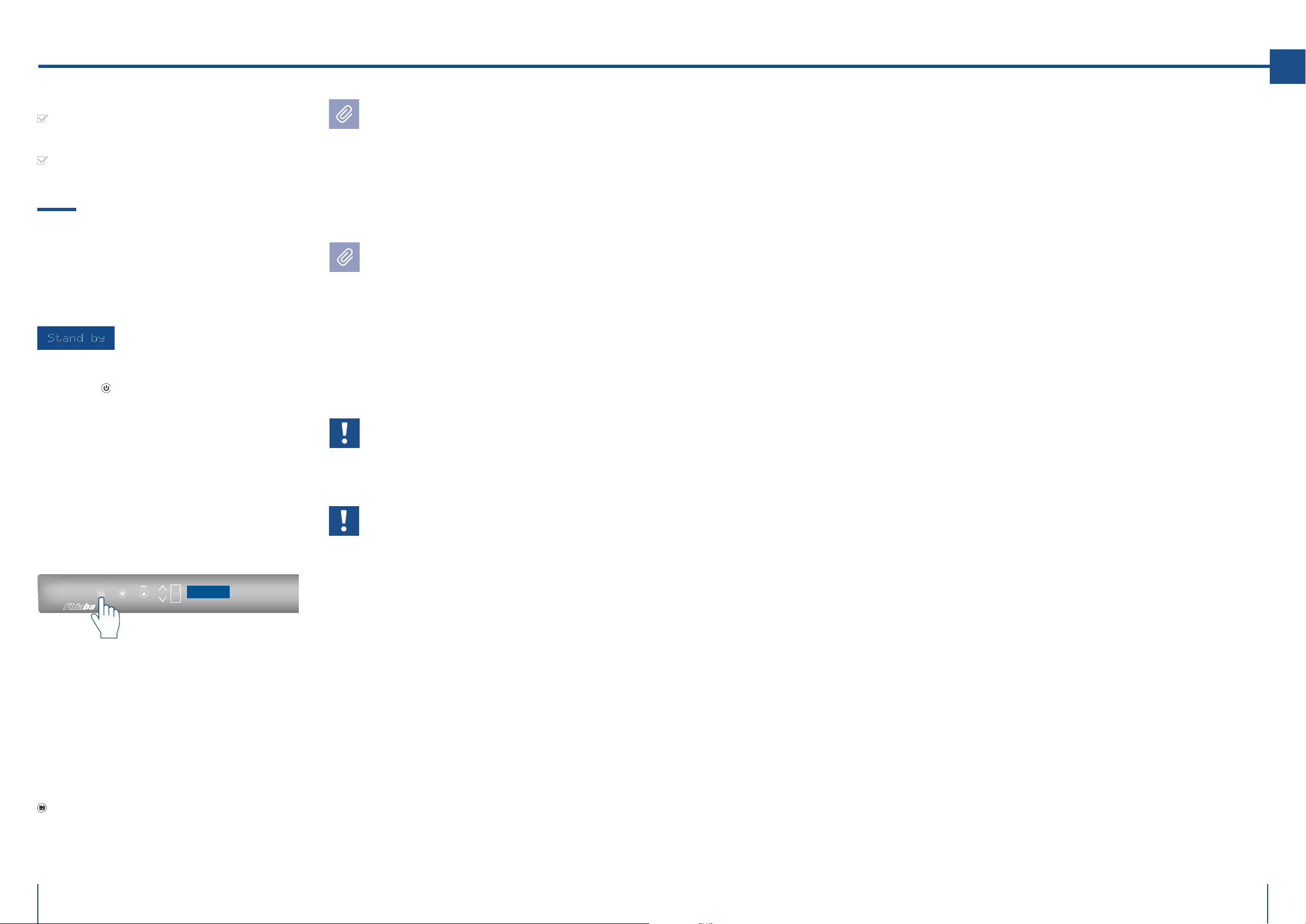

7.5 Start up

> To start the appliance, connect the plug to the

electrical mains: at this point, when opening the door, the control panel will usually visualize the message “Stand by”, and all the panel keys will be off

>To turn on all the appliance compartments,

press the Unit button for three seconds. The display will show the message “Initial test” for approximately 2 minutes. After this phase the compressors will start up and remain on until the compartment set temperatures are achieved.. Do bear in mind that this condition could last several hours during which time the display will continue to flash the ‘Start Up Phase’ message.

> If the appliance is provided with an Ice Maker,

prior to switching it on make sure that the water filter cartridge is installed (unless water supply source is already filtered by other means such as reverse osmosis).

> For further information about the appliance

operation, refer to the User Manual.

Fhiaba is constantly researching new way to improve the features and the design of their products, therefore models are often upgraded and revised.

If at the ﬁrst start - up the message Stand by does not appear, but other messages appear, such as Fridge too warm, Fresco too warm, Freezer too warm, or sound signals are activated, it means that the appliance has already previously started the cooling process. If this is the case, deactivate any possible acoustic signals by pressing the Alarm button, close the door and wait until the set temperature is reached.

It is necessary to let the unit reach the correct temperature before foods are stored inside.

On models with a dedicated Fresco compartment, the Fresco compartment cools to the set temperature (default 0°C / 32°F) prior to the cooling system switching to the main refrigeration compartment.

FRIDGE

> Purge air from the water lines by performing

the ‘Manual Clean’ function from the Menu>Functions->Water Filter options. You may need to complete this sequence several times until you stop hearing air sputtering from the ice maker fill tube (Refer to your Use & Care Manual).

> Once you are satisfied that the system is pur-

ged of air switch the Ice Maker on by touching the

button which will illuminate.

Note: If the TriMode drawer is conﬁgured as a Fridge or a Fresco compartment the ice maker will be disabled. Default mode for the TriMode drawer is Freezer.

34 35

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 19

SOMMAIRE

INDICATIONS IMPORTANTES

1.1

Indications importantes concernant la sécurité....................................................................................................

1.2

Pour la sécurité des enfants.........................................................................................................................................

CARACTÉRISTIQUES TECHNIQUES

2.1

Caractéristiques de l’appareil et conditions requises pour l’installation........................................................

2.2

Caractéristiques de la niche d’installation: Série Integrated..............................................................................

2.3

Caractéristiques de la niche d’installation: Série Integrated..............................................................................

2.4

Caractéristiques de la niche d’installation: Série StandPlus..............................................................................

2.5

Caractéristiques de la niche d’installation: Série X-Pro.......................................................................................

2.6

Caractéristiques de la niche d’installation: Série Brilliance-Integrated.........................................................

2.7

Caractéristiques de la niche d’installation: Série Brilliance-Classic...............................................................

PRÉPARATION À L’INSTALLATION

3.1

Transport sur le lieu d’installation et déballage.....................................................................................................

3.2

Raccordements électrique et hydraulique...............................................................................................................

3.3

Énergies renouvelables et systèmes domotique...................................................................................................

3.4

Mise à niveau....................................................................................................................................................................

DIMENSIONS DE L’ENCASTREMENT

4.1

Dimensions de l’encastrement et Styles d’installation: Série Integrated.......................................................

4.2

Dimensions de l’encastrement et Styles d’installation: Série StandPlus et X-Pro......................................

4.3

Montage à ﬂeur avec des garnitures en Aluminum standards.........................................................................

4.4

L’installation Prominent avec des garnitures en Aluminum standards.........................................................

4.5

Stand-Proud (pur Série StanPlus et X-Pro)..............................................................................................................

38 38

38 40 41 42 43 44 45

46 46 47 48

48 49 49 49 50

MONTAGE DES PANNEAUX

5.1

Préparation des panneaux décoratifs pour la porte et grands bacs...............................................................

5.2

Préparation des panneaux décoratifs pour réfrigérateur avec un grand bac.............................................

5.3

Préparation des panneaux décoratifs pour réfrigérateur avec deux grands bacs....................................

5.4

Préparation des panneaux décoratifs pour réfrigérateur avec porte vitrée et un grand bac.................

5.5

Préparation des panneaux décoratifs pour réfrigérateur avec porte vitrée et deux grands bacs........

5.6

Préparation des panneaux décoratifs pour réfrigérateur column..................................................................

5.7

Préparation des panneaux décoratifs pour réfrigérateur column avec porte vitrée................................

5.8

Dimensions des panneaux - modèles avec un grand bac..................................................................................

5.9

Dimensions des panneaux - modèles avec deux grands bacs..........................................................................

5.10

Dimensions des panneaux - modèles column........................................................................................................

Montage des poignées...................................................................................................................................................

5.11

5.12

Fixation des panneaux à la porte et au grand bac................................................................................................

INSTALLATION

6.1

Encastrement appareil unique....................................................................................................................................

Encastrement combinaison.........................................................................................................................................

6.2

Profondeur maximale structure au-dessus du réfrigérateur «Intégré» à «porte unique»...............

6.3

ACHÈVEMENT DE L’INSTALLATION

7.1

Montage de la sécurité anti-renversement..............................................................................................................

7.2

Montage des poignées sur le devant inoxydable...................................................................................................

7.3

Circulation de l’air............................................................................................................................................................

7.4

Contrôle de ﬁn d’installation mise en marche........................................................................................................

7.5

Mise en marche...............................................................................................................................................................

50 52 53 54 55 56 57 58 59 60 61 61

63 63 65

66 66 67 67 68

36 37

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 20

1. INDICATIONS IMPORTANTES

2. CARACTÉRISTIQUES TECHNIQUES

1.1 Indications importantes concernant la sécurité

Symboles utilisés dans le manuel:

Note conseils pour une correcte utilisation de l’appareil

Important

Indications afin d’éviter tout endommagement de l’appareil

Attention indications afin d’éviter toute lésion aux personnes

1.2 Pour la sécurité des enfants

DANGER: Risque d’enfermement pour les enfants. Avant de jeter un vieux réfrigérateur ou congélateur:

> Retirer les portes > Laisser les étagères en place aﬁn d’empêcher que

des enfants grimpent dedans.

Important!

Les dimensions entre parentheses sont en pouces.

Les poids entre parenthèses sont en livres: kg(lb).

Les temperatures entre parentheses sont en °F: °C (°F).

2.1 Caractéristiques de l’appareil et conditions requises pour l’installation

Dimensions de l’appareil Integrated

Dimensions de l’appareil StandPlus

Dimensions de l’appareil X-Pro

Dimensions de l’appareil Brilliance

-Integrated

Série 599 / 24”

l: 599 mm (23 5/8”) h: 2120 mm (83 1/2”) p: 610 mm (24”)

Série 749 / 30”

l: 749 mm (29 1/2”) h: 2120 mm (83 1/2”) p: 610 mm (24”)

Série 899 / 36”

l: 899 mm (35 3/8”) h: 2120 mm (83 1/2”) p: 610 mm (24”)

Série 599 / 24”

l: 599 mm (23 5/8”) h: 2120 mm (83 1/2”) p: 629 mm (24 3/4”)

Série 749 / 30”

l: 749 mm (29 1/2”) h: 2120 mm (83 1/2”) p: 629 mm (24 3/4”)

Série 899 / 36”

l: 899 mm (35 3/8”) h: 2120 mm (83 1/2”) p: 629 mm (24 3/4”)

Série 599 / 24”

l: 599 mm (23 5/8”) h: 2120 mm (83 1/2”) p: 635 mm (25”)

Série 749 / 30”

l: 749 mm (29 1/2”) h: 2120 mm (83 1/2”) p: 635 mm (25”)

Série 899 / 36”

l: 899 mm (35 3/8”) h: 2120 mm (83 1/2”) p: 635 mm (25”)

Série 599 / 24”

l: 599 mm (23 5/8”) h: 2120 mm (83 1/2”) p: 610 mm (24”)

Série 749 / 30”

l: 749 mm (29 1/2”) h: 2120 mm (83 1/2”) p: 610 mm (24”)

Série 899 / 36”

l: 899 mm (35 3/8”) h: 2120 mm (83 1/2”) p: 610 mm (24”)

Dimensions de l’appareil Brilliance-Classic

Dimension de enballé Integrated / Brilliance

Dimension de enballé StandPlus / X-Pro

Poids avec emballage

Tension d’alimentation

Câble d’alimentation

Pression d’alimentation de l’eau potable

Tuyau d’alimentation de l’eau

Série 599 / 24”

l: 599 mm (23 5/8”) h: 2120 mm (83 1/2”) p: 635 mm (25”)

Série 749 / 30”

l: 749 mm (29 1/2”) h: 2120 mm (83 1/2”) p: 635 mm (25”)

Série 899 / 36”

l: 899 mm (35 3/8”) h: 2120 mm (83 1/2”) p: 635 mm (25”)

Série 599 / 24”

l: 650 mm (25 5/8”) h: 2260 mm (89”) p: 800 mm (31 1/2”)

Série 749 / 30”

l: 800 mm (31 1/2”) h: 2260 mm (89”) p: 800 mm (31 1/2”)

Série 899 / 36”

l: 950 mm (37,4 in) h: 2260 mm (89”) p: 800 mm (31 1/2”)

Série 599 / 24”

l: 650 mm (25 5/8”) h: 2260 mm (89”) p: 800 mm (31 1/2”)

Série 749 / 30”

l: 800 mm (31 1/2”) h: 2260 mm (89”) p: 800 mm (31 1/2”)

Série 899 / 36”

l: 950 mm (37 3/8”) h: 2260 mm (89”) p: 800 mm (31 1/2”)

Série 599 / 24”

max 230 kg (507 lb)

Série 749 / 30”

max 275 kg (606 lb)

Série 899 / 36”

max 295 kg (650 lb) AC 110 - 120V 60Hz

90° Nema 5-15P

de 0.05 MPa à 0.5 MPa (0.5 Bar - 5 Bar)

NPT 3/4” (adaptateur coudé de 1/4” inclus)

Équipement nécessaire

Réglage de la hauteur des rouleaux arrière

- kit ﬁxage des panneaux sur demande

- Kit Anti-renversement (B04000200)

- kit de raccordement latérale (KCLIT/KCLIH)

- clé à six pans de 4 mm (1/8”)

- tournevis cruciforme

- perceuse à bois

- pointe pour bois de 2.5 mm (1/8”)

- pointe pour mur de 8 mm (3/8”)

- clé ouverte de 17 mm (11/16”)

- clé ouverte de 19 mm (3/4”)

38 39

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 21

2. CARACTÉRISTIQUES TECHNIQUES

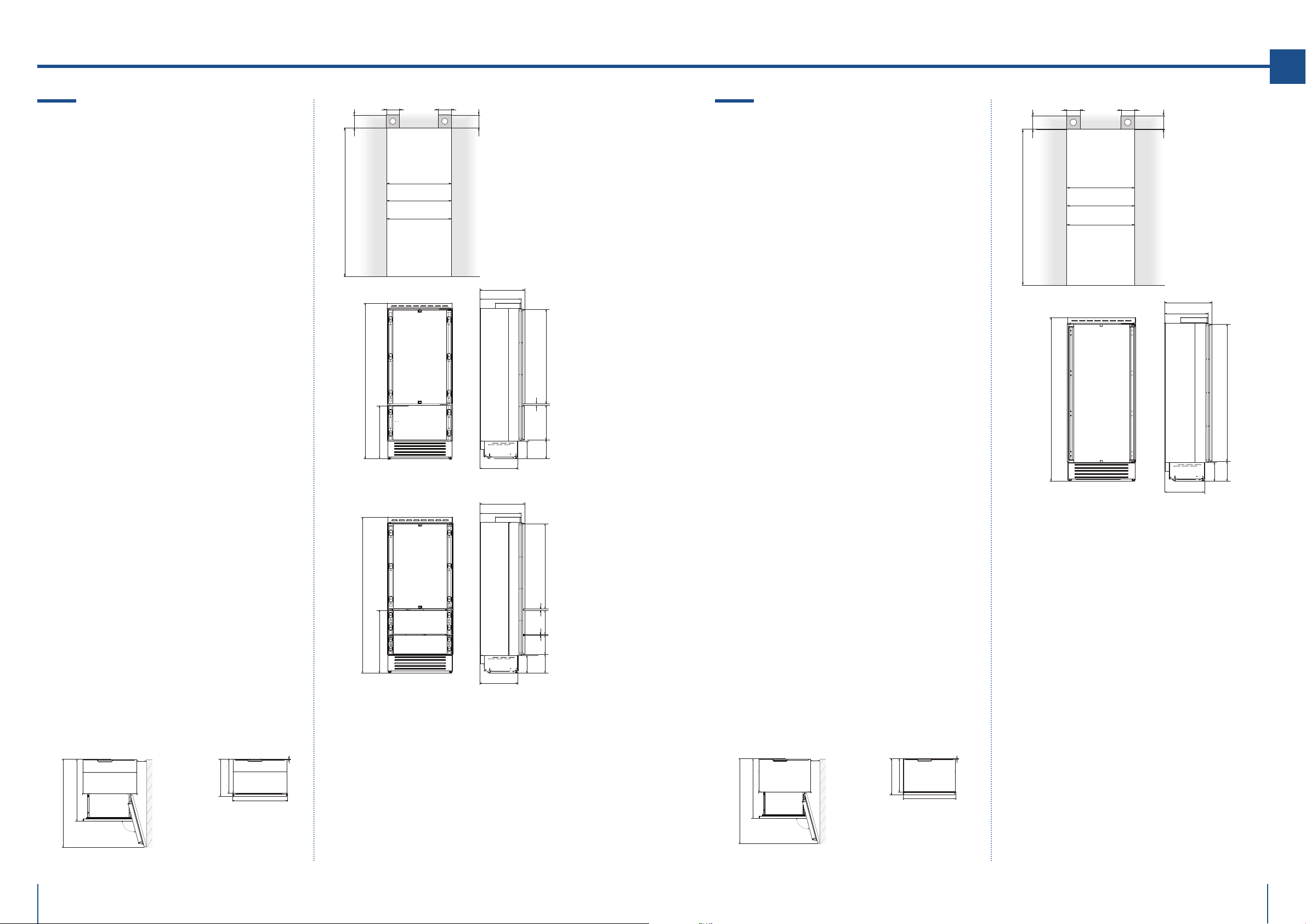

2.2 Caractéristiques de la niche d’installation: Série Integrated

A - espace à réserver aux équerres anti-renversement

Hauteur de l’encastrement

2134 mm (84”)

Largeur de l’encastrement

S899 / FI36: 902 mm (35 1/2”) S749 / FI30: 752 mm (29 5/8”) S599 / FI24: 602 mm (23 3/4”)

Profondeur minimale de l’encastrement

610 mm (24”) + Épaisseur du panneau pour une installation aeurante

Encombrement avec porte ouverte

S899 / FI36: 1470 mm (57 7/8”) S749 / FI30: 1320 mm (52”) S599 / FI24: 1170 mm (46”)

Angle d’ouverture de la porte

105°

Largeur

S899 / FI36: 899 mm (35 3/8”) S899 / FI36: 749 mm (29 1/2”) S899 / FI36: 599 mm (23 5/8”)

140 (5 ½”) 140 (5 ½”)

100 (4”)

S899 / FI36: 902 (35 ½”)

S749 / FI30: 752 (29 ⅝”)

min 2134 (84”)

S599 /FI24: 602 (23 ¾”)

2120 (83 ½”) +25 (1”)

721 (28 ⅜”) +25 (1”)

A A

100 (4”)

610 (24”)

560 (22”)

500 (19 ¾”)

610 (24”) 560 (22”)

1293 (50 ⅞” )

20 (¾”)

25 (1”) ) +

⅛”

231 (9

474

(18 ⅝”)

)

¾”

248 (9

+ 25 (1”)

2.3 Caractéristiques de la niche d’installation: Série Integrated

A - espace à réserver aux équerres anti-renversement

Hauteur de l’encastrement

2134 mm (84”)

Largeur de l’encastrement

S899 / FI36: 902 mm (35 1/2”) S749 / FI30: 752 mm (29 5/8”) S599 / FI24: 602 mm (23 3/4”)

Profondeur minimale de l’encastrement

615 mm (24 1/4”) + Épaisseur du panneau pour une installation aeurante

Encombrement avec porte ouverte

S899 / FI36: 1475 mm (58”) S749 / FI30: 1325 mm (52 1/8”) S599 / FI24: 1175 mm (46 1/4”)

Angle d’ouverture de la porte

105°

Largeur

S899 / FI36: 899 mm (35 3/8”) S899 / FI36: 749 mm (29 1/2”) S899 / FI36: 599 mm (23 5/8”)

140 (5 ½”) 140 (5 ½”)

100 (4”)

S899 / FI36: 902 (35 ½”)

S749 / FI30: 752 (29 ⅝”)

min 2134 (84”)

S599 /FI24: 602 (23 ¾”)

2120 (83 ½”) +25 (1”)

A A

100 (4”)

615 (24 ¼”)

565 (22 ¼” )

505 (19 ¾”)

1808 (71 ¼” )

25 (1”) ) +

⅛”

231 (9

)

¼”

233 (9

+ 25 (1”)

Hauteur

2120 mm (83 1/2”) + 25 mm (1”)

Profondeur avec la porte (sans panneau)

610 mm (24”)

Distance minimale du mur (côté de la charnière)

S899: 160 mm (6 1/4”) S749: 125 mm (5”) S599: 90 mm (3 1/2”)

899 / FI36: 160 (6 ¼”) 749 / FI30: 125 (5”)

992 (39”)

749 / FI30: 1320 (52”)

599 / FI24: 1170 (46”)

899 / FI36: 1470 (57 ⅞”)

599 / FI24: 90 (3 ½”)

105°

560 (22”)

610 (24”)

899 / FI36: 899 (35 ⅜”) 749 / FI30: 749 (29 ½”) 599 / FI24: 599 (23 ⅝”)

Hauteur

2120 mm (83 1/2”) + 25 mm (1”)

1168(46”)

Profondeur avec la porte (sans panneau)

615 mm (24 1/4”)

2120 (83 ½”) +25 (1”)

846 (33 ¼”) +25 (1”)

500 (19 ¾”)

10 (⅜”)

20 (¾”)10 (⅜”)

25 (1”) ) +

⅛”

231 (9

330

(13”) )

¼”

259

(10

)

¾”

248 (9

+ 25 (1”)

Distance minimale du mur (côté de la charnière)

S899: 160 mm (6 1/4”) S749: 125 mm (5”) S599: 90 mm (3 1/2”)

S899 / FI36: 160 (6 ¼”) S749 / FI30: 125 (5”)

992 (39 ¼”)

S899 / FI36: 1475 (58”)

S599 / FI24: 1175 (46 ¼”)

S749 / FI30: 1325 (52 ⅛”)

S599 / FI24: 90 (3 ½”)

105°

565 (22 ¼”)

615 (24 ¼”)

S899 / FI36: 899 (35 ⅜”) S749 / FI30: 749 (29 ½”) S599 / FI24: 599 (23 ⅝”)

10 (⅜”)

40 41

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 22

2. CARACTÉRISTIQUES TECHNIQUES

2.4 Caractéristiques de la niche d’installation: Série StandPlus

A - espace à réserver aux équerres anti-renversement

Hauteur de l’encastrement

2134 mm (84”)

Largeur de l’encastrement

MS899 / FM36: 902 mm (35 1/2”) MS599 / FM24: 602 mm (23 3/4”)

Encombrement avec porte ouverte

MS899 / FM36: 1470 mm (57 7/8”) MS599 / FM24: 1170 mm (46”)

Angle d’ouverture de la porte

105°

Largeur

MS899 / FM36: 899 mm (35 3/8”) MS599 / FM24: 599 mm (23 5/8”)

Hauteur

2120 mm (83 1/2”) + 25 mm (1”)

Profondeur avec la porte

629 mm (24 3/4”)

140 (5 ½”) 140 (5 ½”)

100 (4”)

MS899 / FM36: 902 (35 ½”)

MS599 / FM24: 602 (23 ¾”)

min 2134 (84”)

2120 (83 ½”) +25 (1”)

613 (24 ⅛”)+25 (1”)

A A

100 (4”)

629 (24 ¾”) 615 (24 ¼”)

560 (22”) 666 (26 ¼”)

8 (⅜”)

195 (7 ⅝”)

1296 (50”)

8 (⅜”)

485 (19 ⅛”)

128 (5)

+ 25 (1”)

2.5 Caractéristiques de la niche d’installation: Série X-Pro

A - espace à réserver aux équerres anti-renversement

Hauteur de l’encastrement

2134 mm (84”)

Largeur de l’encastrement

XS899 / FP36: 902 mm (35 1/2”) XS749 / FP30: 752 mm (29 5/8”) XS599 / FP24: 602 mm (23 3/4”)

Encombrement avec porte ouverte

XS899 / FP36: 1470 mm (57 7/8”) XS749 / FP30: 1320 mm (52”) XS599 / FP24: 1170 mm (46”)

Angle d’ouverture de la porte

105°

Largeur

XS899 / FP36: 899 mm (35 3/8”) XS749 / FP30: 749 mm (29 1/2”) XS599 / FP24: 599 mm (23 5/8”)

Hauteur

2120 mm (83 1/2”) + 25 mm (1”)

140 (5 ½”) 140 (5 ½”)

100 (4”)

XS899 / FP36: 902 (35 ½”)

XS749 / FP30: 752 (29 ⅝”)

min 2134 (84”)

XS599 /FP24: 602 (23 ¾”)

2120 (83 ½”) +25 (1”)

613 (24 ⅛”)+25 (1”)

A A

100 (4”)

635 (25”)

560 (22”) 693 (27 ¼”)

8 (⅜”)

195 (7 ⅝”)

1296 (50”)

8 (⅜”)

516 (20 ⅜”)

97 (3 ⅞”)

+ 25 (1”)

Distance minimale du mur (côté de la charnière)

MS899 / FM36: 230 mm (9”) MS599 / FM24: 160 mm (6 1/4”)

Important!

Si l’appareil doit être installé dans une niche ou à l’intérieur d’une structure fermée, il sera nécessaire de prévoir une cheminée de ventilation à l’arrière de la niche pour garantir une ventilation adèquate La section de la cheminée de ventilation de la zone doit être égale à 200cm² (31in²)

MS899 / FM36: 230 (9”) MS599 / FM24: 160 (6 ¼”)

560 (22”)

629 (24 ¾”)

1010 (39 ¾”)

MS599 / FM24: 1170 (46”)

MS899 / FM36: 1470 (57 ⅞”)

105°

MS899 / FM36: 899 (35 ⅜”) MS599 / FM24: 599 (23 ⅝”)

69 (2 ¾”)

Profondeur avec la porte

635 mm (25 ”)

Distance minimale du mur (côté de la charnière)

XS899 / FP36: 230 mm (9”) XS749 / FP30: 195 mm (7 3/4”) XS599 / FP24: 160 mm (6 1/4”)

Important!

min 50 (2”)

10 (⅜”)

37 (1 ½”)

1016 (40”)

min 10 (⅜”)

XS749 / FP30: 1320 (52”)

XS599 / FP24: 1170 (46”)

XS899 / FP36: 1470 (57 ⅞”)

105°

XS899 / FP36: 230 (9”) XS749 / FP30: 195 (7 ¾”) XS599 / FP24: 160 (6 ¼”)

635 (25”)

560 (22”)

XS899 / FP36: 899 (35 ⅝”)

75 (3”)

XS749 / FP30: 749 (29 ½”) XS599 / FP24: 599 (23 ⅝”)

10 (⅜”)

58 (2 ¼”)

min 50 (2”)

min 10 (⅜”)

42 43

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 23

2. CARACTÉRISTIQUES TECHNIQUES

2.6 Caractéristiques de la niche d’installation: Série Brilliance-Integrated

A - espace à réserver aux équerres anti-renversement

Hauteur de l’encastrement

2134 mm (84”)

Largeur de l’encastrement

899 / BI36: 902 mm (35 1/2”) 749 / BI30: 752 mm (29 5/8”)

Profondeur minimale de l’encastrement

610 mm (24”) + Épaisseur du panneau pour une installation aeurante

Encombrement avec porte ouverte

899 /BI36: 1435 mm (56 1/2” in) 749 / BI30:: 1285 mm (50 5/8” in)

Angle d’ouverture de la porte

105°

Largeur

899 /BI36: 899 mm (35 3/8”) 749 / BI30:: 749 mm (29 1/2”)

Hauteur

2120 mm (83 1/2”) + 25 mm (1”)

Profondeur avec la porte (sans panneau)

610 mm (24”)

Distance minimale du mur (côté de la charnière)

899 /BI36: 160 mm (6 1/4”) 749 / BI30:: 125 mm (5”)

140 (5 ½”) 140 (5 ½”)

100 (4”)

min 2064 (81 ¼”)

A A

899 / BI36: 902 (35 ½”)

749 / BI30: 752 (29 ⅝”)

2120 (83 ½”) +25 (1”)

721 (28 ⅜”) +25 (1”)

100 (4”)

610 (24”) 560 (22”)

500 (19 ¾”)

1293 (50 ⅞” )

20 (¾”)

25 (1”) ) +

⅛”

231 (9

474 )

¾”

248 (9

(18 ⅝”)

+ 25 (1”)

2.7 Caractéristiques de la niche d’installation: Série Brilliance-Classic

A - espace à réserver aux équerres anti-renversement

Hauteur de l’encastrement

2134 mm (84”)

Largeur de l’encastrement

899 / BKI36: 902 mm (35 1/2”) 749 / BKI30: 752 mm (29 5/8”)

Profondeur minimale de l’encastrement

650 mm (25 5/8”)

Encombrement avec porte ouverte

899 / BKI36: 1435 mm (56 1/2” in) 749 / BKI30: 1285 mm (50 5/8” in)

Angle d’ouverture de la porte

105°

Largeur

899 / BKI36: 899 mm (35 3/8”) 749 / BKI30: 749 mm (29 1/2”)

Hauteur

2120 mm (83 1/2”) + 25 mm (1”)

Profondeur avec la porte (sans panneau)

635 mm (25 ”)

Distance minimale du mur (côté de la charnière)

899 / BKI36: 230 mm (9”) 749 / BKI30: 195 mm (7 3/4”)

140 (5 ½”) 140 (5 ½”)

100 (4”)

min 2134 (84”)

A A

899 / BKI36: 902 (35 ½”)

749 / BKI30: 752 (29 ⅝”)

2120 (83 ½”) +25 (1”)

732 (28 ⅞”)+25 (1”)

100 (4”)

635 (25”)

560 (22”)

693 (27 ¼”)

1378 (54 ¼”)587 (23 ⅛”)

9 ( ⅜”)

146 (5 ¾”)

+ 25(1”)

899 / BKI36: 230 (9”)

899 / BI36: 160 (6 ¼”) 749 / BI30: 125 (5”)

560 (22”)

610 (24”)

992 (39”)

749 / BI30: 1320 (52”)

899 / BI36: 1470 (57 ⅞”)

44 45

105°

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

899 / BI36: 899 (35 ⅜”) 749 / BI30: 749 (29 ½”)

10 (⅜”)

1016 (40”)

749 / BKI30: 1320 (52”)

899 / BKI36: 1470 (57 ⅞”)

105°

749 / BKI30: 195 (7 ¾”)

560 (22”)

635 (25”)

899 / BKI36: 899 (35 ⅜”)

75 (3”)

749 / BKI30: 749 (29 ½”)

10 (⅜”)

58 (2 ¼”)

Page 24

3. PRÉPARATION À L’INSTALLATION

3.1 Transport sur le lieu d’installation et déballage

L’appareil est très lourd et peut avoir le barycentre dans la partie supérieure. Faire très attention durant la manipulation afin d’éviter tout risque de blessures..

Transporter l’appareil en position verticale. Éviter de manière absolue le transport sur la partie frontale.

S’agissant d’un appareil lourd et de grandes dimensions, avant de transporter l’appareil, s’informer sur les modalités d’accès au lieu où il sera installé (dimensions des portes, espaces de mouvement dans les escaliers, etc.). L’appareil est ﬁxé à la base de l’emballage (palette) moyennant quatre boulons amovibles avec une clé de 19 mm (3/4”). Il est conseillé d’utiliser un transporteur manuel pour manutentionner l’appareil jusqu’à la zone où celuici sera installé et seulement alors retirer la base de l’emballage. L’appareil devrait toujours être transporté en position verticale. Si cela n’est pas possible, transporter l’appareil couché sur le dos. Une fois que l’on a atteint la zone prévue pour l’installation, enlever les emballages, faire descendre l’appareil de la palette emballages et faire descendre l’appareil de la palette.

Intervenir de la manière suivante:

> Enlever les quatre boulons [ 1 ] qui ﬁxent l’appareil à

la palette en utilisant une clé ouverte de 19 mm (3/4”).

> Retirer les crochets de ﬁxation [ 3 ] et [ 4 ] . >Pour libérer le support de ﬁxation avant [ 3 ], desser-

rer le boulon de réglage [ 2 ] des roues arrière au moyen d’une clé ou douille de 13mm (1/2”). Éviter de forcer ce boulon dans son point de butée dans un sens ou dans l’autre aﬁn d’éviter d’endommager le système de nivelage arrière. S’assurer que les pieds de nivellement avant sont rentrés aﬁn que les 4roues soient en contact avec le sol, pour faciliter toute manœuvre.

> De l’arrière de l’unité et au moyen d’un chariot dia-

ble de caractéristiques appropriées, retirer l’appareil et le poser sur le sol. Faire très attention aﬁn d’éviter tout dommage au sol. Les sols particulièrement délicats

3.2 Raccordements électrique et hydraulique

Le filtre Fhiaba ne peut pas rendre potable de l’eau qui n’est pas destinée à la consommation alimentaire.

Ne pas utiliser de réductions ou de rallonges.

Ne pas utiliser de rallonges électriques ou des adaptateurs. Une fois l’appareil complètement installé, raccordé au réseau de l’eau (le cas échéant) et opérationnel, en cas de nécessité de couper l’alimentation d’eau, appuyer sur le bouton de contrôle pour désactiver la fabrique à glaçons avant de fermer la conduite principale, afin d’éviter que se déclenche l’état d’alarme «NO WATER IN» (Absence d’eau) sur l’appareil.

E WEWE W

Les appareils sont livrés de l’usine pour une tension de secteur de 110V-120V AC - 60Hz (États-Unis et Canada). Ils sont fournis avec un câble d’alimentation approprié et une ﬁche pour être connectés à une prise de 15A assurant une mise à la terre ecace. Il est recommandé d’installer un disjoncteur dédié de 15 A, facilement accessible, aﬁn qu’il puisse être désactivé sans problèmes en cas d’opérations d’installation ou d’entretien. Pour le raccordement au réseau de l’eau (en cas d’appareils équipés de fabrique à glaçons) une ligne d’eau de 1/4” avec une soupape de fermeture accessible doit être fournie.

L’appareil est livré avec un adaptateur coudé pour l’alimentation en eau, adapté à la pression recommandée de l’eau et conforme aux réglementations applicables en matière d’aliments et d’eau. La cartouche ﬁltrante de l’eau, fournie avec l’appareil, doit être installée suivant les instructions qui l’accompagnent. Le raccordement solénoïde

sur le panneau

à l’appareil a un diamètre de 3/4”, mais avec ﬁletage métrique (NPT). Le connecteur ﬁleté d’un tuyau d’arrosage standard ainsi qu’un tuyau en acier inox tressé pouvant être acheté dans une normale quincaillerie peuvent éliminer ou endommager les ﬁletages magnétiques. Il est recommandé d’utiliser uniquement l’adaptateur coudé rapide de 1/4” pour le raccordement d’une ligne d’alimentation d’eau à l’appareil de 1/4” en cuivre ou en polyéthylène.

N’utiliser ni rallonges ni adaptateurs multiples pour le branchement..

RACCORDEMENTS ÉLECTRIQUE ET HYDRAULIQUE DERRIÈRE L’UNITÉ

SÉRIE INTEGRATED ET BRILLIANCE:

SÉRIE STANDPLUS ET X-PRO:

3.3 Énergies renouvelables et systèmes domotique

Si l’alimentation est fournie par une source d’énergie alternative (solaire, géothermique, etc.) ou en cas d’installation de systèmes domotiques avec des signaux porteurs dans les lignes électriques, il peut être nécessaire d’installer un transformateur d’isolement (non fourni) afin de prévenir toute interférence avec le circuit électronique de l’appareil.

SÉRIE INTEGRATED ET BRILLIANCE:

Branchement Électrique

Raccordement Hydraulique

ﬁg.1 Arrière de l’appareil

Intervenir de la manière suivante:

> Dérouler le câble électrique et le brancher directe-

ment à la prise murale.

> Contrôler que l’appareil soit en stand-by et que les

voyants soient éteints; dans le cas contraire, appuyer sur la touche Unit

pour éteindre l’appareil.

> Raccorder le tuyau de l’eau au réfrigérateur dans

la zone arrière [ 1 ] .

> Raccorder le tuyau au robinet en utilisant les gar-

nitures comprises à l’intérieur du Kit Utilisateur [ 2 ].

SÉRIE STANDPLUS ET X-PRO:

Branchement Électrique

Raccordement Hydraulique

ﬁg.2 Arrière de l’appareil

Intervenir de la manière suivante:

> Dérouler le câble électrique et le brancher directe-

ment à la prise murale.

> Contrôler que l’appareil soit en stand-by et que les

46 47

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 25

voyants soient éteints; dans le cas contraire, appuyer sur la touche Unit

ﬁg.3 Avant de l’appareil

pour éteindre l’appareil [ 1 ].

> Raccorder le tuyau au robinet en utilisant les gar-

nitures comprises à l’intérieur du Kit Utilisateur.

3.4 Mise à niveau

Mettre à niveau l’appareil en réglant les pieds et les roues arrière à la base de l’appareil.

4. DIMENSIONS DE L’ENCASTREMENT

4.1 Dimensions de l’encastrement et Styles d’installation: Série Integrated

FI36: 902 (35 ½”) FI30: 752 (29 ⅝”)

FI24: 602 (23 ¾”)

Série

FI36

FI30

FI24

Encastrement

752 (29 5/8”)

602 (23 3/4”)

Largeur de

panneaux

897 (35 1/4”)902 (35 1/2”)

747 (29 3/8”)

597 (23 1/2”)

4.2 Dimensions de l’encastrement et Styles d’installation: Série StandPlus et X-Pro

Stand-Proud

Série

36: 914 (36”) 30: 762 (30”)

24: 610 (24”)

ENCASTREMENT

902 (35 1/2”)

752 (29 5/8”)

602 (23 3/4”)

MAXMIN

914 (36”

762 (30”)

610 (24”)

)

A - KCLITU: Kit raccordement lateral B - KCCITU: Kit raccordement central

(non compris - doit être commandé comme accessoire séparé)

4.4 L’installation Prominent avec des garnitures en Aluminum standards

Intervenir de la manière suivante:

> Si nécessaire, déposer le socle ou la grille in-

férieure (il est fixé par des aimants), ajuster la hauteur des pieds de nivellement

[ 1 ] au moyen

d’une clé de 17mm (11/16”).

> Ajuster ensuite la hauteur des roues arrière

en tournant les boulons de réglage avant [ 2 ] en sens horaire (pour soulever) ou anti-horaire, selon le besoin. Faire attention en cas d’utilisation d’une visseuse électrique et réduire la puissance afin d’éviter d’endommager le système de nivellement.

> Reposer le socle ou la grille inférieure.

A - KCLITU: Kit raccordement lateral B - KCCITU: Kit raccordement central

(non compris - doit être commandé comme accessoire séparé)

CCB

KCLXB: Kit raccordement lateral (non compris - doit être commandé comme accessoire séparé)

4.3 Montage à ﬂeur avec des garnitures en Aluminum standards

6,5 (¼”)

10 (3⁄8”)

A - KCLITU: Kit raccordement lateral B - KCCITU: Kit raccordement central

(non compris - doit être commandé comme accessoire séparé)

6,5 (¼”)

48 49

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 26

5. MONTAGE DES PANNEAUX

4.5 Stand-Proud (pur Série StanPlus et X-Pro)

Niche 610 mm (24”)

610 (24”)

)

5⁄8”

15 (

)

20 (¾”)

25 (1”)

3⁄8”

10 (

SÉRIE INTEGRATED

5.1 Préparation des panneaux décoratifs pour la porte et Grands bacs

Les dimensions des panneaux sont indiquées dans le tableau et sur les dessins reportés cidessous. Selon les exigences d’alignement avec d’autres meubles de la cuisine, le panneau de la porte du réfrigérateur peut être plus haut par rapport à la ligne supérieure de la porte et le panneau inférieur peut être plus bas par rapport à la ligne inférieure du grand bac. Les panneaux sont montés moyennant des brides spéciales qui s’accrochent aux dispositifs de fixation réglables déjà prévus sur porte et grand bac et moyennant des équerres qui bloquent et règlent verticalement le panneau. Brides, équerres et vis de fixation correspondantes sont fournies avec l’appareil et sont appliquées au panneau en suivant le schéma de perçage reporté ci-dessous ou en utilisant le gabarit de perçage prévu à cet effet et fourni.

Intervenir de la manière suivante:

Pour appliquer les brides aux panneaux, procéder de la manière suivante. Il est recommandé de monter les équerres avant de monter la poignée.

Panneau de la porte

> Tracer une ligne qui divise verticalement le

panneau en deux parties égales[ 1 ].

> Suivre les données du tableau correspondant

au modèle choisi, marquer d’abord le trou le plus externe et puis le plus interne

[ 3 ].

> Positionner les équerres sur chaque série de

marques pour vérifier qu’elles sont alignées [ 4 ], si on choisi de percer des petits trous de guidage pour les vis, il est recommandé de prêter particulière attention à ne pas traverser complètement l’épaisseur du panneau

[ 5 ].

> Visser les équerres [ 6 ].

> Préparer la porte de l’appareil (et le(s) tiroir(s)

le cas échéant) pour le montage des panneaux en enfilant les boulons à épaulement dans sections encastrées et les vis de pression dans l’autre trou

[ 9 ]. Vérifier que l’extrémité avec la douille

hexagonale est vissée dans la porte et pas dans la partie visible. Visser suffisamment jusqu’à les noyer dans la surface de la porte de l’appareil, afin d’éviter toute interférence avec l’accrochage du panneau. Il sera possible de les ajuster plus tard.

KCLXB: Kit raccordement lateral

(non compris - doit être commandé comme accessoire séparé)

Panneau du grand bac

> Partant du bas du panneau, marquer la hauteur

à laquelle pratiquer les trous (pour la distance des trous, [ 2 ].

> Pour le montage du panneau du grand bac, fai-

re référence au montage du panneau de la porte, avec la différence que les mesures doivent être prises en partant du côté supérieur du panneau

et non pas du côté inférieur comme dans le cas de la porte [ 7 ]. et la bride est tournée de manière spéculaire à celle de la porte [ 8 ]. Les supports pour le réglage en hauteur sont orientés dans la direction opposée [ 8 ] (voir images 4 et 8).

50 51

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 27

5. MONTAGE DES PANNEAUX

5.2 Préparation des panneaux décoratifs pour Réfrigérateur avec un Grand bac

Série 899 / 36” Série 749 / 30” Série 599 / 24”

A 897 (35 1/4”) 747 (29 3/8”) 597 (23 1/2”)

B 417 (16 3/8”) 342 (13 1/2”) 276.5 (10 7/8”)

C 354.5 (14”) 279.5 (11”) 203.5 (8”)

Positionnement des trous:

6,5 (

¼”) 6,5 (¼”)

5.3 Préparation des panneaux décoratifs pour Réfrigérateur avec deux Grands bacs

Série 899 / 36” Série 749 / 30”

A 897 (35 1/4”) 747 (29 3/8”)

B 417 (16 3/8”) 342 (13 1/2”)

C 354.5 (14”) 279.5 (11”)

Positionnement des trous:

6,5 (¼”) 6,5 (¼”)

¾”)

1273 (50 1⁄8”)

1163 (45

507.5 (20”)

¼”)

660 (26”)

157 (6

1⁄8”)

100 (4”)

382 (15

34 (1

3⁄8”)

34 (1

3⁄8”)

13 (½”)

C C

¾”)max 635 (25”)

min 1390 (54

5⁄8”)

1⁄8”)

1160 (45

1044 (41

½”)

¼”)

183 (7

292,5 (11

5⁄8”)

600 (23

5⁄8”) 157 (6 ¼”)

½”)

66 (2

268 (10

7⁄8”)

73 (2

34 (1

3⁄8”)

13 (½”)

C C

min 1265 (49 ¾”)

¼”)max 415 (16 3⁄8”)

337 (13

52 53

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 28

5. MONTAGE DES PANNEAUX

5.4 Préparation des panneaux décoratifs pour Réfrigérateur avec porte vitrée et un Grand bac

Série 899 / 36” Série 749 / 30” Série 599 / 24”

A 897 (35 1/4”) 747 (29 3/8”) 597 (23 1/2”)

B 417 (16 3/8”) 342 (13 1/2”) 276.5 (10 7/8”)

C 354.5 (14”) 279.5 (11”) 203.5 (8”)

Dimension trou pour porte: Positionnement des trous:

<200 (7 7⁄8”)

6,5 (

¼”)

6,5 (¼”)

5.5 Préparation des panneaux décoratifs pour Réfrigérateur avec porte vitrée et deux Grands bacs

Série 899 / 36” Série 749 / 30”

A 897 (35 1/4”) 747 (29 3/8”)

B 417 (16 3/8”) 342 (13 1/2”)

C 354.5 (14”) 279.5 (11”)

<200 (7 7⁄8”)

Positionnement des trous:Dimension trou pour porte:

¼”)

6,5 (

6,5 (¼”)

135 (5

1075 (42 3⁄8”)

36: 627 (24 ¾”) 30: 477 (18 24: 327 (12

3⁄8”)

¾”) 7⁄8”)

135 (5

115 (4

3⁄8”)

½”)

3⁄8”)

1286 (50 5⁄8”)

1152,5 (45

507,5 (20”)

5⁄8”)

7⁄8”)

650,5 (25

148,5 (5

1⁄8”)

100 (4”)

382 (15

3⁄8”)

34 (1

3⁄8”)

13 (

½”)

C C

min 1390 (54 ¾”)

max 635 (25”)

135 (5

3⁄8”)

950 (37 3⁄8”)

36: 627 (24 ¾”) 30: 477 (18

¾”)

135 (5

115 (4

3⁄8”)

½”)

3⁄8”)

1161 (45 ¾”)

1026,7 (40

½”)

292,5 (11

1⁄8”)

7⁄8”)

588 (23

149,5 (5

5⁄8”)

66 (2

268 (10 ½”)

7⁄8”)

73 (2

¼”)

183 (7

3⁄8”)

34 (1

13 (½”)

C C

min 1265 (49 ¾”)

¼”)

337 (13

3⁄8”)

max 415 (16

54 55

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 29

5. MONTAGE DES PANNEAUX

5.6 Préparation des panneaux décoratifs pour Réfrigérateur Column

Série 899 / 36” Série 749 / 30” Série 599 / 24”

A 897 (35 1/4”) 747 (29 3/8”) 597 (23 1/2”)

B 418 (16 1/2”) 343 (13 1/2”) 275 (10 13/16”)

Positionnement des trous:

B B

¼”)

6,5 (

6,5 (¼”)

5.7 Préparation des panneaux décoratifs pour Réfrigérateur Column avec porte vitrée

Série 899 / 36” Série 749 / 30” Série 599 / 24”

Dimension trou pour porte: Positionnement des trous:

min 200

7⁄8”)

A 897 (35 1/4”) 747 (29 3/8”) 597 (23 1/2”)

B 418 (16 1/2”) 343 (13 1/2”) 275 (10 13/16”)

B B

6,5 (

¼”)

6,5 (¼”)

1271,5 (50”)

1797 (70 ¾”)

¼”)

165 (6 ½”)

690,5 (27

3⁄8”)

112 (4

34 (1 3⁄8”) 34 (1 3⁄8”)

1⁄8”)

min 1933 (76

1572 (62”)

36”: 627 (24 30”: 477 (18 24”: 327 (12

¾”) ¾”) 7⁄8”)

½”)

¼”)

165 (6

690,5 (27

1271,5 (50”)

1797 (70 ¾”)

135 (5 3⁄8”)135 (5 3⁄8”)

34 (1 3⁄8”) 34 (1 3⁄8”)

3⁄8”)

112 (4

1⁄8”)

min 1933 (76

56 57

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 30

5. MONTAGE DES PANNEAUX

5.8 Dimensions des panneaux - Modèles avec un Grand Bac

Il est possible d’utiliser des panneaux avec des épaisseurs allant entre 18 mm (3/4 in) et 28 mm (1 1/8 in). Les panneaux de porte avec un poids max de 23 kg (51 lb) et panneaux de grand bac avec poids max de 11 kg (25 lb). Excéder ces poids pourrait annuler la garantie de tous les problèmes de services qui peuvent être attribués à des panneaux en surpoids.

Le mécanisme de charnière sur les appareils Fhiaba est considéré comme `zéro dégagement`. Les largeurs de portes et de tiroirs spécifiées ci-dessous supposent la largeur de niche minimum est utilisé et une de 3,5 mm (1/8 “) révèlent l’on souhaite autour des panneaux. Ajuster les dimensions de votre écran en fonction de vos propres critères de conception compte tenu de la largeur de votre créneau et votre révèlent. Jeu minimum / écart ne doit pas être inférieure à 1,5 mm (1/16 “).

SÉRIE

899 / 36” 897 (35 1/4”) 627 (24 3/4”)

749 / 30” 747 (29 3/8”) 477 (18 3/4”)

599 / 24” 597 (23 1/2”) 327 (12 7/8”)

LARGEUR DE LA PORTE

ET DE TIROIR A

PORTE: LARGEUR

DE LA COUPURE B

min 200 (7 7⁄8”)

5.9 Dimensions des panneaux - Modèles avec deux Grands bacs

SÉRIE

899 / 36” 897 (35 1/4”) 627 (24 3/4”)

749 / 30” 747 (29 3/8”) 477 (18 3/4”)

LARGEUR DE LA PORTE

ET DE TIROIR A

PORTE: LARGEUR

DE LA COUPURE B

min 200 (7 7⁄8”)

2121 (83 ½") + 25 (1")

Exemples: 84” hauteur de l’encastrement 36” largeur de l’encastrement 4” hauteur de plinthe 1/8” distance désirée autour

1390 (54 ¾”)

3 (1⁄8”)

max 635 (25”)

min 540 (21 ¼”)

135

(5 3⁄8”)

1075 (42 3⁄8”)

115 (4 ½”)

135

(5 3⁄8”)

A B

Door panel: Largeur: 35-3/4” Hauteur: 54-3/4” Drawer panel: Largeur: 35-3/4” Hauteur: 84”-1/8”-54-3/4”-1/8”-4”=25” If you want a 6” toe kick height then your bottom drawer panel height would be 23”

2121 (83 ½") + 25 (1")

Exemples: 84” hauteur de l’encastrement 36” largeur de l’encastrement 4” hauteur de plinthe 1/8” distance désirée autour

3 (1⁄8”)

337 (13 ¼”) 1265 (49 ¾”)

3 (1⁄8”)

min 325 (12 ¾”)

135

(5 3⁄8”)

115 (4 ½”)

max 415 (16 3⁄8”)

135

(5 3⁄8”)

950 (37 3⁄8”)

A B

58 59

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 31

5. MONTAGE DES PANNEAUX

5.10 Dimensions des panneaux - Modèles Column

Il est possible d’utiliser des panneaux avec des épaisseurs allant entre 18 mm (3/4 in) ET 28 mm (1 1/8 in). Les panneaux de porte avec un poids max de 34 kg (75 lb). Excéder ces poids pourrait annuler la garantie de tous les problèmes de services qui peuvent être attribués à des panneaux en surpoids.

SÉRIE LARGEUR DE LA PORTE A

899 / 36” 897 (35 1/4”) -

749 / 30” 747 (29 3/8”) -

599 / 24” 597 (23 1/2”) 327 (12 7/8”)

PORTE: LARGEUR

DE LA COUPURE B

min 200(7 7⁄8”)

5.11 Montage des poignées

Les poignées doivent être montées sur le panneau décoratif de la porte et du grand bac avant que les panneaux ne soient fixés au réfrigérateur..

Intervenir de la manière suivante:

> Après avoir pratiqué deux trous de 5 mm (1/4”)

sur le côté arrière des panneaux, insérer les vis fournies à la distance indiquée sur le tableau, reportée ci-dessous,[ 1 ].

> Suivant le type de panneau, il peut être néces-

saire de prévoir des fraisures coniques pour la tête des vis.

CODE POIGNÉE

HV HO8 H07 H05

LONGUEUR

ENTRAXE

SÉRIE

1104 mm

(43 1/2”)

900 mm (35 1/2”)

899 / 36” 749 / 30” 599 / 24”

794 mm

(31 1/4”)

480 mm

(18 7/8”)

899 / 36” 749 / 30” 599 / 24”

644 mm

(25 3/8”)

490 mm

(19 1/4”)

494 mm

(19 5/8”)

340 mm

(13 3/8”)

5.12 Fixation des panneaux à la porte et au Grand bac

Aprés avoir appliqué les pattes de fixation et les équerres aux panneaux, commencer l’installation par le tiroir du bas.

2121 (83 ½") + 25 (1")

7⁄8”)

max 2028 (79

min 1933 (76 1⁄8”)

135

(5 3⁄8”)

A B

135

(5 3⁄8”)

1572 (62”)

> Placer la poignée en correspondance des trous

et insérer les vis dans le panneau et à travers les sections filetées de la poignée [ 2 ].

> Visser à fond mais sans serrer trop fort afin

d’éviter tout dommage à la poignée ou au panneau.

Utiliser la même procédure pour le montage des poignées horizontales sur les grands bacs. Pour la mesure de l’entraxe, faire référence au tableau joint.

Intervenir de la manière suivante:

> Serrer les vis que partiellement aux fixations

inférieures [ 1 ].

> Fixer le panneau aux support du tiroir à partir

des crans de la partie inférieure de réglage

[ 2 ].

60 61

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 32

5. MONTAGE DES PANNEAUX

6. INSTALLATION

IMPORTANT: Les instructions suivantes pour l’installation s’appliquent à tous les modèles Fhiaba.

> À ce point il est possible de régler la hauteur du

panneau avec les crans interieurs pour s’aligner,

3 ]

en serrant ou déssérant la vis. En tenant la vis

[

un peu desserée, déplacer à droite ou à gauche le panneau pour le centrer au panneau de la porte ou au reste des meubles de la cuisine. Une fois atteint l’ajustement désirée en hauteur, serrer le boulon de réglage du fond en utilisant l’écrou de blocage.

>Alignement en profondeur : en opérant de

l’intérieur du tiroir, après avoir soulevé le joint magnétique, ajuster la position du panneau dans la direction Z en ajustant les boulons à épaulement et les vis de pression en parallèle, au moyen de la clé hexagonale de 4mm, et verrouiller finalement toutes les positions de montage en place

[ 4 & 5 ].

> Accrocher le panneau aux dispositifs de fixa-

tion en insérant dans les crans d’alignement supérieurs[ 6 ].

> Il est possible d’ajuster l’alignement du panne-

au par rapport aux meubles adjacents à l’aide des pattes et des équerres d’alignement

[ 7] e [ 8 ].

> Il est possible d’ajuster l’alignement du pan-

neau par rapport aux meubles adjacents à l’aide des pattes et des équerres d’alignement [ 9 ].n vissant ou en dévissant la vis à l’équerre.

> Alignement en profondeur : en opérant de

l’intérieur de la porte, après avoir soulevé le joint magnétique du côté de la poignée et en tournant les couvercles en plastique du côté de la charnière, ajuster la position du panneau dans la direction Z en ajustant les boulons à épaulement et les vis de pression en parallèle, au moyen de la clé hexagonale de 4mm, et verrouiller finalement toutes les positions de montage en place

[ 10 &11 ].

6.1 Encastrement appareil unique

Des profils en Aluminum peuvent être utilisés pour fermer les espaces entre l’appareil et les meubles adjacents ou un autre appareil juxtaposé à celui-ci.

Intervenir de la manière suivante:

> Pousser l’appareil dans la niche d’installation [ 1 ].

> Si l’appareil doit être installé dans une niche ou

à l’intérieur d’une structure fermée, il sera nécessaire de prévoir une cheminée de ventilation à l’arrière de la niche pour garantir une ventilation adèquate. Un écart de 5 mm (1/4”) est suffisant pour éviter tout surchauffement. Assemblez toujours les panneaux frontaux à la porte et aux tiroirs avant de placer l’appareil dans sa position définitive dans la niche ou la structure.

> Vérifier que les pieds et les roues arrière soient

à niveau avant d’encastrer l’appareil.

> Fixer l’appareil aux meubles adjacents en vis-

sant à ces derniers les deux profils latéraux, déjà montés sur l’appareil Pour effectuer facilement l’opération, garder la porte et le grand bac ouverts.

[ 2 ].

Schéma de montage profils latéraux:

6,5 (¼”) 6,5 (¼”)

Appareil

20 (¾”)

22 (7⁄8”)

20 (¾”)

22 (7⁄8”)

Paroi ou meuble

A Bordure de connexion du proﬁl (les vis pour la ﬁxation au meuble ne sont pas incluses), alternativement C Proﬁl de raccordement en plastique B Garniture de recouvrement du proﬁl.

6.2 Encastrement combinaison

Accessoires nécessaires à commander séparément:

> Kit raccordement central (KCC)

Des proﬁls en Aluminum peuvent être utilisés pour fermer les espaces entre l’appareil et les meubles adjacents ou un autre appareil juxtaposé à celui-ci.

Intervenir de la manière suivante:

> Positionner les appareils devant la niche en

laissant un espace suffisant pour intervenir sur l’arrière des appareils [ 1 ].

Une fois le panneau avant a été ajusté, vériﬁez que le joint a été repositionné correctement pour assurer la porte/ tiroir ferment correctement et éviter

> Monter sur les profils les corniches de cou-

verture, en les insérant latéralement et puis en poussant avec force jusqu’au “clic”

[ 3 ].

les erreurs opérationnelles de l’unité.

62 63

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 33

6. INSTALLATION

> Passer à l’arrière des appareils pour le monta-

ge des équerres de connexion. Fixer un côté de l’équerre supérieure et inférieure, d’abord sur un des deux appareils et ensuite sur l’autre

[ 2 ].

> Ensuite les accoupler sur le devant en fixant

les deux profils avec les vis ou les rivets fournis

[ 3 ]. Fixer le support sur la partie supérieure des

unités (le cas échéant) comme illustré à la figure

[ 4 ].

3 4

> Fixer l’équerre supérieure l’inférieure [ 5 ]. d’a-

bord sur un appareil et puis sur l’autre. Compléter en montant la corniche de couverture centrale en poussant avec force jusqu’au “clic”.

suffisant pour éviter tout surchauffement. Assemblez toujours les panneaux frontaux à la porte et aux tiroirs avant de placer l’appareil dans sa position définitive dans la niche ou la structure.

> Vérifier que les pieds et les roues arrière soient

à niveau avant d’encastrer l’appareil.

> Fixer chaque appareil aux meubles adjacents

en vissant à ces derniers les profils latéraux, déjà montés sur les appareils [ 7 ]. Pour effectuer facilement l’opération, garder la porte et le grand bac ouverts.

> Monter sur les profils les corniches de cou-

verture, en les insérant latéralement et puis en poussant avec force jusqu’au “clic” (comme pour l’encastrement de l’appareil unique) [ 8 ].

Schéma montage côtés et proﬁls centraux:

Appareil

6,5 (¼”) 6,5 (¼”)

20 (¾”)

22 (7⁄8”)

22 (7⁄8”) 22 (7⁄8”)

6,5 (¼”) 6,5 (¼”)

13 (½”)

18 (¾”)

44,4 (1 ¾”)

20 (¾”)

22 (7⁄8”)

Paroi ou meuble

A - Bordure de connexion du profil (les vis pour la fixation au meuble ne sont pas incluses) alternativement C - Profil de raccordement en plastique

B - Garniture de recouvrement du profil. D - Profil de raccordement centrale E - Corniche centrale en Aluminum de couverture

Dans tous les cas, si l’appareil est installé dans un emplacement plus grand de la largeur indiquée dans ce manuel, les garnitures du proﬁl / cadres peuvent être déposés, calés et reposés pour élargir ecacement l’encombrement de l’appareil jusqu’à correspondre à la largeur de l’emplacement, en assurant ainsi une installation parfaite sans espaces vides. Il est important de tenir compte de cet aspect en cas de personnalisation des panneaux pour un emplacement plus large, aﬁn de garantir l’espace / jeu désiré autour des panneaux.

Rechercher sur YouTube « Installation Fhiaba » pour plus d’informations et de conseils.

6.3 Profondeur maximale structure au-dessus du réfrigérateur «Intégré» à «porte unique»

Il est possible que le design de la cuisine et notamment de la niche où doit être introduit le réfrigérateur « Intégré » prévoit un meuble audessus du réfrigérateur, meuble qui doit être fermé aussi par le panneau de la porte du réfrigérateur même.

Dans ce cas, la profondeur totale du meuble sans

la porte (juste au-dessus du réfrigérateur) ne doit pas dépasser la profondeur totale du réfrigérateur même [ 1 ].

De cette façon il n’y aura aucune interférence avec le panneau ﬁxé sur la porte du réfrigérateur, en assurant ainsi une ouverture correcte pendant la rotation jusqu’à 105°.

Faire attention car les appareils ont la partie avant plus lourde et peuvent s’incliner avant qu’ils soient fixés aux meubles adjacents.

> Une fois complétés les passages ci-dessus,

47 (1 ⅞”) + épaisseur panneau frontal

585 (23”)

650 (25 ⅝”)

poussez les appareils dans leur position défini-

[ 6 ].

tive Il sera nécessaire de prévoir une cheminée de ventilation à l’arrière de la niche pour garantir une ventilation adèquate. Un écart de 5 mm est

64 65

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 34

7. ACHÈVEMENT DE L’INSTALLATION

> Replacer l’équerre et la fixer d’abord sur la par-

7.1 Montage de la sécurité anti-renversement

Si l’appareil(s) n’est pas relié par les garnitures des proﬁls latéraux au meuble, il est nécessaire d’installer les équerres antirenversement aﬁn d’éviter toute chute en avant du produit pendant l’utilisation, pouvant entraîner des dommages ou des blessures. Toute demande d’intervention en garantie liée à une situation de renversement sera nulle si l’appareil(s) n’est pas ﬁxé solidement.

Intervenir de la manière suivante:

> Les équerres devraient être appliquées comme

illustré, en utilisant les vis fournies. En cas d’utilisation des équerres anti-renversement, il est recommandé de les fixer dans des charpentes en bois ou en béton - les plaques de plâtre ne pourraient pas supporter le poids de l’appareil. Positionner un équerre sur la partie supérieure de l’appareil en correspondance des trous de fixation et contre le mur[ 1 ].

”)

5⁄8

45 (1

”)

3⁄8

2 59 (

152 (6”)

tie supérieure du meuble et, ensuite, au mur

7.2 Montage des poignées sur le devant inoxydable

Intervenir de la manière suivante:

>Insérer les écarteurs sur les deux goujons

présents sur la porte et sur le grand bac

[ 4 ].

Pour pouvoir utiliser les équerres anti-renversement sur des modèles avec le compresseur installé sur la partie supérieure, il est nécessaire de retirer temporairement la partie supérieure, le plafond métallique / panneau de protection, aﬁn d’accéder aux points de boulonnage des équerres.

Pour fixer les poignées à la porte et au grand bac, intervenir comme indiqué.

[ 1 ].

7.3 Circulation de l’air

SÉRIE INTEGRATED ET BRILLIANCE:

Un système à air forcé assure la ventilation à travers la grille positionnée dans la dans la partie inférieure de l’appareil. Si l’aménagement de la cuisine prévoit une plinthe, cette dernière doit être trouée aﬁn de garder un niveau d’aréation satisfaisant, comme expliqué dans le dessin.

Les trous peuvent être de toute sorte de forme et dimension, à condition que la surface totale de la partie trouée est égale au 50% de la surface de la plinthe. Dans ce cas, pour permettre une meilleure aération, il est préferable de retirer la grille frontale de l’ensemble. La grille est accrochée à l’ensemble avec des plaques magnetiques et peut être facilement retirée par l’utilisateur ﬁnal, aﬁn d’être nettoyée régulièrement de la poussière.

100 (4”)

SÉRIE STANDPLUS ET X-PRO:

La ventilation est garantie par un système à air forcé à travers une grille positionnée dans la partie haute de l’appareil. Cette grille ne doit en aucun cas être couverte par des panneaux ou autres dispositifs qui pourraient en réduire l’ecacité. S’il vous plaît se référer à la page 5-6 pour assurer une circulation d’air correcte.

> Marquer la position des trous avec un crayon [ 2 ].

> Percer le mur avec une mèche de 8 mm (3/8”) et

insérer la vis tamponnée [ 3 ].

> Visser les vis à six pans présentes dans la poi-

gnée[ 2 ].

Les vis de fixation seront serrées à fond, en utilisant une clé à six pans de 2,5 mm (1/4”).

Série 899 / 36” Série 749 /30 “ Série 599 /24”

A B > 100 (4”) C 10 (3/8”)

860 (33 7/8”) 740 (29 1/8”) 560 (22”)

La grille de ventilation ne doit pas être bloqué ou couvert d’aucune manière. Il doit aussi être dépoussiéré / nettoyés régulièrement.

7.4 Contrôle de ﬁn d’installation mise en marche

Contrôler que les pieds sont correctement in-

stallés.

Contrôler que le raccordement à l’installation hydrique ne présente pas de fuites d’eau et que le robinet de fermeture est facilement accessible.

Contrôler que le branchement électrique soit correctement réalisé et que la ﬁche et l’interrupteur omnipolaire dédié soient facilement accessibles.

Contrôler le parfait alignement de l’appareil avec les meubles adjacents.

66 67

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222) www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 35

7. ACHÈVEMENT DE L’INSTALLATION

Contrôler que chaque ruban adhésif ou protec-

tion temporaire interne ou externe soit éliminé.

Contrôler la parfaite étanchéité des portes et le

coulissement des bacs et des clayettes.

Pour toute autre information concernant le fon-

ctionnement de l’appareil, se référer au Mode

7.5 Mise en marche

> Pour mettre en marche l’appareil, brancher la

fiche au réseau électrique: lorsque la porte est ouverte, apparaît sur le panneau de commande le message “Stand-by”, alors que toutes les touches du panneau sont éteintes.

>Pour mettre en marche tous les compartiments

de l’appareil, appuyer pendant 3 secondes sur la touche Unit Le message “initial test” apparaîtra pendant environ 2 minutes, ensuite les compresseurs seront actifs jusqu’à attendre la température prévue en usine par défaut. Veuillez noter que cette opération pourrait durer plusieurs heures.

d’emploi.

Note: Si le tiroir TriMode est conﬁguré comme réfrigérateur ou comme Fresco, la machine à glaçons sera désactivée. Le mode par défaut pour le tiroir TriMode est Congélateur.

Si lors de la première mise en marche, n’apparaît pas le message Stand-by, mais apparaissent Fridge too warm, Fresco too warm, Freezer too warm ou signaux sonores, cela signiﬁe que l’appareil a déjà commencé la procédure de refroidissement. Dans ce cas désactiver les éventuels messages sonores en eeurant la touche Alarm, refermer la porte et attendre que les températures programmées soient atteintes.

Il faut laisser l’unité atteindre la température de fonctionnement vide et avec la porte et un tiroir fermé avant que les aliments sont stockés à l’intérieur.

> Si l’appareil est fourni avec un appareil à

glaçons avant de le mettre en marche pour la première fois, veuillez vous assurer que la cartouche du filtre pour l’eau a bien été installée et effectuez un remplissage du circuit hydraulique.

FRIDGE

> Purge air from the water lines by enacting

> Once you are satisfied that the system is pur-

ged of air switch the Ice Maker on by touching the

button which will illuminate.

Sur les modèles avec un compartiment dédié Fresco, le compartiment Fresco refroidit à la température de consigne (par défaut 0°C / 32°F) avant la commutation du système de refroidissement du compartiment de réfrigération principale. Dans ce cas désactiver les éventuels messages sonores en eeurant la touche Alarm, refermer la porte et attendre que les températures programmées soient atteintes.

Fhiaba est constamment à la recherche de nouvelles solutions pour améliorer les caractéristiques et le design de ses propres produits et se réserve le droit d’apporter continuellement des modiﬁcations à ses modèles.

68 69

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Page 36

B09000708 UL 02/04/2019

www.fhiaba.com [email protected] · www.thevettagroup.com Info Line 1-855-4-FHIABA (1-855-434-4222)
