Page 1
Fridge
User manual
Réfrigérateur
Mode d’emploi
Page 2
2
www.fhiaba.com · [email protected] · Info Line 800-344222
Page 3
3
www.fhiaba.com · [email protected] · Info Line 800-344222
EN
1
1.1
1.2
1.3
1.4
IMPORTANT DIRECTIONS FOR SAFETY AND THE ENVIRONMENT
For your safety.................................................................................................................................................................
Important information when using the appliance..................................................................................................
Caring for the environment..........................................................................................................................................
Cleaning, sanitization and maintenance of the ice and/or water dispenser (if present)..........................
4
4
4
5
5
2
2.1
2.2
2.3
INSTALLATION
Installation.........................................................................................................................................................................
Connection to the electrical power supply..............................................................................................................
Connection to the water system.................................................................................................................................
5
5
5
6
3
3.1
3.2
3.3
3.4
3.5
3.6
BEFORE STARTING
Know your Fhiaba...........................................................................................................................................................

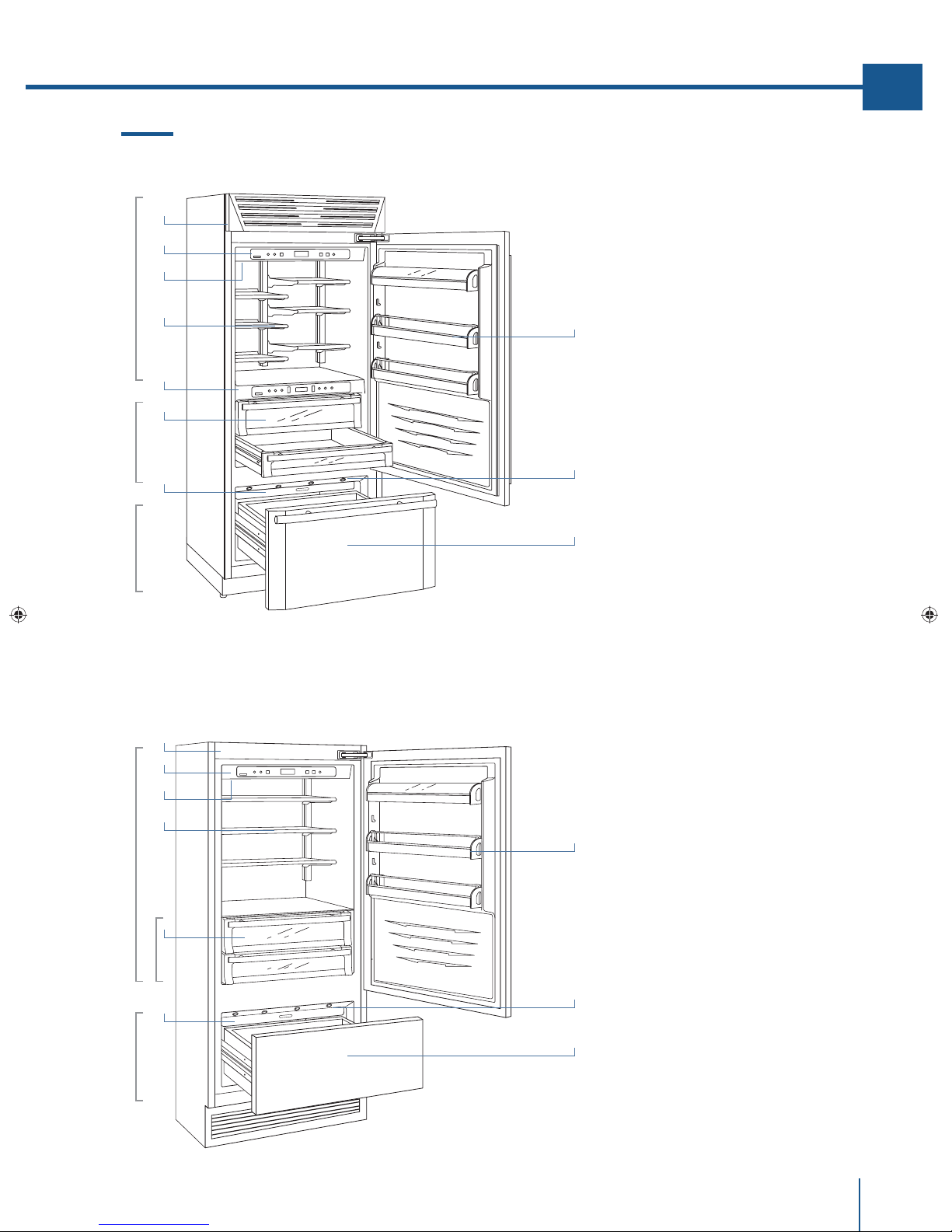

Main components............................................................................................................................................................
Electronic Control............................................................................................................................................................

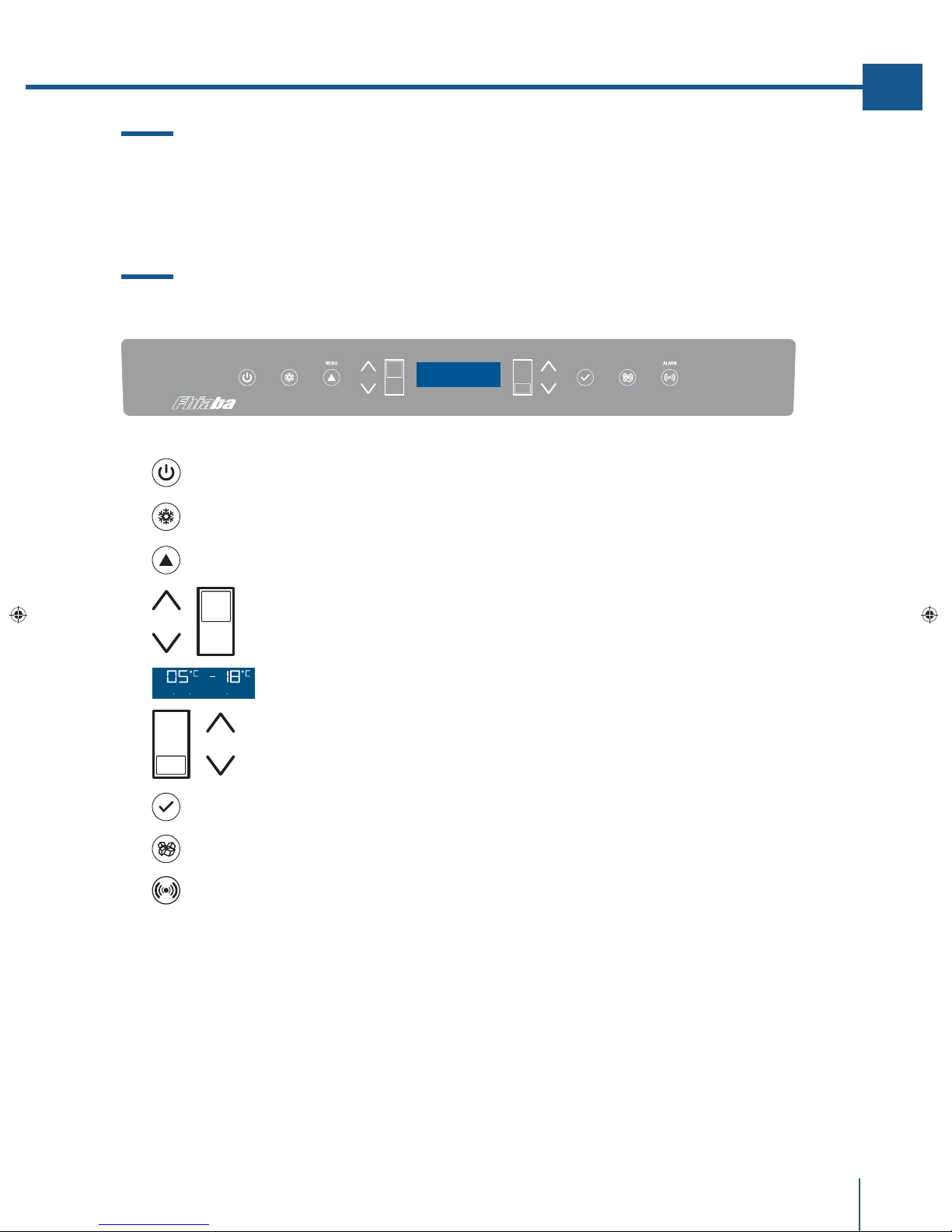

Main control panel..........................................................................................................................................................

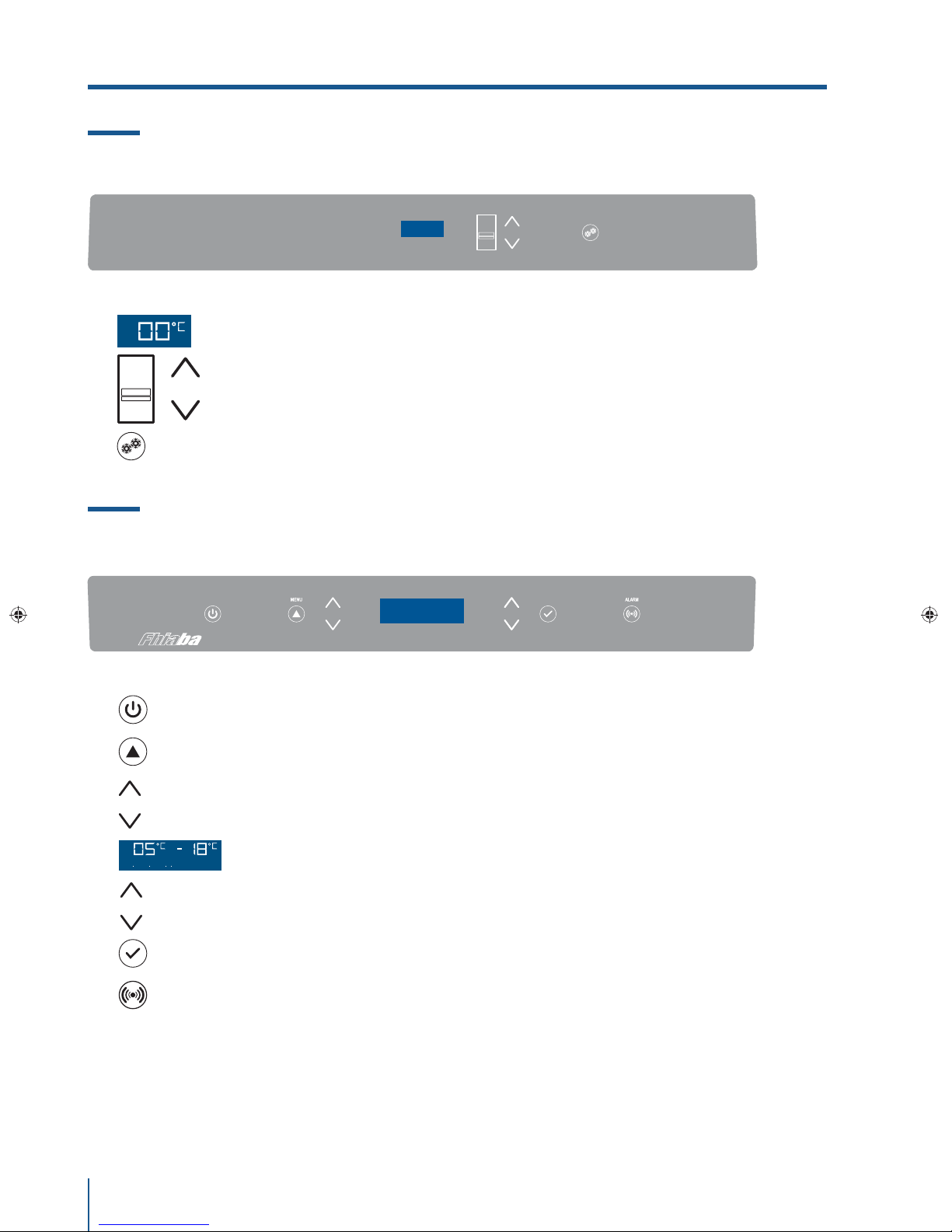

Fresco control panel......................................................................................................................................................
Main control panel..........................................................................................................................................................
6
6
7
9
9
10
10
4
4.1
4.2
4.3
4.4
APPLIANCE SWITCHING ON AND OFF
Switching on and o.......................................................................................................................................................
How to adjust the temperature for dierent requirements................................................................................
Ice Maker activation........................................................................................................................................................
Information and malfunction messages on the display.......................................................................................
11
11
11
12
12
5
5.1
5.2
5.3
SETTINGS AND SPECIAL FUNCTIONS
Customization and language settings........................................................................................................................
Special functions activated through the Menu.......................................................................................................
Basic settings of the Menu...........................................................................................................................................
12
13
13
15
6
6.1
INTERNAL LAYOUT

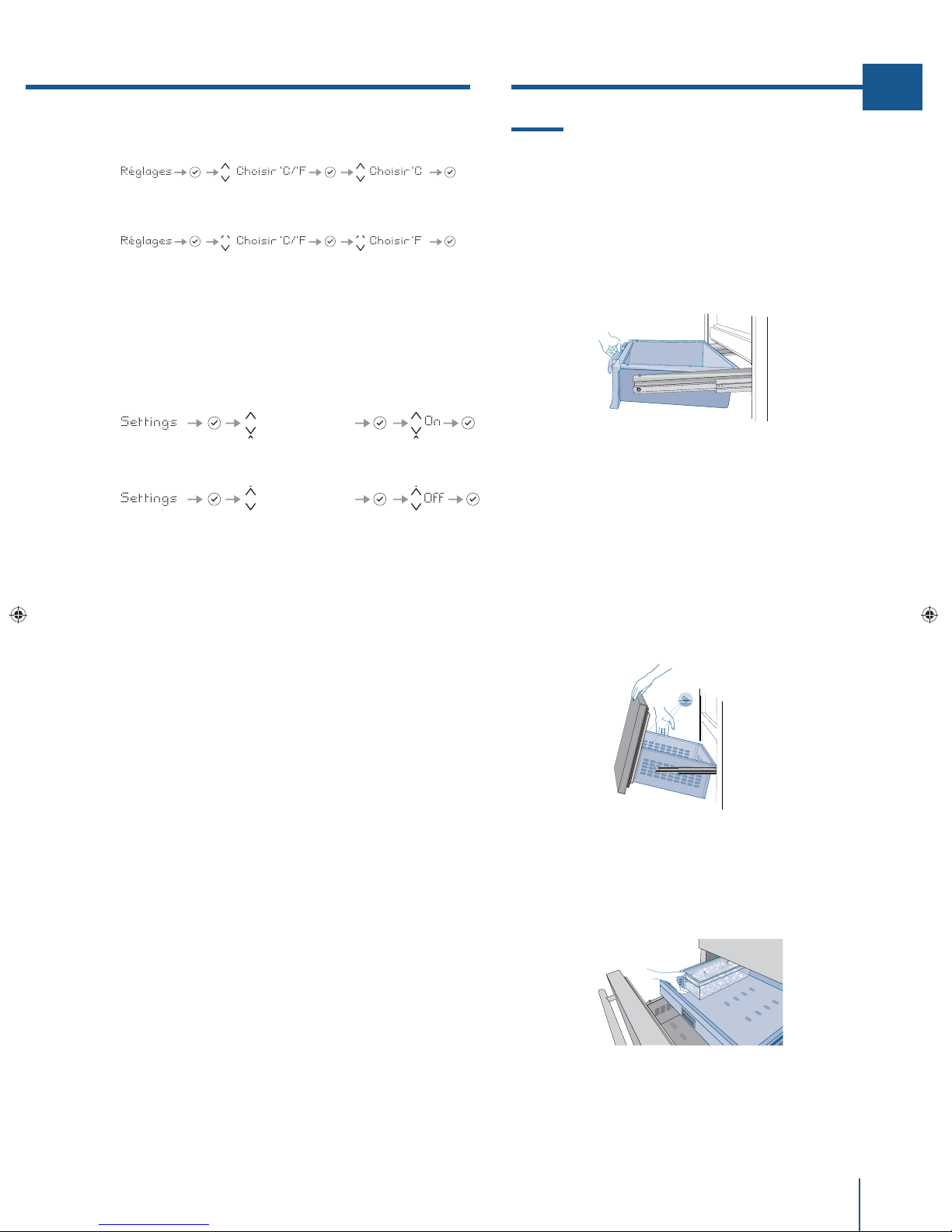

Internal Layout (positioning, adjustment, removal)...............................................................................................1717
7
7.1
7.2
7.3
ACTIVATION AND USE OF THE ICE MAKER
Activation and use of the Ice Maker............................................................................................................................
Water Filter.......................................................................................................................................................................
Water filter for freezer column ice maker................................................................................................................
18
18
19
19
8
8.1
LIGHTING
Lighting...............................................................................................................................................................................2020
9
9.1
9.2
FOOD PRESERVATION
General directions...........................................................................................................................................................
How to maintain good food quality.............................................................................................................................
20
20
21
10
10.1
RECOMMENDED TIMES FOR FOOD PRESERVATION
Recommended times for Food Preservation..........................................................................................................2222
11
11.1
11.2
11.3
CARE AND CLEANING
Care and Cleaning...........................................................................................................................................................
Condenser cleaning........................................................................................................................................................
Internal cleaning.............................................................................................................................................................
23
23
23
24
12
12.1
12.2
TROUBLESHOOTING GUIDE
Troubleshooting Guide...................................................................................................................................................
Malfunction messages appearing on the display..................................................................................................
24
24
26
13
13.1
13.2
MENU MAP
Functions...........................................................................................................................................................................
Setting................................................................................................................................................................................
27
27
28
INDEX
Page 4
4
www.fhiaba.com · [email protected] · Info Line 800-344222
1.1 For your safety
> If this appliance is replacing an existing appliance
which must be removed or disposed of, make sure
that it does not become a dangerous trap for children
by cutting its power supply cable and rendering it impossible to close the door. Use the same caution at
the end of the lifespan of the new appliance.
> This appliance is designed to refrigerate beverages
and foods and is intended for domestic use.
> The appliance must be installed by following the
instructions in the Installation Guide, particular care
should be taken not to obstruct the vent openings of
the appliance and of the built-in units.
> The appliance features a concentrated lighting sy-
stem with LED lamps. Do not stare into these lamps
when they are on to avoid possible eyesight damage.
This warning is also contained on the label attached
to the inside of the refrigerator door.
> When the freezer is functioning do not touch the
inner surfaces in stainless steel with wet or damp
hands, since skin may stick to the very cold surfaces.
> Do not use any type of electrical equipment inside
of the food conservation compartments.
> When positioning the shelves, do not place fingers
in the shelf slide guides.
> Do not position containers of flammable liquids
near the appliance.
> Completely switch o the appliance and unplug the
power supply cable during cleaning operations. If the
plug is not easily reached, it is a good idea to turn
o the breaker or remove the fuse that controls the
socket that the appliance is connected to.
> The packaging parts can be dangerous for children:
do not allow children to play with the plastic bags,
plastic film or Styrofoam.
> Any repairs must be performed by a qualified Fhia-
ba Service technician.
> This appliance is not intended for use by persons
(including children) with reduced physical, sensory
or lack of experience and knowledge unless they
have been given supervision or instruction concerning use of the appliance by a person responsible for
their safety. Children should be supervised to ensure
that they do not play with the appliance.
> Do not damage the appliance refrigerant circuit pi-
pes.
> Do not store explosive substances such as aerosol
cans with a flammable propellant in this appliance.
> If the power cord of this appliance is damaged, it
must be replaced by the manufacturer, customer
service
or a similarly qualified person. Improper installations
and repairs may put the user at considerable risk.
> Repairs may be performed by the manufacturer,
customer service or a similarly qualified person only.
1.2 Important information when using
the appliance
> Never use electrical appliances inside the applian-
ce (e.g. heater, electric ice maker, etc.). Explosion hazard!
> Never defrost or clean the appliance with a steam
cleaner! The steam may penetrate electrical parts
and cause a short-circuit. Risk of electric shock!
> Do not use pointed and sharp-edged implements
to remove frost or layers of ice. You could damage
the refrigerant tubes. Leaking refrigerant may cause
eye injuries or ignite.
> Do not store products which contain flammable
propellants (e.g. spray cans) or explosive substances
in the appliance. Explosion hazard!
> Do not stand on or lean heavily against base of ap-
pliance, drawers or doors, etc.
> Before cleaning the appliance, pull out the power
cord plug or switch o the fuse. Do not pull out the
power cord plug by tugging on the power cord.
> Store high-percentage alcohol tightly closed and
standing up.
>Keep plastic parts and the door seal free of oil and
grease. Otherwise, parts and door seal will become
porous.
> Never cover or block the ventilation openings for
the appliance.
1. IMPORTANT DIRECTIONS FOR SAFETY AND THE ENVIRONMENT
Page 5
5
www.fhiaba.com · [email protected] · Info Line 800-344222
EN
2.1 Installation
Make sure that installation is performed correctly,
adhering to all directions in the specific installation
manual provided with the appliance.
Attention
Do not use extension cords and/or
multiple adapters for the power supply
connection.

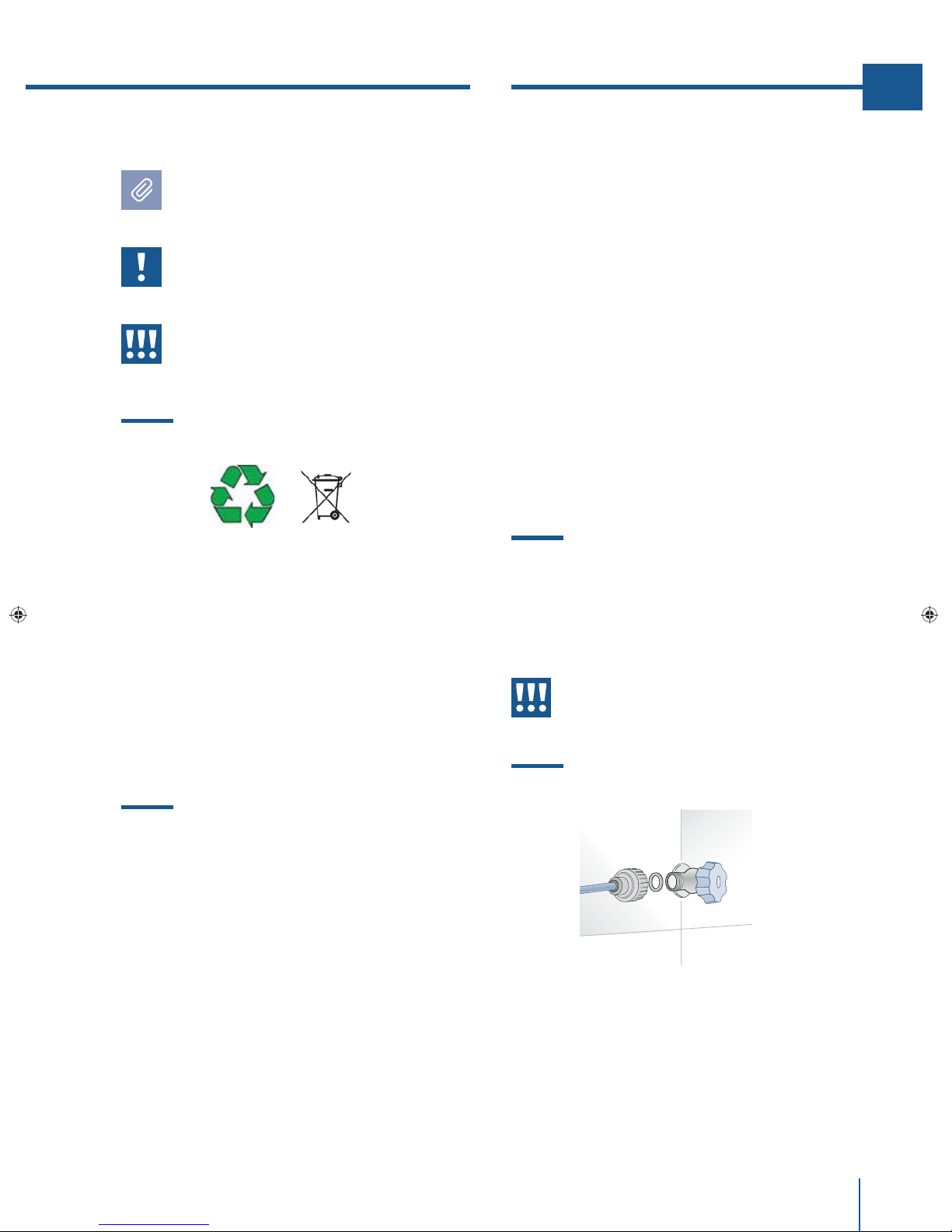

2.2 Connection to the water system
The models provided with Ice Maker require a connection to the domestic water supply system. This
can be executed through the 1/4” water line (copper
or polyethylene)to the house water supply.
The system pressure must be between from 8 psi
to 75 psi (between 0.5 bar and 5 bar).
Dierent pressures can cause malfunctions or leaks in the water system.
The appliance should be supplied only with drinkable water.
Symboles utilisés dans le manuel:
Note
conseils pour une correcte utilisation de
l’appareil
Important
Indications afin d’éviter tout
endommagement de l’appareil
Attention
indications afin d’éviter toute lésion aux
personnes
1.3 Caring for the environment
> Pay special attention to correct disposal procedu-
re for all the packaging materials.
> The appliance must not be disposed of with urban
waste. Contact local waste disposal centres for on
how to dispose of recyclable waste.
> Prior to disposal, cut the power supply cord and
make it impossible to close the door.
> During disposal, avoid damage to the refrigeration
circuit.
> The appliance does not contain hazardous sub-
stances for the atmospheric ozone layer, neither in
the refrigeration circuit nor in the insulation.
1.4 Cleaning, sanitization and maintenance of the ice and/or water dispenser (if
present)
Failure to follow the instructions regarding sanitizing can compromise the hygienic safety of the
water dispensed.
> When using the appliance for the first time and
every time the filter is changed, it is recommended
to let the water flow in the circuit using the “Manual Cleaning” and discard the ice produced in the
first 24 hours.
> If the water dispenser has not been used for
more than 4/5 days, it is advisable to clean the
circuit and run o the first litre of water.
> Reposition the removable water dispenser (if
present), ensuring your hands are hygienically
clean.
> Clean the ice bucket or drawer regularly but
using only drinking water.
> The filter must be changed when indicated on the
control panel or when the ice/water dispenser has
not been used for more than 30 days.
> With each filter replacement, sanitise the ice
and/or water distribution system using a food grade disinfectant (with sodium hypochlorite), which
does not alter the characteristics of the materials.
Rinse with at least 2 litres of water before use.
> Only original spare parts supplied by the manu-
facturer should be used when replacing components in the ice and water dispenser.
> Any work on the appliance must be carried out
by a qualified technician or the After-sales Service.
2. INSTALLATION
Page 6
6
www.fhiaba.com · [email protected] · Info Line 800-344222
Attention
The appliance should be supplied only
with drinkable water.
Attention
Make sure that installation is performed
correctly, according to all of the directions in the specific installation manual
provided with the appliance.
Attention
Do not attempt to use a locally sourced
garden hose threaded adapter or braided supply line. It will strip the threads
on the appliance water connection solenoid.

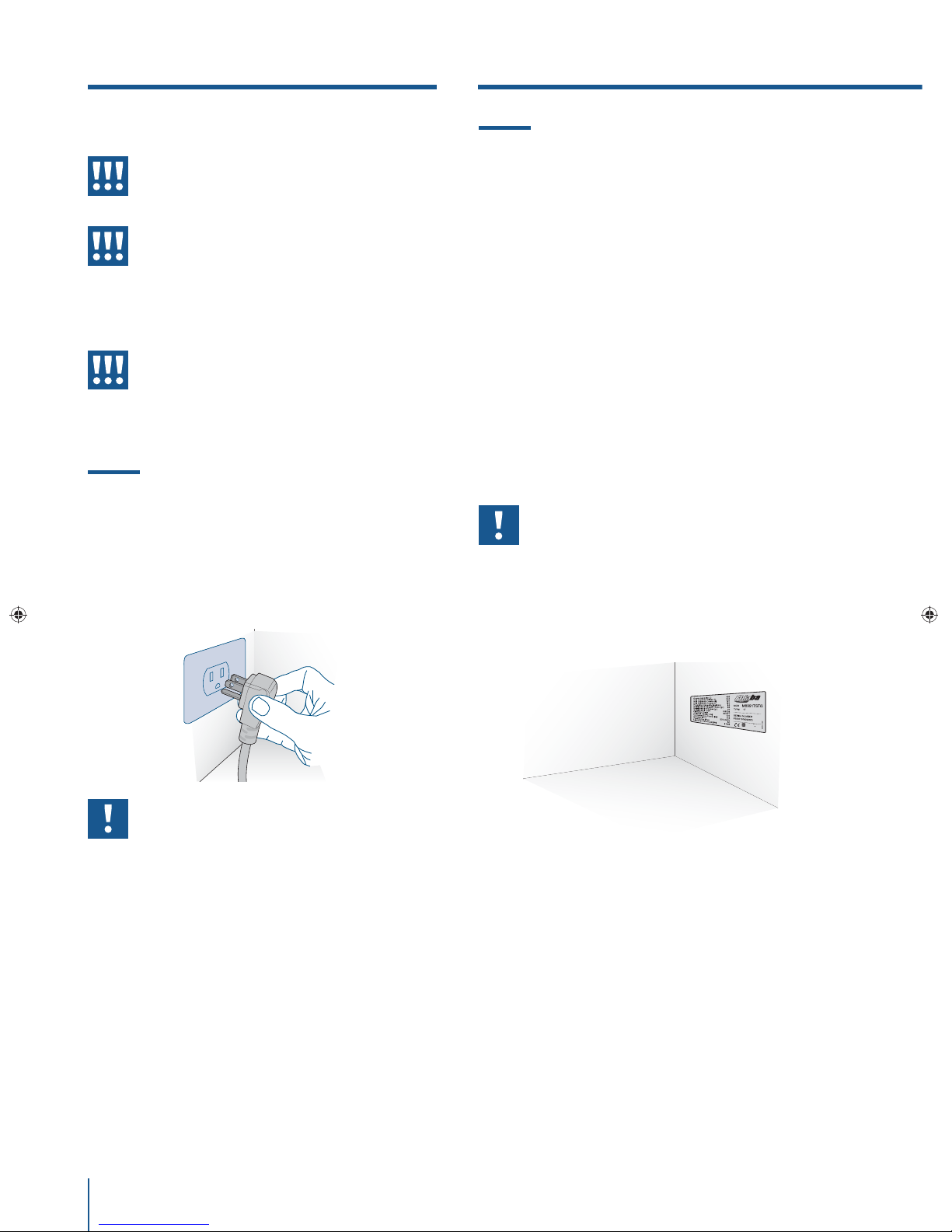

2.3 Connection to the electrical power
supply
The appliance operates at 115 V AC, 60 Hz and is
equipped with a power supply cord with a 3-prong
grounded plug, which must be connected to a corresponding 3-prong (15 Amp) grounding-type wall
receptacle.
Important
Do not use extension cords and/or
multiple adapters for the power supply
connection.

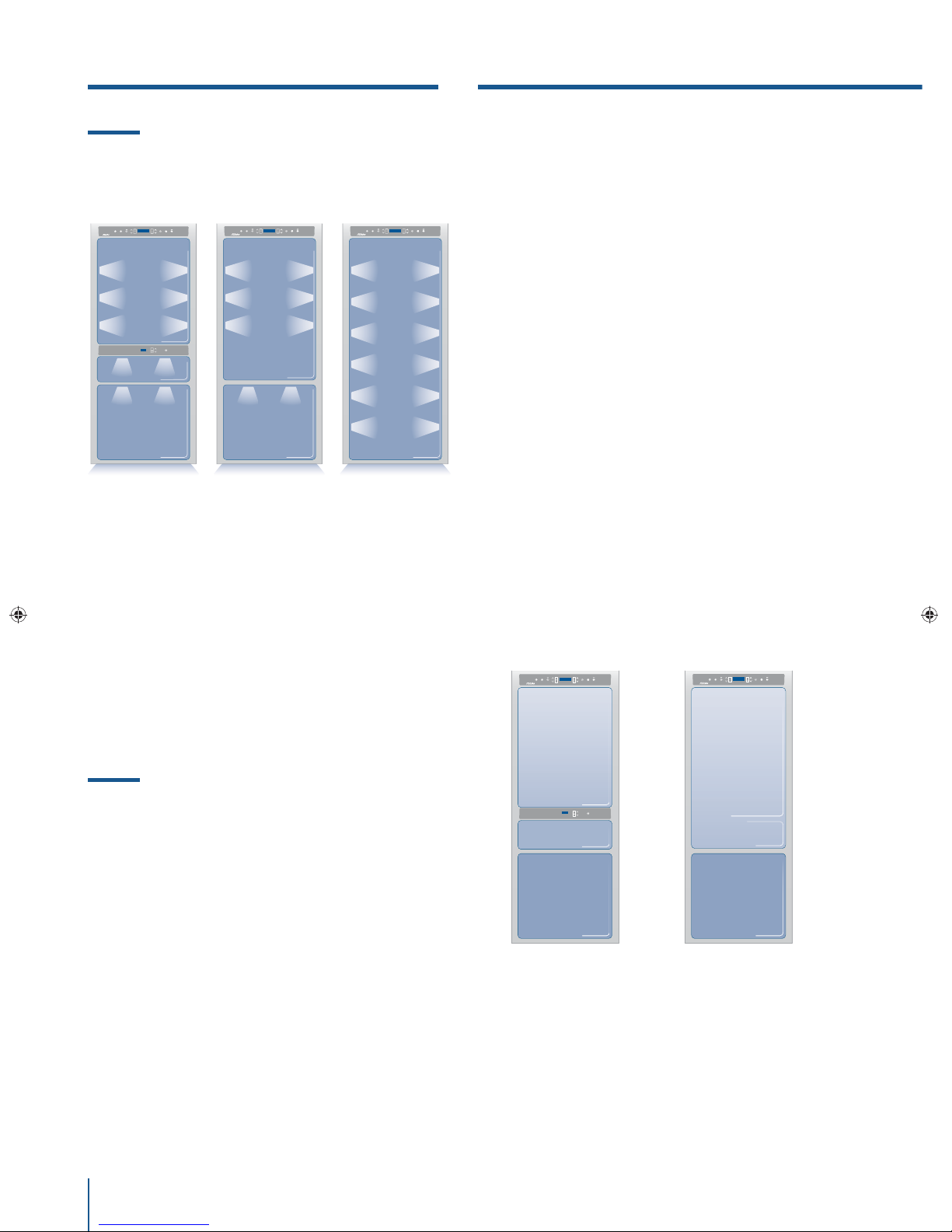

3.1 Know your Fhiaba
Congratulations for having purchased your new
Fhiaba: from now on you can use our innovative conservation system, which will allow you to keep all of
your food in the best way possible.
This manual will answer most of your questions
about the product’s features. Should you require further information, please check our website
> call us:
1-855-4-FHIABA (1-855-434-4222)
> write us an e-mail at [email protected]
> our website www.fhiaba.com
Important
Before calling, write down the model type
and serial number which are available on
the warranty certificate and on the rating
plate, and any messages which may have
appeared on the display.
3. BEFORE STARTING2. INSTALLATION
Page 7
7
www.fhiaba.com · [email protected] · Info Line 800-344222
EN

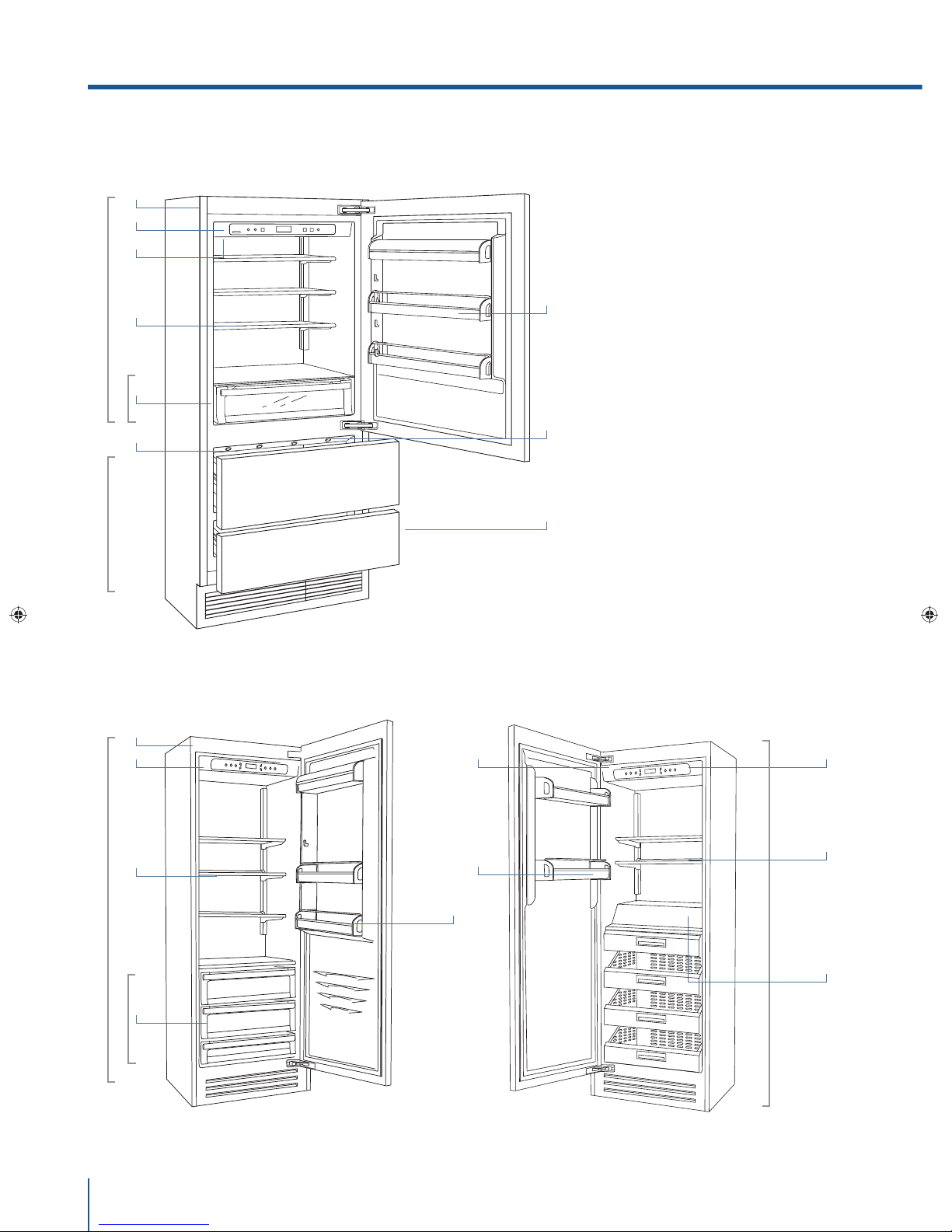

3.2 Main components
1 Stainless steel structure
with aluminum trim
2 Control panel
3 Water Filter (*)
4 Patented shelf
positioning system
5 Control panel,
Fresco area
6 Fresco drawer with
controlled humidity
7 Automatic icemaker (*)
8 Spacious door shelves
9 Led lighting
10 Frezer compartment
that can be transformed
into a refrigerator
or Crisper-Fresco
compartment (TriMode
function)
(*) on some models
Fridge
1T Models
Fridge
0T / Brilliance Models
TriMode
1
9
2
3
4
5
6
Crisper - Fresco
1
4
5
6
TriMode
7
8
10
2
3
8
7
9
Low Temp
Page 8
8
www.fhiaba.com · [email protected] · Info Line 800-344222
1 Stainless steel structure
with aluminum trim
2 Control panel
3 Water Filter (*)
4 Patented shelf
positioning system
5 Low Temp drawer
6 Automatic icemaker (*)
7 Spacious door shelves
8 Led lighting
9 Frezer compartment
that can be transformed
into a refrigerator
or Crisper-Fresco
compartment (TriMode
function)
(*) on some models
0FR Models - Fridge 0FZ Models - Freezer
Fridge
0H Models
Fridge
Freezer
3. BEFORE STARTING
TriMode
1
8
2
3
4
5
6
1
4
5
7
9
2
7
1
Low Temp Low Temp
2
7
4
6
Page 9
1234 5 67 98
I
CE
MAKER
ENTER
FRI
DGE
UNIT
9
www.fhiaba.com · [email protected] · Info Line 800-344222
EN
3.3 Electronic Control
The innovative electronic control system designed by Fhiaba maintains constant temperature in multiple
compartments and displays it on the control panel. It also allows user interaction making it possible to
personalize settings of various functions and to alert the user with sound and/or visual messages should
any malfunction occur in the appliance.
3.4 Main control panel (1T, 0T and 0H models)
1
Unit
Switches the appliance (all compartments) between ON and STAND BY (press for three seconds).
2
Fridge
Allows switching ON and OFF of only the refrigerator compartment (press for three seconds).
3
Menu Allows access to the appliance function menu
4
Up/down
Fridge
Using the Up and Down buttons, it is possible to change the set temperature of the refrigerator and navigate through the interactive menu.
5
Display
It shows the temperature of the refrigerator and freezer compartments, the date and time,
Menu functions and visual messages.
6
Up/Down
Freezer
(TriMode)
By selecting Up/Down the preset temperature can be changed according to the selected
function mode (freezer, refrigerator, Fresco)and navigate through the interactive menu.
7
Enter Confirms activation or deactivation of the selections made in the Menu.
8
Ice maker Allows activating or deactivating the automatic ice production.
9
Alarm
Blinks to signal user alerts such as door left open, also in combination with a sound signal
which can be deactivated by pressing the button.
Page 10
CR
I
SPER
10 11 12
123 4 567
ENTE
R
UNIT
10
www.fhiaba.com · [email protected] · Info Line 800-344222
3.5 Fresco control panel (1T models)
3.6 Main control panel (0F models)
11 Display Shows the temperature of the Fresco compartment.
12
Up/Down
Using the Up and Down buttons, it is possible to change the temperature set for the Fresco
compartment.
13
Crisper Allows switching on and off of only the Fresco compartment (press for three seconds).
1 Unit
Switches the appliance (all compartments) between ON and STAND BY (press for three seconds).
2
Menu Allows access to the appliance function menu
3
Up/down
Fridge
Using the Up and Down buttons, it is possible to change the set temperature of the refrigerator
and navigate through the interactive menu.
4
Display
It shows the temperature of the refrigerator and freezer compartments, the date and time, Menu
functions and visual messages.
5
Up/Down
Freezer
By selecting Up/Down the preset temperature and navigate through the interactive menu.
6
Enter Confirms activation or deactivation of the selections made in the Menu.
7
Alarm
Blinks to signal user alerts such as door left open, also in combination with a sound signal which
can be deactivated by pressing the button.
3. BEFORE STARTING
Page 11
11
www.fhiaba.com · [email protected] · Info Line 800-344222
EN
4.1 Switching on and o
First startup
When the appliance is connected to the electrical
power supply but has not yet been switched on,
the display shows the message
This is a safety message to warn that the appliance is connected to the mains, and all the panel buttons are off.
To switch on all the appliance compartments,
press the Unit
button for three seconds.
When the appliance is first switched on is reccomended to wait at least 12 hours without opening
the doors and before placing any food inside the
unit.
During such period deactivated any error message by pressing the Alarm button.
.
Switching off the Refrigerator
and Fresco compartments
Press Fridge or Crisper button for three seconds.
Switching off the TriMode compartment
Can only be switched off by switching off the
whole unit.
Press Unit for three seconds.
Restarting
Use the same buttons to restart.
The freezer compartment always stays on and
cannot be switched off except by completely
switching off the appliance by pressing the Unit
button for three seconds.
Switching off for long periods
During long absence periods it is recommended
to switch off the refrigerator by pressing the Unit
button for three seconds and disconnecting the
electrical plug or the breaker controlling the socket.
Completely empty the refrigerator, clean and dry
it and leave the doors and drawers partially open
to prevent unpleasant odors.
If at the first startup the Standby message
does not appear, but another message appears, it means that the appliance has already
started the cooling process. If this is the case,
deactivate any possible sound signal by pressing the Alarm button
, close the door and
wait until the set temperature is reached.
During the first startup, it will not be possible
to use the Menu to modify the factory settings
until the preset temperature has been reached.
Each time the appliance is switched on it goes
trough a self-diagnosis procedure lasting three minutes before completely starting up.
If only the refrigerator compartment or the
Crisper-Fresco compartment is switched o,
the specific fan will continue to operate to
prevent the formation of unpleasant odors
and mold.
Before switching o the appliance for a long
period of time, remove all of the items inside
and leave the doors and drawers open to prevent the formation of unpleasant odors and
mold.
4.2 How to adjust the temperature for
dierent requirements
Each model has been carefully tested before leaving the factory and is adjusted in such a way to
ensure high performance and low consumption.
Usually, it is not necessary to modify the settings.
Nevertheless, according to special needs, it is
possible to modify the set temperatures as follows:
Refrigeration Compartment
From +1°C to +7°C (from 34°F to 46°F), the recommended preset temperature is +4°C (39°F).
To adjust the temperature use the Up/Down buttons
. Upon touching these buttons the newly set
temperature will appear in the display. To modify
this temperature, use the buttons until reaching
the desired temperature.
Vano Crisper - Fresco (sui modelli 1T)
From -2°C to +2°C (from 28°F to 36°F), the recommended preset temperature is 0°C (32°F).
To adjust the temperature use the Up/Down buttons
. Upon touching these buttons the newly set
temperature will appear in the display. To modify
this temperature, use the buttons until reaching
the desired temperature.
Freezer Compartment (TriMode)
From -13°C to -23°C (from 9°F to -11°F), the recommended temperature is preset at -18° (0°F).
To adjust the temperature use the Up/Down buttons
. Upon touching these buttons the newly set
temperature will appear in the display. To modify
this temperature, use the buttons until reaching
the desired temperature.
4. APPLIANCE SWITCHING ON AND OFF
Page 12
FRIDGE
U
NIT
12
www.fhiaba.com · [email protected] · Info Line 800-344222
In case the compartment is used as refrigerator
or Crisper-Fresco compartment (TriMode function) the recommended and preset temperatures will correspond to those indicated for the respective compartments.
The temperature shown can vary slightly in
respect to the set temperature following frequent openings of the doors or insertion of
room temperature foods or large quantities
of foods.
6 to 12 hours are necessary to reach the selected temperature.
4.3 Ice Maker Activation (optional)
The Ice Maker button located on the main control panel permits activation of the automatic icemaker.
The button is illuminated when the icemaker is
functioning.
A prewash of the water circuit should be performed before activating the Ice Maker for the first
time. To do this touch at the same time buttons
Enter
and Ice Maker .
After a few minutes the Ice Maker can be activated.
Important
Do not activate the Ice Maker unless
the appliance is connected to the water
mains.
4.4 Information and malfunction messages on the display
An integrated control system provides information through light signals or text messages visualized on the display.
The information signal is always visualized with
a fixed text message, while a malfunction signal
is visualized with blinking text. The sound signal
that accompanies some malfunction signals can
be deactivated by pressing the Alarm button
For freezer models 0F
...
on the main control panel.
The list of malfunction signals is located at the
back of this manual.

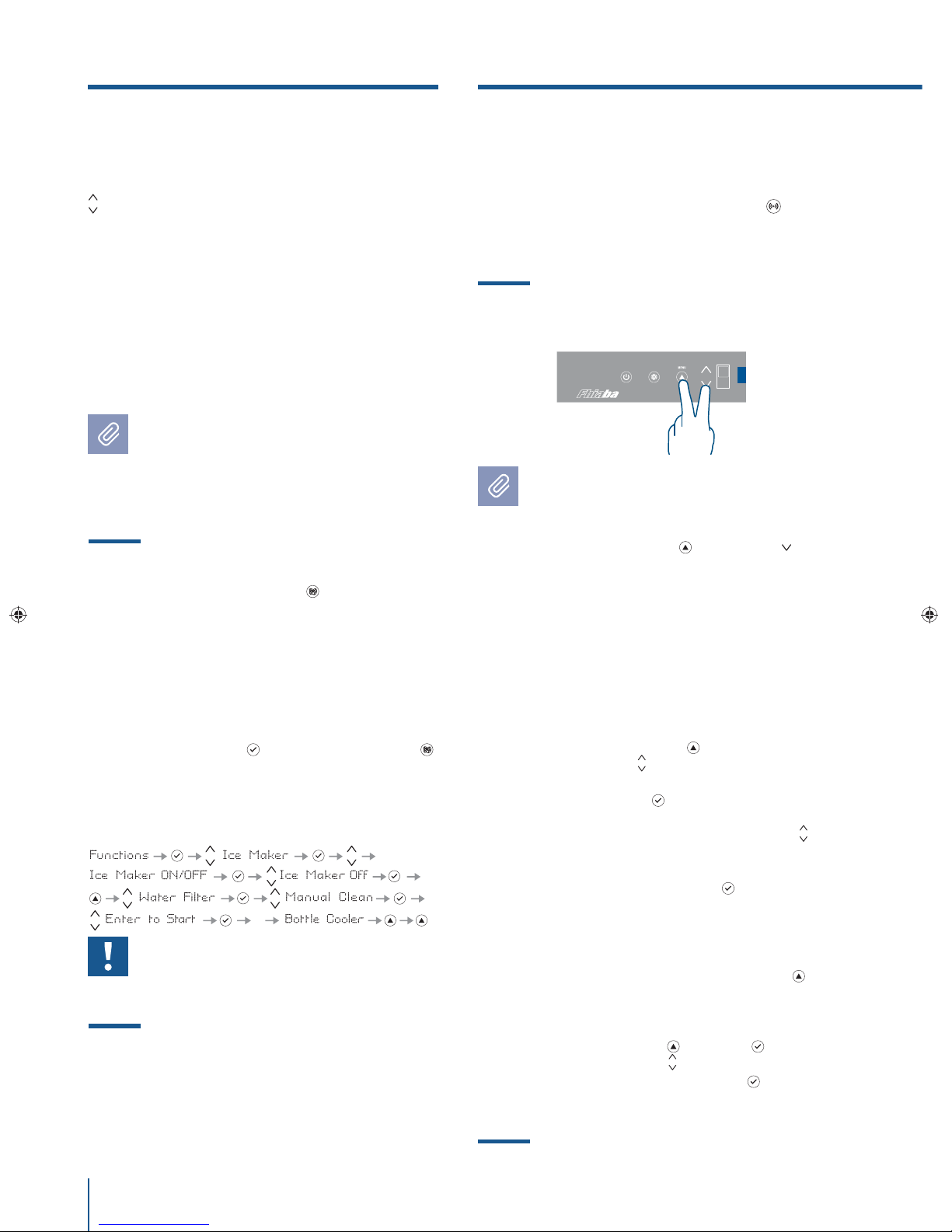

5.1 Customization and language settings
To prevent an inadvertent change to the settings the keypad is automatically locked after
a certain period of time.
To re-activate the Menu function, press simultaneously the Menu button and the Down
button for at least three seconds.
The key lock can be disabled through the specific function in the Settings menu.
It is possible to customized the functions of your
Fhiaba to adapt it to diverse usage needs, resetting the main parameters (Settings) or activating
special functions (Functions).
Functions are visualized on the main display by
pressing the Menu button
.
The Up/Down buttons
permit scrolling the available functions, which can be selected by pressing the Enter button
. The display visualizes
the current functioning status.
Using the Up/Down buttons
, it is also possible
to scroll through the selected function, activating
or deactivating by pressing the Enter button
.
Once the function is confirmed, the display will
automatically visualize the main menu to select
other functions.
At any time it is possible to return to the previous
selection through the FhiabaAccess button
.

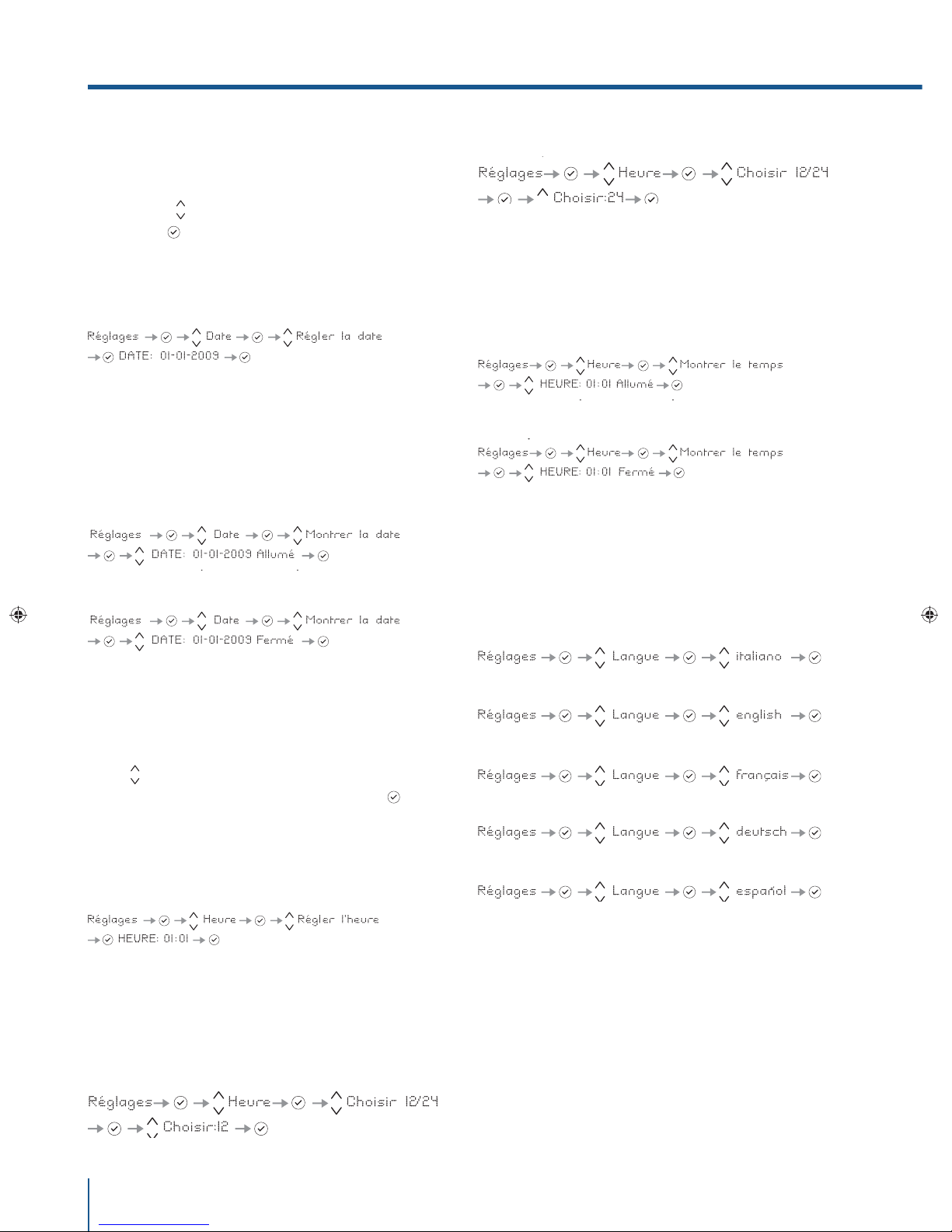

The language of the messages appearing on the
display can be changed by operating as follows:
Enter the Menu by pressing the Menu button
select Settings via the Up/Down buttons
and
confirm via Enter
. Then select the Language
function and the desired language.
5.2 Special functions activated through
5. SETTINGS AND SPECIAL FUNCTIONS
Page 13
13
www.fhiaba.com · [email protected] · Info Line 800-344222
EN
the Menu
To use special functions, select the Menu button
and use the Up/Down button to access the
menu, confirming the selection Functions.

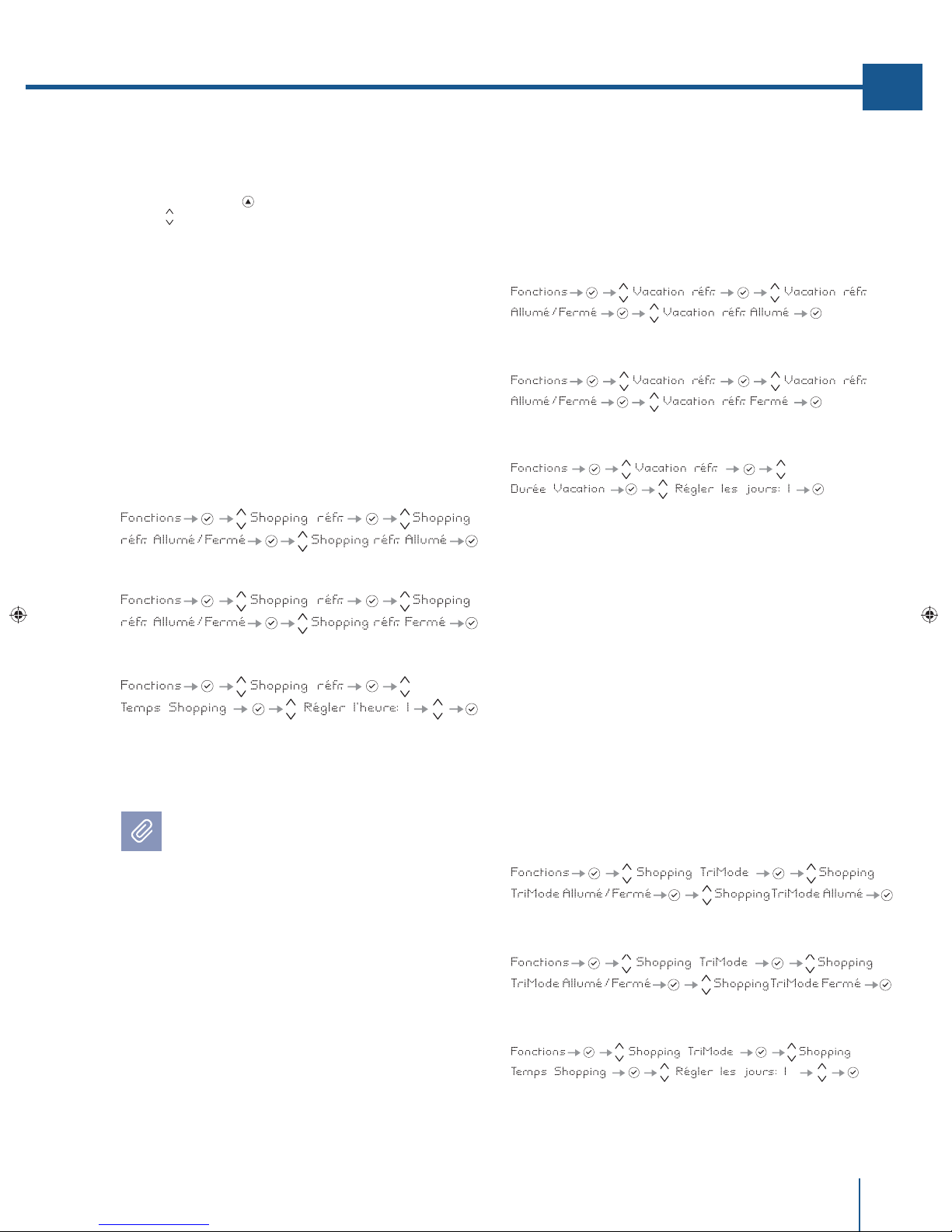

Shopping Fridge
The function lowers the refrigerator temperature to +2°C (35.6°F) for 12 hours, permitting more
rapid cooling of food that has just been placed
in. Once the 12 hours have expired, the function
deactivates automatically, returning to the previously set temperature. It is possible to program
a timed activation of the function. After a prolonged interruption of electrical current, it is necessary to reactivate the function.
How to activate
How to deactivate
How to program timed activation
It is possible to program the function with a delay
of 1 to 12 hours.
The various Shopping Modes help prepare the
cooling, Fridge and TriMode compartments
for the introduction of a heat load which can
consist of fresh food or other items which
may have warmed during transport. The
more quickly an item can be cooled or frozen
the better it will be preserved.
This mode can also be eective at maintaining compartment temperatures while entertaining when higher than average door and
drawer openings are anticipated.
Vacation Fridge
This function (recommended in case of prolonged
absences since it allows considerable energy savings) brings the TriMode compartment temperature to - 18°C (46.4°F).
It is possible to program the duration, or it can be
manually deactivated upon re-entry after a period of absence.
This function remains active even if during the
period of absence there is a prolonged interruption of electrical power.
It is possible to program a period from 1 to 90
days.
Shopping TriMode
This function must be activated at least 24 hours
before inserting room temperature items into the
freezer, or several hours before placing into the
freezer previously frozen items which have been
subject to a slight temperature rise. This function
is automatically deactivated when the programmed time period expires. It is possible o program
timed activation of the function.
If interrupted by a prolonged interruption of the
electrical power, it is necessary to reactivate the
function.
It is possible to program the function with a delay
of 1 to 12 hours.
How to activate
How to deactivate upon re-entry
How to program the duration
How to activate
How to deactivate
How to program timed activation
Page 14
14
www.fhiaba.com · [email protected] · Info Line 800-344222

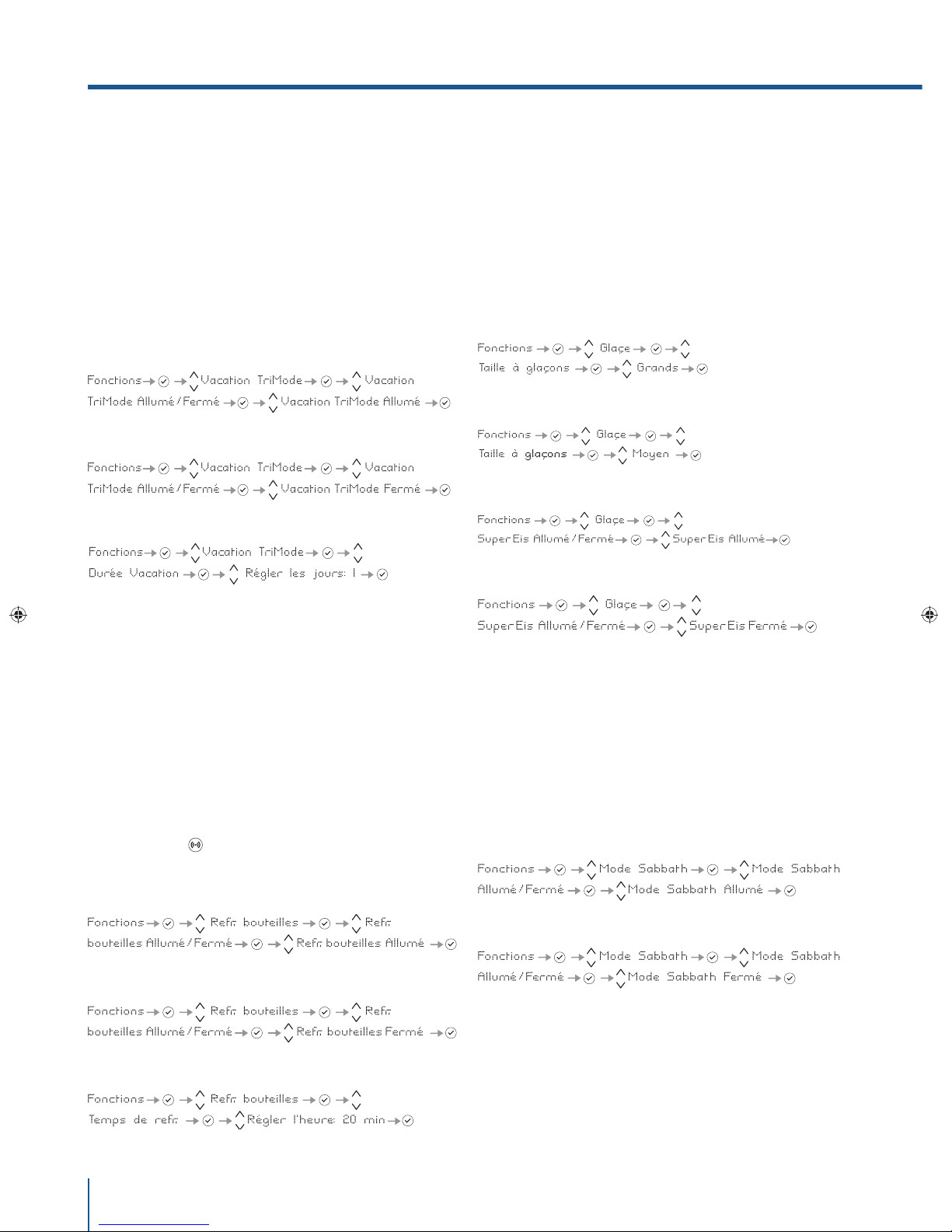

Vacation TriMode
This function (recommended in case of prolonged
absences since it allows considerable energy savings) brings the TriMode compartment temperature to - 18°C (46.4°F).
It is possible to program the duration, or it can be
manually deactivated upon re-entry after a period of absence.
This function remains active even if during the
period of absence there is a prolonged interruption of electrical power.
How to activate
How to deactivate upon re-entry
How to program the duration
It is possible to program a period from 1 to 90
days.
Bottle Cooler
This function can be activated when it is necessary to cool off beverages quickly, by placing them
inside the freezer compartment.
It is possible to select a duration of 1 to 45 minutes. A sound signal will indicated when the optimal temperature has been reached. After removing the beverages, deactivate the sound signal
by pressing the Alarm button
.
How to activate
How to deactivate
How to program the duration
Ice Maker (optional)
The IceMaker function permits selecting the size
of the ice cubes, by choosing between Large
(base setting) or Medium, and activation of the
SuperIce function, which increases the quantity
of produced ice.
The SuperIce function deactivates automatically
after 24 hours.
How to set large size ice cubes
How to set medium size ice cubes
How to activate the SuperIce function
How to deactivate
Sabbath Mode (Optional)
The function makes it possible to comply to certain religious observances requiring that the
operation of the appliance is not affected by the
opening or closing of the doors (the thermostatic
control, the inner lighting and the ice maker are
deactivated).
How to activate
How to deactivate
Water Filter

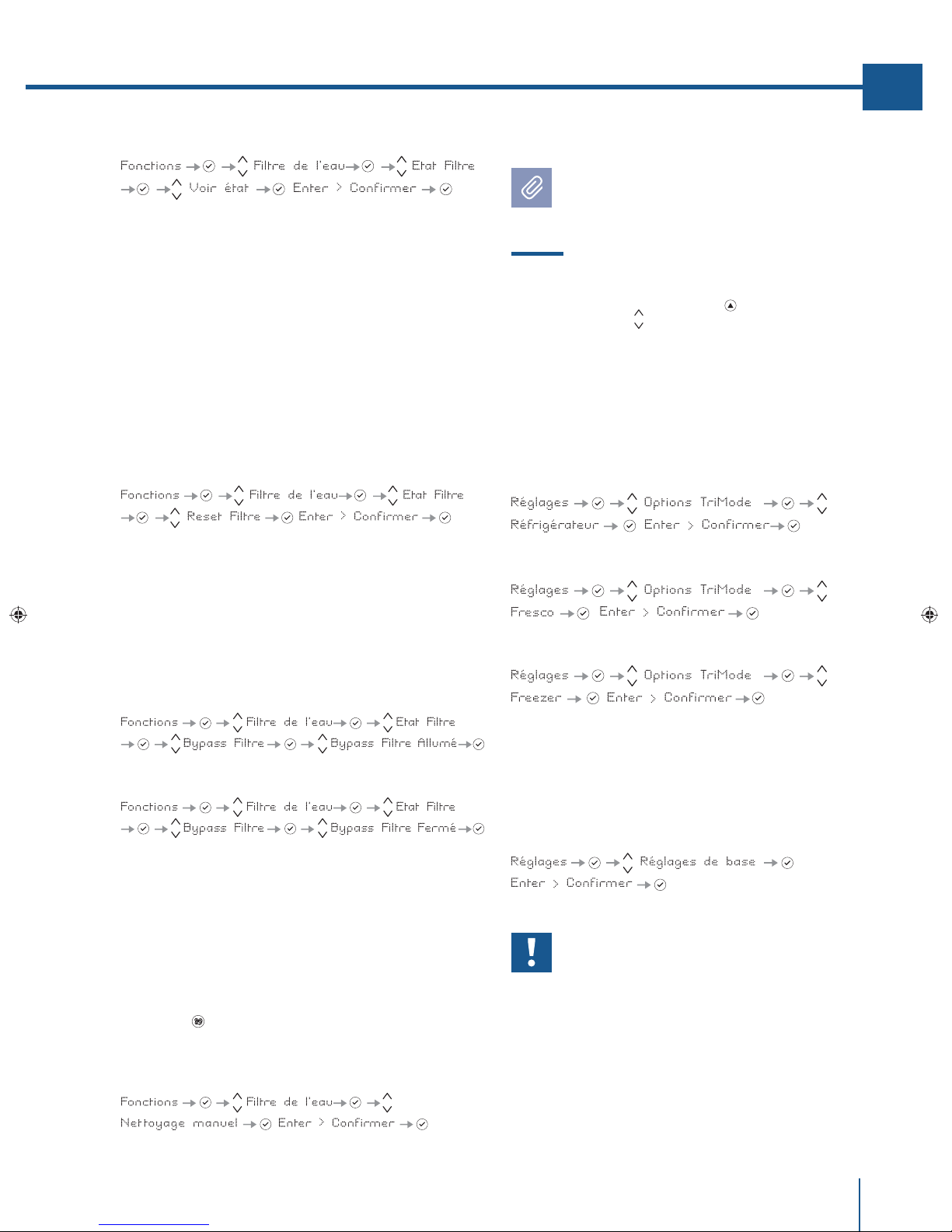

The View Status function permits visualizing the
time left before the filter needs to be replaced.
5. SETTINGS AND SPECIAL FUNCTIONS
Page 15
15
www.fhiaba.com · [email protected] · Info Line 800-344222
EN
It displays days and liters left before filter expiration.
How to check the status of the filter
Reset Filter
The Reset Filter function sets to zero the time
left before the filter needs to be replaced. It is
necessary to set the meter to zero each time the
cartridge is replaced. As an alternative press for
5 seconds the Enter button
How to set the filtered water meter to zero
Bypass Filter
This function is to be activated when it is not
necessary to filter the water, because excellent
quality water is already available from the home
water system.
How to activate filter Bypass
How to deactivate filter Bypass
Manual Clean, Water Filter
If ice production has been disabled or unused for
a long period it is recommended to perform a Manual Clean function to flush out water which has
sat in the system during this period.
Before proceeding it is important to turn off the
ice maker by pressing button
.
Repeat the operation until the water is clean.
Correctly position the ice tray or another suitable container under the IceMaker to collect
water, then close the drawer. At the end of the
operation, wash the tray.
5.3 Basic settings of the Menu
Select the Menu button and used the Up/Down
button
to select Settings .
TriMode Options
The freezer compartment can, if required, be converted to the refrigeration o Fresco operating mode.
How to manually clean the filter
Default Setting
This oers the possibility to reset default factory
settings and cancels any previous changes.
How to set the Fridge function
How to set the Fresco function
How to revert to the Freezer function
How to reset default settings
Important
If the default settings are restored, the default mode of the TriMode compartment is
freezer mode. If it was previously being
used in refrigerator or Fresco mode be sure
to set it back to your desired setting.
Page 16
16
www.fhiaba.com · [email protected] · Info Line 800-344222
5. SETTINGS AND SPECIAL FUNCTIONS
Show date
Using this function it is possible to deactivate/activate the date visualization on the display.
How to activate the date
How to deactivate the date
DATE
Set date
The display will show the date in the format
dd:mm:yy (day:month:year), the day will blink. Use
the Up/Down buttons
to modify the setting, con-
firm with Enter
to go on to the next setting; once
the year is confirmed the date will be set.
How to set the date
TIME
Set time
The display shows the hours and minutes in the format hh:mm and with hh: blinking. Use the Up/Down
buttons
to modify the setting and then confirm by
pressing Enter
to go on to the next setting.
Once the minutes are confirmed, the time will be
set.
How to set the time
Set 12/24
This function selects the display at 12 or 24 h.
How to set the display to 24 h
Show Time
Through this function it is possible to activate/deactivate the constant visualization of the time.
LANGUAGE
The function allows selection of the language for
the display messages.
SET °C/°F
This function permits visualizing the temperature
in Centigrade or Fahrenheit degrees. Normally, the
appliance is set for visualization in centigrade degrees.
How to activate the permanent time
How to deactivate
Italian
English
French
German
Spanish
How to set the display to 12 h
Page 17
17
www.fhiaba.com · [email protected] · Info Line 800-344222
EN
Keypad lock
Through this function it is possible to activate/deactivate the keypad lock.
How to activate
keypad lock
How to deactivate
keypad lock
How to set the temperature in Centigrade
How to set the temperature in Fahrenheit
6.1 Internal Layout (positioning, adjustment, removal)
Fresco Drawer
1T / 0T / 0H models
Fixed to the slide guides with two thumbscrews.
> to remove the drawer, unscrew the thumbscrews
and remove the drawer.
TriMode Drawer
modelli 1T / 0T / 0H
The upper TriMode can be removed using the same
method used for the Fresco drawer
> to remove the inner TriMode drawer unscrew the
thumbscrews.
When replacing the drawers, make certain the
back of the drawers engage under the clips on the
slide guides.
Ice Tray
Located in the upper drawer of the freezer compartment
> after removal, make sure to reposition it correctly.
Warning
Do not place hands or fingers near the Icemaker when in function.
6. INTERNAL LAYOUT
Page 18
7. ACTIVATION AND USE OF THE ICE MAKER
18
www.fhiaba.com · [email protected] · Info Line 800-344222
1T / 0T / 0H models 0F models
1
2
1
2

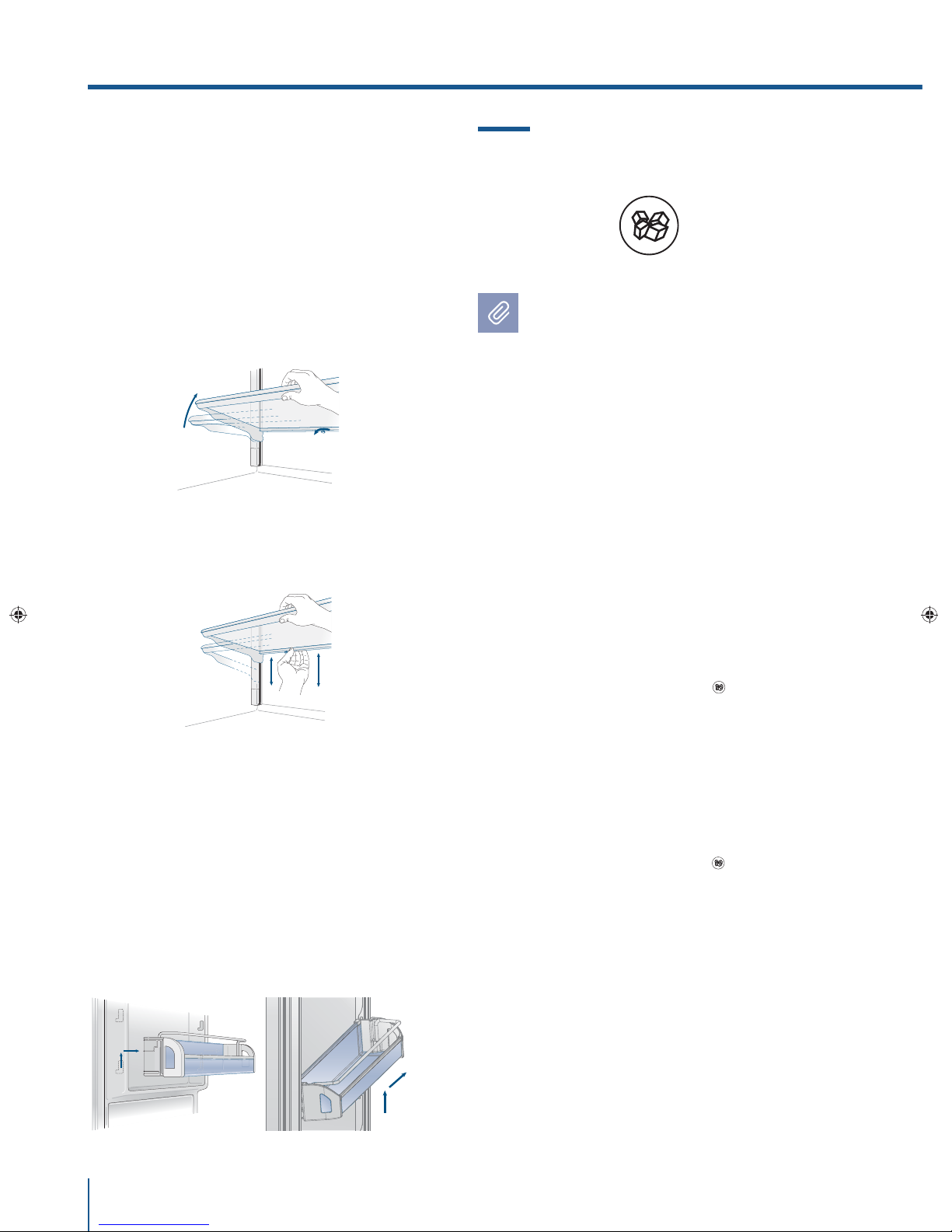

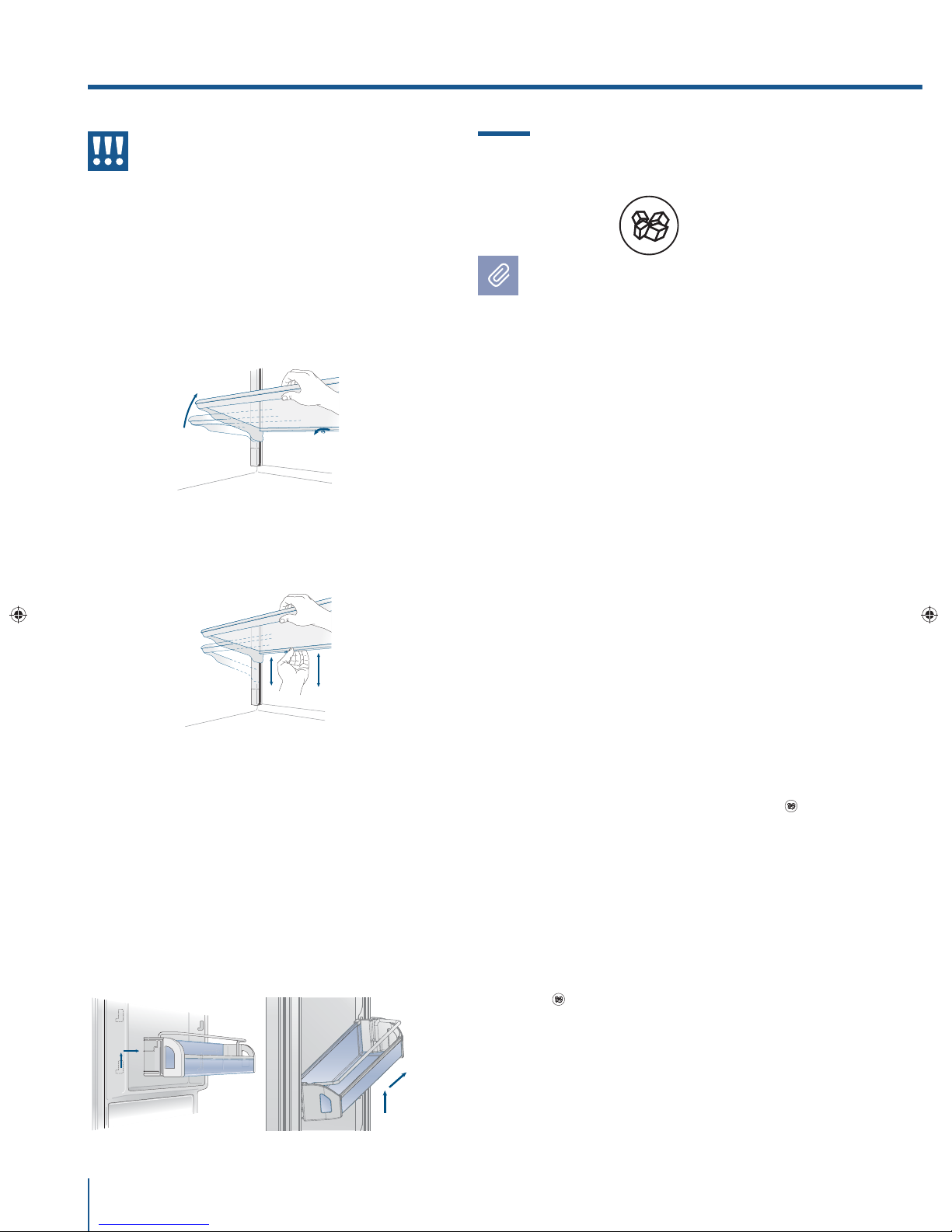

Shelves
The shelves are sliding and can be easily re-positioned by the user as follows:
> release the locking knob by turning i anti-clockwise
> lift or lower the shelf to the desired position
> re-tighten the locking knob
> to remove a shelf it is necessary to slide it up to
the top
Door Shelves
1T / 0T / 0H models
The door shelves can be easily removed for cleaning
> Hold the door shelf at the sides and push it upwards
to release it from its seat, then pull it outwards.
> Reverse the procedure to reinstall.
7.1 Activation and use of the Ice Maker
Notes
> If the ice is not used frequently is advisable
to empty the ice bin once every 8-10 days.
It is normal that some ice cubes stick to one
another. If the ice is not frequently used, the
older cubes can become opaque, and will
have a strange flavour and become smaller.
> The Icemaker automatically deactivates if
the Vacation function is activated.
When the Icemaker is started for the first
time, it is recommended to dispose of the first
full bin of ice.
> If the equipment has been switched o for
a month or more, it is recommended to perform a water cleaning cycle.
> The ice maker will only produce ice with the
TriMode compartment set to Freezer Mode.
The ice maker will continue to operate even
when the ice bin is not in position
To activate the Ice Maker after installation of the appliance, press the Icemaker button
.
Please note that 12 to 24 hours are necessary before
ice production may begin.
The production is of 10 cubes per cycle in approximately 10 cycles in 24 hours.
The yield depends on the temperature set in the
freezer, the room temperature and the frequency of
door opening.
If the appliance is operating without being connected
to the water system, make sure that the Icemaker is
deactivated by pressing the button
.
The Ice Maker produces ice until the ice tray is full
and will automatically stop once the maximum level
is reached.
With the SuperIce function, it is possible to increase
the quantity of ice produced a 24 hours, while the Set
Cube Size function permits selection of the size of
the produced ice cubes.
Do the ice cubes have an unusual odour?
Ice is a porous material which can absorb odours
from the environment. Ice cubes which have been in
the ice cube container for a long time may absorb
odours, stick together and slowly become smaller.
We recommend that old ice cubes not be used.
Other means of preventing odors:
Page 19
19
www.fhiaba.com · [email protected] · Info Line 800-344222
EN
> The ice cube container should be cleaned occa-
sionally with warm water. Make sure that you switch
o the ice maker before clearing the container. Rinse
out and wipe dry.
> Check the contents of the freezer for spoiled or out-
of-date food. All odorous foods should be wrapped
thoroughly or stored in airtight containers to prevent
the build-up of odors.
> The water filter may have to be replaced in some
models.
> In some cases the quality of the water connection
in the house should be checked.
Operating noises
Quite normal noises
> Grumbling: refrigerating unit is running. Fan in the
recirculating air system is running.
> Bubbling, humming or gurgling noises: refrigerant
is flowing through the tubes.
> Clicking: motor is switching on or o. Solenoid
valve on the water connection is opening/closing.
> Rumbling: ice cubes are falling into the ice cube
container.
> Note:
the appliance is powered by two independent
compressors. It is therefore normal to always
have one of two compressors in operation.
Warning
Do not place any bottles or food for rapid
cooling in the ice cube container. The ice
maker may become blocked and be damaged.
7.2 Water Filter (not 0F model
The Water Filter makes available high-quality water for the production of ice cubes. It provides up
to 3000 liters of water for a maximum time of 12
months.
When the filter is nearly expired the message “Replace Filter” will appear on the display.

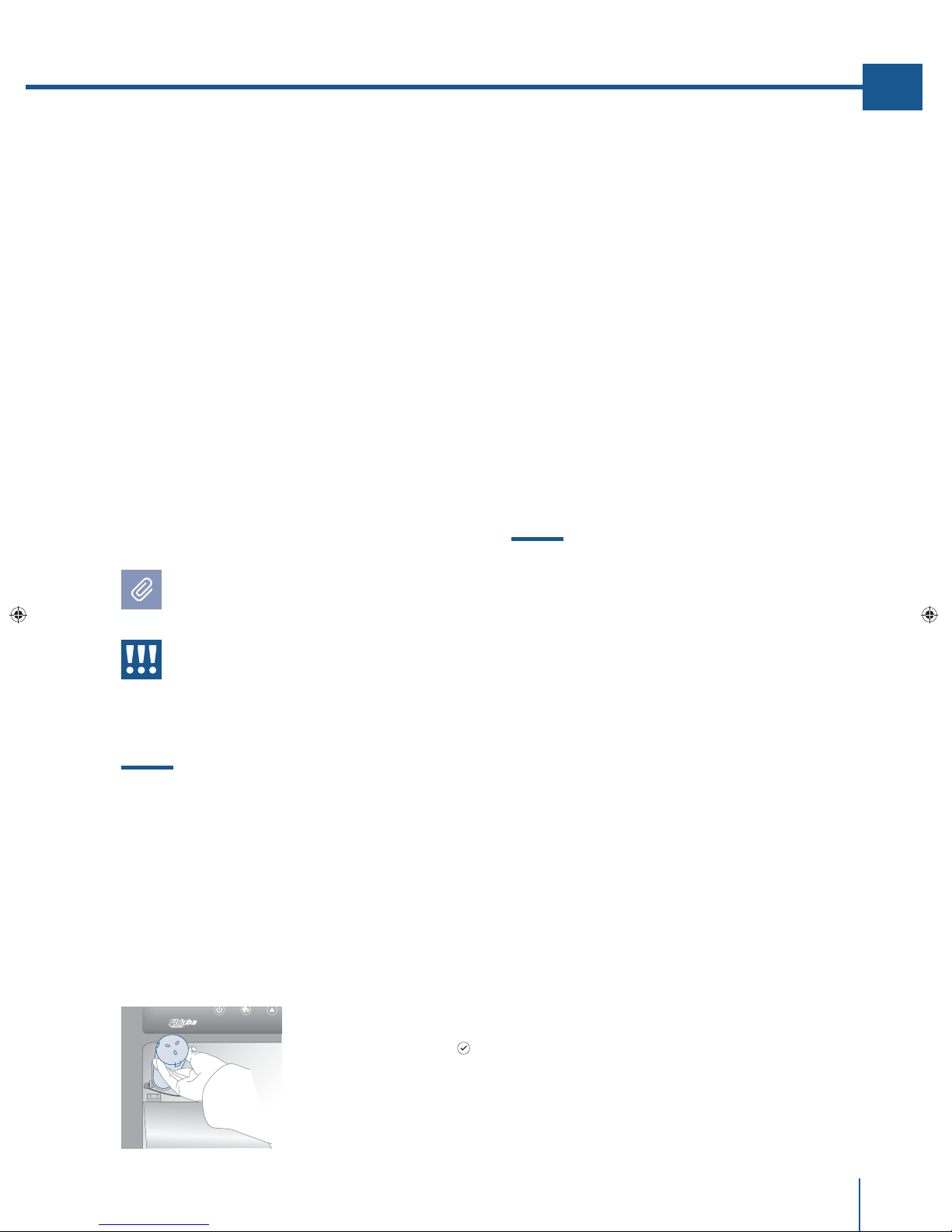

Filter Replacement
The filter is located inside the refrigerator compartment, above the top glass panel. Prior to changing
the filter, switch o the Ice Maker by pressing the
IceMaker button.
Open the top glass panel and carefully rotate the
filter cartridge for a quarter rotation in a counter
clockwise direction until it detaches from its housing. It is normal for a small quantity of water to
come out. Remove the cap of the new cartridge and
insert it into the housing by gently rotating it for
a quarter rotation in a clockwise direction until it
locks into place.
Then enter the Fhiaba Access Menu and set “Manual Clean” function. At the end of the cleaning cycle
remove the water from the ice tray and wipe it dry.
7.3 Water filter for freezer column
ice maker
Freezer columns equipped with automatic ice-makers include an externally mounted water filter kit.
The water filter manifold and waterline connections
must be installed in conjunction with the fridge as
the waterline connecting the back of the appliance
to the filter kit must be in place before installing the
unit.
The filter kit should be installed in an accessible location (such as an adjacent cabinet) to allow for the
water filter cartridge to be changed annually.
If you choose not to use the water filter (such as
connecting the appliance to an already filtered water source) then it is suggested to also set the “Bypass filter” function to ‘ON’ to avoid receiving reminders to change the filter (that you are not using).
For more details and how to access this function
setting, follow instructions on page 17 of the included instruction manual: “How to activate filter
Bypass”.
Reset water filter in the
settings menu or by pressing the Enter button
for 5 seconds.
Page 20
I
C
E
MA
K
E
R
E
N
T
E
R
F
R
I
D
G
E
U
N
I
T
I
C
E
MA
K
E
R
E
N
T
E
R
F
R
I
D
G
E
U
N
I
T
I
C
E
MA
K
E
R
E
N
T
E
R
F
R
I
D
G
E
U
N
I
T
C
R
I
S
P
E
R
1T 0T / 0H 0F
20
www.fhiaba.com · [email protected] · Info Line 800-344222
8. LIGHTING 9. FOOD PRESERVATION

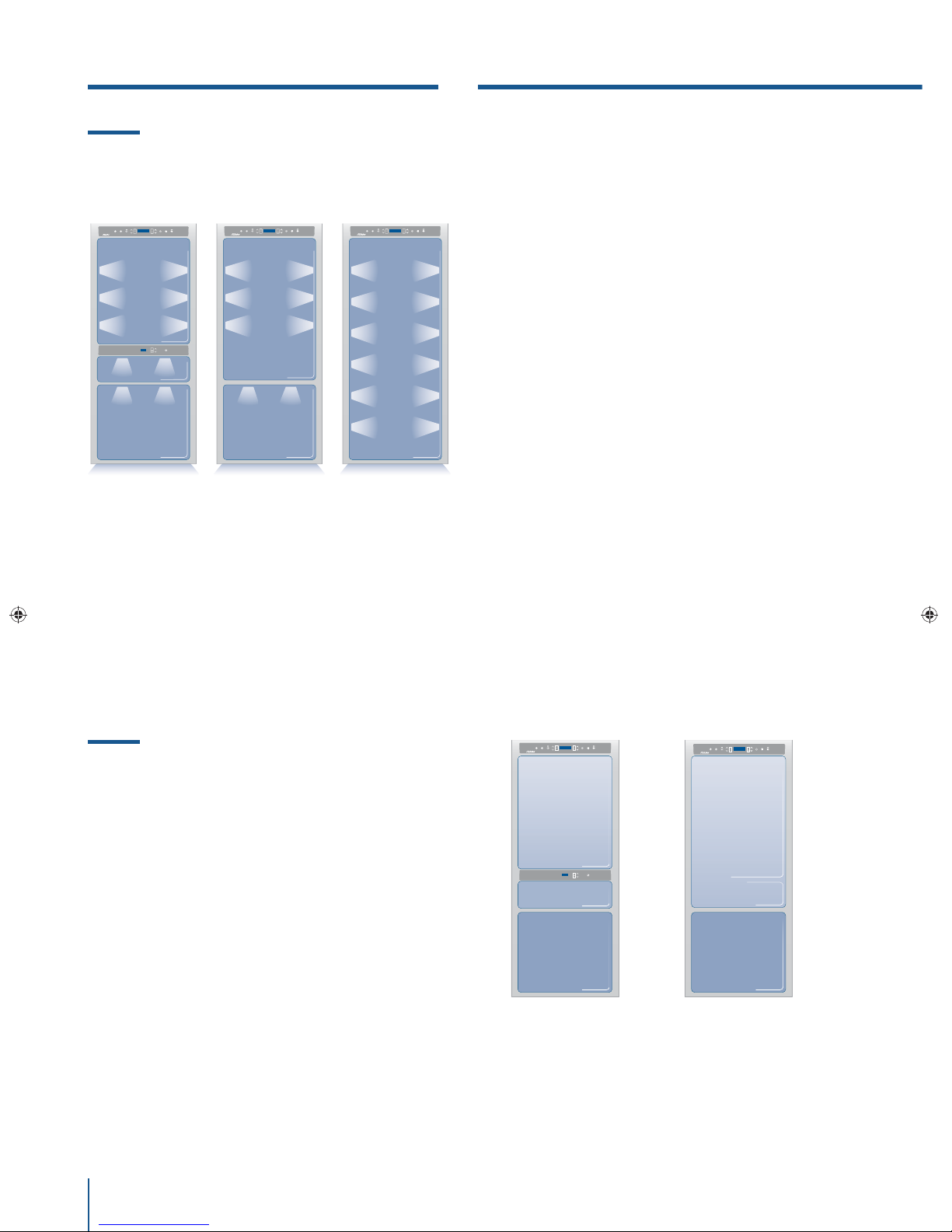

8.1 Lighting
To provide optimum interior lighting, LED strips illuminate the refrigerator compartment from the top
and sets of LED lights directly illuminate dierent areas of the refrigerator compartment, of the CrisperFresco drawers and the freezer drawer.
In case of malfunction and/or wearing out of the
lighting system, the repair should be carried out by a
qualified Fhiaba Service technician.
9.1 General directions
Your Fhiaba is designed to ensure precise, constant
temperatures and appropriate humidity levels in all
compartments.
In addition, the double refrigeration ensures that frozen foods and ice do not absorb the odor of fresh
foods and that the humidity in the refrigerator does
not freeze and build up frost.
Nevertheless, to properly preserve all of your foods,
it is not enough to have an excellent refrigerator. It
is also necessary to know the rules for correct food
preservation.
Do bear in mind that all foods will inevitably change
their characteristics over the passage of time. This
change begins long before the food is consumed,
since foods contain micro organisms which multiply and can cause deterioration. This process occurs
more rapidly due to improper handling, preservation
temperatures and humidity levels.
It is therefore recommended to follow the directions
presented below which will permit using your refrigerator/freezer in the most eective and safe manner to keep your foods in the best way for as long as
possible.
Bear in mind that the Crisper-Fresco area is the area
for preserving the most delicate fresh foods, since it
ensures constant average temperature near freezing.
Periodically check that all foods are in a perfect
state of preservation. It is usually quite clear when
a food item is deteriorated, due to mold, unpleasant
odor and unpleasant aspect. Nevertheless, there are
cases in which these conditions are not so evident. If
you believe that a food item was kept for an excessive period of time and may be deteriorated, do not
consume this item or even taste it, even if it seems to
still be healthy, since the bacteria that cause deterioration of food can also cause poisoning and illness.
When in doubt, throw the food away.
1T 0T
Fridge
from +1° to +7 °C
(from 34°F to 46°F)
Crisper - Fresco
from -2°C to +2 °C
(from 28°F to 36°F)
TriMode
from -13° to -23 °C
(from 9°F to -11°F)
I
C
E
MAK
E
R
E
N
T
E
R
F
R
I
D
G
E
U
N
I
T
C
R
I
S
P
E
R
Low Temp
Fridge
from +1° to +7 °C
(from 34°F to 46°F)
TriMode
from -13° to -23 °C
(from 9°F to -11°F)
I
C
E
MAK
E
R
E
N
T
E
R
F
R
I
D
G
E
U
N
I
T
Page 21
21
www.fhiaba.com · [email protected] · Info Line 800-344222
EN
0H 0F
Low Temp
Fridge
from +1° to +7 °C
(from 34°F to 46°F)
I
C
E
MA
K
E
R
E
N
T
E
R
F
R
I
D
G
E
U
N
I
T
Freezer
from -13° to -23 °C
(from 9°F to -11°F)
I
C
E
M
A
K
E
R
E
N
T
E
R
F
R
I
D
G
E
U
N
I
T
9.2 How to maintain good food quality
When buying groceries
Always take the following precautions:
> Place any packages of raw meat, fish or poultry in
plastic bags so that they do not drip on other foods.
> Purchase meat, poultry and fish last. Do not leave
your groceries in a warm car after shopping. Keep a
freezer bag in your car and use it in case of very high
temperatures or long trips.
> Check the production dates and “best before” times
on foods to be sure that they are fresh.
> Be very careful when buying fresh foods, and only
buy a quantity that can be consumed during your
planned preservation period.
> When possible, let warm foods adjust to room tem-
perature for at least two hours before placing them
in the refrigerator, unless you have activated the
Shopping function before.
When placing foods in
Check the refrigeration temperature of the various
compartments on the control panel:
> The refrigerator temperature must be 7°C (46°F)
or lower and the freezer temperature must be -18°C
(0°F)
> Follow the recommendations regarding the pres-
ervation times and temperatures indicated in the tables to follow.
> Keep raw meat, fish and poultry separate from oth-
er foods and avoid any possible drippings.
When placing foods in
> When placing in the refrigerator your meat, fish or
poultry, leave these in their original packaging, unless the packaging is ripped or punctured. Repeated
handling could introduce bacteria into these foods.
> To keep food in the freezer is a good idea to use
freezer containers.
> Label and date the packages
> Be careful to correctly position the food items on
the shelves in a way that does not obstruct the air
circulation vents inside the compartment.
Notes
When a high level of humidity is present either in the environment or in the foods placed
in the Fresco drawers, the bottom of the
Fresco compartment might be covered with
some water or ice (if the temperature is set
between 0°C and -2C°).
Such condition is normal and it is due to the
high humidity levels of the Fresco compartment; high humidity together with low temperatures is what guarantees a longer preservation of foods.
Water or ice can disappear on its own if the
air humidity level should lower; it is also possible to remove the water with a towel. If a
thin layer of ice has formed, set the temperature of the Fresco compartment to +2°C and
after one day remove the water with a towel.
If the layer of ice is thicker, it might be necessary to shut o the Fresco compartment for
one day in order to melt it.
Warning
After a prolonged interruption of electrical power, once the electrical power is reactivated, an audible signal will indicate if
the temperature has raised above normal
levels. In addition to this the display will
show for one minute the highest temperature detected inside the compartments,
to allow the user to decide how to better
use the food items.
After one minute the display will resume
normal operation, while the Alarm button
will continue to blink.
Press the Alarm button
to display the
highest recorded temperatures.
Page 22
22
www.fhiaba.com · [email protected] · Info Line 800-344222
10. RECOMMENDED TIMES FOR FOOD PRESERVATION
FRESH FOODS PRESERVATION AREA TIME
Raw meats
Large cuts Fresco Compartment 4 days
Beef steaks, poultry and wild game Fresco Compartment 3 days
Ground meat Fresco Compartment 1-2 days
Carpaccio Fresco Compartment Immediately
Cooked meat
Boiled meat and roasted meat Refrigerator Compartment 2 days
Meat sauce Refrigerator Compartment 6 days
Fish
Raw and cooked fish Fresco Compartment 2 days
Other
Soups and broths Refrigerator Compartment 2 days
Pasta Refrigerator Compartment 2 days
Opened cold cuts Fresco Compartment 3 days
Fresh cheeses Fresco Compartment 2-3 days
Well sealed aged cheeses Refrigerator Compartment
Several
months
Eggs (fresh and unwashed) Refrigerator Compartment 2 weeks
Opened cans Refrigerator Compartment 2-3 days
Raw vegetables (in perforated bags) Fresco Compartment 1 week
FROZEN FOODS PRESERVATION AREA TIME
Beef, veal, lamb and goat meat Freezer Compartment (steaks) 6-12 months
Beef, veal, lamb and goat meat Freezer Compartment (Meat with bone) 4-6 months
Ground beef Freezer Compartment 1-2 months
Pork Freezer Compartment (Without bones) 4-6 months
Pork Freezer Compartment (With bones) 2-3 months
Ground pork Freezer Compartment 1-2 months
Meat leftovers Freezer Compartment 2-3 months
Page 23
23
www.fhiaba.com · [email protected] · Info Line 800-344222
EN
11. CARE AND CLEANING
FROZEN FOODS PRESERVATION AREA TIME
Whole chicken and turkey Freezer Compartment 8-12 months
Goose, duck and pheasant Freezer Compartment 4-8 months
Fish Freezer Compartment 1-2 months
Shellfish Freezer Compartment 2-3 months
Cooked food Freezer Compartment 1-2 months
Vegetables Freezer Compartment 8-12 months
Fruit Freezer Compartment 6-12 months
Desserts and cakes Freezer Compartment 2-3 months
11.1 Care and Cleaning
To clean the parts made of steel use a microfiber
cloth and the sponge provided in the kit with the appliance. Always use the cloth and sponge in the direction of the steel’s satin finish.
Every now and then, to polish the steel, wipe with a
slightly damp microfiber cloth.
Do not use the sponge on aluminium parts, such as
the handles and the profiles of the glass shelves.
You should use special care to keep the ventilation
openings in the appliance or in the cabinet that houses it free of obstructions.
Scrupulously follow the detailed directions
that can be found in the provided kit and never use abrasive or metallic products which
could scratch and damage the satin finishing
on the appliance permanently.
Before performing any sort of cleaning, disconnect the appliance from the electrical
power supply.
Make sure you do not damage the refrigerant
circuit in any way.
11.2 Condenser cleaning
A ventilation grille is located either at the top of the
appliance or at the bottom according to the model
type.
To clean it use a vacuum cleaner with a soft brush
attachment at maximum power, sweeping it along
the vent slits. In case of a significant dust build up,
the ventilation grille can be removed to allow a more
accurate cleaning of the filter.
Every 6 months the display shows the message
“Check Cond”, clean the condenser and press for 5
seconds the Enter
button to reset.
Operate as follows:
> Switch o the appliance by pressing the Unit but-
ton
on the main control panel for approx 3 sec-
onds.
> Wait approx 30 minutes, until the finned condenser
cools down to room temperature.

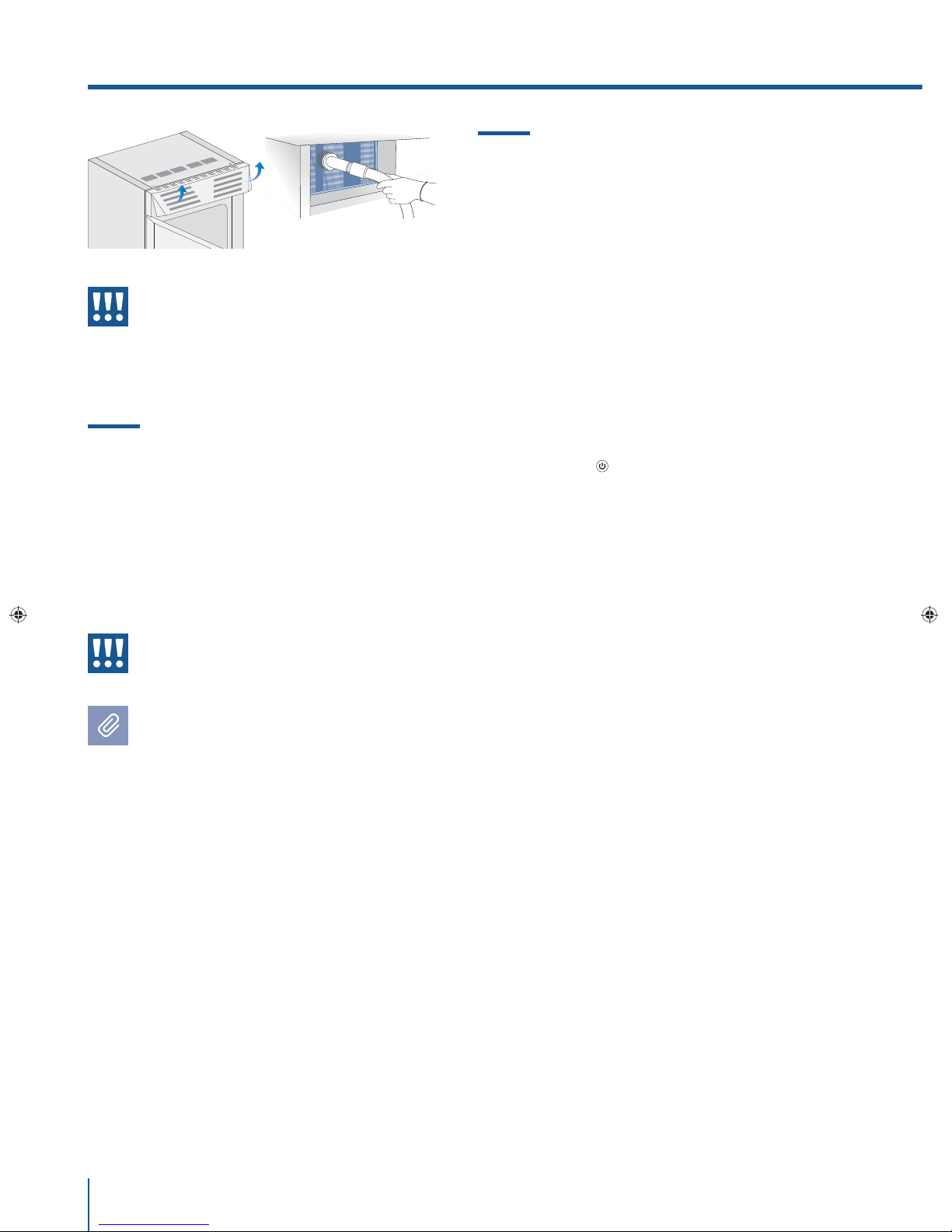

> On models with ventilation at the base remove
the grille at the bottom (magnetically attached) and
take it o. On models with ventilation lift the grille as
shown in the picture.
> Thoroughly clean the grille and the foam filter, by
means of a vacuum cleaner and the soft brush attachment.
> Clean it thoroughly from any dust build up as
shown in the picture, taking care not to damage it.
> Start up the appliance again, by pressing the Unit
button
on the main
Page 24
24
www.fhiaba.com · [email protected] · Info Line 800-344222
12.TROUBLESHOOTING GUIDE
Warning
The edges of the condenser are sharp,
therefore use adequate protection for the
hands and arms when cleaning the condenser.
11.3 Internal cleaning
Clean the internal and removable parts by washing them with a solution of lukewarm water, a small
amount of dishwashing detergent.
Rinse and dry right away.
Do not use mechanical devices or other methods to
speed up defrosting.
Warning
Do not use water on the electrical parts,
lights and control panel.
Do not bring cold glass parts into contact with
boiling water.
Do not wash any parts of the refrigerator in a
dishwashing machine since this could damage or irreparably deform the parts.
12.1 Guida alla risoluzione dei problemi
If you notice malfunctions in your appliance, use this
guide before calling for service: this guide can help
you personally resolve the problem or could provide
important information to be conveyed to the service
technician to ensure rapid and eective repair.
Malfunction message
A malfunction is usually indicated by a message on
the display.
Problems that cannot be solved by the user are signaled through a malfunction code.
The refrigerator or the freezer does not work
Is the appliance connected to the electrical power
supply?
Is electrical power available at the electricity socket?
Is the Unit button
activated?
Is the unit in ‘Demo’ Mode?
The refrigerator or the freezer is warmer than usual
Does the display show a malfunction code?
Is the temperature adjusted correctly?
Were the doors or drawers open for a long period of
time?
Were large quantities of food recently inserted?
Is the unit in ‘Demo’ Mode?
The appliance remains in function for a long time
period
Bear in mind that during very hot weather and with
very high temperatures in the room it is normal that
the compressor remains on for prolonged periods of
time.
Were the doors or drawers open for a long period of
time?
Were large quantities of food recently inserted?
Check that the doors are closed and that the food or
containers do not obstruct the perfect closure of the
door.
Is one or more compartments in Shopping Mode?
If you hear unusual noises
It is normal to hear noises from the ventilators or
compressors during operation or during the defrost
phase.
Noise could be more marked depending on the position of the appliance and the surrounding environment.
Condensation inside and outside of the refrigerator
If the climate is very humid, the formation of condensation is normal.Opening the door or drawers for
prolonged periods of time can contribute to the for-
Page 25
25
www.fhiaba.com · [email protected] · Info Line 800-344222
EN
mation of condensation.
In any case, make sure that the doors are always
perfectly closed.
Ice or frost build up inside the refrigerator
or freezer
Did you leave the doors open for a long period of
time?
Do the doors close perfectly?
If the doors do not close perfectly, contact your installer.
In case of frost or ice build up in the Crisper-Fresco
compartment, due to frequent and prolonged opening of the doors, deactivate the Crisper-Fresco function via the button on the control panel. Wait until the
frost or ice melt, then remove the drawer and dry the
sides and bottom of the compartment.
Unpleasant odors inside the refrigerator
Clean the appliance completely according to the instructions.
Hermetically cover all the food. Do not conserve food
for prolonged periods of time.
The doors are dicult to open
The appliance is designed to ensure a fully hermetic
closure. When the door is closed, a vacuum condition
can occur: in this case it is necessary to wait a few
seconds until the pressure balances before opening
the door.
Appliance is cooling but lights and display are not
working
Check to see if the appliance was accidently placed
into Sabbath Mode
The Ice Maker does not work
Make sure that the Ice Maker is on (Icemaker button
on).
To switch on the Ice Maker press the button.
Make sure that the appliance is connected to the water supply.
The Ice Maker does not produce sucient amounts
of ice
On average, the Ice Maker produces approximately
10 cubes of ice every two and half hours.
The ice cubes freeze into one block
If the ice is not used frequently, it is possible that
blocks of ice may form. It is recommended to remove
the block of ice cubes and then let the Ice Maker fill
the ice tray again.
The ice has an unusual flavour or colour
When the Ice Maker is started for the first time, it
is recommended to empty the first full tray of ice
cubes.
If the refrigerator was switched o for more than
one month or if the cartridge was not changed for
more than six months, it could be necessary to replace the filter cartridge.
Contact a plumber or a water treatment expert to
make sure that the problem is not due to the water
supply.
If the unit you purchased was used as a
showroom model it may be in a special energy-saving mode called Demo Mode where
the appliance appears to be operating (lights
work and false temperatures are displayed)
but no cooling actually takes place. If you
suspect your appliance is in Demo Mode
please contact your point of purchase for assistance with disabling this feature.
Page 26
26
www.fhiaba.com · [email protected] · Info Line 800-344222
12. TROUBLESHOOTING GUIDE
12.2 Malfunction indications appearing on the display
Display message Malfunction description
Power Failure!!
Prolonged interruption of electrical power
the appliance resumes work automatically, the display shows the warmest
temperatures achieved
Door Fridge OPEN
Fridge door open
the message appears after few minutes from the door opening
TriMode OPEN
Freezer door open
the message appears after few minutes from the door opening
Replace filter
Replace filter cartridge
message appears when only 30% of filter capacity is left
Fridge too warm
Fridge too warm
see Troubleshooting Guide
Fridge too cold
Fridge too cold
wait for 12 hours: if malfunction persists call Customer Care for advice
Fresco too warm
Fresco Compartment too warm
see Troubleshooting Guide
Fresco too cold
Fresco Compartment too cold
wait for 12 hours: if malfunction persists call Customer Care for advice
TriMode too warm
Freezer too warm
see Troubleshooting Guide
TriMode too cold
Freezer too cold
wait for 12 hours: if malfunction persists call Customer Care for advice
Error Code...
Functional problems
call Customer Care who may help you to salve the problem or put you in
contact with the nearest Service Agent
Check condenser
Check Condenser
Every 6 months the display shows the message “Check Cond”, clean the
condenser and press for 5 seconds the Enter
button to reset.
Page 27
27
www.fhiaba.com · [email protected] · Info Line 800-344222
EN
13. FHIABA ACCESS MENU MAP
FUNCTIONS
13.1 Functions
Shopping Fridge
Shopping TriMode
Shopping ON/OFF
Shopping ON/OFF
Vacation ON/OFF
Vacation ON/OFF
Shopping Fridge O
Shopping TriMode O
Vacation Fridge O
Vacation TriMode O
Bottle Cooler O
Super Ice O
Bypass Filter O
View Status
Set Cooling Time
Set Cube Size
Sabbath Mode O
Status Filter
Shopping Fridge On
Shopping TriMode On
Vacation Fridge On
Vacation TriMode On
Bottle Cooler On
Super Ice On
Bypass Filter On
Reset Filter
Bypass Filter
Shopping Time
Shopping Time
Vacation Time
Vacation Time
Cooler ON/OFF
Super Ice ON/OFF
Sabbath Mode On
Manual Clean
Set Hours: 1
Set Hours: 1
Set Hours: 1
Set Hours: 1
Set Time: 20 min
Size: LARGE
Vacation Fridge
Vacation TriMode
Bottle Cooler
Ice Maker
Set Sabbath Mode
Water Filter
Page 28
28
www.fhiaba.com · [email protected] · Info Line 800-344222
13. FHIABA ACCESS MENU MAP
13.2 Settings
SETTINGS
TriMode Options
Default Setting
Freezer
Fresco
Enter to Confirm
DATE: 01-01-2009 On
TIME: 01:01 On
Set: 24
Set Date
On
Set Time
italiano
français
english
Set °C
DATE: 01-01-2009 O
TIME: 01:01 O
Set: 12
Fridge
Show Date
O
Set View
Show Time
deutsch
español
Set °F
DATE: 01-01-2009
TIME: 01:01
Date
Keypad lock
Time
Language
Set °C/°F
Page 29
3
www.fhiaba.com · [email protected] · Info Line 800-344222
FR
1
1.1
1.2
1.3
1.4
INDICATIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
Consignes de sécurité et risque potentiel
Dans l’utilisation quotidienne
Respect de l’environnement
Nettoyage, désinfection et entretien du distributeur de glace et/ou d’eau (si présent)
4
4
4
5
5
2
2.1
2.2
2.3
INSTALLATION
Installation
Raccordement au réseau hydrique
Branchement au réseau électrique
5
5
5
6
3
3.1
3.2
3.3
3.4
3.5
3.6
AVANT DE COMMENCER
Pour bien connaître l’appareil
Composants principaux
Contrôle électronique
Panneau de commande principal
Panneau de commande du compartiment Fraîcheur
Panneau de commande principal
6
6
7
9
9
10
10
4
4.1
4.2
4.3
4.4
MISE EN MARCHE ET ARRÊT DE L’APPAREIL
Mise en marche et arrêt
Comment régler la température en fonction des diérentes exigences
Activation de l’Appareil à glaçons
Signaux d’information et d’anomalie sur l’écran
11
11
11
12
12
5
5.1
5.2
5.3
CONFIGURATIONS ET FONCTIONS
Personnalisation et seléction de la langue
Fonctions spéciales pouvant être activées moyennant le Menu
Configurations de base du Menu
12
13
13
15
6
6.1
ÉQUIPEMENT INTERNE
Équipement interne (positionnement, réglage, retrait)
17
17
7
7.1
7.2
7.3
ACTIVATION ET UTILISATION DE L’APPAREIL À GLAÇONS
Activation et utilisation de l’Appareil à glaçons
Filtre pour l’Eau
Filtre à eau pour machine à glaçons dans les colonnes congélateur
18
18
19
19
8
8.1
ÉCLAIRAGE
Éclairage
20
20
9
9.1
9.2
CONSERVATION DES ALIMENTS
Indications générales
Comment maintenir la bonne qualité des aliments à consommer
20
20
21
10
10.1
TEMPS RECOMMANDÉS POUR LA CONSERVATION DES ALIMENTS
Temps recommandés pour la conservation des aliments
22
22
11
11.1
11.2
11.3
ENTRETIEN ET NETTOYAGE
Entretien et Nettoyage
Nettoyage du condenseur
Nettoyage interne
23
23
23
24
12
12.1
12.2
GUIDE DES SOLUTIONS AUX PROBLÈMES
Guide des solutions aux problèmes
Indications d’anomalie pouvant apparaître sur l’écran
24
24
26
13
13.1
13.2
PLAN DU MENU
Fonctions
Réglages
27
27
28
SOMMAIRE
Page 30
4
www.fhiaba.com · [email protected] · Info Line 800-344222
1.1 Pour votre sécurité
> Si cet appareil remplace un autre appareil déjà exi-
stant qui doit être mis de côté ou éliminé, veiller à
ce que celui-ci ne devienne pas un dangereux piège
pour les enfants, en coupant le câble d’alimentation
et en rendant impossible la fermeture de la porte.
Prêter la même attention à la fin du cycle de vie du
nouvel appareil.
> Cet appareil est conçu pour refroidir les boissons
et les aliments et est destiné à un usage domestique.
> L’appareil doit être installé en suivant les instruc-
tions reportées dans la Notice d’installation. Les
ouvertures prévues pour la ventilation de l’appareil
ou dans la structure à encastrement doivent rester
libres.
> L’appareil est doté d’un système d’éclairage à lu-
mière concentrée moyennant des lampes à Led. Ne
pas regarder à l’intérieur des lampes lorsque cellesci sont allumées afin d’éviter tout dommage à la vue.
Cette recommandation est également reportée sur
l’étiquette collée à l’intérieur de la porte du réfrigérateur.
> Lorsque le réfrigérateur fonctionne, ne pas toucher
les surfaces internes en acier avec les mains humides ou mouillées, la peau pourrait rester attachée
aux surfaces particulièrement froides.
> N’utiliser aucun appareil électrique à l’intérieur des
compartiments prévu pour la conservation des aliments.
> Lors du repositionnement des clayettes ne pas ap-
procher les doigts des coulisses de la clayette.
> Ne pas positionner de récipients contenant des li-
quides inflammables près de l’appareil.
> Durant les opérations d’entretien, arrêter com-
plètement l’appareil en le débranchant de la prise de
courant. Si la fiche est dicile à atteindre, débrancher l’interrupteur omnipolaire correspondant à la
prise à laquelle l’appareil est branché.
> Les composants de l’emballage peuvent être dan-
gereux pour les enfants; ne pas les laisser jouer avec
les sachets, les films plastiques et le polystyrène.
> Toute réparation doit être eectuée par un techni-
cien qualifié.
> Cet appareil ne doit pas être utilisé par des per-
sonnes (enfants compris) présentant des capacités
physiques, sensorielles ou mentales réduites, ou
sans expérience ni connaissance, sauf ci cellesci sont contrôlées ou si elles ont été auparavant
formées pour utiliser l’appareil par une personne
responsable de leur sécurité. Les enfants devraient
être contrôlé afin d’éviter qu’ils ne jouent avec l’appareil.
> N’endommagez pas les tubes du circuit réfrigérant
du réfrigérateur.
> Ne pas placer de vaporisateurs ou de récipients
contenant des agents propulseurs ou des substances inflammables dans l’appareil.
> La quantité de gaz réfrigérant contenue dans votre
appareil est indiquée sur la plaque d’identification
placée à l’intérieur de l’appareil. Au cas où le câble
de branchement électrique devait subir des dommages, il est nécessaire de le remplacer, contacter le
SAV agréé ou un électricien qualifié pour eectuer
cette opération.
> Toute installation ou réparation eectuée par un
personnel non autorisé, peut potentiellement créer
un danger pour l’utilisateur et endommager l’appareil. Les réparations doivent être eectuées par le
SAV agréé.
> Il est autorisé d’utiliser uniquement des pièces déta-
chées d’origine du constructeur. Ce n’est qu’en cas
d’utilisation de ces composants que le constructeur
garantit que les conditions requises de sécurité
du produit sont respectées.
1.2 Dans l’utilisation quotidienne
> Ne jamais utiliser un nettoyeur vapeur pour dégi-
vrer ou nettoyer votre appareil. La vapeur pourrait
atteindre des composants électriques et provoquer
un court-circuit. Danger de décharge électrique!
> Ne pas utiliser d’objets pointus ou tranchants pour
éliminer les couches de givre ou de glace. Il est possible d’endommager les raccords du circuit réfrigérant, ce qui rend l’appareil inutilisable. La sortie du
gaz, par eet de la pression, peut causer des irritations aux yeux.
> Ne pas utiliser de manière inappropriée le socle,
les tiroirs extractibles, les portes etc. en tant que
point d’appui ou comme support.
> Pour le nettoyage retirer la fiche d’alimentation ou
bien déconnecter l’interrupteur de sécurité. Éviter
de tirer sur le câble électrique, mais saisir correctement la fiche électrique.
> Conserver l’alcool de haute graduation dans un
conteneur hermétiquement fermé et placé en position verticale.
> Éviter que des huiles ou des graisses puissent
souiller des éléments plastiques ou les joints des
portes. Les graisses attaquent la matière plastique
et les joints des portes deviennent fragiles et poreux.
> Ne pas obstruer les passages de l’air de ventilation
de l’appareil.
> “Il est recommandé d’autoriser l’utilisation de l’ap-
pareil uniquement à des enfants d’au moins 8ans.
Surveiller les enfants pendant le nettoyage et l’entretien.
1. INDICATIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
Page 31
5
www.fhiaba.com · [email protected] · Info Line 800-344222
FR
2.1 Installation
Veiller à ce que l’installation soit correctement effectuée, en respectant toutes les indications reportées dans la notice d’installation fournie avec l’appareil.
Attention
Il est absolument nécessaire d’effectuer
le raccordement hydraulique avant tout
branchement électrique.
2.2 Raccordement au réseau hydrique
Les modèles dotés de dispositif pour la production
de glaçons (Appareil à glaçons) nécessitent d’un
raccordement au réseau hydrique domestique. Celui doit être réalisé moyennant le tuyau de remplissage d’eau avec un filet de ¾” fourni.
La pression du réseau doit être comprise entre 0.05
MPa et 0.5 MPa (entre 0.5 Bar et 5 Bar).
Diérentes pressions de fonctionnement peuvent
entraîner des dysfonctionnements ou des pertes
dans le circuit hydraulique.
Symboles utilisés dans le manuel:
Note
conseils pour une correcte utilisation de
l’appareil.
Important
Indications afin d’éviter tout
endommagement de l’appareil
Attention
indications afin d’éviter toute lésion aux
personnes
1.3 Respect de l’environnement
> Faire très attention aux correctes modalités d’éli-
mination de tous les composants de l’emballage.
> L’appareil ne doit pas être éliminé avec les déchets
urbains.
S’informer auprès des centres de collecte pour l’élimination des matériaux recyclables.
> En cas d’élimination, couper le câble d’alimentation
et rendre impossible la fermeture de la porte.
> Durant l’élimination, éviter d’endommager le circu-
it réfrigérant.
> L’appareil ne contient pas, dans le circuit réfri-
gérant et dans l’isolation, de substances nocives
pour la couche d’ozone atmosphérique.
1.4 Nettoyage, désinfection et entretien
du distributeur de glace et/ou d’eau (si
présent)
Le non-respect des instructions fournies pour la
désinfection peut porter préjudice à la sécurité sanitaire de l’eau distribuée.
> Lors de la première utilisation de l’appareil, il est
recommandé de faire couler l’eau dans le circuit en
utilisant le “Nettoyage manuel” et d’éliminer la glace
produite au cours des premières 24 heures.
> Lorsque l’appareil n’est pas utilisé pendant une
période supérieure à 4 à 5 jours, il est conseillé de
laver le circuit en éliminant le premier litre d’eau.
> Repositionner le bec de tirage de l’eau extractible
(s’il est présent) uniquement avec des mains propres
et désinfectées.
> Nous conseillons de nettoyer périodiquement le
bac ou le tiroir à glaçons à l’eau courante uniquement.
> Le filtre doit obligatoirement être remplacé lor-
sque le bandeau de commande le signale ou après
une période de non utilisation du système de distribution de glace/d’eau supérieure à 30 jours.
> Il est recommandé de désinfecter le distributeur
de glace et/ou d’eau à chaque remplacement du filtre avec des solutions désinfectantes spéciales qui
n’altèrent pas les matériaux en contact avec les aliments (à base d’hypochlorite de sodium) ou le Kit
de désinfection disponible auprès du Service aprèsvente. Rincez avec au moins 2 litres d’eau avant usage.
> Le remplacement des pièces du distributeur de
glace et d’eau doit être eectué en utilisant des
pièces d’origine fournies par le fabricant.
> Les interventions techniques doivent être réa-
lisées uniquement par des professionnels qualifiés
ou par le personnel du Service Aprèsvente
agréé.
2. INSTALLATION
Page 32
6
www.fhiaba.com · [email protected] · Info Line 800-344222
L’appareil ne doit être alimenté qu’avec de l’eau potable.
Attention
L’appareil ne doit être alimenté qu’avec
de l’eau potable.
Attention
Veiller à ce que l’installation soit correctement effectuée, en respectant toutes les indications reportées dans le
spécifique manuel d’installation fourni
avec l’appareil.
Attention
Ne pas tenter d’utiliser un adaptateur
d’origine locale de fil de tuyau d’arrosage ou ligne d’alimentation tressé. Il va
priver les discussions sur l’appareil de
l’eau solénoïde de connexion.
2.3 Branchement au réseau électrique
L’appareil est doté d’une fiche de type Schuko de
16A et doit être branché au réseau électrique moyennant une prise Schuko correspondante.
N’utiliser ni rallonges ni adaptateurs multiples pour
le branchement.
Important
N’utiliser ni rallonges ni adaptateurs
multiples pour le branchement.
3.1 Pour bien connaître l’appareil
Congratulations pour avoir acheté votre nouveau
Fhiaba: vous pourrez maintenant utiliser notre innovant système de conservation, qui vous permettra de préserver au mieux tous les aliments que
vous souhaitez.
Ce manuel d’utilisation répondra à la plupart de vos
questions pour ce qui concerne les caractéristiques
du produit. Pour toute autre information, n’hésitez
pas à nous contacter:
> ou par:
1-855-4-FHIABA (1-855-434-4222)
> ou par e-mail à [email protected]
> visitez notre site www.fhiaba.com
Important
Avant d’appeler prenez note du numéro
de série de l’appareil, reporté sur le certificat de garantie et sur la plaque signalétique qui se trouve dans le compartiment Réfrigérateur.
3. AVANT DE COMMENCER2. INSTALLATION
Page 33
7
www.fhiaba.com · [email protected] · Info Line 800-344222
FR
3.2 Composants principaux
1 Structure en acier inox
avec finitions en alumnium
2 Panneau de commandes
3 Filtre pour l’eau (*)
4 Système de reposi-
tionnment des clayettes
breveté
5 Panneau de commandes
de la zone Fresco
6 Compartiment Fresco à
humidité contrôlée
7 Producteur de glace
automatique (*)
8 Grands balconnets
contre porte
9 Éclairage LED
10 Compartiment Congél
teur transformable en
compartiment Réfrigér
teur ou compartiment
Fresco (fonction TriMde)
(*) sur certains modèles
Réfrigérateur
Modèle 1T
Réfrigérateur
Modèle 0T / Brilliance
TriMode
1
9
2
3
4
5
6
Crisper - Fresco
1
4
5
6
TriMode
7
8
10
2
3
8
7
9
Low Temp
Page 34
8
www.fhiaba.com · [email protected] · Info Line 800-344222
1 Structure en acier inox
avec finitions en alumnium
2 Panneau de commandes
3 Filtre pour l’eau (*)
4 Système de reposi-
tionnment des clayettes
breveté
5 Low Temp
6 Producteur de glace
automatique (*)
7 Grands balconnets
contre porte
8 Éclairage LED
9 Compartiment Congél
teur transformable en
compartiment Réfrigér
teur ou compartiment
Fresco (fonction TriMde)
(*) sur certains modèles
Modèle 0FR - Réfrigérateur Modèle 0FZ - Congélateur
Réfrigérateur
Modèle 0H
Réfrigérateur
Congélateur
3. AVANT DE COMMENCER
TriMode
1
8
2
3
4
5
6
1
4
5
7
9
2
7
1
Low Temp Low Temp
2
7
4
6
Page 35
1234 5 67 98
I
CE
MAKER
ENTER
FRI
DGE
UNIT
9
www.fhiaba.com · [email protected] · Info Line 800-344222
FR
3.3 Composants principaux
L’innovant système de contrôle électronique mis au point par Fhiaba maintient constante la température
des compartiments et l’affiche sur l’écran du panneau de commande ; il permet par ailleurs l’interaction de l’usager avec le système de contrôle, moyennant la configuration personnalisée des différentes
fonctions et l’envoi de messages sonores et/ou visuels, au cas où se vérifieraient des anomalies de fonctionnement de l’appareil.
3.4 Panneau de commande principal (modèles 1T, 0T e 0H)
1
Unit
Permet l’arrêt complet et la mise en marche de l’appareil (appuyer sur celui-ci pendant 3
secondes).
2
Fridge
Permet l’arrêt et la mise en marche du compartiment réfrigérateur seulement (appuyer sur
celui-ci pendant 3 secondes).
3
Menu Permet l’accès au menu des fonctions de l’appareil
4
Up/down
Fridge
En effleurant les touches Up (haut) et Down (bas), il est possible de modifier la température
déjà configurée pour le réfrigérateur et de se déplacer à l’intérieur du menu interactif.
5
Display
Affiche les températures des compartiments réfrigérateur et congélateur, la date et l’heure,
les fonctions Menu et les messages visuels.
6
Up/Down
Freezer
(TriMode)
En effleurant les touches Up/Down, il est possible de modifier la température pré-configurée selon les choix d’utilisation du compartiment (Congélateur, Réfrigérateur ou Fresco)
et de se déplacer à l’intérieur du menu interactif.
7
Enter
Permet de confirmer l’activation ou la désactivation des sélections opérées moyennant
Menu.
8
Ice maker Permet d’activer ou de désactiver la production automatique de glace.
9
Alarm
Clignote pour signaler les éventuelles anomalies de fonctionnement, également mises en
évidence par un signal sonore. Désactivable moyennant l’effleurage de la touche.
Page 36
CR
I
SPER
10 11 12
123 4 567
ENTE
R
UNIT
10
www.fhiaba.com · [email protected] · Info Line 800-344222
3.5 Panneau de commande du compartiment Fresco (sur modèles 1T)
3.6 Panneau de commande principal (modèles 0F)
11 Display Affiche la température du compartiment Fresco.
12
Up/Down
En effleurant les touches Up/Down, il est possible de modifier la température configurée pour
le compartiment Fresco.
13
Crisper
Permet l’arrêt et la mise en marche du compartiment Fresco seulement (appuyer sur celui-ci
pendant 3 secondes)
.
1 Unit
Permet l’arrêt complet et la mise en marche de l’appareil (appuyer sur celui-ci pendant 3
secondes).
2
Menu Permet l’accès au menu des fonctions de l’appareil
3
Up/down
Fridge
En effleurant les touches Up (haut) et Down (bas), il est possible de modifier la température
déjà configurée pour le réfrigérateur et de se déplacer à l’intérieur du menu interactif.
4
Display
Affiche les températures des compartiments réfrigérateur et congélateur, la date et l’heure,
les fonctions Menu et les messages visuels.
5
Up/Down
Freezer
En effleurant les touches Up/Down, il est possible de modifier la température pré-configurée
et de se déplacer à l’intérieur du menu interactif.
6
Enter Permet de confirmer l’activation ou la désactivation des sélections opérées moyennant Menu.
7
Alarm
Clignote pour signaler les éventuelles anomalies de fonctionnement, également mises en évidence par un signal sonore. Désactivable moyennant l’effleurage de la touche.
3. AVANT DE COMMENCER
Page 37
11
www.fhiaba.com · [email protected] · Info Line 800-344222
FR
4.1 Mise en marche et arrêt
Première mise en marche
Lorsque l’appareil est branché au réseau électrique mais n’a pas encore été mis en marche, sur
l’écran s’affiche le message
Pour mettre en marche tous les compartiments
de l’appareil, appuyer pendant 3 secondes sur la
touche Unit
.
Lors de la première mise en marche, le compartiment TriMode est préparé en mode Congélateur.
Arrêt des compartiments Réfrigérateur et
Fraîcheur (sur modèles 1T)
Après la première mise en fonction, il est recommandé d’attendre au moins 12heures, sans
ouvrir les portes, avant d’introduire des aliments
à l’intérieur de l’appareil. Pendant cette période,
désactiver les éventuels messages sonores en
effleurant la touche Alarm
.
Actionner pendant 3secondes la touche Fridge
ou la touche Crisper
.
Désactivation du compartiment TriMode
Il peut être désactiver de façon individuelle, sans
désactiver complètement l’appareil. Agir pendant
3secondes sur la touche Unit
.
Remise en marche
Appuyer de nouveau sur les mêmes touches pour
la remise en marche. Le compartiment Congélateur reste allumé et ne peut être éteint qu’en
arrêtant complètement l’appareil.
Appuyer pendant 3 secondes sur la touche Unit
.
Arrêt pendant de longues périodes
Durant de très longues périodes d’absence, il est
conseillé d’arrêter le réfrigérateur en appuyant
sur la touche Unit
pendant 3 secondes et en
débranchant la fiche ou en appuyant sur l’interrupteur omnipolaire qui l’alimente.
Le vider complètement, le nettoyer et l’essuyer
et laisser les portes et les bacs partiellement
ouverts afin d’éviter la formation de mauvaises
odeurs.
Si lors de la première mise en marche, n’apparaît pas le message Stand-by, mais apparaissent d’autres messages, cela signifie que
l’appareil a déjà commencé la procédure de
refroidissement.
Dans ce cas désactiver les éventuels messages sonores en eeurant la touche Alarm
, refermer la porte et attendre que les
températures programmées soient atteintes.
Lors de la première mise en marche, il ne
sera pas possible d’utiliser le Menu pour une
éventuelle modification des pré-configurations faites en usine tant que ne sera pas atteinte la température pré-configurée. Il est toutefois possible de régler tout de suite l’heure
et la date, des paramètres nécessaires pour
activer certaines fonctions spéciales.
Lors de chaque allumage, l’appareil eectue
une procédure d’auto-diagnostic de la durée
de 3 minutes avant de se mettre en marche
complètement.
Si n’est arrêté que le compartiment Réfrigérateur ou le compartiment Crisper-Fresco,
le ventilateur correspondant continue à fonctionner de manière autonome afin de prévenir la possible formation d’odeurs et de moisi.
Avant d’arrêter l’appareil pour une longue
période, retirer tous les aliments conservés
et laisser les portes et les bacs ouverts afin
d’éviter la formation de mauvaises odeurs et
de moisi.
4.2 Comment régler la température en
fonction des diérentes exigences
Chaque modèle est attentivement testé avant de
quitter l’usine et réglé de manière à garantir de
hautes performances et des consommations contenues. Il n’est donc pas nécessaire, en général,
de modifier cette configuration.
Il est dans tous les cas possible, en fonction
d’exigences particulières, de reconfigurer les
températures comme suit:
Compartiment Réfrigérateur
de +1°C à +7°C (de 34°F à 46°F), la température
conseillée et pré-configurée est de +4°C (39°F).
Pour le réglage, effleurer les touches Up/Down
.
Lors du premier effleurage, apparaîtra sur l’écran
la température configurée.
Pour la modifier, effleurer encore les touches jusqu’à atteindre la température souhaitée.
Compartiment Fresco (modèles 1T)
de -2°C à +2°C (de 28°F à 36°F), la température
conseillée et pré-configurée est de 0°C (32°F).
Pour le réglage, effleurer les touches Up/Down
.
Lors du premier effleurage, apparaîtra sur l’écran
la température configurée.
Pour la modifier, effleurer encore les touches jusqu’à atteindre la température souhaitée.
Compartiment Congélateur (TriMode)
4. MISE EN MARCHE ET ARRÊT
Page 38
FRIDGE
U
NIT
12
www.fhiaba.com · [email protected] · Info Line 800-344222
Compartiment Congélateur de -13°C à -23°C (de
9°F à -11°F), la température conseillée et préconfigurée est de -18° (0°F).
Pour le réglage, effleurer les touches Up/Down
. Lors du premier effleurage, apparaîtra sur
l’écran la température configurée.
Pour la modifier, effleurer encore les touches jusqu’à atteindre la température souhaitée.
Au cas où le compartiment serait utilisé comme
compartiment Réfrigérateur ou comme compartiment Crisper-Fresco (fonction TriMode), les
températures conseillées et pré-configurées seront celles correspondant aux compartiments
respectifs.
La température achée peut légèrement varier par rapport à celle configurée suite à une
ouverture continue des portes ou à l’introduction d’aliments à température ambiante ou en
grandes quantités.
6 à 12 heures peuvent être nécessaires pour
atteindre la température sélectionnée.
4.3 Activation de l’Appareil à glaçons
La touche Appareil à glaçons positionnée sur
le panneau de contrôle principal permet l’activation du fabricateur automatique de glace. Lorsque celui-ci fonctionne, la touche est allumée.
Avant de mettre en marche l’appareil à glaçons
pour la première fois, veuillez vous assurer que
la cartouche du filtre pour l’eau a bien été installée et effectuez un lavage préliminaire du circuit hydraulique. Appuyez donc en même temps
sur les touches Enter
et Appareil à glaçons .
Après quelques minutes l’appareil à glaçons peut
être activé.
Important
Ne pas activer l’Appareil à glaçons si
l’appareil n’est pas raccordé au réseau
hydrique.
4.4 Signaux d’information et d’anomalie sur l’écran
Un système de contrôle intégré fournit des informations moyennant des signaux lumineux ou des
messages textuels visualisés sur l’écran.
For freezer models 0F
...
Le signal d’information s’affiche avec un texte
fixe tandis que le signal d’anomalie s’affiche
avec un texte clignotant. Le signal sonore qui accompagne certains signaux d’anomalie peut être
désactivé en effleurant la touche Alarm
sur le
panneau de commande principal.
La liste des signaux d’anomalie est reportée à la
fin de ce manuel.
5.1 Personnalisation et seléction de la
langue
Afin d’éviter la modification accidentelle des
configurations, le clavier se bloque automatiquement après un certain temps et sur
l’écran apparaît le message “keypad locked”.
Pour le réactiver, appuyer en même temps
sur les touches Menu et Up/Down pendant au moins 3 secondes. Le verrouillage
des touches peut être désactivé grâce à la
fonction spécifique dans le menu «Settings».
Il est possible de personnaliser le fonctionnement
de votre Fhiaba afin de l’adapter aux différentes
exigences d’utilisation, en reconfigurant les paramètres principaux (Règlages) ou en activant les
fonctions spéciales (Fonctions).
Les fonctions apparaissent sur l’écran principal
en effleurant la touche Menu
.
Les touches Up/Down
permettent le défilement
des fonctions disponibles, sélectionnées en effleurant la touche Enter
et sur l’écran apparaît
l’état actuel de la fonction.
Toujours moyennant les touches Up/Down
, il
est possible de se déplacer à l’intérieur de la fonction sélectionnée, en l’activant ou en la désactivant en effleurant la touche Enter
.
Une fois confirmée la fonction, sur l’écran apparaîtra automatiquement le menu principal pour
choisir d’autres fonctions.
Il est à tout moment possible de retourner au
choix précédent moyennant la touche Menu
.
La langue des messages qui apparaissent sur
l’écran peut être changée comme suit:
Entrer dans le menu en appuyant au même temps sur les touches Menu
et Enter , au mo-
yen des touches Up/Down
choisir (Réglages) et
après confirmer avec la touche Enter
.
Ensuite choisir la fonction Language (Langue) et
la langue souhaitée.
5. CONFIGURATIONS ET FONCTIONS
Page 39
13
www.fhiaba.com · [email protected] · Info Line 800-344222
FR
5.2 Fonctions spéciales pouvant être
activées moyennant le Menu
Pour utiliser les fonctions spéciales, sélectionner
la touche Menu
et moyennant la touche Up/
Down
accéder au menu en confirmant le choix
Fonctions.
Shopping Réfrigérateur
La fonction baisse la température du Réfrigérateur à +2°C (35,6°F) pendant 12 heures, afin de
permettre un rafraîchissement plus rapide des
aliments à peine achetés et rangés. À la fin des
12 heures la fonction se désactive automatiquement, avec le rétablissement de la température
précédemment configurée. Il est possible de programmer par avance l’activation de la fonction.
Après une interruption prolongée du courant il
est nécessaire de réactiver la fonction.
Comment activer
Pour désactiver
Pour programmer par avance l’activation
Il est possible de programmer avec une avance
allant de 1 à 12 heures.
Les diérent modes Shopping aident à préparer le refroidissement, du refrigerator et du
compartiment TriMode pour l’introduction
d’une charge de chaleur qui peut être constitué d’aliments frais ou d’autres éléments qui
peuvent avoir été chaués pendant le transport. Le méthode la plus rapide peut-être
de refroidir ou congeler un article et il sera
mieux préservé.
Ce mode peut aussi être ecace dans le
maintien des températures du compartiment
lorsque l’ouverture de la porte ou de gran bac
est prévu.
Vacation Réfrigérateur
La fonction (recommandée en cas d’absences
prolongées car elle permet une importante économie d’énergie) amène la température du com-
partiment réfrigérateur à +14°C (57.2°F). Il est
possible d’en programmer la durée, mais peut
également être désactivée manuellement après
une longue période d’absence. La fonction reste
active même si durant la période d’absence se
vérifie une interruption prolongée du courant.
Il est possible de programmer une période allant
de 1 à 90 jours.
Shopping TriMode
La fonction doit être activée au moins 24 heures
avant l’introduction dans le TriMode d’aliments à
température ambiante ou quelques heures avant
l’introduction d’aliments déjà congelés qui ont
subi une augmentation modérée de la température.
La fonction se désactive automatiquement à la
fin de la période de fonctionnement programmée.
Il est possible de programmer par avance l’activation de la fonction.
Après une interruption prolongée de courant, il
est nécessaire de réactiver la fonction.
Il est possible de programmer avec une avance
allant de 1 à 12 heures.
Comment activer
Pour désactiver au retour des vacances
Pour programmer la durée
Comment activer
Pour désactiver
Pour programmer par avance l’activation
Page 40
14
www.fhiaba.com · [email protected] · Info Line 800-344222
Vacation TriMode
La fonction (recommandée en cas d’absences
prolongées car elle permet une importante économie d’énergie) amène la température du compartiment TriMode à - 18°C (46.4°F) si le compartiment est configuré comme Congélateur et
à +14°C (57.2°F) si le compartiment est configuré comme Réfrigérateur. La fonction ne peut
pas être activée si le compartiment est configuré
comme Fresco. La fonction reste active même si
se vérifie une longue interruption du courant.
Comment activer
Pour désactiver au retour des vacances
Pour programmer la durée
Il est possible de programmer une période allant
de 1 à 90 jours.
Refr. Bouteilles
La fonction peut être activée pour refroidir rapidement des boissons, en les mettant à l’intérieur
du compartiment Congélateur.
Il est possible de sélectionner une durée du temps de refroidissement allant de 1 à 45 minutes.
Un signal sonore avertira que la température optimale a été atteinte. Après avoir prélevé les boissons, désactiver le signal sonore en effleurant la
touche Alarm
.
Comment activer
Pour désactiver
Pour programmer la durée
Machine à glaçons (optional)
La fonction Appareil à glaçons permet de sélectionner la dimension des glaçons, en choisissant
entre Large (configuration de base) et Medium,
et d’activer la fonction SuperIce, qui augmente la
quantité de glace produite. La fonction SuperIce
se désactive automatiquement après 24 heures.
Pour obtenir de grands glaçons
Pour obtenir de petits glaçons
Comment activer la fonction SuperIce
Pour désactiver
Mode Sabbath (Optional)
Cette fonction permet de respecter l’observance
de certaines règles religieuses qui demandent
que l’appareil ne soit pas affecté par l’ouverture des portes (le fonctionnement thermostatique,
l’éclairage intérieur et la fabrication des glaçons
ne sont pas opérationnels dans ce mode).
Comment activer
Pour désactiver
Filtre de l’eau
La fonction État Filtre permet d’afficher le temps
qui reste avant l’usure du filtre.
5. CONFIGURATIONS ET FONCTIONS
Page 41
15
www.fhiaba.com · [email protected] · Info Line 800-344222
FR
Les jours et les litres restant sont indiqués avant
l’épuisement du filtre.
Comment contrôler l’état du filtre
Reset Filtre
La fonction Reset Filtre remet à zéro le temps
écoulé depuis le dernier remplacement. Il est
nécessaire de remettre à zéro le comptage après
chaque remplacement de la cartouche.
Comment remettre à zéro le comptage de l’eau
filtrée
Bypass Filtre
Cette fonction est activée lorsqu’il n’est pas
nécessaire de filtrer l’eau, car la qualité de l’eau
de l’installation hydraulique domestique est déjà
excellente.
Comment activer le Bypass du filtre
Comment désactiver le Bypass du filtre
Nettoyage Manuel
Si la machine à glaçons est désactivée ou non
utilisé pendant une longue période, il est conseillé d’effectuer une fonction de nettoyage manuel à éliminer l’eau qui a siégé dans le système
pendant cette période. Répétez jusqu’à ce que l’eau soit claire. Avant de procéder, il est important
désactiver la machine à glaçons en appuyant sur
le bouton
.
Répéter l’opération jusqu’à ce que l’eau soit propre.
Positionner correctement sous l’Appareil à
glaçons le bac à glace ou un récipient approprié pour récupérer l’eau et refermer le bac.
Enfin laver le bac.
5.3 Configurations de base du Menu
Sélectionner la touche Menu et moyennant la
touche Up/Down
choisir Réglages.
Options TriMode
Le compartiment Congélateur peut au cas où
fonctionner comme compartiment Réfrigérateur
ou comme compartiment Crisper-Fresco et peut
donc opérer avec les températures les plus adéquates pour ces compartiments.
Comment eectuer le nettoyage manuel du filtre
Réglages de base
Cette fonction ore la possibilité de rétablir les
réglages de base configurées en usine en annulant
toute modification eectuée par la suite.
Comment choisir la fonction Réfrigérateur
Comment choisir la fonction Fresco
Comme rétablir la fonction Congélateur
Pour rétablir les réglages de base
Important
Si les paramètres de base du compartiment Trimode est le congélateur. Si vous
avez déjà utilisé la madalité refrigerateur
ou Fresco s’assurer de régler le nouveau
réglage désiré.
Page 42
16
www.fhiaba.com · [email protected] · Info Line 800-344222
Montrer la date
Avec cette fonction il est possible de désactiver/activer l’achage de la date sur l’écran.
Comment activer la date
Comment désactiver la date
DATE
Régler la date
L’écran achera la date comme dd:mm:yy
(jour:mois:année), le jour clignotera. Avec les touches Up/Down
modifier la configuration, confirmer
avec Enter
pour passer à la configuration suivante; une fois confirmée l’année, la date sera configurée.
Comment configurer la date
HEURE
Régler l’heure
L’écran ache l’heure et les minutes comme
hh:mm et avec hh: clignotant. Avec les touches Up/
Down
peut être modifiée la configuration qui doit
être confirmée moyennant la touche Enter
pour
passer à la configuration suivante ; lors de la confirmation des mm: l’heure sera configurée. Cette fonction permet de choisir l’achage à 12 ou 24 heures.
Comment configurer l’heure
Choisir 12/24
Cette fonction permet de choisir l’achage à 12 ou
24 heures.
Comment configurer l’achage à 24 h
Montrer le temps
Avec cette fonction il est possible d’activer/désactiver l’achage permanent de l’heure.
Langue
La fonction permet de choisir la langue dans
laquelle sont visualisés les messages à l’écran.
Choisir °C/°F
Cette fonction permet l’achage de la température
en degrés Centigrades ou en degrés Fahrenheit. En
général, l’appareil est configurée pour un achage
en degrés centigrades.
Comment activer l’heure permanente
Comment désactiver l’heure permanente
Italian
English
Français
Deutsch
Español
Comment configurer l’achage à 12 h
5. CONFIGURATIONS ET FONCTIONS
Page 43
17
www.fhiaba.com · [email protected] · Info Line 800-344222
FR
Blocage clavier
Avec cette fonction il est possible d’activer/désactiver le blocage de le clavier.
Comment activer
keypad lock
Pour désactiver
keypad lock
Comment configurer en degrés Centigrades
Comment configurer en degrés Fahrenheit
6.1 Équipement interne (positionnement,
réglage, retrait)
Bac Fresco
1T / 0T / 0H Modèle
Il est simplement posé sur les coulisses de guidage.
> pour retirer le bac, le soulever et l’extraire.
Bac TriMode
1T / 0T / 0H Modèle
Le bac TriMode supérieur peut être retiré selon les
mêmes modalités que le bac Fresco.
> pour retirer le bac intérieur dévisser les tourillons
de fixation.
Avant de remplacer les bacs, s’assurer que le
retour des bacs s’engager sous les clips sur les
guides coulissants.
Bac à Glace
Positionné dans le bac supérieur du compartiment
réfrigérateur
> après l’extraction veiller à ce qu’il soit correcte-
ment repositionné.
6. ÉQUIPEMENT INTERNE
Page 44
7. ACTIVATION AND USE OF THE ICE MAKER
18
www.fhiaba.com · [email protected] · Info Line 800-344222
1T / 0T / 0H Modèle 0F Modèle
1
2
1
2
Attention
Ne pas approcher les mains ou les doigts
de l’appareil à glaçons lorsque celui-ci fonctionne.
Clayettes
Les clayettes sont coulissantes et facilement repositionnables pour l’usager en opérant comme suit:
> desserer légèrement le tourillon de sécurité
arrière.
> soulever la partie frontale du plan et l’incliner.
> pour retirer une clayette faire glisser vers le haut
et l’extraire.
Étagères de la Porte
1T / 0T / 0H Modèle
Les étagères de la porte peuvent être facilement
retirées pour le nettoyage.
> Prendre l’étagère par les côtés, la pousser vers le
haut jusqu’à la décrocher de son logement et la tirer
vers l’extérieur.
> La remonter en opérant en sens inverse.
7.1 Activation et utilisation de l’Appareil
à glaçons
Note
> Si le glaçe n’est pas utilizée est souvent
conseillé de vider le bac à glaçons une fois
tous les 8-10 jours .
Si la glace n’est pas fréquemment utilisée, les
vieux glaçons perdront leur limpidité, auront
une saveur particulière et deviendront plus
petits.
> l est normal que certains glaçons s’attachent entre eux.
L’Appareil à glaçons se désactive automatiquement si la fonction Vacation est activée.
Lorsque l’Appareil à glaçons est mis en marche la première fois, il est conseillé de vider
le contenu du bac après son premier remplissage.
> Si l’unité est restée éteinte pendant un mois
ou plus, il est conseillé d’eectuer un cycle de
lavage du filtre pour l’eau.
En cas de besoin de fermer le robinet général,
il est recommandé avant tout de désactiver la
fabrique à glaçons à travers le Menu.
> La machine à glaçons produira la glace, si
le compartiment TriMode est réglé en mode
congélateur.
La machine à glaçons continuera de fonctionner même lorsque le bac à glaçons n’est pas
en place.
Pour activer l’Appareil à glaçons après l’installation
de l’appareil, appuyer sur la touche Ice Maker
.
Il faut compter de 12 à 24 heures avant d’avoir la
production automatique de glace.
La production est de 10 glaçons par cycle et d’environ 10 cycles toutes les 24 heures.
Le rendement de ce dispositif dépend de la température configurée dans le congélateur, de la température ambiante et de la fréquence d’ouverture des
portes. Si le réfrigérateur fonctionne sans être raccordé au réseau hydrique, veiller à ce que l’Appareil
à glaçons soit désactivé moyennant la touche correspondante
.
L’Appareil à glaçons produit de la glace jusqu’à ce
le bac soit complètement rempli et s’arrête automatiquement lorsque le niveau maximal admis est
atteint.
Avec la fonction SuperIce, il est possible d’augmenter la quantité de glace produite en 24 heures, tandis
qu’avec la fonction Set Cube Size il est possible de
choisir la dimension des glaçons produits.
Page 45
19
www.fhiaba.com · [email protected] · Info Line 800-344222
FR
Le glaçons dégagent-ils une odeur inhabituelle?
La glace est un matériau poreux capable d’absorber les odeurs présentes dans son environnement.
Les glaçons qui ont séjourné longtemps dans le bac
à glaçons peuvent absorber de telles odeurs, rester
collés les uns aux autres et diminuer progressivement de volume.
Nous reccomandons de ne plus utiliser de tels
glaçons. Autres méthodes pour prévenir l’apparition d’odeurs:
> Il faudrait nettoyer de temps en temps le bac à
glaçons avec de l’eau chaude. Veillez à éteindre le
distributeur de glaçons avant de nettoyer le bac. Rincez bien puis essuyez avec un chion sec.
> Vérifiez si le congélateur contient des produits ali-
mentaires abîmés ou dont date de conservation est
dépassée. Pour empêcher l’accumulation d’odeurs,
il faudrait ranger dans des emballages hermétiques
les aliments qui dégagent par nature une odeur.
> Selon le modéle, vous deve peut-être remplacer le
filtre à eau.
> Dans certains cas, il faudra vérifier la qualité du
raccordement de l’eau dans la maison.
Bruits de fonctionnement
Bruits parfaitement normaux
> Ronflement: le groupe frigorifique fonctionne. Les
ventilateurs intégrés dans le circuit de circulation
d’air fonctionnent.
> Gargouillis, bourdonnements ou clapotis léger:
le fluide réfrigérant circule dans le distributeur de
glaçons.
> Cliquetis sec: le moteur s’allume ou s’eteint. L’électro-
vanne équipant le raccord à eau s’ouvre ou se ferme.
> Léger bruit de chute: le glaçons tombent dans le
bac à glaçons.
l’appareil est alimenté par deux compresseurs indépendants. Il est donc normal d’avoir toujours un des deux compresseurs en
fonctionnement.
Attention
Ne placez jamais de bouteilles ou d’aliments
dans le bac à glaçons pour les refroidir rapidement. Cela risque de bloquer et d’endommager le distributeur de glaçons.

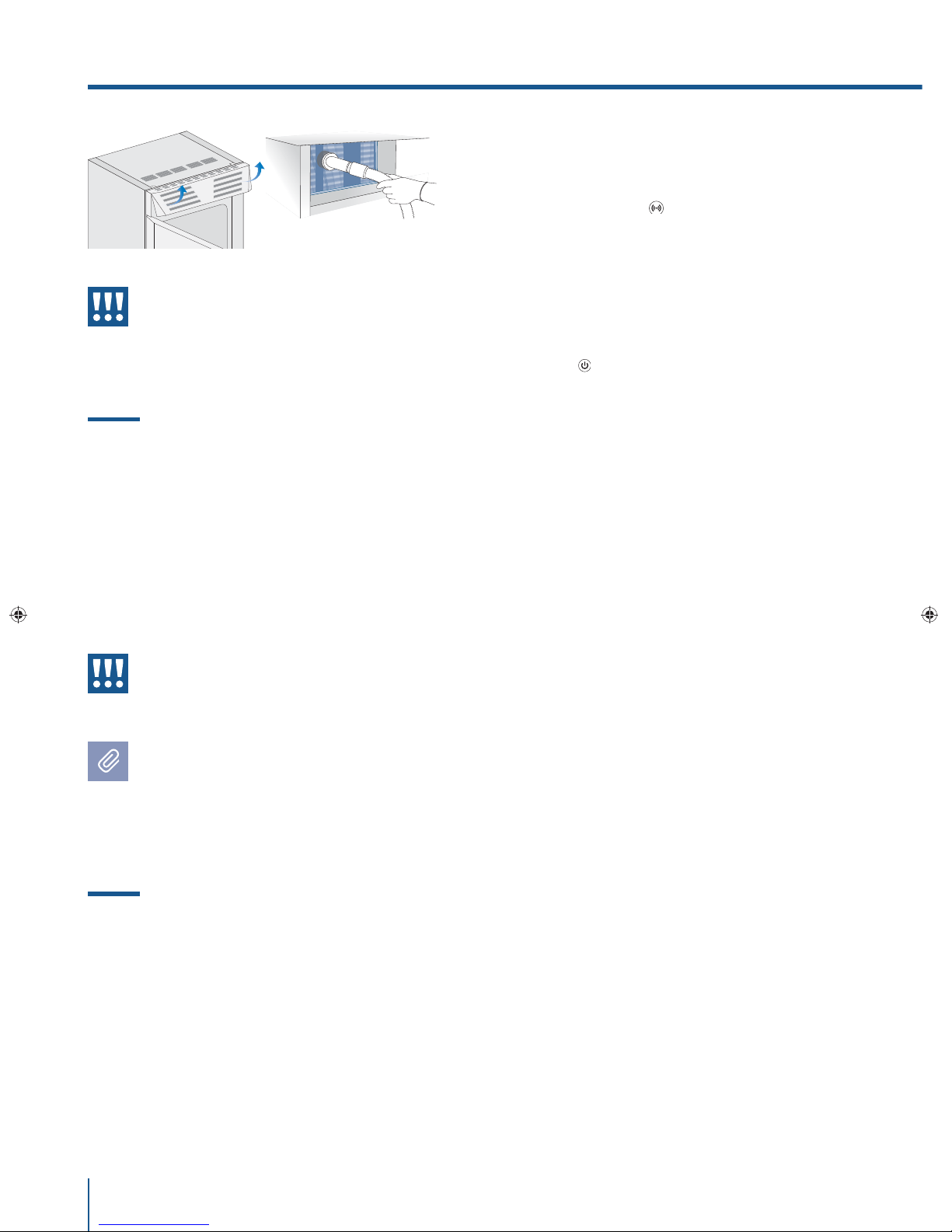

7.2 Filtre pour l’Eau (modèles 0F exclus)
Réinitialiser filtre à
eau dans le menu des
paramètres ou en appuyant sur la touche
Enter
pendant 5 se-
condes.
Le Filtre pour l’Eau garantit une qualité optimale de
l’eau pour la production de glaçons, pour une quantité allant jusqu’à 3000 litres et pour un temps maximal de 12 mois.
Lorsque le filtre sera presque complètement usé,
apparaîtra le message ‘Replace Filter’ sur l’écran.
Remplacement du filtre
Le filtre est situé derrière le verre rodé dans la partie supérieure du réfrigérateur.
Avant de remplacer le filtre, veuillez désactiver
l’appareil à glaçons en appuyant sur le bouton Ice
Maker.
Tirez les deux leviers sur le devant de la vitre pour
libérer le mécanisme de verrouillage et tirer vers le
bas le verre, tourner enfin soigneusement la cartouche du filtre d’un quart de tour dans le sens antihoraire pour le libérer de son siège.
Il est normal que sorte une petite quantité d’eau.
Retirer le bouchon de la nouvelle cartouche et l’introduire dans son logement en la tournant d’un
quart de tour dans le sens des aiguilles d’une montre jusqu’à la bloquer, sans forcer.
Entrez donc dans le Menu et sélectionnez la fonction «Manual Clean». Une fois le lavage terminé,
enlevez l’eau résiduelle du bac et essuyez-le.
7.3 Filtre à eau pour machine à glaçons
dans les colonnes congélateur
Les colonnes congélateur équipées de machine à
glaçons automatiques incluent un kit filtre à eau à
installer extérieurement. Le collecteur du filtre à
eau et les raccordements hydrauliques doivent être
préparés avant le positionnement final du réfrigérateur; le branchement hydraulique qui raccorde
la partie arrière de l’appareil au kit du filtre doit être
en position avant
d’installer l’unité. Le kit filtre doit être installé dans
une position accessible (comme par exemple une
armoire proche ou sous l’armoire même) pour permettre le remplacement de la cartouche du filtre à
eau tous les ans.
Si vous choisissez de ne pas utiliser le filtre à eau
(par exemple en raccordant l’appareil à une source
d’eau déjà filtrée), il est conseillé de configurer la
fonction «Filtre by-pass» sur ON afin d’éviter de
recevoir un avis pour changer le filtre (qui n’est pas
utilisé). Pour plus de détails et pour savoir comment
accéder à cette configuration de fonction, il est recommandé de suivre les instructions à la page17
du manuel d’instructions fourni:
«Comment activer le by-pass du filtre».
Page 46
I
C
E
MA
K
E
R
E
N
T
E
R
F
R
I
D
G
E
U
N
I
T
I
C
E
MA
K
E
R
E
N
T
E
R
F
R
I
D
G
E
U
N
I
T
I
C
E
MA
K
E
R
E
N
T
E
R
F
R
I
D
G
E
U
N
I
T
C
R
I
S
P
E
R
1T 0T / 0H 0F
20
www.fhiaba.com · [email protected] · Info Line 800-344222
8. ÉCLAIRAGE 9. CONSERVATION DES ALIMENTS
8.1 Éclairage
Afin de permettre une vision interne optimale est
prévue un système à LED qui illumine directement
diérentes zones du compartiment Réfrigérateur,
des bacs Crisper-Fresco et du bac Congélateur.
Sur certains modèles, est également prévu un système d’éclairage externe situé à la base de l’appareil.
En cas d’anomalies et/ou de pannes du système
d’éclairage, il est nécessaire de s’adresser exclusivement au service d’assistance technique Fhiaba.
9.1 Indications générales
Votre Fhiaba a été conçu pour garantir des températures précises et constantes et des niveaux
d’humidité appropriés à tous les compartiments. Par
ailleurs, le double système de réfrigération évite que
les aliments surgelés ou la glace ne s’imprègnent de
l’odeur des aliments frais et que l’humidité présente
dans le réfrigérateur ne se congèle pas en formant
du givre.
Toutefois, pour bien conserver tous vos aliments, il
ne sut pas d’avoir un excellent réfrigérateur, il est
aussi nécessaire de connaître les règles pour une
correcte conservation des aliments.
Il ne faut pas oublier que tous les aliments modifient
inévitablement leurs caractéristiques au fil du temps.
Leur changement commence bien avant leur consommation, car ceux-ci contiennent à l’intérieur des
micro organismes qui en se multipliant en causent
la détérioration. Celle-ci est encore plus rapide suite
à des manipulations, des températures de conservation et des conditions d’humidité inappropriées.
Il est par conséquent recommandé de suivre les indications reportées ci-dessous. Celles-ci vous permettront d’utiliser de manière rationnelle et sûre
votre réfrigérateur-congélateur et de conserver
longtemps et le mieux possible tous vos aliments.
Ne pas oublier que la zone Crisper-Fresco est celle
qui permet la meilleure conservation des aliments
frais les plus périssables, car elle garantit le maintien d’une température moyenne inférieure ou égale
à 0°C (32°F).
Contrôler périodiquement que tous les aliments
soient en parfait état de conservation.
Il est souvent assez facile de comprendre lorsque un
aliment est détérioré, car il moisit, sent mauvais et
son aspect est désagréable. Il y a toutefois des cas
où la condition n’est pas si évidente. Si selon vous un
aliment a été conservé trop longtemps et qu’il pourrait être périmé, ne le consommez pas et le ne goûtez
même pas pour contrôler, même si il vous semble
bon, car les bactéries qui provoquent la détérioration
des aliments peuvent être la cause d’intoxications ou
de mal-être. En cas de doute, jeter l’aliment.
1T 0T
Réfrigérateur
de +1° à +7 °C
(de 34°F à 46°F)
Crisper - Fresco
de -2° à +2 °C
(de 28°F à 36°F)
Tri-Mode
réglable comme
Réfrigérateur
Crisper - Fresco
Congélateur
de -13° à -23 °C
(de 9°F à -11°F)
I
C
E
MAK
E
R
E
N
T
E
R
F
R
I
D
G
E
U
N
I
T
C
R
I
S
P
E
R
Low Temp
Réfrigérateur
de +1° à +7 °C
(de 34°F à 46°F)
Tri-Mode
réglable comme
Réfrigérateur
Crisper - Fresco
Congélateur
de -13° à -23 °C
(de 9°F à -11°F)
I
C
E
MAK
E
R
E
N
T
E
R
F
R
I
D
G
E
U
N
I
T
Page 47
21
www.fhiaba.com · [email protected] · Info Line 800-344222
FR
0H 0F
Low Temp
Réfrigérateur
de +1° à +7 °C
(de 34°F à 46°F)
I
C
E
M
A
K
E
R
E
N
T
E
R
F
R
I
D
G
E
U
N
I
T
Congélateur
from -15° to -22 °C
(from 5°F to -7,6°F)
I
C
E
M
A
K
E
R
E
N
T
E
R
F
R
I
D
G
E
U
N
I
T
9.2 Comment maintenir la bonne qualité
des aliments à consommer
Lorsque vous faites les courses
Observez toujours les précautions suivantes:
> Mettez les paquets contenant de la viande crue, du
poisson ou de la volaille dans des conteneurs adaptés à la conservation des aliments.
> Achetez la viande, la volaille et le poisson en derni-
er. Ne les laissez pas dans votre voiture chaude après
avoir fait les courses. Laissez dans votre voiture un
sac thermique et utilisez-le en cas de températures
trop élevées ou de voyages trop longs.
> Contrôlez les dates de production et de péremption
des aliments afin d’être sûrs qu’ils soient frais.
> Faites très attention lorsque vous achetez des ali-
ments frais, achetez seulement une quantité à consommer en 1 ou 2 jours.
> Laissez à température ambiante les aliments
chauds pendant au moins deux heures, avant de les
ranger dans le réfrigérateur.
Lorsque vous rangez les aliments
Contrôlez les températures de réfrigération des différents compartiments moyennant le panneau de
commande:
> La température du réfrigérateur doit être de 7°C
(46°F) ou inférieure et la température du congélateur doit être de -18°C (0°F)
> Suivez les recommandations concernant les
temps et les températures de conservation indiqués
dans les tableaux reportés ci-après.
> Gardez la viande crue, le poisson et la volaille sé-
parés des autres aliments et évitez toute possibilité
d’égouttement.
Lorsque vous rangez les aliments
Contrôlez les températures de réfrigération des différents compartiments moyennant le panneau de
commande:
> La température du réfrigérateur doit être de 7°C
(46°F) ou inférieure et la température du congélateur doit être de -18°C (0°F)
> Suivez les recommandations concernant les
temps et les températures de conservation indiqués
dans les tableaux reportés ci-après.
> Gardez la viande crue, le poisson et la volaille sé-
parés des autres aliments et évitez toute possibilité
d’égouttement.
> Quand un haut niveau de l’humidité est
présente soit dans l’environnement ou dans
les aliments placés dans les tiroirs Fresco, le
fond du compartiment Fresco peuve être recouvert d’un peu d’eau ou de glace (si la température est réglée entre 0°C et -2°C).
> Cette condition est normale et elle est due
à des niveaux élevés d’humidité du compartiment Fresco, l’humidité élevée associée à des
températures basses est ce qui garantit une
plus longue conservation des aliments.
> L’eau ou la glace peut disparaître de luimême si le niveau d’humidité de l’air devrait
baisser, il est également possible d’enlever
l’eau avec une serviette. Si une mince couche
de glace s’est formée, régler la température
du compartiment Fresco à +2°C et après un
jour éliminer l’eau avec une serviette.
Si la couche de glace est plus épaisse, il peut
être nécessaire de couper le compartiment
Fresco pour une journée afin de la faire fondre.
Lors du rétablissement du courant électrique, après une interruption prolongée
d’énergie, un signal sonore indique que la
température du réfrigérateur a dépassé
le seuil de correcte température de conservation, tandis que les écrans affichent
pendant une minute les températures
les plus hautes relevées à l’intérieur des
compartiments, ceci afin de permettre à
l’usager de décider comment mieux utiliser les aliments conservés.Une minute
après, les écrans reprendront à fonctionner normalement, tandis que la touche
Alarm
continuera à clignoter ; en effleurant la touche Alarm il sera possible de visualiser de nouveau les températures enregistrées les plus hautes.
Page 48
22
www.fhiaba.com · [email protected] · Info Line 800-344222
10. TEMPS RECOMMANDÉS POUR LA CONSERVATION DES ALIMENTS
ALIMENTS FRAIS ZONE DE CONSERVATION TEMPS
Viandes crues
Gros morceau Compartiment
Fresco 4 jours
Steaks, volaille et gibier Compartiment Fresco 3 jours
Viande hachée Compartiment Fresco 1-2 jours
Carpaccio Compartiment Fresco Tout de suite
Viandes cuites
Bouillies et rôties Compartiment Réfrigérateur 2 jours
Ragoût de viande Compartiment Réfrigérateur 6 jours
Poisson
Poisson cru et cuit Compartiment Fresco 2 jours
Autre
Soupes, soupe aux légumes et bouillon Compartiment Réfrigérateur 2 jours
Pâtes Compartiment Réfrigérateur 2 jours
Charcuterie ouverte Compartiment Fresco 3 jours
Fromages frais Compartiment Fresco 2-3 jours
Fromages secs bien protégés Compartiment Réfrigérateur
Quelques
mois
OEufs (frais et non lavés) Compartiment Réfrigérateur 2 semaines
Boîte ouverte Compartiment Réfrigérateur 2-3 jours
Légumes crus (dans des sachets perforés) Compartiment Fresco 1 semaine
ALIMENTS CONGELÉS ZONE DE CONSERVATION TEMPS
Viandes de boeuf, d’agneau et de chevreau Compartiment Congélateur (steaks) 6-12 mois
Viandes de boeuf, d’agneau et de chevreau Compartiment Congélateur (viandes avec os) 4-6 mois
Viande de boeuf hachée Compartiment Congélateur 1-2 mois
Viandes de porc Compartiment Congélateur (sans os) 4-6 mois
Viandes de porc Compartiment Congélateur (avec os) 2-3 mois
Viande de porc hachée Compartiment Congélateur 1-2 mois
Restes de viande Compartiment Congélateur 2-3 mois
Page 49
23
www.fhiaba.com · [email protected] · Info Line 800-344222
FR
11. ENTRETIEN ET NETTOYAGE
ALIMENTS CONGELÉS ZONE DE CONSERVATION TEMPS
Poule et dinde entiers Compartiment Congélateur 8-12 mois
Oie, canard et pintade Compartiment Congélateur 4-8 mois
Poisson Compartiment Congélateur 1-2 mois
Crustacés Compartiment Congélateur 2-3 mois
Aliments cuits Compartiment Congélateur 1-2 mois
Légumes Compartiment Congélateur 8-12 mois
Fruits Compartiment Congélateur 6-12 mois
Gâteaux et tartes Compartiment Congélateur 2-3 mois
11.1 Entretien et Nettoyage
Pour le nettoyage des parties en acier, utiliser le chiffon en microfibres et la petite éponge prévue à cet
eet qui se trouvent dans le kit fourni avec l’appareil. Pour passer le chion et la petite éponge, suivre
toujours le sens du satinage de l’acier.
De temps en temps, pour rétablir le brillant de l’acier,
passer le chion en microfibre légèrement humidifié.
Ne pas utiliser la petite éponge sur les parties en
aluminium, telles que, par exemple, les poignées et
les profils des clayettes en verre. Veiller à ce que ne
soient pas bouchées les ouvertures de ventilation de
l’appareil ou dans la structure à encastrement.
Suivre scrupuleusement les instructions
détaillées qui se trouvent dans el kit fourni et
n’utiliser en aucun cas des produits abrasifs
ou métalliques car ceux-ci pourraient rayer et
endommager de manière permanente la finition satinée de l’appareil. Avant d’eectuer
toute opération de nettoyage, débrancher
l’appareil du réseau électrique.
Faire très attention à ne pas endommager le
circuit réfrigérant.
11.2 Nettoyage du condenseur
Selon le modèle, une grille de ventilation est située
au dessus ou au dessous de l’électroménager.Un filtre à mousse est placé derrière la grille afin de protéger le système de ventilation de la poussière.
Pour le nettoyer, utilisez un aspirateur avec une
brosse douce à la pleine puissance, en balayant le
long des ouvertures.
Si la quantité de poussière est importante, la grille
de ventilation peut être enlevée pour permettre un
nettoyage plus profond du filtre.
À tous les six mois, l’écran ache le message «Vérifiez Cond», nettoyer le condenseur et appuyez sur la
touche Enter
pendant 5 secondes pour réinitiali-
ser.
Procédez comme suit:
> Éteignez l’électroménager en appuyant sur le bou-
ton Unit
du panel de contrôle principal pour 3s en-
viron.
> Attendez 30 minutes environ, jusqu’à ce que le
condensateur ailetté se refroidi à température ambiante.
> Pour les modèles avec ventilation à la base,enlevez
la grille. Pour les modèles avec ventilation au sommet enlevez la grille.
> Nettoyez-le à fond en évitant de l’endommager.
> Réallumez l’électroménager en appuyant sur le
bouton Unit
. sur le panel de contrôle principal.
Page 50
24
www.fhiaba.com · [email protected] · Info Line 800-344222
12. GUIDE DES SOLUTIONS AUX PROBLÈMES
Attention
Les ailettes du condenseur sont tranchantes, utiliser des protections adéquates pour
les mains et les bras pour nettoyer le condenseur en toute sécurité.
11.3 Nettoyage interne
Laver les parties internes et les parties amovibles
avec une solution d’eau tiède, très peu de détergent
à vaisselle.
Rincer et essuyer tout de suite.
Il est recommandé de ne pas utiliser de dispositifs
mécaniques ou d’autres moyens pour accélérer le
processus de dégivrage.
Attention
Ne pas utiliser d’eau sur les parties électriques, sur les lumières et sur les panneaux
de contrôle.
Ne pas mettre d’eau bouillante sur les parties
froides en verre.
Ne laver aucune partie du réfrigérateur dans
le lave-vaisselle car celle-ci pourrait s’endommager ou se déformer de manière irréparable.
12.1 Guide des solutions aux problèmes
En cas d’anomalies de fonctionnement de l’appareil,
utiliser ce guide avant d’appeler le service d’assistance: celui-ci aidera à résoudre personnellement
le problème ou fournira d’importantes informations
à transférer au service d’assistance afin d’assurer
un service plus rapide et ecace.
Messages sur l’écran
Les problèmes de fonctionnement sont en général
indiqués sur l’écran.
Les problèmes qui ne peuvent pas être résolus par
l’usager sont signalés moyennant un code de panne.
À noter, toutefois, que des messages ou des alarmes
pourraient s’acher suite à des conditions particulières d’utilisation ou bien pendant la mise en fonction. Dans ces cas désactiver l’alarme sonore en
pressant la touche Alarm
en laissant l’appareil en
fonction et limiter au maximum l’ouverture des portes pendant environ 10-12heures.
Le Réfrigérateur ou le Congélateur ne fonctionnent pas
L’appareil est branché au réseau d’alimentation
électrique?
Le courant arrive à la prise d’alimentation?
La touche Unit
est activée?
L’appareil est en mode ‘Demo’?
Le Réfrigérateur ou le Congélateur est plus chaud
que la normale
L’écran signale un code de panne?
La température est réglé correctement?
Les portes ou les bacs sont resté ouverts longtemps?
Ont été récemment introduites de grandes quantités
d’aliments?
L’appareil est en mode ‘Demo’?
L’appareil fonctionne pendant une longue période
de temps
Durant les chaudes journées et avec des températures élevées dans la pièce, il est normal que le compresseur fonctionne de manière prolongée.
Les portes ou les bacs sont restés ouverts longtemps?
Ont été récemment introduites de grandes quantités
d’aliments?
Contrôler que les portes soient bien fermées et que
les aliments ou les récipients n’empêchent pas leur
parfaite fermeture.
Est un ou plusieurs compartiments en mode shopping?
Perception de bruits étranges
Il est normal que soient perçus des bruits liés au fonctionnement des ventilateurs ou des compresseurs
ou durant la phase de dégivrage.
Le bruit peut également être plus accentué en fonction du positionnement de l’appareil et de l’espace
environnant.
Formation de condensation à l’intérieur et à
l’extérieur du Réfrigérateur
Si le climat est très humide, l’apparition d’un peu de
condensation est normale. L’ouverture de la porte ou
des bacs de manière prolongée peut contribuer à la
formation de condensation.
Veiller dans tous les cas à ce que les portes soient
toujours parfaitement fermées.
Le Réfrigérateur ou Congélateur présente du givre
ou de la glace
Les portes sont restées ouvertes longtemps?
Page 51
25
www.fhiaba.com · [email protected] · Info Line 800-344222
FR
Les portes ne se ferment par parfaitement?
Si les portes ne se ferment pas parfaitement, contacter l’installateur.
En cas de formation de givre ou de glace dans le compartiment Fraîcheur, due à des ouvertures fréquentes et prolongées des portes, désactiver pendant un
certain temps la fonction Fraîcheur en appuyant sur
le bouton correspondant du panneau de commande.
Attendre que le givre ou la glace fondent, extraire le
bac et essuyer les parois et le fond du compartiment.
Apparition de mauvaises odeurs à l’intérieur
Nettoyer entièrement l’appareil en suivant les instructions.
Couvrir hermétiquement tous les aliments.
Ne pas conserver de manière prolongée les aliments.
La porte s’ouvre avec diculté
L’appareil a été conçu pour en permettre la fermeture hermétique. Lorsque la porte est fermée, il est
possible que se vérifie une situation de vide: dans ce
cas, il est nécessaire d’attendre quelques secondes
pour que la pression se rééquilibre, avant d’ouvrir la
porte.
Appareil se refroidit mais les lumières et l’achage ne fonctionnent pas
Vérifiez si l’appareil a été accidentellement placé
dans le mode Sabbath
Le fabricateur de glace ne fonctionne pas
Veiller à ce que l’Appareil à glaçons soit allumé (touche Ice Maker
allumée).
Pour l’allumer, appuyer sur la touche rouge.
Veiller à ce que l’appareil soit raccordé à l’installation
hydraulique.
Si le filtre n’a pas été remplacé depuis longtemps il
peut y avoir une limitation du débit de l’eau.
Le fabricateur de glace ne produit pas de grandes
quantités de glace
En moyenne, la production de glace est d’environ 10
glaçons toutes les deux heures.
La glace se congèle en bloc
Si la glace n’est pas fréquemment utilisée, il est possible qu’elle se congèle en blocs. Il est conseillé d’éliminer le bloc de glaçons et de laisser que le bac se
remplisse de nouveau.
La glace a une saveur ou une couleur insolite
Lorsque l’Appareil à glaçons est utilisé pour la première fois, il est conseillé de vider le contenu du bac
lors de son premier remplissage.
Il pourrait être nécessaire de remplacer la cartouche
du filtre, surtout si le réfrigérateur est resté arrêté
pendant plus d’un mois ou si la cartouche n’a pas été
changée pendant plus de six mois. Contacter éven-
tuellement un plombier ou un expert de systèmes de
traitement des eaux, pour contrôler que le problème
ne soit pas dû à l’eau d’alimentation.
Si l’appareil a été acheté a été utilisé comme un modèle d’exposition peut être dans un
mode d’économie d’énergie spécial appelé
mode de démonstration dans lequel le dispositif semble fonctionner (lampes de travail et
ache des températures faux), mais pas de
refroidissement est vraiment. Si vous pensez
que votre équipement est en mode Demo, s’il
vous plaît contactez votre revendeur pour
l’assistance à la désactivation de cette fonction.
Page 52
26
www.fhiaba.com · [email protected] · Info Line 800-344222
12.2 Indications d’anomalie pouvant apparaître sur l’écran
Message sur l’écran Description de l’Anomalie
PanneElectrique!
Interruption prolongée de l’énergie électrique
l’appareil se remet en marche automatiquement en signalant les températures enregistrées les plus chaudes
Appuyer sur la touche Alarm (Alarme) pour désactiver l’alarme sonore
RéfrPorteOuverte
Porte du Réfrigérateur ouverte
le message apparaît après une minute d’ouverture de la porte
TriMode ouverte
Porte du Congélateur ouverte
le message apparaît après une minute d’ouverture de la porte
Changer filtre
Remplacement du Filtre pour l’Eau
le message apparaît lorsque ne reste que 20% de l’autonomie du filtre
Réfr trop chaud
Réfrigérateur trop chaud
voir guide des solutions aux problèmes
Réfr trop froid
Réfrigérateur trop froid
attendre 12 heures: si l’anomalie persiste, s’adresser au Service Après-Vente
Fresco tropChaud
Compartiment Fraîcheur trop chaud
voir guide des solutions aux problèmes
Fresco tropFroid
Compartiment Fraîcheur trop froid
attendre 12 heures: si l’anomalie persiste, s’adresser au Service Après-Vente
TriModeTropChaud
Congélateur trop chaud
voir guide des solutions aux problèmes
TriModeTropFroid
Congélateur trop froid
attendre 12 heures: si l’anomalie persiste, s’adresser au Service Après-Vente
Code de panne...
Code de panne
Contacter le SAV agréé. Vérifier les conditions d’utilisation (charges importantes d’aliments, fréquentes ouvertures des portes). Appuyer sur la touche
Alarm (Alarme) pour désactiver l’alarme sonore
Check condenser
Check Condenser
À tous les six mois, l’écran ache le message «Vérifiez Cond», nettoyer le condenseur et appuyez sur la touche Enter
pendant 5 secondes pour réinitialiser.
12. GUIDE DES SOLUTIONS AUX PROBLÈMES
Page 53
27
www.fhiaba.com · [email protected] · Info Line 800-344222
FR
FONCTIONS
Shopping
Réfrigérateur
Vacation
Réfrigérateur
Shopping
TriMode
Vacation
TriMode
Shopping Réfr.
Allumé/Fermé
Vacation Réfr.
Allumé/Fermé
Shopping TriMode
Allumé/Fermé
Vacation TriMode
Allumé/Fermé
Shopping Réfr. Fermé
Shopping TriMode Fermé
Vacation Réfr. Fermé
Vacation TriMode O
Refr. Bouteilles Fermé
Super Ice Fermé
Bypass Filtre Fermé
Voir état
Temps de refr.
Taille à glaçons
Mode Sabbath Fermé
État Filtre
Shopping Réfr. Allumé
Shopping TriMode Allumé
Vacation Réfr. Allumé
Vacation TriMode On
Refr. Bouteilles Allumé
Super Ice Allumé
Bypass Filtre Allumé
Reset Filtre
Bypass Filtre
Temps Shopping
Temps Shopping
Durée Vacation
Durée Vacation
Refr. Bouteilles
Allumé/Fermé
Super Ice
Allumé/Fermé
Mode Sabbath Allumé
Nettoyage Manuel
Régler l’heure: 1
Régler l’heure: 1
Régler l’heure: 1
Régler les jours: 1
Régler l’heure: 20 min
Size: GRANDS
Refr. Bouteilles
Machine à glaçons
Mode Sabbath
(Optional)
Filtre de l’eau
13.1 Fonctions
13. PLAN DU MENÙ
Page 54
28
www.fhiaba.com · [email protected] · Info Line 800-344222
13. PLAN DU MENÙ
13.2 Réglages
RÉGLAGES
Option TriMode
Réglages de base
Freezer
Fresco
Enter > Confirmer
DATE: 01-01-2009 Allumé
HEURE: 01:01 Allumé
Choisir: 24
Régler la date
On
Régler l’heure
italiano
français
english
Choisir °C
DATE: 01-01-2009 Frermé
HEURE: 01:01 Frermé
Choisir: 12
Réfrigérateur
Montrer la date
O
Choisir 12/24
Montrer l’heure
deutsch
español
Choisir °F
DATE: 01-01-2009
HEURE: 01:01
Date
Blocage Clavier
Langue
Réglages °C/°F
Heure
Page 55
20-09-2018
Page 56
www.fhiaba.com
[email protected]
B09000804 UL
Loading...
