FG Elektronik FG-ACC-PC 2000 OF User guide [sl]

SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 138 55 61 www.conrad.si

NAVODILA ZA UPORABO

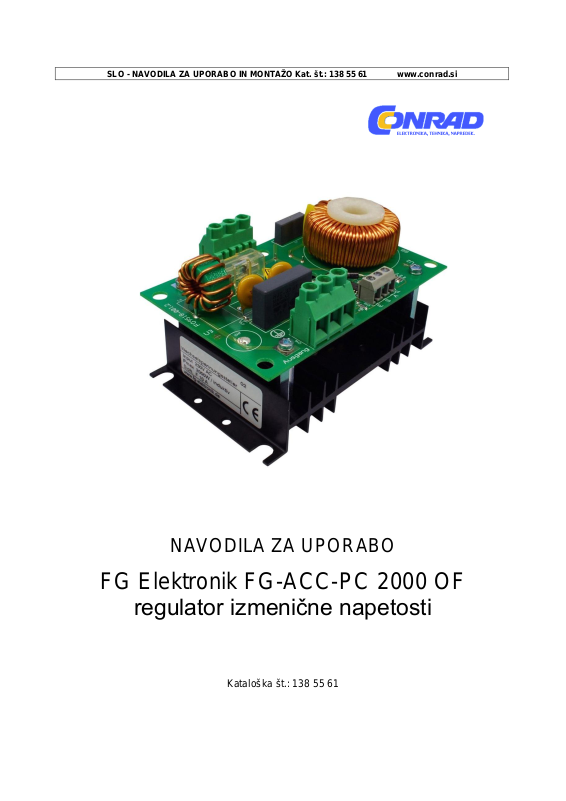

FG Elektronik FG-ACC-PC 2000 OF

regulator izmenične napetosti

Kataloška št.: 138 55 61

2

Kazalo

Tehnični podatki

FG-ACC-PC 2000 OF

FG-ACC-PC 2000i OF

Primerno za:

Ohmske obremenitve, npr.
ogrevalni sistemi,
reflektorji.

Indukcijske obremenitve,

Vhodna napetost:

Običajno 230 VAC/50 Hz

Izhodna moč:

Maks. 2000W

Frekvenca:

47 ~ 63 Hz

Vhodna varovalka:

F 10 A

Izhodni tok:

Maks. 8,7 A

Načelo nadzora:

Vodilni fazni nadzor

Izhodna napetost:

0 ~ 230 VAC

Način nadzora:

Linearni potenciometer 100 kΩ

Dimenzije:

115 x 75 x 65 mm

Teža:

380 g

Sobna temperatura:

-10 ° ~ +40 °C

Varnostni standardi:

EN60669-2-1:2004 + A1:2009

EMC standardi:

EN 55014-1:2006; EN 61000-6-2:2005; EN 61000-3­2:2006; EN 61000-3-3:1995 + A1:2001 + A2:2005

Številka izdelka:

069702

069603

1. Namen uporabe …………………………………………………………………...…….. 2

2. Tehnični podatki ………………………………………………………………….……… 2

3. Varnostna opozoril a …………………………………………………………………….. 3

4. Shema … …………………………………………………………………………………. 4

5. Dodatki ………………………….………………………………………………….…….. 5

Garancijski list ............................................................................................................ 6

1. Namen uporabe

FG-ACC-PC 2000 OF regulator izmenične napetosti

- Za induktivne ali ohmske obremenitve.

- Izhodna napetost je nastavljiva z potenciometrom.

- Varnost EMC preko vgrajene tuljave za preprečevanje motenj.

- Primeren za vgradnjo in montažo na DIN nosilec.

- Preizkušeno v profesionalni uporabi.

Upoštevajte varnostna opozorila na str. 3!

2. Tehnični podatki

npr. motorji, tuljav e.

3

Opombe:

1. Te naprave so namenjene izključno profesionalni uporabi, tj. namenjene so za
uporabo v trgovini, določenih poklicih ali panogah in niso namenjene prodaji
širši javnosti.

2. Namestitev mora opraviti usposobljen električar in mora biti v skladu z
ustreznimi standardi o električni varnosti.

3. Potenciometer, ki ga je potrebno priključiti zunaj, mora biti zasnovan za

omrežno napajanje. V primeru montaže na osnovni plošči, ki je povezana z
zaščitnim vodnikom, mora biti hladilno telo nameščeno izolirano zaradi zahtev

EMC.

4. Največja dolžina kabla za priključek potenciometra je 2 m.

5. Pridružujemo si pravico do tehničnih sprememb in napak. Prosimo, obiščite
spletno stran: www.fg-elektronik.de za najnovejše različice naših podatkovnih
listov.

6. Slike izdelka so zgledne ilustracije in se lahko razlikujejo od dobavljenih
izdelkov.

3. Varnostna opozorila

- Previdno, življenjsko nevarno! Ta modul je odprtokodna naprava (odprta
konstrukcija). Dotikanje komponent lahko povzroči električni udar. Pred

začetkom namestitve ali vzdrževalnih del izklopite sistem iz napajanja.

Prepričajte se, da je ni mogoče pomotoma ponovno vključiti nazaj.

- Napravo lahko uporabljajo otroci starejši od 8 let in osebe z zmanjšanimi

fizičnimi, senzoričnimi ali umskimi sposobnostmi ali s premalo izkušenj in
znanja, če jih pri uporabi nadzira oseba, ki je zadolžena za njihovo varnost ali

so prejele navodila za varno uporabo in razumejo z njimi povezane nevarnosti.

- Čiščenja in vzdrževanja naprave ne smejo izvajati otroci, razen če so starejši
od 8 let in pod nadzorom.

- Naprava in njena priključna vrvica ne sme biti na dosegu otr ok ml ajših od 8 let.

4

4. Shema

5

5. Dodatki

Izdelek

Številka izdelka

Opis

HSH 3

854402

Nosilec DIN rail HSHS

DPO 100

86VG01

Linearni rotacijski potenciometer 100 kΩ

*Neobvezno – naročite posebej

FG-ELEKTRONIK GmbH

Faks: [phone]

Spletna stran: www.fg-elektronik.de

E-pošta: [e-mail]

Mühlweg 30-32 ·

D-90607 Rückersdorf

Tel.: [phone]

6

Conrad Electronic d.o.o. k.d.

Ljubljanska c. 66, 1290 Grosuplje

Fax: [phone], Tel: 01/78 11

www.conrad.si, [e-mail]

GARANCIJSKI LIST
Izdelek: FG Elek tronik FG-ACC-PC 2000 OF

regulator izmenične napetosti

Kat. št.: 138 55 61
Garancijska izjava:

Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.

Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus­Conrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.
