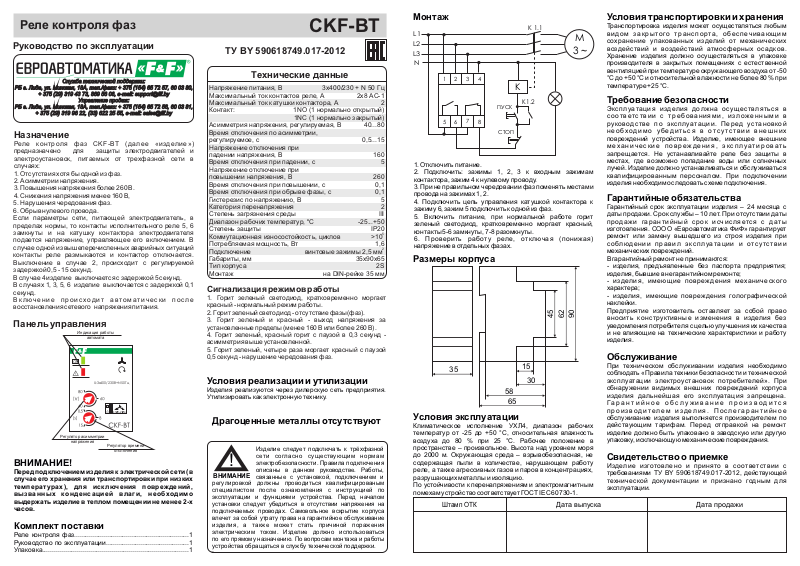

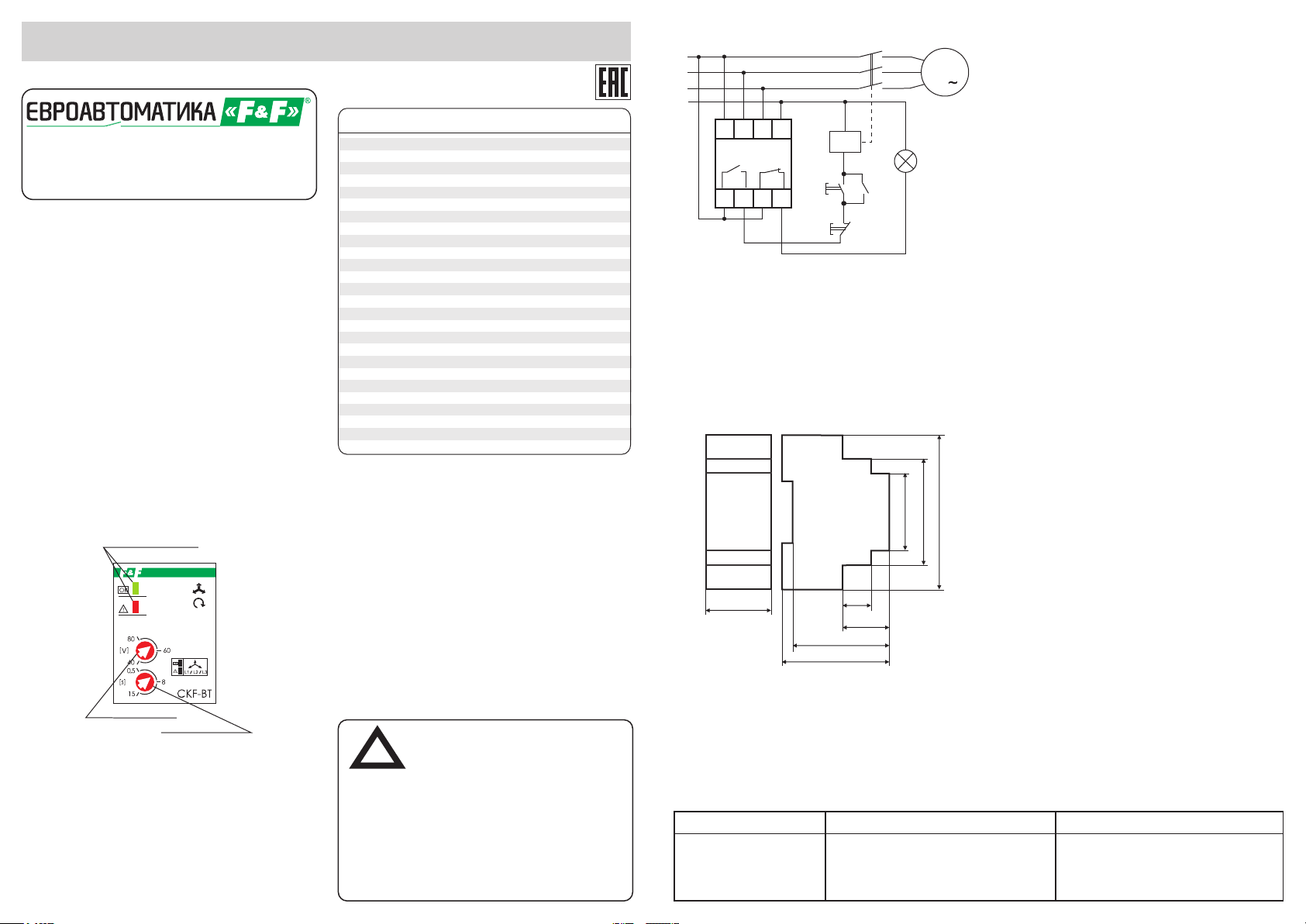

Реле контроля фаз
Руководство по эксплуатации
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
Назначение
Рел е ко нт ро ля фаз CKF -B T (д ал ее «изде ли е» )
предназначено для защиты электродвигателей и
электроустановок, питаемых от трехфазной сети в
случаях:
1. Отсутствия хотя бы одной из фаз.
2. Асимметрии напряжения.
3. Повышения напряжения более 260 В.
4. Снижения напряжения менее 160 В,
5. Нарушения чередования фаз.
6. Обрыв нулевого провода.
Если параметры сети, питающей электродвигатель, в
пределах нормы, то контакты исполнительного реле 5, 6
замкнуты и на катушку контактора электродвигателя
подается напряжение, управляющее его включением. В
случае одной из вышеперечисленных аварийных ситуаций
контакты реле размыкаются и контактор отключается.
Выключение в случае 2, происходит с регулируемой
задержкой 0,5 - 15 секунд.
В случае 4 изделие выключается с задержкой 5 секунд.
В случаях 1, 3, 5, 6 изделие выключается с задержкой 0,1
секунд.
В к люч ен и е п р о и схо ди т а в том ат и ч е ски п о сле
восстановления сетевого напряжения питания.
Панель управления
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
тем перат урах) , д ля исключ ения повре жде ний,
вы зв ан ны х к он де нс ац ие й вл аг и, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
Комплект поставки
Реле контроля фаз..............................................................1
Руководство по эксплуатации.............................................1
Упаковка............................................................................1
Служба технической поддержки:
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: [email protected]
Управление продаж:
Индикация работы
автомата
U:3x400/230B+N 50Гц
Регулятор асимметрии
напряжения
=
=
Регулятор времени
отключения
CKF-BT
ТУ BY 590618749.017-2012
Технические данные
Напряжение питания, В 3x400/230 + N 50 Гц
Максимальный ток контактов реле, А 2х8 АС-1
Максимальный ток катушки контактора, А 2
Контакт: 1NO (1 нормально открытый)
1NC (1 нормально закрытый)
Асимметрия напряжения, регулируемая, В 40...80
Время отключения по асимметрии,
регулируемое, с 0,5...15
Напряжение отключения при
падении напряжения, В 160
Время отключения при падении, с 5
Напряжение отключение при
повышении напряжения, В 260
Время отключения при повышении, с 0,1
Время отключения при обрыве фазы, с 0,1
Гистерезис по напряжению, В 5
Категория перенапряжения 2
Степень загрязнения среды III
Диапазон рабочих температур, С -25...+50
Степень защиты IP20
Коммутационная износостойкость, циклов >10
Потребляемая мощность, Вт 1,6
Подключение винтовые зажимы 2,5 мм
Габариты, мм 35х90х65
Тип корпуса 2S
Монтаж на DIN-рейке 35 мм
Сигнализация режимов работы
1. Горит зеленый светодиод, кратковременно моргает
красный - нормальный режим работы.
2. Горит зеленый светодиод - отсутствие фазы(фаз).
3. Горит зеленый и красный - выход напряжения за
установленные пределы (менее 160 В или более 260 В).
4. Горит зеленый, красный горит с паузой в 0,3 секунд асимметрия выше установленной.
5. Горит зеленый, четыре раза моргает красный с паузой
0,5 секунд - нарушение чередования фаз.
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Драгоценные металлы отсутствуют
Изделие следует подключать к трёхфазной
сет и со гла сно сущ ест вую щим нор мам
электробезопасности. Правила подключения
!
ВНИМАНИЕ
регулировкой должн ы проводиться квалифицированым
специалистом после озна комления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а та кже может стат ь причиной п оражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
о
Монтаж
L1
L2
L3
N
1. Отключить питание.
2. Подключить: зажимы 1, 2, 3 к входным зажимам
контактора, зажим 4 к нулевому проводу.
3. При не правильном чередовании фаз поменять местами
провода на зажимах 1, 2.
4. Подключить цепь управления катушкой контактора к
зажиму 6, зажим 5 подключить к одной из фаз.
5. Включить питание, при нормальной работе горит
зеленый светодиод, кратковременно моргает красный,
5
2
контакты 5-6 замкнуты, 7-8 разомкнуты.
6. Пр овери ть ра боту рел е, от кл юча я ( по ни жая)
напряжение в отдельных фазах.
Размеры корпуса
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25 до +50 °С, относительная влажность
воздуха до 80 % при 25 °С. Рабочее положение в
пространстве – произвольное. Высота над уровнем моря
до 2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
3
2
1
7
5
6
35
Штамп ОТК
Условия транспортировки и хранения
К 1.1
M
3
4
8
ПУСК
СТОП
K
K1.2
Транспортировка изделия может осуществляться любым
вид о м зак р ыто го тр а нсп орта , о бе с печ ива ю щим
сохранение упаков анн ых изделий от механических
воздей ств ий и возде йствий ат мос ферны х осад ков .
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от -50
°С до +50 °С и относительной влажности не более 80 % при
температуре +25 °С.
Требование безопасности
Эк сп луат ац ия и здели я должна ос уществля ться в
с оот в ет с тви и с т р ебо ва ния м и , изл ож ен ны м и в
ру ководст ве по э ксп лу атац ии . Пе ре д ус та но вк о й
н е обх од и м о у б едить ся в от су тс т в и и в н е ш них
повреждений устройства. Изделие, имеющее внешние
м еха ни че ск ие по вр еж д е н и я , э кс пл у а т и р о ват ь
запрещается. Не устанавливайте реле без защиты в
местах, где возможно попадание воды или солнечных
лучей. Изделие должно устанавливаться и обслуживаться
квалифицированным пе рсонало м. П ри подключени и
изделия необходимо следовать схеме подключения.
Гарантийные обязательства
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи. Срок службы – 10 лет. При отсутствии даты
пр ода ж и га ран т ий н ый ср ок и счи с ля етс я с да ты
изготовления. СООО «Евроавтоматика ФиФ» гарантирует
ремонт или замену вышедшего из строя изделия при
соб лю д ен и и пр авил э к сп луат ац ии и от сут ств и и
механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
изделия, бывшие в негарантийном ремонте;
- изд ел ия , и ме ющ ие п ов ре жд ен ия ме ха ни че ск ог о
характера;
- изделия, имеющ ие п овреждения голограф ической
наклейки.
45
62
90
Предприятие изготовитель оставляет за собой право
вноси ть конст рук ти вные и змене ния в изд ели я без
уведомления потребителя с целью улучшения их качества
и не влияющие на технические характеристики и работу
изделия.
Обслуживание
15
30
58
65
При техническ ом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
экс плуатации электро установок пот ребителей ». П ри
обнаружении видимых внешних повреждений корпуса
изд елия дальн ейш ая его экс плу атация зап рещ ена .
Г а р а н т ий н о е о б с л у ж и в а н ие п р ои з в о д и тс я
п р о и з в о д и т е л е м и зд ел ия . П осл е г а р а н т и й н ое
обслуживание изделия выполняется производителем по
действующим тарифам. Перед отправкой на ремонт
изделие должно быть упаковано в заводскую или другую
упаковку, исключающую механические повреждения.
Свидетельство о приемке
Изделие изготовл ено и пр ин ято в со ответс тв ии с
требованиями ТУ BY 590618749.017-2012, действующей
технической д оку мен тации и признано годн ым для
эксплуатации.
Дата продажиДата выпуска
