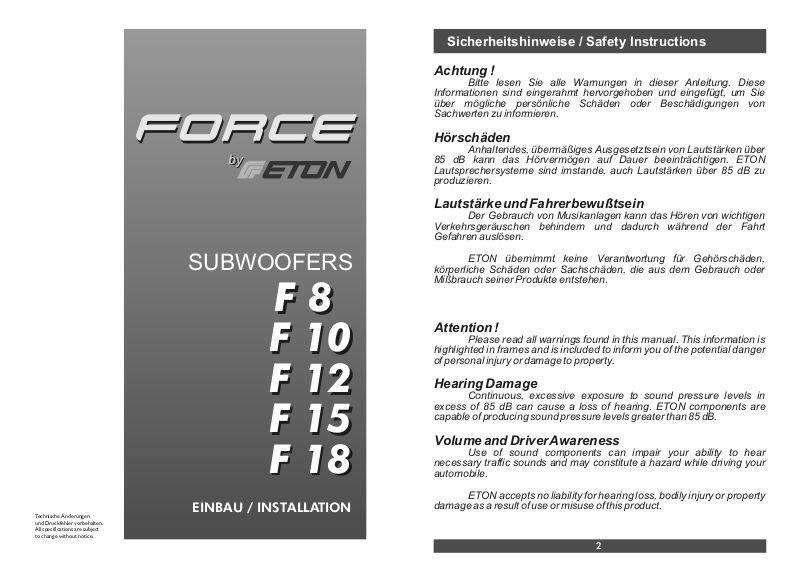

FETON Force Series, Force F8, Force F10, Force F12, Force F18 Installation Manual

...
Page 1
by
by
Sicherheitshinweise / Safety Instructions
Achtung !
Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese Informationen sind eingerahmt hervorgehoben und eingefügt, um Sie über mögliche persönliche Schäden oder Beschädigungen von Sachwerten zu informieren.
Hörschäden
Anhaltendes, übermäßiges Ausgesetztsein von Lautstärken über 85 dB kann das Hörvermögen auf Dauer beeinträchtigen. ETON Lautsprechersysteme sind imstande, auch Lautstärken über 85 dB zu produzieren.
Lautstärke und Fahrerbewußtsein
Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern und dadurch während der Fahrt Gefahren auslösen.
Technische Änderungen und Druckfehler vorbehalten. All specifications are subject to change without notice.
SUBWOOFERS
F 8
F 8
F 10
F 10
F 12
F 12
F 15
F 15
F 18
F 18
EINBAU / INSTALLATION
ETON übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder Mißbrauch seiner Produkte entstehen.
Attention !
Please read all warnings found in this manual. This information is highlighted in frames and is included to inform you of the potential danger of personal injury or damage to property.
Hearing Damage
Continuous, excessive exposure to sound pressure levels in excess of 85 dB can cause a loss of hearing. ETON components are capable of producing sound pressure levels greater than 85 dB.
Volume and Driver Awareness
Use of sound components can impair your ability to hear necessary traffic sounds and may constitute a hazard while driving your automobile.
ETON accepts no liability for hearing loss, bodily injury or property damage as a result of use or misuse of this product.
2
Page 2
ANSCHLUSS / CONNECTIONSicherheitshinweise / Safety Instructions
Nehmen Sie Ihr Fahrzeug nicht in Betrieb, bevor alle Komponenten des Lautsprechersystems fest und sicher eingebaut sind. Lose Teile können im Falle eines plötzlichen Bremsmanövers oder eines Unfalls zu gefährlichen, fliegenden Geschossen werden.
Bohren oder schrauben Sie nicht in eine Fahrzeugverkleidung oder einen teppichbezogenen Boden, bevor Sie sich versichert haben daß darunter keine wichtigen Teile oder Kabel sind. Achten Sie auf Benzin-, Brems-, Ölleitungen und elektrische Kabel bei der Planung für die Montage.
Trennen Sie vor Beginn der Montage den Massepol (-) von der Fahr­zeugbatterie, um eventuelle Kurzschlüsse zu vermeiden.
Achtung: Sollen zur Montage der Lautsprecher Karosseriebleche ausgeschnitten oder entfernt werden, nehmen Sie Kontakt mit Ihrer Fahrzeug-Vertragswerkstatt auf. Bei Beschädigungen tragender Kar­osserieteile kann die Betriebserlaubnis erlöschen.
Vorsicht beim Entfernen von Innenverkleidungen. Die Fahrzeugher­steller verwenden verschiedenste Befestigungsteile die bei der De­montage beschädigt werden können.
Do not use your automobile until all components of the loudspeaker system have been secured to the interior framework. Failure to do so may turn a component into a dangerous, flying projectile during a sudden stop or accident.
WARNUNG: Beide Schwingspulen dieses Lautsprechers müssen an den Verstärker angeschlossen sein. Bei Betrieb mit nur einer ange­schlossenen Schwingspule verfällt jegliche Garantie. Die Schwingspulen können parallel oder in Reihe an einen Einzelkanal oder einen gebrückten Verstärker angeschlossen werden.
! STROMSCHLAGGEFAHR ! Berühren Sie NICHT die Anschlüsse während des Betriebs.
WARNING: Both voice coils must be connected to the amplifier for correct operation of this speaker. Use of this speaker with only one voice coil connected voids all warranties. Voice coils may be wired in series or parallel to connect to a single channel of an amplifier or a mono-bridged amplifier.
! SHOCK HAZARD ! Don't touch the connectors when the system is running.
Do not drill or drive screws through any vehicle interior or carpeted floor before inspecting the underside for potential punctures to control lines or cables. Be sure to avoid all fuel lines, brake lines, electrical cables or oil lines when planning the installation.
Before beginning installation of the loudspeaker system remove the minus connector from the automobile battery in order to avoid possible short circuits.
Caution: Use care when removing interior trim panels. Car manu­facturers use a variety of fastening devices that can be damaged in the disassembly process.
Attention: If sheet metal must be cut or removed contact your authorized car dealer for professional advice. By damage to sup- porting body structures the safety certificate may be withdrawn.
Entsprechende Gehäusevorschläge finden Sie auf der ETON Homepage
www.etongmbh.de
Please see suggestion for enclosures on the ETON website
www.etongmbh.de
43
Page 3
ETON
ETON
MONOAMP
MONOAMP
+
0,5 Ohm
__
ANSCHLUSS / CONNECTION F 10 - F 18ANSCHLUSS / CONNECTION F 8
ETON
+
+
+
__ __
__ __
+
ETON
MONOAMP
MONOAMP
+
0,5 Ohm
__
++
__
__
++
++
__
__
++
ETON
ETON
MONOAMP
MONOAMP
ETON AMPETON AMP
ETON AMPETON AMP
ETON
ETON
MONOAMP
MONOAMP
+
__
++
__
__
++
__
__
+
__
2 Ohm
4 Ohm
4 Ohm
2 Ohm
2 Ohm
1 Ohm
2x2 Ohm 2x2 Ohm2x2 Ohm
+
+
2x2 Ohm 2x2 Ohm
++
__
2x2 Ohm
__
2x2 Ohm
+
__
2x2 Ohm
+
__
__
++
__
__
+
__
+
+
__ __
ETON AMPETON AMP
ETON AMPETON AMP
__ __
+
++
1 Ohm
__
1 Ohm
__
++
__
4 Ohm Brücke/ bridge
__
=2 Ohm Verstärkerlast
Impedanz:
+
__
+
__
+
__
2x2 Ohm
2x2 Ohm
2x2 Ohm
2x1 Ohm 2x1 Ohm
__
__
__
Impedanzen: F 10 = 2x1 Ohm
F 12 = 2x1 Ohm
__
+
ETON
__
+
__
+
ETON
MONOAMP
MONOAMP
ETON
ETON
MONOAMP
MONOAMP
+
1 Ohm
__
+
0,5 Ohm
__
Not recommended
F 15 = 2x1 Ohm F 18 = 2x1 Ohm
++
__
2x1 Ohm
__
2x1 Ohm
+
__
2x1 Ohm
__
++
__
__
+
ETON AMPETON AMP
ETON AMPETON AMP
__
Bei Auswahl des passenden Verstärkers (AMPs) oder Subwoofer darf die Verstärker­Ausgangsimpedanz (Ohm) nicht unterschritten werden!
+
__
+
__
++
__
__
2 Ohm
2 Ohm
1 Ohm
1 Ohm
++
__
2x1 Ohm
__
2x1 Ohm
+
__
2x1 Ohm
__
++
__
__
+
Nicht empfohlen
ETON AMPETON AMP
++
__
1 Ohm
__
1 Ohm Brücke/ bridge =0,5 Ohm Verstärkerlast
+
__
F 8 = 2x2 Ohm
ETON
ETON
MONOAMP
MONOAMP
__
+
Bei Auswahl des passenden Verstärkers (AMPs) oder
+
__
2 Ohm
+
__
Subwoofer darf die Verstärker­Ausgangsimpedanz (Ohm) nicht unterschritten werden!
5 6
__
+
Page 4
TECHNISCHE DATEN / SPECIFICATIONS
Modell Technische Daten
Nennimpedanz Gleichstromwiderstand Resonanzfrequenz Nachgiebigkeit der Aufhängung Mechanische Güte Elektrische Güte Gesamtgüte Mechanischer Widerstand Ges.bewegte Masse Maximale lineare Auslenkung Effektive Abstrahlfläche Schwingspulendurchmesser Schwingspulenträger Wickelbreite Anzahl der Lagen Schwingspulen-Induktivität Kraftfaktor Polplattenhöhe Magnetring-Durchmesser Magnetring-Höhe Lautsprechergewicht Mittlerer Kennschalldruckpegel 1 W/1m Nennbelastbarkeit Äquivalentvolumen
Model Technical data
Nominal impedance DC resistance Resonance frequency Suspension compliance Mechanical Q Electrical Q Total Q Mechanical resistance Total moving mass (including air mass) Maximum excursion Effective piston area Voice coil diameter voice coil former Voice Coil length Voice Coil layers Voice Coil inductance Force factor Height of the gap Diameter of magnet Height of magnet Mass of speaker Characteristic sound pressure level 1 W/1m Rated power Equivalent air volume of suspension
Zn Re fr CMS QMS QES QTS RMS MMD Xmas SD
Le BL x l
VAS
F 8 Wert/Val.
2x2 3,6 38,3 94,669 3,903 0,484 0,431 11, 2 190,265 13 20,106
4,363 18,301 27 220 70 6,9 80,5 500 5,434
F 10 Wert/Val.
2x1 1,5 80 0,02 11,53 0,69 0,65 11, 4 210,5 14 336,0 72 Aluminium 54 8 1,88 16,93 27 220 70 21,8 84,4 2000 2,39
F 12 Wert/Val.
2x1 1,4 37,5 69,82 4,68 0,416 0,379
250,25 14 530,9 72 Aluminium 54 8 2,52 14,30 27 220 70 21,9 87,4 2000 27,945
F 15 Wert/Val.
2x1 1,4 36 62,067 4,7091 0,554 0,496
263,752 14 804,24 72 Aluminium 54 8 2,255 13,39 27 220 70 22,7 89,2 2000 57,525
F 18 Wert/Val.
2x1 1,4 34,4 50,541 3,367 0,584 0,498
398,014 14 1225,4 72 Aluminium 54 8 2,377 15,33 27 220 70 25 90,6 2000 107,77
Einh./Unit
W W
Hz mm/N
kg/s g mm cm2 mm
mm
mH Tm mm mm mm kg dB SPL W dm3
Modell Technische Daten
Außendurchmesser Außendurchmesser mit Gummiring Ausschnittsdurchmesser Einbauhöhe Lochdurchmesser Anzahl der Verschraubungslöcher
Model Technical data
Outer diameter Outer diameter including rubber band Cut out diameter Mounting depth Hole diameter Number of screwholes
7 8
F 8 Wert/Val.
184 128 199 8xø5,2
F 10 Wert/Val.
269,4 274,5
235 167 253,4 8xø6
F 12 Wert/Val.
318 322
287 208 304 8xø6
F 15 Wert/Val.
389 398
359 231 374 8xø6
F 18 Wert/Val.
462 468
430 265 445 8xø6
Einh./Unit
mm mm
mm mm mm mm
