Festool ETS EC 150-3 EQ, ETS EC 150-5 EQ User Manual

Download

Festool GmbH Wertstraße 20 D-73240 Wendlingen Tel.: +49 (0)7024/804-0 Telefax: +49 (0)7024/804-20608 www.festool.com

Originalbetriebsanleitung - Exzenterschleifer 6

Original operating manual - Eccentric sander 11

Notice d’utilisation d’origine - Ponceuse excentrique 16

Manual de instrucciones original - Lijadora excéntrica 22

Istruzioni per l'uso originali - Levigatrice orbitale 27

Originele gebruiksaanwijzing - Excenterschuurmachine 37

Originalbruksanvisning - Excenterslipmaskin 32

Alkuperäiset käyttöohjeet - Epäkeskohiomakone 42

Original brugsanvisning - Excentersliber 47

Originalbruksanvisning - Eksentersliper 52

Manual de instruções original - Lixadora excêntrica 57

Оригинал Руководства по эксплуатации - Эксцентриковая шлифмашинка 62

Originál návodu k obsluze - Excentrická bruska 68

Oryginalna instrukcja eksploatacji - Szlifierka mimośrodowa 73

ETS EC 150/3 EQ ETS EC 150/5 EQ

705484_003

1-1

1-2

1-3

1-5

1-4

1-6

StickFix

4-2

4-1

4-3

ETS EC 150

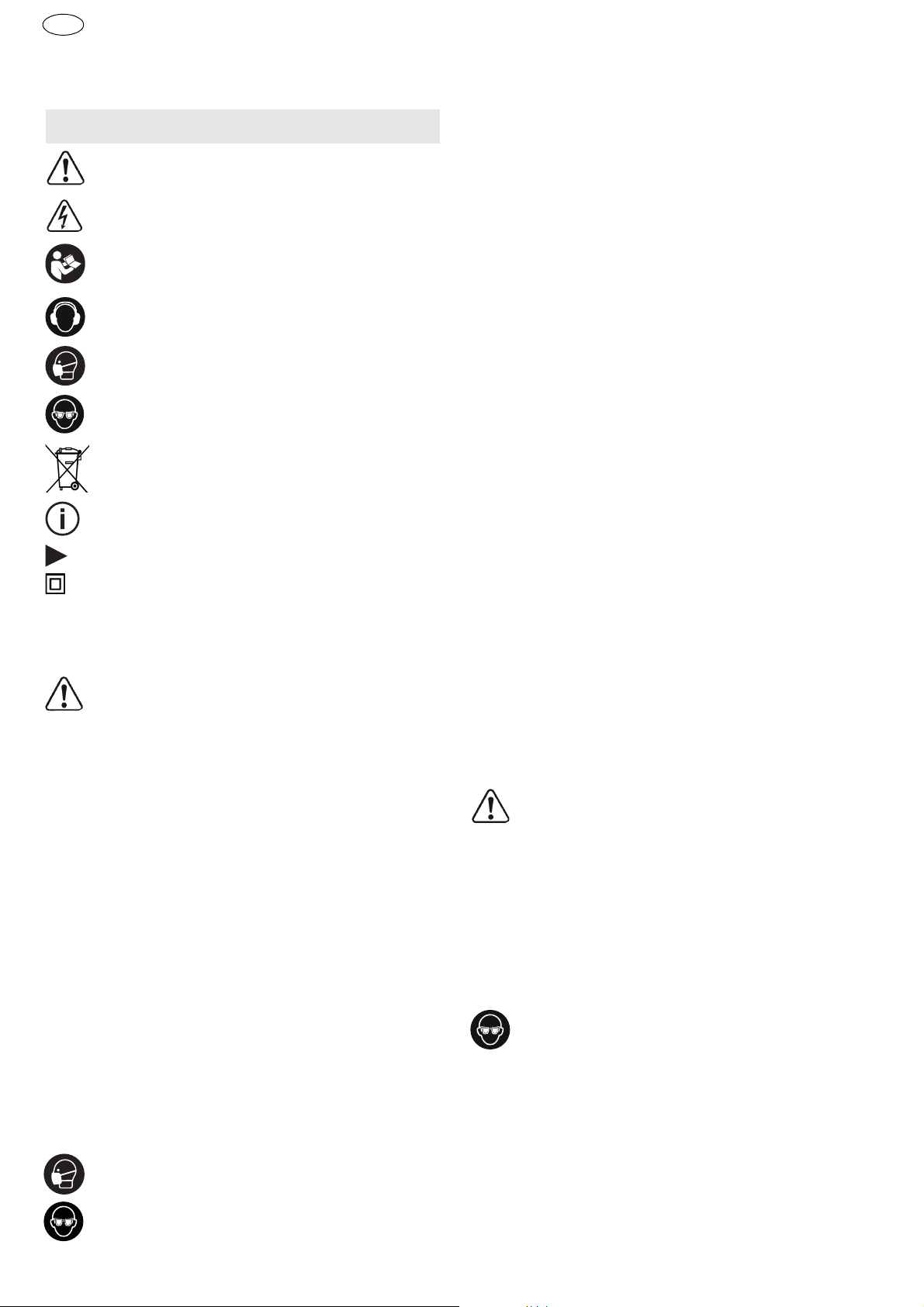

Originalbetriebsanleitung 1Symbole

Symbol Bedeutung

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lesen!

Gehörschutz tragen!

Atemschutz tragen!

Schutzbrille tragen!

Nicht in den Hausmüll geben.

Tipp, Hinweis

Handlungsanweisung Schutzklasse II

2 Sicherheitshinweise

2.1 Allgemeine Sicherheitshinweise

Warnung!

se und Anweisungen.

Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

2.2 Maschinenspezifische Sicherheitshinweise

–

Beim Arbeiten können schädliche/giftige Stäube entstehen (z.B. bleihaltiger Anstrich, einige Holzarten und Metall).

atmen dieser Stäube kann für die Bedienperson oder in der Nähe befindliche Personen eine Gefährdung darstellen. Beachten Sie die in Ihrem Land gültigen Sicherheitsvorschriften. Schließen Sie das Elektrowerkzeug an eine geeignete Absaugeinrichtung an.

Lesen Sie alle Sicherheitshinwei-

Versäumnisse bei der

Das Berühren oder Ein-

Tragen Sie zum Schutz Ihrer Gesundheit eine P2-Atemschutzmaske.

Tragen Sie, wegen den beim Schleifen auftretenden Gefahren, stets eine Schutzbrille.

–

Verwenden Sie einen Fehlerstromschutz beim Metallschleifen, sowie wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist.

bei einem elektrischen Schlag vor einem lebensgefährlichen Strom durch den Körper.

–

Reinigen Sie mit Ölen getränkte Arbeitsmittel, wie z.B. Schleifpad oder Polierfilz mit Wasser und lassen Sie diese ausgebreitet trocknen.

Öl getränkte Arbeitsmittel können sich selbst entzünden.

–

Achtung Brandgefahr! Vermeiden Sie eine Überhitzung des Schleifgutes und des Schleifers. Entleeren Sie vor Arbeitspausen stets den Staubbehälter.

Filter des Absaugmobils kann sich unter ungünstigen Bedingungen, wie Funkenflug beim Schleifen von Metallen, selbst entzünden. Besondere Gefahr besteht, wenn der Schleifstaub mit Lack-, Polyurethanresten oder anderen chemischen Stoffen vermischt ist und das Schleifgut nach langem Arbeiten heiß ist.

–

Nur original Festool Schleifteller verwenden.

Fremdteller sind nicht für die Drehzahl des Schleifers geeignet und können brechen.

–

Prüfen Sie nach dem Herunterfallen das Elektrowerkzeug und den Schleifteller auf Beschädigung. Demontieren Sie den Schleifteller zur genauen Prüfung. Lassen Sie beschädigte Teile vor dem Einsatz reparieren.

teller und beschädigte Maschinen können zu Verletzungen und Unsicherheit der Maschine führen.

2.3 Mischstäube mit Metallanteil, und Schleifen feuchter Oberflächen

Bei Mischstäuben mit Metallanteil (z.B. Lackschliff im Automotiv-Bereich) und beim Schleifen feuchter Oberflächen sind aus Sicherheitsgründen folgende Maßnahmen einzuhalten:

– Vorschalten eines Fehlerstrom- (FI-, PRCD-)

Schutzschalters.

– Maschine an ein geeignetes Absauggerät an-

schließen.

– Maschine regelmäßig von Staubablagerungen im

Motorgehäuse durch Ausblasen reinigen.

Schutzbrille tragen!

Der Schutzschalter schützt Sie

Schleifstaub im Filtersack bzw.

Gebrochene Schleif-

2.4 Emissionswerte

Die nach EN 60745 ermittelten Werte betragen typischerweise:

Schalldruckpegel L

= 73 dB(A)

Schallleistungspegel LWA = 84 dB(A) Unsicherheit K = 3 dB

VORSICHT

Beim Arbeiten eintretender Schall Schädigung des Gehörs



Benutzen Sie einen Gehörschutz!

Schwingungsemissionswert ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745:

Schwingungsemissionswert (3-achsig)

Die angegebenen Emissionswerte (Vibration, Geräusch)

– dienen dem Maschinenvergleich, – eignen sich auch für eine vorläufige Einschät-

ah = 4,8 m/s

K = 1,5 m/s

ETS EC 150

zung der Vibrations- und Geräuschbelastung beim Einsatz,

– repräsentieren die hauptsächlichen Anwendun-

gen des Elektrowerkzeugs.

Erhöhung möglich bei anderen Anwendungen, mit anderen Einsatzwerkzeugen oder wenn ungenügend gewartet. Leerlauf- und Stillstandszeiten der Maschine beachten!

3 Bestimmungsgemäße Verwen-

dung

Bestimmungsgemäß sind die Schleifer zum Schleifen von Holz, Kunststoff, Verbundwerkstoff, Farbe/ Lack, Spachtelmasse und ähnlichen Werkstoffen vorgesehen. Bei Mischstäuben mit Metallanteil (z.B. Lackschliff im Automotiv-Bereich) und beim Schleifen feuchter Oberflächen sind besondere Sicherheitshinweise zu beachten. Die Schleifer sind

bestimmungsgemäß nicht zum reinen Metallschliff geeignet. Asbesthaltiges Material darf nicht bear-

beitet werden.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

4 Technische Daten

Exzenterschleifer ETS EC 150/3 EQ ETS EC 150/5 EQ

Leistung 400 W 400 W Drehzahl (Leerlauf) 6000 - 10000 min Schleifhub 3,0 mm 5,0 mm Schleifteller D 150 mm D 150 mm Gewicht (ohne Netzkabel, mit Schleifteller) 1,2 kg 1,2 kg Schutzklasse /II /II

5Geräteelemente

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6]

Ein-/Aus-Taste Drehzahlregelung Schleifteller plug it-Anschluss Absaugstutzen LED zur Absaugerkennung

6 Inbetriebnahme

Unzulässige Spannung oder Frequenz! Unfallgefahr



Die Netzspannung und die Frequenz der Stromquelle müssen mit den Angaben auf dem Typenschild übereinstimmen.

Die angegebenen Abbildungen befinden sich am



Anfang der Betriebsanleitung.

In Nordamerika dürfen nur Festool-Maschinen mit der Spannungsangabe 120 V/60 Hz eingesetzt werden.

-1

WARNUNG

6000 - 10000 min

-1

Anschließen und Lösen der Netzanschlussleitung -

[2]

siehe Bild

ETS EC 150

Vor dem Einschalten der Maschine vergewissern, dass der Bajonettverschluss an der Netzanschlussleitung komplett geschlossen und verriegelt ist.

Ein-/Ausschalten [1-1]

EIN Ein-/Aus-Taste AUS Ein-/Aus-Taste



Bei aktivierter Absaugerkennung lässt sich das

[1-1] [1-1]

drücken drücken

Elektrowerkzeug nicht ohne angeschlossenen Absaugschlauch anschalten - siehe Kap. 7.3.

7 Einstellungen

WARNUNG

Verletzungsgefahr, Stromschlag



Vor allen Arbeiten an der Maschine stets den Netzstecker aus der Steckdose ziehen!

7.1 Elektronik

Das Elektrowerkzeug ist mit einem bürstenlosen EC-TEC Motor für lange Lebensdauer und einer Leistungselektronik mit folgenden Eigenschaften ausgestattet:

Sanftanlauf

Der elektronisch geregelte Sanftanlauf sorgt für ruckfreien Anlauf des Elektrowerkzeugs.

Konstante Drehzahl

Die vorgewählte Motordrehzahl wird elektronisch konstant gehalten. Dadurch wird auch bei Belastung eine gleichbleibende Schleifgeschwindigkeit erreicht.

Drehzahlreduzierung bei hohen Vibrationen

Wenn hohe Vibrationen und Schwingungen am Elektrowerkzeug auftreten, z.B. bei der Nutzung mit einem Interface-Pad, wird die Drehzahl automatisch reduziert, um das Elektrowerkzeug und den Anwender zu schonen.

Temperatursicherung

Um ein Überhitzen des Motors zu vermeiden, wird bei zu hoher Motortemperatur die Leistungsaufnahme begrenzt. Steigt die Temperatur weiter, schaltet das Elektrowerkzeug ab. Erst nach Abkühlung des Motors ist ein erneutes Einschalten möglich.

7.2 Drehzahl einstellen

Die Drehzahl lässt sich mit dem Stellrad schen 6000 und 10000 min-1 einstellen.

[1-2]

zwi-

Dadurch können Sie die Schleifgeschwindigkeit dem jeweiligen Werkstoff optimal anpassen (siehe Kapitel 8).

7.3 Absaugerkennung

Die elektronische Absaugerkennung erkennt, ob am Elektrowerkzeug ein Absaugschlauch angeschlossen ist. Nach Aktivierung lässt sich das Elektrowerkzeug nur mit angeschlossenem Absaugschlauch anschalten.

Absaugerkennung ein-/ausschalten

Die Absaugerkennung ist im Auslieferungszustand deaktiviert.



Elektrowerkzeug durch kurzes Drücken der Ein-/Aus-Taste



Elektrowerkzeug wieder ausschalten und dabei Ein-/Aus-Taste

[1-1]

einschalten.

[1-1]

permanent gedrückt hal-

ten.

Elektrowerkzeug piept 1x.



Drehzahlregelung

[1-2]

in beide Endstellungen

drehen (Stufe 1 und 6).

Elektrowerkzeug piept 3x für Ein, bzw. 2x für Aus.



Ein-/Aus-Taste

[1-1]

loslassen.

Absaugerkennung ist aktiviert bzw. deaktiviert.

Die Betriebsart wird über die LED

[1-6]

signali-

siert:

Dauerlicht

: Absaugschlauch

angeschlossen

Blinklicht

: kein Absaug-

schlauch angeschlossen,

Elektrowerkzeug lässt sich nicht einschalten.

Kein Licht:

Absaugerkennung

ist nicht aktiv.

7.4 Schleifteller wechseln [3]

Ein optimales Arbeitsergebnis ist nur mit Originalzubehör und Verbrauchsmaterial zu erreichen. Wird nicht Originalzubehör oder Verbrauchsmaterial eingebaut, erlischt der Garantieanspruch.

Warnung!

Keine bauliche Veränderung im geöffneten Innenraum der Maschine vornehmen, wenn der Schleifteller abmontiert ist.

Gesundheitsgefährdung:

Die Montage der falschen Schleiftellergröße führt zu unzulässig hohen Vibrationen an der Maschine.

Abgestimmt auf die zu bearbeitende Oberfläche kann die Maschine mit drei unterschiedlich harten Schleiftellern ausgerüstet werden.

Hart:

Grob- und Feinschliff auf Flächen. Schleifen

an Kanten.

Weich:

Universell für Grob- und Feinschliff, für

ebene und gewölbte Flächen.

Superweich:

Feinschliff an Formteilen, Wölbun-

gen, Radien. Nicht an Kanten einsetzen!

7.5 Schleif-Zubehör mit StickFix befestigen [3b]

Auf dem StickFix Schleifteller lassen sich die dazu passenden StickFix Schleifpapiere und StickFix Schleifvliese schnell und einfach befestigen.



Drücken Sie das selbsthaftende Schleif-Zubehör auf den Schleifteller

[1-3]

auf.

Bei nachlassender Haftung der Stickfix-Belages können sich die Schleifteller-Zubehö-

re - insbesondere im nicht aufgesetzten Betrieb -

von Schleifteller lösen und zu Verletzungen führen

. Schleifteller wechseln!

7.6 Absaugung

WARNUNG

Gesundheitsgefährdung durch Stäube



Nie ohne Absaugung arbeiten.



Nationale Bestimmungen beachten.

ETS EC 150

Für Schleifarbeiten empfehlen wir folgende Einstellungen des Stellrades

[1-2]

Schleifarbeiten Stellrad-

Stufe

– Schleifen mit max. Abrieb

5 - 6 – Abschleifen alter Farbe – Schleifen von Holz und Furnier vor der La-

ckierung

– Lackzwischenschliff auf Flächen – Schleifen von dünn aufgetragenem Vor-

4 - 5

lack – Schleifen von Holz mit Schleif-Vlies – Kantenbrechen an Holzteilen – Glätten von grundierten Holzflächen

– Schleifen von Vollholz- und Furnierkanten

3 - 4 – Schleifen im Falz von Fenstern und Türen – Lackzwischenschliff an Kanten – Anschleifen von Naturholzfenstern mit

Schlief-Vlies

– Glätten der Holzoberfläche vor dem Bei-

zen mit Schleif-Vlies

– Abreiben oder Abheben der überflüssigen

Kalkpaste mit Schleif-Vlies

Das Elektrowerkzeug besitzt keine Eigenabsaugung. Deshalb soll an den Absaugstutzen

[1-5]

ein Festool Absaugmobil mit einem Absaugschlauchdurchmesser von 27 mm angeschlossen werden.

Empfehlung:

Antistatic-Absaugschlauch verwenden! Dadurch kann die elektrische Aufladung reduziert werden.

8 Arbeiten mit der Maschine

WARNUNG

Verletzungsgefahr



Werkstück so befestigen, dass es sich beim Bearbeiten nicht bewegen kann.

Folgende Hinweise beachten:

– Überlasten Sie die Maschine nicht, indem Sie

diese zu stark andrücken! Sie erreichen das beste Schleifergebnis, wenn Sie mit mäßig starkem Anpressdruck arbeiten. Die Schleifleistung und qualität hängen im Wesentlichen von der Wahl des richtigen Schleifmittels ab.

– Halten Sie die Maschine für eine sichere Führung

mit beiden Händen am Motorgehäuse und am Getriebekopf.

– Lackzwischenschliff auf gebeizten Flä-

chen

– Säubern von Naturholz-Fensterfälzen mit

Schleif-Vlies

– Schleifen von gebeizten Kanten – Schleifen von thermoplastischen Kunst-

stoffen

9 Wartung und Pflege

WARNUNG

Verletzungsgefahr, Stromschlag



Vor allen Wartungs- und Pflegearbeiten stets den Netzstecker aus der Steckdose ziehen!



Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur

durch Hersteller oder durch Servicewerkstätten: Nächstgelegene Adresse unter: www.festool.com/service

2 - 3

1 - 2

nur

ETS EC 150

EKAT

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.com/service

Zur Sicherung der Luftzirkulation müssen die Kühlluftöffnungen im Motorgehäuse stets frei und sauber gehalten werden.

Bei Leistungsnachlass oder erhöhten Vibrationen Kühlluftöffnungen ausblasen und säubern.

9.1 Reinigung der Absaugkanäle

Wir empfehlen etwa einmal pro Woche (besonders beim Schleifen von Kunstharzspachtel, im Feuchtschliff und bei Gips) die Absaugkanäle in der Maschine

[4-1]

mit einer kleinen Flachbürste oder ei-

nem Stofflappen zu reinigen.

9.2 Reinigung des Innenraums

Regelmäßig den Innenraum des Elektrowerkzeugs an der Ventilatorunterseite

[4-3]

reinigen, sonst verschlechtern sich durch die Staubanhaftungen die Vibrationswerte.

9.3 Schleifteller und Tellerbremse wech-

seln

Die Gummimanschette

[4-2]

streift auf dem Schleifteller und verhindert ein unkontrolliertes Hochdrehen des Schleiftellers. Durch eingesetzte Metallstifte ist die Tellerbremse nahezu verschleissfrei.

Bei nachlassender Bremswirkung zunächst den Schleifteller auf Verschleiß kontrollieren und ggf. ersetzten. Beschädigte Tellerbremse/Gummimanschette ersetzen.

10 Zubehör

Verwenden Sie nur original Schleif- und Polierteller von Festool. Durch die Verwendung von minderwertigen Schleif- und Poliertellern kann es zu erheblichen Unwuchten kommen, die die Qualität der Arbeitsergebnisse verschlechtern und den Verschleiß der Maschine erhöhen.

Die Bestellnummern für Zubehör und Werkzeuge finden Sie in Ihrem Festool Katalog oder im Internet unter „www.festool.com“.

11 Umwelt

Elektrowerkzeuge nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung zuführen. Geltende nationale Vorschriften beachten.

Nur EU:

Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Informationen zur REACh:

www.festool.com/reach

12 EG-Konformitätserklärung

Exzenterschleifer Serien-Nr

ETS EC 150/3 EQ 500069 ETS EC 150/5 EQ 10006674 Jahr der CE-Kennzeichnung: 2014

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit allen relevanten Anforderungen folgender Richtlinien, Normen oder normativen Dokumenten übereinstimmt:

2006/42/EG, 2004/108/EG (bis 19.04.2016), 2014/ 30/EU (ab 20.04.2016), 2011/65/EU, EN 607451:2009, EN 60745-2-4, EN 55014-1:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-3-2:2006+A1: 2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Wolfgang Zondler Leiter Forschung, Entwicklung, technische Doku-

mentation 2015-07-01

Original operating manual 1Symbols

Symbol Significance

Warning of general danger

Risk of electric shock

Read operating instructions and safety notices!

Wear ear protection.

Wear a dust mask.

Wear protective goggles.

Do not dispose of as domestic waste.

Tip or advice

Handling instruction Safety class II

2 Safety instructions

2.1 General safety instructions

WARNING!

structions, illustrations and specifications

provided with this power tool.

instructions listed below may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

2.2 Machine-related safety instructions

–

Harmful/toxic dust can be produced during your work (e.g. lead-containing paint, some types of wood and metal).

cially inhaling it, can represent a hazard for operating personnel or persons in the vicinity. Comply with the safety regulations that apply in your country. Connect the electric power tool to a suitable extraction system.

To protect your health, wear a P2 protective mask.

Always wear protective goggles to protect against sanding hazards.

Read all safety warnings, in-

Failure to follow all

Contact with this dust, espe-

ETS EC 150

–

Use a residual current protective device when metal grinding, as well as when the operation of the power tool in a wet environment cannot be avoided.

protective switch protects you against lifethreatening current through the body.

–

Clean work equipment soaked in oils, for example sanding pad or polishing felt, with water and allow to dry.

combust spontaneously.

–

Attention: Risk of fire! Avoid overheating the grinding material and the sander. Always empty the dust container before taking a break.

in the filter bag or filter of the mobile dust extractor may self-ignite in unfavourable conditions such as flying sparks when grinding metals. Particular danger exists if the swarf is mixed with paint, polyurethane residue or other chemical materials and the grinding material is hot after long periods of work.

–

Always use original Festool sanding pads.

eign pads are not suitable for the speed of the sander and may break.

–

If the power tool is dropped or falls, check for damage to the machine and sanding pad. Remove the sanding pad for closer inspection. Repair damaged parts before using again.

sanding pads and damaged machines can cause injuries and machine instability.

2.3 Mixed dust containing metal and sanding

– Install a residual-current circuit breaker (GFCI,

PRCD) upstream. – Connect the machine to a suitable dust extractor. – Regularly blow out the motor housing of the ma-

chine to remove dust deposits.

2.4 Emission levels

Levels determined in accordance with EN 60745 are typically:

Sound pressure level LPA = 73 dB(A) Noise level LWA = 84 dB(A) Measuring uncertainty allow-

ance

In the event of an electric shock, the

Work equipment soaked in oil may

damp surfaces

With mixed dust containing metal (such as dust resulting from paint sanding in the automotive field) and when sanding damp surfaces, the following measures must be observed for reasons of safety:

Wear protective goggles.

Swarf

For-

Broken

K = 3 dB

ETS EC 150

CAUTION

Operating noise Damage to hearing



Use ear protection!

Vibration emission value ah (vector sum for three directions) and uncertainty K measured in accordance with EN 60745:

Vibration emission level (3 directions)

The specified emission values (vibration, noise) – are used to compare machines. – They are also used for making preliminary esti-

mates regarding vibration and noise loads during operation.

– They represent the primary applications of the

power tool.

ah = 4,8 m/s

K = 1,5 m/s

Increase possible for other applications, with other insertion tools or if not maintained adequately. Take note of idling and downtimes of machine!

3 Intended use

The sanders are designed for sanding wood, plastic, composite, paint/varnish, filler and similar materials as directed. With mixed dust containing metal (such as dust resulting from paint sanding in the automotive industry) and when sanding damp surfaces, special safety instructions must be followed.

The sanders are not intended to be suitable for grinding bare metal. Material containing asbestos

cannot be processed.

The user is liable for improper or non-intended use.

4Technical data

Eccentric sander ETS EC 150/3 EQ ETS EC 150/5 EQ

Power 400 W 400 W Idle speed 6000 - 10000 rpm 6000 - 10000 rpm Sanding stroke 3,0 mm 5,0 mm Sanding pad D 150 mm D 150 mm Weight (without mains cable, with sanding

pad) Safety class /II /II

5 Machine features

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6]

The specified illustrations appear at the beginning of the Operating Instructions.

ON/OFF button Speed control Sanding pad Plug it-connection Extractor connector LED for extractor signal

1,2 kg 1,2 kg

6Operation

WARNING

Unauthorised voltage or frequency! Risk of accident



The mains voltage and the frequency of the power source must correspond with the specifications on the machine's name plate.



In North America, only Festool machines with the voltage specifications 120 V/60 Hz may be used.

Connecting and detaching the mains power cable see Fig.

[2]

Before switching on the machine make sure that the bayonet fitting at the power supply cord is closed fully and locked.

ON/OFF button [1-1]

ON Press the ON/OFF button OFF Press the ON/OFF button



When the extractor signal is active, the power

[1-1] [1-1]

tool cannot be switched on without a connected extractor hose - see chapter 7.3.

7 Settings

WARNING

Risk of injury, electric shock



Always pull the mains plug out of the socket before performing any type of work on the machine!

ETS EC 150

Switching the extractor signal ON/OFF

The extractor signal is supplied in a deactivated state.



Switch on power tool by briefly pressing the ON/ OFF button



Switch off the power tool again and hold down the ON/OFF button

[1-1]

Power tool beeps once.



Turn speed control

[1-2]

to both end positions

(Level 1 and 6).

Power tool beeps three times for ON and twice for OFF.



Release ON/OFF button

[1-1]

Extractor signal is activated or deactivated.

The operating mode is indicated via the LED

[1-6]

7.1 Electronics

The power tool is equipped with a brushless ECTEC motor for a long service life and power electronics with the following properties:

Smooth start-up

The electronically controlled smooth start-up ensures that the machine starts up jolt-free.

Constant speed

The preselected motor speed is kept constant through electronic control to ensure a uniform sanding speed even when under load.

Speed reduction in the event of high vibrations

If high vibrations and oscillations occur at the power tool, e.g. with the use of an interface pad, the speed is automatically reduced in order to protect the power tool and the user.

Temperature cut-out

To avoid the motor overheating, the power consumption is limited at an excessive motor temperature. If the temperature continues to rise, the power tool switches off and can only be switched on again once the motor has cooled sufficiently.

7.2 Setting and adjusting the speed

The speed can be set 10000 min

-1

using the adjusting wheel.

[1-2]

between 6000 and

This enables you to optimise the sanding speed to suit the material (see chapter 8).

7.3 Extractor signal

The electronic extractor signal detects whether an extractor hose is connected at the power tool. Upon activation the power tool can only be switched on with a connected extractor hose.

Permanent light

: Extractor

hose is connected

Flashing light

hose connected,

: No extractor

power tool

cannot be switched on.

No light:

Extractor signal is

not active.

7.4 Replacing the sanding pad [3]

An optimal work result can only be achieved using original accessories and consumables.

The use of non-original accessories or consumables invalidates the right to claim under warranty.

Warning!

Do not perform any structural changes in the open interior space of the machine when the sanding pad is dismantled.

Health risk:

Fitting sanding pads of incorrect size causes excessive vibration of the machine.

Tuned to the surface being processed, the machine can be equipped with three sanding pads of different hardnesses.

Hard:

Coarse and fine sanding on surfaces. Sand-

ing edges.

Soft:

Universal for coarse and fine sanding, for flat

and convex surfaces.

Extra-soft:

Fine sanding of moulded parts, arches,

radii. Do not use on edges.

7.5 Attaching sanding accessories using StickFix [3b]

The suitable StickFix sandpaper and StickFix sanding cloth can be attached quickly and simply to the StickFix sanding pad.



Press the self-adhesive sanding accessory onto the sanding pad

[1-3]

ETS EC 150

In the case of a weakening adhesive effect of

the StickFix surface, the sanding pad accessories, in particular those which are not yet touching the workpiece,

ing pad and cause injuries

may come loose from the sand-

. Replace the sanding

pad!

7.6 Dust extraction

WARNING

Dust hazard



Dust can be hazardous to health. Always work with a dust extractor.



Always read applicable national regulations before extracting hazardous dust.

The power tool does not have its own extractor unit. At the extractor connector

[1-5]

, a Festool mobile dust extractor with an extraction hose diameter of 27 mm should be connected.

Recommendation:

Use anti-static extractor hose!

This helps reduce the electric charge.

8 Working with the machine

WARNING

Sanding work Adjusting

wheel set-

ting

– Sanding thinly applied undercoat

4 - 5 – Sanding wood with nonwoven pad – Edge breaking on wooden parts – Smoothing primed wooden surfaces

– Sanding solid wood and veneered edges

3 - 4 – Sanding rebate of windows and doors – Intermediate sanding of paintwork at edg-

– Light sanding of natural wood windows

using nonwoven pad

– Smoothing wooden surfaces using non-

woven pad before staining

– Rubbing or removing excess limestone

residue using nonwoven pad

– Intermediate sanding of paintwork on

2 - 3

stained surfaces

– Cleaning natural wood window rebate us-

ing nonwoven pad

– Sanding stained edges

1 - 2 – Sanding of thermoplastics

Risk of injury



Always secure the workpiece in such a manner that it cannot move while being machined.

Observe the following instructions:

– Do not overload the machine by pressing with ex-

cessive force! The best sanding results are achieved with moderate application pressure. The sanding capacity and quality are mainly dependent on the selection of the correct abrasive.

– Hold the machine with two hands, one on the mo-

tor housing and one on the gear head.

For sanding we recommend the following settings for the adjusting wheel

[1-2]

Sanding work Adjusting

wheel set-

ting

– Sanding with max. abrasion

5 - 6 – Sanding off old paint – Sanding of wood and veneered surface

prior to paintwork

– Intermediate sanding of paintwork on sur-

faces

9 Service and maintenance

WARNING

Risk of injury, electric shock



Always disconnect the mains plug from the socket before performing maintenance work on the machine!



All maintenance and repair work which requires the motor housing to be opened must only be carried out by an authorised service workshop.

Customer service and repair

through manufacturer or service workshops: Please find the nearest address at: www.festool.com/service

EKAT

Only use original Festool spare parts! Order No. at: www.festool.com/service

To ensure constant air circulation, always keep the cooling air openings in the motor housing clean and free of any obstruction.

only

In the event of a slowdown in performance or increased vibrations, blow and clean cooling air openings.

9.1 Cleaning the extraction channels

We recommend cleaning the extraction channels in the machine ly if sanding synthetic resin, in the case of wet sanding and if sanding plaster) using a small flat brush or a cloth.

9.2 Cleaning the inside of the power tool

Regularly clean the inside of the power tool at the bottom of the fan, ues worsen as a result of the dust accumulation.

9.3 Replace sanding pad and sanding pad

The rubber sleeve and prevents uncontrolled turning of the sanding pad. The sanding pad brake is almost wear-free thanks to the pins used.

In the case of a decreasing braking effect, first check the sanding pad for wear and replace it if necessary. Replace damaged sanding pad brake/ rubber sleeve.

[4-1]

brake

roughly once a week (particular-

[4-3]

otherwise the vibration val-

[4-2]

brushes off the sanding pad

10 Accessories

Only use original Festool sanding and polishing pads. Low-quality sanding and polishing pads may cause serious machine imbalance that decreases the quality of the working results and increases machine wear.

The order numbers of the accessories and tools can be found in the Festool catalogue or on the Internet under "www.festool.com".

ETS EC 150

EU only:

waste electrical and electronic equipment and implementation in national law, used electric power tools must be collected separately and handed in for environmentally friendly recycling.

Information on REACh:

In accordance with European Directive on

www.festool.com/reach

12 EU Declaration of Conformity

Eccentric sander Serial no.

ETS EC 150/3 EQ 500069 ETS EC 150/5 EQ 10006674 Year of CE mark: 2014

We declare under sole responsibility that this product complies with all the relevant requirements in the following directives, standards and normative documents:

2006/42/EG, 2004/108/EG (until 19.04.2016), 2014/ 30/EU (from 20.04.2016), 2011/65/EU, EN 607451:2009, EN 60745-2-4, EN 55014-1:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-3-2:2006+ A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Germany

Wolfgang Zondler Head of Research, Development and Technical

Documentation 2015-07-01

11 Environment

Do not dispose of electric power tools in household waste!

packaging. Observe applicable country-specific regulations.

Recycle devices, accessories and

ETS EC 150

Notice d'utilisation d'origine 1Symboles

Symbole

Signification

Avertissement de danger

Avertissement contre le risque d'électrocution

Notice d'utilisation, lire les consignes de sécurité !

Porter une protection auditive !

Porter une protection respiratoire !

Porter des lunettes de protection !

Ne pas jeter l'appareil avec les ordures ménagères.

Astuce, information

Consignes opératoires Classe de protection II

2 Consignes de sécurité

2.1 Consignes générales de sécurité

Avertissement !

consignes de sécurité et instructions.

erreurs résultant du non-respect des consignes d'avertissement et des instructions peuvent occasionner un choc électrique, des brûlures et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une référence future.

Le terme "outil électrique" utilisé dans les consigne de sécurité se rapporte aux outils électriques fonctionnant sur secteur (avec cordon d'alimentation) et aux outils électriques fonctionnant sur batteries (sans cordon d'alimentation).

2.2 Consignes de sécurité spécifiques à la machine

–

Au cours du travail, des poussières nocives/ toxiques peuvent être générées (comme les poussières de peintures au plomb ou certaines poussières de bois ou de métal).

l'inhalation de ces poussières peut présenter un danger pour l'utilisateur ou les personnes se trouvant à proximité. Veuillez respecter les prescriptions de sécurité en vigueur dans votre pays.

Veuillez lire toutes les

Des

Le contact ou

Raccordez l'outil électrique à un dispositif d'aspiration adapté.

Pour votre santé, portez un masque de protection respiratoire de classe P2.

Portez systématiquement des lunettes de protection pour vous protéger des risques inhérents au ponçage.

–

Utilisez un disjoncteur à courant de défaut pour le ponçage du métal et quand le fonctionnement de l'outil électroportatif en environnement humide ne peut pas être évité.

tège de tout risque d'électrocution en cas de choc électrique.

–

Nettoyez à l'eau les accessoires imprégnés d'huile, comme par ex. le patin de ponçage ou le feutre de polissage, et laissez-les sécher en les étalant convenablement.

bés d'huile sont susceptibles de s'enflammer spontanément.

–

Attention au risque d'incendie ! Évitez la surchauffe des matériaux travaillés et de la ponceuse. Videz systématiquement le bac de récupération des poussières avant de faire une pause dans votre travail.

sières se trouvant dans le sac filtre ou le filtre de l'aspirateur peuvent s'enflammer d'ellesmêmes dans des conditions défavorables, comme par ex. la projection d'étincelles lors du ponçage de pièces en métal. Le risque est particulièrement important lorsque les particules de poussières sont mélangées à des résidus de vernis, de polyuréthane ou d'autres substances chimiques et que les matériaux travaillés sont très chauds après avoir été longtemps travaillés.

N'utilisez que des plateaux de ponçage d'ori-

–

gine Festool.

sont pas adaptés au régime de la ponceuse et peuvent se casser.

–

En cas de chute, vérifiez que l'outil électrique et le patin de ponçage ne sont pas endommagés. Démontez le patin de ponçage pour un examen minutieux. Faites réparer les pièces endommagées avant toute utilisation.

çage cassés et des machines endommagées peuvent causer des blessures et compromettre la sûreté de la machine.

2.3 Poussières mélangées avec teneur en

Pour les poussières mélangées avec teneur en métal (par ex. ponçage de laque dans le domaine automobile) et pour le ponçage de surfaces humides, respectez les mesures suivantes pour des raisons de sécurité :

Les plateaux d'autres marques ne

métal et ponçage de surfaces humides

Celui-ci vous pro-

Les accessoires imbi-

Les particules de pous-

Des patins de pon-

– Installez en amont de l'appareil un disjoncteur à

courant de défaut (FI, PRCD). – Raccordez l'outil à un aspirateur approprié. – Nettoyez régulièrement par soufflage les dépôts

de poussières accumulés dans le carter moteur.

Portez des lunettes de protection !

2.4 Valeurs d'émission

Les valeurs mesurées selon la norme NE 60745 sont habituellement :

Niveau de pression acoustique LPA = 73 dB(A)

ETS EC 150

– sont destinées à des fins de comparaisons entre

les outils.

– Elles permettent également une estimation pro-

visoire de la charge de vibrations et de la nuisance sonore lors de l'utilisation

– et représentent les principales applications de

l'outil électrique.

Cependant, si la ponceuse est utilisée pour d'autres applications, avec d'autres outils de travail ou est insuffisamment entretenue, la charge de vibrations et la nuisance sonore peuvent être nettement supérieures. Tenir compte des temps de ralenti et d'immobilisation de l'outil !

Niveau de puissance acoustique LWA = 84 dB(A) Incertitude K = 3 dB

3 Utilisation en conformité avec les

instructions

Les ponceuses sont conçues pour le ponçage des

ATTENTION

matériaux suivants : bois, matières plastiques, matériaux composites, peintures / vernis, enduits et

Acoustique se produisant lors du travail Endommagement de l'ouïe

matériaux similaires. Pour les poussières mélangées avec teneur en métal (par ex. ponçage de laque dans le domaine automobile) et pour le pon-



Utilisez une protection auditive !

çage de surfaces humides, respectez les consignes spéciales de sécurité. Les ponceuses ne

Valeur d'émission vibratoire ah (somme vectorielle tridirectionnelle) et incertitude K déterminées conformément à la norme EN 60745 :

Valeur d’émission vibratoire (tridirectionnelle)

ah = 4,8 m/s

K = 1,5 m/s

conviennent pas pour poncer uniquement du métal. Les matériaux contenant de l'amiante ne doivent pas être poncés !

2 2

L'utilisateur est responsable des dommages provoqués par une utilisation non conforme.

Les valeurs d'émission indiquées (vibration, bruit)

4 Caractéristiques techniques

Ponceuse excentrique ETS EC 150/3 EQ ETS EC 150/5 EQ

Puissance 400 W 400 W Vitesse de rotation (à vide) 6000 - 10000 min

-1

6000 - 10000 min Course de ponçage 3,0 mm 5,0 mm Plateau de ponçage D 150 mm D 150 mm Poids (sans câble secteur, avec plateau de

1,2 kg 1,2 kg

ponçage) Classe de protection /II /II

5 Composants de l’appareil

[1-1] [1-2]

Interrupteur marche/arrêt Régulation de la vitesse

[1-5] [1-6]

Raccord d'aspiration

LED de détection de l'aspiration Les illustrations indiquées se trouvent en début de notice d'utilisation.

[1-3] [1-4]

Plateau de ponçage Raccordement plug-it

-1

ETS EC 150

6 Mise en service

AVERTISSEMENT

Tension ou fréquence non admissible ! Risque d'accident



La tension et la fréquence d'alimentation électrique doivent être conformes aux indications de la plaque signalétique.



En Amérique du nord, utilisez uniquement les outils Festool fonctionnant sous une tension de 120 V/60 Hz.

Voir en figure

[2]

a connexion et la déconnexion du

câble de raccordement - au secteur.

Avant de mettre en marche l'outil, assurezvous que le raccord à baïonnette est complètement fermé et verrouillé sur le câble d'alimentation.

Marche/arrêt [1-1]

Marche Appuyez sur l'interrupteur marche/arrêt

[1-1]

Arrêt Appuyez sur l'interrupteur marche/arrêt

[1-1]



Si la détection de l'aspiration est activée, l'outil électroportatif ne peut pas fonctionner sans tuyau d'aspiration raccordé ; voir le chapitre 7.3.

7 Réglages

AVERTISSEMENT

Risques de blessures, choc électrique



Débranchez prise de courant avant toute intervention sur la machine !

7.1 Électronique

L'outil électroportatif équipé d'un moteur EC-TEC sans charbons pour une longévité accrue dispose d'un système électronique puissant et des caractéristiques suivantes :

Démarrage progressif

Le démarrage progressif assure un fonctionnement sans à-coups de la machine.

Vitesse de rotation constante

La vitesse sélectionnée est maintenue constante de manière électronique. La vitesse de ponçage reste donc homogène, même lorsque l'outil est fortement sollicité.

Réduction de la vitesse de rotation en cas de vibrations importantes

En cas de vibrations et oscillations importantes au niveau de l'outil électroportatif, par ex. lors de l'utilisation avec un pad d'interface, la vitesse de rotation est automatiquement réduite pour préserver l'homme et la machine.

Sécurité thermique

Pour éviter la surchauffe du moteur, la puissance absorbée de l'outil est réduite en cas de température trop élevée du moteur. Si la surtempérature perdure, la machine s'arrête complètement. Une nouvelle mise en marche n'est possible qu'après refroidissement du moteur.

7.2 Réglage de la vitesse

La molette tation entre 6000 et 10000 min

[1-2]

permet de régler la vitesse de ro-

-1

Vous pouvez ainsi adapter de façon optimale la vitesse de ponçage à chaque matériau (voir le chapitre 8).

7.3 Détection de l'aspiration

La détection électronique de l'aspiration détecte si un tuyau d'aspiration est branché sur l'outil électroportatif. Une fois celle-ci activée, l'outil électroportatif ne fonctionne que si le tuyau d'aspiration est branché.

Activation / désactivation de la détection de l'aspiration

La détection de l'aspiration est désactivée lors de la livraison.



Mettez l'outil électroportatif en marche en appuyant rapidement sur l'interrupteur marche/

[1-1]

arrêt



Désactivez à nouveau l'outil électroportatif et maintenez l'interrupteur marche/arrêt

[1-1]

permanence enfoncé.

L'outil électroportatif émet 1 bip sonore.



Réglez la vitesse de rotation

[1-2]

dans les deux

positions finales (niveau 1 et niveau 6).

L'outil électroportatif émet 3 bips sonores pour marche ou 2 bips sonores pour arrêt.



Relâchez l'interrupteur marche/arrêt

[1-1]

La détection de l'aspiration est activée ou désactivée.

Le mode de fonctionnement est signalé par la LED

[1-6]

Voyant allumé en permanence

: tuyau d'aspira-

tion branché

Voyant clignotant

: aucun

tuyau d'aspiration branché,

l'outil électroportatif ne démarre pas.

Aucun voyant allumé :

la détection de l'aspiration n'est pas activée.

7.4 Remplacement du plateau de ponçage [3]

Pour obtenir un résultat exceptionnel, utiliser uniquement les accessoires et consom-

mables d'origine. En cas de non-utilisation des accessoires et consommables d'origine, les dommages qui pourraient s'ensuivre ne sont pas couverts par la garantie.

Avertissement !

Ne procédez à aucune modification de l'outil lorsque le plateau de ponçage est démonté.

Risque pour la santé :

le montage d'un plateau de ponçage de taille inappropriée conduit à des vibrations inadmissiblement

élevées sur l'outil. En fonction de la surface à traiter, cet outil peut être

équipé de trois plateaux de ponçage de duretés différentes.

Surfaces dures :

ponçage dégrossissant et pon-

çage fin sur des surfaces. Ponçage des chants.

Surfaces tendres :

accessoire universel pour ponçage dégrossissant et ponçage fin, pour surfaces planes et incurvées.

Surfaces super tendres :

pour ponçage fin sur pièces de forme, bombages, rayons. Ne pas employer sur chant !

7.5 Fixation des accessoires de ponçage

avec StickFix [3b]

Le plateau de ponçage StickFix permet de fixer des abrasifs et des feutres StickFix adaptés de manière simple et rapide.



Placez l'accessoire de ponçage auto-agrippant sur le plateau de ponçage

[1-3]

et appuyez bien.

Si l'adhérence du revêtement StickFix dimi-

nue, il est possible que des accessoires du patin de ponçage se détachent du patin de ponçage, en particulier quand il n'est pas monté,

des blessures

. Remplacez le plateau de ponçage !

et causent

ETS EC 150

7.6 Aspiration

AVERTISSEMENT

Risques pour la santé dus aux poussières



Les poussières peuvent être dangereuses pour la santé. Pour cette raison, ne travaillez jamais sans aspiration.



Respectez toujours les prescriptions nationales en vigueur lors de l'aspiration de poussières dangereuses pour la santé.

L'outil électroportatif n'est pas équipé d'une aspiration intégrée. Pour cette raison,

[1-5]

raccordez un aspirateur Festool avec tuyau d'aspiration de 27 mm de diamètre au raccord d'aspiration.

Notre recommandation :

utilisez un tuyau d'aspiration antistatique ! La fonction antistatique empêche la charge d'électricité statique.

8 Travail avec la machine

AVERTISSEMENT

Risques de blessures



Fixer la pièce à usiner de manière à ce qu‘elle ne puisse pas bouger pendant le traitement.

Observez les consignes suivantes :

– Ne surchargez pas l'outil : n'exercez pas de pres-

sion trop importante ! Pour obtenir des résultats optimaux, il convient d'exercer une pression modérée. Les performances de ponçage et la qualité du ponçage dépendent essentiellement du choix de l'abrasif.

– Pour guider l'outil de façon sûre, maintenez-le

avec les deux mains au niveau du carter du moteur et de la tête de carter.

Pour les travaux de ponçage, nous recommandons de régler la molette comme suit

Travaux de ponçage Position de

– Ponçage avec abrasion élevée – Ponçage d'anciennes peintures – Ponçage de bois et de contreplaqué avant

peinture

– Ponçage intermédiaire de peintures (sur-

faces planes)

[1-2]

la molette

5 - 6

EKAT

ETS EC 150

Travaux de ponçage Position de

la molette

– Ponçage de sous-couches fines

4 - 5

– Ponçage de bois à l'aide du non-tissé de

ponçage

– Réalisation de chants sur des pièces en

bois

– Lissage de surfaces en bois à enduit – Ponçage de chants en bois massif et en

3 - 4

contreplaqué

– Ponçage dans la rainure de fenêtres et de

portes

– Ponçage intermédiaire du vernis de

chants

– Ponçage de fenêtres en bois naturel à

l'aide du non-tissé de ponçage

– Lissage de la surface en bois avant le dé-

capage à l'aide du non-tissé de ponçage

– Ponçage ou enlèvement de la pâte de

chaux superflue à l’aide du non-tissé de ponçage

– Ponçage intermédiaire de vernis de sur-

2 - 3

faces décapées

– Nettoyage de rainures de fenêtres en bois

à l'aide du non-tissé de ponçage

– Ponçage de chants décapés

1 - 2

– Ponçage de matières synthétiques ther-

moplastiques

9 Entretien et maintenance

AVERTISSEMENT

Utilisez uniquement des pièces Festool d'origine. Référence sur : www.festool.fr/services

Pour assurer la circulation de l'air, il est impératif que les ouïes de ventilation du carter moteur soient maintenues dégagées et propres.

En cas de pertes de puissance ou de vibrations accrues, purgez et nettoyez les ouvertures de circulation d'air de refroidissement.

9.1 Nettoyage des canaux d'aspiration

Nous recommandons de nettoyer environ une fois par semaine (surtout en cas de ponçage de mastic synthétique, de ponçage à l'eau ou de plâtre) les canaux d'aspiration dans l'outil

[4-1]

avec une petite

brosse plate ou avec un chiffon en tissu.

9.2 Nettoyage de l'espace intérieur

Nettoyez régulièrement l'espace intérieur de l'outil électroportatif sur la face inférieure du ventilateur,

[4-3]

sinon les accumulations de poussière en-

traînent une dégradation des valeurs de vibration.

9.3 Remplacement du plateau de ponçage et du frein de plateau

Le manchon en caoutchouc

[4-2]

effleure le plateau de ponçage et évite ainsi une montée en vitesse incontrôlée du plateau de ponçage. Grâce à des broches métalliques, le frein de plateau est pratiquement sans usure.

Si l'effet de freinage diminue, contrôlez l'usure du patin de ponçage et le cas échéant, remplacez-le. Remplacez le frein de plateau/manchon en caoutchouc endommagé.

Risques de blessures, choc électrique



Avant tout travail de maintenance ou d'entretien, débranchez toujours la prise de courant !



Toute opération de réparation ou d'entretien nécessitant l'ouverture du boîtier moteur ne peut être entreprise que par un atelier de réparation Festool agréé.

Seuls le fabricant et un atelier homologué sont habilités à effectuer

réparation ou service

conditions : www.festool.fr/services

toute

. Voir

10 Accessoires

Utilisez uniquement des plateaux de ponçage et de polissage d'origine Festool. L'utilisation de plateaux de ponçage et de polissage de moindre qualité peut provoquer un balourd considérable, entraînant une dégradation de la qualité du résultat et une usure prématurée de l'outil.

Les références des accessoires et des outils figurent dans le catalogue Festool ou sur Internet "www.festool.fr".

11 Environnement

Ne jetez pas l'outil électroportatif avec les ordures ménagères !

soires et les emballages de façon compatible avec l'environnement. Respectez les prescriptions nationales en vigueur.

Éliminez l'appareil, les acces-

Uniquement UE :

d'après la directive européenne relative aux appareils électriques et électroniques usagés et sa transposition en droit national, les outils électroportatifs usagés doivent être collectés à part et recyclés de manière écologique par les filières de recyclage.

Informations à propos de REACh :

www.festool.com/reach

12 Déclaration de conformité CE

Ponceuse excentrique N° de série

ETS EC 150

2006/42/CE, 2004/108/CE (jusqu'au 19.04.2016), 2014/30/UE (à partir du 20.04.2016), 2011/65/UE, EN 60745-1:2009, EN 60745-2-4, EN 550141:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Allemagne

ETS EC 150/3 EQ 500069 ETS EC 150/5 EQ 10006674 Année du marquage CE :2014

Nous certifions, sous notre propre responsabilité, que ce produit satisfait aux exigences des directives, normes ou documents correspondants suivants :

Wolfgang Zondler Directeur recherche, développement, documenta-

tion technique 2015-07-01

ETS EC 150

Manual de instrucciones original 1Símbolos

Símbolo

Significado

Aviso de peligro general

Peligro de electrocución

¡Leer el manual de instrucciones y las indicaciones de seguridad!

¡Usar protección para los oídos!

¡Utilizar protección respiratoria!

¡Utilizar gafas de protección!

No depositar en la basura doméstica.

Consejo, indicación

Guía de procedimiento Clase de protección II

2 Indicaciones de seguridad

2.1 Indicaciones de seguridad generales

¡Advertencia!

ciones de seguridad.

damente las indicaciones de advertencia y las instrucciones puede producirse una descarga eléctrica, fuego y/o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.

El término "herramienta eléctrica" empleado en las indicaciones de seguridad hace referencia a herramientas eléctricas conectadas a la red eléctrica (con un cable de red) y a herramientas eléctricas alimentadas a batería (sin cable de red).

2.2 Indicaciones de seguridad específicas

–

Al trabajar puede generarse polvo perjudicial/ tóxico (p. ej., de pintura de plomo, algunos tipos de madera y metal).

de este polvo puede suponer una amenaza para la persona que realiza el trabajo o para aquellas que se encuentren cerca. Observe las normativas de seguridad vigentes en su país. Conecte la herramienta eléctrica a un equipo de aspiración apropiado.

Utilice por el bien de su salud una mascarilla de protección respiratoria con filtro P2.

Lea y observe todas las indica-

Si no se cumplen debi-

El contacto o la inhalación

Ante el peligro que supone el lijado, lleve siempre gafas de protección

–

Utilizar una protección diferencial durante el lijado de metales y cuando sea inevitable el uso de la herramienta eléctrica en un entorno húmedo.

a una electrocución en caso de que se produzca una descarga eléctrica.

–

Limpie los medios de trabajo impregnados en aceite, como p. ej. almohadillas para lijar o fieltros de pulido, con agua y déjelos secar.

dios de trabajo empapados en aceite pueden inflamarse.

–

¡Atención: peligro de incendio! Evitar un sobrecalentamiento del material de lijado y de la lijadora. Vaciar siempre el contenedor para polvo antes de las pausas en el trabajo.

nes desfavorables, el polvo resultante del lijado acumulado en la bolsa filtrante o en el filtro del sistema móvil de aspiración puede inflamarse, p. ej. si se proyectan chispas al lijar metales. Se puede producir una situación especialmente peligrosa si el polvo resultante del lijado se mezcla con restos de pintura o poliuretano, o bien con otras sustancias químicas, y el material de lijado está caliente después de un trabajo prolongado.

–

Utilice solo platos lijadores originales de Festool.

para el número de revoluciones de la lijadora y pueden romperse.

–

Tras la caída, compruebe si se han dañado la herramienta eléctrica y el plato lijador. Desmonte el plato lijador para realizar una comprobación exacta. Haga reparar las piezas deterioradas antes de usar la herramienta.

plato lijador roto y las herramientas dañadas pueden provocar lesiones e incertidumbre al utilizar la máquina.

2.3 Polvos mezclados que contienen metal y

– Preconectar un interruptor diferencial (FI,

PRCD).

– Conectar la máquina a un aparato de aspiración

apropiado.

– Limpiar regularmente el polvo que se acumula

en la carcasa del motor de la máquina.

El interruptor diferencial protege frente

Los me-

En condicio-

Los platos de otros fabricantes no son aptos

lijado de superficies húmedas

Cuando se genera polvo mezclado que contiene metal (p. ej., lijado de pintura el automoción) y al lijar superficies húmedas se deben seguir las siguientes medidas por motivos de seguridad:

¡Utilizar gafas de protección!

2.4 Emisiones

Los valores típicos obtenidos de acuerdo con la norma EN 60745 son:

Nivel de intensidad sonora LPA = 73 dB(A) Nivel de potencia sonora LWA = 84 dB(A) Incertidumbre K = 3 dB

ATENCIÓN

El ruido que se produce durante el trabajo puede dañar el oído



¡Utilice protección para los oídos!

Valor de emisión de vibraciones en ah (suma vectorial de tres direcciones) e incertidumbre K determinada según EN 60745:

Valor de emisión de oscilaciones (3 ejes)

Las emisiones especificadas (vibración, ruido)

ah = 4,8 m/s

K = 1,5 m/s

ETS EC 150

– sirven para comparar máquinas, – son adecuadas para una evaluación provisional

de los valores de vibración y ruido en funcionamiento

– y representan las aplicaciones principales de la

herramienta eléctrica.

Ampliación posible con otras aplicaciones, mediante otras herramientas o con un mantenimiento inadecuado. Tenga en cuenta la marcha en vacío y los tiempos de parada de la máquina.

3 Uso conforme a lo previsto

Conforme a las especificaciones, las lijadoras están diseñadas para lijar madera, plástico, material compuesto, pintura/barniz, emplaste y materiales similares. Cuando se genera polvo mezclado que contiene metal (p. ej., lijado de pintura el automoción) y al lijar superficies húmedas se deben tener en cuenta algunas indicaciones especiales de seguridad. Las lijadoras no son aptas para lijar metal. No trabaje con materiales que contengan amianto.

2 2

El usuario será responsable de cualquier uti-

lización indebida.

4 Datos técnicos

Lijadora excéntrica ETS EC 150/3 EQ ETS EC 150/5 EQ

Potencia 400 W 400 W Número de revoluciones (marcha en vacío) 6000 - 10000 rpm 6000 - 10000 rpm Órbita 3,0 mm 5,0 mm Plato lijador D 150 mm D 150 mm Peso (sin cable de red, con plato lijador) 1,2 kg 1,2 kg Clase de protección /II /II

5Componentes

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6]

Las figuras indicadas se encuentran al principio del manual de instrucciones.

Tecla de conexión/desconexión Regulación del número de revoluciones Plato lijador Conexión plug it Racor de aspiración LED de detección de aspiración

6Puesta en servicio

ADVERTENCIA

Tensión o frecuencia no permitida Peligro de caída



La tensión de red y la frecuencia de la red eléctrica deben coincidir con los datos que figuran en la placa de tipo.



En Norteamérica sólo las máquinas Festool pueden utilizarse con una tensión de 120 V/60 Hz.

Ver la figura

[2]

para enchufar y desenchufar el ca-

ble de conexión - a la red.

ETS EC 150

Antes de conectar la máquina, asegúrese de que el cierre de bayoneta de la conexión a la red eléctrica está completamente cerrado y bloqueado.

Conexión y desconexión [1-1]

ENCENDIDO

APAGADO



Pulsar la tecla de conexión/desconexión

[1-1]

Pulsar la tecla de conexión/desconexión

[1-1]

Si la detección de aspiración está activada, la herramienta eléctrica no puede encenderse si no tiene un tubo flexible de aspiración conectado; véase el cap. 7.3.

7Ajustes

ADVERTENCIA

Peligro de lesiones y electrocución



Desconectar el enchufe de la toma de corriente antes de realizar cualquier trabajo en la máquina.

7.1 Sistema electrónico

La herramienta eléctrica está equipada con un motor EC-TEC sin escobillas para una larga vida útil y un sistema electrónico con las propiedades siguientes:

Arranque suave

El arranque suave mediante control electrónico garantiza una puesta en marcha de la máquina sin sacudidas.

Número de revoluciones constante

El número preseleccionado de revoluciones del motor se mantiene constante gracias a un sistema electrónico. De este modo se consigue una velocidad de lijado estable también bajo carga.

Reducción del número de revoluciones con grandes vibraciones

Si se producen grandes vibraciones y oscilaciones en la herramienta eléctrica, p. ej. durante la utilización con una Interface-Pad, el número de revoluciones se reduce automáticamente con el fin de preservar la herramienta eléctrica y al usuario.

Protector contra sobretemperatura

Si la temperatura del motor es excesiva, se limita el consumo de potencia para proteger el motor frente a un sobrecalentamiento. En caso de que la temperatura siga aumentando, la herramienta eléctrica se desconecta. Solo se puede volver a conectar una vez enfriado el motor.

7.2 Regular el número de revoluciones

Con la rueda de ajuste

[1-2]

se puede variar el nú-

mero de revoluciones entre 6000 y 10000 rpm. De esta forma, la velocidad de lijado se puede adap-

tar perfectamente a cada material (véase el capítulo 8).

7.3 Detección de aspiración

La detección electrónica de aspiración detecta si hay un tubo flexible de aspiración conectado a la herramienta eléctrica. Una vez activada, la herramienta solo se puede poner en marcha con un tubo flexible de aspiración conectado.

Conexión y desconexión de la detección de aspiración

La detección de aspiración viene desactivada de fábrica.



Encender la herramienta eléctrica pulsando brevemente la tecla de conexión/desconexión

[1-1]



Volver a desconectar la herramienta eléctrica manteniendo pulsada la tecla de conexión/desconexión

[1-1]

de forma permanente.

La herramienta eléctrica emite un pitido.



Girar la regulación del número de revoluciones

[1-2]

hasta ambas posiciones finales (niveles 1

y 6).

La herramienta eléctrica emite tres pitidos para indicar la conexión o dos para indicar la desconexión.



Soltar la tecla de conexión/desconexión

[1-1]

La detección de aspiración está activada o desactivada.

El modo de funcionamiento se indica mediante el

[1-6]

LED

Luz fija

: tubo flexible de aspi-

ración conectado

Luz intermitente

: no hay ningún tubo flexible de aspiración conectado,

la herramienta no se puede encender.

Ninguna luz:

la detección de

aspiración no está activada.

7.4 Cambiar el plato lijador [3]

Solo se conseguirá un resultado óptimo si se utilizan los accesorios y material de consu-

mo originales. Si no se instalan accesorios o material de consumo originales, se extinguirá el derecho a la garantía.

¡Advertencia!

No realizar ninguna modificación en el interior de la máquina abierta si el plato lijador está desmontado.

Consecuencias perjudiciales para la salud:

El montaje de un plato lijador de tamaño incorrecto tiene como consecuencia un nivel

de vibraciones de la máquina superior al admisible. La máquina se puede equipar con platos lijadores

de tres durezas diferentes adaptados a la superficie de trabajo.

Duro:

lijado basto y lijado fino sobre superficies. Li-

jado de cantos.

Blando:

Universal para el lijado basto y el lijado fi-

no, para superficies planas y abombadas.

Superblando:

Lijado fino de piezas preformadas,

curvaturas, radios. ¡No lo aplique en cantos!

7.5 Fijar los accesorios de lijado con StickFix [3b]

El abrasivo StickFix y el vellón de lijar StickFix correspondientes se pueden fijar de forma rápida y sencilla en el plato lijador StickFix.



Presione el accesorio de lijado autoadhesivo sobre el plato

[1-3]

lijador.

En la medida que disminuye la adherencia de la capa StickFix, los accesorios de plato

lijador (en especial en funcionamiento no acoplado)

pueden soltarse del plato lijador y provocar lesiones

. Cambiar el plato lijador.

ETS EC 150

8 Trabajo con la máquina

ADVERTENCIA

Peligro de lesiones



Fije la pieza de trabajo siempre de forma que no se pueda mover cuando se trabaje con ella.

Tenga en cuenta las siguientes advertencias:

– ¡No sobrecargue la máquina aplicando demasia-

da presión! Los mejores resultados de lijado se consiguen aplicando una presión moderada. La calidad y el rendimiento de lijado dependen fundamentalmente de la elección del abrasivo adecuado.

– Sujete la máquina con ambas manos sobre la

carcasa del motor y la cabeza del engranaje.

Para los trabajos de lijado recomendamos los siguientes ajustes de la rueda de ajuste

Trabajos de lijado Nivel de la

– Lijado con la máxima abrasión – Lijado de pinturas antiguas – Lijado de madera y enchapado antes del

barnizado

– Lijado intermedio de barniz en superficies

[1-2]

rueda de

ajuste

5-6

7.6 Aspiración

ADVERTENCIA

Consecuencias perjudiciales para la salud a causa del polvo



El polvo puede ser perjudicial para la salud. Por este motivo, no trabaje nunca sin aspiración.



Durante la aspiración de polvo perjudicial para la salud, respete siempre las normativas nacionales.

La herramienta eléctrica no dispone de aspiración propia. Por este motivo, en los racores de aspiración

[1-5]

debe conectarse un sistema móvil de aspiración Festool con un diámetro de tubo flexible de aspiración de 27 mm.

Recomendación:

ción antiestáticos, pues reducen la carga electrostática.

utilizar tubos flexibles de aspira-

– Lijado de masilla tapaporos fina aplicada – Lijado de madera con vellón de lijar – Achaflanado en piezas de madera – Alisado de superficies de madera encha-

padas

– Lijado de cantos de madera maciza y en-

chapada

– Lijado en el renvalso de ventanas y puer-

tas – Lijado intermedio de barniz en cantos – Rectificado de ventanas de madera natu-

ral con vellón de lijar – Alisado de superficies de madera con ve-

llón de lijar antes del barnizado – Eliminación o despegado de cal en pasta

sobrante con vellón de lijar – Lijado intermedio de barniz en superficies

barnizadas – Limpieza de renvalsos de ventanas de

madera natural con vellón de lijar

4-5

3-4

2-3

– Lijado de cantos barnizados – Lijado de plásticos termoplásticos

1-2

ETS EC 150

9 Mantenimiento y cuidado

plato/manguito de goma dañado.

ADVERTENCIA

Peligro de lesiones, electrocución



Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimiento o conservación.



Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa del motor tan sólo pueden ser llevados a cabo por un taller autorizado.

Servicio de atención al cliente y re-

paraciones

parte del fabricante o de los talleres de reparación: encuentre la dirección más próxima a usted en:

www.festool.es/Servicios

EKAT

Utilice únicamente piezas de recambio Festool originales. Despiece en:

www.festool.es/Servicios

A fin de garantizar una correcta circulación del aire, las aberturas para el aire de refrigeración dispuestas en la carcasa del motor deben mantenerse libres y limpias.

Si se observa una disminución del rendimiento o un aumento de las vibraciones, soplar y limpiar las aberturas para el aire de refrigeración.

solo está disponible por

10 Accesorios

Utilice solo platos lijadores y pulidores originales de Festool. El uso de platos lijadores y pulidores de poca calidad puede originar considerables desequilibrios que reducen la calidad de los resultados de trabajo y aumentan el desgaste de la máquina.

Los números de pedido de los accesorios y las herramientas figuran en el catálogo de Festool o en la dirección de Internet www.festool.es.

11 Medio ambiente

¡No desechar las herramientas eléctricas con la basura doméstica!

Reciclar las herramientas, los accesorios y los embalajes de forma respetuosa con el medio ambiente. Respetar las disposiciones nacionales vigentes.

Solo UE:

de acuerdo con la Directiva europea sobre residuos herramientas eléctricas y electrónicas y su transposición a la legislación nacional, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Información sobre REACh:

www.festool.com/reach

12 Declaración de conformidad CE

Lijadora excéntrica N.º de serie

ETS EC 150/3 EQ 500069 ETS EC 150/5 EQ 10006674

9.1 Limpieza de los canales de aspiración

Recomendamos limpiar los canales de aspiración de la máquina

[4-1]

aproximadamente una vez por semana (sobre todo al lijar espátula con resina artificial, con afilado húmedo o de yeso) con un pequeño cepillo plano o un paño.

9.2 Limpieza de zonas interiores

Limpiar con regularidad el interior de la herramienta eléctrica en el lado inferior del ventilador

[4-3]

; de lo contrario pueden empeorar los valores

de vibración debido a las adherencias de polvo.

9.3 Cambio del plato lijador y del freno de

plato

El manguito de goma

[4-2]

roza el plato lijador e impide que aumente de forma incontrolada el número de revoluciones del plato lijador. Debido a los pasadores metálicos engastados, el freno de plato no tiene prácticamente desgaste.

A medida que vaya disminuyendo el efecto de frenado, comprobar primero el desgaste del plato lijador y sustituir si es preciso. Sustituir el freno de

Año de certificación CE:2014

Declaramos bajo nuestra responsabilidad que este producto cumple todos los requisitos relevantes de las siguientes directivas, normas o documentos normativos:

2006/42/CE, 2004/108/CE (hasta el 19.04.2016), 2014/30/UE (a partir del 20.04.2016), 2011/65/UE, EN 60745-1:2009, EN 60745-2-4, EN 550141:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Alemania

Wolfgang Zondler Director de investigación, desarrollo y documenta-

ción técnica 2015-07-01

Istruzioni per l'uso originali 1Simboli

Simbolo

Significato

Avvertenza di pericolo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni d'uso e le avvertenze di sicurezza.

Indossare dispositivi di protezione dell'udito.

Indossare un dispositivo di protezione delle vie respiratorie.

Indossare gli occhiali protettivi.

Non smaltire tra i rifiuti domestici.

Consiglio, avvertenza

Indicazione operativa Classe di protezione II

2 Avvertenze per la sicurezza

2.1 Avvertenze di sicurezza generali

Avvertenza!

per la sicurezza e le indicazioni.

errori nell'osservanza delle avvertenze e delle indicazioni possono provocare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e i manuali per riferimenti futuri.

Il termine "utensile elettrico" usato nelle avvertenze di sicurezza, si riferisce agli utensili elettrici collegati alla rete elettrica (con cavo di rete) e agli utensili elettrici azionati a batteria (senza cavo di rete).

2.2 Avvertenze di sicurezza specifiche della

macchina

–

Durante la lavorazione vengono prodotte polveri dannose/tossiche (ad es. pitture contenenti piombo, alcuni tipi di legno e metallo).

to o l'inalazione di tali polveri possono costituire un pericolo per gli utilizzatori o per le persone che si trovano nelle vicinanze. Osservare le disposizioni di sicurezza valide nei rispettivi paesi.

Leggere tutte le avvertenze

Eventuali

Il contat-

ETS EC 150

Collegare l'utensile ad un dispositivo adeguato di aspirazione della polvere.

Per proteggere la salute, indossare una maschera di protezione delle vie respiratorie P2.

Portate sempre gli occhiali protettivi, dati i pericoli che possono presentarsi durante la levigatura.

–

Utilizzare un interruttore di protezione per correnti di guasto durante la levigatura di metalli e quando non è possibile evitare l'uso dell'utensile in un ambiente umido.

zione protegge l'operatore dall'attraversamento del corpo da parte di correnti di intensità pericolosa in caso di scarica elettrica.

–

Lavare con acqua i materiali di lavoro intrisi di olio come ad es. feltri lucidanti o tamponi di levigatura e lasciali asciugare in posizione stesa.

I materiali intrisi si olio hanno la facoltà di autoincendiarsi.

–

Attenzione, pericolo di incendio! Evitare che l'utensile e il pezzo in lavorazione possano surriscaldarsi. Nelle pause di lavoro svuotare sempre il contenitore della polvere.

levigatura nel sacchetto filtro o nel filtro dell'unità mobile di aspirazione può innescarsi in condizioni sfavorevoli, quali la formazione di scintille durante la levigatura di metalli. Un rischio maggiormente elevato sussiste quando la polvere di levigatura è mescolata a resti di vernice, poliuretano o altri materiali chimici e il pezzo in lavorazione è soggetto ad alte temperature a seguito di una lavorazione protratta nel tempo.

–

Utilizzare solo platorelli di levigatura originali Festool.

compatibili con la velocità di rotazione dell'attrezzo e possono spezzarsi.

–

Dopo un'eventuale caduta, verificare che utensile e platorello non siano danneggiati. Smontare il platorello per ispezionarlo correttamente. Far riparare le parti danneggiate prima dell'uso.

possono provocare lesioni e compromettere la sicurezza della macchina.

2.3 Polveri miste contenenti metalli e levi-

Platorelli di altri produttori non sono

Platorelli rotti e macchine danneggiate

gatura di superfici umide

In caso di polveri miste contenenti metalli (ad es. levigatura di vernice nel settore Automotive) e per la levigatura di superfici umide, per ragioni di sicurezza occorrerà attenersi alle seguenti misure:

L'interruttore di prote-

La polvere di

ETS EC 150

– Inserire a monte un interruttore di protezione per

correnti di guasto (salvavita, PRCD). – Collegare l'utensile ad un aspiratore adeguato. – Pulire periodicamente l'utensile mediante sof-

fiaggio, per rimuovere la polvere depositatasi

all'interno della cassa del motore.

Indossare gli occhiali protettivi!

2.4 Emissioni

I valori rilevati in base alla norma EN 60745 indicano tipicamente quanto segue:

Valore di emissione delle vibrazioni (su 3 assi)

ah = 4,8 m/s

K = 1,5 m/s

I valori di emissione indicati (vibrazioni, rumorosità) – hanno valore di confronto tra le macchine, – permettono una valutazione provvisoria del cari-

co di rumore e di vibrazioni durante l'uso,

– rappresentano l'attrezzo elettrico nelle sue ap-

plicazioni principali.

Valori maggiori sono plausibili con altre applicazioni, con altri utensili e in caso di scarsa manutenzione. Osservare i tempi di pausa e di funzionamento a vuoto della macchina!

2 2

Livello pressione sonora LPA = 73 dB(A) Livello di potenza sonora LWA = 84 dB(A) Incertezza K = 3 dB

3 Utilizzo conforme

Per utilizzo conforme si intende la levigatura di legno, plastica, materiali compositi, colori/vernici, stucco a spatola e materiali simili. In caso di polveri

ATTENZIONE

miste contenenti metalli (ad es. levigatura di vernice nel settore Automotive) e per la levigatura di su-

Suono risultante dal lavoro Danneggiamento dell'udito

perfici umide, andranno rispettate avvertenze di sicurezza specifiche. L'utilizzo conforme delle levigatrici non prevede la pura levigatura di metalli.



Utilizzare protezioni acustiche!

Non è consentita la lavorazione di materiali contenenti amianto!

Valore dell'emissione di vibrazioni ah (somma vettoriale di tre direzioni) e incertezza K rilevati secondo la norma EN 60745:

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

4 Dati tecnici

Levigatrice orbitale ETS EC 150/3 EQ ETS EC 150/5 EQ

Potenza 400 W 400 W Numero di giri (a vuoto) 6000 - 10000 min Corsa di levigatura 3,0 mm 5,0 mm

-1

6000 - 10000 min

-1

Platorello di levigatura D 150 mm D 150 mm Peso (senza cavo, con platorello) 1,2 kg 1,2 kg Classe di protezione /II /II

5 Elementi dell'utensile

[1-1]

Pulsante ON/OFF

6 Messa in funzione

AVVERTENZA

[1-2] [1-3] [1-4] [1-5] [1-6]

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

Regolazione del numero di giri Platorello per levigare Attacco plug-it Bocchettone d'aspirazione LED di riconoscimento aspirazione

Tensione o frequenza non ammesse! Pericolo di incidenti



La tensione di rete o la frequenza della sorgente elettrica devono coincidere con le indicazioni sulla targhetta.



In America settentrionale è consentito esclusivamente l'impiego di utensili Festool con tensione 120 V/60 Hz.

Per collegare e scollegare il cavo di alimentazione elettrica - vedi la fig.

[2]

Prima di accendere la macchina, accertarsi che l'attacco a baionetta del cavo di alimentazione sia chiuso correttamente e bloccato in posizione.

Accensione/spegnimento [1-1]

ON Premere il pulsante ON/OFF OFF Premere il pulsante ON/OFF



Con la funzione di riconoscimento dell'aspira-

[1-1] [1-1]

zione attivata non è possibile accendere l'attrezzo elettrico senza che ad esso non sia collegato una tubazione di aspirazione - Vedere cap. 7.3.

ETS EC 150

7.2 Regolazione n. di giri

La velocità di rotazione può essere regolata mediante l'apposita rotella

[1-2]

tra 6000 e 10000 min

In tal modo sarà possibile adeguare in maniera ottimale l'andatura della levigatura ai materiali di volta in volta utilizzati (vedere capitolo 8).

7.3 Riconoscimento dell'aspirazione

La funzione elettronica di riconoscimento dell'aspirazione rileva il collegamento di una tubazione di aspirazione sull'attrezzo elettrico. L'attivazione di questa funzione comporta l'utilizzo di una tubazione, senza la quale l'attrezzo elettrico non può essere acceso.

7Impostazioni

AVVERTENZA

Pericolo di lesioni, scarica elettrica



Prima di eseguire qualsiasi operazione sulla macchina disinnestare sempre la spina dalla presa!

7.1 Elettronica

L'utensile è dotato di un motore senza spazzole ECTEC per una lunga durata e un'elettronica di potenza con le seguenti caratteristiche:

Avvio morbido

L'avvio dolce regolato elettronicamente garantisce un avviamento della macchina "senza strappi".

Numero di giri costante

La velocità di rotazione del motore selezionata è mantenuta costante mediante un controllo elettronico. Ciò consente di usufruire di un regime di levigatura uniforme anche sotto carico.

Riduzione della velocità di rotazione con vibrazioni elevate

Quando l'attrezzo elettrico è soggetto a vibrazioni e oscillazioni marcate, ad es. durante l'utilizzo di una piastra intermedia, la velocità di rotazione viene limitata automaticamente al fine di ridurre il carico meccanico sull'attrezzo e sull'operatore stesso.

Protezione contro il surriscaldamento

Onde scongiurare un surriscaldamento del motore, al raggiungimento di un livello di temperatura troppo elevato l'assorbimento di potenza viene limitato. Se la temperatura continua a salire, l'attrezzo elettrico si disinserisce. Sarà possibile riaccendere la macchina solo dopo un sufficiente raffreddamento del motore.

Attivazione e disattivazione del riconoscimento dell'aspirazione

Al momento della fornitura, la funzione di riconoscimento dell'aspirazione è disattivata.



Accendere l'utensile premendo brevemente il tasto ON/OFF



Riaccendere l'utensile e tenere premuto il tasto ON/OFF

[1-1]

L'utensile elettrico emette un segnale acustico 1 volta.



Ruotare la regolazione del numero di giri

[1-2]

in entrambe le impostazioni (livello 1 e 6).

L'utensile elettrico emette un segnale acustico 3 volte per ON, 2 volte per OFF.



Rilasciare il pulsante ON/OFF

[1-1]

La funzione di riconoscimento dell'aspirazione è attiva o non attiva.

Il modo di esercizio viene segnalato dai LED

Luce continua

: il tubo di aspi-

[1-6]

razione è collegato

Luce lampeggiante

: il tubo di

aspirazione non è collegato

impossibile accendere l'attrezzo elettrico.

Nessuna luce:

la funzione di riconoscimento dell'aspirazione non è attiva.

7.4 Sostituzione del platorello [3]

Risultati ottimali si conseguono solo con accessori e materiali di lavoro originali. La garanzia si estingue se vengono montati acces-

sori e materiali di lavoro non originali.

Attenzione!

Non effettuare modifiche costruttive all'interno della macchina aperta quando il platorello è smontato.

ETS EC 150

Rischi per la salute

Il montaggio di un platorello di dimensioni errate può causare vibrazioni eccessive e non ammesse per la mac-

china. A seconda della superficie da trattare, la macchina

può essere equipaggiata con tre platorelli di levigatura di diversa durezza.

Duro:

Sgrossatura e finitura su superfici. Levigatu-

ra di spigoli.

Morbido:

universale per sgrossatura e finitura, per

superfici piane e curve.

Supermorbido:

levigatura fine su pezzi sagomati,

concavi e convessi. Non utilizzare per gli spigoli!

7.5 Fissaggio degli accessori per la levigatura con StickFix [3b]

Sul platorello di levigatura StickFix è possibile fissare i dischi abrasivi e i vlies di levigatura adatti StickFix in modo semplice e rapido.



Fissate l'accessorio di levigatura autoadesivo premendolo sul platorello

[1-3]

In caso di mancata aderenza del rivestimento Stickfix, gli accessori del platorello, in

particolare quando non a contatto con il pezzo -

potrebbero staccarsi dal platorello e provocare lesioni

. Sostituire il platorello!

7.6 Aspirazione

AVVERTENZA

Osservare le seguenti indicazioni:

– Non sovraccaricare la macchina esercitando una

pressione eccessiva! Il migliore risultato di levigatura si ottiene lavorando con una pressione d'appoggio adeguata. La qualità e il risultato di levigatura dipendono sostanzialmente dalla selezione dell'abrasivo corretto.

– Per guidare la macchina in modo sicuro, tenerla

sempre con entrambe le mani afferrandola per la cassa motore e la testata ingranaggi.

Per i lavori di levigatura raccomandiamo le seguenti impostazioni della rotellina di regolazione

[1-2]

Levigatura Livello della

rotellina di

regolazione

– Levigatura con massima asportazione

5 - 6 – Rimozione di vernice vecchia – Levigatura di legno e piallaccio prima del-

la verniciatura

– Levigatura intermedia di vernice su su-

perfici

– Levigatura di sottili strati di vernice di

4 - 5

base – Levigatura di legno mediante vello – Livellamento di bordi su pezzi in legno – Lisciatura di superfici di legno con mano

di fondo

Pericolo per la salute provocato dalle polveri



Le polveri possono essere nocive alla salute. Per questo motivo non lavorate mai senza l'aspirazione.



Quando aspirate polveri nocive alla salute osservate sempre le disposizioni nazionali.

L'utensile elettrico non è dotato di aspirazione autonoma. Pertanto, occorre montare al manicotto d'aspirazione

[1-5]

un'unità mobile di aspirazione Festool con diametro del tubo di aspirazione di 27 mm.

Consiglio:

utilizzare una tubazione di aspirazione antistatica! In tal modo si riduce l'insorgenza di cariche elettrostatiche.

8 Lavorazione con la macchina

AVVERTENZA

– Levigatura di bordi di legno massello e

piallaccio

– Levigatura dei profili di contatto di porte e

finestre

– Levigatura intermedia della vernice su

bordi

– Levigatura primaria di finestre in legno

naturale mediante vello

– Lisciatura di superfici di legno mediante

vello prima del trattamento a mordente

– Strofinamento o distacco di tinta in calce

in eccesso mediante vello

– Levigatura intermedia di superfici trattate

a mordente

– Pulizia dei profili di contatto di finestre in

legno naturale mediante vello

– Levigatura di bordi trattati a mordente – Levigatura di materiali termoplastici

3 - 4

2 - 3

1 - 2

Pericolo di lesioni



Fissate sempre il pezzo in lavorazione in modo che non possa spostarsi durante la lavorazione.

ETS EC 150

EKAT

9 Manutenzione e cura

AVVERTENZA

Pericolo di lesioni, scossa elettrica



Prima di eseguire qualsiasi operazione di manutenzione o cura sulla macchina, disinserire sempre la spina dalla presa!



Tutte le operazioni di manutenzione e riparazione per le quali è necessario aprire l'alloggiamento del motore devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata.

Servizio e riparazione

del costruttore o delle officine di servizio autorizzate. Le officine più vicine sono riportate di seguito: www.festool.com/service

Utilizzare solo ricambi originali Festool! Cod. prodotto reperibile al sito:

www.festool.com/service

Per garantire la circolazione d'aria è necessario tenere sempre sgombre e pulite le aperture per l'aria di raffreddamento praticate nell'alloggiamento del motore.

Al verificarsi di una perdita di potenza o di un incremento delle vibrazioni, soffiare le aperture di aerazione con un getto d'aria e pulirle.

9.1 Pulizia dei canali di aspirazione

Si consiglia di pulire ca. una volta per settimana i canali di aspirazione della macchina (specialmente se si effettuano lavori di levigatura a umido e levigatura di stucchi di resina sintetica e di gesso)

utilizzando una spazzola piatta o un panno di

stoffa.

9.2 Pulizia dell'area interna

Pulire regolarmente l'interno dell'utensile elettrico sulla parte inferiore del ventilatore potrebbero alterarsi i valori di vibrazioni per via dei residui di polvere.

9.3 Sostituire platorello e frena platorello

Il manicotto di gomma

[4-2]

striscia contro il platorello e impedisce un'accelerazione incontrollata del platorello. Con il perno metallico inserito, il frena platorello è praticamente privo di usura.

In caso di difetto di frenata, controllare prima che il platorello non sia usurato, quindi sostituirlo. Frena platorello danneggiato/sostituire manicotto in gomma.

solo da parte

[4-3]

, altrimenti

[4-

10 Accessori

Utilizzare esclusivamente platorelli di levigatura e lucidatura originali Festool. L'uso di platorelli di levigatura e lucidatura di qualità inferiore può causare notevoli squilibri rotazionali che pregiudicano la qualità dei risultati e accelerano l'usura della macchina.

I numeri d'ordine per accessori e utensili si trovano nel catalogo Festool o su Internet alla pagina "www.festool.com“.

11 Ambiente

Non gettare gli attrezzi elettrici tra i rifiuti domestici!

Smaltire gli apparecchi, gli accessori e gli imballaggi introducendoli nel ciclo di recupero a tutela dell'ambiente. Attenersi alle disposizioni di legge nazionali in materia.

Sole UE:

nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elettroniche usate e delle rispettive leggi nazionali derivatene, gli apparecchi elettrici devono essere raccolti separatamente e introdotti nell'apposito ciclo di smaltimento e recupero a tutela dell'ambiente.

Informazioni su REACh:

www.festool.com/reach

12 Dichiarazione di conformità CE

Levigatrice orbitale N. di serie

ETS EC 150/3 EQ 500069 ETS EC 150/5 EQ 10006674 Anno del contrassegno CE:2014

Dichiariamo sotto nostra unica responsabilità che il presente prodotto è conforme a tutti i requisiti di rilevanza definiti dalle seguenti direttive, norme o documenti normativi:

2006/42/CE, 2004/108/EG (fino al 19.04.2016), 2014/ 30/EU (a partire dal 20.04.2016), 2011/65/UE, EN 60745-1:2009, EN 60745-2-4, EN 550142:1997+Corrigendum 1997+A1:2001 +A2:2008, EN 61000-3-2:2006+A1:2009+A2:2009, EN 610003-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Germania

Wolfgang Zondler Responsabile Ricerca, Sviluppo e Documentazione

tecnica 2015-07-01

ETS EC 150

Originalbruksanvisning 1Symboler

Symbol Betydelse

Varning för allmän risk!

Varning för elstötar

Läs bruksanvisningen och säkerhetsanvisningarna!

Använd hörselskydd!

Använd andningsskydd!

Använd skyddsglasögon!

Kasta inte i produkten i hushållssoporna.

Tips, information

Bruksanvisning Skyddsklass II

2 Säkerhetsanvisningar

2.1 Allmänna säkerhetsanvisningar

Varning!

ningar och instruktioner.

jer varningsmeddelanden och anvisningar kan det leda till elstötar, brand och/eller svåra personskador.

Spara alla säkerhetsanvisningar och andra anvisningar för framtida bruk.

Med begreppet "Elverktyg" som används i säkerhetsanvisningarna menas nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

2.2 Maskinspecifika säkerhetsanvisningar

–

Det kan uppstå skadligt/giftigt damm när du jobbar (t.ex. på grund av blyfärg, vissa träslag och metall).

das in detta damm, kan utgöra en risk för användaren eller för personer som befinner sig i närheten. Beakta säkerhetsföreskrifterna som gäller för resp land. Anslut elverktyget till en lämplig dammutsugningsanordning.

Bär en P2-andningsskyddsmask som skydd för hälsan.

Läs och följ alla säkerhetsanvis-

Om man inte föl-

Att komma i kontakt med eller an-

Bär alltid skyddsglasögon under slipning pga olycksrisken.

–

Använd en jordfelsbrytare vid metallslipning och när elverktyget måste användas i fuktig miljö.

stötar mot livsfarlig strömstyrka genom kroppen.

–

Rengör med oljeindränkt arbetsmaterial, som till exempel slipdyna eller polerfilt, med vatten, bred ut dem och låt dem torka.

betsmaterial kan självantändas.

–

Varning! Brandrisk! Undvik överhettning av slipobjektet och slipmaskinen. Töm alltid dammbehållaren före arbetspauserna.

filtersäcken resp. dammsugarfiltret kan under ogynnsamma omständigheter självantändas, precis som gnistbildning vid slipning av metaller. Risken ökar i synnerhet om slipdammet innehåller lack- och polyuretanrester eller andra kemiska ämnen, och om slipobjektet är hett efter en längre tids arbete.

–

Använd endast Festool original-slipplattor.

Slipplattor från andra tillverkare är inte avstämda efter slipmaskinens varvtal och kan gå sönder.

–

Om elverktyget faller ner på golvet, kontrollera att verktyget och slipplattan inte har skadats. Demontera slipplattan och kontrollera noga. Skadade delar måste repareras före användning.

kan leda till skador och göra att verktyget inte är säkert att använda.

2.3 Dammblandningar med metallinslag

– Anslut maskinen till ett lämpligt utsug. – Rengör regelbundet maskinen från dammavlag-

ringar i motorhuset genom att blåsa ur den med tryckluft.

2.4 Emissionsvärden

De värden som fastställts enligt EN 60745 uppgår i normala fall till:

Ljudtrycksnivå LPA = 73 dB(A) Ljudeffektnivå LWA = 84 dB(A)

Skyddsbrytaren skyddar vid elektriska

Oljeindränkt ar-

Slipdamm i

Defekta slipplattor och skadade verktyg

och slipning av fuktiga ytor

Vid dammblandningar med metallinslag (t.ex. lackslipdamm från bilar) och vid slipning av fuktiga ytor ska man av säkerhetsskäl göra följande:

–Förkoppla en jordfelsbrytare (FI, PRCD).

Använd skyddsglasögon!

Osäkerhet K = 3 dB

OBSERVERA

Ljuden som uppstår under arbetet skadar hörseln!



Använd hörselskydd!

Svängningsemissionsvärde ah (vektorsumma för tre riktningar) och osäkerhet K fastställda enligt EN 60745:

Svängningsemissionsvärde (3axligt)

De angivna emissionsvärdena (vibration, oljud) – används för maskinjämförelse, – kan även användas för preliminär uppskattning

av vibrations- och bullernivå under arbetet,

– representerar elverktygets huvudsakliga an-

vändningsområden.

ah = 4,8 m/s

K = 1,5 m/s

ETS EC 150

Värdena kan öka vid andra användningsområden, med andra verktyg eller otillräckligt underhåll. Observera maskinens tomgång- och stilleståndstider!

3 Avsedd användning

Enligt föreskrift ska slipmaskinerna bara användas för slipning av trä, plast, kompositmaterial, färg/ lack, spackelmassa och liknande material. Vid dammblandningar med metallinslag (t.ex. lackslipdamm från bilar) och vid slipning av fuktiga ytor ska särskilda säkerhetsanvisningar ovillkorligen

följas. Slipmaskinerna är inte avsedda för slipning av enbart metall. Asbesthaltiga material får inte

bearbetas.

Vid felaktig användning ligger ansvaret på

användaren.

4Tekniska data

Excenterslipmaskin ETS EC 150/3 EQ ETS EC 150/5 EQ

Effekt 400 W 400 W Varvtal (tomgång) 6000 - 10000 v/min 6000 - 10000 v/min Sliprörelse 3,0 mm 5,0 mm Slipplatta D 150 mm D 150 mm Vikt (utan nätkabel, med slipplatta) 1,2 kg 1,2 kg Skyddsklass /II /II

5Maskindelar

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6]

De angivna bilderna finns i början av bruksanvisningen.

Till-/Från-knapp Varvtalsreglering Slipplatta plug it-anslutning Utsugsrör LED för utsugsidentifiering

6Driftstart

För anslutning och löstagning av nätanslutningsledningen

se bild

[2]

Innan maskinen kopplas till, kontrollera att

bajonettkopplingen på nätkabeln är ordent-

ligt ansluten och låst.

Till-/Från-koppling[1-1]

TILL Tryck på Till-/Från-knappen FRÅN Tryck på Till-/Från-knappen



När utsugsidentifieringen är aktiverad, kan

[1-1] [1-1]

man inte koppla Till elverktyget utan att sugslangen är ansluten - se kap. 7.3.

VARNING

Otillåten spänning eller frekvens! Olycksrisk



Strömkällans nätspänning och frekvens måste stämma överens med uppgifterna på märkplåten.



I Nordamerika får bara Festool-maskiner med märkspänning 120 V/60 Hz användas.

7 Inställningar

VARNING

Risk för personskada, elstöt



Dra alltid ut nätkontakten ur eluttaget före alla arbeten på maskinen!

ETS EC 150

7.1 Elektronik

Elverktyget har en borstlös EC-TEC-motor för lång livslängd och en effektelektronik med dessa egenskaper:

Mjukstart

Den elstyrda mjukstarten gör att maskinen startar utan knyck.

Konstant ljus

: En sugslang är

ansluten

Blinkande ljus

lang är ansluten,

: Ingen sugs-

elverktyget

kan inte kopplas Till.

Inget ljus:

Utsugsidentifie-

ringen är inte aktiv.

Konstant varvtal

Det förvalda motorvarvtalet hålls elektroniskt konstant. Därigenom bibehålls sliphastigheten även vid belastning.

Varvtalsreducering vid höga vibrationer

Om kraftiga vibrationer och svängningar uppstår i elverktyget, exempelvis när man använder Interface-pad, minskas varvtalet automatiskt för att skona elverktyget och användaren.

Temp eraturskydd

För att skydda motorn mot överhettning, minskas effekten om motortemperaturen blir för hög. Om temperaturen fortsätter att stiga, stängs verktyget av helt. För att den ska kunna kopplas till igen måste motorn först ha svalnat.

7.2 Ställa in varvtal

Med inställningsratten

[1-2]

kan man ställa in varv-

talet på mellan 6000 och 10000 varv/min. På så sätt kan man anpassa sliphastigheten opti-

malt efter materialet (se kapitel 8).

7.3 Utsugsindentifiering

Den elektroniska utsugsidentifieringen känner av om elverktyget har en ansluten sugslang. Efter aktiveringen kan elverktyget endast kopplas Till med ansluten sugslang.

Koppla Till/Från utsugsidentifieringen

Utsugsidentifieringen är avaktiverad vid inköpet av verktyget.



Koppla till elverktyget genom att trycka till på strömbrytaren



Stäng av elverktyget igen genom att hålla strömbrytaren

[1-1]

intryckt lite längre.

Elverktyget piper 1 gång.



Vrid varvtalsregleringen

[1-2]

till båda ändläge-

na (steg 1 och 6).

Elverktyget piper 3 ggr för Till och 2 ggr för Från.



Släpp upp strömbrytaren

[1-1]

Utsugsidentifieringen är aktiverad resp. avaktiverad.

Driftsättet visas av LED:n

[1-6]

7.4 Byta slipplatta[3]

Ett perfekt arbetsresultat uppnås endast med originaltillbehör och -förbrukningsma-

terial. Om inte originaltillbehör eller -förbrukningsmaterial används kan inte garantin åberopas.

Varning!

Ingen förändring inuti maskinen får

företas, när slipplattan är demonterad.

Skaderisk:

Montering av en slipplatta med fel storlek leder till otillåtet höga vibrationer i maskinen.

Maskinen kan utrustas med tre slipplattor med olika hårdhetsgrader anpassade till ytan som ska behandlas.

Hård:

grov- och finslipning av ytor. Slipning av kan-

ter.

Mjuk:

universal för grov- och finslipning, för plana

och välvda ytor.

Extra mjuk:

finslipning på formdelar, valv och hjul.

Ska inte användas på kanter!

7.5 Fäst sliptillbehören med StickFix [3b]

På StickFix-slipplattan kan man snabbt och enkelt fästa passande StickFix-slippapper och StickFix slipfiberdukar.



Tryck på det självhäftande sliptillbehöret på slipplattan

[1-3]

Om StickFix-belägget inte fäster ordentligt kan slipplattans tillbehör – särskilt när den

inte ligger an –

skador

. Byt slipplatta!

lossna från slipplattan och orsaka

7.6 Utsug

VARNING

Hälosrisk på grund av damm



Damm kan vara hälsofarligt. Arbeta därför aldrig utan utsug.



Följ alltid nationella föreskrifter för utsug av hälsofarligt damm.

Elverktyget har inget eget utsug. Därför ska en Festool-dammsugare med en utsugsslang på 27 mm diameter anslutas till utsugsröret

[1-5]

Rekommendation:

Använd en antistatisk sugslang! På så sätt minskar man den elektriska uppladdningen.

ETS EC 150

9 Underhåll och skötsel

VARNING

8 Arbeta med maskinen

VARNING

Risk för personskada



Fäst alltid arbetsstycket så att det inte kan röra sig under bearbetningen.

Observera följande anvisningar:

– Överbelasta inte maskinen genom att trycka på

den med för stor kraft! Du får bäst slipresultat om du arbetar med måttligt påpressningstryck. Slipeffekten och -kvaliteten beror huvudsakligen på vilket slippapper man väljer.

– För att kunna styra maskinen på ett säkert sätt

ska man hålla i den med båda händerna på motorhuset och brytarhuvudet.

För sliparbeten rekommenderar vi följande inställningar på ratten

Sliparbeten Inställ-

– Slipning med max avverkning – Bortslipning av gammal färg – Slipning av trä och faner före lackering – Mellanslipning av lack på ytor

– Slipning av tunt applicerad förlack – Slipning av trä med slip-fiberduk – Brytning av kanter på trädetaljer – Polering av grundmålade träytor

– Kantslipning av massivt trä och faner – Falsslipning i fönster och dörrar – Mellanslipning av lack på kanter – Mattslipning av naturträfönster med slip-

fiberduk

– Polering av träytor med slip-fiberduk före

betsning

– Bortslipning eller avlägsnande av överflö-

dig kalkpasta med slip-fiberduk

– Mellanslipning av lack på betsade ytor – Rengöring av fönsterfalsar i naturträ med

slip-fiberduk

– Slipning av betsade kanter – Slipning av termoplastiska plaster

[1-2]

ningsrattens läge

5 - 6

4 - 5

3 - 4

2 - 3

1 - 2

Risk för personskada, elstöt



Dra alltid ut nätkontakten före alla underhållsoch servicearbeten på maskinen!



Allt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder.

Service och reparation

ska endast utföras av tillverkaren eller serviceverkstäder. Se följande adress: www.festool.se/service

EKAT

Använd bara Festools originalreservdelar! Art.nr nedan:

www.festool.se/service

För att luftcirkulationen ska kunna garanteras, måste kylluftöppningarna i motorns hölje alltid hållas öppna och rena.

Vid försämrad effekt eller ökade vibrationer, blås igenom och rengör kylluftöppningarna.

9.1 Rengöring av utsugskanaler

Vi rekommenderar att maskinens utsugskanaler

[4-1]

rengörs en gång i veckan med en liten platt pensel eller en trasa (speciellt vid slipning av konsthartsfyllnadsmedel och våtslipning av gips) .

9.2 Rengöra inuti

Elverktyget ska regelbundet rengöras inuti, på ventilationens undersida

[4-3]

, annars försämras vi-

brationsvärdena av damm som fastnat.

9.3 Byta slipplatta och skivbroms

Gummimanschetten

[4-2]

snuddar vid slipplattan och förhindrar att slipplattan varvar upp okontrollerat. Skivbromsen är nästan slitagefri tack vare metallstiften.

Om bromsverkan försämras ska man först kontrollera om slipplattan är sliten, och byta ut den vid behov. Byt ut en skadad skivbroms/gummimanschett.

10 Tillbehör

Använd endast slip- och polerplattor i original från Festool. Om man använder slip- och polerplattor av sämre kvalitet, kan det leda till kraftig obalans som försämrar arbetsresultatet och ökar slitaget på maskinen.

ETS EC 150

Artikelnummer för tillbehör och verktyg finns i Festools katalog eller på Internet, "www.festool.se".

11 Miljö

Kasta inte elverktyg i hushållssoporna!

tillbehör och emballage ska återvinnas på ett miljövänligt sätt. Följ gällande nationella föreskrifter.

Endast EU:

elektronikapparater och omsättning i nationell lag måste förbrukade elverktyg källsorteras och återvinnas miljövänligt.

Information om REACh:

Enligt EU-direktivet för uttjänta el- och

www.festool.com/reach

Verktyg,

12 EG-förklaring om överensstäm-

melse

Excenterslipmaskin Serienr

ETS EC 150/3 EQ 500069 ETS EC 150/5 EQ 10006674

Vi förklarar på eget ansvar att denna produkt uppfyller alla krav enligt följande direktiv, normer eller normgivande dokument:

2006/42/EG, 2004/108/EG (til 19.04.2016), 2014/30/ EU (fr o m 20.04.2016), 2011/65/EU, EN 607451:2009, EN 60745-2-4, EN 55014-1:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+ A2:2008, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Tyskland

Wolfgang Zondler Chef för forskning, utveckling, teknisk dokumenta-

tion 2015-07-01

År för CE-märkning:2014

Originele gebruiksaanwijzing 1Symbolen

Symbool

Betekenis

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Draag gehoorbescherming!

Draag een zuurstofmasker!

Draag een veiligheidsbril!

Niet met het huisvuil meegeven.

Tip, aanwijzing

Handelingsinstructie Beveiligingsklasse II

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsvoorschriften

Waarschuwing!

schriften en aanwijzingen.

zich niet aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

Het begrip „elektrisch gereedschap“ dat in de veiligheidsvoorschriften gebruikt wordt, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en elektrisch gereedschap met accuvoeding (zonder netsnoer).

2.2 Machinespecifieke veiligheidsvoor-

schriften

–

Tijdens het werken kunnen schadelijke/giftige stoffen ontstaan (bijv. bij loodhoudende verf, enkele houtsoorten en metaal).

ker van de machine of voor personen die zich in de buurt van de machine bevinden kan het aanraken of inademen van deze stoffen gevaarlijk zijn. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing zijn. Sluit het gereedschap aan op een geschikte afzuiginstallatie.

Lees alle veiligheidsvoor-

Wanneer men

Voor de gebrui-

ETS EC 150

Draag ter bescherming van uw gezondheid een P2-mondmasker.

Draag vanwege het gevaar dat bij het schuren optreedt, altijd een veiligheidsbril.

–

Gebruik een differentiaalbeveiliging bij het schuren van metaal en wanneer het gebruik van het elektrisch gereedschap in een vochtige omgeving onvermijdelijk is.

schok beschermt de veiligheidschakelaar u tegen een levensgevaarlijke elektrische stroom door het lichaam.

–

Reinig met olieën geïmpregneerd werkmateriaal, zoals schuurpads of polijstvilt, met water en laat het uitgespreid drogen.

werkmateriaal kan vanzelf ontbranden.

–

Let op brandgevaar! Voorkom oververhitting van het schuurmateriaal en de schuurmachine. Maakt vóór werkonderbrekingen altijd het stofreservoir leeg.

resp. filter van de mobiele stofafzuiger kan onder ongunstige omstandigheden, zoals bij een vonkenregen bij het schuren van metaal, uit zichzelf ontbranden. Het is met name gevaarlijk wanneer schuurstof zich heeft vermengd met lak- en polyurethaanresten of andere chemische stoffen en het schuursel na lang werken erg warm is.

–

Alleen originele Festool steunschijven gebruiken.

Schijven van andere merken zijn niet geschikt voor het toerental van de schijf en kunnen breken.

–

Is de machine gevallen, controleer het elektrisch gereedschap en de steunschijf dan op beschadiging. Demonteer de steunschijf voor een nauwkeurige controle. Laat de beschadigde onderdelen voor gebruik repareren.

steunschijven en beschadigde machines kunnen tot letsel en onveiligheid leiden.

2.3 Stofconcentraties met metaalaandeel, en schuren van vochtige oppervlakken

Bij stofconcentraties met een metaalaandeel (bijv. bij het schuren van lak in de automotivesector) en bij het schuren van vochtige oppervlakken moeten om veiligheidsredenen de volgende maatregelen in acht worden genomen:

– Voorschakelen van een differentiaal- (FI-, PRCD-

) veiligheidsschakelaar.

– Machine aansluiten op een geschikt afzuigappa-

raat.

– Machine regelmatig ontdoen van stofafzettingen

in het motorhuis door dit uit te blazen.

Schuurstof in een filterzak

Bij een elektrische

In olie gedrenkt

Gebroken

ETS EC 150

Draag een veiligheidsbril!

2.4 Emissiewaarden

De volgens EN 60745 bepaalde waarden bedragen gewoonlijk:

Geluidsdrukniveau LPA = 73 dB(A) Geluidsvermogenniveau LWA = 84 dB(A) Onzekerheid K = 3 dB

VOORZICHTIG

Geluid dat bij het werk optreedt Beschadiging van het gehoor



Draag gehoorbescherming!

Trillingsemissiewaarde ah (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745:

Trillingsemissiewaarde (3assig)

De aangegeven emissiewaarden (trilling, geluid)

ah = 4,8 m/s

K = 1,5 m/s

– zijn geschikt om machines te vergelijken, – om tijdens het gebruik een voorlopige inschat-

ting van de trillings- en geluidsbelasting te maken

– en gelden voor de belangrijkste toepassingen

van het persluchtgereedschap.

Hogere waarden zijn mogelijk bij andere toepassingen, met ander inzetgereedschap of bij onvoldoende onderhoud. Neem de vrijloop- en stilstandtijden van de machine in acht!

3 Gebruik volgens de voorschriften

De schuurmachines zijn bedoeld voor het schuren van hout, kunststof, combinatiemateriaal, verf/lak, plamuur en soortgelijk materiaal. Bij stofconcentraties met een metaalaandeel (bijv. bij het schuren van lak in de automotivesector) en bij het schuren van vochtige oppervlakken moeten speciale veiligheidsinstructies opgevolgd worden.De schuurmachines zijn conform hun bestemming niet geschikt voor het specifiek schuren van metaal. Er mag geen asbesthoudend materiaal worden bewerkt.

2 2

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaatsvindt.

4 Technische gegevens

Excenterschuurmachine ETS EC 150/3 EQ ETS EC 150/5 EQ

Vermogen 400 W 400 W Toerental (onbelast) 6000 - 10000 min Schuuruitslag 3,0 mm 5,0 mm Steunschijf D 150 mm D 150 mm Gewicht (zonder netsnoer, met steunschijf) 1,2 kg 1,2 kg Beveiligingsklasse /II /II

5 Toestelelementen

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6]

Aan-/Uit-toets Toerentalregeling Steunschijf Plug it-aansluiting Afzuigaansluiting LED voor de afzuigherkenning

6 Inwerkingstelling

Ontoelaatbare spanning of frequentie! Gevaar voor ongevallen



De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen.

De vermelde afbeeldingen staan in het begin van de



gebruiksaanwijzing.

In Noord-Amerika mogen alleen Festool-machines met een spanningsopgave van 120 V/60 Hz worden ingezet.

-1

6000 - 10000 min

WAARSCHUWING

-1

Zie figuur

[2]

voor het aansluiten en ontkoppelen

van het netsnoer .

Voor het inschakelen van de machine controleren of de bajonetsluiting van de aansluitkabel geheel is gesloten en vergrendeld.

In-/Uitschakelen [1-1]

AAN Aan-/Uit-toets

[1-1]

indrukken

ETS EC 150

7.3 Afzuigherkenning

De elektronische afzuigherkenning herkent of een afzuigslang is aangesloten op het elektrisch gereedschap. Na activering kan het elektrisch gereedschap alleen met aangesloten afzuigslang worden ingeschakeld.

UIT Aan-/Uit-toets



Bij een geactiveerde afzuigherkenning kan het

[1-1]

indrukken

elektrisch gereedschap niet inschakelen zonder aangesloten afzuigslang - zie hfdst. 7.3.

7 Instellingen

WAARSCHUWING

Gevaar voor letsel, elektrische schokken



Haal vóór alle werkzaamheden aan de machine altijd de stekker uit het stopcontact!

7.1 Electronic

Voor een lange levensduur is het elektrisch gereedschap voorzien van een koolborstelloze EC-TEC motor met een vermogenselektronica die de volgende eigenschappen heeft:

Zachte aanloop

De elektronisch geregelde zachte aanloop zorgt ervoor dat de machine stootvrij aanloopt.

Constant toerental

Het vooraf ingestelde motortoerental wordt elektronisch constant gehouden. Hierdoor wordt ook bij belasting een gelijkblijvende schuursnelheid bereikt.

Toerentalreductie bij hoge trillingen

Wanneer er hoge trillingen en slingerbewegingen bij het elektrisch gereedschap optreden, bijv. bij het gebruik van een interface-pad, gaat het toerental automatisch omlaag om het elektrisch gereedschap en de gebruiker te beschermen.

Temperatuurbeveiliging

Om oververhitting van de motor te voorkomen wordt het opgenomen vermogen bij een te hoge motortemperatuur begrensd. Gaat de temperatuur verder omhoog, dan schakelt het elektrisch gereedschap uit. Het kan pas weer worden ingeschakeld als de motor is afgekoeld.

7.2 Toerental instellen

Het toerental kan met de stelknop 6000 en 10000 min-1 worden ingesteld.

Hierdoor kunt u de schuursnelheid optimaal aanpassen aan het betreffende materiaal (zie hoofdstuk 8).

[1-2]

tussen

Afzuigherkenning in-/uitschakelen

De afzuigherkenning is in de aflevertoestand gedeactiveerd.



Elektrisch gereedschap inschakelen door de Aan-/Uit-toets



Elektrisch gereedschap weer uitschakelen en hierbij de Aan-/Uit-toets

[1-1]

kort in te drukken.

[1-1]

permanent inge-

drukt houden.

Elektrisch gereedschap piept 1x.



Toerentalregeling

[1-2]

in beide eindposities

draaien (stand 1 en 6).

Elektrisch gereedschap piept 3x voor Aan, resp. 2x voor Uit.



Aan-/Uit-toets

[1-1]

loslaten.

Afzuigherkenning is geactiveerd resp. gedeactiveerd.

De functie wordt via de LED

Continulicht

[1-6]

gesignaleerd:

: afzuigslang

aangesloten

Knipperlicht

: geen

afzuigslang aangesloten,

elektrisch gereedschap kan niet worden ingeschakeld.

Geen licht:

afzuigherkenning

is niet actief.

7.4 Steunschijf wisselen [3]

Een optimaal resultaat verkrijgt u alleen met originele accessoires en verbruiksmateria-

len. Wanneer geen gebruik wordt gemaakt van originele accessoires of verbruiksmaterialen, dan vervalt de aanspraak op garantie.

Waarschuwing!

Voer geen constructieve wijzingen uit in de geopende binnenruimte van de machine wanneer de steunschijf is gedemonteerd.

Gevaar voor de gezondheid:

Wanneer er steunschijven met een verkeerde grootte worden gemonteerd, leidt dit tot ontoelaat-

baar hoge trillingen. Afhankelijk van het te bewerken oppervlak kan de

machine met drie steunschijven van een verschillende hardheid uitgerust worden.

Hard:

Grof en fijnschuren op vlakken. Schuren aan

randen.

ETS EC 150

Zacht:

Universeel voor grof en fijnschuren, voor

egale en gewelfde vlakken.

Superacht:

Fijnschuren van vormstukken, welvin-

gen, radii. Niet gebruiken aan randen!

7.5 Schuur-accessoires met StickFix bevestigen [3b]

Op de StickFix steunschijf kan het daarvoor geschikte StickFix schuurpapier en StickFix schuurvlies snel en eenvoudig worden bevestigd.



Druk de zelfklevende schuur-accessoires op de steunschijf

[1-3]

Bij een afnemende hechting van de Stickfix-

laag kunnen de accessoires van de steunschijf - met name wanneer deze niet op het werkstuk staat -

zaken

van de schijf losraken en letsel veroor-

. Steunschijf vervangen!

7.6 Afzuiging

WAARSCHUWING

Gevaar voor de gezondheid door stof



Stof kan gevaarlijk zijn voor de gezondheid. Werk daarom nooit zonder afzuiging.



Volg bij het afzuigen van gezondheidsbedreigende stoffen altijd de nationale voorschriften.

Het elektrisch gereedschap bezit geen geïntegreerde afzuiging. Daarom dient er een mobiele Festool stofafzuiger met een afzuigslang van 27 mm diameter op de afzuigaansluiting den aangesloten.

Advies:

Gebruik een antistatische afzuigslang! Hierdoor kan de elektrische oplading worden gereduceerd.

[1-5]

te wor-

Voor schuurwerkzaamheden raden wij de volgende instellingen van de stelknop

[1-2]

aan:

Schuurwerkzaamheden Stand van

de stelknop

– Schuren met max. afname

5 - 6 – Afschuren van oude verf – Schuren van hout en fineer voor het lak-

ken

– Tussenschuren van lak op vlakken – Schuren van dun opgebrachte voorlak

4 - 5 – Schuren van hout met schuurvlies – Afschuinen van houten delen – Gladmaken van gegronde houten opper-

vlakken

– Schuren van randen van massief hout en

3 - 4

fineer

– Sponningen van ramen en deuren schu-

ren – Tussenschuren van lak bij randen – Opschuren van natuurhouten vensters

met schuurvlies – Gladschuren met schuurvlies van houten

oppervlakken voor het beitsen – Met schuurvlies afschuren of verwijderen

van overbodige kalkpasta – Lak tussenschuren op gebeitste opper-

2 - 3

vlakken – Reinigen met schuurvlies van natuurhou-

ten raamsponningen – Schuren van gebeitste randen

1 - 2

– Schuren van thermoplastische kunststof

8 Het werken met de machine

WAARSCHUWING

Gevaar voor letsel



Bevestig het werkstuk altijd zo, dat het tijdens de bewerking niet kan bewegen.

Neem de volgende aanwijzingen in acht:

– Overbelast de machine niet door deze te sterk

aan te drukken! U krijgt het beste schuurresultaat wanneer u met een matig sterke aandrukkracht werkt. De schuurafname en -kwaliteit hangen in principe af van de keuze van het juiste schuurmateriaal.

– Houd de machine voor een goede geleiding met

beide handen vast aan het motorhuis en de tandwielkop.

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken



Haal vóór alle onderhouds- en reinigingswerkzaamheden de stekker altijd uit het stopcontact!



Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is de motorbehuizing te openen, mogen alleen door een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie

door producent of servicewerkplaatsen: Dichtstbijzijnde adressen op:

www.festool.com/service

alleen

ETS EC 150

EKAT

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op:

www.festool.com/service

Om de luchtcirculatie te garanderen, moeten de koelluchtopeningen in de motorbehuizing altijd vrij en schoon gehouden worden.

Bij afname van het vermogen of verhoogde trillingen de koelluchtopeningen uitblazen en reinigen.

9.1 Het reinigen van de afzuigkanalen

Wij raden u (met name bij het schuren van kunstharsplamuur, het natschuren en bij gips) aan om de afzuigkanalen in de machine

[4-1]

wekelijks met

een kleine platte borstel of een stoflap te reinigen.

9.2 Reiniging van de binnenruimte

Regelmatig de binnenruimte van het elektrisch gereedschap aan de onderzijde van de ventilator

[4-3]

reinigen, anders gaan de trillingswaarden door stofaanhechting achteruit.

9.3 Steunschijf en schijfrem vervangen

Het rubbermanchet

[4-2]

raakt de steunschijf licht en voorkomt dat het toerental ongecontroleerd toeneemt. Door de gebruikte metalen pennen is de schijfrem bijna slijtvrij.

Bij een afnemende remwerking eerst de steunschijf op slijtage controleren en zo nodig vervangen. Beschadigde schijfrem/rubbermanchet vervangen.

10 Accessoires

Gebruik alleen originele steun- en poetssteunschijven van Festool. Het gebruik van inferieure steunen poetssteunschijven kan tot een aanzienlijke onbalans leiden, waardoor de kwaliteit van de werkresultaten af- en de slijtage van de machine toeneemt.

De bestelnummers voor accessoires en gereedschap vindt u in uw Festool-catalogus of op het internet op www.festool.com.

11 Speciale gevaaromschrijving voor

het milieu

Geef elektrisch gereedschap niet met het huisvuil mee!

Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af! Neem de geldende nationale voorschriften in acht.

Alleen EU:

Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Informatie voor REACh:

www.festool.com/reach

12 EG-conformiteitsverklaring

Excenterschuurmachine Serie-nr.

ETS EC 150/3 EQ 500069 ETS EC 150/5 EQ 10006674 Jaar van de CE-markering:2014

Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldoet aan de volgende normen en normatieve documenten:

2006/42/EG, 2004/108/EG (tot 19.04.2016), 2014/30/ EU (vanaf 20.04.2016), 2011/65/EU, EN 607451:2009, EN 60745-2-4, EN 55014-1:2006+ A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-3-2:2006+ A1:2009+ A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Wolfgang Zondler Hoofd onderzoek, ontwikkeling en technische do-

cumentatie 2015-07-01

ETS EC 150

FIN

Alkuperäiset käyttöohjeet 1 Tunnukset

Tunnus Merkitys

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue käyttöopas, turvallisuusohjeet!

Käytä kuulosuojaimia!

Käytä hengityssuojainta!

Käytä suojalaseja!

Älä hävitä kotitalousjätteiden mukana.

Ohje, vihje

Käsittelyohje Suojausluokka II

2Turvaohjeet

2.1 Yleiset turvaohjeet

Varoitus!

jeet.

laiminlyönti voi aiheuttaa sähköiskun, tuli-

palon ja/tai vakavia vammoja.

Säilytä kaikki turvaohjeet ja käyttöohjeet myöhempää tarvetta varten.

Turvaohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdon kanssa) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

2.2 Konekohtaiset turvaohjeet

–

Työstön yhteydessä saattaa syntyä terveydelle haitallista / myrkyllistä pölyä (esim. lyijypitoisten maalien, tiettyjen puulaatujen ja metallien yhteydessä).

siin joutuminen tai pölyn hengittäminen saattaa aiheuttaa vaaran koneen käyttäjälle ja työpisteen lähellä oleskeleville henkilöille. Noudata maakohtaisia turvallisuus- ja työturvallisuusmääräyksiä. Kytke sähkötyökalu sopivaan pölynpoistoimuriin.

Käytä oman terveytesi vuoksi P2-luokan hengityssuojainta.

Käytä hiomiseen liittyvien vaarojen takia aina suojalaseja.

Lue kaikki turva- ja käyttöoh-

Varoitusten ja ohjeiden noudattamisen

Kyseisen pölyn kanssa kosketuk-

–

Käytä vikavirtasuojaa metallihionnassa, ja kun sähkötyökalua on pakko käyttää kosteassa ympäristössä.

sähköiskun yhteydessä, niin ettei hengenvaarallinen sähkövirta pääse kulkemaan kehon läpi.

–

Puhdista öljyn kostuttamat käyttötarvikkeet (esim. hiomatyyny tai kiillotushuopa) vedellä ja anna niiden kuivua aukilevitettynä.

tutetut käyttötarvikkeet voivat syttyä itsestään palamaan.

–

Huomioi palovaara! Vältä hiomatarvikkeen ja hiomakoneen ylikuumenemista. Tyhjennä pölysäiliö aina ennen työtaukoja.

pölypussissa tai suodattimessa oleva hiontapöly voi epäedullisissa olosuhteissa syttyä itsestään, esim. metallinhionnassa syntyvien kipinöiden takia. Erityinen vaara syntyy, jos hiomapöly pääsee maalijäämien, polyuretaanijäämien tai muiden kemiallisten aineiden sekaan ja hiomatarvike on kuumentunut pitkäkestoisen työn aikana.

–

Käytä vain alkuperäisiä Festool-hiomalautasia.

Muiden valmistamat lautaset eivät sovellu hiomakoneen kierrosnopeudelle ja voivat murtua.

–

Jos työväline pääsee putoamaan lattialle, tarkasta sähkötyökalu ja hiomalautanen vaurioiden varalta. Irrota hiomalautanen tarkempaa tarkastusta varten. Korjauta vaurioituneet osat ennen käytön jatkamista.

taset ja vaurioituneet koneet voivat aiheuttaa tapaturmia ja tehdä koneen toiminnasta epäturvallista.

2.3 Metallihiukkasia sisältävät pölyseokset,

Metallihiukkasia sisältävien pölyseosten yhteydessä (esimerkiksi autojen maalipintojen hionta) ja kosteiden pintojen hionnassa täytyy tehdä turvallisuussyistä seuraavat toi-

menpiteet: – Kytke eteen vikavirta- (FI-, PRCD-) suojakytkin. – Kytke kone sopivaan imuriin. – Puhalla koneen moottorin koteloon kertynyt pöly

säännöllisesti pois.

Käytä suojalaseja!

2.4 Päästöarvot

Normin EN 60745 mukaiset arvot ovat tyypillisesti: Äänenpainetaso LPA = 73 dB(A)

Äänentehotaso LWA = 84 dB(A) Epävarmuus K = 3 dB

Suojakytkin suojaa laitteen käyttäjää

Öljyllä kos-

Märkäkuivaimurin

Murtuneet hiomalau-

ja kosteiden pintojen hionta

HUOMIO

Työskenneltäessä syntyy melua Kuulovaurioiden vaara



Käytä kuulosuojaimia!

Määritetty tärinäarvo ah (kolmen suunnan vektorisumma) ja epävarmuustekijä K normin EN 60745 mukaan:

Värähtelyarvo (3-akselinen) ah = 4,8 m/s

K = 1,5 m/s

Ilmoitetut päästöarvot (tärinä, melu) – ovat koneiden keskinäiseen vertailuun, – soveltuvat myös käytön yhteydessä syntyvän täri-

nä- ja melukuormituksen alustavaan arviointiin,

– edustavat sähkötyökalun pääasiallisia käyttöso-

velluksia.

ETS EC 150

Arvot voivat kasvaa muiden käyttösovellusten, muiden käyttötarvikkeiden tai riittämättömän huollon takia. Huomioi koneen tyhjäkäynti- ja seisonta-ajat!

3 Määräystenmukainen käyttö

Määräystenmukaisesti hiomakoneet on tarkoitettu puun, muovin, komposiittimateriaalien, maali-/lakkapintojen, pakkelimassan ja muiden vastaavien materiaalien hiomiseen. Metallihiukkasia sisältävien pölyseosten yhteydessä (esimerkiksi autojen maalipintojen hionta) ja kosteiden pintojen hion-

nassa täytyy noudattaa erityisiä turvallisuusohjeita. Hiomakoneita ei ole tarkoitettu pelkän metallin

hiontaan. Asbestipitoisia materiaaleja ei saa työstää.

Koneen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahingoista.

FIN

4 Tekniset tiedot

Epäkeskohiomakone ETS EC 150/3 EQ ETS EC 150/5 EQ

Teho 400 W 400 W Kierrosluku (kuormittamatta) 6000 - 10000 min Hiomaisku 3,0 mm 5,0 mm Hiomalautanen D 150 mm D 150 mm Paino (ilman verkkojohtoa, hiomalautasella) 1,2 kg 1,2 kg Suojausluokka /II /II

5Laitteen osat

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6]

Mainitut kuvat ovat käyttöoppaan alussa.

Käyttöpainike Kierrosluvun säätö Hiomalautanen plug it -liitäntä Poistoimuliitäntä LED imuritunnistukseen

6 Käyttöönotto

Verkkoliitäntäjohdon kytkentä ja irrotus - katso

[2]

kuva

Varmista ennen koneen päällekytkentää, että bajonettikiinnitys on liitetty ja lukittu kunnolla kiinni verkkojohtoon.

Päälle-/poiskytkentä [1-1]

PÄÄLLE Paina käyttöpainiketta POIS

Paina käyttöpainiketta

PÄÄLTÄ



Aktivoidun imuritunnistuksen yhteydessä sähkötyökalua ei voida käynnistää ilman paikalleen

VAROITUS

liitettyä poistoimuletkua - katso luku 7.3.

-1

6000 - 10000 min

[1-1] [1-1]

-1

Kielletty jännite tai taajuus! Onnettomuusvaara



Virtalähteen verkkojännitteen ja taajuuden täytyy olla yhdenmukainen konekilvessä annettujen tietojen kanssa.



Pohjois-Amerikassa voidaan käyttää vain Festool-koneita, joiden jännite on 120 V/60 Hz.

7 Säädöt

VAROITUS

Loukkaantumisvaara, sähköiskuvaara



Irrota aina sähköpistoke pistorasiasta, ennen kuin alat tehdä koneeseen kohdistuvia töitä!

ETS EC 150

FIN

7.1 Elektroniikka

Sähkötyökalu on varustettu pitkäikäisellä ja harjattomalla EC-TEC-moottorilla ja tehoelektroniikalla, joka sisältää seuraavat ominaisuudet:

Pehmeä käynnistys

Elektronisesti ohjattu pehmeä käynnistys huolehtii koneen tasaisesta käynnistymisestä.

Tasainen kierrosluku

Esivalittu moottorin kierrosluku pysyy elektronisesti ohjattuna samana. Tällä tavoin hiontanopeus pysyy jatkuvasti tasaisena myös kuormituksessa.

Kierrosluvun vähennys voimakkaan tärinän yhteydessä

Jos sähkötyökalussa syntyy voimakasta tärinää ja värähtelyä, esim. käytettäessä erikoishienoille hiomatarvikkeille tarkoitettua vaimenninta, silloin kierrosluku vähenee automaattisesti sähkötyökalun ja laitteen käyttäjän suojaamiseksi.

Ylilämpösuoja

Moottorin ylikuumenemisen estämiseksi tehonottoa rajoitetaan, jos moottorin lämpötila on liian korkea. Jos lämpötila kohoaa edelleen, sähkötyökalu sammuu. Kone voidaan kytkeä uudelleen päälle vasta sitten, kun moottori on jäähtynyt.

7.2 Kierrosluvun säätö

Kierrosluvun voi säätää säätöpyörällä

[1-2]

6000 ja

10000 min-1 välillä. Siten voit sovittaa hiontanopeuden aina työstettä-

vän materiaalin mukaan (katso luku 8).

7.3 Imuritunnistus

Elektroninen imuritunnistus tunnistaa, onko sähkötyökaluun kytketty poistoimuletku. Aktivoinnin jälkeen sähkötyökalun voi kytkeä päälle vain silloin, kun poistoimuletku on liitetty paikalleen.

Imuritunnistuksen päälle-/poiskytkentä

Imuritunnistus on toimitustilassa deaktivoitu.



Kytke sähkötyökalu päälle painamalla lyhyesti käyttöpainiketta



Kytke sähkötyökalu jälleen pois päältä ja pidä samalla käyttöpainiketta

[1-1]

koko ajan pai-

nettuna.

Sähkötyökalu piippaa 1x.



Käännä kierrosluvun säädin

[1-2]

molempiin

ääriasentoihin (pykälä 1 ja 6).

Sähkötyökalu piippaa 3x päällekytkennän, tai 2x poiskytkennän merkiksi.



Vapauta käyttöpainike

[1-1]

Imuritunnistus on aktivoitu tai deaktivoitu.

Käyttötavasta ilmoitetaan LED-valolla

[1-6]

Jatkuva valo

: poistoimuletku

liitetty paikalleen

Vilkkuva valo

: poistoimulet-

kua ei ole liitetty paikalleen,

sähkötyökalua ei voi kytkeä päälle.

Ei valoa:

imuritunnistus ei ole

aktivoitu.

7.4 Hiomalautasen vaihto [3]

Optimaaliset työtulokset saadaan vain alkuperäisillä tarvikkeilla ja kulutusmateriaaleilla. Takuu raukeaa, jos et käytä alkuperäisiä

tarvikkeita tai kulutusmateriaaleja.

Varoitus!

Älä tee mitään rakenteellista muutosta koneen avatussa rungossa, kun hiomalautanen on irrotettu.

Terveyden vaarantuminen:

Vääränkokoisen hiomalautasen asentaminen on kiellettyä, koska tämä aiheuttaa koneen liiallista täri-

nää. Koneeseen on valittavissa kolme erikovuista hi-

omalautasta kulloinkin työstettävän pinnan mukaan.

Kova:

Pintojen karkea- ja hienohionta. Reunojen

hionta.

Pehmeä:

Yleiskäyttöinen lautanen karkea- ja hie-

nohiontaan, tasaisille ja kaareville pinnoille.

Erittäin pehmeä:

Muoto-osien, kaarien, pyöristys-

ten hienohionta. Älä käytä kulmien hiontaan!

7.5 Hiomatarvikkeiden kiinnitys StickFix:llä [3b]

StickFix-hiomalautaselle voidaan kiinnittää nopeasti ja helposti sille sopivat StickFix-hiomapaperit ja StickFix-karhunkielet.



Paina itsekiinnittyvä hiomatarvike hiomalautaselle

[1-3]

Stickfix-tarrapinnan kiinnitystehon heiketessä hiomalautasen tarvikkeet - varsinkin

kun laikka ei ole työstettävää pintaa vasten -

voivat

irrota hiomalautasesta ja aiheuttaa tapaturmia

Vaihda hiomalautanen!

7.6 Imurointi

VAROITUS

Pöly aiheuttaa vaaraa terveydelle



Pöly voi olla terveydelle haitallista. Älä sen vuoksi missään tapauksessa työskentele ilman imuria.



Noudata terveydelle vaarallisen pölyn imuroinnissa aina maakohtaisia määräyksiä.

Sähkötyökalussa ei ole omaa imuria. Siksi poistoimuliitäntään

[1-5]

tulee liittää Festoolin märkäkui-

vaimuri, jonka imuletkun halkaisija on 27 mm.

Suositus:

käytä antistaattista poistoimuletkua! Si-

ten voit vähentää staattisen sähkön varautumista.

ETS EC 150

FIN

Hiontatyöt Säätöpyö-

rän pykälä

– Petsattujen reunojen hionta

1 - 2

– Lämpöplastisten muovien hionta

8 Työskentely koneella

VAROITUS

Loukkaantumisvaara



Kiinnitä työstettävä kappale aina siten, että se ei pääse liikkumaan työstön aikana.

Noudata seuraavia ohjeita:

– Älä ylikuormita konetta painamalla sitä liian ko-

vaa! Saavutat parhaan hiontatuloksen, kun painat konetta vain kevyesti pintaa vasten. Hiontateho ja -laatu riippuvat oleellisesti oikean hiomatarvikkeen valinnasta.

– Turvallisen ohjaamisen varmistamiseksi pidä

aina molemmin käsin kiinni moottorin kotelosta ja vaihteiston päästä.

Suosittelemme hiontatöihin seuraavia säätöpyöräasetuksia

Hiontatyöt Säätöpyö-

– Hionta maks. työstöteholla – Vanhan maalipinnan hionta – Puun ja viilupinnan hionta ennen maala-

usta

– Maalattujen pintojen välihionta – Ohuen pohjamaalipinnan hionta

– Puun hionta karhunkielellä – Puukappaleiden reunojen viistäminen – Pohjustettujen puupintojen siloitus

– Täyspuisten ja viilutettujen reunojen hion-

ta – Ikkunoiden ja ovien huullosten hionta – Maalattujen reunojen välihionta – Maalaamattomien puuikkunoiden hionta

karhunkielellä – Puupintojen siloitus karhunkielellä ennen

petsausta – Ylimääräisen kalkkipastan poistaminen

karhunkielellä – Petsattujen pintojen välihionta

– Maalaamattomien ikkunahuullosten puh-

distus karhunkielellä

[1-2]

rän pykälä

5 - 6

4 - 5

3 - 4

2 - 3

9 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara



Irrota sähköpistoke aina pistorasiasta, ennen kuin alat tehdä koneeseen kohdistuvia huolto- ja puhdistustöitä!



Kaikki huolto- ja korjaustyöt, jotka vaativat moottorin suojuksen avaamista, on suoritettava valtuutetussa asiakaspalvelukorjaamossa.

Huolto ja korjaus

taalla tai huoltokorjaamoissa: katso sinua lähinnä oleva osoite kohdasta: www.festool.com/service

EKAT

Käytä vain alkuperäisiä Festool-varaosia! Tilausnumero kohdassa:

www.festool.com/service

Ilmankierron varmistamiseksi moottorin kotelon jäähdytysilmarakojen täytyy olla aina vapaita ja puhtaita.

Jos teho heikkenee tai tärinä kasvaa, puhalla jäähdytysaukot puhtaaksi.

9.1 Poistoimukanavien puhdistus

Suosittelemme puhdistamaan noin kerran viikossa (erityisesti keinohartsitasoitteen hionnassa, märkähionnassa tai kipsin yhteydessä) koneen poistoimukanavat

[4-1]

pienellä ja litteällä harjalla tai

kangasliinalla.

9.2 Kotelon sisäpuolen puhdistus

Puhdista sähkötyökalun sisäpuoli säännöllisesti tuulettimen alapuolelta kasvaa kertyvän pölyn takia.

9.3 Hiomalautasen ja lautasjarrun vaihto

Kumimansetti

[4-2]

hankaa hiomalautasta ja estää hiomalautasen hallitsemattoman kiihtymisen. Käytettävien metallitappien ansiosta lautasjarru on lähestulkoon kulumaton.

Jarrutustehon heiketessä tarkista ensin hiomalautasen kuluneisuus ja vaihda se tarvittaessa. Vaihda vaurioitunut lautasjarru/kumimansetti.

vain valmistajan teh-

[4-3]

, koska muuten tärinä

FIN

ETS EC 150

10 Tarvikkeet

Käytä vain Festoolin alkuperäisiä hioma- ja kiillotuslautasia. Huonolaatuisten hioma- ja kiillotuslautasten käyttö saattaa aiheuttaa voimakasta epätasapainoa, joka huonontaa työtuloksen laatua ja lisää koneen kulumista.

Tarvikkeiden ja työkalujen tilausnumerot voit katsoa Festoolin käyttö-/tuoteoppaasta tai Internetosoitteesta www.festool.com.

11 Ympäristö

Älä heitä käytöstä poistettua sähkötyökalua talousjätteisiin!

tarvikkeet ja pakkaukset ympäristöystävälliseen kierrätykseen. Noudata kansallisia määräyksiä.

Vain EU:

kalaitteita koskevan eurooppalaisen direktiivin ja sitä vastaavan kansallisen lainsäädännön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ympäristöystävälliseen kierrätykseen.

REACh:iin liittyvät tiedot:

Käytöstä poistettuja sähkö- ja elektroniik-

Toimita käytöstä poistetut laitteet,

www.festool.com/reach

12 EU-vaatimustenmukaisuusvakuu-

tus

Epäkeskohiomakone Sarjanumero

ETS EC 150/3 EQ 500069 ETS EC 150/5 EQ 10006674 CE-hyväksyntämerkinnän vuosi:2014

Täten vakuutamme vastaavamme siitä, että tämä tuote on seuraavien direktiivien, normien tai normiasiakirjojen asiaankuuluvien vaatimusten mukainen:

2006/42/EY, 2004/108/EY (19.04.2016 asti), 2014/ 30/EU (20.04.2016 alkaen), 2011/65/EU, EN 607451:2009, EN 60745-2-4, EN 55014-1:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+ A2:2008, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Germany

Wolfgang Zondler Tutkimus- ja tuotekehitysosaston sekä teknisen

dokumentoinnin johtaja 2015-07-01

Original brugsanvisning 1Symboler

Symbol Betydning

Advarsel om generel fare

Advarsel om elektrisk stød

Brugsanvisning, læs sikkerhedsanvisningerne!

Brug høreværn!

Brug åndedrætsværn!

Brug beskyttelsesbriller!

Må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Tip, Bemærk

Handlingsanvisning Sikkerhedsklasse II

2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger

Advarsel!

og øvrige anvisninger.

ningerne ikke, er der risiko for elektrisk

stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.

Med begrebet "elværktøj", som anvendes i sikkerhedsanvisningerne, menes ledningsbåret elværktøj (med netkabel) og batteridrevet elværktøj (uden netkabel).

2.2 Maskinspecifikke sikkerhedsanvisninger

–

Under arbejdet kan der dannes skadeligt/giftigt støv (f.eks. blyholdig maling, visse træsorter og metal).

Berøring eller indånding af dette støv kan

være til fare for brugeren eller personer, som opholder sig i nærheden. Overhold de til enhver tid gældende nationale sikkerhedsforskrifter. Forbind el-værktøjet med et passende udsugningsanlæg.

Brug en P2-åndedrætsmaske for at undgå skade på helbredet.

Læs alle sikkerhedsanvisninger

Overholdes anvis-

ETS EC 150

Bær altid beskyttelsesbriller på grund af de farer, der kan opstå ved slibearbejdet.

–

Brug en fejlstrømsafbryder ved slibning af metal, og når du ikke kan undgå at arbejde i fugtige omgivelser med elværktøjet.

Fejlstrømsafbryderen beskytter dig mod at få livsfarlig strøm igennem kroppen i tilfælde af elektrisk stød.

–

Rengør arbejdsredskaber, som er vædet med olie, f.eks. slibepude eller polerfilt, og lad disse tørre i udfoldet tilstand.

Arbejdsredskaber, som

er vædet i olie, kan selvantænde.

–

Pas på - brandfare! Undgå overophedning af slibemidlet og slibemaskinen. Tøm altid støvbeholderen før pauser i arbejdet.

Slibestøv i filterposen eller støvsugerens filter kan antænde sig selv under ugunstige forhold, f.eks. når der opstår gnistregn ved slibning af metal. Der er især fare, hvis slibestøvet er blandet med lak-, polyurethanrester eller andre kemiske stoffer, og slibemidlet er varmt efter længere tids arbejde.

–

Anvend kun originale Festool bagskiver.

Skiver af andre mærker egner sig ikke til slibemaskinens omdrejningstal og kan brække.

–

Kontrollér elværktøjet og bagskiven for skader efter et fald. Afmonter bagskiven, så du kan foretage en ordentlig kontrol. Reparer beskadigede dele før ibrugtagning.

Ødelagte bagskiver og beskadigede maskiner kan medføre personskader og usikker maskindrift.

2.3 Blandet støv med metalpartikler og slibning af fugtige overflader

Af sikkerhedsmæssige grunde skal du ved blandet støv med metalpartikler (f.eks. lakslibning på biler) og ved slibning af fugtige overflader træffe følgende foranstaltninger:

–Tilslut maskinen via en fejlstrømsafbryder

(FI-, PRCD-afbryder). – Slut maskinen til en egnet støvsuger. – Blæs regelmæssigt maskinen ren for støvaflej-

ringer i motorhuset.

Beskyttelsesbriller påbudt!

2.4 Emissionsværdier

De målte værdier iht. EN 60745 ligger typisk på: Lydtrykniveau L

= 73 dB(A)

Lydeffekt LWA = 84 dB(A) Usikkerhed K = 3 dB

ETS EC 150

FORSIGTIG

Støj, der opstår ved arbejdet Beskadigelse af hørelsen



Brug høreværn!

Vibrationsemission ah (vektorsum fra tre retninger) og usikkerhed K målt iht. EN 60745:

Vibrationsemission (3-akset)

De angivne emissionsværdier (vibration, støj) – bruges til sammenligning af maskiner, – men kan også bruges til en foreløbig bedømmel-

se af vibrations- og støjbelastningen ved brug.

– repræsenterer de vigtigste anvendelsesformål

for elværktøjet.

ah = 4,8 m/s

K = 1,5 m/s

En forhøjelse er mulig ved andre formål, med andre indsatsværktøjer eller ved utilstrækkelig vedligeholdelse. Vær opmærksom på maskinens tomgangs- og stilstandstider!

3 Bestemmelsesmæssig brug

Slibemaskinerne er beregnet til slibning af træ, kunststof, kompositmateriale, maling/lak, spartelmasse og lignende materialer. Ved blandet støv med metalpartikler (f.eks. lakslibning på biler) og

ved slibning af fugtige overflader skal der overholdes særlige sikkerhedsanvisninger. Slibemaski-

nerne er ikke beregnet til ren metalslibning. Asbestholdigt materiale må ikke bearbejdes.

Ved ikke-bestemmelsesmæssig anvendelse hæfter brugeren.

4Tekniske data

Excentersliber ETS EC 150/3 EQ ETS EC 150/5 EQ

Effekt 400 W 400 W Omdrejningstal (ubelastet) 6000 - 10000 min Slibeslaglængde 3,0 mm 5,0 mm Bagskive D 150 mm D 150 mm Vægt (uden netkabel, med bagskive) 1,2 kg 1,2 kg Beskyttelsesklasse /II /II

5Maskinelementer

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6]

De angivne illustrationer findes i tillægget til brugsanvisningen.

Tænd/sluk-knap Hastighedsregulering Bagskive plug it-tilslutning Udsugningsstuds LED til udsugningsregistrering

6 Ibrugtagning

For tilslutning og frakobling af netkablet - se figur

[2]

Før du tænder maskinen, skal du forsikre dig om, at bajonetlukningen på netledningen er lukket og låst helt.

Tænd/sluk [1-1]

TIL Tryk på tænd/sluk-knappen FRA Tryk på tænd/sluk-knappen



Ved aktiveret udsugningsregistrering kan elværktøjet ikke tændes, hvis udsugningsslangen ikke er tilsluttet - se kap. 7.3.

-1

6000 - 10000 min

[1-1] [1-1]

-1

ADVARSEL

Ikke-tilladt spænding eller frekvens! Fare for ulykke



Forsyningsspændingen og strømkildens frekvens skal stemme overens med angivelserne på typeskiltet.



I Nordamerika må der kun bruges Festool-maskiner med spændingsangivelsen 120 V/60 Hz.

7 Indstillinger

ADVARSEL

Risiko for kvæstelser, elektrisk stød



Træk altid netstikket ud af stikkontakten før arbejde på maskinen!

7.1 Elektronik

Elværktøjet er udstyret med en kulfri EC-TEC motor, der sikrer lang levetid, og en effektelektronik med følgende egenskaber:

Blød opstart

Den elektronisk styrede softstart sørger for, at maskinen starter uden ryk.

ETS EC 150

Driftstilstanden signaliseres med LED-lampen

Lyser

: Udsugningsslangen er

tilsluttet

Blinker

slange er tilsluttet,

: Ingen udsugnings-

elværktø-

jet kan ikke tændes.

[1-

Konstant omdrejningstal

Det forvalgte omdrejningstal holdes konstant ved hjælp af elektronikken. Derved holdes en jævn slibehastighed også under belastning.

Reduktion af omdrejningstal ved høje vibrationer

I tilfælde af et højt vibrationsniveau på elværktøjet, f.eks. ved anvendelse samme med en InterfacePad, reduceres omdrejningstallet automatisk for at skåne elværktøjet og brugeren.

Temp eratursikring

For at undgå overophedning af motoren begrænses den optagne effekt ved for høj motortemperatur. Hvis temperaturen fortsat stiger, frakobles elværktøjet. Maskinen kan først tændes igen, når motoren er afkølet.

7.2 Indstilling af omdrejningstal

Omdrejningstallet kan indstilles med indstillingshjulet

[1-2]

til mellem 6000 og 10000 min-1.

Derved kan du foretage en optimal tilpasning af slibehastigheden til det pågældende materiale (se kapitel 8).

7.3 Udsugningsregistrering

Den elektroniske udsugningsregistrering registrerer, om der er sluttet en udsugningsslange til elværktøjet. Efter aktivering kan elværktøjet kun tændes med tilsluttet udsugningsslange.

Aktivering/deaktivering af udsugningsregistrering

Udsugningsregistreringen er deaktiveret ved levering.



Tænd for elværktøjet ved at trykke kort på tænd/ sluk-knappen



Sluk for elværktøjet igen, og hold tænd/slukknappen

[1-1]

trykket ind.

Elværktøjet bipper 1 gang.



Drej hastighedsreguleringen

[1-2]

i begge

slutstillinger (trin 1 og 6).

Elværktøjet bipper hhv. 3 gange for tænd og 2 gange for sluk.



Slip tænd/sluk-knappen

[1-1]

Udsugningsregistreringen er aktiveret eller deaktiveret.

Ingen lys:

Udsugningsregi-

streringen er ikke aktiv.

7.4 Udskiftning af bagskive [3]

Et optimalt arbejdsresultat kan kun opnås med originalt tilbehør og originale forbrugs-

materialer. Hvis der ikke anvendes originalt tilbehør og originale forbrugsmaterialer, bortfalder garantien.

Advarsel!

Foretag ingen konstruktionsmæssige ændringer indvendigt i maskinen, når denne er åben, når bagskiven er afmonteret.

Sundhedsfare:

Montering af forkert slibetallerkenstørrelse medfører uacceptabelt kraftige vibrationer på maskinen.

Alt efter den overflade, der skal bearbejdes, kan maskinen udstyres med tre forskellige bagskiver.

Hård:

Grov- og finslibning på flader. Slibning på

kanter.

Blød:

Universelt til grov- og finslibning, til plane og

buede flader.

Superblød:

Finslibning på formdele, buede overfla-

der, radier. Bruges ikke på kanter!

7.5 Fastgør slibetilbehør med StickFix [3b]

Det er hurtigt og let at fastgøre StickFix slibepapir og StickFix slibefilt på StickFix bagskiver.



Tryk det selvklæbende slibetilbehør på bagskiven

[1-3]

Hvis Stickfix-belægningen ikke sidder så godt fast længere, kan bagskivens tilbehør

løsne sig fra bagskiven og medføre skader

, især når elværktøjet ikke er sat på emnet endnu. Udskift bagskiven!

7.6 Udsugning

ADVARSEL

Sundhedsfare fra støv



Støv kan være sundhedsfarligt. Arbejd derfor aldrig uden udsugning.



Vær ved udsugning af sundhedsfarligt støv altid opmærksom på de nationale bestemmelser.

ETS EC 150

Elværktøjet har ingen egen udsugning. Derfor skal der tilsluttes en Festool støvsuger med en udsugningsslange Ø 27 mm til udsugningsstudsen

Anbefaling:

Anvend en antistatisk udsugningsslan-

[1-5]

ge! Derved er det muligt at reducere den elektriske opladning.

8 Arbejde med maskinen

ADVARSEL

Risiko for kvæstelser



Fastgør altid arbejdsemnet på en sådan måde, at det ikke kan bevæge sig under bearbejdningen.

Overhold følgende anvisninger:

– Overbelast ikke maskinen ved at trykke for hårdt

på den! Du opnår det bedste sliberesultat, hvis du arbejder med et moderat tryk på maskinen. Slibeydelsen og -kvaliteten afhænger først og fremmest af et korrekt valg af slibemidler.

– Hold fast i maskinen med begge hænder på mo-

torhuset og gearhovedet af hensyn til en sikker føring af maskinen.

Ved slibeopgaver anbefaler vi følgende indstillinger af indstillingshjulet

Slibeopgaver Trin på ind-

– Slibning med maks. slibeeffekt – Afslibning af gammel maling – Slibning af træ og finér før lakering – Lakmellemslibning på flader

– Slibning af tynde lag forlak – Slibning af træ med slibefilt – Rejfning på trædele – Glatbearbejdning af grundede træflader

– Slibning af kanter af massivt træ og finér – Slibning af fals på vinduer og døre – Lakmellemslibning på kanter – Grovslibning af naturtrævinduer med sli-

befilt

– Glatbearbejdning af træoverflader før

bejdsning med slibefilt

– Afrivning eller fjernelse af overskydende

kalkpasta med slibefilt

– Lakmellemslibning på bejdsede flader – Rensning af vinduesfalse i naturtræ med

slibefilt

[1-2]

stillingshjul

5 - 6

4 - 5

3 - 4

2 - 3

Slibeopgaver Trin på ind-

stillingshjul

– Slibning af bejdsede kanter – Slibning af termoplastiske kunststoffer

9 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvæstelser, elektrisk stød



Træk altid netstikket ud af stikkontakten før alle service- og vedligeholdelsesarbejder!



Vedligeholdelses- og reparationsarbejder, der kræver at motorhusets åbnes, må kun foretages af et autoriseret serviceværksted.

Kundeservice og reparationer

udføres af producenten eller serviceværksteder: Nærmeste adresse finder De på: www.festool.dk/service

EKAT

For at sikre luftcirkulationen skal køleluftåbningerne i motorhuset altid holdes frie og rene.

Gennemblæs og rens køleluftåbningerne ved faldende effekt eller højere vibrationer.

9.1 Rengøring af udsugningskanalerne

Vi anbefaler, at udsugningskanalerne i maskinen

[4-1]

stofklud ca. én gang om ugen (især ved slibning af kunstharpiksspartelmasse, ved vådslibning og slibning af gibs.

9.2 Rengøring indvendig

Rengør regelmæssigt elværktøjet indvendigt på undersiden af ventilatoren vil ellers føre til en forringelse af vibrationsværdierne.

9.3 Udskift bagskive og bagskivebremse

Gummimanchetten hindrer, at bagskiven får for høje omdrejninger på ukontrolleret vis. Isatte metalstifter gør bagskivebremsen næsten slidfri.

Hvis bremsevirkningen aftager, skal bagskiven først kontrolleres for slid og udskiftes om nødvendigt. Udskift den beskadigede bagskive/gummimanchet.

Brug kun originale Festool-reservedele! Best.-nr. finder De på:

www.festool.dk/service

rengøres, med en lille flad børste eller en

[4-3]

, støvansamlinger

[4-2]

strejfer bagskiven og for-

1 - 2

må kun

ETS EC 150

10 Tilbehør

Anvend udelukkende originale bag- og polerskiver fra Festool. Anvendelse af ringere bag- og polerskiver kan medføre betydelig ubalance, så arbejdets kvalitet forringes, og maskinen slides mere.

Bestillingsnumrene for tilbehør og værktøj kan du finde i dit Festool-katalog eller på internettet under „www.festool.dk“.

11 Miljø

Elværktøj må ikke bortskaffes med almindeligt husholdningsaffald!

lage skal bortskaffes miljømæssigt korrekt på en kommunal genbrugsstation. Gældende nationale forskrifter skal overholdes.

Kun EU:

og elektronisk udstyr og gennemførelse til national ret skal gammelt elværktøj indsamles separat og afleveres til miljøvenlig genvinding.

Informationer om REACh:

Ifølge Rådets direktiv om affald af elektrisk

Apparater, tilbehør og embal-

www.festool.com/reach

12 EU-overensstemmelseserklæring

Excentersliber Serie-nr.

ETS EC 150/3 EQ 500069 ETS EC 150/5 EQ 10006674 År for CE-mærkning:2014

Vi erklærer med eneansvar, at dette produkt er i overensstemmelse med alle relevante krav i følgende direktiver, standarder eller normative dokumenter:

2006/42/EF, 2004/108/EF (til 19.04.2016), 2014/30/ EU (fra 20.04.2016),, 2011/65/EU, EN 60745-1:2009, EN 60745-2-4, EN 55014-1:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+ A2:2008, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Tyskland

Wolfgang Zondler Chef for forskning, udvikling og teknisk dokumen-

tation 2015-07-01

ETS EC 150

Originalbruksanvisning 1Symboler

Symbol Betydning

Advarsel om generell fare

Advarsel om elektrisk støt

Brukerhåndbok, les sikkerhetsinformasjonen!

Bruk hørselvern!

Bruk åndedrettsvern!

Bruk vernebriller!

Må ikke kastes i husholdningsavfallet.

Tips, merknad

Veiledning Beskyttelsesklasse II

2 Sikkerhetsregler

2.1 Generell sikkerhetsinformasjon

Advarsel!

visninger.

ikke overholdes, kan det føre til elektrisk

støt, brann og/eller alvorlige personskader.

Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk.

Nedenfor brukes uttrykket "elektroverktøy". Det viser til nettdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

2.2 Sikkerhetsanvisninger som er spesifikke for maskinen

–

Når du arbeider, kan det avgis skadelig/giftig støv (for eksempel fra blyholdig maling, enkelte treslag og metall).

dette støvet kan utgjøre en fare for operatøren eller personer som befinner seg i nærheten. Følg sikkerhetsforskriftene som gjelder for ditt land. Koble elektroverktøyet til en egnet avsugsanordning.

Bruk P2-åndedrettsvern som beskyttelse.

Les alle sikkerhetsregler og an-

Hvis advarslene og anvisningene

Berøring eller innånding av

–

Bruk jordfeilbryter ved metallsliping og når det ikke er til å unngå å bruke elektroverktøyet i fuktige omgivelser.

jordfeilbryteren beskytte deg mot livsfarlig strøm gjennom kroppen.

–

Rengjør deler som er dynket i olje, som f.eks. slipepute eller poleringsfilt, med vann. Legg dem utover og la dem tørke.

ket i olje, kan antennes.

–

Advarsel brannfare! Unngå overoppheting av det slipte materialet eller sliperen. Tøm alltid støvbeholderen før du tar pauser i arbeidet.

pestøv i filterposen eller filteret til den mobile støvsugeren kan selvantennes under ugunstige forhold, for eksempel ved gnistsprut fra sliping av metall. Det er spesielt farlig når slipestøvet har blandet seg med lakk- eller polyuretanrester eller andre kjemiske stoffer og det slipte materialet er varmt etter langvarig arbeid.

–

Bruk kun originale slipetallerkener fra Festool.

Tallerkener fra andre produsenter er ikke egnet for denne sliperens turtall og kan brekke.

–

Kontroller elektroverktøyet og slipetallerkenen for skader dersom de har falt ned. Demonter slipetallerkenen for å kontrollere den ordentlig. Få ødelagte deler reparert før bruk.

Knekte slipetallerkener og skadde maskiner kan føre til skader og fører til at maskinen ikke lenger er sikker.

2.3 Blandet støv med metallinnhold og sliping av fuktige overflater

Ved blandet støv med metallinnhold (f.eks. lakksliping i bilindustrien) og ved sliping av fuktige overflater skal følgende sikkerhetstiltak treffes:

–Koble til en jordfeilbryter (FI, PRCD-) på

forhånd. – Koble maskinen til et egnet avsug. – Rengjør maskinen for støv ved å blåse ut motor-

huset med jevne mellomrom.

Bruk vernebriller!

2.4 Utslippsverdier

Typiske verdier (beregnet etter EN 60745): Lydtrykknivå LPA = 73 dB(A)

Lydeffektnivå LWA = 84 dB(A)

I tilfelle elektrisk støt vil

Deler som er dyn-

Sli-

På grunn av farer som kan oppstå ved sliping, må du alltid bruke vernebriller.

Usikkerhet K = 3 dB

FORSIKTIG

Lyd som oppstår under arbeidet Hørselsskadelig



Bruk hørselvern

Svingningsemisjonsverdi ah (vektorsum fra tre retninger) og usikkerhet K beregnet i henhold til EN 60745:

Svingningsemisjonsverdi (treakset):

De angitte emisjonsverdiene (vibrasjon, støy) – brukes til å sammenligne maskiner, – men kan også brukes til en foreløpig vurdering av

vibrasjons- og støybelastning ved bruk,

– og representerer de viktigste bruksområdene for

elektroverktøyet.

ah = 4,8 m/s

K = 1,5 m/s

ETS EC 150

En økning er mulig ved annet bruk, med annet innsatsverktøy eller ved utilstrekkelig vedlikehold. Vær oppmerksom på maskinens tomgangs- og stillstandsperioder!

3 Riktig bruk

Sliperne er laget for sliping av tre, plast, komposittmaterialer, maling/lakk, sparkelmasse og lignende materialer. Ved blandet støv med metallinnhold (f.eks. lakksliping i bilindustrien) og ved sliping av fuktige overflater skal det treffes særlige sikker-

hetstiltak:Sliperne er ikke beregnet brukt til ren metallsliping. Asbestholdig materiale skal ikke be-

arbeides.

Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret.

4Tekniske data

Eksentersliper ETS EC 150/3 EQ ETS EC 150/5 EQ

Effekt 400 W 400 W Turtall (tomgang) 6000 - 10000 o/min 6000 - 10000 o/min Slipeløft 3,0 mm 5,0 mm Slipetallerken D 150 mm D 150 mm Vekt (uten ledning, med slipetallerken) 1,2 kg 1,2 kg Beskyttelsesklasse /II /II

5Apparatets deler

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6]

De oppgitte illustrasjonene finnes fremst i bruksanvisningen.

På/av-knapp Turtallsregulering Slipetallerken plug it-tilkobling Avsughette LED til avsugsregistrering

6 Igangsetting

For å tilslutte og frakople nettledningen - se Fig.

[2]

Før du slår på maskinen, må du påse at bajonettlukkingen på strømledningen er helt lukket og låst.

Slå på og av [1-1]

PÅ Trykk på på/av-knappen AUS Trykk på på/av-knappen



Når avsugsregistreringen er aktivert, går det

[1-1] [1-1]

ikke an å slå på elektroverktøyet uten at sugeslangen er tilkoblet – se kap. 7.3.

ADVARSEL

Ikke tillatt spenning eller frekvens! Fare for ulykker



Nettspenning og frekvens må stemme overens med angivelsene på typeskiltet.



INord-Amerika er det kun tillatt å bruke Festoolmaskiner med spenningsangivelse 120 V/60 Hz.

7 Innstillinger

ADVARSEL

Skaderisiko, elektrisk støt



Trekk støpselet ut av stikkontakten før alle typer arbeid på maskinen!

ETS EC 150

7.1 Elektronikk

Elektroverktøyet er utstyrt med børsteløs EC-TECmotor for lang levetid og kraftelektronikk med følgende egenskaper:

Myk oppstart

Elektronisk styrt myk start sørger for at maskinen starter uten å rykke til.

Kontinuerlig lys

: sugeslange

tilkoblet

Blinkende lys

sugeslange tilkoblet,

: ingen

elektro-

verktøyet kan ikke slås på.

Manglende lys:

avsugsregis-

treringen er ikke aktivert.

Konstant turtall

Forhåndsinnstilt motorturtall holdes konstant ved hjelp av elektronikken. Dermed holdes slipehastigheten jevn også under belastning.

Turtallsreduksjon ved høye vibrasjoner

Dersom det forekommer høye vibrasjoner og svingninger i elektroverktøyet, f.eks. ved bruk av mellomleggsplate, reduseres turtallet automatisk av hensyn til elektroverktøyet og brukeren.

Temp eratursikring

For å unngå overoppheting av motoren begrenses den opptatte effekten ved for høy motortemperatur. Dersom temperaturen fortsetter å stige, slås elektroverktøyet av. Først når motoren er avkjølt, kan maskinen slås på igjen.

7.2 Innstilling av omdreiningstall

Turtallet kan stilles inn mellom 6000 og 10000 o/ min med stillhjulet

[1-2]

Dermed kan du tilpasse slipehastigheten optimalt til hvert materiale (se kapittel 8).

7.3 Avsugsregistrering

Den elektroniske avsugsregistreringen registrerer om det er koblet en sugeslange til elektroverktøyet. Når registreringen er aktivert, er det kun mulig å slå på elektroverktøyet når sugeslangen er koblet til.

Slå avsugsregistreringen på/av

Avsugsregistreringen er deaktivert ved levering.



Slå på elektroverktøyet ved å trykke raskt på på/ av-knappen



Slå av elektroverktøyet igjen og hold på/avknappen

[1-1]

inne når du gjør det.

Elektroverktøyet piper 1 gang.



Vri turtallsregulatoren

[1-2]

til begge endestil-

linger (trinn 1 og 6).

Elektroverktøyet piper 3 ganger for PÅ og 2 ganger for AV.



Slipp opp på/av-knappen

[1-1]

Avsugsregistreringen er aktivert eller deaktivert.

Driftsmodusen signaliseres av LED-en

[1-6]

7.4 Bytte slipetallerken[3]

Et optimalt arbeidsresultat kan kun oppnås ved bruk av originalt tilbehør og forbruksmateriell. Hvis det ikke brukes originalt tilbehør

og forbruksmateriell, bortfaller garantien.

Advarsel!

Ikke gjør noen konstruksjonsmessige endringer inne i maskinen når slipetallerkenen er demontert.

Helsefare:

Montering av feil slipetallerkenstørrelse fører til uakseptabelt kraftige vibrasjoner i maskinen.

Maskinen kan utstyres med tre forskjellige slieptallerkener avhengig av overflaten som skal bearbeides.

Hard:

Grov- og finsliping av flater. Sliping langs

kanter.

Myk:

Universell for grov- og finsliping, for rette og

krumme flater.

Supermyk:

Finslipning av formdeler, buede over-

flater, radier. Skal ikke brukes på kanter!

7.5 Feste slipetilbehør med StickFix [3b]

På StickFix slipetallerkener kan du raskt og enkelt feste StickFix slipepapir og StickFix slipefilt.



Trykk det selvklebende slipetilbehøret på slipe-

[1-3]

tallerkenen

Dersom Stickfix-belegget løsner, kan slipetallerken-tilbehør – spesielt når sliperen

ikke holdes inntil materialet –

lerkenen og forårsake personskader

løsne fra slipetal-

. Bytt slipe-

tallerken!

7.6 Avsug

ADVARSEL

Helsefare på grunn av støv



Støv kan være helseskadelig. Arbeid derfor aldri uten avsug.



Ta hensyn til de nasjonale forskriftene ved avsuging av helseskadelig støv.

Elektroverktøyet har ikke noe eget avsugssystem. Derfor bør en Festool mobil støvsuger med en sugeslange med 27 mm diameter kobles til avsugsstussene

[1-5]

Anbefaling:

Bruk antistatisk sugeslange! Det kan

redusere den elektriske ladningen.

8 Arbeid med maskinen

ADVARSEL

Skaderisiko



Fest alltid emnet slik at det ikke kan bevege seg under bearbeiding.

Ta hensyn til følgende merknader:

– Overbelast ikke maskinen ved å trykke for hardt!

Du oppnår det beste sliperesultatet hvis du arbeider med et middels sterkt trykk. Slipeeffekten og -kvaliteten avhenger i første rekke av at du velger riktig slipemiddel.

– Hold maskinen med begge hender på motorhu-

set og maskinhode, slik at du kan styre den kontrollert.

Til sliping anbefaler vi følgende innstillinger på stillhjulet

[1-2]

ETS EC 150

9 Vedlikehold og pleie

ADVARSEL

Skaderisiko. Elektrisk støt



Trekk støpselet ut av kontakten før alle typer vedlikeholds- og reparasjonsarbeid på maskinen!



Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, må bare gjennomføres av et autorisert kundeservice-verksted.

Kundeservice og reparasjoner

kun utføres av produsenten eller serviceverksteder: Du finner nærmeste adresse under: www.festool.com/service

EKAT

Bruk kun originale Festool-reservedeler! Best.nr. finner du under:

www.festool.com/service

skal

Slipearbeid Stillhjul-

trinn

– Sliping med maks. slipeeffekt

5 - 6 – Avsliping av gammel maling – Sliping av tre og finér før lakkering – Lakkmellomsliping på flater

– Sliping av et tynt lag baselakk

4 - 5 – Sliping av tre med slipe-fleece – Kantbrekking på tredeler – Glatting av grunnede treflater

– Sliping av heltre- og finérkanter

3 - 4 – Sliping av fals på vinduer og dører –Lakkmellomsliping på kanter – Forsliping av naturtrevinduer med slipe-

fleece

– Glatting av treoverflater før beising, med

slipe-fleece

– Avgnidning eller avskalling av overflødig

kalkpasta med slipe-fleece

– Lakkmellomsliping på beisede flater

2 - 3 – Pussing med slipe-fleece av vindusfalser i

naturtre

– Sliping av beisede kanter

1 - 2 – Sliping av termoplast

For å sikre luftsirkulasjonen må kjøleluftåpningene på motorhuset alltid være åpne og rene.

Ved avtagende effekt eller økt vibrasjonsnivå må du blåse ut og rengjøre lufteåpningene.

9.1 Rengjøring av avsugskanalene

Vi anbefaler at maskinens avsugskanaler

[4-1]

rengjøres med en liten, flat børste eller en klut ca. én gang i uken (særlig ved sliping av kunstharpikssparkelmasse, ved våtsliping og sliping av gips.

9.2 Rengjøring av innsiden

Rengjør innsiden av elektroverktøyet ved undersiden av ventilatoren

[4-3]

regelmessig. Ellers vil

støvansamlinger forringe vibrasjonsverdiene.

9.3 Skifte slipetallerken og tallerkenbrems

Gummimansjetten

[4-2]

streifer slipetallerkenen og hindrer ukontrollert akselerasjon av den. Tallerkenbremsen er nesten slitasjefri på grunn av metallstiftene.

Når bremsevirkningen avtar, skal du først kontrollere om det er slitasje på slipetallerkenen og bytte den ved behov. Bytt tallerkenbrems/gummimansjett dersom det er skader på dem.

10 Tilbehør

Bruk bare originale slipe- og poleringstallerkener fra Festool. Bruk av mindreverdige slipe- og poleringstallerkener kan føre til stor ubalanse som kan forringe kvaliteten på resultatet og øke slitasjen på maskinen.

ETS EC 150

Bestillingsnumrene til tilbehør og verktøy finner du i Festool-katalogen eller på Internett under "www.festool.com".

11 Miljø

Elektroverktøy må ikke kastes i husholdningsavfallet.

Apparater, tilbehør og emballasje skal leveres til gjenvinning. Følg gjeldende nasjonale forskrifter.

Kun EU:

elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og leveres til et miljøvennlig gjenvinningsanlegg.

Informasjon om REACh:

I henhold til EU-direktivet om kasserte

www.festool.com/reach

Vi erklærer under eget ansvar at dette produktet er i samsvar med alle relevante krav i følgende standarder, normer og normdokumenter:

2006/42/EG, 2004/108/EG (til 19.04.2016), 2014/30/ EU (fra 20.04.2016), 2011/65/EU, EN 60745-1:2009, EN 60745-2-4, EN 55014-1:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+ A2:2008, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Tyskland

12 EU-samsvarserklæring

Eksentersliper Serienr.

ETS EC 150/3 EQ 500069 ETS EC 150/5 EQ 10006674 År for CE-merking:2014

Wolfgang Zondler Chef for forskning, udvikling og teknisk dokumen-

tation 2015-07-01

Manual de instruções original 1Símbolos

Símbolo

Significado

Advertência de perigo geral

Advertência de choque eléctrico

Ler Manual de instruções, indicações de segurança!

Usar protecção auditiva!

Usar máscara de protecção!

Usar óculos de protecção!

Não deite no lixo doméstico.

Conselho, indicação

Instruções de manuseamento Classe de protecção II

2 Indicações de segurança

2.1 Instruções gerais de segurança

Advertência!

segurança e instruções.

das indicações de segurança e instruções pode dar origem a um choque eléctrico, um incêndio e/ou a ferimentos graves.

Guarde todas as indicações de segurança e instruções para futura referência.

O termo "ferramenta eléctrica" utilizado nas indicação de segurança refere-se a ferramentas eléctricas utilizadas com ligação à rede (com cabo de rede) e com acumulador (sem cabo de rede).

2.2 Instruções de segurança específicas da

máquina

–

Durante os trabalhos, podem produzir-se poeiras nocivas/tóxicas (p. ex. pintura com chumbo, alguns tipos de madeira e metal).

pirar estas poeiras pode representar um perigo para o utilizador ou para as pessoas que se encontrem nas proximidades. Observe as normas de segurança válidas no seu país. Conecte a ferramenta eléctrica a um dispositivo de aspiração adequado.

Para proteger a sua saúde, use uma máscara de protecção P2.

Leia todas as indicações de

A não observação

Tocar ou res-

ETS EC 150

Devido aos perigos decorrentes do processo de lixagem, utilize sempre óculos de protecção.

–

Utilize uma protecção de corrente de defeito ao lixar metais, e também quando não for possível evitar a utilização da ferramenta eléctrica em ambientes húmidos.

co, o disjuntor protege-o contra a passagem de uma corrente potencialmente mortal pelo seu corpo.

–

Limpe com água os materiais de trabalho embebidos em óleo, como, p. ex., a almofada ou o feltro de polir, e deixe-os secar estendidos.

materiais de trabalho embebidos em óleo podem inflamar-se.

Atenção, perigo de incêndio! Evite um sobrea-

–

quecimento do material a lixar e da lixadora. Esvazie sempre o recipiente do pó antes de uma pausa no trabalho.

tais como, a produção de faíscas durante a lixagem de metais, a amoladura no saco de filtragem ou no filtro do aspirador móvel pode inflamar-se. O risco é ainda maior se a amoladura estiver misturada com resíduos de tinta, poliuretano ou outras substâncias químicas e o material a lixar ficar quente após um longo período de trabalho.

–

Utilizar apenas pratos de lixar originais Festool.

Os pratos de outros fabricantes não são adequados para o número de rotações da lixadora e podem quebrar.

–

Após a queda, verifique a ferramenta eléctrica e o prato de lixar em relação à existência de danos. Desmonte o prato de lixar para realizar uma verificação precisa. Mande reparar as peças danificadas antes de as aplicar.

lixar partidos e ferramentas danificadas podem causar ferimentos e provocar a insegurança de funcionamento da ferramenta.

2.3 Pós mistos com teor de metal e lixagem de superfícies húmidas

No caso de pós mistos com teor de metal (p. ex., lixagem de tintas no setor automóvel) e ao lixar superfícies húmidas, devem, por razões de segurança, respeitar-se as seguintes medidas:

– Ligar à entrada um disjuntor de corrente de de-

feito (FI, PRCD). – Ligar a ferramenta a um aspirador adequado. – Limpar regularmente a ferramenta por sopro, de

forma a remover acumulações de pó existentes

na carcaça do motor.

Em caso de choque eléctri-

Em condições desfavoráveis,

Os pratos de

ETS EC 150

Usar óculos de protecção!

2.4 Valores de emissão

Os valores determinados de acordo com a NE 60745 são tipicamente:

Nível de pressão acústica LPA = 73 dB(A) Nível de potência acústica LWA = 84 dB(A) Incerteza K = 3 dB

CUIDADO

Ruído que surge ao trabalhar Perturbação da audição



Use uma protecção auditiva!

Nível de emissão de vibrações ah (soma vectorial em três direcções) e incerteza K determinados de acordo com a norma NE 60745:

Nível de emissão de vibrações (3 eixos)

Os valores de emissão indicados (vibração, ruído)

ah= 4,8 m/s

K = 1,5 m/s

– servem de comparativo de ferramentas, – são também adequados para uma avaliação pro-

visória do coeficiente de vibrações e do nível de ruído durante a aplicação,

– representam as aplicações principais da ferra-

menta eléctrica.

Aumento possível no caso de outras aplicações, com outras ferramentas de trabalho ou manutenção insuficiente. Observar os tempos de trabalho em vazio e de paragem da ferramenta!

3 Utilização conforme as disposi-

ções

Conforme as disposições, as lixadoras estão previstas para lixar madeira, plástico, material composto, tinta/verniz, massa de aparelhar e materiais semelhantes. No caso de pós mistos com teor de metal (p. ex., lixagem de tintas no setor automóvel) e ao lixar superfícies húmidas, devem respeitar-se indicações de segurança especiais. De acordo com as disposições, as lixadoras não são adequadas para a pura lixagem de metais. Não se pode traba-

lhar com material que contenha amianto.

Em caso de utilização incorrecta, a responsabilidade é do utilizador.

4 Dados técnicos

Lixadora excêntrica ETS EC 150/3 EQ ETS EC 150/5 EQ

Potência 400 W 400 W Número de rotações (em vazio) 6000 - 10000 rpm 6000 - 10000 rpm Órbita 3,0 mm 5,0 mm Prato de lixar D 150 mm D 150 mm Peso (sem cabo de alimentação, com prato de

1,2 kg 1,2 kg

lixar) Classe de protecção /II /II

5 Componentes da ferramenta

[1-1]

Tecla de activação/desactivação

6 Colocação em funcionamento

ATENÇÃO

[1-2] [1-3] [1-4] [1-5] [1-6]

As figuras indicadas encontram-se no início do manual de instruções.

Regulação do número de rotações Prato de lixar Conexão plug it Bocal de aspiração LED para detecção do aspirador

Tensão ou frequência inadmissível! Perigo de acidente



A tensão da rede e a frequência da fonte de corrente devem estar de acordo com os dados da placa de identificação.



Na América do Norte, só podem ser utilizadas ferramentas Festool com uma indicação de tensão de 120 V/60 Hz.

Para ligar e desligar o cabo de conexão à rede - veja ilustração

[2]

Antes de ligar a máquina, assegurar que o fecho de baioneta está bem ligado ao cabo de ligação à rede e bloqueado.

Ligar/desligar [1-1]

LIGADO Premir a tecla de activação/desactivação

[1-1]

DESLIGADO



Premir a tecla de activação/desactivação

[1-1]

Com a detecção do aspirador activa, não é possível ligar a ferramenta eléctrica sem que o tubo flexível de aspiração esteja conectado consultar o cap. 7.3.

7Ajustes

ATENÇÃO

Perigo de ferimentos, choque eléctrico



Antes de efectuar qualquer trabalho na máquina retire sempre a ficha da tomada!

7.1 Sistema electrónico

A ferramenta eléctrica está equipada com um motor EC-TEC sem escovas de forma a assegurar uma longa vida útil e uma electrónica de potência com as seguintes características:

Arranque suave

A arranque suave com regulação electrónica providencia um arranque da ferramenta isento de solavancos.

Número de rotações constante

O número de rotações pré-seleccionado é mantido constante de modo electrónico. Deste modo, alcança-se uma velocidade de lixagem constante, mesmo em caso de carga.

Redução do número de rotações com vibrações elevadas

Se surgirem grandes vibrações e oscilações na ferramenta eléctrica, p. ex., no caso de utilização com um patim intermédio, o número de rotações é automaticamente reduzido, de forma a proteger a ferramenta eléctrica e o utilizador.

Protecção térmica

Para evitar um sobreaquecimento do motor, o consumo de corrente é limitado no caso de uma elevada temperatura do motor. Se a temperatura continuar a aumentar, a ferramenta eléctrica desligase. Só pode ser ligada de novo depois de o motor ter arrefecido.

ETS EC 150

7.2 Ajustar o número de rotações

Através da roda de ajuste

[1-2]

, é possível ajustar o

número de rotações entre 6000 e 10000 rpm. Deste modo, pode ajustar adequadamente a veloci-

dade de lixagem ao respectivo material a trabalhar (consultar o capítulo 8).

7.3 Detecção do aspirador

A detecção electrónica do aspirador reconhece se está conectado um tubo flexível de aspiração à ferramenta eléctrica. Após a activação, a ferramenta eléctrica só pode ser ligada com um tubo flexível de aspiração conectado.

Ligar/desligar a detecção de aspirador

No estado de entrega, a detecção de aspirador está desactiva.



Ligar a ferramenta eléctrica premindo por breves instantes a tecla de activação/desactivação

[1-1]



Voltar a desligar a ferramenta eléctrica e, nessa ocasião, manter a tecla de activação/desactivação

[1-1]

premida permanentemente.

A ferramenta eléctrica emite 1 som de bipe.



Rodar a regulação do número de rotações

[1-2]

até às duas posições finais (posição 1 e 6).

A ferramenta eléctrica emite 3 sons de bipe para ligar ou 2 sons para desligar.



Soltar a tecla de activação/desactivação

[1-1]

A detecção de aspirador está activa ou desactiva.

O modo de funcionamento é sinalizado através do LED

[1-6]

Luz permanente

: tubo flexí-

vel de aspiração conectado

Luz intermitente

: nenhum tubo flexível de aspiração conectado,

não é possível

ligar a ferramenta eléctrica.

Sem luz:

a detecção de aspi-

rador não está activa.

7.4 Substituir o prato de lixar [3]

Só é possível obter resultados perfeitos com material de desgaste e acessórios originais.

Caso sejam montados acessórios ou material de desgaste não originais, o direito à garantia cessa.

Advertência!

Não realizar nenhuma alteração estrutural no interior aberto da máquina quando o prato de lixar está desmontado.

ETS EC 150

Perigo para a saúde:

a montagem de pratos de lixar de dimensões erradas origina vibrações de intensidade inaceitável na ferramen-

ta. De modo a adaptar-se à superfície a trabalhar, a

ferramenta pode ser equipada com três pratos de lixar com níveis distintos de dureza.

Duro:

lixagem de desbaste e acabamento em su-

perfícies. Lixar arestas.

Macio:

universal para lixagem de desbaste e aca-

bamento, para superfícies planas e abauladas.

Super macio:

lixagem de acabamento em peças recortadas, curvaturas, raios. Não aplicar em arestas!

7.5 Fixar os acessórios de lixagem com Sti-

ckFix [3b]

No prato de lixar StickFix, as lixas StickFix e os velos de lixamento StickFix adequados podem ser fixados de modo rápido e simples.



Pressione os acessórios de lixagem autocolantes no prato de lixar

[1-3]

Quando o revestimento Stickfix começa a

perder aderência, os acessórios do prato de lixar - especialmente quando não há contacto quando a ferramenta é ligada -

prato de lixar e dar origem a ferimentos

podem soltar-se do

. Substi-

tuir o prato de lixar!

7.6 Aspiração

Observe as seguintes indicações:

– Não sobrecarregue a ferramenta, pressionando-

a com demasiada força! Alcança o melhor resultado de lixagem se trabalhar com uma pressão de encosto moderada. O rendimento e a qualidade de lixagem dependem essencialmente da escolha da lixa certa.

– Para uma condução segura da ferramenta, segu-

re-a com ambas as mãos pela carcaça do motor e pela cabeça da caixa de engrenagens.

Para trabalhos de lixagem recomendamos os seguintes ajustes da roda de ajuste

[1-2]

Trabalhos de lixagem Posição da

roda de

ajuste

– Lixagem com desbaste máximo

5 - 6 – Lixagem de tintas antigas – Lixagem de madeira e contraplacado an-

tes da pintura

– Lixagem intermédia de tinta em superfí-

cies

– Lixagem de camadas finas de primário

4 - 5 – Lixagem de madeira com velo de lixamen-

to – Quebra de arestas em peças de madeira – Alisamento de superfícies de madeira

com primeira demão

ATENÇÃO

Perigo para a saúde devido a pós



Os pós podem ser prejudiciais à saúde. Por isso, nunca trabalhe sem aspiração.



Ao aspirar os pós prejudiciais à saúde, observe sempre as regulamentações nacionais.

A ferramenta eléctrica não possui nenhuma aspiração própria. Por essa razão, deve ligar-se um bocal de aspiração Festool

[1-5]

com um diâmetro de

tubo flexível de aspiração de 27 mm.

Recomendação:

utilizar um tubo flexível de aspiração antistático! Desta forma, é possível reduzir a carga eléctrica.

8 Trabalhos com a ferramenta

ATENÇÃO

– Lixagem de arestas em madeira maciça e

contraplacado – Lixagem em rebaixos de janelas e portas – Lixagem intermédia de tinta em arestas – Esmerilagem de janelas de madeira natu-

ral com velo de lixamento – Alisamento de superfícies em madeira

antes da decapagem com velo de lixa-

mento – Raspagem ou levantamento da pasta de

calcário desnecessária com velo de lixa-

mento – Lixagem intermédia de tinta em superfí-

cies decapadas – Limpeza de rebaixos de janelas em ma-

deira natural com velo de lixamento – Lixagem de arestas decapadas

– Lixagem de termoplásticos

3 - 4

2 - 3

1 - 2

Perigo de ferimentos



Fixe sempre a peça a trabalhar, de modo a que não se possa mover, ao ser trabalhada.

ETS EC 150

9 Manutenção e conservação

ATENÇÃO

Perigo de ferimentos, choque eléctrico



Antes de efectuar quaisquer trabalhos de manutenção e conservação, extraia sempre a ficha da tomada de corrente!



Todos os trabalhos de manutenção e reparação que exigem uma abertura da carcaça do motor apenas podem ser efectuados por uma oficina autorizada de serviço após venda.

Serviço Após-venda e Reparação

nas através do fabricante ou das oficinas de serviço: endereço mais próximo em: www.festool.com/service

EKAT

Utilizar apenas peças sobresselentes originais da Festool! Referência em:

www.festool.com/service

Para assegurar a circulação do ar, as aberturas do ar de refrigeração na carcaça do motor devem ser mantidas sempre desobstruídas e limpas.

No caso de redução da potência ou vibrações elevadas, soprar as aberturas de ar de refrigeração e limpá-las.

9.1 Limpeza dos canais de aspiração

Recomendamos que limpe uma vez por semana (particularmente ao lixar primer de resina sintética, na lixagem a húmido e no caso de gesso) os canais de aspiração na ferramenta

[4-1]

, utilizando

uma pequena escova plana ou um trapo de tecido.

9.2 Limpeza do interior

Limpar regularmente o interior da ferramenta eléctrica na parte inferior do ventilador contrário os valores de vibração agravam-se devido às acumulações de pó.

9.3 Substituir o prato de lixar e travão do prato

A manga de borracha

[4-2]

roça no prato de lixar e evita deste modo que ele acelere de modo descontrolado. O travão do prato está praticamente isento de desgaste devido aos pinos de metal aplicados.

Quando o efeito de travagem deixa de se fazer sentir é necessário, antes de mais, verificar o prato de lixar em relação a desgaste e, se necessário, substitui-lo. Substituir o travão do prato/manga de borracha danificada.

[4-3]

ape-

, caso

10 Acessórios

Utilize apenas pratos de lixar e de polir originais da Festool. A utilização de pratos de lixar e de polir de qualidade inferior pode provocar desequilíbrios consideráveis que pioram a qualidade dos resultados de trabalho e aumentam o desgaste da ferramenta.

Consulte os números de encomenda dos acessórios e ferramentas no seu catálogo Festool ou na Internet em "www.festool.com".

11 Meio ambiente

Não deitar as ferramentas eléctricas no lixo doméstico!

Encaminhar as ferramentas, acessórios e embalagens para reaproveitamento ecológico. Observar as regulamentações nacionais em vigor.

Apenas países da UE:

de acordo com a Directiva Europeia sobre resíduos de equipamentos eléctricos e electrónicos e a sua transposição para a legislação nacional, as ferramentas eléctricas usadas devem ser recolhidas separadamente e sujeitas a uma reciclagem que proteja o meio ambiente.

Informações sobre REACh:

www.festool.com/reach

12 Declaração de conformidade CE

Lixadora excêntrica N.º de série

ETS EC 150/3 EQ 500069 ETS EC 150/5 EQ 10006674 Ano da marca CE:2014

Sob nossa inteira responsabilidade, declaramos que este produto está de acordo com todas as exigências relevantes das seguintes directivas, normas ou documentos normativos:

2006/42/CE, 2004/108/CE (até 19.04.2016), 2014/ 30/UE (a partir de 20.04.2016), 2011/65/UE, NE 60745-1:2009, NE 60745-2-4, NE 550141:2006+A2:2011, NE 55014-2:1997+Corrigendum 1997+A1:2001+ A2:2008, NE 61000-32:2006+A1:2009+A2:2009, NE 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Alemanha

Wolfgang Zondler Diretor de pesquisa, desenvolvimento, documenta-

ção técnica 2015-07-01

RUS

TR066

ETS EC 150

Оригинальное руководство по

эксплуатации

1Символы

СимволЗначение

Предупреждение об общей опасности

Предупреждение об ударе током

Прочтите руководство по эксплуатации и указания по технике безопасности!

Используйте защитные наушники!

Используйте респиратор!

Работайте в защитных очках!

Не выбрасывать вместе с бытовыми отходами!

Инструкция, рекомендация

Инструкция по использованию Класс защиты II

2Указания по технике

безопасности

2.1 Общие указания по технике безопасности

Предупреждение!

по технике безопасности и инструкции.

Неточное соблюдение инструкций и предупреждений может стать причиной удара электрическим током, пожара и/или тяжёлых травм.

Сохраняйте все указания по технике безопасности и инструкции.

Используемый в указаниях по технике безопасности термин «электроинструмент» относится к сетевым электроинструментам (с сетевым кабелем) и аккумуляторным электроинструментам (без сетевого кабеля).

2.2 Указания по технике безопасности при

пользовании инструментом

–

Во время обработки некоторых материалов возможно образование вредной/ядовитой

Прочтите все указания

пыли (например, от содержащей свинец краски, некоторых видов древесины и металлов).

вдыхание представляет собой опасность для работающего с данным инструментом или для окружающих людей. Соблюдайте действующие в вашей стране правила техники безопасности. Подсоединяйте электроинструмент к соответствующему устройству для удаления пыли.

Для защиты здоровья надевайте респиратор P2.

Чтобы уберечь себя от опасностей, возникающих при шлифовании, работайте в защитных очках.

При шлифовании металла используйте

–

выключатель защиты от превышения тока, если избежать работы с электроинструментом в условиях высокой влажности не представляется возможным.

защитит Вас от опасного для жизни удара электрическим током.

–

Рабочие материалы с масляной пропиткой, например, шлифподошву или полировальный фетр, следует очищать водой, а затем высушивать в расправленном виде.

рабочие материалы могут самовоспламеняться.

–

Внимание: опасность пожара! Не допускайте перегрева шлифуемого материала и шлифмашинки. Перед перерывами в работе всегда опорожняйте пылесборный контейнер.

шлифовании и попадающая в мешокпылесборник/фильтр пылеудаляющего аппарата может самовоспламениться при неблагоприятных обстоятельствах, например вследствие искрения в ходе шлифования металла. Особая опасность возникает, если шлифовальная пыль смешивается с остатками лакокрасочных материалов, полиуретана или иных химических веществ, и шлифуемый материал нагревается при длительной обработке.

–

Применяйте только оригинальные шлифовальные тарелки фирмы Festool.

Тарелки других производителей не рассчитаны на частоту вращения шлифмашинки и могут расколоться.

–

После падения проверьте электроинструмент и шлифтарелку на отсутствие повреждений. Снимите шлифтарелку и тщательно осмотрите. Перед использованием

Контакт с такой пылью или её

Пропитанные масляной пропиткой

Пыль, возникающая при

Он

восстановите повреждённые детали.

Изломанные шлифтарелки и повреждённые инструменты могут привести к травмам и нарушить безопасность работы.

2.3 Пылевые смеси с металлическими включениями и шлифование влажных поверхностей

При образовании пыли с металлическими включениями (например при шлифовании ЛКП в автомастерских) и при шлифовании влажных поверхностей по соображениям безопасности необходимо соблюдать

следующие меры: – Подключайте выключатель защиты от

превышения тока (FI, PRCD).

– Подключайте машинку к подходящему

пылеудаляющему аппарату.

– Регулярно очищайте инструмент от отложений

пыли в корпусе двигателя посредством его продувки.

ETS EC 150

RUS

Коэффициент эмиссии колебаний ah (сумма векторов трёх направлений) и погрешность K рассчитываются согласно EN 60745:

Коэффициент эмиссии колебаний (3-осный)

ah= 4,8 м/с

K = 1,5 м/с

2 2

Указанные значения уровня шума/вибрации –служат для сравнения инструментов; – можно также использовать для

предварительной оценки шумовой и вибрационной нагрузки во время работы;

– отражают основные области применения

электроинструмента.

При использовании машинки в других целях, с другими сменными (рабочими) инструментами или в случае их неудовлетворительного обслуживания шумовая и вибрационная нагрузки могут возрастать. Соблюдайте значения времени работы на холостом ходу и времени перерывов в работе!

Работайте в защитных очках!

2.4 Уровни шума

Определенные в соответствии с EN 60745 типовые значения:

Уровень звукового

LPA = 73 дБ(A)

давления Уровень мощности звуковых

LWA = 84 дБ(A)

колебаний Погрешность K = 3 дБ

Осторожно

Шум, возникающий при работе Повреждение органов слуха



При работе используйте защитные наушники!

4 Технические данные

3 Применение по назначению

Эти шлифмашинки предназначены для шлифовальных работ по дереву, пластмассе, композитам, лакокрасочным покрытиям, шпатлёвке и иным материалам с подобными свойствами. В случае образования пыли с металлическими включениями (например при обработке ЛКП в автомастерских) и при шлифовании влажных поверхностей необходимо соблюдать специальные указания по технике безопасности. Шлифмашинки не предназначены для шлифования чисто металлических поверхностей. Запрещается обрабатывать асбестосодержащие материалы.

Ответственность за использование не по назначению несёт пользователь.

Инструмент сконструирован для профессионального применения.

Эксцентриковая шлифмашинка ETS EC 150/3 EQ ETS EC 150/5 EQ

Мощность 400 Вт 400 Вт Число оборотов холостого хода 6000 - 10000 об/мин 6000 - 10000 об/мин Ход эксцентрика 3,0 мм 5,0 мм Шлифовальная тарелка Ø 150 мм Ø 150 мм Масса (без сетевого кабеля, со

1,2 кг 1,2 кг

шлифтарелкой) Класс защиты /II /II

RUS

ETS EC 150

5 Составные части инструмента

[1-1] [1-2] [1-3]

Кнопка ВКЛ/ВЫКЛ Регулирование частоты вращения Шлифовальная тарелка

7.1 Электроника

Электроинструмент оснащен бесщёточным электродвигателем EC-TEC для долгого срока службы и электронным управлением со следующими характеристиками:

[1-4] [1-5] [1-6]

Разъем plug it Аспирационный патрубок Светодиод функции распознавания

пылеотсоса

Иллюстрации находятся в начале руководства по эксплуатации.

6 Начало работы

Предупреждение

Недопустимое напряжение или частота! Опасность несчастного случая



Сетевое напряжение и частота источника тока должны соответствовать данным, указанным на заводской табличке.



В Северной Америке можно использовать только машинки Festool с характеристикой по напряжению 120 В/60 Гц.

Подсоединение и отсоединение сетевого кабеля

см. рис.

[2]

Перед включением машинки убедитесь в том, что байонетный затвор на сетевом кабеле полностью закрыт и заблокирован.

Включение/выключение [1-1]

ВКЛЮЧ

Нажмите кнопку ВКЛ/ВЫКЛ

[1-1]

ЕНИЕ ВЫКЛЮ

Нажмите кнопку ВКЛ/ВЫКЛ

[1-1]

ЧЕНИЕ



При включённой функции распознавания пылеотсоса электроинструмент не будет включаться без подсоединённого всасывающего шланга — см. гл. 7.3.

7Настройки

Предупреждение

Опасность травмирования, удар током



Перед началом любых работ на рубанке всегда вынимайте вилку из розетки!

Плавный пуск

Плавный пуск с электронной регулировкой обеспечивает начало работы машинки без отдачи.

Постоянная частота вращения

Предустановленная частота вращения электродвигателя поддерживается постоянной с помощью электроники. Благодаря этому даже при нагрузке обеспечивается постоянная скорость шлифования.

Снижение частоты вращения при высокой вибрации

При появлении во время работы с электроинструментом значительных вибраций и колебаний – например при использовании промежуточной подложки – в целях защиты электроинструмента и пользователя автоматически снижается частота вращения.

Защита от перегрева

Во избежание перегрева при слишком высокой температуре электродвигателя потребляемая мощность ограничивается. При дальнейшем повышении температуры электроинструмент выключается. Повторное включение возможно только после охлаждения электродвигателя.

7.2 Настройка частоты вращения

Частоту вращения можно настраивать с помощью регулировочного колеса

[1-2]

диапазоне от 6000 до 10000 об/мин. Таким образом, Вы можете подобрать

оптимальную скорость шлифования для того или иного материала (см. главу 8).

7.3 Распознавание пылеотсоса

Электронная функция распознавания пылеотсоса распознаёт, подсоединён ли к электроинструменту всасывающий шланг. После активации электроинструмент включается только с подсоединённым всасывающим шлангом.

Включение/выключение функции распознавания пылеотсоса

При поставке машинки эта функция отключена.



Включите электроинструмент коротким нажатием кнопки ВКЛ/ВЫКЛ

[1-1]



Снова выключите электроинструмент, непрерывно удерживая при этом нажатой кнопку ВКЛ/ВЫКЛ

[1-1]

Электроинструмент подаёт 1 звуковой сигнал.



Поверните регулятор частоты вращения

[1-2]

в оба конечных положения (ступень 1 и 6 соответственно).

Электроинструмент подаёт 3 (= включение) или 2 (=выключение) звуковых сигнала.



Отпустите кнопку ВКЛ/ВЫКЛ

[1-1]

Функция распознавания пылеотсоса активирована или деактивирована.

Режим работы сигнализируется посредством светодиода

[1-6]

Горит постоянно

: всасывающий шланг подсоединён

Мигает

: всасывающий

шланг не подсоединён,

электроинструмент не включается.

Не горит:

функция распознавания пылеотсоса не активирована.

7.4 Замена шлифовальной тарелки [3]

Оптимальный результат работы гарантируется только при использовании

оригинальной оснастки и расходных материалов. Гарантия Festool не распространяется на случаи, когда устанавливаются неоригинальные детали или расходные материалы.

Внимание!

Не вносите конструктивные изменения в машинку при снятой шлифтарелке.

Опасность для здоровья:

установка шлифтарелки неправильного размера приводит к возникновению недопустимо

высоких вибраций на машинке. В зависимости от обрабатываемой поверхности

машинка может оснащаться тремя шлифтарелками различной жёсткости.

Грубая:

для грубого и тонкого шлифования

поверхностей. Шлифование кромок.

Мягкая:

универсальное применение — для грубого и тонкого шлифования ровных и выпуклых поверхностей.

Супермягкая:

для тонкого шлифования фасонных деталей, выпуклостей, изгибов. Не применять для обработки кромок!

ETS EC 150

RUS

7.5 Крепление оснастки для шлифования с помощью StickFix [3b]

На шлифтарелке StickFix можно легко и быстро закрепить подходящую абразивную бумагу/ шлифовальный войлок StickFix.



Прижмите самоклеющуюся оснастку к шлифтарелке

[1-3]

При ослаблении фиксации подкладки Stickfix шлифтарелка

нанести травму

, особенно когда инструмент не

может соскочить и

прижимается к обрабатываемой поверхности. Замените шлифовальную тарелку!

7.6 Пылеудаление

Предупреждение

Опасность для здоровья в результате воздействия пыли



Пыль может представлять опасность для здоровья. Поэтому никогда не работайте без пылеудаления.



При удалении опасной для здоровья пыли всегда соблюдайте национальные предписания.

Электроинструмент не оснащён системой автоматического пылеудаления. К патрубку

[1-5]

можно подключить пылеудаляющий аппарат Festool с диаметром всасывающего шланга 27 мм.

Совет:

используйте антистатический всасывающий шланг! Он снижает опасность статической электризации.

8 Выполнение работ с помощью

машинки

Предупреждение

Опасность травмирования



Всегда укрепляйте обрабатываемую деталь так, чтобы она не двигалась при обработке.

Соблюдайте следующие указания:

– Не перегружайте машинку слишком сильным

нажатием на неё! Вы достигнете лучших результатов, если будете работать с умеренным усилием. Производительность и качество шлифования решающим образом зависят от правильного подбора абразивного материала.

RUS

ETS EC 150

– Для надёжного ведения машинки

удерживайте её двумя руками за корпус двигателя и кожух редуктора.

Для шлифовальных работ мы рекомендуем следующие настройки регулировочного колеса

[1-2]

Шлифовальные работы Ступень

регулирово

чного

колеса

– Шлифование с макс. съёмом

5 - 6 –Сошлифовка старых ЛКП – Шлифование древесины и фанеры

перед нанесением ЛКП

–Промежуточное шлифование

поверхностей при нанесении ЛКП

– Шлифование тонкого слоя лака первого

4 - 5

покрытия

– Шлифование древесины

шлифовальным войлоком

– Скругление кромок у деревянных

заготовок

– Выглаживание грунтованных

деревянных поверхностей

– Шлифование кромок массива

3 - 4

древесины и фанеры – Шлифование в пазах окон и дверей – Промежуточное шлифование на

кромках при нанесении ЛКП – Подшлифовка шлифовальным

войлоком оконных рам из натуральной

древесины –Выглаживание шлифовальным

войлоком деревянных поверхностей

перед морением – Удаление шлифовальным войлоком

излишков известковой пасты –Промежуточное шлифование

2 - 3 бейцованных поверхностей при нанесении ЛКП

– Очистка шлифовальным войлоком

пазов оконных рам из натуральной древесины

– Шлифование бейцованных кромок

1 - 2

– Шлифование термопластичных

синтетических материалов

9Обслуживание и уход

Предупреждение

Опасность травмирования, удар током



Перед началом любых работ на машинке вынимайте вилку из розетки!



Все работы по обслуживанию и ремонту, которые требует открывания корпуса двигателя, могут выполняться только авторизованной мастерской сервисной службы.

Сервисное обслуживание и ремонт

только через фирму-изготовителя или в наших сервисных мастерских: адрес ближайшей мастерской см. на www.festool.com/service

EKAT

Для обеспечения циркуляции воздуха отверстия для охлаждения в корпусе двигателя всегда должны быть открытыми и чистыми.

При снижении мощности или увеличении вибрации продуйте и очистите отверстия для охлаждения.

9.1 Очистка каналов пылеудаления

Рекомендуется примерно раз в неделю (особенно при шлифовании синтетической шпатлёвки, мокром шлифовании и обработке гипса) очищать каналы пылеудаления внутри машинки кисточки или тряпки.

9.2 Очистка полости электроинструмента

Регулярно очищайте внутреннюю полость электроинструмента с нижней стороны вентилятора отложения пыли могут усилить вибрацию.

9.3 Замена шлифовальной тарелки и её

Резиновая манжета предотвращает неконтролируемое повышение её частоты вращения. Благодаря установленным металлическим штифтам тормоз шлифовальной тарелки практически не изнашивается.

Используйте только оригинальные запасные части Festool! № для

заказа на: www.festool.com/service

[4-1]

с помощью небольшой плоской

[4-3]

, в противном случае

тормоза

[4-2]

на шлифтарелке

При ухудшении работы тормоза сначала следует проверить на износ шлифовальную тарелку и при необходимости заменить её. Замените повреждённый тормоз шлифовальной тарелки/ резиновую манжету.

10 Оснастка

Используйте только оригинальные шлифовальные и полировальные тарелки от Festool. Использование шлифовальных и полировальных тарелок более низкого качества может привести к значительному дисбалансу, который отрицательно сказывается на качестве работы и сокращает срок службы машинки.

Коды для заказа оснастки и инструментов можно найти в каталоге Festool и в Интернете на www.festool.com

11 Опасность для окружающей

среды

Не выбрасывайте электроинструменты вместе с бытовыми отходами!

безопасную утилизацию инструментов, оснастки и упаковки. Соблюдайте действующие национальные предписания!

Только для стран ЕС:

отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой срок электроинструменты должны утилизироваться раздельно и направляться на экологически безопасную переработку.

Обеспечьте экологически

согласно директиве ЕС об

ETS EC 150

Информация по директиве REACh:

www.festool.com/reach

RUS

12 Декларация соответствия ЕС

Эксцентриковая шлифмашинка

ETS EC 150/3 EQ 500069 ETS EC 150/5 EQ 10006674 Год маркировки CE:2014

Дата производства - см. этикетку инструмент

Мы со всей ответственностью заявляем, что данная продукция соответствует всем применимым требованиям следующих стандартов и нормативных документов:

2006/42/EG, 2004/108/EG (до 19.04.2016), 2014/30/ EU (с 20.04.2016), 2011/65/EU, EN 60745-1:2009, EN 60745-2-4, EN 55014-1:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+ A2:2008, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Германия

Wolfgang Zondler Руководитель отдела исследований и

разработок, технической документации 2015-07-01

Серийный №

ETS EC 150

Originální návod k použití 1Symboly

Symbol Význam

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým proudem

Přečtěte si návod k použití, bezpečnostní pokyny!

Noste chrániče sluchu!

Používejte respirátor!

Noste ochranné brýle!

Nevyhazujte do domovního odpadu.

Rada, upozornění

Instruktážní návod Třída ochrany II

2 Bezpečnostní pokyny

2.1 Všeobecné bezpečnostní pokyny

Výstraha!

pokyny a instrukce.

varovných upozornění a instrukcí může způsobit zásah elektrickým proudem, požár a/nebo vážné zranění.

Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budoucnosti.

Pojem „elektrické nářadí“, používaný v bezpečnostních pokynech, se vztahuje na síťové elektrické nářadí (se síťovým kabelem) a na akumulátorové nářadí (bez síťového kabelu).

2.2 Bezpečnostní pokyny specifické pro

dané nářadí

–

Při práci může vznikat škodlivý či jedovatý prach (např. nátěry s obsahem olova, některé druhy dřeva a kovy).

nebo jeho vdechování může pro obsluhu nebo osoby nacházející se v blízkosti představovat ohrožení.Dodržujte bezpečnostní předpisy platné ve vaší zemi. Připojte elektrické nářadí k vhodnému odsávacímu zařízení.

K ochraně svého zdraví používejte respirátor P2.

Kvůli rizikům, která při broušení hrozí, noste vždy ochranné brýle.

Přečtěte si všechny bezpečnostní

Chyba při dodržování

Kontakt s tímto prachem

–

Při broušení kovu a pokud se nelze vyhnout použití elektrického nářadí ve vlhkém prostředí, používejte proudový chránič.

vás chrání před zásahem elektrickým proudem, který je životu nebezpečný.

–

Pracovní pomůcky napuštěné olejem, např. brusný kotouč nebo lešticí plsť, vyčistěte vodou a nechte je rozprostřené uschnout.

můcky napuštěné olejem se mohou samovolně vznítit.

–

Pozor, nebezpečí požáru! Zabraňte přehřátí broušeného materiálu a brusky. Před přerušením práce vždy vyprázdněte nádobu na prach.

Prach z broušení ve filtračním vaku, resp. filtru mobilního vysavače se může za nepříznivých podmínek, např. při odlétávajících jiskrách při broušení kovu, sám vznítit. Mimořádné nebezpečí hrozí, když je prach z broušení smíchaný se zbytky laku, polyuretanu nebo jiných chemických látek a broušený materiál je po dlouhé práci horký.

–

Používejte jen originální brusné talíře Festool.

Jiné talíře nejsou vhodné pro otáčky brusky a mohou prasknout.

–

Po pádu zkontrolujte elektrické nářadí a brusný talíř, zda nejsou poškozené. Abyste mohli brusný talíř důkladně zkontrolovat, demontujte ho. Poškozené díly nechte před dalším používáním opravit.

dí mohou způsobit poranění a nespolehlivý chod nářadí.

2.3 Smíšený prach s podílem kovu

PRCD). – K nářadí připojte vhodný vysavač. – Profukováním pravidelně čistěte prach usazený

v krytu motoru.

2.4 Hodnoty emisí

Hodnoty zjištěné dle EN 60745 jsou typicky: Hladina akustického tlaku LPA = 73 dB(A)

Hladina akustického výkonu LWA = 84 dB(A) Nejistota K = 3 dB

Prasklé brusné talíře a poškozené nářa-

a broušení vlhkých povrchů

U smíšeného prachu s podílem kovu (např. broušení autolaků) a při broušení vlhkých povrchů je z bezpečnostních důvodů nutné dodržovat následující opatření:

–Zapojte nářadí přes proudový chránič (FI,

Noste ochranné brýle!

Proudový chránič

Pracovní po-

POZOR

Při práci vzniká hluk Poškození sluchu



Používejte chrániče sluchu!

Hodnota vibrací ah (součet vektorů ve třech směrech) a nepřesnost K zjištěné podle EN 60745:

Hodnota vibrací (3 osy) ah= 4,8 m/s

K = 1,5 m/s

Uvedené emitované hodnoty (vibrace, hlučnost) – slouží k porovnání nářadí, – jsou vhodné také pro předběžné posouzení zatí-

žení vibracemi a hlukem při použití nářadí,

– vztahují se k hlavním druhům použití elektrické-

ho nářadí.

ETS EC 150

Ke zvýšení může dojít při jiném použití, s jinými nástroji nebo při nedostatečné údržbě. Vezměte v úvahu čas, kdy nářadí běží na volnoběh a kdy je vypnuté!

3 Účel použití

Brusky jsou určené k broušení dřeva, plastu, kompozitních materiálů, barvy/laku, tmelu a podobných materiálů. U smíšeného prachu s podílem kovu (např. broušení autolaků) a při broušení vlhkých

povrchů je z bezpečnostních důvodů nutné dodržovat zvláštní bezpečnostní pokyny. Brusky nejsou na

základě svého určení vhodné čistě pro broušení kovů. Nesmí se opracovávat materiál obsahující azbest.

Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel.

4Technické údaje

Excentrická bruska ETS EC 150/3 EQ ETS EC 150/5 EQ

Výkon 400 W 400 W

[2]

-1

6000 - 10000 min

[1-1]

Otáčky (volnoběh) 6000 - 10000 min Brusný zdvih 3,0 mm 5,0 mm Brusný talíř D 150 mm D 150 mm Hmotnost (bez síťového kabelu, s brusným

1,2 kg 1,2 kg

talířem) Třída ochrany / II / II

5 Jednotlivé součásti

Připojení a uvolnění přívodního síťového kabelu viz obrázek

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6]

Uvedené obrázky se nacházejí na začátku návodu

Tlačítko zapnutí/vypnutí Regulace otáček Brusný talíř Přípojka plug it Odsávací hrdlo LED pro identifikaci odsávání

Před zapnutím nářadí zkontrolujte, zda je bajonetový uzávěr na síťovém kabelu úplně zavřený a zajištěný.

Zapnutí/vypnutí [1-1]

ZAPNUTÍStiskněte tlačítko zapnutí/vypnutí

VYPNUTÍStiskněte tlačítko zapnutí/vypnutí

kpoužití.

-1

6 Uvedení do provozu

VAROVÁNÍ

Nepřípustné napětí nebo nepřípustná frekvence! Nebezpečí úrazu



Síťové napětí a frekvence zdroje elektrické energie musí souhlasit s údaji na typovém štítku.



V Severní Americe se smí používat pouze nářadí Festool s napětím 120 V/60 Hz.



Při aktivní identifikaci odsávání nelze elektrické nářadí zapnout bez připojené odsávací hadice – viz kap. 7.3.

ETS EC 150

7Nastavení

VAROVÁNÍ

Nebezpečí poranění, nebezpečí úrazu elektrickým proudem



Před prováděním jakýchkoli prací na nářadí vytáhněte síťovou zástrčku ze zásuvky!



Otočte regulaci otáček

[1-2]

do obou koncových

poloh (stupeň 1 a 6).

Zazní 3x pípnutí pro zapnutí, resp. 2x pro vypnutí.



Uvolněte tlačítko zapnutí/vypnutí

[1-1]

Identifikace odsávání je aktivovaná, resp. deaktivovaná.

Druh provozu je signalizován pomocí LED

[1-6]

7.1 Elektronika

Elektrické nářadí je vybavené bezkartáčovým motorem EC-TEC pro dlouhou životnost a výkonovou elektronikou s následujícími vlastnostmi:

Pomalý rozběh

Elektronicky regulovaný rozběh zajišťuje klidný rozběh nářadí.

Konstantní otáčky

Předvolené otáčky motoru jsou elektronicky udržovány na konstantní hodnotě. Tím se dosáhne konstantní rychlosti broušení i při zatížení.

Snížení otáček při vysokých vibracích

Pokud se u elektrického nářadí vyskytnou vysoké vibrace a chvění, např. při práci s tlumicí podložkou, automaticky se kvůli ochraně elektrického nářadí a uživatele sníží otáčky.

Tepelná pojistka

Aby se zabránilo přehřátí motoru, při vysoké teplotě motoru se omezí příkon. Pokud teplota nadále stoupá, elektrické nářadí se vypne. Znovu ho lze zapnout až po vychladnutí motoru.

7.2 Nastavení otáček

Otáčky lze nastavovat pomocí kolečka

-1

do 10000 min

[1-2]

od 6000

Tím můžete optimálně přizpůsobit rychlost broušení příslušnému materiálu (viz kapitola 8).

7.3 Identifikace odsávání

Elektronická identifikace odsávání rozpozná, zda je k elektrickému nářadí připojená odsávací hadice. Po aktivaci lze elektrické nářadí zapnout pouze s připojenou odsávací hadicí.

Zapnutí/vypnutí identifikace odsávání

Identifikace odsávání je při dodání deaktivovaná.



Zapněte elektrické nářadí krátkým stisknutím tlačítka zapnutí/vypnutí



Elektrické nářadí znovu vypněte a tlačítko zapnutí/vypnutí přitom držte stisknuté

[1-1]

Zazní 1x pípnutí.

Trvale svítí

: je připojená

odsávací hadice.

Bliká

: není připojená odsá-

vací hadice,

elektrické nářadí

nelze zapnout.

Nesvítí:

identifikace odsávání

není aktivní.

7.4 Výměna brusného talíře [3]

Optimálního pracovního výsledku lze dosáhnout pouze s originálním příslušenstvím

a spotřebním materiálem. Pokud se nepoužívá originální příslušenství nebo spotřební materiál, zaniká nárok na záruku.

Výstraha!

Neprovádějte žádné konstrukční změny uvnitř nářadí, když je odmontovaný brusný talíř.

Nebezpečí poškození zdraví:

Použití nesprávné velikosti brusného talíře má za následek nepřípustně vysoké vibrace nářadí.

Podle obráběného povrchu lze u nářadí použít tři různě tvrdé brusné talíře.

Tvrdý:

hrubé broušení a jemné broušení ploch.

Broušení hran.

Měkký:

univerzální hrubé a jemné broušení, pro

rovné a klenuté plochy.

Super měkký:

Jemné broušení tvarových dílů, vy-

klenutí, zaoblení. Nepoužívejte na hranách!

7.5 Upevnění příslušenství pro broušení se StickFix [3b]

Na brusný talíř StickFix lze rychle a snadno upevnit odpovídající brusné papíry StickFix a brusná rouna StickFix.



Samopřilnavé příslušenství pro broušení přitiskněte na brusný talíř

[1-3]

Při zhoršující se přilnavosti vrstvy Stickfix se může příslušenství pro brusný talíř – zejmé-

na když nářadí běží a není v záběru –

talíře oddělit a způsobit poranění

od brusného

. Brusný talíř vy-

měňte!

7.6 Odsávání

EKAT

ETS EC 150

Druhy broušení Stupeň

VAROVÁNÍ

Ohrožení zdraví působením prachu



Prach může být zdraví škodlivý. Nikdy proto nepracujte bez odsávání.



Při odsávání zdraví škodlivého prachu vždy dodržujte národní předpisy.

Elektrické nářadí není vybavené interním odsáváním. Proto je třeba k odsávacímu hrdlu

[1-5]

připojit mobilní vysavač Festool s průměrem sací hadice 27 mm.

Doporučení:

používejte antistatickou odsávací hadici! Tak lze redukovat nabíjení statickou elektřinou.

8 Práce s nářadím

VAROVÁNÍ

Nebezpečí poranění



Obrobek upevněte vždy tak, aby se při opracovávání nemohl pohybovat.

Dodržujte následující pokyny:

– Nepřetěžujte nářadí přílišným přitlačováním!

Nejlepšího výsledku broušení dosáhnete, když budete pracovat s mírným přítlakem. Brusný výkon a kvalita závisí z velké míry na volbě správného brusného prostředku.

– Pro bezpečné vedení držte nářadí oběma rukama

za kryt motoru a hlavu převodovky.

Při broušení doporučujeme následující nastavení

[1-2]

kolečka

Druhy broušení Stupeň

– Broušení hran z masivního dřeva

a dýhovaných hran – Broušení polodrážek oken a dveří – Mezibroušení hran při lakování – Obrušování oken z přírodního dřeva brus-

ným rounem – Vyhlazování dřevěných povrchů brusným

rounem před mořením – Obrušování nebo odstraňování přebytečné

vápenné pasty brusným rounem – Mezibroušení laku na mořených plochách

– Čištění polodrážek oken z přírodního dře-

va brusným rounem – Broušení mořených hran

– Broušení termoplastů

9 Údržba a ošetřování

VAROVÁNÍ

Nebezpečí poranění elektrickým proudem



Před jakýmikoli pracemi údržby a opravami vytáhněte vždy síťovou zástrčku ze zásuvky!



Všechny práce údržby a opravy, které vyžadují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.

Servis a opravy

výrobce nebo servisní dílny: nejbližší adresu najdete na: www.festool.com/service

Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.com/service

smí provádět pouze

3 - 4

2 - 3

1 - 2

– Broušení s max. úběrem – Obrušování starých barev – Broušení dřeva a dýhy před lakováním – Mezibroušení laku na plochách

– Broušení tence naneseného podkladové-

ho laku – Broušení dřeva brusným rounem – Srážení hran na dřevěných dílech – Vyhlazování dřevěných ploch opatřených

základním nátěrem

5 - 6

4 - 5

Pro zajištění cirkulace vzduchu musí být chladicí otvory udržovány stále volné a čisté.

Při poklesu výkonu nebo vyšší vibracích profoukněte a vyčistěte větrací otvory.

9.1 Čištění odsávacích kanálků

Doporučujeme přibližně jednou týdně (zejména při broušení tmelů se syntetickou pryskyřicí, při broušení vlhkých materiálu a sádry) čistit odsávací kanálky nářadí

[4-1]

malým plochým štětečkem nebo

hadrem.

ETS EC 150

9.2 Čištění vnitřku

Vnitřek elektrického nářadí pravidelně čistěte na dolní straně ventilátoru ulpívajícího prachu zhorší hodnoty vibrací.

9.3 Výměna brusného talíře a brzdy talíře

Gumová manžeta a brání nekontrolovanému roztočení brusného talíře do vysokých otáček. Díky použitým kovovým čepům brzda talíře téměř nepodléhá opotřebení.

Při poklesu brzdného účinku nejprve zkontrolujte brusný talíř, zda není opotřebený, a v případě potřeby ho vyměňte. Poškozenou brzdu talíře/gumovou manžetu vyměňte.

[4-3]

, jinak se v důsledku

[4-2]

dosedá na brusný talíř

10 Příslušenství

Používejte jen originální brusné a lešticí talíře Festool. Použitím méně kvalitních lešticích a brusných talířů může dojít k výraznému házení, na základě kterého se zhorší kvalita pracovních výsledků a zvýší se opotřebení nářadí.

Objednací čísla příslušenství a nářadí vyhledejte, prosím, ve svém katalogu Festool nebo na internetu na „www.festool.com“.

11 Životní prostředí

Elektrické nářadí nevyhazujte do domovního odpadu!

k ekologické recyklaci. Dodržujte platné národní předpisy.

Nářadí, příslušenství a obaly odevzdejte

Pouze EU:

elektrických a elektronických zařízeních a provádění v národním právu se musí staré elektrické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci.

Informace k REACh:

Podle evropské směrnice o odpadních

www.festool.com/reach

12 ES prohlášení o shodě

Excentrická bruska Sériové č.

ETS EC 150/3 EQ 500069 ETS EC 150/5 EQ 10006674 Rok označení CE:2014

Prohlašujeme s veškerou odpovědností, že tento výrobek je ve shodě se všemi příslušnými požadavky následujících směrnic, norem nebo normativních dokumentů:

2006/42/EG, 2004/108/EG (do 19.04.2016), 2014/30/ EU (od 20.04.2016), 2011/65/EU, EN 60745-1:2009, EN 60745-2-4, EN 55014-1:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+ A2:2008, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Německo

Wolfgang Zondler Vedoucí výzkumu, vývoje, technické dokumentace 2015-07-01

Oryginalna instrukcja eksploatacji 1Symbole

Symbol Znaczenie

Ostrzeżenie przed ogólnym zagrożeniem

Ostrzeżenie przed porażeniem prądem

Przeczytać instrukcję obsługi i wskazówki dot. bezpieczeństwa!

Należy nosić ochronę słuchu!

Należy stosować ochronę dróg oddechowych!

Należy nosić okulary ochronne!

Nie wyrzucać z odpadami z gospodarstwa domowego.

Zalecenie, wskazówka

Instrukcja postępowania Klasa zabezpieczenia II

2 Wskazówki dotyczące bezpieczeń-

stwa

2.1 Ogólne zalecenia bezpieczeństwa

Ostrzeżenie!

zalecenia bezpieczeństwa pracy i instrukcje.

Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie elektryczne, pożar oraz/lub ciężkie obrażenia.

Wszystkie zalecenia odnośnie bezpieczeństwa pracy i instrukcje należy zachować do wykorzystania w przyszłości.

Używane w zaleceniach bezpieczeństwa pracy pojęcie „Narzędzie elektryczne“ odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego).

2.2 Zalecenia bezpieczeństwa właściwe dla

urządzenia

–

W trakcie pracy mogą powstawać szkodliwe/ trujące pyły (np. zawierająca ołów powłoka malarska, niektóre rodzaje drewna i metalu).

kanie się z tymi pyłami lub wdychanie tych pyłów może stanowić niebezpieczeństwo dla osoby obsługującej urządzenie lub osób znajdujących się w pobliżu. Należy przestrzegać przepisów bez-

Należy przeczytać wszystkie

Sty-

ETS EC 150

pieczeństwa obowiązujących w danym kraju. Elektronarzędzie należy podłączać do odpowiedniego urządzenia odsysającego.

Dla ochrony zdrowia należy nosić maskę przeciwpyłową P2.

Ze względu na występujące podczas szlifowania zagrożenia należy stale nosić okulary ochronne.

–

Podczas szlifowania metalu zastosuj wyłącznik ochronny prądowy, jak również w sytuacji, gdy nie można uniknąć użytkowania elektronarzędzia w wilgotnym otoczeniu.

chroni w przypadku przed niebezpiecznym dla życia porażeniem ciała prądem.

–

Materiały eksploatacyjne nasączone olejem takie jak, np. gąbki do szlifowania lub filc polerski czyścić wodą i dobrze wysuszyć.

ploatacyjne nasączone olejem mogą ulegać samozapłonowi.

–

Uwaga zagrożenie pożaru! Unikach przegrzania materiału szlifowanego oraz szlifierki. Przed przerwami w pracy zawsze opróżniać zbiornik na pył.

filtrze odkurzacza mobilnego może w niekorzystnych warunkach, n.p. iskrzenia podczas szlifowania metali, ulec samozapłonowi. Szczególne zagrożenie istnieje w sytuacjach, gdy pył szlifierski jest przemieszany z resztkami lakieru, poliuretanu lub innymi substancjami chemicznymi a szlifowany materiał jest po długiej obróbce nagrzany.

–

Stosować wyłącznie oryginalne talerze szlifierskie firmy Festool.

nie są dostosowane do prędkości obrotowej szlifierki i mogą pęknąć.

–

Po upadku należy sprawdzić elektronarzędzie oraz talerz szlifierski pod względem uszkodzeń. Zdemontować talerz szlifierski w celu dokładnego sprawdzenia. Przed zamontowaniem uszkodzone elementy należy naprawić.

te talerze szlifierskie oraz uszkodzone urządzenia mogą być przyczyną zranień oraz niebezpiecznego działania urządzenia.

2.3 Pyły mieszane z zawartością metalu

gać następujących zasad:

Pył szlifierski w worku filtrującym wzgl.

Talerze innych producentów

oraz szlifowanie wilgotnych powierzchni

W przypadku pyłów mieszanych z zawartością metalu (np. po szlifowaniu lakieru w przypadku branży samochodowej) oraz podczas szlifowania wilgotnych powierzchni należy ze względów bezpieczeństwa przestrze-

Wyłącznik ochronny

Materiały eks-

Pęknię-

ETS EC 150

– Zainstalować prądowy wyłącznik ochronny (FI,

PRCD).

– Podłączyć urządzenie do odpowiedniego odku-

rzacza.

– Regularnie czyścić urządzenie ze złogów pyłu w

obudowie silnika poprzez jej przedmuchanie.

Należy nosić okulary ochronne!

2.4 Parametry emisji

Wartości określone na podstawie normy EN 60745 wynoszą w typowym przypadku:

Poziom ciśnienia akustycz-

LPA = 73 dB(A)

nego

Wartość emisji wibracji (w 3 osiach)

ah= 4,8 m/s

K = 1,5 m/s

Podane wartości emisji (wibracje, szmery) – służą do porównania narzędzi, – nadają się one również do tymczasowej oceny ob-

ciążenia wibracjami i hałasem podczas użytkowania.

– odnoszą się do głównych zatosowań tego elek-

tronarzędzia.

Wartości te mogą być wyższe w przypadku innych zastosowań, w przypadku pracy z innym osprzętem oraz w przypadku niewłaściwej konserwacji.Należy uwzględnić czas pracy urządzenia na biegu jałowym oraz czas unieruchomienia!

2 2

Poziom mocy akustycznej L

= 84 dB(A)

Nieoznaczoność K = 3 dB

3 Użycie zgodne z przeznaczeniem

Szlifierki te przeznaczone są do szlifowania drewna, tworzyw sztucznych, materiałów kompozyto-

OSTROŻNIE

wych, farb / lakierów, mas szpachlowych i podobnych materiałów. W przypadku pyłów mieszanych z

Hałas powstający podczas pracy Uszkodzenie słuchu

zawartością metalu (np. po szlifowaniu lakieru w przypadku branży samochodowej) oraz podczas szlifowania wilgotnych powierzchni należy stoso-



Należy stosować ochronę słuchu!

wać się do szczególnych wskazówek bezpieczeństwa:Zgodnie z przeznaczeniem szlifierka nie na-

Wartość emisji wibracji ah (suma wektorowa w trzech kierunkach) oraz nieoznaczoność K ustalone wg normy EN 60745:

daje się do szlifowania czystego metalu. Nie wolno obrabiać materiałów zawierających azbest.

W przypadku eksploatacji niezgodnej z przeznaczeniem odpowiedzialność ponosi użytkownik.

4 Dane techniczne

Szlifierka mimośrodowa ETS EC 150/3 EQ ETS EC 150/5 EQ

Moc 400 W 400 W Prędkość obrotowa (bieg jałowy) 6000 - 10000 min

-1

6000 - 10000 min

-1

Suw szlifujący 3,0 mm 5,0 mm Talerz szlifierski D 150 mm D 150 mm Ciężar (bez kabla sieciowego, z talerzem szli-

1,2 kg 1,2 kg

fierskim) Klasa zabezpieczenia /II /II

5 Elementy urządzenia

[1-1] [1-2]

Włącznik/wyłącznik Regulacja prędkości obrotowej

[1-5] [1-6]

Króciec ssący

Dioda LED sygnalizacji ssania Podane rysunki znajdują się w załączniku instrukcji obsługi.

[1-3] [1-4]

Talerz szlifierski Przyłącze plug it

6Rozruch

OSTRZEŻENIE

Niedozwolone napięcie lub częstotliwość! Niebezpieczeństwo wypadku



Napięcie sieciowe i częstotliwość źródła prądu muszą zgadzać się z danymi na tabliczce identyfikacyjnej.



W Ameryce Północnej wolno stosować wyłącznie urządzenia Festool o parametrach napięcia 120 V/60 Hz.

Podłączanie i odłączanie przewodu przyłączeniowego - patrz rysunek

[2]

Przed uruchomieniem maszyny sprawdzić, czy zamek bagnetowy na sieciowym przewodzie przyłączeniowym jest całkowicie zamknięty i zablokowany.

Włączanie/wyłączanie [1-1]

WŁ. Wcisnąć Włącznik/wyłącznik AUS Wcisnąć Włącznik/wyłącznik



W przypadku aktywnej funkcji sygnalizacji ssa-

[1-1] [1-1]

nia włączenie elektronarzędzia bez podłączonego węża ssącego jest niemożliwe - patrz rozdział 7.3.

7Ustawienia

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem



Przed przystąpieniem do wykonywania jakichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasilającego!

7.1 Układ elektroniczny

Elektronarzędzie wyposażone jest w bezszczotkowy silnik EC-TEC, zapewniający długą żywotność, oraz elektroniczną regulację mocy o następujących właściwościach:

Łagodny rozruch

Elektronicznie regulowany łagodny rozruch zapewnia pozbawiony szarpnięć rozruch urządzenia.

Stała prędkość obrotowa

Wstępnie wybrana prędkość obrotowa silnika utrzymywana jest elektronicznie na stałym poziomie. Dzięki temu nawet przy obciążeniu osiągana jest stała prędkość szlifowania.

ETS EC 150

Redukcja prędkości obrotowej przy dużych wibracjach

W przypadku wystąpienia dużych wibracji i drgań elektronarzędzia, np. podczas korzystania z narzędzia razem przekładką, prędkość obrotowa zostanie automatycznie zredukowana dla ochrony narzędzia oraz użytkownika.

Zabezpieczenie przed nadmiernym wzrostem temperatury

Dla ochrony przed przegrzaniem silnika pobór mocy zostanie zredukowany w przypadku osiągnięcia zbyt wysokich temperatur silnika. W sytuacji dalszego wzrostu temperatury elektronarzędzie wyłączy się. Ponowne włączenie jest możliwe dopiero po ostygnięciu silnika.

7.2 Ustawianie prędkości obrotowej

Prędkość obrotową można ustawić za pomocą pokrętła nastawczego

[1-2]

w zakresie od 6000 do

10000 min-1. Dzięki temu można optymalnie dopasować pręd-

kość szlifowania do danego rodzaju materiału (patrz rozdział 8).

7.3 Sygnalizacja ssania

Elektroniczna sygnalizacja ssania rozpoznaje, czy do elektronarzędzia podłączony został wąż ssący. W przypadku aktywacji tej funkcji włączenie elektronarzędzia jest możliwe wyłącznie przy podłączonym wężym ssącym.

Włączanie/wyłączanie sygnalizacji ssania

W momencie dostawy sygnalizacja ssania jest wyłączona.



Włącz elektronarzędzie za pomocą krótkiego naciśnięcia przycisku wł./wył.



Wyłącz elektronarzędzie ponownie i przytrzymaj

[1-1]

przy tym cały czas naciśnięty przycisk wł./wył.

[1-1]

Elektronarzędzie wydaje pojedynczy dźwięk.



Przekręć pokrętło regulacji prędkości obrotowej

[1-2]

w oba położenia końcowe (stopień 1 i

6).

Elektronarzędzie sygnalizuje włącznie potrójnym dźwiękiem wzgl. wyłączenie podwójnym.



Puścić włącznik/wyłącznik

[1-1]

Sygnalizacja ssania jest aktywna wzgl. nieaktywna.

Tryb pracy jest sygnalizowany za pomocą diody

Światło stałe

: wąż ssący jest

[1-

podłączony

ETS EC 150

Światło migające

: żaden wąż

ssący nie jest podłączony,

włączenie elektronarzędzia jest niemożliwe.

Brak światła:

sygnalizacja

ssania jest nieaktywna.

7.4 Zmiana talerzy szlifierskich[3]

Optymalny wynik pracy można osiągnąć wyłącznie przy zastosowaniu oryginalnego wy-

posażenia dodatkowego i oryginalnych materiałów eksploatacyjnych.W przypadku zastosowania nieoryginalnego wyposażenia dodatkowego lub nieoryginalnych materiałów eksploatacyjnych roszczenia gwarancyjne wygasają.

Ostrzeżenie!

Nie dokonywać zmian konstrukcyjnych w otwartym wnętrzu maszyny przy zdemontowanym talerzu szlifierskim.

Zagrożenie zdrowia:

zamontowanie talerza szlifierskiego o nieprawidłowej wielkości prowadzi do niedopuszczalnie dużych wibra-

cji narzędzia. Odpowiednio do obrabianej powierzchni urządzenie

można wyposażyć w dwa talerze szlifierskie o różnej twardości.

Twardy:

szlifowanie zgrubne i dokładne powierzch-

ni. Szlifowanie krawędzi.

Miękki:

uniwersalny do szlifowania zgrubnego i do-

kładnego, do równych i wypukłych powierzchni.

Bardzo miękki:

szlifowanie dokładne form, wypukłości, wyokrągleń. Nie stosować do obróbki krawędzi!

7.5 Mocowanie wyposażenia szlifierskiego

za pomocą systemu StickFix [3b]

Do talerza szlifierskiego StickFix i stopy szlifierskiej można szybko i prosto mocować pasujące papiery ścierne StickFix i krążki ścierne z włókniny StickFix.



Należy w tym celu docisnąć samoprzyczepne wyposażenie szlifierskie do talerza szlifierskiego

[1-3]

W przypadku zmniejszającej się przyczepno-

ści okładziny StickFix wyposażenie talerza szlifierskiego – zwłaszcza w przypadku pracy bez nakładania –

skiego i spowodować zranienie

może odłączyć się od talerza szlifier-

. Wymień talerz

szlifierski!

7.6 Odsysanie

OSTRZEŻENIE

Zagrożenie zdrowia spowodowane pyłami



Pył mogą stanowić zagrożenie dla zdrowia. Z tego względu nigdy nie należy pracować bez odsysania.



Przy odsysaniu pyłów stanowiących zagrożenie dla zdrowia zawsze należy przestrzegać przepisów państwowych.

Elektronarzędzie nie jest wyposażone we własny mechanizm odsysania. Dlatego też do króćca ssącego należy podłączyć

[1-5]

odkurzacz mobilny Fe-

stool o średnicy węża ssącego 27 mm.

Zalecenie:

stosować wąż ssący o właściwościach antystatycznych! Pozwoli to zmniejszyć ładunek elektryczny.

8 Praca za pomocą urządzenia

OSTRZEŻENIE

Niebezpieczeństwo zranienia



Obrabiany element należy mocować zawsze w taki sposób, aby nie mógł poruszyć się w czasie obróbki.

Należy przestrzegać następujących zaleceń:

– Nie wolno przeciążać urządzenia poprzez zbyt

mocne dociskanie! Najlepsze wyniki szlifowania daje praca ze średnio mocnym naciskiem. Wydajność i jakość szlifowania zależą w znacznym stopniu od wyboru prawidłowego materiału ściernego.

– Dla bezpiecznego prowadzenia urządzenie nale-

ży zawsze trzymać mocno obiema rękami za obudowę silnika i głowicę przekładniową.

Podczas wykonywania prac szlifierskich zalecane są następujące ustawienia pokrętła nastawczego

[1-2]

Prace szlifierskie Stopień

pokrętła

nastaw-

czego

– Szlifowanie przy maks. zdzieraniu – Zeszlifowywanie starych farb – Szlifowanie drewna i forniru przed lakie-

rowaniem

– Szlifowanie pośrednie lakieru na po-

wierzchniach

5 - 6

ETS EC 150

Prace szlifierskie Stopień

pokrętła

nastaw-

czego

– Szlifowanie cienko nakładanego lakieru

4 - 5

wstępnego

– Szlifowanie drewna za pomocą włókniny

do szlifowania

– Zaokrąglanie krawędzi elementów drew-

nianych

– Wygładzanie zagruntowanych powierzch-

ni drewnianych

– Szlifowanie krawędzi z litego drewna i for-

3 - 4

niru – Szlifowanie we wręgach okien i drzwi – Szlifowanie pośrednie lakieru na krawę-

dziach – Oszlifowywanie okien z naturalnego drew-

na za pomocą włókniny do szlifowania – Wygładzanie powierzchni drewnianych

przed bejcowaniem za pomocą włókniny

do szlifowania – Zdzieranie lub usuwanie wapna za pomo-

cą włókniny do szlifowania – Szlifowanie pośrednie lakieru na po-

2 - 3

wierzchniach bejcowanych – Oczyszczanie wrębów okien z naturalnego

drewna za pomocą włókniny do szlifowa-

nia – Szlifowanie bejcowanych krawędzi

1 - 2

– Szlifowanie termoplastycznych tworzyw

sztucznych

9 Konserwacja i utrzymanie w czy-

stości

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem



Przed przystąpieniem do wykonywania wszystkich prac związanych z konserwacją i czyszczeniem urządzenia należy zawsze wyciągać wtyczkę z gniazda zasilającego!



Wszelkie prace konserwacyjne i naprawcze, które wymagają otwarcia obudowy silnika, mogą być wykonywane wyłącznie przez autoryzowany warsztat serwisowy.

Obsługa serwisowa i naprawy

wyłącznie u producenta lub w warsztatach autoryzowanych: prosimy wybrać najbliższe miejsce spośród adresów zamieszczonych na stronie: www.festool.com/service

EKAT

Należy stosować wyłącznie oryginalne części zamienne firmy Festool.Nr za-

mówienia pod: www.festool.com/service

Dla zapewnienia cyrkulacji powietrza, otwory wlotowe powietrza chłodzącego w obudowie silnika muszą być zawsze odsłonięte i utrzymywane w czystości.

W przypadku spadku mocy lub zwiększonych wibracji przedmuchać i wyczyścić wloty powietrza wlotowego.

9.1 Czyszczenie kanałów odsysających

Zalecamy czyszczenie kanałów odsysających urządzenia

[4-1]

raz w tygodniu (w szczególności w przypadku szlifowania masy szpachlowej z dodatkiem żywicy syntetycznej, szlifowania ze zwilżaniem oraz szlifowania gipsu) za pomocą płaskiej szczoteczki oraz ściereczki z materiału.

9.2 Czyszczenie wnętrza

Należy regularnie czyścić wnętrze elektronarzędzia po stronie dolnej wentylatora

[4-3]

, w przeciwnym razie może dojść do pogorszenia wartości wibracji ze względu na osady pyłu.

9.3 Wymiana talerza szlifierskiego i hamul-

ca talerza

Gumowy pierścień samouszczelniający

[4-2]

przylega do talerza szlifierskiego i zapobiega niekontrolowanemu zwiększeniu prędkości obrotowej talerza. Dzięki zastosowaniu metalowych trzpieni hamulec talerza prawie nie ulega zużyciu.

W przypadku zmniejszenia siły hamowania najpierw sprawdzić talerz szlifierski pod względem zużycia i w razie potrzeby wymienić. Wymienić uszkodzony hamulec talerza/kołnierz gumowy.

10 Wyposażenie

Należy stosować wyłącznie oryginalne talerze polerskie i szlifierskie firmy Festool. Stosowanie niskiej jakości talerzy szlifierskich i polerskich może doprowadzić do znacznego niewyważenia, które pogorszy jakość rezultatów pracy i zwiększy zużycie urządzenia.

Numery katalogowe akcesoriów i narzędzi można znaleźć w katalogu Festool lub w Internecie na stronie „www.festool.com“.

ETS EC 150

11 Środowisko

Nie wyrzucać elektronarzędzi wraz z odpadami z gospodarstw domowych!

i opakowania przekazywać do recyklingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych.

Tylko UE:

czące zużytych urządzeń elektrycznych i elektronicznych i jej transpozycji do prawa krajowego elektronarzędzia podlegają segregacji i recyklingowi w sposób przyjazny środowisku.

Informacje dotyczące rozporządzenia REACH:

www.festool.com/reach

Zgodnie z Europejską Dyrektywą doty-

Urządzenia, wyposażenie

12 Oświadczenie o zgodności z nor-

mami UE

Szlifierka mimośrodowa Nr seryjny

ETS EC 150/3 EQ 500069 ETS EC 150/5 EQ 10006674 Rok oznaczenia CE:2014

Niniejszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia wszystkie obowiązujące wymogi następujących dyrektyw, norm lub dokumentów normatywnych.

2006/42/EG, 2004/108/EG (do 19.04.2016), 2014/30/ UE (od 20.04.2016), 2011/65/UE, EN 60745-1:2009, EN 60745-2-4, EN 55014-1:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+ A2:2008, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Niemcy

Wolfgang Zondler Kierownik Działu Badań, Rozwoju i Dokumentacji

Technicznej 2015-07-01

Festool ETS EC 150-3 EQ, ETS EC 150-5 EQ User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
