Deutsch

Inhaltsverzeichnis

1 Sicherheitshinweise....................................7

2 Symbole.......................................................8

3 Geräteelemente.......................................... 8

4 Technische Daten........................................8

5 Bestimmungsgemäße Verwendung........... 9

6 Inbetriebnahme...........................................9

7 Einstellungen............................................ 10

8 Arbeiten.....................................................11

9 Wartung und Pflege.................................. 12

10 Umwelt...................................................... 12

11 Allgemeine Hinweise................................ 13

1 Sicherheitshinweise

Warnung! Lesen Sie alle Sicherheitshin

weise und Anweisungen. Versäumnisse bei der

Einhaltung der Sicherheitshinweise und Anwei sungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

– Dieses Gerät darf nicht von Personen (ein

schließlich Kinder) mit verringerten physi schen, sensorischen oder mentalen Fähig keiten oder Mangel an Erfahrung und Wis sen benutzt werden. sichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

– Wenn die Netzanschlussleitung dieses Ge

räts beschädigt wird, muss sie durch eine autorisierte Kundendienstwerkstatt ersetzt werden, um Gefährdungen zu vermeiden.

– Warnung Bediener müssen angemessen in

den Gebrauch dieser Maschine unterwie sen werden.

– Vor der Reinigung oder Wartung oder beim

Austausch von Verbrauchsartikeln oder bei Umwandlung des Gerätes muss immer zu erst der Netzstecker aus der Steckdose ge zogen werden.

– Warnung Die Steckdose an der Maschine

nur für die in den Anweisungen festgeleg ten Zwecke verwenden.

– Warnung Bei Austritt von Schaum oder

Flüssigkeit Gerät sofort abschalten.

– Vorsicht Die Wasserstandsbegrenzungs

einrichtung regelmäßig reinigen und auf Anzeichen von Beschädigung untersuchen.

– Schalldruckpegel nach EN 60335-2-69/ Un

sicherheit K 70 dB(A)/ 3dB

Kinder sind zu beauf

– Hand-Arm Vibrationswert nach EN

60335-6-69/ Unsicherheit K <2,5 m/s²/ 1,5 m/s²

– Warnung Gerät kann gesundheitsgefährd

enden Staub enthalten. Wartung, Entlee rung und Filterwechsel nur durch autori sierte Fachkraft mit geeigneter Schutzaus rüstung.

– Nur mit installiertem Filtersystem betrei

ben!

– Explosions- und Brandgefahr: Nicht auf

saugen:

– Funken oder heiße Stäube; – brennbare oder explosive Stoffe (z.B.

Magnesium, Aluminium, Benzin, Verdün nung);

– aggressive Stoffe (z.B. Säuren, Laugen,

Lösungsmittel);

– chemisch reaktive Stoffe, die zur Entste

hung von Wärme, Säuren/Basen, Gasen usw. führen (z.B. reaktive 2K-Materiali en, Aluminium und Wasser).

– Nationale Sicherheitsvorschriften sowie

Angaben des Werkstoffherstellers beach ten!

– Nur mit geeigneter Schutzausrüstung ver

wenden!

– Nur wenn nach Sichtprüfung intakt, in tro

ckener Umgebung, nach Einweisung arbei ten!

– Regelmäßig den Stecker und das Kabel

prüfen, um eine Gefährdung zu vermeiden. Diese bei Beschädigung ausschließlich von einer autorisierten Kundendienstwerkstatt erneuern lassen.

– Nicht mittels Kranhaken oder Hebezeug

hochheben und transportieren!

– Dieses Gerät darf nicht von Personen be

nutzt werden, die empfindlich auf einen elektrischen Schlag reagieren können (z.B. Personen mit Herzschrittmacher), da eine statische Aufladung des Gerätes nicht aus zuschließen ist.

Deutsch

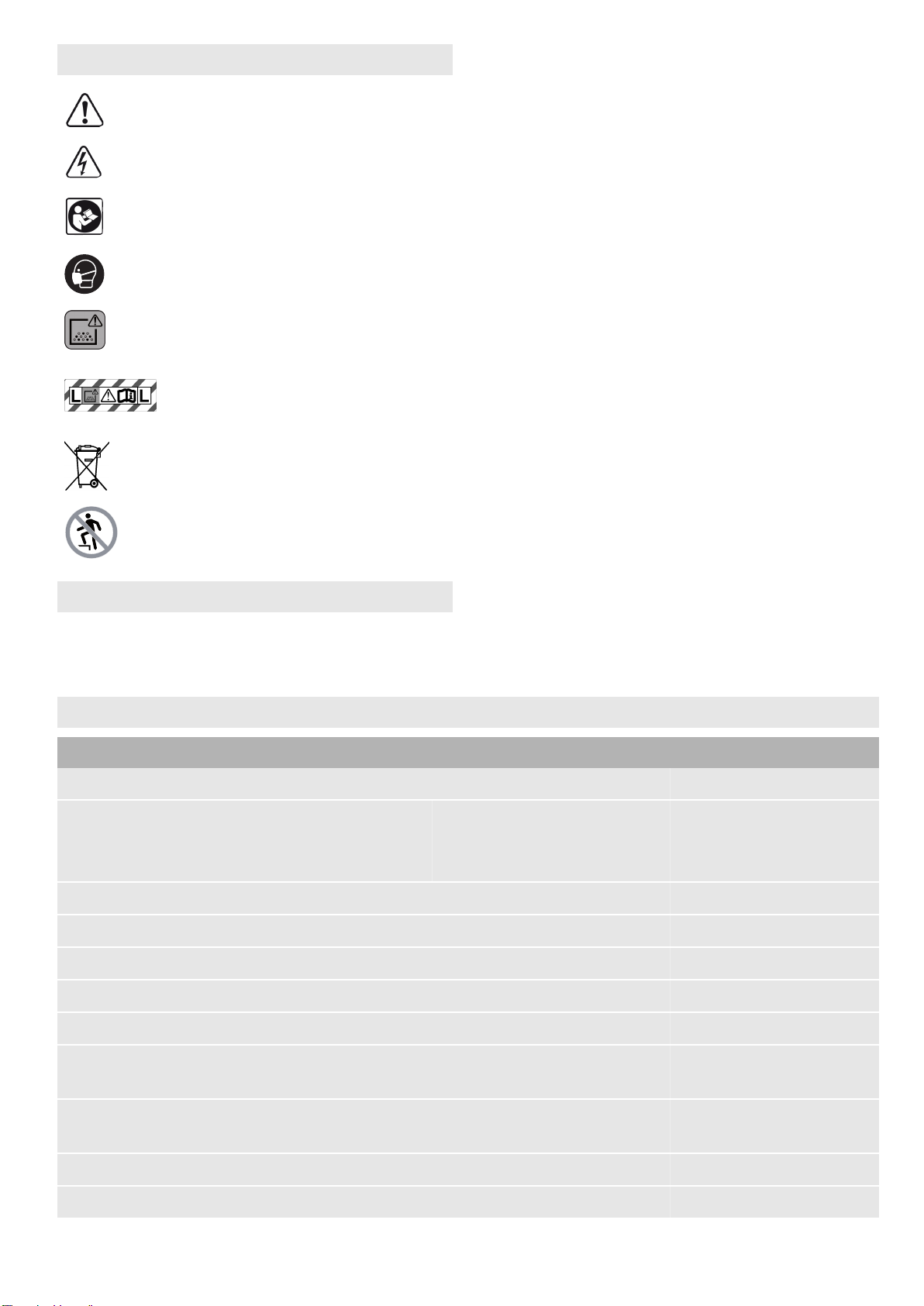

2 Symbole

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Anleitung/Hinweise lesen!

Atemschutz tragen!

Warnung! Das Gerät kann gesund heitsgefährdenden Staub enthalten!

Geeignet zur Abscheidung von Staub mit einem ExpositionsGrenzwert größer als 1 mg/m

Nicht in den Hausmüll geben.

[1-4] [1-7] [1-8] [1-9] [1-10] [1-11] [1-12] +

[1-13] [1-14] [1-15] [1-16] [1-17]

[1-18] [1-19] [1-20]

Handgriff Schlauchdepot T-Loc Verschluss für Systainer Schmutzbehälter Verschlussklammer Ein-/Ausschalter Bremse

Ausblasöffnung Filterschublade Abreinigung MAN-Taste Saugleistungsregulierung Verbindungsanzeige Verbindungstaste

Hinaufsteigen verboten

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

3 Geräteelemente

[1-2] [1-3]

Gerätesteckdose SysDoc

4 Technische Daten

Absaugmobile Leistungsaufnahme 350 - 1200 W

Anschlusswert an Gerätesteckdose max. EU, KR, CN

CH, DK

GB 230 V/ 110 V Volumenstrom (Luft) max., Sauger/Turbine 130 m³/h / 222 m³/h Unterdruck max., Turbine 24000 Pa Filteroberfläche 3508 cm²

1610 W/ 770 W

2200 W 1150 W

Saugschlauch D 27/32 mm x 3,5 m-AS Länge der Netzanschlussleitung 7,5 m Schalldruckpegel nach EN 60335-2-69/ Unsicherheit K3 70 dB(A) Hand-Arm Vibrationswert nach EN 60335-2-69/ Unsicherheit K <2,5 m/s²/ 1,5 m/s² Schutzart IP X4 Frequenz 2402 Mhz – 2480 Mhz Äquivalente isotrope Strahlungsleistung (EIRP) < 10 dBm

Deutsch

Absaugmobile Behälterinhalt CTL MINI I 10 l

CTL MIDI I 15 l

Abmessung L x B x H CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

Gewicht CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

5 Bestimmungsgemäße

Verwendung

Absaugmobil geeignet zum – Auf- und Absaugen von Stäuben bis 1

mg/m³ entsprechend der Staubklasse ’L’, – Aufsaugen von Wasser, – für erhöhte Beanspruchung bei gewerbli

cher Nutzung,

gemäß IEC/EN 60335-2-69.

Bei nicht bestimmungsgemäßem Ge brauch haftet der Benutzer.

6 Inbetriebnahme

Unzulässige Spannung oder Frequenz! Unfallgefahr

► Angaben auf Typenschild beachten. ► Länderbesonderheiten beachten.

6.1 Erste Inbetriebnahme

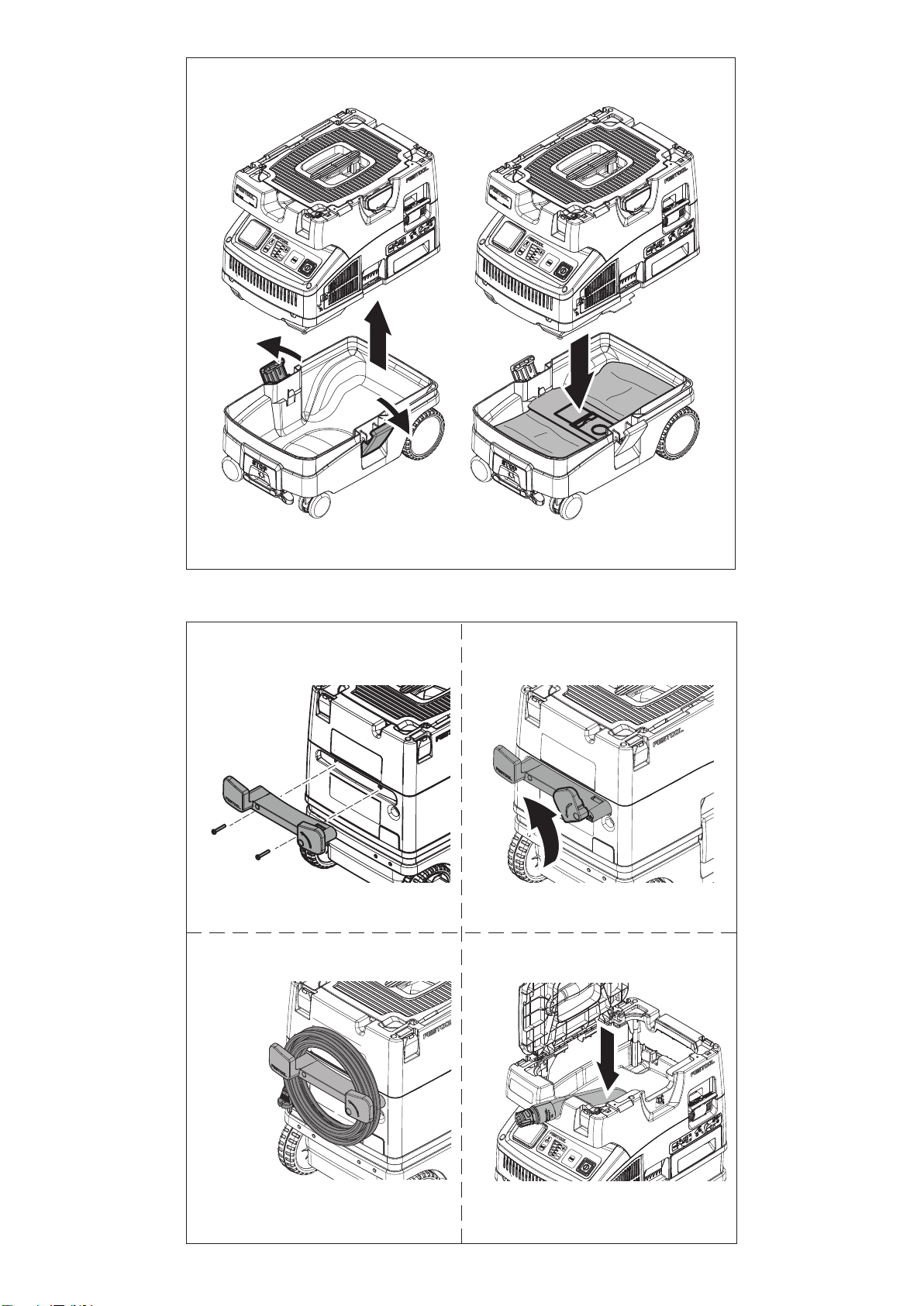

► Filter-/Entsorgungssack einlegen [2]. ► Kabelaufwicklung montieren [3]. ► Saugschlauch anschließen [3].

6.2 Absaugmobil anschließen

WARNUNG

Wenn das Absaugmobil mit der Netzsteck dose verbunden ist, führt die Gerätesteck dose des Absaugmobils dauerhaft Strom.

Absaugmobil mit Steckdose verbinden

Absaugmobil ist ausgeschaltet. ► Netzkabel mit Steckdose verbinden.

Gerätesteckdose [1-2] führt Strom.

Absaugmobil in Stand-by Modus schalten

► Ein-/Ausschalter [1-11] drücken.

Gerätesteckdose [1-2] führt Strom.

Grüne LED [1-18] zeigt Stand-by Modus an.

Absaugmobil automatisch starten

Absaugmobil ist im Stand-by Modus. ► Um das Absaugmobil automatisch zu star

ten: Verbundenes Werkzeug einschalten.

Absaugmobil manuell starten

Absaugmobil ist im Stand-by Modus. ► MAN-Taste [1-17] betätigen.

Bei Nichtgebrauch sowie vor Wartungsund Reinigungsarbeiten den Netzstecker

des Absaugmobils aus der Steckdose ziehen.

6.3 Elektrowerkzeug anschließen

Verletzungsgefahr durch unkontrolliert an laufende Werkzeuge

► Vor dem Einschalten darauf achten, dass

das angeschlossene Werkzeug ausge schaltet ist.

Verletzungsgefahr durch elektrischen Strom

► Netzstecker in eine schutzgeerdete Steck

dose stecken.

► Nicht in die Steckdose des Absaugmobils

greifen.

WARNUNG

Verletzungsgefahr

► Maximalen Anschlusswert an der Geräte

steckdose beachten (siehe Kapitel Techni sche Daten).

► Elektrowerkzeug ausschalten.

Netzbetriebenes Elektrowerkzeug mit Ab saugmobil verbinden

► Elektrowerkzeug an Gerätesteckdose [1-2]

anschließen.

WARNUNG

Das Elektrowerkzeug ist über Netzkabel mit dem Absaugmobil verbunden.

Deutsch

Akkubetriebenes Elektrowerkzeug mit Ab saugmobil verbinden (MINI I / MIDI I)

► Im Stand-by Modus Verbindungstas

te [1-20] betätigen. Verbindungsanzeige [1-19] blinkt langsam.

Das Absaugmobil ist für 60 Sekunden ver bindungsbereit.

► Akkubetriebenes Elektrowerkzeug ein

schalten. Das Absaugmobil läuft an und das akkube

triebene Elektrowerkzeug ist bis zum ma nuellen Ausschalten des Absaugmobils, oder ziehen des Netzsteckers verbunden. Das Akkugerät muss danach erneut gekop pelt werden.

Mit der Verbindung eines neuen akkubetriebe nen Elektrowerkzeug wird die bisherige Verbin dung überschrieben.

6.4 Mobiles Endgerät verbinden (MINI I / MIDI I)

Ein mobiles Endgerät (z.B. Smartphone) kann über Bluetooth® mit dem Absaugmobil verbun den werden (z. B. für ein Softwareupdate mit der Festool-App).

► Im Stand-by Modus die Verbindungstaste

[1-20] am Absaugmobil für 3 Sekunden ge drückt halten.

Die Verbindungsanzeige [1-19] blinkt schnell.

Das Absaugmobil ist für 60 Sekunden ver bindungsbereit.

► Den Anweisungen in der Festool-App fol

gen.

6.5 Fernbedienung (MINI I / MIDI I)

Fernbedienung und Absaugmobil verbinden

Um eine Fernbedienung mit einem Absaugmo bil verbinden zu können, muss ein Reset der Fernbedienung durchgeführt werden (siehe Re set der Fernbedienung).

Bisher nicht verbundene Fernbedienungen kön nen direkt verbunden werden.

Eine hergestellte Verbindung zwischen Fernbedienungen und dem Absaugmobil bleibt auch nach dem manuellen Aus schalten, oder ziehen des Netzsteckers des Absaugmobils bestehen.

Das Absaugmobil kann gleichzeitig mit bis zu fünf Fernbedienungen verbunden wer den. Das Absaugmobil kann gleichzeitig mit einem Akku-Elektrowerkzeug verbun den werden.

► Im Stand-by Modus die Verbindungstaste

[1-20] am Absaugmobil für 3 Sekunden ge drückt halten.

Die Verbindungsanzeige [1-19] blinkt schnell.

Das Absaugmobil ist für 60 Sekunden ver bindungsbereit.

► Die MAN-Taste an der Fernbedienung drü

cken. Die Fernbedienung ist dauerhaft im Ab

saugmobil gespeichert.

Ein-/Ausschalten

Nachdem die Fernbedienung mit dem Absaug mobil verbunden ist, kann das Absaugmobil mit der Fernbedienung ein und ausgeschaltet wer den.

► Zum Ein-/Ausschalten die MAN-Taste an

der Fernbedienung drücken.

Reset an der Fernbedienung

Mit dem Reset wird die Verbindung von einer Fernbedienung zum Absaugmobil gelöscht.

► Die Verbindungstaste und die MAN-Taste

für 10 Sekunden gedrückt halten. Die LED-Anzeige leuchtet in magenta, wenn

der Reset erfolgt ist.

6.6 Alle gespeicherten Geräte löschen. (MINI I / MIDI I)

► Verbindungstaste [1-20] mindestens 3 Se

kunden gedrückt halten. Verbindungsanzeige [1-19] blinkt schnell.

► Verbindungstaste wieder loslassen. ► Innerhalb von 3 Sekunden, Plus- und Mi

nus-Taste tens 3 Sekunden gedrückt halten.

Das Absaugmobil bestätigt das Kommando durch dreimaliges schnelles blinken.

[1-18] gleichzeitig für mindes

7 Einstellungen

7.1 Saugkraft regulieren

► Plus- bzw. Minus-Tasten [1-18] im Saugbe

trieb betätigen.

7.2 Temperatursicherung

Zum Schutz vor Überhitzung schaltet die Tem peratursicherung das Absaugmobil vor Errei chen der kritischen Temperatur ab. Unterste LED [1-18] zeigt Störung an.

LED leuchtet rot Übertemperatur

► Absaugmobil abschalten, abkühlen lassen. ► Absaugmobil nach ca. 5 Minuten wieder an

schalten.

Deutsch

7.3 Bremse feststellen [1A]

► Absaugmobil an Vorderseite leicht anheben. ► Bremse [1-13] bis zum Einrasten nach un

ten drücken.

► Zum Lösen Taste [1-12] betätigen.

7.4 SysDoc

Verletzungsgefahr

► Die Ablagefläche des Absaugmobils nicht

als Standfläche nutzen.

Verletzungsgefahr

► Beim Transport darauf achten, dass der T-

Loc bzw. die vier SysDoc Verschlüsse ge schlossen sind.

Auf der Ablagefläche [1-7] lässt sich mit dem T-loc Verschluss [1-8] ein Systainer befestigen. Systainer ohne T-Loc lassen sich mit den vier SysDoc Verschlüssen

WARNUNG

VORSICHT

[1-3] befestigen.

8.2 Nasse Stoffe/Flüssigkeiten saugen

Filtersack entfernen! Speziellen Nassfilter verwenden.

Bei Erreichen der maximalen Füllstandshöhe wird die Absaugung automatisch unterbrochen.

Unterste LED [1-18] leuchtet rot. ► Absaugmobil abschalten [1-11] .

► Verschlussklammern öffnen [1-10] und Ge

räteoberteil abnehmen.

► Schmutzbehälter [1-9] leeren. Nach dem Nasssaugen, Hauptfilter trocknen

lassen! Absaugmobil vor einsaugen von Trockenstäu

ben trocknen.

Gesundheitsgefährdende Stäube Verletzung der Atemwege

► Nach dem Nasssaugen den Nassfilter ent

fernen und durch Hauptfilter für trockene Stoffe ersetzen.

VORSICHT

8 Arbeiten

8.1 Trockene Stoffe saugen

Gesundheitsgefährdende Stäube Verletzung der Atemwege

► Immer Filtersack verwenden!

Gesundheitsgefährdende Stäube Verletzung der Atemwege

► Vor dem Saugen prüfen, ob der Hauptfilter

intakt ist.

Beim Absaugen von Stäuben, die den

Grenzwert überschreiten nur eine einzi ge Staubquelle (Elektro- oder Druckluftwerk zeug) absaugen.

Beim Absaugen der anfallenden Stäube von laufenden Elektrowerkzeugen

Für ausreichende Belüftung sorgen! Regionale Bestimmungen beachten!

Grenzwerte: Abluft max. 50% des Frischluftvo lumens

Formel: raumvolumen VR x Luftwechselrate L

VORSICHT

beachten:

Austretender Schaum und Flüssigkeiten

► Gerät sofort abschalten und leeren.

8.3 Abluftauslass

Gesundheitsgefährdende Stäube Verletzung der Atemwege

► Keine Stäube abblasen!

Der Abluftauslass bietet die Möglichkeit, die Abluft mittels des Saugschlauches außerhalb eines Gebäudes abzuleiten.

► Gitter vor Ausblasöffnung [1-14] öffnen. ► Saugschlauch in Ausblasöffnung [1-14]

schieben.

8.4 Filter und Filtersack manuell reinigen

► Im Stand-by Modus MAN-Taste [1-17] betä

tigen.

► Saugkraft auf Maximum stellen [1-18]. ► Saugschlauch mit der Hand verschließen

und gleichzeitig Abreinigungshebel [1-16] dreimal kurz nach unten drücken.

8.5 Staubarmes wechseln des Filtersacks

► Verschlussklammern öffnen und Geräte

oberteil abnehmen [2].

VORSICHT

EKAT

Deutsch

► Lasche am Filtersack ziehen bis Öffnung

des Filterbeutels vollständig geschlossen ist.

Der Filtersack ist nun sicher verschlossen und kann entnommen werden.

► Geräteoberteil aufsetzen und Verschluss

klammern schließen.

8.6 Filterelement wechseln[5]

► Gebrauchte Filterschublade [1-15] heraus

ziehen.

► Gebrauchte Filterschublade gemäß den ge

setzlichen Bestimmungen entsorgen.

► Neue Filterschublade [1-15] einschieben.

Bestellnummern für Zubehör, Filter und Verbrauchsmaterial im Festool Katalog oder im Internet unter "www.festool.com".

ACHTUNG

Schädigung des Motors

► Saugen Sie nie ohne eingebauten oder mit

beschädigtem Hauptfilter, da dies den Mo tor schädigen kann.

9 Wartung und Pflege

Verletzungsgefahr, Stromschlag

► Vor allen Wartungs- und Pflegearbeiten

stets den Netzstecker aus der Steckdose ziehen!

► Alle Wartungs- und Reparaturarbeiten, die

ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kunden dienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur nur durch Her steller oder durch Servicewerkstätten: Nächst gelegene Adresse unter: www.festool.com/ service

WARNUNG

8.7 Nach der Arbeit

► Absaugmobil abschalten und Netzstecker

ziehen. ► Netzanschlussleitung aufwickeln. ► Schmutzbehälter entleeren.

► Saugschlauch [4-1] in verschließbares

Schlauchdepot [1-7] einlegen. Netzan

schlussleitung [4-2] in verschließbares

Schlauchdepot

[1-7] einlegen oder auf Ka

belaufwicklung wickeln. Das Netzkabel da

zu durch die Aussparung [4-3]legen. ► Absaugmobil innen und außen durch Ab

saugen und Abwischen reinigen. ► Absaugmobil in einem trockenen Raum, ge

schützt gegen unbefugte Benutzung, ab

stellen.

Der Deckel des Schlauchdepots dient auch als Werkzeugablage.

Nur original Festool Ersatzteile verwenden! Be stell-Nr. unter: www.festool.com/service

► Regelmäßig Füllstandssensoren reini

gen

[4-4] und Schmutzbehälter leeren.

Folgende Hinweise beachten:

– Mindestens einmal jährlich staubtechni

sche Überprüfung (z. B. auf Beschädigung des Filters, Dichtheit des Gerätes und Funktion der Kontrolleinrichtungen) vom Hersteller oder einer unterwiesenen Per son.

– Was sich nicht reinigen lässt, muss ent

sorgt werden. Dazu undurchlässige Beutel verwenden. Gültige Entsorgungsbedingun gen beachten!

10 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen ei

ner umweltgerechten Wiederverwertung zuführen. Geltende nationale Vorschriften be achten.

Nur EU: Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umset zung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und ei ner umweltgerechten Wiederverwertung zuge führt werden.

Informationen zur REACh: www.festool.com/ reach

11 Allgemeine Hinweise

11.1

Bluetooth

Die Wortmarke Bluetooth® und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von der TTS Tooltechnic Sys tems AG & Co. KG und somit von Festool unter Lizenz verwendet.

11.2 Informationen zum Datenschutz

Das Elektrowerkzeug enthält einen Chip zur automatischen Speicherung von Maschinenund Betriebsdaten. Die gespeicherten Daten enthalten keinen direkten Personenbezug.

Die Daten können mit speziellen Geräten kon taktlos ausgelesen werden, und werden von Festool ausschließlich zur Fehlerdiagnose, Re paratur- und Garantieabwicklung sowie zur Qualitätsverbesserung bzw. Weiterentwicklung des Elektrowerkzeugs verwendet. Eine darüber hinausgehende Nutzung der Daten – ohne aus drückliche Einwilligung des Kunden – erfolgt nicht.

Deutsch

English

1 Safety instructions.................................... 14

2 Symbols.....................................................14

3 Parts of the machine.................................15

4 Technical data........................................... 15

5 Intended use..............................................16

6 Commissioning..........................................16

7 Settings......................................................17

8 Working..................................................... 18

9 Service and maintenance..........................19

10 Environment..............................................19

11 General information..................................19

1 Safety instructions

Warning! Read and observe all informa

tion and safety instructions. Failure to observe

the information and safety instructions may lead to electric shocks, fires and/or serious in juries.

Keep all safety information and instructions for future reference.

– This appliance must not be used by persons

(including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge. to be supervised to ensure they do not play with the device.

– If the mains power cable is damaged, it

must be replaced by an authorised service workshop to prevent it posing a risk.

– Warning Operators must be appropriately

instructed in the use of this machine.

– The mains plug must always be disconnec

ted from the socket before performing cleaning or maintenance tasks, when re placing consumables or when converting the machine.

– Warning Only use the electrical outlet

module on the machine for the purposes specified in the instructions.

– Warning If foam or fluid starts to escape,

switch off the machine immediately.

– Caution Regularly clean the water level

limiting device and inspect it for signs of damage.

– Sound pressure level as per EN

60335-2-69/uncertainty K 70 dB(A)/3 dB

– Hand-arm vibration value as per EN

60335-6-69/uncertainty K < 2.5 m/s² / 1.5 m/s²

Children need

Warning Device may contain hazardous

–

dust. Only have the device maintained and emptied, and only have the filter replaced by an authorised specialist using suitable protective equipment.

– Always operate with the filter system in

stalled!

– Risk of explosion and fire: Do not extract:

– Sparks or hot dust; – combustible or explosive materials (e.g.

magnesium, aluminium, petrol, diluting agents);

– aggressive materials (e.g. acid, alkaline

solutions, solvents);

– chemically reactive materials, which lead

to the generation of heat, acids/bases, gases, etc. (e.g. reactive two-component materials, aluminium and water).

– Observe all national safety regulations as

well as the material manufacturer's speci fications!

– Always use suitable protective equipment! – If intact following a visual inspection, work

in a dry environment according to instruc tions!

– Check the plug and the cable regularly in

order to prevent a hazard. In the event of damage, these must be replaced by an au thorised service workshop only.

– Do not lift or transport the device using a

crane hook or lifting gear.

– This machine must not be used by people

who might have a particularly adverse re action to an electric shock (e.g. people with cardiac pacemakers), because the possi bility of the machine building up a static charge cannot be excluded.

2 Symbols

Warning of general danger

Risk of electric shock

Read the operating instructions/notes.

Wear a dust mask.

English

Warning! The machine may contain hazardous dust!

Suitable for separation of dust with an exposure limit value greater than 1 mg/m

Do not dispose of it with domestic waste.

Climbing prohibited

3 Parts of the machine

[1-2] [1-3] [1-4] [1-7]

Appliance socket SysDoc Handle Hose holder

[1-8] [1-9] [1-10]

[1-11] [1-12] + [1-13] [1-14] [1-15] [1-16] [1-17] [1-18] [1-19] [1-20]

T-Loc lock for Systainers Dirt trap Locking clip On/off switch Brake Exhaust opening Filter drawer Dedusting MAN button Suction power adjustment Connection display Connection button

The specified figures appear at the beginning of the operating manual.

4 Technical data

mobile dust extractor Power consumption 350 - 1200 W

Max. electrical outlet module connected load EU, KR, CN

CH, DK

GB 230 V/110 V

1610 W/ 770 W Max. suction capacity (air), extractor/turbine 130 m³/h / 222 m³/h Max. vacuum, turbine 24,000 Pa Filter surface area 3508 cm² Suction hose D 27/32 mm x 3.5 m-AS Mains power cable length 7.5 m Sound pressure level as per EN 60335-2-69/uncertainty K3 70 dB(A) Hand-arm vibration value as per EN 60335-2-69/uncertainty K < 2.5 m/s² / 1.5 m/s² Type of protection IP X4 Frequency 2402–2480 Mhz

2200 W 1150 W

Equivalent Isotropically Radiated Power (EIRP) < 10 dBm Container capacity CTL MINI I 10 l

CTL MIDI I 15 l

Dimensions L x W x H CTL MINI I 470 × 320 × 455 mm

CTL MIDI I 470 x 320 x 495 mm

English

mobile dust extractor Weight CTL MINI I 11.0 kg

CTL MIDI I 11.3 kg

5 Intended use

Mobile dust extractor suitable for – extracting dust up to 1 mg/m³ according to

dust class L, – extracting water, – for increased loads during commercial use,

according to IEC/EN 60335-2-69.

The user is liable for improper or non-in tended use.

6 Commissioning

Unauthorised voltage or frequency! Risk of accidents

► Observe the specifications on the ma

chine's name plate.

► Observe country-specific regulations.

6.1 Initial commissioning

► Insert the filter/disposal bag [2]. ► Fit the cord holder [3]. ► Connect the suction hose [3].

WARNING

► Connect the power cable to a mains socket.

The electrical outlet module [1-2] is live.

Switching the mobile dust extractor to standby mode

► Press the on/off switch[1-11].

The electrical outlet module [1-2] is live.

The green LED [1-18] indicates standby mode.

Starting the mobile dust extractor automati cally

The mobile dust extractor is in standby mode. ► To start the mobile dust extractor automati

cally: Switch on the connected tool.

Starting the mobile dust extractor manually

The mobile dust extractor is in standby mode. ► Press the MAN button [1-17].

Pull the mains plug from the socket when

you are not using the mobile dust extrac tor and before performing any cleaning and maintenance work.

6.3 Connecting a power tool

6.2 Connecting the mobile dust extractor

Risk of injury from uncontrolled tool startup

► Before switching on ensure that the con

nected tool is switched off.

Risk of injury from electric current

► Insert the mains plug into an earthed sock

et.

► Do not reach into the electrical outlet mod

ule on the mobile dust extractor.

While the mobile dust extractor is connec ted to the mains socket, an electric cur rent is running through electrical outlet module on the mobile dust extractor at all times.

Connecting the mobile dust extractor to a mains socket

The mobile dust extractor is switched off.

WARNING

Risk of injury

► Observe the maximum electrical outlet

module connected load (see chapter "Technical data").

► Switch off the power tool.

Connecting a mains-powered power tool to the mobile dust extractor

► Connect the power tool to the electric outlet

module

[1-2].

WARNING

The power tool is connected the to mobile dust extractor via the power cable.

Connecting a battery-powered power tool to the mobile dust extractor (MINI I / MIDI I)

► In standby mode, press the connection but

ton [1-20]. The connection display [1-19] flashes slow

ly. For a period of 60 seconds, the mobile dust extractor is ready for connection.

► Turn on the battery-powered power tool.

The mobile dust extractor starts up and the battery-powered power tool is connected until the mobile dust extractor is manually

English

switched off or the mains plug is disconnec ted. The battery-powered tool must then be connected again.

Connecting a new battery-powered power tool overwrites the previous connection.

6.4 Connecting a mobile device (MINI I / MIDI I)

A mobile device (e.g. smartphone) can be con nected to the mobile dust extractor via

Bluetooth® (e.g. for a software update with the

Festool app). ► Hold down the connection button [1-20] on

the mobile dust extractor for three seconds in standby mode.

The connection display [1-19] flashes rapid ly.

For a period of 60 seconds, the mobile dust extractor is ready for connection.

► Follow the instructions provided in the

Festool app.

6.5 Remote control (MINI I / MIDI I)

Connecting the remote control and mobile dust extractor

To be able to connect a remote control to a mo bile dust extractor, the remote control must be reset (see "Resetting the remote control").

Remote controls that have not been connected previously can be connected directly.

A connection that has been created be tween remote controls and the mobile dust extractor will persist even after the mobile dust extractor has been manually switched off or the mains plug has been disconnected.

Switching on/off

Once the remote control is connected to the mobile dust extractor, the mobile dust extractor can be switched on and off with the remote con trol.

► Press the MAN button on the remote con

trol to switch the device on and off.

Resetting the remote control

Resetting deletes the connection between a re mote control and the mobile dust extractor.

► Hold down the connection button and the

MAN button for 10 seconds. The LED indicator lights up purple, if the re

set has taken place.

6.6 Delete all saved devices. (MINI I / MIDI I)

► Press and hold the connection button [1-20]

for at least three seconds. The connection display [1-19] flashes rapid

ly.

► Press and hold both the plus and minus

button [1-18] for at least three seconds.

The mobile dust extractor confirms the com mand by rapidly flashing three times.

7 Settings

7.1 Adjusting the suction power

► Press the plus or minus button [1-18] while

extracting.

7.2 Temperature cut-out

A temperature cut-out switches the mobile dust extractor off when it reaches a critical tempera ture to prevent overheating. The bottom LED

[1-18] indicates a fault.

The mobile dust extractor can be connec ted to as many as five remote controls at the same time. The mobile dust extractor can only be connected to one cordless power tool at a time.

► Hold down the connection button [1-20] on

the mobile dust extractor for three seconds in standby mode.

The connection display [1-19] flashes rapid ly.

For a period of 60 seconds, the mobile dust extractor is ready for connection.

► Press the MAN button on the remote con

trol. The remote control is permanently stored in

the mobile dust extractor.

LED lights up red Excessive temperature

► Switch off the mobile dust extractor, let it

cool down.

► Switch on the mobile dust extractor again

after approx. five minutes.

7.3 Locking the brake [1A]

► Raise the front of the mobile dust extractor

slightly.

► Push down the brake [1-13] until it engages

into position.

► Actuate the button [1-12] to release it.

English

7.4 SysDoc

Risk of injury

► Do not stand on the storage area of the

mobile dust extractor.

Risk of injury

► Ensure that the T-Loc or the four SysDoc

locks are closed during transport.

A Systainer can be fastened to the storage area [1-7] with the T-Loc lock [1-8]. Systainers without T-Loc can be secured with the four Sys Doc locks [1-3].

WARNING

CAUTION

8 Working

8.1 Extracting dry materials

Hazardous dust Damage to the respiratory passage

► Always use a filter bag!

Hazardous dust Damage to the respiratory passage

► Check that the main filter is undamaged

before extracting.

When extracting dust that exceeds the limit value, only extract from one dust

source (power or compressed-air tool). Observe the following when extracting dust

generated by operating power tools: Ensure there is adequate ventilation! Observe

regional regulations! Limit values: Exhaust air max. 50% of the fresh

air volume

Equation: room volume VR x air renewal rate L

8.2 Extracting wet materials/liquids

Remove the filter bag! Use a special wet filter.

The dust extractor stops automatically when the maximum fill level is reached.

The bottom LED [1-18] lights up red. ► Switch off the mobile dust extractor [1-11].

► Open the locking clips [1-10] and remove

the top section of the machine.

► Empty the dirt trap [1-9].

CAUTION

After wet extraction, allow the main filter to dry! Dry the mobile dust extractor before extracting

dry dust.

Hazardous dust Damage to the respiratory passage

► After extracting wet materials, remove the

wet filter and replace it with the main filter for dry materials.

Escaping foam and fluids

► Switch off and empty the machine immedi

ately.

8.3 Exhaust-air outlet

Hazardous dust Damage to the respiratory passage

► Do not blow off any dust!

The exhaust-air outlet offers the option of di verting the exhaust air outside a building using the suction hose.

► Open the grille in front of the exhaust open

ing [1-14].

► Insert the suction hose in the exhaust open

ing

[1-14].

8.4 Cleaning the filter and filter bag manually

► In standby mode, press the MAN but

ton [1-17].

► Set the suction power to the maximum set

ting [1-18].

► Cover the suction hose with your hand while

at the same time briefly pressing down the cleaning lever [1-16] three times.

8.5 Changing the filter bag with minimal dust

► Open the locking clips and remove the top

section of the machine

► Pull the tab on the filter bag until the filter

bag opening is fully closed.

The filter bag is now securely closed and can be removed.

► Fit the top section of the machine and close

the locking clips.

8.6 Changing the filter element[5]

► Pull out the used filter drawer [1-15].

CAUTION

[2].

► Dispose of the used filter drawer in accord

EKAT

ance with statutory regulations.

► Insert the new filter drawer [1-15].

Order numbers for accessories, filters and consumables in the Festool catalogue or online at "www.festool.com".

NOTICE

English

Always use original Festool spare parts. Order no. at: www.festool.com/service

► Regularly clean the fill level sensors [4-4]

and empty the dirt trap .

Damage to the motor

► Never extract material without a main filter

or with a damaged main filter, as this can damage the motor.

8.7 After finishing work

► Switch off the mobile dust extractor and

pull out the mains plug. ► Wind up the mains power cable. ► Empty the dirt trap.

► Place the suction hose [4-1] in the sealable

hose holder

[1-7]. Place the mains power cable [4-2] in the sealable hose hold er [1-7] or wind it up on the cord holder. To do so, lay the power cable through the re cess

[4-3].

► Vacuum and wipe the inside and outside of

the mobile dust extractor to clean it.

► Place the mobile dust extractor in a dry

room inaccessible to unauthorised users.

The lid of the hose holder also serves as a storage area for tools.

Observe the following information:

– Dust-related inspection (e.g. for filter dam

age, tightness of the machine and function of the control devices) by the manufacturer or an instructed person at least once a year.

– Dispose of components that cannot be

cleaned. Use impermeable bags to do so. Observe the applicable disposal provisions!

10 Environment

Do not dispose of the device in the household waste! Recycle devices, ac

cessories and packaging. Observe appli

cable national regulations. EU only: In accordance with the European Di

rective on waste electrical and electronic equipment and implementation in national law, used power tools must be collected separately and handed in for environmentally friendly re cycling.

Information on REACH: www.festool.com/reach

9 Service and maintenance

Risk of injury, electric shock

► Always pull the mains plug from the socket

before performing any servicing and main tenance work.

► All maintenance and repair work which re

quires the motor housing to be opened should always be carried out by an author ised service workshop.

Customer service and repairs must only be carried out by the manufacturer or service workshops: Find the nearest address at: www.festool.com/service

WARNING

11 General information

11.1

Bluetooth

The Bluetooth® word mark and the logos are registered trademarks of Bluetooth SIG, Inc.; they are used by TTS Tooltechnic Systems AG & Co. KG, and therefore by Festool, under licence.

11.2 Information on data privacy

The power tool contains a chip which automati cally stores machine and operating data. The data saved cannot be traced back directly to an individual.

The data can be read in a contactless manner using special devices and shall only be used by Festool for fault diagnosis, repair and warranty processing and for quality improvement or en hancement of the power tool. The data shall not be used in any other way without the express consent of the customer.

Français

Sommaire

1 Consignes de sécurité...............................20

2 Symboles................................................... 21

3 Éléments de l'appareil..............................21

4 Caractéristiques techniques.....................21

5 Utilisation en conformité avec les instruc

tions...........................................................22

6 Mise en service..........................................22

7 Réglages....................................................24

8 Mode de travail..........................................24

9 Entretien et maintenance......................... 25

10 Environnement..........................................26

11 Remarques générales...............................26

1 Consignes de sécurité

Avertissement ! Lire l'ensemble des con

signes de sécurité et des instructions. Le non-

respect des consignes de sécurité et des ins tructions peut provoquer une décharge électri que, un incendie et/ou des blessures graves.

Conserver l'ensemble des consignes de sécu rité et des instructions afin de pouvoir les con sulter ultérieurement.

– Cet appareil ne doit pas être utilisé par des

personnes (y compris des enfants) aux ca pacités physiques, sensorielles ou menta les diminuées ou manquant d'expérience et de connaissances. Il convient de surveiller les enfants afin de s'assurer qu'ils ne jouent pas avec l'appareil.

– Si le câble de raccordement secteur de cet

appareil est endommagé, il doit être rem placé par un atelier de service après-vente agréé afin d'éviter tout danger.

– Avertissement Les utilisateurs doivent être

formés de manière appropriée à l'utilisa tion de cet appareil.

– Avant le nettoyage, l'entretien ou le rem

placement de consommables ou lors de la transformation de l'appareil, toujours dé brancher d'abord la fiche secteur de la pri se de courant.

– Avertissement La prise de courant sur

l'appareil ne doit être utilisée qu'aux fins déterminées dans les consignes.

– Avertissement Éteindre immédiatement

l'appareil en cas de fuite de mousse ou de liquide.

– Attention Nettoyer régulièrement le dispo

sitif de limitation du niveau d'eau et l'exa

miner pour s'assurer de l'absence de si gnes d'endommagement.

– Niveau de pression acoustique selon EN

60335-2-69/ incertitude K 70 dB(A)/ 3 dB

– Valeur de vibrations mains-bras selon EN

60335-6-69/ incertitude K <2,5 m/s²/ 1,5 m/s²

– Avertissement L'appareil peut contenir des

poussières nocives pour la santé. Entre tien, vidange et changement de filtre uni quement par un spécialiste autorisé por tant un équipement de protection appro prié.

– Utiliser l'appareil uniquement lorsque le

système de filtrage est installé.

– Risque d'explosion et d'incendie : ne pas

aspirer :

– les étincelles ou les poussières chaudes ; – les substances inflammables ou explosi

ves (par ex. magnésium, aluminium, es sence, diluants) ;

– les substances agressives (par ex. aci

des, solutions alcalines, solvants) ;

– les substances chimiques réactives en

traînant un dégagement de chaleur ou la formation d'acides/bases, de gaz etc. (par ex. bi-matériaux réactifs, aluminium et eau).

– Respecter les règlements de sécurité en

vigueur dans le pays d'utilisation ainsi que les consignes du fabricant du matériau.

– Utiliser l'appareil uniquement avec un

équipement de protection approprié.

– Travailler dans un environnement sec,

après avoir reçu les instructions nécessai res, et uniquement après avoir effectué un contrôle visuel pour s'assurer que l'appa reil est en bon état.

– Contrôler régulièrement la fiche et le câble

pour éviter tout danger. En cas d'endom magement, les faire remplacer uniquement par un atelier de service après-vente agréé.

– Ne pas soulever et transporter avec un cro

chet de grue ou un engin de levage.

– Cet appareil ne doit pas être utilisé par des

personnes pouvant être sensibles à une dé charge électrique (par ex. des personnes avec stimulateur cardiaque) étant donné

Français

qu'une charge statique de l'appareil ne peut être exclue.

2 Symboles

Avertit d'un danger général

Avertit d'un risque de décharge électri que

Lire la notice / les instructions

Porter une protection respiratoire

Avertissement ! L'appareil peut conte nir des poussières nocives pour la san té.

Convient à la séparation de poussières avec une valeur limi te d'exposition supérieure à 1 mg/m

Ne pas jeter avec les ordures ménagè res.

3 Éléments de l'appareil

[1-2] [1-3] [1-4] [1-7] [1-8] [1-9] [1-10] [1-11] [1-12] +

[1-13] [1-14] [1-15] [1-16] [1-17] [1-18]

[1-19]

Prise de l'appareil SysDoc Poignée Logement pour tuyau Fermeture T-Loc pour Systainer Cuve de collecte Clip de fermeture Interrupteur marche/arrêt Frein

Ouverture de soufflage Tiroir de filtre Nettoyage Touche MAN Régulation de la puissance d'as

piration Témoin de connexion

Interdiction de monter dessus

[1-20]

Les figures indiquées se trouvent au début de la notice d'utilisation.

Touche de connexion

4 Caractéristiques techniques

Aspirateurs Puissance absorbée 350 - 1200 W

Valeur de raccordement max. pour la prise de l'appa reil

Débit (air) max., aspirateur/centrale d'aspiration 130 m³/h / 222 m³/h Dépression max., centrale d'aspiration 24 000 Pa Surface filtrante 3508 cm² Tuyau d'aspiration Ø 27/32 mm x 3,5 m‑AS Longueur du câble de raccordement secteur 7,5 m Niveau de pression acoustique selon EN 60335-2-69/ incertitude K3 70 dB(A)

UE, KR, CN

CH, DK

GB 230 V/ 110 V

2200 W 1150 W

1610 W/ 770 W

Valeur de vibrations mains-bras selon EN 60335-2-69/ incertitude K <2,5 m/s²/ 1,5 m/s² Indice de protection IP X4 Fréquence 2402 Mhz – 2480 Mhz Puissance isotrope rayonnée équivalente (PIRE) < 10 dBm

Français

Aspirateurs Volume de la cuve CTL MINI I 10 l

CTL MIDI I 15 l

Dimensions L x l x h CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

Poids CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

5 Utilisation en conformité avec

les instructions

Cet aspirateur mobile – convient à l'aspiration de poussières jus

qu'à 1 mg/m³ selon la catégorie de pous

sières ’L’, – convient à l'aspiration d'eau, – est conçu pour résister à des sollicitations

élevées en utilisation industrielle,

conformément à la norme CEI/NE

60335-2-69.

L'utilisateur est responsable des dom mages provoqués par une utilisation non

conforme.

6 Mise en service

Tension ou fréquence non admissible ! Risque d'accident

► Respecter les consignes indiquées sur la

plaque signalétique.

► Respecter les particularités propres au

pays.

AVERTISSEMENT

Risque de blessures dû au courant électri que

► Brancher la fiche secteur dans une prise

de courant mise à la terre.

► Ne pas mettre les doigts dans la prise de

courant de l'aspirateur.

Lorsque l'aspirateur est relié à la prise secteur, sa prise de courant est constam ment sous tension.

Relier l'aspirateur à la prise de courant

L'aspirateur est éteint. ► Relier le câble secteur à la prise de cou

rant. La prise de courant de l'appareil [1-2] est

sous tension.

Mettre l'aspirateur en mode veille

► Appuyer sur l'interrupteur [1-11] marche/

arrêt. La prise de courant de l'appareil [1-2] est

sous tension.

Le témoin LED vert [1-18] signale le mode veille.

AVERTISSEMENT

6.1 Première mise en service

► Installer le sac filtre/sac d'élimination des

déchets [2]. ► Monter l'enrouleur de câble [3]. ► Raccorder le tuyau d'aspiration [3].

6.2 Raccorder l'aspirateur

Risque de blessures dû à un démarrage in contrôlé des outils

► Avant la mise en marche, s'assurer que

l'outil raccordé est éteint.

AVERTISSEMENT

Enclencher automatiquement l'aspirateur

L'aspirateur est en mode veille. ► Pour enclencher automatiquement l'aspira

teur : allumer l'outil raccordé.

Enclencher manuellement l'aspirateur

L'aspirateur est en mode veille. ► Appuyer sur la touche MAN [1-17].

Lorsque l'aspirateur n'est pas utilisé,

ainsi qu'avant les opérations d'entretien et de nettoyage, débrancher la fiche secteur de l'aspirateur de la prise de courant.

Français

6.3 Raccorder l'outil électroportatif

Risque de blessures

► Respecter la valeur de raccordement max.

valable pour la prise de courant de l'appa reil (voir chapitre Caractéristiques techni ques).

► Éteindre l'outil électroportatif.

Relier à l'aspirateur un outil électroportatif fonctionnant sur secteur

► Brancher l'outil électroportatif sur la prise

de courant de l'appareil [1-2].

AVERTISSEMENT

L'outil électroportatif est relié à l'aspirateur par le câble secteur.

Relier à l'aspirateur un outil électroportatif sans fil (MINI I / MIDI I)

► En mode veille, appuyer sur la touche de

connexion [1-20]. Le témoin de connexion [1-19] clignote len

tement. L'aspirateur est prêt pour la conne xion pendant 60 secondes.

► Allumer l'outil électroportatif sans fil.

L'aspirateur se met en marche et l'outil électroportatif sans fil est connecté jusqu'à la mise à l'arrêt manuelle de l'aspirateur ou le débranchement de la fiche secteur.L'ap pareil sans fil doit ensuite être à nouveau couplé.

Au couplage d'un nouvel outil électroportatif sans fil, la connexion utilisée jusqu'à présent est écrasée.

6.4 Connecter un terminal mobile (MINI I / MIDI I)

Il est possible de connecter un terminal mobile (par ex. un smartphone) à l'aspirateur via Blue

tooth® (par ex. pour une mise à jour du logiciel

avec l'application Festool). ► En mode veille, maintenir enfoncée la tou

che de connexion [1-20] de l'aspirateur pendant 3 secondes.

Le témoin de connexion [1-19] clignote ra pidement.

L'aspirateur est prêt pour la connexion pen dant 60 secondes.

► Suivre les instructions fournies dans l'appli

cation Festool.

6.5 Commande à distance (MINI I / MIDI I) Connecter la commande à distance et

l'aspirateur

Pour pouvoir connecter une commande à dis tance à un aspirateur, une réinitialisation de la commande à distance est nécessaire (voir Ré initialisation de la commande à distance).

Les commandes à distance qui n'ont encore ja mais été connectées peuvent l'être directe ment.

La connexion établie entre des comman des à distance et l'aspirateur est conser vée même après la mise à l'arrêt manuel le ou le débranchement de la fiche secteur de l'aspirateur.

L'aspirateur peut être connecté simulta nément à cinq commandes à distance au maximum. L'aspirateur peut être connecté simultanément à un outil électroportatif sans fil.

► En mode veille, maintenir enfoncée la tou

che de connexion pendant 3 secondes.

Le témoin de connexion [1-19] clignote ra pidement.

L'aspirateur est prêt pour la connexion pen dant 60 secondes.

► Appuyer sur la touche MAN de la comman

de à distance. La commande à distance est enregistrée

durablement dans l'aspirateur.

Mise en marche/à l'arrêt

Une fois la commande à distance connectée à l'aspirateur, celle-ci permet de le mettre en marche et à l'arrêt.

► Pour la mise en marche/à l'arrêt, appuyer

sur la touche MAN de la commande à dis tance.

Réinitialisation sur la commande à distance

La réinitialisation permet de supprimer la con nexion entre une commande à distance et l'as pirateur.

► Maintenir la touche de connexion et la tou

che MAN enfoncées pendant 10 secondes. Le témoin LED s'allume en magenta lors

que la réinitialisation est terminée.

[1-20] de l'aspirateur

6.6 Supprimer tous les appareils enregistrés. (MINI I / MIDI I)

► Maintenir enfoncée la touche de conne

xion [1-20]pendant au moins 3 secondes.

Français

Le témoin de connexion [1-19] clignote ra

pidement. ► Relâcher la touche de connexion. ► En l'espace de 3 secondes, maintenir enfon

cées simultanément les touches plus et

moins L'aspirateur confirme l'opération en clignotant

trois fois rapidement.

[1-18] pendant au moins 3 secondes.

7 Réglages

7.1 Réguler la puissance d'aspiration

► En mode aspiration, appuyer sur la touche

plus ou moins [1-18].

7.2 Fusible thermique

Afin d'éviter une surchauffe, le fusible thermi que coupe l'aspirateur avant d'atteindre la tem pérature critique. Le témoin LED infé rieur [1-18] indique un défaut.

Le témoin LED s'allu me en rouge

► Éteindre l'aspirateur et le laisser refroidir. ► Rallumer l'aspirateur au bout de 5 minutes

environ.

7.3 Serrer le frein [1A]

► Soulever légèrement l'aspirateur à l'avant. ► Appuyer sur le frein [1-13] vers le bas jus

qu'à ce qu'il soit enclenché. ► Pour le desserrer, utiliser la touche [1-12].

7.4 SysDoc

Risque de blessures

► Ne pas monter sur la surface de dépose de

l'aspirateur.

Risque de blessures

► Pour le transport, veiller à fermer le T-Loc

ou les quatre fermetures SysDoc.

Il est possible de fixer un Systainer sur la sur face de dépose [1-7] au moyen de la fermeture T-Loc être fixés au moyen des quatre fermetures Sys Doc [1-3].

[1-8]. Les Systainer sans T-Loc peuvent

AVERTISSEMENT

ATTENTION

Température exces sive

8 Mode de travail

8.1 Aspirer des matières sèches

Poussières nocives pour la santé Lésions des voies respiratoires

► Utiliser toujours un sac filtre.

Poussières nocives pour la santé Lésions des voies respiratoires

► Avant d'utiliser l'aspirateur, vérifier que le

filtre principal est en bon état.

En cas d'aspiration de poussières dépas

sant la valeur limite, utiliser l'aspirateur pour une seule source de poussière (outil élec trique ou pneumatique).

Respecter les consignes suivantes lors de l'as piration de poussières générées par des outils électroportatifs en fonctionnement :

Veiller à une aération suffisante. Respecter les dispositions régionales.

Valeurs limites : l'air évacué ne doit pas dépas ser 50 % du volume d'air frais

Formule : volume du local VR x taux de renou vellement de l'air L

8.2 Aspiration de matières mouillées/

liquides

Retirer le sac filtre.

Utiliser des filtres spéciaux pour liqui des.

Lorsque la hauteur de remplissage maximale est atteinte, le fonctionnement de l'aspirateur est interrompu automatiquement.

Le témoin LED [1-18] inférieur s'allume en rouge.

► Éteindre l'aspirateur [1-11] . ► Ouvrir les clips de fermeture [1-10] et reti

rer la partie supérieure de l'appareil.

► Vider la cuve de collecte [1-9]. Après l'aspiration de liquides, laisser sécher le

filtre principal. Sécher l'aspirateur avant l'aspiration de pous

sières sèches.

ATTENTION

Français

Poussières nocives pour la santé Lésions des voies respiratoires

► Après l'aspiration de liquides, retirer le fil

tre pour liquides et le remplacer par le fil tre principal pour matières sèches.

Fuite de mousse et de liquides

► Éteindre immédiatement l'appareil et le vi

der.

8.3 Sortie d'évacuation d'air

Poussières nocives pour la santé Lésions des voies respiratoires

► Ne pas rejeter de poussières.

La sortie d'évacuation d'air offre la possibilité de rejeter l'air aspiré hors du bâtiment au moyen du tuyau d'aspiration.

► Ouvrir la grille située devant l'ouverture de

soufflage [1-14].

► Insérer le tuyau d'aspiration dans l'ouvertu

re de soufflage

8.4 Nettoyer manuellement le filtre et le sac filtre

► En mode veille, appuyer sur la touche

MAN [1-17].

► Régler la puissance d'aspiration au maxi

mum [1-18].

► Obturer le tuyau d'aspiration avec la main

tout en abaissant légèrement le levier de nettoyage trois fois de suite [1-16].

8.5 Remplacer le sac filtre en évitant de répandre de la poussière

► Ouvrir les agrafes de fermeture et retirer la

partie supérieure de l'appareil

► Tirer la languette du sac filtre jusqu'à ce

que l'orifice du sac filtre soit complètement fermé.

Le sac filtre est maintenant correctement fer mé et peut être retiré.

► Mettre en place la partie supérieure de l'ap

pareil et fermer les clips de fermeture.

ATTENTION

[1-14].

[2].

Les références des accessoires, des filtres et des consommables figurent dans le ca talogue Festool ou sur Internet, à l'adres se « www.festool.fr ».

AVIS

Endommagement du moteur

► Ne jamais utiliser l'aspirateur sans le filtre

principal ou avec un filtre principal endom magé. Sinon, le moteur risque d'être en dommagé.

8.7 Après le travail

► Éteindre l'aspirateur et débrancher la fiche

secteur. ► Enrouler le câble de raccordement secteur. ► Vidanger la cuve de collecte.

► Ranger le tuyau d'aspiration [4-1] dans le

logement pour tuyau verrouillable [1-7].

Ranger le câble de raccordement sec

teur

[4-2] dans le logement pour tuyau ver

rouillable [1-7] ou au moyen de l'enrouleur

de câble. Pour cela, introduire le câble sec

teur dans l'évidement [4-3]. ► Nettoyer l'aspirateur à l'intérieur et à l'ex

térieur en l'aspirant et en l'essuyant. ► Ranger l'aspirateur dans un local sec et le

protéger de toute utilisation non autorisée.

Le couvercle du logement pour tuyau per met également de poser des outils.

9 Entretien et maintenance

Risque de blessures, décharge électrique

► Avant toute opération de maintenance ou

d'entretien, toujours débrancher la fiche secteur de la prise de courant.

► Toutes les opérations de maintenance et

de réparation nécessitant l'ouverture du boîtier du moteur doivent uniquement être effectuées par un atelier de service aprèsvente agréé.

AVERTISSEMENT

8.6 Remplacement du filtre[5]

► Sortir le tiroir de filtre [1-15] usagé. ► Éliminer le tiroir de filtre usagé conformé

ment aux dispositions légales.

► Installer un nouveau tiroir de filtre [1-15].

Service après-vente et réparation uniquement par le fabricant ou des ateliers de service après-vente : Pour trouver l'adresse la plus proche : www.festool.fr/services

EKAT

Français

Utiliser uniquement des pièces détachées Fes tool d'origine. Réf. sur : www.festool.fr/services

► Nettoyer régulièrement les capteurs de ni

veau [4-4] et vider la cuve de collecte .

Observer les consignes suivantes :

– Au moins une fois par an, contrôle du sys

tème d'aspiration des poussières (par ex. bon état du filtre, étanchéité de l'appareil et fonctionnement des dispositifs de con trôle) par le fabricant ou une personne for mée.

– Tout ce qu'il est impossible d'éliminer par

nettoyage doit être jeté. Pour cela, utiliser le sac imperméable. Veiller à respecter les conditions d'élimination prescrites.

reurs, la gestion des réparations et de la garan tie, ainsi que pour l'amélioration de la qualité et/ou le perfectionnement de l'outil électropor tatif. Toute utilisation des données dépassant ce cadre – sans l'accord exprès du client – est exclue.

10 Environnement

Ne pas jeter l'appareil avec les ordures ménagères ! Veiller à un recyclage éco

logique des appareils, accessoires et emballages. Respecter les règlements natio naux en vigueur.

Uniquement UE : selon la directive européenne relative aux appareils électriques et électroni ques usagés et sa transposition en droit natio nal, les outils électroportatifs usagés doivent être collectés à part et recyclés de manière écologique.

Informations à propos de REACh : www.fes tool.com/reach

11 Remarques générales

11.1

Bluetooth

La marque verbale Bluetooth® et les logos sont des marques déposées de Bluetooth SIG, Inc. et sont utilisés sous licence par TTS Tooltechnic Systems AG & Co. KG et donc par Festool GmbH.

11.2 Informations relatives à la protection

des données

L'outil électroportatif contient une puce per mettant l'enregistrement automatique des don nées d'outil et de fonctionnement. Les données enregistrées ne contiennent aucune référence directe aux personnes.

Les données peuvent être lues sans contact à l'aide d'appareils spéciaux. Elles sont utilisées par Festool uniquement pour le diagnostic d'er

Español

Índice de contenidos

1 Indicaciones de seguridad........................ 27

2 Símbolos....................................................28

3 Componentes de la herramienta..............28

4 Datos técnicos...........................................28

5 Uso conforme a lo previsto....................... 29

6 Puesta en servicio..................................... 29

7 Ajustes.......................................................31

8 Trabajo.......................................................31

9 Mantenimiento y cuidado.......................... 32

10 Medio ambiente.........................................33

11 Observaciones generales..........................33

1 Indicaciones de seguridad

Advertencia Lea y observe todas las indi

caciones de seguridad. Si no se cumplen debi

damente las indicaciones de seguridad y las instrucciones pueden producirse descargas eléctricas, quemaduras o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura refe rencia.

– Esta herramienta no debe ser utilizada por

personas (incluidos los niños) que por ra zones físicas, sensoriales o psíquicas, inex periencia o desconocimiento no estén ca pacitadas para su uso. Debe vigilarse a niños para evitar que jueguen con la herra mienta.

– Si la línea de conexión a la red eléctrica de

esta herramienta se daña, debe sustituirla un taller autorizado para evitar riesgos.

– Advertencia Los usuarios deben ser ins

truidos de forma adecuada respecto al uso de esta máquina.

– Antes de realizar tareas de limpieza o man

tenimiento, o si necesita cambiar artículos de uso o hacer cambios en la herramienta lo primero que se debe hacer siempre es desconectar el enchufe de la corriente.

– Advertencia Utilizar el enchufe de la má

quina solo para los fines definidos en las instrucciones.

– Advertencia Si sale espuma o líquido, des

conectar la herramienta inmediatamente.

– Cuidado Limpiar regularmente la instala

ción de limitación de nivel de agua y com probar si hay indicios de daños.

– Nivel de intensidad sonora según EN

60335-2-69/Incertidumbre K 70 dB(A)/3 dB

los

– Nivel de vibración mano-brazo según EN

60335-6-69/Incertidumbre K <2,5 m/s²/1,5 m/s²

– Advertencia La herramienta puede conte

ner polvo perjudicial para la salud. El man tenimiento, vaciado y cambio de filtro debe llevarlos a cabo únicamente personal cua lificado autorizado con el equipamiento de protección adecuado.

– La herramienta debe utilizarse solo con el

sistema de filtrado instalado.

– Riesgo de explosión e incendio: no aspi

rar:

– chispas ni polvo caliente; – materiales inflamables o explosivos (p.

ej. magnesio, aluminio, gasolina, diluyen tes);

– líquidos agresivos (p. ej. ácidos, lejías, di

solventes);

– sustancias químicas reactivas que gene

ren calor, ácidos/bases, gases, etc. (p. ej. materiales de 2 componentes reactivos, aluminio y agua).

– Deben respetarse las normativas de segu

ridad nacionales, así como las indicaciones del fabricante del material.

– Utilizar solo con el equipamiento de pro

tección adecuado.

– Trabajar solo en un entorno seco, de

acuerdo con las instrucciones y después de haber comprobado visualmente que el apa rato está intacto.

– Comprobar periódicamente el enchufe y el

cable para evitar riesgos. En caso de que presenten daños, acudir exclusivamente a un taller autorizado para que los sustituya.

– No está permitido elevarla ni transportarla

con el gancho de una grúa ni con un siste ma de elevación.

– Dado que no se puede descartar que esta

herramienta genere una carga estática, no debe ser utilizada por personas que pudie ran sufrir reacciones a descargas eléctri cas (p. ej., personas con marcapasos).

Español

2 Símbolos

Aviso de peligro general

Aviso de descarga eléctrica

Leer las instrucciones/indicaciones.

Utilizar protección respiratoria.

Advertencia La herramienta puede contener polvo perjudicial para la sa lud.

Apto para la aspiración de polvo con un valor límite de exposición superior a 1 mg/m

No depositar en la basura doméstica.

[1-4] [1-7]

[1-8] [1-9] [1-10] [1-11]

[1-12] + [1-13]

[1-14] [1-15] [1-16]

[1-17] [1-18]

Empuñadura Compartimento para tubos flexi

bles Cierre T-Loc para Systainer Depósito para suciedad Abrazaderas de cierre Interruptor de conexión y desco

nexión Freno

Abertura de soplado Cajón de filtro Limpieza Tecla MAN Regulación del cable de aspira

ción

Prohibido subirse a ella

3 Componentes de la

[1-19] [1-20]

Las figuras indicadas se encuentran al principio del manual de instrucciones.

Indicador de conexión Tecla de conexión

herramienta

[1-2] [1-3]

Caja de contacto de la máquina SysDoc

4 Datos técnicos

Sistemas móviles de aspiración Consumo de potencia 350-1200 W

Consumo nominal máx. del enchufe de la máquina EU, KR, CN

CH, DK

GB 230 V/110 V

Caudal de aire (volumen) máx., aspirador/turbina 130 m³/h / 222 m³/h

1610 W/770 W

2200 W 1150 W

Depresión máx., turbina 24 000 Pa Superficie del filtro 3508 cm² Manguera de aspiración D 27/32 mm x 3,5 m-AS Longitud de la línea de conexión a la red 7,5 m Nivel de intensidad sonora según EN 60335-2-69/Incertidumbre K3 70 dB(A) Nivel de vibración mano-brazo según EN 60335-2-69/Incertidumbre K <2,5 m/s² / 1,5 m/s² Tipo de protección IP X4 Frecuencia 2402-2480 MHz

Español

Sistemas móviles de aspiración Potencia isotrópica radiada equivalente (PIRE) <10 dBm Capacidad del depósito CTL MINI I 10 l

CTL MIDI I 15 l

Dimensiones (L x An x Al) CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

Peso CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

5 Uso conforme a lo previsto

El sistema de aspiración móvil es apropiado pa ra:

– succionar y aspirar polvo de hasta 1 mg/m³

correspondiente a la clase de polvo "L", – aspirar agua, – proporcionar un alto rendimiento en apli

caciones profesionales,

según IEC/EN 60335-2-69.

El usuario será responsable de cualquier utilización indebida.

6 Puesta en servicio

Tensión o frecuencia no permitida Peligro de accidente

► Observar los datos indicados en la placa de

tipo.

► Tener en cuenta las particularidades de

cada país.

6.1 Primera puesta en servicio

► Colocar la bolsa filtrante/bolsa de evacua

ción [2]. ► Montar el enrollacables [3]. ► Conectar el tubo flexible de aspiración [3].

ADVERTENCIA

Peligro de lesiones por descarga eléctrica

► Conectar el enchufe a un enchufe con pro

tección de puesta a tierra.

► No meter las manos en el enchufe del sis

tema móvil de aspiración.

Si el sistema móvil de aspiración está co nectado con el enchufe, el enchufe de la máquina conduce electricidad continua mente al sistema móvil de aspiración.

Conectar el sistema móvil de aspiración con el enchufe

El sistema móvil de aspiración está desconec tado.

► Conectar el cable de red con el enchufe.

El enchufe de la máquina [1-2] conduce electricidad.

Poner el sistema móvil de aspiración en el mo do de espera

► Pulsar el interruptor de conexión y desco

nexión [1-11]. El enchufe de la máquina [1-2] conduce

electricidad.

El LED verde [1-18] indica el modo de es pera.

ADVERTENCIA

6.2 Conectar el sistema móvil de aspiración

Peligro de lesiones por herramientas en funcionamiento sin control

► Antes de conectarlo, asegurarse de que la

herramienta conectada esté apagada.

ADVERTENCIA

Poner en marcha el sistema móvil de aspira ción automáticamente

El sistema móvil de aspiración está en el modo de espera.

► Para poner en marcha automáticamente el

sistema móvil de aspiración: Conectar la herramienta conectada.

Poner en marcha el sistema móvil de aspira ción de forma manual

El sistema móvil de aspiración está en el modo de espera.

► Pulsar la tecla MAN [1-17].

Español

Desenchufar el sistema móvil de aspira

ción en caso de no utilizarse o antes de realizar cualquier trabajo de mantenimiento y limpieza.

6.3 Conectar la herramienta eléctrica

Peligro de lesiones

► Observar el consumo nominal máximo en

el enchufe de la máquina (véase el capítulo Datos técnicos).

► Desconectar la herramienta eléctrica.

Conectar la herramienta eléctrica conectada a la red eléctrica con el sistema móvil de aspira ción

► Conectar la herramienta eléctrica al enchu

fe de la máquina [1-2].

ADVERTENCIA

La herramienta eléctrica está conectada con el sistema móvil de aspiración mediante un cable de red.

Conectar la herramienta eléctrica con batería con el sistema móvil de aspiración (MINI I / MI DI I)

► Pulsar la tecla de conexión [1-20] en el mo

do de espera. El indicador de conexión [1-19] parpadea

lentamente. El sistema móvil de aspiración está listo para conectarse durante 60 se gundos.

► Conectar la herramienta eléctrica de bate

ría. El sistema móvil de aspiración se pone en

marcha y la herramienta eléctrica de bate ría queda conectada hasta que se desco necte el sistema móvil de aspiración de for ma manual o hasta que se desenchufe. Después, la herramienta de batería se debe volver a acoplar.

Con la conexión de una nueva herramienta eléctrica de batería se sobrescribe la conexión actual.

6.4 Conectar el terminal móvil (MINI I /

MIDI I)

Se puede conectar un terminal móvil (p. ej., un teléfono inteligente) mediante el sistema móvil de aspiración (p. ej., para ac tualizar el software con la aplicación de Fes tool).

► En el modo de espera, mantener pulsada la

tecla de conexión de aspiración durante 3 segundos.

[1-20] del sistema móvil

Bluetooth® con

El indicador de conexión [1-19] parpadea rápidamente.

El sistema móvil de aspiración está listo pa ra conectarse durante 60 segundos.

► Seguir las indicaciones de la aplicación de

Festool.

6.5 Mando a distancia (MINI I / MIDI I) Conectar el mando a distancia y el sistema

móvil de aspiración

Para poder conectar un mando a distancia con un sistema móvil de aspiración, debe reiniciar se el mando a distancia (véase capítulo de rei nicio del mando a distancia).

Hasta ahora, los mandos a distancia no conec tados podían conectarse directamente.

La conexión establecida entre un mando a distancia y el sistema móvil de aspiración se mantiene incluso tras la desconexión manual del sistema o tras desenchufarlo.

El sistema móvil de aspiración se puede conectar con un máximo de cinco mandos a distancia al mismo tiempo. El sistema móvil de aspiración solo se puede conec tar con una única herramienta eléctrica de batería en cada uso.

► En el modo de espera, mantener pulsada la

tecla de conexión [1-20] del sistema móvil de aspiración durante 3 segundos.

El indicador de conexión [1-19] parpadea rápidamente.

El sistema móvil de aspiración está listo pa ra conectarse durante 60 segundos.

► Pulsar la tecla MAN del mando a distancia.

El mando a distancia queda guardado de forma permanente en el sistema móvil de aspiración.

Conexión y desconexión

Después de conectar el mando a distancia con el sistema móvil de aspiración, este se puede conectar y desconectar con el mando a distan cia.

► Para conectar/desconectar, pulsar la tecla

MAN en el mando a distancia .

Reiniciar el mando a distancia

Al reiniciarlo, se borra la conexión de un mando a distancia con el sistema móvil de aspiración.

► Mantener pulsadas la tecla de conexión y la

tecla MAN durante 10 segundos. El indicador LED se ilumina en color ma

genta cuando ha concluido el reinicio.

Español

6.6 Borrar todas las herramientas guardadas. (MINI I / MIDI I)

► Mantener pulsada la tecla de conexión

[1-20] durante al menos 3 segundos. El indicador de conexión [1-19] parpadea

rápidamente. ► Soltar de nuevo la tecla de conexión. ► En un plazo de 3 segundos, pulsar las teclas

Más y Menos [1-18] a la vez durante al me

nos 3 segundos. El sistema móvil de aspiración confirma el co

mando con tres parpadeos rápidos.

7 Ajustes

7.1 Regulación de la capacidad de

aspiración

► Pulsar las teclas Más o Menos [1-18] du

rante la aspiración.

7.2 Protector contra sobretemperatura

Para proteger el sistema móvil de aspiración frente a un sobrecalentamiento, el protector contra sobretemperatura desconecta la herra mienta antes de alcanzar la temperatura críti ca. El LED inferior

El LED se ilumina en rojo Sobretemperatura

► Desconectar el sistema móvil de aspiración

y dejar que se enfríe. ► Volver a conectar el sistema móvil de aspi

ración después de unos 5 minutos.

7.3 Bloqueo del freno [1A]

► Levantar el sistema móvil de aspiración li

geramente por la parte delantera. ► Empujar el freno [1-13] hacia abajo hasta

fijarlo. ► Para soltarlo, pulsar la tecla [1-12].

7.4 SysDoc

Peligro de lesiones

► No utilizar la superficie para depositar ob

jetos del sistema móvil de aspiración como superficie de apoyo.

Peligro de lesiones

► Durante el transporte, asegurarse de que

el cierre T-Loc y los cuatro cierres SysDoc estén cerrados.

[1-18] muestra una avería.

ADVERTENCIA

ATENCIÓN

Se puede fijar un Systainer en la superficie para depositar objetos [1-7] con el cierre T-Loc [1-8]. Los Systainer sin cierre T-Loc se pueden fijar con los cuatro cierres de SysDoc [1-3].

8 Trabajo

8.1 Aspirar los materiales secos

Polvo perjudicial para la salud Daños en las vías respiratorias

► Utilizar siempre una bolsa filtrante.

Polvos perjudiciales para la salud Daños en las vías respiratorias

► Antes de aspirar, comprobar que el filtro

principal está intacto.

Cuando se aspiren polvos que sobrepa

sen los valores de concentración máxi ma, solo se debe aspirar una única fuente de polvo (herramienta eléctrica o neumática).

Al aspirar el polvo que se desprende de las he rramientas eléctricas en funcionamiento se de

garantiza una ventilación suficiente y respetar las disposiciones regionales.

Valores límite: Aire de salida máx. 50 % del caudal de aire fresco

Fórmula: volumen ambiental VA x nivel de reno vación del aire R

8.2 Aspiración de materiales húmedos/

líquidos

Retirar la bolsa filtrante.

Utilizar filtros húmedos especiales. Cuando se alcanza el nivel de llenado máximo,

la aspiración se interrumpe automáticamente. El LED inferior [1-18] se ilumina en rojo. ► Desconectar el sistema móvil de aspiración

[1-11].

► Abrir los enganches de sujeción y retirar la

parte superior de la herramienta

► Vaciar el depósito para suciedad [1-9]. Después de aspirar en mojado, dejar secar el

filtro principal. Secar el sistema móvil de aspiración antes de

aspirar el polvo seco.

ATENCIÓN

[1-10].

Español

Polvos perjudiciales para la salud Daños en las vías respiratorias

► Después de aspirar en mojado, retirar el

filtro húmedo y sustituirlo por el filtro prin cipal para sustancias secas.

Salida de espuma o líquidos

► Desconectar inmediatamente la herra

mienta y vaciarla.

8.3 Salida del escape

Polvo perjudicial para la salud Daños en las vías respiratorias

► ¡No quitar el polvo soplando!

La salida del escape ofrece la posibilidad de de rivar el aire de salida por medio de un tubo fle xible de aspiración hacia el exterior del edificio.

► Abrir la rejilla de la abertura de sopla

do [1-14].

► Introducir el tubo flexible de aspiración en

la abertura de soplado

8.4 Limpiar el filtro y bolsa filtrante de forma manual

► Pulsar la tecla MAN [1-17] en el modo de

espera.

► Poner la capacidad de aspiración [1-18]al

máximo.

► Cerrar a mano el tubo flexible de aspiración

y al mismo tiempo presionar brevemente hacia abajo la palanca de limpieza [1-16] tres veces.

8.5 Cambio de la bolsa filtrante sin polvo

► Abra los enganches de sujeción y retire la

parte superior del aparato

► Tirar de la lengüeta en la bolsa filtrante

hasta que la apertura de la bolsa esté total mente cerrada.

La bolsa filtrante ahora está cerrada con segu ridad y se puede retirar.

► Colocar la parte superior de la herramienta

y cerrar los enganches de sujeción.

8.6 Sustitución del elemento de filtro[5]

► Extraer el cajón de filtro [1-15] utilizado. ► Desechar el cajón de filtro usado teniendo

en cuenta las disposiciones legales aplica bles.

ATENCIÓN

[1-14].

[2].

► Introducir el nuevo cajón de filtro [1-15].

Los números de pedido de los accesorios, filtros y material de consumo figuran en el catálogo Festool o en la dirección de inter net www.festool.com.

AVISO

Daños en el motor

► El motor puede resultar dañado si se aspi

ra sin tener un filtro principal montado o si este está dañado.

8.7 Al finalizar el trabajo

► Desconectar el sistema de aspiración móvil

y extraer el enchufe.

► Enrollar el cable de conexión a la red eléc

trica.

► Vaciar el depósito para suciedad. ► Tender el tubo flexible de aspiración [4-1]

en el compartimento para tubos flexi bles

[1-7] que se puede cerrar. Tender la lí

nea de conexión a la red [4-2] en el com partimento para tubos flexibles que se pue de cerrar [1-7] o enrollarla en el enrollaca bles. Pasar el cable de red por la entalladu ra

[4-3].

► Limpiar el sistema móvil de aspiración as

pirándolo y limpiándolo a fondo por dentro y por fuera.

► Guardar el sistema móvil de aspiración en

un lugar seco y protegido contra un uso no autorizado.

La tapa del compartimento para tubos fle xibles también sirve para depositar herra mientas.

9 Mantenimiento y cuidado

Peligro de lesiones, peligro de descarga eléctrica

► Desconectar el enchufe de la red antes de

realizar cualquier trabajo de mantenimien to o de conservación.

► Todos los trabajos de mantenimiento y re

paración que exijan abrir la carcasa del motor tan solo pueden ser llevados a cabo por un taller autorizado.

ADVERTENCIA

El servicio de atención al cliente y de repara

EKAT

ciones solo está disponible a través del fabri cante o los talleres de reparación: Dirección más cercana en: www.festool.es/servicio

Utilizar solo piezas de recambio Festool origi nales. Referencia en: www.festool.es/servicio

► Limpiar los sensores del nivel de llenado

[4-4] y vaciar el depósito para suciedad re gularmente.

Tener en cuenta las siguientes advertencias:

– El fabricante o una persona capacitada de

be realizar un control técnico del polvo al menos una vez al año (p. ej., para compro bar posibles daños del filtro, la estanquei dad de la herramienta y el correcto funcio namiento de los dispositivos de control).

– Debe eliminarse todo aquello que no se

pueda limpiar. Para ello, utilizar bolsas es tancas. Tener en cuenta las condiciones vi gentes de eliminación de los desechos.

Español

11.2 Información relativa a la protección de datos

La herramienta eléctrica contiene un chip que almacena automáticamente los datos de servi cio y de la máquina. Los datos guardados no pueden estar directamente relacionados con ninguna persona.

Los datos pueden leerse sin contacto con dis positivos especiales, y Festool los utiliza exclu sivamente para el diagnóstico de fallos, la ges tión de las reparaciones y de la garantía, así co mo para la mejora de la calidad o el perfeccio namiento de la herramienta eléctrica. Los da tos no se utilizan para otros fines sin el consen timiento expreso del cliente.

10 Medio ambiente

No desechar con la basura doméstica.

Reciclar las herramientas, los acceso

rios y los embalajes de forma respetuo sa con el medio ambiente. Respetar las disposi ciones nacionales vigentes.

Solo UE: De acuerdo con la Directiva europea sobre residuos de aparatos eléctricos y electró nicos y su transposición a la legislación nacio nal, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Información sobre REACh: www.festool.com/ reach

11 Observaciones generales

11.1

Bluetooth

La marca denominativa Bluetooth® y los logoti pos son marcas registradas de Bluetooth SIG, Inc. Por lo tanto, todo uso que TTS Tooltechnic Systems AG & Co. KG y, por consiguiente, tam bién Festool, hagan de dicha marca está sujeto a un contrato de licencia.

Italiano

Sommario

1 Avvertenze per la sicurezza...................... 34

2 Simboli.......................................................35

3 Elementi dell'utensile...............................35

4 dati tecnici................................................. 35

5 Utilizzo conforme...................................... 36

6 Messa in funzione......................................36

7 Impostazioni.............................................. 38

8 Lavoro........................................................38

9 Cura e manutenzione ............................... 39

10 Ambiente................................................... 40

11 Indicazioni generali...................................40

1 Avvertenze per la sicurezza

Avvertenza Leggere tutte le avvertenze

per la sicurezza e le indicazioni. Eventuali er

rori nell'osservanza delle avvertenze di sicurez za e delle istruzioni d'uso possono provocare scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di sicurezza e le istruzioni d'uso per riferimenti futuri.

– L'utilizzo del presente utensile non è con

sentito a persone (bambini inclusi) dalle ri dotte capacità fisiche, sensoriali o mentali, o che manchino dell'esperienza e delle co noscenze necessarie allo scopo. I andranno sorvegliati, per evitare con cer tezza che giochino con l'utensile.

– Se il cavo di alimentazione elettrica dell'ap

parecchio viene danneggiato, sostituirlo in un'officina per l'Assistenza Clienti autoriz zata, onde evitare pericoli.

– Avvertenza Gli utenti devono conoscere be

ne l'utilizzo della macchina.

– Prima di effettuare interventi di pulizia o

manutenzione o sostituzione di materiale di consumo o di conversione dell'apparecchio, staccare la spina dalla presa di corrente.

– Avvertenza La presa sulla macchina va uti

lizzata solo per le finalità indicate nei ma nuali d'istruzioni.

– Avvertenza Spegnere immediatamente

l'apparecchio in caso di fuoriuscita di liqui do o di schiuma.

– Attenzione Pulire regolarmente il dispositi

vo di limitazione del livello dell'acqua e controllare che non vi siano segni di dan neggiamento.

– Livello di pressione acustica secondo EN

60335-2-69/ Incertezza K 70 dB(A)/ 3dB

bambini

– Vibrazioni trasmesse al sistema mano-

braccio secondo EN 60335-6-69/ Incertezza K

<2,5 m/s²/ 1,5 m/s²

– Avvertenza L'apparecchio può contenere

polveri nocive alla salute. La manutenzio ne, lo svuotamento e la sostituzione del fil tro sono consentiti solo a personale tecnico autorizzato, dotato delle adeguate attrezza ture di protezione.

– Usare l'apparecchio solo con il sistema fil

trante installato.

– Pericolo di esplosione e di incendio: Non

aspirare:

– Scintille o polveri calde; – Materiali infiammabili o esplosivi (p.es.

magnesio, alluminio, benzina, diluente);

– Materiali aggressivi (ad esempio acidi,

basi, solventi);

– materiali chimicamente reattivi che pos

sano generare calore, acidi/basi, gas ecc. (ad esempio materiali reattivi bicompo nenti, alluminio e acqua).

– Attenersi alle norme nazionali sulla sicu

rezza e alle indicazioni del produttore dei materiali.

– Usare l'apparecchio solo con un equipag

giamento di protezione personale adatto.

– Usare l'apparecchio solo quando esso ri

sulta intatto da un controllo visivo, in am bienti asciutti e in seguito ad opportuno ad destramento.

– Controllare regolarmente la spina e il cavo

per evitare pericoli. In caso di danneggia mento, i componenti devono essere fatti sostituire da un officina del Servizio Assi stenza Clienti autorizzata.

– Non sollevarlo o trasportarlo servendosi di

un gancio di sollevamento o di un paranco.

– L'utilizzo del presente utensile non è con

sentito a persone che potrebbero reagire in modo sensibile a una scossa elettrica (ad es. portatori di pacemaker), poiché non si può escludere una carica elettrostatica del l'utensile.

Italiano

2 Simboli

Avvertenza di pericolo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni e le avvertenze.

Indossare un dispositivo di protezione delle vie respiratorie.

Avvertenza L'apparecchio può conte nere polveri nocive alla salute.

Adatto per la separazione di pol veri con un valore limite di esplosione di 1 mg/m

Non smaltire tra i rifiuti domestici.

Vietato salirci sopra

[1-4] [1-7]

[1-8] [1-9] [1-10] [1-11] [1-12] +

[1-13] [1-14] [1-15] [1-16]

[1-17] [1-18]

[1-19] [1-20]

Impugnatura Alloggiamento per tubo d'aspi

razione Chiusura T-Loc per Systainer Secchio per liquidi Ganci Interruttore On/Off Freno

Getto d'aria Cassetto filtro Pulizia Tasto MAN Regolazione della potenza di

aspirazione Spia di collegamento Tasto di collegamento

Le illustrazioni indicate si trovano nella parte iniziale delle istruzioni per l'uso.

3 Elementi dell'utensile

[1-2] [1-3]

Presa dell'apparecchio SysDoc

4 dati tecnici

unità mobili di aspirazione Assorbimento elettrico 350 - 1200 W

Potenza di allacciamento max. alla presa del l’apparecchio

Portata (aria) max., ventola di asp./turbina 130 m³/h / 222 m³/h Depressione max., turbina 24000 Pa Superficie filtrante 3508 cm² Tubo flessibile per l'aspirazione D 27/32 mm x 3,5 m-AS

EU, KR, CN

CH, DK

GB 230 V/ 110 V

2200 W 1150 W

1610 W/ 770 W

Lunghezza del cavo di alimentazione elettrica 7,5 m Livello di pressione acustica secondo EN 60335-2-69/ Incertezza K3 70 dB(A) Vibrazioni trasmesse al sistema mano-braccio secondo EN 60335-2-69/

Incertezza K Grado di protezione IP X4 Frequenza 2402 Mhz – 2480 Mhz Potenza isotropica irradiata equivalente (EIRP) < 10 dBm

<2,5 m/s²/ 1,5 m/s²

Italiano

unità mobili di aspirazione Capacità serbatoio CTL MINI I 10 L

CTL MIDI I 15 L

Misure (L x P x H) CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

Peso CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

5 Utilizzo conforme

Unità mobile di aspirazione idonea per – aspirazione di polveri fino a 1 mg/m³ corri

spondenti al tipo L, – aspirazione d'acqua, – usi industriali a sollecitazione elevata,

conforme a IEC/EN 60335-2-69.

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

6 Messa in funzione

Tensione o frequenza non ammesse! Pericolo di incidenti

► Prestare attenzione alle indicazioni ripor

tate sulla targhetta del tipo.

► Prestare attenzione ad eventuali disposi

zioni nazionali speciali.

6.1 Prima messa in funzione

► Inserire il sacco filtrante o il sacco di rac

colta [2].

► Montare l'avvolgicavo [3]. ► Collegare il tubo flessibile di aspirazione

[3].

6.2 Collegamento dell'unità mobile di

aspirazione

Pericolo di lesioni a causa di un'accensione involontaria degli utensili

► Prima di inserire il dispositivo assicurarsi

che l'attrezzo collegato sia disinserito.

AVVERTENZA

Pericolo di lesioni dovute a corrente elettri ca

► Innestare la spina di rete in una presa col

legata a terra.

► Non toccare la presa dell'unità mobile di

aspirazione.

Quando l'unità mobile di aspirazione è col legata alla presa di rete, la presa dell'ap parecchio conduce elettricità permanente.

Collegamento dell'unità mobile d'aspirazione alla presa

L'unità mobile di aspirazione è spenta. ► Collegare il cavo di rete alla presa.

La presa dell'apparecchio [1-2] conduce elettricità.

Mettere l'unità mobile di aspirazione in moda lità stand-by

► Premere l'interruttore ON/OFF[1-11].

La presa dell'apparecchio [1-2] conduce elettricità.

Il LED verde [1-18] visualizza la modalità stand-by.

Avvio automatico dell'unità mobile di aspira zione

L'unità mobile di aspirazione è in modalità stand-by.

► Per avviare automaticamente l'unità mobile

di aspirazione: Accendere l'utensile colle gato.

Avvio manuale dell'unità mobile di aspirazione

L'unità mobile di aspirazione è in modalità stand-by.

► Azionare il tasto MAN [1-17].

AVVERTENZA

In caso di mancato utilizzo e prima delle

operazioni di manutenzione e pulizia, staccare la spina dell'unità mobile di aspirazio ne dalla presa.

Italiano

6.3 Collegamento di un elettroutensile

Pericolo di lesioni

► Osservare i valori massimi di potenza al

lacciata sulla presa dell'apparecchio (vedi il capitolo Dati tecnici).

► Spegnere l'elettroutensile.

Collegamento di un elettroutensile azionato dalla rete con l'unità mobile di aspirazione

► Collegare l'elettroutensile alla presa del

l'apparecchio [1-2].

AVVERTENZA

L'elettroutensile è collegato all'unità mobile di aspirazione tramite il cavo di rete.

Collegamento di un elettroutensile azionato dalla batteria con l'unità mobile di aspirazione (MINI I / MIDI I)

► Azionare il tasto di collegamento [1-20] in

modalità stand-by. La spia di collegamento [1-19] lampeggia

lentamente. L'unità mobile di aspirazione è pronta al collegamento per 60 secondi.

► Accendere l'elettroutensile azionato da bat

teria. L'unità mobile d'aspirazione si avvia e l'e

lettroutensile azionato da batteria è colle gato fino allo spegnimento manuale dell'u nità, oppure staccando la spina. In seguito è necessario accoppiare nuovamente l'appa recchio a batteria.

Collegando un nuovo elettroutensile azionato da batteria, il collegamento esistente fino a quel momento sarà sovrascritto.

6.4 Collegamento di un terminale mobile (MINI I / MIDI I)

È possibile collegare un terminale mobile (ad es., smartphone) all'unità mobile di aspirazio ne, tramite giornamento del software con l'app Festool).

► Nella modalità stand-by tenere premuto per

3 secondi il tasto di collegamento tuato sull'unità mobile di aspirazione.

La spia di collegamento [1-19] lampeggia velocemente.

L'unità mobile di aspirazione è pronta al collegamento per 60 secondi.

► Seguire le istruzioni dell'app Festool.

Bluetooth® (ad esempio per un ag

[1-20] si

6.5 Comando a distanza (MINI I / MIDI I) Collegamento del comando a distanza con

l'unità mobile di aspirazione

Per collegare un comando a distanza con una unità mobile d'aspirazione, si deve eseguire un reset del comando a distanza (vedere Reset del comando a distanza).

È possibile collegare direttamente i comandi a distanza non ancora collegati.

Un collegamento stabilito tra comandi a distanza e unità mobile d'aspirazione ri mane attivo anche dopo lo spegnimento manuale dell'unità o dopo aver staccato la spina.

L'unità mobile d'aspirazione può essere collegata contemporaneamente con un massimo di cinque comandi a distanza. L'unità mobile d'aspirazione può essere collegata contemporaneamente con un elettroutensile a batteria.

► Nella modalità stand-by tenere premuto per

3 secondi il tasto di collegamento tuato sull'unità mobile di aspirazione.

La spia di collegamento [1-19] lampeggia velocemente.

L'unità mobile di aspirazione è pronta al collegamento per 60 secondi.

► Premere il tasto MAN sul comando a di

stanza. Il comando a distanza resta memorizzato

nell'unità mobile di aspirazione.

Accensione/spegnimento

Una volta collegato il comando a distanza con l'unità mobile d'aspirazione, questa può essere accesa e spenta con il comando a distanza.

► Per accendere/spegnere premere il tasto

MAN sul comando a distanza.

Reset sul comando a distanza

Il tasto reset consente di cancellare il collega mento di un comando a distanza con l'unità mo bile di aspirazione.

► Tenere premuto per 10 secondi il tasto di

collegamento e il tasto MAN. Quando il reset è completato l'indicatore

LED s'illumina in magenta.

6.6 Cancellare tutti gli apparecchi memorizzati. (MINI I / MIDI I)

[1-20] si

► Tenere premuto il tasto di collegamen

to [1-20] per almeno 3 secondi.

Italiano

Il tasto di collegamento [1-19] lampeggia

velocemente. ► Rilasciare il tasto di collegamento. ► Entro 3 secondi, tenere contemporanea

mente premuti il tasto Più e Meno

per almeno 3 secondi. L'unità mobile di aspirazione aziona il comando

lampeggiando velocemente per tre volte.

[1-18]

7 Impostazioni

7.1 Regolazione della potenza di

aspirazione

► Azionare i tasti Più o Meno [1-18] nel fun

zionamento in aspirazione.

7.2 Protezione contro il surriscaldamento

Per proteggere l'apparecchio contro il surri scaldamento, l'interruttore termico disinserisce l'unità mobile di aspirazione prima del raggiun gimento della temperatura critica. Il LED infe riore [1-18] mostra l'anomalia.

Il LED s'illumina in rosso Sovratemperatura

► Spegnere l'unità mobile di aspirazione e la

sciarla raffreddare. ► Riaccendere l'unità mobile di aspirazione

dopo ca. 5 minuti.

7.3 Fissaggio del freno [1A]

► Sollevare leggermente l'unità di aspirazione

mobile dal lato frontale. ► Azionare il freno [1-13] spingendolo a fondo

fino allo scatto in posizione. ► Per rilasciare il freno, azionare il tasto

[1-12].

7.4 SysDoc

Pericolo di lesioni

► Non utilizzare la superficie dell'unità mobi

le di aspirazione come superficie di appog gio.

Pericolo di lesioni

► Durante il trasporto fare attenzione che il

T-Loc o le quattro chiusure SysDoc siano chiusi.

Sulla superficie [1-7] è possibile fissare un Sy stainer utilizzando la chiusura T-Loc fissare i Systainer senza T-Loc, utilizzare le quattro chiusure SysDoc [1-3].

AVVERTENZA

PRUDENZA

[1-8]. Per

8 Lavoro

8.1 Aspirazione di materiali asciutti

Polveri nocive per la salute Lesione delle vie respiratorie

► Utilizzare sempre il sacco filtrante.

Polveri nocive per la salute Lesione delle vie respiratorie

► Prima di aspirare controllare che il filtro

principale sia intatto.

In caso di aspirazione di polveri che su

perano il valore limite, aspirare solo un'unica sorgente di polvere (elettroutensile o utensile pneumatico).

Quando si aspirano polveri generate da attrezzi elettrici in funzione osservare quanto segue:

Garantire una sufficiente aerazione.Attenersi alle disposizioni regionali.

Valori limite: Aria di scarico max. 50% del volu me dell'aria fresca

Formula: volume del locale VR x tasso di ricam bio d'aria L

8.2 Aspirazione di liquidi e di sostanze

L'aspirazione si interrompe automaticamente al raggiungimento del livello massimo di riem pimento.

Il LED inferiore [1-18] s'illumina in rosso. ► Spegnere l'unità mobile di aspirazione

[1-11].

► Aprire le clip [1-10] e togliere la parte su

periore.

► Svuotare il secchio per liquidi [1-9]. Al termine dell'aspirazione di liquidi, lasciare

asciugare il filtro principale. Prima di aspirare polveri secche, asciugare l'u

nità mobile di aspirazione.

Polveri nocive per la salute Lesione delle vie respiratorie

► Al termine dell'aspirazione di liquidi, ri

muovere il filtro per liquidi e sostituirlo con il filtro principale per materiali asciutti.

umide

Rimuovere il sacco filtrante.

Utilizzare un filtro per liquidi speciale.

PRUDENZA

Italiano

Fuoriuscita di schiuma e di liquidi

► Spegnere immediatamente l'apparecchio e

svuotarlo.

8.3 Uscita dell'aria di scarico

Polveri nocive per la salute Lesione delle vie respiratorie

► Non soffiare via la polvere.

L'uscita dell'aria di scarico consente di deviare l'aria di scarico all'esterno dell'edificio, utiliz zando il tubo flessibile di aspirazione.

► Aprire la griglia davanti al getto d'a

ria [1-14].

► Spingere il tubo flessibile di aspirazione nel

getto d'aria [1-14].

8.4 Pulizia manuale del filtro e del sacchetto filtro

► In modalità stand-by azionare il tasto

MAN

[1-17].

► Impostare al massimo la potenza di aspira

zione [1-18].

► Chiudere il tubo flessibile di aspirazione con

la mano e contemporaneamente spingere brevemente verso il basso la leva di pulizia [1-16] per tre volte.

PRUDENZA

NOTA

Danni al motore

► Non aspirare mai senza prima aver instal

lato il filtro principale o in presenza di filtro danneggiato perché potrebbe danneggiare il motore.

8.7 Dopo il lavoro

► Spegnere l'unità mobile di aspirazione e

staccare la spina. ► Avvolgere il cavo di alimentazione elettrica. ► Svuotare il contenitore dello sporco.

► Inserire il tubo flessibile di aspirazio

[4-1] nell'alloggiamento per tubo di aspirazione richiudibile [1-7]. Inserire il ca vo di alimentazione elettrica [4-2] nell'al loggiamento per tubo di aspirazione richiu dibile cavo. Porre il cavo di rete nella scanalatura [4-3].

► Pulire l'unità di aspirazione mobile interna

mente ed esternamente aspirando e pulen do.

► Sistemare l'unità di aspirazione mobile in

un locale secco precluso all'acceso di per sone non autorizzate.

Il coperchio dell'alloggiamento per tubo di aspirazione serve anche come deposito per utensili.

[1-7] oppure avvolgerlo sull'avvolgi

8.5 Sostituzione del sacchetto filtro senza generare troppa polvere

► Aprire i fermagli di chiusura e prelevare la

pare superiore dell’apparecchio [2].

► Tirare la linguetta sul sacchetto filtro fino a

che l'apertura del sacchetto non è comple tamente chiusa.

Il sacchetto filtro è ora ben chiuso e può essere prelevato.

► Posizionare la parte superiore e chiudere le

clip.

8.6 Sostituzione dell'elemento filtrante[5]

► Estrarre il cassetto filtro usato [1-15]. ► Smaltire il cassetto filtro usato nel rispetto

delle norme di legge vigenti in materia.

► Inserire il nuovo cassetto filtro [1-15].

I numeri d'ordine per accessori, filtri e materiale di consumo si trovano nel cata logo Festool o su Internet alla pagina "www.festool.com".

9 Cura e manutenzione

Pericolo di lesioni, scossa elettrica

► Prima di eseguire qualsiasi operazione di

manutenzione o cura, disinnestare sempre la spina dalla presa.

► Tutte le operazioni di manutenzione e ripa

razione per le quali è necessario aprire l'alloggiamento del motore devono essere eseguite solamente da un'officina per l'As sistenza Clienti autorizzata.

Servizio assistenza e riparazione solo da parte del costruttore o delle officine di assistenza au torizzate: Indirizzo più vicino alla pagina: www.festool.it/Servizi

AVVERTENZA

EKAT

Italiano

Utilizzare solo ricambi originali Festool. Cod. prodotto reperibile al sito: www.festool.it/Servi zi

► Pulire regolarmente i sensori di livello [4-4]

e svuotare il secchio per liquidi .

Rispettare le seguenti avvertenze:

– Almeno una volta l'anno è necessaria un'i

spezione tecnica in riferimento alle polveri da parte del costruttore o di personale qua lificato, al fine di accertare, ad es., l'even tuale presenza di perdite o di danneggia menti al filtro e il funzionamento corretto dei dispositivi di controllo.

– Ciò che non può essere pulito deve essere

smaltito. Usare a tale scopo un sacco im permeabile. Attenersi alle disposizioni vi genti in materia di smaltimento.

per consentire interventi di garanzia e di ripara zione o per migliorare la qualità dell’elettrou tensile e/o svilupparlo ulteriormente. Non è previsto alcun altro utilizzo dei dati, senza pre via ed esplicita autorizzazione da parte del Cliente.

10 Ambiente

Non gettare l’utensile fra i rifiuti dome stici! Avviare utensili, accessori ed im

ballaggi ad un riciclo rispettoso dell’am biente. Attenersi alle disposizioni di legge na zionali in vigore.

Solo UE: nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elet troniche usate e delle rispettive leggi nazionali derivatene, gli elettroutensili devono essere raccolti separatamente e introdotti nell'apposi to ciclo di smaltimento e recupero a tutela del l'ambiente.

Informazioni su REACh: www.festool.com/ reach

11 Indicazioni generali

11.1

Bluetooth

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di Bluetooth SIG, Inc. e vengono utilizzati da TTS Tooltechnic Systems AG & Co. KG e quindi da Festool su licenza.

11.2 Informazioni sulla protezione dei dati

L’elettroutensile contiene un chip per il salva taggio automatico dei dati della macchina e di funzionamento. I dati salvati non contengono ri ferimenti personali diretti.

I dati sono leggibili senza contatto mediante speciali dispositivi e vengono utilizzati da Fe stool esclusivamente per la diagnostica errori,

Nederlands

Inhoudsopgave

1 Veiligheidsvoorschriften........................... 41

2 Symbolen...................................................42

3 Apparaatelementen.................................. 42

4 Technische gegevens................................42

5 Gebruik volgens de voorschriften.............43

6 Inwerkingstelling...................................... 43

7 Instellingen................................................44

8 Veilig werken.............................................45

9 Onderhoud en verzorging..........................46

10 Milieu.........................................................46

11 Algemene aanwijzingen............................ 47

1 Veiligheidsvoorschriften

Waarschuwing! Lees alle veiligheidsvoor

schriften en aanwijzingen. Worden de veilig

heidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwij zingen om ze later te kunnen raadplegen.

– Dit apparaat mag niet door personen (met

inbegrip van kinderen) met verminderde li chamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en ken nis worden gebruikt. Er moet voortdurend op worden gelet dat apparaat spelen.

– Als de netaansluitkabel van dit apparaat

beschadigd wordt, moet deze om gevaar te voorkomen door een erkende servicewerk plaats worden vervangen.

– Waarschuwing Bedieners moeten ade

quaat worden geïnstrueerd in het gebruik van deze machine.

– Vóór de reiniging of het onderhoud of bij

vervanging van verbruiksartikelen of bij conversie van het apparaat moet altijd eerst de netstekker uit de contactdoos wor den getrokken.

– Waarschuwing De contactdoos op de ma

chine alleen voor de in de handleiding vast gelegde doelen gebruiken.

– Waarschuwing Wanneer schuim of vloei

stof vrijkomt, het apparaat direct uitscha kelen.

– Pas op Regelmatig de waterstandbegren

zingsvoorziening reinigen en op tekenen van beschadiging controleren.

– Geluidsdrukniveau volgens EN 60335-2-69/

onzekerheid K

kinderen niet met het

70 dB(A)/ 3dB

– Hand-arm-trillingswaarde volgens EN

60335-6-69/ onzekerheid K <2,5 m/s²/ 1,5 m/s²

– Waarschuwing Apparaat kan gezondheids

bedreigende stoffen bevatten. Onderhoud, lediging en filtervervanging alleen door er kende vakman met een geschikte veilig heidsuitrusting.

– Alleen gebruiken met geïnstalleerd filter

systeem!

– Explosie- en brandgevaar: Niet opzuigen:

– vonken of hete stoffen; – brandbare en explosieve stoffen (bijv.

magnesium, aluminium, benzine, ver dunning);

– agressieve stoffen (bijv. zuren, logen, op

losmiddelen);

– chemisch reactieve stoffen die leiden tot

het ontstaan van warmte, zuren/basen, gassen, etc. (bijv. reactief 2K-materiaal, aluminium en water).

– Nationale veiligheidsvoorschriften en gege

vens van de producent van het materiaal in acht nemen!

– Alleen gebruiken met geschikte veilig

heidsuitrusting!

– Alleen indien na visuele controle intact,

werken in droge omgeving en volgens in structie!

– Regelmatig de stekker en de kabel contro

leren om een gevaarlijke situatie te vermij den. Deze bij beschadiging uitsluitend door een geautoriseerde onderhoudswerkplaats laten vernieuwen.

– Niet met een takel of hijswerktuig omhoog

heffen en transporteren!

– Dit apparaat mag niet gebruikt worden

door personen die gevoelig kunnen reage ren op een elektrische schok (bijv. perso nen met een pacemaker). Een statische la ding van het apparaat kan namelijk niet uit gesloten worden.

Nederlands

2 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Handleiding/aanwijzingen lezen!

Draag een zuurstofmasker!

Waarschuwing! Het apparaat kan ge zondheidsbedreigende stoffen bevat ten!

Geschikt voor afscheiding van stof met een blootstellingsgrenswaarde groter dan 1 mg/m

Niet met het huisvuil meegeven.

[1-4] [1-7] [1-8] [1-9] [1-10] [1-11] [1-12] +

[1-13] [1-14] [1-15] [1-16] [1-17] [1-18]

[1-19] [1-20]

Handgreep Slangdepot T-Loc-sluiting voor systainers Vuilcontainer Sluitklem Aan-/uitschakelaar Rem

Uitblaasopening Filterschuiflade Reiniging MAN-toets Zuigkrachtregeling Verbindingsindicator Verbindingstoets

De vermelde afbeeldingen staan in het begin

Verboden erop te klimmen

van de gebruiksaanwijzing.

3 Apparaatelementen

[1-2] [1-3]

Toestelcontactdoos SysDoc

4 Technische gegevens

Mobiele stofzuigers Opgenomen vermogen 350 - 1200 W

Aansluitwaarde van toestelcontactdoos max. EU, KR, CN

CH, DK

GB 230 V/ 110 V

Volumestroom (lucht) max. zuiger/ turbine 130 m³/h / 222 m³/h

1610 W/ 770 W

2200 W 1150 W

Onderdruk max., turbine 24000 Pa Filteroppervlak 3508 cm² Afzuigslang D 27/32 mm x 3,5 m-AS Lengte van het netsnoer 7,5 m Geluidsdrukniveau volgens EN 60335-2-69/ onzekerheid K3 70 dB(A) Hand-arm-trillingswaarde volgens EN 60335-2-69/ onzekerheid K <2,5 m/s²/ 1,5 m/s² Beveiligingsklasse IP X4 Frequentie 2402 Mhz – 2480 Mhz Equivalent isotroop uitgestraald vermogen (EIRP) < 10 dBm

Nederlands

Mobiele stofzuigers Reservoir-inhoud CTL MINI I 10 l

CTL MIDI I 15 l

Afmetingen L x B x H CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

Gewicht CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

5 Gebruik volgens de

voorschriften

Mobiele stofafzuiger geschikt voor – het op- en afzuigen van stoffen tot 1 mg/m³

conform stofklasse ’L’, – het opzuigen van water, – een hogere belasting bij industrieel ge

bruik,

conform IEC/EN 60335-2-69.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaats

vindt.

6 Inwerkingstelling

Ontoelaatbare spanning of frequentie! Risico van ongevallen

► Gegevens op het typeplaatje in acht nemen. ► Landspecifieke bijzonderheden in acht ne

men.

6.1 Eerste inbedrijfstelling

► Filter-/wegwerpstofzak plaatsen [2]. ► Kabelopwikkeling monteren [3]. ► Afzuigslang aansluiten [3].

6.2 Mobiele stofzuiger aansluiten

WAARSCHUWING

Als de mobiele stofzuiger met de netcon tactdoos is verbonden, is de contactdoos van de mobiele stofzuiger permanent stroomvoerend.

Mobiele stofzuiger met contactdoos verbinden

Mobiele stofzuiger is uitgeschakeld. ► Netkabel met contactdoos verbinden.

Toestelcontactdoos [1-2] is stroomvoerend.

Mobiele stofzuiger in stand-by-modus schake len

► Aan-/uit-schakelaar [1-11] indrukken.

Toestelcontactdoos [1-2] is stroomvoerend.

Groene LED [1-18] toont stand-by-modus.

Mobiele stofzuiger automatisch starten

Mobiele stofzuiger is in de stand-by-modus. ► Om de mobiele stofzuiger automatisch te

starten: Verbonden gereedschap inschake len.

Mobiele stofzuiger met de hand starten

Mobiele stofzuiger is in de stand-by-modus. ► MAN-toets [1-17] indrukken.

Wanneer de mobiele stofzuiger niet

wordt gebruikt en vóór onderhouds- en reinigingswerkzaamheden de stekker uit de contactdoos trekken.

6.3 Elektrisch gereedschap aansluiten

Gevaar voor letsel door ongecontroleerd startend gereedschap

► Let er voor het inschakelen op dat het aan

gesloten gereedschap is uitgeschakeld.

Gevaar voor letsel door elektrische stroom

► Netstekker in een geaarde contactdoos

steken.

► Niet in de contactdoos van de mobiele stof

zuiger grijpen.

WAARSCHUWING

Letselgevaar

► De maximale aansluitwaarde van het appa

raatcontactdoos in acht nemen (zie hoofd stuk Technische gegevens).

► Elektrisch gereedschap uitschakelen.

Op lichtnet werkend elektrisch gereedschap met mobiele stofzuiger verbinden

► Elektrisch gereedschap op contactdoos

[1-2] aansluiten.

WAARSCHUWING

Het elektrische gereedschap is via een netkabel met de mobiele stofzuiger verbonden.

Nederlands

Door accu aangedreven elektrisch gereed schap met mobiele stofzuiger verbinden (MINI I / MIDI I)

► In de stand-by-modus verbindings

toets [1-20] indrukken. De verbindingsindicator [1-19] knippert

langzaam. De mobiele stofzuiger is 60 se conden gereed voor de verbinding.

► Door accu aangedreven elektrisch gereed

schap inschakelen. De mobiele stofzuiger loopt aan en het door

een accu aangedreven elektrische gereed schap is tot aan het handmatig uitschakelen van de mobiele stofzuiger of uittrekken van de netstekker verbonden. Het accu-appa raat moet daarna opnieuw gekoppeld wor den.

Met de verbinding van een nieuwe door accu aangedreven elektrisch gereedschap wordt de huidige verbinding overschreven.

6.4 Mobiel eindapparaat verbinden (MINI I / MIDI I)

Een mobiel eindapparaat (bijv. smartphone) kan via Bluetooth® met de mobiele stofzuiger ver bonden worden (bijv. voor een software-update met de Festool-app).

► In de stand-by-modus de verbindingstoets

[1-20] op de mobiele stofzuiger 3 seconden lang ingedrukt houden.

De verbindingsindicator [1-19] knippert snel.

De mobiele stofzuiger is 60 seconden ge reed voor de verbinding.

► De instructies in de Festool-app volgen.

6.5 Afstandsbediening (MINI I / MIDI I)

Afstandsbediening en mobiele stofzuiger verbinden

Om een afstandsbediening met een mobiele stofzuiger te kunnen verbinden, moet een reset van de afstandsbediening worden uitgevoerd (zie reset van de afstandsbediening).

Tot dusver niet verbonden afstandsbedieningen kunnen direct verbonden worden.

De mobiele stofzuiger kan gelijktijdig met max. vijf afstandsbedieningen worden ver bonden. De mobiele stofzuiger kan gelijk tijdig met een accugereedschap worden verbonden.

► In de stand-by-modus de verbindingstoets

[1-20] op de mobiele stofzuiger 3 seconden lang ingedrukt houden.

De verbindingsindicator [1-19] knippert snel.

De mobiele stofzuiger is 60 seconden ge reed voor de verbinding.

► De MAN-toets op de afstandsbediening in

drukken. De afstandsbediening is permanent in de

mobiele stofzuiger opgeslagen.

In-/uitschakelen

Nadat de afstandsbediening met de mobiele stofzuiger verbonden is, kan de mobiele stofzui ger met de afstandsbediening in- en uitgescha keld worden.

► Voor het in-/uitschakelen de MAN-toets op

de afstandsbediening indrukken.

Reset op de afstandsbediening

Met de reset wordt de verbinding van een af standsbediening met de mobiele stofzuiger ge wist.

► De verbindingstoets en de MAN-toets 10 se

conden ingedrukt houden. De LED-indicatie knippert in magenta als de

reset is uitgevoerd.

6.6 Alle opgeslagen apparaten wissen. (MINI I / MIDI I)

► Verbindingstoets [1-20] minstens 3 secon

den ingedrukt houden. Verbindingsindicator [1-19] knippert snel.

► Verbindingstoets weer loslaten. ► Binnen 3 seconden plus- en mintoets [1-18]

gelijktijdig minstens 3 seconden ingedrukt houden.

De mobiele stofzuiger bevestigt het commando door drie keer snel te knipperen.

Een gemaakte verbinding tussen een af standsbedieningen en de mobiele stofzui ger blijft ook na het handmatig uitschake len of uittrekken van de netstekker van de mobiele stofzuiger aanwezig.

7 Instellingen

7.1 Zuigkracht regelen

► Plus- of min-toetsen [1-18] tijdens het zui

gen bedienen.

7.2 Temperatuurbeveiliging

Ter bescherming tegen oververhitting schakelt de temperatuurbeveiliging de mobiele stofzui ger uit voordat de kritische temperatuur wordt

Nederlands

bereikt. Onderste LED [1-18] geeft een storing aan.

LED brandt rood Te hoge temperatuur

► Mobiele stofzuiger uitschakelen, laten af

koelen.

► Mobiele stofzuiger na ca. 5 minuten weer

inschakelen.

7.3 De rem vastzetten [1A]

► Mobiele stofzuiger aan de voorkant een

beetje optillen.

► Rem [1-13] naar beneden drukken tot hij

inklikt.

► Voor vrijgave de toets [1-12] indrukken.

7.4 SysDoc

Letselgevaar

► Het steunvlak van de mobiele stofzuiger

niet als standvlak gebruiken.

WAARSCHUWING

Voor voldoende ventilatie zorgen! Regionale voorschriften in acht nemen!

Grenswaarden: afvoerlucht max. 50% van de hoeveelheid verse lucht

Formule: ruimtevolume VR x ventilatiesnelheid L

8.2 Natte stoffen/vloeistoffen opzuigen

Filterzak verwijderen! Speciaal natfilter gebruiken.

Bij het bereiken van het maximale niveau wordt het afzuigen automatisch onderbroken.

Onderste LED [1-18] brandt rood. ► Mobiele stofzuiger uitschakelen [1-11].

► Sluitklemmen openen [1-10] en bovendeel

van het apparaat afnemen.

► Vuilcontainer [1-9] leegmaken. Na het natzuigen het standaard filter laten dro

gen! Mobiele stofzuiger voor inzuigen van droge

stoffen droogmaken.

Gevaar voor letsel

► Bij het transport erop letten dat de T-Loc of

de vier SysDoc-sluitingen gesloten zijn.

Aan het steunvlak [1-7] kan met de T-loc-slui ting

[1-8] een systainer worden bevestigd. Sys

tainers zonder T-Loc kunnen met de vier Sys Doc-sluitingen [1-3] worden bevestigd.

VOORZICHTIG

8 Veilig werken

8.1 Droge stoffen zuigen

Gezondheidsbedreigende stoffen Aandoening van de luchtwegen

► Altijd een filterzak gebruiken!

Gezondheidsbedreigende stoffen Aandoening van de luchtwegen

► Vóór het zuigen controleren of het stan

daardfilter intact is.

Bij het afzuigen van stoffen die de grens

waarde overschrijden slechts één enkele stofbron (elektrisch of persluchtgereedschap) afzuigen.

Belangrijk bij het afzuigen van stof van lopend elektrisch gereedschap:

VOORZICHTIG

Gezondheidsbedreigende stoffen Aandoening van de luchtwegen

► Na het natzuigen het natfilter verwijderen

en door standaardfilter voor droge stoffen vervangen.

Uittredend schuim en vloeistoffen

► Apparaat direct uitschakelen en leegma

ken.

8.3 Afvoerluchtuitlaat

Gezondheidsbedreigende stoffen Aandoening van de luchtwegen

► Geen stoffen uitblazen!

De afvoerluchtuitlaat biedt de mogelijkheid om de afvoerlucht door middel van de afzuigslang buiten een gebouw af te voeren.

► Rooster voor uitblaasopening [1-14] ope

nen.

► Afzuigslang in uitblaasopening [1-14]

schuiven.

8.4 Filter en filterzak met de hand reinigen

► In de stand-by-modus MAN-toets [1-17] in

drukken.

► Zuigkracht op maximum zetten [1-18].

VOORZICHTIG

EKAT

Nederlands

► Afzuigslang met de hand afsluiten en gelijk

tijdig reinigingshendel [1-16] driemaal kort naar beneden drukken.

8.5 Stofarm vervangen van de filterzak

► Sluitklemmen openen en bovendeel van het

apparaat afnemen[2].

► Aan lus op de filterzak trekken tot opening

van de filterzak volledig gesloten is.

De filterzak is nu veilig gesloten en kan verwij derd worden.

► Bovendeel plaatsen en sluitklemmen slui

ten.

8.6 Filterelement vervangen[5]

► Gebruikte filterschuiflade [1-15] uittrekken. ► Gebruikte filterschuiflade afvoeren in over

eenstemming met de wettelijke bepalingen.

► Nieuwe filterschuiflade [1-15] inschuiven.

De bestelnummers voor accessoires, fil ters en verbruiksmateriaal in de Festoolcatalogus of op het internet op "www.fes tool.com".

9 Onderhoud en verzorging

Letselgevaar, stroomschok

► Vóór alle onderhouds- en reinigingswerk

zaamheden de stekker altijd uit het stop contact trekken!

► Alle onderhouds- en reparatiewerkzaam

heden, waarvoor het vereist is om de mo torbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleen door fabri kant of door servicewerkplaatsen: Adres bij u in de buurt op: www.festool.com/service

WAARSCHUWING

LET OP

Beschadiging van de motor

► Zuig nooit zonder gemonteerd of met be

schadigd standaardfilter, omdat de motor hierdoor beschadigd kan raken.

8.7 Na afloop van het werk

► Mobiele stofzuiger uitschakelen en stekker

uit contactdoos trekken. ► Aansluitkabel opwikkelen. ► Vuilcontainer leegmaken.

► Afzuigslang [4-1] in afsluitbaar slangde

pot [1-7] leggen. Netaansluitleiding [4-2] in

afsluitbaar slangdepot

kabelhaspel wikkelen. De netkabel hiertoe

door de uitsparing [4-3]leggen. ► Mobiele stofzuiger van binnen en buiten rei

nigen door deze af te zuigen en schoon te

vegen. ► De mobiele stofzuiger opbergen in een dro

ge ruimte, beschermd tegen onbevoegd ge

bruik.

Het deksel van het slangdepot dient ook als steunvlak voor gereedschap.

[1-7] leggen of op

Alleen originele Festool-reserveonderdelen ge bruiken! Bestelnr. op: www.festool.com/service

► Regelmatig niveausensoren reinigen [4-4]

en vuilcontainer leegmaken.

De volgende aanwijzingen in acht nemen:

– Tenminste eenmaal per jaar een stoftech

nische controle (bijv. op beschadiging van het filter, de dichtheid van het apparaat en de werking van de controleapparatuur) door de fabrikant of iemand die hiervoor geschoold is.

– Wat niet kan worden gereinigd, moet wor

den verwijderd. Hiervoor niet-doorlatende zakken gebruiken. Toepasselijke afvoerre gelingen in acht nemen!

10 Milieu

Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en

verpakkingen op milieuvriendelijke wijze af. Neem de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische appara ten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu vriendelijke wijze te worden afgevoerd.

Informatie voor REACH: www.festool.com/ reach

11 Algemene aanwijzingen

11.1

Bluetooth

Het woordmerk Bluetooth® en de logo's zijn ge registreerde merken van Bluetooth SIG, Inc. en worden door TTS Tooltechnic Systems AG & Co. KG en dus door Festool onder licentie gebruikt.

11.2 Informatie over gegevensbeveiliging

Het elektrische gereedschap bevat een chip voor de automatische opslag van machine- en gebruiksgegevens. De opgeslagen gegevens hebben geen betrekking op personen.

De gegevens kunnen met speciale apparaten contactloos uitgelezen worden en worden door Festool uitsluitend gebruikt voor de storingsdi agnose, reparatie- en garantieafwikkeling als mede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische ge reedschap. Zonder uitdrukkelijke toestemming van de klant worden de gegevens niet voor an dere doeleinden gebruikt.

Nederlands

Svenska

Innehållsförteckning

1 Säkerhetsanvisningar............................... 48

2 Symboler................................................... 48

3 Delar..........................................................49

4 Tekniska data............................................ 49

5 Avsedd användning................................... 50

6 Driftstart....................................................50

7 Inställningar.............................................. 51

8 Arbeten......................................................51

9 Underhåll och skötsel...............................53

10 Miljö...........................................................53

11 Allmänna anvisningar............................... 53

1 Säkerhetsanvisningar

Varning! Läs och följ alla säkerhetsanvis

ningar. Följs inte säkerhetsanvisningarna och

andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador.

Spara alla säkerhetsanvisningar och andra an visningar för framtida bruk.

– Denna produkt får inte användas av perso

ner (inklusive barn) med nedsatt fysisk, sensorisk eller psykisk förmåga eller som saknar erfarenhet och kunskap om produk ten.

Barn ska hållas under uppsikt, så att

man kan säkerställa att de inte leker med produkten.

– Om maskinens nätkabel skadas måste den

bytas av en auktoriserad serviceverkstad för att undvika risker.

– Varning! Användare måste vara tillräckligt

kunniga för att använda denna maskin.

– Före rengöring eller underhåll, vid byte av

förbrukningsartiklar eller om maskinen modifieras måste man alltid dra ut nätkon takten ur eluttaget.

– Varning! Eluttaget på maskinen får endast

användas för de ändamål som anges i an visningarna.

– Varning! Stäng av maskinen direkt om

skum eller vätska tränger ut.

– Obs! Rengör vattennivåbegränsningen re

gelbundet och kontrollera om det finns tecken på skador.

– Ljudtrycksnivå enligt EN 60335-2-69/ osäk

erhet K 70 dB(A)/ 3 dB

– Vibrationsvärde hand/arm enligt EN

60335-6-69/ osäkerhet K <2,5 m/s²/ 1,5 m/s²

Varning! Maskinen kan innehålla hälsofar

–

ligt damm. Underhåll, tömning och filterby te ska endast utföras av en auktoriserad fackman med lämplig utrustning.

– Dammsugaren får endast användas med

installerat filtersystem!

– Explosions- och brandfara: Sug inte upp:

– gnistor eller varmt damm; – brandfarliga eller explosiva ämnen (t.ex.

magnesium, aluminium, bensin, förtun ning);

– starka ämnen (t.ex. syra, lut, lösnings

medel);

– ämnen som kan reagera kemiskt och bil

da värme, syror/baser, gaser osv. (exem pelvis reaktiva tvåkomponentsmaterial, aluminium och vatten).

– Nationella säkerhetsföreskrifter samt ma

terialtillverkarens anvisningar ska följas!

– Den får endast användas tillsammans med

lämplig skyddsutrustning!

– Den får endast användas efter att man kon

trollerat visuellt att den är hel, i torr miljö och efter instruktion!

– Kontrollera kontakten och kabeln regel

bundet för att undvika fara. Vid skada mås te de alltid bytas ut av en auktoriserad ser viceverkstad.

– Får inte lyftas och transporteras med lyftk

rok eller telfer!

– Denna maskin får inte användas av perso

ner som kan reagera extra känsligt på els tötar (t.ex. personer med pacemaker), ef tersom statisk uppladdning av maskinen inte kan uteslutas.

2 Symboler

Varning för allmän risk

Varning för elstötar

Läs bruksanvisningen/anvisningarna!

Använd andningsskydd!

Varning! Maskinen kan innehålla häl sofarligt damm!

Svenska

Lämplig för avskiljning av damm med ett exponeringsgränsvärde över 1 mg/m

Kasta den inte i hushållssoporna.

Förbjudet att kliva upp på produkten

3 Delar

[1-2] [1-3] [1-4] [1-7] [1-8]

Eluttag SysDoc Handtag Slangdepå T-LOC-låsning för SYSTAINER

4 Tekniska data

[1-9]

[1-10] [1-11] [1-12] +

Smutsbehållare Låsklämma Strömbrytare Broms

[1-13] [1-14] [1-15] [1-16] [1-17] [1-18] [1-19] [1-20]

Utblås Filterlåda Rengöring MAN-knapp Reglage för sugeffekt Anslutningsindikering Anslutningsknapp

De angivna bilderna finns i början av bruksan visningen.

Dammsugare Effekt 350 - 1200 W

Anslutningseffekt i eluttag max. EU, KR, CN

CH, DK

GB 230 V/ 110 V

1610 W/ 770 W

2200 W 1150 W

Volymström (luft) max., dammsugare/turbin 130 m³/h / 222 m³/h Undertryck max., turbin 24000 Pa Filteryta 3508 cm² Sugslang D 27/32 mm x 3,5 m‑AS Nätkabelns längd 7,5 m Ljudtrycksnivå enligt EN 60335-2-69/ osäkerhet K3 70 dB(A) Vibrationsvärde hand/arm enligt EN 60335-2-69/ osäkerhet K <2,5 m/s²/ 1,5 m/s² Skyddsklass IP X4 Frekvens 2402 Mhz – 2480 Mhz Ekvivalent isotrop strålningseffekt (EIRP) < 10 dBm Behållarens volym CTL MINI I 10 l

CTL MIDI I 15 l

Mått L x B x H CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

Vikt CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

Svenska

5 Avsedd användning

Dammsugare avsedd för – upp- och utsugning av damm upp till 1

mg/m³ motsvarande dammklass ’L’, – uppsugning av vatten, – för hög påfrestning vid yrkesmässig an

vändning,

i enlighet med IEC/EN 60335-2-69.

Vid felaktig användning ligger ansvaret på användaren.

6 Driftstart

Otillåten spänning eller frekvens! Olycksrisk

► Observera informationen på märkplåten. ► Observera landsspecifika avvikelser.

6.1 Första idrifttagningen

► Sätt i en filter-/avfallssäck [2]. ► Montera kabelvindan [3]. ► Anslut sugslangen [3].

6.2 Ansluta dammsugare

Risk för personskador på grund av verktyg som startar okontrollerat

► Kontrollera före tillkopplingen att det an

slutna verktyget är avstängt.

Risk för personskador på grund av elström

► Sätt i nätkontakten i ett jordat eluttag. ► Stick inte in fingrarna i dammsugarens

eluttag.

När dammsugaren är ansluten till nätutta get är dammsugarens eluttag permanent strömförande.

Ansluta dammsugare med eluttag

Dammsugaren är avstängd. ► Anslut nätkabeln till eluttaget.

Eluttaget [1-2] är strömförande.

Ställa dammsugaren i standby-läge

► Tryck på strömbrytaren [1-11].

Eluttaget [1-2] är strömförande.

Den gröna LED:n [1-18] visar standby-lä get.

VARNING!

Starta dammsugaren automatiskt

Dammsugaren är i standby-läge. ► För att starta dammsugaren automatiskt:

koppla till det anslutna verktyget.

Starta dammsugaren manuellt

Dammsugaren är i standby-läge. ► Tryck på MAN-knappen [1-17].

Dra alltid ur dammsugarens nätkontakt ur eluttaget när den inte används samt

före underhålls- och rengöringsarbeten.

6.3 Ansluta elverktyg

Risk för personskador

► Observera den maximala anslutningseffek

ten för eluttaget (se kapitlet Tekniska data).

► Stäng av elverktyget.

Ansluta ett nätdrivet elverktyg till dammsuga ren

► Anslut elverktyget till eluttaget [1-2].

VARNING!

Elverktyget är anslutet till dammsugaren via nätkabeln.

Ansluta ett batteridrivet elverktyg till damm sugaren (MINI I / MIDI I)

► Tryck på anslutningsknappen [1-20] i stan

dby-läge. Anslutningsindikeringen [1-19] blinkar

långsamt. Dammsugaren är förberedd för anslutning i 60 sekunder.

► Koppla till det batteridrivna elverktyget.

Dammsugaren startar och det batteridrivna elverktyget är anslutet tills man stänger av dammsugaren manuellt eller drar ur dammsugarens nätkontakt. Sedan måste batteriverktyget kopplas igen.

När ett nytt batteridrivet elverktyg ansluts blir den tidigare kopplingen överskriven.

6.4 Ansluta en mobil enhet (MINI I / MIDI I)

En mobil enhet (t.ex. smartphone) kan anslutas till dammsugaren via Bluetooth® (t.ex. för pro gramuppdatering med Festool-appen).

► Håll anslutningsknappen [1-20] på damm

sugaren intryckt i 3 sekunder i standbyläge.

Anslutningsindikeringen [1-19] blinkar snabbt.

Dammsugaren är förberedd för anslutning i 60 sekunder.

► Följ anvisningarna i Festool-appen.

Svenska

6.5 Fjärrkontroll (MINI I / MIDI I) Ansluta fjärrkontroll till dammsugare

För att kunna ansluta en fjärrkontroll till en dammsugare måste man först återställa fjärr kontrollen (se Återställa fjärrkontroll).

Fjärrkontroller som inte tidigare varit anslutna kan anslutas direkt.

Förbindelsen mellan fjärrkontrollerna och dammsugaren består även när man stäng er av manuellt eller drar ur dammsuga rens nätkontakt.

Dammsugaren kan vara ansluten till upp till fem fjärrkontroller samtidigt. Damm sugaren kan endast anslutas till ett batte ridrivet elverktyg åt gången.

► Håll anslutningsknappen [1-20] på damm

sugaren intryckt i 3 sekunder i standbyläge.

Anslutningsindikeringen [1-19] blinkar snabbt.

Dammsugaren är förberedd för anslutning i 60 sekunder.

► Tryck på MAN-knappen på fjärrkontrollen.

Fjärrkontrollen sparas permanent i damm sugaren.

7 Inställningar

7.1 Reglera sugkraften

► Tryck på Plus- resp. Minus-knapparna

[1-18] under sugdrift.

7.2 Temperatursäkring

Som skydd mot överhettning kopplar tempera tursäkringen från dammsugaren innan en kri tisk temperatur nås. Den understa LED:n

LED:n lyser röd Övertemperatur

► Stäng av dammsugaren och låt den svalna. ► Koppla till dammsugaren igen efter ca 5 mi

7.3 Låsa bromsen [1A]

► Lyft upp dammsugarens framdel en aning. ► Tryck ner bromsen [1-13] tills den hakar i. ► Tryck på knappen [1-12] för att lossa.

7.4 SysDoc

Risk för personskador

► Använd inte dammsugarens förvaringsyta

[1-18] visar störningen.

nuter.

att stå på.

VARNING!

Start/avstängning

När fjärrkontrollen har anslutits till dammsu garen kan dammsugaren kopplas Till/Från med fjärrkontrollen.

► Tryck på MAN-knappen på fjärrkontrollen

för att koppla Till/Från.

Återställning på fjärrkontrollen

Genom återställningen raderas förbindelsen mellan en fjärrkontroll och dammsugaren.

► Håll anslutningsknappen och MAN-knappen

intryckta i 10 sekunder. LED-indikeringen lyser i magenta när åter

ställningen är gjord.

6.6 Radera alla sparade enheter. (MINI I / MIDI I)

► Håll anslutningsknappen [1-20] intryckt i

minst 3 sekunder. Anslutningsindikeringen [1-19] blinkar

snabbt. ► Släpp upp anslutningsknappen igen. ► Inom 3 sekunder, håll Plus- och Minus-

knappen [1-18] intryckta samtidigt i minst 3

sekunder. Dammsugaren bekräftar kommandot genom

att blinka snabbt tre gånger.

Risk för personskador

► Se till att T-LOC resp. de fyra SysDoc-låsen

är stängda under transport.

På förvaringsytan [1-7] kan man fästa en SYS TAINER med T-LOC-låset [1-8]. SYSTAINRAR utan T-LOC kan fästas med de fyra SysDoclåsen [1-3].

OBS!

8 Arbeten

8.1 Suga torra ämnen

Hälsofarligt damm Risk för skador i luftvägarna

► Använd alltid filtersäck!

Hälsofarligt damm Risk för skador i luftvägarna

► Kontrollera att huvudfiltret är intakt innan

utsuget startas.

OBS!

Svenska

Vid damm som överskrider gränsvärdet får utsuget endast användas för en enda

dammkälla (el- eller tryckluftsverktyg). Kontrollera följande vid uppsugning av damm

som ansamlas vid användning av elverktyg: Se till att ventilationen är tillräcklig! Observera

regionala bestämmelser! Gränsvärden: frånluft max. 50 % av frisklufts

volymen Formel: rymdvolym VR x ventilationshastighet L

8.2 Suga upp våta ämnen/vätskor

Ta bort filtersäcken! Använd ett speciellt våtfilter.

När den maximala fyllnadsnivån nås, avbryts uppsugningen automatiskt.

Den understa LED:n [1-18] lyser röd. ► Stäng av dammsugaren [1-11].

► Öppna låsklämmorna [1-10] och ta av över

delen.

► Töm smutsbehållaren [1-9]. Låt huvudfiltret torka efter våtsugning! Låt dammsugaren torka innan den används till

torrt damm.

8.4 Rengöra filter och filtersäck manuellt

► Tryck på MAN-knappen [1-17] i standby-

läge.

► Ställ sugkraften på max [1-18]. ► Håll för sugslangen med handen och tryck

samtidigt ner rengöringsspaken [1-16] snabbt tre gånger.

8.5 Byta filtersäck dammfritt

► Öppna låsklamrarna och ta av dammsuga

rens överdel [2].

► Dra i fliken på filtersäcken tills filterpåsens

öppning är helt stängd.

Nu är filtersäcken säkert försluten och kan tas ut.

► Sätt tillbaka överdelen och stäng låskläm

morna.

8.6 Byta filterelement[5]

► Dra ut den gamla filterlådan [1-15]. ► Avfallshantera den gamla filterlådan enligt

lagstadgade bestämmelser.

► Skjut in den nya filterlådan [1-15].

Artikelnummer för tillbehör, filter och för brukningsmaterial finns i Festool-katalo gen eller på "www.festool.com".

Hälsofarligt damm Risk för skador i luftvägarna

► Ta bort våtfiltret efter våtsugningen och byt

det mot ett huvudfilter för torra ämnen.

Utträngande skum och vätskor

► Stäng genast av dammsugaren och töm

den.

8.3 Frånluftutsläpp

Hälsofarligt damm Risk för skador i luftvägarna

► Blås inte bort dammet!

Frånluftutsläppet kan användas för att leda ut frånluften ur en byggnad med hjälp av sugs langen.

► Öppna gallret framför utblåsningsöppning

en [1-14].

► Skjut in sugslangen i utblåsningsöppning

[1-14].

OBS!

ANMÄRKNING

Skador på motorn

► Använd aldrig dammsugaren utan huvudfil

ter eller med skadat huvudfilter eftersom det kan skada motorn.

8.7 Efter arbetet

► Stäng av dammsugaren och dra ut nätkon

takten. ► Linda upp nätkabeln. ► Töm smutsbehållaren.

► Lägg i sugslangen [4-1] i den förslutnings

bara slangdepån [1-7]. Lägg i nätka

beln [4-2] i den förslutningsbara slangde

pån [1-7] eller linda upp den på kabelvin

dan. Dra då nätkabeln genom ursparningen

[4-3]. ► Rengör dammsugaren in- och utvändigt ge

nom att dammsuga och torka av den. ► Ställ dammsugaren i ett torrt utrymme där

obehöriga inte kommer åt den.

Slangdepåns lock fungerar även som för varingsyta för verktyg.

EKAT

Svenska

9 Underhåll och skötsel

Risk för skador, elstötar

► Dra alltid ut nätkontakten före alla under

hålls- och servicearbeten på produkten!

► Allt underhålls- och reparationsarbete som

kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder.

Service och reparation får endast utföras av tillverkaren eller serviceverkstäder: Hitta när maste adress på: www.festool.com/service

VARNING!

11 Allmänna anvisningar

11.1

Bluetooth

Varumärkesnamnet Bluetooth® och logotyper na är registrerade märken som tillhör Blue tooth SIG, Inc. och används under licens av Tooltechnic Systems AG & Co. KG och därmed av Festool.

11.2 Information om dataskydd

Elverktyget innehåller ett chip för automatisk lagring av maskin- och driftdata. Dessa data in nehåller ingen information som är direkt per sonrelaterad.

Data från chipet kan avläsas trådlöst med spe ciella enheter och används hos Festool endast för feldiagnos, reparations- och garantiända mål samt för kvalitetsförbättring resp. vidareu tveckling av elverktyget. Datainformationen ut nyttjas inte för ytterligare ändamål – såvida kunden inte uttryckligen har godkänt det.

Använd bara Festools originalreservdelar! Art.nr på: www.festool.com/service

► Rengör nivåsensorerna [4-4] och töm

smutsbehållaren regelbundet.

Observera följande:

– minst en gång per år ska en dammteknisk

kontroll utföras (t.ex. beträffande skador på filtret, maskinens täthet och kontrolla nordningarnas funktion) av tillverkaren el ler en utbildad person.

– Delar som inte kan rengöras måste kasse

ras. Använd då helt täta påsar. Följ gällan de regler för avfallshantering!

10 Miljö

Släng inte maskinen i hushållssoporna!

Se till att verktyg, tillbehör och förpack ningar lämnas till miljövänlig återvin

ning. Följ den nationella föreskrifterna. Endast EU: Enligt EU-direktivet om uttjänt el-

och elektronikutrustning och omsättning till nationell lagstiftning måste förbrukade elverk tyg källsorteras och återvinnas på ett miljövän ligt sätt.

Information om REACh: www.festool.com/ reach

Suomi

Sisällys

1 Turvallisuusohjeet.....................................54

2 Tunnukset..................................................54

3 Laitteen osat..............................................55

4 Tekniset tiedot...........................................55

5 Määräystenmukainen käyttö.....................56

6 Käyttöönotto.............................................. 56

7 Säädöt........................................................57

8 Työskentely................................................58

9 Huolto ja hoito........................................... 59

10 Ympäristö.................................................. 59

11 Yleisiä ohjeita............................................ 59

1 Turvallisuusohjeet

Varoitus! Lue kaikki turvallisuus- ja käyt

töohjeet. Turvallisuusohjeiden ja käyttöohjeiden

noudattamisen laiminlyönti voi aiheuttaa säh köiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja käyttöoh jeet myöhempää tarvetta varten.

– Tätä laitetta eivät saa käyttää henkilöt (mu

kaan lukien lapset), joilla on riittämättömät fyysiset, aistilliset tai henkiset kyvyt tai joi den kokemus ja tiedot laitteesta ovat puut teellisia. pääse leikkimään laitteen kanssa.

– Jos tämän laitteen sähköjohto vaurioituu,

johto täytyy vaihdattaa valtuutetussa huol topisteessä sähköiskuvaaran välttämiseksi.

– Varoitus Työkalua käyttävien henkilöiden

on saatava riittävän perusteellinen opastus sen käytöstä.

– Verkkosähköpistoke täytyy aina vetää irti

pistorasiasta ennen puhdistusta, huoltoa, käyttötarvikkeiden vaihtoa tai laitteen muu tostoimenpiteitä.

– Varoitus Käytä koneen pistorasiaa vain oh

jeiden ilmoittamiin tarkoituksiin.

– Varoitus Sammuta laite heti, jos siitä valuu

ulos vaahtoa tai nestettä.

– Varo Puhdista vesimäärän rajoituslaite

säännöllisin väliajoin ja tarkista se vaurioi den varalta.

– Äänenpainetaso standardin EN 60335-2-69

mukaan / epävarmuus K 70 dB(A) / 3dB

– Tärinä käden/käsivarren kohdalla standar

din EN 60335-6-69 mukaan / epävarmuus K <2,5 m/s² / 1,5 m/s²

Lapsia täytyy valvoa, jotta he eivät

Varoitus Laite voi sisältää terveydelle hai

–

tallista pölyä. Huollon, tyhjennyksen ja suo dattimen vaihdon saa tehdä vain valtuutettu ammattilainen, joka käyttää soveltuvia hen kilönsuojaimia.

– Käytä vain paikalleen asennetun suodatin

järjestelmän kanssa!

– Räjähdys- ja palovaara: älä imuroi:

– kipinöitä tai kuumaa pölyä; – palonarkoja tai räjähdysalttiita aineita

(esim. magnesium, alumiini, bensiini, ohenne);

– syövyttäviä aineita (esim. hapot, emäs

liuokset, liuottimet);

– kemiallisesti reaktiivisia aineita, jotka ai

heuttavat lämpöä, happoja/emäksiä, kaa suja yms. (esim. reaktiiviset 2K-materi aalit, alumiini ja vesi).

– Noudata kansallisia turvallisuusmääräyk

siä sekä materiaalin valmistajan antamia ohjeita!

– Käytä vain sopivan suojavarustuksen kans

sa!

– Työskentele vain silmämääräisessä tarkas

tuksessa kunnossa olevaksi todetun lait teen kanssa, kuivassa ympäristössä ja oh jeiden mukaan!

– Vaaran välttämiseksi tarkasta pistoke ja

johto säännöllisin väliajoin. Jos havaitset niissä vaurioita, anna vaihtaa ne vain val tuutetussa huoltokorjaamossa.

– Älä nosta tai kuljeta nosturikoukun tai nos

tolaitteen varassa!

– Tätä laitetta eivät saa käyttää sellaiset hen

kilöt, jotka saattavat reagoida herkästi säh köiskuun (esim. ihmiset, joilla on sydä mentahdistin)), koska laitteeseen voi vara utua staattista sähköä.

2 Tunnukset

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue ohjeet/huomautukset!

Käytä hengityssuojainta!

Suomi

Varoitus! Laite voi sisältää terveydelle haitallista pölyä!

Soveltuu altistuksen raja-arvol taan yli 1 mg/m3 pölyn imuroin tiin

Älä hävitä kotitalousjätteiden mukana.

Päälle kiipeäminen on kielletty

3 Laitteen osat

[1-2] [1-3] [1-4] [1-7] [1-8]

Laitepistorasia SysDoc Kahva Letkunpidin T-Loc-lukitsin Systainer-salk

kua varten

[1-9] [1-10] [1-11] [1-12] +

[1-13] [1-14] [1-15] [1-16] [1-17] [1-18] [1-19] [1-20]

Mainitut kuvat ovat käyttöohjekirjan alussa.

Likasäiliö Kiinnityssalpa Käyttökytkin Jarru

Puhallusaukko Suodatinpanos Puhdistus MAN-painike Imutehon säätö Yhteysnäyttö Parikytkentäpainike

4 Tekniset tiedot

Järjestelmäimurit Tehontarve 350 - 1200 W

Liitäntäarvo laitepistorasiaan maks.

Imurin/turbiinin maks. virtaus (ilma) 130 m³/h / 222 m³/h Turbiinin maks. alipaine 24000 Pa Suodatuspinta-ala 3508 cm² Imuletku D 27/32 mm x 3,5 m‑AS Sähköjohdon pituus 7,5 m Äänenpainetaso standardin EN 60335-2-69 mukaan / epävarmuus K3 70 dB(A) Tärinä käden/käsivarren kohdalla standardin EN 60335-2-69 mukaan /

epävarmuus K Suojausluokka IP X4

EU, KR, CN

CH, DK

GB 230 V/ 110 V

2200 W 1150 W

1610 W/ 770 W

<2,5 m/s² / 1,5 m/s²

Taajuus 2402 Mhz – 2480 Mhz Vastaava isotrooppinen säteilyteho (EIRP) < 10 dBm Säiliön tilavuus CTL MINI I 10 l

CTL MIDI I 15 l

Mitat p x l x k CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

Suomi

Järjestelmäimurit Paino CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

5 Määräystenmukainen käyttö

Märkäkuivaimuri soveltuu – enintään 1 mg/m³ pölymäärien imurointiin

pölyluokitusta ’L’ vastaavasti, – veden imemiseen, – raskaaseen ammattikäyttöön,

normin IEC/EN 60335-2-69 mukaan.

Koneen käyttäjä vastaa määräystenvas taisesta käytöstä aiheutuneista vahin

goista.

6 Käyttöönotto

Kielletty jännite tai taajuus! Onnettomuusvaara

► Noudata konekilvessä olevia ohjetietoja. ► Huomioi maakohtaiset erikoismääräykset.

6.1 Ensikäyttö

► Laita pölypussi/jätesäkki paikalleen [2]. ► Asenna johtokela [3]. ► Kytke imuletku paikalleen [3].

6.2 Järjestelmäimurin kytkeminen

VAROITUS

Järjestelmäimurin kytkeminen valmiustilaan

► Paina käyttökytkintä [1-11].

Laitepistorasia [1-2] johtaa virtaa.

Vihreä LED-valo [1-18] ilmoittaa valmius tilan.

Järjestelmäimurin automaattinen käynnistys

Järjestelmäimuri on valmiustilassa. ► Kun haluat käynnistää järjestelmäimurin

automaattisesti: Käynnistä imuriin liitetty työkalu.

Järjestelmäimurin manuaalinen käynnistys

Järjestelmäimuri on valmiustilassa. ► Paina MAN-painiketta [1-17].

Vedä järjestelmäimurin sähköpistoke irti pistorasiasta, jos imuria ei käytetä sekä

ennen imuriin liittyviä huolto- ja puhdistustöitä.

6.3 Sähkötyökalun kytkentä

Loukkaantumisvaara

► Huomioi laitepistorasian suurin sallittu lii

täntäarvo (ks. luku Tekniset tiedot).

► Kytke sähkötyökalu pois päältä.

VAROITUS

Loukkaantumisvaara tahattomasti käynnis tyvien työkalujen takia

► Varmista ennen käynnistystä, että paikal

leen liitetty työkalu on kytketty pois päältä.

Sähkövirran aiheuttama loukkaantumisvaa ra

► Kytke sähköpistoke suojamaadoitettuun

pistorasiaan.

► Älä koske järjestelmäimurin pistorasiaan.

Kun järjestelmäimuri on kytketty verkko pistorasiaan, järjestelmäimurin laitepisto rasiasta voi ottaa jatkuvasti virtaa.

Järjestelmäimurin kytkeminen pistorasiaan

Järjestelmäimuri on kytketty pois päältä. ► Liitä sähköjohto pistorasiaan.

Laitepistorasia [1-2] johtaa virtaa.

VAROITUS

Verkkovirtakäyttöisen sähkötyökalun yhdistä minen järjestelmäimuriin

► Kytke sähkötyökalu laitepistorasiaan [1-2].

Sähkötyökalu on yhdistetty sähköjohdolla jär jestelmäimuriin.

Akkukäyttöisen sähkötyökalun yhdistäminen järjestelmäimuriin (MINI I / MIDI I)

► Paina valmiustilassa parikytkentäpainiket

[1-20].

Yhteysnäyttö [1-19] vilkkuu hitaasti. Järjes telmäimuri on 60 sekunnin ajan parikytken tävalmiina.

► Kytke akkukäyttöinen työkalu päälle.

Järjestelmäimuri käynnistyy ja akkukäyttöi nen työkalu on parikytkettynä siihen asti, kunnes järjestelmäimuri sammutetaan ma nuaalisesti tai sähköpistoke irrotetaan pis torasiasta. Akkutyökalu täytyy parikytkeä tämän jälkeen uudelleen.

Kun teet uuden akkukäyttöisen työkalun pari kytkennän, tähän astinen parikytkentä kumou tuu.

Suomi

6.4 Mobiililaitteen parikytkentä (MINI I / MIDI I)

Voit parikytkeä mobiililaitteen (esim. älypuheli men) Bluetooth® yhteyden välityksellä järjes telmäimuriin (esim. ohjelmiston päivittämiseksi Festool-sovelluksen kanssa).

► Pidä valmiustilassa järjestelmäimurin pari

kytkentäpainiketta kunnin ajan.

Yhteysnäyttö [1-19] vilkkuu nopeasti. Järjestelmäimuri on 60 sekunnin ajan pari

kytkentävalmiina.

► Noudata Festool-sovelluksessa olevia ohjei

ta.

6.5 Kauko-ohjain (MINI I / MIDI I)

Kauko-ohjaimen ja järjestelmäimurin keskinäinen parikytkentä

Jos haluat parikytkeä kauko-ohjaimen järjestel mäimuriin, kauko-ohjain täytyy palauttaa alku tilaan (katso Kauko-ohjaimen palautus alkuti laan).

Tähän asti parikytkemättömät kauko-ohjaimet voi parikytkeä suoraan.

Kauko-ohjainten ja järjestelmäimurin vä lille muodostettu parikytkentä säilyy myös siinä tapauksessa, kun järjestelmäimuri sammutetaan manuaalisesti tai järjestel mäimurin sähköpistoke irrotetaan pistora siasta.

[1-20] painettuna 3 se

Kauko-ohjaimen palautus alkutilaan

Alkutilaan palautuksen avulla kauko-ohjaimen ja järjestelmäimurin keskinäinen parikytkentä saadaan poistettua.

► Pidä parikytkentäpainiketta ja MAN-paini

ketta 10 sekunnin ajan painettuina. LED-merkkivalo palaa magentan värisenä,

kun alkutilaan palautus on saatu tehdyksi.

6.6 Poista kaikki tallennetut laitteet muistista. (MINI I / MIDI I)

► Pidä parikytkentäpainiketta [1-20] pohjassa

vähintään 3 sekunnin ajan. Yhteysnäyttö [1-19] vilkkuu nopeasti.

► Vapauta parikytkentäpainike. ► Paina 3 sekunnin sisällä plus- ja miinus-

painiketta [1-18] samanaikaisesti ja pidä niitä painettuna vähintään 3 sekunnin ajan.

Järjestelmäimuri vahvistaa käskyn kolmella nopealla vilkahduksella.

7 Säädöt

7.1 Imuvoiman säätö

► Paina plus- tai miinuspainikkeita [1-18]

imuroinnin yhteydessä.

7.2 Lämpösulake

Ylikuumenemisen estämiseksi lämpösulake katkaisee järjestelmäimurin toiminnan ennen kriittisen lämpötilan saavuttamista. Alimmai nen LED-valo

[1-18] ilmoittaa häiriöstä.

Järjestelmäimurin voi parikytkeä sama naikaisesti maks. viiteen kauko-ohjai meen. Järjestelmäimurin voi parikytkeä samanaikaisesti yhteen akkukäyttöiseen sähkötyökaluun.

► Pidä valmiustilassa järjestelmäimurin pari

kytkentäpainiketta [1-20] painettuna 3 se kunnin ajan.

Yhteysnäyttö [1-19] vilkkuu nopeasti. Järjestelmäimuri on 60 sekunnin ajan pari

kytkentävalmiina.

► Paina kauko-ohjaimen MAN-painiketta .

Kauko-ohjain on tallennettu pysyvästi jär jestelmäimuriin.

Kytkeminen päälle / pois päältä

Kauko-ohjaimen ja järjestelmäimurin keskinäi sen parikytkennän jälkeen järjestelmäimurin voi kytkeä kauko-ohjaimella päälle ja pois pääl tä.

► Kytke päälle/pois päältä painamalla kauko-

ohjaimen MAN-painiketta.

LED-valo palaa punaisena Ylilämpötila

► Sammuta järjestelmäimuri ja anna sen

jäähtyä.

► Kytke järjestelmäimuri uudelleen päälle

noin 5 minuutin kuluttua.

7.3 Lukitse jarru [1A]

► Nosta järjestelmäimuria hieman etupuolel

ta.

► Paina jarru [1-13] alas, niin että se lukit

tuu.

► Vapauta painamalla painiketta [1-12].

7.4 SysDoc

Loukkaantumisvaara

► Älä astu järjestelmäimurin säilytystason

päälle.

VAROITUS

Suomi

Loukkaantumisvaara

► Varmista kuljetuksen yhteydessä, että T-

Loc tai neljä SysDoc-lukitsinta ovat kiinni.

Säilytystasolle [1-7] voi kiinnittää Systainerin Tloc-lukitsimen [1-8] avulla. T-Locilla varusta mattomat Systainerit voi kiinnittää neljällä Sys Doc-lukitsimella [1-3].

HUOMIO

8 Työskentely

8.1 Kuivan pölyn imurointi

Terveydelle haitalliset pölylaadut Hengitysteiden loukkaantumisvaara

► Käytä aina suodattavaa pölypussia!

Terveydelle haitallista pölyä Hengitysteiden loukkaantumisvaara

► Tarkasta ennen imurointia, että pääsuoda

tin on hyvässä kunnossa.

Kun imuroit raja-arvon ylittäviä pölylaa tuja, imuroi vain yhdestä pölylähteestä

(sähkö- tai paineilmatyökalu) kerrallaan. Huomioi imuroidessasi toiminnassa olevien

sähkötyökalujen työstöpölyä: Huolehdi riittävän tehokkaasti ilmanvaihdosta!

Noudata paikallisia määräyksiä! Raja-arvot: poistoilma maks. 50 % puhtaan il

man määrästä Kaava: huoneen tilavuus VR x ilman vaihtuvuus L

8.2 Märkien aineiden / nesteiden imurointi

Ota pölypussi pois! Käytä erityistä märkäsuodatinta.

Kun suurin sallittu täyttöaste saavutetaan, imu rointi keskeytyy automaattisesti.

Alimmaisin LED-valo [1-18] palaa punaisena. ► Sammuta järjestelmäimuri [1-11] .

► Avaa kiinnityssalvat [1-10] ja ota laitteen

yläosa pois.

► Tyhjennä likasäiliö [1-9]. Anna märkäimuroinnin jälkeen pääsuodattimen

kuivua! Puhdista järjestelmäimuri ennen kuivan pölyn

imurointia.

HUOMIO

Terveydelle haitallista pölyä Hengitysteiden loukkaantumisvaara

► Irrota märkäsuodatin märkäimuroinnin jäl

keen ja korvaa sen kuiville aineille tarkoi tetulla pääsuodattimella.

Laitteesta ulosvuotava vaahto ja nesteet

► Katkaise toiminta välittömästi ja tyhjennä

laite.

8.3 Poistoilma-aukko

Terveydelle haitallisia pölylaatuja Hengitysteiden loukkaantumisvaara

► Älä puhalla pölyä ilmaan!

Poistoilma-aukon avulla voit johtaa poistoilman imuletkun kautta rakennuksen ulkopuolelle.

► Avaa poistoilma-aukon [1-14] edessä oleva

ritilä.

► Työnnä imuletku poistoilma-auk

koon

[1-14].

8.4 Suodattimen ja pölypussin manuaalinen puhdistus

► Paina valmiustilassa MAN-painiket

ta [1-17].

► Säädä imuvoima maksimiin [1-18]. ► Sulje imuletku kämmenellä ja paina samal

la puhdistusvivua [1-16] kolme kertaa ly hyesti alaspäin.

8.5 Pölypussin vaihtaminen pölyämistä välttäen

► Avaa kiinnityssalvat ja ota laitteen yläosa

pois

[2].

► Vedä pölypussin korvakkeesta, kunnes pus

sin aukko on kokonaan kiinni.

Tämän jälkeen pölypussi on suljettu kunnolla ja voidaan ottaa pois.

► Aseta laitteen yläosa paikalleen ja sulje

kiinnityssalvat.

8.6 Suodatinelementin vaihto[5]

► Vedä käytetty suodatinpanos [1-15] ulos. ► Hävitä käytöstä poistettu suodatinpanos la

kimääräysten mukaan.

► Työnnä uusi suodatinpanos [1-15] paikal

leen.

HUOMIO

EKAT

Suomi

Tarvikkeiden, suodattimien ja käyttötarvik keiden tuotenumerot voit katsoa Festoolin tuoteoppaasta tai nettiosoitteesta "www.festool.com".

HUOMAUTUS

Moottori vaurioitumisvaara

► Moottorin vaurioitumisvaaran takia älä

missään tapauksessa imuroi ilman pää suodatinta tai viallisen pääsuodattimen kanssa.

8.7 Töiden jälkeen

► Katkaise järjestelmäimurin toiminta ja vedä

verkkopistoke irti pistorasiasta. ► Kääri verkkoliitäntäjohto rullalle. ► Tyhjennä likasäiliö.

► Aseta imuletku [4-1] suljettavaan letkunpi

timeen [1-7]. Aseta sähköjohto [4-2] suljet

tavaan letkunpitimeen

[1-7] tai kääri se joh

tokelaan. Ohjaa sitä varten sähköjohto au

kon [4-3]läpi. ► Puhdista järjestelmäimurin sisä- ja ulko

puoli imuroimalla ja pyyhkimällä. ► Vie järjestelmäimuri kuivaan säilytystilaan,

jossa se on suojassa luvattomalta käytöltä.

Letkunpitimen kansi toimii myös työkalu jen säilytystasona.

9 Huolto ja hoito

Sähköiskun aiheuttama loukkaantumisvaara

► Irrota aina sähköpistoke pistorasiasta en

nen kaikkia huolto- ja puhdistustöitä!

► Kaikki moottorin rungon avaamista edellyt

tävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi.

Anna vain valmistajan tai valtuutetun huolto korjaamon tehdä huolto- ja korjaustyöt: Lä himmän huoltopisteen voit katsoa nettiosoit teesta: www.festool.fi/huolto

VAROITUS

Käytä vain alkuperäisiä Festool-varaosia! Tuo tenumerot voit katsoa nettiosoitteesta: www.festool.fi/huolto

► Puhdista täyttötasoanturit [4-4] ja likasäiliö

säännöllisin väliajoin.

Noudata seuraavia ohjeita:

– Anna valmistajan tai asiantuntijan tehdä vä

hintään kerran vuodessa pölytekninen tar kastus (esim. suodattimen vaurioiden, lait teen vuotojen ja valvontalaitteiden toimin tavirheiden varalta).

– Jos jonkun komponentin puhdistus ei on

nistu, kyseinen osa täytyy hävittää. Käytä siihen ilmatiiviitä pusseja. Noudata voimas sa olevia jätehuoltomääräyksiä!

10 Ympäristö

Älä heitä käytöstä poistettua konetta ta lousjätteiden joukkoon! Toimita käytös

tä poistetut laitteet, tarvikkeet ja pak kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyk siä.

Vain EU: käytöstä poistettuja sähkö- ja elektro niikkalaitteita koskevan eurooppalaisen direk tiivin ja sitä vastaavan kansallisen lainsäädän nön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ym päristöä säästävään kierrätykseen.

REACh:iin liittyvät tiedot: www.festool.com/ reach

11 Yleisiä ohjeita

11.1

Bluetooth

Tavaramerkki Bluetooth® ja logot ovat rekiste röityjä tavaramerkkejä, jotka omistaa Bluetooth SIG, Inc. ja joita TTS Tooltechnic Systems AG & Co. KG ja Festool käyttävät lisenssillä.

11.2 Tietosuojaa koskevat tiedot

Sähkötyökalu sisältää sirun, joka tallentaa au tomaattisesti kone- ja käyttötiedot. Tallenne tuista tiedoista ei voi päätellä suoraan henkilöl lisyyttä.

Tiedot voidaan lukea erikoislaitteilla ilman kos ketusta. Festool käyttää näitä tietoja yksin omaan sähkötyökalun vianmääritykseen, kor jaus- ja takuutöihin sekä laadunparannus- ja edelleenkehitystarkoituksiin. Tietoja ei käytetä tätä pidemmälle ilman asiakkaan erikseen an tamaa lupaa.

Dansk

Indholdsfortegnelse

1 Sikkerhedsanvisninger............................. 60

2 Symboler................................................... 60

3 Produktets elementer...............................61

4 Tekniske data............................................ 61

5 Bestemmelsesmæssig brug.....................62

6 Ibrugtagning..............................................62

7 Indstillinger............................................... 63

8 Arbejde...................................................... 64

9 Vedligeholdelse og service .......................65

10 Miljø...........................................................65

11 Generelle henvisninger.............................65

1 Sikkerhedsanvisninger

Advarsel! Læs alle sikkerhedsanvisninger

og vejledninger. Overholdes sikkerhedsanvis

ningerne og vejledningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæ stelser.

Opbevar alle sikkerhedsanvisninger og vejled ninger til senere brug.

– Denne maskine må ikke bruges af personer

(herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller med manglende erfaring og viden. være under opsyn for at sikre, at de ikke le ger med maskinen.

– Hvis denne maskines nettilslutningsledning

beskadiges, skal den udskiftes af et autori seret serviceværksted for at undgå risici.

– Advarsel Brugere skal instrueres i anven

delsen af denne maskine i et rimeligt om fang.

– Før rengøring eller vedligeholdelse eller

ved udskiftning af forbrugsartikler eller ved ændring af maskinen skal netstikket altid først trækkes ud af stikkontakten.

– Advarsel Stikdåsen på maskinen må kun

benyttes til de formål, der er fastlagt i an visningerne.

– Advarsel Maskinen skal omgående sluk

kes, hvis der strømmer skum eller væske ud.

– Forsigtig Anordningen til begrænsning af

vandniveauet skal rengøres regelmæssigt og kontrolleres for tegn på beskadigelse.

– Lydtrykniveau iht. EN 60335-2-69/ usikker

hed K 70 dB(A)/ 3dB

– Hånd-arm vibrationsværdi iht. EN

60335-6-69/ usikkerhed K

Børn skal

<2,5 m/s²/ 1,5 m/s²

– Advarsel Maskinen/apparatet kan indehol

de sundhedsskadeligt støv. Vedligeholdel se, tømning og filterskift må kun udføres af en autoriseret fagmand med egnet beskyt telsesudstyr.

– Må kun anvendes med installeret filtersy

stem!

– Eksplosions- og brandfare: Opsug ikke:

– gnister eller varmt støv; – brændbare eller eksplosive stoffer (f.eks.

magnesium, aluminium, benzin, fortyn der);

– aggressive stoffer (f.eks. syre, lud, opløs

ningsmidler);

– kemisk reaktive stoffer, som medfører

dannelse af varme, syrer/baser, gasser osv. (f.eks. reaktive tokomponent-mate rialer, aluminium og vand).

– Nationale sikkerhedsforskrifter og oplys

ninger fra materialeproducenten skal over holdes!

– Må kun anvendes med egnet sikkerhedsud

styr!

– Må kun anvendes i intakt stand konstateret

ved visuel kontrol, i tørre omgivelser og ef ter oplæring!

– Kontroller regelmæssigt stik og kabel for

at undgå risici. Ved beskadigelse må de kun udskiftes på et autoriseret serviceværk sted.

– Må ikke løftes og transporteres med kran

krog eller løfteudstyr!

– Dette apparat må ikke benyttes af perso

ner, der kan reagere følsomt på et elek trisk stød (f.eks. personer med pacema ker), da statisk opladning af apparatet ikke kan udelukkes.

– Netstikket må kun sættes i en stikkontakt

med jordforbindelse.

2 Symboler

Advarsel om generel fare

Advarsel om elektrisk stød

Læs vejledning/anvisninger!

Dansk

Brug åndedrætsværn!

Advarsel! Maskinen kan indeholde sundhedsskadeligt støv!

Egnet til udskilning af støv med en ekponeringsgrænseværdi over 1 mg/m

Må ikke bortskaffes sammen med al mindeligt husholdningsaffald.

Opstigning forbudt

3 Produktets elementer

[1-2] [1-3] [1-4]

Stikdåse SysDoc Greb

[1-7] [1-8] [1-9] [1-10] [1-11] [1-12] + [1-13] [1-14] [1-15] [1-16] [1-17] [1-18] [1-19] [1-20]

Slangedepot T-Loc lukning til Systainer Spand Lukkeklemme Tænd/sluk-knap Bremse Udblæsningsåbning Filterskuffe Rengøring MAN-tast Sugeeffektregulering Forbindelsesindikator Forbindelsestast

De angivne illustrationer findes i starten af brugsanvisningen.

4 Tekniske data

Støvsugere Optagen effekt 350 - 1200 W

Tilslutningsværdi til maskinstikdåse maks. EU, KR, CN

CH, DK

GB 230 V/ 110 V

1610 W/ 770 W Maks. luftmængde, støvsuger/turbine 130 m³/h / 222 m³/h Undertryk maks., turbine 24000 Pa Filteroverflade 3508 cm² Støvsugerslange D 27/32 mm x 3,5 m-AS Længde af netledning 7,5 m Lydtrykniveau iht. EN 60335-2-69/ usikkerhed K 70 dB(A) Hånd-arm vibrationsværdi iht. DS/EN 60335-2-69/usikkerhed K <2,5 m/s²/1,5 m/s² Kapslingsklasse IP X4 Frekvens 2402 Mhz-2480 Mhz

2200 W 1150 W

Ækvivalent isotrop strålingseffekt (EIRP) < 10 dBm Beholderstørrelse CTL MINI I 10 l

CTL MIDI I 15 l

Mål L x B x H CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

Vægt CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

Dansk

5 Bestemmelsesmæssig brug

Støvsuger velegnet til – op- og udsugning af støv op til 1 mg/m³ iht.

støvklasse ’L’, – opsugning af vand, – forhøjet belastning ved erhvervsmæssig

brug,

iht. IEC/EN 60335-2-69.

Ved ikke-bestemmelsesmæssig anven delse hæfter brugeren.

6 Ibrugtagning

Ikke-tilladt spænding eller frekvens! Fare for ulykke

► Vær opmærksom på oplysningerne på ty

peskiltet.

► Vær opmærksom på særlige forhold, der

gælder i anvendelseslandet.

6.1 Første ibrugtagning

► Ilæg filterpose/affaldssæk [2]. ► Monter kabeloprulningen [3]. ► Tilslut støvsugerslange [3].

6.2 Tilslutning af støvsuger

Risiko for personskader ved ukontrolleret start af værktøj

► Før tænding skal du kontrollere, at det til

sluttede værktøj er slukket.

Risiko for personskader på grund af elek trisk strøm

► Sæt netstikket i en beskyttelsesjordet stik

kontakt.

► Stik ikke fingrene ind i støvsugerens stik

dåse.

Hvis støvsugeren er forbundet med net stikkontakten, er støvsugerens maskin stikdåse konstant strømførende.

Oprettelse af forbindelse mellem støvsuger og stikkontakt

Støvsugeren er slukket. ► Forbind netledning med stikkontakt.

Maskinstikdåsen [1-2] er strømførende.

Omskiftning af støvsuger til standby-tilstand ► Tryk på tænd/sluk-knappen [1-11].

ADVARSEL

Maskinstikdåsen [1-2] er strømførende.

Grøn LED [1-18] viser standby-tilstand.

Automatisk start af støvsuger

Støvsugeren er i standby-tilstand. ► For at starte støvsugeren automatisk: Tænd

for det forbundne værktøj.

Manuel start af støvsuger

Støvsugeren er i standby-tilstand. ► Tryk på MAN-tasten [1-17].

Når støvsugeren ikke skal bruges samt

før vedligeholdelses- og rengøringsar bejde, skal støvsugerens netstik trækkes ud af stikkontakten.

6.3 Tilslutning af el-værktøj

Risiko for personskader

► Vær opmærksom på maskinstikdåsens

maksimale tilslutningseffekt (se kapitlet Tekniske data).

► Sluk el-værktøjet.

Oprettelse af forbindelse mellem netdrevet el-værktøj og støvsuger

► Tilslut el-værktøjet til maskinstikdåsen

[1-2].

ADVARSEL

El-værktøjet er forbundet med støvsugeren via netkablet.

Oprettelse af forbindelse mellem akku-drevet el-værktøj og støvsuger (MINI I / MIDI I)

► Tryk på forbindelsestasten [1-20] i standby-

tilstand. Forbindelsesindikatoren [1-19] blinker

langsomt. Støvsugeren er klar til at oprette forbindelse i 60 sekunder.

► Tænd det akku-drevne el-værktøj.

Støvsugeren starter, og det akku-drevne elværktøj er forbundet, indtil støvsugeren slukkes manuelt, eller netstikket trækkes ud. Derefter skal akku-værktøjet tilkobles igen.

Hvis et nyt akku-drevet el-værktøj forbindes, overskrives den hidtidige forbindelse.

6.4 Oprettelse af forbindelse til mobil

enhed (MINI I / MIDI I)

En mobil enhed (f.eks. smartphone) kan via

Bluetooth® forbindes med støvsugeren (f.eks.

med henblik på en softwareopdatering med Fe stool-appen).

Dansk

► Hold forbindelsestasten [1-20] på støvsuge

ren trykket ind i 3 sekunder i standbytil stand.

Forbindelsesindikatoren [1-19] blinker hur tigt.

Støvsugeren er klar til at oprette forbindel se i 60 sekunder.

► Følg anvisningerne i Festool-appen.

6.5 Fjernbetjening (MINI I / MIDI I) Oprettelse af forbindelse mellem

fjernbetjening og støvsuger

For at kunne forbinde en fjernbetjening med en støvsuger skal der udføres en reset af fjernbetj eningen (se reset af fjernbetjening).

Fjernbetjeninger, der ikke tidligere er forbun det, kan forbindes direkte.

En oprettet forbindelse mellem fjernbetje ninger og støvsugeren bevares, også efter at støvsugeren er slukket manuelt, eller netstikket er trukket ud.

► Hold forbindelsestasten [1-20] trykket ind i

mindst 3 sekunder. Forbindelsesindikatoren [1-19] blinker hur

tigt. ► Slip forbindelsestasten igen. ► Hold inden for 3 sekunder Plus- og Minus-

tasten [1-18] trykket ind samtidig i mindst 3

sekunder. Støvsugeren bekræfter kommandoen ved at

blinke hurtigt tre gange.

7 Indstillinger

7.1 Regulering af sugekraft

► Aktivér Plus-/Minus-taster [1-18] i suge

funktion.

7.2 Temperatursikring

Temperatursikringen beskytter støvsugeren mod overophedning ved at afbryde støvsugeren, inden den kritiske temperatur nås. Den neder ste LED

[1-18] viser fejl.

Støvsugeren kan være forbundet med op til fem fjernbetjeninger samtidig. Støvsu geren kan samtidig forbindes med et akku el-værktøj.

► Hold forbindelsestasten [1-20] på støvsuge

ren trykket ind i 3 sekunder i standbytil stand.

Forbindelsesindikatoren [1-19] blinker hur tigt.

Støvsugeren er klar til at oprette forbindel se i 60 sekunder.

► Tryk på MAN-tasten på fjernbetjeningen.

Fjernbetjeningen er permanent lagret i støvsugeren.

Tænd/sluk

Når fjernbetjeningen er forbundet med støvsu geren, kan støvsugeren tændes og slukkes med fjernbetjeningen.

► Tryk på MAN-tasten på fjernbetjeningen for

at tænde/slukke.

LED lyser rødt Overtemperatur

► Sluk støvsugeren, og lad den køle af. ► Tænd støvsugeren igen efter ca. 5 minutter.

7.3 Låsning af bremse [1A]

► Løft forsiden af støvsugeren lidt. ► Tryk bremsen [1-13] ned, indtil den går i

indgreb. ► Aktivér tasten [1-12] for at frigøre den.

7.4 SysDoc

Risiko for personskader

► Det er ikke tilladt at stå på støvsugerens

fralægningsflade.

Risiko for personskader

► Ved transport er det vigtigt, at T-Loc og/

eller de fire SysDoc lukninger er lukkede.

ADVARSEL

FORSIGTIG

Reset på fjernbetjeningen

Med et reset ophæves forbindelsen mellem en fjernbetjening og støvsugeren.

► Hold forbindelsestasten og MAN-tasten

trykket ind i 10 sekunder. LED-indikatoren lyser i magenta, når reset

ten er udført.

6.6 Slet alle lagrede maskiner. (MINI I / MIDI I)

På fralægningsfladen [1-7] kan du med T-loc lukningen [1-8] fastgøre en Systainer. Systai nere uden T-Loc kan fastgøres med de fire Sys Doc lukninger [1-3].

Dansk

8 Arbejde

8.1 Opsugning af tørre materialer

Sundhedsskadeligt støv Skader af luftvejene

► Anvend altid en filterpose!

Sundhedsskadeligt støv Skader af luftvejene

► Kontrollér før støvsugning, om fladfilteret

er intakt.

Ved opsugning af støv, der overskrider grænseværdien, må der kun opsuges fra

en enkelt støvkilde (el- eller trykluftværktøj). Vær opmærksom på følgende ved udsugning af

støv fra el-værktøj: Sørg for tilstrækkelig udluftning! Overhold lo

kale bestemmelser! Grænseværdier: Afgangsluft maks. 50 % af

mængden af frisk luft Formel: rumvolumen VR x luftudskiftningsrate L

8.2 Opsugning af våde materialer/væsker

Fjern filterposen! Brug et specielt vådfilter.

Ved opnåelse af det maksimale væskeniveau afbrydes udsugningen automatisk.

Den nederste LED [1-18] lyser rødt. ► Sluk støvsugeren [1-11] .

► Åbn lukkeklemmerne [1-10], og tag maski

nens overdel af.

► Tøm spanden [1-9]. Lad fladfiltret tørre efter brug som vådsuger! Lad støvsugeren tørre før indsugning af tørt

støv.

FORSIGTIG

8.3 Udgang for afgangsluft

Sundhedsskadeligt støv Skader af luftvejene

► Blæs ikke støv ud!

Med udgangen for afgangsluft er det via støvsu gerslangen muligt at lede afgangsluften ud af en bygning.

► Åbn gitteret foran udblæsningsåbnin

gen [1-14].

► Skub sugeslangen ind i udblæsningsåbnin

gen

[1-14].

8.4 Manuel rengøring af filter og filterpose

► Tryk på MAN-tasten [1-17] i standbytil

stand.

► Indstil sugekraft til maksimum [1-18]. ► Luk sugeslangen med hånden, og tryk sam

tidig rengøringshåndtaget[1-16] ned kortva rigt tre gange.

8.5 Mindre støvende skift af filterposen

► Løsn lukkeklemmerne , og tag maskinens

overdel af

► Træk i lasken på filterposen, til filterposens

åbning er helt lukket.

Filterposen er nu lukket sikkert og kan udta ges.

► Påsæt maskinens overdel, og luk lukke

klemmerne.

8.6 Udskiftning af filterelement[5]

► Træk den brugte filterskuffe [1-15] ud. ► Bortskaf den brugte filterskuffe iht. de lov

bestemte regler.

► Skub den nye filterskuffe [1-15] ind.

Bestillingsnumrene for tilbehør, filtre og forbrugsmaterialer i Festool-kataloget el ler på internettet under "www.fe stool.com".

FORSIGTIG

[2].

Sundhedsskadeligt støv Skader af luftvejene

► Efter vådsugning skal vådfilteret fjernes og

erstattes med et fladfilter til tørre materia ler.

Udstrømmende skum og væske

► Sluk omgående maskinen, og tøm den.

FORSIGTIG

BEMÆRK

Beskadigelse af motor

► Sug aldrig uden monteret eller med beska

diget fladfilter, da dette kan være skadeligt for motoren.

8.7 Efter arbejdet

► Sluk støvsugeren, og træk stikket ud. ► Vikl netledningen op. ► Tøm støvbeholderen.

EKAT

Dansk

► Læg sugeslangen [4-1] i det lukbare slan

gedepot

[1-7]. Læg nettilslutningslednin

gen [4-2] i det lukbare slangedepot [1-7], eller vikl den op på kabeloprulningen. Hertil skal netkablet føres gennem udsparingen [4-3].

► Rengør støvsugeren indvendigt og udven

digt ved at støvsuge den og tørre den af.

► Stil støvsugeren i et tørt rum, beskyttet mod

uautoriseret brug.

Låget på slangedepotet kan også benyttes til fralægning af værktøj.

9 Vedligeholdelse og service

Fare for personskader som følge af elektrisk stød

► Træk altid stikket ud af stikkontakten før

alle service- og vedligeholdelsesarbejder!

► Vedligeholdelses- og reparationsarbejde,

der kræver, at motorhuset åbnes, må kun foretages af et autoriseret serviceværk sted.

Kundeservice og reparation må kun udføres af producenten eller serviceværksteder: Nærme ste adresse findes på: www.festool.dk/service

ADVARSEL

10 Miljø

Maskinen må ikke bortskaffes med al mindeligt husholdningsaffald! Udstyr,

tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal gen brugsstation. Gældende nationale forskrifter skal overholdes.

Kun EU: Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemfø relse i national ret skal gammelt el-værktøj indsamles separat og afleveres til miljøvenlig genvinding.

Informationer om REACh: www.festool.com/ reach

11 Generelle henvisninger

11.1

Bluetooth

Ordmærket Bluetooth® og logoerne er registre rede varemærker tilhørende Bluetooth SIG, Inc. og anvendes af TTS Tooltechnic Systems AG & Co. KG og Festool under licens.

11.2 Informationer om databeskyttelse

El-værktøjet indeholder en chip, der automatisk gemmer maskin- og driftsdata. De gemte data indeholder ingen direkte personoplysninger.

Dataene kan udlæses kontaktløst med specielle apparater og anvendes udelukkende af Festool med henblik på fejldiagnose, reparationer og håndtering af garantikrav samt til kvalitetsfor bedring og videreudvikling af el-værktøjet. Da taene anvendes ikke til andre formål uden kun dens udtrykkelige tilladelse.

Brug kun originale Festool-reservedele! Arti kelnr. findes på: www.festool.dk/service

► Rengør niveausensorer regelmæssigt [4-4]

og tøm spanden .

Følg følgende anvisninger:

– Mindst en gang årligt støvteknisk kontrol

(f.eks. for beskadigelse af filteret, maski nens tæthed og kontrolanordningernes funktion) som udføres af producenten eller en instrueret person.

– Det, der ikke kan rengøres, skal bortskaf

fes. Brug tætte poser. Overhold gældende bortskaffelsesbetingelser!

Norsk

Innholdsfortegnelse

1 Sikkerhetsregler....................................... 66

2 Symboler................................................... 66

3 Apparatets deler....................................... 67

4 Tekniske data............................................ 67

5 Riktig bruk.................................................68

6 Igangsetting...............................................68

7 Innstillinger............................................... 69

8 Arbeid........................................................ 69

9 Vedlikehold og pleie.................................. 71

10 Miljø...........................................................71

11 Generell informasjon................................ 71

1 Sikkerhetsregler

Advarsel! Les alle sikkerhetsregler og an

visninger. Hvis sikkerhetsinformasjonen og an

visningene ikke tas til følge, kan det føre til elektrisk støt, brann og/eller alvorlige persons kader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

– Dette apparatet må ikke brukes av perso

ner (barn inkludert) med reduserte fysiske, motoriske eller mentale ferdigheter eller mangel på erfaring og kunnskap. Det må holdes oppsyn med at de ikke leker med apparatet.

– Hvis strømledningen til dette apparatet blir

skadet, må den byttes ut av et autorisert serviceverksted for å unngå fare.

– Advarsel Den som skal bruke maskinen,

må få innføring i bruken av den.

– Før rengjøring eller vedlikehold eller ved

utskiftning av forbruksdeler eller ved en dringer på apparatet må du alltid ta støpse let ut av stikkontakten først.

– Advarsel Stikkontakten på maskinen skal

bare brukes til formålene spesifisert i in struksen.

– Advarsel Slå av apparatet med en gang

hvis det kommer skum eller væske ut av det.

– Vær forsiktig Rengjør innretningen regel

messig for vannstandsbegrensning, og un dersøk den for skader.

– Lydtrykknivå iht. EN 60335-2-69/ usikker

het K 70 dB(A)/ 3dB

– Hånd-arm vibrasjonsverdi iht. EN

60335-6-69/ usikkerhet K <2,5 m/s²/ 1,5 m/s²

barn slik at det sikres

Advarsel Apparatet kan inneholde helse

–

skadelig støv. Vedlikehold, tømming og fil terskift må kun foretas av autoriserte fag folk med egnet verneutstyr.

– Skal kun brukes med installert filtersy

stem!

– Eksplosjons- og brannfare: Skal ikke su

ges opp:

– gnister eller varmt støv; – brennbare eller eksplosive stoffer (f.eks.

magnesium, aluminium, bensin, fortyn ningsmiddel);

– aggressive stoffer (f.eks. syrer, baser, lø

semidler);

– kjemisk reaktive stoffer som fører til var

meutvikling, syrer/base, gasser osv (f.eks. reaktive 2K-materialer, aluminium og vann).

– Følg nasjonale sikkerhetsforskrifter samt

opplysningene fra materialprodusenten!

– Skal kun brukes med egnet verneutstyr. – Kontroller visuelt at apparatet er i orden,

og bruk det bare i tørre omgivelser og i henhold til gitt opplæring.

– Kontroller plugg og ledning regelmessig

for å unngå farer. Få dem alltid byttet ut på et autorisert serviceverksted dersom de er skadet.

– Må ikke løftes eller transporteres med

krankrok eller løfteverktøy!

– Dette apparatet må ikke brukes av perso

ner som kan reagere følsomt på elektrisk støt (f.eks. personer med pacemaker), et tersom statisk lading ikke kan utelukkes.

2 Symboler

Advarsel om generell fare

Advarsel om elektrisk støt

Anvisning/les merknader!

Bruk åndedrettsvern!

Advarsel! Apparatet kan inneholde helseskadelig støv.

Norsk

Egnet for utskilling av støv med en eksposisjonsgrenseverdi større enn 1 mg/m

Må ikke kastes i husholdningsavfallet.

Oppstigning forbudt

3 Apparatets deler

[1-2] [1-3] [1-4] [1-7] [1-8]

Apparatkontakt SysDoc Håndtak Slangeoppbevaring T-Loc-lås for systainere

4 Tekniske data

[1-9]

[1-10] [1-11] [1-12] + [1-13] [1-14] [1-15] [1-16] [1-17] [1-18] [1-19] [1-20]

Smussbeholder Låseklemme På/av-knapp Brems Utblåsningsåpning Filterskuff Rengjøring MAN-knapp Sugeeffektregulering Tilkoblingsindikator Tilkoblingsknapp

Bildene det henvises til, finner du foran i bruks anvisningen.

Støvsuger Opptatt effekt 350 - 1200 W

Tilkoblingseffekt på apparatkontakt maks. EU, KR, CN

CH, DK

GB 230 V/ 110 V

1610 W/ 770 W

2200 W 1150 W

Volumstrøm (luft) maks., suger/turbin 130 m³/h / 222 m³/h Undertrykk, maks., turbin 24 000 Pa Filteroverflate 3508 cm² Sugeslange D 27/32 mm x 3,5 m‑AS Lengde på strømtilkoblingsledningen 7,5 m Lydtrykknivå iht. EN 60335-2-69/ usikkerhet K3 70 dB(A) Hånd/arm-vibrasjon ifølge EN 60335-2-69/ usikkerhet K <2,5 m/s²/ 1,5 m/s² Beskyttelsesklasse IP X4 Frekvens 2402–2480 MHz Ekvivalent isotropisk utstrålt effekt (EIRP) < 10 dBm Beholdervolum CTL MINI I 10 l

CTL MIDI I 15 l

Mål L x B x H CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

Vekt CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

Norsk

5 Riktig bruk

Mobil støv-/våtsuger egnet til – opp- og avsuging av støv opptil 1 mg/m³ i

henhold til støvklasse ’L’, – oppsuging av vann, – for høye krav ved profesjonell bruk,

i overensstemmelse med IEC/EN

60335-2-69.

Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret.

6 Igangsetting

Ikke tillatt spenning eller frekvens! Fare for ulykker

► Ta hensyn til angivelsene på typeskiltet. ► Ta hensyn til landsspesifikke særegenhe

ter.

ADVARSEL

Automatisk start av støvsugeren

Støvsugeren er i standbymodus. ► For å starte støvsugeren automatisk: Slå på

det tilkoblede verktøyet.

Starte støvsugeren manuelt

Støvsugeren er i standbymodus. ► Trykk på MAN-knappen [1-17].

Når støvsugeren ikke er i bruk, og før

vedlikeholds- og rengjøringsarbeid, må du ta støpselet til støvsugeren ut av stikkontak ten.

6.3 Koble til elektroverktøy

Fare for personskader

► Overhold de maksimale tilkoblingsverdiene

på apparatkontakten (se kapittel Tekniske spesifikasjoner).

► Slå av elektroverktøy.

ADVARSEL

6.1 Første igangsetting

► Legg inn filter-/avfallspose [2]. ► Monter kabelrullen [3]. ► Koble til sugeslangen [3].

6.2 Koble til støvsuger

Fare for personskader hvis verktøy starter ukontrollert

► Før innkobling må det kontrolleres at til

koblet verktøy er slått av.

Fare for personskader pga. elektrisk strøm

► Sett nettstøpselet inn i en jordet stikkon

takt.

► Ikke ta inn i stikkontakten til støvsugeren.

Når støvsugeren er koblet til strømkon takten, leder utstyrsstikkontakten til støv sugeren konstant strøm.

Koble støvsugeren til stikkontakten

Støvsugeren er slått av. ► Koble strømledningen til stikkontakten.

Utstyrsstikkontakten [1-2] leder strøm.

Sette støvsugeren i standbymodus

► Trykk inn på/av-knappen [1-11].

Utstyrsstikkontakten [1-2] leder strøm.

Den grønne lysdioden [1-18] indikerer standbymodus.

ADVARSEL

Koble strømdrevet elektroverktøy til støvsu geren

► Koble elektroverktøyet til utstyrsstikkon

takten [1-2].

Elektroverktøyet er koblet til støvsugeren via strømledningen.

Koble batteridrevet elektroverktøy til støvsu geren (MINI I / MIDI I)

► Trykk på tilkoblingsknappen [1-20] i stand

bymodus. Tilkoblingsindikatoren [1-19] blinker sakte.

Støvsugeren er tilkoblingsklar i 60 sekun der.

► Slå på det batteridrevne elektroverktøyet.

Støvsugeren starter, og det batteridrevne elektroverktøyet er tilkoblet helt til støvsu geren slås av manuelt eller støpselet tas ut av kontakten. Batteriverktøyet må deretter kobles til på nytt.

Med tilkoblingen av et nytt batteridrevet elek troverktøy overskrives den forrige forbindelsen.

6.4 Koble til mobil enhet (MINI I / MIDI I)

En mobil enhet (f.eks. smarttelefon) kan kobles til støvsugeren via Bluetooth® (f.eks. for å utfø re en programvareoppdatering med Festoolappen).

► Trykk i 3 sekunder på tilkoblingsknappen

[1-20] på støvsugeren i standbymodus. Tilkoblingsindikatoren[1-19] blinker raskt. Støvsugeren er tilkoblingsklar i 60 sekun

der.

► Følg anvisningene i Festool-appen.

Norsk

6.5 Fjernkontroll (MINI I / MIDI I) Koble sammen fjernkontroll og støvsuger

Fjernkontrollen må nullstilles hvis den skal kobles til en støvsuger (se kapitlet Nullstille fjernkontrollen).

Fjernkontroller som ennå ikke har vært tilkob let, kan kobles til direkte.

En forbindelse som er opprettet mellom fjernkontroll og støvsuger, opprettholdes permanent også etter at støvsugeren er slått av manuelt eller etter at støpselet til støvsugeren er dratt ut.

Støvsugeren kan kobles til inntil fem fjern kontroller samtidig. Støvsugeren kan kob les til ett batteridrevet elektroverktøy om gangen.

► Trykk i 3 sekunder på tilkoblingsknappen

[1-20] på støvsugeren i standbymodus. Tilkoblingsindikatoren[1-19] blinker raskt. Støvsugeren er tilkoblingsklar i 60 sekun

der.

► Trykk på MAN-knappen på fjernkontrollen.

Fjernkontrollen er lagret permanent i støv sugeren.

Slå på og av

Når fjernkontrollen er koblet til støvsugeren, kan støvsugeren slås av og på med fjernkon trollen.

► Trykk på MAN-knappen på fjernkontrollen

for å slå på eller av.

Nullstilling på fjernkontrollen

Med nullstilling slettes forbindelsen mellom en fjernkontroll og støvsugeren.

► Trykk på tilkoblingsknappen og MAN-knap

pen i 10 sekunder. LED-indikatoren lyser rosa når nullstillin

gen er fullført.

6.6 Slett alle lagrede enheter. (MINI I / MIDI I)

7 Innstillinger

7.1 Regulere sugekraften

► Trykk på pluss- eller minustasten [1-18] i

sugemodus.

7.2 Temperatursikring

Som beskyttelse mot overoppheting slår en temperatursikring av støvsugeren før den når en kritisk temperatur. Den nederste lysdio den

[1-18] indikerer feil.

Lysdioden lyser rødt Overtemperatur

► Slå av støvsugeren og la den kjøle seg ned. ► Slå på støvsugeren igjen etter ca. 5 minut

ter.

7.3 Feste bremsen [1A]

► Løft fremsiden på den mobile våt-/tørrsu

geren litt opp.

► Trykk bremsen [1-13] nedover til den

smekker i.

► Løsne den ved hjelp av tasten [1-12].

7.4 SysDoc

Fare for personskader

► Oppbevaringsplassen til støvsugeren må

ikke brukes til å stå på.

Fare for personskade

► Under transport må du passe på at T-Loc

eller de fire SysDoc-låsene er lukket.

På oppbevaringsplassen [1-7] er det mulig å fe ste en systainer med T-loc-låsen [1-8]. Systai nere uten T-Loc kan festes med de fire SysDoclåsene [1-3].

ADVARSEL

FORSIKTIG

8 Arbeid

8.1 Suge opp tørre stoffer

► Trykk på tilkoblingsknappen [1-20] i minst

3 sekunder. Tilkoblingsindikatoren [1-19] blinker raskt.

► Slipp tilkoblingsknappen igjen. ► I løpet av 3 sekunder: Hold pluss- og minu

stasten [1-18] inne samtidig i minst 3 se kunder.

Støvsugeren bekrefter kommandoen med tre raske blink.

Helsefarlig støv Skader på luftveiene

► Bruk alltid filterpose.

Helseskadelig støv Skader på luftveiene

► Før sugingen må du kontrollere at hoved

filteret er intakt.

FORSIKTIG

Norsk

Ved oppsuging av støv som overskrider

grenseverdien, skal det bare suges opp fra en enkelt støvkilde (elektro- eller trykkluft verktøy).

Pass på følgende ved oppsuging av støvet fra elektroverktøy i drift:

Sørg for tilstrekkelig ventilasjon! Ta hensyn til regionale bestemmelser!

Grenseverdier: Avtrekksluft maks. 50 % av fri skluftvolumet

Formel: romvolum VR x luftsirkulasjonsrate L

8.2 Suging av våte stoffer/væsker

Ta ut filterposen.

Bruk et spesielt våtfilter. Når maksimalt fyllnivå er nådd, avbrytes sugin

gen automatisk. Den nederste lysdioden [1-18] lyser rødt. ► Slå av støvsugeren [1-11] .

► Åpne låseklemmen [1-10] og ta av overde

len på apparatet.

► Tøm smussbeholderen [1-9]. La hovedfilteret tørke etter våtsuging! Tørk støvsugeren før du suger inn tørrstøv.

Helseskadelig støv Skader på luftveiene

► Fjern våtfilteret etter våtsugingen, og bytt

det ut med hovedfilter for tørre stoffer.

Skum og væske som lekker ut

► Apparatet må omgående slås av og tøm

mes.

8.3 Luftutslipp

Helsefarlig støv Skader på luftveiene

► Ikke blås ut støv!

FORSIKTIG

► Sett sugekraften på maks. [1-18]. ► Lukk sugeslangen for hånd og trykk samti

dig tre ganger på rengjøringsspaken [1-16].

8.5 Lite støv ved bytte av filtersekk

► Åpne låseklemmen og ta av overdelen på

apparatet

► Dra i flippen på filtersekken til filterposeåp

ningen er helt lukket. Filtersekken er nå godt lukket og kan tas ut. ► Sett på apparatets overdel og steng låse

klemmene.

8.6 Bytte av filterelement[5]

► Trekk ut den brukte filterskuffen [1-15]. ► Den brukte filterskuffen må avfallsbehand

les iht. nasjonale bestemmelser. ► Skyv inn en ny filterskuff [1-15].

Bestillingsnumrene til tilbehør, filtre og forbruksmateriale finner du i Festool-ka talogen eller på nettstedet "www.fe stool.com".

[2].

Merk

Skader på motoren

► Støvsugeren må aldri brukes uten montert

hovedfilter eller med skadet hovedfilter, da det kan skade motoren.

8.7 Etter arbeidet

► Slå av den mobile våt-/tørrsugeren og trekk

ut nettstøpselet. ► Vikle opp nettledningen. ► Tøm smussbeholderen.

► Legg sugeslangen [4-1] i den låsbare slan

geoppbevaringen

gen [4-2] i den låsbare slangeoppbevarin

gen [1-7] eller vikle den opp på kabelrullen.

Legg da strømledningen gjennom utsparin

gen

[4-3].

► Rengjør støvsugeren innvendig og utvendig

ved å støvsuge den og tørke over den. ► Sett støvsugeren i et tørt rom som er stengt

for uvedkommende.

[1-7]. Legg strømlednin

Luftutslippet gjør det mulig å lede avtrekksluf ten ut av en bygning ved hjelp av sugeslangen.

► Åpne gitteret foran utblåsningsåpnin

gen

[1-14].

► Skyv sugeslangen inn i utblåsningsåpnin

gen [1-14].

8.4 Filter og filtersekk rengjøres manuelt

► Trykk på MAN-tasten [1-17] i standbymo

dus.

Lokket til slangeoppbevaringen brukes og så som fraleggingsplass for verktøy.

EKAT

Norsk

9 Vedlikehold og pleie

Fare for personskader, elektrisk støt

► Trekk støpselet ut av kontakten før alle ty

per vedlikeholds- og reparasjonsarbeid på apparatet!

► Alle vedlikeholds- og reparasjonsarbeider

som krever at motorhuset åpnes, skal kun gjennomføres av et autorisert kundeservi ce-verksted.

Kundeservice og reparasjon kun hos produ senten eller på serviceverksteder: Nærmeste representant eller verksted, se: www.fe stool.com/service

ADVARSEL

Informasjon om REACh: www.festool.com/

reach

11 Generell informasjon

11.1

Bluetooth

Merkenavnet Bluetooth® og logoene er regi strerte varemerker som tilhører Bluetooth SIG, Inc., og de brukes på lisens av TTS Tooltechnic Systems AG & Co. KG og dermed av Festool.

11.2 Informasjon om personvern

Elektroverktøyet inneholder en brikke som la grer maskin- og driftsdata automatisk. Data la gret på minnebrikken inneholder ingen perso nopplysninger om kunden.

Data på minnebrikken kan leses av kontaktløst med spesielt utstyr, og brukes utelukkende til feildiagnose, reparasjons- og garantiavviklin ger, og til kvalitetssikring eller videreutvikling av elektroverktøyet av Festool. Dataene vil ikke brukes på noen annen måte, med mindre det er gitt uttrykkelig samtykke fra kunden.

Bruk kun originale Festool-reservedeler! Best.nr. finner du under: www.festool.com/ service

► Rengjør nivåsensorene regelmessig [4-4]

og tøm smussbeholderen .

Vær obs på følgende:

– Minst en gang i året må produsenten eller

en opplært person foreta en støvteknisk kontroll (f.eks. med henblikk på filterska der, apparatets tetthet og funksjonen til kontrollinnretningene).

– Det som det ikke er mulig å rengjøre, må

behandles som spesialavfall. Bruk tette po ser til dette. Vær oppmerksom på gjelden de betingelser for avfallshåndtering!

10 Miljø

Apparatet skal ikke kastes i restavfal let! Apparater, tilbehør og emballasje

skal leveres til gjenvinning. Ta hensyn til

gjeldende nasjonale forskrifter. Bare EU: I henhold til EU-direktivet om kasser

te elektriske og elektroniske produkter og di rektivets implementering i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og leveres til miljøvennlig gjen vinning.

Português

Índice

1 Indicações de segurança...........................72

2 Símbolos....................................................73

3 Componentes da ferramenta....................73

4 Dados técnicos.......................................... 73

5 Utilização conforme as disposições......... 74

6 Colocação em funcionamento...................74

7 Ajustes.......................................................76

8 Trabalhar...................................................76

9 Manutenção e conservação.......................77

10 Ambiente................................................... 78

11 Indicações gerais...................................... 78

1 Indicações de segurança

Advertência! Leia todas as indicações de

segurança e instruções. O incumprimento das

indicações de segurança e instruções pode cau sar choque elétrico, incêndio e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para futura referência.

– Esta ferramenta não pode ser utilizada por

pessoas (incluindo crianças) com capacida des físicas, sensoriais ou mentais diminuí das ou sem experiência ou conhecimentos. As

crianças devem ser supervisionadas, de

modo a garantir que não brincam com a ferramenta.

– Se o cabo de ligação à rede desta ferra

menta ficar danificado, tem de ser substi tuído numa oficina de Serviço Após-Venda autorizada, de modo a evitar perigos.

– Advertência Os operadores têm de ter for

mação adequada para o uso desta máqui na.

– Antes da limpeza ou manutenção, no caso

de substituição de artigos de desgaste ou na mudança da ferramenta, deve sempre retirar-se, primeiro, a ficha da tomada de corrente.

– Advertência Utilizar a tomada de corrente

na ferramenta apenas para os fins defini dos nas instruções.

– Advertência Se sair espuma ou líquido,

desligar imediatamente a ferramenta.

– Cuidado Limpar regularmente o dispositivo

de limitação do nível de água, verificando a existência de quaisquer sinais de danifica ção.

– Nível de pressão acústica segundo a EN

60335-2-69 / insegurança K

70 dB(A) / 3 dB

– Valor de vibração na mão/braço segundo a

EN 60335-6-69 / insegurança K <2,5 m/s² / 1,5 m/s²

– Advertência A ferramenta pode conter pó

prejudicial à saúde. A manutenção, o esva ziamento e a substituição do filtro devem ser efetuados apenas por pessoal especia lizado autorizado, com equipamento prote tor adequado.

– Utilizar apenas com o sistema de filtragem

instalado!

– Perigo de explosão e de incêndio: Não as

pirar:

– faíscas ou pós quentes; – substâncias inflamáveis ou explosivas

(por ex. magnésio, alumínio, gasolina, di luente);

– substâncias agressivas (p. ex., ácidos, li

xívias, solventes);

– substâncias quimicamente reativas, que

conduzem à formação de calor, ácidos/ bases, gases, etc. (p. ex., materiais 2K reativos, alumínio e água).

– Respeitar as normas de segurança nacio

nais, assim como as indicações do fabri cante do material!

– Utilizar apenas com equipamento protetor

adequado!

– Efetuar o trabalho em ambiente seco, de

acordo com as instruções, mas apenas se a ferramenta não apresentar anomalias após o exame visual!

– Verificar regularmente a ficha e o cabo, pa

ra evitar qualquer perigo. Em caso de da nos, mandar substituí-los exclusivamente numa oficina de Serviço Após-Venda auto rizada.

– Não elevar e transportar por meio de guin

daste ou dispositivo de elevação!

– Esta ferramenta não pode ser utilizada por

pessoas que possam reagir de forma sen sível a um choque elétrico (p. ex., pessoas com pacemakers), visto que não é de ex cluir uma carga estática do aparelho.

Português

2 Símbolos

Advertência de perigo geral

Advertência de choque elétrico

Ler as instruções/indicações!

Usar máscara de proteção!

Advertência! A ferramenta pode con ter pó prejudicial à saúde!

Adequada para a separação de pó com um valor limite de expo sição superior a 1 mg/m

Não deitar no lixo doméstico.

Proibido subir

[1-4] [1-7] [1-8] [1-9] [1-10] [1-11]

[1-12] + [1-13]

[1-14] [1-15] [1-16]

[1-17] [1-18] [1-19] [1-20]

As imagens indicadas encontram-se no início do manual de instruções.

Punho Alojamento para tubos Fecho T-Loc para Systainer Depósito para sujidade Mola de fecho Interruptor de ativação/desativa

ção Travão

Abertura de exaustão Gaveta do filtro Limpeza Tecla MAN Regulação da força de aspiração Indicação de ligação Tecla de ligação

3 Componentes da ferramenta

[1-2] [1-3]

Tomada de corrente SysDoc

4 Dados técnicos

Aspiradores móveis Consumo 350 - 1200 W

Potência máx. instalada na tomada da ferramenta EU, KR, CN

CH, DK

GB 230 V / 110 V Fluxo volumétrico (ar) máx., aspirador/turbina 130 m³/h / 222 m³/h Vácuo máx., turbina 24 000 Pa Área do filtro 3508 cm² Tubo flexível de aspiração D 27/32 mm x 3,5 m‑AS Comprimento do cabo de ligação à rede 7,5 m

1610 W / 770 W

2200 W 1150 W

Nível de pressão acústica segundo a EN 60335-2-69 / insegurança K3 70 dB(A) Valor de vibração na mão/braço segundo a EN 60335-2-69 / insegurança

K Tipo de proteção IP X4 Frequência 2402 Mhz – 2480 Mhz Potência isotrópica radiada equivalente (PIRE) < 10 dBm

<2,5 m/s² / 1,5 m/s²

Português

Aspiradores móveis Capacidade do depósito CTL MINI I 10 l

CTL MIDI I 15 l

Dimensões Comp. x Larg. x Alt. CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

Peso CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

5 Utilização conforme as

disposições

Aspirador móvel adequado para – aspirar poeiras até 1 mg/m³ corresponden

tes à classe de poeiras ’L’, – aspirar água, – para exigências elevadas em aplicações in

dustriais,

de acordo com a IEC/EN 60335-2-69.

Em caso de utilização incorrecta, a res ponsabilidade é do utilizador.

6 Colocação em funcionamento

Tensão ou frequência inadmissível! Perigo de acidente

► Respeitar os dados na placa de caracterís

ticas.

► Observar as especificações nacionais.

6.1 Primeira colocação em funcionamento

► Aplicar o saco de filtragem/remoção [2]. ► Montar o enrolamento do cabo [3]. ► Conectar o tubo flexível de aspiração [3].

6.2 Ligar o aspirador móvel

Perigo de ferimentos devido a um arranque descontrolado das ferramentas

► Antes de ligar, verificar que a ferramenta

conectada está desligada.

ADVERTÊNCIA

Quando o aspirador móvel está ligado à to mada de corrente de rede, a tomada da ferramenta do aspirador móvel conduz corrente permanentemente.

Ligar o aspirador móvel à tomada de corrente

O aspirador móvel está desligado. ► Ligar o cabo de alimentação à tomada de

corrente. A tomada da ferramenta [1-2] conduz cor

rente.

Colocar o aspirador móvel no modo Stand-by

► Premir o interruptor de ativação/desativa

ção

[1-11].

A tomada da ferramenta [1-2] conduz cor rente.

O LED verde [1-18] indica o modo Standby.

Arrancar automaticamente o aspirador móvel

O aspirador móvel está no modo Stand-by. ► Para arrancar automaticamente o aspirador

móvel: ligar a ferramenta conectada.

Arrancar manualmente o aspirador móvel

O aspirador móvel está no modo Stand-by. ► Acionar a tecla MAN [1-17].

Quando não se está a utilizar a ferramen

ta e antes da realização de trabalhos de manutenção e limpeza, retirar a ficha de rede do aspirador móvel da tomada de corrente.

6.3 Conectar a ferramenta elétrica

ADVERTÊNCIA

Perigo de ferimentos devido a corrente elé trica

► Ligar a ficha de rede a uma tomada de cor

rente com proteção de terra.

► Não meter a mão na tomada de corrente

do aspirador móvel.

ADVERTÊNCIA

Perigo de ferimentos

► Observar a potência máxima instalada na

tomada da ferramenta (consultar o capítulo Dados técnicos).

► Desligar a ferramenta elétrica.

Português

Conectar uma ferramenta elétrica com ligação à rede ao aspirador móvel

► Conectar a ferramenta elétrica à tomada da

ferramenta [1-2].

A ferramenta elétrica está ligada ao aspirador móvel através do cabo de alimentação.

Conectar uma ferramenta elétrica com acu mulador ao aspirador móvel (MINI I / MIDI I)

► No modo Stand-by, acionar a tecla de liga

ção

[1-20].

A indicação de ligação [1-19] pisca lenta mente. O aspirador móvel está pronto para o estabelecimento de ligação durante 60 se gundos.

► Ligar a ferramenta elétrica com acumula

dor. O aspirador móvel começa a trabalhar e a

ferramenta elétrica com acumulador per manece conectada até à desativação manu al do aspirador móvel ou até se retirar a fi cha da tomada. Depois, a ferramenta de acumulador tem de ser novamente acopla da.

Com a conexão de uma nova ferramenta elétri ca com acumulador, substitui-se a conexão até agora existente.

6.4 Ligar o dispositivo terminal móvel (MINI I / MIDI I)

Um dispositivo terminal móvel (p. ex., um smartphone) pode ser ligado por Bluetooth® ao aspirador móvel (p. ex., para uma atualização de software com a app Festool).

► No modo Stand-by, manter premida a tecla

de ligação [1-20] no aspirador móvel du rante 3 segundos.

A indicação de ligação [1-19] pisca rapida mente.

O aspirador móvel está pronto para o esta belecimento de ligação durante 60 segun dos.

► Seguir as instruções na app Festool.

6.5 Comando à distância (MINI I / MIDI I)

Conectar o comando à distância ao aspirador móvel

De forma a ser possível conectar um comando à distância a um aspirador móvel, é necessário efetuar um reset do comando à distância (con sultar Reset do comando à distância).

É possível conectar diretamente os comandos à distância até agora não conectados.

Uma ligação estabelecida entre comandos à distância e o aspirador móvel é mantida mesmo após a desativação manual ou de pois de se retirar a ficha de rede do aspi rador móvel.

O aspirador móvel pode ser conectado, em simultâneo, a até cinco comandos à dis tância. O aspirador móvel pode ser conec tado em simultâneo a uma ferramenta elétrica de acumulador.

► No modo Stand-by, manter premida a tecla

de ligação [1-20] no aspirador móvel du rante 3 segundos.

A indicação de ligação [1-19] pisca rapida mente.

O aspirador móvel está pronto para o esta belecimento de ligação durante 60 segun dos.

► Premir a tecla MAN no comando à distân

cia. O comando à distância está permanente

mente memorizado no aspirador móvel.

Ligar/desligar

Após ter sido estabelecida a ligação entre o co mando à distância e o aspirador móvel, o aspi rador móvel pode ser ligado e desligado com o comando à distância.

► Para ligar/desligar, premir a tecla MAN no

comando à distância.

Reset do comando à distância

Com o reset, cancela-se a ligação de um co mando à distância ao aspirador móvel.

► Manter a tecla de ligação e a tecla MAN

premidas durante 10 segundos. Se o reset tiver sido efetuado, a indicação

LED acende-se a magenta.

6.6 Apagar todas as ferramentas memorizadas. (MINI I / MIDI I)

► Manter a tecla de ligação [1-20] premida

durante, pelo menos, 3 segundos. A indicação de ligação [1-19] pisca rapida

mente. ► Soltar novamente a tecla de ligação. ► No espaço de 3 segundos, manter as teclas

de mais e de menos [1-18] premidas em si

multâneo durante, pelo menos, 3 segundos. O aspirador móvel confirma a ordem piscando

rapidamente por três vezes.

Português

7 Ajustes

7.1 Regular a força de aspiração

► Acionar as teclas de mais ou de menos

[1-18] no modo de aspiração.

7.2 Proteção térmica

Como proteção contra o sobreaquecimento, a proteção térmica desliga o aspirador móvel an tes de alcançar a temperatura crítica. O LED in ferior

► Desligar o aspirador móvel, deixar arrefe

► Voltar a ligar o aspirador móvel após cerca

7.3 Bloquear o travão [1A]

► Elevar ligeiramente o aspirador móvel na

► Pressionar o travão [1-13] para baixo, até

► Para soltar, acionar a tecla [1-12].

7.4 SysDoc

Na superfície de apoio [1-7] é possível fixar um Systainer através do fecho T-Loc [1-8]. Systai ners sem T-Loc podem ser fixos através dos quatro fechos SysDoc [1-3].

[1-18] indica uma falha.

O LED acende-se a ver melho

cer.

de 5 minutos.

parte dianteira.

engatar.

Perigo de ferimentos

► Não utilizar a superfície de apoio do aspi

rador móvel como base.

Perigo de ferimentos

► Durante o transporte, prestar atenção para

que o T-Loc ou os quatro fechos SysDoc estejam fechados.

ADVERTÊNCIA

CUIDADO

Sobreaquecimen to

8 Trabalhar

Pós prejudiciais à saúde Lesão das vias respiratórias

► Antes de aspirar, verificar se o filtro princi

pal está intacto.

Ao aspirar pós que excedam o valor limi te, aspirar apenas uma única fonte de pó

(ferramenta elétrica ou pneumática). Ao aspirar, ter em consideração os pós produ

zidos por ferramentas elétricas em funciona mento:

Providenciar uma ventilação suficiente! Obser var as regulamentações regionais!

Valores limite: evacuação de ar, no máx., 50% do volume de ar fresco

Fórmula: volume VR x taxa de substituição de ar L

8.2 Aspirar materiais húmidos/líquidos

Retirar o saco de filtragem! Utilizar um filtro especial para líquidos.

A aspiração é automaticamente interrompida ao atingir a altura máxima do nível de enchi mento.

O LED [1-18] inferior acende-se a vermelho. ► Desligar o aspirador móvel [1-11].

► Abrir as molas de fecho [1-10] e retirar a

parte superior da ferramenta.

► Esvaziar o depósito para sujidades [1-9]. Após a aspiração a húmido, é necessário deixar

secar o filtro principal! Antes de aspirar pós secos, secar o aspirador

móvel.

Pós prejudiciais à saúde Lesão das vias respiratórias

► Após a aspiração a húmido, remover o fil

tro para líquidos e substituí-lo pelo filtro principal para materiais secos.

CUIDADO

8.1 Aspirar materiais secos

Pós prejudiciais à saúde Lesão das vias respiratórias

► Utilizar sempre saco de filtragem!

CUIDADO

Espuma e líquidos a escorrer

► Desligar imediatamente a ferramenta e es

vaziar.

CUIDADO

EKAT

Português

8.3 Saída de evacuação de ar

CUIDADO

Pós prejudiciais à saúde Lesão das vias respiratórias

► Não soprar quaisquer pós!

A saída de evacuação de ar oferece a possibili dade de dissipar a evacuação de ar através do tubo flexível de aspiração no exterior de um edifício.

► Abrir a grelha à frente da abertura de

exaustão [1-14].

► Inserir o tubo flexível de aspiração na aber

tura de exaustão

[1-14].

8.4 Limpar manualmente o filtro e o saco de filtragem

► No modo Stand-by, acionar a tecla

MAN [1-17].

► Regular a força de aspiração para o máxi

mo [1-18].

► Fechar o tubo flexível de aspiração com a

mão e, simultaneamente, pressionar a ala vanca de limpeza [1-16] três vezes para bai xo, brevemente.

8.5 Substituição do saco de filtragem com pouco pó

► Abrir as molas de fecho e retirar a parte su

perior da ferramenta

[2].

► Puxar a braçadeira no saco de filtragem,

até que a abertura do saco do filtro esteja totalmente fechada.

Agora, o saco de filtragem está fechado com segurança e pode ser retirado.

► Colocar a parte superior da ferramenta e

fechar as molas de fecho.

8.7 Após o trabalho

► Desligar o aspirador móvel e retirar a ficha

da tomada. ► Enrolar o cabo de ligação à rede. ► Esvaziar o depósito para sujidade.

► Colocar o tubo flexível de aspiração [4-1] no

alojamento para tubos com fecho

[1-7]. Co locar o cabo de ligação à rede [4-2] no alo jamento para tubos com fecho [1-7] ou en rolá-lo no enrolamento do cabo. Para o efeito, passar o cabo de alimentação atra vés da abertura

[4-3].

► Limpar o aspirador móvel no interior e ex

terior, aspirando-o e lavando-o.

► Guardar o aspirador móvel num local seco,

protegido contra uma utilização não autori zada.

A tampa do alojamento para tubos tam bém serve para arrumar ferramentas.

9 Manutenção e conservação

Perigo de ferimentos, choque elétrico

► Antes de efetuar quaisquer trabalhos de

manutenção e conservação, retirar sempre a ficha da tomada de corrente!

► Todos os trabalhos de manutenção e repa

ração que exijam uma abertura da carcaça do motor apenas podem ser efetuados por uma oficina de Serviço Após-Venda autori zada.

ADVERTÊNCIA

8.6 Substituir o elemento de filtragem[5]

► Retirar a gaveta do filtro [1-15] usada. ► Eliminar a gaveta do filtro usada de acordo

com as regulamentações legais.

► Inserir a nova gaveta do filtro [1-15].

Consulte os números de encomenda dos acessórios, filtros e material de desgaste no catálogo Festool ou na Internet, em "www.festool.com".

INDICAÇÃO

Danificação do motor

► Nunca aspire sem o filtro principal instala

do ou com o filtro principal danificado, pois pode danificar o motor.

Serviço Após-Venda e reparação apenas atra vés do fabricante ou das oficinas de serviço: En dereço mais próximo em: www.festool.com/ service

Utilizar apenas peças sobresselentes originais da Festool! Referência em: www.festool.com/ service

► Limpar regularmente os sensores do nível

de enchimento [4-4] e esvaziar o depósito para sujidades

Português

Observar as seguintes indicações:

– Mandar efetuar, no mínimo, uma vez por

ano, uma verificação em termos de tecno logia de separação de poeiras (p. ex., em relação a danificação do filtro, estanquei dade da ferramenta e funcionamento dos dispositivos de controlo) pelo fabricante ou por uma pessoa formada.

– O que não é possível limpar deve ser remo

vido. Para o efeito, utilizar sacos imper meáveis. Observar as condições de remo ção em vigor!

10 Ambiente

Não deite a ferramenta no lixo domésti co! Encaminhar as ferramentas, acessó

rios e embalagens para reaproveitamen to ecológico. Respeitar as normas nacionais em vigor.

Apenas países da UE: de acordo com a Diretiva Europeia sobre resíduos de equipamentos elé tricos e eletrónicos e a sua transposição para a legislação nacional, as ferramentas elétricas usadas devem ser recolhidas separadamente e sujeitas a uma reciclagem que proteja o meio ambiente.

Informações sobre REACh: www.festool.com/ reach

11 Indicações gerais

11.1

Bluetooth

A marca nominativa Bluetooth® e os logótipos são marcas registadas da Bluetooth SIG, Inc. e são utilizados sob licença pela TTS Tooltechnic Systems AG & Co. KG e, por conseguinte, pela Festool.

11.2 Informações sobre a proteção de dados

A ferramenta elétrica possui um chip para a memorização automática de dados da ferra menta e de funcionamento. Os dados guarda dos não contêm qualquer associação direta a pessoas.

Os dados podem ser lidos sem que haja contac to, através de ferramentas especiais, e são uti lizados pela Festool, apenas para o diagnóstico de erros, a resolução de situações de repara ção e garantia, bem como para a melhoria da qualidade ou o aperfeiçoamento da ferramenta elétrica. Sem consentimento expresso do clien te, não há nenhuma utilização adicional dos da dos.

Русский

тройство без присмотра лицам (включая детей) с ограниченными физическими, сенсорными или умственными способно стями, или не имеющим необходимого опыта и знаний. Следите за тем, чтобы дети не играли с инструментом.

– В случае повреждения сетевого кабеля

устройства обратитесь для его замены в авторизованную мастерскую Сервисной службы.

– Осторожно! Пользователи пылеудаляю

щего аппарата должны знать правила ра боты с ним.

– Перед проведением чистки или техниче

ского обслуживания, перед заменой рас ходных материалов, перед внесением из менений в устройство всегда вынимайте вилку из розетки.

– Осторожно! Используйте розетку на ап

парате только для указанных в инструк ции целей.

– Осторожно! При выходе пены или жидко

сти немедленно отключите аппарат.

– Внимание! Регулярно чистите устройство

ограничения уровня воды и проверяйте отсутствие признаков повреждения.

– Уровень звукового давления согласно EN

60335-2-69/ погрешность K 70 дБ(A)/ 3 дБ

– Вибрация кисти руки/предплечья

согласно EN 60335-6-69/ погрешность K <2,5 м/с²/ 1,5 м/с²

– Осторожно! Устройство может содержать

опасную для здоровья пыль. Поручайте обслуживание, опорожнение и замену фильтра только авторизованным специа листам, имеющим подходящее снаряже ние.

– Работайте только с установленной систе

мой фильтрации!

– Взрыво- и пожароопасность! Не допу

скайте всасывания:

– искр или горячей пыли; – горючих или взрывоопасных материа

лов (например, магния, алюминия, бен зина, разбавителей);

– едких веществ (напр. кислоты, щело

чей, растворителей);

– химически реактивных веществ, всту

пающих в реакцию с выделением теп ла, образованием кислоты/щёлочи, га зов и т. д. (напр. реактивные 2-компо нентные материалы, алюминий и вода).

– Соблюдайте национальные правила тех

ники безопасности и данные изготовите ля материала!

– Разрешается работать только с использо

ванием подходящих средств индиви дуальной защиты!

– Убедитесь в исправном состоянии аппа

рата, работайте только в сухом помеще нии!

– Регулярно проверяйте вилку и кабель во

избежание возможных повреждений. В случае повреждения замену вилки и ка беля выполняйте только в авторизован ной мастерской Сервисной службы.

– Запрещается поднимать и перемещать

устройство с помощью крановых крюков или подъёмных приспособлений!

– Данным аппаратом нельзя пользоваться

лицам с повышенной восприимчивостью к электрическому току (например лицам с электрокардиостимулятором), поскольку невозможно исключить накопление ста тического электричества на аппарате.

TR066

Русский

2 Символы

Предупреждение об общей опасности

Предупреждение об ударе током

Внимательно прочтите руководство по эксплуатации/указания!

Работайте в респираторе!

Осторожно! Данный аппарат может содержать опасную для здоровья пыль!

Подходит для удаления пыли с ПДК вредных для здоровья ве ществ выше 1 мг/м

Не выбрасывайте вместе с бытовыми отходами.

3 Составные части

инструмента

[1-2] [1-3] [1-4] [1-7] [1-8] [1-9] [1-10] [1-11] [1-12] +

[1-13]

[1-14] [1-15] [1-16]

Штепсельный разъём аппарата SysDoc Рукоятка Отсек для шланга Замок T-Loc для систейнера Резервуар для грязи Зажимная скоба Выключатель Тормоз

Выпускное отверстие Фильтр Самоочистка

Запрещается использовать устрой ство в качестве подставки

[1-17] [1-18]

[1-19] [1-20]

Иллюстрации находятся в начале руководства по эксплуатации.

Кнопка MAN Регулятор интенсивности вса

сывания Индикатор соединения Кнопка соединения

4 Технические данные

Пылеудаляющие аппараты Потребляемая мощность 350—1200 Вт

Макс. допустимая мощность подключае мого инструмента

Великобритания 230 В/ 110 В

Макс. объёмный расход (воздуха), пылеудаляющий аппарат/турбина 130 м³/ч / 222 м³/ч

ЕС, Корея, Китай

Чехия, Дания

2200 Вт 1150 Вт

1610 Вт/ 770 Вт

Макс. разрежение, турбина 24 000 Па Площадь фильтроэлемента 3508 см² Всасывающий шланг D 27/32 мм x 3,5 м AS Длина сетевого кабеля 7,5 м Уровень звукового давления согласно EN 60335-2-69/ погрешность K3 70 дБ(А) Вибрация кисти руки/предплечья согласно EN 60335-2-69/

погрешность K Класс защиты IP X4

<2,5 м/с²/ 1,5 м/с²

Русский

Пылеудаляющие аппараты Частота 2402—2480 МГц Эквивалентная изотропно-излучаемая мощность (ЭИИМ) < 10 дБм Объём резервуара CTL MINI I 10 л

CTL MIDI I 15 л

Размеры Д x Ш x В CTL MINI I 470 x 320 x 455 мм

CTL MIDI I 470 x 320 x 495 мм

Масса CTL MINI I 11,0 кг

CTL MIDI I 11,3 кг

5 Применение по назначению

Пылеудаляющий аппарат предназначен – для удаления пыли до 1 мг/м³ класса ’L’,

включая древесную пыль и пыль, – для всасывания воды, – для повышенных нагрузок в промышлен

ном производстве,

согласно IEC/EN 60335-2-69.

Ответственность за использование не по

назначению несёт пользователь.

Инструмент сконструирован для профес

сионального применения.

6 Начало работы

Недопустимое напряжение или частота! Опасность несчастного случая

► Соблюдайте параметры на заводской та

бличке.

► Учитывайте национальные особенности.

6.1 Первый ввод в эксплуатацию

► Вложите мешок-пылесборник/мешок для

утилизации [2]. ► Установите бухту для кабеля [3]. ► Подсоедините всасывающий шланг [3].

6.2 Подсоединение пылеудаляющего

Опасность травмирования в случае некон тролируемого запуска инструментов

► Перед включением убедитесь в том, что

подключённый инструмент выключен.

ПРЕДУПРЕЖДЕНИЕ

аппарата

ПРЕДУПРЕЖДЕНИЕ

Опасность поражения электрическим то ком

► Вставьте вилку в розетку с заземляющим

контактом.

► Не вскрывайте розетку на пылеудаляю

щем аппарате.

Когда аппарат подключён к электросети, розетка аппарата постоянно находится под напряжением.

Соединение пылеудаляющего аппарата с ро зеткой

Пылеудаляющий аппарат выключен. ► Подсоедините сетевой кабель к розетке.

На розетку [1-2] аппарата подаётся на пряжение.

Переключение пылеудаляющего аппарата в режим ожидания

► Нажмите выключатель [1-11].

На розетку [1-2] аппарата подаётся на пряжение.

В режиме ожидания горит зелёный све тодиод [1-18].

Автоматический пуск пылеудаляющего ап парата

Пылеудаляющий аппарат находится в режиме ожидания.

► Для автоматического запуска пылеуда

ляющего аппарата: включите подсоеди нённый инструмент.

Ручной запуск пылеудаляющего аппарата

Пылеудаляющий аппарат находится в режиме ожидания.

► Нажмите кнопку MAN [1-17].

ПРЕДУПРЕЖДЕНИЕ

Русский

Вынимайте вилку сетевого кабеля из

розетки перед проведением очистки или технического обслуживания, а также ко гда аппарат не используется.

6.3 Подсоединение электроинструмента

Опасность травмирования

► Соблюдайте указания в отношении макс.

допустимой мощности подключаемого инструмента (см. раздел «Технические данные»).

► Выключите электроинструмент.

Подсоединение сетевого электроинструмен та к пылеудаляющему аппарату

► Подсоедините электроинструмент к розет

ке на аппарате [1-2].

ПРЕДУПРЕЖДЕНИЕ

Теперь электроинструмент соединён с аппа ратом через сетевой кабель.

Подсоединение аккумуляторного электроин струмента к пылеудаляющему аппарату (MINI I / MIDI I)

► В режиме ожидания нажмите кнопку сое

динения [1-20]. Индикатор соединения [1-19] начинает

редко мигать. Пылеудаляющий аппарат готов к соединению в течение 60 секунд.

► Включите аккумуляторный инструмент.

Пылеудаляющий аппарат включается, и между ним и аккумулятором инструмента устанавливается соединение до выключе ния аппарата вручную или до вынимания вилки из розетки. После такого выключе ния необходимо заново выполнять под соединение инструмента.

При подсоединении нового аккумуляторного инструмента предыдущее подсоединение стирается из памяти.

6.4 Подсоединение мобильных устройств

(MINI I / MIDI I)

К пылеудаляющему аппарату можно подсое динить мобильной устройство (например смартфон) через пример, для обновления ПО через приложение Festool).

► В режиме ожидания нажимайте кнопку

соединения парате в течение 3 секунд.

Индикатор соединения [1-19] начинает часто мигать.

Пылеудаляющий аппарат готов к соедине нию в течение 60 секунд.

Bluetooth®-соединение (на

[1-20] на пылеудаляющем ап

► Следуйте указаниям в приложении

Festool.

6.5 Пульт ДУ (MINI I / MIDI I) Соединение пульта ДУ и пылеудаляющего

аппарата

Для соединения пульта ДУ с пылеудаляющим аппаратом нужно выполнить сброс настройки пульта ДУ (см. раздел «Сброс настройки пуль та ДУ»).

Пульты ДУ, ещё не работавшие ни с одним аппаратом, можно подсоединять сразу.

Установленное соединение между пуль том ДУ и пылеудаляющим аппаратом со храняется и после ручного выключения аппарата или после вынимания вилки из розетки.

К пылеудаляющему аппарату можно од новременно подсоединить до пяти пуль тов ДУ. Пылеудаляющий аппарат может иметь соединение только с одним акку муляторным инструментом.

► В режиме ожидания нажимайте кнопку

соединения парате в течение 3 секунд.

Индикатор соединения [1-19] начинает часто мигать.

Пылеудаляющий аппарат готов к соедине нию в течение 60 секунд.

► Нажмите кнопку MAN на пульте ДУ.

Пульт ДУ записан в память пылеудаляю щего аппарата.

Включение/выключение

После соединения пылеудаляющего аппарата с пультом ДУ его можно включать и выклю чать дистанционно.

► Для включения/выключения нажимайте

кнопку MAN на пульте ДУ .

Сброс настройки пульта ДУ

Установленное соединение пульта ДУ с пы леудаляющим аппаратом можно сбросить.

► Нажимайте кнопку соединения и кнопку

MAN в течение 10 секунд. Успешный сброс настроек подтверждает

ся пурпурным светодиодом.

6.6 Удалите все сохранённые электроинструменты. (MINI I / MIDI I)

► Удерживайте кнопку соединения [1-20]

нажатой не менее 3 секунд. Индикатор соединения [1-19] начинает

часто мигать.

[1-20] на пылеудаляющем ап

Русский

► Отпустите кнопку соединения. ► Не позднее чем через 3 секунды нажмите

и удерживайте нажатыми не менее 3 се кунд кнопки «плюс» и «минус» [1-18].

В качестве подтверждения команды индика тор на пылеудаляющем аппарате мигает три раза.

7 Настройки

7.1 Регулировка силы всасывания

► Нажимайте кнопки «плюс» или «минус»

[1-18] в режиме всасывания.

7.2 Защита от перегрева

Для защиты от перегрева специальный пред охранитель с тепловым реле отключает пы леудаляющий аппарат перед достижением критической температуры. Нижний свето диод [1-18] сигнализирует о сбое в работе.

Горит красный светодиод Перегрев

► Отключите пылеудаляющий аппарат и

дайте ему остыть.

► Примерно через 5 минут снова включите

пылеудаляющий аппарат.

7.3 Затяните тормоз [1A]

► Приподнимите переднюю часть пылеуда

ляющего аппарата.

► Надавите на тормоз [1-13] движением

вниз до фиксации.

► Для растормаживания нажмите кноп

ку [1-12].

7.4 SysDoc

Опасность травмирования

► Не используйте пылеудаляющий аппарат

в качестве подставки.

Опасность травмирования

► При транспортировке следите за тем,

чтобы замок T-Loc и все четыре замка SysDoc были заперты.

Сверху на аппарате [1-7] можно закрепить систейнер с помощью замка T-Loc [1-8]. Си стейнеры без T-Loc можно зафиксировать че тырьмя замками SysDoc

ПРЕДУПРЕЖДЕНИЕ

ВНИМАНИЕ

[1-3].

8 Выполнение работ

8.1 Всасывание сухих материалов

Опасная для здоровья пыль Травмирование дыхательных путей

► Всегда используйте мешок-пылесборник!

Опасная для здоровья пыль Травмирование дыхательных путей

► Перед работой проверьте состояние ос

новного фильтра.

При всасывании пыли, превышающей

предельные значения, очищайте толь ко непосредственные источники пыли (элек тро- или пневмоинструмент).

Соблюдайте следующие правила при сборе пыли, образующейся при работе электроин струментов:

Обеспечьте достаточную вентиляцию! Соблю дайте региональные предписания!

Предельные значения: Отводимый воздух макс. 50 % объёма приточного воздуха

Формула:объём помещения VR x интенсив ность воздухообмена L

8.2 Всасывание мокрых материалов/

жидкостей

Удалите мешок-пылесборник!

Используйте специальный фильтр для влажной уборки.

При достижении максимального уровня за полнения всасывание автоматически прекра щается.

Нижний светодиод [1-18] загорается красным светом.

► Выключите пылеудаляющий аппарат

[1-11] .

► Откройте зажимные скобы [1-10] и сни

мите верхнюю часть аппарата.

► Опорожните резервуар для грязи [1-9]. После мокрого всасывания просушите основ

ной фильтр! Просушите аппарат перед работой с сухой

пылью.

ВНИМАНИЕ

Русский

Опасная для здоровья пыль Травмирование дыхательных путей

► После мокрого всасывания удалите

фильтр для влажной уборки и установите основной фильтр для сухих материалов.

Выступающая пена и жидкости

► Немедленно выключите и опорожните

аппарат.

8.3 Выпускное отверстие

Опасная для здоровья пыль Травмирование дыхательных путей

► Не сдувайте пыль!

К выпускному отверстию можно подсоединить всасывающий шланг, чтобы отводить отрабо танный воздух на улицу.

► Откройте решётку, закрывающую выпус

кное отверстие [1-14].

► Вставьте шланг в отверстие [1-14].

8.4 Ручная очистка фильтра и мешкапылесборника

► В режиме ожидания нажмите кнопку

MAN [1-17].

► Установите силу всасывания на макси

мум [1-18].

► Закройте шланг рукой и одновременно

быстро нажмите вниз три раза рычаг очистки [1-16].

8.5 Чистая замена мешка-пылесборника

► Откройте зажимные скобы и снимите

верхнюю часть аппарата

► Потяните за язычок на мешке-пылесбор

нике до полного перекрывания отверстия в мешке.

Теперь мешок-пылесборник можно вынуть, не опасаясь, что из него посыплется содер жимое.

► Установите на место верхнюю часть аппа

рата и закройте зажимные скобы.

ВНИМАНИЕ

[2].

Коды для заказа оснастки, фильтров и расходных материалов можно найти в каталоге Festool и в Интернете на www.festool.ru.

УКАЗАНИЕ

Повреждение двигателя

► Никогда не работайте с повреждённым

основным фильтром или вообще без фильтра, так как это может привести к повреждению двигателя.

8.7 По окончании работы

► Выключите пылеудаляющий аппарат и

выньте вилку из розетки. ► Смотайте сетевой кабель. ► Опорожните резервуар для грязи.

► Уберите шланг [4-1] в запираемый от

сек [1-7]. Уберите сетевой кабель [4-2] в

запираемый отсек

бухту. Для этого пропустите кабель через

выемку [4-3]. ► Очистите пылеудаляющий аппарат изну

три и снаружи с помощью пылесоса и

тряпки. ► Уберите пылеудаляющий аппарат на хра

нение в сухое помещение, защищённое от

неправомочного использования.

На крышку отсека для шланга можно класть инструменты.

[1-7] или намотайте на

9 Техобслуживание и уход

Опасность травмирования, поражения электрическим током

► Перед началом любых работ по ремонту и

техническому обслуживанию устройства вынимайте вилку из розетки!

► Все работы по ремонту и техническому

обслуживанию, которые требуют откры вания корпуса двигателя, должны выпол няться только специалистами авторизо ванной мастерской Сервисной службы.

ПРЕДУПРЕЖДЕНИЕ

8.6 Замена фильтрующего элемента[5]

► Выньте использованный фильтр [1-15]. ► Утилизируйте использованный фильтр в

соответствии с законодательными пред писаниями.

► Вставьте новый фильтр [1-15].

Сервисное обслуживание и ремонт должны выполняться только специалистами фирмыизготовителя или в сервисной мастерской.

EKAT

Русский

Адрес ближайшей мастерской см. на: www.festool.ru/сервис

Используйте только оригинальные запасные части Festool! № для заказа см. на: www.festool.ru/сервис

► Регулярно очищайте датчики уровня на

полнения

[4-4] и резервуар для грязи .

Соблюдайте следующие правила:

– Не реже одного раза в год техническая

проверка аппарата (отсутствие поврежде ний фильтра, герметичность устройства и работа контрольного оборудования) пред ставителем фирмы-изготовителя или ли цом, прошедшим инструктаж.

– То, что невозможно очистить, подлежит

утилизации. Для утилизации используйте непроницаемые мешки. Соблюдайте дей ствующие предписания по утилизации!

хранённые данные не привязаны к какомулибо определённому лицу.

Данные можно считывать бесконтактным способом с помощью специальных устройств. Эти данные используются Festool только в целях диагностики ошибок, ремонта и испол нения гарантийных обязательств, а также для повышения качества или усовершенствова ния электроинструмента. Любое иное исполь зование данных — без соответствующего (письменного) согласия клиента — не допу скается.

10 Охрана окружающей среды

Не выбрасывайте инструмент вместе с бытовыми отходами! Обеспечьте эко

логически безопасную утилизацию ин струментов, оснастки и упаковки. Соблюдайте действующие национальные предписания.

Только для стран ЕС: согласно директиве ЕС об отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой срок электроинструменты должны утилизиро ваться раздельно и направляться на экологи чески безопасную переработку.

Информация по директиве REACh:

www.festool.com/reach

11 Общие указания

11.1

Bluetooth

Логотипы «Bluetooth®» являются зарегистри рованными товарными знаками Bluetooth SIG, Inc., и любое использование этих знаков компанией TTS Tooltechnic Systems AG & Co. KG и, следовательно, компанией Festool воз можно только при наличии лицензии.

11.2 Информация о защите данных

Электроинструмент оснащён электронным чипом для автоматического сохранения рабо чих и эксплуатационных данных (RFID). Со

Český

Obsah

1 Bezpečnostní pokyny.................................86

2 Symboly..................................................... 86

3 Jednotlivé součásti....................................87

4 Technické údaje........................................ 87

5 Účel použití................................................88

6 Uvedení do provozu................................... 88

7 Nastavení...................................................89

8 Práce......................................................... 89

9 Údržba a péče............................................91

10 Životní prostředí........................................ 91

11 Všeobecné pokyny..................................... 91

1 Bezpečnostní pokyny

Varování! Přečtěte si všechny bezpečnost

ní pokyny a instrukce. Nedodržování bezpeč

nostních pokynů a instrukcí může způsobit úraz elektrickým proudem, požár a/nebo těžká pora nění.

Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budouc nosti.

– Toto zařízení nesmí používat osoby (včetně

dětí) s omezenými fyzickými, smyslovými či duševními schopnostmi nebo nedostateč nými zkušenostmi a vědomostmi. Na nutné dohlížet, aby bylo zajištěno, že si ne budou se zařízením hrát.

– Pokud je přívodní kabel tohoto zařízení po

škozený, musí ho vyměnit autorizovaný zá kaznický servis, aby se zabránilo ohrožení.

– Varování Obsluha musí být přiměřeným

způsobem instruovaná ohledně používání tohoto zařízení.

– Před čištěním nebo výměnou opotřebova

ných dílů nebo při přestavbě zařízení se musí vždy nejprve odpojit síťová zástrčka ze zásuvky.

– Varování Zásuvku na zařízení používejte

pouze k účelům, které jsou stanovené v ná vodu.

– Varování Uniká-li pěna nebo kapalina, zaří

zení ihned vypněte.

– Pozor Pravidelně čistěte zařízení omezující

hladinu vody a kontrolujte, zda nevykazuje známky poškození.

– Hladina akustického tlaku podle EN

60335-2-69 / nejistota K 70 dB(A) / 3 dB

– Hodnota vibrací působících na ruku/paži

podle EN 60335-6-69 / nejistota K

děti je

< 2,5 m/s² / 1,5 m/s²

– Varování Zařízení může obsahovat zdraví

škodlivý prach. Údržbu, vyprazdňování a vý měnu filtru smí provádět pouze autorizova ný odborník s vhodným ochranným vybave ním.

– Provozujte jen s nainstalovaným filtračním

systémem!

– Nebezpečí výbuchu a požáru: nevysávejte:

– jiskry nebo horký prach; – hořlavé nebo výbušné látky (např. hořčík,

hliník, benzín, ředidla);

– agresivní látky (např. kyseliny, louhy, roz

pouštědla);

– chemicky reaktivní látky, které vedou ke

vzniku tepla, kyselin/zásad, plynů atd. (např. reaktivní materiály 2K, hliník a vo da).

– Dodržujte národní bezpečnostní předpisy

a řiďte se údaji výrobce materiálu!

– Používejte pouze s vhodnými ochrannými

pomůckami!

– Používejte, pouze pokud jste při vizuální

kontrole nezjistili žádné poškození, v su chém prostředí a podle návodu!

– Pravidelně kontrolujte zástrčku a kabel,

abyste zabránili ohrožení. V případě poško zení je nechte vyměnit výhradně v autorizo vaném zákaznickém servisu.

– Nezvedejte a nepřemisťujte pomocí háku

jeřábu nebo zvedacího zařízení!

– Toto zařízení nesmí používat osoby, které

mohou citlivě reagovat na úraz elektrickým proudem (např. lidé s kardiostimuláto rem), protože nelze vyloučit vznik statické ho néboje.

2 Symboly

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým pro udem

Přečtěte si návod/pokyny!

Používejte respirátor!

Varování! Zařízení může obsahovat zdraví škodlivý prach!

Český

Hodí se pro zachycení prachu s mezními hodnotami expozice více než 1 mg/m

Nevyhazujte do domovního odpadu.

Stoupání zakázáno

3 Jednotlivé součásti

[1-2] [1-3] [1-4] [1-7] [1-8]

Zásuvka pro připojení nářadí SysDoc Držadlo Úložný rám na hadici Uzávěr T-Loc pro Systainer

4 Technické údaje

[1-9] [1-10] [1-11] [1-12] + [1-13] [1-14] [1-15] [1-16] [1-17] [1-18] [1-19] [1-20]

Odpadní nádoba Uzavírací spona Vypínač Brzda Vyfukovací otvor Výsuvný filtr Čištění Tlačítko MAN Regulace sacího výkonu Ukazatel spojení Tlačítko pro spojení

Uvedené obrázky se nacházejí na začátku návo du k použití.

Mobilní vysavače Příkon 350–1 200 W

Max. příkon zásuvky pro připojení nářadí EU, KR, CN

CH, DK

GB 230 V / 110 V

1 610 W / 770 W

2 200 W 1 150 W

Max. objem proudění (vzduchu) vysavač / turbína 130 m³/h / 222 m³/h Max. podtlak, turbína 24 000 Pa Plocha filtrační patrony 3 508 cm² Sací hadice D 27/32 mm × 3,5 m‑AS Délka přívodního kabelu 7,5 m Hladina akustického tlaku podle EN 60335-2-69 / nejistota K3 70 dB(A) Hodnota vibrací působících na ruku / paži podle EN 60335-2-69 / nejisto

< 2,5 m/s² / 1,5 m/s²

ta K Třída ochrany IP X4 Frekvence 2 402 MHz – 2 480 MHz Ekvivalentní izotropicky vyzářený výkon (EIRP) < 10 dBm Objem nádoby CTL MINI I 10 l

CTL MIDI I 15 l

Rozměry D × Š × V CTL MINI I 470 × 320 × 455 mm

CTL MIDI I 470 × 320 × 495 mm

Hmotnost CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

Český

5 Účel použití

Mobilní vysavač je vhodný pro – vysávání a odsávání prachu do 1 mg/m³ tří

dy prachu ’L’, – vysávání vody, – zvýšené namáhání při profesionálním pou

žití

podle IEC/EN 60335-2-69.

Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel.

6 Uvedení do provozu

Nepřípustné napětí nebo nepřípustná frek vence!

Nebezpečí úrazu

► Řiďte se údaji na typovém štítku. ► Vezměte v úvahu specifika příslušné země.

6.1 První uvedení do provozu

► Vložte filtrační/odpadní vak [2]. ► Namontujte naviják kabelu [3]. ► Připojte sací hadici [3].

6.2 Připojení mobilního vysavače

Nebezpečí poranění při nekontrolovaném rozběhnutí nářadí

► Před zapnutím dbejte na to, aby bylo připo

jené nářadí vypnuté.

Nebezpečí poranění elektrickým proudem

► Síťovou zástrčku zapojte do uzemněné zá

suvky.

► Nesahejte do zásuvky mobilního vysavače.

Když je mobilní vysavač zapojený do síťové zásuvky, je zásuvka pro připojení nářadí na mobilním vysavači trvale pod proudem.

Zapojení mobilního vysavače do zásuvky

Mobilní vysavač je vypnutý. ► Zapojte síťový kabel do zásuvky.

Zásuvka pro připojení nářadí [1-2] je pod proudem.

Přepnutí mobilního vysavače do pohotovostní ho režimu

► Stiskněte vypínač [1-11].

Zásuvka pro připojení nářadí [1-2] je pod proudem.

VAROVÁNÍ

Zelená LED [1-18] signalizuje pohotovostní režim.

Automatické spuštění mobilního vysavače

Mobilní vysavač je v pohotovostním režimu. ► Pro automatické spuštění mobilního vysava

če: Zapněte připojené nářadí.

Manuální spuštění mobilního vysavače

Mobilní vysavač je v pohotovostním režimu. ► Stiskněte tlačítko MAN [1-17].

Když mobilní vysavač nepoužíváte nebo před prováděním údržby a čištění vytáh

něte jeho síťovou zástrčku ze zásuvky.

6.3 Připojení elektrického nářadí

Nebezpečí poranění

► Dodržujte maximální příkon zásuvky pro

připojení nářadí (viz kapitolu Technické údaje).

► Vypněte elektrické nářadí.

Spojení síťového elektrického nářadí s mobil ním vysavačem

► Zapojte elektrické nářadí do zásuvky pro

připojení elektrického nářadí

VAROVÁNÍ

[1-2].

Elektrické nářadí je síťovým kabelem spojené s mobilním vysavačem.

Spojení akumulátorového elektrického nářadí s mobilním vysavačem (MINI I / MIDI I)

► V pohotovostním režimu stiskněte tlačítko

pro spojení [1-20]. Ukazatel spojení [1-19] pomalu bliká. Mo

bilní vysavač je po dobu 60 sekund připrave ný ke spojení.

► Zapněte akumulátorové elektrické nářadí.

Mobilní vysavač se spustí a akumulátorové elektrické nářadí je spojené až do manuál ního vypnutí mobilního vysavače nebo odpo jení síťové zástrčky. Akumulátorové nářadí se poté musí spojit znovu.

Při spojení nového akumulátorového elektric kého nářadí se přepíše dosavadní spojení.

6.4 Spojení s mobilním koncovým zařízením (MINI I / MIDI I)

S mobilním vysavačem lze přes Bluetooth spojit mobilní koncové zařízení (např. za účelem aktualizace softwaru s aplikací Festool).

► V pohotovostním režimu podržte 3 sekundy

stisknuté tlačítko pro spojení bilním vysavači.

Ukazatel spojení [1-19] rychle bliká.

[1-20] na mo

Český

Mobilní vysavač je po dobu 60 sekund při pravený ke spojení.

► Postupujte podle pokynů v aplikaci Festool.

6.5 Dálkové ovládání (MINI I / MIDI I) Spojení dálkového ovládání a mobilního

vysavače

Abyste mohli dálkové ovládání spojit s mobilním vysavačem, musí se provést resetování dálko vého ovládání (viz Resetování dálkového ovládá ní).

Doposud nespojená dálková ovládání lze spojit přímo.

Vytvořené spojení mezi dálkovými ovládá ními a mobilním vysavačem zůstane za chované i po manuálním vypnutí nebo od pojení síťové zástrčky mobilního vysavače.

Mobilní vysavač může být současně spoje ný až s pěti dálkovými ovládáními. Mobilní vysavač lze současně používat s jedním akumulátorovým elektrickým nářadím.

► V pohotovostním režimu podržte 3 sekundy

stisknuté tlačítko pro spojení bilním vysavači.

Ukazatel spojení [1-19] rychle bliká. Mobilní vysavač je po dobu 60 sekund při

pravený ke spojení.

► Stiskněte tlačítko MAN na dálkovém ovládá

ní. Dálkové ovládání je trvale uložené v mobil

ním vysavači.

Zapnutí/vypnutí

Po spojení dálkového ovládání s mobilním vysa vačem lze mobilní vysavač zapínat a vypínat po mocí dálkového ovládání.

► Pro zapnutí/vypnutí stiskněte tlačítko MAN

na dálkovém ovládání.

Resetování dálkového ovládání

Resetováním se zruší spojení dálkového ovládá ní s mobilním vysavačem.

► 10 sekund držte stisknuté tlačítko pro spo

jení a tlačítko MAN. Po provedení resetování svítí LED ukazatel

purpurově.

[1-20] na mo

► Během 3 sekund podržte minimálně po do

bu 3 sekund současně stisknuté tlačítko plus a minus [1-18].

Mobilní vysavač potvrdí příkaz trojím rychlým bliknutím.

7 Nastavení

7.1 Regulace sací síly

► V sacím režimu stiskněte tlačítko plus nebo

minus

7.2 Tepelná pojistka

Aby nedošlo k přehřátí, tepelná pojistka vypne mobilní vysavač před dosažením kritické teplo ty. Nejdolnější LED [1-18] signalizuje poruchu.

LED svítí červeně Nadměrná teplota

► Vypněte mobilní vysavač a nechte ho vy

chladnout.

► Cca po 5 minutách mobilní vysavač znovu

zapněte.

7.3 Zajištění brzdy [1A]

► Mobilní vysavač na přední straně mírně

zvedněte.

► Brzdu [1-13] zatlačte dolů, dokud neuslyší

te aretaci.

► Pro uvolnění stiskněte tlačítko [1-12].

7.4 SysDoc

Nebezpečí poranění

► Na odkládací plochu mobilního vysavači si

nestoupejte.

Nebezpečí poranění

► Při přepravě dbejte na to, aby uzávěr T-Loc,

resp. čtyři uzávěry SysDoc byly zavřené.

Na odkládací plochu [1-7] lze pomocí uzávěru T-Loc [1-8] připevnit Systainer. Systainery bez T-Loc lze připevnit pomocí čtyř uzávěrů SysDoc

[1-3].

[1-18].

VAROVÁNÍ

UPOZORNĚNÍ

8 Práce

6.6 Smažte všechna uložená zařízení. (MINI I / MIDI I)

► Minimálně 3 sekundy držte stisknuté tlačít

ko pro spojení [1-20]. Ukazatel spojení [1-19] rychle bliká.

► Znovu uvolněte tlačítko pro spojení.

8.1 Vysávání suchého prachu

Zdraví škodlivý prach Poškození dýchacích cest

► Vždy použijte filtrační vak!

UPOZORNĚNÍ

Český

Zdraví škodlivý prach Poškození dýchacích cest

► Před vysáváním zkontrolujte, zda není hlav

ní filtr poškozený.

Při odsávání prachu, který překračuje

mezní hodnoty, odsávejte pouze u jedno ho zdroje prachu (elektrického nebo pneuma tického nářadí).

Při odsávání prachu u běžícího elektrického ná řadí

dodržujte následující:

Zajistěte dostatečné větrání! Dodržujte místní předpisy!

Mezní hodnoty: výstupní vzduch max. 50 % ob jemu čerstvého vzduchu

Vzorec: objem prostoru VR × míra výměny vzdu chu L

8.2 Vysávání mokrých materiálů / kapalin

Odstraňte filtrační vak!

Použijte speciální filtr pro mokré vysává ní.

Po dosažení maximální výšky naplnění se vysá vání automaticky přeruší.

Nejdolnější LED [1-18] svítí červeně. ► Vypněte mobilní vysavač [1-11].

► Otevřete uzavírací spony [1-10] a sejměte

horní část.

► Vyprázdněte odpadní nádobu [1-9]. Po mokrém sání nechte uschnout hlavní filtr! Mobilní vysavač před vysáváním suchého pra

chu vysušte.

UPOZORNĚNÍ

Vyfukování odpadního vzduchu umožňuje odvá dění odpadního vzduchu pomocí sací hadice mimo budovu.

► Otevřete mřížku před vyfukovacím otvo

rem [1-14].

► Zasuňte sací hadici do vyfukovacího otvo

[1-14].

8.4 Manuální čištění filtru a filtračního vaku

► V pohotovostním režimu stiskněte tlačítko

MAN

[1-17].

► Nastavte sací sílu na maximum [1-18]. ► Rukou uzavřete sací hadici a zároveň stis

kněte čisticí páčku [1-16] třikrát krátce do lů.

8.5 Bezprašná výměna filtračního vaku

► Otevřete uzavírací spony a sejměte horní

část zařízení [2].

► Zatáhněte krytku na filtračním vaku tak, aby

byl otvor filtračního vaku úplně uzavřený.

Filtrační vak je nyní bezpečně uzavřený a lze ho vyjmout.

► Nasaďte horní část vysavače a zavřete uza

vírací spony.

8.6 Výměna filtračního prvku[5]

► Vytáhněte opotřebovaný zásuvný filtr [1-15]. ► Opotřebovaný zásuvný filtr zlikvidujte v sou

ladu se zákonnými předpisy.

► Zasuňte nový zásuvný filtr [1-15].

Objednací čísla příslušenství, filtrů a spo třebního materiálu najdete v katalogu Fe stool nebo na internetu na „www.fe stool.cz“.

Zdraví škodlivý prach Poškození dýchacích cest

► Po mokrém sání vyjměte filtr pro mokré vy

sávání a vyměňte ho za hlavní filtr na suchý materiál.

Unikající pěna a kapaliny

► Zařízení okamžitě vypněte a vyprázdněte.

8.3 Vyfukování odpadního vzduchu

Zdraví škodlivý prach Poškození dýchacích cest

► Neodfukujte prach!

UPOZORNĚNÍ

OZNÁMENÍ

Poškození motoru

► Nikdy nevysávejte bez namontovaného

hlavního filtru nebo s poškozeným hlavním filtrem, protože se může poškodit motor.

8.7 Po práci

► Vypněte mobilní vysavač a vytáhněte síťovou

zástrčku ze zásuvky. ► Naviňte přívodní kabel. ► Vyprázdněte odpadní nádobu.

► Sací hadici [4-1] vložte do uzavíracího úlo

žného rámu na hadici [1-7]. Přívodní ka

bel [4-2] vložte do uzavíracího úložného rá

mu na hadici

ják kabelu. Přívodní kabel veďte otvorem

[4-3]. ► Mobilní vysavač uvnitř i venku vysajte a ot

řete.

[1-7] nebo ho naviňte na navi

EKAT

Český

► Mobilní vysavač uložte v suché místnosti

tak, aby nemohlo dojít k neoprávněnému použití.

Kryt úložného rámu na hadici slouží také pro odkládání nářadí.

9 Údržba a péče

Nebezpečí poranění, úraz elektrickým pro udem

► Před jakýmikoli pracemi údržby a opravami

vytáhněte vždy síťovou zástrčku ze zásuvky!

► Všechny práce údržby a opravy, které vyža

dují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.

Servis a opravy smí provádět pouze výrobce ne bo servisní dílny: Nejbližší adresu najdete na: www.festool.cz/sluzby.

VAROVÁNÍ

elektrické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci.

Informace k REACh: www.festool.com/reach

11 Všeobecné pokyny

11.1

Bluetooth

Značka Bluetooth® a loga jsou registrované značky společnosti Bluetooth SIG, Inc. a v rámci licence je používá společnost TTS Tooltechnic Systems AG & Co. KG a tedy Festool.

11.2 Informace k ochraně údajů

Elektrické nářadí obsahuje čip pro automatické uložení údajů o nářadí a provozních údajů. Z uložených údajů nelze vyvozovat žádnou pří mou souvislost s určitými osobami.

Údaje lze bezkontaktně načíst pomocí speciál ních zařízení a společnost Festool je používá vý hradně pro diagnostiku závad, provádění oprav a vyřizování záruky a dále pro zlepšování kvality, resp. další vývoj elektrického nářadí. Tyto údaje nejsou – bez výslovného souhlasu zákazníka – využívány nad tento rámec.

Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.cz/sluzby.

► Pravidelně čistěte snímače naplnění [4-4]

a vyprazdňujte odpadní nádobu .

Dodržujte následující pokyny:

– Minimálně jednou ročně by měl výrobce ne

bo instruovaná osoba provést prachově technickou kontrolu (např. zda není poško zený filtr, dále kontrolu těsnosti zařízení a funkce kontrolních prvků).

– Co nelze vyčistit, musí se zlikvidovat. K to

muto účelu používejte nepropustné vaky. Dodržujte platné podmínky pro likvidaci.!

10 Životní prostředí

Nářadí nevyhazujte do domovního odpa du! Nářadí, příslušenství a obaly ode

vzdejte k ekologické recyklaci. Dodržujte

platné vnitrostátní předpisy. Pouze EU: Podle evropské směrnice o odpad

ních elektrických a elektronických zařízeních a provádění v národním právu se musí staré

Polski

Spis treści

1 Uwagi dotyczące bezpieczeństwa............. 92

2 Symbole.....................................................93

3 Elementy urządzenia.................................93

4 Dane techniczne........................................93

5 Użycie zgodne z przeznaczeniem..............94

6 Rozruch..................................................... 94

7 Ustawienia.................................................96

8 Praca......................................................... 96

9 Konserwacja i czyszczenie........................97

10 Środowisko................................................98

11 Wskazówki ogólne.....................................98

1 Uwagi dotyczące

bezpieczeństwa

Ostrzeżenie! Należy przeczytać wszystkie

zalecenia bezpieczeństwa pracy i instrukcje.

Nieprzestrzeganie wskazówek i instrukcji doty czących bezpieczeństwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciała.

Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wyko rzystania w przyszłości.

– Z urządzenia nie mogą korzystać osoby (w

tym dzieci) o ograniczonych zdolnościach fi zycznych, motorycznych lub umysłowych lub niewystarczającym doświadczeniu i wiedzy. Należy pilnować dzieci, aby nie ba wiły się urządzeniem.

– Jeśli przewód zasilający urządzenia jest

uszkodzony, należy go wymienić w autory zowanym warsztacie serwisowym, aby uniknąć zagrożeń.

– Ostrzeżenie Operator musi być odpowied

nio przeszkolony w zakresie posługiwania się tą maszyną.

– Przed czyszczeniem, konserwacją, wymia

ną materiałów eksploatacyjnych lub kon wersją urządzenia należy zawsze odłączyć wtyczkę sieciową od gniazda.

– Ostrzeżenie Gniazda na maszynie używać

wyłącznie do celów opisanych w niniejszej instrukcji.

– Ostrzeżenie W przypadku wycieku piany lub

płynu należy natychmiast wyłączyć urzą dzenie.

– Ostrożnie Regularnie czyścić ogranicznik

poziomu wody i sprawdzać, czy nie ma śla dów uszkodzeń.

– Poziom ciśnienia akustycznego zgodnie z

EN 60335-2-69 / nieoznaczoność K 70 dB(A)/ 3 dB

– Wartość drgań działających na układ dłoń/

ramię zgodnie z EN 60335-6-69/ nieozna czoność K

<2,5 m/s²/ 1,5 m/s²

– Ostrzeżenie Urządzenie może zawierać pył

szkodliwy dla zdrowia. Konserwację, opró żnianie i wymianę filtrów należy zlecać wy łącznie autoryzowanym specjalistom dys ponującym odpowiednim wyposażeniem ochronnym.

– Eksploatacja dozwolona tylko z zainstalo

wanym systemem filtrowania!

– Ryzyko wybuchu i pożaru: Nie odsysać:

– iskier lub gorących pyłów; – substancji palnych lub wybuchowych (np.

magnezu, aluminium, benzyny, rozcień czalników);

– substancji o agresywnych właściwościach

(np. kwasów, zasad, rozpuszczalników);

– wchodzących w reakcje chemiczne sub

stancji, które prowadzą do wydzielania ciepła, kwasów/zasad, gazów itp. (np. wchodzących w reakcje materiałów 2K, aluminium i wody).

– Przestrzegać obowiązujących na terenie

danego kraju przepisów bezpieczeństwa i stosować się do zaleceń producenta obra bianego materiału!

– Używać wyłącznie przy zastosowaniu odpo

wiedniego wyposażenia ochronnego!

– Używać tylko po stwierdzeniu sprawności

na podstawie kontroli wzrokowej, w su chym otoczeniu, zgodnie z instrukcją!

– Regularnie sprawdzać wtyczkę oraz kabel,

aby uniknąć zagrożenia. W razie uszkodze nia zlecić ich wymianę w autoryzowanym warsztacie serwisowym.

– Nie podnosić ani nie transportować za po

mocą haków lub dźwignic!

– Urządzenie to nie może być używane przez

osoby, które są wrażliwe na porażenie prą dem elektrycznym (np. osoby z rozruszni kiem serca), ponieważ nie można wyklu czyć statycznego naładowania urządzenia.

Polski

2 Symbole

Ostrzeżenie przed ogólnym zagroże niem

Ostrzeżenie przed porażeniem prądem

Przeczytać instrukcje/zalecenia!

Należy stosować ochronę dróg odde chowych!

Ostrzeżenie! Urządzenie może zawie rać pył szkodliwy dla zdrowia!

Nadaje się do odsysania pyłu o wartości ekspozycyjnej powyżej 1 mg/m

Nie wyrzucać razem z odpadami do mowymi.

[1-4] [1-7] [1-8] [1-9] [1-10] [1-11] [1-12] +

[1-13] [1-14] [1-15] [1-16] [1-17]

[1-18] [1-19] [1-20]

Uchwyt Schowek na wąż Blokada T-Loc do systenerów Zbiornik na zanieczyszczenia Klamry zamykające Włącznik/wyłącznik Hamulec

Otwór wydmuchowy Szuflada filtra Czyszczenie Przycisk MAN Regulacja siły ssania Wskazanie połączenia Przycisk połączenia

Zabrania się wchodzenia na urządze nie

Wymienione ilustracje znajdują się na początku niniejszej instrukcji eksploatacji.

3 Elementy urządzenia

[1-2] [1-3]

Gniazdo wtykowe urządzenia SysDoc

4 Dane techniczne

Odkurzacze mobilne Pobór mocy 350 - 1200 W

Maks. moc przyłączeniowa gniazda wtyko wego urządzenia

Maks. natężenie przepływu (powietrze), odkurzacz/turbina 130 m³/h / 222 m³/h Podciśnienie maks., turbina 24000 Pa Powierzchnia filtracyjna 3508 cm²

EU, KR, CN

CH, DK

GB 230 V/ 110 V

2200 W 1150 W

1610 W/ 770 W

Wąż ssący D 27/32 mm x 3,5 m-AS Długość przewodu zasilającego 7,5 m Poziom ciśnienia akustycznego zgodnie z EN 60335-2-69 / nieoznaczo

ność K3 Wartość drgań działających na układ dłoń/ramię zgodnie z EN

60335-2-69/ nieoznaczoność K Rodzaj zabezpieczenia IP X4 Częstotliwość 2402 Mhz – 2480 Mhz

<2,5 m/s²/ 1,5 m/s²

70 dB(A)

Polski

Odkurzacze mobilne Efektywna moc wypromieniowana izotropowo (Equivalent Isotropical Ra

diated Power, EIRP) Pojemność zbiornika CTL MINI I 10 l

CTL MIDI I 15 l

Wymiary, dł. x szer. x wys. CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

Ciężar CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

5 Użycie zgodne z

przeznaczeniem

Odkurzacz mobilny nadaje się do – zasysania i odsysania pyłów o wielkości do

1 mg/m³ zgodnie z kategorią ’L’, – odsysania wody, – eksploatacji przy zwiększonym obciążeniu

w warunkach przemysłowych,

zgodnie z normą IEC/EN 60335-2-69.

W przypadku eksploatacji niezgodnej z przeznaczeniem odpowiedzialność ponosi

użytkownik.

6 Rozruch

Niedozwolone napięcie lub częstotliwość! Niebezpieczeństwo wypadku

► Przestrzegać informacji podanych na tab

liczce znamionowej.

► Przestrzegać specjalnych przepisów, obo

wiązujących na danym obszarze admini stracyjnym.

OSTRZEŻENIE

Niebezpieczeństwo obrażeń spowodowane prądem elektrycznym

► Wetknąć wtyczkę przewodu zasilającego do

uziemionego gniazda wtykowego.

► Nie wkładać rąk do gniazda wtykowego od

kurzacza mobilnego.

Gdy odkurzacz mobilny jest podłączony do gniazda sieciowego, gniazdo wtykowe od kurzacza mobilnego stale przewodzi prąd.

Ustalanie połączenia między odkurzaczem mobilnym a gniazdem wtykowym

Odkurzacz mobilny jest wyłączony. ► Podłączyć kabel sieciowy do gniazda wtyko

wego. Gniazdo wtykowe urządzenia [1-2] przewo

dzi prąd.

Przełączanie odkurzacza mobilnego na tryb czuwania

► Nacisnąć włącznik/wyłącznik[1-11].

Gniazdo wtykowe urządzenia [1-2] przewo dzi prąd.

OSTRZEŻENIE

< 10 dBm

6.1 Pierwsze uruchomienie

► Założyć worek filtrujący lub worek jednora

zowy [2]. ► Montaż zwijacza kabla [3]. ► Podłączanie węża ssącego [3].

6.2 Podłączanie odkurzacza mobilnego

Niebezpieczeństwo obrażeń związane z nie kontrolowanym uruchomieniem narzędzi

► Przed włączeniem sprawdzić, czy podłą

czone urządzenie jest wyłączone.

OSTRZEŻENIE

Zielona dioda LED [1-18] wskazuje tryb czuwania.

Automatyczne uruchamianie odkurzacza mo bilnego

Odkurzacz mobilny jest przełączony na tryb czuwania.

► W celu automatycznego uruchomienia od

kurzacza mobilnego: Włączyć połączone urządzenie.

Ręczne uruchamianie odkurzacza mobilnego

Odkurzacz mobilny jest przełączony na tryb czuwania.

► Nacisnąć przycisk MAN [1-17].

Polski

Gdy urządzenie nie jest używane, jak rów

nież przed przystąpieniem do wykonywa nia wszelkich prac związanych z konserwacją i czyszczeniem urządzenia, należy zawsze wycią gać wtyczkę z gniazda zasilającego.

6.3 Podłączanie elektronarzędzia

Niebezpieczeństwo zranienia

► Należy przestrzegać maksymalnej mocy

przyłączowej w gnieździe wtykowym urzą dzenia (patrz rozdział Dane techniczne).

► Wyłączyć elektronarzędzie.

Ustalanie połączenia między elektronarzę dziem zasilanym z sieci a odkurzaczem mobil nym

► Podłączyć elektronarzędzie do gniazda

urządzenia [1-2].

OSTRZEŻENIE

Elektronarzędzie jest połączone z odkurzaczem mobilnym za pomocą kabla zasilającego.

Ustalanie połączenia między elektronarzę dziem akumulatorowym a odkurzaczem mo bilnym (MINI I / MIDI I)

► W trybie czuwania nacisnąć przycisk połą

czenia [1-20]. Wskaźnik połączenia [1-19] miga wolno.

Odkurzacz mobilny jest przez 60 sekund go towy do nawiązania połączenia.

► Włączyć elektronarzędzie zasilane akumu

latorowo. Odkurzacz mobilny jest uruchomiony, a za

silane akumulatorowo elektronarzędzie jest z nim połączone aż do momentu ręcznego wyłączenia odkurzacza mobilnego lub wy ciągnięcia wtyczki. Następnie należy ponow nie podłączyć akumulator.

Podłączenie nowego zasilanego akumulatorowo elektronarzędzia zastępuje poprzednie połącze nie.

6.4 Połączenie z mobilnym urządzeniem

końcowym (MINI I / MIDI I)

Mobilne urządzenie końcowe (np. smartfon) można połączyć przez czem mobilnym (np. w celu aktualizacji opro gramowania za pomocą aplikacji Festool).

► W trybie czuwania nacisnąć przycisk połą

czenia przytrzymać przez 3 sekundy.

Wskaźnik połączenia [1-19] miga szybko. Odkurzacz mobilny jest przez 60 sekund go

towy do nawiązania połączenia.

[1-20] na odkurzaczu mobilnym i

Bluetooth® z odkurza

► Postępować zgodnie ze wskazówkami apli

kacji Festool.

6.5 Pilot zdalnego sterowania (MINI I / MIDI I)

Ustalanie połączenia między pilotem zdalnego sterowania a odkurzaczem mobilnym

Aby móc połączyć pilota z odkurzaczem mobil nym, należy przeprowadzić reset pilota (patrz Reset pilota zdalnego sterowania).

Dotychczas niepołączone piloty zdalnego stero wania można połączyć bezpośrednio.

Połączenie między pilotami a odkurzaczem mobilnym zostaje zachowane również po ręcznym wyłączeniu lub wyciągnięciu wtyczki odkurzacza mobilnego.

Odkurzacz mobilny może być połączony z tylko jednym elektronarzędziem akumula torowym. Odkurzacz mobilny może być po łączony z jednym elektronarzędziem aku mulatorowym.

► W trybie czuwania nacisnąć przycisk połą

czenia przytrzymać przez 3 sekundy.

Wskaźnik połączenia [1-19] miga szybko. Odkurzacz mobilny jest przez 60 sekund go

towy do nawiązania połączenia.

► Nacisnąć przycisk MAN na pilocie.

Pilot zdalnego sterowania jest trwale zapi sany w odkurzaczu mobilnym.

Włączanie/ wyłączanie

Po połączeniu pilota z odkurzaczem mobilnym, odkurzacz może być włączany i wyłączany za pomocą pilota.

► Aby włączyć i wyłączyć należy nacisnąć

przycisk MAN na pilocie.

Reset na pilocie

Po zresetowaniu połączenie pilota zdalnego sterowania z odkurzaczem mobilnym zostaje usunięte.

► Nacisnąć przycisk połączenia oraz przycisk

MAN i przytrzymać przez 10 sekund. Wskaźnik LED miga na różowo, jeśli proces

resetowania zakończył się powodzeniem.

6.6 Usunąć z pamięci wszystkie zapisane

► Nacisnąć przycisk połączenia [1-20] i przy

trzymać przez co najmniej 3 sekundy. Wskaźnik połączenia [1-19] miga szybko.

► Ponownie puścić przycisk połączenia.

[1-20] na odkurzaczu mobilnym i

urządzenia. (MINI I / MIDI I)

Polski

► W ciągu 3 sekund nacisnąć jednocześnie i

przytrzymać przez co najmniej 3 sekundy przyciski plus i minus [1-18].

Odkurzacz mobilny potwierdza komendę trzy krotnym szybkim miganiem.

7 Ustawienia

7.1 Regulacja siły ssania

► W trybie ssania naciskać przyciski plus lub

minus

7.2 Zabezpieczenie przed nadmiernym

Dla ochrony przed przegrzaniem zabezpiecze nie przed nadmiernym wzrostem temperatury wyłącza odkurzacz mobilny przed osiągnięciem krytycznej temperatury. Dolna dioda LED [1-18] wskazuje usterkę.

Dioda LED świeci się na czerwono

► Wyłączyć odkurzacz mobilny, pozostawić do

ostygnięcia.

► Po upływie ok. 5 minut ponownie włączyć

odkurzacz mobilny.

7.3 Zaciąganie hamulca [1A]

► Podnieść lekko odkurzacz mobilny z przodu. ► Nacisnąć hamulec [1-13] w dół aż do za

trzaśnięcia.

► W celu zwolnienia nacisnąć przycisk [1-12].

7.4 SysDoc

Niebezpieczeństwo zranienia

► Nie używać powierzchni do odkładania ak

cesoriów odkurzacza mobilnego jako po wierzchni do ustawiania urządzenia.

Niebezpieczeństwo zranienia

► Podczas transportu upewnić się, że bloka

da T-Loc wzgl. cztery blokady SysDoc są zamknięte.

Na powierzchni do odkładania akcesoriów [1-7] można zamocować systener za pomocą blokady T-loc [1-8]. Systener bez blokady T-Loc można zamocować za pomocą czterech blokad SysDoc

[1-3].

[1-18].

wzrostem temperatury

Zbyt wysoka tempe ratura

OSTRZEŻENIE

OSTROŻNIE

8 Praca

8.1 Odsysanie substancji suchych

Pyły szkodliwe dla zdrowia Porażenia dróg oddechowych

► Zawsze stosować worek filtrujący!

Pyły szkodliwe dla zdrowia Porażenia dróg oddechowych

► Przed odsysaniem sprawdzić, czy filtr

główny jest sprawny.

W przypadku odsysania pyłów przekra

czających wartości graniczne odsysać tylko jedno źródło pyłu (narzędzie elektryczne lub pneumatyczne).

Podczas odsysania pyłów powstających podczas pracy elektronarzędzi należy przestrzegać na

stępujących zaleceń

Zapewnić odpowiednią wentylację! Przestrze gać obowiązujących przepisów lokalnych!

Wartości graniczne: objętość powietrza usuwa nego może wynosić maks. 50% objętości powie trza świeżego

Wzór: kubatura pomieszczenia VR x współczyn nik wymiany powietrza L

8.2 Odsysanie wilgotnych substancji/cieczy

Wyjąć worek filtrujący!

Używać specjalnego filtra do zasysania na mokro.

Przy osiągnięciu maksymalnego poziomu na pełnienia odsysanie zostaje automatycznie przerwane.

Dolna dioda LED [1-18] świeci się na czerwono. ► Wyłączyć odkurzacz mobilny [1-11] .

► Otworzyć klamry zamykające [1-10] i zdjąć

górną część urządzenia.

► Opróżnić zbiornik na zanieczyszczenia [1-9]. Po wykonaniu odsysania na mokro pozostawić

filtr główny do wyschnięcia! Wysuszyć odkurzacz mobilny przed zasysaniem

suchego pyłu.

OSTROŻNIE

Polski

Pyły szkodliwe dla zdrowia Porażenia dróg oddechowych

► Po wykonaniu odsysania na mokro usunąć

filtr do zasysania na mokro i zastąpić go fil trem głównym do substancji suchych.

Wydostawanie się piany i cieczy

► Natychmiast wyłączyć i opróżnić urządze

nie.

8.3 Wylot odprowadzanego powietrza

Pyły szkodliwe dla zdrowia Porażenia dróg oddechowych

► Nie wydmuchiwać pyłów!

Wylot powietrza usuwanego oferuje możliwość odprowadzania powietrza usuwanego na zew nątrz budynku poprzez wąż ssący.

► Otworzyć kratkę przed otworem wydmucho

wym [1-14].

► Wsunąć wąż ssący w otwór wydmucho

[1-14].

8.4 Ręczne czyszczenie filtra i worka filtrującego

► W trybie czuwania nacisnąć przycisk

MAN [1-17].

► Ustawić siłę ssania na maksimum [1-18]. ► Zamknąć wąż ssący ręką i jednocześnie

trzykrotnie nacisnąć krótko dźwignię czy szczącą [1-16] do dołu.

8.5 Bezpyłowa wymiana worka filtrującego

► Otworzyć klamry zamykające i zdjąć górną

część urządzenia

► Pociągnąć nakładkę na worku filtrującym,

aż otwór worka zostanie całkowicie za mknięty.

Worek filtrujący jest teraz odpowiednio zabez pieczony i można go wyjąć.

► Nasadzić górną część urządzenia i zamknąć

klamry zamykające.

8.6 Wymiana elementu filtrującego[5]

► Wyciągnąć zużytą szufladę filtra [1-15]. ► Zużytą szufladę filtra zutylizować zgodnie z

przepisami prawa.

► Wsunąć nową szufladę filtra [1-15].

OSTROŻNIE

[2].

Numery katalogowe akcesoriów, filtrów oraz materiałów eksploatacyjnych można znaleźć w katalogu Festool lub w Interne cie na stronie „www.festool.com”.

Zalecenie

Uszkodzenie silnika

► Nigdy nie odkurzać bez zamontowanego fil

tra głównego lub z uszkodzonym filtrem głównym, ponieważ może to spowodować uszkodzenie silnika.

8.7 Po zakończeniu pracy

► Wyłączyć odkurzacz mobilny i wyciągnąć

wtyczkę zasilania. ► Zwinąć przewód zasilający. ► Opróżnić zbiornik na zanieczyszczenia.

► Włożyć wąż ssący [4-1] do zamykanego

schowka na wąż [1-7]. Przewód zasilający

włożyć

wąż [1-7] lub nawinąć na zwijacz kabla. W

tym celu przełożyć przewód zasilania przez

wycięcie [4-3]. ► Oczyścić odkurzacz mobilny wewnątrz i na

zewnątrz poprzez odessanie zanieczyszczeń

i wytarcie. ► Odstawić odkurzacz mobilny w suchym po

mieszczeniu, zabezpieczając go przed uży

ciem przez osoby nieupoważnione.

Pokrywa schowka na wąż służy jako scho wek na narzędzia.

[4-2] do zamykanego schowka na

9 Konserwacja i czyszczenie

Niebezpieczeństwo obrażeń, porażenia prą dem

► Przed przystąpieniem do wykonywania

wszystkich prac związanych z konserwacją i czyszczeniem urządzenia należy zawsze wyciągać wtyczkę z gniazda zasilającego!

► Wszelkie prace związane z konserwacją i

czyszczeniem narzędzia, które wymagają otwarcia obudowy silnika, mogą być wyko nywane wyłącznie przez autoryzowany warsztat serwisowy.

OSTRZEŻENIE

EKAT

Polski

Serwis i naprawa wyłącznie u producenta i w certyfikowanych warsztatach: Najbliższy adres znaleźć można na: www.festool.pl/serwis

Stosować wyłącznie oryginalne części zamienne firmy Festool! Nr kat. na stronie: www.fes tool.pl/serwis

► Regularnie czyścić czujniki poziomu napeł

nienia [4-4] i opróżniać zbiornik na zanie czyszczenia .

Przestrzegać następujących wskazówek:

– Co najmniej raz w roku kontrola techniczna

przeprowadzona przez producenta lub od powiednio przeszkoloną osobę (np. pod ką tem uszkodzenia filtra, szczelności urzą dzenia i działania urządzeń kontrolnych). .

– Elementy, których nie można wyczyścić,

należy zutylizować. Używać do tego celu nieprzepuszczalnych worków. Przestrzegać obowiązujących przepisów dotyczących usuwania odpadów!

Za pomocą specjalnych urządzeń można dane te bezprzewodowo odczytać. Będą one używane wyłącznie w przypadku diagnozy błędów, prze prowadzania naprawy czy gwarancji oraz w celu poprawy jakości lub ulepszania elektronarzę dzia. Użycie danych poza wymienionym obsza rem bez wyraźnej zgody Klienta nie jest możli we.

10 Środowisko

Nie wyrzucać urządzenia razem z odpa dami domowymi! Urządzenia, wyposaże

nie i opakowania przekazywać do recy klingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych.

Tylko w UE: Zgodnie z europejską dyrektywą dotyczącą zużytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa kra jowego, zużyte elektronarzędzia podlegają se gregacji i recyklingowi w sposób przyjazny śro dowisku.

Informacje dotyczące rozporządzenia REACH:

www.festool.pl/reach

11 Wskazówki ogólne

11.1

Bluetooth

Znak słowny i loga Bluetooth® są zastrzeżonymi znakami towarowymi firmy Bluetooth SIG, Inc. i są używane na podstawie licencji przez TTS Tooltechnic Systems AG & Co. KG a tym samym przez Festool.

11.2 Informacje o ochronie danych

Elektronarzędzie wyposażone jest w chip służą cy do automatycznego zapisywania danych o maszynie i jej pracy. Zapisane dane nie zawiera ją bezpośrednich danych osobowych.

中文

1 安全提示.................................................... 99

2 符号............................................................99

3 设备元件.................................................... 99

4 技术参数.................................................. 100

5 按规定使用...............................................100

6 调试..........................................................100

7 设置..........................................................102

8 工作..........................................................102

9 保养和维护...............................................103

10 环境..........................................................103

11 一般提示.................................................. 103

1 安全提示

警告！请阅读所有安全提示和说明。如不遵

守安全提示和说明可能会导致触电、火灾和/或重伤。

请保存好所有安全提示和说明，以备将来使用。

– 身体能力、感知能力或精神能力受限或缺乏

经验和知识的人员（包括儿童）不得使用本设备。请注意监管儿童，确保他们不会将本设备当作玩具玩耍。

– 如果本设备的电源线损坏，则必须由授权的

客户服务中心更换，以免发生危险。

– 警告操作人员在使用本设备前必须经过适当

的指导。

– 在清洁、保养或之前，或在更换易损件或转

换设备时，必须先将电源插头从插座中拔出。

– 警告设备上的插座只能用于说明书中规定的

用途。

– 警告如果有泡沫或液体流出，请立刻关闭设

备。

– 小心请定期清洁水位限制装置，并检查是否

有损坏迹象。

– 根据 EN 60335-2-69 的声压级/不确定性系

数 K 70 dB(A)/ 3dB

– 根据 EN 60335-6-69 的手臂振动值/不确定

性系数 K <2.5 m/s²/ 1.5 m/s²

– 可燃或爆炸性物质（例如镁、铝、汽油、

稀释剂）； – 侵蚀性物质（比如酸、碱、溶剂）； – 会产生热量的化学反应物质、酸/碱、气体

等（反应性双组分材料、铝和水）。

– 注意本国安全规定以及材料制造商信息！ – 必须配合合适的防护装备一起使用！

– 只有当目视检查完好后，在干燥环境下根据

说明书要求进行作业！

– 定期检查插头和电缆，以避免危险。如有损

坏，请委托授权的客户服务中心更换。

– 请勿用起重钩或升降装置提升和运输！ – 对电击反应敏感的人员（例如装有心脏起搏

器的人员

设备的静电荷。

）不得使用本设备，因为无法避免

2 符号

一般性危险警告

电击警告

请阅读说明/提示！

佩戴呼吸保护装置！

警告！设备可能含有危害健康的粉尘！

适合用于分离暴露极限值大于 1 mg/m3 的粉尘

不得扔进生活垃圾。

禁止攀登

3 设备元件

[1-2] [1-3] [1-4]

设备插座 SysDoc 手柄

– 警告设备可能含有危害健康的粉尘。保养、

清空和更换过滤器仅允许由授权的专业人员借助合适的防护设备执行。

– 请务必安装过滤系统后运行本设备！ – 爆炸和火灾风险：切勿抽吸：

– 火花或热粉尘；

[1-7] [1-8] [1-9] [1-10] [1-11] [1-12] + [1-13]

软管存放顶盖事事坦工具箱 T-Loc 锁吸水桶锁夹接通/关闭开关制动

中文

[1-14] [1-15] [1-16] [1-17]

出气口过滤器抽屉净化装置 MAN 按钮

[1-18] [1-19] [1-20]

插图位于使用说明书的开始处。

集尘功率调节连接指示灯连接按钮

4 技术参数

移动式集尘器功率 350 - 1200 W

设备插座上的最大连接负荷 EU、KR、CN

CH、DK

GB 230 V/ 110 V 最大体积流量（空气），集尘器/中央集尘主机 130 m³/h / 222 m³/h 最大真空，中央集尘主机 24 000 Pa 滤芯表面 3508 cm² 吸尘软管 D 27/32 mm x 3.5 m-AS

1610 W/ 770 W

2200 W 1150 W

电源线长度 7,5 m 根据 EN 60335-2-69 的声压级/不确定性系数 K3 70 dB（A）根据 EN 60335-2-69/ 的手臂振动值/不确定性系数 K <2.5 m/s²/ 1.5 m/s² 保护方式 IP X4 频率 2402 Mhz – 2480 Mhz 等效全向辐射功率（EIRP） <10 dBm 容器容积 CTL MINI I 10 l

CTL MIDI I 15 l

尺寸（长 x 宽 x 高） CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

重量 CTL MINI I 11.0 kg

CTL MIDI I 11.3 kg

5 按规定使用

移动式集尘器适合用于 – 集尘和抽吸 1 mg/m³ 以下符合粉尘等级‘L’

的粉尘， – 抽吸水， – 针对商用目的的高负荷应用，

符合 IEC/EN 60335-2-69。

对于未按规定使用的情况，用户应承担责任。

6 调试

不允许的电压或频率！事故危险

► 请注意型号铭牌上的数据。 ► 请注意所在国的特殊规定。

6.1 首次调试

► 装入集尘过滤袋/废弃处置袋 [2]。 ► 安装绕线架 [3]。 ► 连接集尘软管 [3]。

警告

100

Festool 574832 Specification

Specifications and Main Features

Frequently Asked Questions

User Manual

Deutsch

Inhaltsverzeichnis

1 Sicherheitshinweise

2 Symbole

3 Geräteelemente

4 Technische Daten

6 Inbetriebnahme

6.1 Erste Inbetriebnahme

6.2 Absaugmobil anschließen

6.3 Elektrowerkzeug anschließen

6.4 Mobiles Endgerät verbinden (MINI I / MIDI I)

6.5 Fernbedienung (MINI I / MIDI I)

6.6 Alle gespeicherten Geräte löschen. (MINI I / MIDI I)

7 Einstellungen

7.1 Saugkraft regulieren

7.2 Temperatursicherung

7.3 Bremse feststellen [1A]

7.4 SysDoc

8.2 Nasse Stoffe/Flüssigkeiten saugen

8 Arbeiten

8.1 Trockene Stoffe saugen

8.3 Abluftauslass

8.4 Filter und Filtersack manuell reinigen

8.5 Staubarmes wechseln des Filtersacks

8.6 Filterelement wechseln[5]

9 Wartung und Pflege

8.7 Nach der Arbeit

10 Umwelt

11 Allgemeine Hinweise

11.2 Informationen zum Datenschutz

English

Contents

1 Safety instructions

2 Symbols

3 Parts of the machine

4 Technical data

5 Intended use

6 Commissioning

6.1 Initial commissioning

6.3 Connecting a power tool

6.2 Connecting the mobile dust extractor

6.4 Connecting a mobile device (MINI I / MIDI I)

6.5 Remote control (MINI I / MIDI I)

6.6 Delete all saved devices. (MINI I / MIDI I)

7 Settings

7.1 Adjusting the suction power

7.2 Temperature cut-out

7.3 Locking the brake [1A]

7.4 SysDoc

8 Working

8.1 Extracting dry materials

8.2 Extracting wet materials/liquids

8.3 Exhaust-air outlet

8.4 Cleaning the filter and filter bag manually

8.5 Changing the filter bag with minimal dust

8.6 Changing the filter element[5]

8.7 After finishing work

10 Environment

9 Service and maintenance

11 General information

11.2 Information on data privacy

Français

Sommaire

1 Consignes de sécurité

2 Symboles

3 Éléments de l'appareil

4 Caractéristiques techniques

6 Mise en service

6.1 Première mise en service

6.2 Raccorder l'aspirateur

6.3 Raccorder l'outil électroportatif

6.4 Connecter un terminal mobile (MINI I / MIDI I)

6.5 Commande à distance (MINI I / MIDI I) Connecter la commande à distance et

6.6 Supprimer tous les appareils enregistrés. (MINI I / MIDI I)

7 Réglages

7.1 Réguler la puissance d'aspiration
