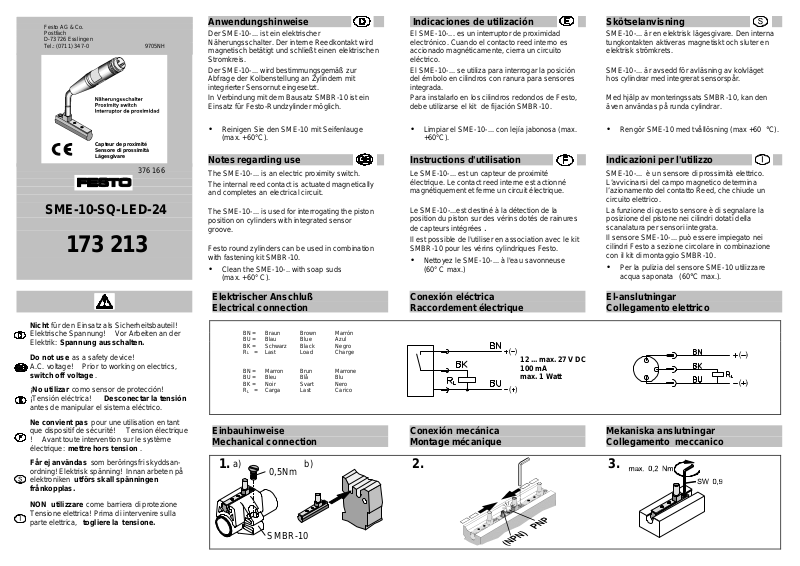

Festo SME-10 User Manual [it, en, fr]

SME-10-SQ-LED-24

173 213

Anwendungshinweise

Der SME-10-... ist ein elektrischer
Näherungsschalter. Der interne Reedkontakt wird
magnetisch betätigt und schließt einen elektrischen
Stromkreis.

Der SME-10-... wird bestimmungsgemäß zur
Abfrage der Kolbenstellung an Zylindern mit
integrierter Sensornut eingesetzt.

In Verbindung mit dem Bausatz SMBR-10 ist ein
Einsatz für Festo-Rundzylinder möglich.

• Reinigen Sie den SME-10 mit Seifenlauge

(max. +60°C).

Notes regarding use

The SME-10-... is an electric proximity switch.
The internal reed contact is actuated magnetically

and completes an electrical circuit.

The SME-10-... is used for interrogating the piston
position on cylinders with integrated sensor
groove.

Festo round zylinders can be used in combination
with fastening kit SMBR-10.

• Clean the SME-10-.. with soap suds

(max. +60° C).

Indicaciones de utilización

El SME-10-... es un interruptor de proximidad
electrónico. Cuando el contacto reed interno es
accionado magnéticamente, cierra un circuito
eléctrico.

El SME-10-... se utiliza para interrogar la posición
del émbolo en cilindros con ranura para sensores
integrada.

Para instalarlo en los cilindros redondos de Festo,
debe utilizarse el kit

de fijación SMBR-10.

• Limpiar el SME-10-... con lejía jabonosa (max.

+60°C).

Instructions d'utilisation

Le SME-10-... est un capteur de proximité
électrique. Le contact reed interne est actionné
magnétiquement et ferme un circuit électrique.

Le SME-10-...est destiné à la détection de la
position du piston sur des vérins dotés de rainures

de capteurs intégrées

.

Il est possible de l'utiliser en association avec le kit
SMBR-10 pour les vérins cylindriques Festo.

• Nettoyez le SME-10-... à l'eau savonneuse

(60° C max.)

Skötselanvisning

SME-10-... är en elektrisk lägesgivare. Den interna
tungkontakten aktiveras magnetiskt och sluter en
elektrisk strömkrets.

SME-10-... är avsedd för avläsning av kolvläget
hos cylindrar med integrerat sensorspår.

Med hjälp av monteringssats SMBR-10, kan den
även användas på runda cylindrar.

• Rengör SME-10 med tvållösning (max +60 °C).

Indicazioni per l'utilizzo

SME-10-... è un sensore di prossimità elettrico.
L’avvicinarsi del campo magnetico determina
l’azionamento del contatto Reed, che chiude un
circuito elettrico.

La funzione di questo sensore è di segnalare la
posizione del pistone nei cilindri dotati della
scanalatura per sensori integrata.

Il sensore SME-10-... può essere impiegato nei
cilindri Festo a sezione circolare in combinazione
con il kit di montaggio SMBR-10.

• Per la pulizia del sensore SME-10 utilizzare

acqua saponata (60°C max.).

Nicht für den Einsatz als Sicherheitsbauteil!

Elektrische Spannung! Vor Arbeiten an der
Elektrik: Spannung ausschalten.

Do not use as a safety device!
A.C. voltage! Prior to working on electrics,

switch off voltage .

¡No utilizar como sensor de protección!

¡Tensión eléctrica! Desconectar la tensión
antes de manipular el sistema eléctrico.

Ne convient pas pour une utilisation en tant

que dispositif de sécurité! Tension électrique
! Avant toute intervention sur le système
électrique: mettre hors tension .

Får ej användas som beröringsfri skyddsan­ordning! Elektrisk spänning! Innan arbeten på
elektroniken utförs skall spänningen

frånkopplas.
NON utilizzare come barriera di protezione

Tensione elettrica! Prima di intervenire sulla
parte elettrica, togliere la tensione.

Elektrischer Anschluß

Conexión eléctrica

El-anslutningar

Collegamento elettrico

Einbauhinweise

Conexión mecánica

Mekaniska anslutningar

Collegamento meccanico

1. 3.2.

a) b)

0,5Nm

SMBR-10

BN = Braun Brown Marrón
BU = Blau Blue Azul
BK = Schwarz Black Negro
RL = Last Load Charge

BN = Marron Brun Marrone
BU = Bleu Blå Blu
BK = Noir Svart Nero
RL = Carga Last Carico

Festo KG
Postfach
D-73726 Esslingen

Tel.: [phone]NH

Festo KG
Postfach
D-73726 Esslingen

Tel.: [phone]NH

Festo AG & Co.
Postfach
D-73726 Esslingen

Tel.: [phone]NH

Capteur de proximité
Sensore di prossimità
Lägesgivare

376 166

12 ... max. 27 V DC
100 mA
max. 1 Watt

Electrical connection

Mechanical connection

Raccordement électrique

Montage mécanique

Technische Daten

Betriebsspannungsbereich 12 ... 27 V DC (=Ub)
Max. zul. Restwelligkeit ± 10% Ub
Max. zul. Betriebsstrom 100 mA
Max. zul. Schaltleistung 1 W (ohmsche Last)
Schaltzeit Ein: < 0,6 ms
Max. zul. Schaltfrequenz 500 Hz
Kurzschlussfestigkeit nein
Verpolungsfestigkeit nein
Umgebungstemperatur
(Kabel starr)
(Kabel bewegt)

-20 °C ... +70 ºC

-5 °C ... +70 ºC
Lagertemperatur -20 °C ... +70 ºC
Schutzart *) IP 65/67 nach

EN 60 529

CE-Kennzeichnung nach EN 50 082-2 und

EN 50 081-1
Gehäusewerkstoffe PPS, St, Epoxidharz
Kabelmaterial PUR
Stecker (vernickelt, verchromt) Messing
Kontakte (vernickelt,vergoldet) Messing

*)bei richtig montierter Dose mit Kabel

Tensión de funcionamiento 12 ... 27 V DC (=Ub)
Rizado residual máximo ± 10% Ub
Corriente de conmut. max. 100 mA
Carga máxima 1 W (carga Óhmica)
Tiempo de respuesta Conexión: < 0,6 ms
Frecuencia de conmut. máx. 500 Hz
Protección con. cortocircuito no
Prot. con. polaridad inversa no
Temperatura del ambiente
(cable inmóvil)
(cable en movimiento)

-20 °C ... +70 °C

-5 °C ... +70 °C
Temp. de almacenamiento -20 °C ... +70 °C
Tipo de protección*) IP 65/67 según

EN 60 529

Marcado CE según

EN 50 082-2 y

EN 50 081-1
Material del cuerpo PPS, St, Epoxi
Material del cable PUR
Clavija (niquelada/cromada) Latón
Contactos(cromad./dorados) Latón

*) con la clavija correctamente montada

Operating voltage range 12 ... 27 V DC (=Ub)
Max. perm. residual ripple ± 10% Ub
Max. perm. switching current 100 mA
Max. perm. switching output 1 W (Ohmic load)
Response time on: < 0,6 ms
Max. perm. switch.
frequency

500 Hz

Short-circuit-proof no
Polarity-reversal protection no
Ambient temperature
(cable immobile)
(cable moveable)

-20 °C ... +70 °C

-5 °C ... + 70 °C
Storage temperature -20 °C ... +70 °C
Protection class *) IP 65/67 according

EN 60 529

CE symbol as per

EN 50 082-2 and

EN 50 081-1
Housing material PPS, St, epoxy resin
Cable material PUR
plug (nickel/chrom-plated) brass
contacts (nickel/gold-plated) brass

*) with correctly fitted socket with cable

Zur galvanischen Trennung der Betriebsspannung:
Verwenden Sie einen Trenntransformator nach EN
60 742 mit min. 4 kV Isolationsfestigkeit.

Electrical isolation of the operating voltages:
Use an isolating transformer as per EN 60 742
with at least 4 kV isolation resistance.

Separación eléctrica de la tensión de trabajo:
Utilizar un transformador separador en
concordancia con la EN 60 742 con una
capacidad aislante de por lo menos 4 kV.

Pour la séparation électrique de la tension de
service :
Utilisez un transformateur de séparation selon
NE 60 742, offrant une isolation au moins de 4 kV.

För galvanisk isolering av driftsspänningen:

Använd en isolertransformator enligt EN 60 742 med

min 4 kV isolationsmotstånd.

Per separare galvanicamente la tenzione di

azionamento utilizzare un trasformatore di

separazione a nome EN 60742 avente una

resistenza di isolamento minima di 4 kV.

Plage de tension de service
Ondul. résiduelle max. adm. ± 10% Ub
Courant de commut . max. adm. 100 mA
Puissance de commutation
max. adm.

1 W (charge

résistive)
Temps de réponse activé : < 0,6 ms
Fréqu. de commut. max. adm. 500 Hz
Protection c. courts-circuits non
Protégé contre les inversions
de polarité

non

Température ambiente
(câble fixe)
(câble mobile)

-20 °C ... +70 °C

-5 °C ... +70 °C
Température de stockage -20 °C ... +70 °C
Indice de Protection *) IP 65/67 selon

EN 60 529

Conformité CE selon EN 50 082-2 et

EN 50 081-1

Matériau du boîtier PPS, acier, résine

époxy
Matériau du câble PUR
Connect. (nickelés/chromés) Laiton
Contacts (nickelés/dorés) Laiton

*) pour un montage correct du connecteur sur le câble

Arbetsspänning 12 ... 27 V DC (=Ub)
Max. tillåten rippel ± 10% Ub
Max. tillåten kopplingsström 100 mA
Max. tillåten kopplingsström 1 W (ohmsk last)
Reaktionstid till: < 0,6 ms

Max. tillåten
kopplingsfrekvens

500 Hz

Kortslutningssäker nej
Polvändningsskydd nej
Omgivningstemperatur
(stel kabel)
(rörlig kabel)

-20 °C ... +70 °C

-5 °C ... +70 °C
Lagringstemperatur -20 °C ... +70 °C
Skyddsklass *) IP 65/67 selon

EN 60 529

CE-märkning enligt EN 50 082-2 et

EN 50 081-1
Husmaterial PPS, stål, epoxiharts
Kabelmaterial PUR
Stickkontaktmaterial
(nickel/kromplätering)

Mässing

Kontakter
(nickel/guldplätering)

Mässing

*) vid korrekt monterad kontakt med kabel

Tensione di azionamento 12 ... 27 V DC (=Ub)
Ondulazione residua (Ripple) ± 10% Ub
Corrente di azionamento 100 mA
Potere di rottura max. 1 W (carico

ohmico)
Tempi di commutazione azionamento
Frequenza di commutazione max. 500 Hz

Protezione c. corto circuito no
Protezione c. inversione pol. no
Temperatura ambiente
(cavo fisso)
(cavo mobile)

-20 °C ... +70 °C

-5 °C ... +70 °C
Temperatura di stoccaggio -20 °C ... +70 °C
Grado di protezione *) IP 65/67 a norme

EN 60 529

Marchio CE a norme EN 50 082-2 e

EN 50 081-1

Materiale corpo PPS, acciaio,

resina epossidica
Materiale cavo PUR
Connettore
(nichelato/cromato)

ottone

Contatti (nichelati/dorati) ottone

*) Con connettore e cavo correttamente installati

Technical data

Datos técnicos

Caractéristiques techniques

12 ... 27 V DC (=Ub)

Tekniska data

Dati tecnici

< 0,6 ms
