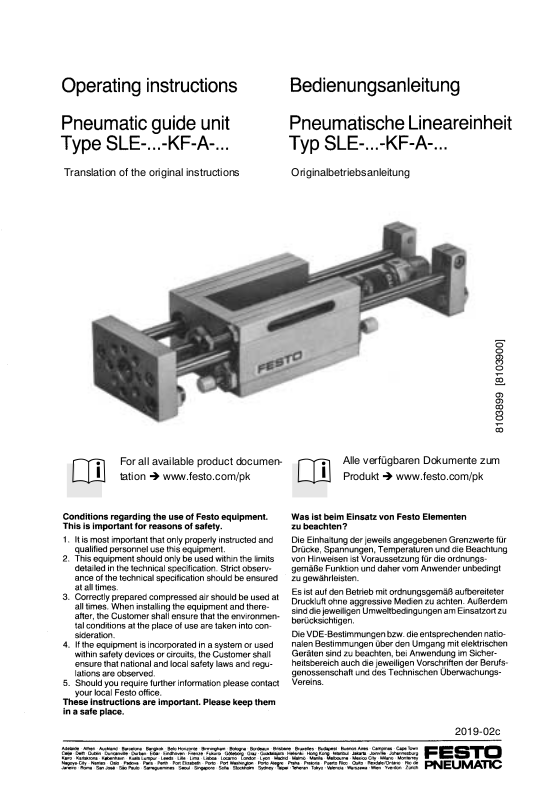

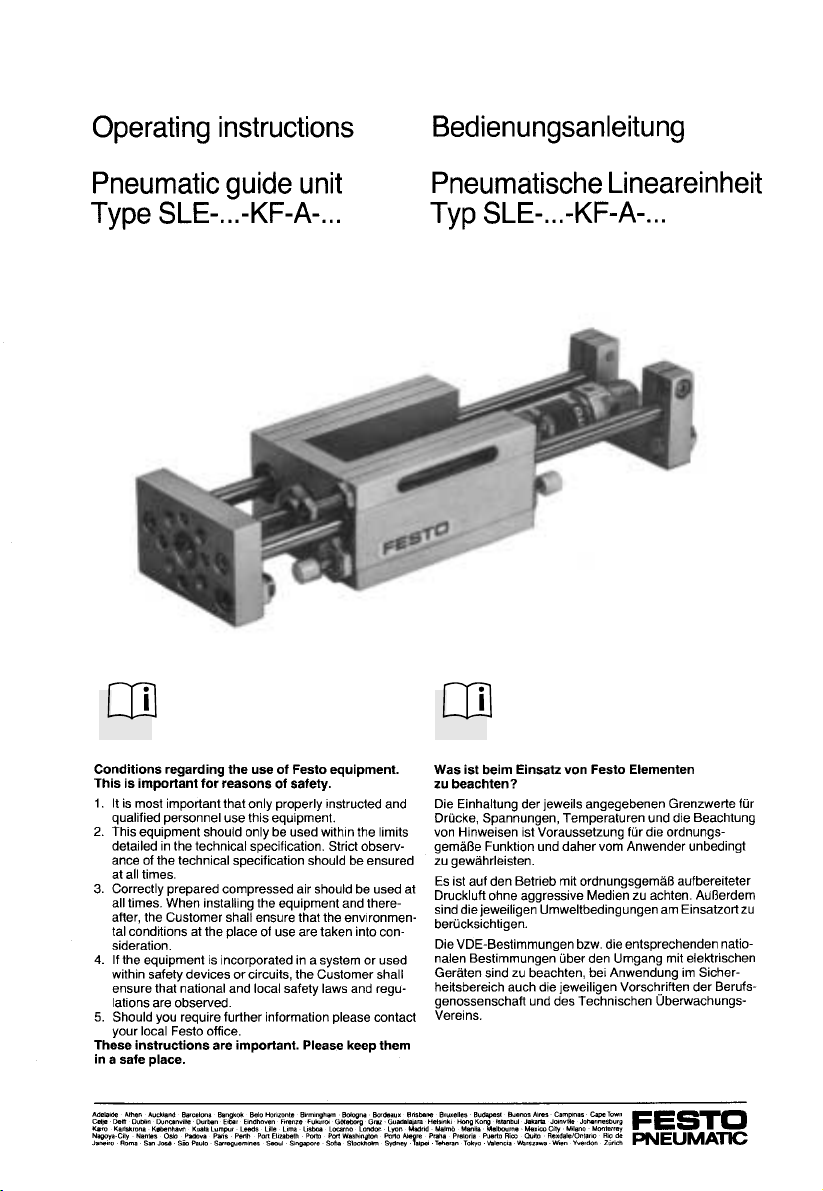

Festo SLE-150-KF-A-090, SLE-150-KF-A-092, SLE-150-KF-A-088, SLE-150-KF-A-091, SLE-150-KF-A-093 Operating Instructions Manual [de]

Translation of the original instructions

Originalbetriebsanleitung

8103899 [8103900]

For all available product documen­tation è www.festo.com/pk

Alle verfügbaren Dokumente zum
Produkt è www.festo.com/pk

2019-02c

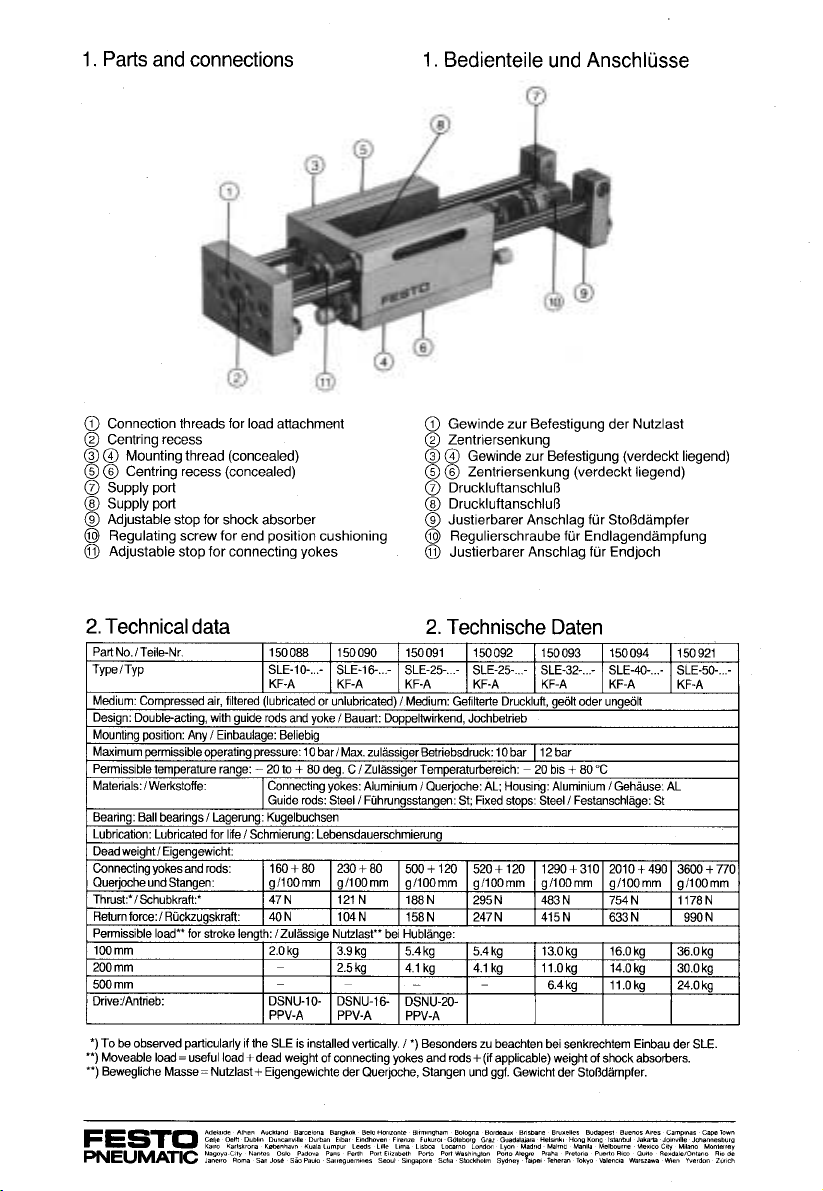

DNC-32­PPV-A

DNC-40­PPV-A

DSN-50­PPV-A

DSNU-25­PPV-A

2019-02c

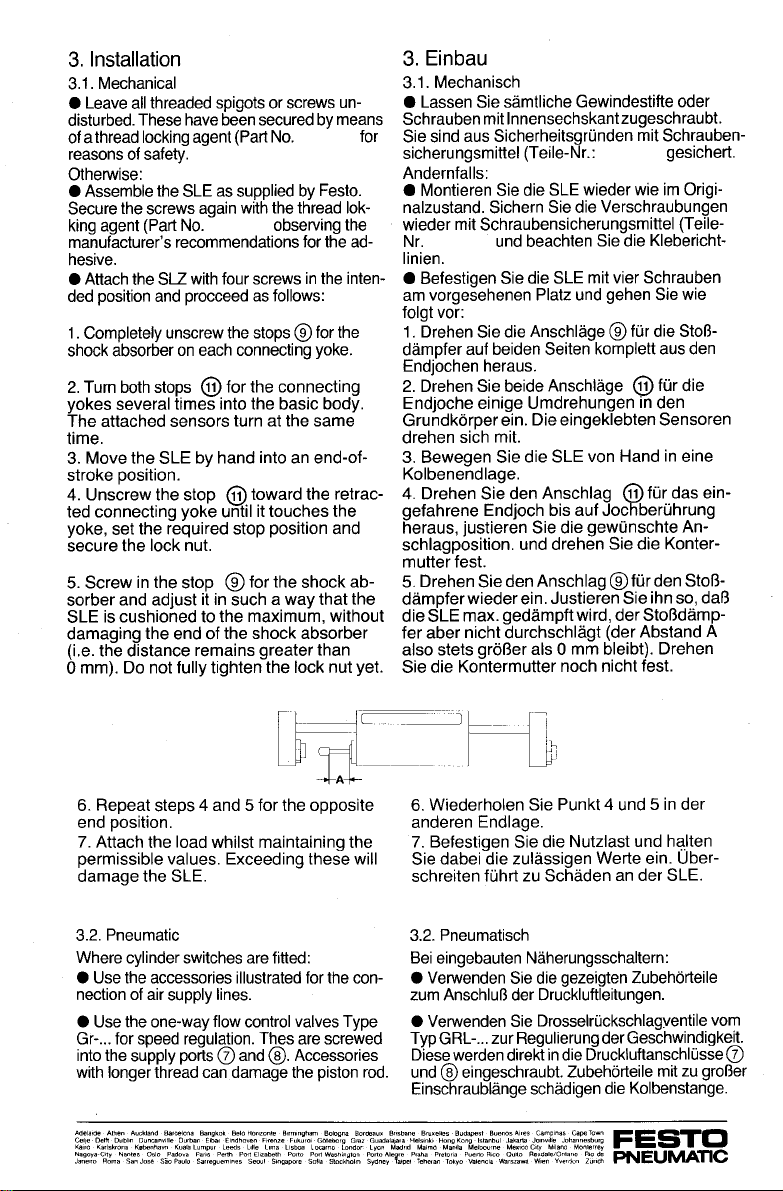

302558)

302558)

302558)

2019-02c

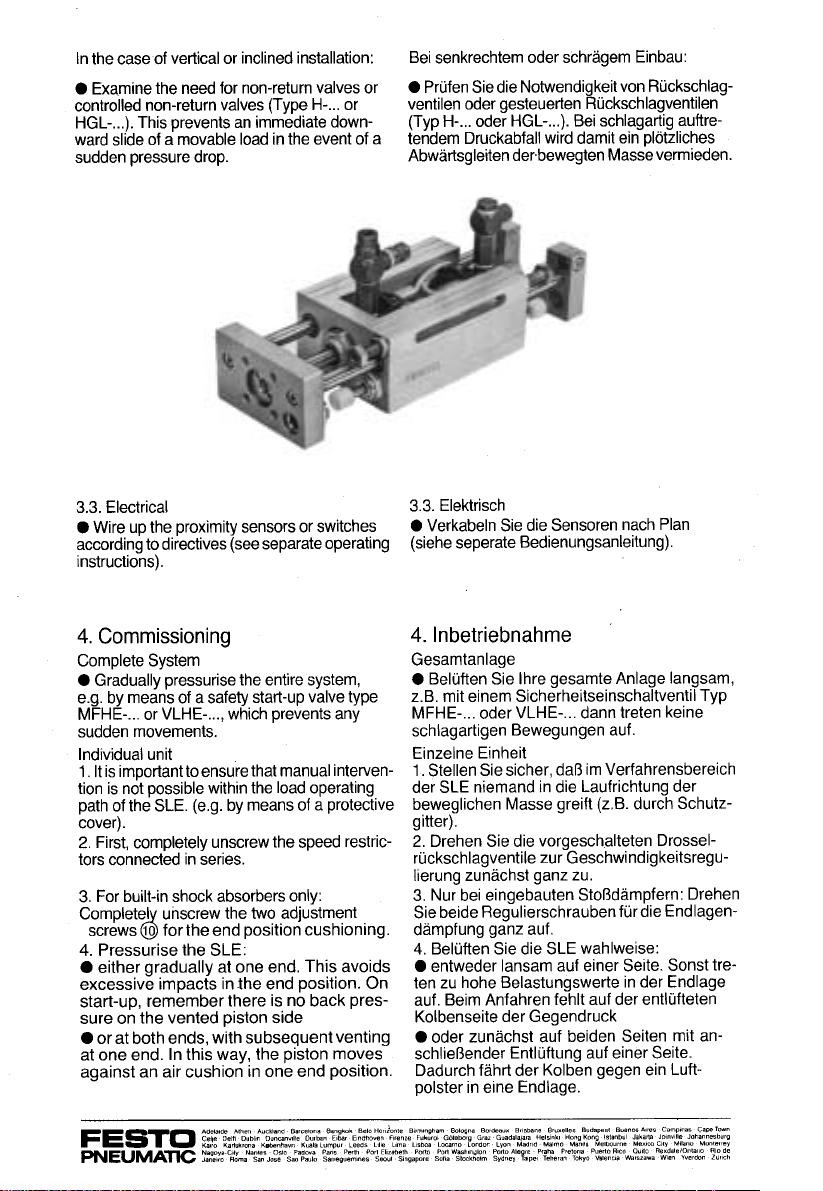

2019-02c

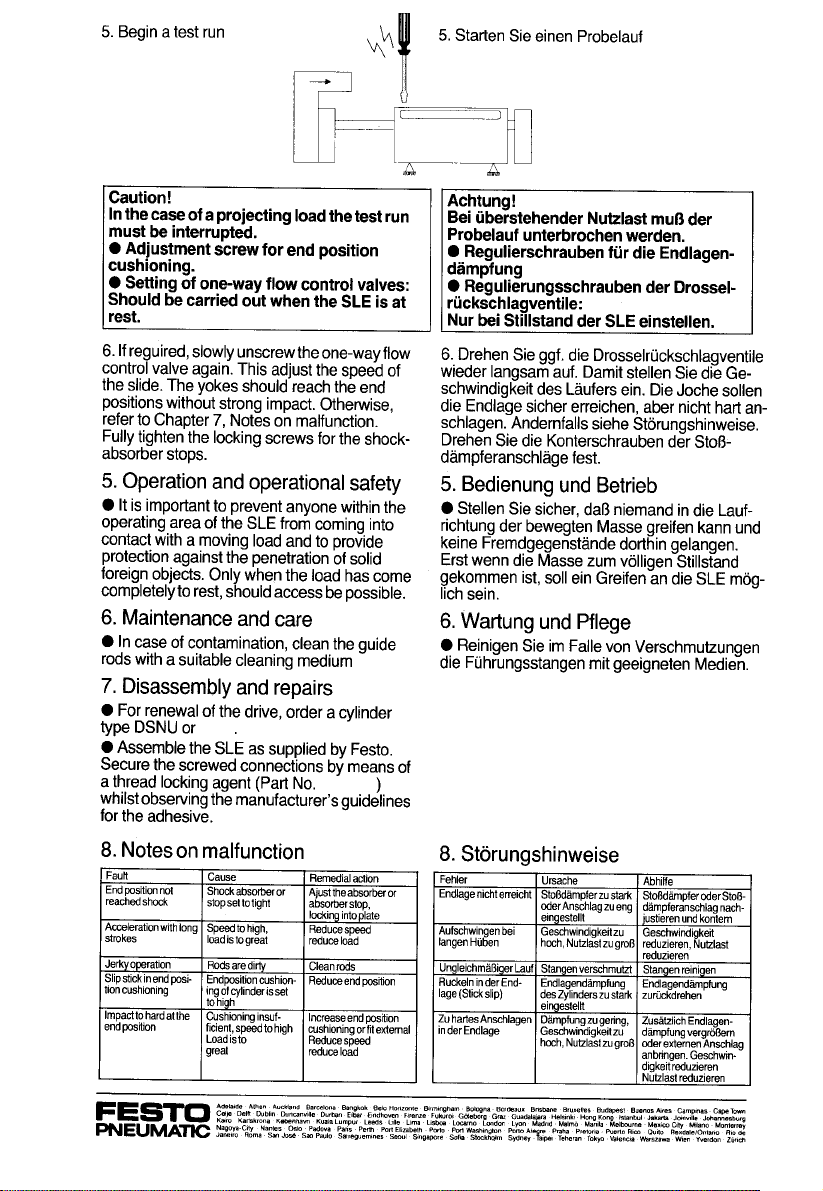

7. Ausbau und Reparatur

● Bestellen Sie einen Zylinder Typ DSNU oder
DNC wenn Sie den Antrieb erneuern wollen.

● Montieren Sie die SLE wieder wie im Origi­nalzustand. Sichern Sie die Verschraubung
wieder mit Schraubensicherungsmittel (Teile­Nr.: 302558) und beachten Sie die Klebericht­linien.

302558

DNC

2019-02c

Proximity sensor: type SMTO/
SMEO-4 (whith SLE-16/25-…,
not for SLE-10-…), type SME-8
(with SLE-32/40/50.…).
Näherungsschalter: Typ SMTO/

SMEO-4 (bei SLE-16/25-…, nicht
bei SLE-10.…), Typ SME-8
(bei SLE-32/40/50-…).

Sensor type SIE, affixed in ad­justable stop sleeve with lock nut.

Sensor Typ SIE, eingeklebt in
verstellbare Anschlaghülse mit
Kontermutter.

Centering adapters
type ZBH-9, ZBS-5.

Zentrierelemente
Typ ZBH-9, ZBS-5.

Mounting plate type SLEP.
Befestigungsplatte Typ SLEP.

Hydraulic shock absorber, in­self-adjusting, type YSR-…-C
and non-adjustable stop.

Hydraulischer Stoßdämpfer,
selbsteinstellend, Typ YSR-…-C
und unverstellbarer Anschlag.

Hydraulic shock absorber, in­finetely adjustabel, type YSR-…
and non-adjustable stop.

Hydraulischer Stoßdämpfer,
stufenlos einstellbar, Typ YSR-…
und unverstellbarer Anschlag.

Set content
Set-Inhalt

Push the mounting kit type
SMBU-… (with SLE-16/25-…), type
SMB-8-FENG (with SLE-32/40/50-…)
onto the cylinder from the rear.

Befestigungsbausatz Typ SMBU-…
(bei SLE-16/25.…), Typ SMB-8-FENG
(bei SLE- 32/40/50-…) von hinten
auf den Zylinder schieben.

Feed the cable out through
the elongatesd hole.

Kabel durch Langloch nach
außen führen.

Supplied
(exept in case of SLZ-10).

Beigelegt (außer bei SLZ-10).

For mounting from top.
Für Befestigung von oben.

Do not damage shock absorber
thread.

Stoßdämpfergewinde nicht be­schädigen.

Secure stops with Loctite type…,
see separate operating instruc­tions.

Anschlag mit Loctite Typ…
sichern, einstellen siehe
seperate Bedienungsanleitung.

Notes on installation
Bemerkungen zum Einbau

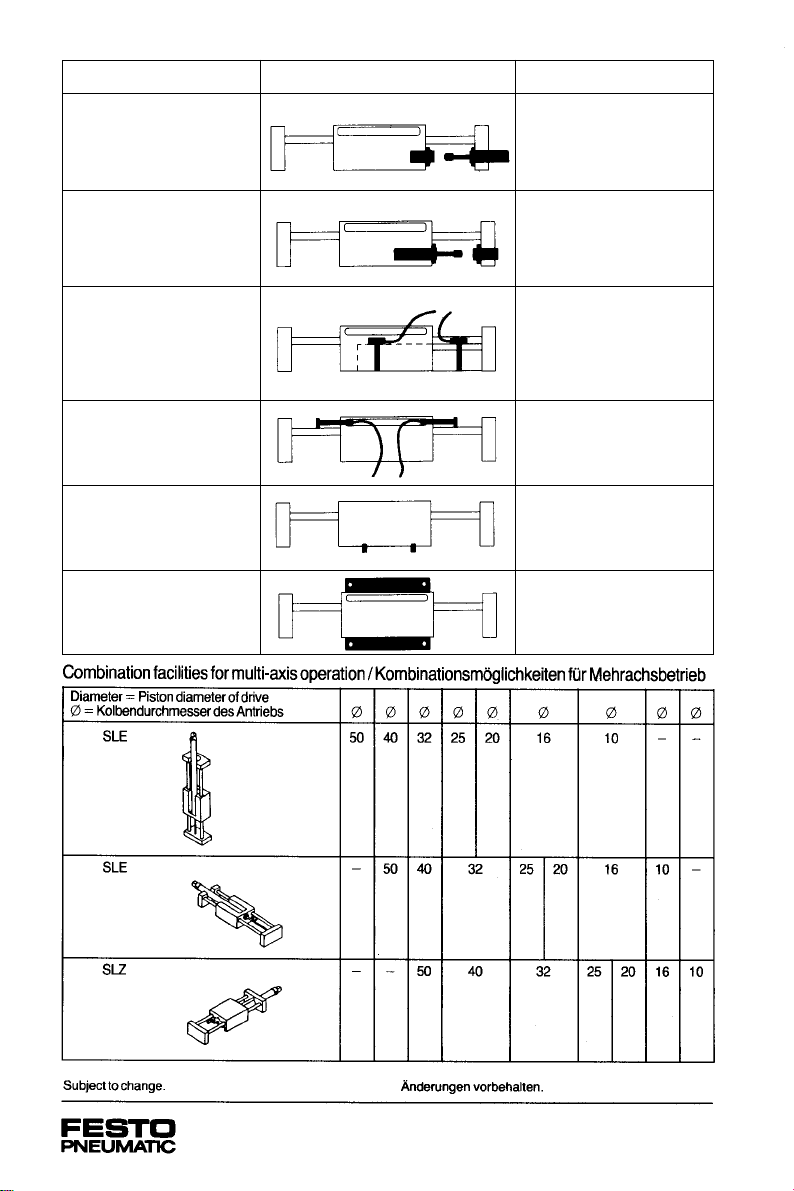

9.Accessories

9. Zubehör

Placement
Platzierung
