Inhalt und allgemeine Sicherheitshinweise

Festo FED-… de 1107g

Inhaltsverzeichnis

Bestimmungsgemäße Verwendung ............................................................................ III

Zielgruppe .................................................................................................................. IV

Service ....................................................................................................................... IV

Hinweise zur vorliegenden Beschreibung ................................................................... IV

Wichtige Benutzerhinweise ......................................................................................... V

Einleitung ................................................................................................... 1-1

1.1

Übersicht .................................................................................................... 1-1

1.2

Produktkennzeichnung ............................................................................... 1-2

Technische Merkmale ................................................................................ 2-1

Installation ................................................................................................. 3-1

3.1

Abmessungen ............................................................................................. 3-1

3.2

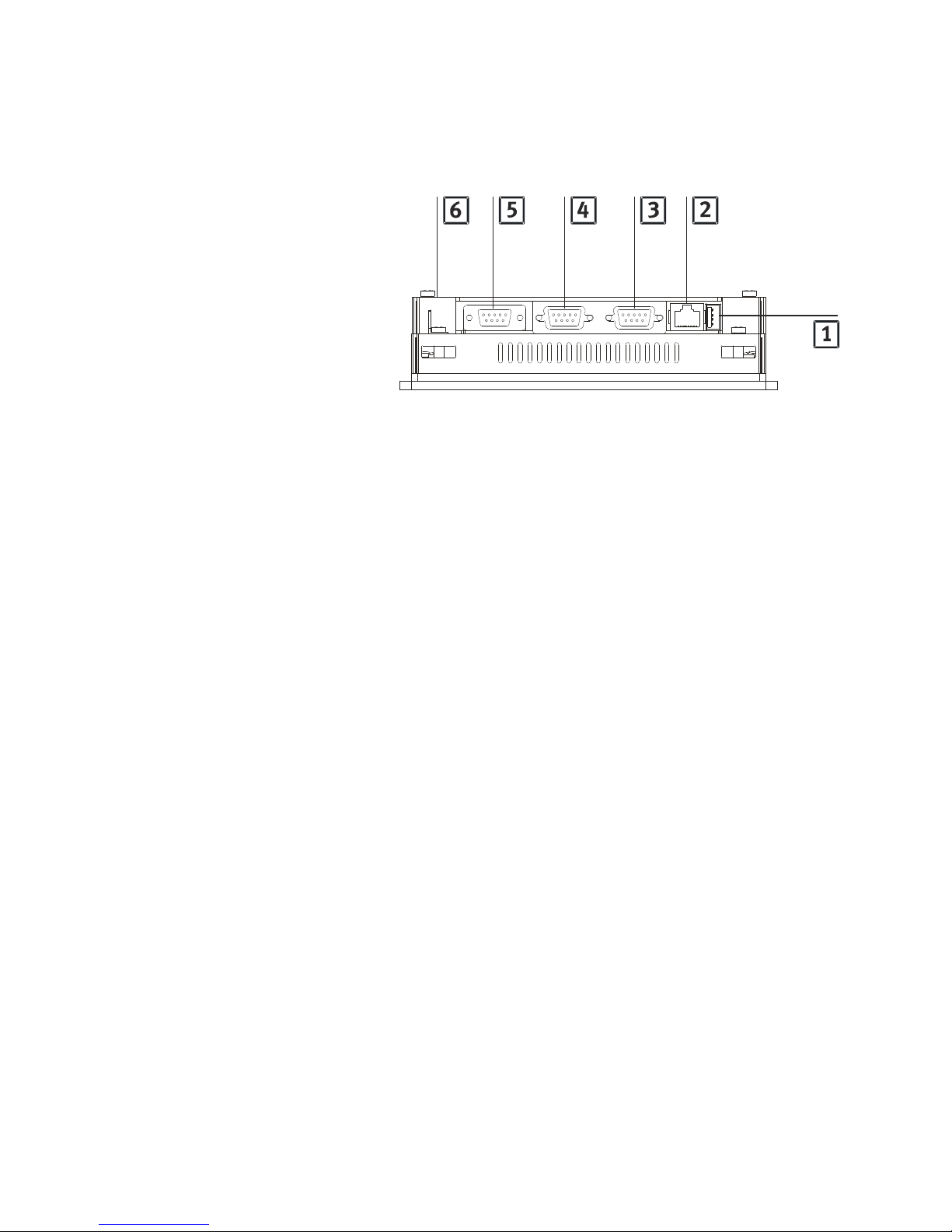

Anschlüsse................................................................................................ 3-10

3.3

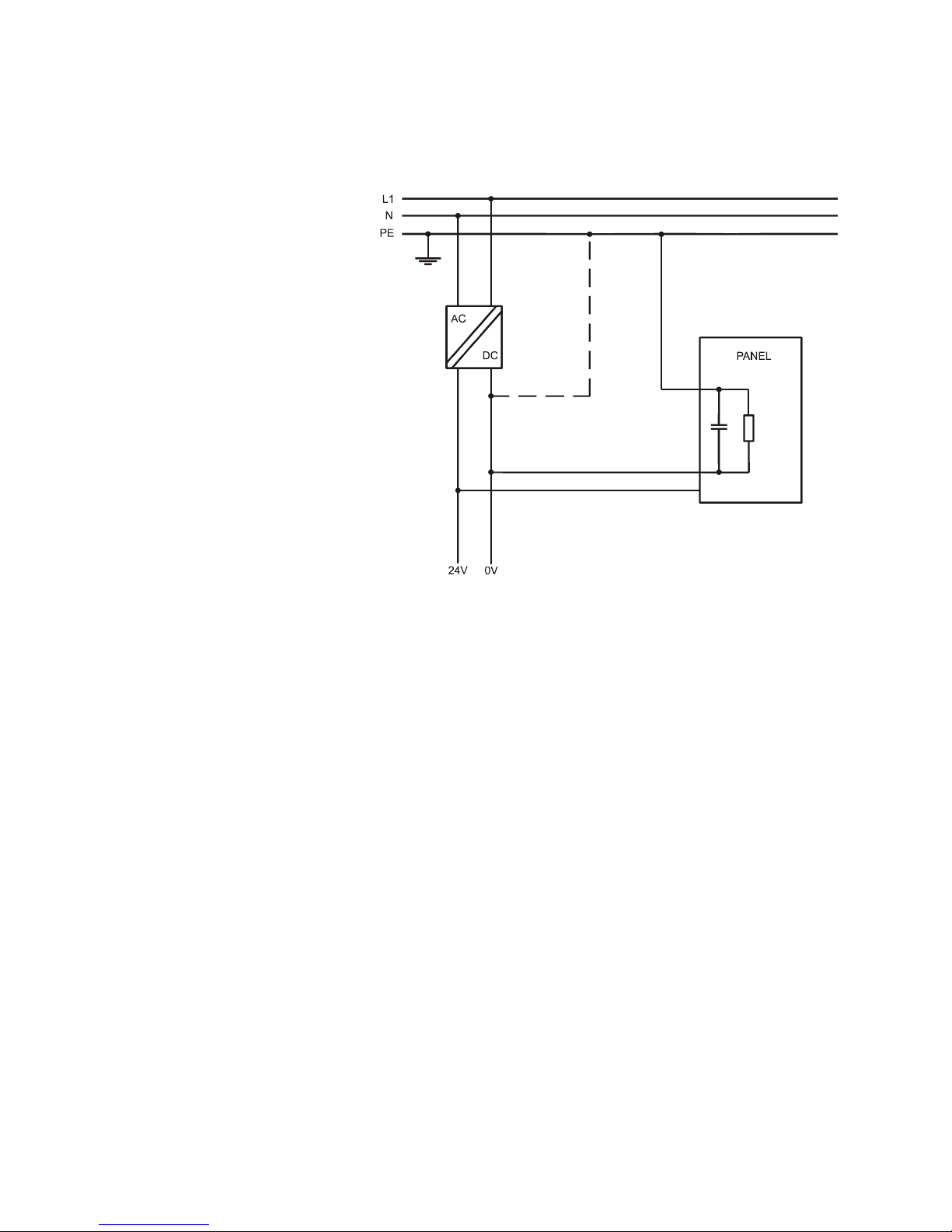

Stromversorgung und Erdung ................................................................... 3-15

3.4

SPS Schnittstelle ...................................................................................... 3-17

3.5

PC/Druckerschnittstelle ............................................................................ 3-20

3.6

Ethernet Schnittstelle ............................................................................... 3-22

3.7

USB Schnittstelle ...................................................................................... 3-22

3.8

AUX Schnittstelle ...................................................................................... 3-22

3.8.1 Modelle ohne PC/Druckerschnittstelle ..................................................... 3-26

3.9

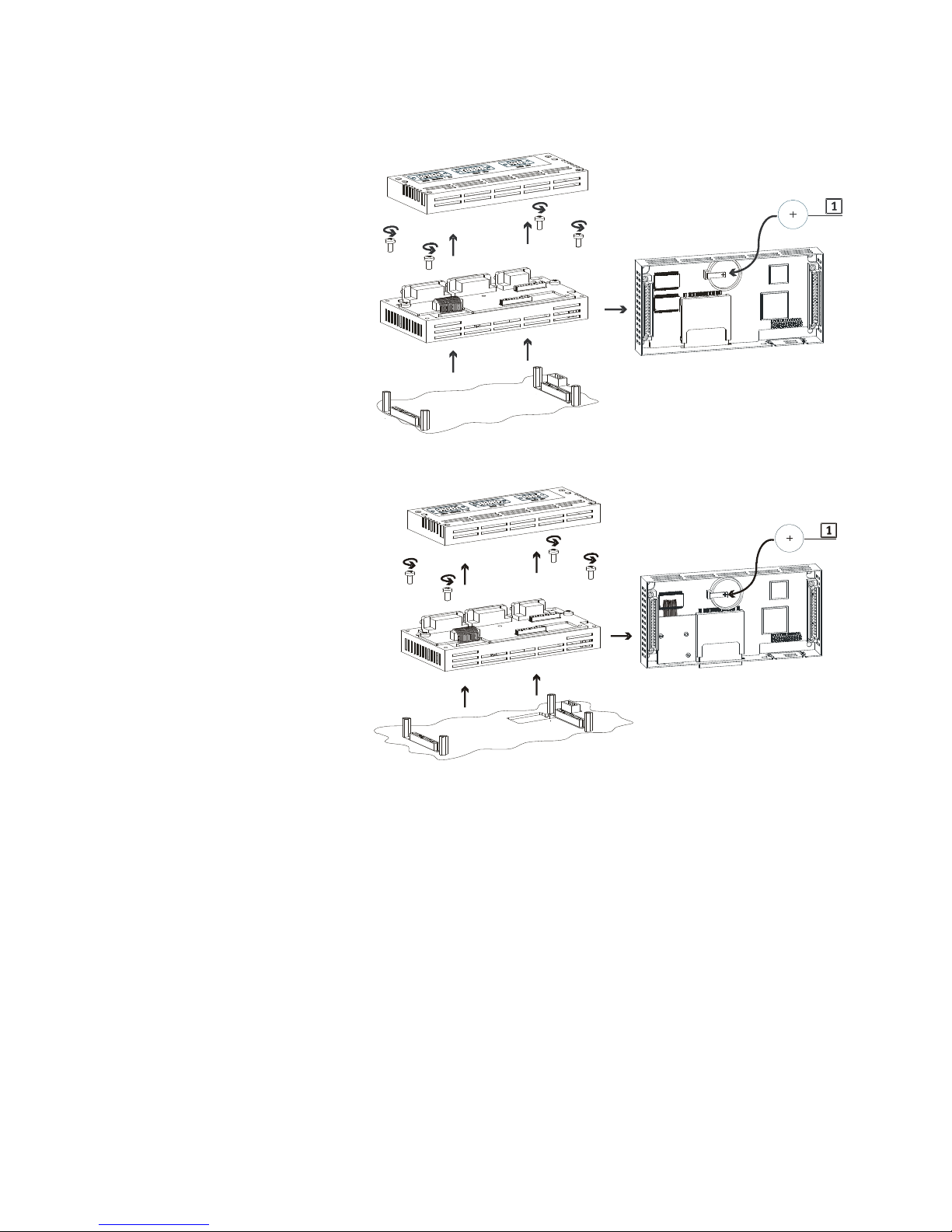

Austausch der Batterien ........................................................................... 3-27

3.10

Entfernen der Einschubstreifen ................................................................. 3-32

3.11

Zugewiesene LED’s ................................................................................... 3-32

3.12

Gebrauchs- und Sicherheitshinweise ........................................................ 3-35

3.12.1 Anwendbare Vorschriften ......................................................................... 3-35

3.13

Installationsumgebung ............................................................................. 3-36

3.13.1 Verwendung der rechteckigen Dichtung ................................................... 3-37

3.13.2 Reinigen des FED ...................................................................................... 3-39

3.13.3 Handhabung der Speicherkarten .............................................................. 3-40

Bedienung .................................................................................................. 4-1

4.1

Befehlsübersicht ......................................................................................... 4-2

4.1.1 Konfigurationsmodus ................................................................................. 4-3

4.1.2 Operationsmodus ....................................................................................... 4-3

4.1.3 Befehlsmenü ............................................................................................... 4-4

4.1.4 System Menu .............................................................................................. 4-4

Page 6

Inhalt und allgemeine Sicherheitshinweise

Festo FED-… de 1107g

4.1.5 Dateneingabemodus .................................................................................. 4-4

4.1.6 Alarmmodus ............................................................................................... 4-5

4.1.7 Ereignismodus ............................................................................................ 4-5

4.1.8 Passworteingabemodus ............................................................................. 4-6

4.1.9 Zeit- und Datumseingabemodus ................................................................. 4-6

4.1.10 Direkte Seitenanwahl.................................................................................. 4-6

4.1.11 Direkter Datenmodus .................................................................................. 4-7

4.1.12 Sonstige Tasten .......................................................................................... 4-7

4.2

Fehlerbehebung .......................................................................................... 4-8

4.2.1 Fehler im Konfigurationsmodus .................................................................. 4-8

4.2.2 Schwierigkeiten mit der System-Kommunikation ....................................... 4-9

4.2.3 Kalibrierung eines Bildschirm mit Berührungseingabe ............................. 4-11

Page 7

Inhalt und allgemeine Sicherheitshinweise

Festo FED-… de 1107g

III

Bestimmungsgemäße Verwendung

Die in dieser Beschreibung dokumentierten Anzeige und Bediengeräte sind ausschließlich für den Anschluss an geeignete SPS-Systeme vorgesehen. Die Geräte sind folgendermaßen zu benutzen:

– bestimmungsgemäß

– im Originalzustand

– ohne eigenmächtige Veränderungen

– in technisch einwandfreiem Zustand

Beim Anschluss handelsüblicher Zusatzkomponenten, wie Sensoren und Aktoren, sind die angegebenen Grenzwerte für Drücke, Temperaturen, elektrische Daten, Momente usw. einzuhalten.

Beachten Sie die in den jeweiligen Kapiteln angegebenen Normen sowie die Vorschriften der Berufsgenossenschaften, des Techn. Überwachungsvereins, die VDE-Bestimmungen oder entsprechende nationale Bestimmungen.

Page 8

Inhalt und allgemeine Sicherheitshinweise

Festo FED-… de 1107g

Zielgruppe

Diese Beschreibung wendet sich ausschließlich an ausgebildete Fachleute der Steuerungs- und Automatisierungstechnik, die Erfahrung mit der Installation, Inbetriebnahme, Programmierung und Diagnose von Anzeigeund Bediengeräten besitzen.

Service

Bitte wenden sie sich bei technischen Problemen an Ihren lokalen Festo-Service.

Hinweise zur vorliegenden Beschreibung

Die vorliegende Beschreibung enthält spezifische Informationen über die Installation und Inbetriebnahme der FED Anzeige- und Bediengeräte.

Informationen zur Programmierung finden Sie auf der FEDDesigner 6.10 CD-ROM (Teilenummer 750098).

Page 9

Inhalt und allgemeine Sicherheitshinweise

Festo FED-… de 1107g

Wichtige Benutzerhinweise

Gefahrenkategorien

Diese Beschreibung enthält Hinweise auf mögliche Gefahren, die bei unsachgemäßem Einsatz des Produkts auftreten können. Diese Hinweise sind mit einem Signalwort (Warnung, Vorsicht, usw.) gekennzeichnet, schattiert gedruckt und zusätzlich durch ein Piktogramm gekennzeichnet. Folgende Gefahrenhinweise werden unterschieden:

Warnung

… bedeutet, dass bei Missachten schwerer Personen- oder Sachschaden entstehen kann.

Vorsicht

… bedeutet, dass bei Missachten Personen- oder Sachschaden entstehen kann.

Hinweis

… bedeutet, dass bei Missachten Sachschaden entstehen kann.

Zusätzlich kennzeichnet das folgende Piktogramm Textstellen, die Tätigkeiten mit elektrostatisch gefährdeten Bauelementen beschreiben:

Elektrostatisch gefährdete Bauelemente: Unsachgemäße Handhabung kann zu Beschädigungen von Bauelementen führen.

Page 10

Inhalt und allgemeine Sicherheitshinweise

Festo FED-… de 1107g

Kennzeichnung spezieller Informationen

Folgende Piktogramme kennzeichnen Textstellen, die spezielle Informationen enthalten.

Piktogramme

Information: Empfehlungen, Tipps und Verweise auf andere

Informationsquellen.

Zubehör: Angaben über notwendiges oder sinnvolles Zubehör zum

Festo Produkt.

Umwelt: Informationen zum umweltschonenden Einsatz von Festo

Produkten.

Textkennzeichnungen

• Auflistungspunkt kennzeichnet Tätigkeiten, die in beliebiger Reihenfolge durchgeführt werden können.

1. Ziffern kennzeichnen Tätigkeiten, die in der angegebenen Reihenfolge durchzuführen sind.

– Spiegelstriche kennzeichnen allgemeine Aufzählungen.

Page 11

1 Einleitung

Festo FED-… de 1107g

1-1

1 Einleitung

1.1 Übersicht

Diese Installationsbeschreibung erklärt die Hauptmerkmale der FED-Bediengeräte. Die Beschreibung gilt für die folgenden Modelle:

FED-40 Bediensystem mit LC-Grafikdisplay FED-50 Bediensystem mit LC-Grafikdisplay FED-60 Bediensystem mit LC-Grafikdisplay FED-90 Bediensystem mit LC-Grafikdisplay FED-300 Bediensystem mit TFT 3”5 Display FED-301 FED-400

Bediensystem mit 3”8 LC-Grafikdisplay

Bediensystem mit TFT 4”3 Grafikdisplay FED-500 Bediensystem mit 5”7 LC-Grafikdisplay FED-501 FED-550

Bediensystem mit 5”7 LC-Grafikdisplay

Bediensystem mit TFT 5”7 Display FED-700 Bediensystem mit TFT 7”5 Display FED-710 FED-770

Bediensystem mit TFT 7”5 Display

Bediensystem mit TFT 7” Display FED-1000 Bediensystem mit TFT 10”4 Display FED-1010 Bediensystem mit TFT 10”4 Display FED-2000 Bediensystem mit TFT 12”1 Display FED-2010 FED-3000

Bediensystem mit TFT 12”1 Display

Bediensystem mit TFT 13” Display FED-5000 Bediensystem mit XGA TFT 15” Display FED-5010 Bediensystem mit XGA TFT 15” Display

Das Produkt ist ausschließlich zum Einsatz für industrielle Zwecke geeignet. In Wohnbereichen können Maßnahmen zur Funkenstörung notwendig sein. Ihr Betrieb erfüllt die folgenden Bestimmungen:

– Austretende Interferenzen EN 61000-6-4

– Störempfindlichkeit EN 61000-6-2

In Übereinstimmung mit den o. g. Vorschriften tragen diese Produkte das CE-Zeichen.

Page 12

1 Einleitung

1-2

Festo FED-… de 1107g

1.2 Produktkennzeichnung

Das Produkt kann durch den Aufkleber der am Gerät angebracht ist identifiziert werden. Um die Informationen in dieser Bedienungsanleitung optimal nutzen zu können, muss Ihnen der Displaytyp bekannt sein.

Hier ein Beispiel für das Typenschild:

Bild 1/1:

Bild 1/1:Bild 1/1:

Bild 1/1:

FED-50 Modellbezeichnung 123456 Festo Teilenummer HW V xx Hardwarestand des Gerätes SW V xx Softwarestand des Gerätes FW xx Firmware Release

Page 13

2 Technische Merkmale

Festo FED-… de 1107g

2-1

2 Technische Merkmale

Spannungsversorgung

Eingangsspannung 18 … 30 V DC Back-up Batterie1) 3 V 270 mA Lithium, nicht wiederaufladbar,

Lebensdauer ca. 1 Jahr, austauschbar Model: CR2430, bzw. Äquivalenttyp mit gleicher Arbeitstemperatur wie FED

Sicherung Elektronischer Überlastungsschutz

Notes:

1) Eigenschaften sind abhängig vom jeweiligen Modell. Siehe nachfolgende Tabelle. Für FED-400, FED-770, FED-3000 3V 50mAh Lithium, aufladbar, nicht austauschbar, PANASONIC model VL2330.

Umgebungsbedingungen

Betriebstemperatur 0 … +50 °C, mit Ausnahme der in

der Fussnote2) genannten Modelle

EN 60068-2-14

Lagertemperatur -20 … +70 C EN 60068-2-14 Betriebs- und Lagerfeuchtigkeit 5 … 85 % RH nicht kondensierend EN 60068-2-30 Schwingungen 10 … 57 Hz, 0,075 mm Spitze

57 … 150 Hz, 1 G

EN 60068-2-6

Erschütterung 50 g, 11 ms, 3 pulses per axis EN 60068-2-27 Schutzklasse Front IP653)

Rückseite IP203)

EN 60529

Tastaturzuverlässigkeit

3 Millionen Operationen

Notes:

2) Für FED-500, FED-550, FED-700, FED-710, FED-1000, FED-1010, FED-2000, FED-2010, FED-3000, FED-5000, FED-5010 Bereich 0 … +45 °C

3) Die Installationsanweisungen im Kapitel ’Installationsumgebung’ beachten.

Page 14

2 Technische Merkmale

2-2

Festo FED-… de 1107g

Notes:

1) Eigenschaften sind abhängig vom jeweiligen Modell. Siehe nachfolgende Tabelle

4) FED-40, FED-50, FED-60, FED-300, FED-301, FED-400

Elektromagnetische Kompatibilität (EMK)

Ausgesandte Interferenz Klasse A EN 55011 Funkverträglichkeit für elektromagnetische Felder

80 MHz … 1 GHz, 10 V/m 900 MHz, 10V/m

EN 61000-4-3

ENV 50204 Verträglichkeit gegen Störungen induziert durch Radiofrequenzfelder

0.15 … 80 MHz, 10 V EN 61000-4-6

Störfestigkeit, Burst 2 KV Stromzufuhr

1 KV Signallinien

EN 61000-4-4

Elektrostatische Entladung 8 KV in der Luft EN 61000-4-2 Schnittstellen:

−

PC/Druckerschnittstelle1) RS-232, 15-polige Sub-D Kupplung, 9-polige für FED-770

und FED-3000 300 … 38400 Baud

−

SPS-Schnittstelle RS-232, RS-422, RS-485, CL 20 mA (aktiv) mit Ausnahme

der in der Fussnote4) genannten Modelle , 15-poliger Sub-D Stecker, 9-polige für FED-770 und FED3000 300 … 38400 Baud

−

Ethernet-Schnittstelle1) RJ45 10/100 Mbit/s

−

USB-Schnittstelle1) USB 1.1 Host-Schnittstelle

−

AUX-Schnittstelle 9-polige Sub-D Kupplung (Funktionalität kann mit einem

optionalen Kommunikationsmodul konfiguriert werden)

Sonstiges:

−

Anwenderspeicher1)

−

Rezepturspeicher1) 16KB / 32KB RAM mit Batterie-Absicherung

−

Hardwareuhr1) Uhr und Kalender mit Batterie

−

Alarme1) 256/1024

−

Historische Ereignisliste1) Last 256/1024 Ereignisse mit Batterie-Absicherung

−

Programmiersoftware FED Designer V6.06 oder höher

Page 15

2 Technische Merkmale

Festo FED-… de 1107g

2-3

Modell FED-40 FED-50 FED-60

Display LCD LCD LCD Hintergrundbeleuchtung LED LED LED Grafik 120x32 120x32 120x32 Zeilen x Zeichen 4x20 4x20 4x20 Display Abmessungen (mm) 70x21 70x21 70x21 Diagonale (inches) 2.8 2.8 2.8 Anwenderspeicher 512KB 512KB 512KB Speicherkarten - - Funktionstasten 4 4 9 Systemtasten 7 7 10 Bildschirm mit Berührungseingabe - - Anwender LED’s 5 5 10 System LED’s 4 4 4 PC/Druckerschnittstelle - - SPS-Schnittstelle JA JA JA Ethernet-Schnittstelle - - USB-Schnittstelle - - AUX-Schnittstelle - JA JA Programmierrate (Baud) 9600 bis zu 38.400,

min. 9600

bis zu 38.400,

min. 9600 Batterie - JA JA Rezeptspeicher - 16KB 16KB Alarme 1024 1024 1024 Ereignisliste - 256 256 Hardware Echtzeituhr - JA JA Max. Abweichung der Echtzeituhr/Monat

- 130 s 130 s

Downloadbare Zeichen 256 256 256 Bildschirmschoner - - Summer - - Max Stromaufnahme bei 24 VDC (mA) 250 250 250 Max Panelfrontstärke (mm) 5 5 5 Gewicht (kg) 1 1 1

Page 16

2 Technische Merkmale

2-4

Festo FED-… de 1107g

Modell FED-90 FED-300 FED-301

Display LCD TFT LCD MONO Hintergrundbeleuchtung LED LED LED Grafik 120x32 320x240 320x240 Zeilen x Zeichen 4x20 16x40 16x40 Display Abmessungen(mm) 70x21 72x54 77x58 Diagonale (inches) 2.8 3.5 3.8 Anwenderspeicher 512KB 1MB 512KB Speicherkarten - - Funktionstasten 12 - Systemtasten 23 - Bildschirm mit Berührungseingabe - JA JA Anwender LED’s 13 - System LED’s 4 - PC/Druckerschnittstelle JA - SPS-Schnittstelle JA JA JA Ethernet-Schnittstelle - - USB-Schnittstelle - - AUX-Schnittstelle JA JA JA Programmierrate (Baud) bis zu 38.400,

min. 9600

bis zu 38.400, min. 9600

bis zu 38.400,

min. 9600 Batterie JA JA JA Rezeptspeicher 16KB 32KB 32KB Alarme 1024 1024 1024 Ereignisliste 256 256 256 Hardware Echtzeituhr JA JA JA Max. Abweichung der Echtzeituhr/Monat

130 s

Downloadbare Zeichen 256 256 256 Bildschirmschoner - JA JA Summer - - Max Stromaufnahme bei 24 VDC (mA) 300 400 400 Max Panelfrontstärke (mm) 5 5 5 Gewicht (kg) 1.1 1 1

Page 17

2 Technische Merkmale

Festo FED-… de 1107g

2-5

Modell FED-400 FED-500 FED-501

Display TFT STN COLOR LCD MONO Hintergrundbeleuchtung LED CCFL LED Grafik 480x272 320x240 320x240 Zeilen x Zeichen N.A. N.A. N.A. Display Abmessungen(mm) 96x54 121x91 121x91 Diagonale (inches) 4.3 5.7 5.7 Anwenderspeicher 2MB 32MB 32MB Speicherkarten - JA JA Funktionstasten - 1 1 Systemtasten - - Bildschirm mit Berührungseingabe JA JA JA Anwender LED’s - 1 1 System LED’s - 4 4 PC/Druckerschnittstelle - JA JA SPS-Schnittstelle JA JA JA Ethernet-Schnittstelle JA - USB-Schnittstelle JA - AUX-Schnittstelle JA JA JA Programmierrate (Baud) bis zu 38.400,

min. 9600

bis zu 38.400, min. 9600

bis zu 38.400,

min. 9600 Batterie JA JA JA Rezeptspeicher 32KB 32KB 32KB Alarme 1024 1024 1024 Ereignisliste 256 1024 1024 Hardware Echtzeituhr JA JA JA Max. Abweichung der Echtzeituhr/Monat

130 s 130 s 130 s

Downloadbare Zeichen 256 256 256 Bildschirmschoner JA JA JA Summer - JA JA Max Stromaufnahme bei 24 VDC (mA) 400 800 600 Max Panelfrontstärke (mm) 5 4 4 Gewicht (kg) 1 1.4 1.4

Page 18

2 Technische Merkmale

2-6

Festo FED-… de 1107g

Modell FED-550 FED-700 FED-710

Display TFT TFT TFT Hintergrundbeleuchtung LED CCFL CCFL Grafik 320X240 640x480 640x480 Zeilen x Zeichen N.A N.A N.A. Display Abmessungen(mm) 115x86 154x116 154x116 Diagonale (inches) 5.7 7.5 7.5 Anwenderspeicher 32MB 32MB 32MB Speicherkarten Optionell Optionell JA Funktionstasten 1 1 1 Systemtasten - - Bildschirm mit Berührungseingabe JA JA JA Anwender LED’s 1 1 1 System LED’s 4 4 4 PC/Druckerschnittstelle JA JA JA SPS-Schnittstelle JA JA JA Ethernet-Schnittstelle JA JA JA USB-Schnittstelle JA JA JA AUX-Schnittstelle JA JA JA Programmierrate (Baud) bis zu 38.400,

min. 9600

bis zu 38.400, min. 9600

N.A.

Batterie JA JA JA Rezeptspeicher 32KB 32KB N.A. Alarme 1024 1024 N.A. Ereignisliste 1024 1024 N.A. Hardware Echtzeituhr JA JA JA Max. Abweichung der Echtzeituhr/Monat

130 s 130 s 130 s

Downloadbare Zeichen 256 256 N.A. Bildschirmschoner JA JA JA Summer JA JA JA Max Stromaufnahme bei 24 VDC (mA) 1000 1050 1050 Max Panelfrontstärke (mm) 4 4 4 Gewicht (kg) 1.4 1.6 1.6

Page 19

2 Technische Merkmale

Festo FED-… de 1107g

2-7

Modell FED-770 FED-1000 FED-1010

Display TFT TFT TFT Hintergrundbeleuchtung LED CCFL CCFL Grafik 800x480 640x480 640x480 Zeilen x Zeichen N.A. N.A. N.A. Display Abmessungen (mm)

155x94

218x159 218x159

Diagonale (inches) 7 10.4 10.4 Anwenderspeicher 64MB 32MB 32MB Speicherkarten - Optionell JA Funktionstasten - 1 1 Systemtasten - - Bildschirm mit Berührungseingabe JA JA JA Anwender LED’s 1 1 1 System LED’s 4 4 4 PC/Druckerschnittstelle JA JA JA SPS-Schnittstelle JA JA JA Ethernet-Schnittstelle JA JA JA USB-Schnittstelle JA JA JA AUX-Schnittstelle JA JA JA Programmierrate (Baud) Up to 38.400,

min. 9600

bis zu 38.400, min. 9600

N.A.

Batterie JA JA JA Rezeptspeicher 32KB 32KB N.A. Alarme 1024 1024 N.A. Ereignisliste 1024 1024 N.A. Hardware Echtzeituhr JA JA JA Max. Abweichung der Echtzeituhr/Monat

130 s 130 s 130 s

Downloadbare Zeichen 256 256 N.A. Bildschirmschoner JA JA JA Summer JA JA JA Max Stromaufnahme bei 24VDC (mA) 600 1150 1150 Max Panelfrontstärke (mm) 4 4 4 Gewicht (Kg) 1 2.3 2.3

Page 20

2 Technische Merkmale

2-8

Festo FED-… de 1107g

Modell FED-2000 FED-2010 FED-3000

Display 40x100 TFT 40x100 TFT TFT Hintergrundbeleuchtung CCFL CCFL CCFL

Grafik 800x600 800x600 1280x800 Zeilen x Zeichen N.A. N.A. N.A. Display Abmessungen(mm) 246x184 246x184 288x181 Diagonale (inches) 12.1 12.1 13 Anwenderspeicher 32MB 32MB 64MB Speicherkarten Optionell JA Funktionstasten 1 1 Systemtasten - - Bildschirm mit Berührungseingabe JA JA JA Anwender LED’s 1 1 1 System LED’s 4 4 4 PC/Druckerschnittstelle JA JA JA SPS-Schnittstelle JA JA JA Ethernet-Schnittstelle JA JA JA USB-Schnittstelle JA JA JA AUX-Schnittstelle JA JA JA Programmierrate (Baud) bis zu 38.400, min.

9600

N.A. Up to 38.400,

min. 9600 Batterie JA JA JA Rezeptspeicher 32KB N.A. 32KB Alarme 1024 N.A. 1024 Ereignisliste 1024 N.A. 1024 Hardware Echtzeituhr JA JA JA Max. Abweichung der Echtzeituhr/Monat

130 s 130 s 130 s

Downloadbare Zeichen 256 N.A. 256 Bildschirmschoner JA JA JA Summer JA JA JA Max Stromaufnahme bei 24VDC (mA)

1300 1300 1400

Max Panelfrontstärke (mm) 4 4 4 Gewicht (Kg) 2.8 2.8 2.5

Page 21

2 Technische Merkmale

Festo FED-… de 1107g

2-9

Modell FED-5000 FED-5010

Display 48x128 TFT TFT Hintergrundbeleuchtung CCFL CCFL Grafik 1024x768 1024x768 Zeilen x Zeichen N.A. N.A. Display Abmessungen (mm) 304x228 304x228 Diagonale (inches) 15 15 Anwenderspeicher 32MB 32 Speicherkarten Optionell JA Funktionstasten 1 1 Systemtasten - Bildschirm mit Berührungseingabe JA JA Anwender LED’s 1 1 System LED’s 4 4 PC/Druckerschnittstelle JA JA SPS-Schnittstelle JA JA Ethernet-Schnittstelle JA JA USB-Schnittstelle JA JA AUX-Schnittstelle JA JA Programmierrate (Baud) bis zu 38.400,

min. 9600

N.A.

Batterie JA JA Rezeptspeicher 32KB N.A. Alarme 1024 N.A. Ereignisliste 1024 N.A. Hardware Echtzeituhr JA JA Max. Abweichung der Echtzeituhr/Monat

130 s 130 s

Downloadbare Zeichen 256 N.A. Bildschirmschoner JA JA Summer JA JA Max Stromaufnahme bei 24VDC (mA) 1500 1500 Max Panelfrontstärke (mm) 4 4 Gewicht (Kg) 3.8 3.8

Page 22

Page 23

3 Installation

Festo FED-… de 1107g

3-1

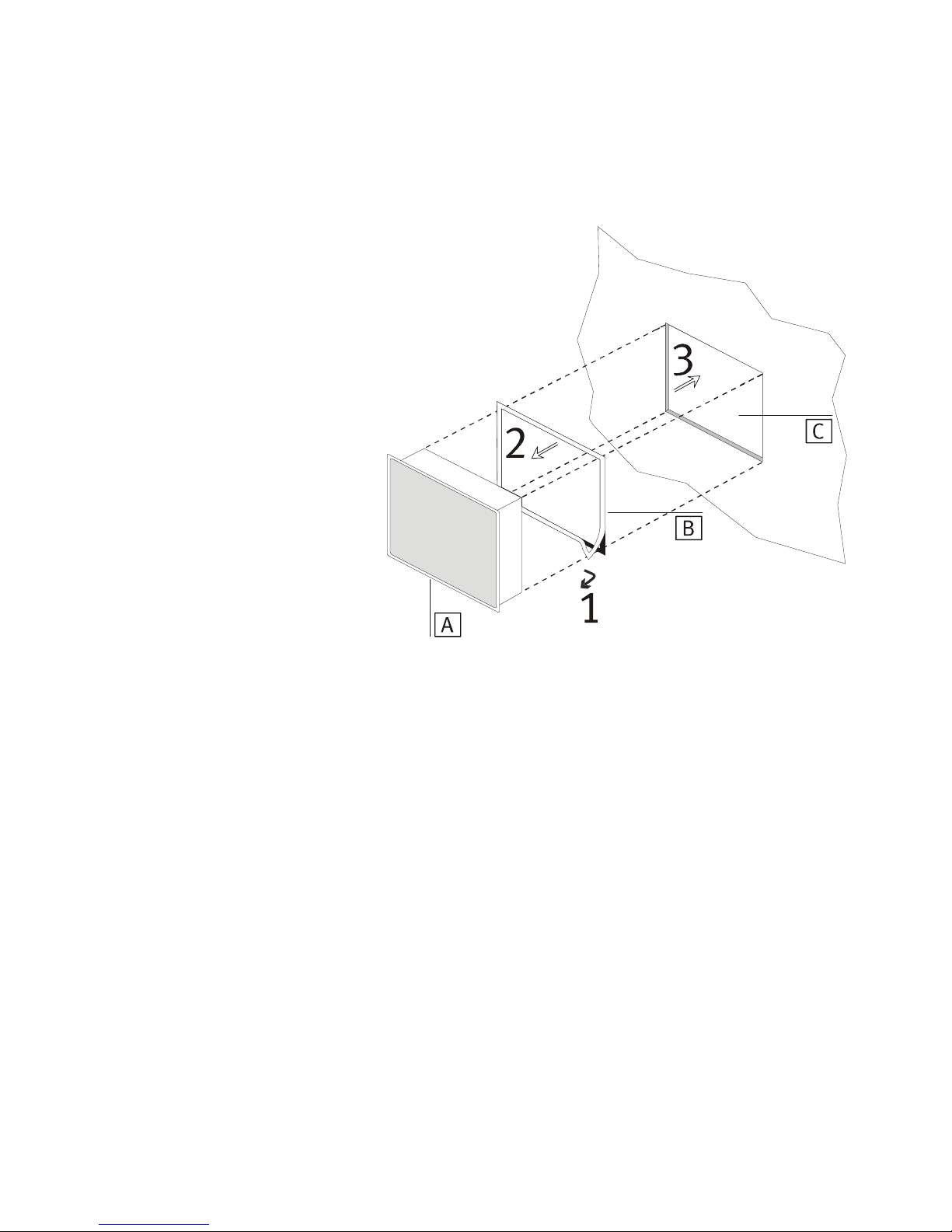

3 Installation

Die FED-Bediensysteme wurden für die frontseitige Installation ausgelegt. Auf den folgenden Seiten werden die Größe, die Panelfrontstärke sowie die Ausschnittabmessungen für jeden FED Typ angegeben.

Hinweis

Den BATTERY PROTECTION Streifen vor der Installation entfernen

3.1 Abmessungen

Alle Größenangaben sind in Millimetern, mit einer Toleranz von ± 0.5 angegeben.

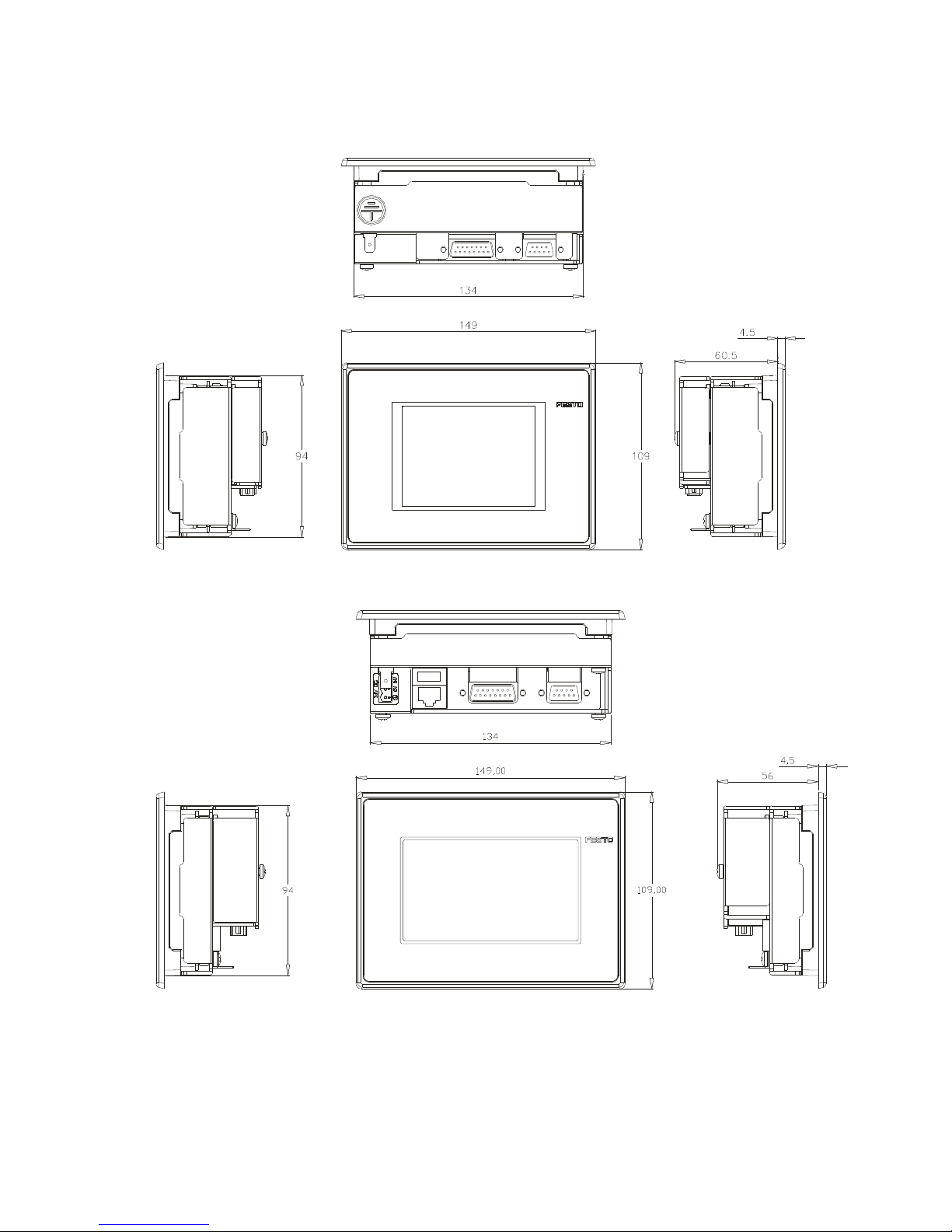

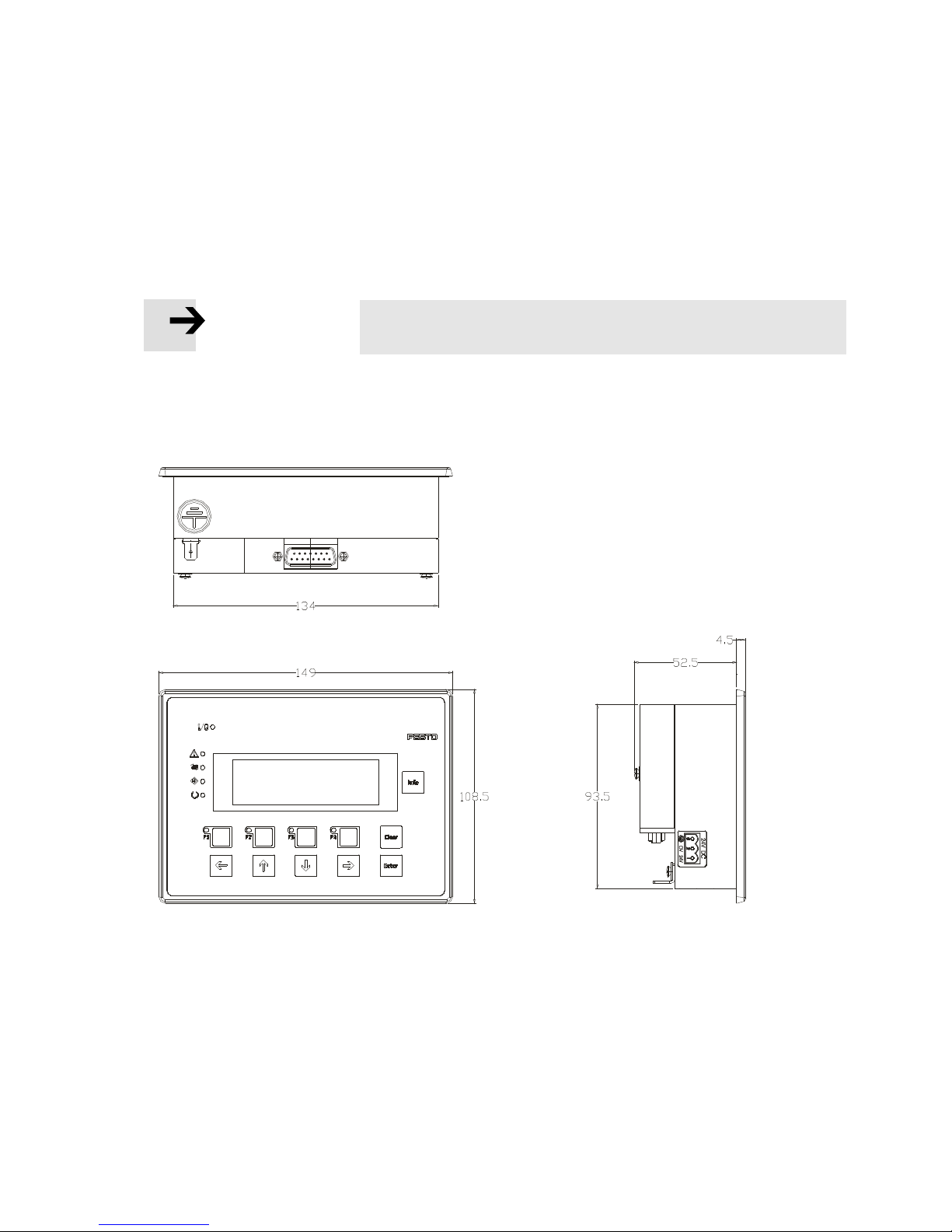

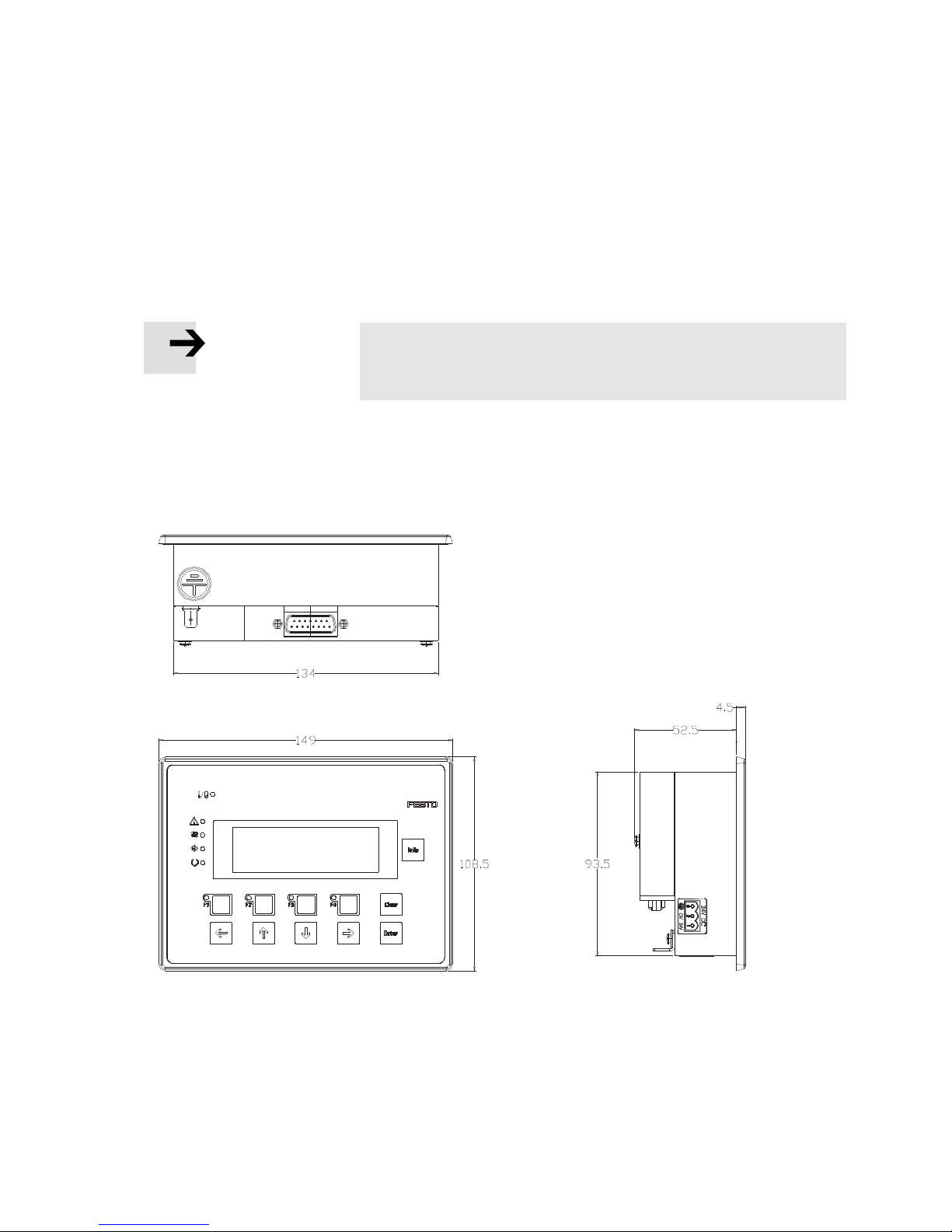

Bild 3/1: Abmessungen FED-40

Page 24

3 Installation

3-2

Festo FED-… de 1107g

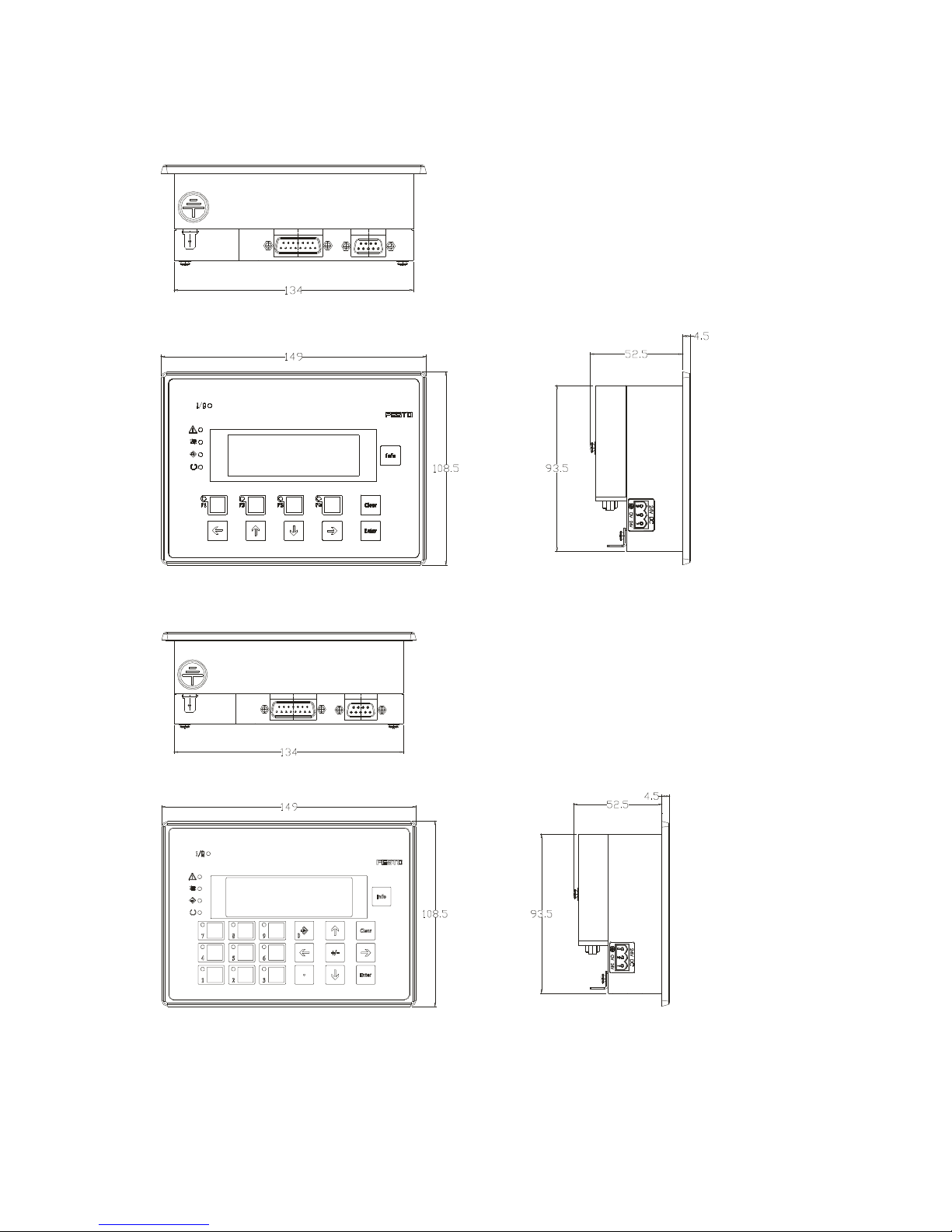

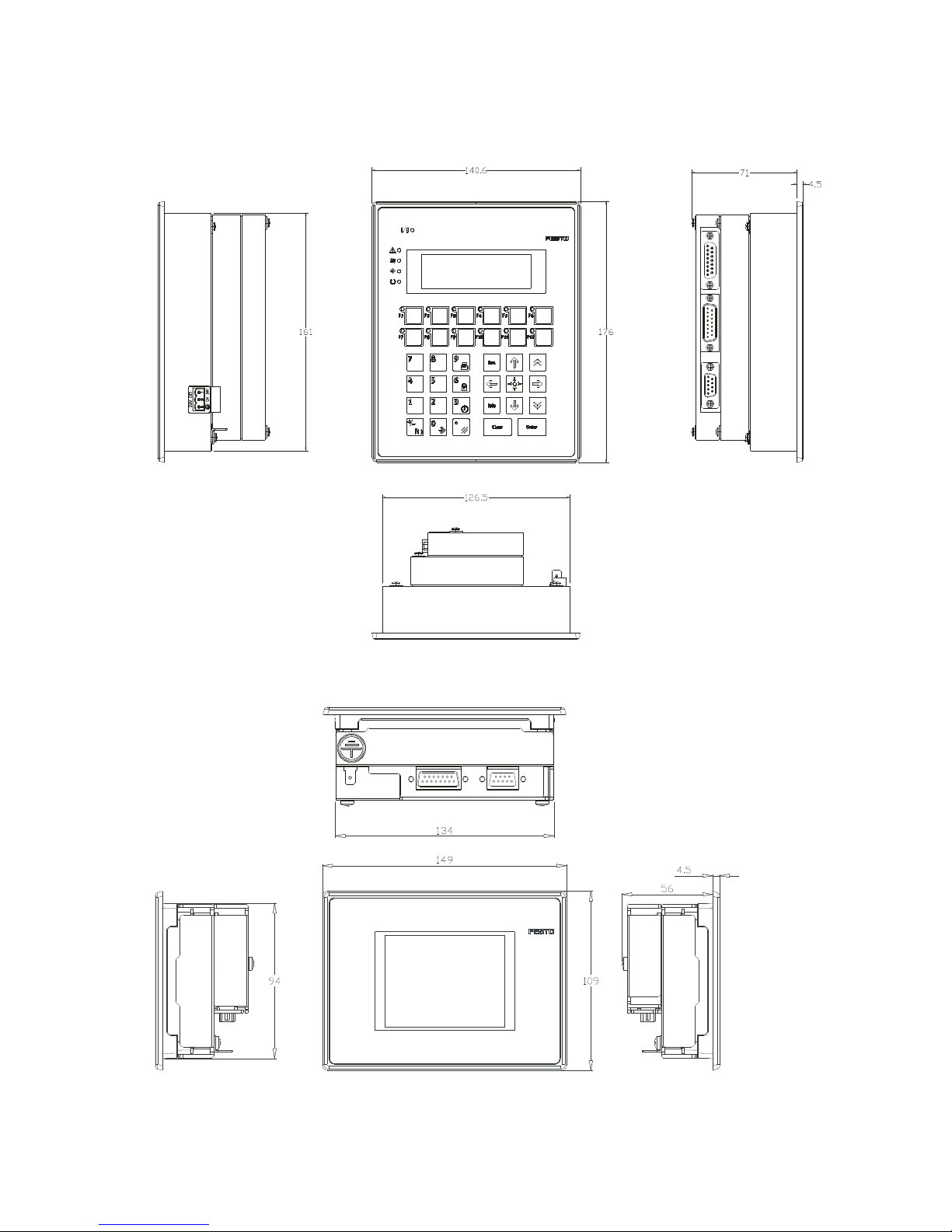

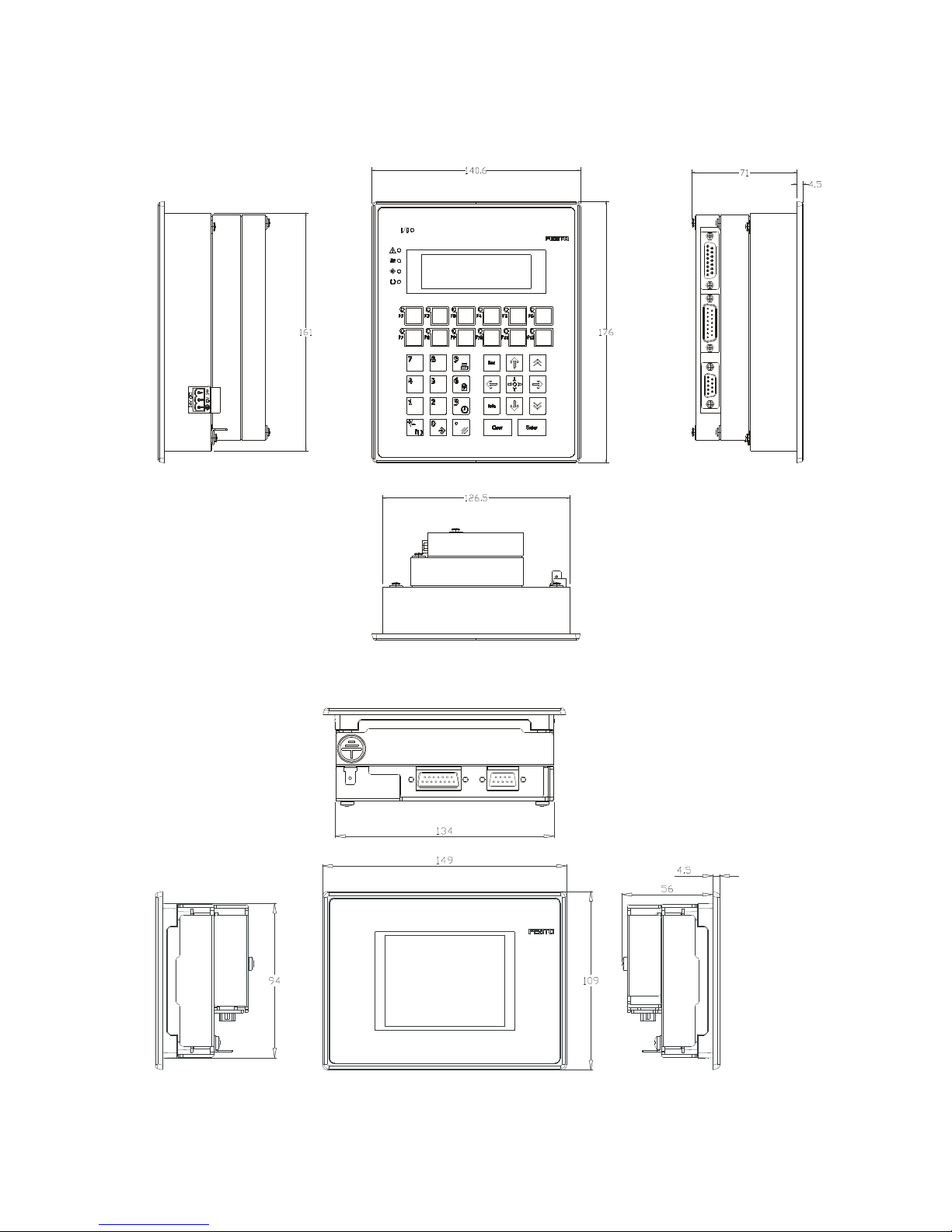

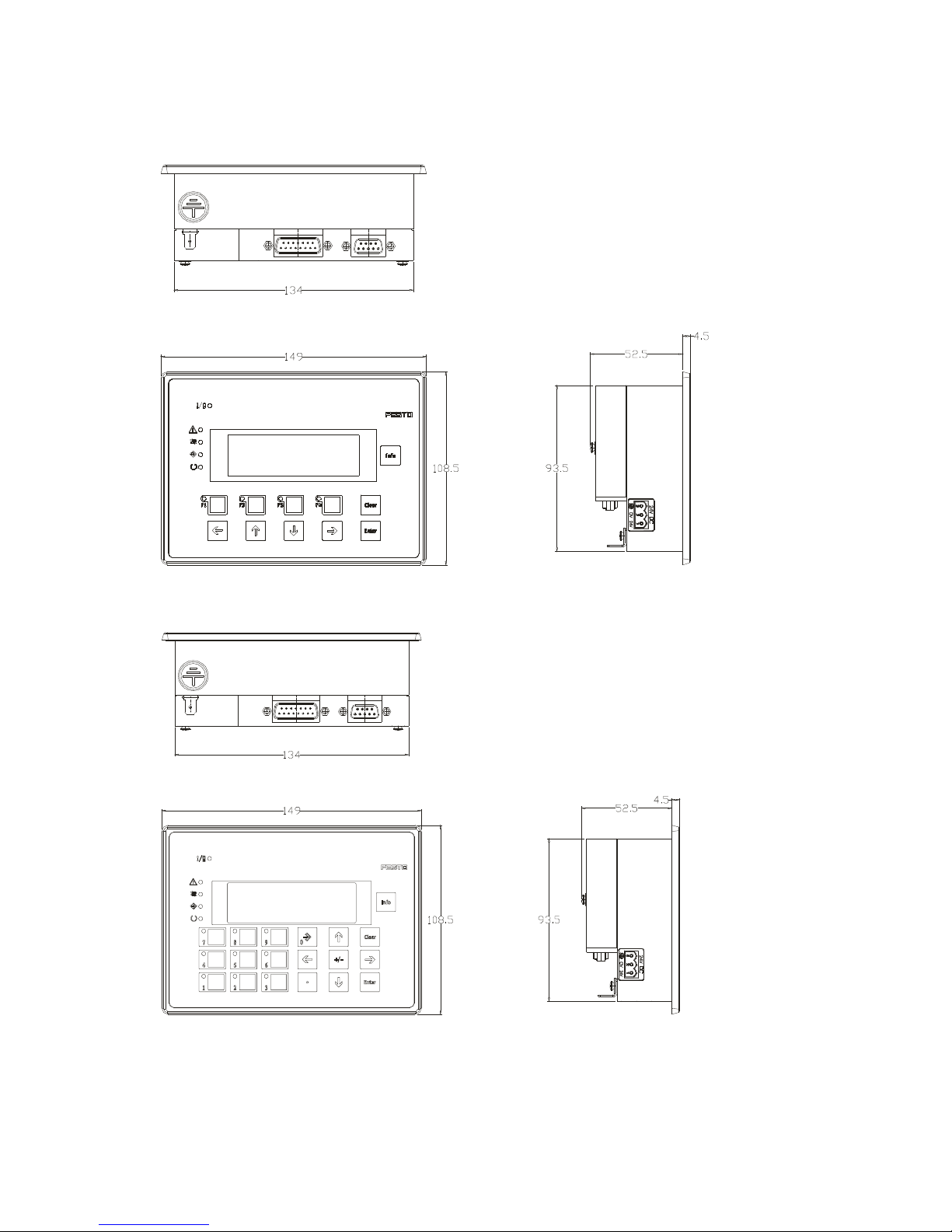

Bild 3/2: Abmessungen FED-50

Bild 3/3: Abmessungen FED-60

Page 25

3 Installation

Festo FED-… de 1107g

3-3

Bild 3/4: Abmessungen FED-90

Bild 3/5: Abmessungen FED-300

Page 26

3 Installation

3-4

Festo FED-… de 1107g

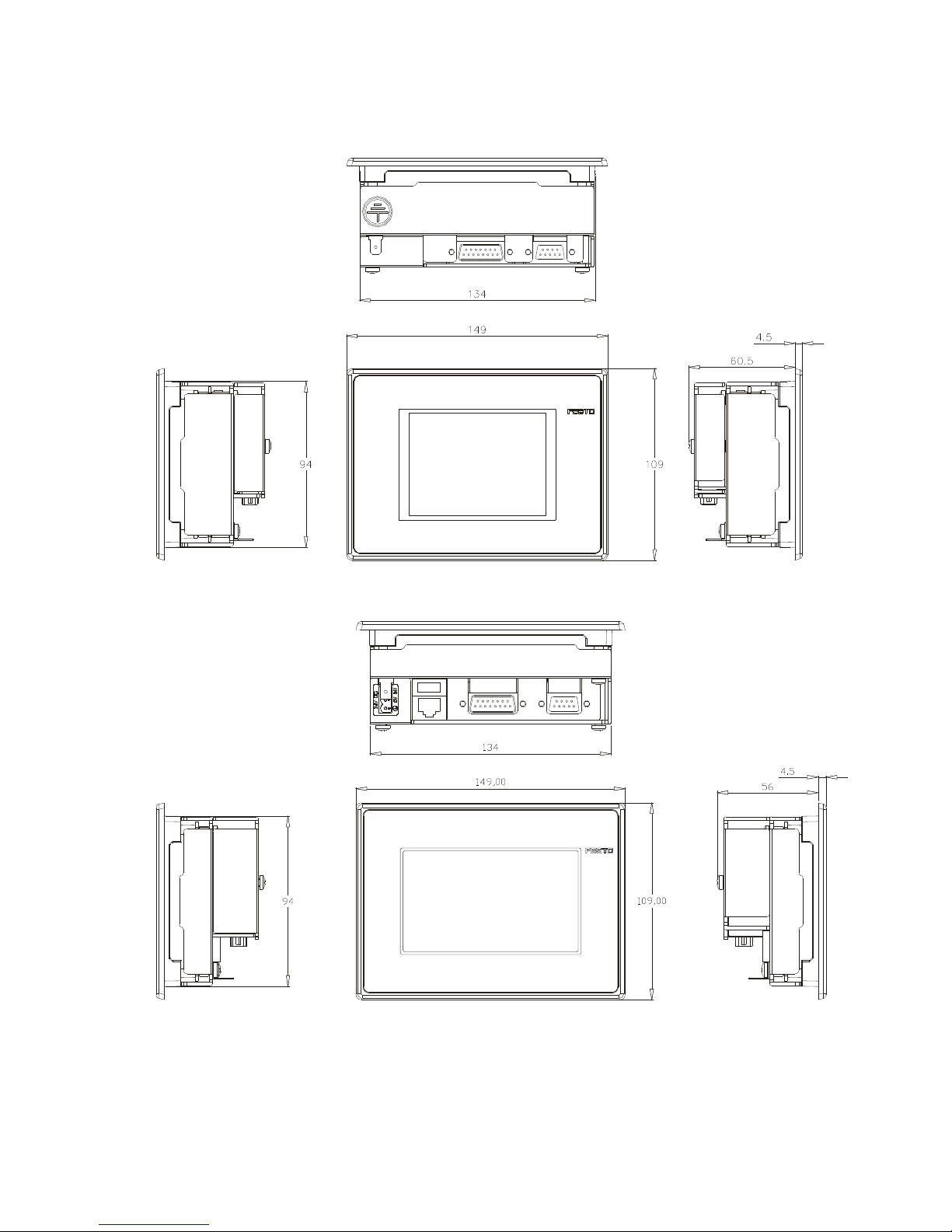

Bild 3/6: Abmessungen FED-301

Bild 3/7: Abmessungen FED-400

Page 27

3 Installation

Festo FED-… de 1107g

3-5

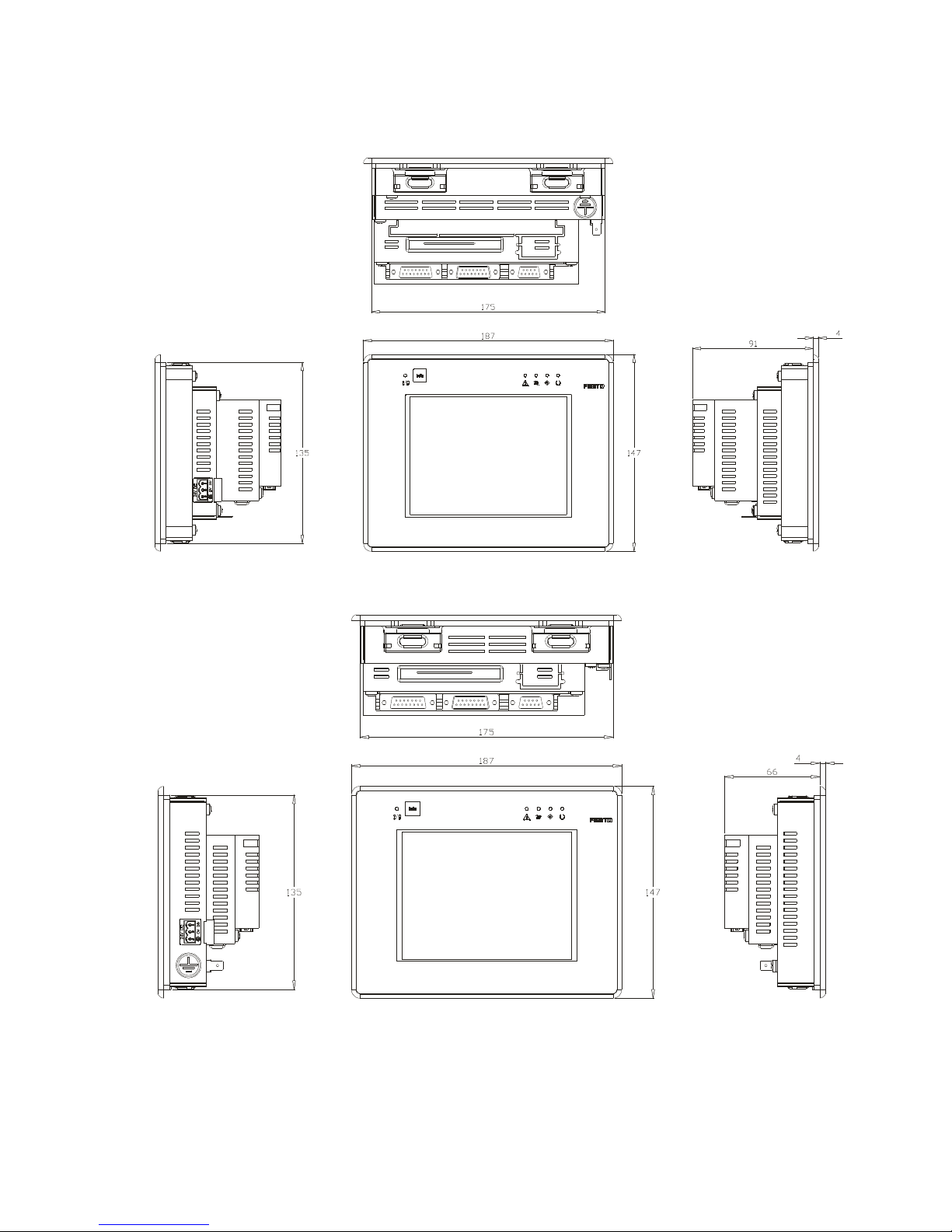

Bild 3/8: Abmessungen FED-500

Bild 3/9: Abmessungen FED-501

Page 28

3 Installation

3-6

Festo FED-… de 1107g

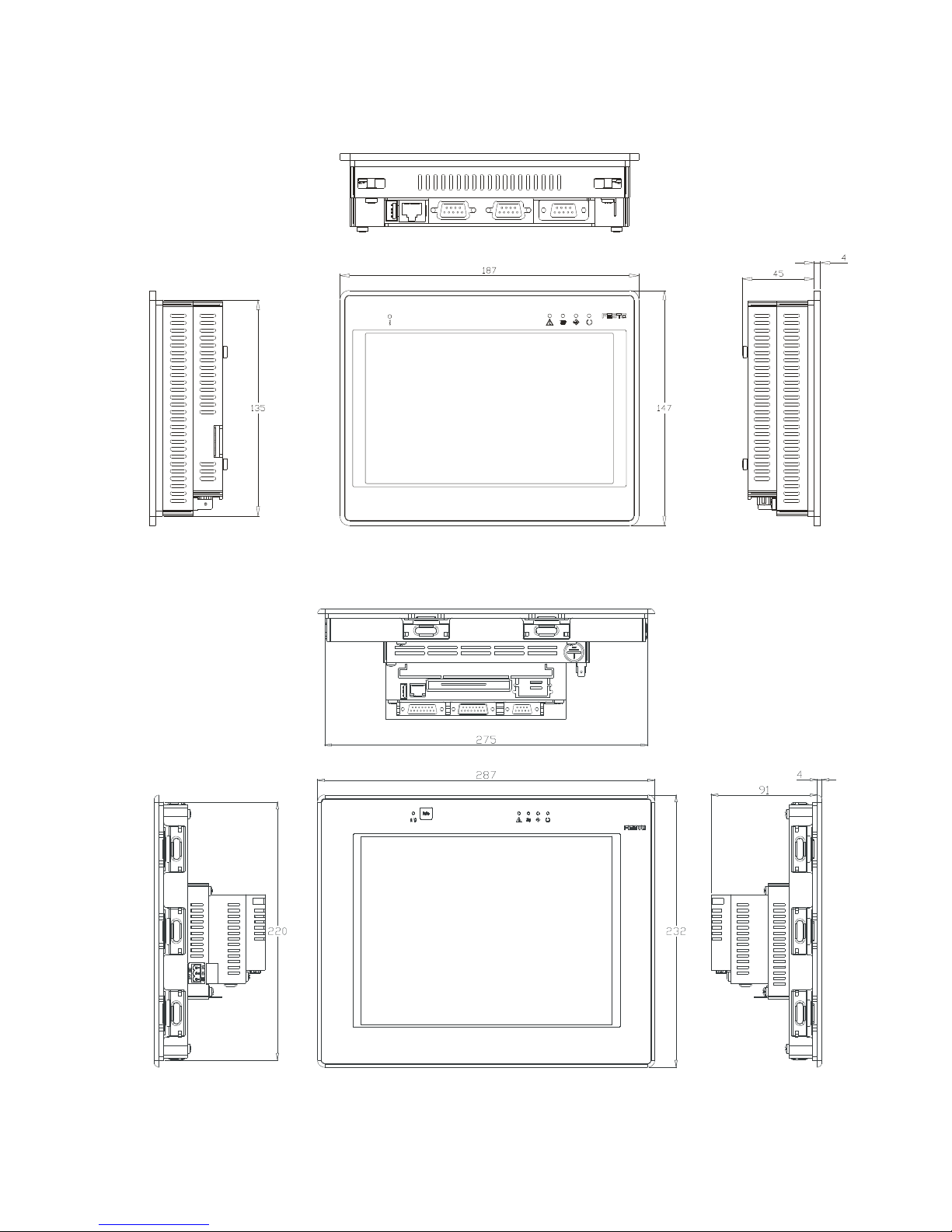

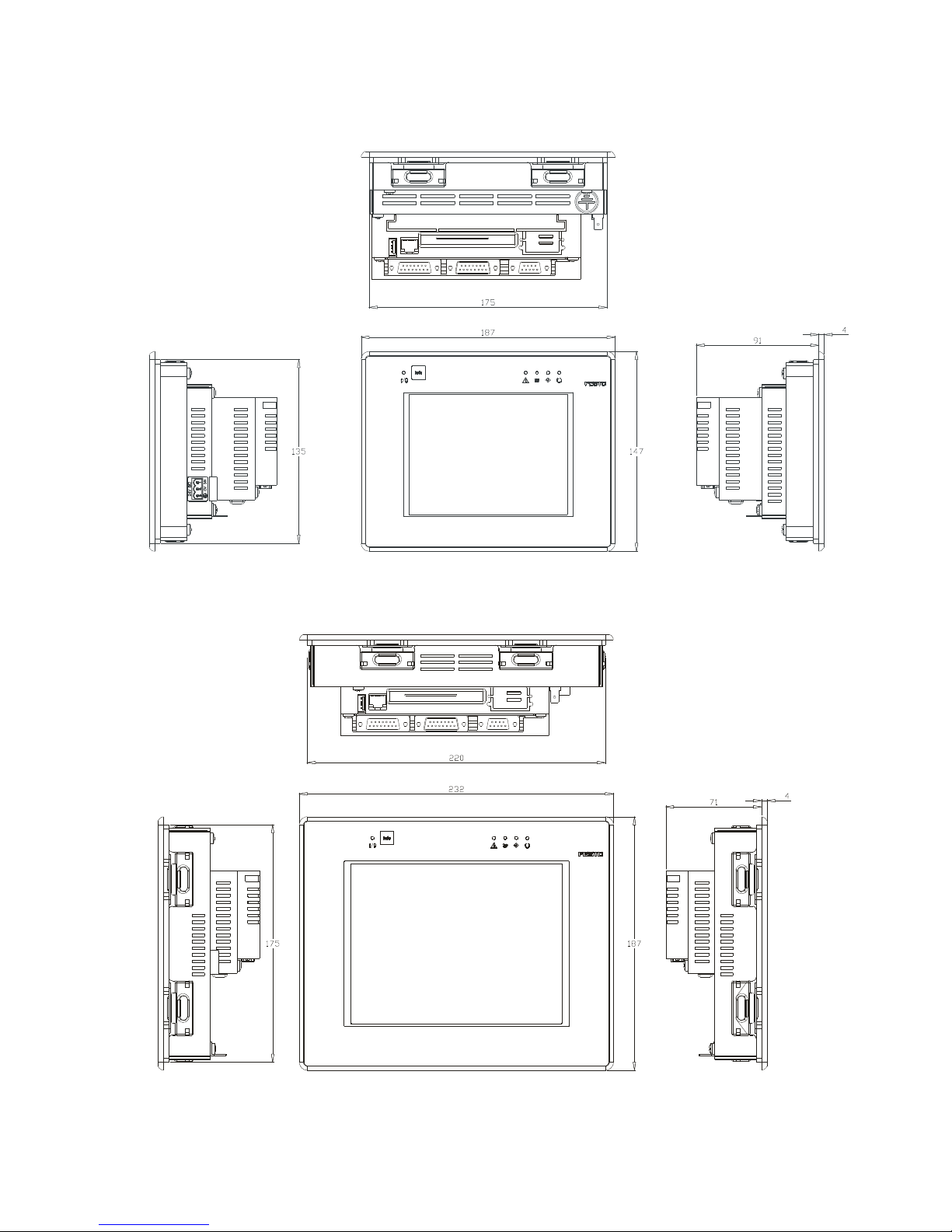

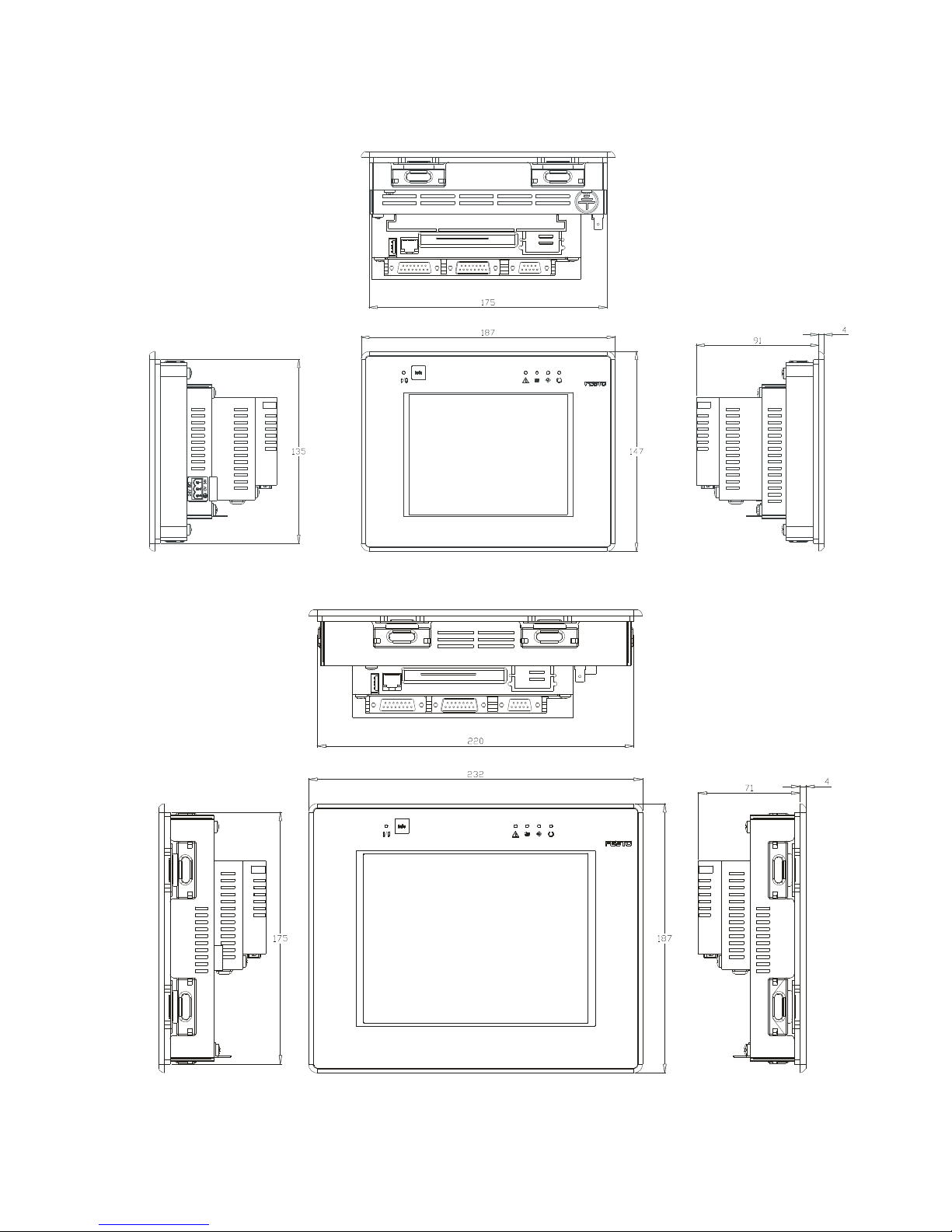

Bild 3/10: Abmessungen FED-550

Bild 3/11: Abmessungen FED-700, FED-710

Page 29

3 Installation

Festo FED-… de 1107g

3-7

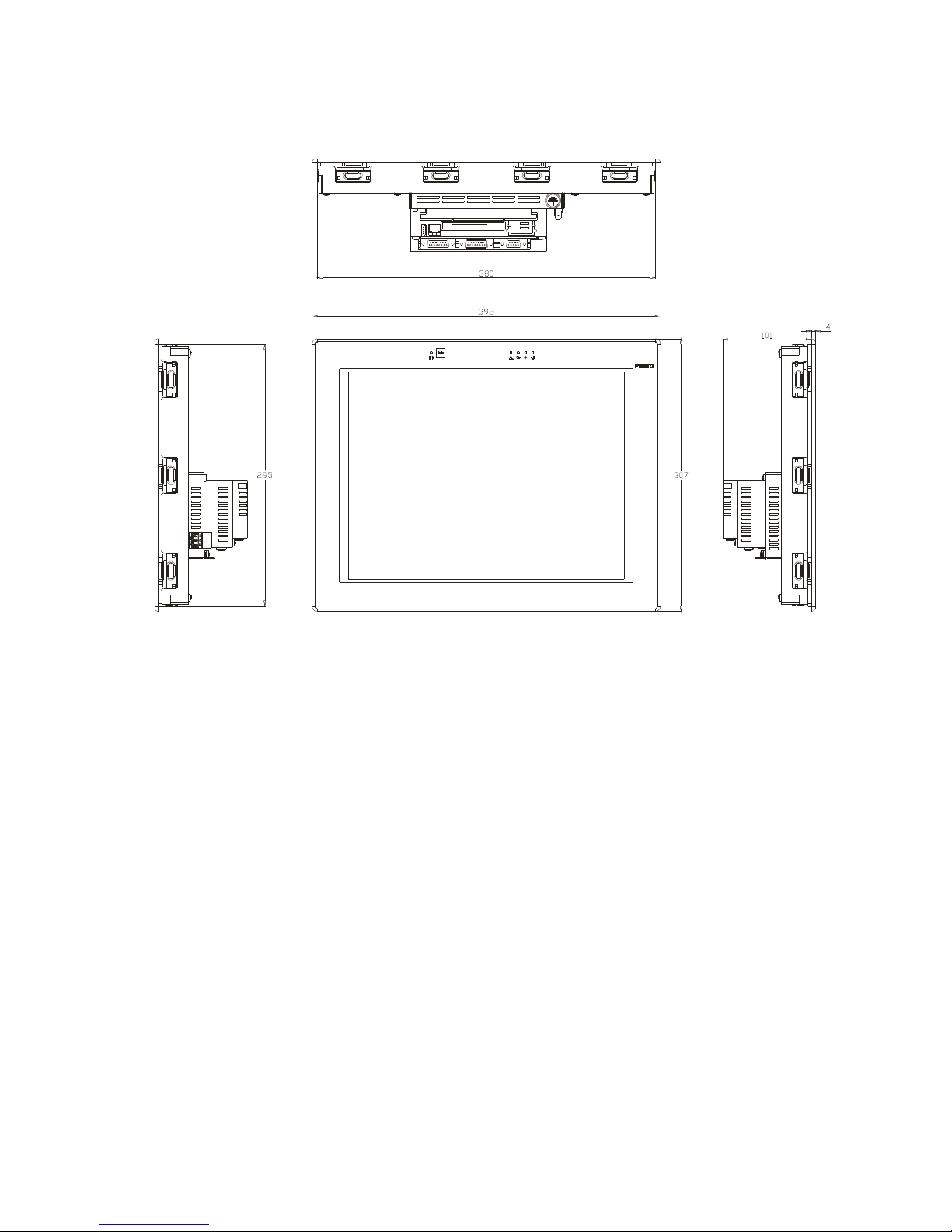

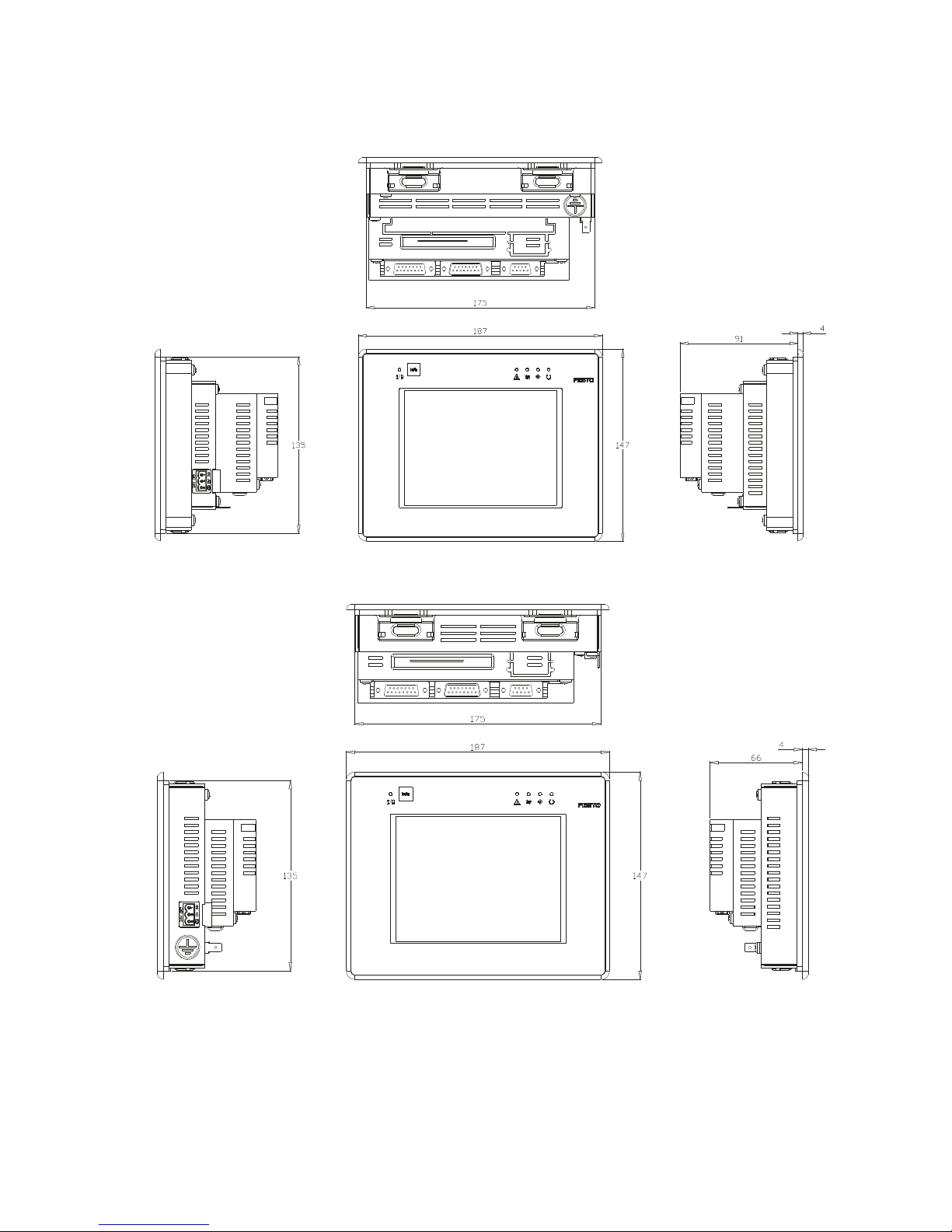

Bild 3/12: Abmessungen FED-770

Bild 3/13: Abmessungen FED-1000, FED-1010

Page 30

3 Installation

3-8

Festo FED-… de 1107g

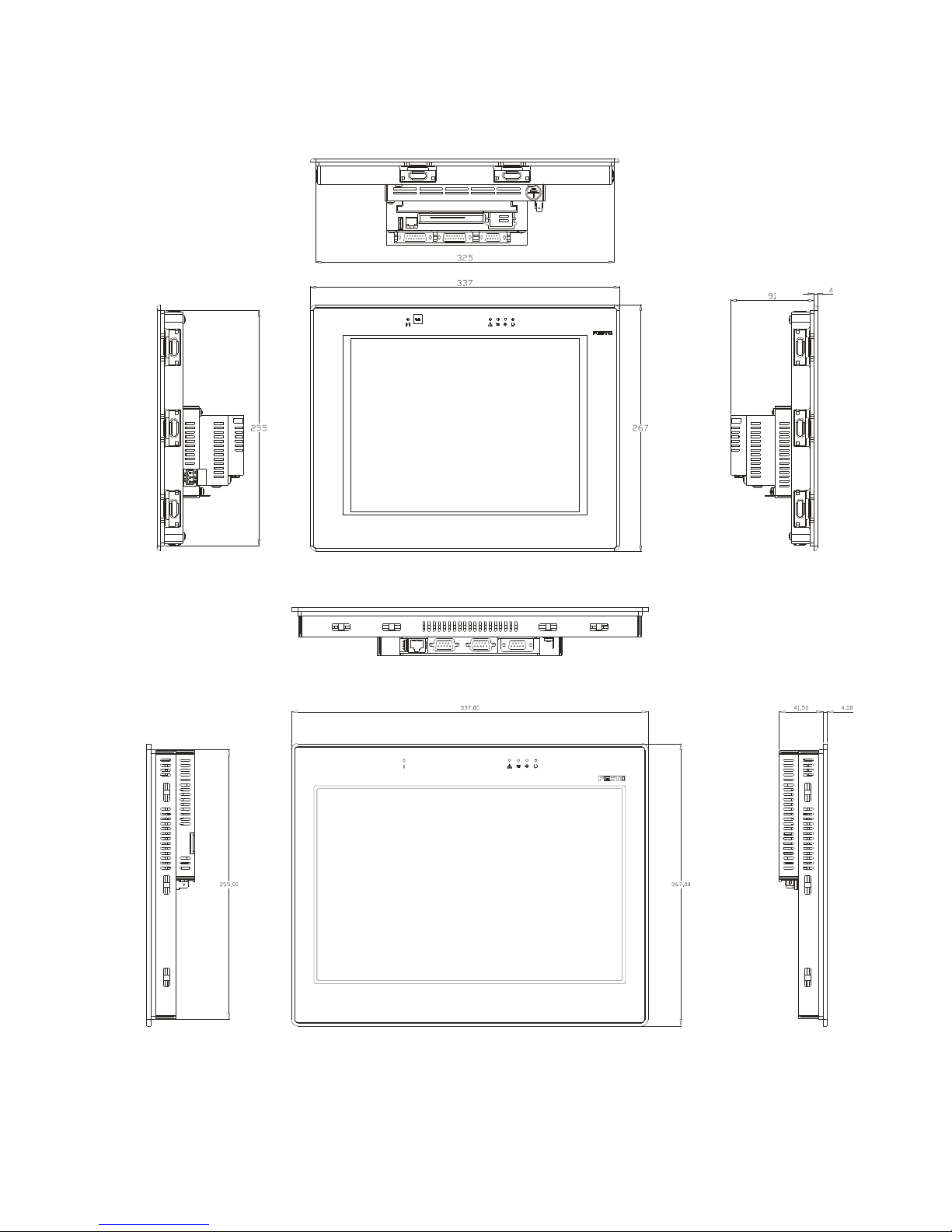

Bild 3/14: Abmessungen FED-2000, FED-2010

Bild 3/15: Abmessungen FED-3000

Page 31

3 Installation

Festo FED-… de 1107g

3-9

Bild 3/16: Abmessungen FED-5000, FED-5010

Page 32

3 Installation

3-10

Festo FED-… de 1107g

3.2 Anschlüsse

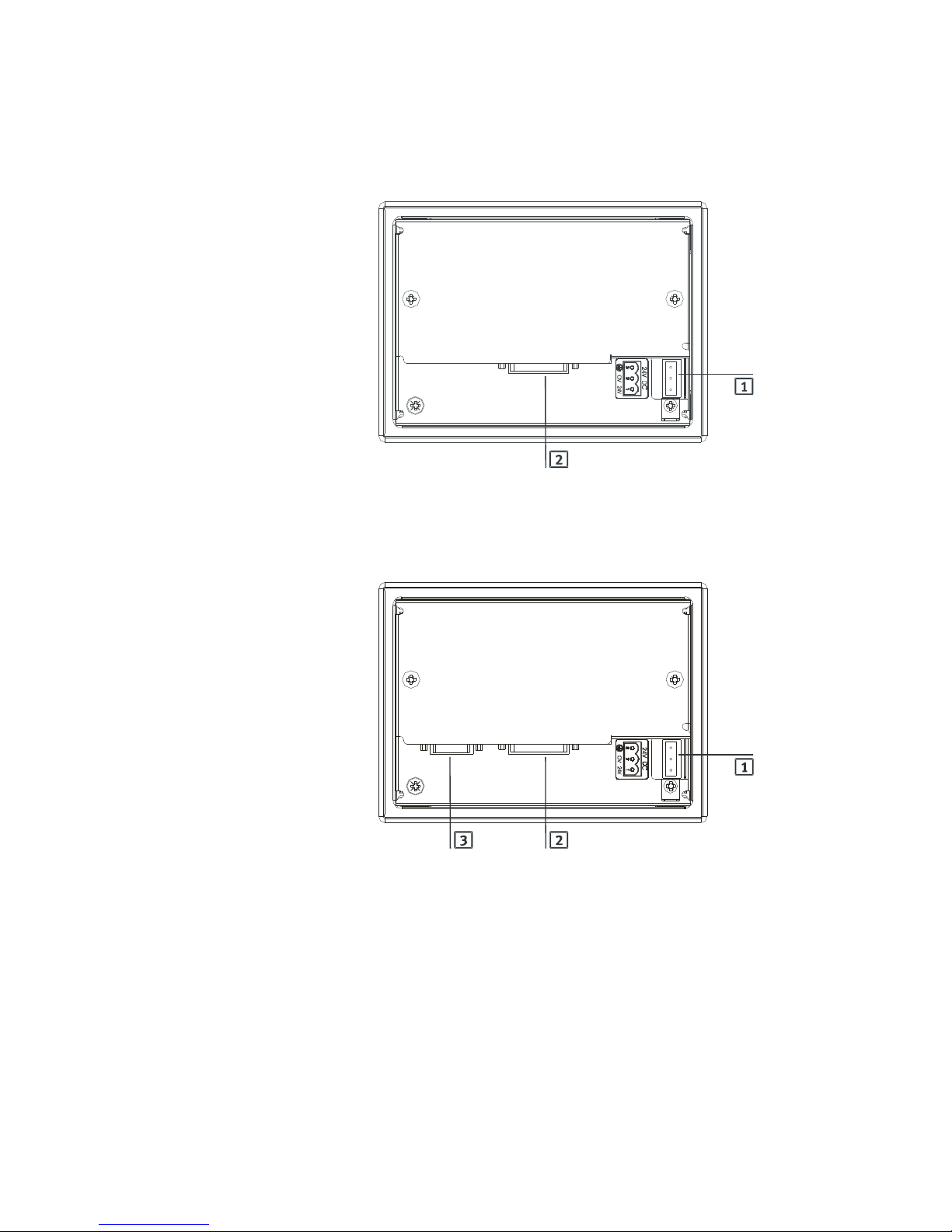

1 POWER 2 PLC PORT

Bild 3/17: Anschlüsse FED-40

1 POWER 2 PLC PORT 3 AUX PORT

Bild 3/18: Anschlüsse FED-50, FED-60, FED-301

Page 33

3 Installation

Festo FED-… de 1107g

3-11

1 PC/PRINTER PORT 2 PLC PORT 3 AUX PORT 4 POWER

Bild 3/19: Anschlüsse FED-90

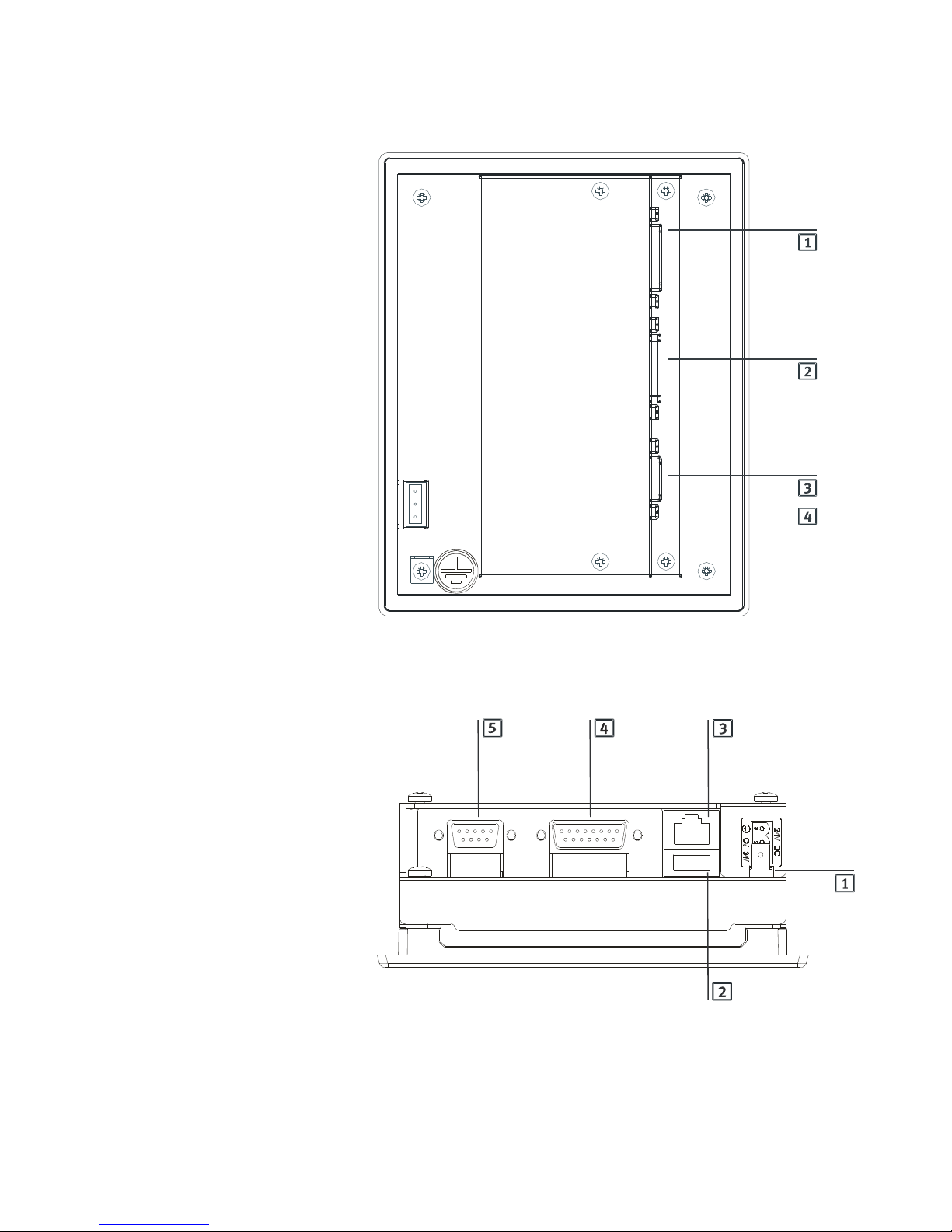

1 POWER 2 USB PORT 3 ETHERNET PORT 4 PLC PORT 5 AUX PORT

Bild 3/20: Anschlüsse FED-400

Page 34

3 Installation

3-12

Festo FED-… de 1107g

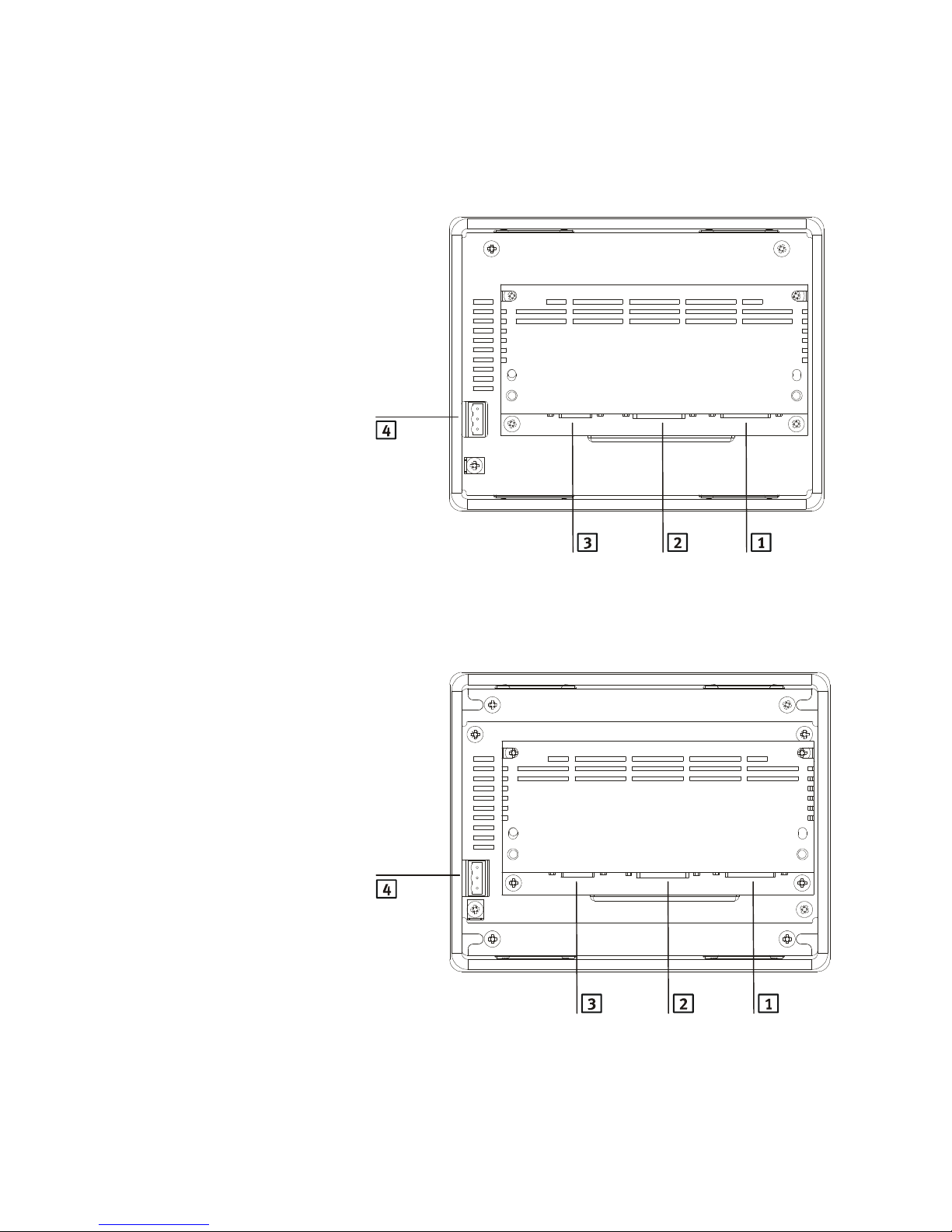

1 PC/PRINTER PORT 2 PLC PORT 3 AUX PORT 4 POWER

Bild 3/21: Anschlüsse FED-501

1 PC/PRINTER PORT 2 PLC PORT 3 AUX PORT 4 POWER

Bild 3/22: Anschlüsse FED-500

Page 35

3 Installation

Festo FED-… de 1107g

3-13

1 POWER 2 PLC PORT 3 AUX PORT

Bild 3/23: Anschlüsse FED-300

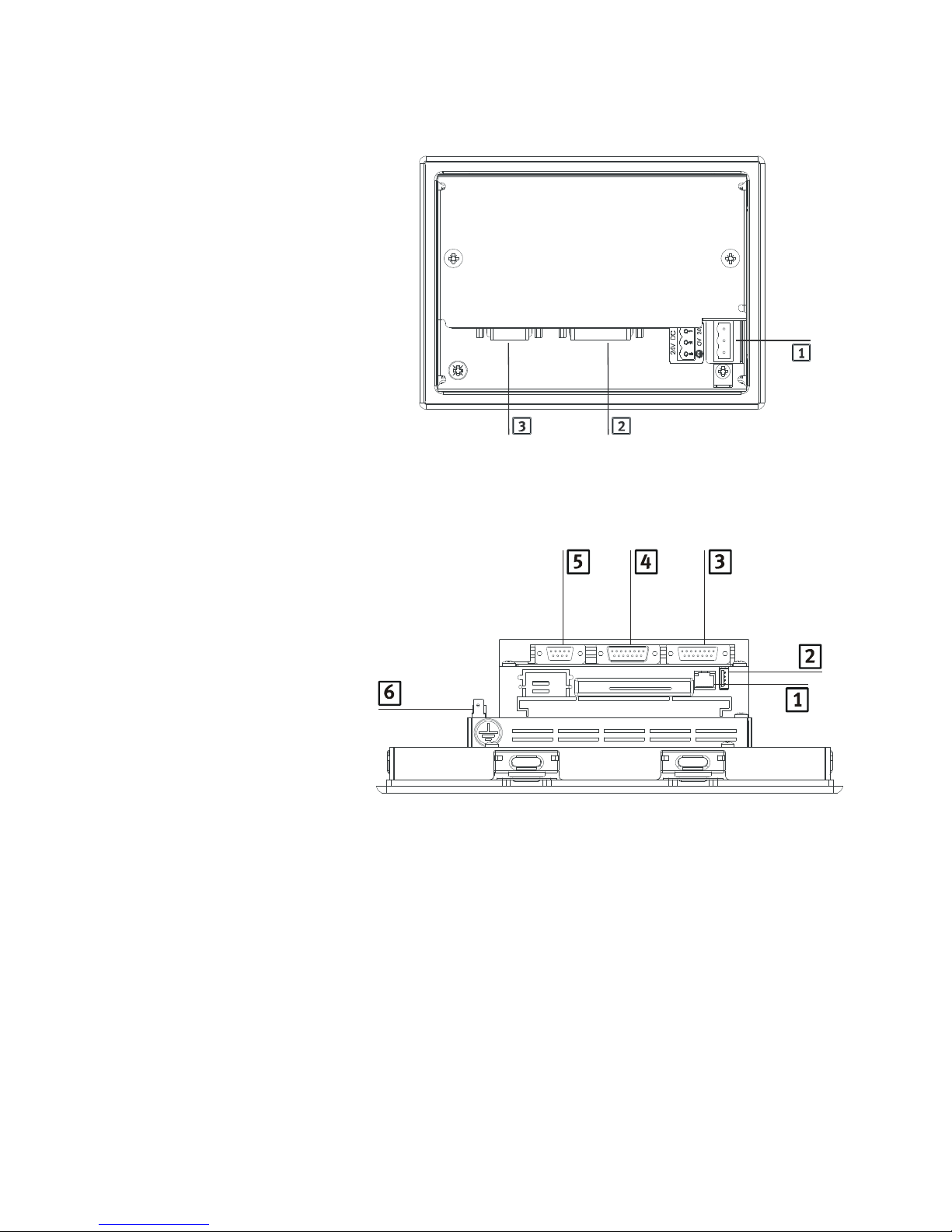

1 ETHERNET PORT 2 USB PORT 3 PC-PRINTER PORT 4 PLC PORT 5 AUX PORT 6 POWER

Bild 3/24: Anschlüsse FED-550, FED-700, FED-710, FED-1000, FED-1010, FED-2000, FED-

2010, FED-5000, FED-5010.

Page 36

3 Installation

3-14

Festo FED-… de 1107g

1 USB PORT 2 ETHERNET PORT 3 PC-PRINTER PORT 4 PLC PORT 5 AUX PORT 6 POWER

Bild 3/25: Anschlüsse FED-770, FED-3000.

Page 37

3 Installation

Festo FED-… de 1107g

3-15

Stromversorgung und Erdung

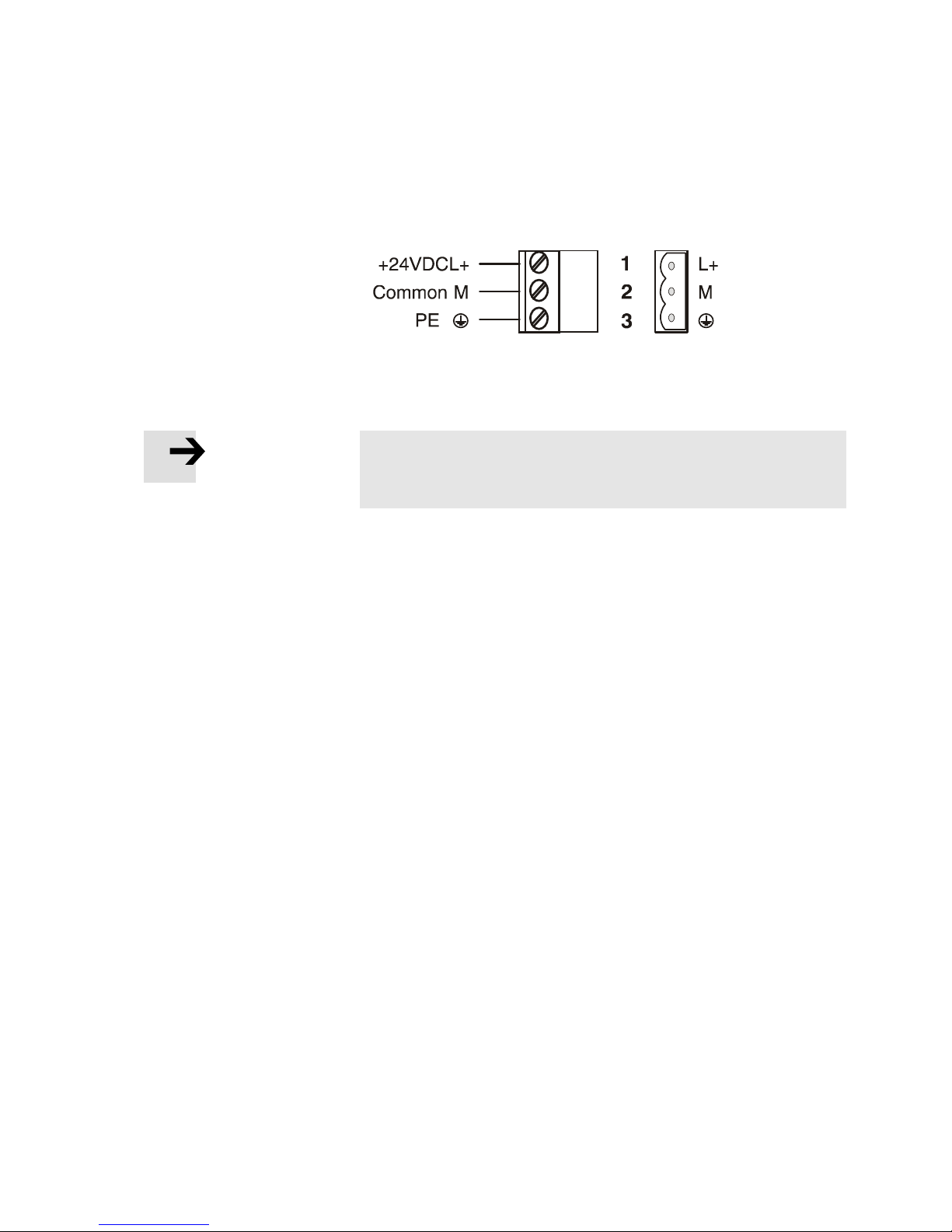

Der im FED Bediengerät enthaltene Stromanschluss ist in bild 3/26. Der 24V Stecker wird beim FED mitgeliefert.

Bild 3/26: Stromversorgungsanschluss

Hinweis

Stellen Sie sicher, dass der Spannungsanschluss genügend Leistungskapazität für den Betrieb des Gerätes aufweist.

Durch die Erdung werden Beeinträchtigungen des Kontrollsystems durch Einwirkungen aufgrund elektromagnetischer Interferenzen beschränkt.

Zum Erden verwenden Sie die Befestigungsschrauben oder die Steckmöglichkeit am Gehäuse. Das Erdungsterminal ist durch einen gelb/schwarzen Aufkleber gekennzeichnet. Erden sie ebenfalls den PIN 3 des Stromversorgungssteckers.

Der Gleichspannungsversorgungs-Stromkreis kann entweder auf dem Minuspotential geerdet sein oder nicht. Im Falle einer Erdung verbinden Sie die Spannungsquelle, wie unten in Bild 3/27 mit der unterbrochenen Linie angezeigt. Falls Sie das Gleichspannungs-Minuspotential nicht geerdet haben, ist folgendes zu beachten: Die FED Bediengerät sind intern mit der Schutzerde durch einen 1MOhm Widerstand parallel mit einem 10nF Kondensator verbunden.

Verwenden Sie ausschlieBlich Stromquellen, die eine sichere elektrische Trennung del Betriebsspannung nach IEC/DIN EN 60204-1 gewährleisten. Berücksichtigen Sie zusätzlich die allgemeinen Anforderungen an PELV-Stromkreise gemäß IEC/DIN EN 60204-1.

Page 38

3 Installation

3-16

Festo FED-… de 1107g

Die empfohlene Verbindung wird in Bild 3/27 gezeigt.

Bild 3/27: Stromversorgung

Alle elektronischen Teile des Systems müssen in ordnungsgemäßer Weise geerdet sein. Die Erdung muss in Übereinstimmung mit den anzuwendenden Vorschriften erfolgen.

Page 39

3 Installation

Festo FED-… de 1107g

3-17

3.3 SPS Schnittstelle

Die SPS/(PLC)-Schnittstelle dient zum Anscließen serieller mit der Festo-Controller kommunizieren.

Dazu stehen folgende Kabel bereit:

Steuerung Steuerungs-

typ

Kabel TN

FEC Compact FC3x FEC KBG6 189432

FEC Standard all types FEC KBG6 189432

CPX- -FEC/-CEC FEC KBG7 539 642

CPX- -FEC/-CEC FEC KBG8 539 643

CECX (RS485) -C1/-M1 NEBC-S1G15-

K-2.5-N-BS1G9-V

563 782

Hinweis

Falls nicht das passende Kabel verwendet wird, ist keine Kommunikation mit der SPS möglich.

Der Anschluss am FED Bediengerät ist ein 15-poliger Sub-D Stiftsteckverbinder. Der Anschluss auf FED-770 und FED-3000 ist ein 9-poliger Sub-D Buchsensteckverbinder.

Page 40

3 Installation

3-18

Festo FED-… de 1107g

Pin Beschreibung

1 Gehäuseerde

2 RXD

3 TXD

4 +5 V Ausgang (max100mA)

5 GND

6 CHA-

7 CHB-

8 TX + 20 mA

9 TX -20 mA

10 RTS

11 CTS

12 RX +20 mA

13 RX -20 mA

14 CHA+

15 CHB+

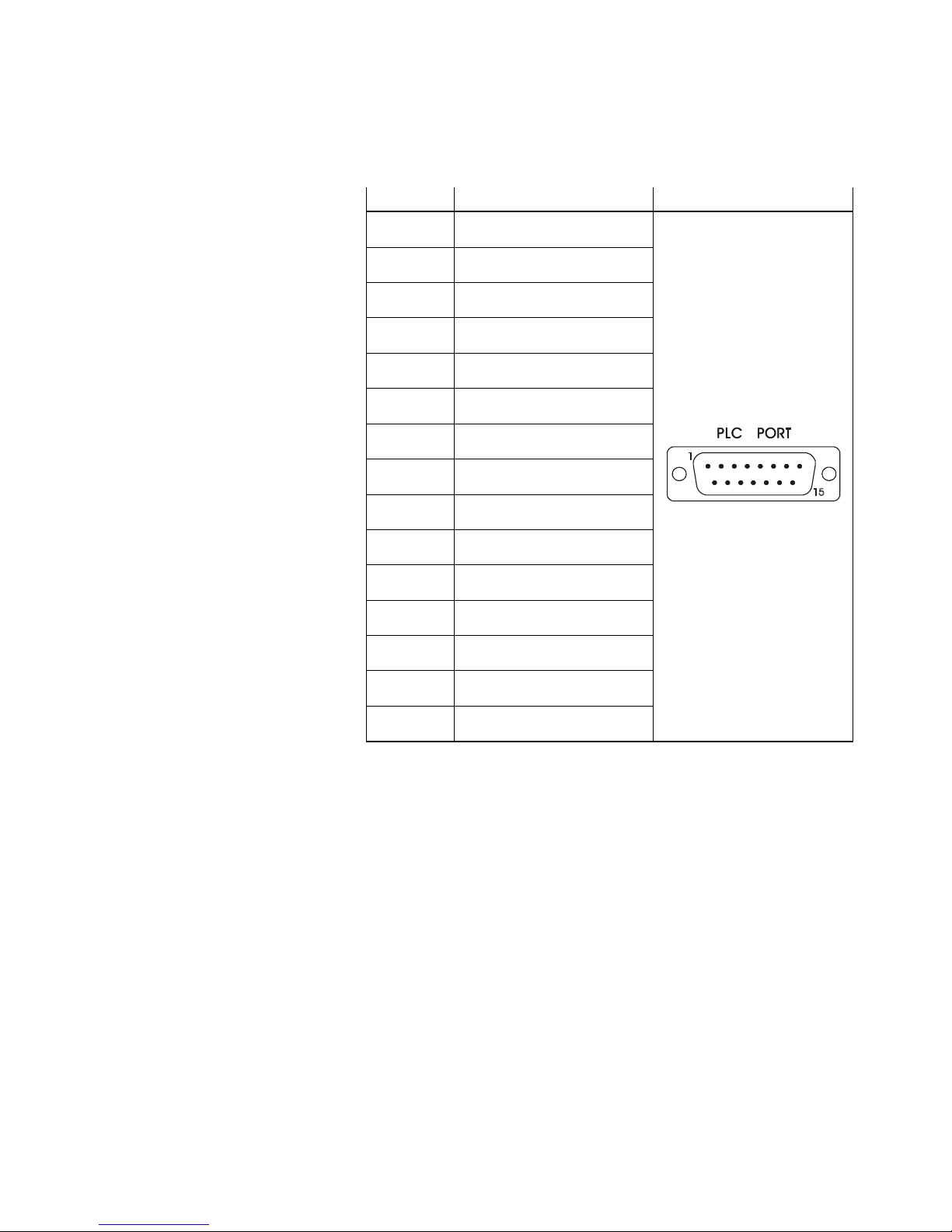

Bild 3/28: SPS Schnittstelle mit Pin Zuordnung. PIN 8 – 9 – 12

– 13 sind belegt in FED-50, FED-60, FED-300, FED-

301.

Page 41

3 Installation

Festo FED-… de 1107g

3-19

Pin Beschreibung

1 GND

2 Reserviert

3 TX/CHA-

4 RX/CHB-

5 Reserviert

6 +5V output

7 CTS/CHB+

8 RTS/CHA+

9 Reserviert

Bild 3/29: SPS Schnittstelle mit Pin Zuordnung für FED-770,

FED-3000.

Das Kommunikationskabel muss entsprechend des angeschlossenen SPS-/Controller-Typs ausgewählt werden.

Page 42

3 Installation

3-20

Festo FED-… de 1107g

3.4 PC/Druckerschnittstelle

Die Funktion der PC/Druckerschnittstelle ist abhängig von der Betriebsart des FED.

– Konfigurationsmodus Programmierschnittstelle – Operationsmodus Serieller Druckeranschluss

Lediglich RS-232 Signale sind an der PC/Druckerschnittstelle vorhanden. Der Anschluss ist ein 15-poliger Sub-D Buchsensteckverbinder.

Pin Beschreibung

1 Gehäuseerde

2 RXD

3 TXD

4 +5 V Ausgang (max100mA)

5 GND

6 Reserviert

7 Reserviert

8 Reserviert

9 Reserviert

10 RTS

11 CTS

12 Reserviert

13 Reserviert

14 Reserviert

15 Reserviert

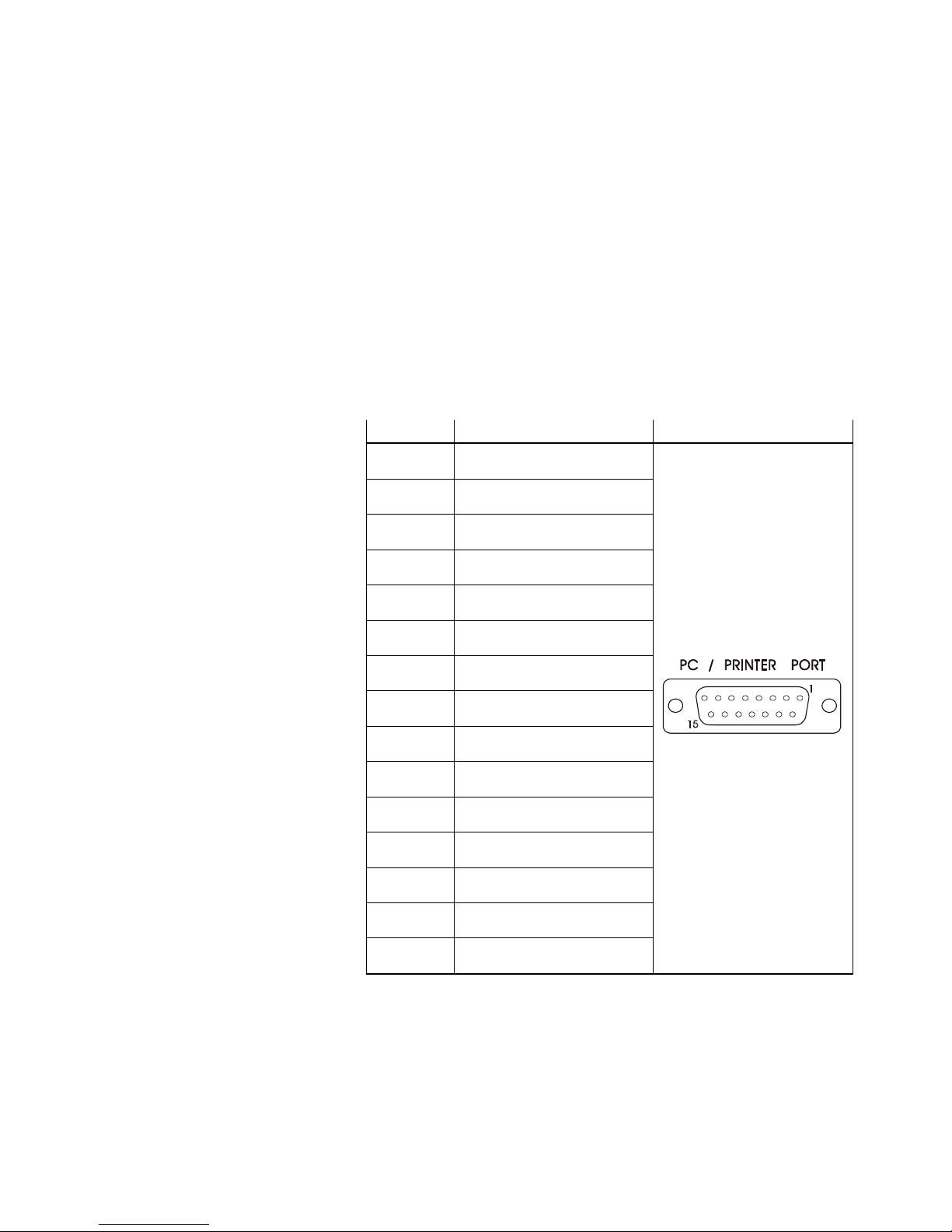

Bild 3/30: PC/Druckerschnittstelle und Pinzuordnung

Page 43

3 Installation

Festo FED-… de 1107g

3-21

Pin Beschreibung

1 GND

2 Reserviert

3 TX/CHA-

4 RX/CHB-

5 Reserviert

6 +5V output

7 CTS/CHB+

8 RTS/CHA+

9 Reserviert

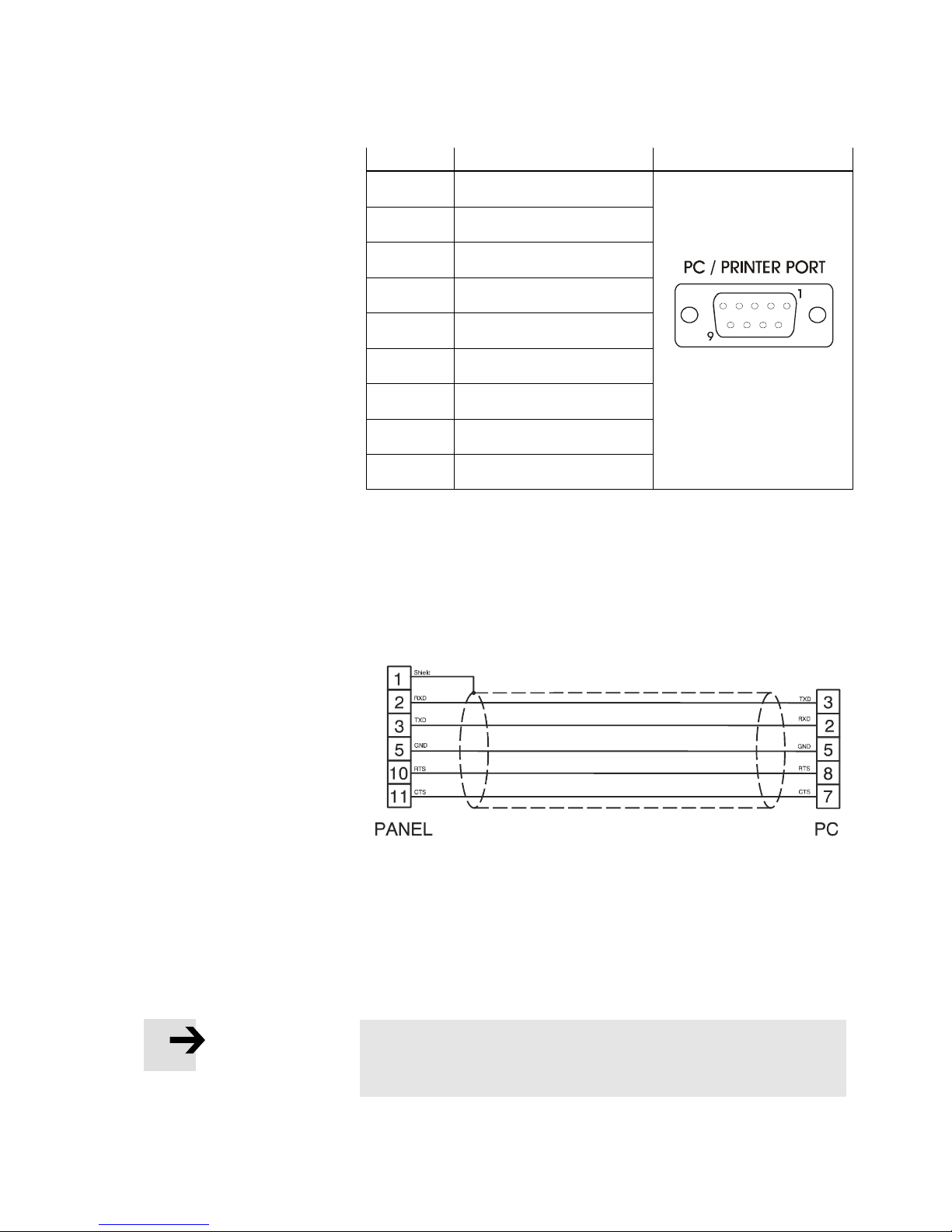

Bild 3/31: PC/Druckerschnittstelle und Pinzuordnung für FED-

770, FED-3000.

Benutzen Sie das Kabel FEDZ-PC-9pin um ein FED-770 bzw. FED-3000 mit dem PC zur Programmierung zu verbinden. Für alle anderen FEDs benutzen Sie das Kabel FEDZ-PC.

Bild 3/32: Programmierkabel FEDZ-PC

Wenn sich das FED Bediengerät im Operationsmodus befindet kann ein serieller Drucker an die PC/Druckerschnittstelle angeschlossen werden. Die Kommunikationsparameter für den Drucker werden durch das Anwenderprogramm definiert (Projektdate).

Hinweis

Das Druckerkabel ist abhängig von Schnittstelle des eingesetzten Druckers

Page 44

3 Installation

3-22

Festo FED-… de 1107g

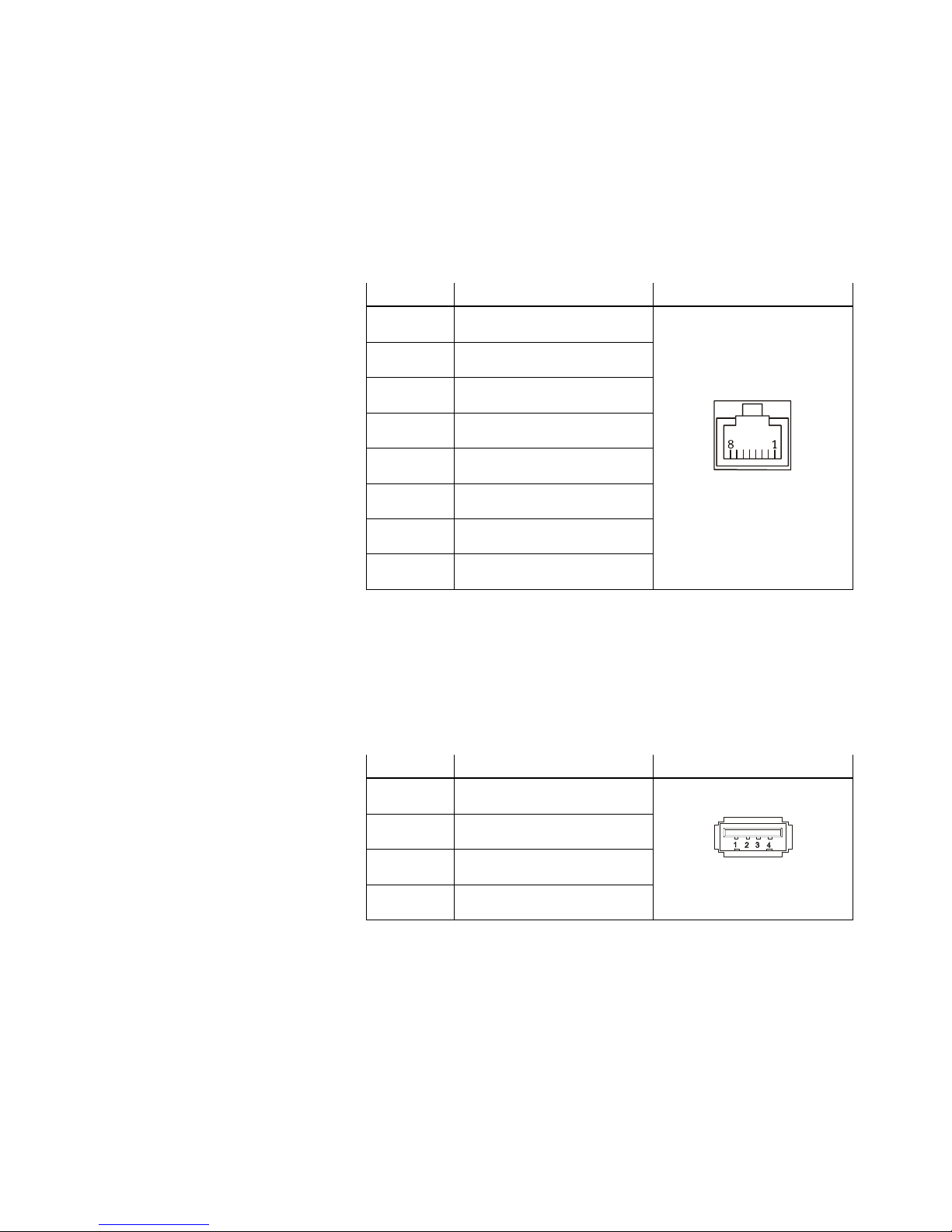

3.5 Ethernet Schnittstelle

Die Ethernet-Schnittstelle kann für die Programmierung des Gerätes und für die Verbindung zum Controller verwendet werden

Pin Beschreibung

1 TX+

2 TX-

3 RX+

4 Schild

5 Schild

6 RX-

7 Schild

8 Schild

Bild 3/33: Ethernet Schnittstelle und Pinzuordnung

3.6 USB Schnittstelle

Die USB-Schnittstelle kann für den Anschluß externer Speichermedien (Memorysticks) verwendet werden.

Pin Beschreibung

1 + 5 V

2 USB Data -

3 USB Data +

4 Gehäuseerde

Bild 3/34: USB Schnittstelle und Pinzuordnung

3.7 AUX Schnittstelle

Die AUX-Schnittstelle ist für die Netzwerk-Kommunikation vorgesehen. Die AUX-Schnittstellenverbindung ist ein 9poliger Sub-D-Stiftsteckverbinder. Die Funktionsweise der

Page 45

3 Installation

Festo FED-… de 1107g

3-23

AUX-Schnittstelle hängt von dem optionalen Kommunikationsmodul ab, welches in das FED gesteckt wird, z.B. FEDZ-IET.

(nicht verfügbar für FED-40)

Hinweis

Pinzuweisung der AUX-Schnittstelle abhängig vom entsprechenden Modul. Siehe Handbuch des Kommunikationsmodules.

Um das Kommunikationsmodul zu installieren, verfahren Sie bitte wie folgt:

1. FED ausschalten

2. Mittels Schraubendreher die zwei Schrauben der Abdeckung lösen. Die Schrauben sind in Bild 3/10 mit ’A’ gekennzeichnet

3. Entfernen Sie die Abdeckung (fuer FED-500,FED-501, Heben Sie die Abdeckung mit einem Schraubendreher an.).

4. Modul in die roten Sockel stecken; auf richtige Kontaktgabe achten

5. Anbringen der rueckseitige Abdeckung

6. Anbringen des Aufklebers (liegt dem Modul bei) in Position ’B’ zur Kennzeichnung der AUX-Schnittstelle.

Page 46

3 Installation

3-24

Festo FED-… de 1107g

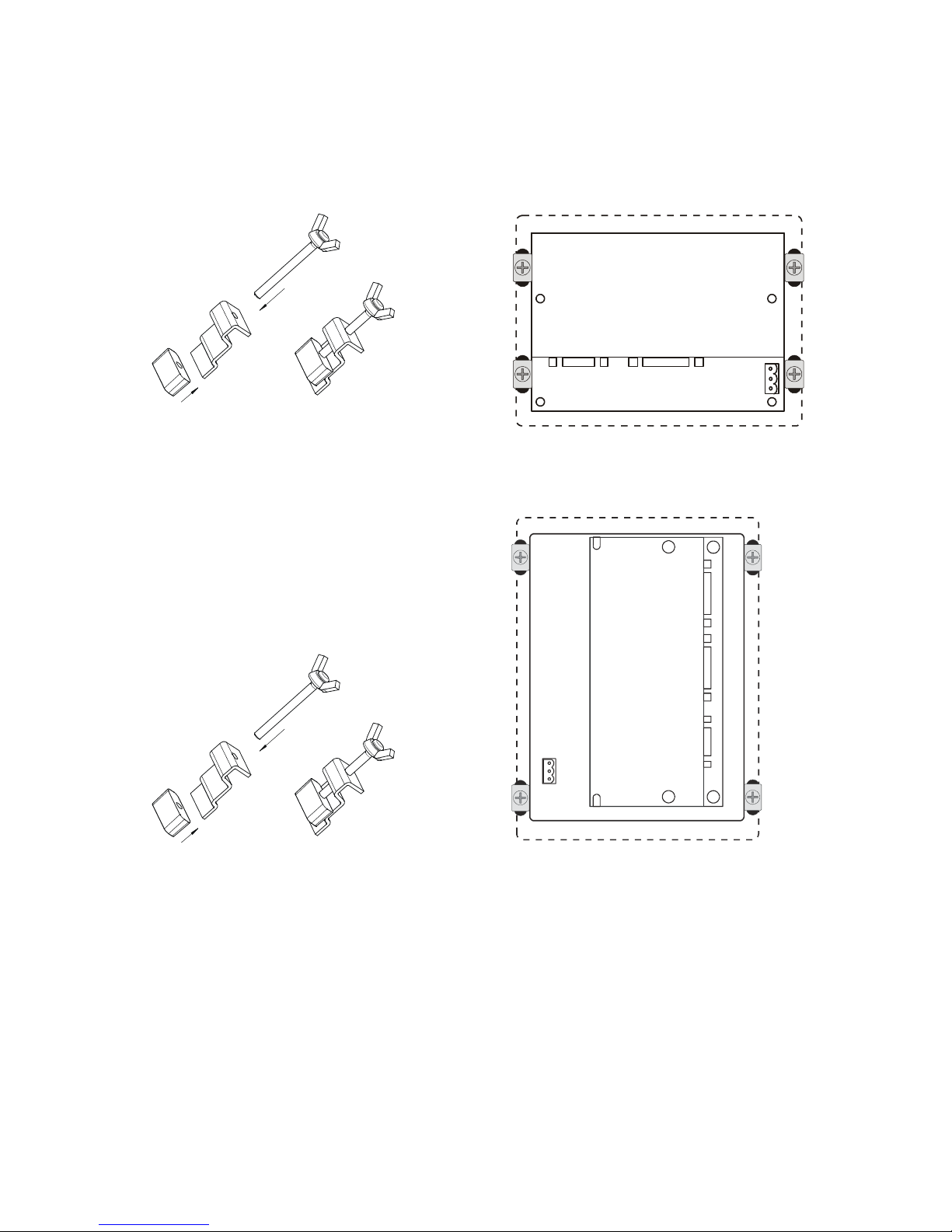

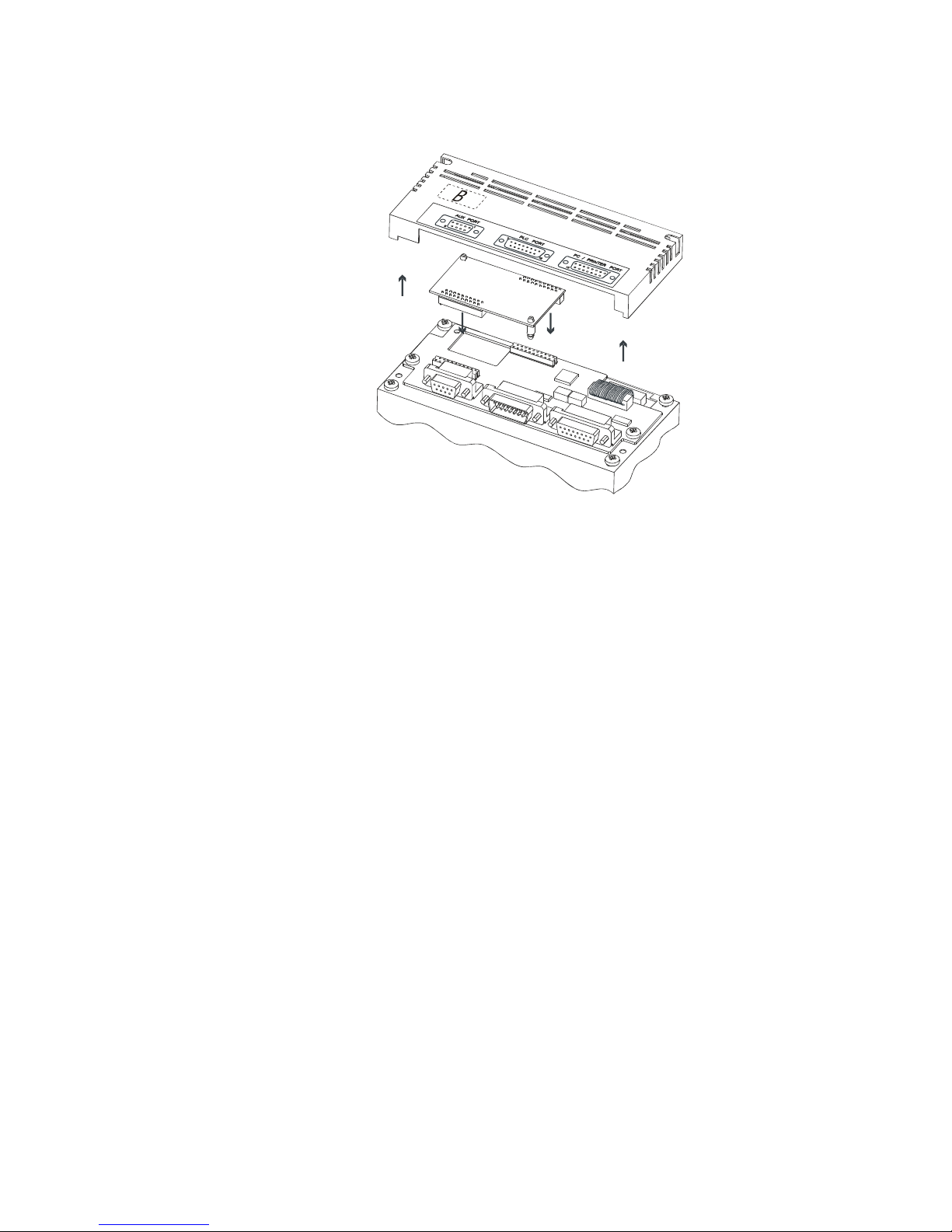

Bild 3/35: Einbau des Kommunikationsmodules FED-40, FED-

50, FED-60, FED-300, FED-301

Bild 3/36: Einbau des Kommunikationsmodules FED-90

Page 47

3 Installation

Festo FED-… de 1107g

3-25

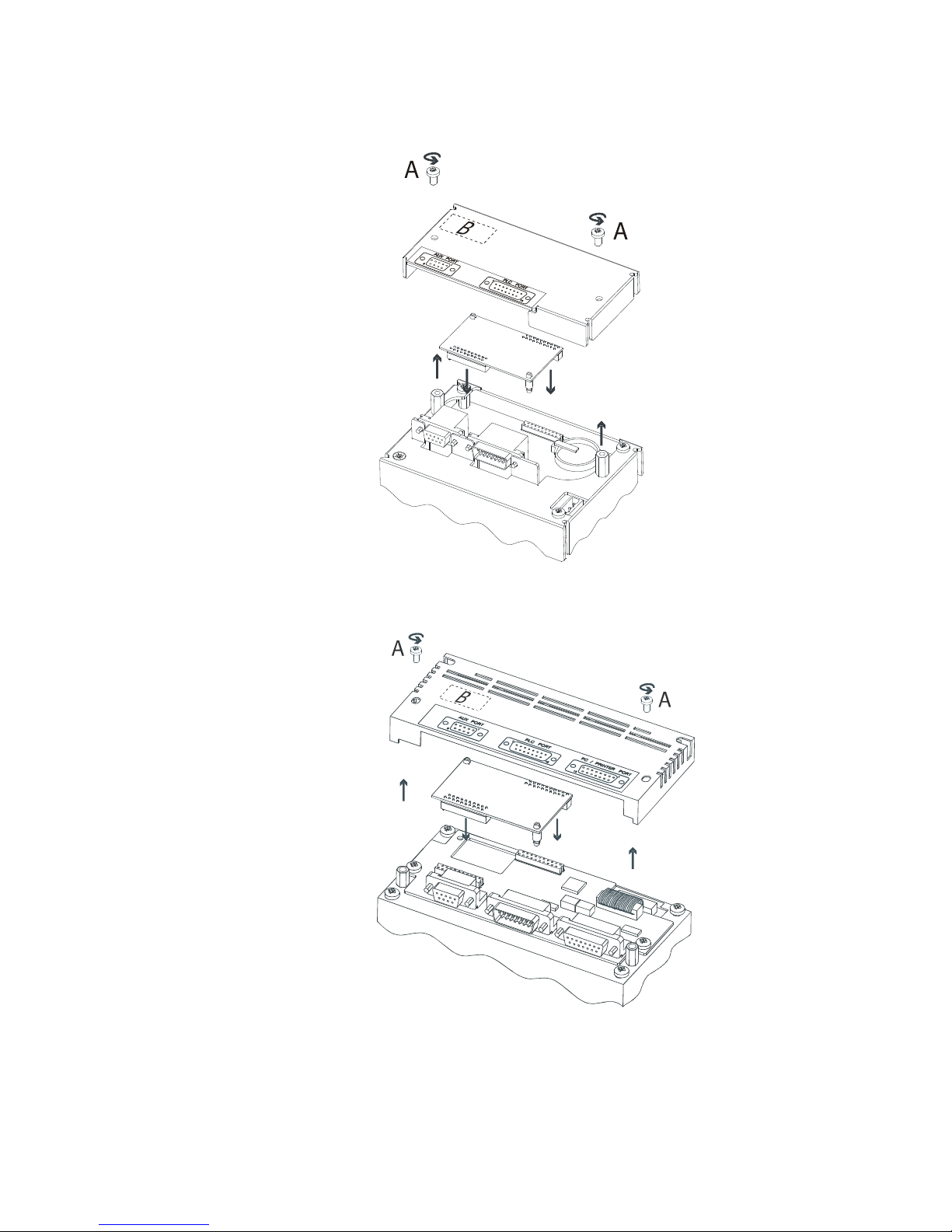

Bild 3/37: Einbau des Kommunikationsmodules FED-

500,FED-501

Page 48

3 Installation

3-26

Festo FED-… de 1107g

3.7.1 Modelle ohne

ohneohne

ohne PC/Druckerschnittstelle

Das FED-40, FED-50, FED-60, FED-300, FED-301, FED-400 hat keine PC/Druckerschnittstelle. Die SPS-Schnittstelle wird hier als kombinierte SPS/PC Schnittstelle genutzt. Sie kann zur Programmierung verwendet werden, wenn das FED Bediengerät im Konfigurationsmodus ist. Auch diese Modelle können Sie mit dem Standardprogrammierkabel FEDZ-PC programmieren, wenn Sie den Sub-D-Adapter (Gender Changer) direkt an die SPS/PC-Schnittstelle des FED Bediengerät anschließen. Dieser Buchse/Buchse Adapter liegt jedem FEDZ-PC Kabel bei. Gegebenenfalls müssen die Schrauben aus dem Adapter entfernt werden.

Am FED-40, FED-50, FED-60, FED-300, FED-301, FED-400 kann kein Drucker angeschlossen werden.

Page 49

3 Installation

Festo FED-… de 1107g

3-27

3.8 Austausch der Batterien

Beide Modelle haben eine Lithium-Batterie zur Datenspeicherung. Folgende Daten werden auf diese Weise gespeichert:

– Hardware-Echtzeituhr (Datum und Zeit)

– Ereignisliste

– Rezepturen

Der Batteriestatus des FED wird wie folgt angezeigt:

– Blinken der nicht beschrifteten LED oben links

– Mit dem ’Battery’ Feld im System Menu (BATTERY OK or

LOW)

– mit dem Wert des S6-Bit im reservierten Datenbereich

(RDA)

Wenn das FED anzeigt, dass die Leistung der Batterie gering ist, sollten Sie die Batterie so schnell wie möglich austauschen.

Hinweis

Durch den Austausch der Batterien gehen die durch die Batterie gespeicherten Daten verloren.

Zum Austauschen der Batterie gehen Sie wie folgt vor:

Page 50

3 Installation

3-28

Festo FED-… de 1107g

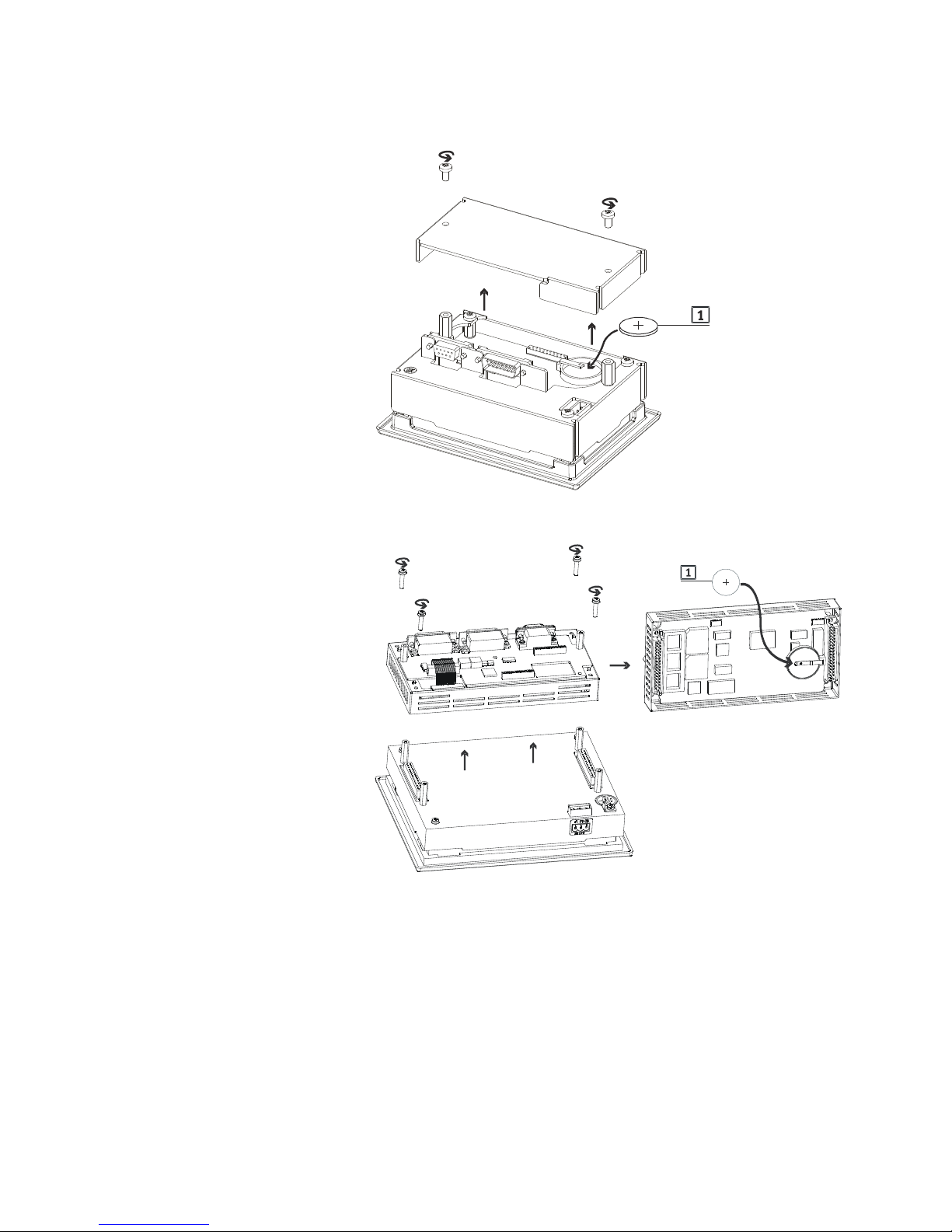

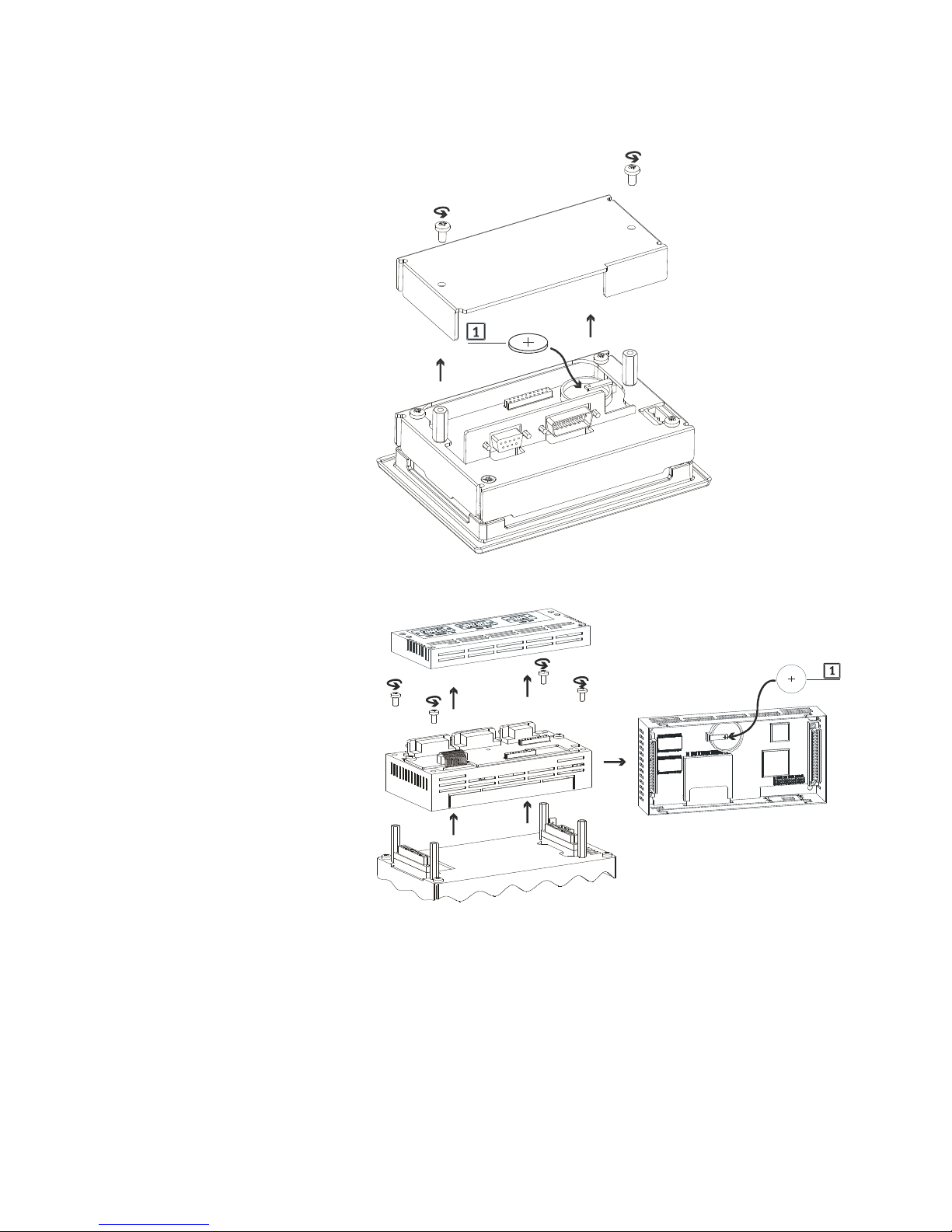

1 Batterie

Bild 3/38: Batteriewechsel FED-50, FED-60, FED-301

1 Batterie

Bild 3/39: Batteriewechsel FED-90

Page 51

3 Installation

Festo FED-… de 1107g

3-29

1 Batterie

Bild 3/40: Batteriewechsel FED-300

1 Batterie

Bild 3/41: Batteriewechsel FED-500

Page 52

3 Installation

3-30

Festo FED-… de 1107g

1 Batterie

Bild 3/42: Batteriewechsel FED-501

1 Batterie

Bild 3/43: Batteriewechsel FED-550, FED-700. FED-710, FED-1000, FED-1010, FED-2000,

FED-2010, FED-5000, FED-5010

Page 53

3 Installation

Festo FED-… de 1107g

3-31

1. Spannungsversorgung des FED Bediengerät ausschalten

2. Mit einem Schraubendreher die vier Schrauben an der Rückseite lösen

3. Entfernen Sie die Abdeckung (für FED-500,FED-501, FED550, FED-700, FED-710, FED-1000, FED-1010, FED-2000, FED-2010, FED-5000, FED-5010 Heben Sie die Abdeckung mit einem Schraubendreher an).

4. Entfernen der alten Batterie.

In einigen FED Modellen ist die Batterie auf der Rückseite des PCB printed circuit board. Zum Austausch der Batterie muss das Board entfernt werden.

5. Einsetzen der neuen Batterie

Hinweis

Beim Austausch der Batterie gehen die Rezeptdaten und die Einträge in der Ereignisliste verloren. Bei Bedarf können diese im internen Flash Speicher gesichert werden. Bitte beachten Sie hierzu den Punkt “Rezept- und Ereignisbackup im Flash” in der FED Designer Online Hilfe.

Warnung

Explosionsgefahr bei nicht korrektem Batterieaustausch. Nur Batterien des selben oder äquivalenten Typs verwenden. Entsorgungshinweise des Batterieherstellers beachten.

6. Schrauben Sie die Rückwand wieder an

7. Spannungsversorgung einschalten und Batteriezustandsanzeige überprüfen

Page 54

3 Installation

3-32

Festo FED-… de 1107g

3.9 Entfernen der Einschubstreifen

Die Tastatur-Einschubstreifen können in einem Schritt entfernt werden, indem der hervorstehende Teil der Streifen (diese befinden sich entweder am Boden oder an der Seite des Geräts) herausgezogen wird.

Verwenden Sie die unbenutzten Einschubstreifen, welche mit dem Bedienfeld mitgeliefert wurden, oder andere mit gleicher Stärke. Benutzen Sie keine Einschubstreifen, die dicker als die bereits mitgelieferten Streifen sind. Die Streifen können mit wasserfesten Stiften beschriftet werden. Vor dem Einschieben der Streifen muss die Schrift getrocknet sein, um ein Verwischen zu vermeiden.

3.10 Zugewiesene LED’s

Die Tabelle unten zeigt den Namen und das Symbol (falls vorhanden) der LED’s denen spezielle Funktionen zugewiesen sind.

( = leuchtet; = LED blinkt; = aus)

Page 55

3 Installation

Festo FED-… de 1107g

3-33

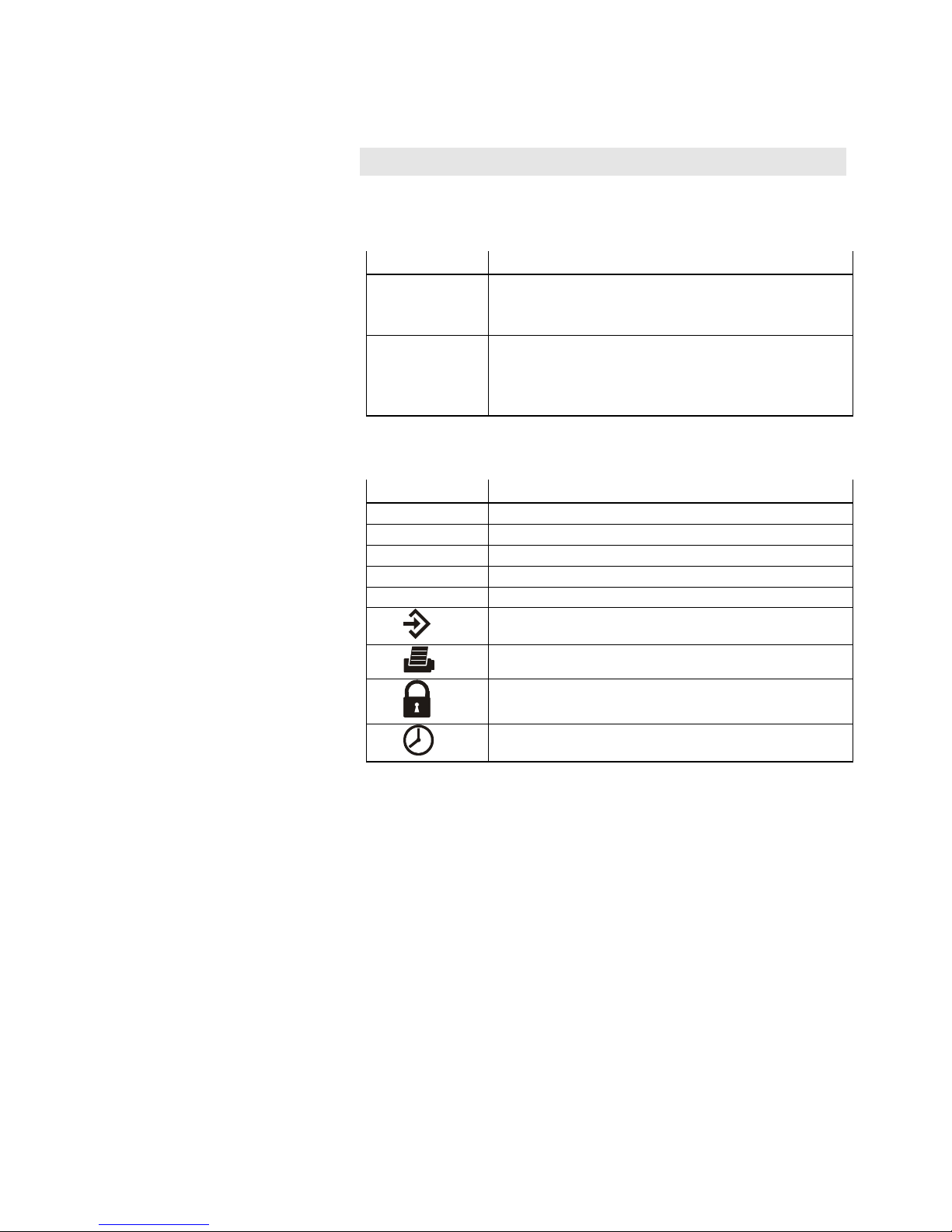

LED Status Bedeutung

Name/Symbol Farbe

nicht beschriftet (oben links)

rot

Kein Hardwareproblem erkannt

Batterieleistung gering oder Alarm steht an

Hardware Fehler

grün

Keine Taste gedrückt

Taste betätigt (visuelles Feedback)

grün

FED schreibt Rezepturdaten in den internen Flash Speicher

grün

Hardware Fehler

FED in Betrieb

COM /

grün

Kommunikationsfehler

Kommunikation OK

ALARM /

rot

Kein Alarm

Alarm mit Bestätigung

Alarm aktiv

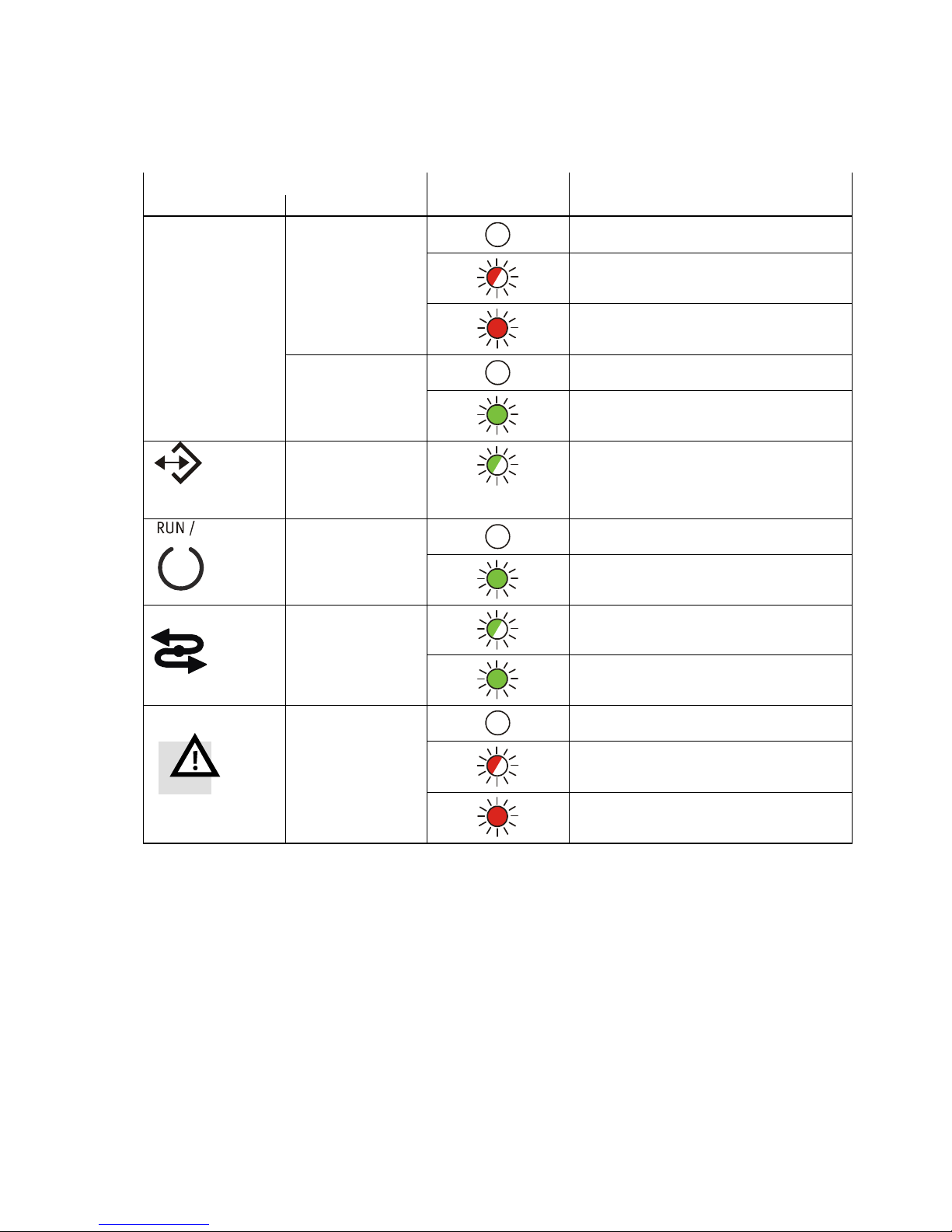

Bild 3/44: Zugewiesene LED’s FED-40, FED-50, FED-60, FED-90, FED-500, FED-501, FED-

550, FED-700, FED-770, FED-1000, FED-2000, FED-3000, FED-5000

Page 56

3 Installation

3-34

Festo FED-… de 1107g

LED Status Bedeutung

Name/Symbol Farbe

nicht beschriftet (oben links)

rot

Kein Hardwareproblem erkannt

Batterieleistung gering oder Alarm steht an

Hardware Fehler

grün

Keine Taste gedrückt

Taste betätigt (visuelles Feedback)

grün

vom Anwender programmierbar

grün

Hardware Fehler

FED in Betrieb

COM /

grün

vom Anwender programmierbar

ALARM /

rot

vom Anwender programmierbar

Bild 3/45: Zugewiesene LED’s FED-710, FED-1010, FED-2010, FED-5010

Page 57

3 Installation

Festo FED-… de 1107g

3-35

3.11 Gebrauchs- und Sicherheitshinweise

3.11.1 Anwendbare Vorschriften

Europaweit wurden Vorschriften und Empfehlungen erlassen, um die gesamten sicherheitsbezogenen Aspekte von Kontrollsystemen ( welche Bediensysteme beinhalten) abzudecken. Die EN 60204-1 führt einige wichtige Vorschriften auf, die bei der Benutzung von Bediensystemen Anwendung finden.

9.2.4 Aussetzen von Schutzvorrichtungen

9.2.5.3 Aus

9.2.5.4 Not Aus

9.2.5.6 Stop zu Ein Steuerung

9.2.5.7 Zweihandbedienung

9.4 Kontrollfunktion im Falle eines Fehlers Benutzen Sie kein Bediensystem um Motoren, Ventilen oder

anderen Antriebsmaschinen, welche nicht mit Sicherheitsvorrichtungen ausgestattet und potentiell gefährlich für Personen im Falle eines Fehlers sind, direkt Befehle zu erteilen. Die FED Bediengeräte sind dazu vorgesehen, an der Vorderseite eines metallischen Gehäuses montiert zu werden. Das Servicepersonal muss sich im Falle einer direkten Arbeit an sich in Betrieb befindlichen Geräten elektrostatisch entladen. Alle Sicherheitsvorschriften müssen beachtet werden.

Warnung

Das Bediengerät nicht öffnen bei angeschalteter Spannung!

Page 58

3 Installation

3-36

Festo FED-… de 1107g

3.12 Installationsumgebung

Vorsicht

Die Geräte sind nicht dazu geeignet, einer dauerhaften Sonneneinstrahlung ausgesetzt zu werden. Dies könnte u. a. dazu führen, dass der Alterungsprozess der Folie beschleunigt wird.

Ebenfalls sollten Sie den Kontakt des Geräts mit aggressiven chemischen Verbindungen vermeiden.

• Prüfen Sie vor der Installation, ob die Bedienfeldfolie gegen eine spezielle Verbindung widerstandsfähig ist

• Benutzen Sie zum Bedienen der Tastatur des FED keine Werkzeuge (Schraubenzieher o. ä.).

Um die Schutzklassifizierung für die Vorderseite einzuhalten, muss die Installationsprozedur korrekt befolgt werden:

– Die Ränder des Ausschnittes müssen glatt sein

– Das Drehmoment welches für die Schrauben oder die

Mutter verwendet wird, um die Einheit zu fixieren, muss ca. 2 Nm betragen (jedoch nicht mehr).

– Der Ausschnitt für das Bediengerät muss den

Abmessungen entsprechen, die in diesem Handbuch aufgezeigt werden.

Page 59

3 Installation

Festo FED-… de 1107g

3-37

3.12.1 Verwendung der Dichtung

FED

Dichtung

Ausschnitt

Bild 3/46: Verwendung der Dichtung

Page 60

3 Installation

3-38

Festo FED-… de 1107g

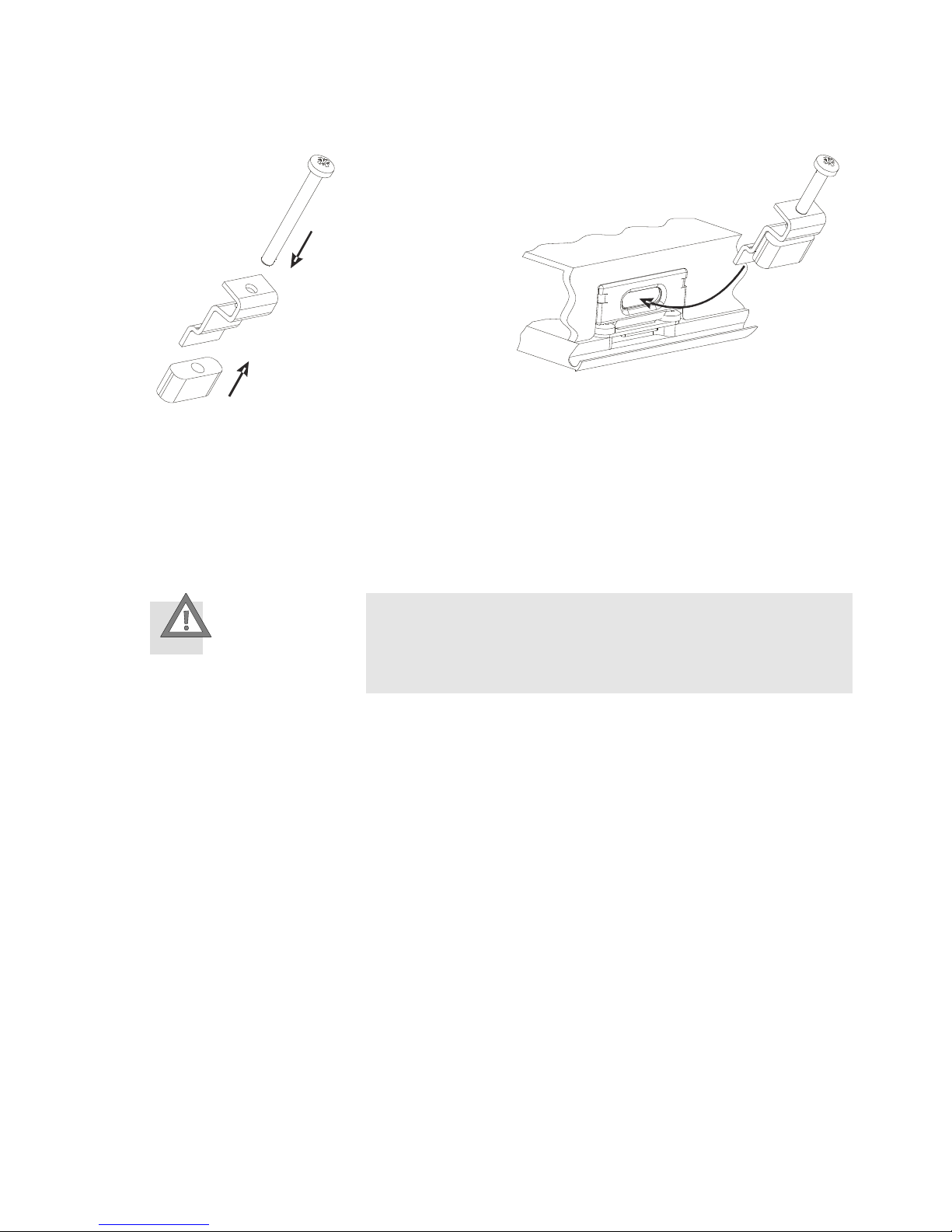

• Platzieren Sie die 4 Befestigungsblöcke wie auf folgendem Bild gezeigt:

Bild 3/47: Platzieren der Befestigungsblöcke FED-40, FED-50, FED-60, FED-300, FED-301,

FED-400

Bild 3/48: Platzieren der Befestigungsblöcke FED-90

Page 61

3 Installation

Festo FED-… de 1107g

3-39

Bild 3/49: Platzieren der Befestigungsblöcke FED-500, FED-501, FED-550, FED-700, FED-

710, FED-770, FED-1000, FED-1010, FED-2000, FED-2010, FED-3000, FED-5000, FED-5010

3.12.2 Reinigen des FED

Vorsicht

Das Gerät darf lediglich mit einem weichen Tuch und einem neutralen Seifenprodukt gereinigt werden. Benutzen Sie keine Lösungsmittel.

Page 62

3 Installation

3-40

Festo FED-… de 1107g

3.12.3 Handhabung der Speicherkarten

Die eingesetzten Solid State Floppy Disk Cards (SSFDC) Speicherkarten in den FED Bendiengeräten sollten beim Entfernen aus dem Speicher Einsteckplatz vorsichtig behandelt werden.

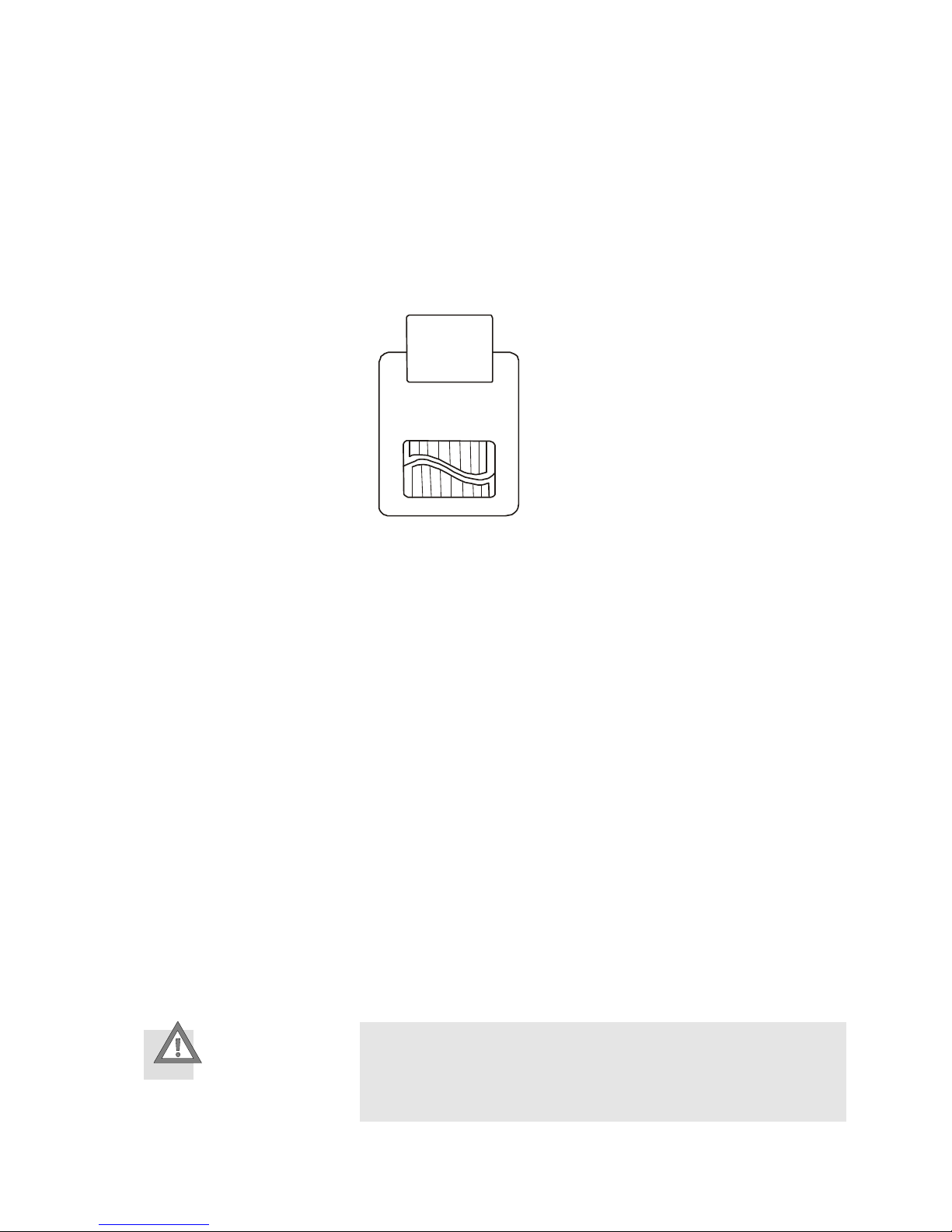

Bild 3/50 SSFDC Speicherkarte

Vor dem einsetzten der Speicherkarte in den Einsteckplatz sollten Sie sich vergewissern, dass die Kontakte nicht verschmutzt sind. Jede Verschmutzung wie zum Beispiel Öl oder ähnliche fettige Substanzen müssen vorsichtig entfernt werden.

Verschmutzungen der goldenen Kontakte beim Einsetzen der Speicherkarte in den Speichereinsteckplatz könnte die einer Isolierungsschicht und damit zu Kontaktproblemen mit der Speicherschnittstelle führen.

Korrosive/ aktive Chemikalien könnten die golden Oberfläche dauerhaft beschädigen. Jeder Kontakt mit solchen Substanzen sollte vermieden werden.

Zur Sicherstellung der einwandfreien Funktion der Speicherkarte sollte die Kontaktoberfläche der SSFDC Karte mit einem weichen und sauberen Stofftuch gereinigt werden.

Vorsicht

Der Gebrauch von synthetischen Materialen zur Reinigung könnte aufgrund von elektrostatischen Entladungen die Speicherkarte dauerhaft beschädigen .

Page 63

3 Installation

Festo FED-… de 1107g

3-41

Direkte Berührungen mit dem Finger auf der Kontaktfläche sollten vermieden werden.

In dem Fall, dass die Speicherkarte aus dem System entfernt und separat transportiert wird, ist für den Transport ein spezielles antistatisches Schutzbehältnis zu verwenden.

Page 64

Page 65

4 Bedienung

Festo FED-… de 1107g

4-1

4 Bedienung

FED-Bediengeräte müssen mit der Programmiersoftware FED Designer programmiert werden.

Um ein FED Bediengerät zu programmieren, das sich im Konfigurationsmodus befindet müssen Sie es mit einem PC verbinden. Die Programmiersoftware Designer muss auf dem PC installiert sein. Informationen zur Programmierung finden Sie auf der FED-Designer 6.10 CD-ROM (Teilenummer 750098) Benutzen Sie das Kabel FEDZ-PC, bzw. FEDZ-PC-9pin um die Verbindung zwischen PC und FED Bediengeräten herzustellen.

Die Designer-Software ist eine WindowsTM Applikation. Die Software kann die Kommunikationsschnittstellen COM1 oder COM2 des PCs benutzen. Überprüfen Sie, dass das DesignerProgramm ordnungsgemäß konfiguriert wurde, um eine Kommunikation zu gewährleisten.

Die Kommunikationsparameter zwischen FED Bediengeräten und PC sind:

Baudrate: bis zu 38.400, min. 9600 Parität: keine Stopbit: 1 In der FED Designer-Software sind diese Werte voreingestellt.

Die verwendete FED Designer-Version muss kompatibel mit der Firmware-Version des zu programmierenden FED Bediengeräts sein. Fragen Sie nach weiteren Information zur Kompatibilität zwischen Firmware und Programmiersoftware den technischen Support.

Page 66

4 Bedienung

4-2

Festo FED-… de 1107g

4.1 Befehlsübersicht

Dieses Kapitel enthält eine Zusammenstellung der von den FED-Bediengeräten erkennbaren Tastaturbefehle. Die Befehle sind entsprechend des Anwendungsmodus des FED eingeteilt.

Hinweis

In diesem Kapitel ist die Standard

StandardStandard

Standard-Befehlszuordnung beschrieben. Alle Befehle - mit Ausnahme der für den Konfigurationsmodus definierten - können durch Verwendung des Keyboard-Makroeditor der Programmiersoftware geändert, gelöscht oder erweitert werden.

Pan Bildschirme mit Berührungsanzeige zeigen bei Bedarf zuvor definierte Tasten auf dem Bildschirm an. (Bild 4/1).

CLEAR

ENTER

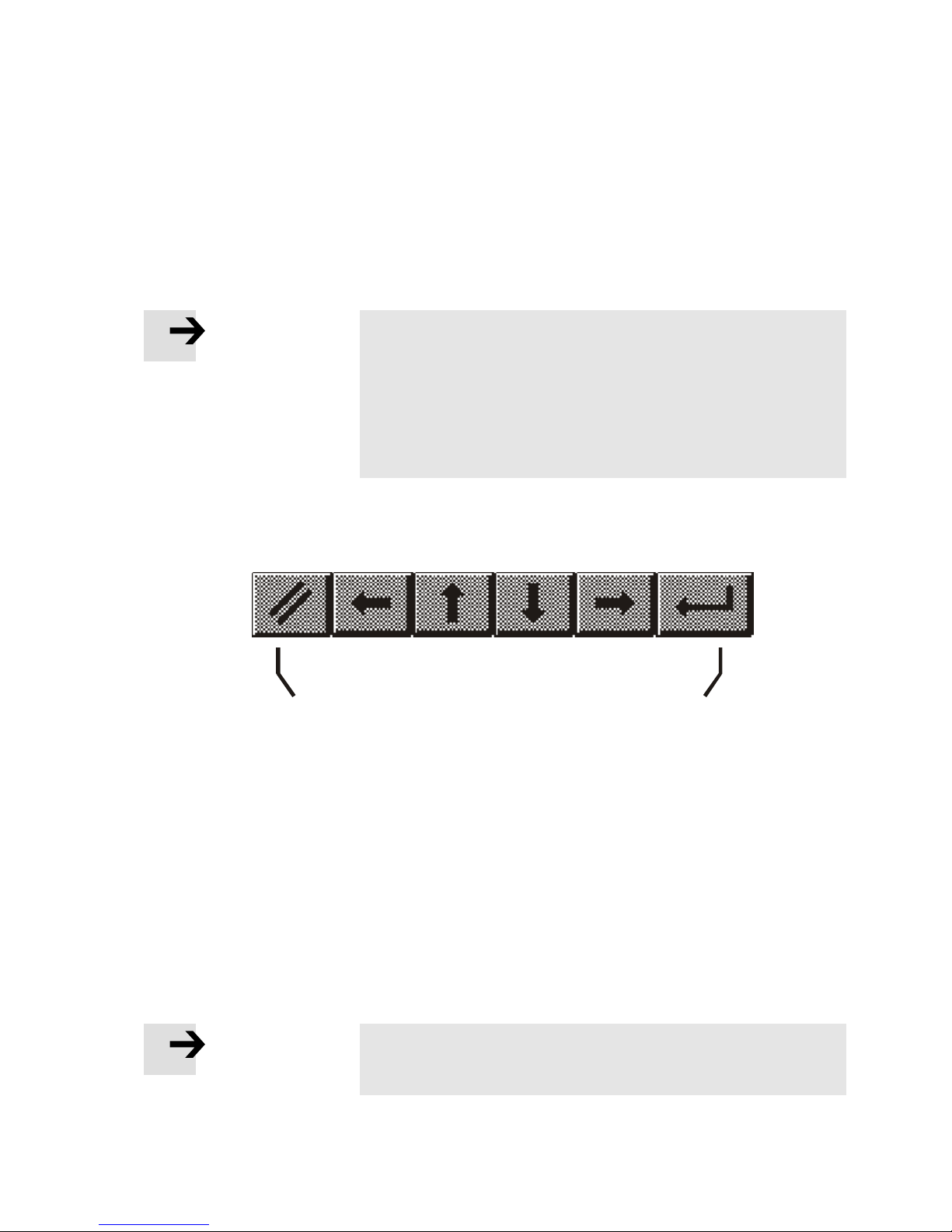

Bild 4/1 Vordefinierte Tasten für Bildschirme mit

Berührungseingabe

Einige der in diesem Kapitel beschriebenen Tasten sind möglicherweise nicht in jedem FED-Modell verfügbar. Die Funktionen die ihnen entsprechen, können jedoch durch die Verwendung des Keyboard-Makroeditors oder einer alternativen, vordefinierten Taste implementiert werden. Modelle ohne numerischen Tastaturblock erlauben die Eingabe numerischer Daten über die Pfeiltasten und/oder die Verwendung des Keyboard-Macroeditors.

Hinweis

Ist der Text ’2 s’ mit einer Taste verbunden bedeutet dies, dass die Taste für zwei Sekunden gedrückt werden muss,

Page 67

4 Bedienung

Festo FED-… de 1107g

4-3

um die damit verknüpfte Funktion zu aktivieren.

4.1.1 Konfigurationsmodus

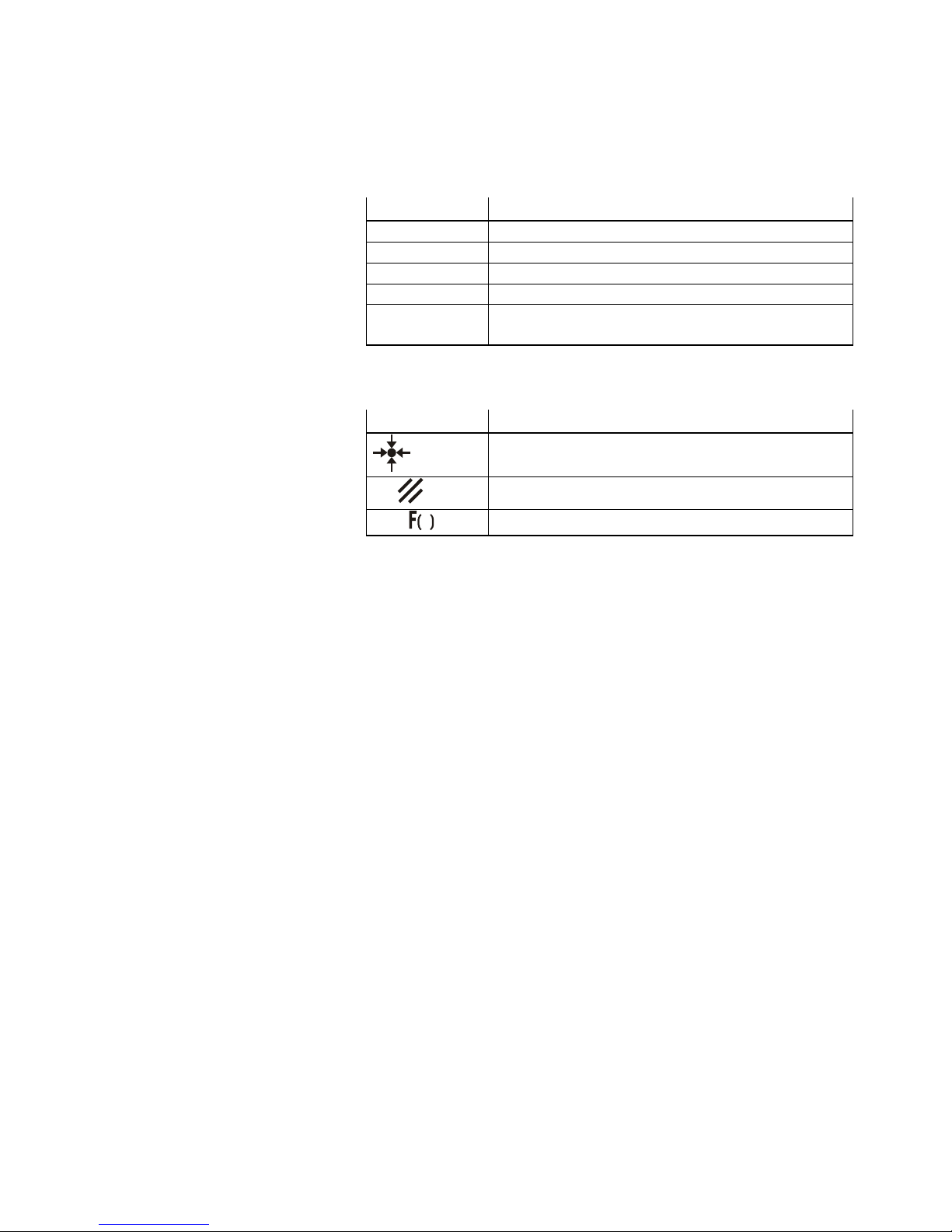

Taste Funktion

ENTER Zeigt den Typ und die Version des

Kommunikationstreibers des Gerätes (falls vorhanden)

ENTER 2 s kehrt zum Anwendungsmodus zurück, falls ein

betriebsbereiter Kommunikationstreiber und ein gültiges Projekt im Gerät gespeichert sind (die Taste muss für 2 Sekunden gedrückt werden)

4.1.2 Operationsmodus

Taste Funktion

↑↑↑↑

Scrollt Seite nach oben

↓↓↓↓

Scrollt Seite nach unten

←←←←

Vorherige Seite

→→→→

Nächste Seite

ENTER 2 s Aufrufen des Befehlsmenüs

0 /

Dateneingabemodus

9 /

Druckt Seite/bricht Drucken ab

6 /

Aufrufen des Passworteingabemodus

3 /

Aufrufen des Datum/Zeiteingabemodus

Page 68

4 Bedienung

4-4

Festo FED-… de 1107g

4.1.3 Befehlsmenü

Taste Funktion

↑↑↑↑

Auswahl aufwärts

↓↓↓↓

Auswahl abwärts

←←←←

Auswahl links

→→→→

Auswahl rechts ENTER Aktiviert Auswahl CLEAR Kehrt zum Seitenmodus zurück

4.1.4 System Menu

Taste Funktion

↑↑↑↑

Auswahl aufwärts

↓↓↓↓

Auswahl abwärts

←←←←

Aktiviert Auswahl

→→→→

Aktiviert Auswahl

ENTER Kehrt zum Seitenmodus zurück wenn EXT

ausgewählt wurde CLEAR Kehrt zum Seitenmodus zurück

4.1.5 Dateneingabemodus

Im Dateneingabemodus hängt die Bedeutung der Tasten davon ab, ob ein Feld für die Dateneingabe ausgewählt wurde oder nicht. Ein Feld wurde ausgewählt, wenn mit der Dateneingabe in diesem Feld begonnen wurde. Falls noch kein Feld zur Dateneingabe ausgewählt wurde, ist nachfolgend die Zuordnung der Tasten aufgeführt.

Taste Funktion

↑↑↑↑

Gehe zu Feld in vorheriger Reihe

↓↓↓↓

Gehe zu Feld in nächster Reihe

←←←←

Vorheriges Feld

→→→→

Nächstes Feld 0÷9 . +/-

Wählt numerisches Feld zur Dateneingabe und

gibt numerischen Wert ein. ENTER Wählt Feld zur Dateneingabe CLEAR Bricht Eingabe ab und kehrt zum Seitenmodus

zurück

Ist ein Feld zur Dateneingabe angewählt, sind die Tasten wie folgt definiert:

Taste Funktion

Page 69

4 Bedienung

Festo FED-… de 1107g

4-5

↑↑↑↑

Erhöht Ziffer / Scrollt aufwärts ASCII / Wählt

Meldung aufwärts

↓↓↓↓

Verringert Ziffer / Scrollt abwärts ASCII / Wählt

Meldung abwärts

←←←←

Bewegt Cursor links in ASCII-Feld

→→→→

Bewegt Cursor rechts in ASCII-Feld 0÷9 . +/-

Numerische Eingabe ENTER Bestätigt Eingabe und kehrt zum Seitenmodus

zurück CLEAR Bricht die Eingabe ab und kehrt zum Seitenmodus

zurück

4.1.6 Alarmmodus

Taste Funktion

↑↑↑↑

Vorheriger Alarm in der Liste

↓↓↓↓

Nächster Alarm in der Liste ENTER 2 s Bestätigt aktuellen Alarm CLEAR Kehrt zum Seitenmodus zurück

9 / 1

Ausdruck / Abbruch Alarmliste

4.1.7 Ereignismodus

Taste Funktion

↑↑↑↑

Scrollt aufwärts

↓↓↓↓

Scrollt abwärts CLEAR Kehrt zum Seitenmodus zurück ESC

Ausdruck / Abbruch Ereignisliste

Page 70

4 Bedienung

4-6

Festo FED-… de 1107g

4.1.8 Passworteingabemodus

Taste Funktion

↑↑↑↑

Erhöht Ziffer

↓↓↓↓

Verringert Ziffer

←←←←

Nächste Ziffer

0÷9

Eingabe numerisches Passwort

ENTER Bestätigt Passwort und kehrt zum Seitenmodus

zurück

CLEAR Bricht Eingabe ab und kehrt zum Seitenmodus

zurück

ESC

Beendet Eingabe und kehrt zum Seitenmodus zurück

4.1.9 Zeit- und Datumseingabemodus

Taste Funktion

↑↑↑↑

Erhöht Feldwert

↓↓↓↓

Verringert Feldwert ENTER Wählt Feld CLEAR Kehrt zum Seitenmodus zurück

4.1.10 Direkte Seitenanwahl

Taste Funktion

←←←←

Verringert Seite

→→→→

Erhöht Seite

0÷9

Seitenzahleingabe ENTER Bestätigt Eingabe, gehe zur ausgewählten Seite CLEAR Bricht Eingabe ab, kehrt zum Seitenmodus zurück

Page 71

4 Bedienung

Festo FED-… de 1107g

4-7

4.1.11 Direkter Datenmodus

Taste Funktion

←←←←

Offset verringern

→→→→

Offset erhöhen

0÷9

Offset numerische Eingabe ENTER Nächsten auswählen, Bestätigen Offset Eingabe CLEAR Abbruch numerische Offset Eingabe und Rückkehr

zum Seitenmodus

4.1.12 Sonstige Tasten

Taste Funktion

Home Taste ? nicht vorbelegt, über Tastatur Makro

Editor zu belegen

. /

Komma Taste, keine Sonderfunktion

+/- /

Vorzeichenwechseltaste, keine Sonderfunktion

1) nicht bei allen Modellen verfügbar

Page 72

4 Bedienung

4-8

Festo FED-… de 1107g

4.2 Fehlerbehebung

4.2.1 Fehler im Konfigurationsmodus

Falls es nicht möglich ist das FED Bediengerät in den Konfigurationsmodus umzuschalten, aufgrund von Problemen in der Startphase, befolgen Sie bitte die unten beschriebene Prozedur:

1. Schalten Sie das Gerät aus.

2. Drücken und halten Sie 3 beliebige Tasten.

3. Schalten Sie das Gerät ein und halten Sie die Tasten gedrückt bis der Konfigurationsmodus auf dem Bildschirm erscheint.

Für Tastenlose Bildschirme folgen Sie der untenstehende Prozedur:

1. Ausschaltend des Gerätes

2. Berühren Sie den Bildschirm in der Mitte der linken Bildschirmseite mit der linken Hand.

3. Schalten Sie das Gerät ein und tippen Sie ein paar Sekunden mit der rechten Hand auf der rechten Bildschirmseite.

4. Setzen Sie dieses fort bis der Bildschirm Ihnen den Konfigurations-Modus anzeigt

Page 73

4 Bedienung

Festo FED-… de 1107g

4-9

4.2.2 Schwierigkeiten mit der System-Kommunikation

Falls Probleme bei der Kommunikation zwischen dem FED und dem PLC auftreten sollten, stehen Ihnen folgende Diagnosewerkzeuge zur Verfügung.

Diagnose Quelle Anzeige

Kommunications-LED (Leuchtdiode)

Diese LED leuchte kontinuierlich bei einwandfreier Funktion und beginnt zu blinken bei Auftreten eines Fehlers

Befehlsliste Kommunikationsstatus und

Fehler Kode werden in der Befehlsliste angezeigt

Dabei kann der Kommunikationsstatus folgende Werte anzeigen:

Kommunikationsstatus Wert

COMM ON Kommunikation OK COMM OFF Kommunikation nicht aktiv COMM ERR Kommunikation Fehler

Page 74

4 Bedienung

4-10

Festo FED-… de 1107g

Die Bedeutung der Fehlerkodes zeigt Ihnen die nachfolgende Tabelle:

Code Beschreibung Anmerkung

00 kein Fehler Anfangswert. Kein

Kommunikationsfehler bzw. Keine Kommunikationsfehler seit Start des Systems

01 Antwortfehler Anfrage von der SPS nicht

akzeptiert

04 Antwortfehler SPS bestätigt nicht die

Anfrage

05 Unterbrechung keine Antwort von SPS in

einem definierten Zeitraum erhalten.

06 Antwortfehler die SPS hat eine

Fehlermeldung gesendet

07 Allgemeiner

Kommunikationsfehler

Software Fehler oder FED kann IP-Verbindung (IPsocket) für die Kommunikation mit der SPS nicht starten. (EasyIP driver)

09 Unterbrechung Unterbrechung, ARP

Adressauflösungs-Protokoll) nicht gelöst. (EasyIP driver)

12 Antwortfehler negative Antwort vom PLC

Hinweis

• Wenn keine Variablen (Daten Felder) auf der anzuzeigenden Seite definiert sind wird überhaupt keine Kommunikation stattfinden. In diesem Fall wird die LED nicht aufleuchten. Im der Befehlsliste können Sie die Nachricht ”PLC … COMM OFF 00” finden.

Siehe auch Kapitel 4.1 wie Sie die Befehlsliste aufrufen können

Page 75

4 Bedienung

Festo FED-… de 1107g

4-11

4.2.3 Kalibrierung eines Bildschirm mit Berührungseingabe

Standardkalibrierung:

1. Wiederholung Konfigurationsmodus

2. Drücken Sie die CLEAR Taste bis ein kleines rundes Symbol in der oberen rechten Ecke des Bildschirmes erscheint

3. Halten Sie das Symbol gedrückt bis es sich zur unteren linken Hälfte des Bildschirmes bewegt.

4. Halten Sie das Symbol gedrückt bis das Zeichen  auf dem Bildschirm angezeigt wird.

5. Halten Sie die Taste  gedrückt bis das Zeichen  auf dem Bildschirm angezeigt wird.

6. Halten Sie die Taste  gedrückt bis das Enter Zeichen auf dem Bildschirm angezeigt wird.

7. Halten Sie die Enter Taste gedrückt bis der Bildschirm in den Arbeitsmodus wechselt (wenn ein gültiges Projekt im Speicher geladen ist)

Notfallkalibrierung

Das Notfallkalibrierungsverfahren sollte eingesetzt werden wenn das Standardverfahren zur Kalibrierung nicht durchführbar ist.

1. Ausschaltend des Gerätes

2. Einschalten des Gerätes

3. Tippen Sie mit der Frequenz von circa einer Sekunden in

der Mitte des Berührungsbildschirm bis das Bediengerät den Kalibrierungsmodus aufruft.

4. Führen Sie das Standardverfahren zur Kalibrierung aus.

Page 76

Page 77

3 Installation

Festo FED-... en 1107g

Contents

Designated use .......................................................................................................... iii

Target group............................................................................................................... iv

Service ....................................................................................................................... iv

Notes on the use of this manual ................................................................................. iv

Important user instructions ......................................................................................... v

Introduction................................................................................................ 1-1

1.1

Overview ..................................................................................................... 1-1

1.2

Product Identification ................................................................................. 1-2

Technical Specifications ............................................................................ 2-1

Installation ................................................................................................. 3-1

3.1

Physical Dimensions ................................................................................... 3-1

3.2

Connections .............................................................................................. 3-10

3.3

Power Supply and Grounding ................................................................... 3-15

3.4

PLC Port .................................................................................................... 3-17

3.5

PC/Printer Port.......................................................................................... 3-20

3.6

Ethernet Port............................................................................................. 3-22

3.7

USB Port ................................................................................................... 3-22

3.8

AUX Port ................................................................................................... 3-22

3.8.1 Models without PC/printer port ................................................................ 3-26

3.9

Battery Replacement ................................................................................ 3-27

3.10

Removing the Legends .............................................................................. 3-32

3.11

Dedicated LEDs ......................................................................................... 3-32

3.12

Usage and Safety Guidelines .................................................................... 3-35

3.12.1 Applicable Regulations ............................................................................. 3-35

3.13

Installation Environment ........................................................................... 3-36

3.13.1 Applying the rectangular gasket ............................................................... 3-37

3.13.2 Cleaning Faceplates .................................................................................. 3-39

3.13.3 Handling the Memory Cards ...................................................................... 3-40

Getting Started........................................................................................... 4-1

4.1

Command Summary ................................................................................... 4-2

4.1.1 Configuration Mode .................................................................................... 4-3

4.1.2 Operation Mode .......................................................................................... 4-3

4.1.3 Command Menu .......................................................................................... 4-3

Page 78

Contents and general instructions

Festo FED-… en 1107g

4.1.4 System Menu .............................................................................................. 4-4

4.1.5 Data Entry Mode ......................................................................................... 4-4

4.1.6 Alarm Mode ................................................................................................ 4-5

4.1.7 Event Mode ................................................................................................. 4-5

4.1.8 Password Entry Mode ................................................................................. 4-5

4.1.9 Time and Date Set Mode ............................................................................. 4-5

4.1.10 Direct Page Selection Mode ........................................................................ 4-6

4.1.11 Direct Data Mode ........................................................................................ 4-6

4.1.12 Other Keys .................................................................................................. 4-6

4.2

Troubleshooting ......................................................................................... 4-7

4.2.1 Trouble with the configuration mode .......................................................... 4-7

4.2.2 Trouble with the communication ................................................................ 4-8

4.2.3 Touchscreen calibration ............................................................................ 4-10

Page 79

Contents and general instructions

iii

Festo FED-… en 1107g

Designated use

The display and operator panels described in this manual have been designed exclusively for use with PLC systems. The devices may only be used as follows:

– in accordance with designated use

– in their original state

– without any modifications by the user

– in faultless technical condition.

If additional commercially-available components such as sensors and actuators are connected, the specified limits for pressures, temperatures, electrical data, torques, etc. must not be exceeded.

Please observe the standards specified in the relevant chapters and comply with technical regulations, as well as with national and local regulations.

Page 80

Contents and general instructions

Festo FED-… en 1107g

Target group

This manual is intended exclusively for technicians trained in control and automation technology, who have experience in installing, commissioning, programming and diagnosing display and operator panels.

Service

Please consult your local Festo repair service if you have any technical problems.

Notes on the use of this manual

This manual contains specific information on installing and commissioning the FED display and control panels.

Information on programming can be found on the FEDDesigner 6.10 CD ROM (part number 750098).

Page 81

Contents and general instructions

Festo FED-… en 1107g

Important user instructions

Danger categories

This manual contains instructions on the possible dangers which may occur if the product is not used correctly. These instructions are marked (Warning, Caution, etc), printed on a shaded background and marked additionally with a pictogram. A distinction is made between the following danger warnings:

Warning

… This means that failure to observe this instruction may result in serious personal injury or damage to property.

Caution

… This means that failure to observe this instruction may result in personal injury or damage to property.

Please note

… This means that failure to observe this instruction may result in damage to property.

The following pictogram marks passages in the text which describe activities with electrostatically sensitive components.

Electrostatically sensitive components may be damaged if they are not handled correctly.

Page 82

Contents and general instructions

Festo FED-… en 1107g

Marking special information

The following pictograms mark passages in the text containing special information.

Pictograms

Information: Recommendations, tips and references to other information

sources.

Accessories: Information on necessary or sensible accessories for the

Festo product.

Environment: Information on environment-friendly use of Festo products.

Text markings

• The bullet indicates activites which may be carried out in any order.

1. Figures denote activities which must be carried out in the numerical order specified.

– Hyphens indicate general activities.

Page 83

1 Introduction

1-1

Festo FED-... en 1107g

1 Introduction

1.1 Overview

This Installation Guide describes the main features of the FED operator panels. The Guide refers to the following models:

FED-40 Operator interface with LCD graphic display FED-50 Operator interface with LCD graphic display FED-60 Operator interface with LCD graphic display FED-90 Operator interface with LCD graphic display FED-300 Operator interface with TFT 3”5 display FED-301 FED-400

Operator interface with LCD 3”8 display

Operator interface with TFT 4”3 display FED-500 Operator interface with LCD 5”7 display FED-501 FED-550

Operator interface with LCD 5”7 display

Operator interface with TFT 5”7 display FED-700 Operator interface with TFT 7”5 display FED-710 FED-770

Operator interface with TFT 7”5 display

Operator interface with TFT 7” display FED-1000 Operator interface with TFT 10”4 display FED-1010 Operator interface with TFT 10”4 display FED-2000 Operator interface with TFT 12”1 display FED-2010 FED-3000

Operator interface with TFT 12”1 display

Operator interface with TFT 13” display FED-5000 Operator interface with XGA TFT 15” display FED-5010 Operator interface with XGA TFT 15” display

The product is suitable for use only for industrial purposes. In residential areas, measures for radio interference suppression may be necessary. The products have been designed in compliance with the regulations:

– Emitted interference EN 61000-6-4

– Susceptibility to

interference EN 61000-6-2

In compliance with the above regulations the products are CE marked.

Page 84

1 Introduction

Festo FED-… en 1107g

1-2

1.2 Product Identification

The product may be identified through a plate attached to the rear cover. You will have to know the type of unit you are using for correct usage of the information contained in the guide.

An example of this plate is shown in the figure below:

Fig 1/1:

FED-50 Product model name 123456 Festo part number HW V xx hardware version of the product SW V xx software version of the product FW xx firmware release

Page 85

2 Technical Specifications

2-1

Festo FED-... en 1107g

2 Technical Specifications

Power supply

Power supply voltage 18 … 30 V DC Power consumption

(1)

Back-up battery

(1)

3 V 270mA Lithium, not rechargeable,

life approx. 1 year, user replaceable, model: CR2430 or equivalent with the work temperature of FED.

Fuse overcurrent protection device

Notes:

1) Feature depends on the panel models; see Table below. For FED-400, FED-770,

FED-3000 3V 50mAh Lithium, rechargeable, not user-replaceable, PANASONIC model VL2330.

Environmental conditions

Operating temperature 0 - +50 C, with the exception of the model

indicated on note

(2)

EN 60068-2-14

Storage temperature -20 - +70 C EN 60068-2-14 Operating and storage humidity 5 - 85%RH non-condensing

EN 60068-2-30

Vibration 10 - 57 Hz, 0,075 mm peak

57 - 150 Hz, 1 G

EN 60068-2-6

Shock 50 g, 11 ms, 3 pulses per axis EN 60068-2-27 Protection class Front IP65

(3)

Rear IP20

(3)

EN 60529

Keyboard reliability

3 million operations

Notes:

2) For FED-500, FED-550, FED-700, FED-710, FED-1000, FED-1010, FED-2000, FED-2010, FED-3000, FED-5000, FED-5010 range 0 - +45°C

3) Please observe the installation instructions in the chapter “Installation environment”

Page 86

2 Technical Specifications

Festo FED-… en 1107g

2-2

Notes:

1) Feature depends on the panel models; see Table below

4) FED-40, FED-50, FED-60, FED-300, FED-301, FED-400

Electromagnetic Compatibility (EMC)

Emitted interference Classe A EN 55011 Immunity to radiated radio frequency for electromagnetic fields

80 MHz - 1 GHz, 10 V/m 900 MHz, 10V/m

EN 61000-4-3

ENV 50204 Immunity to disturbances inducted by radio frequency fields

0.15 - 80 MHz, 10 V EN 61000-4-6

Immunity to interference, burst 2 KV power supply

1 KV signal lines

EN 61000-4-4

Electrostatic discharge 8 KV in air EN 61000-4-2 Interfaces

RS-232 connector 15-pin sub-D coupling, 9-pin for FED-770 and FED-3000

−

PC/printer port

(1)

300 - 38400 Baud

−

PLC port RS-232, RS-422, RS-485, CL 20 mA (active) with the

exception of the models indicated in note

(4)

, 15-pin sub-D connector, 9-pin for FED-770 and FED-3000 300 - 38400 baud

−

Ethernet Port

(1)

RJ45 10/100 Mbit/s

−

USB Port

(1)

Host Interface Version 1.1

−

AUX port 9-pin sub-D coupling (functionality can be configured with

an optional communication module)

Others:

−

User memory

(1)

−

Recipe memory

(1)

16KB / 32KB RAM with back-up battery

−

Hardware clock

(1)

Clock and calendar with back-up battery

−

Alarms

(1)

256/1024

−

Historical event list

(1)

Last 256/1024 events with back-up battery

−

Programming software Designer FED 6.06 or higher

Page 87

2 Technical Specifications

2-3

Festo FED-… en 1107g

Model FED-40 FED-50 FED-60

Display LCD LCD LCD Backlight LED LED LED Graphics 120x32 120x32 120x32 Rows x Columns 4x20 4x20 4x20 Display dimensions (mm) 70x21 70x21 70x21 Diagonal (inches) 2.8 2.8 2.8 Memory card - - User memory 512KB 512KB 512KB Function keys 4 4 9 System keys 7 7 10 Touch screen - - User LED’s 5 5 10 System LED’s 4 4 4 PC/printer port - - PLC port YES YES YES Ethernet Port - - USB Port - - AUX port - YES YES Programming speed 9600 Up to 38.400,

min. 9600

Up to 38.400,

min. 9600 Battery - YES YES Recipe memory - 16KB 16KB Alarms 1024 1024 1024 Events list - 256 256 Hardware clock - YES YES Max. deviation of real time clock/month

- 130 s 130 s

Downloadable characters 256 256 256 Screen saver - - Buzzer - - Max. current consumption at 24 V DC (mA)

250 250 250

Max. panel thickness (mm) 5 5 5 Weight (kg) 1 1 1

Page 88

2 Technical Specifications

Festo FED-… en 1107g

2-4

Model FED-90 FED-300 FED-301

Display LCD TFT LCD MONO Backlight LED LED LED Graphics 120x32 320x240 320x240 Rows x Columns 4x20 16x40 16x40 Display dimensions (mm) 70x21 72x54 77x58 Diagonal (inches) 2.8 3.5 3.8 User memory 512KB 1MB 512KB Memory card - - Function keys 12 - System keys 23 - Touch screen - YES YES User LED’s 13 - System LED’s 4 - PC/printer port YES - PLC port YES YES YES Ethernet Port - - USB Port - - AUX port YES YES YES Programming speed Up to 38.400,

min. 9600

Up to 38.400, min. 9600

Up to 38.400,

min. 9600 Battery YES YES YES Recipe memory 16KB 32KB 32KB Alarms 1024 1024 1024 Events list 256 256 256 Hardware clock YES YES YES Max. deviation of real time clock/month

130 s

Downloadable characters 256 256 256 Screen saver - YES YES Buzzer - - Max. current consumption at 24 V DC (mA)

300

400

Max. panel thickness (mm) 5 5 5 Weight (kg) 1.1 1 1

Page 89

2 Technical Specifications

2-5

Festo FED-… en 1107g

Model FED-400 FED-500 FED-501

Display TFT STN COLOR LCD Backlight LED CCFL LED Graphics 480x272 320x240 320x240 Rows x Columns N.A. N.A. N.A. Display dimensions (mm) 96x54 121x91 121x91 Diagonal (inches) 4.3 5.7 5.7 User memory 2MB 32MB 32MB Memory card - YES YES Function keys - 1 1 System keys - - Touch screen YES YES YES User LED’s - 1 1 System LED’s - 4 4 PC/printer port - YES YES PLC port YES YES YES Ethernet Port YES - USB Port YES - AUX port YES YES YES Programming speed Up to 38.400,

min. 9600

Up to 38.400, min. 9600

Up to 38.400,

min. 9600 Battery YES YES YES Recipe memory 32KB 32KB 32KB Alarms 1024 1024 1024 Events list 256 1024 1024 Hardware clock YES YES YES Max. deviation of real time clock/month

130 s 130 s 130 s

Downloadable characters 256 256 256 Screen saver YES YES YES Buzzer - YES YES Max. current consumption at 24 V DC (mA)

400 800 600

Max. panel thickness (mm) 5 4 4 Weight (kg) 1 1.4 1.4

Page 90

2 Technical Specifications

Festo FED-… en 1107g

2-6

Model FED-550 FED-700 FED-710

Display TFT TFT TFT Backlight LED CCFL CCFL Graphics 320X240 640x480 640x480 Rows x Columns N.A N.A. N.A. Display dimensions (mm) 115x86 154x116 154x116 Diagonal (inches) 5.7 7.5 7.5 User memory 32MB 32MB 32MB Memory card Option Option YES Function keys 1 1 1 System keys - - Touch screen YES YES YES User LED’s 1 1 1 System LED’s 4 4 4 PC/printer port YES YES YES PLC port YES YES YES Ethernet Port YES YES YES USB Port YES YES YES AUX port YES YES YES Programming speed Up to 38.400,

min. 9600

Up to 38.400, min. 9600

N.A.

Battery YES YES YES Recipe memory 32KB 32KB N.A. Alarms 1024 1024 N.A. Events list 1024 1024 N.A. Hardware clock YES YES YES Max. deviation of real time clock/month

130 s 130 s 130 s

Downloadable characters 256 256 N.A. Screen saver YES YES YES Buzzer YES YES YES Max. current consumption at 24 V DC (mA)

1000 1050 1050

Max. panel thickness (mm) 4 4 4 Weight (kg) 1.4 1.6 1.6

Page 91

2 Technical Specifications

2-7

Festo FED-… en 1107g

Model FED-770 FED-1000 FED-1010

Display TFT TFT TFT Backlight LED CCFL CCFL Graphics 800x480 640x480 640x480 Rows x Columns N.A. N.A. N.A. Display dimensions (mm)

155x94

218x159 218x159

Diagonal (inches) 7 10.4 10.4 User memory 64MB 32MB 32MB Memory card - Option YES Function keys - 1 1 System keys - - Touch screen YES YES YES User LED’s 1 1 1 System LED’s 4 4 4 PC/printer port YES YES YES PLC port YES YES YES Ethernet port YES YES YES USB port YES YES YES AUX port YES YES YES Programming speed Up to 38.400,

min. 9600

Up to 38.400, min. 9600

N.A.

Battery YES YES YES Recipe memory 32KB 32KB N.A. Alarms 1024 1024 N.A. Events list 1024 1024 N.A. Hardware clock YES YES YES Max. deviation of real time clock/month

130 s 130 s 130 s

Downloadable characters 256 256 N.A. Screen saver YES YES YES Buzzer YES YES YES Max. current consumption at 24 V DC (mA)

600 1150 1150

Max. panel thickness (mm) 4 4 4 Weight (kg) 1 2.3 2.3

Page 92

2 Technical Specifications

Festo FED-… en 1107g

2-8

Model FED-2000 FED-2010 FED-3000

Display TFT TFT TFT Backlight CCFL CCFL CCFL Graphics 800x600 800x600 1280x800 Rows x Columns N.A. N.A. N.A. Display dimensions (mm) 246x184 246x184 288x181 Diagonal (inches) 12.1 12.1 13 User memory 32MB 32MB 64MB Memory card Option YES Function keys 1 1 System keys - - Touch screen YES YES YES User LED’s 1 1 1 System LED’s 4 4 4 PC/printer port YES YES YES PLC port YES YES YES Ethernet port YES YES YES USB port YES YES YES AUX port YES YES YES Programming speed Up to 38.400,

min. 9600

N.A. Up to 38.400,

min. 9600 Battery YES YES YES Recipe memory 32KB N.A. 32KB Alarms 1024 N.A. 1024 Events list 1024 N.A. 1024 Hardware clock YES YES YES Max. deviation of real time clock/month

130 s 130 s 130 s

Downloadable characters 256 N.A. 256 Screen saver YES YES YES Buzzer YES YES YES Max. current consumption at

24 V DC (mA)

1300 1300 1400

Max. panel thickness (mm) 4 4 4 Weight (kg) 2.8 2.8 2.5

Page 93

2 Technical Specifications

2-9

Festo FED-… en 1107g

Model FED-5000 FED-5010

Display TFT TFT Backlight CCFL CCFL Graphics 1024x768 1024x768 Rows x Columns N.A. N.A. Display dimensions (mm) 304x228 304x228 Diagonal (inches) 15 15 User memory 32MB 32MB Memory card Option YES Function keys 1 1 System keys - Touch screen YES YES User LED’s 1 1 System LED’s 4 4 PC/printer port YES YES PLC port YES YES Ethernet port YES YES USB port YES YES AUX port YES YES Programming speed Up to 38.400,

min. 9600

N.A.

Battery YES YES Recipe memory 32KB N.A. Alarms 1024 N.A. Events list 1024 N.A. Hardware clock YES YES Max. deviation of real time clock/month

130 s 130 s

Downloadable characters 256 N.A. Screen saver YES YES Buzzer YES YES Max. current consumption at 24 V DC (mA)

1500 1500

Max. panel thickness (mm) 4 4 Weight (kg) 3.8 3.8

Page 94

Page 95

3 Installation

3-1

Festo FED-... en 1107g

3 Installation

The FED operator panels are designed for front mounting. The size, the front panel width and the cut-out dimensions for each FED type are given on the following pages.

Please note

Remove the BATTERY PROTECTION strip before installation

3.1 Physical Dimensions

All measurements are given in mm, with tolerance ± 0.5.

Fig 3/1: Dimensions for FED-40

Page 96

3 Installation

Festo FED-… en 1107g

3-2

Fig 3/2: Dimensions for FED-50

Fig 3/3: Dimensions for FED-60

Page 97

3 Installation

3-3

Festo FED-… en 1107g

Fig 3/4: Dimensions for FED-90

Fig 3/5: Dimensions for FED-300

Page 98

3 Installation

Festo FED-… en 1107g

3-4

Fig 3/6: Dimensions for FED-301

Fig 3/7: Dimensions for FED-400

Page 99

3 Installation

3-5

Festo FED-… en 1107g

Fig 3/8: Dimensions for FED-500

Fig 3/9: Dimensions for FED-501

Page 100

3 Installation

Festo FED-… en 1107g

3-6

Fig 3/10: Dimensions for FED-550

Fig 3/11: Dimensions for FED-700, FED-710
