Page 1
РУКОВОДСТВО ПО МОНТАЖУ
И ЭКСПЛУАТАЦИИ
БЛОКИ КОНДИЦИОНЕРОВ
ВОЗДУХА СПЛИТ-СИСТЕМЫ
FORCE ON/OFF
Page 2
3
4
4
5
7
8
9
11
11
14
16
17
18
22
23
23
23
24
24
24
25
31
2
Page 3

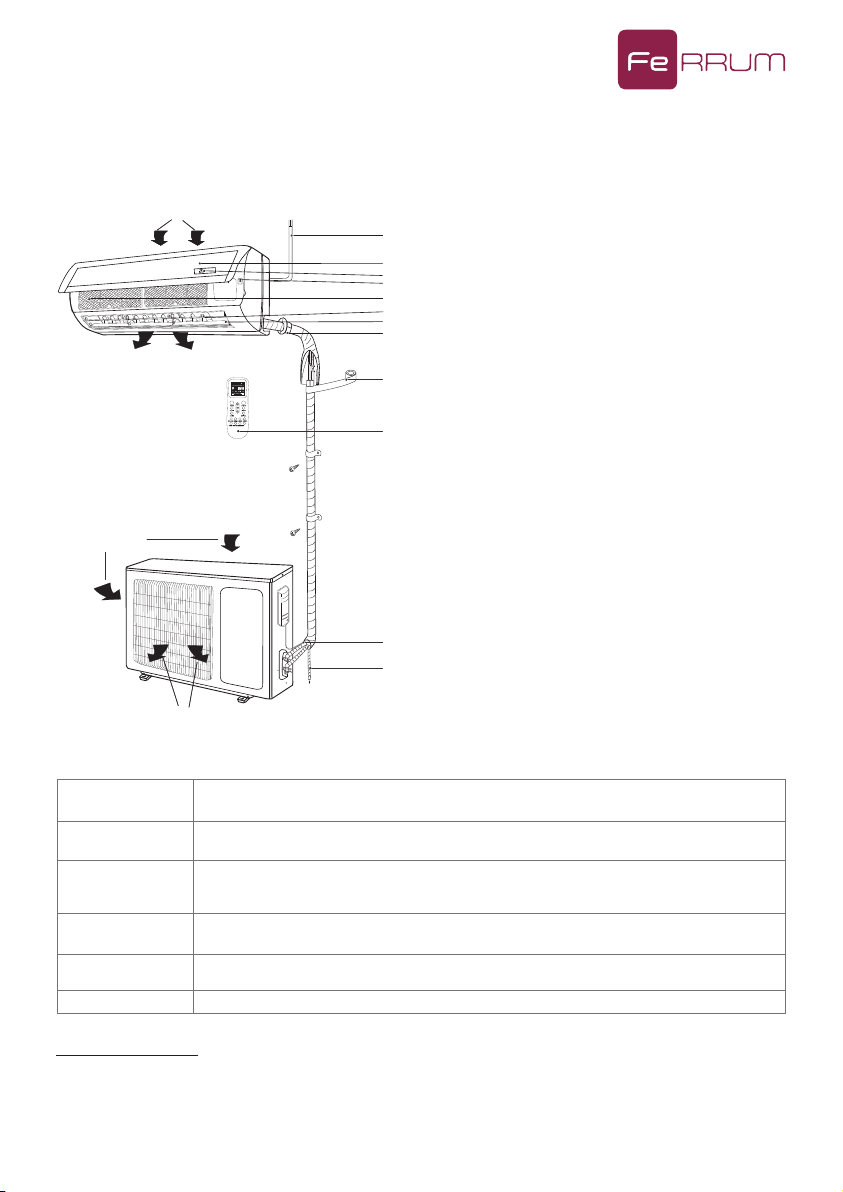

Внутренний блок
Наружный блок
Вход воздуха
Вход воздуха
Выход воздуха
Выход воздуха
1 – Шнур питания.
1
2 – Дисплей.
3
3 – Передняя панель.
2
7
4 – Воздушный фильтр-сетка.
4
6
5 – Горизонтальные жалюзи.
5
8
6 – Вертикальные жалюзи.
7 – Кнопка ручного выключения.
9
8 – Межблочная трасса для хладагента*.
9 – Изоляция*.
10 – Дренажная трасса*.
11
11 – Пульт дистанционного управления.
12 – Соединительная трасса*.
12
10
Воздухозаборная
решетка
Воздуховыпускная
решетка
Воздух из помещения забирается через эту секцию и проходит через воздушный фильтр,
на котором задерживается пыль.
Кондиционированный воздух выходит из кондиционера через воздуховыпускную решетку.
С по мо щью бес про вод но го пуль та ДУ, мож но вклю чать и вы клю чать кон ди ци о нер, вы би-
Пульт ДУ
рать ре жим ра бо ты, ре гу ли ро вать тем пе ра ту ру, ско рость вра ще ния вен ти ля то ра, ус та навли вать ра бо ту кон ди ци о не ра по тай ме ру, ре гу ли ро вать угол на кло на жа лю зи.
Межблочная трасса для хладагента
Наружный блок
Вну т рен ний и на руж ный бло ки кон ди ци о не ра со еди не ны меж ду со бой мед ны ми
труб ка ми по ко то рым те чет хладагент.
В на руж ном бло ке на хо дит ся ком прес сор, мо тор-вен ти ля то р, теп ло об мен ник и дру гие
элек три че с кие ча с ти.
Дренажный шланг Влага из воздуха конденсируется и отводится наружу через дренажный шланг.
* Не входит в комплект поставки.
УСТРОЙСТВО КОНДИЦИОНЕРА
3
Page 4

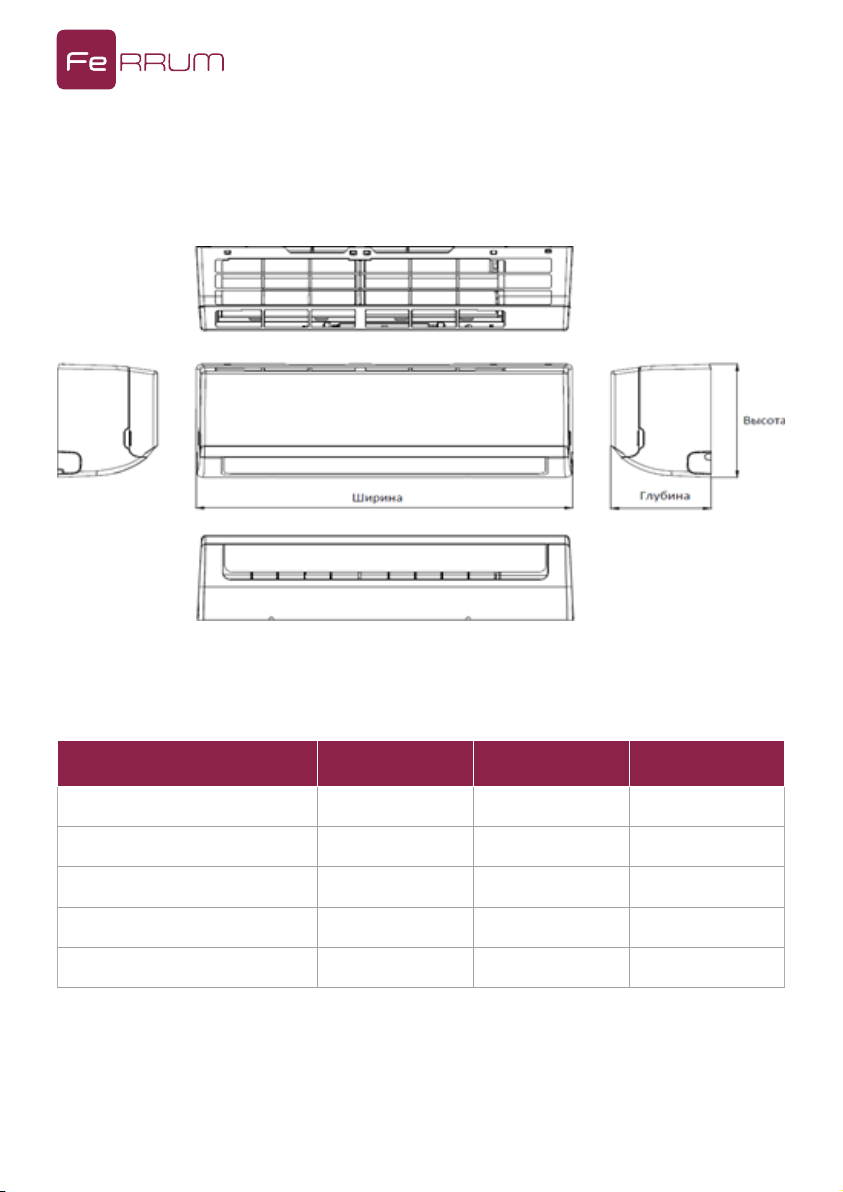

Модель Ширина, мм Глубина, мм Высота, мм
FIS07F2 722 187 290
FIS09F2 722 187 290
FIS12F2 802 189 297
FIS18F2 965 215 319
FIS24F2 1080 226 335
4

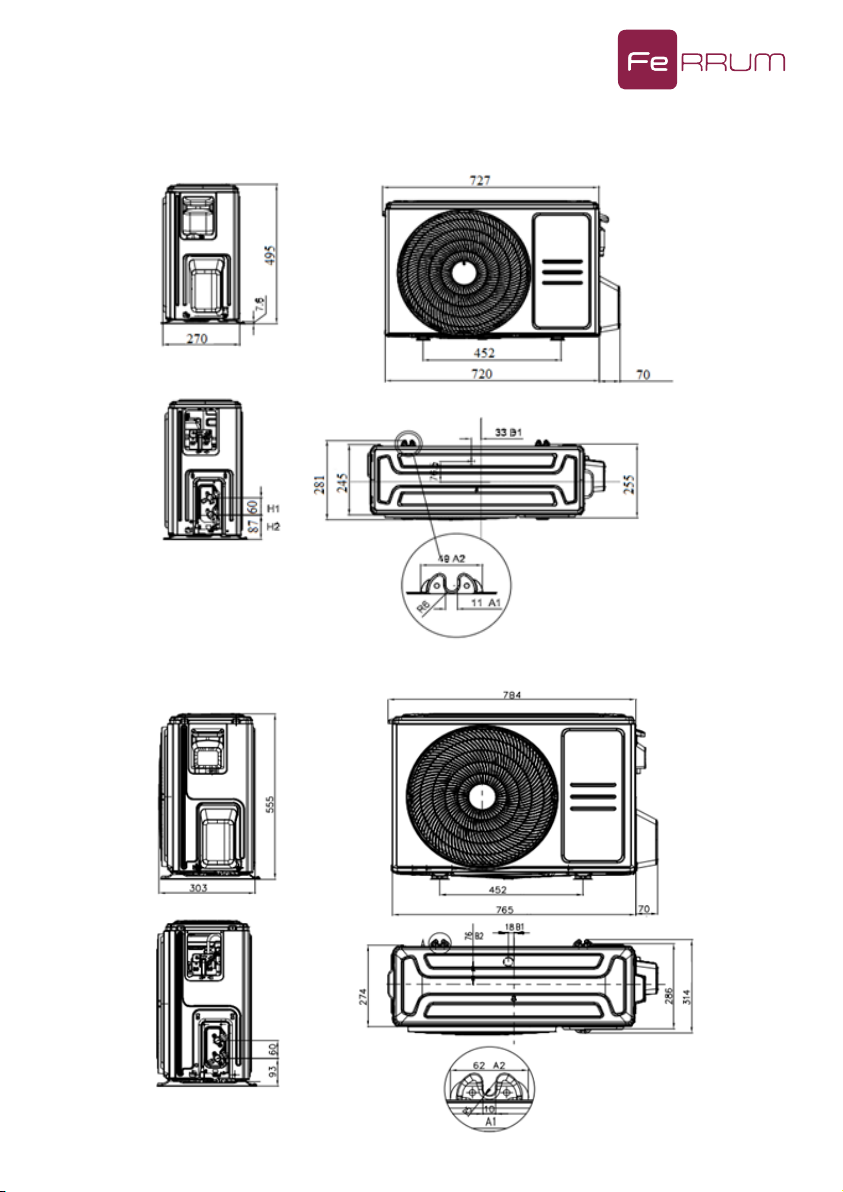

Page 5
5

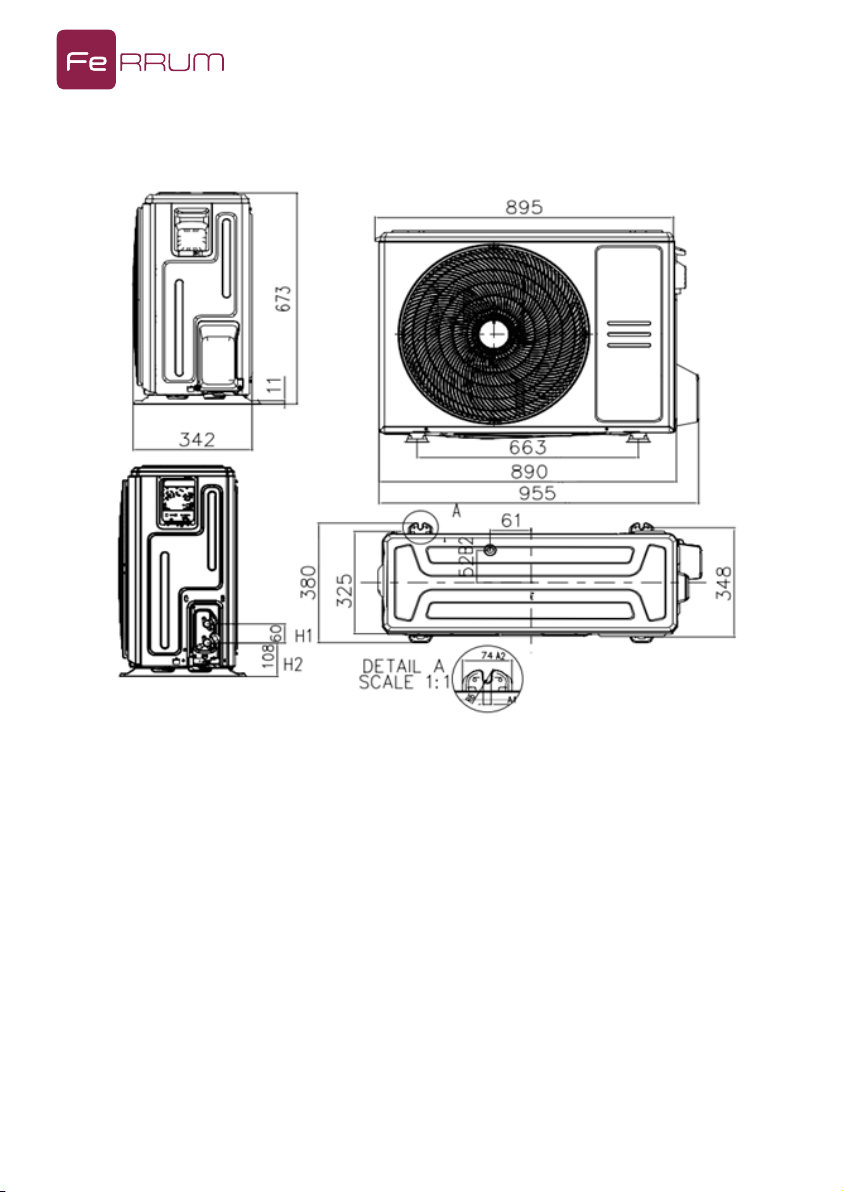

Page 6
6
Page 7
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
8 8 8
3
16 16 16 16 16
54 54 56 57
3
639 821 1643
649 1542
965x215x319
15
GMCC GMCC GMCC GMCC GMCC
26
26 37
25 25
12 12 12 12 24
7

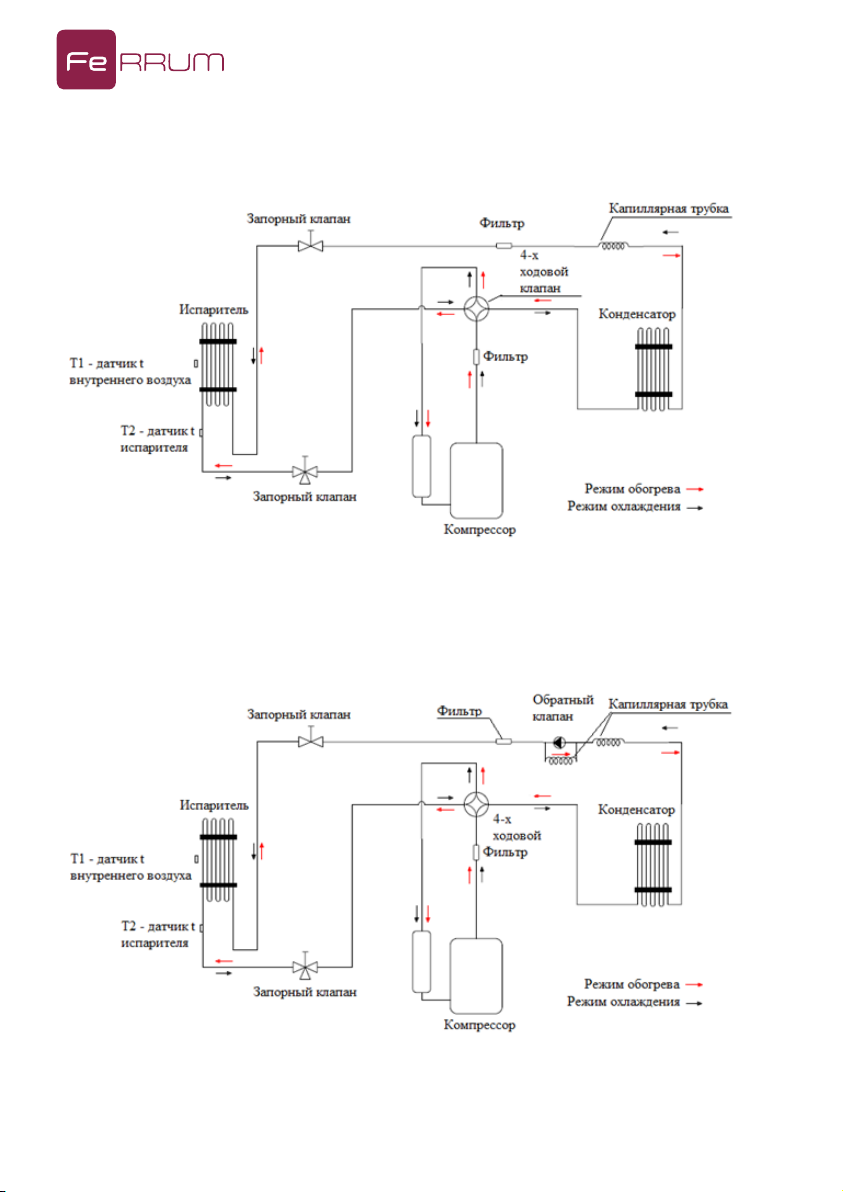

Page 8
8
Page 9

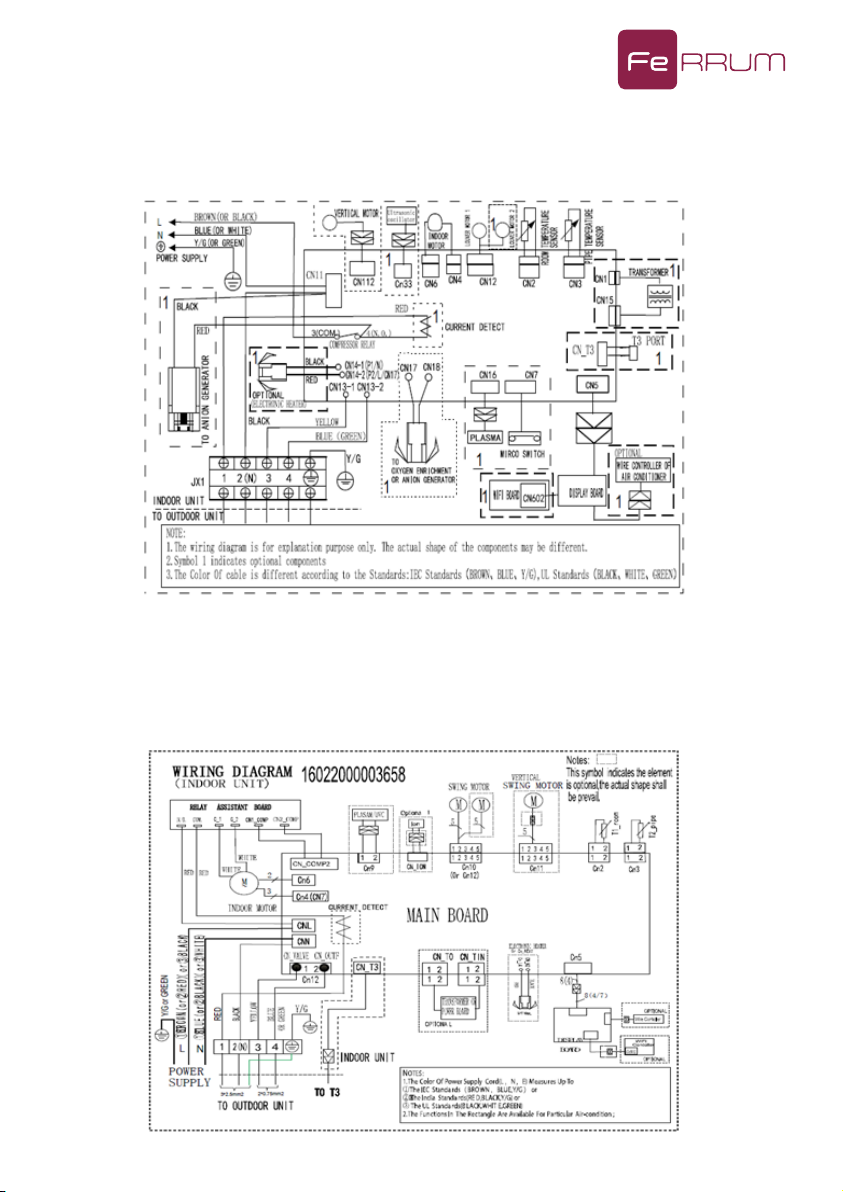

Внутренние блоки
9
Page 10
Автомат защиты
1фаза
220-230 В,
50 Гц
Силовой кабель Межблочный кабель
Наружные блоки

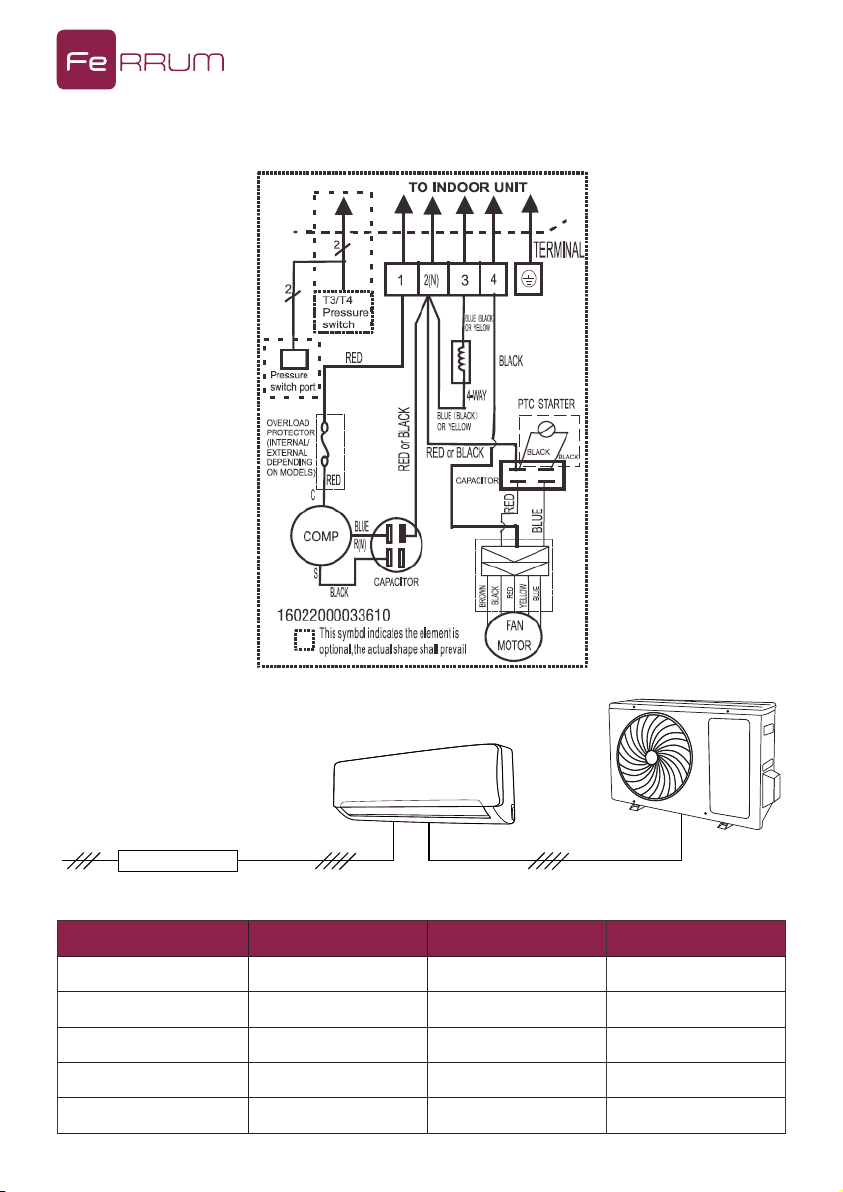

Схема подключения
1фаза
220-230 В,
50 Гц
Автомат защиты
Модель
FIS07F2/FOS07F2 3*2,5 10 5*1,5
FIS09F2/FOS09F2 3*2,5 16 5*1,5
FIS12F2/FOS12F2 3*2,5 16 5*1,5
FIS18F2/FOS18F2 3*2,5 16 5*1,5
FIS24F2/FOS24F2 3*4 25 5*2,5
Силовой кабель Межблочный кабель
Силовой кабель
Автомат защиты
Кабель
межблочный
Page 11

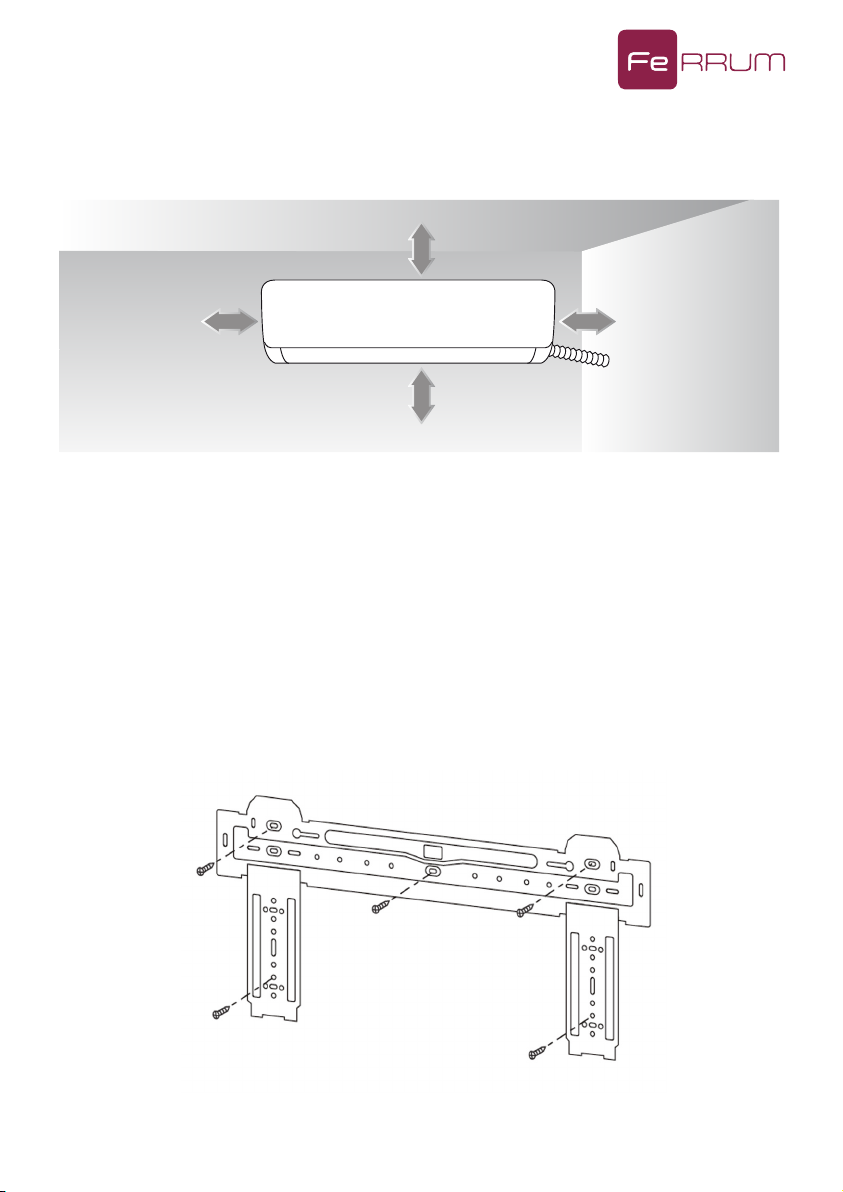

Установка внутреннего блока
Выберите место для установки, соблюдая указанные расстояния.
20 см – необходимое пространство до стены
15 см – необходимо пространство до потолка
200 см – необходимо пространство до пола
Приложите монтажную пластину внутреннего блока к стене, примерьте ее положение, используя монтажный уровень. Отметьте через отверстия в пластине места ее крепления к стене. Прочно закрепите монтажную пластину внутреннего блока шурупами. Убедитесь в том, что она расположена без
перекосов. Перекос внутреннего блока кондиционера может привести к появлению проблем отвода
дренажа.
Пример расстановки мест креплений
УСТАНОВКА КОНДИЦИОНЕРА
11
Page 12

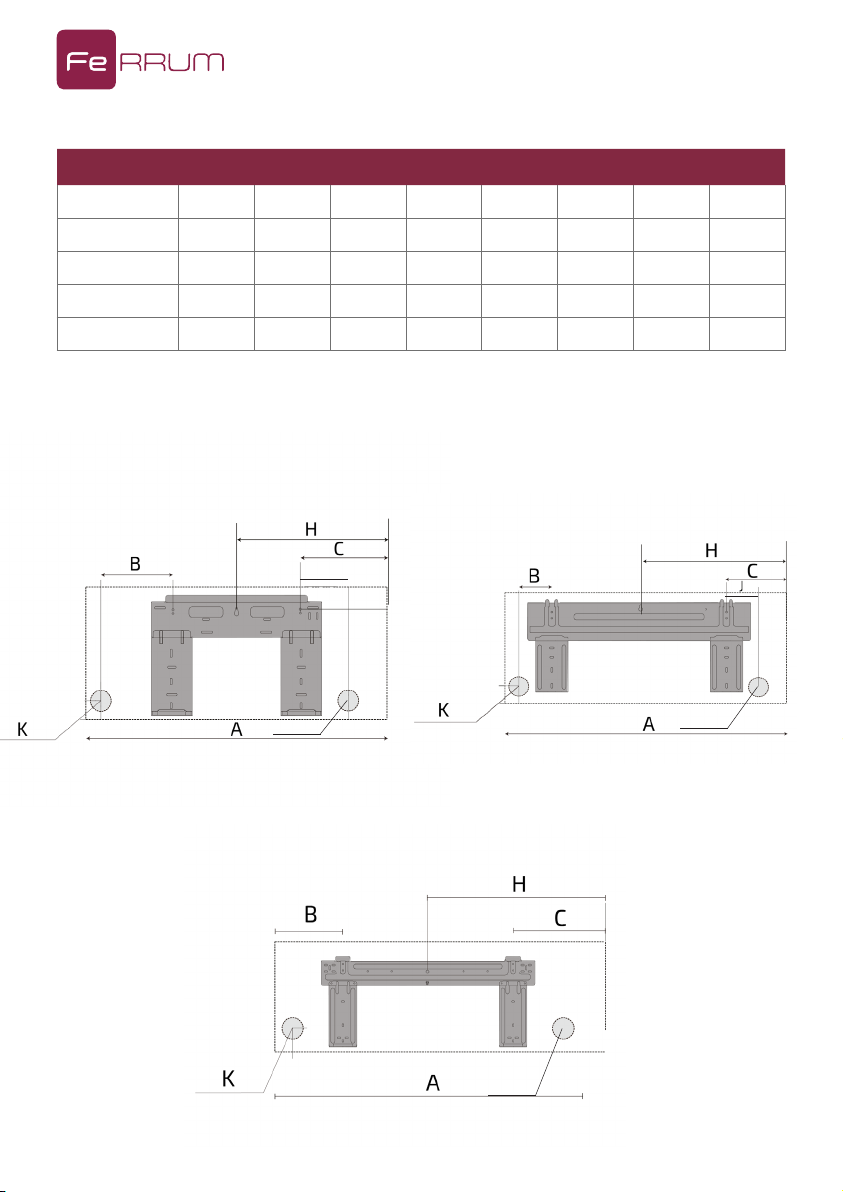

Расположение монтажной пластины
Модель A B С H J K P F
FIS07F2С 722 101 179 348.4 136 65 290 49
FIS09F2С 722 101 179 348.4 136 65 290 49
FIS12F2С 802 192 232 426 128 65 297 43
FIS18F2С 965 138 – 514.4 144 65 319 57
FIS24F2С 1080 219 300 553 – 65 335 47
Расположение монтажной пластины:
FIS07F2, FIS09F2, FIS12F2
FIS18F2
J
P
F F
УСТАНОВКА КОНДИЦИОНЕРА
12
К
FIS24F2
P
F F
P
F F
К
К
Page 13

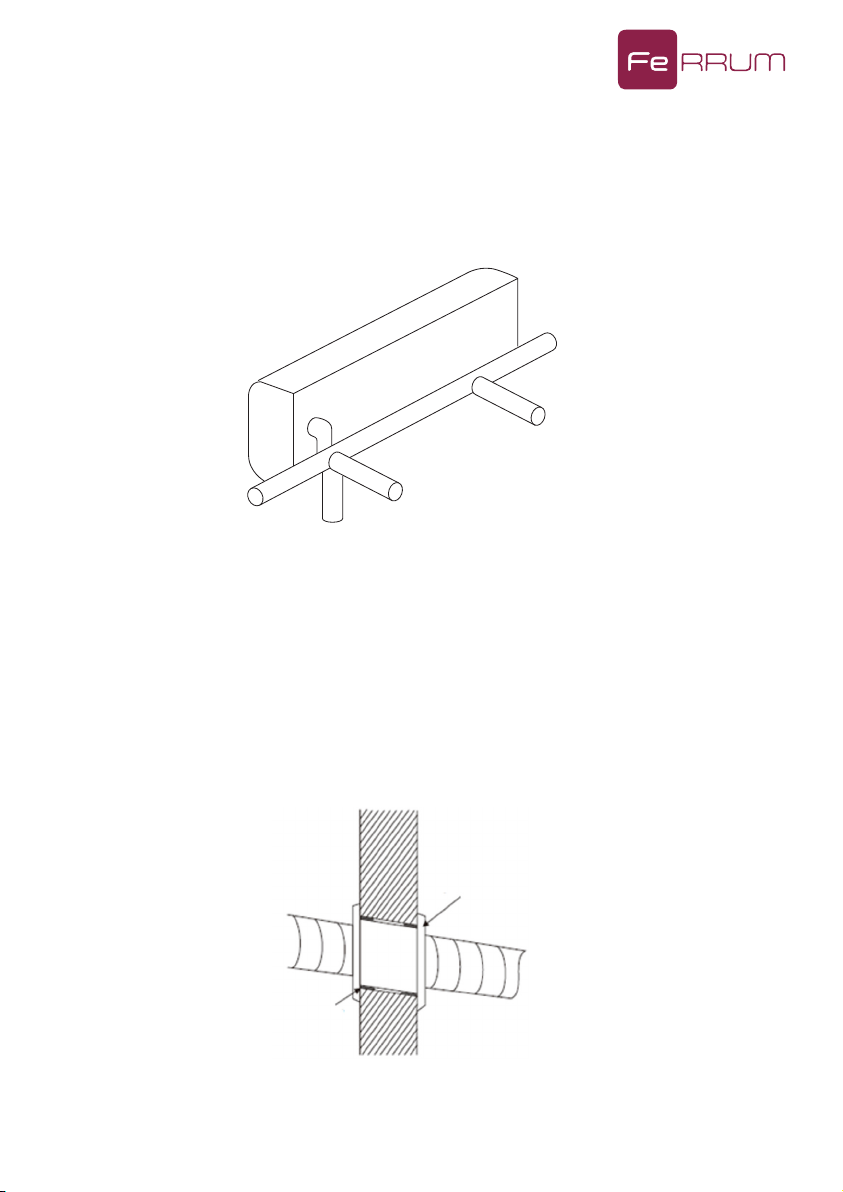

Подключение трубопровода хладагента выполняется после окончания установки внутреннего блока
кондиционера. При выборе места установки учитывайте расположение труб холодильного контура,
дренажного шланга, проводов, соединяющих внутренний блок с линией питания и наружным блоком. Трубопроводы могут быть подведены в точках 1, 2, 3, 4 и 5, как показано на рисунке ниже. Если
трубопроводы подведены в точках 3, 4 и 5, необходимо обеспечить соответствующий паз в панели
внутреннего блока.
3
Слева - в стену
2
Слева - в стену
4
Справа в сторону
Определите расположение отверстия в стене. Просверлите отверстие диаметром 65 или 80 мм (в
зависимости от модели) с уклоном наружу вниз под углом 5°-10°. Поместите в отверстие защитную
втулку. Это защитит края отверстия и поможет герметизировать его после завершения монтажа.
5
Справа вниз
1
Справа - в стену
Шпаклевка
Защитная втулка
УСТАНОВКА КОНДИЦИОНЕРА
13
Page 14
Установка наружного блока
Выберите подходящее место для установки наружного блока, руководствуясь следующими критериями:
- Выберите поверхность установки, которая может выдержать вес оборудования, не
будет передавать и производить шум и вибрацию при работе оборудования.
- Защитите оборудование от дождя и прямых солнечных лучей. В местах возможного
выпадения снега должны быть предприняты соответствующие меры по предотвращению нарастания
льда.
- Устанавливайте оборудование в хорошо вентилируемом месте. Вокруг кондиционера должно быть
достаточно свободного пространства для монтажа и технического обслуживания. Не должно быть
препятствий входу и выходу воздуха из кондиционера.

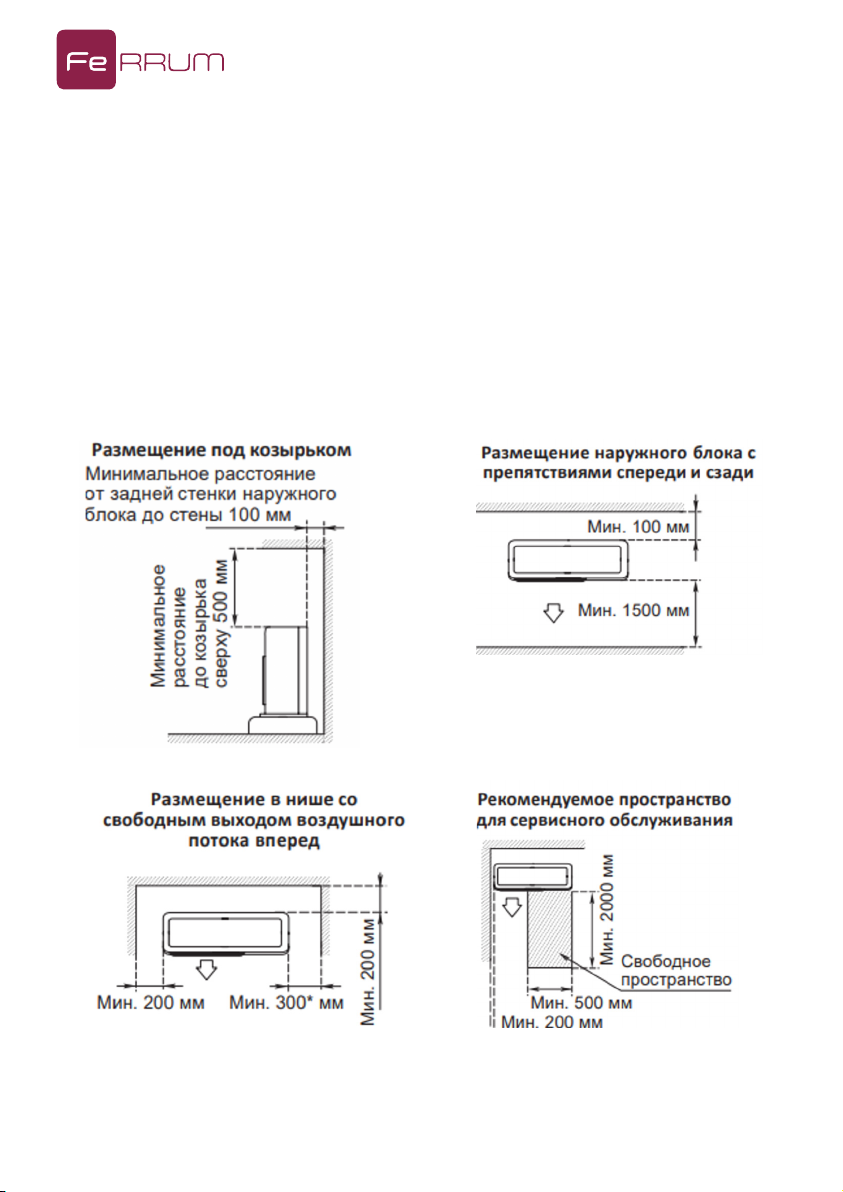

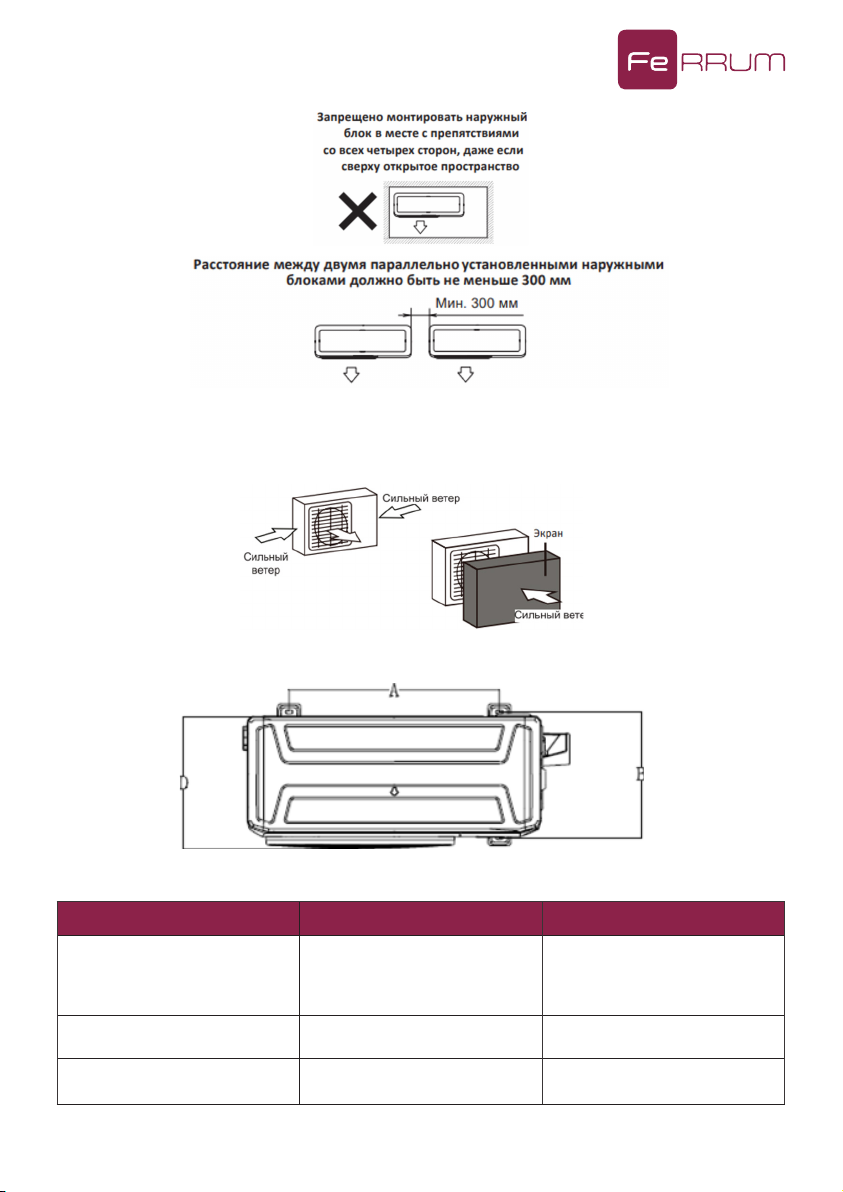

Для соблюдения расстояния от стен и ограждений воспользуйтесь следующими схемами:
14
Page 15
Если в том месте, где устанавливается наружный блок, бывает сильный ветер (например, на морском
побережье), разместите блок так, чтобы воздуховыпускное отверстие было под углом 90º или установите экран (ветрозащитную панель). В противном случае вентилятор кондиционера не сможет нормально работать при сильном ветре.
Модель А, мм В, мм
FOS07F2
FOS09F2
FOS12F2
FOS18F2 452 286
452 255
FOS24F2 663 354
15
Page 16

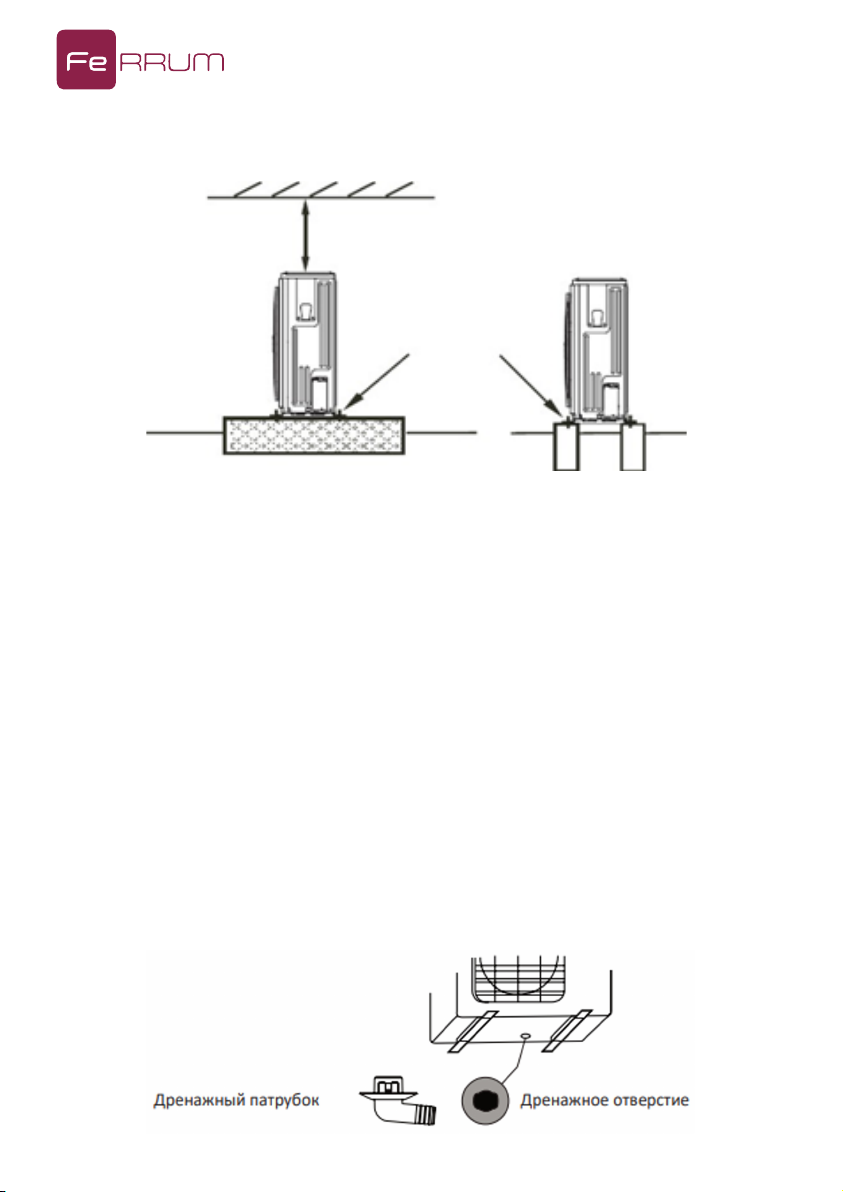

Монтаж наружного блока на стену:
- Выберите кронштейны, способные выдерживать вес наружного блока.
- Убедитесь в том, что стена выполнена из кирпича, бетона или аналогичного
прочного материала. Стена должна быть способна выдержать вес, не менее чем в четыре раза превосходящий вес блока.
- Отметьте положение отверстий для кронштейнов, ориентируясь на габаритные размеры блока.
- Просверлите отверстия для крепления кронштейнов.
- Надежно закрепите кронштейны на стене.
- При помощи монтажного уровня убедитесь в том, что монтажные кронштейны расположены горизонтально.
- Поднимите блок и поместите монтажные опоры блока на кронштейны.
- Надежно прикрепите блок к кронштейнам болтами. Используйте резиновые прокладки для снижения вибрации и шума.
Установка дренажного патрубка:
- Вставьте дренажный патрубок в отверстие в поддоне блока. Дренажный патрубок
зафиксируется на месте со щелчком.
- Присоедините удлинитель дренажного шланга (не входит в комплект) к
дренажному патрубку, чтобы отводить воду от блока в режиме нагрева.
16
Page 17
В режиме обогрева наружный блок выделяет конденсат. Выберите место установки так, чтобы кондиционер и земля под ним не смачивались конденсатом, чтобы не было риска повреждения прибора
при замерзании воды.
При активном использовании устройства при температуре ниже 0°С дренаж может замерзнуть и повредить теплообменник или крыльчатку вентилятора наружного блока. В таком случае рекомендуется
установка нагревателя поддона наружного блока.
Монтаж межблочной трассы
При подключении электропитания через стационарную проводку, необходимо установить устройство защиты от перенапряжения и автоматический выключатель. Подключайте блок только к розетке
индивидуальной линии. Запрещается подключать к этой розетке другие электрические приборы
Диаметр кабеля электропитания, сигнального кабеля, номиналы предохранителя и выключателя
определяются максимальным током, потребляемым блоком.

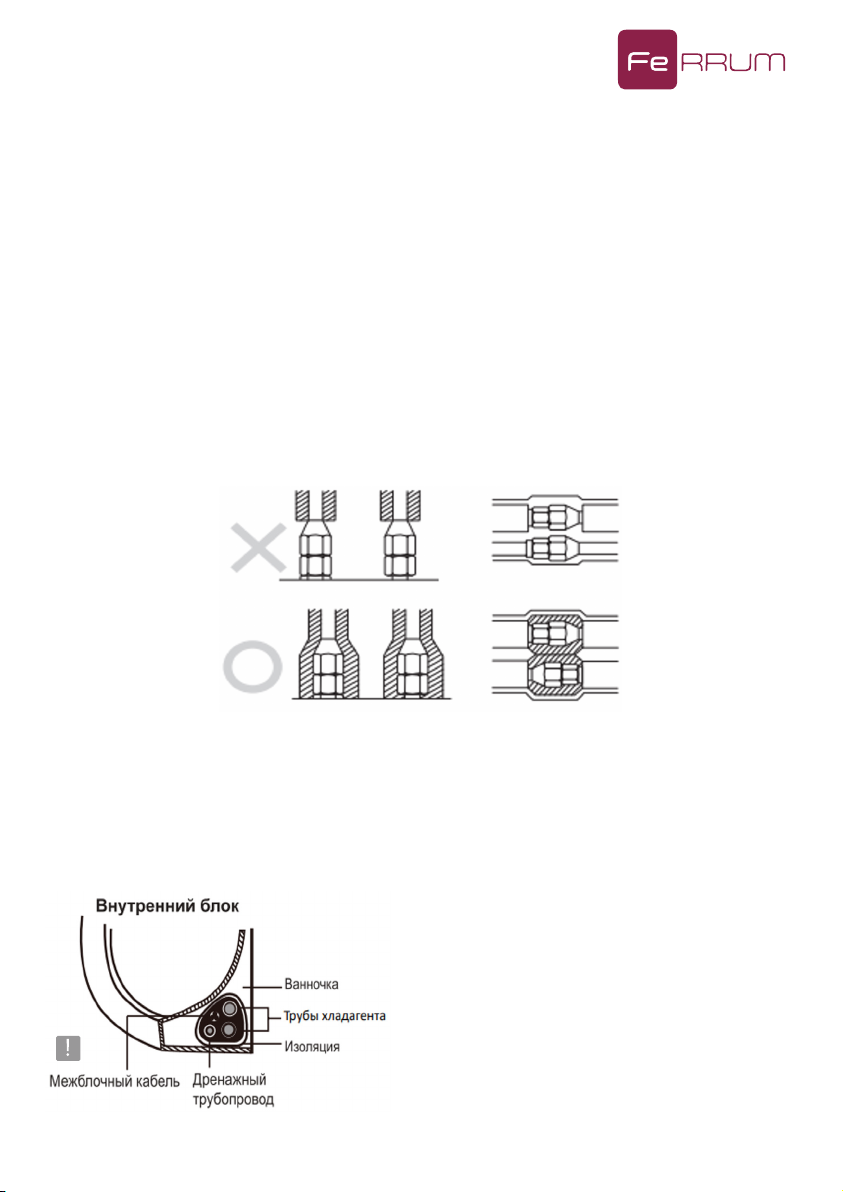

При всех работах с трубами хладагента, в том числе и при прокладке теплоизоляции, исключите попадание любых посторонних предметов (крупных и мелких предметов,пыли, стружки, воды и т.д.) во
внутрь труб. Для этого используйте специальные заглушки или другие изоляционные материалы.
Необходимо теплоизолировать все места соединения труб (а после соединения с внутренним блоком - и штуцеров) газовой и жидкостной линии. Между отрезками изоляции не должно быть зазора.
Специальной изоляционной или войлочной лентой свяжите вместе трубы хладагента, межблочный
кабель и дренажный шланг как показано на рисунке ниже. Расположите дренажный шланг под трубопроводом хладагента (размещение дренажного шланга в верхней части связки может привести к
переливу дренажного поддона и, как следствие, к заливу помещения водой)
Специальной изоляционной или войлочной
лентой свяжите вместе трубы хладагента, межблочный кабель и дренажный шланг как показано на рисунке ниже. Расположите дренажный
шланг под трубопроводом хладагента (размещение дренажного шланга в верхней части
связки может привести к переливу дренажного
поддона и, как следствие, к заливу помещения
водой)
Убедитесь в отсутствии подъемов, перекручиваний и перегибов на всем протяжении дренажного шланга.
17
Page 18

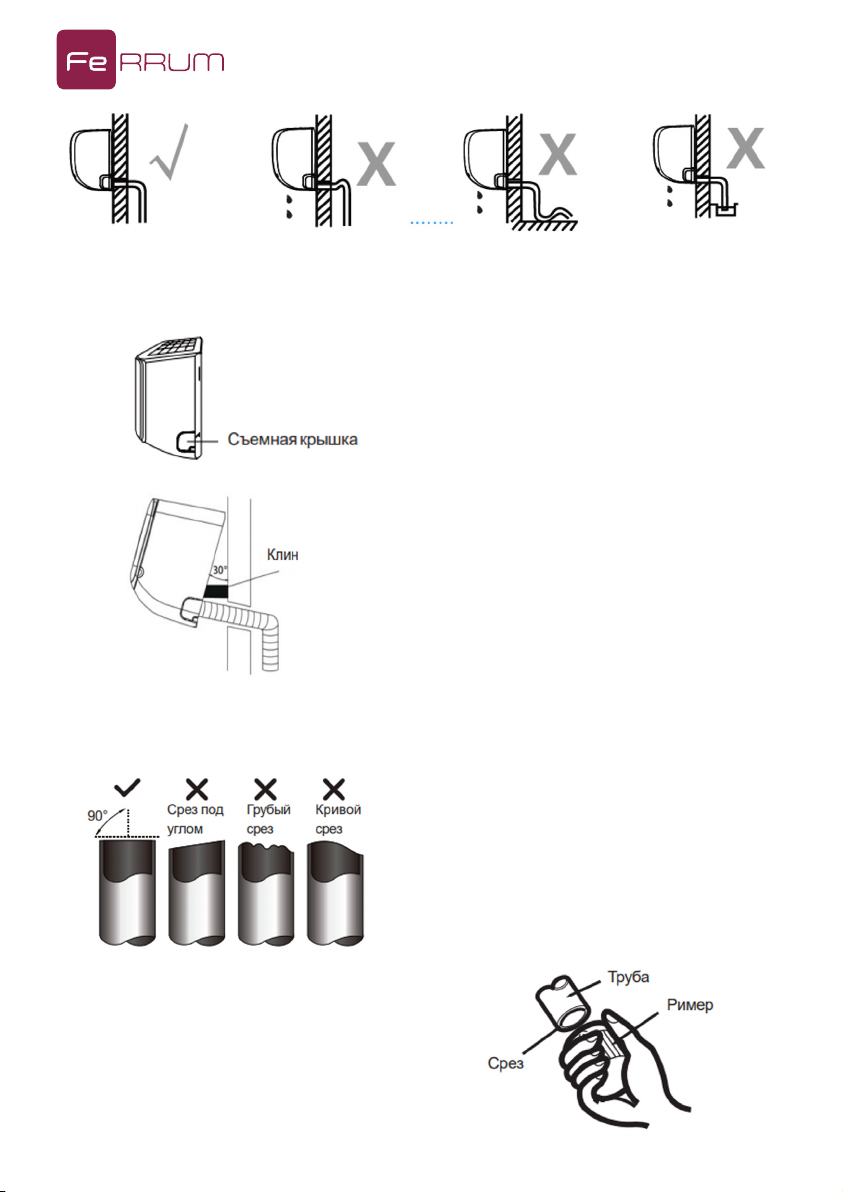

Внимание!
Не перекручивайте сливной шланг
Не создавайте гидрозатвор
Не устанавливайте дренажный шланг в воду или емкость, в которую будет собираться вода.
Подключение труб хладагента
Если отверстие в стене расположено сбоку от
внутреннего блока, удалите съемную пластмассовую панель с соответствующей стороны
блока. Если отверстие в стене расположено за
блоком, оставьте съемную крышку на месте.
С помощью подпорки или клина подоприте
блок, чтобы беспрепятственно выполнить присоединение фреонопровода, межблочного кабеля и дренажного шланга.
Открутите со штуцеров внутреннего блока гайки или заглушки. Отмерьте на трубах хладагента расстояние до штуцеров внутреннего блока. При необходимости отрежьте часть трубопровода (оставьте
небольшой запас на развальцовку) при помощи трубореза. Труба должна быть отрезана строго под
углом 90°.
ПОДКЛЮЧЕНИЕ ТРУБ ХЛАДАГЕНТА
Установите комплектные гайки на трубки, с
которых уже удалены заусенцы. Гайки должны
быть расположены в правильном направлении.
После развальцовки труб установить гайки уже
нельзя!
18
Тщательно удалите все заусенцы со среза трубы. Во время удаления заусенцев держите трубу
срезом вниз, чтобы стружки и пыль не попали
внутрь неё.
Page 19

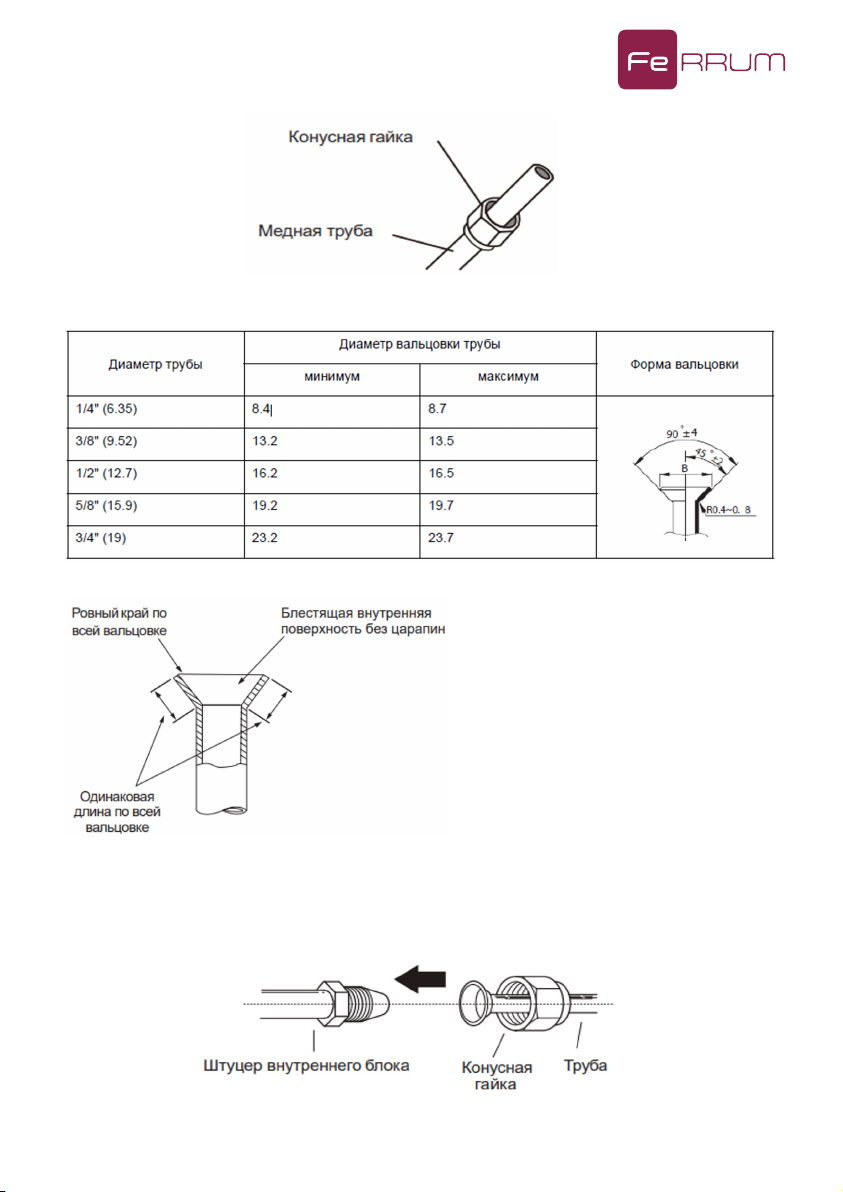

Развальцуйте трубу с помощью вальцовок.
Снимите вальцовку и форму для вальцовки,
осмотрите кромку трубы на предмет трещин и
равномерной вальцовки.
Развальцуйте трубу с помощью вальцовок. Снимите вальцовку и форму для вальцовки, осмотрите
кромку трубы на предмет трещин и равномерной вальцовки.
19
Page 20

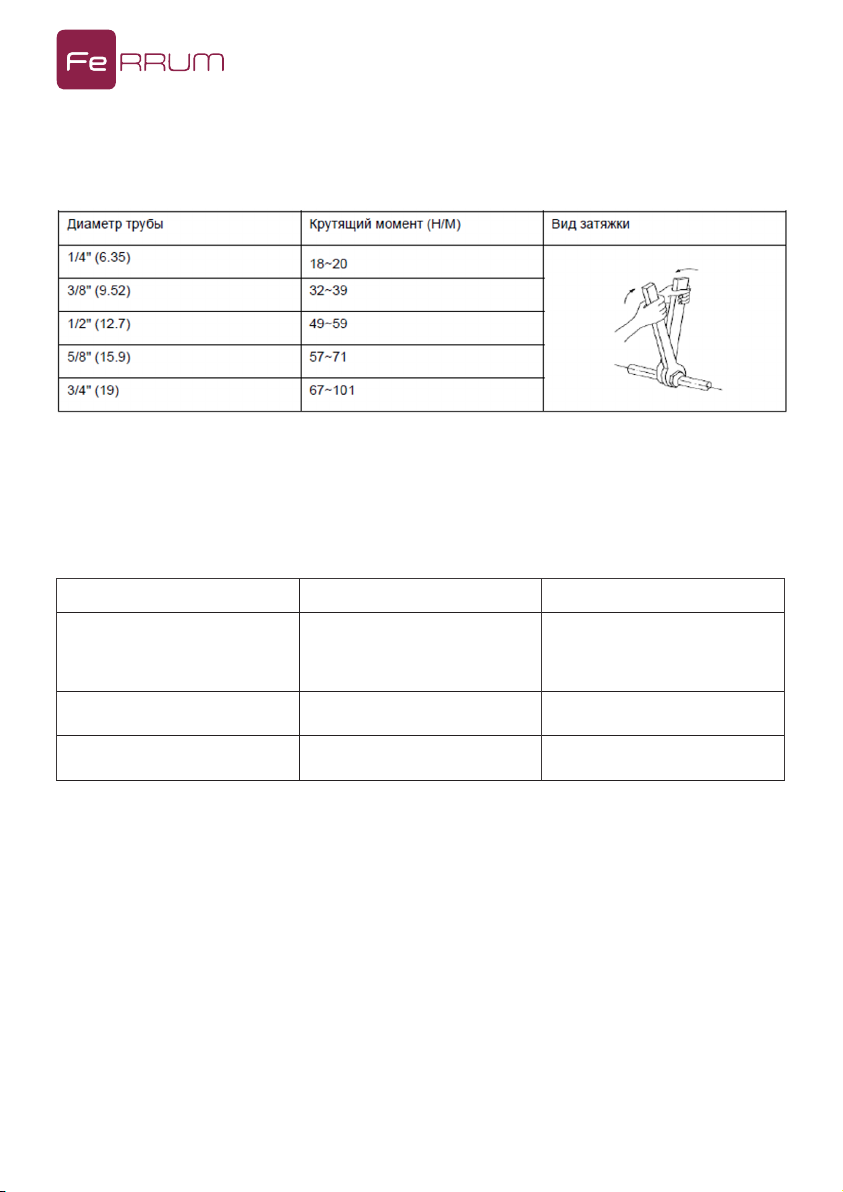

Используя динамометрический ключ, затяните конусную гайку. При затяжке ориентируйтесь на значения, приведенные ниже в таблице. Чрезмерная затяжка может повредить развальцованный участок.
Максимальная длина и высота монтажа труб хладагента
Длина труб хладагента, количество изгибов и высота перепада между внутренним и наружным блоком соответствуют требованиям, указанным в таблице.
Производительность, kBtu Максимальная длина, м Максимальная высота, м
FOS07F2
FOS09F2
FOS12F2
FOS18F2 25 10
20 8
FOS24F2 25 10

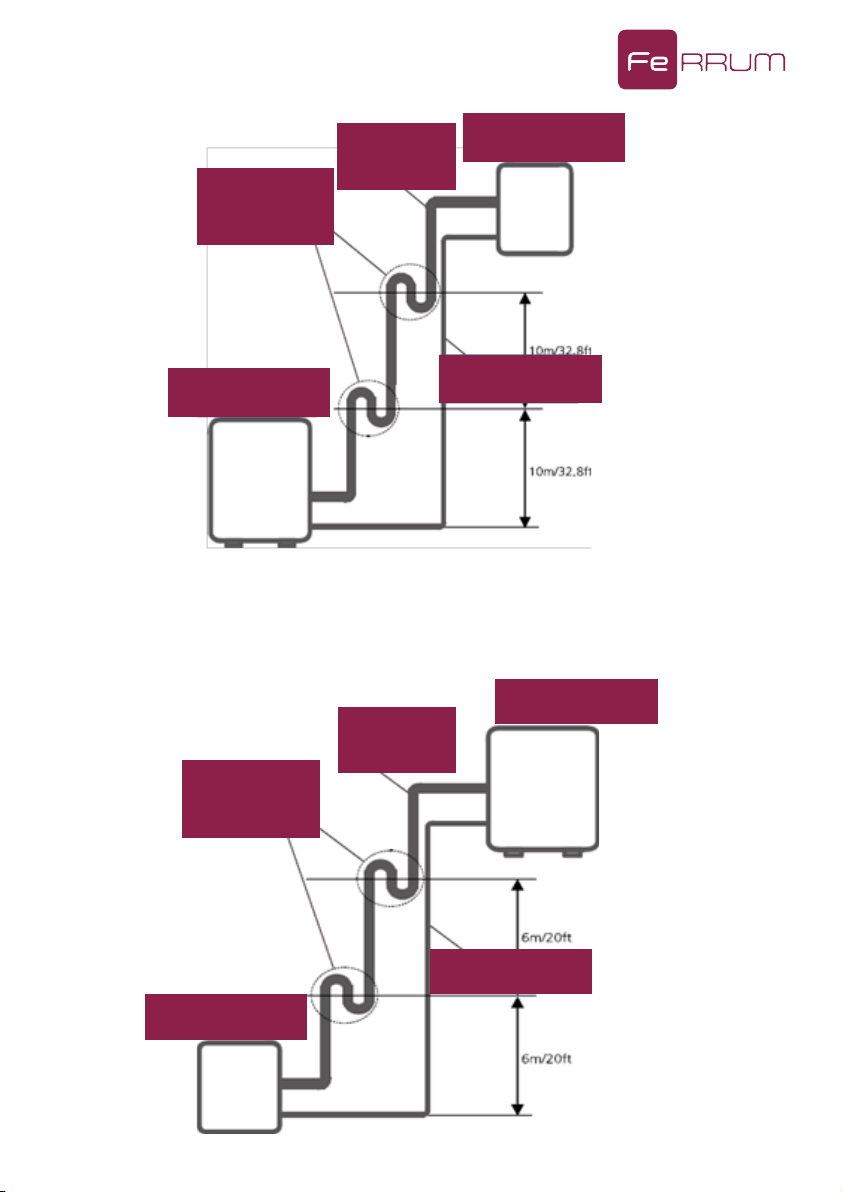

Установка масло-подъемных петель
Если внутренний блок установлен выше наружного блока, тогда масло течет обратно в компрессор
наружного блока, это может привести к гидроудару и порче масла. Для этого необходимо установить
масляные ловушки на вертикальном участке газовой трубе. Масло-подъемную петлю следует устанавливать через каждые 10 м на вертикальном участке газовой трубы.
Page 21
Масло-подъемная
петля
Газовая
труба
Внутренний блок
Наружный блок
Если наружный блок установлен выше внутреннего блока:
- Не рекомендуется увеличивать диаметр трубы на вертикальном участке газовой трубы.
Возврат масла поддерживается скоростью всасываемого газа. Если скорость падает ниже 7,62 м/с, то
возврат масла уменьшается. Масло-подъемную петлю следует устанавливать каждый раз через 6 м
на вертикальном участке газовой трубы.
Газовая
труба
Масло-подъемная
петля
Жидкостная труба
Наружный блок
Внутренний блок
Жидкостная труба
21
Page 22

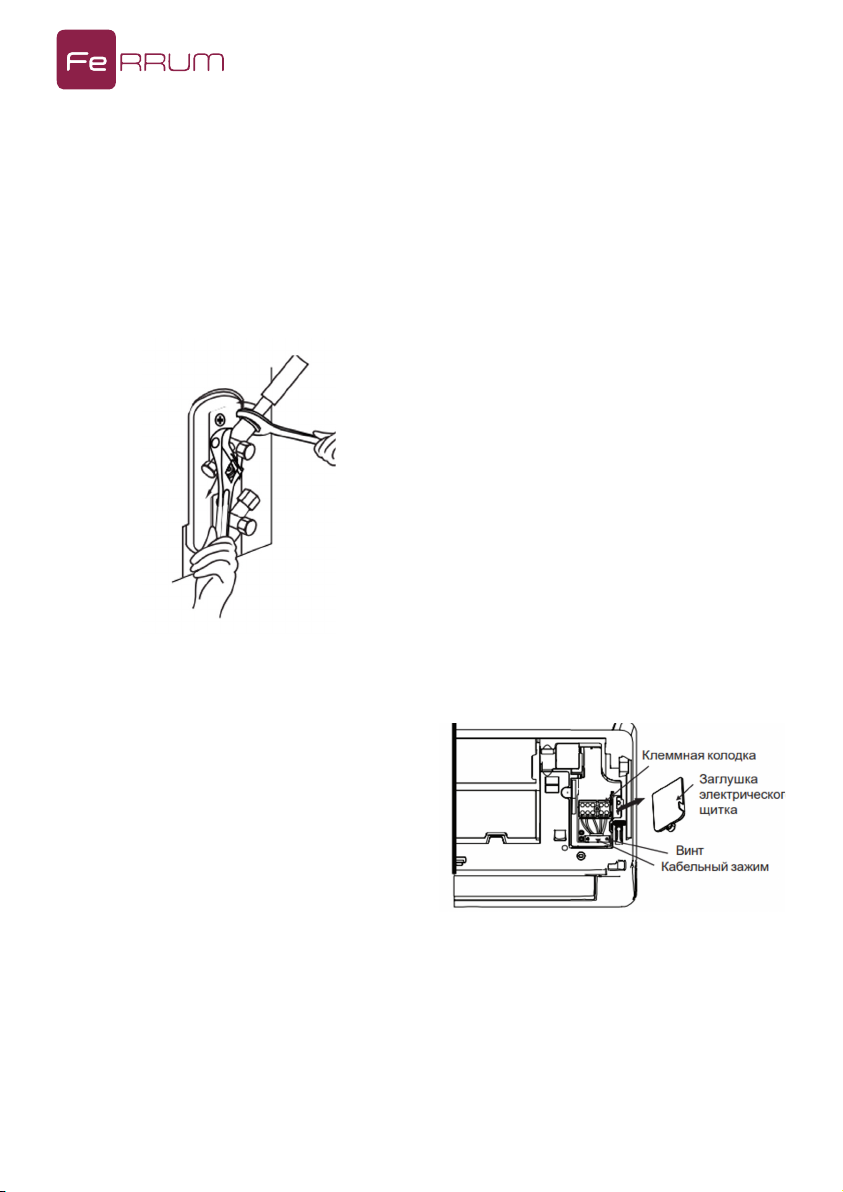

Подключение трубопроводов к наружному блоку проводится с теми же операциями по резке, зачистке и вальцовке трубы к внутреннему блоку.
При затягивании гайки с помощью гаечного ключа зажмите корпус сальникового вентиля (крана). Не
рекомендуется зажимать гайку, фиксирующую вентиль обслуживания.
Обязательно используйте динамометрический ключ. Чрезмерное усилие при затяжке конусной гайки может привести к поломке других частей вентиля или деформации корпуса наружного блока!
Подключение к внутреннему блоку
Подготовьте межблочный кабель к подключению (выбор межблочного кабеля, кабеля
питания, предохранитель, автоматический выключатель необходимо производить, исходя из
технических характеристик оборудования).
- Зачистите провод, снимите изоляцию с обоих концов сигнального кабеля, чтобы обнажить
около 40 мм провода.
- С помощью пресс клещей для проводов обожмите U-образные наконечники на концах проводов.
- Откройте переднюю панель внутреннего блока.
- Откройте крышку клеммного блока на правой
стороне внутреннего блока.
- Отвинтите кабельный зажим под клеммной колодкой и отложите его в сторону.
- С задней части внутреннего блока снимите
пластиковую панель на нижней левой части.
- Пропустите сигнальный провод через отверстие сзади вперед.
- Подсоедините U-образный наконечники и
прикрутите каждый провод к соответствующей
клемме.
- Убедитесь, что все соединения безопасны.
- Используйте кабельный зажим для крепления
сигнального кабеля.
- Установите на место крышку на передней панели внутреннего блока и пластиковую панель
сзади.
22
Page 23

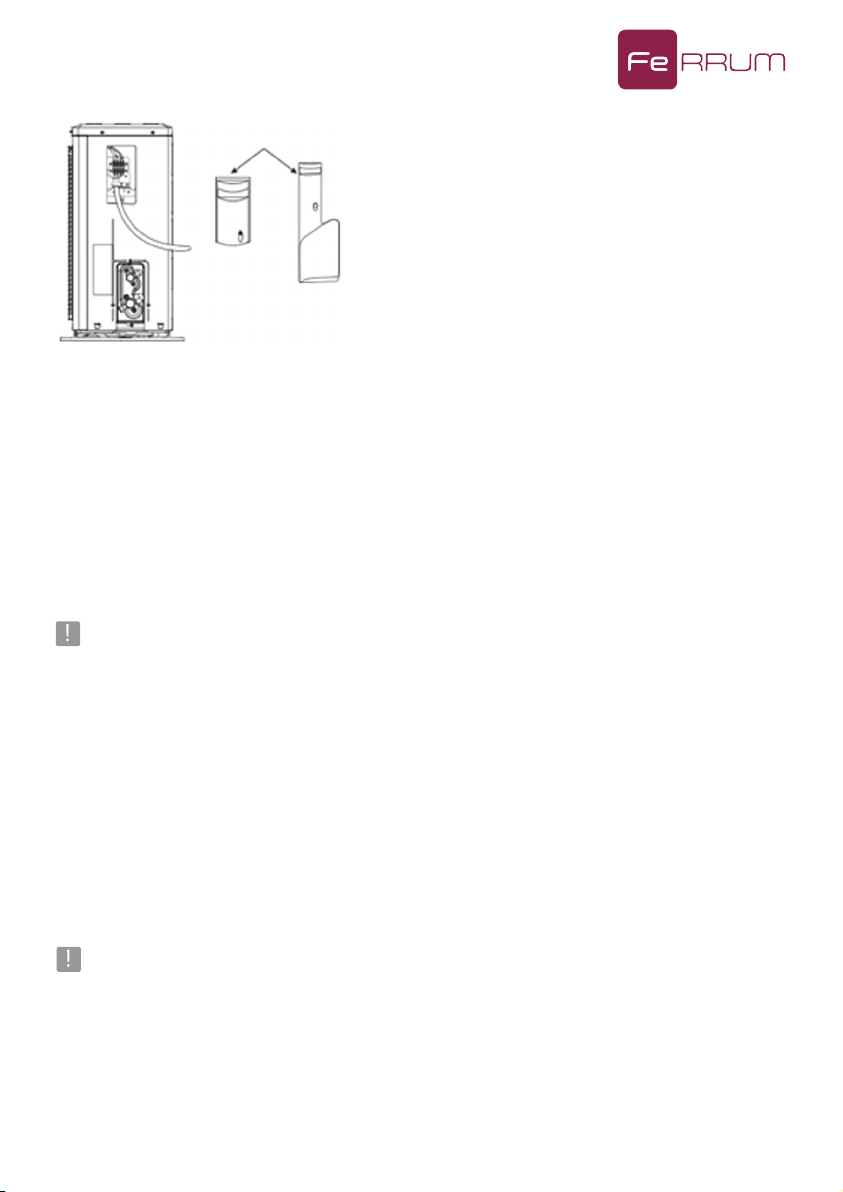

Подключение к наружному блоку
- Снимите крышку электрического щитка сбоку
наружного блока.
- Подключите провода аналогично действиям
с внутренним блоком. Обязательно придерживайтесь приведенных электрических схем. Не
перепутайте провода, это может привести к поломке кондиционера!
- Закройте крышку электрического щитка.

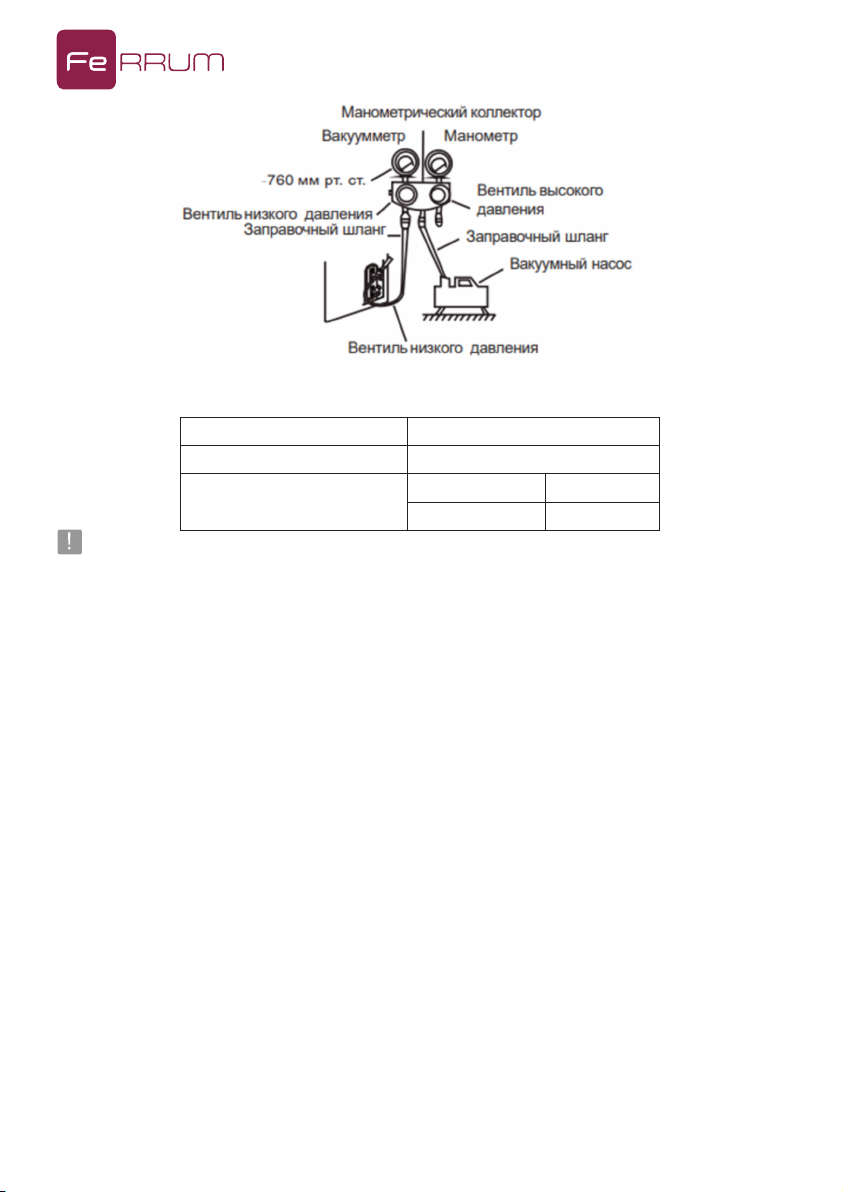

Проверка на утечку и вакуумирование
Подключить к сервисному штуцеру на газовом запорном вентиле наружного блока манометрический коллектор с помощью шланга высокого давления. Для проверки утечки применять строго азот
особой чистоты. Проверку проводить в три этапа:
- Первый этап поднять давление до 15 бар, обмылить участки соединений, оставить на 30 минут.
- Второй этап поднять давление до 30 бар, обмылить участки соединений, оставить на 30 минут.
- Третий этап поднять давление до 42 бар, обмылить участки соединений, оставить на 24 часа
Внимание!
- Применять заведомо исправное оборудование и инструменты для проведения испытаний
- Строго применять азот особой чистоты
- Зафиксировать данные испытаний в акте.
Вакуумирование
1. Подключить к сервисному штуцеру на газовом запорном вентиле наружного блока манометрический коллектор с помощью шланга
2. Подключить к манометрическому коллектору вакуумный насос с помощью шланга
3. Включить вакуумный насос и провести вакуумную осушку до давления -0,7 бар
4. Закрыть манометрический коллектор и выключить вакуумный насос
5. Оставить под вакуумом на 30 минут
6. Проверить давление вакуума, если давление остается неизменным, провести дозаправку хладагента, согласно расчетам
Внимание!
- Если давление вакуума не держит давление и поднимается на половину, присутствуют неконденсируемые газы.
- Сбросить давление, продуть азотом, провести повторное вакуумирование
- Если давление вакуума не держит давление и поднимается полностью, присутствует утечка
- Провести проверку на утечку
- Сбросить давление, продуть азотом, провести повторное вакуумирование
- Если давление вакуума не держит давление и поднимается полностью, присутствует утечка
- Провести проверку на утечку
23
Page 24
Дозаправка
Дополнительная заправка хладагента
Длина трубопровода Необходимо кол-во хладагента
≤5M Дозаправка не требуется
5- 25M
≤18000 Btu 12г/м
≥24000 Btu 24г/м
Внимание!
- Заправка хладагента допускается только после выполнения процесса вакуумирования.
- Используйте перчатки и очки для защиты рук и глаз.
- Используйте электронные весы для заправки хладагента.
Избегайте перезаправку хладагента, это вызовет гидроудар компрессора.
Используйте отдельный шланг для заправки хладагента.
Хладагент следует заправлять в жидком состоянии.
Перед заправкой удалить воздух из шланга и манометрического коллектора.
Финальное крепление внутреннего блока
- Удалите подпорку или клин, на который опирался блок.
- Прикладывая равномерное усилие, потяните вниз за нижнюю половину блока.
- Закрепите защелки, расположенные внизу блока, за проушины в монтажной пластине.
- Проверьте положение внутреннего блока, используя монтажный уровень.
Тестовый запуск
- Подайте электропитание к кондиционеру.
- С помощью пульта управления включите режим охлаждения и задайте минимально
возможную температуру.
- После 5-7 минут работы замерьте рабочие параметры кондиционера (давление,
ток, температуру воздуха на входе и выходе из внутреннего блока).
- Аналогичным образом проверьте работу кондиционера в режиме обогрева.
- Проверьте работу всех основных функций прибора.
- Проверьте, нормально ли удаляется вода по дренажному шлангу из внутреннего
блока кондиционера. Для этого откройте сервисную крышку и залейте воду (~2 л) в
водосборник внутреннего блока.
- После измерения давления хладагента отсоедините шланг манометрического
коллектора от сервисного порта. Делайте эту операцию как можно быстрее, чтобы при
откручивании шланга вышло минимальное количество хладагента. Обязательно
используйте перчатки, чтобы не повредить руки при контакте с хладагентом.
- Закрутите колпачок сервисного порта, протяните его гаечным ключом. Установите
крышку, закрывающую сервисные вентили.
24
Page 25
УСТАНОВКА WI-FI

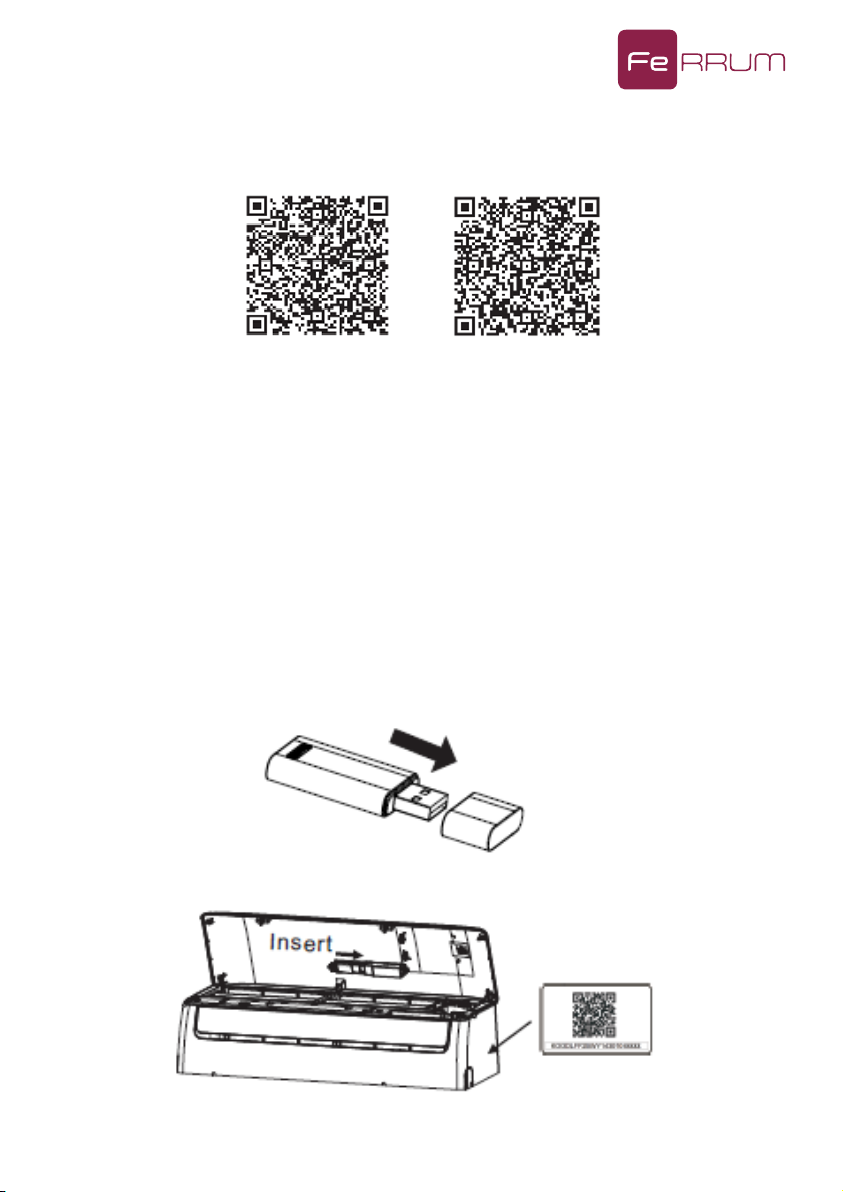

Установка модуля Wi-Fi
25
Page 26

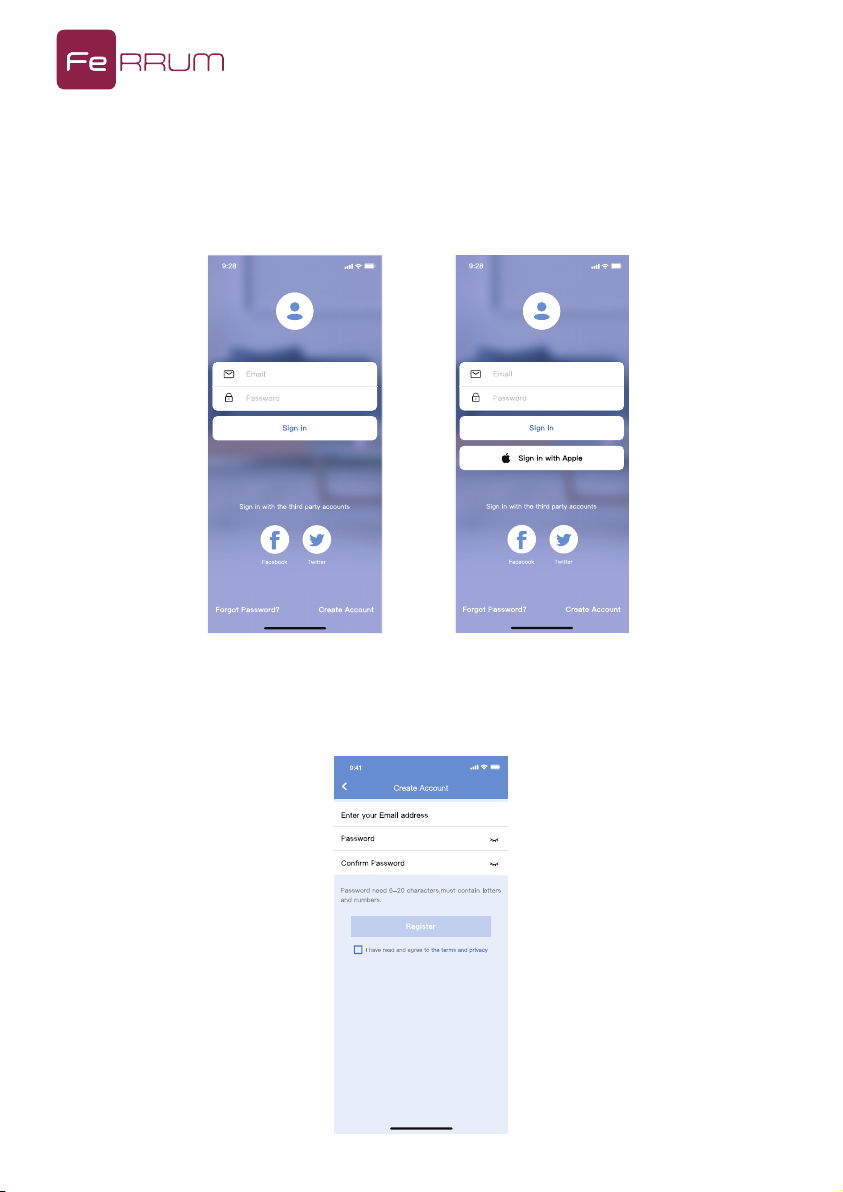

Регистрация пользователя
26
Page 27
Примечание:
Использование устройства Android или iOS для подключения к сети
27
Page 28
28
Page 29

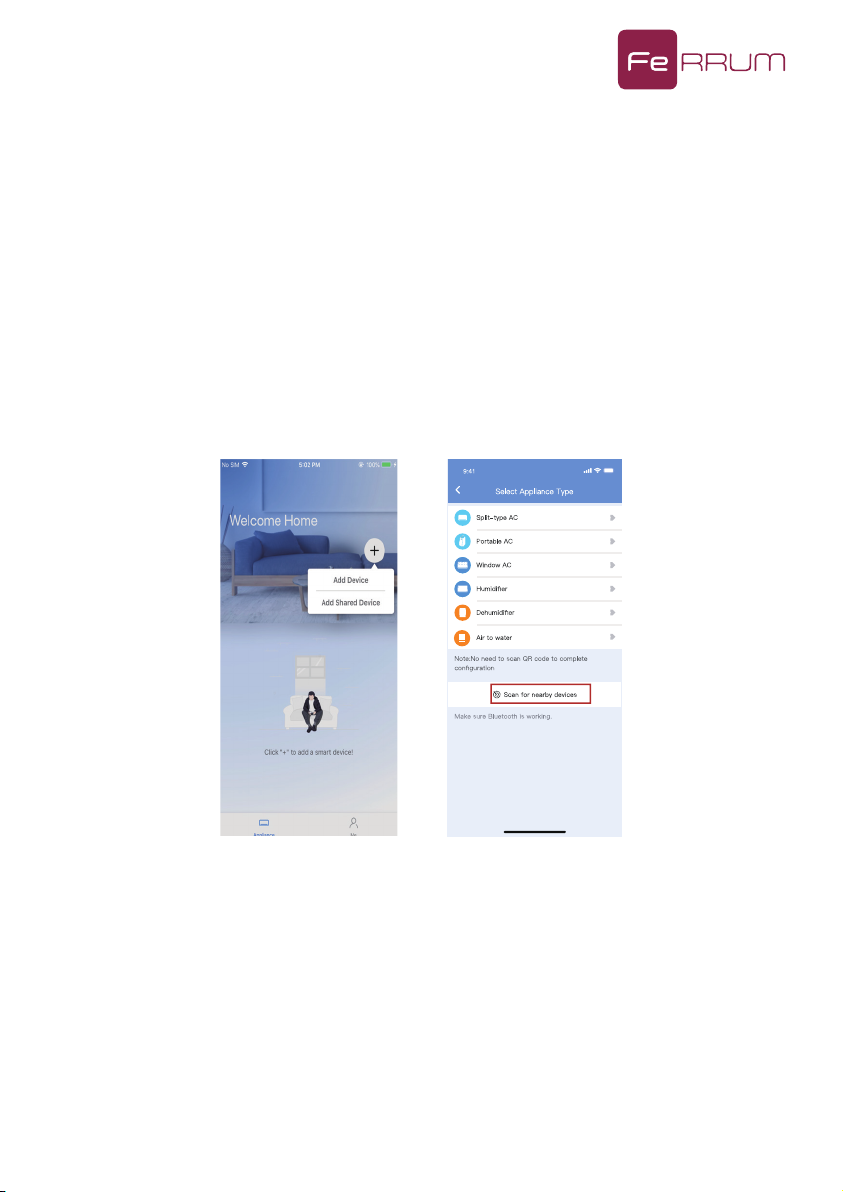

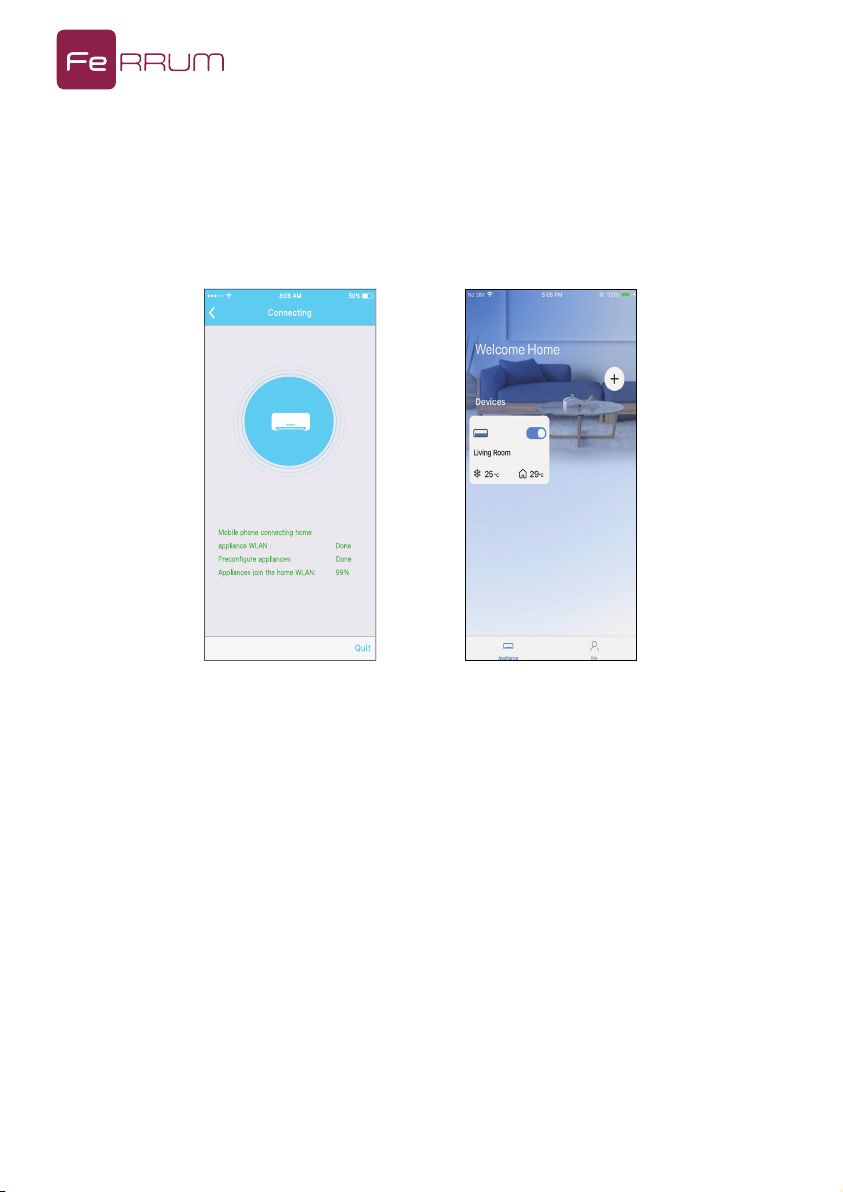

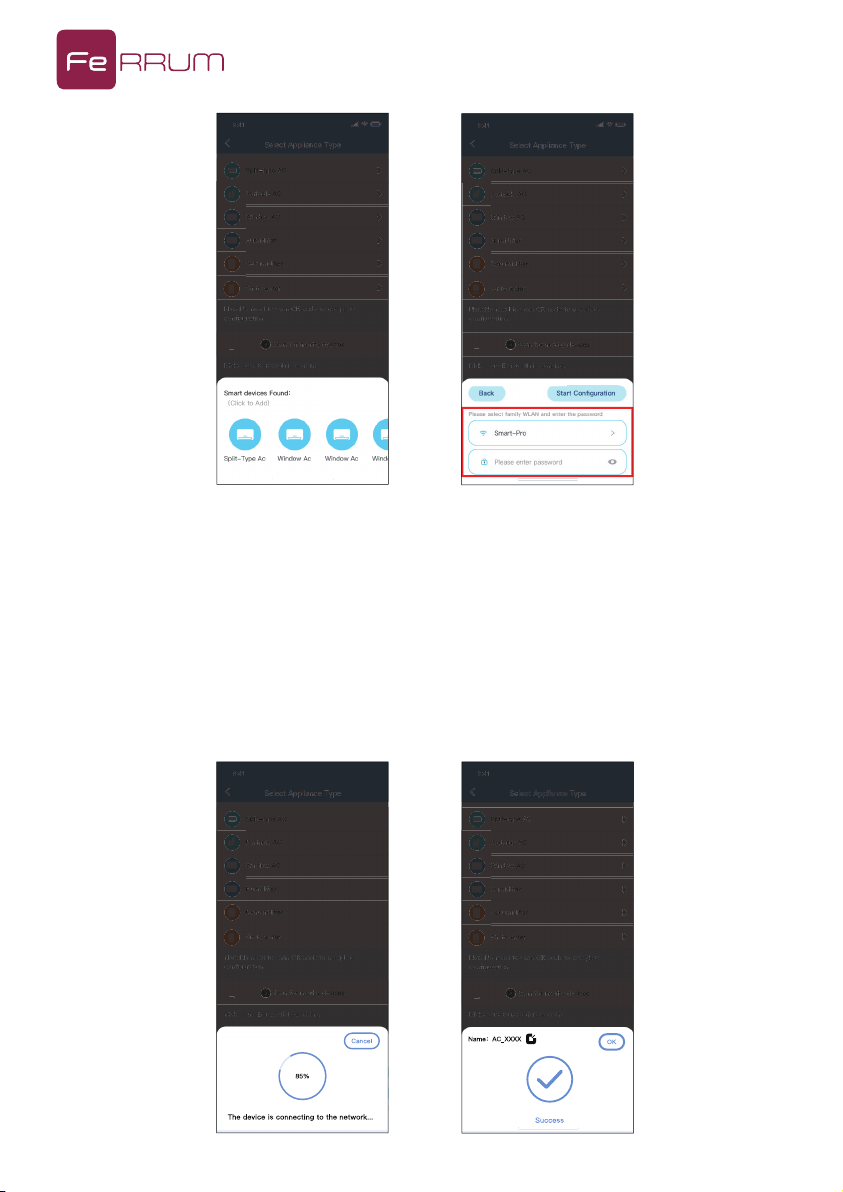

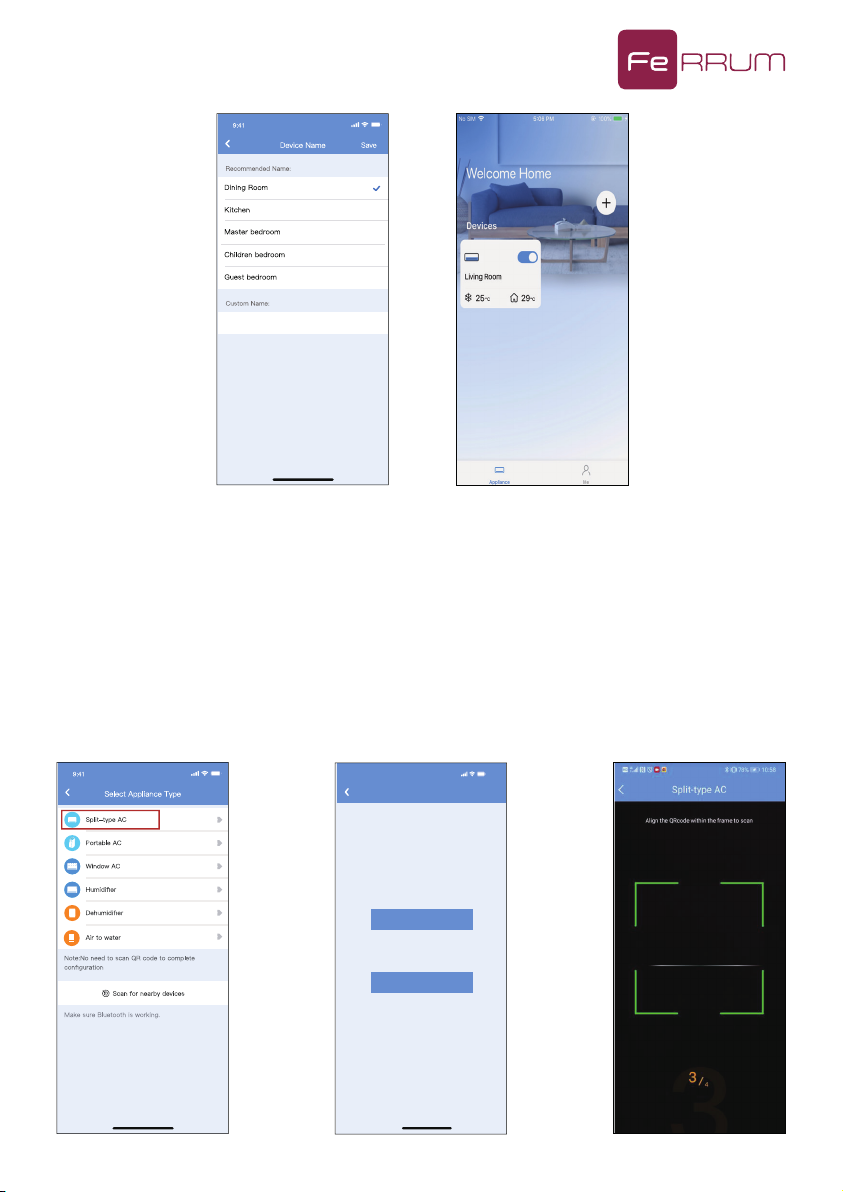

Подключение к сети по выбранному типу устройства
VWQN
Choose Method
Scan QR code on the unit
Note:Wait5-10 seconds while your device is in
AP mode before scanning the QR code.
Manual Setup
29
Page 30
Примечание
Примечание
Page 31
В этом кондиционере есть возможность диагностировать множество кодов ошибок, помогающих
устранению неполадок оборудования. Метод устранения неполадок определяется названием
ошибки, а справочный код под общим указателем представляет собой решением проблемы.
1. В зависимости от модели кондиционера код ошибки может отображаться на цифровом дисплее
или светодиодами (LED) отображения
режима.
2. * - количество миганий; OFF - выключен; ON - включен. Не являются ошибками следующие коды:
SC (работа функции самоочистки)
FP (работа функции защиты от замораживания 8 оС) dF (работа режима разморозки)
CF (защита от обдува холодным воздухом)
Индикация на внутрен-
нем блоке «Operation»
1* OFF EH 00
3* OFF EH 02
4* OFF EH 03
6* OFF EC 60
6* OFF EC 61
5* OFF EC 52
8* OFF EL 0C Утечка хладагента
12* OFF EC 07
2* OFF EL 01
7* Flash (мигает) PC 03
9* OFF EH 0b
Индикация на внутрен-
нем блоке «Timer Lamp»
Индикация на дисплее
внутреннего блока
Описание кода ошибки
Ошибка чтения блока памяти
управления внутреннего блока
Ошибка вентилятора внутреннего
Ошибка датчика температуры
Ошибка датчика температуры трубы
Ошибка датчика температуры
наружного блока Т3 (датчик
температуры конденсации/T4 реле
давления (для некоторых моделей)
вентилятора наружного блока
Ошибка межблочной связи (для
Защита от высокого давления
Ошибка связи между платой и
дисплеем внутреннего блока
EEPROM
Ошибка напряжения платы
блока
воздуха внутреннего блока
внутреннего блока
Ошибка обратной связи
некоторых моделей)
хладагента
31
Loading...
