Garagentorantrieb DoorLift Basic 60

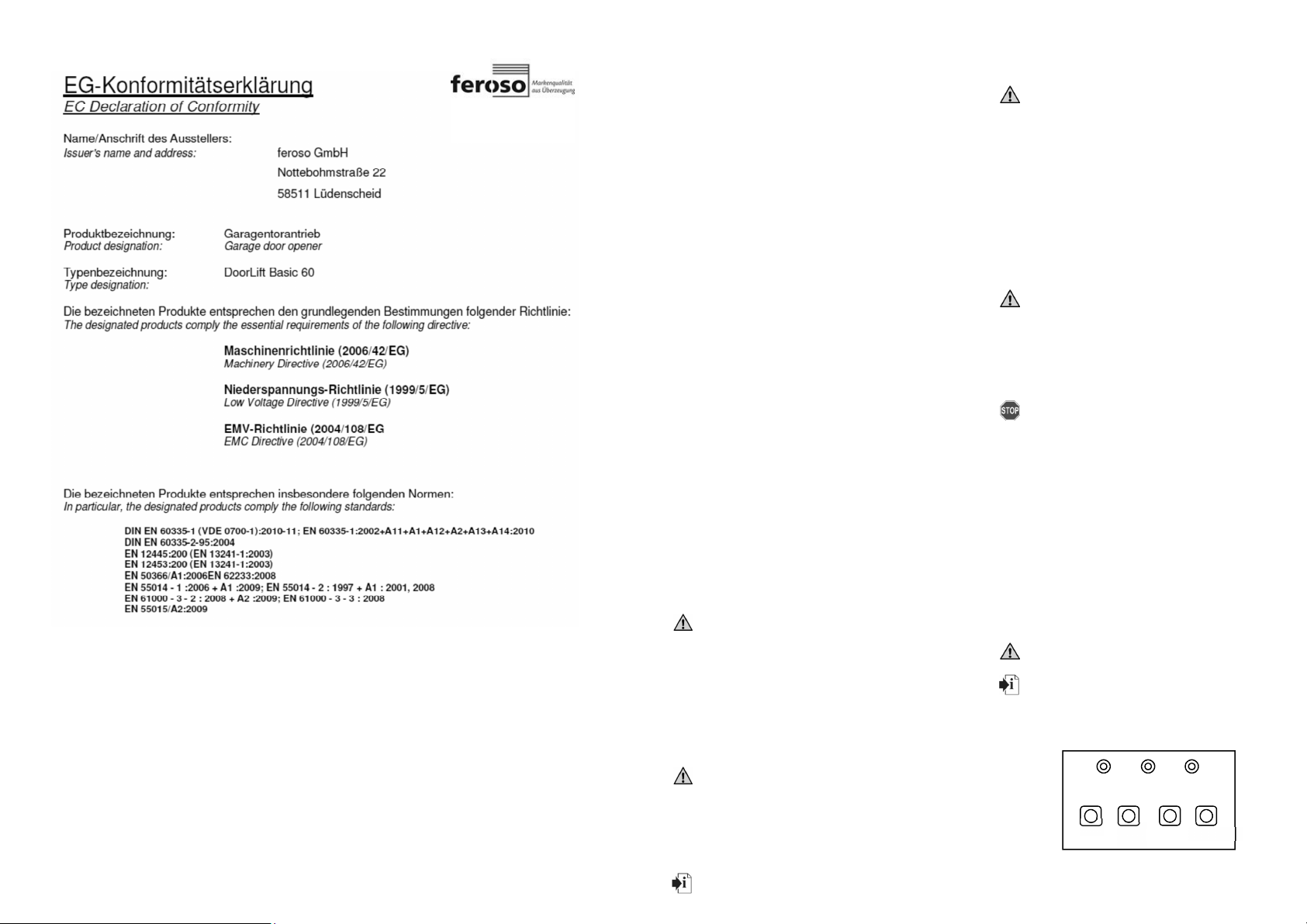

Page 2
Inhaltsverzeichnis
1. Symbolerklärung ......................................................... 2
2. Allgemeine Sicherheitshinweise ................................. 2
3. Produktübersicht ........................................................ 3
4. Montagevorbereitungen ............................................. 3
5. Montageanleitung....................................................... 3
6. Inbetriebnahme .......................................................... 3
7. Handsender einlernen ................................................ 4
8. Bedienungsanleitung .................................................. 4
9. Anschluss externer Geräte (siehe auch Bild 13.20) .... 4
10. Hinweise für die Fehlersuche .................................. 4
11. Technische Daten DoorLift Basic 60 ........................ 5
12. Einzelteile ................................................................ 5
13. Montagebilder ........................................................ 6
14. Anhang .................................................................. 10
1. Symbolerklärung
Vorsicht!
Gefahr von Personenschäden!
Hier folgen wichtige Sicherheitshinweise, die zur Vermeidung von
Personenschäden unbedingt beachtet werden müssen!
Achtung!
Gefahr von Sachschäden!
Hier folgen wichtige Sicherheitshinweise, die zur Vermeidung von
Sachschäden unbedingt beachtet werden müssen!
Hinweis / Tipp
Kontrolle
Verweis
2. Allgemeine Sicherheitshinweise
Hinweise und Anweisungen unbedingt beachten! Bei
Nichtbeachtung können Personen- oder Sachschäden entstehen!
Für die Gewährleistung müssen die Hinweise dieser Anleitung
vollständig verstanden und beachtet werden!
Für Schäden, die durch Nichtbeachtung der Hinweise in dieser
Anleitung oder der für den Einsatzbereich geltenden
Sicherheitsbestimmungen und Unfallverhütungsvorschriften
entstanden sind, haftet der Hersteller oder sein Beauftragter
nicht!
Dieses Antriebssystem darf nur von qualifiziertem und
geschultem Fachpersonal
- mit Kenntnis der allgemeinen und speziellen Sicherheits- und
Unfallverhütungsvorschriften,
- Kenntnis der einschlägigen elektrotechnischen Vorschriften,
- Ausbildung in Gebrauch und Pflege angemessener
Sicherheitsausrüstung,
- ausreichender Unterweisung und Beaufsichtigung durch
Elektrofachkräfte,
- der Fähigkeit, Gefahren zu erkennen, die durch Elektrizität
verursacht werden können
- und Kenntnis in der Anwendung der EN 12635
montiert, angeschlossen und in Betrieb genommen werden!
Um Einbaufehler und Schäden zu vermeiden, ist unbedingt nach
den Montageanweisungen dieser Anleitung vorzugehen. Das
Seite 2
Produkt darf erst nach vollständiger Kenntnisnahme der
Anleitung in Betrieb genommen werden.
Diese Anleitung ist dem Betreiber der Toranlage zu übergeben
und von ihm aufzubewahren. Sie beinhaltet wichtige Hinweise für
Bedienung, Prüfung und Wartung.
Das Produkt wird gemäß den in der Konformitäts- und
Einbauerklärung aufgeführten Richtlinien und Normen gefertigt.
Zur Vermeidung von Gefährdungen und um die optimale Leistung
sicherzustellen, dürfen am Produkt keine Veränderungen und
Um- oder Anbauten vorgenommen werden.
Das Produkt hat das Werk in einwandfreiem Zustand verlassen.
Kraftbetätigte Türen, Tore und Fenster müssen vor der ersten
Inbetriebnahme und nach Bedarf, jedoch mindestens einmal
jährlich von einem Sachkundigen geprüft werden (mit
schriftlichem Nachweis).
Bestimmungsgemäße Verwendung
Das Antriebssystem ist ausschließlich für das Öffnen und
Schließen von Garagenschwing- und Garagensektionaltoren
bestimmt.
Der Betrieb ist nur in trockenen Räumen zulässig.
Die maximale Zug- und Druckkraft muss beachtet werden.
Toranforderungen
Das Tor muss ohne Antrieb in jeder Position selbstständig stehen
bleiben (durch Federausgleich) und von sich von Hand leicht
bewegen lassen.
Neben den Hinweisen in dieser Anleitung sind die allgemein
gültigen Sicherheits- und Unfallverhütungsvorschriften zu
beachten!
Es gelten unsere Verkaufs- und Lieferbedingungen.
Hinweise zum Einbau des Antriebssystems
• Stellen Sie sicher,
- dass sich das Tor in einwandfreiem Zustand befindet
- dass das Tor ohne Antrieb in jeder Position stehen bleibt
- dass das Tor sich von Hand leicht bewegen lässt
- dass das Tor sich richtig öffnet und schließt
• Entfernen Sie alle nicht benötigten Bauteile (z.B. Seile, Ketten,
Winkel etc.)
• Setzen Sie alle Einrichtungen außer Betrieb, die nach der
Montage des Antriebssystems nicht benötigt werden
• Vor Arbeiten an elektrischen Anlagen gilt:
Freischalten
gegen Wiedereinschalten sichern
Spannungsfreiheit feststellen
• Netz- und Steuerleitungen unbedingt getrennt verlegen!
• Beachten Sie die örtlichen Schutzbestimmungen
• Montieren Sie das Antriebssystem nur bei geschlossenem Tor
• Montieren Sie alle Steuerungseinrichtungen (Taster, Sender
etc.) in Sichtweite des Tore. Eine Mindestmontagehöhe von
1,5m muss eingehalten werden
• Bringen Sie Warnschilder gegen Einklemmen an auffälligen
Stellen dauerhaft an
• Stellen Sie sicher, dass nach der Montage keine Teile des Tores
in öffentliche Fußwege oder Straßen ragen
Hinweise zur Inbetriebnahme des Antriebssystems
Die Betreiber der Toranlage oder deren Stellvertreter müssen
nach Inbetriebnahme der Anlage in die Bedienung eingewiesen
werden.
• Stellen Sie sicher, dass die Torsteuerung nur von Personen mit
ausreichenden physischen und geistigen Fähigkeiten bedient
wird und Kindern nicht mit Ihr spielen können
• Stellen Sie vor Bedienung sicher, dass sich keine Personen oder
Gegenstände im Gefahrenbereich des Tores befinden
• Prüfen Sie alle Not-Befehlseinrichtungen
• Greifen Sie niemals in ein laufendes Tor oder sich bewegende
Teile
• Achten Sie auf mögliche Quetsch- und Scherstellen an der
Toranlage. Die Bestimmungen der EN 13241 müssen beachtet
werden.
Page 3
14. Anhang
_
Seite 10
Hinweise zur Wartung des Antriebssystems
Um eine störungsfreie Funktion zu gewährleisten, müssen
folgende Punkte regelmäßig kontrolliert und erforderlichenfalls in
Stand gesetzt werden. Vor Arbeiten an der Anlage ist das
Antriebssystem spannungslos zu schalten.
• Überprüfen Sie jeden Monat, ob das Antriebssystem reversiert,
wenn das Tor ein Hindernis berührt. Stellen Sie dazu ein 50mm
hohes Hindernis in den Torlaufweg
• Überprüfen Sie die Abschaltautomatik AUF und ZU
• Überprüfen Sie alle beweglichen Teile des Tor- und
Antriebssystems
• Überprüfen Sie die Toranlage auf Verschleiß oder
Beschädigungen
• Überprüfen Sie die Leichtgängigkeit des Tores von Hand
Hinweise zur Reinigung des Antriebssystems
Keinesfalls dürfen zur Reinigung direkter Wasserstrahl,
Hochdruckreiniger, Säuren oder Laugen eingesetzt werden!
3. Produktübersicht
Lieferumfang

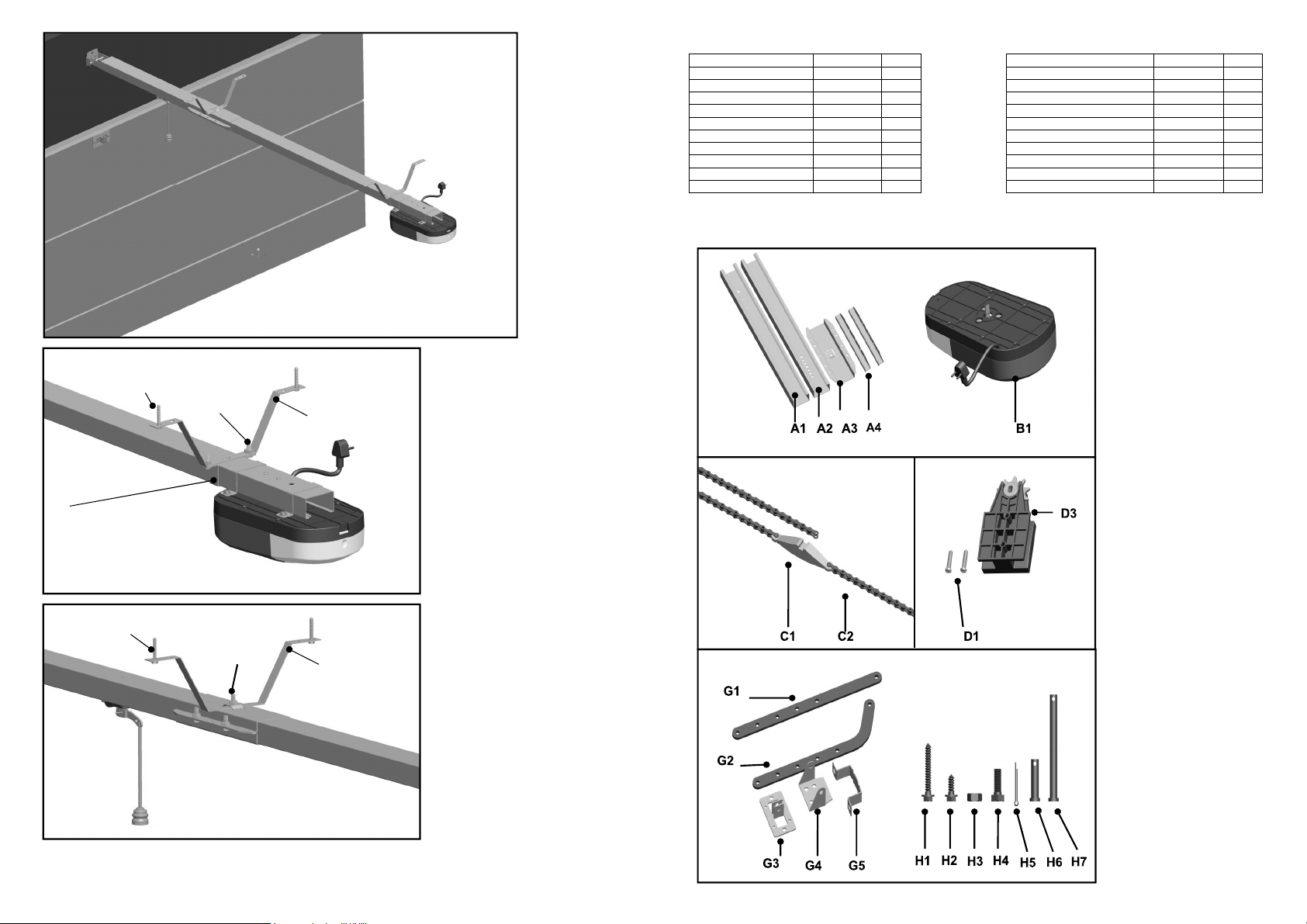

A1 / A2 Schienenteileend (Bild 12.1)
A3 / A4 Schienenverbinder (Bild 12.1)
B1 Antriebskopf (Bild 12.1)
C1 / C2 Zahnriemenverbinder/Zahnriemen, vormontiert (Bild 12.2)
D1 Befestigungsschrauben für Antriebsritzel (Bild 12.3)
D3 Antriebsritzel (Bild 12.3)
E1 Tormitnehmer (Bild 13.1)
F1 Zahnriemenspanner (Bild 13.3)
G1 / G2 Schubstange / Schubstangenverlängerung (Bild 12.4)
G3 Toranschlusselement (Bild 13.11)
G4 Sturzhalterung (Bild 13.10)
G5 Abhängungsklammer (Bild 12.4)
H1 Schraube 8x60 (4Stk.) (Bild 12.4)
H2 selbstschneidende Schraube 6x16 (4Stk.) (Bild 12.4)
H3 Sechskantmutter M8 (4Stk.) (Bild 12.4)
H4 Sechskantschraube M8x20 (4Stk.) (Bild 12.4)
H5 Befestigungssplint (Bild 12.4)
H6 / H7 Befestigungsbolzen (Bild 12.4)
Optionales Zubehör:
H1 Schraube 8x60 (4Stk.) (Bild 12.5)
H8 selbstschneidende Schraube 6x20 (4Stk.) (Bild 12.5)
H9 Sechskantschraube M8x16 (8Stk.) (Bild 12.5)
H10 Sechskantmutter M8 (10Stk.) (Bild 12.5)
H11 Sechskantschraube M8x10 (2Stk.) (Bild 12.5)
H12 Sechskantschraube M8x70 (2Stk.) (Bild 12.5)
K2 Abhängung (2 oder 3Stk.) (Bild 12.5)
4. Montagevorbereitungen
Achtung!
Vor Beginn der Montage müssen unbedingt folgende Kontrollen
durchgeführt werden!
Lieferumfang
• Prüfen Sie, ob der Lieferumfang vollständig ist (Bild xx)
• Prüfen Sie, ob alle Zubehörteile für Ihre Einbausituation
vorhanden sind
Garage
• Prüfen Sie, ob Ihre Garage über einen geeigneten Netzanschluss
und eine Netztrenneinrichtung verfügt
Toranlage
Achtung!
Um im Falle einer Störung eine Garage ohne zweiten Zugang
betreten zu können, muss das Garagentor mit einer Entriegelung
ausgestattet werden!
• Entfernen Sie die Torverschlüsse oder setzen Sie sie außer
Funktion
• Prüfen Sie, ob das Tor sich von Hand leicht bewegen lässt
• Prüfen Sie, ob das Tor an jeder Position von selbst stehen bleibt
Verweis:
Bei Einsatz und Montage von Zubehör ist die jeweils beiliegende
Anleitung zu beachten
5. Montageanleitung
5.1. Legen Sie die Schienenteile auf einen trockenen Untergrund

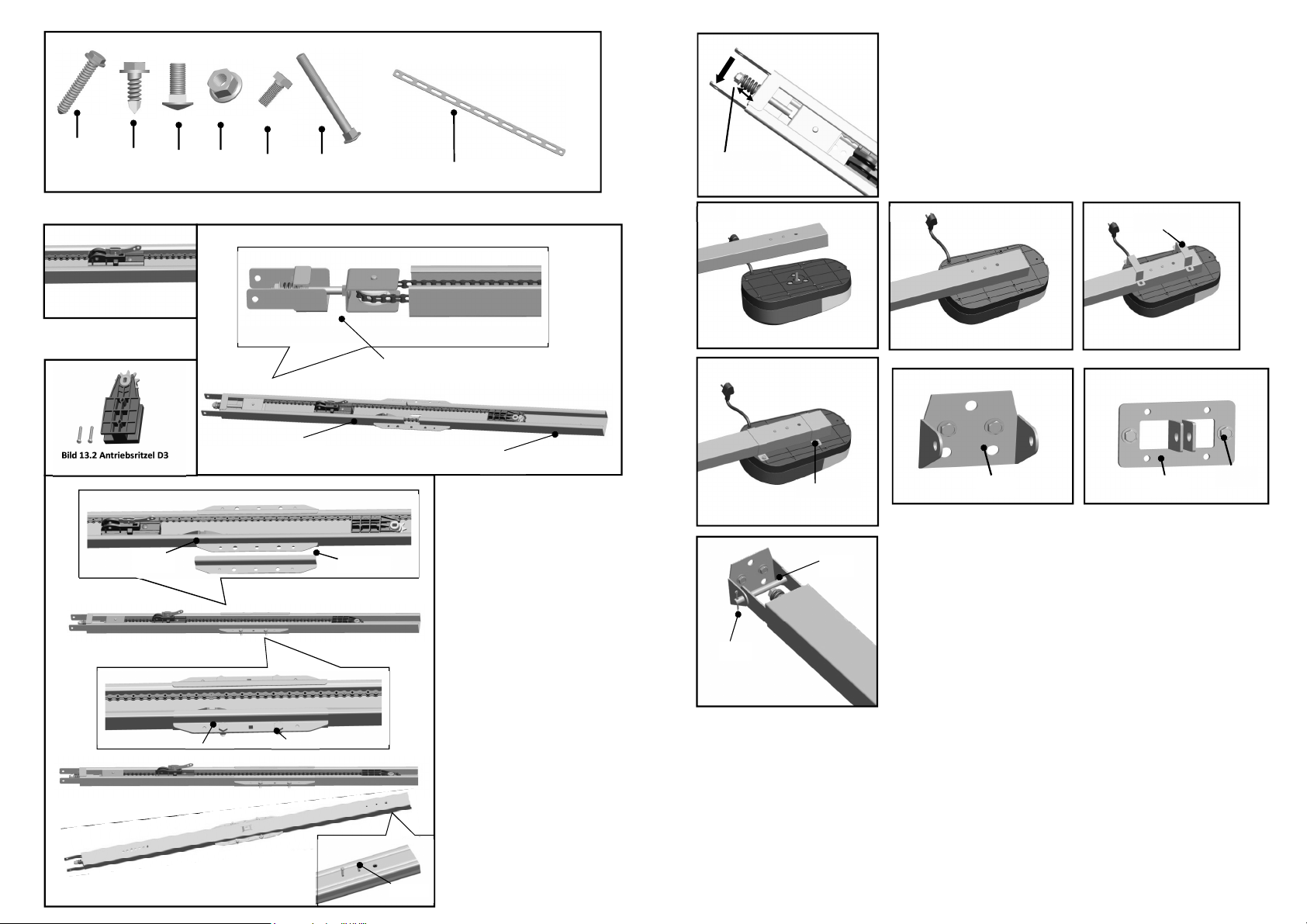

5.2. Montieren Sie den Tormitnehmer E1 und setzen Sie ihn und
das Antriebsritzel D3 in die Schienen ein (Bild 13.1 bis 13.3)
Achtung!
Um eine einwandfreie Funktion sicherzustellen, darf der
Zahnriemen nicht verdreht werden
5.3. Fügen Sie die Schienen A1 und A2 mit Hilfe der
Schienenverbinder A3 und A4 zusammen (Bild 13.4).
5.4. Befestigen Sie das Antriebsritzel D3 mit den Schrauben D1
an entsprechender Stelle in der Schiene A1 (Bild 13.4)
5.5. Montieren Sie den Zahnriemenspanner F1 in das Ende der
Schiene A2 (Bild 13.5)
5.6. Spannen Sie den Zahnriemen, indem Sie die Mutter des
Spanners solange drehen, bis die Feder auf ca. 2,5cm
zusammengedrückt wird (Bild 13.5)
5.7. Montieren Sie den Antriebskopf an die Schiene A1 und
befestigen Sie ihn mit den Bügeln G5 und den Schrauben H2
(Bild 13.6 bis 13.9)
Achtung!
Um einen einwandfreien Torlauf sicherzustellen, muss die
Torblattoberkante am höchsten Punkt des Öffnungsweges 1050mm unterhalb der waagerechten Antriebsschienenunterkante
liegen
5.8. Schrauben Sie die Sturzhalterung G4 an die Wand oder
unter die Decke (Bild 13.10)
5.9. Schrauben Sie das Toranschlusselement G3 mit den
Schrauben H8 an das Torblatt (Bild 13.11)
Vorsicht!
Das Antriebssystem muss bis zum Abschluss der Arbeiten gegen
Herabstürzen gesichert werden!
5.10. Montieren Sie das Antriebsaggregat mit der Schiene am
Toranschlusselement G3. Benutzen Sie hierfür die
Befestigungselemente H7 und H5 (Bild 13.12)
5.11. Montieren Sie die Abhängungsklammer G5 mit dem von
Ihnen festgelegten Abstand zum Antriebskopf (z.B. 20cm)
und befestigen Sie das Antriebssystem direkt mit den
Schrauben H1 an der Decke, oder biegen und montieren Sie
vorher die Abhängungen K2 mit Schrauben und Muttern
H3/H4 (Bild 13.13 und 13.14)
5.12. Montieren Sie den Tormitnehmer mit oder ohne gebogener
Verlängerung unter Verwendung der Befestigungselemente
H5, H6, H3 und H4. (Bild 13.15 bis 13.19)
Um den Tormitnehmer zu entriegeln, ziehen Sie an der
Kordel und schieben Sie ihn in Richtung Antrieb (Bild 13.15
und 13.19)
6. Inbetriebnahme
Achtung!
Es sind unbedingt die Sicherheitshinweise aus Punkt 2 zu
beachten!
Verweis!
Für die Montage externer Bedienelemente, Sicherheits- und
Signaleinrichtungen müssen die entsprechenden Anleitungen
beachtet werden!
6.1. Stecken Sie den Netzstecker in die Steckdose. LED1, LED2
und LED3 blinken dreimal, um anzuzeigen, dass das
Programm normal arbeitet
6.2. Mit den Tasten „+“ und „-“ lässt sich der Antrieb in Richtung
„AUF“ und „ZU“ bewegen
6.3. Bewegen Sie den Antrieb, bis der Tormitnehmer hörbar
einrastet
LED1
LED2 LED3
+
SETTING
CODE
Seite 3
Page 4
6.4. Drücken und halten Sie die „SETTING“-Taste, bis LED2
•
•
•
•
•
•
•
•
•
•
•
•
•
Potentiomet
er
+24 PB GND PBSW
+
BA
Speed
display
JP2
1 2 3
JP1
1 2 3
Potentiometer
+
permanent leuchtet
6.5. Fahren Sie das Tor mit der „+“-Taste in die gewünschte
obere Position. Zur Speicherung drücken und halten Sie die
„SETTING“-Taste, bis LED3 permanent leuchtet
6.6. Fahren Sie das Tor mit der „-“-Taste in die gewünschte
untere Position. Zur Speicherung drücken und halten Sie die
„SETTING“-Taste, bis LED3 erlischt
7. Handsender einlernen
7.1. Drücken Sie die CODE-Taste, bis LED1 leuchtet
7.2. Betätigen Sie innerhalb von 10 Sekunden den
einzulernenden Handsender
7.3. Betätigen Sie wiederholt den Handsender bis LED1 zu
blinken beginnt und anschließend erlischt
7.4. Bis zu 20 Sender/Kanäle können so eingelernt werden
8. Bedienungsanleitung
8.1. Tor öffnen / Tor schließen
Um das Tor zu bewegen, drücken Sie eine eingelernte Taste
des Senders und halten Sie sie gedrückt, bis sich das Tor
bewegt.
8.2. Tor während der Fahrt stoppen
Wenn Sie während der Bewegung des Tores eine
eingelernte Taste drücken, stoppt das Tor.
Bei erneutem Tastendruck setzt es sich in die
entgegengesetzte Richtung in Bewegung.
8.3. Speicher löschen
Drücken Sie die CODE-Taste und halten Sie sie
gedrücktLED1 wird aufleuchten. Halten Sie die CODE-Taste
solange gedrückt, bis der Punkt erlischt.
Alle Sender sind nun gelöscht.
8.4. Einstellung der Kraft für die Hinderniserkennung
Mit dem Potentiometer auf der Leiterplatte des Antriebs
können Sie die Kraft der Hinderniserkennung einstellen.
Drehen gegen den Uhrzeigersinn vermindert die Kraft,
Drehen im Uhrzeigersinn erhöht die Kraft (s. a. Bild 13.20)
Einstellung nur bei Stillstand des Tores möglich!
8.5. Einstellung des automatischen Torzulaufs
Der Antrieb kann nach jeder kompletten Öffnung durch den
Handsender das Tor automatisch nach fünf Minuten
zufahren.
Um diese Funktion einzuschalten, legen Sie die Brücke des
Anschlusses „JP2“ auf der Leiterplatte des Antriebs über die
Kontakte 1 und 2 (s. a. Bild 13.20).
Um diese Funktion auszuschalten, legen Sie die Brücke
wieder über die Kontakte
2 und 3.
im Uhrzeigersinn gegen Uhrzeigersinn
JP2
9. Anschluss externer Geräte (siehe auch Bild 13.20)
9.1. Anschluss von Sicherheitseinrichtungen:
Um Sicherheitseinrichtungen, wie zum Beispiel
Lichtschranken anzuschließen, legen Sie die Brücke des
Anschlusses „JP1“ auf der Leiterplatte des Antriebs über die
Kontakte 1 und 2.
Wenn keine Sicherheitseinrichtungen angeschlossen
werden, muss die Brücke über den Kontakten 2 und 3 liegen
Seite 4
JP1
1 2 3
1 2 3
9.2. Anschluss:
+24V
PB GND
Verbinden Sie den potentialfreien Öffner-Ausgang der
Sicherheitseinrichtung (Lichtschranke oder SchließkantenSicherheitsprofil) mit den Klemmen „PB“ und „GND“ der
Klemmenleiste, nachdem Sie die Drahtbrücke entfernt
haben.
Beachten Sie unbedingt die Anleitung des jeweiligen
Produktes!
9.3. Anschluss eines externen Tasters oder Steuergerätes:
+24V PB
Verbinden Sie Anschlüsse Ihres potentialfreien Tasters mit
dem Klemmen „PBSW“ und „GND“ der Klemmenleiste.
Beachten Sie unbedingt die Anleitung des jeweiligen
Produktes!
9.4. Anschluss einer Pufferbatterie
Im Falle eines Stromausfalls können Sie das Tor weiterhin
Betreiben, wenn Sie eine 24V-Pufferbatterie einsetzen.
Diese wird mit den Klemmen „BAT“ verbunden.
Achten Sie beim Anschluss auf richtige Polung!
PBSW ALARM A_SW
GND PBSW
ALARM A_SW
10. Hinweise für die Fehlersuche
Fehler Ursache Beseitigung
Antrieb
arbeitet nicht
Tor fährt zu,
stoppt und
reversiert
Der Antrieb
bleibt in der
oberen
Endlage
stehen
Der Antrieb
reagiert nicht
auf den
Sender
Stecker ist nicht korrekt
eingesteckt
Hindernis im Fahrbereich,
hakendes Tor,
zu viel Reibung im Tor
Die externe
Sicherheitsfunktion ist
eingeschaltet, es ist aber
kein Sensor
angeschlossen.
Ist ein Sensor
angeschlossen, könnte ein
Kabelbruch vorliegen.
Ein Hindernis befindet
sich im Erfassungsbereich
des Sensors
Die Batterie ist leer
• Der Sender wurde nicht
richtig eingelernt
Stecken Sie den
Stecker erneut ein
Beseitigen Sie das
Hindernis.
• Wenn Ihr Tor hakt
oder zu viel Reibung
hat, lassen Sie es
durch einen
Fachmann für
Tortechnik warten
Schliessen Sie einen
Sensor an oder
schalten die
Sicherheitsfunktion
aus.
Untersuchen Sie die
Leitung.
Entfernen Sie das
Hindernis
Erneuern Sie die
Batterie
Lernen Sie den
Sender erneut ein
(Pkt. 7 der
Anleitung)

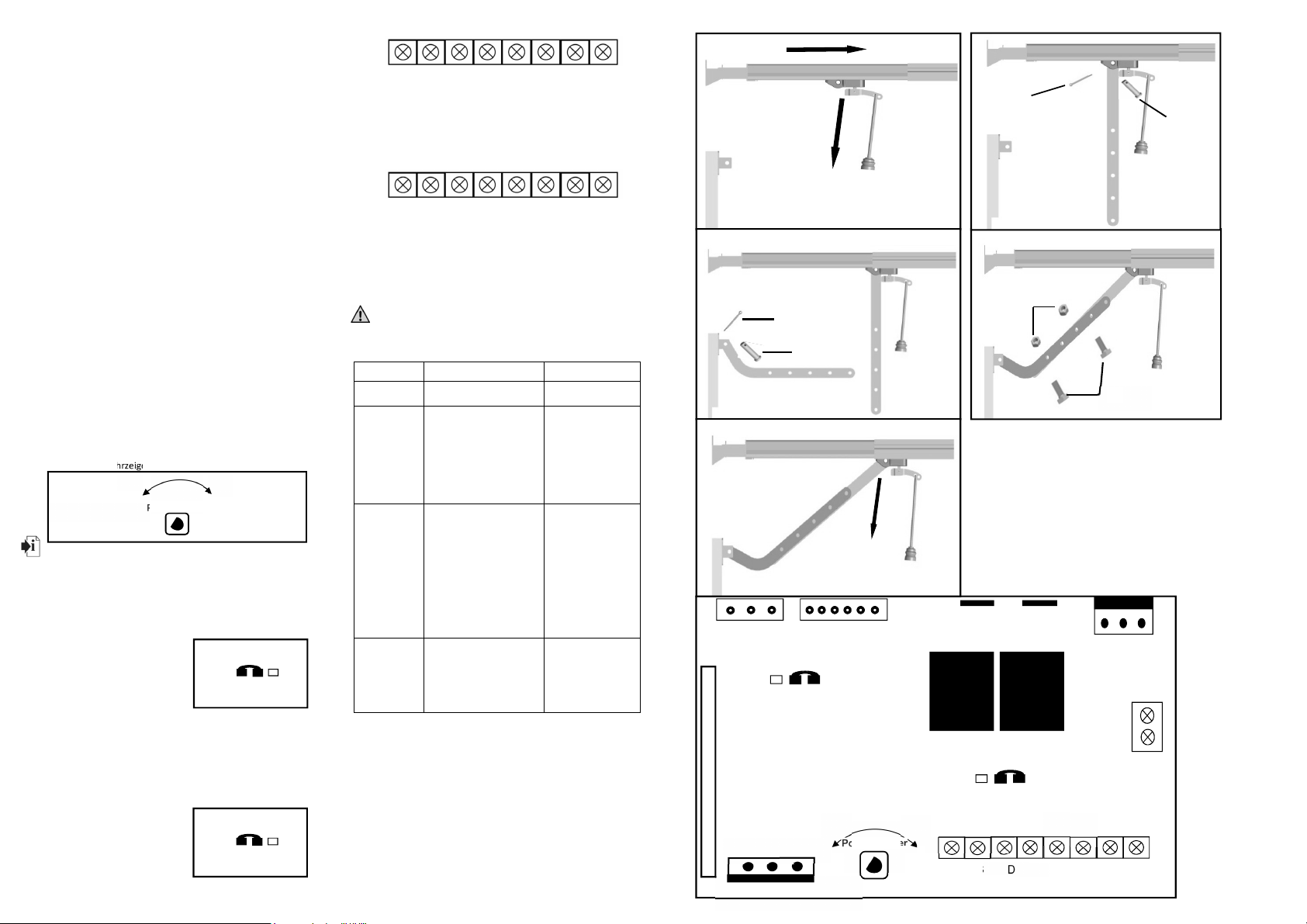

13. Montagebilder
H5
H6
Bild 13.15 Bild 13.16
H3
H5
H6
Bild 13.18 Bild 13.17
Bild 13.19
H4
Motor Power
Power
-
+
Bild 13.20
GND IN
External Receiver
External Receiver
External ReceiverExternal Receiver
+24
-
-
ALARM
A_SW
Seite 9
Page 5
13. Montagebilder
H1
Abhängung K2,
H11
H1
Abhängung K2
G5
, bei direkter
H3\H4
11. Technische Daten DoorLift Basic 60
Elektrische Daten Mechanische Daten
Spannung 230 V AC Max. Torgröße 9 m2
Frequenz 50 Hz Max. Zughöhe 2,4 m
Leistung 110 W Max. Zugkraft 600 N
Leistung Stand-by <4 W Temperaturbereich -20 bis +60 °C
Betriebsart (Einschaltdauer) S2 (4min.)
Steuerspannung 24 V DC
Schutzart IP44
Schutzklasse II
Funkfrequenz 433,92 MHz
Reichweite 30 m
12. Einzelteile
Bild 12.1
Deckenmontage ohne
Abhängung K2
Bild 13.13
Bild 13.14
Seite 8
entfällt bei direkter
Deckenmontage
Bild 12.2 Bild 12.3
Seite 5
Page 6
12. Einzelteile
H9 H10
13. Montagebilder
H1
Bild 12.5
H8
13. Montagebilder
Bild 13.1 Tormitnehmer E1
H9
H10
Bild 13.3
H11 H12 K2
F1
A2
A1
2.5cm
Bild 13.5
Bild 13.6 Bild 13.7
H2 (4)
Bild 13.9
Bild 13.10
G5 (2)
Bild 13.8
G4 G3
Bild 13.11
H8
Bild 13.4
Seite 6
A3
A4
H7
H5
Bild 13.12
Seite 7
Loading...
