Fermax VEO Quick Start Manual

Download

GUÍA INICIO RÁPIDA

QUICK START GUIDE

GUIDE DE MISE EN MARCHE RAPIDE

SCHNELLANLEITUNG

GUIA DE INÍCIO RÁPIDO

PRZEWODNIK SZYBKI START

ءﺩﺑﻟﺍ ﻝﻳﻟﺩ

MONITOR VEO VDS VEO VDS MONITOR

MONITEUR VEO VDS

VEO VDS MONITOR MONITOR VEO VDS MONITOR VEO VDS

VEO VDS ﺽﺭﻌﻟﺍ ﺯﺎﻬﺟ

VDS

pl. ar.

2 VDS VEO MONITOR

VDS

Cod. 97891 V05_16

GUÍA INICIO DEL MONITOR VEO VDS

BOTONES CONTROL

CÓMO PROGRAMAR EL MONITOR VEO

Monitor alimentado por primera vez.

El led rojo ﬁ jo indica que el monitor está alimentado y encendido (volumen audio).

1. INSTALAR

1. Con el monitor encendido, pulse el botón de programación. Se oirá un sonido de conﬁ rmación.

2. Pulse el botón de llamada a vivienda. De nuevo se produce conﬁ rmación.*

2. PROGRAMAR (Placa conﬁ gurada como MÁSTER)

MANUAL

COMPLETO

AJUSTES AUDIO

Apagado

Encendido

con volumen MEDIO

Encendido

con volumen ALTO

Nota: El monitor no funcionará mientras no haya sido programado.

< 2 min



herramienta programación

botón programación

AJUSTES VÍDEO

Brillo

Contraste

Color

(sólo monitor color)

En conversación, pulsar para abrir la puerta.

En reposo, llamada al conserje (si existe conserjería).

Función adicional (consulte con su instalador).

En reposo, pulsar y se visualiza la cámara de la placa principal.

Autoencendido y selección cámara Principal/Secundaria, (según

tipo de instalación).

LED indicador de monitor encendido.

LED

CARACTERÍSTICAS TÉCNICAS (Pantalla OSD TFT 4,3”)

Alimentación 18 Vdc Consumo en reposo 12 mA Consumo audio + video 300 mA Consumo en llamada 400 mA Temperatura de funcionamiento [-5º , +40ºC] / [23º, 104ºF]

3VDS VIDEO MONITOR 3

VDS

Code 97891 V05_16

START GUIDE FOR THE VEO VDS MONITOR

CONTROL BUTTONS

HOW TO PROGRAM THE VEO MONITOR

COMPLETE

MANUAL

In conversation, press to open the door.

In standby, call to guard unit (if applicable).

Additional function (see your installer).

In standby, press and view the main panel´s camera. Auto-start and

select Main/Secondary camera (depending on the installation).

LED indicator of the monitor that is on.

LED

TECHNICAL CHARACTERISTICS (TFT 4,3” OSD screen)

Power supply 18 Vdc Standby Consumption 12 mA Audio + Video consumption 300 mA Calling consumption 400 mA Operating temperature [-5º , +40ºC] / [23º, 104ºF]

Monitor powered for the ﬁ rst time.

The ﬁ xed red led indicates that the monitor is powered and on (audio volume).

1. INSTALL

1. With the monitor on, press the programming button. A conﬁ rmation tone will be emitted.

2. Press the call-to-residence button. Again, a conﬁ rmation tone is emitted.*

2. PROGRAM (Panel conﬁ gured as MASTER)

< 2 min



programming tool

programming button

AUDIO SETTINGS

Off

with MEDIUM volume

With HIGH volume

VIDEO SETTINGS

Brightness

Contrast

Colour

(only colour monitors)

Note: The monitor will not work if it has not been programmed.

4 VDS VEO MONITOR

VDS

RÉGLAGES AUDIO

Éteint

Allumé

avec volume MOYEN

Allumé

avec volume ÉLEVÉ

RÉGLAGES VIDÉO

Luminosité

Contraste

Couleur

(moniteur couleur uniquement)

Cod. 97891 V05_16

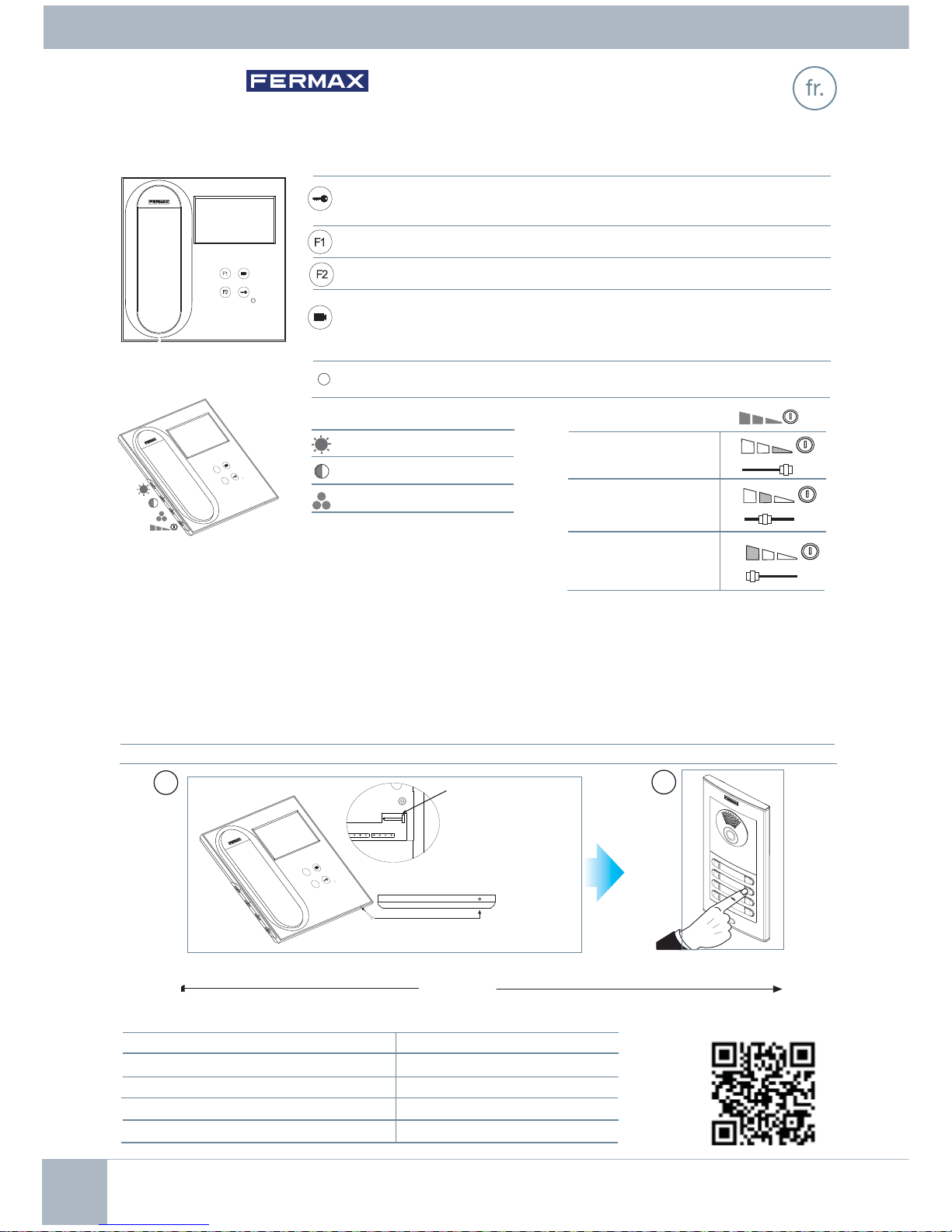

GUIDE DE MISE EN MARCHE DU MONITEUR VEO VDS

BOUTONS DE COMMANDE

MANUEL

COMPLET

< 2 min



outil programmation

bouton programmation

Lors d’une communication, appuyez dessus pour ouvrir la porte.

En veille, appel au concierge (s’il y a une conciergerie).

Fonction supplémentaire (contactez votre installateur).

En veille, appuyez dessus et vous verrez la caméra de la platine

principale. Auto-insertion et sélection de la caméra principale/

secondaire (selon le type d’installation).

Voyant lumineux du moniteur en marche.

LED

CARACTÉRISTIQUES TECHNIQUES (écran OSD TFT 4,3”)

Alimentation 18 Vcc Consommation en veille 12 mA Consommation son + image 300 mA Consommation avec appel 400 mA Température de service [-5, +40 ºC] / [23, 104 ºF]

Moniteur alimenté pour la première fois.

La DEL rouge ﬁ xe indique que le moniteur est alimenté et allumé (volume son).

1. INSTALLATION

1. Une fois le moniteur allumé, appuyez sur le bouton de programmation. Une tonalité de conﬁ rmation est émise.

2. Appuyez sur le bouton-poussoir d'appel à destination du logement. Une tonalité de conﬁ rmation est de nouveau émise.*

2. PROGRAMMER (platine conﬁ gurée en tant que platine MASTER)

Remarque : le moniteur ne fonctionnera pas tant qu'il n'aura pas été programmé.

COMMENT PROGRAMMER LE MONITEUR VEO

5VDS VIDEO MONITOR 5

VDS

Kode 97891 V05_16

SCHNELLANLEITUNG VEO VDS MONITOR

BEDIENTASTEN

PROGRAMMIERUNG DES VEO-MONITORS

Erstmaliges Anschließen des Monitors an den Strom.

Eine kontinuierlich rot leuchtende LED zeigt an, dass der Monitor mit Strom versorgt wird und eingeschaltet ist.

1. INSTALLIEREN

1. Drücken Sie bei eingeschaltetem Monitor die Programmiertaste. Der Vorgang wird durch einen Signalton bestätigt.

2. Die Klingeltaste der Wohnung drücken. Der Vorgang wird erneut durch einen Signalton bestätigt.*

2. PROGRAMMIEREN (Türstation als MASTER konﬁ guriert)

VOLLSTÄNDIGES

HANDBUCH

AUDIOEINSTELLUNGEN

Aus

Ein

Lautstärke auf MITTEL

Ein

Lautstärke auf HOCH

< 2 Min.



Programmier-Tool

Programmiertaste

VIDEOEINSTELLUNGEN

Helligkeit

Kontrast

Farbe

(nur bei Farbbildschirm)

Im Sprechmodus drücken, um die Tür zu öffnen. Im Bereitschaftsmodus kann der Portier angerufen werden (falls eine Portierzentrale vorhanden ist).

Zusatzfunktion (fragen Sie den Installateur).

Im Bereitschaftsmodus drücken, worauf die Kamera der Haupttürstation angezeigt wird und anschließend die Haupt-/ Nebenkamera auswählen (in Abhängigkeit vom Installationstyp).

LED-Anzeige Monitor eingeschaltet.

LED

TECHNISCHE EIGENSCHAFTEN (4,3” Flachbildschirm mit Bildschirmanzeige (OSD))

Netzgerät 18 VDC Stromverbrauch im Bereitschaftsmodus 12 mA Stromverbrauch Audio + Video 300 mA Stromverbrauch bei Anruf 400 mA Betriebstemperatur [- 5 ºC , + 40 ºC] / [23 ºF, 104 ºF]

Hinweis: Der Monitor ist nicht betriebsbereit, wenn er vorher nicht programmiert wurde.

6 VDS VEO MONITOR

VDS

Cód. 97891 V05_16

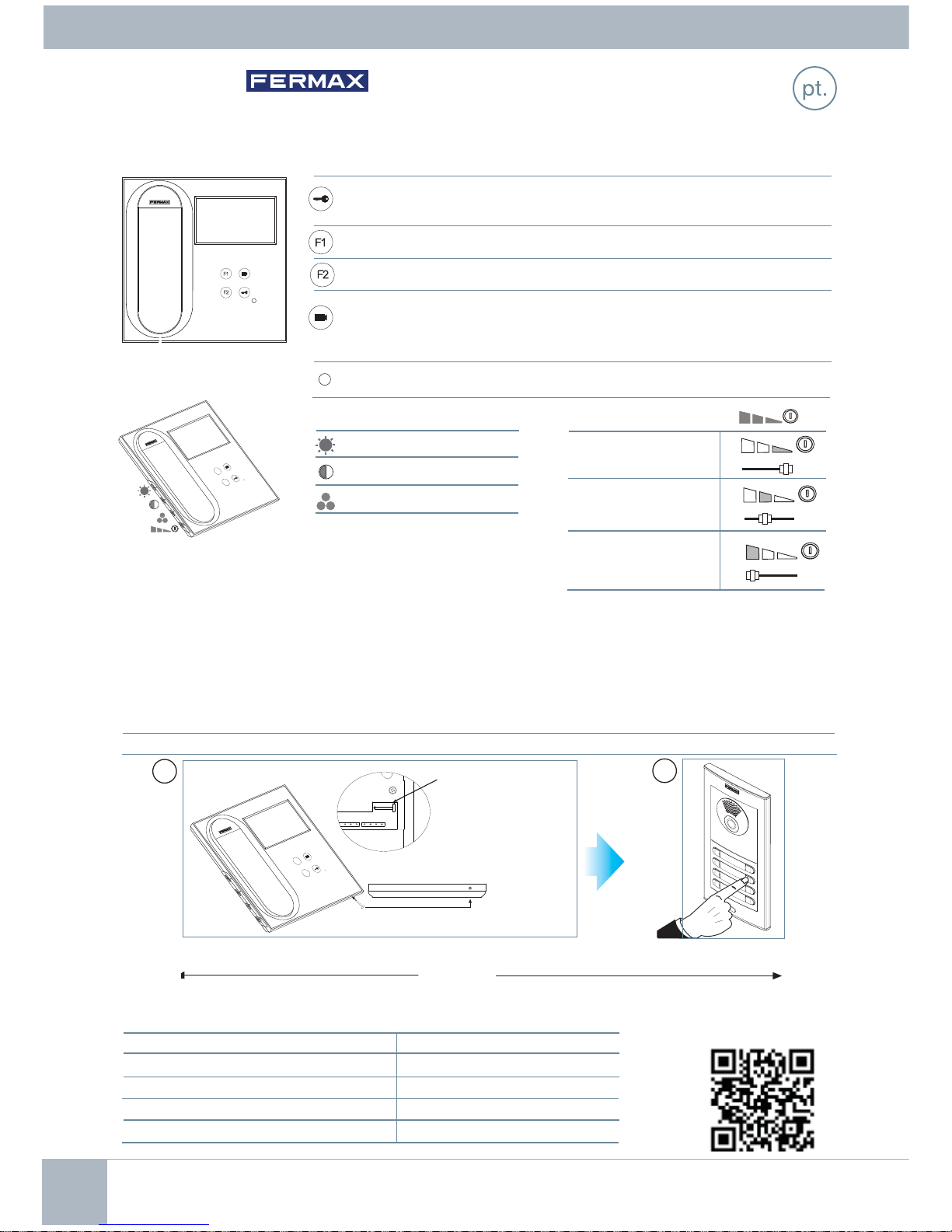

GUIA DE INÍCIO DO MONITOR VEO VDS

BOTÕES DE CONTROLO

COMO PROGRAMAR O MONITOR VEO

Monitor alimentado pela primeira vez.

O LED vermelho ﬁ xo indica que o monitor está alimentado e ligado (volume de áudio).

1. INSTALAR

1. Com o monitor ligado, prima o botão de programação. Ouvir-se-á um som de conﬁ rmação.

2. Prima o botão de chamada à habitação. Produz-se novamente uma conﬁ rmação.*

2. PROGRAMAR (Botoneira conﬁ gurada como MESTRE)

MANUAL

COMPLETO

AJUSTES DE ÁUDIO

Desligado

Ligado

com volume MÉDIO

Ligado

com volume ALTO

Nota: O monitor não funciona enquanto não tiver sido programado.

< 2 min



Botão de programação

AJUSTES DE VÍDEO

Brilho

Contraste

A cores

(só em monitor a cores)

Em conversação, premir para abrir a porta.

Em repouso, chamada ao porteiro (se existir portaria).

Função adicional (consulte o seu instalador).

Em repouso, premir para visualizar a câmara da botoneira principal,

ligação automática e seleção da câmara Principal/Secundária

(conforme o tipo de instalação).

LED indicador de monitor ligado

LED

CARACTERÍSTICAS TÉCNICAS (Ecrã OSD TFT 4,3”)

Alimentação 18 VDC Consumo em repouso 12 mA Consumo áudio + vídeo 300 mA Consumo em chamada 400 mA Temperatura de funcionamento [-5 º, +40 ºC] / [23 º, 104 ºF]

Ferramenta de programação

7VDS VIDEO MONITOR 7

VDS

Kod 97891 V05_16

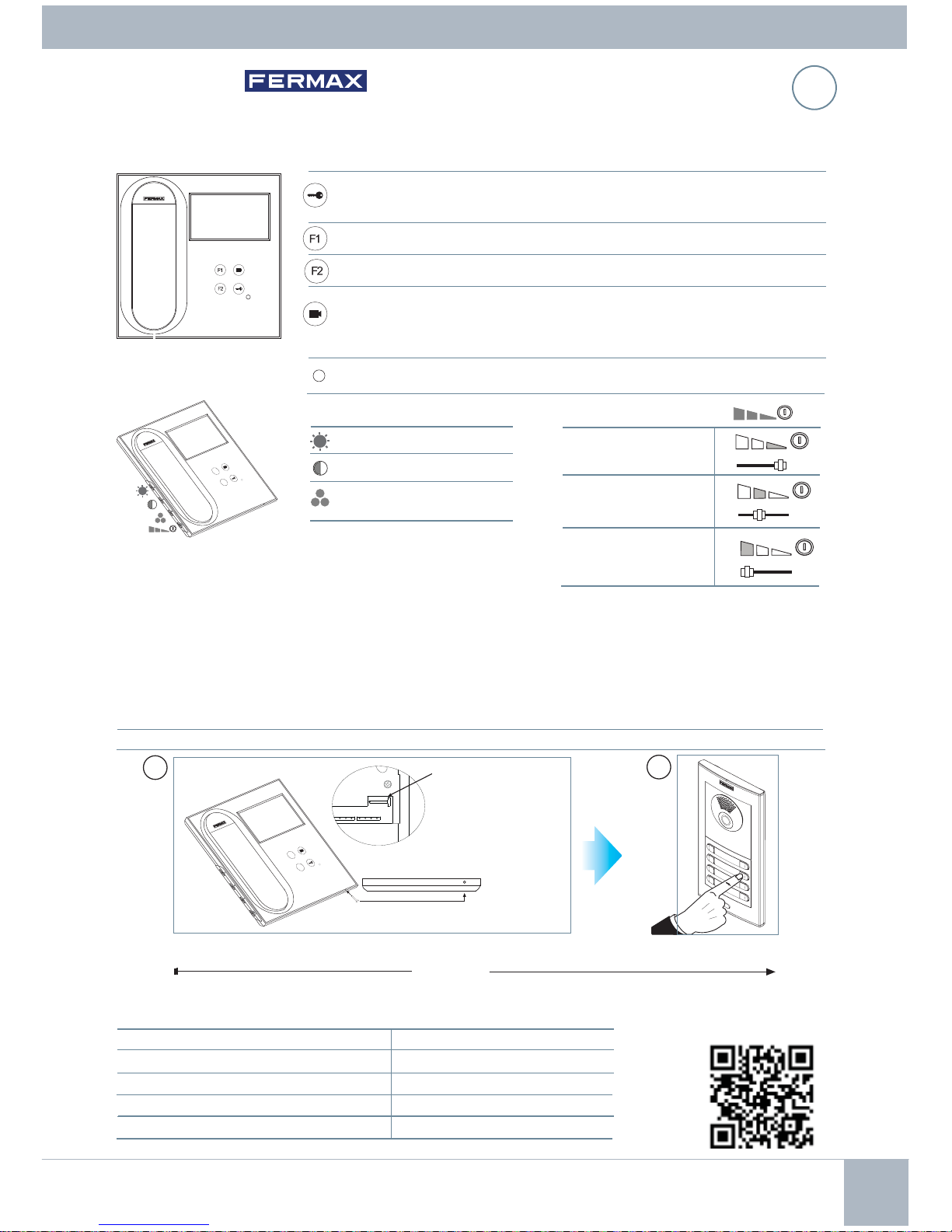

PRZEWODNIK SZYBKI START — MONITOR VEO VDS

PRZYCISKI STERUJĄCE

JAK PROGRAMOWAĆ MONITOR VEO

1. INSTALACJA

1. Po wł czeniu monitora naci nij przycisk programowania. Wł czy si d wi k potwierdzenia.

2. Naci nij przycisk wywołania mieszkania. Ponownie b dzie słycha sygnał.*

2. PROGRAMOWANIE (Panel skonﬁ gurowany jako MASTER)

PEŁNY

PODRĘCZNIK

USTAWIENIA AUDIO

Wyłączony

Włączony

głośność ŚREDNIA

Włączony

głośność WYSOKA

Uwaga: monitor nie będzie działać, jeśli nie zostanie zaprogramowany.

< 2 min



narzędzie do programowania

przycisk programowania

USTAWIENIA WIDEO

Regulacja jasności

Regulacja kontrastu Kolor

(tylko w przypadku

monitora kolorowego)

Naci ni cie tego przycisku podczas rozmowy powoduje otwarcie drzwi. W trybie czuwania — wywołanie portiera (je eli istnieje centrala portierska).

Funkcja dodatkowa (skontaktuj si z instalatorem).

W trybie czuwania po naci ni ciu tego przycisku jest wy wietlany

obraz z kamery z panelu głównego. Automatyczne wł czanie i wybór

kamery głównej/pomocniczej (w zale no ci od typu instalacji).

Dioda informuj ca o wł czonym monitorze.

dioda

DANE TECHNICZNE (Wyświetlacz OSD TFT 4,3”)

Zasilanie 18 Vdc Pobór energii w stanie czuwania 12 mA Pobór energii audio + video 300 mA Pobór energii podczas rozmowy 400 mA Temperatura robocza [-5ºC , +40ºC] / [23ºF, 104ºF]

pl.

Monitor włączony po raz pierwszy.

O Czerwona dioda wiec ca si wiatłem stałym oznacza, e monitor jest zasilany i wł czony

8 VDS VEO MONITOR

VDS

ar.

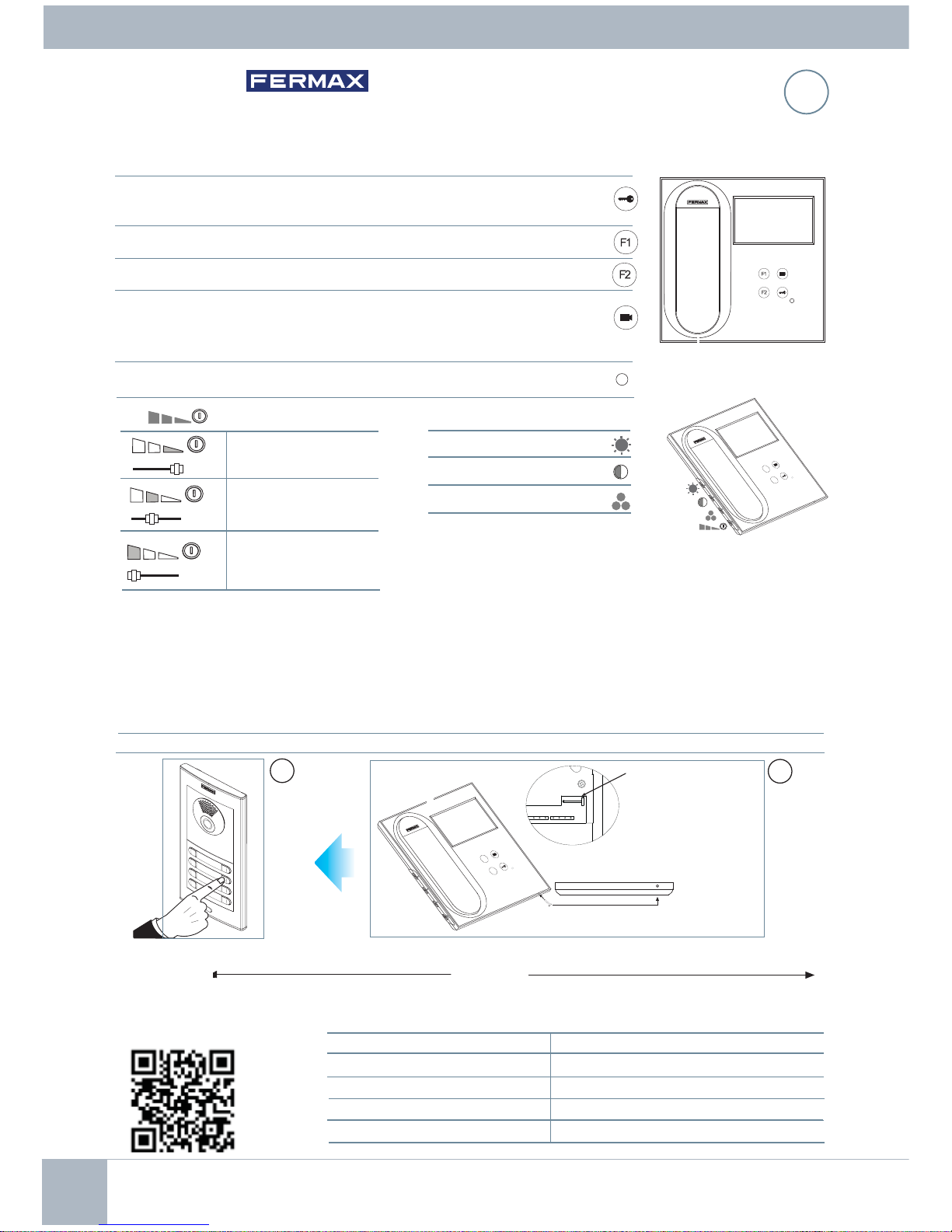

VEO VDS ﺽﺭﻌﻟﺍ ﺯﺎﻬﺟﻟ ءﺩﺑﻟﺍ ﻝﻳﻟﺩ

ﻡﻛﺣﺗﻟﺍ ﺭﺍﺭﺯﺃ

VEO ﺽﺭﻌﻟﺍ ﺯﺎﻬﺟ ﺔﺟﻣﺭﺑ ﺔﻳﻔﻳﻛ

.ﻰﻟﻭﻷﺍ ﺓﺭﻣﻠﻟ ءﺎﺑﺭﻬﻛﻟﺎﺑ ﺩﻭﺯﻣ ﺽﺭﻋ ﺯﺎﻬﺟ

.(ﺕﻭﺻﻟﺍ ﻡﺟﺣ) ﻝﻌﺗﺷﻣ ﻪﻧﺃ ﻰﻟﺇﻭ ءﺎﺑﺭﻬﻛﻟﺍ ﻰﻘﻠﺗﻳ ﺽﺭﻌﻟﺍ ﺯﺎﻬﺟ ﻥﺃ ﻰﻟﺇ ﺎﺗﺑﺎﺛ ﺭﻣﺣﻷﺍ ءﻭﺿﻠﻟ ﺙﻋﺎﺑﻟﺍ ﻲﺋﺎﻧﺛﻟﺍ ﻡﺎﻣﺻﻟﺍ ﺭﻳﺷﻳ

ﺏﻳﻛﺭﺗﻟﺍ .۱

.ﺩﻳﻛﺄﺗﻠﻟ ﺔﻳﺗﻭﺻ ﺓﺭﺎﺷ ﻰﻟﺇ ﺎﻫﺩﻧﻋ ﻉﺎﻣﺗﺳﻻﺍ ﻡﺗﻳﺳ .ﺔﺟﻣﺭﺑﻟﺍ ﺭﺯ ﻰﻠﻋ ﻁﻐﺿﺍ ،ﻼﻌﺗﺷﻣ ﺽﺭﻌﻟﺍ ﺯﺎﻬﺟ ﻊﻣ .۱

*.ﺩﻳﻛﺄﺗ ﺓﺭﺎﺷ ﻰﻟﺇ ﺩﻳﺩﺟ ﻥﻣ ﻉﺎﻣﺗﺳﻻﺍ ﻡﺗﻳ .ﻝﺯﻧﻣﻟﺍ ﺔﻣﻟﺎﻛﻣ

ﺭﺯ ﻰﻠﻋ ﻁﻐﺿﺍ .۲

(ﺔﻳﺳﻳﺋﺭﻛ ﺔﻁﻭﺑﺿﻣ ﺔﺣﻭﻟ) ﺔﺟﻣﺭﺑ .۲

ﻝﻳﻟﺩ

ﻝﻣﺎﻛ

ﺕﻭﺻﻟﺍ ﺕﻼﻳﺩﻌﺗ

ﺄﻔﻁﻣ

ﻝّﻐﺷﻣ

ﻁﺳﻭﺗﻣ ﻡﺟﺣﺑ

ﻝّﻐﺷﻣ

ﻝﺎﻋ ﻡﺟﺣﺑ

.ﻪﺗﺟﻣﺭﺑ ّﻡﺗﺗ ﻡﻟ ﺎﻣ ﺽﺭﻌﻟﺍ ﺯﺎﻬﺟ ﻝﻐﺗﺷﻳ ﻥﻟ :ﺔﻅﺣﻼﻣ

.ﻥﻳﺗﻘﻳﻗﺩ ۲ >



ﺔﺟﻣﺭﺑ ﺓﺍﺩﺃ

ﺔﺟﻣﺭﺑ ﺭﺯ

ﻭﻳﺩﻳﻔﻟﺍ ﺕﻼﻳﺩﻌﺗ

ﻥﺎﻌﻣﻟ

ﻥﻳﺎﺑﺗ

(ﻥﺍﻭﻟﻷﺎﺑ ﺽﺭﻌﻟﺍ ﺓﺯﻬﺟﺃ ﻰﻠﻋ ﻁﻘﻓ) ﻥﻭﻟ

.ﺏﺎﺑﻟﺍ ﺢﺗﻔﻟ ﻁﻐﺿﺍ ،ﺔﺛﺩﺎﺣﻣﻟﺍ ﻝﻼﺧ

.(ﻩﺩﻭﺟﻭ ﺩﻧﻋ) ﺏﺍﻭﺑﻟﺍ ﺔﻣﻟﺎﻛﻣ ،ﺭﺎﻅﺗﻧﻻﺍ ﻊﺿﻭ ﻲﻓ

.(ﺏﻳﻛﺭﺗﻟﺍ ﻲﻧﻓ ﺭﺷﺗﺳﺍ) ﺔﻳﻓﺎﺿﺇ ﺔﻔﻳﻅﻭ

.ﺔﻳﺳﻳﺋﺭﻟﺍ ﺔﺣﻭﻠﻟﺍ ﺍﺭﻳﻣﺎﻛ ﺔﻳﺅﺭ ﻡﺗﺗﺳﻭ ﺎﻧﻫ ﻁﻐﺿﺍ ،ﺭﺎﻅﺗﻧﻻﺍ ﻊﺿﻭ ﻲﻓ

.(ﺏﻳﻛﺭﺗﻟﺍ ﻉﻭﻧ ﻕﻓﻭ) ﺔﻳﻭﻧﺎﺛﻟﺍ/ﺔﻳﺳﻳﺋﺭﻟﺍ ﺍﺭﻳﻣﺎﻛﻟﺍ ﺭﺎﻳﺗﺧﺍﻭ ﻲﺗﺍﺫ ﻝﻳﻐﺷﺗ

.ﻝ

ﻐﺷﻣ ﺽﺭﻌﻟﺍ ﺯﺎﻬﺟ ﻥﺃ ﻰﻟﺇ ﺭﻳﺷﻳ ءﻭﺿﻠﻟ ﺙﻋﺎﺑ

ﻲﺋﺎﻧﺛ ﻡﺎﻣﺻ

ءﻭﺿﻠﻟ ﺙﻋﺎﺑ ﻲﺋﺎﻧﺛ ﻡﺎﻣﺻ

(" ٤٫۳ ﻡﺟﺣ OSD TFT ﺔﺷﺎﺷ) ﺔﻳﻧﻔﻟﺍ ﺕﺎﻔﺻﺍﻭﻣﻟﺍ

ﺭﺷﺎﺑﻣ ﺭﺎﻳﺗ ﺕﻟﻭﻓ ۱۸ ﺔﻗﺎﻁﻟﺍ

12 mA ﺭﺎﻅﺗﻧﻻﺍ ﻊﺿﻭ ﻲﻓ ﻙﻼﻬﺗﺳﻻﺍ 300 mA ﻭﻳﺩﻳﻓ + ﺕﻭﺻ ﻙﻼﻬﺗﺳﺍ 400 mA ﺔﻣﻟﺎﻛﻣﻟﺍ ﻝﻼﺧ ﻙﻼﻬﺗﺳﻻﺍ

[ﺔﻳﻭﺋﻣ ﺔﺟﺭﺩ ٤۰+ ، ٥-]

ﻝﻳﻐﺷﺗﻟﺍ ﺓﺭﺍﺭﺣ ﺔﺟﺭﺩ
