Fermax MEMOKEY 97023 Programming Manual

Pag 1

Código 97023, V02_07
Publicación técnica de carácter informativo editada por FERMAX ELECTRONICA S.A.E.

FERMAX ELECTRONICA S.A.E., en su política de mejora constante, se reserva el derecho
a modificar el contenido de este documento así como las características de los productos
que en él se refieren en cualquier momento y sin previo aviso.
Cualquier modificación será reflejada en posteriores ediciones de este documento.

ESPAÑOL

Pag 2

MANUAL DE PROGRAMACION

Indice

Introducción ......................................................................................................... 4

Programación y configuración de funciones...................................................... 5

Cambiar el código Master ................................................................................. 6

Establecer la longitud de los códigos de usuario ............................................... 6

Añadir o editar códigos de usuario .................................................................... 6

Borrar códigos de usuario ................................................................................. 7

Reset total de todos los códigos ....................................................................... 7

Permitir el cambio de código a los propios usuarios .......................................... 7

Cambiar el código de acceso libre ..................................................................... 8

Habilitar pulsador de salida interior .................................................................... 8

Temporización del relé de activación de abrepuertas ......................................... 8

Habilitar salida auxiliar (AUX) ............................................................................ 9

Temporización salida auxiliar ........................................................................... 10

Temporización del sensor de puerta ................................................................ 10

Protección antisabotaje ................................................................................... 10

Reponer el código MASTER (en caso de olvido del anterior) ........................... 11

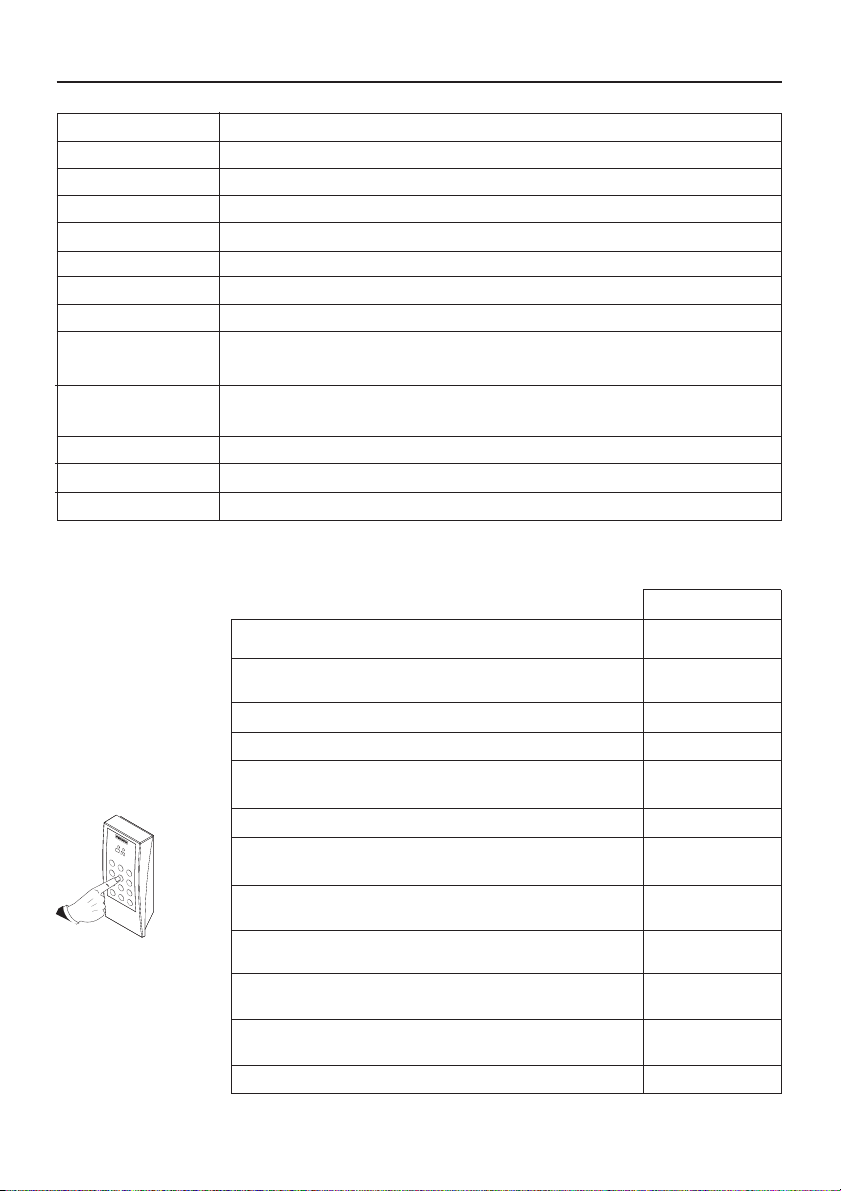

Guía rápida de programación ........................................................................... 12

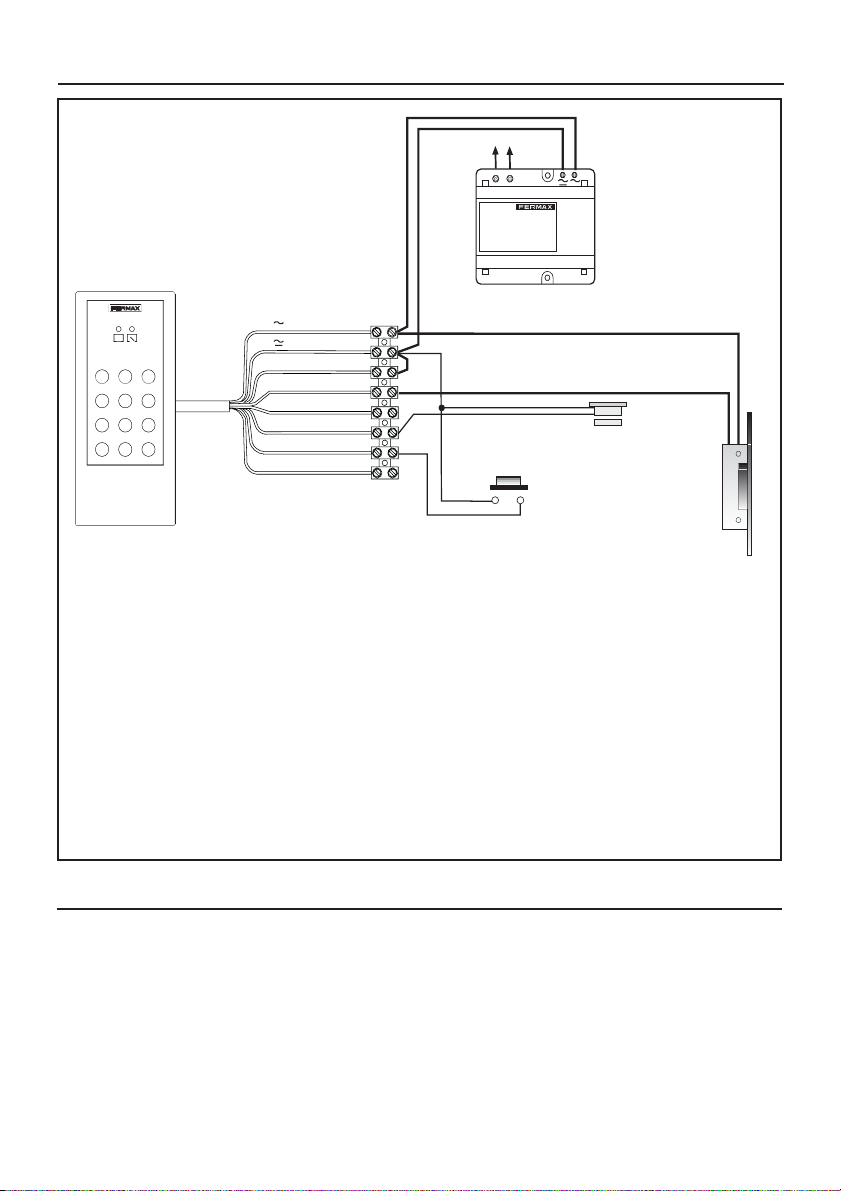

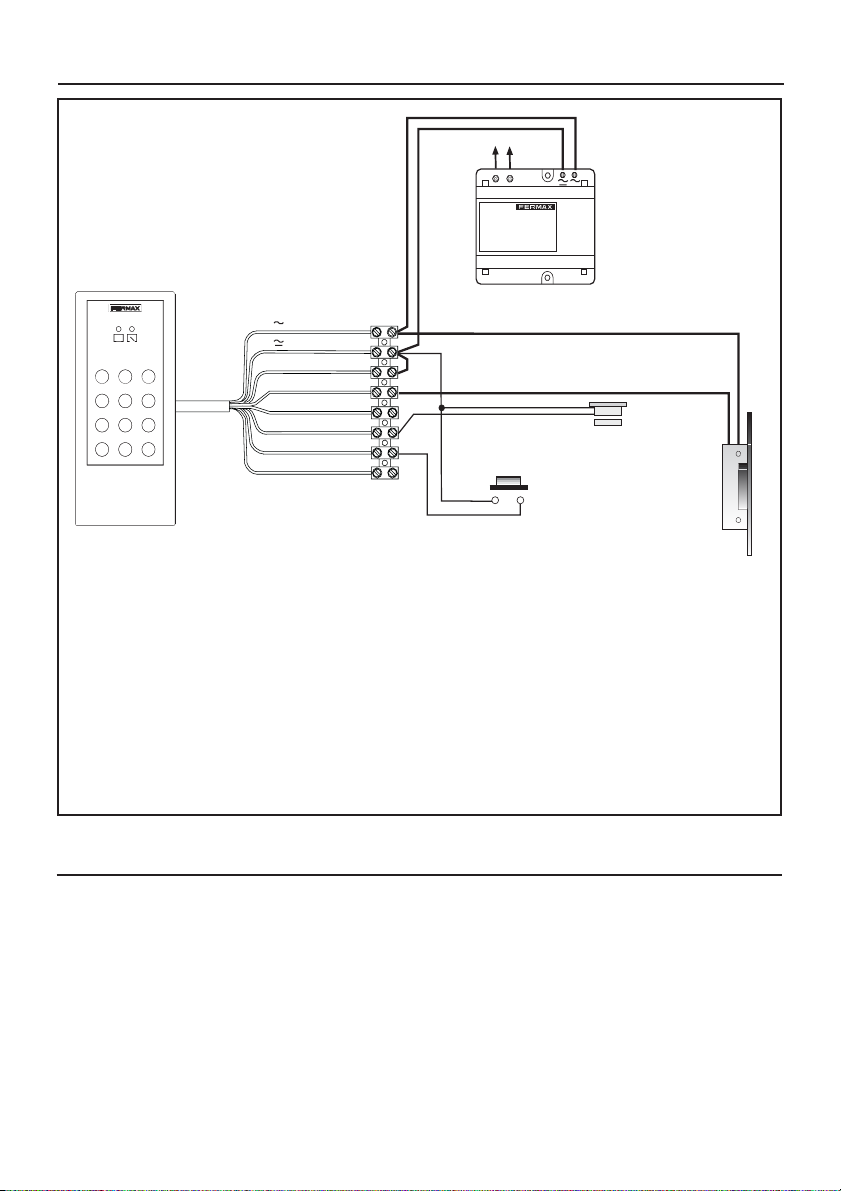

Esquema de cableado ........................................................................................ 13

Características técnicas ...................................................................................... 13

MANUAL DE USUARIO

Indice

Introducción ....................................................................................................... 14

Funcionamiento del teclado .............................................................................. 15

Pag 3

Introducción

MANUAL DE PROGRAMACIÓN

El Memokey 100 códigos está destinado a instalaciones de control de acceso median-

te teclado, donde se desee que cada usuario del sistema, disponga de

su propio código

de acceso.

Características del sistema:

- El Memokey tiene una capacidad de 100 códigos de usuario diferentes, de longitud
variable (entre 4 y 6 dígitos).

La introducción de uno de estos códigos a través del teclado, provoca la activación
de un relé que activa el abrepuertas u otro dispositivo.

- El sistema no permite que se repitan códigos de usuario.

- Para entrar en programación hay que introducir un código especial, denominado
código Master.

- Si la opción está habilitada, cada usuario puede modificar su código de acceso
personal sin necesidad de conocer el código Master.

- El sistema dispone de una salida auxiliar que puede proporcionar un máximo de 125

mA, para conectar/activar otro dispositivo (relé auxiliar, alarma…) o un altavoz
generando el propio memokey un tono de alarma.

- Está provisto de una entrada auxiliar para pulsador de salida.

- Código de acceso libre.

- Confirmación de pulsación de tecla, mediante un aviso acústico.

En los siguientes apartados del Manual se explica detalladamente la configuración y

manejo de cada una de las funciones del sistema.

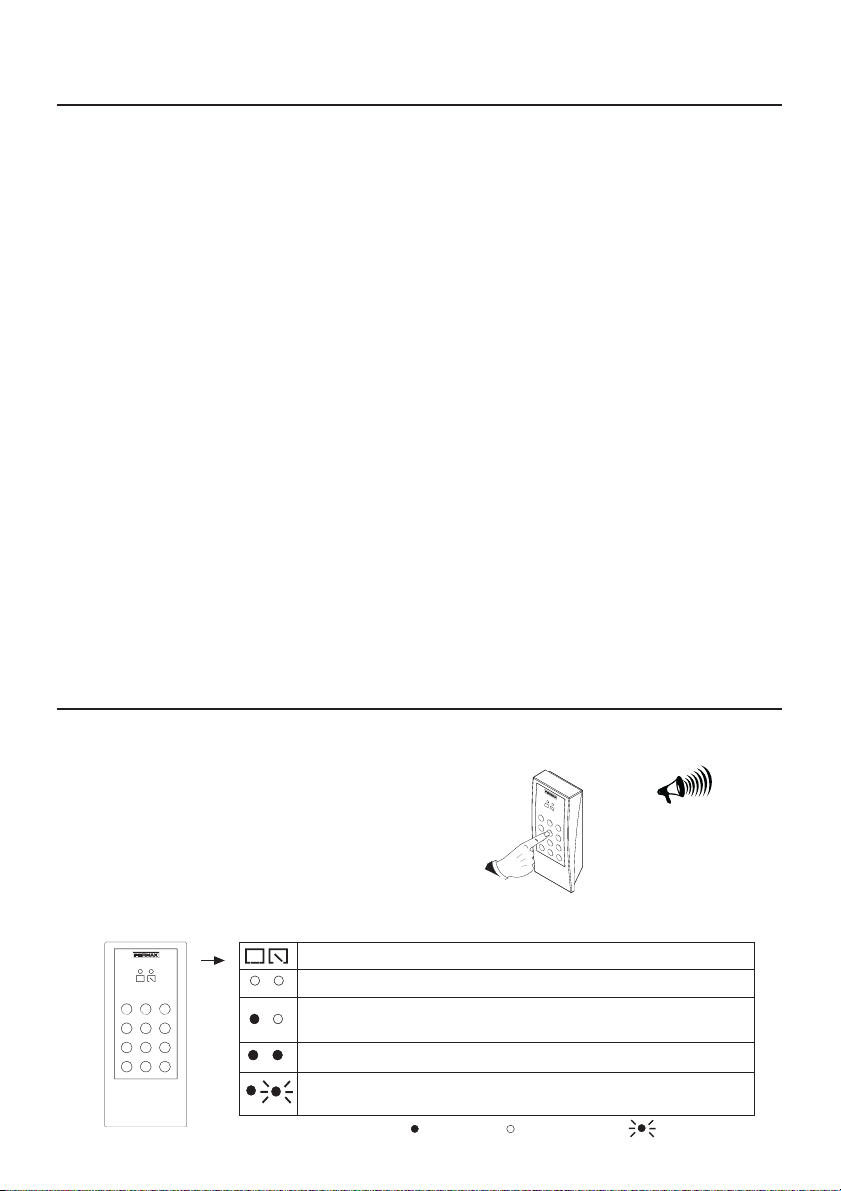

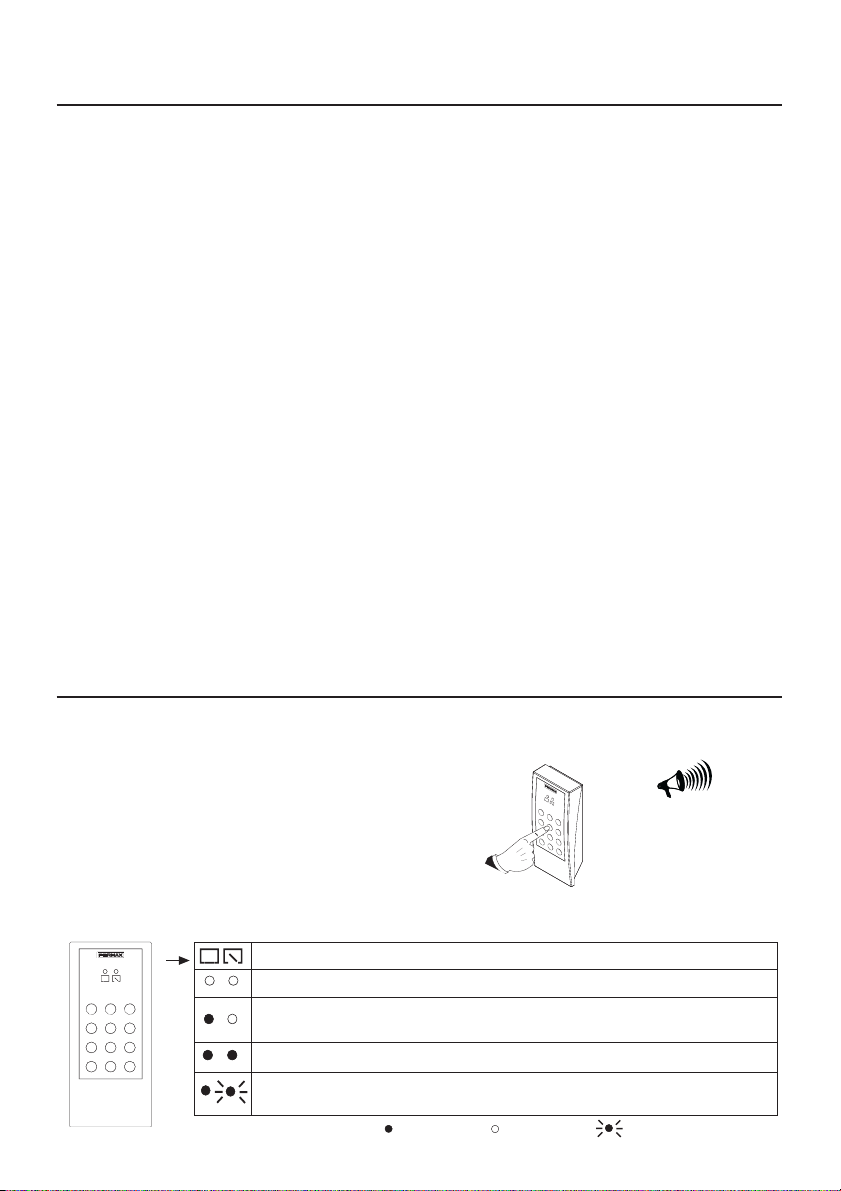

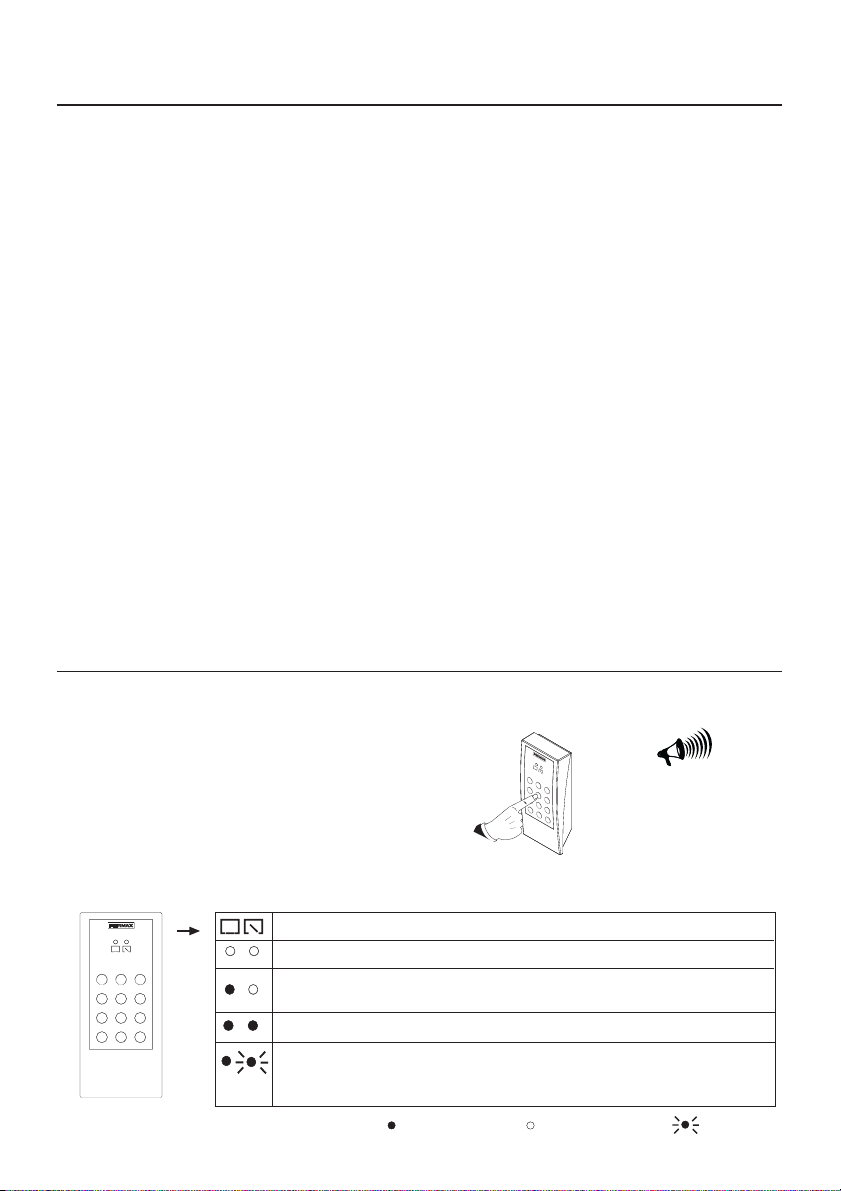

Avisos acústicos y Leds de señalización

El Memokey dispone de una serie de avisos acústicos y leds que informan del estado

actual del sistema:

Avisos acústicos: Cada vez que se introduce un
código de acceso, de programación o parámetros
de configuración el sistema emite un sonido
característico diferente si los datos introducidos
son correctos o no:

1

2

3

4

5

6

7

8

A

9

0

B

Leds de señalización: Dispone de dos leds, uno rojo y uno verde.

SIGNIFICADO

Sin alimentación.

1

Pag 4

4

7

A

23

56

9

8

0B

Modo normal (en espera de introducción de códigos de
accesos, programación...)

Apertura de puerta.

Parpadeo rápido: Modo programación
Parpadeo lento: En espera del nuevo valor para la función seleccionada

( Led encendido Led apagado Parpadeo leds)

bip (x4) : correcto
moc (x2): incorrecto

PROGRAMACIÓN Y CONFIGURACIÓN

El modo Programación permite modificar la configuración y los diferentes parámetros

del sistema.

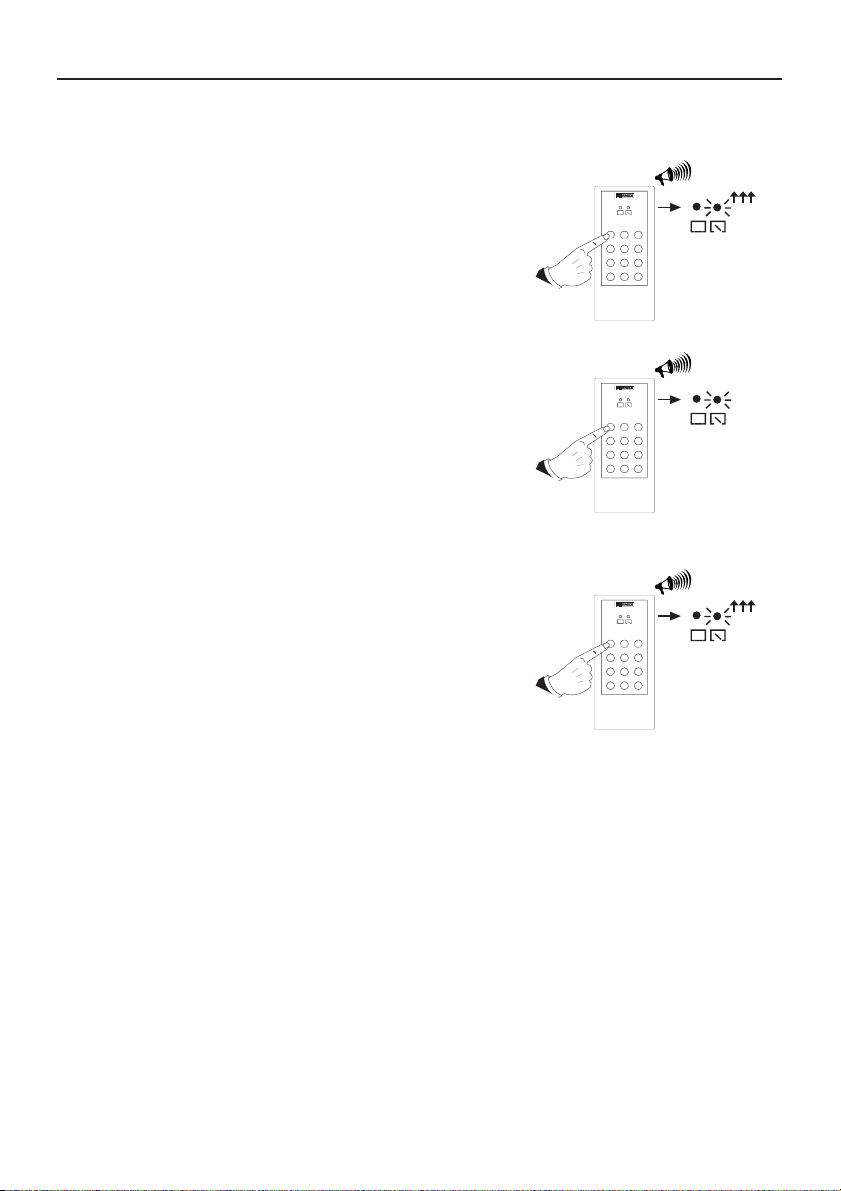

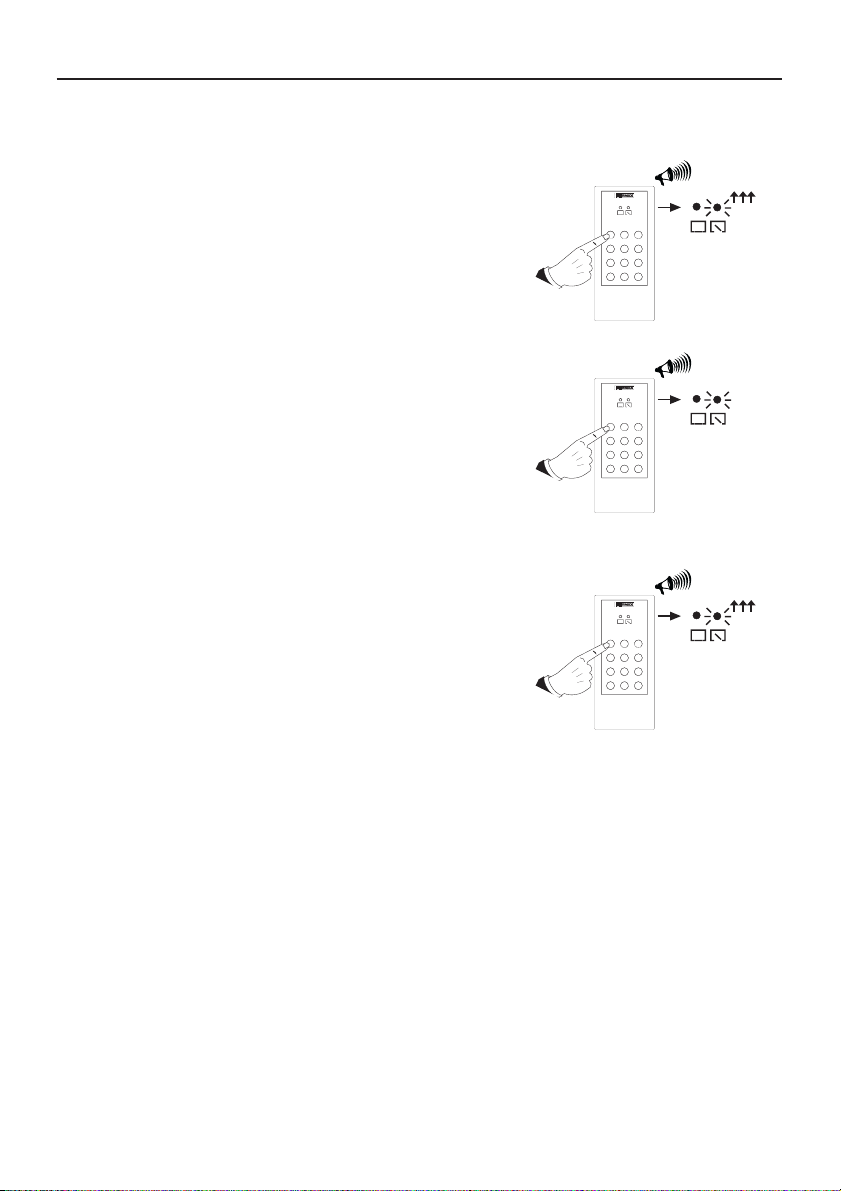

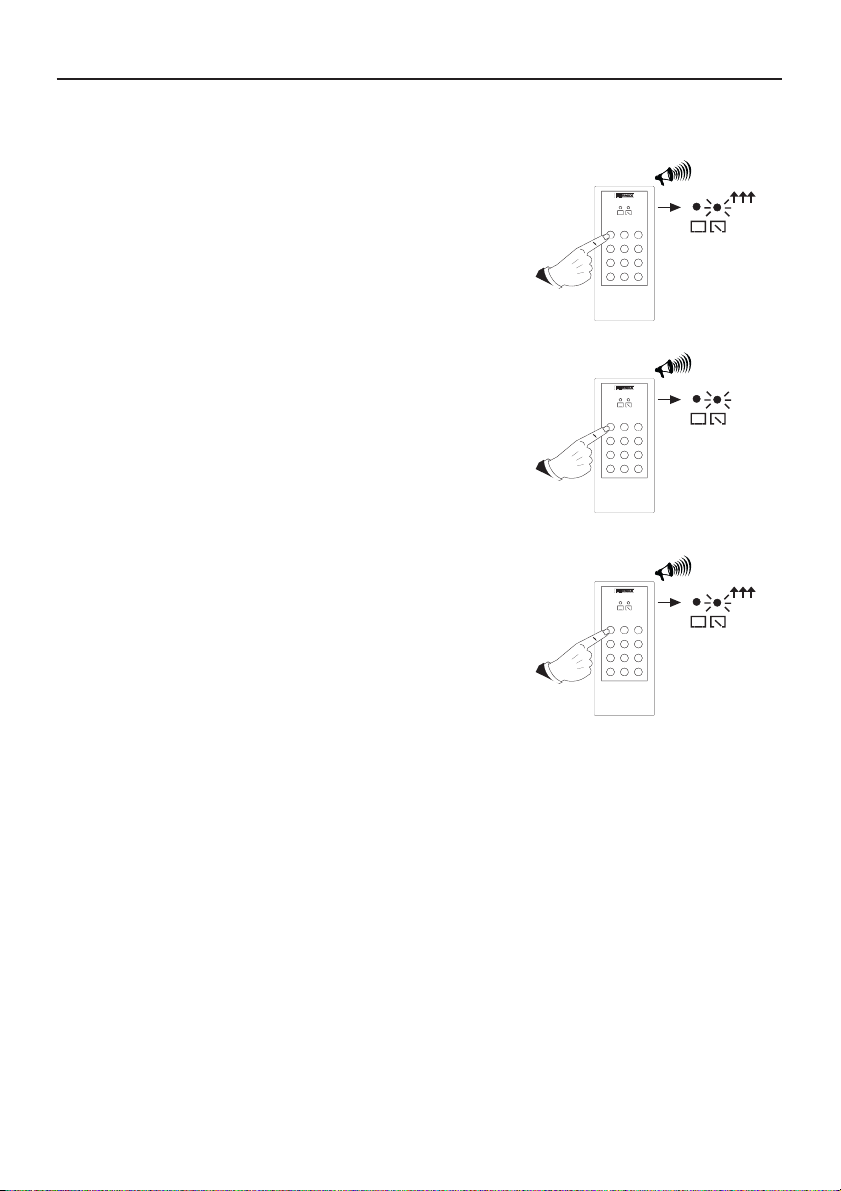

1º) Para entrar en modo programación (estando

previamente en modo normal), introducir el
código Master (por defecto 1480).

El sistema emite "4 bips" para advertir que estamos
en modo programación, y el led verde parpadea con
un ciclo rápido.

2º) Para configurar cada una de las funciones

(estando en modo programación), introducir el
código correspondiente a la función (por
ejemplo: "A3" Longitud de códigos).

En este momento el sistema emite de nuevo "4 bips"
para advertir que el parámetro introducido es correcto,
y el led verde parpadea con un ciclo lento.

3º) A continuación se introduce el nuevo valor a asignar

a la función seleccionada (por ejemplo: selección
de una longitud de códigos de 6 dígitos)

Si el dato introducido es correcto el sistema emite
de nuevo "4 bips", y el led verde parpadea con un
ciclo rápido indicando que estamos de nuevo en Modo
Programación.

bip (x4)

1

23

4

56

9

8

7

A

0B

Teclear 1480

bip (x4)

1

23

4

56

9

8

7

A

0B

Teclear A3

bip (x4)

1

23

4

56

9

8

7

A

0B

Teclear 6

Introducir un nuevo código de función a configurar
o pulsar B para salir del "Modo Programación".

Para salir del modo Programación en cualquier momento, teclear BB o esperar 20
segundos sin actividad.

NOTAS:

Durante todo el proceso de programación, si se pulsa la tecla ‘B’ se retrocede al principio de
programación, sin realizar ningún cambio. Si se pulsa la tecla ‘B’ dos veces seguidas se sale del
modo programación.

Una vez en modo Programación, podemos realizar todas las operaciones de programación que
deseemos sin necesidad de salir de dicho modo. Cabe señalar que tras 20 segundos sin actividad
en este modo, el sistema vuelve al modo normal.

A continuación se detallan todas las funciones del sistema y los pasos de

configuración de cada una de ellas.

Pag 5

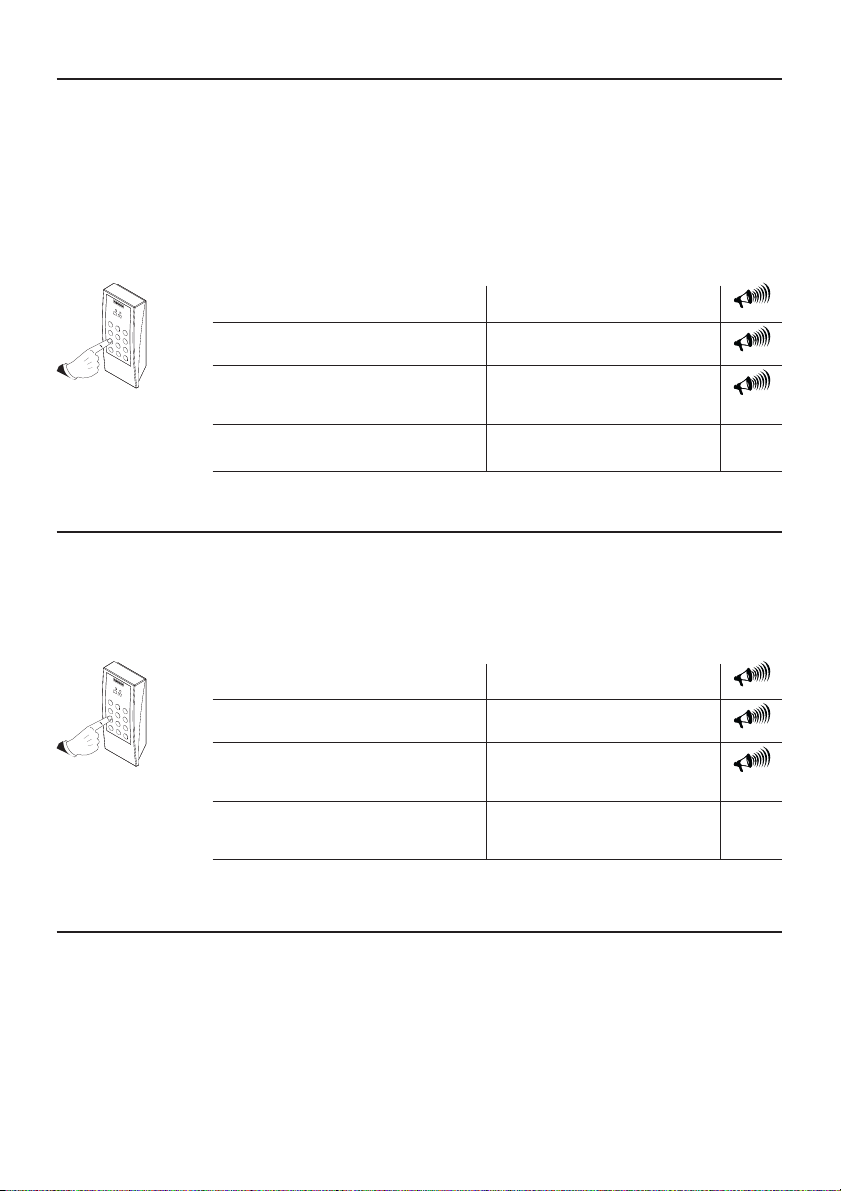

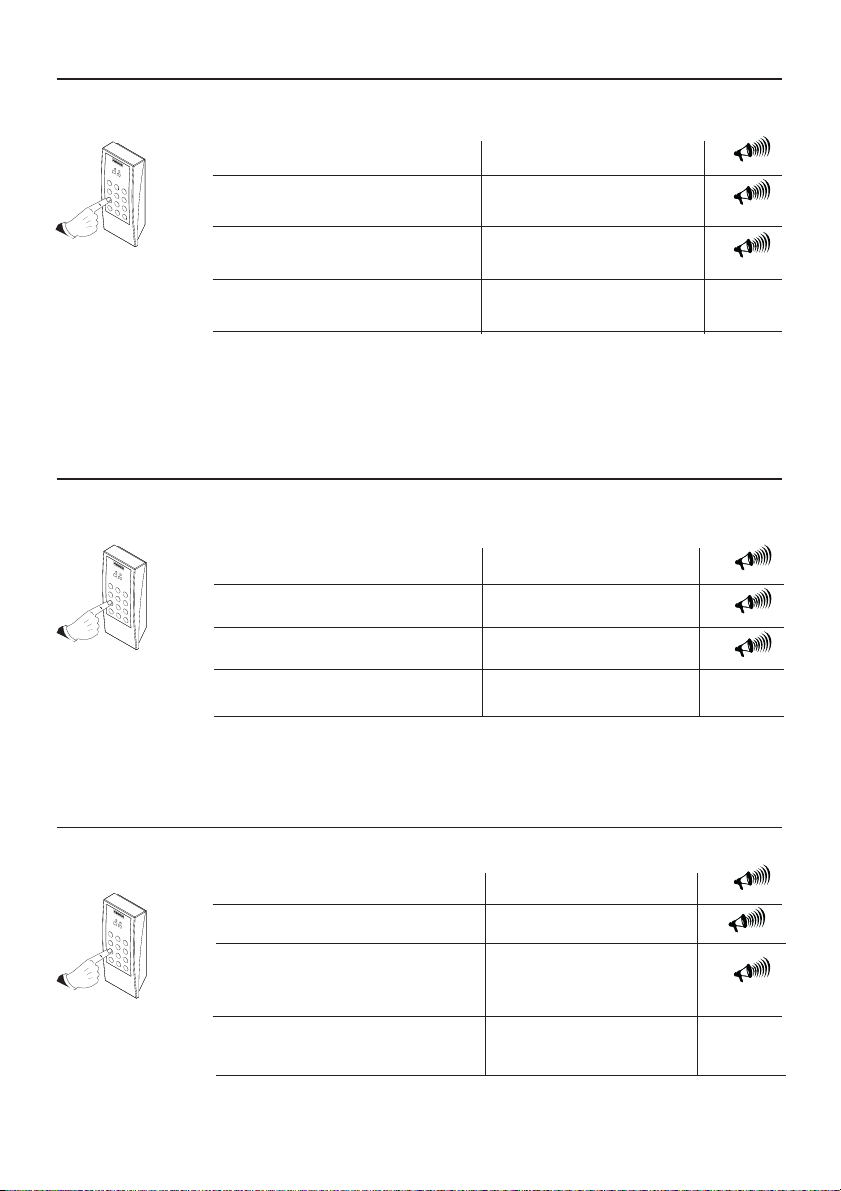

Cambiar el código Master (A0)

El código Master es necesario para poder entrar en programación. El equipo sale de
fábrica con un código Master por defecto (1480). La forma de cambiarlo es la siguiente:

1

2

3

4

5

6

7

8

A

9

0

B

2º Teclear la opción:

3º Indicar el nuevo código Master:

1º Entrar en programación:

Ejemplo:

NOTA:

Nuevo código Master de acceso
a programación: 1234.

Si olvida el código Master, es posible reponerlo por el 1480 de origen, tal y como

Código Máster (1480)

A0

Nuevo Código Máster

1480 A0 1234

bip (x4)

bip (x4)

bip (x4)

se explica en el apartado "Reponer Código Master".

Establecer la longitud de los códigos de usuario y Máster (A3)

Inicialmente, los códigos de usuario tienen una longitud de 4 dígitos, incluyendo el código
MASTER. Si desea mayor seguridad, puede cambiar éstos a una longitud de 5 ó 6 dígitos.

1

2

3

4

5

6

7

8

A

9

0

B

2º Teclear la opción:

3º Indicar la nueva longitud:

1º Entrar en programación:

Ejemplo:

NOTA: Si una vez programados códigos de usuario cambia la longitud de los mismos a un
número de dígitos mayor a los códigos ya existentes se les añadirán automáticamente ceros
adicionales para adaptarse a la nueva longitud (1234 => 123400). Si cambia la longitud de los
mismos a un número de dígitos menor, los códigos ya existentes quedarán con sus últimos
dígitos truncados (12345 => 1234).

Esto afectará también al

Códigos de acceso y Master de 6
dígitos.

Código MASTER y al Código de Acceso Libre.

Código Máster (1480)

A3

4, 5, ó 6

1480 A3 6

bip (x4)

bip (x4)

bip (x4)

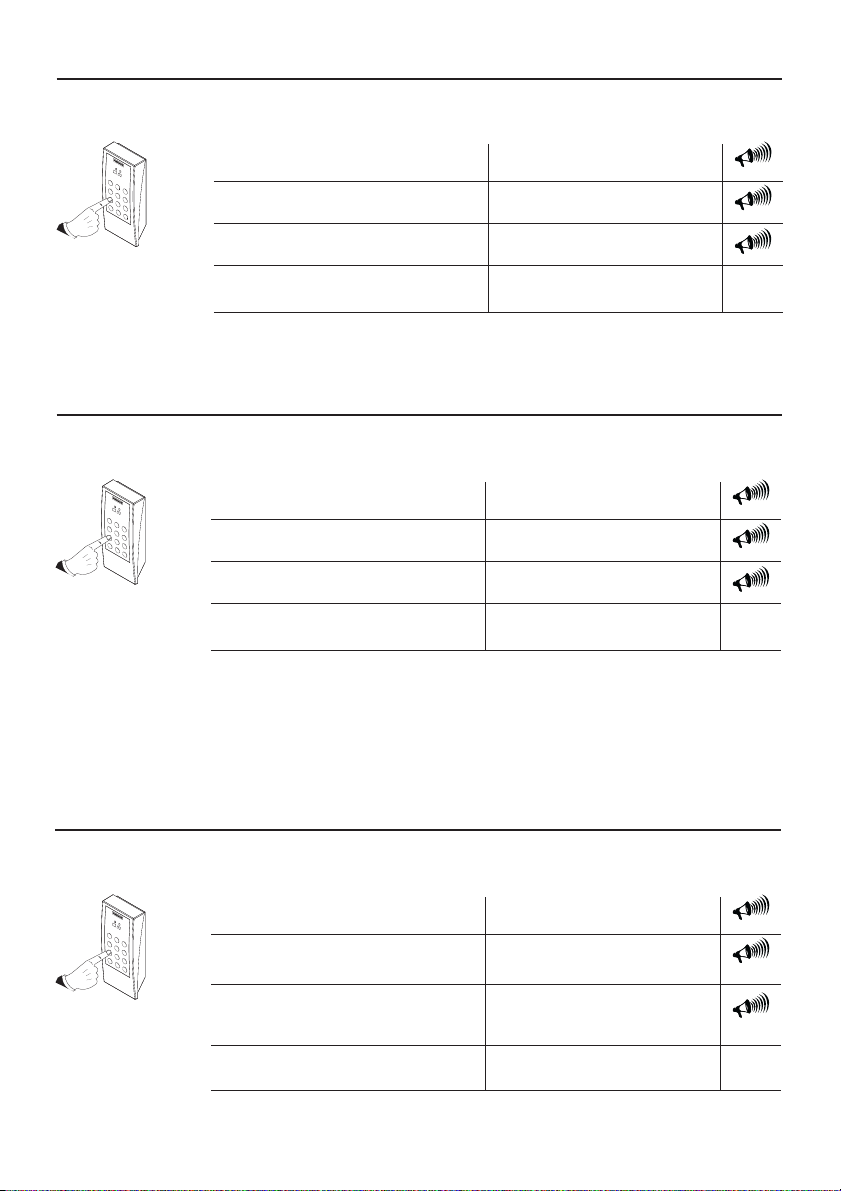

Añadir o editar códigos de usuario (00...99)

Los códigos se graban en la memoria según la secuencia: posición - codigo. Puede
almacenar hasta 100 códigos de acceso.

Código Máster (1480)

00...99

Nuevo Código Acceso

1480 00 1111

bip (x4)

bip (x4)

bip (x4)

Pag 6

1

1º Entrar en programación:

2

3

4

5

6

7

8

A

9

0

B

2º Teclear la posición en la memoria

del código de acceso:

3º Teclear el nuevo código de acceso:

(La longitud del código debe coincidir
con la establecida en el sistema)

Ejemplo:

NOTAS: Si la posición a grabar ya está utilizada, el nuevo código anulará al anterior.
Es muy importante rellenar una lista con la relación de códigos y su posición.

Nuevo código de acceso 1111 guar­dado en la posición 00.

Borrar códigos de usuario (AA)

Es posible borrar un determinado código de usuario. La forma de realizarlo es la siguiente:

1º Entrar en programación:

1

2

3

4

5

6

7

8

A

9

0

B

2º Teclear la opción:

3º Teclear la posición en la memoria

del código de acceso a borrar:

Ejemplo:

Borrar código de acceso guarda­do en la posición 00.

Código Máster (1480)

AA

00...99

1480 AA 00

bip (x4)

bip (x4)

bip (x4)

NOTAS: Sólo será posible borrar un código si se conoce la posición asociada, por lo que
reiteramos la importancia de rellenar una lista con los datos de posición y código programados
en el sistema.
La acción de borrar un código es irreversible, por lo que una vez borrado ya no se podrá
volver a recuperar.

Reset total de códigos (A9)

Esta operación permite eliminar todos los códigos de acceso existentes en la memoria
del equipo.

1

2

3

4

5

6

7

8

A

9

0

B

2º Teclear la opción:

3º Teclear de nuevo el código Master:

1º Entrar en programación:

Ejemplo:

NOTA:

almacenados ya no se podrán volver a recuperar.

Reset de todos los códigos de
acceso existentes.

El reset es una operación irreversible, por lo que los códigos previamente

Código Máster (1480)

A9

Código Máster (1480)

1480 A9 1480

bip (x4)

bip (x4)

bip (x4)

Permitir el cambio de código de acceso a los propios usuarios (A5)

Es posible permitir que los propios usuarios puedan cambiar el código de acceso que se
les haya asignado, por otro personal. Para ello es preciso habilitar esta función:

1

2

3

4

5

6

7

8

A

9

0

B

2º Teclear la opción:

3º Teclear "1" para habilitar el permiso

Teclear "0" para deshabilitarlo:

1º Entrar en programación:

Ejemplo:

Habilitar el cambio de código de
acceso personal a los usuarios

Código Máster (1480)

A5

1: Habilitado
0: Deshabilitado

1480 A5 1

bip (x4)

bip (x4)

bip (x4)

Pag 7

Código de Acceso Libre (A1)

Existe un código especial de "acceso libre" (inicialmente deshabilitado: "0000") que
permite activar el relé, que activa el abrepuertas, de forma indefinida hasta que se vuelva
a introducir el código de acceso libre. Si el código programado es "0000" dicha función
está deshabilita.

Esta función es de especial utilidad cuando se desea permitir el acceso libre al recinto a controlar.

1

2

3

4

5

6

7

8

A

9

0

B

2º Teclear la opción:

3º Teclear el código de Acceso Libre:

1º Entrar en programación:

Ejemplo:

NOTA:

Crear un código de Acceso libre:
5251

En el caso en que se haya cambiado la longitud de códigos a un número mayor, el

Código Máster (1480)

A1

Nuevo código Acceso Libre

("0000" lo deshabilita)

1480 A1 5251

bip (x4)

bip (x4)

bip (x4)

código de acceso libre habrá sido completado con ceros al final. Si la longitud de los códigos
ha sido cambiada a un número menor, los últimos dígitos del código se habrán perdido.

Habilitación pulsador de salida (A4)

Es posible equipar el sistema con uno pulsador (P) que, instalado en el interior del local,
permite la apertura de la puerta (activación del relé) desde el interior.
Este pulsadores puede habilitarse o deshabilitarse, de la siguiente forma:

1

2

3

4

5

6

7

8

A

9

0

B

2º Teclear la opción:

3º Teclear "1" para habilitar el pulsador

Teclear "0" para deshabilitarlo:

1º Entrar en programación:

Ejemplo:

Habilitar el pulsador de salida

Código Máster (1480)

A4

1: Pulsador habilitado
0: Pulsador deshabilitado

1480 A4 1

bip (x4)

bip (x4)

bip (x4)

Temporización del relé ( activación del abrepuertas) (A2)

Inicialmente el relé (que activará el abrepuertas) está temporizado a 3 segundos.
El tiempo de activación puede cambiarse a cualquier valor comprendido entre 00 y 99
segundos o para que funcione en modo biestable (el primer código valido activa el relé y
el siguiente lo desactiva):

Código Máster (1480)

A2

00: Modo biestable

01..99: (01 a 99 seg.)

1480 A2 05

bip (x4)

bip (x4)

bip (x4)

Pag 8

1

2

3

4

5

6

7

8

A

9

0

B

2º Teclear la opción:

3º Teclear el nuevo tiempo de activa-

ción o seleccionar modo biestable:

1º Entrar en programación:

Ejemplo:

Cambiar la temporización del relé
a 5 segundos.

Habilitación salida auxiliar - AUX (A6)

Este equipo dispone de una salida auxiliar (de conexión a masa: 0V) que proporciona una
corriente máxima de 125 mA para conectar/activar otro dispositivo (relé auxiliar, alarma...)
o un altavoz generando el propio memokey un tono de alarma.

En el caso que el equipo a conectar no se ajuste a estas especificaciones, se debe utilizar
un relé (Ref. 2013).

Para habilitar/deshabilitar esta función:

1

2

3

4

5

6

7

8

A

9

0

B

2º Teclear la opción:

3º Teclear "1" para habilitar el pulsador

Teclear "0" para deshabilitarlo:

1º Entrar en programación:

Ejemplo:

Habilitar salida auxiliar

Código Máster (1480)

A6

1: Habilitado
0: Deshabilitado

1480 A6 1

Con la salida AUX activada se consigue realizar las siguientes funciones:

- Tras 5 códigos erróneos la salida AUX se activará durante el tiempo introducido
en la opción "Temporización salida Auxiliar (A7)" indicando que alguien está
probando códigos. Si el valor de A7 es 00 no indicará nada.

- Si el tamper (que dispone el memokey) detecta apertura del módulo, la salida
AUX se activará indicando alarma durante el tiempo introducido en la opción
"Temporización salida Auxiliar (A7)".
Si A7=00 generará un tono de alarma durante 20 segundos, que directamente
podrá activar un altavoz cuyo otro extremo se conectará a una alimentación
positiva (dependiendo de dicha alimentación seria recomendable el uso de
una resistencia limitadora en serie con el altavoz).

- Si se activa el modo de coacción (que se activa introduciendo ‘A+ Código
valido’) la salida AUX se activará indicando alarma durante el tiempo introducido
en A7. Si A7=00 generará un tono de alarma durante 20 segundos, que
directamente podrá activar un altavoz como se ha comentado anteriormente.

bip (x4)

bip (x4)

bip (x4)

- Si el sensor de puerta detecta puerta abierta sin haber sido autorizada la
apertura, la salida AUX se activará indicando alarma durante el tiempo
introducido en A7. Si A7=00 generará un tono de alarma durante 20 segundos,
que directamente podrá activar un altavoz como se ha comentado
anteriormente.

- Si la apertura de puerta ha sido autoriza y permanece abierta un tiempo superior
al introducido en la opción "Temporización del sensor de puerta (A8)" la salida
AUX se activaría de igual forma.

Pag 9

Temporización salida auxiliar-AUX (A/)

El tiempo de activación de la salida auxiliar (AUX) puede programarse con cualquier valor
comprendido entre 00 y 99 segundos.

Si se programa la temporización con el valor 00, el memokey genera un tono de alarma
durante 20 segundos (en los casos mencionados anteriormente), pudiendo conectar un
altavoz en la salida auxiliar (el otro extremo del altavoz debe conectarse a una alimentación
positiva).

Cualquier valor distinto de 00, representa el tiempo que la salida auxiliar está activada
entregando 125 mA.

1

2

3

4

5

6

7

8

A

9

0

B

2º Teclear la opción:

3º Teclear el nuevo tiempo de activa-

ción o modo biestable

1º Entrar en programación:

Ejemplo:

Cambiar la temporización del la
salida auxiliar a 10 segundos.

Código Máster (1480)

A7

00: Genera tono alarma

01..99: (01 a 99 seg.)

1480 A7 10

bip (x4)

bip (x4)

bip (x4)

Temporización del sensor de puerta (A8)

Si se desea habilitar el sensor de puerta se debe introducir en esta opción el tiempo (01
a 99 seg.) que debe transcurrir desde que se abre la puerta hasta que se cierre sin
producir ninguna incidencia de alarma, dicha incidencia será transmitida por la salida
AUX dependiendo de su configuración antes mencionada.

Si el valor introducido es 00, el sensor de puerta está deshabilitado.

1

2

3

4

5

6

7

8

A

9

0

B

2º Teclear la opción:

3º Teclear el nuevo tiempo del sensor

de puerta

1º Entrar en programación:

Ejemplo:

Habilitar el sensor para detección
de puerta abierta a los 15 segun­dos

Código Máster (1480)

A8

00: Deshabilitado

01..99: (01 a 99 seg.)

1480 A8 15

bip (x4)

bip (x4)

bip (x4)

Protección antisabotaje

El sistema dispone de una protección antisabotaje, de forma que tras la introducción
de 5 códigos erróneos seguidos a través del teclado, éste quedará bloqueado durante 5
minutos, emitiendo unos pitidos disuasorios durante este tiempo.

Tras un minuto de reposo, la cuenta de intentos fallidos se resetea.

Si la salida AUX está activada (A6=1) y la temporización de la salida AUX distinta de 00
(A7 entre 1 y 99) se activaría dicha salida indicando que se ha producido alguna incidencia

de alarma.

Pag 10

Reponer el Código Máster (en caso de olvido del anterior)

Esta operación se hace mediante una manipulación eléctrica del equipo, con el fin de
asegurar la imposibilidad de modificación por personal que no tenga acceso físico al
mismo.

1. Desconectar la alimentación del sistema.

2. Realizar un cortocircuito entre “Bs” y “-” del equipo.

Si el sistema está dotado con pulsador de salida, simplemente mantener pulsado
éste.

3. Reconectar la alimentación del sistema y retirar el cortocircuito (o soltar el pulsador
de salida). Dispone de 20 segundos para introducir un nuevo codigo MASTER ( el
sistema espera tantos dígitos, como tenga programados en la función "Longitud de
códigos ( A4)" ).

NOTA:



 La reposición del código MASTER no borra el resto de información programada



en el sistema.

Pag 11

GUÍA RÁPIDA DE PROGRAMACIÓN

Descripción da la funciónCódigo función

00...99

A A

A0

A1

A2

A3

A4

A5

A6

A7

A8

A9

Secuencia de códigos a introducir:

1

2

3

4

5

6

7

8

A

9

0

B

Código Máster

(1480)

Alta y asignación de códigos de acceso (100 códigos).

Baja de un código.

Programación del código Master.

Programación del código de acceso libre (trade).

Programación del tiempo de activación de relé.

Cambio de la longitud de los códigos de 4 a 6 cifras.

Habilitar/inhabilitar el pulsador de salida B.

Habilitar/inhabilitar la posibilidad de que los usuarios cambien su código.

Programar la función de aviso de alarma o de incidencias de la salida
auxiliar (que denominaremos ‘AUX’).

Programación del tiempo de activación de la salida auxiliar.

Programación del tiempo del Sensor de puerta abierta.

Borrado de todos los códigos.

+

00...99

Posición memoria

AA

A0

A1

A2

A4

A5

A6

A7

A8

A9

A3

+

Código de acceso (4 a 6 dígitos)

00...99: Posición de memoria del

+

código a borrar.

Nuevo Código Máster

+

Nuevo código acceso libre

+

00: Modo biestable

+

01..99 (01 a 99 segundos)

+

4, 5 ó 6 1480 A3 4

1: Pulsador habilitado

+

0: Pulsador inhabilitado

1: Habilitado

+

0: Inhabilitado

1: Habilitado

+

0: Inhabilitado

00: tono de alarma para altavoz

+

01..99 (seg. AUX activada 125 mA)

00: Inhabilitado

+

01..99: Habilitado (01 a 99 seg.)

Código Máster (1480)

+

Ejemplo

1480 02 1144

1480 AA 02

1480 A0 1234

1480 A9 5678

1480 A2 00
1480 A2 05

1480 A4 1
1480 A4 0

1480 A5 1
1480 A5 0

1480 A6 1
1480 A6 0

1480 A7 00
1480 A7 12

1480 A8 00
1480 A5 15

1480 A9 1480

Pag 12

ESQUEMA DE CABLEADO

SEC 12Vac/dc

DETECTOR PUERTA ABIERTA

(opcional)

ABREPUERTAS

(max. 2A)

1

4

7

A

23

56

9

8

0B

'C'
'NO'
'NC'
'Sp'
'Bs'
'AUX'

Marrón

Rojo

Naranja

Amarillo

Verde

Violeta

Azul

Gris

PRIM 230V

ALIMENTADOR

12 Vac / 12 Vdc

PULSADOR SALIDA

(opcional)

Conexiones del Memokey:

Pulsador de salida (Bs, -): Permite abrir la puerta con la misma temporización que la programada

para el acceso (1 a 99 seg). Contacto normalmente abierto.
Sensor de puerta abierta (Sp, -): Para determinar si la puerta permanece abierta por un tiempo

superior a lo permitido (1 a 99 seg.). Contacto normalmente cerrado.
AUX: Salida auxiliar que proporciona una corriente máxima de 125 mA (0V) para conectar/activar otro

dispositivo (relé auxiliar, alarma...) o un altavoz generando el propio memokey un tono de alarma. (el otro
extremo del altavoz debe conectarse a una alimentación positiva).

Nota: Utilizar un abrepuertas adecuado al alimentador que se vaya a usar (Vac o Vdc).

CARACTERISTICAS TECNICAS

Alimentación: 9 a 15 Vdc/Vac.
Temperatura de funcionamiento: 0 a 70º C.
Capacidad: 100 códigos de acceso.
Consumos:

* En reposo: 20 mA.
* Con el relé de abrepuertas activo: 70 mA.

Pag 13

MANUAL DE USUARIO

Introducción

Este equipo está dotado de un teclado de marcación que permite la apertura de la
puerta, así como la activación de un dispositivo eléctrico auxiliar, al introducir un código
personalizado.

Es posible la programación de hasta 100 códigos personalizados diferentes.

Generalmente se entrega uno de estos códigos a cada uno de los usuarios del sistema,
entendiendo por usuarios no sólo las personas que habitualmente van a acceder a la
vivienda o recinto, sino a las que lo vayan a hacer eventualmente (por ejemplo en el caso
de oficinas).

Al tratarse de códigos personalizados, podemos impedir en cualquier momento el uso
de alguno de ellos por parte de un determinado usuario sin más que borrar el código del
sistema.

La gestión de todos estos códigos personalizados (altas, bajas, etc.) las realizará el

administrador del sistema.

NOTAS:

 El ADMINISTRADOR DEL SISTEMA podrá asignar un código personal para apertura de

puerta y/o activar el dispositivo eléctrico auxiliar a cada uno de los usuarios autorizados.

 Los usuarios pueden cambiar su propio código personal, si esta opción ha sido habi-

litada por el ADMINISTRADOR DEL SISTEMA.

 El sistema dispone de una protección antisabotaje, de forma que tras la introducción

de 5 códigos erróneos seguidos a través del teclado, éste quedará bloquedo durante
5 minutos, emitiendo unos pitidos disuasorios durante este tiempo.

Pag 14

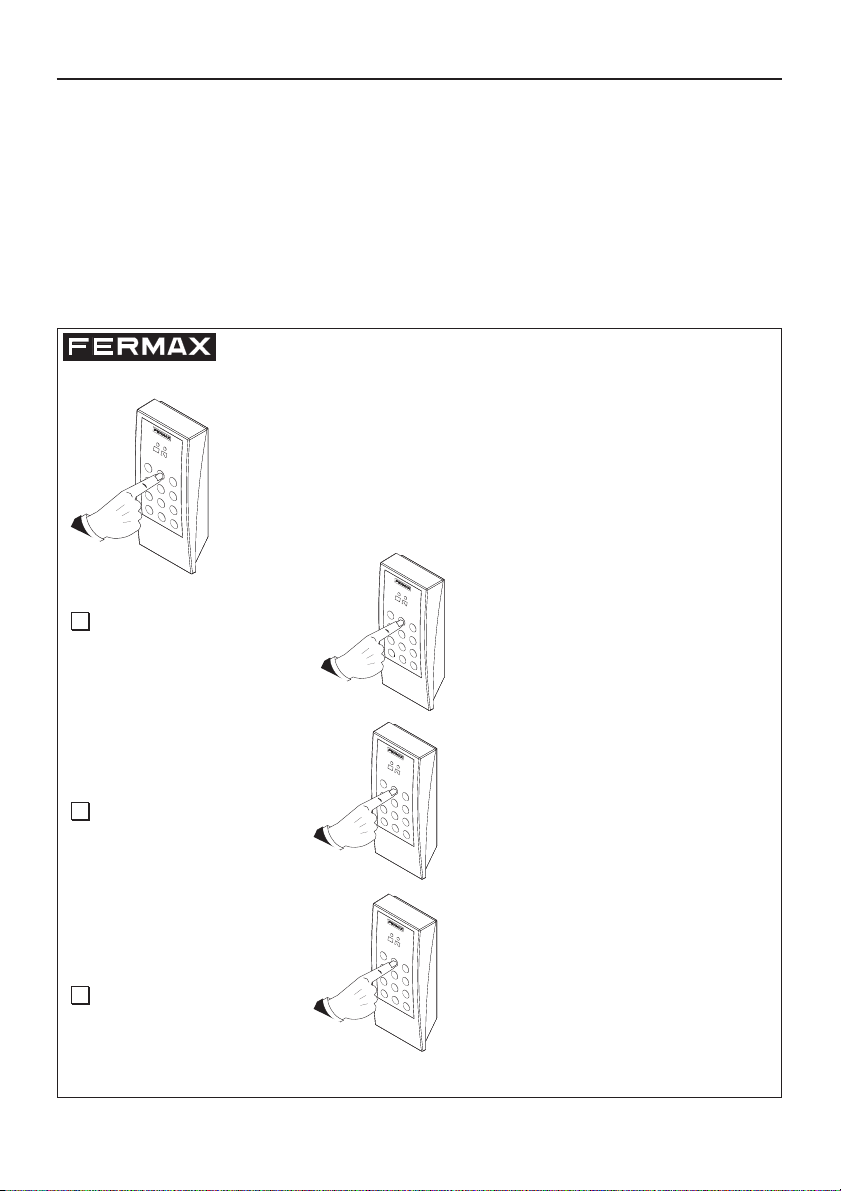

Funcionamiento del teclado

• Código: Código a introducir mediante el teclado para activar la apertura de puerta.

• Emergencias: Realiza al apertura de la puerta y genera un aviso de alarma (en caso

de estar configurada dicha opción).

• Acceso Libre: Introduciendo este código la puerta permanecerá abierta hasta volver a

teclear de nuevo el código de acceso libre.

• Cambiar código: los usuarios pueden cambiar su propio código personal, si esta

opción ha sido habilitada por el ADMINISTRADOR DEL SISTEMA.

Usuario:__________________________________________________________

1

2

3

4

5

6

7

8

A

9

0

B

Emergencias (*):

Código: _____________

1

2

3

4

5

6

7

8

A

9

0

B

'A' + CÓDIGO

1

2

3

4

5

6

7

Acceso Libre(*):

Cambiar código (*):

8

A

9

0

B

1

2

3

4

5

6

7

8

A

9

0

B

_____________

'AB' + CÓDIGO a cambiar + NUEVO

(*) Esta opción debe estar habilitada. Contacte con el administrador del sistema.

Recortar y entregar una copia de esta sección a cada uno de los usuarios.

Pag 15

Code 97023, V02_07
Technical publication of informative nature edited by FERMAX ELECTRONICA S.A.E.

FERMAX ELECTRONICA S.A.E., in our policy of constant improvement, reserves the right to
modify the contents of this document and the features of the products decribed herein at
any time and with no prior notification.
All modifications shall be reflected in subsequent editions of this document.

ENGLISH

Pag 2

PROGRAMMING GUIDE

Index

Introduction .......................................................................................................... 4

Function programming and configuration ......................................................... 5

Change Master code ......................................................................................... 6

Set user codes length ....................................................................................... 6

Add or edit user codes ...................................................................................... 6

Delete user codes ............................................................................................. 7

All codes reset .................................................................................................. 7

Allow user code change .................................................................................... 7

Change free access code .................................................................................. 8

Enable indoor exit pushbutton ........................................................................... 8

Door release activation relay timing ................................................................... 8

Enable auxiliary output ( AUX) ........................................................................... 9

Auxiliary output timing ..................................................................................... 10

Door sensor timing .......................................................................................... 10

Anti-sabotage protection ................................................................................. 10

Reset MASTER code (if the previous one is forgotten) ..................................... 11

Fast programming guide ................................................................................... 12

Wiring diagram .................................................................................................. 13

Technical features .............................................................................................. 13

USER GUIDE

Index

Introduction ........................................................................................................ 14

Keypad function ................................................................................................. 15

Pag 3

Introduction

PROGRAMMING GUIDE

The Memokey 100 codes is designed for installations with keypad access control,

where you want every system user to have

their own access code.

System features:

- Memokey has capacity for 100 different user codes, of variable length (from 4 to 6
digits).

The introduction of one of these codes via the keypad triggers a relay that activates an
electric lock or other device.

- The system does not allow user codes to be repeated.

- To go into programming mode, you have to enter a special code, known as the Master
code.

- If the option is enabled, each user can modify their own personal access code, with no
need to know the Master code.

- The system has an auxiliary output that can provide 125 mA as maximum, to connect/

activate another device (auxiliary relay, alarm…) or a loudspeaker generating an
alarm tone on the Memokey .

- It is fitted with an auxiliary output for an exit pushbutton.

- Free Access code.

- Key press confirmation by acoustic alert.

The following sections of this Guide give a detailed explanation of the configuration and

handling of each of the system functions.

Acoustic alerts and signal LEDs

Memokey has a series of acoustic alerts and LEDs that tell you about the system status:

Acoustic alerts: Every time you enter an access
or programming code, or configuration
parameters, the system emits a different sound
depending on whether the data entered are correct
or not.

Signal LEDs: There are two LEDs, one red and one green.

MEANING

No power supply

1

Pag 4

4

7

A

23

56

9

8

0B

Normal mode (waiting for input of access codes,
programming...)

Open door

Fast blinking: Programming mode
Slow blinking: Awaiting new value for the selected function

( LED on LED off LEDs blinking)

1

2

3

4

7

A

beep (x4) : correct

5

6

8

9

0

moc (x2): incorrect

B

PROGRAMMING AND CONFIGURATION

The Programming mode lets you modify the configuration and the different system

parameters.

1º) To access programming mode (having previously

been in normal mode), enter the Master code
(1480 by default).

The system emits "4 beeps" to show you are in
programming mode, and the green LED blinks in a
rapid cycle.

2º) To configure each of the functions (when in

programming mode), enter the code
corresponding to the function (for example: "A3"
Code length).

At this point, the system emits 4 "beeps" again, to let
you know that the parameter entered is correct, and
the green LED blinks in a slow cycle.

3º) Following, enter the new value to be assigned to

the selected function (for example: press "6" for
selecting a 6-digit code length).

If the data entered is correct, the system emits 4
"beeps" again and the green LED blinks in a rapid
cycle, indicating that we are back in Programming
Mode.

beep (x4)

1

23

4

56

9

8

7

A

0B

Key in 1480

beep (x4)

1

23

4

56

9

8

7

A

0B

Key in A3

beep (x4)

1

23

4

56

9

8

7

A

0B

Key in 6

Enter a new function code to be configured, or
press B to exit "Programming Mode".

To exit Programming Mode at any time, key in BB or wait 20 seconds without activity.

NOTES:

During the whole programming process, if the ‘B’ key is pressed, it goes back to the beginning
of the programming mode, without making any changes. If ‘B’ is pressed twice, you will exit the
programming mode.

Once in Programming Mode, you can carry out all the programming operations you wish, with no
need to exit the mode. Remember that after 20 seconds with no activity in this mode, the system
returns to normal mode.

Following, it will be described all the system functions and the configuration steps

for each of them.

Pag 5

Change Master code (A0)

The Master Code is necessary to enter the programming mode. The equipment comes
from the factory with a default Master Code (1480). To change it, proceed as follows:

1

2

3

4

5

6

7

8

A

9

0

B

2º Key in the option:

3º Indicate the new Master code:

1º Enter the programming mode:

Example:

NOTE:

Programming new access
Master code: 1234.

If you forget the Master code, it is possible to reset it with the original 1480, as

Master Code (1480)

A0

New Master Code

1480 A0 1234

beep (x4)

beep (x4)

beep (x4)

explained in the "Reset Master Code" section.

Set the user and Master code lengths (A3)

Initially, the user codes are 4 digits long, including the MASTER code. For enhanced security,
they can be changed to a length of 5 or 6 digits:

1

2

3

4

5

6

7

8

A

9

0

B

2º Key in the option:

3º Indicate the new length:

1º Enter the programming mode:

Example:

NOTE: Once the user codes are programmed, if their length is changed to a higher number of
digits than the existing codes, additional zeros will be added at the end to adapt to the new
length. If their length is changed to a lower number of digits, the existing codes will have their
final digits truncated.

This will also affect the

6-digit access and Master codes:

MASTER Code and Free Access Code.

Master Code (1480)

A3

4, 5, or 6

1480 A3 6

beep (x4)

beep (x4)

beep (x4)

Add or edit user codes (00...99)

The codes are stored in the memory in sequence position - code. Up to 100 access codes
can be stored.

Master Code(1480)

00...99

New Access Code

1480 00 1111

beep (x4)

beep (x4)

beep (x4)

Pag 6

1

2

3

4

5

6

7

8

A

9

0

B

2º Key in the position in the memory

of the access code:

3º Key in the new access code:

(The code length must coincide with the
one set up in the system).

1º Enter the programming mode:

Example:

NOTES: If the position to be stored is already in use, the new code will cancel the old one.
It is very important to make a list of the codes and their positions.

New access code 1111 saved in
position 00.

Delete user codes (AA)

It is possible to delete or cancel a given user code. To do so, proceed as follows:

1º Enter the programming mode:

1

2

3

4

5

6

7

8

A

9

0

B

2º Key in option:

3º Key in the position in the memory

of the access code to delete:

Example:

Delete access code saved in
position 00.

Código Máster (1480)

AA

00...99

1480 AA 00

NOTES: It will be only possible to delete a code if the associated position is known, which

is why we underline the importance of making a list with the positions of the codes programmed
in the system.
The action of deleting a code is irreversible, so that once deleted it cannot be retrieved.

All codes reset (A9)

This operation lets you delete all the access codes in the system memory.

1

2

3

4

5

6

7

8

A

9

0

B

2º Key in option:

3º Key in the Master Code:

1º Enter the programming mode:

Example:

NOTE:

retrieved again.

Reset all existing access codes.

Reset is an irreversible operation, so the codes stored previously cannot be

Master Code (1480)

A9

Master Code (1480)

1480 A9 1480

beep (x4)

beep (x4)

beep (x4)

beep (x4)

beep (x4)

beep (x4)

Allow users to change their own access codes (A5)

It is possible to let the users change the access codes they have been assigned for
another personal code. To do so, you must enable this function:

1

2

3

4

5

6

7

8

A

9

0

B

2º Key in option:

3º Key in "1" to enable permit

Key in "0" to disable it:

1º Enter the programming mode:

Example:

Enable users personal access
code change

Master Code (1480)

A5

1: Enabled
0: Disabled

1480 A5 1

beep (x4)

beep (x4)

beep (x4)

Pag 7

Free Access Code (A1)

There is a special "free access" code (initially disabled "0000") that lets you trigger the
relay that activates the door release indefinitely, until the free access code is entered
again. If the code programmed is "0000", this function is disabled.

This function is especially useful when you wish to allow free access to the area to be monitored.

1

2

3

4

5

6

7

8

A

9

0

B

2º Key in option:

3º Key in the Free Access Code:

1º Enter the programming mode:

Example:

NOTE:

Create a Free Access

Code: 5251

If the code length has been changed to a higher number of digits, the free access

Master Code (1480)

A1

New Free Access Code

("0000" disables it)

1480 A1 5251

beep (x4)

beep (x4)

beep (x4)

code will have been completed with zeros at the end. If it has been changed to a lower
number, the final digits of the code will have disappeared.

Enable exit pushbutton (A4)

It is possible to equip the system with a pushbutton (P) which, installed inside the
premises, enables the door to be opened from the inside.

These buttons can de enabled or disabled, as follows:

1

2

3

4

5

6

7

8

A

9

0

B

2º Key in option:

3º Key in "1" to enable the button

Key in "0" to disable it:

1º Enter the programming mode:

Example:

Enable the exit pushbutton

Master Code (1480)

A4

1: Button enabled
0: Button disabled

1480 A4 1

beep (x4)

beep (x4)

beep (x4)

Relay timing (door release activation) (A2)

The relay (which triggers the door release) is initially timed to 3 seconds.
The activation time can be changed to any value between 00 and 99 seconds, or in order to
operate in bistable mode (the first valid code activates the relay and the next one deactivates
it):

Master Code (1480)

A2

00: Bistable mode

01..99: (01 to 99 sec.)

1480 A2 05

beep (x4)

beep (x4)

beep (x4)

Pag 8

1

2

3

4

5

6

7

8

A

9

0

B

2º Key in option:

3º Key in the new activation time or

select bistable mode:

1ºEnter the programming mode:

Example:

Change relay timing to 5
seconds.

Enable auxiliary exit - AUX (A6)

This equipment has an auxiliary output (earth connection: 0V) that provides a maximum
current of 125 mA in order to connect/activate another device (auxiliary relay, alarm...) or a
loudspeaker so that the Memokey generates its own alarm tone.

If the equipment to be connected does not fit these specifications, a relay must be used
(Ref. 2013).

To enable/disable this function:

1

2

3

4

5

6

7

8

A

9

0

B

2º Key in option:

3º Key in "1" to enable the button

Key in "0" to disable it:

1º Enter the programming mode:

Example:

Enable auxiliary exit

Master Code (1480)

A6

1: Enabled
0: Disabled

1480 A6 1

With the AUX output activated, these three functions can be carried out:

- After 5 wrong codes are entered, the AUX output is activated for the time set in
the "Auxiliary output timing (A7)" option, indicating that someone is trying out
some codes. If the value of A7 is 00, nothing is indicated.

- If the tamper (in the Memokey) detects module opening, the AUX output is
activated, indicating an alarm for the time set in the "Auxiliary output timing (A7)"
option.
If A7=00, an alarm tone will be generated for 20 seconds, and can directly
activate a loudspeaker (where the other end has to be connected to a positive
power supply (depending on this power source, the use of a limiting resistance
in series with the loudspeaker is recommended).

- If the coaction mode is activated (activated by entering ‘A plus valid Code’) the
AUX output is activated, indicating alarm for the time set in the "Auxiliary output
timing (A7)" option. If A7=00, an alarm tone will be generated for 20 seconds,
and can directly activate a loudspeaker, as explained above.

beep (x4)

beep (x4)

beep (x4)

- If the door sensor detects an unauthorised open door, the AUX output is activated,
indicating alarm for the time set in A7. If A7=00, an alarm tone will be generated
for 20 seconds, and can directly activate a loudspeaker, as mentioned.

- If the door opening has been authorised and it remains open for more than the
time set in the "Door sensor timing (A8)" option, the AUX output is activated in
the same way.

Pag 9

Auxiliary output timing - AUX (A/)

The auxiliary output (AUX) activation time can be programmed with any value from 00 to 99
seconds.

If the timing is set with value 00, the Memokey generates an alarm tone for 20 seconds (in
those cases mentioned previously), and a loudspeaker can be connected to the auxiliary
output (the other end of the loudspeaker must be connected to a positive power supply).

Any value different from 00 represents the time that the auxiliary output is activated delivering
125 mA.

1

2

3

4

5

6

7

8

A

9

0

B

2º Key in option:

3º Key in the new activation timing or

bistable mode

1º Entre the programming mode:

Example:

Change auxiliary output timing
to 10 seconds.

Master Code (1480)

A7

00: Generates alarm tone

01..99: (01 to 99 sec.)

1480 A7 10

beep (x4)

beep (x4)

beep (x4)

Door sensor timing (A8)

If you wish to enable the door sensor you must use this option to enter the time (01 to 99
sec.) that is to elapse from when the door opens until it closes without setting off any
alarm incidents. Any such incidents will be transmitted by the AUX output, depending on
the configuration as mentioned previously.

If the value entered is 00, the door sensor is disabled.

1

2

3

4

5

6

7

8

A

9

0

B

2º Key in option:

3º Key in the new door sensor timing

1º Entre the programming mode:

Example:

Enable the sensor for open door
detection after 15 seconds.

Master Code (1480)

A8

00: Disabled

01..99: (01 to 99 sec.)

1480 A8 15

beep (x4)

beep (x4)

beep (x4)

Anti-sabotage protection

The system is fitted with anti-sabotage protection, so that after the introduction of 5
wrong codes via the keypad, it is blocked for 5 minutes, emitting deterrent beeps during
this time.

After one minute on standby, the failed attempt counter is reset.

If the AUX output is activated (A6=1) and the AUX output timing is other than 00 (A7
between 1 and 99), this output will be reactivated, indicating that an alarm incident has
occurred.

Pag 10

Reset Master Code (in case previous code is forgottenr)

This operation is done by electrical manipulation of the equipment, to ensure the
impossibility of modification by anyone without physical access to the same.

1. Disconnect the system power supply.

2. Make a short circuit between terminals “Bs” and “-” of the equipment.

If the system has an exit pushbutton, simply keep it pressed.

3. Reconnect the power supply and remove the short circuit (or release the exit
pushbutton). You have 20 seconds to enter a new MASTER Code (the system expects
as many digits as are programmed in the "Code length (A4)" function).

NOTE:



 Resetting the MASTER Code does not delete the rest of the information



programmed in the system.

Pag 11

FAST PROGRAMMING GUIDE

Function descriptionFunction code

00...99

A A

A0

A1

A2

A3

A4

A5

A6

A7

A8

A9

Sequence of codes to be entered:

1

2

3

4

5

6

7

8

A

9

0

B

Master Code

(1480)

Authorisation and allocation of access codes (100 codes)

Delete a code

Master code programming

Free access programming (trade)

Relay activation timing programming

Change code length from 4 to 6 digits

Enable/disable exit B pushbutton

Enable/disable possibility that users may change their own codes

Programmimg auxiliary output alarm or incidents alert function
(designated 'AUX')

Programming auxiliar output activation timing

Programmimg open door sensor timing

Delete all codes

+

00...99

Memory position

AA

A0

A1

A2

A4

A5

A6

A7

A8

A9

A3

+

Access code (4 to 6 digits)

00...99: Memory position of code

+

to be deleted

New Master Code

+

New Free Access Code

+

00: Bistable mode

+

01..99 (01 to 99 seconds)

+

4, 5 or 6 1480 A3 4

1: Pushbutton enabled

+

0: Pushbutton disabled

1: Enabled

+

0: Disabled

1: Enabled

+

0: Disabled

00: Loudspeaker alarm tone

+

01..99 sec. (AUX activated 125 mA)

00: Disabled

+

01..99: Enabled (01 to 99 sec.)

Master Code (1480)

+

Example

1480 02 1144

1480 AA 02

1480 A0 1234

1480 A9 5678

1480 A2 00
1480 A2 05

1480 A4 1
1480 A4 0

1480 A5 1
1480 A5 0

1480 A6 1
1480 A6 0

1480 A7 00
1480 A7 12

1480 A8 00
1480 A5 15

1480 A9 1480

Pag 12

WIRING DIAGRAM

SEC 12Vac/dc

POWER
SUPPLY

OPEN DOOR DETECTOR

(optional)

DOOR RELEASE

(max. 2A)

1

23

4

56

9

8

7

A

0B

Memokey connections:

'C'

'NO'

'NC'

'Sp'

'Bs'

'AUX'

Brown

Red

Orange

Yellow

Green

Violet

Blue

Grey

PRIM 230V

12 Vac / 12 Vdc

EXIT PUSHBUTTON

(optional)

Exit pushbutton (Bs, -): Lets you open the door with the same timing as programmed for access
(1 to 99 sec). Contact normally open.

Open door sensor (Sp, -): To determine if the door stays open for longer than the time permitted
(1 to 99 sec.).

Exit pushbutton (Bs, -): Lets you open the door with the same timing as programmed for access
(1 to 99 sec). Contact normally closed.

AUX: Auxiliary output providing a maximum current of 125 mA (0V) to connect/activate another device
(auxciliary relay, alarm ...) or a loudspeaker so that Memokey can set off an alarm tone (the other end of the
speaker must be connected to a positive power supply).

Note: Use an electric lock/door release suitable for the power supply to be used (Vac or Vdc).

TECHNICAL FEATURES

Power supply: 9 to 15 Vdc/Vac.

Operating temperature: 0 to 70º C.

Capacity: 100 access codes.

Consumption:

* In standby: 20 mA.

* With open door relay active: 70 mA.

Pag 13

USER GUIDE

Introduction

This equipment has a dialling keypad that lets you open the door, as well as triggering an
auxiliary electrical device, when a personalised code is entered.

It is possible to program up to 100 different personalised codes.

One of these codes is usually given to each of the system users, understanding by users
not only those persons habitually accessing the home or premises, but also those who
go only occasionally (for example, in office buildings).

As the codes are personalised, you can prevent the use of any of them by a given user at
any time, simply by deleting their code from the system.

Management of all these personalised codes (authorisation, cancellation, etc.) is done
by the system administrator.

NOTES:

 The SYSTEM ADMINISTRATOR may assign a personal code to open the door and/or

activate an auxiliary electrical device to each of the authorised users.

 Users can change their own personal code, if this option has been enabled by the

SYSTEM ADMINISTRATOR.

 The system has an anti-sabotage protection, so that after the introduction of 5 consecutive

wrong codes via the keypad, it is blocked for 5 minutes, giving off deterrent beeps during
this time.

Pag 14

Keypad functions

• Code: Code to enter via keypad to activate door opening.

•

Emergencies: Opens the door and generates an alarm alert (if this option has been

configured).

• Free Access: When this code is entered, the door stays open until the Free Access
Code is keyed in again.

• Change code: Users can change their own personal code if this option has been
enabled by the SYSTEM ADMINISTRATOR.

User:__________________________________________________________

1

2

3

4

5

6

7

8

A

9

0

B

Emergencies (*):

Code: _____________

1

2

3

4

5

6

7

8

A

9

0

B

'A' + CODE

1

2

3

4

5

6

7

Free Access(*):

Change code (*):

8

A

9

0

B

1

2

3

4

5

6

7

8

A

9

0

B

_____________

'AB' + CODE to change + NEW

(*) This option must be enabled. Please contact the system administrator.

Cut out and give a copy of this section to each of the users.

Pag 15

Code 97023, V02_07
Publication technique à caractère informatif éditée par FERMAX ELECTRONICA S.A.E.

Conformément à sa politique de perfectionnement continu, FERMAX ELECTRONICA, S.A.E.
se réserve le droit de modifier, à tout moment et sans préavis, le contenu de ce document
ainsi que les caractéristiques des produits auxquels il est fait référence.
Toutes les modifications apparaîtront dans les éditions suivantes.

FRANÇAIS

Page 2

MANUEL DE PROGRAMMATION

Sommaire

Introduction......................................................................................................... 4

Programmation et configuration des fonctions ............................................5

Modifier le code Master ..................................................................................... 6

Etablir la longueur des codes d’utilisateur ......................................................... 6

Ajouter ou modifier des codes d’utilisateur ........................................................ 6

Supprimer des codes d’utilisateur ..................................................................... 7

Réinitialisation à zéro totale de tous les codes.................................................. 7

Permettre aux utilisateurs de changer leur code ................................................ 7

Modifier le code de libre accès ..........................................................................8

Activation du bouton-poussoir de sortie ............................................................. 8

Temporisation du relais d’activation de la gâche électrique ................................8

Activation de la sortie auxiliaire (AUX) ............................................................... 9

Temporisation de la sortie auxiliaire ................................................................. 10

Temporisation du capteur de porte................................................................... 10

Protection anti-sabotage ................................................................................. 10

Réattribuer un code MASTER (en cas d’oubli du code précédent) ................... 11

Guide rapide de programmation ................................................................... 12

Schéma de câblage........................................................................................ 1 3

Caractéristiques techniques ......................................................................... 13

MANUEL D’UTILISATION

Sommaire

Introduction...................................................................................................... 1 4

Fonctionnement du clavier ............................................................................ 15

Page 3

Introduction

MANUEL DE PROGRAMMATION

Memokey 100 codes est conçu pour des installations de contrôle d’accès avec clavier

pour lesquelles l’on souhaite que chaque utilisateur dispose de

son propre code d’accès.

Caractéristiques du système :

- Memokey peut enregistrer jusqu’à 100 codes d’utilisateur différents et de longueur

variable (entre 4 et 6 chiffres).
En saisissant sur le clavier l’un de ces codes, le relais activant la gâche électrique

ou tout autre dispositif se déclenche.

- Le système n’autorise pas les codes doublons.

- Pour entrer en mode programmation, il faut saisir un code spécial, dénommé code

Master.

- Si cette option est activée, chaque utilisateur peut modifier son code d’accès personnel

sans connaître le code Master.

- Le système dispose d’une sortie auxiliaire qui peut fournir 125 mA maximum pour

relier/activer un autre dispositif (relais auxiliaire, alarme...) ou un haut-parleur.
Memokey émet alors lui-même une sonnerie d’alarme.

- Il est doté d’une entrée auxiliaire pour le bouton-poussoir de sortie.

- Code de libre accès.

- Lorsque vous avez appuyé sur une touche, cette action est confirmée par le biais d’un

avertissement sonore.

La configuration et manipulation de chacune des fonctions du système sont expliquées

de manière détaillée aux chapitres suivants.

Avertissements sonores et DEL de signalisation

Memokey dispose d’un ensemble d’avertissements sonores et de DEL qui offrent des

informations sur l’état du système.

Avertissements sonores : en saisissant un
code d’accès, de programmation ou des
paramètres de configuration, le système émet un
son caractéristique distinct si les données
introduites sont correctes ou non :

1

2

3

4

7

A

bip (x4) : correct

5

6

8

9

0

moc (x2) : incorrect

B

DEL de signalisation : dispose de deux DEL : une rouge et une verte.

SIGNIFICATION

Sans alimentation.

1

Page 4

4

7

A

23

56

9

8

0B

Mode normal (dans l’attente de la saisie des codes d’accès,
programmation...)

Ouverture de la porte.
Clignotement rapide : mode programmation

Clignotement lent : dans l’attente d’une nouvelle valeur pour la fonction sélectionnée

( DEL éclairée DEL éteinte Clignotement des DEL)

PROGRAMMATION ET CONFIGURATION

Le mode programmation permet de modifier la configuration et les différents

paramètres du système.

1º) Pour entrer en mode programmation (en étant

préalablement en mode normal), saisissez le
code Master (par défaut 1480).

Le système émet « 4 bips » pour annoncer que l’on
se trouve en mode programmation. La DEL verte
clignote rapidement.

2º) Pour configurer chaque fonction (en étant en mode

programmation), saisissez le code correspondant
à la fonction (par exemple : « A3 » longueur des
codes).

A ce moment, le système émet de nouveau « 4 bips »
pour vous informer que le paramètre saisi est correct.
La DEL verte clignote lentement.

3º) Ensuite, saisissez la nouvelle valeur à attribuer à

la fonction sélectionnée (par exemple : sélection
d’un code à 6 chiffres).

Si l’information saisie est correcte, le système émet
de nouveau « 4 bips ». La DEL verte clignote
rapidement indiquant de la sorte que l’on se trouve de
nouveau en mode programmation.

1

23

4

56

9

8

7

A

0B

1

23

4

56

9

8

7

A

0B

1

23

4

56

9

8

7

A

0B

bip (x4)

Saisissez 1480

bip (x4)

Saisissez A3

bip (x4)

Saisissez 6

Saisissez un nouveau code de fonction à
configurer ou appuyez sur B pour quitter le« Mode

programmation ».

Pour quitter le mode programmation à tout moment, saisissez BB ou attendez 20
secondes.

REMARQUES :

Durant tout le processus de programmation, si vous appuyez sur la touche « B », vous retournerez
au début de la programmation sans avoir effectué aucune modification. En appuyant par deux fois
sur la touche « B », l’on quitte le mode programmation.

Une fois en mode programmation, il est possible d’effectuer toutes les opérations de programmation
souhaitées sans avoir à quitter le mode en question. Il convient de signaler que le système
retourne en mode normal s’il reste inactif dans un mode quelconque pendant 20 secondes.

Toutes les fonctions du système ainsi que les étapes de configuration de

chacune sont expliquées plus en détail par la suite.

Page 5

Modifier le code Master (A0)

Le code Master sert à entrer en mode programmation. L’équipement est doté en série d’un
code master par défaut (1480). Pour modifier le code Master, réalisez les étapes suivantes :

1

2

3

4

5

6

7

8

A

9

0

B

2º Saisissez l’option :

3º Indiquez le nouveau code Master :

1º Entrez en mode programmation :

Exemple :

Nouveau code Master d’accès
à la programmation : 1234.

Code master (1480)

A0

Nouveau code Master

1480 A0 1234

bip (x4)

bip (x4)

bip (x4)

REMARQUE : en cas d’oubli du code Master, il est possible de le remplacer par le code
1480 de départ, comme indiqué au chapitre « Réattribuer un code Master ».

Etablir la longueur des codes d’utilisateur et Master (A3)

Les codes d’utilisateur sont, initialement, composés de 4 chiffres, y compris le code
MASTER. Pour une plus grande sécurité, il est possible de former un code à 5 ou 6 chiffres.

1

2

3

4

5

6

7

8

A

9

0

B

2º Saisissez l’option :

3º Indiquez la nouvelle longueur

du code :

1º Entrez en mode programmation :

Exemple :

REMARQUE : si, après une première programmation, l’on souhaite augmenter la longueur
des codes (plus de chiffres), des zéros s’ajouteront automatiquement aux codes déjà existants
pour s’adapter à ce nouveau format (1234=>123400). Si la longueur du code diminue, les codes
déjà existants seront tronqués (12345 =>1234).

Cette mesure s’appliquera également au

Codes d’accès et Master
à 6 chiffres.

code MASTER et au code de libre accès.

Code master (1480)

A3

4, 5 ou 6

1480 A3 6

bip (x4)

bip (x4)

bip (x4)

Ajouter ou modifier des codes d’utilisateur (00...99)

Les codes sont enregistrés dans la mémoire selon la séquence suivante : position ­code. Il est possible de mémoriser jusqu’à 100 codes d’accès.

Code master (1480)

00...99

Nouveau code d’accès

1480 00 1111

bip (x4)

bip (x4)

bip (x4)

Page 6

1

2

3

4

5

6

7

8

A

9

0

B

2º Saisissez la position dans la

mémoire du code d’accès :

3º Saisissez le nouveau code d’accès :

La longueur du code doit coïncider avec
celle définie dans le système.

1º Entrez en mode programmation :

Exemple :

REMARQUES : si la position à mémoriser est déjà utilisée, le nouveau code supplante le
précédent.

Il est nécessaire d’établir une liste des codes indiquant leur position.

Nouveau code d’accès 1111
mémorisé en position 00.

Supprimer des codes d’utilisateur (AA)

Il est possible d’effacer ou d’annuler un code d’usager précis. Pour cela, procédez comme
il suit :

1º Entrez en mode programmation :

1

2

3

4

5

6

7

8

A

9

0

B

2º Saisissez l’option :

3º Saisissez la position dans la

mémoire du code d’accès à effacer

Code master (1480)

AA

00...99

bip (x4)

bip (x4)

:

Exemple :

REMARQUES : il n’est possible d’effacer un code que lorsque la position associée à ce
dernier est connue. Il est donc indispensable d’établir une liste indiquant les positions, codes
programmés dans le système.
La suppression d’un code est une opération irréversible. Une fois effacé, le code est irrécupérable.

Supprimez le code d’accès
mémorisé en position 00.

1480 AA 00

Réinitialisation totale des codes (A9)

Cette opération permet de supprimer tous les codes d’accès de la mémoire de
l’équipement.

1

2

3

4

5

6

7

8

A

9

0

B

2º Saisissez l’option :

3º Indiquez le nouveau code Master :

1º Entrez en mode programmation :

Exemple :

REMARQUE : la remise à zéro est une opération irréversible. En effet, les codes
précédemment mémorisés ne peuvent être récupérés.

Remise à zéro de tous les
codes d’accès existants.

Code master (1480)

A9

Code master (1480)

1480 A9 1480

bip (x4)

bip (x4)

bip (x4)

Permettre aux utilisateurs de changer leur code (A5)

Les utilisateurs peuvent changer le code d’accès qui leur a été attribué par un code secret.
Il faut, dans ce but, activer cette fonction :

1

2

3

4

5

6

7

8

A

9

0

B

2º Saisissez l’option :

3º Tapez « 1 » pour activer l’autorisation

Tapez « 0 » pour la désactiver :

1º Entrez en mode programmation :

Exemple :

Activer la modification du code
d’accès personnel par les
utilisateurs

Code master (1480)

A5

1 : activé
0 : désactivé

1480 A5 1

bip (x4)

bip (x4)

bip (x4)

Page 7

Code de libre accès (A1)

Le système est doté d’un code spécial de « libre accès » (initialement désactivé : « 0000 »)
qui permet d’activer le relais, qui active la gâche électrique, de manière indéfinie jusqu’à
ce que le code de libre accès soit de nouveau saisi. Si le code programmé est « 0000 »,
cette fonction n’est alors pas activée.

Cette fonction est spécialement utile lorsque l’on souhaite autoriser le libre accès à l’enceinte à
contrôler.

1

2

3

4

5

6

7

8

A

9

0

B

2º Saisissez l’option :

3º Saisissez le code de libre accès :

1º Entrez en mode programmation :

Exemple :

REMARQUE : si la longueur des codes augmente (plus de chiffres), des zéros viendront
compléter la fin du code de libre accès. Si la longueur des codes diminue (moins de chiffres),
les derniers chiffres du code seront éliminés.

Créez un code de libre
accès : 5251

Code master (1480)

A1

Nouveau code de libre

accès (« 0000 » le désactive)

1480 A1 5251

bip (x4)

bip (x4)

bip (x4)

Activation du bouton-poussoir de sortie (A4)

Il est possible d’équiper le système d’un bouton-poussoir (B-P) qui, installé à l’intérieur du
local, permet l’ouverture des portes (activation du relais) depuis l’intérieur.
Ces boutons-poussoirs peuvent être activés ou désactivés de la manière suivante :

1

2

3

4

5

6

7

8

A

9

0

B

2º Saisissez l’option :

3º Tapez « 1 » pour activer le

bouton-poussoir

1º Entrez en mode programmation :

Tapez « 0 » pour le désactiver :

Exemple :

Activez le bouton-poussoir
de sortie

Code master (1480)

A4

1 : bouton-poussoir activé
0 : bouton-poussoir désactivé

1480 A4 1

bip (x4)

bip (x4)

bip (x4)

Temporisation du relais (activation de la gâche électrique) (A2)

Le relais (qui activera la gâche électrique) a initialement une temporisation de 3 secondes.
La durée d’activation peut être modifiée (selon une fourchette comprise entre 00 et 99
secondes) ou peut également fonctionner en mode bistable (le premier code valide active
le relais et le suivant le désactive) :

Code master (1480)

A2

00 : mode bistable

01...99 : (de 01 à 99 s.)

1480 A2 05

bip (x4)

bip (x4)

bip (x4)

Page 8

1

2

3

4

5

6

7

8

A

9

0

B

2º Saisissez l’option :

3º Saisissez la nouvelle durée

d’activation ou sélectionnez le mode
bistable :

1º Entrez en mode programmation :

Exemple :

Réglez la temporisation du
relais sur 5 secondes.

Activation de la sortie auxiliaire - AUX (A6)

Cet équipement dispose d’une sortie auxiliaire (raccordement à la masse : 0 V) qui fournit
un courant maximum de 125 mA pour raccorder/activer un autre dispositif (relais auxiliaire,
alarme...) ou un haut-parleur. Memokey émet alors une sonnerie d’alarme.

Au cas où l’équipement à raccorder ne s’adapterait pas à de telles spécifications, utilisez
un relais (réf. 2013).

Pour activer/désactiver cette fonction :

1

2

3

4

5

6

7

8

A

9

0

B

2º Saisissez l’option :

3º Tapez « 1 » pour activer le

bouton-poussoir
Tapez « 0 » pour le désactiver :

1º Entrez en mode programmation :

Exemple :

Activer la sortie auxiliaire

Code master (1480)

A6

1 : activé
0 : désactivé

1480 A6 1

bip (x4)

bip (x4)

bip (x4)

Lorsque la sortie AUX est activée, il est possible de réaliser les fonctions suivantes :

- Après 5 codes erronés, la sortie AUX sera activée pendant la durée saisie dans
l’option « Temporisation de la sortie auxiliaire (A7) » indiquant qu’une personne
teste les codes. Si la valeur de A7 est égale à 00, aucune indication ne sera
présentée.

- Si l’autoprotection (dont dispose Memokey) détecte l’ouverture du module, la
sortie AUX sera activée en indiquant l’alarme pendant la durée saisie dans
l’option « Temporisation de la sortie auxiliaire (A7) ».
Si A7=00, une sonnerie d’alarme sera émise pendant 20 secondes, qui pourra
directement activer un haut-parleur dont l’autre extrémité sera reliée à une
alimentation positive (selon l’alimentation, il est conseillé d’utiliser une
résistance limitatrice en série avec le haut-parleur).

- Si le mode de coaction est activé (qui s’active en composant « A + code valide »), la
sortie AUX sera activée en indiquant l’alarme pendant la durée saisie en A7. Si
A7=00, une sonnerie d’alarme, qui pourra activer directement un haut-parleur
comme indiqué auparavant, est émise pendant 20 secondes.

- Si le capteur de porte détecte une porte ouverte sans qu’ait été autorisée
l’ouverture, la sortie AUX sera activée indiquant l’alarme pendant la durée saisie
en A7. Si A7=00, une sonnerie d’alarme, qui pourra activer directement un haut­parleur comme indiqué auparavant, est émise pendant 20 secondes.

- Si l’ouverture de la porte a été autorisée et qu’elle reste ouverte pendant une
durée supérieure à celle introduite dans l’option « Temporisation du capteur
de porte (A8) », la sortie AUX s’activerait de la même manière.

Page 9

Activation de la sortie auxiliaire - AUX (A/)

La durée d’activation de la sortie auxiliaire (AUX) peut être programmée avec toute valeur
comprise entre 00 et 99 secondes.

Si la temporisation est programmée avec la valeur 00, Memokey émet une sonnerie
d’alarme durant 20 secondes (dans les cas mentionnés antérieurement). Un haut-parleur
peut être raccordé à la sortie auxiliaire (l’autre extrémité du haut-parleur doit être raccordée
à une source d’alimentation positive).

Toute valeur différente à 00 représente la durée pendant laquelle la sortie auxiliaire est
activée en fournissant 125 mA.

1

2

3

4

5

6

7

8

A

9

0

B

2º Saisissez l’option :

3º Saisissez la nouvelle durée

d’activation ou sélectionnez le
mode bistable :

1º Entrez en mode programmation :

Exemple :

Réglez la temporisation de la
sortie auxiliaire sur 10 secondes.

Code master (1480)

A7

00 : émission de la
sonnerie d’alarme

01...99 : (de 01 à 99 s.)

1480 A7 10

bip (x4)

bip (x4)

bip (x4)

Temporisation du capteur de porte (A8)

Si l’on souhaite activer le capteur de porte, l’on doit saisir dans cette option la durée (de
01 à 99 s.) qui doit s’écouler à partir du moment où l’on ouvre la porte jusqu’à ce qu’elle
se ferme sans qu’aucune incidence n’ait eu lieu. L’incidence sera transmise par la sortie
AUX selon la configuration susmentionnée.

Si la valeur introduite est 00, le capteur de porte sera désactivé.

1

2

3

4

5

6

7

8

A

9

0

B

2º Saisissez l’option :

3º Saisissez la nouvelle durée du

capteur de porte

Exemple : Activez le capteur pour la

détection de la porte ouverte
au bout de 15 secondes

1º Entrez en mode programmation :

Code master (1480)

A8

00 : désactivé

01...99 : (de 01 à 99 s.)

1480 A8 15

bip (x4)

bip (x4)

bip (x4)

Protection anti-sabotage

Le système dispose d’une protection anti-sabotage, de sorte qu’après avoir composé
5 codes erronés de suite, le clavier reste bloqué durant 5 minutes tout en émettant
différents bips dissuasifs pendant ce laps de temps.

Après une minute de repos, le compte de fausses tentatives est remis à zéro.

Si la sortie AUX est activée (A6=1) et la temporisation de la sortie AUX différente à 00 (A7
entre 1 et 99), cette sortie serait activée en indiquant qu’une incidence d’alarme

quelconque s’est produite.

Page 10

Réattribuer un code Master (en cas d’oubli du code précédent)

Cette opération s’effectue au moyen d’une manipulation électrique de l’équipement afin
d’empêcher la modification du code par une personne ne disposant pas d’un accès
physique à celui-ci.

1. Débranchez l’alimentation du système.

2. Réalisez un court-circuit entre les bornes « Bs » et « - » de l’équipement.

Si le système est équipé d’un bouton-poussoir de sortie, maintenez-le enfoncé.

3. Reconnectez l’alimentation du système et supprimez le court-circuit (ou lâchez
l’interrupteur de sortie). Vous disposez de 20 secondes pour saisir un nouveau
code MASTER ( le système attend autant de chiffres que programmés dans la fonction

« Longueur des codes ( A4) »).

REMARQUE :

99

9 La nouvelle attribution du code MASTER n’efface pas le reste des données

99

programmées dans le système.

Page 11

GUIDE RAPIDE DE PROGRAMMATION

Description de la fonctionCode fonction

00...99
A A

A0
A1
A2
A3
A4
A5
A6

A7
A8
A9

Série de codes à saisir :

1

2

3

4

5

6

7

8

A

9

0

B

Code Master

(1480)

Enregistrement et assignation des codes d’accès (100 codes).
Résiliation d’un code.
Programmation d’un code Master.
Programmation du code de libre accès (horaire libre).
Programmation de la durée d’activation du relais.
Modification de la longueur des codes de 4 à 6 chiffres.
Activer/désactiver le bouton-poussoir de sortie B.
Activer/désactiver l’option changement du code par les utilisateurs.
Programmer la fonction d’avertissement d’alarme ou d’incidences de

la sortie auxiliaire (dénommée ci-après « AUX »).
Programmation de la durée d’activation de la sortie auxiliaire.
Programmation de la durée du capteur de porte ouverte.
Effacement de tous les codes.

+

00...99

Position mémoire

AA

A0

A1

A2

A4

A5

A6

A7

A8

A9

A3

+

Code d’accès (de 4 à 6 chiffres)

00...99 : position de mémoire du

+

code à effacer.
Nouveau code Master

+

Nouveau code de libre accès

+

00 : mode bistable

+

01...99 (de 01 à 99 secondes)

+

4, 5 ou 6 1480 A3 4

1 : bouton-poussoir activé

+

0 : bouton-poussoir inactivé

1 : activé

+

0 : désactivé

1 : activé

+

0 : désactivé

00 : sonnerie d’alarme pour haut-parleur

+

01...99 : (seconde AUX activée 125 mA)
00 : désactivé

+

01...99 : activé (de 01 à 99 s.)

Code Master (1480)

+

Exemple

1480 02 1144

1480 AA 02

1480 A0 1234

1480 A9 5678
1480 A2 00

1480 A2 05

1480 A4 1
1480 A4 0

1480 A5 1
1480 A5 0

1480 A6 1
1480 A6 0

1480 A7 00
1480 A7 12

1480 A8 00
1480 A5 15

1480 A9 1480

Page 12

SCHÉMA DE CÂBLAGE

SEC 12Vac/dc

DÉTECTEUR PORTE OUVERTE

(en option)

(en option)

GÂCHE ÉLECTRIQUE

(max. 2A)

1

4

7

A

23

56

9

8

0B

'C'

'NO'

'NC'

'Sp'

'Bs'

'AUX'

Marron

Rouge

Orange

Jaune

Vert

Violet

Bleu

Gris

PRIM 230V

ALIMENTATION

12 Vca / 12 Vcc

BOUTON-POUSSOIR SORTIE

Raccordements du Memokey :

Bouton-poussoir de sortie (Bs, -) : permet d’ouvrir la porte avec la même temporisation que

celle programmée pour l’accès (de 1 à 99 s.) Contact normalement ouvert.
Capteur de porte ouverte (Sp, -) : pour déterminer si la porte reste ouverte pour une durée

supérieure à celle autorisée (de 1 à 99 s.) Contact normalement fermé.
AUX : sortie auxiliaire qui fournit un courant maximum de 125 mA (O V) pour raccorder/activer un autre

dispositif (relais auxiliaire, alarme...) ou un haut-parleur. Memokey provoque alors une sonnerie d’alarme.
L’autre extrémité du haut-parleur doit être raccordée à une source d’alimentation positive).

Remarque : utilisez une gâche électrique compatible avec l’alimentation qui va être utilisée
(Vca ou Vcc).

CARACTÉRISTIQUES TECHNIQUES

Alimentation : de 9 à 15 Vcc/Vca.
Température de fonctionnement : de 0 à 70 ºC.
Capacité : 100 codes d’accès

Consommation :

* en veille : 20 mA.
* avec le relais de gâche électrique actif : 70 mA.

Page 13

MANUEL D’UTILISATION

Introduction

Cet équipement est muni d’un clavier de numérotation permettant l’ouverture de la
porte ainsi que l’activation d’un dispositif électrique auxiliaire au moyen d’un code
personnalisé.

Il est possible de programmer jusqu’à 100 codes personnalisés différents.
On attribue généralement l’un de ces codes à chacun des utilisateurs du système. Par

utilisateurs, l’on n’entend pas uniquement les personnes qui accèdent habituellement
au logement ou à l’enceinte, mais également celles qui peuvent éventuellement y accéder
(par exemple dans les bureaux).

Etant donné qu’il s’agit de codes personnalisés, il est possible d’empêcher à tout moment
l’utilisation de l’un d’entre eux par un utilisateur déterminé en effaçant tout simplement le
code du système.

La gestion de tous ces codes personnalisés (activation, désactivation, etc.) sera effectuée
par l’administrateur du système.

REMARQUES :

9 L’ADMINISTRATEUR DU SYSTÈME pourra attribuer à chacun des utilisateurs autorisés

un code personnel pour ouvrir les portes et/ou activer le dispositif électrique auxiliaire.

9 Les utilisateurs peuvent changer leur code personnel si cette option a été autorisée par

l’ADMINISTRATEUR DU SYSTÈME.

9 Le système dispose d’une protection anti-sabotage, de sorte qu’après avoir composé

5 codes erronés de suite, le clavier reste bloqué durant 5 minutes tout en émettant
différents bips dissuasifs pendant ce laps de temps.

Page 14

Fonctionnement du clavier

• Code : code à saisir sur le clavier pour activer l’ouverture des portes.

• Urgences : s’effectue à l’ouverture des portes et émet un avertissement d’alarme (si

cette option est configurée).

• Libre accès : en saisissant ce code, la porte restera ouverte jusqu’à ce que le code

de libre accès soit de nouveau saisi.

• Modification du code : les utilisateurs peuvent changer leur code personnel si cette

option a été autorisée par l’ADMINISTRATEUR DU SYSTÈME.

Utilisateur :__________________________________________________________

1

2

3

4

5

6

7

8

A

9

0

B

Urgences (*) :

Code : _____________

1

2

4

5

7

8

A

0

« A » + CODE

3

6

9

B

1

2

3

4

5

6

7

Libre accès (*) :

Modification du code (*)

8

A

9

0

B

1

2

3

4

5

6

7

8

A

9

0

B

_____________

« AB » + CODE à modifier +

NOUVEAU

(*) Cette option doit être activée. Faire appel à l’administrateur du système.

Détacher et remettre une copie de cette section à chacun des utilisateurs

Page 15

Code 97023, V02_07
Technische Veröffentlichung zu Informationszwecken; Herausgeber: FERMAX
ELECTRONICA S.A.E.

FERMAX ELECTRONICA S.A.E, behält sich das Recht vor, den Inhalt dieses Dokuments
sowie die technischen Eigenschaften der erwähnten Produkte ohne vorherige Ankündigung
zu ändern, um dadurch den ständigen Weiterentwicklungen und den damit in Verbindung
stehenden Verbesserungen Rechnung zu tragen.
Alle Änderungen finden Aufnahme in den Neuauflagen dieses Dokuments.

DEUTSCH

Seite 2

PROGRAMMIERHANDBUCH

Index

Einleitung ............................................................................................................4

Programmierung und Konfiguration der Funktionen .................................... 5

Ändern des Master-Codes ................................................................................. 6

Festlegen der Benutzercodelänge ..................................................................... 6

Hinzufügen oder Ändern von Benutzercodes ...................................................... 6

Löschen der Benutzercodes .............................................................................. 7

Nullstellung aller Codes ..................................................................................... 7

Ändern der Benutzercodes durch die Benutzer selbst ....................................... 7

Ändern des Codes für die Freigabe / Ausschließung des Freizutritts ................. 8

Aktivierung der Türöffnungstaste ........................................................................ 8

Zeitgebung des Relais zur Aktivierung des Türöffners ........................................ 8

Aktivierung des Nebenausgangs (AUX) .............................................................. 9

Zeitgebung des Nebenausgangs ...................................................................... 10

Zeitgebung des Türsensors ............................................................................. 10

Antisabotageschutz ........................................................................................ 10

Neueingabe des MASTER-Codes (falls bestehender Code vergessen wurde) . 11

Schnellanleitung zur Programmierung ........................................................ 12

Verkabelungsschema .................................................................................... 1 3

Technische Eigenschaften............................................................................ 1 3

BENUTZERHANDBUCH

Index

Einleitung ......................................................................................................... 1 4

Funktionsweise der Tastatur ........................................................................ 15

Seite 3

Einleitung

PROGRAMMIERHANDBUCH

Memokey 100 Codes ist für Anlagen konzipiert worden, die über eine Zutrittskontrolle

mit Tastatur verfügen und jeder Systembenutzer einen eigenen

Zutrittscode haben soll.

Systemeigenschaften:

- Memokey verfügt über eine Kapazität von 100 unterschiedlichen Benutzercodes, die
eine Länge zwischen 4 und 6 Stellen aufweisen können.

Die Eingabe eines Codes über die Tastatur führt die Aktivierung des Relais herbei,
die den Türöffner oder eine andere Vorrichtung aktiviert.

- Das System erlaubt sich wiederholende Benutzercodes.

- Um in den Programmiermodus zu gelangen, müssen Sie einen speziellen Code,
den sogenannten Master-Code eingeben.

- Falls diese Option aktiviert ist, kann jeder Benutzer den persönlichen Zutrittscode
aktivieren, ohne den Master-Code zu kennen.

- Das System verfügt über einen Nebenausgang, mit maximal 125 mA, um eine andere
Vorrichtung (Hilfsrelais, Alarm, usw.) oder einen Verstärker anbringen zu können,
wobei Memokey selbst einen Alarmton verursacht.

- Nebeneingang für die Türöffnungstaste.

- Code für die Freigabe / Auschließung des Freizutritts

- Bestätigung der Tastenbetätigung durch einen Signalton.

In den folgenden Abschnitten des Handbuchs wird die Konfiguration sowie die Bedienung

aller Systemfunktionen ausführlich erläutert.

Signaltöne und LED-Anzeigen

Memokey verfügt über eine Reihe von Signaltönen und LEDs, die über den aktuellen

Betriebszustand des Systems informieren:

Signaltöne: Jedes Mal, wenn ein Zutrittscode,
Programmiercode oder Konfigurationsparameter
eingegeben wird, zeigt das System mit
unterschiedlichen Signaltönen an, ob die
Dateneingabe korrekt ist oder nicht:

1

2

3

4

Piepton (4x): korrekt

5

6

7

8

A

9

0

Moc (2x): falsch

B

LED-Anzeige: Es sind jeweils eine rote und eine grüne LED vorhanden.

BEDEUTUNG

Ohne Stromversorgung.

1

Seite 4

4

7

A

23

56

9

8

0B

Modus Normal (bereit zur Eingabe eines Zutritts- oder
Programmiercodes)

Türöffnung.

Schnelles Blinken: Programmiermodus
Langsames Blinken: Bereit zur Eingabe eines neuen Werts der ausge­wählten Funktion.

( LED eingeschaltet LED ausgeschaltet LED blinkt)

PROGRAMMIERUNG UND KONFIGURATION

Im Programmiermodus können Sie die Konfiguration und die verschiedenen

Systemparameter ändern.

1.) Um in den Programmiermodus zu gelangen

(aus dem Normalmodus), müssen Sie den

Master-Code eingeben (Grundeinstellung

1480).

Das System gibt "4 Pieptöne" aus, um anzuzeigen,
dass Sie sich im Programmiermodus befinden und
die grüne LED blinkt schnell.

2.) Um jede der Funktionen zu konfigurieren (im

Programmiermodus), geben Sie den
entsprechenden Code der Funktion ein (zum
Beispiel: "A3" Codelänge).

In diesem Moment gibt das System erneut "4
Pieptöne" aus, um anzuzeigen, dass der eingegebene
Parameter richtig ist, während die grüne LED langsam
blinkt.

3.) Danach wird der neue Wert eingegeben, der

der ausgewählten Funktion zugeordnet wird (zum
Beispiel: Auswahl einer 6-stelligen Codelänge).

Falls das eingegebene Datum korrekt ist, gibt das
System erneut "4 Pieptöne" aus und die grüne LED
blinkt schnell auf und zeigt an, dass Sie sich erneut
im Programmiermodus befinden.

1

23

4

56

9

8

7

A

0B

Geben Sie 1480 ein

1

23

4

56

9

8

7

A

0B

1

23

4

56

9

8

7

A

0B

Piepton (4 x):

Piepton (4 x):

Geben Sie A3 ein

Piepton (4 x):

Geben Sie 6 ein

Geben Sie den neuen Code der Funktion ein,
die Sie konfigurieren oder drücken Sie B, um
den "Programmiermodus" zu verlassen.

Um den Programmiermodus in einem beliebigen Moment zu verlassen, drücken Sie

BB oder warten Sie 20 Sekunden lang, ohne eine Taste zu bedienen.

HINWEISE:

Wenn Sie während des Programmiervorgangs die Taste ‘B’ drücken, gelangen Sie an den Anfang
der Programmierung zurück, ohne dass dabei eine Änderung durchgeführt wird. Wenn Sie die
Taste ‘B’ zweimal hintereinander drücken, verlassen Sie den Programmiermodus.

Im Programmiermodus können Sie alle Programmiervorgänge durchführen, die Sie wünschen,
ohne dabei den Modus verlassen zu müssen. Nach 20 Sekunden Inaktivität wird automatisch vom
Programmier- in den Normalmodus umgeschaltet.

Nachfolgend werden alle Systemfunktionen aufgeführt und sämtliche

Konfigurationsschritte einzeln erläutert.

Seite 5

Ändern des Master-Codes (A0)

Der Master-Code ist erforderlich, um in den Programmiermodus zu gelangen. Der
Standardcode ab Fabrik für den MASTER-Code lautet 1480. Sie können ihn folgendermaßen
ändern:

1

2

3

4

5

6

7

8

A

9

0

B

2. Option eingeben:

3. Neuen Master-Code eingeben:

Beispiel:Neuer Master-Code für den Zugang

in den Programmiermodus: 1234.

HINWEIS: Falls Sie den Master-Code vergessen, können Sie diesen durch die Standard-Master­Code 1480 ersetzen. Siehe dazu Abschnitt "Master-Code wiederherstellen” in diesem Handbuch.

1. Programmiermodus aufrufen:

Master-Code (1480)

A0

Neuer Master-Code

1480 A0 1234

Piepton (4x):

Piepton (4x):

Piepton (4x):

Festlegen der Benutzercode- und Mastercodelänge (A3)

In der Grundeinstellung verfügen die Benutzercodes über eine Länge von vier Ziffern,
MASTER-Code inbegriffen. Zur Erhöhung der Sicherheit kann die Codelänge auf fünf oder
sechs Stellen erweitert werden.

1. Programmiermodus aufrufen:

1

2

3

4

5

6

7

8

A

9

0

B

2. Option eingeben:

3. Neue Codelänge eingeben:

Beispiel:

Zutrittscodes und 6-stelliger
Mastercode.

Master-Code (1480)

A3

4, 5, oder 6

1480 A3 6

Piepton (4x):

Piepton (4x):

Piepton (4x):

HINWEIS: Den bereits einprogrammierten Benutzercodes werden nach dem Verlängern der
Codelänge automatisch eine oder mehrere Nullen angefügt, um Sie der neuen Codelänge
anzupassen (1234=>123400). Falls Sie die Codelänge verringern, werden die letzten Ziffern der
bestehenden Codes unterdrückt (123456 =>1234).

Dies gilt auch für den

MASTER-Code und den Code für die Freigabe / Ausschließung des

Freizutritts.

Hinzufügen oder Ändern von Benutzercodes (00...99)

Die Codes werden im Speicher gemäß folgender Sequenz gespeichert: Position - Code.
Sie können bis zu 100 Benutzercodes speichern.

Master-Code (1480)

00...99

Neuer Zutrittscode

1480 00 1111

Piepton (4x):

Piepton (4x):

Piepton (4x):

Seite 6

1

1. Programmiermodus aufrufen:

2

3

4

5

6

7

8

A

9

0

B

2. Speicherposition des Zutritts-

codes bestimmen:

3. Zutrittscode erneut eingeben:

(Die Codelänge muss mit jener über­einstimmen, die im System definiert
wurde.)

Beispiel:

HINWEISE: Falls der Speicherplatz bereits belegt ist, ersetzt der neue Code den alten.
Es ist äußerst wichtig, eine Liste mit allen Codes und deren Position zu
erstellen.

Neuer Zutrittscode 1111,
gespeichert in Position 00.

Löschen der Benutzercodes (AA)

Sie können einen bestimmten Benutzercode löschen oder annulieren. Gehen Sie dazu
wie folgt vor:

1. Programmiermodus aufrufen:

1

2

3

4

5

6

7

8

A

9

0

B

2. Option eingeben:

3. Geben Sie die Speicher-

position des Zutrittscodes ein,
den Sie löschen wollen:

Beispiel:

Löschen Sie den Zutrittscode, der
in Position 00 gespeichert ist.

Master-Code (1480)

AA

00...99

1480 AA 00

Piepton (4x):

Piepton (4x):

HINWEISE: Ein Code kann nur dann gelöscht werden, wenn der entsprechende Speicherplatz
bekannt ist, weshalb es von äußerster Wichtigkeit ist, eine Datenliste zu führen, die die
Nummer des Speicherplatzes sowie die Codenummer enthält.
Wenn ein Code gelöscht wird, ist dieser Vorgang unwiderrufbar und der Code kann nicht wiederhergestellt
werden.

Nullstellung aller Codes (A9)

Dieser Vorgang ermöglicht es Ihnen, alle vorhandenen Zutrittscodes im Speicher der
Anlage zu löschen.

1

2

3

4

5

6

7

8

A

9

0

B

2. Option eingeben:

3. Master-Code erneut eingeben :

Nullstellung aller bestehenden

Beispiel:

Zutrittscodes.

1. Programmiermodus aufrufen:

HINWEIS:

d. h. die gespeicherten Codes können nicht wiederhergestellt werden.

Bei der Nullstellung handelt es sich um einen unwiderrufbaren Vorgang,

Master-Code (1480)

A9

Master-Code (1480)

1480 A9 1480

Piepton (4x):

Piepton (4x):

Piepton (4x):

Ändern der Benutzercodes durch die Benutzer selbst (A5)

Sie können es den Benutzern ermöglichen, dass diese den Zutrittscode, der ihnen zugeteilt
wurde, selbst ändern. Dazu müssen Sie diese Funktion aktivieren:

1. Programmiermodus aufrufen:

1

2

3

4

5

6

7

8

A

9

0

B

2. Option eingeben:

3. Geben Sie "1" ein, um diese Option

zu aktivieren.
Drücken Sie die "0", um diese Option
zu deaktivieren:

Aktivieren Sie die Änderung des

Beispiel:

persönlichen Zuftrittscodes durch
die Benutzer

Master-Code (1480)

A5

1: Aktiviert
0: Deaktiviert

1480 A5 1

Piepton (4x):

Piepton (4x):

Piepton (4x):

Seite 7

Code für die Freigabe / Ausschließung des Freizutritts (A1)

Dafür ist ein spezieller Code "Freizutritt" vorhanden, der in der Grundeinstellung deaktiviert ist:
"0000" und die Aktivierung eines Relais erlaubt, das seinerseits den Türöffner permanent deblockiert,
bis der Code erneut eingegeben wird. Falls der einprogrammierte Code "0000" lautet, ist diese
Funktion deaktiviert.
Diese Funktion ist von besonderer Nützlichkeit, wenn Sie einen freien Zutritt zu dem zu
überwachenden Bereich ermöglichen wollen.

1. Programmiermodus aufrufen:

1

2

3

4

5

6

7

8

A

9

0

B

2. Option eingeben:

3. Code für den Freizutritt eingeben:

Beispiel:

HINWEIS: Falls die Codelänge erweitert wurde, wird der Code für die Freigabe /
Ausschließung des Freizutritts mit Nullen am Codeende erweitert. Falls die Codelänge
verringert wurde, werden die letzten Nummern des Codes unterdrückt.

Neuen Code Freizutritt erstellen:
5251

Master-Code (1480)

A1

Neuer Code Freizutritt

("0000" deaktiviert

diesen)

1480 A1 5251

Piepton (4x):

Piepton (4x):

Piepton (4x):

Aktivierung Türöffnungstaste (A4)

Sie können das System mit einem Drucktaster (P) ausstatten, der im innern des Raumes
installiert wird und die Türöffnung (Relaisaktivierung) vom Innern aus ermöglicht.
Die Taster können auf folgende Art und Weise aktiviert oder deaktiviert werden:

1

2

3

4

5

6

7

8

A

9

0

B

2. Option eingeben:

3. Geben Sie "1" ein, um den Taster zu

aktivieren.
Drücken Sie die "0", um den Taster
zu deaktivieren:

1. Programmiermodus aufrufen:

Beispiel:

Türöffnungstaste aktivieren

Master-Code (1480)

A4

1. Taster aktiviert
0: Taster deaktiviert

1480 A4 1

Piepton (4x):

Piepton (4x):

Piepton (4x):

Zeitgebung des Relais zur Aktivierung des Türöffners (A2)

In der Grundeinstellung ist das Relais, das den Türöffner aktiviert, mit einem Zeitintervall
von 3 Sekunden programmiert.
Dieser Intervall kann beliebig geändert werden (zw. 00 und 99 Sekunden). Das Relais
kann auch auf bistabilen Modus gesetzt werden, d.h. jede gültige Codeeingabe aktiviert
bzw. deaktiviert das Relais abwechselnd:

Master-Code (1480)

A2

00: Bistabiler Modus

01..99: (01 bis 99 Sek.)

1480 A2 05

Piepton (4x):

Piepton (4x):

Piepton (4x):

Seite 8

1

2

3

4

5

6

7

8

A

9

0

B

2. Option eingeben:

3. Geben Sie die neue Aktivierungszeit

ein oder wählen Sie den bistabilen
Modus:

1. Programmiermodus aufrufen:

Beispiel:

Ändern der Zeitgebung des Relais
auf 5 Sekunden.

Aktivierung des Nebenausgangs AUX (A6)

Diese Anlage verfügt über einen Nebenausgang (Masseanschluss: 0 V), mit einem
Maxjmalstrom von 125 mA, um eine andere Vorrichtung anzuschließen bzw. zu aktivieren
(Hilfsrelais, Alarm, ...) oder einen Verstärker anzuschließen, wobei Memokey in der Lage
ist, einen Alarm auszulösen.

Falls das Gerät, das Sie anschließen wollen, andere Leistungsmerkmale aufweist, müssen
Sie ein Relais einsetzen (Ref. 2013).

Aktivierung/Deaktivierung dieser Funktion:

1. Programmiermodus aufrufen:

1

2

3

4

5

6

7

8

A

9

0

B

2. Option eingeben:

3. Geben Sie "1" ein, um den Taster zu

aktivieren.
Drücken Sie die "0", um den Taster
zu deaktivieren:

Beispiel:

Aktivierung des Nebenausgangs

Mit einem aktivierten Ausgang AUX können Sie folgende Funktionen ausführen:

- Nach 5-maliger fehlerhafter Codeeingabe, wird der Ausgang AUX solange
aktiviert, wie in der Option "Zeitgebung Nebenausgang (A7)" definiert wurde
und zeigt an, dass jemand Codes prüft. Falls der Wert in A7 00 beträgt, wird
nichts angezeigt.

- Falls der Manipulationsschutz (Tamper), mit dem Memokey ausgestattet ist,
eine Öffnung des Moduls erkennt, aktiviert sich der Nebenausgang AUX und
gibt so lange Alarm, wie in der Option "Zeitgebung Nebenausgang (A7)" definiert
wurde.
Falls A7 = 00 ist, wird 20 Sekunden lang Alarm gegeben, der direkt einen
Lautsprecher aktivieren kann, der seinerseits an eine positive Spannung
anzuschließen ist (je nach Stromquelle ist es empfehlenswert, einen Widerstand
mit einem Lautsprecher in Reihe zu schalten.

Master-Code (1480)

A6

1. Aktiviert
0: Deaktiviert

1480 A6 1

Piepton (4x):

Piepton (4x):

Piepton (4x):

- Falls der Zwangsmodus aktiviert wird (Aktivierung durch Eingabe von ‘A+
gültiger Code’), wird der Nebenausgang AUX aktiviert, der Alarm gibt während
der Zeitdauer, die in A7 definiert wurde. Falls A7 = 00 ist, wird 20 Sekunden lang
ein Alarm gegeben, der direkt einen Lautsprecher aktivieren kann, so wie oben
näher erläutert wird.

- Falls der Türsensor eine offene Tür registriert, ohne dass die Türöffnung
autorisiert ist, aktiviert sich der Nebenausgang AUX und zeigt Alarm an, dessen
Zeitdauer in A7 eingestellt wird. Falls A7 = 00 ist, wird 20 Sekunden lang ein
Alarm gegeben, der direkt einen Lautsprecher aktivieren kann, so wie oben
näher erläutert wird.

- Falls die Türöffnung autorisiert ist, jedoch länger offen bleibt als in der Option
"Zeitgebung des Türsensors (A8)" definiert wurde, wird der Nebenausgang
AUX aktiviert.

Seite 9

Aktivierung des Nebenausgangs AUX (A/)

Die Aktivierungszeit des Nebenausgangs (AUX) kann mit einem beliebigen Wert zwischen
00 und 99 Sekunden programmiert werden.

Falls die Zeitgebung mit dem Wert 00 programmiert wird, gibt Memokey 20 Sekunden
lang Alarm (in den vorher genannten Fällen), wobei Sie einen Verstärker am Nebenausgang
anschließen können (beachten Sie dabei, dass der andere Anschluss an eine positive
Stromquelle anzuschließen ist).

Jeder andere Wert, der sich von 00 unterscheidet, gibt die Aktivierungszeit des
Nebenausgangs an, der mit 125 mA Strom versorgt wird.

1

2

3

4

5

6

7

8

A

9

0

B

2. Option eingeben:

3. Geben Sie die neue Aktivierungs-

zeit ein oder wählen Sie den
bistabilen Modus:

1. Programmiermodus aufrufen:

Beispiel:

Ändern der Zeitgebung des
Nebenausgangs auf 10 Sekunden.

Master-Code (1480)

A7

00: Alarmton auslösen

01..99: (01 bis 99 Sek.)

1480 A7 10

Piepton (4x):

Piepton (4x):

Piepton (4x):

Zeitgebung des Türsensors (A8)

Falls Sie den Türsensor aktivieren wollen, müssen Sie einen Wert zwischen 01 und 99
Sek. eingeben, der den Zeitintervall zwischen Türöffnung und -schließung definiert,
während dem kein Alarm ausgelöst wird. Die Alarmauslösung wird über den
Nebenausgang AUX weitergeleitet.

Falls der eingegeben Wert 00 beträgt, bleibt der Türsensor deaktiviert.

1

2

3

4

5

6

7

8

A

9

0

B

2. Option eingeben:

3. Geben Sie die neue Auslösezeit

des Türsensors ein.

1. Programmiermodus aufrufen:

Beispiel:

Aktivieren Sie den Sensor so,
dass er nach Ablauf von 15
Sekunden offene Türen erkennt.

Master-Code (1480)

A8

00: Deaktiviert

01..99: (01 bis 99 Sek.)

1480 A8 15

Piepton (4x):

Piepton (4x):

Piepton (4x):

Antisabotageschutz

Das System verfügt über eine Antisabotage-Schutzvorrichtung; das heißt nach 5-maliger
fehlerhafter Codeeingabe, bleibt das System 5 Minuten lang blockiert und gibt während
dieser Zeit Warnsignale zur Abschreckung aus.

Nach Ablauf von einer Minute, erfolgt die Nullstellung aller fehlerhaften Eingaben.

Falls der Ausgang AUX aktiviert ist (A6=1) und die Zeitgebung des Ausgangs AUX nicht
00 beträgt (A7 zwischen 1 und 99), wird dieser Ausgang aktiviert und zeigt an, dass ein

Ereignis vorliegt, das einen Alarm auslöst.

Seite 10

Neueingabe des MASTER-Codes (falls bestehender Code vergessen
wurde)

Die Durchführung erfolgt über einen elektrischen Eingriff an der Anlage selbst, um zu
vermeiden, dass Personen ohne direkten Zugang zur Anlage Änderungen vornehmen
können.

1. Unterbrechen Sie die Stromversorgung des Systems.

2. Führen Sie einen Kurzschluss zwischen den Klemmen "Bs" und "-" der Anlage
durch.

Wenn das System mit einer Türöffnungstaste ausgestattet ist, halten Sie einfach
diese Taste gedrückt.

3. Schließen Sie das Netzgerät des System erneut an und unterbrechen Sie den
Kurzschluss (oder lassen Sie die Türöffnungstaste los). Sie können anschließend
während 20 Sekunden den neuen MASTER-Code eingeben (geben Sie viele Ziffern
ein, wie in "Codelänge (A4)” einprogrammiert wurde).

HINWEIS:



 Die Eingabe eines neuen MASTER-Codes löscht keine einprogrammierten



Systemdaten.

Seite 11

SCHNELLANLEITUNG ZUR PROGRAMMIERUNG

Code der Funktion

00...99
A A
A0
A1
A2
A3
A4
A5

Beschreibung der Funktion

Registrierung und Zuweisung der Zutrittscodes (100 Codes).
Löschung eines Codes.
Programmierung des Master-Codes.
Programmierung des Codes Freizutritt (trade).
Programmierung der Relais-Aktivierungszeit.
Änderung der Codelänge von 4 auf 6 Stellen.
Aktivierung/Deaktivierung des Tasters des Ausgangs B.
Aktivierung/Deaktivierung der Option der Codeänderung durch die
Benutzer.

A6

Programmierung der Alarm- oder Ereignisfunktion des
Nebenausgangs (bezeichnet als ‘AUX’).

A7
A8
A9

Sequenz der einzugebenden Codes:

1

2

3

4

5

6

7

8

A

9

0

B

MASTER-Code

(1480)

Programmierung der Aktivierungszeit des Nebenausgangs.
Programmierung der Auslösezeit des Türsensors.
Löschung aller Codes.

A3

+

Zutrittscode (4- bis 6-stellig)

00...99: Speicherposition des zu

+

löschenden Codes.

Neuer Master-Code

+

Neuer Code Freizutritt

+

00: Bistabiler Modus

+

01..99 (01 und 99 Sekunden)

+

4, 5 oder 6 1480 A3 4

1: Taster aktiviert

+

0: Taster deaktiviert

1: Aktiviert

+

0: Deaktiviert

1: Aktiviert

+

0: Deaktiviert

00: Alarmton für Verstärker

+

01..99 (Sek. AUX aktiviert 125 mA)
00: Deaktiviert

+

01..99: Aktiviert (01 bis 99 Sek.)

Master-Code (1480)

+

00...99

Position im Speicher

AA

A0

A1

A2

A4

+

A5

A6

A7

A8

A9

Beispiel

1480 02 1144

1480 AA 02

1480 A0 1234

1480 A9 5678
1480 A2 00

1480 A2 05

1480 A4 1
1480 A4 0

1480 A5 1
1480 A5 0

1480 A6 1
1480 A6 0

1480 A7 00
1480 A7 12

1480 A7 00
1480 A5 15

1480 A9 1480

Seite 12

VERKABELUNGSSCHEMA

SEC 12Vac/dc

SENSOR TÜRÖFFNUNG

(optional)

(optional)

TÜRÖFFNER

(max. 2 A)

1

4

7

A

23

56

9

8

0B

'C'

'NO'

'NC'

'Sp'

'Bs'

'AUX'

Braun

Rot

Orange

Gelb

Grün

Violett

Blau

Grau

PRIM 230V

NETZGERÄT

12 V Wechselstrom /
12 V Gleichstrom

TASTER TÜRÖFFNUNG

Anschlüsse von Memokey:

Taster Ausgang (Bs, -): Auslösung der Türöffnung (Verlassen) mit derselben Zeitgebung, die für

den Zutritt programmiert ist (1 bis 99 Sek.). Kontakt normalerweise offen.
Türöffnungssensor (Sp, -): Zur Bestimmung, ob die Tür länger als gestattet geöffnet bleibt (1

bis 99 Sek.). Kontakt normalerweise geschlossen.
AUX:Diese Anlage verfügt über einen Nebenausgang, (Masseanschluss: 0 V), mit einem

Maxjmalstrom von 125 mA, um eine andere Vorrichtung anzuschließen bzw. zu aktivieren (Hilfsrelais,
Alarm, ...) oder einen Verstärker anzuschließen, wobei Memokey selbst in der Lage ist, einen Alarmton
auszulösen. (Am anderen Verstärkerausgang muss eine positive Spannung angeschlossen werden.)

Hinweis: Benutzen Sie einen Türöffner, der sich für die verwendete Spannung
eignet (Gleichstrom oder Wechselstrom).

TECHNISCHE EIGENSCHAFTEN

Stromversorgung: 9 bis 15 V Gleichstrom/Wechselstrom
Betriebstemperatur: 0 bis 70º C.
Kapazität: 100 Zutrittscodes
Stromverbrauch:

* Im Bereitschaftsmodus: 20 mA
* Mit aktivieren Türöffnungsrelais: 70 mA

Seite 13

BEDIENUNGSANLEITUNG

Einleitung

Diese Anlage verfügt über eine Tastatur, die es Ihnen erlaubt, die Türe zu öffnen oder
eine Nebeneinrichtung zu aktivieren, indem Sie Ihren persönlichen Code eingeben.

Es können bis zu 100 unterschiedliche PIN-Codesprogrammiert werden.
Grundsätzlich wird jedem Systembenutzer ein Code zugeordnet, dazu zählen nicht nur

Benutzer, die das Gebäude für gewöhnlich betreten, sondern auch Benutzer, die das
Gebäude nur zu einem bestimmten Zweck betreten (zum Beispiel Büroangestellte).

Da es sich um persönliche Codes handelt, sind Sie in der Lage, zu jedem beliebigen
Zeitpunkt einen bestimmten Benutzercode zu deaktivieren, indem Sie einfach den Code
im System löschen.

Die Verwaltung dieser persönlichen Codes (Anmeldung, Löschung usw.) erfolgt durch
den Systemverwalter.

HINWEISE:

 DER SYSTEMVERWALTER kann jedem autorisierten Benutzer einen PIN-Code zur

Türöffnung und/oder Aktivierung einer elektrischen Nebeneinrichtung zuweisen.

 Die Benutzer können Ihren persönlichen Code ändern, wenn diese Option vom

SYSTEMVERWALTER aktiviert wird.

 Das System verfügt über eine Antisabotage-Schutzvorrichtung; das heißt nach 5-maliger

fehlerhafter Codeeingabe, bleibt das System 5 Minuten lang blockiert und gibt während
dieser Zeit Warnsignale zur Abschreckung aus.

Seite 14

Funktionsweise der Tastatur

• Code: Code, der über die Tastatur eingegeben werden muss, um die Türöffnung zu

aktivieren.

• Notfälle: Türöffnung und Auslösung eines Alarmsignals (falls diese Option konfiguriert ist).

• Freigabe / Ausschließung des Freizutritts: Nach Eingabe dieses Codes bleibt die Tür

geöffnet, bis der Code Freigabe/Ausschließung des Freizutritts erneut eingegeben wird.

• Codeänderung: Die Benutzer können Ihren persönlichen Code ändern, wenn diese Option
vom SYSTEMVERWALTER aktiviert wird.

Benutzer:

1

2

3

4

5

6

7

8

A

9

0

B

Notfälle (*):

Code: _____________

1

4

7

A

2

5

8

0

3

6

9

B

‘A’ + CODE

1

2

3

4

5

6

7

Freigabe/
Ausschließung

8

A

9

0

B

_____________

des Freizutritts (*):

1

2

3

4

5

6

7

8

A

Code ändern (*):

(*) Diese Option muss aktiviert sein. Setzen Sie sich in Verbindung mit Ihrem Systemverwalter.

Trennen Sie diesen Teil von der Anleitung ab und fertigen Sie davon Kopien für alle Benutzer an.

9

0

B

‘AB’ + zu ändernder Code + NEU

Seite 15

Código 97023, V02_07
Publicação técnica de carácter informativo editada por FERMAX ELECTRONICA S.A.E.

A FERMAX ELECTRONICA S.A.E., na sua política de melhoramento constante, reserva-se
o direito de modificar o conteúdo deste documento assim como as características dos
produtos que nele são referidos a qualquer momento e sem aviso prévio.
Qualquer modificação será apresentada em edições posteriores deste documento.

PORTUGUÊS

Página 2

MANUAL DE PROGRAMAÇÃO

Índice

Introdução ...........................................................................................................4

Programação e configuração de funções......................................................5

Alterar o código Master ..................................................................................... 6

Estabelecer o comprimento dos códigos de utilizador ....................................... 6

Acrescentar ou editar códigos de utilizador ....................................................... 6

Eliminar códigos de utilizador............................................................................ 7

Reposição total de todos os códigos................................................................. 7

Permitir a alteração de código aos próprios utilizadores .................................... 7

Alterar o código de acesso livre......................................................................... 8

Activar botão de saída interior ........................................................................... 8

Temporização do relé de activação de trinco ..................................................... 8

Activar saída auxiliar (AUX) ............................................................................... 9

Temporização saída auxiliar ............................................................................ 10

Temporização do sensor de porta.................................................................... 10

Protecção anti-sabotagem .............................................................................. 10

Repor o código MASTER (em caso de esquecimento do anterior) ................... 11

Guia rápido de programação......................................................................... 12

Esquema de cablagem .................................................................................. 13

Características técnicas ............................................................................... 13

MANUAL DE UTILIZADOR

Índice

Introdução ........................................................................................................ 14

Funcionamento do teclado ............................................................................ 15

Página 3

Introdução

MANUAL DE PROGRAMAÇÃO

O Memokey 100 códigos destina-se a instalações de controlo de acessos através de

teclado, onde se quiser que cada utilizador do sistema disponha do

seu próprio código

de acesso.

Características do sistema:

- O Memokey tem uma capacidade para 100 códigos de utilizador diferentes, de

comprimento variável (entre 4 e 6 dígitos).
A introdução de um destes códigos através do teclado provoca a activação de um

relé que activa o trinco ou outro dispositivo.

- O sistema não permite a repetição de códigos de utilizador.

- Para entrar na programação é preciso introduzir um código especial, denominado

código Master.

- Se a opção estiver activada, cada utilizador pode modificar o seu código de acesso

pessoal sem precisar de conhecer o código Master.

- O sistema dispõe de uma saída auxiliar que pode proporcionar um máximo de 125

mA, para ligar/activar outro dispositivo (relé auxiliar, alarme…) ou uma coluna,
gerando o próprio memokey um som de alarme.

- Possui uma entrada auxiliar para botão de saída.

- Código de acesso livre.

- Confirmação de tecla pressionada através de um aviso acústico.

Nas secções seguintes do Manual explica-se detalhadamente a configuração e

funcionamento de cada uma das funções do sistema.

Avisos acústicos e Leds de sinalização

O Memokey dispõe de uma série de avisos acústicos e leds que informam sobre o

estado actual do sistema:

Avisos acústicos: Cada vez que se introduz um
código de acesso, de programação ou
parâmetros de configuração, o sistema emite um
som característico diferente se os dados
introduzidos estiverem correctos ou incorrectos:

1

2

3

4

bip (x 4): correcto

5

6

7

8

A

9

0

moc (x 2): incorrecto

B

Leds de sinalização: Dispõe de dois leds, um vermelho e outro verde.

SIGNIFICADO

Sem alimentação.

1

Página 4

4

7

A

23

56

9

8

0B

Modo normal (à espera da introdução de códigos de acesso,
programação, etc.)

Abertura da porta.
Piscar rápido: Modo de programação

Piscar lento: À espera do novo valor para a função seleccionada

( Led aceso Led apagado Leds a piscar)

PROGRAMAÇÃO E CONFIGURAÇÃO

O modo de Programação permite modificar a configuração e os diferentes

parâmetros do sistema.

1º) Para entrar no modo de programação (estando

previamente no modo normal), deve-se
introduzir o código Master (por defeito 1480).

O sistema emite “4 bips” para visar que estamos
mo modo de programação, e o led verde pisca com
um ciclo rápido.

2º) Para configurar cada uma das funções (estando

no modo de programação), deve-se introduzir o
código correspondente à função (por exemplo:
"A3" Comprimento de códigos).

Neste momento o sistema emite novamente "4 bips"
para avisar que o parâmetro introduzido está correcto,
e o led verde pisca com um ciclo lento.

3º) A seguir introduz-se o novo valor a atribuir à função

seleccionada (por exemplo: selecção de um
comprimento de códigos de 6 dígitos)

Se o dado introduzido estiver correcto, o sistema
emite novamente "4 bips", e o led verde pisca com
um ciclo rápido indicando que estamos de novo no
modo de Programação.

bip (x 4)

1

23

4

56

9

8

7

A

0B

Digitar 1480

bip (x 4)

1

23

4

56

9

8

7

A

0B

Digitar A3

bip (x 4)

1

23

4

56

9

8

7

A

0B

Digitar 6

Introduzir um novo código de função a configurar
ou carregar em B para sair do "Modo de

Programação".

Para sair do modo de Programação em qualquer momento, deve-se digitar BB ou
esperar 20 segundos sem actividade.

NOTAS:

Durante todo o processo de programação, se se carregar na tecla ‘B’ volta-se ao princípio da
programação, sem fazer nenhuma alteração. Se se carregar na tecla ‘B’ duas vezes seguidas,
sai-se do modo de programação.

Assim que estivermos no modo de Programação podemos fazer todas as operações de
programação que quisermos sem precisar de sair desse modo. É necessário assinalar que depois
de 20 segundos sem actividade neste modo, o sistema volta ao modo normal.

A seguir apresentam-se todas as funções do sistema e os passos de

configuração de cada uma delas.

Página 5

Alterar o código Master (A0)

É necessário alterar o código MASTER para poder entrar em programação. O equipamento
sai de fábrica com um código Master pré-definido (1480). A forma de o alterar é a seguinte:

1

2

3

4

5

6

7

8

A

9

0

B

2º Digitar a opção:

3º Indicar o novo código Master:

Exemplo: Novo código Master de acesso

à programação: 1234.

1º Entrar em programação:

Código Máster (1480)

A0

Novo Código Master

1480 A0 1234

bip (x 4)

bip (x 4)

bip (x 4)

NOTA: Se esquecer o código Master, é possível repô-lo pelo 1480 de origem, tal como
se explica na secção “Repor Código Master”.

Estabelecer o comprimento dos códigos de utilizador e Master (A3)

Inicialmente, os códigos de utilizador têm um comprimento de 4 dígitos, incluindo o código
MASTER. Se desejar uma maior segurança, pode alterá-lo para um comprimento de 5 ou
6 dígitos.

1º Entrar em programação:

1

2

3

4

5

6

7

8

A

9

0

B

2º Digitar a opção:

3º Indicar o novo comprimento:

Exemplo:

NOTA: Se, uma vez programados os códigos de utilizador, alterar o comprimento dos
mesmos para um número de dígitos maior, aos códigos já existentes acrescenta-se
automaticamente zeros adicionais para se adaptarem ao novo comprimento (1234=>123400).
Se alterar o comprimento dos mesmos para um número de dígitos menor, os códigos já
existentes ficarão com os últimos dígitos truncados (123456=>1234).

Isto afectará também o

Códigos de acesso e Master
de 6 dígitos.

Código MASTER e o Código de Acesso Livre.

Código Máster (1480)

A3

4, 5 ou 6

1480 A3 6

bip (x 4)

bip (x 4)

bip (x 4)

Acrescentar ou editar códigos de utilizador (00…99)

Os códigos gravam-se na memória de acordo com a sequência: posição - código.
Pode guardar até 100 códigos de acesso.

Código Máster (1480)

00...99

Novo Código Acesso

1480 00 1111

bip (x 4)

bip (x 4)

bip (x 4)

Página 6

1

2

3

4

5

6

7

8

A

9

0

B

2º Digitar a posição na memória do

código de acesso:

3º Digitar o novo código de acesso:

(O comprimento do código deve coincidir
com o estabelecido no sistema)

1º Entrar em programação:

Exemplo:

NOTAS: Se a posição a gravar já estiver utilizada, o novo código anulará o anterior.
É muito importante preencher uma lista com a relação de códigos e a sua
posição.

Novo código de acesso 1111
guardado na posição 00.

Eliminar códigos de utilizador (AA)

É possível eliminar ou anular um determinado código de utilizador. A forma de o fazer é a
seguinte:

1º Entrar em programação:

1

2

3

4

5

6

7

8

A

9

0

B

2º Digitar a opção:

3º Digitar a posição na memória do

código de acesso a apagar:

Exemplo:

Apagar código de acesso
guardado na posição 00.

Código Máster (1480)

AA

00...99

1480 AA 00

bip (x 4)

bip (x 4)

NOTAS: Só será possível eliminar um código se se conhecer a posição associada, pelo que
reiteramos a importância de preencher uma lista com os dados de posição e código programados
no sistema.
A acção de eliminar um código é irreversível, pelo que uma vez apagado já não se pode voltar a
recuperar.

Reposição total de códigos (A9)

Esta operação permite eliminar todos os códigos de acesso existentes na memória do
equipamento.

1

2

3

4

5

6

7

8

A

9

0

B

2º Digitar a opção:

3º Digitar de novo o código Master:

1º Entrar em programação:

Exemplo:

NOTA: A reposição é uma operação irreversível, pelo que os códigos previamente
armazenados não se poderão voltar a recuperar.

Reposição de todos os códigos
de acesso existentes.

Código Máster (1480)

A9

Código Máster (1480)

1480 A9 1480

bip (x 4)

bip (x 4)

bip (x 4)

Permitir a alteração de código aos próprios utilizadores (A5)

É possível permitir que os próprios utilizadores possam alterar o código de acesso que
lhes foi atribuído, por outro pessoal. Para isso é preciso activar esta função:

1

2

3

4

5

6

7

8

A

9

0

B

2º Digitar a opção:

3º Digitar "1" para activar a autorização

Digitar "0" para desactivá-la:

1º Entrar em programação:

Exemplo:

Activar a alteração do código de
acesso pessoal aos utilizadores

Código Máster (1480)

A5

1: Activado
0: Desactivado

1480 A5 1

bip (x 4)

bip (x 4)

bip (x 4)

Página 7

Código de Acesso Livre (A1)

Existe um código especial de "acesso livre" (inicialmente desactivado: "0000") que
permite activar o relé, que activa o trinco de forma indefinida até que se volte a introduzir
o código de acesso livre. Se o código programado for "0000", essa função está desactivada.

Esta função é especialmente útil quando se quer permitir o acesso livre ao recinto a controlar.

1

2

3

4

5

6

7

8

A

9

0

B

2º Digitar a opção:

3º Digitar o código de Acesso Livre:

1º Entrar em programação:

Exemplo:

Criar um código de Acesso livre:
5251

Código Máster (1480)

A1

Novo Código de Acesso

Livre

("0000" desactiva-o)

1480 A1 5251

bip (x 4)

bip (x 4)

bip (x 4)

NOTA: No caso de ter alterado o comprimento dos códigos para um número maior, o código
de acesso livre foi completado com zeros no final. Se o comprimento dos códigos tiver sido
alterado para um número mais pequeno, os últimos dígitos do código perderam-se.

Activação do botão de saída (A4)

É possível equipar o sistema com um botão (P) que, instalado no interior do local, permite
a abertura da porta (activação do relé) desde o interior.
Este botão pode activar-se ou desactivar-se da seguinte forma:

1

2

3

4

5

6

7

8

A

9

0

B

2º Digitar a opção:

3º Digitar "1" para activar o botão

Digitar "0" para desactivá-lo:

1º Entrar em programação:

Exemplo:

Activar o botão de saída

Código Máster (1480)

A4

1: Botão activado
0: Botão desactivado

1480 A4 1

bip (x 4)

bip (x 4)

bip (x 4)

Temporização do relé (activação de trinco) (A2)

Inicialmente o relé (que activará o trinco) está temporizado para 3 segundos.
O tempo de activação pode ser alterado para qualquer valor compreendido entre 00 e 99
segundos ou para funcionar em modo biestável (o primeiro código válido activa o relé e o
seguinte desactiva-o):

Código Máster (1480)

A2

00: Modo biestável

01..99: (01 a 99 seg.)

1480 A2 05

bip (x 4)

bip (x 4)

bip (x 4)

Página 8

1

2

3

4

5

6

7

8

A

9

0

B

2º Digitar a opção:

3º Digitar o novo tempo de activação

ou seleccionar modo biestável:

1º Entrar em programação:

Exemplo:

Alterar a temporização do relé
para 5 segundos.

Activação saída auxiliar – AUX (A6)

Este equipamento dispõe de uma saída auxiliar (de ligação à massa: 0V) que proporciona
uma corrente máxima de 125 mA para ligar/activar outro dispositivo (relé auxiliar, alarme...)
ou uma coluna, criando o próprio memokey um som de alarme.

No caso do equipamento que vai ligar não se ajustar a estas especificações, deve utilizar
um relé (Ref. 2013).

Para activar/desactivar esta função:

1

2

3

4

5

6

7

8

A

9

0

B

2º Digitar a opção:

3º Digitar "1" para activar o botão

Digitar "0" para desactivá-lo:

1º Entrar em programação:

Exemplo:

Activar saída auxiliar

Código Máster (1480)

A6

1: Activado
0: Desactivado

1480 A6 1

Com a saída AUX activada consegue-se realizar as seguintes funções:

- Após 5 códigos errados, a saída AUX activa-se durante o tempo introduzido na
opção "Temporização saída Auxiliar (A7)" indicando que alguém está a
experimentar códigos. Se o valor de A7 for 00 não indicará nada.

- Se o dispositivo de segurança (de que dispõe o memokey) detectar a abertura
do módulo, a saída AUX activa-se indicando alarme durante o tempo introduzido
na opção "Temporização saída auxiliar (A7)".
Se A7=00, gera um som de alarme durante 20 segundos, que directamente
poderá activar uma coluna levando o seu outro extremo a uma alimentação
positiva (dependendo dessa alimentação, seria recomendável o uso de uma
resistência limitadora em série com a coluna).

- Se se activar o modo de coação (que se activa introduzindo ‘A+ Código válido’),
a saída AUX activa-se indicando alarme durante o tempo introduzido em A7. Se
A7=00, gera um som de alarme durante 20 segundos, que directamente poderá
activar uma coluna como se comentou antes.

bip (x 4)

bip (x 4)

bip (x 4)

- Se o sensor de porta detectar porta aberta sem ter sido autorizada a abertura,
a saída AUX activa-se indicando alarme durante o tempo introduzido em A7. Se
A7=00, gera um som de alarme durante 20 segundos, que directamente poderá
activar uma coluna como se comentou antes.

- Se a abertura da porta tiver sido autorizada e permanecer aberta um tempo
superior ao introduzido na opção "Temporização do sensor de porta (A8)", a
saída AUX também se activa.

Página 9

Temporização saída auxiliar – AUX (A/)

O tempo de activação da saída auxiliar (AUX) pode programar-se com qualquer valor
compreendido entre 00 e 99 segundos.

Se se programar a temporização com o valor 00, o memokey gera um som de alarme
durante 20 segundos (nos casos referidos antes), podendo ligar uma coluna na saída
auxiliar (a outra extremidade da coluna deve ligar-se a uma alimentação positiva).

Qualquer valor diferente de 00 representa o tempo que a saída auxiliar está activada
fornecendo 125 mA.

1

2

3

4

5

6

7

8

A

9

0

B

2º Digitar a opção:

3º Digitar o novo tempo de activação

ou modo biestável

1º Entrar em programação:

Exemplo:

Alterar a temporização da saída
auxiliar para 10 segundos.

Código Máster (1480)

A7

00: Gera um som de alarme

01..99: (01 a 99 seg.)

1480 A7 10

bip (x 4)

bip (x 4)

bip (x 4)

Temporização do sensor de porta (A8)

No caso de se querer activar o sensor de porta deve-se introduzir nesta opção o tempo
(01 a 99 seg.) que deve decorrer desde que se abre a porta até que se fecha sem
produzir nenhuma incidência de alarme; essa incidência será transmitida pela saída
AUX dependendo da sua configuração antes mencionada.

Se o valor introduzido for 00, o sensor de porta está desactivado.

1

2

3

4

5

6

7

8

A

9

0

B

2º Digitar a opção:

3º Digitar o novo tempo do sensor de

porta

1º Entrar em programação:

Exemplo:

Activar o sensor para detectar a
porta aberta aos 15 segundos

Código Máster (1480)

A8

00: Desactivado

01..99: (01 a 99 seg.)

1480 A8 15

bip (x 4)

bip (x 4)

bip (x 4)

Protecção anti-sabotagem

O sistema dispõe de uma protecção anti-sabotagem, de forma que após a introdução
de 5 códigos errados seguidos através do teclado, este fica bloqueado durante 5
segundos, emitindo uns apitos dissuasores durante este tempo.

Após um minuto de repouso, a contagem de tentativas falhadas repõe-se.

Se a saída AUX estiver activada (A6=1) e a temporização da saída AUX for diferente de
00 (A7 entre 1 e 99) activar-se-ia essa saída indicando que ocorreu alguma incidência de

alarme.

Página 10

Repor o Código Master (em caso de esquecimento do anterior)

Esta operação faz-se com uma manipulação eléctrica do equipamento, com o objectivo
de assegurar a impossibilidade de modificação por pessoal que não tenha acesso físico
ao mesmo.

1. Desligar a alimentação do sistema.

2. Fazer um curto-circuito entre “Bs” e “-” do equipamento.

Se o sistema tiver um botão de saída, basta mantê-lo pressionado.

3. Voltar a ligar a alimentação do sistema e retirar o curto-circuito (ou soltar o botão
de saída). Dispõe de 20 segundos para introduzir um novo código MASTER ( o
sistema espera tantos dígitos como os que estiverem programados na função
“Comprimento de códigos (A4)” ).

NOTA:

99

9 A reposição do código MASTER não elimina o resto da informação programada

99

no sistema.

Página 11

GUIA RÁPIDO DE PROGRAMAÇÃO

Código da função

00...99
A A

A0
A1
A2
A3
A4
A5
A6

Descrição da função

Alta e atribuição de códigos de acesso (100 códigos).
Baixa de um código.
Programação do código Master.
Programação do código de acesso livre (trade).
Programação do tempo de activação de relé.
Alteração do comprimento dos códigos de 4 para 6 dígitos.
Activar/desactivar o botão de saída B.
Activar/desactivar a possibilidade dos utilizadores alterarem o seu código.
Programar a função de aviso de alarme ou de incidências da saída

auxiliar (a que chamaremos ‘AUX’).
A7
A8
A9

Sequência de códigos a introduzir:

1

2

3

4

5

6

7

8

A

9

0

B

Código Máster

(1480)

Programação do tempo de activação da saída auxiliar.

Programação do tempo do Sensor de porta aberta.

Eliminação de todos os códigos.

+

00...99

Posição memória

AA

A0
A1

A2

A4

A5

A6

A7

A8

A9

A3

+

Código de acesso (4 a 6 dígitos)

00...99: Posição de memória do

+

código a eliminar.
Novo Código Master

+

Novo código acesso livre

+

00: Modo biestável

+

01..99 (01 a 99 segundos)

+

4, 5 ou 6 1480 A3 4

1: Botão activado

+

0: Botão desactivado

1: Activado

+

0: Desactivado

1: Activado

+

0: Desactivado

00: som de alarme para coluna

+

01..99 (seg. AUX activada 125 mA)
01: Desactivado

+

01..99: Activado (01 a 99 seg.)

Código Máster (1480)

+

Exemplo

1480 02 1144

1480 AA 02

1480 A0 1234

1480 A9 5678
1480 A2 00

1480 A2 05

1480 A4 1
1480 A4 0

1480 A5 1
1480 A5 0

1480 A6 1
1480 A6 0

1480 A7 00
1480 A7 12

1480 A8 00
1480 A5 15

1480 A9 1480

Página 12

ESQUEMA DE CABLAGEM

SEC 12Vac/dc

DETECTOR PORTA ABERTA

(opcional)

TRINCO

(max. 2A)

1

4

7

A

23

56

9

8

0B

'C'

'NO'

'NC'

'Sp'

'Bs'

'AUX'

Castanho

Vermelho

Laranja

Amarelo

Verde

Violeta

Azul

Cinzento

PRIM 230V

ALIMENTADOR

12 Vac / 12 Vdc

BOTÃO SAÍDA

(opcional)

Ligações do Memokey:

Botão de saída (Bs, -): Permite abrir a porta com a mesma temporização que a programada

para o acesso (1 a 99 seg.). Contacto normalmente aberto.
Sensor de porta aberta (Sp, -): Para determinar se a porta permanece aberta por um tempo

superior ao permitido (1 a 99 seg.). Contacto normalmente fechado.
AUX: Saída auxiliar que proporciona uma corrente máxima de 125 mA (0V) para ligar/activar

outro dispositivo (relé auxiliar, alarme...) ou uma coluna, gerando o próprio memokey um som de
alarme. (a outra extremidade da coluna deve ligar-se a uma alimentação positiva).

Nota: Utilizar um trinco adequado ao alimentador que se vai usar (Vac ou Vdc).

CARACTERÍSTICAS TÉCNICAS

Alimentação: 9 a 15 Vdc/Vac.
Temperatura de funcionamento: 0 a 70º C.
Capacidade: 100 códigos de acesso.
Consumos:

* Em repouso: 20 mA.
* Com o relé de trinco activo: 70 mA.

Página 13

MANUAL DE UTILIZADOR

Introdução

Este equipamento possui um teclado de marcação que permite a abertura da porta,
assim como a activação de um dispositivo eléctrico auxiliar, ao introduzir um código
personalizado.

É possível a programação de até 100 códigos personalizados diferentes.
Geralmente entrega-se um destes códigos a cada um dos utilizadores do sistema,

entendendo por utilizadores não só as pessoas que habitualmente acedem à vivenda
ou recinto, mas as que o vão fazer eventualmente (por exemplo, no caso de escritórios).

Ao tratar-se de códigos personalizados, podemos impedir a qualquer momento o uso
de algum deles por parte de um determinado utilizador bastando eliminar o código do
sistema.

A gestão de todos estes códigos personalizados (altas, baixas, etc.) é feita pelo

administrador do sistema.

NOTAS:

9 O ADMINISTRADOR DO SISTEMA poderá atribuir um código pessoal para abertura de

porta e/ou activar o dispositivo eléctrico auxiliar a cada um dos utilizadores autorizados.

9 Os utilizadores podem alterar o seu próprio código pessoal, se esta opção tiver sido

activada pelo ADMINISTRADOR DO SISTEMA.

9 O sistema dispõe de uma protecção anti-sabotagem, de forma que após a introdução

de 5 códigos errados seguidos através do teclado, este fica bloqueado durante 5
segundos, emitindo uns apitos dissuasores durante este tempo.

Página 14

Funcionamento do teclado

• Código: Código a introduzir com o teclado para activar a abertura de porta.

• Emergências: Realiza a abertura da porta e gera um aviso de alarme (no caso desta

opção estar configurada).

• Acesso Livre: Introduzindo este código, a porta permanecerá aberta até voltar a

digitar o código de acesso livre.

• Alterar código: Os utilizadores podem alterar o seu próprio código pessoal, se esta

opção tiver sido activada pelo ADMINISTRADOR DO SISTEMA.

Utilizador:__________________________________________________________

1

2

3

4

5

6

7

8

A

9

0

B

Emergências (*):

Código: _____________

1

2

4

5

7

8

A

0

‘A’ + CÓDIGO

3

6

9

B

1

2

3

4

5

6

7

Acesso Livre (*):

Alterar código (*):

8

A

9

0

B

1

2

3

4

5

6

7

8

A

9

0

B

_____________

‘AB’ + CÓDIGO a alterar + NOVO

(*) Esta opção deve estar activada. Contacte o administrador do sistema.

Recortar e entregar uma cópia desta secção a cada um dos utilizadores.

Página 15
