Fermax LOFT VDS Start Manual

Download

Page 1

GUÍA INICIO RÁPIDA

QUICK START GUIDE

GUIDE DE MISE EN MARCHE RAPIDE

SCHNELLSTARTANLEITUNG GUIA DE INICIAÇÃO RAPIDA

КРАТКОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ﻊﻳﺭﺳﻟﺍ ءﺩﺑﻟﺍ ﻝﻳﻟﺩ

MONITOR LOFT VDS LOFT VDS MONITOR

MONITEUR LOFT VDS

LOFT VDS MONITOR MONITOR LOFT VDS

МОНИТОР LOFT VDS

LOFT VDS ﺽﺭﻌﻟﺍ ﺯﺎﻬﺟ

VDS

ru.

ar.

Page 2

2 VDS LOFT MONITOR

Cod. 97878 V11_16

VDS

GUÍA INICIO DEL MONITOR LOFT VDS

BOTONES CONTROL

En conversación, pulsar para abrir la puerta. En reposo, llamada al conserje (si existe conserjería).

Función adicional (consulte con su instalador).

En reposo, pulsar y se visualiza la cámara de la placa principal. Autoencendido y selección cámara Principal/ Secundaria, (según tipo de instalación).

LED indicador de monitor encendido.

AJUSTES VIDEO

Brillo Contraste

Color(sólo monitor color)

AJUSTES AUDIO

Apagado

Encendido

con volumen MEDIO

Encendido

con volumen ALTO

VDS

CÓMO PROGRAMAR EL MONITOR LOFT

1. INSTALAR

Monitor alimentado por primera vez. El led rojo ﬁ jo indica que el monitor está alimentado y encendido (volumen audio).

2. PROGRAMAR (Placa conﬁ gurada como MÁSTER)

1. Con el monitor conectado pulse el botón de programación. Se oirá un sonido de conﬁ rmación.

2. Pulse el botón de llamada a vivienda. De nuevo se produce conﬁ rmación.

Nota: El monitor no funcionará mientras no haya sido programado.

< 2 min



detalle

botón de programación

CARACTERÍSTICAS TÉCNICAS (TFT 3,5”)

en reposo audio + video

Alimentación

Consumo

Temperatura de funcionamiento Humedad

Resolución : Hor. 320 Line TV - Ver. 240 Line TV

F1, F2 : Salida negativo. Corriente máxima por pulsador F1,F2: 50mA a 12Vdc

Señal de video : Señal compuesta 1 Vpp 75 Ω, 7 Mhz Dimensiones : 221 x 203 x 61 (mm) - 8,7” x 7,9” x 2,4” - (Alto x Ancho x Prof)

10 mA

290 mA

18 Vdc

[-5 , +40 °C] / [23 , +104 °F]

[0.90%]

MANUAL

COMPLETO

Page 3

VDS LOFT MONITOR 3

VDS

Cod. 97878 V11_16

START GUIDE FOR THE LOFT VDS MONITOR

CONTROL BUTTONS

In conversation, press to open the door. In standby, call to guard unit (if applicable).

Additional function (see your installer).

In standby, press and view the main panel´s camera. Autostart and select Main/Secondary camera (depending on the installation).

LED indicator of the monitor that is on.

VIDEO SETTINGS

Brightness Contrast

Colour (only colour

monitors)

AUDIO SETTINGS

Off

with MEDIUM volume

with HIGH volume

HOW TO PROGRAM THE LOFT MONITOR

1. INSTALL

Monitor powered for the ﬁ rst time. The ﬁ xed red led indicates that the monitor is powered and on (audio volume).

2. PROGRAM (Panel conﬁ gured as MASTER)

1. With the monitor on, press the programming button. A conﬁ rmation tone will be emitted.

2. Press the call-to-residence button. Again, a conﬁ rmation tone is emitted.

Note: The monitor will not work if it has not been programmed.

< 2 min



detail

programming button

TECHNICAL CHARACTERISTICS (TFT 3,5”)

in standby audio + video

10 mA

290 mA

Power Supply

Consumption

Operating Temperature Humidity

Resolution : Hor. 320 Line TV - Ver. 240 Line TV

[-5 , +40 °C] / [23 , +104 °F]

F1, F2 : Negative output. Maximum current per pussbutton F1, F2: 50mA with 12Vdc

[0.90%]

Video signal : Composed signal 1 Vpp 75 Ω, 7 Mhz Dimensions : 221 x 203 x 61 (mm) - 8,7” x 7,9” x 2,4” - (Height x Width x Depth)

18 Vdc

COMPLETE

MANUAL

Page 4

4 VDS LOFT MONITOR

Cod. 97878 V11_16

VDS

GUIDE DE MISE EN MARCHE DUL MONITEUR LOFT VDS

BOUTONS DE COMMANDE

Lors d’une communication, appuyez dessus pour ouvrir la porte.En veille, appel au concierge (s’il y a une Conciergerie).

Fonction supplémentaire (contactez votre installateur).

En veille, appuyez dessus et vous verrez la caméra de la platine principale. Auto-insertion et sélection de la caméra principale/secondaire (selon le type d’installation).

Voyant lumineux du moniteur en marche.

RÉGLAGES VIDÉO

Luminosité Contraste

Couleur (moniteur

couleur uniquement)

RÉGLAGES AUDIO

Éteint

Allumé

avec volume MOYEN

Allumé

avec volume ÉLEVÉ

COMMENT PROGRAMMER LE MONITEUR LOFT

1. INSTALLATION

Moniteur alimenté pour la première fois. La DEL rouge ﬁ xe indique que le moniteur est alimenté et allumé (volume son).

2. PROGRAMMER (platine conﬁ gurée en tant que platine MASTER)

1. Une fois le moniteur allumé, appuyez sur le bouton de programmation. Une tonalité de conﬁ rmation est émise.

2. Appuyez sur le bouton-poussoir d’appel à destination du logement. Une tonalité de conﬁ rmation est de nouveau émise.

Remarque: le moniteur ne fonctionnera pas tant qu’il n’aura pas été programmé.

< 2 min



détail

bouton programmation

CARACTÉRISTIQUES TECHNIQUES (TFT 3,5”)

audio active audio + video

Alimentation

Consommation

Température de fonctionnement Humidity

Résolution : Hor. 320 Line TV - Ver. 240 Line TV

F1, F2 : Sortie négatif. Courrant maximum du bouton-poussoir F1,F2: 50mA a 12Vdc

Signal vidéo : Señal compuesta 1 Vpp 75 Ω, 7 Mhz Dimensions : 221 x 203 x 61 (mm) - 8,7” x 7,9” x 2,4” - (Hauteur x largeur x prof)

10 mA

290 mA

18 Vdc

[-5 , +40 °C] / [23 , +104 °F]

[0.90%]

MANUEL

COMPLET

Page 5

VDS LOFT MONITOR 5

VDS

Cod. 97878 V11_16

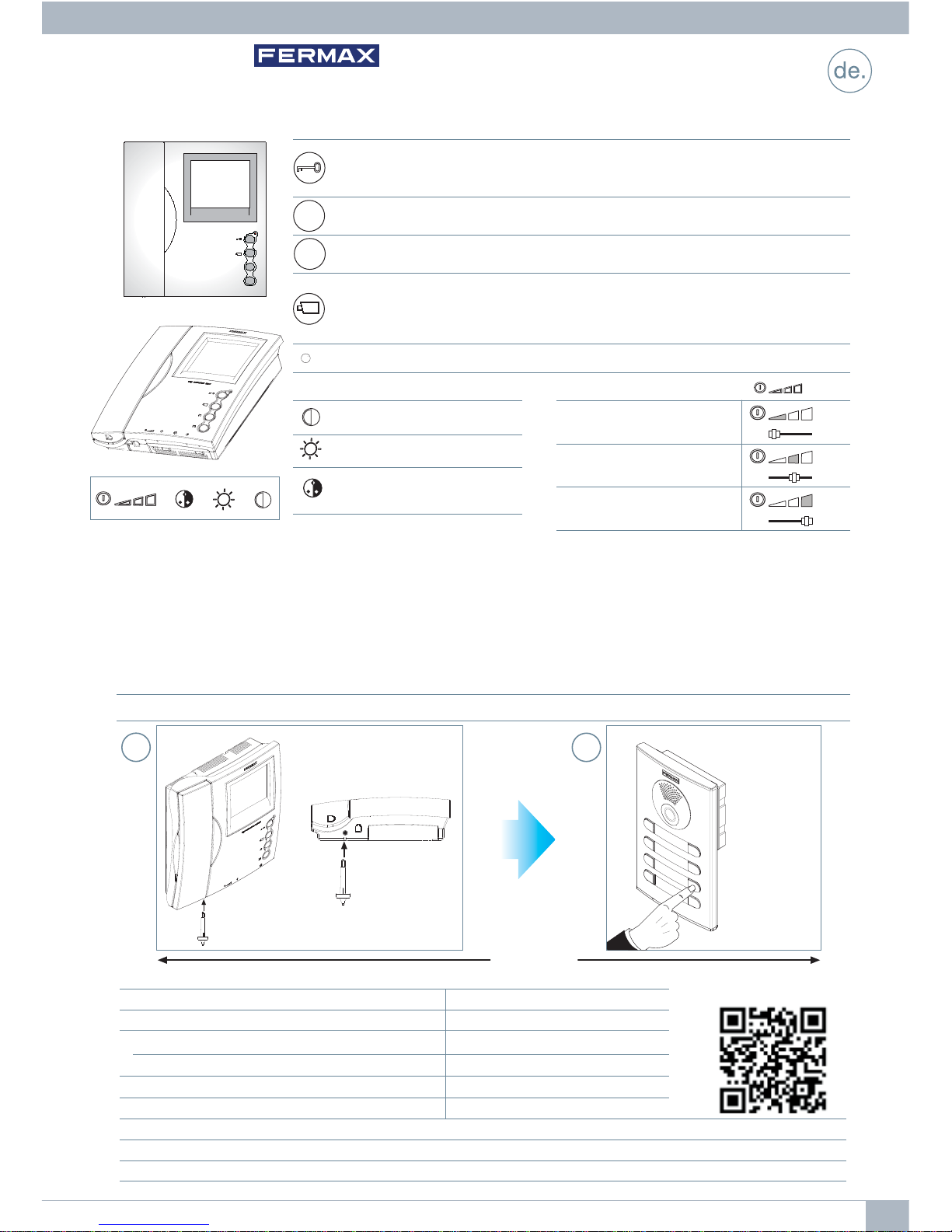

SCHNELLANLEITUNG LOFT VDS MONITOR

BEDIENTASTEN

Im Gesprächsmodus drücken, um die Tür zu öffnen. Im Bereitschaftsmodus kann der Portier angerufen werden (falls eine Portierzentrale vorhanden ist).

Zusatzfunktion (fragen Sie den Installateur).

Im Bereitschaftsmodus drücken, worauf die Kamera der Haupttürstation angezeigt wird und anschließend die Haupt-/ Nebenkamera auswählen (in Abhängigkeit vom Installationstyp).

LED-Anzeige Monitor eingeschaltet.

VIDEOEINSTELLUNGEN

Helligkeit Kontrast

Farbe (nur bei

Farbbildschirm)

AUDIOEINSTELLUNGEN

Aus

Ein

Lautstärke auf MITTEL

Ein

Lautstärke auf HOCH

LOFT MONITOR PROGRAMMIEREN

1. INSTALLIEREN

Erstmaliges Anschließen des Monitors an den Strom. Eine kontinuierlich rot leuchtende LED zeigt an, dass der Monitor mit Strom versorgt wird und eingeschaltet ist.

2. PROGRAMMIEREN (Türstation als MASTER konﬁ guriert)

1. Drücken Sie bei eingeschaltetem Monitor die Programmiertaste. Der Vorgang wird durch einen Signalton bestätigt.

2. Die Klingeltaste der Wohnung drücken. Der Vorgang wird erneut durch einen Signalton bestätigt.

Hinweis: Der Monitor ist nicht betriebsbereit, wenn er vorher nicht programmiert wurde.

< 2 min



detail

Programmier-Tool

TECHNISCHE EIGENSCHAFTEN (TFT 3,5”)

Im Bereitschaftsmodus audio + video

10 mA

290 mA

Stromversorgung

Stromverbrauch

Betriebstemperatur

Relative Luftfeuchtigkeit

Auﬂ ösung : Hor. 320 Line TV - Ver. 240 Line TV

[-5 , +40 °C] / [23 , +104 °F]

F1, F2 : Negativausgang. Maximale Strömmung pro Taster F1, F2: 50mA mit 12Vdc.

[0.90%]

Videosignal : Zusammengesetztes signal 1 Vpp 75 Ω, 7 Mhz Massangaben : 221 x 203 x 61 (mm) - 8,7” x 7,9” x 2,4” - (Höhe x Breite x Tiefe)

18 Vdc

VOLLSTÄNDIGES

HANDBUCH

Page 6

6 VDS LOFT MONITOR

Cod. 97878 V11_16

VDS

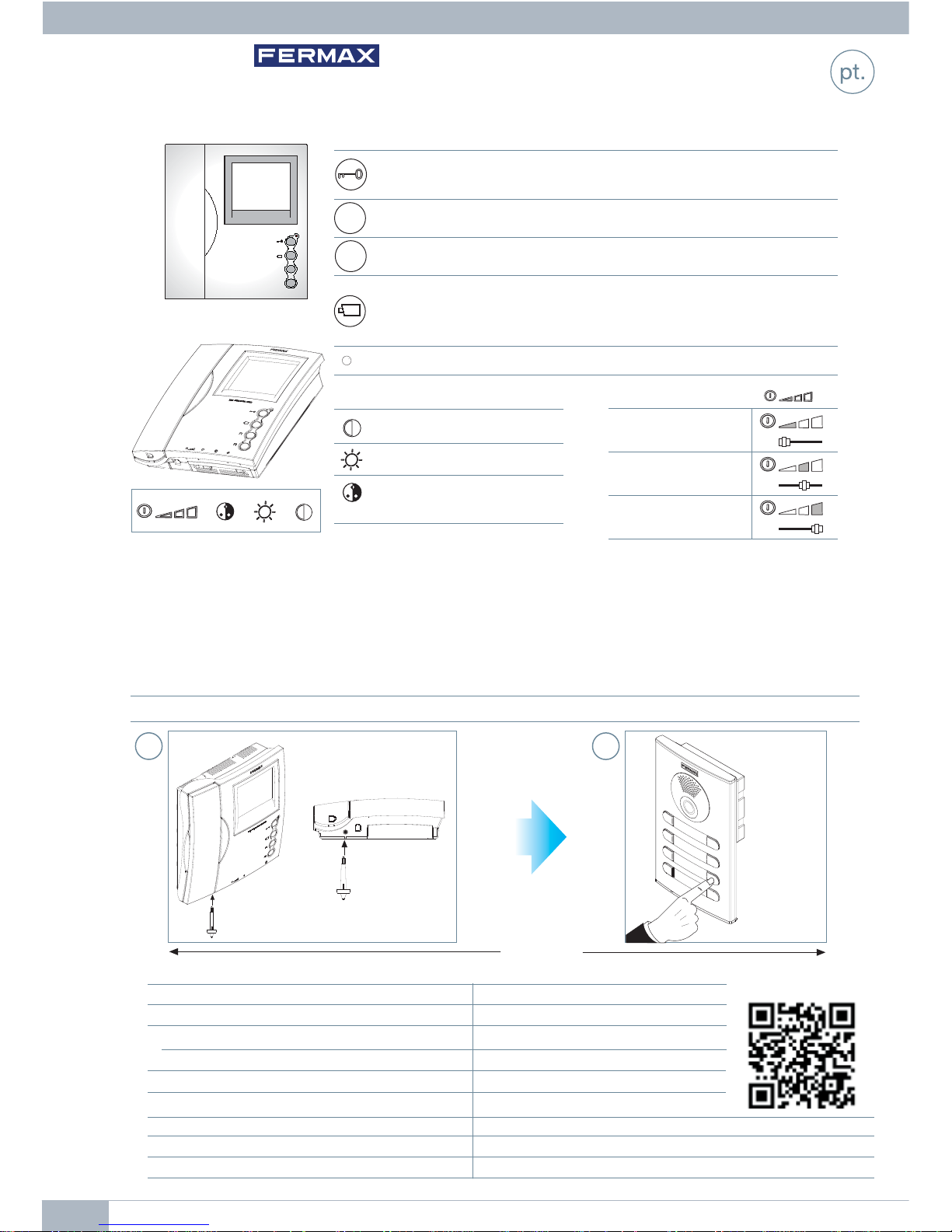

GUIA DE INÍCIO DO MONITOR LOFT VDS

BOTÕES DE CONTROLO

Em conversação, premir para abrir a porta. Em repouso, chamada ao porteiro (se existir portaria).

Função adicional (consulte o seu instalador).

Em repouso, premir para visualizar a câmara da botoneira principal, ligação automática e seleção da câmara Principal/ Secundária (conforme o tipo de instalação).

LED indicador de monitor ligado

AJUSTES DE VÍDEO

Brilho Contraste

A cores (só em monitor

a cores)

AJUSTES DE ÁUDIO

Desligado

Ligado

com volume MÉDIO

Ligado

com volume ALTO

COMO PROGRAMAR O MONITOR LOFT

1. INSTALAR

Monitor alimentado pela primeira vez. O LED vermelho ﬁ xo indica que o monitor está alimentado e ligado (volume de áudio).

2. PROGRAMAR (Botoneira conﬁ gurada como MESTRE)

1. Com o monitor ligado, prima o botão de programação. Ouvir-se-á um som de conﬁ rmação.

2. Prima o botão de chamada à habitação. Produz-se novamente uma conﬁ rmação.*

Nota: O monitor não funciona enquanto não tiver sido programado.

< 2 min



Detalhe

Botão de programação

CARACTERÍSTICAS TÉCNICAS (TFT 3,5”)

em repouso audio + video

Alimentação

Consumo

Temperatura de funcionamento Humidade

Résolution : Hor. 320 Line TV - Ver. 240 Line TV

F1, F2 : Saída negativo. Corrente máxima por botão F1,F2: 50mA a 12Vdc

Signal vidéo : Sinal composto 1 Vpp 75 Ω, 7 Mhz Dimensions : 221 x 203 x 61 (mm) - 8,7” x 7,9” x 2,4” - (Altura x Largura x Prof)

10 mA

290 mA

18 Vdc

[-5 , +40 °C] / [23 , +104 °F]

[0.90%]

MANUAL

COMPLETO

Page 7

1 МОНИТОР VDS LOFT

Код 97878 V11_16

VDS

КРАТКОЕ РУКОВОДСТВО К МОНИТОРУ LOFT VDS

КНОПКИ УПРАВЛЕНИЯ

Нажатие этой кнопки при разговоре открывает дверь. Нажатие этой кнопки при мониторе в режиме ожидания направляет вызов на пульт охраны либо консьержу (при его наличии). Кнопка для дополнительных функций (назначается

установщиком). Кнопка для дополнительных функций (назначается

установщиком).

Нажатие этой кнопки в режиме ожидания показывает изображение камеры главной вызывной панели. Автоматическое включение и выбор между главной и вспомогательной камерой (в зависимости от типа установки).

Светодиод монитора включен.

НАСТРОЙКА ВИДЕО

Яркость

Контраст

Цвет (только для цветных

мониторов)

НАСТРОЙКА АУДИО

Звук отключен

Звук включен

Громкость СРЕДНЯЯ

Звук включен

Громкость ВЫСОКАЯ

VDS

ПРОГРАММИРОВАНИЕ МОНИТОРА LOFT

1. УСТАНОВКА

Первое включение монитора.

Постоянно светящийся красным светодиод показывает, что монитор подключен к питанию и включен (отображается громкость аудиосигнала).

2. ПРОГРАММИРОВАНИЕ (главная вызывная панель)

1. При включенном мониторе нажмите кнопку программирования. Раздастся сигнал подтверждения.

2. Нажмите кнопку вызова квартиры. Снова раздастся сигнал подтверждения.

Примечание: монитор не будет работать, пока он не будет запрограммирован.

< 2 мин.



вид снизу

кнопка программирования

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (ЖК-ДИСПЛЕЙ 3,5")

в режиме ожидания аудио + видео

Питание

Потребление:

Рабочая температура Влажность

Разрешение: гор.: 320 линий TV, верт.: 240 линий TV

F1, F2: выход отрицательного провода. Максимальная сила тока на кнопках F1, F2: 50 мА при 12 В пост. тока

Видеосигнал: композитный сигнал 1 Vpp 75 Ω, 7 Мгц Размеры: 221 × 203 × 61 (мм) - 8,7” × 7,9” × 2,4” - (В × Ш × Г)

10 мА

290 мА

18 В пост. тока

[-5...+40 °C] / [23...+104 °F]

[0,90 %]

ПОЛНОЕ

РУКОВОДСТВО

ru.

Page 8

Cod. 97878 V11_16

VDS

LOFT VDS ﺽﺭﻌﻟﺍ ﺯﺎﻬﺟ 2

ar.

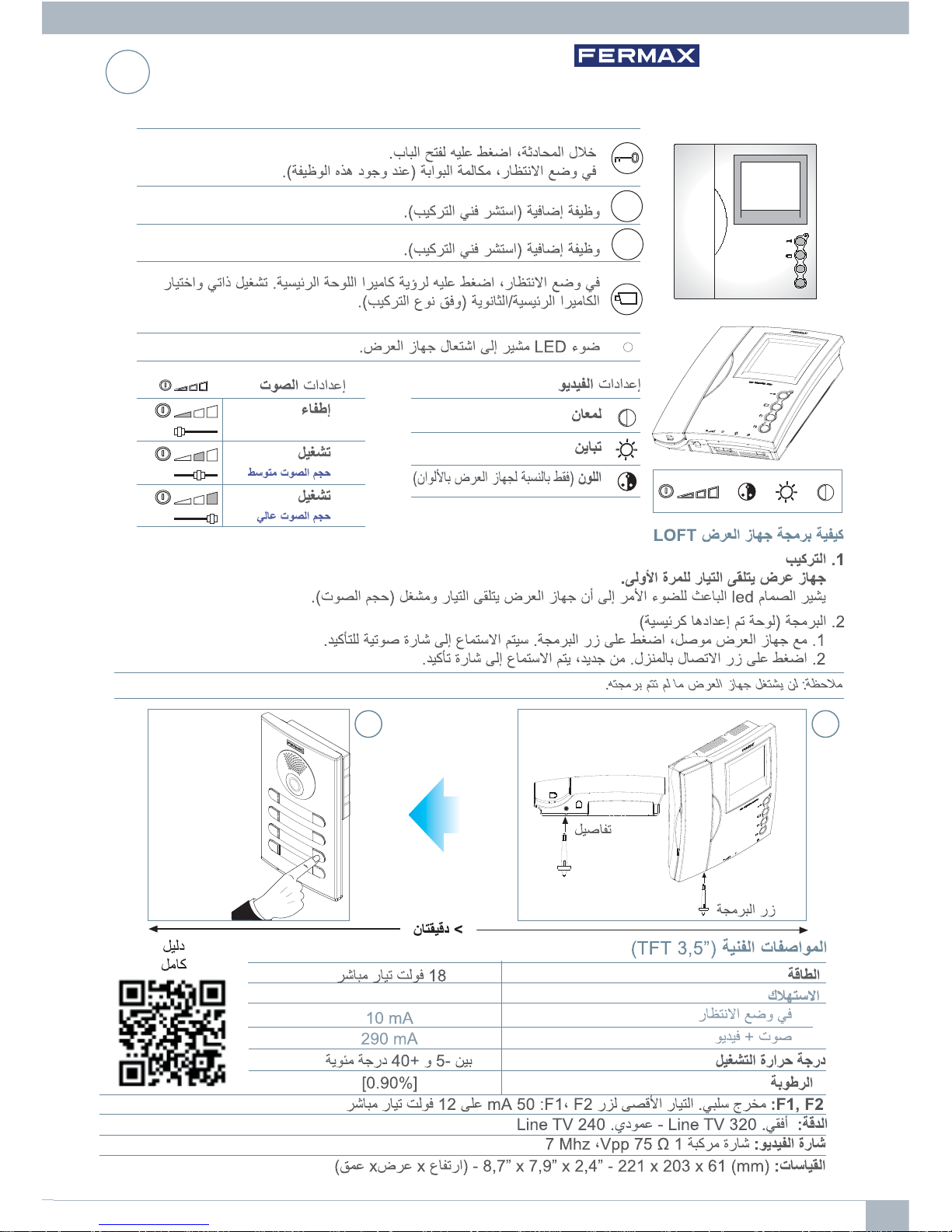

LOFT VDS ﺽﺭﻌﻟﺍ ﺯﺎﻬﺟﻟ ءﺩﺑﻟﺍ ﻝﻳﻟﺩ

ﻡﻛﺣﺗﻟﺍ ﺭﺍﺭﺯﺃ


