NAJNOWSZY VIDEOMONITOR
CYFROWEGO SYSTEMU ADS
VIDEOMONITOR
Page 2
Zaprojektowany przez Gae Benedito, Architekta. Benedito Design Studi o, Barcelona.
Zwa rty, wyjątkowo p łaski videomonitor w wersji
podtynkowej.
iLoft,najbardziej nowatorski videomonitor FERMAX.
Propozycja Fermax do nowych, cyfrowych systemów
videodomofonowych.
Zaprojektowany z myślą o użytkowniku i jego otoczeniu.
Wraz z iLoft-em nadciąga perfekcyjna harmonia między
funkcjonalnym b e zpieczeństwem i potrzebami
komunikacyjnymi budynku a elegancją i integracją
wymaganą przez najnowocześniejszą ar
chitekturę.
NOWOCZESNY WYGLĄD
Page 3
Page 4
NOWE MATERIAŁ Y
Page 5
iLoft jest g łośnomówiącym, ko loro wym
i wy j ątk o w o p ł a s k i m v i deo m o ni t ore m .

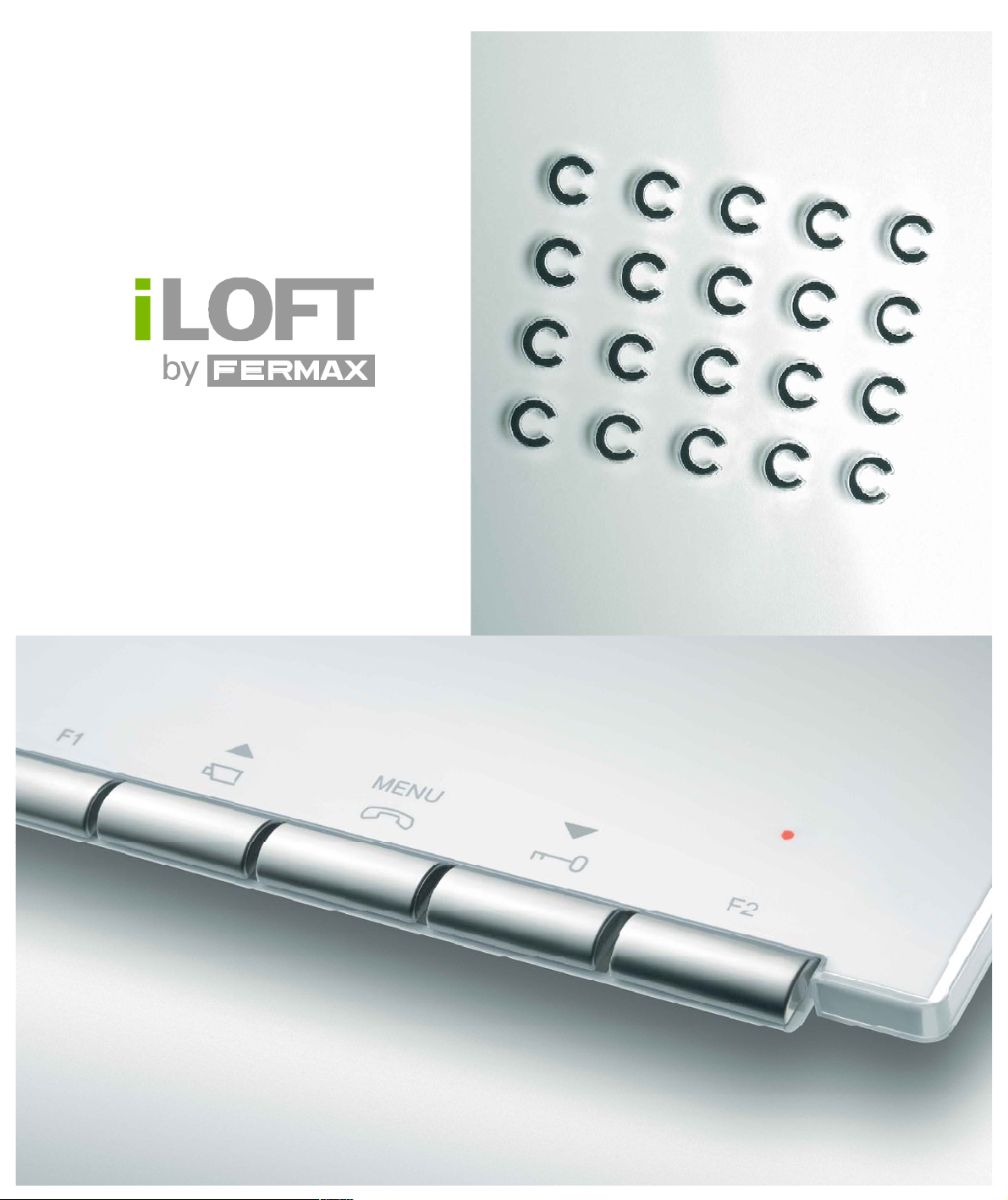

Nowe materiały i detale konstrukcyjne użyte w
czasie produkcji nadają mu delikatny i subtelny
charakter.
Najistotniejsze cechy charakterystyczne to:
przejrzysty arkusz poliwę glanowy tworzący
neutralną powierzchnię, pojedyncze wyjście
aud io, chro mowane przyc iski do obsługi
podstawowych funkcji monitora oraz wyświetlacz
TFT 4” o najwyż szej jakości i wyrazistości.
Page 6
Page 7
WYJĄTKOWE DETALE
Page 8
iLoft jest cyfrowym videomonitorem
głośn o mówiącym z koloro w ą
matrycą TFT pracującym w
cyfrowym systemie ADS.
Po wywołaniu videomonitora z
kasety zewnętrznej automatycznie
wyświetlany jest obraz z kamery.
Aby nawiązać łączność z kasetą
zewnętrzną należy przycisnąć
.
WŁAŚCIWOŚCI
I OBSŁUGA
Page 9
* Videomonitor wyposażony jest w wewnętrzny mechanizm, automatycznie dezaktywujący łączność po 90 sek. od jej
rozpoczęcia, zapobiegając w ten sposób pozostawieniu videomonitora w stanie aktywnym.
4” Wyświetlacz TFT
W momencie
wywołania obraz
wyświetlany jest
automatycznie
Głośnik
Dioda stanu.
Łączność (niebieska)
Czuwanie (czerwona).
Mikrofon
Przycisk otwarcia drzwi.
Przycisk słuźący zarówno
do otwierania drzwi jak i
do wywołania centrali
portierskiej.
Aktywacja/Zakończenie rozmowy
Przycisk naleźy wcisnąć w celu odebrania
bądź zakończenia rozmowy*.
Auto start.
Przytrzymaj 1 sek. aby
aktywować obraz z kamery w
panelu zewnęrznym
.
F1-F2. Przyciski
aktywujące funkcje
dodatkowe: załączanie
oświetlenia, otwieranie
bramy wjazdowej itp.
Cyfrowe menu
Do ustawień/regulacji
parametrów
wewnętrznych.
• Kontrola głośności
wywołania
• Wybór melodii dzwonka:
4 opcje.
• Jasność/Kontrast
zgodnie z czterema
wstępnie zdefiniowanymi
poziomami tła.
• Wyrównanie koloru
odpowiednio do czterech
poziomów.
Page 10
PROGRAMOWANIE
Videomon i t o r iLo f t jak każdy
odbiornik pracujący w cyfrowym
s y s t e m i e m u s i z o s t a ć
zaprogramowany pod numerem
danego lokalu, w którym został
zainstalowany.
Zawiera inno wacyjny s ystem,
pozwalający na programowanie
bezpośrednio z videomonitora, od
razu po zainstalow a n i u, bez
po t r z e b y ob s ł u g i z pa n e l a
zewnętrznego.
Zamontuj obudowę (wymiary: 174(wys)x114(szer)x50(gł) mm). Podłącz przewody do listwy zaciskowej
videomonitora.
Przykręć videomonitor do obudowy wtynkowej i zaprogramuj numer lokalu. Zamontuj
i zamknij pokrywę.
Ustaw głośność / kontrast / poziom kolorów.
INSTALACJA - 5 KROKÓW
42 31 5
Przycisk
programowania
Wyświetlacz
Page 11
Wymiary w mm.
197
F1 F2
MENU
F1 F2
MENU
F1 F2
MENU
131
F1 F2
MENU
1 4
4 5
6 0
SPECYFIKACJA TECHNICZNA
WYMIARY
Videomonitor:
131(szer)x197(wys)x60(gł)mm
Obudowa wtynkowa Fermax:
158(szer)x108(wys)x45(gł)mm
Standardowa ob. (max. wymiar):
174(szer)x114(wys)x50(gł)mm
INSTALACJA
Montaż wtynkowy. Wystaje
14mm ze ściany.
ZASILANIE
18Vdc
POBÓR
Czuwanie: 15 mA
Wywołanie: 300 mA
Rozmowa: 400 mA
REGULACJA
Jasność/kontrast/gośność
poprzez wewnętrzne
potencjometry cyfrowe.
TFT
4” matryca
ROZDZIELCZOŚĆ
480x234 linii
Videomonitor iLoft jest zgodny ze standardowymi
obudowami wtynkowymi o wymiarach:
174(szer)x114(wys)x50(gł)mm.
