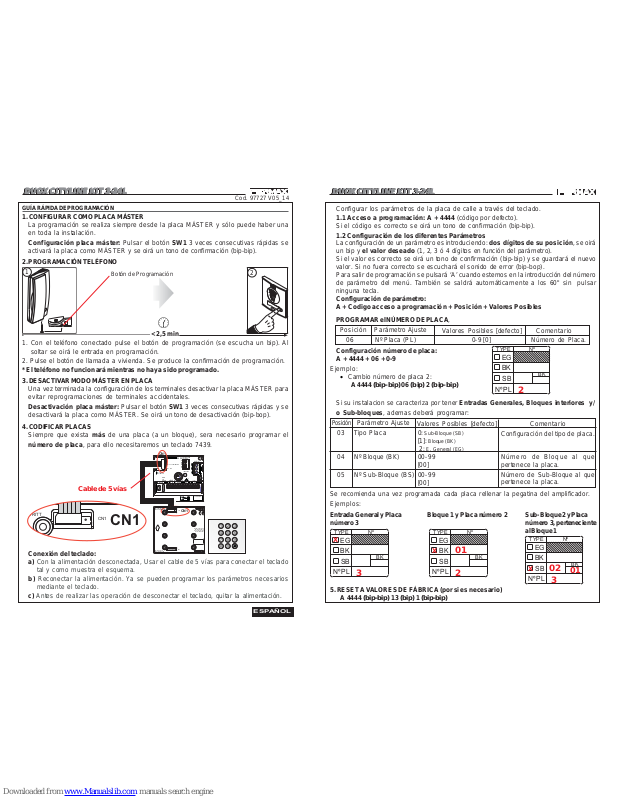

Fermax DUOX CITYLINE 3-24L Quick Programming Manual

DUODUO

DUO

X CITYLINE KIT 3-24LX CITYLINE KIT 3-24L

X CITYLINE KIT 3-24L

DUODUO

DUO

X CITYLINE KIT 3-24LX CITYLINE KIT 3-24L

X CITYLINE KIT 3-24L

DUODUO

DUO

X CITYLINE KIT 3-24LX CITYLINE KIT 3-24L

X CITYLINE KIT 3-24L

DUODUO

DUO

X CITYLINE KIT 3-24LX CITYLINE KIT 3-24L

X CITYLINE KIT 3-24L

ESPAÑOL

Cod. 97727 V05_14

1. CONFIGURAR COMO PLACA MÁSTER

La programación se realiza siempre desde la placa MÁSTER y sólo puede haber una en toda la instalación.

Configuración placa máster: Pulsar el botón SW1 3 veces consecutivas rápidas se activará la placa como MÁSTER y se oirá un tono de confirmación (bip-bip).

2. PROGRAMACIÓN TELÉFONO

< 2,5 min



1. Con el teléfono conectado pulse el botón de programación (se escucha un bip). Al soltar se oirá le entrada en programación.

2. Pulse el botón de llamada a vivienda. Se produce la confirmación de programación.

* El teléfono no funcionará mientras no haya sido programado.

Botón de Programación

3. DESACTIVAR MODO MÁSTER EN PLACA

Una vez terminada la configuración de los terminales desactivar la placa MÁSTER para evitar reprogramaciones de terminales accidentales.

Desactivación placa máster: Pulsar el botón SW1 3 veces consecutivas rápidas y se desactivará la placa como MÁSTER. Se oirá un tono de desactivación (bip-bop).

GUÍA RÁPIDA DE PROGRAMACIÓN

4. CODIFICAR PLACAS

Siempre que exista más de una placa (a un bloque), sera necesario programar el número de placa, para ello necesitaremos un teclado 7439.

Cable de 5 vías

Conexión del teclado: a)

Con la alimentación desconectada, Usar el cable de 5 vías para conectar el teclado

tal y como muestra el esquema.

b) Reconectar la alimentación. Ya se pueden programar los parámetros necesarios

mediante el teclado.

c) Antes de realizar las operación de desconectar el teclado, quitar la alimentación.

987

654

321

DL2

EXIT

MIC

AUDIO

AMPLIFIER

AMPLIFICADOR

DUOX

PACK EXTENSION

B D

C E

LANGUAGE

IDIOMA

18Vdc

SW1 PROG CN9 TAMPER

CN1

LED

DL2

ONE

+12

NCNO

BUS

GND

CN3CN2

ONE

VERSION

SW1

CN9

CN1

ENTRADA/INPUT ARRIVÉE/EINTRITT

CN1

SALIDA/OUTPUT SORTIE/AUSGANG

CN2

MÓDULO TECLADO KEYPAD MODULE MODULE CLAVIER TASTATURMODUL

PUT

CN1

Si su instalacion se caracteriza por tener Entradas Generales, Bloques interiores y/ o Sub-bloques, ademas deberá programar:

Posición

Parámetro Ajuste

Valores Posibles [defecto]

Comentario

Tipo Placa

Nº Bloque (BK)

Nº Sub-Bloque (BS)

Sub-Bloque (SB)

[1]: Bloque (BK) 2: E. General (EG) 00-99 [00]

00-99 [00]

Configuración del tipo de placa.

Número de Bloque al que pertenece la placa.

Número de Sub-Bloque al que pertenece la placa.

Se recomienda una vez programada cada placa rellenar la pegatina del amplificador. Ejemplos:

5. RESET A V ALORES DE FÁBRICA (por si es necesario) A 4444 (bip-bip) 13 (bip) 1 (bip-bip)

Configurar los parámetros de la placa de calle a través del teclado.

1.1 Acceso a programación: A + 4444 (código por defecto).

Si el código es correcto se oirá un tono de confirmación (bip-bip).

1.2 Configuración de los diferentes Parámetros

La configuración de un parámetro es introduciendo: dos dígitos de su posición, se oirá un bip y el valor deseado (1, 2, 3 ó 4 dígitos en función del parámetro). Si el valor es correcto se oirá un tono de confirmación (bip-bip) y se guardará el nuevo valor. Si no fuera correcto se escuchará el sonido de error (bip-bop). Para salir de programación se pulsará ‘A’ cuando estemos en la introducción del número de parámetro del menú. También se saldrá automáticamente a los 60" sin pulsar ninguna tecla.

Configuración de parámetro: A + Codigo acceso a programación + Posición + Valores Posibles

Configuración número de placa: A + 4444 + 06 + 0-9

Ejemplo:

• Cambio número de placa 2:

A 4444 (bip-bip) 06 (bip) 2 (bip-bip)

Posición06Parámetro Ajuste

Valores Posibles [defecto] Comentario

Nº Placa (PL) 0-9 [0]

Número de Placa.

PROGRAMAR el NÚMERO DE PLACA,

Nº

TYPE

Nº

TYPE

Nº

TYPE

Entrada General y Placa número 3

Bloque 1 y Placa número 2 Sub- Bloque 2 y Placa

número 3, perteneciente al Bloque 1

Nº

TYPE

DUODUO

DUO

X CITYLINE KIT 3-24LX CITYLINE KIT 3-24L

X CITYLINE KIT 3-24L

DUODUO

DUO

X CITYLINE KIT 3-24LX CITYLINE KIT 3-24L

X CITYLINE KIT 3-24L

DUODUO

DUO

X CITYLINE KIT 3-24LX CITYLINE KIT 3-24L

X CITYLINE KIT 3-24L

DUODUO

DUO

X CITYLINE KIT 3-24LX CITYLINE KIT 3-24L

X CITYLINE KIT 3-24L

ENGLISH

1. CONFIGURE AS MASTER P ANEL

The programming is always done from the MASTER panel and there can only be one in the complete installation.

Configuring the master panel: Press the SW1 button 3 times quickly, it is activated as a MASTER panel and a confirmation tone sounds (beep-beep).

2. PROGRAMMING THE TELEPHONE

< 2,5 min



1. With the telephone connected, press the programming button (you will hear a beep). Upon releasing it, you will hear the entrance into programming.

2. Press the call-to-residence button. A programming confirmation is produced.

* The telephone will not function until it has been programmed.

Programming Button

3. DEACTIVA TE MASTER MODE ON THE P ANEL

Once having completed the terminal's configuration, deactivate the MASTER panel to avoid accidentally reprogramming terminals.

Deactivating the master panel: Press the SW1 3 times consecutively fast, and it will deactivate the panel as MASTER. A deactivation tone sounds (beep-bop).

QUICK PROGRAMMING GUIDE

5 way cable

Connecting the keypad: a)

With the disconnected power, use the 5 way cable to connect the keypad as shown in

the diagram.

b) Reconnect the power supply. Now you can program the required parameters with the

keypad.

c) Before performing the operation to disconnect the keypad, remove the power.

987

654

321

DL2

EXIT

MIC

AUDIO

AMPLIFIER

AMPLIFICADOR

DUOX

PACK EXTENSION

B D

C E

LANGUAGE

IDIOMA

18Vdc

SW1 PROG CN9 TAMPER

CN1

LED

DL2

ONE

+12

NCNO

BUS

GND

CN3CN2

ONE

VERSION

SW1

CN9

CN1

ENTRADA/INPUT ARRIVÉE/EINTRITT

CN1

SALIDA/OUTPUT SORTIE/AUSGANG

CN2

MÓDULO TECLADO KEYPAD MODULE MODULE CLAVIER TASTATURMODUL

PUT

CN1

4. ENCODING PANELS

Whenever there are more than one panel (to a block) you must program the panel number, but for this you need key 7439.

If your installation is characterised by having General Inputs, Interior Blocks and/or Sub-blocks, and must also program:

We recommend filling in the amplifier's sticker once each panel is programmed. Examples:

5. RESET TO DEFAUL T V ALUES (if necessary) A 4444 (beep-beep) 13 (beep) 1 (beep-beep)

Position

Adjustments Parameter

Possible Values [default]

Comments

Panel type

Block no. (BK)

Sub-Block no. (BS)

Sub-Block (SB)

[1]: Block (BK) 2: General Entrance (EG) 00-99 [00]

00-99 [00]

Configuration of the panel type

Block number the panel belongs to

Sub-Block number the panel belongs to

The entry panel's parameters can be programmed on the keypad.

1.1 Access programming: A + 4444 (default code).

If the code is correct, a confirmation tone sounds (beep-beep).

1.2 Configuring the different parameters

The configuration of a parameter is done by entering: two digits of its position, and a beep is heard and the desired value (1,2,3 or 4 digits relative to the parameter function).

If the value is correct, a confirmation tone sounds (beep-beep) and the new value is saved. If not correct you will hear the error sound (beep-bop). In order to exit the programming press 'A' when we are entering the menu's parameter number. You can also exit by waiting 60 seconds without pressing any key.

Configuration of a parameter: A + access code for programming + position + possible values

Configuration of a panel number: A + 4444 + 06 + 0-9

Example:

• Change panel number 2:

A 4444 (beep-beep) 06 (beep) 2 (beep-beep)

PROGRAM THE PANEL NUMBER,

Panel number

Position06Adjustments Parameter

Possible Values [default]

Comments

Panel No. (PL) 0-9 [0]

Nº

TYPE

Nº

TYPE

Nº

TYPE

General Entrance and panel number 3

Block 1 and panel number 2 Sub- block 2 and panel

number 3, belonging to block 1

Nº

TYPE
