NOT AS sobre el DECODER:
- No dejar sin programar la primera dirección.
- No programar diferentes salidas con la
misma dirección.
COD. 94516 V 09/11
DECODER DE PLACAS
P ANEL DECODER
Ref. 2436

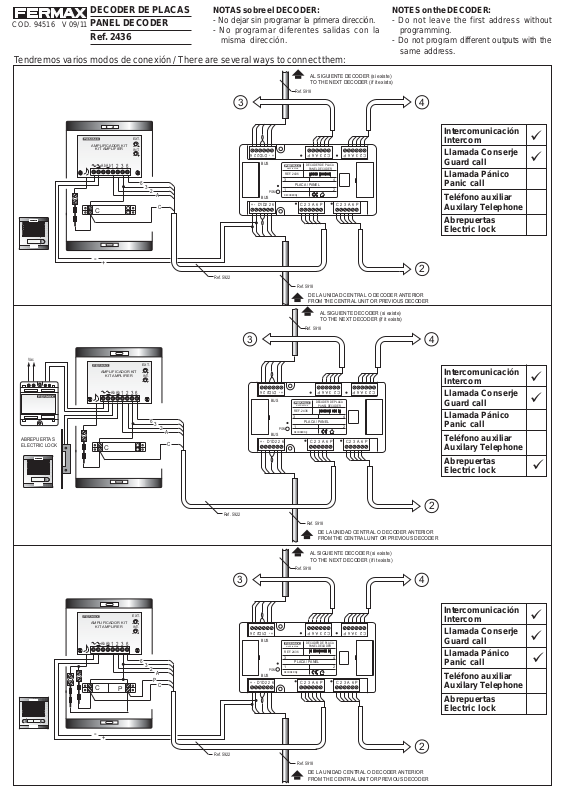

T endremos varios modos de conexión / There are several ways to connect them:
AL SIGUIENTE DECODER (si existe)
TO THE NEXT DECODER (if it exists)
Ref. 5918
3
NOTES on the DECODER:
- Do not leave the first address without
programming.
- Do not program different outputs with the
same address.
4
Vac
ABREPUERTAS
ELECTRIC LOCK
AMPLIFICADOR KIT
KIT AMPLIFIER
AbAb
C
-
+
AMPLIFICADOR KIT
KIT AMPLIFIER
AbAb
C
EXT.
INT.
6321
6
3
2
A
C
D2+-D1 62
BUS
BUS
PGM
26D1-+D2
MADE IN SPAIN
REF. 2436
3
DECODER N§:
P
DECODER DE PLACA
PANEL DECODER
PLACA / PANEL
C23
A
6
4
21
C2 A36P C3A2
P632AC6P
Intercomunicación
Intercom
Llamada Conserje
Guard call
Llamada Pánico
Panic call
Teléfono auxiliar
Auxilary Telephone
Abrepuertas
Electric lock
Ref. 5922
Ref. 5918
DE LA UNIDAD CENTRAL O DECODER ANTERIOR
FROM THE CENTRAL UNIT OR PREVIOUS DECODER
AL SIGUIENTE DECODER (si existe)
TO THE NEXT DECODER (if it exists)
Ref. 5918
3
EXT.
INT.
P
MADE IN SPAIN
PLACA / PANEL
6
DECODER DE PLACA
PANEL DECODER
C23
A
4
21
6321
6
3
2
A
C
D2+-D1 62
BUS
BUS
REF. 2436
3
PGM
DECODER N§:
26D1-+D2
C2 A36P C3A2
P632AC6P
2
4
Intercomunicación
Intercom
Llamada Conserje
Guard call
Llamada Pánico
Panic call
Teléfono auxiliar
Auxilary Telephone
Abrepuertas
Electric lock
AMPLIFICADOR KIT
KIT AMPLIFIER
AbAb
C
-
+
Ref. 5922
Ref. 5918
DE LA UNIDAD CENTRAL O DECODER ANTERIOR
FROM THE CENTRAL UNIT OR PREVIOUS DECODER
AL SIGUIENTE DECODER (si existe)
TO THE NEXT DECODER (if it exists)
Ref. 5918
3
EXT.
INT.
6321
6
3
2
A
P
P
C
D2+-D1 62
BUS
BUS
PGM
26D1-+D2
MADE IN SPAIN
REF. 2436
3
DECODER N§:
P
DECODER DE PLACA
PANEL DECODER
PLACA / PANEL
C23
A
6
4
21
C2 A36P C3A2
P632AC6P
2
4
Intercomunicación
Intercom
Llamada Conserje
Guard call
Llamada Pánico
Panic call
Teléfono auxiliar
Auxilary Telephone
Abrepuertas
Electric lock
Ref. 5922
Ref. 5918
DE LA UNIDAD CENTRAL O DECODER ANTERIOR
FROM THE CENTRAL UNIT OR PREVIOUS DECODER
2
Page 2
AL SIGUIENTE DECODER (si existe)
TO THE NEXT DECODER (if it exists)
Ref. 5918
3
4
Vac
ABREPUERTAS
ELECTRIC LOCK
AMPLIFICADOR KIT
KIT AMPLIFIER
AbAb
C
EXT.
INT.
P
6321
6
3
2
A
P
P
C
TELEFONO CityMax Ref.8044
CityMax TELEPHONE Ref.8044
6432
1
Ref. 5922
D2+-D1 62
BUS
REF. 2436
3
PGM
DECODER N§:
BUS
26D1-+D2
3
6
DECODER DE PLACA
MADE IN SPAIN
PANEL DECODER
PLACA / PANEL
C23
Ref. 5918
AL SIGUIENTE DECODER (si existe)
TO THE NEXT DECODER (if it exists)
Ref. 5918
4
21
A
DE LA UNIDAD CENTRAL O DECODER ANTERIOR
FROM THE CENTRAL UNIT OR PREVIOUS DECODER
C2 A36P C3A2
P632AC6P
Intercomunicación
Intercom
Llamada Conserje
Guard call
Llamada Pánico
Panic call
Teléfono auxiliar
Auxilary Telephone
Abrepuertas
Electric lock
2
4
Vac
ABREPUERTAS
ELECTRIC LOCK
AMPLIFICADOR KIT
KIT AMPLIFIER
AbAb
C
-
+
AMPLIFICADOR KIT
KIT AMPLIFIER
AbAb
C
EXT.
INT.
6321
6
3
2
A
T
C
T
D2+-D1 62
BUS
BUS
PGM
26D1-+D2
MADE IN SPAIN
REF. 2436
3
DECODER N§:
P
DECODER DE PLACA
PANEL DECODER
PLACA / PANEL
C23
A
6
4
21
C2 A36P C3A2
P632AC6P
Intercomunicación
Intercom
Llamada Conserje
Guard call
Llamada Pánico
Panic call
Teléfono auxiliar
Auxilary Telephone
Abrepuertas
Electric lock
Ref. 5922
TELEFONO CityMax Ref.8044
CityMax TELEPHONE Ref.8044
6432
1
EXT.
INT.
6321
6
3
2
A
T
C
T
3
D2+-D1 62
BUS
BUS
PGM
26D1-+D2
Ref. 5918
DE LA UNIDAD CENTRAL O DECODER ANTERIOR
FROM THE CENTRAL UNIT OR PREVIOUS DECODER
AL SIGUIENTE DECODER (si existe)
TO THE NEXT DECODER (if it exists)
Ref. 5918
C2 A36P C3A2
P632AC6P
MADE IN SPAIN
REF. 2436
3
DECODER N§:
P
DECODER DE PLACA
PANEL DECODER
PLACA / PANEL
C23
A
6
4
21
2
4
Intercomunicación
Intercom
Llamada Conserje
Guard call
Llamada Pánico
Panic call
Teléfono auxiliar
Auxilary Telephone
Abrepuertas
Electric lock
Ref. 5922
Ref. 5918
DE LA UNIDAD CENTRAL O DECODER ANTERIOR
FROM THE CENTRAL UNIT OR PREVIOUS DECODER
2
Page 3

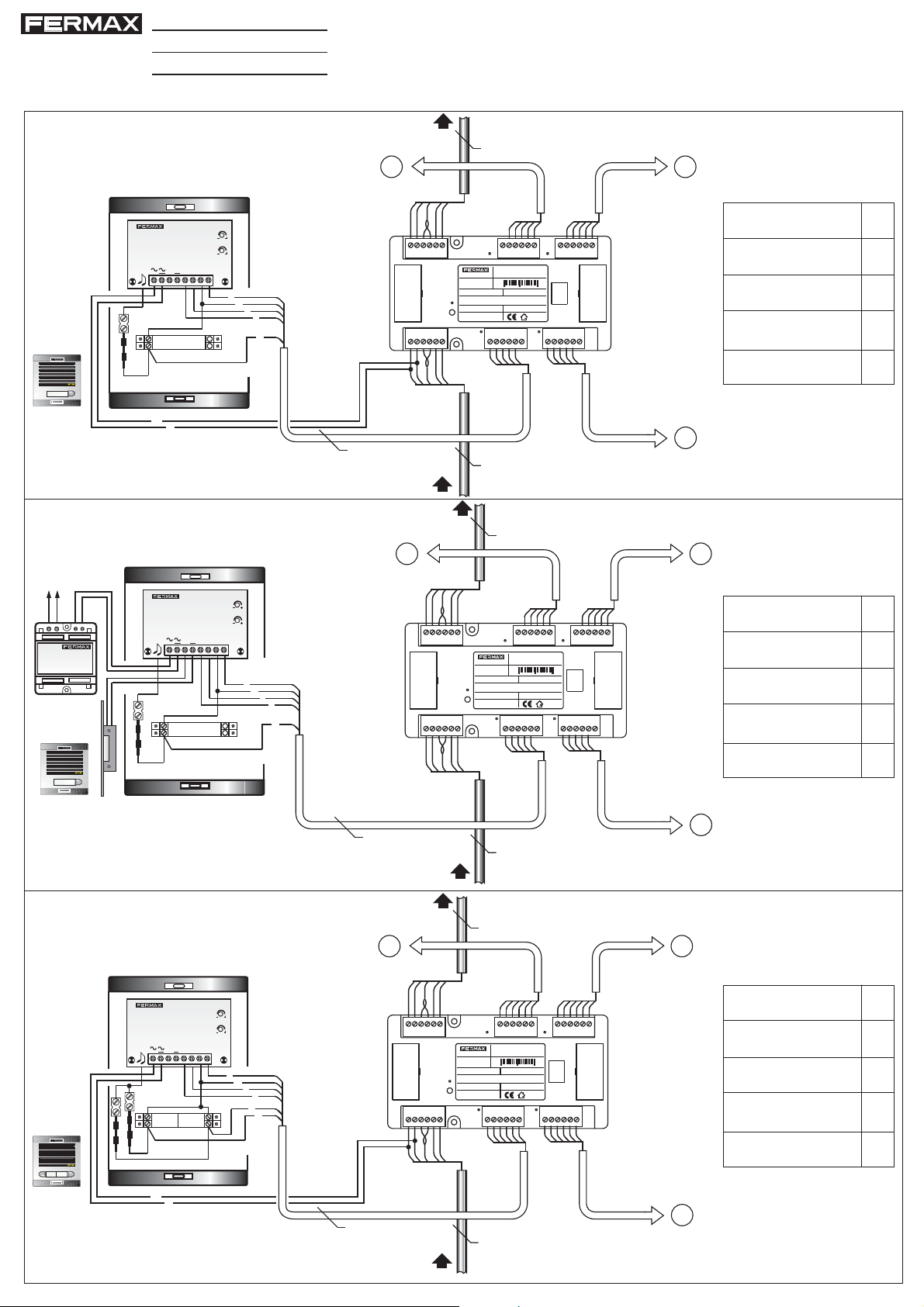

REMARQUES sur le DÉCODEUR:
- La première adresse doit impérativement
être programmée.
- Ne pas programmer plusieurs sorties avec
COD. 94516 V 09/11
DECODEUR DE PLA TINES
P ANEL DEKODER
Ref. 2436
la même adresse.
Il y a plusieurs façons de le connecter / Es gibt mehrere Schaltmöglichkeiten:
AU DECODEUR SUIVANT (sil existe)
ZUM NÄCHSTEN DEKODER (wenn es gibt)
Ref. 5918
3
HINWEISE zum DECODER:
- Die erste Adresse muss programmiert
werden.
- Nicht mehrere Ausgänge mit derselben
Adresse programmieren.
4
Vac
GACHE
ELECTRIQUE
TÜRÖFFNER
AMPLIFICATEUR KIT
KIT LAUTSPRÄCHER
AbAb
C
-
+
AMPLIFICATEUR KIT
KIT LAUTSPRÄCHER
AbAb
C
EXT.
INT.
6321
6
3
2
A
C
D2+-D1 62
BUS
BUS
PGM
26D1-+D2
MADE IN SPAIN
REF. 2436
3
DECODER N§:
P
DECODER DE PLACA
PANEL DECODER
PLACA / PANEL
C23
A
6
4
21
C2 A36P C3A2
P632AC6P
Intercommunication
Gegensprechanlage
Appel Concierge
Portieranruf
Appel Urgence
Notanruf
Poste auxiliaire
Zusatzstelefon
Gâche électrique
Türöffner
Ref. 5922
Ref. 5918
DE LUNITE CENTRALE OU DU DECODEUR PRECEDENT
AUS DER ZENTRALE ODER DEM VORGEHENDEN DEKODER
AU DECODEUR SUIVANT (sil existe)
ZUM NÄCHSTEN DEKODER (wenn es gibt)
Ref. 5918
3
EXT.
INT.
P
MADE IN SPAIN
PLACA / PANEL
6
DECODER DE PLACA
PANEL DECODER
C23
A
4
21
6321
6
3
2
A
C
D2+-D1 62
BUS
BUS
REF. 2436
3
PGM
DECODER N§:
26D1-+D2
C2 A36P C3A2
P632AC6P
2
4
Intercommunication
Gegensprechanlage
Appel Concierge
Portieranruf
Appel Urgence
Notanruf
Poste auxiliaire
Zusatzstelefon
Gâche électrique
Türöffner
AMPLIFICATEUR KIT
KIT LAUTSPRÄCHER
AbAb
C
-
+
Ref. 5922
Ref. 5918
DE LUNITE CENTRALE OU DU DECODEUR PRECEDENT
AUS DER ZENTRALE ODER DEM VORGEHENDEN DEKODER
AU DECODEUR SUIVANT (sil existe)
ZUM NÄCHSTEN DEKODER (wenn es gibt)
Ref. 5918
3
EXT.
INT.
6321
6
3
2
A
P
P
C
D2+-D1 62
BUS
BUS
PGM
26D1-+D2
MADE IN SPAIN
REF. 2436
3
DECODER N§:
P
DECODER DE PLACA
PANEL DECODER
PLACA / PANEL
C23
A
6
4
21
C2 A36P C3A2
P632AC6P
2
4
Intercommunication
Gegensprechanlage
Appel Concierge
Portieranruf
Appel Urgence
Notanruf
Poste auxiliaire
Zusatzstelefon
Gâche électrique
Türöffner
Ref. 5922
Ref. 5918
DE LUNITE CENTRALE OU DU DECODEUR PRECEDENT
AUS DER ZENTRALE ODER DEM VORGEHENDEN DEKODER
2
Page 4

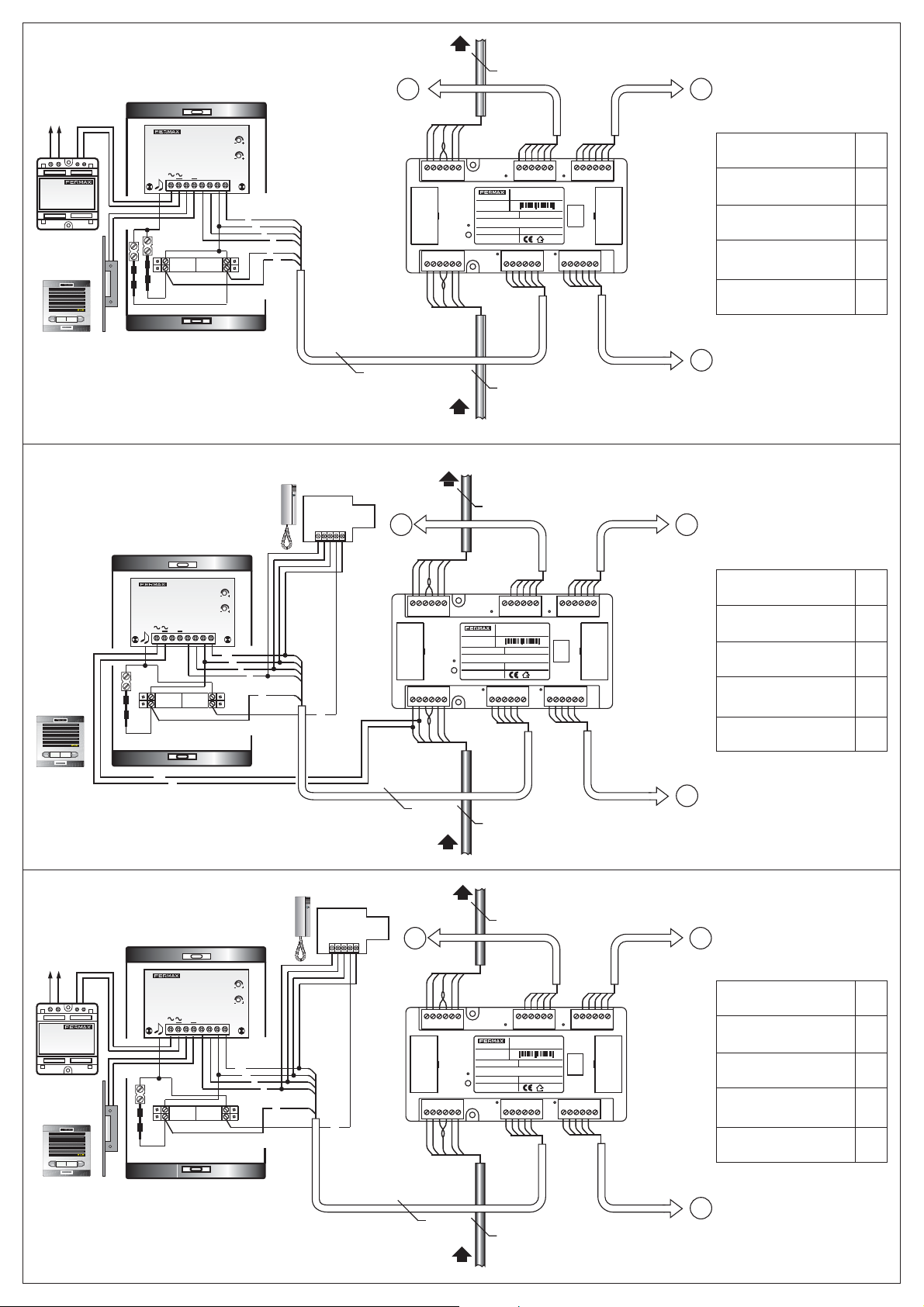

AU DECODEUR SUIVANT (sil existe)
ZUM NÄCHSTEN DEKODER (wenn es gibt)
Ref. 5918
3
4
Vac
GACHE
ELECTRIQUE
TÜRÖFFNER
AMPLIFICATEUR KIT
KIT LAUTSPRÄCHER
AbAb
C
P
EXT.
INT.
P
6321
6
3
2
A
P
C
Ref. 5922
POSTE CityMax Réf.8044
CityMax TELEFON Ref.8044
6432
1
D2+-D1 62
BUS
REF. 2436
3
PGM
DECODER N§:
BUS
26D1-+D2
AU DECODEUR SUIVANT (sil existe)
ZUM NÄCHSTEN DEKODER (wenn es gibt)
3
6
DECODER DE PLACA
MADE IN SPAIN
PANEL DECODER
PLACA / PANEL
C23
Ref. 5918
DE LUNITE CENTRALE OU DU DECODEUR PRECEDENT
AUS DER ZENTRALE ODER DEM VORGEHENDEN DEKODER
Ref. 5918
4
21
A
C2 A36P C3A2
P632AC6P
Intercommunication
Gegensprechanlage
Appel Concierge
Portieranruf
Appel Urgence
Notanruf
Poste auxiliaire
Zusatzstelefon
Gâche électrique
Türöffner
2
4
Vac
GACHE
ELECTRIQUE
TÜRÖFFNER
AMPLIFICATEUR KIT
KIT LAUTSPRÄCHER
AbAb
C
T
-
+
AMPLIFICATEUR KIT
KIT LAUTSPRÄCHER
AbAb
C
EXT.
INT.
6321
6
3
2
A
C
T
D2+-D1 62
BUS
BUS
PGM
26D1-+D2
MADE IN SPAIN
REF. 2436
3
DECODER N§:
P
DECODER DE PLACA
PANEL DECODER
PLACA / PANEL
C23
A
6
4
21
C2 A36P C3A2
P632AC6P
Intercommunication
Gegensprechanlage
Appel Concierge
Portieranruf
Appel Urgence
Notanruf
Poste auxiliaire
Zusatzstelefon
Gâche électrique
Türöffner
Ref. 5922
POSTE CityMax Réf.8044
CityMax TELEFON Ref.8044
6432
1
EXT.
INT.
6321
6
3
2
A
T
C
T
3
Ref. 5918
DE LUNITE CENTRALE OU DU DECODEUR PRECEDENT
AUS DER ZENTRALE ODER DEM VORGEHENDEN DEKODER
AU DECODEUR SUIVANT (sil existe)
ZUM NÄCHSTEN DEKODER (wenn es gibt)
Ref. 5918
D2+-D1 62
BUS
BUS
P
6
DECODER DE PLACA
MADE IN SPAIN
PANEL DECODER
REF. 2436
3
PLACA / PANEL
PGM
DECODER N§:
26D1-+D2
C23
4
21
A
C2 A36P C3A2
P632AC6P
2
4
Intercommunication
Gegensprechanlage
Appel Concierge
Portieranruf
Appel Urgence
Notanruf
Poste auxiliaire
Zusatzstelefon
Gâche électrique
Türöffner
Ref. 5922
2
Ref. 5918
DE LUNITE CENTRALE OU DU DECODEUR PRECEDENT
AUS DER ZENTRALE ODER DEM VORGEHENDEN DEKODER
