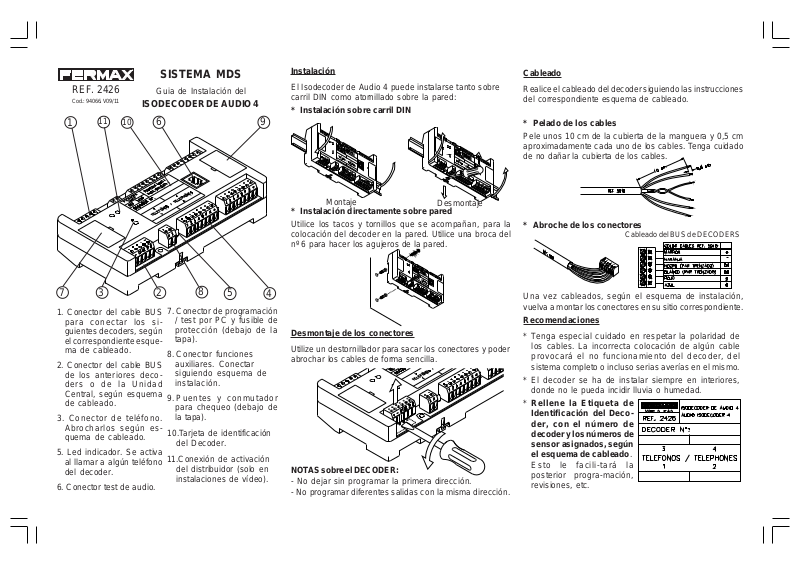

Fermax 2426 Installation Manual

REF. 2426

Cod.: 94066. V09/11

1

11

SISTEMA MDS

Guia de Instalación del

ISODECODER DE AUDIO 4

10

6

Instalación

El Isodecoder de Audio 4 puede instalarse tanto sobre
carril DIN como atornillado sobre la pared:

* Instalación sobre carril DIN

9

Cableado

Realice el cableado del decoder siguiendo las instrucciones
del correspondiente esquema de cableado.

* Pelado de los cables

Pele unos 10 cm de la cubierta de la manguera y 0,5 cm
aproximadamente cada uno de los cables. Tenga cuidado
de no dañar la cubierta de los cables.

37

1. Conector del cable BUS
para conectar los si­guientes decoders, según
el correspondiente esque­ma de cableado.

2. Conector del cable BUS
de los anteriores deco­ders o de la Unidad
Central, según esquema
de cableado.

3. Conector de teléfono.
Abrocharlos según es­quema de cableado.

5. Led indicador. Se activa
al llamar a algún teléfono
del decoder.

6. Conector test de audio.

2

7. Conector de programación

8. Conector funciones

9. Puentes y conmutador

10.Tarjeta de identificación

11.Conexión de activación

8

/ test por PC y fusible de
protección (debajo de la
tapa).

auxiliares. Conectar
siguiendo esquema de
instalación.

para chequeo (debajo de
la tapa).

del Decoder.

del distribuidor (solo en
instalaciones de vídeo).

5

* Instalación directamente sobre pared

Montaje

Utilice los tacos y tornillos que se acompañan, para la
colocación del decoder en la pared. Utilice una broca del
nº 6 para hacer los agujeros de la pared.

Desmontaje

4

Desmontaje de los conectores

Utilize un destornillador para sacar los conectores y poder
abrochar los cables de forma sencilla.

NOT AS sobre el DECODER:

- No dejar sin programar la primera dirección.

- No programar diferentes salidas con la misma dirección.

* Abroche de los conectores

Cableado del BUS de DECODERS

Una vez cableados, según el esquema de instalación,
vuelva a montar los conectores en su sitio correspondiente.

Recomendaciones

* Tenga especial cuidado en respetar la polaridad de

los cables. La incorrecta colocación de algún cable
provocará el no funcionamiento del decoder, del
sistema completo o incluso serias averías en el mismo.

* El decoder se ha de instalar siempre en interiores,

donde no le pueda incidir lluvia o humedad.

* Rellene la Etiqueta de

Identificación del Deco­der, con el número de
decoder y los números de
sensor asignados, según

el esquema de cableado.
Esto le facili-tará la
posterior progra-mación,
revisiones, etc.

REF. 2426

Cod.: 94066. V09/11

1

11

MDS SYSTEM

Installation guide for

AUDIO ISODECODER 4

10

6

Installation

The Audio Isodecoder 4 can be installed either on a DIN
rail or directly to the wall.

* Installation on DIN rail

9

Connecting the decoder

Connect the decoder according to the corresponding wiring
diagram.

* Stripping cable

Remove 10 cm of the cable cover and 0.5 cm from each
wire. Ensure that cable is stripped correctly so that no shorts
are made.

37

1. BUS cable connector to
the next decoders,
according to the
corresponding wiring
diagram.

2. BUS cable connector
from the previous
decoders or from the
Central Unit, according to
the wiring diagram.

3. PGM button (for progra­ming the Decoder
according to the
Programming Manual).

4. Telephone connector.
Connect telephones
according to wiring
diagram.

2

5. Led indicator. It is on when

6. Audio testing connector.

7. PC programming / test

8. Connector for auxiliary

9. Jumpers and audio testing

10. Decoder Identification

11. Connector to activate the

8

some telephone in
decoder is called.

connector and protection
fuse (under the cover).

functions. Connect
according wiring
diagram.

switcher (under the cover).

Label.

distributor (only in video
installations).

5

Mounting

* Instalallation wall mounting

Use the 2 screws provided to fix the decoder to the wall.
Use a 6 mm drill to make the holes.

Demounting

4

Removing the connectors

Use a screwdriver to remove the connectors, for easier
connecting of the cables.

NOTES on the DECODER:

- Do not leave the first address without programming.

- Do not program different outputs with the same address.

* Cabling connectors

DECODERS BUS wiring

After connections are complete insert the connectors onto
the decoder.

Recommendations

* Ensure the correct polarity of the wiring. Incorrect

installation can cause damage to the decoder or make
the system fail.

* The decoder must always be installed inside, where

rain or moisture cannot affect it.

* Alwais mark the Decoder Identification Label with

the decoder number and
its assigned sensor
numbers, according to the
corresponding wiring
diagram. This will ensure

base of pro-gramming and
servicing.

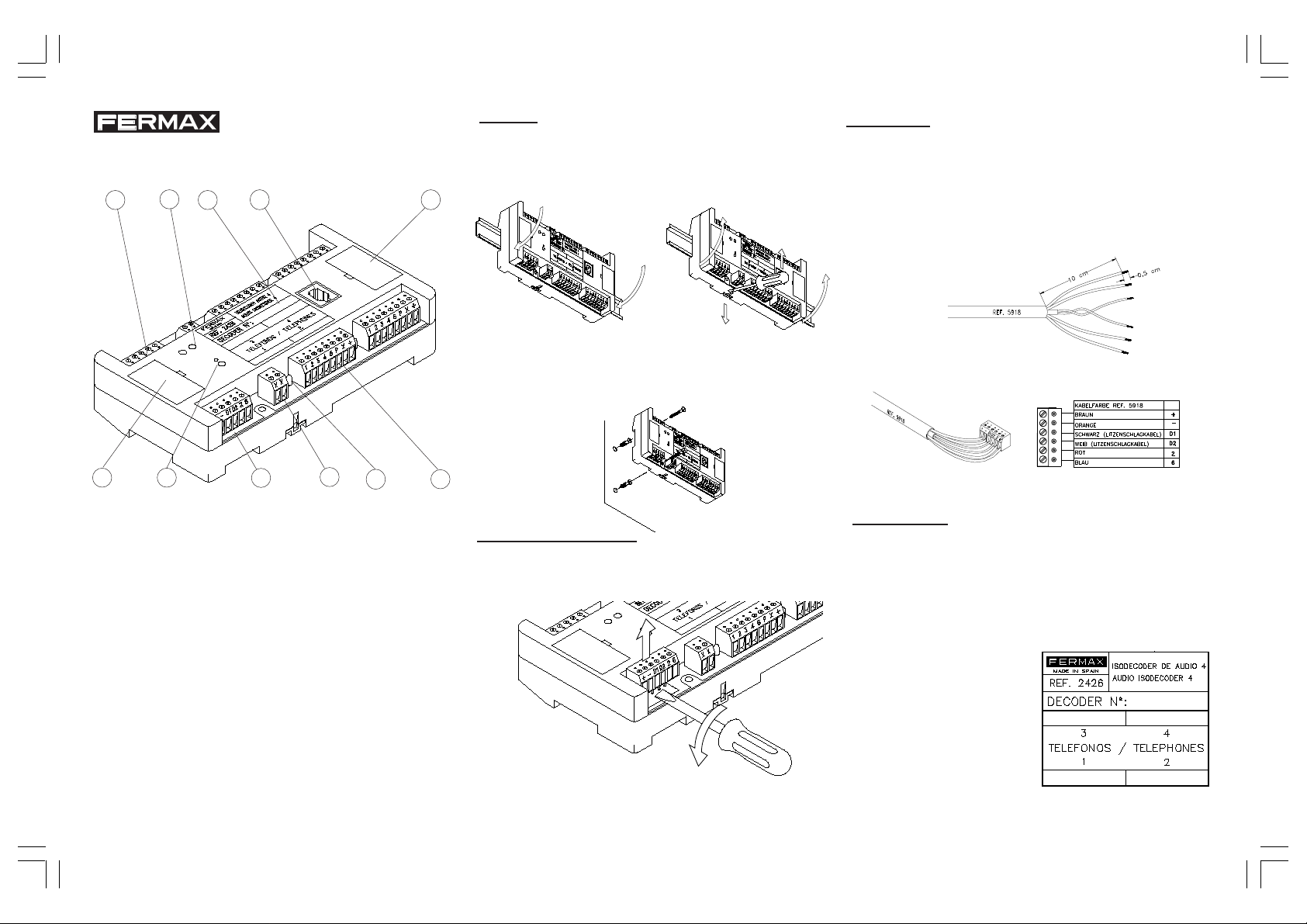

REF. 2426

Cod.: 94066. V09/11

1

11

10

MDS-SYSTEM

Gebrauchsanweisung des

AUDIO ISODEKODER 4

6

Montage

Der Audio Isodekoder 4 kann sowohl auf einer DIN­Schiene als auch an die Wand verschraubt montiert
werden:

9

* Montage auf DIN-Schiene

Verdrahtung

Führen Sie die Verdrahtung des Dekodierers gemäß den
Anweisungen des entsprechenden Verdrahtungsschema
durch.

* Schneiden der Kabel

Schneiden Sie etwa 10 cm des Mantels der Schlauchleitung
und ungefähr 0,5 cm eines jeden Kabels ab. Passen Sie
auf, dabei den Kabelmantel nicht zu beschädigen.

37

1. Anschluss des BUS­Kabels zum Anschluss
folgender Dekodierer,
gemäß des jeweiligen
Verdrahtungsschema.

2. Anschluss des BUS­Kabels der vorherigen
Dekodierer oder der
Zentraleinheit, gemäß des
Verdrahtungsschemas.

3. PGM-Knopf (folgen Sie
den Anweisungen des
Programmierhandbuchs
des Dekodierers).

4. Telefonanschluss.
Abklemmen gemäß
Verdrahtungsschemas.

5. Anzeige-LED. Es wird bei

2

8

Betätigen jedes Telefons
des Dekoders aktiviert.

6. Anschluss für Audio­Test.

7. PC-Programmier /
Testanschluss (unter der
Abdeckung).

8. Hilfsbetriebanschluss.
Abklemmen gemäß
Verdrahtungsschemas.

9. Jumper und Schaltern für
test (unter der Abdeckung).

10. Identifizierungsetikett
des Dekodierers.

11. Verteilersaktivierung­anschluss (nur für
Videoanlagen).

5

4

* Direkte Wandmontage

Montage

Verwenden Sie die mitgelieferten Dübel und Schrauben
zur Anbringung des Dekodierers an der Wand. Verwenden
Sie einen Bohrer Nr. 6 zum Bohren der Löcher in die W and.

Ausbau der Anschlüsse

Verwenden Sie einen Schraubenzieher, um die
Anschlüsse herauszunehmen und die Kabel auf einfache
Weise befestigen zu können.

HINWEISE zum DECODER:

- Die erste Adresse muss programmiert werden.

- Nicht mehrere Ausgänge mit derselben Adresse programmieren.

Ausbau

* Befestigen Sie die Kabel

Dekoder-Bus Verdrahtung

Nach der Verkabelung gemäß des Installationsplans,
befestigen Sie die Anschlüsse weider an ihren Platz.

Empfehlungen

* Beachten Sie insbesondere die Polung der Kabel. Die

falsche Anbringung eines Kabels führt zum Ausfall des
Dekodierers, des ganzen Systems oder zu
schwerwiegenden Pannen desselben.

* Der Dekodierer ist stets in Innenbereichen zu

montieren, in denen der Regen oder die Feuchtigkeit
ihn nicht beeinträchtigen
können.

* Füllen Sie das

Identifizierungsetikett des
Dekodieres mit der
zugewiesenen
Dekodierer-Nummer und
den Sensornummern
gemäß des
Verdrahtungsschemas.

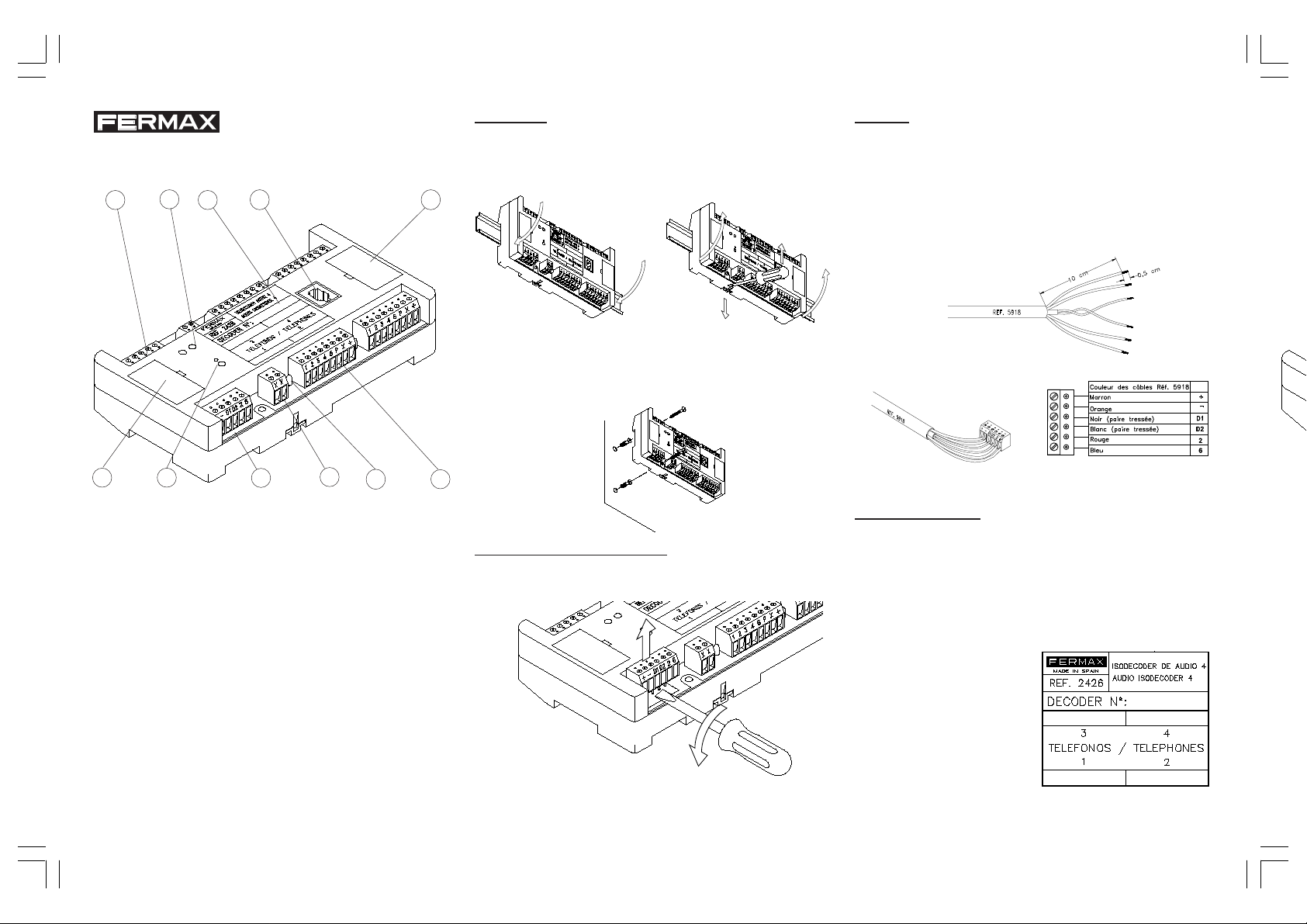

REF. 2426

Cod.: 94066. V09/11

1

11

SYSTÈME MDS

Guide d’installation du

ISODÉCODEUR AUDIO 4

10

6

Installation

Le Isodécodeur audio 4 peut s’installer sur rail DIN ou
se visser à la cloison :

Câblage

Réalisez le câblage du décodeur en suivant les
instructions du schéma de câblage correspondant.

* Installation sur rail DIN

9

* Dénudation des câbles :

Dénudez le câble sur 10 cm et chaque fil sur 0,5 cm envi­ron. Attention à ne pas abîmer l’enveloppe des câbles.

37

1. Connecteur du câble BUS
pour connecter les
décodeurs suivants, selon
le schéma de câblage
correspondant.

2. Connecteur du câble BUS
des décodeurs antérieurs
ou de l ’Unité Centrale, selon
schéma de câblage.

3. Bouton PGM (suivre les
instructions du Manuel de
Programmation du
Décodeur).

4. Connecteur du poste.
Connectez selon le schéma
de câblage.

5. Led d’indication. Une fois le
système en marche, s’allume
lorsque l’on appelle le poste

2

8

correspondant.

6. Connecteur de test audio.

7. Connecteur de
programmation / test par
PC (en dessous du
couvercle).

8. Connecteur de fonctions
auxiliaires. Connectez selon
le schéma d’installation.

9. Ponts et commutateur pour
test (sous le couvercle).

10. Etiquette d’Identification de
Décodeur.

11. Connexion d’activation du
distributeur (seulement sur
installations vidéo).

5

Montage

Démontage

* Installation directement sur le mur

Utilisez les chevilles et les vis fournies, pour fixer le
décodeur au mur. Utilisez un foret nº6 pour percez les
trous.

4

Démontage des connecteurs

Utilisez un tournevis pour retirer les connecteurs et pou­voir fixer les câbles facilement.

REMARQUES sur le DÉCODEUR:

- La première adresse doit impérativement être programmée.

- Ne pas programmer plusieurs sorties avec la même adresse.

* Fixez les connecteurs

Câblage du Bus de Décodeurs

Une fois câblés selon le schéma d’installation, montez à
nouveau les connecteurs à leur place.

Recommandations

* Faîtes très attention à respecter la polarité des câbles.

Le mauvais placement d’un câble empêchera le
décodeur ou toute l’installation de fonctionner, et peut
causer de graves avaries.

* Le décodeur doit toujours être installé en intérieur, à

l’abri de la pluie et de l’humidité.

* Compléter l’étiquette

d’Identification du
Décodeur, avec le numéro
du décodeur et les
numéros de senseur
assignés selon le schéma
de câblage. Cela facilitera

la programmation et les
révisions postérieures.
