Ferlabel CONS2, CONS3 User Manual
User manual - Release 1.0
CONS2/CONS3
Console da banco per display eliminacode
Tabletop console for take-a-number display
Consola de mesa para pantalla de turno
Terminal d’appel pour afficheur des files d’attente
Console de mesa para display de ordenação de vez
Certificazione
Dichiarazione di conformità
Il sottoscritto Marco Mascetti, legale rappresentante della Visel Italiana srl, Via Maira snc, 04100 Latina (Italy) dichiara che gli articoli
cod. CONS2 e CONS3 sono conformi a quanto previsto dalle seguenti direttive comunitarie (comprese tutte le modifiche applicabili):
Direttiva 2004/108/CE del Parlamento europeo e del Consiglio del 15 dicembre 2004, concernente il riavvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica.
Direttiva 2006/95/CE (BT) che definisce i requisiti di sicurezza, non solo elettrica, del materiale elettrico da essa regolamentato.
Riferimento relativo alle norme e/o specifiche tecniche, o parti di esse, utilizzate per la presente dichiarazione di conformità:
EN 61000-6-1 Compatibilità elettromagnetica (EMC): Parte 6-1: Norme generiche - Immunità per gli ambienti residenziali, commerciali e dell'industria leggera.
EN 61000-6-3 Compatibilità elettromagnetica (EMC): Parte 6-3: Norme generiche - Emissione per gli ambienti residenziali, commerciali e dell'industria leggera.
Luogo: Latina
Data: 24/11/2009
Firma:
CONS2/CONS3
Enclosure material ABS
Dimensions mm 105x87x32
Height of digits mm 14
Visual angle 150°
Operating temperature C° 0°/50°
Supply voltage VCC 5/250 mA
Total keys nr. 12
italiano
CONS2/CONS3 - Guida all’installazione
(A) +: Tasto di avanzamento
(B) -: Tasto di decremento
(C) 0: Tasto di reset
(D) Presa telefonica per collegamento a display
ATTENZIONE: è indispensabile seguire attentamente le
istruzioni riportate in questo manuale prima di utilizzare
il prodotto.
AVANZAMENTO: Premendo il tasto + il display visualiz-
zerà il numero successivo;
DECREMENTO: Premendo il tasto - il display visualiz-
zerà il numero precedente;
AZZERAMENTO: Premendo il tasto 0 il display verrà
azzerato.

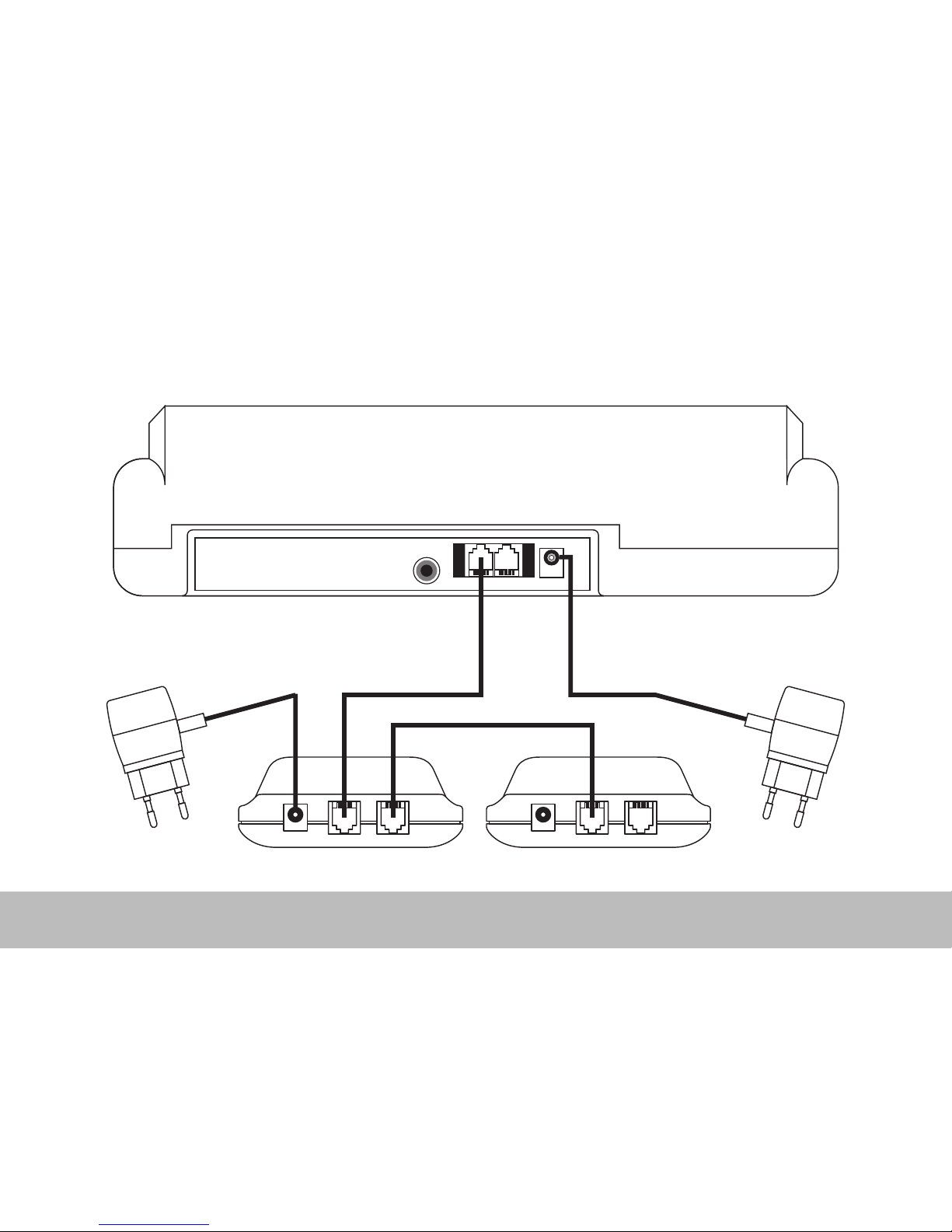

Console da banco (CONS2/CONS3) collegata a display:
schema INSTALLATION - Collegare la console al display
(in modalità SL - slave) tramite piattina telefonica e plug
(6 posizioni) utilizzando una delle prese telefoniche
poste sul retro del display.
N.B.: È possibile collegare sino ad un massimo di 2 console per ogni display.
ATTENZIONE: Non far passare i cavi vicino a
neon (>20 cm), cavi 220V (>20 cm), cavi di potenza
(>20 cm),, etc... Per collegamenti superiori a mt. 5 utilizzare cavo schermato e twistato.
