Art. No. 12608-0506

FPS-280

USERS MANUAL 03

GEBRAUCHSANWEISUNG 10

NÁVOD K POUŽITÍ 17

HASZNÁLATI UTASÍTÁS 24

MANUALE UTILIZZATI 31

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

MANUAL DE INSTRUCCIONES 44

Page 2

Ferax 51

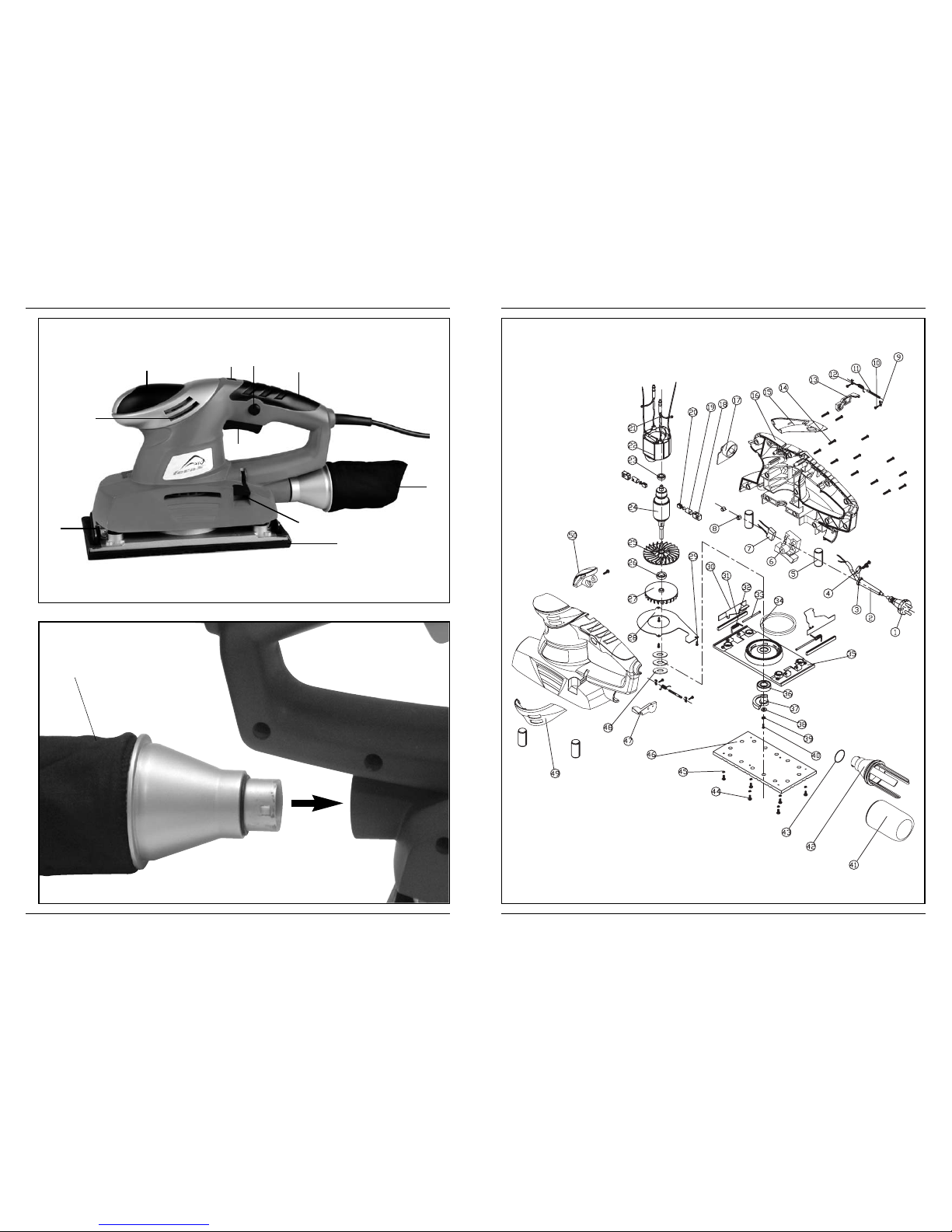

Exploded view

02 Ferax

Fig. 1

Fig. 2

Page 3

Ferax 0350 Ferax

Spare parts list

Position Description No.

6 Switch 403071 20 Carbon brush 403072 22 Stator 403073 24 Rotor 403074 30 till 35 Base plate 403075 36 till 40 Excentric 403076 41 till 43 Dust collector 403077 46 Foam plate 403078

ORBITALSANDER

The numbers in the text refer to the diagrams on pages 2.

For your own safety and that of others, we recommend that you read this instruction manual carefully before using this saw. Keep this instruction manual and the documentation provided with the saw for future reference.

Introduction

The Orbital sander FPS-280 is designed for dry sanding of surfaces of wood, plastic and filler as well as for painter surfaces.

Contents

1. Machine information

2. Safety instructions

3. Assembly

4. Use

5. Service & maintenance

1. MACHINE INFORMATION

Technical specifications

Contents of packing

1 Orbital sander 1 Sand paper (grain 80) 1 Dust bag 1 User manual 1 Safety instructions

Features

Fig. 1

1. On/off switch

2. Handle (behind)

Voltage 230 V~ Frequency 50 Hz Input power 280 W Tool class II No load speed 8000-11000/min. Sanding surface 115x227mm Sandpaper size 115x280mm Weight 2.35 kg Lpa (Sound pressure level) 70 dB(A) Lwa (Sound power level) 84 dB(A) Vibration 3.0 m/s

Page 4

Ferax 49

Engrasado

El aparato no necesita ser engrasado.

Averías

Si se presenta una avería, por ejemplo, por el desgaste de una pieza, póngase en contacto con el proveedor de servicios indicado en la tarjeta de garantía. En el dorso de este manual encontrará un amplio resumen de las partes de recambio que se pueden ordenar.

Uso ecológico

Para prevenir los daños durante el transporte, el aparato ha sido embalado. Dicho embalaje está hecho, en la medida de lo posible, de material reciclable. Le rogamos, por lo tanto, que recicle dicho material.

Cualquier aparato eléctrico o electrónico desechado y/o defectuoso tiene que depositarse en los lugares apropiados para ello.

Garantía

Lea atentamente las condiciones de garantía indicadas en la tarjeta de garantía que aparece en este manual de instrucciones.

CE DECLARACIÓN DE CONFORMIDAD (ES)

Declaramos bajo nuestra exclusiva responsabilidad que este

FPS-280

cumple con las siguientes normas o documentos normalizados:

EN60745-1, EN60745-2-4, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3

de acuerdo con las directivas:

98/37/EC, 73/23/EEC, 89/336/EEC, 2002/95/EC, 2002/96/EC

del 01-01-2007

ZWOLLE NL

J.A. Bakker - van Ingen J. Lodewijk CEO Quality Manager

Es nuestra política mejorar continuamente nuestros productos y por tanto nos reservamos el derecho a cambiar las características del producto sin previo aviso.

Servotool BV • Lingenstraat 6 • 8028PM Zwolle • Holanda

04 Ferax

3. Dust bag

4. Paper clamp

5. Handle paper clamp

6. Ventilating apertures

7. Sandpaper

8. Sanding sole

9. Handle (front)

10. Adjusting wheel

11. Lock-on button for on/off switch

2. SAFETY INSTRUCTIONS

Explanation of symbols

Read instructions carefully

In accordance with essential applicable safety standards of European directives

Class II machine – Double insulation – You don’t need any earthed plug.

Denotes risk of personal injury, loss of life or damage to the tool in case of nonobservance of the instructions in this manual.

Indicates electrical shock hazard.

The number of revolution of the machine can be electronically set.

Immediately unplug the plug from the mains electricity in the case that the cord gets damaged and during maintenance

Wear a dust mask

Wear ear and eye protection

Faulty and/or discarded electrical or electronic apparatus have to be collected at the appropriate recycling locations.

Page 5

Ferax 05

Specific safety instructions

• Contact or inhalation of dust coming free during sanding (e.g. lead painted surfaces, woods and metals), can endanger the health of operator and bystanders. Always wear appropriate personal equipment as a dust mask and use the dust bag during sanding.

• Check that the switch is not in the “ON” position before connecting the machine to the mains voltage.

• Always keep away the mains lead from moving parts of the machine.

• When working with the machine, always hold it firmly with both hands and provide for a secure stance.

• Use safety glasses, especially when sanding above your head.

Immediately switch off the machine when:

• Excessive sparking of the carbon brushes and verticiliosis in the collector.

• Interruption of the mains plug, mains lead or mains lead damage.

• Defect switch

• Smoke or stench of scorched isolation

Electrical safety

When using electric machines always observe the safety regulations applicable in your country to reduce the risk of fire, electric shock and personal injury. Read the following safety instructions and also the enclosed safety instructions.

Always check that the power supply corresponds to the voltage on the rating plate.

Class II machine – Double insulation – You don’t need any earthed plug.

Replacing cables or plugs

Immediately throw away old cables or plugs when they have been replaced by new ones. It is dangerous to insert the plug of a loose cable in the wall outlet.

Using extension cables

Only use an approved extension cable suitable for the power input of the machine. The minimum conductor size is 1.5 mm

. When using a cable reel always unwind the reel

completely.

3. ASSEMBLY

Dust collection

Fig. 2

The sander has been carried out with a dust bag (3) to keep the working surface clean. The dust bag must be installed on the back side of the machine, on the opening. It is necessary to empty the dust bag regularly for an efficient use.

48 Ferax

Empuñaduras

La máquina lijadora está equipada con dos empuñaduras: una empuñadura en la parte frontal y una en la parte trasera.

Sostenga siempre las empuñaduras con ambas manos para obtener el mejor control posible sobre su trabajo de lijado. Además, de esta forma evita el riesgo de entrar en contacto con las partes en movimiento.

Consejos para el operador

• Para obtener los mejores resultados posibles, haga movimientos largos y uniformes.

• La calidad de la superficie después del lijado depende del calibre del papel de lija seleccionado.

5. SERVICIO Y MANTENIMIENTO

Antes de cualquier trabajo de mantenimiento o limpieza saque siempre el enchufe de la caja de corriente (enchufe de pared). No utilice nunca agua u otros líquidos para limpiar las partes eléctricas de su pulidora.

Los aparatos de Ferax han sido diseñados para funcionar correctamente durante un largo periodo de tiempo necesitando un mantenimiento mínimo. Manteniendo limpio el aparato y usándolo correctamente, conseguirá alargar la vida útil de los aparatos.

Fallos

Acontinuación se indican varias posibles causas y soluciones si la máquina no funciona correctamente:

Las reparaciones y trabajos de mantenimiento deben realizarlas técnicos cualificados o una compañía de servicios.

Limpieza

Limpie regularmente el aparato con un paño, preferentemente después de cada uso. Asegúrese de que las rejillas de ventilación no posean partículas de polvo ni suciedad. Si hubiera suciedad incrustada, utilice un paño humedecido con agua y jabón. No utilice jamás materiales disolventes tales como gasolina, alcohol, amoniaco, etc. Dichos productos podrían dañar el plástico de diferentes piezas del aparato.

• El motor eléctrico se calienta:

• La máquina no extrae el polvo:

• El papel de lija está lleno de adhesivo, pintura u otro material similar:

• Limpie los orificios de ventilación.

• La bolsa para el polvo está llena; vacíela.

• La pintura o el adhesivo aún no están secos.

• Algunas pinturas se pegan más al papel de lija que otras. Limpie el papel a intervalos regulares.

Page 6

Ferax 47

El papel de lija áspero (50 granos) remueve, en términos generales, la mayor parte del material. Para el acabado, use papel de lija fino (120 granos).

La lijadora está provista de una placa lijadora rectangular. Estirando el papel de lija se alarga la vida útil de la placa:

• Abra el sujetador del papel de lija de la parte trasera (4) levantando la empuñadura (5).

• Coloque el papel debajo del sujetador. Coloque el papel en el centro de la placa y verifique las perforaciones del papel. Éstas deben corresponder con las perforaciones de la placa lijadora, de manera que pueda pasar el polvo.

• Vuelva a colocar la empuñadura en su posición original.

• Repita la operación para colocar el papel de lija en la parte frontal.

• Coloque el papel lo más estirado posible.

Sustitución de la placa lijadora

Antes de sustituir la placa, desconecte la lijadora de la toma de alimentación eléctrica.

• Retire el papel de lija de la placa.

• Retire los tornillos que sujetan la placa a la lijadora.

• Retire la placa.

• Instale la placa nueva en la lijadora.

• Vuelva a colocar los tornillos bien apretados.

4. USO

Procedimiento

• Apriete el interruptor de Encendido/Apagado (1) para poner en marcha la máquina.

• Mediante la rueda de ajuste (10) puede regular la velocidad.

• Los orificios de ventilación (6) de la máquina deben permanecer libres para asegurar un óptimo enfriamiento del motor.

• Mueva la lijadora sobre la superficie o pieza de trabajo.

• Suelte el interruptor de Encendido/Apagado para detener el funcionamiento de la máquina.

• El interruptor de Encendido/Apagado se puede bloquear en la posición “ON” (encendido) pulsando el botón de bloqueo (11) que se encuentra en un costado de la máquina mientras sostiene pulsado el interruptor. La lijadora se puede apagar presionando de nuevo, brevemente, el interruptor de Encendido/Apagado.

Evite presionar demasiado la máquina cuando esté lijando. La presión excesiva no conduce a un aumento de la capacidad de lijado, sino que desgasta la máquina y el papel de lija.

06 Ferax

Empty it as follows:

• Turn the dust bag slightly and pull it out of the machine’s adapter.

• Empty the dust bag in a suitable place.

• Push the dust bag on to the machine’s adapter till it locks into place.

Remember that the dust extraction only works when using perforated sandpaper.

Replacing worn sanding paper

Before assembly sanding paper always remove the plug from the mains.

Coarse sand-paper (grain 50) removes in general the bigger part of the material and fine sandpaper (grain 120) is used for the finishing.

The sanding machine is provided with a rectangle sanding sole. By tightening the sandpaper it does not wear out so fast, so it will wear well longer:

• Open the back paper clamp (4) by pulling the handle (5) up.

• Install the sandpaper under the clamp. Put the paper in the middle of the sanding sole and look after the perforations in the paper. They have to correspond with those on the sanding sole, so that the dust can be exhausted.

• Push the handle back into its original position.

• Repeat the operation to fix the sand-paper on the front side.

• Fix the sandpaper as tight as possible.

Replacing the sanding sole

Before replacing the sanding sole disconnect the sander from the mains.

• Remove the sandpaper of the sole.

• Remove the screws which the sole is fixed to the sander.

• Remove the sole.

• Install the new sole on the sander.

• Tighten the screws well.

4. USE

Operation

• Push in the on/off switch (1) to start the machine.

• By adjusting the adjusting wheel (10) you can regulate the speed.

• The ventilating apertures (6) on the housing must remain clear to ensure optimum cooling

Page 7

Ferax 07

of the motor.

• Move the sander over the surface of your workpiece.

• Let loose the same on/off switch to stop the machine.

• The on/off switch can be blocked in position “ON” by pushing the lock-on button (11) on the side, while you keep pushing the on/off switch. The machine can be stopped by briefly pushing the on/off switch again.

Prevent pushing too much on the machine during sanding. Excessive sanding pressure does not lead to increased sanding capacity, but increases wear of the machine and the sandpaper.

Grips

The sander is equipped with two grips: a handle at the front side and one on the back side. Always hold the sander with both hands on the handles, so as to gain the best possible control over your sanding operations. Besides you do not risk to become in touch with the moving parts.

User tips

• Apply long uniform movements to your sander to obtain the best possible results.

• The surface quality after sanding is determined by the selected grain.

5. SERVICE & MAINTENANCE

Make sure that the machine is not live when carrying out maintenance work on the motor.

The Ferax machines have been designed to operate over a long period of time with a minimum of maintenance. Continuous satisfactory operation depends upon proper machine care and regular cleaning.

Malfunction

Should the machine fail to function correctly, a number of possible causes and the appropriate solutions are given below:

• The electromotor gets hot

• The dust is not extracted

• The abrasive paper is filled with adhesive/paint or a similar material

• Clean the ventilating apertures

• The dust bag is full / empty the dust bag

• Paint or adhesive is not really dry.

• Some paints stick more to the abrasive paper than others / clean the abrasive paper at regular intervals

46 Ferax

Cualquier aparato eléctrico o electrónico desechado y/o defectuoso tiene que depositarse en los lugares apropiados para ello.

Disposiciones de seguridad específicas

• La inhalación o el contacto con el polvo que suelta la máquina cuando está lijando (p.ej. superficies tratadas con pintura con plomo, madera y metales) puede afectar la salud del operario o de las personas a su alrededor. Use siempre equipo de protección personal adecuado, p.ej. una mascarilla, y use la bolsa para recoger el polvo mientras está lijando.

• Verifique que el interruptor no está en la posición “ON” (encendido) antes de conectar la herramienta al voltaje de la red.

• Mantenga siempre el cable de corriente alejado de las partes en movimiento de la herramienta.

• Cuando trabaje con la lijadora, sosténgala firmemente con ambas manos y adopte una postura segura.

• Use gafas de seguridad, especialmente cuando vaya a lijar una superficie sobre su cabeza.

3. MONTAJE

Recolección del polvo

Fig. 2

La lijadora ha sido equipada con una bolsa para recoger el polvo (3) a fin de mantener limpio el lujar de trabajo. La bolsa para el polvo se instala en la parte posterior del aparato, en la abertura. Es necesario vaciar la bolsa regularmente para asegurar un funcionamiento eficiente.

Vaciado de la bolsa

• Gire ligeramente la bolsa y retírela del adaptador de la máquina.

• Vierta el contenido de la bolsa en un lugar adecuado.

• Coloque la bolsa de nuevo en el adaptador de la máquina, empujándola hasta que quede firme en su lugar.

Recuerde que el extractor de polvo sólo funciona si usa papel de lija perforado.

Sustitución de la hoja de papel de lija

Retire siempre el enchufe de la fuente de alimentación eléctrica antes de colocar la hoja de papel de lija.

El papel de lija (7) se sujeta con Velcro para facilitar la sustitución:

• Simplemente retire el papel de lija.

• Presione la hoja nueva en el centro de la placa lijadora (8).

Page 8

Ferax 45

Denominación de las partes

Fig. 1

1. Interruptor de Encendido/Apagado

2. Empuñadura (trasera)

3. Bolsa para recoger el polvo

4. Sujetador del papel

5. Empuñadura del sujetador del papel

6. Orificios para ventilación

7. Papel de lija

8. Placa lijadora

9. Empuñadura (frontal)

10. Rueda de ajuste

11. Botón para bloqueo del interruptor de Encendido/Apagado

2. NORMAS DE SEGURIDAD

Explicación de los símbolos

Lea las instrucciones atentamente

Conforme a los estándares europeos CE aplicables en materia de seguridad.

Herramienta de tipo II – Doble aislamiento – No requiere enchufe con conexión a tierra.

Indica peligro de accidente, de muerte o riesgo de provocar averías en el aparato en caso de no seguir las instrucciones de este manual.

Indica el peligro de sufrir descargas eléctricas.

Se puede establecer el número de revoluciones de la máquina de forma electrónica

Desconecte inmediatamente la toma de corriente en caso de que se dañe el cable de potencia y durante el proceso de mantenimiento

Utilice siempre una máscara

Lleve protectores para los ojos y los oídos

08 Ferax

Repairs and servicing should only be carried out by a qualified technician or service firm.

Cleaning

Keep the ventilation slots of the machine clean to prevent overheating of the engine. Regularly clean the machine housing with a soft cloth, preferably after each use. Keep the ventilation slots free from dust and dirt. If the dirt does not come off use a soft cloth moistened with soapy water. Never use solvents such as petrol, alcohol, ammonia water, etc. These solvents may damage the plastic parts.

Lubrication

The machine requiers no additional lubrication.

Faults

Should a fault occur, e.g. after wear of a part, please contact the service address on the warranty card. In the back of this manual you find an exploded view showing the parts that can be ordered.

Environment

To prevent damage during transport, the appliance is delivered in a solid packaging which consists largely of reusable material. Therefore please make use of options for recycling the packaging.

Faulty and/or discarded electrical or electronic apparatus have to be collected at

the appropriate recycling locations.

Warranty

The guarantee conditions can be found on the separately enclosed guarantee card.

Page 9

Ferax 09

CE DECLARATION OF CONFORMITY (GB)

We declare under our sole responsibility that

FPS-280

is in conformity with the following standards or standardized documents:

EN60745-1, EN60745-2-4, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3

in accordance with the regulations

98/37/EC, 73/23/EEC, 89/336/EEC, 2002/95/EC, 2002/96/EC

from 01-01-2007

ZWOLLE NL

J.A. Bakker - van Ingen J. Lodewijk CEO Quality Manager

It is our policy to continuously improve our products and we therefore reserve the right to change the product specification without prior notice.

Servotool BV • Lingenstraat 6 • 8028 PM Zwolle • The Netherlands

44 Ferax

LIJADORAORBITAL

Los números que se indican en el siguiente texto hacen referencia a las figuras contenidas en las páginas 2.

Para su propia seguridad y la de otras personas, le recomendamos leer atentamente estas instrucciones de uso antes de poner en funcionamiento el aparato. Conserve este manual del usuario y la demás documentación junto con la herramienta.

Introducción

La Lijadora orbital FPS-280 ha sido diseñada para el lijado en seco de superficies de madera, plástico y masilla, así como también superficies pintadas.

Contenidos:

1. Datos técnicos

2. Normas de seguridad

3. Montaje

4. Uso

5. Servicio y mantenimiento

1. DATOS TÉCNICOS

Características técnicas

Contenido del embalaje

1 Lijadora orbital 1 Hoja de papel de lija (grano 80) 1 Bolsa para recoger el polvo 1 Manual del usuario 1 Instrucciones de seguridad

Voltaje 230 V~ Frecuencia 50 Hz Potencia de entrada 280 W Tipo de herramienta II Velocidad sin carga 8000-11000/min Placa lijadora 115x227mm Papel de lija 115x280mm Peso 2.35 kg Lpa (Nivel de presión acústica) 70 dB(A) Lwa (Nivel de potencia acústica) 84 dB(A) Vibración 3.0 m/s

Page 10

Ferax 43

Гарания

Услови я гарантии вы найдёте в отдельно прилагаемом гарантийном талоне.

CE ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (RU)

Под нашу исключительную ответственность удостоверяем, что данное

FPS-280

удовлетворяет следующим стандартам и нормативным документам:

EN60745-1, EN60745-2-4, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3

согласно следующим предписаниям

98/37/EC, 73/23/EEC, 89/336/EEC, 2002/95/EC, 2002/96/EC

от 01-01-2007

ZWOLLE NL

J.A. Bakker - van Ingen J. Lodewijk CEO Quality Manager

Постоянное улучшение нашей продукции является нашей политикой и, поэтому, мы оставляем за собой право на изменение технических характеристик продукции без предварительного уведомления.

Servotool BV • Lingenstraat 6 • 8028 PM Zwolle • Нидерланды

10 Ferax

SCHWINGSCHLEIFER

Die Ziffern im nachstehenden Text verweisen auf die Abbildungen auf Seite 2

Um Ihre eigene Sicherheit und die Sicherheit Anderer zu gewährleisten, empfehlen wir Ihnen, sich diese Bedienungsanleitung vor der ersten Inbetriebnahme gründlich durchzulesen. Bewahren Sie diese Anleitung und die übrige Dokumentation zusammen mit der Maschine auf.

Einführung

Der Schwingschleifer FPS-280 ist zum trockenen Schleifen von Holz, Kunststoff und Spachtelmasse sowie lackierten Oberflächen bestimmt.

Inhalt

1. Technische Daten

2. Sicherheitsvorschriften

3. Wartungs- und Verschleißteile

4. Bedienung

5. Wartung und Pflege

1. TECHNISCHE DATEN

Gerätedaten

Verpackungsinhalt

1 Schwingschleifer 1 Schleifblatt (Körnung 80) 1 Staubbeutel 1 Bedienungsanleitung 1 Sicherheitsvorschriften

Teilebezeichnung

Abb. 1

1. Ein/Aus-Schalter

Spannung 230 V~ Frequenz 50 Hz Leistungsaufnahme 280 W Schutzklasse II Leerlaufdrehzahl 8000-11000/min Schleifplatte 115x227mm Schleifblatt 115x280mm Gewicht 2.35 kg Lpa (Schalldruckpegel) 70 dB(A) Lwa (Schallleistungspegel) 84 dB(A) Vibrationswert 3.0 m/s

Page 11

Ferax 11

2. Griff (hinten)

3. Staubbeutel

4. Papierklemme

5. Papierklemmengriff

6. Lüftungsschlitze

7. Schleifblatt

8. Schleifplatte

9. Griff (vorn)

10. Stellrad

11. Feststellknopf für Ein-/Ausschalter

2. SICHERHEITSVORSCHRIFTEN

Erläuterung der Symbole

Anweisungen sorgfältig lesen

Übereinstimmung mit den jeweils maßgeblichen EU-Sicherheitsrichtlinien

Gerät der Schutzklasse II – schutzisoliert – kein Schutzkontakt erforderlich

Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Gerät bei Nichteinhaltung der Sicherheitsvorschriften in dieser Anleitung.

Deutet das Vorhandensein elektrischer Spannung an.

Die Drehzahl der Maschine kann elektronisch eingestellt werden.

Ziehen Sie, falls das Kabel beschädigt wird und auch während Wartungsarbeiten, sofort den Netzstecker.

Tragen Sie eine Staubschutzmaske

Schutzbrille und Gehörschutz tragen

Schadhafte und/oder entsorgte elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden.

42 Ferax

времени при минимальном техническом обслуживании. Продолжительная удовлетворительна я работа зависит от соответствующего ухода за машиной и регул я рной очистки.

Неисправности

На случай, если станок перестанет правильно работать, далее приводится несколько причин и соответствующих решений.

Ремонт и обслуживание должен производить только квалифицированный специалист или обслуживающая фирма.

Очистка

Регул я рно очищайте корпус машины м я гкой тр я пкой, желательно после каждого использовани я. Не допускайте попадани я пыли и гр я зи в вентил я ционные отверсти я. Если гр я зь не оттёрлась, используйте м я гкую тря п ку, смоченную в мыльной воде. Никогда не используйте такие растворители, как бензин, спирт, аммиачна я вода и т.п. Этн растворители могут повредить пластмассовые части.

Смазка

Машина не нуждаетс я в дополнительной смазке.

Hеисправноти

В случае неисправности, напр., после износа какой-либо части, обратитесь по адресу пункта обслуживания, указанному в гарантийном талоне. Покомпонентное представление изображения частей, которые можете заказать, вы найдете на последней странице руководства.

Защита окружащей среды

Во избежание транспортных повреждений изделие поставляется в прочной упаковке. Значительная часть материалов упаковки подлежит утилизации, поэтому просим передать упаковку в соответствующую специализированную организацию.

Неисправный и/или бракованный электрический или электронный прибор должен быть утилизирован должным образом.

• Электрический двигатель нагревается:

• Не отводится пыль:

• Шлифовальная шкурка забилась клеем/краской или подобным материалом:

• Oчистите вентиляционные отверстия

• Мешок для пыли заполнен / опорожните мешок для пыли

• Краска или клей еще не высохли.

• Некоторые краски сильнее липнут к шлифовальной шкурке, нежели другие / регулярно очищайте шлифовальную шкурку

Page 12

Ferax 41

Перед заменой шлифовальной подошвы отключите машину от питания.

• Снимите с подошвы шлифовальную шкурку.

• Выкрутите винты, которыми подошва закреплена в шлифовальной машине.

• Снимите подошву.

• Установите на шлифовальную машину новую подошву.

• Хорошо затяните винты.

4. ИСПOЛЬЗOВАНИЕ

Эксплуатация

• Нажав выключатель (1), включите машину.

• Поворачивая регулировочное колесико (10), можно регулировать скорость.

• Для обеспечения оптимального охлаждения двигателя вентиляционные отверстия (6) в корпусе должны оставаться чистыми.

• Передвигайте шлифовальную машину по поверхности своей заготовки.

• Oтпустив тот же выключатель, выключите машину.

• Выключатель можно заблокировать в положении "ON" (Вкл.), нажав боковую кнопку блокирования (11) при нажатом выключателе. Чтобы остановить машину, нужно еще раз однократно нажать выключатель.

Во время шлифования не жмите на машину слишком сильно. Чрезмерное давление при шлифовании не ведет к повышению мощности шлифования, но усиливает износ машины и шлифовальной шкурки.

Рукоятки

На шлифовальной машине есть две рукоятки: одна спереди и одна сзади. Всегда держите шлифовальную машину за обе рукоятки, чтобы наилучшим образом управлять своими действиями во время шлифования. Кроме этого, Вы не подвергнетесь опасности прикосновения к движущимся деталям.

Приемы использования

• Чтобы получать по возможности наилучшие результаты, совершайте своей шлифовальной машиной долгие равномерные движения.

• Качество поверхности после шлифования определяется выбранной зернистостью.

5. УХOД И ТЕХНИЧЕСКOЕ OБСЛУЖИВАНИЕ

При выполнении работ по техническому обслуживанию двигател я убедитесь, что машина не находитс я под напр я жением.

Машины фирмы Ferax созданы дл я работы в течении продолжительного промежутка

12 Ferax

Spezifische Sicherheitsvorschriften

• Kontakt mit oder Einatmen von Schleifstaub (z. B. von bleihaltigen Anstrichstoffen, Holz und Metall) kann beim Bediener und anderen Anwesenden zu Gesundheitsschäden führen. Tragen Sie immer eine angemessene persönliche Schutzausrüstung, z. B. eine Staubmaske, und verwenden Sie beim Schleifen den Staubbeutel.

• Stellen Sie sicher, dass der Schalter nicht auf der „EIN“-Stellung steht, ehe Sie das Gerät an das Stromnetz anschließen.

• Das Netzkabel immer von den bewegten Teilen des Geräts fernhalten.

• Beim Arbeiten das Gerät immer mit beiden Händen gut festhalten und für einen sicheren Stand sorgen.

• Tragen Sie eine Schutzbrille, besonders beim Schleifen über Kopf.

Das Gerät sofort ausschalten bei:

• Übermäßigen Funken der Kohlebürsten und Ringfeuer im Kollektor.

• Störung im Netzstecker, dem Netzkabel oder Schnurbeschädigung.

• Defektem Schalter.

• Rauch oder Gestank verschmorter Isolation.

Elektrische Sicherheit

Beachten beim Benutzen von Elektromaschinen immer die örtlichen Sicherheitsvorschriften bezüglich Feuerrisiko, Elektroschock und Verletzung. Lesen Sie außer den folgenden Hinweisen ebenfalls die Sicherheitsvorschriften im einschlägigen Sonderteil.

Überprüfen Sie immer, ob Ihre Netzspannung der des Typenschilds entspricht.

Gerät der Schutzklasse II – schutzisoliert – kein Schutzkontakt erforderlich

Austauschen von Kabeln oder Steckern

Wenn die Anschlussleitung beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhaltlich ist. Entsorgen Sie alte Kabeln oder Stecker, unmittelbar nachdem Sie durch neue ersetzt sind. Das Anschließen eines Steckers eines losen Kabels an eine Steckdose ist gefährlich.

Verwendung von Verlängerungskabeln

Benutzen Sie nur ein genehmigtes Verlängerungskabel, das der Maschinenleistung entspricht. Die Ader müssen einen Mindestquerschnitt von 1,5 mm

haben. Befindet das Kabel

sich auf einem Haspel. muß es völlig abgerollt werden.

3. WARTUNGS- UND VERSCHLEISSTEILE

Staub auffangen

Abb. 2

Page 13

Ferax 13

Die Schleifmaschine wurde mit einem Staubbeutel (3) ausgestattet, um die Arbeitsfläche sauber zu halten. Der Staubbeutel muss an der Öffnung hinten am Gerät angebracht werden. Um eine optimale Funktion zu gewährleisten, muss der Staubbeutel regelmäßig geleert werden. Dazu gehen Sie folgendermaßen vor:

• Den Staubbeutel leicht drehen und aus dem Staubbeutelhalter ziehen.

• Den Staubbeutel an geeigneter Stelle leeren.

• Den Staubbeutel auf den Staubbeutelhalter drücken, bis er einrastet.

Achtung: Die Staubaubsaugung funktioniert nur bei Verwendung von perforierten Schleifblättern.

Schleifblatt wechseln

Vor dem Anbringen eines Schleifblatts immer den Netzstecker ziehen.

Die Klettbefestigung für das Schleifblatt (7) vereinfacht den Schleifblattwechsel:

• Das Schleifblatt einfach abziehen.

• Das neue Schleifblatt auf die Mitte der Schleifplatte (8) legen und andrücken.

Mit einem groben Schleifblatt (Körnung 50) wird im Allgemeinen der größte Teil des Materials abgetragen. Für den Feinschliss wird dann ein feines Schleifblatt (Körnung 120) verwendet.

Die Schleifmaschine ist mit einer rechteckigen Schleifplatte ausgestattet. Festes Aufspannen des Schleifblatts sorgt für langsameren Verschleiß und eine längere Lebensdauer:

• Öffnen Sie die hintere Papierklemme (4). indem Sie den Griff (5) nach oben ziehen.

• Schleifblatt unter der Klemme befestigen. Das Blatt in der Mitte der Schleifplatte auflegen, dabei die Löcher im Schleifblatt beachten. Diese müssen mit den Löchern in der Schleifplatte übereinstimmen, sodass der Staub abgeführt werden kann.

• Den Griff wieder in seine Ausgangsstellung drücken.

• Zur Befestigung des Schleifblatts auf der Vorderseite den Vorgang wiederholen.

• Das Schleifblatt so fest wie möglich spannen.

Schleifplatte wechseln

Vor dem Auswechseln der Schleifplatte den Netzstecker des Geräts ziehen.

• Das Schleifblatt von der Schleifplatte entfernen.

• Die Schrauben, mit denen die Schleifplatte am Gerät befestigt ist, lösen.

• Die Schleifplatte abnehmen.

• Die neue Schleifplatte am Gerät montieren.

• Die Schrauben fest anziehen.

40 Ferax

рассчитанные на питание машины. Минимальное сечение провода должно быть 1,5 мм2. При использовании кабельной катушки всегда разматывайте катушку полностью.

3. СБOРКА

Пылеулавливание

Pис. 2

Для поддержания чистоты поверхности шлифования в шлифовальной машине предусмотрен мешок для пыли (3). Мешок для пыли должен устанавливаться в отверстие сзади машины. Для эффективного использования необходимо регулярно опорожнять мешок для пыли.

Oпорожняйте его следующим образом

• Слегка поверните мешок для пыли и вытяните его из гнезда машины.

• Oпорожните мешок для пыли в подходящем месте.

• Вставьте мешок для пыли в гнездо машины до фиксации.

Помните, что пылеулавливание возможно только при использовании перфорированной шлифовальной шкурки.

Замена изношенной шлифовальной шкурки

Перед установкой шлифовальной шкурки всегда вынимайте вилку из розетки.

Большую часть материала снимает, в основном, грубая шлифовальная шкурка (зернистость 50), а тонкая шлифовальная шкурка (зернистость 120) используется для шлифования.

В шлифовальной машине предусмотрена прямоугольная шлифовальная подошва. При натяжении шлифовальная шкурка изнашивается не так быстро и будет служить намного дольше:

• Oткройте задний зажим шкурки (4), подняв рукоятку (5).

• Поставьте под зажим шлифовальную шкурку. Установите шкурку посередине шлифовальной подошвы и проследите за отверстиями шкурки. Oни должны совпадать с отверстиями в шлифовальной подошве, чтобы пыль могла отсасываться.

• Прижав рукоятку, переведите ее в исходное положение.

• Повторите это действие, чтобы закрепить шлифовальную шкурку спереди.

• Закрепите шлифовальную шкурку как можно крепче.

Замена шлифовальной подошвы

Page 14

Ferax 39

Надевайте средства защиты органов слуха и зрения

Oсобые указания по безопасности

• Контакт или вдыхание пыли, которая образуется во время шлифования (например, поверхности, окрашенные свинцовые белила, дерева или металлов), может быть опасным для здоровья работника или посторонних людей. Во время шлифования всегда надевайте соответствующие средства индивидуальной защиты, например, противопылевой респиратор, и пользуйтесь мешком для пыли.

• Перед подключением машины к напряжению питания убедитесь, что выключатель не находится в положении "ON" (Вкл.).

• Всегда отводите кабель питания подальше от движущихся деталей машины.

• При работе с машиной всегда крепко удерживайте его обеими руками и сохраняйте безопасную позицию.

• Пользуйтесь защитными очками, особенно когда шлифуете у себя над головой.

Немедленно выключить машинку при:

• Чрезмерном искрении угольных щеток или кольцевидном огне в коллекторе.

• Неисправности в сетевой вилке, сетевом шнуре или повреждении шнура.

• Неисправном выключателе.

• Появлении дыма или запахе горелой изоляции.

Электробезопасность

При эксплуатации электрических машин всегда соблюдайте действующие правила техники безопасности для снижения риска пожара, поражения электрическим током и травм. Прочитайте настоящие требования, а также входящую в комплект инструкцию по технике безопасности. Храните инструкции в месте, обеспечивающем их сохранность!

Всегда убеждайтесь в том, что питание соответствует напряжению, указанному на заводской табличке.

Станок II класса – Двойная изоляция – Вилка с заземлением не требуется.

Замена кабелей и штепсельных вилок

Если кабель питания поврежден, его необходимо заменить на специальный кабель питания, который можно приобрести у производителя или в службе сервисного обслуживания производителя. Немедленно выбросите старый кабель и электровилку после замены их на новые. Опасно вставлять в розетку вилку неподсоединённого шнура.

Применение удлинительных кабелей

Используйте только предназначенные для этой цели удлинительные кабели,

14 Ferax

4. BEDIENUNG

Funktionsweise

• Zum Einschalten des Geräts den Ein-/Ausschalter (1) eindrücken.

• Die Drehzahl kann durch Verdrehen des Stellrads (10) geregelt werden.

• Die Lüftungsschlitze (6) im Gehäuse müssen frei bleiben, um optimale Motorkühlung zu gewährleisten.

• Bewegen Sie das Gerät über die Oberfläche Ihres Werkstücks.

• Lassen Sie den Ein-/Ausschalter los, um das Gerät auszuschalten.

• Der Ein-/Ausschalter kann durch Betätigen des Feststellknopfes (11), während gleichzeitig der Ein-/Ausschalter eingedrückt gehalten wird, in der „EIN“-Stellung arretiert werden. Durch einen erneuten kurzen Druck auf den Ein-/Ausschalter kann das Gerät angehalten werden.

Beim Schleifen das Gerät nicht zu fest anpressen. Ein zu hoher Anpressdruck führt nicht zu verbesserten Schleifleistungen, sondern zu verschnelltem Verschleiß des Geräts und des Schleifblatts.

Griffe

Die Schleifmaschine ist mit zwei Griffen ausgestattet: einer vorne und einer hinten. Halten Sie das Gerät immer mit beiden Händen an den Griffen fest, um die bestmögliche Kontrolle über Ihre Arbeit zu haben. Außerdem können Sie so nicht mit den bewegten Teilen des Geräts in Kontakt kommen.

Tipps

• Optimale Ergebnisse erzielen Sie, wenn Sie mit dem Gerät lange gleichförmige Bewegungen ausführen.

• Die Oberflächenqualität nach dem Schleifen hängt von der gewählten Körnung ab.

5. WARTUNG UND PFLEGE

Achten Sie darauf, dass die Maschine nicht an das Stromnetz angeschlossen ist, wenn Wartungsarbeiten an den mechanischen Teilen durchgeführt werden.

Diese Maschinen sind so konzipiert, dass sie lange Zeit bei minimalem Wartungsaufwand problemlos funktionieren. Durch regelmäßiges Reinigen und sachgerechte Behandlung verlängern Sie die Lebensdauer Ihrer Maschine.

Störungen

Sollte die Maschine nicht korrekt funktionieren, finden Sie nachstehend einige mögliche Ursachen sowie die jeweiligen Lösungen:

Page 15

Ferax 15

Lassen Sie Ihre Maschine nur von einem qualifizierten Fachmann oder einer qualifizierten Reparaturwerkstatt warten und reparieren.

Reinigen

Reinigen Sie das Maschinengehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Einsatz. Halten Sie die Lüfterschlitze frei von Staub und Schmutz. Entfernen Sie hartnäckigen Schmutz mit einem weichen Tuch, angefeuchtet mit Seifenwasser. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammonia, usw. Derartige Stoffe beschädigen die Kunststoffteile.

Schmieren

Die Maschine braucht keine zusätzliche Schmierung.

Störungen

Sollte beispielsweise nach Abnutzung eines Teils ein Fehler auftreten, dann setzen Sie sich bitte mit der auf der Garantiekarte angegebenen Serviceadresse in Verbindung. Im hinteren Teil dieser Anleitung befindet sich eine ausführliche Übersicht über die Teile, die bestellt werden können.

Umwelt

Um Transportschäden zu verhindern, wird die Maschine in einer soliden Verpackung geliefert. Die Verpackung besteht weitgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyclen der Verpackung.

Schadhafte und/oder entsorgte elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden.

Garantie

Lesen Sie die Garantiebedingungen auf der separat beigefügten Garantiekarte.

• Elektromotor wird heiß.

• Staub wird nicht abgesaugt.

• Das Sandpapier ist voll mit Leim, Lack oder einem ähnlichen Material.

• Lüftungsschlitze reinigen.

• Voller Staubbeutel / Staubbeutel leeren.

• Der Lack oder Leim ist nicht richtig trocken.

• Manche Lacke bleiben mehr an Sandpapier hängen als andere / Sandpapier regelmäßig reinigen.

38 Ferax

Проверьте машину, отьёмные части и принадлежности на наличие повреждений при транспортировке.

Функции

Pис.1

1. Выключатель

2. Рукоятка (задняя)

3. Мешок для пыли

4. Зажим для шкурки

5. Рукоятка зажима для шкурки

6. Вентиляционные отверстия

7. Шлифовальная шкурка

8. Шлифовальная подошва

9. Рукоятка (передняя)

10. Регулировочное колесико

11. Кнопка фиксации выключателя

2. РУКOВOДСТВO ПO БЕЗOПАСНOСТИ

Расшифровка обозначений

Внимательно читайте инструкции

В соответствии с основными применяемыми нормами европейских директив

Станок II класса – Двойная изоляция – Вилка с заземлением не требуется.

Риск повреждения инструмента и/или травм, смерти в случае несоблюдения инструкций данного руководства

Вероятность поражения электрическим током

Количество оборотов машины можно электронно регулировать.

В случае повреждения провода немедленно выньте вилку из источника электропитания; отключайте вилку от источника электропитания и во время проведения техобслуживания

Носите противопылевой респиратор.

Page 16

Ferax 37

ОРБИТАЛЬНАЯ ПЛОСКОШЛФОВАЛЬ НАЯ МАШИНА

Цифровые обозначения в тексте относятся к изображениям на страницах 2.

Для обеспечения собственной безопасности и безопасности других мы рекомендуем внимательно ознакомится с данной инструкцией перед началом использования изделия. Не выбрасывайте данную инструкцию и другие прилагаемые к изделию документы для возможности их использования в будущем.

Введение

Oрбитальная плоскошлифовальная машина FPS-280 предназначена для сухого шлифования поверхностей дерева, пластмассы и заполнителя, а также окрашенных поверхностей.

Содержание

1. Информация об устройстве

2. Инструкции по безопасности

3. Сборка

4. Использование

5. Уход и техническое обслуживание

1. ИНФОРМАЦИЯОБ УСТРОЙСТВЕ

Технические характеристики

Комплектность упаковки

1 Oрбитальная плоскошлифовальная машина 1 Шлифовальная шкурка (зернистость 80) 1 Мешок для пыли 1 Руководство пользователя 1 Руководство по безопасности

Напряжение 230 В~ Частота 50 Гц Потребляемая мощность 280 Вт Класс инструмента II Скорость на холостом ходу 8000-11000/мин. Шлифовальная подошва 115x227 mm Шлифовальная шкурка 115x280mm Масса 2.35 кг Lpa (уровень звукового давления) 70 дБ(A) Lwa (уровень звуковой мощности) 84 дБ(A) Вибрация 3.0 м/с

16 Ferax

CE KONFORMITÄTSERKLÄRUNG (DE)

Wir erklären unsere alleinige Verantwortung, dass

FPS-280

konform den nachstehenden Standards oder standardisierten Dokumenten ist:

EN60745-1, EN60745-2-4, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3

gemäß den Bestimmungen der Richtlinien:

98/37/EC, 73/23/EEC, 89/336/EEC, 2002/95/EC, 2002/96/EC

ab 01-01-2007

ZWOLLE NL

J.A. Bakker - van Ingen J. Lodewijk CEO Quality Manager

Unsere Firmenpolitik ist auf ständige Verbesserung unserer Produkte ausgerichtet und wir behalten uns das Recht vor, die Produktspezifikation ohne vorherige Benachrichtigung zu ändern.

Servotool BV • Lingenstraat 6 • 8028 PM Zwolle • Niederlande

Page 17

Ferax 17

VIBRČNÍ BRUSKA

Čísla v textu se odvolávají na diagramy na stranách 2

Pro vaší vlastní bezpečnost a pro bezpečnost ostatních vám doporučujeme, aby jste si před požitím pily pozorně přečetli tento návod k použití. Tento návod k použití a dokumentaci k pile si odložte pro pozdější použití.

Úvod

Vibrační bruska FPS-280 je určena k broušení za sucha povrchů dřeva, plastů a plniv, jakož i malířských povrchů.

Obsah

1. Informace o stroji

2. Bezpečnostní pokyny

3. Sestavení

4. Použití

5. Servis a údržba

1. INFORMACE O STROJI

Technické údaje

Obsah balení

1 Vibrační bruska 1 Brusný papír (zrnitost 80) 1 Sáček na piliny 1 Uživatelská příručka 1 Bezpečnostní instrukce

Zkontrolujte, jestli při přepravě nedošlo k poškození přístroje, přiložených součástí nebo příslušenství.

Napětí 230 V~ Kmitočet 50 Hz Příkon 280 W Nástrojová třída II. Otáčky bez zátěže 8000-11000/min Brusný nástavec 115x227 mm Brusný papír 115x280 mm Hmotnost 2.35 kg Lpa (Úroveň tlaku vzduchu) 70 dB(A) Lwa (Úroveň výkonu vzduchu) 84 dB(A) Vibrace 3.0 m/s

36 Ferax

Riparazioni e commercianti

Se si presentano problemi a causa di, per esempio, usura di una parte della sega, si prega di contattare il servizio di assistenza all'indirizzo riportato sulla scheda di garanzia.

Ambiente

Per evitare che si danneggi durante il trasporto, la macchina è imballata in un contenitore resistente. La maggior parte dei componenti dell'imballaggio sono riciclabili. Portare tali materiali presso gli appositi centri di riciclaggio.

Strumenti elettrici e/o elettronici difettosi o usurati devono essere smaltiti in appropriate aree di riciclaggio.

Garanzia

Le condizioni di garanzia sono esposte nell'apposita scheda allegata a parte.

CE DICHIARAZIONE DI CONFORMITA (IT)

Dichiariamo sotto la nostra piena responsabilità che il

FPS-280

è conforme alle seguenti normative o documenti standardizzati:

EN60745-1, EN60745-2-4, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3

in base alla prescrizioni delle direttive:

98/37/EC, 73/23/EEC, 89/336/EEC, 2002/95/EC, 2002/96/EC

dal 01-01-2007

ZWOLLE NL

J.A. Bakker - van Ingen J. Lodewijk CEO Quality Manager

La nostra politica è sempre volta a migliorare i nostri prodotti . Prodotti soggetti a modifiche senza preavviso.

Servotool BV • Lingenstraat 6 • 8028 PM Zwolle • Olanda

Page 18

Ferax 35

operazioni di carteggiatura. In questo modo non rischiate di venire in contatto con le parti in movimento.

Consigli per l’utente

• Eseguite movimenti lenti ed uniformi con la vostra levigatrice per ottenere i risultati migliori.

• La qualità della superficie dopo la carteggiatura è determinata dalla scelta della grana.

5. SERVIZIO & MANUTENZIONE

Assicurarsi che la macchina non sia in funzione mentre si effettuano operazioni di manutenzione sul motore.

Le macchine Ferax sono state progettate per funzionare per lunghi periodi di tempo, pur richiedendo interventi di manutenzione minimi. Un funzionamento continuo soddisfacente dipende dall'adeguata conservazione della macchina e da una pulizia regolare.

Guasti

Qualora la macchina non funzionasse correttamente, consultare l’elenco sottostante con tutte le possibili cause e rimedi:

Le riparazioni e la manutenzione devono essere eseguite solo da personale qualificato o da un centro di assistenza.

Pulizia

Pulire regolarmente il corpo macchina con un panno morbido, possibilmente dopo ogni uso. Eliminare polvere e sporco dalle ferritoie di ventilazione. Se lo sporco non è asportabile, usare un panno morbido inumidito con acqua saponata. Non usare mai solventi come benzina, alcool, ammoniaca, ecc, perché potrebbero danneggiare i componenti in plastica.

Lubrificazione

La macchina non richiede lubrificazioni aggiuntive.

• Il motore elettrico si surriscalda.

• La polvere non viene eliminata.

• La carta abrasiva è piena di adesivo/vernice o materiale simile.

• Pulite le aperture di ventilazione

• Il sacco per la raccolta polvere è pieno: svuotarlo

• La vernice o l’adesivo devono ancora asciugarsi

• Alcune vernici aderiscono più di altre alla carta adesiva: pulite la carta adesiva regolarmente.

18 Ferax

Nářadí obsahuje

Obr. 1

1. Spínač zapnuto/vypnuto

2. Rukojeť (zadní)

3. Sáček na piliny

4. Svěrka brusného papiru

5. Rukojeť svěrky brusného papíru

6. Větrací otvory

7. Brusný papír

8. Brusný nástavec

9. Rukojeť (přední)

10. Regulační kolečko

11. Aretace v poloze ON spínače zapnuto/vypnuto

2. BEZPEČNOSTNÍ POKYNY

Vysvětlení symbolů

Pečlivě si přečtěte pokyny

V souladu se zásadními použitelnými bezpečnostními normami evropských směrnic

Stroj třídy II – dvojitá izolace – Nepotřebujete žádnou uzemněnou zástrčku.

Označuje riziko osobního zranění, ztráty života nebo poškození nástroje v případě nedodržení pokynů v tomto návodu.

Označuje nebezpečí elektrického šoku.

Rychlost otáčení stroje lze elektronicky regulovat.

Vyjměte zástrčku ze sítě

Nosit respirátor.

Noste bezpečnostní brýle a ušní ochranu

Page 19

Ferax 19

Vadný a nebo vyhozený elektrický či elektronický přístroj musí být dodán na příslušné recyklační míst.

Specifické bezpečnostní instrukce

• Kontakt s pilinami přicházejícími volně při broušení nebo jejich vdechování (např. nátěry ploch s obsahem olova, dřevěné nebo kovové) mohou ohrozit zdraví pracovníka a okolo stojících. Noste vždy vhodné osobní ochranné pomůcky jako prachovou masku a během broušení používejte sáček na piliny.

• Před připojením nářadí k elektrické síti zkontrolujte, zda spínač není v poloze “ON“.

• Vždy udržujte síťový přívodní kabel z dosahu pohyblivých částí nářadí.

• Při práci s nářadím je vždy držte pevně oběma rukama a zajistěte si bezpečný postoj.

• Používejte bezpečnostní brýle, zejména brousíte-li nad hlavou

Okamžitě vypněte stroj jestliže se objeví

• Nadměrné jiskření uhlíkových kartáčů v kolektoru.

• Porucha zástrčky hlavního el. přívodu, přívodního kabelu a nebo poškození přívodního kabelu.

• Vadný vypínač.

• Kouř nebo zápach ze spálené izolace.

Elektrotechická bezpečnost

Při používání elektrických přístrojů je vždy třeba dodržovat bezpečnostní předpisy platné ve vašem státě. Sníží se tím nebezpečí požáru, zasažení elektrickým proudem a zranní osob. Pročtěte zde uvedené bezpečnostní pokyny a seznamte se i s bezpečnostními pokyny přiloženými k nástroji. Uložte tyto pokyny na bezpečném místě.

Vždy kontrolujte, jestli napájení odpovídá napětí na typovém štítku.

Stroj třídy II – dvojitá izolace – Nepotřebujete žádnou uzemněnou zástrčku.

Výměna kabelů a zástrček

Staré kabely nebo zástrčky po výměně za nové okamžitě vyhoďte. Je nebezpečné používat zástrčky s uvolnnými kabely.

Používání prodlužovacích kabelů

Používejte pouze schválené prodlužovací kabely odpovídající příkonu přístroje. Minimální průřez vodiče je 1,5 mm

. Používáte-li kabelový naviják, vždy ho odviňte celý.

3. SESTAVENĺ

Odběr prachu

Obr. 2

34 Ferax

La carta vetrata a grana grossa (grana 50) di solito riesce a togliere la maggior parte del materiale, mentre la carta vetrata a grana fine (grana 120) viene usata per le finiture.

La levigatrice è dotata di una piastra di levigatura rettangolare. Serrando bene il morsetto la carta vetrata non si consuma troppo rapidamente, così durerà più a lungo. Aprite il morsetto posteriore del foglio (4) tirando la maniglia verso l’alto (5):

• Sistemate la carta vetrata sotto il morsetto. Mettete il foglio al centro della piastra di levigatura e cercate i fori presenti nel foglio. Essi devono corrispondere a quelli presenti nella piastra di levigatura in modo che la polvere possa essere aspirata.

• Spingete indietro la maniglia nella posizione originale.

• Ripetete l’operazione per fissare la carta vetrata nel lato anteriore.

• Serrate la carta vetrata il più possibile.

Sostituzione della piastra di levigatura

Prima di sostituire la piastra, scollegate la levigatrice dalla rete.

• Staccate la carta vetrata dalla piastra.

• Togliete le viti che fissano la piastra alla levigatrice.

• Rimuovete la piastra.

• Installate la nuova sulla levigatrice.

• Avvitate bene a fondo le viti.

4. USO

Funzionamento

• Premete l’interruttore on/off (1) per avviare la macchina.

• Agendo sulla rotella di regolazione (10) potete regolare la velocità.

• Le aperture di ventilazione (6) sull’alloggiamento devono restare libere per garantire il raffreddamento ottimale del motore.

• Muovete la levigatrice sulla superficie del pezzo da carteggiare.

• Agite nuovamente sull’interruttore on/off per spegnere la macchina.

• Potete bloccare l’interruttore on/off sulla posizione “ON” premendo il pulsante di blocco (11) al lato mentre mantenete premuto l’interruttore on/off. La macchina si ferma premendo ancora brevemente l’interruttore on/off.

Evitate di esercitare un’eccessiva pressione sulla macchina durante la carteggiatura poiché non serve a migliorare la carteggiatura, ma solo ad aumentare l’usura della carta vetrata e della macchina stessa.

Impugnature

La levigatrice è dotata di due impugnature: una maniglia nella parte anteriore ed un’altra nella parte posteriore. Tenete sempre la levigatrice per le maniglie con entrambe le mani per controllare al meglio le

Page 20

Ferax 33

Strumenti elettrici e/o elettronici difettosi o usurati devono essere smaltiti in appropriate aree di riciclaggio.

Istruzioni specifiche sulla sicurezza

• Il contatto o l’inalazione della polvere liberata durante la carteggiatura (ad es. superfici verniciate a piombo, legno e metalli) può provocare danni alla salute dell’operatore e di chi gli sta vicino. Indossate sempre attrezzature personali adeguate come la mascherina e servitevi del sacco per la raccolta polvere durante la carteggiatura.

• Controllate che l’interruttore non sia posizionato su “ON” prima di collegare la macchina alla tensione di rete.

• Tenete sempre lontano il conduttore di rete dalle parti della macchina in movimento.

• Quando utilizzate la macchina, tenetela sempre saldamente con entrambe le mani e assumete una posizione sicura.

• Usate occhiali protettivi, soprattutto se carteggiate al di sopra della vostra testa.

Arresto immediato del `apparecchio in caso di:

• Scintillare smisurato delle spazzole a fuoco anulare nel collettore.

• Corto circuito della presa o del filo di alimentazione o danneggiamento del filo di alimentazione.

• Interruttore difettoso.

• Fumo ed odore di isolante bruciato.

3. MONTAGGIO

Raccolta polvere

Fig. 2

La levigatrice è dotata di un sacco per la raccolta polvere (3) che serve a mantenere pulita la superficie. Il sacco per la raccolta polvere deve essere installato nella parte posteriore della macchina, sull’apertura. È necessario svuotare il sacco regolarmente per garantire un efficiente funzionamento.

Eseguite lo svuotamento come segue:

• Ruotate leggermente il sacco per la raccolta polvere e sganciatelo dall’adattatore della macchina.

• Svuotate il sacco in un luogo adeguato.

• Inserite il sacco nell’adattatore della macchina e spingete finché non si blocca.

Ricordate che la raccolta della polvere funziona solo se si utilizza carta vetrata perforata.

Sostituzione della carta vetrata usurata

Prima di montare la carta vetrata disinserite sempre la spina dalla rete.

20 Ferax

Bruska byla provedena se sáčkem na piliny (3), aby se pracovní plocha udržela čistá. Sáček na piliny musí být instalovaný na zadní straně nářadí, na otvoru. Za účelem účinného používání je nutno vyprazdňovat sáček na piliny pravidelně.

Vyprazdňujte jej takto:

• Mírně jím pootočte a vytáhněte jej z adaptéru brusky.

• Na vhodném místě sáček na piliny vyprázdněte.

• Nasaďte sáček na piliny na adaptér brusky, až pojistka zaskočí.

Pamatujte, že odběr pilin funguje pouze při použití brusného papíru s perforací.

Výměna použitého brusného papíru

Před sestavováním brusného papíru vždy vyjměte zástrčku z přívodu elektrické energie.

Brusný papír (7) je upevněn uchycovačem Velcro, aby se výměna usnadnila:

• Jednoduše stáhněte brusný papír

• Přitlačte nový papír do středu brusného nástavce (8)

Hrubý brusný papír (zrnění 50) většinou odstraní většinu materiálu a jemný brusný papír (zrnění 120) se používá pro leštění.

Bruska je vybavena obdélníkovým brusným nástavcem. Utažením brusného papíru se tak rychle neopotřebuje, takže vydrží mnohem déle:

• Rozevřete zadní svěrku papíru (4) zatažením za rukojeť (5) nahoru.

• Usaďte brusný papír pod svěrku. Vložte papír doprostřed brusného nástavce a najděte perforace v papíře. Musí odpovídat perforacím v brusném nástavci, takže je možné odsávat piliny.

• Zatlačte rukojeť zpět do její původní polohy.

• Opakujte operaci a upevněte brusný papír vpředu.

• Utáhněte brusný papír co nejvíce.

Výměna brusného nástavce

Před výměnou brusného nástavce odpojte brusku od sítě.

• Sejměte brusný papír z nástavce.

• Vyjměte šrouby, kterými je nástavec připevněn k brusce.

• Sejměte nástavec.

• Nainstalujte na brusku nový brusný nástavec.

• Dobře utáhněte šrouby.

Page 21

Ferax 21

4. POUŽITĺ

Provoz

• Zasuňte spínač on/off (1) a spusťte brusku.

• Nastavením regulačního kolečka (10) můžete regulovat rychlost.

• Ventilační otvory (6) na tělese brusky musí zůstat volné, aby se zajistilo optimální chlazení motoru.

• Přejeďte bruskou po povrchu broušeného kusu.

• Uvolněte spínač on/off a zastavte brusku.

• Spínač on/off lze zaaretovat v poloze “ON” zatlačením aretačního tlačítka (11) na straně, přičemž tlačíme na spínač on/off. Brusku můžeme zastavit opětovným zatlačením spínače on/off.

Při broušení na brusku příliš netlačte. Nadměrný tlak při broušení nevede ke zvýšenému brousícímu účinku, ale ke výšenému opotřebování brusky a brusného papíru.

Držadla

Bruska má dvě držadla: jedno držadlo vpředu a jedno vzadu. Brusku vždy držte oběma rukama za držadla, abyste získali co největší kontrolu nad brousící operací. Kromě toho neriskujete, že se dostanete do styku s pohyblivými částmi brusky.

Tipy pro uživatele

• Používejte dlouhé rovnoměrné pohyby u brusky a získáte nejlepší možné výsledky.

• Jakost povrchu po broušení je určena zvolenou zrnitostí brusného papíru.

5. ÚDRŽBAA SERVIS

Ujistěte se, že přístroj není zapnutý a je odpojen od sítě, jestliže provádíte údržbu motoru.

Přístroje značky Ferax jsou konstruovány pro dlouhodobé používání při minimální údržbě. Budou fungovat bez problémů, pokud se jim bude věnovat náležitá péče a pokud budou pravidelně čištěny.

Závady

Pokud stroj nefunguje správně, níže je uvedeno několik možných příčin a příslušná řešení.

32 Ferax

Caratteristiche

Fig. 1

1. Interruttore on/off

2. Maniglia (posteriore)

3. Sacco per raccolta polvere

4. Morsetto foglio

5. Maniglia morsetto foglio

6. Aperture di ventilazione

7. Carta vetrata

8. Piastra di levigatura

9. Maniglia (anteriore)

10. Rotella di regolazione

11. Pulsante di blocco per interruttore on/off

2. ISTRUZIONI DI SICUREZZA

Legenda dei simboli

Leggere attentamente le istruzioni

CE Conformità agli standard applicabili della sicurezza europea

Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra

Segnala il rischio di lesioni personali, di morte o di danni all’apparecchio in caso di non osservanza delle istruzioni di questo manuale.

Indica il rischio di scossa elettrica.

Il numero di revoluzione della macchina puó essere stabilito elettronicamente

Stacchi la spina immediatamente dalla linea principale in caso di danni al cavo durante la manutenzione

Indossare una mascherina

Indossare protezioni per occhi e orecchie

Page 22

Ferax 31

LEVIGATRICE ORBITALE

I numeri contenuti nel testo sottostante si riferiscono alle illustrazioni a pagina 2

Per la vostra sicurezza e quella degli altri, per favore leggere attentamente queste istruzioni prima di usare questo apparecchio. Vi aiuteranno a capire il funzionamento del vostro prodotto più facilmente e ad evitare rischi. Conservare questo manuale di istruzioni in un luogo sicuro per uso futuro.

Introduzione

La levigatrice orbitale FPS -280 è progettata per carteggiare a secco superfici in legno, plastica e stucco oltre a superfici verniciate.

Contenuti

1. Dati della macchina

2. Misure di sicurezza

3. Montaggio

4. Uso

5. Assistenza e manutenzione

1. DATI DELL’AMACCHINA

Caratteristiche tecniche

Contenuto della confezione

1 Levigatrice orbitale 1 Carta vetrata (grana 80) 1 Sacco per raccolta polvere 1 Manuale utente 1 Istruzioni di sicurezza

Verificare che la macchina, le singole parti e gli accessori non abbiano subito danni durante il trasporto.

Tensione 230 V~ Frequenza 50 Hz Potenza assorbita 280 W Classe utensile II Velocità a vuoto 8000-11000/min Piastra di levigatura 115x227mm Carta vetrata 115x280mm Peso 2.35 kg Lpa (Livello pressione sonora) 70 dB(A) Lwa (Livello potenza sonora) 84 dB(A) Vibrazioni 3.0 m/s

22 Ferax

Opravy přístrojů může provádět pouze kvalifikovaný opravář nebo servisní středisko.

iatní

Kryt přístroje pravidelně čistěte měkkým hadříkem (nejlépe po každém použití). Odstraňujte prach a špínu z otvorů ventilace. Pokud se apínu nepodaří odstranit, použijte měkký hadřík namočený v mýdlové vodě. Zásadně nepoužívejte rozpouaštděla, jako jsou benzin, alkohol, čpavek apod. Tato rozpouštědla by mohla poškodit umlěohmotné součásti přístroje.

Mazání

Přístroj nevyžaduje žádné dodatečné mazání.

Závady

Vznikne-li závada na některé součástce, například vlivem opotřebení, kontaktujte prosím servisní adresu uvedenou na záruční kartě. Na zadní straně návodu naleznete schematický nákres, které součástky lze objednat.

Životní prostředí

Přístroj je dodáván v odolném balení, které zabraňuje jeho poškození během přepravy. Většinu z materiálů, které jsou na balení použity, lze recyklovat. Zbavujte se jich proto pouze na místech určených pro odpad příslušných látek.

Vadný a nebo vyhozený elektrický či elektronický přístroj musí být dodán na příslušné recyklační míst.

Záruka

Záruka je poskytována za podmínek, jež najdete na samostatném záručním listu, který je přiložen k výrobku.

• Elektromotor se zahřívá:

• Piliny se neodstraňují:

• Brusný papír je zalepený lepidlem/barvou nebo podobným materiálem:

• Očistěte ventilační otvory

• Sáček na piliny je plný / vyprázdněte sáček na piliny

• Barva nebo lepidlo nejsou ještě dokonale suché.

• Některé barvy se lepí na brusný papír více než jiné barvy / očistěte brusný papír v pravidelných intervalech.

Page 23

Ferax 23

CE PROHLÁŠENÍ O SPLNĚNÍ NOREM (CZ)

Na vlastní odpovědnost vyhlašujeme, že tento

FPS-280

je ve shodě s následujícími normami a normovanými dokumenty:

EN60745-1, EN60745-2-4, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3

v souladu se směrnicemi:

98/37/EC, 73/23/EEC, 89/336/EEC, 2002/95/EC, 2002/96/EC

Dne 01-01-2007

ZWOLLE NL

J.A. Bakker - van Ingen J. Lodewijk CEO Quality Manager

Jelikož naší politikou je naše výrobky soustavně zlepšovat, vyhrazujeme si právo bez předchozího upozornění specifikaci výrobku změnit.

Servotool BV • Lingenstraat 6 • 8028 PM Zwolle • The Netherlands

30 Ferax

CE MEGFELELÖSÉG IGAZOLÁSA (HU)

Saját kizárólagos felelősségünk tudatában kijelentjük, hogy jelen

FPS-280

megfelel az alábbi szabványoknak vagy normatív dokumentumoknak:

EN60745-1, EN60745-2-4, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3

megegyezik a következő műszaki irányvonalak előírásaival:

98/37/EC, 73/23/EEC, 89/336/EEC, 2002/95/EC, 2002/96/EC

01-01-2007-tól

ZWOLLE NL

J.A. Bakker - van Ingen J. Lodewijk CEO Quality Manager

Mivel arra törekszünk, hogy folyamatosan tökéletesítsük termékeinket, fenntartjuk a jogot, hogy – előzetes bejelentés nélkül – megváltoztassuk a termékleírásokat.

Servotool BV • Lingenstraat • 8028 PM Zwolle • Hollandia

Page 24

Ferax 29

Agép csináltatását csakis elismert elektromos müszerészre bizza!

Tisztítás

Agép külső burkolatát puha kendővel rendszeresen – lehetőleg minden használat után – törölje le. Ügyeljen arra, hogy a szellőzőnyílásokat ne zárja el por vagy egyéb szennyeződés! Amennyiben a szennyeződés nem távolítható el azonnal, használjon szappanos vízbe mártott puha kendőt! Soha ne használjon oldószereket, mint például benzint, alkoholt, szalmiákszeszt stb. Ezek az oldószerek károsíthatják a műanyag részeket.

Olajozás

Agép külön olajozást nem igényel.

Meghibásodás

Ha meghibásodás fordulna elő, pl. egy alkatrész kopása után, kérjük, forduljon a garanciajegyen feltüntetett szervizhez. Ennek a kézikönyvnek a hátulján talál egy perspektivikus bontott részábrázolást, amely a rendelhető alkatrészeket mutatja.

Környezet

Aszállítás során bekövetkező esetleges sérülések elkerülése érdekében a gép meglehetősen erős csomagolásban kerül leszállításra. Acsomagoláshoz felhasznált anyagok nagy része újrafeldolgozható. Kérjük, hogy ezeket az anyagokat vigye a megfelelő szemétfeldolgozó telepekre.

Ameghibásodott vagy használhatatlanná vált elektromos berendezéseket adja le újrafeldolgozásra.

Garancia

Agaranciális feltételeket a kézikönyvhöz csatolt garanciakártya tartalmazza.

• Az elektromotor túlmelegszik:

• Aporelszívás nem működik:

• Acsiszolópapír eltömődött ragasztóval/festékkel vagy hasonló anyaggal:

• Tisztítsa meg a szellőzőnyílásokat

• Aporzsák megtelt / ürítse ki a porzsákot

• Afesték vagy a ragasztó még nem száradt meg.

• Egyes festékek jobban hozzátapadnak a csiszolópapírhoz / rendszeres időközönként tisztítsa meg a csiszolópapírt.

24 Ferax

REZGŐ CSISZOLÓ

Aszövegben levő számok a 2. oldalakon levő ábrákra vonatkoznak.

Asaját és mások biztonsága érdekében a fűrész használata előtt javasoljuk, hogy olvassa el figyelmesen az alábbi használati útmutatót. Ahasználati útmutatót és a fűrészhez tartozó dokumentációt a jövőbeni hivatkozás érdekében tartsa meg.

Bevezetés

Az FPS-280 rezgőcsiszoló rendeltetése szerint fa, műanyag, vakolat, valamint festett felületek száraz csiszolására alkalmas.

Tartalom

1. Gépinformáció

2. Biztonsági előírások

3. Összeszerelés

4. Használat

5. Szerviz és karbantartás

1. GÉP INFORMÁCIÓ

Műszaki adatok

Akészlet tartalma

1 Rezgőcsiszoló 1 Darab csiszolópapír (80-as szemcsenagyságú) 1 Porzsák 1 Használati útmutató 1 Biztonsági előírások

Az alkatrészek megnevezései

1. Ábra

1. Ki- és bekapcsoló gomb

Feszültség 230 V~ Frekvencia 50 Hz Felvett teljesítmény 280 W Osztály II Fordulatszám, terhelés nélkül 8000-11000/perc Csiszolótalp 115x227mm Csiszolópapír 115x280mm Súly 2.35 kg Lpa (Hangnyomás szintje) 70 dB(A) Lwa (Hangerősség szintje) 84 dB(A) Rezgés 3.0 m/s

Page 25

Ferax 25

2. Markolat (hátsó)

3. Porzsák

4. Csiszolópapír rögzítő

5. Csiszolópapír rögzítő fogantyúja

6. Szellőzőnyílások

7. Csiszolópapír

8. Csiszolótalp

9. Markolat (első)

10. Szabályzó tárcsa

11. Rögzítőgomb a ki/be kapcsolóhoz

2. BIZTONSÁGI ELŐĺRÁSOK

Ajelölések magyarázatai

Gondosan olvassa el az utasításokat.

Megfelel az Európai Unió biztonsági szabványai előírásainak.

II. osztályú gép – kettős szigetelésű – földelés nélküli konnektorhoz csatlakoztatható.

Ajelen használati utasításban leírtak be nem tartása esetén sérülés, életveszély, és gépsérülés következhet be.

Áramütés veszélye.

Elektronikus fordulatszám szabályozás.

Acsatlakozódugót húzza ki a konnektorból.

Viseljen porálarcot.

Használjon védőszemüveget és hallásvédő eszközt.

Ameghibásodott vagy használhatatlanná vált elektromos berendezéseket adja le újrafeldolgozásra.

28 Ferax

4. HASZNÁLAT

Működtetés

• Nyomja meg a ki/be kapcsolót (1) a készülék bekapcsolásához.

• A tárcsa (10) beállításával szabályozhatja a sebességet.

• A burkolaton lévő szellőzőnyílásokat (6) - a motor megfelelő hűtése érdekében - nem szabad eltakarni.

• Helyezze a csiszológépet a munkadarabra.

• A készülék kikapcsolásához engedje el a ki/be kapcsolót.

• A ki/be kapcsoló a készülék oldalán lévő rögzítőgomb (11) megnyomásával - behúzott ki/be kapcsoló állásnál - "BE" helyzetben rögzíthető. Aszerszámgép a ki/be kapcsoló ismételt rövid megnyomásával állítható le.

Csiszolás közben ne gyakoroljon túl nagy nyomást a készülékre. Atúlzott nyomás nem növeli a csiszolási teljesítményt, viszont növeli a készülék és a csiszolópapír kopását.

Markolatok

Acsiszoló két markolattal van felszerelve: egy a készülék elején, egy pedig a hátulsó részén található. Mindig mindkét kezével fogja a markolatokat, így biztosítható a csiszolás megfelelő irányítása. Emellett így megóvhatja magát a mozgó alkatrészekkel való érintkezéstől is.

Tippek

• A lehető legjobb eredmény érdekében a csiszológépet egyenletesen hosszú mozdulatokkal mozgassa.

• A csiszolás után a felület minősége az alkalmazott szemcsenagyságtól függ.

5. SZERVIZ ÉS KARBANTARTÁS

Ügyeljen, hogy a motor karbantartása során a fúró mindig le legyen választva az elektromos hálózatról.

AFerax gépek megtervezésüknek és összeállításuknak köszönhetően hosszú ideig és minimális karbantartással üzemeltethetők. Afolyamatos jó működés a gép helyes kezelésével és rendszeres tisztításával biztosítható.

Meghibásodások

Agép esetleges hibás működésének lehetséges okait és a megfelelő megoldásokat az alábbiakban közöltük:

Page 26

Ferax 27

Ahatékony használat érdekében a porzsákot rendszeresen ki kell üríteni.

Akiürítéshez a következőképpen járjon el

• Kis mértékben fordítsa el a porzsákot, majd húzza ki a készülék csatlakozójából.

• Ürítse ki a porzsák tartalmát a megfelelő helyre.

• Tolja vissza a porzsákot a készülék csatlakozójára, amíg az a helyére nem illeszkedik.

Megjegyzés: a porelszívás csak perforált csiszolópapír használatakor működik.

Használt csiszolópapír cseréje

Acsiszolópapír cseréje előtt mindig húzza ki a készülék dugaszát a csatlakozóaljzatból.

Acsiszolópapír (7) rögzítése a csere megkönnyítése érdekében tépőzárral történik:

• Egyszerűen húzza le a csiszolópapírt

• Az új csiszolópapírt illessze és nyomja a csiszolótalp (8) közepére

Adurva csiszolópapír (50-es szemcsenagyságú) rendszerint lecsiszolja az anyag nagy részét, a finom csiszolópapír (120-as szemcsenagyságú) pedig az utósimításra szolgál.

Acsiszológép téglalap alakú csiszolótalppal van felszerelve. A csiszolópapír megfelelő megszorításával csökkenthető annak elhasználódása:

• Nyissa ki a hátsó csiszolópapír rögzítőt (4) a fogantyú (5) felfele húzásával.

• Helyezze be a csiszolópapírt a rögzítő alá. Igazítsa a csiszolópapírt a csiszolótalp közepéhez és keresse meg a perforációkat. Aporelszívás érdekében a perforációknak illeszkedniük kell a csiszolótalp réseihez.

• Tolja vissza a fogantyút eredeti helyzetébe.

• Ismételje meg a műveletet a csiszolópapír elülső oldali rögzítéséhez.

• Alehető legszorosabban rögzítse a csiszolópapírt.

Acsiszolótalp cseréje

Acsiszolótalp cseréje előtt mindig húzza ki a készülék dugaszát a csatlakozóaljzatból.

• Vegye le a csiszolópapírt a csiszolótalpról.

• Csavarozza ki a csiszolótalpat a szerszámgéphez rögzítő csavarokat.

• Vegye le a csiszolótalpat.

• Helyezze fel az új csiszolótalpat a csiszológépre.

• Húzza meg erősen a csavarokat.

26 Ferax

Speciális biztonsági előírások

• A csiszolás közben keletező porral való érintkezés vagy annak belégzése (pl. ólomtartalmú festékkel festett felületek, fa vagy fém felületek csiszolása esetén) veszélyeztetheti a kezelő és a körülállók egészségét. Acsiszolás során mindig használja a megfelelő személyes védőeszközöket, pl. pormaszkot, valamint a porzsákot.

• Mielőtt a gépet rákapcsolná az áramforrásra, gondoskodjon róla, hogy a kapcsoló semmi esetre se legyen "BE” állásban.

• A hálózati vezetéket mindig tartsa távol a készülék mozgó alkatrészeitől.

• A készüléket egy kézzel használni rendkívül veszélyes; használat közben fogja erősen a készüléket két kézzel és figyeljen a biztonságos állásra.

• Csiszolás közben - különösen, ha feje feletti felületet csiszol - viseljen védőszemüveget.

Agépet azonnal kapcsolja ki, ha:

• Aszénkefék túlságosan szikráznak ill. tüz keletkezne a kollektorban.

• Zárlat vagy meghibásodás esetén a vezetékben, a csatlakozó dugóban vagy hálózatban.

• Akapcsoló meghibásodása esetén.

• Amegperzselődött szigetelés büzlik vagy füstöl.

Elektromos biztonság

Villamos gépek használatakor a tűzveszély illetve a személyi sérülések és az áramütés veszélyének elkerülése érdekében mindig pontosan tartsa be az országában érvényben lévő biztonsági rendszabályokat! Figyelmesen olvassa el az alábbiakban felsorolt illetve a kézikönyvhöz csatolt biztonsági utasításokat!

Mindig ellenűrizze, hogy a gépre kapcsolt áram feszültsége megegyezik-e a géptörzslapon feltüntetett adattal!

II. osztályú gép – kettős szigetelésű – földelés nélküli konnektorhoz csatlakoztatható.

Avezetékek és a dugaszok cseréje

Alecserélt vezetékeket és dugaszokat azonnal dobja el! Nem csatlakoztatott illetve nem szigetelt végű vezeték dugaszát fali konnektorba dugni rendkívül veszélyes!

Hosszabbítózsinór használata

Kizárólag jóváhagyott és a gép bemenőteljesítményének megfelelő hosszabbítózsinórt használjon! Aminimális vezetékméret 1,5 mm

. Amennyiben kábeldobot használ, mindig

teljesen tekerje le.

3. ÖSSZESZERELÉS

Porelszívás

2. Ábra

Amunkakörnyezet tisztán tartása érdekében a rezgőcsiszolót porzsákkal (3) szállítjuk. A porzsákot a szerszámgép hátoldalán lévő nyílásra kell felszerelni.
