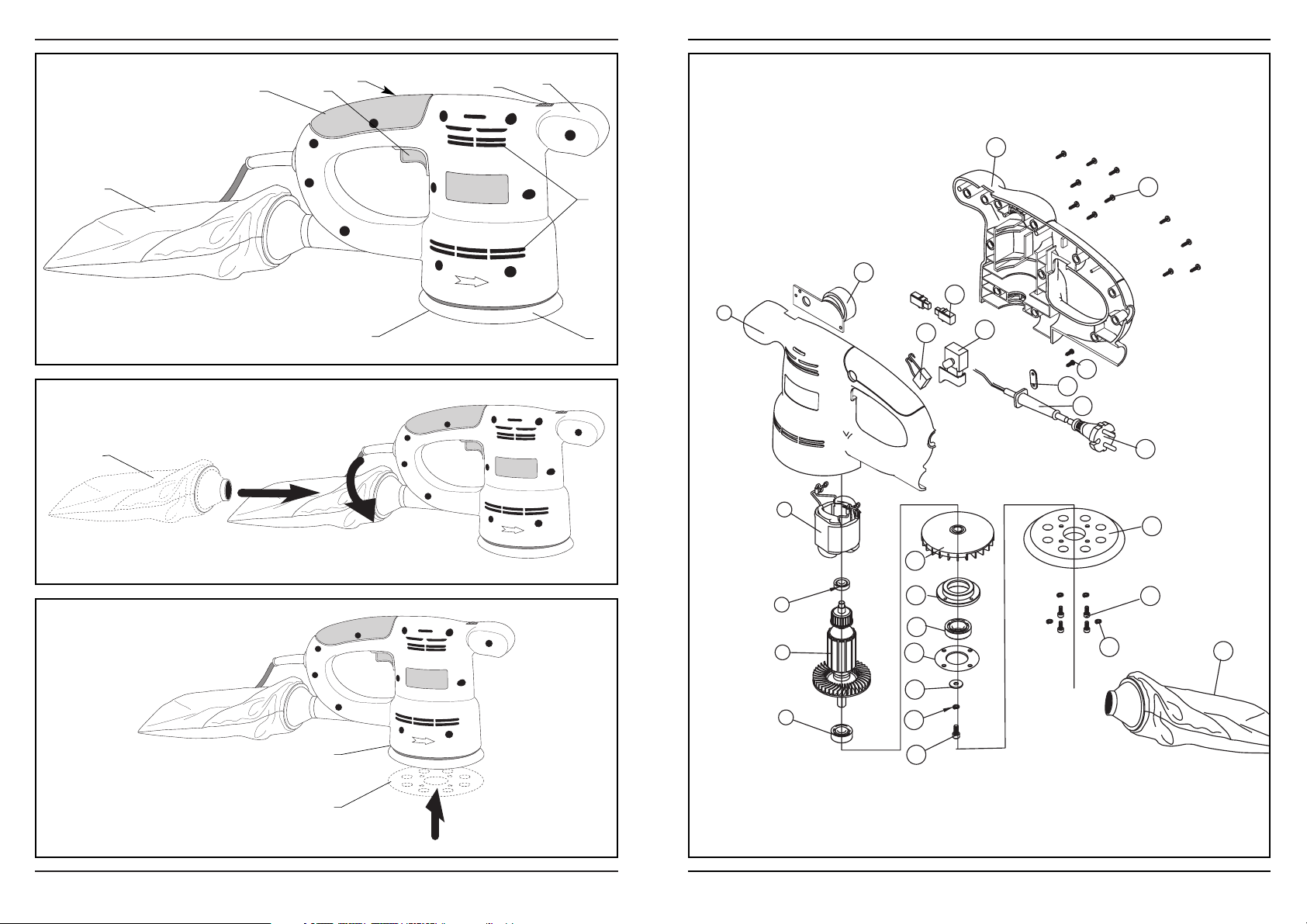

Exploded view

8

2

3

8

1

3

4

6

7

5

5

6

Ferax 03

RANDOM ORBITAL SANDER FES-450

The numbers in the following text correspond with the pictures at pages 2.

Read this operators guide carefully, before using the machine. Ensure that you
know how the machine works, and how it should be operated. Maintain the
machine in accordance with the instructions, and make certain that the machine
functions correctly. Keep this operator’s guide and other enclosed documentation
with the machine.

Introduction

The Random orbital sander FES-450 is designed for dry sanding of surfaces of wood, plastic
and filler as well as for painter surfaces.

Contents

1. Machine data

2. Safety instructions

3. Assembly

4. Use

5. Maintenance

1. MACHINE DATA

Technical specification

Contents of packing

1 Random orbital sander
1 Sand paper (grain 80)
1 Dust bag
1 User manual
1 Warranty card
1 Safety instructions

Features

Fig. 1

1. On/off switch

Voltage 230 V~
Frequency 50 Hz
Input power 450 W
Tool class II
No load speed 9000 - 13000/min
Weight 2.3 kg
Lpa (Sound pressure level) 75.8 dB(A)
Lwa (Sound power level) 86.8 dB(A)
Vibration 5.51 m/s

2

GB

CZ

H

I

RUS

E

D

46 Ferax

Spare parts list FES-450

Ferax No. Description Position No.

408258 Base plate 15
408216 On/off switch 20
408259 Carbon brush (set) 22
408215 Speed adjuster 23
408260 Dust bag 30

Ferax 45

Engrasado

El aparato no necesita ser engrasado.

Averías

Si se presenta una avería, por ejemplo, por el desgaste de una pieza, póngase en contacto
con el proveedor de servicios indicado en la tarjeta de garantía. En el dorso de este manual
encontrará un amplio resumen de las partes de recambio que se pueden ordenar.

Uso ecológico

Para prevenir los daños durante el transporte, el aparato ha sido embalado. Dicho embalaje
está hecho, en la medida de lo posible, de material reciclable. Le rogamos, por lo tanto, que
recicle dicho material.

Cualquier aparato eléctrico o electrónico desechado y/o defectuoso tiene que
depositarse en los lugares apropiados para ello.

Garantía

Lea atentamente las condiciones de garantía indicadas en la tarjeta de garantía que aparece
en este manual de instrucciones.

CE DECLARACIÓN DE CONFORMIDAD (E)

Declaramos bajo nuestra exclusiva responsabilidad que este producto cumple con las

siguientes normas o documentos normalizados:

EN60745-1, EN60745-2-4, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3

de acuerdo con lo dispuesto en las directrices

98/37/EEC, 73/23/EEC, 89/336/EEC

Del 01-02-2006

ZWOLLE NL

W. Kamphof
Departamento de calidad

Es nuestra política mejorar continuamente nuestros productos y por tanto nos reservamos el
derecho a cambiar las características del producto sin previo aviso.

Servotool BV • Lingenstraat 6 • 8028 PM Zwolle • Holanda

GB

CZ

H

I

RUS

E

D

04 Ferax

2. Handle (behind)

3. Dust bag

4. Ventilating apertures

5. Sandpaper

6. Sanding sole

7. Handle (front)

8. Adjusting wheel

9. Lock-on button for on/off switch

2. SAFETY INSTRUCTIONS

Explanation of symbols

In this manual and/or on the machine the following symbols are used:

Read instructions carefully

In accordance with essential applicable safety standards of European directives

Class II machine – Double insulation – You don’t need any earthed plug.

Denotes risk of personal injury, loss of life or damage to the tool in case of non­observance of the instructions in this manual.

Indicates electrical shock hazard.

Immediately unplug the plug from the mains electricity in the case that the cord
gets damaged and during maintenance

Wear a dust mask

Wear ear and eye protection

Faulty and/or discarded electrical or electronic apparatus have to be collected at
the appropriate recycling locations.

Specific safety instructions

• Contact or inhalation of dust coming free during sanding (e.g. lead painted surfaces,
woods and metals), can endanger the health of operator and bystanders. Always wear
appropriate personal equipment as a dust mask and use the dust bag during sanding.

GB

CZ

H

I

RUS

E

D

Ferax 05

• Check that the switch is not in the “ON” position before connecting the machine to the
mains voltage.

• Always keep away the mains lead from moving parts of the machine.

• When working with the machine, always hold it firmly with both hands and provide for a
secure stance.

• Use safety glasses, especially when sanding above your head.

Electrical safety

When using electric machines always observe the safety regulations applicable in your
country to reduce the risk of fire, electric shock and personal injury. Read the following safety
instructions and also the enclosed safety instructions. Keep these instructions in a safe place!

Always check that the power supply corresponds to the voltage on the rating plate.

The machine is double insulated in accordance with EN50144; therefore no earth
wire is required.

Replacing cables or plugs

If the mains cable becomes damaged, it must be replaced with a special mains cable available
from the manufacturer or the manufacturer’s customer service. Dispose of old cables or plugs
immediately after replacing them with new ones. It is dangerous to connect the plug of a loose
cable to a socket.

Using extension cables

Only use an approved extension cable suitable for the power input of the machine. The
minimum conductor size is 1.5 mm

2

. When using a cable reel always unwind the reel

completely.

3. ASSEMBLY

Dust collection

Fig. 2

The sander has been carried out with a dust bag (3) to keep the working surface clean. The
dust bag must be installed on the back side of the machine, on the opening. It is necessary to
empty the dust bag regularly for an efficient use.

Empty it as follows:

•Turn the dust bag slightly and pull it out of the machine’s adapter.

• Empty the dust bag in a suitable place.

• Push the dust bag on to the machine’s adapter till it locks into place.

Remember that the dust extraction only works when using perforated sandpaper.

GB

CZ

H

I

RUS

E

D

44 Ferax

Evite presionar demasiado la máquina cuando esté lijando. La presión excesiva no
