DBP 100

Art. nr 12654-0103

Manual

Belt and disc sander

Instruktionsbok

Bandslipmaskin

Version 2010-02-25

Svenska ( Översättning av ursprunglig bruksanvisning ) .........................................................

Norsk ( Oversettelse av den opprinnelige instruksjonene ) ..................................................... 15

Suomi ( Käännös alkuperäisten ohjeiden ) ............................................................................... 27

Dansk ( Oversættelse af den originale brugsanvisning ) .......................................................... 39

Eesti ( Tõlge algupärase kasutusjuhendi ) ................................................................................. 51

English ( Original instructions ) ................................................................................................. 63

Latviski ( Oriģinālo instrukciju tulkojums ) ............................................................................. 77

Lietuviškai ( Vertimas originali instrukcija ) ........................................................................... 90

Polski ( Tłumaczenie instrukcji oryginalnej ) ......................................................................... 103

SÄKERHETSFÖRESKRIFTER

Säkerhet är en kombination av sunt förnuft, vara uppmärksam och lära sig hur bandslipmaskinen fungerar. Läs bruksanvisningen till den här maskinen noggrant.

INNAN SLIPMASKINEN TAS I BRUK

VARNING:

För att undvika missöden, som skulle kunna resultera i bestående men, anslut inte maskinen till strömuttag förrän följande steg vidtagits:

• Montering och justering (sid. 6-8)

•

Lär dig använda ON-OFF-knappen, stoppknappen, slipbandets spårvred, arbetsbordet och låsratt för lutning av arbetsbordet (sid. 8).

• Gå igenom säkerhetsföreskrifterna igen i den här bruksanvisningen så att du förstår hur maskinen fungerar.

• Gå igenom skötselrekommendationerna för slipma-skinen (sid.

12).

Läs nedanstående VARNINGSTEXT som sitter framtill på slipmaskinen.

VARNING:

1. Läs bruksanvisningen innan maskinen tas i bruk.

2. Använd skyddsglasögon.

3. Använd ansiktsskydd.

4. Se till att gapet mellan bord och slipband och skiva inte är större än 1,5mm.

5. Stötta alltid upp arbetsstycket med ”arbetsbordet” eller ”stoppknappen”.

6. Undvik ”Bakåtkast” (att arbetsstycket slungas mot dig) och använd enbart vänstra halvan av sliprondellen.

7. Tänk på brandrisken. Städa bort alla sågspån och koppla bort eventuella spånsugar innan metallbitar slipas.

VID MONTERING OCH FÖRLYTTNING AV SLIPMASKIN

UNDVIK FARLIGA MILJÖER.

Använd slipmaskinen inomhus i en torr lokal, väl skyddad från väta. Se till att arbetsplatsen är väl upplyst. Placera slipmaskinen så att varken användare eller andra närvarande inte kommer att stå längsmed slipbandet eller skivan. För att undvika att skadas om slipmaskinen plötsligt skakar till:

• Dra alltid ur stickkontakten innan slipmaskinen flyttas.

•

Placera slipmaskinen på en jämn yta med tillräckligt med svängrum för att verkligen kunna hantera och hålla ett arbetsstycke.

• Se till att slipmaskinen står plant.

• Skruva fast slipmaskinen med muttrar på arbetsytan. Fixera

dem på sätt som visas under ”Montering och Justering” (sid. 6).

• STÅ ALDRIG PÅ MASKINEN. Skulle maskinen tippa över,

kan någon skadas allvarligt. Förvara ingenting ovanför eller i närheten av maskinen, så att man inte blir tvungen att stå på maskinen för att nå detta.

FÖR VARJE ANVÄNDNING:

kontrollera slipmaskinen.

DRA UR STICKKONTAKTEN.

För att undvika skador ifall slipmaskinen skulle startas oavsiktligt, dra ur stickkontakten, tryck in OFF-knappen och avlägsna startnyckeln innan slipskiva eller slipband byts eller någon inställning justeras.

KONTROLL AV SKADADE DELAR.

Kontrollera:

•

inställningen av rörliga delar

•

om rörliga delar behöver fästas

• skadade

delar

•

arbetsstycken som åstadkommer ett gap större än 1/16” mellan tvärbord och slipyta

•

slipband som är smalare än 100 mm. Smalare band exponerar delar som fingrarna kan fastna i

•

slitna eller trasiga elledningar

•

hur stadigt maskinen står och

•

vad som helst annat som skulle kunna inverka på driften av

slipmaskinen Skulle någon del saknas, vara böjd eller trasig eller någon elektrisk del inte fungera som den ska, stäng av slipmaskinen och dra ur stickkontakten.

ERSÄTT

skadade, saknade eller dåligt

fungerande delar innan maskinen åter tas i bruk.

SVENSKA

INNEHÅLL

Tekniska data

.....................................................................

Säkerhetsföreskrifter ..........................................................

Innan slipmaskinen tas i bruk

............................................

Vid montering och förflyttning av slipmaskin

...................

Vid körning av slipmaskinen

.............................................

Uppackning och kontroll av innehåll

.................................

Montering ...........................................................................

Lär känna din bandslipmaskin

...........................................

Grundfunktion .................................................................... 9

Skötsel .............................................................................. 12

Smörjning ......................................................................... 12

Felsökning ........................................................................ 14

Kopplingsschema ........................................................... 115

Sprängskiss + reservdelar .............................................. 116

EU-försäkran .................................................................. 117

FÖR DIN EGEN SÄKERHET:

LÄS IGENOM ALLA

INSTRUKTIONER NOGGRANT

• Montering • Drift • Reservdelar

TEKNISKA DATA

Banddimension

...........................................

100 x 915

Bandhastighet ...............................................

m/s

Putsskivans diameter

...................................

150

Putsskivans hastighet

................................

r/min

2850

Ljudnivå ..................................................

dB(A) 85

Motorspänning ................................................

V 230 1-fas

Motoreffekt ....................................................W 400

Vikt ............................................................... kg 17

Övers

ät

tning av ursprunglig bruksanvisning

Du kan få främmande föremål i ögonen från alla typer av slipmaskiner. Dessa kan orsaka bestående synskador.

VAR NOGGRANN MED SKÖTSELN AV MASKINEN. Håll slipmaskinen ren så att den fungerar på bästa och säkraste sätt. Följ rekommendationerna för smörjning.

För att undvika skador pga. att stycken fastnar, glider eller lossnar:

• ANVÄND BARA ANBEFALLDA TILLBEHÖR (sid. 104).

Se efter i bruksanvisningen , vilka tillbehör som rekommenderas. Följ anvisningarna för tillbehören. Vid användande av olämpliga tillbehör, ökar skaderisken.

• Justera tvärbordet så att gapet till slipytan inte är större än 1,5 mm. Vid kontroll av gapet mellan bandet och tvärbordet, håll ner bandet mot metallunderlaget.

• Se till att alla fästen och tvingar sitter ordentligt och att inga delar rör sig mer än de ska.

• HÅLL ARBETSPLATSEN REN. Överbelamrade ytor och bord ökar olycksrisken. Golvet får inte vara halt.

• För att undvika brännskador eller andra brandolyckor, använd aldrig brandfarliga vätskor, ångor eller gaser i närheten av slipmaskinen.

PLANERA FÖR HUR DU SKA SKYDDA ÖGON, HÄNDER, ANSIKTE OCH ÖRON

LÄR KÄNNA SLIPMSKINEN. Läs igenom bruksanvisningen

och varningstexten som är fastklistrad på maskinen. Lär dig såväl maskinens begränsningar som potentiella riskfyllda moment. För att undvika skador vid ofrivillig beröring av maskinens rörliga delar, se till att:

• fungerande SKYDDSUTRUSTNING finns på plats

• inte utföra monteringsarbeten eller ställa något på maskinen medan den fortfarande är i rörelse

• UNDVIK OFRIVILLIG START. Se till att strömbrytaren är i OFF-läge innan maskinen ansluts till elnätet.

Planera ditt arbete.

ANVÄND RÄTT VERKTYG. Använd inte en maskin eller ett verktyg för något de inte är avsedda för. OBS! Den här slipmaskinen är inte avsedd för kraftig avverkning. Vid metallbearbetning kan gnistor och upphettade partiklar vålla brand. Undvik detta genom att:

• Koppla bort spånsugslang från maskinen

• Avlägsna alla spår av trädamm inuti maskinen

• Avlägsna alla spår av metallrester inuti maskinen innan

slipning av trä påbörjas igen

Använd skyddsklädsel.

Vanliga glasögon klarar bara lättare stötar och är inte några skyddsglasögon. Det är därför man bör använda skyddsglasögon.

• Använd inte vida klädesplagg, handskar, slipsar eller smycken (ringar, armbandsur), vilka kan fastna och göra att du kommer i beröring med röriga delar.

• Använd skor med gummisulor

• Samla långt hår i en hästsvans

• Rulla upp ärmarna ovanför armbågen

• Ljudnivåerna varierar kraftigt. För att undvika hörselskador, använd hörselskydd eller öronproppar vid slipning under längre tid.

• Sliparbeten är vanligtvis dammiga. Använd ansikts-mask tillsammans med skyddsglasögon med dammfilter.

• Kontrollera arbetsstycket

Se till att det inte finns några spikar eller främmande föremål i den del av arbetsstycket som ska slipas. Planera arbetet så att du undslipper BAKÅTKAST, ifall arbetsstycket skulle fastna på slipbandet eller sliprondellen och slitas ur händerna på dig.

• Se till att det inte finns något skräp mellan arbetsstycket och

tvärbordet.

• Vid slipning av ojämna arbetsstycken, justera tvär-bordet så att

styckena inte glider eller slits ur händ-erna på dig.

• Var extra försiktig vid slipning av stora, mycket små eller

komplicerade arbetsstycken.

• Använd aldrig den här maskinen för att slipa mycket bitar som

är för små för att hållas för hand.

• Använd ytterligare stöd (bord, sågbockar etc.) för arbetsstycken

som skulle tippa över om de inte hålls fast mot bordsskivan.

• Låt ALDRIG en person få rollen av ett förlängt bord eller stöd

för arbetsstycke som är längre och bredare än bordet, eller för att mata fram eller dra stycket.

• Vid efterbehandling med sliprondell, måste arbets-stycket alltid pressas mot skivans ”DOWN”-sida. Vid slipning mot del som sticker upp ur bordet kan arbetsstycket skadas och börja vibrera eller slitas ur händerna på dig och glida iväg.

• Slipa bara ett arbetsstycke åt gången.

• Avlägsna allt från arbetsbänken utom arbetsstycket och ev. dithörande stöd, innan slipmaskinen startas.

Tänk igenom hur du ska hålla arbetsstycket under hela slipprocessen.Undvik tillkrånglade manövrar och handrörelser, där fingrar eller händer kunde hamna på slipytan vid en plötslig rörelse. Akta fingrarna där slipbandet löper ner i dammuppsamlaren.

BÖJ DIG INTE FÖR LÅNGT FRAMÅT.

Stå stadigt, tappa inte balansen. Håll ansiktet och kroppen längs maskinen så att du inte träffas av bakåtkast.

VID KÖRNING AV SLIPMASKINEN

VARNING! Låt inte gammal vana (av mycket arbete med

bandslipmaskinen) leda till missöden pga. oförsiktighet.

Några sekunders bristande uppmärksamhet kan resultera i en allvarlig skada. Innan du börjar arbeta, studera slipmaskinen när den körs. Om den låter märkligt eller vibrerar kraftigt, stoppa den genast. Stäng av maskinen och dra ur stickkontakten. Starta inte om maskinen förrän felet är funnet och åtgärdat. Innan slipmaskinen börjar användas, måste du försäkra dig om att sliprondellen roterar moturs. HÅLL BARN BORTA. Håll besökare på säkert avstånd från slipmaskinen. Se till att alla förbipasserande befinner sig på behörigt avstånd från slipmaskinen och arbetsstyckena.

FORCERA INTE MASKINEN. Den fungerar mycket bättre

ANVÄND

SKYDDSGLASÖGON

BÄTTRE VARA FRAMSYNT ÄN ATT BLI UTAN SYN

Bokstav Lista över delar Antal

A Bandslipmaskinenhet 1 B Bruksanvisning 1 C Bord 1 D Sliprondell 1 E Bordsstöd 1 F Tvärbord 1 G Arbetsstöd 1 H Väska innehållande: Ratt 1 Bricka, 6,5x17,8x1,6 5 Skruv,stort huvud typ ”AB” M4.2x1.9-12 2 Strömbrytarnyckel 1 Låsbricka, M6 4 Skaldekal 1 6-kantskruv, M6-1.0-14 4

MONTERING

PLACERING AV BANDSLIPMASKIN PÅ ARBETSBÄNK

Om slipmaskinen ska vara stationär, måste den sättas fast ordentligt på en stadig yta, t.ex. en arbetsbänk. Om den placeras på en arbetsbänk, bör håll borras genom bänkskivan enligt måtten på skissen.

1. Maskinen ska fästas ordentligt med 5/16”-skruvar och 6-kantskruvar (medföljer ej). Skruvarna bör vara 1-1/2” plus bänkskivans tjocklek.

2. Bestäm och märk ut var hålen ska vara på bänkskivan.

3. Borra två 9,5 mm ø-hål genom arbetsbänken.

4. Placera slipmaskinen på arbetsbänken och se till att bäddens håll passar bänkens.

5. Sätt i två 5/16”-skruvar med 6-kantmuttrar och dra åt.

Minst 24

2 hål 3/8 ø

Alla mått är i tum om inget annat angetts.

Kontur av slipmaskin

Packa upp alla delar och kontrollera allt material mot skisser och ”Lista över separata delar”. Observera: Kontrollera att alla delar finns innan du slänger förpackningsmaterialet.

VARNING! För att undvika skador, försök inte montera bandslipmaskinen, ansluta den till elnätet eller slå på den innan en saknad del införskaffats och installerats korrekt.

VARNING! För din egen säkerhet, anslut aldrig stickkontakten till elnätet eller vrid om startnyckeln förrän allt är monterat och du har läst igenom hela bruksanvisningen.

10 mm skiftnyckel

Kombinationsvinkel

6 mm insexnyckel

Stjärn-skruvmejsel

Standardskruvmejsel

NÖDVÄNDIGA VERKTYG

och säkrare om den får gå i den takt den är tänk för. Tryck arbetsstycket bara så tätt intill och hårt mot slipytan, att det kan slipas utan att fastna.

Innan du försöker lossa något som fastnat, se till att:

• strömbrytaren står i OFF-läge

• slipmaskinens stickkontakt är utdragen

• alla rörliga delar är helt stillastående.

INNAN DU GÅR IFRÅN MASKINEN LÄMNA ALDRIG EN PÅSLAGEN MASKIN UTAN UPPSIKT. STÄNG AV STRÖMMEN.

Gå inte därifrån förrän maskinen har stannat helt.

GÖR ARBETSPLATSEN BARNSÄKER.

Slå av huvudströmbrytaren, avlägsna den gula brytarnyckeln och förvara den oåtkomlig för barn och annan obehörig person. Lås verkstaden.

UPPACKNING OCH KONTROLL AV INNEHÅLL

Alternativt kan slipmaskinen monteras på en separat träskiva. Skivans mått måste vara väl tilltagna för att slipmaskinen inte tippa under användning. Det bör helst vara en minst 19 mm tjock spånplatta (tunnare spånplatta spricker lätt). OBS! För att undvika att skadas vid hanteringen av verktygen, använd 5/16” eller större skruvar och muttrar. Följ instruktionerna för montering på arbetsbänk, använd plattor minst 18x24” tjocka och 5/16”-skruvar med platt huvud, låsbrickor och 6-kantmuttrar (medföljer ej). Skruvens längd måste vara 1-1/2” plus arbetsbänkens tjocklek. Observera: För att få ordentlig stabilitet, måste hålen var så djupa att skruvhuvudena är i jämnhöjd med bänkytan.

VARNING! För att undvika att skadas när maskinen sätts i rörelse, måste ytan som den monteras på under-

sökas noggrant. Du måste vara säker på att ingenting kommer att röra sig under körningen av maskinen. Verkar maskinen

Dra ett svagt streck

längs den här kanten

Rak kant av bordsskiva

3/4” tjock, kanten måste vara

alldeles rak

Det ska inte finnas något gav eller överlappning när måttet vänds över

längs den streckade linjen

Kombinationsmåttet måste vara exakt

4. Plocka fram en 6,5x17,8x1.6 bricka och en låsratt bland delarna.

5. Placera bordstödet i hålen på sidan av bädden, jfr skiss. Se till att den 9,5mm ø-sprinten passas in i det övre hålet.

6. Placera brickan på den gängade rattens kilspår och för in i de matchade hålen på bädden.

VARNING! För att undvika att arbetsstycke eller fingrar fastnar mellan arbetsbord och slipyta, bör inte gapet mellan bordskant och slipyta vara större än 1,5 mm.

7. Lossa de tre 6-kantskruvarna och justera bordet.

Bord

6-kantskruv (3)

Bordstöd

Låsbricka (3)

Bricka (3)

Bordstöd

Bädd

Index-

stift

Bricka

Bordets låsratt

MONTERING AV BORDSENHET

1. Plocka fram bordsstödet och tre 6-kantskruvar, M6x1.0-14 och låsbrickor bland de lösa delarna.

2. Placera bordstödet mot bordet och se till att hålen passar, se skiss.

3. Fäst bordstödet som framgår av skiss.

MONTERING AV TVÄRBORD

Ta fram tvärbordet och 6-kantskruv M6x1.0-14, bricka och låsbricka. Håll fast tvärbordet på plats och fäst det som framgår av skissen. Dra inte åt för mycket.

Sliptallrik

Skruvar

Sliptallrik

Rondellskydd

6-kantskruv

Låsbricka

6-kantskruv för tvärbord

Platt bricka

Skiftnyckel

Tvärbord

MONTERING AV SLIPRONDELL OCH STÖD

1. Ta fram sliprondellen och ta bort den skyddande hinnan. Passa in skivan vid sliptallriken och sätt den på plats genom att trycka till runt om.

2. Ta fram rondellskyddet och två skruvar med stort huvud, M4.2x1,4-12 från påsen med lösa delar.

3. Placera rondellstödet mot sliptallrikens nedre 1/3 och passa in hålen, se skiss.

4. Dra till skruvarna med stort huvud ordentligt med en Stjärnskruvmejsel med ett lätt tryck för att hålen ska passa.

Arbetsskiva

”C”-tving

Fästhål

ha tendens att glida eller tippa över, förstärk bänk, stöd eller stödyta innan slipmaskinen tas i bruk.

FASTKLÄMNING AV BANDSLIPMASKIN VID ARBETSBÄNK

Bandslipmaskinen kan klämmas fast direkt på arbetsbänken med hjälp av två eller flera ”C”-tving nertill (en tving för vardera ändan av maskinen).

Drivrulle

Medlöpande rulle

Riktningspil

Spännspak

Slipband

Insexskruv för fixering av bädd

Spännspak

4. Dra åt insexskruven när bädden är i önskat läge.

5. Sätt stickkontakten i ett vägguttag. Sätt strömbrytaren i ONläge och sedan omedelbart i OFF-läge för att se om bandet tenderar att glida av den medlöpande rullen eller drivrullen. Om den inte gör det, LÖPER det korrekt.

MONTERING AV SLIPBAND – SPÄNNING OCH SPÅRNING

VARNING! För att undvika skador om maskinen skulle startas av misstöd, sätt strömbrytaren i OFF-läge, ta bort nycklar och dra ur stickkontakten ur vägguttaget

innan slipbandet tas loss eller installeras.

Du hittar en ”riktningspil” på slipbandets släta sida. Slipbandet måste löpa i pilens riktning för att skarven inte ska spricka upp.

1. För spännspaken åt höger för att minska bandspänningen.

2. Placera slipbandet över rullen med riktningspilen neråt som på skissen. (Pilen sitter på slipbandets insida.) Se till att bandet är centrerat på båda rullarna.

3. För spännspaken åt vänster för att öka bandspänningen.

Kombinationsvinkel

Skaldekal

Låsratt för bord

Arbetsbord

3. Justera vinkeln mot skivan och dra åt låsratten.

4. Sätt skaldekalen vid 0˚-märket på dammskyddet

Drivremsskydd

Extra fästhål

Låsratt för bord

Bricka

Backstopp avlägsnad

Bordstöd

Max. 1/16 tum

Slipyta

Bord

Låsratt för bord

Bruksanvisning

Arbetsbord

10 sidor

Skaldekal

8. Använd bruksanvisningen som hållare. Placera 10 sidor av bruksanvisningen mellan skivan och bordets framkant. Tryck bordet mot sidorna och dra åt de tre 6-kantskruvarna.

EXTRA STÖD FÖR VERTIKALSLIPNING

1. Avlägsna backstoppens låsmutter och ta bort tvärbordet.

2. Ta bort bordsenheten genom att avlägsna låsratten och brickan. OBS! Bandet kan ställas lodrätt genom att lossa insexskruven och

höja maskinbädden, se ”Placering av Bandbädd”, sid. 10.

3. Sätt fast bordsenheten i de extra hålen i bandbädden. Se till att indexsprinten går in i det övre hålet när slipbordet står lodrätt.

JUSTERING AV BORDSENHET

VARNING! För att undvika skador om maskinen skulle startas av misstag, se till att maskinen inte är ansluten till elnätet innan justeringen.

1. Kontrollera arbetsbordets lutning mot skivan med en kombinationsvinkel.

OBS! Kombinationsvinkeln måste vara ”exakt”, se ”Uppackning – nödvändiga verktyg”, sid. 6, för att kontrollera hur detta görs.

2. Om vinkeln mellan bordet och skivan inte är rät, lossa

låsrattens skruv och luta bordet.

2. Placera ett finger bakom strömbrytarspaken, se skiss, och DRA spaken mot dig.

3. För att stänga AV maskinen, TRYCK IN spaken.

LÄMNA ALDRIG MASKINEN UTAN UPPSIKT FÖRRÄN DEN HAR STANNAT HELT

VARNING! För att undvika skador ifall maskinen skulle startas av misstag, sätt strömbrytaren i OFF-läge och dra ur stickkontakten ur vägguttaget innan några

justeringar görs.

1. Tvärbord. Är till som stöd för arbetsstycket på slipbandet.

2. Insexskruv. Genom att lossa skruven kan slipbandet höjas till vertikalt läge.

3. Justerratt. Genom att vrida ratten moturs får rör sig bandet mot skivan; genom att vrida ratten medurs, rör sig bandet bort från skivan.

4. Spännspak. Genom att föra vredet åt höger, minskar bandspänningen; genom att föra vredet åt vänster ökar bandspänningen.

5. Låsratt för bord. Genom att lossa ratten kan bordet för avgradning (pilen på skalan mot bordets mitt med skalan fastsatt på bottnen).

6. Extra fästhål. Till för att bordet ska kunna monteras för ändslipning, när balken är i vertikalt läge.

7. Strömbrytare med ON/OFF-läge

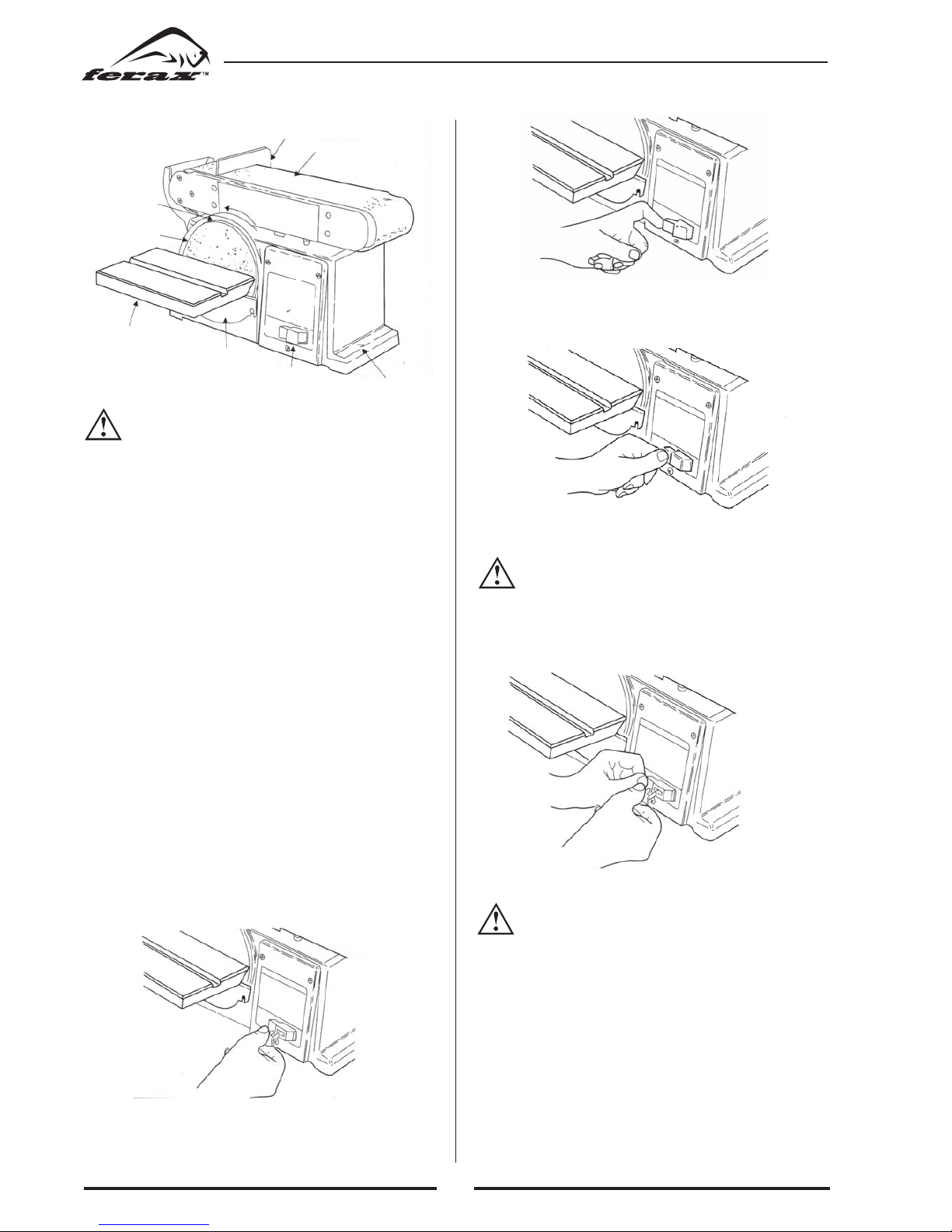

STRÖMBRYTARE MED ON/OFF-LÄGE

(Kan variera från land till land.) ON/OFF-strömbrytaren har en låsfunktion. DENNA FUNKTION

ÄR TILL FÖR ATT FÖRHINDRA ATT MASKINEN SKA KUNNA ANVÄNDAS AV OBEHÖRIGA, BARN M.FL.

1. För att kunna starta maskinen, måste nyckeln sättas i

strömbrytaren, se skiss.

OBS! Nyckeln är gjord av gul plast och ligger i väskan med lösa delar.

Rondellskydd

1. Tvärbord

Bordsenhet

Fästhål

Slipband

Strömbrytare ON-OFF

Sliprondell

Sliptallrik

Spårratt

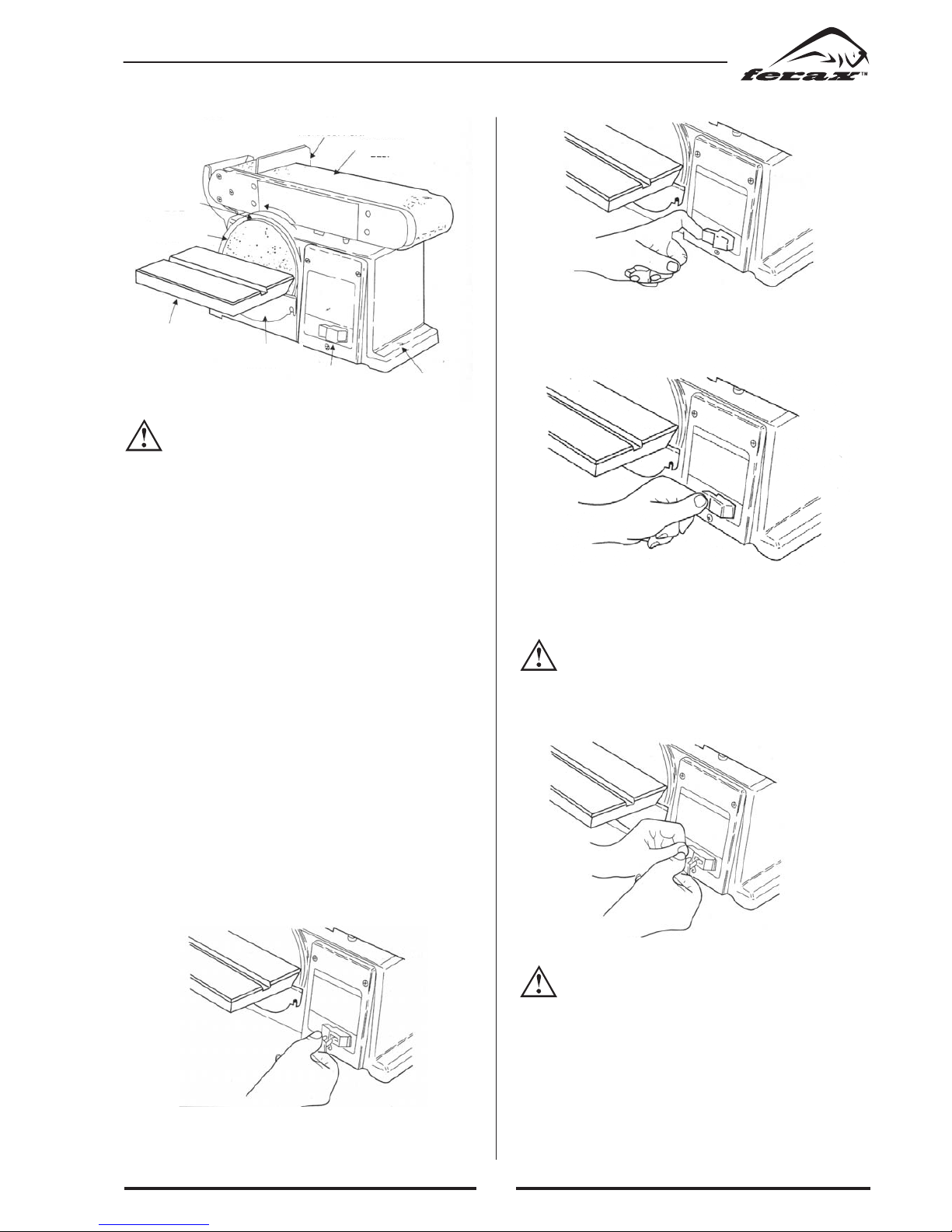

LÄR KÄNNA DIN BANDSLIPMASKIN

Fästhål

4. Spännspak

Tvärbord 6-kantskruv

5. Låsratt för bord

Bottenplatta

3. Sidjustering

6. Fästhål

Bandbädd

2. Insexskruv för

balk

6. Om slipbandet drar sig mot skivan, vrid spårratten 1/4 varv medurs.

7. Om slipbandet dras sig från skivan, vrid spårratten 1/4 varv moturs.

8. Sätt strömbrytaren i ON-läge och sedan omedelbart i OFFläge för att se hur bandet löper. Justera med spårratten om så behövs.

• slitna eller trasiga elledningar

• att installeringen är stadig

• vad som helst som än skulle kunna inverka på slipmaskinens funktion.

Om del saknas, är skadad eller en elektrisk del inte fungerar som den ska, slå av slipmaskinen och dra ur stickkontakten. ERSÄTT skadade, saknade eller dåligt fungerande delar innan slipmaskinen körs igen.

VAR NOGGRANN MED MASKINENS SKÖTSEL

För bästa och säkraste resultat, håll slipmaskinen ren. Följ rekommendationerna för smörjning.

AVLÄGSNA INSTÄLLNINGS- OCH SKIFTNYCKLAR från maskinen innan den startas. För att undvika skador pga. bitar som fastnar, lossnar eller slungas ut:

• ANVÄND ENBART ANBEFALLDA TILLBEHÖR (sid

104). Titta efter i bruksanvisningen vilka tillbehör som rekommenderas. Följ instruktionerna till tillbehören. Om du använder andra tillbehör än de anbefalla, är skaderisken stor.

• Sätt fast tvärbord för arbetsstycket på så sätt, att gapet mellan

stycket och slipytan inte är större än 1,5 mm. Vid justeringen av gapet mellan slipbandet och tvärbordet, håll ner bandet mot den underliggande metallskivan.

• Försäkra dig om att alla fästen och tvingar sitter ordentligt och

att inga delar är lösa.

• HÅLL ARBETSPLATSEN REN. Belamrade arbetsplatser och

bänkar bidrar till olyckor. Golvet får inte vara halt. För att undgå brännskador eller andra olyckstillbud med eld, använd aldrig brännfarliga vätskor, ångor eller gaser i närheten av slipmaskinen.

PLANERA HUR DU KAN SKYDDA ÖGON, HÄNDER, ANSIKTE OCH ÖRON

LÄR KÄNNA DIN SLIPMASKIN. Läs igenom bruksanvisning-

en och den varningstext som sitter uppklistrad på maskinen. Lär dig maskinen, dess begränsningar och eventuella risker vid användandet. För att undgå skador vid ofrivillig beröring av rörliga delar:

LÅT SKYDDEN SITTA PÅ PLATS och kontrollera att de fungerar. Montera inget eller placera inte något på slipmaskinen när den är i rörelse. UNDVIK OFRIVILLIG IGÅNGSÄTTNING. Se till att strömbrytaren är i OFF-läge innan slipmaskinen ansluts till elnätet.

PLANERA DITT ARBETE

ANVÄND RÄTT VERKTYG. Använd inte verktyg eller andra

tillbehör för något de inte är avsedda för.

VARNING! Denna maskin är inte avsedd att användas för kraftig avgradning. Vid arbete med metall kan gnistor och upphettade partiklar orsaka eldsvåda. Detta kan und-

vikas genom att:

• Koppla bort alla spånsugslangar från slipmaskinen.

• Avlägsna alla spår av trädamm i slipmaskinen.

• Avlägsna alla spår av metallrester i slipmaskinen innan träslip-

ning påbörjas igen.

GRUNDFUNKTION

INNAN SLIPMASKINEN TAS I BRUK

VARNING! För att undvika missöden och allvarliga, livslånga men, anslut inte maskinen till elnätet innan följande åtgärder vidtagits.

1. Maskinen är monterad och inställd (sid. 6-8).

2. Du har förstått strömbrytarens, backstoppens, slipbandets, justerrattens, spännspakens, arbetsbordets och låsrattens funktion (sid. 8).

3. Du har läst igenom bruksanvisningen, förstått alla säkerhetsföreskrifter och hur slipmaskinen ska användas.

4. Gått igenom maskinens skötselråd (sid. 12).

FÖRE VARJE ANVÄNDNING

Kontrollera slipmaskinen

VARNING! Slipmaskinen får inte vara ansluten till

elnätet. För att undvika skador om maskinen skulle

startas av misstag, se till att den inte är ansluten till elnätet, innan inställningar justeras, sliprondell eller slipband eller något annat måste bytas ut.

KONTROLL AV SKADADE DELAR.

KONTROLLERA

• justering av rörliga delar

• uppbindning av rörliga delar

• trasiga delar

• delar som orsakar större gap än 1,5 mm mellan tvärbord och

slipyta

• att slipbandet inte är smalare än 100 mm. Smalare band

exponerar delar som fingrar kan fastna i.

4. För att låsa strömbrytaren i OFF-läge, håll den INTRYCKT

med ena handen och TA UR nyckeln med den andra.

VARNING! För din egen säkerhet, lås alltid strömbrytaren i OFF-läge när maskinen inte används,

ta ur nyckeln och förvara den på en säker plats. Om det plötsligt skulle bli strömavbrott (och alla ljusen slocknar), sätt strömbrytaren i OFF-läge, ta ur nyckeln och förvara den på säkert avstånd från slipmaskinen.

Max. 1,5 mm

Slipyta

Bord

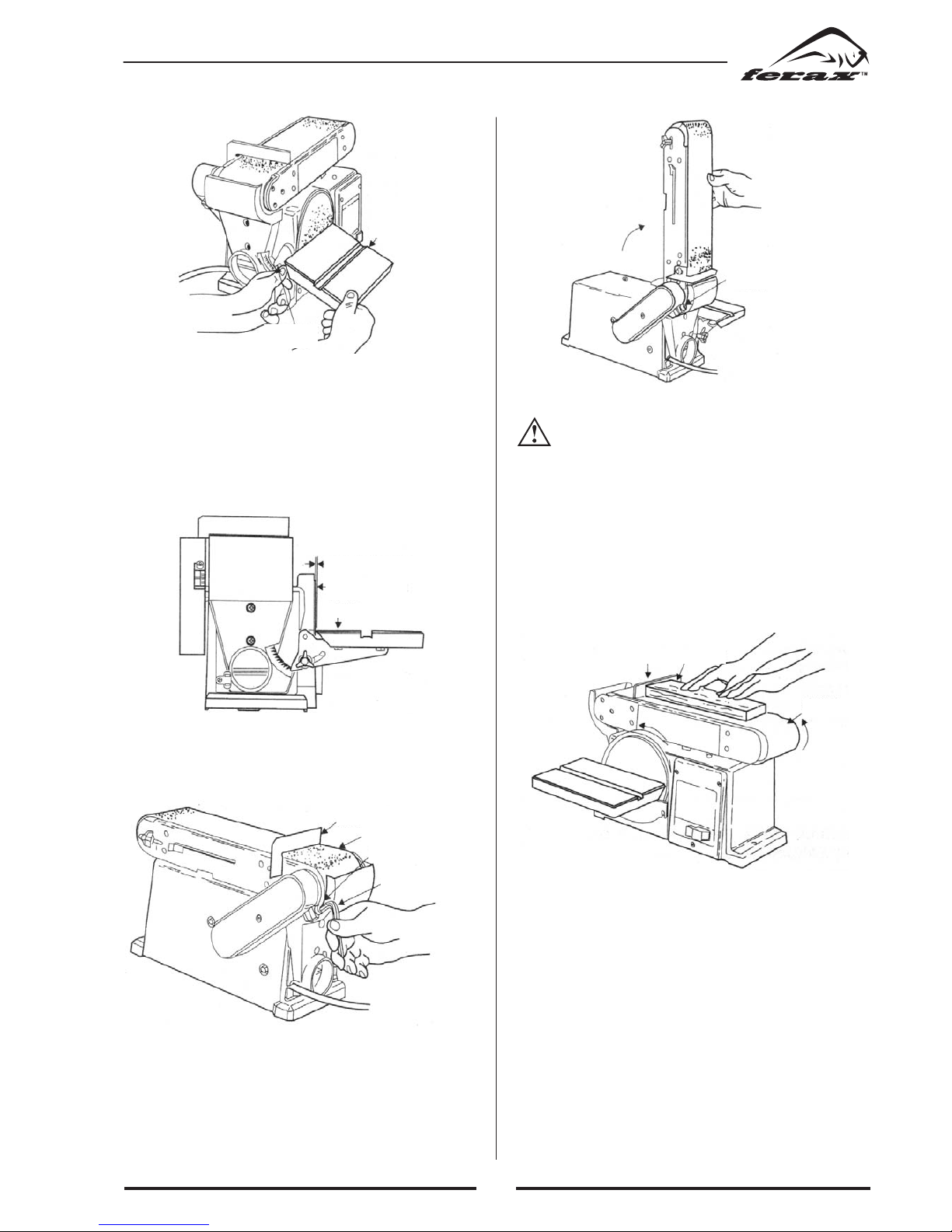

För att ställa slipbandet i vertikalläge:

1. Avlägsna tvärbordet.

2. Lossa insexskruven med en 6 mm sexkantsnyckel.

Bord

Bordets låsratt

VARNING! För att undvika att arbetsstycke eller fingrar fastnar mellan bord och slipyta, måste bordet vara justerat på bordsstöden så att gapet mellan bordsk-

ant och slipyta är högst 1,5 mm. En insexskruv fixerar bandbäd-

den i vertikalt eller horisontalt läge.

maskinen förrän felet är funnet och åtgärdat. Innan slipmaskinen tas i bruk, kontrollera att sliprondellen roterar moturs. HÅLL BARN PÅ AVSTÅND. Håll besökare på säkert avstånd från slipmaskinen. Se till att förbipasserande befinner sig på behörigt avstånd från slipmaskin och arbetsstycket. FORCERA INTE MASKINEN. Den fungerar bäst och säkrast i den takt den är avsedd för. Tryck arbetsstycket bara så tätt och hårt mot slipytan, att det slipas utan att fastna.

Innan du försöker få loss något som fastnat:

• Sätt strömbrytaren i “OFF”-läge

• Se till att slipmaskinens stickkontakt är utdragen.

• Vänta tills alla rörliga delar står helt stilla.

INNAN DU GÅR IFRÅN SLIPMASKINEN:

LÅT ALDRIG EN PÅSLAGEN MASKINEN UTAN UPPSIKT. STÄNG AV STRÖMMEN. Lämna inte maskinen förrän den

stannat helt. GÖR VERKSTADEN BARNSÄKER. Slå ifrån huvudströmbrytaren. Ta bort den gula omkopplarnyckeln och förvara den så att ingen obehörig får tag i den. Lås verkstaden.

AVGRADNING

Arbetsbordet kan vinklas från 0° – 45° vid avgradning. Lossa på bordets låsratt och luta bordet, så mycket som behövs, se skiss. Dra till låsratten.

Använd skyddsklädsel

• Man kan få in främmande föremål i ögonen från alla typer

av slipmaskiner. Detta kan resultera i bestående synskador. Glasögon skyddar inte. Speciella skyddsglasögon finns.

• Bär inte vida klädesplagg, handskar, slipsar eller smycken (ringar, armbandsur), vilka kan fastna i slipmaskinen och göra att du kommer för nära ma-skinens rörliga delar.

• Använd rejäla skor för att inte halka.

• Bind upp långt hår.

• Rulla upp långa ärmar ovanför armbågen.

• Ljudnivåerna varierar kraftigt. För att undvika hörselskador, använd öronproppar eller hörselskydd när du använder slipmaskinen under en längre tid.

• Sliparbete är vanligtvis dammigt. Använd ansiktsmask tillsammans med skyddsglasögon.

Kontrollera arbetsstycket

OBS! Se till att det inte finns några spikar eller främmande

föremål i arbetsstycket som ska slipas.

Planera ditt arbete för att slippa drabbas av BAKÅTKAST om arbetsstycket fastnar i slipbandet eller sliprondellen så att det slits ur händerna på dig.

• Se till att det inte finns något skräp mellan arbetsstycket och

tvärbord.

• Vid slipning av ojämna arbetsstycken, placera tvär-bord så att

det inte glider eller slits ur händerna på dig.

• Var mycket försiktig vid slipning av stora, små eller

komplicerade arbetsstycken.

• Använd aldrig den här maskinen för att slipa så små stycken, att

de inte kan hållas med handen.

• Använd ytterligare stöd (bord, sågbockar, arbets-ställningar

etc.) vid arbete med arbetsstycken stora nog att tippa över om de inte hålls fast vid bordsskivan.

• Låt ALDRIG någon hjälpa till i stället för att för-länga bordet,

för att hålla ett arbetsstycke som är längre eller bredare än slipmaskinens bord eller för att mata fram, stötta eller dra arbetsstycket.

• Vid efterbehandling av arbetsstycke med sliprondell, pressa

alltid arbetsstycket mot sliprondellens nedre del. Slipning mot delen som roterar uppåt från arbetsskivan, kan förstöra stycket genom att det börjar vibrera eller slits ur händerna på dig och far iväg.

• Slipa enbart ett arbetsstycke åt gången.

• Avlägsna allt från arbetsbänken utom arbetsstycket och

nödvändiga tillbehör innan slipmaskinen startas.

Fundera på hur du ska hålla arbetsstycket under slipningen.

Undvik olämpliga rörelser och obekväma kroppsställningar, eftersom en plötslig rörelse kan göra att fingrar eller händer kommer i beröring med sliprondellen. Stick inte ner fingrarna där slipremmen snurrar i dammuppsamlaren. BÖJ DIG INTE FÖR LÅNGT FRAMÅT. Stå stadigt, tappa inte balansen. Håll ansikte och kropp på sidan av maskinen, så att de inte är i vägen om något lossnar.

KÖRNING AV SLIPMASKIN

VARNING! Låt inte gammal vana (införskaffad efter

mycket arbete med bandslipmaskinen) orsaka missöden

pga. slarv. Några sekunders bristande uppmärksamhet kan resultera i en allvarlig olycka. Innan du börjar arbeta med slipmaskinen, studera maskinen när den körs. Om den låter märkligt eller skakar mycket, stoppa den genast. Stäng av den och dra ur stickkontakten. Starta inte om

Drivrulle

Arbetsstycke

Medlöpande

rulle

Bandbädd

Slipband

Arbetsstycke

Arbetsbordsenhet

Tvärbord Slipband

Tvärbord

Insexskruv

3. Placera slipbandet vertikalt, se bild, och dra åt insexskruven, se skiss.

SLIPBANDETS SLIPYTA.

VARNING! För att undvika skador från arbetsstycke som glider, fastnar eller slängs ut, ställ in stödet så att

gapet till slipytan inte är mer än 1,5 mm tum. Håll slipbandet helt flat mot metallbädden vid justering av gapet mellan slipbandet och arbetsstödet.

Ta ett fast grepp om arbetsstycket med båda händer och kom inte för nära slipbandet med fingrarna. Håll arbetsstyckets ände mot stödet och för samtidigt stycket längs slipbandet. Var särskilt försiktig vid slipning av mycket tunna stycken. Avlägsna tvärbordet vid slipning av långa arbetsstycken. Tryck bara så hårt mot slipbandet att arbetsstycket matas vidare.

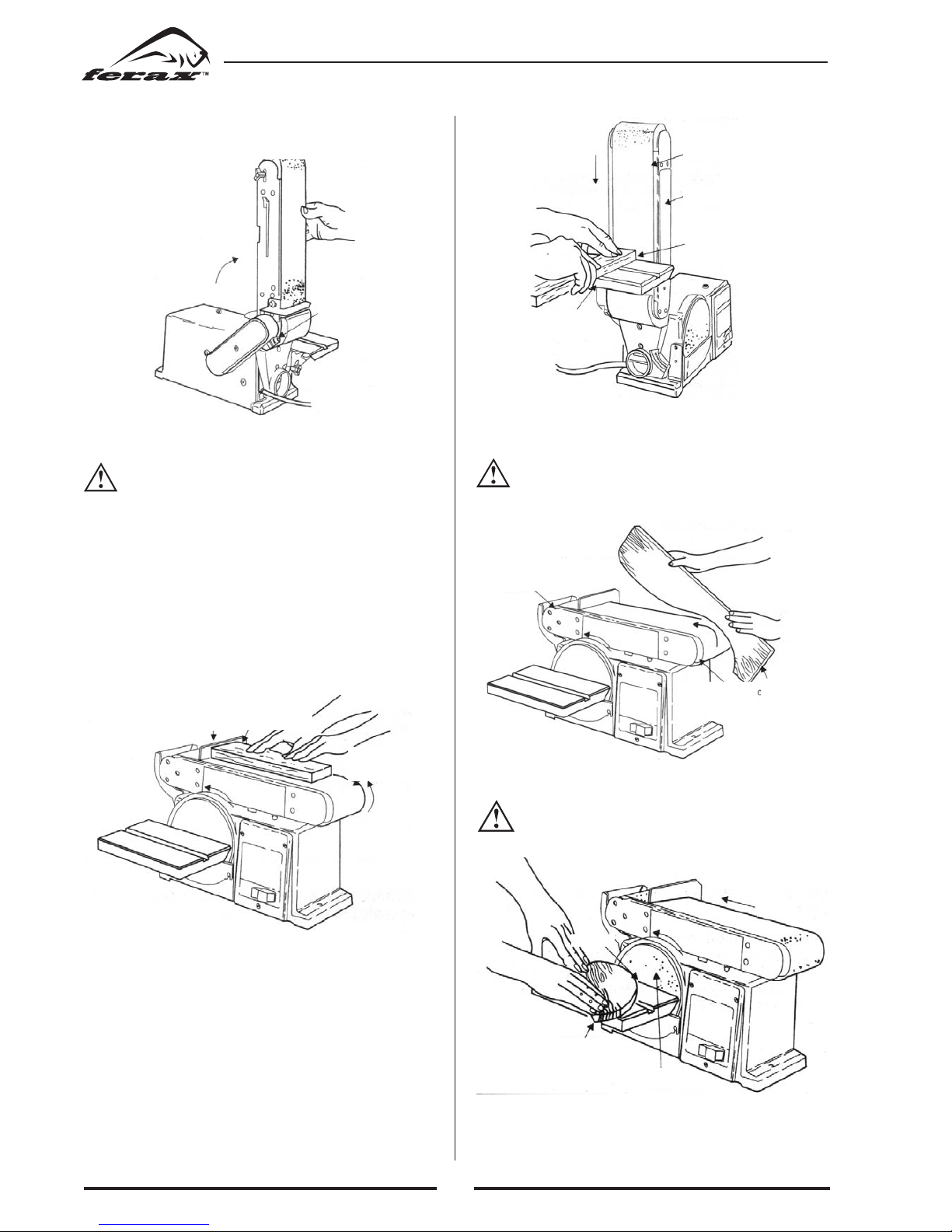

SLIPNING AV ÄNDAR PÅ SLIPBAND

Det är lättare att slipa långa arbetsstycken med slipbandet i vertikalläge.

Se under ”Basfunktion – justering av pubbalk” för att rätta till balken och ”Montering – Montering av bord” för att justera arbetsbordet. För arbetsstycket lugnt över slipbandet. För större exakthet, använd geringslinjal (tillbehör).

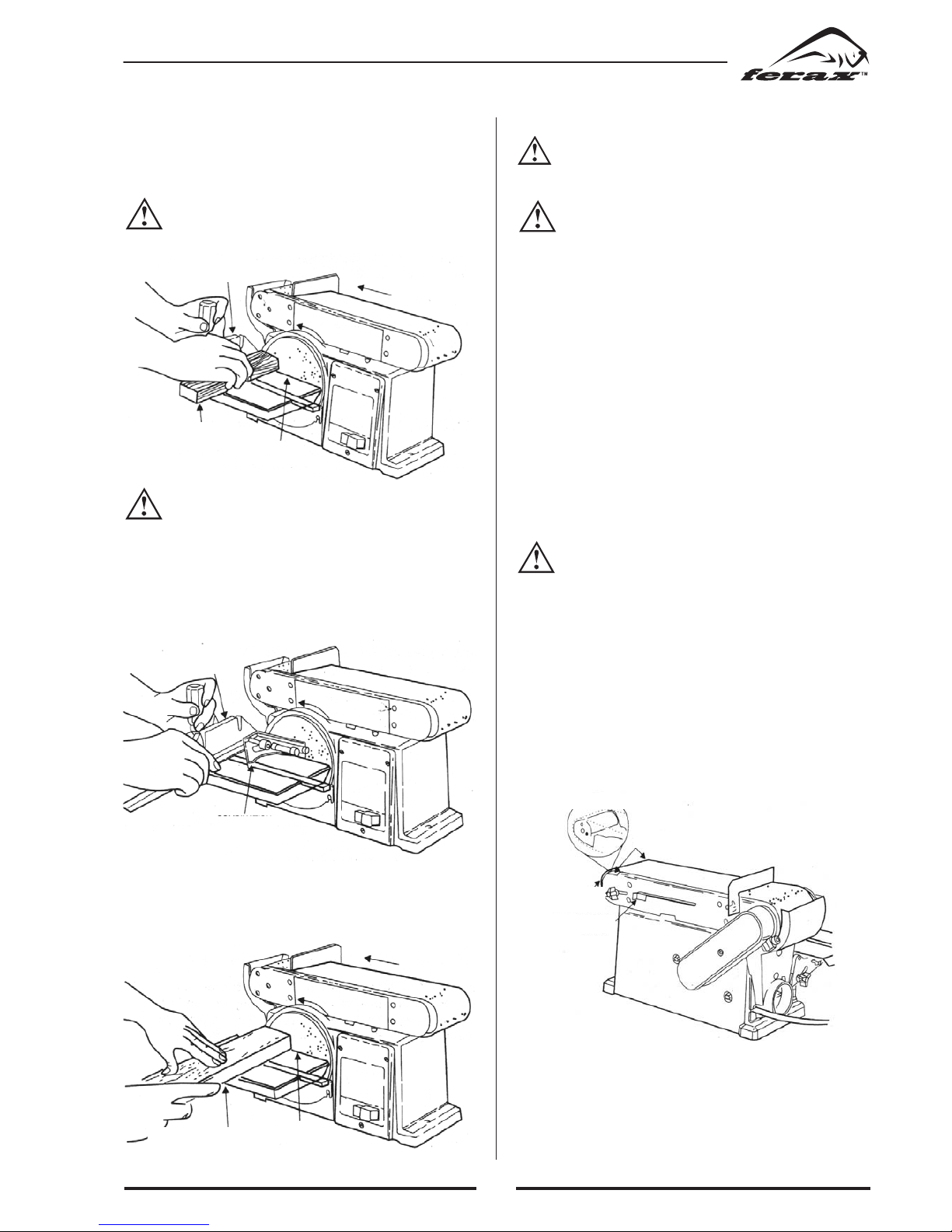

SLIPNING AV KURVIGA KANTER

Slipa alltid kurviga kanter på den medlöpande rullen, se skiss.

VARNING! Försök aldrig slipa ändytor på den medlöpande rullen, eftersom man genom att placera något på denna kan orsaka ett stycke att slungas upp, vilket kan

resultera i att någon skadas.

Utåtböjda kanter måste alltid slipas på rondellens vänstra sida, se skiss.

VARNING! Om arbetsstycket placeras mot sliprondellens högra sida, kan stycket slungas upp (rekyl) och skada någon.

Tvärbord

Bandbädd

Insexskruv

”L”sexkantnyckel

Lagerhylsor

Spännspak

Smörj här

Medlöpande rulle

SMÖRJNING

KULLAGREN i den här maskinen är insmorda med fett redan i

fabriken när de packas. De behöver ingen ytterligare smörjning. Lagerhylsor behöver oljas med 30 olja efter 10 timmars användning, se instruktioner nedan.

SMÖRJNING AV LAGERHYLSOR

VARNING! FÖR ATT UNDVIKA SKADOR, VRID STRÖMBRYTAREN I OFF-LÄGE, TA BORT NYCKELN OCH DRA UR STICKKONTAKTEN UR VÄGG-

UTTAGET INNAN ENHETEN SMÖRJS.

1. Lossa bandspänningen genom att vrida spännspaken åt höger.

2. För slipbandet mot den medlöpande rullens sidor för att exponera de ovala öppningarna.

Ha i 2-3 droppar olja i vardera sidas hål, se skiss. Ta inte mer olja, eftersom för mycket olja kan få bandet att glida och olja att komma på arbetsstycket.

4. Justera hur bandet löper enligt monteringsbeskrivningen under ”Montering av slipband – Spänning och Spårning”.

Kombinations-

vinkel

Geringslinjal

(extra tillbehör)

Mitt

Arbetsstycke

(t.v. om mitten)

SKÖTSEL

VARNING! För säkerhets skull bör stickkontakten dras ur vägguttaget innan justering, underhåll eller smörjning av slipmaskinen genomförs.

VARNING! För att undvika att utsättas för elektriska stötar eller brandfara, bör reparationer av elsystemet endast utföras av en fackman. Maskinen måste monte-

ras enligt fabrikens anvisningar.

Om en strömförande ledning klipps av eller på något annat sätt skadas, måste den omedelbart ersättas. Blås ut eller sug regelbundet upp det damm som samlats inuti motorn. Om arbetsskivans yta vaxas med bilvax, går det lättare att mata fram arbetsstycken som avslutas. Vaxa inte det skrovliga slipbandsbordet, eftersom vaxet kan klibba sig fast på bandet och fastna på rondellen, vilket kan få bandet att glida av.

VARNING! För säkerhets skull sätt strömbrytaren i OFFläge och dra ur stickkontakten ur vägguttaget innan slipmaskinen justeras.

Observera: Använd kombinationsvinkel för att stö-

tta geringslinjalen mot sliprondellens framsida (måttet måste vara exakt). Om vinkeln inte är rät, lossa kombinationsmåttets justeringsknapp, flytta geringslinjalen och dra åt knappen

ordentligt.

Placera alltid arbetsstycket på rondellens vänstra sida och låt rondellen rotera moturs, se skiss. Bordet går att luta för avgradning.

Mitt

Sliprondell

Arbetsstycke

Geringslinjal

(tillbehör)

Mitt

Arbetsstycke

SLIPNING AV MINDRE ÄNDYTOR PÅ SLIPRONDELL

OBS: Vid detta arbete rekommenderas användning av

geringslinjal (valfritt tillbehör). Placera alltid ändytorna som ska slipas mot sliprondellens vänstra sida, se skiss.

VARNING! Om arbetsstycket placeras mot rondellens högra sida, kan stycket kastas upp (bakåtkast) och skada någon.

Stjärnskruvmejsel

Drivremskåpa

Band

Drivrulle

Skruvar

Medlöpande rulle

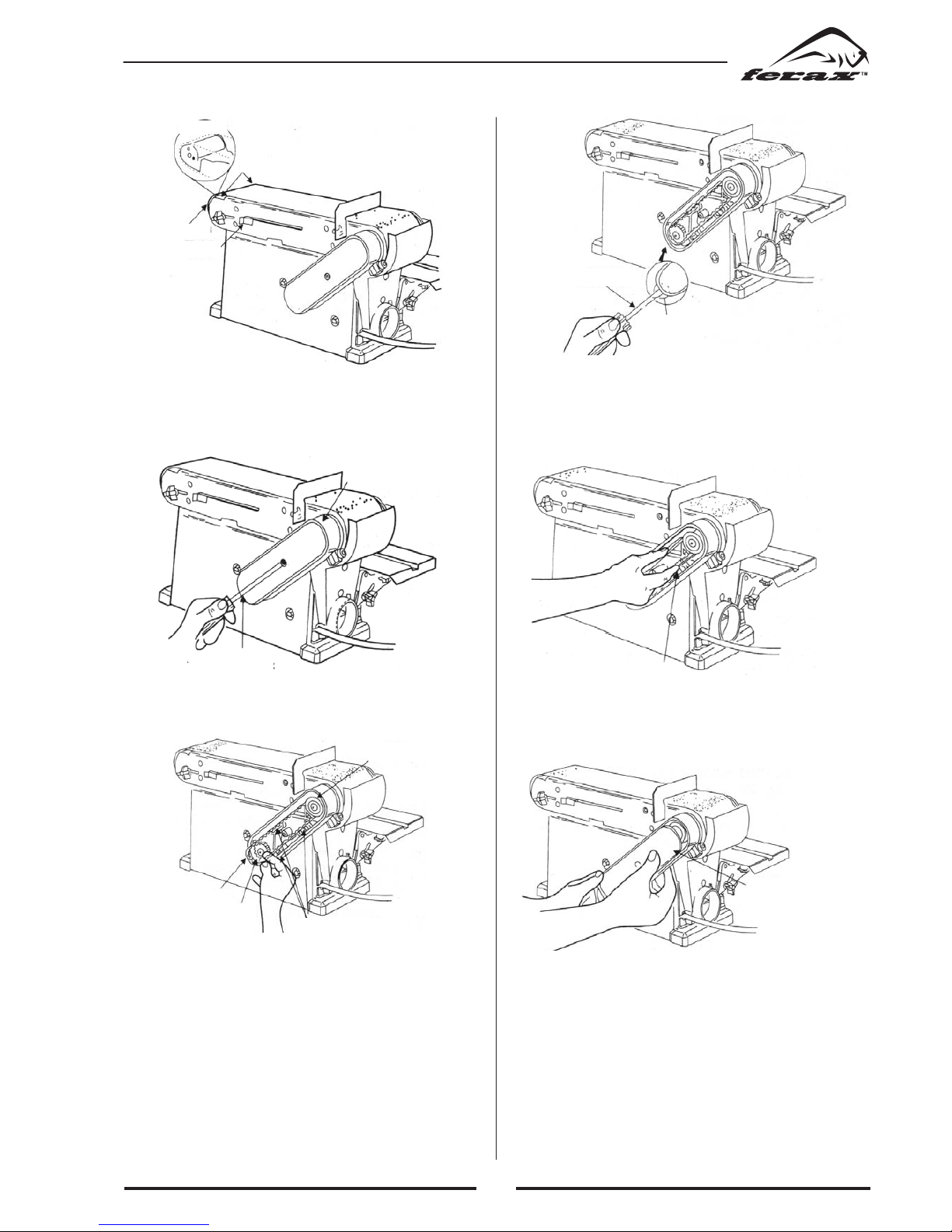

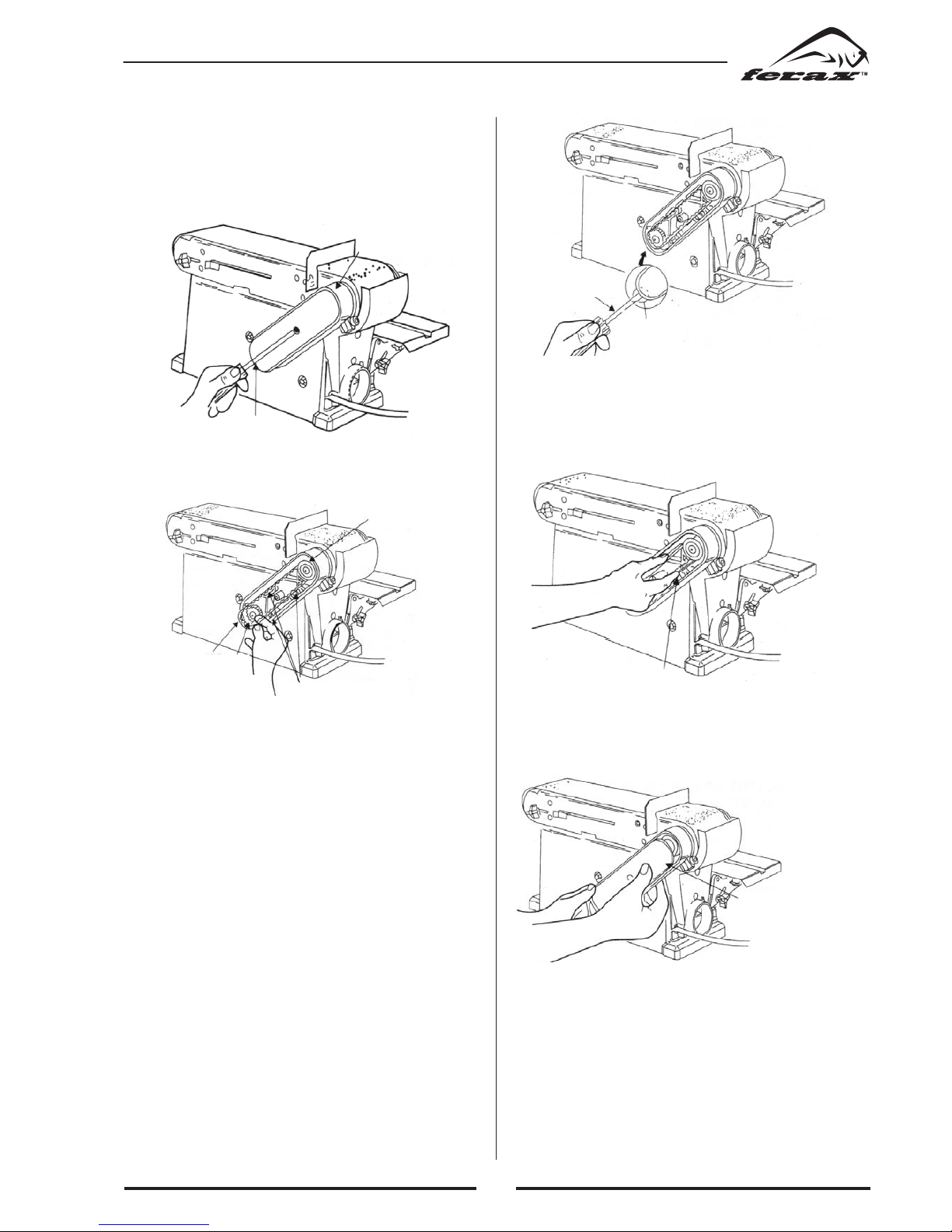

4. Lossa lite på de 3 skruvarna. Justera remmens spänning genom att föra in en skruvmejsel i justeringsspringan. För upp skruvmejseln för att öka remspänningen mellan rullarna.

5. Dra försiktigt åt skruvarna utan att rubba remmen.

Justeringshål

Standard-

skruvmejsel

Rem

Drivremskåpa

6. Kontrollera hur spänd drivremmen är genom att greppa remmen på båda sidor och klämma till. Remmen ska ge efter ungefär 5-6 mm.

OBS! Om drivremmen är för hårt spänd, kan detta orsaka buller och överbelastning av motorn. För löst spänd rem kan göra att remmen slits snabbare.

MONTERING AV DRIVREMSSKYDD

1. Ta fram drivremskåpan och placera den i fördjupningarna på drivremshuset.

2. Dra åt skruven med platt huvud med en Phillips-skruvmejsel.

3. Lossa de fyra M8-sexkantskruvarna så att drivremmen kan föras runt dem. För drivremmen runt den medlöpande rullen och drivrullen, se skiss, om remmen går av.

TA BORT KÅPAN OCH MONTERA DRIVREMMEN

1. Ta bort skruven med brett huvud som sitter mitt på kåpan med en Phillips-skruvmejsel.

2. Avlägsna kåpan.

FELSÖKNING

VARNING! För säkerhets skull bör stickkontakten tas ur vägguttaget innan felsökning görs av slipmaskinen.

ALLMÄN GENOMGÅNG

Kontrollera regelbundet att fästande skruvar är åtdragna. De kan vibrera och skaka loss över tiden.

REPARATION

Elanslutningar eller drivrem måste bytas ut av en fackman, som likaså bör utföra alla reparationer. Om elledningar skadas eller slits, laga eller ersätt dem hos en auktoriserad servicefirma.

Motorn fungerar inte.

Motorn saktar vid slipning.

Slipbandet glider av rullarna.

Trä börjar brinna vid slipning.

Mycket buller.

1. Fel på strömbrytaren ON/OFF. Fel på elledningen. Fel på strömbrytaren

2. Motorn är utbränd.

1. Drivremmen är för hårt spänd.

2. För mycket tryck läggs på arbets-stycket.

1. Sidjustering är fel inställd.

1. Sliprondellen eller slipbandet är fulla av kåda/sav.

1. Drivremmen är för hårt spänd.

1. Ersätt trasiga delar innan slipmaskinen används igen.

2. Alla försök att laga motorn kan kan vara RISKABELT. Låt en fackman utföra reparationen.

1. Minska spänningen, se under Skötsel, Ta bort drivremskåpan.

2. Minska trycket på arbetsstycket.

1. Justera sidledes , se under Montering av slipband.

1. Byt ut sliprondell eller slipband.

1. Minska spänningen, se under Skötsel,

Justering av drivrem.

PROBLEM MÖJLIG ORSAK ÅTGÄRD

SIKKERHETSANVISNINGER

SETT DEG INN I BRUK AV BÅNDSLIPEMASKIN

Les og forstå brukeranvisninen og symbolene på maskinen.

FOR BÅNDSLIPEMASKIN

Sikkerhet er en kombinasjon av sunn fornuft, være oppmerksom og lære seg hvordan båndslipemaskinen fungere. Les bruksanvisningen til denne maskinen nøye.

FØR SLIPEMASKINEN TAS I BRUK

ADVARSEL:

For å unngå misforståelse, som skulle kunne resultere i alvorlige men, koble ikke maskinen til strøm-uttak før

følgende trinn er utført:

• Montering og justering (side 19-20)

•

Lær deg å bruke ON-OFF-knappen, stoppknappen, slipebåndets sporvrier, arbeidsbordet og låseratt for helling av arbeidsbordet (side 20).

• Gå igjennom sikkerhetsforskriftene igjen i denne bruksanvisningen slik at du forstår hvordan maskinen fungerer.

•

Gå igjennom behandlingsanbefalingene for slipe maskinen (side 24).

Les nedenunder ADVARSELSTEKST som sitter fremme på slipemaskinen.

VARNING:

1. Les bruksanvisningen før maskinen tas i bruk.

2. Bruk vernebriller.

3. Bruk ansiktsvern.

4. Pass på at gapet mellom bord og slipebånd og plate ikke

er større enn 1,5 mm.

5. Støtt alltid opp arbeidsstykket med ”arbeidsbordet” eller

”stoppknappen”.

6. Unngå ”Tilbakeslag” (at arbeidsstykket slynges mot deg)

og bruk kun venstre halvdel av sliperondellen.

7. Tenk på brannfaren. Rydd bort alle sagspon og koble

bort eventuelle sponavsug før metallbiter slipes.

VED MONTERING OG FLYTTING AV SLIPEMASKIN

UNNGÅ FARLIGE MILJØER

Bruk slipemaskinen innendørs i en tørt lokal, godt beskyttet fra fuktighet. Pass på at arbeidsplassen er godt opplyst. Plasser slipemaskinen slik at verken brukere eller andre nærværende ikke kommer til å stå langsmed slipebåndet eller skiven. For å unngå å skades hvis slipemaskinen plutselig rister:

• Dra alltid ut stikkontakten før slipemaskinen flyttes.

•

Plasser slipemaskinen på en jevn flate med tiltrekkelig med armsving for å virkelig kunne håndtere og holde et arbeidsstykke

• Pass på at slipemaskinen står plant.

•

Skru fast slipemaskinen med muttere på arbeidsflaten. Fest dem på måten som vises under ”Montering og Jus-tering” (side 19).

• STÅ ALDRI PÅ MASKINEN. Skulle maskinen tippe over, kan noen skades alvorlig. Ikke oppbevar noe ovenfor eller i nærheten av maskinen, slik at man ikke blir tvunget til å stå på maskinen for å nå dette.

FØR HVERT BRUK:

kontroller slipemaskinen.

DRA UT STIKKONTAKTEN.

For å unngå skader hvis slipemaskinen skulle startes ufrivillig, dra ut stikkontakten, trykk inn OFF-knappen og fjern startnøkkelen før slipeplate eller slipebånd byttes eller noen innstilling justeres.

KONTROLL AV SKADEDE DELER.

Kontroller:

• innstillingen av bevegelige deler

•

hvis bevegelige deler trengs å festes

• skadede deler

• arbeidsstykker som laget et gap større enn 1/16” mellom

tverrbord og slipeflate

• slipebånd som er smalere enn 100 mm. Smalere bånd

eksponerer deler som fingrene kan sette seg fast i

• slitte eller ødelagte strømledninger

• hvor støtteig maskinen står og

• hva som helst annet som skulle kunne innvirke på driften av

slipemaskinen

Skulle noen del mangle, være bøyd eller ødelagt, eller noen

NORSK

INNHOLD

Tekniske data ..............................................................................

Sikkerhetsanvisninger .................................................................15

Før slipemaskinen tas i bruk .......................................................15

Ved montering og flyttning av slipemaskin ................................15

Ved kjøring av slipemaskinen .....................................................16

Oppakking og kontroll av innhold ..............................................17

Montering ....................................................................................17

Lær deg å kjenne din båndslipemaskin .......................................20

Grunnfunksjon ............................................................................21

Behandling ..................................................................................25

Smøring .......................................................................................25

Feilsøking ....................................................................................26

Koblingsskjema .........................................................................115

Sprängskisser + Reservedeler ...................................................116

EU-forsikring ............................................................................117

FOR DIN EGEN SIKKERHET:

LES IGJENNOM ALLE

INSTRUKSJONER NØYE

• Montering • Drift • Reservedeler

TEKNISKE DATA

Banddimension ...........................................

mm 100 x 915

Bandhastighet ...............................................m/s 8

Putsskivans diameter ................................... mm 150

Putsskivans hastighet ................................r/min 2850

Lydnivå ................................................... dB(A) 85

Motorspänning ................................................V 230 1-fas

Motoreffekt ....................................................W 400

Vikt ............................................................... kg 17

Oversettelse av

den opprinnelige instruksjonene

BEDRE Å VÆRE FREMSYNT ENN Å BLI UTEN SYN

BRUK

VERNEBRILLER

elektrisk del ikke fungere som den skall, steng av slipemaskinen og dra ut stikkontakten. ERSTATT skadede, manglende eller dårlig fungerende deler før maskinen igjen tas i bruk. VÆR NØYE MED BEHANDLINGEN AV MASKINEN. Hold slipemaskinen ren slik at den fungerer på beste og sikreste måte. Følg anbefalingene for smøring.

For å unngå skader pga. att stykket setter seg fast, glir eller løsner:

• BRUK BARE ANBEFALTE TILBEHØR (side 104). Se

etter i bruksanvisningen , hvilke tilbehør som anbefales. Følg anvisningene for tilbehøret. Ved bruk av uegnede tilbehør, øker skaderisikoen.

• Juster tverrbordet slik at gapet til slipeflaten ikke er større enn 1,5 mm. Ved kontroll av gapet mellom båndet og tverrbordet, hold ned båndet mot metallunderlaget.

• Pass på at alle fester og tvinger sitter skikkelig og at ingen deler beveger seg mer enn de skal.

• HOLD ARBEIDSPLASSEN REN. Rotete flater og bord øker ulykkesrisikoen. Gulvet får ikke være skjevt.

• For å unngå brennskader eller andre brannulykker, bruk aldri brannfarlige væsker, damp eller gasser i nærheten av slipemaskinen.

PLANLEGG FOR HVORDAN DU SKAL BESKYTTE ØYNE, HENDER, ANSIKT OG ØRER LÆR DEG Å KJENNE SLIPEMASKINEN. Les igjennom

bruksanvisningen og advarselsteksten som er fastlimt på maskinen. Lær deg maskinens begrensninger som potensielle risikofylte moment. For å unngå skader ved ufrivillig berøring av maskinens bevegelige deler, pass på at:

• fungerende VERNEUTSTYR finnes på plass

• ikke utfør monteringsarbeider eller stille noe på maskinen mens

den fortsatt er i bevegelse

• UNNGÅ UFRIVILLIG START. Pass på at strømbryteren er

i OFF-posisjon før maskinen kobles til strømnettet.

Planlegg ditt arbeid.

BRUK RETT VERKTØY. Bruk ikke en maskin eller et verktøy for noe de ikke er beregnet for. OBS! Denne slipemaskinen er ikke beregnet for kraftig avvirkning. Ved metallbearbeiding kan gnister og opphetede partikler forvolde brann. Unngå dette ved å:

• Koble bort sponsugeslange fra maskinen

• Fjern alle spor av trestøv inne i maskinen

• Fjern alle spor av metallrester inne i maskinen før sliping av

tre påbegynnes igjen

Bruk verneutstyr.

Du kan få fremmede emner i øyne fra alle typer slipemaskiner. Disse kan forårsake alvorlige synsskader. Vanlige briller tåler kun lettere støt og er ikke noen vernebrille. Det er derfor man bør bruke vernebriller.

• Bruk ikke vide klesplagg, hansker, slips eller smykker (ringer, armbåndsur), som kan sette seg fast og gjøre at du kommer i berøring med bevegelige deler.

• Bruk sko med gummisåler

• Samle langt hår i en hestehale

• Rull opp ermene ovenfor albuen

• Støynivået varierer kraftig. For å unngå hørselsskader, bruk hørselvern eller ørepropper ved sliping under lengre tid.

• Slipearbeider er vanligvis støvete. Bruk ansiktsmaske sammen med vernebriller med støvfilter.

• Kontroller arbeidsstykket

Pass på at det ikke finnes noen spiker eller fremmedlegemer i den del av arbeidsstykket som skal slipes. Planlegg arbeidet slik at du unngår TILBAKESLAG, hvis arbeidsstykket skulle sette seg fast på slipebåndet eller sliperondellen og slites ut av hendene på deg.

• Pass på at det ikke finnes noe skrot mellom arbeidsstykket og

tverrbordet.

• Ved sliping av ujevne arbeidsstykker, juster tverrbordet slik at

stykkene ikke glir eller slites ut av hendene på deg.

• Vær ekstra forsiktig ved sliping av store, meget små eller

kompliserte arbeidsstykker.

• Bruk aldri denne maskinen for å slipe mange biter som er for

små for å holdes for hånd.

• Bruk ytterligere støtte (bord, sagbukker etc.) for arbeidsstykker

som kan tippe over om de ikke holdes fast mot bordplaten.

• La ALDRI en person få rollen som forlengerbord eller støtte

for arbeidsstykker som er lengre og bredere enn bordet, eller for å mate fram eller dra stykket.

• Ved etterbehandling med sliperondell, må arbeidsstykket alltid

presses mot skivens ”DOWN”-side. Ved sliping mot del som stikker opp fra bordet kan arbeidsstykket skades og begynne å vibrere eller slites ut av hendene på deg og gli.

• Slip bare ett arbeidsstykke av gangen.

• Fjern alt fra arbeidsbenken utenom arbeidsstykket

og ev. tilhørende støtte, før slipemaskinen startes. Tenk igjennom hvordan du ska holde arbeidsstykket under hele slipeprosessen. Unngå vanskelige manøver og håndbevegelser, der fingre eller hender kan havne på slipeflaten ved en plutselig bevegelse. Pass på fingrene der slipebåndet løper ned i støvoppsamleren. BØY DEG IKKE FOR LANGT FRAMOVER. Stå stødig, mist ikke balansen. Hold ansikt og kroppen langs maskinen slik at du ikke treffes av tilbakeslag.

VED KJØRING AV SLIPEMASKINEN

ADVARSEL! La ikke gammel vane (av mye arbeid med

båndslipemaskinen) føre til misforståelse pga. uforsiktig-

het. Noen sekunders manglende oppmerksomhet kan resultere i en alvorlig skade. Før du begynner å arbeide, studer slipemaskinen når den kjøres. Om den lyder merkelig eller vibrerer kraftig, stopp den umiddelbart. Steng av maskinen og dra ut stikkontakten. Start ikke maskinen igjen før feilen er funnet og utbedret. Før slipemaskinen begynner å brukes, må du forsikre deg om at sliperondellen roterer moturs. HOLD BARN BORTE. Hold besøkende på sikker avstand fra slipemaskinen. Pass på at alle forbipasserende befinner seg på be-

Minst 24

2 hull

3/8 ø

Alle mål er i tommer hvis ikke annet angis.

Kontur av slipemaskin

OPPAKKING OG KONTROLL AV INNHOLD

Pakk opp alle deler og kontroller alt materiale mot skisser og ”Liste over separate deler”. Obs!: Kontroller at alle deler finnes før du kaster forpakningsmaterialet.

10 mm skiftenøkkel

Kombinasjonsvinkel

6 mm insexnøkkel

Stjernetrekker

Standardskrutrekker

Dra en svak strek

langs denne kanten

Kombinasjonsmålet må være eksakt

Rett kant av bordsplate

3/4” tykk, kanten må

være helt rett

Det ska ikke finnes noe gap eller

overlappning når målet snus over

langs den linjerte streken

NØDVENDIGE VERKTØY

tryggende avstand fra slipemaskinen og arbeidsstykket. FORSERE IKKE MASKINEN. Den fungerer mye bedre og sikrere om den får gå i den takt den er tenk for. Trykk arbeidsstykket bare så tett inntil og hardt mot slipeflaten, at det kan slipes uten å sette seg fast. Før du forsøker å løsne noe som har satt seg fast, pass på at:

• strømbryteren står i OFF-posisjon

• slipemaskinens stikkontakt er trukket ut

• alle bevegelige deler er helt stillestående.

FØR DU GÅR IFRA MASKINEN

FORLAT ALDRI EN PÅSLÅTT MASKIN UTEN OPPSIKT. STENG AV STRØMMEN.

Gå ikke derifra før maskinen har stoppet helt.

GJØR ARBEIDSPLASSEN BARNESIKKER. Slå av hovedstrømbryteren, fjern den gule bryternøkkelen og oppbevar den utilgjengelig for barn og andre uvedkommende. Lås verkstedet.

Bokstav Liste over deler Antall

A Båndslipemaskinenhet 1 B Bruksanvisning 1 C Bord 1 D Sliperondell 1 E Bordsstøtte 1 F Tverrbord 1 G Arbeidsstøtte 1 H Veske inneholdende: Ratt 1 Brikke, 6,5ks17,8ks1,6 5 Skrue, stort hode type ”AB” M4.2ks1.9-12 2 Strømbryternøkkel 1 Låsebrikke, M6 4 Skaldekal 1 6-kantskrue, M6-1.0-14 4

MONTERING

PLASSERING AV BÅNDSLIPEMASKIN PÅ ARBEIDSBENK

Om slipemaskinen skal være stasjonær, må den settes fast skikkelig på en stødig flate, f.eks. en arbeidsbenk. Om den plasseres på en arbeidsbenk, bør hull bores gjennom benkeplaten etter målene på skissen.

1. Maskinen skal festas skikkelig med 5/16”-skruer og 6-kantskruer (medfølger ikke). Skruene bør være 1-1/2” pluss benkeplatens tykkelse.

2. Bestem og merk ut hvor hullene skal være på benkeplaten.

3. Bore to 9,5 mm ø-hull gjennom arbeidsbenken.

4. Plasser slipemaskinen på arbeidsbenken og pass på at vangens hold passer benkens.

5. Sett i to 5/16”-skruer med 6-kantmuttere og trekk til.

Alternativt kan slipemaskinen monteres på en separat treplate. Skivens mål må være godt tilmålt for at slipemaskinen ikke tipper under bruk. Det bør helst være en minst 19 mm tykk sponplate (tynnere sponplate sprekker lett).

ADVARSEL! For å unngå skader, forsøk ikke å montere båndslipemaskinen, koble den til strømnettet eller slå den på før en manglende del erstattes og installeres korrekt.

ADVARSEL! For din egen sikkerhet, koble aldri stikkontakten til strømnettet eller vri om startnøkkelen før alt er montert og du har lest igjennom hele bruksanvisningen.

Bord

6-kantskrue (3)

Bordstøtte

Låsebrikke (3)

Brikke (3)

MONTERING AV TVERRBORD

Ta fram tverrbordet og 6-kantskrue M6x1.0-14, brikke og låsebrikke. Hold fast tverrbordet på plass og fest det slik som det framgår av skissen. Dra ikke til for mye.

Slipetallerken

Skruer

Slipetallerken

Rondellbeskyttelse

6-kantskrue

Låsebrikke

6-kantskrue for tverrbord

Flat brikke

Skiftenøkkel

Tverrbord

MONTERING AV BORDENHET

1. Ta fram bordstøtten og tre 6-kantskruer, M6x1.0-14 og låsebrikker blant de løse delene.

2. Plasser bordstøtten mot bordet og pass på at hullene passer, se skisse.

3. Fest bordstøtten som framgår av skisse.

4. Plukk fram en 6,5x17,8x1.6 brikke og et låseratt blant delene.

5. Plasser bordstøtten i hullene på siden av vangen, se skisse. Pass på at den 9,5mm ø-sprekken passes inn i det øvre hullet.

6. Plasser brikken på den gjengede rattets kilespor og før inn i hullene på vangen.

OBS! For å unngå å skades ved håndteringen av verktøyet, bruk 5/16” eller større skruer og muttere. Følg instruksjonene før montering på arbeidsbenk, bruk plater minst 18x24” tykke og 5/16”-skruer med flatt hode, låsebrikker og 6-kantmuttere (medfølger ikke). Skruens lengde må være 1-1/2” pluss arbeidsbenkens tykkelse. Obs!: For å få ordentlig stabilitet, må hullene være så dype at skruehodene er jevnt med benkeflaten.

ADVARSEL! For å unngå å skades når maskinen settes i bevegelse, må flaten som den monteres på undersø-

kes nøye. Du må være sikker på at ingenting kommer å bevege seg under kjøringen av maskinen. Virker maskinen ha tendens til å gli eller tippe over, forsterk benk, støtte eller støtteflate før slipemaskinen tas i bruk.

Festehull

”C”-tvinge

Arbeidsplate

FASTKLEMMING AV BÅNDSLIPEMASKIN VED ARBEIDSBENK

Båndslipemaskinen kan klemmes fast direkte på arbeidsbenken med hjelp av to eller flere ”C”-tvinger nederst (en tvinge for hver ende av maskinen).

MONTERING AV SLIPERONDELL OG STØTTE

1. Ta fram sliperondellen og ta bort den beskyttende hinnen.

Sett inn skiven ved slipetallerkenen og sett den på plass ved å trykke til rundt om.

2. Ta fram rondellbeskyttelsen og to skruer med stort hode,

M4.2x1,4-12 fra posen med løse deler.

3. Plasser rondellstøtten mot slipetallerkenens nedre 1/3 og pass

inn hullene, se skisse.

4. Dra til skruene med stort hode skikkelig med en stjernetrekker

med et lett trykk for at hullene skal passe.

Drivreimsbeskyttelse

Ekstra

festehull

Låseratt før bord

Brikke

Bakkestopp løsnet

Bordstøtte

Kombinasjonsvinkel

Skaldekal

Låseratt for bord

Arbeidsbord

EKSTRA STØTTE FOR VERTIKAL-

SLIPING

1. Fjern bakkestoppens låsemutter og ta bort tverrbordet.

2. Ta bort bordenheten ved å fjerne låserattet og brikken.

OBS! Båndet kan stilles loddrett ved å løsne insexskruen og heve

maskinvangen, se ”Plassering av Båndvange”, side 23.

3. Sett fast bordenheten i de ekstra hullene i båndvangen. Pass på at indekssplinten går inn i det øvre hullet når slipebordet står loddrett.

JUSTERING AV BORDENHET

ADVARSEL! For å unngå skader hvis maskinen skulle startes ved uhell, pass på at maskinen ikke er koblet til strømnettet før justeringen.

1. Kontroller arbeidsbordets helling mot skiven med en kombinasjonsvinkel.

OBS! Kombinasjonsvinkelen må være ”eksakt”, se ”Oppakking – nødvendige verktøy”, side 18, for å kontroller hvordan dette gjøres.

2. Om vinkelen mellom bordet og skiven ikke er rett, løsne låserattets skrue og skråstill bordet.

3. Juster vinkelen mot skiven og trekk til låserattet.

4. Sett skaldekalen ved 0˚-merket på støvbeskyttelsen.

MONTERING AV SLIPEBÅND – SPENNING OG SPORING

ADVARSEL! For å unngå skader hvis maskinen skulle

startes av uhell, sett strømbryteren i OFF-posisjon, ta

bort nøkler og dra ut stikkontakten fra vegguttaket før slipebåndet tas løs eller installeres.. Du finner en ”retningspil” på slipebåndets slette side. Slipebåndet må løpe i pilens retning for at skjøten ikke skal sprekke opp.

1. Før spennspaken til høyre for å minske båndspenningen.

2. Plasser slipebåndet over rullen med retningspilen nedover som

på skissen. (Pilen sitter på slipebåndets innside.) Pass på at båndet er sentrert på begge rullene.

3. Før spennspaken til venstre for å øke båndspenningen.

8. Bruk bruksanvisningen som holder. Plasser 10 sider av bruksanvisningen mellom skiven og bordets framkant. Trykk bordet mot sidene og trekk til de tre 6-kantskruene.

Maks. 1/16 tommer

Slipeflate

Bord

Låseratt for bord

Bruksanvisning

Arbeidsbord

10 sider

Skaldekal

Bordstøtte

Vange

Indeksstift

Brikke

Bordets låseratt

ADVARSEL! For å unngå at arbeidsstykke eller fingre setter seg fast mellom arbeidsbord og slipeflate, bør ikke gapet mellom bordkant og slipeflate være større enn

1,5 mm.

7. Løsne de tre 6-kantskruene og juster bordet.

LÆR DEG Å KJENNE DIN BÅNDSLIPEMASKIN

Rondellbeskyttelse

1. Tverrbord

Bordenhet

Festehull

Slipebånd

Strømbryter ON-OFF

Sliperondell

Slipetallerken

Festehull

4. Spennspak

Tverrbord 6-kantskrue

5. Låseratt for bord

Bunnplate

3. Sidejustering

6. Festehull

Båndvange

2. Insexskrue for bjelke

ADVARSEL! For å unngå skader hvis maskinen skulle startes ved uhell, sett strømbryteren i OFF-posisjon og dra ut stikkontakten fra vegguttaket før noen juste-

ringer gjøres.

1. Tverrbord. Er til som støtte for arbeidsstykket på slipebåndet.

Insexskrue. Ved å løsne skruen kan slipebåndet heves til vertikal posisjon.

3. Justerratt. Ved å vri rattet moturs får båndet bevege seg mot skiven; ved å vri rattet medurs, beveger båndet seg bort fra skiven.

4. Spennspak. Ved å føre rattet til høyre, minsker båndspenningen; ved å føre rattet til venstre øker båndspenningen.

5. Låseratt for bord. Ved å løsne rattet kan bordet vinkles for avgrading (pilen på skalaen mot bordets midtpunkt med skalaen fastsatt på bunnen).

6. Ekstra festehull. Til for at bordet skal kunne monteres for endesliping, når bjelken er i vertikalt posisjon.

7. Strømbryter med ON/OFF-posisjon.

STRØMBRYTER MED ON/OFF-POSISJON

(Kan variere fra land til land.) ON/OFF-strømbryteren har en låsefunksjon. DENNE FUNKSJON

ER TIL FOR Å FORHINDRE AT MASKINEN SKAL KUNNE BRUKES AV UVEDKOMMENDE, BARN OG LIGNENDE.

Drivrulle

Medløpende rulle

Retningspil

Spennspak

Slipebånd

Insexskrue for fiksering av vange

Spennspak

Sporratt

4. Trekk til insexskruen når vangen er i ønsket posisjon.

Sett stikkontakten i et vegguttak. Sett strømbryteren i ONposisjon og så umiddelbart i OFF-posisjon for å se om båndet viser tegn til å gli av den medløpende rullen eller drivrullen. Om den ikke gjør det, LØPER det korrekt.

6. Om slipebåndet drar seg mot skiven, vri sporrattet 1/4” omdreining medurs.

Om slipebåndet drar seg fra skiven, vri sporrattet 1/4” omdreining moturs.

8. Sett strømbryteren i ON-posisjon og så umiddelbart i OFFposisjon for å se hvordan båndet løper. Juster med sporrattet hvis det trengs.

GRUNNFUNKSJON

FØR SLIPEMASKINEN TAS I BRUK

ADVARSEL! For å unngå misforståelse og alvorlige, livslange skader, koble ikke maskinen til strømnettet før følgende utbedringer er utført.

1. Maskinen er montert og innstilt (side19-20).

2. Du har forstått strømbryterens, bakkestoppens, slipebåndets, justerrattets, spennspakens, arbeidsbordets og låserattets funksjon (side 20).

3. Du har lest igjennom bruksanvisningen, forstått alle sikkerhetsforskrifter og hvordan slipemaskinen skal brukes.

4. Gått igjennom maskinens behandlingsråd (side 24).

FØR HVERT BRUK

Kontroller slipemaskinen

ADVARSEL: Slipemaskinen får ikke være koblet til

strømnettet. For å unngå skader hvis maskinen skulle

startes ved uhell, pass på at den ikke er koblet til strømnettet, før innstillinger justeres, sliperondell eller slipebånd eller noe annet må byttes ut.

KONTROLL AV SKADEDE DELER.

• justering av bevegelige deler

• oppbinding av bevegelige deler

• ødelagte deler

• deler som forårsaker større gap enn 1,5 mm mellom

tverrbord og slipeflate

• at slipebåndet ikke er smalere enn 100 mm. Smalere bånd

eksponerer deler som fingre kan sette seg fast i

• slitte eller ødelagte strømledninger

• at installeringen er stødig

• vad som helst som kan innvirke på slipemaskinens

funksjon. Om del mangler, er skadet eller en elektrisk del ikke fungerer som den skal, slå av slipemaskinen og dra ut stikkontakten. ERSTATT skadede, manglende eller dårlig fungerende deler før slipemaskinen kjøres igjen.

VÆR NØYE MED MASKINENS BEHANDLING

For beste og sikreste resultat, hold slipemaskinen ren. Følg anbefalingene for smøring.

FJERN INNSTILLINGS- OG SKIFTENØKLER fra maskinen før den startes.For å unngå skader pga. biter som setter seg fast, løsner eller slynges ut:

• BRUK KUN ANBEFALTE TILBEHØR (side 104). Se

etter i bruksanvisningen hvilke tilbehør som anbefales. Følg instruksjonene til tilbehøret. Om du bruker andre tilbehør enn de anbefalte, er skaderisikoen stor.

• Sett fast tverrbord for arbeidsstykket på den måten at gapet

mellom stykket og slipeflaten ikke er større enn 1,5 mm. Ved justeringen av gapet mellom slipebåndet og tverrbordet, hold ned båndet mot den underliggende metallskiven.

• Forsikre deg om at alle fester og tvinger sitter skikkelig og at

ingen deler er løse.

• HOLD ARBEIDSPLASSEN REN. Belemrede arbeidsplasser

og benker bidrar til ulykker. Gulvet får ikke være skjevt. For å unngå brennskader eller andre ulykker med ild, bruk aldri brannfarlige væsker, damp eller gasser i nærheten av slipemaskinen.

1. For å kunne starte maskinen, må nøkkelen settes i strømbryteren, se skisse.

OBS! Nøkkelen er laget av gul plast og ligger i vesken med løse deler.

2. Plasser en finger bakom strømbryterspaken, se skisse, og DRA spaken mot deg.

3. For å stenge AV maskinen, TRYKK INN spaken.

FORLAT ALDRI MASKINEN UTEN OPPSIKT FØR DEN HAR STOPPET HELT

4. For å låsa strømbryteren i OFF-posisjon, hold den INNTRYKKET med den ene hånden og TA UT nøkkelen med den andre.

ADVARSEL! For din egen sikkerhet, lås alltid strømbryteren i OFF-posisjon når maskinen ikke bruks,

ta ut nøkkelen og oppbevar den på en sikker plass. Om det plutselig skulle bli strømbrudd (og alle lysene slukker), sett strømbryteren i OFF-posisjon, ta ut nøkkelen og oppbevar den på sikker avstand fra slipemaskinen.

ikke holdes fast ved bordplaten.

• La ALDRI noen hjelpe til i stedet for å forlenge bordet, for å holde et arbeidsstykke som er lengre eller bredere enn slipemaskinens bord eller for å mate fram, støtt eller dra arbeidsstykket.

• Ved etterbehandling av arbeidsstykke med sliperondell, press alltid arbeidsstykket mot sliperondellens nedre del. Sliping mot delen som roterer oppover fra arbeidsplaten, kan ødelegge stykket ved at det begynner å vibrere eller slites ut av hendene på deg.

• Slipe kun et arbeidsstykke av gangen.

• Fjern alt fra arbeidsbenken utenom arbeidsstykket og nødvendige tilbehør før slipemaskinen startes.

Funder på hvordan du skal holde arbeidsstykket under slipingen

Unngå uegnede bevegelser og ubekvemme kroppsstillinger, ettersom en plutselig bevegelse kan gjøre at fingre eller hender kommer i berøring med sliperondellen. Stikk ikke ned fingrene der slipereimen snurrer i støvoppsamleren. BØY DEG IKKE FOR LANGT FRAMOVER. Stå stødig, mist ikke balansen. Hold ansikt og kropp på siden av maskinen, slik at de ikke er i veien hvis noe løsner.

KJØRING AV SLIPEMASKIN

ADVARSEL! La ikke gammel vane (lagt seg til etter mye

arbeid med båndslipemaskinen) forårsake misforståelse

pga. slurv. Noen sekunders manglende oppmerksomhet kan resultere i en alvorlig ulykke. Før du begynner å arbeide med slipemaskinen, studer maskinen når den kjøres. Om den lyder merkelig eller rister mye, stoppe den umiddelbart. Steng den av og dra ut stikkontakten. Start ikke maskinen igjen før feilen er funnet og utbedret. Før slipemaskinen tas i bruk, kontroller at sliperondellen roterer moturs. HOLD BARN PÅ AVSTAND. Hold besøkende på sikker avstand fra slipemaskinen. Pass på at forbipasserende befinner seg på sikker avstand fra slipemaskin og arbeidsstykket. FORSERE IKKE MASKINEN. Den fungerer best og sikrest i den takt den er beregnet for. Trykk arbeidsstykket bare så tett og hardt mot slipeflaten, at det slipes uten å sette seg fast.

Før du forsøker å få løs noe som har satt seg fast:

• Sett strømbryteren i “OFF”-posisjon

• Pass på at slipemaskinens stikkontakt er dratt ut.

• Vent til alle bevegelige deler står helt stille.

FØR DU GÅR IFRA SLIPEMASKINEN:

LA ALDRI EN PÅSLÅTT MASKIN STÅ UTEN OPPSIKT. STENG AV STRØMMEN. Forlat ikke maskinen før den har

stoppet helt. GJØR VERKSTEDET BARNESIKKER. Slå av hovedstrømbryteren. Ta bort den gule nøkkelen og oppbevar den slik at ingen uvedkommende får tak i den. Lås verkstedet.

AVGRADING

Arbeidsbordet kan vinkles fra 0° – 45° ved avgrading. Løsne på bordets låseratt og skråstill bordet, så mye som det trengs, se skisse. Dra til låserattet.

PLANLEGG HVORDAN DU KAN BESKYTTE ØYNE, HENDER, ANSIKT OG ØRER

LÆR DEG Å KJENNE DIN SLIPEMASKIN. Les igjennom

bruksanvisningen og den advarselstekst som sitter opplimt på maskinen. Lær deg maskinen, dens begrensninger og eventuelle risikoer ved brukt. For å unngå skader ved ufrivillig berøring av bevegelige deler: LA BESKYTTELSEN SITTA PÅ PLASS og kontroller at de fungerer. Monter ingenting eller plasser ikke noe på slipemaskinen når den er i bevegelse. UNNGÅ UFRIVILLIG IGANGSETTING. Pass på at strømbryteren er i OFF-posisjon før slipemaskinen kobles til strømnettet.

Planlegg ditt arbeid

BRUK RETT VERKTØY. Bruk ikke verktøy eller andre tilbeh-

ør for noe de ikke er beregnet for.

ADVARSEL! Denne maskin er ikke beregnet til å brukes for kraftig avgrading. Ved arbeid med metall kan gnister og opphetede partikler forårsake brann. Dette kan unngås

ved å:

• Koble bort alle sponsugeslanger fra slipemaskinen.

• Fjern alle spor av trestøv i slipemaskinen.

• Fjern alle spor av metallrester i slipemaskinen før tresliping påbegynnes igjen.

Bruk verneutstyr

• Man kan få inn fremmedlegemer i øyne fra alle typer

slipemaskiner. Dette kan resultere i alvorlige synsskader. Briller beskytter ikke. Spesielle vernebriller finnes.

• Bruk ikke vide klesplagg, hansker, slips eller smykker (ringer,

armbåndsur), som kan sette seg fast i slipemaskinen og gjøre at du kommer for nær maskinens bevegelige deler.

• Bruk solide sko for å ikke skli.

• Bind opp langt hår.

• Rull opp lange ermer ovenfor albuen.

• Lydnivåene varierer kraftig. For å unngå hørselskader, bruk

ørepropper eller hørselvern når du bruker slipemaskinen under i lengre perioder.

• Slipearbeid er vanligvis støvete. Bruk ansiktsmaske sammen

med vernebriller.

Kontroller arbeidsstykket

OBS! Pass på at det ikke finnes noen spiker eller fremmedlegemer

i arbeidsstykket som skal slipes.

Planlegg ditt arbeid for å slippe å få TILBAKESLAG hvis arbeidsstykket setter seg fast i slipebåndet eller sliperondellen slik at det slites ut av hendene på deg.

• Pass på at det ikke finnes noe skrot mellom arbeidsstykket og

tverrbord.

• Ved sliping av ujevne arbeidsstykker, plasser tverrbord slik at

det ikke glir eller slites ut av hendene på deg.

• Vær meget forsiktig ved sliping av store, små eller kompliserte

arbeidsstykker.

• Bruk aldri denne maskinen for å slipe så små stykker at de ikke

kan holdes med hånden.

• Bruk ytterligere støtte (bord, sagbukker, arbeidsbukker etc.)

ved arbeid med arbeidsstykker store nok til å tippe over om de

Tverrbord

Slipebånd

Tverrbord

Insexskrue

Tverrbord

Båndvange

Insexskrue

”L”sekskantnøkkel

For å stille slipebåndet i vertikalposisjon:

1. Fjern tverrbordet.

2. Løsne insexskruen med en 6 mm sekskantnøkkel.

3. Plasser slipebåndet vertikalt, se bilde, og trekk til insexskruen, se skisse.

SLIPEBÅNDETS SLIPEFLATE

ADVARSEL! For å unngå skader fra arbeidsstykke som glir, setter seg fast eller slenges ut, still inn støtten

slik at gapet til slipeflaten ikke er mer enn 1,5 mm. Hold slipebåndet helt flatt mot metallvangen ved justering av gapet mellom slipebåndet og arbeidsstøtten.

Ta et fast grepp om arbeidsstykket med begge hender og kom ikke for nær slipebåndet med fingrene. Hold arbeidsstykkets ende mot støtten og før samtidig stykket langs slipebåndet. Vær spesielt forsiktig ved sliping av meget tynne stykker. Fjern tverrbordet ved sliping av lange arbeidsstykker. Trykk bare så hardt mot slipebåndet at arbeidsstykket mates videre.

SLIPING AV ENDER PÅ SLIPEBÅND

Det er lettere å slipe lange arbeidsstykker med slipebåndet i vertikalposisjon. Se under ”Basefunksjon – justering av bjelke” for å rette til bjelken og ”Montering – Montering av bord” for å justere arbeidsbordet. Før arbeidsstykket sakte over slipebåndet. For større nøyaktighet, bruk gjæringslinjal (tilbehør).

Bord

Bordets låseratt

Maks. 1,5 mm

Slipeflate

Bord

ADVARSEL! For å unngå at arbeidsstykke eller fingre setter seg fast mellom bord og slipeflate, må bordet være justert på bordsstøtten slik at gapet mellom bordkant og slipeflate er maks. 1,5 mm.

JUSTERING AV BJELKEN

En insexskrue fester båndvangen i vertikal eller horisontal posisjon.

Kombinasjonsvinkel

Gjæringslinjal

(ekstra tilbehør)

Gjæringslinjal

(tilbehør)

Midten

Arbeidsstykke

Midten

Arbeidsstykke

(t.v. for midten)

Utoverbøyde kanter må alltid slipes på rondellens venstre side, se skisse.

ADVARSEL! Om arbeidsstykket plasseres mot sliperondellens høyre side, kan stykket slynges opp (rekyl) og skade noen.

Midten

Sliperondell

Arbeidsstykke

SLIPING AV MINDRE ENDEFLATER PÅ SLIPERONDELL

OBS: Ved dette arbeid anbefales bruk av gjæringslinjal (valgfritt

tilbehør). Plasser alltid endeflatene som skal slipes mot sliperondellens venstre side, se skisse.

ADVARSEL! Om arbeidsstykket plasseres mot rondellens høyre side, kan stykket kastas opp (tilbakeslag) og skade noen.

ADVARSEL! For sikkerhets skyld sett strømbryteren i OFF-posisjon og dra ut stikkontakten fra vegguttaket før slipemaskinen justeres.

Obs!: Bruk kombinasjonsvinkel for å støtte gjæringslinjalen mot

sliperondellens framside (målet må være eksakt). Hvis vinkelen ikke er rett, løsne kombinasjonsmålets justeringsknapp, flytt gjæringslinjalen og trekk til knappen skikkelig.

Plasser alltid arbeidsstykket på rondellens venstre side og la rondellen rotere moturs, se skisse. Bordet kan skråstilles for avgrading.

Båndvange

Slipebånd

Arbeidsstykke

Arbeidsbordenhet

Drivrulle

Arbeidsstykke

Medløpende rulle

SLIPING AV KURVETE KANTER

Slipe alltid kurvete kanter på den medløpende rullen, se skisse.

ADVARSEL! Forsøk aldri å slipe endeflater på den medløpende rullen, ettersom man ved å plassere noe på denne kan forårsake et stykke som slynges opp, som kan resul-

tere i at noen skades.

Stjerneskrutrekker

Drivreimdeksel

Lagerhylser

Spennspak

Smør her

Medløpende rulle

Bånd

Drivrulle

Skruer

Medløpende

rulle

Justeringshull

Standardskru-

trekker

4. Løsne litt på de 3 skruene. Juster reimens spenning ved å føre

inn en skrutrekker i justeringssporet. Før opp skrutrekkeren for å øke reimspenningen mellom rullene.

5. Dra forsiktig til skruene uten å rubbe reimen.

SMØRING

KULELAGRENE i denne maskinen er innsmurt med fett fra

fabrikken når de pakkes. De behøver ikke ytterligere smøring. Lagerhylser trengs å oljes med 30 olje etter 10 timers bruk, se instruksjoner nedenfor.

SMØRING AV LAGERHYLSER

ADVARSEL! FOR Å UNNGÅ SKADER, VRI STRØMBRYTEREN I OFF-POSISJON, TA BORT NØKKELEN OG DRA UT STIKKONTAKTEN FRA

VEGGUTTAKET FØR ENHETEN SMØRES.

1. Løsne båndspenningen ved å vri spennspaken til høyre.

2. Før slipebåndet mot den medløpende rullens sider for å eksponere de sider åpningene.

3. Ha i 2-3 dråper olje i alle hullene, se skisse. Ta ikke mer olje, ettersom for meget olje kan få båndet til å glid og at olje kan komme på arbeidsstykket.

4. Juster hvordan båndet løper etter monteringsbeskrivelsen under ”Montering av slipebånd – Spenning og Sporing”.

TA BORT DEKSELET OG MONTER DRIVREIMEN

1. Ta bort skruen med bredt hode som sitter midt på dekselet med en Phillip-skrutrekker.

2. Fjern dekselet.

3. Løsne de fire M8-sekskantskruene slik at drivreimen kan føres rundt dem. Før drivreimen rundt den medløpende rullen og drivrullen, se skisse, om reimen går av.

6. Kontroller hvor spent drivreimen er ved å ta tak i reimen på begge sider og klemma til. Reimen skal gi etter ca. 5-6 mm.

OBS! Om drivreimen er for hardt spent, kan dette forårsake støy og overbelastning av motoren. For løst spent reim kan gjøre at reimen slites raskere.

BEHANDLING

ADVARSEL! For sikkerhets skyld bør stikkontakten dras ut fra vegguttaket før justering, vedlikehold eller smøring av slipemaskinen gjennomføres.

ADVARSEL! For å unngå å utsettes for elektriske støt eller brannfare, bør reparasjoner av strømsystemet kun utføres av en elektriker. Maskinen må monteres etter

fabrikkens anvisninger.

Hvis en strømførende ledning klippes av, eller på noe annen måte skades, må den umiddelbart erstattes. Blås ut eller sug regelmessig opp det støv som er samlet inne i motoren. Hvis arbeidsskivens flate vokses med bilvoks, går det lettere å mate fram arbeidsstykker som avsluttes. Vokse ikke slipebåndsbordet, ettersom voksen kan klebe seg fast på båndet og sette seg fast på rondellen, som kan få båndet til å glid av.

FEILSØKING

ADVARSEL!

For sikkerhets skyld bør stikkontakten tas ut fra vegguttaket før feilsøking gjøres av slipemaskinen.

GENERELL GJENNOMGANG

Kontroller regelmessig at festende skruer er dratt til. De kan vibrere og riste løs med tiden.

REPARASJON

Strømledninger eller drivreimer må byttes ut av en elektriker, som også bør utføre alle reparasjoner. Hvis strømledninger skades eller slites, reparer eller erstatt dem hos et autorisert verksted.

Drivreimdeksel

MONTERING AV DRIVREIMSBESKYTTELSE

Ta fram drivreimdekselet og plasser det i fordypningene på drivreimshuset.

Trekk til skruen med flatt hode med en Phillip-skrutrekker.

Motoren fungerer ikke.

Motoren sakner ved sliping.

Slipebåndet glir av rullene.

Tre begynner å brenne ved sliping.

Mye støy.

1. Feil på strømbryteren ON/OFF. Feil på strømledningen.

Feil på strømbryteren

2. Motoren er utbrent.

1. Drivreimen er for hardt spende.

2. For mye trykk legges på arbeids-

stykket.

Sidejustering er feil innstilt.

Sliperondellen eller slipebåndet er full av kvae.

Drivreimen er for hardt spent.

1. Erstatt ødelagte deler før slipemaskinen brukes igjen.

Alle forsøk på å reparere motoren kan være RISIKABELT. La en elektriker utføre reparasjonen.

1. Minske spenningen, se under Behandling, Ta bort drivreimdekselet.

2. Minske trykket på arbeidsstykket.

Juster sideveis, se under Montering av slipebånd.

Bytt ut sliperondell eller slipebånd.

Minske spenningen, se under Behandling, Justering av drivreim.

PROBLEM MULIG ÅRSAK UTBEDRING

Reim

• Tutustu

KYTKEMIS-IRTIKYTKEMIS kytkimen,

vasteen, nauhan säätökahvan, nauhan kiristyskahvan, työpinnan ja työpinnan kulma-asennon lukituskahvan käyttöön ja toimintoihin (Katso 32. sivuja.)

• Lue ja ymmärrä kaikki tässä käsikirjassa annetut turvallisuus- ja käyttöohjeet.

• Tutustu hiomakoneen huollon sääntöihin. (Katso 36. sivuja.)

Lue koneen esipuolessa olevat VAROITUS liimalaput:

VAROITUS

1. Ennen hiomakoneen käyttöä lue käsikirja.

2. Käytä suojasilmälaseja.

3. Käytä

pölynaamaria.

4. Noudata pöydän ja hiomanauhan/kiekon 1/16” väliä.

5. Aina tue työstettävä kappale pöydän pintaan ja vastekappaleen.

6. Vältä vastaiskua (hiottava kappale voi lentää käyttäjän

puoleen) – käytä hiomalaikan keskuksesta vain vasempaa puolta.

7. Vältä tulipalon riskiä. Ennen metallikappaleen hiomista korjaa

pois kaikki purut ja katkaise kone pölynimujärjestelmästä.

KONEEN ASENNUS JA KULJETUS

VÄLTÄ VAARALLISIA OLOJA.

Käytä hiomakonetta kuivissa sisätiloissa, älä työskentele sateen alla. Huolehdi työpaikan hyvästä valaistuksesta. Sijoita hiomakone niin ettei se seisoisi käyttäjän eikä minkään kuulumaton henkilön tiellä. Välttääkseen traumoja hiomakoneen satunnaisen paikalta siirtymisen takia:

• Ennen hiomakoneen siirtämistä aina katkaise se sähköverkosta.

•

Asenna hiomakone varmalle tasaiselle alustalle jolla on tilaa työstettävän kappaleen tukemisen tarpeen.

• Turvaa hiomakoneen varma asema ettei se liikkuisi työn aikana.

• Ruuvaa hiomakone kiinni alustan pintaan. Käytä kiinnittimiä ja “Asennus ja säätö” (31. siv.) osassa annettuja ohjeita.

• ÄLÄ SEISATU HIOMAKONEEN PÄÄLLE. Koneen kaatuminen voi aiheuttaa vakavan vahingoittumisen. Älä säilytä mitään tarvikkeita hiomakoneen yllä tai sen lähellä ettei tarvitsisi nousta koneen päälle niitä hakemaan.

JOKA KÄYTTÖÄ ENNEN:

Tarkasta hiomakone.

KYTKE HIOMAKONE IRTI SÄHKÖVERKOSTA.

Välttääkseen vahingoittumista koneen satunnaisen käynnistymisen takia katkaise kone sähköverkosta, kytke irti kytkin ja ota pois kytkimen avain ennen kun aloitat asennusten muuttamisen tai hiomahihnan säädön.

TARKASTA OSIEN KUNTO.

Tarkasta:

• Liikkuvien osien säätö,

•

Liikkuvien osien liitokset,

• Viottuneet osat,

• Noudata pöydän ja hiomanauhan/laikan 1/16” väliä.

• 4 tuumin kapeampi hiomanauha. Kapeampi nauha avaa osat jotka voivat vahingoittaa käyttäjän sormet.

• kuluneet ja viottuneet sähköjohdot,

• asentamisen varmuus ja

• kaikki muut hiomakoneen toimintaan vaikuttavat tekijät.

NAUHA- JA LAIKKAHIOMAKONEEN TURVALLISUUSOHJEET

TUTUSTU SAHAN TOIMINTAAN

Lue käyttäjän kirja ja ymmärrä kaikki liimaukset rungossa. Tutustu sahan käyttöön ja sen rajoituksiin sekä sahaan liittyviin kertakohtaisiin riskeihin.

NAUHA- JA LAIKKAHIOMAKONEEN TURVALLISUUSOHJEET

Turvallisuus on terveen järjen, tarkkuuden ja tietojen yhdistelmä. Lue käyttäjän käsikirja hiomakoneeseen tutustumiseksi.

ENNEN HIOMAKONEEN KÄYTTÖÄ

VAROITUS: välttääkseen virheitä joiden

seurauksena saattavat olla vaikeat vahingoittumiset, älä liitä hiomakonetta sähköverkkoon ennen

seuraavien toimien toteuttamista.

• Asennus ja säätö. (Katso 31.-32. sivuja.)

SUOMI

SISÄLTÖ

Teknisia tietoja

............................................................................27

Nauha- ja laikkahiomakoneen turvallisuusohjeita ......................27

Ennen hiomakoneen käyttöä .......................................................27

Koneen asennus ja kuljetus .........................................................27

Hiomakoneen käynnin aikana .....................................................29

Pakkauksen purkaus ja tarkastus .................................................29

Asennus .......................................................................................30

Tutustuminen laikka- ja nauha-hiomakoneeseen ........................32

Perustoiminta ..............................................................................33

Huolto .........................................................................................37

Voitelu ......................................................................................... 37

Häiriöiden etsintäopas .................................................................38

Sähkökaava ............................................................................... 115

Varaosien luettelo + Osien kaava ..............................................116

EY-vaatimustenvastaavaisuusilmoitus ...................................... 117

OMAN TURVALLISUUDEN

HYVÄKSI:

LUE HUOMAAVAISESTI KAIKKI

OHJEET

• asennus • toiminta • varaosat

Teknisia tietoja

Hiomahihnan koko

......................................

100 x 915

Hihnan liikunnan nopeus

.............................m/s

Hiomalaikan läpimitta ................................. mm 150

Hiomalaikan nopeus .................................. r/min 2850

Äänitaso .................................................. dB(A) 85

Moottorin syöttöjännite ...................................V 230 1-vaihe

Moottorin teho ...............................................W 400

Paino ............................................................. kg 17

Käänn

ös alkuperäisten ohjeiden

Pysäytä hiomakone ja katkaise se sähköverkosta jos joku osa puuttuu, on jollain tavalla viottunut tai jos sähkökytkin toimii virheellisesti. VAIHDA viottuneet ja virheelliset osat ja asenna puuttuvat osat ennen kun aloitat hiomakoneen käytön.

PIDÄ HYVÄÄ HUOLTA TYÖKONEESTA. Huolehdi hiomakoneen puhtaudesta, näin saat aikaan parhaan ja varmemman työtuloksetn. Noudata voitelun määräaikoja. OTA POIS KAIKKI MUTTERI- JA SÄÄTÖAIVAMET työkoneesta ennen senkäynnistämistä.

Välttääkseen vahingoittumista juuttuneen, liukuvan tai vastaiskuna lentävän kappaleen takia:

• KÄYTÄ VAIN SUOSITELTUJA VARUSTEITA. (Katso

104. sivua.) Katso käyttäjän käsikirjan antamia suositeltujen varusteiden ohjeita. Noudata varusteiden liittämisen ohjeita. Väärien varusteiden käyttö aiheuttaa käyttäjälle vahingoittumisen riskin.

• Asenna työstettävän kappaleen tuki niin että sen ja hiomapinnan väli olisi 1/16” pienempi. Tarkasta hiomanauhan ja työstettävän kappaleen tuen väli, paina hiomanauhaa sen alla olevaan metalliin.

• Tarkasta ovatko kaikki kiinnikkeet ja tuet lujat ja eheät.

• HUOLEHDI TYÖPAIKAN PUHTAUDESTA. Sotkuiset työpöydät ja työpaikat saattavat aiheuttaa tapaturman. Lattialla ei saa olla roskia ja öljyä.

• Välttääkseen palohaavoja ja muita tulipalotapaturmia älä käytä hiomakonetta paloarkojen neisteiden, höyryjen ja kaasujen lähellä.

SUUNNITTELE MITEN SUOJAAT SILMÄT, KÄDET, KORVAT, KASVOT.

TUTUSTU OMAAN HIOMAKONEESEEN. Lue ja ymmärrä

käyttäjän käsikirja ja koneeseen liimatut määräykset. Tutustu käyttöön ja rajoituksiin sekä hiomakoneelle ominaisiin mahdollisiin riskeihin. Välttääkseen vahingoittumista satunnaisesta kosketuksesta liikkuviin osiin:

• PIDÄ SUOJALAITTEET PAIKALLA ja työkunnossa.

• Älä toteuta käynnissä olevan hiomakoneen päällä mitään mittaus- asennus tai säätötoimia.

• VÄLTÄ HIOMAKONEEN SATUNNAISTA KÄYNNISTYMISTÄ. Ennen hiomakoneen liittämistä sähköverkkoon tarkasta onko sen kytkin /”OFF”/ asennossa.

Suunnittele oma työ.

WEAR YOUR

SAFETY GOGGLES

FORESIGHT IS BETTER THAN NO SIGHT

KÄYTÄ OIKEATA TYÖKALUA. ÄLÄ TEE KONEELLA

TYÖTÄ JOHON SE EI OLE TARKOITETTU.

HUOMIO: Tämä hiomakone ei ole tarkoitettu oikein

karkeiden pintojen hiomiseen. Metallin hiomisen aikana syntyvät kipinät saattavat aiheuttaa tulipalon. Sen välttä-

miseksi:

• Katkaise hiomakoneesta kaikki pölynimu- ja ilmastointijärjestelmät.

• Pyyhi pöly hiomakoneen rungon sisäpinnoilta.

• Pyyhi metallipöly hiomakoneen sisäpinnoilta ennen kun taas aloitat puun hiomisen.

Pukeudu vastaavaan työpukuun.

KÄYTÄ SUOJASILMÄLASEJA. OLE KAUKONÄKÖINEN JOS ET HALUA OLLA SOKEA

• Minkä tahansa sähkötyökalun käyttö esittää tietyä vaaraa käyttäjän silmille. Tämä voi aiheuttaa naön vakavan vahingoittumisen. Tavalliset silmälasit eivät suojaa silmiä iskuilta. Ne eivät ole suojasilmälaseja. Suojaa silmät suojasilmälaseilla.

• Älä työskentele väljissä vaatteissa, hansikoissa, ota pois kaklasolmio ja korut (sormukset, käsikellot). Ne voivat tarttua koneeseen ja vetää käyttäjän liikkuviin osiin.

Hiomakoneen käyttöön liittyviä turvallisuusohjeita

• Työskentele jalkineissa joiden pohjat eivät liuku.

• Sido pitkät hiukset “häntään”.

• Kierrä pitkät hihat kyynärpäiden ylle.

• Meluntaso työpaikalla voi olla erilainen. Välttääkseen kuulon mahdollista vahingoittumista käytä korvien suojavarusteita jos käytät hiomakonetta monia tunteja peräkkäin.

• Tavallisesti hiomistyö on pölyinen. Käytä suojasilmälasien lisäksi suojanaamaria.

Tarkasta työstettävä kappale.

Tarkasta eikö työstettävässä kappaleessa ole nauloja ja muita rautakappaleita. Suunnittele oma työ välttääkseen VASTAISKUA - mikäli et pysty pitämään käsissä hiomanauhaan tai laikkaan juuttunutta kappaletta.

• Tarkasta eikö työstettävän kappaleen ja tuen välillä ole hiomajätteitä.

• Muotokappaleiden hiomisessa suunnittele niiden kiinnitys niin ettei työstettävä kappale liukuisi ja ettei kone tempaisisi sitä käsistä.

• Ole erittäin varovainen kun hiot isoja, liian pieniä tai epätavallisia kappaleita.

• Älä hio tällä koneella niin pienikokoisia kappalieta joita on mahdoton pitää käsissä.

• Käytä lisätukea (pöytää, tukipylvästä jne.), isojen kappaleiden hionnan aikana jotka voivat pudota jos niitä et pidä työpinnalla.

• Pöydän mittoja pitempien ja leveämpien kappaleiden hionnassa ÄLÄ KÄYTÄ muiden henkilöiden apua pöydän pidennyksen asemesta sekä työstettävän kappaleen lisätukena sekä älä pyydä muiden apua kappaleen antamiseen ja vastaanottamiseen.

• Hiomalaikalla hiotessa aina paina työstettävää kappaletta hiomalaikan alaosaan /”Down”/. Pöydän pinnasta ylöspäin pöyrivällä osalla hiominen värisyttää kappaletta ja voi viottaa työstettävän kappaleen tai temmata sen käsistä.

• Hio samanaikaisesti vain yhtä kappaletta.

• Ennen hiomakoneen käynnistämistä ota pöydältä kaikki muu paitsi hiottava kappale ja vastaava tukilaite.

Ota kaikki osat pakkauksesta ja tarkista kuvaan mukaan ja “Erillisten osien taulukon mukaan” ovatko kaikki osat paikalla.

NOUDATA: ennen pakkausen heittämistä tarkista oletko ottanut sieltä kaikki toimitukseen kuuluvat osat.

VAROITUS: Älä asenna nauhaa ja laikkaa hiomakoneeseen ja älä yritä liittää kaapelia sähköverkkoon tai käynnistää kytkintä ennen kun olet asentanut kaikki osat oi-

kein.

VAROITUS: turvallisuuden tarkoituksissa älä laita pistotulppaa sähköverkon pistorasiaan ja älä käynnistä konetta

ennen kun olet toteuttanut kaikki asennuksen vaiheet ja ennen kun olet lukenut ja ymmärtänyt kokonaan käyttäjän käsikirjan.

Asema Erillisten osien Taulukko Luku

A Nauha- ja laikkahiomakone 1 B Käyttäjän käsikirja 1 C Pöytä 1 D Hiomalaikka 1 E Pöydän tuki 1 F Hiomalaikan suojalaite 1 G Työstettävän kappaleen tuki 1 H Erillisten osien pussi Sisältyy seuraavat osat: Kahva 1 Aluslaatta 6,5 x 17,8 x 1,6 5 Litteäpäinen ruuvi. TY “AB” M4,2 x 1,9 –12 2 Kytkimen avain 1 Vasteen aluslaatta Ext. M6 4 Skaalan liimalappu 1 Kuusikulmapäinen ruuvi. M6 x 1,0-14 4

PAKKAUKSEN PURKAUS JA TARKASTUS

Piirra lautaan kevyt linja

täämän laidan mukaan

Yhdistelmakulmamittarin taytyy olla tarkka

Laudan suora reona – 3/4” paksu.

iämän reunan täytyy olla

moitteettoman suora.

Kun kääninät kulmamittarin

toiseen linjalla merkittyyn

asentoon siinä ei saa olla väliä

eikä ylitystä

10 mm Mutteriavaini

Yhdistelmakulmamittari

6 mm Kuusikulmainen “l” mutteriavain

Phillips Tyypinruuvitaltta

Standarttiruuvitaltta

TARVITSET VARUSTEITA

Suunnittele alusta loppuun miten pidät työstettävän kappaleen. Vältä epämukavia liikkeitä ja käsien asentoja jolloin satunnaisen liukumisen takia sormet tai käsi voi sattua hiomapintaan. Älä pidä sormia kohdassa missä hiomanauha menee pölynkokoojan kautta.

SÄILYTÄ TASAPAINO. Aina seiso varmasti ja säilytä tasapaino. Käyttäjän kasvojen ja vartalon ei saa olla hiomasuunnan linjalla missä on olemassa vastaiskun riski.

HIOMAKONEEN KÄYNNIN AIKANA

VAROITUS: älä tee virheitä tottumuksen (joka syntyy

hiomakoneen pitkäaikaisen käytön tuloksena) takia. Het-

kenkin huolemattomuutta riittää vakavan vahingoittumisen saamiseksi. Ennen työn aloittamista tee toimivan koneen lyhyt katsastus. Jos se päästää outoa ääntä tai pahasti värähtelee viivyttelemättä sammuta kone. Kytke irti sähköverkosta. Löydä häiriön syy ja korjaa se ennen koneen uutta käyttöä. Ennen hiomakoneen käyttöä tarkista pyöriikö hiomalaikka kellonviisarin vastasuuntaan. HUOLEHDI LAPSISTA. Kaikkien kuulumattomien henkilöiden täytyy olla vaarattomassa etäisyydessä hiomakoneesta. Katso ettei hiomakoneen rinnalla olisi ohikuljkijoita. ÄLÄ KOHDISTA TYÖKONEESEEN LIIKAA VOIMAA. Paina työstettävä kappale hiomapintaa vasten vain niin voimakaasti että se liukuisi muttei tarttuisi hiomapintaan. Ennen juuttuneen kappaleen vapauttamista valvo onko noudatettu seuraavaa:

• Paina punaista /”OFF”/ nappia.

• Kytke irti kone sähkövirrasta.

• Odota kaikkien osien pysäytystä.

ENNEN POISTUMISTA:

ÄLÄ JÄTÄ KÄYNNISSÄ OLEVAA KONETTA ILMAN VALVONTAA. IRTIKYTKE KONE SÄHKÖVERKOSTA.

Älä poistu koneen luota kunnes sen käynti ei ole täysin pysäytynyt.

AJATTELE LAPSIEN TURVALLISUUTTA. Pane työhuoneen ovi lukkoon. Ota pois avaimet. Ota pois kytkimen keltainen avain. Säilytä sitä varmassa paikassa minne eivät pääse lapset ja kuulumattomat henkilöt.

Hiomisen alusta

Ruuvit

Hiomalaikka

Laikan

suojakuori

TYÖSTETTÄVÄN KAPPALEEN TUEN ASENNUS

Ota työstettävän kappaleen tuki ja kuusikulmapäinen M6 x 1,014 ruuvi, aluslaatta ja vastealuslaatta. Pidä työstettävän kappaleen tukea paikalla ja kiinnitä miten on näytetty kuvassa. Älä kierrä liian kireästi.

ASENNUS

NAUHA- JA LAIKKAHIOMAKONEEN ASENNUS PÖYDÄLLE

Jos käytät laikka- ja nauhahiomakonetta pysyvällä paikalla se täytyy lujasti kiinnittää varmalle tukialustalle, esim. työpöydälle. Koneen työpöydälle asentamiseksi sen pintaan pitää porata aukot noudattaen kuvassa näytettyjä mittoja.

1. Lujasti ruuvaa 5/16” ruuvit ja mutterit (eivät sisälly toimitukseen). Ruuvien pituus täytyy olla 1-1/2” ilman työpöydän levyn paksuutta.

2. Mittaa ja merkitse aukkojen kohdat työpöydän pintaan.

3. Poraa työpöytään (2) 3/8” läpimitan aukot.

4. Aseta hiomakone työpöydälle niin että reijät sen alustassa täsmäisisivät pöydän pintaan porattuihin aukkoihin.

5. Kahdella 5/16” ruuvilla ja muttereilla ruuvaa kone pöytään.

NAUHA- JA LAIKKAHIOMAKONEEN KIINNITYS TYÖPÖYTÄÄN

Nauha- ja laikkahiomakone saa kiinnittää suoraan työpöytään käyttäen koneen alustassa olevia kahta (2) tai enempää “C” kiinnikettä (yksi kiinnike joka puolessa).

Minst 24

2 hål 3/8 ø

Kaksi 3/3 läpimitan aukkoa

kaikki mitat on tuumeissa, jos ei ole merkitty toisin

Hiomakoneen runko

Asennusreikä

“C” kiinnike

Työpöytä

Toinen asennuskeino on kiinnittää hiomakone asennuslaudalle. Laudan mittojen täytyy olla tarvittavan isoja ettei hiomakone toiminnan aikana kaatuisi. Suosittelemme mitä tahansa hyvälaatuista ja lujaa _” paksuuden vaneri- tai kuitulevyä (ohuempi kuitulevy voi mennä rikki). HUOMIO: välttääkseen koneen kaatumista ja siitä vahingoittumista käytä 5/16” tai isompia ruuveja ja muttereita. Noudata pöydälle asennuksen määräyksiä: käytä pienintään 18” x 24” levyä ja 5/16” litteäpäisiä ruuveja, vastealuslaattoja ja kuusikulmaisia muttereita (eivät sisälly toimitukseen). Ruuvien täytyy olla 1-1/2”pitkät ilman asennuslevyn paksuutta. NOUDATA: tarvittavan varmuuden saavuttamiseksi reijät pitää porata niin että ruuvien päät saisi upottaa pintaan.

HUOMIO: sen jälkeen kun kone on asennettu alustalle pitää hyvin tarkistaa tukialusta välttääkseen vahingoittumista koneen siirtymisen takia. Jos rakennelma näy-

ttää epävarmalta ja on kaatumisen tai siirtymisen mahdollisuus, kiinnitä työpöytä tai tukialusta ennen hiomakoneen käyttöönottamista.

HIOMALAIKAN JA SUOJALAITTEEN ASENNUS

1. Ota hiomalaikan liitos ja kiinnitä siihen hiomalaikka. Sijoita hiomalaikka tarkalleen alustakiekkoon ja lujasti paina sen reunat alustakiekon reunoihin.

2. Löydä erillisten osien pussista hiomalaikan suojakuori ja kaksi litteäpäistä M4,2 x 1,4-12 ruuvia.

3. Sijoita hiomalaikan suojakuori 1/3 asennusreikiä vasten miten on näytetty kuvassa.

4. Phillips tyypin ruuvitaltan avulla kierrä kireästi litteäpäiset ruuvit.

8. Käytä käyttäjän käsikirjaa välimitan mallina. Pane kymmenen käsikirjan sivua hiomalaikan ja pöydän etureunan väliin. Pidä pöytää liuskoja vasten ja kierrä kolme (3) kuusikulmapäistä ruuvia ja aluslaatat.

Suurintaan 1/16 tuumin

Hiomapinta

Pöytä

Pöydän lukituskahva

Käyttäja käsikirja

Työpinta

10 Sivua

Skalaan liimalappu

Vetopyörän suojakuori

Lisäasennusaukot

Pöydän lukituskahva

Aluslaatta

Vastekappale

Pöydän

tuki

VAROITUS: välttääkseen sormien ja työstettävän kappaleen sattumista pöydän ja hiomapinnan väliin hiomapinnan pitää olla korkeintaan 1/16 tuumin välissä pöy-

dän pinnasta.

7. Kierrä irti (3) kuusikulmapäistä ruuvia ja säädä pöytä.

Kuusikulmapäinen ruuvi

Vastealuslaatta

Työstettävän kappaleen tuki

Litteä aluslaatta

Työstettävän kappaleen tukimutteriavain

Kuusikulmapäinen ruuvi

Pöytä

Kuusikulmapäinen ruuvi (3)

Pöydän tuki

Vastealuslaatta (3)

Aluslaatta (3)

Pöydän

tuki

Alusta

Osoitintappi

Alustlaatta

Pöydän lukituskahva

PÖYDÄN BLOKIN ASENNUS

1. Ota pöydän tuki ja (3) M6 x 1,0-14 kuusikulmapäistä ruuvia, aluslaatta ja vastealuslaatta erillisten osien pussista.

2. Aseta pöydän tuki pöydälle sovittaen reijät niin miten on näytetty kuvassa.

3. Kiinnitä pöydän tuki pöytään miten on näytetty kuvassa.

4. Ota aluslaatta 6,5 x 17.8 x 1,6 ka kahva erillisten osien pussista.

5. Sijoita pöydän tuki vastaaviin reikiin alustan sivupuolissa miten on näytetty kuvassa. Tarkista vastaako 9,5 mm läpimitan räd_täja tapa yläaukolle.

6. Pane aluslaatta kahvan kierreakselille ja sijoita alustan kierreaukkoihin.

PYSTYSUORA HIOMINEN

1. Ota pois vasteen lukitusruuvi ja ota pois työstettävän kappaleen tuki.

2. Ota pois pöydän lukituskahva ja aluslaatta ja ota pois pöydän liitos.

NOUDATA: nauhan alusta saa nostaa pystysuoraan asentoon ruuvaamalla irti uppopäinen kuusikulmainen ruuvi ja nostamalla alusta. Katso osaa “Nauhan alustan asennus” 355. sivulla.

3. Kiinnitä pöydän LIITOS lisäaukkoihin nauhan alustassa. Tarkista onko osoittimen tappi yläaukossa pöydän ollessa pystysuorassa asennossa.

TUTUSTUMINEN LAIKKA- JA NAUHAHIOMAKONEESEEN

Vetorulli

Kiristysrulla

Suunnan osoitinnuoli

Kiristysvipu

Hiomanauha

Kuusikulma-

päinen alustan

lukitusruuvi

Kiristysvipu

Käynnin kahva

Asennusreikä

4 Kiristysvipu

Työstettävän kappaleen tuki Kuusikulmapäinen ruuvi

5 Pöydän ukituskahva

Alusta

3 Käynnin

kahva

6 Lisäasennuksen

reikä

Nauhan

alusta

2 Alustan kuusikllmaista uppopäistä lukitusruuvia

kiristämiseksi.

4. Kun alusta on tarvittavassa asennossa kiristä kuusikulmainen uppopäinen ruuvi.

5. Liitä sähkökaapeli. Kytke kytkin /”ON”/ ja heti pysäytä /”OFF”/, valvo eikö nauha liuku pois kiristysrullista tai vetorullista. Jos nauha ei liuku pois se on asennettu oikein.

PÖYDÄN LIITOKSEN ASENNUS KULMAMITTARILLA

VAROITUS: tarkista ennen säätämistä onko kone katkaistu sähköverkosta välttääkseen vahingoittumista satunnaisen käynnistymisen takia.

1. Yhdistelmäkulmamittarin avulla tarkista työpinnan ja hiomalaikan muodostama kulma.

NOUDATA: yhdistelmäkulmamittarin täytyy olla tarkka – katso tarkistuskeinoa “Pakkauksen purkaus – tarvitset varusteita” osan

30. sivulta.

2. Mikäli pöytä ei ole tarkalleen 90° kulmassa hiomalaikkan suhteen löysää pöydän lukituskahvan ruuvi ja nosta pöytää ylös.

3. Säädä työpinnan suora kulma hiomalaikan suhteen ja kiristä pöydän lukituskahvan ruuvi.

Yhdistelmäkulmamittari

Skaalan Liimalappu

Pöydän lukituskahva

Työpinta

4. Kiinnitä pölynsuojimeen skaalan liimalappu 0° merkkiin.

HIOMANAUHAN KIRISTYS JA KÄYNNIN SÄÄTÖ

VAROITUS: välttääkseen vahingoittumista koneen satunnaisen käynnistymisen takia ennen hiomanauhan ottamista pois ja asentamista irtikytke kytkin /”OFF”/,

ota pois avain ja ota pois pistotulppa sähköverkon pistorasiasta.

Hiomanauhan sileässä puolessa on suunnan osoitinnuoli. Nauhan täytyy pyöriä vain osoitinnuolen osoittamaan suuntaan ettei liitos viottuisi.

1. Siirrä kiristysvipua oiokeaan puoleen nauhan kiristyksen löysäämiseksi.

2. Sijoita hiomanauha rulleille osoitinnuolen näyttämässä suunnassa miten on näytetty kuvassa. Tarkista onko nauha molemmilla rulleilla keskitetty.

3. Siirrä nauhan kiristysvipua vasempaan puoleen nauhan

6. Jos nauha siirtyy hiomakiekon puoleen käännä kahvaa kellonviisarin suuntaan 1/4” kierroksella.

7. Jos nauha siirtyy pois hiomakiekon puolesta käännä kahvaa kellonviisarin suuntaa vastaan 1/4” kierroksella.

8. Laita kone päälle ja heti viivyttelemättä pysäytä se, valvo nauhan liikuntaa. Mikäli on välttämätön toista käynnin kahvan säätö.

PERUSTOIMINTA

VAROITUS: välttääkseen vakavia vahingoittumisia aiheuttavia virheitä älä kytke konetta sähköverkkoon ennen kun olet toteuttanut seuraavan:

1. Asennus ja säätö. (Katso 31.-32. siv.)

2. Tutustunut KÄYNNISTYS kytkimen, vasteen, nauhan käyntikahvan, nauhan kiristyskahvan, työpinnan ja työpinnan kulma-asennon lukituskahvan käyttöön ja toimintoihin. (Katso

32. siv.)

3. Tutustunut ja ymmärtänyt kaikki tässä käsikirjassa annetut turvallisuus- ja käyttöohjeet.

4. Tutustunut koneen huolto-ohjeisiin. (Katso 36. sivuja.)

4. Kytkimen lukittamiseksi irtikytkettyyn asentoon yhdellä

kädellä paina kytkintä SISÄÄN ja toisella kädellä OTA POIS

AVAIN.

VAROITUS: turvallisuustarkoituksissa ajaksi joloin et

käytä konetta lukita kytkin IRTIKYTKETTY asentoon,

ota pois avain ja säilytä sitä varmassa paikassa, samoin sähkövirran katkon tapauksessa (jos valo huoneessa sammuu) irtikytke käynnistin, ota pois avain ja säilytä sitä erikseen hiomakoneesta.

VAROITUS: välttääkseen vahingoittumista koneen satunnaisen käynnistymisen takia ennen mitä tahansa säätöä irtikytke kytkin /”OFF”/ ja ota pois pistotulppa

sähköverkon pistorasiasta.

1. Työstettävän kappaleen tuki. Tukee työstettävää kappaletta hiomanauhalla.

2. Kuusikulmainen uppopäinen ruuvi. Ruuvin irtikiertäminen mahdollistaa hiomanauhan alustan noston pystysuoraan asentoon.

3. Käynnin kahva. Kahvan kaääntäminen vastapäivään siirtää hiomanauhaa hiomalaikan puoleen; kääntäminen myötäpäivään siirtää hiomanauhan pois hiomalaikasta.

4. Kiristysvipu. Vipun siirtäminen oikeaan puoleen vapauttaa hiomanauhan kiristyksen; vipun siirtäminen vasempaan puoleen kiristää hiomanauhan.

5. Pöydän lukituskahva. Kahvan vapauttaminen mahdollistaa työpinnan kallistamisen vinopintojen hiomiseksi (skaalan osoitin pöydän alustassa, liimattu).

6. Lisäasennusreikä. Mahdollistaa pöydän liitoksen asentamisen päittepintojen hiomiseen alustan ollessa pystysuorassa asennossa.

7. Käynnistyskytkin.

KYTKEMISEN-IRTIKYTKEMISEN KYTKIN

Käynnistyskytkimellä on varmistuslaitteen toiminto.

TÄMÄN TOIMINNON TARKOITUKSENA ON KONEEN TARPEETTOMAN JA MAHDOLLISESTI VAARALLISEN KÄYNNISTYMISEN EHKÄISEMINEN.

1. Koneen käynnistämiseksi sijoita avain kytkimeen.

NOUDATA: avain on valmistettu keltaisesta muovista, se on erillisten osien pussissa.

Työpinnan

blokki

1 Työstettävän kappaleen tuki

Hiomalaikan

suojalaite

Alustakiekko

Hiomanauha

Hiomalaikka

Käynnistyskytkin

Asennusreikä

2. Pane sormi kytkimen kärjen alle ja VEDÄ kytkimen kärki ulos.

3. Koneen irtikytkemiseksi SIIRRÄ kytkimen kärkeä sisään.

ÄLÄ JÄTÄ HIOMAKONETTA ILMAN VALVONTAA KUNNES SE EI OLE TÄYSIN PYSÄYTYNYT.

JOKA KÄYTTÖÄ ENNEN:

Tarkasta hiomakone.

KYTKE HIOMAKONE IRTI SÄHKÖVERKOSTA. Välttääkseen

vahingoittumista koneen satunnaisen käynnistymisen takia katkaise kone sähköverkosta, kytke irti kytkin ja ota pois kytkimen avain ennen kun aloitat asennusten muuttamisen tai hiomahihnan säädön.

TARKASTA VIOTTUNEET OSAT

Tarkasta:

• Liikkuvien osien säätö,

• Liikkuvien osien liitokset,

• Viottuneet osat,

• Noudata pöydän ja hiomanauhan/laikan pinnan 1/16 väliä.

• 4 tuumin kapeampi hiomanauha. Kapeampi nauha avaa osat jotka voivat vahingoittaa käyttäjän sormet.

• kuluneet ja viottuneet sähköjohdot,

• asentamisen varmuus ja

• kaikki muut hiomakoneen toimintaan vaikuttavat tekijät.

PIDÄ HYVÄÄ HUOLTA TYÖKONEESTA.

Huolehdi hiomakoneen puhtaudesta, näin saat aikaan parhaan ja varmemman työtuloksetn. Noudata voitelun määräaikoja.

OTA POIS KAIKKI MUTTERI- JA SÄÄTÖAIVAMET työkoneesta ennen sen käynnistämistä. Välttääkseen vahingoittumista juuttuneen, liukuvan tai vastaiskuna lentävän kappaleen takia:

• KÄYTÄ VAIN SUOSITELTUJA VARUSTEITA. (Katso

106. sivua.) Katso käyttäjän käsikirjan antamia suositeltujen varusteiden ohjeita. Noudata varusteiden liittämisen ohjeita. Väärien varusteiden käyttö aiheuttaa käyttäjälle vahingoittumisen riskin.

• Asenna työstettävän kappaleen tuki niin että sen ja hiomapinnan

väli olisi 1/16” pienempi. Tarkasta hiomanauhan ja työstettävän kappaleen tuen väli, paina nauhaa sen alla olevaan metalliin.

• Tarkasta ovatko kaikki kiinnikkeet ja tuet lujat ja ehjät.

• HUOLEHDI TYÖPAIKAN PUHTAUDESTA. Sotkuiset

työpöydät ja työpaikat aiheuttavan tapaturmaa. Lattialla ei saa

olla roskia ja öljyä. Välttääkseen palohaavoja ja muita tulipalotapaturmia älä käytä hiomakonetta paloarkojen neisteiden, höyryjen ja kaasujen lähellä.

SUUNNITTELE MITEN SUOJAAT SILMÄT, KÄDET, KORVAT, KASVOT.

TUTUSTU OMAAN HIOMAKONEESEEN. Lue ja ymmärrä

• PIDÄ SUOJALAITTEET PAIKALLA ja työkunnossa.

• Älä toteuta käynnissä olevan hiomakoneen päällä mitään

mittaus- asennus tai säätötoimia.

• VÄLTÄ HIOMAKONEEN SATUNNAISTA

KÄYNNISTYMISTÄ. Ennen hiomakoneen liittämistä

sähköverkkoon tarkasta onko sen kytkin /”OFF”/ asennossa.

Suunnittele oma työ.

KÄYTÄ OIKEATA TYÖKALUA. Älä tee koneella työtä johon

se ei ole tarkoitettu.

HUOMIO: Tämä hiomakone ei ole tarkoitettu oikein karkeiden pintojen hiomiseen. Metallin hiomisen aikana syn-

tyvät kipinät voivat aiheuttaa tulipalon. Välttääkseen sitä:

•

Katkaise hiomakoneesta kaikki pölynimu- ja ilmastointijärjestelmät.

• Pyyhi pöly hiomakoneen sisäpinnoilta.

• Pyyhi metallipöly hiomakoneen sisäpinnoilta ennen kun taas aloitat puun hiomisen.

Pukeudu vastaavaan työpukuun.

Minkä tahansa sähkötyökalun käyttö esittää tiettyä vaaraa käyttäjän silmille. Tämä voi aiheuttaa naön vakavan vahingoittumisen. Tavalliset silmälasit eivät suojaa silmiä iskuilta. Ne eivät ole suojasilmälaseja. Suojaa silmät suojasilmälaseilla.

• Älä työskentele väljissä vaatteissa, hansikoissa, ota pois kakla-

solmio ja korut (sormukset, käsikellot).

Ne voivat tarttua koneeseen ja vetää käyttäjän liikkuviin osiin.

Hiomakoneen käyttöön liittyviä turvallisuusohjeita

• Työskentele jalkineissa joiden pohjat eivät liuku.

• Sido pitkät hiukset “häntään”.

• Kierrä pitkät hihat kyynärpäiden ylle.

• Meluntaso työpaikalla voi olla erilainen. Välttääkseen kuulon

mahdollista vahingoittumista käytä korvien suojavarusteita jos käytät hiomakonetta monia tunteja peräkkäin.

• Tavallisesti hiomistyö on pölyinen. Käytä suojasilmälasien

lisäksi suojanaamaria.

Tarkasta työstettävä kappale.

• Tarkasta eikö työstettävän kappaleen ja tuen välillä ole hiomaj-

ätteitä.

• Muotokappaleiden hiomisessa suunnittele niiden kiinnitys niin

ettei työstettävä kappale liukuisi ja ettei kone tempaisisi sitä käsistä.

• Ole erittäin varovainen kun hiot isoja, liian pieniä tai epäta-

vallisia kappaleita.

• Älä hio tällä koneella niin pienikokoisia kappalieta joita on

mahdoton pitää käsissä.

• Käytä lisätukea (pöytää, tukipylvästä jne.) isojen kappaleiden

hionnan aikana jotka voivat pudota jos niitä et pidä työpinnalla.

• Pöydän mittoja pitempien ja leveämpien kappaleiden hionnassa

ÄLÄ KÄYTÄ muiden henkilöiden apua pöydän pidennyksen asemesta sekä työstettävän kappaleen lisätukena sekä älä pyydä muiden apua kappaleen an-tamiseen ja vastaanottamiseen.

• Hiomalaikalla hiotessa aina paina työstettävää kappaletta hio-

malaikan alaosaan /”Down”/. Pöydän pinnasta ylöspäin pöyrivällä osalla hiominen värisyttää kappaletta ja voi viottaa työstettävän kappaleen tai temmata sen käsistä.

•

Hio samanaikaisesti vain yhtä kappaletta.

• Ennen hiomakoneen käynnistämistä ota pöydältä kaikki muu

paitsi hiottava kappale ja vastaava tukilaite.

Suunnittele alusta loppuun miten pidät työstettävän kappaleen. Vältä epämukavia liikkeitä ja käsien asentoja jolloin satunnaisen liukumisen takia sormet tai käsi voivat sattua hiomapintaan. Älä pidä sormia kohdassa missä hiomahihna menee pölynkokoojan kautta.

HIOMANAUHAN ALUSTAN ASENNUS

Alustan kuusikulmainen uppopäinen ruuvi pitää hiomanauhan alustaa pystysuorassa tai vaakasuorassa asennossa. Pystysuoran asennon asentamiseksi:

1. Ota pois työstettävän kappaleen tuki.

2. Ruuvaa irti kuusikulmapäinen lukitusruuvi 6mm kuusikulmaisen mutterinavaimen avulla.

Pöyta

Pöydän

lukituskahva

1/16” Maksimaalinen väli

Hiomapinta

Pöyta

Kuusikulmainen uppop äinen ruuvi

Työstettävän kappaleen tuki

Hiomanauhan alusta

Kuusikulmapäinen ruuvi

Kuusikulmainen “l” mutteriavain

SÄILYTÄ TASAPAINO. Aina seiso varmasti ja säilytä tasapaino. Käyttäjän kasvojen ja vartalon ei saa olla hiomasuunnan linjalla missä on olemassa vastaiskun riski.

HIOMAKONEEN KÄYNNIN AIKANA

VAROITUS: älä tee virheitä tottumisen (joka syntyy hio-

makoneen pitkäaikaisen käytön tuloksena) takia. Hetken-

kin huolemattomuutta riittää vakavan vahingoittumisen saamiseksi. Ennen työn aloittamista tee toimivan koneen lyhyt katsastus. Jos se päästää outoa ääntä tai pahasti värähtelee viivyttelemättä sammuta kone. Kytke irti sähköverkosta. Löydä häiriön syy ja korjaa se ennen koneen uutta käyttöä. Ennen hiomakoneen käyttöä tarkista pyöriikö hiomalaikka kellonviisarin vastasuuntaan. HUOLEHDI LAPSISTA. Kaikkien kuulumattomien henkilöiden täytyy olla vaarattomassa etäisyydessä hiomakoneesta. Katso ettei hiomakoneen rinnalla olisi ohikulkijoita. ÄLÄ KOHDISTA TYÖKONEESEEN LIIKAA VOIMAA. Paina työstettävä kappale hiomapintaa vasten vain niin voimakaasti että se liukuisi muttei tarttuisi hiomapintaan.

Ennen juuttuneen kappaleen vapauttamista valvo onko noudatettu seuraavaa:

• Paina punaista /”OFF”/ nappia.

• Kytke irti kone sähkövirrasta.

• Odota kaikkien osien pysäytystä.

ENNEN POISTUMISTA:

ÄLÄ JÄTÄ KÄYNNISSÄ OLEVAA KONETTA ILMAN VALVONTAA. IRTIKYTKE KONE SÄHKÖVERKOSTA.

Älä poistu koneen luota kunnes sen käynti ei ole täysin pysäytynyt. AJATTELE LAPSIEN TURVALLISUUTTA. Pane työhuoneen ovi lukkoon. Ota pois avaimet. Ota pois kytkimen keltainen avain. Säilytä sitä varmassa paikassa minne eivät pääse lapset ja kuulumattomat henkilöt.

KULMAHIONTA

Työpinta saa kallistaa 0° – 45° kulmaan vinopintojen hiomiseksi. Vapauta pöydän lukotuskahva ja aseta työpinta tarvittavaan kulmaan miten on näytetty kuvassa. Uudestaan kiristä lukotuskahva

VAROITUS: Välttääkseen työstettävän kappaleen tai sormien sattumista pöydän ja hiomapinnan väliin tee asennus niin että pöydän ja hiomapinnan väli olisi ko-

rkeintaan 1/16”.

3. Asenna hiomanauha pystysuoraan, miten on näytetty kuvassa ja kiristä kuusikulmainen uppopäinen lukitusruuvi.

PINNAN HIOMINEN HIOMANAUHALLA

VAROITUS: asenna vastekappale hiomapinnasta ei 1/16 tuumin suurempaan väliin välttääkseen vahingoittumista

työstettävän kappaleen vastaiskusta, juuttumisesta tai liukumisesta. Hiomanauhan ja työstettävän kappaleen välin tarkistamiseksi paina hiomanauhaa sen alla olevaan metalliin

Pidä työstettävää kappaletta lujasti molemmilla käsillä, älä pidä sormia hiomanauhan lähellä. Paina kappaleen pää vasteeseen ja tasaisesti siirtä hiottavaa

VAROITUS: työstettävän kappaleen hiominen hiomalaikan oikealla puolella on vaarallista: kappale voi lentää ylöspäin ja vahingoittaa käyttäjän.

VAROITUS: turvallisuustarkoituksissa ennen hiomakoneen säätöä irtikytke kytkin ja ota pois pistotulppa sähköverkon pistorasiasta.

Kulmamittari

(varuste)

Keski

Työstettävä

kappale

PÄITTEPINTOJEN HIOMINEN HIOMANAUHALLA

Pitkien kappaleiden päittepintoja on mukavampi hiota jos hiomanauha on pystysuorassa asennossa. Katso ohjeita hiomanauhan alustan asennuksesta “Perustoiminta – hiomanauhan alustan asennus” osassa ja työpinnan asennuksen ohjeita “Asennus – pöydän liitoksen asennus” osassa. Tasaisesti siirrä työstettävää kappaletta hiomanauhaa pitkin. Tarkkuuden varmistamiseksi käytä kulmamittaria (varuste).

Työstettävän kappaleen tuki

Työstettävä kappale

Hiomanauhan alusta

Hiomanauha

Työstettävä kappale

Hiomanauha

Ulkokäyrien pintoja hio aina hiomalaikan vasemmalla puolella miten on näytetty kuvassa.

VAROITUS: Kappaleen hiominen hiomalaikan oikealla puolella on vaarallista: kappale voi lentää ylöspäin ja vahingoittaa käyttäjän.

Työstet-

tävä

Hiomalaikka

Kappale

Vetorulla

Työstettävä kappale

Kiristysfulla

kappaletta hiomanauhaa pitkin. Ole oikein varovainen pienien kappaleiden hionnassa. Pitkien kappaleiden hiomiseksi ota pois työstettävän kappaleen tuki. Paina kappaletta vain niin voimakkaasti että hiomapinta voisi hiota kappaleen pintaa.

KÄYRIEN HIONTA

Sisäkäyriä saa jalostaa kiristysrullalla, miten on näytetty kuvassa.

VAROITUS: Älä yritä hiota kappaleiden päittepintoja kiristysrullalla, kappaleiden päitten kiristysrullilla hiomisen aikana kappale voi lentää ylöspäin ja vahingoittaa

käyttäjäm.

PIENIEN PÄITTEPINTOJEN HIOMINEN HIOMALAIKALLA

NOUDATA: tässä toiminnossa suosittelemme

kulmamittarin käyttöä (erikseen hankittava varuste). Aina hio työstettävää kappaletta hiomalaikan keskustasta

vasemmalla puolella miten on näytetty kuvassa.

Phillips ruuvitaltta

Vetopyörän suojakuori

Tähän

Kiristysvipu

Voitele

Kiristysrulli

Hiomanauha

Vetopyörä

Ruuvit

Moottorin vetopyörä

4. Kevyesti kierrä (3) ruuvit. Säätäseen nauhan kiristystä pane

litteä ruuvitaltta säätöaukkoon. Paina ruuvitalttaa tarvittavan kiristyksen turvaamiseksi.

5. Tarkasti kiristä ruuvit ettei nauhankiristys muuttuisi.

Yhdistelmäkulmamittari

Kulmamittari(varuste)

Keski

Työstettävä kappale

(keskestä vasemmalla)

HUOLTO

VAROITUS: turvallisuustarkoituksissa irtikytke kytkin ja ota pois pistotulppa sähköverkon pistorasiasta ennen nauhan ja laikan säätöä, huoltoa tai voitelua.

VAROITUS: Välttääkseen tulipaloa ja sähköiskua minkä tahansa sähköketjun remontti saa uskoa vain ammattipätevälle sähkömiehelle. Remontin jälkeen kone täyt-

yy tarkasti säätää tuottajatehtaan ehtoja noudattaen.

Jos sähkökaapeli on kulunut tai leikattu se täytyy viivyttelemättä vaihtaa tai korjata. Määräaikaisesti puhdista moottorin sisäpinnat pölystä. Työstettävä kappale paremmin liukuu koneen pintaa pitkin jos voidat sen ohueella vahakerroksella. Älä käytä vahaa karkeajyväisen hiomanauhan pöydälle, se voi tukkeutua hiomanauhaan ja päästä vetorulliin, näin aiheuttaen hiomanauhan liukumisen.

VOITELU

LAAKERIT tässä koneessa on voideltu tehtaalla. Ne eivät kysy

lisävoitelua. Laakerit täytyy voidella joka 10 työtunnin välein – katso seuraavia ohjeita. Voitele hylsin laakerit .

HYLSIN LAAKERIN VOITELU

VAROITUS: TURVALLIISUUSTARKOITUKSISSA ENNEN VOITELUA IRTIKYTKE KYTKIN, OTA POIS AVAIN JA PISTOTULPPA SÄHKÖVERKON

PISTORASIASTA.

NOUDATA: kulmamittarin asettamiseksi suoraan kulmaan

hiomalaikan etupintaa kohtaan käytä yhdistelmäkulmamittaria (yhdistelmäkulmamittarin täytyy olla tarkka – tarkistuskeinoa katso osassa “Pakkauksen purkaus – tarvitset varusteita”). Mikäli kulma ei ole suora vapauta kulmamittarin kahva ja säädä kulmamittaria kunnes kulma on suora; kiristä kahva.

Sijoita työstettävä kappale aina hiomalaikan vasempaan puoleen; hiomalaikka pyörii vastapäivään miten on näytetty kuvassa. Pöytää saa kallistaa vinopintojen hiomiseen.

1. Vapauta hiomanauhan kiristys kääntämällä kiristyskahvaa

oikeaan puoleen.

2. Siirrä hiomanauhaa kiristysrullalla yhteen tai toiseen puoleen

pyöreän voiteluaukon avaamiseksi.

3. Tiputa 2-3 öljypisaraa joka puoleen miten on näytetty kuvassa.

Älä tiputa liikaa öljyä. Liika öljy voi aiheuttaa hiomanauhan liukumisen ja öljy voi päästä työstettävälle kappaleelle.

4. Säädä hiomanauhan käynti miten on kerrottu asennusohjeissa

“Hiomanauhan asennus – kiristys ja asennus”.

VETOPYÖRÄN SUOJAKUOREN PURKAUS JA VETOHIHNAN SÄÄTÖ

Phillips ruuvitaltan avulla ruuvaa irti suojakuoren keskellä sijaitseva litteäpäinen ruuvi.

2. Ota pois suojakuori.

3. Ruuvaa irti (3) kolme ruuvia että vetopyörä vapautuisi ja pane niihin hiomanauha miten on näytetty kuvassa.

HÄIRIÖIDEN ETSINTÄOPAS

VAROITUS: turvallisuustarkoituksissa katkaise kytkin ja irtikytke pistotulppa sähköverkon pistorasiasta ennen hiomakoneen

häiriöiden etsintää.

Moottori ei toimi.

Hiomakoneen kierrosluku hio misen aikana suurenee.

Hiomanauha liukuu rulleilta.

Hiottava puukappale palaa.

Kova melu.

1. Vaurioittunut käynnistyskytkin. Viottunut kytkimen johto. Viottunut kytkimen kuori.

2. Moottorin vaurio.

1. Vetohihna on liikaa kiristetty.

2. Työstettävää kappaletta painetaan liian voimakkaasti.

1. Nauha on väärin asennettu.

1. Hiomalaikka tai hiomanauha ovat tukkeutuneet.

1. Vetohihna on liikaa kiristetty.

1. Ennen hiomakoneen käyttöä vaihda viottuneet osat. ,

2. Kaikki moottorin korjausyri tykset esittävän vakavaa RISKIÄ jos korjaa muu henkilö paitsi ammattiteknikko

1. Pienennä nauhan kiristystä, joren purkaus ja vetohihnan asennus ”.

2. Pienennä painoa.

1. Asenna hioma nauha, katso asennusohjeita – “Hiomanauhan asennus – kiristys ja asennus”.

1. Vaihda hiomalaikka tai -nauha.

1. Pienennä hihnan kiristystä, katso huoltoohjeita – “Vetopyörän suojakujoren purkaus ja vetohihnan asennus”.

HÄIRIÖ MAHDOLLINEN SYY KORJAUS

Säätöaukko

Standarttiruuvitaltta

Nauha

Vetopyörän suojakuori

6. Tarkasta nauhan kiristys painamalla sormilla nauhan molempiin puoliin. Nauhan pitää taipua noin 1/4”.

NOUDATA: hiomanauhan liian kireä kiristys voi aiheuttaa kovan melun ja moottorin ylikuumenemisen. Jos nauha on väljä se nopeammin kuluu.

VETOPYÖRÄN SUOJAKUOREN ASENNUS

1. Ota vetopyörän suojakuori ja sijoita sen reunat rungon reunojen sisään.

2. Pane takaisin litteäpäinen ruuvi ja Phillips ruuvitaltan avulla kierrä se kiinni.

Læs nedstående ADVARSEL TEKST som findes på slibemaskinen.

ADVARSEL !

1. Læs brugsanvisningen inden maskinen tages i brug.

2. Anvend beskyttelsesbriller.

3. Anvend ansigtsmaske.

4. Se til at afstanden mellem bord og slibebånd og skive ikke er større end 1/6”

5. Støt altid emnet op med ”arbejdsbordet” eller ”stopknappen”

6. Undgå ” Tilbageslag” (emnet slynges mod dig) og anvend kun venstre halv af sliberondellen

7. Tænk på brandrisiko. Fjern al savspån væk og kobl fra eventuelle spånsuger inden metalstykker slibes.

VED MONTERING OG FORFLYTNING AF SLIBEMASKINEN

UNDGÅ FARLIGE MILJØER.

Anvend slibemaskinen indendørs i en tør lokal beskyttet fra regn. Se til at arbejdsområdet er velbelyst. Placer slibemaskinen så at hverken brugeren eller andre nærværende personer ikke kommer til at stå langs slibebåndet eller skiven. For at undgå skader opstået af utilsigtet slibemaskinens bevægelser:

• Drag altid stikkontakten ud inden slibemaskinen flyttes

•

Placer slibemaskinen på en jævn flade med tilstrækkeligt svingrum for at kunne håndtere og holde et emne.

• Se til at slibemaskinen står plant.

• Skru slibemaskinen fast med møtrikker på arbejdsfladen. Fikser

dem på en måde som vist under ”Montering og justering” (side

43).

• STÅ ALDRIG PÅ MASKINEN. Hvis maskinen kommer til at

vælte kan nogen skades alvorligt. Stil ikke noget ovenfor eller i nærheden af maskinen, så at man ikke bliver tvunget til at stå på maskinen for at nå dette.

FOR HVER ANVENDELSE:

Kontroller slibemaskinen.

Drag stikkontakten ud. For at undgå skader i tilfælde af at slibemaskinen startes utilsigtet, drag stikkontakten ud, tryk OFFknappen ind og fjern startnøglen inden slibeskive eller slibrem skiftes eller nogle indstillinger justeres.

KONTROL AF SKADEDE DELE.

Kontroller:

• Indstillingen af bevægelige dele.

•

Hvis bevægelige dele behøves fæstes.

• Skadede dele.

• Emnet som forårsager en afstand større end 1/16” mellem

tværbord og slibeflade.

• Slibebånd som er smallere end 4 tomme. Smallere bånd

eksponerer dele som kan fange dine fingre.

• Slidte eller ødelagte el-ledninger.

• Hvor stabilt maskinen står og

• Hvad som helst andet som kan påvirke driften af slibemaskinen.

Hvis nogle dele savnes, er bøjet eller ødelagt eller nogle elektrisk del ikke fungerer som den skal, stands slibemaskinen og drag stikkontakten ud. ERSTAT skadede, savnede eller dårligt fungerede dele inden maskinen igen tages i brug.

VÆR NØJAKTIG MED VEDLIGEHOLDELSE AF MASKINEN. Hold slibemaskinen ren så at den fungerer på bedste

og sikreste måde. Følg rekommandationerne for smøring.

SIKKERHEDSINSTRUKTIONER

FOR BÅNDSLIBEMASKINE

Sikkerhed er en kombination af sundt fornuft, vær agtpågivende og lær sig hvordan båndslibemaskinen fungerer. Læs brugsanvisningen til den her maskinen grundigt igennem.

INDEN SLIBEMASKINEN TAGES I BRUG

ADVARSEL: For at undgå ulykker som kan forårsage

alvorlige, varige skader tilslut ikke maskinen til strømkontakt før følgende skridt fuldført:

• Montering og justering (side 43-44)

• Lær dig at anvende ON-OFF knappen, stopknappen, slibebåndets sporing, arbejdsbordet og låsknap for hældning af arbejdsbordet (side 44)

• Gå igennem sikkerhedsforskrifterne igen i den her brugsanvisningen så at du forstår hvordan maskinen fungerer

• Gå igennem vedligeholdelses rekommandationerne for slibemaskinen (side 48)

DANSK

INDHOLD

Tekniska data ..............................................................................39

Sikkerhedsforskrifter ...................................................................39

Inden slibemaskinen tages i brug ................................................39

Ved montering og forflytning af slibemaskinen .........................39

Udpakning og kontrol af indehold ..............................................41

Montering ....................................................................................41

Lær at kende din båndslibemaskine ............................................44

Hovedfunktion ............................................................................45

Vedligeholdelse ...........................................................................48

Smøring .......................................................................................48

Feljsøgning ..................................................................................50

Koblingsskema ..........................................................................115

Reservedele skema + Reservedele liste ....................................116

EK overensstemmelseserklæring ..............................................117

FOR DIN EGEN SIKKERHED: LÆS ALLE INSTRUKTIONER

GRUNDIG IGENNEM

• Montering • Drift • Reservedele

Tekniska data

Bånddimensjon ...........................................

mm 100 x 915

Båndhastighet ...............................................m/s 8

Pusseskivens diameter ................................ mm 150

Pusseskivens hastighet ............................. o/min 2850

Lydniveau ............................................... dB(A) 85

Motorspenning ................................................V 230 1-fas

Motoreffekt ....................................................W 400

Væegt ............................................................ kg 17

Overs

ættelse af

den originale brugsanvisning

For at undgå skader på grund af at emnet klemmer, glider eller løsner:

• ANVEND KUN ANBEFALET TILBEHÖR (side 104). Se

efter i brugsanvisningen, hvilke tilbehør rekommanderes. Følg anvisningerne for tilbehøret. Ved anvendelse af upassende tilbehør øges skaderisiko.

• Juster tværbordet så at afstand til slibefladen ikke er større end 1/16” tomme. Ved konrol af afstanden mellem båndet og tværbordet hold båndet ned mot metalunderlaget.

• Se til at alle skruetvinger og lås sidder ordentligt og ingen dele bevæger sig mere end de skulle.

• HOLD ARBEJDSPLADSEN REN. Rod på fladen og bordet øger ulykkerisiko. Gulvet må ikke være glat.

• For at undgå brandskader elleer andre brandulykker anvend aldrig brandfarlige væsker, dampe eller gasser i nærheden af slibemaskinen.

PLANER PÅ FORHÅND FOR AT BESKYTTE ØJNE, HÆNDER, ANSIGT OG ØRER

LÆR AT KENDE SLIBEMASKINEN. Læs brugs-anvisningen

og advarseltekst igennem som er fast-klistret på maskinen. Lær dig såvel maskinens begrænsninger som potentielle risikofyldte momenter. For at undgå skader ved ufrivillig berøring af maskinens bevægelige dele, vær opmærksom på at:

• Fungerede beskyttelsesudstyr findes på plads.

• Ikke udføre monteringsarbejdet eller stille noget på maskinen mens den er i bevægelse.

• UNDGÅ UFRIVILLIG START. Se til at strømafbryderen er i OFF position inden maskinen tilsluttes til elnettet.

Planer dit arbejde.

ANVEND DE KORREKTE VÆRKTØJ Anvend ikke en maskine eller et værktøj for noget de ikke er beregnet for.

OBS! Den her slibemaskine er ikke beregnet for kraftig anvendelse. Ved metalbearbejdning kan gnister og brændende partikler forårsage brand. Undgå dette ved at:

• Kobl spånsugslange fra maskinen.

• Fjern alle spor af træstøv indvendig af maskinen.

• Fjern alle spor af metalrester indvendig af maskinen inden slibning af træ påbegyndes igen.

Vær hensigtsmæssigt påklædt.

Du kan få fremmede genstande i øjnene fra alle typer af slibemaskiner. Det kan være årsag til synsskader. Almindelige briller har ikke modstandsdygtige linser. De er ikke nogle beskyttelsesbriller. Det er derfor bør man anvende beskyttelsesbriller.

• Anvend ikke løst tøj, handsker, slips eller smykker (ringe, armbåndsur) som kan klemmes og gøre at du kommer i berøring med bevægelige dele.

SIKKERHEDSINSTRUKTIONER FOR BÅNDSLIBEMASKINE

• Anvend sko med gummisåler.

• Sæt langt hår op i en hastehale.

• Rul armene op ovenfor albue.

• Lydniveauer varierer kraftigt. For at undgå hørelsesskader anvend høreværn eller ørepropper ved slibning under længere tid.

• Slibearbejde er almindeligvis støvet. Anvend ansigtsmaske sammen med beskyttelsesbriller med støvfiltre.

Kontroller emnet. Se til at der ikke findes nogle sømme eller fremmede genstande i den del af emnet som skal slibes. Planlæg arbejdet så at du undgår TILBAGESLAG – hvis emnet fanges på slibebåndet eller sliberondellen og rykkes ud af dine hænder.

• Se til at der ikke findes noget affald mellem emnet og tværbordet.

• Ved slibning af ujævnt emnet juster tværbordet så at stykkerne ikke glider eller rykkes ud af dine hænder.

• Vær ekstra forsigtigt ved slibning af store, meget små eller komplicerede emner.

• Anvend aldrig den her maskine for at slibe stykker som er for små for at holde med hånden.

• Anvend ekstra støtte (bord, savbukke osv.) for emner som vælter hvis de ikke holdes fast mod bordskiven.

• Brug ALDRIG en person som substitut for et bord forlængelse eller støtte for emne som er længere og bredere end bordet, eller hjælpe at føde, støtte eller trække emnet.

• Ved efterbehandling med sliberondel skal emnet altid presses mod skivens ”DOWN” side. Ved slibning mod del som stikker op ud af bordet kan emnet skades og begynde at vibrere eller rykkes ud af dine hænder og kastes væk.

• Slib kun et emne ad gangen.

• Fjern alt fra arbejdsbænken undtagen emnet og ev. tilhørende støtter inden slibemaskinen startes.

Vær opmærksom på hvordan du skal holde emnet under hele slibeprocessen. Undgå klodsede manøvrer og hånd position hvor der fingre eller hænder kunne glide på slibefladen ved en pludselig bevægelse.

BØJ DIG IKKE FOR LANGT FREMAD.

Stå stabilt, tab ikke balancen. Hold ansigtet og kroppen langs maskinen så at du ikke træffes af tilbagekast.

NÅR MASKINEN ER I DRIFT

ADVARSEL! Lad ikke gamle vaner (fået ved hyppigt an-

vendelse af båndslibemaskinen) lede til fejl på grund af

uforsigtighed. Nogle sekunder mangel på opmærksomhed kan resultere i en alvorlig skade. Inden du begynder arbejde studerer slibemaskinen når den er i drift. Hvis den laver nogle mærkelige lyde eller vibrerer kraftigt, stop den med det samme.

ANVEND

BESKYTTELSEBRILLER

BEDRE AV VÆRE FREMSYNET END AT BLIVE UDEN SYN

Mindst 24

2 huller

3/8 ø

Alle mål er i tommer hvis der ikke noget er angivet

Kontur af slibemaskine

Stands maskinen og drag stikkontakten ud. Start ikke maskinen hvis fejlen ikke er fundet og behandlet. Inden slibemaskinen tages i brug skal du være helt sikker på at sliberondellen roterer mod ur. HOLD BØRN VÆRK! Hold besøgere på sikker afstand fra slibemaskinen. Se til at alle forbipasserende befinder sig på behørig afstand fra slibemaskinen og emnerne. PRES IKKE MASKINEN. Den fungerer meget bedre og sikrere hvis den går i takt med den er beregnet for. Tryk emnet kun så tæt og hårdt mod slibefladen indtil det kan slibes uden at klemmes eller fanges.

Inden du forsøger at løsne noget som klemmet, se til at:

• Strømafbryderen står i OFF position

• Slibemaskinens stikkontakt er uddraget.

• Alle bevægelige dele er helt stillestående.

INDEN DU GÅR FRA MASKINEN

EFTERLAD ALDRIG EN MASKINE ,SOM ER I DRIFT, UDEN OPSYN. SLUK FOR STRØMMEN.

Gå ikke fra maskinen inden maskinen er helt standset. GØR ARBEJDSPLADSEN BØRNESIKKER. Lås værkstedet. Frakobl hovedstrømafbryderen, fjern den gule afbrydernøgle. Opbevar den utilgængeligt for børn og andre ubehørige personer.

UDPAKNING OG KONTROL AF

10 mm skiftenøgle

Kombinationsvinkel

Lille ”l” sekskantnøgle

Phillips skruemejsel

Standardskruemejsel

Drag en svag linje

langs den her kante

Kombinationsvinkel skal være nøjagtig

Lige kante af bordskive

3/4” tyk, kanten skal være

fuldstændig lige

Der skal ikke findes noget gab eller overlapning når vinkle vendes over

langs den trukne linje.

NØDVENDIGE VÆRKTØJ

Pak alle dele op og kontroller at alt materiale med billeder og ”Liste over separate dele”. Bemærk: Kontroller at alle dele findes inden du smider forpakningsmaterialet væk.

ADVARSEL! For at undgå skader, forsøg ikke at mon-

tere båndslibemaskinen, tilslut den til el-nettet eller start ikke maskinen inden en savnet del er skaffet eller installeret korrekt.

ADVARSEL! For din egen sikkerhed tilslut aldrig stik-

kontakten til el-nettet eller drej startnøglen indtil alt er monteret og du har læst og forstået hele brugsanvisningen.

Bogstav Liste over dele Antal

A Båndslibemaskine 1 B Brugsanvisning 1 C Bord 1 D Sliberondel 1 E Bordstøtte 1 F Tværbord 1 G Arbejdstøtte 1 H Indeholde følgende: Knap 1 Brik, 6,5x17,8x1,6 5 Skrue,stort hoved typ ”AB” M4.2x1.9-12 2 Strømafbrydernøgle 1 Låsebrik, M6 4 Skala etikette 1 6-kantskrue, M6-1.0-14 4

MONTERING

PLACERING AF BÅNDSLIBEMASKINE PÅ ARBEJDSBÆNK

Hvis slibemaskine skal være stationær, skal den sætte ordentligt fast på en stabil overflade, for eksempel en arbejdsbænk. Hvis den placeres på en arbejdsbænk bør huller bores gennem bænkeskiven ved at bruge mål på billedet.

1. Maskinen skal fæstnes ordentligt med 5/16” – skruer og

6-kantsskruer (ikke medfølges). Skruerne bør være 1-1/2” plus bænkskivens tykkelse.

2. Bestem og marker hvor huller på bænkskiven skal være.

3. Bor to 3/8” ø-hul gennem arbejdsbænken.

4. Placer slibemaskinen på arbejdsbænken og se til at borede hul-

ler passer bænkens.

5. Sæt to 5/16”-skruer ind med 6-kantmøtrik og stram dem.

MONTERING AF SLIBERONDEL OG STØTTE

1. Tag sliberondellen frem og tag den beskyttende støtte af. Pas skivens perimeter med plade og sæt skiven på plads ved at trykke hele vejen rundt.

2. Tag rondelbeskyttelse frem og to skruer med stort hoved, M4.2X1,4-12 fra posen med løse dele.

3. Placer rondelstøttet mod slibetallerkens nedre 1/3 og pas ind i hullet, se billede.

4. Drag skruerne med stort hoved ordentligt med en Phillipsskruemejsel med et let tryk så at hullet passes.

Slibetallerken

Skruer

Slibetallerken

Rondel-

beskyttelse

6-kantskrue

Låsebrik

6-kantskrue for tværbord

Flad brik

Skiftenøgle

Tværbord

Bord

6-kantskrue (3)

Bordstøtte

Låsebrik (3)

Brik (3)

Monteringshul

”C” – tvinge

Arbejdsskive

Alternativt kan slibemaskinen monteres på en separat træskive. Skivens størrelse skal være tilegnet for at slibemaskine ikke vælter under anvendelse. Det bør helst være en mindst 3/4” tykkelse spånflade (tyndere spånplade kan bristes hurtigt). OBS! For at undgå at skade sig ved håndteringen af værktøjet, anvend 5/16” eller større skruer og møtrikker.

1. Følg instruktionerne for montering på arbejdsbænk, anvend plader mindst 18 x 24 tykke og 5/16”-skruer med flad hoved, låsebrikker og 6-kantmøtrikker (ikke medfølges). Skruens længde skal være 1-1/2” plus arbejdsbænkens tykkelse.

BEMÆRK: For at få ordentlig stabilitet, skal hullet være så dybt at skruehovedene er i jævnhøjde med bænkoverfladen.

ADVARSEL! For at undgå at skade sig når maskinen s-

ættes i bevægelse, skal overfladen, hvor maskinen mont-

eres på, undersøges nøjagtigt efter monteringen for at være sikker på at ingenting kommer til at bevæge sig under maskinens drift. Hvis maskinen har tendens at glide eller vælte over, fastgør bænk, støtte eller støtteoverflade inden maskinen tages i brug.

FASTKLEMNING AF BÅNDSLIBEMASKINE VED ARBEJDSBÆNK

Båndslibemaskinen kan klemmes fast direkte på arbejdsbænken ved hjælp af to eller flere ”C” – skruetvinger (en tvinge på hver ende af maskinen).

MONTERING AF TVÆRBORD

1. Tag tværbordet frem og 6-kantskrue M6x1.0-14, brik og låsebrik.

2. Hold tværbordet fast på plads og fæstn det som fremgår af billedet. Strem ikke for meget.

MONTERING AF BORDENHED

1. Tag bordstøttet og tre 6-kantskruer, M6x1.0-14 og låsebrikker bland de løse dele frem.

2. Placer bordstøttet mod bordet og se til at hullet passer, se

billede.

3. Fæstn bordstøttet som fremgår af billedet.

4. Tag en 6,5x17,8x1.6 brik frem og en låseknap bland delene.

5. Placer bordstøttet i hullet på siden af bunden, se billede. Se til at den 9,5 mm ø-tap passer ind i det øvre hul.

6. Placer brikken på den gevindknaps aksel og før ind i de matchede huller på bunden.

8. Anvend brugsanvisningen som et afstandsstykke. Placer 10 sider af brugsanvisningen mellem skiven og bordets forkant. Tryk bordet mod siderne og drag de tre 6-kantskruer.

Maks. 1/16 tomme

Slibeoverflade

Bord

Låseknap for bord

Brugsanvisning

Arbejdsbord

10 sider

Skala etikette

Drivremsbeskyttelse

Ekstra

monteringshul

Låseknap for bord

Brik

Backstop fjernelse

Bordstøtte

JUSTERING AF BORDENHEDEN

ADVARSEL! For at undgå skader når maskinen star-

tes utilsigtet, se til at maskinen ikke er tilsluttet til el-nettet inden justeringen.

1. Kontroller arbejdsbordets vinkel mod skiven med en kombinationsvinkel.

OBS! Kombinationsvinkel skal være ” nøjagtig”, se ”Udpakning – nødvendige værktøj”, side 42, for at kontrollere hvordan det gøres.

2. Hvis vinklen mellem bordet og skiven ikke er ret, løs låseknappens skrue og løft bordet.

3. Juster vinklen mod skiven og stram låseknappen igen.

4. Sæt skalaetiketten ved 0º - markeret på støvbeskyttelsen.

Kombinationsvinkel

Skala etikette

Låseknap for bord

Arbejdsbord

Bordstøtte

Bund

Indeksstift

Brik

Bordets

låseknap

ADVARSEL! For at undgå at emne eller fingre kom-

mer til at hænge fast mellem arbejdsbord og slibeoverflade, bør ikke nogen gab mellem bordkant og slibeoverflade være større end 1/16 tomme.

7. Løsn de tre 6-kantskruer og juster bordet.

EKSTRA STØTTE FOR VERTIKALSLIBNING

1. Fjern backstoppets låsemøtrik og tag tværbordet af.

2. Tag bordenheden af ved at fjerne låseknappen og brikken. OBS! Båndet kan løftes lodret ved at løse cylinderskruen og løfte maskinebunden, se ”Placering af båndbund”, side 47.

3. Sæt bordenheden fast i de ekstra hul i båndbunden. Se til at

indeksstiften går ind i det øvre hul når slibebordet står lodret.

MONTERING AF SLIBEBÅND – SPÆNDING OG SPORING

ADVARSEL! For at undgå skader ved utilsigtet start, sæt

strømafbryderen i OFF-position, tag nøgler af og drag stikkontakten ud inden slibebåndet tages af eller installering. Du finder en ”retningspil” på slibebåndets glatte side. Slibebåndet skal løbe i pilens retning for at splejsning ikke springer op.

1. Før spændestangen til højre for at mindske båndspændingen.

2. Placer slibebåndet over tromlen med retningspilen nedad som vist i billedet. Se til at båndet er centreret på begge tromlerne.

3. Før spændestangen til venstre for at øge båndspændingen.

ADVARSEL! For at undgå skader når maskinen utilsigtet startes, sæt strømafbryderen i OFF-position og drag stikket ud af stikkontakten inden nogle justeringer

udføres.

1. Tværbord. Er som støtte for emnet på slibebåndet.

Cylinderskrue. Ved at løse skruen kan slibebåndet løftes til vertikal position.

3. Sporknap. Ved at dreje knappen mod uret bevæger slibebåndet sig mod skoven; ved at dreje knappen med uret, bevæger båndet sig fra skiven.

4. Spændestang. Ved at føre stang til højre, mindskes båndspændingen; ved at føre stang til venstre øges båndspændingen.

5. Låseknap for bord. Ved at løse knappen kan bordet vinkles for skævslibning (pilen på skalaen mod bordets midt; skalaen fastsat på bunden).

6. Ekstra monteringshul. For at bordet kunne monteres for ende

slibning, når bunden er i vertikal position.

7. Strømafbryder med ON-OFF-position.

STRØMAFBRYDER MED ON-OFF-POSITION

ON-OFF-strømafbryderen har en låsefunktion. DENNE FUNKTION ER FOR AT FORHINDRE AT MASKINEN SKAL ANVENDES AF UBEHØRIGE PERSONER: BARN M.FL.

1. For at starte maskinen, skal nøglen sættes ind i strømafbry-

deren, se billede.

4. Stram cylinderskruen når bunden er i ønsket position.

Sæt stikket i stikkontakten. Sæt strømafbryderen i ONposition for at se om båndet har tendensen til at glide af den medløbende tromlen eller drivtromlen. Hvis det ikke er den tendens, så betyder det, at båndet løber KORREKT.

Fremføringsrulle

Løberulle

Retningspil

Spændestang

Slibebånd

Cylinderskrue for fiksering af bund

Spændestang

Sporknap

Rondelbeskyttelse

1. Tværbord

Bordenhed

Monteringshul

Slibetallerken

Strømafbryder

ON-OFF

Sliberondell

Monteringshul

4. Spændestang

6-kantskrue

Låserknap for bord

Bundplade

3. Spor-

knap

6. Monteringshul

Båndbund

2. Cylinderskrue forbnd

6. Hvis slibebåndet bevæger sig mod skiven, drej sporknappen 1/4 gang med uret.

Hvis slibebåndet bevæger sig fra skiven, drej sporknappen 1/4 gang mod uret.

8. Sæt strømafbryderen i ON-position og bagefter med det samme i OFF-position for at se hvordan båndet løber. Juster med sporknappen hvis det behøves.

LÆR AT KENDE DIN BÅNDSLIBEMASKINE

OBS! Nøglen er lavet af gult plastic og ligger i posen med løse dele.

HOVEDFUNKTION

INDEN SLIBEMASKINEN TAGES I BRUG

ADVARSEL! For at undgå fejl og alvorlige, livslange

skader, tilslut ikke maskinen til el-nettet inden følgende opgaver er udført.

1. Maskinen er monteret og indstillet (side 43-44).

2. Du har forstået strømafbryderens, backstoppets, slibebåndets, sporknappens, arbejdsbordets og låseknappens funktion (side

44).

3. Du har læst brugsanvisning grundigt igennem, forstået alle sikkerhedsforskrifter og hvordan slibemaskinen skal anvendes.

4. Du har læst maskinens vedligeholdelses råd side 48.

FOR HVER ANVENDELSE

Kontroller slibemaskinen

ADVARSEL! Slibemaskinen må ikke være tilsluttet til el-

nettet. For at undgå skader når maskinen utilsigtet startes,

se til at den ikke er tilsluttet til el-nettet inden indstillinger justeres, sliberondel eller slibebånd eller noget andet skal skiftes ud.

KONTROL AF SKADEDE DELE.

Kontroller:

• justering af bevægelige dele,

• binding af bevægelige dele,

• brækkede dele,

• dele, som er årsag til større gab end 1/16” mellem tværbord og

slibeoverflade.

• at slibebåndet ikke er smallere end 4”. Smallere bånd eksponerer

dele som kan fange dine fingre,

• slidte eller brækkede el-ledninger,

• at installeringen er stadig,

• hvad som helst som kunne påvirke slibemaskinens funktion. Hvis nogle dele savnes eller er skadede eller en elektrisk del fungerer ikke som den skal, sluk for slibemaskinen og drag stikket ud af stikkontakten. ERSTAT skadede, savnede eller dårligt fungerede dele inden slibemaskinen tages i brug igen.

VÆR OPMÆRKSOM PÅ MASKINENS VEDLIGEHOLDELSE

For bedste og sikreste resultat, hold slibemaskinen re. Følg rekommandationerne for smøring. FJERN INDSTILLINGS- OG SKIFTNØGLER fra maskinen inden den tages i brug. For at undgå skader pga. stykker, som fanges, løsnes eller kastes af:

• ANVEND KUN ANBEFALET TILBEHØR (side 104). Læs

i brugsanvisningen hvilke tilbehør der rekommanderes. Følg instruktionerne til tilbehøret. Hvis du anvender andre tilbehør end de anbefalede, forligger der en stor skaderisiko.

• Sæt tværbord fast for emnet på den måde at gabet mellem

stykket og slibeoverfladen ikke er større end 1/16”. Ved justeringen af gabet mellem slibebåndet og tværbordet hold båndet ned mod den underliggende metalskiven.

• Vær sikker på at alle klemmer og tvinger sidder ordentligt og at

ingen dele er løse.

• HOLD ARBEJDSPLADSEN REN. Rod på arbejdspladsen

og bænken forårsager arbejdsulykker. Gulvet må ikke være glat.

For at undgå brandskader eller andre ulykker med ild, anvend al drig brandfarlige væsker, damp eller gasser i nærheden af slibe- maskinen.

PLANLÆG HVORDAN DU KAN BESKYTTE ØJNE, HÆNDER, ANSIGT OG ØRER.

2. Placer en finger bagom strømafbrydersstang, se billede, og DRAG stangen mod dig.

3. For at stoppe maskinen, TRYK stangen IND.

EFTERLAD ALDRIG MASKINEN UDEN OPSYN INDTIL DEN ER HELT STANDSET.

4. For at låse strømafbryderen i OFF-position, hold den TRYKT IND med en hånd og TAG nøglen UD med den anden.

ADVARSEL! For din egen sikkerhed, lås altid strømaf-

bryderen i OFF-position når maskinen ikke anvendes, tag

nøglen ud og læg den på en sikker plads. Hvis det pludseligt skulle blive strømafbrudt (og alt lys slukkes), sæt strømafbryderen i OFF-position, tag nøglen ud og læg den på en sikker afstand fra slibemaskinen.

Bord

Bordets

låseknap

LÆR AT KENDE DIN SLIBEMASKINE. Læs brugsanvisningen og den advarselstekst, som findes klistret på maskinen, grundigt igennem. Lær at kende maskine, dens begrænsninger og eventuelle risici ved anvendelsen. For at undgå skader ved tilfældigt berøring af bevægelige dele:

SØRG FOR AT ALLE BESKYTTELSER SIDDER PÅ PLADS og kontroller at de fungerer.

Monter og placer ikke noget på slibemaskinen når den er i bevægelse. UNDGÅ TILFÆLDIG IGANGSÆTNING. Se til at strømafbryderen er i OFF-position inden slibemaskinen tilsluttes til el-nettet.

Planlæg dit arbejde

ANVEND DET RIGTIGE VÆRKTØJ Anvend ikke værktøj el-

ler andre tilbehør for noget andet end de er egnet for.

ADVARSEL! Denne maskine er ikke egnet for kraftig afgratning. Ved arbejde med metal kan gnister eller hede partikler forårsage ildebrand. Dette kan undgås ved at:

• Koble alle spånsugningsslanger fra slibemaskinen.

• Fjern alle spor af træstøv i slibemaskinen.

• Fjern alle spor af metalrester i slibemaskinen inden træslibning påbegyndes igen.

Anvend beskyttelsesklæder

Man kan få fremmede genstande ind i øjnene fra alle typer af slibemaskinen. Dette kan resultere i varig synsskader. Almindelige briller beskytter ikke. Specielle beskyttelsesbriller findes.

• Bær ikke løst tøj, handsker, slips eller smykker (ringe, armbåndsur) som kan fanges i slibemaskinen og gør at du kommer i maskinens bevægelige dele.

• Anvend sko som ikke glider.

• Sæt hår langt op.

• Rul lange arme op ovenfor albue.

• Lydniveauer varierer kraftigt. For at undgå hørelsesskader, anvend ørepropper eller høreværn når du anvender slibemaskinen under en længere tid.

• Slibearbejde er almindeligvis støvet. Anvend ansigtsmaske sammen med beskyttelsesbriller.

Kontroller emnet

OBS! Se til at der ikke findes nogle sømme eller fremmede

genstande i emnet som skal slibes. Planlæg dit arbejde for at undgå TILBAGEKAST hvis emnet fanges i slibebåndet eller sliberondellen at det trækkes ud af dine hænder.

• Se til at der ikke findes noget affald mellem emnet og

tværbordet.

• Ved slibning af ujævnt emne, placer tværbord så at det ikke

glider eller trækkes ud af dine hænder.

• Vær meget forsigtigt ved slibning af store, små eller

komplicerede emner.

• Anvend aldrig den her maskine for at slibe så små emner at de

ikke kan holdes med hånden.

• Anvend ekstra støtte (bord, savbukke, arbejdsblokke osv.) ved

arbejde med emnet, som er stort nok for at kunne falde hvis det ikke holdes fast ved bordskiven.

• Lad ALDRIG nogen hjælpe til i stativet for at forlænge bordet,

for at holde et emne, som er længere eller bredere end slibemaskinens bord eller for at tage frem, støtte eller drag emnet.

• Ved efterbehandling af emne med sliberondel, pres altid emnet

mod sliberondellens nedre del /”Down”/. Slibning mod delen som roterer opad fra arbejdsskiven kan forstyrre emnet ved at

det begynder at vibrere eller glide ud af dine hænderne.

• Slib kun et emne ad gangen.

• Fjern alt fra arbejdsbænken undtagen emnet og nødvendige tilbehør inden slibemaskinen startes.

Planlæg hvordan du skal holde emnet under slibning

Undgå upassende bevægelser og ubekvemme håndstillinger hvor en pludselig bevægelse kan være årsag til at fingre eller hænder kommer i berøring med sliberondellen. Stik ikke fingrene ned hvor slibebåndet snurrer ind i støvopsamleren. BØJ DIG IKKE FOR LANGT FREMAD. Stå stabilt, hold balancen. Hold ansigt og krop på siden af maskinen at de ikke er i vejen hvis noget løsnes.

NÅR MASKINEN ER I DRIFT

ADVARSEL! Lad ikke gamle vaner (fået efter at arbejde

meget med båndslibemaskinen) er årsag til fejl. En brøkdel

af et sekunds uopmærksomhed kan resultere i en alvorlig ulykke. Inden du begynder arbejde med slibemaskinen, studer maskinen når den er i drift. Hvis den lyder mærkeligt eller ryster meget stop den med det samme. Stands den af og drag stikket ud af stikkontakten. Start ikke maskinen indtil fejlen er fundet og repareret. Inden slibemaskinen tages i brug, kontroller at sliberondellen roterer mod uret. HOLD BØRN PÅ AFSTAND. Hold alle besøgere på sikker afstand fra slibemaskinen. Se til at forbipasserende befinder sig på god afstand fra slibemaskinen og emnet. PRES IKKE MASKINEN. Den fungerer bedst og sikrest i den takt den er egnet for. Tryk emnet kun så tæt og hårdt mod slibeoverfladen at det slibes uden at den går i stå eller sidde fast.

Inden du forsøger at løsne noget som sidder fast:

• Sæt strømafbryderen i ”OFF”-position.

• Se til at slibemaskinens stikkontakten er draget ud.

• Vent til alle bevægelige dele står helt stille.

INDEN DU EFTERLADER SLIBEMASKINEN:

EFTERLAD ALDRIG EN MASKINEN SOM ER I DRIFT UDEN OPSYN. SLUK FOR STRØMMEN.

Gå ikke fra maskinen indtil den er helt standset. GØR VÆRKSTEDET BØRNESIKKERT. Sluk for hovedstrømafbryderen. Tag den gule omkoblingsnøgle ud og læg i et sted hvor der ingen kan få fat i den. Lås værkstedet.

AFGRATNING

Arbejdsbordet kan vinkles fra 0 º - 45 º ved afgratning. Løsn på bordets låseknap og løft bordet så meget som det behøves, se billede. Drag låseknappen igen.

SLIBNING AF ENDER AF SLIBEBÅND

Det er nemmere at slibe lange emner med slibebåndet i vertikalposition. Se under ”Hovedfunktion – justering af båndbunden” og ”Montering – Montering af bord” for at justere arbejdsbordet. Før emnet jævnt over slibebåndet. For større nøjagtighed anvend geringslineal (tilbehør).

Tværbord

Slibebånd

Tværbord

Båndbund

Slibebånd

Emne

Arbejdsbordenhed

ADVARSEL! For at undgå at emnet eller fingre fanges mellem bord og slibeoverflade skal bordet være justeret på bordstøttet så at gabet mellem bordkant og slibeover-

fladen er højest 1/16”.

Maks. 1/16 tomme

Slibeoverflade

Bord

SLIBEBÅNDETS SLIBEOVERFLADE

ADVARSEL! For at undgå skader fra emne som glider,

sidder fast eller kaster af stil backstoppet ind så at gabet

til slibeoverfladen ikke er mere end 1/16” tomme. Hold slibebåndet helt fladt mod metalbunden ved justering af gabet mellem slibebåndet og arbejdsbackstoppet.

Tag et fast greb emnet med begge hænder og kom ikke for tæt på slibebåndet med fingrene. Hold emnets ende mod backstoppet og før samtidigt emnet langs slibebåndet. Vær især forsigtigt ved slibning af meget tynde emner. Fjern tværbordet ved slibning af lange emner. Tryk så hårdt mod slibebåndet kun for at lade slibemaskinen at slibe emnet.

Cylinderskrue

Tværbord

Båndbund

Cylinderskrue

”L”-sekskantnøgle

JUSTERING AF BÅNDBUND

En cylinderskrue fikserer båndbunden i vertikal eller horisontal position. For at stille slibebåndet i vertikalposition:

1. Fjern tværbordet.

2. Løsn cylinderskruen med en 6 mm sekskantnøgle.

3. Placer slibebåndet vertikalt, se billede, og drag cylinderskruen igen, se billede.

SLIBNING AF BUKKEDE KANTER

Slib altid bukkede kanter på den medløbende tromme, som det vist i billedet.

ADVARSEL! Forsøg aldrig at slibe ender af et emne på

den medløbende tromme; man ved at placere noget på den forårsager at et stykke springer op hvilket kan resultere i at nogen skades.

ADVARSEL! For sikkerheds skyld sæt strømafbryderen i OFF-position og drag stikket ud af stikkontakten inden slibemaskinen justeres.

Kombinationsvinkel

Geringslineal

(ekstra tilbehør)

Geringslineal

(tilbehør)

Midt

Emne

Midt

Emne

(t.v. om midten)

VEDLIGEHOLDELSE

ADVARSEL! For sikkerheds skyld bør stikket drages ud

af stikkontakten inden justering, eftersyn eller smøring af slibemaskinen gennemføres.

ADVARSEL! For at undgå elektriske stød eller brandfare bør reparationer af el-systemet kun udføres af en kvalifi-

ceret arbejder. Maskinen skal monteres kun efter fabrikkens anvisninger. Hvis en strømførende ledning klippes af eller på noget andet måde skades, skal den med det samme erstattes. Blæs eller sug regelmæssigt støv ud som samles ind i motoren. Hvis arbejdsskivens overflade vokses med bilvoks går det lettere at fremføre emnet under slibnning. Voks ikke det ru slibebåndbord da vokset kan klæbe til på båndet og fæstne på rondellen, hvilket kan få båndet til at glide af.

SMØRING

KUGLELEJE i den her maskinen er indsmurt med fedt i fabrikken

under pakning. De behøves ingen ekstra smøring. Lejebøsning behøver smøres med 30 olie efter 10 timers anvendelse, se instruktioner nedad.

SMØRING AF LEJEBØSNING

ADVARSEL! FOR AT UNDGÅ SKADER, DREJ

STRØMAFBRYDEREN I OFF-POSITION, TAG NØG-

LEN AF OG DRAG STIKKET UD AF STIKKONTAK-

Kanter, som er bukkede op, skal altid slibes på rondellens venstre side, se billede.

ADVARSEL! Hvis emnet placeres mod sliberondellens højre side, kan emnet flyve op (tilbageslag) og skade nogen.

Midt

Sliberondel

Emne

Fremføringsrulle

Emne

Løberulle

SLIBNING AF MINDRE ENDE OVERFLADER PÅ SLIBERONDEL

OBS: Ved dette arbejde rekommanderes anvendelse af

geringslinealen (valgfrit tilbehør). Placer altid ende overflader som skal slibes mod sliberondellens venstre side, se billede.

ADVARSEL! Hvis emnet placeres mod rondellens højre side, kan emnet flyve op (tilbageslag) og skade nogen.

Husk: Anvend kombinationsvinkel for at støtte geringslinealen mod sliberondellens forside (målet skal være nøjagtigt). Hvis vinklen ikke er ret, løsn kombinationsmålets justeringsknap, flyt geringslinealen og drag knappen ordentligt igen.

Placer altid emnet på rondellens venstre side og lad rondellen rotere mod uret, se billede. Bordet kan løftes for afgratning.

MONTERING AF BLOKSKIVES DÆKSEL

1. Tag blokskive dæksel af og placer det i fordybningerne på blokskivehuset.

2. Stram skruen igen med flad hoved med en Phillipsskruemejsel.

Phillips skruemejsel

Blokskive dæksel

Lejebøsning

Spændestang

Smør her

Løberulle

Bånd

Drivrulle

Skruer

Løberulle

Justeringshul

Standardskruemejsel

Rem

Blokskive dæksel

4. Stram de tre skruer forsigtigt. Juster remmens spænding ved at føre ind en skruemejsel i justeringsåbning.

Før skruemejselen for at øge remspændingen mellem rullerne.

5. Stram forsigtigt skuerne igen uden at forstyrre remmen.

TEN INDEN ENHEDEN SMØRES.

1. Løsn båndspændingen ved at dreje spændestang til højre.

2. Før slibebåndet mod den medløbende rullens sider for at eksponere de ovale åbninger.

3. Hav 2-3 dråber olie i hver sides hul, se billede. Tag ikke mere olie da alt for meget olie kan få båndet at glide og olie at komme på emnet.

4. Juster båndets løb i henhold til ”Montering af slibebånd – Spænding og Sporing”.

TAG BLOKSKIVENS DÆKSEL AF OG MONTER DRIVREMMEN

1. Tag skruen af med bredt hoved som sidder midt på blokskiven

med en Phillips-skruemejsel.

2. Fjern dæksel.

3. Løsn de fire M8-sekskantskruer for at lade blokskiver flyttes og

placer slibebåndet rundt dem. Placer båndet rundt motor blokskive og drivrem, som angivet i billedet, hvis remmen går af.

6. Kontroller hvor spænd drivremmen er ved at gribe remmen på begge sider og klemme. Remmen skal give efter ca. 1/4”.

OBS! Hvis drivremmen er for hårdt spændt, kan dette være årsag til støj og overbelastning af motor. For løst spændt rem kan gøre at remmen slides hurtigere.

FEJLSØGNING

ADVARSEL! For sikkerheds skyld bør stikket tages ud af stikkontakten inden fejlsøgning af slibemaskinen

påbegyndes.

Motor fungerer ikke.

Motor ryster ved slibning.

Slibebåndet glider af rullerne.

Træ brænder under slibning.

Meget støj.

1. Fejl i strømafbryderen ON/OFF. Fejl i el-ledningen. Fejl i strömafbryderen

2. Motor er udbrændt.

1. Drivremmen er for hårdt spændt.

2. For meget tryk lægges på emnet.

1. Sporingen er ikke rigtigt indstillet.

1. Sliberondellen eller slibebåndet er fuldt af affald.

1. Drivremmen er for hårdt spændt.

1. Erstat defekte dele inden slibemaskinen anvendes igen.

2. Alle forsøg på at reparere motor kan være RISIKABELT. Lad et kvalificeret arbejder at udføre reparationen.

1. Mindsk spændingen, se under ”Vedligeholdelse”, tag drivremsdækslet af.

2. Mindsk trykket på emnet.

1. Juster sporingen, se under ”Montering af slibebånd”.

1. Skift sliberondellen eller slibebåndet ud.

1. Mindsk spændingen, se under ”Vedligeholdelse, ”Justering af drivrem”.

PROBLEM MULIG ÅRSAG MIDDEL

LINTKETASLIHVIJA

T KASUTADES

Turvalisus on terve mõistuse, tähelepanelikkuse ja masina töö tundmaõppimise ühendamine.

ENNE MASINA KASUT

AMIST

HOIATUS:

Et vältida õnnetusi, mis võivad tekitada püsivaid kahjustusi, ära lülita masinat vooluvõrku enne, kui oled teinud järgmist:

• Masin on paigaldatud ja seadistatud (juhised lk 54-56)

• Tead, kuidas kasutada ON-OFF (sees-väljas) nuppu, stoppnuppu, Lihvlindi suunaja nuppu, töölauda, töölaua kallutamise fiksaatornuppu (lk 56).

• Oled läbi lugenud käesoleva juhendi ohutuseeskirjad ning oled aru saanud, kuidas masin töötab.

• Oled läbi vaadanud masina hooldamiseks antud soovitused (lk

60).

Loe läbi masinal olev alljärgnev hoiatustekst:

HOIA

TUS:

1. Enne masina kasutuselevõttu loe läbi kasutusjuhend.

2. Kasuta kaitseprille.

3. Kasuta näokaitset.

4. Kontrolli, et vahe laua ja lihketta vahel poleks üle 1,5 mm.

5. Toeta toorik alati töölauale või tagatoele.

6. Väldi tagasilööki (toorik lendab sinu suunas) ja kasuta vaid lihvketta vasakut poolt.

7. Mõtle tuleohutusele. Korista töökohalt livimistolm ning lülita tolmuimurid välja enne metalldetaili lihvimise alustamist.

LIHVMASINA ÜLESSEADMISEL

ÜMBERPAIGUTAMISEL

VÄLDI OHTLIKKU TÖÖKESKKONDA.

Kasuta masinat vaid ruumis, kuivas kohas, kus ta oleks hästi niiskuse eest kaitstud. Jälgi, et töökoht oleks hästi valgustatud. Paiguta masin nii, et masina kasutaja ega muud lähedalolijad ei seisaks lihvimislindi või ketta suhtes pikisuunas. Et ootamatult käivitunud masin ei tekitaks kahjustusi:

• Enne masina ümberpaigutamist tõmba alati pistik pistikupesast

välja.

• Aseta lintlihvija tasasele pinnale nii, et ümber oleks piisavalt

pööramisruumi, et oleks võimalik toorikut käsitleda ja hästi kinni hoida.

• Vaata, et masin asetseks horisontaalselt.

• Kruvi masin poltide mutritega tööpinna külge kinni.

Paigaldamine ja seadistamine” (lk 54).

• ÄRA KUNAGI SEISA MASINA PEAL. Kui masin peaks

ümber kukkuma, võib see tekitada vigastusi. Ära hoia midagi masina kohal või läheduses, et poleks vaja selle kättesaamiseks masina peale ronida.

ENNE IGA KASUTAMIST: Kontrolli lihvmasinat.

TÕMBA PESAST

VÄLJA MASINA PISTIK.

Et vältida lihvija ettekavatsematust käivitumisest tekkida võivat kahju, tõmba pistik pistikupesast välja, vajuta sisse nupp pealkirjaga ”OFF” ning tõmba välja käivitusvõti enne kui hakkad lihvlinti vahe

tama või masina reguleeringuid

muutma.

VIGASTA

TUD OSADE KONTROLLIMINE.

Kontrolli:

• liikuvate osade seadistus

• kas liikuvaid osi tuleks tugevamini kinnitada

• kahjustatud osad

• kas pilu ristlaua ja lihvpinna vahel on ületanud 1,5 mm

• kas lihvlindi laius on alla 100 mm. Kitsam lint jätab paljaks need

kohad, kuhu näpp võib vahele jääda.

• kulunud või katkised juhtmed

• kas masin loksub alusel

• kõik muu, mis võib lihvmasina tööd mõjutada Kui masina mõni osa on puudu, kõver või katkine või kui mõni elektriline osa ei tööta nii, nagu ta peaks, tõmba lihvmasina pistik seinakontaktist välja. ASENDA vigastatud, puuduv või halvasti funktsioneeriv osa enne masina taaskasutamist. HOOLDA LIHVMASINAT KORRALIKULT. Hoia lihvmasin puhas, et see töötaks nii hästi ja turvaliselt kui võimalik. Järgi määrimissoovitusi. Et vältida töötamisel vigastusi, mis tekivad tooriku kinnijäämise,

EESTI

SISUKORD

Tehnilised andmed

..................................................................... 51

Lintketaslihvijat kasutades ......................................................... 51

Enne masina kasutamist ............................................................. 51

Lihvmasina ülesseadmisel ja ümberpaigutamisel ...................... 51

Lihvmasinaga töötamisel ........................................................... 52

Lahtipakkimine ja kontroll ......................................................... 53

Paigaldamine ............................................................................. 53

Õpi tundma oma lihvmasinat .................................................... 56

Põhifunktsioonid ........................................................................ 57

Hooldus ...................................................................................... 60

Määrimine .................................................................................. 60

Vigade otsimine ......................................................................... 62

Ühendusskeem ..........................................................................115

Varuosade skeem + Varuosade nimekiri ...................................116

EG-nõuetele vastavuse kinnitus ................................................117

SINU ENDA

TURVALISUSE

HUVIDES:

LOE KÕIK JUHENDID TÄHELE-

PANELIKULT LÄBI

• Paigaldamine • Töötamine masinaga •

Varuosad

Tehnilised andmed

Lihvlindi mõõdud ....................................... mm

100 x 915

Lihvlindi kiirus ............................................m/s 8

Lihvketta läbimõõt ..................................... mm 150

Lihvketta kiirus ........................................ p/min 2850

Müratase .................................................. dB(A) 85

Mootori pinge ..................................................V 230 1-fas

Mootori võimsus ...........................................W 400

Kaal ............................................................... kg 17

Tõlg

e algupärase kasutusjuhendi

libisemise või väljaviske tõttu:

• KASUTA VAID SOOVITATUD TARVIKUID (lk 104). Va-

ata kasutusjuhendist järgi, milliseid tarvikuid seal on soovitatud. Järgi tarvikute kohta antud juhiseid. Mittesobivate tarvikute kasutamine suurendab vigastuste ohtu.

• Reguleeri ristlaud nii, et vahemaa lihvpinnani ei oleks üle 1,5 mm. Kui sa kontrollid lindi ja ristlaua vahelise pilu laiust, vajuta lihvleht vastu metallalust.

• Jälgi, et kõik kinnitused ja käepidemed oleksid korralikult küljes ning et osad ei puutuks omavahel rohkem kokku kui nad peavad.

• HOIA TÖÖKOHT PUHAS. Ülekuhjatud pinnad ja lauad suurendavad õnnetuste ohtu. Põrand ei tohi olla libe.

• Et vältida põletushaavu või muid tuleõnnetusi ära kasuta kunagi tuleohtlikke vedelikke, auru või gaase lihvmasina läheduses.

MÕTLE EELNEVALT LÄBI, KUIDAS SA KAITSED OMA SILMI, KÄSI, NÄGU JA KÕRVU. ÕPI LIHVMASINAT TUNDMA. Loe kasutusjuhend ja masin-

ale kleebitud hoiatustekst läbi. Õpi tundma nii masina piiranguid kui võimalikke ohtusid temaga töötamisel. Et vältida vigastusi, mis võivad tekkida masina liikuvate osade kogemata puudutamisest, jälgi, et:

• oleks olemas kasutuskõlblik kaitsevarustus

• masina paigaldamisega ei tegeletaks siis, kui ta veel liigub, samuti ei tohi sel ajal midagi masina peale asetada

• VÄLDI MASINA TAHTMATUT KÄIVITAMIST. Kontrolli, et lüliti on asendis OFF, kui sa masina vooluvõrku ühendad.

Planeeri oma tööd. KASUTA ÕIGET TÖÖRIISTA. Ära kunagi kasuta masinat või mõnda tema tööriista selleks, milleks see pole ettenähtud. NB! Käesolev lihvmasin pole ette nähtud paksu materjalikihi eemaldamiseks. Metalli töötlemisel võib sädemetest või kuumadest materjaliosakestest tekkida tulekahju. Et seda vältida:

• Ühenda tolmuimemisvoolik masina küljest lahti.

• Eemalda masinast kogu sinna sattunud puidutolm.

• Eemalda masina seest metallijäätmed enne masina

taaskasutamist.

• Kasuta kummitaldadega kingi.

• Seo pikad juuksed hobusesabasse.

• Kääri varrukad ülespoole küünarnukke.

• Müratase varieerub tugevasti. Kuulmis-kahjustuste tekkimise vältimiseks kasuta kõrvakaitseid või kõrvatroppe, kui sul tuleb pikemat aega lihvmasinaga töötada.

• Lihvimistöö on tavaliselt tolmune. Kasuta näomaski koos tolmufiltriga ja kaitseprillidega.

• Kontrolli toorikut.

Veendu, et selles tooriku osas, mida hakkad lihvima, pole naelu ega muid võõrkehi. Planeeri

oma töö nii, et võiksid vältida TAGASILÖÖKE, kui

toorik lihvlindi või ketta külge haakub ja käte vahelt lahtli pääseb.

• Jälgi, et tooriku ja ristlaua vahel poleks mustust.

• Ebatasase tooriku lihvimisel reguleeri ristlaud nii, et toorik käest ei libiseks.

• Ole eriti ettevaatlik suurte, väga väikeste või keerukate toorikute lihvimisel.

• Ära kunagi kasuta seda masinat lihvimiseks, kui lihvitavad detailid on nii väikesed, et neid ei saa käega kinni hoida.

• Kasuta täiendavat tuge (laud, saepukid jne) sellise tooriku jaoks, mis võib üle ääre maha kukkuda, kui seda lauaplaadi vastu ei suruta.

• Ära kunagi lase teisel inimesel asendada pikenduslauda või tuge tooriku jaoks, mis on lauast pikem ja laiem, samuti mitte selleks, et toorikut ette sööta või tõmmata.

• Kui toorikut töödeldakse lihvkettaga, tuleb ta alati suruda ketta allapoole liikuva sektori vastu. Kasutades tõusvat sektorit võib toorik hakata vibreerima kaotada stabiilsuse ja käest lahti libiseda.

• Lihvi korraga vaid ühte toorikut.

• Eemalda töölaualt kõik peale tooriku enne kui käivitad lihvmasina.

Igat tüüpi lihvmasinatest võivad võõrkehad sulle silma sattuda. Väldi hooletuid manöövreid ja käeliigutusi, mistõttu su sõrmed või käed võiksid mõne järsu liigutuse tõttu lihvimispinnale sattuda. Ole ettevaatlik, et su sõrmed ei jääks vahele seal, kus lint liigub tolmukogujasse.

ÄRA KUMMARDU LIIGA KAUGELE ETTE. ÄRA KAOTA TASAKAALU.

Hoia nägu ja keha eemal tooriku võimaliku tagasilöögi suunast.

LIHVMASINAGA TÖÖTAMISEL

HOIATUS: Ära lase sissejuurdunud harjumustel (mis on

tekkinud lihvmasinaga kauasest töötamisest) põhjustada

hooletusõnnetusi. Tähelepanu hajumine mõneks sekundiks võib põhjustada tõsise õnnetuse. Enne töö algust vaata, kuidas su lihvmasin töötab. Kui märkad midagi ebatavalist või masin tugevasti vibreerib, peata see kohe. Lülita sellisel juhul masin välja ja tõmba pistik pistikupesast välja. Ära käivita masinat enne, kui viga on leitud ja kõrvaldatud. Enne kui hakkad masinaga töötama, veendu, et lihv-ketas pöörleb kellaosuti liikumise vastassuunas. HOIA LAPSED EEMAL. Hoia külalised turvalisel kaugusel lihvmasinast. Jälgi, et kõik masinast möödujad jääksid sellest ning ka toorikust ohutusse kaugusesse.

ÄRA FORSSEERI MASINAT.

Seade töötab palju paremini ja kindlamalt siis, kui ta saab töötada tema jaoks ettenähtud kiirusel. Suru toorikut nii tihedalt ja kõvasti vastu lihvpinda, nagu lihvimiseks on vajalik, mitte aga liiga tugevalt, siis võib toorik lihvpinnaga haakuda. Enne kui hakkad mõnda kinnikiilunud eset vabastama, kontrolli, et:

• lüliti oleks asendis OFF

• lihvmasina pistik oleks pistikupesast välja tõmmatud

KASUTA

KAITSEPRILLE

OLE PAREM ETTENÄGELIK KUI ET KAOTAD NÄGEMISE!

Kasuta kaitseriietust.

Kõigist erinevat tüüpi lihvmasinatest võivad võõrkehad sulle silma sattuda. See võib tekitada püsivaid nägemiskahjustusi. Tavalised prillid ei ole kaitseprillid. Seepärast tuleb kasutada kaitseprille.

• Ära kasuta avaraid rõivaid, kindaid, või ehteid (sõrmused, käekellarihmad) mis võivad kinni jääda ja põhjustada sinu kokkupuutumist masina liikuvate osadega.

• kõik masina liikuvad osad oleksid täielikult seiskunud

Teiseks võimaluseks on lihvmasina paigaldamine eraldi puitlaastplaadile. Plaadi mõõt peab olema sobiv, et masin sellelt töötamise ajal maha ei kukuks. Kõige parem, kui see oleks vähemalt 19 mm paksune (õhem laastplaat praguneb kergesti). NB! Et end masina käsitsemisel mitte vigastada, kasuta M8 või suuremaid polte ja mutreid. Järgi töölaua paigaldamise juhiseid, kasuta plaati, suurusega vähemalt 18x24” ja M8 lameda peitpeaga polte, stopperseibe ja kuuskantmutreid (pole kaasas). Poltide pikkuseks peab olema 32 mm pluss töölaua paksus. Tähelepanu: Süvista poldipead korralikult alusplaadi pinnaga tasa, et plaat ei jääks poldipeadele kandma.

HOIATUS: Et masina käivitamisel ei tekiks õnnetusi, peab tööpinda paigaldamisel hoolikalt uurima. Tuleb olla kindel, et mingi asi ei hakkaks masina töötamise ajal

ENNE KUI SA

LAHKUD MASINA

JUUREST

ÄRA JÄTA KUNAGI SISSELÜLITATUD MASINAT JÄRELEVALVETA.

LÜLITA VOOL VÄLJA.

Ära lahku masina juurest enne selle täielikku peatumist.

MUUDA OMA TÖÖKOHT LASTELE OHUTUKS. Lülita vool pealülitist välja, võta masina küljest ära kollane lülitusvõti ja säilita seda lastele ning kõrvalistele isikutele kättesaamatus kohas. Lukusta töökoda.

LAHTIPAKKIMINE JA KONTROLL

Paki kõik osad lahti ja kontrolli skeemide järgi, samuti eraldi pakitud osade loendi järgi. Tähelepanu: Kontrolli, et kõik osad on olemas, enne kui pakkematerjali minema viskad.

HOIATUS: Et vältida õnnetusi, ära püüa lintlihvijat paigaldada, vooluvõrku lülitada või sisse lülitada enne, kui oled muretsenud puuduva osa ja selle masinale korrektselt

külge pannud.

HOIATUS: Sinu enda turvalisuse huvides ära kunagi pista pistikut pistikupesasse ja ära keera süütevõtit enne kui kõik masina osad on paigaldatud ja sa oled kogu

kasutamisjuhendi läbi lugenud.

10 mm võti

Kombineeritud nurgik

6 mm kuuskantvõti

Ristkruvits

Standardkruvits

Tõmba nõrk joonpiki

seda serva

Kombineeritud nurgik peab olema täpne

Täiesti sirge servaga 20 mm paksune laud

Nurgiku serv peab ümber

pöörates langema joonega

täielikult kokku

VAJALIKUD TÖÖRIISTAD

Täht Osade nimekiri Arv

A Lintlihvmasin 1 B Kasutusjuhend 1 C Laud 1 D Lihvketas 1 E Lauatugi 1 F Ketta kaitse 1 G Toorikutugi 1 H Kott, mis sisaldab: Nupp 1 Seib 6,5x17,8x1,6 5 Kruvi, suure peaga, tüüp ABM4.2x1.9-12 2 Lülitivõti 1 Stopperseib M6 4 Skaala 1 Kuuskantkruvi, M6-1.0-14 4

PAIGALDAMINE

LINTLIHVMASINA PAIGUTAMINE TÖÖPINGILE

Kui lihvmasin jääb püsivalt samasse kohta, tuleb ta kinnitada korralikult kindlale pinnale, näiteks töölauale. Kui paigutada lintlihvija töölauale, tuleb puurida augud skeemi mõõtude kohaselt läbi lauaplaadi.

1. Masin tuleb korralikult kinnitada M8 poltidega ja 6-kantmutritega (pole kaasas). Poltide pikkus peaks olema 32 mm pluss lauaplaadi paksus.

2. Määra kindlaks ja märgi augukohad lauaplaadile.

3. Puuri kaks 9,5 mm diameetriga ava läbi töölaua.

4. Aseta lihvmasin töölauale ja jälgi, et ta aluse avad satuksid kohakuti lauda puuritud avadega.

5. Pane sisse kaks M8 polti ja keera need kuuskantmutritega kinni.

Vähemalt 24

2 ava

ø 9,5 mm

Kõik mõõdud tollides, kui teisiti pole näidatud.

Lihvmasina kontuur

TOORIKUTOE PAIGALDAMINE

Võta välja toorikutugi ja kuuskantkruvi M6x1.0-14, samuti seib ja stopperseib. Hoia toorikutuge õigel kohal ning kinnita see skeemi kohaselt. Ära keera kruvisid liiga tugevasti kinni.

liikuma. Kui masin kipub libisema või ümber kukkuma, tugevda töölauda, toesta see lisatoe või toetuspinnaga enne masina kasutuselevõttu.

Lihvtaldrik

Kruvid

Lihvketas

Kettakaitse

Kuuskantkruvi

Stopperseib

Toorikutoe kuuskantkruvi

Lameseib

Mutrivõti

Toorikutugi

Laud

Kuuskantkruvi (3)

Lauatugi

Stopperseib (3)

Seib (3)

Kinnitusava

Pitskruv

Töö

laud

MASINA KINNITAMINE TÖÖLAUA KÜLGE

Masina võib kinnitada vahetult töölauale kas kahe või enama pitskruviga (üks pitskruvi masina kummagi otsa jaoks).

LIHVKETTA JA KAITSE PAIGALDAMINE

1. Otsi lihvketas välja ja eemalda kaitsekile. Sobita ketas lihvtaldrikuga kohakuti ja pane ta kohale, surudes selleks talle ümberringi peale.

2. Võta lahtiste osade kotist välja kettakaitse ja kaks suure peaga kruvi, M4,2x1,4-12.

3. Aseta kettakaitse lihvtaldriku alumise kolmandiku vastu ja sobita avadesse, vaata skeemi.

4. Keera kruvid korralikult ristkruvitsaga kinni.

LAUA PAIGALDAMINE

1. Otsi lahtiste osade hulgast välja lauatugi ja kolm kuuskantkruvi M6x1.0-14 ning stopperseibid.

2. Aseta lauatugi laua vastu ja kontrolli, et avad sobivad kokku, vaata skeemi.

3. Kinnita lauatugi nagu skeemil näidatud.

4. Otsi välja osade hulgast üks 6,5x17,8x1,6 seib ja fiksaatornupp.

5. Aseta lauatugi aluse kõrval olevasse avasse, vaata skeemi. Jälgi, et

ø 9,5mm tihvt läheks oma avasse.

6. Aseta seib nupu keermestatud teljele ja aseta viimane avasse.

HOIATUS: Et toorik või sõrmed ei satuks laua ja lihvketta va

Lauatugi

Alus

Tihvt

Seib

Laua

fiksaatornupp

hele, ei tohi vahe lauaserva ja lihvpinna vahel olla suurem kui 1,5 mm.

7. Keera lahti kolm kuuskantkruvi ja reguleeri laud.

Kasuta kasutjuhendit kaliibrina. Pane juhendi 10 lehte ketta ja laua esiserva vahele. Suru laud paberilehtede vastu ja keera

LAUA REGULEERIMINE

HOIATUS: Et vältida kahjustusi masina tahtmatul

käivitamisel, kontrolli enne reguleerimise alustamist, et masin oleks vooluvõrgust lahtiühendatud.

1. Kontrolli laua kallutust ketta suhtes kombineeritud nurgikuga. NB! Nurgik peab olema täpne. Vaata osa „Lahtipakkimine vajalikud tööriistad” lk 54, et kontrollida üle, kuidas nurgikut kontrollida.

2. Kui laua ja ketta vaheline nurk pole õige, keera fiksaatornupp lahti ja kalluta lauda.

3. Reguleeri nurk ketta suhtes ja keera fiksaatornupp kinni.

4. Sea tolmukaitsel olev skaala 0°-le.

Maks. 1,5 mm

Lihvpind

Laud

Laua fiksaatornupp

Kasutusjuhend

Laud

10 lehte

Skaala

Veorihmakaitse

Lisakinnitusavad

Laua fiksaatornupp

Seib

Toorikutugi eemaldatud

Lauatugi

Kombineeritud nurgik

Skaala

Laua fiksaatornupp

Laud

kolm kuuskantkruvi kinni.

SEADISTUS VERTIKAALLIHVIMISEKS

1. Eemalda toorikutugi.

2. Võta ära laud, eemaldades selleks fiksaatornupp ja seib.

NB! Lindi võib paigaldada vertikaalselt, vabastades sisekuuskantkruvi ja tõstes lindikonsooli, vaata osa „Lindikonsooli paigaldamine” lk 58.

3. Kinnita laud lindikonsooli täiendavatesse avadesse. Jälgi, et fiksaatorvarras läheks sisse ülemisse avasse kui konsool on vertikaalasendis.

LIHVLINDI PAIGALDAMINE PINGUTAMINE JA SUUNAMINE

HOIATUS: Et vältida kahjustusi masina tahtmatul

käivitamisel, vii lüliti asendisse OFF, võta võtmed

ära ja tõmba pistik seinakontaktist välja enne lihvlindi lahtivõtmist või paigaldamist. Sa leiad suunanoole lihvlindi tagaküljel. Lihvlint peab liikuma noole suunas, et ta liimist lahti ei rebeneks.

1. Vii pingutuskang paremale, et vähendada lindi pinget.

2. Aseta lihvlint üle rulli nii et suunanool näitaks allapoole, nagu

on ka skeemil (Nool on lihvlindi siseküljel). Jälgi et lint oleks tsentreeritud mõlemal rullil.

3. Liiguta pingutuskangi vasakule, et pingutada linti.

Veorull

Pingutusrull

Suunanool

Pingutuskang

Lihvlint

Lindikonsooli

sisekuuskantkruvi

4. Keera sisekuuskantkruvi kinni, kui lindikonsool on soovitud

asendis.

5. Pista pistik pistikupesasse. Vii lüliti asendisse ON ja seejärel

kohe asendisse OFF, et näha, kas lint püüab pingutusrullilt või veorullilt maha libiseda. Kui ta seda ei tee, siis liigub ta korrektselt.

6. Kui lihvlint kisub ketta poole, pööra suunanuppu ühe neljandiku pöörde võrra kellaosuti liikumise suunas.

7. Kui lihvlint kisub kettast eemale, pööra suunanuppu ühe neljandiku pöörde võrra kellaosuti liikumise vastassuunas.

8. Vii lüliti asendisse ON ja seejärel kohe asendisse OFF, et näha, kuidas lint jookseb. Kui vaja, reguleeri suunanupuga.

HOIATUS: Et vältida kahjustusi masina tahtmatul käivitamisel vii lüliti asendisse OFF ja tõmba pistik seinakontaktist välja enne reguleerimise alustamist.

1. Toorikutugi. On lihvlindil lihvitavale toorikule toeks.

2. Sisekuuskantkruvi. Kui kruvi lahti keerata, on võimalik tõsta lihvlint vertikaalasendisse.

3. Suunanupp. Kui pöörata nuppu kellaosuti liikumisele vastassuunas, nihkub lint ketta poole, kui pöörata kellaosuti liikumise suunas, nihkub lint kettast eemale.

4. Pingutuskang. Pöörates käepidet paremale väheneb lindipinge. Pöörates vasakule lindipinge suureneb.

5. Laua fiksaatornupp. Nupu lahtikeeramisega saab lauda kallutada kaldserva lihvimiseks.

6. Täiendav kinnitusava. Vajalik selleks, et paigaldada lauda otste lihvimiseks, kui lindikonsool on vertikaalasendis.

7. Lüliti. ON/OFF(sees/väljas)-asendiga.

ON/OFF-LÜLITI

(Võib olla eri riikides erinev) ON/OFF-lülitil on lukustusfunktsioon. SEE ON VAJALIK

SELLEKS, ET KÕRVALISED ISIKUD, LAPSED KAASA ARVATUD, EI SAAKS MASINAT KASUTADA.

1. Masina käivitamiseks tuleb asetada võti lülitisse, vaata skeemi.

NB! Võti on tehtud kollasest plastist ning asub eraldi olevate osade kotis.

Pingutuskang

Suunanupp

Kettakaitse

1. Toorikutugi

Laud

Kiinnitusava

Lihvlint

Lüliti ON-OFF

Lihvketas

Lihvtaldrik

Kinnitusava

4. Pingutuskang

Toorikutoe kuuskantkruvi

5. Laua fiksaatornupp

Töölauplaat

3. Suunanupp

6. Lisakinnitusava

Lindikonsool

2. Lindikonsooli sisekuuskantkruvi

ÕPI TUNDMA OMA LINTLIHVMASINAT

2. Vii sõrm lülitikangi taha, vaata skeemi, ja tõmba kangi enda suunas.

3. Masina väljalülitamiseks vajuta kang sisse.

ÄRA KUNAGI JÄTA JÄRELEVALVETA MASINAT, MIS POLE TÄIELIKULT PEATUNUD.

VIGASTATUD OSADE KONTROLLIMINE. Kontrolli:

• liikuvate osade reguleeringuid

• liikuvate osade ühendusi

• katkiseid osi

• et toe kaugus lihvlindist poleks üle 1,5 mm

• et lihvlint poleks kitsam kui 100 mm. Kitsam lint jätab paljaks need kohad, kuhu näpp võib vahele jääda.

• kulunud või katkiseid juhtmeid

• lihvmasina kinnituse stabiilsust

• kõike muud, mis võib mõjutada lihvmasina tööd

Kui mingi osa on puudu, kahjustatud või elektriline osa ei toimi nagu peaks, peata lihvmasin ja tõmba pistik välja. ASENDA kahjustatud, puuduvad või halvasti töötavad osad enne masina kasutamist.

OLE HOOLIKAS MASINA HOOLDAMISEL.

Et saada parimaid ja kindlaimaid tulemusi, hoia lihvmasin puhas. Järgi määrimissoovitusi.

VÕTA MASINA KÜLJEST ÄRA SEADISTAMISVÕTMED

enne selle käivitamist. Et vältida töötamisel vigastusi, mis tekivad tooriku kinnikiilumise, lahtituleku või väljaviske tõttu :

• KASUTA VAID SOOVITATUD TARVIKUID (lk 104). Vaata kasutusjuhendist järgi, milliseid tarvikuid soovitatakse. Järgi tarvikute juhendit. Kui sa kasutad muid tarvikuid kui need, mis on soovitatud, on kahjustuste tekkimise oht suur.

• Pane toorikutugi paigale nii, et vahe toe ja lihvlindi vahel poleks üle 1,5 mm. Kontrollimisel vajuta lint vastu allolevat metallplaati.

• Veendu, et kõik kinnitused ja klambrid on korralikult kinnitatud ja ükski masinaosa poleks lahti tulnud.

• HOIA TÖÖKOHT PUHAS. Asjadest ülekoormatud töökohad ja tööpingid soodustavad õnnetusi. Põrand ei tohi olla libe.

Et vältida põletushaavu või muid tuleõnnetusi ära kasuta kunagi tuleohtlikke vedelikke, aurusid või gaase lihvmasina läheduses.

MÕTLE EELNEVALT LÄBI, KUIDAS SA KAITSED OMA SILMI, KÄSI, NÄGU JA KÕRVU. ÕPI OMA LINTLIHVMASINAT TUNDMA Loe läbi

kasutusjuhend ning masinale kleebitud hoiatustekst. Tee endale selgeks, mis masinaga sul on tegemist, millised on selle kasutamise piirangud ja võimalikud ohud. Et vältida vigastusi, mille põhjuseks on tahtmatu kokkupuutumine masina liikuvate osadega: LASE KAITSEL OLLA OMA KOHAL ja kontrolli, et see toimib. Ära paigalda midagi töötavale lihvmasinale, samuti ära aseta midagi töötava masina kohale. VÄLDI MASINA KOGEMATA KÄIVITAMIST. Kontrolli, et lüliti on asendis OFF, kui sa masina vooluvõrku ühendad.

Planeeri oma tööd.

KASUTA ÕIGET TÖÖRIISTA. Ära kunagi kasuta masinat

või mõnda tema tarvikut selleks, milleks see pole ettenähtud.

HOIATUS: See masin pole ette nähtud tugevaks materjali mahakraatimiseks. Metalli töötlemisel võivad sädemed ja kuumad materjaliosakesed põhjustada tulekahju. Et seda

vältida:

• Ühenda lihvmasinast lahti kõik tolmuimemisvoolikud.

• Eemalda kogu masinasse jäänud puidutolm.

• Eemalda masina seest metallijäätmed enne masina taaskasutamist puidu töötlemiseks.

4. Lüliti lukustamiseks OFF-asendisse hoia seda ühe käega sissevajutatuna ja teise käega võta võti välja.

HOIATUS: Sinu enda turvalisuse huvides lukusta alati lüliti asendisse OFF, kui sa masinat ei kasuta, tõmba võti

välja ja hoia seda kindlas kohas. Kui töötamise ajal tekib voolukatkestus (valgus kustub igal pool) vii lüliti asendisse OFF, võta võti välja ja hoia seda lihvmasinast turvalises kauguses.

PÕHIFUNKTSIOONID

ENNE MASINA KASUTAMIST

HOIATUS: Et vältida kahjustusi ja tõsiseid eluaegseid vi-

gastusi, ära lülita masinat elektrivõrku enne, kui on võetud

järgmised meetmed:

1. Masin on paigaldatud ja seadistatud (lk54-56).

2. Oled aru saanud lüliti, toorikutoe, lihvlindi, reguleerimisnupu, pingutuskangi, laua ja selle fiksaatornupu funktsioonist (lk 56).

3. Oled lugenud läbi kasutusjuhendi, oled endale selgeks teinud kõik ohutuseeskirjad ning tead, kuidas lihvmasinat kasutada.

4. Oled vaadanud läbi nõuanded masina hooldamiseks (lk 60).

ENNE IGA KASUTAMIST

Kontrolli lihvmasinat.

HOIATUS: Lihvmasin ei tohi seista vooluvõrku ühenda-

tuna. Et vältida kahjustusi, mis võivad tekkida sellest, et

masin kogemata käivitatakse, kontrolli enne seadistuste reguleerimist, lihvketta või lihvlindi või millegi muu väljavahetamist, et masin poleks lülitatud vooluvõrku.

HOIATUS: Et toorik või sõrmed ei jääks kinni laua ja lihvketta vahele, ei tohi vahe lauaserva ja lihvpinna vahel olla suurem kui 1,5 mm.

LINDIKONSOOLI REGULEERIMINE

Sisekuuskantkruvi kinnitab lindikonsooli vertikaalsesse või horisontaalsesse asendisse.

Kasuta kaitseriietust.

• Kõigist erinevat tüüpi lihvmasinatest võivad võõrkehad silma sattuda. See võib tekitada püsivaid nägemiskahjustusi. Klaasprillid silmi ei kaitse. Seepärast tuleb kasutada spetsiaalseid kaitseprille.

• Ära kasuta avaraid rõivaid, kindaid, või ehteid (sõrmused, käekellarihmad) mis võivad kinni jääda ja põhjustada sinu kokkupuutumist masina liikuvate osadega.

• Kasuta korralikke kingi, mis ei libise.

• Seo pikad juuksed kokku.

• Kääri varrukad ülespoole küünarnukke.

• Müratase varieerub tugevasti. Kuulmiskahjustuste vältimiseks kasuta. kõrvakaitseid või kõrvatroppe, kui sul tuleb pikemat aega lihvmasinaga töötada.

• Lihvimistöö on tavaliselt tolmune. Kasuta näomaski koos tolmufiltri ja kaitseprillidega.

Kontrolli toorikut.

NB! Veendu, et selles tooriku osas, mida hakkad lihvima, pole

naelu ega muid võõrkehi. Planeeri oma töö nii, et võiksid vältida tagasilööke, kui toorik lihvlindi või ketta külge haakub ja käte vahelt välja libiseb .

• Jälgi, et tooriku ja tugipindade vahel poleks võõrkehasid.

• Ebatasase tooriku lihvimisel reguleeri toorikutugi nii, et toorik käest ei libiseks.

• Ole eriti ettevaatlik suurte, väga väikeste või keerukate toorikute lihvimisel.

• Ära kunagi kasuta seda masinat lihvimiseks, kui lihvitavad detailid on nii väikesed, et neid ei saa käega kinni hoida.

• Kasuta lisatugesid (lauad, saepukid, töötellingud jne.) toorikutele, mis on nii suured, et võivad maha kukkuda, kui neid lauaplaadil kinni ei hoita.

• Ära kunagi kasuta kellegi abi, et seeläbi vältida töölaua pikendamist, samuti ära palu kedagi toorikut kinni hoidma, kui see on lihvmasina lauaplaadist pikem või laiem või abistama ettesöötmisel, toetama või tõmbama toorikut.

• Kui toorikut töödeldakse lihvkettaga, tuleb toorikut alati suruda ketta allapoole liikuva sektori vastu. Lihvides vastu lihvpaberi seda osa, mis pöörleb ülespoole, võib toorik puruneda, kuna võib vibreerima hakata või lendab käest minema.

• Lihvi korraga vaid ühte toorikut.

• Eemalda töölaualt kõik peale tooriku enne kui käivitad lihvmasina.

Mõtle läbi, kuidas sa toorikut töötlemisel hoiad.

Väldi tarbetuid liigutusi ja ebamugavaid kehaasendeid, sest äkilise liigutuse tõttu võib su näpp või käsi puutuda vastu lihvketast. Ole ettevaatlik, et su sõrmed ei jääks vahele seal, kus lint liigub tolmukogujasse.

ÄRA KUMMARDU LIIGA KAUGELE ETTE. ÄRA KAOTA TASAKAALU. Hoia nägu ja keha masinast kõrval, et sa ei jääks

ette, kui midagi lahti tuleb.

LIHVMASINAGA TÖÖTAMINE

HOIATUS: Ära lase oma sissejuurdunud harjumustel

(mis on tekkinud kauasest lihvmasinaga töötamisest) põhjustada hooletusõnnetusi. Tähelepanu hajumine mõneks sekundiks võib põhjustada tõsise õnnetuse.

Enne töötama hakkamist jälgi, kuidas lihvmasin töötab. Kui märkad midagi ebatavalist või kui masin tugevasti vibreerib, peata see kohe. Lülita sellisel juhul masin välja ja tõmba pistik pesast välja. Ära käivita masinat enne, kui viga on leitud ja kõrvaldatud. Enne kui hakkad masinaga töötama, veendu, et selle lihvketas pöörleb kellaosuti liikumise vastassuunas. HOIA LAPSED EEMAL. Hoia külalised turvalisel kaugusel lihvmasinast. Jälgi, et kõik masinast möödujad jääksid sellest ning ka toorikust ohutusse kaugusesse. ÄRA FORSSEERI MASINAT. Seade töötab palju paremini ja kindlamalt siis, kui ta saab töötada tema jaoks ettenähtud kiirusel. Suru toorikut nii tihedalt ja kõvasti vastu lihvpinda, nagu lihvimiseks on vajalik, mitte aga liiga tugevalt, kuns siis võib toorik lihvpinna külge haakuda.

Enne kui hakkad mingit kinnijäänud eset vabastama, kontrolli, et:

• lüliti oleks asendis OFF

• pistik oleks pistikupesast välja tõmmatud

• kõik liikuvad osad oleksid seiskunud

ENNE KUI SA LAHKUD MASINA JUUREST

ÄRA JÄTA KUNAGI SISSELÜLITATUD MASINAT JÄRELEVALVETA. LÜLITA VOOL VÄLJA. Ära lahku ma-

sina juurest enne selle täielikku peatumist. MUUDA OMA TÖÖKOHT LASTELE OHUTUKS. Lülita vool pealülitist välja. Võta masina küljest ära kollane lülitusvõti ja säilita seda lastele ning kõrvalistele isikutele kättesaamatus kohas. Lukusta töökoda.

KRAATIMINE

Töölauda saab kraatimiseks kallutada 0° – 45°. Vabasta laua fiksaatornupp ja pööra laud soovitud asendisse vastavalt joonisele. Kinnita fiksaatornupp.

Laud

Laua fiksaatornupp

OTSPINDADE LIHVIMINE LIHVLINDIGA

Pikka toorikut on kergem lihvida, kui lihvlint on vertikaalasendis. Vaata osa „Põhifunktsioon - lindikonsooli reguleerimine” konsooli korrigeerimiseks ning osa „Paigaldamine - Laua paigaldamine”, et reguleerida õigesse asendisse laud. Liiguta toorik sujuvalt üle lihvlindi. Suurema täpsuse jaoks kasuta kaldjoonlauda (tarvik).

Toorikutugi Lihvlint

Toorikutugi

Lindikonsool

Lihvlint

Toorik

Laud

Maks 1.5 mm

Lihvketas

Laud

6-kantkruvi

Toorikutugi

Konsool

6-kantkruvi

”L”-kuuskantvõti

Et viia lindikonsool vertikaalasendisse:

1. Eemalda toorikutugi

2. Keera lahti sisekuuskantkruvi 6 mm kuuskantvõtmega.

3. Paiguta konsool vertikaalselt ja keera kuuskantkruvi kinni, vaata skeemi.

LIHVLINDIGA LIHVIMINE

HOIATUS: Et vältida vigastusi, mis tekivad kinnijäänud, libisevast või välja lennanud toorikust, reguleeri toorikutugi nii, et vahekaugus lihvpinnani poleks üle 1,5

mm.

Vajuta lihvlint täiesti tasaselt metallaluse vastu, kui reguleerid lihvlindi ja tööttoe vahelist kaugust. Hoia toorikust kahe käega tugevasti kinni ja ära vii sõrmi lihvlindile liiga lähedale. Hoia tooriku ots toe vastas ja juhi toorikut samaaegselt piki lihvlinti. Ole eriti ettevaatlik väga õhukese tooriku lihvimisel. Võta toorikutugi ära pika tooriku lihvimiseks. Suru lihvlindile vaid mõõdukalt.

KAARES SERVADE LIHVIMINE

Ära kunagi lihvi kaares servasid pingutusrullil, vaata skeemi.

HOIATUS: Ära kunagi püüa lihvida otsapindasid pingutusrullil, sest toorik võib sealt lendu minna ja inimesi vigastada.

Veorull

Toorik

Pingutusrull

Kumeraid servasid tuleb alati lihvida ketta vasakul poolel, vaata skeemi.

HOIATUS: Kui panna toorik lihvketta paremale poolele, võib see tagasilöögist üles lennata ja inimesi vigas-

tada.

lahti, liiguta kaldjoonlauda ja siis keera nupp korralikult kinni. Paiguta alati toorik ketta vasaku külje vastu ja lase kettal pöörelda kellaosuti liikumise vastassuunas, vaata skeemi. Kraatimiseks võib lauda kallutada.

Kombineeritud nurgik

Kaldjoonlaud (eraldi tarvik)

Kaldjoonlaud

(tarvik)

Tsenter

Toorik

Tsenter

Toorik

(tsentrist vasakul)

Tsenter

Lihvketas

Toorik

VÄIKSEMATE OTSPINDADE LIHVIMINE LIHVKETTAL

NB! Selle töö jaoks soovitame kaldjoonlauda (valitav tarvik). Aseta lihvitavad otsapinnad alati lihvketta tsentrist vasakule poole, vaata skeemi.

HOIATUS: Kui panna toorik ketta parema külje vastu võib see üles viskuda (tagasilöök) ja kedagi vigastada.

HOIATUS: Kindluse mõttes tuleks lüliti viia asendisse OFF ja pistik seinakontaktist välja tõmmata enne lihvmasina reguleerimist.

Tähelepanu: Kasuta kombineeritud nurgikut kaldjoonla-

ua toetamiseks lihvketta esikülje vastu (mõõt peab olema täpne). Kui nurk pole õige, keera kombineeritud nurgiku reguleerimis- nupp

HOOLDUS

HOIATUS: Ohutuse tagamiseks tõmba pistik seinakontaktist välja enne lihvmasina reguleerimist, hooldust, määrimist. HOIATUS: Elektrilöögi- või tulekahjuohu vältimiseks tohivad elektrisüsteemi parandada ainult selle ala asjatundjad. Masin tuleb paigaldada vastavalt tehase juhi-

stele.

Kui voolujuhe lõigatakse läbi või saab muul viisil vigastada, tuleb see viivitamatult asendada. Puhu välja või ime ära mootorisse kogunev tolm korrapäraselt. Tooriku ettesöötmine on lihtsam, kui laua pinda vahatada autovahaga. Ära vahata lihvlindi aluspinda, sest vaha võib kanduda lindi kaudu vedavale rullile, mistõttu lint hakkab libisema.

MÄÄRIMINE

Masina kuullaagrid on juba vabrikus määritud. Täiendav määrimine pole vajalik. Laagrihülsse tuleb õlitada 30-õliga pärast 10-tunnilist kasutamist, vaata allolevat juhendit.

LAAGRIHÜLSSIDE MÄÄRIMINE

HOIATUS: ET VÄLTIDA VIGASTUSI, PÖÖRA LÜLITI ASENDISSE OFF, VÕTA VÕTI ÄRA NING TÕMBA PISTIK PISTIKUPESAST VÄLJA, ENNE

KUI HAKKAD MASINAT MÄÄRIMA.

1. Pööra pingutuskangi paremale ja vabasta seeläbi lint pingest.

2. Lükka lihvlint pingutusrulli külgede vastu, et ovaalsed avad tuleksid nähtavale.

3. Tilguta 2-3 tilka õli igal küljel olevasse avasse, vaata skeemi. Ära pane õli liiga palju, sest liigne õli võib põhjustada lindi libisemist ning õli võib sattuda toorikule.

4. Reguleeri lint nii, nagu on näidatud osas „Lihvlindi paigaldamine - Pingutamine ja suunamine”.

KATTE EEMALDAMINE JA VEORIHMA PAIGALDAMINE

1. Keera Phillips-ristkruvikeerajaga ära katte keskel olev kruvi.

2. Eemalda kate.

sõrmedega kinni ja pinguta rihma. Rihm peab järgi andma umbes 5-6 mm.

NB! Kui veorihm on liiga pingul, võib see põhjustada mootori ülekoormust ja tekitada müra mootoris. Liiga lõtv veorihm põhjustab rihma kiiremat kulumist.

Ristkruvits

Veorihmakate

Laagrihülsid

Pingutuskang

Märi siit

Pingutusrull

Rihm

Rihmaratas

Kruvid

Rihmaratas

Reguleerimisava

Standardkruvits

Rem

Veorihma kate

3. Keera lahti neli M8 kuuskantkruvi nii, et veorihma võib viia ümber nende. Vii veorihm ümber pingutusrulli ja veorulli, vaata skeemi, ja rihm tulebki ära.

4. Keera kolme kruvi veidi lahti. Reguleeri rihma pinget, viies selleks kruvikeeraja reguleerimisavasse. Liiguta kruvikeerajat ülespoole, et suurendada rihma pinget rihmarataste vahel.

5. Keera kruvid ettevaatlikult kiini, ilma seejuures linti vigastamata.

6. Kontrolli veorihma pinget, selleks võta rihmast kahelt poolt

VEORIHMA KATTE PAIGALDAMINE

1. Aseta veorihma kate veorihma korpusele, servad kohakuti.

2. Keera kruvi Phillips-tüüpi ristkruvitsaga kinni.

VIGADE OTSIMINE

HOIATUS: Enne kui hakkad lihvmasina viga otsima, tõmba pistik pistikupesast välja.

Mootor ei tööta

Mootori töö jääb lihvimisel aeglasemaks

Lihvlint libiseb rullidelt maha

Puit hakkab lihvimisel põlema.

Palju müra.

1. Viga lülitis ON/OFF. Viga elektrijuhtmes. Viga lülitis lülitikarbis.

2. Mootor on läbi põlenud.

1. Veorihm on liiga pingul

2. Toorikule avaldatakse liiga tugevat survet

Lindi suunamine on vale

Lihvketas või lihvlint on täis vaiku/puumahla.

Veorihm on liiga pingul

1. Asendada katkised osad enne lihvmasina taaskasutamist.

2. Iga katse mootorit parandada võib olla ohtlik. Lase seda teha asjatundjatel.

1. Vähenda pinget, vaata osa ”Hooldus”, ”Veorihma katte äravõtmine”.

2. Vähenda survet toorikule.

Reguleeri külgsuunas, vaata osa „Lihvlindi paigaldamine”.

Vaheta lihvketas või lihvlint välja.

Vähenda pinget, vaata osasid ”Hooldus”, ”Veorihma reguleerimine”.

PROBLEEM VÕIMALIK PÕHJUS MEEDE

REGULAARNE ÜLEVAATUS

Kontrolli regulaarselt, et kruvid oleksid kinni. Kruvid võivad vibratsiooni tõttu aja jooksul lahti tulla.

PARANDAMINE

Elektrilisi komponente ja veorihma võib vahetada ainult asjatundja. Kui kaablid on kulunud või katki, tuleb nad lasta vahetada autoriseeritud firmas.

Read the following WARNING label found on the front of the sander:

WARNING

1. Read manual before using sander.

Wear safely goggles.

3. Wear a dust mask.

4. Maintain 1/16” maximum clearance between table and sanding belt and disc.

5. Always support workpiece with “backstop” or “worktable”.

6. Avoid “Kickback” (workpiece thrown at you) – use only the left half of the disc.

7. Avoid fire. Clean out all sawdust and disconnect from any vacuum before sanding metals.

WHEN INSTALLING OR MOVING THE SANDER

AVOID DANGEROUS ENVIRONMENT. Use the sander in a dry, indoor place protected from rain. Keep work area well lighted. Place the sander so neither the user nor by standers are forced to stand in line with the abrasive belt or disc. To avoid injury from unexpected sander movement:

• Always unplug the sander before moving it.

•

Put the sander on a firm level surface where there is plenty of room for handing and properly supporting the workpiece.

• Support the sander so it does not rock.

• Bolt the sander to its work surface. Use the fasteners and

method shown in “Assembly and Alignment.” (Page 7)

• NEVER STAND ON TOOL. Serious injury could occur if the

tool tips. Do not store anything above or near the tool where anyone might stand on the tool to reach them.

BEFORE EACH USE:

Inspect your sander.

DISCONNECT THE SANDER.

To avoid injury from accidental starting, unplug the sander, turn the switch off and remove the switch key before changing the setup, sanding disc or belt or adjusting anything.

CHECK DAMAGED PARTS.

Check for:

•

alignment of moving parts,

•

binding of moving parts,

• broken parts.

• work parts that cause a gap larger than 1/16” between work

support and sanding surface.

• sanding belt narrower than 4 inches. Narrower belts uncover

parts that could trap your fingers,

• worn or damaged electric cords,

• stable mounting, and

• any other conditions that may affect the way the sander works.

If any part is missing, bent, or broken in any way, or any electrical parts don`t work properly, turn the sander off and unplug the sander. REPLACE damaged, missing, or failed parts before using the sander again. MAINTAIN TOOLS WITH CARE. Keep the sander clean for best and safest performance. Follow instructions for lubricating. REMOVE ADJUSTING KEYS AND WRENCHES from tool before turning it on.

Safety instructions for belt and disc sander

Safety is a combination of common sense, staying alert and knowing how your belt and disc sander works. Read this manual to understand this sander.

BEFORE USING THE SANDER

WARNING: To avoid mistakes that could cause serious,

permanent injury, do not plug the sander in until the following steps are completed.

• Assembly and alignment. (See pages 7-11)

•

Learn the use and function of the ON-OFF switch, backstop, belt tracking knob, belt tension lever, work table and work table tilt lock knob. (See pages 12-13)

• Review and understanding of all safety instructions and operating procedures in this manual.

• Review of the maintenance methods for this sander. (See pages 19-20)

ENGLISH

CONTENT

Specifications .............................................................................. 63

Safety instruction

........................................................................63

Before using the sander ...............................................................63

When installing or moving the sander ........................................63

Whenever sander is running ........................................................65

Unpacking and check contents ....................................................65

Assembly.....................................................................................66

Getting to know your belt and disc sander ..................................69

Basic operation ............................................................................70

Lubrication ..................................................................................73

Trouble shooting .........................................................................75

Wiring Diagram ........................................................................115

Exploded view + Part list ..........................................................116

EC Declaration of conformity ...................................................117

FOR YOUR SAFETY:

READ ALL INSTRUCTIONS CAREFULLY

• Mounting • Operation • Spare parts

SPECIFICATION

Belt dimension ............................................

mm 100 x 915

Belt speed .....................................................m/s 8

Disc diameter .............................................. mm 150

Disc speed ........................................... apgr/min 2850

Noise ....................................................... dB(A) 85

Motor...............................................................V 230 1-vinfāzes

Motor..............................................................W 400

Weight ........................................................... kg 17

Origina

l instructions

To avoid injury from jams, slips or thrown pieces:

• USE ONLY RECOMMENDED ACCESSORIES. (See page

21). Consult this Owner`s manual for recommended accessories. Follow the instructions that come with the accessories. The use of improper accessories may cause risk of injury to person.

• Adjust any work support to clear the sanding surface by no more than 1/16 of an inch. When checking clearance between the belt and work support, press the belt flat against the metal beneath it.

• Make sure all clamps and locks are tight and no parts have excessive play.

• KEEP WORK AREA CLEAN. Cluttered areas and benches invite accidents. Floor must not be slippery.

To avoid bums or other fire damage, never use the sander near flammable liquids, vapors or gases.

PLAN AHEAD TO PROTECT YOUR EYES, HANDS, FACE, EARS. KNOW YOUR SANDER. Read and understand the owner`s

manual and labels affixed to the tool. Learn its application and limitations as well as the specific potential hazards peculiar to this tool. To avoid injury from accidental contact with moving parts:

• KEEP GUARDS IN PLACE and in working order.

• Don`t do layout, assembly, or setup work on the sander while any parts are moving.

• AVOID ACCIDENTAL STARTING. Make sure switch is “OFF” before plugging sander into a power outlet.

Plan your work.

USE THE RIGHT TOOL. Don`t force tool or attachment to do a job it was not designed to do. CAUTION: This machine is not designed for heavy deburring operations. When finishing metals, sparks or hot fragments could cause a fire. To avoid this:

• Disconnect any dust collecting hose from the sander.

• Remove all traces of wood dust from inside the sander.

• Remove all traces of metal dust from inside the sander

before sanding wood again.

Dress for safety.

FORESIGHT IS BETTER THAN

NO SIGHT

WEAR YOUR

SAFETY GOGGLES

Any powers sander can throw foreign objects into the eyes. This can cause permanent eye damage. Everyday eyeglasses have only impact resistant lenses. They are not safety glasses. Safety goggles are available.

• Do not wear loose clothing, gloves, neckties or jewelry (rings, wrist watches). They can get caught and draw your into moving parts.

• Wear nonslip footwear.

• Tie back long hair.

• Roll long sleeves above the elbow.

• Noise levels vary widely. To avoid possible hearing damage, wear ear plugs or muffs when using sander for hours at a time.

• Sanding operations are usually dusty. Wear a dust mask along with the safety goggles.

Inspect your workpiece Make sure there are no nails or foreign objects in the part of the workpiece to be sanded. Plan your work to avoid THROWBACKS – when the workpiece catches on the sanding belt or disc and is torn from your hands.

• Make sure there`s no debris between the workpiece and its supports.

• When sanding irregularly shaped workpieces, plan your work support so it will not slip and be pulled from your hands.

• Use extra caution with large, very small or awkward workpieces.

• Never use this tool to finish pieces too small to hold by hand.

• Use extra caution supports (tables, saw horses, blocks, etc. ) for any workpieces large enough to tip when not held down to the table top.

• NEVER use another person as a substitute for a table extension, or as additional support for a workpiece that is longer or wider than the basic sander table, or to help feed, support, or pull the workpiece.

• When finishing on the disc, always press the work-piece against the “Down” side of the disc. Sanding against the side coming up from under the table could damage the work by making it “chatter,” or tear the work from your hands and throw it.

• Sand only one workpiece at a time.

• Clear everything except the workpiece and related support devices off the table before turning the sander on.

Plan the way you will hold the workpiece from start to finish. Avoid awkward operations and hand positions where a sudden slip could cause fingers or hand to move into a sanding surface. Keep fingers away from where the belt goes into the dust trap.

DON`T OVERREACH. Keep good footing and balance. Keep your face and body to one side, out of line with a possible throwback.

WHENEVER SANDER IS RUNNING

WARNING: Don`t let familiarity (gained from frequent

use of your belt and disc sander) cause a careless mistake.

A careless fraction of a second is enough to cause a severe injury. Before starting your work, watch the sander while it runs. If it makes an unfamiliar noise or vibrates a lot, stop immediately. Turn the sander off. Unplug the sander. Do not restart until finding and correcting the problem. Make sure the sanding disc turns counterclockwise before using the sander. KEEP CHILDREN AWAY. Keep all visitors a safe distance from the sander. Make sure bystanders are clear of the sander and workpiece. DON`T FORCE TOOL. It will do not job better and safer at its designed rate. Press the workpiece against the sanding material only hard enough to let it sand without bogging down or binding. Before freeing any jammed material:

• Turn switch “OFF.”

• Unplug the sander.

• Wait for all moving parts to stop.

BEFORE LEAVING THE SANDER:

NEVER LEAVE TOOL RUNNING UNATTENDED. TURN POWER OFF.

Don`t leave tool until it comes to a complete stop.

MAKE WORKSHOP CHILD-PROOF. Lock the shop Disconnect master switches. Remove the yellow switch key. Store it away from children and others not qualified to use the tool.

Unpacking and check contents

Separate all parts from packing materials and check each item with illustration and “Table of Loose Parts.” NOTE: Make certain all items are accounted for, before discarding any packing material.

WARNING: To avoid injury, if any parts are missing, do not attempt to assemble the Belt and Disc Sabder, plug in the power cord, or turn the switch on until the missing

parts are obtained and installed correctly.

WARNING: For your own safety, never connect plug to power source outlet, or insert switch key until all assembly steps are complete and until you have read and understood

the entire owners manual.

ITEM TABLE OF LOOSE PARTS QTY.

A Belt and Disc Sander Assembly 1 B Owner`s Manual 1 C Table 1 D Sanding Disc 1 E Table Support 1 F Guard Disc 1 G Work Support 1 H Bag Assembly 1 Containing the following parts: Knob 1 Washer, 6,5 x 17,8 x 1,6 5 Screw, Pan Hd. TY “AB” M4,2 x 1,9 –12 2 Switch key 1 Lockwasher, Ext. M6 4 Scale Label 1 Screw, Hex Hd. M6 x 1,0-14 4

DRAW LIGHT LINE ON

BOARD ALONG THIS EDGE

COMBINATION SQUARE MUST BE TRUE

STRAIGHT EDGE OF BOARD

3/4” THICK. THIS EDGE MUST

BE PERFECTLY STRAIGHT

SHOULD BE NO GAP OR OVERLAP HERE

WHEN SQUARE IS FLIPPED

OVER IN DOTTED POSITION

10 MM WRENCH

COMBINATION SOUARE

6 MM HEX “L” WRENCH

PHILLIPS TYPE SCRE WDRIVER

STANDARD SCREWDRIVER

TOOLS NEEDED

Assembly

MOUNTING BELT AND DISC SANDER TO WORKBENCH

If belt and disc sander is to be used in a permanent location, it should be fastened securely to a firm supporting surface such as a workbench. If mounting to a workbench, holes should be drilled through supporting surface of the workbench using dimensions illustrated.

1. The unit should be bolted securely using 5/16” screws and hex nuts (not included). Screw length should be 1-1/2” plus the thickness of the bench top.

2. Locate and mark the holes where belt and disc sander is to be mounted.

3. Drill (2) 3/8” diameter holes through workbench.

4. Place belt and disc sander on workbench aligning holes on base with holes drilled in workbench.

5. Insert two 5/16” screws and tighten hex nuts.

CLAMPING BELT AND DISC SANDER TO WORKBENCH

The belt and disc sander can be clamped directly to a workbench using two (2) or more “C” clamps on base of unit (one clamp on each end of unit).

24 min

2 HOLES 3/8

DIAMETER

ALL MEASUREMENTS ARE INCHES UNLESS OTHERWISE

NOTED

OUTLINE OF SANDER

An altemate method of mounting is to fasten belt and disc sander to a mounting board. The board should be of sufficient size to avoid tipping of sander while in use. Any good grade of plywood or chipboard with a 3/4” minimun thickness is recommended. (Thinner chip-board can break.) CAUTION: To avoid injury from tool movement, use 5/16” or larger screws and nuts.

1. Follow instructions for mounting to workbench, substituting a board 18” x 24” minimum size and using 5/16” inch flat head screws, lockwashers, and hex nuts (not included). Screw length should be 1 - 1/2” plus the thickness of the mounting board.

NOTE: For proper stability, holes must be counter sunk so screw heads are flush with the bottom surface of supporting board.

CAUTION: To avoid injury from tool movement, supporting surface where belt and disc sander is moun-

ted should be examined carefully after mounting to insure that no movement during use can result. If any tipping or walking is noted, secure workbench or supporting surface before operating belt and disc sander.

SANDING PLATE

SCREWS

SANDING DISC

DISC GUARD

MOUNTING HOLE

“C” CLAMP

WORKBENCH

INSTALLING SANDER DISC AND GUARD

1. Locate sanding disc and peel backing from disc. Align perimeter of disc with plate and press disc firmly into position all the way around.

2. Locate disc guard and two pan head screws, M4,2 x 1,4-12, from loose parts bag.

3. Position disc guard against lower 1/3 of disc aligning holes as shown.

4. Using phillips type screwdriver, fasten the pan head screws securely applying slight pressure to thread the holes.

INSTALLING WORK SUPPORT

1. Locate work support and hex screw M6 x 1,0-14, washer and lockwasher.

2. Hold work support into position and fasten as shown. Do not overtighten.

INSTALLING TABLE ASSEMBLY

1. Locate table support and (3) hex head screws, M6 x 1,0-14, washer and lockwashers among loose parts.

2. Position table support against table, aligning holes as shown.

3. Fasten table support to table as shown.

WARNING: To avoid trapping the work or fingers between the table and sanding surface, the tableedge

should be a maximum of 1/16 inch from sanding surface.

7. Loosen the (3) hex head screws and adjust table.

HEX SCREW

LOCK WASHER

WORK SUPPORT HEX SCREW

FLAT WASHER

WRENCH

WORK SUPPORT

GALDS

SKRŪVE AR SEŠSTŪRU

GALVIŅU (3)/

GALDA BALSTS

APTURES PAPLĀKSNE (3)

PAPLĀKSNE (3)

TABLE SUPPORT

BASE

INDEX PIN

WASHER

TABLE LOCK

KNOB

4. Locate washer 6,5 x 17.8 x 1,6 and knob among loose parts.

5. Position table support in corresponding holes on side of base as shown. Make sure the 9,5mm diameter index pin aligns with upper hole.

6. Place washer on threaded shaft of knob and insert through slot into threaded holes of base.

1/16 INCH MAXIMUM

SANDING SURFACE

TABLE

TABLE LOCK KNOB

OWNERS MANUAL

WORK TABLE

10 PAGES

SCALE LABEL

8. Use your Owner`s Manual as a spacer. Place ten pages of the Owner`s Manual between the Dise and the front edge of the table. Hold the table against the manual and tighten the three (3) Hex Washer Head screws.

AUXILIARY MOUNTING FOR VERTICAL SANDING

1. Remove backstop lock bolt and remove work support.

2. Remove table assembly by removing table lock knob and washer.

NOTE: Belt bed may be raised to vertical position by loosening hex socket screw and raising bed. See “Positioning Belt Bed” on page 16.

3. Attach table assembly to auxiliary holes in belt bed. Make sure index pin is in the upper hole when sanding table is in the vertical position.

SQUARING TABLE ASSEMBLY

WARNING: To avoid injury from accidental start, make sure tool is unplugged before alignlng.

1. Using a combination square, check the angle of the

worktable with the disc.

NOTE: The combination square must be “true” - See “Unpacking

- Tools Needed” section on page 6 for checking method.

2. If the table is not 90° with the disc, loosen table lock knob screw and tilt table.

3. Adjust worktable square to the disc and retighten table lock knob.

4. Attach scale label to 0° mark on dust guard.

4. Tighten hex socket screw when bed is in desired position.

5. Plug in the power cord. Turn switch “ON” and immediately “OFF”, noting if the belt tends to slide off the idler drum of drive drum. If it did not tend to slide off, it is TRACKING properly.

PULLEY COVER

AUXILIARY

MOUNTING HOLES

TABLE LOCK KNOB

WASHER

BACKSTOP REMOVED

TABLE SUPPORT

COMBINATION SQUARE

SCALE LABEL

TABLE LOCK KNOB

WORKTABLE

DRIVE DRUM

IDLER DRUM

DIRECTIONAL

ARROW

TENSION LEVER

SANDING BELT

BED LOCKING HEX SOCKET SCREW

INSTALLING THE SANDING BELT - TENSIONING AND TRACKING

WARNING: To avoid injury from accidental start, turu switch “OFF”, remove key and remove plug from power source outlet before removing or installing

sanding belt.

On the smooth side of the sanding belt, you will find a “directional arrow”. The sanding belt must run in the direction of this arrow so that the splice does not come apart.

1. Slide tension lever to the right to release the belt tension.

2. Place the sanding belt over the drums with the directional arrow pointing as shown. Make sure the belt is centered on both drums.

3. Slide tension lever to the left to apply belt tension.

NOSPRIEGOJUMA SVIRA

TRACKING KNOB

6. If the sanding belt moves toward the disc, turn the tracking knob clockwise 1/4 turn.

7. If the sanding belt moves away from the disc, turn the tracking knob counterclockwise 1/4 turn.

8. Turn switch “ON” and immediately “OFF” again, noting belt movement. Readjust tracking knob if necessary.

GETTING TO KNOW YOUR BELT AND DISC SANDER

WARNING: To avoid injury from accidental start, turn switch “OFF” and remove plug from power source outlet before making any adjustments.

1. Work support. Supports the workpiece on the sanding belt.

Hex socket head screw. Loosening screw allows belt bed to be raised to the vertical position.

3. Tracking knob. Turning knob counterclockwise causes sanding belt to move towards the disc; turning knob clockwise causes sanding belt to move away from the disc.

4. Tension lever. Sliding lever to the right releases the sanding belt tension; sliding lever to the left applies belt tension.

5. Table lock knob. Loosening knob allows the worktable to be tilted for bevel sanding (Scale pointer on table trunnion; scale attached to base).

6. Auxiliary mounting hole. Allows table assembly to be mounted for end sanding when the bed is placed in vertical position.

7. On-Off switch.

DISC

GUARD

1 WORK SUPPORT

WORKTABLE

ASSEMBLY

MOUNTING HOLE

SANDING BELT

7 ON-OFF

SWITCH

SANDING

DISC

SANDING

PLATE

MOUNTING HOLE

4 TENSION LEVER

WORK SUPPORT HEX SCREW

5 TABLE LOCK KNOB

BASE

3 TRACKING KNOB

6 AUXILIARY

MOUNTING

HOLE

BELT BED

2 BED LOCKING HEX SOCKET HEAD SCREW

4. To

lock switch in the OFF position, holding it down with one

hand and remove the key with the other.

WARNING! For your safety, always lock switch in the

OFF position when not in use, remove the key and store it in a safe place. If it were suddenly to become a power outage (and all the lights go out), way switch in OFF position, remove the key and store it at a safe distance from the grinding machine.

SWITCH WITH ON / OFF MODE

(May vary from country to country). ON

/ OFF power switch has a lock function. This function is to prevent the machine should be used by unauthorized persons, CHILDREN AND OTHERS

1. In order to start the machine, the keys should be in power, see sketch.

NOTE! The key is made of yellow plastic and is in the bag with loose parts.

drag the lever toward you.

3. To switch the m

achine, push the lever.

NEVER LEAVE MACHINE UNATTENDED UNTIL IT IS JUST STOP.

Place

a finger behind switch lever, see the sketch, and drag the

• Make sure all clamps and locks are tight and no parts have excessive play.

• KEEP WORK AREA CLEAN. Cluttered areas and benches invite accidents. Floor must not be slippery.

To avoid bums or other fire damage, never use the sander near flammable liquids, vapors or gases.

PLAN AHEAD TO PROTECT YOUR EYES, HANDS FACE, EARS KNOW YOUR SANDER. Read and understand the owner`s

• KEEP GUARDS IN PLACE and in working order.

• Don`t do layout, assembly, or setup work on the sander while any parts are moving.

• AVOID ACCIDENTAL STARTING. Make sure switch is “OFF” before plugging sander into a power outlet.

Plan your work.

USE THE RIGHT TOOL. Don`t force tool or attachment to do a job it was not designed to do.

CAUTION: This machine is not designed for heavy deburring operations. When finishing metals, sparks or hot fragments could cause a fire. To avoid this:

• Disconnect any dust collecting hose from the sander.

• Remove all traces of wood dust from inside the sander.

• Remove all traces of metal dust from inside the sander before sanding wood again.

Dress for safety.

Any power sander can throw foreign objects into the eyes. This can cause permanent eye damage. Wear safety goggles. Everyday eyeglasses have only impact resistant lenses. They are not safety glasses. Safety goggles are available.

• Do not wear loose clothing, gloves, neckties or jewelry (rings, wrist watches). They can get caught and draw you into moving parts.

• Wear nonslip footwear.

• Tie back long hair.

• Roll long sleeves above the elbow.

• Noise levels vary widely. To avoid possible hearing damage, wear ear plugs or muffs when using sander for hours at a time.

• Sanding operations are usually dusty. Wear a dust mask along with the safety goggles.

Inspect your workpiece Make sure there are no nails or foreign objects in the part of the workpiece to be sanded.

Plan your work to avoid THROWBACKS - when the workpiece catches on the sanding belt or disc and is torn from your hands.

• Make sure there`s no debris between the workpiece and its supports.

• When sanding irregulary shaped workpieces, plan your work support so it will not slip and be pulled from your hands.

••Use extra caution with large, very small or awkward workpieces.

• Never use this tool to finish pieces too small to hold by hand.

• Use extra supports (tables, saw horses, blocks, etc.), for any workpieces that is longer or wider than the basic sander table, or to help feed, support, or pull the workpiece.

• NEVER use another person as a substitute for a table extension,

BASIC OPERATION BEFORE USING THE SANDER

WARNING: To avoid mistakes that could cause serious, permanent injury, do not plug the sander in until the following steps are completed.

• Assembly and alignment. (See pages 7-11)

• Learn the use and function of the ON-OFF switch, backstop belt tracking knob, belt tension lever, work table and work table tilt lock knob. (See pages 12-13)

• Review and understand all safety instructions and operating procedures in this manual.

• Review of the maintenance methods for this sander. (See pages 19-20)

BEFORE EACH USE: Inspect your sander.

DISCONNECT THE SANDER. To avoid injury from accidental

starting, unplug the sander, turn the switch off and remove the switch key before changing the setup, sanding disc or belt or adjusting anything.

CHECK DAMAGED PARTS. Check for:

• alignment of moving parts,

• binding of moving parts,

• broken parts,

• worn parts that cause a gap larger than 1/16” between work support and sanding surface,

• sanding belt narrower than 4 inches. Narrower belts uncover parts that could trap your fingers,

• worn or damaged electric cords,

• stable mounting, and

• any other conditions that may affect the way the sander works.

MAINTAIN TOOLS WITH CARE. Keep the sander clean for best and safest performance. Follow instructions for lubricating.

REMOVE ADJUSTING KEYS AND WRENCHES from tool before turning it on. To avoid injury from jams, slips or thrown pieces:

• USE ONLY RECOMMENDED ACCESSORIES. (See page

21) Consult this Owner`s manual for recommended accessories. Follow the instructions that come with the accessories. The use of improper accessories may cause risk of injury to persons.

• Adjust any work support to clear the sanding surface by no more than 1/16” of an inch. When checking clearance between the belt and work support, press the belt flat against the metal beneath it.

or as additional support for a workpiece that is longer or wider than the basic sander table, or to help feed, support, or pull the workpiece.

• When finishing on the disc, always press the workpiece against the “Down” side of the disc. Sanding against the side coming up from under the table could damage the work by making it “chatter”, or tear the work from your hands and throw it.

• Sand only one workpiece at a time.

• Clear everything except the workpiece and related sipport devices off the table before turning the sander on.

Plan the way you will hold the workpiece from start to finish.

Avoid awkward operations and hand positions where a sudden slip could cause fingers or hand to move into a sanding surface. Keep fingers away from where the belt goes into the dust trap. DON`T OVERREACH. Keep good footing and balance. Keep your face and body to one side, out of line with a possible throwback.

WHENEVER SANDER IS RUNNING

WARNING: Don`t let familiarlty (gained from frequent use of your belt and disc sander) cause a careless mistake. A careless fraction of a second is

enough to cause a severe injury.

Before starting your work, watch the sander while it runs. If it makes an unfamiliar noise or vibrates a lot. stop immediately. Turn the sander off. Unplug the sander. Do not restart until finding and correcting the problem. Make sure the sanding disc turns counterclockwise before using the sander. KEEP CHILDREN AWAY. Keep all visitors a safe distance from the sander. Make sure bystanders are clear of the sander and workpiece. DON`T FORCE TOOL. It will do the job better and safer at its designed rate. Press the workpiece against the sanding material only hard enough to let it sand without bogging down or binding.

Before freeing any jammed material:

• Turn switch “OFF”.

• Unplug the sander.

• Wait for all moving parts to stop.

BEFORE LEAVING THE SANDER:

NEVER LEAVE TOOL RUNNING UNATTENDED. TURN POWER OFF. Don`t leave tool until it comes to a complete stop.

MAKE WORKSHOP CHILD-PROOF. Lock the shop

Disconnect master switches. Remove the yellow switch key. Store it away from children and others not qualified to use the tool.

BEVEL SANDING

The worktable can be tilted from 0° to 45° for bevel sanding. Loosen the table lock knob and tilt the worktable to desired angle as shown. Retighten table lock knob.

TABLE

TABLE LOCK KNOB

1/16” INCH MAXIMUM

SANDING SURFACE

TABLE

WORK SUPPORT

BELT BED

HEX SOCKET SCREW

HEX “L” WRENCH

WARNING: To avoid trapping the work or fingers between the table and sanding surface, the table

should be repositioned on the table support to retain a maximum of 1/16 inch distance between sanding surface and table.

POSITIONING BELT BED

A bed locking hex socket head screw locks the belt bed in a vertical or horizontal position. To adjust vertical position:

1. Remove the work support.

2. Loosen the hex socket head locking screw using a 6mm hex wrench.

3. Position belt bed vertically as shown and tighten the hex socket head screw.

SANDING CURVED EDGES

Always sand inside curves on the idler drum as shown.

WARNING: Never attempt to sand the ends of a workpiece on the idler drum. Applying the end of the workpiece to the idler drum could cause the workpiece

to fly up and result in an injury.

WORK SUPPORT

WORKPIECE

SANDING BELT

BELT BED

SANDING BELT

WORKPIECE

WORKTABLE ASSEMBLY

HEX SOCKET SCREW

DRIVE DRUM

IDLER DRUM

WORKPIECE

CENTER

SANDING DISC

WORKPIECE

SURFACE SANDING ON THE SANDING BELT

WARNING: To avoid injury from slips, jams or thrown pleces, adjust the backstop to clear the

sanding surface by no more than 1/16 of an inch. When checking clearance between the belt and work support, press the belt and work support, press the belt flat against the metal beneath it.

Hold the workpiece firmly with both hands, keeping fingers away from the sanding belt. Keep the end butted against the backstop and move the work evenly across the sanding belt. Use extra caution when sanding very thin pieces. For sanding long pieces, remove the work support. Apply only enough pressure to allow the sanding belt to remove material.

END SANDING ON THE SANDING BELT

It is more convenient to sand the ends of long workpieces with sanding belt in a vertical position. See “Basic Operation - Positioning Belt Bed” for adjusting the belt bed, and see “Assembly - Installing Table Assembly” for adjusting worktable. Move the work evenly across the sanding belt. For accuracy, use a miter gauge (accessory).

Always sand outside curves on the left side of center on the sanding disc as shown.

WARNING: Applying the workpiece to the right side of the disc could cause workpiece to fly up (kick back) and result in an injury.

SANDING SMALL END SURFACES ON THE SANDING DISC

NOTE: Use of a Miter Gauge (optional accessory) is

recommended for this operation. Always move the work across left side of center on the sanding disc face as shown.

WARNING: Applying the workpiece to the right side of the disc first could cause workpiece to fly up (kickback, and result in an injury).

MAINTENANCE

WARNING: For your own safety, turn switch “OFF” and remove plug from power source outlet before adjusting, maintaining, or lubricating your belt ans disc

sander.

WARNING: To avoid electrocution or fire, any repairs to electrical systems should be done only by qualified service technicians. Unit must be reassembled

exactly to factory speciflcations.

If power cord is worn or cut, or damaged in any way, have it replaced immediately. Frequently blow out or vacuum out any dust that may accumulate inside the motor. A coat of automobile-type wax applied to the worktable will make it easier to feed the work while finishing. Do not apply wax to the abrasive belt table because the belt could pick up the wax and deposit it on the pulleys, causing the belt to slip.

LUBRICATION

The BALL BEARINGS in this machine are packed with grease at the factory. They require no further lubrication. Sleeve bearings should be lubricated with 30 weight oil or equivalent after each 10 hours of operation - see instructions below.

OILING SLEEVE BEARINGS

WARNING: TO AVOID INJURY, TURN SWITCH “OFF”, REMOVE KEY AND REMOVE PLUG FROM POWER SOURCE OUTLET BEFORE OI-

LING UNIT.

1. Release belt tension by sliding the tension lever to the right.

2. Move the sanding belt slightly to either side of the idler drum to expose the oval shaped oiling hole.

3. Apply two to three drops of oil in the hole on each side as shown. Do not apply more than three drops of oil. Too much oil can cause belt to slip, and oil may get on workpiece.

4. Adjust belt tracking as described in the Assembly instructions under the heading “Installing the Sanding Belt - Tensioning and Tracking”.

COMBINATION SQUARE

MITER GAUGE (ACCESSORY)

CENTER

WORK PIECE

CENTER

WORKPIECE

(LEFT CENTER)

SLEEVE BEARINGS

TENSION

LEVER

OIL HERE

IDLER DRUM

WARNING: For your own safety, turn switch “OFF” and remove plug from power source outlet before adjusting your sander.

NOTE: Use a combination square to square the miter gauge to the face of the disc (combination square must be “true - See” Unpacking - Tools Needed ” section on page 6 for checking this method). If it is not square, loosen the miter gauge knob and move the miter gauge slightly until it is square. Without moving the miter gauge, tighten the knob securely.

Always position the workpiece to the left of center on sanding disc with disc rotating counerclockwise as shown. The table may be tilted for beveled work.

REMOVING PULLEY COVER AND INSTALLING TIMING DRIVE BELT

1. Using a phillips screwdriver, remove the flat head screw located in the middle of the cover.

2. Remove the cover.

3. Loosen (3) screws to allow pulleys to shift enough to place belt around them. Place belt around motor pulley and drive pulley as shown if belt is ever broken.

INSTALLING PULLEY COVER

1. Locate the pulley cover and position it inside the relief edges of pulley housing.

2. Using a phillips screwdriver, reinstall and tighten the flat head screw.

PHILLIPS

SCREWDRIVER

PULLEY COVER

BELT

DRIVE PULLEY

SCREWS

MOTOR

PULLEY

ADJUSTING HOLE

STANDARD

SCREWDRIVER

BELT

PULLEY COVER

4. Slightly tighten (3) screws. Adjust tension of belt by putting blade screwdriver in adjusting hole. Push up on screwdriver to tighten tension between pulleys.

5. Tighten screws being carefully not to disturb belt.

6. Test belt tension by placing fingers on either side of belt and squeeze. There should be about a 1/4” give to the belt.

NOTE: Excessive tightness on pulley belt may cause increased noise and over load motor. Excessive looseness on pulley belt may cause belt to fail prematurely.

TROUBLESHOTTING

WARNING: For your own safety, turn switch “OFF” and remove plug from power source outlet before troubleshooting your

sander.

Motor will not run.

Machine slows down when sanding.

Sanding Belt runs off drums.

Wood burns while sanding.

Excessive noise.

1. Defective On-Off switch. Defective switch cord. Defective switch box.

2. Burned out motor.

1. Timing belt too tight.

2. Applying too much pressure to workpiece.

1. Not tracking properly.

1. Sanding disc or belt is glazed with sap.

1. Timing belt too tight.

1. Replace defective parts before using belt disc sander again.

2. Any attempt to repair this motor may create a HAZARD unless repair is done by a qualified service technician.

1. Decrease belt tension, see Maintenance section, “Removing Pulley Cover and Instaling Timing Belt”.

2. Ease up on pressure.

1. Adjust tracking, see Assembly section, “Installing the Sanding Belt - Tensioning and Tracking”.

1. Replace disc or belt.

1. Decrease belt tension, see Maintenance Section “Removing Pulley Cover and Installing Timing Belt”.

TROUBLE PROBABLE CAUSE REMEDY

Izlasiet sekojošo BRĪDINĀJUMA uzlīmi, kas atrodas slīpmašīnas priekšpusē:

BRĪDINĀJUMS

1. Pirms slīpmaš

īnas lietošanas izlasiet rokasgrāmatu.

2. Valkājiet aizsargbrilles.

3. Valkājiet putekļu masku.

4. Saglabājiet 1/16” maksimālo atstatumu starp galdu un slīplenti un slīpripu.

5. Vienmēr atbalstiet apstrādājamo detaļu ar atturi vai darbvirsmu.

6. Izvairieties no atsitieniem (kad detaļa tiek izsviesta Jūsu virzienā) – izmantojiet tikai kreiso slīpripas pusi.

7. Izvairieties no ugunsgrēka riska. Pirms metālu slīpēšanas iztīriet visas zāģskaidas un atvienojiet darbmašīnu no jebkādas nosūcējiekārtas.

UZSTĀDOT VAI PĀRVIETOJOT SLĪPMAŠĪNU

IZVAIRIETIES NO BĪSTAMAS VIDES. Strādājiet ar slīpmašīnu sausās iekštelpās, kas pasargātas no lietus. Uzturiet darba zonu labi apgaismotu. Novietojiet slīpmašīnu tā, lai ne lietotājs, ne kāda nepiederoša persona nav spiesta atrasties vienā līnijā ar abrazīvo lenti vai ripu. Lai izvairītos no traumas neparedzētas slīpmašīnas izkustēšanās dēļ:

• Pirms slīpmaš

īnas pārvietošanas vienmēr atvienojiet to no

elektrotīkla.

• Novietojiet slīpmašīnu uz stabilas, līdzenas virsmas, kur ir

daudz vietas, lai rīkotos un pienācīgi atbalstītu apstrādājamo detaļu.

• Atbalstiet slīpmašīnu tā, lai tā nevarētu kustēties.

• Pieskrūvējiet slīpmašīnu darbvirsmai. izmantojiet stiprinājumus

un metodi, kas parādīta nodaļā “Uzstādīšana un ieregulēšana” (67. lpp.)

• NEKAD

NESTĀVIET UZ DARBMAŠĪNAS. Ja darbmašīna

apgāžas, tas var radīt smagu traumu. neglabājiet neko virs darbmašīnas vai tās tuvumā, kur kāds varētu pakāpties uz darbmašīnas, lai to aizsniegtu.

PIRMS KATRAS LIETOŠANAS:

pārbaudiet sl

īpmašīnu.

ATVIENOJIET SLĪPMAŠĪNU NO ELEKTROTĪKLA.

Lai izvairītos no savainojuma netīšas darbmašīnas iedarbināšanas rezultātā, atvienojiet slīpmašīnu no elektrotīkla, izslēdziet slēdzi un izņemiet slēdža atslēgu, pirms tiek mainīts uzstādījums, slīpripa vai slīplente vai arī kaut kas ir jāieregulē.

PĀRBAUDIET BOJĀTĀS DAĻAS.

Pārbaudiet:

• kustīgo daļu ieregulējumu,

• kustīgo daļu savienojumu,

• salūzušās daļas,

• darba detaļas, kas rada atstarpi, kas lielāka par 1/16” starp

apstr

ādājamās detaļas atbalstu un slīpēšanas virsmu,

• slīplenti, kas šaurāka par 4 collām. Šaurākās lentes atsedz daļas,

kas var aizķert Jūsu pirkstus,

• nodilušus vai bojātus elektrības vadus,

• uzstādījuma stabilitāti un

• jebkurus citus apstākļus, kas varētu ietekmēt to, kā slīpmašīna

darbojas.

Ja kādas detaļas trūkst, tā ir jebkādā veidā bojāta vai arī elektrodaļas nedarbojas pareizi, izslēdziet slīpmašīnu un

Lentes un ripas slīpmašīnas drošības instrukcijas

Drošība ir veselā saprāta, modrības un zināšanu par to, kā darbojas lentes un ripas slīpmašīna, apvienojums. Izlasiet šo rokasgrāmatu, lai pārzinātu savu slīpmašīnu.

PIRMS SLĪPMAŠĪNAS LIETOŠANAS

BRĪDINĀJUMS: lai izvairītos no kļūdām, kas varētu radīt smagu, ilgstošu traumu, nepieslēdziet slīpmašīnu elektrotīklam, pirms nav veiktas sekojošās darbības.

• Uzstādīšana un ieregulēšana. (Skatīt 67.-68. lpp.)

• Apgūts IESLĒGŠANAS-IZSLĒGŠANAS slēdža, attura, lentes gājiena kloķa, lentes nospriegojuma sviras, darbvirsmas un darbvirsmas slīpuma bloķēšanas kloķa lietojums un funkcijas. (Skatīt 69. lpp.)

• Izskatītas un izprastas visas drošības instrukcijas un darbības pamācības šajā rokasgrāmatā.

• Izskatītas šīs slīpmašīnas apkopes metodes. (Skatīt 72. lpp.)

LATVISKI

SATURS

TEHNISKIE PARAMETRI ........................................................ 77

LENTES UN RIPAS SLĪ

PMAŠĪNAS DROŠĪBAS

INSTRUKCIJAS.........................................................................77

PIRMS SLĪPMAŠĪNAS LIETOŠANAS ....................................77

UZSTĀDOT VAI PĀRVIETOJOT SLĪPMAŠĪNU ...................77

IZPAKOŠANA UN SATURA PĀRBAUDE .............................79

UZSTĀDĪŠANA.........................................................................80

IEPAZĪŠANĀS AR LENTES UN RIPAS SLĪPMAŠĪNU ........83

PAMATDARBĪBA.....................................................................84

APKOPE .....................................................................................87

TRAUCĒJUMU NOTEIKŠANA ...............................................89

ELEKTROSHĒMAS ................................................................115

DETAĻU SHĒMA + DETAĻU SARAKSTS ..........................116

EK ATBILSTĪBAS DEKLARĀCIJA ......................................117

SAVAS DROŠĪBAS LABAD:

RŪPĪGI IZLASIET VISAS INSTRUKCIJAS

• uzstādīšana • darbība • rezerves daļas

TEHNISKIE PARAMETRI

Lentes izmēri ............................................... mm 100 x 915

Lentes ātrums ...............................................m/s 8

Slīpripas diametrs ........................................ mm 150

Slīpripas ātrums ..................................apgr/min 2850

Trokšna limenis ....................................... dB(A) 85

Motora spriegums ...........................................V 230 1-vinfāzes

Motora jauda ..................................................W 400

Svars .............................................................. kg 17

Oriģinālo instrukciju tulkojums

atvienojiet to no elektrotīkla. NOMAINIET bojātās, trūkstošās vai kļūdaini darbojošās detaļas, pirms atkal sākat strādāt ar slīpmašīnu. IEVĒROJIET RŪPĪBU DARBARĪKU APKOPĒ. Turiet slīpmašīnu tīru, lai tādējādi panāktu tās labāku un drošāku veiktspēju. Ievērojiet norādes par eļļošanu.

NOŅEMIET REGULĒŠANAS ATSLĒGAS UN UZGRIEŽŅU ATSLĒGAS no darbarīka, pirms to ieslēdzat.

Lai izvairītos no savainojuma iestrēgušu, izslīdējušu vai izsviestu detaļu darbības rezultātā:

•

IZMANTOJIET TIKAI IETEIKTOS PIEDERUMUS. (Skatīt 104. lpp.) Skatieties šajā īpašnieka rokasgrāmatā, kādi ieteicamie piederumi tajā norādīti. Ievērojiet piederumiem pievienotās instrukcijas. Nepareizu piederumu lietošana var ra- dīt cilvēkam savainojuma risku.

• Uzstādiet jebkuru apstrādājamās detaļas atbalstu tā, lai starp to un slīpēšanas virsmu veidotos atstatums, ne lielāks par 1/16”. Pārbaudot atstatumu starp slīplenti un apstrādājamās detaļas atbalstu, nospiediet lenti pret zem tās esošo metālu.

• Pārliecinieties, vai visas skavas un aizturi ir stingri un vai kādas detaļas nav izļodzījušās.

• UZTURIET DARBA ZONU TĪRU. Nekārtīgas darba vietas un darbagaldi provocē nelaimes gadījumus. Grīda nedrīkst būt slidena.

Lai izvairītos no apdegumiem vai citām uguns nelaimēm, nekad nelietojiet slīpmašīnu uzliesmojošu šķidrumu, izgarojumu vai gāzu tuvumā.

PLĀNOJIET IEPRIEKŠ, KĀ PASARGĀT ACIS, ROKAS, SEJU, AUSIS. PAZĪSTIET SAVU SLĪPMAŠĪNU. Izlasiet un izprotiet īpašni-

eka rokasgrāmatu un uzlīmes, kas piestiprinātas pie darbmašīnas. Apgūstiet tās lietojumu un ierobežojumus, kā arī tai raksturīgos noteiktos iespējamos riskus. Lai izvairītos no savainojuma nejaušas saskares ar kustīgajām daļām rezultātā:

•

TURIET AIZSARGUS VIETĀ un darba kārtībā.

• Neveiciet uz slīpmašīnas nekādus maketēšanas, montāžas vai uzstādīšanas darbus, kamēr kāda daļa vēl joprojām ir kustībā.

•

IZVAIRIETIES NO NETĪŠAS SLĪPMAŠĪNAS IEDARBINĀŠANAS. Pirms slīpmašīnas pievienošanas elektrotīklam

pārliecinieties, vai slēdzis ir izslēgtā /”OFF”/ stāvoklī.

Plānojiet savu darbu.

IZMANTOJIET PAREIZO DARBARĪKU. Nelieciet darbarīkam vai palīgierīcei veikt darbu, kādam tie nav paredzēti. UZMANĪBU: šī darbmašīna nav paredzēta intensīvai atskabargu noņemšanas darbībai. Apstrādājot metālu, dzirksteles vai sakarsušās daļiņas var izraisīt ugunsgrēku. Lai no tā izvairītos:

• Atvienojiet jebkādas putekļu uztveršanas caurules no slīpmašīnas.

• Iztīriet visas koka putekļu paliekas no slīpmašīnas iekšpuses.

• Iztīriet visas metāla putekļu paliekas no slīpmašīnas iekšpuses, pirms Jūs atsākat atkal koka slīpēšanu.

Ģērbieties, ievērojot drošību.

VALKĀJIET SAVAS AIZSARGBRILLES.

TĀLREDZĪBA IR LABĀKA PAR NEREDZĪBU

Jebkura elektroslīpmašīna var iesviest acīs svešķermeņus. Tas var radīt pastāvīgu redzes bojājumu. Ikdienas brillēm nav triecienizturīgu lēcu. Tās nav aizsargbrilles. Tādā nolūkā pieejamas aizsargbrilles.

• Nevalkājiet vaļīgu apģērbu, cimdus, kaklasaites vai rotaslietas (gredzenus, rokas pulksteņus). Tos var ieraut darbmašīnā un ievilkt Jūs kustīgajās daļās.

• Valkājiet neslīdošus apavus.

• Sasieniet garus matus “zirgastē”.

• Uzrotiet garas piedurknes virs elkoņiem.

• Trokšņu līmeņi ir ļoti atšķirīgi. Lai izvairītos no iespējamiem dzirdes bojājumiem, valkājiet ausu aizbāžņus vai aizsargus, ja slīpmašīna tiek darbināta vairākas stundas pēc kārtas.

• Slīpēšanas darbība parasti ir putekļaina. Valkājiet putekļu masku kopā ar aizsargbrillēm.

Pārbaudiet apstrādājamo detaļu

Pārliecinieties, vai slīpējamajā detaļā nav naglu vai kādu svešķermeņu. Plānojiet savu darbu, lai izvairītos no IZSVIEŠANAS – ja apstrādājamā detaļa ieķeras slīplentē vai ripā un tiek izrauta Jums no rokas.

• Pārliecinieties, vai starp apstrādājamo detaļu un tās atbalstiem nav kādu darba atkritumu.

• Slīpējot neregulāras formas detaļas, plānojiet apstrādājamās detaļas atbalstu tā, lai detaļa neslīdētu un netiktu izrauta Jums no rokām.

• Ievērojiet īpašu piesardzību, apstrādājot lielas, ļoti mazas vai neparastas detaļas.

•

Nekad nelietojiet šo darbarīku, lai apstrādātu detaļas, kas ir pārlieku mazas, lai tās varētu turēt ar roku.

• Izmantojiet papildu atbalstus (galdus, malkas krāģus, darba statņ

us u. tml.), kad strādājat ar detaļām, kas ir pietiekami lielas,

lai varētu krist, ja netiek pieturētas uz galda virsmas.

• NEKAD neizmantojiet citas personas palīdzību galda

pagarinājuma vietā vai arī kā papildu atbalstu apstrādājamajai detaļai, kas ir garāka vai platāka par slīpmašīnas pamatgaldu, kā arī lai viņš/viņa palīdzētu Jums padot, balstīt vai vilkt apstrādājamo detaļu.

• Veicot

apstrādi ar slīpripu, vienmēr atspiediet apstrādājamo

detaļu pret slīpripas apakšējo daļu /”Down”/. Sl

īpēšana pret to daļu, kas rotē uz augšu no galda virsmas puses, var sabojāt apstrādājamo detaļu, liekot tai vibrēt, vai arī izraut to Jums no rokām, un aizsviest.

WEAR YOUR

SAFETY GOGGLES

FORESIGHT IS BETTER THA N NO SIGHT

• Vienlaicīgi slīpējiet tikai vienu detaļu.

• Pirms slīpmašīnas ieslēgšanas noņemiet no galda visu, izņemot apstrādājamo detaļu un attiecīgās atbalsta ierīces.

Plānojiet veidu, kā Jūs turēsiet apstrādājamo detaļu no sākuma līdz pat beigām. Izvairieties no neveiklām darbībām un neērta roku stāvokļa, kad pēkšņa paslīdēšana var likt pirkstiem vai rokai novirzīties uz slīpējošās virsmas. Nelieciet pirkstus vietā, kur slīplente virzās caur putekļu uztvērēju.

SAGLABĀJIET LĪDZSVARU. Vienmēr saglabājiet stabilitāti un līdzsvaru. Seju un ķermeni turiet sāņus, lai tie neatrastos vienā līnijā ar iespējamo izsviešanas trajektoriju.

KAD SLĪPMAŠĪNA DARBOJAS

BRĪDINĀJUMS: neļaujiet rutīnai (kas radusies biežas

lentes un ripas slīpmašīnas lietošanas rezultātā) izraisīt neuzmanības kļūdu. Pietiek ar sekundes desmitdaļu

neuzmanības, lai izraisītu smagu savainojumu.

Pirms uzsākt darbu, pavērojiet slīpmašīnu darbībā. Ja tā izdod neparastu troksni vai stipri vibrē, nekavējoties apturiet tās darbību. Izslēdziet slīpmašīnu. Atvienojiet slīpmašīnu no elektrotīkla. Neatsāciet darbu, pirms problēma nav atrasta un novērsta. Pirms slīpmašīnas lietošanas pārliecinieties, vai slīpripa griežas pretēji pulksteņa rādītāju kustības virzienam. TURIET BĒRNUS ATSTATU. Turiet visas nepiederošās personas drošā attālumā no slīpmašīnas. Pārliecinieties, vai slīpmašīnas un apstrādājamās detaļas tuvumā nestāv kāds garāmgājējs.

NEPIELIECIET DARBARĪKAM PĀRLIEKU SPĒKU.

Atspiediet apstrādājamo detaļu pret slīpēšanas virsmu tikai tik cieši, lai noslīpētu to bez iestrēgšanas vai ieķeršanās. Pirms jebkāda iesprūduša materiāla atbrīvošanas:

• Izslēdziet slēdzi /”OFF”/.

• Atvienojiet

slīpmašīnu no elektrotīkla.

• Nogaidiet, kamēr visu kustīgo daļu darbība apstājas.

PIRMS ATSTĀT SLĪPMAŠĪNU:

NEKAD NEPAMETIET DARBOJOŠOS SLĪPMAŠĪNU BEZ UZRAUDZĪBAS.

ATSLĒDZIET STRĀVU. Neatstājiet darbmašīnu, iekams tās

darbība nav apstājusies pilnībā.

PADARIET DARBNĪCU BĒRNU DROŠU. Aizslēdziet darbn- īcu. Atvienojiet kontrolslēdžus. Izņemiet dzelteno slēdža atslēgu. Glabājiet to bērniem un citām personām, kas nav apmācītas rīkoties ar slīpmašīnu, nepieejamā vietā.

Izpakošana un satura pārbaude

Izsaiņojiet visas daļas no iepakojuma materiāliem un pārbaudiet pēc attēla un “Atsevišķo detaļu tabulas”, vai ir visi priekšmeti. IEVĒROJIET: pirms iepakojuma materiālu izsviešanas pārliecinieties, vai ir visas uzskaitītās daļas.

BRĪDINĀJUMS: lai izvairītos no savainojuma, tad gadījumā, ja kādas daļas trūkst, nemēģiniet uzstādīt lentes un ripas slīpmašīnu, pievienot barošanas kabeli vai ieslēgt

slēdzi, pirms nav saņemtas trūkstošās daļas un pareizi uzstādītas.

BRĪDINĀJUMS: savas drošības labad nekad nepievieno- jiet kontaktdakšu elektrotīkla kontaktligzdai, nedz arī ie-

vietojiet slēdža atslēgu, iekams visi uzstādīšanas soļi nav izpildīti un iekams Jūs neesat izlasījis un izpratis visu īpašnieka rokasgrāmatu.

POZĪCIJA ATSEVIŠĶO DETAĻU TABUL

DAUDZ.

A Lentes un ripas slīpmašīna 1 B Īpašnieka rokasgrāmata 1 C Galds 1 D Slīpripa 1 E Galda balsts 1 F Slīpripas aizsargs 1 G Apstrādājamā

s detaļas balsts 1 H Atsevišķo daļu soma 1 Satur sekojošas daļas: Kloķis 1 Paplāksne 6,5 x 17,8 x 1,6 5 Skrūve ar plak. galv. TY “AB” M4,2 x 1,9 –12 2 Slēdža atslēga 1 Aptures paplāksne Ext. M6 4 Skalas uzlīme 1 Skrūve ar sešst. galv. M6 x 1,0-14 4

10 MM UZGRIEŽŅU ATSLĒGA

KOMBINĒTAIS LEŅĶMĒRS

6 MM SEŠSTŪRU “L”

UZGRIEŽŅU ATSLĒGA

PHILLIPS TIPA SKRŪVGRIEZIS

STANDARTA SKRŪVGRIEZIS

NEPIECIEŠAMIE DARBARĪKI

NOVELCIET VIEGLU LĪNIJU UZ

DĒĻA GAR ŠO MALU

KOMBINĒTAJAM LEŅĶMĒRAM JĀBŪT PRECĪZAM

DĒĻA TAISNĀ MALA – 3/4”

BIEZA. ŠAI MALAI JĀBŪT

ABSOLŪTI TAISNAI.

ŠEIT NEDRĪKST BŪT NE ATSTARPES, NE PĀRKLĀŠANĀS,

KAD LEŅĶMĒRS TIEK PAGRIEZTS OTRĀDI STĀVOKLĪ, KAS

IEZĪMĒTS AR PUNKTĒTU LĪNIJU

Uzstādīšana

LENTES UN RIPAS SLĪPMAŠĪNAS UZSTĀDĪŠANA UZ DARBAGALDA

Ja slīplentes/slīpripas darbmašīna jālieto stacionāri, tā stingri jānostiprina uz stabilas, balstošas virsmas, tādas kā darbagalds. Ja darbmašīna tiek uzstādīta uz darbagalda, tā balstošajā virsmā jāizurbj caurumi, ievērojot attēlā parādītos izmērus.

1. Ierīce stingri jāpieskrūvē, izmantojot 5/16” skrūves un sešstūru uzgriežņus (netiek piegādāti komplektā). Skrūves garumam jābūt 1-1/2” plus darbagalda augšējās daļas biezums.

2. Nosakiet un atzīmējiet caurumu atrašanās vietu darbagaldā.

3. Izurbiet darbagaldā (2) caurumus 3/8” diametrā.

Novietojiet lentes un ripas slīpmašīnu uz darbagalda, saskaņojot caurumus tās pamatnē ar izurbtajiem caurumiem darbagaldā.

5. Ievietojiet divas 5/16” skrūves un pievelciet sešstūru uzgriežņus.

LENTES UN RIPAS SLĪPMAŠĪNAS PIESTIPRINĀŠANA PIE DARBAGALDA

Lentes un ripas slīpmašīnu iespējams piestiprināt tieši pie darbagalda, izmantojot divas (2) vai vairāk “C” skavas iekārtas pamatnē (pa vienai skavai katrā iekārtas pusē).

24 min

2 CAURUMI

AR 3/3

DIAMETRU

VISI MĒRĪJUMI IR COLLĀS, JA NAV NORĀDĪTS CITĀDI

SLĪPMAŠĪNAS ĀRĒJĀ

KONTŪRA

Alternatīva uzstādīšanas metode ir nostiprināt lentes un ripas slīpmašīnu uz montāžas dēļa. Dēļa izmēram jābūt pietiekamam, lai neļautu slīpmašīnai darbības laikā apgāzties. Ieteicama ir jebkura labas kvalitātes finiera vai skaidu plate ar minimālo biezumu 3/4” (plānāka skaidu plate var salūzt).

UZMANĪBU: lai izvairītos no savainojuma darbarīka izkustēšan- ās dēļ, izmantojiet 5/16” vai lielākas skrūves un uzgriežņus.

1. Ievērojiet norādes par uzstādīšanu uz darbagalda, izmantojot plati ar minimālo izmēru 18” x 24” un 5/16” skrūves ar plakanu galviņu, aptures paplāksnes un sešstūru uzgriežņus (netiek piegādāti komplektā). Skrūves garumam jābūt 1-1/2” plus montāžas dēļa biezums.

IEVĒROJIET: lai panāktu pienācīgu stabilitāti, caurumiem jābūt

iegremdētiem tā, lai skrūvju galviņas atrastos līdz ar balstošā dēļa apakšējo virsmu.

UZMANĪBU: lai izvairītos no savainojuma darbarīka izkustēšanās dēļ, balstošā virsma, uz kuras tiek uzstādīta lentes un ripas slīpmašīna, pēc tās uzstādīšanas ir rū-

pīgi jāpārbauda, lai pārliecinātos, vai darbības laikā nevar notikt nekāda izkustēšanās. Ja pamanāt iespēju darbmašīnai apgāzties vai izkustēties, nostipriniet darbagaldu vai balstošo virsmu, pirms uzsākat darbu ar lentes un ripas slīpmašīnu.

SLĪPĒŠANAS PLATE

SKRŪVES

SLĪPRIPA

RIPAS AIZSARGS

MONTĀŽAS CAURUMS

MONTĀŽAS

CAURUMS

DARBAGALDS

“C” SKAVA

SLĪPRIPAS UN AIZSARGA UZSTĀDĪŠANA

1. Izņemiet slīpripu un noņemiet no ripas stiprinājumu. Ieregulējiet ripas perimetru līdz ar plati un stingri iespiediet ripu tās vietā visgarām ripas perimetram.

2. Izņemiet ripas aizsargu un divas skrūves ar plakanu galviņu M4,2 x 1,4-12 no atsevišķo daļu somas.

3. Novietojiet ripas aizsargu pret apakšējiem 1/3 ripas ieregulēšanas caurumiem, kā parādīts attēlā.

4. Izmantojot Phillips tipa skrūvgriezi, stingri pievelciet skrūves ar plakano galviņu, pieliekot nelielu spiedienu, lai izveidotu caurumos vītnes.

APSTRĀDĀJAMĀS DETAĻAS BALSTA UZSTĀDĪŠANA

1. Paņemiet apstrādājamās detaļas balstu un skrūvi ar sešstūru

galviņu M6 x 1,0-14, paplāksni un aptures paplāksni.

2. Turiet apstrādājamās detaļas balstu vietā un nostipriniet, kā

parādīts attēlā. Nepievelciet pārāk stingri.

GALDA BLOKA UZSTĀDĪŠANA

1. Paņemiet galda atbalstu un (3) skrūves ar sešstūru galviņu M6 x 1,0-14, paplāksni un aptures paplāksnes no atsevišķo detaļu iepakojuma.

2. Novietojiet galda atbalstu pret galdu, salāgojot caurumus tā, kā parādīts attēlā.

3. Piestipriniet galda balstu pie galda, kā parādīts.

BRĪDINĀJUMS: lai izvairītos no apstrādājamās detaļ-

as un pirkstu iespiešanas starp galdu un slīpēšanas virsmu, galda malai jāatrodas, augstākais, 1/16 collas atstatumā no slīpēšanas virsmas.

7. Atskrūvējiet (3) skrūves ar sešstūru galviņu un ieregulējiet

galdu.

SKRŪVE AR SEŠSTŪRU GALVIŅU

APTURES PAPLĀKSNE

APSTRĀDĀJAMĀS DETAĻAS BALSTS

PLAKANĀ PAPLĀKSNE

UZGRIEŽŅU ATSLĒGA

SKRŪVE AR SEŠSTŪRU GALVIŅU

GALDS

SKRŪVE AR SEŠSTŪRU

GALVIŅU (3)/

GALDA BALSTS

APTURES PAPLĀKSNE (3)

PAPLĀKSNE (3)

GALDA BALSTS

PAMATNE

RĀDĪTĀJA TAPA

PAPLĀKSNE

GALDU

BLOĶĒJOŠAIS

KLOĶIS

4. Izņemiet paplāksni 6,5 x 17.8 x 1,6 un kloķi no atsevišķo detaļu iepakojuma.

5. Ievietojiet galda balstu attiecīgajos caurumos pamatnes sānos, kā parādīts attēlā. Pārliecinieties, vai 9,5 mm diametra rādītāja tapa ir salāgota ar augšējo caurumu.

6. Uzlieciet paplāksni uz kloķa vītņotās ass un ievietojiet atverē pamatnes vītņotajos caurumos.

1/16 COLLAS MAKSIMĀLI

SLĪPĒŠANAS VIRSMA

GALDS

GALDU BLOĶĒJOŠAIS KLOĶIS

ĪPAŠNIEKA ROKASGRĀMATA

DARBVIRSMA

10 LAPAS

SKALAS UZLĪME

8. Izmantojiet lietotāja rokasgrāmatu kā atdalītāju. Ielieciet desmit lietotāja rokasgrāmatas lapas starp slīpripu un galda priekšējo malu. Turiet galdu pret rokasgrāmatu un pievelciet trīs (3) skrūves ar sešstūru galviņu un paplāksnēm.

PAPILDU UZSTĀDĪŠANA VERTIKĀLAI SLĪPĒŠANAI

1. Izņemiet atturi fiksējošo bultskrūvi un noņemiet apstrādājamās detaļas balstu.

2. Noņemiet galda bloku, izņemot galdu bloķējošo kloķi un

paplāksni.

IEVĒROJIET: lentes pamatni iespējams pacelt vertikālā stāvoklī, atskrūvējot skrūvi ar iegremdētu sešstūru galviņu un paceļot pamatni. Skatīt nodaļu “Lentes pamatnes iestatīšana” 71. lappusē.

3. Piestipriniet galda bloku papildu caurumiem lentes pamatnē. Pārliecinieties, vai rādītāja tapa atrodas augšējā caurumā, kad slīpēšanas galds ir vertikālā stāvoklī.

GALDA BLOKA IESTATĪŠANA AR LEŅĶMĒRU

BRĪDINAJUMS: lai izvairītos no savainojuma

netīšas iedarbināšanas dēļ, pirms veikt ieregulēšanu, pārliecinieties, vai slīpmašīna ir atvienota no elektrotīkla.

1. Izmantojot kombinēto leņķmēru, pārbaudiet darbvirsmas leņķi attiecībā pret slīpripu.

IEVĒROJIET: kombinētajam leņķmēram jābūt precīzam – skatīt

pārbaudes metodi nodaļā “Izpakošana – nepieciešamie darbarīki”

67. lappusē.

2. Ja galds nav 90° leņķī pret slīpripu, atslābiniet galdu bloķējošā kloķa skrūvi un palieciet galdu.

3. Ieregulējiet darbvirsmas taisnu leņķi attiecībā pret slīpripu un atkal pievelciet galdu bloķējošo kloķi.

4. Uz putekļu aizsarga piestipriniet skalas uzlīmi pret 0° atzīmi.

4. Kad pamatne ir vajadzīgajā stāvoklī, pievelciet skrūvi ar iegremdētu sešstūru galviņu.

5. Pievienojiet barošanas kabeli. Ieslēdziet slēdzi /”ON”/ un nekavējoties atkal izslēdziet /”OFF”/, ievērojot, vai lentei nav tendences slīdēt nost no spriegošanas veltņa vai no piedziņas veltņa. Ja nav tendences slīdēt nost, tad lentes gājiens ir pareizs.

SKRIEMEĻU PĀRSEGS

PAPILDU MONTĀŽAS

CAURUM

GALDU BLOĶĒJOŠAIS KLOĶIS

PAPLĀKSNE

NOŅEMTS ATTURIS

GALDA BALSTS

KOMBINĒTAIS LEŅĶMĒRS

SKALAS UZLĪ

GALDU BLOĶĒJOŠAIS KLOĶIS

DARBVIRSMA

PIEDZIŅAS

VELTNIS

SPRIEGOŠANAS VELTNIS

VIRZIENA

BULTIŅA

NOSPRIEGOJUMA SVIRA

SLĪPLENTE

PAMATNI FIKSĒJOŠĀ SKRŪVE AR SEŠSTŪRU GALVIŅU

SLĪPLENTES NOSPRIEGOJUMA UN GĀJIENA IESTATĪŠANA

BRĪDINĀJUMS: lai izvairītos no savainojuma netīšas iedarbināšanas rezultātā, pirms slīplentes noņemšanas vai uzstādīšanas izslēdziet slēdzi /”OFF”/, izņemiet at-

slēgu un izņemiet kontaktdakšu no elektrotīkla kontakligzdas.

Slīplentes gludajā pusē Jūs atradīsiet virziena bultiņu. Slīplentei jākustas šīs bultiņas virzienā tā, lai savienojums neatnāktu vaļā.

1. Pabīdiet nospriegojuma sviru uz labo pusi, lai atbrīvotu lentes nospriegojumu.

2. Pārlieciet slīplenti pār veltņiem bultiņas norādītajā virzienā, kā parādīts attēlā. Pārliecinieties, vai lente uz abiem veltņiem ir iecentrēta.

3. Pārbīdiet nospriegojuma sviru pa kreisi, lai lenti nospriegotu.

NOSPRIEGOJUMA SVIRA

GĀJIENA KLOĶIS

6. Ja slīplente virzās uz slīpripas pusi, pagrieziet gājiena kloķi pulksteņa rādītāju kustības virzienā par 1/4 apgrieziena.

7. Ja slīplente virzās prom no slīpripas, pagrieziet gājiena kloķi pretēji pulksteņa rādītāju kustības virzienam par _ apgrieziena.

8. Ieslēdziet slēdzi un tūlīt atkal bez kavēšanās izslēdziet, ievērojot, kāda ir lentes kustība. Ja nepieciešams, atkārtoti ieregulējiet gājiena kloķi.

BRĪDINĀJUMS: savas drošības labad vienmēr, kad slīpmašīna netiek lietota, nobloķējiet slēdzi IZSLĒGTĀ

stāvoklī, izņemiet atslēgu un glabājiet to drošā vietā, tāpat strāvas atslēgšanas gadījumā (kad nodziest jebkāds apgaismojums) – izslēdziet slēdzi, izņemiet atslēgu un glabājiet to atsevišķi no lentes un ripas slīpmašīnas.

Iepazīšanās ar lentes un ripas slīpmašīnu

BRĪDINĀJUMS: lai izvairītos no savainojuma netīšas iedarbinā

šanas rezultātā, pirms veikt jebkādu iestatīš-

anu, izslēdziet slēdzi /”OFF”/ un izņemiet kontaktdak-

šu no elektrotīkla kontaktligzdas.

1. Apstrādājamās detaļas atbalsts. Balsta apstrādājamo detaļu uz slīplentes.

2. Skrūve ar iegremdētu sešstūru galviņu. Skrūves atskrūvēšana ļauj slīplentes pamatni pacelt vertikālā stāvoklī.

3. Gājiena kloķis. Kloķa pagriešana pretēji pulksteņa rādītāju kustības virzienam liek slīplentei pavirzīties uz slīpripas pusi; griešana pulksteņa rādītāju kustības virzienā slīplenti atvirza no slīpripas.

Nospriegojuma svira. Sviras pabīdīšana uz labo pusi atbrīvo slīplentes nospriegojumu; sviras bīdīšana uz kreiso pusi nospriego slīplenti.

5. Galdu bloķējošais kloķis. Kloķa atslābināšana ļauj darbvirsmu pieliekt slīpumu slīpēšanai (skalas rādītājs uz galda rēdzes; skala piestiprināta pamatnei).

6. Papildu uzstādīšanas caurums. Ļauj uzstādīt galda bloku galu apslīpēšanas nolūkā, kad pamatne atrodas vertikālā stāvoklī.

7. Ieslēgšanas-izslēgšanas slēdzis.

SLĪPRIPAS AIZSARGS

1 APSTRĀDĀJAMĀS DETAĻAS ATBALS

DARBVIRSMAS

BLOKS

MONTĀŽAS

CAURUMS

SLĪPLENTE

IESLĒGŠANAS-

IZSLĒGŠANAS

SLĒDZIS

SLĪPRIPA

SLĪPĒŠANAS

PLATE

MONTĀŽAS CAURUMS

4 NOSPRIEGOJUMA

SVIRA

APSTRĀDĀJAMĀS DETAĻAS ATBALSTS

5 GALDU BLOĶĒJOŠAIS KLOĶIS

PAMATNE

3 GĀJIENA KLOĶIS

6 PAPILDU

UZSTĀDĪŠANAS

CAURUMS

LENT

ES PAM ATNE

2 PAMATNI FIKSĒJOŠA SKRŪVE AR IEGREMDĒTU SEŠSTŪRU GALVIŅU

IESLĒGŠANAS-IZSLĒGŠANAS SLĒDZIS

Ieslēgšanas-izslēgšanas slēdzis ir bloķēšanas iespēja. ŠĪ IESPĒJA IR PAREDZĒTA, LAI PALĪDZĒTU NOVĒRST NEPILNVAROTU UN IESPĒJAMI BĪSTAMU SLĪPMAŠĪNAS LIETOŠANU, KAD TAI PIEKĻŪST BĒRNI VAI CITAS PERSONAS.

1. Lai iedarbinātu slīpmašīnu, ievietojiet slēdzī atslēgu. IEVĒROJIET: atslēga ir ražota no dzeltenas plastmasas, tā atrodama atsevišķo detaļu iepakojumā.

2. Palieciet pirkstu zem slē

dža sviras un PAVELCIET slēdža galu

uz āru.

3. Lai izslēgtu slīpmašīnu, IEBĪDIET sviru uz iekšu.

NEKAD NEATSTĀJIET SLĪPMAŠĪNU BEZ UZRAUD-ZĪBAS, IEKAMS TĀS DARBĪBA NAV PILNĪBĀ APSTĀJUSIES.

4. Lai nobloķētu slēdzi izslēgtā stāvoklī, ar vienu roku pieturiet

slēdzi UZ IEKŠU un ar otru roku IZŅEMIET atslēgu.

• Pārliecinieties, vai visas skavas un aizturi ir stingri un vai kādas detaļas nav izļodzījušās.

• UZTURIET DARBA ZONU TĪRU. Nekārtīgas darba vietas un darbagaldi provocē nelaimes gadījumus. Grīda nedrīkst būt slidena.

Lai izvairītos no apdegumiem vai citām uguns nelaimēm, nekad nelietojiet slīpmašīnu uzliesmojošu šķidrumu, izgarojumu vai gāzu tuvumā.

PLĀNOJIET IEPRIEKŠ, KĀ PASARGĀT ACIS, ROKAS, SEJU, AUSIS. PAZĪSTIET SAVU SLĪPMAŠĪNU. Izlasiet un izprotiet īpašnie-

ka rokasgrāmatu un uzlīmes, kas piestiprinātas pie darbmašīnas. Apgūstiet tās lietojumu un ierobežojumus, kā arī tai raksturīgos noteiktos iespējamos riskus. Lai izvairītos no savainojuma nejaušas saskares ar kustīgajām daļām rezultātā:

•

TURIET AIZSARGUS VIETĀ un darba kārtībā.

• Neveiciet uz slīpmašīnas nekādus maketēšanas, montāžas vai uzstādīšanas darbus, kamēr kāda daļa vēl joprojām ir kustībā.

• IZVAIRIETIES NO NETĪŠAS SLĪPMAŠĪNAS IEDARBI-

NĀŠANAS. Pirms slīpmašīnas pievienošanas elektrotīklam pārliecinieties, vai slēdzis ir izslēgtā /”OFF”/ stāvoklī.

Plānojiet savu darbu.

IZMANTOJIET PAREIZO DARBARĪKU. Nelieciet darbarīk-

am vai palīgierīcei veikt darbu, kādam tie nav paredzēti.

UZMANĪBU: šī darbmašīna nav paredzēta intensīvai atskabargu noņemšanas darbībai. Apstrādājot metālu, dzirksteles vai sakarsušās daļiņas var izraisīt ugunsgrēku.

Lai no tā izvairītos:

• Atvienojiet jebkādas putekļu uztveršanas caurules no slīpmašīnas.

• Iztīriet visas koka putekļu paliekas no slīpmašīnas iekšpuses.

• Iztīriet visas metāla putekļu paliekas no slīpmašīnas iekšpuses, pirms Jūs atsākat atkal koka slīpēšanu.

Ģērbieties, ievērojot drošību.

• Nevalkājiet vaļīgu apģērbu, cimdus, kaklasaites vai rotaslietas (gredzenus, rokas pulksteņus). Tos var ieraut darbmašīnā un ievilkt Jūs kustīgajās daļās.

• Valkājiet neslīdošus apavus.

• Sasieniet garus matus “zirgastē”.

• Uzrotiet garas piedurknes virs elkoņiem.

• Slīpēšanas darbība parasti ir putekļaina. Valkājiet putekļu masku kopā ar aizsargbrillēm.

Pārbaudiet apstrādājamo detaļu

Pārliecinieties, vai slīpējamajā detaļā nav naglu vai kādu svešķermeņu.

Plānojiet savu darbu, lai izvairītos no IZSVIEŠANAS – ja apstrādājamā detaļa ieķeras slīplentē vai ripā un tiek izrauta Jums no rokas.

Pamatdarbība

BRĪDINĀJUMS: lai izvairītos no kļūdām, kas varētu radīt smagu, ilgstošu traumu, nepieslēdziet slīpmašīnu elektrotīklam, pirms nav veiktas sekojošās darbības.

• Uzstādīšana un ieregulēšana. (Skatīt 67.-67. lpp.)

• Izskatītas un izprastas visas drošības instrukcijas un darbības pamācības šajā rokasgrāmatā.

• Izskatītas šīs slīpmašīnas apkopes metodes. (Skatīt 72. lpp.)

PIRMS KATRAS LIETOŠANAS: pārbaudiet slīpmašīnu.

ATVIENOJIET SLĪPMAŠĪNU NO ELEKTROTĪKLA. Lai

izvairītos no savainojuma netīšas darbmašīnas iedarbināšanas rezultātā, atvienojiet slīpmašīnu no elektrotīkla, izslēdziet slēdzi un izņemiet slēdža atslēgu, pirms tiek mainīts uzstādījums, slīpripa vai slīplente vai arī kaut kas ir jāieregulē.

PĀRBAUDIET BOJĀTĀS DAĻAS. Pārbaudiet:

• kustīgo daļu ieregulējumu,

• kustīgo daļu savienojumu,

• salūzušās daļas,

• darba detaļas, kas rada atstarpi, kas lielāka par 1/16” starp apstrādājamās detaļas atbalstu un slīpēšanas virsmu,

• slīplenti, kas šaurāka par 4 collām. Šaurākās lentes atsedz daļas, kas var aizķert Jūsu pirkstus,

•

nodilušus vai bojātus elektrības vadus,

• uzstādījuma stabilitāti un

• jebkurus citus apstākļus, kas varētu ietekmēt to, k

ā slīpmašīna

darbojas.

Ja kādas detaļas trūkst, tā ir jebkādā veidā bojāta vai arī elektrodaļas nedarbojas pareizi, izslēdziet slīpmašīnu un atvienojiet to no elektrotīkla. NOMAINIET bojātās, trūkstošās vai kļūdaini darbojošās detaļas, pirms atkal sākat strādāt ar slīpmašīnu.

IEVĒROJIET RŪPĪBU DARBARĪKU APKOPĒ. Turiet slīpmašīnu tīru, lai tādējādi panāktu tās labāku un drošāku veiktspēju. Ievērojiet norādes par eļļošanu.

NOŅEMIET REGULĒŠANAS ATSLĒGAS UN UZGRIEŽŅU ATSLĒGAS no darbarīka, pirms to ieslēdzat.

Lai izvairītos no savainojuma iestrēgušu, izslīdējušu vai izsviestu detaļu darbības rezultātā:

•

IZMANTOJIET TIKAI IETEIKTOS PIEDERUMUS. (Skatīt 104. lpp.) Skatieties šajā īpašnieka rokasgrāmatā, kādi ieteicamie piederumi tajā norādīti. Ievērojiet piederumiem pievienotā

s instrukcijas. Nepareizu piederumu lietošana var

radīt cilvēkam savainojuma risku.

• Pārliecinieties, vai starp apstrādājamo detaļu un tās atbalstiem nav kādu darba atkritumu.

• Slīpējot neregulāras formas detaļas, plānojiet apstrādājamās detaļas atbalstu tā, lai detaļa neslīdētu un netiktu izrauta Jums no rokām.

• Ievērojiet īpašu piesardzību, apstrādājot lielas, ļoti mazas vai neparastas detaļas.

• Nekad nelietojiet šo darbarīku, lai apstrādātu detaļas, kas ir pārlieku mazas, lai tās varētu turēt ar roku.

• Izmantojiet papildu atbalstus (galdus, malkas krāģus, darba statņus u. tml.), kad strādājat ar detaļām, kas ir pietiekami lielas, lai varētu krist, ja netiek pieturētas uz galda virsmas.

• NEKAD neizmantojiet citas personas palīdzību galda pagarinājuma vietā vai arī kā papildu atbalstu apstrādājamajai detaļai, kas ir garāka vai platāka par slīpmašīnas pamatgaldu, kā arī lai viņš/viņa palīdzētu Jums padot, balstīt vai vilkt apstrādājamo detaļu.

• Veicot

apstrādi ar slīpripu, vienmēr atspiediet apstrādājamo

detaļu pret slīpripas apakšējo daļu /”Down”/. Sl

īpēšana pret to daļu, kas rotē uz augšu no galda virsmas puses, var sabojāt apstrādājamo detaļu, liekot tai vibrēt, vai arī izraut to Jums no rokām, un aizsviest.

• Vienlaicīgi slīpējiet tikai vienu detaļu.

• Pirms slīpmašīnas ieslēgšanas noņemiet no galda visu, izņemot apstrādājamo detaļu un attiecīgās atbalsta ierīces.

Plānojiet veidu, kā Jūs turēsiet apstrādājamo detaļu no sākuma līdz pat beigām.

Izvairieties no neveiklām darbībām un neērta roku stāvokļa, kad pēkšņa paslīdēšana var likt pirkstiem vai rokai novirzīties uz slīpējošās virsmas. Nelieciet pirkstus vietā, kur slīplente virzās caur putekļu uztvērēju. SAGLABĀJIET LĪDZSVARU. Vienmēr saglabājiet stabilitāti un līdzsvaru. Seju un ķermeni turiet sāņus, lai tie neatrastos vienā līnijā ar iespējamo izsviešanas trajektoriju.

KAD SLĪPMAŠĪNA DARBOJAS

BRĪDINĀJUMS: neļaujiet rutīnai (kas radusies biežas

lentes un ripas slīpmašīnas lietošanas rezultātā) izraisīt

neuzmanības kļūdu. Pietiek ar sekundes desmitdaļu neuzmanības, lai izraisītu smagu savainojumu. Pirms uzsākt darbu, pavērojiet slīpmašīnu darbībā. Ja tā izdod neparastu troksni vai stipri vibrē, nekavējoties apturiet tās darbību. Izslēdziet slīpmašīnu. Atvienojiet slīpmašīnu no elektrotīkla. Neatsāciet darbu, pirms problēma nav atrasta un novērsta. Pirms slīpmašīnas lietošanas pārliecinieties, vai slīpripa griežas pretēji pulksteņa rādītāju kustības virzienam. TURIET BĒRNUS ATSTATU. Turiet visas nepiederošās personas drošā attālumā no slīpmašīnas. Pārliecinieties, vai slīpmašīnas un apstrādājamās detaļas tuvumā nestāv kāds garāmgājējs. NEPIELIECIET DARBARĪKAM PĀRLIEKU SPĒKU. Atspiediet apstrādājamo detaļu pret slīpēšanas virsmu tikai tik cieši, lai noslīpētu to bez iestrēgšanas vai ieķeršanās.

Pirms jebkāda iesprūduša materiāla atbrīvošanas:

• Izslēdziet slēdzi /”OFF”/.

• Atvienojiet

slīpmašīnu no elektrotīkla.

• Nogaidiet, kamēr visu kustīgo daļu darbība apstājas.

PIRMS ATSTĀT SLĪPMAŠĪNU:

NEKAD NEPAMETIET DARBOJOŠOS SLĪPMAŠĪNU BEZ UZRAUDZĪBAS. ATSLĒDZIET STRĀVU. Neatstājiet

darbmašīnu, iekams tās darbība nav apstājusies pilnībā.

PADARIET DARBNĪCU BĒRNU DROŠU. Aizslēdziet darbnīcu. Atvienojiet kontrolslēdžus. Izņemiet dzelteno slēdža atslēgu. Glabājiet to bērniem un citām personām, kas nav apmācītas rīkoties ar slīpmašīnu, nepieejamā vietā.

SLĪPUMA SLĪPĒŠANA

Darbvirsmu iespējams noliekt 0° – 45° slīpuma slīpēšanai. Atbrīvojiet galdu bloķējošo kloķi un nolieciet darbvirsmu vajadzīgajā leņķī, kā parādīts attēlā. Atkal pievelciet galdu bloķējošo kloķi.

GALDS

GALDU BLOĶĒJOŠAIS KLOĶIS

1/16” MAKSIMĀLĀ

SLĪPĒŠANAS VIRSMA

GALDS

APSTRĀDĀJAMĀS DETAĻAS ATBALSTS

SLĪPLENTES PAMATNE

SKRŪVE AR SEŠSTŪRU GALVIŅU

SEŠSTŪRU “L” UZGRIEŽŅU ATSLĒGA

BRĪDINĀJUMS: lai izvairītos no apstrādājamās deta-

ļas vai pirkstu iespiešanas starp galdu un slīpēšanas virsmu, galds jāpārliek uz galda balsta, lai paliktu, augstākais, 1/16” atstatums starp slīpēšanas virsmu un galdu.

SLĪPLENTES PAMATNES IESTATĪŠANA

Pamatni fiksējošā skrūve ar iegremdētu sešstūru galviņu fiksē slīplentes pamatni vertikālā vai horizontālā stāvoklī. Lai iestatītu vertikālu stāvokli:

1. Noņemiet apstrādājamās detaļas atbalstu.

2. Atskrūvējiet fiksējošo skrūvi ar iegremdētu sešstūru galviņu, izmantojot 6 mm sešstūru uzgriežņu atslēgu.

3. Iestatiet slīplenti vertikāli, kā parādīts attēlā, un pievelciet fiksējošo skrūvi ar iegremdētu sešstūru galviņu.

IZLIEKTU MALU APSLĪPĒŠANA

Uz iekšu vērstus izliekumus vienmēr apslīpējiet uz spriegošanas veltņa, kā parādīts attēlā.

BRĪDINĀJUMS: nekad nemēģiniet apslīpēt detaļu galus uz spriegošanas veltņa; detaļas slīpēšana uz spriegošanas veltņa var likt detaļai uzlidot uz augšu, radot traumu.

APSTRĀDĀJAMĀS DETAĻAS ATBALSTS

APSTRĀDĀJAMĀ DETAĻA

APSTRĀDĀJAMĀS DETAĻAS ATBALSTS

SLĪPLENTES PAMATNE

SLĪPLENTE

DARBVIRSMAS BLOKS

APSTRĀDĀJAMĀ DETAĻA

SKRŪVE AR IEGREMDĒTU SEŠSTŪRU GALVIŅU

PIEDZIŅAS VELTNIS

SPRIEGOŠANAS VELTNIS

APSTRĀDĀJAMĀ DETAĻA

CENTRS

SLĪPRIPA

APSTRĀDĀJAMĀ DETAĻA

VIRSMAS SLĪPĒŠANA UZ SLĪPLENTES

BRĪDINĀJUMS: lai izvairītos no savainojumiem izslīdējušas, iesprūdušas vai izsviestas apstrādājamās

detaļas dēļ, iestatiet atturi, lai tas atrastos no slīpēšanas virsmas ne vairāk kā 1/16 collas atstatumā. Pārbaudot atstatumu starp slīplenti un apstrādājamās detaļas atbalstu, nospiediet slīplenti līmeniski pret zem tās esošo metālu.

Turiet apstrādājamo detaļu stingri ar abām rokām, pirkstus turot nost no slīplentes. Turiet detaļas galu atspiestu pret atturi un virziet detaļu vienmērīgi pār slīplenti. Ievērojiet īpašu piesardzību, slīpējot ļoti mazas detaļas. Slīpējot garas detaļas, noņemiet apstrādājamās detaļas atbalstu. Pielieciet tikai tik lielu spiedienu, lai ļautu slīpēšanas virsmai apstrādāt detaļu.

GALU APSLĪPĒŠANA UZ SLĪPLENTES

Garu detaļu galus ērtāk apslīpēt, ja slīplente atrodas vertikālā stāvoklī. Skatīt norādes par slīplentes pamatnes iestatīšanu nodaļā “Pamatdarbība – slīplentes pamatnes iestatīšana” un norādes par darbvirsmas iestatīšanu – nodaļā “Uzstādīšana – galda bloka uzstādīšana”. Virziet apstrādājamo detaļu vienmērīgi pār slīplenti. Precizitātes nolūkā izmantojiet leņķmēru (piederums).

Uz āru vērstus izliekumus vienmēr apslīpējiet uz slīpripas kreisajā pusē no centra, kā parādīts attēlā.

BRĪDINĀJUMS: apstrādājamās detaļas slīpēšana slīpripas labajā pusē var likt detaļai uzlidot uz augšu (tā tiek izsviesta) un radīt traumu.

MAZU GALA VIRSMU SLĪPĒŠANA UZ SLĪPRIPAS

IEVĒROJIET: šajā darbībā ieteicams izmantot leņķmēru

(atsevišķi iegādājams piederums). Vienmēr virziet apstrādājamo detaļu pār slīpripas priekšējās daļas kreiso pusi no centra, kā parādīts attēlā.

BRĪDINĀJUMS: apstrādājamās detaļas slīpēšana slīpripas labajā pusē var likt detaļai uzlidot uz augšu (tā tiek izsviesta) un savainot operatoru.

Apkope

BRĪDINĀJUMS: savas drošības labad pirms lentes un ripas slīpmašīnas ieregulēšanas, apkopes vai eļļošanas izslēdziet slēdzi un atvienojiet kontaktdakšu

no elektrotīkla kontaktligzdas.

BRĪDINĀJUMS: lai izvairītos no elektrošoka vai ugunsgrēka, jebkā

di elektrosistēmu remonti jāveic tik-

ai kvalificēties apkalpes tehniķiem. Darbmašīna atkār-

toti jāsamontē precīzi saskaņā ar rūpnīcas specifikāciju.

Ja barošanas kabelis ir nodilis vai sagriezts, vai kā citādi bojāts, lieciet to nekavējoties nomainīt. Regulāri izpūtiet vai iztīriet ar putekļu sūcēju jebkādus putekļus, kas var uzkrāties motora iekšienē. Automašīnu vaska tipa vaska pārklājums darbvirsmai padarīs vieglāku apstrādājamās detaļas padevi slīpēšanas laikā. Neklājiet vasku uz abrazīvā slīplentes galda, jo vasks varētu pieķerties slīplentei un sakrāties uz skriemeļiem, tādējādi izraisot slīplentes slīdēšanu.

EĻĻOŠANA

LODĪŠU GULTŅI šajā darbmašīnā ir apstrādāti ar smērvielu

rūpnīcā. Tiem nav nepieciešama papildu eļļošana. Čaulas gultņi jāeļļo ar 30 masas eļļu vai līdzvērtīgu pēc katrām 10 darbības stundām – skatīt turpmākās instrukcijas.

ČAULAS GULTŅU EĻĻOŠANA

BRĪDINĀJUMS: LAI IZVAIRĪTOS NO TRAUMAS, PIRMS EĻĻOŠANAS IZSLĒDZIET SLĒDZI, IZŅEMIET ATSLĒGU UN IZŅEMIET KONTAKTDAKŠU

NO ELEKTROTĪKLA KONTAKTLIGZDAS.

1. Atslābiniet slīplentes nospriegojumu, pabīdot nospriegojuma sviru uz labo pusi.

2. Pab

īdiet slīplenti uz vienu un otru spriegotāja veltņa pusi, lai

atsegtu ovālas formas eļļošanas atveri.

3. Iepiliniet pa diviem līdz trijiem pilieniem eļļas katrā pusē, kā parādīts attēlā. Nelietojiet vairāk par trim pilieniem eļļas. Pārlieku liels daudzums eļļas var izraisīt slīplentes slīdēšanu, un eļļa var nokļūt uz apstrādājamās detaļas.

4. Ieregulējiet slīplentes gājienu, kā aprakstīts uzstādīšanas instrukcijās nodaļā “Slīplentes uzstādīšana – nospriegošana un gājiena iestatīšana”.

SKRIEMEĻU PĀRSEGA NOŅEMŠANA UN

SALIKTAIS LEŅĶMĒRS

LEŅĶMĒRS (PIEDERUMS)

CENTRS

APSTRĀDĀJAMĀ DETAĻA

CENTRS

APSTRĀDĀJAMĀ DETAĻA

(PA KREISI NO CENTRA)

SPRIEGOŠANAS VELTNIS

SKRŪVES

EĻĻOJIET ŠEIT

MOTORA

SKRIEMELIS

BRĪDINĀJUMS: savas drošības labad pirms slīpmašīnas ieregulēšanas izslēdziet slēdzi un izņ

emiet kontaktdakšu

no elektrotīkla kontaktligzdas.

IEVĒROJIET: izmantojiet kombinēto leņķmēru, lai iestatītu

leņķmēru pret slīpripas priekšējo daļu taisnā leņķī (saliktajam stūrenim jābūt precīzam – pārbaudes metodi skatīt nodaļā “Izpakošana – nepieciešamie darbarīki”). Ja nav taisna leņķa, atbrīvojiet leņķmēra kloķi un nedaudz pabīdiet leņķmēru, līdz panākts taisns leņķis; stingri pievelciet kloķi.

Vienmēr novietojiet apstrādājamo detaļu kreisajā pusē no slīpripas centra, slīpripai rotējot pretēji pulksteņa rādītāju kustības virzienam, kā parādīts attēlā. Galdu iespējams noliekt slīpuma slīpēšanas veikšanai.

AIZDEDZES MOMENTA REGULĒŠANAS SIKSNAS UZSTĀDĪŠANA

1. Izmantojot Phillips skrūvgriezi, izskrūvē

jiet skrūvi ar plakanu

galviņu, kas atrodas pārsega vidū.

2. Noņemiet pārsegu.

3. Atskrūvējiet trīs (3) skrūves, lai ļautu skriemeļiem pietiekami pacelties un aplikt ap tiem slīplenti. Aplieciet slīplenti ap motora skriemeli un piedziņas skriemeli, kā tas parādīts attēlā, ja kādreiz slīplente tiek saplēsta.

SKRIEMEĻU PĀRSEGA UZSTĀDĪŠANA

1. Paņemiet skriemeļu pārsegu un ievietojiet to skriemeļu korpusa reljefo malu iekšpusē.

2. Izmantojot Phillips skrūvgriezi, atlieciet vietā un pievelciet skrūvi ar plakanu galviņu.

PHILLIPS

SKRŪVGRIEZIS

SKRIEMEĻU PĀRSEGS

SLĪPLENTE

PIEDZIŅAS VELTNIS

SKRŪVES

MOTORA

SKRIEMELIS

IEREGULĒŠANAS

ATVERE

STANDARTA

SKRŪVGRIEZIS

Lente

SKRIEMEĻU PĀRSEG

4. Viegli pievelciet (3) skrūves. Ieregulējiet lentes nospriegojumu, ieliekot ieregulēšanas atverē plakanu skrūvgriezi. Uzspiediet uz skrūvgrieža, lai pievilktu nospriegojumu skriemeļu starpā.

5. Pievelciet skrūves uzmanīgi, lai nemainītu lentes iestatījumu.

6. Pārbaudiet lentes nospriegojumu, noliekot pirkstus abpus lentei un saspiežot to. Lentei jāpadodas aptuveni par 1/4”.

IEVĒROJIET: pārlieks skriemeļu lentes nospriegojums var izraisīt pastiprinātu troksni un motora pārslodzi. Pārlieks skriemeļu lentes vaļīgums var izraisīt priekšlaicīgu lentes nolietošanos.

Traucējumu noteikšana

BRĪDINĀJUMS: savas drošības labad pirms slīpmašīnas traucējumu noteikšanas izslēdziet slēdzi un atvienojiet kontaktdakšu

no elektrotīkla kontaktligzdas.

Motors nedarbojas.

Darbmašīna slīpēšanas gaitā palēnina apgriezienus.

Slīplente noskrien no veltņiem.

Koks slīpējot deg.

Pārmērīgs troksnis.

1. Bojāts ieslēgšanas-izslēgšanas slēdzis. Bojāts slēdža vads. Bojāts slēdža korpuss.

2. Izdedzis motors.

1. Aizdedzes momenta regulēšanas siksna ir pārlieku nospriegota.

2. Apstrādājamajai detaļai tiek pielikts pārlieks spiediens.

1. Gājiens nav iestatīts kārtīgi.

1. Uz slīpripas vai slīplentes sakrājušies darba atkritumi.

1. Aizdedzes momenta regulēšanas siksna ir pārlieku nospriegota.

1. Pirms atkal uzsākt slīpmašīnas lietošanu, nomainiet bojātās daļas.

2. Jebkurš mēģinājums remontēt šo motoru rada RISKU, ja šo remontu neveic kvalificēts apkalpes tehniķis.

1. Samaziniet lentes nospriegojumu, skatīt nodaļu “Skriemeļu pārsega noņemšana un aizdedzes momenta regulēšanas siksnas uzstādīšana”.

2. Samaziniet spiedienu.

1. Ieregulējiet gājienu, skatīt nodaļu par uzstādīšanu – “Slīplentes uzstādīšana – nospriegošana un gājiena iestatīšana”.

1. Nomainiet slīpripu vai slīplenti.

1. Samaziniet lentes nospriegojumu, skatīt nodaļu par apkopi – “Skriemeļu pārsega noņemšana un aizdedzes momenta regulēšanas siksnas uzstādīšana”.

TRAUCĒJUMS IESPĒJAMAIS CĒLONIS LABOJUMS

LIETUVIŠKAI

TURINYS

TECHNINIAI PARAMETRAI ..................................................

90 JUOSTOS IR DISKINĖS ŠLIFAVIMO MAŠINOS

SAUGUMO INSTRUKCIJOS ................................................... 90

PRIEŠ ŠLIFAVIMO MAŠINOS NAUDOJIMĄ ........................ 90

MONTUOJANT ARBA PERKELIANT ŠLIFAVIMO

MAŠINĄ ..................................................................................... 90

KAI ŠLIFAVIMO MAŠINA VEIKIA ........................................ 92

IŠPAKAVIMAS IR TURINIO PATIKRINIMAS ....................... 92

MONTAVIMAS .......................................................................... 92

SUSIPAŽINIMAS SU JUOSTOS IR DISKINE

ŠLIFAVIMO MAŠINA ............................................................... 95

PAGRINDINIS VEIKIMAS ....................................................... 96

PRIEŽIŪRA .............................................................................. 100

SUTEPIMAS ............................................................................ 100

GEDIMŲ NUSTATYMAS ....................................................... 102

ELEKTROS SCHEMOS ...........................................................115

DETALIŲ DIAGRAMA + DETALIŲ SARAŠAS ...................116

EK ATITIKIMO DEKLARACIJA ............................................117

SAVO SAUGUMUI:

TIDŽIAI PERSKAITYKITE VISAS

INSTRUKCIJAS

• montavimas • veikimas • rezervinės da

lys

Juostinės ir diskinės šlifavimo mašinos instrukcijos

Saugumas yra sveikos nuovokos, budrumo ir žinojimo, kaip veikia juostinė ir diskinė šlifavimo mašina, junginys. Perkaitykite šį žinyną, kad pažintumėte savo šlifavimo mašiną.

PRIEŠ ŠLIFA

VIMO MAŠINOS NAUDOJIMĄ

PERSPĖJIMAS: siekiant išvengti klaidų, kurios galėtų

sukelti sunkią, ilgalaikę traumą, neprijunkite šlifavimo mašinos prie elektros tinklo, kol neatlikote sekančių

veiksmų.

•

Montavimas ir reguliavimas. (Žiū

r. 81-82 pusl.)

• Įsisavintas ĮJUNGIMO-IŠJUNGIMO jungiklio, atramos,

juostos eigos rankenos, juostos įtempimo sverto, darbinio paviršiaus ir darbinio paviršiaus nuolydžio blokavimo rankenos naudojimas ir funkcijos. (Žiūrėti 82 pusl).

•

Išnagrinėtos ir suprastos visos saugumo instrukcijos ir darbo

nurodymai šiame žinyne.

• Išnagrinėti šios šlifavimo mašinos priežiūros metodai. (Žiūrėti

86 pusl).

Perskaitykite sekančią PERSPĖJIMO ETIKETĘ, esančią priekinėje šlifavimo mašinos pusėje:

PERSPĖJIMAS

1. Prieš šlifavimo mašinos naudojimą perskaitykite žinyną.

2. Nešiokite apsauginius akinius.

3. Nešiokite dulkių kaukę.

4. Išsaugokite 1/16” maksimalų atstumą tarp stalo ir šlifavimo juostos ir šlifavimo disko.

5. Visuomet paremkite apdorojamą detalę atrama arba darbiniu paviršiumi.

6. Venkite atatrankos (kai detalė išmetama Jūsų kryptimi) – naudokite tiktai kairę šlifavimo disko pusę.

7. Venkite gaisro rizikos. Prieš metalų šlifavimą išvalykite visas drožles ir atjunkite darbo mašiną nuo bet kurių išsiurbimo įrengimų.

MONTUOJANT ARBA

PERKELIANT

ŠLIFAVIMO MAŠINĄ

VENKITE PA

VOJINGOS APLINKOS. Dirbkite šlifavimo

mašina sausose vidinėse patalpose, apsaugotose nuo lietaus. Gerai apšvieskite darbo zoną. Pastatykite darbo mašiną taip, kad nei vartotojas, nei koks pašalinis asmuo nebūtų priverstas būti vienoje linijoje su abrazyvine juosta arba disku. Siekiant išvengti traumos dėl nenumatyto šlifavimo mašinos išsijudinimo:

•

Prieš perkeliant šlifavimo mašiną visuomet atjunkite ją iš elektros tinklo.

•

Pastatykite mašiną ant stabilaus, lygaus paviršiaus, kur yra daug vietos, siekiant atremti apdorojamą detalę.

•

Atremkite šlifavimo mašiną taip, kad ji negalėtų judėti.

•

Priveržkite šlifavimo mašiną prie darbinio paviršiaus. Naudokite tvirtinimus ir metodą, nurodytą skyriuje „Montavimas ir reguliavimas“ (81 pusl.).

•

NIEKUOMET NEST

OVĖKITE ANT DARBO MAŠINOS.

Jeigu darbinė mašina apsiverčia, tai gali sukelti sunkią traumą. Nieko nelaikykite virš darbo mašinos arba šalia jos, kur kas nors galėtų pasilypėti, kad tai pasiektų.

PRIEŠ KIEKVIENĄ NAUDOJIMĄ: patikrinkite šlifavimo mašiną.

ATJUNKITE ŠLIFAVIMO MAŠINĄ IŠ ELEKTROS TINKLO.

Siekdami išvengti sužeidimo dėl atsitiktinio šlifavimo mašinos įjungimo, atjunkite šlifavimo mašiną iš elektros tinklo, įjunkite

jungiklį ir išimkite j jungiklio raktą, prieš keisdami nustatymą, šlifavimo diską arba šlifavimo juostą arba jeigu reikia ką nors pareguliuoti.

PATIKRINKITE SUGADINTAS DALIS. Patikrinkite:

•

judančių dalių įreguliavimą,

•

judančių dalių sujungimą,

•

sulūžusias dalis,

•

darbines detales, sudarančias tarpus, didesnius už 1/16” tarp apdorojamos detalės atramos ir šlifavimo paviršiaus,

• šlifavimo juostą, kuri siauresnė už 4 colius. Siauresnės juostos

atidengia dalis, kurios gali kliudyti Jūsų pirštus.

• nudilusius arba sugadintus elektros laidus,

Techniniai parametrai

Juostos matmenys .................................

mm 100 x 915

Juostos greitis ........................................ m/s 8

Šlifavimo disko diametras ..................... mm 150

Šlifavimo disko greitis ................... aps/min 2850

Trukšmo lygis ...................................dB(A) 85

Motoro įtampa .........................................V 230 1-vienos fazės

Motoro galingumas ................................ W 400

Svoris .....................................................kg 17

Vertimas

originali instrukcija

• montavimo stabilumą ir

• bet kurias kitas aplinkybes, kurios galėtų įtakoti mašinos

veikimą. Jeigu trūksta kokios detalės, ar ji yra kažkaip sugadinta arba ir elektros dalys veikia neteisingai, išjunkite šlifavimo mašiną ir atjunkite ją nuo elektros tinklo. PAKEISKITE sugadintas, trūkstančias arba klaidingai veikiančias detales, prieš vėl pradedant dirbti šlifavimo mašina.

KRUOPŠČIAI PRIŽIŪRĖKITE DARBO ĮRANKIUS.

Laikykite šlifavimo mašiną švarią, siekiant tokiu būdu jos saugesnio ir geresnio veikimo. Laikykitės sutepimo nurodymų.

NUIMKITE REGULIAVIMO RAKTUS IR VERŽLIARAKČIUS.

Nuo darbinio įrankio, prieš jį įjungiant. Siekiant išvengti sužeidimo dėl įstrigusių, išslydusių arba išsviestų detalių veikimo rezultate:

•

NAUDOKITE TIKTAI REKOMENDUOJAMUS REIKME-

NIS.

(Žiūrėti 104 pusl). Žiūrėkite šiame vartotojo žinyne, kokie

rekomenduojami reikmenys jame nurodyti. Laikykitės prie

reikmenų pridėtų instrukcijų. Neteisingas reikmenų naudojimas

gali sukelti žmonių sužeidimo riziką.

• Nustatykite bet kurią apdorojamos detalės atramą taip, kad tarp

jos ir šlifavimo paviršiaus susidarytų atstumas, ne didesnis už

1/16”. Patikrinant atstumą tarp šlifavimo juostos ir apdorojamos

detalės atramos, nuspauskite juostą prieš po ja esantį metalą.

• Įsitikinkite, kad visos sąvaros ir užkirtikliai yra tvirti ir ar

kokios detalės neišsilankstė.

• PALAIKYKITE ŠVARĄ DARBO ZONOJE. Netvarkingos

darbo vietos ir darbo stalai provokuoja nelaimingus atsitikimus.

Grindys negali būti slidžios. Siekiant išvengti apdegimų arba kitų nelaimių, susijusių su ugnimi, niekuomet nenaudokite šlifavimo mašinos prie užsiliepsnojančių skysčių, išgaravimų arba dujų.

IŠ ANKSTO PLANUOKITE, KAIP APSAUGOTI AKIS, RANKAS, VEIDĄ, AUSIS. PAŽINKITE SAVO ŠLIFAVIMO MAŠINĄ. Perskaitykite ir

suvokite savininko žinyną ir etiketes, pritvirtintas prie darbo mašinos. Įsisavinkite jos naudojimą ir apribojimus, o taip pat jai būdingą gręsiantį pavojų. Siekiant išvengti sužeidimų dėl atsitiktinio susilietimo su judančiomis dalimis:

• LAIKYKITE SAUGIKLIUS VIETOJE ir paruošus darbui.

• Neatlikite ant šlifavimo mašinos jokių maketavimo, montavimo

arba nustatymo darbų, kol kuri nors dalis dar tebejuda.

• VENKITE ATSITIKTINIO ŠLIFAVIMO MAŠINOS

PALEIDIMO. Prieš šlifavimo mašinos prijungimą prie elektros

tinklo įsitikinkite, ar jungiklis yra išjungtoje /”OFF”/ padėtyje.

Planuokite savo darbą. NAUDOKITE TEISINGUS DARBO ĮRANKIUS. Nedirbkite

darbo įrankiu arba pagalbiniu įtaisu tokių darbų ,kokiems jie nėra skirti. DĖMESIO: ši darbo mašina neskirta intensyviam šerpetų nuėmimui. Apdorojant metalą kibirkštys arba įkaitusios dalelės gali sukelti gaisrą. Siekiant to išvengti:

• Atjunkite bet kuriuos dulkių surinkimo vamzdžius nuo

šlifavimo mašinos.

• išvalykite visus medienos dulkių likučius iš šlifavimo mašinos

vidaus.

• Išvalykite visus medienos dulkių likučius iš šlifavimo mašinos

vidaus prieš vėl pradedant medienos šlifavimą.

NEŠIOKITE SAVO APSAUGINIUS AKINIUS.

TOLIAREGYSTĖ GERIAU NEI AKLUMAS

Bet kuri šlifavimo mašina gali įsviesti į akis svetimkūnius. Tai gali sukelti pastovų regėjimo sutrikimą. Kasdieniniai akiniai neturi smūgiui atsparių lęšių. Tai nėra apsauginiai akiniai. Tokiam tikslui naudojami apsauginiai akiniai.

• Nenešiokite laisvų rūbų, pirštinių, kaklaraiščių arba papuošalų

(žiedų, rankinių laikrodžių). Jie gali patekti į darbo mašiną ir įtraukti Jus į judančias dalis.

• Avėkite neslystančią avalynę.

• Suriškite ilgus plaukus į „arklio uodegą“.

• Užsiraitokite ilgas rankoves virš alkūnių.

• Triukšmo lygiai labai skiriasi. Siekiant išvengti galimų klausos

sutrikimų nešiokite ausų kamščius arba saugiklius, jeigu šlifavimo mašina dirbama kelais valandas iš eilės.

• Šlifavimas paprastai yra dulkėtas. Nešiokite dulkių kaukę kartu

su apsauginiais akiniais. Patikrinkite apdorojamą detalę. Įsitikinkite, ar šlifuojamoje detalėje nėra vinių arba kokių svetimkūnių. Planuokite savo darbą, siekiant išvengti IŠSVIEDIMO – jeigu apdorojama detalė įstringa šlifavimo juostoje arba diskas ištraukiamas Jums iš rankų.

• Įsitikinkite, ar tarp apdorojamos detalės ir jos atramų nėra

kokių darbinių atliekų.

• Šlifuojant nereguliarios formos detales planuokite apdorojamos

detalės atrėmimą taip, kad detalė neslystų ir nebūtų išplėšta

Jums iš rankų.

• Laikykitės ypatingo saugumo, apdorojant dideles, labai mažas

arba nepaprastas detales.

• Niekuomet nenaudokite šio darbo įrankio, siekiant apdoroti

pernelyg mažas detales, kad jas galima būtų laikyti ranka.

• Naudokite papildomą atramą (stalus, malkų ožius, darbinius

stovus ir pan.), kad dirbant su pakankamai didelėmis

detalėmis, kurios gali nukristi, jeigu neprilaikomos ant darbinio

paviršiaus.

• NIEKUOMET nesinaudokite kitų asmenų pagalba vietoj stalo

prailginimo arba kaip papildomos atramos apdorojamai detalei,

kuri yra ilgesnė už šlifavimo mašinos pagrindinį stalą, o taip pat

kad ji/ji padėtų Jums paduotų, remtų arba trauktų apdorojamą

detalę.

• Vykdant apdorojimą šlifavimo disku visuomet atremkite

apdorojamą detalę prieš šlifavimo disko apatinę dalį /”Down”/.

Šlifavimas prieš tą dalį, kuri sukasi aukštyn nuo stalo paviršiaus

pusės gali sugadinti apdorojamą detalę, priverčiant ją vibruoti,

arba ir ištraukti ją Jums iš rankų, ir išsviesti.

• Vienu metu šlifuokite tiktai vieną detalę.

WEAR YOUR

SAFETY GOGGLES

FORESIGHT IS BETTER THA N NO SIGHT

Renkitės, laikydamiesi saugumo.

• Prieš šlifavimo mašinos įjungimą nuimkite nuo stalo viską,

išskyrus apdorojamą detalę ir atitinkamus atramos prietaisus. Planuokite būdą, kaip Jūs laikysite apdorojamą detalę nuo pradžių iki pabaigos. Venkite nerangių veiksmų ir nepatogios rankų padėties, kai staigus paslydimas gali nukreipti ranką arba pirštus ant šlifuojančio paviršiaus. Nedėkite pirštų į tą vietą, kur šlifavimo juosta juda per dulkių surinkėją.

IŠSAUGOKITE PUSIAUSVYRĄ. Visuomet laikykitės stabilios ir pusiausvyros padėties. Veidą ir kūną laikykite šonu, kad jie nebūtų vienoje linijoje su galima išmetimo trajektorija.

KAI ŠLIFAVIMO MAŠINA VEIKIA

PERSPĖJIMAS: neleiskite rutinai (atsiradusiai, daž-

nai naudojant juostinę ir disko šlifavimo mašiną) sukelti neatsargumo klaidų. Pakanka vieno dešimtadalio sekundės

neatsargumo, kad sukeltu sunkų sužeidimą. Prieš pradedant darbą stebėkite šlifavimo mašinos veikimą. Jeigu ji išduoda neįprastą triukšmą arba stipriai vibruoja, nedelsiant sustabdykite jos veikimą. Atjunkite šlifavimo mašiną iš elektros tinklo. Nepradėkite darbo, kol problema nesurasta ir nepašalinta. Prieš naudojant šlifavimo mašiną įsitikinkite, ar šlifavimo diskas sukasi priešinga laikrodžio rodyklės judėjimui kryptimi.

LAIKYKITE VAIKUS TOLIAU NUO ŠLIFAVIMO MAŠINOS.

Visi pašaliniai asmenys turi būti toliau nuo šlifavimo mašinos. Įsitikinkite, ar šalia šlifavimo mašinos ir apdorojamos detalės

nestovi koks praeivis. PER STIPRIAI NESPAUSKITE DARBO ĮRANKIO. Atremkite apdorojamą detalę prieš šlifavimo paviršių tiktai taip stipriai, kad nušlifuoti be įstrigimo. Prieš atlaisvinant bet kurią įstrigusią medžiagą:

• Išjunkite jungiklį /”OFF”/.

• Atjunkite šlifavimo mašiną iš elektros tinklo.

• Luktelkite, kol visos judančios dalys sustos.

PRIEŠ PALIEKANT ŠLIFAVIMO MAŠINĄ:

NIEKUOMET NEPALIKITE BE PRIEŽIŪROS VEIKIANČIOS ŠLIFAVIMO MAŠINOS. ATJUNKITE SROVĘ. Nepa-

likite darbo mašinos, kol ji visiškai nesustojo.

PADARYKITE DIRBTUVĘ SAUGIĄ VAIKAMS. Užrakinkite dirbtuvę. Atjunkite kontrolinius jungiklius. Išimkite geltoną jungiklio raktą. Laikykite jį vaikams ir kitiems asmenims, kurie neapmokyti dirbti mašina, neprieinamoje vietoje.

Išpakavimas ir turinio patikrinimas

Išpakuokite visas detales iš įpakavimo medžiagos ir patikrinkite pagal piešinį ir „Atskirų detalių lentelę“, ar yra visi daiktai.

ĮSIDĖMĖKITE: prieš išmetant įpakavimo medžiagą įsitikinkite, ar yra visos išvardintos detalės.

PERSPĖJIMAS: siekiant išvengti sužeidimo, tuo atveju, kai trūksta kokios dalies, nebandykite montuoti šlifavimo

juostos ir disko šlifavimo mašinos, prijungti maitinimo kabelį arba įjungti jungiklį, kol negavote trūkstamos dalies ir jos teisingai nesumontavote.

PERSPĖJIMAS: savo saugumui neprijunkite kontaktinės

šakutės į elektros tinklo kontaktinį lizdą, ir neįstatykite

jungiklio rakto, kol visi montavimo žingsniai neįvykdyti ir kol Jūs neperskaitėte ir suvokėte viso savininko žinyno.

POZICIJA ATSKIRŲ DETALIŲ LENTELĖ KIEKIS A Juostos ir disko šlifavimo mašina 1 B Savininko žinynas 1 C Stalas 1 D Šlifavimo diskas 1 E Stalo atrama 1 F Šlifavimo disko saugiklis 1 G Apdorojamos detalės atrama 1 H Atskirų dalių rankinė 1 Turi sekančia dalis: Rankena 1 Poveržlė 6,5 x 17,8 x 1,6 5 Varžtas su plokščia galvute TY “AB” M4,2 x 1,9 –12 2 Jungiklio raktas 1 Užkirtiklio poveržlė Ext. M6 4 Skalė

s etiketė

1 Varžtas su šešiakampe galvute M6 x 1,0-14 4

Montavimas

JUOSTOS IR DISKO ŠLIFAVIMO MAŠINOS MONTAVIMAS ANT DARBO STALO

Jeigu šlifavimo juostos/šlifavimo disko darbo mašina naudojama

NUBRĖŽKITE PLONĄ LINIJĄ

PER LENTOS KRAŠTĄ

KOMBINUOTAS KAMPAINIS TURI BŪTI TIKSLUS

LENTOS TIESUS KRAŠTAS – 3/4”

STORIO. ŠIS KRAŠTAS TURI

BŪTI ABSOLIUČIAI TIESUS

ČIA NEGALI BŪTI NEI TARPO, NEI PADENGIMO, KAI

KAMPAINIS PASUKAMAS ANTRAIP Į PADĖTĮ, PAŽYMĖTĄ

PUNKTYRINE LINIJA

10 MM VERŽLĖRAKTIS

KOMBINUOTAS KAMPAINIS

6 MM ŠEŠIAKAMPIŲ “L”

VERŽLIŲ RAKTAS

PHILLIPS TIPO ATSUKTUVAS

STANDARTINIS ATSUKTUVAS

REIKALINGI DARBO INSTRUMENTAI

VARŽTAS SU ŠEŠIAKAMPE GALVUTE

UŽKIRTIKLIO POVERŽLĖ

APDOROJAMOS DETALĖS ATRAMA

PLOKŠČIA POVERŽLĖ

VERŽLĖRAKTIS

VARŽTAS SU ŠEŠIAKAMPE GALVUTE

Alternatyvus montavimo metodas yra įtvirtinti juostos ir disko šlifavimo mašiną ant montažinės lentos. Lentos dydis turi būti [pakankamas, kad neleistų šlifavimo mašinai veikimo metu apvirsti. Rekomenduojamas bet kuri geros kokybės faneros arba drožlių plokštė minimaliu storiu 3/4” (plonesnė drožlių plokštė gali sulūžti).

DĖMESIO: siekiant išvengti sužeidimo dėl darbo įrankio išsijudinimo, naudokite 5/16” arba didesnius varžtus ir veržles.

1. Laikykitės montavimo ant stalo nurodymų, naudodami minimalaus dydžio 18” x 24” plokštę ir 5/16” varžtus su plokščia galvute, užkirtiklio poveržlę ir šešiakampes veržles (netiekiamos komplekte). Varžtų ilgis turi būti 1-1/2” plius montažinės lentos storis.

ATSIŽVELKITE: siekiant deramo stabilumo, angos turi būti panardintos taip, kad varžtų galvutės būtų iki atraminės lentos apatinio paviršiaus.

DĖMESIO: siekiant išvengti sužeidimo dėl darbo įrankio išsijudinimo, atraminis paviršius, ant kurio montuojama

juostos ir disko šlifavimo mašina, po jos sumontavimo turi būti aidžiai patikrinama, kad įsitikinti, ar veikimo metu negali būti jokio išsijudinimo. Jeigu pamatėte, kad darbo mašina gali išsijudinti, įtvirtinkite darbo stalą arba atraminį paviršių, prieš pradedant darbą su juostos ir disko šlifavimo paviršiumi.

JUOSTOS IR DISKO ŠLIFAVIMO MAŠINOS

ŠLIFAVIMO DISKO IR SAUGIKLIO MONTAVIMAS

1. Išimkite šlifavimo diską ir nuimkite nuo disko tvirtinimą. Įreguliuokite disko perimetrą kartu su plokšte ir tvirtai įspauskite diską į jo vietą ilgiausiam disko perimetrui.

2. Išimkite disko saugiklį ir du varžtus su plokščia galvute M4,2 x 1,4-12 iš atskirų dalių rankinės.

3. Pastatyti disko saugiklį prieš apatines 1/3 disko įreguliavimo angas, kaip parodyta piešinyje.

4. Naudojant Phillips tipo atsuktuvą, tvirtai priveržkite varžtus su plokščia galvute, nestipriai spaudžiant, kad sudaryti angas sriegiuose.

24 min

3/3

DIAMETRO

2 ANGOS

VISI MATAVIMAI YRA COLIAIS, JEIGU NENURODYTA KITAIP

ŠLIFAVIMO MAŠINOS

IŠORINIO KONTŪRO

ŠLIFAVIMO PLOKŠTĖ

VARŽTAI

ŠLIFAVIMO DISKAS

DISKO SAUGIKLIS

MONTAŽINĖ ANGA

MONTAŽINĖ

ANGA

DARBO STALAS

“C” SĄVARA

PRITVIRTINIMAS PRIE DARBINIO STALO

Juostinę ir disko šlifavimo mašiną galima pritvirtinti tiesiog prie darbo stalo, naudojant dvi (2) arba daugiau “C” sąvaras įrenginio pagrinde (po vieną sąvarą kiekvienoje įrenginio pusėje).

APDOROJAMOS DETALĖS ATRAMOS MONTAVIMAS

1. Paimkite apdorojamos detalės atramą ir varžtą su šešiakampe galvute M6 x 1,0-14, poveržlę

ir užkirtiklio poveržlę.

2. Laikykite apdorojamos detalės atramą vietoje ir įtvirtinkite, kaip parodyta piešinyje. Nepriveržkite pernelyg stipriai.

stacionariai, ji tvirtai pritvirtinama ant stabilaus, paremto paviršiaus, tokio, kaip darbinis stalas. Jeigu darbo mašina montuojama ant darbo stalo, jo atraminiame paviršiuje išgręžiamos angos, laikantis piešinyje parodytų matmenų.

1. Įtaisas tvirtai priveržiamas, naudojant 5/16” varžtus ir šešiakampes veržles (netiekiami komplekte). Varžto ilgis turi būti 1-1/2” plius darbo stalo viršutinės dalies storis.

2. Nustatykite ir pažymėkite angų būvimo vietą

ant darbo stalo.

3. Išgręžkite darbo stale (2) 3/8” diametro angas.

4. Pastatykite juostos ir disko šlifavimo mašiną ant stalo, suderinant angas jos pagrinde su išgręžtomis angomis darbo stale.

5. Įstatykite du 5/16” varžtus ir priveržkite šešiakampes veržles.

SKRIEMULIŲ APDANGALAS

PAPILDOMOS

MONTAŽINĖS ANGOS

STALĄ BLOKUOJANTI

RANKENA

POVERŽLĖ

NUIMTA ATRAMA

STALO ATRAMA

STALO BLOKO MONTAVIMAS

1. Paimkite stalo atramą ir (3) varžtus su šešiakampe galvute M6 x 1,0-14, poveržlę ir užkirtiklio poveržlę iš atskirų detalių įpakavimo.

2. Pastatykite stalo atramą prieš stalą, suderinant angas taip, kaip parodyta piešinyje.

3. Pritvirtinkite stalo atramą prie stalo, kaip parodyta.

8. Naudokite vartotojo žinyną kaip atskirąją. Įstatykite dešimt vartotojo žinyno lapų tarp šlifavimo disko ir stalo priekinio krašto. Laikykite stalą prieš vartotojo žinyną ir priveržkite tris (3) varžtus su šešiakampe galvute ir poveržlėmis.

STALAS

VARŽTAS SU ŠEŠIAKAMPE GALVUTE (3)

STALO ATRAMA

UŽKIRTIKLIO POVERŽLĖ (3)

POVERŽLĖ (3)

STALO ATRAMA

PAGRINDAS

RODIKLIO KAIŠTIS

POVERŽLĖ

STALĄ

BLOKUOJANTI

RANKENA

1/16 COLIAI MAKSIMALIAI

ŠLIFAVIMO PAVIRŠIUS

STALAS

STALĄ BLOKUOJANTI RANKENA

SAVININKO ŽINYNAS

DARBO PAVIRŠIUS

10 LAPŲ

SKALĖS ETIKETĖ

4. Išimkite poveržlę 6,5 x 17.8 x 1,6 ir rankeną iš atskirų detalių įpakavimo.

5. Įstatykite stalo atramą į atitinkamas angas pagrindo šonuose, kaip parodyta piešinyje. Įsitikinkite, ar 9,5 mm diametro rodiklio kaištis yra suderintas su viršutine anga.

6. Uždėkite poveržlę ant rankenos sriegio ašies ir įstatykite į angą pagrindo sriegio skylėse.

PERSPĖJIMAS: siekiant išvengti apdorojamos detalės ir pirštų įspraudimo tarp stalo ir šlifavimo paviršiaus, stalo kraštas turi būti, aukščiausiai, 1/16 colių at-

stumu nuo šlifavimo paviršiaus.

7. Atsukite (3) varžtus su šešiakampe galvute ir įreguliuokite

stalą.

PAPILDOMAS MONTAVIMAS VERTIKALIAM ŠLIFAVIMUI

1. išimkite atramą fiksuojantį varžtą ir nuimkite apdorojamos detalės atramą.

2. Nuimkite stalo bloką, išimkite stalą blokuojančią rankeną ir poveržlę.

ĮSIDĖMĖKITE: juostos pagrindą galima pakelti į vertikalią padėtį, atsukant varžtą su panardinta šešiakampe galvute ir pakeliant pagrindą. Žiūrėti skyrių “Juostos pagrindo nustatymas“ 85 puslapyje.

3. Pritvirtinkite stalo bloką į papildomas angas juostos pagrinde. Įsitikinkite, ar rodiklio kaištis yra viršutinėje angoje, kai šlifavimo stalas yra vertikalioje padėtyje.

MONTAŽINĖ ANGA

4 ĮTEMPIMO

SVERTAS

APDOROJAMOS DETALĖS ATRAMA

5 STALĄ BLOKUOJANTI RANKENA

PAGRINDAS

3 EIGOS RANKENA

6 PAPILDOMA MONTAVIMO

ANGA

JUOSTOS PAGRINDAS

2 PAGRINDĄ FIKSUOJANTIS VARŽTAS SU PANARDINTA ŠEŠIAKAMPE GALVUTE

STALO BLOKO NUSTATYMAS KAMPAINIU

PERSPĖJIMAS: siekiant išvengti sužeidimo dėl atsitiktinio paleidimo, įsitikinkite, ar šlifavimo mašina atjungta nuo elektros tinklo. i

1. Naudokite kombinuotą kampainį, patikrinkite darbo paviršiaus kampą prieš šlifavimo diską.

ĮSIDĖMĖKITE: kombinuotas kampainis turi būti tikslus – žiūrėti patikrinimo metodą skyriuje „Išpakavimas – reikalingi darbo įrankiai“ 80 puslapyje.

2. Jeigu stalas nėra 90° kampu prieš šlifavimo diską, atlaisvinkite stalą blokuojančios rankenos varžtą ir palenkite stalą.

3. Įreguliuokite darbo paviršių tiesiu kampu prieš šlifavimo diską ir vėl priveržkite stalą blokuojančią rankeną.

4. Ant dulkių saugiklio pritvirtinkite skalės etiketę ties atžyma 0°.

3. Perstumkite įtempimo svertą į kairę, kad juosta įsitemptų.

4. Kai pagrindas yra reikalingoje padėtyje, priveržkite varžtą su panardinta šešiakampe galvute.

5. Prijunkite maitinimo kabelį. Įjunkite jungiklį /”ON”/ ir nedelsiant vėl išjunkite /”OFF”/, stebint, ar nėra juostos tendencijos slysti nuo įtempimo veleno arba nuo pavaros veleno. Jeigu slydimo tendencijos nėra, juostos eiga yra

KOMBINUOTAS

KAMPAINIS

SKALĖS ETIKETĖ

STALĄ BLOKUOJANTI RANKENA

DARBO PAVIRŠIUS

PAVAROS VELENAS

ĮTEMPIMO VELENAS

KRYPTIES RODYKLĖ

ĮTEMPIMO SVERTAS

ŠLIFAVIMO JUOSTA

PAGRINDĄ FIKSUOJANTIS VARŽTAS SU ŠEŠIAKAMPE GALVUTE

ĮTEMPIMO SVERTAS

EIGOS RANKENA

ŠLIFAVIMO JUOSTOS ĮTEMPIMAS IR EIGOS NUSTATYMAS

PERSPĖJIMAS: siekiant išvengti sužeidimo dėl atsitiktinio paleidimo, prieš šlifavimo juostos nuėmimą

arba montavimą išjunkite jungiklį /”OFF”/, išimkite raktą ir ištraukite kontaktinę šakutę iš elektros tinklo kontaktinio lizdo.

Lygiojoje šlifavimo juostos pusėje Jūs rasite krypties rodyklę. Šlifavimo juosta turi judėti šios rodyklės kryptimi taip, kad sujungimas neatsivertų.

1. Pastumkite įtempimo svertą į dešinę pusę, siekiant atlaisvinti

juostos įtempimą.

2. Perkelkite šlifavimo juostą per velenus rodyklės nurodyta

kryptimi, kaip parodyta piešinyje. Įsitikinkite, ar juosta ant abiejų velenų yra įcentruota.

teisinga.

6. Jeigu šlifavimo juosta juda į šlifavimo disko pusę, pasukite eigos rankeną laikrodžio rodyklės judėjimo kryptimi 1/4 apsisukimu.

7. Jeigu šlifavimo juosta juda nuo šlifavimo disko, pasukite eigos rankeną priešinga laikrodžio rodyklės judėjimui kryptimi 1/4 apsisukimu.

8. Įjunkite jungiklį it tuojau pat nedelsiant išjunkite, stebint, koks yra juostos judėjimas. Jeigu reikia, pakartotinai įreguliuokite eigos rankeną.

Susipažinimas su juostos ir disko šlifavimo mašina

PERSPĖJIMAS: siekiant išvengti sužeidimo dėl atsi-

tiktinio paleidimo, prieš vykdant bet kokius nustatymus išjunkite jungiklį /”OFF”/ ir išimkite kontaktinę šakutę iš elektros tinklo kontaktinio lizdo.

1. Apdorojamos detalės atrama. Atremia apdorojamą detalę ant

šlifavimo juostos.

2. Varžtas su panardinta šešiakampe galvute. Varžto atsukimas

leidžia šlifavimo juostos pagrindą pakelti į vertikalią padėtį.

3. Eigos rankena. Rankenos pasukimas priešinga laikrodžio

rodyklės judėjimui kryptimi priverčia šlifavimo juostą pakrypti į šlifavimo disko pusę; sukimas pagal laikrodžio rodyklės judėjimo kryptį šlifavimo juostą nukreipia nuo šlifavimo disko.

4. Įtempimo svertas. Sverto pastūmimas į dešinę pusę atlaisvina

šlifavimo juostos įtempimą; sverto pastūmimas į kairę pusę įtempia šlifavimo juostą.

5. Stalą blokuojanti rankena. Rankenos atpalaidavimas leidžia darbo paviršių palenkti nuolydžio šlifavimui (skalės rodiklis ant stalo kakliuko; skalė pritvirtinta prie pagrindo).

6. Papildoma montavimo anga. Leidžia montuoti stalo bloką galų apšlifavimo tikslu, kai pagrindas yra vertikalioje padėtyje.

7. Įjungimo-išjungimo jungiklis.

ĮJUNGIMO-IŠJUNGIMO JUNGIKLIS

Įjungimo – išjungimo jungiklis turi blokavimo galimybę. ŠIS GALIMYBĖ NUMATYTA, KAD PADĖTŲ PAŠALINTI NELEISTINĄ IR PAVOJINGĄ ŠLIFAVIMO MAŠINOS NAUDOJIMĄ, KAI PRIE JOS PATENKA VAIKAI ARBA KITI ASMENYS.

1. Paleidžiant šlifavimo mašiną, įstatykite raktą į jungiklį. ĮSIDĖMĖKITE: raktas pagamintas iš geltonos plastmasės, jis

randamas atskirų detalių įpakavime.

3. Kad išjungti šlifavimo mašiną, ĮSTUMKITE svertą į priekį.

NIEKUOMET NEPALIKITE ŠLIFAVIMO MAŠINOS BE PRIEŽIŪROS, KOL JI VISIŠKAI NESUSTOJO.

ŠLIFAVIMO

DISKO

SAUGIKLIS

1 APDOROJAMOS DETALĖS ATRAMA

DARBO

PAVIRŠIAUS

BLOKAS

MONTAŽINĖ ANGA

ŠLIFAVIMO JUOSTA

ĮJUNGIMO –

IŠJUNGIMO JUNGIKLIS

ŠLIFAVIMO DISKAS

ŠLIFAVIMO

PLOKŠTĖ

2. Padėkite pirštą po jungiklio svertu ir PATRAUKITE jungiklio galą į išorę.

4. Siekiant užblokuoti jungiklį išjungtoje padėtyje, viena ranka

prilaikykite jungiklį Į VIDŲ, ir antra ranka IŠIMKITE raktą.

PERSPĖJIMAS: savo saugumui, kai šlifavimo mašina ne-

naudojama, užblokuokite jungiklį IŠJUNGTOJE padėtyje, išimkite raktą ir laikykite jį saugioje vietoje, taip pat srovės atjungimo atveju (kai užgęsta bet koks apšvietimas) – išjunkite jungiklį, išimkite raktą ir laikykite jį atskirai nuo juostos ir disko šlifavimo mašinos.

Pagrindinis veikimas

PERSPĖJIMAS: siekiant išvengti klaidų, kurios galė-

tų sukelti sunkią, ilgalaikę traumą, neprijunkite šlifavimo mašinos prie elektros tinklo, kol neįvykdyti sekantys

veiksmai.

• Montavimas ir reguliavimas. (Žiūr 81 - 82 pusl.)

• Įsisavintas ĮJUNGIMO-IŠJUNGIMO jungiklio, atramos, juostos

eigos rankenos, juostos įtempimo sverto, darbinio paviršiaus ir darbinio paviršiaus nuolydžio blokavimo rankenos naudojimas ir funkcijos. (Žiūrėti 82 pusl).

• Išnagrinėtos ir suprastos visos saugumo instrukcijos ir darbo

nurodymai šiame žinyne.

• Išnagrinėti šios šlifavimo mašinos priežiūros metodai. (Žiūrėti

86 pusl).

PRIEŠ KIEKVIENĄ NAUDOJIMĄ:

patikrinkite šlifavimo mašiną.

ATJUNKITE ŠLIFAVIMO MAŠINĄ IŠ ELEKTROS TINKLO. Siekiant išvengti sužeidimo dėl atsitiktinio darbo mašinos paleidimo, atjunkite šlifavimo mašiną nuo elektros tinklo, išjunkite jungiklį ir išimkite jungiklio raktą, prieš keičiant nustatymą, šlifavimo diską arba šlifavimo juostą, arba jeigu reikia ką nors pareguliuoti.

PATIKRINKITE SUGEDUSIAS DALIS. Patikrinkite:

• judančių dalių įreguliavimą,

• judančių dalių sujungimą,

• sulūžusias dalis,

• darbo detales, sudarančias tarpą, didesnį už 1/16” tarp apdoroja-

mos detalės atramos ir šlifavimo paviršiaus,

• šlifavimo juostą, siauresnę už 4 colius. Siauresnės juostos ati-

dengia dalism, kurios gali užkabinti Jūsų pirštus,

• nudilusius arba sugedusius elektros laidus,

• nustatymo stabilumą ir

• bet kurias kitas aplinkybes, kurios galėtų paveikti šlifavimo

mašinos veikimą, Jeigu kokios detalės trūksta, ji yra kažkaip sugadinta arba elektrinės dalys dirba neteisingai, išjunkite šlifavimo mašiną ir atjunkite ją nuo elektros tinklo. PAKEISKITE sugadintas, trūkstančias arba klaidingai veikiančias detales, prieš vel pradedate dirbti šlifavimo mašina.

KRUOPŠČIAI PRIŽIŪRĖKITE DARBO ĮRANKIUS Palaikykite švarią šlifavimo mašiną, tokiu būdu siekiant geresnio ir saugesnio jos pajėgumo. Laikykitės sutepimo nurodymų.

NUIMKITE REGULIAVIMO RAKTUS IR VERŽLIARAKČIUS

nuo darbo įrankio, prieš jį įjungiant. Siekiant išvengti sužeidimo įstrigusių, išslydusių arba išsviestų detalių veikimo rezultate:

•

NAUDOKITE TIKTAI REKOMENDUOJAMUS REIKME-

NIS.

(Žiūrėti 104 pusl.) Žiūrėkite šiame savininko žinyne, kokie rekomenduojami reikmenys jame nurodyti. Laikykitės prie reikmenų pridėtų instrukcijų. Neteisingų reikmenų naudojimas sukelia sužeidimo riziką.

• Nustatykite bet kurią apdorojamos detalės atramą taip, kad tarp

jos ir šlifavimo paviršiaus susidarytų atstumas, ne didesnis už 1/16”. Patikrinant atstumą tarp šlifavimo juostos ir apdorojamos detalės atramos, nuspauskite juostą prieš po ja esantį metalą.

• Įsitikinkite, kad visos sąvaros ir užkirtikliai yra tvirti ir ar ko-

kios detalės neišsilankstė.

• PALAIKYKITE ŠVARĄ DARBO ZONOJE Netvarkingos

darbo vietos ir darbo stalai provokuoja nelaimingus atsitikimus. Grindys negali būti slidžios.

Siekiant išvengti apdegimų arba kitų nelaimių, susijusių su ugnimi, niekuomet nenaudokite šlifavimo mašinos prie užsiliepsnojančių skysčių, išgaravimų arba dujų.

IŠ ANKSTO PLANUOKITE, KAIP APSAUGOTI AKIS, RANKAS, VEIDĄ, AUSIS. PAŽINKITE SAVO ŠLIFAVIMO MAŠINĄ. Perskaitykite ir

• LAIKYKITE SAUGIKLIUS VIETOJE ir paruošus darbui.

• Neatlikite ant šlifavimo mašinos jokių maketavimo, montavimo

arba nustatymo darbų, kol kuri nors dalis dar tebejuda.

• VENKITE ATSITIKTINIO ŠLIFAVIMO MAŠINOS PALE-

IDIMO. Prieš šlifavimo mašinos prijungimą prie elektros tinklo įsitikinkite, ar jungiklis yra išjungtoje /”OFF”/ padėtyje.

Planuokite savo darbą. NAUDOKITE TEISINGUS DARBO ĮRANKIUS Nedirbkite

darbo įrankiu arba pagalbiniu įtaisu tokių darbų ,kokiems jie nėra skirti.

DĖMESIO: ši darbo mašina neskirta intensyviam šerpetų nuėmimui. Apdorojant metalą kibirkštys arba įkaitusios dalelės gali sukelti gaisrą. Siekiant to išvengti:

• Atjunkite bet kuriuos dulkių surinkimo vamzdžius nuo

šlifavimo mašinos.

• Išvalykite visus medienos dulkių likučius iš šlifavimo mašinos

vidaus.

• Išvalykite visus medienos dulkių likučius iš šlifavimo mašinos

vidaus prieš vėl pradedant medienos šlifavimą.

Rengdamiesi, laikykitės saugumo. Bet kuri šlifavimo mašina gali įsviesti į akis svetimkūnius. Tai gali sukelti pastovų regėjimo sutrikimą. Kasdieniniai akiniai neturi smūgiui atsparių lęšių. Tai nėra apsauginiai akiniai. Tokiam tikslui naudojami apsauginiai akiniai.

• Nenešiokite laisvų rūbų, pirštinių, kaklaraiščių arba papuošalų

(žiedų, rankinių laikrodžių). Jie gali patekti į darbo mašiną ir įtraukti Jus į judančias dalis.

• Avėkite neslystančią avalynę.

• Suriškite ilgus plaukus į „arklio uodegą“.

• Užsiraitokite ilgas rankoves virš alkūnių.

• Triukšmo lygiai labai skiriasi. Siekiant išvengti galimų klausos

sutrikimų nešiokite ausų kamščius arba saugiklius, jeigu šlifavimo mašina dirbama kelais valandas iš eilės.

• Šlifavimas paprastai yra dulkėtas. Nešiokite dulkių kaukę kartu

su apsauginiais akiniais.

Patikrinkite apdorojamą detalę.

Įsitikinkite, ar šlifuojamoje detalėje nėra vinių arba kokių svetimkūnių. Planuokite savo darbą, siekiant išvengti IŠSVIEDIMO – jeigu apdorojama detalė įstringa šlifavimo juostoje arba diskas ištraukiamas Jums iš rankų.

• Įsitikinkite, ar tarp apdorojamos detalės ir jos atramų nėra

kokių darbinių atliekų.

• Šlifuojant nereguliarios formos detales planuokite apdorojamos

detalės atrėmimą taip, kad detalė neslystų ir nebūtų išplėšta Jums iš rankų.

• Laikykitės ypatingo saugumo, apdorojant dideles, labai mažas

arba nepaprastas detales.

• Niekuomet nenaudokite šio darbo įrankio, siekiant apdoroti

pernelyg mažas detales, kad jas galima būtų laikyti ranka.

• Naudokite papildomą atramą (stalus, malkų ožius, darbinius

stovus ir pan.), kad dirbant su pakankamai didelėmis detalėmis, kurios gali nukristi, jeigu neprilaikomos ant darbinio paviršiaus.

• NIEKUOMET nesinaudokite kitų asmenų pagalba vietoj stalo

prailginimo arba kaip papildomos atramos apdorojamai detalei, kuri yra ilgesnė už šlifavimo mašinos pagrindinį stalą, o taip pat kad ji/ji padėtų Jums paduotų, remtų arba trauktų apdorojamą detalę.

• Vykdant apdorojimą šlifavimo disku visuomet atremkite

apdorojamą detalę prieš šlifavimo disko apatinę dalį /”Down”/. Šlifavimas prieš tą dalį, kuri sukasi aukštyn nuo stalo paviršiaus pusės gali sugadinti apdorojamą detalę, priverčiant ją vibruoti, arba ir ištraukti ją Jums iš rankų, ir išsviesti.

• Vienu metu šlifuokite tiktai vieną detalę.

• Prieš šlifavimo mašinos įjungimą nuimkite nuo stalo viską,

išskyrus apdorojamą detalę ir atitinkamus atramos prietaisus. Planuokite būdą, kaip Jūs laikysite apdorojamą detalę nuo pradžių iki pabaigos.

Venkite nerangių veiksmų ir nepatogios rankų padėties, kai staigus paslydimas gali nukreipti ranką arba pirštus ant šlifuojančio paviršiaus. Nedėkite pirštų į tą vietą, kur šlifavimo juosta juda per dulkių surinkėją. IŠSAUGOKITE PUSIAUSVYRĄ. Visuomet laikykitės stabilios ir pusiausvyros padėties. Veidą ir kūną laikykite šonu, kad jie nebūtų vienoje linijoje su galima išmetimo trajektorija.

KAI ŠLIFAVIMO MAŠINA VEIKIA

PERSPĖJIMAS: neleiskite rutinai (atsiradusiai, dažnai

naudojant juostinę ir disko šlifavimo mašiną) sukelti ne-

atsargumo klaidų. Pakanka vieno dešimtadalio sekundės neatsargumo, kad sukeltu sunkų sužeidimą. Prieš pradedant darbą stebėkite šlifavimo mašinos veikimą. Jeigu ji išduoda neįprastą triukšmą arba stipriai vibruoja, nedelsiant sustabdykite jos veikimą. Atjunkite šlifavimo mašiną iš elektros tinklo. Nepradėkite darbo, kol problema nesurasta ir nepašalinta. Prieš naudojant šlifavimo mašiną įsitikinkite, ar šlifavimo diskas sukasi priešinga laikrodžio rodyklės judėjimui kryptimi.

LAIKYKITE VAIKUS TOLIAU NUO ŠLIFAVIMO MAŠINOS.

Visi pašaliniai asmenys turi būti toliau nuo šlifavimo mašinos. Įsitikinkite, ar šalia šlifavimo mašinos ir apdorojamos detalės

nestovi koks praeivis.

PER STIPRIAI NESPAUSKITE DARBO ĮRANKIO. Atremkite apdorojamą detalę prieš šlifavimo paviršių tiktai taip stipriai, kad nušlifuoti be įstrigimo.

Prieš atlaisvinant bet kurią įstrigusią medžiagą:

• Išjunkite jungiklį /”OFF”/.

• Atjunkite šlifavimo mašiną iš elektros tinklo.

• Luktelkite, kol visos judančios dalys sustos.

PRIEŠ PALIEKANT ŠLIFAVIMO MAŠINĄ:

NIEKUOMET NEPALIKITE BE PRIEŽIŪROS VEIKIANČIOS ŠLIFAVIMO MAŠINOS. ATJUNKITE SROVĘ.

Nepalikite dar-bo mašinos, kol ji visiškai nesustojo.

PADARYKITE DIRBTUVĘ SAUGIĄ VAIKAMS. Užrakinkite dirbtuvę. Atjunkite kontrolinius jungiklius. Išimkite geltoną jung-iklio raktą. Laikykite jį vaikams ir kitiems asmenims, kurie neap-mokyti dirbti mašina, neprieinamoje vietoje.

NUOLYDŽIO REGULIAVIMAS

Darbo paviršių galima palenkti 0° – 45° nuolydžio šlifavimui. Atlaisvinkite stalą blokuojančią rankeną ir palenkite darbo paviršių reikalingu kampu, kaip parodyta piešinyje. Vėl priveržkite stalą blokuojančią rankeną.

PERSPĖJIMAS: siekiant išvengti nuo apdorojamos

detalės arba pirštų įspraudimo tarp stalo ir šlifavimo paviršiaus, stalas perkeliamas ant stalo atramos, aukščiausiai, 1/16” atstumu tarp šlifavimo paviršiaus ir stalo.

STALAS

STALĄ

BLOKUOJANTI

RANKENA

1/16” MAKSIMALUS ŠLIFAVIMO

PAVIRŠIUS

STALAS

APDOROJAMOS DETALĖS ATRAMA

ŠLIFAVIMO JUOSTOS PAGRINDAS

VARŽTAS SU ŠEŠIAKAMPE GALVUTE

ŠEŠIAKAMPIS “L” VERŽLĖRAKTIS

ŠLIFAVIMO JUOSTOS PAGRINDO NUSTATYMAS

Pagrindą fiksuojantis varžtas su panardinta šešiakampe galvute fiksuoja šlifavimo juostos pagrindą vertikalioje arba horizontalioje padėtyje. Siekiant nustatyti vertikalią padėtį:

1. Nuimkite apdorojamos detalės atramą.

2. Atsukite fiksavimo varžtą su panardinta šešiakampe galvute,

naudojant 6 mm šešiakampį veržlėraktį.

3. Nustatykite šlifavimo juostą vertikaliai, kaip parodyta

piešinyje, ir priveržkite fiksuojantį varžtą su panardinta šešiakampe galvute.

Ferax DBP 100 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
