Page 1

INDUSTRIE

MASTER VENT CE MEL

Caldaia murale a gas, in rame, flusso forzato,

per riscaldamento e produzione di acqua calda sanitaria

con accensione e controllo di fiamma elettronici

INDUSTRIE

ISTRUZIONI

PER L'INSTALLAZIONE

ED IL FUNZIONAMENTO

Appr. Nr. B94.01 A - CE 0063 AQ 2150

Page 2

INDUSTRIE

MASTER CE VENT MEL

Gentile utente,

La ringraziamo per aver preferito nell'acquisto una caldaia FER. Essa è frutto di esperienza pluriennale e di particolari studi di progettazione ed è stata costruita con materiali di primissima scelta e con tecnologie avanzatissime.

Tale caldaia le offre la massima semplicità di funzionamento, una totale sicurezza, con un eccezionale rendimento.

Per caratteristiche funzionali e tecniche, essa risponde alle prescrizioni della Legge n

1083 del 6/12/1971. Per la sicurezza dell'impiego del gas combustibile risponde alle normative della Legge 373 del 30/4/1976 ed a molte altre normative europee e mondiali.

Segua i suggerimenti che Le diamo nel presente libretto, ed invii alla FER il "CERTIFICATO di GARANZIA", debitamente compilato, per la convalida dell'apparecchio.

Il ns. Servizio Assistenza Clienti, se non conosciuto, può essere richiesto al Concessionario presso cui l'apparecchio è stato acquistato. Consulti eventualmente le pagine gialle della sua Città, sotto la voce «CALDAIE». Ci consideri tuttavia, a Sua disposizione per ogni evenienza e, nuovamente Grazie.

Industrie FER S.r.l.

Indice

1. Descrizione

2. Caratteristiche tecniche e dimensionali

3. Installazione

4. Accensione e spegnimento

5. Regolazioni

6. Trasformazione di gas

7. Manutenzione e pulizia

8. Ricerca guasti

Page 3

MASTER CE VENT MEL

INDUSTRIE

1. DESCRIZIONE

1.01 Presentazione

La caldaia Master CE Vent MEL è un nuovo generatore termico ad alto rendimento, funzionante a combustibili gassosi, per la produzione di acqua calda per l’impianto di riscaldamento e per i servizi sanitari. Prerogativa di questo apparecchio è di avere incorporata una centralina elettronica di comando dell'accensione e di controllo della fiamma, che rende completamente automatico e sicuro il funzionamento del bruciatore.

I suoi componenti principali sono: Uno scambiatore di calore in rame formato da tre tubi con alette particolarmente sagomate per ottenere un alto

rendimento. Tre serpentini in rame immersi nei tre tubi dello scambiatore, costituiscono lo scambiatore di calore per l’acqua

calda sanitaria. La loro forma e la loro alta superficie di scambio consentono di assorbire tutta la potenza della caldaia.

Quattro bruciatori in acciaio inossidabile studiati appositamente per questo apparecchio. Un ventilatore per l'evacuazione forzata dei prodotti della combustione. Un pressostato differenziale per l'aria che, pr ragioni di sicurezza, consente l'accensione del bruciatore, solo

se il ventilatore funziona regolarmente. Una valvola combinata per la sicurezza gas con dispositivo modulante per il circuito sanitario e per il

riscaldamento, completa di stabilizzatore di pressione. Un flussometro per la precedenza del circuito sanitario su quello per il riscaldamento. Una valvola di sicurezza sul lato acqua per il riscaldamento. Un vaso di espansione chiuso. Un circolatore a velocità variabile. Un sensore di temperatura sanitario. Un sensore di temperatura riscaldamento. Un termostato di regolazione riscaldamento. Un termostato di limite massimo. Un termostato di sicurezza. Un termostato antigelo Una centralina elettronica per l'accensione ed il controllo della fiamma.

1.02 Istruzioni e disposizioni

Il montaggio, l'installazione, la prima messa in funzione e la manutenzione devono essere eseguite soltanto da Ditte specializzate e di sicura specializzazione, ottemperando a tutte le disposizioni e direttive tecniche.

L’installazione della caldaia deve osservare le prescrizioni delle Norme e Leggi vigenti, in particolare per quanto riguarda le dimensioni del locale caldaia, l'evacuazione dei fumi, l'impianto idraulico, I’impianto del combustibile e quello elettrico.

Deve inoltre osservare tutte le prescrizioni, norme, leggi e disposizioni elaborate dall’lspettorato Tecnico della Direzione Generale dei Servizi Antincendi e della Protezione Civile del Ministero dell’lnterno, comprese le disposizioni locali.

Page 4

INDUSTRIE

MASTER CE VENT MEL

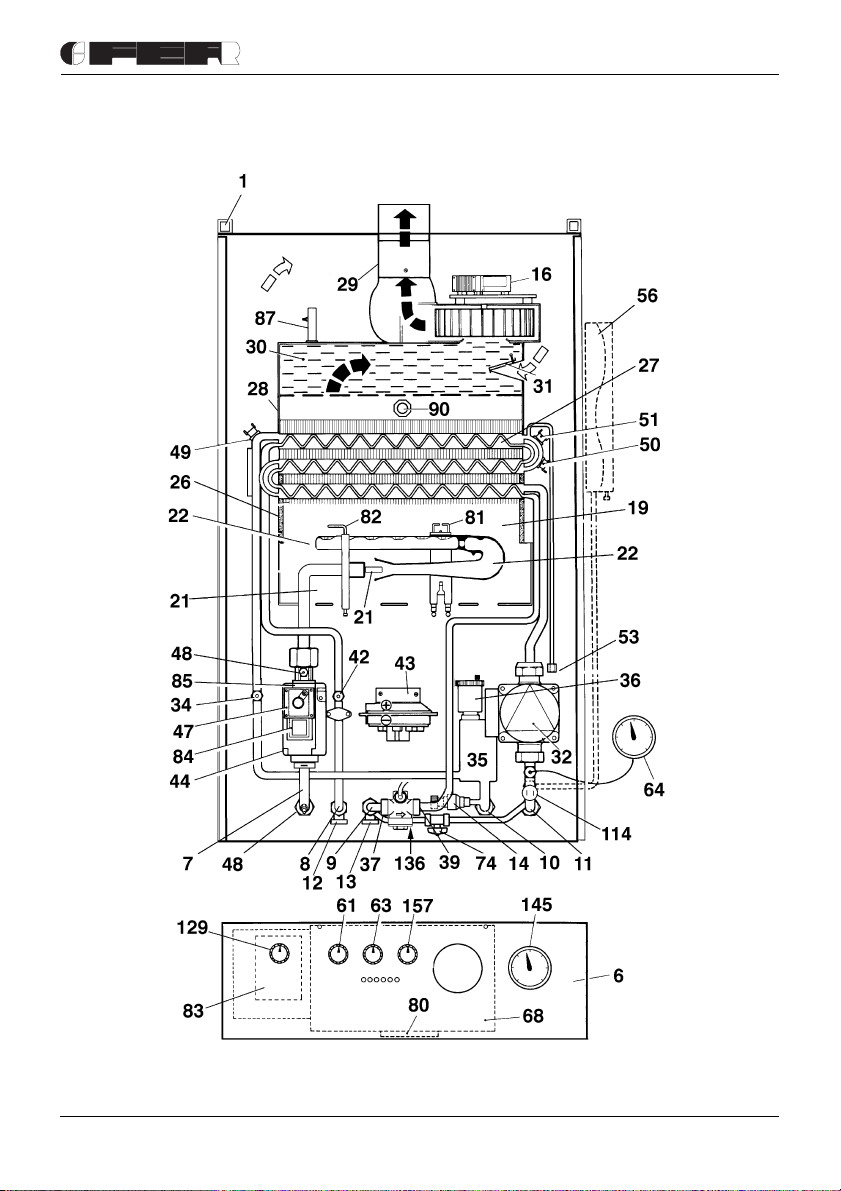

1.03 Vista generale e componenti principali

Fig. 1

Page 5

MASTER CE VENT MEL

Scheda di funzionamento e componenti principali

1 Punto di fissaggio 6 Cruscotto portastrumenti 7 Entrata gas 8 Mandata acqua sanitaria 9 Entrata acqua sanitaria 10 Mandata impianto 11 Ritorno impianto 12 Scarico acqua sanitaria 13 Scarico acqua fredda sanitaria 14 Valvola di sicurezza 16 Ventilatore 19 Camera combustione 20 Gruppo bruciatori 21 Ugello principale 22 Bruciatore 26 Isolante camera combustione 27 Scambiatore in rame per

riscal. sanitario

28 Collettore fumi 29 Collettore uscita fumi 30 Camera aria eccedente 31 Regolatore dosaggio aria 32 Circolatore riscaldamento 34 Sensore temp. riscaldamento 35 Separatore d’aria 36 Sfiato aria automatico 37 Filtro entrata acqua fredda

INDUSTRIE

39 Limitatore di portata acqua 42 Sensore di temperatura sanitaria 43 Pressostato aria 44 Valvola gas 47 Modulatore valvola gas 48 Presa di pressione bruciatore 49 Termostato di sicurezza 50 Termostato di limite riscaldamento 51 Termostato antigelo 53 Presa sfiato aria pacco 56 Vaso espansione 61 Selettore Spento/Estate/lnverno/TEST 63 Termostato caldaia 68 Scatola elettrica con scheda 74 Rubinetto di riempimento impianto 80 Morsettiera linea-termostato ambiente 81 Elettrodo d'accensione 82 Elettrodo di rilevazione 83 Apparecchiatura elettronica 84 Operatore primario valvola gas 85 Operatore secondario valvola gas 87 Presa di pressione Venturi 90 Presa per il prelievo fumi 114 Pressostato acqua 129 Pulsante di riarmo con lampada spia 136 Flussometro 145 Idrometro 157 Termostato sanitario

1.04 Principio di funzionamento

La caldaia è atta a funzionare con duetipi di gas combustibile: metano, propano (G.P.L.), da scegliersi al momento della richiesta o trasformabile anche sul luogo dell’installazione. Funziona con sistemi tecnologicamente d’avanguardia perché utilizza apparecchiature di regolazione, di sicurezza e di controllo elettroniche.

Selettore su posizione «INVERNO» (fig. 2) Quando il termostato ambiente chiede calore si mette in funzione il circolatore ed il bruciatore. Attraverso il sistema elettronico a modulazione di fiamma la potenza della caldaia viene dosata gradualmente fino a raggiungere il valore di temperatura di mandata preimpostato. Nel caso in cui la potenza necessaria all'impianto di riscaldamento sia inferiore alla potenza minima della caldaia, quando la temperatura di mandata supera il valore preimpostato, il bruciatore si spegne ed il sistema elettronico ne consente la riaccensione solo dopo 2 minuti. Raggiunto il valore di temperatura impostato, sul termostato ambiente, il bruciatore si spegne ed il circolatore continua a funzionare per altri 5 minuti per permettere una migliore distribuzione di calore nell'impianto. Se durante la fase di riscaldamento si preleva acqua calda sanitaria si esclude automaticamente il circuito elettrico relativo al riscaldamento e s'inserisce quello relativo alla produzione di acqua calda sanitaria. Durante tutta questa fase il circolatore dell'impianto riscaldamento si arresta e la caldaia eroga l'acqua al valore di temperatura preimpostata. È attraverso la modulazione della fiamma che la caldaia mantiene costante la temperatura dell'acqua sanitaria anche a portate diverse. Ogni volta che cessa la produzione d'acqua calda sanitaria viene avviata per un secondo la pompa del circuito riscaldamento per evitare che, soprattutto in estate, essa si blocchi.

Durante la fase di riscaldamento, i seguenti dispositivi controllano la temperatura di caldaia: Termostato di regolazione temperatura caldaia, termostato di Iimite massimo, termostato di sicurezza, elettrodo di rilevazione di fiamma, termostato antigelo.

Page 6

INDUSTRIE

MASTER CE VENT MEL

Selettore su posizione «ESTATE» (fig. 2) Col commutatore su questa posizione, si ha soltanto produzione d'acqua calda sanitaria nel modo descritto qui

sopra. Durante la fase di produzione, i seguenti dispositivi controllano la temperatura in caldaia: Sensore temperatura sanitario, termostato di limite massimo, termostato di sicurezza, termostato antigelo.

Selettore su posizione “Test”

Tale posizione permette la verifica della corretta accensione della caldaia. Su questa posizione si ha un funzionamento analogo a quello della posizione “INVERNO”, tranne per il fatto che viene escluso l’eventuale termostato ambiente.

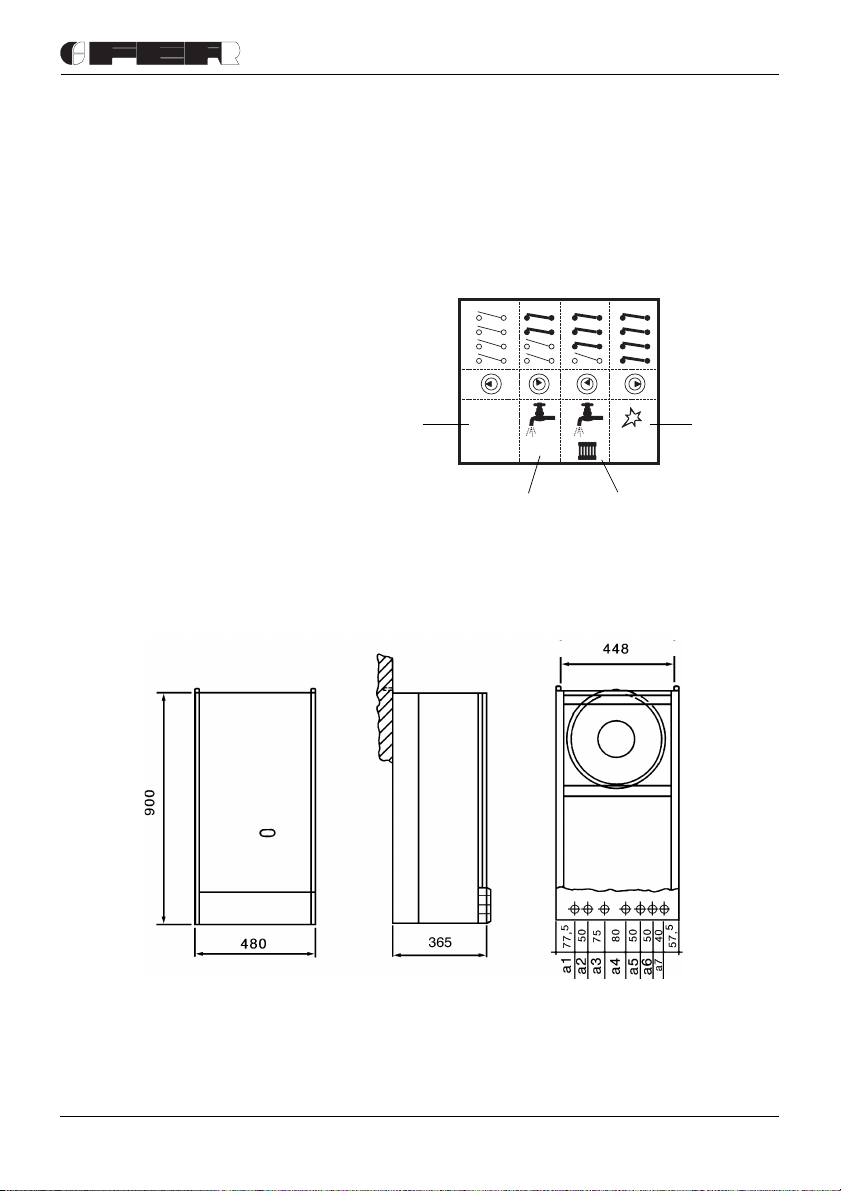

Principio di funzionamento del selettore Spento/Estate/lnverno/Test

SPENTO

TEST

Fig. 2

ESTATE

INVERNO

2. CARATTERISTICHE TECNICHE E DIMENSIONALI

2.01 Scheda tecnica

Le caldaie Master CE Vent MEL sono generatori di calore per riscaldamento e produzione di acqua sanitaria e vengono prodotte di serie per funzionare con gas Naturale o G.P.L. (Propano).

Fig. 3

Legenda

a1 Ritorno impianto Ø 3/4" a2 Mandata impianto Ø 3/4" a3 Scarico valvola di sicurezza Ø 1/2"

a4 Entrata acqua sanitaria Ø 1/2" a5 Uscita acqua sanitaria Ø 1/2" a6 Entrata gas Ø 3/4" a7 Passacavo alimentazione elettrica

Page 7

MASTER CE VENT MEL

TABELLA 1

POTENZA PORTATA TERMICA PORTATA TERMICA PCS PORTATA CONTENUTO

TIPO Max. Min. Max. Min. SANITARIO CALDAIA

MASTER CE VENT MEL 23,3 9,7 25,8 11,5 28,6 12,8 28,0 12,5 23,3 2,0

TABELLA 2

TIPO Ø Ø Ø Ø Ø Ø Ø Litros bar bar bar

MASTER CE VENT MEL 3/4" 3/4" 1/2" 1/2" 1/2" 3/4" 10 mm 7 1 3 6

TABELLA 3

TIPO Ø Ø m

MASTER CE VENT MEL 4x2,10 4x1,35 2,73 2,00 H. VR 4605 NA

TABELLA 4

PRESSIONI DI ALIMENTAZIONE GAS PRESSIONI GAS AL BRUCIATORE PER RISCALDAMENTO VALVOLA DI

MODELLO mbar mbar mbar mbar mbar mbar bar MASTER CE VENT MEL 20 37 2,7 14,5 7,9 36 3

TERMICA P.C.I. G20 G31 TERMICA ACQUA .

kW kW kW kW kW kW kW kW kW Litri

a1 a2 a3 a4 a5 a6 a7 Press. di DI ESERCIZIO DI ESERCIZIO

G20 G31 G20 G31 SICUREZZA

ATTACCHI VASO DI ESPANSIONE PRESSIONE MAX. PRESSIONE MAX.

Capacità pregonf. RISCALDAM. SANITARIO

UGELLI PRINCIPALI (mm) PORTATE GAS AI BRUC. PRINC. RISCALD. VALVOLA

G20 G31 G20 G31 GAS

Minima Nominale Minima Nominale

S/h kg/h Ø 1/2"

INDUSTRIE

TABELLA 5

PRODUZIONE AUMENTO PRESSIONE MAX. PRESSIONI GAS AI

SANITARIA TEMPERATURA DI ESERCIZIO BRUCIATORI PER SANITARIO

REGOLABILE SANITARIA ∆t ACQUA SANITARIA G20 G31

MODELLO dm MASTER CE VENT MEL 13 ÷ 11 25 ÷ 30 6 14,5 36

/min °C bar mbar mbar

N.B. - Le pressioni gas al bruciatore e le portate gas nella fase di riscaldamento impianto indicate in tabella si riferiscono alla potenza nominale della caldaia: volendo ridurre tale potenza (ove possibile), è necessario diminuire la pressione del gas, riferendosi ai diagrammi di fig. 4.

Nella fase di produzione sanitaria le pressioni gas al bruciatore devono invece corrispondere ai valori della potenza massima indicati in tabella per i vari gas.

Il controllo della pressione gas deve essere eseguito alla massima portata di erogazione sanitaria. La temperatura massima di esercizio dell'acqua di riscaldamento dell'impianto è di 90°C.

La temperatura massima di esercizio della produzione dell'acqua sanitaria è di 60°C, regolabile 40 ÷ 60°C.

Page 8

INDUSTRIE

MASTER CE VENT MEL

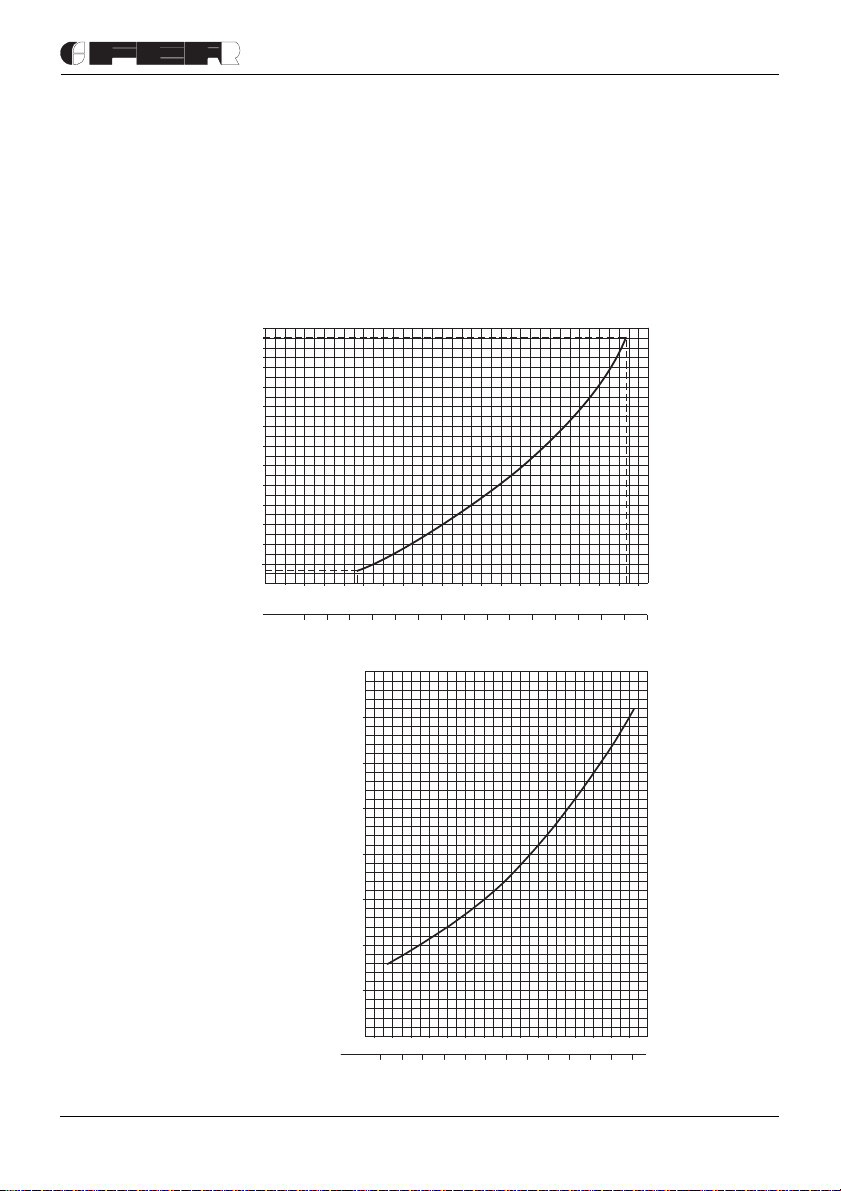

2.02 Caratteristiche di variabilità di potenza

Sulle caldaie è possibile regolare la portata termica, e di conseguenza, la potenza termica resa all'acqua di riscaldamento agendo unicamente sulla regolazione del bruciatore principale attraverso la scheda elettronica (fig. 12). La potenza resa al sanitario rimane invariata. I diagrammi (fig. 4) indicano la variazione della potenza termica resa all'acqua al variare della pressione di funzionamento del bruciatore. Poter adeguare la potenza della caldaia alle effettive esigenze di riscaldamento, significa soprattutto ridurre le dispersioni e quindi risparmiare combustibile. Inoltre, con la variazione di potenza regolamentata anche dalla normativa, le caldaie mantengono pressoché inalterati i valori di rendimento e le caratteristiche di combustione.

Variabilità di potenza con gas Metano

15 14 13 12 11 10

9 8

mbar

7 6 5 4 3 2

7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 kW kcal/h

x 1000

789101112 13 14 15 16 17 18 19 20 216

Fig. 4a

Variabilità di potenza con G.P.L. (Propano)

kW kcal/h

X 1000

mbar

9 1011121314151617

91011121314 18192015 16 17

18 19 20 21 22 23

Fig. 4b

Page 9

MASTER CE VENT MEL

INDUSTRIE

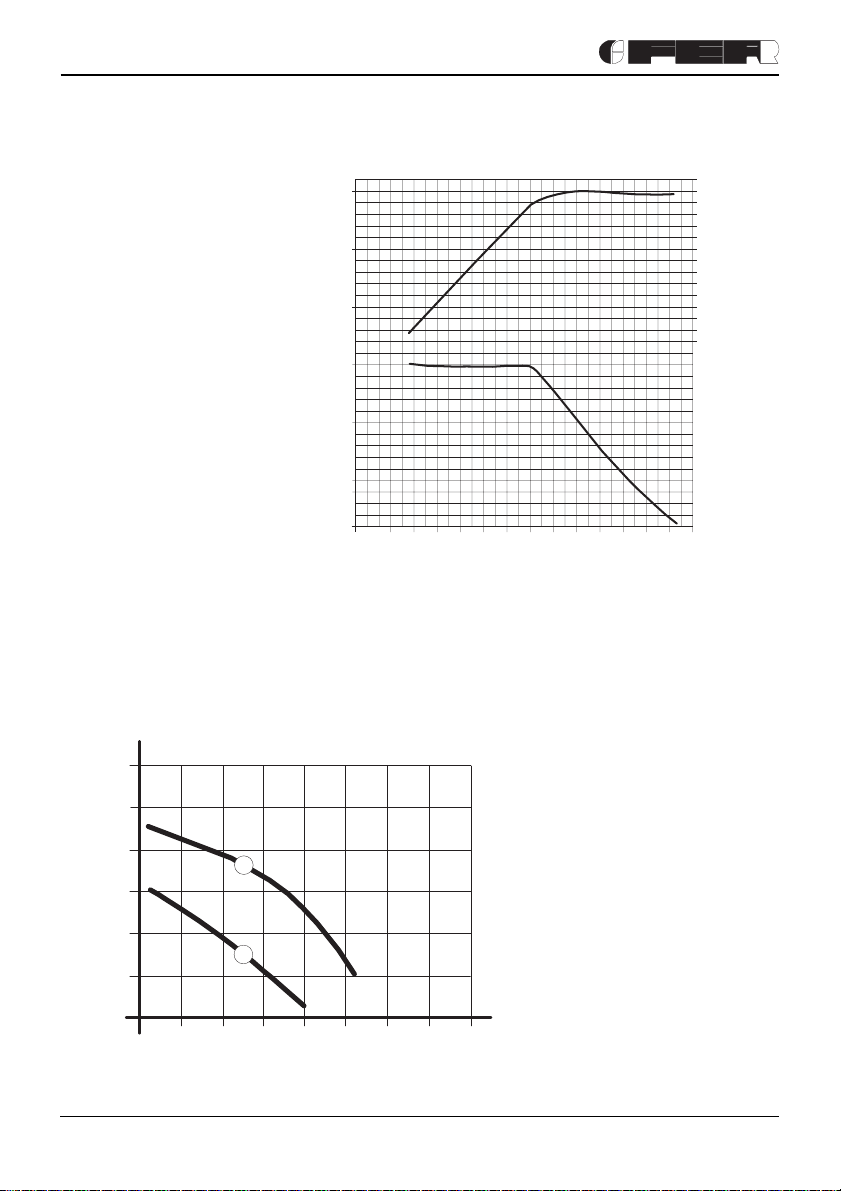

2.03 Caratteristiche di variabilità di produzione sanitaria.

Sulle caldaie è possibile regolare la temperatura dell'acqua sanitaria da 40 a 60°C agendo sulla scheda elettronica.

Variabilità di produzione sanitaria.

Fig. 6

Temperatura di erogazione sanitaria °C

40 39

Temp. entrata acqua sanitaria 15°C

0 345678910111213141516

Portata sanitaria dm /min.

21 20 19 18 17 16 15 14 13 12 11 10 9 8 7

kcal/h

x1000

Potenza caldaia scambiata

2.04 Caratteristiche del circolatore

Il circolatore può essere regolato nella prevalenza e nella portata, a mezzo selettore di velocità incorporato.

Curva caratteristiche della prevalenza e della portata disponibile all'impianto

H m C.A.

0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8

2,3 = Posizioni del selettore incorporato nel

circolatore

Fig. 6

Q m /h

Page 10

INDUSTRIE

MASTER CE VENT MEL

3. INSTALLAZIONE

Deve essere effettuata soltanto da Ditte specializzate e di sicura qualificazione, ottemperando a tutte le istruzioni e disposizioni. Si consiglia d'interporre, fra caldaia ed impianto di riscaldamento, valvole d'intercettazione che permettano, se necessario, d'isolare la caldaia dall'impianto.

3.01 Locale caldaia ATTENZIONE!! Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo la norma UNI-CIG 7129.

La caldaia non raggiungendo il limite dei 34,8 kW (30.000 kcal/h) può essere installata in ogni ambiente domestico purché provvisto di adeguata ventilazione. Un apporto insufficiente di aria comburente alla caldaia ne compromette il normale funzionamento e l'evacuazione dei fumi. Inoltre i prodotti della combustione formatisi in queste condizioni (ossidi) se dispersi nell'ambiente domestico risultano estremamente nocivi alla salute.

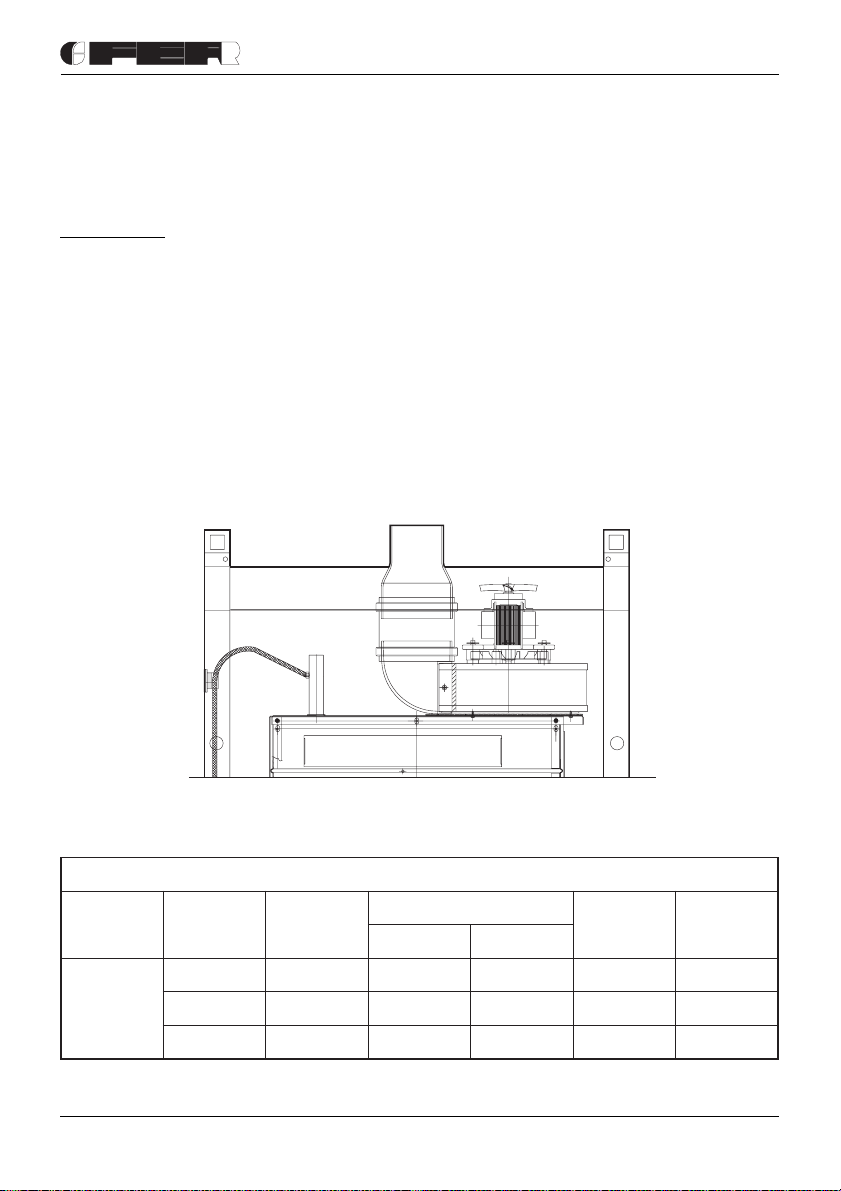

3.02 Collegamento scarico fumi Questo apparecchio non può essere collegato a una canna fumaria collettiva e ramificata (Norme UNI 7129 ediz. 1992).

In questa caldaia l'espulsione dei fumi è forzata da un ventilatore, attraverso un condotto fumi di 60 mm di diametro e di lunghezza massima di 4 metri lineari. Eventuali curve sono da considerarsi di 0,8 metri lineari ciascuna. Per quanto riguarda il dimensionamento e la posa in opera delle canne fumarie e del tubo di raccordo ad esse, è d'obbligo rispettare le norme vigenti.

Fig. 7

3.03 Istruzioni per la determinazione del fattore di resistenza del condotto fumi per condotti verticali.

REFILANIGIROIBUTNOCAZNETSISERIDIROTTAF

obuTØ

azzehgnuL

m1=

0954

evruC

adinoizudiR

DØa08Ø

060103514,57,2

imufociracS

085015--

001 24205

adinoizudiR

08ØaDØ

Page 11

MASTER CE VENT MEL

INDUSTRIE

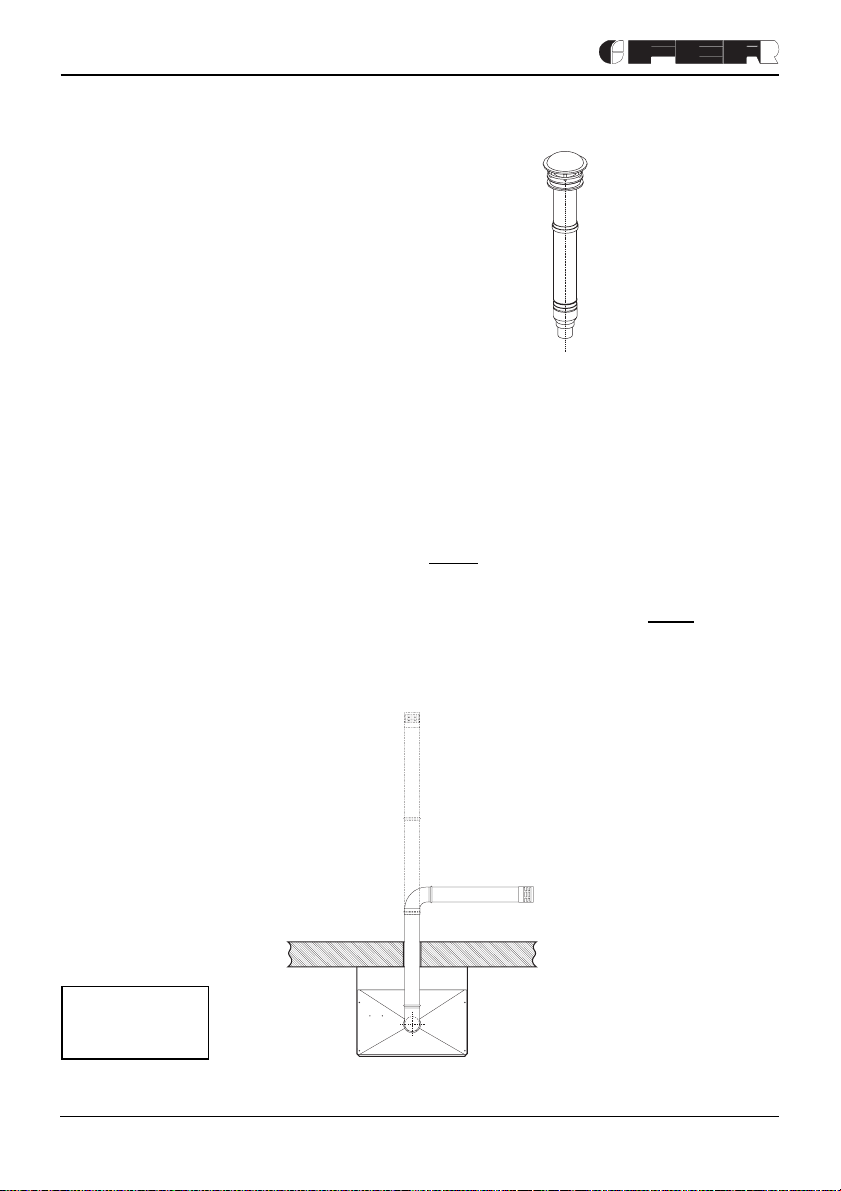

Fattore di resistenza del terminale per uscita sul tetto = 11

IMPORTANTE:

1. L'evacuazione dei fumi ad opera del ventilatore e quindi l'aspirazione dell'aria avviene se il fattore di

resistenza del canale da fumo non supera il valore di 120.

2. Ai fattori di resistenza va sempre aggiunto il fattore di resistenza del vento pari a 10.

Esempio di determinazione del fattore di resistenza di un condotto fumi, costituito da un tubo di Ø␣ 60 mm e lungo 3 m e di due curve, dello stesso diametro. Il condotto ha superficie liscia e sul suo percorso non ci sono restrizioni.

n. 3 m di tubo Ø␣ 60 mm 3 x 10 = 30,0 n. 2 curve a 90° 2 x 30 = 60,0

90,0 90,0 Fattore di resistenza del vento 10,0 Fattore di resistenza per l'evacuazione 11,0

Totale fattore di resistenza 111,0

3.04 Istruzioni per la determinazione della lunghezza massima ammissibile nelle caldaie con condotti fumi orizzontali.

Installazione con la prima curva rivolta verso il lato posteriore della caldaia

2 Curve + 2 metri

1 m

Vista in pianta

1 Curva + 3 metri

Page 12

INDUSTRIE

MASTER CE VENT MEL

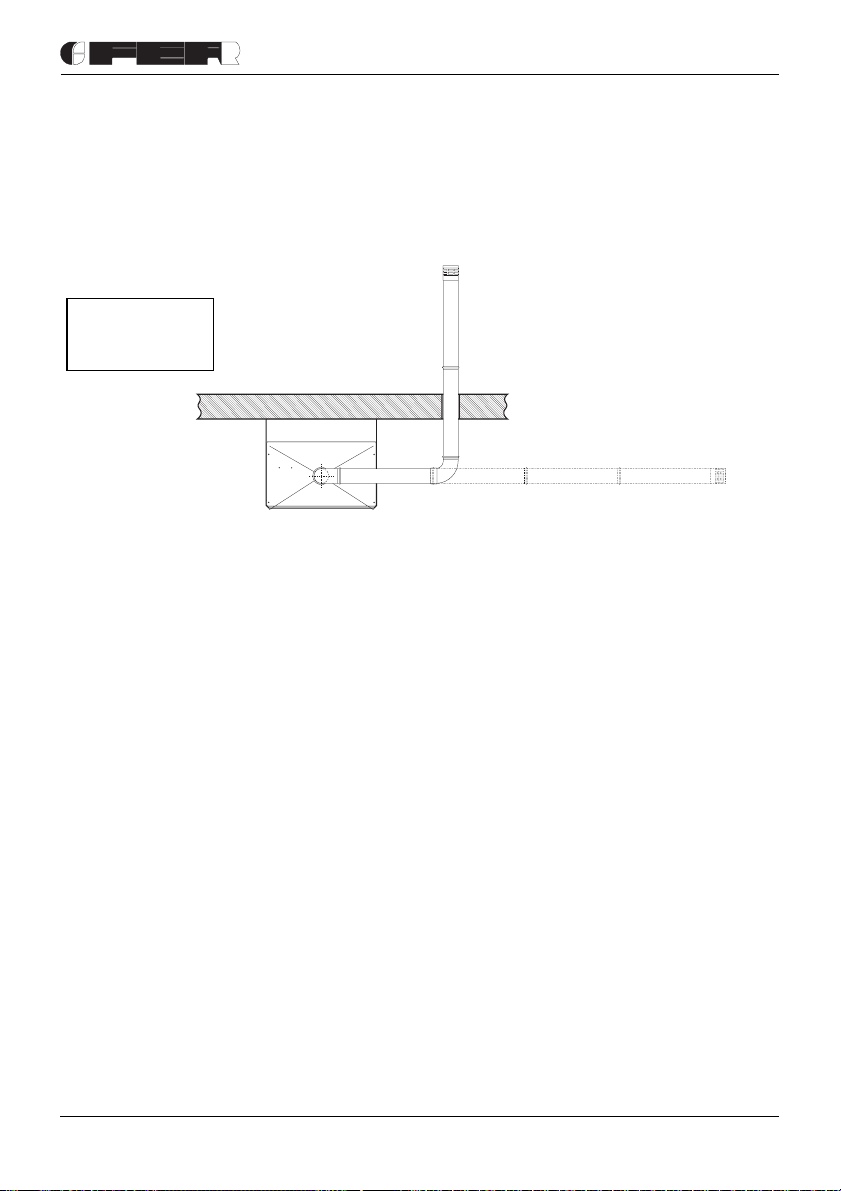

Installazione con la prima curva rivolta:

• lateralmente a destra (come esempio in figura);

• lateralmente a sinistra;

• verso il lato anteriore della caldaia

2 Curve + 2 metri

1 m

1 Curva + 3 metri

1 m

Vista in pianta

1 m 1 m

1 m

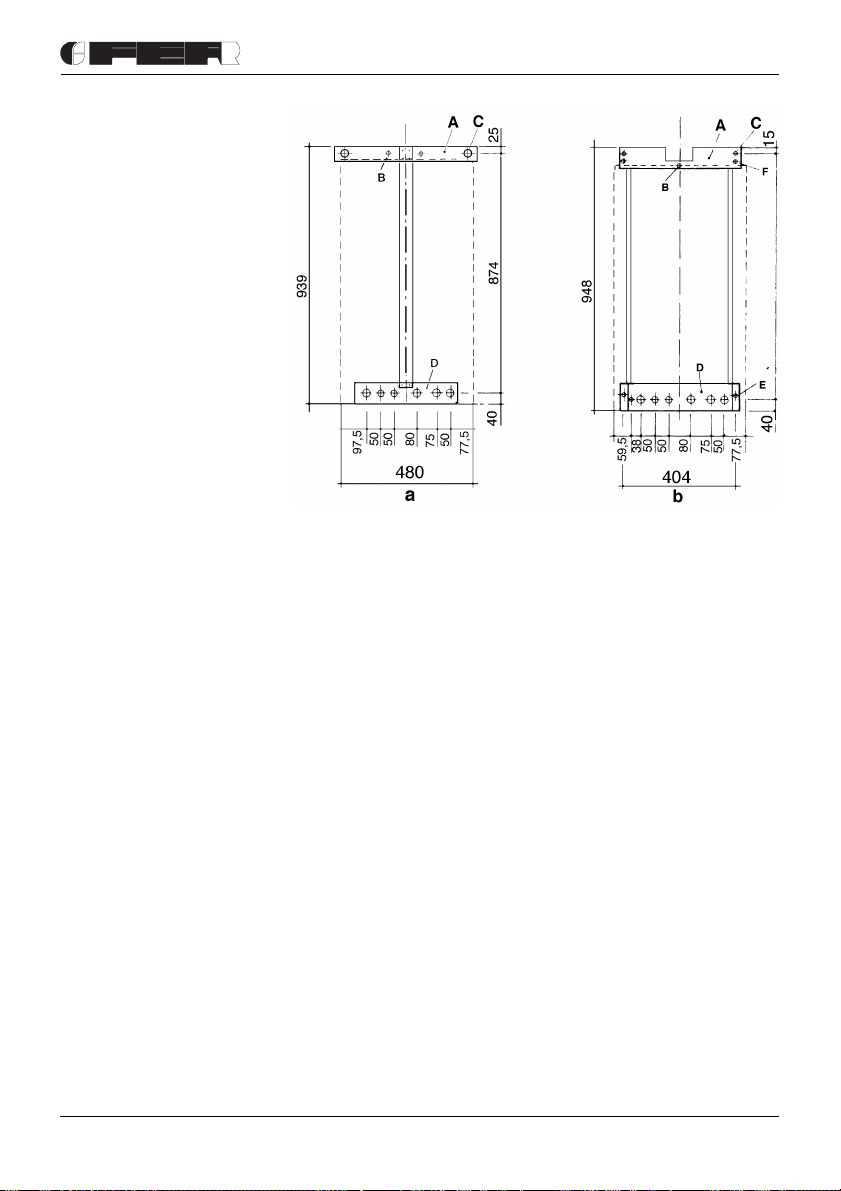

3.05 Dima a muro (fornita su richiesta)

Esistono due versioni di dima a muro, entrambi fornibili su richiesta. La prima (fig. 9a) serve unicamente per tracciare sul muro i punti di sostegno e di allacciamento della caldaia e potrà, dopo l’uso, essere riutilizzata per altre caldaie. La seconda, completa di rubinetti per l’allacciamento (fig. 9b), va fissata definitivamente al muro.

3.06 Fissaggio dima (fig. 9a) Posizionare la dima sulla parete prescelta per l’installazione della caldaia. Con l’aiuto di una livella a bolla d’aria, controllare che la staffa inferiore D sia perfettamente orizzontale. Fissare provvisoriamente la dima al muro tramite due chiodi o due viti nei fori B. Tracciare i punti di fissaggio C, dove poi, tramite viti a tassello, si appenderà la caldaia. Si ottengono così i punti di allacciamento delle tubazioni acqua e gas alla caldaia, utilizzando le forature presenti sulla staffa inferiore D.

3.07 Fissaggio dima (fig. 9b) Scelto il luogo di montaggio della caldaia, fissare a muro la dima, con opportune viti di sostegno a tassello metallico, tramite il foro A. Le due bretelle in nylon posizioneranno naturalmente la placca B. Per maggiore sicurezza, controllare con una livella a bolla, che la placca B sia perfettamente in piano orizzontale. Fissarla quindi stabilmente con due viti a tassello metallico, tramite i fori C. Si avrà così un esatto posizionamento e riferimento per la posa in opera di tutte le tubazioni acqua e gas. Sarà poi sufficiente inserire l’apposito traverso del telaio caldaia nel gancio D, e collegare i raccordi caldaia ed i tubi dell’impianto rubinetti della dima, per ottenere un montaggio completo e definitivo della caldaia stessa.

Nota - Nel caso non si disponesse della placca-dima per il montaggio, è sufficiente fissare al muro la caldaia con opportune viti di sostegno a tassello metallico, attraverso i fori posti sul telaio caldaia.

Page 13

MASTER CE VENT MEL

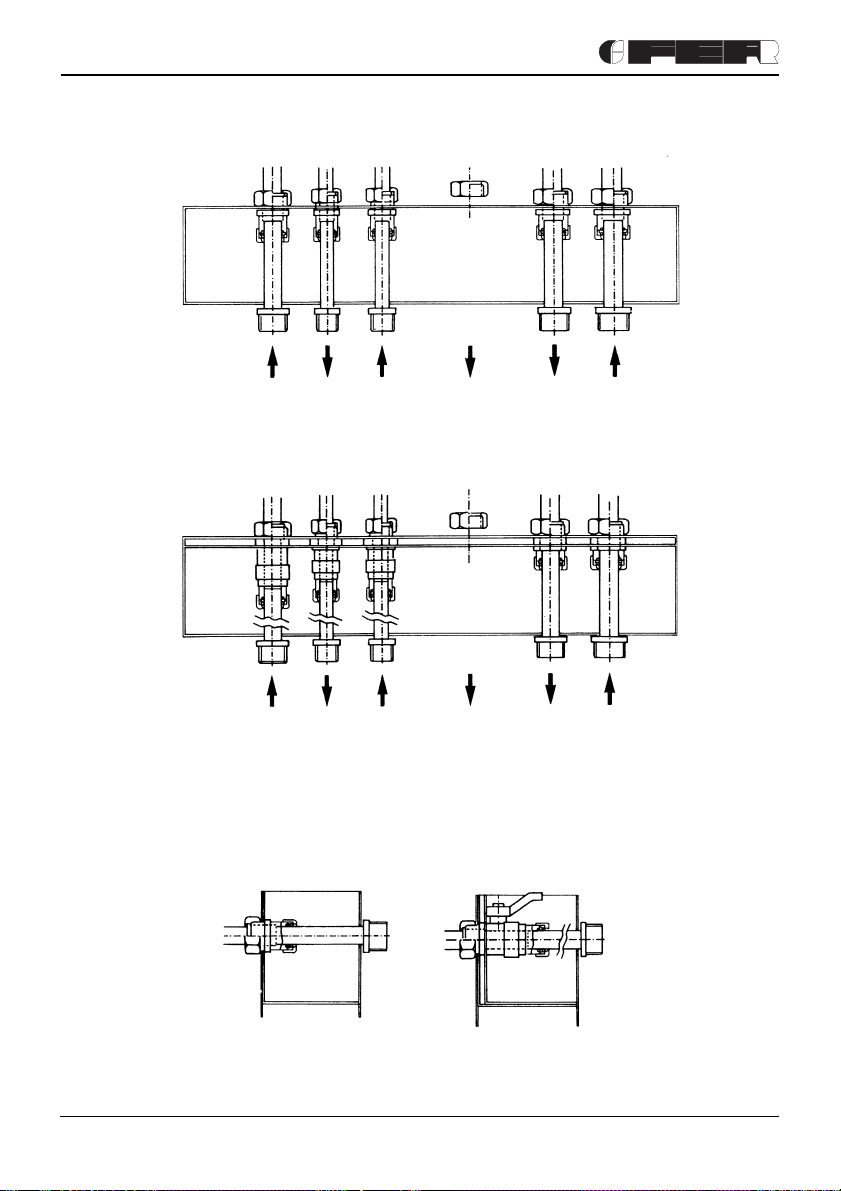

3.08 Kit attacchi forniti su richiesta dalla ditta.

Attacchi con prolunghe

Entrata gas

Ø 3/4"

Uscita acqua

calda sanitaria

Ø 1/2"

Attacchi con dima

Entrata acqua

fredda sanitaria

Ø 1/2"

Scarico valvola

di sicurezza

Mandata

impianto Ø 3/4"

INDUSTRIE

Ritorno

impianto Ø 3/4"

Fig. 8a

Entrata gas

Ø 3/4"

Uscita acqua

calda sanitaria

Ø 1/2"

Entrata acqua

fredda sanitaria

Attacco con prolunga Attacco dima con rubinetto e prolunga

N.B.- Tagliare le prolunghe a seconda dell'esigenza.

Ø 1/2"

Scarico valvola

di sicurezza

Mandata

impianto Ø 3/4"

Ritorno

impianto Ø 3/4"

Fig. 8b

Fig. 8c

Page 14

INDUSTRIE

MASTER CE VENT MEL

3.09 Allacciamento acqua impianto e sanitaria

Eseguire gli allacciamenti ai corrispondenti attacchi, secondo le posizioni indicate in fig. 3. Lo

scarico della valvola di sicurezza deve essere collegato ad un imbuto di raccolta, onde evitare lo sgorgo di acqua a terra, in caso di sovrappressione nel circuito idraulico di riscaldamento.

3.10 Gruppo di riempimento manuale

La caldaia è dotata di un rubinetto a sfera per il caricamento manuale dell’impianto di riscaldamento. La pressione di caricamento ad impianto freddo, deve essere di circa 1 bar. Qualora, durante il funzionamento, a causa dell’evaporazione dei gas disciolti nell’acqua, la pressione dell’impianto scendesse a valori inferiori al minimo sopra descritto, l’Utente dovrà, agendo

Fig. 9

sul rubinetto di caricamento, riportarla al valore iniziale. Per un corretto funzionamento, la pressione dell’acqua in caldaia a caldo, deve essere di circa 1,5 bar.

Nota - Nel caso in cui le tubazioni di mandata e ritorno impianto seguano un percorso tale per cui, in alcuni punti si possono formare delle sacche d'aria, è opportuno installare, su questi punti, una valvola di sfiato.

Nota - Quando la caldaia è installata ad un livello inferiore a quello dell'impianto di riscaldamento, è opportuno mettere una valvola flow-stop per impedire la circolazione naturale dell'acqua nell'impianto.

3.11 Allacciamento gas

L’allacciamento gas viene fatto su tubo rigido interponendo un rubinetto gas. Si ricorda che eventuali tubi flessibili di collegamento devono essere omologati dal Ministero degli Interni, Servizio Antincendi e Protezione Civile.

3.12 Allacciamento elettrico

La caldaia va collegata ad una linea elettrica monofase, di 230 Volt - 50 Hz interponendo fusibili da 3 A max. tra caldaia e linea, ad un interruttore bipolare i cui contatti abbiano una apertura di almeno 3 mm. È importante collegare sempre la caldaia ad un buon impianto di terra. Sotto la scatola elettrica, vi è una morsettiera a 3 poli, per l’allacciamento della caldaia alla rete (230 Volt - 50 Hz) ed una a 2 poli per il collegamento dell’eventuale termostato ambiente TA, consigliato (fig. 1 - Part. 80). Per effettuare il collegamento, svitare la vite che fissa il vano porta morsettiere e collegare i fili, rispettando la posizione dei morsetti. Si fa presente che tra i contatti del termostato ambiente esiste bassa tensione (24 Volt). I collegamenti elettrici devono essere eseguiti secondo lo schema rappresentato in figura 8. In caso di installazione dell’apparecchio in un punto più alto rispetto all’impianto (es. soffitta), prevedere un dispositivo contro la mancanza di acqua, collegato in serie con valvola gas.

3.13 Verifiche

Riempire l’impianto come precedentemente indicato e verificare la tenuta dei circuiti acqua sanitaria, acqua caldaia e combustibile. Per la verifica della tenuta dell’impianto gas, procedere con cautela, usando una soluzione di acqua saponata. Verificare inoltre l’esatto collegamento dell’impianto elettrico

Page 15

MASTER CE VENT MEL

INDUSTRIE

3.14 Installazione dell'eventuale termostato ambiente.

Per allacciare elettricamente il termostato è necessario: Togliere la griglia inferiore di protezione. Aprire la scatola elettrica, scollegare ora il "cavo ponte" tra i morsetti della morsettiera e collegare il 72 come

indicato in figura 10. Se il termostato ambiente è dotato di programma giornaliero o settimanale o di un interruttore orario (timer), evitare di prendere l'alimentazione di questi dispositivi dai loro contatti di interruzione. La loro alimentazione deve essere effettuata tramite collegamento diretto dalla rete o tramite pile, a seconda del tipo di dispositivo.

Nota - Questo apparecchio può funzionare anche senza termostato ambiente, ma se ne consiglia l’installazione per i seguenti motivi:

Maggior comfort nell’ambiente da riscaldare dovuto alla facilità di regolazione della temperatura in esso. Maggior risparmio energetico.

N.B.: La ditta costruttrice declina ogni responsabilità per danni a cose o a persone derivanti dal mancato collegamento elettrico a terra della caldaia.

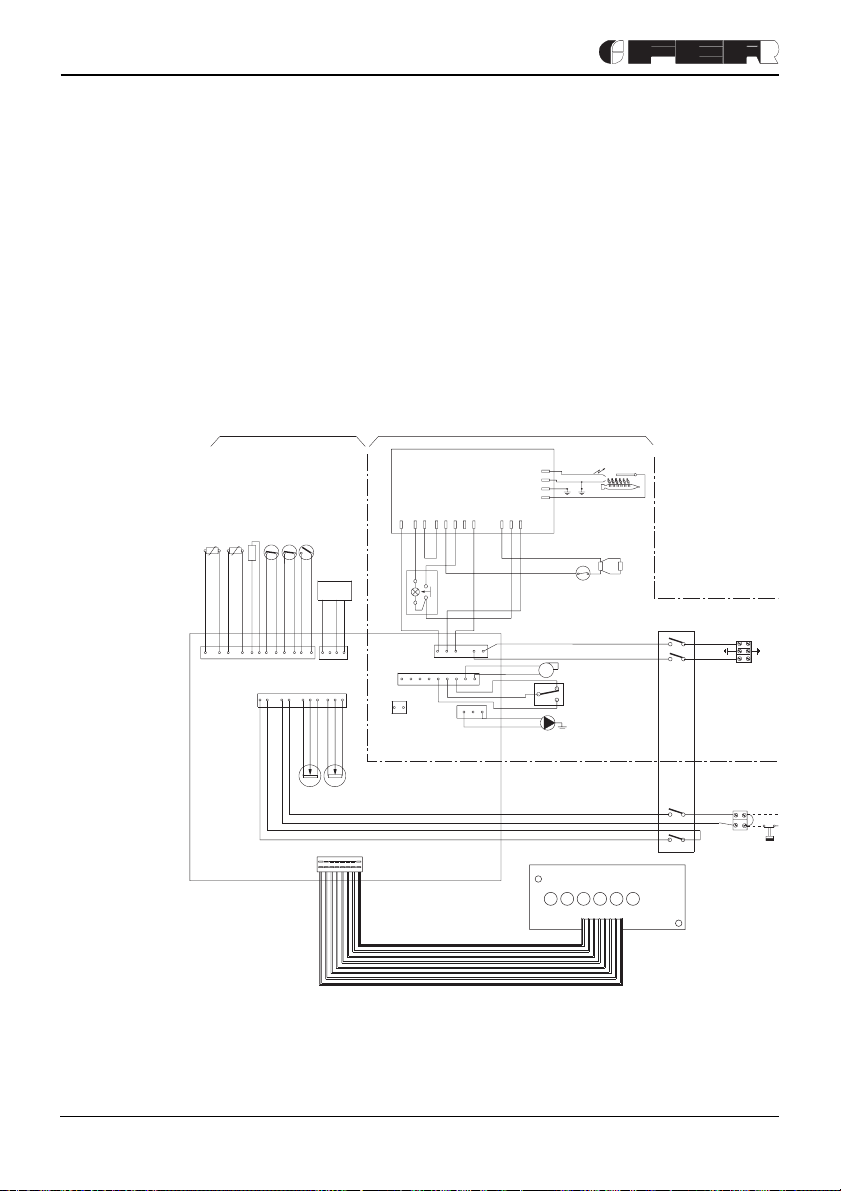

3.15 Schema elettrico

24 V

In caso di sostituzione del cavo elettrico di alimentazione, utilizzare esclusivamente cavo H05 VV-F 3 x 0,75 mm2 con diametro esterno massimo di 8 mm.

114

136

OUT

8c5

42803

6 279 1

812

10 9 5 3162713

230V ~ 50 Hz.

X6 X5

3834

129

678

31245

2 13

12 1476521313

LEGENDA 16 Ventilatore

20 Gruppo bruciatori 32 Circolatore 34 Sensore temperatura riscaldamento 42 Sensore di temperatura sanitaria 43 Pressostato aria 44 Valvola gas 47 Modulatore valvola gas 49 Termostato di sicurezza 50 Termostato di limite 51 Termostato antigelo 61 Selett. Spento/Estate/Inverno/Test 63 Termostato caldaia

157

68 Scatola elettrica con scheda 72 Termostato ambiente (non fornito) 80 Collegamenti linea-termostato ambiente 81 Elettrodo di accensione 82 Elettrodo di rilevazione 83 Apparecchiatura elettronica

VMF7

LD2

84 Operatore primario valvola gas 85 Operatore secondario valvola gas 114 Pressostato acqua 129 Pulsante riarmo con lampada spia 136 Flussometro 157 Termostato sanitario

L6L5L4L3L2L1

---- Collegamenti di eventuali

Fig. 10

apparecchiature non fornite di serie

Page 16

INDUSTRIE

MASTER CE VENT MEL

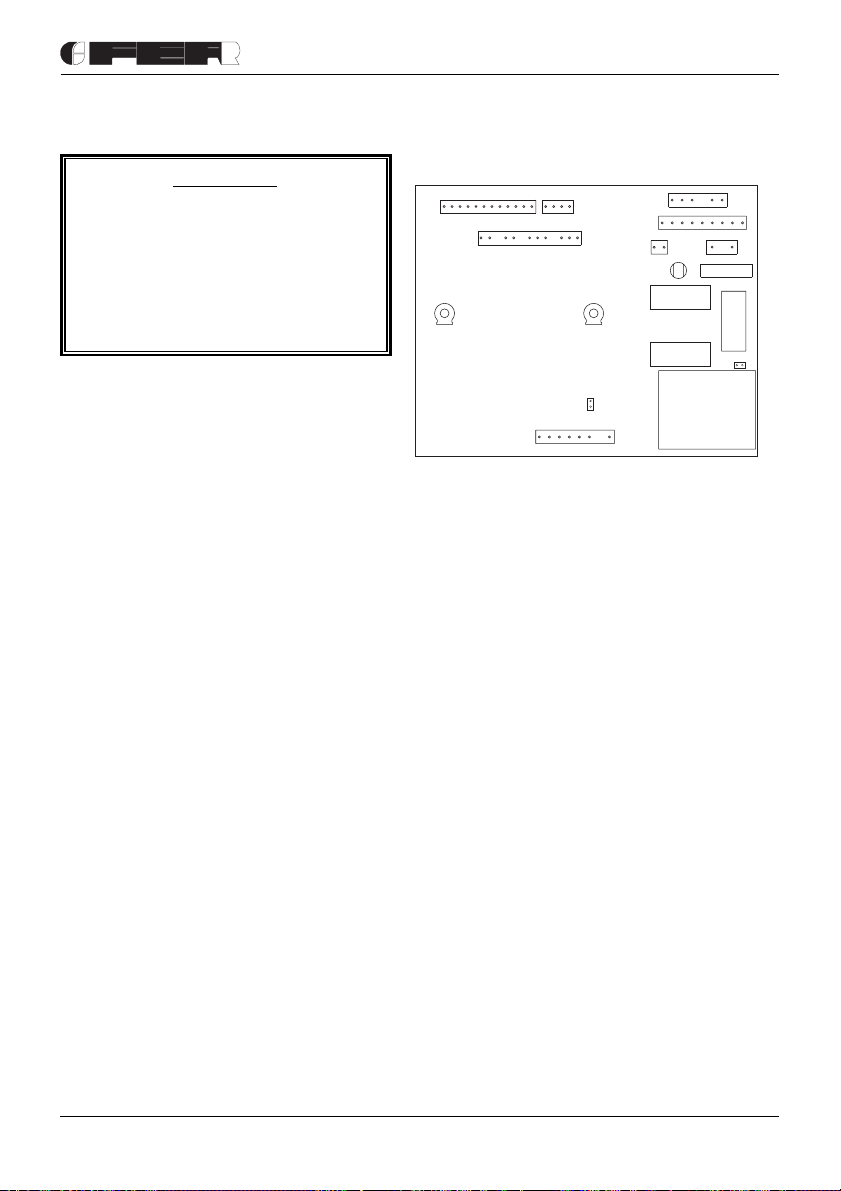

ATTENZIONE

IL TERMOSTATO AMBIENTE DEVE ESSERE A

CONTATTI PULITI.

COLLEGANDO 230 V AI MORSETTI DEL

TERMOSTATO AMBIENTE SI DANNEGGIA

IRRIMEDIABILMENTE LA SCHEDA

ELETTRONICA

P1 = Regolazione potenza riscaldamento P2 = Regolazione temp. acqua sanitaria

12 1

11 10

987654321

234

7263512 910

6 5

230V

341

JP4

50Hz

123456789

2AT

RY4

RY1

RY2

N.B. - La Ditta costruttrice declina ogni responsabilità per danni a cose o a persone derivanti dal mancato collegamento elettrico a terra della caldaia.

JP1

TR1

4. ACCENSIONE E SPEGNIMENTO

4.01 Controlli da effettuare alla prima accensione

Al momento di effettuare la prima accensione della caldaia è buona norma controllare: che siano aperte le valvole di intercettazione tra caldaia ed impianto; che tutto l’impianto sia ben carico e sfiatato; che non vi siano perdite di gas o di acqua nell’impianto o in caldaia; che l’allacciamento elettrico sia corretto e che il filo di terra sia collegato ad un buon impianto di terra; che non vi siano liquidi o materiali infiammabili nelle immediate vicinanze della caldaia. chiudere o inserire l'eventuale interruttore o spina a monte della caldaia. che il valore di pressione e portata gas per il riscaldamento sia quello richiesto.

4.02 Accensione della caldaia

Aprire il rubinetto del gas a monte della caldaia. Sfiatare l'aria presente nel tubo a monte della valvola gas. A questo punto scegliere se far funzionare la caldaia per il riscaldamento e produzione d'acqua calda sanitaria,

o per la sola produzione d'acqua sanitaria. Se si sceglie la prima condizione di funzionamento: riscaldamento + acqua calda sanitaria, posizionare il selettore (fig. 1 part. 61) sulla posizione "Inverno"; ruotare quindi la manopola del termostato di regolazione (fig. 1 part. 63) su di un valore superiore a 50°C e quella dell'eventuale termostato ambiente, sul valore di temperatura desiderato. A questo punto il bruciatore si accende e la caldaia inizia a funzionare automaticamente, controllata dai suoi dispositivi di regolazione e di sicurezza.

Se si sceglie invece la seconda condizione di funzionamento: solo acqua calda sanitaria, posizionare il selettore sulla posizione "Estate".

A questo punto la caldaia è pronta per funzionare automaticamente ogni qualvolta si prelevi acqua calda sanitaria.

Nota - Se dopo aver eseguito correttamente le manovre di accensione, i bruciatori non si accendono e la spia del pulsante riarmo della centralina elettronica (fig. 1 part. 86) si illumina, attendere circa 15 secondi e quindi premere il pulsante 1. La centralina così ripristinata ripeterà il ciclo di accensione. Se, anche dopo il secondo tentativo, i bruciatori non si accendessero, consultare il paragrafo "Ricerca guasti".

Page 17

MASTER CE VENT MEL

INDUSTRIE

Nota - In caso venisse a mancare l'alimentazione elettrica alla caldaia, i bruciatori si spegneranno e si riaccenderanno automaticamente, al ripristino della tensione di rete.

4.03 Spegnimento

Chiudere il rubinetto del gas a monte della caldaia e togliere corrente all'apparecchio. Avvertenza - Per lunghe soste durante il periodo invernale, al fine di evitare danni dovuti al gelo, è consigliabile

scaricare tutta l'acqua della caldaia, quella sanitaria e quella dell'impianto; oppure scaricare solo l'acqua sanitaria e introdurre l'apposito antigelo nell'impianto di riscaldamento.

4.04 Verifiche e controlli dopo l'accensione

Al momento della prima accensione: Assicurarsi che il circuito del combustibile e quello degli impianti acqua siano a tenuta. Verificare la buona accensione della caldaia effettuando prove di accensione o spegnimento per mezzo del

termostato di regolazione. Controllare l’efficienza del camino durante il funzionamento della caldaia. Assicurarsi che il consumo del combustibile indicato al contatore, corrisponda a quello indicato nella tabella

3. Controllare che la circolazione dell’acqua, tra caldaia ed impianto avvenga correttamente. Controllare che nella fase “Inverno” all’apertura di un rubinetto dell’acqua calda, si arresti il circolatore e vi sia

produzione regolare di acqua sanitaria. Assicurarsi che nella fase “Estate” il bruciatore si accenda e si spenga correttamente all’apertura ed alla chiusura

di un rubinetto dell’acqua calda sanitaria. Controllare che vi sia la giusta portata d’acqua sanitaria con il ∆t dichiarato in tabella. Non fidarsi di misure

effettuate con sistemi empirici. La misura va effettuata con appositi strumenti ed in punto il più vicino possibile alla caldaia considerando anche le dispersioni di calore delle tubazioni.

Assicurarsi che la valvola gas moduli correttamente sia nella fase di riscaldamento che in quella di produzione d’acqua sanitaria.

5. REGOLAZIONI

5.01 Regolazione della pressione e della portata al bruciatore principale

Questo apparecchio, essendo del tipo a modulazione di fiamma, ha due valori di pressione fissi, quello di minima e quello di massima, che devono essere quelli indicati in tabella, per ogni tipo di gas.

ATTENZIONE - La regolazione della pressione minima deve essere effettuata per prima in modo da assicurare una corretta accensione del bruciatore, quindi va regolata la pressione massima. Le seguenti operazioni di regolazione, data la loro particolare delicatezza, sono strettamente riservate al personale specializzato dalla Ditta.

Page 18

INDUSTRIE

MASTER CE VENT MEL

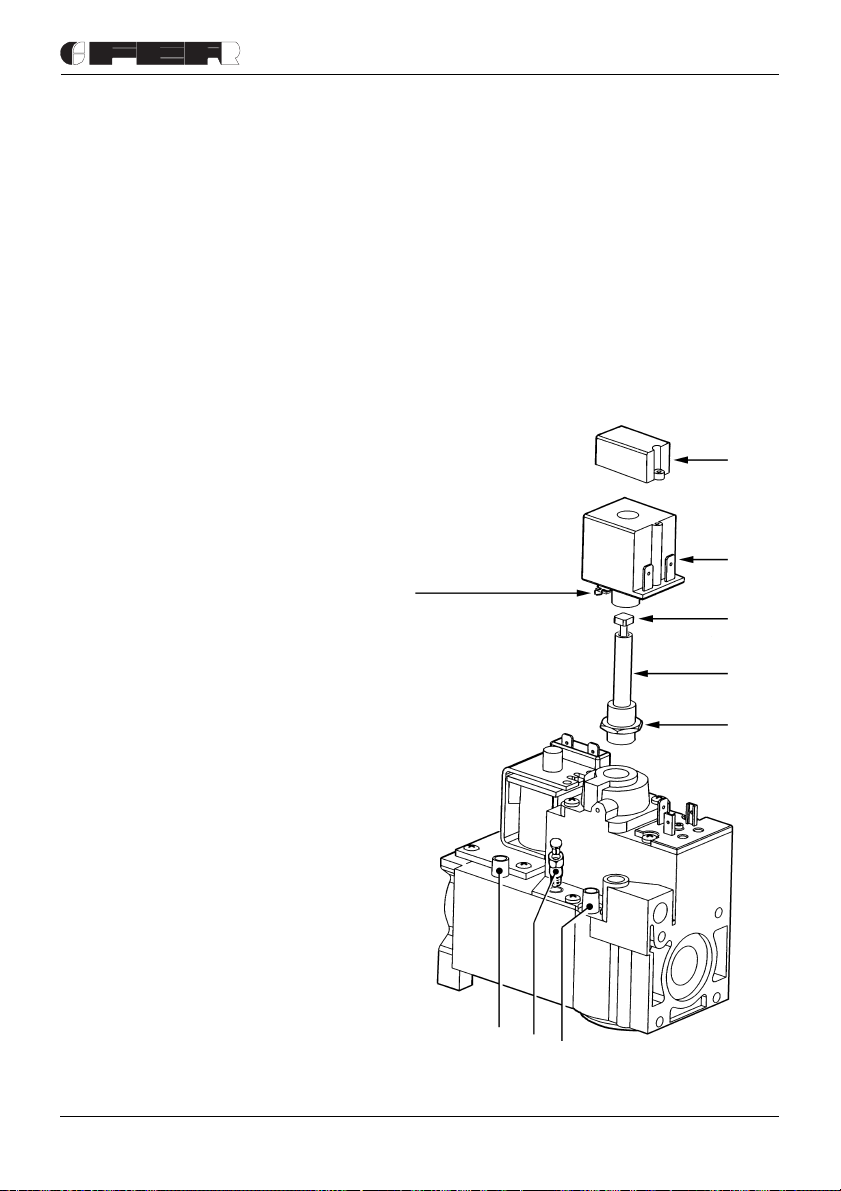

5.02 Regolazione della pressione con valvola HONEYWELL VR 4605 NA 4003 (fig. 11) 1 - Partendo con bruciatore acceso:

2 - Collegare un idoneo manometro alla presa di pressione “B” posta a valle della valvola gas. 3 - Scollegare i fili della bobina “C” del Modureg. 4 - Togliere il cappuccio di protezione “D”. 5 - Togliere la bobina “C” aprendo la molla di aggancio “I”. 6 - Avvitare completamente la vite di regolazione del minimo “E”. 7 - Svitare il dado di bloccaggio “F” del canotto “G”. 8 - Regolare la pressione massima girando il canotto “G” in senso orario per aumentare la pressione e in

senso antiorario per diminuire la pressione.

9 - Serrare il dado di bloccaggio del canotto “F” verificando che dopo tale operazione il valore della pressio-

ne sia quello desiderato.

10 - Regolare la pressione minima girando la vite

“E“ in senso antiorario fino ad ottenere il valore desiderato.

11 - Montare la bobina “C” infilandola nel ca-

notto, premendola e ruotandola leggermente sino ad avvertire lo scatto della molla di aggancio “I”.

12 - Spegnere e accendere il bruciatore control-

lando che il valore della pressione minima rimanga stabile.

13 - Ricollegare i fili della bobina “C” del

Modureg.

14 - Mettere il commutatore in posizione TEST e

controllare il valore della pressione gas al

bruciatore nel funzionamento riscaldamento (correggere eventualmente con il potenziometro in scheda).

15 - Mettere il commutatore nella posizione di

normale funzionamento.

16 - Rimettere il cappuccio di protezione “D”.

HONEYWELL VR 4605 NA 4003

Legenda A. Presa di pressione a monte

B. Presa di pressione a valle C. Modureg D. Cappuccio di protezione E. Vite di regolazione pressione minima F. Dado di bloccaggio de canotto G. Canotto I. Molla di aggancio L. Raccordo "Ritardatore"

(solo per versione G.P.L.)

Fig. 11

Page 19

MASTER CE VENT MEL

INDUSTRIE

NOTA - le regolazioni sopra descritte servono per determinare l'escursione meccanica, tra un minimo ed un massimo, del pistoncino del modulatore "Modureg". Sono possibili altre regolazioni elettriche: di pressione e temperatura, qui di seguito descritte, utilizzando le viti di regolazione dei potenziometri P1 e P2 poste all'interno della scatola dei comandi (fig. 12)

N.B. - Nel caso il mancato funzionamento della bobina del "Modureg" è obbligatorio sostituire tutto il "Modureg". Ogni tentativo effettuato allo scopo di sostituire la sola bobina, compromettere la taratura del "Modureg".

Si raccomanda a chi deve effettuare una o più regolazioni, tramite queste viti, di usare delicatezza.

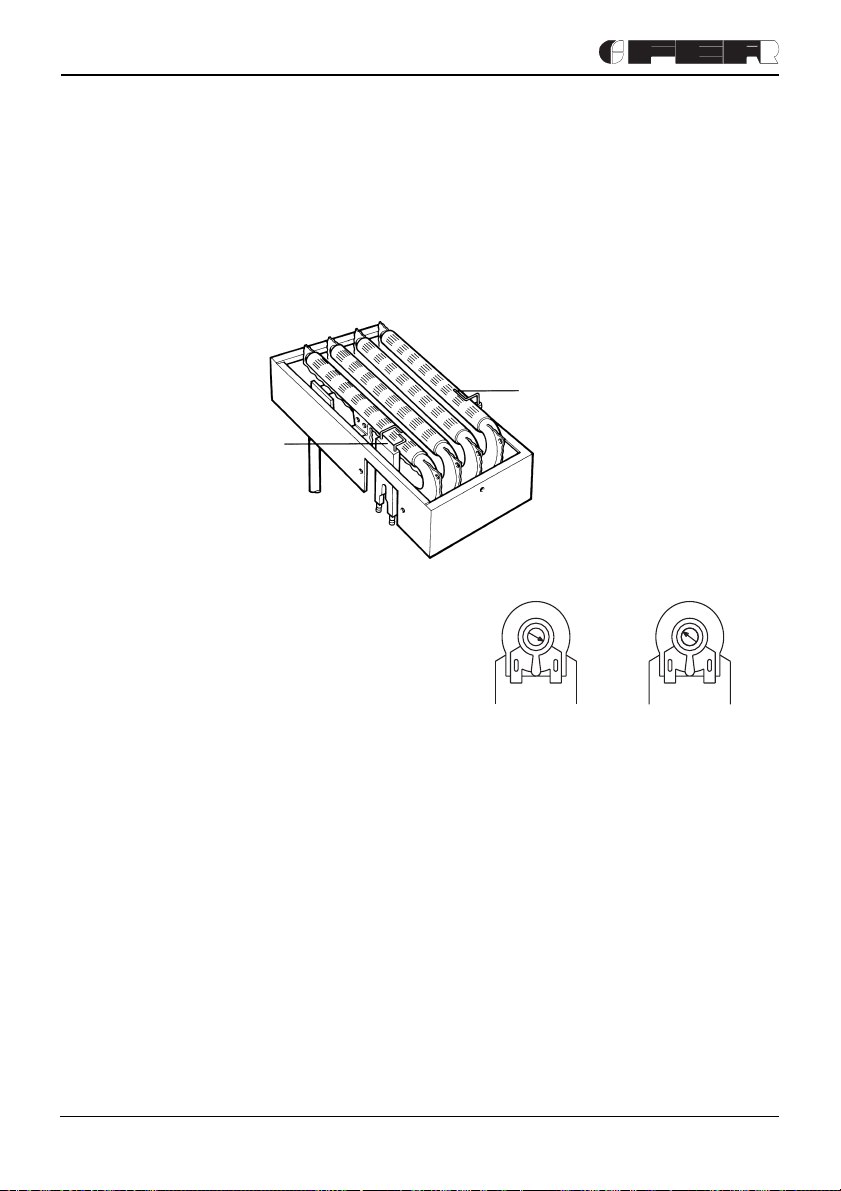

5.03 Posizionamento elettrodi di accensione e di rivelazione

Elettrodo di rivelazione

Elettrodi di accensione

Fig. 12

5.04 Dispositivi di regolazione su scheda elettronica

P1 Regolazione potenza riscaldamento P2 Regolazione temperatura acqua sanitaria

Fig. 13

MIN

MAX

MIN

MAX

P2P1

5.05 Regolazione della potenza massima per l’impianto (fig. 13) Questa regolazione può essere effettuata solo elettronicamente tramite la vite di regolazione «P1», partendo

con una temperatura dell’impianto, inferiore a quella massima del termostato di regolazione (temperatura impianto di 50 ÷ 60°C). Collegare un apposito manometro alla presa di pressione posta a valle della valvola gas; ruotare la vite di regolazione temperatura sul valore massimo, regolare quindi la pressione al valore desiderato, avvalendosi del diagramma (fig. 4). Terminata questa operazione, accendere e spegnere 2 o 3 volte il bruciatore tramite il termostato; è necessario altrimenti un ulteriore ritocco, finché la pressione rimane stabile su questo valore. Quando si accende il bruciatore per un controllo della pressione di taratura, ruotare la manopola del termostato di regolazione sul valore massimo, altrimenti si commettono errori.

5.06 Regolazione della temperatura dell’acqua sanitaria (fig. 13) La temperatura dell’acqua sanitaria viene preregolata in Ditta ad un valore attorno ai 50°C. Se si desiderano

valori superiori, effettuare una regolazione tramite la vite P2. Si ricorda che l’escursione massima della vite da sinistra verso destra, consente una regolazione di temperatura da 40 a 60°C. Si ricorda inoltre che il prodotto della differenza di temperatura, tra uscita ed entrata dell’acqua sanitaria in caldaia, moltiplicata per la portata di acqua al minuto e per 60 minuti, non può essere superiore alla potenza utile della caldaia. Pertanto, la taratura del sanitario va effettuata misurando la portata d’acqua e le temperature (calda e fredda), utilizzando gli appositi strumenti e considerando le dispersioni di calore nel tratto tra caldaia e punto di misura (diagramma di fig. 5).

Page 20

INDUSTRIE

MASTER CE VENT MEL

5.07 Regolazione della temperatura di riscaldamento

La regolazione della temperatura dell’acqua di riscaldamento si effettua ruotando l'apposita manopola (fig. 1 part. 63). Ruotando la manopola in senso orario la temperatura dell’acqua di riscaldamento aumenta, in senso antiorario diminuisce. La temperatura può essere variata da un minimo di 30° ad un massimo di 85°. Consigliamo comunque di non far funzionare la caldaia al di sotto dei 45°.

5.08 Regolazione della temperatura ambiente (con termostato ambiente installato) La regolazione della temperatura ambiente si ottiene posizionando la manopola del termostato ambiente sul

valore desiderato. Esso consentirà l’accensione del bruciatore, per il riscaldamento dell’impianto, solo quando il valore della temperatura ambiente sarà inferiore al valore a cui esso è stato regolato.

5.09 Regolazione del

∆t riscaldamento variando la portata-prevalenza del circolatore

Il salto termico ∆t (differenza di temperatura dell’acqua di riscaldamento tra mandata e ritorno impianto) deve essere inferiore ai 20°C e si ottiene variando la portata prevalenza del circolatore, agendo sul variatore (o sull’interruttore) a più velocità dello stesso. Si noti che aumentando la velocità del circolatore diminuisce il ∆t e viceversa.

5.10 Regolazione della pressione dell’impianto

La regolazione della pressione dell’acqua dell’impianto di riscaldamento, letta sul termoidrometro del quadro di comando, deve essere fatta come descritto nel paragrafo relativo.

6. TRASFORMAZIONE DI GAS

Le seguenti operazioni di regolazione e trasformazione sono strettamente riservate al Personale Qualificato La Ferroli S.p.A. declina ogni responsabilità per danni a cose e/o persone derivanti dalla manomissione dell'apparecchio da parte di persone non autorizzate. Nel caso in cui sia necessario utilizzare l’apparecchio con gas diverso, effettuare le seguenti trasformazioni.

Per passare da gas Metano a G.P.L. e viceversa, è necessario cambiare gli ugelli principali. Bisogna quindi regolare le pressioni, minima e massima, sulla valvola gas (vedi paragrafo relativo).

7. MANUTENZIONE E PULIZIA

Le seguenti operazioni sono strettamente riservate al Personale Qualificato.

7.01 Controllo stagionale della caldaia e del camino

Si consiglia di far effettuare sull’apparecchio almeno una volta all’anno i seguenti controlli: La pressione dell’acqua dell’impianto a freddo deve essere di circa 1 bar; in caso contrario riportarla a questo

valore. I dispositivi di comando e di sicurezza (valvola gas, flussometri, termostati, ecc.) devono funzionare

correttamente. Il bruciatore e lo scambiatore devono essere puliti. Per la loro pulizia si raccomanda di usare spazzole morbide

o aria compressa e non prodotti chimici. Il vaso d’espansione deve essere carico. Gli impianti gas e acqua devono essere a tenuta. gli elettrodi di accensione e rilevazione devono essere liberi da incrostazioni; La portata gas e la pressione devono essere a valori secondo tabella. La pompa di circolazione non deve essere bloccata. Tutto il condotto d’evacuazione dei fumi (camino e suo raccordo alla caldaia) deve essere pulito ed a tenuta.

Page 21

MASTER CE VENT MEL

7.02 Pulizia della caldaia e del bruciatore

La caldaia non abbisogna di particolare manutenzione; è infatti sufficiente una pulizia annuale. Il corpo ed il bruciatore non devono essere puliti con prodotti chimici o spazzole d’acciaio. Particolare attenzione si deve avere dopo l’esecuzione di tutte le operazioni di pulizia, nel controllare che non vi siano fughe di gas, quindi l’accensione ed il funzionamento dei termostati, della valvola gas e della pompa di circolazione. Dopo tali controlli, accertarsi che non vi siano fughe di gas.

INDUSTRIE

8. RICERCA GUASTI

EVENTUALI INCONVENIENTI CAUSE e RIMEDI Caldaia in blocco Dopo alcuni tentativi di accensione, la centralina elettronica mette

sempre in blocco la caldaia

Controllare che l'afflusso di gas alla caldaia sia regolare e che sia stata eliminata l'aria dalle tubazioni

Controllare che gli elettrodo siano posizionati correttamente e privi di incrostazioni

Verificare che la caldaia sia allacciata alla rete con un buon collegamento di terra

Controllare la valvola gas Controllare il termostato di sicurezza

Mancata accensione del bruciatore Mancanza di corrente

Attendere il ripristino della corrente

Ugelli ostruiti

Pulire gli ugelli accuratamente

Valvola gas difettosa

Riparare o sostituire la valvola

Ventilatore fermo

Controllare che gli giunga corrente

Pressostato difettoso o tubetti ostruiti

Sostituire il pressostato o liberare i tubetti

In fase di accensione non avviene la scarica tra gli elettrodi

Controllare che gli elettrodi siano posizionati correttamente e privi di incrostazioni

Termostato di regolazione troppo regolato basso Controllare l'alimentazione elettrica Controllare la centralina elettronica Verificare che non siano invertite Fase-Neutro

Scoppi al bruciatore principale Mancanza di gas al consumo

Controllare la pressione del gas al bruciatore principale

Caldaia sporca

Controllare e pulire il corpo della caldaia

Bruciatore sporco

Controllare e pulire il bruciatore

Page 22

INDUSTRIE

MASTER CE VENT MEL

Odore di gas incombusti Caldaia sporca

Controllare e pulire il corpo della caldaia

Tiraggio camino insufficiente

Controllare l’efficienza del tiraggio del camino

Ricambio d’aria insufficiente

Aerare maggiormente l’ambiente

Errata regolazione della fiamma

Controllare la portata al contatore gas e la pressione del bruciatore principale

Mancato aumento di temperatura con Errata regolazione della fiamma caldaia funzionante

Controllare che il consumo del gas sia regolare

Caldaia sporca

Controllare e pulire il corpo caldaia

Caldaia insufficiente

Controllare che la caldaia sia stata ben proporzionata alla richiesta dell’impianto di riscaldamento

Condensa in caldaia Errata regolazione del termostato

Regolare il termostato ad una temperatura più alta

Consumo gas insufficiente

Controllare che il consumo del gas sia conforme ed eventualmente regolare la pressione

La caldaia si sporca facilmente Errata regolazione della fiamma

Controllare che la fiamma del bruciatore principale sia ben regolata e che il consumo del gas sia proporzionato alla potenza della caldaia

Radiatori freddi in Inverno Selettore Estate/Spento/Inverno in posizione Estate

Girare in posizione Inverno

Termostato ambiente regolato troppo basso o difettoso

Regolare la manopola ad una temperatura più alta, eventualmente sostituirlo

Il circolatore non gira perché bloccato

Sbloccare il circolatore togliendo il tappo e fare girare l’albero con un cacciavite

Il circolatore non gira

Controllare o sostituire il condensatore o il circolatore

Radiatori caldi in Estate Selettore Estate/Spento/inverno in posizione Inverno

Girare in posizione Estate

Elevata variabilità di temperatura Portata acqua troppo bassa dell’acqua sanitaria

Esce poca acqua calda Insufficiente pressione dell’acqua in rete

Aumentare la portata dell’acqua (minimo tre litri al minuto)

Installare un montaliquidi

Scambiatore con passaggi parzialmente ostruiti

Chiedere l’intervento per la pulizia dello scambiatore

Page 23

MASTER CE VENT MEL

INDUSTRIE

Non esce acqua calda Scambiatore ostruito

Chiedere l’intervento del Servizio Tecnico Assistenza Clienti per la pulizia in loco dello scambiatore o per la sua sostituzione

N.B. - Prima di fare intervenire il Servizio Tecnico Assistenza Clienti, nell’intento di evitare inutili spese, assicurarsi che l’eventuale arresto della caldaia non sia dovuto alla mancanza di energia elettrica o di gas.

Page 24

La INDUSTRIE FER S.r.l. declina ogni responsabilità per le possibili inesattezze contenute nel presente opuscolo, se dovute ad errori di stampa o di trascrizione. Si riserva il diritto di apportare ai propri prodotti quelle modifiche che riterrà necessarie o utili, senza pregiudicarne le caratteristiche essenziali.

36053 GAMBELLARA - VI - ITALY

INDUSTRIE

tel. 0444/440210 r.a. fax 0444/440322

Cod. 3540424/1 - 06/97
