Instrukcja obsługi okapu wyspowego
RUMO WHITE
RUMO BLACK
Page 2
Wer V
1.0
Szanowni Państwo,
Dziękujemy za zaufanie i zakup naszego wyrobu. Nasze urządzenie
zaprojektowane zostało z myślą o spełnieniu Państwa oczekiwań w zakresie
funkcjonalności oraz estetyki. Z pewnością stanowić będzie element zarówno
praktyczny jak i dekoracyjny każdej kuchni. Mamy nadzieję, że urządzenie to
będzie Państwu służyć przez wiele lat.
Przed przystąpieniem do prac montażowych okapu należy dokładnie
zapoznać się z treścią niniejszej obsługi. Dzięki temu unikną Państwo błędów
podczas instalacji oraz problemów z obsługą okapu.
Okap kuchenny przeznaczony jest do stosowania w indywidualnych
gospodarstwach domowych, służy on do eliminowania oparów i zapachów
powstałych podczas przyrządzania potraw.
UWAGA: Producent nie ponosi odpowiedzialności za
uszkodzenia powstałe wskutek niepoprawnego montażu lub
użytkowania niezgodnego z niniejszą instrukcją obsługi.
- Ostrzeżenie, należy zwrócić szczególną uwagę na
wyróżniony zapis.
Strona 2
Page 3
Wer V
1.0
Ogólne warunki bezpieczeństwa i montażu
• Niniejszą instrukcję obsługi należy zachować, aby móc z niej
skorzystać w każdej chwili.
• Należy zapoznać się z treścią niniejszej instrukcji obsługi, która
zawiera dokładne informacje dotyczące instalacji, montażu
i konserwacji okapu.
• Okap może różnić się pod względem wyglądu od okapu
przedstawionego na rysunkach w niniejszej instrukcji, ale
zalecenia dotyczące obsługi, konserwacji i montażu okapu
pozostają niezmienione.
• Nie należy dokonywać zmian elektrycznych czy mechanicznych
w okapie.
• Nie należy podłączać urządzenia do sieci przed ukończeniem
montażu.
• Wszelkie czynności montażowe i konserwacyjne należy
wykonywać w rękawicach ochronnych.
• Nie należy używać okapu bez prawidłowo zamontowanego filtra.
• Montaż niezgodny z niniejszą instrukcją obsługi może
powodować zagrożenie porażeniem elektrycznym.
• Pod okapem kuchennym nie wolno używać otwartego ognia.
• Posiłki przygotowywane na bazie tłuszczu powinny być stale
nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić.
• Zasysane powietrze przez okap nie może być odprowadzane
do kanału kominowego służącego do odprowadzania spalin z
urządzeń spalających gaz lub inne paliwo (nie dotyczy to okapów
z obiegiem zamkniętym).
• Jeżeli w gospodarstwie domowym oprócz okapu, eksploatuje się
inne urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa
ciekłe, grzejniki przepływowe, termy) należy zadbać
o wystarczającą wentylację pomieszczeń (dopływ powietrza).
Strona 3
Page 4
Wer V
1.0
• Nie należy wyciągać wtyczki z gniazda sieciowego pociągając za
przewód zasilający.
• Przewód zasilający nie może dotykać gorącej powierzchni.
• Nie należy uruchamiać urządzenia, jeśli przewód zasilający jest
uszkodzony.
• Wymiana uszkodzonego przewodu zasilającego może być
wykonana wyłącznie przez producenta, serwis lub
wykwalifikowanego specjalistę.
• Okap powinien być czyszczony zarówno wewnątrz jak i na
zewnątrz przynajmniej raz w miesiącu lub co 35 godzin pracy
okapu. Każdorazowo przed czyszczeniem okapu, zasilanie okapu
musi być odłączone (należy wyjąć wtyczkę zasilającą lub
wyłączyć bezpieczniki).
• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co
najmniej 8 lat i przez osoby o obniżonych możliwościach
fizycznych, umysłowych i osoby o braku doświadczenia
i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub
instruktaż odnośnie użytkowania sprzętu w bezpieczny sposób,
tak aby związane z tym zagrożenia były zrozumiałe.
• Dzieci nie mogą bawić się sprzętem.
• Dzieci bez nadzoru nie mogą wykonywać czyszczenia
i konserwacji.
UWAGA:
Dostępne części mogą być gorące w czasie pracy kuchenki.
Niezgodne z instrukcją zastosowanie śrub lub elementów
mocujących może grozić porażeniem prądem elektrycznym.
Strona 4
Page 5
Wer V
1.0
Ochrona środowiska
Rys. A
Rys. B
Li-FeS2
To urządzenie zostało zaprojektowane i wykonane z materiałów oraz
komponentów wysokiej jakości, które nadają się do ponownego
wykorzystania.
Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys.
A) oznacza, że produkt podlega selektywnej zbiórce zgodnie z
postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE.
Jeżeli na wyrobie umieszczony jest symbol przekreślonego kontenera na
odpady (Rys. B) oznacza, że produkt zawiera baterie, które podlegają
selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu
Europejskiego i Rady 2006/66/WE.
Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz
baterie (jeżeli występują) po okresie użytkowania, nie mogą być wyrzucone
wraz z innymi odpadami pochodzącymi z gospodarstwa domowego.
Użytkownik jest zobowiązany do oddania zużytego sprzętu oraz baterii (jeżeli
występują) prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i
elektronicznego oraz baterii. Prowadzący punkty zbiórki, w tym lokalne
punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system
umożliwiający oddanie tego sprzętu oraz baterii (jeżeli występują).
Prawidłowa utylizacja zużytego sprzętu oraz baterii (jeżeli występują)
przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska
naturalnego konsekwencji, wynikających z możliwości obecności w sprzęcie i
bateriach składników niebezpiecznych oraz niewłaściwego składowania i
przetwarzania takiego sprzętu i baterii. Gospodarstwo domowe spełnia ważną
rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu,
zużytego sprzętu, na tym etapie kształtuje się postawy, które wpływają na
zachowanie wspólnego dobra jakim jest czyste środowisko naturalne.
Gospodarstwa domowe są także jednym z większych użytkowników drobnego
sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na
odzyskiwanie surowców wtórnych. W przypadku niewłaściwej utylizacji tego
produktu mog
ą zostać nałożone kary zgodnie z ustawodawstwem krajowym.
Strona 5
Page 6
Wer V
1.0
Dane techniczne
Dane techniczne zawarte w niniejszej instrukcji obsługi oraz na dołączonych
do okapu etykietach zostały uzyskane poprzez wykonanie pomiarów i
obliczeń zgodnie z wymogami rozporządzenia UE nr 65/2014 oraz 66/2014.

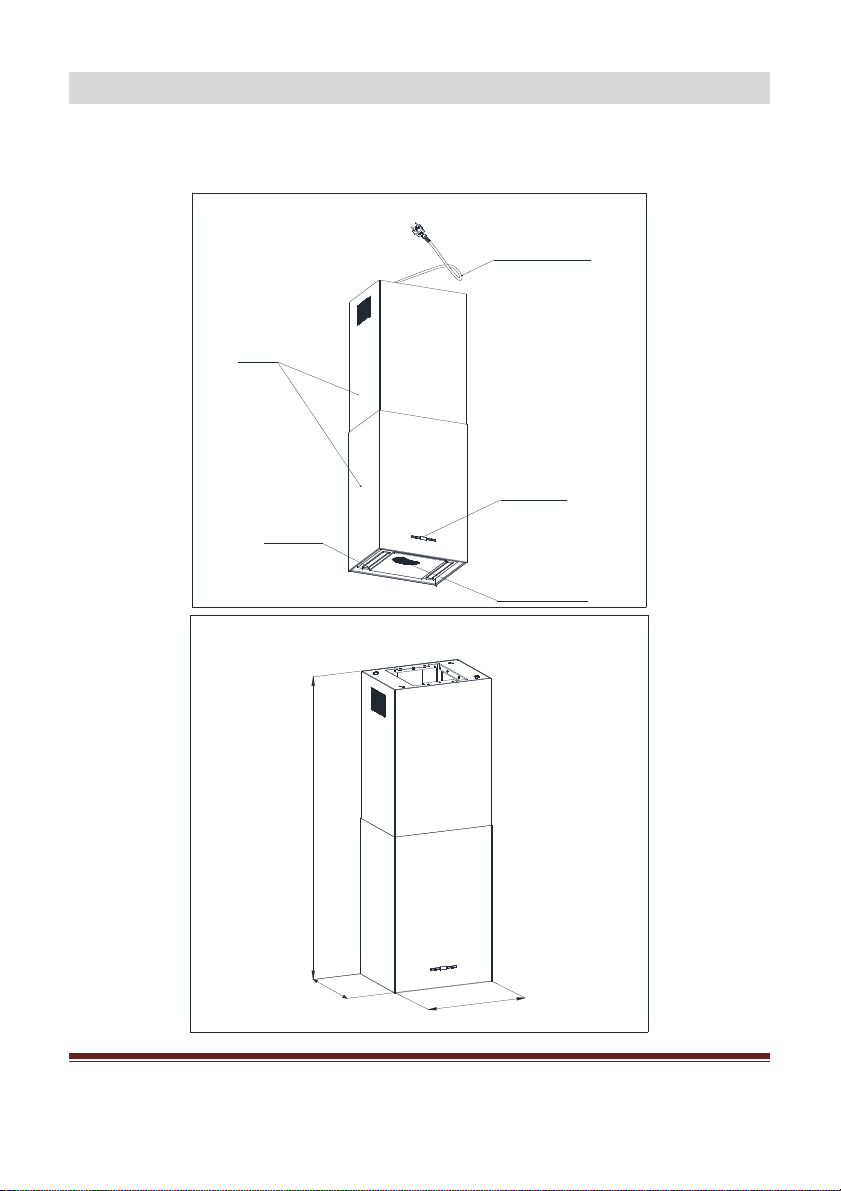

Rys.1 Rysunek poglądowy okapu kuchennego.
Przewód zasilajacy
Korpus
okapu
Sterowanie
elektroniczne
Oświetlenie
Filtr
przeciwtłuszczowy
aluminiowy
Rys. 2 Rysunek gabarytowy.
795 - 1155
3
0
0
0
0
4
Strona 6
Page 7
Wer V
1.0
Schemat czytania kodu towaru
Schemat 1. Indeks okapu kuchennego.
OMUR 40
Symbol okapu
Rozmiar okapu
Rodzaj turbiny
9 B
SW - S3
Rodzaj sterowania
Rodzaj oświetlenia
Typ filtra przeciwtłuszczowego
aluminiowego
Obsługa
Okap jest przeznaczony do zasysania oparów podczas przygotowywania
posiłków. Urządzenie może pracować w dwóch trybach:
Jako wyciąg: opary usuwane są na zewnątrz pomieszczenia za pomocą rury
odprowadzającej. Rura odprowadzająca nie jest dostępna w komplecie
z urządzeniem i należy ją zakupić oddzielnie.
UWAGA:
Należy używać jak najkrótszego przewodu odprowadzającego
opary.
Należy używać przewodu odprowadzającego o jak najgładszej
powierzchni wewnętrznej (nie zaleca się stosowania rur typu
spiro).
Stosować przewód o jak najmniejszej liczbie zagięć (kąty
zgięć nie powinny być większe niż 90 stopni).
Nie zaleca się stosowania zmian przekroju przewodu
(większego na mniejszy np. wylot powietrza Ø150 mm na wylot
powietrza Ø120mm).
Jako pochłaniacz: opary są oczyszczane z tłuszczu i zapachów zanim zostaną
zwrócone do pomieszczenia przez kratki w górnej osłonie komina. Aby okap
pracował jako pochłaniacz należy zainstalować filtr węglowy (Rys.10) oraz
zamontować zestaw z kierownicą powietrza (Rys.7.3). Wspomniany zestaw
wraz z filtrami należy dokupić u sprzedawcy.
Instalacja okapu
UWAGA:
Niezgodne z instrukcją zastosowanie śrub lub elementów
mocujących może grozić porażeniem prądem elektrycznym.
Strona 7
Page 8
Wer V
1.0

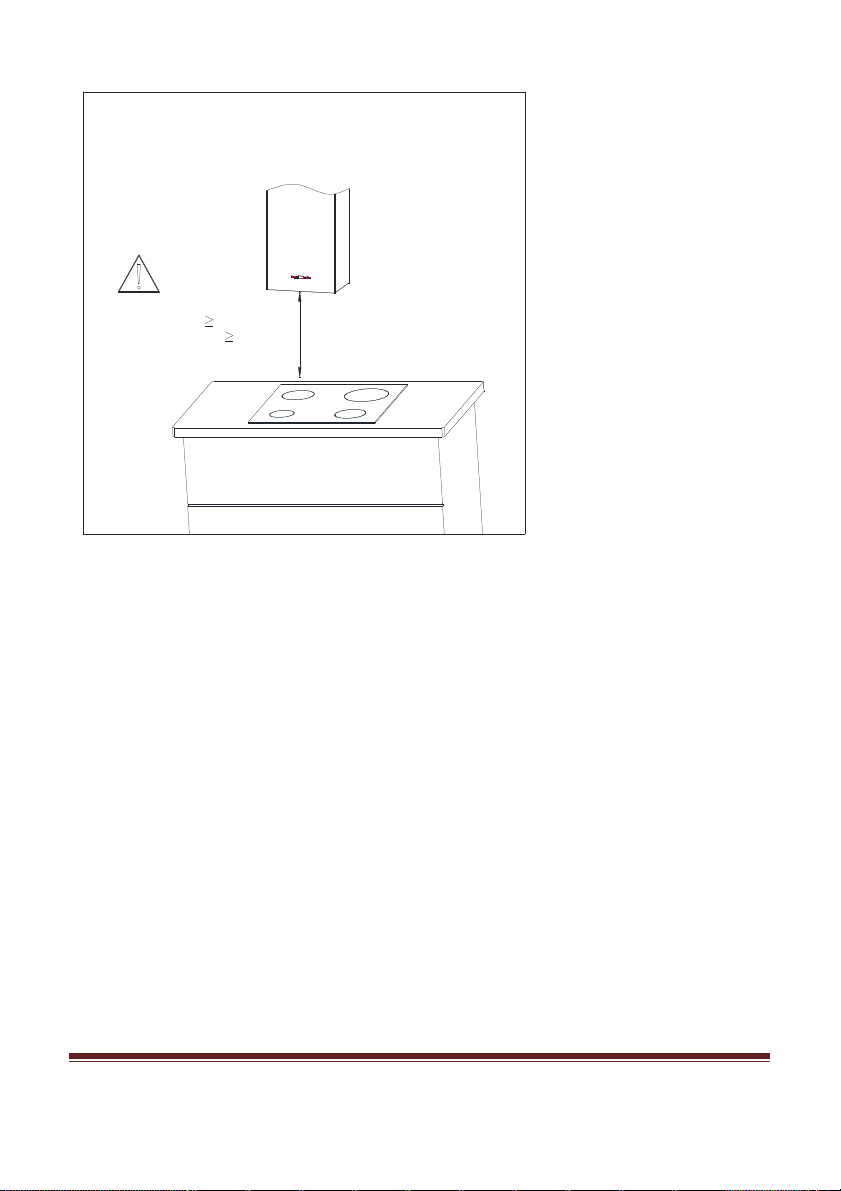

Rys.3 Sugerowana odległość od płyty grzewczej.
zawieszenia okapu
między powierzchnią, na
której znajdują się
naczynia na urządzeniu
grzewczym (kuchenka
gazowa, elektryczna), a
najniższą częścią okapu
Minimalna odległość
Kuchenki gazowe L 65cm
Kuchenki elektryczne L 45cm
L
kuchennego (Rys.3)
powinna wynosić, nie
mniej niż 45 cm dla
kuchenek o zasilaniu
elektrycznym i nie
mniej niż 65 cm dla
kuchenek gazowych.
Jeżeli w instrukcji
obsługi urządzenia grzewczego podana jest większa odległość instalowania
okapu kuchennego niż wskazana powyżej, należy dostosować się do takich
wskazań.
Montaż okapu do sufitu przedstawiony jest na rysunkach (Rys.4 - Rys.9).
Przed montażem okapu należy upewnić się czy element, do którego ma być
przymocowany okap, potrafi przenieść wystarczające obciążenia. Okap
powinien być montowany bezpośrednio do stropu bądź do konstrukcji nośnej,
która jest adekwatnie wytrzymała. Zabrania się montować okap do elementów
wiotkich typu płyty kartonowo - gipsowe. Okap wyposażony jest w kołki
mocujące do betonu. Podczas montażu należy przestrzegać ogólnie
obowiązujących przepisów dotyczących odprowadzenia powietrza
z pomieszczeń.
Przed przystąpieniem do instalacji należy:
Sprawdzić, czy wymiary zakupionego produktu są dostosowane do
wybranego miejsca docelowego.
Strona 8
Page 9
Wer V
1.0
Odłączyć i usunąć (jeżeli istnieje taka możliwość) meble znajdujące
się w obszarze instalacji okapu, aby uzyskać łatwy dostęp do sufitu na
którym ma być zamontowany okap. Jeśli nie jest to możliwe należy
zabezpieczyć elementy znajdujące się w pobliżu wykonywanych prac.
Sprawdzić, czy w pobliżu strefy montowania okapu znajdują się
wyprowadzone przewody do podłączenia okapu.
Sprawdzić, czy w miejscach w których będą wykonane wiercenia nie
znajdują się przewody instalacyjne (elektryczne, hydrauliczne itp.).
Wyposażyć się w następujące narzędzia: miarkę, ołówek, wiertarkę
/wkrętarkę, wiertło Ø10, śrubokręt.
Czynności montażowe:
Przed przystąpieniem do czynności montażowych należy rozmontować
zakupiony produkt i upewnić się, że jest odłączony od zasilania.

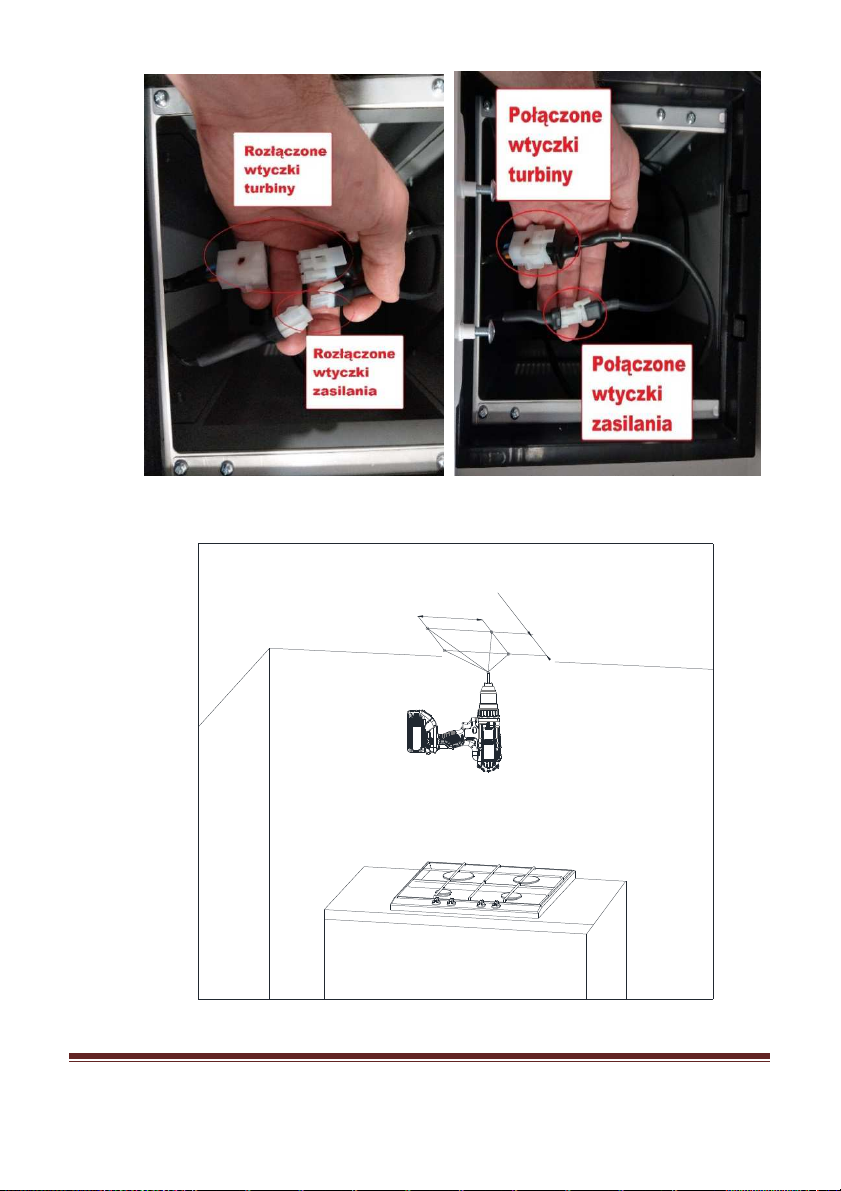

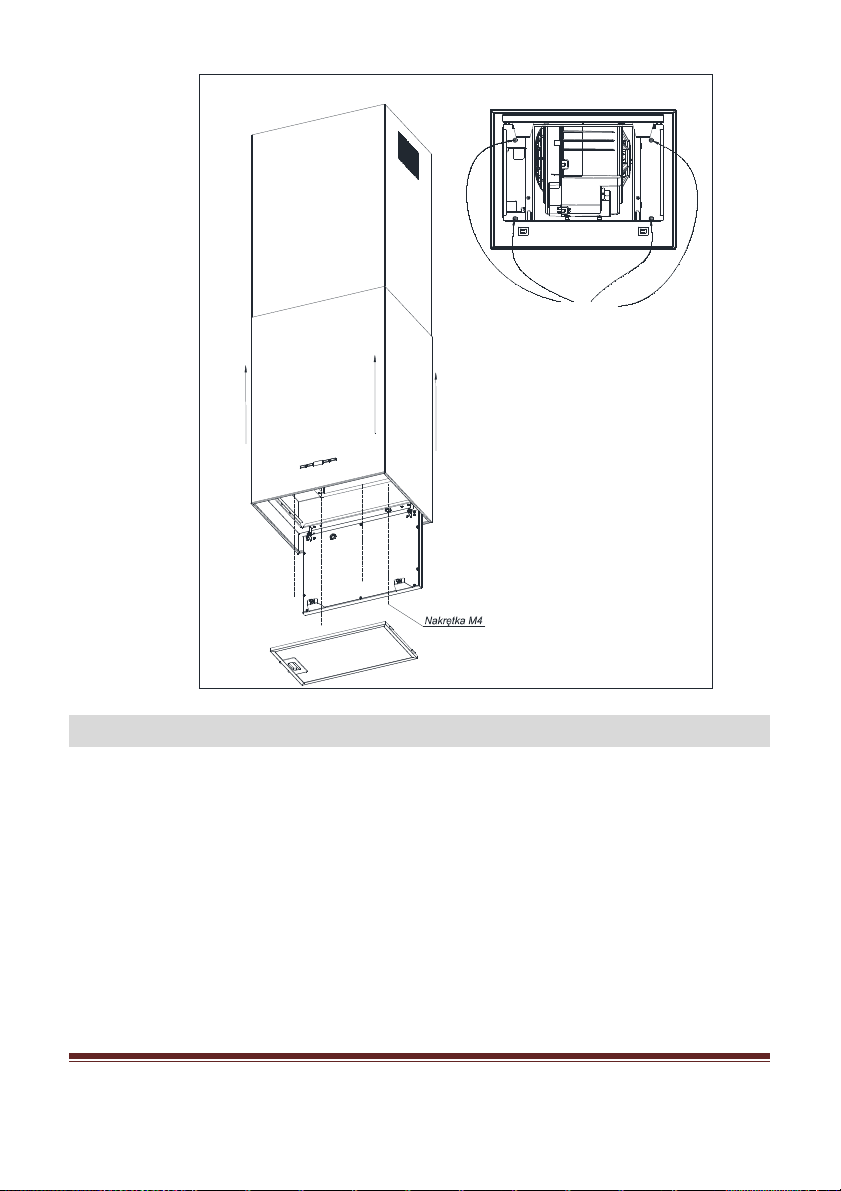

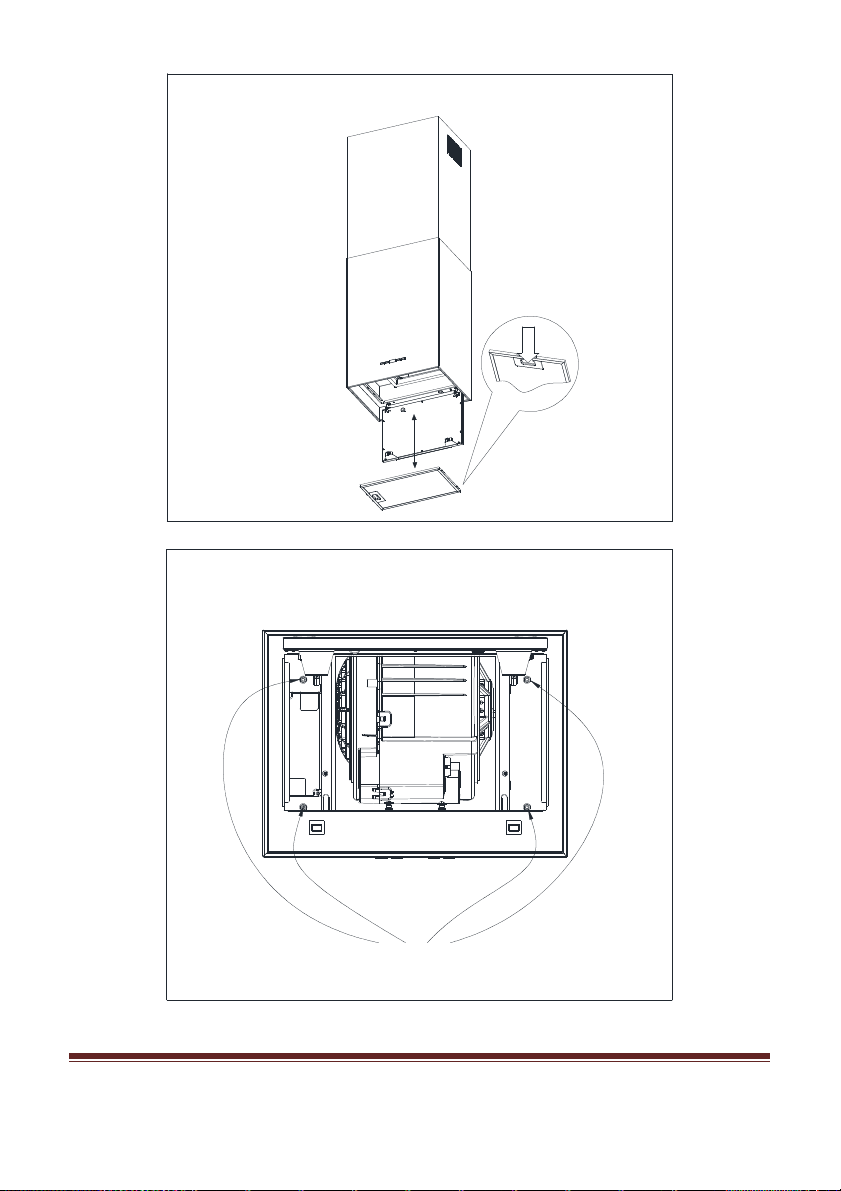

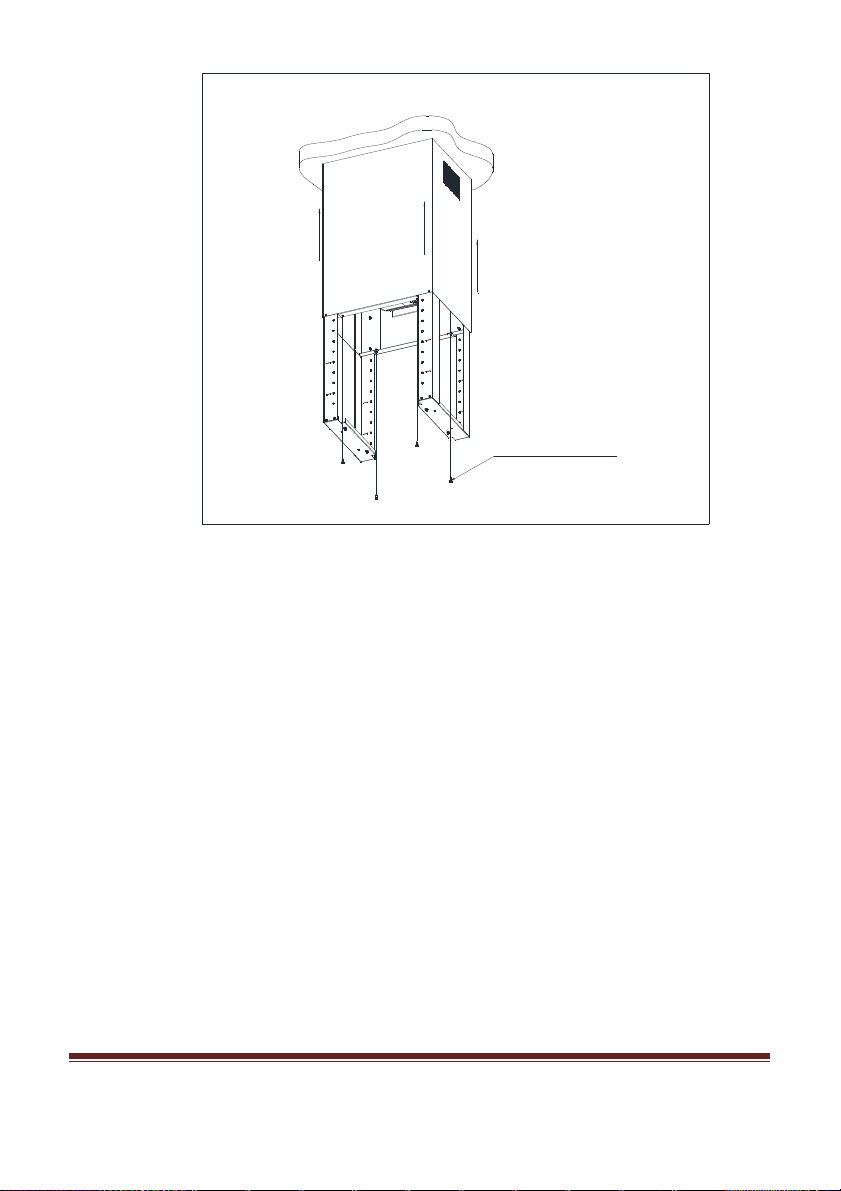

1. Otworzyć klapę, zdemontować filtr aluminiowy (Rys.4) i odkręcić
cztery nakrętki M4 dolnego korpusu (Rys.5). Następnie należy
sprawdzić, czy przewody od turbiny i zasilania są ze sobą połączone
(fot.2), jeśli tak, należy je rozłączyć (fot.1). Po wykonaniu
powyższych czynności, dolny korpus należy zsunąć od pozostałych
elementów.
UWAGA:
Pomiędzy śrubami montażowymi dolnego korpusu są wkręty
służące do zamontowania ramki filtra węglowego, nie ma
potrzeby, aby je odkręcać.
2. Górny korpus okapu jest zamontowany na cztery śruby M4x12,
należy je odkręcić i zsunąć odkręcony element od stelażu. Dwa
elementy stelaża dolnego będą zamontowane na cztery śruby M4x12,
należy je odkręcić i stelaż dolny odłożyć na bok.

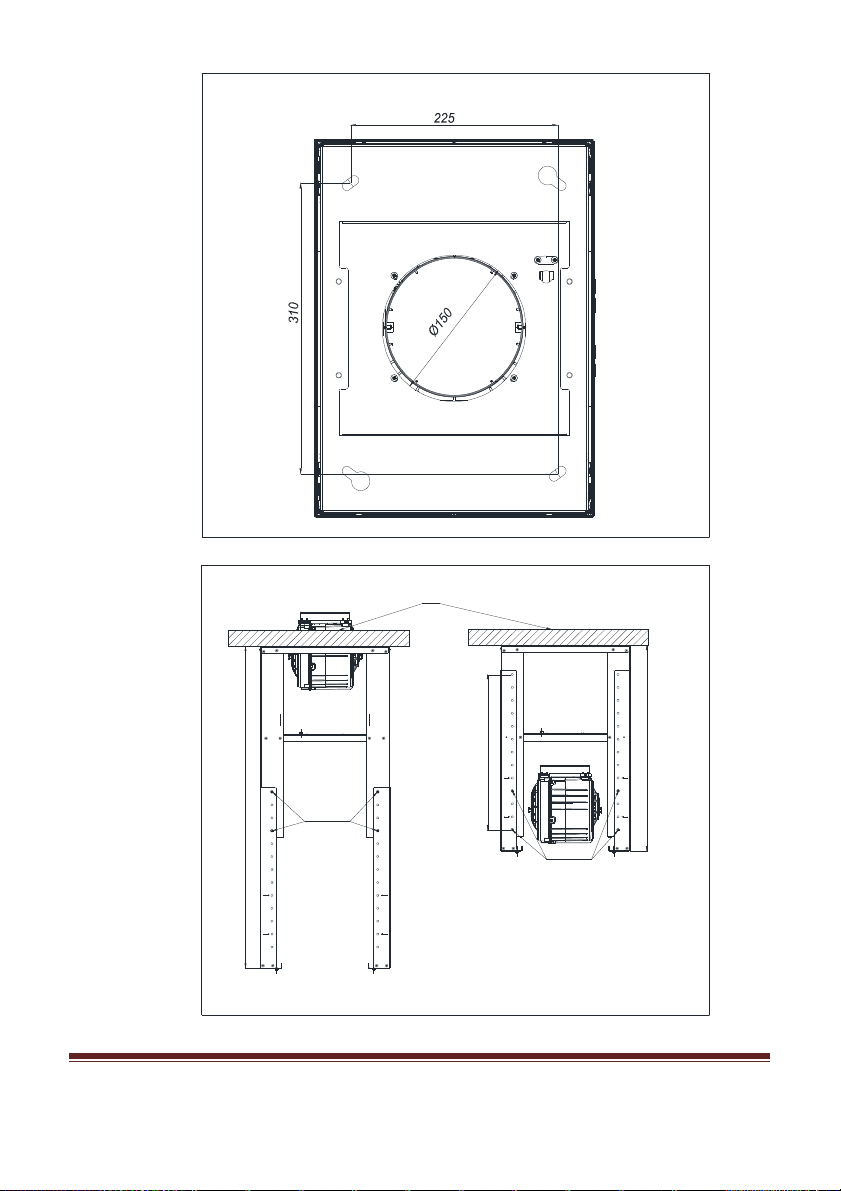

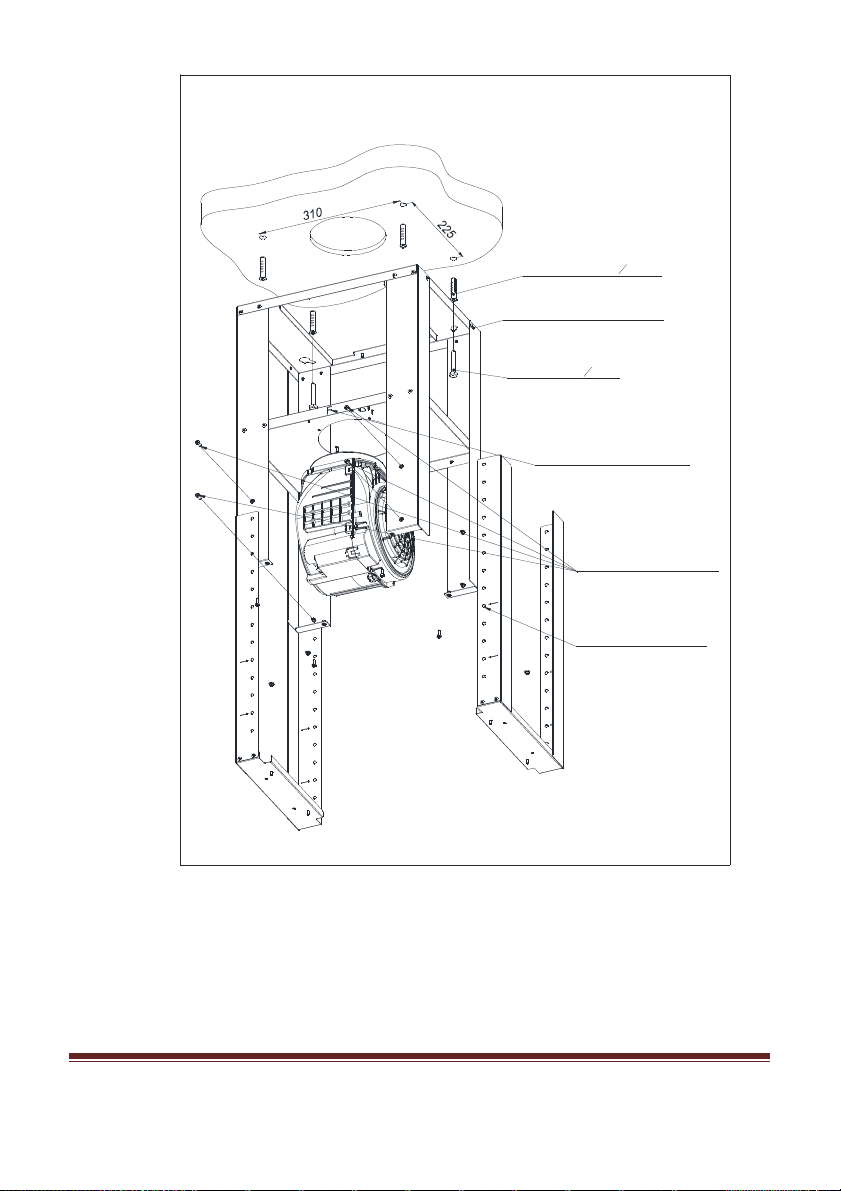

3. Wywiercić cztery otwory w suficie ∅10 (Rys.6), a następnie
zamontowa
Strona 9
ć stelaż górny czterema śrubami ∅8x50 z uwzględnieniem
Page 10
Wer V
1.0

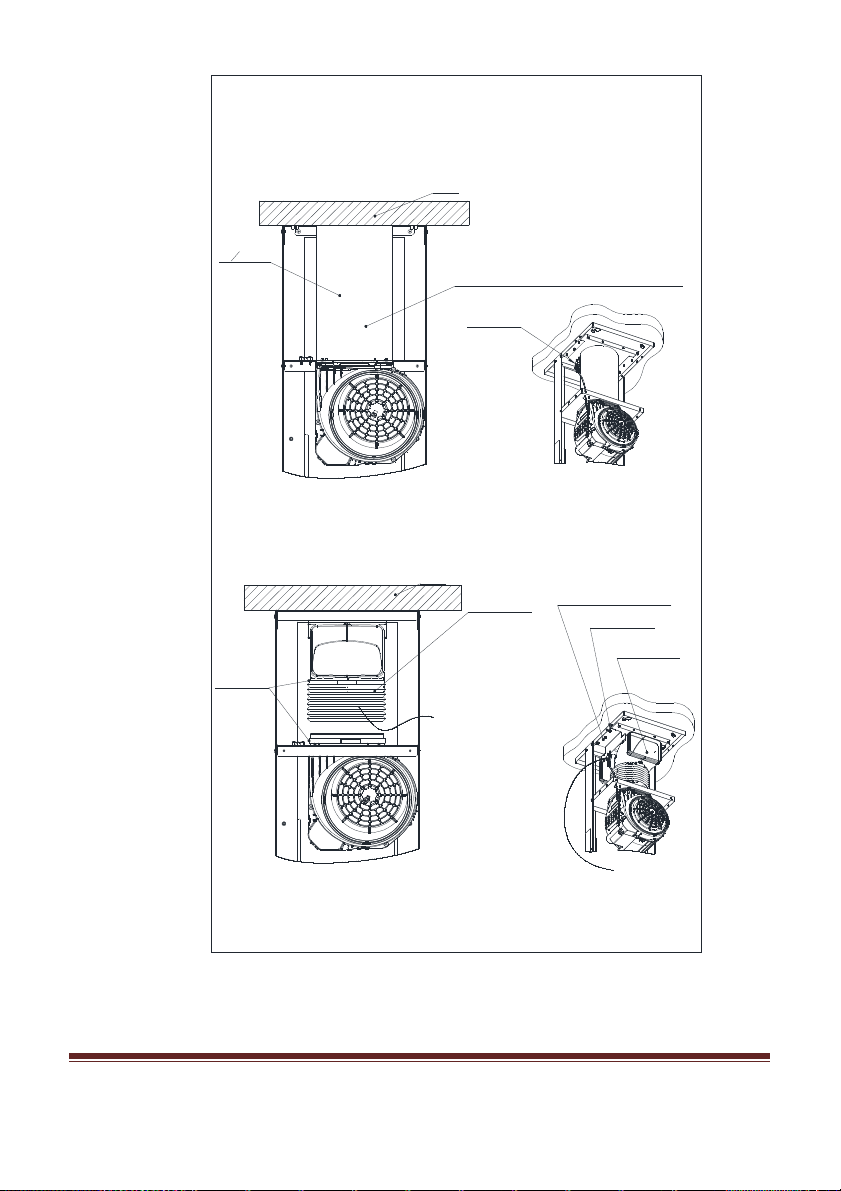

materiału sufitu (Rys.7 – Rys. 7.3). należy wybrać opcję montażową z
rys. 7.3. Wybierając opcję wyciąg należy przyciąć przewód wylotowy
(gładki lub elastyczny aluminiowy) na długość 277mm, nałożyć na
obręcz wylotową turbiny i w tym zestawieniu zamontować stelaż
górny do sufitu (patrz ponownie punkt 3). Wybierając opcję
pochłaniacz, należy wykonać kroki montażowe opisane na rys. 7.3.
4. Po montażu stelaża górnego oraz przewodu wylotowego należy
podłączyć okap używając do tego wtyczki z przewodu zasilającego.
5. Elementy stelaża dolnego są symetryczne i należy je zamontować wg
rys. 7.2. Na rysunku pokazano otwory montażowe do maksymalnej
(1155mm) i minimalnej (795mm) wysokości okapu.
UWAGA:
Skok w regulacji wysokości wynosi 40mm.
6. Następnie należy zamontować górną część korpusu czterema
nakrętkami M4 (Rys.8). Nie ma tutaj znaczenia przód/tył. Dolny
korpus nasunąć względem górnego do momentu zetknięcia się ze
stelażem dolnym. Następnie należy czterema śrubami M4x12
przykręcić dolny korpus do reszty okapu (Rys.9).
7. Połączyć ze sobą odpowiednio wtyczki turbiny i zasilania wg fot. 2.
8. Zamontować filtr aluminiowy (Rys.4).
Strona 10
Page 11
Wer V
1.0
Rys.4 Demontaż filtra aluminiowego przeciwtłuszczowego.
Rys.5 Umiejscowienie nakrętek montażowych dolnego
korpusu.
Nakrętki montażowe dolnego korpusu
Strona 11
Page 12
Wer V
1.0
Fot.1 Fot.2
Rys.6 Rysunek montażowy do sufitu.
3
1
0
m
m
2
2
5
m
m
Strona 12
Page 13
Wer V
1.0
Rys.7 Montaż do sufitu z elementami regulacyjnymi.
Uwaga! Przed przystapieniem do
montażu stelaża górnego należy najpierw
zapoznać się z rys. 7.3
Uwaga! Kołki rozporowe dobrać
odpowiednio do materiału sufitu.
Kołek rozporowy O10x62
Stelaż górny (mocowany na
sztywno do sufitu)
Śruba do kołka
rozporowego O8x50
Litera F określa front okapu
od strony sterowania
Śruba M4x12 łeb walcowy
Stelaż dolny (elementy
służące do regulacji
wysokości)
Uwaga! Montaż elektryczny, montaż
wentylacji, regulacja wysokości,
wymiary montazowe na kolejnych
rysunkach.
Strona 13
Page 14
Wer V
1.0
Rys.7.1 Rozstaw otworów montażowych a wylot turbiny.
Rys.7.2 Regulacja wysokości okapu.
Sufit
n - krotność regulacji
Montaż śrub
Wymiar maksymalny
Uwaga!
Na rysunkach zostały wskazane otwory montażowe dla:
-maksymalnej wysokości okapu 1155mm,
-minimalnej wysokości okapu 795mm.
Skok regulacji k wynosi 40mm (k=40mm).
Począwszy od minimalnej wartości, regulowanie wysokości
wykonywać wg następującego wzoru:
Hmin+k*n=H
Hmin - wymiar minimalny (tutaj 795mm)
k- skok regulacji 40mm
n- krotno
ść regulacji (maksymalnie n=9)
H - całkowita wysokość okapu
Montaż śrub
gdzie:
Wymiar minimalny
Strona 14
Page 15
Wer V
1.0
Rys.7.3 Opcje montażu: wyciąg lub pochłaniacz.
Uwaga! Po wykonaniu opisanych poniżej czynności,
należy podłączyć wtyczkę przewodu zasilającego do sieci.
Montaż przewodu wylotowego dla okapu typu wyciąg
Sufit
Przewód
150
O
Opaski
zaciskowe
Zamontować przewód (gładki,spiro):
-O150 o długości 277mm
Przed montażem stelaża górnego
do sufitu, należy najpierw nałożyć przewód.
Przewód
zasilający
Uwaga!
Montaż przewodu wylotowego dla okapu typu pochłaniacz
Sufit
Przewód
elastyczny
aluminiowy
Etapy montażu :
- za pomocą nakrętek M5
zamontować kierownicę
tak jak na rysunku,
-uciąć przewód
elastyczny aluminiowy
na wymiar ok. 80mm
-przewód nałożyć
na kierownicę powietrza
i zablokować
za pomocą
opaski zaciskowej
-rozciągnąć przewód
i nasunąć na
wylot turbiny,
nastepnie zablokować
opaską zaciskową
Wspornik montażowy
kierownicy powietrza
Nakrętki M5
Kierownica
powietrza
Przewód
zasilający
Uwaga! Stosować tylko i wyłącznie przewód elastyczny aluminiowy.
Strona 15
Page 16
Wer V
1.0
Rys.8 Montaż górnej części korpusu.
Docisnąć górny korpus do sufitu,
następnie za pomocą śrub M4x12
ustalić jego pozycję.
Śruba M4x12 łeb walcowy
Strona 16
Page 17
Wer V
1.0
Rys.9 Montaż dolnej części korpusu.
Nasunąć dolny korpus do momentu
zetknięcia się ze stelażem dolnym (rys.7).
Przykręcić dolny korpus do stelaży
Nakrętki M4 dolnego korpusu
za pomocą nakrętek M4.
Podłączenie elektryczne
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce
umieszczonej w wewnętrznej części okapu. Jeżeli okap wyposażony jest we
wtyczkę należy ją umieścić w gniazdku wtykowym spełniającym wymagania
obowiązujących przepisów i znajdującym się w łatwo dostępnym miejscu.
Jeżeli okap nie jest wyposażony we wtyczkę, instalacje okapu należy
powierzyć osobie z odpowiednimi uprawnieniami (np. elektrykowi).
Strona 17
Page 18
Wer V
1.0
Czyszczenie i konserwacja
Przed wykonaniem jakichkolwiek czynności związanych z konserwacją
urządzenia, należy wyjąć wtyczkę z gniazdka. Okap należy czyścić łagodnymi
środkami czyszczącymi, nie należy używać środków ściernych. Regularna
konserwacja znacznie poprawia jakość pracy i trwałość okapu. Czynność
czyszczenia okapu należy powtarzać przynajmniej raz w miesiącu lub co 35
godzin pracy okapu.
Do mycia okapu w żadnym wypadku NIE WOLNO STOSOWAĆ
ŚRODKÓW NA BAZIE ALKOHOLU. Elementy satynowe (inox) należy
czyścić specjalnymi preparatami przeznaczonymi do tego celu.
UWAGA:
Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia
i wymiany filtrów może powodować powstanie zagrożenia
pożarem. Zaleca się zatem przestrzeganie podanych wskazówek.
Producent nie ponosi odpowiedzialności za ewentualne
uszkodzenia silnika lub pożary spowodowane niewłaściwym
użytkowaniem.
Filtr przeciwtłuszczowy
Okap jest wyposażony w filtr aluminiowy, który zatrzymuje cząstki tłuszczu
pochodzące z gotowania. Filtr wyjmuje się poprzez przesunięcie zamków w
kierunku wskazanym strzałkami (Rys.4). Filtr powinien być myty ręcznie
poprzez zanurzenie na 15 minut w wodzie z płynem do mycia naczyń o
temperaturze 40-50ºC. Po upływie 15 minut należy rozpocząć mycie, a
następnie dokładnie opłukać filtr. Filtr musi być suchy przed ponownym
umieszczeniem w okapie. Filtr może być również myty w zmywarkach. Filtr
podczas mycia może się odbarwić, co nie ma wpływu na jego właściwości
filtrowania. Nieczyszczony regularnie filtr zmniejsza wydajność okapu i może
przyczynić się do powstania pożaru. Filtr należy czyścić przynajmniej co 35
godzin pracy okapu.
Strona 18
Page 19
Wer V
1.0
Filtr węglowy
Okap może być wyposażony w filtr węglowy. Filtr węglowy stosuje się
wyłącznie, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr
należy umieścić w ramce obudowy okapu, jak ilustruje to rysunek (Rys.10).
Filtr węglowy powinien być wymieniany co 6 miesięcy.
UWAGA:
Nie wolno myć lub regenerować filtra węglowego.

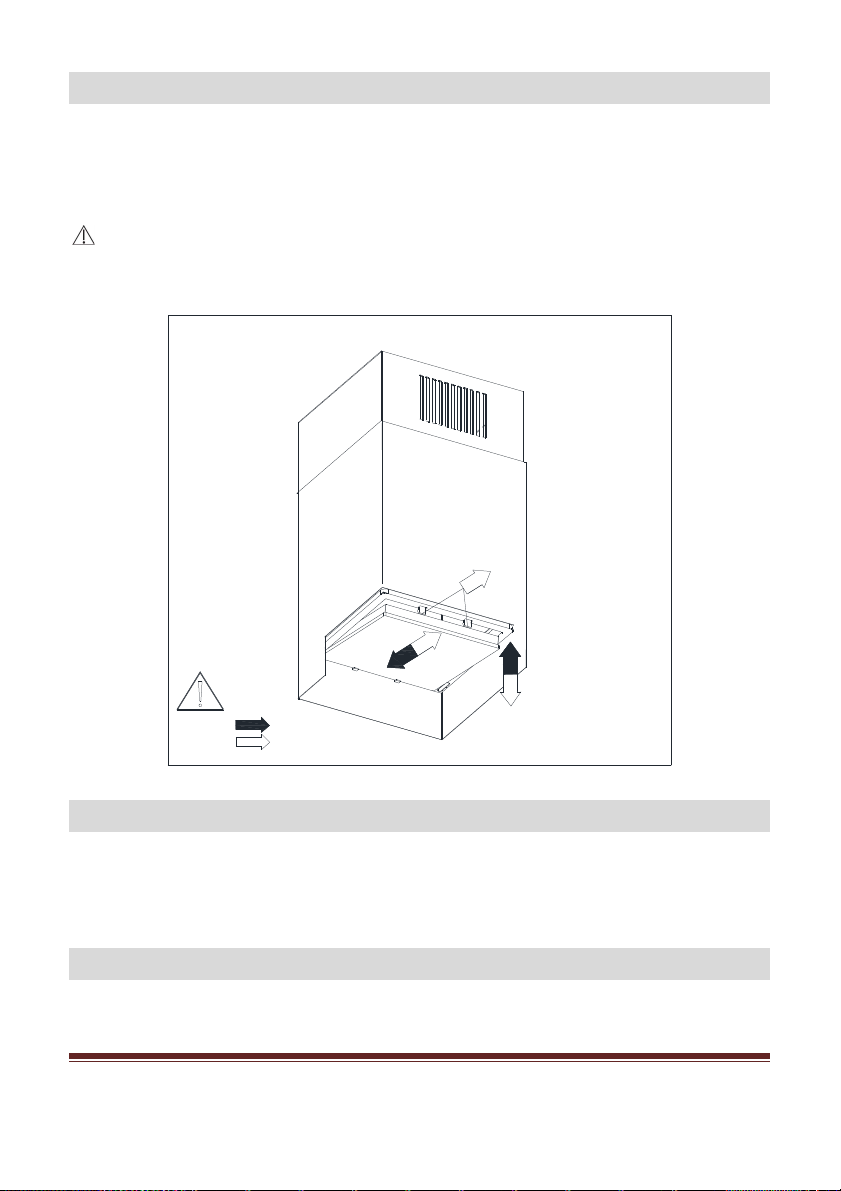

Rys.10 Wymiana filtra węglowego
1
3
1
Symbol montaż filtra
Symbol demontaż filtra
2
2
Wymiana oświetlenia
Wymianę źródła światła należy powierzyć osobie z odpowiednimi
uprawnieniami (np. elektrykowi) lub zgłosić usterkę do autoryzowanego
serwisu.
Sterowanie pracą okapu
Okap wyposażony jest w sterowanie elektroniczne (Rys. 11).
Strona 19
Page 20
Wer V
1.0

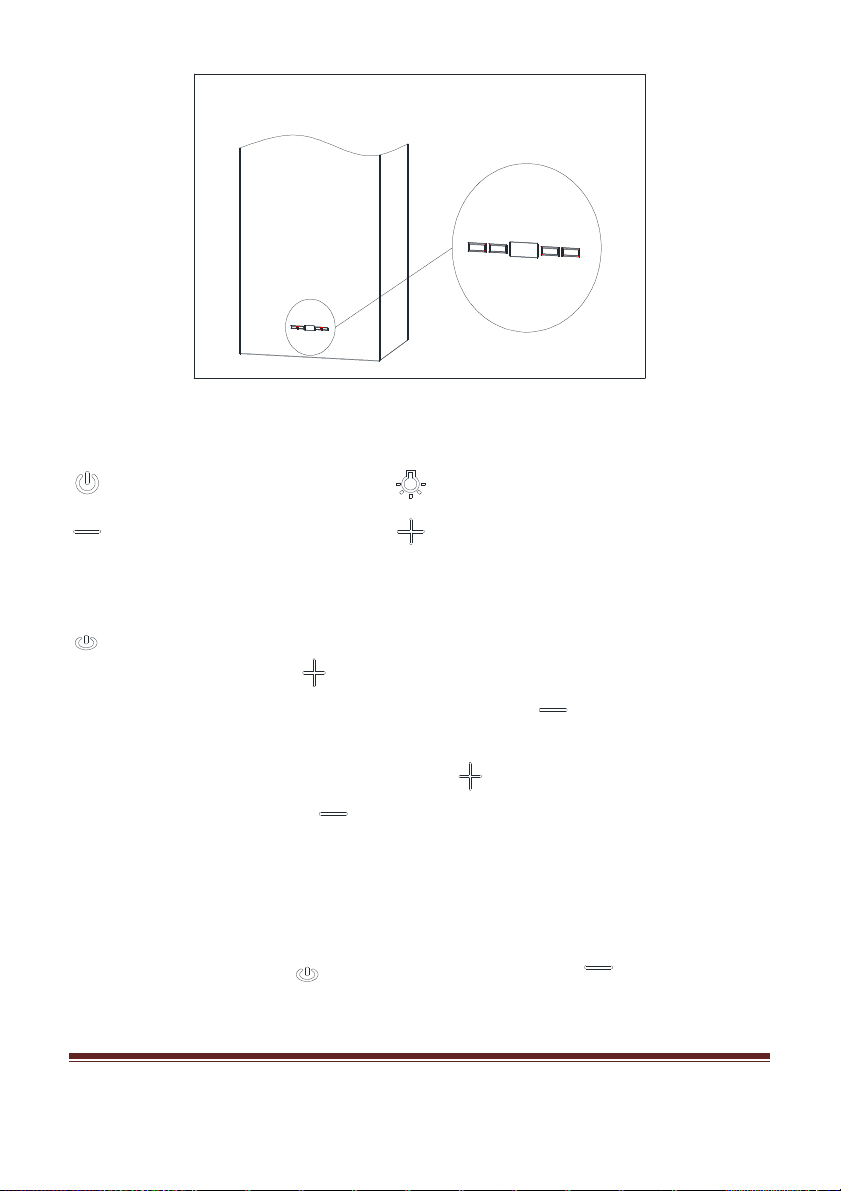

Rys.11 Usytuowanie sterowania elektronicznego.
Oznaczenia przycisków:
Symbol przycisku włączającego/wyłaczają cego okap
Symbol przycisku zmniejszającego prędkość turbiny Symbol przycisku zwiększającego prędkość turbiny
Symbol przycisku włączającego/wyłączają cego oś wietlenie okapu
Sterowanie pracą turbiny:
Turbinę okapu uruchamia się poprzez: naciśnięcie przycisku pod symbolem
,powoduje włączenie turbiny na ostatnio używanej prędkości; naciśnięcie
przycisku pod symbolem powoduje uruchomienie turbiny na maksymalnej
prędkości; naciśnięcie przycisku pod symbolem powoduje włączenie
turbiny na minimalnej prędkości. Zwiększenie prędkości turbiny odbywa się
przez naciśnięcie przycisku pod symbolem , zmniejszenie przez naciśnięcie
przycisku pod symbolem . Wraz ze zmianą prędkości pracy turbiny
zmieniają się odpowiednio cyfry na wyświetlaczu: 1 – praca turbiny na
pierwszym biegu, 2 – praca turbiny na drugim biegu, 3 – praca turbiny na
trzecim biegu, 4 – praca turbiny na biegu intensywnym (turbo). Bieg 4-ty
występuje w turbinie oznaczonej literą A. Aby wyłączyć okap należy nacisnąć
przycisk pod symbolem lub przycisk pod symbolem , aż do momentu
pojawienia si
ę zera na wyświetlaczu.
Strona 20
Page 21
Wer V
1.0
Zgodnie z rozporządzeniem EU 66/2014 okap wyposażony jest
w automatyczny, pięciominutowy licznik zmieniający samoistnie poziom
biegu turbiny z czwartego na trzeci po upływie 5 minut (nie dotyczy modeli z
turbinami oznaczonych literą D).
Sterowanie oświetleniem:
Aby włączyć oświetlenie okapu należy nacisnąć przycisk pod symbolem ,
ponowne naciśnięcie powoduje wyłączenie oświetlenia.

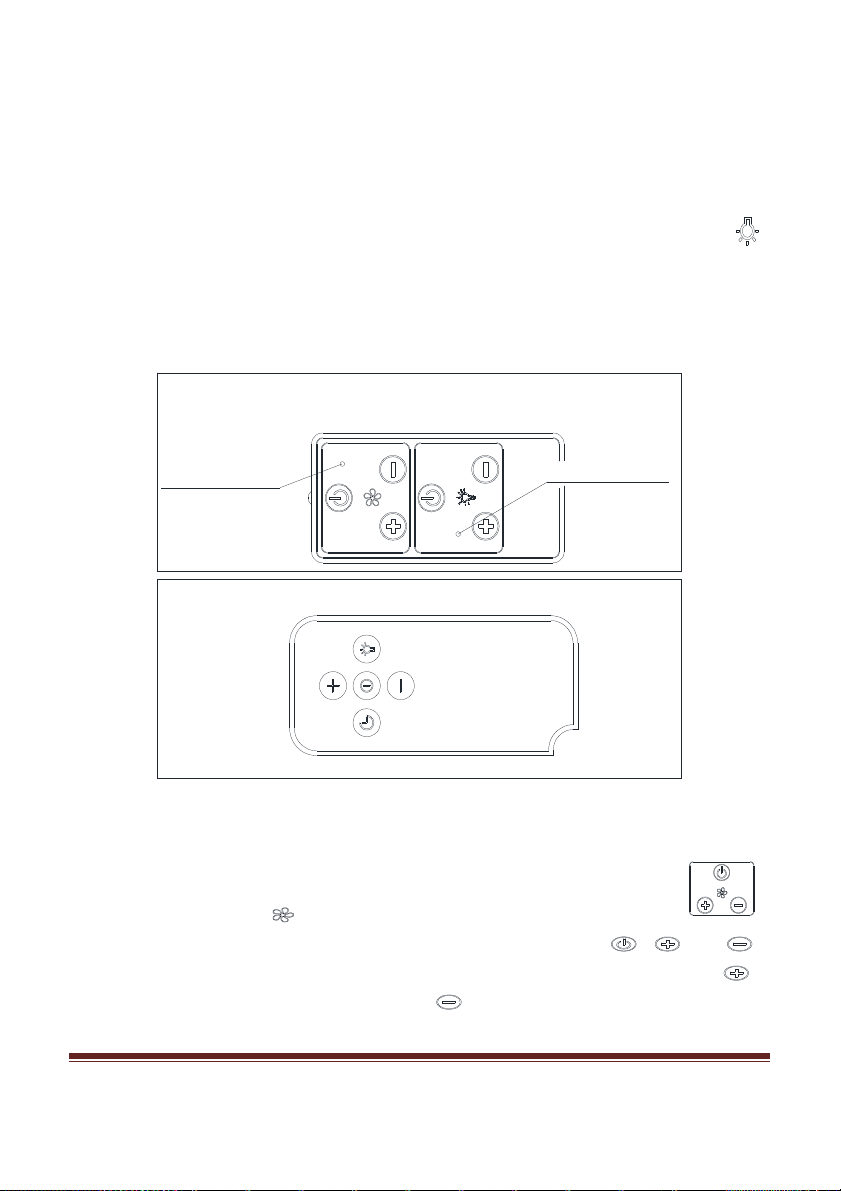

Okap posiada pilot do zdalnego sterowania (dotyczy wybranych modeli)
(Rys. a, b).
Rys. a Pilot zdalnego sterowania - wersja 1.
Górna część pilota
Dolna część pilota
Rys. b Pilot zdalnego sterowania - wersja 2.
W pierwszej wersji pilot składa się z dwóch sekcji (Rys.a).
Sterowanie pracą turbiny:
Za sterowanie pracą turbiny odpowiada górna sekcja pilota
oznaczona symbolem . Włączenie / wyłączenie turbiny odbywa
się przez naciśnięcie jednego z przycisków z symbolem , lub .
Zwiększanie prędkości odbywa się przez naciskanie przycisku ,
zmniejszanie przez naciskanie przycisku
.
Sterowanie oświetleniem:
Strona 21
Page 22
Wer V
1.0
Za sterowanie oświetleniem odpowiada dolna sekcja pilota
oznaczona symbolem . Włączenie / wyłączenie oświetlenia
odbywa się przez naciśnięcie przycisku z symbolem . Przyciski
z symbolem , są nieaktywne.
W drugiej wersji pilot składa się z jednej wspólnej sekcji, która odpowiada za
sterowanie pracą turbiny oraz oświetleniem (Rys. b).
Sterowanie pracą turbiny:
Za sterowanie pracą turbiny odpowiadają przyciski w środkowej kolumnie
pilota. Włączenie / wyłączenie turbiny odbywa się przez naciśnięcie jednego z
przycisków z symbolem , lub . Zwiększanie prędkości odbywa się
przez naciskanie przycisku , zmniejszanie przez naciskanie przycisku .
Dodatkowo podczas pracy turbiny naciśnięcie przycisku z symbolem
spowoduje włączenie funkcji timera, który wyłącza turbinę okapu po upływie
15 min od aktywacji funkcji. Wyłącznik czasowy turbiny nie wyłącza
oświetlenia. Podczas pracy timera prędkości turbiny można dowolnie
zmieniać.
Sterowanie oświetleniem:
Za sterowanie oświetleniem odpowiada jeden przycisk oznaczony symbolem
. Włączenie / wyłączenie oświetlenia odbywa się przez naciśnięcie
przycisku.
Sposoby zmniejszenia wpływu procesu gotowania na środowisko
W celu zmniejszenia zużycia energii należy gotować w naczyniach
pod przykrywką.
Filtry aluminiowe okapu należy utrzymywać w czystości (zalecany
czas pracy filtra aluminiowego pomiędzy jego czyszczeniami wynosi
max 35h pracy okapu).
Należy dbać o drożność przewodów wentylacyjnych.
Poziom pracy turbiny podczas gotowania należy zawsze ustawiać na
minimalny bieg, który pozwoli na usunięcie oparów przy aktualnej
intensywno
ści gotowania.
Strona 22
Page 23
Wer V
1.0
Karta produktu
Karta produktu umieszczona jest wewnątrz okapu.
Strona 23
Page 24
Wer V
1.0
Rozwiązywanie problemów
Objawy
Przyczyny wystąpienia
Sposoby naprawy
Okap wyposażony jest w tryb turbo,
hałas
Przyczyną może być nieprawidłowy
przez producenta. Po wyregulowaniu
Podczas pracy okapu na
1*
wyświetlaczu pojawia się pulsująca
litera "F".
Wyświetlacz pokazuje jedynie znak
"-." (minus oraz kropka w prawym
2*
dolnym rogu), okap nie reaguje na
próbę włączenia.
Na wyświetlaczu nie pojawia się
3*
żaden symbol, okap nie reaguje na
naciskanie pól sterowania.
Wyświetlacz pokazuje symbol
4*
jednego z biegów, okap nie reaguje
na naciskanie pól sterowania.
Turbina okapu wyłącza się po
15min pracy, na wyświetlaczu
5*
pulsuje np. "1." (numer aktualnego
biegu i kropka w prawym dolnym
rogu wyświetlacza).
Na czwartym biegu pulsuje cyfra
6*
"4" na wyświetlaczu, po 5min bieg
zmieniany jest na trzeci.
Okap można obsługiwać jedynie za
7*
pomocą panelu sterowania, nie
reaguje na pilota.
Po 35 godzinach pracy okap
sygnalizuje konieczność
wyczyszczenia lub wymiany filtra
przeciw tłuszczowego.
Panel dotykowy został
zablokowany - jest to funkcja
ułatwiająca mycie okapu.
Prawdopodobnie zawiesił się panel
sterowania.
Prawdopodobnie zawiesił się panel
sterowania.
Został aktywowany automatyczny
wyłącznik czasowy panelu
sterowania.
który po 5min pracy automatycznie
zmienia bieg na trzeci w celu
oszczędzania energii.
Wyczerpała się bateria w pilocie
lub odległość jest zbyt duża.
Należy nacisnąć i przytrzymać przez
ok. 8s pole "-" na sterowaniu
dotykowym. Filtr należy umyć w
zmywarce lub wymienić na nowy.
Aby wyłączyć blokadę należy
nacisnąć i przytrzymać przez ok. 10s
pole z symbolem włącznika.
Należy odłączyć okap od źródła
zasilania na ok. 15s i włączyć go
ponownie.
Należy odłączyć okap od źródła
zasilania na ok. 15s i włączyć go
ponownie.
Aby deaktywować wyłącznik
czasowy należy nacisnąć i
przytrzymać przez ok. 10s symbol
plus lub wyłączyć okap.
Trybu turbo należy używać jedynie
przy intensywnym gotowaniu.
Należy wymienić baterię na nową.
Filtr przeciwtłuszczowy należy
8 Okap słabo zasysa opary.
Prawdopodobną przyczyną są
zanieczyszczone filtry.
umyć lub wymienić na nowy. Filtr
węglowy (jeśli występuje) należy
wymienić na nowy.
Nie świeci jeden lub więcej punkt
9
świetlny.
Przepalona żarówka halogenowa /
ledowa.
Żarówkę należy wymienić na nową,
zgodną z symbolem podanym w
instrukcji obsługi okapu.
Okap musi być zamontowany do
ściany lub szafki z wykorzystaniem
wszystkich punktów przewidzianych
położenia okapu w pionie i w
poziomie należy dokręcić wszystkie
wkręty montażowe.
Okap generuje nadmierny
10
i wibracje.
montaż okapu do ściany lub szafki
kuchennej. Nie przykręcono
wszystkich przewidzianych
wkrętów lub nie dokręcono
wkrętów, pozostawiając luz.
* dotyczy okapów ze sterowaniem dotykowym
Jeśli powyższe zalecenia nie rozwiązują problemów, należy skontaktować się z autoryzowanym serwisem AGD
uprawnionym do naprawy. Pod żadnym pozorem użytkownik okapu nie jest uprawniony do samodzielnych
napraw. Wykaz punktów serwisowych znajduje się na karcie gwarancyjnej oraz na stronie internetowej.
Strona 24
Loading...
