Instrukcja okapu wyspowego
NASO BLACK
NASO WHITE
Page 2
Wer V
1.0
Szanowni Państwo,
Dziękujemy za zaufanie i zakup naszego wyrobu. Nasze urządzenie
zaprojektowane zostało z myślą o spełnieniu Państwa oczekiwań w zakresie
funkcjonalności oraz estetyki. Z pewnością stanowić będzie element zarówno
praktyczny jak i dekoracyjny każdej kuchni. Mamy nadzieję, że urządzenie to
będzie Państwu służyć przez wiele lat.
Przed przystąpieniem do prac montażowych okapu należy dokładnie
zapoznać się z treścią niniejszej obsługi. Dzięki temu unikną Państwo błędów
podczas instalacji oraz problemów z obsługą okapu.
Okap kuchenny przeznaczony jest do stosowania w indywidualnych
gospodarstwach domowych, służy on do eliminowania oparów i zapachów
powstałych podczas przyrządzania potraw.
UWAGA: Producent nie ponosi odpowiedzialności za
uszkodzenia powstałe wskutek niepoprawnego montażu lub
użytkowania niezgodnego z niniejszą instrukcją obsługi.
- Ostrzeżenie, należy zwrócić szczególną uwagę na
wyróżniony zapis.
Strona 2
Page 3
Wer V
1.0
Ogólne warunki bezpieczeństwa i montażu
• Niniejszą instrukcję obsługi należy zachować, aby móc z niej
skorzystać w każdej chwili.
• Należy zapoznać się z treścią niniejszej instrukcji obsługi, która
zawiera dokładne informacje dotyczące instalacji, montażu
i konserwacji okapu.
• Okap może różnić się pod względem wyglądu od okapu
przedstawionego na rysunkach w niniejszej instrukcji, ale
zalecenia dotyczące obsługi, konserwacji i montażu okapu
pozostają niezmienione.
• Nie należy dokonywać zmian elektrycznych czy mechanicznych
w okapie.
• Nie należy podłączać urządzenia do sieci przed ukończeniem
montażu.
• Wszelkie czynności montażowe i konserwacyjne należy
wykonywać w rękawicach ochronnych.
• Nie należy używać okapu bez prawidłowo zamontowanego filtra.
• Montaż niezgodny z niniejszą instrukcją obsługi może
powodować zagrożenie porażeniem elektrycznym.
• Pod okapem kuchennym nie wolno używać otwartego ognia.
• Posiłki przygotowywane na bazie tłuszczu powinny być stale
nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić.
• Zasysane powietrze przez okap nie może być odprowadzane
do kanału kominowego służącego do odprowadzania spalin
z urządzeń spalających gaz lub inne paliwo (nie dotyczy to
okapów z obiegiem zamkniętym).
• Jeżeli w gospodarstwie domowym oprócz okapu, eksploatuje się
inne urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa
ciekłe, grzejniki przepływowe, termy) należy zadbać
o wystarczającą wentylację pomieszczeń (dopływ powietrza).
Strona 3
Page 4
Wer V
1.0
• Nie należy wyciągać wtyczki z gniazda sieciowego pociągając za
przewód zasilający.
• Przewód zasilający nie może dotykać gorącej powierzchni.
• Nie należy uruchamiać urządzenia, jeśli przewód zasilający jest
uszkodzony.
• Wymiana uszkodzonego przewodu zasilającego może być
wykonana wyłącznie przez producenta, serwis lub
wykwalifikowanego specjalistę.
• Okap powinien być czyszczony zarówno wewnątrz jak i na
zewnątrz przynajmniej raz w miesiącu lub co 35 godzin pracy
okapu. Każdorazowo przed czyszczeniem okapu, zasilanie okapu
musi być odłączone (należy wyjąć wtyczkę zasilającą lub
wyłączyć bezpieczniki).
• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co
najmniej 8 lat i przez osoby o obniżonych możliwościach
fizycznych, umysłowych i osoby o braku doświadczenia
i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub
instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób,
tak aby związane z tym zagrożenia były zrozumiałe.
• Dzieci nie mogą bawić się sprzętem.
• Dzieci bez nadzoru nie mogą wykonywać czyszczenia
i konserwacji.
UWAGA:
Dostępne części mogą być gorące w czasie pracy kuchenki.
Niezgodne z instrukcją zastosowanie śrub lub elementów
mocujących może grozić porażeniem prądem elektrycznym.
Strona 4
Page 5
Wer V
1.0
Ochrona środowiska
Rys. A
Rys. B
Li-FeS2
To urządzenie zostało zaprojektowane i wykonane z materiałów oraz
komponentów wysokiej jakości, które nadają się do ponownego
wykorzystania.
Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys.
A) oznacza, że produkt podlega selektywnej zbiórce zgodnie z
postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE.
Jeżeli na wyrobie umieszczony jest symbol przekreślonego kontenera na
odpady (Rys. B) oznacza, że produkt zawiera baterie, które podlegają
selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu
Europejskiego i Rady 2006/66/WE.
Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz
baterie (jeżeli występują) po okresie użytkowania, nie mogą być wyrzucone
wraz z innymi odpadami pochodzącymi z gospodarstwa domowego.
Użytkownik jest zobowiązany do oddania zużytego sprzętu oraz baterii (jeżeli
występują) prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i
elektronicznego oraz baterii. Prowadzący punkty zbiórki, w tym lokalne
punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system
umożliwiający oddanie tego sprzętu oraz baterii (jeżeli występują).
Prawidłowa utylizacja zużytego sprzętu oraz baterii (jeżeli występują)
przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska
naturalnego konsekwencji, wynikających z możliwości obecności w sprzęcie i
bateriach składników niebezpiecznych oraz niewłaściwego składowania i
przetwarzania takiego sprzętu i baterii. Gospodarstwo domowe spełnia ważną
rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu,
zużytego sprzętu, na tym etapie kształtuje się postawy, które wpływają na
zachowanie wspólnego dobra jakim jest czyste środowisko naturalne.
Gospodarstwa domowe są także jednym z większych użytkowników drobnego
sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na
odzyskiwanie surowców wtórnych. W przypadku niewłaściwej utylizacji tego
produktu mog
ą zostać nałożone kary zgodnie z ustawodawstwem krajowym.
Strona 5
Page 6
Wer V
1.0
Dane techniczne
Dane techniczne zawarte w niniejszej instrukcji obsługi oraz na dołączonych
do okapu etykietach zostały uzyskane poprzez wykonanie pomiarów
i obliczeń zgodnie z wymogami rozporządzenia UE nr 65/2014 oraz 66/2014.

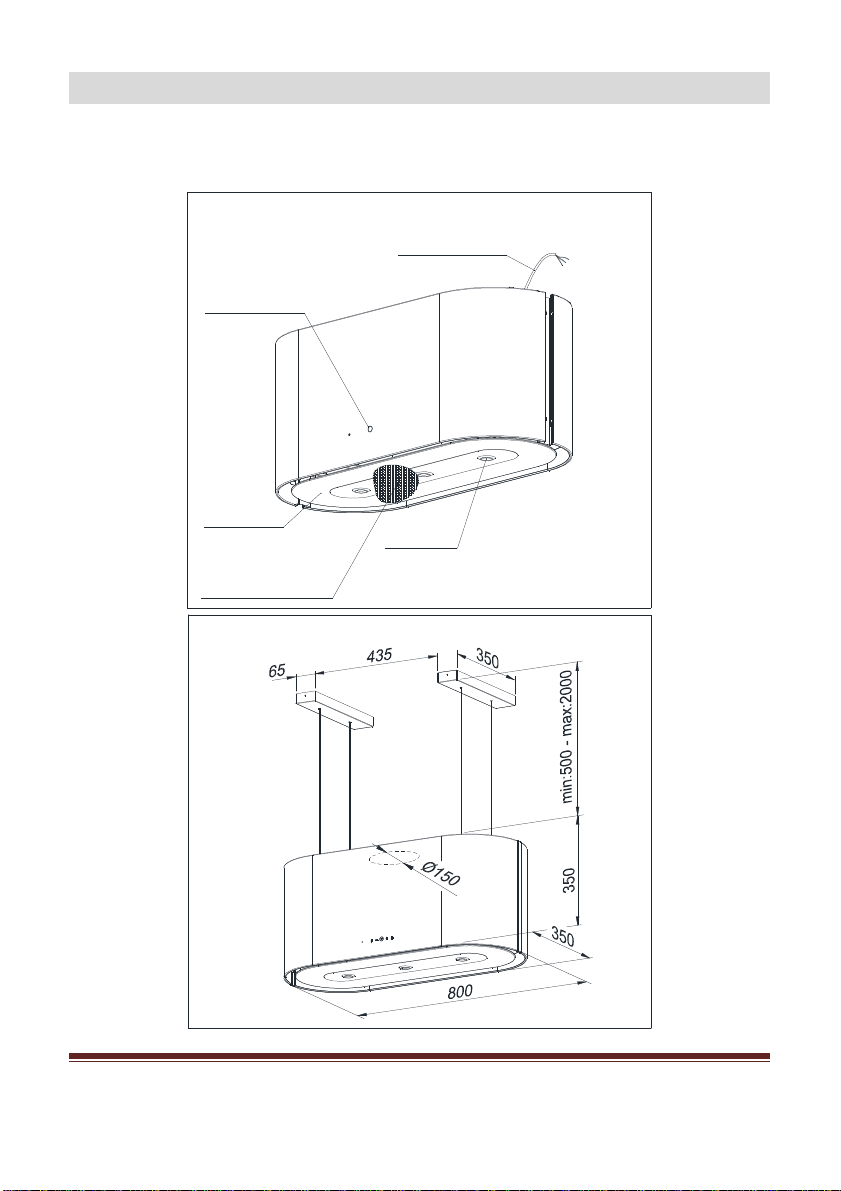

Rys.1 Rysunek poglądowy okapu kuchennego.
Przewód zasilający
Panel sterowania
dotykowy
Klapa uchylna
Oświetlenie
Filtr przeciwtłuszczowy
aluminiowy
Rys.2 Rysunek gabarytowy.
Strona 6
Page 7
Wer V
1.0
Schemat czytania kodu towaru
Schemat 1. Indeks okapu kuchennego.
OSANI 80
Symbol okapu
Rozmiar okapu
Rodzaj turbiny
9 8
RW - S7
Rodzaj sterowania
Rodzaj oświetlenia
Typ filtra przeciwtłuszczowego
aluminiowego
Obsługa
Okap jest przeznaczony do zasysania oparów podczas przygotowywania
posiłków. Urządzenie pracuje jako pochłaniacz: opary są oczyszczane
z tłuszczu i zapachów, zanim zostaną zwrócone do pomieszczenia. Aby okap
pracował poprawnie należy przed uruchomieniem zainstalować filtr węglowy
(Rys.9). Filtr węglowy jest wyposażeniem standardowym i znajduje się
w zestawie wraz z okapem.
Instalacja okapu
UWAGA:
Niezgodne z instrukcją zastosowanie śrub lub elementów
mocujących może grozić porażeniem prądem elektrycznym.
Minimalna odległość zawieszenia okapu między powierzchnią, na której
znajdują się naczynia na urządzeniu grzewczym (kuchenka gazowa, elektryczna), a najniższą częścią okapu kuchennego (Rys.3) powinna wynosić, nie
mniej niż 45 cm dla kuchenek o zasilaniu elektrycznym i nie mniej niż 65 cm
dla kuchenek gazowych. Jeżeli w instrukcji obsługi urządzenia grzewczego
podana jest większa odległość instalowania okapu kuchennego niż wskazana
powyżej, należy dostosować się do takich wskazań.
Montaż okapu do sufitu przedstawiony jest na rysunkach (Rys.4 - Rys.7).
Przed montażem okapu należy upewnić się czy element, do którego ma być
przymocowany okap, potrafi przenieść wystarczające obciążenia. Okap
powinien być montowany bezpośrednio do stropu bądź do konstrukcji nośnej,
która jest adekwatnie wytrzymała. Zabrania się montować okap do elementów
wiotkich typu płyty kartonowo-gipsowe. Okap wyposa
mocujące do betonu. Podczas montażu należy przestrzegać ogólnie
żony jest w kołki
Strona 7
Page 8
Wer V
1.0
obowiązujących przepisów dotyczących odprowadzenia powietrza

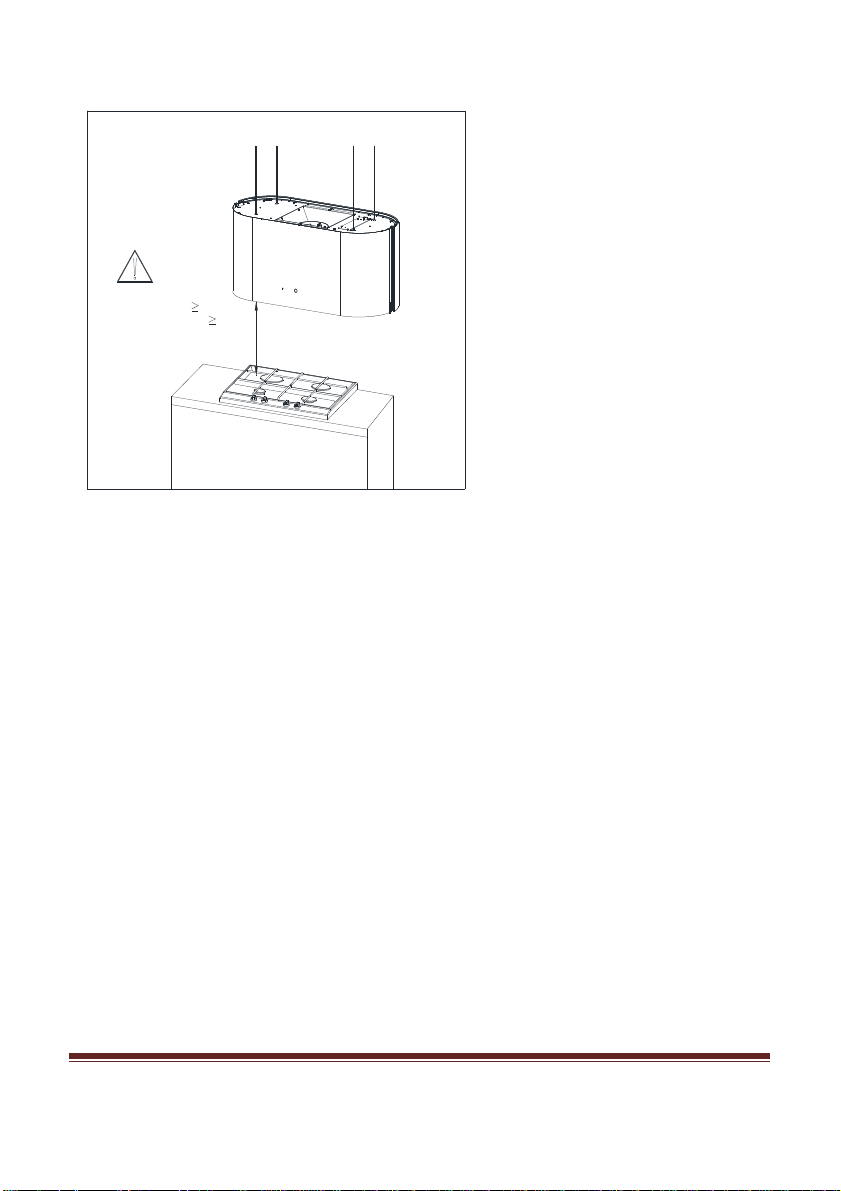

Rys.3 Sugerowana odległość od płyty grzewczej.
z pomieszczeń.
Przed przystąpieniem do
instalacji należy:
Sprawdzić, czy
wymiary zakupionego produktu
są dostosowane do wybranego
Kuchenki gazowe L 65cm
Kuchenki elektryczne L 45cm
L
miejsca docelowego.
Odłączyć i usunąć
(jeżeli istnieje taka możliwość)
meble znajdujące się w
obszarze instalacji okapu, aby
uzyskać łatwy dostęp do sufitu
na którym ma być
zamontowany okap. Jeśli nie jest to możliwe należy zabezpieczyć
elementy znajdujące się w pobliżu wykonywanych prac.
Sprawdzić, czy w pobliżu strefy montowania okapu znajdują się
wyprowadzone przewody do podłączenia okapu.
Sprawdzić, czy w miejscach w których będą wykonane wiercenia nie
znajdują się przewody instalacyjne (elektryczne, hydrauliczne itp.).
Wyposażyć się w następujące narzędzia: miarkę, ołówek, wiertarkę
/wkrętarkę, wiertło Ø10, śrubokręt, poziomicę.
Czynności montażowe:
1. Wyznaczyć oś elementu grzewczego i przenieść ją na sufit, gdzie
będzie zamontowany okap. Zaznaczyć wszystkie charakterystyczne
punkty mocowań okapu. Użyć wiertarki i wywiercić otwory (Rys. 4).
2. W wywiercone otwory włożyć kołki rozporowe.
3. Przez mocowanie sufitowe przełożyć linki montażowe (Rys. 5A),
przykręcić podstawę mocowania do sufitu za pomocą dołączonych
śrub oraz podłączyć przewód zasilający (Rys. 5B.) i skręcić osłonę
mocowania wkr
ętami (Rys. 5C). Instalację okapu należy powierzyć
osobie z odpowiednimi uprawnieniami np. elektrykowi.
Strona 8
Page 9
Wer V
1.0
4. Linki montażowe przełożyć przez uchwyt zaciskowy w okapie
i wstępnie wyregulować (Rys.6), aby dokonać regulacji należy
odkręcić tuleję zaciskową i ją wcisnąć. Dopiero po wciśnięciu tulei
można wysuwać linkę montażową z mocowania.
5. Umieścić poziomnicę na korpusie okapu kuchennego. Posługując się
instrukcją przedstawioną na rysunku 7 ustawić okap w poziomie
w dwóch płaszczyznach (A i B) zgodnie ze wskazaniem poziomnicy.
Po wypoziomowaniu okapu należy zakręcić tuleje zaciskowe.

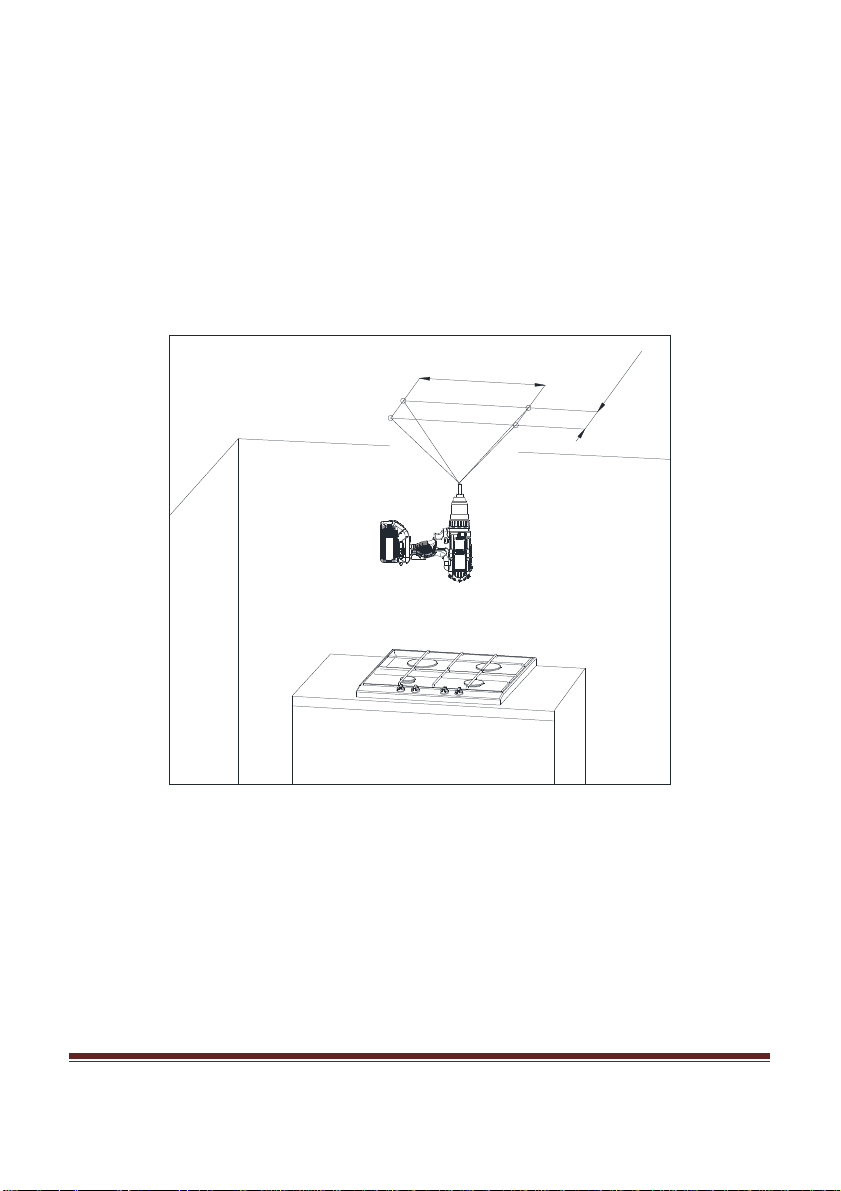

Rys.4 Wymiary montażowe
5
0
0
m
m
m
m
0
0
3
Strona 9
Page 10
Wer V
1.0

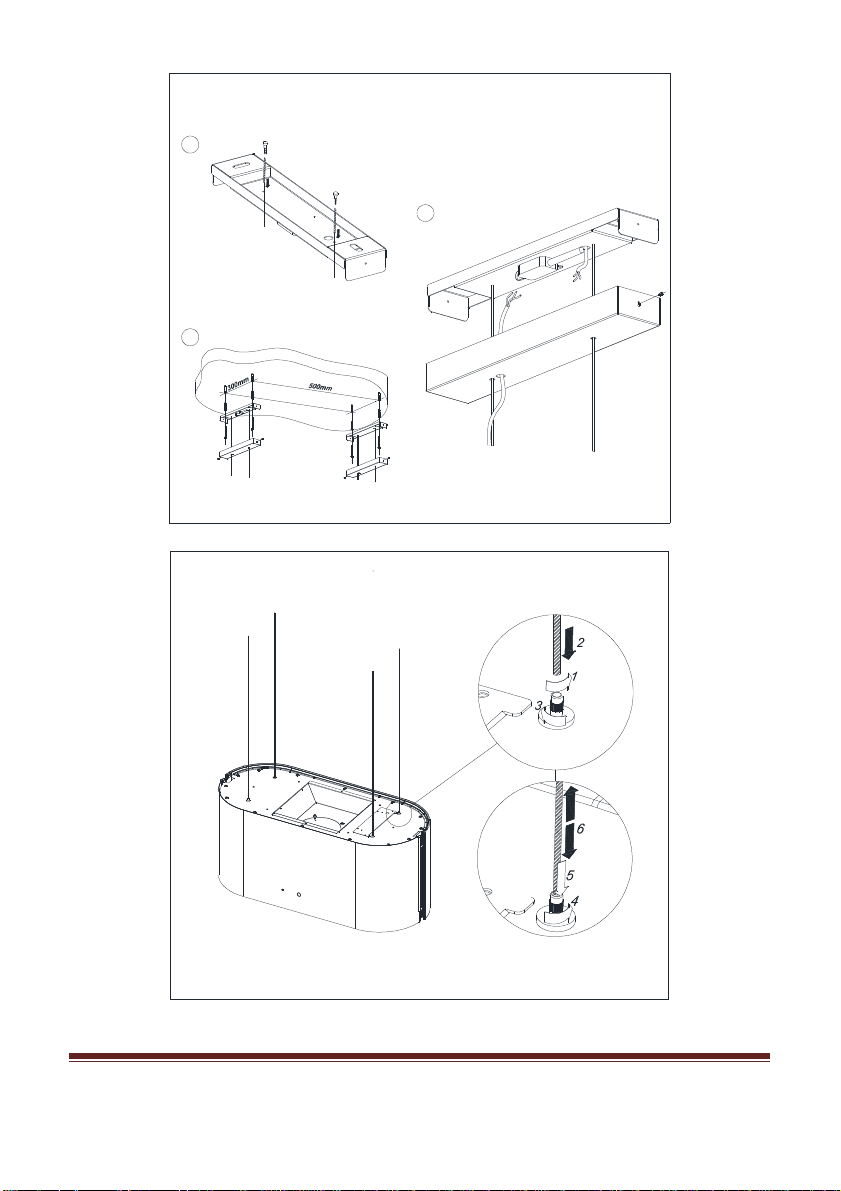

Rys.5 Montaż mocowania sufitowego.
A
C
B
Rys.6 Montaż linek do okapu.
Strona 10
Page 11
Wer V
1.0

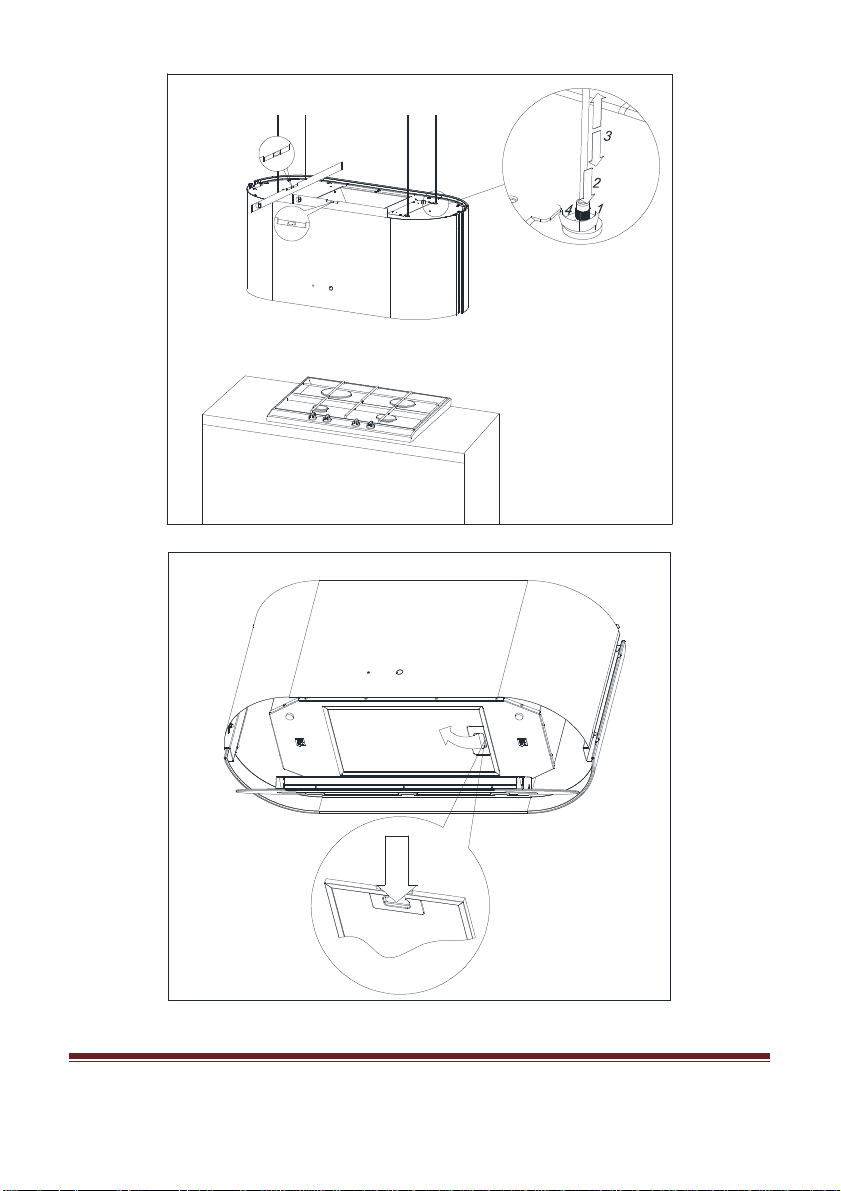

Rys.7 Ustawianie okapu kuchennego.
B
A
Rys.8 Demontaż filtra aluminiowego przeciwtłuszczowego.
2
1
Strona 11
Page 12
Wer V
1.0
Podłączenie elektryczne
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce
umieszczonej w wewnętrznej części okapu. Jeżeli okap wyposażony jest we
wtyczkę należy ją umieścić w gniazdku wtykowym spełniającym wymagania
obowiązujących przepisów i znajdującym się w łatwo dostępnym miejscu.
Jeżeli okap nie jest wyposażony we wtyczkę, instalacje okapu należy
powierzyć osobie z odpowiednimi uprawnieniami (np. elektrykowi).
Czyszczenie i konserwacja
Przed wykonaniem jakichkolwiek czynności związanych z konserwacją
urządzenia, należy wyjąć wtyczkę z gniazdka. Okap należy czyścić łagodnymi
środkami czyszczącymi, nie należy używać środków ściernych. Regularna
konserwacja znacznie poprawia jakość pracy i trwałość okapu. Czynność
czyszczenia okapu należy powtarzać przynajmniej raz w miesiącu lub co 35
godzin pracy okapu. Do mycia okapu w żadnym wypadku NIE WOLNO
STOSWAĆ ŚRODKÓW NA BAZIE ALKOHOLU. Elementy satynowe
(inox) należy czyścić specjalnymi preparatami do tego celu przeznaczonymi.
UWAGA:
Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia
i wymiany filtrów może powodować powstanie zagrożenia
pożarem. Zaleca się zatem przestrzeganie podanych wskazówek.
Producent nie ponosi odpowiedzialności za ewentualne
uszkodzenia silnika lub pożary spowodowane niewłaściwym
użytkowaniem.
Filtr przeciwtłuszczowy
Okap jest wyposażony w filtr aluminiowy, który zatrzymuje cząstki tłuszczu
pochodzące z gotowania. Filtr wyjmuje się poprzez przesunięcie zamków
w kierunku wskazanym strzałkami (Rys.8). Filtr powinien być myty ręcznie
poprzez zanurzenie na 15 minut w wodzie z płynem do mycia naczyń o
temperaturze 40-50ºC. Po upływie 15 minut należy rozpocząć mycie, a
nast
ępnie dokładnie opłukać filtr. Filtr musi być suchy przed ponownym
umieszczeniem w okapie. Filtr może być również myty w zmywarkach. Filtr
Strona 12
Page 13
Wer V
1.0
podczas mycia może się odbarwić, co nie ma wpływu na jego właściwości
filtrowania.
Przyczyną odbarwień filtrów w większości przypadków są słabej jakości
środki chemiczne stosowane podczas procesu mycia w zmywarkach, które
mogą szkodliwie działać na aluminium z którego wykonane są filtry
aluminiowe a nawet anodowane wpływając jedynie na odbarwienia
powierzchni, samo działanie filtra pozostaje bez zmian. Producent filtrów
aluminiowych zaleca mycie filtrów ręcznie, a w przypadku mycia w
zmywarkach zaleca stosowanie jedynie środków które w instrukcji posiadają
informację, że jest to produkt przeznaczonym do mycia aluminium.
Nieczyszczony regularnie filtr zmniejsza wydajność okapu i może przyczynić
się do powstania pożaru. Filtr należy czyścić przynajmniej co 35 godzin pracy
okapu.

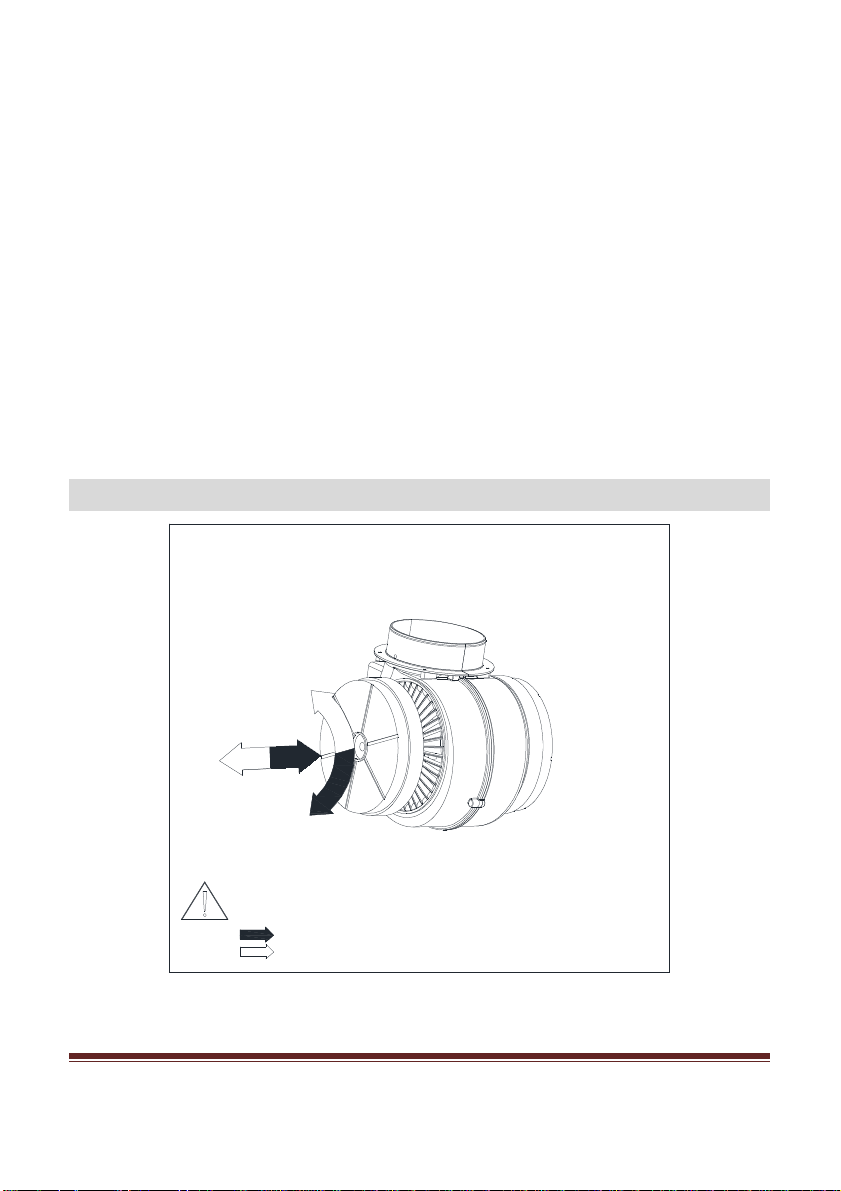

Filtr węglowy
Rys. 9 Wymiana filtra węglowego.
1
2
1
2
Symbol montaż filtra
Symbol demontaż filtra
Strona 13
Page 14
Wer V
1.0
Do poprawnej pracy okap powinien być wyposażony w filtr węglowy. Filtr
należy umieścić na obudowie turbiny, jak ilustruje to rysunek (Rys.9). Wkład
filtra powinien być wymieniony po upływie nie dłuższym niż 6 miesięcy.
UWAGA:
Nie wolno myć lub regenerować filtra węglowego.
Wymiana oświetlenia
Przed przystąpieniem do jakichkolwiek prac związanych z wymianą
oświetlenia, należy odłączyć zasilanie. Jeżeli okap był wcześniej włączony
należy odczekać aby żarówki się ochłodziły i po ochłodzeniu można
przystąpić do ich wymiany.
UWAGA:
Przed wymianą żarówek należy odłączyć zasilanie okapu.
Nie należy dotykać żarówek dopóki są gorące.
Należy uważać, aby nie dotykać bezpośrednio zakładanej
żarówki rękami.

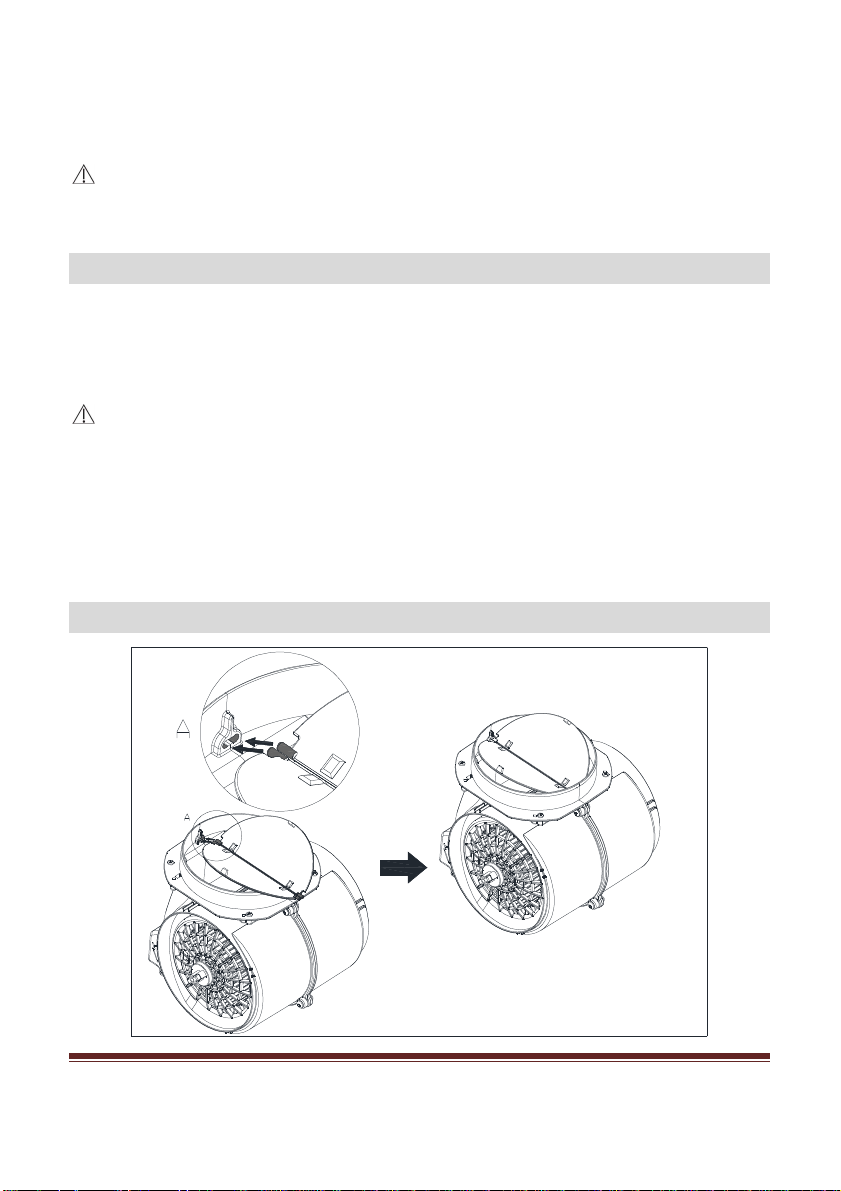

Skrzydełka turbiny
Skrzydełka montować tylko gdy
okap pracuje w trybie wyciągu gdy jest podłączony do wentylacji.
Strona 14
Page 15
Wer V
1.0
Sterowanie pracą okapu
Okap wyposażony jest w sterowanie dotykowe znajdujące się na szybie
bocznej (Rys.10).

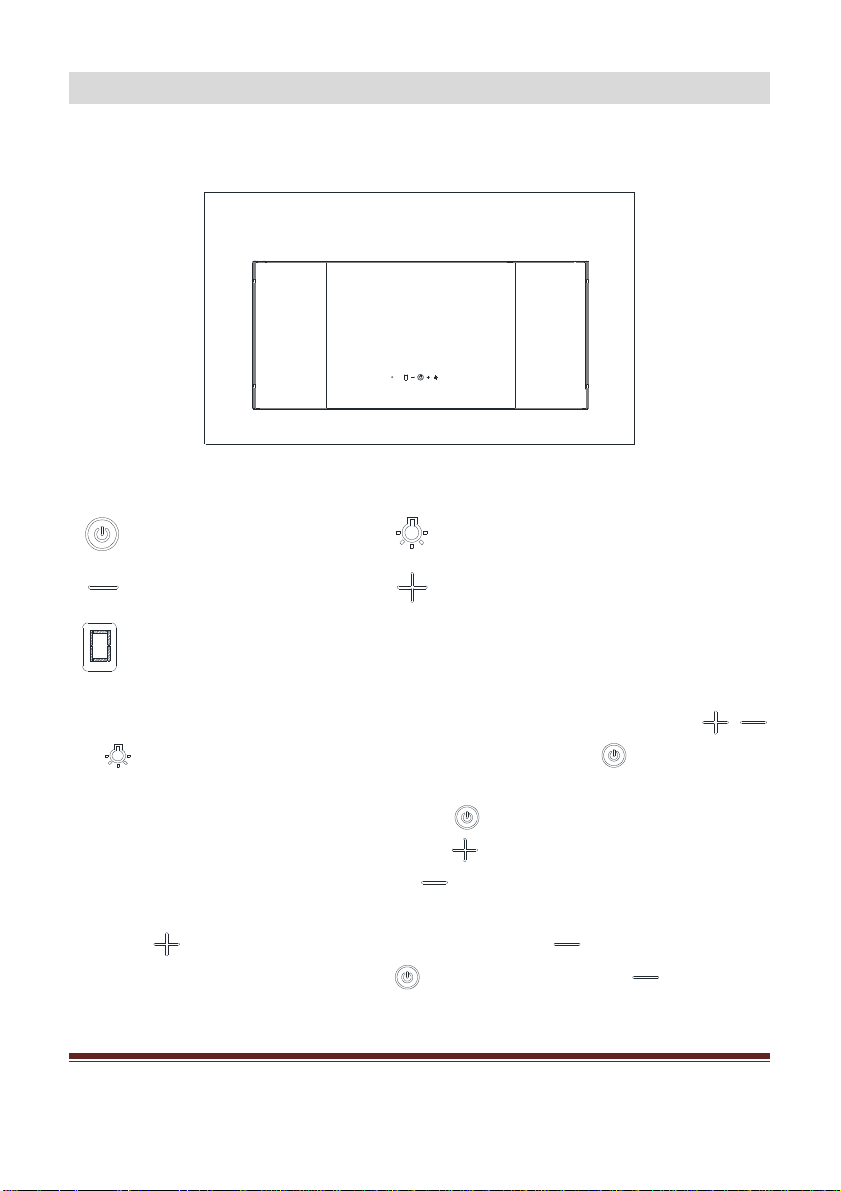

Rys.10 Usytuowanie panelu dotykowego.
Oznaczenia pól dotykowych:
Pole dotykowe włączające/wyłaczające okap
Pole dotykowe zmniejszające prędkość turbiny Pole dotykowe zwiększające prędkość turbiny
Wyświetlacz cyfrowy
Pole dotykowe włączające/wyłączające oświetlenie okapu
Sterowanie pracą turbiny:
W trybie czuwania sterowanie jest niepodświetlone i nie działają pola ,
ani . W celu aktywacji sterowania należy dotknąć pola lub użyć pilota
(jeśli jest dołączony). Po aktywacji, sterowanie się podświetla i pojawiają się
symbole pól dotykowych, dotknięcie pola powoduje włączenie turbiny na
ostatnio używanym biegu, dotknięcie pola powoduje uruchomienie turbiny
na najwyższym biegu, dotknięcie pola powoduje uruchomienie turbiny na
najniższym biegu. Zwiększenie prędkości turbiny odbywa się przez dotknięcie
symbolu , zmniejszenie przez dotknięcie symbolu . Wyłączenie turbiny
okapu następuje po dotknięciu pola lub po dotknięciu pola gdy turbina
pracuje na pierwszym biegu. Wraz ze zmian
ą prędkości pracy turbiny
zmieniają się odpowiednio cyfry na wyświetlaczu: 1- praca turbiny na
Strona 15
Page 16
Wer V
1.0
pierwszym biegu, 2- praca turbiny na drugim biegu, 3- praca turbiny na
Zgodnie z rozporządzeniem EU 66/2014 okap wyposażony jest
trzecim biegu, 4- praca turbiny na biegu intensywnym (turbo).
w automatyczny, pięciominutowy licznik zmieniający samoistnie poziom
biegu turbiny z czwartego na trzeci po upływie 5 minut.
Sterowanie oświetleniem:
Aby włączyć oświetlenie okapu należy dotknąć symbolu , ponowne
dotknięcie powoduje wyłączenie oświetlenia.
Dodatkowe informacje dotyczące sterowania okapem:
Sterownik okapu wyposażony jest w licznik czasu pracy okapu. Licznik
ustawiony jest na 35 godzin. Po upływie tego czasu na wyświetlaczu pojawia
się symbol , który sygnalizuje zalecane czyszczenie filtra aluminiowego.
Aby usunąć znak „F” na wyświetlaczu okapu należy dotknąć i przytrzymać
symbol „ w sposób ciągły” przez około 8 sekund.
Sterownik okapu wyposażony jest w blokadę panelu dotykowego służącą
do dezaktywowania panelu dotykowego np. podczas czyszczenia okapu. Aby
włączyć blokadę należy przytrzymać symbol (przez około 10 sekund) aż
pojawi się na wyświetlaczu symbol ( kropka w dolnym prawym rogu). Aby
powrócić do normalnej pracy należy ponownie przytrzymać symbol
(przez około 10 sekund) na wyświetlaczu zgaśnie kropka.
Sterownik okapu wyposażony jest w wyłącznik czasowy turbiny okapu,
który wyłącza turbinę okapu po upływie 15 minut od włączenia licznika.
Wyłącznik czasowy turbiny nie wyłącza oświetlenia, a prędkości turbiny
można dowolnie zmieniać. Aby wyłącznik czasowy mógł zostać włączony
turbina okapu musi pracować na dowolnej prędkości biegu 1, 2, 3,
intensywnym. Aktywacja timera następuje poprzez przytrzymanie symbolu
(przez około 10 sekund), aż na wyświetlaczu w prawym dolnym rogu
zacznie pulsować punkt. Wyłączenie tej funkcji można dokonać przez
ponowne przytrzymanie symbolu (około 10 sekund) lub wyłączenie
okapu.
Sterownik okapu wyposa
żony jest w funkcję automatycznego wyłączenia
pracy turbiny po upływie 2 godzin bezczynności sterowania okapem.
Strona 16
Page 17
Wer V
1.0
Okap posiada pilot do zdalnego sterowania (Rys. 11).

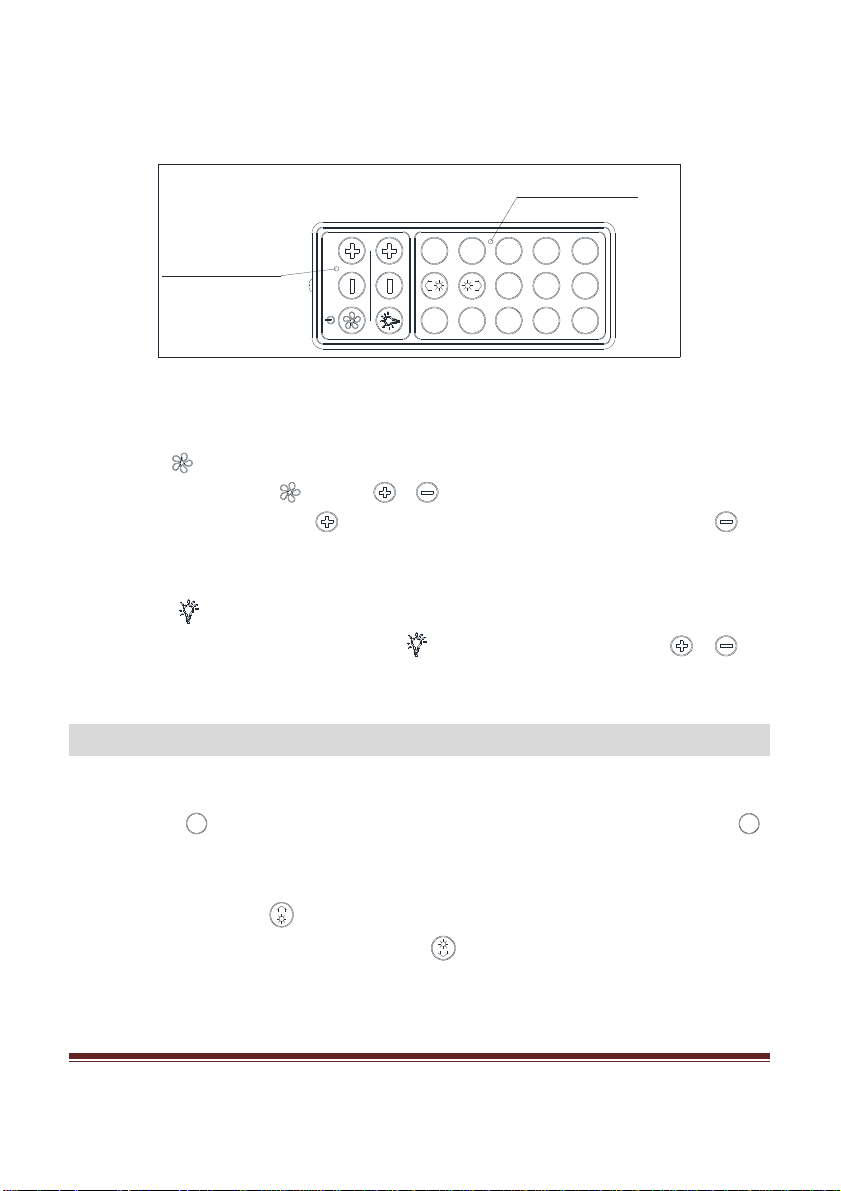

Rys.11 Pilot zdalnego sterowania.
Górna część pilota
STROB
ON
Dolna część pilota
B
FADE
G
R
OFF
W
Sterowanie pracą turbiny przy pomocy pilota:
Za sterowanie pracą turbiny odpowiada górna część pilota oznaczona
symbolem . Włączenie / wyłączenie turbiny odbywa się przez naciśnięcie
przycisku z symbolem ale tęż i . Zwiększanie prędkości odbywa się
przez naciskanie przycisku , zmniejszanie przez naciskanie przycisku .
Sterowanie oświetleniem przy pomocy pilota:
Za sterowanie oświetleniem odpowiada także górna część pilota oznaczona
symbolem . Włączenie / wyłączenie oświetlenia odbywa się przez
naciśnięcie przycisku z symbolem . Przyciski z symbolem , są
nieaktywne.
Sterowanie funkcją podświetlania RGB
Za sterowanie podświetleniem RGB okapu odpowiada dolna część pilota.
Włączenie oświetlenia RGB odbywa się przez naciśnięcie przycisku
z symbolem ON, a wyłączenie przez naciśnięcie przycisku z symbolem
Pozostałe przyciski w dolnej części pilota odpowiadają za tryby świecenia
oświetlenia i ich kolor.
OFF
.
Przycisk z symbolem odpowiedzialny jest za rozjaśnianie światła z paneli
RGB, zaś przycisk z symbolem odpowiedzialny jest za jego
przyciemnianie.
Strona 17
Page 18
Wer V
1.0
Sposoby zmniejszenia wpływu procesu gotowania na środowisko
W celu zmniejszenia zużycia energii należy gotować w naczyniach
pod przykrywką.
Filtry aluminiowe okapu należy utrzymywać w czystości (zalecany
czas pracy filtra aluminiowego pomiędzy jego czyszczeniami wynosi
max 35h pracy okapu).
Należy dbać o drożność przewodów wentylacyjnych.
Poziom pracy turbiny podczas gotowania należy zawsze ustawiać na
minimalny bieg, który pozwoli na usunięcie oparów przy aktualnej
intensywności gotowania.
Strona 18
Page 19
Wer V
1.0
Karta produktu
Karta produktu umieszczona jest wewnątrz okapu.
Strona 19
Page 20
Wer V
1.0
Rozwiązywanie problemów
Objawy
Przyczyny wystąpienia
Sposoby naprawy
Okap wyposażony jest w tryb turbo,
Okap generuje nadmierny hałas
Przyczyną może być nieprawidłowy
przez producenta. Po wyregulowaniu
Podczas pracy okapu na
1*
wyświetlaczu pojawia się pulsująca
Wyświetlacz pokazuje jedynie znak
"-." (minus oraz kropka w prawym
2*
dolnym rogu), okap nie reaguje na
Na wyświetlaczu nie pojawia się
3*
żaden symbol, okap nie reaguje na
Wyświetlacz pokazuje symbol
4*
jednego z biegów, okap nie reaguje
Turbina okapu wyłącza się po
15min pracy, na wyświetlaczu
5*
pulsuje np. "1." (numer aktualnego
biegu i kropka w prawym dolnym
Na czwartym biegu pulsuje cyfra
6*
"4" na wyświetlaczu, po 5min bieg
Okap można obsługiwać jedynie za
7*
pomocą panelu sterowania, nie
8 Okap słabo zasysa opary.
Nie świeci jeden lub więcej punkt
9
10
Jeśli powyższe zalecenia nie rozwiązują problemów, należy skontaktować się z autoryzowanym serwisem AGD
uprawnionym do naprawy. Pod żadnym pozorem użytkownik okapu nie jest uprawniony do samodzielnych
napraw. Wykaz punktów serwisowych znajduje się na karcie gwarancyjnej oraz na stronie internetowej.
litera "F".
próbę włączenia.
naciskanie pól sterowania.
na naciskanie pól sterowania.
rogu wyświetlacza).
zmieniany jest na trzeci.
reaguje na pilota.
świetlny.
i wibracje.
* dotyczy okapów ze sterowaniem dotykowym
Po 35 godzinach pracy okap
sygnalizuje konieczność
wyczyszczenia lub wymiany filtra
przeciwtłuszczowego.
Panel dotykowy został
zablokowany - jest to funkcja
ułatwiająca mycie okapu.
Prawdopodobnie zawiesił się panel
sterowania.
Prawdopodobnie zawiesił się panel
sterowania.
Został aktywowany automatyczny
wyłącznik czasowy panelu
sterowania.
który po 5min pracy automatycznie
zmienia bieg na trzeci w celu
oszczędzania energii.
Wyczerpała się bateria w pilocie
lub odległość jest zbyt duża.
Prawdopodobną przyczyną są
zanieczyszczone filtry.
Przepalona żarówka halogenowa /
ledowa.
montaż okapu do ściany lub szafki
kuchennej. Nie przykręcono
wszystkich przewidzianych
wkrętów lub nie dokręcono
wkrętów, pozostawiając luz.
Należy nacisnąć i przytrzymać przez
ok. 8s pole "-" na sterowaniu
dotykowym. Filtr należy umyć w
zmywarce lub wymienić na nowy.
Aby wyłączyć blokadę należy
nacisnąć i przytrzymać przez ok. 10s
pole z symbolem włącznika.
Należy odłączyć okap od źródła
zasilania na ok. 15s i włączyć go
ponownie.
Należy odłączyć okap od źródła
zasilania na ok. 15s i włączyć go
ponownie.
Aby deaktywować wyłącznik
czasowy należy nacisnąć i
przytrzymać przez ok. 10s symbol
plus lub wyłączyć okap.
Trybu turbo należy używać jedynie
przy intensywnym gotowaniu.
Należy wymienić baterię na nową.
Filtr przeciwtłuszczowy należy
umyć w zmywarce lub wymienić na
nowy. Filtr węglowy (jeśli
występuje) należy wymienić na
nowy.
Żarówkę należy wymienić na nową,
zgodną z symbolem podanym w
instrukcji obsługi okapu.
Okap musi być zamontowany do
ściany lub szafki z wykorzystaniem
wszystkich punktów przewidzianych
położenia okapu w pionie i w
poziomie należy dokręcić wszystkie
wkręty montażowe.
Strona 20
Loading...
