Page 1
Instrukcja okapu wyspowego
INORO BLACK
INORO WHITE
Page 2
Szanowni Państwo,
Dziękujemy za zaufanie i zakup naszego wyrobu. Nasze urządzenie
zaprojektowane zostało z myślą o spełnieniu Państwa oczekiwań w zakresie
funkcjonalności oraz estetyki. Z pewnością stanowić będzie element zarówno
praktyczny jak i dekoracyjny każdej kuchni. Mamy nadzieję, że urządzenie to
będzie Państwu służyć przez wiele lat.
Przed przystąpieniem do prac montażowych okapu należy dokładnie
zapoznać się z treścią niniejszej obsługi. Dzięki temu unikną Państwo błędów
podczas instalacji oraz problemów z obsługą okapu.
Okap kuchenny przeznaczony jest do stosowania w indywidualnych
gospodarstwach domowych, służy on do eliminowania oparów i zapachów
powstałych podczas przyrządzania potraw.
UWAGA: Producent nie ponosi odpowiedzialności za
uszkodzenia powstałe wskutek niepoprawnego montażu lub
użytkowania niezgodnego z niniejszą instrukcją obsługi.
- Ostrzeżenie, należy zwrócić szczególną uwagę na
wyróżniony zapis.
Strona 2
Wer v1.0
Page 3
Ogólne warunki bezpieczeństwa i montażu
• Niniejszą instrukcję obsługi należy zachować, aby móc z niej
skorzystać w każdej chwili.
• Należy zapoznać się z treścią niniejszej instrukcji obsługi, która
zawiera dokładne informacje dotyczące instalacji, montażu
i konserwacji okapu.
• Okap może różnić się pod względem wyglądu od okapu
przedstawionego na rysunkach w niniejszej instrukcji, ale
zalecenia dotyczące obsługi, konserwacji i montażu okapu
pozostają niezmienione.
• Nie należy dokonywać zmian elektrycznych czy mechanicznych
w okapie.
• Nie należy podłączać urządzenia do sieci przed ukończeniem
montażu.
• Wszelkie czynności montażowe i konserwacyjne należy
wykonywać w rękawicach ochronnych.
• Nie należy używać okapu bez prawidłowo zamontowanego filtra.
• Montaż niezgodny z niniejszą instrukcją obsługi może
powodować zagrożenie porażeniem elektrycznym.
• Pod okapem kuchennym nie wolno używać otwartego ognia.
• Posiłki przygotowywane na bazie tłuszczu powinny być stale
nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić.
• Zasysane powietrze przez okap nie może być odprowadzane
do kanału kominowego służącego do odprowadzania spalin z
urządzeń spalających gaz lub inne paliwo (nie dotyczy to okapów
z obiegiem zamkniętym).
• Jeżeli w gospodarstwie domowym oprócz okapu, eksploatuje się
inne urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa
ciekłe, grzejniki przepływowe, termy) należy zadbać
o wystarczającą wentylację pomieszczeń (dopływ powietrza).
• Nie należy wyciągać wtyczki z gniazda sieciowego pociągając za
przewód zasilający.
Strona 3
Wer v1.0
Page 4
• Przewód zasilający nie może dotykać gorącej powierzchni.
• Nie należy uruchamiać urządzenia, jeśli przewód zasilający jest
uszkodzony.
• Wymiana uszkodzonego przewodu zasilającego może być
wykonana wyłącznie przez producenta, serwis lub
wykwalifikowanego specjalistę.
• Okap powinien być czyszczony zarówno wewnątrz jak i na
zewnątrz przynajmniej raz w miesiącu lub co 35 godzin pracy
okapu. Każdorazowo przed czyszczeniem okapu, zasilanie okapu
musi być odłączone (należy wyjąć wtyczkę zasilającą lub
wyłączyć bezpieczniki).
• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co
najmniej 8 lat i przez osoby o obniżonych możliwościach
fizycznych, umysłowych i osoby o braku doświadczenia
i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub
instruktaż odnośnie użytkowania sprzętu w bezpieczny sposób,
tak aby związane z tym zagrożenia były zrozumiałe.
• Dzieci nie mogą bawić się sprzętem.
• Dzieci bez nadzoru nie mogą wykonywać czyszczenia
i konserwacji.
UWAGA:
Dostępne części mogą być gorące w czasie pracy kuchenki.
Niezgodne z instrukcją zastosowanie śrub lub elementów
mocujących może grozić porażeniem prądem elektrycznym.
Strona 4
Wer v1.0
Page 5
Ochrona środowiska
Rys. A
Rys. B
Li-FeS2
To urządzenie zostało zaprojektowane i wykonane z materiałów oraz
komponentów wysokiej jakości, które nadają się do ponownego
wykorzystania.
Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys.
A) oznacza, że produkt podlega selektywnej zbiórce zgodnie z
postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE.
Jeżeli na wyrobie umieszczony jest symbol przekreślonego kontenera na
odpady (Rys. B) oznacza, że produkt zawiera baterie, które podlegają
selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu
Europejskiego i Rady 2006/66/WE.
Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz
baterie (jeżeli występują) po okresie użytkowania, nie mogą być wyrzucone
wraz z innymi odpadami pochodzącymi z gospodarstwa domowego.
Użytkownik jest zobowiązany do oddania zużytego sprzętu oraz baterii (jeżeli
występują) prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i
elektronicznego oraz baterii. Prowadzący punkty zbiórki, w tym lokalne
punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system
umożliwiający oddanie tego sprzętu oraz baterii (jeżeli występują).
Prawidłowa utylizacja zużytego sprzętu oraz baterii (jeżeli występują)
przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska
naturalnego konsekwencji, wynikających z możliwości obecności w sprzęcie i
bateriach składników niebezpiecznych oraz niewłaściwego składowania i
przetwarzania takiego sprzętu i baterii. Gospodarstwo domowe spełnia ważną
rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu,
zużytego sprzętu, na tym etapie kształtuje się postawy, które wpływają na
zachowanie wspólnego dobra jakim jest czyste środowisko naturalne.
Gospodarstwa domowe są także jednym z większych użytkowników drobnego
sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na
odzyskiwanie surowców wtórnych. W przypadku niewłaściwej utylizacji tego
produktu mog
ą zostać nałożone kary zgodnie z ustawodawstwem krajowym.
Strona 5
Wer v1.0
Page 6
Dane techniczne
Dane techniczne zawarte w niniejszej instrukcji obsługi oraz na dołączonych
do okapu etykietach zostały uzyskane poprzez wykonanie pomiarów
i obliczeń zgodnie z wymogami rozporządzenia UE nr 65/2014 oraz 66/2014.

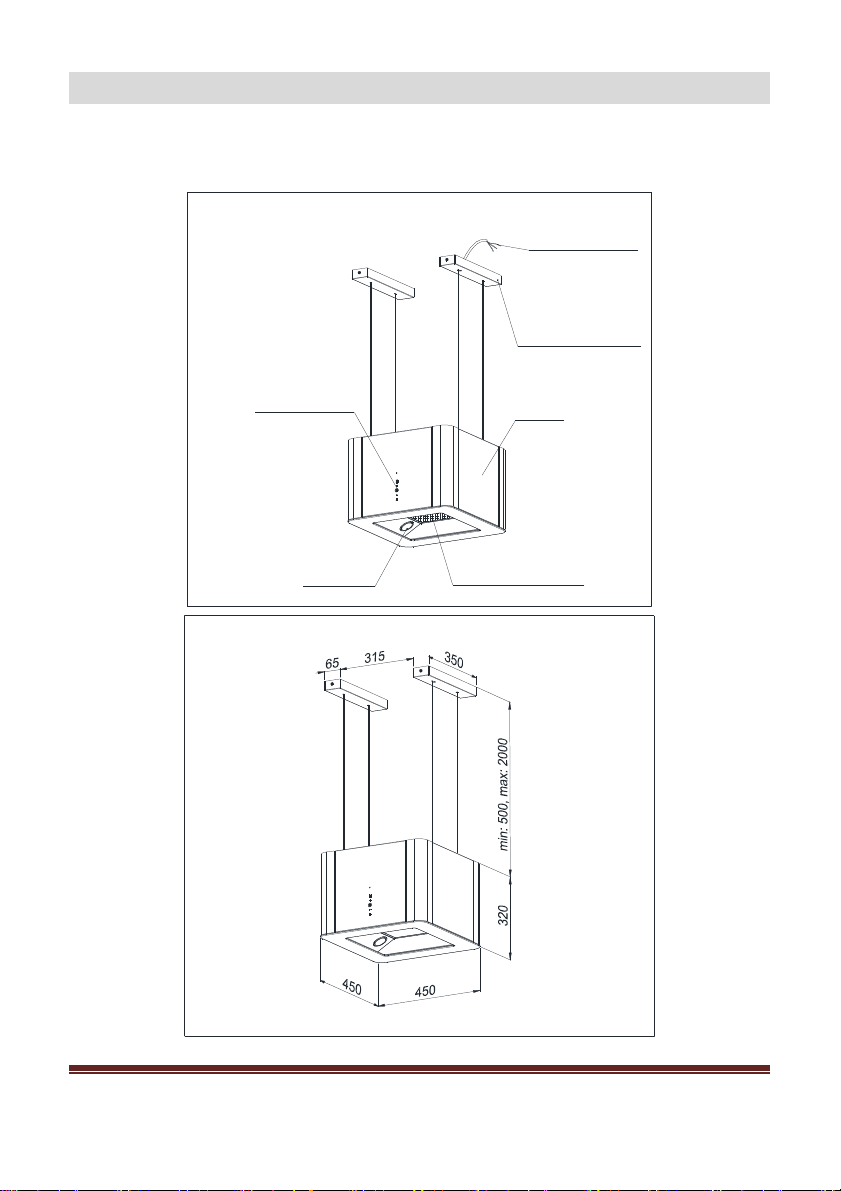

Rys.1 Rysunek poglądowy okapu kuchennego.
Przewód zasilający
Mocowanie do sufitu
Panel sterowania
dotykowy
Oświetlenie
Rys.2 Rysunek gabarytowy.
Filtr przeciwtłuszczowy
aluminiowy
Korpus
Strona 6
Wer v1.0
Page 7
Obsługa
Okap jest przeznaczony do zasysania oparów podczas przygotowywania
posiłków. Urządzenie może pracować w dwóch trybach:
Jako pochłaniacz: opary są oczyszczane z tłuszczu i zapachów zanim zostaną
zwrócone do pomieszczenia przez kratki w górnej osłonie komina. Aby okap
pracował jako pochłaniacz należy zainstalować filtr węglowy (Rys.10). Filtr
węglowy nie jest wyposażeniem standardowym, należy dokupić go
u sprzedawcy.
Instalacja okapu
UWAGA:
Niezgodne z instrukcją zastosowanie śrub lub elementów
mocujących może grozić porażeniem prądem elektrycznym.
Minimalna odległość zawieszenia okapu między powierzchnią, na której
znajdują się naczynia na urządzeniu grzewczym (kuchenka gazowa,

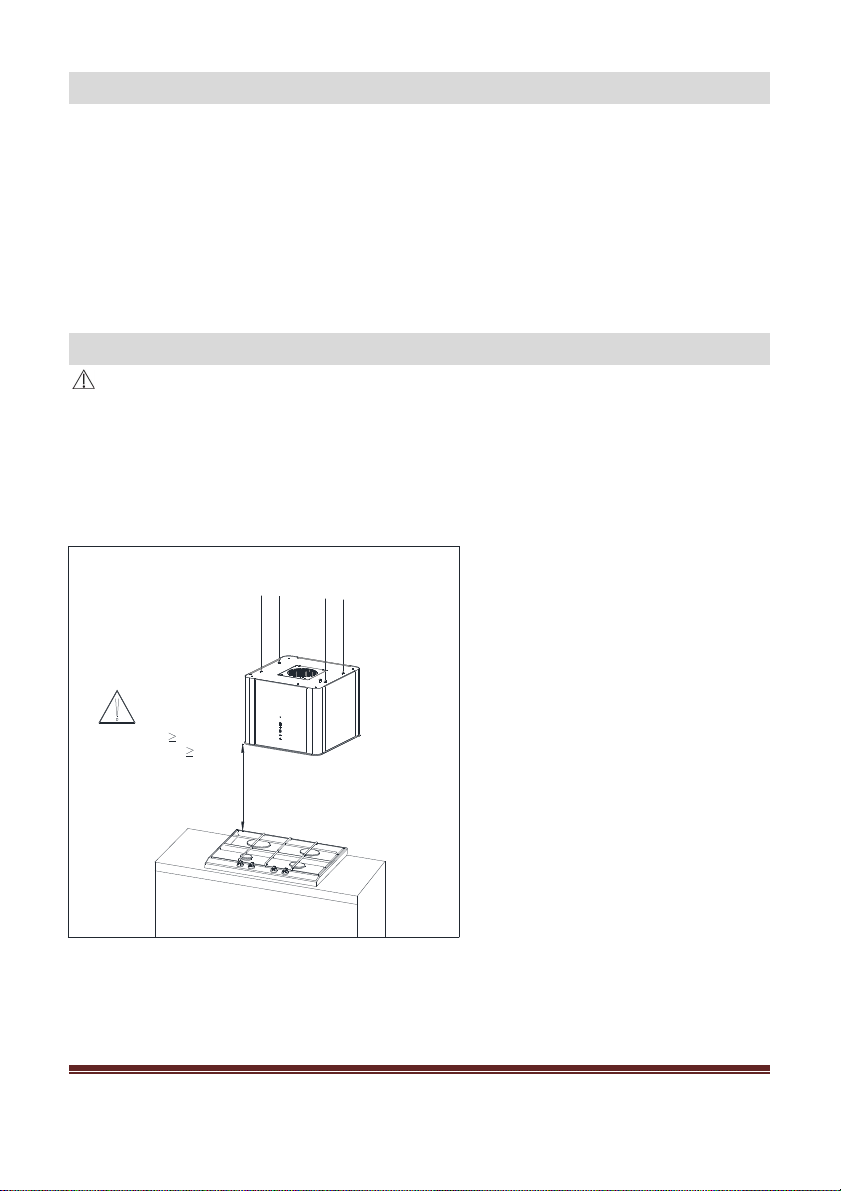

Rys.3 Sugerowana odległość od płyty grzewczej.
Kuchenki gazowe L 65cm
Kuchenki elektryczne L 45cm
L
montażem okapu należy upewnić się czy element, do którego ma być
przymocowany okap, potrafi przenieść wystarczające obciążenia. Okap
powinien by
ć montowany bezpośrednio do stropu bądź do konstrukcji nośnej,
która jest adekwatnie wytrzymała. Zabrania się montować okap do elementów
elektryczna), a najniższą częścią
okapu kuchennego (Rys.3)
powinna wynosić, nie mniej niż
45 cm dla kuchenek o zasilaniu
elektrycznym i nie mniej niż 65
cm dla kuchenek gazowych.
Jeżeli w instrukcji obsługi
urządzenia grzewczego podana
jest większa odległość
instalowania okapu kuchennego
niż wskazana powyżej, należy
dostosować się do takich
wskazań.
Montaż okapu do sufitu
przedstawiony jest na rysunkach
(Rys.4 - Rys.7). Przed
Strona 7
Wer v1.0
Page 8
wiotkich typu płyty kartonowo - gipsowe. Okap wyposażony jest w kołki
mocujące do betonu. Podczas montażu należy przestrzegać ogólnie
obowiązujących przepisów dotyczących odprowadzenia powietrza
z pomieszczeń.
UWAGA:
Niezgodne z instrukcją zastosowanie śrub lub elementów
mocujących może grozić porażeniem prądem elektrycznym.
Przed przystąpieniem do instalacji należy:
Sprawdzić, czy wymiary zakupionego produktu są dostosowane do
wybranego miejsca docelowego.
Odłączyć i usunąć (jeżeli istnieje taka możliwość) meble znajdujące
się w obszarze instalacji okapu, aby uzyskać łatwy dostęp do sufitu na
którym ma być zamontowany okap. Jeśli nie jest to możliwe należy
zabezpieczyć elementy znajdujące się w pobliżu wykonywanych prac.
Sprawdzić, czy w pobliżu strefy montowania okapu znajdują się
wyprowadzone przewody do podłączenia okapu.
Sprawdzić, czy w miejscach w których będą wykonane wiercenia nie
znajdują się przewody instalacyjne (elektryczne, hydrauliczne itp.).
Wyposażyć się w następujące narzędzia: miarkę, ołówek, wiertarkę
/wkrętarkę, wiertło Ø10, śrubokręt, poziomnicę.
Czynności montażowe:
1. Wyznaczyć oś elementu grzewczego i przenieść ją na sufit, gdzie
będzie zamontowany okap. Zaznaczyć wszystkie charakterystyczne
punkty mocowań okapu. Użyć wiertarki i wywiercić otwory (Rys. 4).
2. Przez mocowanie sufitowe przełożyć linki montażowe (Rys. 5A). W
wywiercone otwory włożyć kołki rozporowe i przykręcić podstawę
mocowania do sufitu za pomocą dołączonych śrub (Rys. 5B).
Podłączyć przewód zasilający i skręcić osłonę mocowania wkrętami
(Rys. 5C). Instalację okapu należy powierzyć osobie z odpowiednimi
uprawnieniami np. elektrykowi.
3. Linki monta
i wstępnie wyregulować (Rys.6), aby dokonać regulacji należy
żowe przełożyć przez uchwyt zaciskowy w okapie
Strona 8
Wer v1.0
Page 9
odkręcić tuleję zaciskową i ją wcisnąć. Dopiero po wciśnięciu tulei
można wysuwać linkę montażową z mocowania.
4. Umieścić poziomnicę na korpusie okapu kuchennego. Posługując się
instrukcją przedstawioną na rysunku 7 ustawić okap w poziomie
w dwóch płaszczyznach (A i B) zgodnie ze wskazaniem poziomnicy.
Po wypoziomowaniu okapu należy zakręcić tuleje zaciskowe.

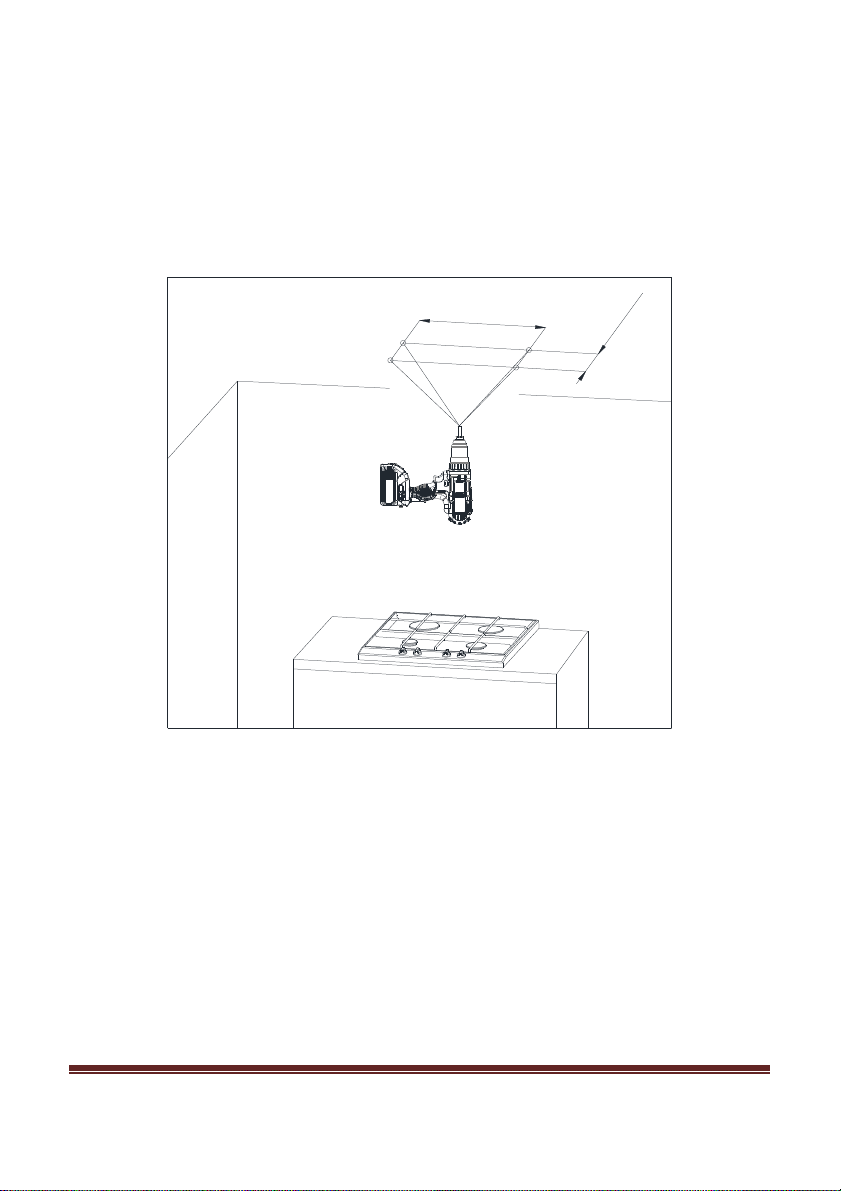

Rys.4 Wymiary montażowe
3
8
0
m
m
m
m
0
0
3
Strona 9
Wer v1.0
Page 10

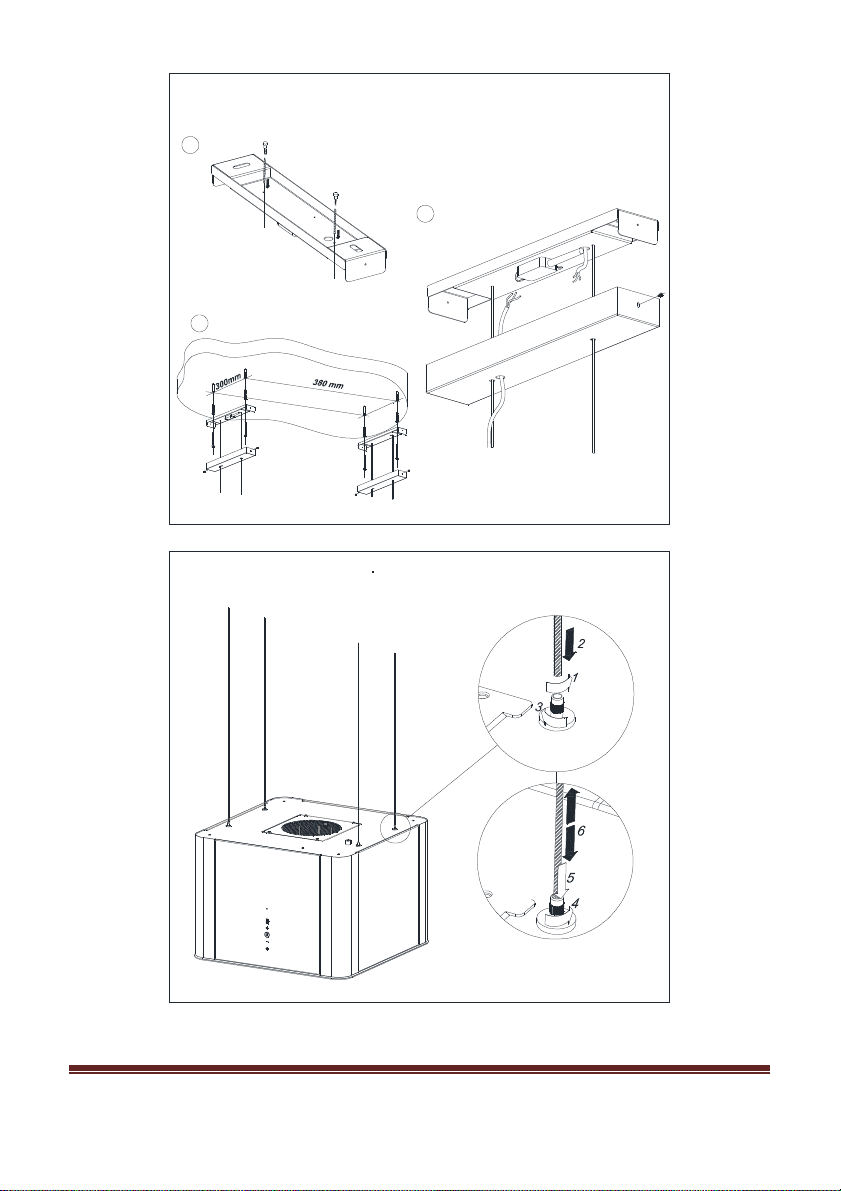

Rys.5 Montaż mocowania sufitowego.
A
C
B
Rys.6 Montaż linek do okapu.
Strona 10
Wer v1.0
Page 11

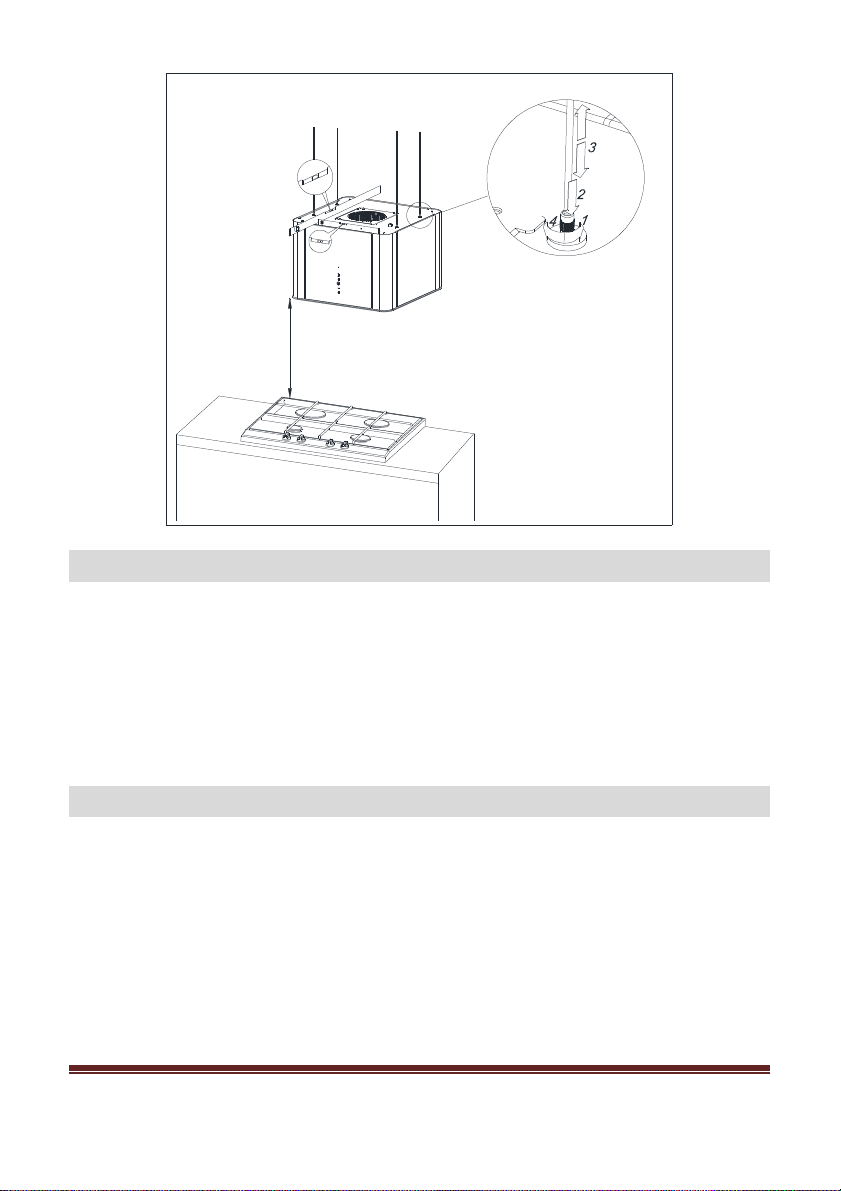

Rys.7 Ustawianie okapu kuchennego.
B
A
L
Podłączenie elektryczne
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce
umieszczonej w wewnętrznej części okapu. Jeżeli okap wyposażony jest we
wtyczkę należy ją umieścić w gniazdku wtykowym spełniającym wymagania
obowiązujących przepisów i znajdującym się w łatwo dostępnym miejscu.
Jeżeli okap nie jest wyposażony we wtyczkę, instalacje okapu należy
powierzyć osobie z odpowiednimi uprawnieniami (np. elektrykowi).
Czyszczenie i konserwacja
Przed wykonaniem jakichkolwiek czynności związanych z konserwacją
urządzenia, należy wyjąć wtyczkę z gniazdka. Okap należy czyścić łagodnymi
środkami czyszczącymi, nie należy używać środków ściernych. Regularna
konserwacja znacznie poprawia jakość pracy i trwałość okapu. Czynność
czyszczenia okapu należy powtarzać przynajmniej raz w miesiącu lub co 35
godzin pracy okapu. Do mycia okapu w żadnym wypadku NIE WOLNO
STOSOWA
(inox) należy czyścić specjalnymi preparatami przeznaczonymi do tego celu.
Ć ŚRODKÓW NA BAZIE ALKOHOLU. Elementy satynowe
Strona 11
Wer v1.0
Page 12
UWAGA:
Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia
i wymiany filtrów może powodować powstanie zagrożenia
pożarem. Zaleca się zatem przestrzeganie podanych wskazówek.
Producent nie ponosi odpowiedzialności za ewentualne
uszkodzenia silnika lub pożary spowodowane niewłaściwym
użytkowaniem.
Filtr przeciwtłuszczowy

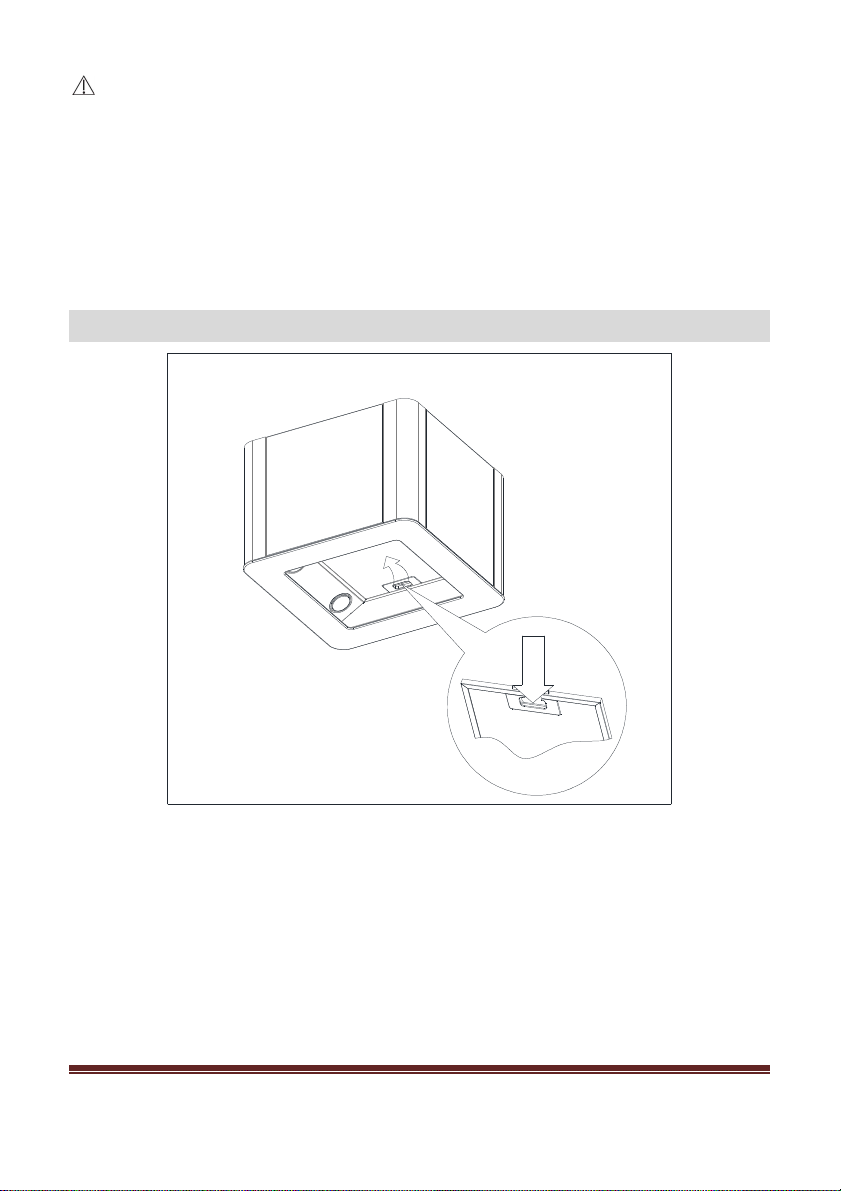

Rys.8 Demontaż filtra aluminiowego przeciwtłuszczowego.
2
1
Okap jest wyposażony w filtr aluminiowy, który zatrzymuje cząstki tłuszczu
pochodzące z gotowania. Filtr wyjmuje się poprzez przesunięcie zamków
w kierunku wskazanym strzałkami (Rys.8). Filtr powinien być myty ręcznie
poprzez zanurzenie na 15 minut w wodzie z płynem do mycia naczyń o
temperaturze 40-50ºC. Po upływie 15 minut należy rozpocząć mycie, a
następnie dokładnie opłukać filtr. Filtr musi być suchy przed ponownym
umieszczeniem w okapie. Filtr mo
Strona 12
Wer v1.0
że być również myty w zmywarkach. Filtr
Page 13
podczas mycia może się odbarwić, co nie ma wpływu na jego właściwości
filtrowania.
Przyczyną odbarwień filtrów w większości przypadków są słabej jakości
środki chemiczne stosowane podczas procesu mycia w zmywarkach. Mogą
one szkodliwie działać na aluminium, z którego wykonane są filtry
aluminiowe, a nawet anodowane, wpływają jedynie na odbarwienia
powierzchni, samo działanie filtra pozostaje bez zmian. Producent filtrów
aluminiowych zaleca mycie filtrów ręcznie, a w przypadku mycia w
zmywarkach zaleca stosowanie jedynie środków, które w instrukcji posiadają
informację, że jest to produkt przeznaczonym do mycia aluminium.
Nieczyszczony regularnie filtr zmniejsza wydajność okapu i może przyczynić
się do powstania pożaru. Filtr należy czyścić przynajmniej co 35 godzin pracy
okapu.
Filtr węglowy
Rys. 9 Wymiana filtra węglowego.
1
2
Symbol montaż filtra
Symbol demontaż filtra
1
2
Okap mo
że być wyposażony w filtr węglowy. Filtr węglowy stosuje się
wyłącznie, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr
Strona 13
Wer v1.0
Page 14
należy umieścić na obudowie turbiny, jak ilustruje to rysunek (Rys.9). Filtr
węglowy powinien być wymieniany co 6 miesięcy.
UWAGA:
Nie wolno myć lub regenerować filtra węglowego.
Wymiana oświetlenia
Przed przystąpieniem do jakichkolwiek prac związanych z wymianą
oświetlenia, należy odłączyć zasilanie. Jeżeli okap był wcześniej włączony
należy odczekać aby żarówki się ochłodziły i po ochłodzeniu można
przystąpić do ich wymiany. Proces wymiany żarówki przedstawia rysunek 10.
UWAGA:
Przed wymianą żarówek należy odłączyć zasilanie okapu.
Nie należy dotykać żarówek dopóki są gorące.
Należy uważać, aby nie dotykać bezpośrednio zakładanej
żarówki rękami.

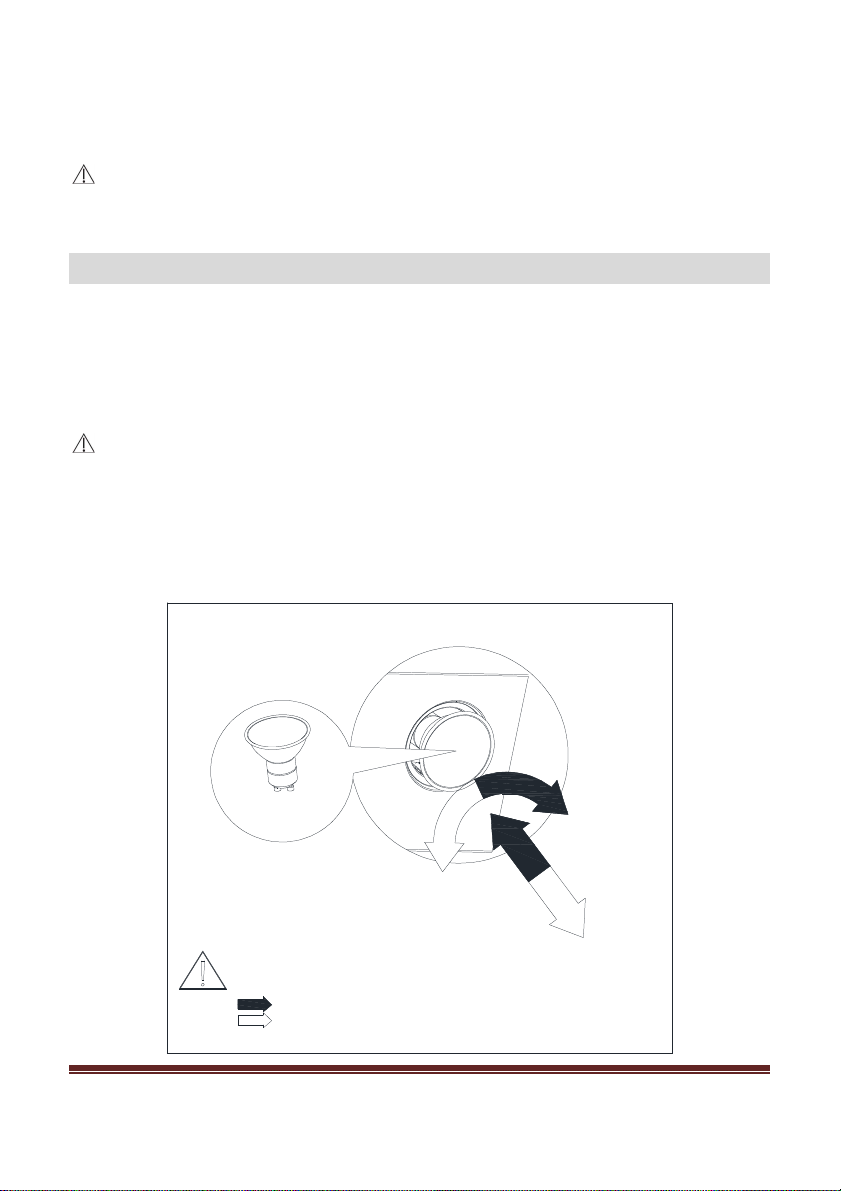

Rys. 10 Wymiana oświetlenia.
GU10
1
1
Symbol montaż żarówki
Symbol demontaż żarówki
2
2
Strona 14
Wer v1.0
Page 15

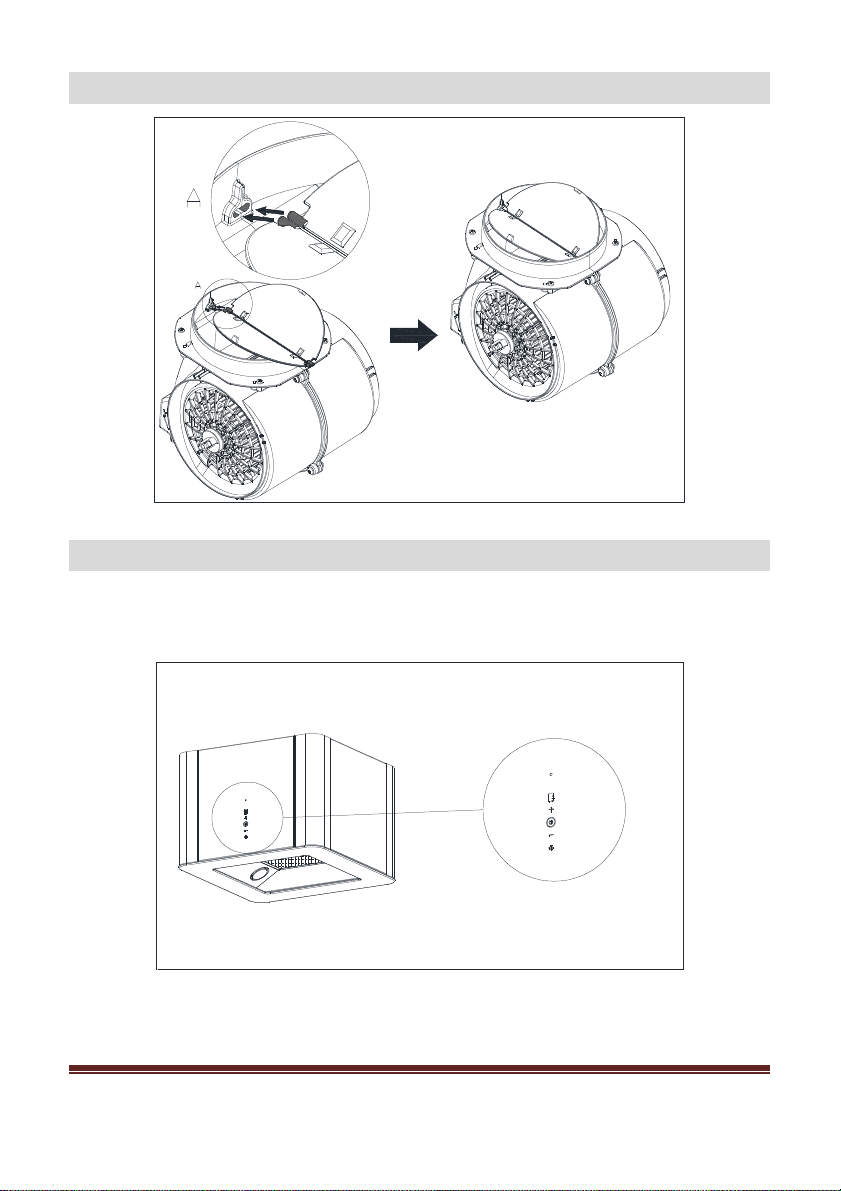

Skrzydełka turbiny
Install the flaps only when hood is in
extraction mode - connected to the ventilation.
Skrzydełka montować tylko gdy okap pracuje
w trybie wyciągu - gdy jest podłączony do
wentylacji.
Sterowanie pracą okapu
Okap wyposażony jest w sterowanie dotykowe znajdujące się na szybie górnej
(Rys.11).
Rys.11 Usytuowanie panelu dotykowego.
Strona 15
Wer v1.0
Page 16

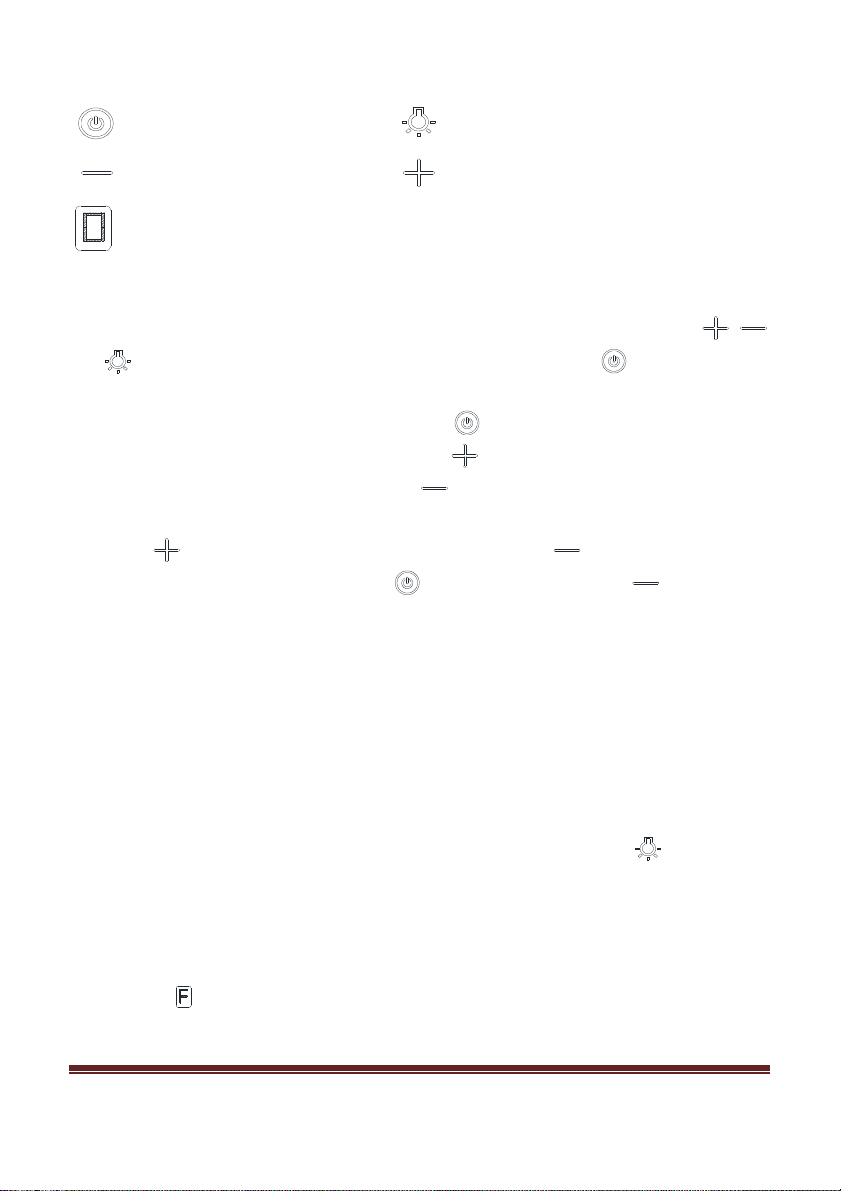

Oznaczenia pól dotykowych:
Zgodnie z rozporządzeniem EU 66/2014 okap wyposażony jest
Pole dotykow e włączające/wyłaczają ce okap
Pole dotykowe zmniejszające prędkość turbiny Pole dotykowe zwiększają ce prędkoś ć turbiny
Wyświetlacz cyfrowy
Pole dotykowe włą czają ce/wyłą czają ce oświetlenie okapu
Sterowanie pracą turbiny:
W trybie czuwania sterowanie jest niepodświetlone i nie działają pola ,
ani . W celu aktywacji sterowania należy dotknąć pola lub użyć pilota
(jeśli jest dołączony). Po aktywacji, sterowanie się podświetla i pojawiają się
symbole pól dotykowych, dotknięcie pola powoduje włączenie turbiny na
ostatnio używanym biegu, dotknięcie pola powoduje uruchomienie turbiny
na najwyższym biegu, dotknięcie pola powoduje uruchomienie turbiny na
najniższym biegu. Zwiększenie prędkości turbiny odbywa się przez dotknięcie
symbolu , zmniejszenie przez dotknięcie symbolu . Wyłączenie turbiny
okapu następuje po dotknięciu pola lub po dotknięciu pola gdy turbina
pracuje na pierwszym biegu. Wraz ze zmianą prędkości pracy turbiny
zmieniają się odpowiednio cyfry na wyświetlaczu: 1- praca turbiny na
pierwszym biegu, 2- praca turbiny na drugim biegu, 3- praca turbiny na
trzecim biegu, 4- praca turbiny na biegu intensywnym (turbo).
w automatyczny, pięciominutowy licznik zmieniający samoistnie poziom
biegu turbiny z czwartego na trzeci po upływie 5 minut.
Sterowanie oświetleniem:
Aby włączyć oświetlenie okapu należy dotknąć symbolu , ponowne
dotknięcie powoduje wyłączenie oświetlenia.
Dodatkowe informacje dotyczące sterowania okapem:
Sterownik okapu wyposażony jest w licznik czasu pracy okapu. Licznik
ustawiony jest na 35 godzin. Po upływie tego czasu na wyświetlaczu pojawia
si
ę symbol , który sygnalizuje zalecane czyszczenie filtra aluminiowego.
Strona 16
Wer v1.0
Page 17
Aby usunąć znak „F” na wyświetlaczu okapu należy dotknąć i przytrzymać
symbol „ w sposób ciągły” przez około 8 sekund.
Sterownik okapu wyposażony jest w blokadę panelu dotykowego służącą
do dezaktywowania panelu dotykowego np. podczas czyszczenia okapu. Aby
włączyć blokadę należy przytrzymać symbol (przez około 10 sekund) aż
pojawi się na wyświetlaczu symbol ( kropka w dolnym prawym rogu). Aby
powrócić do normalnej pracy należy ponownie przytrzymać symbol
(przez około 10 sekund) na wyświetlaczu zgaśnie kropka.
Sterownik okapu wyposażony jest w wyłącznik czasowy turbiny okapu,
który wyłącza turbinę okapu po upływie 15 minut od włączenia licznika.
Wyłącznik czasowy turbiny nie wyłącza oświetlenia, a prędkości turbiny
można dowolnie zmieniać. Aby wyłącznik czasowy mógł zostać włączony
turbina okapu musi pracować na dowolnej prędkości biegu 1, 2, 3,
intensywnym. Aktywacja timera następuje poprzez przytrzymanie symbolu
(przez około 10 sekund), aż na wyświetlaczu w prawym dolnym rogu
zacznie pulsować punkt. Wyłączenie tej funkcji można dokonać przez
ponowne przytrzymanie symbolu (około 10 sekund) lub wyłączenie
okapu.
Sterownik okapu wyposażony jest w funkcję automatycznego wyłączenia
pracy turbiny po upływie 2 godzin bezczynności sterowania okapem.
Okap posiada pilot do zdalnego sterowania (dotyczy wybranych modeli)
(Rys. 12a, b).

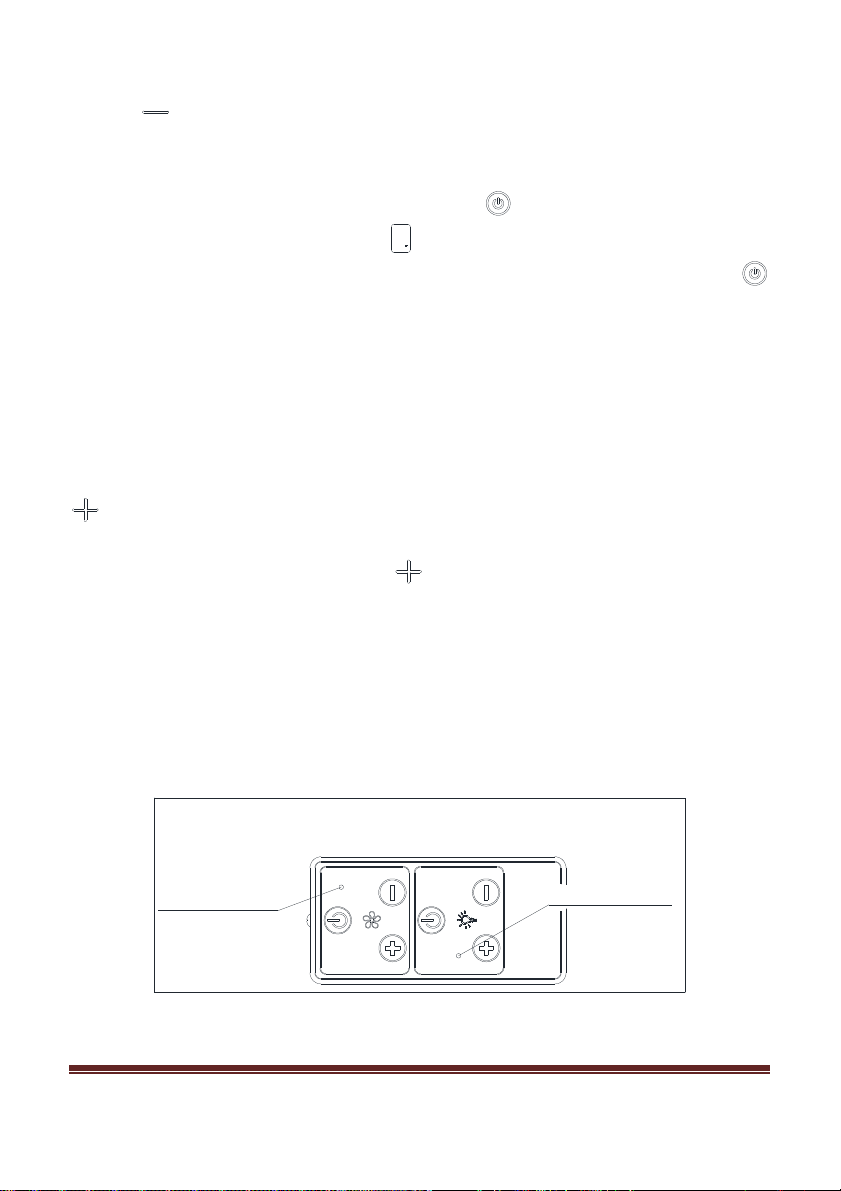

Rys. 12a Pilot zdalnego sterowania - wersja 1.
Górna część pilota
Dolna część pilota
Strona 17
Wer v1.0
Page 18

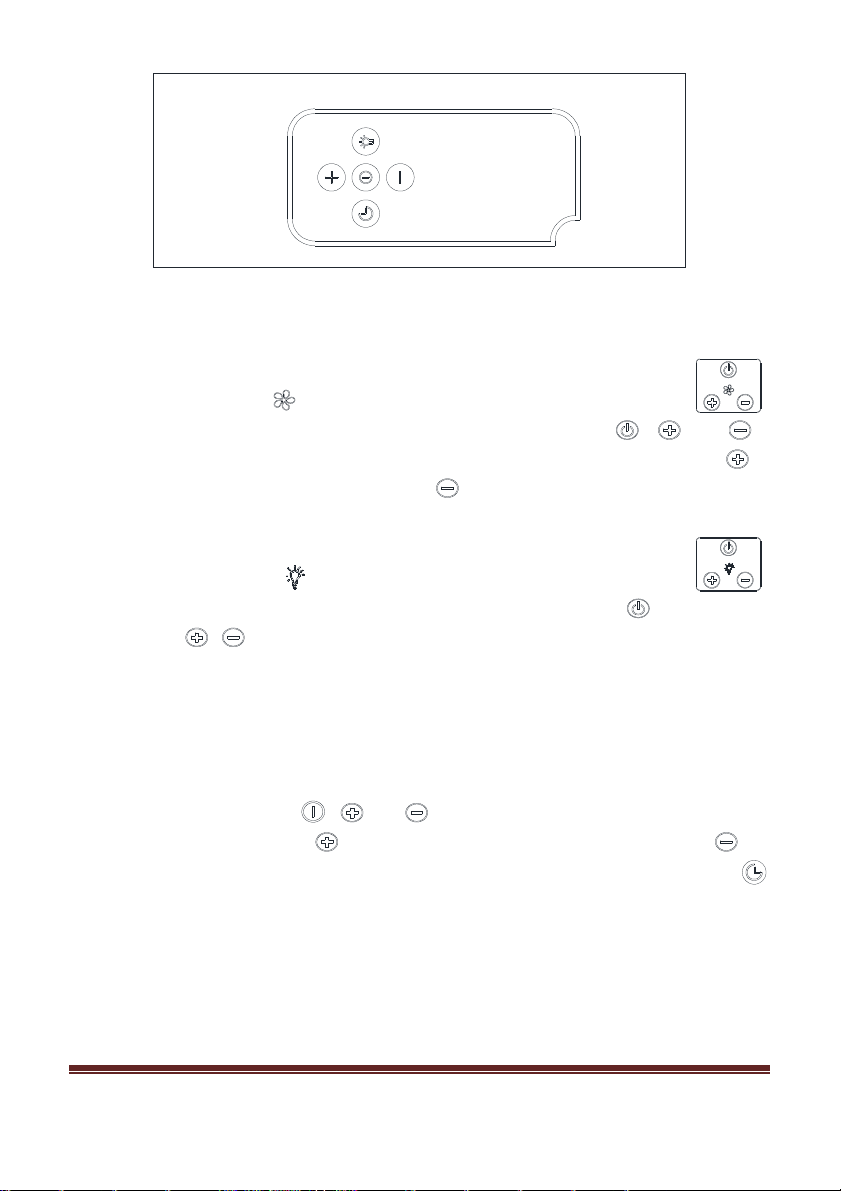

Rys. 12b Pilot zdalnego sterowania - wersja 2.
W pierwszej wersji pilot składa się z dwóch sekcji (Rys.12a).
Sterowanie pracą turbiny:
Za sterowanie pracą turbiny odpowiada górna sekcja pilota
oznaczona symbolem . Włączenie / wyłączenie turbiny odbywa
się przez naciśnięcie jednego z przycisków z symbolem , lub .
Zwiększanie prędkości odbywa się przez naciskanie przycisku ,
zmniejszanie przez naciskanie przycisku .
Sterowanie oświetleniem:
Za sterowanie oświetleniem odpowiada dolna sekcja pilota
oznaczona symbolem . Włączenie / wyłączenie oświetlenia
odbywa się przez naciśnięcie przycisku z symbolem . Przyciski
z symbolem , są nieaktywne.
W drugiej wersji pilot składa się z jednej wspólnej sekcji, która odpowiada za
sterowanie pracą turbiny oraz oświetleniem (Rys.12b).
Sterowanie pracą turbiny:
Za sterowanie pracą turbiny odpowiadają przyciski w środkowej kolumnie
pilota. Włączenie / wyłączenie turbiny odbywa się przez naciśnięcie jednego z
przycisków z symbolem , lub . Zwiększanie prędkości odbywa się
przez naciskanie przycisku , zmniejszanie przez naciskanie przycisku .
Dodatkowo podczas pracy turbiny naciśnięcie przycisku z symbolem
spowoduje włączenie funkcji timera, który wyłącza turbinę okapu po upływie
15 min od aktywacji funkcji. Wyłącznik czasowy turbiny nie wyłącza
oświetlenia. Podczas pracy timera prędkości turbiny można dowolnie
zmienia
ć.
Strona 18
Wer v1.0
Page 19
Sterowanie oświetleniem:
Za sterowanie oświetleniem odpowiada jeden przycisk oznaczony symbolem
. Włączenie / wyłączenie oświetlenia odbywa się przez naciśnięcie
przycisku.
Sposoby zmniejszenia wpływu procesu gotowania na środowisko
W celu zmniejszenia zużycia energii należy gotować w naczyniach
pod przykrywką.
Filtry aluminiowe okapu należy utrzymywać w czystości (zalecany
czas pracy filtra aluminiowego pomiędzy jego czyszczeniami wynosi
max 35h pracy okapu).
Należy dbać o drożność przewodów wentylacyjnych.
Poziom pracy turbiny podczas gotowania należy zawsze ustawiać na
minimalny bieg, który pozwoli na usunięcie oparów przy aktualnej
intensywności gotowania.
Strona 19
Wer v1.0
Page 20
Karta produktu
Karta produktu umieszczona jest wewnątrz okapu.
Strona 20
Wer v1.0
Page 21
Rozwiązywanie problemów
Objawy
Przyczyny wystąpienia
Sposoby naprawy
Okap wyposażony jest w tryb turbo,
Okap generuje nadmierny hałas
Przyczyną może być nieprawidłowy
u
Podczas pracy okapu na
1*
wyświetlaczu pojawia się pulsująca
Wyświetlacz pokazuje jedynie znak
"-." (minus oraz kropka w prawym
2*
dolnym rogu), okap nie reaguje na
Na wyświetlaczu nie pojawia się
3*
żaden symbol, okap nie reaguje na
Wyświetlacz pokazuje symbol
4*
jednego z biegów, okap nie reaguje
15min pracy, na wyświetlaczu
5*
pulsuje np. "1." (numer aktualnego
biegu i kropka w prawym dolnym
Na czwartym biegu pulsuje cyfra
6*
"4" na wyświetlaczu, po 5min bieg
Okap można obsługiwać jedynie za
7*
pomocą panelu sterowania, nie
8 Okap słabo zasysa opary.
Nie świeci jeden lub więcej punkt
9
10
Jeśli powyższe zalecenia nie rozwiązują problemów, należy skontaktować się z autoryzowanym serwisem AGD
uprawnionym do naprawy. Pod żadnym pozorem użytkownik okapu nie jest uprawniony do samodzielnych
napraw. Wykaz punktów serwisowych znajduje się na karcie gwarancyjnej oraz na stronie internetowej.
litera "F".
próbę włączenia.
naciskanie pól sterowania.
na naciskanie pól sterowania.
Turbina okapu wyłącza się po
rogu wyświetlacza).
zmieniany jest na trzeci.
reaguje na pilota.
świetlny.
i wibracje.
* dotyczy okapów ze sterowaniem dotykowym
Po 35 godzinach pracy okap
sygnalizuje konieczność
wyczyszczenia lub wymiany filtra
przeciwtłuszczowego.
Panel dotykowy został
zablokowany - jest to funkcja
ułatwiająca mycie okapu.
Prawdopodobnie zawiesił się panel
sterowania.
Prawdopodobnie zawiesił się panel
sterowania.
Został aktywowany automatyczny
wyłącznik czasowy panelu
sterowania.
który po 5min pracy automatycznie
zmienia bieg na trzeci w celu
oszczędzania energii.
Wyczerpała się bateria w pilocie
lub odległość jest zbyt duża.
Prawdopodobną przyczyną są
zanieczyszczone filtry.
Przepalona żarówka halogenowa /
ledowa.
montaż okapu do ściany lub szafki
kuchennej. Nie przykręcono
wszystkich przewidzianych
wkrętów lub nie dokręcono
wkrętów, pozostawiając luz.
Należy nacisnąć i przytrzymać przez
ok. 8s pole "-" na sterowaniu
dotykowym. Filtr należy umyć w
zmywarce lub wymienić na nowy.
Aby wyłączyć blokadę należy
nacisnąć i przytrzymać przez ok. 10s
pole z symbolem włącznika.
Należy odłączyć okap od źródła
zasilania na ok. 15s i włączyć go
ponownie.
Należy odłączyć okap od źródła
zasilania na ok. 15s i włączyć go
ponownie.
Aby deaktywować wyłącznik
czasowy należy nacisnąć i
przytrzymać przez ok. 10s symbol
plus lub wyłączyć okap.
Trybu turbo należy używać jedynie
przy intensywnym gotowaniu.
Należy wymienić baterię na nową.
Filtr przeciwtłuszczowy należy
umyć w zmywarce lub wymienić na
nowy. Filtr węglowy (jeśli
występuje) należy wymienić na
nowy.
Żarówkę należy wymienić na nową,
zgodną z symbolem podanym w
instrukcji obsługi okapu.
Okap musi być zamontowany do
ściany lub szafki z wykorzystaniem
wszystkich punktów przewidzianych
przez producenta. Po wyregulowani
położenia okapu w pionie i w
poziomie należy dokręcić wszystkie
wkręty montażowe.
Strona 21
Wer v1.0
Page 22
Notatki
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
Strona 22
Wer v1.0
Page 23
Notatki
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
Strona 23
Wer v1.0
Page 24
Notatki
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
Strona 24
Wer v1.0
Loading...
