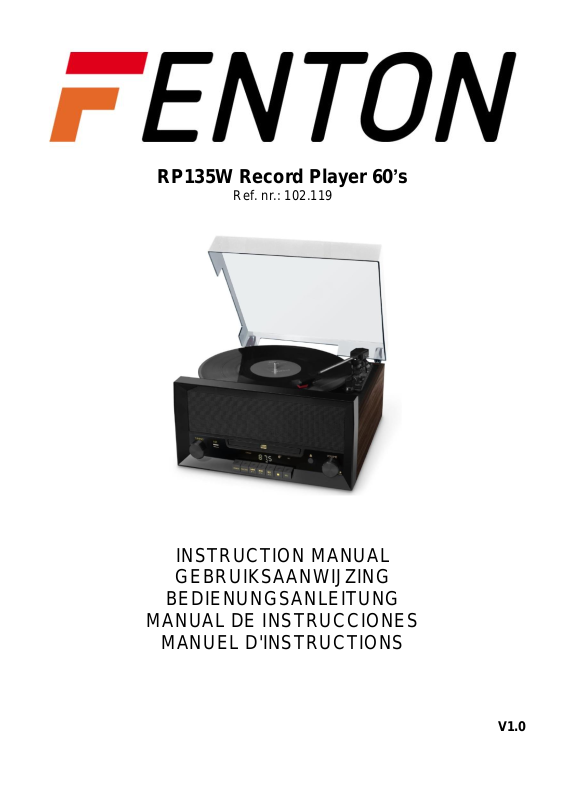

RP135W Record Player 60’s
Ref. nr.: 102.119
INSTRUCTION MANUAL
GEBRUIKSAANWIJZING
BEDIENUNGSANLEITUNG
MANUAL DE INSTRUCCIONES
MANUEL D'INSTRUCTIONS
V1.0
2
ENGLISH
Congratulations to the purchase of this Fenton product. Please read this manual thoroughly prior to using the unit in order to
benefit fully from all features.
Read the manual prior to using the unit. Follow the instructions in order not to invalidate the warranty. Take all precautions to
avoid fire and/or electrical shock. Repairs must only be carried out by a qualified technician in order to avoid electrical shock.
Keep the manual for future reference.
- Prior to using the unit, please ask advice from a
specialist. When the unit is switched on for the first time,
some smell may occur. This is normal and will disappear
after a while.
- The unit contains voltage carrying parts. Therefore do
NOT open the housing.
- Do not place metal objects or pour liquids into the unit
This may cause electrical shock and malfunction.
- Do not place the unit near heat sources such as
radiators, etc. Do not place the unit on a vibrating
surface. Do not cover the ventilation holes.
- The unit is not suitable for continuous use.
- Be careful with the mains lead and do not damage it. A
faulty or damaged mains lead can cause electrical shock
and malfunction.
- When unplugging the unit from a mains outlet, always
pull the plug, never the lead.
- Do not plug or unplug the unit with wet hands.
- If the plug and/or the mains lead are damaged, they
need to be replaced by a qualified technician.
- If the unit is damaged to such an extent that internal
parts are visible, do NOT plug the unit into a mains outlet
and DO NOT switch the unit on. Contact your dealer. Do
NOT connect the unit to a rheostat or dimmer.
- To avoid fire and shock hazard, do not expose the unit to
rain and moisture.
- All repairs should be carried out by a qualified technician
only.
- Connect the unit to an earthed mains outlet (220240Vac/50Hz) protected by a 10-16A fuse.
- During a thunderstorm or if the unit will not be used for a
longer period of time, unplug it from the mains. The rule
is: Unplug it from the mains when not in use.
- If the unit has not been used for a longer period of time,
condensation may occur. Let the unit reach room
temperature before you switch it on. Never use the unit in
humid rooms or outdoors.
- To prevent accidents in companies, you must follow the
applicable guide lines and follow the instructions.
- Do not repeatedly switch the fixture on and off. This
shortens the life time.
- Keep the unit out of the reach of children. Do not leave
the unit unattended.
- Do not use cleaning sprays to clean switches. The
residues of these sprays cause deposits of dust and
grease. In case of malfunction, always seek advice from
a specialist.
- Do not force the controls.
- This unit is with speaker inside which can cause
magnetic field. Keep this unit at least 60cm away from
computer or TV.
- If this product have a built-in lead-acid rechargeable
battery. Please recharge the battery every 3 months if
you are not going to use the product for a long period of
time. Otherwise the battery may be permanently
damaged.
- If the battery is damaged please replace with same
specifications battery. And dispose the damaged battery
environment friendly.
- If the unit has fallen, always have it checked by a
qualified technician before you switch the unit on again.
- Do not use chemicals to clean the unit. They damage the
varnish. Only clean the unit with a dry cloth.
- Keep away from electronic equipment that may cause
interference.
- Only use original spares for repairs, otherwise serious
damage and/or dangerous radiation may occur.
- Switch the unit off prior to unplugging it from the mains
and/or other equipment. Unplug all leads and cables
prior to moving the unit.
- Make sure that the mains lead cannot be damaged when
people walk on it. Check the mains lead before every use
for damages and faults!
- The mains voltage is 220-240Vac/50Hz. Check if power
outlet match. If you travel, make sure that the mains
voltage of the country is suitable for this unit.
- Keep the original packing material so that you can
transport the unit in safe conditions.
This mark attracts the attention of the user to high voltages that are present inside the housing and that are of sufficient
magnitude to cause a shock hazard.
This mark attracts the attention of the user to important instructions that are contained in the manual and that he should
read and adhere to.
The unit has been certified CE. It is prohibited to make any changes to the unit. They would invalidate the CE certificate and
their guarantee!
NOTE: To make sure that the unit will function normally, it must be used in rooms with a temperature between 5°C/41°F and
35°C/95°F.
Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your local authorities or your
dealer about the way to proceed. The specifications are typical. The actual values can slightly change from one unit to the other.
Specifications can be changed without prior notice.
Do not attempt to make any repairs yourself. This would invalid your warranty. Do not make any changes to the unit. This would also invalid
your warranty. The warranty is not applicable in case of accidents or damages caused by inappropriate use or disrespect of the warnings
contained in this manual. Fenton cannot be held responsible for personal injuries caused by a disrespect of the safety recommendations
and warnings. This is also applicable to all damages in whatever form.
3
UNPACKING INSTRUCTION
CAUTION! Immediately upon receiving the product, carefully unpack the carton, check the contents to ensure that all parts are
present, and have been received in good condition. Notify the shipper immediately and retain packing material for inspection if
any parts appear damage from shipping or the package itself shows signs of mishandling. Save the package and all packing
materials. In the event that the product must be returned to the factory, it is important that the product be returned in the original
factory box and packing.
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The
arising condensation water might damage your device. Leave the device switched off until it has reached room temperature.
OVERVIEW
1. Tuning knob
2. USB port
3. Standby indicator
4. Standby button
5. Function button
6. PREV button
7. NEXT button
8. PLAY/PAUSE button
9. STOP button
10. REC button
11. BT indicator
12. REC indicator
13. OPEN/CLOSE button
14. Volume control knob
15. Antenna
16. Headphone port
17. AUX IN socket
18. RCA output socket to connect external
speakers(with power amplifier built-in)
19. Power ON/OFF switch
20. DC IN jack
21. 45RPM adaptor
22. Turntable platter
23. Speed selector
24. Tonearm
25. AUTO STOP ON/OFF Switch
26. Tone Arm Lock
27. Cartridge/needle
LISTEN TO FM RADIO
• Press standby button [4] and the default mode is FM radio mode.
• Rotate the tuning knob [1] to search for the FM radio station manually.
• Press the button [8] for 2 seconds to search stations and save stations with name P01, P02, etc.
• Press buttons [6] [7] to switch between saved stations.
Recording
Plug in the USB drive to the USB port [2] at the front of the unit; press the REC button [10], the REC indicator [12] will light up
and the letters USB becomes flashing on the display and the radio program will be recorded into USB drive; press the STOP
button [9] to save the recorded file and stop recording.
PLAYING A CD
• Press the function button [5] to enter into the CD mode; press OPEN/CLOSE button [13] to open the disc tray, place
disc label side up on the tray, press OPEN/CLOSE button [13] to close the tray; the disc will start playing once loaded.
• To pause playback press the PLAY/PAUSE button [8], to continue playback press PLAY/PAUSE button [8] again.
• To stop playback press STOP button [9].
• To skip backwards through tracks, press PREV button [6] . To skip forwards through tracks press NEXT button [7] .
Recording
There are two ways to record CD via USB:
1. Recording of one track
• Press the REC button [10], the REC indicator [12] will light up, on the display, REC will appear and then ONE will
appear
• Press the REC button [10] to confirm the recording.
• Press the NEXT button [7] to select the song to be recorded.
• Press the REC button [10] to confirm the selection. The single song recording will automatically end up when that song
playback is finished. During recording, you can also press STOP button [9] to stop the recording.
2. Recording of all music tracks:
• Press the REC button [10], the REC indicator [12] will light up, on the display, REC will appear and then ONE will
appear.
• Press the NEXT button [7] and then ALL will appear on the display.
• Press the REC button [10] to start recording. During recording, you can also press STOP button [9] to stop the
recording.
4
PLAYING FROM USB DRIVE
• Press the function button [5] to enter into the USB mode; it will play automatically when the USB drive is plugged in.
• To pause playback press the PLAY/PAUSE button [8], to continue playback press PLAY/PAUSE button [8] again.
• To stop playback press STOP button [9].
• To skip forwards through tracks press NEXT button [7].If the playback time of current song is more than 3 second,
press PREV button [6] once to the beginning of current song and press PREV button [6] twice to the previous song.
PLAYING A VINYL RECORD
• Before playing a record please unlatch the Tone Arm Lock [26] and remove the cartridge protector from the
cartridge/needle.
• Press the function button [5] to enter into the PHONO mode; place the record on the turntable [22], select the speed
required using the Speed Selector [23], then gently place the needle on the record, the turntable will start spinning
when AUTO STOP switch is ON position.
• Besides the Speed selector, there is a AUTO STOP ON/OFF Switch [25] besides the Speed selector [23]. If the AUTO
STOP ON/OFF Switch is turned ON, the record will stop automatically when finished(For some few vinyl records, it will
stop when it does not come to the end or it will not stop when it comes to the end). If Auto Stop Control is turned OFF,
record will NOT stop automatically when finished.
• Press the REC button[10], the REC indicator [12] will light up and the letters USB becomes flashing and the vinyl
records will be recorded into USB drive; press the STOP button [9] to save the recorded file and stop recording.
LISTEN TO AN EXTERNAL SOURCE
• To listen to an external source, such as an MP3 player or smartphone, connect a suitable cable (3.5mm jack to 3.5mm
jack) to the AUX IN socket [17] at the back of this unit, and press the function button [5] to enter into the AUX in mode.
• Press the REC button[10], the REC indicator [12] will light up and the letters USB becomes flashing and the external
sources will be recorded into USB drive; press the STOP button [9] to save the recorded file and stop recording.
PLAYING VIA BT
• Press the function button [5] to enter into the BT mode.
• The BT indicator [11] will become blue colour with flashing.
• Turn on your BT function on your mobile phone or tablet PC and then search the music center with its name Fenton
record player. After pairing and connection, the BT indicator [11] will become blue colour without flashing, and you can
play your music of your mobile phone or tablet PC on this music center.
• Press the REC button [10], the REC indicator [12] will light up and the letters USB becomes flashing and the wireless
music will be recorded into USB drive; press the STOP button [9] to save the recorded file and stop recording.
HOW TO REPLACE THE NEEDLE
To replace the needle, please refer to the instructions below.
Removing the needle from the cartridge
• Place a screwdriver at the tip of the stylus and push downward as
shown in direction “A”.
• Remove the stylus by pulling the stylus forward and pushing
downward.
Installing the Stylus
• Hold the tip of the stylus and insert the stylus by pressing as shown in direction “B”.
• Push the stylus upward as in direction "C" until the stylus locks into the tip position.
5
NEDERLANDS
Hartelijk dank voor de aanschaf van dit Fenton product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding
zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.
Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens
kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is
het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te
voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.
- Bewaar de verpakking zodat u indien het apparaat defect is,
dit in de originele verpakking kunt opsturen om
beschadigingen te voorkomen.
- Voordat het apparaat in werking wordt gesteld, altijd eerst
een deskundige raadplegen. Bij het voor de eerste keer
inschakelen kan een bepaalde reuk optreden. Dit is normaal
en verdwijnt na een poos.
- In het apparaat bevinden zich onder spanning staande
onderdelen; open daarom NOOIT dit apparaat.
- Plaats geen metalen objecten en mors geen vloeistof in het
effect. Dit kan leiden tot elektrische schokken of defecten.
- Toestel niet opstellen in de buurt van warmtebronnen zoals
radiatoren etc. en niet op een vibrerende onder- grond
plaatsen. Dek ventilatieopeningen nooit af.
- Het apparaat is niet geschikt voor continu gebruik.
- Wees voorzichtig met het netsnoer en beschadig deze niet.
Als het snoer kapot of beschadigd is, kan dit leiden tot
elektrische schokken of defecten.
- Als u de stekker uit het stopcontact neemt, trek dan niet aan
het snoer, maar aan de stekker.
- Om brand of elektrische schok te voorkomen, dient u dit
apparaat niet bloot te stellen aan regen of vocht.
- Verwijder of plaats een stekker nooit met natte handen resp.
uit en in het stopcontact.
- Indien zowel de stekker en/of netsnoer als snoeringang in het
apparaat beschadigd zijn dient dit door een vakman hersteld
te worden.
- Indien het apparaat zo beschadigd is dat inwendige
(onder)delen zichtbaar zijn mag de stekker NOOIT in het
stopcontact worden geplaatst en het apparaat NOOIT
worden ingeschakeld. Neem in dit geval contact op met de
dealer.
- Sluit het apparaat nooit op een dimmer aan.
- Reparatie aan het apparaat dient te geschieden door een
vakman of een deskundige.
- Sluit het apparaat alleen aan op een 220-240VAC / 50Hz
(geaard) stopcontact, verbonden met een 10-16A
meterkastgroep.
- Bij onweer altijd de stekker uit het stopcontact halen, zo ook
wanneer het apparaat voor een langere tijd niet gebruikt
wordt. Stelregel: Bij geen gebruik stekker verwijderen.
- Als u het apparaat lang niet gebruikt heeft en het weer wil
gebruiken kan er condens ontstaan; laat het apparaat eerst
op kamertemperatuur komen alvorens het weer in werking
te stellen.
- Apparaat nooit in vochtige ruimten en buiten gebruiken.
- Om ongevallen in bedrijven te voorkomen moet rekening
worden gehouden met de daarvoor geldende richtlijnen en
moeten de aanwijzingen/waarschuwingen worden gevolgd.
- Het apparaat buiten bereik van kinderen houden.
Bovendien mag het apparaat nooit onbeheerd gelaten
worden.
- Gebruik geen schoonmaakspray om de schakelaars te
reinigen. Restanten van deze spray zorgen ervoor dat
smeer en stof ophopen. Raadpleeg bij storing te allen tijde
een deskundige.
- Gebruik geen overmatige kracht bij het bedienen van het
apparaat.
- Dit apparaat kan magnetisch veld veroorzaken. Houd dit
apparaat ten minste 60 cm afstand van de computer of tv.
- Indien dit apparaat beschikt over een loodaccu, dient deze
tenminste elke 3 maanden opgeladen te worden indien
deze voor een langere periode niet wordt gebruikt anders
bestaat de kans dat de accu permanent beschadigd.
- Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
- Tracht het apparaat niet schoon te maken met chemische
oplossingen. Dit kan de lak beschadigen. Gebruik een
droge doek om schoon te maken.
- Blijf uit de buurt van elektronische apparatuur die
bromstoringen zouden kunnen veroorzaken.
- Bij reparatie dienen altijd originele onderdelen te worden
gebruikt om onherstelbare beschadigingen en/of
ontoelaatbare straling te voorkomen.
- Schakel eerst het toestel uit voordat u het netsnoer
verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u
dit product gaat verplaatsen.
- Zorg ervoor dat het netsnoer niet beschadigd/defect kan
raken wanneer mensen erover heen lopen. Het netsnoer
vóór ieder gebruik controleren op breuken/defecten!
- In Nederland/België is de netspanning 220-240Vac/50Hz.
Indien u reist (en u neemt het apparaat mee) informeer dan
naar de netspanning in het land waar u verblijft.
Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product
aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.
Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op
te volgen.
OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur
tussen de 5°C/41°F en 35°C/95°F ligt.
Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de
WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk
depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl
Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen
reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit
geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en
het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Fenton geen enkele aansprakelijkheid in geval van
persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in
wélke vorm dan ook.
6
UITPAKKEN
LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle
onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk
de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden
teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.
Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet
onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur
komt en steek vervolgens de voeding stekker in het stopcontact/wandcontactdoos.
OVERZICHT
1. Afstemknop
2. USB-poort
3. Stand-by-indicator
4. Stand-by-knop
5. Functietoets
6. PREV-knop
7. Volgende knop
8. PLAY/PAUSE-knop
9. STOP-knop
10. REC-knop
11. BT-indicator
12. REC-indicator
13. Toets OPEN/DICHT
14. Volumeknop
15. Antenne
16. Koptelefoonaansluiting
17. AUX IN-aansluiting
18. RCA-uitgangsaansluiting voor het aansluiten van
externe luidsprekers (met ingebouwde
eindversterker)
19. Aan/uit-schakelaar
20. DC IN-aansluiting
21. 45RPM-adapter
22. Draaitafelschotel
23. Snelheidskiezer
24. Tonearm
25. AUTO STOP AAN/UIT-schakelaar
26. Toonarm slot
27. Patroon/naald
LISTEN TO FM RADIO
• Druk op de stand-by-toets [4] en de standaardmodus is de FM-radiomodus.
• Draai aan de afstemknop [1] om de FM-radiozender handmatig te zoeken.
• Houd de toets [8] 2 seconden ingedrukt om zenders te zoeken en zenders met de naam P01, P02, enz. op te slaan.
• Druk op de toetsen [6] [7] om tussen de opgeslagen zenders te schakelen.
Opname
Sluit de USB-stick aan op de USB-poort [2] aan de voorkant van het apparaat; druk op de REC-knop [10], de REC-indicator [12]
zal oplichten en de letters USB zullen gaan knipperen op het display en het radioprogramma zal worden opgenomen op de
USB-stick; druk op de STOP-knop [9] om het opgenomen bestand op te slaan en de opname te stoppen.
CD AFSPELEN
• Druk op de functietoets [5] om de CD-modus in te schakelen; druk op de OPEN/DICHT knop [13] om de disclade te
openen, plaats de disclabelzijde naar boven op de lade, druk op de OPEN/DICHT knop [13] om de lade te sluiten; de
disc zal beginnen te spelen zodra deze is geplaatst.
• Om het afspelen te pauzeren drukt u op de PLAY/PAUSE toets [8], om door te gaan met het afspelen drukt u
nogmaals op de PLAY/PAUSE toets [8].
• Om de weergave te stoppen drukt u op de STOP-toets [9].
• Druk op de PREV-knop [6] om achteruit door de tracks te bladeren. Druk op de NEXT-toets [7] om vooruit door de
tracks te bladeren.
Opname
Er zijn twee manier om CD opname via USB:
1. Opname van één muzieknummer
• Druk op de REC-knop [10], de REC-indicator [12] zal oplichten, op het display zal REC verschijnen en vervolgens
ONE.
• Druk op de REC-knop [10] om de opname te bevestigen.
• Druk op de NEXT-toets [7] om het op te nemen nummer te kiezen.
• Druk op de REC-knop [10] om de keuze te bevestigen. De opname van een enkel muzieknummer zal automatisch
eindigen wanneer het afspelen van dat muzieknummer is voltooid. Tijdens de opname kunt u ook op de STOP-knop [9]
drukken om de opname te stoppen.
2. Opname van alle muzieknummers:
• Druk op de REC-knop [10], de REC-indicator [12] zal oplichten, op het display zal REC verschijnen en vervolgens
ONE.
• Druk op de VOLGENDE knop [7] en daarna zal ALLES op het display verschijnen.
• Druk op de REC-knop [10] om de opname te starten. Tijdens de opname kunt u ook op de STOP-knop [9] drukken om
de opname te stoppen.
7
AFSPELEN VANAF USB
• Druk op de functietoets [5] om de USB-modus in te schakelen; deze wordt automatisch afgespeeld wanneer de USB-
stick wordt aangesloten.
• Om het afspelen te pauzeren drukt u op de toets PLAY/PAUSE [8], om verder te gaan met het afspelen drukt u
nogmaals op de toets PLAY/PAUSE [8].
• Om de weergave te stoppen drukt u op de STOP-toets [9].
• Als de afspeeltijd van het huidige nummer meer dan 3 seconden is, druk dan eenmaal op de PREV-knop [6] tot het
begin van het huidige nummer en druk tweemaal op de PREV-knop [6] tot het vorige nummer.
AFSPELEN VAN VINYLPLAAT
• Voordat u een plaat afspeelt, dient u de Toonarm-vergrendeling [26] te ontgrendelen en de cartridgebeschermer van
de cartridge/naald te verwijderen.
• Druk op de functietoets [5] om de PHONO-modus in te schakelen; plaats de plaat op de platenspeler [22], selecteer de
gewenste snelheid met behulp van de snelheidskiezer [23] en plaats vervolgens voorzichtig de naald op de plaat, de
platenspeler zal beginnen te draaien wanneer de AUTO STOP-schakelaar in de stand ON staat.
• Naast de snelheidskiezer is er een AUTO STOP ON/OFF-schakelaar [25]. Als de AUTO STOP ON/OFF-schakelaar is
ingeschakeld, zal de plaat automatisch stoppen als hij klaar is (bij sommige vinylplaten zal hij stoppen als hij niet aan
het einde komt of zal hij niet stoppen als hij aan het einde komt). Als de Auto Stop Control wordt uitgeschakeld, zal de
plaat NIET automatisch stoppen als hij klaar is.
Opname
Druk op de REC-knop [10], de REC-indicator [12] zal oplichten en de letters USB zullen gaan knipperen en de
grammofoonplaten zullen worden opgenomen op de USB-stick; druk op de STOP-knop [9] om het opgenomen bestand op te
slaan en de opname te stoppen.
NAAR EEN EXTERNE BRON LUISTEREN
• Om naar een externe bron te luisteren, zoals een MP3-speler of smartphone, sluit u een geschikte kabel (3,5mm-
aansluiting op 3,5mm-aansluiting) aan op de AUX IN-aansluiting [17] aan de achterkant van dit toestel en drukt u op de
functietoets [5] om de AUX in de modus in te schakelen.
• Druk op de REC-knop [10], de REC-indicator [12] zal oplichten en de letters USB zullen gaan knipperen en de externe
bronnen zullen worden opgenomen op de USB-stick; druk op de STOP-knop [9] om het opgenomen bestand op te
slaan en de opname te stoppen.
AFSPELEN VIA BT
• Druk op de functietoets [5] om de BT-modus in te schakelen.
• De BT-indicator [11] wordt met knipperen blauw.
• Schakel uw BT-functie in op uw mobiele telefoon of tablet-pc en zoek vervolgens in het muziekcentrum met de naam
Fenton platenspeler. Na het koppelen en verbinden zal de BT indicator [11] blauw worden zonder te knipperen en kunt
u uw muziek van uw mobiele telefoon of tablet-pc op dit muziekcentrum afspelen.
• Druk op de REC-knop [10], de REC-indicator [12] zal oplichten en de letters USB zullen gaan knipperen en de
draadloze muziek zal worden opgenomen op de USB-stick; druk op de STOP-knop [9] om het opgenomen bestand op
te slaan en de opname te stoppen.
HOE DE NAALD TE VERVANGEN
Om de naald te vervangen, raadpleeg de onderstaande instructies.
De naald uit de cartridge halen:
• Plaats een schroevendraaier op de punt van de stylus en duw deze naar beneden zoals aangegeven in de richting "A".
• Verwijder de stylus door de stylus naar voren te trekken en naar beneden te duwen.
De stylus installeren:
• Houd de punt van de stylus vast en steek de stylus in door te drukken zoals aangegeven in de richting "B".
• Duw de stylus naar boven in de richting "C" totdat de stylus in de tippositie vastklikt.
8
DEUTSCH
Vielen Dank für den Kauf dieses Fenton gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig
durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.
Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher
Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden.
Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie
diese Anleitung für spätere Bezugnahme auf.
- Bewahren Sie die Verpackung auf, um das Gerät im
Bedarfsfall sicher transportieren zu können.
- Bevor das Gerät in Betrieb genommen wird, muss es erst
von einem Fachmann überprüft werden. Bei der ersten
Benutzung kann etwas Geruch auftreten. Das ist normal und
verschwindet nach einer Weile
- Das Gerät enthält unter Spannung stehende Teile. Daher
NIEMALS das Gehäuse öffnen.
- Keine Metallgegenstände oder Flüssigkeiten ins Gerät
dringen lassen. Sie können zu Stromschlag und Defekten
führen.
- Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern
aufstellen. Nicht auf eine vibrierende Oberfläche stellen.
Niemals die Belüftungsschlitze abdecken.
- Das Gerät ist nicht für Dauerbetrieb geeignet.
- Gehen Sie vorsichtig mit dem Netzkabel um und
beschädigen Sie es nicht. Eine beschädigte Netzschnur kann
zu Stromschlag und Defekten führen.
- Wenn Sie das Gerät vom Netz trennen, immer am Stecker
ziehen, niemals an der Schnur.
- Um Feuer und Stromschlag zu vermeiden, das Gerät vor
Regen und Feuchtigkeit schützen.
- Den Stecker nie mit nassen Händen in eine Netzsteckdose
stecken oder abziehen.
- Wenn sowohl der Stecker und/oder die Netzschnur bzw. der
Kabeleintritt ins Gerät beschädigt sind, müssen sie von
einem Fachmann repariert werden.
- Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar
sind, darf der Stecker NICHT in eine Steckdose gesteckt
werden und das Gerät darf NICHT eingeschaltet werden.
Wenden Sie sich in dem Fall an Ihren Fachhändler. Das
Gerät darf nicht an einen Dimmer angeschlossen werden.
- Reparaturen dürfen nur von einem Fachmann oder
Sachverständigen ausgeführt werden.
- Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit
220-240V AC/50Hz Spannung anschließen.
- Bei Gewitter oder längerem Nichtgebrauch den Netzstecker
abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker
abziehen.
- Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich
Kondenswasser gebildet haben. Lassen Sie das Gerät erst
auf Zimmertemperatur kommen, bevor Sie es einschalten.
Das Gerät nicht in feuchten Räumen oder im Freien
benutzen.
- Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die
geltenden Richtlinien beachtet und die
Anweisungen/Warnungen befolgt werden.
- Niemals das Gerät kurz hintereinander ein- und
ausschalten. Dadurch verkürzt sich die Lebensdauer
erheblich.
- Das Gerät außerhalb der Reichweite von Kindern halten.
Das Gerät niemals unbeaufsichtigt lassen.
- Die Regler nicht mit Reinigungssprays reinigen. Diese
hinterlassen Rückstände, die zu Staub- und
Fettansammlungen führen. Bei Störungen immer einen
Fachmann um Rat fragen.
- Das Gerät nur mit sauberen Händen bedienen.
- Das Gerät nicht mit Gewalt bedienen.
- Dieses Gerät kann dazu führen Magnetfeld. Halten Sie das
Gerät mindestens 60 cm vom Computer oder Fernseher.
- Wenn dieses Gerät eine Blei-Säure-Batterie hat, soll dies
jede 3 Monate zumindest wieder aufgeladen werden, wenn
es nicht für eine längere Zeit nicht benutzt wird, sonst ist es
möglich, dass die Batterie dauerhaft beschädigt.
- Fachmann um Rat fragen, bevor Sie es wieder einschalten.
- Keine chemischen Reinigungsmittel benutzen, die den
Lack beschädigen. Das Gerät nur mit einem trockenen
Tuch abwischen.
- Nicht in der Nähe von elektronischen Geräten benutzen,
die Brummstörungen verursachen können.
- Bei Reparaturen nur die Original-Ersatzteile verwenden,
um starke Schäden und/oder gefährliche Strahlungen zu
vermeiden.
- Bevor Sie das Netz- und/oder Anschlusskabel abziehen,
erst das Gerät ausschalten. Netz- und Anschlusskabel
abziehen, bevor Sie das Gerät umstellen.
- Sorgen Sie dafür, dass das Netzkabel nicht beschädigt
werden kann, wenn Menschen darüber laufen. Das
Netzkabel vor jedem Einsatz auf Brüche/Schadstellen
überprüfen.
- In Deutschland beträgt die Netzspannung 220-240V AC /
50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen
Sie, ob die örtliche Netzspannung den Anforderungen des
Geräts entspricht.
Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei
Berührung einen Stromschlag verursachen.
Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt
eingehalten werden müssen.
HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C.
liegen.
Tronios BV Registrierungsnummer : DE51181017 (ElektroG).
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem
Sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
Tronios BV Registrierungsnummer : 21003000 (BatterieG).
Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen
Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit
Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.
Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den
Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen
Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Fenton ist in keinem Fall
verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für
Folgeschäden jeglicher Form.
9
AUSPACKEN
Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind,
benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt
werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das
dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet,
bis es Zimmertemperatur erreicht hat!
BEDIENELEMENTEN
1. Stimmknopf
2. USB-Anschluss
3. Standby-Anzeige
4. Standby-Taste
5. Funktionstaste
6. PREV-Taste
7. NEXT-Taste
8. PLAY/PAUSE-Taste
9. STOP-Taste
10. REC-Taste
11. BT-Indikator
12. REC-Anzeige
13. Taste OPEN/CLOSE
14. Lautstärkeregler
15. Antenne
16. Kopfhöreranschluss
17. AUX IN-Buchse
18. RCA-Ausgangsbuchse zum Anschluss externer
Lautsprecher (mit eingebautem
Leistungsverstärker)
19. EIN/AUS-Schalter
20. DC IN-Buchse
21. 45RPM-Adapter
22. Plattenteller
23. Drehzahlwähler
24. Tonarm
25. AUTO STOP EIN/AUS-Schalter
26. Tonarmsperre
27. Patrone/Nadel
FM RADIO HÖREN
• Drücken Sie die Standby-Taste [4], und der Standardmodus ist der FM-Radiomodus.
• Drehen Sie den Abstimmknopf [1], um den UKW-Radiosender manuell zu suchen.
• Drücken Sie den Knopf [8] 2 Sekunden lang, um Sender zu suchen und Sender mit den Namen P01, P02 usw. zu
speichern.
• Drücken Sie die Taste [6] [7], um zwischen den gespeicherten Sendern zu wechseln.
Aufnahme
Schließen Sie das USB-Laufwerk an den USB-Anschluss [2] an der Vorderseite des Geräts an; drücken Sie die REC-Taste
[10], die REC-Anzeige [12] leuchtet auf und die Buchstaben USB blinken auf dem Display, und das Radioprogramm wird auf
dem USB-Laufwerk aufgezeichnet; drücken Sie die STOP-Taste [9], um die aufgezeichnete Datei zu speichern und die
Aufnahme zu stoppen.
ABSPIELEN EINER CD
• Drücken Sie die Funktionstaste [5], um in den CD-Modus zu gelangen; drücken Sie die OPEN/CLOSE-Taste [13], um
das Disc-Fach zu öffnen, legen Sie das Disc-Etikett mit der Seite nach oben auf das Fach, drücken Sie die
OPEN/CLOSE-Taste [13], um das Fach zu schließen; die Wiedergabe der Disc beginnt nach dem Einlegen.
• Um die Wiedergabe zu unterbrechen, drücken Sie die PLAY/PAUSE-Taste [8], um die Wiedergabe fortzusetzen,
drücken Sie die PLAY/PAUSE-Taste [8] erneut.
• Um die Wiedergabe zu stoppen, drücken Sie die Taste STOP [9].
• Um rückwärts durch die Titel zu springen, drücken Sie die PREV-Taste [6] . Um vorwärts durch die Tracks zu springen,
drücken Sie die NEXT-Taste [7].
Aufzeichnung
Es gibt zwei Möglichkeiten, CDs über USB zu brennen:
1. Aufnahme einer Titel
• Drücken Sie die REC-Taste [10], die REC-Anzeige [12] leuchtet auf, auf dem Display erscheint REC und dann
erscheint ONE
• Drücken Sie die REC-Taste [10], um die Aufnahme zu bestätigen.
• Drücken Sie die NEXT-Taste [7], um das aufzunehmende Lied zu wählen.
• Drücken Sie die REC-Taste [10], um die Auswahl zu bestätigen. Die Aufnahme des Einzeltitels wird automatisch
beendet, wenn die Wiedergabe dieses Titels beendet ist. Während der Aufnahme können Sie auch die STOP-Taste [9]
drücken, um die Aufnahme zu stoppen.
2. Aufnahme aller Musikstücke:
• Drücken Sie die REC-Taste [10], die REC-Anzeige [12] leuchtet auf, auf dem Display erscheint REC und dann
erscheint ONE.
• Drücken Sie die NEXT-Taste [7], dann erscheint ALL auf dem Display.
• Drücken Sie die REC-Taste [10], um die Aufnahme zu starten. Während der Aufnahme können Sie auch die STOP-
Taste [9] drücken, um die Aufnahme zu stoppen.
10
SPIELEN VOM USB
• Drücken Sie die Funktionstaste [5], um in den USB-Modus zu gelangen; er wird automatisch abgespielt, sobald das
USB-Laufwerk angeschlossen wird.
• Zum Anhalten der Wiedergabe drücken Sie die PLAY/PAUSE-Taste [8], zum Fortsetzen der Wiedergabe drücken Sie
die PLAY/PAUSE-Taste [8] erneut.
• Um die Wiedergabe zu stoppen, drücken Sie die STOP-Taste [9].
• Wenn die Wiedergabedauer des aktuellen Liedes mehr als 3 Sekunden beträgt, drücken Sie die PREV-Taste [6]
einmal bis zum Anfang des aktuellen Liedes und drücken Sie die PREV-Taste [6] zweimal bis zum vorherigen Lied.
ABSPIELEN EINER SCHALLPLATTE
• Vor dem Abspielen einer Schallplatte entriegeln Sie bitte die Tonarmsperre [26] und entfernen Sie den
Tonabnehmerschutz vom Tonabnehmer/von der Nadel.
• Drücken Sie den Funktionsknopf [5], um in den PHONO-Modus zu gelangen; legen Sie die Platte auf den Plattenteller
[22], wählen Sie die gewünschte Geschwindigkeit mit dem Geschwindigkeitswähler [23], dann legen Sie die Nadel
vorsichtig auf die Platte, der Plattenteller beginnt sich zu drehen, wenn der AUTO STOP-Schalter auf ON steht.
• Neben dem Drehzahlwähler gibt es neben dem Drehzahlwähler [23] einen AUTO STOP EIN/AUS-Schalter [25]. Wenn
der AUTO STOP EIN/AUS-Schalter auf EIN steht, stoppt die Schallplatte automatisch, wenn sie fertig ist (bei einigen
wenigen Vinyl-Schallplatten stoppt sie, wenn sie nicht zu Ende geht, oder sie stoppt nicht, wenn sie zu Ende geht).
Wenn die automatische Stoppsteuerung AUSgeschaltet ist, stoppt die Aufnahme NICHT automatisch, wenn sie
beendet ist.
• Drücken Sie die REC-Taste [10], die REC-Anzeige [12] leuchtet auf und die Buchstaben USB blinken, und die Vinyl-
Schallplatten werden auf das USB-Laufwerk aufgenommen; drücken Sie die STOP-Taste [9], um die aufgenommene
Datei zu speichern und die Aufnahme zu stoppen.
SOURCE EINE EXTERNE QUELLE ANHÖREN
• Um eine externe Quelle wie einen MP3-Player oder ein Smartphone anzuhören, schließen Sie ein geeignetes Kabel
(3,5 mm Klinke auf 3,5 mm Klinke) an die AUX IN-Buchse [17] auf der Rückseite dieses Geräts an und drücken Sie die
Funktionstaste [5], um in den AUX IN-Modus zu gelangen.
• Drücken Sie die REC-Taste [10], die REC-Anzeige [12] leuchtet auf und die Buchstaben USB blinken, und die externen
Quellen werden auf dem USB-Laufwerk aufgezeichnet; drücken Sie die STOP-Taste [9], um die aufgezeichnete Datei
zu speichern und die Aufnahme zu stoppen.
SPIELEN VIA BT
• Press the function button [5] to enter into the BT mode.
• The BT indicator [11] will become blue colour with flashing.
• Turn on your BT function on your mobile phone or tablet PC and then search the music center with its name Fenton
record player. After pairing and connection, the BT indicator [11] will become blue colour without flashing, and you can
play your music of your mobile phone or tablet PC on this music center.
• Press the REC button [10], the REC indicator [12] will light up and the letters USB becomes flashing and the wireless
music will be recorded into USB drive; press the STOP button [9] to save the recorded file and stop recording.
WIE MAN DIE NADEL AUSTAUSCHT
Zum Auswechseln der Nadel beachten Sie bitte die nachstehenden Anweisungen.
Entfernen der Nadel aus der Patrone
• Setzen Sie einen Schraubendreher an die Spitze des Taststifts und drücken Sie ihn nach unten, wie in Richtung "A"
gezeigt.
• Entfernen Sie den Tastereinsatz, indem Sie den Tastereinsatz nach vorne ziehen und nach unten drücken.
Einsetzen des Tastereinsatzes
• Halten Sie die Spitze des Taststifts fest und führen Sie den Taststift ein, indem Sie wie gezeigt in Richtung "B"
drücken.
• Drücken Sie den Taststift wie in Richtung "C" nach oben, bis der Taststift in der Spitzenposition einrastet.
11
ESPAÑOL
Felicitaciones a la compra de este producto Fenton. Por favor lea atentamente este manual antes de usar el aparato para
disfrutar al completo de sus prestaciones.
Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o
una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas.
Guarde el manual para futuras consultas.
sentirse cierto olor. Esto es normal y desaparece al poco tiempo.
- Este aparato contiene piezas que llevan voltaje. Por lo
tanto NO abra la carcasa.
- No coloque objetos metálicos o vierta líquidos dentro del
aparato Podría producir descargas eléctricas y fallos en
el funcionamiento.
- No coloque el aparato cerca de fuentes de calor tipo
radiadores, etc. No coloque el aparato en superficies
vibratorias. No tape los agujeros de ventilación.
- Este aparato no está preparado para un uso continuado.
- Tenga cuidado con el cable de alimentación y no lo
dañe. Un daño o defecto en el cable de alimentación
puede producir una descarga eléctrica o fallo en el
funcionamiento.
- Cuando desconecte el aparato de la toma de corriente,
siempre tire de la clavija, nunca del cable.
- No enchufe o desenchufe el aparato con las manos
mojadas.
- Si la clavija y/o el cable de alimentación están dañados,
necesitan reemplazarse por un técnico cualificado.
- Si el aparato está dañado de modo que puedan verse
sus partes internas, NO conecte el aparato a la toma de
corriente y NO lo encienda. Contacte con su distribuidor.
NO conecte el aparato a un reostato o dimmer.
- Para evitar un fuego o peligro de descarga, no exponga
el aparato a la lluvia y a la humedad.
- Todas las reparaciones deben llevarse a cabo
exclusivamente por técnicos cualificados.
- Conecte el aparato a una toma de corriente con toma de
tierra (220-240Vca/50Hz) protegida por un fusible de 1016A.
- Durante una tormenta o si el aparato no va a usarse
durante un periodo largo de tiempo, desconéctelo de la
toma de corriente. La regla es: Desconéctelo si no lo va
a usar.
- Si el aparato no se ha usado en mucho tiempo puede
producirse condensación. Deje el aparato a temperatura
ambiente antes de encenderlo. Nunca utilice el aparato
en ambientes húmedos o en el exterior.
- Para prevenir accidentes en las empresas, debe seguir
las directrices aplicables y seguir las instrucciones.
- No lo apague y encienda repetidamente. Esto acorta su
tiempo de vida.
- Mantenga el aparato fuera del alcance de los niños. No
deje el aparato sin vigilancia.
- No utilice sprays limpiadores para limpiar los
interruptores. Los residuos de estos sprays producen
depósitos de polvo y grasa. En caso de mal
funcionamiento, siempre consulte a un profesional.
- No fuerce los controles.
- Si el aparato se ha caído, siempre haga que lo verifique
un técnico cualificado antes de encenderlo otra vez.
- NO utilice productos químicos para limpiar el aparato.
Dañan el barniz. Tan solo límpielo con un trapo seco.
- Manténgalo lejos de equipos electrónicos ya que pueden
producir interferencias.
- Si este producto incorpora una batería recargable con
base ácida, por favor recarge bateria cada 3 meses si no
va a usar la unidad por un tiempo prolongado. En caso
contrario la batería podría dañarse.
- Solo utilice recambios originales para las reparaciones,
de otro modo pueden producirse daños serios y/o
radiaciones peligrosas.
- Apague el aparato antes de desconectarlo de la toma de
corriente y/o de otros equipos. Desconecte todos los
cables y conexiones antes de mover el aparato.
- Asegúrese de que el cable de alimentación no puede
dañarse cuando la gente lo pise. Compruebe el cable de
alimentación antes de cada uso por si hay daños o
defectos.
- El voltaje de funcionamiento es 220-240Vca/50Hz.
Compruebe que la toma de corriente coincide. Si tiene
que viajar, asegúrese de que el voltaje del país es el
adecuado para este aparato.
- Guarde el embalaje original para poder transportar el
aparato en condiciones seguras.
Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente
magnitud como para producir una descarga eléctrica.
Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie
de la letra.
NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre
5°C/41°F y 35°C/95°F.
Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la
autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las
especificaciones pueden variar sin previo aviso.
Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta
manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato
o mal uso del mismo. Fenton no se hace responsable de daños personales causados por el no seguimiento de las normas e
instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.
12
INSTRUCCIONES DE DESEMBALAJE
ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el
contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique
inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el
transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso
de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales.
Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La
condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la
temperatura ambiente.
VISION GENERAL
1. Perilla de sintonía
2. Puerto USB
3. Indicador de espera
4. Botón de espera
5. Botón de función
6. Botón anterior
7. Botón siguiente
8. Botón de REPRODUCCIÓN/PAUSA
9. Botón de parada
10. Botón de grabación
11. Indicador de BT
12. Indicador de grabación
13. Botón de abrir/cerrar
14. Perilla de control de volumen
15. Antena
16. Puerto de auriculares
17. Enchufe auxiliar
18. Toma de salida RCA para conectar altavoces
externos (con amplificador de potencia
incorporado)
19. Interruptor de encendido y apagado
20. Enchufe DC IN
21. Adaptador 45RPM
22. Plato giratorio
23. Selector de velocidad
24. Brazo de tono
25. Interruptor de parada automática ON/OFF
26. Bloqueo del brazo de tono
27. Cartucho/aguja
ESCUCHA LA RADIO FM
• Pulse el botón de espera [4] y el modo predeterminado será el modo de radio FM.
• Gire la perilla de sintonía [1] para buscar la estación de radio FM manualmente.
• Presione el botón [8] durante 2 segundos para buscar las estaciones y guardar las estaciones con el nombre P01,
P02, etc.
• Presione los botones [6] [7] para cambiar entre las estaciones guardadas.
Grabación
Conecte la tarjeta de memoria USB al puerto USB [2] en la parte delantera de la unidad; pulse el botón REC [10], el indicador
REC [12] se iluminará y las letras USB parpadearán en la pantalla y el programa de radio se grabará en la tarjeta de memoria
USB; pulse el botón STOP [9] para guardar el archivo grabado y detener la grabación.
REPRODUCCIÓN DE UN CD
• Presione el botón de función [5] para entrar en el modo CD; presione el botón OPEN/CLOSE [13] para abrir la bandeja
de discos, coloque la etiqueta del disco hacia arriba en la bandeja, presione el botón OPEN/CLOSE [13] para cerrar la
bandeja; el disco comenzará a reproducirse una vez cargado.
• Para detener la reproducción presione el botón PLAY/PAUSE [8], para continuar la reproducción presione de nuevo el
botón PLAY/PAUSE [8].
• Para detener la reproducción presione el botón STOP [9].
• Para saltar hacia atrás a través de las pistas, pulse el botón PREV [6] . Para saltar hacia adelante a través de las
pistas, presione el botón NEXT [7].
Grabación
Hay dos maneras de grabar un CD a través de un USB:
1. Grabación de una pista
• Presione el botón REC [10], se encenderá el indicador REC [12], en la pantalla aparecerá REC y luego aparecerá
ONE.
• Presione el botón REC [10] para confirmar la grabación.
• Presione el botón NEXT [7] para seleccionar la canción a ser grabada.
• Pulse el botón REC [10] para confirmar la selección. La grabación de una sola canción terminará automáticamente
cuando termine la reproducción de esa canción. Durante la grabación, también puede pulsar el botón STOP [9] para
detenerla.
2. Grabación de todas las pistas de música:
• Presione el botón REC [10], se encenderá el indicador REC [12], en la pantalla aparecerá REC y luego aparecerá
ONE.
• Presione el botón NEXT [7] y luego ALL aparecerá en la pantalla.
• Pulse el botón REC [10] para iniciar la grabación. Durante la grabación, también puede pulsar el botón STOP [9] para
detenerla.
13
JUGANDO DESDE USB DRIVE
• Presione el botón de función [5] para entrar en el modo USB; se reproducirá automáticamente cuando se enchufe la
tarjeta de memoria USB.
• Para detener la reproducción presione el botón PLAY/PAUSE [8], para continuar la reproducción presione de nuevo el
botón PLAY/PAUSE [8].
• Para detener la reproducción, pulse el botón STOP [9].
• Para saltar hacia adelante a través de las pistas, presione el botón NEXT [7]. Si el tiempo de reproducción de la
canción actual es superior a 3 segundos, pulse el botón PREV [6] una vez hasta el comienzo de la canción actual y
pulse el botón PREV [6] dos veces hasta la canción anterior.
TOCANDO UN DISCO DE VINILO
• Antes de reproducir un disco, desbloquee el bloqueo del brazo de tono [26] y retire el protector del cartucho de la
aguja.
• Pulse el botón de función [5] para entrar en el modo PHONO; coloque el disco en el tocadiscos [22], seleccione la
velocidad deseada con el selector de velocidad [23], luego coloque suavemente la aguja en el disco, el tocadiscos
comenzará a girar cuando el interruptor AUTO STOP esté en la posición ON.
• Además del selector de velocidad, hay un interruptor de paro automático ON/OFF [25] además del selector de
velocidad [23]. Si el interruptor AUTO STOP ON/OFF está encendido, el disco se detendrá automáticamente cuando
termine (para algunos discos de vinilo, se detendrá cuando no llegue al final o no se detendrá cuando llegue al final).
Si el control de parada automática está desactivado, la grabación NO se detendrá automáticamente cuando termine.
• Pulse el botón REC[10], el indicador REC [12] se iluminará y las letras USB parpadearán y los discos de vinilo se
grabarán en la unidad USB; pulse el botón STOP [9] para guardar el archivo grabado y detener la grabación.
ESCUCHAR UNA FUENTE EXTERNA
• Para escuchar una fuente externa, como un reproductor de MP3 o un teléfono inteligente, conecte un cable adecuado
(conector de 3,5 mm a conector de 3,5 mm) a la toma AUX IN [17] en la parte posterior de esta unidad, y pulse el
botón de función [5] para entrar en el modo AUX in.
• Pulse el botón REC[10], el indicador REC [12] se iluminará y las letras USB parpadearán y las fuentes externas se
grabarán en la unidad USB; pulse el botón STOP [9] para guardar el archivo grabado y detener la grabación.
JUGANDO A TRAVÉS DE BT
• Presione el botón de función [5] para entrar en el modo BT.
• El indicador BT [11] se convertirá en color azul con parpadeos.
• Enciende la función BT en tu smartphone o tableta PC y luego busca el centro de música con su nombre Fenton
record player. Después del emparejamiento y la conexión, el indicador BT [11] se convertirá en color azul sin
parpadear, y podrás reproducir la música de tu teléfono móvil o tablet PC en este centro de música.
• Presione el botón REC [10], el indicador REC [12] se iluminará y las letras USB parpadearán y la música inalámbrica
se grabará en la unidad USB; presione el botón STOP [9] para guardar el archivo grabado y detener la grabación.
CÓMO REEMPLAZAR LA AGUJA
Para sustituir la aguja, por favor, consulte las siguientes instrucciones.
Retirar la aguja del cartucho
• Coloca un destornillador en la punta del estilete y empuja hacia
abajo como se muestra en la dirección "A".
• Retire el lápiz óptico tirando del lápiz óptico hacia adelante y
empujando hacia abajo.
Instalación de la aguja
• Sostenga la punta del lápiz e inserte el lápiz presionando como se muestra en la dirección
"B".
• Empuje el lápiz hacia arriba en dirección "C" hasta que el lápiz se bloquee en la posición de la punta.
14
FRANÇAIS
Nous vous remercions d’avoir acheté un produit Fenton. Veuillez lire la présente notice avant l’utilisation afin de pouvoir en
profiter pleinement.
Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la
garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien
spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter
ultérieurement.
- Avant d’utiliser l’appareil, prenez conseil auprès d’un
spécialiste. Lors de la première mise sous tension, il est
possible qu’une odeur soit perceptible. C’est normal,
l’odeur disparaîtra peu de temps après.
- L’appareil contient des composants porteurs de tension.
N’OUVREZ JAMAIS le boîtier.
- Ne placez pas des objets métalliques ou du liquide sur
l’appareil, cela pourrait causer des décharges électriques
et dysfonctionnements..
- Ne placez pas l’appareil à proximité de sources de
chaleur, par exemple radiateur. Ne positionnez pas
l’appareil sur une surface vibrante. N’obturez pas les
ouïes de ventilation.
- L’appareil n’est pas conçu pour une utilisation en
continu.
- Faites attention au cordon secteur, il ne doit pas être
endommagé.
- Lorsque vous débranchez l’appareil de la prise secteur,
tenez-le par la prise, ne tirez jamais sur le cordon.
- Ne branchez pas et ne débranchez pas l’appareil avec
les mains mouillées.
- Seul un technicien spécialisé peut remplacer la fiche
secteur et / ou le cordon secteur.
- Si l’appareil est endommagé et donc les éléments
internes sont visibles, ne branchez pas l’appareil, NE
L’ALLUMEZ PAS. Contactez votre revendeur. NE
BRANCHEZ PAS l’appareil à un rhéostat ou un dimmer.
- Pour éviter tout risque d’incendie ou de décharge
électrique, n’exposez pas l’appareil à la pluie ou à
l’humidité.
- Seul un technicien habilité et spécialisé peut effectuer les
réparations
- Branchez l’appareil à une prise secteur 220-240 Vac/50
Hz avec terre, avec un fusible 10-16 A.
- Pendant un orage ou en cas de non utilisation prolongée
de l’appareil, débranchez l’appareil du secteur.
- En cas de non utilisation prolongée de l’appareil, de la
condensation peut être créée. Avant de l’allumer, laissez
l’appareil atteindre la température ambiante. Ne l’utilisez
jamais dans des pièces humides ou en extérieur.
- Afin d’éviter tout accident en entreprise, vous devez
respecter les conseils et instructions.
- N’allumez pas et n’éteignez pas l’appareil de manière
répétée. Cela réduit sa durée de vie.
- Conservez l’appareil hors de la portée des enfants. Ne
laissez pas l’appareil sans surveillance.
- N’utilisez pas d’aérosols pour nettoyer les interrupteurs.
Les résidus créent des dépôts et de la graisse. En cas
de dysfonctionnement, demandez conseil à un
spécialiste.
- Ne forcez pas les réglages.
- L’appareil contient un haut-parleur pouvant engendrer
des champs magnétiques. Tenez cet appareil à 60 cm
au moins d’un téléviseur ou ordinateur.
- Si le produit comprend un accumulateur intégré plombacide, rechargez l'accumulateur tous les 3 mois en cas
de non utilisation prolongée de l'appareil. Sinon,
l'accumulateur pourrait être endommagé de manière
permanente.
- Si l’accumulateur est endommagé, remplacez-le par un
accumulateur de même type et déposez l’ancien
accumulateur dans un container de recyclage adapté.
- Si l’appareil est tombé, faites-le toujours vérifier par un
technicien avant de le rallumer.
- Pour nettoyer l’appareil, n’utilisez pas de produits
chimiques qui abîment le revêtement, utilisez
uniquement un tissu sec.
- Tenez toujours l’appareil éloigné de tout équipement
électrique pouvant causer des interférences.
- Pour toute réparation, il faut impérativement utiliser des
pièces d’origine, sinon il y a risque de dommages graves
et / ou de radiations dangereuses.
- Eteignez toujours l’appareil avant de le débrancher du
secteur et de tout autre appareil. Débranchez tous les
cordons avant de déplacer l’appareil.
- Assurez-vous que le cordon secteur n’est pas abîmé si
des personnes viennent à marcher dessus. Avant toute
utilisation, vérifiez son état.
- La tension d’alimentation est de 220-240Vac/50 Hz.
Vérifiez la compatibilité. Si vous voyagez, vérifiez que la
tension d’alimentation du pays est compatible avec
l’appareil.
- Conservez l’emballage d’origine pour pouvoir transporter
l’appareil en toute sécurité.
Ce symbole doit attirer l’attention de l’utilisateur sur les tensions élevées présentes dans le boîtier de l’appareil, pouvant
engendrer une décharge électrique.
Ce symbole doit attirer l’attention de l’utilisateur sur des instructions importantes détaillées dans la notice, elles doivent
être lues et respectées.
Cet appareil porte le symbole CE. Il est interdit d’effectuer toute modification sur l’appareil. La certification CE et la garantie
deviendraient caduques !
NOTE: Pour un fonctionnement normal de l’appareil, il doit être utilisé en intérieur avec une plage de température maximale
autorisée entre 5°C/41°F et 35°C/95°F.
Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés
ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d’un produit à l’autre. Tout droit de
modification réservé sans notification préalable.
N’essayez pas de réparer l’appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l’appareil. Vous
perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d’accidents ou dommages causes par une utilisation
inappropriée de l’appareil ou un non respect des consignes présentes dans cette notice. Fenton ne pourrait être tenu responsable en cas
de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable
pour tous les dommages quelle que soit la forme.
15
DÉBALLAGE
ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien
présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l’appareil
doit être retourné, faites-le dans l’emballage d’origine.
Si l’appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l’allumez pas
immédiatement. De la condensation peut survenir. Laissez l’appareil éteint le temps qu’il atteigne la température ambiante.
PRESENTATION
1. Bouton de réglage
2. Port USB
3. Indicateur de veille Standby
4. Touche de veille
5. Touche de fonction
6. Touche PREV
7. Touche NEXT
8. Touche PLAY/PAUSE
9. Touche STOP
10. Touche REC
11. Indicateur BT
12. Indicateur REC
13. Touche OPEN/CLOSE
14. Bouton de réglage du volume
15. Antenne
16. Port casque
17. Prise AUX IN
18. Sortie RCA pour brancher des haut-parleurs
externes (avec amplificateur intégré)
19. Interrupteur Power ON/OFF
20. Prise DC IN
21. Adaptateur 45 tr/mn
22. Plateau
23. Sélecteur de vitesse
24. Bras de lecture
25. Interrupteur AUTO STOP ON/OFF
26. Verrouillage bras
27. Cellule/aiguille
ECOUTE RADIO FM
• Appuyez sur la touche Standby [4], le mode par défaut le mode radio FM.
• Tournez le bouton de réglage [1] pour rechercher manuellement la station radio.
• Appuyez sur la touche [8] pendant deux secondes pour rechercher les stations et enregistrez-les avec les noms P01,
P02….
• Appuyez sur les touches [6] [7] pour passer d'une station enregistrée à l'autre.
Enregistrement
Branchez la clé USB sur le port USB [2] à l'avant de l'appareil ; appuyez sur la touche REC [10], le voyant REC [12] s'allume et
les lettres USB clignotent sur l'écran et le programme radio est enregistré sur la clé USB ; appuyez sur la touche STOP [9] pour
sauvegarder le fichier enregistré et arrêter l'enregistrement.
LECTURE D’UN CD
• Appuyez sur la touche de fonction [5] pour passer au mode CD ; appuyez sur la touche OPEN/CLOSE [13] pour ouvrir
le plateau du disque, placez le disque sur le plateau, étiquette sur le dessus ; appuyez sur la touche OPEN/CLOSE
[13] pour fermer ; le disque commencera à être lu une fois chargé.
• Pour interrompre la lecture, appuyez sur la touche PLAY/PAUSE [8], pour continuer la lecture, appuyez à nouveau sur
la touche PLAY/PAUSE [8].
• Pour arrêter la lecture, appuyez sur la touche STOP [9].
• Pour revenir en arrière, appuyez sur la touche PREV [6]. Pour avancer, appuyez sur la touche NEXT [7].
Enregistrement
Il y a deux façons d'enregistrer un CD via USB :
1. Enregistrement d’une voie :
• Appuyez sur la touche REC [10], le témoin REC [12] s'allume, sur l'écran, REC s’affiche, puis ONE.
• Appuyez sur la touche REC [10] pour confirmer l'enregistrement.
• Appuyez sur la touche NEXT [7] pour sélectionner la chanson à enregistrer.
• Appuyez sur le bouton REC [10] pour confirmer la sélection. L'enregistrement d'une seule chanson se terminera
automatiquement lorsque la lecture de cette chanson sera terminée. Pendant l'enregistrement, vous pouvez également
appuyer sur la touche STOP [9] pour arrêter l'enregistrement.
2. Enregistrement de toutes les voies :
• Appuyez sur la touche REC [10], le voyant REC [12] s'allume, sur l'écran, REC s’affiche, puis ONE.
• Appuyez sur la touche NEXT [7], ALL s’affiche.
• Appuyez sur la touche REC [10] pour commencer l'enregistrement. Pendant l'enregistrement, vous pouvez également
appuyer sur le bouton STOP [9] pour arrêter l'enregistrement.
16
LECTURE DEPUIS UN SUPPORT USB
• Appuyez sur la touche de fonction [5] pour passer en mode USB ; la lecture se fera automatiquement lorsque la clé
USB sera branchée.
• Pour interrompre la lecture, appuyez sur la touche PLAY/PAUSE [8], pour continuer la lecture, appuyez à nouveau sur
la touche PLAY/PAUSE [8].
• Pour arrêter la lecture, appuyez sur la touche STOP [9].
• Pour avancer dans les pistes, appuyez sur la touche NEXT [7]. Si la durée de lecture de la chanson en cours est
supérieure à 3 secondes, appuyez une fois sur la touche PREV [6] pour aller au début de la chanson en cours et deux
fois sur le bouton PREV [6] pour aller à la chanson précédente.
LECTURE D’UN DISQUE
• Avant de lire un disque, déverrouillez le verrouillage du bras de lecture [26] et retirer la protection de la
cartouche/aiguille.
• Appuyez sur la touche de fonction [5] pour passer en mode PHONO ; placez le disque sur le plateau [22], sélectionnez
la vitesse requise à l'aide du sélecteur de vitesse [23], puis placez doucement l'aiguille sur le disque, le plateau
commencera à tourner lorsque le commutateur AUTO STOP est en position ON.
• En plus du sélecteur de vitesse, il existe un interrupteur AUTO STOP ON/OFF [25]. Si l'interrupteur AUTO STOP
ON/OFF est en position ON, le disque s'arrêtera automatiquement lorsqu'il sera terminé (pour certains disques vinyles,
il s'arrêtera lorsqu'il ne sera pas terminé ou lorsqu'il sera terminé). Si le contrôle d'arrêt automatique est désactivé, le
disque ne s'arrêtera PAS automatiquement lorsqu'il sera terminé.
• Appuyez sur la touche REC [10], le témoin REC [12] s'allume, les lettres USB clignotent ; les disques vinyles sont
enregistrés sur le lecteur USB ; appuyez sur la touche STOP [9] pour sauvegarder le fichier enregistré et arrêter
l'enregistrement.
LECTURE D’UNE SOURCE EXTERNE
• Pour écouter une source externe, telle qu'un lecteur MP3 ou un smartphone, connectez un câble adéquat (jack
3,5/jack 3,5) à la prise AUX IN [17] à l'arrière de l’appareil, et appuyez sur la touche de fonction [5] pour passer en
mode AUX in.
• Appuyez sur la touche REC [10], le voyant REC [12] s'allume et les lettres USB clignotent ; les sources externes sont
enregistrées sur la clé USB ; appuyez sur la touche STOP [9] pour enregistrer le fichier enregistré et arrêter
l'enregistrement.
LECTURE VIA BT
• Appuyez sur la touche de fonction [5] pour passer en mode BT.
• Le témoin BT [11] devient bleu et clignote.
• Activez la fonction BT sur votre téléphone portable ou votre tablette PC, puis recherchez l'unité centrale de musique
avec son nom “Fenton record player“. Une fois l’appairage effectué et la connexion établie, le voyant BT [11] devient
bleu sans clignoter et vous pouvez écouter la musique de votre téléphone portable ou de votre tablette PC sur cet
appareil.
• Appuyez sur la touche REC [10], le voyant REC [12] s'allume, les lettres USB clignotent et la musique est enregistrée
sur le lecteur USB ; appuyez sur le bouton STOP [9] pour sauvegarder le fichier et arrêter l'enregistrement.
COMMENT REMPLACER L’AIGUILLE
Pour remplacer l’aiguille, procédez comme suit :
Retirez l’aiguille de la cellule :
• Placez un tournevis à l'extrémité du stylet et poussez vers le bas
comme indiqué, dans la direction "A".
Retirez le stylet en le tirant vers l'avant et en le poussant vers le
bas.
Installation du stylet :
• Tenez la pointe du stylet et insérez le stylet en appuyant comme
indiqué, dans la direction "B".
• Poussez le stylet vers le haut comme dans la direction "C" jusqu'à ce qu’il se verrouille.
17
OVERVIEW / BEDIENINGSELEMENTEN / BEDIENELEMENTEN / VISIÓN DE CONJUNTO /
PRESENTATION
18
TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN /
ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES
Rated voltage : AC 100-240V 50-60Hz via 12Volt adapter
Output Power : 100Watt
Dimensions per unit : 361 x 262 x 465mm
Weight (per unit) : 5.4kg
The specifications are typical. The actual values can slightly change from one unit to the other. Specifications can
be changed without prior notice.
The products referred to in this manual conform to the European Community Directives to which they are subject:
• Low Voltage (LVD) 2014/35/EU
• Electromagnetic Compatibility (EMC) 2014/30/EU
• Restriction of Hazardous Substances (RoHS) 2011/65/EU
Specifications and design are subject to change without prior notice.
www.tronios.com
Copyright © 2020 by Tronios The Netherlands
Loading...
